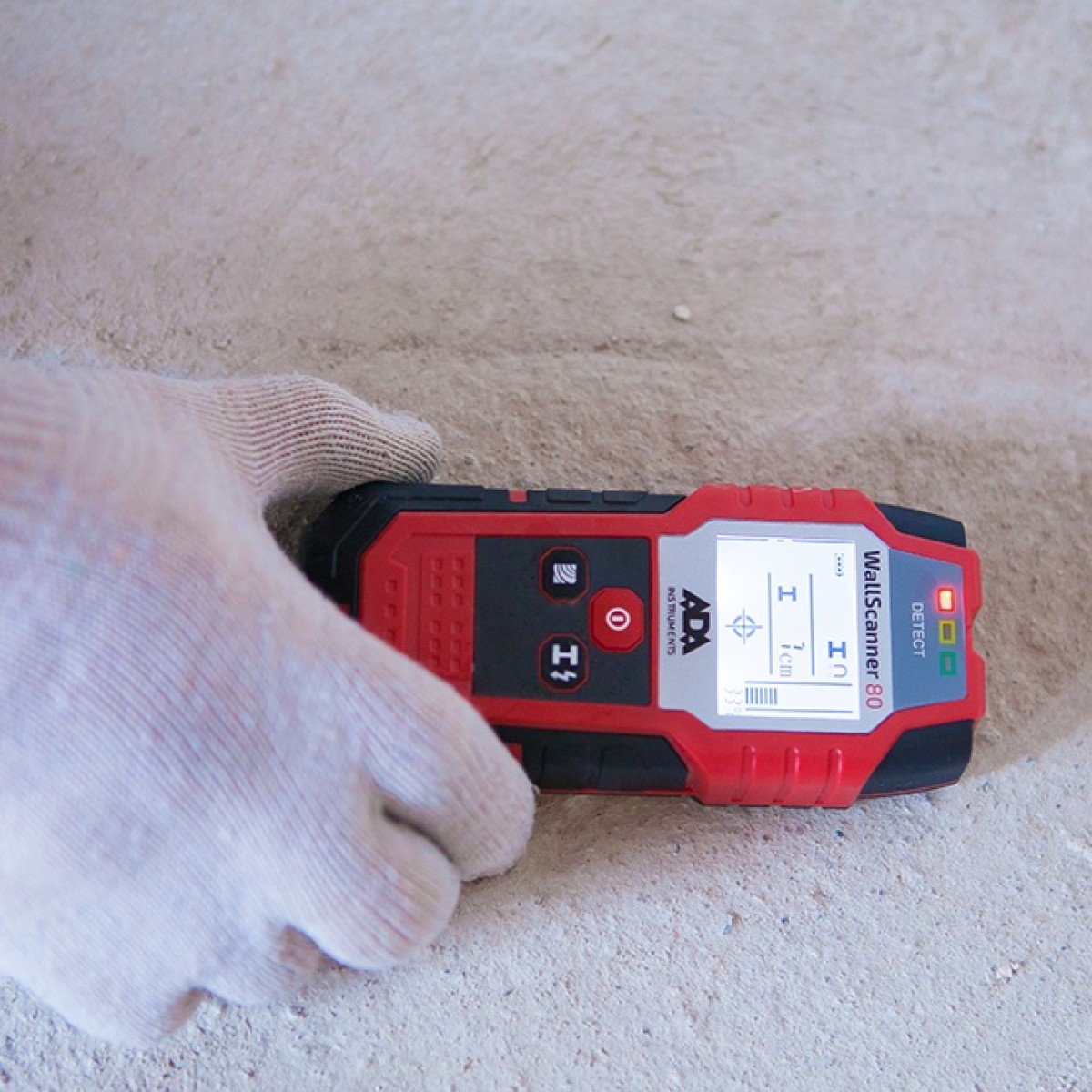

Детекторы металла, проводки, дерева ADA

Детекторы металла, проводки, дерева ADA предназначены для обнаружения скрытых кабелей под напряжением, арматуры и труб, чтобы при выполнении ремонтных или строительных работ не допустить их повреждения.

Преимущества использования:

  • Звуковая сигнализация — срабатывает при обнаружении необходимого материала.
  • Поиск скрытой проводки — проводится отдельным режимом. За счет этого исключаются ложные срабатывания на арматуру и любые другие аналогичные конструкции.
  • Простота эксплуатации — обеспечивается минимальным количеством элементов управления.

Классификация детекторов металла, проводки, дерева ADA

Все приборы контроля и диагностики ADA отличаются между собой техническими характеристиками, а также конструктивными особенностями. В номенклатуре числовое значение обозначает глубину обнаружения металла — главный параметр при выборе прибора.

Детекторы для бытового назначения — имеют складную конструкцию и с легкостью помещаются в нагрудный карман. Это позволит устройству быть всегда под рукой в нужный момент. Глубина обнаружения металла составляет 50 мм, а поиск проводов напряжения происходит в диапазоне от 70 до 600 В.

При обнаружении металлических изделий детектор подаст звуковой и световой сигнал.

Чувствительность устройства можно отрегулировать вручную. Это позволит исключить ложные срабатывания.

Сенсор металла поворачивается на 270 ° для проведения работ в труднодоступных местах. При выполнении измерений в условиях недостаточной освщенности, используется встроенный фонарик.

Детекторы ADA для профессиональных работ — используются для обнаружение черных и цветных металлов. Во всех режимах выполняется автоматическая калибровка, что позволяет не тратить время на самостоятельную подготовку прибора к работе. Дополнительно можно обнаруживать древесину в стенах. Это поможет вам сориентироваться в том, куда вбивать гвозь, без предварительного сверления.

Все детекторы профессионального класса оснащены цифровыми дисплеями, которые отображают полученные данные в виде пиктограмм и шкал.

При обнаружении кабеля под напряжением включится звуковое оповещение. В других случаях сигнал будет прерывистым.

Купить детекторы металла, проводки, дерева ADA, ознакомиться с характеристиками и функциональными возможностями каждой модели, а также получить любую другую консультацию специалистов можно при посещении нашего магазина, по телефону или непосредственно на сайте ADA-Rus.ru, воспользовавшись формой обратной связи или через чат с онлайн-консультантом.

Как выбрать детектор проводки, металла: советы по выбору

Ремонт часто преподносит сюрпризы. Особенно, если случайно повредить электрический кабель. Чтобы не тратить время на ремонт поврежденных проводов, стоит купить детектор проводки. Shop.by расскажет, как выбрать детектор скрытой проводки и на что нужно обращать внимание.


Зачем нужен детектор проводки

Детектор скрытой проводки позволяет обнаружить точное место, где проходят спрятанные под отделкой провода.

Этот девайс входит в набор инструментов любого уважающего себя электрика. Детектор проводки для дома применяют:

  • при проведении ремонтных работ. Типичная ситуация, когда дом построен достаточно давно и никаких технических документов, вроде схем расположения электропроводки, не сохранилось. В таком случае при сверлении стен можно случайно повредить кабель. Тогда придется тратить время на его ремонт. Еще хуже, если провод окажется под напряжением: вы получите электротравму плюс инструмент удар током может не пережить. Детектор проводки незаменим при сверлении стен,  демонтаже теплого пола и других подобных работах;

Универсальный детектор проводки. Высокая достоверность благодаря функции автоматической калибровки. Надежное обнаружение скрытых объектов на глубине до 12 см. Точная индикация центра объекта с помощью шкалы «Center-Finder», дисплей с подсветкой, маркировочное отверстие с трехцветным световым кольцом.

Три режима обнаружения: сухой обработки, обработки металла, режим для токоведущего кабеля. Обнаруживаемые объекты: черные и цветные металлы, деревянные опорные конструкции, электропроводка. Вес 270 г.

  • при замене электропроводки, перемещении розеток и выключателей;
  • при ремонте проводки. Некоторые виды детекторов позволяют очень точно определить место обрыва кабеля;

Детектор металла, проводки и дерева. Предназначен для обнаружения в стенах, полах и потолках металла цветного и черного, проводов под напряжением и деревянных конструкций посредством электрического сигнала. Противоударное исполнение: прочный корпус.

  • для поиска тайной проводки при несанкционированном подключении к линиям электропередачи. Прибор поможет выявить кражу электроэнергии. Например, найти отдельную линию, проложенную в обход счетчика. Эта проблема более актуальна для деревенских и дачных домов. Если вы купили такое жилище, его можно проверить, чтобы перестраховаться от будущих проблем с законом;
  • для проверки, правильно ли подключены фазы электросчетчика;
  • для обнаружения фазовых проводов;
  • для выявления незаземленных элементов;
  • для поиска металлической арматуры в стене;
  • для проверки работоспособности плавких предохранителей.

Виды детекторов проводки

Какой детектор проводки купить? Существует несколько разновидностей подобных устройств с разным принципом действия. Мы кратко опишем достоинства и недостатки каждого.

Электростатические детекторы проводки

Вокруг любого проводника, находящегося под напряжением, образуется электрическое поле. Оно возникает из-за накопления в проводнике электрических зарядов. Электростатический детектор проводки оборудован специальным датчиком, который реагирует на электрическое поле. Сам девайс устроен довольно просто, поэтому обойдется недорого. Такой детектор способен обнаружить скрытую проводку, расположенную в стене на глубине до 7 см.
Однако не все так радужно. Электростатический детектор не лишен ряда недостатков:

  • другие источники электрического поля могут заглушать сигнал искомого провода и точность определения серьезно упадет. К таким приборам относятся микроволновки, роутеры, современные смартфоны, компьютеры и прочая электроника;
  • влажная штукатурка, металлический короб, укрывающий проводку или наличие в стене других проводников могут экранировать электрическое поле от провода, и детектор его не заметит;
  • если ток в проводнике слабый, то электростатический детектор проводки не увидит кабель. Это объясняется слабой напряженностью электрического поля, которое формируется поверхностным зарядом.

При использовании электростатического детектора проводки нужно учитывать особенности этого прибора. Так, если нужно найти фазовый провод, идущий в электроцепи до ключа (выключателя), то выключатель нужно перевести в положение ВЫКЛ. При разорванной цепи статический заряд обеспечивает высокую напряженность электрического поля, которую легко уловит детектор.
Если нужно определить фазовый провод, идущий от ключа до потребителя, то следует включить выключатель, а потребителя выключить (отсоединить электроприбор, вывинтить лампочку).

А вот если отключить потребителя физически невозможно или нужно найти нулевой провод, следует пустить ток по всей цепи. То есть одновременно должен быть включен выключатель и работать потребитель (гореть лампочка). Если потребитель слишком маломощный и электрическое поле возле проводов слабое (например, при светодиодном освещении), в эту цепь можно подключить более энергоемкие приборы.

Электромагнитные детекторы проводки

Эти устройства реагируют не на электрическое поле, а на электромагнитное. Оно образуется вокруг проводника, где электрические заряды не просто находятся, а возникает их движение. Из этого следует главное свойство электромагнитного детектора проводки: он может обнаружить только тот провод, по которому в настоящее время протекает ток. То есть если, например, к розетке не подключен никакой электроприбор, значит, там нет тока, и детектор просто не увидит идущий к розетке провод, хотя он и будет находиться под напряжением.

Поэтому главное правило работы с электромагнитным детектором проводки: нагрузить все имеющиеся провода. Для этого нужно подключить ко всем розеткам электроприборы, включить все выключатели и т.д. Тогда этот девайс без проблем обнаружит все кабели.
К достоинствам электромагнитного детектора проводки можно отнести его невысокую стоимость и хорошую чувствительность (погрешность в определении локации провода — около 1 см).

Емкостные детекторы скрытой проводки.

По принципу действия очень похожи на электростатические. Они реагируют на изменение заряда на датчике. Однако заряд генерируется на самом детекторе и изменятся под влиянием диэлектрической проницаемости искомых материалов. Такие детекторы скрытой проводки очень доступны по цене, но они не могут похвастаться высокой точностью.

Поэтому подобные приборы постепенно уходят с рынка. Сегодня все чаще можно встретить детекторы проводки с комбинированными датчиками: электростатическим и емкостным. Они друг друга дополняют, и точность обнаружения кабеля увеличивается.

Ультразвуковые детекторы проводки

Принцип работы основан на том, что разные материалы по-разному отражают УЗ-волны. Ультразвуковой детектор проводки генерирует ультразвуковые волны, которые проникают в стену, отражаются от ее внутренних элементов и с потерями возвращаются обратно. Отраженные волны фиксирует специальный датчик. Встроенный процессор детектора проводки сравнивает отправленный и полученный сигнал, анализирует искажения и потери. В результате прибор получает информацию о внутренней структуре стены, может точно определить нахождение проводки. Однако стоимость ультразвукового детектора проводки гораздо выше, чем электростатических и электромагнитных.

Детектор проводки или универсальный детектор: что выбрать

Помимо устройств, которые могут искать только провода, на рынке представлены и более универсальные модели.

Например, детектор металла и скрытой проводки позволяет обнаружить не только сам кабель, но и любые металлические предметы в стене: арматуру, дюбель или саморез.
По принципу работы это устройство напоминает металлоискатель. В его основе лежит явление электромагнитной индукции. Детектор металла и скрытой проводки генерирует собственное электромагнитное поле, которое возбуждает поле на ближайших металлических элементах. Затем специальный приемник улавливает это «ответное»‎ поле. Процессор анализирует его интенсивность и вычисляет точное место залегания металлического элемента. Большинство таких детекторов оснащаются еще и электростатическим датчиком, что повышает точность девайсов. Кроме того, многие детекторы металла и проводки способны отличить черные и цветные металлы. То есть прибор можно настроить на поиск конкретных элементов: проводов (алюминиевых или медных), арматуры и т.д.
Детектор проводки, металла и дерева позволяет найти под под отделочными материалами не только провода и металлические элементы, но и деревянные включения, а также пластмассу и даже пустоты. Это особенно важно при сверлении стен для разводки коммуникаций и т.д.

Как выбрать хороший детектор скрытой проводки

Перед тем, как купить детектор скрытой проводки, нужно прояснить несколько важных моментов.

Материалы обнаружения. Современные приборы, помимо проводки, могут найти черные металлы, цветные металлы, пластик, дерево и пустоты. Однако далеко не каждый прибор способен обнаружить все элементы одинаково хорошо. Например, точность обнаружения дерева у относительно недорогих детекторов, где установлен электростатический емкостный датчик может быть не слишком высокой. А вот ультразвуковые приборы справятся с этой задачей гораздо лучше. Для непрофессионального применения будет вполне достаточно детектора проводки и дерева. Он позволит найти не только провода, металлические элементы, но и деревянные балки (актуально для каркасных домов).

Детектор проводки помогает определить заполненные водой пластмассовые трубы, черные и цветные металлы, деревянные каркасы, электропроводку. Макс. глубина обнаружения стали/меди/электропроводки/древесины 120/120/60/38 мм. Точность ± 10 мм. Не требует калибровки. Автоматика отключения 5 мин. Вес 0,49 кг.


Глубина залегания материала. Это очень важная характеристика. Она показывает, на какой глубине внутри стены прибор способен уловить нужный материал. Нужно всегда помнить, что глубина обнаружения серьезно зависит от материала и характеристик стен. Поэтому вполне резонно выбирать детектор скрытой проводки с запасом глубины поиска. Самые распространенные модели способны обнаружить дерево на глубине до 40 мм, стальные элементы и провода — до 50 мм, а медную проводку — до 80 мм. Профессиональные детекторы проводки еще точнее и производительнее. Существуют модели, способные обнаружить медь на 2-метровой глубине.

Детектор металла, проводки и дерева. Предназначен для обнаружения в стенах, полах и потолках металла цветного и черного, проводов под напряжением и деревянных конструкций посредством электрического сигнала. Цветовая и звуковая сигнализация: металл, дерево, проводка — красный/свободная зона -зеленый. Автоматическая калибровка во всех режимах. Большой цифровой дисплей. Противоударное исполнение: прочный корпус, протекторные накладки.


Наличие системы поиска разрыва. Металлодетекторные и электростатические детекторы скрытой проводки могут иметь особую функцию и находить место повреждения кабеля. Это очень пригодится, если предстоит ремонт именно электропроводки. Например, когда вдруг перестал работать теплый пол или где-то в глубине стены повредился провод. С таким детектором нет нужды полностью обнажать всю проводку. Поэтому ремонт пройдет гораздо быстрее и с меньшими затратами.
Совет: лучше выбрать именно металлодетекторное устройство. Электростатические детекторы могут обнаружить только обрыв фазного провода. К тому же они проигрывают в точности и глубине обнаружения.

Детектор проводки помогает определить наличие электропроводки и металлических объектов (черных и цветных металлов). Макс. глубина обнаружения стали/меди/электропроводки 150/150/150 мм. Точность ± 5 мм. Не требует калибровки. Режим линейки: определение расстояния до объекта, точная маркировка местоположения объекта на стене. Автоматика отключения 5 мин. Вес 0,7 кг.

Важные дополнительных характеристики

Тип дисплея

Дисплея у детектора проводки в стене может и не быть. В этом случае при обнаружение проводов загораются специальные индикаторы и/или передается звуковой сигнал. Однако наличие дисплея делает прибор более функциональным. Там отображается вся нужная информация (глубина, тип металла, остаток заряда аккумулятора и т.п). Как правило, дисплей у детекторов проводки монохромный: использовать более дорогие технологии нет нужды.

Автокалибровка

Крайне полезная опция, особенно для ультразвуковых детекторов скрытой проводки. Дело в том, что на точность работы таких устройств серьезно влияют материал стен и наличие инородных помех. Поэтому перед поиском конкретного материала (дерева, цветных металлов) прибор сам себя настраивает: излучает сигнал, затем его принимает, фиксирует изменения его диапазона и интерпретирует, какие волны относятся к стене, а какие, например, к дереву. На время калибровки детектор проводки нужно приложить к тому участку стены, внутри которого искомый материал точно есть.

Противоударный корпус

Строительство и ремонт — процессы довольно непредсказуемые. Инструмент может выскользнуть из рук, упасть с большой высоты на бетонный пол и т.д. Наличие противоударного корпуса продлит срок службы детектора проводки.

Функция ZOOM

Она повышает точность отображения скрытой проводки. Послезна, если приходится иметь дело с маленькими проводами или сплетениями, а также при глубоком залегании электропроводки.

Автоматическое отключение

Детектор скрытой проводки может работать на стандартных батарейках АА, батарейке «‎Крона»‎ или от перезаряжаемого аккумулятора. В среднем время непрерывной работы составляет около 5 часов. Автоотключение детектора проводки позволит сохранить заряд данного устройства.
Купить детектор скрытой проводки можно на shop.by.

Детектор проводки WORTEX MD 3009

Описание

Детектор проводки WORTEX MD 3009. Компактный детектор проводки служит для обнаружения цветных и черных металлов, деревянных поверхностей, а также электропроводов под напряжением. Для более комфортной работы он оснащен световой и звуковой индикацией. Имеется также индикация заряда батареи.

Под заказ: доставка до 14 дней 1245 ₽

В наличии 1245 ₽

Характеристики

  • Размеры
  • Длина:

    30 мм

  • Ширина:

    20 мм

  • Высота:

    5 мм

  • Размеры в упаковке
  • Длина упаковки:

    31. 5 мм

  • Высота упаковки:

    5.1 мм

  • Ширина упаковки:

    20.4 мм

  • Вес, объем
  • Вес нетто:

    0.2 кг

  • Вес брутто:

    0.21 кг

  • Другие параметры
  • Диапазон раб.температур:

    от -5С до +45С С

  • Срок поставки в днях:

    14

  • Материал:

    пластик

  • Производитель:

  • Срок хран.в днях:

    14

  • Страна происхож.:

    Китай

  • Торговая марка:

  • Цвет:

    красный

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Детектор проводки WORTEX MD 3009 на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Детектор проводки WORTEX MD 3009 в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Статьи по теме

как правильно пользоваться, что бы просверлить стену и не перебить кабель?,

Зачем вообще он нужен:


Знакомьтесь это детектор BOSCH GMS 100 M, он может показать вам где в стене или в полу есть металл, для того, что бы вы закрутили саморез туда куда нужно. Например не попали в электрическую проводку или наоборот, что бы вы закрутили саморез в гипсокартон именно в то место где идет металлический профиль.


детектор BOSCH GMS 100 M





Что может искать:

Детектор  BOSCH GMS 100 M  может обнаружить — черный металл на глубине до 100мм, цветной металл на глубине до 80 мм, и электрическую проводку на глубине до 50 мм.

Пучок проводки в который не надо попадать буром при сверлении



Кому такой прибор  может облегчить жизнь:

Если ты дома делаешь потолки или вешаешь кондиционер или котел, или кухонные шкафы — в общем монтируешь, вешаешь, крепишь на стену любую технику или предметы интерьера будет хорошим подспорьем знать куда нужно закрутить саморез, а куда не стоит. После того как ты повредишь буром или саморезом кабель, чинить его гораздо дороже и дольше чем потратить время на исследование стены детектором. Или как часто бывает «обидно» вешать шкаф на гипсокартонную стену и промахнутся  и закрутить саморез не в профиль. (признайся с тобой тоже было такое?).



                                    Стена полна неожиданностей





Почему про детекторы очень часто плохие отзывы:

Прибор может часто путать материалы и подавать ложные сигналы. У прибора однозначно есть погрешность, совершенно не стоит ждать от него 100% точности.  Это горькая правда, проверенная на собственном опыте. Поэтому если решились на покупку то просто будьте к этому готовы. С другой стороны без детектора еще хуже… остаётся только   «погадать на картах» или если  есть свободное время сделать детектор самому — на просторах сети есть много рецептов, как из нескольких проводков и «палочек ивы» настоящие мастера делают самодельные детекторы, но результат с погрешностью уверен, будет еще хуже. .

Кстати для коммерческого использования есть детекторы, которые построены по принципиально другой схеме, с более высоким показателем точности но цена таких приборов начинается от 35 т .р



  Пример того, как на практически на одном участке прибор показывает разные данные







Как заставить детектор работать:

  • Начни с того, что отключи этот «ужасный звук», прибор постоянно пищит на ложных срабатываниях, и это значительно выводит из себя.
  • Знай, что прибор легко может путать материалы и выдавать не верные иконки на табло, поэтому в интересующем тебя месте сделай несколько повторных измерений.
  •  Обязательно прочитай инструкцию, она короткая и написана сложно, но это не повод отчаиваться. Например я читал ее три раза, и потом еще раз.
  •  Ну и главный  вывод который я сделал исходя из  опыта использования этого прибора —  там где нет кабеля или профиля ( в зависимости от того, что вы ищите)  прибор будет постоянно показывать разные данные, делать ложные срабатывания и т. д , но там где кабель есть , прибор будет реагировать на этот кабель и показывать, раз от раза, что там есть кабель.  При этом, каждый раз я подтверждаю свою догадку тем, что отвожу детектор от стены, что бы он «калибровался» или другими словами «перезагрузился» и прикладываю снова. Часто могу менять положение прибора, направление прибора, или например задевать стену ладонью, т.к в этот момент снимается статическое напряжение. По итогу всех манипуляций, и «умственных размышлений» место прокладки  с кабеля или профиля  обнаружить вполне возможно.

Правильные показания



В общем помни, что принятие решения всегда за тобой. Не забудь, главное что прибор за тебя думать не будет, он может лишь помочь тебе принять правильное решение.

Зуев Игорь. 14.01.2020

Всем привет и удачного монтажа!!!

Смотрите так же: Перейти к выбору детектора проводки

лучших искателей стад 2022 | Поиск шипов Отзывы

Поиск шипов хорош, ну, для поиска шипов, которых вы не видите. Знание того, где они находятся, имеет решающее значение, поэтому вы можете быть уверены, что ввинчиваете их, а не просто в гипсокартон, когда вешаете что-то тяжелое, например, зеркало или крепление, скажем, для телевизора с плоским экраном. Но у некоторых искателей шипов есть и другие функции, такие как глубокое сканирование и обнаружение проводов переменного тока. Это не значит, что они всегда делают то, что должны. В стенах происходит много всего, и, несмотря на достижения в области технологий, любому устройству может быть сложно разобрать все это и определить, что такое труба, а что провод снаружи стены.Чтобы протестировать все функции, мы протестировали ряд искателей шипов на стене собственного изготовления, а также на стенах существующих домов.

Прочтите краткую информацию о лучших искателях шипов из нашего тестирования, затем прокрутите вниз, чтобы получить советы по покупке, полезные советы и подробные обзоры.

Лучшие искатели стоек


    Что нужно знать о ваших стенах

    Большинство стоек располагаются с интервалом в 16 дюймов — найдите одну, и следующая стойка должна быть примерно на таком же расстоянии в любом направлении. Изменения расстояния обычно происходят у концов стен или дверей и окон. Если ваш искатель шипов, кажется, собирает что-то между стойками, это может быть обнаружение металлических или пластиковых компонентов сантехники, электрических коробок или проводки или металлических воздуховодов. Электрические провода обычно проходят вертикально сбоку от стойки, а иногда и горизонтально между розетками. Имейте это в виду, и если на стене есть светильники, выключатели и розетки, вы можете сделать обоснованное предположение о том, где могут быть провода.И обратите внимание, где кухня и санузлы. Водопроводные и канализационные трубы для второго этажа часто находятся в стенах на первом этаже, под раковинами, ваннами или душевыми. Совет для профессионалов: если ваш подвал не достроен, вы можете спуститься туда, чтобы увидеть на потолке, куда именно идут трубы.

    Советы по поиску шипов

    • Не прикасайтесь к стене ни одной рукой во время использования искателя шипов — это может изменить его показания.
    • Некоторые инструменты требуют калибровки перед сканированием, поэтому начинайте работу вдали от выключателей, розеток или осветительных приборов.
    • Нанесите малярный скотч на область, которую хотите отсканировать. Это даст вам поверхность, на которой вы сможете отмечать свои выводы без необходимости писать на стене.
    • При обнаружении шпилек, предметов или проводов под напряжением отметьте их.
    • И там, где вы конкретно обнаружите шпильку, просканируйте выше и ниже этой точки, чтобы убедиться, что она продолжается до пола или потолка. Другие показания, не через равные промежутки времени, могут быть связаны с проводкой, сантехникой или воздуховодом.
    • Свежеокрашенные стены трудно сканировать в течение двух-трех недель из-за влаги в краске.
      По часовой стрелке, сверху слева : обнаружение железного предмета — черной трубы — в нашей тестовой стене; найти центр шпильки; настройка режима глубокого сканирования.

      Тревор Рааб

      The Bottom Line


      Искателям гвоздей предстоит много работы, учитывая множество переменных материалов стен и конструкции. В то время как вы можете получить окончательные результаты в одном случае, вы можете остаться чесать голову в другом.Относитесь ко всему с недоверием и используйте искатель шпилек в сочетании с размещением электрических и сантехнических приборов, чтобы разобраться во всем. Будьте осторожны с предположениями, ошибайтесь в сторону осторожности и не торопитесь.

      Как мы тестировали

      Для наших оценок мы построили стену размером четыре на восемь футов из обычных материалов: дерева и металлических стоек; гипсокартон; медные, черные, сшитые и ПВХ трубы; кабель в неметаллической оболочке. Затем мы просканировали стену каждым из искателей шпилек.Все работало, как и ожидалось, когда дело дошло до обнаружения шпилек, но мы быстро обнаружили, что некоторые из них, предназначенные для определения местоположения проводов переменного тока под напряжением, просто не работают. Мы проконсультировались с инженерами по продуктам и обнаружили, что стальные шпильки, металлические трубы и воздуховоды могут ухудшить обнаружение проводов под напряжением. Итак, мы вернулись к нашей тестовой стене, удалили стальные стойки и металлические трубы и построили вторую стену размером четыре на четыре фута, чтобы проверить только стальные стойки. Опять же, обнаружение шпилек прошло, как и ожидалось, но устройства лишь немного лучше справились с поиском проводов под напряжением.Тем не менее, пара справилась лучше, чем другие. Мы также взяли искатели шипов в два дома — один дом середины 1800-х годов с планками и штукатуркой, а другой — трактат 1970-х годов — для испытаний в реальных условиях.

      По часовой стрелке, сверху слева : Магнитный искатель шипов StudBuddy; водопроводные и электрические детали в нашей тестовой стене; обнаружение провода под напряжением, идущего вверх по стороне шпильки.

      Тревор Рааб


        —ЛУЧШИЙ ОБЩИЙ—

        Bosch GMS120

        GMS120 Поиск шипов

        • Несколько режимов обнаружения
        • Индикатор состояния обнаружения
        • Дорого, если вам нужен только искатель шипов

        GMS120 от Bosch — это гораздо больше, чем просто искатель шипов (хотя он нашел центры с точностью до одной восьмой дюйма). Он также может обнаруживать проводку переменного тока под напряжением, металлические предметы, пластиковые трубы, заполненные водой, и даже арматуру в бетоне. Это устройство Bosch оснащено звуковыми сигналами, кольцом с подсветкой вокруг области датчика и ЖК-экраном — и все три работают согласованно, направляя вас к тому, что вы сканируете. Кольцо становится красным, когда находится над шипом, а на экране отображаются предупреждения о проводе под напряжением и отображается бычий глаз, указывающий центр шипа. Хотя GMS120 не нашел проводку в нашей стене, он довольно точно обнаружил ее в тестовых домах.


        ―САМАЯ ШИРОКАЯ ОБЛАСТЬ СКАНИРОВАНИЯ―

        Датчики Franklin ProSensor T13

        Поиск шипов ProSensor T13

        Датчики Франклина amazon.com

        59,99 долларов США

        • Показывает всю ширину шпилек
        • Дороговато для однофункционального инструмента

        С 13 датчиками, разбросанными по 7-дюймовой поверхности, ProSensor T13 осуществляет глубокое сканирование для точного обнаружения шпилек. Когда мы столкнулись с одним из них, светодиоды над ним загорелись, показывая его полную ширину. T13 даже оказался достаточно широким, чтобы показать сдвоенные шипы вокруг дверных рам и окон. Мы обнаружили, что он прост и удобен в использовании, и он надежно обнаруживает деревянные и металлические стойки под гипсокартоном толщиной 3/4 дюйма. Хотя это устройство не предназначено для поиска труб или проводки, мы получили мигание одного светодиода, когда провели его по медным трубам.


        ―САМЫЙ ПРОСТОЙ―

        Магнитный искатель шипов StudBuddy

        Магнитный искатель стержней

        • Просто и эффективно
        • Нет батарей для замены
        • Находит только шурупы, гвозди или металлические шпильки для гипсокартона

        Для поиска гвоздиков нет ничего проще, чем The StudBuddy. Используя его, мы легко находили гвозди, шурупы или металлические шпильки, двигая его в форме буквы «S» вперед и назад по стене. Два сильных неодимовых магнита заставляли StudBuddy защелкиваться на железных застежках или шпильках, когда мы приближались к ним примерно на 3/4 дюйма. Сдвинув его вверх или вниз, можно быстро подтвердить дополнительные попадания, а также расположение и направление шипов. Мы обнаружили, что это работает даже лучше на металлических шпильках, потому что требуется меньше подтверждений «попаданий». StudBuddy также может обнаруживать в стене другие черные металлы, такие как воздуховоды или электрические коробки, поэтому важно выполнить сканирование для подтверждения ориентации стоек.


        ―ЛУЧШАЯ ЦЕНА―

        Высоковидимый датчик шпильки Craftsman

        Световой датчик шпильки

        Ремесленник amazon.com

        $11,98

        • Делает одно дело, и делает это хорошо
        • Доступный

        Если вам просто нужно найти шип, Hi-Vis Stud Sensor от Craftsman сделает именно это. Это простой и эффективный инструмент, предназначенный для поиска краев деревянных и металлических стержней. Нажав кнопку сбоку, мы медленно скользили Stud Sensor вдоль стены, следя за индикатором. Когда он загорелся, мы были на краю шпильки. Этот индикатор оставался включенным до тех пор, пока мы не прошли другой край, затем мы надели устройство обратно на шпильку, чтобы подтвердить и отметить края, прежде чем точно определить центр. В нашем тестировании инструмент постоянно обнаруживал шпильки под гипсокартоном толщиной до 3/4 дюйма.


        ―САМЫЙ ПРОСТОЙ В ИСПОЛЬЗОВАНИИ―

        DeWalt DW0150

        DW0150 Поиск шпилек

        ДеУолт Волмарт.ком

        26,83 долл. США

        • Управление одной рукой
        • Точное определение центра
        • Зона обнаружения проводов под напряжением слишком широка

        DeWalt DW0150 стабильно находил центры стоек, одинаково хорошо обнаруживая как дерево, так и металл через гипсокартон толщиной 1/2 и 3/4 дюйма. Предупреждение в виде светодиодной стрелки указывало на шипы, и мы обнаружили, что перемещение по шипу, а затем обратно до тех пор, пока DW0150 не уловит центр, было почти на 100 процентов точным. (Мы также воздадим должное DeWalt за то, что он включил окошко в центре, что упростило маркировку центров стоек карандашом.) Устройство также обнаруживает проводку переменного тока — оно было надежно через 1/2 дюйма гипсокартона, но только с перерывами. под разновидностью 3⁄4 дюйма.


        ―BEST CENTER-FINDER―

        Zircon Superscan K3

        Поиск шипов SuperScan K3

        Циркон скимресурсы.ком

        $80,99

        • Мощное сканирование стен для различных материалов
        • Обнаруживает проводку переменного тока под напряжением
        • Может указывать, что объект шире, чем на самом деле

        Zircon Superscan K3 — это специализированный настенный сканер, разработанный специально для точного определения центров деревянных стоек. Кроме того, он может находить другие металлические и неметаллические объекты. В нашем тестировании K3 очень надежно обнаруживал шпильки, указывая центр, проецируя красную стрелку на стену. Используя его режим глубокого сканирования, мы обнаружили все в нашей тестовой стене, включая шпильки, черную трубу, медную трубу, полиэтиленовую трубу и электрический провод NM-B. Когда мы проходили по электрическим проводам под напряжением, экран становился красным и отображал значок, указывающий, что провода находятся под напряжением. В специальном режиме сканирования металла нам было легко отличить металлические водопроводные трубы от деревянных стоек.Если присутствовали металлические стойки, это было немного сложнее, но использование индикатора мощности сигнала помогало сортировать то, что было близко — стойка — от вещей, расположенных дальше внутри стены, таких как трубы. Мы заметили, что время от времени K3 указывал на более широкое «попадание», чем фактически обнаруженный объект. Хотя это и не идеально, это намного лучше, чем отсутствие обнаружения объекта — оно надежно уводит нас от потенциальных опасностей.


        ―САМАЯ УНИВЕРСАЛЬНАЯ―

        Мастер CMHT77623

        CMHT77623 Поиск шпилек

        Ремесленник Амазонка.ком

        $31,99

        • Точно находит центр шипа
        • Два режима обнаружения
        • Широкая зона обнаружения проводов переменного тока под напряжением
        Блок определения центра

        Craftsman имеет светодиоды, указывающие на статус сканирования и направляющие вас к центру выступа — оранжевые загораются, когда вы находитесь над выступом, а красные — при попадании в центр.Медленное сканирование в одном направлении, мимо центра, а затем обратно дало нам точные результаты для гипсокартона толщиной 1/2 и 3/4 дюйма. Режим обнаружения переменного тока был несколько расплывчатым, указывая на область шириной от 3 до 4 дюймов, когда он обнаруживал проводку. Но повторные проходы позволили нам определить путь проводки. В стандартном режиме сканирования Craftsman обнаружил медную трубу, что было странно, но труба была слишком узкой для шпильки, и устройство никогда не регистрировало центр. Точно так же он обнаружил черную трубу в металлическом режиме.(Обратите внимание, что, хотя он обнаружил трубы, искатель стоек не мог и не был предназначен для того, чтобы идентифицировать их как таковые.) Тем не менее, эти показания могут помочь вам идентифицировать другие объекты в стене, с которыми вы, возможно, захотите быть осторожным.


        ―ЛУЧШИЙ ПОЛНОШИРИННЫЙ СКАНЕР―

        Ryobi ESF5001 Светодиодный детектор целых стад

        ESF5001 Светодиодный детектор целых стержней

        Риоби homedepot.com

        29 долларов.97

        • Показывает всю ширину шпилек
        • Обнаруживает проводку переменного тока под напряжением
        • Не могу отличить металл от дерева
        Детектор целых стад Ryobi

        оправдывает свое название. Когда он находит стойку в стене, он показывает ширину, зажигая некоторые из своих семи светодиодов: те, которые находятся над стойкой, включаются, а те, что нет, остаются выключенными. И неважно, были ли шпильки деревянными или металлическими, этот Ryobi нашел их как под гипсокартоном толщиной 1⁄2, так и под 3⁄4 дюйма. Он также поднял трубы, но не смог сказать нам, из чего они были сделаны. (Хотя, справедливости ради, трубы находились на расстоянии 4 дюймов друг от друга, что явно указывало на то, что они не были шпильками.) Мы обнаружили провода переменного тока под напряжением в 5-дюймовых полосах и проследили их пути, поэтому мы знали, где они находятся, хотя и не точно.


        ―САМЫЙ МОЩНЫЙ―

        Настенный сканер Bosch D-tect 150

        Wallscanner D-Tect 150 Поиск шипов

        • Чрезвычайно мощное сканирование
        • Показывает глубину обнаружения

        Bosch Wallscanner D-tect 150 — это гораздо больше, чем просто датчик-шпилька. Это мощный инструмент профессионального уровня, способный сканировать стены и полы на наличие стоек, труб, арматуры и проводов переменного тока, используя режимы сканирования для гипсокартона, бетона, глубокого бетона, влажного бетона, металлических предметов, напольного отопления и который показывает мощность сигнала. Наше сканирование деревянных и металлических стоек, а также проводов переменного тока в стандартных стенах не было большой проблемой для D-tect 150; все это нашел вполне надежно. Нам пришлось сканировать бетонные полы и каменные стены, чтобы по-настоящему вникнуть в его возможности. Мы обнаружили, что одной из наиболее полезных функций является то, как обнаруженные объекты отображаются на ЖК-дисплее.Когда вы находите объекты, они появляются на глубине относительно сканируемой поверхности. Для большинства режимов это 3 дюйма, но при глубоком сканировании отображается до 6 дюймов. Нам удалось обнаружить неработающую стальную водосточную трубу, засыпанную бетоном толщиной 5 дюймов в полу нашего цеха. Думая о других способах использования D-tect 150, мы искали стальной штырь под тротуаром на территории одного тестового редактора. Поскольку мы не знали точно, где он находится, потребовалось почти 15 минут, чтобы найти его, причем часть этого времени была потрачена на ожидание пробок.Однако мы нашли его. D-tect 150 стоит недешево, но если вам нужно регулярно находить скрытые вещи в стенах и полах, сделанных из различных материалов, он может справиться с этой задачей и может стоить своей цены.


        ―БОЛЬШИНСТВО РЕЖИМОВ СКАНИРОВАНИЯ―

        Tavool 4-in-1 Stud Sensor

        Датчик шпильки 4-в-1

        • Четыре режима сканирования
        • Доступный
        • Обнаружение провода переменного тока глубиной не более 2 дюймов

        Мы заметили большое количество положительных отзывов на Amazon, поэтому решили опробовать датчик шипов Tavool 4-в-1. И признаемся, мы были удивлены. За деньги трудно превзойти. Он имеет четыре режима сканирования: три для конкретных объектов (дерево, металл, проводка под напряжением) плюс один для глубокого сканирования — все работает достаточно хорошо. Одна вещь, которую мы отметили, заключается в том, что это может быть неточным, если мы пренебрежем ожиданием завершения калибровки после включения устройства. Пока мы ждали звукового сигнала, он нашел центры и края шипов в пределах ¼ дюйма. Нам нравится, что у него есть индикатор центра, который экономит время, делая края, чтобы найти центр вручную.В режиме me-scan мы смогли обнаружить медную и черную трубы, но без указания центра. Мы обнаружили, что обнаружение провода переменного тока под напряжением не всегда было надежным, с некоторыми промахами вдоль пути провода. Однако, поскольку у нас был доступ к задней части стены, мы пришли к выводу, что это связано с глубиной провода — более 2 дюймов от поверхности стены и. провода было сложнее подобрать.

        Брэдли Форд Редактор тестов Брэд Форд провел большую часть своей жизни, используя инструменты для починки, сборки или изготовления вещей.

        Подключение 4-проводного дымового извещателя | Tech Resource Online

        В то время как 2-проводные дымовые извещатели используют одну пару проводов как для питания, так и для цепей датчика, 4-проводные дымовые извещатели разделяют питание и цепь датчика на 2 пары.

        Основным недостатком 4-проводных систем является возможность контроля целостности системы. Крайне важно, чтобы любое удаление устройства, повреждение проводки или потеря питания приводили к неисправности или неисправности панели. На изображении ниже показано типичное 4-проводное подключение детектора, состоящего из двух частей.Детектор, состоящий из двух частей, использует базу со съемной головкой. Провода со стороны питания такие же, как и в 2-проводной системе. Если голова удалена, мощность открывается.

        Не все 4-проводные системы используют отдельные базу и головку. Оба положительных провода помещаются под одну и ту же клемму. Снятие головки не размыкает цепь, снятие проводов с клемм размыкает цепь, создавая неисправность.

        Типичная проводка 2-х проводного 4-проводного дымового извещателя. Показан со снятой дымовой головкой.


        На изображении ниже показана проводка для последнего извещателя в 4-проводной системе.Однако есть проблема. 4-проводная система подключена к цепи датчика в нормально разомкнутом состоянии (НО), питание не требуется для поддержания нормально разомкнутого состояния. Состояние цепи останется неизменным после потери питания, обрезания провода или удаления устройства. Если для поддержания нормально разомкнутого состояния требуется питание, то потеря питания или обрыв провода замкнет реле датчика и сработает ложная пожарная тревога. Вам не нужна пожарная сигнализация каждый раз, когда отключается электричество!

        Для последнего дымового извещателя требуется оконечный резистор

        . В любой 4-проводной системе дымовых извещателей необходимо установить реле контроля питания в конце линии.Реле использует силовую сторону цепи для поддержания полной цепи датчика. На изображении ниже показана правильная проводка для установки конечного реле контроля мощности.

        При удалении дымовой головки или обрыве провода питания реле размыкается, что приводит к неисправности.

        На изображении ниже показана полная схема после установки дымовой головки. Важно, чтобы резистор был расположен в цепи датчика.

        При установленной дымовой головке цепь замыкается и реле замыкается.

        В некоторых системах вы можете обнаружить, что техник-установщик удлинил четыре провода так, чтобы реле контроля мощности в конце линии фактически располагалось на панели или в более доступном месте. В этом методе нет ничего плохого, и в большинстве случаев он лучше подходит для дальнейшего обслуживания и устранения неполадок.

        Расположение реле контроля мощности на панели сигнализации значительно упрощает поиск и устранение неисправностей.



        Типы систем пожарной сигнализации и схемы их подключения

        Как подключить систему пожарной сигнализации с датчиками? – Схемы установки проводки

        Что такое система пожарной сигнализации?

        Система пожарной сигнализации представляет собой механизм из различных взаимосвязанных устройств и компонентов, используемых для оповещения нас в случае чрезвычайной ситуации, особенно пожара, для защиты персонала и населения путем принятия соответствующих мер.

        Система пожарной сигнализации представляет собой комбинацию различных компонентов, таких как дымовой извещатель, тепловой извещатель, извещатель угарного газа, мультисенсорный извещатель, извещатели, оповещатели, звонки, релейный модуль, ретранслятор, извещатель, панель управления пожаром и другие сопутствующие и дополнительные устройства безопасности. предназначен для системы управления пожарной сигнализацией.

        Подобно ЦП (центральному процессору) в компьютерной системе, панель управления пожарной сигнализацией является мозгом системы пожарной сигнализации, которая отправляет индикацию состояния и уведомление на подключенные извещатели и оповещатели в случае ручного или автоматического срабатывания.

        Системы пожарной сигнализации монтируются на промышленных предприятиях, в офисах, общественных зданиях, а в настоящее время и в жилых домах. Различные типы систем пожарной сигнализации, такие как обычные, адресные, интеллектуальные и интеллектуальные беспроводные конструкции, используются для одной и той же цели, т. Е. В случае чрезвычайной ситуации звуковые оповещатели будут работать, чтобы предупредить окружающих людей о необходимости вызова через общий или аварийный выход. Основной целью системы пожарной сигнализации является защита богатства, здоровья и жизни человека или общества.

        Интеллектуальная система управления пожаром также подключена к пожарной команде и соответствующему аварийному персоналу посредством дистанционного управления через панель управления.

        В следующем учебном пособии объясняются различные системы пожарной сигнализации, схемы их подключения и подключения.

        Типы пожарных извещателей

        В системе пожарной сигнализации используется несколько извещателей, включая базовый извещатель (стеклоблок с ручным разбиванием) и интеллектуальный мультисенсорный извещатель. Устройства обнаружения пожара можно разделить на следующие категории.

        • Детектор дыма
        • Тепловой извещатель
        • Мультисенсорный детектор
        • Детектор угарного газа
        • Ручной извещатель
        Детекторы дыма Детекторы дыма

        можно разделить на следующие категории в зависимости от конструкции и принципов работы.

        • Ионизационные дымовые извещатели
        • Светорассеивающие дымовые извещатели
        • Светозатеняющие дымовые извещатели
        Ионизационный дымовой извещатель

        Ионизационные дымовые извещатели работают на снижении тока, протекающего через внутреннюю камеру из-за ионизации, что приводит к срабатыванию сигнализации.

        Типовой ионизационный дымовой извещатель состоит из двух камер. Первая камера используется для компенсации изменений температуры, давления или влажности окружающей среды, в то время как во второй камере находятся альфа-частицы (радиоактивный материал), которые используются для ионизации воздуха, проходящего в камере, где ток течет между двумя электродами.В случае пожара при попадании дыма в камеру протекание тока между двумя электродами уменьшается за счет ионизации воздуха. Падение тока используется для срабатывания сирены и цепи сигнализации.

        Световой индикатор Рассеивающий дымовой извещатель

        Светорассеивающие дымовые извещатели работают на основе эффекта Тиндаля (это эффект рассеяния света при прохождении светового луча через коллоидную (гомогенную (вещество, однородное или однородное по всему объему) смесь, в которой дисперсные частицы не оседают вне).

        Источник света и фотоэлемент закреплены в затемненной камере, где прямой свет не падает на поверхность фотоэлемента.

        Когда дым попадает в камеру, он искажает обстановку в камере, что приводит к рассеиванию света и падению на поверхность фотоэлемента. Этот эффект используется для имитации и срабатывания системы сигнализации.

        Световой дымовой извещатель

        Детектор дыма с затемнением света работает на основе измерения количества света, падающего на поверхность фотоэлемента.

        Внутри камеры светонепроницаемого извещателя дыма источник света и фотоэлемент расположены на фиксированном расстоянии. Когда дым мешает лучу света от источника света к фотоэлементу, он измеряет количество света, которое он получает от источника света. Это изменение выходного сигнала, получаемого фотоэлементом, используется для срабатывания цепи сигнализации.

        Тепловые извещатели Детекторы слуха

        работают на основе скорости изменения температуры или определенного значения фиксированной скорости температуры.

        В случае повышения температуры до заданного значения эвтектический сплав внутри теплового извещателя (термочувствительный к определенной температуре) переходит из твердого состояния в жидкое. Процесс такой же, как работа предохранителя, когда плавкий элемент плавится, когда это необходимо. Тот же процесс активирует цепь сигнализации в случае пожара.

        Детекторы угарного газа Детектор угарного газа

        также известен как детектор угарного газа. Это электронное устройство, которое содержит различные типы датчиков, используемых для измерения и определения количества угарного газа в воздухе.Когда уровень угарного газа (это ядовитый газ, образующийся при сгорании) превышает указанный предел, это сигнализирует и срабатывает система пожарной сигнализации. Электрохимическая ячейка внутри детектора угарного газа определяет и измеряет только количество газа CO, а не других продуктов сгорания, таких как дым и т. д.

        Имейте в виду, что датчики угарного газа, предназначенные для системы пожарной сигнализации, более чувствительны и имеют быстрое срабатывание по сравнению с датчиками угарного газа, используемыми в домах для защиты от угарного газа в случае неполного сгорания в таких приборах, как котлы и т. д.

        Мультисенсорные извещатели

        Мультисенсорный извещатель (также известный как многокритериальная сигнализация) представляет собой чувствительное устройство, которое сочетает в себе входной сигнал от тепловых и оптических датчиков и используется для широкого спектра пожаров с более низким уровнем нежелательных ложных срабатываний.

        Его можно использовать для обнаружения оптических сигналов, тепла, угарного газа и пожаров, поскольку он может обнаруживать несколько сигналов и отправлять идентификационное значение на панель управления для дальнейших соответствующих действий. Таким образом, для точной и проверенной правильной работы можно использовать интеллектуальную мультисенсорную сигнализацию.

        Ручные извещатели

        Ручной извещатель пожарной сигнализации (также известный как пункт разбивания стекла) — это устройство, которое используется для срабатывания цепи сигнализации путем разбивания стекла и нажатия на хрупкий элемент в случае возникновения чрезвычайной ситуации или пожара.

        Извещатели устанавливаются на высоте 1,4 метра над уровнем пола для облегчения доступа в случае чрезвычайной ситуации. Максимальная длина между двумя извещателями составляет 30 метров и устанавливается на лестничных площадках входа, выходах и на всех выходах на улицу.

        Типы систем пожарной сигнализации со схемами подключения

        Ниже приведены различные типы систем пожарной сигнализации со схемами проводки и подключения.

        • Базовая пожарная сигнализация в доме
        • Традиционная система пожарной сигнализации
        • Адресная система пожарной сигнализации
        • Интеллектуальная система пожарной сигнализации
        • Беспроводная система пожарной сигнализации

        Давайте подробно обсудим каждый из них следующим образом:

        Базовая пожарная сигнализация в доме

        Это основная система пожарной сигнализации, используемая в бытовой электропроводке.Детектор дыма или тепла можно установить в существующую или новую домашнюю проводку. на нашей базовой схеме подключения один или несколько тепловых и дымовых извещателей устанавливаются в доме путем подключения к сигналу тревоги живого (линейного или горячего), нейтрали, заземления и соединительного провода. Основное питание 120 В переменного тока (в США) и 230 В переменного тока (в ЕС). Детекторы могут быть напрямую подключены к DB (распределительному щиту) или к существующей проводке, такой как розетка. После установки вставьте аккумулятор и включите главный выключатель, чтобы проверить, правильно ли он работает.

        Схема подключения теплового извещателя в доме (AC)

        Обычная система пожарной сигнализации

        В обычной системе пожарной сигнализации все устройства, такие как извещатели, оповещатели и извещатели, подключаются к контрольной панели через отдельный провод или кабель вместо общего. Другими словами, первый конец провода подключается к извещателям, а второй — к контрольной панели.

        В типичной традиционной системе пожарной сигнализации извещатели, оповещатели и извещатели устанавливаются и разделяются на разные зоны i. е. Зона 1 для подвала, Зона 2 для первого этажа, Зона 3 для первого этажа и т. д. Таким образом, можно легко определить точную зону поражения для диспетчерской, управления зданием и пожарной команды. Другими словами, чем больше количество зон, тем точнее будет обнаружение триггера и места возгорания.

        Имейте в виду, что очень точное и точное местонахождение пожара не может быть легко найдено в обычной системе пожарной сигнализации по сравнению с адресной системой пожарной сигнализации. Поскольку панель управления не позволит вам точно определить точное местоположение отдельного устройства или того, какое устройство сработало, а только покажет местоположение зоны текстом, индикатором или и тем, и другим в случае чрезвычайной ситуации.

        Электропроводка традиционной системы пожарной сигнализации

        Адресная система пожарной сигнализации

        В адресной системе пожарной сигнализации все устройства, такие как извещатели, извещатели и тревожные звонки, подключены в кольцевой системе к адресной панели управления пожаром, и каждое устройство имеет адрес (чтобы сообщить об их местонахождении). Таким образом, очень легко найти точное местоположение сработавшего устройства в подключенной схеме.

        Основная идея контурной системы заключается в том, что в случае короткого замыкания затрагивается только небольшая часть системы, в то время как остальная часть будет работать должным образом с помощью изолирующего модуля, подключенного к контуру. В один шлейф может быть подключено до 99 устройств и может быть расширено до 3,3 км в зависимости от возможностей системы пожарного пульта.

        Основная цель адресной пожарной системы такая же, как и у обычной пожарной системы, за исключением подключения проводки и DIP-переключателей (двухрядный пакет) для адреса или набора адресов, показывающих точное местоположение сработавшего компонента на экране главной адресной панели управления пожаром. .Адресная система является наиболее точной, но дорогостоящей по сравнению с обычной системой, в то время как обе они не являются интеллектуальными по сравнению с интеллектуальной пожарной системой, которая показывает точную причину срабатывания устройства, если это неисправность, предварительная тревога или пожар, и быстро гасит их.

        Электропроводка адресной системы пожарной сигнализации

        Интеллектуальная система пожарной сигнализации

        В интеллектуальной системе пожарной сигнализации каждое устройство имеет возможность анализировать окружающую среду и сообщать центральному пульту управления о дальнейших действиях в случае неисправности, возгорания или потребности устройства в очистке или плановом обслуживании извещателей.

        По сравнению с традиционными системами пожарной сигнализации они выдают только один информационный сигнал, т. е. независимо от того, является ли это пожаром или другими неопределенностями, такими как неисправность, температура, частицы дыма или атмосферное давление и т. д., они активируют систему сигнализации, которая расцениваются как ложноположительные. Эта вводящая в заблуждение информация может повлиять на различные явления, такие как сообщение, упущение и т. д.

        Аналогично адресной системе управления огнем, устройства подключаются в шлейфы в интеллектуальной системе, которая доступна в двух-, четырех- и восьмиконтурной системе. Одна петля может быть расширена до 3,3 км, и в одну петлю можно подключить до 99 устройств (например, оповещателей, детекторов и извещателей). Таким образом, большая площадь может контролироваться и контролироваться с одной панели управления.

        Основной целью интеллектуальной системы пожарной сигнализации является предотвращение возникновения ложных срабатываний, которые требуют дополнительной сложности из-за высокоточных датчиков со встроенной компьютерной системой и алгоритмами. Таким образом, это более сложно и дорого по сравнению с традиционными обычными и адресными системами обнаружения пожара.

        Электропроводка интеллектуальной системы пожарной сигнализации

        Нажмите на картинку, чтобы увеличить

        Беспроводная система пожарной сигнализации

        В беспроводной системе пожарной сигнализации все датчики и связанные с ними устройства удаленно связаны между собой посредством радиосвязи с панелью управления пожаром.

        Пожалуйста, не убивайте меня за то, что в беспроводной системе есть и провода, и кабель, т.е. беспроводная система вовсе не беспроводная.

        В беспроводной системе пожарной сигнализации радиосигнал передается от извещателя (например, теплового извещателя) или извещателя в центральную систему пожарной сигнализации для активации цепи сигнализации.

        Поскольку беспроводная система обнаружения пожара менее затратна за счет затрат на оплату труда и кабельной разводки при быстрой установке без отключения территории здания на несколько часов, но аппаратное обеспечение очень дорогое еще больше в случае замены батарей и обслуживания.

        Проводка для беспроводной системы пожарной сигнализации

        Похожие сообщения:

        CAMDEN CM-RQE70A ПИР-ИЗВЕЩАТЕЛЬ ЗАПРОСА НА ВЫХОД, БЕЛЫЙ, С ЭЛЕКТРОМОНТАЖОМ

        Детектор запроса на выход Camden CM-RQE70A, 12/24 В пост. тока, включает проводную клемму, (2) реле DPDT, с возможностью выбора отказоустойчивости/отказоустойчивости, многофункциональное, белая отделка

        ХАРАКТЕРИСТИКИ КРЕПЛЕНИЕ НА ДВЕРНЫЕ КОРОБКИ.
        — ПРОСТЫЕ В ИСПОЛЬЗОВАНИИ ВСТРОЕННЫЕ КНОПКИ ПРОГРАММИРОВАНИЯ. НЕТ ДИП-ПЕРЕКЛЮЧАТЕЛЕЙ.
        — (4) ЗАВОДСКИЕ РЕЖИМЫ РАБОТЫ ПО УМОЛЧАНИЮ, С ВОЗМОЖНОСТЬЮ НАСТРОЙКИ АТРИБУТОВ РЕЖИМА.
        — ВСТАВНОЙ ЖГУТ ПРОВОДОВ, ДЕЛАЕТ УСТАНОВКУ ПРОСТОЙ И БЫСТРОЙ.
        — ВЫБИРАЕМАЯ БЕЗОПАСНОСТЬ/БЕЗОПАСНОСТЬ.
        — (2) ФОРМА C КОНТАКТЫ.
        — РЕЖИМЫ МГНОВЕННОГО И БЛОКИРОВОЧНОГО РЕЛЕ.
        — ВТОРИЧНЫЙ ВВОД УСТРОЙСТВА АКТИВАЦИИ.
        — ВХОД КАРТЫ/КЛАВИАТУРЫ.
        — ВХОД ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ДВЕРИ.
        — ЗАПРОС НА ВЫХОД ВВОД.
        — ВСТРОЕННЫЙ ЗВУК (РЕГУЛИРУЕМЫЙ).
        — ВЫКЛЮЧАТЕЛЬ ТАМПЕРА.

        ДЕТЕКТОРЫ REX СЕРИИ CM-RQE70 CAMDEN ПРЕДЛАГАЮТ 4 ЗАВОДСКИХ РЕЖИМА РАБОТЫ ПО УМОЛЧАНИЮ, ВЫБИРАЕМЫХ КНОПКАМИ ПРОГРАММИРОВАНИЯ НА ПЕЧАТНОЙ ПЛАТЕ.
        РЕЖИМ 1: ДАТЧИК REX С ЗАЩЕЛКОЙ: РЕЛЕ АКТИВИРОВАНО, УДЕРЖИВАЕТСЯ ТАЙМЕРОМ.
        РЕЖИМ 2: СИГНАЛИЗАЦИЯ ОПОРЫ ДВЕРИ: ДАТЧИК ПОДАЕТ СИГНАЛИЗАЦИЯ, ЕСЛИ УДЕРЖИВАТЬ ОТКРЫТОЙ.
        РЕЖИМ 3 : КОНТРОЛЬ ДОСТУПА: ДАТЧИК УПРАВЛЯЕТСЯ СИСТЕМОЙ ИЛИ ЗАЩИТНЫМ УСТРОЙСТВОМ.
        РЕЖИМ 4: ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ: УСТАНОВЩИК МОЖЕТ ЗАПРОГРАММИРОВАТЬ ПАРАМЕТРЫ СИГНАЛОВ.

        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

        НАПРЯЖЕНИЕ: 12/24 В ПОСТОЯННОГО ТОКА РАБОТА.
        ПОТРЕБЛЯЕМЫЙ ТОК: 50 МА (МАКС.).
        РЕЛЕ: (2) ФОРМА ‘C’ (DPDT).
        НОМИНАЛ КОНТАКТА: 3 А при 30 В постоянного тока.
        ПРОГРАММИРОВАНИЕ: ВСТРОЕННЫЕ КНОПКИ И СВЕТОДИОД СОСТОЯНИЯ.
        РЕЖИМЫ: (4) ЗАВОДСКИЕ ПО УМОЛЧАНИЮ, (1) ПОЛНОСТЬЮ ПОЛЬЗОВАТЕЛЬСКИЙ, ВЫБИРАЕМЫЙ FAIL
        SAFE/FAIL SECURE.
        ПОКРЫТИЕ:
         — МАКС. 10′ Ш X 10′ В.
         — ГОРИЗОНТАЛЬНАЯ И ВЕРТИКАЛЬНАЯ РЕГУЛИРОВКА (МЕХАНИЧЕСКАЯ).
         — ЧУВСТВИТЕЛЬНОСТЬ/ДИАПАЗОН ДАТЧИКА (ЭЛЕКТРОННЫЙ).
        ЗАДЕРЖКА ВРЕМЕНИ: РЕГУЛИРУЕМАЯ, 5, 15, 30, 45 И 60 СЕКУНД.
        ЗВУК: ВКЛ/ВЫКЛ, С РЕГУЛИРУЕМОЙ ГРОМКОСТЬЮ.
        ПЬЕЗОЗУММЕР: 92 дБ @ 10 см.
        ИНДИКАТОР: СВЕТОДИОД АКТИВАЦИИ.
        ВВОД КАРТЫ ИЛИ КЛАВИАТУРЫ: (1) Н/О.
        ПОЛОЖЕНИЕ ДВЕРИ ВХОД ПЕРЕКЛЮЧАТЕЛЯ: (1) Н/О.
        ЗАПРОС НА ВЫХОД ВВОД: (1) Н/О.
        ПЕРЕКЛЮЧАТЕЛЬ САБОТАЖА НОМИНАЛЬНЫЕ КОНТАКТЫ: 50MA @ 12VDC.
        РАБОЧИЙ ДИАПАЗОН ТЕМПЕРАТУР: 32 F-120 F (0-50 C).
        ДИАПАЗОН ВЛАЖНОСТИ: 0– 93 % БЕЗ КОНДЕНСАТА
        РАЗМЕРЫ: 1 3/4″В x 7″Ш x 1 3/4″Г (43 мм x 176 мм x 43 мм). 0,12 кг.)
        ЦВЕТА: БЕЛЫЕ ИЛИ ЧЕРНЫЕ МОДЕЛИ

        ОПИСАНИЕ

        Camden Door Controls, CM-RQE70 PIR ДАТЧИКИ «ЗАПРОСА НА ВЫХОД» представляют собой последнее слово в дизайне, с полным списком функции, в том числе вход вторичного устройства активации, контроль двери, два релейных выхода и тревога тампера.
        Многие новые функции программирования, установки и настройки, которые ранее никогда не были доступны. Компания Camden начала с того, что уменьшила размер CM-RQE70, чтобы его можно было легко разместить на дверных рамах, а затем упростила и ускорила установку детектора.
        CM-RQE70 поставляется с 4 заводскими режимами работы по умолчанию, которые можно выбрать с помощью простых кнопок на печатной плате. У вас необычная установка и вам нужны пользовательские настройки Нет проблем, вы можете использовать встроенные кнопки, чтобы настроить режимы работы по умолчанию или запрограммировать свой собственный режим работы.
        Camden также упрощает монтаж и подключение детектора с помощью простого вставного жгута проводов. CM-RQE70 — это не просто новый детектор REX, это совершенно новый подход к конструкции детектора REX!

        UL 294 УРОВНИ ПРОИЗВОДИТЕЛЬНОСТИ КОНТРОЛЯ ДОСТУПА
        1) КОНТРОЛЬ ДОСТУПА, РАЗРУШАЮЩАЯ АТАКА – УРОВЕНЬ I (БЕЗ НАПАДЕНИЯ)
        2) БЕЗОПАСНОСТЬ ЛИНИИ – УРОВЕНЬ I (БЕЗ ЗАЩИТЫ ЛИНИИ)
        3) ПРОЧНОСТЬ – УРОВЕНЬ IV (100 000 028) 028) ПИТАНИЕ В РЕЖИМЕ ОЖИДАНИЯ — УРОВЕНЬ I (БЕЗ ПИТАНИЯ В РЕЖИМЕ ОЖИДАНИЯ)

        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРХИТЕКТОВ/ИНЖЕНЕРОВ

        ИК-детекторы запроса на выход (REX) должны быть внесены в список UL и ULC Camden Door Control модели CM-RQE70, обеспечивающей горизонтальную и вертикальную настройку датчика, регулируемый диапазон чувствительности, (2) релейных выхода формы ‘C’, входы для карты или клавиатуры, положение двери, переключатель запроса на выход и питание 12/24 В постоянного тока. Извещатель REX не должен иметь высоту более 1 3/4 дюйма (43 мм), чтобы при необходимости его можно было установить на дверную раму. Извещатель REX должен иметь (4) заводских режима работы по умолчанию, включая сигнализацию дверной опоры.

        CMRQE70A, CAMDEN CMRQE70A, CMRQE70A CAMDEN, CAMDENCMRQE70A, CMRQE70ACAMDEN

        Дымовой извещатель | клиентов по всей Пасадене, штат Мэриленд.Мы можем помочь с установкой новой электропроводки, ремонтом электропроводки и многим другим. Если вам нужны электрические установки для нового дома или у вас неисправная проводка, требующая профессионального внимания, наша команда поможет вам. Не стесняйтесь обращаться к нам, чтобы обсудить ваши потребности, и позвольте нам помочь вам разработать план установки проводки детектора дыма в соответствии с местными нормами безопасности.

        Позвоните сейчас, чтобы забронировать непосредственное назначение для проводки детекторов дыма в Pasadena, MD области

        Установки правильного Smoke Detector для Вашего Пасадене, MD Главных

        ионизационных детекторов дыма: Горячих пожары будут быстро детектируются ионизационный дымовой извещатель. Когда дым попадает в ионизационную камеру, он нарушает поток ионов и вызывает тревогу.

        Фотоэлектрические датчики дыма: Этот тип детекторов дыма лучше всего подходит для обнаружения тлеющих очагов возгорания.При наличии дыма свет, отраженный от датчика (вызванный дымом), вызовет срабатывание сигнализации.

        Дымовые извещатели с двумя датчиками: Это устройство оснащено ионизационными и фотоэлектрическими технологиями, обеспечивающими более полные оповещения. Это рекомендуемый вариант для большинства домовладельцев.

        Наши специалисты по установке дымовых извещателей из Пасадены, штат Мэриленд, с радостью обсудят различные доступные варианты, помогут спланировать наилучшее место для установки и убедиться, что проводка и все электрические соединения установлены безопасно и точно.

        Проверка и техническое обслуживание детектора дыма

        Раз в месяц необходимо проверять детектор дыма, чтобы убедиться, что он работает правильно. Все, что нужно для проверки вашего устройства, это нажать кнопку «тест». Должен звучать сигнал тревоги, но если он не сработает, когда вы попытаетесь проверить его, замена батарей может помочь; если сигнал тревоги по-прежнему не срабатывает после того, как вы попытались его протестировать, возможно, в вашей системе неисправна проводка, которая потребует профессионального осмотра нашими экспертами.

        Позвоните сегодня, чтобы получить качественные услуги по монтажу дымовых извещателей в Пасадене, штат Мэриленд

        Наша цель в Magothy Electric Co. Inc. — обеспечить долгосрочную безопасность и эффективность вашей бытовой электрической системы. Наши лицензированные электрики из Пасадены, штат Мэриленд, проходят тщательное обучение и продолжают идти в ногу с новейшими процессами, технологиями и нормами безопасности, чтобы лучше обслуживать вас. Нужна ли вам помощь в установке или замене детектора дыма, или вы ищете помощь в другом электрическом проекте, вы можете положиться на наших экспертов в поисках надежных решений, которых вы заслуживаете.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
