Дифавтомат 30 ма: Автомат дифференциальный Abb 2 полюса 16 А

Содержание

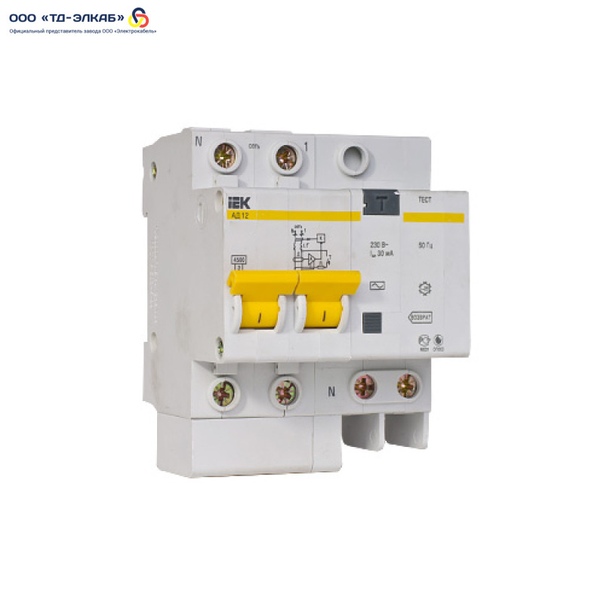

Диф. автомат ИЭК АД-12М 2п. 16А/30мА

Цена:

Краткие характеристики

Артикул MAD12-2-016-C-030 Производитель ИЭК Номинальный ток 16 Кол-во полюсов 2 Ток утечки 30

Дифференциальный автомат ИЭК АД-12М  2п. 16А/30мА — это быстродействующий защитный автомат, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.

Обеспечивает три вида защиты:

защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;

предотвращение пожаров вследствие протекания токов утечки на землю;

защиту от перегрузки и короткого замыкания.

Дифференциальный автомат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью.

В устройстве присутствует система индикации срабатывания от дифференциального тока.

Наличие функции защиты от повышенного напряжения (265±5 В)

Другие товары из категории

Артикул MAD10-2-006-C-010 Производитель ИЭК Номинальный ток 6

Кол-во полюсов 2 Ток утечки 10

Артикул MAD10-2-010-C-010 Производитель ИЭК Номинальный ток 10

Кол-во полюсов 2 Ток утечки 10

Артикул MAD10-2-010-C-030 Производитель ИЭК Номинальный ток 10

Кол-во полюсов 2 Ток утечки 30

Артикул MAD10-2-010-C-100 Производитель ИЭК Номинальный ток 10

Кол-во полюсов 2 Ток утечки 100

Артикул MAD10-2-016-C-010 Производитель ИЭК Номинальный ток 16

Кол-во полюсов 2 Ток утечки 10

Артикул MAD10-2-016-C-030 Производитель ИЭК Номинальный ток 16

Кол-во полюсов 2 Ток утечки 30

Автоматический выключатель дифференциального тока (дифавтомат) e.

elcb.stand.2.C16.30, 2P 16 А 30 мА хар-ка C, E.NEXT
Наличие Есть на складе
Поставка 1-2 рабочих дня
Производитель E.NEXT
Артикул p0620006
Код товара 84708
Количество полюсов 2
Номинальный ток, А
Номинальный отключающий дифференциальный ток, мА 30
Тип AC
Характеристика отключения C
Максимальная отключающая способность, кА

Сравнить Добавить в Избранное

Сертификат авторизованного партнера ТМ E. NEXT

Наш Интернет-магазин является авторизованным партнером ТМ E.NEXT
Подробнее о нас

Дифференциальный автоматический выключатель

Автор Alexey На чтение 7 мин. Просмотров 884 Опубликовано Обновлено

Прогресс электротехнических устройств позволил создать дифференциальный автоматический выключатель (в быту дифавтомат), совмещающий в одном корпусе: автомат выключения при коротком замыкании Iкз и превышенной нагрузке Iн плюс устройство защитного отключения (УЗО), работающее по принципу выявления дифференциального тока утечки IΔn.

В идеальной электрической цепи токи фазы и нейтрального провода должны быть равными, сколько через фазу входит, столько через ноль выходит, нигде ничего не должно потеряться в электрической сети. Если где-то плохая изоляция или ток проходит через тело человека в землю, причиняя поражающее действие, значит, есть потери, они и являют собой IΔn, измеряемый миллиамперами (мА). Это утверждение справедливо и для трёх фаз: сколько входит через одну — столько же выходит через две остальные и нулевой провод.

Дифференциальный датчик

УЗО имеет  дифференциальный датчик (от англ. different — различный) выявляющий разницу токов в фазном и нулевом проводе, и если она существенна и превышает номинальный IΔn, то происходит выключение. Существует два вида таких устройств — электрические и электромеханические.

Общим для них является наличие дифференциального тороидального трансформатора, в котором первичные обмотки включены последовательно в цепи линий электропитания разнонаправлено, то есть при одинаковых значениях тока IL (фазы) и IN (нейтрали), создаваемый ими индукционный магнитный поток в сердечнике будет взаимно скомпенсированным, соответственно в вторичной обмотке ЭДС наводиться не будет, IΔn=0 .

При условии IL > IN часть пришедшего от фазы тока находит путь в землю через пробой изоляции или сквозь человеческое тело. В этом случае баланс магнитного потока нарушается, во вторичной обмотке появляется ток IΔn>0, который приводит в действие высокочувствительное электромагнитное реле, отключающее коммутирующий механизм. В случае с электронными устройствами, IΔn усиливается специальным встроенным усилителем.

Практическая защита зависит от наличия заземления бытовых электроприборов. Если они заземлены отдельно или с использованием трёх контактных розеток с заземляющим PE проводником, то в случае повреждения изоляции внутри устройства и пробоя на металлический корпус, диффавтомат отключит питание немедленно, опасность поражения будет ликвидирована.

При отсутствии заземления, на поверхности неисправного изделия будет напряжение. При прикосновении человека сквозь него пойдёт IΔn ток, который заставит сработать защиту. Поскольку для бытовых нужд IΔn выбирается намного меньшим поражающего значения, человек отделается лёгким испугом или получит сильный эмоциональный шок, в зависимости от индивидуальной восприимчивости. Чтобы таких неприятностей не случалось, осуществляя подключение диффавтомата, стоит также позаботиться о сети, имеющей надёжное заземление PE провода.

Принцип срабатывания диффавтомата

В старых домах линии бывают в изношенном, неудовлетворительном состоянии, изоляция может быть настолько плохой, что будет случаться электрический пробой на стену, особенно при повышенной влажности, что будет заставлять срабатывать исправное устройство защиты. Исходя из вышесказанного, замена проводки совместно с установкой дифавтомата будет весьма актуальной.

Защита от токов КЗ

Защита от КЗ и сверхтоков реализована двумя механизмами, срабатывающими при разных воздействиях. Электродинамический выключатель представляет собой электромагнитное реле, в котором при прохождении Iкз (короткое замыкание) возникает магнитный импульс втягивающий защёлку включающего механизма в очень короткий момент.

https://youtu.be/KCgapp3Vxxc

Время срабатывания такого реле называют быстродействием, измеряют в миллисекундах (мс). Чем оно меньше, тем меньше повреждений получит система электроснабжения при КЗ. Для защиты от продолжительных перегрузок используется устройство выключения с биметаллической пластиной, нагревающейся при прохождении сквозь неё тока Iн, в следствии чего она изгибается, давит на защёлку и происходит отключение.

Замечательным свойством данных материалов является то, что при охлаждении они принимают первоначальную форму. При срабатывании автомата от перегрузки надо дать ему некоторое время на остывание, иначе он может не включиться. Принудительное включение не остывшего устройства негативно скажется на его долговечности и надёжности.

Внешний вид

Внешне УЗО и дифавтомат очень похожи – одинаковые размеры, похожее конструктивное исполнение, в обеих устройствах присутствует ручной выключатель и кнопка «Тест», предназначенная для проверки срабатывания защиты путём искусственно созданного тока утечки путём включения данной клавиши. Очень важно не перепутать эти устройства – так как УЗО не предназначено для отключения при перегрузке, оно даже при коротком замыкании не выключится и выйдет из строя.

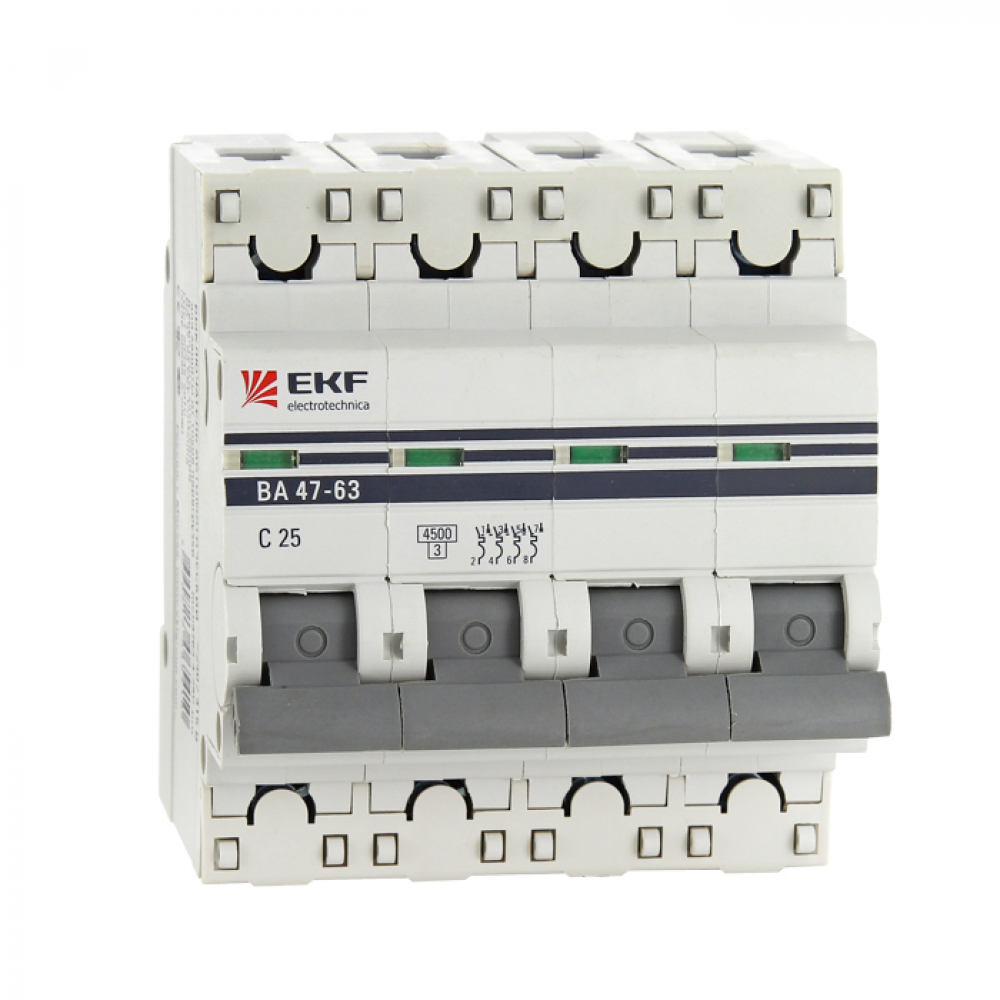

Внешний вид УЗО Диффавтомата и автоматического выключателя

Такие приборы ставят только в совокупности с защитным автоматом. Различают их по маркировке на корпусе. Если русскоязычная маркировка, то будет соответственно УЗО и АВДТ – выключатель дифференциального тока автоматический. В международной классификации для обозначения дифавтомата принято перед номинальным током ставить букву характеристики данного устройства. Распознать дифавтомат можно, выявив на схеме наличие таких обозначений: I> , t°. Они указывают, что устройство срабатывает при КЗ, а также при тепловом нагревании биметаллической пластины перегрузочными токами.

Подключение дифавтомата

Поскольку дифференциальный автомат является одновременно устройством защиты от перегрузок и утечек, то никаких дополнительных защищающих его аппаратов устанавливать не требуется. Данный прибор должен соответствовать требованиям по нагрузке и предназначения защиты.

Как правило, в общий электрощит большого объекта устанавливают дифавтомат предназначенный для противопожарного срабатывания при утечках 100< IΔn <500 мА, сила тока в этом интервале может быть смертельной для человека, поэтому для защиты от поражения отдельных групп потребителей используют IΔn < 30 мА. В домашней сети может присутствовать несколько дифавтоматов – противопожарный, после него с меньшим IΔn, для защиты от поражения(могут быть установлены как в щитовой, так и непосредственно перед включением электроприбора).

Монтаж диффавтомата

Монтируется дифавтомат на дин рейку. В однофазной сети вход фазы подключается на клемму №1, выход клемма №2. Ноль подключается в зажим имеющий обозначение N, вверху вход, снизу выход. Нельзя менять этот порядок ни в коем случае. Выходы подключаются к домашней сети напрямую, или через дополнительные автоматы защиты.

Нулевые проводники от них нужно подключить на отдельную нулевую шину, обязательно изолированную. Абсолютно недопустимо чтобы ноль, выходящий из дифавтомата, где-нибудь имел контакт с корпусом электрощита, входящим сетевым нулевым проводом или РЕ проводником.

Заземление диффавтоматов

Заземление нулевого провода должно осуществляться обязательно перед дифавтоматом. Если оно будет подключено после, или где-то в сети нулевой провод будет иметь контакт с землёй, устройство защиты будет срабатывать при включении любого электроприбора.

При подключении параллельно нескольких дифавтоматов, нельзя соединять их выходные ноли, или менять их местами. В случае разветвления линий после дифференциальных выключателей, каждый должен иметь свою нулевую шину.

Нулевой провод от данных устройств должен подключаться в паре с его фазным проводником, и ни в коем случае не использоваться в качестве ноля для других розеток, имеющий иной источник фазы.

Все соединения, перемычки должны выполняться проводом ВВГ соответствующего нагрузкам сечения. Используя маркировку проводников можно избавиться от путаницы с нолями.

Дифференциальный автомат, при отключении, как правило показывает, утечка это или перегрузка, нужно изучать паспорт конкретного изделия. Если без видимых причин происходят частые срабатывания, то экспериментальным путём выявить электроприбор, вызывающий сбой.

Проверить монтаж розеток – возможно, не прибор виноват, а неправильное подключение PE и N. Некоторые импульсные блоки питания в момент включения могут вызывать срабатывание защиты. Если все приборы отключены, то возможен пробой изоляции в проводке или неисправность самого устройства, срабатывающего от вибраций, или попадания влаги.

Электронные дифавтоматы

Электронные дифавтоматы (на их схеме есть усилитель в виде треугольника)при обрыве нулевого провода не сработают, они запитаны от сети и уязвимы к импульсным помехам и скачкам напряжения, что негативно влияет на их надёжность.

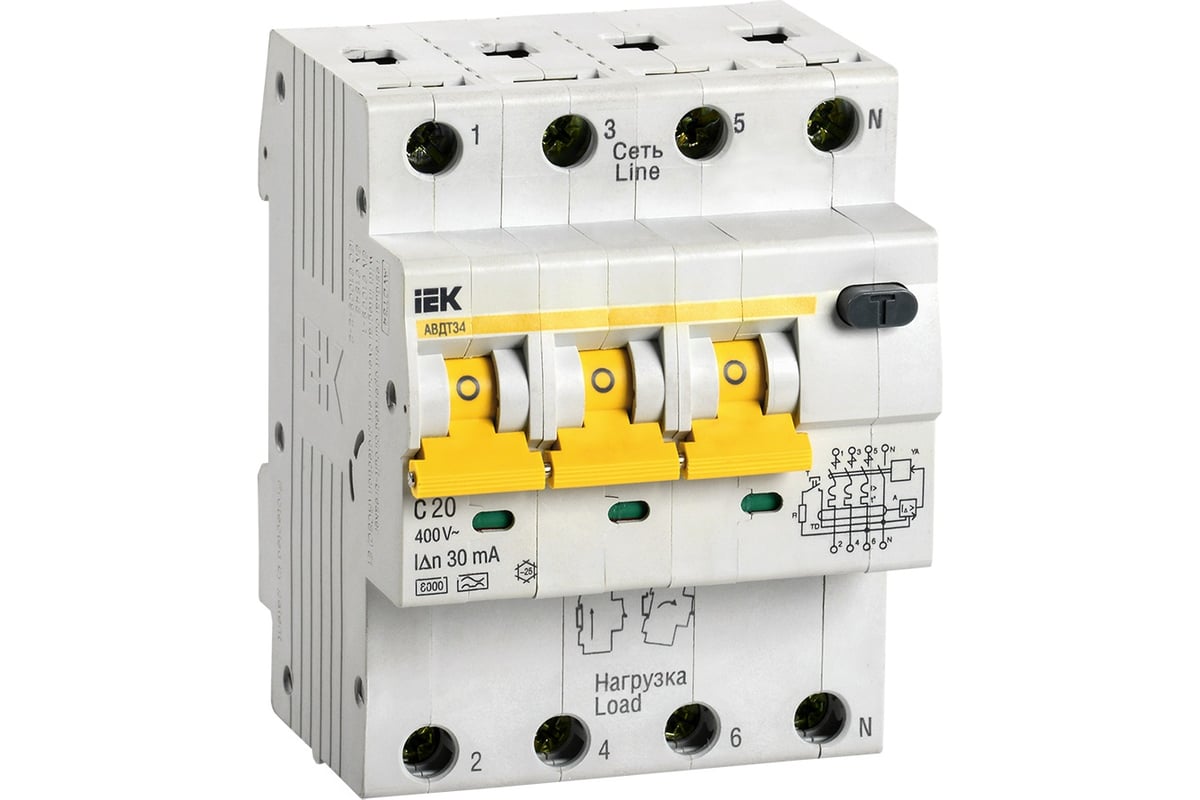

Таким же образом, соблюдая схему на устройстве, подключается четырёхполюсный трёхфазный дифавтомат. В случае использования оборудования, имеющего конструктивное заземление нулевого провода, работа устройства невозможна.

Schneider Electric Easy9 1PN-C10-30 мА —

16



1 672

5 5

1 , 11

?
  •
  •
  •
  •

— , .

  • .
    ( )
  • ?

  • — 33
5 5

1 , 11

2 449

.
.

9.00 18.00

Schneider Electric Easy9 1PN-25A-30AMA

2 094 9000AM ₽

16

16

Easy 9 1+ 16 30 C AC 4,5 230, Schneider Electric

1 945

16

-03 4 25 30 6 Dekraft

1 416

16

16

16

Easy 9 1+ 20 30 C AC 4,5 230, Schnei

2 065

16

16

Schneider Electric Easy9 1PN-40A-30 мА 34640

2 680

16



, . , , .



Что такое узо и дифференциальный автомат. Отличие узо от дифавтомата. Какой лучше использовать

Для многих слова дифавтомат и УЗО ничего не значат. Но приходит время замены электропроводки в доме или начинается строительство дачи и специалисты постоянно упоминают о них, о необходимости защиты от поражения электрическим током и предлагают разные варианты.Вот тут хозяину дома и нужно сделать выбор, причем правильный.

Хочет получить надежную защиту от электрического тока за разумные деньги, без переплаты и лишнего оборудования. Для этого нужно немного разобраться с устройствами, их назначением, отличиями, преимуществами и недостатками. Разобраться в чем разница дифавтоматов УЗО будет полезно любому начинающему электрику.

Назначение устройств защитного отключения

УЗО защищает изоляцию электропроводки и предотвращает возгорание.И защищает человека от воздействия электрического тока при прикосновении к частям приборов, на которых есть фазное напряжение.

УЗО срабатывает при перекосе токов в фазном и нулевом проводах защищаемой электросети. Это происходит, когда происходит пробой изоляции и возникают дополнительные утечки.

Прохождение тока через неподходящие материалы может привести к возгоранию. В зданиях с ветхой электропроводкой довольно часто возникают пожары от повреждения изоляции.

Еще один опасный случай – прикосновение к токоведущим частям устройств, которые в нормальном состоянии не должны находиться под напряжением. Ток начинает течь на землю через человека, минуя нулевой провод.

Автоматический выключатель в этом случае не сработает, так как для его отключения нужны токи не менее десятков ампер. Токи от 30 мА и выше опасны для жизни человека. Способность УЗО реагировать на 10-30 мА является надежной защитой от воздействия электричества.

Следует знать, что УЗО не обеспечивает защиту от сверхтоков, в этом основное отличие УЗО от дифавтомата. В ситуации, когда есть только УЗО и произошло короткое замыкание, устройство никак не отреагирует, а также может сгореть. Отдельно, без автоматического выключателя, не используется.

Если стоит вопрос, что выбрать — УЗО или дифавтомат — нужно понимать, что вместе с УЗО обязательно придется устанавливать в цепь автоматический выключатель.

Назначение дифференциальной машины

Дифавтомат предназначен для защиты электрической сети от перегрузки, короткого замыкания и протечек. Помимо возможностей УЗО, оно выполняет функции автоматического выключателя.

Бывает так, что человек подключает к одной розетке удлинитель с пятью-шестью дополнительными розетками, а через них подключает несколько мощных устройств. В таких условиях неизбежен перегрев проводников.

Или, например, при включении электродвигателя заклинивает вал, начинает греться обмотка, через некоторое время происходит пробой с последующим замыканием проводов.

Во избежание этого установлен дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь расплавления изоляции, отключит линию, тем самым предотвратив возгорание.

Скорость отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания сразу срабатывает электромагнитный расцепитель.

Если ток, протекающий по линии, превышает номинальный ток более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель.

Если превышение больше, отключение произойдет намного раньше. Время отклика можно определить по времятоковым характеристикам, заданным для каждого устройства.

Внешний вид

Общая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих устройств имеют размер, равный двум корпусам однополюсного автоматического выключателя.На каждом из них есть кнопка тестирования, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от установки дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

  • по надписям на передней панели;
  • маркировка
  • ;
  • Функциональная схема
  • .

Обычно вверху устройства, под названием производителя, находится название устройства. Например, VD и несколько цифр. ВД означает дифференциальный выключатель, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: УЗО), то это дифавтомат. В случае повреждения надписи на передней панели производитель предусмотрительно выдавил название устройства на боковой стороне устройства.

Правда, для определения типа устройства придется снять его с DIN-рейки. Но этот способ в основном касается отечественных производителей.

Иностранные поставщики этим не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО оно пишется в виде числа, например, 16 А, значит, устройство будет нормально работать при токах, не превышающих 16 ампер. Основной характеристикой для него является значение тока отключения.

Для дифавтомата помимо тока отключения по утечке важна времятоковая характеристика. От него зависит, при каких токах перегрузки и как быстро прибор отключится.

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинального, при котором устройство мгновенно сработает. Если на передней панели есть надпись, например, «С16», то перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на лицевой панели можно увидеть изображение магнитопровода дифференциального трансформатора, контрольного резистора, трех ключей и обмотки управления.

Два выключателя отключают фазный и нулевой провода в случае превышения уставки токов утечки. Третий ключ нужен для протекания тока, ограниченного резистором, в обход трансформатора. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата кроме схемы УЗО показан ключ, подключенный к фазному проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показан квадрат с цифрой внутри положительной синусоиды и прямоугольный импульс.Синусоидальная волна означает электромагнитный расцепитель, а прямоугольная волна означает тепловой расцепитель.

Прочие отличия

Уже из назначения устройств становится понятно, в чем между ними разница. Дифаавтомат более универсален, в него входит. Но помимо функций и внешнего вида, есть и другие отличия.

Цена

Важным отличием является цена. Дифференциальный автоматический выключатель значительно дороже по цене, чем УЗО.Даже если УЗО функционально приравнять к дифавтомату, подключив дополнительный автоматический выключатель, стоимость дифавтомата все равно будет выше.

Размеры и ремонтопригодность

Занимаемый объем такой конструкции за счет дополнительной машины будет в полтора раза больше места под дифавтомат. Это важно для небольших электрощитов.

Но ремонтопригодность устройств с равным функционалом лучше в системе УЗО+автомат, чем просто дифавтомат. К тому же сразу становится понятной причина отключения — токи утечки или перегрузки в сети.

Соединение

Зато при установке дифференциального выключателя не нужно думать, как установить УЗО, подключить его до или после автомата. На самом деле, большинство экспертов рекомендуют сначала установить автоматический выключатель, а затем дифференциальный выключатель.

Что касается УЗО, то здесь возможны два варианта. Если УЗО устанавливается на несколько групп потребителей, то оно идет первым, а после него идут автоматические выключатели на каждую группу.

Если одна линия защищена одним УЗО и одним автоматом, то первым идет автомат.

Еще один момент, который следует учитывать при выборе между дифференциальным автоматом и автоматом с УЗО+. Это надежность устройств. Как известно, чем проще устройство, тем оно надежнее. В этом плане дифавтомат проигрывает.

Итак, основное отличие дифавтомата от УЗО заключается в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в приборной панели.

Что лучше использовать каждый владелец решает самостоятельно. Главное правильно подключить все устройства и обеспечить надежную защиту от возгорания или поражения электрическим током.

Защитно-предохранительные устройства, срабатывающие в аварийной ситуации и отключающие систему электрификации, могут быть представлены разными типами устройств.

Дифаавтоматы и УЗО, в чем разница и проблемы установки устройств – основные вопросы, возникающие при выборе защиты электрических сетей в условиях частного домовладения или квартиры.

В соответствии с действующими нормативами устройства любых систем электропроводки, электропроводки во всех помещениях с повышенной опасностью, должны быть оборудованы защитой от утечки тока.

Автоматы дифференциальные относятся к категории низковольтных комбинированных электротехнических устройств, удачно сочетающих в одном корпусе функциональные особенности устройств защиты, представленных УЗО и автоматическим выключателем.

Благодаря этим особенностям данный вариант изделия достаточно популярен и широко используется не только в бытовой сфере, но и в производственных условиях.

и дифференциальные автоматы:

  • общественные и административные здания;
  • жилых индивидуальных домов;
  • многоквартирных домов;
  • производственные помещения;
  • мастерских различного типа;
  • промышленных предприятий.

Автоматический выключатель, дифавтомат, УЗО — в чем отличие

Следует отметить, что электрические дифференциальные устройства активно используются для защиты участков электросети от повреждений, в условиях перетоков, возникающих при коротких замыканиях и перегрузках, что обусловлено способностью таких устройств выполнять функции традиционных автоматический выключатель.

Помимо прочего, дифференциальные автоматы предотвращают возникновение пожароопасной ситуации, эффективно защищают человека от поражения электрическим током в случае утечки электроэнергии через поврежденную изоляцию кабеля или в условиях эксплуатации неисправных бытовых электроприборов.

Применение УЗО и дифференциальных устройств оправдано и экономически целесообразно в различных электроустановках и позволяет защитить людей от поражения электрическим током, а здания от пожаров.

Как отличить УЗО от дифавтомата визуально

По внешнему виду УЗО и дифференциальные устройства очень похожи, даже несмотря на разные выполняемые функции.

Основные визуальные отличия характеризуются:

  • маркировка номинальных значений тока. Любое устройство имеет указание технических характеристик, представленных номинальным током срабатывания и током утечки, поэтому на корпусе УЗО имеется только маркировка номинального значения тока.Наличие цифр и латинских букв в маркировке характерно только для УЗО;
  • схема подключения показана на устройстве. УЗО отличается изображением овального дифференциального трансформатора, реагирующего на утечку тока при наличии реле электромеханического типа и силовых контактов. Схема дифавтомата имеет в обозначении тепловой и электромагнитный расцепители, реагирующие на перегрузку по току и короткое замыкание;
  • Название на корпусе устройства. Многие отечественные и некоторые зарубежные производители традиционно указывают наименование устройства сбоку на корпусе.

Как отличить дифференциальный автомат от УЗО

При выборе необходимо обратить внимание на наличие сокращенной надписи на корпусе устройства. УЗО чаще всего маркируются буквенным обозначением ВД, а все выключатели дифференциального тока — АВДТ.

Важно помнить, что стоимость выключателя дифференциального тока приличного качества чуть меньше цены УЗО, оснащенного обычным автоматом.

Разница по функции

Устройства защитного отключения срабатывают при утечке дифференциального тока в подключенной сети.

В этом случае прибор помогает предотвратить возгорание и поражение электрическим током, касаясь поврежденного электрооборудования.

По этой причине установка УЗО оправдана, если это необходимо для обеспечения защиты от поражения электрическим током и возгорания.

УЗО очень удачно сочетают в себе характеристики традиционного автоматического выключателя и УЗО, защищая электропроводку от коротких замыканий, перегрузок и утечек тока. Таким образом, УЗО может служить общим индикатором, отключающим электросеть в случае повреждения изоляции или утечки тока.

Следует отметить, что основным функциональным отличием УЗО от дифавтомата является защита электрической сети только от возникновения перегрузок и коротких замыканий.

Основные причины срабатывания

Наиболее частых возможных причин неисправности, а также работы УЗО и дифавтомата несколько.Работоспособность автономных устройств защитного отключения и входящих в состав дифференциального выключателя проверяют кнопкой «ТЕСЕ», но этот вариант не является полным и часто система работает даже в условиях неработающего УЗО. Как показывает практика эксплуатации, такое отключение может произойти при превышении отключающим током значений, указанных в паспортных данных.

Основные причины срабатывания:

  • утечка тока при наличии старой проводки или при ошибочном монтаже;
  • присоединение кабеля заземления к нулевому проводу в помещениях, защищаемых УЗО или автоматическим выключателем дифференциального тока;
  • провода соединительные с холодной скруткой;
  • наличие не высохшего раствора в канавке с проложенными проводами.

УЗО

Для гарантированной проверки устройства связано с формированием контрольного тока утечки в пределах порогового значения. Дифавтоматы, защищающие систему от перегрузок, не имеют кнопки проверки, поэтому контроль исправности предполагает использование устройства короткого замыкания или подключение устройств с мощностью, превышающей допустимые пределы.

Следует отметить, что простой вариант электронного УЗО может быть исправным, но неработоспособным в условиях обрыва нулевого провода в зоне над устройством или при отключении от нулевой шины.

Этот недостаток не отмечается в усовершенствованных электронных УЗО и дифавтоматах с предохранительным механизмом.

Какой лучше использовать

Необходимо помнить, что устройство защитного отключения обеспечивает полную защиту исключительно от утечки тока.

Защита от перегрузки по току не может быть получена при использовании этого устройства, поэтому при подключении к розетке пары отрезков металлического провода происходит типичное сгорание УЗО с проводкой безотказного отключения системы.

Данный эффект объясняется отсутствием разницы токов внутри фазного и нулевого проводников, что потребует включения в электрическую цепь стандартного автоматического выключателя с требуемой настройкой.

При желании получить наиболее экономичное решение в условиях минимального пространства внутриквартирного распределительного щита целесообразно отдать предпочтение установке традиционного дифференциального выключателя, способного обеспечить не только максимальные показатели токовой защиты, но и иметь дело с негативными последствиями любой утечки тока.

При наличии малогабаритных электрощитов предпочтение рекомендуется отдавать дифавтоматам, но пользователи отдельно установленных УЗО и ВА при возникновении аварийных ситуаций вполне могут определить причину срабатывания защитного устройства.

В каждой конкретной ситуации и с учетом индивидуальных случаев предпочтительными могут быть как традиционные устройства защиты, так и самые современные дифференциальные выключатели. Выбор устройства зависит от характеристик и типа защищаемой электрической сети, размеров электрощита и особенностей модели устанавливаемого устройства.

Для большинства людей УЗО и дифференциальный автомат, да и просто автоматический выключатель неразличимы и они не видят разницы. Внешне они очень похожи, надписи на корпусе почти одинаковые, есть кнопка тест и пуск, но все же это разные устройства и давайте разберемся, чем УЗО отличается от дифавтомата. В материале рассмотрим назначение обоих устройств и их принципиальные отличия по важным параметрам.

Понимание назначения этих устройств и того, чем УЗО отличается от, поможет сделать правильный выбор при проектировании электросети частного дома или квартиры.

Назначение устройства защитного отключения (УЗО)

Устройства похожи внешне, но есть разница, так как они выполняют разные задачи. Устройство защитного отключения контролирует ток, протекающий через него, и разрывает цепь ( работает ), если после него возникает утечка на землю. Максимальный ток утечки, выше которого сработает УЗО, указан на его корпусе ( от 10 мА до 500 мА ).

Возникновение дифференциального тока (разность на входе и выходе УЗО ), может происходить по разным причинам, например неисправность бытовых приборов или повреждение изоляции кабеля, в какой его части начинает стекать на землю.

Внимание! В месте утечки электрического тока при повреждении изоляции электропроводки повышается температура провода, что может привести к возгоранию и возгоранию.

Обратите внимание, что в зданиях со старой электропроводкой пожары из-за возгорания проводки случаются достаточно часто.

Для человека смертельной считается величина проходящего через него тока свыше 30 мА. Поэтому в распределительных щитах для защиты розеточных групп устанавливают УЗО с отсечкой тока 10 мА или 30 мА … УЗО с большим номиналом этого параметра ( например 100 или 300 мА ) называется противопожарным и нужен он не для защиты человека, а для предотвращения возгорания в месте повреждения изоляции кабеля.

Важно понимать, что УЗО не защищает сеть от сверхтоков, в этом ключевое отличие его от дифавтомата. Если оно произойдет, то он может сгореть, но не работать ( ведь при КЗ нет утечки тока на землю ).Поэтому он не применяется сам по себе, а устанавливается.

Таким образом, основным назначением УЗО является защита от поражения человека электрическим током ( при протекании через тело человека на землю ) и своевременное обесточивание участка сети с поврежденной изоляцией электропроводки.

Назначение дифференциального автомата

Дифференциальный выключатель является универсальным устройством, совмещающим в себе функции автоматического выключателя и устройства защитного отключения.Это означает, что дифавтомат способен обеспечить защиту от короткого замыкания, перегрузки и тока утечки.

Размер дифавтомата для однофазной сети 220 В равен размеру УЗО или двухполюсного автоматического выключателя ( два модуля ). Таким образом, местами они занимают одно и то же, но дифференциальный автомат имеет, помимо функций контроля тока утечки, еще и отключение по тепловой защите и превышению лимита тока. Поэтому при отсутствии места в щите вместо связки УЗО + автоматический выключатель следует установить дифавтомат.

Дифавтомат имеет две защиты (два типа выпуска):

  1. электромагнитная;
  2. термический.

Электромагнитный расцепитель сработает, когда ток превысит номинальный в определенное количество раз. Эта сумма зависит от типа дифференциального автомата.

Ссылка! Для типа «А» превышение номинального будет в 2-3 раза, «В» — от 3 до 5, «С» — в 5-10 раз больше номинального, «Г» — в 10-20 раз больше.

Это мгновенное значение тока, например, при коротком замыкании или большом пусковом токе мощного электрооборудования.

Тепловая защита срабатывает при прохождении через автоматический выключатель тока, превышающего номинальное значение в течение определенного времени. Это время надо смотреть по времятоковой характеристике конкретной машины. Чем больше превышение, тем быстрее отключится машина.

Также стоит отметить, что стоимость дифавтомата существенно выше, чем у УЗО.

Отличие УЗО от дифференциального автомата

Разберемся подробно в отдельных технических характеристиках, чем УЗО отличается от дифавтомата и как можно использовать преимущества каждого из них.

Обратите внимание на основное отличие, которое заключается в том, что он не обеспечивает защиту сети от перегрузок и коротких замыканий. То есть он выступает исключительно как индикатор, по которому отслеживается утечка тока.

Если все электроприборы подключены к сети одновременно и создается преднамеренная перегрузка, устройство защиты не сработает, а дифференциальный выключатель мгновенно обесточит сеть, предотвратив возгорание и расплавление изоляции.

Рассмотрим подробнее сами устройства и тогда станет понятно как отличить УЗО от дифавтомата внешне:

  • маркировка номинального рабочего тока электромагнитного расцепителя- одно из ключевых отличий УЗО от дифавтомат ( только у дифавтомата он ).Рабочий ток (с буквой — С16, С32) и ток утечки должны быть указаны на корпусе. Если указан только один параметр или без буквы, то это УЗО — в нем указывается величина тока утечки и коммутационная способность контактов.
  • схема подключения на устройстве — аналогичные принципиальные схемы показаны на корпусе, на схеме УЗО это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго устройства дополнительно применены тепловой и электромагнитный расцепители.
  • наименование на боковой стороне устройства — применяется не на всех устройствах;
  • Аббревиатура
  • на устройстве — на устройствах отечественных производителей указывается ВД ( Дифференциальный выключатель ) или АВДТ ( УЗО ).

Важно отметить, что надежность работы отличается мало, основные отличия заключаются во времени срабатывания и работе спецвыпусков двух типов в дифавтомате. Минусом последнего является невозможность определения того, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка.

Преимуществом АВДТ является совмещение в корпусе двух устройств. В распределительном щите появляется дополнительное место для однополюсного автоматического выключателя. Однако в случае поломки потребуется полная замена. Устройство защитного отключения занимает два места, так как его необходимо подключать вместе с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – заменить можно только один элемент.

Какой прибор лучше выбрать

В общем, неважно, что ставить — дифавтомат или отдельное УЗО с автоматическим выключателем, вопрос будет только в свободном месте в приборной панели.Главное правильно и значение тока утечки исходя из сечения и материала кабеля, а также всей системы в целом.

Вот некоторые модели, хорошо зарекомендовавшие себя среди пользователей:

  • Legrand в электронно-механическом или электронном вариантах;
  • Schneider electric — имеют много преимуществ, универсальны;

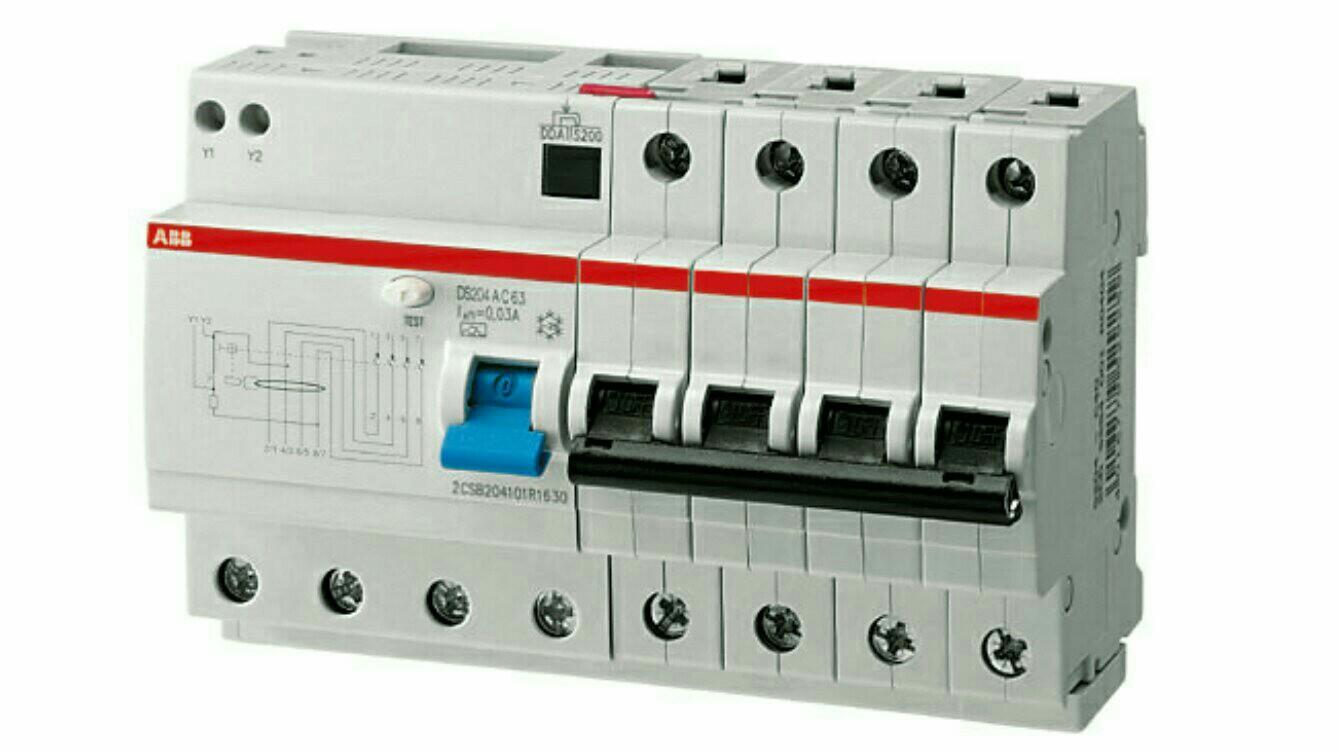

  • АББ — мгновенное отключение при коротком замыкании;
  • ИЭК АД 12 — сохраняет работоспособность при снижении напряжения электрической сети до 50 В;

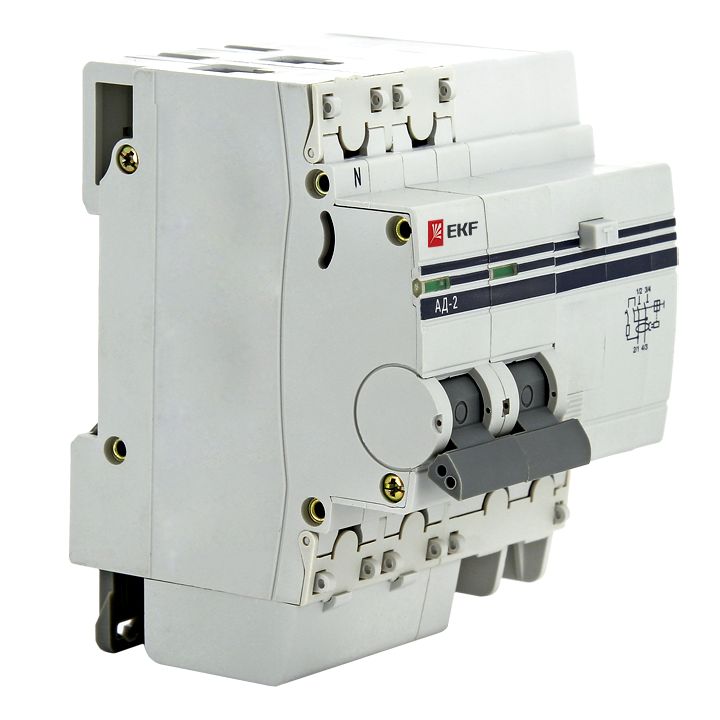

  • EKF AD 32 — часто используется для подключения котлов на кухне и в ванной.

Итак, отличия между двумя устройствами действительно есть, как технически, так и внешне. Собрать рабочую схему можно при обоих вариантах, но выбор остается за проектировщиком электросети дома или квартиры.

Все электрические устройства отличаются друг от друга, но устройства могут выполнять одну и ту же функцию. Сегодня мы обсудим дифавтоматы и УЗО, в чем разница и каков их принцип работы. Сначала рассмотрим вопрос о том, что из себя представляет каждое из этих устройств.

УЗО

— простыми словами это устройство защищенного отключения, устанавливаемое в квартирах и в местах с риском резкого изменения электрического напряжения. К преимуществам и функциям этого устройства можно отнести способность распознавать разницу и силу тока. В случае, если происходит увеличение тока, проходящего через устройство, система просто размыкает сеть, что позволяет остановить короткое замыкание, в результате возникновения пожарной опасности или поражения электрическим током. Часто это устройство состоит из нескольких элементов, каждый из которых отвечает за определенную функцию.

Дифференциальный выключатель имеет существенное отличие от УЗО, но задача у них та же. Итак, это устройство представляет собой соединение УЗО и обычного автомата в одно целое. Это оборудование используется для предотвращения утечки электроэнергии, короткого замыкания и перегрузки сети.

Дифференциальный выключатель

Данное устройство содержит тепловую и модульную защиту, что создает максимальную комплексную защиту от всех возможных нарушений функционирования.

Отвечая на вопрос, чем УЗО отличается от дифавтомата, важно выделить, что первое устройство выполняет защитную задачу только при наличии утечки напряжения из проводки.Такое оборудование сможет сразу отключить питание в момент риска и возникновения короткого замыкания. Конструкция устройства играет роль силового реле в электрической цепи.

В чем разница между дифференциальным автоматическим выключателем и УЗО? От чего они защищают? Какой тип выбрать в квартиру, на кухню? Чем отличается УЗО от дифавтомата? Примеры 4 маркировки дифференциальной защиты.

ТЕСТ:

Мини-тест на безопасное использование УЗО.
  1. На какой тип нагрузки устанавливается защитное устройство?

А) на стиральную машину

Б) в общую линию, в квартирный щит

  1. Какой рабочий ток должен быть?
  1. Какой тип УЗО используется?

А) дифференциал автомат

Б) дифференциалы и автоматические выключатели

  1. От чего защитит дифференциальная защита в этом исполнении?

А) от поражения электрическим током

Б) от пожара

Варианты ответа:

  1. Для стиральной машины (А) выберите УЗО с порогом срабатывания 10 мА (А), с дифференциальным автоматическим типом УЗО (А).Это пороговое значение защищает от поражения электрическим током (A).
  2. В квартирном щитке (В) должна быть установлена ​​защита с дифференциальным током 100 мА. УЗО с выключателем (B) снизит вероятность возгорания (B).
  3. Для стиральной машины (А) с порогом 30мА (А) дифференциальное реле с автоматом (В) защитит от поражения электрическим током (А).

ПРОСТЫЕ различия между дифференциальной машиной и реле. Мы различаем устройства защиты по 4 признакам.


Видео 1. В этом видео показано, как отличить дифференциальную машину от реле.

Например, рассматривается дифференциал и автомат от IEK.

« Формула » Техническое отличие УЗО от дифавтомата.


1-й знак. Надпись на корпусе устройства. Дифференциальный выключатель означает дифференциальный выключатель, а автоматический выключатель дифференциального тока означает дифференциальный автоматический выключатель (АВДТ).


2-й знак. Наличие буквы (В, С, Д или Е — скорость срабатывания встроенного автоматического выключателя) перед значением тока срабатывания указывает на АВДТ.


3-й знак. На схеме отсутствует условное изображение отключения при перегрузке и коротком замыкании.

4-й знак. Раньше дифавтоматы были крупнее. В настоящее время эта особенность не является типичной.

Для того, чтобы понять схему комплексных щитов, необходимо знать, как изображаются на схеме устройства защиты.Как было сказано выше, основным устройством УЗО был дифференциальный трансформатор тока, управляющий размыкающими контактами. Он размещен на символе, рис. 5


Рис. 5. Одно- и двухполюсное дифференциальное реле. АВДТ

, как мы уже разобрали, имеет еще один активный элемент — автоматический выключатель. По ГОСТ 2.755-87 ЕСКД обозначается прямоугольником на размыкающем контакте (рис. 6).


Рис. 6. АВДТ на схеме.

ВАЖНО! Приведенные примеры обозначений носят условный характер, так как нормативными документами не регламентированы .

Рассмотрим условно-графические обозначения на части реальной схемы (рис. 7).


Рис. 7. Обозначение УЗО на выдержке из реального проекта.

В данной схеме дифференциальное реле включается в щите пола после выключателя и счетчика. Следуя правилам ГОСТ 2.710-81, каждый элемент однолинейной сети, кроме графического, имеет еще и буквенное обозначение т. В нашем случае дифференциальная защита Q0 относится к типу F202.

От каких 2 опасностей защищает УЗО?

1-я опасность.

В наших домах много сетевых устройств. Всем известно, что электрический ток опасен для человека. В обычных условиях электричество не опасно, так как корпуса электроприборов изолированы, и удар током по воздуху невозможен. Но есть две комнаты, в которых ток повышенной опасности. Ванные комнаты оборудованы стиральной машиной, которая имеет электродвигатель и при работе потребляет много электроэнергии.Также в ванной и на кухне есть проход тока по воде. В этом случае (рис. 1) возможен путь для электричества через тело человека. Такой ток, который называют током утечки (или дифференциальным), не приводит к срабатыванию автоматического выключателя в щите, но достаточен для тяжелой электротравмы.

Рис. 1. При ударе фазного провода (С) о корпус стиральной машины возникает опасность прохождения электричества (красная линия) через тело человека на землю (РЕ).

2-я опасность

Неконтролируемая «утечка» тока из сети приводит к нагреву токопроводящих частей и возникновению пожара.

Количество электричества, необходимое для причинения травм и пожара, различно. УЗО (дифференциальная защита) поможет повысить безопасность электропроводки, устранив эти 2 опасности. Дифференциальная защита оказывает противопожарное действие при установке на группы потребителей (квартирный или этажный электрощит). В остальных случаях УЗО включают в цепь электропитания конкретного потребителя.

Определение. Устройство защитного отключения — это устройство, защищающее людей и электрические устройства от дифференциального тока.

ТОП 3 помещения с обязательной установкой дифференциальной защиты:

  1. Помещения с повышенной влажностью.
  2. С наличием металлических полов.
  3. Помещения с приборами в токопроводящем корпусе.

Маркировка. Обозначение на корпусе 5 основных параметров.

Фото 1 — реле дифференциала. На лицевой стороне устройства рядом с переключателем можно увидеть маркировку параметра:

  1. Рабочий ток дифференциального реле (16 А). Не меньшее значение должен иметь автомат, сопровождающий релейный дифференциал.
  2. Ток короткого замыкания (3000) — максимальное значение, при котором реле сохраняет свою работоспособность.
  3. Тип утечки. Это реле срабатывает при появлении переменного дифференциального тока.
  4. Рабочее переменное напряжение и частота сети (230 В 50 Гц).
  5. Номинальный рабочий ток (30 мА) — минимальный ток утечки, при котором происходит отключение потребителя.

ВАЖНО! Также на корпусе есть информация о рабочей температуре.

  1. — устройство может быть установлено вне отапливаемых помещений — до минус 25 градусов.

3 схемы подключения дифференциальных автоматов и УЗО.

Рассмотрим три типовые схемы подключения дифференциальной защиты.

  1. Подключение дифференциального реле к отдельному потребителю.

Предположим, мы хотим повысить электробезопасность отдельного человека, наиболее опасного потребителя, включив его через УЗО (рис. 2). Потребителем является стиральная машина, установленная в ванной комнате.


Рис. 2. Линия подключения стиральной машины. Красный провод – фаза L, синий – нейтраль N, коричневый – защитное заземление PE.

ВАЖНО! Кнопка «ТЕСТ» при нажатии размыкает цепь питания потребителя. Эта кнопка используется для проверки работы устройства.

На рисунке 2 вводные линии электросети проходят через групповой автомат ГА, через счетчик распределяются по потребителям. Стиральная машина подключается с помощью УЗО и отдельного автоматического выключателя АВ, установленного в фазном проводе L. Дифференциальное реле действует как защитное устройство в этой цепи. Внутри такого устройства провода L и N проходят внутри трансформатора Т (эти провода составляют первичную обмотку I). Вторичная обмотка II подключена к схеме сравнения А. Схема сравнения управляет работой поляризованного реле Р, которое может размыкать контакты К.

На рисунке 2 показана нормальная работа – стиральная машина работает исправно, коротких замыканий нет. Все электричество, проходящее через шину L, возвращается через шину N. Ток в обмотке II, равный разности токов в первичной, равен нулю. Реле не работает.

  • Дифференциальный ток и короткое замыкание.

В случае сбоя загрузки внутри стиральной машины возникает утечка тока (желтая пунктирная линия).В трансформаторе Т устройства защиты возникает дифференциальный ток. Схема сравнения А через реле Р отключает нагрузку от сети. В случае короткого замыкания в автомате автомат АВ отключает свою линию.

  1. Подключение автомата дифференциала к общей цепи.

Рис. 3. Внедрение одиночного УЗО в проводку.

Внутри вводной коробки установлено УЗО (рис. 3 зеленый пунктир) — в данном случае дифференциальный автомат. Внутри него фазный провод дополнительно проходит через защиту от короткого замыкания (>I) и защиту от перегрузки (t), как в обычном автоматическом выключателе. Произойдет отключение электроэнергии по любой причине пожара — перерасход, короткое замыкание в нагрузке и наличие дифференциального тока.

ВАЖНО! УЗО, используемые в качестве защиты от возгорания, имеют более высокий номинальный рабочий ток.

  1. Дифзащиты распределяем по группам.Утечки переменного и постоянного тока.

Если на каждую нагрузку — каждую люстру, компьютер, телевизор, кондиционер, стиральную машину установить отдельный дифференциал, то получится самый дорогой вариант. Используя дифференциальные реле, реагирующие на определенный ток утечки, можно будет сгруппировать потребителей и снизить затраты (рис. 4)


Рис. 4. Нагрузки группируются. Защитное заземление условно не показано. После счетчика установлены автоматические выключатели на 50А.

На рисунке 4 стиральная машина с мощным двигателем переменного тока подключена через УЗО на ток 10мА.Остальные нагрузки — розетки, освещение, компьютер запитываются через дифференциальное реле с порогом 30мА. На вводе после счетчика включается дифференциальное реле как защитно-пожарное устройство.

Как избежать некорректной работы УЗО?

  1. Объединение нейтральных проводников от разных защит приводит к ложным срабатываниям.
  2. При соединении нуля и земли УЗО вообще не отключит нагрузку, даже если появится утечка.

Ответы на 5 часто задаваемых вопросов.

  1. В нашем доме нет отдельной линии защитного заземления. Будет ли польза от установки защитного отключения?

При такой проводке дифференциальная защита сможет защитить от поражения электрическим током при прикосновении одновременно к неисправной нагрузке и канализационным или другим металлическим трубам. При повреждении изоляции внутри устройства (короткое замыкание на корпус) не произойдет .

  1. Какое время срабатывания должно обеспечивать дифференциальная защита?

Все отключающие устройства должны отключать потребителя в случае утечки не более чем за 0,3 секунды. Лучше выбирать отключающие устройства с высокой скоростью.

  1. Если быстродействующие защитные устройства лучшие, то почему выпускаются УЗО с задержкой срабатывания?

Такие устройства устанавливаются на мощных потребителей электроэнергии. В момент их запуска или остановки может произойти неконтролируемая утечка электроэнергии.

  1. Использование защитного отключения носит преимущественно рекомендательный характер. В каких случаях без него не обойтись?

В ПУЭ рассмотрено несколько случаев обязательного применения дифференциальной защиты. Наиболее характерна защита передвижных жилых вагончиков, уличных электропотребителей.

  1. А в каких случаях УЗО не рекомендуется?

В случаях, когда отключение может привести к более опасному результату (установка на линии питания сигнализации, медицинские приборы)

Що тоже дифавтомат, для кого стоп, як штекер

Эта статистика и понимание, что есть еще дифавтомат и для кого он используется, как используется, принцип крепления, принципиальная схема, расшифровка смысла на корпусе, как подключать.

Безпека важная

На проектирование и прокладку низковольтных электроизгородей у ​​одного из основных корпусов для фаевцє для коротких и обеспечения максимального уровня безопасности уходит час.

Впервые появились специальные насадки, одна из которых — дифференциальный автомат (дифавтомат).

Ниже вы можете увидеть следующее питание:

  • Что это за вириб?
  • Как застрять, и какие дифавтоматы вы собираетесь посмотреть?
  • Хотите знать, что это за элементы?
  • Як расшифровка смысла и втыкание дифавтомата?
  • В чем причина спрацовування?

Визначення дифавтомат

Дифференциальный автомат представляет собой стационарную прист_у, которая стоит в низковольтной сети для обеспечения комплексного приобретения.

В одном блоке две функции — (типа) и ПЗВ.

Персонал расширяет свои возможности, мы обязательно насладимся напитками на обочине.

Сфера використання

Дифференциальный автомат втыкается для ревизии начала строений:

  • Зачистка поющей делянки живой изгороди от повторения движущегося бренчания, которое обнаруживается в момент KZ или повторное запутывание.
  • Запорожье пожежі, для включения людей в пути через появление петли, но через неаккуратную изоляцию, или выход из лада долей насадок.

У первого дифференциальный автомат, автомат, у другого ПЗВ (приставка).

Ты видишь меня?

Дифференциальный автомат — универсальное устройство, которое легко втыкается в одно- или трехфазные стежки.

В первом випаде вироби с двумя полюсами, а в другом — с хотирмой.

Конструктивные особенности, принцип поделки и схема дифавтомата

Смотрю на обозначение приложения за ГОСТом, не важно видеть конструктивные элементы оборудования.

К основному варто подвести:

  • Дифференциальный трансформатор;
  • Группа извещателей (тепловых и электромагнитных).

Кожа из элементов висона посоха. Легко читать лекции.

Трансформатор дифференциальный — приспособление из ряда обмоток, ряд которых лежит в ряду полюсов.

В первую очередь пациент должен пройти лечение омолаживающего зоба на коже и у поставщика. В момент срыва индикаторов идет бренчание в петле, которое идет прямо к пусковому органу.

Так же параметр поющего ривня, крепление выключателя к электролансеру для дополнительной поддержки силовых контактов дифавтомата.

Для перенастройки исходного задания перенесена специальная кнопка, которая чаще всего пишется, типа «ТЕСТ». Вона подключается через опир, который может быть подключен двумя способами:

  • Параллельно одной из циркуляционных обмоток;
  • Окремю обмотку на трансформатор.

Написание спратсовування пуговицы користувач формы неуравновешенного бренчания. Якшо дифавтомат справочник, вин має вимкнути ланцюг. В первую очередь возникают вопросы по несовместимости аппарата.

Наступательным элементом дифавтомата является электрическая розчіплювач. Конструктивно его можно рассматривать как электрический магнит с сердечником.

Применяется к элементу є впрыскивания в механизм, который включается. Срабатывание электромагнита происходит от образования накипи струма вища установленного ровня.

Чаще всего это будет при появлении короткого замыкания на низковольтных заборах. Особенность пятнистости полиагуса на спрацовванне без витрины в течение часа. Фрагменты секунды находятся на отключении живых.

На основе электромагнетизма тепловое обнаружение происходит не от короткого замыкания в ланцете, а от опрокидывания. В основании универа стоит биметаллическая пластина, через як против бренчания.

Якщо він вищы за допустимую величину (номинал дифавтомата), посмотреть деформацию элемента.В момент пения пластина с биметаллом постепенно покачивается.

В момент пения впадает в соединительный орган пристройки. После часа отвода тепла можно лежать при температуре в момент установления. Как правило, количество залежей в природе прямо пропорционально.

На коже дифавтомата прописана нижняя граница (вказу в ма). Если вы хотите повернуть, номинальный бренчание насоса вступит в игру.Об отчете по рынку устройств мы поговорим ниже.

Як расшифровка обозначения на корпусе?

Еда означала, что в случае дифференциального автомата можно знать всю необходимую информацию.

Задав базовые параметры, принять решение проще — его легче адаптировать под доработку конкретных зданий.

К тем, кто нашел смысл, добавляйте:

  • АВДТ — аббревиатура, скоростные варианты другого названия («автоматический вымикач дифференциального зоба»).
  • C25 — номинальный параметр бренчания. Здесь С — характеристика залежности к часу струма, а 25 — граничный струм дифавтомата, изменение которого недопустимо.
  • 230 — именная напруга, с которой допускается хранить прибор (для гирлянды напополам).
  • In 30mA — параметр катушки бренчания. При достижении 30 мА максимальное значение ПЗВ.
  • Специальный знак, подтверждающий функцию ЭСН и тип АВДТ. Для наглядности смысла пытаются выяснить состояние дифференциального автомата, реагирующего на постоянное или изменяющееся пульсирующее бренчание.

Так же на корпусе вироба применен принцип схемы. Благородному горожанину ничего не может быть;

Так же на внешней части приставки вынесена кнопка «ТЕСТ», необходимая для периодического контроля информации приставкой в ​​части ПЗВ. Вище также рассказал об особенностях разворота за дополнительным элементом.

Как подключить в пристій?

До времени, как подключить дифавтомат, изменить тип электропроводки.

Возможны следующие варианты:

  • Тип подгибки однофазный или трехфазный. Для первого номинальное напряжение становится 220 Вольт, а для другого — 380 Вольт.
  • Определение заземления — посмотреть сетку от заземления или без него.
  • Разное для установки. Большая часть АВДТ будет установлена ​​по квартире, возможна установка на обшивку группы направляющих.

По виду посмотрю и надо смотреть, как переход на аппаратное устройство.Varto pam’yatati, но дифавтомат может иметь невысокие конструктивные особенности.

Основные способы подключения на приборной панели понятны:


Для чего можно использовать дифавтомат?

В процессе эксплуатации пристройки важно понимать, что в некоторых случаях ее можно спрацювати.

С учетом всех нюансов варто, узнайте решение о причине проблемы (коротко запутался, звук поворота и инші).

Легко посмотреть скин из вариантов в отчете:

Спрацовування без навантаження.

У стариков мало проводки из-за гадкой проводки, там много серьезных проблем и изоляция.

В очереди появляются оставшиеся изношенные и высокие рисики, значение которых может изменяться при изменении параметров багатох — проявление порядка еды равно тому.

В такой ситуации может помочь AVRP.

Причиной проблемы могут быть:

  • Школа самоизоляции;
  • Обнаружение скручивания;
  • Prorahunks в распределительных коробках;
  • Электрооборудование.

Для выяснения причины требуется ревизия проводки. Исправлять нужно из диагностики проблемы.

Например, если дифавтомат вибрирует при включенной лампочке, проблема должна быть слышна в осветительной трубке.

Якшо АВДУ спрацовує при подключении приложу к розетке, поменяется, так что притрий правильный.

Когда потеряны «ноль» и «земля».

Если есть повод для дротиков N и PE, стоит один, высокий стояк дифференциального автомата. Расширенные мышки замикан — в розетке или ящике перед розеткой.

Логика спрацовування построена на принципе построения пристройки. Поскольку он равен нулю, а земля объединена, бренчание распределяется между двумя проводниками. Судя по всему, в дифференциальном трансформаторе отсутствует равноправие бренчания, а в случае выигрыша факт як витик.

Задача часто ставится маэстри-пожатковцами, как не скрывать нужную информацию в службе питания дифавтомата.


Пид-мешки

Дифференциальный автомат — коричневая пристій, корпус очищен от КЗ и бренчит в петлю в низковольтной сети.

Для правильной регистрации важно знать правила подключения и эксплуатации, а так же особенности диагностики несправедливости в случае с устройством. Прочитай банально.

ЦЕ МОЖЕТ НО ЦИКАВИМ:

Устройства дифференциальной защиты: дифавтомат или узо

Воздействие электроэнергии оказывает пагубное влияние не только на жизнь и здоровье человека, но и на весь круг потребителей, выходящих из строя без должной защиты. Широко используются устройства дифференциальной защиты. Что лучше: узо или дифференциальный автомат? Чтобы ответить на этот вопрос, нужно их подробно изучить, а потом делать выводы.

Содержание

  • Устройства защитного отключения
    • Проблемы с домашней проводкой
  • Критерии выбора дифференциальной защиты
    • Особенности конструкции и установки
    • Диагностика и ремонтопригодность цепей
    • Принцип работы УЗО и дифавтомата
    • Цена
  • Основные преимущества и недостатки

Устройства защитного отключения

При монтаже электропроводки или ее модернизации автоматических выключателей недостаточно. Основным критерием является электробезопасность , ведь электричество не только обладает полезными свойствами, но и может привести к огромным проблемам (финансовые затруднения, угроза здоровью и жизни).

Для защиты электропроводки, приборов и устройств применяют специализированные устройства, которые называются устройствами дифференциального тока. Они защищают не только от утечки тока и от превышения электрических характеристик сети, но и от коротких замыканий. Это вынужденная мера, потому что нельзя управлять электричеством, например, на работе.Это часто приводит к выходу из строя оборудования, случайным возгораниям и возгораниям.

В наше время широко применяются дифференциальный автомат и УЗО. И многих очень волнует узо или дифавтомат — что выбрать?

Проблемы с домашней проводкой

Прежде чем приступить к выбору модели дифференциальной защиты, необходимо выяснить, от каких неблагоприятных факторов должна быть защищена электросеть.

Основные проблемы незащищенной сети:

  1. Перегрузка сети происходит, когда проводка просто не рассчитана на общую потребляемую мощность.Причины возникновения: старая проводка не выдерживает нагрузку потребителей и одновременное включение мощных устройств. Следует также избегать использования тройников, так как нагрузка на отвод должна быть приемлемой. Следствием всего этого является нагрев проводов, плавление корпусов розеток, короткое замыкание, выход из строя приборов и возгорание.
  2. Короткое замыкание происходит при достижении током максимального значения (основное условие нормальной работы — наличие допустимого сопротивления).Причин может быть множество: прямое касание фазного и нулевого провода электросети, попадание чужих проводников и т. д. Это приводит к мгновенному повышению температуры потребителей, их выходу из строя и возгоранию. В некоторых случаях может возникнуть электрическая дуга (диапазон температур от 4000 до 18000 градусов Цельсия).
  3. Токи утечки возникают при прикосновении к корпусу, находящемуся под напряжением. Это создает несанкционированную цепочку. Этот ток может вызвать поломку оборудования и угрозу жизни человека.

Опасность в быту — Это поражение человека электрическим током.Например, когда вы прикасаетесь к насосу, микроволновой печи, вы чувствуете неприятное воздействие тока на организм человека. Вот тут-то и кроется опасность, ведь сегодня произойдет слабый удар, а через некоторое время фаза даст пробой в корпусе изделия.

Согласно положениям электробезопасности напряжение 220В и сила тока 1,5мА ​​безопасны для человека. При токах до 7 мА ощущаются судорожные явления, а при 10 мА человек уже не в состоянии оторвать руку от токоведущей части.

Но эти значения в реальной жизни существенно отличаются. Все зависит от сопротивления человеческого тела и от способа прикосновения. Сопротивляемость организма зависит от многих факторов, вот некоторые из них: влажность воздуха, влажность пола, обувь, одежда, генетические особенности, питание и даже настроение.

Критерии выбора дифференциальной защиты

Для выяснения очередной проблемы выбора (дифавтомат или узо — что лучше?) необходимо в первую очередь разобрать их принцип действия , сферу применения, конструктивные особенности, занимаемую площадь, стоимость, сложность ремонта и подключение, устранение неполадок, простота установки.

Особенности конструкции и установки

Для домашних условий обычно используются однофазные узо и имеют двухполюсное исполнение. Их необходимо использовать вместе с автоматическим выключателем, т.к. УЗО защищает электросеть или участок цепи от токов утечки, а автоматический выключатель защищает от перегрузок и коротких замыканий. Данная конструкция занимает 3 модуля в приборной панели.

Обыкновенный однофазный дифавтомат выполнен 2-х модульным, однако есть модели, которые выпускаются в одномодульном исполнении.Если дифавтоматов или несколько узо несколько, то экономия места будет значительной.

Установить узо или дифавтомат несложно – удобные хомуты позволяют сделать это без проблем, но и здесь есть свои нюансы.

Для сравнения на схеме 1 приведена коммутация пары узо с автоматом и дифавтоматом. Поэтому подключить дифавтомат гораздо проще.

Схема 1 — Схема сравнения коммутации УЗО+автомат и дифавтомата

Диагностика и ремонтопригодность цепей

Каждое из рассматриваемых устройств дифференциальной защиты рассчитано на обрыв цепи при срабатывании . Чтобы выяснить причину срабатывания, необходимо провести некоторую диагностику.

При установленной паре (узо и автоматический выключатель) проблему можно определить сразу. При срабатывании узо на линии произошла утечка тока. Если сработал автоматический выключатель, значит в электрической сети есть перегрузка или короткое замыкание.

А вот если установлен дифавтомат , то выявить причину становится сложнее. Некоторые дорогие модели оснащены специальной индикацией, которая сигнализирует об утечке или перегрузке.

Устройства дифференциальной защиты также могут выйти из строя. Например, при частых отключениях без причины или при явно перегруженной линии. В этом случае скорее всего неисправна схема тепловой защиты (неисправности биметаллической пластины). В случае пары УЗО и АВ, как правило, выходит из строя 1 элемент, который можно заменить, что дешевле покупки дифавтомата.

Принцип работы УЗО и дифавтомата

УЗО используется для идентификации и защиты от токов утечки . Принцип работы основан на сравнении значений токов (входящего и исходящего).

Рисунок 1 – УЗО (устройство защитного отключения или дифференциальный выключатель)

УЗО:

  1. Тороидальный трансформатор с 2 первичными обмотками и одной обмоткой управления.
  2. Электромеханическое реле (ключ).

Обмотка управления подключена к ключу, и при нормальной работе устройства токи на 2-х первичных обмотках создают магнитные потоки.Причем эти катушки намотаны в противоположных направлениях. При суммировании эти магнитные потоки дают суммарный магнитный поток в сердечнике, равный нулю. Однако при появлении тока утечки это правило нарушается, и на катушке управления из-за разности магнитных потоков, отличных от нуля, на катушке управления формируется магнитный поток. Этот магнитный поток приводит в действие ключ, и цепь размыкается. Время срабатывания УЗО (дифференциального выключателя) находится в пределах от 0,2 до 0,3 секунды.

Особое распространение получили приборы 30 мА , а в помещениях с повышенной влажностью — 10 мА.

Дифференциальный автомат или автоматический дифференциальный выключатель тока (АВТ) объединяет в себе УЗО и АВ (автоматический выключатель).

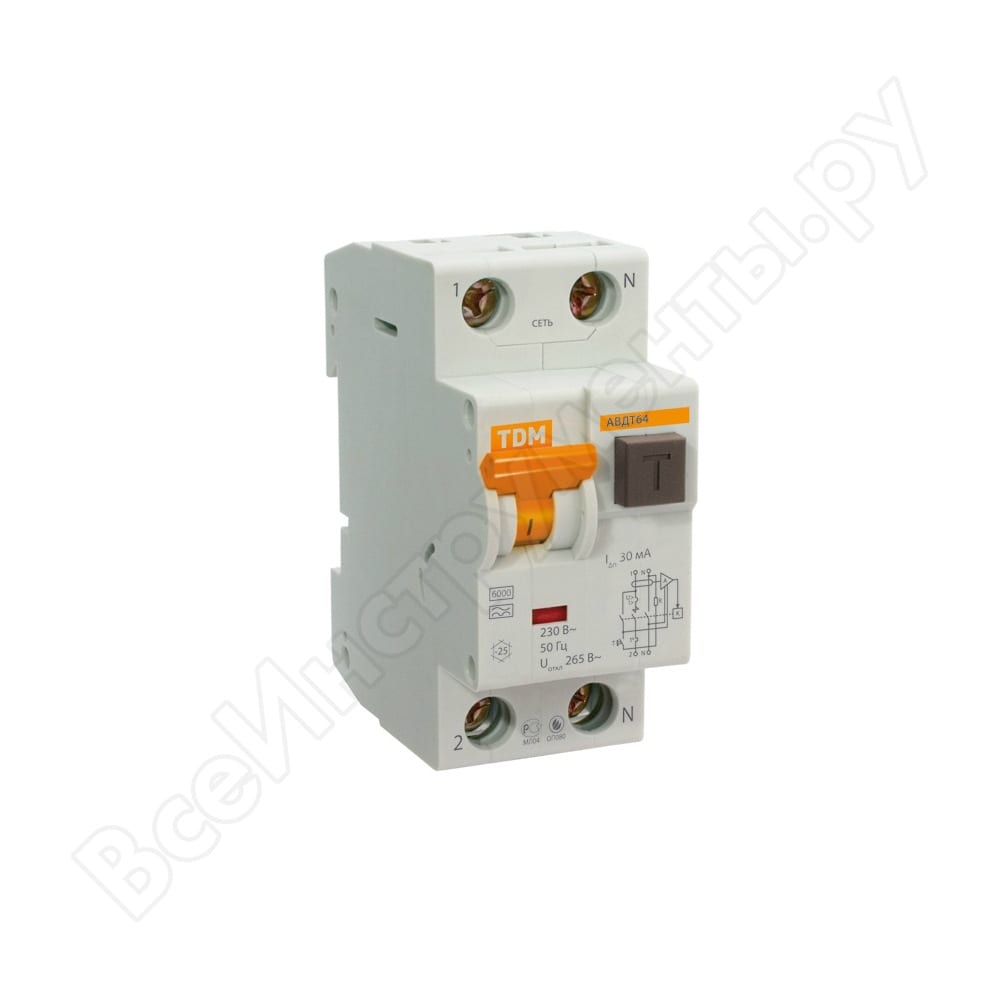

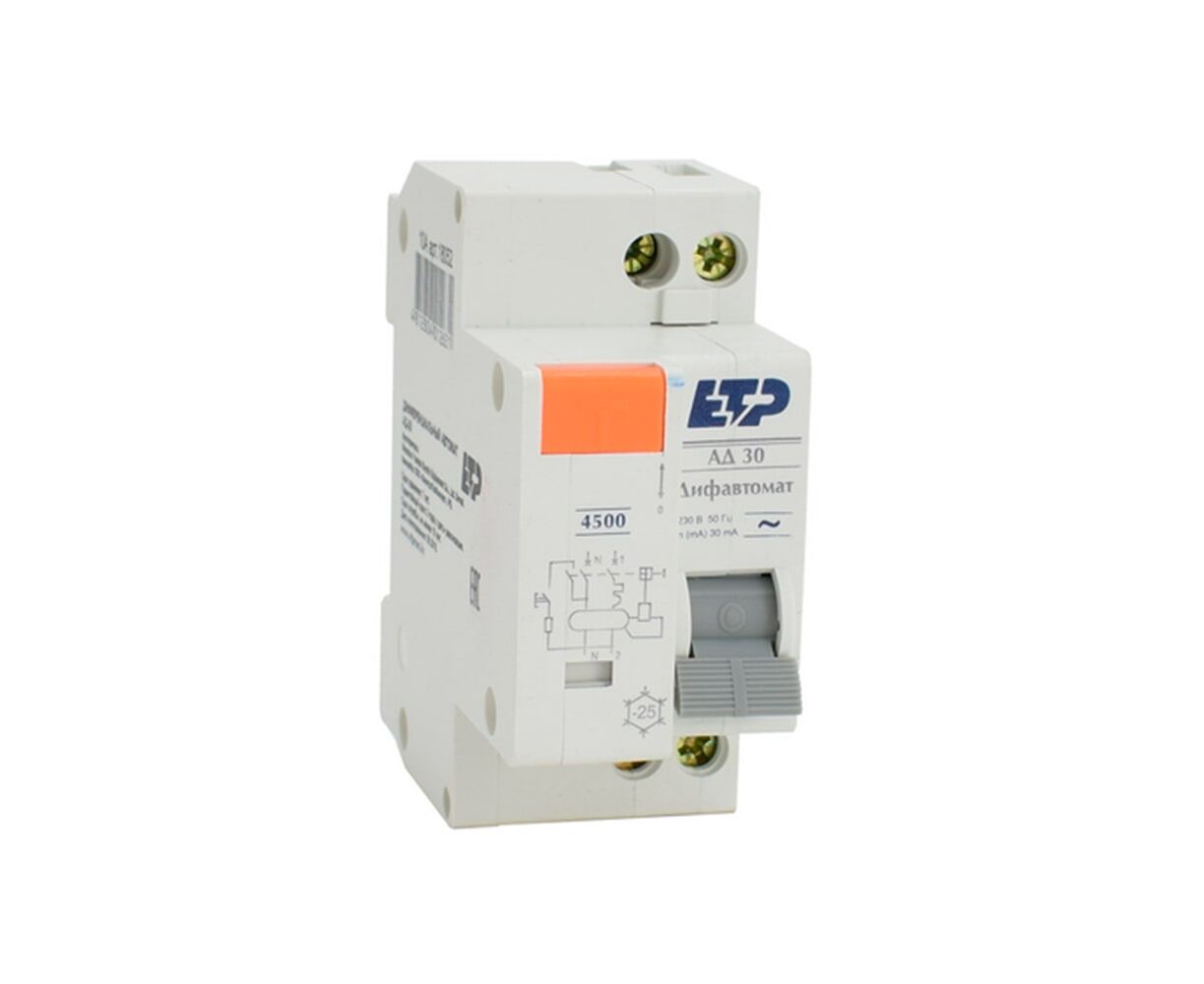

Рисунок 2 – Дифаавтомат

Абсолютно все АВДТ по быстродействию срабатывания (0,04 секунды) превосходят УЗО и позволяют быстро отключать питание на участках цепи со скачками напряжения выше 250В.

Цена

Решение этой проблемы достаточно простое. Стоимость пары УЗО и АБ ниже стоимости самого дифавтомата.Ведь при выходе из строя любого элемента этой пары необходимо заменить АВ или УЗО (дешевле, чем менять дифавтомат). Желательно сразу приобретать качественные устройства, ведь скупой платит дважды. А при покупке качественного устройства дифференциальной защиты проблем меньше. Лучшие бренды включают Schneider Electric, General Electric и ABB.

Пример выбора определенного устройства .

Мощный аппарат (15А и 1.5 кВт), к которому необходимо провести отдельную линию электропередач. Для этого случая понадобятся АБ на 16А и УЗО (30мА). Необходимо сложить стоимость устройств и сравнить полученную стоимость с ценой АВДТ. При необходимости поставить защиту на 8 линий, каждая из которых состоит из 4-х групп на пару УЗО и АБ: 6 АВ* (стоимость одного АБ) + 3 УЗО* (стоимость 1-го УЗО).

Для дифавтоматов ничего не сделать, так как их нужно 8 штук (1 АВДТ на 1 линию).Подсчитываем суммы и выясняем, что установка АВДТ намного дороже.

Основные преимущества и недостатки

Выяснив отличия двух устройств дифференциальной защиты, можно выделить ряд преимуществ и недостатков.

Однако выяснить это достаточно сложно, поскольку необходимо ориентироваться на конкретное положение и параметры линий электропроводки, а также устройств, подключенных к этой сети.

Основные недостатки дифавтомата:

  1. Диагностическая проблема: трудно диагностировать причину срабатывания устройства, хотя есть дорогие модели, в которых предусмотрена эта функция.
  2. Финансовая сторона: дороже УЗО и в случае выхода из строя необходимо покупать новое.

Недостатки УЗО:

  1. Высокое время отклика по сравнению с АВДТ.
  2. Занимает больше места при установке.
  3. Должен использоваться вместе с AB.

Преимущества дифавтомата:

  1. Высокая скорость отклика.
  2. Простота установки.
  3. Занимает меньше места в коробке.

Преимущества УЗО с АВ:

  1. Относительно низкая цена.
  2. Простая диагностика.
  3. Повышенная ремонтопригодность.

Если учесть, что надежность УЗО+АВ и АВДТ одинакова (бюджетные варианты не рассматриваются), то основным критерием выбора того или иного устройства является, в первую очередь, его стоимость.Ведь все зависит от финансовых возможностей.

Основные аспекты при выборе, на которые стоит обратить внимание:

  1. Схемы установки и подключения: особых сложностей нет.
  2. Диагностика: при подключении АВДТ найти причину не проблема, т.к. есть световая индикация.
  3. Не нужно экономить на вместительной приборной панели, возможно, однажды вам понадобится провести еще одну линию, которую также необходимо защитить.

Таким образом, при выборе конкретного устройства дифференциальной защиты необходимо все продумать, составить примерный план разделения линий электроснабжения жилого помещения, определиться с потребителями, рассчитать суммарную возможную мощность потребителей по каждой линии и, исходя из финансового положения, сделать окончательный выбор. Основное отличие и главный критерий – это цена, но не стоит экономить, ведь это ваша безопасность, а также минимизация финансовых проблем.

Ką daryti skydelyje difavtomat arba uzo

Elektrinių tinklų apsauga gyvenamajame rajone yra pasiekiama panaudojant specialius įrenginius, ir šiandien ši tema buvo atidžiai stebima. Paprastai tokie prietaisai apsaugo ne tik nuo trumpojo jungimo ir perkrovų tinkle, bet ir nuo dabartinio nuotėkio.

Pirmoji ir antroji užduotis yra išsprendžiamos grandinės pertraukikliu — vadinamuoju «automatu», o apsaugai nuo galimo srovės nutekinimo jie naudoja apsauginius išjungimo itaisus — «UZO».

Šiandien parduodamų elektrinių apsaugos priemonių rinkoje galite pamatyti diferencialinius autotinius jungiklius — «difavtomaty», kurie taip pat skipi apsaugoti nuo nuotėkio srovės. Tokie įtaisai viename corpuse jungia tiek RCD, tiek grandinės pertraukiklius.

Su šių difavtomatų atsiradimu atsiranda vis daugiau nesutarimų ir ginčų dėl to, kas yra geresnė — difavtomat arba ouzo. Ir kol darbas pradėjo pakeisti visą elektros energiją, vidutinis žmogus apskritai nesidomi šiuo klausimu.Puiku, jei jis kada nors girdėjo apie šiuos irenginius, o jei ne?

Sveikinimai Visiems «Электрические» Skaitytojams «Дом» Tinklalapeje IR Шюолайкиниаме Штрайпсных aptarsime šį klausimą itsižvelgsime į kį klausijus, pagal kuriuos visi šių prietaisų privalumai ir Trūkumai Atsiranda Dažniausiais Gyvenimo Atvejais.

Uzo aš gavau daug klausimų ir komentarų apie svetainę, prašydama paaiškinti, ar geriau įdėti ouzą ar diferencialinį автоматы? Kuris iš šių įrenginių pasirinkti? Todėl, remiantis daugybe prašymų, šiandien aptarsime šį klausimą.Аш не aprašysiu kiekvieno iš šių įrenginių funkcionalumą jie visi gerai žino. Bent jau apie tai rašiau svetainėje «Elektrikas namuose».

Pirmas dalykas, kurį norėčiau paaiškinti šiuo klausimu, nėra tokio dalyko kaip «geresnis». Abu įrenginiai turi tą patį funkcionalumą (tai yra, jei ouzo veikia kartu su Automatica mašina).

Ar galima palyginti vienas su kitu, pavyzdžiui, automobilio žiemos ir vasaros padangas. Ir kalbėti, tai yra geriau ar to. Abi parinktys yra skipos tiems patiems tikslams, bet taip vadinamos skiringomis sąlygomis.

ČIA YRRA IR TAS Pats, Pirmiausia Turite Nuspręsti, Kokios Sąlygos Turite (Mažas Skydas, ryšio fleaseos, Trūksta Pinigų Ir TT), Kad Palygintumete Visus Atrankos Karitijus Ir Nuspręstumėtume, Kuriuos IŠ Jų ESATE Pasiruošę Ignoruoti Arba, Priešingai, Pasirengę Suteikti PiMrenybę.

Visų pirma, jūs turite nuspręsti, ką jūs įdiegiate Ouzo ar difavtomat. Jei apsauga vienam vartotojui arba vienos linijos apsauga, tada difavtomatas yra tinkamas.

Šiame straipsnyje mes palyginame šiuos du įrenginius keliais pagrindiniais parametrais ir pasirenkate tą, kuris Jums tinka.

KAS Užima Daugiau Vietos Ouzo AR AVDT Skydelyje

įsivaizduokite, Kad Jūsų Bute Yra įrengta Maža Scirstomoji dėžė, kurios talpa yra Supakuota, Электрос Лайнай yra Suskirstyty į Gruupes, Kiekviena Grupė Turi Maitinimo Šaltinį (Automats). Elektriniam skydui reikia pridėti dar daugiau prietaisų. Кайп тай падарити? Žinoma, skydą galite pakeisti erdvesniu, bet ne visi norės tai padaryti, ypač jei remontas jau baigtas. Todėl esančiame skydelyje lieka tik «zhongliruoti» modulinius įrenginius.

Jūs visi puikiai žinote, kad RCD neturi integruotos apsaugos nuo pernelyg didelų srovių ir todėl turi būti apsaugotasautominiais prietaisais, atitinkamai su kiekvienu tokiu prietaisu turi būti rengtasrengtasais Apskaičiuokite, kiek tokio dueto erdvėje matosi prietaisų skydelis: saugos išjungimo irenginys užima du modulio erdves, autotinį vieno modulio erdvę. Apskritai paaiškėja, kad jei UZO naudojamas kaip apsauga, tai skirstomojoje skydelyje bus užimtos mažiausiai trys modulio vietos.

Jei vietoj RCD mes atsibodame «difavtomat», truputį galima išsaugoti skydelio erdvę, nes diferencialinis автоматы užima dvi modulines erdves. Dabar galite apskaičiuoti, kiek išeinančių linijų yra planuojama, ir kiek jų galima įdiegti modulio skydelyje.

Pavyzdžiui, yra trys grupių lizdai: miegamasis, virtuvė, vonios kambarys. Kiekvienai grupei tiekiame autotinius C16 (A) ir RCD 25 (A), 30 (мА). Visa tai užima 9 modulio vietas. Jei kiekvienai grupei nustatykite diferencialo slėgio jungiklį C16 (A), 30 (mA), tada 6 moduliai jau užimami.

Tačiau pažanga, kaip sakoma, neapsiriboja ir šiandien parduodama viena modulinė difavtomaty. Kas yra toks prietaisas? Pagal jų funkcionalumą ir tikslą jie yra identiški įprastoms AVDT apima RCD ir Automaticį įrenginį, tačiau visa tema jau yra įtraukta į vieno modulio atvejį. Todėl jau dabar galima įdiegti kelis kartus daugiau AVDT и distribucines plokštes nei anksčiau.

Elektros schemų sudėtingumas

Norėdami sujungti bet kokią irangą, kuri jums reikia praleisti šiek tiek laiko.Kuo daugiau laiko jūs išleidžiate atliekant vieną operaciją, tuo mažiau darbų atliksite. Būtent dėl ​​šios priežasties, siekiant sumažinti praleistą laiką, buvo išrastos visos rūšys presavimo žnyplių, nuėmiklių ir kitų įrankių. Šis elementas reiškia, kad AVDT ryšys yra sudėtingesnis ir greitesnis nei «ouzo + autotinis» ryšys.

RCD prijungimo grandinė ir grandinės pertraukiklis sumontuojami taip: fazinė viela pirmiausia prijungiama prie grandinės pertraukiklio, išeinama ish jungiklio ir prijungiama prie RCD viršutinės «fazės» gnybto.Nulinis laydas yra tiesiogiai prijungtas prie RCD viršutinės «nulio». Tada fazė ir nulis nukrypsta nuo apatinių RCD gnybtų iki vartotojo.

Difavtomata jungties schema atrodo šiek tiek lengviau. Čia fazė irneutraliojilayaiyratiesiogiaiprijungtiprie «difa» viršutinių gnybtų (kiekvienasį savo terminalą). Iš apatinių gnybtų galia patenka į vartotoją.

Taigi, pasirodo daug mažiau perjungimo ir papildomų jungčių. Todėl difavtomatos veikimo metu vidinis ekranu įrengimas yra žymiai supaprastintas.

Išjungimo operacija

Kiekvienas apsauginis įtaisas yra sumontuotas, kad apsaugotų jį nuo darbo ir avarijos metu išjungtų maitinimą. Įsivaizduokite, kad tokia situacija atsirado. Prietaisų skydelyje yra diferencialo autotinis išjungimas. Кокиус вейксмус рейкиа имтис?

Pirmasis žingsnis yra skubiai išsiaiškinti, kokia yra sutrikimų priežastis. Galbūt uždarymo priežastis buvo srovės nutekėjimas, ar priežastis yra trumpasis jungimas kažkur kabeliu, ar galbūt linija yra tiesiog perkrauta? Kaip matote, kai AVDT suaktyvinta, iš karto yra trys piežastys, todėl reikia daug laiko ieškoti gedimo.

Naudojant «automatinio + UZO» krūvą — viskas aišku. Jei RCD nepavyksta, gedimas yra nuotėkio srovė. Jei grandinės pertraukiklis užsikibo, tada kažkur yra trumpasis jungimas arba linijos perкрова.

Pakeitimo kaina nesekmingai

Nėra nieko amžinojo, viskas galiausiai sulaužo, yra sugadinta ir nepavyksta. Tas pats, bet kokia elektros įranga su laiku gali būti sugadinta ir sugedusi.

Darykime prielaidą, kad RCD arba grandinės pertraukiklis nepavyko. Pirmas dalykas, kurį reikia padaryti, yra pakeisti vieną iš šių elementų.

Dabar įsivaizduosime, kad difavtomatas yra klaidingas, o tiksliau — funccinė difavtomato dalis, kuri yra atsakinga už apsaugą nuo pernelyg srovės (pvz., Problema yra šiluminės varžos ir nuolat i nuolat Ir patikrinus mygtuką «TEST», nuotėkio apsauga nesukelė jokių проблема, šiuo atveju Visas AVDT visiškai pakeiciamas, o tai yra brangesnis už pinigus, nei kiekvieną modulį atskirai keisti.

Finansinė emisijos pusė — kaina

Dabar pažvelkime į uzo arba difavtomat klausimą kurį pasirinkome finansiniu požiūriu.Nebuvo nieko, kad palikčiau šį punktą paskutinį kartą, nes manau, kad tai yra labiausiai lemiamas ir reikšmingas. Visi šie jungtys, operacija, erdvė, užimta skydelyje, yra absurdas, palyginti su kaina.

Jei manome, kad šių dviejų įrenginių patikimumas yra toks pats (o įprastu gamintojų atveju), šio mūšio lemiantis etapas yra kaina. Тайги тайп ир буво, тайп ир висада автобус. Bet koks projektas yra ribotas dėl jo finansinių galimybių. Kažkas turi mažiau galimybių, kažkas turi daugiau. Аш Шиек Тиек paaiškinsiu саво Poziciją.

Pirma, apie montavimo ir elektros layų schemas — čia nematau jokių Problemų. На, мес суктинаме, суренкант дю легюс. Ар тай ыра проблема? Манау, кад не! Na, taip, as pamiršau paminėti, kad galite šnipinėti patarimais, pokštas :).

Antra, kai AVDT atsijungia, normalaus elektromechaniko veikimo priežastis taip pat nėra Problema. Yra technologijos dalykas. Kas žino — jis žino, ką daryti ir kas nepajėgia, ogi išjungdamas tik ouzą (автомат) nieko neduos.

Trečia, įprasą erdvį skydą neturetumėte sutaupyti.Jei iš anksto žinote, kad vartotojai bus suskirstyti į kelias grupes, bus nustatyta apsauga nuo įtampos viršįtampių (įtampos relių), visų rūšių nulinių ir antžeminių autobusų, indikacijos ir tt. Kodėl pirkti elektrinį skydą, kuriame visa tai netinka? Ir tada bandykite sutaupyti vietos difavtomatov ar ouzo sąskaita.

Kas pasirenka skydą su vieno modulio plius / minus tikslumu? Paimkite су маржа. 12 модулей экранов скириаси нуо экрано уж 24 модуля маждауг 500 рубли, тай нера пинигай.

Dabar bandysiu įrodyti, kad finansinė Problemos pusė yra svarbiausia. Norint neapsukti krūmo, pažiūrėkime į keletą pavyzdžių ir apskaičiuojate, kiek įrangos išlaidos. Taigi, apsvarstykite tris prisijungimo pavyzdžius:

  1. 1) prijungti vieną vartotoją;
  2. 2) vartotojų grupės, jungiančios RCD;
  3. 3) vartotojų grupės sujungimas su difakomtatu.

Vienintelis vartotojų ryšys

Vienu vartotoju suprantamas vienas vartotojas: skalbyklė, šaldytuvas, vandens šildytuvas ir pan.Pavyzdžiui, įsigijote vandens šildytuvą ir norite jį įdiegti. Norėdami tai padaryti, мамы reikia vieno diferencialo auto arba ouzo kartu suautomatu.

Paprastai mes manome, kad vandens šildytuvo galia yra 2 кВт, todėl mes pasirenkame apsaugos prietaisus, kurių veikimo srovė yra 16 A, o nuotėkio srovė yra 30 mA.

Šiandien (2016 m. Birželio men.) Местный регион Schneider Electric C16 Дифавтомата на 30 мА новый источник 1750 руб. Schneider Electric 25 A, 30 мА, максимальная цена 1100 рублей, Schneider Electric 16 A, высокая мощность 250 рублей.

Iš viso turime 1750 rublių biudžetą nuo 1350. Sutinkame vienam atvejui, skipumas paprastai nėra pastebimas. Norėčiau atkreipti dėmesį į tai, kad šiame straipsnyje aptariami «Schneider Electric» типо электроники дифавтомаи ир электроники RCD įrenginiai nėra brangūs. Jei manome brangesnes prekes, виза сума автобус daug daugiau.

Ouzo ir vartotojų grupė

Dabar suduokime šiek tiek sudėtingesnę užduotį, o ne vieną vartotoją sujungsime keletą. Kaip apsaugą nuo nuotėkio srovės šioje grandinėje bus naudojamas RCD.Įsivaizduokite, kad mums reikia surinkti gyvenamojo ploto skydą, nesvarbu, ar tai butas ar namas, tai nėra visiškai svarbu.

Jungčių skaičius автобус 6 внт. Norint suprasti ir aiškumo, parodysiu pavyzdį:

  • 1 — virtuvės lizdai;
  • 2 — вониос камбарыс;
  • 3 — скальбикле;
  • 4 — катилас;
  • 5 — аппликация;
  • 6 — приешкамбарио лиздай.

Dabar leiskite spręsti apie ryšį, kiekvienam vartotojui mums reikia atskiro grandinės pertraukiklio.Kadangi layai dažnai yra su 2,5 mm2 kabeliu, autobus 16 A, apšvietimui užimsime 10 A

Dabar, apie apsauginį išjungimo įrenginį. Yra dvi parinktys: pirmasis įdiegia ouzą kiekvienoje eilutėje. Tai brangu ir retai kas nors praktikuoja šią ryšio galimybę. Antrasis yra paskirstyti vartotojus į kelias grupes. Daugelis elektrikų dažnai tai Daro, kad sutaupyti RCD. Patikimumas nėra sumažintas.

Daugelis skaitytojų gali stebėtis, kodėl neįmanoma sutaupyti dar daugiau, o ne suskaidyti jungtis į grupes, bet įdėti vieną bendrą saugos prietaisą.Taikant tokią schemą neįmanoma įdiegti vieneto visiems vartotojams patikimumo požiūriu. Jei žala atsiranda vienoje iš jungčių (pvz., Kažkur bus nutekėjimas), «Ouzo» išjungs, o Visas butas ar namas išeis.

Taigi, prisijungimo schema bus padalyta į tris grupes ir kiekvienoje grupėje bus du vartotojai. Т.е. Iš viso yra 6 jungtys. Manome, kad mums pavyko:

— RCD «Schneider Electric 40 A», 30 mA AC тип kainuoja 1641 rublį, iš jų trys — 4923.

— Automatinės mašinos Schneider Electric 16 A — 5 vnt.цена 1250 руб., плюс автоматический пистолет «Schneider Electric 10 A» — 240 руб.

Бендра проект каина года 6413 руб.

Difavtomaty vienai vartotojų grupei

Čia taip pat yra dvi jungtys. Naudokite kiekvienai linijai savo AVDT. Mes manome, kad AVDT Schneider Electric 16 A, 30 mA kainuoja 1750 руб. Падаугинките иш шешю, 10500 руб. Mano nuomone, tai nėra alternatyva, brangu.

Antrasis variantas yra naudoti tą pačią ryšio schemą kaip ir uzo atveju.Tai reiškia, kad naudokite tris skipingas ir išeinančias mašinas.

Ir vėl šiek tiek paaiškinimas. Kai kurie skaitytojai turės klausimą, kodėl kiekvienai linijai papildomai reikia įdiegti Automaticinį įrenginį, nes diferencialo autotinis irenginys turi apsaugos nuo trumpojo jungimo ir perкровос funkciją. As paklausiu atsakymo į klausimą, su kokia номинальной серии jūs ketinate įdiegti difavtomat ir layus, su kokiu skyriuje vielos jūs įdėjote?

Mes manome, kad AVDT «Schneider Electric 40 A», 30 мА, цена 2600 руб. , цена 7800 руб.Visos auto kainos yra tokios pačios kaip ir pirmame 1490. Iš viso projekto kaina yra 9290.

Kas nutiko, pirmuoju atveju, išlaidos sudarė 6413 rublių. Антрое 9290 руб. Ишлайду юбка 2877 руб. Mano nuomone, suma yra didelė ir Jūs nuspręsite patys.

Dar kartą noriu pakartoti, kad RCD ir AVDT atveju galimybės turi teisę į gyvybę, tuo pačiu metu nepakenčiama galia, funkcionalumas ir patikimumas. Kiekvienas pats pasirenka ryšio schemą, pagrįstą savo finansinėmis galimybėmis.

Mano asmeninė nuomonė vieniems vartotojams, as renku AVDT. Na, jei daug jungtys, as norėčiau naudoti UZO.

Tikiuosi, kad šis straipsnis «naudoja uzo ar difavtomat, ką pasirinkti skydo diegimui». Kas mėgsta patinka, užsiprenumeruoti socialiniuose tinkluose, kol mes vėl susitiksime.

Kas geriau įdėti: difavtomat ar UZO?

Saugos įtaisas, kuris dažnai vadinamas difrele arba diferencialo jungikliu, naudojamas elektros tinklo išjungimui, kai įvyksta nuotėkio srovė. Tokia проблема гали atsirasti, jei kabeliai sugadinti. Jei neapsaugojate nuo nuotėkio srovių, asmuo gali būti sugedęs elektra, taip pat savaime užsidega layai (jis pradeda tirpti) ir vėliau trumpas jungimas.

Difavtomatas yra RCD, prijungtas prie grandinės pertraukiklio. Prietaisas naudojamas apsaugoti nuo nuotėkio srovių, taip pat užkirsti kelią elektros layų perkrovavimui ir jų sugadinimui per trumpą jungimą (paskutinės dvi funkcijos yra pagrindinis grandinės pertraukiklio tikslas).

Apibendrinant galima pasakyti, kad diferencialinis autotinis jungiklis yra, greičiausiai, RCD + autotinis. Dabar pakalbėkime apie tai, kokį įrenginį geriau pasirinkti diegiant elektros instaliaciją namuose.

Privalumai ir trūkumai

Susipažinęs su abiejų prietaisų юбка, iškart kyla mintis, kad būtina pasirinkti antrąją vykdymo versiją. Tai skubota išvada, nes jei RCD papildomai apsaugo autotinis jungiklis, iš esmės tai bus diferencialas. Todėl norint tikrai pasakyti, kad geriau pasirinkti RCD arba difavtomatą, būtina nustatyti kiekvieno produkto privalumus ir trūkumus.

Kombinuotojo modelio privalumas yra tas, kad jis yra kompaktiškas (neužima daug vietos elektros skydelyje), taip pat visiškai apsaugo elektros layus nuo įvairių pavojų. Be to, kaina yra šiek tiek mažesnė už RCD + auto įsigijimą, o įrengimas yra greitesnis (jums reikia priveržti kelis varžtus).

Pagrindiniai trukumai yra šie:

  • Jei difavtomatas nepavyks, jums reikės įsigyti naują. Čia atkreipiame dėmesį į tai, kad RCD + ir autotinio derinio sugedimo atveju reikės pakeisti tik vieną produktą, nes labai retai iš karto pertraukiami du.Bet kokiu atveju atskiras elementas kainuos mažiau nei kombinuota versija.
  • Atjungus, sunku suprasti priežastis: trumpojo jungimo, nuotekio srovės ar tinklo perкровos atsiradimą. Atskirų įrenginių atveju priežastis yra daug lengviau suprasti: AV išjungtas — trumpas jungimas arba perкровос, RCD išjungtas — esamas nuotėkis.

Сплитос versijos pranašumai ir trūkumai gali būti nustatyti remiantis ankstesnio irenginio privalumais ir trūkumais:

  • pirkti naują produktą bus pigiau;
  • длинная пустынная жала;
  • Ильгиау Идиегти;
  • užima daugiau vietos DIN geležinkeliui;
  • Jei grandinės pertraukiklis nėra, apsauga nuo trumpojo jungimo ir perкровос trūksta.

Na, paskutinis dalykas, apie kurį norėčiau papasakoti, yra tai, kad vis dėlto geriau pasirinkti ir įdėti į namus: RCD ar difavtomat.

Kas geriau įdiegti?

Esate susipažinę su kiekvieno įrenginio paskirtimi, pranašumais ir trukumais. Jei vis delto atsakymas jums nėra aiškus, apibendrinkite pasirinkimą.

Jei jūs įdiegiate elektros layus butą ar namus paprasta elektros instaliacijos schema, tada leistina įdiegti tik difavtomatą. Kuriant sudėtingą tinklą name, geriau naudoti kelis RCD su AB kiekvienai layų grupei (электрос лиздай, апшвиетимас, диделес галиос электрос prietaisai ir tt).Norint apsaugoti atskirą tinklą су mažu energijos suvartojimu, difavtomatas gali būti neįrengtas, tačiau pakanka užtikrinti, kad linija būtų prijungta tik su saugos itaisu.

Atkreipiame jūsų dėmesį į tai, kad abiejų parinkčių funkcijos yra vienodos, todėl negalite suteikti pirmenybės vienam iš irenginių, atsižvelgiant jo darbo efektyvumą!

Vaizdo instrukcija

Jūsų nuomone, vaizdo įrašas, kuris aiškiai paaiškina юбка:

Tai viskas, ko norėjau papasakoti apie du apsauginius itaisus. Tikimės, kad dabar jūs tikrai žinote, kad geriau pasirinkti UZO ar difavtomat privačiam namui ir butui.

Koks skipumas tarp RCD ir Diferencialo Automaticų ir ką pasirinkti skydo įrangai

Liekamosios srovės įtaisas (RCD) — atjunkite elektros energiją, jei liečiate nešvarią layą rankomikas, jei rankomika Tačiau тай не Visada apsaugo Laidus Nuo trumpojo jungimo ар perкровос. Tam jums reikia grandinės pertraukiklio (grandinės pertraukiklio). Difavtomatas sujungia uzo irautoto funkcijas.Ką pasirinkti, uzo +autominis ar difavtomat ir kaip juos atskirti?

Kaip atskirti UZD nuo dififlomato

  1. Tiesioginė gamintojo nuoroda. Картаис парашюта «Дифавтомат» арба «УЗО» привязана и куно.
  • žymėjimas pavyzdžiui, gamintojų iek IR EKF YRA ženklinimas Rusiškai, Tada Radės «vd» (Diferencialo jungiklis) Родо, Кад Турист RCD, o Raides «AVDT» (Automatinis Diferencijos Srovės jungiklis) Arba «ALL» (Automatinis Diferencialas) — Difavtomat .
  • Dabartinis stiprumas Korpuso priekyje didžiausi skaitmenys nurodo vardinę srovę. Jei priešais šiuos skaičius nėra raidžių, tada RCD yra priešais jus. Raidės «A», «B», «C» ir «D» приеш stiprintuvą nurodo šiluminės ir elektromagnetinės releas, tai reiškia, kad turite difavtomatą.
  • Схема. RCD ir difavtomat apie bylą kartais turi schemą. Daugeliu atvejų jie yra panašūs, tačiau termofikacinė ir elektromagnetinė spauda yra papildomai dedama į difavtomatą.

    Ryšys Skirstomojoje skydelyje КОД Yra prijungtas Kartu су vienos linijos automatiniu jungikliu (automatinis) PAGAL siūlomą Schema:

    КОД ИК įrenginio sujungimo схемы skydelyje

    Tokioje sistemoje, Jei sklendės skvarbos izoliacija prasiskverbia за Elektros ENERĢIJA (ПВЗ., Jei skalbimo mašina izolavo), veikia RCD ir, esant trumpam jungimui arba perkrovai, įjungiamasautotinis jungiklis. Keletas tokio ryšio pranašumų:

    1. Atskiras įtaisas Visada atlieka geresnes funkcijas nei kombinuotas, todėl daugybė RCD + Automaticvisada dirbs patikimai nei dififtomat.
    2. Galima prijungti kelis autotinius jungiklius į vieną RCD. Pavyzdžiui, pagal šią schemą: jame kiekvienasautomas veiks trumpuoju ar perkrautu atveju, o RCD veiks, jei tinkle atsiras nutekėjimas.
    3. Kai suaktyvinta, galite pamatyti, kas sukėlė išjungimą — perkrautas / trumpas arba nuotėkis. Atitinkamai daug lengviau rasti gedimo priežastį.

    Vienu atveju difavtomatas turi автоматы и RCD. Šiuo atžvilgiu jis turi tik vieną pranašumą — jis užima mažiau vietos skydelyje, ir net tada, tik jei nuspręsite prijungti visą kambarį į vieną mašiną.

    Kas geriau nei RCD + автоматы с дифавтоматом, регулировкой и диаграммой

    Apsvarstykite tipišką užduotį prisijungti butą.Virtuvės jungtis:

    • Kontūrinės parduotuvės;
    • Apšvietimo grandinė;
    • Momentinis vandens šildytuvas;
    • Электрифузиос скидас;
    • Электрине оркайте;
    • Кондиционирование воздуха.

    Kiekvienai iš šių grandinių grandinėje turi būti įrengta atskira mašina. Taip pat būtinai apsaugokite virtuvę nuo nutekėjimo, nes tai yra kambarys, kuriame naudojamas vanduo, ir yra galimybė potvynius iš viršaus.

    Naudodamiesi RCD + įrenginiais, apskaičiuokite vietas, paimtas DIN bėgyje.

    RCD SU AUTOMATINE

    IR DABAR LEIKITE IŠSPRENSTI Tą Pačią leiskite yšspręsti tąa pačią.

    Kaina

    Apskaičiuokite, kiek pinigų turėsite išleisti pagal pirmiau nurodytas schemas. DeL patogumo тез naudojame ABB Įrangos KÄINA:

    Įrangos UZO + mašinų Kainos apskaičiavimas

    Dabar atliksime tuos pačius apskaičiavimus difavtomatų naudojimui:

    Skaičiuojant difavtomato sąnaudas

    Pasirodo, кад difavtomaty naudojimas трис kartus brangiau нэй daugybė RCD + mašinų.

    Pakeitimas

    Nepriklausomai nuo patikimos technologijos, laikui begant, jis sugenda. RCD atveju, autotinėse mašinose ir difavtomatami — nėra jokios prasmės taisyti pačius prietaisus — jie visiškai pasikeitė. Jei sugedus mašinai, pakeičiamosios išlaidos bus 2,15 Lt + elektrijų paslaugos.

    Видуе дифавтомато атвейу йра тас патс электромагнитинис ир автоматы температуры. Toje pačioje gamintojoje dalių kokybė yra identiška, todėl tikimybė, kad pertraukiklis sugedęs už 2,15 dolerius, yra toks pat kaip ir 31 dolerio dificavomatas.Todėl, dar kartą, privalumas yra RCD + autotinis krūvis.

    Ką pasirinkti, RCD arba diferencialoautominis?

    Pasirodo, kad difavtomatas turi du privalumus, palyginti su автомат «UZO +» krūva:

    1. Pigiau;
    2. Taupo vietą DIN bėgyje;

    Tačiau šie pranašumai pasireiškia tik formuojant paprastą schemą, kurioje skydelyje naudojamas tik vienas jungiklis. Кас ацитинка лабай ретай. Kitais atvejais naudokite Automaticinio + UZO krūvą geriau nei diferencialoautomatą.

    Vaizdo įrašas UZO ir difavtomato privalumai.

    Vaizdo įrašas aiškiai rodo, kad RCD +autominis ir difavtomatas ryšys skiriasi, nurodomi abiejų sprendimų privalumai ir trūkumai.

    УЗО или дифавтоматы? Ką pasirinkti?

    Sveikiname tau, brangūs svetainės skaitytojai http://elektrik-sam.info.

    Paskelbus daugybę medžiagų apie elektros apsaugos itaisus, daugelis abonentų ir skaitytojų klausimų grįžta į svetainės atsiliepimą, prašydami rekomenduoti, ar geriau pasirinkti RCD

    Mano nuomone, yra šiek tiek neteisinga tiesiogiai palyginti RCD ir difavtomat.

    Prisiminkite apsauginių itaisų veikimo paskirtį ir principą, jų pagrindinis tikslas — apsauga nuo elektros smūgio ir galimo gaisro dėl nuotėkio srovės. Atsižvelgiant į RCD dizainą, mes prisimename, kad pagrindinis elementas yra diferencialinis srovės transformatorius, kuris tik išmatuoja šį labai nuotėkį.

    RCD neveikia apsaugos nuo trumpojo jungimo srovių, todėl būtina įrengti serijinį jungiklį, kuris tik užtikrina šią apsaugą.

    Prisiminkite, kad «difactom» dizainas yra UZO ir grandinės pertraukiklis vienoje pakuotėje.

    Todėl tinkamas klausimas turėtų turėtų atrodyti taip:

    «Ką pasirinkti: RCD + autotinio jungiklio ar difavtomato krūva?»

    Pažiūrėkime viską.

    Дизайн.

    Pagal projektą vienfaziai RCD, kurie dažniausiai naudojami kasdieniame gyvenime, paprastai būna bipolinio dizaino, t. Y. DIN bėgyje sumontuoti elektriniai skydai užima du modulius. Jei mes nenagrinėjome įvesties grandinės pertraukiklio + RCD keitimo su difavtomatu, tada dažniausiai kartu su RCD įrengiamas vieno poliaus jungiklis. Apskritai, RCD + autotinis ryšys, kai įdiegtas DIN bėgyje, užims tris modulius.

    Standartinis vienfazis difavtomatas konstruktyviai pagamintas iš dviejų modulių. Norėčiau atkreipti dėmesį, kad kai kurie gamintojai gamina difavtomatus, kurie užima vieną modulį, mes jų nelaikome.

    Тайги, дизайн упаковки, пакет УЗО + автоматический пакет и дифавтомат, галима ишсауготи виена модули DIN баги, или джей юйра келетас, таупимас гали бути диделис. Tai ypač pasakytina apie jau įrengtas mažo dydžio elektrines plokšteles, kuriose būtina papildomai įdiegti diferencialo apsaugą.

    Чидигимас.

    Be to, difavtomato montavimas yra longvesnis nei RCD + auto montavimas. Difacitoriui yra du įėjimo gnybtai, prie kurių nulis ir fazė yra prijungti iš maitinimo pusės, ir du išveties gnybtai nuliui ir fazei sujungti su apкрова.

    RCD ir grandines pertraukiklio montavimas ir atjungimas yra šiek tiek sudėtingesnis, nes fazinė viela papildomai praeina per mašinos gnybtus.

    Наудоянт дифавтоматов виетой пакету, RCD + irenginys supaprastina montavimą ir sumažina klaidų tikimybę jungiant, lyginant su RCD ir grandinės pertraukikliu. Su daugybe grupių supaprastinamas ryšys jaučiamas dar daugiau.

    Характеристики.

    Norėčiau atkreipti dėmesį siūlomo RCD pakeitimo ir grandinės pertraukiklio difavtomato lygiavertiškumą. Nagrinėjant RCD tipus ir pagrindines savybes, as nuolat atkreipiau dėmesį į tai, kad RCD dizainas yra elektromechaninis ir elektroninis. Tai esminis dalykas. Jei nežinote, tada išsamiai perskaitykite RCD pagrindines charakteristikas.

    Faktas yra tas, kad avarinio elektros tinklo veikimo metu tokie RCD tipai elgiasi skipingai, ypač kaineutrali laydo dalis yra sugadinta iš tiekimo linijos pusės.

    Ką aš vedu? Ir tai, kad diferencialo apsaugos modulis apima diferencialo apsaugos modulį (tai yra skipumas yra RCD), o Visa tai yra visiškai taikoma difavtomatams.

    Лабай dažnai atsitinka Taip, КАД vietoje elektromechaninio КОД, KURIS YRA veikiantis ир atlieka Саво apsauginę funkciją, Кай nulis Yra pažeistas, difavtomatas Yra sumontuotas су elektroniniu diferencialo Apsaugos moduliu, Kuris Nėra veiksmingas, Кай nulis Yra sugadintas, указанные в другом месте JaME Yra elektroninis įrenginys, майтинамас майтинимо тинклу. Be to, elektroniniai liekamosios srovės prietaisai ir difhavomatai yra pigesni nei elektromechaniniai.

    Daugelis žmonių, perkančių «UZO» ar «difavtomat» apie tai, net nemano, o parduotuvės pardavėjai kartais taip pat negali aiškiai atsakyti, kokio tipo jie parduoda įrenginį. Как рекомендовать использовать apsipirkti parduotuvėje, atidžiai išnagrinekite straipsnį Kaip patikrinti RCD tipą?

    Be to, daugeliui šiuolaikinių elektrinių prietaisų yra sudėtingos valdymo grandinės, kurios, izoliuotosios irangos atveju, be sinusoidiniu nuotėkio srovių gali sukurti pulsuojančias nuolatinėsTokiais atvejais pageidautina naudoti Типо дифференцированный апсауг, о не plačiai naudojamą garsiakalbių tipą. Tipo prietaisai yra brangesni ir juos sunkiau įsigyti.

    Tai taip pat turėtų būti apsvarstyta pakeiciant RCD su difavtomatu. Узнайте больше об автоматах и ​​электромеханиках Типо AĮ, pakeiskite jį difavtomatu su elektroniniu moduliu diferencialu. AU apsauga — pakeitimas, изогнутая jau ne ekvivalentiškas.

    Todėl, pakeičiant RCD + Automatic Paketą su difavtomatu, būtina atsižvelgti į pagrindines savybes ir lygiaverčių pakeitimo prietaisų tipą.

    Nustatykite trigerio piežastį.

    Kai naudojamas apsaugoti linijos grandinės pertraukiklį ir RCD gedimo ir vieno apsaugos itaiso veikimo atveju, galite nedviprasmiškai nustatyti priežastis.

    — Jeigu apsauginis jungiklis įsijungė, tada apsaugos grandinėje įvyko trumpasis jungimas arba įvyko perkaitimas, dėl kurio buvo veikiama šiluminė apsauga.

    — Jei RCD suveikė, tada apsaugotoje grandinėje įvyko nuotekio srovė.

    — Jei įrengtas difavtomatas, tada, kai jis suaktyvinamas, nėra galimybės vienareikšmiškai identifikuoti priežastį — jungtą diferencialinę apsaugą — elektromagnetinį arba šiluminį

    Tai apsunkina trikčių shalinimą. Kai kurie gamintojai gamina seriją difavtomatov su ekranu, bet ne visi prekių ženklai, o ne visos serijos.

    Apibendriname: daugybė RCD + автомат, плинтус nuo difavtomato, leidžia vienareikšmiškai nustatyti operacijos priežastį.

    Каина

    Čia viskas paprasta. Paprastai RCD + jungties kaina yra mažesnė už vieno difavtomato kainą.

    Taip, yra išimčių, kai difavtomato kaina yra mažesnė. Bet tai yra retas atvejis, o tai dažniausiai pasitaiko nepažįstamų prekių ženklų.Mano praktikoje dirbau su žinomais įrodytais prekių ženklais, o jų skipumai yra daug brangesni.

    Įrengdami kombinuotą grandinės pertraukiklį ir RCD, jei sugedo vienas iš šių apsaugos itaisų, pakanka, kad sugedęs irenginys būtų pakeistas nauju, nesvarbu, ar jis yra RCD Jei difavtomatas nepavyksta, jis turi būti pakeistas nauju, o tokio pakeitimo kaina paprastai yra brangesnė nei atskira RCD arbaautomas.

    Daugeliu atvejų RCD + autotinio paketų pirkimas yra pigesnis nei difavtomatas, o daugelyje grupių skydelyje tai gali žymiai sutaupyti biudžetą.Nepavykus, autotinis ar RCD keitimas yra pigesnis nei keiciant rinktuvą.

    САНТРАУКА.

    Mes matome, кад nėra konkretaus atsakymo į klausimą:? «RCD ар difavtomat Kā pasirinkti Kuris Yra geresnis

    Kiekvienu konkrečiu atveju, priklausomai Nuo užsibrėžtų tikslų л nurodytų prioritetų, pasirinkimas гали būti didesnis нэй КОД + automatų rinkinys арба difavtomato naudojimas . Kokie veiksniai тай įtakoja, aš išsamiai apsvarstiau л aprašiau aukščiau.

    Žiūrėti išsamią vaizdo įrašą Apie RCD арба difavtomat? Kā pasirinkti?

    Baigdamas norėčiau paskaityti keletą vaizdo įrašų, išsamiai išnagrinėjusių įvairias RCD л difavtomato naudojimo galimybes л схемы.

    Vaizdo ryšio схема, юбка дип-фито и RCD. 1 дал:

    Vaizdo ryšio схема, юбка дип-фито и RCD. 2 Dalis:

    Rekomenduojamos medžiagos šiuo klausimu:

    UZO арба diferencialo Automatas ką rinktis

    Kas Yra geriau, КОД ар difavtomat

    Atsižvelgiant į įvairių Apsaugos įtaisų pranašumus л trūkumus, dažnai Kyla klausimas, ар reikia įrengti difavtomatą ар КОД. Norint suprasti tai ir priimti tinkamą sprendimą, turite tiksliai žinoti Visas pagrindines teigiamas ir neigiamas šių prietaisų savybes.

    Apsauginių įtaisų techninės savybės

    Dažniausiai RCD ir «Dif» palyginami toje vietoje, kur jie užima elektrinėje skydelyje. Paprastai, turint nedideli skydą, papildomiems įrenginiams nėra pakankamai vietos. Kai kuriais atvejais skydą reikia pakeisti didesniu. Taip yra dėl to, kad RCD reikia daugiau vietos nei diferencialo Automaticas.

    РКД reikalauja papildomos apsauginės įrangos kaip grandinės pertraukiklis arba saugiklis. Šis diegimas reikalauja kito modulio, kuris vyks skydelyje.Difavtomata naudojimas sutaupo tam tikrą papildomą kiekį.

    Yra įrenginio įrengimoskirtumai. Pavyzdžiui, prijungus RCD ir grandinės pertraukiklį, reikia iš pradžių prijungti fazę prie grandinės pertraukiklio, o po to — perjunkite jį prie RCD įveties gnybtų. Neutralus layas taip pat prijungtas prie RCD įveties.

    Diferencialinės mašinos prijungimas prie jo fazės irneutralių layų įėjimo. Taigi šioje grandinėje yra žymiai mažiau perjungimo ir papildomų jungčių. Visa tai daro difavtomato diegimą daug lengviau, palyginti su apsauginiais išjungimo įrenginiais.

    Priemonės ir trūkumai veikiančių apsauginių itaisų

    Pirmiausia RCD operacija rodo, kad žala ar nutekėjimas yra pačiame tinkle arba pačiame vartotojui. Maitinimo ishjungimas родо perkrovą ар козырь jungimą.

    Jei diferencialinisautomasveikė,tikslipriežastisnegalimaiškartonustatyti. Norint nustatyti atsakymo priežastį, būtina praleisti tam tikrą laiko tarpą. Todėl tokiose situacijose geriau naudoti RCD.

    Atsižvelgiant į klausimą, kas geriau, RCD ar difavtomat, reiketų paminėti apie įrangos remontą, kai jis nepavyks.Jei RCD arba autotinis prietaisas išdegė, pakanka pakeisti vieną pažeistą įrenginį, po kurio apsaugos sistema ir toliau dirbs.

    Kai diferencialinis autotas sugedo, jis turi būti visiškai pakeistas, o tai yra brangesnis ekonominiu požiūriu.

    Kalbant apie patikimumą, yra plačiai paplitusi nuomonė, kad šis rodiklis nepakankamas jungtiniams įrenginiams. Manoma, kad atskiri įrenginiai yra patikimesni, nes jie atlieka aiškiai apibrėžtas užduotis. Tačiau sprendimas dėl prietaiso naudojimo kiekvienas pats atskirai.

    Kaip atskirti uzd nuo dififlomato

    ką daryti Skydelyje difavtomat arba uzo

    elektrinių tinklų apsauga gyvenamajame rajone Yra Pasiekiama Panuaudojant Shareius įrenginius, ИК-Шиньдиен Ši Tema Buvo Atidžiai Stebima. Paprastai tokie prietaisai apsaugo ne tik nuo trumpojo jungimo ir perkrovų tinkle, bet ir nuo dabartinio nuotėkio.

    Pirmoji ir antroji užduotis yra išsprendžiamos grandinės pertraukikliu — vadinamuoju «automatu», o apsaugai nuo galimo srovės nutekinimo jie naudoja apsauginius išjungimo itaisus — «UZO».

    Šiandien parduodamų elektrinių apsaugos priemonių rinkoje galite pamatyti diferencialinius autotinius jungiklius — «difavtomaty», kurie taip pat skipi apsaugoti nuo nuotėkio srovės. Tokie įtaisai viename corpuse jungia tiek RCD, tiek grandinės pertraukiklius.

    Su šių difavtomatų atsiradimu atsiranda vis daugiau nesutarimų ir ginčų dėl to, kas yra geresnė — difavtomat arba ouzo. Ir kol darbas pradėjo pakeisti visą elektros energiją, vidutinis žmogus apskritai nesidomi šiuo klausimu.Puiku, jei jis kada nors girdėjo apie šiuos irenginius, o jei ne?

    Sveikinimai Visiems «Электрические» Skaitytojams «Дом» Tinklalapeje IR Шюолайкиниаме Штрайпсных aptarsime šį klausimą itsižvelgsime į kį klausijus, pagal kuriuos visi šių prietaisų privalumai ir Trūkumai Atsiranda Dažniausiais Gyvenimo Atvejais.

    Uzo Arba Diferencialo Automaticas Ką Rinktis

    Neseniai gavau daug klausimų ir komentarų į paštą į svetainę, prašydama paaiškinti, ar geriau įdėti ouzą ar DiferencialinįKuris iš šių įrenginių pasirinkti? Todėl, remiantis daugybe prašymų, šiandien aptarsime šį klausimą. Аш не aprašysiu kiekvieno iš šių įrenginių funkcionalumą jie visi gerai žino. Bent jau apie tai rašiau svetainėje «Elektrikas namuose».

    Pirmas dalykas, kurį norėčiau paaiškinti šiuo klausimu, nėra tokio dalyko kaip «geresnis». Abu įrenginiai turi tą patį funkcionalumą (tai yra, jei ouzo veikia kartu su Automatica mašina).

    Ar galima palyginti vienas su kitu, pavyzdžiui, automobilio žiemos ir vasaros padangas.Ir kalbėti, tai yra geriau ar to. Abi parinktys yra skipos tiems patiems tikslams, bet taip vadinamos skiringomis sąlygomis.

    ČIA YRRA IR TAS Pats, Pirmiausia Turite Nuspręsti, Kokios Sąlygos Turite (Mažas Skydas, ryšio fleaseos, Trūksta Pinigų Ir TT), Kad Palygintumete Visus Atrankos Karitijus Ir Nuspręstumėtume, Kuriuos IŠ Jų ESATE Pasiruošę Ignoruoti Arba, Priešingai, Pasirengę Suteikti PiMrenybę.

    Visų pirma, jūs turite nuspręsti, ką jūs įdiegiate Ouzo ar difavtomat.Jei apsauga vienam vartotojui arba vienos linijos apsauga, tada difavtomatas yra tinkamas.

    Šiame straipsnyje mes palyginame šiuos du įrenginius keliais pagrindiniais parametrais ir pasirenkate tą, kuris Jums tinka.

    KAS Užima Daugiau Vietos Ouzo AR AVDT Skydelyje

    įsivaizduokite, Kad Jūsų Bute Yra įrengta Maža Scirstomoji dėžė, kurios talpa yra Supakuota, Электрос Лайнай yra Suskirstyty į Gruupes, Kiekviena Grupė Turi Maitinimo Šaltinį (Automats). Elektriniam skydui reikia pridėti dar daugiau prietaisų.Кайп тай падарити? Žinoma, skydą galite pakeisti erdvesniu, bet ne visi norės tai padaryti, ypač jei remontas jau baigtas. Todėl esančiame skydelyje lieka tik «zhongliruoti» modulinius įrenginius.

    Jūs visi puikiai žinote, kad RCD neturi integruotos apsaugos nuo pernelyg didelų srovių ir todėl turi būti apsaugotasautominiais prietaisais, atitinkamai su kiekvienu tokiu prietaisu turi būti rengtasrengtasais Apskaičiuokite, kiek tokio dueto erdvėje matosi prietaisų skydelis: saugos išjungimo irenginys užima du modulio erdves, autotinį vieno modulio erdvę. Apskritai paaiškėja, kad jei UZO naudojamas kaip apsauga, tai skirstomojoje skydelyje bus užimtos mažiausiai trys modulio vietos.

    Jei vietoj RCD mes atsibodame «difavtomat», truputį galima išsaugoti skydelio erdvę, nes diferencialinis автоматы užima dvi modulines erdves. Dabar galite apskaičiuoti, kiek išeinančių linijų yra planuojama, ir kiek jų galima įdiegti modulio skydelyje.

    Pavyzdžiui, yra trys grupių lizdai: miegamasis, virtuvė, vonios kambarys. Kiekvienai grupei tiekiame autotinius C16 (A) ir RCD 25 (A), 30 (мА).Visa tai užima 9 modulio vietas. Jei kiekvienai grupei nustatykite diferencialo slėgio jungiklį C16 (A), 30 (mA), tada 6 moduliai jau užimami.

    Tačiau pažanga, kaip sakoma, neapsiriboja ir šiandien parduodama viena modulinė difavtomaty. Kas yra toks prietaisas? Pagal jų funkcionalumą ir tikslą jie yra identiški įprastoms AVDT apima RCD ir Automaticį įrenginį, tačiau visa tema jau yra įtraukta į vieno modulio atvejį. Todėl jau dabar galima įdiegti kelis kartus daugiau AVDT и distribucines plokštes nei anksčiau.

    Elektros schemų sudėtingumas

    Norėdami sujungti bet kokią irangą, kuri jums reikia praleisti šiek tiek laiko. Kuo daugiau laiko jūs išleidžiate atliekant vieną operaciją, tuo mažiau darbų atliksite. Būtent dėl ​​šios priežasties, siekiant sumažinti praleistą laiką, buvo išrastos visos rūšys presavimo žnyplių, nuėmiklių ir kitų įrankių. Šis elementas reiškia, kad AVDT ryšys yra sudėtingesnis ir greitesnis nei «ouzo + autotinis» ryšys.

    RCD prijungimo grandinė ir grandinės pertraukiklis sumontuojami taip: fazinė viela pirmiausia prijungiama prie grandinės pertraukiklio, išeinama ish jungiklio ir prijungiama prie RCD viršutinės «fazės» gnybto.Nulinis laydas yra tiesiogiai prijungtas prie RCD viršutinės «nulio». Tada fazė ir nulis nukrypsta nuo apatinių RCD gnybtų iki vartotojo.

    Difavtomata jungties schema atrodo šiek tiek lengviau. Čia fazė irneutraliojilayaiyratiesiogiaiprijungtiprie «difa» viršutinių gnybtų (kiekvienasį savo terminalą). Iš apatinių gnybtų galia patenka į vartotoją.

    Taigi, pasirodo daug mažiau perjungimo ir papildomų jungčių. Todėl difavtomatos veikimo metu vidinis ekranu įrengimas yra žymiai supaprastintas.

    Išjungimo operacija

    Kiekvienas apsauginis įtaisas yra sumontuotas, kad apsaugotų jį nuo darbo ir avarijos metu išjungtų maitinimą. Įsivaizduokite, kad tokia situacija atsirado. Prietaisų skydelyje yra diferencialo autotinis išjungimas. Кокиус вейксмус рейкиа имтис?

    Pirmasis žingsnis yra skubiai išsiaiškinti, kokia yra sutrikimų priežastis. Galbūt uždarymo priežastis buvo srovės nutekėjimas, ar priežastis yra trumpasis jungimas kažkur kabeliu, ar galbūt linija yra tiesiog perkrauta? Kaip matote, kai AVDT suaktyvinta, iš karto yra trys piežastys, todėl reikia daug laiko ieškoti gedimo.

    Naudojant «automatinio + UZO» krūvą — viskas aišku. Jei RCD nepavyksta, gedimas yra nuotėkio srovė. Jei grandinės pertraukiklis užsikibo, tada kažkur yra trumpasis jungimas arba linijos perкрова.

    Pakeitimo kaina nesekmingai

    Nėra nieko amžinojo, viskas galiausiai sulaužo, yra sugadinta ir nepavyksta. Tas pats, bet kokia elektros įranga su laiku gali būti sugadinta ir sugedusi.

    Darykime prielaidą, kad RCD arba grandinės pertraukiklis nepavyko. Pirmas dalykas, kurį reikia padaryti, yra pakeisti vieną iš šių elementų.

    Dabar įsivaizduosime, kad difavtomatas yra klaidingas, o tiksliau — funccinė difavtomato dalis, kuri yra atsakinga už apsaugą nuo pernelyg srovės (pvz., Problema yra šiluminės varžos ir nuolat i nuolat Ir patikrinus mygtuką «TEST», nuotėkio apsauga nesukelė jokių проблема, šiuo atveju Visas AVDT visiškai pakeiciamas, o tai yra brangesnis už pinigus, nei kiekvieną modulį atskirai keisti.

    Finansinė emisijos pusė — kaina

    Dabar pažvelkime į uzo arba difavtomat klausimą kurį pasirinkome finansiniu požiūriu.Nebuvo nieko, kad palikčiau šį punktą paskutinį kartą, nes manau, kad tai yra labiausiai lemiamas ir reikšmingas. Visi šie jungtys, operacija, erdvė, užimta skydelyje, yra absurdas, palyginti su kaina.

    Jei manome, kad šių dviejų įrenginių patikimumas yra toks pats (o įprastu gamintojų atveju), šio mūšio lemiantis etapas yra kaina. Тайги тайп ир буво, тайп ир висада автобус. Bet koks projektas yra ribotas dėl jo finansinių galimybių. Kažkas turi mažiau galimybių, kažkas turi daugiau. Аш Шиек Тиек paaiškinsiu саво Poziciją.

    Pirma, apie montavimo ir elektros layų schemas — čia nematau jokių Problemų. На, мес суктинаме, суренкант дю легюс. Ар тай ыра проблема? Манау, кад не! Na, taip, as pamiršau paminėti, kad galite šnipinėti patarimais, pokštas :).

    Antra, kai AVDT atsijungia, normalaus elektromechaniko veikimo priežastis taip pat nėra Problema. Yra technologijos dalykas. Kas žino — jis žino, ką daryti ir kas nepajėgia, ogi išjungdamas tik ouzą (автомат) nieko neduos.

    Trečia, įprasą erdvį skydą neturetumėte sutaupyti.Jei iš anksto žinote, kad vartotojai bus suskirstyti į kelias grupes, bus nustatyta apsauga nuo įtampos viršįtampių (įtampos relių), visų rūšių nulinių ir antžeminių autobusų, indikacijos ir tt. Kodėl pirkti elektrinį skydą, kuriame visa tai netinka? Ir tada bandykite sutaupyti vietos difavtomatov ar ouzo sąskaita.

    Kas pasirenka skydą su vieno modulio plius / minus tikslumu? Paimkite су маржа. 12 модулей экранов скириаси нуо экрано уж 24 модуля маждауг 500 рубли, тай нера пинигай.

    Dabar bandysiu įrodyti, kad finansinė Problemos pusė yra svarbiausia. Norint neapsukti krūmo, pažiūrėkime į keletą pavyzdžių ir apskaičiuojate, kiek įrangos išlaidos. Taigi, apsvarstykite tris prisijungimo pavyzdžius:

    1. 1) prijungti vieną vartotoją;
    2. 2) vartotojų grupės, jungiančios RCD;
    3. 3) vartotojų grupės sujungimas su difakomtatu.

    Vienintelis vartotojų ryšys

    Vienu vartotoju suprantamas vienas vartotojas: skalbyklė, šaldytuvas, vandens šildytuvas ir pan.Pavyzdžiui, įsigijote vandens šildytuvą ir norite jį įdiegti. Norėdami tai padaryti, мамы reikia vieno diferencialo auto arba ouzo kartu suautomatu.

    Paprastai mes manome, kad vandens šildytuvo galia yra 2 кВт, todėl mes pasirenkame apsaugos prietaisus, kurių veikimo srovė yra 16 A, o nuotėkio srovė yra 30 mA.

    Šiandien (2016 m. Birželio men.) Местный регион Schneider Electric C16 Дифавтомата на 30 мА новый источник 1750 руб. Schneider Electric 25 Apsauginis išjungimo įrenginys 30 mA kainuoja 1100 руб.Schneider Electric 16 A grandinės pertraukiklis kainuoja 250 руб.

    Iš viso turime 1750 rublių biudžetą nuo 1350. Sutinkame vienam atvejui, skipumas paprastai nėra pastebimas. Norėčiau atkreipti dėmesį į tai, kad šiame straipsnyje aptariami «Schneider Electric» типо электроники дифавтомаи ир электроники RCD įrenginiai nėra brangūs. Jei manome brangesnes prekes, виза сума автобус daug daugiau.

    Ouzo ir vartotojų grupė

    Dabar suduokime šiek tiek sudėtingesnę užduotį, o ne vieną vartotoją sujungsime keletą.Kaip apsaugą nuo nuotėkio srovės šioje grandinėje bus naudojamas RCD. Įsivaizduokite, kad mums reikia surinkti gyvenamojo ploto skydą, nesvarbu, ar tai butas ar namas, tai nėra visiškai svarbu.

    Jungčių skaičius автобус 6 внт. Norint suprasti ir aiškumo, parodysiu pavyzdį:

    • 1 — virtuvės lizdai;
    • 2 — вониос камбарыс;
    • 3 — скальбикле;
    • 4 — катилас;
    • 5 — аппликация;
    • 6 — приешкамбарио лиздай.

    Dabar leiskite spręsti apie ryšį, kiekvienam vartotojui mums reikia atskiro grandinės pertraukiklio.Kadangi layai dažnai yra su 2,5 mm2 kabeliu, autobus 16 A, apšvietimui užimsime 10 A

    Dabar, apie apsauginį išjungimo įrenginį. Yra dvi parinktys: pirmasis įdiegia ouzą kiekvienoje eilutėje. Tai brangu ir retai kas nors praktikuoja šią ryšio galimybę. Antrasis yra paskirstyti vartotojus į kelias grupes. Daugelis elektrikų dažnai tai Daro, kad sutaupyti RCD. Patikimumas nėra sumažintas.

    Daugelis skaitytojų gali stebėtis, kodėl neįmanoma sutaupyti dar daugiau, o ne suskaidyti jungtis į grupes, bet įdėti vieną bendrą saugos prietaisą.Taikant tokią schemą neįmanoma įdiegti vieneto visiems vartotojams patikimumo požiūriu. Jei žala atsiranda vienoje iš jungčių (pvz., Kažkur bus nutekėjimas), «Ouzo» išjungs, o Visas butas ar namas išeis.

    Taigi, prisijungimo schema bus padalyta į tris grupes ir kiekvienoje grupėje bus du vartotojai. Т.е. Iš viso yra 6 jungtys. Маноме, кад мамс павыко:

    — УЗО «Schneider Electric 40 А», 30 мА типо переменного тока 1641 руб. yra trys iš jų — 4923.

    — Automatinis Schneider Electric 16 A — 5 vnt.цена 1250 руб., плюс автоматический пистолет «Schneider Electric 10 A» — 240 руб.

    Бендра проект каина года 6413 руб.

    Difavtomaty vienai vartotojų grupei

    Čia taip pat yra dvi jungtys. Naudokite kiekvienai linijai savo AVDT. Mes manome, kad AVDT Schneider Electric 16 A, 30 mA kainuoja 1750 руб. Падаугинките иш шешю, 10500 руб. Mano nuomone, tai nėra alternatyva, brangu.

    Antrasis variantas yra naudoti tą pačią ryšio schemą kaip ir uzo atveju.Tai reiškia, kad naudokite tris skipingas ir išeinančias mašinas.

    Ir vėl šiek tiek paaiškinimas. Kai kurie skaitytojai turės klausimą, kodėl kiekvienai linijai papildomai reikia įdiegti Automaticinį įrenginį, nes diferencialo autotinis irenginys turi apsaugos nuo trumpojo jungimo ir perкровос funkciją. As paklausiu atsakymo į klausimą, su kokia номинальной серии jūs ketinate įdiegti difavtomat ir layus, su kokiu skyriuje vielos jūs įdėjote?

    Mes manome, kad AVDT Schneider Electric 40 A, 30 mA kainuoja 2600 руб. iš jų yra trys — 7800. Visų autotų kaina yra tokia pati, kaip ir pirmame 1490. Iš viso projekto kaina yra 9290.

    Kas nutiko pirmuoju atveju, išlaidos sudarė 6413 rublių. Антрое 9290 руб. Ишлайду юбка 2877 руб. Mano nuomone, suma yra didelė ir Jūs nuspręsite patys.

    Dar kartą noriu pakartoti, kad RCD ir AVDT atveju galimybės turi teisę į gyvybę, tuo pačiu metu nepakenčiama galia, funkcionalumas ir patikimumas. Kiekvienas pats pasirenka ryšio schemą, pagrįstą savo finansinėmis galimybėmis.

    Mano asmeninė nuomonė vieniems vartotojams, as renku AVDT. Na, jei daug jungtys, as norėčiau naudoti UZO.

    Tikiuosi, kad šis straipsnis «naudoja uzo ar difavtomat, ką pasirinkti skydo diegimui». Kas mėgsta patinka, užsiprenumeruoti socialiniuose tinkluose, kol mes vėl susitiksime.

    • Namuose
    • Jungikliai л kištukiniai lizdai

    Коксе skirtumas брезент КОД л diferencialo automatų л ką pasirinkti skydo įrangai

    Liekamosios srovės įtaisas (RCD) — atjunkite Elektros ENERĢIJA, Jei liečiate nešvarią Laida rankomis, Jei kabelių izoliacija прадеда «perforuoti «. Tačiau тай не Visada apsaugo Laidus Nuo trumpojo jungimo ар perкровос. Tam jums reikia grandinės pertraukiklio (grandinės pertraukiklio). Difavtomatas sujungia uzo irautoto funkcijas. Ką pasirinkti, uzo +autominis ar difavtomat ir kaip juos atskirti?

    Kaip atskirti UZD nuo dififlomato

    1. Tiesioginė gamintojo nuoroda. Картаис парашюта «Дифавтомат» арба «УЗО» привязана и куно.
    • 1
    • žymėjimas pavyzdžiui, gamintojų iek ir ekf yra ženklinimas rusiškai, Tada Radės «vd» (Diferencialo Jungiklis) Родо, Кад Турист RCD, o Raides «AVDT» (Automatinis Diferencijos Srovės jungiklis) Arba «All» (Automatinis Diferencialas) — дифавтомат.
    • Dabartinis stiprumas Korpuso priekyje didžiausi skaitmenys nurodo vardinę srovę. Jei priešais šiuos skaičius nėra raidžių, tada RCD yra priešais jus. Raidės «A», «B», «C» ir «D» приеш stiprintuvą nurodo šiluminės ir elektromagnetinės releas, tai reiškia, kad turite difavtomatą.
    • Схема. RCD ir difavtomat apie bylą kartais turi schemą. Daugeliu atvejų jie yra panašūs, tačiau termofikacinė ir elektromagnetinė spauda yra papildomai dedama į difavtomatą.

      Ryšys Skirstomojoje skydelyje КОД Yra prijungtas Kartu су vienos linijos automatiniu jungikliu (automatinis) PAGAL siūlomą Schema:

      КОД ИК įrenginio sujungimo схемы skydelyje

      Tokioje sistemoje, Jei sklendės skvarbos izoliacija prasiskverbia за Elektros ENERĢIJA (ПВЗ., Jei skalbimo mašina izolavo), veikia RCD ir, esant trumpam jungimui arba perkrovai, įjungiamasautotinis jungiklis. Keletas tokio ryšio pranašumų:

      1. Atskiras įtaisas Visada atlieka geresnes funkcijas nei kombinuotas, todėl daugybė RCD + Automaticvisada dirbs patikimai nei dififtomat.
      2. Galima prijungti kelis autotinius jungiklius į vieną RCD. Pavyzdžiui, pagal šią schemą: jame kiekvienasautomas veiks trumpuoju ar perkrautu atveju, o RCD veiks, jei tinkle atsiras nutekėjimas.
      3. Kai suaktyvinta, galite pamatyti, kas sukėlė išjungimą — perkrautas / trumpas arba nuotėkis. Atitinkamai daug lengviau rasti gedimo priežastį.

      Vienu atveju difavtomatas turi автоматы и RCD. Šiuo atžvilgiu jis turi tik vieną pranašumą — jis užima mažiau vietos skydelyje, ir net tada, tik jei nuspręsite prijungti visą kambarį į vieną mašiną.

      Kas geriau nei RCD + автоматы с дифавтоматом, регулировкой и диаграммой

      Apsvarstykite tipišką užduotį prisijungti butą.Virtuvės jungtis:

      • Kontūrinės parduotuvės;
      • Apšvietimo grandinė;
      • Momentinis vandens šildytuvas;
      • Электрифузиос скидас;
      • Электрине оркайте;
      • Кондиционирование воздуха.

      Kiekvienai iš šių grandinių grandinėje turi būti įrengta atskira mašina. Taip pat būtinai apsaugokite virtuvę nuo nutekėjimo, nes tai yra kambarys, kuriame naudojamas vanduo, ir yra galimybė potvynius iš viršaus.

      Naudodamiesi RCD + įrenginiais, apskaičiuokite vietas, paimtas DIN bėgyje.

      RCD SU AUTOMATINE

      IR DABAR LEIKITE IŠSPRENSTI Tą Pačią leiskite yšspręsti tąa pačią.

      Apskaičiuokite, kiek pinigų turėsite išleisti pagal pirmiau nurodytas schemas. DeL patogumo тез naudojame ABB Įrangos KÄINA:

      Įrangos UZO + mašinų Kainos apskaičiavimas

      Dabar atliksime tuos pačius apskaičiavimus difavtomatų naudojimui:

      Skaičiuojant difavtomato sąnaudas

      Pasirodo, кад difavtomaty naudojimas трис kartus brangiau нэй daugybė RCD + mašinų.

      Nepriklausomai nuo patikimos technologijos, laikui begant, jis sugenda. RCD atveju, autotinėse mašinose ir difavtomatami — nėra jokios prasmės taisyti pačius prietaisus — jie visiškai pasikeitė. Jei sugedus mašinai, pakeičiamosios išlaidos bus 2,15 Lt + elektrijų paslaugos.

      Видуе дифавтомато атвейу йра тас патс электромагнитинис ир автоматы температуры. Toje pačioje gamintojoje dalių kokybė yra identiška, todėl tikimybė, kad pertraukiklis sugedęs už 2,15 dolerius, yra toks pat kaip ir 31 dolerio dificavomatas.Todėl, dar kartą, privalumas yra RCD + autotinis krūvis.

      Ką pasirinkti, RCD arba diferencialoautominis?

      Pasirodo, kad difavtomatas turi du privalumus, palyginti su автомат «UZO +» krūva:

      1. Pigiau;
      2. Taupo vietą DIN bėgyje;

      Tačiau šie pranašumai pasireiškia tik formuojant paprastą schemą, kurioje skydelyje naudojamas tik vienas jungiklis. Кас ацитинка лабай ретай. Kitais atvejais naudokite Automaticinio + UZO krūvą geriau nei diferencialoautomatą.

      Vaizdo įrašas UZO ir difavtomato privalumai.

      Vaizdo įrašas aiškiai rodo, kad RCD +autominis ir difavtomatas ryšys skiriasi, nurodomi abiejų sprendimų privalumai ir trūkumai.

      Aš nematau jokių dalykų perkant ДИФ машина. Jie yra brangesni, o funkcijos veikia blogiau. Mano objektuose įdiegiu tik RCD + автоматика. Gauta saugesnė ir pigesnė. Taip, ir lengviau taisyti

      ALEX, WPPTautominės mašinos reikalingos, kad tam tikromis sąlygomis būtų galima sutaupyti vietos prietaisų skydelyje.Taip pat yra Automaticinių mašinų su specialia lenta ir deginamos linksmi lemputės.

      ALEX, vertinant pagal kainas internete DIF autotinis yra pigesnis nei UZO + autotinis.

      Василий, tu perskaitai straipsnį. Lentelėje yra viskas. Jei naudosite vieną DIFF ir vieną UZO + Automaticinį, tai tikrai pasirodys brangesnis, bet apskritai, jei rinksite geležinkelį, tai bus 3 kartus pigiau.

      Kokio tikslo siekiate įrengdami diferencialo grandinės pertraukiklį ar saugos itaisą?

      Palikite komentarą +

      Atšaukti atsakymą

      «Вико» jungiklio су apšvietimu montavimas, kokie Yra SIO Verslo niuansai Кур įdėti gatvių neperšlampamą lizdą л ką pasirinkti

      • Žalioji Elektra
      • Įrankis
      • Проводка
      • Apšvietimas
      • ŠVIESOS jungikliai
      • Elektrinis šildymas
        • ELEKTROS Krosnys
        • Šiltas grindys
      • Stabilizatoriai
      • Vandens šildytuvai

      Kuro neturintis generatorius — būdas užsidirbti pinigų neraštingumui

      Vertikaliųjų Vėjo turbinų privalumai л trūkumai, jų tipai л savybės

      Vėjo malūnas privačiam namui — žaislas ar tikroji alternatyva

      «Power Bank» SU SAULėS Baterija — Neraštingumo Skaičiavimas

      Kaip Pasirinkti Saulės kolektorių — svarbių parametrų apžvalga

      • «Power Bank» Su Saulės Baterija — Neraštingumo Skaičiavimas
      • Resant o stabilatorių remontas — детали и рекомендации
      • Kodėl verta rinktis vandens sildytuvą su sausu tengu
    • .
  • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
