Как правильно подключить диммер — 3 популярные схемы

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку. Не важно сенсорный это диммер или поворотно-нажимной.

Обратите внимание

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:

Или в более развернутом виде:

Схема №1

Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.

Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.

К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.

Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.

То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т. п.

Важно

Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.

Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.

Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.

К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.

Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.

Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.

В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.

Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.

Совет

При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.

Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.

Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.

А еще опасайтесь диммеров с подсветкой.

Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.

Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.

Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.

Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:

• кабель двухжильный ВВГнг-Ls 2*1,5мм2

• кабель трехжильный ВВГнг-Ls 3*1,5мм2

Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.

• диммируемый светильник или лампа

• зажимы Ваго или гильзы под опрессовку

Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.

В щитке жилы кабеля подключаете к отдельному выключателю.

Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.

Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.

Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.

Обратите внимание

Далее от распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже применяется марка кабеля из двух жил. Конечно при условии, что вы купили обычный диммер.

По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).

Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил – три.

Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет – фаза, N-ноль, Pe-земля.

После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.

Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.

Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.

У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.

Важно

Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.

Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная “голова”, или клавиша.

А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.

Фазу L соединяете с соответствующим разъемом L. На вторую клемму, маркированную как диммируемая нагрузка, заводится жила Lсвет.

На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.

После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.

В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.

Сделать это можно через изолированные гильзы, либо зажимы Wago.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

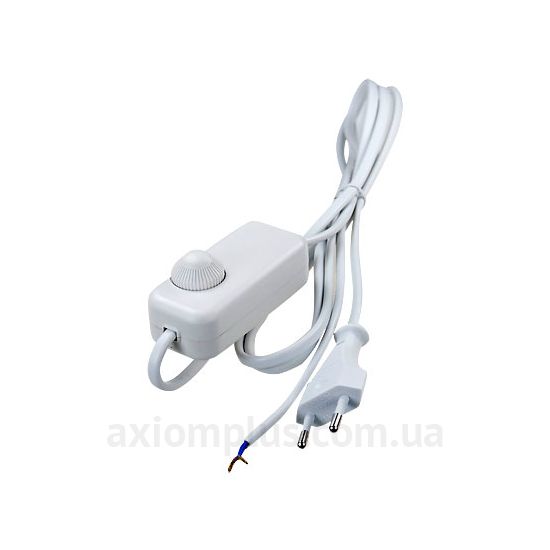

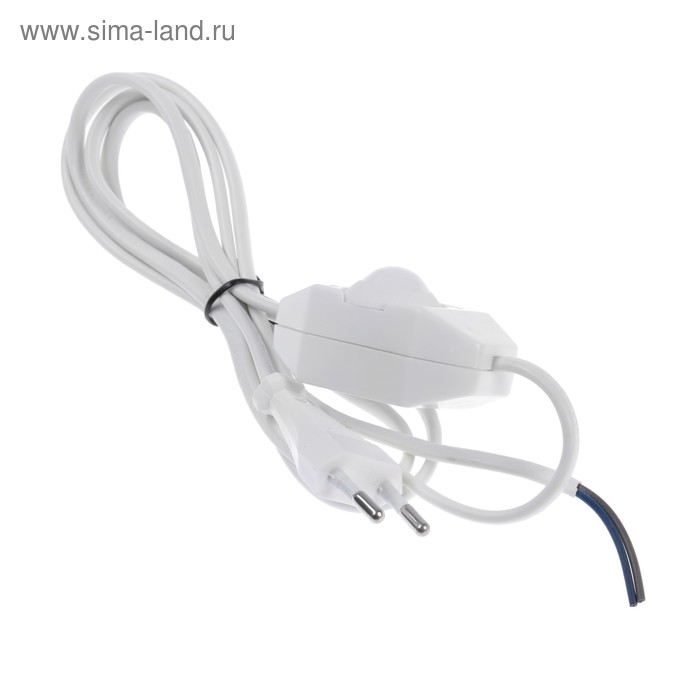

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Совет

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел – включил свет, лег в постель – отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма “Х” расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1 Монтаж кабеля от эл.щитка до распредкоробки.2 Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

• Lсвет – фаза уходящая на светильник

• L1 и L2 – связь с проходным выключателем

3Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой – L, L1, L2.

4Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

• фаза пришла в распредкоробку

• ушла с нее на проходной выключатель+вернулась обратно

• ушла на проходной димммер

• вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим “диммируемая нагрузка” подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

Обратите внимание

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз – дали команду на включение диммера. Удержали подольше – началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

3

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице.

С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Источники – https://cable.ru, Кабель.РФ

Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/

Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

Любое модифицированное устройство, делающее управление электроприборами более комфортным, быстро становится популярным. Особенно это касается бытовой сферы. Появившиеся регуляторы еще не настолько востребованы, как обычные выключатели, но уже уверенно заняли свою нишу.

Рассмотрим, как подключить диммер самостоятельно, при этом соблюсти нормы и не наделать ошибок.

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от двухклавишного выключателя, который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Важно

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Совет

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

• меняют проводку или убеждаются в пригодности старых кабелей;
• если нет отдельного автомата в электрощитке, устанавливают его;
• подготавливают место для монтажа;
• выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватомУдаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затеряласьВнутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма.

Их разделяютИнтересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управленияС обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая – выходящейЛишенные изоляции концы жил вставляют в нужные клеммы и затягивают их.

Затем механизм возвращают в корпус, который помещают в монтажную коробкуКрепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстияФинишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручкиЭтап 1 – откручивание скрепляющего элемента – контргайкиЭтап 2 – разборка диммера на отдельные частиЭтап 3 – разборка внутренней части диммераЭтап 4 – изучение элементов для подключенияЭтап 5 – сверка со схемой подключенияЭтап 6 – подключение жил к контактамЭтап 7 – фиксация корпуса на стенеЭтап 8 – окончательная сборка диммера

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Обратите внимание

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Выводы и полезное видео по теме

Разобраться с простыми конструкциями и ближе познакомиться со сложными светорегуляторами помогут информативные и полезные видеоролики, снятые профессиональными электромонтажниками и домашними мастерами.

Знакомство с покупкой, сделанной по интернету. Диагностика устройства:

Подключение универсального встроенного диммера к выключателю:

В какой последовательности производится монтаж:

Все этапы по установке диммера, от покупки до диагностики, можно произвести самостоятельно. Главные моменты, которым следует уделить особое внимание, – это выбор правильной схемы подключения и соответствие устройства осветительным приборам по характеристикам.

Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dimmer.html

Подключение диммера — 100 фото монтажных работ и описание современных моделей

• Для придания интерьеру оригинальности или создания более уютной, комфортной обстановки может потребоваться регулировка интенсивности света. В этих целях требуется подключение диммера. А как это сделать правильно, мы расскажем в статье.

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью.

Но при этом многие устройства наделены дополнительными опциями:

• запланированное таймером выключение света;
• возможность автоматически включать/выключать лампы без участия и присутствия человека;
• управление хлопками или голосом;
• регулирование светового потока на расстоянии;
• выбор оптимального режима свечения;
• подключение к «умным» системам.

Разновидности устройств

Состав и качество элементной базы влияет на характеристики диммеров. В зависимости от этого параметра выделяют:

Реостатные – дешевый вариант с низким КПД, высоким уровнем нагрева и потребностью в системе охлаждения. Это неэффективные экземпляры для дома, выпуск которых прекращен.

Электронные с использованием симисторов, транзисторов и тиристоров – недорогой вариант, который, однако, создает помехи работе чувствительных приборов.

Автотрансформаторные – дорогие и качественные аналоги. Но при этом они достаточно массивны.

В зависимости от способа установки выделяют:

• модульные, которые ставятся в щитке и могут использоваться с лампами накаливания и галогенками при наличии понижающего трансформатора;
• конструкции на шнуре для регулирования света от осветительных приборов с лампочками накаливания;
• монтирующиеся в монтажную ячейку и допускающие подключение дополнительно сетодиодных и галогенных ламп
• моноблочный – ставится вместо выключателя или в аналогичную коробку.

Моноблоки имеют разные способы управления потоком. Это могут быть поворотные, нажимные, поворотно-нажимные и сенсорные модели. Они присоединяются в разрыв цепи фазного типа, как это показано на фото подключения диммера. Совместимость с типами ламп может быть разной и указывается на корпусе устройств.

Варианты подключения

Прежде чем производить монтаж устройства, нужно определиться с наиболее подходящим вариантом обустройства проводки. Сейчас популярно использование моноблока. Можно использовать диммер как самостоятельный элемент управления или совместно с обычным выключателем:

Стандартная схема подключения диммера предполагает, что он ставится на разрыв фазы. Ноль и заземление проводятся напрямую к осветительному прибору.

Важно

Использование в сочетании с выключателем, который ставится у входной двери для стандартного замыкания/размыкания цепи. А вот диммер монтируется в удобном месте, например возле кровати в спальне или у рабочего стола в кабинете. Схематически сначала в разрыв фазы ставится выключатель, а уже после него – светорегулятор.

Двойной контроль обеспечивается установкой двух диммеров в разных местах помещения, если оно чересчур просторное. Соединять устройства следует при помощи перемычек. Также можно применять один светорегулятор, но с несколькими проходными выключателями.

Особенности монтажа

При наличии заранее подготовленной штробы и подведенной проводки, подключение не отличается сложностью. Оно аналогично монтажу обычного выключателя. Сначала необходимо отключить в квартире электричество. Затем крепится монтажная коробка. Жилы соответствующих проводков подключаются к соответствующим клеммам, а корпус вставляется в ячейку.

Чтобы фиксаторы закрепились, нужно открутить прижимные винтики сбоку. Затем ставится декоративная окантовка, затягивается гайка и ставится колесико.

Требования при эксплуатации

При использовании диммеров следует учитывать несколько важных моментов:

• Выбирать диммер надо в соответствии с типом используемых ламп.
• Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
• Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
• Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
• Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
• Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.

Фото процесса подключения диммера

Также рекомендуем посетить:

Источник: http://mojdominfo.ru/podklyuchenie-dimmera/

Схема подключения диммера

1. Схема подключения диммера
2. Видео подключения диммера

Часто, купив новую люстру или светильник, покупатель не задумывается о том, что не всегда много ярко-горящих ламп – хорошо.

Иногда, при просмотре кинофильма, телепередачи, или просто для создания более душевной, интимной обстановки, хочется уменьшить яркость освещения.

Вариантов для этого несколько: либо отключить часть ламп, что нежелательно, поскольку получится впечатление, что они просто перегорели, либо подключить регулятор света.

Тем более, что у подавляющего большинства современных светильников и люстр, возможность частичного отключения определённых ламп, вообще не предусмотрена. Они изготовлены только с возможностью подключения светорегулятора, иначе необходимо полностью переделывать всю схему проводки в светильнике.

Для таких случаев, в комплекте электрической фурнитуры, выпускаемой заводами, присутствует регулятор света – диммер.

Фактически, он собой представляет, всем знакомый со школьной программы реостат, только уменьшенный в размерах, с более современной, миниатюрной начинкой, но с совершенно одинаковыми функциями.

Установив диммер для света, мы получаем возможность регулировать в широком диапазоне напряжение, подаваемое на осветительный прибор, соответственно, уменьшая или увеличивая яркость освещения в комнате.

Схема подключения диммера довольно проста, для начала, достаточно демонтировать старый выключатель. Место которое он занимал, вполне подойдёт для установки диммера. Сам девайс, внешне похож на обычный стандартный выключатель, только на лицевой поверхности вместо клавиш, установлена шайба-регулятор.

Для подключения диммера, необходимо запастись комплектом отвёрток, а также иметь тестер, либо отвёртку-тестер, изоленту. Схема подключения указана на упаковке, там, в принципе, всего два провода – фаза и ноль.

Подключается, как простой выключатель, может быть ещё провод заземления.

Для установки, не требуется менять существующую проводку, просто, если подключалась старая люстра, с большим количеством проводов, то часть из них будет не задействована.

Схема подключения диммера для светодиодной ленты:

Совет

Подключения диммера, сможет выполнить каждый мало-мальски разбирающийся в электрике человек, главное выполнять его, убедившись в том, что напряжение отключено, и никто без вас не сможет его включить.

Техника безопасности, при работе с электричеством, должна неукоснительно соблюдаться. Применять нужно диэлектрические перчатки, а все инструменты должны иметь пластиковые, неповреждённые рукоятки, под ноги желательно положить диэлектрический коврик, можно просто кусок линолеума.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Не составляет трудностей установить регулятор, меняя старую люстру или светильник. Если нужно прокладывать новую линию освещения, желательно всё-таки, пригласить профессионала.

А если все-таки, вы решили сделать все самостоятельно, то мы предлагаем для наглядности посмотреть ниже в статье видео, которое ответит на ваш вопрос, как правильно подключить диммер.

И еще кое-что: при покупке диммера, его нужно подобрать, исходя из характеристик светильника, его потребляемой мощности, а кроме того, не стоит экономить, покупая дешёвые модели, они менее надёжны и недолговечны. Особой популярностью пользуются диммеры бренда Legrand.

Если установка выполнена правильно, то освещение будет регулироваться легко и просто.

Видео подключения диммера

Источник: https://mainavi.ru/kvartira/elektrika/sxema-podklyucheniya-dimmera/

Подключение диммера: инструкция и советы

Диммер – это светорегулирующее  устройство, принцип действия которого заключается в плавной регулировке напряжения, которое подается на люстру, точечный светильник. Простыми словами, изменяя напряжение, идущее на галогеновую или ламу накаливания, от 0 до 100%, можно делать освещение более тусклым или ярким.

С помощью диммера можно экономить электроэнергию, а, благодаря минимальной подаче тока на лампочки при включении электричества, их срок службы значительно продлевается. Современные диммеры способны не только плавно регулировать степень освещения, но и выполнять дополнительные функции:

• Отключать свет в соответствии со встроенным таймером;
• Управляться акустически или с помощью пульта ДУ;
• Включать и выключать свет в заданное время для эффекта присутствия, например, во время длительных командировок;
• Управляться в системе «Умный дом»;
• Создавать различные режимы работы лампы – мигать, изменять цветовую температуру и прочее.

Виды

По устройству выделяют три группы светорегуляторов:

1. На основе реостата,  или резисторные. На сегодняшний день серийно не выпускаются, поскольку это устаревший тип устройства, имеющий низкий КПД, к тому же сильно нагревающийся и требующий систему охлаждения.
2. Электронные на основе симисторов, транзисторов и тиристоров. Отличаются доступной ценой, хорошим КПД, наличием дополнительных функций. Из недостатков – ограничения на использование с приборами с повышенными требованиями к форме электропитания, а также создание электрических помех. Несмотря на это, такой тип является самым распространенным и оптимальным вариантом.
3. На основе автоматических трансформаторов – дорогостоящие, но не создают радиопомех.

По типу конструкции выделяют следующие виды светорегуляторов:

1. Модульные – устанавливаются на дин-рейку квартирного электрощитка и подключаются к галогеновым или лампам накаливания. Механизм управления может быть кнопочным или в виде клавиши. Используются для освещения двора, лестничной площадки, подъезда.
2. На шнуре – это мини-устройства, предназначенные для регулирования освещения приборов, включаемых в розетку – настольных ламп, бра, торшеров. Работают совместно с лампами накаливания.
3. Устанавливаемые в монтажную коробку под выключатель. Совместимы с любыми типами ламп, а также системой «умный дом».
4. Моноблочные – самый распространенный вариант, по виду похож на обычный выключатель, ставится в ту же монтажную коробку, что и он. Включаются в разрыв фазы, работают с лампами накаливания, галогеновыми, а электронные – со светодиодными. Управляются с помощью поворотного диска, поворота с нажатием или клавишами. Самые надежные модели из моноблочных регуляторов света – это сенсорные, управляемые с помощью прикосновения.

Основные требования к монтажу

Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:

• Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
• Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
• На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
• Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
• Специальный диммер подбирается к светодиодным лампам.
• Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
• Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.

Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.

Схема подключения диммера

Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера.

Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками.

Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера,  а также проверить индикаторной отверткой отсутствие фазы.

Схема № 1

Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L».

При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном.

По этой схеме диммер устанавливается вместо обычного выключателя.

Схема № 2

Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.

Схема № 3

Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади  помещениях с несколькими источниками света, например, бра и люстрой.

Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза,  а со второго регулятора с третьего контакта уходит на лампу.

Схема № 4

В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.

Процесс установки

Установка светорегулятора  по сложности не отличается от установки обыкновенного выключателя. При уже существующей распределительной коробке последовательность действий при установке светорегулятора следующая:

1. Отключение электроэнергии
2. Установка монтажной коробки в стене
3. Закрепление жил проводов в соответствующих клеммах
4. Фиксация корпуса диммера в стенках монтажной коробки
5. Прикрепление декоративной панели устройства и регулирующего механизма.
6. Подключение электроэнергии и проверка работоспособности диммера.

Если у диммера подписаны выходные и входные контакты, подача фазного провода в них осуществляется только в соответствующий разъем. Если контакты не подписаны, фазу можно подавать на любой из входов.

Схема для подключения светодиодных ламп

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя.

Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп. Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет.

Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.

Источник: https://stroypomochnik.ru/podklyuchenie-dimmera-instruktsiya-i-sovety/

Схема подключения диммера – Школа по утеплению дома

ГлавнаяОтопление в домеСхема подключения диммера

16.02.2017

Даже сегодня многие еще не знают, что это за устройство – диммер, для чего он нужен и как его правильно устанавливать. Сегодня мы попытаемся детально все это объяснить, также будет приведена схема подключения диммера (точнее, даже сразу несколько возможных схем) и пошаговая инструкция по установке своими руками.

Схема подключения диммера

Современный ассортимент диммеров, присутствующий на прилавках магазинов световой техники, огромен, а потому выбрать подходящий вариант – достаточно сложная задача.

Мы рассмотрим особенности и разновидности данного прибора, но вначале отметим один важный момент.

Диммер (или светорегулятор) – это устройство, предназначающееся для плавного регулирования яркости освещения и, как правило, его устанавливают вместо простого выключателя.

Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

Схема первая

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив).

Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя.

Это может быть и простая коробка – такая, что применяется для розеток.

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Схема вторая

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален.

Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор.

Обратите внимание

Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Видео – Как установить диммер вместо выключателя

Схема третья. Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя.

Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест.

Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками.

А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого.

Для объединения размыкателей между собой используется двухжильный кабель.

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор.

Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей.

Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

Как правильно установить диммер – подробная инструкция!

В итоге хотелось бы ознакомиться с процедурой установки регулятора вместо простого выключателя. Сам процесс замены в данном случае ничего сложного собой не представляет, поскольку оба устройства монтируются почти по аналогичной технологии. Все, что от вас требуется – хорошо с этой технологией ознакомиться, а также действовать в соответствии с приведенным ниже руководством.

Шаг №1. Для начала отключите подачу электроэнергии, также можете дополнительно проверить, действительно ли отключили ее, используя для этого особую индикаторную отвертку.

Шаг №2. После этого можете снять кнопку размыкателя, который установлен.

Шаг №3. Теперь открутите шурупы, которые крепят декоративную рамку размыкателя, после чего снимите ее.

Шаг №4. Открутите крепежные шурупы, извлеките механизм устройства из монтажной коробочки. Сам светорегулятор, к слову, вы впоследствии сможете установить в эту же коробочку.

Шаг №5. Открутите электрические кабели, которые подключены к выключателю.

Шаг №6. После этого вы увидите пару свободных проводов.

Первый провод (а она будет фазным) подключается к самому размыкателю, в то время как другой – к осветительному прибору. Внимательно ознакомьтесь со схемой, которая представлена в инструкции изготовителя к светорегулятору; либо, как вариант, эта схема может присутствовать на крышке корпуса прибора.

Как мы уже неоднократно упоминали выше, при работе с диммером необходимо действовать в строгом соответствии с последовательностью подключения, которая рекомендуется изготовителем.

Так, фазный провод (а здесь он обозначается красным) подсоединяется к клемме светорегулятора (она обозначается маркировкой  L-in).

Важно

Второй же кабель (в данном случае оранжевого цвета) должен подсоединяться к уже другой клемме – L-out.

Шаг №7. Поместите диммер в оставшуюся монтажную коробочку. Для выполнения этой несложной операции осторожно загните кабели, введите диммер в подрозетник. После этого затяните винты, установите декоративную рамку, закрепите ее с помощью соответствующих винтов. Теперь остается только установить регулирующее колесико.

Шаг №8. По завершению установки проверьте регулятор на предмет работоспособности – для этого потребуется возобновление подачи электроэнергии.

Прокрутите ручку устройства, пока не услышите характерный щелчок, двигаясь в направлении, противоположном движению часовой стрелки.

Когда этот самый щелчок прозвучит, напряжение на лампочках должно возрасти, свидетельством чего станет постепенное увеличение яркости освещения.

Все, устройство подключено и, в чем вы уже успели убедиться, работает вполне нормально. Теперь можно начинать полноценную его эксплуатацию!

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выклю

устройство, принцип работы + как сделать диммер самому

Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но если ситуация не типичная, к примеру, если важны небольшие размеры, то сможет помочь только самодельное устройство.

Кроме того, изготовление может стать более дешевым вариантом, чем покупка, что действует крайне убедительно. Мы расскажем, как собрать диммер своими руками. В представленной нами статье подробно изложено, какие комплектующие потребуются, в какой последовательности выполнять работы.

Содержание статьи:

Когда покупка – худший вариант?

Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях. Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».

Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его

Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим небольшого размера, есть желание улучшить эстетические свойства его панели управления.

Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.

Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник

А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

• снизить потребление электроэнергии — это приводит к большей экономичности;
• заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

• изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
• широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные .

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Относительная простота конструкции

Несмотря на то что бытовые регуляторы яркости позволяют получать заметный визуальный и экономический эффект, они отличаются несложным устройством.

Что обеспечивает длительный срок эксплуатации, а в случае, когда человек решил выполнить самостоятельную сборку, то и простоту этой операции. В результате справиться с ней сможет почти любой желающий, даже не обладая специальными знаниями.

Самодельный диммер можно использовать в разных сферах, но при этом следует учитывать, что его изготовление на одной пайке компонентов не закончится. Так как самоделке понадобится придать привлекательный внешний вид

Так, самые востребованные современные диммеры созданы на основе всего нескольких элементов:

• динистора, часто встречается и другое его название — диак;
• симистора, по-другому — триак;
• узла формирования импульса.

Кроме того, в конструкции необходимо присутствие нескольких второстепенных частей, без которых работа невозможна. К ним относятся конденсаторы, резисторы (постоянного, переменного тока). Каждый из основных перечисленных полупроводниковых приборов выполняют свою часть работы по управлению яркостью ламп.

Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. То есть существует возможность пропускать ток к лампам в неограниченном объеме, но при необходимости и возвращать его излишки обратно.

Этот рисунок представляет собой упрощенную схему диммера. Которая свидетельствует, что могут быть различные особенности, но основным регулирующим элементом все равно останется симистор

Выполнение такого процесса обеспечивает анод с катодом. Они меняются местами в зависимости от направления перемещения электричества. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Само переключение направления выполняет динистор, который представляет из себя двунаправленный диод.

Факторы усложнения схемы

Человек, желающий собрать диммер самостоятельно, должен задуматься не только о приобретении нужных полупроводников. Поскольку конструкция должна будет обеспечить возможность выполнять управление, размещение и даже придать достаточные эстетические свойства, предстоит учитывать ряд моментов.

К ним относятся:

• вид управления;
• способ размещения;
• внешний вид.

Поскольку перечисленные пункты существенно влияют на рабочие характеристики регулятора яркости, то с каждым из них следует разобраться отдельно. Что позволит справиться с работой качественно.

Существующие виды управления прибором

Так как диммером понадобиться управлять, то человеку следует выбрать оптимальный вариант. Потому что их много и каждый имеет свои особенности, преимущества и недочеты. Это существенно повлияет на конструкцию.

Манипуляции возможно выполнять любым из следующих способов:

• механическим;
• электронным;
• дистанционным.

Но чаще всего для всевозможных самодельных диммеров используется первый вариант. Так как механическое управление является простейшим в сборке, а при покупке комплектующих заплатить придется меньше всего.

Схема диммера дает возможность понять, как он работает. А именно при появлении в сети тока, он, проходя через резисторы и один из встроенных диодов, заряжает конденсатор. Избыточное напряжение из которого попадает на динистор и симистор. От его положения и зависит передаваемая на лампы нагрузка

В этом случае человеку понадобится только регулятор, которым может быть поворотный рычаг. При желании его можно заменить нажимным элементом. В таком случае все манипуляции будут выполняться обычными клавишами, знакомыми по традиционным выключателям.

Нередко используются комбинированные поворотно-нажимные приборы. Они дают возможность операции включения/выключения производить клавишами, саму же регулировку — поворотным рычагом. Что многие пользователи считают удобным.

Любой из указанных вариантов размерами и внешним видом может быть схож с обычным выключателем, что позволит заменить такой прибор. Это является еще одним преимуществом. Электронное управление подразумевает использование для выполнения всех необходимых манипуляций сенсоров. Они также выполнены в форме традиционных выключателей и легко заменяют их.

Перед механическими аналогами сенсорные имеют значительное преимущество в виде современного внешнего вида. Обратной стороной медали будет более высокая стоимость комплектующих. Дистанционное управление наиболее комфортное, удобное, выполняется оно с помощью обычных пультов.

Виды передачи командного сигнала бывают различными:

• радиосигнал;
• инфракрасный сигнал.

В первом случае пользователь сможет осуществлять необходимую регулировку с любого места здания, помещения и даже из-за их пределов. Что удобно, эффективно, но комплектующие будут стоить дороже, чем при покупке пульта с инфракрасным сигналом.

Сигнал способен передать нужную информацию только при наведении на сам . А это получится выполнить только в пределах одного помещения.

Более простой является навесной вариант сборки регулятора яркости. А наиболее долговечной считается печатная плата, которая позволит предотвратить многие виды досрочной поломки

Все же указанную особенность обычно недостатком не считают, поэтому более доступные комплекты с инфракрасным сигналом популярней. К дистанционным способам управления относится и акустический, но в таком случае придется приобрести датчик, способный улавливать звуковые команды: хлопки в ладоши, звуки музыки и прочие подобные шумы.

Все же следует знать, что последний вариант больше эффектный, чем эффективный. Так как любые сторонние звуки, к примеру, лай домашнего любимца, громкий разговор приведут к несанкционированному изменению яркости свечения ламп. Это не всегда будет радовать пользователей.

В то же время, вмонтированный в конструкцию диммера акустический датчик способен сделать незабываемой любую вечеринку, так как заставляет осветительные приборы реагировать на изменение громкости музыки. То есть, таким образом, вполне можно заменить светомузыку.

Кроме того, следует знать, что все популярней становятся варианты управления с помощью компьютера при проводном или беспроводном подключении, а также смартфона, планшета, которые передают нужный командный сигнал по Wi-Fi.

Печатные платы отличаются компактностью и долговечностью в сравнении с навесной схемой. Кроме того, они более безопасные, что важно, так как диммеры используются в помещениях, где находятся люди

Чтобы иметь возможность воспользоваться любым из перечисленных способов, конструкцию диммера необходимо оснастить нужными элементами. Что делает ее сложней, поэтому более дорогой. В результате наиболее востребованным вариантом управления традиционно остается механический.

Тип размещения прибора

Любой современный диммер можно разместить всего тремя способами, а в быту используется итого меньше — только 2. Один вариант востребован редко из-за своей конструктивной сложности и производительности.

Поэтому для жилья или небольших коммерческих помещений применяются такие виды размещения:

• накладные;
• встроенные.

В первом случае диммером заменяют традиционный выключатель, во втором — он устанавливается не на виду, то есть монтируется в раздаточную коробку, специально сделанную нишу. Это значит, что в одной ситуации человеку необходимо позаботиться о панели управления с высокими эстетическими качествами.

А в другой этот нюанс не играет никакой роли. Так как прибор будет спрятан от глаз. Зато придется использовать только дистанционный способ управления. Накладными бывают в основном механические или электронные разновидности.

Принцип работы диммера

Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных .

Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.

Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу

В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания.

В случае использования LED-приборов в паре с устройством смогут работать только , так как обычные светодиодки не регулируются.

Собственноручное изготовление диммера

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.

На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.

Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

Подключение димера к цепи

Это не менее важная часть работы, чем само изготовление, так как во многом от качества зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.

Они бывают следующими:

• по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
• проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.

В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.

При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.

Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.

Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.

С ориентирами выбора диммера для управления светодиодной лентой ознакомит , полностью посвященная этой интересной теме.

Выводы и полезное видео по теме

Первый ролик позволит быстрее разобраться с процедурой изготовления:

Следующий видеоматериал позволит ознакомиться с принципом работы современных диммеров:

Любой пользователь, даже не обладающий специальными навыками, сможет разобраться с тем, как правильно сделать несложный диммер своими руками. Это совсем недорогое и несложное решение. Главное  — подобрать элементы нужной мощности и качественно соединить их между собой.

В то же время необходимо будет придать изделию достойный внешний вид, что осложняет задачу. Но для этой цели можно использовать корпуса промышленных регуляторов, причем даже бывших в употреблении.

Хотите рассказать о том, как собирали прибор для регулировки интенсивности освещения собственноручно? Есть желание поделиться технологическими тонкостями или задать вопрос? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь полезными сведениями, впечатлениями и фото по теме статьи.

Подключение диммера — виды схем подключения диммера

Диммер – это светорегулирующее  устройство, принцип действия которого заключается в плавной регулировке напряжения, которое подается на люстру, точечный светильник. Простыми словами, изменяя напряжение, идущее на галогеновую или ламу накаливания, от 0 до 100%, можно делать освещение более тусклым или ярким.

С помощью диммера можно экономить электроэнергию, а, благодаря минимальной подаче тока на лампочки при включении электричества, их срок службы значительно продлевается. Современные диммеры способны не только плавно регулировать степень освещения, но и выполнять дополнительные функции:

• Отключать свет в соответствии со встроенным таймером;
• Управляться акустически или с помощью пульта ДУ;
• Включать и выключать свет в заданное время для эффекта присутствия, например, во время длительных командировок;
• Управляться в системе «Умный дом»;
• Создавать различные режимы работы лампы – мигать, изменять цветовую температуру и прочее.

Виды

По устройству выделяют три группы светорегуляторов:

1. На основе реостата,  или резисторные. На сегодняшний день серийно не выпускаются, поскольку это устаревший тип устройства, имеющий низкий КПД, к тому же сильно нагревающийся и требующий систему охлаждения.
2. Электронные на основе симисторов, транзисторов и тиристоров. Отличаются доступной ценой, хорошим КПД, наличием дополнительных функций. Из недостатков – ограничения на использование с приборами с повышенными требованиями к форме электропитания, а также создание электрических помех. Несмотря на это, такой тип является самым распространенным и оптимальным вариантом.
3. На основе автоматических трансформаторов – дорогостоящие, но не создают радиопомех.

По типу конструкции выделяют следующие виды светорегуляторов:

1. Модульные – устанавливаются на дин-рейку квартирного электрощитка и подключаются к галогеновым или лампам накаливания. Механизм управления может быть кнопочным или в виде клавиши. Используются для освещения двора, лестничной площадки, подъезда.
2. На шнуре – это мини-устройства, предназначенные для регулирования освещения приборов, включаемых в розетку – настольных ламп, бра, торшеров. Работают совместно с лампами накаливания.
3. Устанавливаемые в монтажную коробку под выключатель. Совместимы с любыми типами ламп, а также системой «умный дом».
4. Моноблочные – самый распространенный вариант, по виду похож на обычный выключатель, ставится в ту же монтажную коробку, что и он. Включаются в разрыв фазы, работают с лампами накаливания, галогеновыми, а электронные – со светодиодными. Управляются с помощью поворотного диска, поворота с нажатием или клавишами. Самые надежные модели из моноблочных регуляторов света – это сенсорные, управляемые с помощью прикосновения.

Основные требования к монтажу

Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:

• Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
• Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
• На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
• Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
• Специальный диммер подбирается к светодиодным лампам.
• Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
• Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.

Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.

Схема подключения диммера

Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками. Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера,  а также проверить индикаторной отверткой отсутствие фазы.

Схема № 1

Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.

Схема № 2

Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.

Схема № 3

Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади  помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза,  а со второго регулятора с третьего контакта уходит на лампу.

Схема № 4

В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.

Процесс установки

Установка светорегулятора  по сложности не отличается от установки обыкновенного выключателя. При уже существующей распределительной коробке последовательность действий при установке светорегулятора следующая:

1. Отключение электроэнергии
2. Установка монтажной коробки в стене
3. Закрепление жил проводов в соответствующих клеммах
4. Фиксация корпуса диммера в стенках монтажной коробки
5. Прикрепление декоративной панели устройства и регулирующего механизма.
6. Подключение электроэнергии и проверка работоспособности диммера.

Если у диммера подписаны выходные и входные контакты, подача фазного провода в них осуществляется только в соответствующий разъем. Если контакты не подписаны, фазу можно подавать на любой из входов.

Схема для подключения светодиодных ламп

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп. Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.

Диммер для ламп накаливания — принцип устройства, схема подключения, изготовление своими руками

Организуя систему освещения в том или ином помещении своего дома (квартиры), многие хозяева рассматривают возможность функции плавной регулировки яркости свечения ламп. Действительно, это бывает очень удобно, например, в гостиной или спальне, когда общий фон освещенности можно устанавливать сообразно моменту или даже настроению. Весьма полезной бывает подобная опция и в детских, когда родители имеют возможность ночью проверить ребенка, не мешая при этом его сну включением яркого света.

Диммер для ламп накаливания

Такие устройства, позволяющие изменять исходящий от лампы световой поток, а значит – и освещенность в помещении, в наше время вполне доступны любому желающему. Они носят красноречивое название «диммеры» — от английского слова «dim», имеющего несколько схожих значений: «слабый», «тусклый», «туманный» и т.п. Впрочем, если покупатель спросит в магазине «регулятор яркости» — продавцы его тоже прекрасно поймут и дадут то, что надо. Но при приобретении такого прибора желательно хотя бы немного уметь оценивать его характеристики. Поэтому давайте рассмотрим, что это за устройство – диммер для ламп накаливания. И только с лампами накаливания он способен работать?

Какие принципы могут использоваться для управления электрической мощностью

Итак, каким способом можно уменьшить яркость свечения лампы накаливания?

• Казалось бы, самое простое решение, которое можно придумать для снижения мощности, потребляемой на источнике света – это включить в нем в цепь последовательно какую-то резистивную нагрузку. Такая мера приводит к падению напряжения, и при неизменной силе тока, проходящей по этой цепи, показатели мощности (а это произведение силы тока на напряжение) на самой лампе тоже снижаются.

Одним словом, часть мощности просто рассеивается на включенной в цепь нагрузке. Но так как закон сохранения энергии никто не отменял, то эта мощность должна перейти в другое «измерение». И проявляется это нагревом дополнительной резистивной нагрузки. Значит, необходимо обеспечить условия для постоянного эффективного отвода тепла.

Мощный реостат, который тоже, по сути, способен выполнять функции диммера, и широко применялся для этих целей ранее

Кстати, такие схемы управления освещением широко использовались, например, в театрах или кинотеатрах, кода перед началом спектакля или фильма свет в зале плавно приглушался до полной темноты.

Понятно, что несмотря на то что лампы горят не на полную яркость, об экономии электроэнергии и речи не идет. Просто она затрачивается практически впустую на ненужный резистивный нагрев регулирующего прибора.

• Второй путь – это использование автотрансформатора. Напряжение питания подается на первичную его обмотку. А выходное можно регулировать изменением параметров вторичной обмотки. Меньше напряжение – значит, меньше и сила тока при том же сопротивлении цепи осветительного прибора. И как результат – снижение мощности на самой лампе.

Автотрансформатор с возможностью плавной регулировки выходного напряжения

Нагрев автотрансформатора уже не так выражен, но рассеивание мощности все равно происходит, просто несколько иной природы. То есть экономии расходования энергии при уменьшении яркости свечения ламп не достигается. А сами автотрансформаторы – это довольно габаритные и массивные приборы, мало подходящие для использования в бытовых условиях. Одним словом – тоже не лучшее решение.

• Оптимальное решение было найдено с появлением полупроводниковых элементов. И взято было совершенно иное направление – управление подачей электрической мощности к нагрузке за счет широтно-импульсной модуляции (ШИМ или PWM). Принцип заключается в том, что синусоидальный переменный ток преобразуется в подобие импульсного, с возможностью регулировки и длительности, и амплитуды напряжения импульса.

Обычный сетевой переменный ток, если его представить графически, это синусоида, с нормальной амплитудой действующего напряжения в 220 В, с частотой 50 Гц. То есть в течение секунды ток 50 раз идет в одном направлении, и столько же раз – в обратном. А значит — 100 раз достигает максимального значения и 100 раз становится равным нулю.

(Если говорить точнее, то амплитуда напряжения несколько выше, достигает в нормальных условиях 311 В, но на практике принято пользоваться ее среднеквадратичным показателем, который как раз и составляет всем знакомые 220 В так называемого действующего напряжения).

Стало быть, обычная лампа накаливания в таких условиях, по сути, в течении секунды 100 раз достигает максимального свечения, и 100 раз попросту «гаснет». Но это не воспринимается человеческим глазом, так как существует понятие зрительной инерции – человек реально способен оценивать изменения изображения с длительностью от 0,1 секунды и более.

Полный период синусоиды переменного тока

Принцип диммирования состоит в том, что на нагрузку подается не полная синусоида, а только «вырезанные» ее участки. С помощью определенных электронных ключей цепь замыкается в установленный настройками момент, и при достижении синусоидой нулевого значения – вновь разрывается. Затем, с установленной задержкой, то же самое происходит на противоположной полуволне. И в итоге вместо обычной синусоиды при этом получается череда разнонаправленных импульсов.

Разница в передаче тока на нагрузку в обычном режиме и с диммированием

Частота импульсов при этом не изменяется. Но снижается длительность подачи напряжения на нагрузку, и, в зависимости от текущих настроек диммера – еще и амплитуда напряжения. В итоге «поток мощности», передаваемый на осветительный прибор, уменьшается, и при этом не наблюдается сколь-нибудь существенных потерь.

На рисунке сверху показано 50% диммирование, когда длительность импульса снижена наполовину, а амплитуда при этом осталась без изменения. Но при дальнейшем уменьшении длительности падает и она, что дает очень широкий диапазон плавных настроек выходной мощности.

На графиках зеленым цветом для примера показаны «вырезанные» участки синусоиды переменного тока, отправляемые на нагрузку при различном уровне диммирования

Лампы накаливая неприхотливы к «чистоте синусоиды», к форме и длительности поступающих импульсов, Они вполне нормально работают, зрением за счет неизменно высокой частоты изменение воспринимается только как снижение яркости свечения. И легкое мерцание можно заметить (да и то – далеко не всегда) только на минимальных показателях светового потока, близких к нулевому порогу.

Базовое устройство современного диммера

Теперь – о том, каким же образом обеспечиваются такие преобразования переменного тока. Тот, кто не интересуется физикой подобных процессов, может сразу перейти к следующему разделу статьи. Но многим будет интересно, тем более что понимание происходящего может подвигнуть и на самостоятельное изготовление диммера – об этом мы тоже поговорим несколько позднее.

Понятно, что никакое электромеханическое коммутационное устройство неспособно работать в режиме ключа с такой скоростью переключений, адекватной частоте переменного тока. Но на выручку пришли полупроводниковые элементы.

Ниже на иллюстрации показана (с некоторым упрощением) схема электронного диммера. Понять принцип ее работы можно, даже не имею специальной подготовки в этих вопросах.

Принципиальная схема электронного диммера (дана с некоторыми упрощениями)

Итак, разбираемся.

Функцию электронного ключа в представленной схеме выполняет «связка» двух полупроводниковых элементов:

Цены на диммер

диммер

VS1 – симистор (симметричный полупроводниковый тиристор или триак) который способен пропускать ток между силовыми выводами А1 и А2 в обоих направлениях, но при условии наличия на выводе G («gate» — затвор) определенного управляющего напряжения.

VS2 – динистор (двунаправленный полупроводниковый диод или диак), также способный пропускать ток в обоих направлениях. Но в отличие от триака, диак не требует управляющего сигнала. Он срабатывает автоматически (открывается) при достижении на его выводах определенного напряжения. И вновь закрывается, когда проходящий через него ток снизится до минимального уровня, называемого током удержания.

Диммер, как правило, устанавливается в разрыв фазного провода. Но это – исключительно из соображений безопасности эксплуатации, так как на работоспособность схемы влияния не оказывает. Тем не менее, такое правило рекомендуется к соблюдению при установке любых выключателей на системах освещения.

Для того чтобы в рассматриваемом случае ток пошел на нагрузку (от «L in» к «L out»), необходимо открытие ключа-триака между его силовыми выводами А1 и А2. Иного пути нет, так как на другом участке цепи она, по сути, разорвана конденсатором С.

Что же происходит при включении питания? Начинается зарядка конденсатора С, скорость которой зависит как от его емкости, так и от сопротивления R. Чем выше сопротивление, тем дольше будет длиться зарядка. Так как используется переменный резистор (потенциометр), то имеется возможность плавного изменения сопротивления этого участка цепи.

Как только напряжение на обкладках конденсатора достигнет определённой величины, срабатывает на открытие динистор, и на вывод G тринистора подается управляющее напряжение, что приводит к его открытию. Ток пошел на нагрузку.

При достижении полуволной нулевой отметки конденсатор полностью разряжается, диак закрывается, что ведет и к закрытию триака. Цепь питания нагрузки снова прервана.

Но вновь начинается процесс зарядки конденсатора, уже с обратной полярностью на обкладках, и весь цикл повторяется. Так как использованы симметричные полупроводниковые приборы – симистор и динистор, эта схема работает на любом участке синусоиды, то есть с любым направлением тока.

Об этом приходится долго рассказывать, но на деле все эти преобразования происходят с частотой переменного тока, то есть в течение секунды вырабатывается 50 положительных и 50 отрицательных «вырезанных» импульсов. Такая частота обеспечивает вполне нормальную работу электроприборов с резистивной нагрузкой, к которым относятся и лампы накаливания.

Правильным подбором параметров полупроводниковых элементов и изменением сопротивления потенциометра можно регулировать моменты открытия и закрытия ключа, то есть «вырезать» из синусоиды импульсы определённой продолжительности и амплитуды. Тем самым – управлять мощностью включенной в цепь нагрузки лампы.

По подобной схеме собирается абсолютное большинство современных диммеров. Безусловно, в схему вносятся определенные дополнения, оптимизирующие ее работу и сглаживающие негативные моменты. Но принцип остается тем же.

Общие сведения  о предлагаемых в продаже диммерах для систем освещения

Разновидности приборов регулировки мощности

В наше время ассортимент этих приборов – достаточно широк. Они отличаются компоновкой и типом конструкции, способами управления, дополнительной функциональной оснащенностью. Естественно, все это оказывает влияние и на уровень стоимости приборов.

• По особенностям своей компоновки и способу установки диммеры могут быть модульными, внешними и встраиваемыми.

— Модульные приборы обычно предназначаются для управления какими-то масштабными системами освещения, и устанавливаются на DIN-рейку распределительно щита. На бытовом уровне с ними мало кому приходится сталкиваться.

Модульный диммер – устанавливается в распределительном шкафу для централизованного управления какой-то системой освещения

— Встраиваемые диммеры – относятся к числу наиболее популярных. Они отлично устанавливаются в стандартные подрозетники, монтируются одиночно (так как большинство моделей способно выполнять и роль обычного выключателя) или в составе группы выключателей. Как правило, оформление их выдерживается в стилевом направлении целых модельных линеек электротехнической арматуры, то есть предоставляется возможность выбрать прибор в соответствии с общим стилем.

Диммер в общей рамке с двумя другими выключателями

— Диммеры внешней установки применяются не столь часто, так как неважно вписываются в интерьер. Хотя, при открытой проводке, например, в деревянном доме, иного решения и не придумаешь.

Внешний выключатель с диммером, выполненный в ретро-стиле. Отличный вариант для соответствующим образом оформленных помещений с открытой проводкой

Есть и еще одно исключение. К внешним диммерам можно отнести те компактные регуляторы яркости ламп, которые размешаются непосредственно на шнурах питания, например, настенных светильников – бра, по аналогии с обычными выключателями.

Шнур питания, оснащённый собственным компактным диммером

Кроме того, есть внешние модели диммеров, которые включаются в обычную розетку. И сами при этом имеют розеточное гнездо, в которое уже непосредственно включается вилка осветительного прибора или иной нагрузки.

• По способу управления светом диммеры также подразделяются на несколько разновидностей.

• Дополнительный функционал свойственен электронным сенсорным диммерам. Нередко они оснащаются процессорным модулем, значительно расширяющим возможности прибора. Так, может предоставляться возможность управления освещения голосовыми командами или хлопками в ладоши. Некоторые приборы могут программироваться для создания «эффекта присутствия» — в период, когда хозяев длительно время нет дома, автоматика будет включать и выключать свет по определенному алгоритму. Могут оснащаться диммеры датчиками движения – будут включать свет при входе человека в помещение.

Это уже, скорее, не просто диммер, а целый программируемый центр управления освещением в комнате

Есть и более интересные возможности, например, связь диммера с датчиком освещённости. То есть прибор будет выбирать оптимальный уровень искусственного освещения в зависимости от изменяющегося уровня естественного.

Понятно, что дополнительная функциональная оснащенность всегда сказывается и на стоимости диммера. То есть при выборе следует все же определить приоритеты и разумно взвесить, насколько будут востребованы те или иные функции, и есть ли смысл отдавать за них лишнее.

Достоинства и недостатки диммеров

Несколько слов о «pro & contra» приборов диммирования света.

К преимуществам таких приборов можно отнести следующее:

• Владельцам предоставляется возможность самостоятельно выбирать оптимальный для них в текущий момент режим освещенности в помещении. В ряде случаев это можно выполнить, не вставая с места, применив голосовые команды или пульт дистанционного управления.
• Снижение нагрузки на источники света (лампы) света приводит к повышению их долговечности. Правда, это будет справедливо только для высококачественных диммеров, так как выраженная пульсация на недорогих регуляторах может вызвать прямо противоположный эффект.
• К преимуществам часто относят и ожидаемую экономию электроэнергии. Правда, единства мнений на этот счет нет. Снижение КПД ламп при явно выраженном пульсирующем напряжении питания, определенные потери мощности на самом диммере не дают явно выраженного эффекта экономии. Во всяком случае, ожидать каких-то «чудес» с этого направления – вряд ли имеет смысл.

Присущи диммерам и определённые недостатки:

• Схема диммера весьма чувствительна к температуре. Если в помещении больше + 25 ℃ может отмечаться некорректность работы устройства.

Лампы с длинными спиралями накаливания («лампы Эдисона») при сильном диммировании напряжения питания могут начать издавать звуковые колебания

• При низких показателях выходной мощности может ощущаться мерцание ламп накаливания, неприятное для зрения. Кроме того, модные «лампы Эдисона» с выраженно длинными спиралями накаливания при сильном диммирование могут начать вполне ощутимо «петь».
• Снижение яркости свечения сопровождается переходом к красному участку спектра, и многими людьми такая работа ламп может восприниматься весьма некомфортно.

Это, кстати, предусматривается некоторыми производителями – на определенном минимальном уровне диммирование прекращается, и просто происходит выключение лампы.

И вообще – диммеры не любят слишком уж глубокого, ниже 35÷40 Вт, подавления мощности. То есть увлекаться этим не стоит, тем более что это негативно сказывается и на самом регуляторе.

• Диммеры могут стать причиной радиопомех. В качественных моделях предусматриваются специальные фильтры (конденсаторы и дроссельные катушки), нивелирующие этот негативный эффект.

Многое зависит от индивидуальных особенностей конкретной модели диммера. Ведущие производители электротехнических изделий стараются снизить весь негатив и расширить эксплуатационные возможности этого регулятора мощности. Но немало на рынке и дешевых изделий, собранных по минимально возможным схемам, и не отличающихся ни качеством, ни долговечностью.

Это – лишний довод в пользу приобретения качественной продукции проверенных брендов.

Что следует оценивать при выборе диммера

Помимо уже упомянутых типа управления, функциональной оснащенности, способа установки и чисто внешних, декоративных качеств, при приобретении диммера следует обращать внимание еще на ряд специфических моментов.

Цены на диммер для ламп накаливания

диммер для ламп накаливания

• В первую очередь оценивается допустимая мощность нагрузки. Этот параметр в обязательном порядке указывается на корпусе диммера и в его паспортных характеристиках. Прибор должен соответствовать суммарной мощности планируемой к подключению к нему нагрузки, и еще обладать эксплуатационным запасом хотя бы в 15÷20%.
• По маркировке, нанесенной на тыльной стороне прибора, можно разобраться, предназначен ли он исключительно для резистивной нагрузки, или допускается и иное использование.

Обозначение	Расшифровка обозначения
	Лампы накаливания или иная резистивная нагрузка. Дополнительно может обозначаться буквой R.
	Допускается подключение нагрузки через трансформатор – индуктивная нагрузка. Дополнительное обозначение – буква L.
	Допускается возможность подключения нагрузки через электронный трансформатор – емкостная нагрузка. Дополнительное обозначение – буква С.

Некоторые модели ведущих производителей отличаются повышенной универсальностью – подходят практически для любых типов подключенной нагрузки. Правда, это должен быть все же один тип из перечисленных — одновременная работа диммера, скажем, с индукционной и резистивной нагрузкой, или другие сочетания – недопустимы.

Для примера можно взглянуть на обозначения одного из универсальных диммеров производства компании «Schneider»:

Важная информация, указываемая обозначениями на выбираемом диммере

1 – номинальное напряжение питания.

2 – допустимая мощность нагрузки. Она может указываться в ваттах или же, как в демонстрируемом примере, вольтамперной характеристикой, то есть вольт-амперах. В данном приложении принципиальной разницы нет, и один ватт вполне можно считать равным одному вольт-амперу.

3 – значок, или, как в этом случае, группа значков, указывающая на допустимый тип подключаемой нагрузки. Обратите внимание на значок в форме круга с двумя отходящими сторону линиями. Он говорит, что допускается регулировка мощности подключенного коллекторного электродвигателя.

4 – указывается ограничение на максимальную вольтамперную характеристику в случае подключения нагрузки через тороидальный трансформатор.

5 – буквенные обозначения допустимых к подключению типов нагрузки.

• Следует обратить внимание на степень защищенности корпуса диммера. Обычно такие приборы соответствуют классу не ниже IP20.
• Очень хорошей опцией будет, если диммер оснащен собственным устройством защиты. Имеется в виду – встроенный блок плавких предохранителей, который в необходимом случае сберегут дорогостоящий прибор от перегорания.

Диммер со съемным блоком плавких предохранителей

Ну и, безусловно, предпочтение при выборе все же стоит отдавать пусть и более дорогим, но зато надежным изделиям именитых производителей.

Производители диммеров и краткий обзор популярных моделей

Чтобы сориентировать читателя, дадим ему подсказку о нескольких компаниях, продукция которых заслуживает всяческого доверия

• «LEGRAND» — французская компания, имеющая немало сборочных производств в других странах, в том числе — и в России. Заслуженно считается одним из «законодателей мод» в сфере производства различных электротехнических приборов.

В ассортименте представлено немало линек продукции, в которые входят и диммеры. Большой популярностью пользуются серии «Сeliane» и «Valena».

Диммеры «LEGRAND»: слева – клавишная модель серии «Сeliane», справа – поворотная серии «Valena»

• «SCHNEIDER Electric» — тоже французский производитель, славящийся надежностью и безопасностью своей продукции.

Диммеры этого бренда разной степени сложности и функциональности представлены в линейках «Sedna», «Glossa», «Merten» и других.

Поворотно-нажимной диммер производства «SCHNEIDER Electric» линейки «Glossa»

• «АВВ» — именитый швейцарско-шведский концерн, выпускающий великое разнообразие электротехнических изделий.

К числу наиболее популярных серий диммеров можно отнести модельные ряды «Zenit» и «Cosmo»

Диммеры компании «АВВ» – клавишный из серии «Zenit» и поворотный модельной линейки «Cosmo»

• «Makel» — название этой компании, конечно, не такое «громкое», как у лидеров в этой сфере. Но, тем не менее, ее продукция, в основном доступного, бюджетного класса, все же славится надежностью и неприхотливостью в работе.

Так, большой популярностью у отечественных потребителей пользуются серии «Lilium Natural Kare» и «Defne».

Слева – диммер «Makel» модельной линейки «Defne», справа – серии «Lilium Natural Kare»

• «Lezard» — сравнительно молодой туреций бренд, стремительно завоёвывающий популярность.

К числу наиболее востребованных покупателями моделей диммеров этого производителя можно отнести серию «Mira».

Симпатичная и надежная модель диммера — «Lezard Mira»

• «Simon» — испанская компания с множеством филиалов по всему миру, в том числе – и в России. Предлагает очень широкий ассортимент диммеров, от простейших поворотных до сенсорных моделей с различным уровнем функциональности.

Поворотно-нажимной диммер «Simon 15»

• Надо упомянуть и отечественного производителя. Очень достойную продукцию собственной разработки, соответствующую в полной мере высоким европейским стандартам, представляет на рынок компания «Ноотехника».

У покупателей традиционно выбывают интерес модели «Агат-Ш-200» — диммер на шнуре питания с допустимой нагрузкой до 200 Вт, и прибор скрытой установки «Агат –Д-600» оснащаемый дистанционным упрочением. Впрочем, в линейке продукции имеется еще немало интересных и надежных в эксплуатации моделей.

Диммер на шнуре питания «Агат-Ш-200» и диммер скрытой установки с дистанционным управлением «Агат-Д-600» — продукция российской компании «Ноотехника»

Эти списком перечень достойных компаний, безусловно, не ограничивается. Во всяком случае, если покупателю приглянулась какая-то оригинальная модель, для начала стоит поискать про нее информацию в сети, почитать отзывы потребителей, уже имеющих опыт «общения» с таким диммером.

Электротехнические товары, и диммеры – в частности, рекомендуется приобретать в специализированных магазинах, где можно получить квалифицированную консультацию, а на товар будет предоставлена гарантия. Покупка в интернет–магазинах нашего великого восточного соседа бывает заманчивой с точки зрения ценовой привлекательности. Но здесь уж — как повезет. Купленный диммер вполне может исправно служить годами, не вызывая никаких нареканий. Но если прибор оказался «так себе» или вскорости вышел из строя – кроме себя, винить некого.

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

• Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

• Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения.

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.

Насколько сложна самостоятельная установка выключателей для осветительных приборов?

Случаи могут быть разные – от простейших до весьма замысловатых, с использованием целой череды двойных, тройных, проходных и перекрестных устройств. Подробно схемы для самостоятельной установки выключателей рассматриваться в специальной публикации нашего портала.

Как изготовить диммер для ламп накаливания самостоятельно?

Недостатка в предложении этих приборов нет. Тем не менее, всегда существует категория домашних умельцев, стремящихся все без исключения сделать самостоятельно. К этому может подвигнуть и достаточно высокая стоимость диммеров заводского изготовления.

А своими руками изготовить прибор для регулировки мощности свечения лампы – не столь сложно. В начале публикации уже приводилась принципиальная схема с минимальным набором элементов. Однако, у нее есть серьёзные недостатки, выражающиеся в слишком «острых зубьях» вырезаемых из синусоиды импульсов. То есть каждое включение питания на лампу (100 раз-в секунду) следует резкий скачок напряжения. Это негативно сказывается на долговечности источника света – лампы быстро выходят из строя.

Потому такую схему следует немного усложнить. Но, действительно, совсем чуть-чуть, добавив буквально пару простейших элементов только для сглаживания этих самых «острых краев» выходных импульсов.

Схема приобретает следующий вид:

Улучшенная схема несложного в сборке диммера для ламп накаливания

Разбираемся с деталировкой

Обозначение на схеме	Иллюстрация	Элемент схемы, допустимые аналоги
VS1		Симистор ВТ137 600Е. Возможна замена на ВТ134, ВТ136, ВТ138, КУ208Г, MAC8S, MAC212-2. Обязательно уточняйте в справочниках расположение выходов, так как у разных элементов оно может различаться. Если планируется нагрузка 150 Вт и выше, необходима установка радиатора.
VS2		Динистр DB3. Допустимые замены — DB3, DC34, HT32, HT34, HT40, КН102.
R1		Удобный пользователю компактный переменный резистор (потенциометр) сопротивлением 500 кОм, желательно – с функцией выключения цепи.
R2		Резистор 4.7÷10 кОм, 0,5÷2 Вт
C1		Неполярный конденсатор 0,1÷0,22 мкФ, напряжение 400 В.
С2		Неполярный конденсатор 22÷100 нФ, напряжение 100 ÷ 300 В.

Собрать такую схему можно на обычной универсальной монтажной панели. Или же, при желании, изготовить печатную плату. Схема несложна, и ошибиться в ней будет сложно.

В собранном виде это может получиться примерно так

Еще проще будет собрать диммер, если применить готовый фазовый регулятор мощности ГРН-1-220. Здесь вообще остаётся только дополнить схему переменным резистором.

Схема диммера с фазовым регулятором мощности ГРН-1-220

DA1 – интегральный регулятор ГРН-1-220

R1 – переменный резистор 330 кОм

ЕL1 – подключенная нагрузка мощностью до 400 Вт.

Такая схема отличается высокой устойчивостью к внешней температуре – в диапазоне от -40 до +70 ℃.  Если нагрузка не превышает 250 Вт, можно на ГРН даже не установить радиатор.

Диапазон изменения выходного напряжения – от 0 до 97%.

Ограничения – работа такого диммера не допускает подключения емкостной нагрузки. А вот для любой резистивной и для управления коллекторными двигателями в самый раз.

В случае, когда требуется подключение более высокой мощности нагрузки, свыше 400 Вт, схему можно несколько видоизменить. ГРН в такой схеме не пропускает ток нагрузки через себя, а становится «генератором» подачи управляющего напряжения на симистор VS1.

Схема для подключения нагрузки мощностью свыше 400 Вт

В схему добавлено всего два элемента:

VS1 – симистор ТС122-25, ТС132-40 и другие.

R2 – резистор 100 Ом

По сути, мощность подключаемой нагрузки особо не ограничивается, и зависит только от допустимых параметров тока, протекающего через симистор при его открытом положении. А он – немаленький: вторая группа цифр в маркировке этой серии симисторов как раз и показывает величину прямого тока.

*  *  *  *  *  *  *

Завершим публикацию видеосюжетом, в котором его автор делится своим опытом самостоятельного изготовления диммера. Схема схожая с той, что рассматривалась выше, но дополнена еще и светодиодным индикатором работы.

Видео: Пример самостоятельного изготовления регулятора мощности – диммера.

Схемы диммирования большого количества светодиодной ленты подключенной через усилитель

• Светояр
• Полезно знать
• Схемы диммирования большого количества светодиодной ленты подключенной через усилитель

Внешний вид элементов, задействованных в подключении светодиодной ленты.

Диммер – это светорегулятор электрической мощности нагрузки. Предназначен для регулировки яркости свечения.
На рис.№1 представлена простое подключение ленты с малой мощностью в пределах мощности диммера.

Рис. №1. Подключение светодиодной ленты через диммер.

Но если вы собираетесь подключать светодиодную ленту мощностью больше чем мощность диммера, то следует использовать усилитель мощности. Подключение функции диммирования больших мощностей осуществляется при помощи одноканального или многоканального усилителя сигнала.
Далее рассмотрим схему подключения с одноканальным усилителем сигнала (Рис. №2).

Рис. №2. Подключение через одноканальный усилитель.

На блок питания подается переменное напряжение 220В. Напряжение преобразуется из 220В в 12В постоянного напряжения и поступает на диммер к которому подключен усилитель. Одна часть ленты подключается напрямую к диммеру, а другая через одноканальный усилитель мощности. Усилитель питается от блока питания к которому подключен диммер, но можно так же усилитель питать от отдельного блока питания. Такая схема показана на рис. №3. В этом случае желательно даже использовать два усилителя чтобы вся нагрузка была на усилителях а диммер таким образом был бы разгружен. Подключение через два диммера дает более симметричную нагрузку, таким образом исключается вероятность задержки по времени и разницы в яркости между разными участками лент.

Рис. №3. Подключение через два одноканальных усилителя.

Разумеется, по принципу данной схемы можно подключать и большее количество светодиодных лент через большее количество усилителей, например использовать 3,4,5 и более усилителей.

Также рассмотрим подключение с двумя блоками питания.

Рис.№3а. Подключение через два блока питания.

Очень часто для усиления мощности диммируемой системы используются 3-х канальные RGB усилители в связи с тем, что одноканальные усилители встречаются редко и их цена значительно выше. Рассмотрим схему подключения светодиодной ленты через многоканальный RGB усилитель (Рис. №4).

Рис. №4. Подключение через многоканальный  RGB усилитель.

Сигнал от диммера подается на вход усилителя, при этом «+» от диммера подается на «+» усилителя, а «-» с диммера подается на «-» 3-х входов усилителя. То есть вход «-» R (красный), «-» G (зеленый) и «-» (B) синий замкнуты между собой.
Обращаем ваше внимание, что выходные сигналы ни в коем случае не должны замыкаться между собой, иначе усилитель может выйти из строя. На каждый выход усилителя подключается отдельный участок светодиодной ленты, как показано на рис. №4. Данную схему можно питать как от одного блока питания так и от двух, как это показана на рис.№5. Таким образом вы можете использовать любое количество усилителей, тем самым подключить функцию диммирования к большему количеству участков ленты.

Рис.№5. Оптимальное подключение большого количества светодиодных лент.

22.11.2017

Сетевые шнуры

Сетевой шнур с выключателем цвет: белый KF-HK-1

Сетевой шнур с выключателем цвет: белый KF-HK-1 артикул: 23048 KF-HK-1Сетевой шнур с выключателем «белый»Напряжение: 230VДлина сетевого шнура: 1.9м

Сетевой шнур с выключателем цвет:золото KF-HK-1

Сетевой шнур с выключателем цвет:золото KF-HK-1 артикул: 23051 KF-HK-1Сетевой шнур с выключателем «золото»Напряжение: 230VДлина сетевого шнура: 1.9м

Сетевой шнур с выключателем цвет:серый KF-HK-1

Сетевой шнур с выключателем цвет:серый KF-HK-1 артикул: 23049 KF-HK-1Сетевой шнур с выключателем «серый»Напряжение: 230VДлина сетевого шнура: 1.9м

Сетевой шнур с выключателем цвет:черный KF-HK-1

Сетевой шнур с выключателем цвет:черный KF-HK-1 артикул: 23050 KF-HK-1Сетевой шнур с выключателем «черный»Напряжение: 230VДлина сетевого шнура: 1.9м

Сетевой шнур с диммером 230V 1,5+0,5м, золотой цвет , DM103-200W

Сетевой шнур с диммером цвет: «золото» артикул: 23057 DM103-200WСетевой шнур с диммером «золото»Напряжение: 230VДлина сетевого шнура: 1.5+0.5м

Сетевой шнур с диммером 230V 1,5+0,5м, белый цвет , DM103-200W

Сетевой шнур с диммером цвет: «белый» артикул: 23056 DM103-200WСетевой шнур с диммером «белый»Напряжение: 230VДлина сетевого шнура: 1.5+0.5м

Сетевой шнур с диммером 230V 1,5+0,5м, прозрачный, DM103-200W

Сетевой шнур с диммером цвет: серебро артикул: 23058 DM103-200WСетевой шнур с диммером «серебро»Напряжение: 230VДлина сетевого шнура: 1.5+0.5м

Сетевой шнур с диммером 230V 1,5+0,5м, черный цвет , DM103-200W

Сетевой шнур с диммером цвет: черный артикул: 23059 DM103-200WСетевой шнур с диммером «черный»Напряжение: 230VДлина сетевого шнура: 1.5+0.5м

Сетевой шнур (с ножным вылючателем) прозрачный, DM106

Сетевой шнур (с ножным вылючателем) прозрачный, DM106 артикул: 29845

Сетевой шнур (с ножным вылючателем) черный, DM106

Сетевой шнур (с ножным вылючателем) черный, DM106 артикул: 29843

Сетевой шнур (с ножным вылючателем) белый, DM106

Сетевой шнур (с ножным вылючателем) белый, DM106 артикул: 29844

Переключатель бра «UNIVersal» черный 6А 250В (еврослот) (А0106)

Переключатель бра «UNIVersal» черный 6А 250В (еврослот) (А0106)

Сетевой шнур (с выключателем) прозрачный, DM107

Сетевой шнур (с выключателем) прозрачный, DM107 артикул: 41152

Сетевой шнур (с выключателем) черный, DM107

Сетевой шнур (с выключателем) черный, DM107 артикул: 41151

Сетевой адаптер из USB в 220V, черный, DM200

Сетевой адаптер из USB в 220V, черный, DM200 артикул: 23343

93 Р

Нет в наличии

Сетевой адаптер из USB в 220V, белый, DM200

Сетевой адаптер из USB в 220V, белый, DM200 артикул: 23342

93 Р

Нет в наличии

CAB279 соединительный шнур для LED CAB 230V, 150мм, 2*0.25мм²

CAB279 соединительный шнур для LED CAB 230V, 150мм, 2*0.25мм²

11 Р

Нет в наличии

Шнур для бра с проходным выключателем «UNIVersal» белый ШВВП 2х0,75 1,7м (еврослот)…

Шнур для бра с проходным выключателем «UNIVersal» белый ШВВП 2х0,75 1,7м (еврослот) (А1060)

120 Р

Нет в наличии

Шнур для бра с проходным выключателем «UNIVersal» черный ШВВП 2х0,75 1,7м (еврослот)…

Шнур для бра с проходным выключателем «UNIVersal» черный ШВВП 2х0,75 1,7м (еврослот) (А1060 Ч)

120 Р

Нет в наличии

Переключатель бра «UNIVersal» белый 6А 250В (еврослот) (А106)

Переключатель бра «UNIVersal» белый 6А 250В (еврослот) (А106)

100 Р

Нет в наличии

Сетевой шнур (с выключателем) белый, DM107

Сетевой шнур (с выключателем) белый, DM107 артикул: 41150

163 Р

Нет в наличии

Хотите добавить освещение в бра? | Советы по домашнему освещению

Если вы хотите добавить освещения в свой дом, один из лучших способов сделать его ярче — это бра — светильники, которые устанавливаются на стене.

Бра создают уникальный световой рисунок. Поскольку они устанавливаются близко к стене, они излучают как прямое рабочее освещение — отлично подходит для ванных комнат и в качестве ламп для чтения, — так и мягкий рассеянный свет, отражающийся от стен, потолка и пола.

«Освещая потолок, они заставляют его казаться выше и таким образом заставляют комнату чувствовать себя больше», — говорит подрядчик Майк Гаш из Artisan Remodeling в Мэдисоне, штат Висконсин.

Дизайнер архитектурного освещения Брюс Ярнелл из Шони, штат Канзас, добавляет: «Они имеют тот же эффект, что и торшеры, потому что освещают определенную область, но с несколькими светильниками на одном настенном выключателе они намного удобнее».

Подключаемый модуль или проводной?

Есть два типа бра:

Жесткие бра не имеют оголенных проводов и постоянно подключены к электрической системе вашего дома. Они работают либо от настенного выключателя, либо от выключателя в приборе.

Для управления схемой освещения поставьте бра на диммер. Если вы хотите, чтобы каждый бра работал независимо, например, для чтения в постели, то вам подойдет переключатель включения / выключения в приборе.

Подключаемые бра прикрепляются к стене, но имеют удлинитель, который необходимо подключать к розетке. Их гораздо проще и дешевле установить, чем бра с жесткой проводкой, но недостатком является то, что шнур свисает вниз и его видно. В подключаемых бра есть выключатели на светильнике.

Куда поставить бра

Популярные чтения

Превратите свою уродливую ванну в великолепный душ

Ванная и Прачечная

При преобразовании ванны в душ следуйте этим 6 надежным советам.

11 простых и удобных советов по декору для отпуска без стресса

Идеи и советы по хранению

Начни экономить эти коробки для яиц!

Сколько времени нужно, чтобы купить дом?

Первый покупатель дома

Чтобы купить дом, нужно много шагов, и это требует времени: в среднем, чтобы просто закрыть дом, требуется 50 дней.

Светильники бра почти всегда устанавливаются парами, и они действительно сияют, когда помещаются в естественных темных местах, таких как коридоры, подъезды, лестничные клетки и стены ниш. Разместите бра по обе стороны от каминов, кроватей и входных дверей.

Чаще всего бра ставят по обе стороны от раковины. «Свет, падающий прямо на лицо, более приятен, чем свет сверху, который имеет тенденцию выделять морщины», — говорит Ярнелл.

Расположите бра так, чтобы лампочки находились примерно на уровне глаз. Как правило, это означает, что лампа находится на высоте примерно 65-70 дюймов от пола, хотя бывают случаи, когда Ярнелл ставит их выше: «На лестнице устанавливайте приспособление намного выше уровня плеч, чтобы избежать столкновения с ним», — говорит он. В комнатах с высокими потолками немного измените их, чтобы они соответствовали пропорциям комнаты.

Стоимость бра

Светильники

Sconce представлены в сотнях стилей, форм и отделок и стоят от 50 до 300 долларов за бра.Убедитесь, что вы выбираете светильники, которые внесены в список UL (то есть они прошли лабораторные испытания на безопасность).

Монтаж проводных бра — задача не своими руками. Вы заплатите электрику от 300 до 400 долларов за то, чтобы он подключил пару бра в электрические цепи вашего дома и добавил настенный выключатель.

Если установка требует разрезания гипсокартона, добавьте еще 250–500 долларов на ремонт и покраску гипсокартона.

Как превратить осветительный прибор с жестким проводом в розетку

У вас есть бра или потолочный светильник, но нет электрической розетки для него? См. Ниже, как преобразовать любой светильник из жесткого провода в розетку, чтобы вы могли использовать его где угодно!

Месяца назад я наткнулся на эти великолепные, винтажные, промышленные бра-аккордеон, и я знал, что они идеально подойдут для комнаты моего сына, особенно на деревянной стене, которую мы недавно закончили, но, к сожалению, это были светильники с жесткой проволокой.

И по ~ 50 долларов за штуку, я подумал, что они украли, но у нас не было проводов в местах, где я хотел их повесить. Вместо того, чтобы открывать и перестраивать стену (потому что, если честно, я , возможно, почти наверняка когда-нибудь переставит комнату и НЕ захочу в ней бра), я решил скрыть проводной свет в плагинах. И для вас у меня есть пошаговое руководство.

Материалы, необходимые для замены светильника из проволочного светильника на вилку:

Этот пост содержит партнерские ссылки для вашего удобства .Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

• светильник из жесткой проволоки (у меня есть потрясающие бра-гармошки от Decor Steals. У них есть ежедневные кражи, поэтому я не могу указать конкретный продукт, но я видел, что их носили несколько раз. Вы также можете иногда найти их в их родственный сайт, Antique Farmhouse.)
• кусачки / стриппер (острые ножницы или универсальный нож могут работать в крайнем случае)
• соединители проводов: либо клеммная коробка, либо гайки и изолента
• шнур лампы с выключателем (любой старый удлинитель тоже может подойти, если просто отрезать охватывающий конец, но это замечательно, потому что у них есть переключатель на шнуре)
• {опционально} покрытие шнура под покраску

Как заменить светильник с жестким проводом на плагин:

Предупреждение: У меня есть базовые навыки электромонтажа, но я НЕ сертифицированный электрик.Этот проект полностью на ваш страх и риск, и я не несу ответственности за любые неудачи, которые могут возникнуть в результате этого руководства. Будьте осторожны и проконсультируйтесь с сертифицированным электриком, если у вас есть какие-либо сомнения.

1. Определите длину шнура.
   Убедитесь, что у вас достаточно места для обрезки и подключения, при этом не нужно слишком много лишнего шнура, чтобы спрятать его за крышкой. Не забудьте учесть расположение переключателя, если вы используете шнур лампы с переключателем; вы хотите достичь этого!

1. Обрежьте шнуры.
   Используя кусачки, отрежьте оба шнура (один от светильника, а другой от шнура лампы) на ~ 1/2 дюйма длиннее, чем вам нужно.

1. Разделите провода.
   Пальцами разъедините два провода на расстоянии ~ 1-2 дюйма на шнуре приспособления и шнуре лампы. Возможно, в вашем приспособлении уже отсоединены провода, и это нормально.

1. Зачистите провода.
   С помощью инструмента для зачистки проводов (или очень осторожно острыми ножницами) снимите пластиковую оболочку с медных проводов, не разрезая их.Сделайте это четыре раза: по 2 провода на шнур.


1. Подключите провода.
   Подробнее см. Ниже.

1. Найдите «выход» для своего шнура.
   Поскольку провода для настенного или потолочного светильника обычно входят в указанную стену или потолок, вам нужно найти способ, чтобы провод вышел из крышки и свисал со стены, не делая ваше приспособление неровным. Вы можете вырезать или согнуть крышку тарелки, просверлить отверстие в крышке тарелки, сделать небольшой вырез в стене или использовать любую творческую идею, которая может у вас возникнуть.К счастью для меня, светильники на самом деле поставлялись с «выходом» из настенной пластины, поэтому я просто удалил небольшую пластиковую вставку, прежде чем приступить к проекту, и заменил ее, когда закончил, закрепив переключатель на месте прямо под лампой.
2. Повесьте светильник.
   Очевидно, что все источники света разные, поэтому вам придется разобраться с этим. 😉 У меня есть отверстия для подвешивания двух винтов, поэтому я закрепил 2-дюймовые винты на шпильках или анкерах для гипсокартона.

Примечания и советы по подключению проводов:

Примечание. В этом руководстве рассматривается прибор БЕЗ заземляющего провода (другими словами, шнур состоит всего из двух проводов, а вилка имеет только два контакта).Для светильников с заземляющими проводами вы можете использовать трехконтактный шнур и соответствующим образом подобрать три провода.

Иногда провода имеют цветовую маркировку; если да, подберите цвета. В противном случае у большинства шнуров есть слегка ребристая сторона и гладкая сторона. Совместите провода: от ребристых до ребристых и от гладких до гладких, если так. Мои приспособления включали в себя эти удивительные маленькие клеммные коробки, которые вы соединяли, затягивая винты на проводах. Я не нашел их в Интернете (хотя, возможно, я просто искал не подходящее место!), Но гайки и изолента всегда подойдут.

При использовании аналогичной клеммной коробки убедитесь, что ребристые провода обращены друг к другу, а гладкие провода — друг к другу. Если вы подключаетесь с помощью проволочных гаек, убедитесь, что ваши гайки подходят для провода подходящего размера (стандартные лампы имеют провод 18 калибра … обычно это видно на шнуре), аккуратно скрутите провода вместе (от белого к белому или от гладкого к гладкому и т. д.), закрепите проволочной гайкой, а затем закрепите, обернув изолентой, чтобы надежно удерживать проволочную гайку на месте.

Примечание. Главное, чтобы ваши черно-белые или гладкие и ребристые НИКОГДА не касались друг друга. Если они это сделают, они закоротят ваш прибор, когда вы его включите. Поэтому убедитесь, что вся часть провода (не покрытая пластиком) заключена в клеммную коробку или гайку. Открытые провода — это плохо!

Единственный недостаток этого процесса в том, что теперь у вас есть шнуры (очевидно). Итак…

Как спрятать шнур для розетки в бра.

Этот шаг — не ракетостроение. Все, что нужно, — это один крутой маленький продукт, который я заказал на Amazon Prime (я уже упоминал, что действительно используют мою подписку Prime ?!). После замены света на розетки у меня было именно то, что я хотел для прикроватных кроватей моих мальчиков… за исключением коричневого шнура, который был не только уродливым, но и мог споткнуться о моих детях. Так что я взял эти отличные чехлы для шнуров и почистил их (а инструкции на упаковке очень просты! Это заняло всего около 3 минут)! Поскольку мои стены белые, я оставил их в покое, но их можно покрасить, если у вас цветные стены.

Вот и все! И я думаю, что это великолепно в общей комнате моих сыновей. Оба у кровати в уголке у окна…

И укромный уголок, который мы недавно обшили.

Я даже подумываю сделать такую ​​люстру для комнаты моей дочери. Я не хочу снимать ее потолочный вентилятор (потому что мы живем в Техасе !!), но я подумал, что было бы забавно просто поставить красивую люстру над ее кроватью. Имеет ли смысл нанять электрика, чтобы там что-то перемонтировать (даже не в ее комнате)? Не совсем, но я мог бы просто повесить его и спрятать шнур, пока мы однажды не переделаем ее комнату и она больше не понадобится, верно? Мне нравятся возможности, которые это предлагает!

Я знаю, что они делают некоторые бра и люстры с уже подключенными шнурами, но, естественно, я влюбляюсь в люстры с жесткой проводкой.😉

И теперь вы тоже можете. Что вы думаете? Куда бы вы хотели его поставить?

Отзывы на диммер

на провод — интернет-магазины и отзывы на диммер на провод на AliExpress

Отличные новости !!! Вы выбрали диммер вместо провода. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний диммер для проводов вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свой диммер для провода на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в диммерах для проводов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dimmer for wire по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзоры на диммер

— интернет-магазины и отзывы на диммер с проводом на AliExpress

Отличные новости !!! Вы выбрали правильный провод для диммера.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот диммер с верхним проводом должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели проводной диммер на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в проводном диммере и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести wire dimmer по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена провода переключателя диммера — Отличные предложения на провод переключателя диммера от глобальных продавцов проводов переключателя диммера

Отличные новости !!! Вы попали в нужное место для провода переключателя диммера.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний провод переключателя диммера должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели провод переключателя диммера на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в проводе переключателя диммера и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dimmer switch wire по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Clay-light Бра с сенсорным диммером Plug In версия

Об этом свете:
Этот бра в форме яйца создает звездную ночь, как абажур, и легкие текстуры вокруг него. Гибкий кронштейн из нержавеющей стали позволяет направлять бра во всех направлениях, в том числе вниз, где его можно использовать в качестве рабочего светильника / светильника для чтения или рабочего светильника.
Корпус из белой глины изготовлен художником-керамистом Шараном Эльраном.
Абажур с точечным рисунком создает эффект обскуры камеры, который позволяет круглым перфорациям создавать V-образные световые текстуры.

Лампа крепится к стене с помощью четырех (прилагаемых) шурупов, а пластина из глины закрывает соединение после установки.

Размеры: 10 дюймов x 7 дюймов x 5 дюймов
Абажур — 5 дюймов × 4 дюйма
Гибкий рычаг — 5 дюймов
Диаметр основания — 5 дюймов
Длина шнура — 8 футов
Сенсорный диммер для этой лампы активирован прикоснувшись к гибкому рычагу

КСЕНОНОВАЯ ЛАМПА: Лампа с регулируемой яркостью 35 Вт, которая в два раза эффективнее использует энергию, чем обычная лампа накаливания, имеет более длительный срок службы (5000 часов) и качество теплого цвета.Создает V-образный узор на стене. (350 люмен)
СВЕТОДИОДНАЯ ЛАМПА: Светодиодная лампа с регулируемой яркостью 5 Вт, которая намного более эффективна, чем обычная лампа накаливания (400 люмен) Создает точечный узор на стене)
См. Рисунок номер четыре для сравнения ламп

Этот свет также доступен как настенный бра:

Точечный узор: https://www.etsy.com/your/listings/48814497
Твердая керамика: http://www.etsy.com/listing/81248964/wall-lamp-claylight- sconce-solid

Некоторые отзывы, которые мы получили об этом настенном бра:

«Совершенно потрясающе… эти светильники превзошли мои небесные ожидания от них.красивый свет, идеально подходящий для поднятия духа фен-шуй в комнате. мы их обожаем, и я бы осветил свой дом исключительно этими лампами, если бы мог. 🙂 упаковка была отличной и гарантировала безопасное прибытие. отличный опыт от начала до конца ».

K.B, Etsy

« Идеальный бра для моей детской. Легко установить и добавляет нужную атмосферу ночью.
