Для чего нужен обратный клапан: для чего нужен, характеристики и принцип работы

Содержание

Для чего нужен обратный клапан в счетчике для воды

Для учета количества потребленной холодной и горячей воды в квартирах и частных домах устанавливаются счетчики. Они обладают высокой точностью и могут подсчитывать показания вплоть до десятых частей литра. Однако для достижения максимально точных показаний требуется дополнительное оборудование. В его перечень входит фильтр грубой очистки, предотвращающий попадание на крыльчатку крупных фрагментов мусора из водопроводной системы, а также обратный клапан, не позволяющий воде начать движение в противоположном направлении.

Для чего нужен обратный клапан при установке счетчика воды? Он играет немаловажную роль, поскольку ситуации, когда прибор может начать мотать в обратную сторону, встречаются довольно часто. Чтобы понять, почему так происходит, нужно рассмотреть каждую из них. Это поможет осознать важность установки обратного клапана.

Нужно ли ставить обратный клапан на счетчик воды

Если отвечать на этот вопрос кратко — то да, установка обратного клапана необходима, чтобы избежать проблем с компанией, осуществляющей поставку воды в квартиру или дом.

Зачастую неприятные ситуации могут случаться, если в результате сбоя на счетчике во время проверки были зарегистрированы показатели ниже, чем указано в последней платежной квитанции. В таком случае все результаты работы прибора будут аннулированы, даже если ему не требовалась поверка и это подтверждается базой данных системы «Аршин». Пользователь же получит штраф и предписание выполнить оплату по стандартному тарифу, предусмотренному для помещений без приборов учета даже в том случае, если ничего не нарушал, поскольку доказать этот факт будет довольно проблематично.

Существует ряд ситуаций, при которых счетчик без обратного клапана начинает вращаться в обратную сторону:

  • Если в смесителе есть неисправность, связывающая между собой водопровод для горячей и холодной воды. При определенных обстоятельствах внутри смесителя, находящегося в закрытом состоянии, может образоваться «кольцо», по которому вода способна перетекать из одной системы в другую. Если при этом будут соблюдены условия разности давления в системах и отсутствия обратных клапанов, есть шанс, что жидкость начнет двигаться по кругу.
    В таком случае, к примеру, если в холодной системе давление будет выше, счетчик холодной воды начнет мотать в плюс, в то время как счетчик горячей воды будет стремительно уменьшать показатели. Результатом станет большой счет за потребленную холодную воду и несоответствие показателей горячей воды, из-за чего ресурсоснабжающая компания может начать разбирательства.
  • Если воду отключили, и в системе образовалось отрицательное давление, отсутствие обратного клапана при открытом кране приведет к вращению счетчика в обратную сторону. А открытый кран найти несложно — достаточно воспользоваться водой, накопленной в бачке унитаза, и арматура сама создаст подходящие условия. Результатом станет попадание в водопроводную систему большого количества воздуха, который, проходя через крыльчатку счетчика, будет вращать ее и искажать показатели.
  • Если система изначально была собрана некорректно, может повториться ситуация, описанная в первом пункте, но и без неисправности в смесителе. Предугадать такое развитие событий невозможно, придется попросту перепроверять все узлы водопровода в квартире или доме, если будет обнаружено неадекватное поведение счетчика. Поэтому гораздо проще установить обратный клапан, чтобы предотвратить подобный сценарий.

Если обратный клапан не был установлен техником при монтаже счетчика, следует обратиться в компанию, занимающуюся обслуживанием коммуникационных сетей, с соответствующим запросом. Это необходимо, поскольку при установке детали необходимо снимать пломбу со счетчика, и самостоятельное проведение таких работ будет расцениваться как вмешательство в его работу.

ЗАКАЗАТЬ УСЛУГУ У АККРЕДИТОВАННЫХ КОМПАНИЙ

Куда ставить обратный клапан на счетчик воды

По стандарту, обратный клапан устанавливается на вводе в дом или в квартиру. Он должен быть смонтирован в разрыв трубы непосредственно перед счетчиком, чтобы иметь возможность предотвратить любую из ситуаций, описанных в статье.

Перед ним, в свою очередь, монтируется фильтр грубой очистки, поскольку соринка, попавшая из общего трубопровода, может помешать клапану закрыться, когда это будет необходимо.

Эти детали никоим образом не снижают напор воды и не мешают ее беспрепятственному прохождению по трубопроводу. Поэтому их можно смело устанавливать, чтобы избежать проблем с учетом количества потребленной жидкости.

В случае обнаружения любых неисправностей данного комплекта может потребоваться вызов специалиста. На фильтр грубой очистки также устанавливается пломба, поскольку он устроен таким образом, что через него можно не санкционированно отбирать воду из системы. Поэтому ремонт или замена обратного клапана с фильтром выполняется только специалистами после составления акта о демонтаже пломбы в неповрежденном состоянии.

Если же счетчик воды с обратным клапаном ведет себя странно, стоит проверить, не вышел ли срок его поверки, воспользовавшись базой данных национальной метрологической системы «Аршин». При обнаружении необходимости прохождения поверочных мероприятий необходимо как можно скорее обратиться в компанию, поставляющую воду, чтобы соблюсти регламент и избежать начисления дополнительных пеней и штрафов.

Обратный клапан в системе водоснабжения

  Технически грамотное обустройство такой системы, как водопровод частного дома с индивидуальным источником в обязательном порядке требует установки в систему обратного клапана, устройства, отвечающего за поддержание необходимого уровня воды в водопроводе. Вернее, позволяющего поддерживать этот уровень до поступления воды в емкость повышающего насоса.



Для чего нужен обратный клапан   В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров. Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

  Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным – до 10 и более метров. При постоянно работающем насосе, это задача решается просто – под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину. И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

  Для того чтобы такая ситуация не повторялась снова и снова, в систему устанавливают обратный клапан, который обеспечивает прохождение жидкости в одном направлении и блокировку при изменении ее направления оттока, и таким образом, вода, попавшая в систему водопровода остается в трубах, а не стекает обратно в колодец.


Где правильно устанавливать обратный клапан Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы.
Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

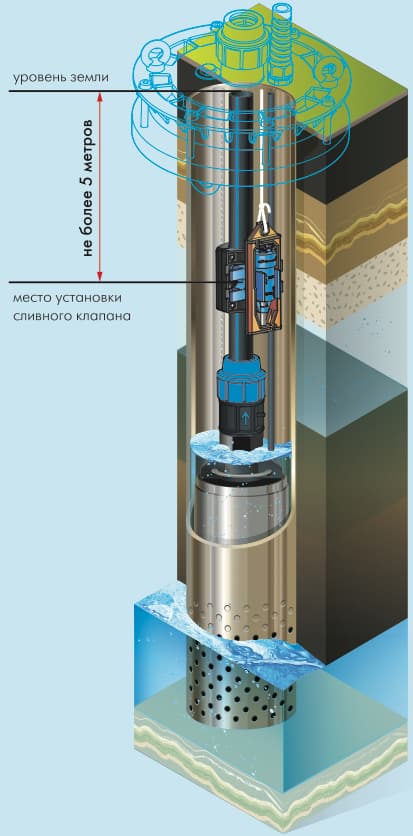

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Устройство обратного клапана Принципиально в устройстве обратного клапана ничего необычного нет. Корпус представляет собой цилиндр из металла, чаще всего бронзы или латуни, внутри которого имеется камера, которую закрывает клапан. Плотность закрытия обеспечивается пластиковой или резиновой прокладкой, а работа обеспечивается наличием пружины, которая плотно прижимает клапан.

Корпуса, как правило, сегодня выпускаются сборными, ведь установка внутрь корпуса клапанной группы и пружины проводится путем разборки частей корпуса с последующей их сборкой. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус с обоих концов имеет резьбу для удобства сборки. А вот направление потока воды можно определить по стрелке, нанесенной на корпусе, она указывает направление потока. Для водопроводов холодной воды выпускаются стандартные модели клапанов унифицированных размеров от 50 до 300 миллиметров в диаметре, или от 2 до 12 дюймов. Все размеры стандартизированы и соответствуют установленным техническим стандартам.

По типу конструкции клапана принято различать на обратные клапаны и обратные затворы. Различие между ними состоит в том, что первые имеют задвижку в виде металлического диск, а вторые работают по принципу золотника с пружиной и уплотнителями. Клапаны имеющие задвижки принято разделять на ударные (принцип действия связан с ударным закрытием задвижки) и безударные, обеспечивающие мягкое закрытие задвижки.

Основные типы обратных клапанов для системы водопровода   В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа. Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

  Шаровой обратный клапан в основе конструкции имеет конусообразную камеру, в которой в качестве затворки используется шар. Конус своим основанием расположен в направлении потока воды. Под действием потока шар перемещается внутри конуса и открывает пространство для жидкости. При прекращении поступления воды шар перемещается в обратном направлении, перекрывая горловину конуса.

  Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.

  Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.


  Специфические места установки обратных клапанов в системе водопровода частного дома   Для частного дома, использующего индивидуальный источник водоснабжения и включающий в себя такие элементы, как насосное оборудование, гидроаккумулятор, фильтры, бытовые приборы, установка обратных клапанов возможна и в других местах, требующих строго направленного направления потока воды.

  Обратный клапан чаще всего кроме всасывающего устройства в колодце или скважине устанавливается перед фильтрующей установкой. Такое место обусловлено необходимостью обеспечить постоянное наличие воды в корпусе фильтров.

  Установленный перед бойлером обратный клапан гарантирует правильное направление потока воды, и служит дополнительной страховкой работы встроенного штатного элемента самого водогрейного бойлера.

  Еще одним вариантом установки обратного клапана может быть установка этого элемента дополнительно перед насосной станцией при большой трассе подачи воды от скважины или колодца. Такое расположение дополнительно страхует нижний обратный клапан в месте водозабора.

  И, конечно, такое устройство устанавливается перед счетчиком воды, чтобы изменение направления потока воды не вызывало повторное включение счетчика. Такая ситуация связана с использованием одного источника и одного насосного оборудования для обеспечения нескольких частных потребителей.



Возможные неисправности и методы их устранения   Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
  Чаще всего обратный клапан перестает работать:
  • При попадании в корпус мусора и камней;
  • При повреждении пружины;
  • При снашивании поверхности резиновых или пластиковых уплотнителей;
  • Постепенного старения и потери эластичности пластика и резины;
  • Воздействия воды и растворенных в ней химических веществ.
Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.


Виды и применение обратных клапанов для воды

Обратные клапаны используются в качестве устройства, регулирующего поток воды и предотвращающего её обратное течение. Установка такого устройства необходимо для предотвращения понижения давления воды в системе, утечки ресурса или прекращения работы насоса.

Зачем нужен обратный клапан и как выбрать

Обратные клапаны выполняют роль своеобразной мембраны. Цель установки обратного клапана avk заключается в том, чтобы в особо предрасположенных для этого местах не позволять воде менять направление движения, так как это может привести к поломке системы водоснабжения, перепаду давления, остановке работы насосов и выходу из эксплуатации.

Выбор обратного клапана осуществляется по нескольким важным критериям. В первую очередь, обращают внимание на значение номинального давления. Это тот максимальный порог давления, при котором функционирование клапана будет безопасным. Условное давление по стандартам обозначено в документах Госстандарта «Соединения трубопроводов и арматура». Кроме того, действуют стандарты международного образца, немецкие и североамериканские стандарты. Затем важно обратить внимание на место установки, уровень общего загрязнения окружающей среды и особенно на способ крепления обратного клапана к водопроводу.

Способы крепления

Крепление к полипропиленовой трубе обычно выполняется сваркой. Возможно крепление к трубопроводу через фланцы – это фланцевое крепление. С помощью резьбовой муфты выполняется муфтовое крепление, но чаще всего такой тип крепежа используется только при работе с трубами маленького диаметра. Между фланцами водопровода клапан может быть зажат, тогда способ крепления называется межфланцевым.

Разновидности устройства клапанов заключаются в обратных затворах и клапанах. У обратного клапана роль внутренней перегородки выполняет золотник, а у обратного затвора – круглый диск. Затворки, в свою очередь, либо закрываются ударом, либо закрываются мягко, при этом ни один из способов закрытия не может повлиять на работу системы отрицательно.

Варианты применения

Чаще всего, обратный клапан пригодится для предотвращения попадания горячей воды через смеситель в трубу с холодной водой. Также не обойтись без обратного клапана в частном доме с автономной системой отопления. В этом случае, обратный клапан должен быть обязательно установлен перед насосом, чтобы обратный поток воды не раскручивал колесо насоса в противоположном направлении, повреждая механизм работы насоса. Пригодится обратный клапан и для счетчиков на воду.

Еще интересные посты для вас…

Facebook

Twitter

Вконтакте

Google+

Valves 101: Для чего используется обратный клапан?

Обратные клапаны — это тип клапана, который позволяет жидкостям, газам и пару течь только в одном направлении. Обратный клапан может иметь «запорный» механизм, который может иметь форму шара, диска, поршня или тарелки. Поскольку все клапаны, которые мы производим, представляют собой встроенные подпружиненные поршневые/тарельчатые обратные клапаны, мы сосредоточимся на этих типах обратных клапанов, ответив на распространенный вопрос. Для чего используется обратный клапан?

Для защиты оборудования от повреждения обратным потоком

Подпружиненные обратные клапаны, которые можно устанавливать в любом направлении потока (при правильном выборе пружины), предотвращают обратный поток.Эта особая конструкция обратного клапана включает в себя пружину, помогающую закрыть обратный клапан, и для его работы не требуется гравитационное давление или давление обратного потока. Когда изменение давления в трубопроводе вызывает изменение направления потока, обратные клапаны защищают насосы и другое оборудование от повреждений, вызванных обратным потоком. Они используются в самых разных приложениях для управления потоком, включая изоляцию линий, заливочные насосы, впрыск сред, поддержание напора и многие другие.

Предохранительные клапаны низкого давления

Подпружиненные обратные клапаны

могут использоваться для сброса низкого давления.Используя уплотнения из эластомера, термопластика или металла по металлу, эти обратные клапаны могут быть изготовлены по индивидуальному заказу с пружинами из различных материалов, от нержавеющей стали до титана, инконеля или многих других. Различные пружинные материалы будут работать по-разному в зависимости от их уникальных свойств. Ключом к сбросу давления в этом случае является то, что тарелка отходит от седла клапана, когда сила давления вверх по потоку оказывает большее усилие, чем сила пружины, позволяя среде проходить через выпускное отверстие.При выборе обратных клапанов для сброса давления важно знать давление срабатывания и максимальное давление, которое может выдержать система.

Двойная роль вакуумных выключателей

Как правило, эти обратные клапаны можно использовать в качестве прерывателей вакуума. Назначение прерывателя вакуума состоит в том, чтобы пропускать воздух в систему трубопроводов с целью предотвращения прерывания желаемого потока жидкости. Резервуар — это обычное приложение, в котором обратный клапан устанавливается в верхней части трубопровода для сброса вакуума при откачке резервуара.Еще одно применение, в котором обратные клапаны могут функционировать как вакуумные прерыватели, — это резкое изменение высоты трубопровода. Вакуумные предохранительные клапаны также могут быть установлены в вакуумных системах для создания определенного уровня вакуума. Кроме того, могут быть некоторые термические применения, когда температура среды может меняться от очень горячей до очень низкой температуры, а разница в объеме между температурами является примером, который может потребовать прерывателя вакуума для сброса этого вакуума, когда он создается в результате разница в температуре.

Разработка обратных клапанов с 1958 года, Check-All® Mfg. Co. является выдающимся поставщиком всех ваших обратных клапанов, вакуумных прерывателей и устройств сброса низкого давления. Используйте комментарии, чтобы задать свои вопросы или отметьте нас в социальных сетях. Оставайтесь с нами для нашей следующей статьи!

Функция обратного клапана

Обратные клапаны могут использоваться в различных областях, от трубопроводов до объектов экспорта газа.

Обратный клапан также известен как обратный клапан, односторонний клапан или обратный клапан, поскольку он позволяет жидкости течь только в одном направлении.Эти промышленные клапаны автоматически активируются силой, создаваемой потоком самой среды через трубопровод, и могут быть классифицированы как автоматические клапаны. Обратные клапаны используются в трубопроводных системах, их основные функции заключаются в предотвращении обратного вытекания среды, предотвращении реверсирования насоса и его генератора, а также в предотвращении обратного вытекания среды из контейнера. Обратный клапан можно также использовать для замены вспомогательной системы, в которой давление может превысить давление основной системы. Если обратный поток и не установлен обратный клапан, может произойти гидравлический удар. Гидравлический удар часто возникает с чрезмерной силой и может легко повредить трубопровод или детали.

Существует много типов обратных клапанов, вот некоторые из них:

  1. Поворотный обратный клапан.
  2. Обратный клапан с двумя пластинами.
  3. Противоударный обратный клапан.
  4. Шаровой обратный клапан.
  5. Поршневой обратный клапан.
  6. Обратный клапан с наклонным диском.

Поворотный обратный клапан. Стандартный поворотный обратный клапан состоит из корпуса клапана, колпачка и диска, прикрепленного к шарниру.Диск отклоняется от седла клапана, создавая прямой поток, и возвращается к седлу клапана, когда поток останавливается, чтобы предотвратить обратный поток. Диск в поворотном обратном клапане не направляется, когда он полностью открывается или закрывается. Существует множество конструкций дисков и седел, соответствующих стандартам различных областей применения. Клапан обеспечивает плавный, беспрепятственный поток и автоматически закрывается при снижении давления. Эти клапаны полностью закрыты, когда поток равен нулю, чтобы предотвратить обратный поток.

Некоторые обратные клапаны специально разработаны для остановки их диска или заслонки при определенных условиях, например при изменении направления потока.Это резкое закрытие или захлопывание создает волну давления жидкости, которая пульсирует по всей системе и, в зависимости от конкретного применения, может в конечном итоге привести к снижению эффективности процесса, повреждению клапана, утечке через уплотнительное соединение и другим проблемам. Это неизбежное, но поддающееся контролю явление называется гидравлическим ударом. Незапорные обратные клапаны специально разработаны для использования в таких ситуациях. Как следует из названия, эти клапаны закрываются без хлопка, а это означает, что не создаются скачки избыточного давления.Диск обратного клапана имеет встроенную пружину, противодействующую давлению потока открывающей жидкости. Когда поток жидкости становится достаточно сильным, пружина сжимается и клапан открывается; диск мягко прижимается пружиной к седловой поверхности клапана по мере того, как поток уменьшается и останавливается, но до того, как направление потока меняется на противоположное.

Обратные клапаны с двумя пластинами стандартно поставляются с выдвижным клапаном. Наша запатентованная конструкция не имеет резьбовых заглушек на границе давления и полностью исключает потенциальную утечку в атмосферу.Эта конструкция предназначена для соблюдения требований по контролю за неконтролируемыми выбросами. Обратный клапан с двумя пластинами экономически эффективен при строительстве и ремонте, поскольку для установки требуется меньший и легкий вес. Обратный клапан с двумя пластинами позволяет избежать ударов воды из-за закрытия диска клапана за счет срабатывания пружины в клапане задолго до обратного потока. Средний срок службы больше, чем у существующего обратного клапана, а техническое обслуживание и ремонт просты.

Применение обратного клапана:

Все обратные клапаны идеально подходят для использования в различных областях, таких как трубопроводы для газа и жидкости, водяные и паровые системы, градирни, водоподготовка, объекты экспорта газа, товарные резервуарные парки, хранилища газа, Обезвоживание шахты.

Как правило, безотрывные обратные клапаны подходят для вертикальных трубопроводов или сложных систем, требующих постоянного и регулируемого уровня давления. В качестве альтернативы поворотные обратные клапаны использовались в приложениях с очень большими объемами, горизонтальных участках трубопровода и в приложениях, где не нужно беспокоиться о меняющихся давлениях и скоростях потока.

Из-за точных требований к давлению обратные клапаны без захлопывания обычно используются в различных процессах нефтегазовой, нефтеперерабатывающей и энергетической промышленности.Безотрывные обратные клапаны используются в смежных областях в химическом производстве, в системах пароконденсата и во всем секторе производства электроэнергии.

Поворотные обратные клапаны из-за менее контролируемой механики закрытия и открытия могут использоваться в менее ответственных приложениях. Они чаще всего используются в крупномасштабных трубопроводах, таких как жидкость, газ и пар, обычно только в горизонтальной конфигурации. Как правило, они часто используются в системах природного газа, так как переработка природного газа обычно не требует такого строгого контроля давления, как в нефтеперерабатывающем секторе или в очистных сооружениях и очистных сооружениях.

NTGD предлагает широкий выбор обратных клапанов, специально предназначенных для использования в самых разных областях во всех отраслях промышленности. Для получения дополнительной информации напишите нам по адресу [email protected]

Как работают мембранные обратные клапаны?

Последнее обновление: 19 декабря 2019 г.

Обратные клапаны низкого давления с пластиковой диафрагмой малого диаметра являются рабочими лошадками

Введение в мембранные обратные клапаны и принципы их работы
Обратные клапаны бывают самых разных размеров и из разных материалов.Они обеспечивают автоматическое регулирование расхода жидкостей и газов с помощью различных механизмов. В системах низкого давления и вакуумных системах малого диаметра широко используются диафрагменные обратные клапаны. Они используются для предотвращения обратного потока и проблем, которые могут возникнуть в результате этого. В этом посте кратко описывается, как работает большинство малогабаритных мембранных обратных клапанов низкого давления.

Трубки или трубопроводы диаметром около двух дюймов или меньше часто называют малогабаритными. Обычно считается, что системы низкого давления имеют давление около 50 фунтов на квадратный дюйм (345 кПа) или меньше.

Посмотрите короткое видео о том, как работают мембранные обратные клапаны >>
В нем есть видеоматериалы о тестировании мембранных обратных клапанов.


Что такое обратный клапан?
Обратные клапаны также называются обратными клапанами и односторонними клапанами. Они пропускают поток в одном направлении, но препятствуют ему в противоположном направлении. Этот нежелательный обратный поток обычно называют обратным потоком. Это может привести к загрязнению, беспорядку или неисправностям.Обратные клапаны приводятся в действие потоком и перепадом давления между их входным и выходным портами.

Узнайте больше об основах миниатюрных, компактных обратных клапанов и обратных клапанов малого диаметра из серии сообщений в блоге по обратным клапанам, начиная с « Проверка обратных клапанов — введение ».

Покомпонентное изображение типичного обратного клапана с миниатюрной диафрагмой
(слева направо): входное отверстие, свободно плавающий диск диафрагмы из эластомера, выходное отверстие.





Что такое мембранный обратный клапан?
Мембранные обратные клапаны используют резиновые гибкие диафрагмы или самоцентрирующиеся диски для контроля обратного потока.

Узнайте больше об эластомерных полимерах и каучуках в нашем блоге «Эластомеры и каучуки: в чем разница?».



Как работает мембранный обратный клапан?

Мембранный обратный клапан.

Свободноплавающие дисковые мембраны из эластомера
Мембранные обратные клапаны этого типа почти всегда нормально открыты. Самоцентрирующийся гибкий диск из эластомера является рабочей частью мембранного обратного клапана этого типа. Корпус клапана удерживает диск по центру седла или уплотняющей поверхности клапана.

Уплотнительная поверхность находится на входной стороне корпуса обратного клапана. Он имеет тонкую гладкую поверхность, которая обычно вогнута или изогнута назад к входному отверстию.В его центре есть отверстие. Обратный поток заставляет гибкий резиновый диск ложиться на изогнутую уплотняющую поверхность. Это закрывает входное отверстие. Закрытый обратный клапан предотвращает обратный поток вверх по течению через входное отверстие.

Обратный клапан с плавающей диафрагмой имеет особую конструкцию на выпускной стороне корпуса клапана. Здесь обычно есть какое-то двухуровневое седло клапана со встроенными каналами. Положительный поток к выпускному отверстию или выходному отверстию приводит к тому, что диск прилегает к этому седлу.Затем среда обтекает диск, проходит по каналам и выходит через выходное отверстие обратного клапана.



Типичные рабочие состояния обратного клапана с миниатюрной диафрагмой (слева направо):
в состоянии покоя (нормально открытый), согнутый диск мембраны, обеспечивающий
прямой поток (открыт полный поток) и обратный поток (клапан закрыт).



Три совета о том, как работают обратные клапаны со свободно плавающей диафрагмой из эластомера

  • Для закрытия этих обратных клапанов требуется противодавление
  • Они зависят от гравитации, что помогает закрыть их в некоторых приложениях с низким расходом
  • Жидкости с высокой вязкостью или высоким удельным весом могут привести к их неисправности
















































Узнайте больше о типах промышленных обратных клапанов и о том, как они работают: « Как работают обратные клапаны и почему их следует выбирать по сравнению с другими типами клапанов? в Empowering Pumps.

Если вам нравится то, что вы читаете… сообщите нам об этом, подписавшись на наш блог . Вы будете получать уведомления по электронной почте всякий раз, когда мы публикуем новую статью.

Подпишитесь на наш блог


Фиксированные гибкие мембраны из эластомера

Фиксированные гибкие диафрагмы включают некоторую форму складок или шарниров. Эти типы мембранных обратных клапанов обычно нормально закрыты. При использовании положительное давление создает прямой или нисходящий поток.Этот поток и давление за ним давит на диафрагму. Если давление достаточно высокое, диафрагма открывается.

При снижении расхода перепад давления на клапане уменьшается. Если давление падает достаточно низко, диафрагма может вернуться в исходное закрытое положение. Это происходит, когда эластичность диафрагмы становится больше, чем положительное давление на выходе.

Что такое давление открытия?
Давление срабатывания — это давление, при котором нормально закрытый обратный клапан только начинает открываться. Достаточно пропустить через клапан первую струйку жидкости или газа. Как правило, это минимальное давление, необходимое для открытия клапана.


Нормально открытые мембранные обратные клапаны
Для закрытия большинства нормально открытых мембранных обратных клапанов требуется противодавление. До тех пор, пока это не произойдет, свободно плавающий гибкий диск из эластомера пропускает поток через обратный клапан. Таким образом, большинство обратных клапанов со свободно плавающей дисковой диафрагмой следует рассматривать как нормально открытые обратные клапаны.


Нормально закрытые мембранные обратные клапаны
Нормально закрытый обратный клапан открывается при достаточно большой разности давлений между входным и выходным концами клапана. Когда это давление становится достаточно низким, клапан закрывается. Давление на входе должно преодолеть эластичность диафрагмы, чтобы открыть обратные клапаны с гибкой диафрагмой. Диафрагма остается закрытой до тех пор, пока входное давление не превысит давление открытия.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Смешивайте и подбирайте дюймовые и метрические соединения. Посмотреть видео.


Вывод
Мембранные обратные клапаны обеспечивают долговечное и надежное автоматическое управление потоком. Обратные клапаны с пластиковой диафрагмой особенно полезны при низком давлении и вакууме. Это связано с тем, что они очень экономичны и могут быть спроектированы с очень низким давлением открытия. Они также изготавливаются из различных материалов корпуса клапана и диафрагмы, что обеспечивает широкую химическую совместимость.В сочетании с соответствующей защитной фильтрацией обратные клапаны с пластиковой диафрагмой адаптируются и полезны.

Как всегда, ISM предлагает своим клиентам образцы, чтобы помочь им в тестировании и принятии решений. Их можно запросить при просмотре нашего каталога.

Узнайте больше о типах промышленных обратных клапанов и о том, как они работают.

Возникли проблемы с определением того, подходит ли мембранный обратный клапан для требований вашей системы? Помогите нам, рассказывая другим о том, что вы узнали.

Есть еще вопросы о том, как работают мембранные обратные клапаны или мембранные эластомеры? Если да, напишите мне по электронной почте: [email protected] . Вы также можете задавать вопросы, используя раздел комментариев ниже.



Об авторе

Стивен С. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщике миниатюрных пневматических, вакуумных и Компоненты жидкостных цепей OEM-производителям и дистрибьюторам по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и гидравлическими компонентами, а также на темы, представляющие общий интерес для ISM.


« Вернуться на главную страницу блога

Почему захлопываются обратные клапаны и что с этим делать

Обратные клапаны — это простые клапаны. Они используют прямой поток для открытия клапана, а затем автоматически закрываются, когда поток останавливается, предотвращая обратный поток обратно через клапан. Им не требуется питание для работы, и они не требуют особого внимания или обслуживания.Они делают , однако, привлекают много внимания, когда они хлопают.

Что вызывает удар?

Обратный клапан полностью закрывается под действием силы тяжести и/или обратного потока. Возможность захлопывания обратных клапанов часто возникает при остановке насоса. Когда насос останавливается, гравитация и обратный поток закрывают обратный клапан. Поскольку жидкость несжимаема, она создает давление или ударную волну (гидравлический удар). Жидкость продолжает течь вперед и назад до тех пор, пока потери на трение не приведут к оседанию волны.

Захлопывающиеся обратные клапаны вызывают серьезные скачки давления в системе, вызывающие дребезжание труб и повреждение оборудования. Некоторые люди предполагают, что это именно то, что делают обратные клапаны. «Что бы ни случилось, они собираются хлопнуть». Но это не так. Обычно настоящая причина этих проблем связана с неправильным размером и выбором, а не с типом самого клапана.

Минимизация ударов за счет правильного размера

Часто обратные клапаны выбираются в зависимости от размера трубы и стремления к максимально возможному диаметру C v .(C V означает «коэффициент потока» для клапанов и демонстрирует способность клапана пропускать жидкость через него.) Конечно, вы хотите иметь возможность пропускать через клапан как можно больше жидкости, верно? Имеет смысл, за исключением того, что полностью игнорируется тот факт, что условия потока определяют внутреннюю работу обратного клапана, поскольку диск находится непосредственно на пути потока.

Если потока недостаточно, чтобы клапан оставался полностью открытым, а диск достигал верхней части обратного клапана, диск будет двигаться вверх и вниз, что приводит к преждевременному износу, возможности отказа и более высокому падению давления.

Для правильного выбора обратного клапана учитывайте следующее:

  • Размер линии
  • Данные по применению (характеристики жидкости, включая температуру и давление)
  • Тип сиденья
  • Установка (горизонтальная или вертикальная)
  • Торцевое соединение
  • Класс клапана
  • Совместимость материала со средой
  • Размеры конверта
  • Требования к утечке

Выбор клапана соответствующего размера повлияет на величину гидравлического удара, ощущаемого системой трубопроводов.

Выбор правильного типа обратного клапана

Другим решением для захлопывания обратных клапанов является рассмотрение типа обратного клапана, используемого в приложении. Бесшумный, шаровой и эластичный шарнир являются альтернативой традиционному поворотному обратному клапану. Каждый из них имеет разные характеристики с разной степенью перепада давления и скоростью закрытия.

Бесшумные обратные клапаны

Бесшумные обратные клапаны или обратные клапаны с пружинным приводом не зависят от силы тяжести или обратного потока для закрытия.Вместо этого пружина закрывается примерно за одну десятую секунды, клапан перед обратным потоком имеет возможность захлопнуть клапан. Он может быстро закрываться, потому что ему нужно пройти меньшее расстояние, чем створке традиционного обратного клапана.

В этом видео от DFT показано, как благодаря бесшумному обратному клапану значительно снижаются скачки давления в системе.

Шаровые обратные клапаны

Шаровые обратные клапаны

являются экономичными и очень простыми клапанами. Иногда в них используется шарик с резиновым покрытием, который всплывает и уходит в сторону, пока поток проходит через клапан, и садится на место, когда поток останавливается. Этот конкретный клапан закрывается медленно, поэтому высока вероятность захлопывания.

Существуют и другие типы шаровых обратных клапанов, которые работают аналогично бесшумным или встроенным обратным клапанам. Это так называемые конические обратные клапаны.

Обратные клапаны с упругим шарниром

Эластичные шарнирные обратные клапаны очень похожи на традиционные поворотные обратные клапаны.Основное отличие состоит в том, что резиновый литой диск изгибается вверх и в сторону, когда жидкость проходит через клапан. Крышка не вращается вокруг шарнирного штифта.

У него более короткий ход, чем у традиционного поворотного обратного клапана, что сокращает время закрытия клапана и сводит к минимуму вероятность возникновения гидравлического удара.

Заключение

Каждый из этих клапанов обладает различными характеристиками, свойствами и преимуществами, которые следует тщательно выбирать для правильной установки в систему. Если у вас возникли проблемы с обратным клапаном или вам нужно выбрать новый для вашего процесса, поговорите с инженером, имеющим опыт выбора/размера этих клапанов. Это поможет вашей системе работать с максимальной эффективностью, уменьшив простои и требуя меньше обслуживания.

Руководство по выбору обратных клапанов: типы, характеристики, области применения

Обратные клапаны — это автоматически активирующиеся предохранительные клапаны, которые пропускают газы и жидкости только в одном направлении. Целью обратного клапана является предотвращение реверсирования технологического потока в системе, что может привести к повреждению оборудования или нарушению технологического процесса.Они классифицируются как однонаправленные клапаны. Обратные клапаны обычно используются для защиты насосов в жидкостных системах или компрессоров в газовых системах, где обратный поток может привести к отключению насоса или компрессора. Они также применяются в технологических системах с переменным давлением, которые должны храниться раздельно. Для работы им не требуется внешний источник питания, поскольку они используют перепад давления, создаваемый потоком среды.

Преимущества

Недостатки

Предотвращает обратный поток

Нельзя использовать с пульсирующими системами

Поддерживает давление

Закрывающий элемент может захлопнуться, что приведет к повреждению и чрезмерному износу

Служит резервной системой



Большинство из них можно использовать как горизонтально, так и вертикально



Приложения

Обратные клапаны используются для предотвращения обратного потока и поддержания давления.Они обычно используются в качестве: резервного в случае отказа насоса, для поддержки работы компрессоров и поршневых насосов, а также когда давление в системе превышает возможности основного оборудования. Обратные клапаны можно увидеть в таких отраслях, как нефтепереработка, нефтехимия, химия и т. Д., Добыча нефти, вода, пар, переработка нефти и вязких жидкостей. Обратные клапаны также широко используются в системах управления сточными водами и на производстве.

Для получения дополнительной информации см. страницу приложений клапанов IHS Engineering360.

Типы

В обратных клапанах

используются различные технологии для пропуска и остановки потока жидкостей и газов.

Поворотные обратные клапаны пропускают полный, беспрепятственный поток и автоматически закрываются при снижении давления. Полное закрытие происходит, когда расход достигает нуля. Поворотные обратные клапаны рекомендуются для использования в системах с задвижками из-за низкого перепада давления на клапане. Клапан состоит из диска и шарнира, которые подвешены к корпусу шарнирным штифтом.Седло в этом клапане либо металл к металлу, либо металлическое седло к композиционному диску. Композитный диск рекомендуется для служб, где в среде могут присутствовать частицы, где шум нежелателен или где требуется надежное отсечение. Корпус поворотного обратного клапана доступен в Y-образной или прямой конструкции. В конструкции с прямым корпусом диск шарнирно закреплен вверху, так что он плотно прилегает к седлу, которое составляет единое целое с корпусом. Однодисковый поворотный обратный клапан выполнен с запорным элементом, прикрепленным к верхней части колпачка.

Преимущества : Турбулентность и перепад давления очень низкие, сменные посадочные кольца, наклонная посадочная поверхность облегчает открытие при более низком давлении, более надежное уплотнение и меньший удар при закрытии при более высоком давлении.

Недостатки : Нельзя использовать в системах с пульсирующим потоком. Постоянное хлопанье будет разрушительным для элементов сиденья.

Подъемные обратные клапаны имеют направляющий диск и такое же седло, как у шаровых клапанов. Их лучше всего использовать в системах с шаровыми клапанами и пластиковыми обратными клапанами. Существует три формы корпуса (горизонтальная, угловая и вертикальная), которые можно установить в горизонтальные или вертикальные линии с восходящим потоком. Для правильной работы подъемных обратных клапанов поток должен проходить ниже седла. Давление восходящего потока поднимает седло в направляющих от седла. Диск падает вниз, чтобы закрыть трубу, когда поток останавливается или реверсируется. При горизонтальной установке диск подвешен системой направляющих ребер.

Бесшумные клапаны или клапаны с центральной направляющей аналогичны подъемным обратным клапанам с центральной направляющей, проходящей от впускного к выпускному отверстию. Стопор клапана представляет собой пружину и втулку, приводимую в действие для обеспечения «тихого» движения. Подъемные обратные клапаны состоят из металлического корпуса с седлами, которые либо встроены в корпус, либо содержатся в заменяемых седловых кольцах. Конструкция диска аналогична конструкции шаровых клапанов с металлическими или композитными дисками. Поршневые обратные клапаны также очень похожи на подъемные обратные клапаны.Они обеспечивают наилучшую герметичность уплотнения и являются наиболее практичными для небольших размеров.

В шаровом обратном клапане в качестве запорного элемента используется свободно плавающий или подпружиненный шар, опирающийся на седло. По конструкции похож на шаровой кран. Механизм работы обратного клапана относительно прост. Большинство обратных клапанов содержат шар, который свободно сидит над седлом, имеющим только одно сквозное отверстие. Шарик имеет немного больший диаметр, чем у сквозного отверстия. Когда давление за седлом превышает давление над шаром, жидкость может течь через клапан; однако, как только давление над шаром превышает давление под седлом, шар возвращается в седло, образуя уплотнение, предотвращающее обратный поток.Их лучше всего использовать для работы с вязкими жидкостями или при наличии осадка в системе, поскольку шар остается чистым при плавной работе.

Шаровой обратный клапан. Видео: iecSimulations  / CC BY 3.0

Преимущества: Может использоваться с линиями пара, воздуха, газа, воды и пара с высокими скоростями потока, может устанавливаться в линиях с вертикальным потоком, доступен со сменными седловыми кольцами.

Двухдисковый или межфланцевый обратный клапан состоит из двух полукруглых дисков, шарнирно соединенных друг с другом.Два диска складываются вместе при положительном потоке и втягиваются в полный круг, чтобы закрыться против обратного потока. Межфланцевые обратные клапаны были разработаны как меньший и менее дорогой вариант подъемных и поворотных обратных клапанов. Межфланцевые обратные клапаны предназначены для установки между набором фланцев. Диск в дисковых обратных клапанах движется в плоскости под прямым углом к ​​потоку жидкости, сопротивляясь пружине, удерживаемой на месте фиксатором. По мере того, как давление вверх по потоку увеличивается и преодолевает силу пружины и вес диска, диск поднимается со своего седла, позволяя потоку проходить через клапан.Пружина позволяет устанавливать клапан в любом направлении. Их не следует путать с двойным обратным клапаном, который представляет собой узел, состоящий из двух отдельных обратных клапанов.

Дисковый обратный клапан. Изображение предоставлено Spiraxsarco.com



Обратные клапаны типа «утконос» — это чувствительные к расходу клапаны с переменным сечением. Свое название они получили из-за своей формы, состоящей из двух створок в форме утиного клюва. В условиях нулевого расхода клапан остается закрытым.По мере увеличения потока давление на створки увеличивается, и клапан открывается.

Обратный клапан «Утконос». Изображение предоставлено: tideflex.com

Дроссельные обратные клапаны имеют такую ​​же конструкцию и характеристики потока, что и дисковые затворы. Они часто используются вместе в системах управления потоками. Дроссельные обратные клапаны сконструированы таким образом, что в корпусе достаточно места для легкого перемещения дискового затвора. Конструкция обеспечивает гибкое уплотнение отверстия корпуса клапана под углом 45° и уменьшает захлопывание.Корпус клапана представляет собой отрезок трубы с соединениями на обоих концах и мелкоточечной отделкой. Простая конструкция корпуса позволяет использовать клапаны большого диаметра и устанавливать линии седла из многих материалов. При установке обратного клапана-бабочки важно обеспечить, чтобы поток, поступающий в клапан, исходил из конца шарнирной стойки клапана, чтобы защитить клапан от остановки всего потока.

Преимущества: Бесшумная работа, может использоваться в тех же приложениях, что и дисковые затворы, может устанавливаться горизонтально или вертикально и может работать с вертикальным потоком, а конструкция уменьшает захлопывание.

Недостатки: Нельзя использовать в чистых или стерильных условиях, так как клапан трудно очистить. Грязь может вызвать чрезмерный износ диска.

Зонтичные обратные клапаны представляют собой эластомерные самоприводные устройства. Эти клапаны просто вдавливаются в отверстие и могут быть рассчитаны на работу в определенном диапазоне давлений. Название зонт происходит от общей формы устройства.

Изображение предоставлено: DFT Inc.

Обратные клапаны представляют собой сборки из двух обратных клапанов и двух запорных клапанов.Они могут также включать контрольные краны для каждой камеры в сборе. Для получения дополнительной информации посетите Руководство по спецификациям устройств предотвращения обратного потока Engineering360.

Картриджные/коллекторные клапаны представляют собой направляющие регулирующие клапаны, которые вставляются в коллекторы для обеспечения экономичной и компактной конструкции системы.

Донные клапаны представляют собой тип обратного клапана со встроенным сетчатым фильтром. Они используются в точке забора жидкости для удержания жидкости в системе.

Тарельчатые обратные клапаны открывают и закрывают порты с помощью уплотнительного устройства, состоящего из диска, конуса или сферы, которые прижимаются к седловой поверхности с помощью пружины.

Обратные клапаны с поворотным диском используют поворотный диск в качестве запорного элемента. Они похожи на поворотные обратные клапаны, но ось вращения расположена близко к центру потока. Диск остается закрытым относительно седла в условиях отсутствия потока и принудительно открывается потоком. Обратные клапаны с наклонным диском лучше всего использовать в тех случаях, когда требуется быстрое реагирование и когда важна защита от заедания. Возможна быстрая реакция, поскольку центр масс диска находится близко к оси вращения.В полностью открытом состоянии клапан демонстрирует низкий перепад давления.

Преимущества: очень низкий перепад давления, быстрое закрытие, не застревает в грязных системах, сводит к минимуму заклинивание диска.

Недостатки: Нельзя использовать при быстро меняющемся потоке, может ухудшиться герметичность седла при низком перепаде давления.

Технические характеристики

Технические характеристики

включают размер клапана, номинальное давление, температуру среды и коэффициент расхода клапана.

Падение давления — При выборе обратного клапана важно понимать падение давления, которое произойдет в системе управления потоком.Изменения давления в системе отвечают за управление потоком и, следовательно, за работу обратного клапана. Герметичность запирания зависит от обратного перепада давления, когда давление на выходе превышает давление на входе. Это означает, что чем больше перепад обратного давления, тем большее давление на выходе будет давить на запорный элемент, обеспечивая лучшую отсечку.

Дополнительную информацию о расходе клапана можно найти на странице Engineering360 «Расход клапана и размеры».

Метод контроля

Поток жидкости в нужном направлении открывает клапан, а обратный поток заставляет клапан закрыться. Противоток предотвращается весом запорного механизма, обратным давлением, пружиной или комбинацией этих средств. Механизм обычно называют диском, но шарик и тарелка являются другими взаимозаменяемыми терминами. В идеале обратный клапан должен обеспечивать нулевое сопротивление нормальному потоку и полное сопротивление потоку (утечке) в обратном направлении.

СМИ

Среда играет важную роль при выборе материала корпуса и диска клапана, а также типа и скорости привода. Существует широкий спектр материалов, которые могут быть в системе клапанов.

Материалы

Обратные клапаны

изготавливаются из самых разных материалов, включая металлические и неметаллические варианты. При выборе материала следует учитывать условия эксплуатации (т. е. окружающее тепло), срок службы (т. е. техническое обслуживание) и среду (т.е. газа или коррозионной жидкости).

Типы соединений

Типы соединений для обратных клапанов следует выбирать на основе соединений, уже имеющихся в системе. Для правильного функционирования крайне важно, чтобы клапан мог обеспечить прочное и надежное соединение с трубопроводом в системе.

Соединение

Описание

Резьбовой

Клапан имеет внутреннюю или внешнюю резьбу для входного или выходного соединения.

Компрессионный фитинг

Герметичное трубное соединение без пайки или резьбы. Когда гайка на одном фитинге затягивается, она сжимает шайбу вокруг второй трубы, образуя водонепроницаемое затвор.

Фланец болта

Клапан имеет болтовой фланец(и) для впускного или выпускного соединения.

Зажимной фланец

Клапан имеет зажимной фланец(и) для впускного или выпускного соединения.

Союз

Клапан имеет штуцерное соединение для входного или выходного соединения.

Трубный фитинг

Клапан имеет соединение для непосредственного соединения трубок на входе и/или выходе.

Сварка встык

Клапан имеет соединение под сварку встык для входного или выходного соединения.

Сварка внахлестку/пайка

Клапан имеет раструбное приварное соединение для входного или выходного соединения.

Дополнительную информацию см. на странице клапанов Engineering360.

Ресурсы

FlowServe — Эдвард Вэлвс (pdf)

PDHEngineering – Основы клапанов

Скоузен, Филип Л. Справочник по клапанам . Нью-Йорк: McGraw-Hill, 1998. Печать.

Кредиты изображений:

Кэмерон | Кэмерон | КСБ АГ


Чтение информации пользователя об обратных клапанах

Что такое обратные клапаны?

Что такое обратные клапаны? Обратный клапан , обратный клапан или односторонний клапан — это клапан, который обычно позволяет жидкости (жидкости или газу) проходить через него только в одном направлении.

Обратные клапаны являются двухходовыми клапанами, что означает, что они имеют два отверстия в корпусе, одно для входа жидкости, а другое для выхода жидкости. Существует множество различных типов обратных клапанов, используемых в самых разных областях применения в контрольно-измерительных приборах, нефтегазовых установках, паровых и газовых турбинах, низкотемпературных газовых и жидкостных системах и тонкодисперсном газе.

Обратные клапаны часто являются частью обычных предметов домашнего обихода. Хотя они доступны в широком диапазоне размеров и цен, они, как правило, очень маленькие, простые или недорогие.Обратные клапаны работают автоматически, и большинство из них не контролируется человеком или каким-либо внешним управлением; соответственно, у большинства нет рукоятки или штока клапана. Корпуса (внешние оболочки) большинства обратных клапанов изготавливаются из пластика или металла.

Одним из важных элементов обратных клапанов является давление срабатывания, которое представляет собой минимальное давление на входе, при котором клапан будет работать. Как правило, обратный клапан рассчитан и поэтому может быть рассчитан на определенное давление открытия.

Сердечные клапаны — это в основном впускные и выпускные обратные клапаны для желудочков сердца, поскольку желудочки действуют как насосы.

Brennan поставляет обратные клапаны различных размеров от 1/8” до 1” и из таких материалов, как нержавеющая сталь 316, латунь, нержавеющая сталь 316L, нержавеющая сталь 316 Nace, нержавеющая сталь 304, нержавеющая сталь 304L и монель 400. выдерживать температуры до 350˚F.

Наш ассортимент обратных клапанов оснащен уникальным уплотнительным кольцом, которое передает давление непосредственно на корпус и обеспечивает нулевую утечку в течение длительного срока службы. Ассортимент обратных обратных клапанов подходит для давления до 4300 фунтов на квадратный дюйм и доступен с различными концами.Клапаны проходят стандартные производственные испытания в соответствии со стандартом ANSI B 16.34, и каждый клапан проходит заводские испытания на трещинообразование и эксплуатационные характеристики.

Некоторая информация предоставлена ​​Википедией.

Обратные клапаны | Группа клапанов Curtiss-Wright

Curtiss-Wright Valves Division предлагает широкий ассортимент высококачественных обратных клапанов от своих торговых марок Phönix и Strack. Обратные клапаны представляют собой самоавтоматические односторонние клапаны, предназначенные для обеспечения потока газов и жидкостей только в одном направлении, автоматически предотвращая любой обратный или обратный поток.

Обратный клапан выпускается в различных формах и предлагает различные решения для различных областей применения. Поскольку обратный клапан настолько универсален, его можно найти практически в любой отрасли, где используются насосы. Коллекция обратных клапанов , которую мы поставляем, включает:

  • Клапаны угловые регулирующие
  • Поворотные обратные клапаны
  • Поршневые обратные клапаны
  • Микроклапаны
  • Криогенные сервисные клапаны
  • Множество вариантов регулирующих клапанов, таких как одинарные, двойные, многоступенчатые, клеточные и другие.

Поскольку каждый из обратных клапанов в нашем разнообразном ассортименте соответствует высочайшему качеству , герметичному уплотнению и длительному сроку службы, все они гарантируют бесперебойную работу вашего оборудования.

ПОСМОТРЕТЬ ПОЛНЫЙ АССОРТИМЕНТ ОБРАТНЫХ КЛАПАНОВ НИЖЕ:


Обратные клапаны: назначение и функциональность

Обратные клапаны представляют собой автоматические клапаны, которые позволяют потоку газов и жидкостей двигаться в одном направлении, предотвращая любой обратный или обратный поток материала внутри трубопровода.Его универсальный характер позволяет устанавливать их вертикально или горизонтально, без участия человека и в зависимости от потока при открытии и закрытии. Внутренний диск внутри обратного клапана позволяет потоку проходить вперед, открывая клапан. Затем, в зависимости от конструкции, диск начинает закрывать клапан при уменьшении или изменении направления потока.

ОБРАТНЫЕ КЛАПАНЫ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

  • Доступен в широком диапазоне размеров
  • Надежный
  • Предотвращает обратный поток
  • Снижение затрат на техническое обслуживание
  • Увеличение энергосбережения
  • Экономичный
  • Поддерживает давление
  • Служит резервной системой
  • Можно использовать горизонтально и вертикально
  • Гибкость при работе с переменным потоком
  • Снижают вероятность внезапного отказа клапана, так как устраняют дребезжащую вибрацию

ПРИМЕНЕНИЕ ОБРАТНЫХ КЛАПАНОВ

Обратные клапаны в основном используются в самых разных областях по одной из четырех причин:

  • Для предотвращения сифонирования
  • Для герметичности клапана
  • Для предотвращения загрязнения обратным потоком
  • Для предотвращения повреждения оборудования обратным потоком

Характер их функциональности доказал свою полезность в бытовых приборах, таких как посудомоечные машины, линии сточных вод и стиральные машины, в том числе в более промышленных целях, таких как бойлеры, насосы, газовые системы, печи и линии CO2 в аквариумах. Однако чаще всего они используются в воде и воздухе.

Пневматический обратный клапан

Пневматические обратные клапаны автоматизированы и не требуют ручного управления для открытия или закрытия. Их часто называют односторонними воздушными клапанами или воздушными обратными клапанами; они пропускают воздух внутрь и препятствуют его выходу. У них есть определенное давление открытия, минимальное давление, необходимое для того, чтобы клапан работал.



Обратные клапаны для воды

Обратные клапаны применяются во многих областях водоснабжения, таких как питьевая вода и сточные воды.Обратные клапаны в установках с питьевой водой, чтобы убедиться, что среда с выходной стороны клапана не может попасть в систему с чистой питьевой водой и загрязнить ее. То же самое касается сточных вод; они гарантируют, что загрязненная вода не сможет повторно попасть в систему и вызвать перелив.


типы обратных клапанов

Обратный клапан — это самый простой ходовой регулирующий клапан, используемый в гидравлических системах. Существует множество обратных клапанов, все с определяющими характеристиками, которые более эффективно работают в различных областях применения.

ШАРОВЫЕ ОБРАТНЫЕ КЛАПАНЫ

Обычно компактные и экономичные шаровые обратные клапаны имеют сферическую подвижную часть для блокирования потока в трубопроводе. Иногда он подпружинен, чтобы держать его закрытым, или в противном случае требуется обратный поток, чтобы переместить шар к седлу и создать уплотнение.

ПОВОРОТНЫЕ ОБРАТНЫЕ КЛАПАНЫ

Установленный с диском, который качается на шарнире или валу, диск откидывается от седла, обеспечивая прямой поток; когда поток останавливается, диск возвращается к седлу, блокируя движение потока в обратном направлении.Поворотные обратные клапаны необходимо чистить, поэтому они не совсем не требуют технического обслуживания, поэтому очень важно устанавливать их в удобном для осмотра месте.

Связанные продукты: S72 — Поворотный обратный клапан

ПОРШНЕВЫЕ/ПОДЪЕМНЫЕ ОБРАТНЫЕ КЛАПАНЫ

Диск внутри поршневого/подъемного обратного клапана, который поднимается со своего седла за счет более высокого давления жидкости вверх по потоку и течет к выходу или стороне выхода. Когда давление падает, сила тяжести или более высокое давление на выходе заставляет диск опускаться на свое седло, закрывая клапан, чтобы остановить обратный поток.

Сопутствующие товары:  S27 — Поршневой обратный клапан

ЗАПОРНЫЕ ОБРАТНЫЕ КЛАПАНЫ

Запорно-обратные клапаны используются в качестве обратного или запорного клапана. Они могут оперативно остановить поток независимо от направления потока или давления в трубопроводе, в том числе при попадании в него внешнего компонента.

ДВОЙНЫЕ ОБРАТНЫЕ КЛАПАНЫ

Обратный клапан с двумя пластинами известен под многими названиями, например, дроссельный обратный клапан, обратный клапан с откидным диском или двухдисковый.Он отличается тем, что две половины диска движутся к центру трубопровода с прямым потоком, а с обратным потоком он закрывается двумя открытыми половинками, упирающимися в седло для закрытия потока. Легкий и компактный по своей конструкции, это недорогой вариант установки и обслуживания.

ОБРАТНЫЕ КЛАПАНЫ С НАКЛОННЫМ ДИСКОМ

Наклонная конструкция позволяет клапану полностью открываться и оставаться неподвижным при более низких скоростях потока, гарантируя, что он может быстро закрыться при остановке потока.Диск имеет скошенное посадочное место на корпусе и кромке диска, обеспечивающее герметичное отсечение при любом давлении.

МЕЖФЛАНЦЕВЫЕ ОБРАТНЫЕ КЛАПАНЫ

Бесфланцевые обратные клапаны

представляют собой компактное и недорогое решение и являются предпочтительным типом обратных клапанов для большинства применений. Клапан открывается и закрывается в моменты чрезвычайно низкого давления на диск клапана.

УГЛОВЫЕ РЕГУЛИРУЮЩИЕ КЛАПАНЫ

Угловые регулирующие клапаны часто используются в трубопроводных системах, где требуется пространство, например, для дренажных систем, питательной воды котла и других трубопроводных систем.Корпус клапана имеет прямой угол, что способствует изменению направления потока.

Связанные продукты:  7000ACV — Угловой регулирующий клапан (тип zen-trol), 7900SATV — Угловой запорный клапан Sweep

МИКРОРЕГУЛИРУЮЩИЕ КЛАПАНЫ

Микрорегулирующий клапан представляет собой микроклапан, часто менее 10 мм, который имеет два порта для регулирования потока. Обычно они используются в флюидике и микрофлюидике для управления жидкостями или газами, а клапан управляется электрически.Микроклапаны часто используются на входе и выходе микронасосов, где жидкость или газ должны течь в одном направлении.

Связанные продукты:  23XXMCV — микроклапан

КРИОГЕННЫЕ СЛУЖЕБНЫЕ КЛАПАНЫ

Клапаны

Криогенные рабочие клапаны подходят для использования в очень холодных условиях, в диапазоне от -40 C до -196 C, и имеют крышку с длинной шейкой. Они могут помочь хранить и транспортировать тонны криогенных газов, таких как сжатый природный газ или сжиженный природный газ; при нагревании эти газы могут расширяться в сотни раз, становясь горючими и взрывоопасными.

Сопутствующие продукты:  22XXCSV — Криогенный сервисный клапан

РЕГУЛИРУЮЩИЕ КЛАПАНЫ

Регулирующий клапан используется для управления скоростью потока жидкостей или газов с помощью контроллера. Позволяет напрямую контролировать расход, давление, уровень жидкости и температуру в проходе.

Связанные продукты:  2000GCV — общий регулирующий клапан, 4000SCV — стандартный регулирующий клапан, 4000ZCV — регулирующий клапан Zen-trol, 4X1XSTD — стандартный регулирующий клапан (клеточного типа), 4X2XCV — регулирующий клапан (одноступенчатый), 4X3XCV — регулирующий клапан (двухступенчатый), 4X4XCV — регулирующий клапан (двухступенчатый с диффузором), 4X5XCV — регулирующий клапан (многоступенчатый), 4X6XCV — регулирующий клапан (типа Zen-trol), 4XXXCV — регулирующий клапан (кондиционирование пара), 8000CVSB — регулирующий клапан (разборный корпус), 8500CVD — регулирующий клапан (мембранный водослив и пережим)


Часто задаваемые вопросы

Как работают обратные клапаны?

Для эффективной работы обратных клапанов

требуется перепад давления.С двумя портами, входом для среды и выходом для ее выпуска, обратный клапан регулирует поток жидкости в одном направлении. Он делает это путем измерения давления, и если оно выше на стороне выхода, клапан закроется. Если давление на входном отверстии недостаточно велико, оно закроется. Поскольку существует так много типов обратных клапанов, каждый закрывающий механизм будет отличаться.

Могут ли обратные клапаны выйти из строя?

Обратные клапаны могут выйти из строя, и они начинают издавать предупреждающие сигналы, когда что-то не так.Следите за обратным потоком и чрезмерным повреждением компонентов. Некоторые клапаны могут даже начать вибрировать, издавать шум при выходе из строя и терять внутренние детали при возникновении проблем. Если вы сможете распознать ранние признаки неисправности клапана, вы сможете предотвратить падение клапана и избежать дорогостоящего ремонта или простоя.

Как долго служат обратные клапаны?

Рекомендуется проверять обратные клапаны каждые 12 месяцев на наличие признаков износа. Хотя в зависимости от применения и частоты использования, большинство обратных клапанов потребуется ремонт или замена через 3-5 лет.

Для чего используется обратный клапан?

Основная цель обратного клапана — предотвратить обратный поток в системе приложения. Он позволяет потоку жидкости двигаться в одном направлении и по этой причине широко известен как односторонний клапан или обратный клапан.

Какие существуют пять типов обратных клапанов?

Существует пять типов обычных обратных клапанов, используемых для различных функций, которые подходят для различных применений, в том числе:

Когда следует использовать обратные клапаны?

Обратный клапан используется для предотвращения обратного потока из системы приложения.Поэтому его обычно устанавливают на выпуске насоса в различных средах, чтобы предотвратить загрязняющую среду и обратный поток в систему. Например, они обычно используются в центробежных насосах, поскольку они не являются самовсасывающими и необходимы для удержания воды в трубах. Обратные клапаны также постоянно используются в системах отопления, вентиляции и кондиционирования воздуха в больших зданиях, где хладагент закачивается на много этажей.

Как установить обратный клапан?

Установка обратных клапанов должна производиться в соответствии с их входом и выходом, указанными на корпусе клапана.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
