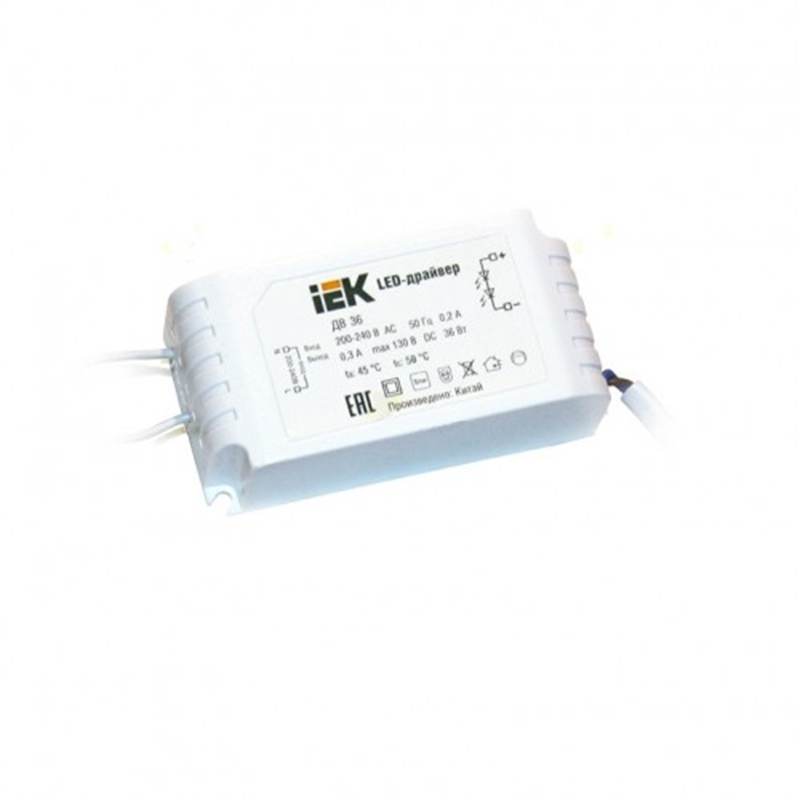

Драйвер для светодиодной ленты Rev Extra Slim 28969 7 36 Вт 130 В IP20

Подробное описание

Артикул № 3934445

Несмотря на то, что светодиоды в несколько раз эффективнее традиционных ламп накаливания, из-за внутреннего рассеивания тепла они нагреваются. Именно поэтому мощным светодиодам для корректной работы требуются драйвера.

Драйвер для LED представляет собой небольшое устройство, которое стабилизирует ток и напряжение, тем самым доводя его до нужных величин. Другими словами, светодиодный драйвер отвечает за подачу на цепь из светодиодов такого тока, который требуется для бесперебойного функционирования от сети переменного тока 220 В, 50 Гц.

Как выбрать светодиодный драйвер, led driver

Самым оптимальным способом подключения к 220В, 12В является использование стабилизатора тока, светодиодного драйвера. На языке предполагаемого противника пишется «led driver». Добавив к этому запросу желаемую мощность, вы легко найдёте на Aliexpress или Ebay подходящий товар.

Содержание

• 1. Особенности китайских
• 2. Срок службы
• 3. ЛЕД драйвер на 220В
• 4. RGB драйвер на 220В
• 5. Модуль для сборки
• 6. Драйвер для светодиодных светильников
• 7. Блок питания для led ленты
• 8. Led драйвер своими руками
• 9. Низковольтные
• 10. Регулировка яркости

Особенности китайских

Многие любят покупать на самом большом китайском базаре Aliexpress. цены и ассортимент радуют.  LED driver чаще всего выбирают из-за низкой стоимости и хороших характеристик.

Но с повышением курса доллара покупать у китайцев стало невыгодно, стоимость сравнялась с Российской, при этом отсутствует гарантия и возможность обмена. Для дешевой электроники характеристики бывают всегда завышены. Например, если указана мощность в 50 ватт, в лучшем случае то это максимальная кратковременная мощность, а не постоянная. Номинальная будет 35W — 40W.

К тому же сильно экономят на начинке, чтобы снизить цену. Кое где не хватает элементов, которые обеспечивают стабильную работу. Применяются  самые дешевые комплектующие, с коротким сроком службы и невысокого качества, поэтому процент брака относительно высокий. Как правило, комплектующие  работают на пределе своих параметров, без какого либо запаса.

Если производитель не указан, то ему не надо отвечать за качество и отзыв про его товар не напишут. А один и тот же товар выпускают несколько заводов в разной комплектации. Для хороших изделий должен быть указан бренд, значит он не боится отвечать за качество своей продукции.

Одним из лучших является бренд MeanWell, который дорожит качеством своих изделий и не выпускает барахло.

Срок службы

Как у любого электронного устройства у светодиодного драйвера есть срок службы, который зависит от условий эксплуатации. Фирменные современные светодиоды уже работают до 50-100 тысяч часов, поэтому питание выходит из строя раньше.

Классификация:

1. ширпотреб до 20.000ч.;
2. среднее качество до 50.000ч.;
3. до 70.000ч. источник питания на качественных японских комплектующих.

Этот показатель важен при расчёте окупаемости на долгосрочную перспективу. Для бытового пользования хватает ширпотреба. Хотя скупой платит дважды, и в светодиодных прожекторах и светильниках это отлично работает.

ЛЕД драйвер на 220В

Современные светодиодные драйвера конструктивно выполняются на ШИМ контроллере, который очень хорошо может стабилизировать ток.

Основные параметры:

1. номинальная мощность;
2. рабочий ток;
3. количество подключаемых светодиодов;
4. степень защиты от влаги и пыли
5. коэффициент мощности;
6. КПД стабилизатора.

Корпуса для уличного использования  выполняются из металла или ударопрочного пластика. При изготовлении корпуса из алюминия он может выступать в качестве системы охлаждения для электронной начинки. Особенно это актуально при заполнении корпуса компаундом.

На маркировке часто указывают, сколько светодиодов  можно подключить и какой мощности. Это значение может быть не только фиксированным, но и в виде диапазона. Например, возможно подключение светодиодов 12 220 от 4 до 7 штук по 1W. Это зависит от конструкции электрической схемы  светодиодного драйвера.

RGB драйвер на 220В

Для мощных РГБ диодов 10W, 20W, 30W, 50W, 100W

Трёхцветные светодиоды RGB отличаются от одноцветных тем, что содержат в одном корпусе кристаллы разных цветов красный, синий, зелёный. Для управления ими каждый цвет необходимо зажигать отдельно. У диодных лент для этого используется RGB контроллер и блок питания.

Если для RGB светодиода указана мощность 50W, то это общая на всё 3 цвета. Чтобы узнать примерную нагрузку на каждый канал, делим 50W на 3, получим около 17W.

Для РГБ на 1W, 3W, 5W, 10W

Кроме мощных led driver есть и на 1W, 3W, 5W, 10W.

Пульты дистанционного управления (ДУ) бывают 2 типов. С инфракрасным управлением, как у телевизора. С управлением по радиоканалу, ДУ не надо направлять на приёмник сигнала.

Модуль для сборки

Если вас интересует лед driver для сборки своими руками светодиодного прожектора или светильника, то можно использовать led driver без корпуса.

Если у вас уже есть стабилизатор тока для светодиодов, который не подходит по силе тока, то её можно увеличить или уменьшить. Найдите на плате микросхему ШИМ контроллера, от которого зависят характеристики  led драйвера. На ней указана маркировка, по которой необходимо найти спецификации на неё. В документации будет указана типовая схема включения.   Обычно ток на выходе задаётся одним или несколькими резисторами, подключенными к ножкам микросхемы. Если изменить номинал резисторов или поставить переменное сопротивление согласно информации из спецификаций, то можно будет изменить ток.   Только нельзя превышать начальную мощность, иначе может выйти из строя.

Драйвер для светодиодных светильников

К питанию уличной светотехники предъявляются немного другие требования. При проектировании уличного освещения учитывается, то LED driver будет работать в условиях от -40° до +40° в сухом и влажном воздухе.

Коэффициент пульсаций  для светильников может быть выше, чем при использовании внутри помещения. Для уличного освещения этот показатель становится не важным.

При эксплуатации на улице требуется полная герметичность блока питания. Существует несколько способов защиты от попадания влаги:

1. заливка всей платы герметиком или компаундом;
2. сборка блока с использованием силиконовых уплотнителей;
3. размещение платы светодиодного драйвера в одном объёме со светодиодами.

Максимальный уровень защиты это IP68, обозначается как «Waterproof LED Driver» или «waterproof electronic led driver». У китайцев это не гарантия водонепроницаемости.

По моей практике заявленный уровень защиты от влаги и пыли не всегда соответствует  реальному.  В некоторых местах может не хватать уплотнителей. Обратите внимание на ввод  и вывод кабеля из корпуса, попадаются образцы с отверстием, которое не закрыто герметиком или другим способом. Вода по кабелю сможет затекать в корпус и затем в нём испаряться. Это приведет к возникновению коррозии на плате и открытых частях  проводов. Это многократно сократит срок службы прожектора или светильника.

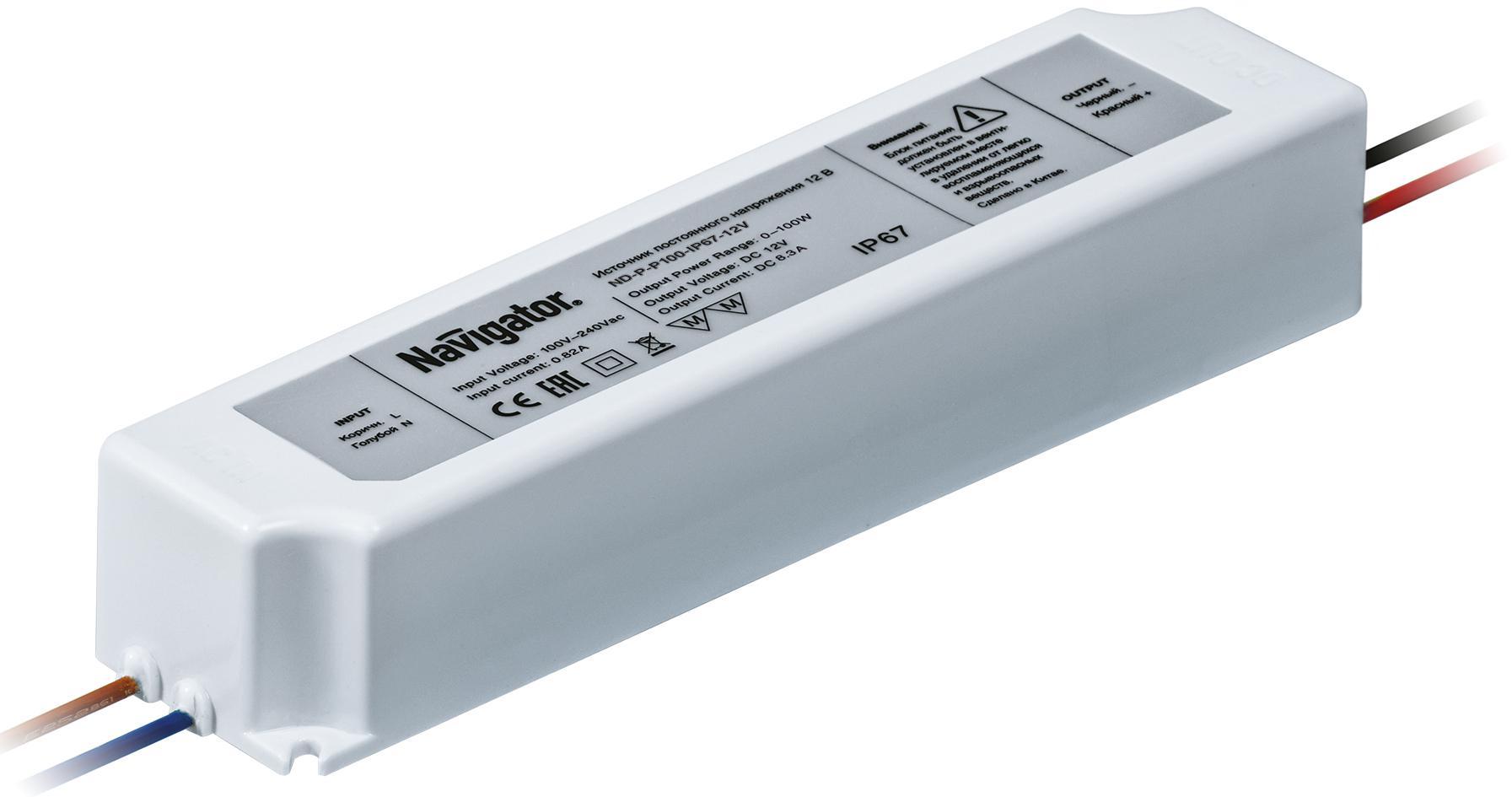

Блок питания для led ленты

LED лента работает по другому принципу, для неё требуется стабилизированное напряжение. Токозадающий резистор установлен на самой ленте. Это облегчает процесс подключения, подсоединить можно отрезок любой длины начиная от 3см до 100м.

Поэтому питание для светодиодной ленты можно сделать из любого блока питания на 12в от бытовой электроники.

Основные параметры:

1. количество вольт на выходе;
2. номинальная мощность;
3. КПД;
4. степень защиты от влаги и пыли
5. коэффициент мощности.

Led драйвер своими руками

Простейший драйвер своими руками можно изготовить за 30 минут, даже если вы не знаете основы электроники. В качестве источника напряжения можно использовать блок питания от бытовой электроники с напряжением от 12В до 37В. Особенно подходит блок питания от ноутбука, у которого 18 – 19В и мощность от 50W до 90W.

Потребуется минимум деталей, все они изображены на картинке. Радиатор для охлаждения мощного светодиода можно позаимствовать из компьютера. Наверняка где-нибудь дома в кладовке у вас пылятся старые запчасти от системного блока. Лучше всего подойдёт от процессора.

Ччто бы узнать номинал требуемого сопротивления, используйте калькулятор расчёта стабилизатора тока для LM317.

Прежде чем делать led driver 50W своими руками, стоит немного поискать, например есть в каждой диодной лампе. Если у вас есть неисправная лампочка, у которой неисправность в диодах, то можно использовать driver из неё.

Низковольтные

Подробно разберем виды низковольтных лед драйверов работающих от напряжения до 40 вольт. Наши китайские братья по разуму предлагают множество вариантов. На базе ШИМ контроллеров производятся стабилизаторы напряжения и стабилизаторы тока. Основное отличие, у модуля с  возможностью стабилизации тока на плате находится 2-3 синих регулятора, в виде переменных резисторов.

В качестве технических характеристик всего модуля указывают параметры ШИМ микросхемы, на которой он собран. Например устаревший но популярный LM2596 по спецификациям держит до 3 Ампер. Но без радиатора он выдержит только 1 Ампер.

Более современный вариант с улучшенным КПД это ШИМ контроллер XL4015 рассчитанный на 5А. С миниатюрной системой охлаждения может работать до 2,5А.

Если у вас очень мощные сверхяркие светодиоды, то вам нужен led драйвер для светодиодных светильников. Два радиатора охлаждают диод Шотки и микросхему XL4015. В такой конфигурации она способна работать до 5А с напряжением до 35В. Желательно чтобы он не работал в предельных режимах, это значительно повысить его надежность и срок эксплуатации.

Если у вас небольшой светильник или карманный прожектор, то вам подойдет миниатюрный стабилизатор напряжения, с  током до 1,5А. Входное напряжение от 5 до 23В, выход до 17В.

Регулировка яркости

Для регулирования яркости светодиода можно использовать компактные светодиодный диммеры, которые появились недавно. Если его мощности будет недостаточно, то можно поставить диммер побольше. Обычно они работают в двух диапазонах на 12В и 24В.

Управлять можно с помощью инфракрасного или радиопульта дистанционного управления (ДУ). Они стоят от 100руб за простую модель и от 200руб модель с пультом ДУ. В основном такие пульты используют для диодных лент на 12В. Но его с лёгкостью можно поставить к низковольтному драйверу.

Диммирование может быть аналоговым в виде крутящейся ручки и цифровым в виде кнопок.

: что это такое и какие мне нужны?

Переход на технологию светодиодного освещения является чрезвычайно популярным в коммерческой отрасли. Благодаря длительному сроку службы и энергоэффективности многие подрядчики начинают понимать преимущества этого светодиода. Узнайте больше о светодиодах с помощью единственного руководства по светодиодам, которое вам когда-либо понадобится

… Итак, как вы питаете светодиоды?

Поскольку светодиоды работают с низким напряжением, для их питания требуется специальное оборудование.Для светодиодных светильников требуется специальное устройство, называемое светодиодным драйвером. Эти драйверы обеспечивают светодиодные лампочки электричеством для правильной работы; подобно тому, как балласт питает люминесцентную лампу или трансформатор питает низковольтную лампу накаливания.

Драйверы светодиодов в основном поддерживают электрический ток, протекающий через цепь светодиода, на номинальном уровне мощности. Светодиоды рассчитаны на низкое напряжение питания (12-24 вольта), но в большинстве коммерческих помещений питание намного выше (120-277 вольт).

Драйверы светодиодов используются для подачи нужного количества электроэнергии на лампочку. В случае изменения напряжения (мощности) драйвер светодиода защитит светодиодную лампу от любых колебаний электрического тока. Эти колебания могут привести к изменению светоотдачи (яркости) лампочки или вызвать перегрев светодиодной лампочки. Светодиодный драйвер жизненно важен для безопасности лампы.

Для питания каждого светодиодного светильника требуется драйвер светодиода.Существует два разных типа устройств: внутренние драйверы и внешние драйверы.

Внутренние драйверы

Внутренние драйверы обычно используются в бытовых лампочках. Это ваши стандартные замены ламп накаливания и КЛЛ с возможностью вкручивания или вставки.

Внешние драйверы

Внешние драйверы обычно используются для коммерческого освещения. Это где угодно, от зонального освещения до складского освещения и уличного освещения. В большинстве случаев гораздо дешевле заменить внешний драйвер, чем заменить весь светодиодный светильник. Для установки освещения ознакомьтесь с нашим Руководством по модернизации

Неудивительно, что внешние драйверы могут выйти из строя, но перед заменой всего светодиодного светильника следует рассмотреть преимущества простой замены внешнего драйвера. Часто водители выходят из строя из-за воздействия высоких температур.

Эти высокие внутренние температуры могут сократить срок службы драйвера и привести к выходу из строя светодиодной лампочки. Просто заменив старый драйвер на новый, вы сэкономите время и деньги!

Как возникают эти высокие температуры?

Температура внутри светодиодного драйвера напрямую связана с внешней температурой драйвера. Высокие температуры возникают, когда электролитические конденсаторы, находящиеся внутри драйвера, начинают перегреваться.

Внутри этих конденсаторов находится гель, который со временем постепенно испаряется. При воздействии более высоких температур гель испаряется быстрее, что приводит к неожиданной остановке привода. Драйвер светодиода указывает на этикетке свою самую горячую точку, известную как точка ТС.

Эта точка используется для обозначения максимальной рабочей температуры водителя. Вот почему драйверы светодиодов с высокими значениями TC могут выдерживать более высокие температуры и, следовательно, имеют более высокий ожидаемый срок службы. Если ваша светодиодная лампочка неожиданно перестала работать, это, вероятно, означает, что пришло время заменить внешний драйвер.

Существует три типа внешних драйверов: драйверы постоянного тока, постоянного напряжения и драйверы светодиодов переменного тока. При замене старого драйвера вы должны убедиться, что требования к входу/выходу полностью соответствуют вашей светодиодной лампе. Светодиоды не могут работать с обычными трансформаторами, такими как низковольтные галогенные лампы или лампы накаливания. Поскольку они работают с низким напряжением, им требуется специальное устройство, способное обнаруживать низкие напряжения.

Драйверы постоянного тока

Внешние драйверы постоянного тока будут питать светодиоды с фиксированным выходным током и набором переменных выходных напряжений. Конкретная светодиодная лампа будет показывать один конкретный ток, обозначенный в амперах, и будет иметь различные напряжения, которые будут варьироваться в зависимости от мощности лампы. Эти характеристики можно найти в техническом описании внешнего драйвера.

Драйверы постоянного напряжения

Внешние драйверы постоянного напряжения обеспечивают питание светодиодов с фиксированным выходным напряжением и максимальным выходным током.В этой конкретной светодиодной лампочке максимальный ток уже регулируется внутри лампы, а напряжение будет фиксированным либо на уровне 12 В постоянного тока, либо на уровне 240 В постоянного тока. Эти характеристики можно найти в техническом описании внешнего драйвера.

Драйверы для светодиодов переменного тока

Драйверы для светодиодов переменного тока используются с лампами, которые уже содержат внутренний драйвер. Внутренний драйвер преобразует электрический ток из переменного в постоянный.

Драйвер для светодиодов переменного тока просто определяет напряжение светодиодной лампы и преобразует электрический ток в соответствии с требованиями мощности для данного конкретного осветительного устройства.Эти светодиодные драйверы обычно используются в светодиодных лампах MR16, но их можно использовать с любой светодиодной лампой на 12–24 В переменного тока.

Что еще следует учитывать при покупке внешнего драйвера светодиодов

Макс. мощность

Драйверы светодиодов всегда следует использовать в паре со светодиодными лампами, потребляющими 80% максимальной номинальной мощности. Например, если ваш внешний драйвер может работать с максимальной мощностью 120 Вт, он должен работать только со светодиодными лампами мощностью 96 Вт.

120 Вт x 0.80 = 96 Вт

*Примечание* НИКОГДА НЕ ПЕРЕГРУЖАЙТЕ СВОЮ ЦЕПЬ

Диммирование

Все три типа внешних драйверов обеспечивают диммирование. Убедитесь, что и на светодиодной лампочке, и на драйвере указано, что они имеют функции диммирования в паспорте изделия. Для большинства внешних драйверов с регулируемой яркостью потребуется внешняя система управления освещением. Эти устройства будут указывать, какой внешний диммер необходим для управления определенными светодиодными лампами. Узнайте, как установить диммеры и датчики, из нашего Руководства по управлению освещением .

Сравнение класса I и класса II

Драйверы UL класса II соответствуют стандарту UL1310. Это означает, что выходная мощность безопасна для прикосновения, и при обращении с ним не требуется серьезной защиты. ( НЕТ риска возгорания или поражения электрическим током)

Эти драйверы могут работать с:

• Менее 60 вольт в сухих условиях
• 30 вольт во влажных условиях
• менее 90 8 ампер 100 Вт

Обратите внимание *Существует ограничение на количество лампочек, которые могут работать с одним драйвером класса II*

Драйверы UL класса I имеют выходную мощность, которая выходит за пределы драйверов класса I.Из-за высокого выходного напряжения драйверы класса I требуют защиты при обращении с ними. В отличие от своего аналога, драйверы класса I гораздо более эффективны, потому что они могут вмещать больше светодиодных лампочек.

Мы стремимся предоставлять качественную продукцию по конкурентоспособным ценам. Независимо от того, хотите ли вы заменить или модернизировать свою систему освещения, мы можем помочь вам на этом пути. HomElectrical предлагает широкий выбор светодиодных драйверов и светодиодного освещения для вашего удобства.

Магазин светодиодного освещения

Оставайтесь на связи

Нравится этот блог? Мы хотим знать, о каких темах блога вы хотите читать.

Поделитесь интересующими вас темами блога в разделе комментариев ниже или отправьте нам сообщение на Facebook!

Не забудьте поделиться с друзьями на Facebook и подписаться на нас в Twitter!

Как выбрать драйвер светодиода

Добро пожаловать в это руководство по выбору драйвера светодиодов.

В этом руководстве приведены основные факторы, которые следует учитывать при выборе драйвера светодиодов для вашего приложения. Существует также информация об этих факторах, которая поможет вам принять решение. RS Components предлагает широкий ассортимент светодиодных драйверов и блоков питания от самых популярных брендов. Они также предлагают доставку на следующий день, конкурентоспособные цены и оптовые скидки.
Полную копию руководства в формате PDF можно найти внизу статьи.

Прежде чем начать…

Вы выбрали светодиод(ы)? Мы предлагаем широкий выбор светодиодной продукции, в том числе:

Все драйверы работают либо с постоянным током (CC), либо с постоянным напряжением (CV), либо с обоими. Это один из первых факторов, которые необходимо учитывать в процессе принятия решений.Это решение будет определяться светодиодом или модулем, который вы будете запитывать, информацию о котором можно найти в техническом описании светодиода.

ЧТО ТАКОЕ ПОСТОЯННЫЙ ТОК?

Драйверы светодиодов с постоянным током (CC) поддерживают постоянный электрический ток во всей электронной схеме за счет переменного напряжения. Драйверы CC часто являются наиболее популярным выбором для светодиодных приложений. Драйверы светодиодов CC можно использовать для отдельных лампочек или последовательно соединенных цепочек светодиодов. Последовательность означает, что все светодиоды установлены вместе в линию, чтобы ток протекал через каждый из них.Недостатком является то, что если цепь разорвана, ни один из ваших светодиодов не будет работать. Однако они, как правило, обеспечивают лучший контроль и более эффективную систему, чем постоянное напряжение.

ЧТО ТАКОЕ ПОСТОЯННОЕ НАПРЯЖЕНИЕ?

Драйверы светодиодов с постоянным напряжением (CV) являются источниками питания. У них есть заданное напряжение, которое они подают на электронную схему. Вы можете использовать драйверы светодиодов CV для параллельной работы нескольких светодиодов, например, светодиодных лент. Источники питания CV можно использовать со светодиодными лентами, у которых есть токоограничивающий резистор, который есть у большинства. Выходное напряжение должно соответствовать требованиям к напряжению всей цепочки светодиодов.

CV также могут использоваться для двигателей светодиодного освещения, которые имеют встроенную микросхему драйвера.

ЧТО ТАКОЕ ПОСТОЯННЫЙ ТОК / ПОСТОЯННОЕ НАПРЯЖЕНИЕ?

Некоторые драйверы светодиодов могут иметь обе опции CV и CC. Стандартно они работают в режиме CV, но когда выходной ток превышает предел номинального тока, они переключаются в режим CC. Эта функция подходит для приложений, требующих гибкого драйвера светодиодов.

КОГДА Я ИСПОЛЬЗУЮ CV ИЛИ CC?

При использовании драйвера светодиодов постоянного тока соблюдайте требования к току для выбранных вами светодиодов. Затем драйвер CC должен отразить это значение на выходе. В технических характеристиках светодиодов указано, что им требуется, со значением, указанным в амперах (А) или миллиамперах (мА). 1 А = 1000 мА

Существуют также регулируемые и выбираемые драйверы выходного тока. Они дают либо диапазон, например от 0 мА до 500 мА, либо ступенчатые значения, такие как 350 мА, 500 мА, 700 мА. Ваш светодиод должен соответствовать выбранным значениям.

могут работать при более низком токе, чтобы продлить срок их службы. Использование более высокого тока может привести к износу светодиода намного быстрее.

Выходная мощность (Вт)

Это значение указано в ваттах (Вт). Используйте светодиодный драйвер, по крайней мере, с тем же значением, что и ваши светодиоды.

Драйвер должен иметь более высокую выходную мощность, чем требуется вашим светодиодам для дополнительной безопасности. Если выходная мощность эквивалентна требованиям к мощности светодиода, он работает на полную мощность. Работа на полной мощности может привести к сокращению срока службы драйвера. Точно так же потребляемая мощность светодиодов указана как среднее значение. С добавлением допусков для нескольких светодиодов вам потребуется более высокая выходная мощность драйвера, чтобы покрыть это.

Выходное напряжение (В)

Это значение указано в вольтах (В). Для драйверов постоянного напряжения требуется такая же мощность, как и требования к напряжению вашего светодиода. Для нескольких светодиодов требования к напряжению каждого светодиода складываются для получения общего значения.

Если вы используете постоянный ток, выходное напряжение должно превышать требования светодиода.

Ожидаемая продолжительность жизни

Драйверы будут поставляться с ожидаемым сроком службы в тысячах часов, известным как MTBF (среднее время до отказа).Вы можете сравнить уровень, на котором вы его используете, чтобы определить рекомендуемый срок службы. Работа драйвера светодиодов с рекомендованными выходными параметрами помогает продлить срок его службы, сократить время и затраты на техническое обслуживание.

Степень защиты IP

Насколько водо- и пыленепроницаемым должен быть ваш светодиодный драйвер? Если ваш драйвер собирается куда-то, где он может вступить в контакт с водой/пылью, вы можете использовать драйвер со степенью защиты IP65. Это означает, что он защищен от пыли и попадания воды.

Если вам нужно что-то водонепроницаемое, вам может понадобиться драйвер со степенью защиты IP67 или IP68.Рейтинг IP указывается в виде числа. Первая цифра обозначает твердые объекты, а вторая – жидкости. Вот определения:

Упаковка/капсула

Вам нужен светодиодный драйвер внутри корпуса? Или он будет встроен в систему? Драйверы светодиодов с открытой рамой более компактны и могут быть адаптированы для вашего приложения. Инкапсуляция обеспечивает рейтинг IP и защиту для автономных драйверов светодиодов.

Как подключить светодиодный драйвер к выбранному приложению? Некоторые светодиодные драйверы поставляются с прикрепленными проводами. В качестве альтернативы вам может потребоваться приобрести провода отдельно. Также существуют отверстия для винтов или отверстий для быстрого крепления кабелей к драйверу.

Копия моего Руководства по покупке светодиодных драйверов прикреплена внизу страницы..

Как работают светодиодные драйверы

оказалось более эффективным по сравнению с лампами накаливания или люминесцентными лампами благодаря их высокой эффективности и длительному сроку службы. Несмотря на то, что они становятся все более популярными и подходят для многих применений, от домашнего хозяйства до освещения в садоводстве, многие люди до сих пор не знают, как они работают.Как и в случае с любыми другими технологическими инновациями, им нужно что-то для управления ими, и это драйвер светодиодов.

— это устройство, обеспечивающее питание лампочек. Поскольку светодиодам для работы требуется постоянный ток, а ток, протекающий в домашнем хозяйстве, а также в линиях электропередач, является переменным, драйвер преобразует ток в постоянный и подает его на лампы. Однако драйверы светодиодов не только обеспечивают ток, но и защищают саму лампу.

Как работают светодиодные драйверы

Существует три типа драйверов: постоянный ток, постоянное напряжение и драйверы постоянного тока/постоянного напряжения.Они предназначены для разных ситуаций. Важно убедиться, что они используются правильно, поскольку они не дают того же самого.

применяются для светодиодов, которым требуется постоянный ток и различное напряжение в светильнике. Это не обычная ситуация для светодиодов, поскольку большинству из них для работы требуется 12 В. Драйверы постоянного тока используются, когда в лампах еще не установлен токовый резистор. Тип светодиодов, для которых требуется драйвер тока, должен питаться от определенного тока, обычно отображаемого в миллиамперах (мА) или амперах (А).Более высокий ток делает светодиод ярче, но если он не регулируется, он может потреблять больше тока, что еще больше приводит к избыточному току, что сокращает срок службы светодиода. Применяя драйвер постоянного тока, светодиоды питаются постоянным током и сохраняют яркость и эффективность.

используются, когда световому узлу требуется стабильное напряжение, поскольку ток обычно уже регулируется внутри лампы или узла. Для этих светодиодов требуется одно стабильное напряжение и максимальная выходная мощность, поэтому драйвер обеспечивает либо 12 В постоянного тока, либо 24 В постоянного тока.Обычно это указывается на самом светильнике. Тип питания, который обычно используется в наших домах, составляет 120–277 В переменного тока. Драйверы постоянного напряжения переключают напряжение переменного тока на низкое напряжение постоянного тока и поддерживают его для правильной работы светодиода.

Драйверы постоянного тока/постоянного напряжения имеют обе опции, как следует из их названия. Они работают при постоянном напряжении, но переключаются на постоянный ток в случае, если выходной ток превышает номинальный предел. Драйверы постоянного тока/постоянного напряжения используются в приложениях, где требуется гибкость.

Нужна ли вашему светодиодному драйверу защита от воды и пыли?

Если драйвер светодиода установлен в месте, где он может вступить в контакт с водой или пылью, его необходимо надлежащим образом защитить. Как и любой электрический шкаф, он может иметь номинальную степень защиты IP (защита от проникновения — используется для определения уровней эффективности герметизации от проникновения посторонних предметов и влаги). Номер IP обычно состоит из 2 цифр, первая из которых представляет собой твердые объекты, а вторая – жидкости.Итак, если вы ищете драйвер, который может контактировать с водой и пылью, вы можете использовать драйвер IP65.

Вот список определений:

	Твердый	Жидкость
0	Без защиты	Без защиты
1	Защита от твердых предметов >50 мм	Защита от капель воды
2	Защита от твердых предметов >12. 5мм	Защита от капель воды под углом 15°
3	Защита от твердых предметов >2,5 мм	Защита от водяных брызг под углом 60°
4	Защита от твердых предметов >1 мм	Защита от водяных брызг под любым углом
5	Защита от пыли	Защита от водяных струй под любым углом
6	Пыленепроницаемый	Защита от мощных струй
7		Защита от временного погружения на глубину до 1 м
8		Защита от погружения в воду на глубину более 1 м

Ожидаемый срок службы драйвера светодиодов

Все драйверы имеют среднее время безотказной работы, или среднее время до отказа, и для максимального увеличения срока их службы и снижения затрат на техническое обслуживание лучше всего запускать драйвер светодиодов на рекомендуемых выходных мощностях.

Что ждет драйверы светодиодов

— одна из самых развивающихся технологий на сегодняшний день. По оценкам Министерства энергетики США, к 2020 году эффективность светодиодов достигнет 258 люмен на ватт, что в 2,5 раза больше, чем у стандартных люминесцентных ламп. Это позволит сэкономить около 90% электроэнергии. К тому времени цены упадут, что сделает светодиодные светильники доступными для большего числа домохозяйств. Одним из ключевых моментов в развитии технологии являются светодиодные драйверы, но многие не осознают их важности.Помимо питания ламп, они необходимы для обеспечения широкого спектра конструкций освещения. Для каждого светового решения требуется дизайн драйвера, а драйверы сами по себе обеспечивают экономию, атмосферу и четкость для осветительных установок. И, наконец, драйверы отвечают за эффективность и долговечность светодиодов.

Сколько светодиодных драйверов мне нужно?

При планировании и установке светодиодного освещения важно всегда тщательно рассчитывать, сколько светодиодных драйверов вам потребуется для питания ваших светильников.Это очень легко сделать, просто учтите следующее:

• Светильники, которые вы устанавливаете, находятся в одном месте или разделены пробелом? Например, в ряду навесных шкафов есть щель из-за включения вытяжки, это нужно рассматривать как две отдельные зоны освещения и потребуются как минимум 2 драйвера. Это связано с тем, что зазор между шкафами будет обнажать кабели, идущие между фарами и водителем.
• Какова общая мощность ламп, которые вы питаете? Вы никогда не должны перегружать максимальную мощность вашего драйвера, иначе свет не будет работать.Просто умножьте мощность продукта на количество, которое вы устанавливаете. Это скажет вам вашу общую мощность, а затем просто выберите драйвер с более высокой максимальной мощностью.
• Сколько портов имеется на блоке распределения драйверов? Разные драйверы имеют разное количество портов, доступных для установки источников света. Убедитесь, что вы проверили, сколько на выбранном вами драйвере, 1 порт может питать 1 светильник. Некоторые осветительные приборы имеют очень низкое энергопотребление, поэтому общая мощность освещения никогда не превысит мощность водителя, но распределительный блок ограничит входную мощность до определенного количества источников света.
• Какой длины кабели на ваших осветительных приборах? Можно добавить несколько областей освещения в один драйвер, даже если они расположены далеко друг от друга. Однако необходимо учитывать, дойдет ли силовой кабель светильника до водителя. Если нет, вам нужно будет добавить еще один драйвер в свой план

Посмотрите наши драйверы для светодиодов.

Ознакомьтесь с нашим ассортиментом интеллектуальных драйверов для светодиодов.

Хотите узнать больше о драйверах? Прочтите в нашем блоге, как определить, какой драйвер вам нужен для светодиодного освещения.

Зачем использовать драйверы светодиодов, а не электронные трансформаторы?

 – отличное дополнение к интерьеру дома или офиса, но для достижения идеального баланса освещения в помещении необходимо использовать правильный источник питания. Существует два основных типа источников питания для светодиодных ламп: светодиодные драйверы и электронные трансформаторы. Однако эти блоки питания не обязательно могут быть взаимозаменяемыми, и вы должны понимать, почему использование драйверов светодиодов может быть лучшим выбором, чем электронные трансформаторы.

. Обеспечивая постоянное напряжение на светодиодной полосе, и ток, подаваемый на светодиодную систему освещения, изменяется, чтобы можно было затемнить или отрегулировать индекс цветопередачи (CPI), что меняет воспринимаемый вид света. Электронные трансформаторы работают аналогично драйверам светодиодов, но они, как правило, обеспечивают большую выходную мощность. Другими словами, для длинных лент светодиодных ламп может потребоваться источник питания мощностью более 200 Вт, а поскольку выходная мощность драйверов светодиодов может быть ограничена до 100 или 200 Вт, может потребоваться электронный трансформатор.

 часто считаются лучшим источником питания для светодиодных ламп благодаря их повышенной безопасности и способности поддерживать целостность светодиодных ламп, сообщает журнал LEDs Magazine. Драйвер светодиода обеспечивает постоянство выходной мощности, а изменения частоты импульсов в драйвере позволяют регулировать яркость светодиода. Драйверы светодиодов следует использовать для небольших установок светодиодного освещения. Однако можно установить несколько драйверов светодиодов, чтобы использовать их в качестве источников питания для нескольких установок светодиодов.

Электронный трансформатор обычно может работать со светодиодными осветительными приборами того же размера, что и светодиодные драйверы. Кроме того, некоторые производители могут производить электронные трансформаторы, которые трудно скрыть. Тем не менее MX LightForce предлагает полную линейку низковольтных трансформаторов освещения, которые нельзя использовать в жилых, коммерческих или промышленных установках светодиодного освещения. Кроме того, электронный трансформатор может использоваться, когда существует комбинация светодиодного и галогенного освещения.

В зависимости от характеристик вашей светодиодной ленты или системы освещения может использоваться светодиодный драйвер или электронный трансформатор. Но драйверы светодиодов являются предпочтительным выбором для обеспечения оптимальной диммируемости и продления срока службы светодиодов. Более того, новые электронные трансформаторы также позволяют диммировать TRIAC.

Рынок светодиодов меняется, и дни выбора конкретного светодиодного драйвера или электронного трансформатора подходят к концу. Чтобы обеспечить удовлетворение ваших потребностей в светодиодном освещении, а также обеспечить безопасность и целостность, убедитесь, что в вашей установке светодиодного освещения используется соответствующий драйвер светодиодов или электронный трансформатор. В противном случае выберите источник питания из подходящих драйверов светодиодов и электронных трансформаторов, посетив MX LightForce.com, или позвольте эксперту помочь вам, заполнив онлайн-форму для связи, чтобы представитель связался с вами сегодня.

: Полное руководство

Вы увлекаетесь энергосберегающей электроникой? Если да, то вы знаете, что светодиодные лампочки обладают большими энергосберегающими способностями и долгим сроком службы.Но большинство людей не знают, что для работы светодиодных лампочек на печатной плате требуются специальные устройства, называемые светодиодными драйверами. Следовательно, они похожи на балласты в низковольтных трансформаторах или люминесцентных лампах.

Следовательно, они отвечают за электричество, подаваемое на светодиоды.

Но драйверы светодиодов могут быть сложной технологией, потому что они бывают разных типов. И это немного ошеломляет в большинстве случаев.

Вот почему в этой статье мы будем подробно говорить о светодиодных драйверах.Вам интересно узнать больше об этой теме?

Тогда подожди немного.

Источник питания светодиодной молнии на белом фоне

Простой. Это электрический компонент, который управляет мощностью светодиода или многослойной светодиодной печатной платы. Короче говоря, это жизненно важная часть светодиодной схемы. Таким образом, работа без светодиодного драйвера означает гибель светодиодной системы.

идеально подходят, если вы хотите, чтобы ваши светодиоды служили долго.Как? Они помогают защитить светодиоды от высокотемпературных сбоев или отказов большой мощности.

В качестве автономного источника питания с функциями, аналогичными характеристикам светодиодов, драйвер светодиодов помогает предотвратить тепловой разгон. Кроме того, он компенсирует возникающие прямые изменения напряжения, обеспечивая при этом стабильный ток.

Светодиодная панель

работают от низкого напряжения от 12 до 24 вольт постоянного тока. Таким образом, даже если вы работаете с высоким напряжением от 120 до 277 вольт переменного тока, светодиодный драйвер выпрямит ток.Короче говоря, это помогает преобразовать переменный ток в постоянный. Или даже сбалансировать высокое напряжение с низким напряжением.

защищают светодиоды от нестабильности тока или напряжения. Изменения напряжения в светодиодах могут привести к колебаниям тока питания. Вот почему мощность светодиодных светильников пропорциональна их подаче. И светодиоды имеют определенный рейтинг для работы в определенном диапазоне. Следовательно, слишком маленький или слишком большой ток приведет к изменению светового потока или быстрому повреждению из-за более высоких температур в светодиоде.

В целом драйверы светодиодов имеют два основных преимущества:

1. Помогает преобразовать переменный ток в постоянный.

2. Драйверы полезны для поддержания тока или напряжения, протекающего через цепь, не опускаясь ниже номинального уровня.

Светящиеся диоды на катушке светодиодной ленты и преобразователь напряжения

Как правило, для каждого светодиодного источника света требуется светодиодный драйвер. Однако главный вопрос должен быть; «Мне нужно купить его отдельно?» Дело в том, что некоторые светодиоды поставляются со встроенным драйвером в колбе.Кроме того, светодиоды, созданные для домашнего использования, в большинстве случаев поставляются со светодиодными драйверами. Отличным примером являются лампы с цоколем GU24/GU10 или E26/E27, работающие от напряжения 120 вольт.

А вот низковольтные светодиоды нравятся; ленточные светильники, MR-лампы, наружные светильники, панели и некоторые осветительные приборы нуждаются в драйвере светодиодов для хорошей работы.

Итак, краткий ответ: когда вы имеете дело с низковольтными светодиодами, вам нужны светодиодные драйверы. Но этого нельзя сказать о бытовых светодиодных лампочках, работающих на 120 вольт.

Крупный план светодиодной ленты на пластиковой катушке, прикрепленной к преобразователю тока

Все перечисленные здесь драйверы светодиодов работают с особыми электрическими требованиями.

Для этого драйвера светодиодов требуется только диапазон выходных напряжений и фиксированная величина выходного тока. Постоянный ток влечет за собой определенный выходной ток, обозначенный в миллиамперах или амперах с набором напряжений, которые зависят от нагрузки/мощности светодиода.

имеют фиксированное выходное напряжение наряду с максимальным выходным током. Кроме того, ток этого светодиода обеспечивается регулируемой системой, питаемой от внутреннего драйвера постоянного тока или простых резисторов, встроенных в светодиодный модуль.

Кроме того, им требуется только одно стабильное напряжение, которое обычно составляет 12 или 24 вольта постоянного тока.

Этот тип драйвера светодиодов технически работает с лампами накаливания или низковольтными галогенными лампами.Следовательно, у них нет трансформаторов с минимальной нагрузкой. Но драйверы светодиодов переменного тока не могут работать с обычными трансформаторами из-за их неспособности обнаруживать низкое напряжение.

Эти светодиодные драйверы позволяют уменьшить яркость светодиодных ламп. Кроме того, он позволяет регулировать яркость светодиодов постоянного напряжения. И это достигается за счет уменьшения количества опережающего тока, поступающего на светодиодную лампу.

Установка специальной светодиодной потолочной лампы по новой технологии

Вы можете отличить систему внутреннего и внешнего освещения вашего автомобиля с помощью качественных автомобильных светодиодных драйверов в различных областях:

• Информационно-развлекательная система и приборная панель
• Передние фары
• Задний фонарь и внутреннее освещение

Драйверы светодиодов задней подсветки, как правило, используют специальную систему затемнения для подсветки ЖК-панелей.

С помощью светодиодных драйверов подсветки вы можете установить инфракрасную подсветку для вашей электроники. Кроме того, это достижимо с мультитопологическим контроллером постоянного тока.

RGB LED помогают добавить функцию индикации или анимацию в ваши полихроматические светодиодные массивы. Кроме того, они обычно совместимы с рядом распространенных интерфейсов.

Благодаря драйверам светодиодных дисплеев можно регулировать определенные цепочки светодиодов с низким и высоким энергопотреблением.Таким образом, будь то большой узкий пиксель или матричное решение для микро- или мини-светодиодных цифровых дисплеев — эти драйверы работают.

Драйвер светодиодных панелей

Перед выбором драйвера светодиодов рассмотрите следующие факторы:

Вы предпочитаете диммируемые светодиоды? Или вы планируете изменить его яркость? Затем выберите блок питания или драйвер с регулируемой яркостью. Почему? Их легко обнаружить по характеристикам источников питания.Кроме того, в таблице спецификаций вы найдете другие сведения, например, типы управления диммером, совместимые с драйверами.

Потребность в напряжении вашего светильника — это одна из первых вещей, которые следует учитывать. Итак, если для работы вашего светодиода требуется 20 вольт, приобретите драйвер на 20 вольт.

Таким образом, цель здесь состоит в том, чтобы убедиться, что ваш драйвер получает правильную выходную мощность. И эмпирическое правило; ваш выход должен быть в пределах указанного диапазона вашего света.

Также для драйвера постоянного напряжения можно учитывать диапазон напряжения. Но если у вас есть драйвер постоянного тока, вы можете учитывать диапазон как тока, так и напряжения.

Короче говоря, обратите внимание на напряжение питания предлагаемого светодиодного светильника. Следовательно, убедитесь, что драйвер светодиода принимает входное напряжение светодиода. Таким образом, легко перейти к адекватному выходному напряжению.

Также необходимо учитывать мощность. Пока вы это делаете, убедитесь, что драйвер имеет более высокую максимальную мощность по сравнению с мощностью света.

Коэффициент мощности помогает определить силовую нагрузку привода, подключенного к электрической сети. И обычно он находится в диапазоне от -1 до 1. Таким образом, стандарт для коэффициента мощности составляет около 0,9 или выше. Другими словами, эффективность драйвера тем выше, чем ближе к единице.

Существуют различные стандарты, на которые следует обращать внимание при выборе драйверов светодиодов. Например, у нас есть класс UL 1 и 2.UL Class 1 предназначен для драйверов с высоковольтным выходом. Водителям этой категории необходимо соблюдать меры предосторожности в приспособлении. Кроме того, он может вместить больше светодиодов, что делает его более эффективным.

Драйверы UL класса 2 не нуждаются в серьезной защите на уровне светодиодов. Кроме того, он соответствует условиям стандарта UL1310. Несмотря на то, что этот класс является более безопасным вариантом, он имеет ограничения по количеству светодиодов, которые он может использовать.

Рейтинг IP — это еще один тип безопасности, который показывает вам, что предлагает кожух водителя.Например, если вы видите рейтинг IP67, это означает, что драйвер защищен от пыли и временного погружения в воду.

Этот коэффициент важен, так как он говорит вам, какая входная мощность драйвера требуется для питания светодиода. Значение выражается в процентах. Таким образом, вы должны ожидать эффективности между 80-85%.

Рассчитать драйвер светодиода несложно. Просто умножьте мощность на 1,2.

По сути, если у вас есть 10 светодиодных ламп, каждая из которых потребляет 5 Вт, это означает, что общая потребляемая мощность составляет 50 Вт.

Итак, чтобы рассчитать драйвер светодиода, вы умножите общую мощность на 1,2.

Выглядит так:

50 х 1,2 = 60.

Как вы можете видеть, для приведенного выше примера расчетный драйвер светодиода составляет 60 В — необходимый источник питания, необходимый для работы 10 светодиодов.

плата драйвера светодиодов с соединительными проводами без корпуса

Цепь драйвера светодиода начинается с конденсатора переменного тока.Таким образом, конденсатор соединяется с основным источником питания в линию. После этого параллельно конденсатору подключается резистор номиналом 390 кОм.

Такое расположение помогает разрядить конденсатор при отсутствии питания. После этого между выпрямителем и основным источником питания подключается еще один резистор 10 кОм. Когда это происходит, двухполупериодный мостовой выпрямитель помогает изменить ток. Затем светодиод преобразует входящее переменное напряжение в постоянное. Затем конденсатор емкостью 4,7 мкФ фильтрует выход мостового выпрямителя.Диод Зенера помогает контролировать выход двухполупериодного мостового выпрямителя. Затем конденсатор емкостью 47 мкФ фильтрует выход Зенера. Итак, отфильтрованный выход Зенера перемещается на светодиод.

Устранение неполадок драйвера светодиода происходит, когда он выходит из строя преждевременно. В этом случае может потребоваться замена драйвера светодиода.

Перед заменой драйвера светодиода убедитесь, что драйвер исправен.Затем убедитесь, что новый драйвер работает точно так же, как и оригинальный. Другими словами, он должен иметь те же характеристики, что и оригинал.

Таким образом, он впишется в то же пространство и будет работать идеально. Этот шаг необходим, поскольку несоответствие может привести к проблемам с безопасностью или производительностью.

Драйвер светодиода можно протестировать следующими способами:

С резисторами для нагрузки

С электронными нагрузками в режиме CV (постоянное напряжение)

Использование светодиодов

Независимо от того, какой метод вы выберете, идеально иметь в виду, что у каждого процесса есть свои недостатки.

Каков срок службы светодиодных драйверов?

Обычно светодиодные драйверы служат три года.

Драйвер светодиода — это то же самое, что и трансформатор?

Нет. Драйвер светодиода отличается от трансформатора. И это из-за их совместимости нагрузки и выхода. Например, драйверы светодиодов выводят постоянный ток. В то время как трансформаторы выводят переменный ток.

Можно ли использовать светодиодный драйвер в качестве источника питания?

Да. Вы можете, если вы получите драйвер светодиода, выходное напряжение которого дает постоянное напряжение.

Как подключить светодиодный драйвер к источнику питания?

Убедитесь, что светодиодная лампа имеет ту же мощность, что и трансформатор. Затем подключите красный и черный провода светодиодного драйвера к источнику питания.

В чем разница между драйвером светодиода и блоком питания?

Драйвер светодиода помогает контролировать выходной ток. Напротив, источник питания предлагает постоянное напряжение.

сейчас в моде. И это неудивительно, ведь именно схема управления помогает светодиодным светильникам работать правильно.

Но, прежде чем приобретать светодиодный драйвер, примите во внимание факторы, упомянутые в этой статье. Таким образом, вы будете свободны от угроз безопасности.

У вас есть вопросы по драйверам светодиодов? Свяжитесь с нами сейчас!

Что такое светодиодный драйвер?

В настоящее время все знакомы со светоизлучающими диодами или широко известными как светодиоды. Эти источники света обычно ассоциируются с более длительным сроком службы и энергоэффективностью. Учитывая, что эти низковольтные источники света никуда не денутся, понимание их драйверов становится необходимой частью их функций.

«Г-н Раджа Мукерджи является президентом и главой подразделения Luminaire BU компании Bajaj Electricals Ltd. Он обладает более чем 22-летним опытом работы в этом сегменте».

Итак, что такое драйвер светодиодов? Это электрическое устройство, которое подает питание на цепочку светодиодов регулируемым образом.Драйвер также предотвращает преждевременный выход из строя светодиодов, контролируя тепловой разгон, который представляет собой явление, при котором с повышением температуры работающего светодиода прямое напряжение VF (т. е. напряжение, необходимое светодиоду для проведения электричества и включения) уменьшается, тем самым увеличивая ток. Проще говоря, со временем светодиод становится все более и более горячим и продолжает потреблять все больше и больше тока, что в конечном итоге приводит к преждевременному сгоранию из-за преждевременного выхода из строя. Драйвер постоянного тока предотвращает преждевременный выход светодиодов из строя.Его эффективность максимальна, когда его выходное сопротивление соответствует входному сопротивлению светодиодов.

Максимальное количество светодиодов, которое можно запустить от драйвера, получается путем деления максимального выходного напряжения драйвера на прямое напряжение светодиодов. Теперь конфигурация светодиодных цепочек, будут ли они соединены последовательно или параллельно или частично последовательно и частично параллельно, определяется конфигурацией и применением светильника. Элемент распада I.е. срок службы конденсатора в цепи LC-фильтра на выходе драйвера фактически определяет срок службы драйвера и, следовательно, всей светодиодной системы. Следовательно, важно выбрать конденсатор с очень хорошим сроком службы.

Проектирование драйвера светодиодов. Перед проектированием драйвера светодиодов необходимо учитывать некоторые основные факторы, например, нужен ли драйвер постоянного тока или постоянного напряжения. Другими факторами, которые следует учитывать, являются тип используемого светодиода, его максимальный ток 80 лм, температура его перехода, применение светильника, ограничение пространства внутри светильника (если есть), коммерческая целесообразность, требуется ли диммирование и т. д.Для большинства приложений рекомендуются драйверы светодиодов с низким напряжением постоянного тока (5-36 В постоянного тока) и высоковольтным входом переменного тока (90-300 В) в первую очередь из-за их надежности и стабильности. В настоящее время диммируемые драйверы набирают популярность. Они работают с диммированием 0-10 В, диммированием TRIAC или ШИМ-диммированием.

Потихоньку набирает популярность даже концепция DOB — водитель на борту, которая по сути представляет собой микросхему, действующую как драйвер. Поскольку это твердотельное устройство, в нем нет элемента распада.Таким образом, его срок службы должен быть почти таким же, как у светодиодов. При соединении в тандеме со светодиодными цепочками ток очень близко соответствует схеме напряжения, что дает форм-фактор почти 1.
