Драйвер для светодиодов: назначение, выбор, подключение, схемы

Широкое распространение светодиодов повлекло за собой массовое производство блоков питания для них. Такие блоки называются драйверами. Основной их особенностью является то, что они способны стабильно поддерживать на выходе заданный ток. Другими словами, драйвер для светодиодов (LED) – это источник тока для их питания.

Назначение

Поскольку светодиод — это полупроводниковые элементы, ключевой характеристикой, определяющей яркость их свечения, является не напряжение, а ток. Чтобы они гарантированно отработали заявленное  количество часов, необходим драйвер, — он стабилизирует ток, протекающий через цепь светодиодов. Возможно использование маломощных светоизлучающих диодов и без драйвера, в этом случае его роль выполняет резистор.

Применение

Драйверы применяются как при питании светодиода от сети 220В, так и от источников постоянного напряжения 9-36 В. Первые используются при освещении помещений светодиодными лампами и лентами, вторые чаще встречаются в автомобилях, велосипедных фарах, переносных фонарях и т. д.

Принцип работы

Как уже было сказано, драйвер – это источник тока. Его отличия от источника напряжения проиллюстрированы ниже.

Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.

Например, если подключить к источнику напряжением 12 В резистор 40 Ом, через него пойдет ток 300 мА.

Если подключить параллельно два резистора, суммарный ток составит уже 600 мА при том же напряжении.

Драйвер же поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться.

Подключим так же резистор 40 Ом к драйверу 300 мА.

Драйвер создаст на резисторе падение напряжения 12 В.

Если подключить параллельно два резистора, ток по-прежнему будет 300 мА, а напряжение упадет до 6 В:

Таким образом, идеальный драйвер способен обеспечить нагрузке номинальный ток вне зависимости от падения напряжения. То есть светодиод с падением напряжения 2 В и током 300 мА будет гореть так же ярко, как и светодиод напряжением 3 В и током 300 мА.

Основные характеристики

При подборе нужно учитывать три основных параметра: выходное напряжение, ток и потребляемая нагрузкой мощность.

Напряжение на выходе драйвера зависит от нескольких факторов:

• падение напряжения на светодиоде;
• количество светодиодов;
• способ подключения.

Ток на выходе драйвера определяется характеристиками светодиодов и зависит от следующих параметров:

• мощность светодиодов;
• яркость.

Мощность светодиодов влияет на потребляемый ими ток, который может варьироваться в зависимости от требуемой яркости. Драйвер должен обеспечить им этот ток.

Мощность нагрузки зависит от:

• мощности каждого светодиода;
• их количества;
• цвета.

В общем случае потребляемую мощность можно рассчитать как

где Pled — мощность светодиода,

N — количество подключаемых светодиодов.

Максимальная мощность драйвера не должна быть меньше .

Стоит учесть, что для стабильной работы драйвера и предотвращения выхода его из строя следует обеспечить запас по мощности хотя бы 20-30%. То есть должно выполняться следующее соотношение:

где Pmax   — максимальная мощность драйвера.

Кроме мощности и количества светодиодов, мощность нагрузки зависит еще от их цвета. Светодиоды разных цветов имеют разное падение напряжения при одинаковом токе. Например, красный светодиод CREE XP-E обладает падением напряжения 1.9-2.4 В при токе 350 мА. Средняя потребляемая им мощность таким образом составляет около 750 мВт.

У XP-E зеленого цвета падение 3.3-3.9 В при том же токе, и его средняя мощность составит уже около 1.25 Вт. То есть драйвером, рассчитанным на 10 ватт, можно питать либо 12-13 красных светодиодов, либо 7-8 зеленых.

Как подобрать драйвер для светодиодов. Способы подключения LED

Допустим, имеется 6 светодиодов с падением напряжения 2 В и током 300 мА. Подключить их можно различными способами, и в каждом случае потребуется драйвер с определенными параметрами:

1. Последовательно. При таком способе подключения потребуется драйвер напряжением 12 В и током 300 мА. Преимущество такого способа в том, что через всю цепь идет один и тот же ток, и светодиоды горят с одинаковой яркостью. Недостаток заключается в том, что для подключения большого числа светодиодов потребуется драйвер с очень большим напряжением.
2. Параллельно. Здесь уже будет достаточно драйвера на 6 В, но потребляемый ток будет примерно в 2 раза больше, чем при последовательном соединении. Недостаток: токи, текущие в каждой цепи, немного различаются из-за разброса параметров светодиодов, поэтому одна цепь будет светить несколько ярче другой.
3. Последовательно по два. Тут потребуется такой же драйвер, как и во втором случае. Яркость свечения будет уже более равномерная, но есть один существенный недостаток: при включении питания в каждой паре светодиодов из-за разброса характеристик один может открыться раньше другого, и через него пойдет ток, в 2 раза превышающий номинальный. Большинство светодиодов рассчитаны на такие кратковременные броски тока, но все-таки этот способ наименее предпочтителен.


Соединять таким образом параллельно 3 и более светодиодов недопустимо, так как при этом через них может пойти слишком большой ток, в результате чего они быстро выйдут из строя.

Обратите внимание, что во всех случаях мощность драйвера составляет 3.6 Вт и не зависит от способа подключения нагрузки.

Таким образом, целесообразнее выбирать драйвер для светодиодов уже на этапе закупки последних, предварительно определив схему подключения. Если же сначала приобрести сами светодиоды, а потом подбирать к ним драйвер, это может оказаться нелегкой задачей, поскольку вероятность того, что Вы найдете именно тот источник питания, который сможет обеспечить работу именно этого количества светодиодов, включенных по конкретной схеме, невелика.

Виды

В общем случае драйверы для светодиодов можно разделить на две категории: линейные и импульсные.

У линейного выходом служит генератор тока. Он обеспечивает стабилизацию выходного тока при нестабильном входном напряжении; причем подстройка происходит плавно, не создавая высокочастотных электромагнитных помех. Они просты и дешевы, но невысокий КПД (менее 80%) ограничивает сферу их применения маломощными светодиодами и лентами.

Импульсные представляют собой устройства, создающие на выходе серию высокочастотных импульсов тока.

Обычно они работают по принципу широтно-импульсной модуляции (ШИМ), то есть среднее значение выходного тока определяется отношением ширины импульсов к периоду их следования (эта величина называется коэффициентом заполнения).

На диаграмме выше показан принцип работы ШИМ-драйвера: частота импульсов остается постоянной, но изменяется коэффициент заполнения от 10% до 80%. Это ведет к изменению среднего значения тока I_cp на выходе.

Такие драйверы получили широкое распространение благодаря компактности и высокому КПД (около 95%). Основным недостатком является больший по сравнению с линейными уровень электромагнитных помех.

Светодиодный драйвер на 220 В

Для включения в сеть 220 В выпускаются как линейные, так и импульсные. Существуют драйверы с гальванической развязкой от сети и без нее. Основными преимуществами первых являются высокий КПД, надежность и безопасность.

Без гальванической развязки обычно дешевле, но менее надежны и требуют осторожности при подключении, поскольку есть вероятность поражения током.

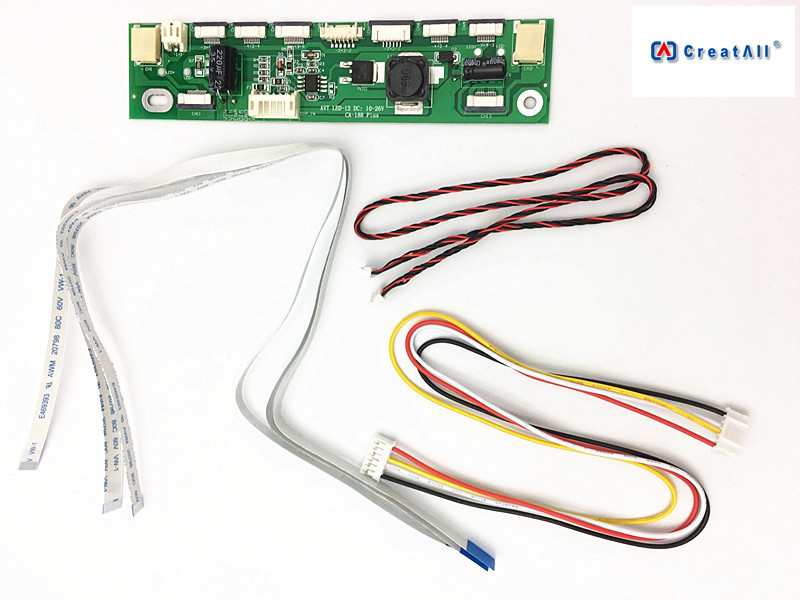

Китайские драйверы

Востребованность драйверов для светодиодов способствует их массовому производству в Китае. Эти устройства представляют собой импульсные источники тока, обычно на 350-700 мА, часто не имеющие корпуса.

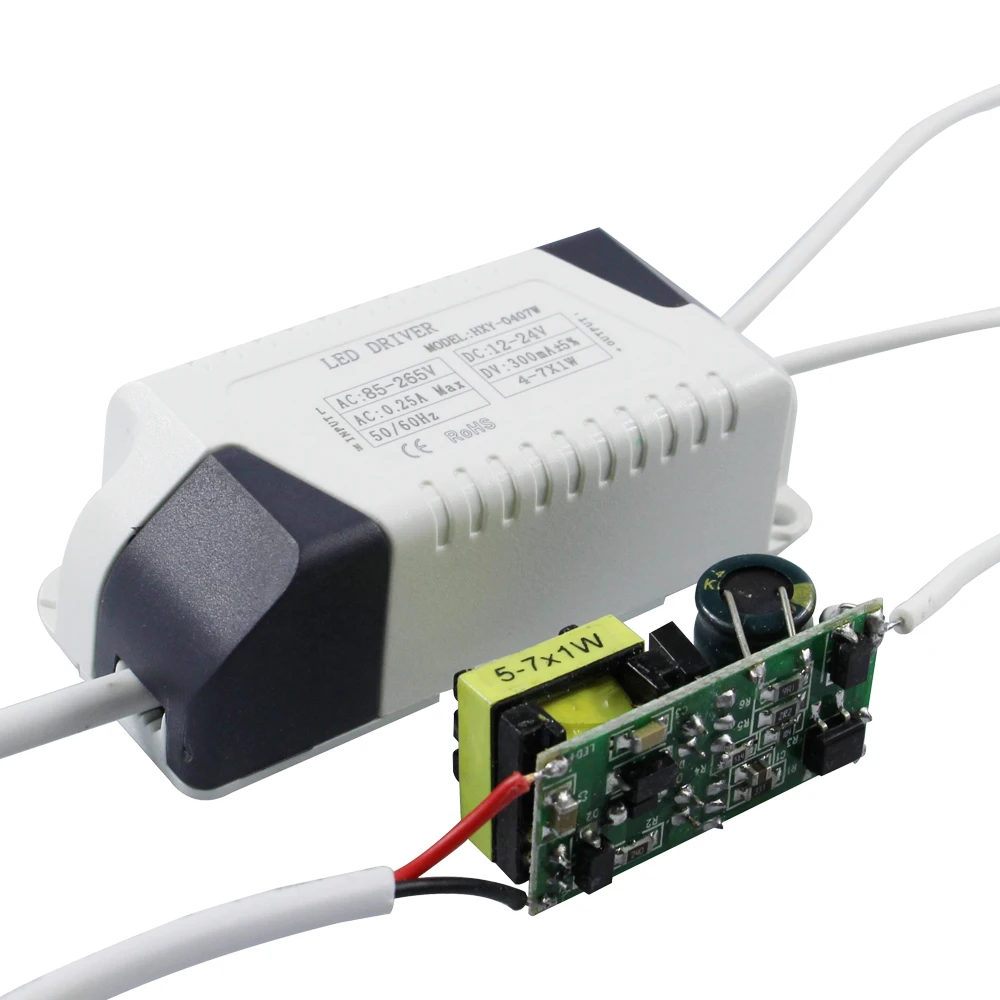

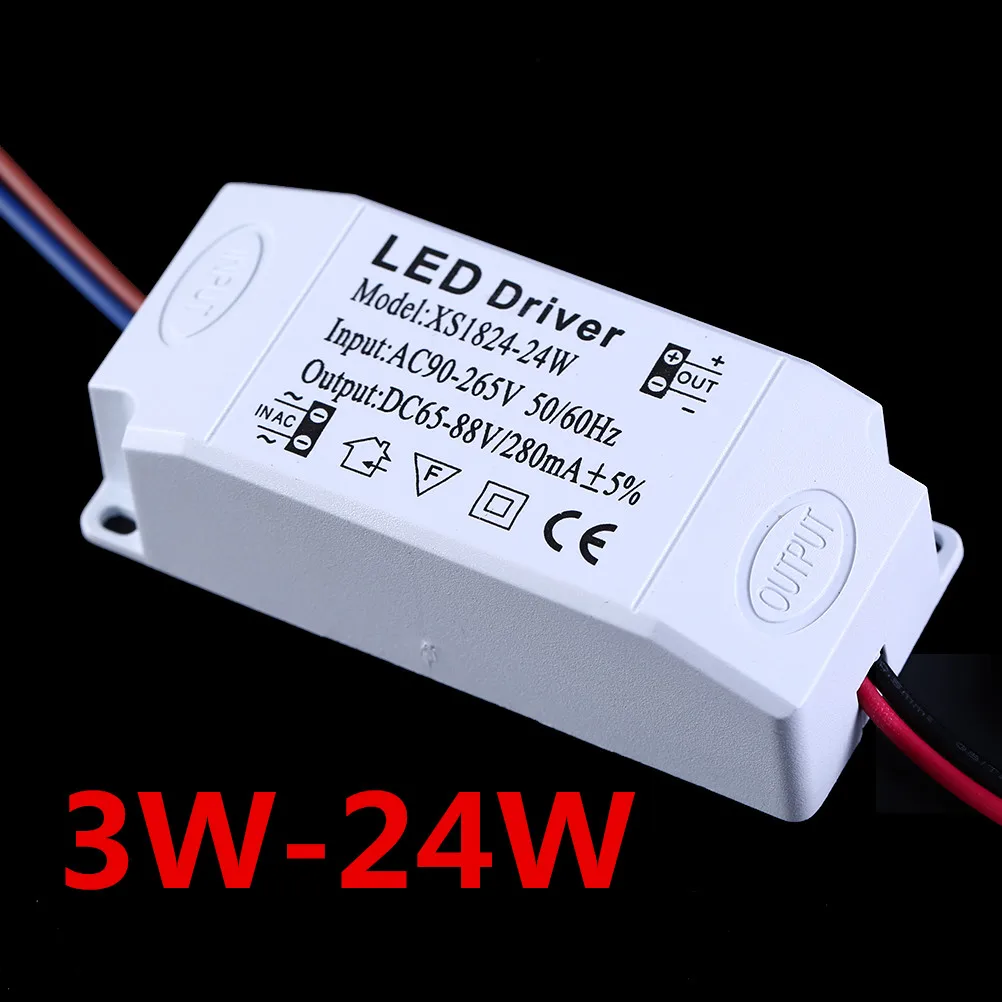

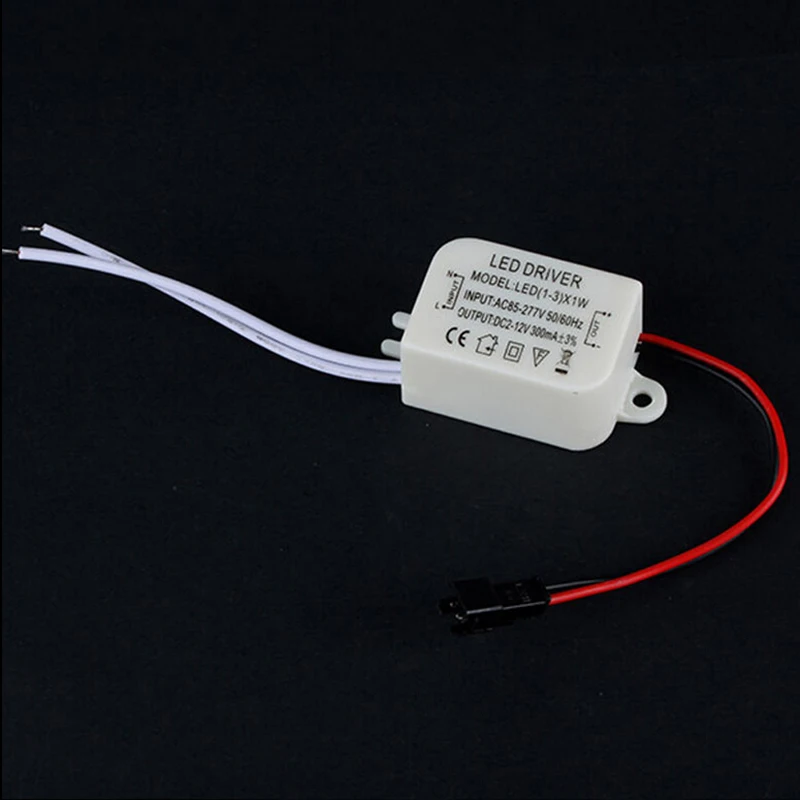

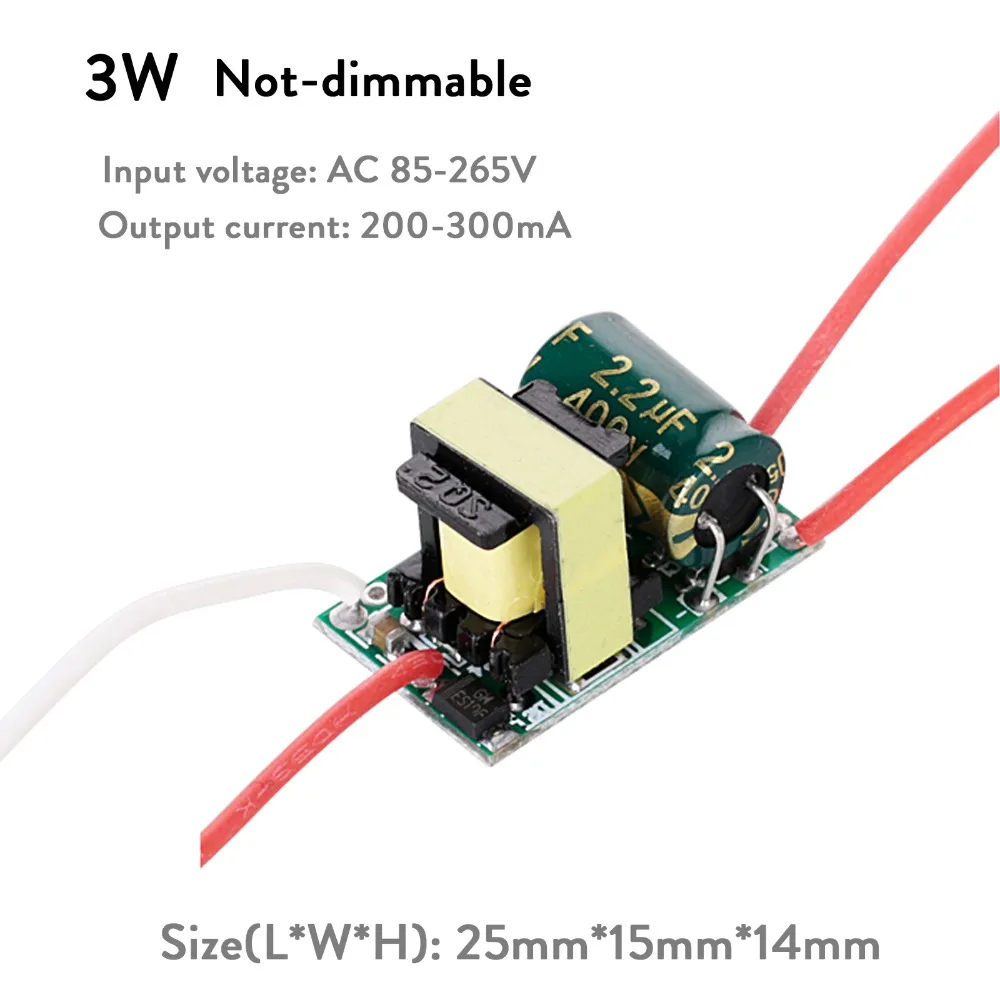

Китайский драйвер для светодиода 3w

Основные их достоинства – низкая цена и наличие гальванической развязки. Недостатки следующие:

• низкая надежность из-за использования дешевых схемных решений;
• отсутствие защиты от перегрева и колебаний в сети;
• высокий уровень радиопомех;
• высокий уровень пульсаций на выходе;
• недолговечность.

Срок службы

Обычно срок службы драйвера меньше, чем у оптической части – производители дают гарантию на 30000 часов работы. Это связано с такими факторами, как:

• нестабильность сетевого напряжения;
• перепады температур;
• уровень влажности;
• загруженность драйвера.

Самым слабым звеном светодиодного драйвера являются сглаживающие конденсаторы, которые имеют тенденцию к испарению электролита, особенно в условиях повышенной влажности и нестабильного питающего напряжения. В результате уровень пульсаций на выходе драйвера повышается, что негативно сказывается на работе светодиодов.

Также на срок службы влияет неполная загруженность драйвера. То есть если он, рассчитан на 150 Вт, а работает на нагрузку 70 Вт, половина его мощности возвращается в сеть, вызывая ее перегрузку. Это провоцирует частые сбои питания. Рекомендуем почитать про срок службы светодиодных ламп.

Схемы драйверов (микросхемы) для светодиодов

Многие производители выпускают специализированные микросхемы драйверов. Рассмотрим некоторые из них.

ON Semiconductor UC3845 – импульсный драйвер с выходным током до 1А. Схема драйвера для светодиода 10w на этой микросхеме приведена ниже.

Supertex HV9910 – очень распространенная микросхема импульсного драйвера. Ток на выходе не превышает 10 мА, не имеет гальванической развязки.

Простой драйвер тока на этой микросхеме представлен ниже.

Texas Instruments UCC28810. Сетевой импульсный драйвер, имеет возможность организовать гальваническую развязку. Выходной ток до 750 мА.

Еще одна микросхема этой фирмы, — драйвер для питания мощных светодиодов LM3404HV — описывается в этом видео:

Устройство работает по принципу резонансного преобразователя типа Buck Converter, то есть функция поддержания требуемого тока здесь частично возложена на резонансную цепь в виде катушки L1 и диода Шоттки D1 (типовая схема приведена ниже). Также имеется возможность задания частоты коммутации подбором резистора R_ON.

Maxim MAX16800 – линейная микросхема, работает при малых напряжениях, поэтому на ней можно построить драйвер 12 вольт. Выходной ток – до 350 мА, поэтому может использоваться как драйвер питания для мощного светодиода, фонарика, и т.д. Есть возможность диммирования. Типовая схема и структура представлены ниже.

Заключение

Светодиоды гораздо более требовательны к источнику питания, чем другие источники света. Например, превышение тока на 20% для люминесцентной лампы не повлечет за собой серьезного ухудшения характеристик, для светодиодов же срок службы сократится в несколько раз. Поэтому выбирать драйвер для светодиодов следует особенно тщательно.

Драйвер тока для светодиодов

Hyundai Elantra когда-то была GL 😉 › Бортжурнал › Перегорают светодиоды? Делаем простейший драйвер своими руками.

…оооооочень много раз мне пришлось столкнуться с проблемой перегоревших светодиодов, установленных где-либо в машине…началось всё это с лампочек в габаритах, потом постоянно горела подсветка приборки, потом подсветка блока отопителя, багажника и т. д…

И вот как-то раз это явление достало меня окончательно и я, бегло пробежавшись глазами по записям в блогах одноклубников, решил сделать подсветку приборки “вечной” линейным стабилизатором напряжения L7812CV, +12в, что, естественно, никакого толка не дало и лента сгорела, как ни в чем не бывало 🙂

Вот он, виновник торжества.

…хотя…его вины тут нет. Виноваты тут далекие от электроники люди и я, человек который слишком мало копал, прежде, чем что-то сделать…Все мы ошибаемся, что поделать, потому и половина бортового журнала — это работа над ошибками… 🙂

Начнем с того, что светодиоды сгорают от скачков тока, а не напряжения.

“Светодиод питается ТОКОМ. Нет у него параметра НАПРЯЖЕНИЕ. Есть параметр — падение напряжения! То есть сколько на нем теряется.
Если написано на светодиоде 20мА 3.4В, то это значить что ему надо не больше 20 миллиампер. И при этом на нем потеряется 3.4 вольта.
Не для питания нужно 3.4 вольта, а просто на нем «потеряется»!
То есть вы можете питать его хоть от 1000 вольт, только если подадите ему не больше 20мА. Он не сгорит, не перегреется и будет светить как надо, но после него останется уже на 3.4 вольта меньше. Вот и вся наука.
Ограничьте ему ток — и он будет сыт и будет светить долго и счастливо.”

Теперь понятно, почему с долбанными линейными стабами типа L7812CV постоянно все перегорает?
Да, стабилизация нужна по току, а не по напряжению и делается это резисторами!

Ладно, поехали дальше.
В связи с тем, что сейчас у меня висит 4 проекта по фарам, которые будут делаться на очень дорогостоящих COB кольцах (которые ещё дороже стали с учетом долбанного курса валют) стабилизация таковых просто жизненно необходима…

Вот как оно выглядит

Вы спросите сейчас, а нафига драйвер, если вон он, уже висит и все стабилизирует.
Ну да, я тоже так думал, а на деле оказалось, что там те же самые стабилизаторы напряжения стоят (у одного из клиентов одно кольцо уже начало моросить). Ну кто ж знал, что Китайцы в плане драйверов решили сэкономить.

Итак, делаем простейший драйвер.

Берем идеальную автомобильную сеть 12 Вольт и считаем какой нам нужен резистор на примере COB кольца, мощностью 5 Вт.

Мы можем узнать силу тока, потребляемую электроприбором зная его мощность и напряжение питания.
Потребляемый ток равен мощности деленной на напряжение в сети.
COB кольцо потребляет 5 Вт. Напряжение в идеальном автомобиле 12 Вольт.
Если считать не умеете, то можно посчитать тут
ydoma.info/electricity-zakon-oma.html
Получаем 420 милиампер потребляемого тока таким колечком.
дальше идем сюда
ledcalc.ru/lm317
вводим требуемый ток 420 милиампер и получаем:
Расчетное сопротивление: 2.98 Ом
Ближайшее стандартное: 3.30 Ом
Ток при стандартном резисторе: 379 мА
Мощность резистора: 0.582 Вт.

ЭТО РАСЧЕТ РАБОТАЕТ, КОГДА ВЫ ТОЧНО УВЕРЕНЫ В ХАРАКТЕРИСТИКАХ СВЕТОДИОДА, ЕСЛИ НЕТ, ТО ДЕЛАЕМ ЗАМЕР ПОТРЕБЛЕНИЯ ТОКА МУЛЬТИМЕТРОМ!
КАК ЭТО ДЕЛАТЬ, СМОТРИМ ТУТ!
К слову, выше расчет, где я взял спецификацию диода от китайца, является неверным, ибо при замере фактическое потребление тока оказалось не 420 мА, а 300мА. Потому сразу можно сделать вывод, что пятью ваттами там и не пахнет 🙂

Дальше идем в магазин и покупаем:
-LM317. Внешне как и LM7812. Корпус один, смысл несколько разный.

Драйверы для светодиодов: виды, назначение, подключение

LED-источники должны подключаться к электросети через специальные устройства, стабилизирующие ток – драйверы для светодиодов. Это преобразователи напряжения переменного тока 220 В в постоянный ток с необходимыми для работы световых диодов параметрами. Только при их наличии можно гарантировать стабильную работу, длительный срок эксплуатации LED-источников, заявленную яркость, защиту от короткого замыкания и перегрева. Выбор драйверов небольшой, поэтому лучше сначала приобрести преобразователь, а потом под него подбирать светодиодные источники освещения. Собрать устройство можно самостоятельно по простой схеме. О том, что такое драйвер для светодиода, какой купить и как правильно его использовать, читайте в нашем обзоре.

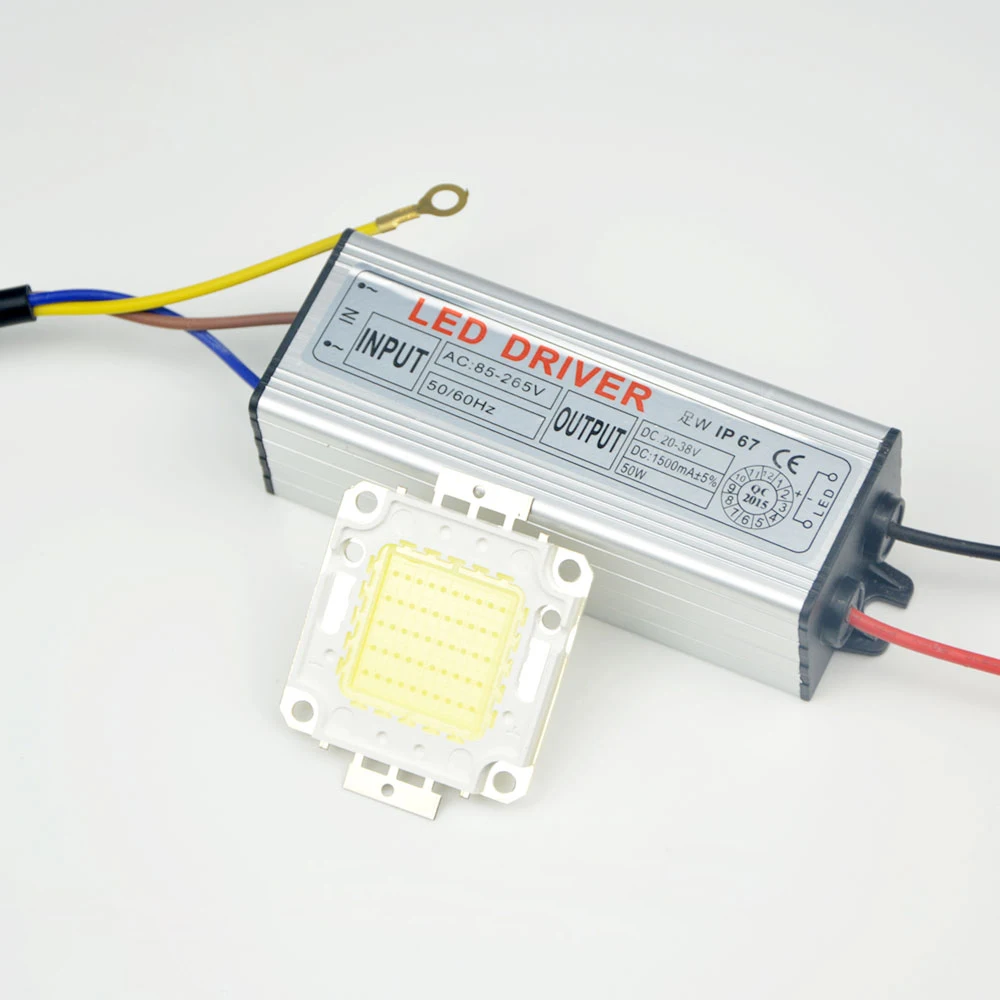

Мощный светодиод со стабилизатором

Что такое драйверы для светодиодов и зачем они нужны

Светодиоды – это полупроводниковые элементы. За яркость их свечения отвечает ток, а не напряжение. Чтобы они работали, нужен стабильный ток, определенного значения. При p-n переходе падает напряжение на одинаковое количество вольт для каждого элемента. Обеспечить оптимальную работу LED-источников с учетом этих параметров – задача драйвера.

Какая именно нужна мощность и насколько падает напряжение при p-n переходе, должно быть указано в паспортных данных светодиодного прибора. Диапазон параметров преобразователя должен вписываться в эти значения.

По сути, драйвер – это блок питания. Но основной выходной параметр этого устройства – стабилизированный ток. Их производят по принципу ШИМ-преобразования с использованием специальных микросхем или на базе из транзисторов. Последние называют простыми.

Преобразователь питается от обычной сети, на выходе выдает напряжение заданного диапазона, которое указывается в виде двух чисел: минимального и максимального значения. Обычно от 3 В до нескольких десятков. Например, с помощью преобразователя с напряжением на выходе 9÷21 В и мощностью 780 мА можно обеспечить работу 3÷6 светодиодных элементов, каждый из которых создает падение в сети на 3 В.

Таким образом, драйвер – это устройство, преобразующее ток из сети 220 В под заданные параметры осветительного прибора, обеспечивающее его нормальную работу и долгий срок эксплуатации.

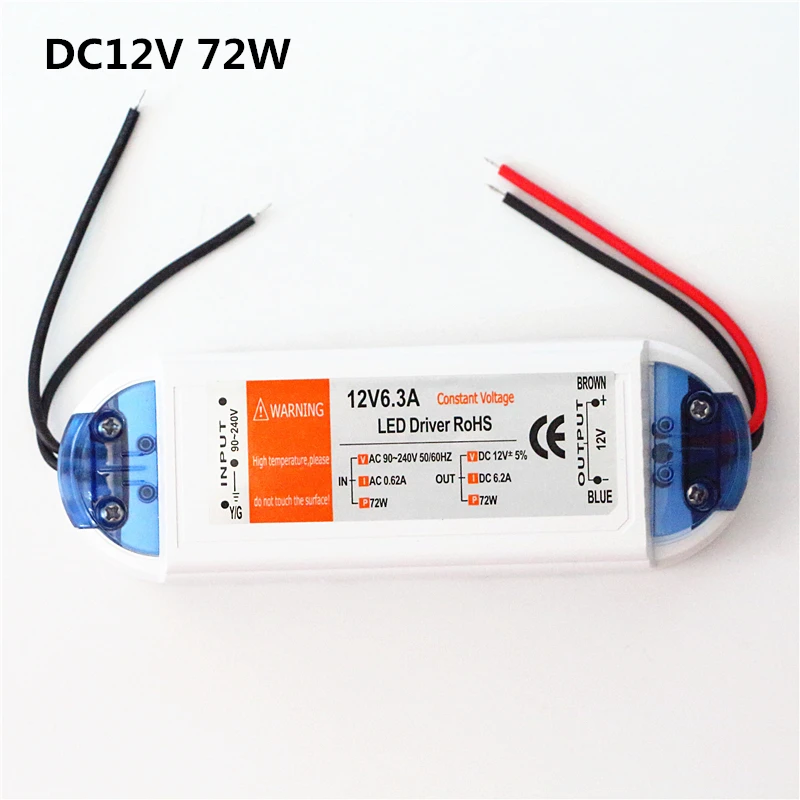

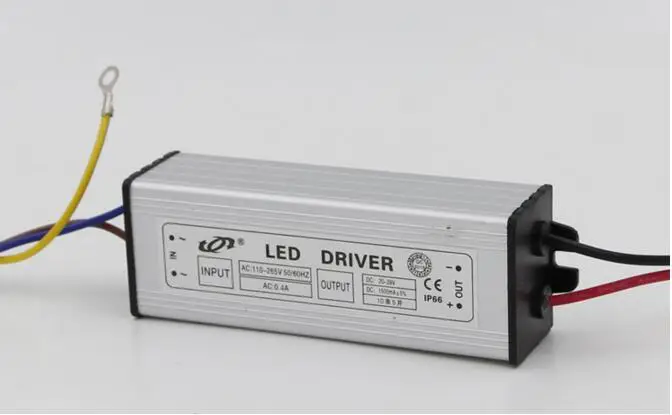

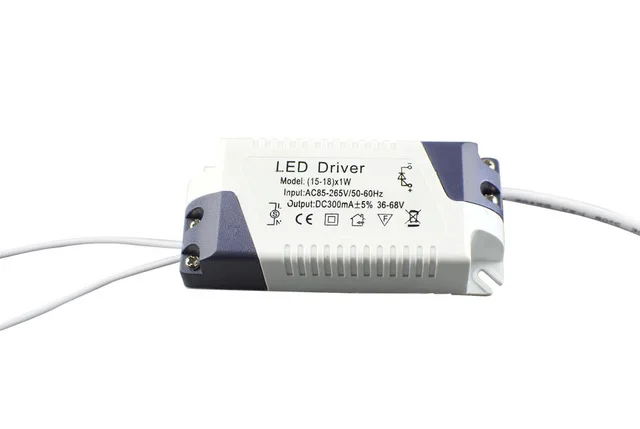

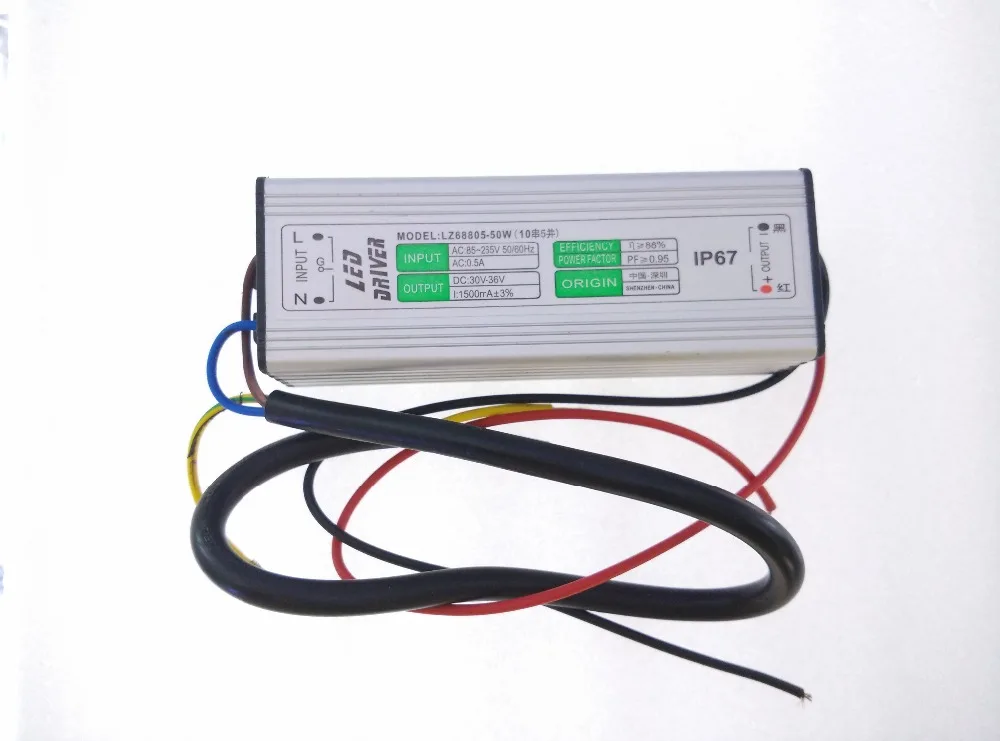

Внешний вид LED-драйвера

Где применяют

Спрос на преобразователи растет вместе с популярностью светодиодов. LED-источники освещения – это экономичные, мощные и компактные приборы. Их применяют в разнообразных целях:

• для фонарей уличного освещения;
• в быту;
• для обустройства подсветки;
• в автомобильных и велосипедных фарах;
• в небольших фонарях;

При подключении в сеть 220 В всегда нужен драйвер, в случае использования постоянного напряжения допустимо обойтись резистором.

Светодиодные уличные фонари – мощные и экономичные

Как работает устройство

Принцип работы LED-драйверов для светодиодов заключается в поддержании заданного тока на выходе, независимо от изменения напряжения. Ток, проходящий через сопротивления внутри прибора, стабилизируется и приобретает нужную частоту. Затем проходит через выпрямляющий диодный мост. На выходе получаем стабильный прямой ток, достаточный для работы определенного количества светодиодов.

Основные характеристики драйверов

Ключевые параметры приборов для преобразования тока, на которые нужно опираться при выборе:

1. Номинальная мощность устройства. Она указана в диапазоне. Максимальное значение обязательно должно быть немного больше, чем потребляемая мощность, подключаемого осветительного прибора.
2. Напряжение на выходе. Значение должно быть больше или равно общей сумме падения напряжения на каждом элементе схемы.
3. Номинальный ток. Должен соответствовать мощности прибора, чтобы обеспечивать достаточную яркость.

В зависимости от этих характеристик, определяют какие LED-источники можно подключить при помощи конкретного драйвера.

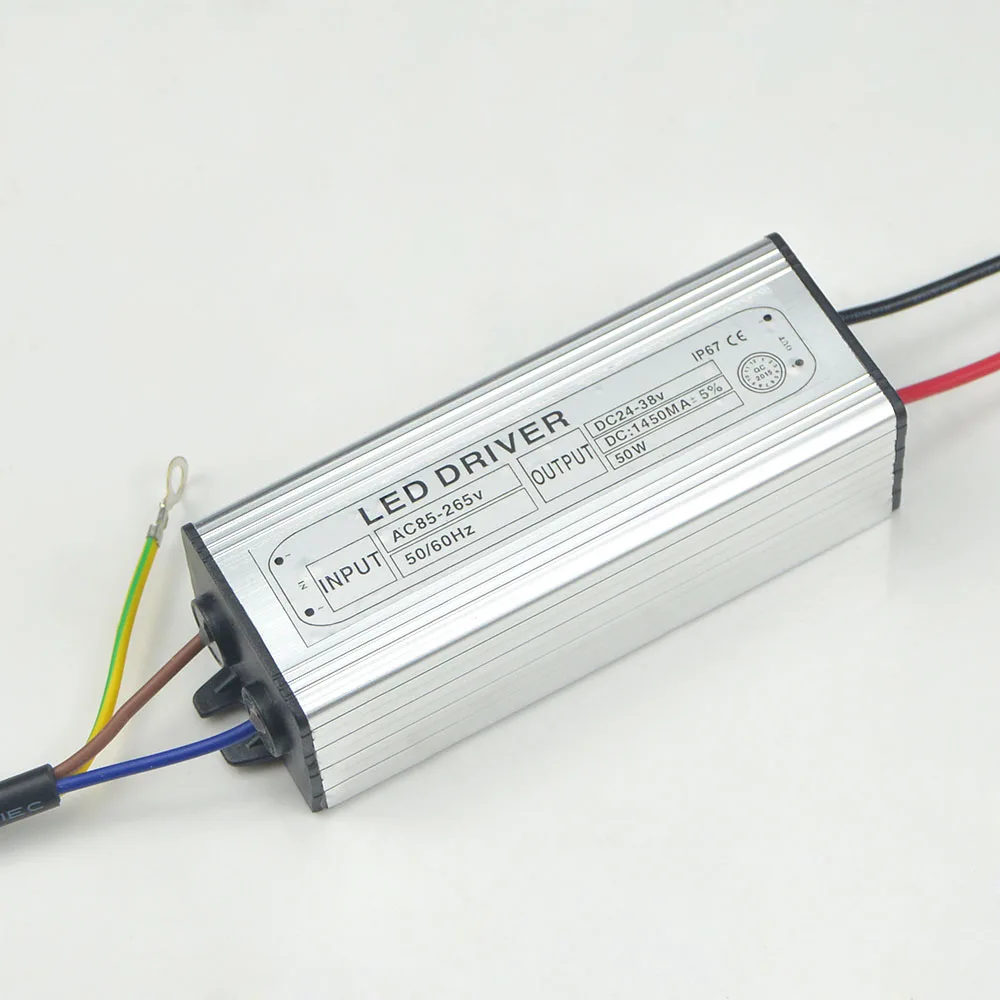

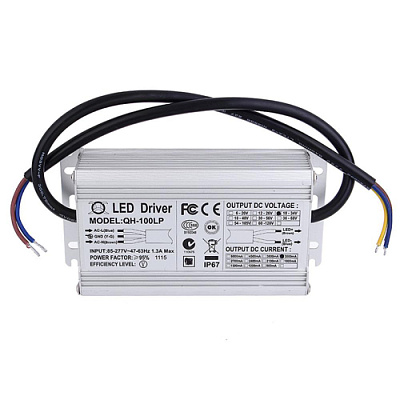

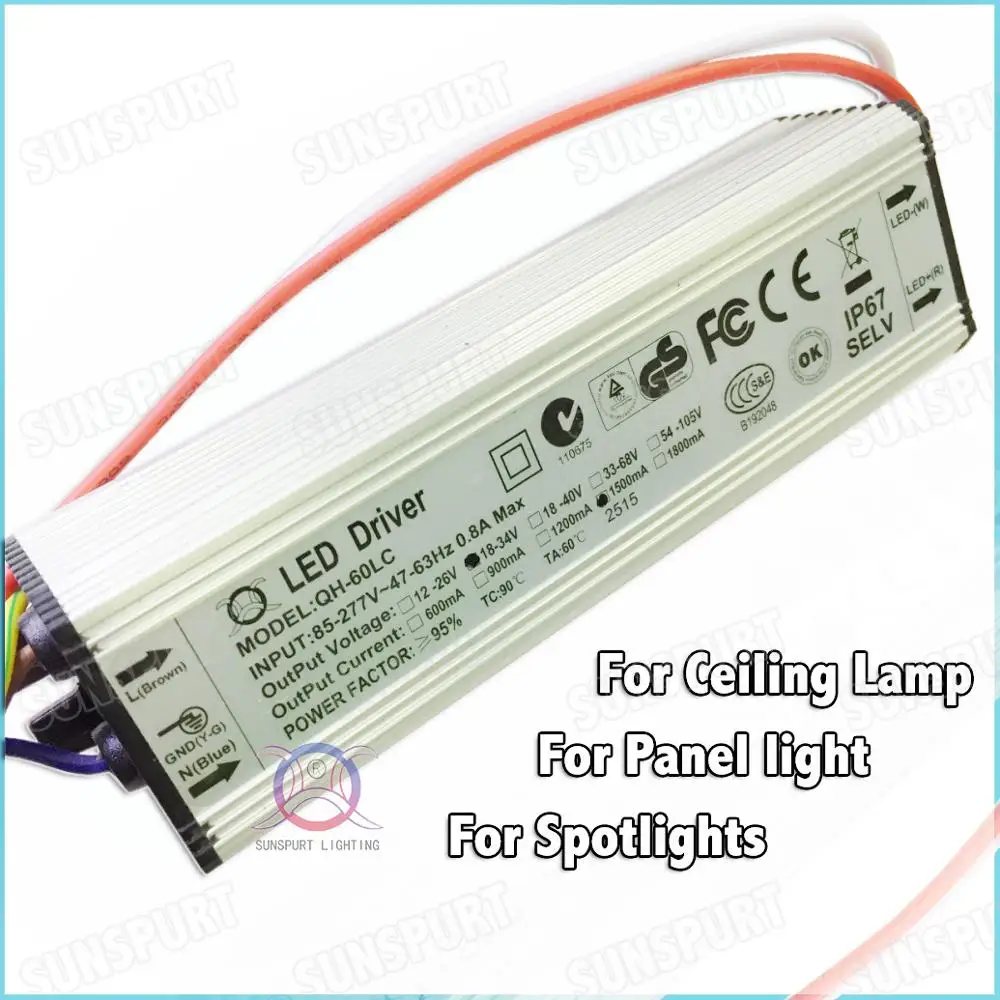

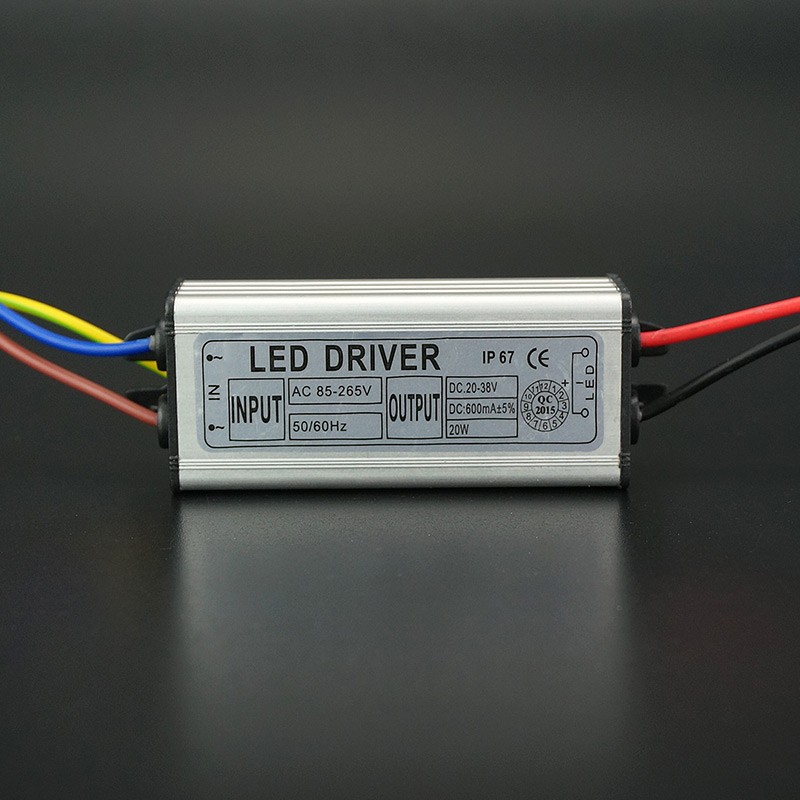

Вся важная информация есть на корпусе устройства

Виды преобразователей тока по типу устройства

Производятся драйверы двух типов: линейные и импульсные. У них одна функция, но сфера применения, технические особенности и стоимость различаются. Сравнение преобразователей разных типов представлено в таблице:

Тип устройства	Технические характеристики	Плюсы	Минусы	Сфера применения
Генератор тока на транзисторе с p-каналом, плавно стабилизирует ток при переменном напряжении	Не создает помех, недорогой	КПД менее 80%, сильно нагревается	Маломощные светодиодные светильники, ленты, фонарики
Работает на основе широтно-импульсной модуляции	Высокий КПД (до 95%), подходит для мощных приборов, продлевает срок службы элементов	Создает электромагнитные помехи	Тюнинг автомобилей, уличное освещение, бытовые LED-источники

Как подобрать драйвер для светодиодов и рассчитать его технические параметры

Драйвер для светодиодной ленты не подойдет для мощного уличного фонаря и наоборот, поэтому необходимо как можно точнее рассчитать основные параметры устройства и учесть условия эксплуатации.

Параметр	От чего зависит	Как рассчитать
Расчет мощности устройства	Определяется мощностью всех подключаемых светодиодов	Рассчитывается по формуле P = P LED-источника × n, где P – это мощность драйвера; P LED-источника – мощность одного подключаемого элемента; n – количество элементов. Для запаса мощности 30% нужно P умножить на 1,3. Полученное значение – это максимальная мощность драйвера, необходимая для подключения осветительного прибора
Расчет напряжения на выходе	Определяется падением напряжения на каждом элементе	Величина зависит от цвета свечения элементов, она указывается на самом устройстве или на упаковке. Например, к драйверу 12 В можно подключить 9 зеленых или 16 красных светодиодов.
Расчет тока	Зависит от мощности и яркости светодиодов	Определяется параметрами, подключаемого устройства

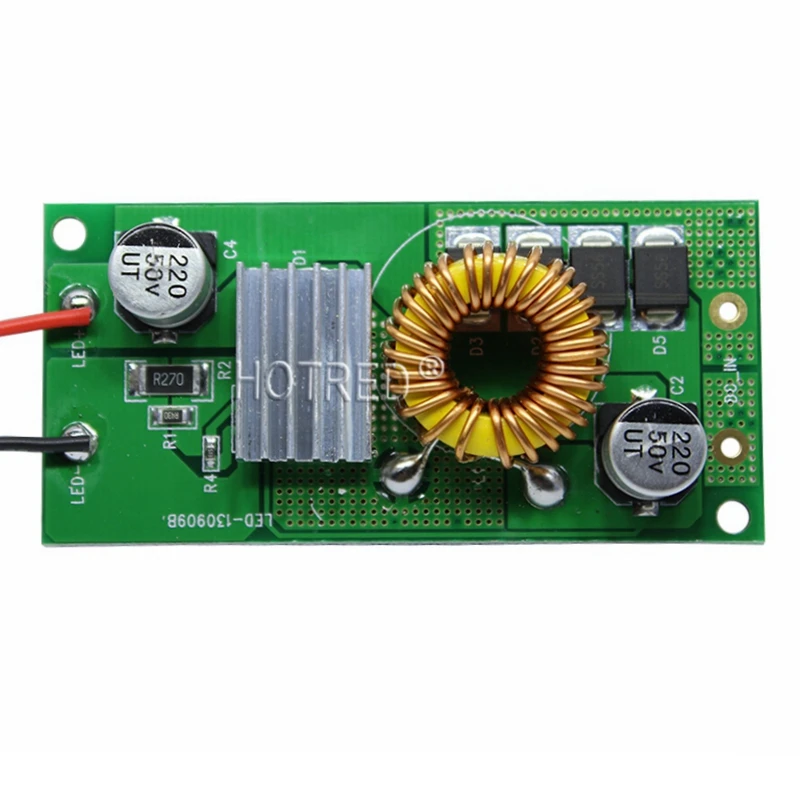

Преобразователи выпускаются в корпусе и без. Первые выглядят более эстетичными и имеют защиту от влаги и пыли, вторые используются при скрытом монтаже и стоят дешевле. Еще одна характеристика, которую необходимо учесть – допустимая температура эксплуатации. Для линейных и импульсных преобразователей она разная.

Важно! На упаковке с устройством должны быть указаны его основные параметры и производитель.

Способы подключения преобразователей тока

Светодиоды можно подключить к устройству двумя способами: параллельно (несколькими цепочками с одинаковым количеством элементов) и последовательно (один за одним в одной цепи).

Для соединения 6 элементов, падение напряжения которых составляет 2 В, параллельно в две линии понадобится драйвер 6 В на 600 мА. А при подключении последовательно преобразователь должен быть рассчитан на 12 В и 300 мА.

Последовательное подключение лучше тем, что все светодиоды будут светиться одинаково, тогда как при параллельном соединении яркость линий может различаться. При последовательном соединении большого количества элементов потребуется драйвер с большим выходным напряжением.

Способы соединения светодиодов

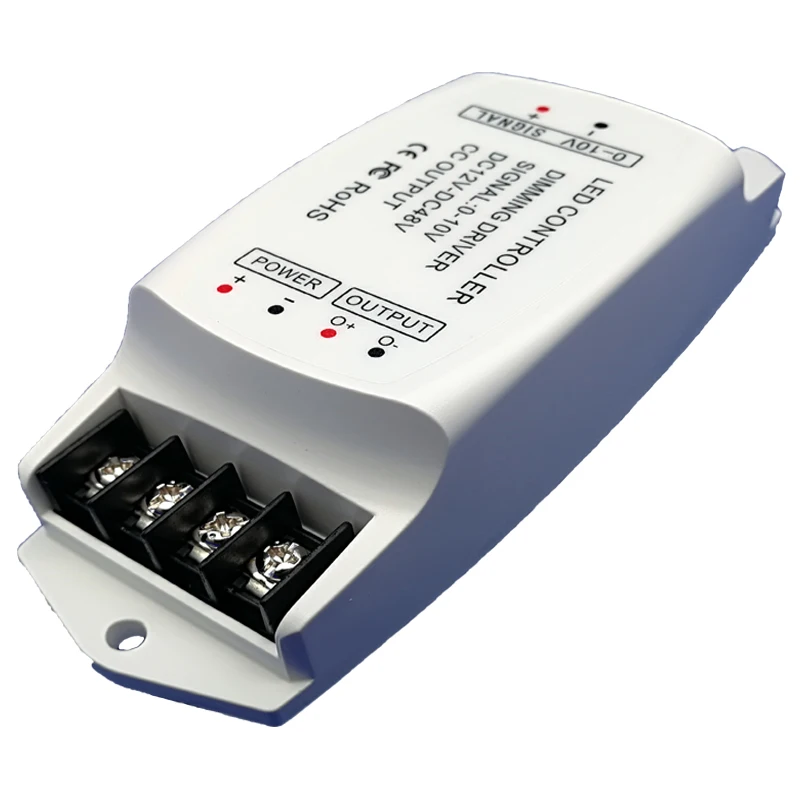

Диммируемые преобразователи тока для светодиодов

Диммирование – это регулирование интенсивности света, исходящего от осветительного прибора. Диммируемые драйверы для светодиодных светильников позволяют изменять входные и выходные параметры тока. За счет этого увеличивается или уменьшается яркость свечения светодиодов. При использовании регулирования, возможно изменение цвета свечения. Если мощность меньше, то белые элементы могут стать желтыми, если больше, то синими.

Диммирование светодиодов при помощи пульта ДУ

Китайские драйверы: стоит ли экономить

Драйверы выпускаются в Китае в огромном количестве. Они отличаются низкой стоимостью, поэтому довольно востребованы. Имеют гальваническую развязку. Их технические параметры нередко завышены, поэтому при покупке дешевого устройства стоит это учесть.

Чаще всего это импульсные преобразователи, с мощностью 350÷700 мА. Далеко не всегда они имеют корпус, что даже удобно, если прибор приобретается с целью экспериментирования или обучения.

Недостатки китайской продукции:

• в качестве основы используются простые и дешевые микросхемы;
• устройства не имеют защиты от колебаний в сети и перегрева;
• создают радиопомехи;
• создают на выходе высокоуровневую пульсацию;
• служат недолго и не имеют гарантии.

Не все китайские драйверы плохие, выпускаются и более надежные устройства, например, на базе PT4115. Их можно применять для подключения бытовых LED-источников, фонариков, лент.

Срок службы драйверов

Срок эксплуатации лед драйвера для светодиодных светильников зависит от внешних условий и изначального качества устройства. Ориентировочный срок исправной службы драйвера от 20 до 100 тыс. часов.

Повлиять на срок службы могут такие факторы:

• перепады температурного режима;
• высокая влажность;
• скачки напряжения;
• неполная загруженность устройства (если драйвер рассчитан на 100 Вт, а использует 50 Вт, напряжение возвращается обратно, от чего возникает перегрузка).

Известные производители дают гарантию на драйверы, в среднем на 30 тыс. часов. Но если устройство использовалось неправильно, то ответственность несет покупатель. Если LED-источник не включается или перестал работать, возможно, проблема в преобразователе, неправильном соединении, или неисправности самого осветительного прибора.

Как проверить драйвер для светодиодов на работоспособность смотрите в видео ниже:

Что такое драйвер и для чего он нужен светодиодам

Сейчас уже можно разделить светодиоды на два основных подтипа: индикаторные и осветительные. Осветительные светодиоды – относительно новые элементы светотехники. Первые модели применялись как индикаторы еще лет 30 назад. Но прогресс на месте не стоит. Инженерам удалось получить большую яркость при минимальном размере и потребляемом токе в сравнение с лампами. Кроме того, светодиоды имеют намного большую механическую прочность. Как лампочку их уже не разобьешь.

Светодиодная осветительная продукция серьезно потеснила практически все другие источники света. Светодиоды могут обеспечить освещение не хуже лампового. А их энергоэффективность намного выше. Обычно источники света на основе светодиодов окупаются в течение года. Сейчас их можно встретить в качестве домашнего освещения, уличных фонарей. Они устанавливаются в световое оборудование автомобилей. Даже в мониторах и телевизорах они заменили лампы подсветки .

Назначение.

Светодиод весьма чувствителен к качеству электропитания. Если пониженное напряжение ему не сделает ничего плохого, то повышенные напряжения и токи очень быстро снижают ресурс этих перспективных источников света. Многие видели, наверное, как на автомобилях хаотично моргают огни. Этот светодиод уже отслужил.

Для обеспечения стабильного электропитания (поддержания заданного напряжения и тока) необходима дополнительная электронная схема – блок питания или драйвер питания. Часто его называют led driver.

Принцип работы.

Электронная схема должна обеспечить строго стабилизированные напряжение и ток, подводимые к кристаллу. Небольшое превышение в цепи питания существенно снижает ресурс светоизлучателя.

В простейшем и самом дешевом случае просто ставят ограничительный резистор.

Питание диода через ограничивающий резистор.

Это простейшая линейная схема. Она не способна автоматически поддерживать ток. С ростом напряжения, он будет расти, при превышение допустимого значения произойдет разрушение кристалла от перегрева. В более сложном случае управление реализуется через транзистор. Недостаток линейной схемы – бесполезное рассеивание мощности. С ростом напряжения будут расти и потери. Если для маломощных LED-источников света такой подход еще допустим, то при использовании мощных светоизлучающих диодов такие схемы не используются. Из плюсов только простота реализации, низкая себестоимость, достаточная надежность схемы.

Можно применить импульсную стабилизацию. В простейшем случае схема будет выглядеть так:

Пример.Импульсная стабилизация (упрощенно)

При нажатии на кнопку происходит заряд конденсатора, при отпускании, он отдает накопленную энергию полупроводнику, а тот излучает свет. При росте напряжения время на зарядку сокращается, при падении – увеличивается. Вот так на кнопку и надо нажимать, поддерживая свечение. Естественно, сейчас это все делает электроника. В источниках питания роль кнопки выполняет транзистор, либо тиристор. Это – принцип ШИМ – широтно-импульсная модуляция. Замыкание происходит десятки, а то и тысячи раз в секунду. КПД ШИМ может достигать 95%.

Категорически не стоит путать светодиодный драйвер и ПРА для люминесцентных ламп, у них разные принципы работы.

Характеристики драйверов, их отличия от блоков питания LED ленты.

Если сравнивать драйвер и блок питания, то у них есть различия в работе. Драйвер – это источник тока. Его задача поддерживать именно определенную силу тока через кристалл или светодиодную линейку.

Задача стабилизированного блока питания в выдаче именно стабильного напряжения. Хотя блок питания – понятие обобщенное.

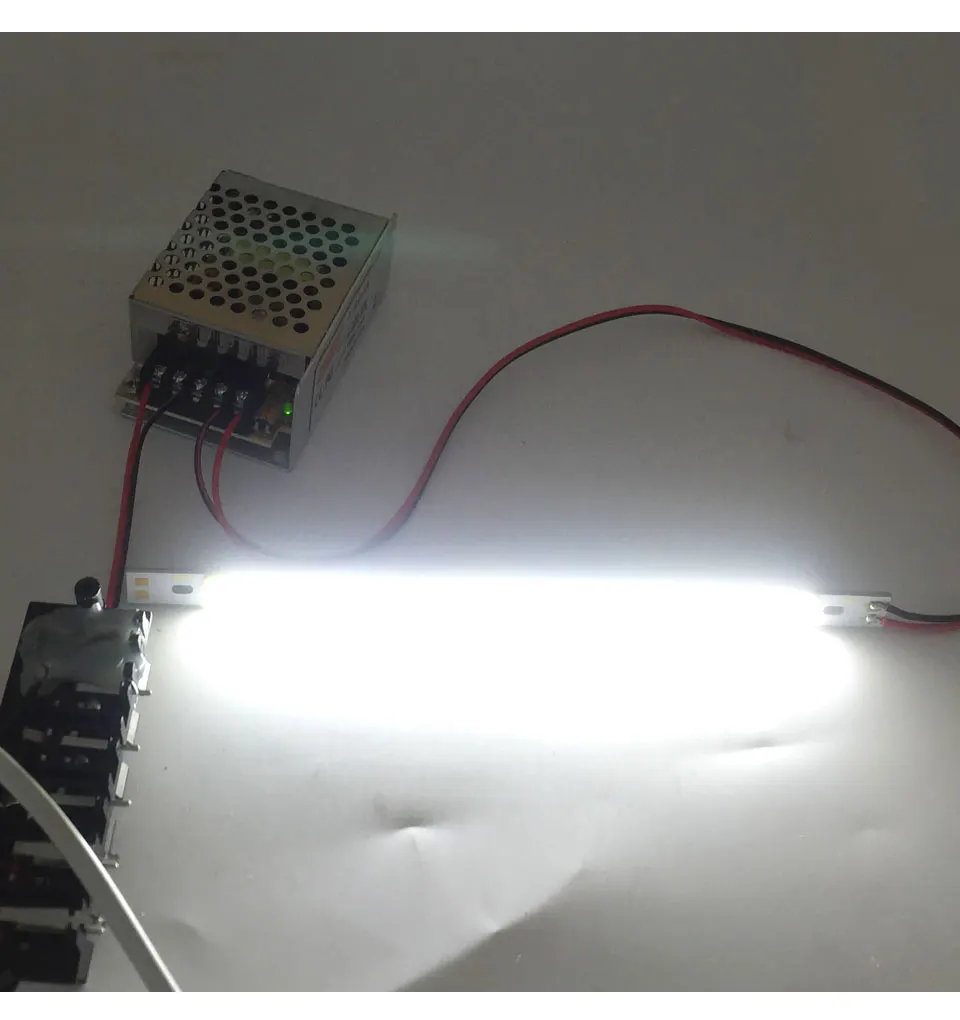

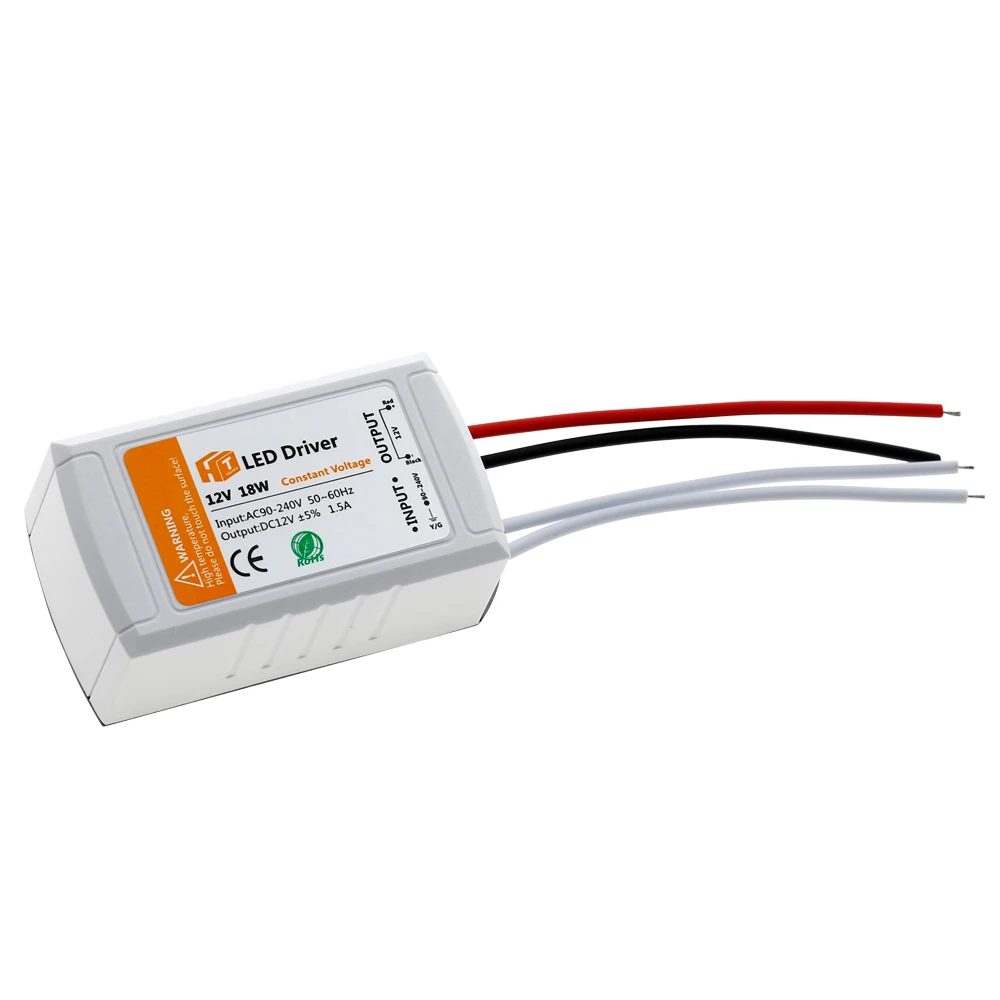

Источник напряжения применяется в основном со светодиодной лентой, где диоды включены в параллель. Соответственно через них должен проходить равный ток, при неизменном напряжении. При использовании одного светодиода важно обеспечить определенную силу тока через него. Отличия есть, но оба выполняют одну и туже задачу – обеспечение стабильного питания.

Для подключения светодиодной ленты необходимы, как правило, блоки питания, выдающие 12, либо 24 В. Второй параметр – это мощность. Блок питания должен выдавать мощность не равную, а несколько большую, чем мощность подключаемой светодиодной линейки. В противном случае, яркость свечения будет недостаточна. Обычно запас по мощности рекомендуется в пределах 20-30 процентов от суммарной мощности.

При выборе драйвера нужно учесть:

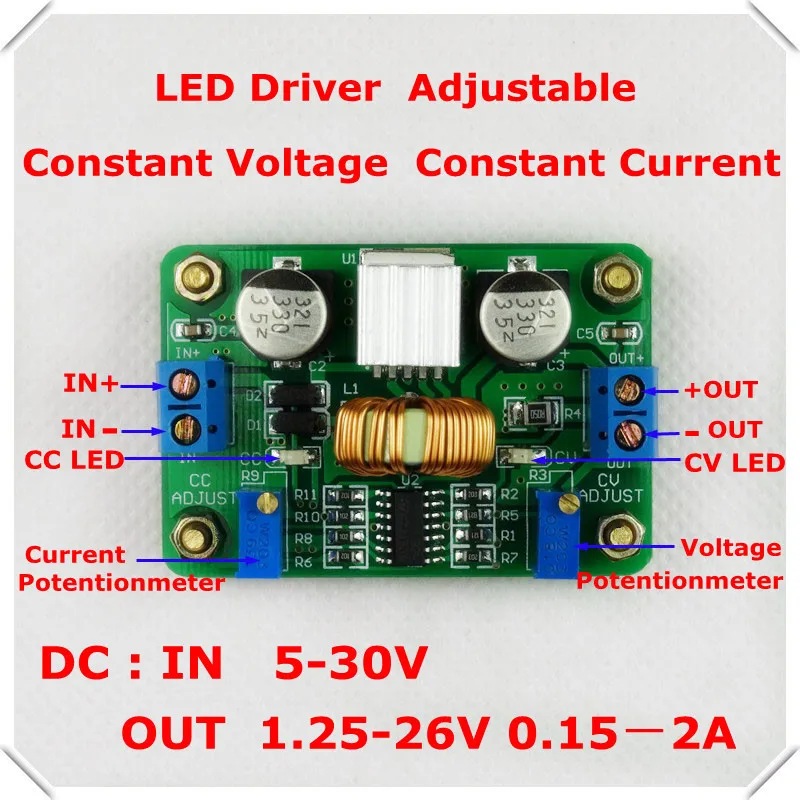

Кроме того, существуют и регулируемые источники питания. Их задача – регулировка яркости освещения. Но различаются принципы – регулировка напряжения, либо силы тока.

Для подключения led-линейки потребуется большая сила тока при неизменном напряжении.

Суммарная мощность будет рассчитываться по формуле P = P(led) × n, где Р – мощность, Р(led) – мощность единичного диода в линейке, n – их количество.

Сила тока через линейку будет рассчитываться по аналогичной формуле.

Если есть желание самостоятельно изготовить источник питания для светодиодов, то самый простой вариант – импульсный без гальванической развязки.

Схема простого led-драйвера без гальванической развязки.

Схема проста и надежна. Делитель основан на емкостном сопротивлении. Выпрямление производится при помощи диодного моста. Электролитический конденсатор (перед L7812) сглаживает пульсации после выпрямления. Конденсатор после L7812 сглаживает пульсации на светодиодах. На работу схемы он не влияет. L7812 – собственно сам стабилизатор. Это импортный аналог советских микросхем серии КРЕНхх. Та же самая схема включения. Характеристики несколько улучшены. Однако предельный ток составляет не более 1.2А. Это не позволит создать мощный светильник. Существуют неплохие варианты готовых источников питания.

Как выбрать драйвер для светодиодов.

От выбора драйвера зависит срок службы светодиодов. При этом светодиод достигает своих номинальных характеристик, так как получает необходимую ему мощность.

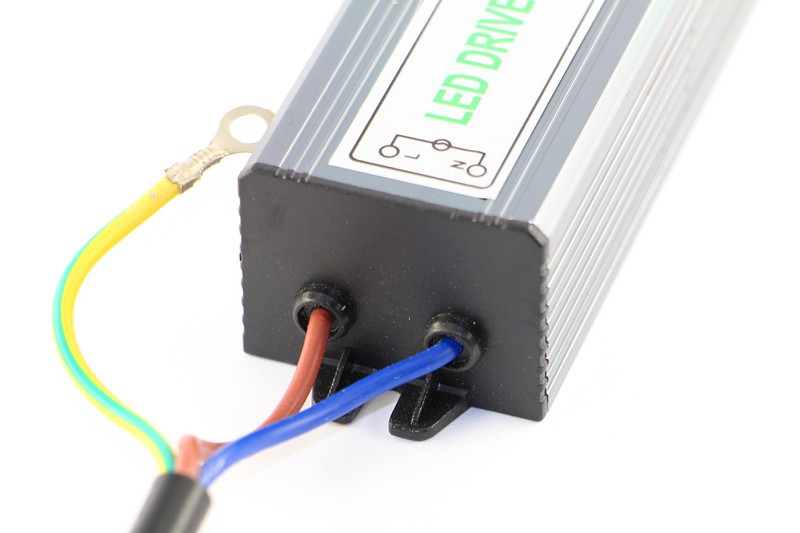

В зависимости от степени защиты драйвер можно применять либо дома, либо на улице. Внешне драйвер может быть открытым, в корпусе из перфорированного металла, либо – закрытый, размешенный в герметичной металлической коробке. Для дома достаточно негерметизированного пластикового корпуса, в котором расположен электронный блок.

Сразу стоит учесть, что ограничивающий резистор – это не самый лучший вариант. Он не избавит ни от скачков питающей сети, ни от импульсных помех. Любое изменение напряжения приведет в скачку тока. Линейные стабилизаторы также не являются достойным средством запитки светоизлучающих диодов. Его способности ограничиваются низкой эффективностью.

Выбор драйвера производится только после того, как известна суммарная мощность, схема подключения и количество светодиодов.

Сейчас много подделок и одни и те же по типоразмерам диоды могут обеспечивать разные мощности. Лучше использовать только известные марки электротехнической продукции.

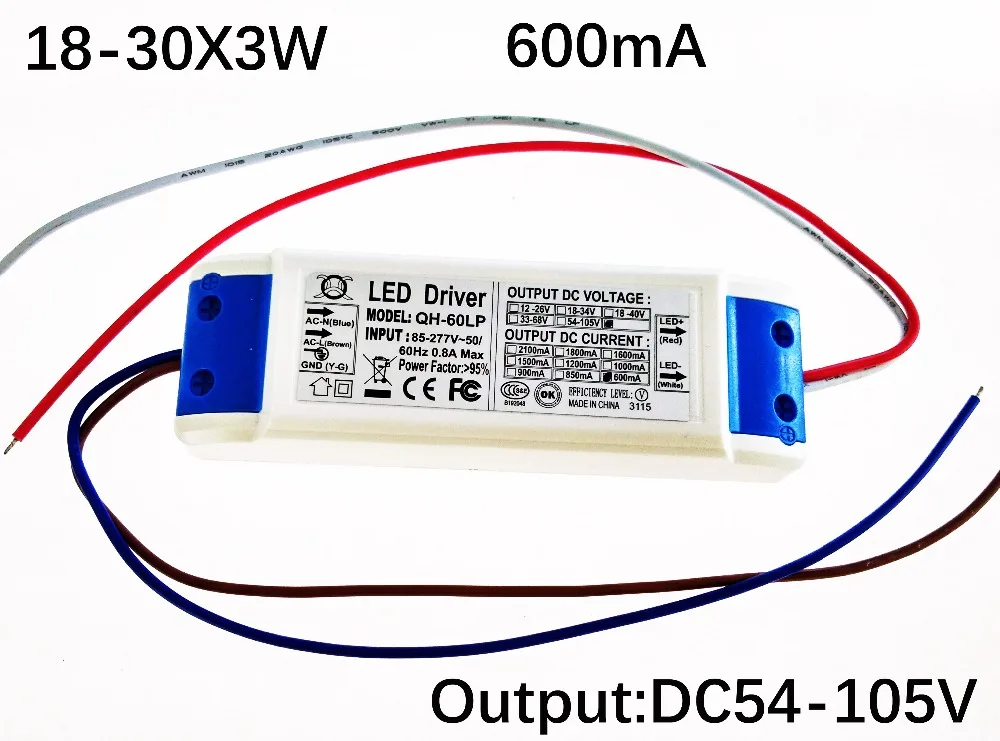

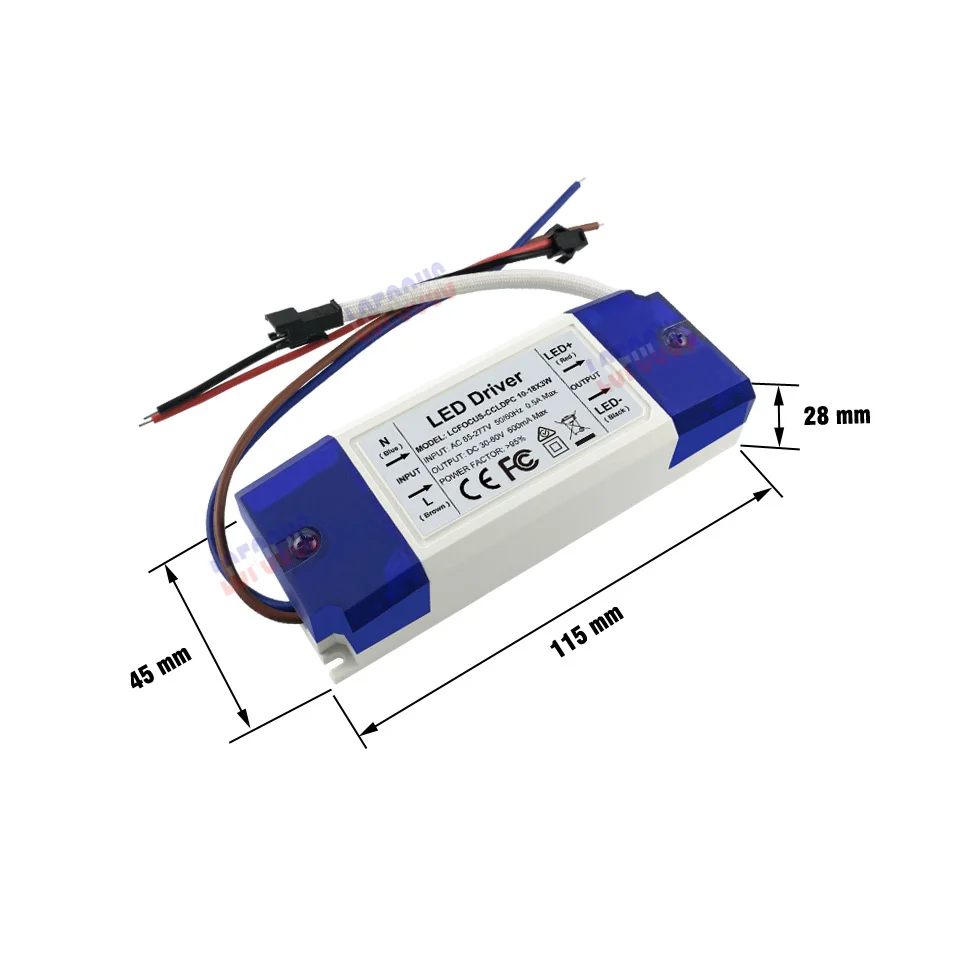

На корпусе драйвера для подключения светодиодов, всегда размещена спецификация. Она включает:

• класс защищенности от пыли и жидкости,
• мощность,
• номинальный стабилизированный ток,
• рабочее входное напряжение,
• диапазон выходного напряжения.

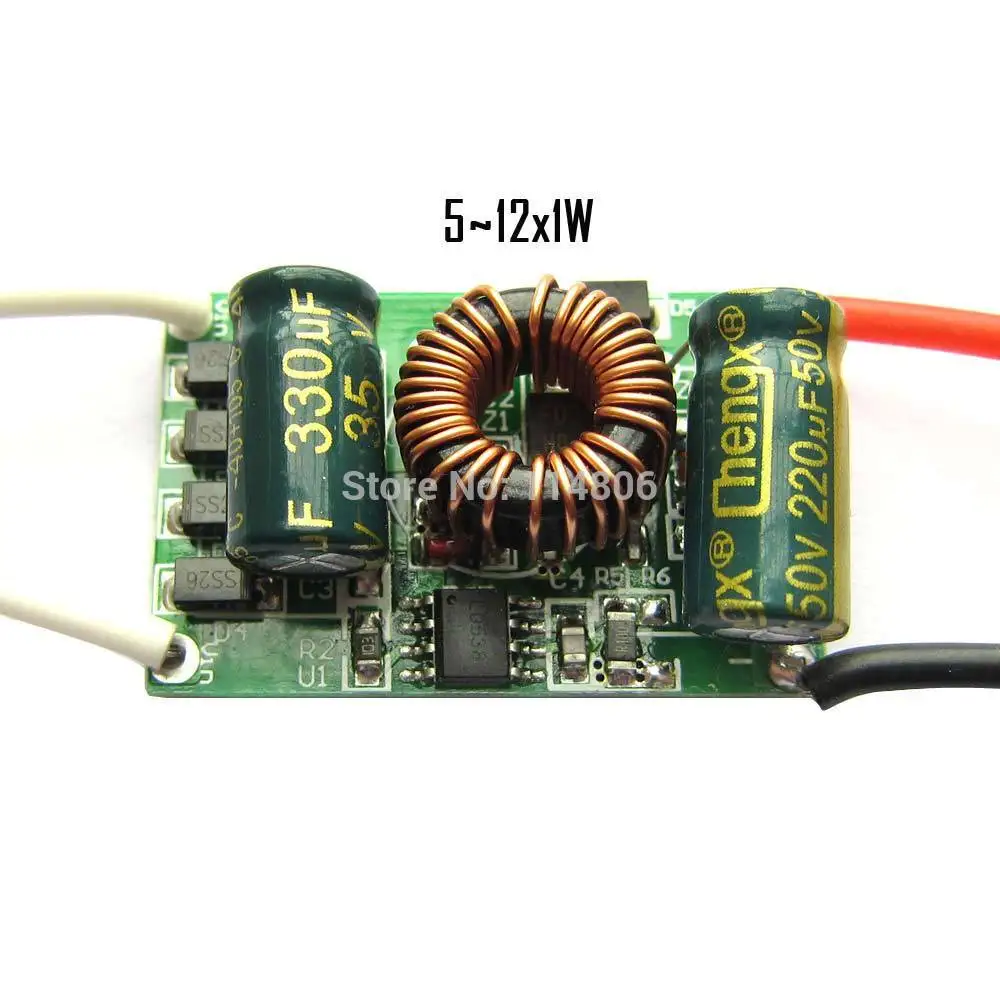

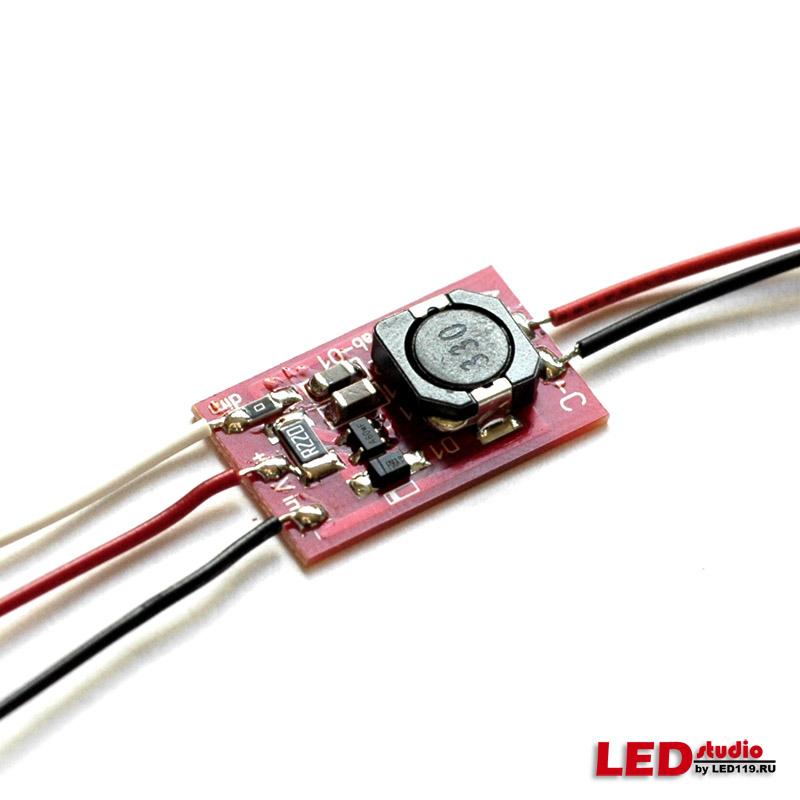

Достаточно популярны бескорпусные led-драйверы. Плату потребуется разместить в корпусе. Это необходимо для безопасного использования. Платы больше подходят для радиолюбителей-энтузиастов. У них входное напряжение может быть либо 12 В, либо 220 В.

Также стоит продумать о размещении драйвера. Температура и влажность влияют на надежность системы освещения.

Зачем нужен драйвер для светодиода и как подобрать

Широкое распространение светодиодов повлекло за собой массовое производство блоков питания для них. Такие блоки называются драйверами. Основной их особенностью является то, что они способны стабильно поддерживать на выходе заданный ток. Другими словами, драйвер для светодиодов (LED) – это источник тока для их питания.

Назначение

Поскольку светодиод — это полупроводниковые элементы, ключевой характеристикой, определяющей яркость их свечения, является не напряжение, а ток. Чтобы они гарантированно отработали заявленное количество часов, необходим драйвер, — он стабилизирует ток, протекающий через цепь светодиодов. Возможно использование маломощных светоизлучающих диодов и без драйвера, в этом случае его роль выполняет резистор.

Применение

Драйверы применяются как при питании светодиода от сети 220В, так и от источников постоянного напряжения 9-36 В. Первые используются при освещении помещений светодиодными лампами и лентами, вторые чаще встречаются в автомобилях, велосипедных фарах, переносных фонарях и т.д.

Принцип работы

Как уже было сказано, драйвер – это источник тока. Его отличия от источника напряжения проиллюстрированы ниже.

Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.

Например, если подключить к источнику напряжением 12 В резистор 40 Ом, через него пойдет ток 300 мА.

Если подключить параллельно два резистора, суммарный ток составит уже 600 мА при том же напряжении.

Драйвер же поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться.

Подключим так же резистор 40 Ом к драйверу 300 мА.

Драйвер создаст на резисторе падение напряжения 12 В.

Если подключить параллельно два резистора, ток по-прежнему будет 300 мА, а напряжение упадет до 6 В:

Таким образом, идеальный драйвер способен обеспечить нагрузке номинальный ток вне зависимости от падения напряжения. То есть светодиод с падением напряжения 2 В и током 300 мА будет гореть так же ярко, как и светодиод напряжением 3 В и током 300 мА.

Основные характеристики

При подборе нужно учитывать три основных параметра: выходное напряжение, ток и потребляемая нагрузкой мощность.

Напряжение на выходе драйвера зависит от нескольких факторов:

• падение напряжения на светодиоде;
• количество светодиодов;
• способ подключения.

Ток на выходе драйвера определяется характеристиками светодиодов и зависит от следующих параметров:

Мощность светодиодов влияет на потребляемый ими ток, который может варьироваться в зависимости от требуемой яркости. Драйвер должен обеспечить им этот ток.

Мощность нагрузки зависит от:

• мощности каждого светодиода;
• их количества;
• цвета.

В общем случае потребляемую мощность можно рассчитать как

где Pled — мощность светодиода,

N — количество подключаемых светодиодов.

Максимальная мощность драйвера не должна быть меньше .

Стоит учесть, что для стабильной работы драйвера и предотвращения выхода его из строя следует обеспечить запас по мощности хотя бы 20-30%. То есть должно выполняться следующее соотношение:

где Pmax — максимальная мощность драйвера.

Кроме мощности и количества светодиодов, мощность нагрузки зависит еще от их цвета. Светодиоды разных цветов имеют разное падение напряжения при одинаковом токе. Например, красный светодиод CREE XP-E обладает падением напряжения 1.9-2.4 В при токе 350 мА. Средняя потребляемая им мощность таким образом составляет около 750 мВт.

У XP-E зеленого цвета падение 3.3-3.9 В при том же токе, и его средняя мощность составит уже около 1.25 Вт. То есть драйвером, рассчитанным на 10 ватт, можно питать либо 12-13 красных светодиодов, либо 7-8 зеленых.

Как подобрать драйвер для светодиодов. Способы подключения LED

Допустим, имеется 6 светодиодов с падением напряжения 2 В и током 300 мА. Подключить их можно различными способами, и в каждом случае потребуется драйвер с определенными параметрами:

1. Последовательно. При таком способе подключения потребуется драйвер напряжением 12 В и током 300 мА. Преимущество такого способа в том, что через всю цепь идет один и тот же ток, и светодиоды горят с одинаковой яркостью. Недостаток заключается в том, что для подключения большого числа светодиодов потребуется драйвер с очень большим напряжением.
2. Параллельно. Здесь уже будет достаточно драйвера на 6 В, но потребляемый ток будет примерно в 2 раза больше, чем при последовательном соединении. Недостаток: токи, текущие в каждой цепи, немного различаются из-за разброса параметров светодиодов, поэтому одна цепь будет светить несколько ярче другой.
3. Последовательно по два. Тут потребуется такой же драйвер, как и во втором случае. Яркость свечения будет уже более равномерная, но есть один существенный недостаток: при включении питания в каждой паре светодиодов из-за разброса характеристик один может открыться раньше другого, и через него пойдет ток, в 2 раза превышающий номинальный. Большинство светодиодов рассчитаны на такие кратковременные броски тока, но все-таки этот способ наименее предпочтителен.


Соединять таким образом параллельно 3 и более светодиодов недопустимо, так как при этом через них может пойти слишком большой ток, в результате чего они быстро выйдут из строя.

Обратите внимание, что во всех случаях мощность драйвера составляет 3. 6 Вт и не зависит от способа подключения нагрузки.

Таким образом, целесообразнее выбирать драйвер для светодиодов уже на этапе закупки последних, предварительно определив схему подключения. Если же сначала приобрести сами светодиоды, а потом подбирать к ним драйвер, это может оказаться нелегкой задачей, поскольку вероятность того, что Вы найдете именно тот источник питания, который сможет обеспечить работу именно этого количества светодиодов, включенных по конкретной схеме, невелика.

В общем случае драйверы для светодиодов можно разделить на две категории: линейные и импульсные.

У линейного выходом служит генератор тока. Он обеспечивает стабилизацию выходного тока при нестабильном входном напряжении; причем подстройка происходит плавно, не создавая высокочастотных электромагнитных помех. Они просты и дешевы, но невысокий КПД (менее 80%) ограничивает сферу их применения маломощными светодиодами и лентами.

Импульсные представляют собой устройства, создающие на выходе серию высокочастотных импульсов тока.

Обычно они работают по принципу широтно-импульсной модуляции (ШИМ), то есть среднее значение выходного тока определяется отношением ширины импульсов к периоду их следования (эта величина называется коэффициентом заполнения).

На диаграмме выше показан принцип работы ШИМ-драйвера: частота импульсов остается постоянной, но изменяется коэффициент заполнения от 10% до 80%. Это ведет к изменению среднего значения тока I_cp на выходе.

Такие драйверы получили широкое распространение благодаря компактности и высокому КПД (около 95%). Основным недостатком является больший по сравнению с линейными уровень электромагнитных помех.

Светодиодный драйвер на 220 В

Для включения в сеть 220 В выпускаются как линейные, так и импульсные. Существуют драйверы с гальванической развязкой от сети и без нее. Основными преимуществами первых являются высокий КПД, надежность и безопасность.

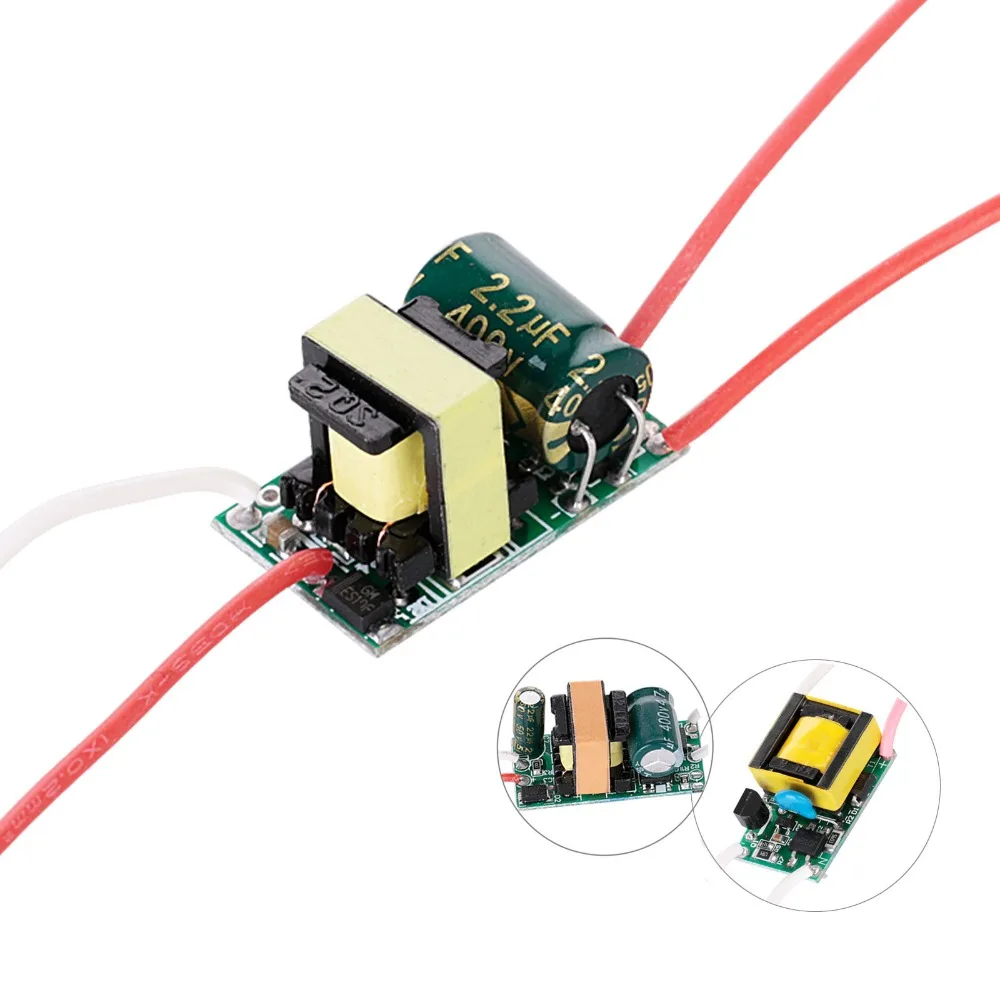

Без гальванической развязки обычно дешевле, но менее надежны и требуют осторожности при подключении, поскольку есть вероятность поражения током.

Китайские драйверы

Востребованность драйверов для светодиодов способствует их массовому производству в Китае. Эти устройства представляют собой импульсные источники тока, обычно на 350-700 мА, часто не имеющие корпуса.

Основные их достоинства – низкая цена и наличие гальванической развязки. Недостатки следующие:

• низкая надежность из-за использования дешевых схемных решений;
• отсутствие защиты от перегрева и колебаний в сети;
• высокий уровень радиопомех;
• высокий уровень пульсаций на выходе;
• недолговечность.

Срок службы

Обычно срок службы драйвера меньше, чем у оптической части – производители дают гарантию на 30000 часов работы. Это связано с такими факторами, как:

• нестабильность сетевого напряжения;
• перепады температур;
• уровень влажности;
• загруженность драйвера.

Самым слабым звеном светодиодного драйвера являются сглаживающие конденсаторы, которые имеют тенденцию к испарению электролита, особенно в условиях повышенной влажности и нестабильного питающего напряжения. В результате уровень пульсаций на выходе драйвера повышается, что негативно сказывается на работе светодиодов.

Также на срок службы влияет неполная загруженность драйвера. То есть если он, рассчитан на 150 Вт, а работает на нагрузку 70 Вт, половина его мощности возвращается в сеть, вызывая ее перегрузку. Это провоцирует частые сбои питания. Рекомендуем почитать про срок службы светодиодных ламп.

Схемы драйверов (микросхемы) для светодиодов

Многие производители выпускают специализированные микросхемы драйверов. Рассмотрим некоторые из них.

ON Semiconductor UC3845 – импульсный драйвер с выходным током до 1А. Схема драйвера для светодиода 10w на этой микросхеме приведена ниже.

Supertex HV9910 – очень распространенная микросхема импульсного драйвера. Ток на выходе не превышает 10 мА, не имеет гальванической развязки.

Простой драйвер тока на этой микросхеме представлен ниже.

Texas Instruments UCC28810. Сетевой импульсный драйвер, имеет возможность организовать гальваническую развязку. Выходной ток до 750 мА.

Еще одна микросхема этой фирмы, — драйвер для питания мощных светодиодов LM3404HV — описывается в этом видео:

Устройство работает по принципу резонансного преобразователя типа Buck Converter, то есть функция поддержания требуемого тока здесь частично возложена на резонансную цепь в виде катушки L1 и диода Шоттки D1 (типовая схема приведена ниже). Также имеется возможность задания частоты коммутации подбором резистора R_ON.

Maxim MAX16800 – линейная микросхема, работает при малых напряжениях, поэтому на ней можно построить драйвер 12 вольт. Выходной ток – до 350 мА, поэтому может использоваться как драйвер питания для мощного светодиода, фонарика, и т.д. Есть возможность диммирования. Типовая схема и структура представлены ниже.

Заключение

Светодиоды гораздо более требовательны к источнику питания, чем другие источники света. Например, превышение тока на 20% для люминесцентной лампы не повлечет за собой серьезного ухудшения характеристик, для светодиодов же срок службы сократится в несколько раз. Поэтому выбирать драйвер для светодиодов следует особенно тщательно.

LED драйвер. Зачем он нужен и как его подобрать?

В последнее время потребители всё чаще интересуются светодиодным освещением. Популярность LED ламп вполне обоснована – новая технология освещения не выделяет ультрафиолетового изучения, экономична, а срок службы таких ламп – более 10 лет. Кроме того, при помощи LED элементов в домашних и офисных интерьерах, на улице легко создать оригинальные световые фактуры.

Если вы решились приобрести для дома или офиса такие приборы, то вам стоит знать, что они очень требовательны к параметрам электросетей. Для оптимальной работы освещения вам понадобится LED — драйвер. Так как строительный рынок переполнен устройствами как различного качества так и ценовой политики, перед тем, как приобрести светодиодные устройства и блок питания к ним, не лишним будет ознакомиться с основными советами, которые дают специалисты в этом деле.

Для начала рассмотрим, для чего нужен такой аппарат как драйвер.

Каково предназначение драйверов?

Драйвер (блок питания) — это устройство, которое выполняет функции стабилизации тока, протекающего через цепь светодиодов, и отвечает за то, чтобы купленный вами прибор отработал гарантированное производителем количество часов. При подборе блока питания необходимо для начала досконально изучить его выходные характеристики, среди которых ток, напряжение, мощность, коэффициент полезного действия (КПД), а также степень его защиты т воздействия внешних факторов.

К примеру, от проходных характеристик тока зависит яркость светодиод. Цифровое обозначение напряжения отражает диапазон, в котором функционирует драйвер при возможных скачках напряжения. Ну и конечно чем выше КПД, тем более эффективно будет работать устройство, а срок его эксплуатации будет больше.

Где применяются LED драйвера?

Электронное устройство – драйвер — обычно питается от электрической сети в 220В, но рассчитан на работу и с очень низким напряжением в10, 12 и 24В. Диапазон рабочего выходного напряжения, в большинстве случаев, составляет от 3В до нескольких десятков вольт. К примеру, вам нужно подключить семь светодиодов напряжением 3В. В этом случае потребуется драйвер с выходным напряжением от 9 до 24В, который рассчитан на 780 мА. Обратите внимание, что, несмотря на универсальность, такой драйвер будет обладать малым коэффициентом полезного действия, если дать ему минимальную нагрузку.

Если вам нужно установить освещение в авто, вставить лампу в фару велосипеда, мотоцикла, в один или два небольших уличных фонаря или в ручной фонарь, питания от 9 до 36В вам будет вполне достаточно.

LED –драйверы по мощнее необходимо будет выбирать, если вы намерены подключить светодиодную систему, состоящую из трех и более устройств, на улице, выбрали её для оформления своего интерьера, или же у вас есть настольные офисные светильники, которые работают не менее 8 часов в день.

Как работает драйвер?

Как мы уже рассказывали, LED — драйвер выступает источником тока. Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.

Например, подключим к источнику напряжением 12 В резистор 40 Ом. Через него пойдет ток величиной 300мА.

Теперь включим сразу два резистора. Суммарный ток составит уже 600мА.

Блок питания поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться. Подключим так же резистор 40Ом к драйверу 300мА.

Блок питания создаст на резисторе падение напряжения 12В.

Если подключить параллельно два резистора, ток также будет 300мА, а напряжение упадет в два раза.

Каковы основные характеристики LED — драйвера?

При подборе драйвера обязательно обращайте внимание на такие параметры, как выходное напряжение, потребляемая нагрузкой мощность (ток).

— Напряжение на выходе зависит от падения напряжения на светодиоде; количества светодиодов; от способа подключения.

— Ток на выходе блока питания определяется характеристиками светодиодов и зависит от их мощности и яркости, количества и цветового решения.

Остановимся на цветовых характеристиках LED — ламп. От этого, к слову, зависит мощность нагрузки. Например, средняя потребляемая мощность красного светодиода варьирует в пределах 740 мВт. У зеленого цвета средняя мощность составит уже около 1.20 Вт. На основании этих данных можно заранее просчитать, какой мощности драйвер вам понадобится.

Чтобы вам легче было просчитать общую потребляемую мощность диодов, предлагаем использовать формулу.

P=Pled x N

где Pled — это мощность LED, N — количество подключаемых диодов.

Еще одно важное правило. Для стабильной работы блока питания запас по мощности должен быть хотя бы 25%. То есть должно выполняться следующее соотношение:

Pmax ≥ (1.2…1.3)xP

где Pmax — это максимальная мощность блока питания.

Как правильно подсоединять светодиоды-LED?

Подключать светодиоды можно несколькими способами.

Первый способ – это последовательное введение. Здесь потребуется драйвер напряжением 12В и током 300мА. При таком способе светодиоды в лампе или на ленте горят одинаково ярко, но если вы решитесь подключить большее число светодиодов, вам потребуется драйвер с очень большим напряжением.

Второй способ — параллельное подключение. Нам подойдет блок питания на 6В, а тока будет потребляться примерно в два раза больше, чем при последовательном подключении. Есть и недостаток — одна цепь может светить ярче другой.

Последовательно-параллельное соединение – встречается в прожекторах и других мощных светильниках, работающих и от постоянного, и от переменного напряжения.

Четвертый способ — подключение драйвера последовательно по два. Он наименее предпочтителен.

Есть еще и гибридный вариант. Он соединил в себе достоинства от последовательного и параллельного соединения светодиодов.

Специалисты советуют драйвер выбирать перед тем, как вы купите светодиоды, да еще и желательно предварительно определить схему их подключения. Так блок питания будет для вас более эффективно работать.

Линейные и импульсные драйверы. Каковы их принципы работы?

Сегодня для LED ламп и лент выпускают линейные и импульсные драйверы.
У линейного выходом служит генератор тока, который обеспечивает стабилизацию напряжения, не создавая при этом электромагнитных помех. Такие драйверы просты в использовании и не дорогие, но невысокий коэффициент полезного действия ограничивает сферу их применения.

Импульсные драйверы, наоборот, имеют высокий коэффициент полезного действия (около 96%), да еще и компактны. Драйвер с такими характеристиками предпочтительнее использовать для портативных осветительных приборов, что позволяет увеличить время работы источника питания. Но есть и минус – из-за высокого уровня электромагнитных помех он менее привлекателен.

Нужен светодиодный драйвер на 220В?

Для включения в сеть 220В выпускаются линейные и импульсные драйверы. При этом если блоки питания обладают гальванической развязкой (передача энергии или сигнала между электрическими цепями без электрического контакта между ним), они демонстрируют высокий коэффициент полезного действия, надежность и безопасность в эксплуатации.

Без гальванической развязки блок питания обойдется вам дешевле, но будет не столь надежным, потребует осторожности при подсоединении из-за опасности удара током.

При подборе параметров по мощности специалисты рекомендуют останавливать свой выбор на светодиодных драйверах с мощностью, превышающей необходимый минимум на 25%. Такой запас мощности не даст электронному прибору и питающему устройству быстро выйти из строя.

Стоит ли покупать китайские драйверы?

Made in China – сегодня на рынке можно встретить сотни драйверов различных характеристик, произведенных в Китае. Что же они собой представляют? В основном это устройства с импульсным источником тока на 350-700мА. Низкая цена и наличие гальванической развязки позволяют таким драйверам быть в спросе у покупателей. Но есть и недостатки прибора китайской сборки. Зачастую они не имеют корпуса, использование дешевых элементов снижает надежность драйвера, да еще и отсутствует защита от перегрева и колебаний в электросети.

Китайские драйверы, как и многие товары, выпускаемые в Поднебесной, недолговечны. Поэтому если вы хотите установить качественную систему освещения, которая прослужит вам ни один год, лучше всего покупать преобразователь для светодиодов от проверенного производителя.

Каков срок службы led драйвера?

Драйверы, как и любая электроника, имеют свой срок эксплуатации. Гарантийный срок службы LED — драйвера составляет 30 000 часов. Но не стоит забывать, что время работы аппарата будет зависеть еще от нестабильности сетевого напряжения, уровня влажности и перепада температур, влияния на него внешних факторов.

Неполная загруженность драйвера также снижает срок эксплуатации прибора. К примеру, если LED – драйвер рассчитан на 200Вт, а работает на нагрузку 90Вт, половина его мощности возвращается в электрическую сеть, вызывая ее перегрузку. Это провоцирует частые сбои питания и прибор может перегореть, сослужив вам всего год.

Следуйте нашим советам и тогда не придется часто менять светодиодные устройства.

Светодиодный драйвер: принцип работы и правила подбора

Светодиоды получили большую популярность. Главную роль в этом сыграл светодиодный драйвер, поддерживающий постоянный выходной ток определенного значения. Можно сказать, что это устройство представляет собой источник тока для LED-приборов. Такой драйвер тока, работая вместе со светодиодом, обеспечивает долголетний срок службы и надежную яркость. Анализ характеристик и видов этих устройств позволяет понять, какие они выполняют функции, и как их правильно выбирать.

Что такое драйвер и каково его назначение?

Драйвер для светодиодов является электронным устройством, на выходе которого образуется постоянный ток после стабилизации. В данном случае образуется не напряжение, а именно ток. Устройства, которые стабилизируют напряжение, называются блоками питания. На их корпусе указывается выходное напряжение. Блоки питания 12 В применяют для питания LED-линеек, светодиодной ленты и модулей.

Основным параметром LED-драйвера, которым он сможет обеспечивать потребителя длительное время при определенной нагрузке, является выходной ток. В качестве нагрузки применяются отдельные светодиоды или сборки из аналогичных элементов.

КПД импульсного драйвера для светодиодов достигает 95%

Драйвер для светодиода обычно питается от сети напряжением 220 В. В большинстве случаев диапазон рабочего выходного напряжения составляет от трех вольт и может достигать нескольких десятков вольт. Для подключения светодиодов 3W в количестве шести штук потребуется драйвер с выходным напряжением от 9 до 21 В, рассчитанный на 780 мА. При своей универсальности он обладает малым КПД, если на него включить минимальную нагрузку.

При освещении в автомобилях, в фарах велосипедов, мотоциклов, мопедов и т. д., в оснащении переносных фонарей используется питание с постоянным напряжением, значение которого варьируется от 9 до 36 В. Можно не применять драйвер для светодиодов с небольшой мощностью, но в таких случаях потребуется внесение соответствующего резистора в питающую сеть напряжением 220 В. Несмотря на то, что в бытовых выключателях используется этот элемент, подключить светодиод к сети 220 В и рассчитывать на надежность достаточно проблематично.

Основные особенности

Мощность, которую эти устройства способны отдавать под нагрузкой, является важным показателем. Не стоит перегружать его, пытаясь добиться максимальных результатов. В результате таких действий могут выйти из строя драйверы для светодиодов или же сами LED-элементы.

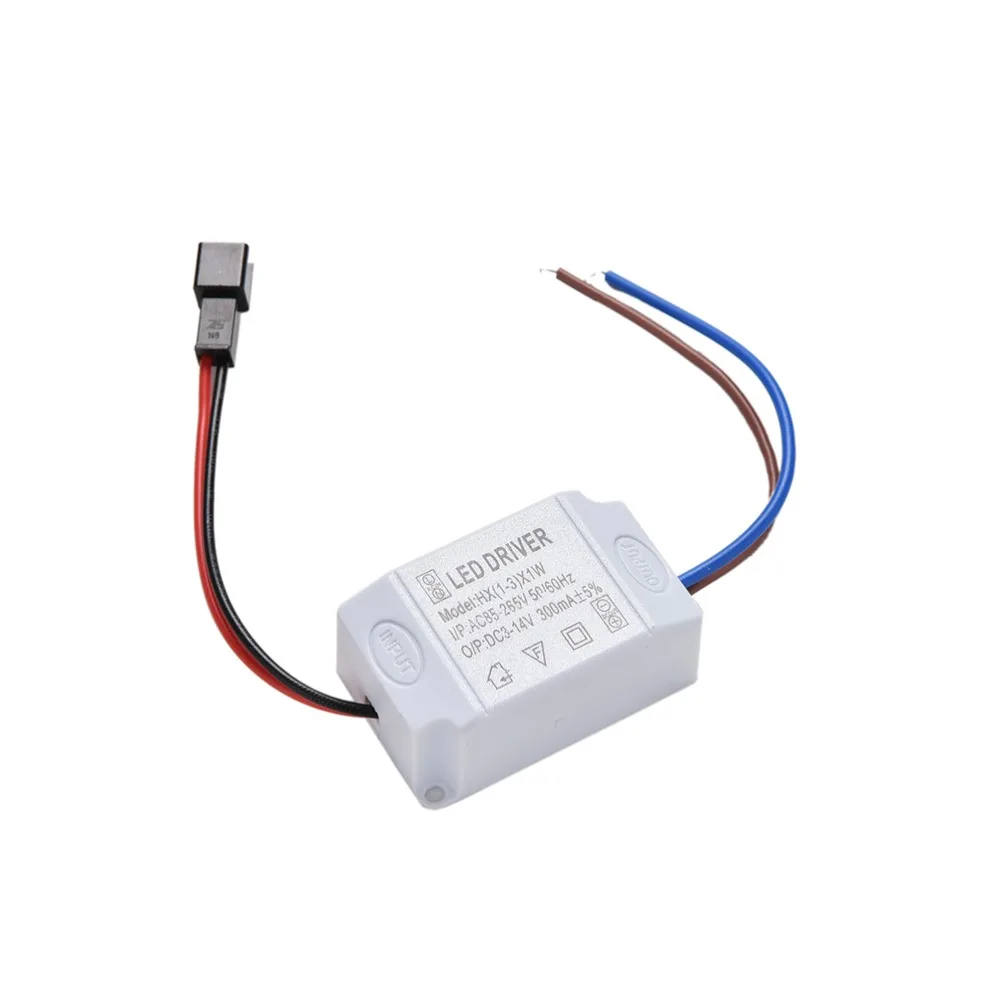

Дешевый светодиодный драйвер

На электронную начинку устройства влияет множество причин:

• класс защиты аппарата;
• элементная составляющая, которая применяется для сборки;
• параметры входа и выхода;
• марка производителя.

Изготовление современных драйверов выполняется при помощи микросхем с использованием технологии широтно-импульсного преобразования, в состав которых входят импульсные преобразователи и схемы, стабилизирующие ток. ШИМ-преобразователи запитываются от 220 В, обладают высоким классом защиты от коротких замыканий, перегрузок, а так же высоким КПД.

Технические характеристики

Перед приобретением преобразователя для светодиодов следует изучить характеристики устройства. К ним относятся следующие параметры:

• выдаваемая мощность;
• выходное напряжение;
• номинальный ток.

Схема подключения LED-драйвера

На выходное напряжение влияет схема подключения к источнику питания, количество в ней светодиодов. Значение тока пропорционально зависит от мощности диодов и яркости их излучения. Светодиодный драйвер должен выдавать столько тока для светодиодов, сколько потребуется для обеспечения постоянной яркости. Стоит помнить, что мощность необходимого устройства должна быть более потребляемой всеми светодиодами. Рассчитать ее можно, используя следующую формулу:

P(led) – мощность одного LED-элемента;

n — количество LED-элементов.

Для обеспечения длительной и стабильной работы драйвера следует учитывать запас мощности устройства в 20–30% от номинальной.

Подключение светодиодов к драйверу

Выполняя расчет, следует учитывать цветовой фактор потребителя, так как он влияет на падение напряжения. У разных цветов оно будет иметь отличающиеся значения.

Срок годности

Светодиодные драйверы, как и вся электроника, обладают определенным сроком службы, на который сильно влияют эксплуатационные условия. LED-элементы, изготовленные известными брендами, рассчитаны на работу до 100 тысяч часов, что намного дольше источников питания. По качеству рассчитанный драйвер можно классифицировать на три типа:

• низкого качества, с работоспособностью до 20 тысяч часов;
• с усредненными параметрами — до 50 тысяч часов;
• преобразователь, состоящий из комплектующих известных брендов — до 70 тысяч часов.

Многие даже не знают, зачем обращать внимание на этот параметр. Это понадобится для выбора устройства для длительного использования и дальнейшей окупаемости. Для использования в бытовых помещениях подойдет первая категория (до 20 тысяч часов).

Как подобрать драйвер?

Насчитывается множество разновидностей драйверов, используемых для LED-освещения. Большинство из представленной продукции изготовлено в Китае и не имеет нужного качества, но выделяется при этом низким ценовым диапазоном. Если нужен хороший драйвер, лучше не гнаться за дешевизной китайского производства, так как их характеристики не всегда совпадают с заявленными, и редко когда к ним прилагается гарантия. Может быть брак на микросхеме или быстрый выход из строя устройства, в таком случае не удастся совершить обмен на более качественное изделие или вернуть средства.

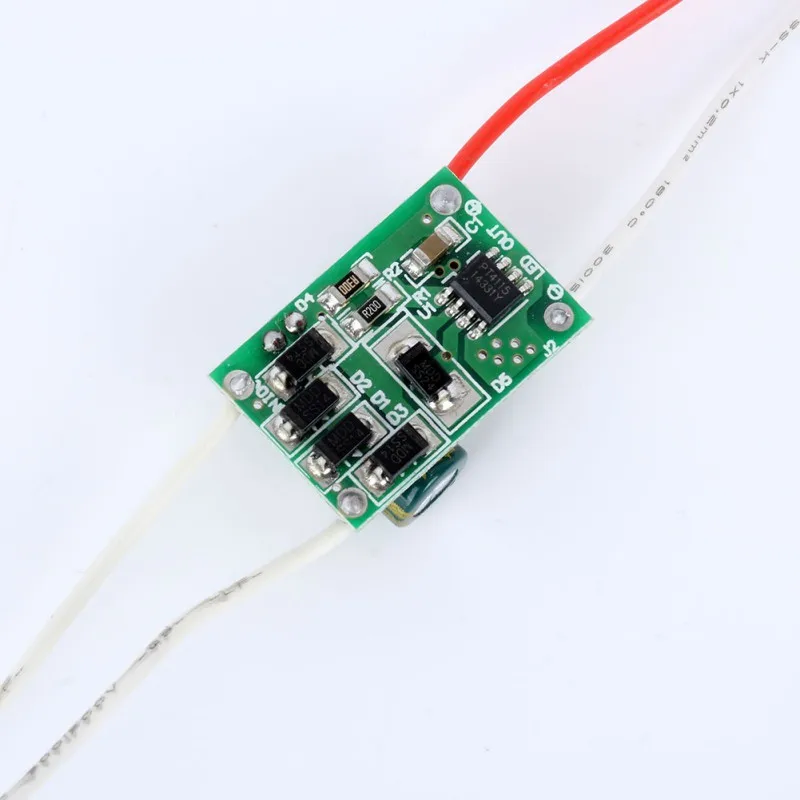

Светодиодный драйвер без корпуса

Наиболее часто выбираемым вариантом является бескорпусный драйвер, питающийся от 220 В или 12 В. Различные модификации позволяют использовать их для одного или более светодиодов. Эти устройства можно выбрать для организации исследований в лаборатории или же проведения экспериментов. Для фито-ламп и бытового применения выбирают драйверы для светодиодов, находящиеся в корпусе. Бескорпусные устройства выигрывают в ценовом плане, но проигрывают в эстетике, безопасности и надежности.

Виды драйверов

Устройства, осуществляющие питание светодиодов, условно можно разделить на:

• импульсные;
• линейные.

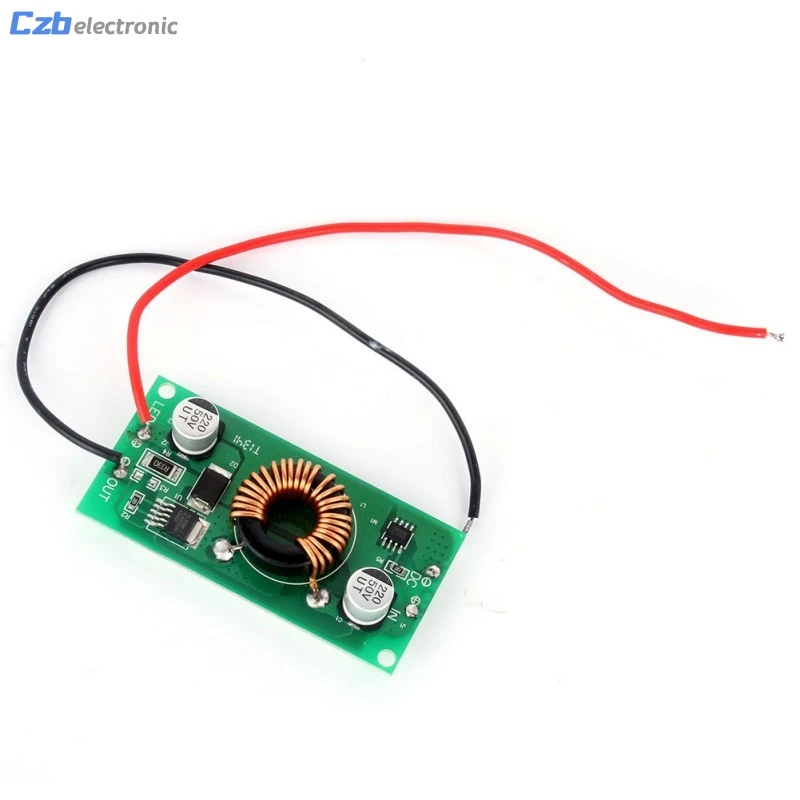

Импульсный драйвер

Устройства импульсного типа производят на выходе множество токовых импульсов высокой частоты и работают по принципу ШИМ, КПД у них составляет до 95%. Импульсные преобразователи имеют один существенный недостаток — во время работы возникают сильные электромагнитные помехи. Для обеспечения стабильного выходного тока в линейный драйвер установлен генератор тока, который играет роль выхода. Такие устройства имеют небольшой КПД (до 80%), но при этом просты в техническом плане и стоят недорого. Такие устройства не получится использовать для потребителей большой мощности.

Из вышеперечисленного можно сделать вывод, что источник питания для светодиодов следует выбирать очень тщательно. Примером может послужить люминесцентная лампа, на которую подается ток, превышающий норму на 20%. В ее характеристиках практически не произойдет изменений, а вот работоспособность светодиода уменьшится в несколько раз.

Драйверы, источники питания светодиодов

По мере того, как светодиодное освещение становится популярным, растёт и потребность в улучшении и улучшении цветового качества. Традиционно, светодиодное освещение давало ярко-белое, прохладное свечение, которое было жестким для глаз и затрудняло использование в качестве основного источника света. Теплые светодиодные технологии позволили снизить эту прохладную окраску, динамично меняя текущие и будущие применения систем управления светодиодным освещением. Диммирование с теплым эффектом свечения создает больше возможностей, чем когда-либо для систем управления светодиодным освещением.

Компания Power Integrations, лидер в области высокоэффективных высоконадежных светодиодных драйверов, сегодня объявила о выпуске семейства неизолированных понижающих TRIAC-dimmable светодиодных драйверов LYTSwitch™-7. Эти высокопроизводительные устройства, способные выдавать до 22 Ватт без радиатора в очень маленьком корпусе SO-8, подходят для ламп, трубок и светильников. Конструкция LYTSwitch-7 не требует внешнего ключа, использует простое пассивное сглаживание для тиристорного управления и индуктор с одной обмоткой, уменьшающий количество компонентов до 20, по сравнению с приблизительно 35 для типичных диммируемых плат светодиодных драйверов.

Компания Fairchild, ведущий мировой поставщик высокопроизводительных полупроводниковых решений, представила новый светодиодный драйвер FL77944, первый в своем семействе драйвер для питания светодиодных изделий от сети переменного тока, который производители могут использовать для легкого масштабирования питания и создания интеллектуальных и масштабируемых светильников, которые могут иметь меньший размер, более высокую производительность и более длительный срок службы по сравнению с продуктами, использующими SMPS.

Diodes Incorporated объявила о выпуске универсального драйвер светодиодов переменного тока AL1676. Драйвер спроектирован таким образом, чтобы соответствовать или превосходить мировые нормы коэффициента мощности для нерегулируемых светодиодных ламп замены ламп накаливания и лампового освещения, обеспечивает высокую эффективность и низкую стоимость спецификации. Модификации предлагаются с различным напряжением сток-исток встроенного МОП-транзистора от 300 В до 650 В и тока стока от 1 до 4 А, для приложений от 3 до 18 Вт.

Драйвер светодиода AL1696, представленный компанией Diodes Incorporated, спроектирован для установки в различные осветительные приборы с тиристорными регуляторами яркости, в частности для модернизации устройств с традиционными лампами. Опции MOSFET для 3 А при 300 В, 2 А при 500 В и 2 А при 600 В позволяют AL1696 быть согласованным с конечными требованиями к входному напряжению и позволяют использовать его в светодиодных лампах мощностью до 12 Вт.

Регуляторы постоянного тока BCR420U и BCR421U (CCR), представленные Diodes Incorporated, обеспечивают простой способ управления линейными светодиодными полосками (лентами) малой мощности. Светодиодные ленты применяются для освещения, подсветки, в аварийных и рекламных вывесках, а также для декоративного освещение розничных витрин, холодильных и торговых автоматов.

Интегральная микросхема MA1077 предназначена для производителей освещения при производстве низковольтных (12 В) светодиодных ламп совместимых с электронными трансформаторами. MA1077 основан на технологии MarulaLED SlimDrive (Small Low-component-count Intelligent Multi-transformer). По сравнению с другими готовыми интегральными схемами, MA1077 имеет ряд отличительных особенностей.

Компания Diodes Incorporated предложила интегральные одно-, двух-, трех- и четырехканальные светодиодные драйверы AL1791/2/3/4. Драйверы постоянного тока обеспечивают как аналоговое, так и PWM диммирование. В сочетании с блоком преобразования мощности переменного тока и микроконтроллером, эти оптимизированные по току регуляторы обеспечивают экономичное, масштабируемое и простое в реализации решение для развивающегося рынка интеллектуального освещения.

Стабилизатор тока для светодиода выполняет функцию защиты светодиода от выхода из строя и функцию установки требуемой яркости. В статье рассмотрены типы стабилизаторов тока, их применение для питания светодиодов.

В статье рассмотрены существующие предложения производителей по светодиодным драйверам — устройствам питания светодиодных ламп, сделан обзор комплектующих для электронных стабилизаторов тока без гальванической развязки.

LED драйверы

ШИМ-Регулятор яркости. Работает совместно с драйверами LedDrv23, LedDrv25 и другими, поддерживающими ШИМ-управление   Размеры (д*ш*в), мм:   Входное напряжение:   Выходное напряжение: &nb..

$4.51

Драйвер для подключения 3-10 мощных трехваттных светодиодов или 1-го 20-Ваттного, входное напряжение: 220V Размеры (д*ш*в), мм: 84 * 57 * 29,5 Материал корпуса: пластик Серия: APC-25-700 ..

$12.90

Драйвер для подключения светодиодов XP-G, XT-E, XB-D Размеры (д*ш*в), мм: 36 * 23 * 18 Входное напряжение: 7-30В Выходное напряжение:   Частота диммирования: 1200 Гц. .

$10.50

Драйвер для подключения светодиодов XP-G, XT-E, XB-D Размеры (д*ш*в), мм: 36 * 23 * 18 Входное напряжение: 7-30В Выходное напряжение:   Частота диммирования: 1200 Гц..

$10.50

Драйвер для подключения светодиодов XP-G, XT-E, XB-D Размеры (д*ш*в), мм: 36 * 23 * 18 Входное напряжение: 7-30В Выходное напряжение:   Частота диммирования: 1200 Гц.

.

$10.50

Драйвер для последовательного подключения от 24до 32 мощных одноваттных светодиодов, входное напряжение: 220V Размеры (д*ш*в), мм: 157 * 50 * 34 Материал корпуса: пластик Серия: ELP040C0350LX ..

$20.50

Брызгозащищенный драйвер для последовательного подключения от 14 до 22 мощных трехваттных светодиодов, входное напряжение: 220V   Размеры (д*ш*в), мм: 180 * 68 * 53 Материал корпуса: металл Серия: .

.

$25.00

Герметичный драйвер для последовательного подключения от 8 до 25 мощных одноваттных светодиодов, входное напряжение: 220V   Размеры (д*ш*в), мм: 200 * 30 * 20 Материал корпуса: металл Серия: ..

$14.50

  Импульсный драйвер (0,3A) предназначен для питания одноваттных светодиодов Размеры (д*ш*в), мм: 24 * 16 * 12 Входное напряжение: 3,5-10,5V Выходное напряжение:   Ин. .

$2.75

ШИМ-Регулятор яркости. Работает совместно с драйверами LedDrv13d, LedDrv15v2, LedDrv19d   Размеры (д*ш*в), мм:   Входное напряжение:   Выходное напряжение:   Частот..

$4.50

ШИМ регулятор яркости. Работает совместно с драйверами LedDrv23, LedDrv19 Размеры (д*ш*в), мм:   Входное напряжение:   Выходное напряжение:   Индекс защиты: . .

$4.20

Драйвер для последовательного подключения трех одноватных светодиодов, рабочее напряжение 220В Размеры (д*ш*в), мм: 29 * 14 * 17 Материал корпуса:   Серия:   Входное..

$2.50

Герметичный драйвер для подключения 3-6 мощных трехваттных светодиодов, входное напряжение: 220V   Размеры (д*ш*в), мм: 139 * 32 * 22 Материал корпуса: пластик Серия: ELP018C0700LSP . .

$9.46

Драйвер для последовательного подключения от 9 до 18 мощных одноваттных светодиодов, входное напряжение: 220V   Размеры (д*ш*в), мм: 140 * 45 * 28,5 Материал корпуса: пластик Серия: ELP18X1..

$19.90

Герметичный драйвер для последовательного подключения мощных светодиодов, рабочее напряжение: 220V   Размеры (д*ш*в), мм: 200 * 30 * 20 Материал корпуса: металл Серия: GNJA-50700-JN . .

$12.65

Герметичный драйвер для последовательного подключения от 8 до 22 мощных одноваттных светодиодов, входное напряжение: 220V   Размеры (д*ш*в), мм: 248 * 36 * 27 Материал корпуса: металл Серия: ..

$20.95

Брызгозащищенный драйвер для подключения 1 мощного трехваттного светодиода, входное напряжение: 220V   Размеры (д*ш*в), мм: 37,7 * 26,4 * 21 Материал корпуса: пластик Серия: SLP03SS1 . .

$5.00

Драйвер для подключения одного одноватного светодиода, либо последовательного подключения трех одноватных светодиодов, рабочее напряжение: 12V Размеры (д*ш*в), мм: 29*17*10 Входное напряжение: 11-13В Вых..

$1.98

Драйвер для подключения светодиодов XP-E, XP-G, XB-D Размеры (д*ш*в), мм: 42 * 26 * 14 Входное напряжение: 7-30В Выходное напряжение:   Индекс защиты: IP . .

$7.22

Драйвер для подключения светодиодов XP-E, XP-G, XB-D Размеры (д*ш*в), мм: 36 * 23 * 25 Входное напряжение: 7-30В Выходное напряжение:   Индекс защиты: IP ..

$10.30

Драйвер для подключения светодиодов XP-G, XT-E, XB-D Размеры (д*ш*в), мм: 29 * 22 * 15 Входное напряжение: 7-30В Выходное напряжение:   Индекс защиты: IP . .

$6.85

Драйвер для подключения светодиодов XP-G, XT-E, XM-L, MT-G Размеры (д*ш*в), мм: 29 * 22 * 15 Входное напряжение: 7-30В Выходное напряжение:   Индекс защиты: IP ..

$6.85

Драйвер для подключения светодиодов XM-L, MT-G Размеры (д*ш*в), мм: 29 * 22 * 15 Входное напряжение: 7-30В Выходное напряжение:   Индекс защиты: IP . .

$6.85

Драйвер для подключения светодиодов  Размеры (д*ш*в), мм: 36 * 23 * 26 Входное напряжение: 7-30В Выходное напряжение:   Индекс защиты: IP Выхо..

$10.50

Драйвер для подключения светодиодов  Размеры (д*ш*в), мм: 36 * 23 * 26 Входное напряжение: 7-30В Выходное напряжение:   Индекс защиты: IP Выхо. .

$10.50

Залогом длительного и бесперебойного режима работы светодиодов является их правильное питание, которое обеспечивают специальные устройства – драйверы. Светодиодные драйверы питания предназначены для обеспечения прохождения через светодиод стабилизированного номинального тока, преобразовывая 220В переменного напряжения в низкое (12 и 24В) напряжение постоянного тока. Для того, чтобы обеспечить корректную и долговечную работу драйверов, ток проходящий через них должен не зависеть от колебаний питающего напряжения и быть постоянным. Драйвера для светодиодов зачастую рассчитаны на напряжение 12 и 24 В с постоянным током: 350, 700 мА и 1 А. Драйвера для светодиодов выпускают, как правило, только под определенный продукт, однако существуют и универсальные драйверы, которые подходят к большинству известных LED и выполняются как в бескорпусном варианте, так и в герметичных или негерметичных металлических или пластмассовых корпусах. Драйверы совместимы с устройствами систем контроля, датчиками фотоэлементов и благодаря своей компактности легко размещаются в распределительных коробках. Помимо того, что они обеспечивают прохождение постоянного номинального тока через светодиод, при помощи светодиодных драйверов можно изменять цвет светодиодов и их яркость свечения (функция диммера), сокращая ток с помощью цифрового управления. Большая часть драйверов работает методом широтно–импульсной модуляции (ШИМ), благодаря чему получается немерцающий световой поток с варьируемой частотой от 100 до сотен тысяч модуляций в секунду. При такой регулировке не наступает потеря эффективности светодиодов, они продолжают работать при полной яркости в том же напряжении и токе. Такое регулирование продлевает срок службы приборов, повышает их надежность и качество, а так же помогает снизить рабочую температуру внутри источников света. Драйверы со стабилизированной силой тока в диапазоне от 300 мА до 700 мА предназначены для изделий с мощными и сверхъяркими светодиодами, которые обеспечивают стабилизацию выходного тока в узких пределах. Изменение тока в небольшом диапазоне обеспечивает стабильность свечения светодиодов и гарантирует их продолжительную эксплуатацию. В нашем интернет – магазине вы можете приобрести драйверы различных классов защиты и вариантов мощности, которые применяются во внутреннем и в наружном освещении, а также в архитектурной подсветке. Интернет-магазин светодиодных драйверов Led-Stars предлагает своим посетителям самые разнообразные товары по самым приемлемым ценам. Широкий ассортимент предложений позволит выбрать LED драйверы под любые потребности. Невысокие цены позволят сэкономить средства для иных целей. К тому же, вам потребуется минимум времени для оформления заказа. Чтобы купить светодиодный драйвер, параметры которого вас устроили, достаточно просто заполнить заявку. После звонка нашего менеджера и подтверждения заказа вам останется дождаться курьера. Мы сотрудничаем с самыми известными курьерскими службами, поэтому LED драйверы отправляются по всей территории Украины. Это служит гарантией того, что приобретенные светодиодные драйверы будут доставлены одинаково быстро в Киев, Харьков, Днепропетровск, Львов, Одессу, Винницу и во многие другие города страны.

Автор: Led-Stars.com

Драйвер для светодиодов: принцип работы

В этой статье мы расскажем чем отличается драйвер для светодиодов от блока питания, какой принцип работы в основе стандартных драйверов, а также в чем преимущества и недостатки каждого из этих элементов питания.



Отличия блока питания от драйвера для светодиодов



Блок питания, просто даже судя по его названию, это отдельный функциональный элемент какой-либо цепи, отвечающий за подачу питания на те или иные приборы. Блок питания может иметь различные показатели мощности, напряжения и силы тока, выдаваемых на выходе. И именно напряжение является фактически основным параметром. В свою очередь драйвер для питания светодиодов выполняет фактически ту же функцию, но основным отличием является то, что драйвер отвечает за стабильную силу выдаваемого тока. В случае со светодиодами это достаточно важный момент. Так как оба эти элемента, и блок питания и драйвер, выполняют схожую функцию, их достаточно часто путают. Как раз в маркетинговых целях и было придумано отдельное название «драйвер», чтобы максимально разграничить эти два устройства.

В силу того, что большинство электроприборов работает от 220 В и подключаются к стандартной розетке, мы не привыкли задумываться о потребляемом токе. В случае же с подключением светодиодов, светодиодных лент и прочей подобной осветительной техники — это фактически самый важный параметр.

Блок питания



Рассмотрим отличия в работе блоков питания и драйвера для светодиодов на простом примере. Блок питания, как мы выяснили, отвечает за стабильное выходное напряжение. Значит, если к блоку питания с выходным напряжением 12 В подключить, например, одну лампу 12 вольт 5 ватт, то она потребует 0,42 А тока (5 / 12 = 0,42 А). Если подключить 2 такие лампы, то блок питания вынужден будет для обеспечения 12 вольт для каждой лампы, выдать ток в два раза больший. И так далее. Если неправильно рассчитать нагрузку на блок питания, он будет продолжать работать и выдавать стабильное напряжение, но со временем это может привести к его перегреву, выходу из строя, а может быть и к пожару.



Драйвер для светодиодов



С драйвером для светодиодов все несколько иначе. В его задачи входит вывод в цепь стабильного тока и что бы вы ни подключили к драйверу, ток не будет больше, чем тот, на который рассчитан драйвер. Например, у вас есть драйвер с параметрами мощности 3 ватта и тока 300 мА. Соответственно, напряжение, которое он сможет выдать равняется 10 вольтам (3 / 0,3 = 10). Такой драйвер сможет контролировать работу любого количества светодиодов, суммарное напряжение которых не превышает 10 вольт, а заявленный рабочий ток составляет 300 мА. Если подключить к нему диоды с рабочим током 700 мА, они все равно будут получать не более 300 мА.



Это помогает обезопасить светодиоды от перегрева, обеспечить более стабильную их работу, а как следствие, значительно увеличивает срок их службы.

Основные виды драйверов

В продаже на сегодняшний день вы можете найти два вида драйверов. Одни из них рассчитаны на любое количество светодиодов (главное, чтобы суммарная мощность их не превышала заявленной). Другие служат для подключения строгого определенного количества диодов. Именно этот момент стоит учитывать при выборе конкретного драйвера.

 Также драйверы можно разделить по типу их конструкции и принципу работы. Существуют драйверы на основе резистора, конденсаторной схемы, микросхемы LM317, микросхемы HV9910, драйверы с низковольтным входом и сетевые драйверы. Каждый из этих типов имеет свои преимущества и недостатки, свой КПД и особенности подключения.



Выбор и покупка драйвера для светодиодов

 Для того, чтобы обеспечить качественное подключение светодиодов, а также гарантировать их полную совместимость с драйвером и долговечность работы, Вам необходимо приобретать диоды и драйвер строго в связке, подбирая их максимально совместимыми друг к другу. Также при выборе драйвера обязательно стоит учитывать условия, в которых он будет работать и конкретные задачи, которые будут выполнять светодиоды, подключенные к нему.



Стоит заметить, что приобретая драйвер для светодиодов и сами диоды, многие покупатели ошибочно воспринимают максимальный заявленный уровень тока как рабочий. Например, если рабочий ток светодиодов 350 мА, то это максимальный показатель. Следовательно, в качестве источника питания стоит использовать драйвер с током 300-330 мА. Работа на повышенном токе, возможно, и не спровоцирует выход светодиодов из строя, но может значительно сократить срок их службы.

Преобразователь мощности | Трансформатор | Магнитный компонент

Преобразователи постоянного тока в постоянный без изоляции 0,75 ~ 7,5 Вт

Неизолированный импульсный стабилизатор от 0,75 до 7,5 Вт с выводом, совместимым с линейным регулятором LM78XX. Диапазон температур рабочей среды для серии 01D-500 составляет от -40 ° C до + 85 ° C. Он упакован в 3PIN SIP и не требует отвода тепла. Продукт имеет КПД до 97% и имеет функцию защиты от короткого замыкания и теплового отключения. Материал упаковки — UL94V-0. Преобразователи постоянного тока в постоянный ток Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 1,65 ~ 7,5 Вт

Неизолированный импульсный стабилизатор с диапазоном мощности 1,65 ~ 7,5 Вт. Диапазон рабочих температур окружающей среды от -55 ° C до + 85 ° C. Вывод серии 08D-500 совместим с линейным регулятором LM78XX и использует 3-контактную SIP-упаковку, не требует теплоотвода и КПД до 92%, с защитой от короткого замыкания и перегрева, упаковочный материал соответствует UL94V-0 . Все наши преобразователи питания постоянного тока в постоянный соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 1,2 ~ 15 Вт

Преобразователь мощности DC-DC мощностью 1,2 ~ 15 Вт, с высоким КПД и неизолированным типом представляет собой переключаемый регулятор с рабочей температурой окружающей среды от -40 ° C до + 85 ° C. Штырь совместим с линейным регулятором LM78XX. Серия 01D-1A может иметь КПД до 96% и не требует радиатора. Материал корпуса соответствует стандарту UL94V-0 и упакован в 3PIN SIP с защитой от короткого замыкания. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 3,6 ~ 30 Вт

Преобразователь постоянного тока в постоянный ток POL 3,6 ~ 30 Вт, который является высокоэффективным и неизолированным, имеет широкий диапазон входного напряжения 4,75 ~ 36 В постоянного тока, без радиатора и КПД до 96%. Диапазон температуры окружающей среды от -40 ° C до + 82 ° C. Материал упаковки — UL94V-0 и доступен в 3-контактном SIP-корпусе. Линейный стабилизатор LM78XX, совместимый по выводам, имеет защиту от короткого замыкания. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 1,77 ~ 45 Вт

Преобразователь мощности POL DC-DC имеет диапазон 1,77 ~ 45 Вт и неизолированный. Радиатор не требуется, а эффективность может достигать 95%. Диапазон входного напряжения составляет 4,5 ~ 14 В постоянного тока и 10 ~ 30 В постоянного тока. Выходное напряжение серии 01D-3A регулируется. Рабочая температура окружающей среды от -40 ° C до + 65 ° C, выпускается в открытом безкорпусном корпусе с дистанционным выключателем и защитой от короткого замыкания. Наши преобразователи питания постоянного тока в постоянный соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 7,5 ~ 45 Вт

7,5 ~ 45 Вт POL преобразователь постоянного тока в постоянный, который является высокоэффективным и неизолированным. Серия 01D-3AC имеет широкий диапазон входного напряжения 4,75 ~ 36 В постоянного тока, без теплоотвода и КПД до 97%. Диапазон температуры окружающей среды от -40 ° C до + 97 ° C. Материал упаковки — UL94V-0 и доступен в 3-контактном SIP-корпусе. Линейный стабилизатор LM78XX, совместимый по выводам, имеет защиту от короткого замыкания. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 4,5 ~ 19,8 Вт

Высокоэффективный преобразователь постоянного тока в постоянный ток POL мощностью 4,5 ~ 19,8 Вт имеет неизолированный тип. Размер серии 02Д-6А всего 22,9 * 10,2 * 5мм. Диапазон входного напряжения составляет 2,4 ~ 5,5 В постоянного тока и 8,3 ~ 14 В постоянного тока, а выходное напряжение программируется от 0,75 до 3,3 В постоянного тока и от 0,75 до 5 В постоянного тока через внешний резистор. Рабочая температура окружающей среды от -40 ° C до + 85 ° C. Он упакован в SIP и имеет выходной ток до 6А. Все преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции 7,5 ~ 50 Вт

Высокоэффективный неизолированный преобразователь постоянного тока в постоянный ток POL мощностью 7,5 ~ 50 Вт упакован в SMD и имеет выходной ток до 10 А. Размер продукта составляет всего 33,0 * 13,5 * 7,7 мм. Диапазон входного напряжения составляет от 8,3 до 14 В постоянного тока, а выходное напряжение может составлять от 0,75 до 5 В постоянного тока через внешний резистор. Температура рабочей среды от -40 ° C до + 85 ° C. Наши преобразователи питания постоянного тока в постоянный соответствуют требованиям директивы RoHS и могут быть адаптированы по индивидуальному заказу с 3-летней гарантией при продаже. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный без изоляции, 12 ~ 80 Вт

Высокоэффективный 12 ~ 80-ваттный неизолированный преобразователь постоянного тока в постоянный ток POL имеет пакеты SIP и SMD. Выходной ток серии 04Д-16А до 16А. Размер всего 50,8 * 12,7 * 7,2 мм. Диапазон входного напряжения составляет от 8,3 до 14 В постоянного тока, а выходное напряжение может составлять от 0,75 до 5 В постоянного тока через внешний резистор. Серия 04D-16A Yuan Dean соответствует сертификации ЕС RoHS 2002/95 / EC и может принимать индивидуальные продукты и предоставлять 3-летнюю гарантию на продукты после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Экономичные DC-DC преобразователи мощностью 1 Вт, 1,5 кВ и 3 кВ постоянного тока (12 постоянного тока)

Преобразователь постоянного тока в постоянный, экономичный, 7PIN, SIP, мощностью 1 Вт, обычно используется в чувствительных к стоимости приложениях общего назначения для изоляции и согласования напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 85%.

Больше

Экономичные преобразователи постоянного тока в постоянный с изоляцией 1 Вт, 1,5 кВ и 3 кВ (13 постоянного тока)

Экономичный преобразователь постоянного тока в постоянный с 4-контактным разъемом SIP и 8-контактным разъемом мощностью 1 Вт обычно используется в чувствительных к стоимости приложениях общего назначения с изоляцией питания и согласованием напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 85%.

Больше

Экономичные преобразователи постоянного тока в постоянный с изоляцией 1 Вт, 1,5 кВ и 3 кВ (13DSC)

DC-DC-преобразователь мощностью 1 Вт с 14-контактным SMD-корпусом обычно используется в чувствительных к стоимости приложениях общего назначения с изоляцией питания и согласованием напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 85%.

Больше

Экономичные DC-DC преобразователи мощностью 1 Вт, 1,5 кВ и 3 кВ постоянного тока (13DS1C)

DC-DC-преобразователь мощностью 1 Вт с 18-контактным и 22-контактным SMD-корпусом обычно используется в чувствительных к стоимости приложениях общего назначения с изоляцией питания и согласованием напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 85%.

Больше

Экономичные преобразователи постоянного тока в постоянный с изоляцией 1 Вт, 1,5 кВ и 3 кВ (14 постоянного тока)

DC-DC-преобразователь мощностью 1 Вт с 6-контактным разъемом SIP обычно используется в чувствительных к стоимости приложениях общего назначения с изоляцией питания и согласованием напряжения. Несмотря на низкую стоимость, это полностью специализированный преобразователь с изоляцией 1,5 и 3 кВ постоянного тока. Промышленная рабочая температура находится в диапазоне от -40 ° C до + 105 ° C и обеспечивает высокий КПД до 85%.

Больше

Преобразователи постоянного тока в постоянный SMD с изоляцией 0,25 Вт, 1 кВ

Преобразователь постоянного тока в постоянный с одним выходом 0,25 Вт находится в 14-контактном корпусе SMD с напряжением изоляции 1 кВ. Это нерегулируемый тип выхода и диапазон рабочих температур от -40 ° C до + 85 ° C. КПД может достигать 72%. Он доступен в виде стандартных штифтов и в упаковке для автоматизированного механического оборудования. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный для поверхностного монтажа с изоляцией 0,5 Вт 1 кВ

Преобразователь постоянного тока в постоянный, имеющий мощность 0,5 Вт и нерегулируемый с одним выходом, упакован в 14-контактный SMD с напряжением изоляции 1 кВ и рабочей температурой окружающей среды от -40 ° C до + 85 ° C. КПД может быть до 78%. Он доступен в виде стандартных штифтов и в упаковке для автоматизированного механического оборудования. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный для поверхностного монтажа 1 кВ с изоляцией 1 Вт (13DS)

Преобразователь постоянного тока в постоянный ток мощностью 1 Вт с одним выходом находится в 14-контактном корпусе SMD с напряжением изоляции 1 кВ. КПД может быть до 80%. Серия 13DS представляет собой изделие с нерегулируемым выходом и конструкцией с высокой удельной мощностью. Диапазон рабочих температур от -40 ° C до + 85 ° C при использовании стандартных штифтов и может использоваться для автоматизированного механического оборудования. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный для поверхностного монтажа с изоляцией 1 Вт 3 кВ (13DS1)

Преобразователь постоянного тока в постоянный ток мощностью 1 Вт находится в 22-контактном корпусе SMD с изоляционным напряжением 3 кВ. КПД может быть до 80%. Серия 13DS1 — это преобразователь мощности нерегулируемого типа с высокой плотностью мощности. Диапазон рабочих температур окружающей среды от -40 ° C до + 85 ° C. Некоторые модели серии 13DS1 прошли сертификацию UL. Со стандартными выводами и в упаковке он подходит для автоматизированного механического оборудования. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный SMD с изоляцией 1 Вт и 1 кВ (13DS2)

Преобразователь постоянного тока в постоянный ток мощностью 1 Вт с 18-контактным SMD-корпусом, напряжением изоляции 1 кВ и КПД до 80%. Серия 13DS2 представляет собой нерегулируемый тип выхода и диапазон рабочих температур от -40 ° C до + 85 ° C. Этот продукт снабжен высокой плотностью мощности, выводами промышленного стандарта и упакован для автоматизированного механического оборудования. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный для поверхностного монтажа с изоляцией 1 Вт 3 кВ (13DS2-N33KV)

Преобразователь постоянного напряжения 1 Вт и 1 кВ. Серия 13DS2-N33KV — это преобразователь мощности с нерегулируемым выходом с очень маленьким корпусом 18Pin SMD. КПД до 75%, температура рабочей среды от -40 ° C до + 85 ° C, высокая удельная мощность, стандартные промышленные контакты и отсутствие необходимости во внешних компонентах. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный SMD с изоляцией 1 Вт и 1 кВ (13DS3)

Преобразователь постоянного тока в постоянный имеет мощность 1 Вт, одинарный выход и напряжение изоляции 1 кВ. Серия 13DS3 доступна в 14-контактном корпусе SMD и очень компактна. Это нерегулируемое преобразование выходной мощности с КПД до 80%. Температура эксплуатации от -40 ° C до + 85 ° C. Он имеет высокую удельную мощность, стандартные контакты и не требует внешних компонентов. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный для поверхностного монтажа с изоляцией 1 Вт и 1 кВ (13DS4)

Преобразователь постоянного тока в постоянный мощностью 1 Вт с 22-контактным SMD-корпусом. Серия 13DS4 имеет изоляционное напряжение 1 кВ и представляет собой преобразователь с нерегулируемым выходом. Этот продукт имеет КПД до 80%. Температура рабочей среды может составлять от -40 ° C до + 85 ° C, высокая удельная мощность, стандартные выводы и отсутствие необходимости во внешних компонентах. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный для поверхностного монтажа с изоляцией 1 Вт, 1,5 кВ

Преобразователь постоянного тока в постоянный ток мощностью 1 Вт имеет широкий диапазон входного напряжения 2: 1 и доступен в 16-контактном корпусе SMD и напряжении изоляции 1,5 кВ. Серия 28D-1W представляет собой преобразователь с регулируемым выходом с эффективностью до 83%, рабочей температурой от -40 ° C до + 85 ° C, внутренней структурой SMD, использующей стандартные контакты и не требует внешних компонентов. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Преобразователи постоянного тока в постоянный для поверхностного монтажа с изоляцией 1,8 Вт 0,5 кВ

Преобразователь постоянного тока в постоянный ток мощностью 1,8 Вт с изоляционным напряжением 0,5 кВ в 24-контактном SMD-корпусе с регулируемым выходом и нерегулируемым выходом. КПД достигает 85%, а температура рабочей среды может быть от -40 ° C до + 85 ° C. Некоторые модели серии 43D прошли сертификацию UL. С внутренней структурой SMD, с использованием стандартных контактов и не требует внешних компонентов. Преобразователи постоянного тока в постоянный ток от Yuan Dean соответствуют требованиям RoHS и могут быть адаптированы для различных продуктов. Гарантия на продукцию 3 года после продажи. Любые требования OEM / ODM приветствуются. Надеемся на сотрудничество с вами!

Больше

Регулируемые LED-драйверы MEAN WELL со стабилизацией выходной мощности

23 июля 2018

AC/DC LED-драйверы серии LDC от MEAN WELL, обладающие широкими возможностями регулировки выходного тока и диммирования, помогут сократить время и средства на разработку LED-светильников со светодиодами любых характеристик.

При разработке LED-светильников производитель руководствуется двумя основными вводными – характеристиками светодиода и параметрами его питания. Со стороны выглядит просто, однако на практике возникает ряд проблем.

Любой успешный производитель с ростом компании вынужден расширять охватываемую долю рынка. Это приводит к росту модельного ряда и использованию источников питания с различными параметрами. При массовом производстве часто возникает необходимость заменить один светодиод на другой, их параметры могут не совпадать. Поставщик не всегда может ответить на вопрос заказчика подобрать необходимые комплектующие в короткие сроки. Например, когда на рынок выходит новая серия светодиодов с отличными характеристиками по привлекательной цене, существующие источники питания (ИП) от производителя LED-светильников не подходят к ним. Под новый тип светодиода подобрать источник питания с подходящими параметрами без испытаний, доработок КД и повторной сертификации часто не получится. На это уходит много времени, и что более важно – средств, для компенсации которых производителю приходится увеличивать стоимость готового продукта. В результате теряется преимущество на рынке.

Серия LDC: Регулируем значение выходного тока

В вопросах сокращения ряда используемых источников питания хорошим подспорьем являются драйверы с регулируемым значением выходного тока, но неизменной выходной мощностью. Для анализа универсальных источников питания для осветительного оборудования рассмотрим новую линейку источников питания производства компании MEAN WELL – серию LDC [1]. Это AC/DC LED-драйверы, которые способны выдавать мощность 35, 55 и 80 Вт (LDC-35, LDC-55 и LDC-80 соответственно) с пятью интерфейсами управления яркостью, такими как управление постоянным напряжением, ШИМ-модуляция, управление сопротивлением, цифровой интерфейс DALI (Digital Addressable Lighting Interface) [2] и управление с помощью кнопки (PUSH Button).

Рис. 1. Корпус LED-драйвера LDC-80

Корпус LED-драйверов серии LDC изготовлен из металла, имеет вытянутую форму, которая подходит для изготовления LED-панелей и светодиодных светильников в линейном форм-факторе для освещения различных помещений (рисунок 1). Размеры корпуса сравнительно компактны для его сферы применения:, ширина составляет 30 мм, высота – 21 мм, длина – 280, 320 и 360 мм соответственно возрастанию мощности драйвера.

Таблица 1. Входные параметры LED-драйверов

Наименование	LDC-35	LDC-55	LDC-80
Диапазон входного напряжения, В	180…295	180…295	180…295
Диапазон рабочей температуры, °С	-25…70
КПД, %, при 230 В AC	88	90	90
Коэффициент мощности при 230 В AC	0,95	0,95	0,95
Электрическая прочность изоляции «вход-выход», кВ	3,75

Входные параметры рассматриваемой линейки LED-драйверов указаны в таблице 1. Из нее видно, что источники питания рассчитаны на работу со входным напряжением в диапазоне 180…295 В AC, характеризуются высоким КПД (88…90%, в зависимости от выходной мощности), работоспособны в температурном диапазоне -25…70°С (с зависимостью выходной мощности) и имеют каскад коррекции мощности (с коэффициентом не менее 0,95).

Теперь обратим внимание на выходные параметры серии LED-драйверов LDC, а также на то, в каких диапазонах их можно регулировать. Это важно для решения задачи максимального охвата параметров возможных нагрузок. В таблицу 2 сведены основные параметры и диапазоны их величин [3].

Таблица 2. Выходные параметры LED-драйверов

Наименование	LDC-35	LDC-55	LDC-80
Мощность, Вт	35	55	80
Диапазоны вых. тока, мА	300…1000	500…1600	700…2100
Пульсации вых. тока, %	< 3	< 3	< 3
Диапазон вых. напряжения, В DC	27… 56	27…56	27…56

Для питания светодиодов необходим стабилизированный ток. Рассматриваемое семейство источников питания позволяет получить стабилизированный выходной ток в широком диапазоне на постоянной выходной мощности и при низком уровне пульсаций – не более 3% от пика до пика во всем диапазоне выходного тока.

Мощность источника зашифрована в обозначении модели LED-драйвера. Она постоянна и не меняется при изменении выходного тока, который регулируется в достаточно широком диапазоне. Это позволяет применять светодиоды, рассчитанные на различные значения тока питания. У старшей линейки LDC-80 выходной ток можно изменять в диапазоне 700…2100 мА. В случае с LDC-35 и LDC-55 ток на выходе драйвера можно подстраивать в диапазонах 300…1000 и 500…1600 мА соответственно. В целом, линейка LED-драйверов LDC охватывает наиболее часто используемые значения тока в светодиодных модулях.

И это еще не все положительные стороны серии LDC. В ней продумана надежная защита от таких сбоев как КЗ, перенапряжение или перегрев. Драйверы серии LDC в случае такого рода неполадок отключаются до тех пор, пока внешние условия работы не станут снова безопасны. Восстановление выходных параметров произойдет автоматически.

Заслуживает внимания и еще одно решение компании MEAN WELL для повышения надежности и долговечности. В серии LDC предусмотрен специальный вход NTC для подключения терморезистора с отрицательным температурным коэффициентом сопротивления. Установить его нужно на сам светодиодный модуль или вблизи от него. LED-драйвер с помощью встроенной функции термокомпенсации будет автоматически подстраивать выходной ток, в зависимости от условий окружающей среды и температуры светодиодов. Эта возможность положительно влияет на срок службы светодиодов и ИП, что позволяет выпускать более надежные решения.

Все представители серии LDC прошли сертификацию на соответствие техническим регламентам Таможенного Союза EAC ТР ТС 004/2011 и ТС 020/2011.

Возможности регулировки начального выходного тока серии LDC

LED-драйверы линейки LDC привлекают широкими возможностями регулировки выходного тока и диммирования. Рассмотрим настройку начального выходного тока драйвера. На выходном соединителе предусмотрены специальные клеммы IADJ для подключения подстроечного резистора. С помощью установки необходимого сопротивления в соответствии с зависимостью, приведенной в таблице 3, можно настроить начальный ток LED-драйверов. При неподключенных клеммах, например, для серии LDC-35, начальный выходной ток будет равен 300 мА, а если установить сопротивление величиной 15,2 кОм – величина тока достигнет максимального для этой серии значения в 1 А. Однако если уменьшить выходной ток – в обычном ИП одновременно уменьшится и выходная мощность. Это во многих случаях может оказаться неприемлемым.

В качестве примера рассмотрим случай, когда нам нужно разработать светильник на определенный световой поток, но по какой-то причине мы вынуждены применить другой светодиодный модуль с другими параметрами питания и нам нужно только изменить ток, не меняя при этом расчетную мощность. В таком случае наиболее удобным становится использовать ИП в режиме стабилизации выходной мощности. При изменении выходного тока одновременно будет происходить изменение выходного напряжения и на выходе ИП наблюдается мощность 100%.

Если с уменьшением выходного тока нам требуется также и снижение выходной мощности, то этот источник питания сможет обеспечить и такой режим, поскольку его выходное напряжение подстраивается под параметры нагрузки (в определенных пределах).

На рисунке 2 проиллюстрирована рабочая область выходных тока и напряжения. Любая точка, принадлежащая выделенной области, соответствует сочетанию выходных параметров ИП, при которых качественные показатели работы драйвера находятся на приемлемом уровне. Верхняя косая грань области включает в себя все значения выходной мощности. При настройке LED-драйвера в режимах, расположенных ниже, на выходе будет получена меньшая по величине мощность. В нижнем левом углу рабочей области серии LDC выходная мощность ИП составит величину около 30% от максимальной.

Рис. 2. Рабочая область выходных тока и напряжения

Управление яркостью серии LDC

Наличие разнообразных механизмов управления яркостью освещения в значительной степени повышает привлекательность ИП на рынке. В моделях линейки LDC, которые маркируются буквой «B» на конце, присутствует регулировка яркости постоянным напряжением 0…10 В. Подавать управляющий сигнал необходимо на вход DIM+/DIM-. Величина выходного тока будет изменяться в зависимости от разницы потенциалов между клеммами DIM+ и DIM-. Эта зависимость изображена на рисунке 3. «Ступенька» в начале графика – это порог отключения драйвера. Ниже 8% уровень выходного тока не определен и это – минимальный уровень яркости.

Рис. 3. Управление яркостью с помощью постоянного напряжения 0…10 В

Реостат с максимальной величиной сопротивления 100 кОм также можно подключить к клеммам DIM+/DIM-. Зависимость в этом случае, как и при управлении напряжением, линейная (рисунок 4) с аналогичным минимальным порогом яркости. Это достаточно удобный способ, который позволяет экономить средства на дополнительном источнике напряжения. Также линейность позволяет избежать дополнительных подстроек.

Рис. 4. Управление яркостью с помощью сопротивления

Таблица 3. Зависимость выходного тока от сопротивления

Модель	Величина	Значение
LDC-35	Сопротивление, кОм	15,2	19	24,5	32,5	43	46
	Выходной ток, А	1	0,9	0,8	0,7	0,62	0,6
LDC-55	Сопротивление, кОм	18	20	24	27	30	33
	Выходной ток, А	1,6	1,52	1,45	1,32	1,26	1,2
LDC-80	Сопротивление, кОм	18,7	23,2	28	34	46	68
	Выходной ток, А	2,1	1,9	1,75	1,6	1,4	1,2
LDC-35	Сопротивление, кОм	72,5	100	150	300	NC	–
	Выходной ток, А	0,5	0,45	0,4	0,35	0,3	–
LDC-55	Сопротивление, кОм	36	39	43	47	56	68
	Выходной ток, А	1,15	1,11	1,06	1,03	0,95	0,88
LDC-80	Сопротивление, кОм	103	188	NC	–	–	–
	Выходной ток, А	1,05	0,9	0,7	–	–	–
LDC-55	Сопротивление, кОм	91	150	200	NC	–	–
	Выходной ток, А	0,8	0,7	0,65	0,5	–	–

Третий вариант управления яркостью – знакомый метод ШИМ-регулировки. На рисунке 5 видно, что уровень выходного тока зависит от коэффициента заполнения сигнала с ШИМ-модуляцией.

Рис. 5. Управление яркостью с помощью сигнала с ШИМ-модуляцией

Данные три метода позволяют компании MEAN WELL позиционировать модели линейки LDC с маркировкой «B» как драйверы «3 в 1».

Если у производителя осветительного оборудования есть потребность в цифровом интерфейсе управления яркостью, то стоит обратить внимание на модели серии LDC с маркировкой «DA». Такие LED-драйверы на входе DA+/DA- принимают сигналы по двухпроводному интерфейсу от контроллера DALI. Это – открытый стандартный цифровой протокол управления осветительными приборами. По нему можно подключить до 64 устройств и управлять либо каждым независимо, используя формат «адрес-команда», либо группами устройств и даже сразу всеми, с помощью широковещательных команд. В отличии от метода 0…10 В, DALI, благодаря высокой амплитуде полезного сигнала, работает в зашумленных условиях. При этом отсутствует необходимость в дополнительных ключевых устройствах, так как включение и выключение драйвера осуществляется полностью по цифровому протоколу. Если ограничено пространство – физически линию DALI прокладывают с помощью 5-жильных кабелей вместе с питанием от сети.

Для модели «DA» линейки LDC есть еще один способ управления яркостью. Вместо подключения входа драйвера DA+/DA- к контроллеру DALI можно сделать соединение с замыкающей кнопкой. Это простой и бюджетный метод, не требующий внешней аппаратуры управления. Управлять яркостью через систему нажатий весьма просто: однократное нажатие длительностью 0,1…1 секунды включает или выключает освещение, долгое нажатие 1,5…10 секунд изменяет яркость. В зависимости от длительности, каждое долгое нажатие меняет направление диммирования с увеличения яркости на уменьшение и наоборот. Сбросить уровень яркости на установленные по умолчанию 100% можно долгим нажатием длительностью свыше 11 секунд.

Система обозначений серии LDC

При выборе способа регулировки главное – не ошибиться, заказывая драйвер у поставщика. Кодировка обозначений у серии LDC простая и состоит из трех частей. Рассмотрим это на примере LED-драйвера LDC-55-DA. Первая часть – LDC – обозначает серию устройства. Вторая, как упоминалось выше, обозначает мощность, в данном случае это 55 Вт. Последняя часть обозначения указывает на способ регулировки яркости. Если там пропуск – то это модель без регулировки, если буква «B» – то версия «3 в 1» с регулировками 0…10 В, ШИМ и сопротивлением. Если буквы «DA», как в примере, то модель имеет регулировку яркости по интерфейсу DALI или с помощью кнопки. К сожалению, эти два режима не работают одновременно. Со схемой обозначений можно ознакомиться на рисунке 6.

Рис. 6. Кодировка обозначения серии LDC

Заключение

Источники питания со стабилизацией выходной мощности и возможностью установки конкретной величины тока помогают в решении задачи, когда светодиода нужного бина нет в наличии. Они дают возможность изменять и расширять линейку осветительного оборудования в короткие сроки. Производитель может использовать оптимальные компоненты без необходимости вкладывать средства в доработку документации и повторную сертификацию, снизить издержки за счет сокращения количества моделей источников питания на складе и уменьшить количество испытаний на ЭМС.

Следует отметить, что в линейке поставок КОМПЭЛ есть и другое оборудование, работающее по протоколу DALI.  На рынке оно известно под брендом EcoDIM. Это диммеры, реле, устройства ввода и адаптеры, датчики движения и освещенности, шлюзы. Предлагается также бесплатное конфигурационное ПО для пусконаладки сети DALI. Оперативная техническая поддержка и трехлетняя гарантия  предоставляются от разработчика и производителя —  ПА «Контракт Электроника».

Таким образом, появляется целая экосистема, где интеграторы и проектировщики могут решать любые задачи по управлению освещением  – в офисе, на складах, в цехах, спортивных комплексах и других объектах.

Литература

1. 1. LDC-35/55/80 DA 35W/55W/80W Linear LED driver with DALI interface;
   2. 35W Constant Power MODE Linear LED Driver;
   3. 55W Constant Power MODE Linear LED Driver;
   4. 80W Constant Power MODE Linear LED Driver.

•••

Наши информационные каналы

Драйверы светодиодов

: постоянный ток против постоянного напряжения

«Какой тип драйвера для светодиодов мне нужен?» Поиск драйверов для светодиодов может быть более трудным, чем вы думаете, из-за множества вариантов. Есть множество факторов, на которые следует обратить внимание при выборе того, который лучше всего подходит для вас, мы подробно рассмотрим это в нашем руководстве по светодиодным драйверам здесь. Одним из важных вариантов является выбор драйвера светодиодов постоянного тока по сравнению с драйвером светодиодов постоянного напряжения. Теперь известно, что драйверы светодиодов считаются устройствами постоянного тока, так почему же производители предлагают драйверы постоянного напряжения для светодиодов? Как мы можем определить разницу между этими двумя?

Драйверы светодиодов постоянного тока

vs.Драйверы светодиодов постоянного напряжения

Драйверы постоянного тока и постоянного напряжения являются жизнеспособными вариантами источника питания для светодиодных источников света, но отличается только способ подачи питания. Драйверы светодиодов являются движущей силой, которая обеспечивает и регулирует необходимую мощность, чтобы светодиоды работали безопасно и стабильно. Понимание разницы между двумя типами может:

1. Помощь в правильном включении светодиодов
2. Избегайте серьезных повреждений ваших инвестиций в светодиоды

Что такое светодиодный драйвер постоянного тока?

Драйверы светодиодов постоянного тока разработаны для заданного диапазона выходных напряжений и фиксированного выходного тока (мА).Светодиоды, рассчитанные на работу с драйвером постоянного тока, требуют определенного источника тока, обычно указываемого в миллиамперах (мА) или амперах (А). Эти драйверы изменяют напряжение в электронной схеме, что позволяет току оставаться постоянным во всей светодиодной системе. Драйвер постоянного тока Mean Well AP — хороший пример, показанный ниже:

Чем выше номинальный ток, тем ярче светодиод, но если его не регулировать, светодиод потребляет больше тока, чем рассчитано. Термический разгон означает превышение максимального тока возбуждения светодиодов, что приводит к значительному сокращению срока службы светодиодов и преждевременному выгоранию из-за повышения температуры.Драйвер постоянного тока — лучший способ управлять светодиодами высокой мощности, так как он поддерживает постоянную яркость всех светодиодов в серии.

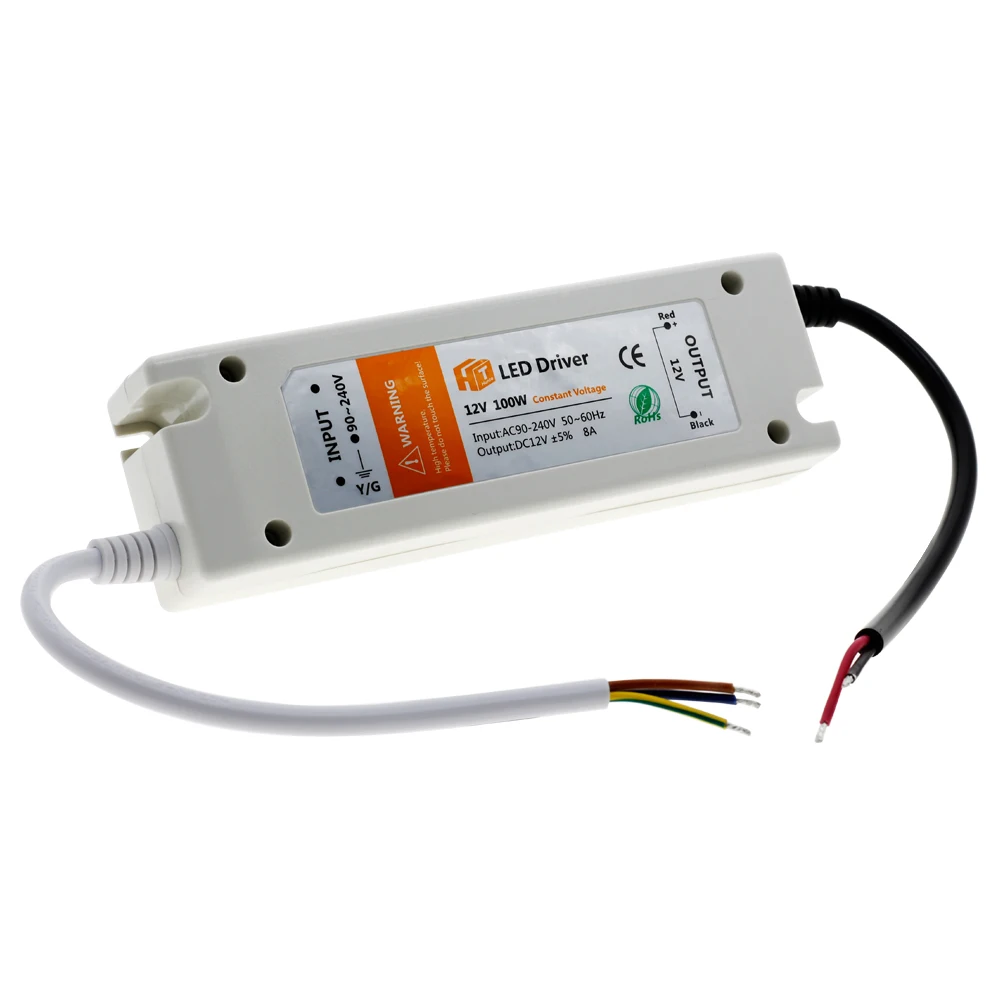

Что такое светодиодный драйвер постоянного напряжения?

Драйверы постоянного напряжения предназначены для одного выходного напряжения постоянного тока (DC). Наиболее распространенными драйверами постоянного напряжения (или блоками питания) являются 12 В или 24 В постоянного тока. Светодиодный индикатор, рассчитанный на постоянное напряжение, обычно указывает количество входного напряжения, необходимое для правильной работы.

Источник постоянного напряжения получает стандартное линейное напряжение (120–277 В переменного тока).Это тип энергии, который обычно выводится из настенных розеток по всему дому. Драйверы постоянного напряжения переключают это напряжение переменного тока (VAC) на низкое напряжение постоянного тока (VDC). Драйвер всегда будет поддерживать постоянное напряжение независимо от того, какая на него токовая нагрузка. Пример блока питания постоянного напряжения ниже в Mean Well LPV-60-12.

LPV-60-12 будет поддерживать постоянное напряжение 12 В постоянного тока, если ток остается ниже 5-амперного максимума, указанного в таблице.Чаще всего драйверы постоянного напряжения используются в светильниках под шкафом и других гибких светодиодных лентах, но не ограничиваются этими категориями.

Итак, как мне узнать, какой тип драйвера светодиодов мне нужен?

Корпус для постоянного тока драйверов:

Если вы посмотрите на светодиоды высокой мощности, одной уникальной характеристикой является экспоненциальная зависимость между приложенным прямым напряжением к светодиоду и током, протекающим через него. Вы можете ясно увидеть это из электрических характеристик Cree XP-G2 ниже на Рисунке 1.Когда светодиод включен, даже малейшее изменение напряжения на 5% (от 2,74 В до 2,87 В) может привести к 100% увеличению тока, подаваемого на XP-G2, как вы можете видеть по красным меткам, ток увеличился с 350 мА до 700 мА. .

Рисунок 1

Теперь более высокий ток действительно делает светодиод ярче, но в конечном итоге он также перегружает светодиод. См. Рисунок 2, на котором представлены характеристики Cree максимального прямого тока и кривые снижения номинальных значений в различных условиях окружающей температуры. В приведенном выше примере мы все равно могли бы управлять светодиодом XP-G2 с током 700 мА, однако, если бы у вас не было устройства ограничения тока, светодиод потреблял бы больше тока, поскольку его электрические характеристики изменялись из-за повышения температуры.Это в конечном итоге приведет к тому, что нынешний уровень превзойдет предел… особенно в более жарких условиях. Избыточный прямой ток приведет к дополнительному нагреву внутри системы, сокращению срока службы светодиодов и, в конечном итоге, к разрушению светодиода. Мы называем это тепловым разгоном, который более подробно объясняется здесь. По этой причине предпочтительным методом питания мощных светодиодов является драйвер светодиодов постоянного тока. При использовании источника постоянного тока, даже когда напряжение изменяется с температурой, драйвер поддерживает постоянный ток, не перегружая светодиод и предотвращая его тепловой пробой.

Рисунок 2

Когда мне использовать драйвер светодиода постоянного напряжения ?

Вышеупомянутый пример относится к мощным светодиодам и в меньшем масштабе, поскольку мы говорили об использовании только одного светодиода. С освещением в реальном мире неудобно или экономично собирать все вручную из одного диода, светодиоды обычно используются вместе в последовательных и / или параллельных цепях для достижения желаемого результата. К счастью для дизайнеров освещения, производители представили на рынке множество светодиодных продуктов, в которых уже собрано несколько светодиодов, например светодиодный трос, светодиодные ленты, светодиодные полосы и т. Д.

Наиболее распространенные светодиодные ленты состоят из группы светодиодов, последовательно соединенных с токоограничивающим резистором. Производители следят за тем, чтобы резисторы были подходящего номинала и в правильном положении, чтобы светодиоды на полосах были менее подвержены изменению источника напряжения, как мы говорили с XP-G2. Поскольку их ток уже регулируется, все, что им нужно, — это постоянное напряжение для питания светодиода (ов).

Когда светодиоды или массив светодиодов сконструированы таким образом, они обычно указывают напряжение, при котором должно работать.Поэтому, если вы видите, что ваша полоса потребляет 12 В постоянного тока, не беспокойтесь о драйвере постоянного тока, все, что вам понадобится, это источник постоянного напряжения 12 В постоянного тока, поскольку ток уже регулируется встроенной схемой платы, встроенной производителем.

Преимущество использования светодиодного драйвера постоянного тока

Поэтому, когда вы собираете собственное устройство или работаете с нашими мощными светодиодами, в ваших интересах использовать драйверы постоянного тока, потому что:

1. Они избегают нарушения максимального тока, указанного для светодиодов, тем самым предотвращая перегорание / тепловой пробой.
2. Они упрощают дизайнерам управление приложениями и помогают создавать свет с более постоянной яркостью.

Преимущество использования драйвера светодиода постоянного напряжения

Драйвер светодиода с постоянным напряжением используется только при использовании светодиода или матрицы, рассчитанной на определенное напряжение. Это полезно как:

1. Постоянное напряжение — гораздо более привычная технология для инженеров-проектировщиков и монтажников.
2. Стоимость этих систем может быть ниже, особенно в более крупных приложениях.

Не стесняйтесь ознакомиться с нашим руководством по светодиодным лентам, в котором есть множество устройств, которые могут работать от постоянного напряжения. Кроме того, если вам нужна помощь в выборе драйвера светодиода с постоянным током, ознакомьтесь с нашим полезным постом о том, как выбрать подходящий.

Что такое светодиодный драйвер постоянного тока

Драйвер светодиодов постоянного тока — это источник питания светодиодов, который регулирует ток, протекающий через светодиодную матрицу, для поддержания желаемого уровня светоотдачи.Обычные источники питания обеспечивают регулируемый выход постоянного напряжения. Драйвер светодиода с регулируемым током представляет собой преобразователь переменного тока в постоянный или постоянный ток с выходом, адаптированным к электрическим характеристикам массива светодиодов. Он обеспечивает точный контроль выходного тока независимо от колебаний напряжения питания и изменений других рабочих условий. Тем не менее, текущие нормативные требования предъявляют особые требования к конструкции источников питания светодиодов и приводят к появлению пестрого множества продуктов с различной степенью компромисса между стоимостью, производительностью и сроком службы.

Зачем нужны светодиоды с постоянным током

Светодиоды

управляются током, а не напряжением. Когда подается прямое напряжение и начинает течь ток, электроны в отрицательной области перепрыгивают через зону обеднения (переход), чтобы рекомбинировать с дырками в положительной области. Каждая рекомбинация электрона и дырки высвобождает квант электромагнитной энергии в виде света. Световой поток (яркость) светодиода пропорционален прямому току, проходящему через светодиод.Чем выше ток возбуждения, тем ярче светодиод. Однако в то же время на переходе полупроводника выделяется большее количество тепла. Это связано с тем, что светодиоды преобразуют только около 50% энергии в свет, а оставшаяся часть энергии выделяется в виде тепла.

При превышении максимально допустимой температуры перехода высокий тепловой поток может привести к необратимому повреждению светодиода, а также к тепловому провалу, который представляет собой снижение оптической мощности при повышении температуры.При работе с более высокой плотностью тока высокие кинетические электроны могут генерироваться за счет эффекта Оже. Процесс безызлучательной оже-рекомбинации может вызвать снижение эффективности светодиода, известное как падение эффективности или падение плотности тока. Таким образом, светодиоды не могут быть чрезмерно возбуждены, потому что это не только вызовет падение температуры и плотности тока, но и резко сократит срок службы светодиода.

Обычные источники питания обеспечивают постоянное напряжение независимо от колебаний тока в нагрузке.Поскольку нет текущего регулирования, яркость светодиода не может поддерживаться на постоянном уровне, и светодиоды могут перегружаться. Вот почему все светодиоды должны работать по току. Драйверы светодиодов постоянного тока (CC) часто сравнивают с драйверами светодиодов постоянного напряжения (CV). Фактически, единственное различие между ними заключается в том, что драйвер CC LED обеспечивает универсальные решения для питания светодиодов, в то время как драйвер CV обеспечивает частично обработанную мощность, при этом только напряжение регулируется на постоянном уровне.Светодиод или светодиодный модуль, подключенный к драйверу светодиодов постоянного напряжения, в конечном итоге нуждается в устройстве ограничения тока для регулирования тока.

Преимущества использования контроля постоянного тока

Драйверы светодиодов постоянного тока в основном используются для управления несколькими последовательно подключенными светодиодами. Последовательное соединение светодиодов — это наиболее широко используемый строительный блок для систем светодиодного освещения. Этот тип конфигурации устраняет проблему баланса тока, поскольку существует только один путь тока, и все светодиоды вдоль пути тока имеют одинаковый ток, протекающий через них.Поскольку все светодиоды в цепочке получают одинаковый ток от драйвера светодиодов постоянного тока, вся цепочка светодиодов (светодиодный модуль) выдает выходной сигнал с высокой однородностью как по яркости, так и по цвету. Постоянное регулирование тока гарантирует, что светодиодный модуль будет обеспечивать стабильный, стабильный световой поток.

Источники питания постоянного тока обеспечивают полное преобразование мощности из линейного напряжения в фиксированный выходной постоянный ток. Никаких дополнительных устройств ограничения тока не требуется, чтобы ограничить ток светодиода ниже его максимального номинального тока.В то время как в источниках питания постоянного напряжения к каждому светодиоду или светодиодному модулю добавлено устройство ограничения тока, чтобы предотвратить повреждение диода (ов). Это устройство может вызвать потерю мощности и создать дополнительную тепловую нагрузку. В результате снижается энергоэффективность, и светодиоды могут быть восприимчивы к высоким тепловым нагрузкам, особенно когда ограничение тока осуществляется с помощью неэффективных линейных регуляторов или резисторов.

Регламент постоянного тока

Драйвер светодиода AC-DC преобразует напряжение сети переменного тока в нерегулируемое напряжение постоянного тока с помощью двухполупериодного выпрямителя.На выходе выпрямителя часто устанавливают большой конденсатор фильтра, чтобы сгладить большие пульсации тока, подаваемые на нагрузку. Выпрямленное и отфильтрованное постоянное напряжение требует дальнейшего интенсивного регулирования для питания нагрузки, электрические характеристики которой соответствуют чувствительным к току и напряжению светодиодам. Преобразователь постоянного тока в драйвер светодиода постоянного тока принимает нерегулируемое напряжение постоянного тока и обеспечивает регулируемый выходной сигнал с использованием различных методов. Все преобразователи постоянного тока в постоянный имеют контроллер или схему управления, которая регулирует выходной сигнал на основе сигналов обратной связи, обеспечиваемых замкнутым контуром отрицательной обратной связи.Излишне говорить, что преобразователь постоянного тока в постоянный является основным блоком схемы драйвера постоянного тока. Он обеспечивает постоянный ток (например, 250, 350, 500, 700, 1000, 1050 и 1400 мА) на светодиодный модуль, сохраняя при этом прямое напряжение в пределах проектной спецификации.

Драйверы светодиодов постоянного тока можно разделить на импульсные источники питания и линейные источники питания в зависимости от технологии, которую они используют для регулирования постоянного и постоянного тока.

Импульсные источники питания

Импульсный источник питания для светодиодов обеспечивает постоянное питание выходной нагрузки за счет высокочастотного переключения.Импульсный стабилизатор, который может использоваться отдельно или как часть полного источника питания, переключает проходной элемент, такой как полевой МОП-транзистор или биполярный переходной транзистор, между его областями насыщения и отсечки. Входящий источник питания прерывается в импульсное напряжение, которое затем сглаживается для соответствия требуемому выходному сигналу с помощью конденсаторов или катушек индуктивности. Работа в областях насыщения и отсечки силового транзистора позволяет импульсному источнику питания обеспечивать КПД до 95%. SMPS может быть реализован с использованием понижающей, повышающей, понижающей-повышающей, cuk, SEPIC, обратной или других топологий в зависимости от сценария приложения.В этом режиме работы выход схемы преобразователя может быть гальванически изолирован от входной цепи для предотвращения поражения электрическим током.

Импульсные источники питания

— это единственный возможный вариант для решений средней и высокой мощности, которые требуют хорошей эффективности, высокого коэффициента мощности и низкой выходной пульсации, или для приложений, которые имеют дело с широким диапазоном входного напряжения. Недостатки импульсных источников питания состоят в том, что они чувствительны к электромагнитным помехам (EMI), а также громоздки и дороги.

Линейные источники питания

Линейные источники питания — это недорогое решение для управления светодиодами, которое используется во все большем количестве продуктов начального уровня. Схема источника питания имеет линейный регулятор, который использует переменную проводимость проходного элемента для регулирования выходной мощности. Выполняя это, линейный регулятор работает в линейной области биполярного транзистора (NPN, PNP) или МОП-транзистора (NMOS, PMOS) и обеспечивает желаемый выходной сигнал, рассеивая избыточную электрическую мощность в виде тепла.Линейные источники питания по своей сути неэффективны, поскольку требуют, чтобы напряжение питания было выше напряжения нагрузки. Он выходит из строя, если отсутствует минимальное падение напряжения, дифференциальное напряжение между входом и выходом. Падение напряжения представляет собой потерянную часть электроэнергии и должно быть максимально низким. Падение напряжения может составлять 15-30% от напряжения питания, что является огромной потерей. Рассеиваемая мощность также создает высокую тепловую нагрузку на схему драйвера.

Линейные источники питания в целом обеспечивают плохое подавление пульсаций, поскольку эти схемы разработаны с учетом небольшого бюджета. Добавление подавителей пульсаций подорвало бы экономическое преимущество этой технологии, а также затруднило бы коррекцию коэффициента мощности. Таким образом, светодиодная лампа, в которой используется линейный источник питания, может производить высокий процент мерцания, что не подходит для приложений с ограниченными визуальными требованиями. Помимо преимущества низкой стоимости, отсутствие электромагнитных помех, возможность встроенного драйвера (DOB) и высокая надежность схемы являются наиболее привлекательными сторонами линейных источников питания.

Контроль выходного напряжения

Работа источника питания в режиме постоянного тока не означает, что его выходное напряжение не ограничено. Источник питания постоянного тока предназначен для получения постоянного выходного тока независимо от колебаний напряжения. Однако при чрезмерном увеличении сопротивления нагрузки выходное напряжение должно соответственно увеличиваться, чтобы компенсировать это изменение и поддерживать выходной ток на постоянном уровне. Более того, разрыв цепи может возникнуть при выходе из строя одного светодиода в цепочке последовательно соединенных светодиодов.Компенсация нагрузки и разомкнутые цепи могут привести к тому, что выходное напряжение превысит номинальное напряжение ИС или других компонентов дискретной схемы. Следовательно, защита от перенапряжения требуется в цепях постоянного тока, особенно в импульсных регуляторах повышения напряжения.

Типы светодиодных драйверов, постоянный ток в зависимости от постоянного напряжения —

(1) Высокая надежность

Как и сила привода уличного светодиодного фонаря, он устанавливается на большой высоте, что неудобно для обслуживания, да и затраты на обслуживание также велики.

(2) Высокая эффективность

LED — это энергосберегающий продукт, а эффективность источника питания выше. Это очень важно для отвода тепла от блока питания, установленного в лампе. Эффективность источника питания высока, его потребляемая мощность небольшая, а выделяемое в лампе тепло мало, что снижает повышение температуры лампы. Это полезно для задержки затухания света светодиода.

(3) Высокий коэффициент мощности

Коэффициент мощности — это нагрузка, необходимая для электросети.Как правило, у бытовой техники до 70 Вт обязательных показателей нет. Хотя коэффициент мощности одного потребителя с низкой мощностью немного низкий, он мало влияет на электросеть, но количество используемого освещения в ночное время велико, а аналогичные нагрузки слишком сконцентрированы, что приведет к серьезному загрязнению окружающей среды. электросеть. Говорят, что для светодиодного привода мощностью от 30 до 40 Вт в ближайшем будущем могут появиться определенные требования к индексам для коэффициентов мощности.

(4) Метод привода

Теперь существует два типа трафика: один — это источник постоянного напряжения для нескольких источников постоянного тока, каждый источник постоянного тока отдельно подает питание на каждый светодиод.Таким образом, комбинация является гибкой, полностью выход из строя светодиодов, не влияет на работу других светодиодов, но стоимость будет немного выше. Другой — это источник постоянного тока с постоянным током, то есть «Zhongke Huibao» переведен в режим движения, последовательный или параллельный режим работы светодиодов. Его преимущество в том, что стоимость немного ниже, но гибкость оставляет желать лучшего, и необходимо решать проблему одного светодиода и не влиять на работу других светодиодов. Эти две формы сосуществуют какое-то время.Метод многоканального источника постоянного тока на выходе будет лучше с точки зрения стоимости и производительности. Возможно, это основное направление будущего.

(5) Защита от перенапряжения

Способность светодиода

противостоять скачкам напряжения относительно низкая, особенно способность противостоять обратному напряжению. Также важно усилить защиту в этом отношении. Некоторые светодиодные фонари устанавливаются на открытом воздухе, например, светодиодные уличные фонари. Из-за индукции нагрузки на сетку и наведения ударов молнии из системы электросети будут распространяться различные скачки, а некоторые скачки вызовут повреждение светодиода.Следовательно, анализ источника питания привода «Zhongke Huibao» должен иметь некоторые недостатки в защите от перенапряжения. Что касается частой замены источников питания и ламп, источник питания привода светодиодов должен иметь возможность подавлять проникновение скачков напряжения и защищать светодиод от повреждений.

(6) Функция защиты

В дополнение к обычной функции защиты, лучше всего увеличить отрицательную обратную связь по температуре светодиода на выходе постоянного тока, чтобы предотвратить слишком высокую температуру светодиода; соблюдать правила техники безопасности и требования электромагнитной совместимости.

Преимущества и недостатки методов работы с общим постоянным током и поканальным постоянным током

По сравнению с общим постоянным током, поканальный постоянный ток имеет больше недостатков и более высокую стоимость. Но он действительно может защитить светодиод и продлить срок его службы, поэтому постоянный ток — это тенденция будущего.

светодиодных драйверов постоянного тока | Драйверы и блоки питания для светодиодов CC с регулируемой яркостью

Посмотреть все

Тип применения Акцентный свет Дополнительный уровень защиты от опасных переходных процессов в линии электропередач в коммерческих и промышленных приложенияхОсвещение аэропортов и верфей и освещение распределительного центраАрхитектурное освещениеОсвещение территорийАудио и вещательное оборудованиеBridgelux ‘Vero и модули, такие как Cree LMh3 6000 / 8000CNBCNB VZM DALСерия Cree’s LMh3 6000 / 8000CNBCNB VZM DALDALСерийное освещениеКорпоративные светильникиDALDALDосветительное оборудование программируемые драйверы с помощью программирования NFC: CNBHealthcareHigh BayHigh ток COB LEDsHorticultureHospitalityIndoor & outdoorIndoor lightingIndustrial LightingLandscapeLED displayLinearsLow BayMetal ДРИ replacementOfficeOrder используя номер детали NFC_WANDOutdoor LED LightPendantsRecessed downlightResidential lightRetailRGB LED цвет mixingSignageStage LightStreet LightsStrip LightsStudio LightingSuitable для вождения высокого тока светодиодов COB, таких как Cree в CXA3050 / 3070 3590 Bridgelux»Vero серии и модули, такие как Cree LMh3 6000/8000 Подходит для езды на высоте современные светодиоды COB, такие как CXA3050 / 3070/3590 от Cree; Модернизация TRIAC; Туннели и уличный свет; Подсветка под шкафом; Видео; видео, аудио и вещательное оборудование; VZM; Склад; Даунлайты для широкой площади; Промышленный светодиодный светильник. Мощность (Вт) 0-10 Вт 10.0 — 60.010.510.6100.8101-120 W104.0105.011-20 W11.011.211.8112.0113.4117.612.012.612.8120.0121-160 W136.514.014.715.015.115.8153155.4156.0156.8158.416.016.216.8160.017.018.518.019 — .0-40.020.22121-30 W21.022.122.422.523.123.423.824.324.424.525.226.026027.228.428.829.429.73.0 — 60.03030.631-40 W31.033.633.635.737.839.240.040.040.441-50 W44.144.846. 847.65.0 — 100.05050.450.451-60 W58.86.060.061-80 W657.670.073.579.88.0 — 40.08.481-100 W81.684.088.288.29.09.89090.094.094.595.295.296.098.7 Более 160 Вт

Входное напряжение переменного тока 120 и 277 В переменного тока 120/277 В переменного тока 120 до 277 В переменного тока 120 В переменного тока 220 до 240 В переменного тока 220/230/240 В переменного тока 347 или 480 В переменного тока

Тип затемнения: 0-10 В (1-100%) 0-10 В, 10-100% 0,01-100% 1-100% BluetoothBluetooth, 1-100% DALIFor / Rev Phase и 0-10V For / Rev Phase & 0-10V, 0,01- 100% для фазы / Rev и 0-10 В, 1-100% для фазы / Rev и 0-10 В, 10-100% для фазы / Rev, 1-100% для фазы / Rev, 10-100% Без затемнения Программируемый 0- 10 В

Тип корпуса IP 66 Балласт МеталлIP20 АлюминийIP20 Прямоугольный МеталлIP20 Прямоугольный ПластикIP20 Круглый ПластикIP64 Прямоугольный МеталлIP64 Прямоугольный ПластикIP66 АлюминийIP66 Прямоугольный МеталлIP66 Прямоугольный ПластикIP67 ЦилиндрОткрытая рамаПластиковый корпус

Упрощение сложного: выбор драйвера светодиода стал проще (MAGAZINE

дерево принятия решений для выбора системного драйвера SSL, указывающее на потенциальные проблемы и подчеркивающее стоимость и преимущества общих параметров спецификации.

В сегодняшней быстро развивающейся и быстро меняющейся арене светодиодов сложный и тонкий выбор, связанный с выбором светодиода или светодиодной матрицы, может быть достаточно трудным. Добавьте к этому путаницу при выборе драйвера светодиода в отрасли твердотельного освещения (SSL), отмеченную неясной терминологией, где даже эксперты все еще спорят об определениях и стандартах, и задача может оказаться непосильной. В рамках процесса выбора драйвера светодиода разработчику осветительной продукции или даже профессиональному проектировщику / специалисту по свету надлежит понимать такие концепции, как выбор привода на основе тока и напряжения, процесс согласования драйверов с топологиями схем светодиодов. , вопросы затемнения и мерцания, когда и зачем выбирать несколько выходов, и другие вопросы.Эта статья послужит руководством, которое поможет вам сориентироваться и упростить сложный процесс выбора драйвера светодиодов, понять и применить соответствующие функции к приложению, а также задать правильные вопросы поставщикам драйверов светодиодов.

Постоянное напряжение или ток?

Первый вопрос, с которым сталкиваются разработчики, почти всегда — это выбор источника постоянного тока или напряжения постоянного тока. Есть два основных типа светодиодных матриц — те, которые работают от постоянного напряжения (CV), и те, которые работают с постоянным током (CC), — и они существенно отличаются внутри.Массив постоянного напряжения будет содержать устройства, ограничивающие слишком высокий ток при нагревании светодиодов, такие как резисторы или резисторы постоянного тока (CCR) или даже какой-либо переключающий регулятор DC-DC. Напротив, матрица светодиодов постоянного тока будет иметь светодиоды, подключенные последовательно, и, возможно, несколько из этих цепочек будут подключены параллельно.

Вы захотите выбрать массив постоянного напряжения в двух случаях:

1) Вам еще предстоит определить свою светодиодную матрицу, и это приложение, в котором вы точно не знаете, сколько светодиодных цепочек будет повешено на этом источнике питания. или какой будет текущий розыгрыш (т.е., бухточное освещение).

2) Светодиодная матрица имеет постоянное напряжение и, следовательно, имеет фиксированный диапазон тока для этого фиксированного выходного напряжения. В этом случае вам необходимо убедиться, что выбранный вами драйвер имеет правильное напряжение и что допустимый диапазон выходного тока выше, чем общее расчетное потребление тока вашей светодиодной нагрузкой.

Если вам известно о текущем потреблении, необходимом для соответствия требованиям уровня освещенности приложения, вы, вероятно, выберете массив постоянного тока, потому что это обычно наиболее эффективная схема.Если для вашей светодиодной матрицы требуется постоянный ток, вам понадобится светодиодный драйвер CC. Этот тип драйвера будет иметь только определенный диапазон напряжений, который он может управлять; будет минимальное напряжение и максимально допустимое напряжение. Вам необходимо убедиться, что напряжение вашей светодиодной матрицы находится в пределах этого допустимого диапазона.

В таблице рассматриваются топологии драйверов переменного тока в постоянный, а также их плюсы, минусы и области применения. Не существует неправильного или правильного подхода к выбору драйверов. Вместо этого вам необходимо согласовать топологию с требованиями приложения.Теперь обратимся к некоторым конкретным вопросам.

Важность диммирования

Еще одно раннее решение будет учитывать важность диммирования, которое может включать вопросы человеческого зрительного восприятия и / или энергосбережения. Чтобы правильно выбрать черты, это помогает понять особенности человеческого восприятия. Человеческий глаз замечает изменения света по шкале, которая соответствует тому, что он уже видит, а световой поток светодиодной лампы примерно пропорционален току, проходящему через нее.В результате, уменьшение яркости до 50% практически незаметно для большинства людей, а 10% воспринимаются как лишь на несколько градусов ниже этого. Следовательно, чтобы получить заметный эффект визуального затемнения, вам необходимо уменьшить яркость до 1%. Для сравнения: в кинотеатрах требуется регулировка яркости в пределах 0,1%.

Отсутствие чувствительности не означает, что диммирование выше 1% бесполезно. На самом деле ситуация как раз наоборот. Если вы уменьшите яркость светодиодной лампы до 10%, вы сэкономите 90% энергии, что очень важно.Диммирование в любой степени целесообразно для целей энергосбережения, но если вы хотите иметь тускло освещенную комнату или театр, у вас должны быть драйверы, способные снижать яркость ниже 1% и до 0,1% для полного затемнения. Суть в том, что, хотя преимущества диммирования с шагом выше 1% диапазона часто не воспринимаются человеческим глазом, энергетические преимущества, получаемые от диммирования даже на несколько градусов, могут иметь огромное влияние на экономию энергии.

Споры о мерцании

При затемнении возникают проблемы с мерцанием и вопрос о том, насколько велико мерцание.В светотехнике мерцание определяется как процентное колебание света (или тока светодиода) на удвоенной частоте линии, выраженное как доля постоянного света (или постоянного тока), проходящего через светодиод.

Двадцать лет назад магнитные балласты приводили в действие люминесцентные лампы, которые производили интенсивную вспышку около пика цикла напряжения линии электропередачи, так что весь световой поток состоял из серии световых вспышек с частотой в два раза превышающей частоту линии электропередачи. Было обнаружено, что, хотя большинство людей не могли обнаружить это колебание, у некоторых возникали головные боли и другие симптомы стресса при его воздействии.В ответ на неудовлетворенность мерцанием магнитного балласта были разработаны электронные балласты с мерцанием менее 2%, что оказалось эффективным и быстро стало отраслевым стандартом для света хорошего качества.

Проблема, которая все еще обсуждается, заключается в том, что соображения мерцания не просты. Современные светодиодные фонари с мерцанием, вероятно, будут иметь колебания частотой 120 Гц, которые имеют плавное переменное изменение при двойной частоте сети. Даже когда это мерцание приближается к 100%, оно приводит к значительно менее заметному мерцанию, чем у магнитных балластов.Мы рекомендуем, чтобы пульсация 120 Гц на выходе драйвера составляла менее 10% для светодиодного рабочего и офисного освещения, а для светодиодного декоративного освещения (например, светильники для бухт, бра, наружное освещение и т. Д.) — до Допускается 100% мерцание.

Методы затемнения и мерцание

Однако методы затемнения могут влиять на мерцание. На выходе драйвера светодиода процент пульсации на удвоенной частоте линии является параметром, который соответствует мерцанию светового выхода.Многие драйверы светодиодов производят затемнение путем включения и выключения светодиодной лампы с относительно высокой частотой, этот процесс называется затемнением с широтно-импульсной модуляцией (ШИМ) или цифровым затемнением. Человеческий глаз совершенно не обращает внимания на эти высокие частоты и просто воспринимает меньше света.

Однако существуют драйверы светодиодов с регулируемой яркостью, которые просто модулируют включение и выключение света с удвоенной частотой сети; при низких уровнях затемнения результат может быть очень похож на светоотдачу старых магнитных балластов, где мерцание может быть легко замечено.Кроме того, при использовании с симисторным диммером, который не затемняет положительные и отрицательные полупериоды одинаково, он может вносить в ШИМ компонент линейной частоты, который будет заметен любому.

Другие драйверы светодиодов вырабатывают постоянный уровень постоянного тока, который затем регулируется в сторону уменьшения для уменьшения яркости. Этот метод иногда называют аналоговым затемнением. Для рабочего и офисного освещения этот подход является наиболее беспроблемным видом затемнения, хотя он, вероятно, будет дороже, чем цифровое затемнение.

РИС. 1. Диммирование в прямой фазе обрезает передний фронт каждого полупериода входного сигнала линии переменного тока.

Существует также проблема того, как информация о затемнении передается водителям. Во многих случаях драйверы должны работать с настенными диммерами предыдущих поколений. Диаграммы на рис. 1 и 2 визуально контрастируют два устаревших метода затемнения, используемых в современных светодиодных приложениях, которые основаны на управлении линией переменного тока. Прямое фазовое регулирование яркости обычно работает по двум проводам и позволяет избежать трудозатрат, связанных с добавлением третьего провода; он обычно используется в церквях, аудиториях и школах.Обратно-фазовое затемнение значительно дороже, но сводит к минимуму проблемы с электромагнитными помехами (EMI). Выбранный драйвер должен иметь возможность работать с диммерами, развернутыми в приложении, особенно в сценариях модернизации.

РИС. 2. Обратно-фазовое регулирование яркости обрезает задний фронт каждого полупериода.

Срок службы драйвера светодиода

Срок службы драйвера также должен быть серьезной проблемой.Если температура вашей светодиодной матрицы контролируется должным образом, она должна производить более 70% своей первоначальной светоотдачи через 50 000 часов. Очевидно, вы хотите, чтобы ваш светодиодный драйвер прослужил столько же.

Срок службы драйвера светодиода определяется сроком службы отдельных электронных компонентов внутри. Слабым звеном, в частности, являются электролитические конденсаторы, похожие на батарейки. Электролит внутри обычно представляет собой гель, который постепенно испаряется в течение срока службы компонента.Скорость испарения зависит от температуры внутри драйвера, которая, в свою очередь, коррелирует с внешней температурой корпуса драйвера. Более высокие рабочие температуры ускоряют испарение и, следовательно, сокращают срок службы конденсатора.

На этикетке большинства светодиодных драйверов есть маленький кружок, называемый точкой доступа или «точкой Tc». Обычно это самая горячая точка банки, которая используется для определения температуры банки. Производитель предоставит температуру, которая не должна быть превышена, если одобрение UL на продукт остается в силе.Однако имейте в виду, что если вы используете драйвер при температуре, близкой к этой предельной, его срок службы обычно будет короче, чем при эксплуатации при более низкой температуре. Производитель драйвера может предоставить кривые, которые коррелируют срок службы драйвера с температурой его горячей точки. На рис. 3 приведен пример кривой для типичного драйвера светодиода.

Упрощение сложного: легкий выбор драйвера светодиода (ЖУРНАЛ)

РИС.3. Срок службы драйвера зависит от температуры.

Чтобы гарантировать, что срок службы электролитических конденсаторов превышает срок службы светодиодной матрицы при необходимой температуре, вы должны убедиться, что производитель использовал электролитические конденсаторы с длительным сроком службы.

Меры качества линии электропередачи

Есть дополнительные проблемы с качеством электроэнергии, которые следует учитывать. В технических описаниях драйверов светодиодов могут вводиться непонятные термины, такие как THD (общий коэффициент гармонических искажений), коэффициент мощности (PF) и универсальное входное напряжение.Поймите эти концепции при выборе драйвера.

THD. Искажение синусоидальной формы волны может привести к потенциально опасным последствиям, таким как перегрев электрооборудования и даже возгорание трансформаторов и коммутационных станций. Учитывая рост количества электрических устройств с нелинейными нагрузками, THD становится все более и более важным. Сегодня THD ниже 20% обычно является приемлемым, а THD менее 10% исключительно хорошо.

ПФ. Это вызывает серьезную озабоченность у коммунальных предприятий, поскольку представляет собой разницу между мощностью, фактически поставленной на объект, и мощностью, обнаруженной счетчиком, который определяет счет для объекта. Низкий коэффициент мощности дорого обходится коммунальному предприятию. Обычный стандарт для PF — 0,9 или выше; все, что ниже, может привести к штрафу, установленному коммунальным предприятием в виде множителя в вашем счете за электричество. Если коэффициент мощности не упоминается в спецификации драйвера, значение по умолчанию называется нормальным коэффициентом мощности и подразумевает любой коэффициент мощности ниже 0.9. Фактические характеристики могут составлять всего 0,4 для некоторых из наименее дорогих осветительных приборов. Хотя PF обычно не имеет смысла в жилых помещениях, следует уделять особое внимание установке больших объемов продуктов с нормальным коэффициентом мощности в промышленных или коммерческих приложениях.

Универсальное входное напряжение. В США большая часть коммерческого и промышленного освещения работает от 277 В, в то время как потребительское и розничное освещение в основном работает от 120 В. Считается, что драйвер светодиода, который может работать от любого из них, имеет универсальное входное напряжение.Предполагается, что адаптация полностью автоматическая и обратимая. Распределители освещения любят иметь в наличии продукты с универсальным входным напряжением, поэтому им не нужно беспокоиться о требуемом напряжении.

Неоднозначность нескольких выходов

Теперь давайте обсудим, в частности, выходы и возможную неоднозначность, когда драйвер предлагает несколько выходов. Термины «выходы» и «каналы» часто используются как синонимы, но профессионалы должны знать, что существует разница между несколькими выходами и несколькими независимыми выходами.Разница может существенно повлиять на надежность светильника.

Самый простой способ подключить один драйвер к нескольким выходам — ​​просто вывести несколько проводов из драйвера, чтобы справиться с текущей нагрузкой. Внутри драйвера все провода проложены параллельно и обеспечивают несколько путей прохождения тока. Хотя это очень просто, это создает ряд существенных недостатков. В драйвере этого типа, например, не устраняются неисправности, и наблюдается плохой баланс тока через несколько выходов, что приводит к различной яркости каждого выхода.Кроме того, короткое замыкание одного светодиода в нагрузке может привести к отключению всех остальных выходов; если светодиодная нагрузка размыкается, это приведет к тому, что другие нагрузки поглотят дополнительный ток и, возможно, приведут их к тепловой перегрузке и отказу в раннем возрасте. Даже при нормальной работе без точно согласованных светодиодных нагрузок баланс токов между выходами будет очень плохим.

Напротив, драйвер с независимыми выходами (настоящий драйвер с несколькими выходами) будет регулировать каждый канал независимо от других выходов.Эта архитектура позволяет каждому каналу иметь собственное регулирование тока или защиту от неисправностей и помогает ответить на вопрос «что происходит на оставшихся выходах, когда один выход (или световой двигатель) выходит из строя?» Вместо регулирования общего выходного тока, например, 1 А, каждый из четырех теоретических выходов регулируется на 250 мА, что позволяет каждому выходу иметь собственное управление и обеспечивает минимальную разницу яркости между каждой светодиодной нагрузкой.

Чтобы проиллюстрировать это преимущество, наш собственный драйвер ERG Lighting E54W Archilume является примером драйвера, который идет на один шаг вперед и позволяет распараллеливать эти выходы для создания различных комбинаций.Благодаря четырем выходам по 350 мА каждый, можно не только работать отдельно, но и управлять двумя выходами по 700 мА, связав каналы вместе. E54W также может быть подключен во многих других комбинациях. Оставление канала неподключенным или непреднамеренное закорочение канала не приведет к изменению производительности в пределах незатронутых каналов.

Рекомендации по выбору компромиссов

Наконец, вам необходимо понять общие компромиссы при разработке драйверов и то, как это может повлиять на процесс выбора.Факторы стоимости могут потребовать компромиссов в функциях или возможностях. Ниже приведены пять возможных компромиссов, которые следует рассмотреть.

Пульсации на выходе. Легко сделать драйвер светодиода, который практически не имеет пульсаций выходного тока, построив его с двумя ступенями преобразования мощности; первый каскад генерирует стабильный источник питания, а второй каскад затем генерирует выходной ток. Двухкаскадная конструкция имеет внутри две микросхемы управления и две партии высокочастотных трансформаторов и стоит дороже.Стоимость драйвера может быть значительно снижена за счет использования всего одного каскада преобразования мощности как для коррекции коэффициента мощности (PFC) на входе, так и для управления выходным током. Компромисс заключается в том, что теперь либо PFC менее идеальна, либо иногда на выходе вводится 50% пульсация на удвоенной частоте сети.

Время запуска. Компромисс между стоимостью и эффективностью достигается за счет времени запуска. Короткое время запуска может быть достигнуто за счет использования высокой мощности для быстрой зарядки всех конденсаторов.Однако эта же высокая мощность все еще будет присутствовать и впоследствии, что снизит эффективность системы освещения. Компоненты могут быть введены для отключения избыточного питания, но компромисс — дополнительная стоимость системы. Стоит задуматься, требуется ли вообще быстрый запуск приложения — например, для запуска большинства уличных фонарей HID требуется около минуты, поэтому нет необходимости запускать светодиодный уличный фонарь менее чем за секунду, потому что это не имеет значения для пользователей света и включается только один раз в день.

Уровень диммирования и эффективность. Хотя в настоящее время наблюдается прогресс в области регулирования яркости, в целом, для достижения более низких уровней регулирования яркости компромисс будет заключаться в более низкой эффективности.

Стоимость и эффективность. Как правило, драйвер светодиода можно сделать более эффективным за счет использования больших переключающих транзисторов и высокочастотных трансформаторов, что увеличивает расходы.

Универсальное входное напряжение и стоимость. Универсальный продукт с входным напряжением содержит компоненты и возможности как для работы с высоким входным напряжением, так и с высоким входным током.Вам нужен более высокий ток при низком напряжении. Компромисс заключается в том, что вы платите за оба, и вы можете получить более высокую ценность, купив продукт с одним напряжением. Однако производители оборудования часто не знают, какое напряжение потребуется устройству, поэтому обычно стоит заплатить за более дорогую функцию универсального входного напряжения.

Оценка и выбор драйвера светодиода для вашего проекта не должны быть сложной задачей. Как указано в предыдущем обзоре, понимание таких проблем, как ток и напряжение, топология светодиодных цепей, вопросы затемнения и мерцания, а также несколько / независимых выходов, поможет вам задать правильные вопросы поставщику драйверов и поможет определить важные функции, необходимые для оптимизация работы вашей системы освещения.

---

СКОТТ БАРНИ — вице-президент по продажам и маркетингу ERG Lighting.

Светодиодные драйверы постоянного тока

Если вы не видите то, что ищете, или если вы хотите обсудить свой проект с одним из наших сотрудников отдела продаж,
, пожалуйста, позвоните нам по телефону 248-276-9640 или Связаться с нами. У нас даже есть специальная форма, если вы не можете ее найти.

Keystone Technologies Драйвер KTLD-36-UV-1000-VDIM-L9 В наличии Наша цена (без учета количества скидок *): 59 $.69 Количество: * Всего Драйвер Keystone KTLD-36-UV-1000-VDIM-L9 — Вход 120 В — Номинальный выходной ток 1000 мА — Выходное напряжение 18-36 В постоянного тока — Выходная мощность 36 Вт -9,57 дюйма (длина) x 1,13 дюйма (ширина) x 1,07 дюйма (высота). 5 лет гарантии. 5707	8134
8135	8136
8137	8058
8138	8060
Keystone Technologies Драйвер KTLD-7-1P-380-LDIM-F5 В наличии Наша цена (без учета количества скидок *): 24 $.34 Количество: * Всего Keystone KTLD-7-1P-380-LDIM-F5 для замены драйвера светодиода постоянного тока KTLD-7-1-0A38-LDIM — Вход 120 В — Локальное затемнение — Номинальный выходной ток 380 мА — Выходное напряжение 5-20 В постоянного тока — Выходная мощность 7 Вт — 3,15 дюйма (длина) x 1,30 дюйма (ширина) x 0,79 дюйма (высота). 4926	Keystone Technologies Драйвер светодиода KTLD-10-1N-300-F3 Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 29,66 $ Количество: * Всего Драйвер светодиода Keystone KTLD-10-1N-300-F3 — Вход 120 В — Номинальный выходной ток 300 мА — Выходное напряжение 6-33 В постоянного тока — Выходная мощность 10 Вт -> Коэффициент мощности 0,85 — Длина 2,38 дюйма x 1,30 дюйма Ш x 0,79 дюйма 5 Год гарантии. 5573
Keystone Technologies Драйвер светодиода KTLD-10-1N-380-F3 Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 26,19 $ Количество: * Всего Keystone KTLD-10-1N-380-F3 ранее KTLD-10-1-0A38 Светодиодный драйвер постоянного тока — вход 120 В — 380 мА Номинальный выходной ток — 6,5-28 В постоянного тока Выходное напряжение — 10 Вт Выходная мощность -> 0,85 Коэффициент мощности — 2,68 дюйма L x 1,30 дюйма (Ш) x 0,79 дюйма (В). 4924	Keystone Technologies Драйвер KTLD-10-1P-380-LDIM-AF1 В наличии Наша цена (без учета количества скидок *): 34 $.63 Количество: * Всего Keystone KTLD-10-1P-380-LDIM-AF1 — Светодиодный драйвер постоянного тока — Вход 120 В — Номинальный выходной ток 380 мА — Выходное напряжение 13-27 В постоянного тока — Выходная мощность 10 Вт -> Коэффициент мощности 0,7 — длина 4,86 ​​дюйма при ширине 1,3 дюйма на 1,79 дюйма в высоту — стиль корпуса AF1 6020
Keystone Technologies Драйвер KTLD-14-1-350-FDIM-AF1 / A В наличии Наша цена (без учета количества скидок *): 41 $.72 Количество: * Всего Keystone KTLD-14-1-350-FDIM-AF1 / A — Светодиодный драйвер постоянного тока — Вход 120 В — Номинальный выходной ток 350 мА — Выходное напряжение 10-40 В постоянного тока — Выходная мощность 14 Вт — 4,86 ​​дюйма в длину, 1,3 дюйма в ширину и 0,79 дюйма Высокий — Стиль корпуса AF1 — Регулируемая яркость 6018	Keystone Technologies Драйвер KTLD-12-1-350-FDIM-AF1 В наличии Наша цена (без учета количества скидок *): 34 $.24 Количество: * Всего Keystone KTLD-12-1-350-FDIM-AF1 Драйвер светодиода с постоянным затемнением — Вход 120 В — Номинальный выходной ток 350 мА — Выходное напряжение 6-32 В постоянного тока — Выходная мощность 12 Вт -4,86 дюйма Д x 1,30 дюйма Ш x 0,79 дюйма В. 3786
Keystone Technologies Драйвер KTLD-12-1-350-FDIM-F5 В наличии Наша цена (без учета количества скидок *): 32 $.87 Количество: * Всего Keystone KTLD-12-1-350-FDIM-F5 Драйвер светодиода с постоянным затемнением — Вход 120 В — Номинальный выходной ток 350 мА — Выходное напряжение 17-34 В постоянного тока — Выходная мощность 12 Вт -3,15 дюйма (длина) x 1,30 дюйма (ширина) x 0,79 дюйма (высота). 3787	8065
Fulham TC11200350-15C 15 Вт макс., 20-46 В постоянного тока, 350 мА, выход, 120 В, вход, ThoroLED, светодиодный драйвер Доступно только 6 штук.Для получения большего количества, пожалуйста, обратитесь за альтернативным. Наша цена (без учета количества скидок *): 24,97 $ Количество: * Всего Fulham ThoroLED TC11200350-15C Светодиодный драйвер постоянного тока без затемнения, 15 Вт — Входной источник питания светодиодов 120 В — Номинальный выходной ток 350 мА — Выходное напряжение 20-46 В — Максимальная выходная мощность 15 Вт — Один выходной канал. 6481	Keystone Technologies KTLD-12-1-380-FDIM-AF1 Светодиодный драйвер В наличии Наша цена (без учета количества скидок *): 34 $.26 Количество: * Всего Keystone KTLD-12-1-380-FDIM-AF1 — Заводская замена KTLD-12-1-OA38-FDIM — Драйвер светодиода с постоянным затемнением — Вход 120 В — Регулировка яркости с фазовым управлением — Номинальный выходной ток 380 мА — Выходное напряжение 5-32 В постоянного тока — Выходная мощность 12 Вт -> коэффициент мощности 0,9 2701
Keystone Technologies Драйвер KTLD-25-1-900-FDIM-AF6 Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 38,84 $ Количество: * Всего Keystone KTLD-25-1-900-FDIM-AF6 — Драйвер светодиода 25 Вт — Постоянный ток — Вход 120 В — Диммер с диммером по переднему / заднему фронту — Номинальный выходной ток 900 мА — Выходное напряжение 14-28 В — Выходная мощность 25 Вт -6,93 дюйма Д x 1,34 дюйма (Ш) x 0,83 дюйма (В) 19540	Keystone Technologies Драйвер KTLD-22-UV-500-VDIM-L7 Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 43,46 $ Количество: * Всего Keystone KTLD-22-UV-500-VDIM-L7 Светодиодный драйвер постоянного тока с регулировкой яркости — вход 120-277 В — Регулировка яркости 0-10 В — 500 мА Номинальный выходной ток — 22-44 В постоянного тока Выходное напряжение — Выходная мощность 22 Вт -6,46 дюйма Д x 1,37 дюйма Вт x 1 дюйм H. 3790
Универсальное освещение D530C150UVT-F 150 Вт Светодиодный драйвер В наличии Наша цена (без учета количества скидок *): 64 $.35 Количество: * Всего Universal Lighting Technologies Everline D530C150UVT-F Аналоговый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — вход 120-277 В — 530 мА Номинальный выходной ток — 99-285 В Выходное напряжение — 150 Вт Максимальная выходная мощность — 9,50 дюйма (длина) x 2,38 дюйма (ширина) x 1,58 дюйма (высота) 4581	Универсальное освещение D530C150HVT-F Драйвер постоянного тока 480 В для светодиодов В наличии Наша цена (без учета количества скидок *): 68 $.64 Количество: * Всего Universal Lighting Technologies Everline D530C150HVT-F Аналоговый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — Вход 347-480 В — 530 мА Номинальный выходной ток — Выходное напряжение 99-285 В — Максимальная выходная мощность 150 Вт — 9,50 дюйма (длина) x 2,38 дюйма (ширина) x 1,58 дюйма (высота) 4580
Keystone Technologies Драйвер KTLD-22-1-700-FDIM-AK1 Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 43,46 $ Количество: * Всего Keystone KTLD-22-1-700-FDIM-AK1 Светодиодный драйвер постоянного тока с регулировкой яркости — Вход 120 В — Регулировка яркости по фазе — 700 мА Номинальный выходной ток — Выходное напряжение 10-32 В постоянного тока — Выходная мощность 22 Вт -4,80 дюйма (длина) x 1,58 дюйма (ширина) x 0,96 дюйма (0,96 дюйма) ЧАС. 3789	Освещение люка Светодиодный драйвер LC25-0700Z-UNV-Q Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 41,09 $ Количество: * Всего Hatch Lighting LC25-0700Z-UNV-Q Драйверы постоянного тока мощностью 25 Вт, 700 мА — Регулировка яркости 0–10 В — Номинальный выходной ток 700 мА — 12–36 В Выходное напряжение — максимум 25 Вт. 6506
Освещение люка Светодиодный драйвер LC30-0700Z-UNV-FF В наличии Наша цена (без учета количества скидок *): 46 $.47 Количество: * Всего Hatch LC30-0700Z-UNV-FF — 30 Вт 700 мА 120-277 В Постоянный ток 0-10 В Источник питания для светодиодов — 700 мА Номинальный выходной ток — 14-42 В Выходное напряжение — 30 Вт макс. 6507	Освещение люка Светодиодный драйвер LC50-0700Z-UNV-T Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 65,64 $ Количество: * Всего Hatch Lighting LC50-0700Z-UNV-T Светодиодные драйверы постоянного тока мощностью 50 Вт, 700 мА — Регулировка яркости 0–10 В — Номинальный выходной ток 700 мА — Выходное напряжение 36–72 В — Максимум 50 Вт. 6508
Fulham T1M1UNV0700-28BL 28 Вт, 12-40 В постоянного тока, 700 мА, выход 120-277 В, входной сигнал, драйвер светодиода ThoroLED Остался только 1.Пожалуйста, позвоните для большего количества. Наша цена (без учета количества скидок *): 33,55 $ Количество: * Всего Драйвер постоянного тока с регулируемой яркостью Fulham ThoroLED — T1M1UNV0700-28BL — Входное напряжение 120-277 В — Выходная мощность 28 Вт — Регулировка яркости 0-10 В — Выходной ток 700 мА — Выходное напряжение 12-40 В постоянного тока — Компактный корпус с нижними выводами и монтажными шпильками — Источник питания светодиодов 8067	8069
Освещение люка Светодиодный драйвер LC100-0700N-UNV-I В наличии Наша цена (без учета количества скидок *): 81 $.54 Количество: * Всего Hatch Lighting LC100-0700N-UNV-I 100 Вт, 700 мА, постоянный ток, нерегулируемые светодиодные драйверы — 700 мА Номинальный выходной ток — 72-143 В 6511	Универсальное освещение D700C150UVT-F 150 Вт Светодиодный драйвер В наличии Наша цена (без учета количества скидок *): 64 $.35 Количество: * Всего Universal Lighting Technologies Everline D700C150UVT-F Аналоговый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — Вход 120-277 В — 700 мА Номинальный выходной ток — Выходное напряжение 75-215 В — Максимальная выходная мощность 150 Вт — 9,50 дюйма (длина) x 2,38 дюйма (ширина) x 1,58 дюйма (высота) 4583
Универсальное освещение D700C150HVT-F Драйвер для светодиодов постоянного тока 480 В В наличии Наша цена (без учета количества скидок *): 68 $.64 Количество: * Всего Universal Lighting Technologies Everline D700C150HVT-F Аналоговый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — Вход 347-480 В — 700 мА Номинальный выходной ток — Выходное напряжение 75-215 В — Максимальная выходная мощность 150 Вт — 9,50 дюйма (длина) x 2,38 дюйма (ширина) x 1,58 дюйма (высота) 4582	Fulham T1M1UNV0900-40L 40 Вт 10-45VDC 900mA Выход 120-277V Вход ThoroLED LED Driver Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 37,56 $ Количество: * Всего Диммируемый драйвер постоянного тока Fulham ThoroLED — T1M1UNV0900-40L — Входное напряжение 120-277 В — Выходная мощность 40 Вт — Регулировка яркости 0-10 В — Выходной ток 900 мА — Выходное напряжение 10-45 В постоянного тока — Линейный корпус с концевыми выводами — Источник питания светодиодов — Место во влажной среде 8072
Fulham T1M1UNV1050-42C 42 Вт, 12-40 В постоянного тока, выход 1050 мА, вход 120-277 В, драйвер светодиодов ThoroLED Доступен только 1 шт.Пожалуйста, звоните для большего количества. Наша цена (без учета количества скидок *): 50,86 $ Количество: * Всего Диммируемый драйвер постоянного тока Fulham ThoroLED — T1M1UNV1050-42C — 100-277 В — Выходная мощность 42 Вт — Регулировка яркости 0-10 В — Выходной ток 1050 мА — Выходное напряжение 12-40 В постоянного тока — Компактный корпус с нижними выводами с монтажными шпильками — Источник питания светодиодов — Место во влажной среде — IP64 8075	Освещение люка Светодиодный драйвер LC50-1050Z-UNV-T Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 65,64 $ Количество: * Всего Hatch Lighting LC50-1050Z-UNV-T Светодиодные драйверы постоянного тока мощностью 50 Вт, 1050 мА — Регулировка яркости 0–10 В — 1050 мА Номинальный выходной ток — 24–48 В Выходное напряжение — максимум 50 Вт. 6509
Освещение люка Светодиодный драйвер LC60-1050Z-UNV-F Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 73,38 $ Количество: * Всего Hatch Lighting LC60-0700Z-UNV-F Драйверы постоянного тока для светодиодов 60 Вт, 1050 мА — Регулировка яркости 0-10 В — Номинальный выходной ток 1050 мА — Выход 29-57 В 6510	Освещение люка Светодиодный драйвер LC100-1050Z-UNV-I В наличии Наша цена (без учета количества скидок *): 79 $.76 Количество: * Всего Hatch Lighting LC100-1050Z-UNV-I Драйверы светодиодов постоянного тока мощностью 100 Вт, 700 мА — Регулировка яркости 0-10 В — 1050 мА Номинальный выходной ток — 48-95 В Выходное напряжение — максимум 100 Вт. 6512
Освещение люка Светодиодный драйвер LC150-1050Z-UNV-BB В наличии Наша цена (без учета количества скидок *): 86 $.87 Количество: * Всего Hatch Lighting LC150-1050Z-UNV-BB Светодиодные драйверы постоянного тока мощностью 150 Вт, 1050 мА — Регулировка яркости 0–10 В — 1050 мА Номинальный выходной ток — 72–143 В Выходное напряжение — максимум 150 Вт. 6513	8076
Keystone Technologies KTLD-15-1-0A70-PUK Светодиодный драйвер В наличии Наша цена (без учета скидок *): 37 $.24 Количество: * Всего Keystone KTLD-15-1-0A70-PUK Светодиодный драйвер постоянного тока с регулировкой яркости — Вход 120 В — Номинальный выходной ток 700 мА — Максимальное выходное напряжение 24 В постоянного тока — Кабель питания длиной 6 футов — Выходной кабель 24 дюйма с 6 разъемами для шайб — Длина 6,7 дюйма x 1,5 дюйма Ш x 1,0 дюйма H. 3343	Keystone Technologies Драйвер KTLD-25-UV-700-VDIM-L9 Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 46,93 $ Количество: * Всего Keystone KTLD-25-UV-700-VDIM-L9 Светодиодный драйвер постоянного тока с регулировкой яркости — Вход 120-277 В — Регулировка яркости 0-10 В — 700 мА Номинальный выходной ток — 18-36 В постоянного тока Выходное напряжение — Выходная мощность 25 Вт -9,57 дюйма Д x 1,13 дюйма Вт x 1,07 дюйма H. 3792
Keystone Technologies Драйвер KTLD-36-UV-900-VDIM-L2 В наличии Наша цена (без учета количества скидок *): 59 $.10 Количество: * Всего Keystone KTLD-36-UV-900-VDIM-L2 / KTLD-36-UV-0A90-VDIM-SC Драйвер постоянного тока для диммирования светодиодов — вход 120-277 В — Регулировка яркости 0-10 В — 900 мА Номинальный выходной ток — Выходное напряжение 18-36 В постоянного тока Выходная мощность 36 Вт -6,46 дюйма (длина) x 1,89 дюйма (ширина) x 1,15 дюйма (высота). 3793	Универсальное освещение D700C30UNVTW-C Светодиодный драйвер мощностью 30 Вт Только 7 шт. В наличии.См. D10CC30UNVPW-C для замены. Наша цена (без учета количества скидок *): 48,63 $ Количество: * Всего Universal Lighting Technologies Everline D700C30UNVTW-C Настройка постоянной мощности 0-10 В Диммирование Постоянный ток Светодиодный драйвер — Выходной ток 700 мА — Выходное напряжение 15-44 В — Постоянная мощность 30 Вт — Длина 14,25 дюйма x 1,18 дюйма Ш x 1,00 дюйма 6143
Универсальное освещение D700C30UNVTZ-C 30Вт Светодиодный драйвер Только 1 шт. В наличии.См. D10CC30UNVPW-C для замены. Наша цена (без учета количества скидок *): 40,66 $ Количество: * Всего Universal Lighting Technologies Everline D700C30UNVTZ-C Настраиваемый драйвер светодиода с постоянным током на выходе 0-10 В — Выходной ток 700 мА — Выходное напряжение 15-44 В — Постоянная мощность 30 Вт — Длина 14,25 дюйма x 1,18 дюйма Ш x 1 дюйм H. 4922	Универсальное освещение D700C30UNVA-MSF 30W Светодиодный драйвер В наличии Наша цена (без учета количества скидок *): 42 $.57 Количество: * Всего Universal Lighting Technologies Everline D700C30UNVA-MSF Драйвер постоянного тока с регулировкой яркости 0-10 В для светодиодов — Номинальный выходной ток 700 мА — Выходное напряжение 28-45 В — 30 Вт Максимальная выходная мощность — 4 дюйма (длина) x 3 дюйма (ширина) x 1 дюйм (высота) 6145
Универсальное освещение D700C30347TW-K 30W 347V Драйвер В наличии Наша цена (без учета количества скидок *): 55 $.78 Количество: * Всего Universal Lighting Technologies Everline D700C30347TW-K Программируемый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — Вход 347 В — Номинальный выходной ток 700 мА — Выходное напряжение 15-44 В — Постоянная мощность 30 Вт — Длина 4,9 дюйма x 2,95 дюйма Ш x 1 дюйм В 5837	Универсальное освещение D10CC20UNV-J 1050mA Светодиодный драйвер Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 36,84 $ Количество: * Всего Universal Lighting Technologies Everline D10CC20UNV-J Светодиодный драйвер постоянного тока — 1050 мА Номинальный выходной ток — 8-19 В Выходное напряжение — 20 Вт Максимальная выходная мощность — 3,74 дюйма x 1,57 дюйма x 1 дюйм H — Монтажная длина 3,35 дюйма x 1,18 дюйма. 6150
20364	20366
Универсальное освещение D10CC30UNVTZ-C 30Вт Светодиодный драйвер Только 4 шт. В наличии.См. D10CC30UNVPW-C для замены. Наша цена (без учета количества скидок *): 47,64 $ Количество: * Всего Universal Lighting Technologies Everline D10CC30UNVTZ-C Программируемый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — Номинальный выходной ток 1050 мА — Выходное напряжение 15-30 В — Выходная мощность 30 Вт — Длина 14,25 дюйма x 1,18 дюйма Ш x 1 дюйм H. 4915	Универсальное освещение D10CC30UNVTW-L Настраиваемый драйвер Только 7 шт. В наличии.См. D10CC30UNVPW-L для замены. Наша цена (без учета количества скидок *): 49,57 $ Количество: * Всего Универсальный Everline D10CC30UNVTW-L Настраиваемый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — Номинальный выходной ток 1050 мА — Выходное напряжение 15-30 В — Выходная мощность 36 Вт — Длина 4,95 дюйма x 2,39 дюйма Ш x 1 дюйм В — Монтажная длина 4,61 дюйма. 7339
20360	20361
Универсальное освещение D10CC30UNVTW-C Настраиваемый драйвер В наличии Наша цена (без учета количества скидок *): См. D10CC30UNVPW-C для замены Универсальный светодиодный драйвер Everline D10CC30UNVTW-C с регулировкой яркости 0-10 В постоянного тока — 1050 мА Номинальный выходной ток — 15-30 В Выходное напряжение — 36 Вт Выходная мощность — 14.25 дюймов x 1,18 дюйма x 1 дюйм H — монтажная длина 13,75 дюйма. 7338	Универсальное освещение D10CC55UNVTW-C Светодиодный драйвер мощностью 55 Вт Только 21 шт. В наличии. См. D15CC55UNVPW-C для замены. Наша цена (без учета количества скидок *): 49.96 $ Количество: * Всего Universal Lighting Technologies Everline D10CC55UNVTW-C Программируемый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — 1050 мА Номинальный выходной ток — 19-53 В Выходное напряжение — 55 Вт Выходная мощность — 14.25 дюймов (длина) x 1,18 дюйма (ширина) x 1 дюйм (высота) 5840
Универсальное освещение D10CC55UNVTZ-C 55W Светодиодный драйвер Снятый с производства товар. См. D15CC55UNVPW-C для замены, рекомендованной производителем. Наша цена (без учета количества скидок *): См. D15CC55UNVPW-C для замены Universal Lighting Technologies Everline D10CC55UNVTZ-C Программируемый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — 1050 мА Номинальный выходной ток — 19-53 В Выходное напряжение — 55 Вт Выходная мощность — 14.25 дюймов (длина) x 1,18 дюйма (ширина) x 1 дюйм (высота). 4917	Универсальное освещение D10CC55UNVTW-L 55W Светодиодный драйвер Только 2 шт. В наличии. См. D15CC55UNVPW-L для замены. Наша цена (без учета количества скидок *): 49,57 $ Количество: * Всего Universal Lighting Technologies Everline D10CC55UNVTW-L Программируемый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — 1050 мА Номинальный выходной ток — 15-53 В Выходное напряжение — 55 Вт Выходная мощность — 4.95 дюймов (длина) x 2,39 дюйма (ширина) x 1 дюйм (высота). 4916
20362	20363
19798	Универсальное освещение D10CC150UVT-F 150W Светодиодный драйвер В наличии Наша цена (без учета количества скидок *): 59 $.78 Количество: * Всего Universal Lighting Technologies Everline D10CC150UVT-F Светодиодный источник питания — Аналоговый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — Вход 120-277 В — 1050 мА Номинальный выходной ток — Выходное напряжение 50-143 В — Максимальная выходная мощность 150 Вт — 9,50 дюйма (длина x 2,38 дюйма) 4577
Универсальное освещение D10CC150HVT-F Драйвер для светодиодов постоянного тока 480 В В наличии Наша цена (без учета количества скидок *): 68 $.56 Количество: * Всего Universal Lighting Technologies Everline D10CC150HVT-F Светодиодный источник питания — Аналоговый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — Вход 347-480 В — 1050 мА Выходной ток — Выходное напряжение 50-143 В — Максимальная выходная мощность 150 Вт — 9,50 дюйма (длина) x 2,38 дюйма (ширина) x 1 4571	Универсальное освещение D14CC150UVT-F 150W Светодиодный драйвер В наличии Наша цена (без учета количества скидок *): 64 $.37 Количество: * Всего Universal Lighting Technologies Everline D14CC150UVT-F Аналоговый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — Вход 120-277 В — Номинальный выходной ток 1400 мА — Выходное напряжение 38-107 В — Максимальная выходная мощность 150 Вт — Длина 9,50 дюйма x 2,40 дюйма Ш x 1,55 дюйма 4579
Универсальное освещение D14CC150HVT-F Драйвер постоянного тока 480 В для светодиодов В наличии Наша цена (без учета количества скидок *): 68 $.64 Количество: * Всего Universal Lighting Technologies Everline D14CC150HVT-F Аналоговый светодиодный драйвер постоянного тока с регулировкой яркости 0–10 В — Вход 347–480 В — Номинальный выходной ток 1400 мА — Выходное напряжение 38–107 В — Максимальная выходная мощность 150 Вт — Длина 9,50 дюйма x 2,40 дюйма Ш x 1,55 дюйма 4578	Универсальное освещение D15CC55UNVTW-C Светодиодный драйвер мощностью 55 Вт Только 13 шт. В наличии.См. D15CC55UNVPW-C для замены. Наша цена (без учета количества скидок *): 48,71 $ Количество: * Всего Universal Lighting Technologies Everline D15CC55UNVTW-C Программируемый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — Номинальный выходной ток 1500 мА — Выходное напряжение 13-37 В — Выходная мощность 55 Вт — Длина 14,25 дюйма x 1,18 дюйма Ш x 1 дюйм В — М 5832
Универсальное освещение D21CC80UNVTW-D Драйвер для светодиодов 80 Вт Снятый с производства товар.См. D21CC80UNVPW-C для замены, рекомендованной производителем. Наша цена (без учета количества скидок *): 47,32 $ Универсальный Everline D21CC80UNVTW-D Аналоговый драйвер светодиода постоянного тока с регулировкой яркости 0-10 В — вход 120-277 В — 2100 мА Номинальный выходной ток — Выходное напряжение 17-38 В — Макс.выходная мощность 80 Вт — длина 16,88 дюйма x 1,25 дюйма Ш x 1 дюйм В — Монтаж 16,28 Дюйм — без лидов. 5842	Универсальное освещение D21CC80UNVTZ-D 80W LED Driver Снятый с производства товар.См. D21CC80UNVPW-C для замены, рекомендованной производителем. Наша цена (без учета количества скидок *): См. D21CC80UNVPW-C Универсальный Everline D21CC80UNVTZ-D Аналоговый драйвер светодиода постоянного тока с регулировкой яркости 0-10 В — вход 120-277 В — 2100 мА Номинальный выходной ток — Выходное напряжение 15-38 В — Максимальная выходная мощность 80 Вт — длина 16,88 дюйма x ширина 1,25 дюйма x 1 дюйм в высоту — Монтаж 16,28 Дюйм — без лидов. 4920
Универсальное освещение D21CC80347TW-D 80W 347V Driver Только 9 шт. В наличии.См. D21CC80347TW-D для замены. Наша цена (без учета количества скидок *): 59,76 $ Количество: * Всего Универсальный Everline D21CC80347TW-D Аналоговый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — Вход 347 В — Номинальный выходной ток 2100 мА — Выходное напряжение 17-38 В — Максимальная выходная мощность 80 Вт — Длина 16,88 дюйма x 1,25 дюйма Ш x 1 дюйм В — Монтаж 16,28 дюйма — Нет потенциальных клиентов. 5844	Универсальное освещение D21CC80347TZ-D 80W 347V Driver В наличии Наша цена (без учета количества скидок *): 58 $.77 Количество: * Всего Универсальный Everline D21CC80347TZ-D Аналоговый драйвер светодиода постоянного тока с регулировкой яркости 0-10 В — Вход 347 В — Номинальный выходной ток 2100 мА — Выходное напряжение 17-38 В — Максимальная выходная мощность 80 Вт — Длина 16,88 дюйма x 1,25 дюйма Ш x 1 дюйм В — Монтаж 16,28 дюйма — Нет потенциальных клиентов. 5843
Универсальное освещение D23CC90UNVT-F 90W LED Driver В наличии Наша цена (без учета количества скидок *): 59 $.76 Количество: * Всего Universal Lighting Technologies Everline D23CC90UNVT-F Аналоговый светодиодный драйвер постоянного тока с регулировкой яркости 0-10 В — вход 120-277 В — 2300 мА Номинальный выходной ток — Выходное напряжение 18-40 В — Максимальная выходная мощность 90 Вт — длина 9,50 дюйма x 2,50 дюйма Ш x 1,55 дюйма 5833

Избегайте параллельного подключения нескольких светодиодов к драйверу светодиодов постоянного тока

По возможности следует избегать параллельного подключения нескольких светодиодов к драйверу светодиодов постоянного тока.

Драйверы светодиодов постоянного тока используются для питания светодиодов, не имеющих внутреннего регулирования тока. Когда вы подключаете несколько светодиодов к драйверу постоянного тока параллельно, вы рискуете сократить срок службы светодиодов.

Почему это так?

Прежде всего, важно понимать, что все светодиоды имеют производственный допуск. Это означает, что даже если вы используете несколько светодиодов с точно таким же номером детали, могут быть небольшие различия в напряжении, при котором светодиоды запускаются.

Допустим, у вас есть светодиодный драйвер постоянного тока с выходом 1 А, питающий 5 светодиодов с номинальным входным током 200 мА.

Из-за допустимого производственного отклонения один из светодиодов загорится, когда выходное напряжение драйвера светодиода достигнет 9 В, другой загорится при 9,3 В, а остальные — при 9,5, 9,6 и 9,7 В.

Поскольку первый светодиод загорается раньше других, он потребляет немного более высокий ток, чем требуется. Остальные светодиоды будут немного недопитать.Поскольку первый светодиод перегружен, весьма вероятно, что его срок службы сократится, и он может выйти из строя преждевременно.

Этот сбой имеет косвенный эффект. Поскольку теперь к драйверу светодиодов подключено только четыре светодиода, все они будут работать с током 250 мА.

Это означает, что все 4 светодиода перегружены.

Это, скорее всего, приведет к отказу еще одного светодиода в ближайшем будущем. Конечно, это означает, что остальные 3 светодиода теперь работают с током 333 мА, а это значит, что скоро они тоже выйдут из строя.

Если вам нужно подключить несколько светодиодов к светодиодному драйверу постоянного тока, желательно подключить их последовательно. Таким образом, если один из светодиодов выйдет из строя, то питание остальных светодиодов будет отключено, чтобы защитить их от чрезмерного включения.

Если абсолютно необходимо подключить светодиоды параллельно, вы можете предпринять несколько шагов, чтобы защитить светодиоды от перегрузки.

Первый — это уменьшение тока на выходе драйвера светодиода.Это должно гарантировать, что ни один из светодиодов не перегружен, что должно предотвратить возникновение последовательной цепи отказов, упомянутой выше. Обратной стороной является то, что световой поток светодиодных фонарей будет ниже ожидаемого.

Другой вариант — использовать драйвер светодиода постоянного тока постоянного тока, такой как серия MEAN WELL LDD, для питания каждого из светодиодов.

Драйверы светодиодов постоянного тока питаются от одного драйвера постоянного напряжения. Каждый из драйверов светодиодов постоянного тока обеспечивает поддержание правильного выходного тока для светодиода, которым он управляет.

Если у вас есть какие-либо вопросы о подключении светодиодов к драйверам светодиодов, не стесняйтесь звонить в ADM по телефону 1300 236 467. Член нашей группы экспертов с радостью ответит на любые ваши вопросы.

.
