Дымоход через металлочерепицу: Обустройство дымохода через металлочерепицу

Содержание

вывод и монтаж печной трубы – как установить, вывести, сделать и провести правильную установку дымового отвода

Содержание

Объекты, имеющие функцию отопления от котла, печи или камина требуют нормального вывода дыма наружу, что необходимо для поддержания защиты и безопасности жильцов. Поэтому крайне важно знать, как сделать проход трубы дымохода через крышу и кровлю с учетом всех стандартов.


Основные правила

Если в доме есть отопление, вам потребуется создать оптимальные условия для удаления дымовых газов. Существует несколько способов выведения трубы в зависимости от места установки. На его выбор влияет множество факторов, а дымоотвод может устанавливаться:

  • в самом коньке;
  • на расстоянии от него.


Каждый из описанных способов имеет свои отличия и особенности, но преимущество отдается монтажу по второму варианту. Для поддержания нужной силы тяги общая высота дымового канала должна соответствовать пределам 5-10 м.



Как защитить кровлю от горения

Для этого нужно учесть два момента:

  • Проход через стеновые и потолочные перекрытия. Здесь обязательно использование ППУ с минеритом, так как внешняя труба сэндвича нагревается до температуры 200*.
  • При проходе через крышу необходима крышная разделка и все остальные сопутствующие элементы.

Согласно нормам, минимально допустимое расстояние между дымоотводом и несущими балками или стропилом должна быть 130-250 мм. Изнутри конструкция наполнена жаростойким материалом.

Схемы проходов вы можете найти в каталоге Феррум в разделе сайта «рекламная и полиграфическая продукция».

Проход дымоотвода через кровлю

Предназначением дымохода является удаление продуктов горения. Как описывалось выше, высота трубы должна рассчитываться специалистом с учетом стандартов СНиП и удаленностью от конька.


Узел прохода

Один из вариантов — проход сквозь конек.

Но чаще всего, монтаж трубы дымохода через крышу и кровлю осуществляется не через конек, а на расстоянии от него. Согласно требованиям СНиП:

  • Суммарная длина дымового канала должна быть не менее 5 м. Исключения составляют лишь дома, в которых отсутствуют чердаки, но при условии наличия устойчивой тяги.
  • Высота дымоотвода над кровлей составляет не менее 0,5 м.
  • Дымовая труба возвышается над коньком на полметра или больше. Но если расстояние между ней и коньковым ребром по горизонтали не превышает 105 см.
  • Устье должно идти ровно по высоте с коньком или выше, когда ширина по горизонтали находится в интервале 1,5 – 3,0 м.
  • Выход дымохода должен быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.


Недостатком же является необходимость сопоставления высоты дымоотвода, что приводит к дополнительным затратам. Профессионалы не советуют делать его через ендову из-за того, что в таких местах нередко накапливаются снежные залежи, тем самым нарушается гидроизоляция и появляются протекания. Также существуют сложности организации короба. Локализация дымохода в ниже находящемся отделе ската тоже имеет весомый минус – вероятность повреждения при схождении снега.


На установочные работы влияет и материал, составляющий основу дымоотводной трубы. Это может быть металлическое, кирпичное и керамическое основание. Каждый из перечисленных вариантов обладает разной сгорающей температурой, что нужно знать при создании проекта. На основе трубного сечения выходное отверстие может иметь форму квадрата, круга, прямоугольника или овала. Зная, как правильно выводить дымоход через крышу, его монтаж производят в три последовательные стадии, осуществляемые профильным специалистом:

  1. По бокам монтируются дополнительные стропила.
  2. Укладка горизонтальных балок на идентичном с этим отверстием расстоянии (рассчитывается согласно СНиП и соответствует диапазону 140-250 мм).
  3. Заполнение внутренней поверхности короба невоспламеняемым материалом для утепления.

Чтобы предотвратить нарушение нормальной вентиляции, рекомендуется установить отдельно вентиляционную систему.


Видеоматериал: нюансы установки

Вывод дымоотвода через разнообразные типы кровли

Ниже – рекомендации по монтажу дымоотводящего канала в зависимости от материала крыши.


Кровля из черепицы

В таком варианте для обработки прохода профессионалы прибегают к применению рифленого, самоклеящегося, листового алюминия или свинца.

Выведение трубы с сечением в форме квадрата или прямоугольника

Если дымоотводящее отверстие имеет кирпичную основу, то из-за нестандартных габаритов, перед выведением небольшая часть листков покрытия должна сниматься или вырезаться в большем размере. Чтобы обеспечить гидроизоляцию, применяются эластичные ленты, имеющие основу из клея. Они клеятся специалистом на трубное основание и кровельную обрешетку. Верхний край крепится посредством планки из металла, а имеющиеся соединения замазываются герметичным веществом.

 Для предупреждения попадания осадков рекомендуется установить дополнительный галстук.

Проход круглой печной трубы через крышу

Обеспечивается благодаря специальному колпаку, который отвечает за проведение дымоотводящего отверстия. В покрытии делается небольшое и ровное отверстие, согласно трубным габаритам. На него надевается мастер-флеш, а имеющиеся соединения замазываются герметичным веществом.

Видеоматериал: герметичность дымохода из кирпича через металлочерепицу

Кровля из профнастила

Это актуальный материал, часто применяемый при проведении строительных работ. Однако при его использовании существует риск развития протечки, особенно при несоблюдении технических правил. Чтобы предотвратить такой исход, рекомендуется располагать его в вертикальном положении. Кровельное отверстие делается болгаркой, но необходимо следить за отсутствием на полученном профнастиле зазубрин и прочих неровностей.

Как вывести прямоугольную трубу дымохода

В этой ситуации профессионалы рекомендуют привлекать оцинкованный лист:

  1. Вырезание четырех планок для дальнейшего монтирования с каждой из сторон.
  2. Укладка от нижнего края до карниза.
  3. Приставить планки и крепление низа к обрешетке.
  4. Обеспечить герметичность.
Выведение дымоотвода сечением в форме круга

В этом случае установка дымохода через крышу требует наличия рулонной битумной изоляции или одноименной фольгированной ленты. После этого устанавливается проходка, наклеивающаяся на обрешетку, и уплотняется термоустойчивым герметическим веществом.

Если она выполнена из резиновой основы, повышается риск плавления, поэтому стоит поместить под него хомут и прокладку, способную выдерживать относительно высокие температуры.


Видеоматериал: установка дымового канала через кровлю из профнастила

Покрытие из ондулина

Отличительной чертой этого материала считается высокая надежность и устойчивость, поэтому важно сделать маленькое отверстие и заполнить его термоустойчивым материалом. Для стыковой изоляции потребуется монтировать разделку из железа и фартук, а края подвести под ондулиновые листы.

Видеоматериал: герметичность трубы на крыше из ондулина

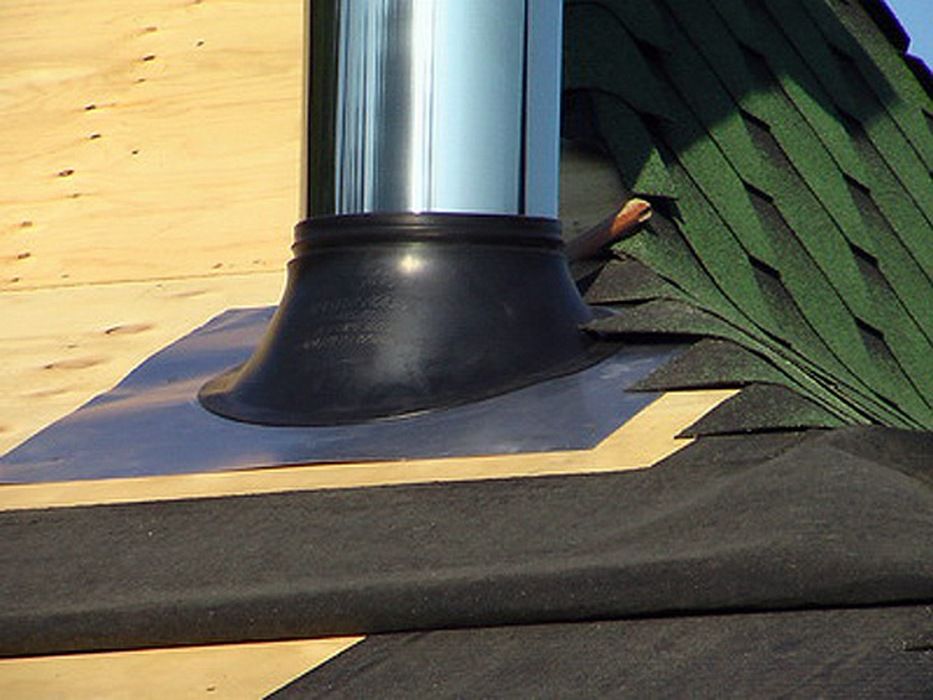

Выведение через мягкую кровлю

Отличительной чертой материала служит то, что он относится к категории горючих стройматериалов. Поэтому для него необходимо оставить пространство между покрытием и отверстием под дымоход (примерно 13-25 мм). Гидроизоляция делается идентично прочим вариантам. Отличие – это использование ендового ковра или заведение на трубу самого покрытия.


Как установить дымоход через крышу

Работы, осуществляемые специалистом, протекают в несколько стадий:

  1. Определение наилучшей локализации места прохода.
  2. Установка короба.
  3. Вырезание отверстия в скате.
  4. Отгибание материала для кровли наружу, а изоляции от влаги – во внутреннюю сторону.
  5. Фиксация.
  6. Заделывание короба и наполнение термоизоляцией.
  7. Создание герметичности при помощи герметиков.

Проход через ондулин

Важнейшая задача – это максимальное заполнение внутренней полости огнеустойчивыми материалами. Изоляция обеспечивается фартуком, заводящимся под кровлю. С этой целью стоит присмотреться и приобрести самоклеящуюся ленту «Ондуфлеш».

Выведение дымового канала в построенной крыше мастером

  1. Выбор подходящего места.
  2. Формирование короба из брусьев.
  3. Создание отверстия в кровле.
  4. Наполнение короба негорючим материалом.
  5. Заделывание стыков герметичным веществом.

Монтирование труб с прямоугольным или квадратным проходом

Стандартным правилом профессионалов является строгое вертикальное положение. Дальнейшие действия имеют такую последовательность:

  1. Вырезание отверстия в кровле и монтаж деревянной конструкции.
  2. Фиксация стального листа и защитно-декоративной пластинки.
  3. Заведение краев гидроизоляции.
  4. Монтаж внутреннего фартука и установка внешнего.

Труба круглого сечения

Отличием установочных работ является необходимость использовать специальную разделку. Вывод профессионалом осуществляется так:

  1. Обустройство короба.
  2. Вырезание отверстия под дымоотвод.
  3. Закрепление железного листа или монтаж уже готовой детали.

Эластичные проходки

Так как провести дымоход через крышу без профессиональной помощи проблематично, важно уделить должное внимание выбору каждой детали.

Отличительными характеристиками являются:

  • Устойчивость к неблагоприятным погодным условиям.
  • Стойкостью к ультрафиолету.
  • Гибкость.
  • Плотное прилегание.
  • Эстетичность.

Жесткие проходки

Существует два основных вида:

  • Неразъемный – вставляется в верхний край дымохода, после чего сверху надевается оголовок или конус.
  • Разъемный – его верхняя часть надевается на дымоотвод, а по краям наносится герметичное вещество, крепкая фиксация обеспечивается с помощью хомута.

Высота и размещение дымовой трубы

Все проводимые расчеты основываются на требованиях СНиП 41-01-2003 и СП (строительных правилах) 7.13130.2009, а также на полученных рекомендациях от производителей отопительных устройств.


При конструировании кровли плоского типа подразумевается оставить запас минимум в 50 см. Для скатной крыши действуют следующие правила от мастеров, основывающиеся на расстоянии между дымоходом и коньком и их расположением:

  • До полутора метров. В этом случае высота трубы должна быть не меньше 50 см (относительно последнего или ограждающего парапета).
  • В пределах 1,5-3 метров. Здесь высота не может быть ниже конька.
  • Если вы хотите разместить элементы дальше, чем на 3 метра, то минимальная высота будет определяться путем проведения линии под углом 10 градусов относительно горизонта.

Герметизация дымоотвода

Очень важный и ответственный этап. От его исхода зависят сроки службы самого дымохода и всей отопительной системы в целом.

Какая преследуется цель

Обеспечение герметичности проводится для:

  • Недопущения попадания дыма внутрь помещения.
  • Соблюдения техники безопасности.
  • Поддержания эстетичности.

Пожаробезопасность

Некоторые слои кровельного пирога и деревянная стропильная система не могут выдержать воздействие высоких температур, поэтому повышается вероятность возгорания. Для устранения этого риска необходимо применить специальный короб вдоль периметра кровельного отверстия.

Гидроизоляция трубы

Защита от влаги также важный этап, который нельзя пропускать при обустройстве прохода.

Основные монтажные работы

Короб монтируется из бруса, находящегося на уровне с обрешеткой. По его краям фиксируется парогидроизоляция. Для этого делается крестовидный надрез полотна и разворот во внутреннюю поверхность частей материала в форме треугольника. Для обеспечения фиксации необходимо запастись гвоздями с широкой шляпкой или строительными скобами. Также потребуются герметики и клеевая лента.

Устранение течи на крыше возле трубы

Для этого обязательно укладывается дренажный желоб. А само отверстие закрывается внутренним и декоративным фартуками.


Изоляция битумной лентой

Обеспечивает высокий уровень герметизации любого типа поверхности. Она полностью исключает негативное воздействие влаги, так как отличается значительной прочностью.

Элементы, используемые для вывода и герметизации
  • Короб оцинкованный.
  • Лист накладной потолочный.
  • Хомуты стяжные из нерж. стали.

При условии правильности выполнения технических правил, проход дымовой трубы через крышу и кровлю отличается хорошей термоизоляцией, которая добивается путем заполнения внутренней полости базальтовой ватой или прочими жаростойкими материалами. При возможности лучше оставить маленькое пространство с воздухом (5-7 см) между утеплителем и дымовым проводником. Если при монтировании конструкции участвуют проходки, то выбрать нужную деталь стоит с учетом материала, составляющего основу.

Видео

Результат неправильной установки

Вследствие несоблюдения главных правил и техники безопасности, могут возникнуть такие последствия как:

  • Разрушение дымохода.
  • Просачивание влаги внутрь трубы и развитие грибковой инфекции.
  • Увеличение влажности и нарушение гидроизоляционного ковра.
  • Усиление потери тепла.
  • Создание препятствий при воздушной циркуляции.
  • Образование трещин.

Заключение

Опытные монтажники подскажут, как провести дымоход через крышу с учетом всех стандартов и технических рекомендаций, а специалисты FERRUM помогут собрать полноценный комплект. Только грамотно подобранное изделие и правильный монтаж гарантируют качественное удаление продуктов горения, и поддержание оптимальной циркуляции воздуха в доме.

Проход трубы через металлочерепицу — примыкание обход и вывод сэндвич-дымохода

Проход трубы через кровлю из металлочерепицы

Содержание:

Металлочерепица — самый современный кровельный материал, завоевавший огромную популярность во всем мире и уверенно продолжающий наращивать свою востребованность. Сегодня металлочерепицу производят множество компаний, и каждая стремится предлагать высококачественные изделия, производство которых основано на применении новейших технологий и собственных оригинальных разработок.

Выбор образцов металлочерепицы очень широк. В продаже имеется продукция самых разных цветов и фактур, и любой человек, решивший применить этот стройматериал, обязательно найдет именно то, что нужно в конкретных обстоятельствах.

Совет: Однако приобрести металлочерепицу — только полдела, ее еще нужно установить на крышу. Эту работу лучше доверить профессионалам, хотя при наличии определенного опыта вполне вероятен удачный монтаж собственными силами.

Современные стройматериалы, и черепица в том числе, как правило, отличаются облегченностью монтажного процесса, хотя, конечно, для любого случая есть свои хитрости и нюансы. Так, например, чрезвычайно важным моментом является организация дымохода от камина или печи при крыше, облицованной металлочерепицей.

Выход трубы на кровлю

Вывод трубы

Вывод труб через металлочерепицу является одним из ключевых моментов, потому что, помимо прочего, от безупречного качества таких работ во многом зависит и герметичность кровли, и безопасность всего дома.

Обычно выход дымохода заранее вносят в общий план строительства. Иногда, конечно, могут сложиться ситуации, когда приходится делать вывод труб сквозь покрытие кровли давно стоящего дома — например, если капремонту либо полной замене подлежат сама конструкция кровли или же отопительное устройство.

Вопрос прохода дымоходов через крышу решается еще на ранней стадии проектирования строения и, если проводится ремонт кровли или замена отопительных устройств, то места выходов уже бывают определены.

Это важно: В любых обстоятельствах, есть два нежелательных местоположения для дымоходов. Решая задачу о том, как провести его через металлочерепицу, нужно помнить, что не стоит этого делать через ендовы, так как в этом случае трудно дать гарантию абсолютной герметичности в местах примыкания трубы к кровле. Не рекомендуется монтировать дымоходы и вблизи окон мансард, так как в этом случае даже легкий ветерок может занести дым в помещение.

Опытные профессионалы дают несколько основополагающих советов, которые стоит обязательно иметь в виду:

  1. Дымоход, проходящий через металлочерепицу, оптимально располагать близко к коньку — в таком случае основной отрезок трубы будет находиться в достаточно теплой зоне, что намного понизит вероятность образования обильного конденсата и его оседания на внутренней поверхности дымохода.
  2. Еще лучше вывести трубу сквозь металлочерепицу непосредственно через сам конек. Тогда монтаж к перекрытию точки примыкания заметно облегчится, на крыше не будут образовываться снеговые карманы и, как следствие, протечки станут исключены.
  3. Таким же удовлетворительным решением может стать проход печной трубы через скат около конька. Дымоход защищают от осадков специальным зонтом из того же кровельного материала, однако если он подключен к отопительному оборудованию, то зонт этот становится ненужным, становясь препятствием для удаления не очень горячих продуктов сгорания топлива.

Особое внимание следует уделить проходу сэндвич-трубы сквозь крышу:

  • выход трубы будет оптимальным в виде отдельного короба;
  • металлочерепицу вокруг дымохода следует укрывать не воспламеняющимся утеплителем, это может быть особо плотная минеральная вата;
  • узел прохода избирается в зависимости от формы сечения дымохода — прямоугольной, овальной или круглой.

Вывод дымохода через крышу

Схема вывода дымохода

Для того, чтобы решить вопрос о том, как обойти горючие материалы кровли — тепло-, гидро- и пароизоляцию, деревянную обрешетку, если таковая имеется — следует располагать кирпичные трубы, а также бетонные и керамические, не ближе 15 см от этих элементов, и 25 см в случае наличия керамической трубы, используемой в отсутствие теплоизоляции.

Обход дымоходов металлочерепицей производится посредством устройства на скате кровли фартуков снаружи и изнутри. Начинают установку изнутри, монтируя планки с боковыми элементами снизу и сверху. Нижнюю планку прикладывают к стенке, отмечая линию. Обозначив ее вдоль всего периметра трубы, проделывают далее штробы, с использованием «болгарки», глубиною не меньше 1,5 см. После этого нужно будет смыть пыль и дать высохнуть поверхности. Необходимо помнить, что штроба должна проходить по поверхности, а не по линии шва кирпичной кладки.

После установки и внутреннего фартука, то есть окончания крышной разделки, можно укладывать металлочерепицу вокруг дымохода. Все планки фиксируются одинаковым способом.

Труба круглого сечения через металлочерепицу проводится с помощью кровельной проходки, здесь особое внимание обращено на соблюдение абсолютной герметичности участков соприкосновения дымохода и крыши. Такие силиконовые или резиновые проходки используются также для выхода антенн, вентиляционных устройств, электропроводки и годятся для целого ряда кровельных материалов.

Важно знать: Во всех случаях процесс крышной разделки обязан осуществляться в строгом соответствии установленным нормам строительства и по общеизвестным правилам.

А потому нелишне напомнить еще раз — если нет необходимого опыта и знаний, лучше не пытаться производить такие работы самостоятельно — риск возникновения серьезных проблем достаточно велик, а профессионал отлично справится со всеми поставленными задачами.

Видео про установку проходного элемента Vilpe на металлочерепицу

Проход трубы через металлочерепицу: как правильно сделать?

В зданиях, в которых в качестве отопительного оборудования используется любой вид котла, камин или печь, обязательно присутствует дымоход, который, как правило, выводится на крышу. Требования к дымоходным трубам достаточно жесткие, они должны быть полностью безопасными с точки зрения пожарной охраны. Кроме того, необходимо правильно выполнить проход трубы через металлочерепицу, чтобы в месте установки трубы не возникало угрозы образования протечек.

Об установке дымохода хозяевам приходится задумываться еще на этапе планирования установки камина или котла. Размещают эту трубу, как правило, около конька, чтобы основная часть трубы располагалась «теплой» зоне. Такое решение позволяет снизить вероятность образования конденсата в трубе.

Очень важно правильно оформить проход дымохода через крышу из металлочерепицы, так как место прилегания покрытия к трубе – это место потенциальной протечки. Способ оформления прохода выбирают в зависимости от формы трубы, ведь она может быть, как круглой (овальной), так и прямоугольной (квадратной).

Общие правила организации дымохода

При устройстве дымоходной трубы, следует помнить, что этот элемент является потенциальным источником пожара. Поэтому их изготавливают в виде трехслойных систем с качественной теплоизоляцией. То есть, внутренняя труба в такой системе отделена от внешней слоем теплоизолирующего материала.

При устройстве современных кровель используются разнообразные материалы. Для сооружения стропильной системы и обрешетки применяется пиломатериал, для утепления кровли используются теплоизоляторы, кроме того, в состав «пирога» включают паро- и гидроизоляционные пленки.

Некоторые из перечисленных материалов достаточно чувствительны к возгоранию, поэтому правильная организация дымохода – это гарантия безопасности дома и защита от возгорания.

Совет! Приобретать элементы и материалы для устройства дымохода следует в специализированных магазинах. Причем перед приобретением стоит убедиться в том, что материалы не являются подделкой и имеет сертификаты качества.

Как организовать проход к кровле для трубы?

Рассмотрим, как вывести трубу через крышу из металлочерепицы, чтобы снизить вероятность протечек в местах примыканий.

Вывод трубы прямоугольной формы

Если на крыше располагается труба с прямоугольным или квадратным сечением, то необходимо еще до укладки основного покрытия установить внутренний фартук, а после завершения основного монтажа – поставить внешний декоративно-защитный элемент. Монтаж проходит так:

  • К стенке дымохода прикладывают внутреннюю планку примыкания, отмечая на стенке трубы расположении верхней кромки планки.
  • По линии разметки при помощи УШМ (болгарки) делают штробу на стенке трубы.

Совет! Глубина штробы должна быть не меньше 1,5 см, при этом, необходимо сделать небольшой уклон кверху. Закончив выполнение штробы, следует хорошо почистить поверхности от пыли, лучше промыть их водой.

  • Установку планки примыкания рекомендуется начинать со стороны трубы, обращенной к карнизу. Затем планки устанавливают по всему периметру.

  • При установке планок их укладывают с 15 см нахлестом. Планки, вставленные в трубу, заполняются герметиком из силикона.
  • Далее следует сформировать «галстук». Для этого берут лист металла, который подводится под нижнюю часть установленного фартука. Галстук направляют либо к карнизному свесу (непосредственно в водосточный желоб) либо в ендову.
  • Для обеспечения дополнительной надежности примыкания необходимо на стенку трубы вывести гидроизоляционный ковер, подняв его на высоту 5 см и закрепив на поверхности специальным скотчем, который выдерживает воздействие высоких температур. Изоляция, которая непосредственно прилегает к поверхности трубы, также, должна быть термостойкой.
  • После укладки основного покрытия вокруг трубы, устанавливают наружный фартук. Выполняется он из верхних планок примыкания и выполняет, в основном, декоративную функцию. Верхние планки устанавливают без выполнения штроб на стенках трубы.

Вывод трубы, имеющей круглое сечение

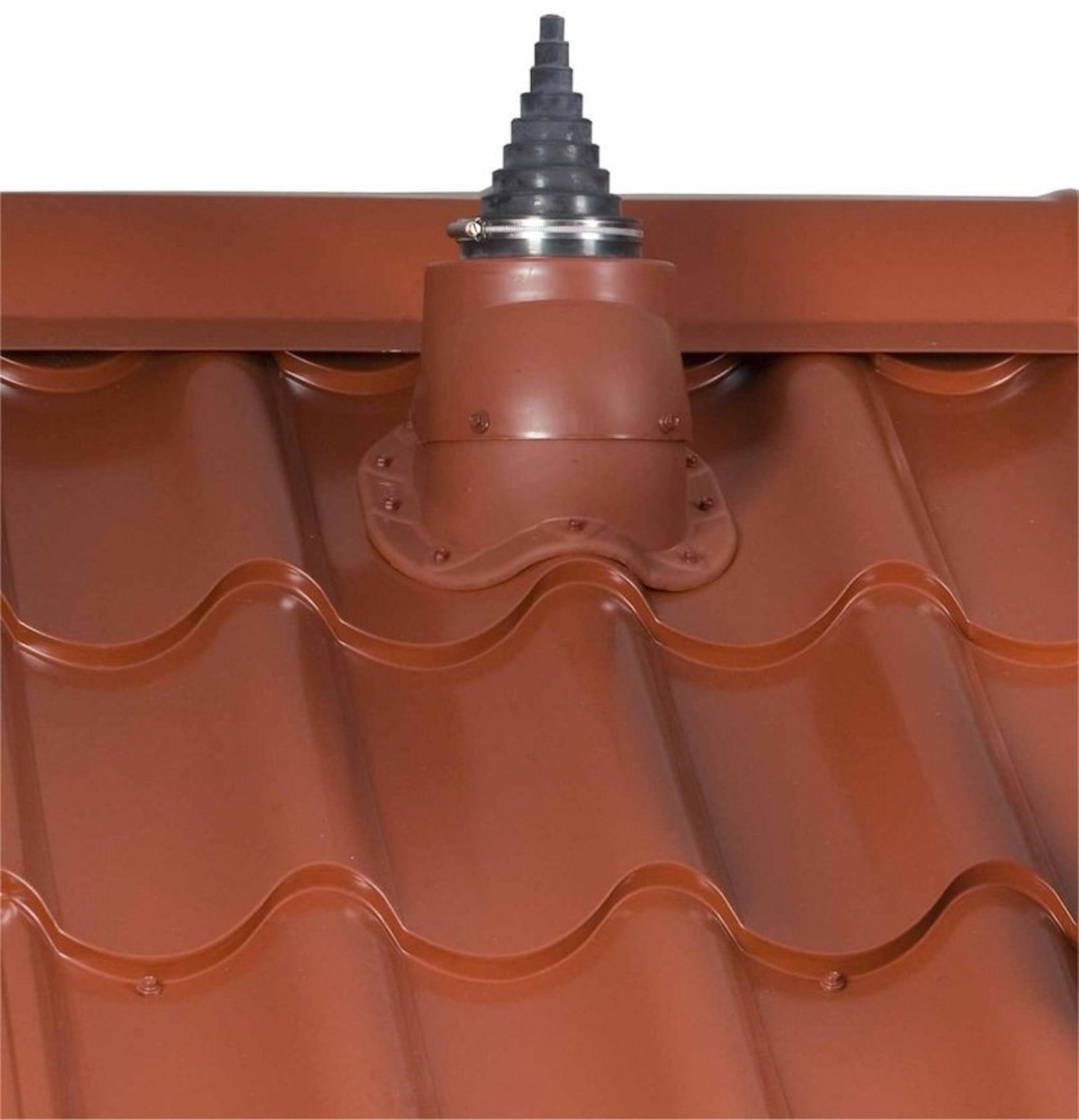

  • При выведении труб, имеющих круглое или овальное сечение, рекомендуется использовать специальные проходные элементы, которые способны обеспечить надежный уровень гидроизоляции. Проход представляет собой комбинированный элемент, состоящий из плоского стального основания и герметично соединенного с ним эластичного колпака с переходными диаметрами.

Совет! Специальные проходные элементы можно использовать не только для оформления вывода трубы, но и при установке любых других деталей круглого сечения, выводимых на крышу. Например, для вывода антенны или элемента вентиляции.

  • Проходные элементы выполняются из эластичных материалов, поэтому они обеспечивают полную герметичность. Изготавливают эти элементы из силикона или специальной разновидности резины – EPDM. Данные материалы способны сохранять свои качества в достаточно широком диапазоне температур. Силиконовые переходные элементы можно применять в температурном диапазоне от -75 до +260 градусов. Для модифицированной резины от -55 до +135.

  • Выбирают кольцо на проходном элементе, которое по диаметру примерно на 20% меньше, чем сечение дымоходной трубы. Производят подрезку проходного элемента на выбранном уровне.
  • Вырезают отверстие на покрытие кровли в соответствии с диаметром трубы.
  • Элемент натягивают на трубу, чтобы облегчить себе задачу, можно воспользоваться жидким мылом.
  • Надавливая на уплотнительный элемент, следует придать его основанию, придавая форму покрытия.
  • Под кромки элемента наносят герметик, затем прикручивают его при помощи саморезов. Располагать винты нужно с шагом около 35 см.

Итак, место, в котором происходит стыковка основного кровельного покрытия и вертикальной поверхности трубы является одним из наиболее «слабых» мест кровли. Поэтому к оформлению места вывода трубы на крышу следует подходить с удвоенным вниманием.

как вывести печной дымоход сквозь потолок и перекрытия

Установка трубы на крыше – операция, требующая особого подхода. В этой статье мы рассмотрим вопросы о том, каким должен быть проход дымохода через кровлю, чтобы соблюсти нормы СНиП, а также обезопасить конструкцию от проникновения влаги и возможности возгорания.

Качественно сделанный проход дымохода через крышу – это гарантия длительной службы печи и кровлиИсточник houseinform. ru

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места. Оно планируется, когда разрабатывается проект дома. Место рассматривается относительно конька крыши – горизонтального ребра, которое находится там, где стыкуются два ската. Труба может монтироваться:

  • непосредственно в коньке;
  • на расстоянии от конька.

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке. С другой стороны, когда труба находится в коньке, это гарантирует хорошую тягу. Да и возможность подтекания под неё здесь сводится к минимуму. Но все-таки чаще всего дымоход сдвигают относительно конька.

Печная труба, смещенная относительно конька крышиИсточник katlavan.ru

При этом нужно соблюсти такие строительные нормы:

  1. Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.
  2. При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.
  3. Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крышиИсточник rekvartira.ru

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

Защита кровли от тепла, идущего от трубы

Когда организуют проход трубы через крышу, важно изолировать от неё кровлю. Ведь труба очень нагревается, что увеличивает степень пожароопасности. Защищается кровля с помощью отдельного короба, балки и стропила которого располагаются с учетом требований СНиП. Норма по минимальному расстоянию от дымохода до несущих балок и стропил составляет от 130 до 250 мм. Внутренняя часть короба заполняется каким-нибудь материалом, который не горит. Например, это может быть базальтовая или каменная вата.

Дымоход ни в коем случае не касается кровельного покрытия напрямуюИсточник barmanlive.ru

Дальнейшая организация вывода трубы зависит от того, какой она формы и из чего изготовлена. По форме дымоход можно сделать как обычным квадратным или круглым, так и в виде прямоугольника или овала. А трубы бывают кирпичными, металлическими, асбестоцементыми или керамическими. Также учитывается материал, из которого сделана кровля. Это может быть шифер, металлочерепица, профнастил, ондулин, толь или битумная черепица. В каждом случае есть свои особенности.

Последствия неправильного монтажа можно увидеть в видеоролике:

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

Выход круглой трубы через ондулиновую кровлюИсточник nashaotdelka.ru

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

Универсальный переходник для проведения круглой трубы через кровлюИсточник pinterest. it

Особенности проведения сэндвич дымохода

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Проход сендвич-дымохода через кровлю показан в видеоролике:

Потолочно-проходной узел для круглой трубыИсточник plamia. by
Как сделать козырек на трубу дымохода своими руками – пошаговая инструкция

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

  1. Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
  2. До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
  3. Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.
Для установки фартука, в трубе надо сделать специальную штробуИсточник experttrub.ru
  1. Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
  2. Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
  3. После установки галстука и внутреннего фартука укладывается металлочерепица.
  4. Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.
Готовая печная труба, проведенная через металлочерепицуИсточник tproekt.com
Герметизация печной трубы на крыше: материалы и этапы работ, фото и видео

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых трубИсточник metalsteel.com.pl

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Кирпичная труба, проведенная через ондулинИсточник seaside-home.ru
Устройство дымохода для газового котла: материалы, требования и этапы монтажа

Установка дымохода в мягкой кровле

Мягкая кровля – материал горючий, поэтому здесь важно, чтобы между трубой и покрытием был зазор от 13 до 25 мм. Проход дымохода через крышу организуется в зависимости от того, какой она формы – плоская или скатная. Также играет роль материал, из которого сделана труба. Если крыша плоская, представляющая собой бетонную плиту и труба выполнена не из кирпича, проход делается следующим образом:

  1. Вокруг трубы на расстоянии около 15 см по периметру снимается всё, вплоть до бетона.
  2. Устанавливается опалубка.
  3. Заливается бетон так, чтобы получился бортик, высота которого составляет 15 см.
  4. Кровельное покрытие заводится на стенки.
  5. Там, где материал кровли соединяется с бортиком, устанавливается металлическая полоса. Крепление производится с помощью дюбелей.
  6. На бортике устанавливается отлив.

Если труба кирпичная, бетонный бортик не делается. В этом случае на неё заводится материал кровли и сверху устанавливается фартук из металла. В стенке трубы делается штроба (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю надо учитывать множество нюансовИсточник teplospec.com

Примыкание заливается герметиком. В случае скатной крыши гидроизоляция выполняется как на других покрытиях, то есть с применением фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых).

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

  1. Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.
  2. Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.
  3. В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.
  4. Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.
  5. Короб заделывается огнестойким материалом для термоизоляции.
  6. Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).
Труба обязательно выводится только через переходникИсточник rinnipool.ru

Наглядно про проведение трубы через готовую кровлю смотрите в следующем видеоролике:


Монтаж дымохода через стену: как правильно сделать в доме из кирпича и дерева

Заключение

Чтобы дымоход был правильно проведен через кровлю, необходимо знать все тонкости этой работы. Благодаря этому труба будет установлена в нужном месте, с соблюдением требований всех правил и норм по строительству. Также дом будет надежно защищен от протечек и возможности возгорания.

нормы проектирования и примеры обустройства

При установке дымохода в доме или бане нужно не только правильно его закрепить, соединить и рассчитать аэродинамику для хорошей тяги. Крайне важно обеспечить грамотный проход дымохода через кровлю – так, чтобы в будущем в этом месте не возникали протечки и не обугливались стропила.

И здесь необходимо не только проделать аккуратное отверстие в покрытии, но и максимально герметизировать проходку, подобрать герметики и при этом сохранить эстетичный вид всей крыши. Здесь действительно немало тонкостей и нюансов!

Первым делом, еще на этапе строительства крыши вам необходимо спроектировать точное расположение дымохода. Для этого существуют определенные правила, которые регулируют нормы высоты и расположения дымоходов на крыше:

Сегодня в России проход дымохода через крышу дома проводится согласно требованиям СНиП 41-01-2003. Они немного устарели, но именно ими руководствуются надзорные службы, а потому этот документ важен.

Будьте осторожны также с таким модным сегодня объединением дымохода и других труб, вентиляционных и канализационных, в один большой короб. Иногда так архитекторы хотят уменьшить количество лишних визуальных деталей на кровле.

В итоге получаются огромные короба на крыше, который имеют порой до 6 метров в длину и до 1,5 в ширину. Причем грамотно обойти их кровельными элементами намного сложнее, чем тех же 6-8 труб, но по отдельности.

Когда вы определили место для будущего дымохода, тогда самое время подготовить к монтажу стропильную систему. А это уже зависит от того, насколько широкий сам дымоход и какой он формы.

Итак, начнем с традиционного, хотя и изрядно устаревшего варианта – квадратного кирпичного дымохода.

Ведь его монтаж, начиная от специального отдельного фундамента до герметизации стыка с крышей, достаточно сложен. Но при этом, конечно, качество все еще не гарантировано, ведь многое что зависит от подбора материалов и профессионализма печника.

Проектирование и закрепление дымохода

Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. При этом более современные металлические и керамические дымоходы куда более просты и в обслуживании, и в установке.

В любом случае располагают дымоход как можно ближе к коньку, благодаря чему снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее. А, значит, значительно меньше будет риск протечек.

Обычно трубу прямоугольной формы располагают вдоль направления ската:

В общей сложности со стропилами в таком месте поступать нужно следующим образом. Вот как устанавливают фартук:

  • Шаг 1. В первую очередь используют нижние планки примыкания, которые прикладывают к стене дымохода и отмечают линию в верхней части.
  • Шаг 2. По этой линии болгаркой проделывают штробу.
  • Шаг 3. Далее убирают пыль так, чтобы мелкие частички цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, который сможет повредить материал кровли.
  • Шаг 4. Если дымоход не помещается в отверстие между стропилами, и приходится резать больше одной стропилины, тогда крайние стропила необходимо усилить. Для этого их делают спаренными.
  • Шаг 5. Если труба проходит прямо через конек, тогда коньковый прогон устанавливают с двух сторон трубы, а стропила верхней части опирают уже на поперечины.
  • Шаг 6. Если дымохода удален от конька, тогда заведите один край фартука на дымоход, а второй конец спрячьте под кровельный материал. Если же труба расположена близко, тогда заведите защитный фартук прямо под коньковую балку и закрепите ее специальными элементами, а затем обработайте влагостойким герметиком.

Вот схема расположения стропил:

Но, используя в стропильной системе дополнительные бруски, помните, что дерево и полимерные материалы чувствительны к высоким температурам. Поэтому СНиПы указывают на минимальное расстояние между трубой дымохода и элементами кровельного пирога – не менее 130 мм.

Если ко всему вы используете керамическую трубу без изоляции, тогда этот просвет и вовсе должен составлять не менее 250 мм. И прямо в месте прохождения через кровлю у трубы должна быть отступка – специальное утолщение.

Кроме опорных брусков сегодня многие производители дымоходов рекомендуют использовать специальные комплекты крепления:

Сам проход дымохода через крышу также подразумевает использование такого специального крепления, которое называется окапником. Его устанавливают прямо на трубу дымохода в качестве декоративного и функционального элемента.

А для обеспечения нужной тяги высота трубы должна быть от колосниковой решетки до устья не менее 5 метром. При этом устье дымохода необходимо надежно защитить от атмосферных осадков. Для этого в продаже существуют такие специальные элементы, как дефлекторы, зонт и другие насадки, включая уловители из металлической сетки.

Идем далее. Если труба достаточно имеет ширину менее одного метра и попадает прямо в ендову, тогда ее располагают так, чтобы один из верхних углов оснований оказался как можно ближе к середине ендовы. В таком решении вам понадобятся нестандартные дополнительные элементы.

Если у дымохода ширина больше 80 см, тогда со стороны конька создают небольшую двухскатную кровлю – разуклонку. Причем важно ее сделать из того же материала, что и сама крыша, хотя иногда есть смысл отдать предпочтение металлу.

Только помните о том, что сама по себе разуклонка – проблемный элемент, который создает на кровле сразу две ендовы (а ендовы – всегда самые слабые места). В такой конструкции сложно укладывать тепло-, пара- и гидроизоляцию, а также обеспечивать нужный уровень вентиляции.

Также довольно широкий дымоход обычно препятствует проветриванию утепленной крыши, и рядом с ним до и после трубы необходимо установить дополнительные вентиляционные элементы. Например, аэраторы или вентчерепицу.

Также, чем ниже в ендове будет находиться дымовая труба, тем больше снега за ней будет скапливаться. Поэтому обязательно нужно будет установить выше уровня трубы надежные снегозадержатели. Но избегайте размещать дымоход близко к мансардным окнам, иначе в подкровельное помещение будет постоянно затягивать продукты горения.

И, наконец, чаще всего то, что труба дымохода установлена неправильно, обнаруживается уже на этапе сборки стропильной системы кровли. На этом этапе еще разрешено переносить дымоходную трубу, если это возможно. Например, если та еще не выложена из кирпича, хотя это больше исключение из правил, нежели обычная практика.

Герметизация прохода через разные виды кровли

Вот, например, как проводят дымоход через крышу из композитной черепицы:

Это инструкция прохода квадратного дымохода через мягкую кровлю:

Как вы видите, от любых протечек дымоход защищает фартук со специальными комплектующими. Кроме того, сегодня для натуральной кровли, как керамическая или цементно-песчаная, выпускаются очень удобные гибкие ленты примыкания. Их изготавливают на основе свинца или алюминия, а на внутреннюю сторону наносят клеящий слой.

Что касается металлической кровли, для нее тоже продаются специальные элементы. Хотя все равно придется повозиться:

К слову, обычно в инструкции к монтажу выбранного кровельного материала всегда идет подробное разъяснение, как именно обходить дымоходную трубу, и всегда есть возможность приобрести нужные планки у того же производителя, что и выпустил понравившееся вам кровельное покрытие.

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Готовые мягкие проходки для любых конструкций

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком. Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом.

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

Вот как выглядят на практике грамотное проведение дымохода через крышу:

Металлические патрубки для жесткой фиксации

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

  • Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
  • Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
  • Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
  • Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
  • Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
  • Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Существует также такая практика, как проведение трубы через крышу при помощи проходного короба. Это выгодно тогда, когда сама кровля сделана из разнотипных материалов, у которых – разная устойчивость к возгоранию.

В таком случае изготавливают короб нужных размеров из огнестойкого материала, проводят через него трубу так, чтобы до стенок оставалось не менее 15 см и засыпают пространство керамзитом.

Вот пример организации такого короба:

Когда вы устанавливали дымоход на крыше, возникли ли у вас сложности?

Как заделать дымоход на крыше из металлочерепицы


Проход трубы через крышу из металлочерепицы: варианты и особенности

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Обратите внимание! Ближайший «родственник» металлочерепицы кровельный профиль. Однако его внешний вид дотягивает только до эконом класса, тогда как металлочерепица придает строению респектабельность и аристократичность.

Достоинства кровли из металлочерепицы:

  • небольшой вес;
  • простота укладки;
  • долговечность;
  • экологичность;
  • негорючесть;
  • доступная цена;
  • устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

  • сложность покрытия крыши сложной конфигурации;
  • большое количество отходов материала при укладке на фигурную крышу;
  • шум от ударов по металлу при дожде и сходе снежных масс;
  • большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Обратите внимание! Основным недостатком при покрытии крыши металлочерепицей можно назвать непрофессиональную работу. При нарушении технологии резки и укладки, ее состояние будет плачевным уже через несколько лет.

Варианты прохождения дымохода

Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.

При определении места прохождения дымохода руководствуются следующими соображениями:

  • прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
  • труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
  • в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
  • чем ближе труба к коньку, тем меньше конденсата в ней образуется.

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:

  • для зоны в 1,5 метра от конька достаточно высоты в 50 см;
  • для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
  • дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.

В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.

Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.

Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).

Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Обратите внимание! Резать металлочерепицу болгаркой непрофессионально. Армированный абразивный круг повреждает антикоррозийное покрытие, что приводит к быстрой порче металлической основы.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

  • верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
  • порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
  • важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;
  • нижний край планок крепят саморезами на кровельную обрешетку.

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Обратите внимание! Работы с металлочерепицей и установкой фартуков следует проводить аккуратно, не допуская механических повреждений защитного слоя.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

Круглый выход на крышу

Обустройство прохода круглой трубы через крышу из металлочерепицы упрощается наличием готовой эластичной кровельной проходки.

Производители предлагают большой выбор цветовой гаммы. Материал, из которого изготовлена эластичная проходка для круглой трубы, обеспечивает герметичность соединения трубы с кровельным покрытием любой конфигурации. Он надежно защищает место соединения в интервале температур от -74 до 260 градусов.

Обратите внимание! Эластичную кровельную проходку можно использовать не только для вывода сэндвич-трубы, но и для обустройства прохода телевизионной антенны, вентиляционных каналов на крышу из металлочерепицы.

Как обеспечить примыкание к трубе из кирпича

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Обратите внимание! Установку гидроизоляционной свинцовой ленты проводят при температуре не меньше 8 градусов. Защитную пленку снимают после примерки, отрезания и загибания.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

  • Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
  • Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
  • Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
  • Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.

Как установить дымоход для дровяной печи на металлической крыше

Если вы устанавливаете в доме дровяную печь, одним из последних этапов является установка дымохода. Он должен будет безопасно выступать через чердак и крышу, чтобы проветривать ваш дом и обеспечивать правильную работу печи. Если у вас металлическая крыша, это может быть немного сложнее.

Как установить дымоход для дровяной печи на металлической крыше

Кредит изображения: tbradford / E + / GettyImages

Перед тем, как начать какой-либо проект по установке дымохода, важно проконсультироваться с местными властями. Для дымоходов может потребоваться специальный зазор по высоте, поэтому важно соблюдать осторожность.

Металлическая кровельная печь для труб

Облицовка — это метод защиты основания дымохода от атмосферных воздействий. Обычно он сделан из тонких кусочков непроницаемого материала, который препятствует протеканию воды вокруг дымохода, предохраняя здание от влаги и плесени. Облицовку часто делают из металла, что является нормой для металлической кровли.

Дымоход для металлической кровли

Другой тип оклада — кожух дымохода.Они лучше подходят для небольших круглых дымоходов и могут быть идеальными для дымохода в металлической крыше. Вместо того, чтобы самому резать материалы для гидроизоляции, вы можете купить фитинг для дымохода.

Советы по установке

При установке дымохода для дровяной печи на металлической крыше сначала необходимо оценить положение. Поместите дымоход там, где он должен быть связан с печью, и отметьте центр дымохода на потолке. Просверлите небольшое отверстие в этом месте, чтобы отметить центр дымохода.

С помощью циркуля определите диаметр дымохода. Обязательно оставьте зазор, который обычно составляет не менее 2 дюймов между дымоходом и любым потенциально горючим материалом. Когда вы полностью уверены в размере и положении, вы можете вырезать отверстие лобзиком с комбинированным лезвием.

Теперь вы можете установить дымоход через вырезанное отверстие. Затем вам нужно будет его прошить, используя либо липкую ленту, либо листовой металл, либо кожух дымохода. Существуют разные варианты обшивки трубы дровяной печи, поэтому выбирайте, руководствуясь советами производителя дымохода.

Вам нужно будет немного приподнять металлическую крышу, чтобы планка встала на место. Используя герметик, зафиксируйте планку на месте. Затирка особенно важна при работе на металлической крыше, так как она прилипнет, не повреждая, не вмятины и не ломая металл.

В соответствии с рекомендациями производителя дымохода установить дымоход в печь. Используя герметик, закройте все щели или промежутки и заделайте их, чтобы обеспечить полную гидроизоляцию.

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,
выбирая из 1, 2 или 3
  1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые наш пользовательский поисковая система Google возвращает
  2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
  3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

    Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман .

Как улучшить тягу на металлическом дымоходе | Home Guides

Металлический дымоход с плохой тягой позволяет дыму из топки попадать в ваш дом, а не выматывать его наружу. Важно понимать, почему дымоход не имеет правильной вытяжки, чтобы вы могли принять соответствующие меры по исправлению положения. К виноватам относятся разжигание очень горячего огня с холодным дымоходом, неправильная высота дымохода или наличие топки, которая слишком велика для диаметра дымовой трубы, что требует защиты от дыма.

Прогреть металлический дымоход

Сверните кусок газеты в трубку. Зажгите один конец бумаги.

Держите пламя непосредственно под дымовой системой. Дайте газете гореть, пока ее не станет небезопасно держать. Бросьте горящую газету на решетку камина, чтобы она догорала. Пламя согреет дымоход и поможет вывести дым из топки.

Разожгите огонь в топке сразу после прогрева дымохода. Проверьте, не устраняет ли он проблему тяги.Повторяйте этот процесс каждый раз, когда разводите огонь, если отопление дымохода решает проблему тяги. Примечание. Система холодного дымохода не будет тянуть должным образом, поскольку создает постоянный теплоотвод. Радиатор отводит тепло снаружи металлической трубы, оставляя прохладный воздух в камере. Процесс оформления не будет работать должным образом. Дорогое решение этой проблемы — замена металлического дымохода. Если вы выберете этот вариант, замените одностенную трубу двустенной или двустенной на трехстенную.

Поднимите решетку

Положите кирпичи под каждую ножку колосниковой решетки.

Зажгите огонь и посмотрите, поднимается ли дым в систему дымохода. Если нет, переходите к следующему шагу.

Закройте нижнюю половину отверстий в передней части дровяной печи. Следите за дымом, чтобы увидеть, поднимается ли он в систему дымохода. Если это работает, постоянно поднимать пол в дровяной печи, помещая слой огнеупорного кирпича над поверхностью пола.

Поднимите металлический дымоход на высоту

Разместите выдвижную лестницу безопасно сбоку от дома.Осторожно переместитесь в область металлического дымохода и снимите верхнюю крышку. Примечание: при снятии заглушки дымохода соблюдайте все меры безопасности. Наймите профессионала, если вы не уверены или у вас нет подходящих инструментов.

Наденьте новый отрезок металлической дымовой трубы на действующий дымоход. У секции трубы есть «охватываемый» и «охватывающий» конец. Поверните новую трубу так, чтобы охватывающий конец оказался внизу. Установите и вставьте охватывающий конец в охватываемый конец верхней трубы. Закрепите на месте соответствующими винтами.Разные марки печных металлических труб используют разные соединители.

Вставьте металлическую заглушку дымохода в верхнюю часть только что установленной части дымоходной трубы. Закрепите на месте.

Проверьте правильность тяги. При необходимости добавьте еще один раздел. Увеличение высоты дымохода на 2 фута при высоте дымохода 10 футов приведет к увеличению тяги на 20 процентов. Но добавление 2 футов к 30-футовой дымовой трубе добавляет только 7 процентов. Простой способ поэкспериментировать с высотой — временно добавить отрезок трубы и зажечь огонь.Проверьте, улучшилась ли тяга. Если это имеет значение, установите трубу на постоянной основе.

Дымозащитный кожух топки

Измерьте ширину и высоту топки. Умножьте два числа. Повторите процесс с отверстием для дымохода. Сравните два числа. Ширина и высота топки не должны более чем в 10 раз превышать отверстие для дымохода. Предположим, что размер топки составляет 20 на 20 дюймов, всего 400, а дымоходное отверстие — 6 на 6 дюймов, всего 36.Вы умножите 36 на 10 и получите 360, показывая, что топка будет слишком большой.

Определите правильный размер топки. По примеру топку нужно уменьшить на 40 дюймов. Разделите избыток на глубину топки. В примере 40 разделить на 20, в результате получится 2. Ответ — высота требуемого дымозащитного кожуха.

Отрежьте кусок алюминиевой фольги по ширине топки и высоте до необходимой дымозащиты. В этом примере вы должны вырезать кусок алюминиевой фольги длиной 20 дюймов и шириной 2 дюйма.

Временно приклейте защитный кожух из алюминиевой фольги к переднему верхнему краю топки. Зажгите огонь и определите, правильно ли тянется металлический дымоход. Если это исправит тягу, установите постоянный дымозащитный кожух надлежащих размеров.

.

Плюсы и минусы металлической кровли — Зеленые дома

Плюсы и минусы металлической кровли, включает советы по оценке и ремонту металлических крыш.

Когда мы с мужем впервые переехали в деревню, я была поражена количеством домов в наших лесах Джорджии с металлическими крышами. . . и у тех домов с оловянными крышами, на фасаде которых висели вывески «Продается». Поэтому в следующий раз, когда я разговаривал с местным другом-риелтором, я спросил его, трудно ли ему продавать дома с металлической крышей.При этом вопросе на его лице появилась понимающая улыбка.

«Все, что имеет жестяную крышу, будет продаваться дешевле . .. если вы вообще сможете найти на это покупателя », — сказал он мне . «Даже ваш типичный» спальный к посадке «не хочет брать одно из этих зданий. И большинство людей, которым я удается продавать дома с металлическими крышами, говорят мне, что они планируют заменить крышу в качестве как только они соберут деньги «.

«Что ж, — сказал я себе, — если мой друг прав и если мой район типичен, кажется, что покупка дома, покрытого оловом, может быть одним из способов сэкономить приличную сумму денег.. . и такой шаг мог бы позволить потенциальному сельскому жителю поселиться в деревне гораздо раньше ». Короче говоря, мое любопытство было возбуждено, и — поскольку у нас были друзья из города, которые искали дом по выгодной цене рядом с нами — Я решил узнать все, что мог, о плюсах и минусах металлической кровли. Я хотел, прежде всего, узнать, почему у них такая плохая репутация … и заслуживают ли они этого. Это заняло некоторое время, но то, что я Learning действительно открыла мне глаза на скрытые преимущества жестяных крышек. . . и я хотел бы поделиться с вами некоторыми из этих знаний.

Во-первых, большинство «жестяных» крыш не жестяные. Понимаете, для кровли используется несколько металлов. Ниже я перечислил те, с которыми вы, скорее всего, столкнетесь, а также некоторые сильные и слабые стороны каждого из них.

Олово. Более точный термин здесь — terne или даже terneplate . . . но независимо от того, какое прозвище вы навесите на этот материал, это один из нескольких мягких металлов, обработанных покрытием из свинца и олова.Правильно установленная жестяная крыша может прослужить от 40 до 50 лет.

Сталь оцинкованная. Это удивительно недорогой кровельный материал, который прослужит 60 и более лет. . . при правильном уходе. Изготовлен из легированной стали, с защитным покрытием из цинка. Оцинкованная сталь также очень устойчива к ржавчине.

Алюминий. Использование алюминия в качестве кровельного металла становится все более популярным, поскольку он устойчив к коррозии и не требует значительного ухода. Алюминий также имеет тенденцию отражать тепло лучше, чем сталь, поэтому летом в доме будет прохладнее. Алюминиевые крыши прослужат около 35 лет.

Медь. В наши дни вы не увидите, чтобы медь часто использовалась для кровли, даже несмотря на то, что это, безусловно, самый долговечный из всех кровельных материалов (многие металлические крышки прослужили сотни лет и, похоже, их осталось еще сотни еще в них). К сожалению, этот материал не только довольно дорогой, но и труднодоступный.

Металлическая кровля Плюсы и минусы

— это металлическая крыша — любая металлическая крыша — стоит подумать, если вы делаете покупки для дома. . . Или, может быть, вам нужен новый топ для старой лачуги? Сложно сказать — категорично — либо да, , либо нет. Но, надеясь помочь вам сделать правильный выбор, я составил список характеристик жестяной крыши. . . и хорошо, и плохо. Во-первых, давайте посмотрим на плохие новости:

Чтобы обеспечить защиту от молнии, вам нужно потратить несколько долларов на установку надлежащего заземления. Более того, в прибрежных районах, где воздух насыщен агрессивной солью, срок службы металлической крыши может быть довольно коротким. Точно так же загрязненный воздух в промышленных зонах делает жестяную кровлю менее прочной, чем неметаллическую кровлю. И наконец, металлические крыши шумят под дождем. (Но то, что могло быть «адским рэкетом» для одного человека, могло быть «успокаивающим постукиванием, постукиванием, постукиванием» для другого.)

А теперь для хорошие новости : Металлические крыши долговечны (Монтичелло — Дом Томаса Джефферсона в Вирджинии — все еще носит свою оригинальную «жестяную» крышу.. . и по сей день в хорошей форме). А в районах, где выпадает сильный снегопад, такие крышки — с их гладкой поверхностью с низким коэффициентом трения — сбрасывают белое вещество так быстро, что у него редко есть шанс накопиться до большой глубины.

Большинство кровельных металлов также достаточно прочны, чтобы противостоять граду и падающим веткам деревьев. Кроме того, поскольку металл не горит, он особенно подходит для домов с дымоходами и дымоходами. . . утешительная мысль, когда живешь далеко от ближайшей пожарной части.

И, чтобы добавить последнее трио трасс для жестяной крыши, большая металлическая «черепица» проста в установке, быстро монтируется и — по сравнению со многими другими кровельными материалами в долгосрочной перспективе — обычно недорогая.

Оценка существующей металлической крыши

Хорошо, допустим, вы решили, что покупка дома с металлической крышей всего за может дать вам короткий путь в страну. Вы по-прежнему хотите, чтобы ваш новый дом был покрыт здоровой листовой пленкой , и вам нужно знать признаки, указывающие на состояние «шляпы» вашего будущего дома.

Конечно, логичной отправной точкой является определение металла типа , из которого сделана крыша, и обычно это можно сделать с помощью только внешней оценки. Стальные крыши — когда они ржавые — имеют красноватый цвет. Медь окисляется до светло-зеленого цвета. Алюминий меняет оттенки в соответствии с степенью окисления , но переходя от белого к серому и черному.

Когда вы определили тип материала, из которого сделана крыша, взгляните издалека, чтобы увидеть, нет ли где-либо выпуклости или деформации.Если есть, велика вероятность, что конструкция была построена плохо или из-за протечек сгнили некоторые распорки или каркас. В этом случае я бы посоветовал проявить крайнюю осторожность. . . можно было бы говорить о капитальном — дорогих — ремонтах.

Попробуйте найти способ забраться на крышу и полюбоваться видом с высоты птичьего полета. Поскольку металлическая кровля укладывается большими листами, особое внимание уделите швам. Также внимательно посмотрите на конек и вокруг дымохода (там, где он исчезает в крыше).Это места, где вы, скорее всего, заметите признаки протечки. Много ли гвоздей влезли или обилие гудронных пятен? Опять же, эти могут указывать на , что крыша протекает или протекала в прошлом.

Проверьте, установлены ли оклады (металлические «прокладки», используемые для отвода воды от критических участков) там, где они должны быть: вокруг дымоходов и дымоходов, вдоль карнизов и бедер, а также в долинах. Если перепрошивки нет, вам нужно сразу исправить эту проблему, если вы купите дом.

Теперь войдите внутрь здания, заберитесь на чердак и — с фонариком — вглядитесь в темные углы. Поищите повсюду признаки повреждения водой, особенно в верхней части дымохода или дымовой трубы. И пока вы там с пылью и пауками, попытайтесь подсмотреть за верхними пластинами стеновых стоек, чтобы определить, насколько они надежны. Если они сильно сгнили, это может указывать на распространенное состояние скрытых стен с каркасом. (Если в доме есть эта проблема, я бы забыл о попытках сделать это своим домом.)

Ремонт металлических крыш

Есть одно кардинальное правило, которое следует помнить при ремонте оловянной поверхности: некоторые металлы при контакте с другими могут вызвать электролитическую реакцию, которая приведет к быстрой коррозии. Чтобы избежать этой неприятной возможности, обязательно залатайте медную крышу медью, олово оловом и так далее.

Если части крыши сильно повреждены, вы можете удалить поврежденные панели и заменить их новым материалом, но будьте осторожны, чтобы не повредить соседние здоровые листы, когда будете тянуть гвозди.Обязательно используйте гвозди с неопреновыми прокладками для нового применения: они специально разработаны для предотвращения утечек. Забейте гвозди в верхних точках гофры. . . не в долинах. (Или вставьте «шурупы» с неопреновыми прокладками в дрель, чтобы обеспечить водонепроницаемое уплотнение.)

Если кажется, что есть утечка через имеющихся отверстий для гвоздей , выдавите каплю силикона вокруг и под шляпки гвоздей, прежде чем ударить их обратно. (Протекающие швы также можно заделать.)

Пайка — это эффективный метод заделки трещин и отверстий в металлической крыше (кроме алюминия). Припой из олова и оцинкованной стали с флюсом канифоли и медью с флюсом кислоты . Обязательно нагрейте металл достаточно, чтобы избежать образования холодного шва , , но используйте утюг, чтобы температура не стала слишком высокой.

Если на вашей крыше нет гидроизоляции в соответствующих местах, вам необходимо его добавить. Для алюминиевых крыш используйте алюминиевый оклад толщиной 0,024 дюйма.Для оцинкованной стали используйте соответствующий металл, но толщиной на один калибр тяжелее самой кровли. Поместите оклады в впадинах, на карнизах и бедрах и — особого значения — вокруг дымоходов. (Проконсультируйтесь с местным строительным домом, чтобы получить готовые листы для ендовы и другие материалы для гидроизоляции … или — если у вас есть необходимые инструменты и навыки — вы можете вырезать и согнуть их самостоятельно.)

Предотвращение повреждения металлических крыш от молнии

Слишком много домов с металлическими крышами не заземлены должным образом, чтобы предотвратить повреждение от молнии.Заземление обеспечит путь для электрического тока удара молнии, так что он пройдет в обход дома и войдет в землю, где не может причинить вреда. Если ваш дом не заземлен должным образом , молния может легко пройти через конструкцию, возможно, взорвав электрическую систему или вызвав пожар и травмы.

Покраска металлических крыш

Покраска может украсить старую металлическую крышу и продлить срок ее службы. Алюминиевые крыши не нуждаются в покраске, но оцинкованная сталь может значительно выиграть от новой отделки.Покупая краску для крыши, не экономьте на качестве. . . если вы не хотите в ближайшее время снова заняться этой работой. Обычно достаточно одного слоя хорошей краски, но два всегда лучше. Для окраски оцинкованной стали лучше всего подходит краска цинкового типа. . . он хорошо держится и не отслаивается. Вы также можете использовать менее дорогие покрытия на цементной основе и латексные покрытия, но убедитесь, что те, которые вы выберете, созданы специально для оцинкованной стали. Избегайте отделки на алюминиевой основе.

Вы можете рисовать кистью, валиком или распылителем, первый из которых является наиболее экономичным методом, а последний — самым быстрым. Но перед покраской удалите ржавчину металлической щеткой (или металлической мочалкой, если она небольшая) и хорошенько подметите крышу. Затем протрите его чистой водой и старой шваброй. Прежде чем наносить первый слой, убедитесь, что кровля полностью высохла, и выберите для работы теплый солнечный день.

Основы металлических кровель

Мое намерение состояло не столько в том, чтобы рассказать вам о достоинствах и преимуществах «жестяных» крыш, сколько в том, чтобы предоставить вам достаточно базовой информации, чтобы уравновесить негативную прессу, от которой в прошлом так часто страдали металлические кровли.Конечно, мои исследования произвели на меня неизгладимое впечатление. . . и когда мы скоро построим на нашем участке небольшую гостевую каюту, она наверняка будет облачена в новую блестящую оцинкованную крышу!

.

Вывести дымоход через крышу, сэндвич труба, асбестоцемент

Дымоход выведен через перекрытие крышы с помощью сэндвич-трубы

Как вывести дымоход через крышу? Этим вопросом задается каждый владелец дачного или загородного дома, ведь все у кого в доме есть независимое отопление, просто обязаны сделать дымоотводную трубу.

Стоит отметить, что необходимость в дымоходе возникает при всех видах отопительных систем, будут они газовые, паллетные, угольные или дровяные.
В основном планирование дымохода осуществляется еще при проектировании дома, но случается и так, что его надо сделать, когда дом уже построен, тогда проведение дымохода осуществляется через чердачное перекрытие и кровлю. В таком случае должны быть соблюдены все требования, которые прописаны в СНиП 41-01-2013 — «Отопление, вентиляция и кондиционирование».

Отверстие в крыше для вывода дыма может быть выполнено:

  • в момент, когда владелец решил произвести полноценный ремонт кровли или же сделать ее реконструкцию;
  • в случае необходимости установить новое автоматическое отопление или же произвести его замену;

Что касается монтажа нового автономного узла отопления в доме, который уже сдан в эксплуатацию, то здесь оптимальным вариантом будет оборудование отдельной комнаты выделенной под установку котла. Если свободного помещения нет, то можно его достроить, таким образом, вы оставите дом в чистоте и порядке, а еще для живущих в нем людей это будет безопасней.

Такая отдельная котельная в виде пристройки к дому, будет экономной и не слишком трудоемкой в плане оборудования. К тому же, не надо разрушать кровлю, и подвергать свою постройку протечкам во время дождя.

Хорошим современным решением проходки дымохода через крышу так чтобы не попадала — это использование Master Flash — специальное герметизирующее приспособление (манжета) надеваемое на сэндвич-трубу и крепящееся к кровле крыши.

Монтаж Master-Flash, герметик наносится на кровлю крыши

Слои крыши, через который будет проходить дымоход:

  • чердачное перекрытие;
  • утеплительный слой;
  • гидро и пароизоляция;

Ни в коем случае нельзя пренебрегать нормативами и правилами, отклонения в таких работах не допустимы, иначе последствия негативного характера неизбежны.

Проблемы со зданием, в случае не соблюдения всех строительных требований:

  • в случае протекания может намокнуть слой утепления, и соответственно он потеряет свои свойства;
  • попадание влаги в подстропильное пространство влечет за собою сначала протечку, а потом и гниение в стропильной системе ее элементов, которые сделаны из дерева;
  • если стропильная система будет нарушена, то в скором времени и вовсе разрушиться, а это очень большие финансовые тратты.

Перед тем как провести трубу через крышу, необходимо точно знать место, где проходит дымоход, поскольку специалисты не советуют проделывать выходы дымохода, вентиляции в местах, где нельзя сделать максимально качественную изоляцию от влаги.

Также желательно избежать, тех мест, в которых в зимнюю пору скапливается самое наибольшее количество снега, и возможны повреждения примыканий дымоотводной трубы. Противопоказан монтаж таких труб непосредственно возле оконных рам помещения мансарды, из-за того, что угарный газ и дым могут занестись при сильных порывах ветров в комнаты, где могут находиться люди. Самым же практичным вариантом для монтажа трубы выводящей дым считается место возле конька, ведь в таком случае гарантирован меньший выход части дымохода над крышей и соответственно меньше возможностей повреждений механического характера, да и снега в этой части поменьше. Плюс ко всему не сильное выпирание трубы над поверхностью непосредственно в холодный период времени обеспечивает скопление конденсата в маленьком количестве.

Трубы для дымоходов сооружают из разнообразнейших материалов и элементов, это может быть как стандартная металлическая оцинкованная труба, так и огнеупорные кирпичи либо труба выполненная из асбестоцемента. И в зависимости от материала изменяется и конструкция прохода сквозь крышу (сечение, необходимость применения теплоизолирующего огнеупорного материала). Изменения касаются и системы изоляции от воды, ведь для конкретного типа материала существуют разные нормативы и правила в сфере строительных работ.

Огромное влияние на то, какой вид конструкции выбрать, зависит от того каким именно топливным ресурсом для котла или камина, а также печи будет пользоваться владелец дома. Поскольку у всех разновидностей горючих материалов разнообразная температура для сгорания. К примеру, для тех, печей, которые отапливаются посредством торфа, углей либо же дров по нормам СНиП, запрещено использование металла в элементах дымохода, кроме искроуловителей сделанных из металлической сетки.

Видео: что может быть при неправильной установке дымохода:

Как проложить трубу для дровяной печи через металлическую крышу – Модернизированный дом

Дровяные печи могут сэкономить вам сотни долларов каждую зиму. Все мы знаем, что жара может сильно ударить по нашему кошельку. Одним из последних этапов установки дровяной печи является установка дымохода.

Вы должны убедиться, что он безопасно выходит через чердак и вашу крышу для надлежащей вентиляции. Работа с металлической крышей может быть немного сложнее, но именно поэтому вы здесь. Чтобы установить деревянную печную трубу в металлическую крышу, вам нужно вырезать отверстие, применить оклад и закрепить трубу.

При установке дровяной печи важно сделать ваш дом безопасным. Ниже поговорим о том, как правильно провести трубу через металлочерепицу. Кроме того, вы найдете полезные советы и рекомендации, а также удобную таблицу затрат, которая поможет вам с бюджетом.

Вам нужна газовая, пеллетная или дровяная печь?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Советы по установке

Как и в большинстве проектов по благоустройству дома, прокладка трубы для дровяной печи через металлическую крышу может быть сопряжена с некоторыми трудностями. Многие домовладельцы сталкивались со следующими проблемами, и я хотел указать их, чтобы помочь вам избежать повторения их ошибок. Давайте посмотрим, что составило список.

Модернизация старого дымохода

Если вы работаете со старым дымоходом, вы, вероятно, заметите, что он слишком велик для современных дровяных печей. Это означает, что воздуха будет вытягиваться больше, чем количество тепла, которое он производит. Проще говоря, зимой вы сжигаете больше дров, чем вам нужно.

Что вы можете сделать, так это установить дымоход в дымоходе, чтобы действовать как посредник. Эта труба должна быть такой же длины, как и весь дымоход, но не больше выхлопного отверстия. Тепло, исходящее от дровяной печи, отличается от тепла обычного камина, и старый дымоход может не работать должным образом.

Установка требований к высоте

В зависимости от ваших предпочтений, вам может показаться, что короткий дымоход выглядит лучше, чем длинный.Важно помнить, что более короткий дымоход может не обеспечить достаточную тягу для дровяной печи. Вы можете нанять кого-нибудь, чтобы узнать идеальную высоту дымохода для вашего дома.

Горизонтальные дымоходы

Еще одна вещь, с которой люди, кажется, сталкиваются, это слишком много горизонтальной дымоходной трубы с дровяной печью. Вентиляционная система будет работать наиболее эффективно, когда она работает вертикально. Не срезайте углы и не выводите трубу из окна или через стену.

Кстати говоря, ставить дымоход вдоль наружной стены дома тоже плохая идея.Хотя это проблема безопасности, вы также столкнетесь с проблемами эффективности. Дровяная печь будет лучше обогревать дом, если труба установлена ​​вдоль внутренней стены.

Ветреная дымовая труба

Понятно, что некоторым домовладельцам потребуется добавить пару изгибов дымоходу. С этим можно быстро переусердствовать, и его следует избегать, если это возможно. Система вентиляции должна быть прямой, чтобы предотвратить накопление вызывающего пожар химического вещества, называемого креозотом.

Как установить трубу дровяной печи через металлическую крышу

Когда дело доходит до установки трубы дровяной печи, важно ознакомиться с местными и национальными строительными нормами.При работе с металлической кровлей могут существовать определенные правила и положения, которых необходимо придерживаться.

Им, возможно, потребуется утвердить такие параметры, как зазор и высота трубы. Проконсультируйтесь с местным строительным отделом, чтобы убедиться, что вы следуете рекомендациям. Когда вы в порядке, вот пошаговые инструкции, чтобы легко выполнить работу.

Шаг первый: установка печи

Если вы еще этого не сделали, поставьте дровяную печь в том месте, где вы собираетесь ее установить.Если он уже установлен, вы на шаг впереди и значительно облегчите себе работу. Поместите одну секцию трубы дымохода на соединение с печью, чтобы использовать ее в качестве направляющей.

Шаг второй: создайте свой след

Затем возьмите отвес с потолка, чтобы отметить центр трубы на фанерной обшивке крыши. Просверлите направляющее отверстие в том месте, где вы сделали отметку, и обязательно проденьте металлическую кровлю. Это делается для того, чтобы сделать физическое отверстие там, где должен быть центр дымохода.

Шаг третий: создание диаметра

Если у вас есть доступ к циркулю, третий шаг будет легким.Возьмите его и отметьте наружный диаметр отверстия, которое вам нужно для дымохода. Сделайте это на внешней поверхности вашей металлической крыши. Опять же, убедитесь, что вы следите за спецификациями производителя, а также за любыми строительными нормами.

Обычно зазор между поверхностью трубы и окружающим материалом составляет не менее двух дюймов. Слишком близкое расположение дымохода может представлять угрозу пожара.

Шаг четвертый: прорежьте отверстие

Затем возьмите электролобзик и используйте комбинированное полотно, чтобы сделать отверстие в крыше и фанере.Возьмите оклад и наденьте его на отверстие, которое вы только что сделали. Сдвиньте обшивку на несколько дюймов вниз и проведите линию карандашом, указав, где находится верхняя часть края.

Используя острые ножницы, разрежьте оклад в том месте, где вы разместили линию, прежде чем перейти к следующему шагу.

Шаг пятый: Установка прошивки

После того, как вы прорежете линию, вы сможете поместить верхний край гидроизоляции под кровлю и рубероид. Наденьте его на отверстие трубы дымохода. Нанесите ½-дюймовый слой герметика для наружных работ, немного приподняв крышу.

Он должен располагаться примерно на ½ дюйма выше места, где конец крыши встречается с поверхностью гидроизоляции. Сделайте это еще раз, но под краем основания по периметру и прижмите, чтобы приклеить оклад.

Шаг шестой: Сборка дымохода

Возьмите инструкции, прилагаемые к дымоходу, и аккуратно соберите его. После завершения вставьте дымоход через отверстие в крыше, включая воротник оклада.Возьмите низ или нижний конец дымохода и наденьте его на фланец дровяной печи.

Шаг седьмой: двойная проверка проделанной работы

Шаг семь сосредоточен на перепроверке всего до этого момента. Убедитесь, что дымоход закреплен на фланце. Кроме того, проверьте, находится ли он отвесно над поверхностью крыши.

Отлив должен быть закреплен герметиком, а затем вы можете взять кровельные шурупы, чтобы закрепить отлив на месте. Убедитесь, что винты вставлены со стороны планки, но не вставляйте их в нижний край.

Шаг восьмой: завершение

Почти готово! Установите заглушку дымохода в соответствии с указаниями в руководстве по эксплуатации. Возьмите небольшое количество герметика и нанесите его на каждую сторону обшивки. Добавьте его вокруг любых зазоров воротника, чтобы предотвратить попадание влаги или воды.

Стоимость установки дровяной печи

Общая стоимость установки дровяной печи

Установка дровяной печи Цена
Средний показатель по стране 2486 долларов
Минимальная стоимость 400 долларов
Максимальная стоимость 5 500 долларов США
Средняя стоимость от 1210 до 4437 долларов

Куда уходят ваши деньги

Материал Средняя цена
Дровяная печь 400 – 2500 долларов
Печная труба 300–3500 долларов США
Подушка для очага 200–500 долларов
Настенные покрытия  60–500 долларов
Труд 250–800 долларов
Итого 1 210–8 300 долл. США

Вам нужна газовая, пеллетная или дровяная печь?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Куда идет печная труба?

Правильный способ вставить трубу для дровяной печи – загнутым концом вниз. Влага появится, когда труба дымохода начнет остывать. Если положить загнутый конец вверх, соединения будут протекать, что в конечном итоге может привести к эрозии и ржавчине.

Как вентилировать металлическую крышу?

Вентиляция и изоляция являются ключевыми моментами при работе с металлической крышей.Будь то небольшой сарай, гараж или целый дом. Вы должны установить впускные вентиляционные отверстия в нижней части крыши, а также иметь выпускные вентиляционные отверстия в верхней части крыши.

Обеспечивают безопасный поток воздуха внутри конструкции благодаря постоянной естественной тяге. Отсутствие должной вентиляции металлической крыши может привести к повреждению конструкции, а также к повреждению вещей под крышей.

Вам нужна двустенная труба для дровяной печи?

Если у вас есть дровяная печь, обязательно наличие трубы с двойными стенками.Если у вас одностенная труба, окружающая среда будет нагреваться снаружи трубы и воспламеняться. Используя по крайней мере две трубы, вы позволяете теплу распространяться больше, предотвращая нагревание труб настолько, чтобы вызвать пожар. Ознакомьтесь с нашим руководством: Одностенная и двустенная печная труба: в чем разница?

Кирстин Харрингтон

Кирстин — страстный писатель, которому нравится помогать людям узнавать что-то новое, когда дело касается обустройства дома.Когда она не сидит за клавиатурой, ей нравится заниматься своими руками, заниматься рукоделием, проводить время со своими домашними животными и снимать видео. Она надеется, что со всем, что она пишет, кто-то находит решение своих потребностей в улучшении дома.

Недавно опубликовано

ссылка на стандартные размеры печи (с чертежами)

Стандартные размеры печи (с чертежами)

Возможно, вы переделываете свою кухню, но старая плита не совсем соответствует той деревенской атмосфере, к которой вы стремитесь.Или, может быть, вам просто нужно обновить ту же плиту, которую вы использовали для…

ссылка на стандартные размеры микроволновых печей (с чертежами)

Стандартные размеры микроволновой печи (с чертежами)

Существует несколько размеров микроволновых печей, включая различные варианты их установки и стиля. Стандартного дизайна микроволновки не существует, но одним из самых популярных стилей является…

Как установить оклад на металлическую крышу

Я предпочитаю использовать планку DSA, также известную как мягкая алюминиевая планка.Эта планка очень тонкая и очень гибкая, чтобы огибать неровности металлической кровли. Ниже приведена процедура установки прошивки DSA. Вы можете позвонить нам с любыми интересующими вас вопросами.



В этой установке мы заменяем прошивку резинового чехла, которая была установлена ​​ранее. На первом изображении показано, как снята прокладка резинового чехла, и это то, с чего вы начнете новую установку.



Следующим шагом будет очистка поверхности крыши.этот грязный, поэтому мы использовали чистящую подушечку, показанную на следующей фотографии. Затем вы можете увидеть, насколько чистой мы сделали крышу, на которую наносим высокотемпературный силикон. Вы также видите, насколько тонким и гибким является обшивка.





После нанесения контура планки маркером или карандашом



Затем поместите большой валик силикана внутрь метки по всему периметру оклада.





Привинтите его так, чтобы он плотно прилегал к горбам металлической крыши.





Используйте ноги, чтобы сгладить обшивку по контуру крыши.



После надежного завинчивания сделайте еще один валик силикона по краю, а также нанесите немного силикона на все винты. Используйте свой палец или инструмент, чтобы разгладить силикон вокруг.





Мне также нравится наносить силиконовый валик вокруг основания фартука.



Мне также нравится наносить силиконовый валик на верхнюю часть оклада.



Наденьте штормовой воротник на трубу и убедитесь, что он затянут.



Нанесите полоску силикона вокруг верхней части штормового воротника и прошейте. Если ваш штормовой воротник представляет собой штормовой воротник нескольких размеров, вам также нужно будет поместить силикон на другие прорези, если они видны.



После нанесения силикона используйте палец или инструмент, чтобы разгладить силикон.



Установите кепку и готово.







6» DuraPlus 7/12 — 12/12 Металлическая кровля

Roof Flashing используется для защиты от непогоды проникновения трубы дымохода через крышу. Требуется штормовой воротник (не входит в комплект). Оклад DSA предназначен для металлических или черепичных крыш и изготовлен из абсолютно мягкого алюминия.

DuraPlus — это полностью топливный дымоход с тройными стенками для использования с дровяными печами, каминами, печами, котлами, плитами, водонагревателями или другими приборами, работающими на дровах, мазуте, угле или газе.

Посмотреть все 6-дюймовые компоненты дымохода DuraPlus.

DuraPlus — это полностью топливный дымоход с тройными стенками для использования с дровяными печами, каминами, печами, котлами, плитами, водонагревателями или другими приборами, работающими на дровах, мазуте. , уголь или газ.

Посмотреть все 6-дюймовая дымоходная труба DuraPlus.


Дополнительная информация:

Всетопливная дымоходная система Simpson DuraPlus предназначена для использования с дровяными печами, каминами, печами, котлами, плитами, водонагревателями и другими приборами, работающими на дровах, мазуте, угле или газе. Инновационная конструкция с тройными стенками предназначена для сохранения прохлады снаружи и обеспечения сквозняков внутри для повышения эффективности печи, что, в свою очередь, обеспечивает пожаробезопасную конструкцию, которая защищает как дымоход, так и здание. Трехстенный дымоход имеет 2 изоляционных слоя. Керамическое покрытие и воздушное пространство обеспечивают безопасность конструкции. Изоляция из керамического мата надежно удерживается на месте, устраняя горячие точки, характерные для изоляции с насыпным заполнением. В случае возгорания креозота сжимаемая плоская изоляция позволяет облицовке дымохода расширяться наружу в радиальном направлении.

Компоненты DuraPlus облегчают установку, предлагая точное соединение с поворотным замком, которое надежно фиксируется без использования прокладок или герметиков. Безопасность и эффективность дымохода сохраняется после установки с минимальным расстоянием 2 дюйма до горючих материалов.

 Инструкции по установке дымоходной системы Simpson DuraPlus All-Fuel.


Технические характеристики:
  • Диаметр: 6 дюймов
  • Строительные материалы : Мертвый мягкий алюминий
  • Зазор: 2 дюйма
  • Перечни: UL внесен в список UL 103 (MH7399)
  • Требуется штормовой воротник
  • Выберите оклад в зависимости от уклона крыши

ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вас воздействию химических веществ, включая хром, который в штате Калифорния известно, что они вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции.Для получения дополнительной информации посетите веб-сайт http://www.P65Warnings.ca.gov.

Как установить трубу дровяной печи через металлическую крышу

Дважды проверьте свою работу; Привинтите его так, чтобы он плотно прилегал к горбам металлической крыши.

IMG_4658 Мини дровяная печь, Дровяная печь для маленького дома, Кедр

После надежного завинчивания сделайте еще один валик силикона по краю, а также нанесите немного силикона на все винты.

Как провести трубу дровяной печи через металлическую крышу .Вам понадобится опорная коробка прямо под уровнем дымохода, чтобы дымоход оставался устойчивым. Используйте свой палец или инструмент, чтобы разгладить силикон вокруг. Печная труба через металлическую крышу.

Я не уверен, что они правильно установили гидроизоляционную манжету вокруг печной трубы. При установке дровяной печи дома важно подумать о дымоходе. Возможно, вам придется удвоить/изолировать вентиляционное отверстие, чтобы оно не было слишком горячим, что означает большую дыру в крыше.

При выборе подходящего места учитывайте допустимый зазор вашей печи.Он сделан из гофрированного металла крыши. Когда вы будете готовы установить панель крыши, которая охватывает вентиляционную трубу, тщательно измерьте место, отметьте его на панели крыши и вырежьте отверстие, достаточно большое, чтобы вокруг вентиляционной трубы оставался зазор не менее 1 дюйма.

Аккуратно установите трубы для дровяной печи. К сожалению, моя установка находится в углу на нижнем краю спуска. Следуйте рекомендациям производителя кровельной панели по установке.

Убедитесь, что вентиляционное отверстие расположено так, чтобы отверстие не касалось стоячего фальца в металлической панели крыши.Мы подробно объясняем, как перейти от одностенной черной печной трубы к двухстенной изолированной дымоходной трубе. Как установить дровяную печь в стальном здании, навесе или сарае.

Высота моего потолка в точке выхода через крышу составляет около 21 фута. Я планирую использовать трубу с двойными стенками, поэтому тепло не должно быть проблемой, но не допустить утечки вокруг отверстия может быть проблемой. Для дровяной печи, которая у меня есть, требуется печная труба диаметром 8 id.

Универсальный комплект для герметизации резиновых чехлов Последним шагом, необходимым для завершения решения по вентиляции дровяной печи, является определение деталей трубы с двойными стенками модели dsp, которые потребуются для завершения вашей. Что люди ищут в этом блоге: Как установить трубу дровяной печи через потолок собора;

Как установить трубу дровяной печи через сводчатый потолок; Вертикальное, горизонтальное или их комбинация. Решения Skylight продемонстрировали, как установить солнечный туннель Velux на металлическую крышу.

Я только что получил дровяную печь для своего магазина, и мне нужно несколько идей о том, как запечатать трубу, когда я буду проходить через крышу. Я очень не хочу проникать в панели потолка и крыши, так как боюсь, что не смогу их должным образом загерметизировать.Имеются накладки для более крутых скатных крыш.

Для металлической кровли процедура заключается в определении точного местоположения отверстия и правильного монтажа для обеспечения надежного и водонепроницаемого соединения с крышей. Используйте свои ноги, чтобы сгладить обшивку по контуру крыши. Минимальное расстояние от горючих материалов:

Дымоход отличается от дымоходных систем. Я мог бы пройти сквозь стену и появиться, но я симметричный парень и не думаю, что мне понравится этот вид. Монтаж через софит, монтажный комплект 1 для крепления к металлической кровле:

Во-первых, вы должны определить, какой размер трубы вам нужен для дровяной печи. Дымоход для дровяной печи и планировщик дымохода с двойной стенкой. Металлическая крыша с небольшим гофром.

Определите необходимое количество отрезков трубы дымохода. дымоход должен выступать не менее чем на 3 фута над самой высокой точкой, где он проходит через крышу, и быть не менее чем на 2 фута выше любой части здания в пределах горизонтального расстояния 10 футов ( фигура 2).Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если на трубе или на горючей поверхности установлен соответствующий экран. Существует несколько различных типов мигания.

Как установить трубу дровяной печи через стену. Для этого типа установки труба идет вверх от печи и соединяется с изолированным дымоходом. Как провести трубу дровяной печи через металлическую крышу.

Набор опор для потолка собора Duratech с 6 скатами DT620 Northline Металлическая кровля для дымохода небольшой кабины Forum 1. Как установить потолок собора дымохода дровяной печи Обшивка трубы дровяной печи невероятно важна для защиты как вашей печи, так и вашей крыши.

Дымоход ни в коем случае не должен проходить через пол или потолок из горючих материалов, а также через чердак, подкровельное пространство, чулан или скрытое пространство. Мне действительно не нравится прорезать дыру в металлической крыше, но у моего друга есть аналогичная установка, которую он сделал три года назад, и он. Дымоход соединяет печь с дымоходом, который проходит через крышу.

Для установки дровяной печи вам понадобится дымоход. Поговорите с людьми, занимающимися металлической крышей, и получите один из воротников, которые они используют для вентиляционных отверстий, проходящих через металлическую крышу. Стоимость установки дровяной печи

Для крыш с уклоном от 2/12 до 6/12. Мы использовали каменную вентиляционную одностенную черную печную трубу и каменную вентиляционную изолированную двойную стенку дымохода класса А для этой дровяной печи диаметром 6. Воротник прикреплен к плоской панели, которую они прикрутили (или приклепали) к панели крыши, а затем заполнили щели очень толстым силиконовым герметиком.

Безопасная и эффективная установка дымохода зависит от материала вашей крыши. Трубы печи или соединители дымохода могут быть одностенными или двустенными. Установка зависит от маршрута, используемого для вентиляционных труб:

Дровяные печи могут сильно нагреваться во время использования. Разрешение вашей печи может зависеть от того, где вы живете, независимо от того, где вы живете. Герметизирует проникновение в месте прохождения трубы через крышу.

Пин-ди-Дестинази

Найдено это изображение на Bing дровяной печи

Изображение результата установки дымохода на шиферной крыше Шиферная крыша

Наружная дровяная печь Магазинная печь Магазинная печь, Наружная древесина

Крышка вентиляционного отверстия Chim Cap для вентиляционного отверстия из ПВХ

Пин от пользователя Diyan Slavov на доске Металлическая крыша, строительство, покрытие

Дровяная печь Harvia 20 премиум класса 2020 г. Wood

Дровяное отопление Дымоход для дровяной печи, Дровяная печь, Дрова

Штифт на нагревательной установке

Европейские медные дымоходы в 2020 г. Медные горшки

Пин на доске Dream Home

Штифт для трубы

Как установить дымоход для дровяной печи на металлической крыше

10 проблем с крышей и что с ними делать Дом своими руками

Кубическая мини-печь на дровах Мини-печь на дровах, Крошечный дом из дерева

Штифт на дереве

Идеи для установки крышки дымохода Заглушка дымохода, наружная

Крышки дымоходов из нержавеющей стали имеют пожизненную гарантию

Пин на черепице

Родственные

Узнайте перед покупкой – Металлическая кровля Источник:

Примечание: Очень важно понимать терминологию любого предмета, в котором вы хотите получить практические знания.Мы перечислили специальные слова и их определения ниже, и мы включили рисунки, чтобы проиллюстрировать многие термины.

Типы крыш



Кровельные условия

Обрешетка: Также называется прогонами, см. прогоны или прогоны. Обрешетка или прогоны могут представлять собой деревянные планки размером 1 ″ x 2 ″ x 4 фута, прибитые к крыше или стропилам, на которые крепится кровля. В некоторых случаях они также представляют собой стальные отрезки шириной около дюйма или около того, которые имеют приподнятую середину, куда вкручивается металлическая кровля.Иногда его называют «шляпным каналом» из-за его формы. Рейки или прогоны прикрепляются к настилу крыши, чтобы обеспечить надежную основу для крепления кровельных материалов, потому что многие OSB (листы ДСП, очень похожие на фанеру) не будут должным образом удерживать винты.

Герметик: Для заполнения швов мастикой или битумным клеем для предотвращения утечек.
Меловая линия: линия, проведенная на крыше с помощью натянутой веревки или веревки, посыпанной мелом. Используется для целей выравнивания.

Класс «А»: Самый высокий класс огнестойкости кровли.Указывает на то, что кровля способна выдерживать серьезное воздействие огня, исходящего из источников вне здания.

Класс «B»: Рейтинг огнестойкости, указывающий на то, что кровельные материалы способны выдерживать умеренное воздействие огня, исходящего от источников вне здания.

Класс «C»: Рейтинг огнестойкости, указывающий на то, что кровельные материалы способны выдерживать воздействие света от источников огня, находящихся вне здания.

Воротник/чехол: Предварительно сформированный фланец, надетый на вентиляционную трубу для герметизации крыши вокруг отверстия вентиляционной трубы.Также называется трубным сапогом.

Встречный оклад: Часть оклада, прикрепленная к вертикальной поверхности для предотвращения попадания воды за нижний оклад.

Сверчок: Остроконечная конструкция в задней части дымохода для предотвращения скопления снега и льда и отвода воды вокруг дымохода.

Колода: Также известна как Декинг. Поверхность, установленная над несущими элементами каркаса здания. Это структурная «кожа» крыши, поверх которой наносится кровельное покрытие.Большинство новых домов имеют настил из фанеры. Существует четыре основных типа настила, обычно используемых в жилых кровлях:

  • Фанера: Фанера прочная, долговечная и легкая. Он выпускается во многих сортах с оценками от A до D. Для настила используйте только фанеру для наружных работ. Толщина фанеры зависит от расстояния между стропилами.
  • OSB: Ориентированно-стружечная плита (OSB) дешевле фанеры, но не так прочна, как фанера, и не так хорошо держит гвозди, как фанера.Одна сторона имеет противоскользящее покрытие и должна быть размещена лицевой стороной вверх.
  • Шпунт и паз 2 на 6 : Если крыша будет видна изнутри (потолок не установлен), используется шпунт и паз. Это деревянный настил, который обеспечивает отличную изоляцию без дополнительной жесткой изоляции крыши в умеренном климате. Также доски можно красить или морить изнутри в тон интерьеру.

Мансардное окно: Оконный блок с рамой, выступающий сквозь наклонную плоскость крыши.

Капельница: Некоррозионный, не оставляющий пятен материал, используемый вдоль карнизов и скатов, чтобы стекающая вода могла стекать с нижележащей конструкции. Некоторые карнизы имеют встроенную капельную кромку.

Облицовка, которая идет сюда, называется «каплеукладкой».

Карниз: Горизонтальный нижний край скатной крыши.

Отделка, которая проходит на этих участках, называется «окантовка карниза», «окантовка карниза» или иногда «капельная кромка». (Мы используем термин «карнизная отделка»).

Войлок: Гибкий лист, пропитанный асфальтом и используемый в качестве подложки, иногда называемый «толь»

Обшивка: Элементы специальной отделки, используемые для предотвращения просачивания воды в здание вокруг любого пересечения или выступа на крыше, например, вентиляционных труб, дымоходов, прилегающих стен, слуховых окон и ендов.

  • Облицовка вентиляционных отверстий (см. воротник/сапог): Обшивка вентиляционных отверстий предотвращает попадание дождевой воды в отверстия, прорезанные для труб в крыше.Этот оклад продается в зависимости от размера вентиляционной трубы и угла крыши. Кровельный материал укладывается поверх обрешетки.
  • Ступенчатая планка: метод установки гидроизоляции, используемый там, где вертикальная поверхность встречается с наклонной плоскостью крыши.
  • Отлив ендовы: Этот отлив используется в открытых ендовах крыши. Чаще всего протечки обнаруживаются в ендовах из-за того, что они плотно прибиты к настилу или панелям, которые не обрезаны достаточно далеко от гидроизоляции.

Цемент для гидроизоляции: При нанесении на металлическую кровлю цемент для гидроизоляции обычно представляет собой прозрачный силиконовый герметик (покупайте лучший доступный сорт).Это используется для дополнительной герметизации любых потенциальных утечек, обычно в местах, где применялась гидроизоляция. Хорошей идеей будет небольшая полоска цементного раствора в месте, где гидроизоляция соприкасается с вертикальной стеной.

Фронтон: Верхняя часть боковой стены, которая доходит до треугольной точки на коньке наклонной крыши.

Отделка, которая идет на этой части крыши, называется «обшивка фронтона или ската». Мы используем термин «фронтонная отделка».

Двускатная крыша: Тип крыши, имеющий наклонные плоскости с одинаковым уклоном на каждой стороне конька.Содержит фронтон на каждом конце.

Вальмовая крыша: Тип крыши, содержащий две наклонные плоскости с разным уклоном с каждой стороны конька. Нижняя плоскость имеет более крутой наклон, чем верхняя. Содержит фронтон на каждом конце.

Вальма: Наклонный внешний угол, образованный пересечением двух наклонных плоскостей крыши. Проходит от конька к карнизу.

Шатровая крыша: Тип крыши, имеющий наклонные плоскости с одинаковым уклоном на каждой из четырех сторон. Этот тип крыши не имеет фронтона.

Ледяная запруда: Ледяная запруда образуется при таянии снега вблизи коньковых линий теплых крыш (крыш без надлежащей вентиляции). Когда вода стекает по крыше к выступу, она охлаждается и замерзает. Если снег продолжит этот процесс таяния и замерзания, может образоваться ледяная дамба, которая может просочиться под черепицу, через настил и в дом. Это, конечно, может привести к серьезным протечкам кровли даже при отрицательных температурах.

Наилучшей защитой от наледи является хорошо вентилируемая (прохладная) крыша.Дополнительную защиту вашей кровли может обеспечить непроницаемая для льда и воды мембрана. Мембрана укладывается поверх настила, под кровельный материал. Временное предотвращение образования наледи также можно осуществить за счет прокладки электрических кабелей вдоль карниза крыши (там, где обычно образуются наледи). Однако над кабелями могут образовываться новые наледи, которые по-прежнему наносят значительный ущерб. Еще одно экстренное решение для наледи — наполнить носок или нейлон хлоридом кальция. Положите чулок вертикально поперек ледяной дамбы.Хлористый кальций растопит лед и выпустит воду, чтобы она могла стекать наружу, а не внутрь вашей крыши.

Приточная вентиляция: Часть вентиляционной системы, используемая для подачи свежего воздуха. Обычно вентиляционные отверстия устанавливаются на потолке или вдоль карниза здания.

Односкатная крыша: Крыша только с одним скатом, пристроенная к более высокой стене.

Применение с малым уклоном: Метод укладки кровельного материала на скаты крыши от одного до двух дюймов на фут.

Мансардная крыша: Тип крыши, содержащий две наклонные плоскости с разным уклоном на каждой из четырех сторон. Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. Этот тип крыши не имеет фронтонов.

Металлический капельник: Это относится к отделке, обычно фронтону и карнизу, которая имеет небольшой изгиб по краю, что облегчает сток воды в сторону от здания. Все наши карнизы и фронтоны имеют эту функцию.

Открытая ендова: Метод кровельного покрытия, при котором кровельный материал с обеих сторон ендовы обрезается вдоль меловой линии, нанесенной на каждой стороне ендовы, оставляя ендову открытой.Металлическая кровля всегда имеет эту особенность.

Свес: Та часть конструкции крыши, которая выходит за пределы наружных стен здания.

Шаг: Также известный как «скат», шаг — это мера «крутизны» крыши. Например, если крыша имеет скат 4/12, крыша поднимается на 4 дюйма за каждые 12 дюймов по горизонтали. Уклон крыши является важным фактором, определяющим виды материалов, которые можно использовать, и долговечность крыши. Обычно более крутая крыша (с большим уклоном) служит дольше благодаря лучшим дренажным возможностям.

Прогоны: Горизонтальные отрезки материала (деревянного или металлического), которые крепятся к крыше и к которым крепится готовый кровельный материал.

Прогоны могут быть деревянными полосами (1 дюйм x 2 дюйма) или могут быть металлическими, и обычно представляют собой 1-дюймовый материал вспомогательного пояса, предпочтительно из оцинкованной стали. Поскольку прогоны немного приподнимают новую крышу, они также способствуют тому, чтобы ваша новая кровля имела воздушный поток, который может помочь снизить температуру в жару дня.

Иногда бывает необходимо использовать прогоны на старой крыше, так как прогоны дают возможность сделать некоторое «выравнивание» путем использования флюгерных полос или прокладок между прогонами и неровностями поверхности старой крыши.

Вот иллюстрация плана прогонов, показывающая размещение прогонов на крыше:

Стропила: Несущий элемент каркаса непосредственно под настилом с наклоном от конька к карнизу.

Рейка: Наклонный край наклонной крыши над стеной от карниза до конька. Эти два склона встречаются на пике или хребте. Обрезка, которая идет на этих склонах, называется «обрезкой фронтона или граблями». Обычно мы используем термин «фронтонная отделка».

Повторное покрытие (наложение): Установка новой кровельной системы поверх существующей системы без демонтажа существующей системы.

Замена кровли: Установка новой кровельной системы на уже не новое здание.

Конек: Самый верхний горизонтальный внешний угол, образованный пересечением двух наклонных плоскостей крыши.
Накладка, закрывающая эту область, называется «коньковой крышкой».

Высота: Расстояние по вертикали от линии карниза до конька.

Прогон: Расстояние по горизонтали от карниза до точки непосредственно под коньком. Половина пролета.

Обшивка: См. Обрешетка. Доски наружного сорта, используемые в качестве материала для настила крыши. «Ступенчатая обшивка» используется отдельно или в сочетании со сплошной обшивкой для укладки плитки или щебня. Ступенчатая обшивка обеспечивает циркуляцию воздуха под плитками за счет использования досок 1 на 6 или 2 на 6, которые равномерно расположены так, чтобы воздух мог проходить под плитками или трястись.

Односкатная крыша: Крыша, имеющая только одну наклонную плоскость.Не имеет вальм, гребней, долин или фронтонов.

Уклон: Степень уклона крыши, выраженная как отношение подъема в дюймах к прогону в футах. Также упоминается как «шаг».

Уклон Применение: Подразделяется на три категории, это применение кровельных материалов на крыше в зависимости от ее уклона или уклона. Эти три категории известны как «применение на крутом склоне», «применение на нормальном склоне» или «применение на малом уклоне».

  • Применение на крутых склонах: Способ укладки кровельного материала на скаты крыши более 21 дюйма на фут.

  • Применение для нормального уклона: Способ укладки кровельных материалов на уклонах крыш от 4 дюймов до 21 дюйма на фут.

  • Применение на малых уклонах: Способ укладки кровельных материалов на уклонах крыши от двух до четырех дюймов на фут.

Софит: Готовая нижняя сторона карниза.

Пролет: Горизонтальное расстояние от карниза до карниза.

Квадрат: Единица измерения крыши, покрывающая 100 квадратных футов.

Толь: См. «Войлок»

Отрыв: Демонтаж существующей системы крыши.

Телеграфирование: Деформация, которая может возникнуть при укладке новой кровли на неровную поверхность.

Подложка: Мы рекомендуем синтетическую кровельную подложку. Он изготовлен из тканого черного полипропилена с добавлением полимера. Она устойчива к ультрафиолетовому излучению, мембрана самоуплотняющаяся в тех местах, где в нее проникли гвозди для крепления, и она устойчива к скольжению.Синтетическая подложка значительно превосходит старую войлочную бумагу и рекомендуется для использования под металлической кровлей.

Долина: Внутренний угол, образованный пересечением двух наклонных плоскостей крыши для обеспечения стока воды. Обрезка, которая идет в этой области, называется «обрезкой долины».

Вентиляционное отверстие: Любое отверстие для воздуха, которое выходит через настил крыши, например, труба или дымовая труба. Любое устройство, установленное на крыше, фронтоне или софите с целью вентиляции нижней части настила крыши.

Вентиляционный рукав: См. воротник/сапог.

Как установить дымоход для дровяной печи через крышу

Раскрытие информации: мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Хотите насладиться комфортом дровяной печи, но у вас нет дома дымохода? Ничего страшного! Его просто установить. Прежде чем записаться на дорогостоящую профессиональную установку, позвольте представить пошаговое руководство по самостоятельной установке дымохода дровяной печи через крышу.

С правильными инструментами и вниманием к деталям вы можете очень хорошо сделать дымоход для дровяной печи своими руками. Это может быть утомительным процессом, но требует только основных строительных технологий. В двух словах, все, что вам нужно сделать, это:

  • Найдите, отметьте и прорежьте центральную точку трубы дымохода и вставьте ее в потолочную опорную коробку.
  • Для регулируемого оклада крыши повторите процесс на внешней стороне крыши.
  • Соберите вместе все компоненты трубы и проденьте ее через оклад.
  • Принять окончательные меры по изоляции и собрать дымовую трубу.
  • Установите его в потолочную опорную коробку для перехода с дымоходной трубой.

Вот оно! Прямая дровяная печь с дымоходом, проходящим через крышу.

Возможно, это прозвучало как кусок пирога. Тем не менее, вы должны быть осторожны. Это сводится к тому, насколько вы знакомы с методами строительства. При правильном руководстве вы сможете установить дымоход через крышу в кратчайшие сроки.Если вы хотите подробно изучить каждый шаг, продолжайте читать дальше!

Материалы, которые вам понадобятся

Прежде чем приступить к процессу, убедитесь, что у вас есть все необходимое. Хотя большинство режущих инструментов можно заменить в зависимости от наличия, следующие инструменты необходимы для надежной герметизации дымохода.

  • Сама конструкция трубы дымохода и трубы дровяной печи.
  • Потолочная опорная коробка будет выступать вниз и обеспечивать удлинение для обеих труб для перехода.
  • Отвес поможет найти и отметить центральную точку потолка.
  • Регулируемая обшивка крыши защитит любые открытые пути для прохождения нежелательных веществ через дымоход.
  • Штормовой воротник и дождевик на дымоход будут работать вместе, чтобы предотвратить попадание воды из воздуха или талого снега.

Расположение печи

Для начала вы должны определить точное положение вашей дровяной печи. Если вы уже установили его, пусть будет.Однако общее правило заключается в том, чтобы выбирать самое обитаемое место в доме, чтобы тепло использовалось эффективно.

Центральная точка

Поиск

Теперь поместите часть трубы дымохода непосредственно на соединение печи. Вытяните отвес от потолка, чтобы найти центральную точку трубы, чтобы пробить крышу. Вместо этого вы можете использовать коробку для мела. Согласно стандартам NFPA, труба должна находиться на расстоянии 18 дюймов от горючих материалов.

Конечно, для неопытных пользователей использование отвеса может вызвать затруднения.Чтобы помочь вам, вот небольшая визуальная помощь по использованию отвеса:

Маркировка

Вам нужно будет отметить точку, просверлив обшивку крыши. Позже во время резки отмеченный центр позволит добиться большей точности. Для этой цели используйте потолочную опорную коробку.

Резка

Вставьте опорную коробку в отверстие и прикрепите ее к потолочным балкам. Вставьте единственную дымовую трубу в коробку, чтобы определить, где вырезать отверстие на крыше.Кроме того, вы можете напрямую отметить диаметр отверстия на внешней стороне крыши.

Размеры должны соответствовать спецификациям компании и строительным нормам. В любом случае, теперь вы знаете, где резать. Используйте лобзик или Sawzall, чтобы прорезать.

Регулируемая планка крыши

Определение позиции

Поднесите регулируемый отлив к крыше и поместите его прямо над прорезанными отверстиями. Потяните его вниз на несколько дюймов и отметьте верхний край карандашом.Теперь возьмите несколько ножниц по металлу, прорежьте линию по ширине оклада с дополнительными 2 дюймами черепицы с каждой стороны, чтобы освободить достаточно места.

Настройка

Теперь нужно отрегулировать обшивку крыши. Один из способов может заключаться в том, чтобы положить большое количество силикона, чтобы скользить оклад под черепицу. В завершение прикрутите его к настилу крыши и нанесите силикон на каждый винт.

Вы также можете использовать традиционную технику уплотнения, чтобы отрегулировать оклад. Отрегулируйте его положение и нанесите полдюйма герметика на основание.Нанесите еще одну половину по его окружности, край, который будет соприкасаться с поверхностью крыши. Нажмите на нее, и регулируемая крыша будет готова и установлена ​​на место.

Труба дымохода дровяной печи

Возьмите руководство по эксплуатации, продемонстрируйте свои навыки строителя и соберите дымоход для дровяной печи. Обязательно поместите переходник трубы в охватываемую часть трубы. Этот компонент представляет собой часть с утопленной изоляцией. Адаптер в дальнейшем облегчит установку печной трубы.Когда все будет готово, аккуратно вставьте первую секцию в опорную коробку через оклад.

Отделочные работы на крыше

Установка дождевика и штормового воротника станет вашим последним шагом на крыше. Используйте гаечный ключ 5/16 для крышки от дождя и достаточно толстый слой силикона, чтобы герметизировать воротник с трубой дымохода. Такие меры гарантируют, что нежелательные вещества, такие как вода, мусор и насекомые, не попадут в проход.

Одностенная печная труба

Спуститесь с крыши, зайдите внутрь и соберите одностенную печную трубу.Наденьте гайку трубы на болт адаптера трубы на трубе дымохода. Прикрепите все оставшиеся отрезки трубы и оборудования. Убедитесь, что ваша печная труба идет прямо к печке.

Завершите это декоративным кольцом вокруг опорной коробки, чтобы полностью герметизировать установку. Вы можете прикрутить воротник к коробке.

На этом процесс установки завершен, а практическая реализация остается за вами. Однако, помимо вашего национального строительного кодекса, в этом процессе есть еще несколько технических моментов.Когда мы обсуждаем их правила, обязательно учитывайте и их.

В то время как эти шаги охватывают установку дымохода, некоторые визуальные подсказки могут увеличить ваши шансы на успешную установку. В качестве мини-оговорки, видео не включает использование отвеса. Некоторые части также могут отсутствовать в нашем списке. Тем не менее, он по-прежнему удобен в качестве визуального руководства для выполнения описанных выше шагов.

Какой высоты должен быть дымоход дровяной печи над крышей?

В соответствии со стандартами дымоход дровяной печи всегда должен находиться на расстоянии 3 фута от верхней стороны крыши.Кроме того, он должен находиться на расстоянии 2 футов от любых препятствий, обнаруженных в радиусе 10 футов. Эти препятствия могут включать линию крыши, любые здания или даже нависающие деревья.

Должна ли труба дровяной печи идти прямо вверх?

Труба дровяной печи должна быть максимально короткой и прямой. По крайней мере, 80% его должно быть вертикальным. Если это так важно, можно сделать частью конструкции один или два угла 90˚, самое большее. Горизонтальная часть не должна возвышаться более чем на четверть от погонной ноги.Эти меры предосторожности необходимы для хорошего процесса черчения.

Нужен ли осмотр дымохода?

Каждый должен осмотреть свой дымоход перед его покупкой. После установки необходимо осматривать дымоходы каминов и вентиляционные отверстия один раз в 12 месяцев. Вы должны уделять внимание любой области, которая, по вашему мнению, нуждается в обслуживании во время проверки.

Что делать, если у меня уже есть дымоход?

Дровяную печь можно использовать с уже установленным дымоходом.Только имейте в виду, что печная топка или дымовая труба, которую вы приобретаете, должны соответствовать размеру дымохода.

Окончательный вывод

Единственное, что отделяет вас от идеально установленной трубы дымохода дровяной печи, это сила воли. Мы предоставили вам все детали, которые могут вам понадобиться. После небольшого исследования расположение дымохода не составит труда. Мы надеемся, что вы нашли статью информативной и проницательной.

Прежде чем вы уйдете, вас интересуют другие темы? Нужна помощь в утеплении сводчатого потолка? Посмотрите наш пост здесь.

Как насчет кострищ? Если вам нужно руководство о том, как начать, ознакомьтесь с нашим постом здесь. До скорого!

Проходки через фальцевые металлические крыши

Этот веб-эксклюзив предоставлен Робом Хэддоком, директором Metal Roof Advisory Group, Ltd. из Колорадо-Спрингс, Колорадо. Он является консультантом The Metal Initiative, образовательного подразделения металлической кровельной и стеновой промышленности в Северной Америке.

Металлическая кровля со стоячим фальцем может представлять собой современный уровень техники, когда речь идет о долговечном, устойчивом, экологически чистом подходе, обеспечивающем надежный срок службы в течение трех или четырех десятилетий.К сожалению, этот вариант кровли и свобода обслуживания, которую он предоставляет, часто саботируются, когда дело доходит до установки основного оборудования на крыше и вспомогательных механизмов.

Независимо от типа крыши, лучший способ предотвратить проблемы на крыше — очистить крышу от ненужного оборудования. И хотя управляющие предприятиями предпочли бы незахламленную крышу, иногда необходимо или удобно монтировать оборудование HVAC, а также экраны, чтобы скрыть его, трубопроводы для подачи топлива, люки для доступа к нему и проходы для его обслуживания.

Также могут понадобиться спутниковые антенны, молниезащита, солнечные панели, рекламные вывески, системы защиты от падения — и этот список можно продолжить. Тем не менее, при наличии некоторого базового понимания того, что можно и чего нельзя делать, монтаж оборудования на крыше, хотя и неизбежный, можно сделать простым и беспроблемным на металлической кровле с пологим уклоном.

Зажимы для швов облегчают монтаж на крыше. Одним из примеров, когда это вступает в игру, является установка фотоэлектрических солнечных батарей.

Непроницаемое крепление
Металлический фальц фактически имеет преимущества перед другими типами крыш, когда возникает необходимость в установке вспомогательных приспособлений. Эти кровли особенно хорошо подходят для установки специального зажимного оборудования для фальца, которое захватывает фальцевые системы, не прокалывая их мембраны (см. пример справа).

В отличие от других кровельных материалов, металл является жестким. Зона стоячего фальца создает структуру, подобную балке, которая может служить опорой для таких вещей, как пешеходные дорожки, солнечные батареи, конденсаторные блоки и газовые трубы, не нанося вреда погодным характеристикам крыши. Механические части можно безопасно и экономично закрепить с помощью этих стыковых хомутов, не допуская проникновения в кровельную мембрану.Хомуты обеспечивают высокую удерживающую способность, продлевают срок службы кровли и сохраняют характеристики термоциклирования кровельной системы.

Если требуются крепления для крыши, вот несколько советов, которые могут предотвратить проблемы с течением времени:

  • По возможности используйте приспособления без проникновения.
  • Никогда не используйте клей для крепления креплений к металлической кровле.
  • Используйте только крепежные зажимы, изготовленные из неагрессивных металлов, таких как алюминий, вместе с монтажным оборудованием из нержавеющей стали.Эти металлы совместимы со всем, что можно найти на металлической крыше.
  • Убедитесь, что установочные винты с круглым концом используются для крепления зажима к шву. Это предотвратит истирание или другие повреждения, которые могут привести к коррозии.
  • Любые нагрузки, воздействующие на зажим, будут передаваться панелям и их креплениям, а затем и конструкции. Это крепление должно выдерживать дополнительную нагрузку.

Когда проникновение неизбежно
В случае ОВКВ и сантехнических вентиляционных отверстий часто происходит проникновение через кровельную мембрану.Грунтовая труба должна отводить газы изнутри наружу, а блок HVAC должен отводить либо внутренний воздух наружу, либо наружный воздух внутрь, либо и то, и другое (см. пример ниже). Следовательно, дыры в крыше неизбежны. Задача состоит в том, чтобы сделать отверстия водонепроницаемыми, а также сохранить целостность кровельной системы, устойчивую к тепловому циклу.

Грунтовые стояки и другие круглые проходки уплотняются унифицированными отливами из резиновых труб.

Существует несколько правил обращения с подобными проходками на крышах в стоячих пластах с низким уклоном, которые помогут обеспечить бесперебойную работу.В блоках ОВКВ и/или связанных с ними проходах воздуховодов должны использоваться предварительно сформированные бордюры для оборудования, специально разработанные для интеграции с используемым профилем крыши. Бордюр плотно прилегает к крыше и поддерживает целостность системы при термоциклировании.

Лучшие бордюры изготавливаются из цельносварной алюминиевой конструкции. Этот материал очень совместим с листовой сталью (или алюминием), используемой для кровли, и должен служить десятилетиями, если спроектирован, изготовлен и установлен правильно. Часто эти бордюры являются несущими «конструкционными» разновидностями, которые одновременно обеспечивают поддержку и гидроизоляцию. Поставщики бордюров для крыш расположены по всей территории США и могут быть легко идентифицированы большинством производителей металлических кровель.

Когда необходимы проходки, предварительно сформированные конструкционные бордюры выдерживают вес и плотно прилегают к крыше.

Когда речь идет о нестандартных размерах и весе оборудования HVAC, часто функции поддержки и защиты от атмосферных воздействий разделяются, поскольку устройство монтируется на конструктивном бордюре, который является неотъемлемой частью системы несущего каркаса здания. Когда используется такая конструкция, необходимо использовать второй «накладной бордюр», чтобы удовлетворить особые требования по гидроизоляции металлической крыши.Первый бордюр (или рама) поддерживает вес агрегата, а второй обеспечивает гидроизоляцию и интегрируется в кровельную систему. Внешний бордюр имеет тот же дизайн и материал, что и ранее.

При использовании бордюров оборудования необходимо, чтобы:

Круглые проходки
Круглые формы, такие как вентиляционные отверстия или опоры труб для оборудования на крыше, должны быть прошиты через крышу с помощью резиновых отливов для труб из EPDM (этилен-пропилен-диен-мономера).Конусообразная резина режется в полевых условиях по размеру и натягивается на трубу. Рекомендуется использовать натяжную ленту из нержавеющей стали в верхней части оклада, чтобы оклад никогда не переворачивался. Деталь имеет встроенное алюминиевое компрессионное кольцо, приклеенное к резиновой основе.

Отлив трубы должен крепиться только к панели крыши, а не к конструкции здания или настилу. Последнее приведет к непреднамеренному «заклиниванию» панели крыши, что поставит под угрозу ее свободу теплового движения.В идеале эти отливы должны располагаться по центру, чтобы обеспечить свободный дренаж.

В любом случае следует избегать разрыва шва. Этот гидроизоляционный узел, который герметизируется на кровле с помощью герметиков из бутилсополимерной ленты, должен служить 20 или более лет. Подводя итог, при использовании этих резиновых отливов для труб важно помнить следующее:

Фрагмент примыкания трубы к металлической кровле со стоячим фальцем (Щелкните изображение, чтобы увеличить его.)
  • Используйте унифицированные отливы для труб из резины EPDM (предпочтительно черного цвета) с натяжной лентой из нержавеющей стали.
  • Расположение круглых отверстий по центру панели
  • Уплотнение бутиловой лентой под основанием; затем скруглить одной частью полиуретана
  • Не прикреплять оклады к конструкции или настилу

Крепления и проходы на крыше являются сложной задачей для любого типа крыши или материала. Но соблюдение этих рекомендаций поможет обеспечить бесперебойную и долговечную работу металлических кровельных систем с малым уклоном.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
