чертеж, схема, фото и видео инструкция

В процессе реконструкции отопительной системы каждый специалист ставит перед собой цель: сделать ее эффективной и безопасной для жильцов. Наиболее популярными являются газовые котлы, которые имеют ряд неоспоримых преимуществ перед альтернативными видами отопления. Первое – экономия, на сегодняшний день это самый дешевый источник энергии. Второе – компактные размеры. Третье – простая эксплуатация.

Наравне с котлом важнейшим элементом отопительной системы является дымоотводная труба, через которую наружу выводятся продукты сгорания. В статье вы узнаете, как сделать дымоход газового котла частного дома своими руками и что для этого надо.

Основное предназначение дымоходов – утилизация продуктов сгорания топлива, которые проходят по нему вместе с горячим воздухом. Для того, чтобы выход осуществлялся правильно, необходимо соблюдать определенные требования при установке трубы. Любая, даже незначительная ошибка в расчетах приведет к тому, что всю конструкцию придется переделывать с «нуля».

Вместе с тем, грамотное изготовление позволяет экономнее расходовать топливо, положительно влияет на работу отопительной системы и продлевает срок службы оборудования.

Классификация

В зависимости от выбора используемых материалов дымоходы подразделяются на следующие виды:

  • кирпичный – самый надежный, но и трудоемкий из всех вариантов. Недостаток – значительные сажные отложения за счет шероховатой структуры кирпича;
  • керамический — конструкция отличается высокой степенью пожарной безопасности, надежностью и простотой монтажа. Представляет собой керамическую трубу, которая находится внутри изоляционных плит и защищена керамзитобетонной оболочкой.

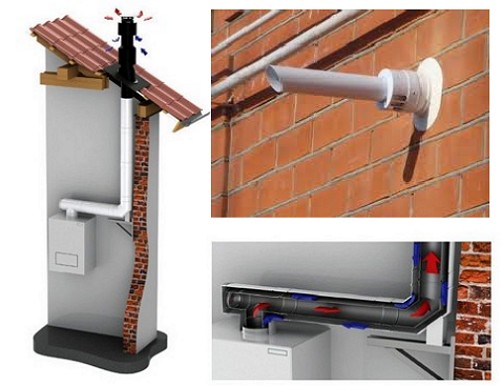

  • коаксиальный — данная конструкция компактна, безопасна и практична. От других видов она отличается в первую очередь тем, что труба в этом случае не поднимается к крыше, а выводится через стену. Еще одна отличительная особенность – внутри не скапливается конденсат.
  • из высоколегированной жаропрочной стали – для изготовления используют марки AISI 316, AISI 304, AISI 316L, AISI310S и т.д. Легкие и прочные сплавы, слабо подверженные коррозионным изменениям, достаточно пластичны, имеют множество различных переходов и соединений, благодаря чему можно составить любую удобную конструкцию.

Стальной дымоход можно поместить в кирпичную «шахту», защитив его тем самым от неблагоприятного воздействия окружающей среды. Наиболее популярны так называемые сэндвич-конструкции, где используются нержавеющая сталь и базальт, а в качестве изолятора — минвата.

Каждый, кто владеет инструментами, вполне может сделать дымоход для газового котла своими руками. Как? Читаем дальше.

Основные правила монтажа

  1. Дымоотводная труба должна быть сконструирована без сужений и расширений, и располагаться вертикально.
  2. Длина участка, проложенного с отклонением от вертикальной оси, не может превышать 1 метра при допустимом отклонении в 30 градусов.
  3. Конструкция включает максимум 3 колена, каждый из которых оснащается отдельным люком для последующей чистки.
  4. Обязательным условием бесперебойной работы является наличие резервуара для конденсата, который устанавливают ниже патрубка газового котла.
  5. Места соединения обрабатываются герметиками.

При работе с деталями дымохода не допускайте образования царапин и различных деформаций – все это в дальнейшем станет очагами коррозийного поражения.

Порядок действий

Первое, что необходимо сделать перед установкой дымоотвода в частном доме – это ознакомиться с требованиями СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Несоблюдение этих правил неизбежно повлечет неприятности с газовым хозяйством, а в худшем случае может представлять реальную опасность для проживающих в доме людей.

Далее смотрите техническую документацию своего оборудования, где указан минимальный диаметр трубы под конкретный котел. После этого составляете чертеж, где указывается расположение всех элементов (зонт, фартук, кровельная основа, собственно труба, стеновое крепление, резервуар для конденсата и другие).

При составлении схемы необходимо учитывать, где конкретно будет располагаться будущий дымоход: внутри или снаружи здания, и в соответствии с этим тщательно продумать место и диаметр каждого крепления.

Категорически запрещается использовать одну трубу на несколько котлов одновременно.

Работу над монтажом можно условно разделить на следующие этапы:

  • сборка всех элементов;
  • соединение трубы с оборудованием;
  • герметизация, изоляция и финальная обработка.

Установка через стену здания

Первое, что делаете – отверстие в стене, совпадающее по диаметру с трубой с учетом изоляции и утепления. В отверстие вставляется колено, которое сразу же изолируется.

Оптимальным изолятором считается минеральная вата, которая выдерживает прямое огневое воздействие, не горит и не плавится.

Затем с наружной стороны здания наращиваете трубу, подсоединяя к ней новые звенья и закрепляя их кронштейнами. После того, как конструкция достигнет нужной длины, к ее концу крепится конусообразный «зонт», который исключает попадание осадков в систему. Во избежание коррозии и промерзания, всю систему следует обработать специальным антикоррозийным средством и утеплить.

В конце монтажа труба соединяется с выходящим патрубком котла, стык изолируется герметиком.

Установка через крышу

Этот способ гораздо более сложный и практикуется он в тех случаях, когда котел устанавливается в уже построенном помещении. Выходное отверстие в этом случае должно находиться в районе конька крыши.

Размещать дымоотвод вблизи мансардных окон и в местах соединения скатов не рекомендуется.

Для правильного вывода через кровлю вокруг трубы строится собственная стропильная конструкция из балок и поперечных стропильных ног.

Для обеспечения устойчивости всей системы в месте прохода через перекрытия ее обрабатывают огнеупорным составом, а в качестве крепежа используются металлические кронштейны. Расстояние между ними 2-4 метра. Прочность конструкции усиливается хомутами, расстояние между которыми не превышает 2-х метров.

В конце монтажа труба соединяется с патрубком котла, а наружная ее часть закрывается наконечником. Рекомендуемая высота над коньком крыши – 1 метр.

Особенности настенного газового котла

Основные требования к монтажу зависят от типа котла (напольный или настенный) и материала, из которого будет изготовлена труба.

Настенный газовый котел компактный, возможна установка с другими системами нагрева. Монтаж, как следует из названия, на стену. По типу вентиляции делится на естественную и принудительную.

Тип котла

Особенности вытяжки

Разновидность дымохода

С принудительной вентиляцией

Горизонтальная вытяжная труба

Коаксиальный. Утеплитель между трубами не используется, что позволяет создать воздушную тягу и упрощает выведение отработанного топлива.

С естественной вентиляцией

Дымоотводной система длиной не менее 2-х метров

Двухконтурные трубы, из которых формируется коаксиальный дымоход. Утеплитель между трубами не используется, что позволяет создать воздушную тягу и упрощает выведение отработанного топлива.

Дымоход в соответствии с нормами СНиП 2.04.08-87 располагается на высоте не менее 2-х метров, а при размещении дымоотводной трубы под окном – не менее 1 метра от земли.

Особенности напольного газового котла

Для частного дома наиболее оптимальным вариантом станет установка напольного энергонезависимого газового котла. Такие агрегаты просты и надежны, а их установка зачастую обходится дешевле, чем монтаж настенных газовых котлов.

Дымоходная труба должна устанавливаться строго вертикально, вся система стабильна по ширине (без расширений и сужений). Высота над коньком крыши – не менее 1 метра.

Учитывая то, что напольное оборудование более тяжелое, устанавливать его следует на предварительно подготовленную бетонную идеально ровную площадку. Монтаж дымоходной системы осуществляется по тем же правилам, что и для настенных образцов. Шахта может быть кирпичной, труба – из нержавеющей стали.

Заключение, отзывы, советы

Любая работа, связанная с установкой газового оборудования и дымоотводной системы, требует индивидуального подхода, правильного понимания чертежей и особенностей конструкции. Если вы не уверены и не имеете соответствующего опыта, лучше обратиться к специалистам.

Дымоходы для настенных и напольных газовых котлов

Перед приобретением газового котла для автономного отопления и горячего водоснабжения необходимо заранее продумать схему отвода продуктов сгорания.

Существует несколько возможных схем и каждая из них должна быть установлена в соответствии с требованиями.

Они определены нормативными документами: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Особенности дымоходов

Тип дымохода зависит от типа котла, а котел выбирается в зависимости от назначения и условий эксплуатации.

Сечение дымохода

Основным показателем газового котла является его мощность. В зависимости от этого параметра рассчитывается будущий диаметр (сечение) дымохода.

Диаметр дымохода для газового котла рассчитывается исходя из того, что требуемая площадь сечения газохода — не менее 5,5 см2 на 1 кВт паспортной мощности котла.

Естественная и принудительная тяга

Существуют котлы с открытой и закрытой камерами сгорания. Открытый тип камеры сгорания требует наличия естественной тяги. Она может быть обеспечена только с помощью дымохода определённых размеров. Закрытая камера сгорания оснащается дополнительным вентилятором. Он и создает принудительную тягу. Поэтому размеры дымохода имеют намного меньшие габариты.

Часто стал возникать вопрос, а можно ли установить газовый котел в квартире? С появлением котлов с закрытой камерой сгорания их монтаж допустим практически в любом помещении. Некоторые ограничения все же есть: расстояние до окна должно быть не менее 1 м, необходимо обеспечить свободный доступ к агрегату со всех сторон, нельзя устанавливать котел в ванной комнате.

Дымоход для настенных и напольных газовых котлов

Отличительных особенностей монтажа дымохода для настенных и напольных котлов нет. Все зависит от вида камеры сгорания и мощности котла. Поэтому требования для дымоходов этих видов котлов являются одинаковыми.

Конфигурация дымоходов

Для котлов с естественной тягой выполняется традиционный дымоход определенной высоты и сечения. Выбранные размеры напрямую влияют на качество создаваемой тяги.

Котлы с принудительной тягой оснащаются коаксиальным дымоходом, который имеет конструкцию «труба в трубе». По внутреннему каналу выходят продукты сгорания, а по внешнему происходит забор воздуха для процесса горения.

Материалы для дымоходов

Кирпичный дымоход выполняется из кирпича с внутренним защитным покрытием. Монтаж такого дымохода – это трудоемкий процесс, требующий больших денежных затрат.

Кирпичный дымоход является устаревшим типом дымоходов, но имеет несравненный эстетический вид.

Стальной дымоход (сэндвич) представляет собой дымоход конструкции «труба в трубе». По внутреннему каналу выходят дымовые газы, а по внешнему проложен теплоизоляционный материал. Монтаж такого дымохода проводится быстро и не требует строительных навыков. Весь процесс заключается в соединении нескольких готовых блоков между собой и закреплении всей конструкции к стене дома.

Керамический дымоход представляет собой керамическую трубу, обернутую в теплоизоляционный материал и установленную в монолитный блок. Каждый блок имеет крепежные отверстия под арматуру. Монтаж керамического дымохода происходит путем соединения между собой готовых блоков: стык керамических труб уплотняется термостойким герметиком, а стык блоков укрепляется с помощью бетона и арматуры, вставленной в пазы.

Вермикулитовый дымоход – это стальная труба, покрытая изнутри вспученным вермикулитом.

Вермикулит – это природный минерал. В строительстве применяется вспученный вермикулит, получаемый путем его нагрева до 4000С. В результате образуется пористый материал, применяемый в широком температурном диапазоне: — 260°С до + 1200°С.

Вермикулитовые дымоходы – это достаточно новая технология, имеющая ряд преимуществ:

  • вермикулит – это теплоизоляционный материал. Толстый слой покрытия препятствует образованию конденсата;
  • удобный монтаж вермикулитового дымохода;
  • вермикулит является негорючим материалом и соответствует требованиям пожарной безопасности.

Коаксиальная труба для газового котла с принудительной тягой собирается из готовых элементов. Его достаточно соединить с котлом и вывести выхлопную трубу за наружную стену. Необходимую тягу обеспечит вентилятор.

Расположение дымоходов

Внутреннее расположение дымохода лучше всего проектировать во время строительства дома. Ведь он не должен проходить через жилые помещения. Такая прокладка дымохода более экономична, так как не нужно производить дополнительную термоизоляцию.

Внешнее расположение дымохода обычно применяется в случаях его пристройки к уже готовым зданиям. Все его элементы нужно обеспечить дополнительным теплоизоляционным покрытием для уменьшения образования конденсата и обеспечения большей сохранности.

Требования к дымоходам газовых котлов

Пожарная безопасность

При прокладке дымохода через стену или крышу необходимо произвести разметку и сделать отверстие. Оно должно быть на 30 мм больше, чем сечение дымохода. Этот зазор заполняется несгораемым термоизоляционным материалом, а проводка дымохода должна быть осуществлена с помощью специальных элементов – «проходников».

Следует оградить соприкосновение дымохода с горючими материалами. В этом отношении более практично внешнее расположение дымоходов.

Качество удаления продуктов сгорания

Дымовая труба должна быть выведена так, чтобы выходящие дымовые газы не возвращались в помещение через открытое окно. Также нужно учитывать расположение соседних зданий и оградить проникновение дыма в них. Для этого нужно соблюдать некоторые нормы, изображенные на картинках.

Эксплуатация дымохода

Для нормальной работы каждый дымоход должен быть снабжен системой для отвода конденсата и прочистки дымохода от сажи. Для этого предусматриваются специальные отверстия и люки.

Схема подключения газового котла к дымоходу примерно одинакова для всех типов. Она осуществляется с помощью специальной соединительной трубы. Ее диаметр должен совпадать с выходным патрубком котла. А подключение к дымоходу осуществляется с помощью тройника. Все соединения должны быть плотными.

Каким бы ни был газовый котел, его дымоход должен соответствовать требованиям, тогда эксплуатация будет безопасной и эффективной.

Устройство дымохода газового котла в частном доме. Правила монтажа газового дымохода. Монтаж дымохода своими руками. как правильно выбрать и произвести монтаж газового дымохода в этой статье

Переоборудуя частный дом для постоянного проживания, большинство выбирает систему отопления с использованием газовых котлов. Неплохой выбор! Данный вид отопительного агрегата экономичен и обладает высокой производительностью. Естественно, произведя корректный расчет элементов дымохода и соблюдая правила монтажа.

Проектируем дымоход правильно

Отопительная система частного дома предполагает обоснованное проектирование основных элементов, включая размещение и монтаж газового дымохода. Правильное размещение дымохода, его тип, размеры и площадь сечения трубы позволят удачно произвести последующий монтаж.

Существуют правила, на основании которых устанавливают газовый дымоход в частном доме. Это в первую очередь требования Пожарного надзора и строительные нормы и правила. В чем заключаются правила монтажа?

Напомним, что идеальной формой дымохода для газового котла считают цилиндр, квадрат и овал.


Впрочем, конструкция дымохода, это не только форма, но и правильно подобранные материалы, выдерживающие высокотемпературное воздействие. Кроме того, дымоходная труба должна иметь прямолинейную конфигурацию, без перегибов и расширений с максимально допустимым количеством колен, а именно — три. Полная герметизация стыков и швов дымохода должна обеспечить беспрепятственное прохождение нагретой газовоздушной смеси в требуемом направлении.

Газоход является эксплуатируемой системой, поэтому необходимо предусмотреть специальные капельники и ревизионные люки, обеспечивающие доступ и возможность проведения чистки или ремонтных мероприятий. Соблюдая данные правила, эксплуатация газового дымохода будет беспроблемной.

Устройство дымохода

Наиболее распространенным типом прибора, для которого устраивают дымоход, являются газовые котлы и твердотопливные печи и котлы.

На характеристики дымохода влияют следующие параметры:

•        тип отопительного прибора и вид топлива

•        длина дымохода и его конфигурация

•        геометрия сечения.

Оптимальной длиной дымохода считают длину 5 метров с прямой магистралью.

Идеальным сечением дымохода является цилиндр.

Технологически дымоход состоит из следующих соединительных элементов:

•        переходника для соединения патрубка отопительного газового котла с дымоходной трубой

•        патрубка проходного

•        телескопических труб

•        основных крепежных элементов – хомута и стенового кронштейна

•        тройника с ревизией

•        наконечников и отводов.


Присоединение к магистрали дымохода должно соответствовать нормативным требованиям и регламентированным стандартам  NBN D51-003. Обязательным условием является то, что дымоход для котла газового должен иметь строго вертикальное положение на выходе.

Подскажем, что согласно паспортной мощности котла от производителя, диаметр дымохода рекомендуется рассчитывать из расчета минимальной площади сечения, а именно 5,5 см2 на 1 кВт. При организации дымохода от двух отопительных приборов в одну магистраль расчетное сечение суммируют.

Конструкция дымохода: подстраиваемся под газовый котел

Тип и конструкция дымохода должны быть подстроены под конструктив котла газового. Поэтому, первоначально производят расчет сечения вытяжного отверстия. Подскажем, что площадь сечения трубы дымохода предполагается немного больше площади сечения выхода котла.

Каждый отопительный газовый котел подключают к индивидуальному дымоходу. Для расчета сечения трубы используют диаграммы.

Выбор диаграммы производят в соответствии с используемым видом топлива, особенностей конструкции котла (атмосферный котел с горелкой без вентилятора, горелка оборудованная вентилятором) и температурой газовоздушной смеси на выходе.

Например, для атмосферного газового котла с горелкой без вентилятора, с топливом природный газ, отопительной мощностью 30 кВт, высотой дымовой трубы 12 м, длиной соединительных элементов 2м и двумя поворотами на 90° и температурой дымовой смеси после стабилизации потока 80°С, искомое поперечное сечение дымохода составит 14 см.

Виды монтажа дымоходов

Различают следующие виды монтажа газовых дымоходов:

•        внутренний

•        наружный.

Монтаж дымохода внутри помещения это сложная система, которую устанавливают на этапе общестроительных работ с соблюдением требований по ПБ. Одновременно усиливают защиту мест прохождения труб в межэтажных перекрытиях и кровле. Утеплению подлежит верхняя часть трубы.

Наиболее простым является вариант пристраиваемого дымохода. Организацию дымохода осуществляют через отверстие в стене, однако утеплению подлежит вся длина магистрали.

Независимо от месторасположения и установки дымоходной трубы необходимо будет произвести следующие работы:

•        подготовить трубу и произвести сборку дымохода

•        осуществить монтаж собранной конструкции к газовому котлу

•        зафиксировать дымоход на рабочей поверхности

•        произвести изоляцию и герметизацию стыков.

Напомним, что единичный дымоход подключают к 1-2 обогревательным приборам.

Важным этапом монтажа дымохода является его теплоизоляция, которую выполняют минеральным наполнителем с последующей обмоткой фольгой либо установив нержавеющие сэндвич трубы или коаксиальный дымоход.

При монтаже необходимо придерживаться правил:

•        газовый котел и дымоход соединяют с использованием герметика, наличие зазоров недопустимо

•        основу дымохода их свинца необходимо подогнать по размерам к крыше

•        шаг расположения хомутов по горизонтали – 1,5 м и по вертикали – 2,5 м.

•        промежуточное крепление (уголок консольный) устанавливают с интервалом 10 м.

Данные требования при монтаже минимальны. Естественно, в зависимости от марки отопительного котла в некоторых случаях придется производить определенную доработку на месте установки.

Как произвести собственноручно монтаж дымохода подскажет видео.

дымовая труба, дымоход котла, дымоход Flairs, автономные дымоходы, стальные дымоходы по цене 700000 рупий за номер | Дымоход котла


О компании

Год основания2019

Юридический статус компании Limited Company (Ltd./Pvt.Ltd.)

Характер деятельностиПроизводитель

Количество сотрудниковДо 10 человек

Годовой оборотRs. 2–5 крор

IndiaMART Член с декабря 2017 г.

GST27AAGCN3287R1ZL

Код импорта-экспорта (IEC)AAGCN*****

Мы, Next Track Engineering Private Limited , были начаты в 2018 году, занимаемся производством широкого спектра конвейерных систем и вибрационных машин.В дополнение к этому, эти продукты высоко ценятся нашими клиентами за удобство использования, прочную конструкцию, превосходную отделку и увеличенный срок службы. Мы также предоставляем услуги изготовления для наших клиентов.
Самая заметная сила нашей компании всегда заключалась в нашей преданной и преданной команде инженеров. Наша инфраструктура разделена на производство, проверку качества, склад и упаковку. Кроме того, под охраной команды способных и опытных исследователей, наши отделы исследований и разработок помогают нам быть в курсе самых передовых технологических достижений и включать их в наш ассортимент.В дополнение к этому, с помощью наших способных экспертов и хорошо оборудованной инфраструктуры, мы в короткие сроки устанавливаем прочную связь с клиентами.
Наш наставник Г-жа Айшвария Наир поддерживает дружеские отношения в компании, чтобы умело выполнять оптовые заказы. Она направляет нас к тому, чтобы предоставить покупателям выдающееся качество продукции.

Дымоход для газового котла в частный дом: требования, размеры, установка

Дымоход для газового котла в частном доме необходимо обустраивать по определенным правилам.Та часть, которая возвышается над поверхностью крыши, — всего лишь небольшой видимый элемент довольно сложного механизма. Труба отвечает за отвод газа и дыма. Домовладельцы обязательно должны быть знакомы с конструкцией дымохода в собственном доме. Это позволит системе отопления работать правильно. Если вы только собираетесь устраивать газовое отопление, то сначала нужно определиться с типом дымохода и ознакомиться с сильными и слабыми сторонами каждого решения.

Какой дымоход выбрать

Если вы собираетесь обустроить дымоход для газового котла в частном доме, то для начала вам необходимо сделать выбор.От классических кирпичных вариантов сегодня уже давно отказались специалисты и частные домовладельцы. Данная конструкция отличается сложностью, высокой стоимостью, да и на возведение уходит довольно внушительное количество времени. Кроме того, по эксплуатационным характеристикам кирпичный дымоход уступает современным конструкциям.

Использование нержавеющей трубы

Дымоход для газового котла в частном доме может быть изготовлен из нержавеющей стали. В магазине строительных материалов вы можете ознакомиться с широким ассортиментом моделей. Среди преимуществ можно выделить устойчивость к механическим повреждениям, а также воздействию агрессивных веществ.Такие конструкции выполняются в виде сэндвич-систем, которые предполагают наличие двух труб разного диаметра. Все пространство заполнено базальтовой термостойкой ватой. Такие изделия отличаются надежностью, а выглядят очень презентабельно. На сегодняшний день дымоход из нержавейки, выполненный по типу бутерброда, выступает одним из самых удачных решений.

Использование коаксиального дымохода

Дымоход для газового котла в частном доме тоже может быть коаксиальным. Его невозможно спутать с каким-либо другим дизайном.В качестве отличительной черты выступает привлекательный внешний вид. Стоит признать, что рабочие параметры находятся на высоком уровне. Такие изделия имеют специфическую форму, и на внутренних поверхностях не может образовываться конденсат. Это обстоятельство наиболее важно для систем, работающих на газовом топливе.

Использование керамического дымохода


Монтаж дымохода для газового котла также может осуществляться с использованием керамической конструкции. Подобные решения сегодня не пользуются особым вниманием покупателей, находящихся в сегменте элитного строительства.Однако если вы преследуете цель установить надежный, пожаробезопасный и недорогой дымоход, то другой альтернативы, кроме керамической конструкции, сегодня нет. Помимо прочего, эти продукты просты в установке.

Требования к дымоходу газового котла

Монтаж дымохода для газового котла требует максимального внимания к работе. Особое внимание необходимо уделить плотности прилегания элементов конструкции в тех местах, где производилось соединение.Следует постараться добиться максимальной герметичности. Это предотвращает проникновение горячих газов за пределы дымохода. Если в системе отопления несколько узлов, то можно использовать общие соединительные дымоходы.

Установка дымохода внутри здания

Дымоходы для котельных устанавливаются как снаружи, так и внутри здания. Для того, чтобы понять разницу, необходимо провести сравнительный анализ. Таким образом, внутренний дымоход не предполагает наличия теплоизоляции, если предусмотрен обогрев всех помещений.Через них будет проходить дымоход, и утеплять нужно будет только внешнюю часть трубы.

Что касается внешнего дымохода, теплоизоляция должна быть полностью оборудована. Внутренние дымоходы имеют высокий риск попадания угарного газа в помещение. Это свидетельствует о повышенной пожароопасности.

Если говорить о наружных конструкциях, то они отличаются высоким уровнем безопасности при эксплуатации. Внутренние трубы имеют множество различных компонентов, отличающихся друг от друга конструктивными особенностями.Это неизбежно приводит к определенным трудностям при монтаже. Компоненты оппонента очень похожи, что обеспечивает простоту установки. Внутренние трубы дымохода довольно сложно ремонтировать. Наружный дымоход легко ремонтировать, какие бы проблемы ни возникли.

Особенности устройства внутреннего дымохода

Когда обустраиваются внутренние дымоходы для котлов, то изначально в кровельном пироге и перекрытиях следует сделать разметку, которая позволит сделать отверстия.Правильность этих работ следует проанализировать несколько раз. Только после этого можно приступать к вырезанию проема. Патрубок, который отходит от отопительного оборудования, необходимо соединить с переходником-переходником. Далее соединяется ревизия и тройник, закрепляется металлический лист, монтируется основной кронштейн. При сооружении трубы может понадобиться использование отводов.

Следует запастись специальной трубой, если предполагается установка через потолок. На трубу необходимо надеть оцинкованный лист, в котором заранее сделать отверстие большего диаметра по сравнению с трубой дымохода.Оцинковку следует крепить к потолку. Для того чтобы стыковка была более надежной, следует использовать хомуты, которые стягиваются хорошей проволокой или болтами.

Отделочные работы

Правила установки газового котла в частном доме предполагают крепление дымохода настенными хомутами. Их устанавливают на расстоянии 2 метров друг от друга. Кроме всего прочего, рекомендуется использовать кронштейны с шагом 4 метра. Для завершения дизайна следует использовать специальный наконечник, который имеет коническую форму.На последнем этапе проводятся работы по утеплению в районе дымохода.

Дополнительные требования к дымоходу

Правила установки газового котла в частном доме предусматривают соблюдение всех требований к дымоходу. Для удаления газов и подачи воздуха в котел необходимо использовать специальное оборудование. Внешне он выглядит как вал, во внутреннем пространстве которого установлена ​​труба. Монтаж дымохода необходимо производить строго вертикально. Наличие сужений и расширений внутри канала категорически не допускается.

Устройство предполагает использование исключительно негорючих и нерасходуемых материалов. Конструкция не должна иметь трещин и каких-либо механических повреждений, через которые продукты горения могут просочиться в помещение. При монтаже следует использовать только качественные герметики, устойчивые к высоким температурам. Высота трубы и ее диаметр должны соответствовать выходным параметрам котла. В противном случае не удастся добиться достаточной тяги.

Как было сказано, дымоход может быть как внутренним, так и внешним. Существуют стандартные схемы, по которым производится подключение. Если приходится выбирать вариант, не считающийся стандартным, он должен соответствовать регламенту. Любая система подключения предусматривает уклон в сторону котла горизонтального участка дымохода в пределах 3 градусов и более на один метр.

Присоединение дымохода к газовому котлу

Дымоходы к газовым котлам, цена которых может варьироваться от 700 рублей за 1 метр, не подключаются по схеме, предполагающей подключение нескольких отопительных приборов путем объединения трубы в один дымоход.В этом случае продукты горения могут попасть внутрь помещения. Запрещается соединять элементы, состоящие из асбеста, оцинковки, кирпича и алюминия. Оптимальная высота дымохода – это параметр в пределах 5 метров и более. Если речь идет о плоской кровле, то устройство дымохода предполагает возвышение элемента над поверхностью на 1,5 метра.

Что касается высоты трубы, ось которой находится в 3 метрах от кровли, то этот параметр должен определяться уровнем конька.Если труба возвышается над последним элементом более чем на 2 метра, то следует произвести дополнительную фиксацию с помощью строительных растяжек.

Выход дымохода наружу

Диаметр дымохода для газового котла должен соответствовать выходным параметрам отопительного оборудования. Для того чтобы вывести элемент наружу, следует разметить участок, а затем сверить размеры трубы, сверив их с разметкой. Только после этого можно начинать делать отверстия. К патрубку котла следует подсоединить проходной элемент, выводящий трубу на улицу.Для перехода следует использовать трубу. Отверстие в стене и проходящий через него кусок трубы следует хорошо заизолировать.

При демонтаже дымоходов для напольных газовых котлов следует установить тройник с инспекцией, а затем надеть заглушку. Мастер должен нарастить трубу, постепенно присоединяя к ней звенья. Конструкцию необходимо прикрепить к стене с шагом в 2 метра. Крепление следует усилить хомутами.

После набора нужной высоты следует установить конусообразный наконечник.Если выпускной канал формировался из сэндвич-материала, то теплоизоляция не выполняется, если ее нет, то следует провести такие манипуляции. Дымоход для настенного газового котла, прежде всего, должен быть безопасным, а также эффективным. Только после этого необходимо думать об эстетическом виде изделия. Если вы не уверены в своих силах и возможностях, то предпочтительнее доверить подключение профессионалам своего дела, это позволит вам получить гарантию безопасности.

Дымоход для газового котла в частный дом: требования, размеры, установка

Дымоход для газового котла в частном доме необходимо обустраивать по определенным правилам. Та часть, которая возвышается над поверхностью крыши, — всего лишь небольшой видимый элемент довольно сложного механизма. Труба отвечает за отвод газа и дыма. Домовладельцы обязательно должны быть знакомы с конструкцией дымохода в собственном доме. Это позволит системе отопления работать правильно.Если вы только собираетесь устраивать газовое отопление, то сначала нужно определиться с типом дымохода и ознакомиться с сильными и слабыми сторонами каждого решения.

Какой дымоход выбрать

Если вы собираетесь обустроить дымоход для газового котла в частном доме, то для начала вам необходимо сделать выбор. От классических кирпичных вариантов сегодня уже давно отказались специалисты и частные домовладельцы. Данная конструкция отличается сложностью, высокой стоимостью, да и на возведение уходит довольно внушительное количество времени.Кроме того, по эксплуатационным характеристикам кирпичный дымоход уступает современным конструкциям.

Использование нержавеющей трубы

Дымоход для газового котла в частном доме может быть изготовлен из нержавеющей стали. В магазине строительных материалов вы можете ознакомиться с широким ассортиментом моделей. Среди преимуществ можно выделить устойчивость к механическим повреждениям, а также воздействию агрессивных веществ. Такие конструкции выполняются в виде сэндвич-систем, которые предполагают наличие двух труб разного диаметра.Все пространство заполнено базальтовой термостойкой ватой. Такие изделия отличаются надежностью, а выглядят очень презентабельно. На сегодняшний день дымоход из нержавейки, выполненный по типу бутерброда, выступает одним из самых удачных решений.

Использование коаксиального дымохода

Дымоход для газового котла в частном доме тоже может быть коаксиальным. Его невозможно спутать с каким-либо другим дизайном. В качестве отличительной черты выступает привлекательный внешний вид. Стоит признать, что рабочие параметры находятся на высоком уровне.Такие изделия имеют специфическую форму, и на внутренних поверхностях не может образовываться конденсат. Это обстоятельство наиболее важно для систем, работающих на газовом топливе.

Использование керамического дымохода


Монтаж дымохода для газового котла также может осуществляться с использованием керамической конструкции. Подобные решения сегодня не пользуются особым вниманием покупателей, находящихся в сегменте элитного строительства. Однако если вы преследуете цель установить надежный, пожаробезопасный и недорогой дымоход, то другой альтернативы, кроме керамической конструкции, сегодня нет.Помимо прочего, эти продукты просты в установке.

Требования к дымоходу газового котла

Монтаж дымохода для газового котла требует максимального внимания к работе. Особое внимание необходимо уделить плотности прилегания элементов конструкции в тех местах, где производилось соединение. Следует постараться добиться максимальной герметичности. Это предотвращает проникновение горячих газов за пределы дымохода. Если в системе отопления несколько узлов, то можно использовать общие соединительные дымоходы.

Установка дымохода внутри здания

Дымоходы для котельных устанавливаются как снаружи, так и внутри здания. Для того, чтобы понять разницу, необходимо провести сравнительный анализ. Таким образом, внутренний дымоход не предполагает наличия теплоизоляции, если предусмотрен обогрев всех помещений. Через них будет проходить дымоход, и утеплять нужно будет только внешнюю часть трубы.

Что касается внешнего дымохода, теплоизоляция должна быть полностью оборудована.Внутренние дымоходы имеют высокий риск попадания угарного газа в помещение. Это свидетельствует о повышенной пожароопасности.

Если говорить о наружных конструкциях, то они отличаются высоким уровнем безопасности при эксплуатации. Внутренние трубы имеют множество различных компонентов, отличающихся друг от друга конструктивными особенностями. Это неизбежно приводит к определенным трудностям при монтаже. Компоненты оппонента очень похожи, что обеспечивает простоту установки. Внутренние трубы дымохода довольно сложно ремонтировать.Наружный дымоход легко ремонтировать, какие бы проблемы ни возникли.

Особенности устройства внутреннего дымохода

При обустройстве внутренних дымоходов для котлов предварительно необходимо сделать разметку в кровельном пироге и перекрытиях, что позволит сделать отверстия. Правильность этих работ следует проанализировать несколько раз. Только после этого можно приступать к вырезанию проема. Патрубок, который отходит от отопительного оборудования, необходимо соединить с переходником-переходником.Далее соединяется ревизия и тройник, закрепляется металлический лист, монтируется основной кронштейн. При сооружении трубы может понадобиться использование отводов.

Следует запастись специальной трубой, если предполагается установка через потолок. На трубу необходимо надеть оцинкованный лист, в котором заранее сделать отверстие большего диаметра по сравнению с трубой дымохода. Оцинковку следует крепить к потолку. Для того чтобы стыковка была более надежной, следует использовать хомуты, которые стягиваются хорошей проволокой или болтами.

Отделочные работы

Правила установки газового котла в частном доме предполагают крепление дымохода настенными хомутами. Их устанавливают на расстоянии 2 метров друг от друга. Кроме всего прочего, рекомендуется использовать кронштейны с шагом 4 метра. Для завершения дизайна следует использовать специальный наконечник, который имеет коническую форму. На последнем этапе проводятся работы по утеплению в районе дымохода.

Дополнительные требования к дымоходу

Правила установки газового котла в частном доме предусматривают соблюдение всех требований к дымоходу. Для удаления газов и подачи воздуха в котел необходимо использовать специальное оборудование. Внешне он выглядит как вал, во внутреннем пространстве которого установлена ​​труба. Монтаж дымохода необходимо производить строго вертикально. Наличие сужений и расширений внутри канала категорически не допускается.

Устройство предполагает использование исключительно негорючих и нерасходуемых материалов. Конструкция не должна иметь трещин и каких-либо механических повреждений, через которые продукты горения могут просочиться в помещение.При монтаже следует использовать только качественные герметики, устойчивые к высоким температурам. Высота трубы и ее диаметр должны соответствовать выходным параметрам котла. В противном случае не удастся добиться достаточной тяги.

Как было сказано, дымоход может быть как внутренним, так и внешним. Существуют стандартные схемы, по которым производится подключение. Если приходится выбирать вариант, не считающийся стандартным, он должен соответствовать регламенту. Любая система подключения предусматривает уклон в сторону котла горизонтального участка дымохода в пределах 3 градусов и более на один метр.

Присоединение дымохода к газовому котлу

Дымоходы к газовым котлам, цена которых может варьироваться от 700 рублей за 1 метр, не подключаются по схеме, предполагающей подключение нескольких отопительных приборов путем объединения трубы в один дымоход. В этом случае продукты горения могут попасть внутрь помещения. Запрещается соединять элементы, состоящие из асбеста, оцинковки, кирпича и алюминия.Оптимальная высота дымохода – это параметр в пределах 5 метров и более. Если речь идет о плоской кровле, то устройство дымохода предполагает возвышение элемента над поверхностью на 1,5 метра.

Что касается высоты трубы, ось которой находится в 3 метрах от кровли, то этот параметр должен определяться уровнем конька. Если труба возвышается над последним элементом более чем на 2 метра, то следует произвести дополнительную фиксацию с помощью строительных растяжек.

Выход дымохода наружу

Диаметр дымохода для газового котла должен соответствовать выходным параметрам отопительного оборудования. Для того чтобы вывести элемент наружу, следует разметить участок, а затем сверить размеры трубы, сверив их с разметкой. Только после этого можно начинать делать отверстия. К патрубку котла следует подсоединить проходной элемент, выводящий трубу на улицу. Для перехода следует использовать трубу. Отверстие в стене и проходящий через него кусок трубы следует хорошо заизолировать.

При демонтаже дымоходов для напольных газовых котлов следует установить тройник с инспекцией, а затем надеть заглушку. Мастер должен нарастить трубу, постепенно присоединяя к ней звенья. Конструкцию необходимо прикрепить к стене с шагом в 2 метра. Крепление следует усилить хомутами.

После набора нужной высоты следует установить конусообразный наконечник. Если выпускной канал формировался из сэндвич-материала, то теплоизоляция не выполняется, если ее нет, то следует провести такие манипуляции. Дымоход для настенного газового котла, прежде всего, должен быть безопасным, а также эффективным. Только после этого необходимо думать об эстетическом виде изделия. Если вы не уверены в своих силах и возможностях, то предпочтительнее доверить подключение профессионалам своего дела, это позволит вам получить гарантию безопасности.

26 Cedar Court, Terenure, Dublin 6W — Mullery O Gara Агенты по недвижимости — 4577016

Описание
Mullery O’Gara рада представить на рынке 26 Cedar Court, привлекательный семейный дом из красного кирпича с террасой посредине и парковкой во дворе. к фронту, частный сад к задней части с пешеходным доступом.№ 26 находится в хорошем состоянии и имеет большой потенциал для расширения в тыл при условии получения разрешения на строительство. Прекрасно расположен недалеко от деревень Теренуре, Гарольдс-Кросс и Ратгар, рядом с автобусными маршрутами, школами, парками, спортивными сооружениями и т. д. Недвижимость удобна для автомагистрали M50 и центра города. Кратко включение прихожей, гостиной с газовой плитой и мраморным камином, хранения под лестницей, кухни/столовой в задней части с диапазоном единиц и дверью в сад. В самой кухне встроенные блоки с качественной встроенной техникой и новый бойлер.Эта область просторна и полна естественного света с окнами и матовой дверью, ведущей в задний сад. Есть 3 спальни наверху. Спальня 1 расположена в задней части дома и имеет встроенные шкафы. В спальне 2 есть встроенные шкафы, а спальня 3 в настоящее время используется как домашний офис. В душевой есть большой электрический душ, туалет, белый и полностью выложен плиткой. Снаружи перед домом есть парковка во дворе с насаждениями и зелеными насаждениями. В заднем саду есть кустарники, насаждения, трава, задний пешеходный доступ и деревянный сарай.Сидар-Корт идеально расположен в пределах легкой досягаемости от деревень Теренур, Гарольдс-Кросс и Ратгар, практически со всеми удобствами на пороге. От магазинов, ресторанов и баров, парков, школ и отличного транспортного сообщения, обеспечивающего быстрый и легкий доступ к городу и за его пределами. Это наиболее удобное расположение и тихое место.

Жилые помещения
Вестибюль Пол из дуба Гостиная Дубовый паркет, газовая плита с мраморным камином, окна с двойным остеклением.Хранение под лестницей Кухня/Столовая Набор кухонных шкафов кремового цвета, электрическая плита, вытяжка, посудомоечная машина, кафельный пол, кафельный фартук. Дверь, ведущая в задний сад Вверх по лестнице Посадка Дверь в горячий пресс, стеллаж. Доступ на чердак Спальня 1 (сзади) Встроенные шкафы Спальня 2 (передняя) Встроенные шкафы Спальня 3 (передняя) Ванная комната Прогулка в душевой кабине, электрический душ, туалет, белый, полностью плиточные стены и полы за пределами Парковка на улице впереди Частный сад сзади с кустами, посадками, травой, деревянным навесом и доступом сзади.Есть место для удлинения задней части стр.

Характеристики
c. 829 кв. футов / около 77 кв. м GFCH Тревога В хорошем состоянии Стеклопакеты Мансардный этаж для хранения Задний доступ Комната для расширения в зависимости от п. п. Помимо множества школ, магазинов и автобусных маршрутов Пешком до деревень Теренуре, Ратгар и Гарольд Кросс Рядом с М50 и центром города

BER Детали
BER: C2 BER №106077449 ​​Энергоэффективность: 181,74 кВтч/м²/год

Дымоход для газового котла

Обустраивать в частном доме дымоход для газового котла необходимо по определенным правилам.Возвышающаяся над крышей труба лишь малая часть сложной конструкции. Труба забирает дым и газ из дома. Имея частный дом, вы должны понимать, как работает дымоход, представлять себе работу отопительной системы и понимать, как ее эксплуатировать. В первую очередь, планируя обустройство газового котла отопления, следует рассмотреть различные варианты дымоходов, узнать об их преимуществах и недостатках.

Частные инструменты для строительства дымохода для газового котла, следует узнать об их разновидностях.Популярные варианты кирпича сейчас используются не так часто. Это устаревшая конструкция, довольно сложная в устройстве, занимает много места. К тому же их устройство и долго, и дорого, а характеристики кирпича уступают современным материалам. Поэтому большинство владельцев, имеющих частный дом, который отапливается газовым котлом, отказываются от кирпичных вариантов в пользу новых конструкций.

Использование нержавеющей трубы ↑

Нержавеющая сталь

может быть успешно использована при устройстве дымохода в частном доме.Несомненные достоинства стали – высокая прочность и стойкость к агрессивным веществам. Стальные конструкции представляют собой сэндвич-систему, состоящую из двух труб разного диаметра. Пространство между ними заполнено жаростойкой изоляцией. Они выглядят современно и очень надежны. В настоящее время варианты этого типа являются одними из популярных.

Коаксиальный дымоход ↑

Хорошим решением для котла будет коаксиальный дымоход. Самым большим преимуществом является то, что конденсат может образовываться на его внутренней поверхности.А вот для систем, работающих на газовом топливе, это одно из главных преимуществ. Кроме того, эта модель очень привлекательна внешне и обладает всеми необходимыми характеристиками.

Использование керамического дымохода ↑

Керамическая конструкция также может быть использована для оснащения дымохода частного дома. Это решение очень надежное, пожаробезопасное и доступное по цене. Сегмент элитного строительства сегодня использует эти варианты. В дополнение ко всем вышеперечисленным преимуществам он прост в установке.

Все существующие требования, нормативные правила и особенности монтажа дымохода для газового котла, прописанные в СНиП 2.04.05-91. Они должны идеально слушаться, иначе монтаж будет выполнен правильно и соединить конструкцию без неровностей не получится. И это, конечно, повлияет на безопасность эксплуатации. Одним из важнейших параметров, необходимых для правильной работы газового котла, будет обеспечение хорошей тяги. Это поможет эффективно применять тепловую энергию. Кроме того, существуют обязательные правила:

  1. Дымоход должен быть оборудован емкостью для конденсата, чтобы лишняя вода не скапливалась на стенках конструкции.
  2. Воздухозаборник не нужно оснащать грибками и дефлекторами, так как они мешают удалению нагара. Эти элементы могут стать причиной попадания в частный дом угарного газа.
  3. Меблированный частный дом с камином, особое внимание необходимо уделить деформационным швам конструкции, все элементы должны плотно прилегать друг к другу, необходимо добиться абсолютной герметичности.
  4. Если вы хотите создать диаграммы смещения, их угол не может превышать 30 градусов.
  5. Любые ответвления в стороны не должны быть более 1 метра.
  6. При монтаже поперечное сечение исключается, а колена размещаются только там, где это необходимо и в количестве не более трех. При установке колен необходимо оборудовать систему ревизионными люками, для удобства очистки конструкции.
  7. При необходимости увеличения трубы звенья должны быть соединены друг с другом внахлест, составляющий половину диаметра трубы.
  8. Дно трубы оборудовано капельницей и ревизией.
  9. Частный дом содержит стены и потолок, стыки труб не должны совпадать с ними.
  10. Горизонтальная часть трубы, если дом еще строится, не может быть длиннее 3 метров. Для готовых построек это значение составляет не более 6 метров.
  11. Если в конструкции здания используются легковоспламеняющиеся материалы, то дымоходы котла должны располагаться не менее чем на 25 см.
  12. Если труба проходит через горючую конструкцию, из которой построен частный дом, необходимо ее изолировать. Использование базальтовой ваты и антипиреновой мастики.

Дымоходы внутренние и наружные.Внутренняя конструкция отличается тем, что не требует утепления. Он проходит насквозь и утепляется только внешняя часть. Монтаж внутреннего дымохода предполагает изготовление нескольких деталей разного диаметра, что приведет к определенным трудностям при герметизации. Недостатком такого решения является то, что велика вероятность проникновения угарного газа в дом. К тому же внутренний дымоход достаточно сложно починить.

Внешний вариант более пожаробезопасен, но требует хорошей изоляции. Все детали хорошо подогнаны друг к другу, что облегчает монтаж. Оснащая частный дом наружным дымоходом, вы можете быть уверены, что последующая чистка и ремонт не вызовут особых затруднений.

Перед началом монтажа дымохода вам потребуется разметить крышу и потолок частного дома, обозначить места, где нужно вырезать отверстия. Нужно очень тщательно все промерить, хорошо продумать будущий дизайн. Только проанализировав все, можно вырезать проемы.Отходящий газ из выхода котла соединяется с переходным переходником. Далее вниз тройник, ревизия, закрепление основного кронштейна конструкции и оснащение всеми необходимыми аксессуарами. Если есть необходимость увеличить трубу, можно применить колено.

Важно! Если установка осуществляется через потолок, необходимо использовать специальную насадку. Дымоход надевается на лист оцинкованного железа, который крепится к потолку хомутами или проволокой.

Дымоход для газового котла можно подключить одновременно к нескольким отопительным приборам, объединив трубы. Так как в этом случае частный дом может быть наполнен продуктами горения. Не связывайте между собой и различные композиционные материалы: кирпич, оцинкованное железо, асбест или алюминий. Оптимальная высота для устройства дымохода – 5 и более метров. Если в доме плоская крыша, труба должна возвышаться над ней, на 1,5 метра.

Если частный дом оборудован трубой, высота которой более двух метров, необходимо дополнительно закрепить строительные растяжки.

Диаметр дымохода для газового котла должен соответствовать диаметру выходного отверстия каменки.Чтобы вывести его наружу, нужно измерить все размеры, чтобы выложить площадку для работы. После того, как отверстия проделаны, входной элемент соединяется с входом котла, а труба выводится на улицу. Отверстие, образовавшееся при выводе трубы, необходимо заизолировать.

Так как Ваш частный дом оборудован газовым котлом, то на дымоход устанавливается еще один тройник с ревизией и надевается заглушка. Трубу следует нарастить на несколько звеньев, которые крепятся к настенным кронштейнам, расстояние между которыми должно быть не более 2 метров. Для усиления используйте фиксаторы.

При достижении нужной высоты трубы устанавливается конический наконечник, защищающий от ветра и дождя. Далее следует сделать теплоизоляцию. Выполняется в том случае, если ваш частный дом оборудован дымоходом из сэндвич-материала. Настенный газовый котел должен быть, прежде всего, безопасным и эффективным, а уж потом думать об эстетике.

Важно! Если вы решили сделать камин и подключить газовый котел самостоятельно, внимательно изучите технологию.В противном случае, если вы не уверены, лучше довериться профессионалам, которые смогут гарантировать безопасность.

В частном доме дымоход должен быть с соблюдением всех правил. Вентиляция и приток воздуха для котла производится на специальном оборудовании. Он напоминает шахту с трубой внутри. Дымоход монтируется вертикально. Внутри канала не должно быть никаких расширений или ограничений, никаких препятствий движению воздуха.

Для монтажа использовать только негорючие, не плавящиеся, нетоксичные, безопасные материалы. Конструкция исключает трещины и другие повреждения частного дома, не пропускает продукты горения. Все стыки заделываются специальными термостойкими герметиками. Высота и диаметр трубы должны соответствовать параметрам для газового котла. В противном случае тяги будет недостаточно.

Вы можете оборудовать свой частный дом любым дымоходом, подходящим к газовому котлу. Главное правильно его смонтировать, и так далее можно нормально эксплуатировать. Для этого его необходимо периодически (1 раз в год) чистить.В случае механических повреждений немедленно их устранить.

Как установить дымоход для газового котла по технологии ФуранФЛЕКС, узнаем в следующем видео

Содержимое

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
