Дымоход для котла своими руками

Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.

Оглавление:

1. Особенности сооружения дымохода
2. Предназначение и устройство дымохода
3. Схемы дымоходов для котлов разного типа
4. Разновидности дымоходов по типу материалов
5. Монтаж коаксильного дымохода

Особенности сооружения дымохода

Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера.

Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями. Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход. Современные дымоходы для котлов – фото:

Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!

Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.

Основные правила:

1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.

2. Помните, что возможна некоторая утечка опасной газовой смеси при:

• включении отопительной системы и розжиге котлов;
• дозагрузке твердого топлива;
• завершении процесса горения, включая принудительное тушение огня.

Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.

3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.

4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.

5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:

• электрических,
• газовых,
• дизельных котлов.

6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:

• сводить к минимуму эффективность обогрева помещения,
• деформироваться,
• «рвануть»,
• выделять угарный газ.

Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном  помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.

Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.

Предназначение и устройство дымохода

Не столь важно, из чего изготовлена труба дымохода, главное:

• функциональность;
• эффективность работы;
• безопасность;
• надежность;
• долговечность.

Основные проблемы при большом несоответствии дымохода и мощности котла:

• уменьшает КПД системы отопления;
• в помещение проникают дым, СО и другие продукты сгорания;
• есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
• котел сложнее растопить.

Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:

• обеспечение достаточной тяги;
• выведение продуктов горения и дымовых газов;
• обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.

Классический дымоход имеет несколько модификаций, например:

• сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
• асбестоцементная труба или кирпичная кладка.

В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение. Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.

Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.

Схемы дымоходов для котлов разного типа

1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей  циркуляции, важно это учитывать при ее построении.

Схема подключения дизельного котла:

Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами. Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.

2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:

3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:

Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:

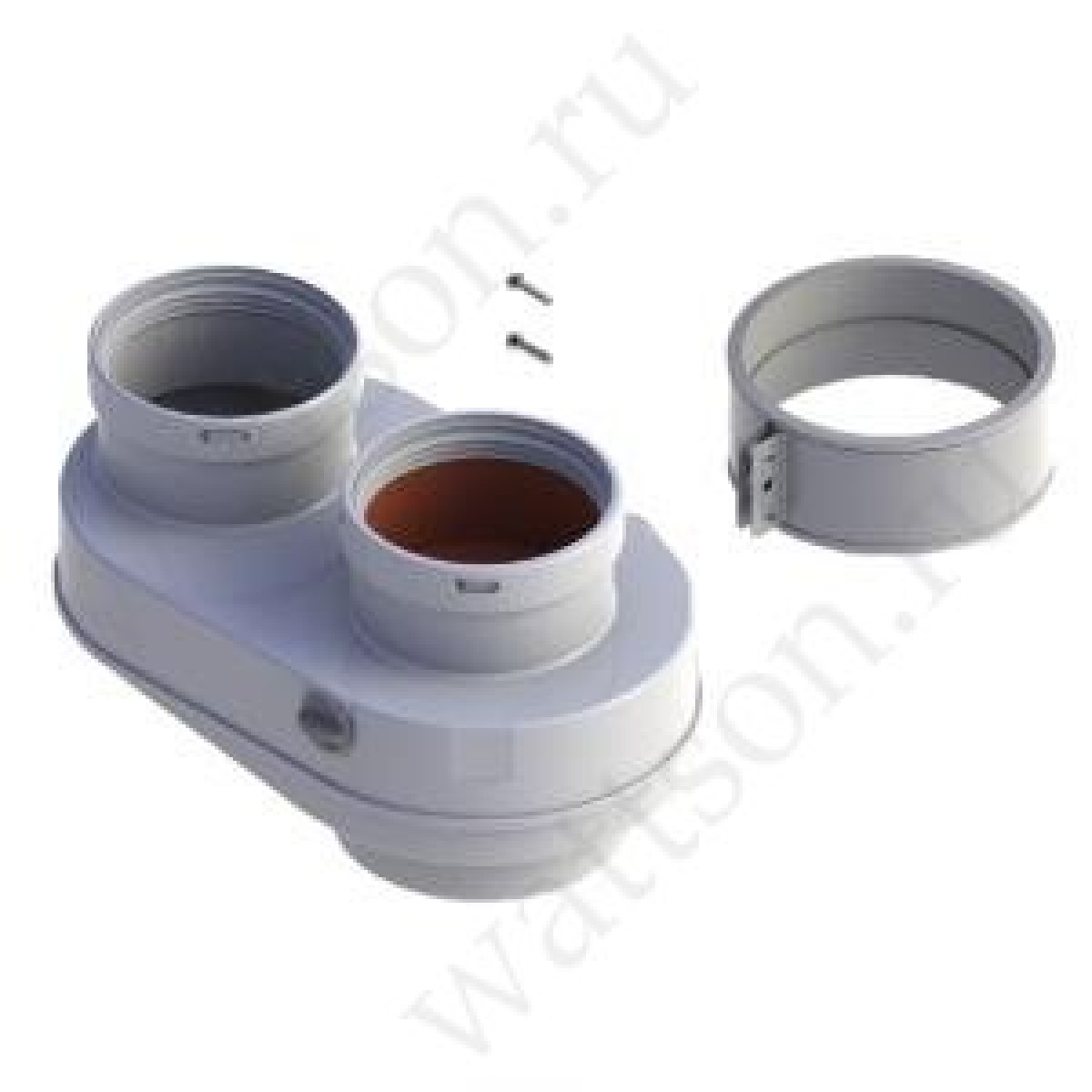

• переходник для крепления трубы для дымохода к патрубку котла;
• телескопические трубы или равного сечения;
• конические наконечники и отводы;
• тройник с ревизионным отверстием и штуцером для выведения конденсата;
• стеновые крепления (хомуты, кронштейны и пр. ).

Разновидности дымоходов по типу материалов

1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.

2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден. Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.

3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.

4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:

• просты и надежны;
• легко собираются из нескольких модулей;
• доступны по цене.

5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке. Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.

6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.

Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.

Монтаж коаксильного дымохода

Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.

Монтаж коаксиального дымохода тоже довольно прост.

Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши. Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.

В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит  переувлажнение.

Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:

1. Проверьте наличие рабочего инструмента и всех деталей для сборки:

• труба дымоотвода;
• колено дымохода;
• соединительный хомут;
• дымоотводная труба;
• адаптер для стыковки котла и дымохода;
• фланцы;
• декоративные накладки для монтажа к стене.

2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.

3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.

Совет:  Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают  отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.

Как выбрать дымоход для котла на твердом топливе

Котлы, работающие на твердом топливе — одна из самых удобных систем отопления для загородного дома или дачи. Такие котлы просты в обслуживании, а топливо для них стоит недорого. Дымоход для твердотопливного котла необходимо выбирать с учетом требований СНиП и ПБ. Рассказываем, как выбрать дымоход для котла на твердом топливе.

Твердое топливо предполагает появление сажи на стенках дымохода, высокую температуру газов, которые будут выводиться с помощью дымохода. Поэтому правильно подобранный дымоход, его своевременная чистка и корректная эксплуатация увеличат срок его службы и энергоэффективность.

Все требования к дымоходам для твердотопливных котлов содержатся в СНиП по строительству: 2.04.05-91, 41-01-2003; СП 7.13130.2011, СП 60.13330.2012; ДБН В 2.5-20-200 и НПБ 252-98.

Читайте также: Как часто нужно чистить дымоход

Сечение и диаметр трубы дымохода

Труба дымохода должна быть определенного диаметра и сечения. Эти нормы необходимо соблюдать, чтобы дымоход работал исправно. Также правильный диаметр дымохода будет влиять на стабильность тяги, на количество конденсата, на мощность работы отопительного котла и на то, как быстро дымоход будет прогреваться.

Сечение трубы дымохода принято выбирать с учетом следующих параметров. Скорость выхода дыма зависит от типа сечения дымохода, от изгибов дымохода и его горизонтальных участков. Таким образом, для твердотопливных котлов подходят дымоходы круглого или овального сечения.

Не выбирайте для твердотопливного котла дымоход с квадратным или прямоугольным сечением, так как это будет влиять на тягу.

Тяга будет лучше в дымоходе с маленьким диаметром. В то же время наружный диаметр самой трубы может быть любым, это не повлияет на тягу. Необходимый диаметр внутри дымохода будет зависеть от объема топочной камеры. Рассчитывать эти показатели необходимо индивидуально для вашего котла. В случае, если диаметр будет чересчур большим, это будет влиять на скорость тяги.

Материал дымохода для твердотопливного котла

Для таких котлов отлично подходят дымоходы из стали. Цена таких дымоходов низкая, а качество высокое. Кроме этого, стальные дымоходы не требуют сложного монтажа. Такой дымоход легкий, а значит, для него не понадобится фундамент или дополнительный фундамент, который всегда нужен для керамических и кирпичных дымоходов. Простая конструкция дымохода предполагает, что его можно собрать самостоятельно. Внутренняя конструкция такого дымохода предполагает хорошую тягу и уменьшает оседание смол на стенках. Стальной дымоход можно купить готовый или сделать на заказ под ваши параметры. Сегодня есть много видов стальных дымоходов, подобрать такой для твердотопливного котла будет не трудно.

Какую выбрать трубу для твердотопливного дымохода

Для твердотопливного котла подходит труба с круглым или овальным сечением. Прямоугольное или квадратное сечение не обеспечит необходимую силу тяги. Чтобы соблюдать нормы пожарной безопасности, учитывайте, что для оцинкованной или нержавеющей трубы, нужна теплоизоляция, если труба устанавливается внутри деревянного дома. Это связано с тем, что наружная температура трубы во время топки не должна превышать 40-45°С.

Также выбирайте трубу, которая выдерживает максимальные температуры и при этом образовывает минимум конденсата.

Вышеперечисленным требования отвечает сэндвич-дымоход, стальной дымоход и керамический. Цена двух первых будет значительно ниже. И при правильной эксплуатации и своевременной чистке она прослужат максимальное количество времени.

Читайте также: Как выбрать дымоход: 2 главных правила

Дымоход для котла. Программа расчета дымохода.

Дымоход – главная часть котла или котельной установки. Его задача – безопасный и надежный отвод продуктов сгорания в атмосферу, а также создание разрежения в топке котла и помещении котельной, необходимое для притока воздуха для горения.

При работе на дымоход воздействуют продукты сгорания с температурой до 320 градусов Цельсия. При использовании твердого топлива, дров или каменного угля сажа откладывается на внутренних стенках дымохода и способна периодически возгораться.

Сажа представляет собой чистый углерод С, который может при определенных условиях воспламеняться и гореть с температурой до 1000?С. При этом дымоход должен сохранить свою теплоизолирующую способность, целостность конструкции и статическую устойчивость! Возгорание сажи является критической ситуацией, избежать которой удастся при соблюдении регламентных работ по очистке дымохода. Из за отложений сажи в канале дымохода при охлаждении продуктов сгорания может образовываться кислый конденсат, который разъедает материал, из которого изготовлена дымовая труба ( дымоход ). Кроме того, на дымоход воздействуют ветровая нагрузка и собственный вес.

Задачей дымохода является отвод продуктов сгорания от присоединенной топки и их рассеивание в пространстве, обеспечение притока воздуха для горения. Необходимая для этого тяга возникает вследствие разности плотности отходящих газов в дымоходе и столба наружного воздуха такой же высоты. Для атмосферных газовых котлов тяга, создаваемая дымоходом, должна преодолевать сопротивление движению приточного воздуха для горения снаружи в помещение котельной, сопротивление топки по отходящим газам и гидравлические потери по длине и на местные сопротивления в соединительной линии и канале дымохода.

Определение размеров дымохода.

При расчете высоты дымовой трубы принимается во внимание ее расположение относительно конька кровли и более высоких частей здания. Если оголовок находится не далее 1,5 метров от конька по горизонтали дымовая труба должна быть выше него не менее 0,5 метра. При расстоянии от конька до оголовка до 3 метров оголовок может быть вровень с коньком, при расстоянии более 3 метров – не ниже линии, проведенной от конька под углом 10гр к горизонту. Минимальная высота дымовой трубы в любом случае не менее 5 метров.

Кроме высоты, для дымовой трубы ( дымохода ) необходимо в каждом случае рассчитывать ее сечение для обеспечения нормальной работы котла или печи при любых погодных условиях, зимой и летом.

Неправильно подобранное сечение системы отвода продуктов сгорания (дымохода) приводит к аварийному отключению котла по причине отсутствия разряжения (тяги) необходимого для надежного и гарантированного отвода всего объема продуктов сгорания. Сечение дымохода должно быть, как минимум, равно сечению газоотводящего патрубка котла, а в лучшем случае определяться расчетным способом исходя из параметров работы котельного оборудования и пространственной схемы установки!

При использовании твердотопливного котла, обязательно использование только двустенного дымохода (утепленного).

Дымоход. Ограничитель тяги — настройка.

Условия эксплуатации твердотопливных котлов (выпадение сажи, температура) требуют установки ограничителя тяги в стенке дымохода ниже входа отходящих газов (тройника) и минимум на 40 см выше его основания. При этом недопустимо применение принудительно управляемых или комбинированных ограничителей тяги.

Настройка на необходимую тягу топки осуществляется поворотом регулировочной шайбы, фиксируемой в соответствующем положении.

Для проверки работоспособности системы отвода продуктов сгорания и подбора элементов дымохода вы можете совершенно бесплатно использовать программу фирмы Jeremias.

Программа расчета сечения дымохода и подбора элементов системы отвода продуктов сгорания — скачать бесплатно, 10,6 Мб

Полное описание работы с программой подбора элементов системы отвода продуктов сгорания скачать бесплатно, PDF — 1,04 Мб

Стальные трубы для дымоходов в СПб из нержавейки

Дымоход для котла

Дымоходы бывают для разных типы котлов, отличающихся друг от друга используемыми в них источниками горения. В основном их различают по следующим типам:

Дымоход для газового котла

Дымоход для газового котла представляет собой вертикальную трубу. Она должна быть газонепроницаемой и не допускать попадание газа в помещение. В основном для этой цели используется труба с круглым сечением.

Дымоход для газового котла прокладывают как внутри дома, так и снаружи. Длина дымохода зависит от того, насколько далеко он располагается от конька дома и нет ли поблизости других построек. Чем ближе к коньку, тем выше должна возноситься труба, не менее чем на 0,5 м при нахождении на расстоянии 1,5 м.

Основные требования к дымоходу:

• диаметр трубы не может быть меньше диаметра отводного патрубка котла;
• уклон некоторых участков трубы не должен превышать 30°;
• не допускается сужения поперечного сечения.

Если дымоход располагается вне здания, то он нуждается в дополнительном утеплении. Это позволит предотвратить промерзание трубы и образование конденсата зимой.

Чаще всего дымоход для газового котла отопления изготавливается из нержавеющей стали. Материал устойчив к агрессивному кислотному конденсату, выделяемому при сжигании природного газа, а также выдерживает высокие температуры. Однако можно встретить варианты из керамики и асбоцементной трубы. Допускается использовать и стекло, однако такие дымоходы для котлов из-за высокой цены и сложного монтажа не получили большого распространения.

В отдельную категорию можно выделить коаксиальные дымоходы. Это два в одном, то есть с одной стороны, отводят продукты сжигания топлива, а с другой – берут воздух для поддержания горения с улицы. Таким образом, по факту используется 2 трубы, которые расположены друг в друге. Это самый современный вариант дымохода газовых котлов. Он интересен тем, что не использует комнатный воздух и поэтому не сжигает кислород в помещении.

Дымоход для твердотопливного котла

Дымоход для такого типа котлов рассчитан на температуру 600°, именно такого значения достигает дымовой газ при топке углем.

Дымоход может быть изготовлен из следующего материала:

• нержавеющей стали;
• огнеупорного кирпича;
• керамики;
• эмалированной стали.

Относительно недорогой вариант – это нержавеющая сталь. С ней ничего не случится при воздействии агрессивной среды, материал позволяет выдерживать температуру до 800°.

Кирпич рассчитан на 1000°. Однако из-за того, что он долго прогревается, возможно образование конденсата в трубе. Вода является главной причиной появления трещин в кладке. Использовать такой дымоход можно, но не желательно.

Самый высокий показатель огнестойкости имеет керамический дымоход – до 1200°. Он не боится конденсата и устойчив к механических повреждениям.

Эмалированные дымоходы обладают повышенной коррозионной, химической и термостойкостью и способны выдерживать температуру до 900°.

При использовании твердотопливного котла на внутренних стенках дымохода со временем образуется налет сажи. Поэтому необходимо периодически чистить трубу. Если этого не делать, показатели тяги будут падать и в итоге использовать засоренную трубу станет небезопасно. Выбирая дымоход для твердотопливного котла, обязательно нужно учесть наличие возможности его чистки. Также немаловажно предусмотреть способы отвода конденсата.

Дымоход для дизельного котла

У дымохода для дизельного котла имеются следующие особенности:

• допускается только горизонтальная установка;
• используется сталь повышенной устойчивости;
• минимальная толщина стенок стального листа – 1 мм;
• труба должна обладать повышенной устойчивостью к кислотам и коррозии, в частности, к воздействию серы, которая выделяется при сгорании дизельного топлива.

Дымоход для дизельного котла необходимо чистить минимум раз в полгода, так как на его стенках оседают продукты горения.

Прежде чем купить дымоход для газового, твердотопливного или дизельного котла и установить его, ознакомьтесь с правилами безопасности! Обязательно изучите требования производителя котлов, их незнание может стоить жизни вам и вашим близким.

Дымоход для котла. Делать или покупать?

Вопрос почти гамлетовский, однако нуждающийся в детальном рассмотрении. В статье на примере практического опыта описывается решение данной проблемы при устройстве котельной в своём доме.Как это не покажется парадоксальным, статья может быть полезна и тем, кто планирует и может позволить себе купить дымоход, и тем, кто замыслил делать дымоход своими руками.

Для первых статья будет полезна тем, что приводимая в ней информация позволит грамотно сформулировать заказ на изготовление дымохода, а при монтаже дымохода, хотя бы убедиться в отсутствии «ляпов» со стороны исполнителей.

Те же, кто планирует делать дымоход своими руками, найдут в статье полезную информацию в плане практического выполнения работ.

Чтобы не тратить время на теорию, которой в сети Интернет предостаточно, отмечу только главное.Влияние дымохода на безопасность таково, что правильность его работы будет проверена органами Пожарного надзора с выдачей письменного акта, без которого вас просто не подключат к газовым сетям.

Выбор конструктивного исполнения дымохода в доме

В зависимости от места установки котла и особенностей помещения, возможны два различных варианта установки дымохода: наружный приставной дымоход или внутренний дымоход. На рисунке ниже показана упрощённая схема устройства приставного наружного модульного дымохода.

Основные конструктивные элементы наружного приставного модульного дымохода:

• Переход (соединительный газоход) от котла к дымоходу (2)
• Несущий стеновой кронштейн (3) и ревизия, устраиваемая в нижней части дымохода
• Секции (сегменты) сборного модульного дымохода (4)

При устройстве дымохода внутри строения потребуются дополнительные работы, связанные с необходимостью устройства опоры (фундамента) для дымохода, защитного кожуха для дымохода (как правило, шахта, выложенная из кирпича), устройство разделок при проходе дымохода через чердачное перекрытие и кровлю.

Сравнительная характеристика основных свойств дымоходов представлена в таблице № 1 ниже:

Вывод: При возможности предпочтение следует отдать устройству наружного приставного дымохода.

Купить дымоход или сделать дымоход своими руками?

Если вы решили использовать приставной наружный дымоход, возможны два варианта: заказать модульный дымоход заводского изготовления и монтаж в специализированной организации, либо сделать дымоход своими руками.

Сравнительная характеристика основных свойств дымоходов представлена в таблице № 2 ниже:

Примечание:Если техническая возможность существует, а финансовая составляющая не проблема, то самый простой вариант — заказать дымоход и его монтаж в специализированной организации.

Каковы же аргументы тех, кто делает дымоход своими руками?

• Во-первых, конечно цена. Чем дальше от мегаполисов, тем она выше.
• Во-вторых, возможности применения модульного дымохода в отдельных случаях сильно ограничены, и без проведения дополнительных работ невозможны. Но подробнее об этом позже.

Если вы приняли решение делать приставной дымоход самостоятельно, то при проработке конструкции и используемых материалов необходимо учесть следующее.

Выбор основных параметров, конструктивных решений и материалов для устройства приставного дымохода.

a) Площадь внутреннего сечения дымохода (по всей его длине) не должна быть меньше внутренней площади дымохода самого котла. Т. е. котёл должен быть в наличии до начала выполнения работ.
b) Оптимальной формой внутреннего сечения дымохода (с точки зрения отвода дымов) является круг. Большое значение также имеет гладкость внутренней поверхности дымохода.
c) При сжигании газа в результате горения выделяют химически агрессивные компоненты в виде паров и конденсата. Поэтому материал, для применения в дымоходе должен быть газоплотным и инертным к химическим воздействиям.
d) Температура отходящих газов для котлов небольшая, по крайней мере обычно она не превышает 150 С для российских котлов(а для импортных — и того меньше). Поэтому материал, используемый для дымохода, должен стабильно выдерживать температуру с некоторым запасом, к примеру около 250 — 300 С. Этого будет вполне достаточно для надёжной работы дымохода.

Таким образом, общие решения по устройству самодельного дымохода в доме следующие:

С точки зрения изложенных требований в качестве дымохода было решено использовать асбоцементную трубу.

Прим. В паспорте котла прописана возможность для использования в качестве дымоходной трубы трубы АСБ с Ду-150 мм. Согласно расчётам, площадь внутреннего сечения такой трубы немного меньше, чем у котла, но незначительное отклонение размера сечения, в пределах (± 5 ) %, можно компенсировать увеличением (уменьшением) общей высоты трубы.

Для соединительного газохода между котлом и дымоходом решил использовать самодельную конструкцию.

Монтаж трубы и утепления дымохода решил выполнить по аналогии с модульным дымоходом, т. е. выполнить облегчённый монтаж.

Устройство перехода для дымохода.

Основную трудность при самостоятельном изготовлении приставного дымохода представляет устройство перехода (соединительного газохода) от котла к самому дымоходу. Это связано с необходимостью выполнения сварочных и токарных работ. Поэтому рассмотрим этот вопрос подробнее. К устройству перехода между котлом и дымовой трубы предъявляются определённые требования, отмечу основные из них.

Длина горизонтального участка не должна превышать 2 м. (для дымохода с естественной тягой).

На горизонтальном участке необходимо предусмотреть устройство для его.

Наличие горизонтального участка необходимо компенсировать увеличением общей высоты дымовой трубы по сравнению с расчетной или рекомендованной.

Соединения между котлом, переходом и дымоходом должны быть герметичными и газонепроницаемыми.

Для изготовления дымохода использовался стальной лист толщиной 3 мм. При выборе материала исходите из того, что экономить на толщине материала не рационально, так как конструкцию перехода в стеновом проёме будет достаточно сложно заменить или отремонтировать. Поскольку выпуск дымохода котла имеет прямоугольную форму размером 202×96 мм, а сам дымоход круглый, нужно было продумать переход.

Ниже на фото показаны основные этапы работы.

Раскройка заготовок.

Конструкция самодельного перехода, представлена на фото ниже.

Прямоугольный горизонтальный участок канала (1) предназначен для непосредственного присоединения котла к конструкции. Здесь важно отметить следующее.

Переход должен достаточно свободно одеваться на дымоход котла, с зазором по периметру в (5-10) мм и на глубину минимум (4-5) см. Это необходимо для того, что бы при монтаже котла имелась возможность для маневра (немного развернуть, сдвинуть и т. д.). Зазор между стенками, впоследствии, легко устраняется при помощи скрутки из асбестового шнура (для получения нужной толщины) и специального печного герметика.

Прямоугольный наклонный канал (2) перехода, предназначен для прохода в стене. Длина канала зависит от толщины несущей стены, плюс напуск. Здесь важно отметить следующее .

• При напуске нужно учесть величину запаса для отделочных работ и необходимый запас (отступ от стены) для утепления самой дымовой трубы. В моём случае, при толщине несущей стены равной 55 см, длина наклонного канала составила около 90 см.
• Прямоугольный канал выполнен под углом, для лучшего отвода дымов в дымовую трубу. Суть — горизонтальные прямолинейные участки в дымоходе, при возможности, лучше исключить.

Чистка перехода легко осуществляется со стороны котла через шуровочную (верхнюю) дверцу.

Несущий элемент для установки дымоходной трубы (3).

Сделан из обрезка металлической трубы диаметром 219 мм, с обоих концов трубы приварены заглушки, в которых выточены отверстия по размеру трубы диаметром 159 мм.

Верхний стакан (3) сделан из трубы диаметром 159 мм.

Предназначен для непосредственной установки основания трубы АСБ, внутри трубы для этого выточен паз, по размерам трубы АСБ.

Нижний стакан также сделан из трубы 159, но большей высоты (4)

Предназначен для устройства ревизии. На фото ниже показано стрелками. Снизу к стакану крепится на двух болтах, через прокладку фланец, который обеспечивает герметичность дымохода в рабочем положении и возможность прочистки (слива конденсата) при обслуживании дымохода.

Что нужно учесть при выполнении строительных работ.

На фото ниже показаны основные моменты этапы строительных работ. На фото слева видно, что при устройстве фундамента для котельной была предусмотрена площадка для будущего дымохода, с учётом планируемого места установки котла в помещении котельной.

На фото справа видно, что при кладке стен был оставлен проём в стене для монтажа перехода в конструкции стены. На фото справа показана «примерочная» установка дымохода при кладке стены.

Необходимо отметить: если стена выполнена из негорючего материала, как на фото, то проблем при монтаже не возникнет. Если же материал стены горючий, необходимо предусмотреть разделку из негорючего материала в стене, иначе пожарники не допустят дымоход к эксплуатации. Несмотря на заявленные характеристики модульных дымоходов, при прокладке их через строительные конструкции, разделка из негорючих материалов для них также обязательна.

Как отмечалось ранее, переход устанавливался в стеновой проём во время выполнения строительных работ. Пространство в стеновом проёме между переходом и кирпичной кладкой можно заделать керамзитобетонной стяжкой. По мере кладки стен необходимо заложить в кирпичную стену металлическую арматуру для последующего крепления трубы хомутами к стене.

Высота дымовой трубы должна быть не менее 5 метров. Данный параметр зависит от многих факторов: места нахождения трубы по отношению к коньку крыши дома, особенностей строения, наличия других препятствий. Для удобства на рисунке ниже показаны основные размеры и соотношения, которые необходимо выдержать при устройстве дымохода в своём доме.

В нашем случае, учитывая, что внутреннее сечение трубы АСБ меньше сечения дымохода котла, наличие наклонного участка дымохода, а также взаимного расположения трубы и конька дома высота дымохода составила 7 метров. Т. е. потребовалось купить две трубы АСБ с Ду=150 мм и длиной 4 м. Кроме того, для надёжной фиксации трубы в верхней части строения пришлось сделать дополнительную кирпичную конструкцию.

Общий вид дымохода показан на фото ниже.

На фото справа показана нижняя часть конструкции дымохода, которая защищает теплоизоляцию самодельного перехода дымохода. Конструкция обеспечивает беспрепятственную ревизию дымохода за счет того, что плоский шифер крепится только одним болтом М10 в верхней части, в нижней части просто вставлен за уголок, заложенный в конструкцию при кладке.

Утепление дымохода.

Следующий важный момент, на который необходимо обратить внимание, — утепление конструкции дымохода. Сделать это нужно в обязательном порядке, иначе ухудшается тяга за счёт быстрого остывания отходящих дымов. Также снижается срок эксплуатации дымохода, за счёт образования конденсата и его воздействия на конструкции дымохода. К тому же требуется более частое обслуживание дымохода (слив того же конденсата) и т. д.

Утеплять дымоход необходимо так же тщательно, как и строительные конструкции. С учетом особенностей образования конденсата, утепление дымохода необходимо делать на высоту не менее 6 м (по строительной высоте). На фото ниже показаны основные этапы утепления дымохода. Теплоизоляцию необходимо защитить от внешних неблагоприятных воздействий.

Важным практическим критерием качества теплоизоляции дымохода является отсутствие конденсата в процессе эксплуатации.

Некоторые выводы и заключения

Про непростой выбор трубы для дымохода.

В Интернете муссируется информация о непригодности труб АСБ для устройства дымохода и безупречном качестве современных модульных дымоходах (из нержавейки, стекла, керамики и т.  д.). Поэтому хочу обратить внимание читателей на следующее. Труба АСБ по своим параметрам, с учетом всех факторов при её использования в качестве дымохода для котлов, работающих на газу, ничем не хуже, а по некоторым параметрам даже превосходит современные аналоги.

Действительно опасно применять трубу АСБ в случае, если котёл работает на твёрдом (уголь, дрова) топливе.

Температура отходящих дымов может достигать 250-400 градусов, а в случае возгорания сажи, которая образуется при сжигании твёрдого топлива, труба АСБ выйдет из строя. Но поскольку при сгорании сажи температура достигает более 1000 С, то и большинство модульных дымоходов тоже придут в негодность.

Главное же достоинство модульных дымоходов — технологичность, точность размеров при их изготовлении и возможность изготовления различных сложных деталей переходов, тройников, колен, определённая универсальность и т. д. удобна в первую очередь поставщикам и монтажным организациям.

Она позволяет в короткие сроки (день-два) силами небольшой бригады (3-4 чел.) средней квалификации без привлечения дорогостоящего оборудования смонтировать дымоход на объекте и заработать в результате очень неплохие деньги. Вот это и есть главное достоинство модульных дымоходов.

«Страшилки» про конденсат.

Это ещё одно обоснование, почему модульные дымоходы лучше.

• Да, если речь идет об устройстве дымохода для котельной мощностью примерно от 100-150 и выше киловатт.
• Действительно, там такая проблема возможна. Но если учитывать, что в большинстве частных строений мощность отопительных котлов не превышает(30-50) кВт, а порой и того меньше, и утепление дымохода сделано качественно, то проблемы с конденсатом практически вообще не возникает.
• Важный момент с точки зрения образования конденсата — режим работы котла. В импортных котлах (в отличие от котлов российского производства) используется обычно «старт-стопный» режим работы (экономичный режим с точки зрения потребления газа). Поэтому при отключении котла охлаждение дымовой трубы модульного дымохода, изготовленного, к примеру, из нержавейки будет происходить более интенсивно чем, к примеру, из трубы АСБ. Логично предположить, что вероятность образования конденсата для модульного дымохода даже выше, чем при использовании утеплённой трубы АСБ (с учетом её свойств и параметров). Пример из личного опыта: Котёл российского производства, большую часть времени (процентов 50-60) он работает на запальном фитиле (мощность фитиля составляет около 2,5 кВт). Этого хватает для поддержания температуры в доме (за исключением сильных морозов), и поддержания постоянной температуры в дымовой трубе. Конденсата ни разу не было. Общий расход газа, с учетом котла (16 кВт), газовой колонки (19 кВт) и газовой 4-комфорочной плиты составляет около 2100 куб. м за семь месяцев отопительного периода (с 1 октября по 1 мая). Площадь жилого строения около 100 м 2 (8,5×12,5) м. Регион проживания — средняя полоса России.

требования по устройству и установке дымоходных труб в частном доме, температура, какая труба нужна, нормы отопления

Содержание:

Обустройство системы отвода продуктов сгорания для газовых котлов должно выполняться с учетом ряда требований и нормативов. Характеристики дымоходов строго регламентируются нормативами, которые направлены на создание предельно безопасной системы – при неправильной сборке дымохода угарный газ может попасть в помещение и навредить жильцам.

Любое отопительное оборудование предъявляется свои требования к системе отвода продуктов сгорания, и газовые котлы не являются исключением. Помимо качественного вывода газов, дымоход для газового котла должен обеспечивать хорошую тягу. В данной статье будут рассмотрены требования, которые предъявляются к дымоходам для газовых котлов, и нормативы, регламентирующие обустройство дымоотводных каналов.

Требования к материалу изготовления дымохода

Материалы, используемые для производства дымоотводных устройств, должны соответствовать следующим требованиям:

• Устойчивость к высоким температурам;
• Высокая устойчивость к коррозионному воздействию;
• Устойчивость к агрессивным химическим веществам и средам.

Все эти требования к дымоходу для газового котла имеют под собой реальную основу. Так, требование о химической инертности вызвано тем, что в трубе дымохода при работе газового котла находится определенное количество конденсата, содержащего в себе серную кислоту. Чтобы такая среда не повреждала конструкцию, она должна быть защищена от коррозии и химического воздействия. Снизить интенсивность выделения конденсата можно при помощи утепления дымохода.

Выбор материала для дымохода

При обустройстве дымоотводных систем могут использоваться металлические, керамические и коаксиальные трубы. Решать, какая труба нужна для газового котла, нужно в соответствии с требованиями, которые предъявляет конкретная модель котла. Если же в документации отсутствует подобная информация, то придется изучить характеристики каждого из представленных материалов.

Самым популярным материалом для изготовления дымоходов является металл. Чаще всего используется нержавеющая сталь, но встречаются и варианты из оцинкованной стали. В любом случае, рабочая температура в дымоходе газового котла при использовании металлических труб может достигать 800 градусов, чего вполне достаточно для обустройства системы отвода продуктов сгорания.

Конструкция металлических дымоходов включает в себя внутренний слой, изготовленный из нержавеющей стали, теплоизоляционный слой из базальтовой ваты и тонкий металлический кожух. Такие устройства достаточно надежны, имеют высокую прочность и имеют приемлемые визуальные качества.

Следующий вариант – это керамические дымоходы, рассчитанные на эксплуатацию при температуре до 1200 градусов. Подобные устройства имеют трехслойную конструкцию, которая включает в себя керамический слой, теплоизоляцию и внешнюю оболочку из керамзитобетона. К основным достоинствам дымоходов из керамики можно отнести простоту конструкции и монтажа, надежность и высокую пожаробезопасность.

Последний вид дымоходов – коаксиальный, который хорошо выглядит и имеет очень хорошие эксплуатационные характеристики. Благодаря двухслойной конструкции коаксиальные дымоходы оказываются надежно защищены от выделяющегося конденсата. В сочетании с газовыми котлами это качество проявляется особенно ярко, поэтому выбор коаксиального дымохода в данном случае будет наиболее оправданным.

Существуют также кирпичные дымоходы, но они изначально рассчитаны на использование с твердотопливным отопительным оборудованием. Чтобы появилась возможность подключить газовый котел к кирпичному дымоходу, последний необходимо переоборудовать, вставив в него металлическую часть и выполнив теплоизоляционные работы.

Размеры и сечение дымохода

Чтобы рассчитать площадь сечения дымоходной трубы, нужно учитывать размеры патрубка, который имеется в газовом котле. Пропускная способность дымохода в результате должна быть не меньше самого патрубка. К дымоходу можно подключить сразу два отопительных котла, но их вводы можно размещать только на разных уровнях, а расстояние между ними должно быть не менее 0,5 м. Сечение трубы при подключении двух котлов равняется сумме их мощности, умноженной на 5,5.

Разбираясь, какой дымоход нужен для газового котла, нужно учитывать не только его площадь, но и форму сечения. Сечение дымоходной трубы может иметь прямоугольную или круглую форму. Поток дыма перемещается внутри трубы по спиралевидной траектории, поэтому наличие разных углов будет ему мешать. Именно из-за этого предпочтение желательно отдать дымоходу с круглым сечением труб, которые обеспечивают более высокую тягу.

Расположение труб

Дымоходная труба может располагаться только вертикально. Отклонение от вертикальной оси может составлять не более 30 градусов, или же 1 метр в любую сторону. Подключение дымохода к газовому котлу осуществляется таким образом, чтобы из котла выходил участок трубы длиной не менее 0,5 м.

Количество изгибов и поворотов в дымоходе нужно по возможности свести к минимуму. Если такой возможности нет, то устанавливать отводы и колена можно, но их суммарное количество не должно превышать 3. Горизонтальные участки труб могут иметь уклон величиной не более 0,01 градуса по направлению к котлу.

Установка зонтов

Оголовники на дымоход можно не устанавливать в том случае, если они мешают выходу продуктов сгорания. Для каждой отдельной трубы должен быть собственный зонт, установленный на оголовке. Защитные «грибки» должны обязательно иметь форму конуса.

Правила монтажа дымохода для газового котла

Устанавливая дымоотводные трубы для газового котла в частном доме, нужно соблюдать ряд правил:

• Элементы дымохода должны устанавливаться снизу вверх;
• Крепить элементы конструкции можно исключительно вертикальным образом;
• Труба под газовый котел не должна быть выше 5 м;
• Изгибы и провисания труб на прямых участках не допускаются;
• Все точки соединений труб должна обязательно обрабатываться герметиком;
• В дымоходе не должно быть больше трех горизонтальных участков длиной свыше 1 м;
• Располагать оголовок можно только над зоной прохождения воздушных масс.

Дымоход обязательно должен надежно крепиться к расположенной возле него стене. Прямые участки трубы должны фиксироваться на расстоянии не более 1,5 м, при этом все соединения самих элементов дымохода нужно надежно крепить друг к другу. Чтобы собранная конструкция была максимальной надежной и прочной, ее элементы нужно дополнительно усилить при помощи металлических хомутов.

Требования СНиПов по установке дымохода

Любой дымоход, независимо от конструктивных особенностей и материала изготовления, должен устанавливаться с учетом требований, описанных в СНиП 2. 04.05-91. Указанные в данном документе нормы в первую очередь направлены на создание безопасной системы. Кроме того, соблюдение данных норм даст возможность ввести котел в эксплуатацию и не иметь проблем с местной газовой службой.

Устройство дымохода газового котла в частном доме должно выполняться в соответствии с рядом требований:

1. Дымоход для газового отопительного оборудования должен обязательно обеспечивать хорошую тягу.
2. Система должна быть обустроена таким образом, чтобы в ней присутствовал сборник конденсата. Такая конструкция позволяет предотвратить разрушение дымохода, которое происходит из-за скопления агрессивного конденсата на его стенках.
3. Оголовок дымохода нельзя оборудовать грибками, дефлекторами и аналогичными устройствами, которые препятствуют нормальному выводу продуктов сгорания газа.
4. При установке дымохода нужно обязательно обратить внимание на качество крепления отдельных элементов. Вся конструкция должна быть собрана достаточно надежно, чтобы выдерживать условия эксплуатации.
5. Дымоход газового котла для отопления частного дома на каждом своем участке должен быть герметичным. Разумеется, речь идет о точках, где происходит соединения отдельных элементов дымоходной трубы.

Все нормы дымохода для газового котла направлены на создание качественной системы, способной выполнять свою работу.

Заключение

Обустройство дымохода для газового котла – это серьезная и очень важная задача, от которой зависит эффективность отопительного оборудования и его безопасность. Возможность ввода котла в эксплуатацию напрямую зависит от того, насколько были соблюдены требования к устройству дымохода для газового котла. Если уверенности в собственных навыках нет, монтаж дымохода лучше доверить специалистам, которые грамотно спроектируют конструкцию и установят ее в соответствии со всеми существующими нормативами.

Удаление воздуха из нескольких устройств в общий дымоход

Подключение более одного масляного обогревателя к общей дымовой трубе может быть простым и выгодным, если мы понимаем основные правила. При соблюдении инструкций по установке система будет работать на вас. Не соблюдайте эти правила, и система может работать против вас.

Размер дымохода и дымохода не только регулирует отвод побочных продуктов сгорания, но также напрямую влияет на подачу воздуха в горелку.Когда тяга прибора увеличивается, крыльчатка вентилятора горелки легче перемещает воздух. По мере того, как тяга к прибору падает, крыльчатка вентилятора должна работать сильнее, чтобы перемещать такое же количество воздуха. Правильная конструкция дымохода и дымохода, а также надлежащий контроль тяги обеспечивают эффективный процесс горения.

Важные указания

1. Всегда следуйте рекомендациям производителя устройства по вентиляции конкретного устройства. Не менее важно соблюдать местные правила и требования.
2. Дымоход должен быть подходящего размера, чтобы правильно отводить газы, создаваемые общим вводом БТЕ всех устройств вместе взятых. См. Рисунок 1.


   Рисунок 1 ОБЩИЕ РАЗМЕРЫ ДЫМОХОДА и ВХОД В БТЕ
   БТЕ, дюйм брутто	Прямоугольный Разм.	Круглый Разм.	Минимальная высота
   144000	8 1/2 ″ x 8 1/2 ″	8 ″	20 футов
   235000	8 1/2 ″ x 13 ″	10 ″	30 футов
   374000	13 ″ x 13 ″	12 ″	35 футов
   516000	13 ″ x 18 ″	14 ″	40 футов
   612000	13 ″ x 18 ″	15 ″	45 футов
   768000	18 ″ x 18 ″	18 ″	50 футов
   960000	20 ″ x 20 ″	18 ″	226. 98

3. Дымовой трубопровод системы, будь то для одного или нескольких приборов, должен быть как можно более коротким и подниматься на 1/4 дюйма на метр вверх и в сторону дымохода. По возможности не превышайте длину дымоходной трубы 10 футов.
4. Избегайте поворота трубопровода на 90 градусов больше, чем на два. Дополнительные повороты на 90 градусов дополнительно ограничивают выхлопную систему при запуске горелки.
5. Трубопровод, вставленный во вход в дымоход, не должен выходить за пределы внутренней поверхности вкладыша дымохода.Место вокруг дымохода должно быть герметично закрыто на входе в дымоход.
6. При раздельном выпуске воздуха из двух приборов в общий дымоход всегда устанавливайте меньшую дымовую трубу (устройство с наименьшим расходом GPH) в более высокой точке дымохода, чем большая дымовая труба для прибора с наибольшим вводом GPH. См. Рисунок 2.

Основные требования

Следующее соответствует рекомендациям Национального агентства противопожарной защиты: для определения размера основного дымохода или коллектора, необходимого для вывода в дымоход более одного устройства, необходимо объединить размеры дымохода отдельных устройств.Пример. Допустим, у вас есть работа, в которой вы объединяете печь или котел (дымоход 8 дюймов) с водонагревателем (дымоход 6 дюймов). Чтобы определить размер основного дымохода, обратитесь к Рисунку 3 и найдите площадь в квадратных дюймах каждого отдельного размера дымохода.

Дымоход 6 дюймов = 28,27 кв. Дюйма
Дымоход 8 ″ = 50,27 кв. Дюйма
Всего = 78,54 кв. Дюйма

Затем просуммируйте площади в квадратных дюймах и вернитесь к рисунку 3, чтобы определить размер трубы, которому соответствует сумма. В нашем примере 78,54 квадратных дюйма равны размеру трубы 10 дюймов.Наш главный дымоход или коллектор, необходимый для правильной вентиляции этих двух устройств, представляет собой 10-дюймовую трубу.

Рисунок 3 ДЫМОХОДНАЯ ПЛОЩАДЬ ДЮЙМА КВАДРАТНАЯ
Диаметр дымохода	Экв. Кв. В. Площадь	Диаметр дымохода	Экв. Кв. В. Площадь
3 ″	7,06	11 ″	95,03
4 ″	12,56	12 ″	113.1
5 ″	19,63	13 ″	132,73
6 ″	28,27	14 ″	153,94
7 ″	38,48	15 ″	176,71
8 ″	50,27	16 ″	201,06
9 ″	63,62	17 ″	226,98
10 ″	78.54	18 ″	254,47

Независимо от того, объединяете ли вы два или более приборов, вы будете следовать той же методике суммирования размеров отдельных дымоходов для определения основного дымохода или коллектора.

Общие методы

Иллюстрации на рисунках 4 и 5 являются наиболее распространенными системами, используемыми на нашем рынке. Это конический коллектор и вентилируемые коллекторные системы постоянного размера.
Как и в нашем предыдущем примере, чтобы получить правильный размер дымохода или коллектора для коллектора постоянного размера, сложите итоговые данные о муфтах дымохода.(См. Рисунок 5.)

При расчете размеров конусного коллектора (рис. 4) вы подберете размер каждой секции в соответствии с размерами дымохода, который будет выходить через эту секцию. Со временем вы уменьшите размер коллектора до тех пор, пока он не станет равным размеру дымохода самого дальнего от дымохода устройства.

Наконец, вам также следует ознакомиться с расположением барометрической заслонки. Имейте в виду, что правильно спроектированная система требует надлежащего управления барометрической заслонкой для правильного функционирования. Рисунок 6 дает вам эту информацию.

Размер дымохода

Мощность дымохода зависит от потенциальной тяги дымохода — разницы давлений, создаваемой разницей внутренней и внешней температуры воздуха и высоты дымохода — и площади дымохода.

Перепад давления в дымоходе вытягивает воздух и топливный газ из котла или камина через дымоход из здания.

Тяга дымохода

Перепад давления или тяга в дымоходе можно выразить как:

dp _ch = h (ρ _o — ρ _i ) a _g (1 )

где

dp _ch = тяга давления в дымоходе (Па)

h = высота дымохода (м)

ρ5 _{o = плотность окружающего воздуха снаружи (кг / м ³ )}

ρ _i = плотность воздуха внутри дымохода (кг / м ³ )

a _g = ускорение гравитация (9.81 м / с ² )

Поскольку Закон об идеальном газе гласит, что

ρ _o T _o = ρ _i T _i

или

_i = ρ _o T _o / T _i (2)

где

T = t + 273 = абсолютная температура (K)

где

t = температура (° C)

— (1) альтернативно можно выразить как:

dp _ch = h ( ρ _o — ρ _o T _o / T _i ) a _g

или 9026 0

dp _ch = h ρ _o ( 1 — T _o / T ) a _г (3)

Пример — Тяга дымохода

Дымоход высотой 20 м работает с температурой дымовых газов 200 ° C (473 K) .Наружная температура составляет 0 ° C (273 K) . Плотность наружного воздуха 1,292 кг / м 3 ³ .

Тяга в дымоходе может быть рассчитана с помощью (3) как

dp _ch = (20 м) (1,292 кг / м ³ ) ( 1 — (273 K) / (473 K) ) (9,81 м / с ² )

= 107 Па

Калькулятор тяги дымохода

h — высота дымохода (м)

ρ _o — плотность наружного воздуха (кг / м ³ )

t _i — дымоход внутри температура ( ^o C)

t _o — температура наружного воздуха ( ^o C )

График тяги дымохода

Площадь дымохода

Скорость воздуха nd дымовой газ в печи меньшего размера не должен превышать 2 м / с .Расчетные скорости более крупных печей не должны превышать 10 м / с .

Требуемая площадь дымохода может быть рассчитана как

A = Q / v (3)

, где

A = площадь поперечного сечения дымохода (м ² )

Q = объем дымовых газов при температуре дымохода (м ³ / с)

v = скорость (м / с)

В целом 1 кВт тепла котла требуется 1100 мм ² площади дымохода.

Таблица производительности дымохода — БТЕ / ч и кВт

Что такое дымоход котла и как он работает?

Большинство котлов сжигают газ для нагрева воды, которая, в свою очередь, циркулирует вокруг центрального отопления и водонагревателя, или, в качестве альтернативы, направляет воду прямо в горячие краны в комбинированном котле. Это создает избыточное тепло и производит некоторые нежелательные побочные продукты, которые необходимо безопасно отводить через дымоход. Здесь мы рассмотрим, что такое дымоход, для чего он нужен, а также некоторые правила, регулирующие его размещение.

Что такое дымоход котла?

Дымоход котла — это, по сути, дымоход котла, но вместо того, чтобы отводить дым и сажу изнутри дома, в основном выделяются углекислый газ и водяной пар.

Однако есть небольшие следы других, даже менее желанных, веществ, вырабатываемых котлом, особенно тем, который не работает эффективно. Наиболее серьезным из них является окись углерода, бесцветный газ без запаха, который может быть смертельным при вдыхании.Это причина, по которой все домохозяйства должны иметь сигнализаторы угарного газа, а также дымовые извещатели. Другой потенциальный побочный продукт — это закись азота, которая менее опасна, но может вызывать респираторные проблемы.

При правильном размещении и в рамках правовых норм дымоход вашего котла безопасно отправляет все эти газы наружу в атмосферу, подальше от вашего дома и на безопасном расстоянии от земли и населения (если ваша стена касается дороги или тротуара). вне).

Как работает дымоход?

Дымоход — это просто кусок трубопровода или воздуховода, по которому газы и горячий воздух перемещаются из камеры сгорания котла наружу.

В конденсационных котлах дымоход фактически является частью системы отопления, поскольку именно тепло от сгоревших газов начинает нагревать возвращающуюся из системы воду. Пока поступающая вода нагревается, горячие дымовые газы теряют часть своей тепловой энергии, поэтому водяной пар в дымовых газах может даже превратиться обратно в жидкую воду, отсюда и название «конденсационные» котлы. Отчасти поэтому конденсационные котлы так эффективны.

В большинстве современных котлов дымоход проходит через стену, на которой установлен котел, горизонтально.Котлы, расположенные снаружи, имеют другое расположение дымохода, что обеспечивает их соответствие нормативным требованиям. В некоторых котлах, особенно в масляных горелках, дымоход обычно проходит через крышу вертикально. Вам, вероятно, также понадобится вертикальный дымоход, если ваш котел размещается где-то еще, а не на внешней стене.

Вертикальный дымоход должен иметь крышку сверху, чтобы предотвратить попадание в него дождя, листьев, снега и других возможных причин блокировки, при этом позволяя газам безопасно выходить.Горизонтальные дымоходы, как правило, не нуждаются в укрытии, хотя, если они расположены рядом с деревом, неплохо установить охрану, чтобы листья не попадали в них. Забитый дымоход опасен, так как газам некуда будет уходить, кроме как обратно в дом.

Правила для дымовых газов

Поскольку газы, выходящие из дымохода, потенциально токсичны и горячие, существуют некоторые важные правила, касающиеся того, как и где их размещать. Эти правила предназначены для предотвращения возврата ядовитых газов в ваш дом или дома ваших соседей, а также для защиты вас, ваших соседей и населения от горячих газов, которые могут легко обжечь кого-нибудь.Чтобы обеспечить соблюдение минимальных стандартов безопасности, дымоход должен находиться на определенном расстоянии от окон, воздушных кирпичей, отверстий, углов и земли. Вот несколько примеров таких расстояний:

• 2,1 м над уровнем земли, если смотреть на проезжую часть или часто используемую дорогу
• 300 мм ниже, выше или рядом с открывающимся окном, вентиляционным отверстием или другим вентиляционным отверстием
• 75 мм ниже желобов, дренажных труб или грунтовых труб
• 200 мм ниже карниза (свес кровли)
• 300 мм над землей, на уровне крыши или балкона
• На 2000 мм ниже окна Velux (для вертикального дымохода)
• 300 мм над скатом крыши или плоской крышей (для вертикального дымохода)

Обратите внимание, что для более мощных котлов могут потребоваться большие зазоры между дымоходом и соответствующим объектом; цифры выше — минимальные зазоры для типичных бытовых котлов.Также обратите внимание, что эти правила могут быть пересмотрены и изменены.

По большей части, домовладельцам не нужно знать особенности этих мер безопасности, поскольку установщик газового сейфа должен понимать и применять их при установке нового котла. Однако, если вы живете в арендованном жилье и подозреваете, что дымоход не на месте, вам следует связаться с арендодателем, поскольку это может быть небезопасно для жителей и прохожих и может даже предположить, что котел был установлен не утвержденным инженером.

Проверка дымохода

Рекомендуется время от времени проверять дымоход, особенно если недавно была ветреная погода, особенно осенью. Внутри них могут застрять листья, и их нужно будет немедленно удалить.

Эффективность дымохода будет одним из наиболее важных элементов вашего годового обслуживания. Инженер проверит, что дымоход не заблокирован или каким-либо образом ограничен, и что он выполняет свою работу должным образом и эффективно.Если в течение последних 12 месяцев вы не проверяли и не обслуживали свой котел, воспользуйтесь нашей системой поиска установщиков, чтобы найти местного слесаря. Убедитесь, что вы знаете марку и модель своего котла, так как слесарь может специализироваться на других марках. Все в нашем каталоге одобрены для работы на Идеальных котлах.

Найди мой новый котел

Нужно ли интубировать дымоход, если у меня конденсационный котел? — Энергид

Конденсационные котлы — единственные котлы, соответствующие новым европейским нормам эффективности.Вот почему они становятся новым стандартом на рынке .

Однако вы не можете просто переключиться на конденсационный котел без предварительной модификации дымохода для конкретной работы нового прибора. Дымоход, например, должен выдерживать водяной пар, выделяемый котлом. В противном случае влага может нанести ущерб зданию.

Решение 1: установить влагостойкий дымоход

Влагостойкие дымоходы представляют собой концентрические трубы из жесткой или нержавеющей стали, которые устанавливаются внутри или снаружи здания.Это более широко известные как трубы с двойными стенками.

• Наружная труба обеспечивает циркуляцию воздуха. Это обеспечивает поддержание низкой температуры дымовых газов, необходимой для поддержания процесса конденсации.
• Внутренняя труба представляет собой дымоход, по которому отводятся дымовые газы.

Обе трубки имеют герметичные уплотнения.

Решение 2: интубировать существующий дымоход

В случае ремонта в старый дымоход обычно можно вставить гибкую одностенную трубу из нержавеющей стали или синтетического материала.

Концентрический или одностенный дымоход?

Выбор полностью определяется конфигурацией здания. Если каменный дымоход меняет направление, установка одностенной трубы часто оказывается единственным практическим решением. Если дымохода нет или дымоход прямой и достаточно широкий, конечно, можно установить концентрическую трубу.

А в многоквартирном доме?

Если в каждой квартире свой дымоход, то решение простое.В этом случае достаточно доработать рассматриваемый дымоход .

Однако, если в многоквартирном доме установлен дымоход , то можно установить только атмосферный котел (тип В1). Поэтому этот дымоход необходимо полностью заменить при переходе на более эффективный конденсационный котел. Очевидно, что такие решения принимаются в тесном сотрудничестве с другими владельцами здания.

Исчерпывающее исследование — точное проектирование дымохода для коммерческих котлов — журнал CIBSE

Мы справедливо пристрастились к энергоэффективности, но у этого препарата есть побочные эффекты, которые влияют на конструкцию дымоходов как с отрицательным, так и с положительным давлением.

В дымоходе с положительным давлением (PP) выхлопные газы приводятся в движение за счет сочетания давления от вентиляторов внутри котлов, расширения за счет сгорания и плавучести, сообщаемой им остаточным теплом сгорания.

Дымоход отрицательного давления (NP) — это тепловой двигатель, который выталкивает выхлопные газы вверх, используя плавучесть остаточной энергии сгорания.

Тепловая энергия в дымоходе NP расширила выхлоп, что привело к снижению его плотности. Это незначительно снижает давление внутри дымохода (отсюда и обозначение отрицательного давления) и вызывает то, что мы воспринимаем как всасывание в нижней части дымохода, где он соединяется с котлом.Это обычно известно как тяга, а в целом она известна как эффект дымовой трубы или естественная тяга и измеряется как перепад давления в паскалях (см. Рисунок 1).

В этот момент должны зазвонить сигнальные колокола. Дымоход работает все время, пока работает котел. Не слишком ли много энергии потребляется? Достаточно ли этого? Был ли он разработан для работы с минимальным потреблением энергии для выполнения своих функций? Если дымоход является неотъемлемой частью здания, снижает ли это эффективность?

Производители котлов много работали над повышением эффективности сгорания и теплопередачи, в результате чего объем и температура выхлопных газов снизились.Это, в свою очередь, уменьшило энергию, доступную для управления эффектом стека.

Рисунок 1: Эффект дымовой трубы — дымоход отрицательного давления

Как правило, чем больше высота, тем больше тяга и чем больше поперечное сечение, тем больше способность выдерживать массовый расход. Таким образом, высокий дымоход с большим дымоходом может избавлять от выхлопных газов большого котла.

Поскольку плавучесть работает только вверх, важно минимизировать горизонтальные пробеги, которые требуют энергии для преодоления сопротивления потоку, но не достигают подъемной силы.Точно так же, как тепловая энергия выполняет подъем, позволяя теплу уходить через стенку дымохода, уменьшается мощность дымохода, поднимающая выхлоп, поэтому важно обеспечить надлежащую изоляцию дымохода. Негерметичный дымоход NP будет пропускать окружающий воздух, и это одновременно разрушит небольшой частичный вакуум и снизит тепло, которое придает плавучесть.

Утечки между внутренним и внешним дымоходами в концентрическом воздуховоде будут загрязнять входящий воздух для горения и снижать эффективность сгорания, поскольку внутренний выпускной элемент дымохода работает при положительном давлении, а внешний — при отрицательном.Анализатор газов сгорания покажет это, когда его зонд выхлопных газов приложен к входному отверстию для проверки воздуха.

Пока все просто. Точность в дизайне и соблюдение некоторых фундаментальных правил стали важными. Дымоход должен быть прямым, вертикальным, гладким, изолированным и иметь правильную высоту и диаметр, чтобы поднимать и рассеивать массовый поток из котла. Эти цели проектирования достигаются за счет использования метода расчета, который совершенствовался более полувека и лег в основу стандарта BS EN 13384: 2008.Программное обеспечение, использующее все расчеты этого стандарта, оказалось способным дать правильный размер эффективных дымоходов.

Сочетание этого с обозначением согласно BS EN 1443: 2003 обеспечит правильные характеристики для данного применения.

Котлы, работающие на биомассе, и газовые конденсационные котлы являются хорошими примерами предприятий, которым требуется точная конструкция дымохода для обеспечения их эффективного функционирования. Температура выхлопных газов конденсационных котлов 55 ° C и ниже достигается за счет точного управления процессом горения, потока горячих продуктов сгорания и передачи тепла воде.Существует внутренняя тяга через камеру или камеры сгорания и через теплообменник, и на нее не должна влиять тяга в дымоходе.

Сильный ветер увеличивает тягу в дымоходе за счет эффекта Бернулли. Жидкость, проходящая через отверстие, увлекает молекулы из отверстия, заставляя молекулы, находящиеся глубже внутри, вытягиваться вверх, чтобы заменить их. Таким образом, ветер снижает давление в верхней части дымохода и увеличивает тягу, что требует использования регулирования тяги для предотвращения втягивания горячих дымовых газов через теплообменник котла быстрее, чем тепло может передаваться воде.Такое нарушение намерений проектировщика котла приводит к тому, что тепловая энергия направляется вверх по дымоходу вместо того, чтобы соответствовать нагрузке, и расходует топливо.

Использование старых дымоходов, предназначенных для более ранних типов котлов, которые создавали большие объемы более горячих выхлопных газов, может привести к снижению эффективности. Пример был найден в муниципальном районе на севере Лондона три года назад. Дымоход высотой 26 м и диаметром 55 см, который обеспечивал правильную максимальную тягу для угольных котлов, установленных в начале 1950-х годов, использовался без преобразования за счет перехода с угля на нефть и газ на высокоэффективный газ.

Был исследован нерегулярный, быстрый треск, который беспокоил жителей всех восьми этажей квартир в конце квартала, где располагалась труба. Это было вызвано огромной тягой, необходимой для обслуживания угольных котлов с КПД 65%, из-за которой пламя струйных горелок в трех газовых котлах HE мощностью 0,5 МВт отводилось от сопел горелок. Это оставило зазор между соплом горелки и задней частью пламени, занятый взрывоопасной смесью воздуха и газа в присутствии источника воспламенения, пламени.Естественно, эта смесь неоднократно воспламенялась, отрывалась от сопла и снова воспламенялась. Непрерывная серия взрывов раздражала жителей.

Тяга превышала требуемую для обслуживания газовых котлов, и регуляторы тяги на первичных дымоходах от каждого из котлов были сняты, чтобы остановить дребезжащий шум, который они производили при открытии и закрытии, чтобы уменьшить избыточную тягу в дымоходе. Поскольку ничто не могло отвлечь тягу от процесса сгорания котла, все проходило через котлы.

Стабилизатор тяги тихий

То, о чем не знали ни жители, ни администрация их арендаторов, ни подрядчик по техническому обслуживанию, — это потраченное впустую топливо. Когда это было объяснено, работы по переоборудованию дымохода были согласованы с готовностью. Ответ заключался в том, чтобы уменьшить несущую способность дымохода (равную увеличению сопротивления потоку) за счет уменьшения его диаметра на 10 см и установки стабилизаторов тяги с уплотнениями из силиконовой резины, чтобы уменьшить шум, который они будут издавать при закрытии (см. Изображение ниже).Размер был рассчитан с учетом худших характеристик дымохода в жаркую погоду, что снижает перепад температур, от которого зависит эффект дымовой трубы. Футеровка из термореактивной смолы была установлена ​​за два дня и устойчива к любому из конденсатов, которые постепенно повредили очень тонкую огнеупорную футеровку, установленную в начале 50-х годов.

Отказ от вуза

Ни один лайнер не мог спасти южный университет от неправильного нового дымохода с горизонтальной трассой 19,6 м, включая изгибы 6 x 45 ° и изгибы 90 °, ведущие к 11.Основной стояк длиной 5 м с собственной парой изгибов 45 °.

Такое сопротивление потоку должно было привести к перегреву котла, вызвать образование золы от биомассы и повредить огнеупорную футеровку камеры сгорания. Это приводило к простоям на целый день, когда клинкер долбили вручную, и к частым и дорогостоящим заменам. Причина — внешность.

Прокладка дымоходов в новых объектах должна быть согласована заранее и определена инженерными принципами. Если внешний вид и расположение дымохода являются эстетическими проблемами, то это необходимо обсудить с архитектором на основе объяснения последствий выбора в отношении энергоэффективности.

Сводка

Это говорит нам о том, что улучшение характеристик котла должно быть обеспечено за счет правильно рассчитанной конструкции правильно обозначенных дымоходов и что первичный горизонтальный дымоход предназначен для соединения котла с основным стояком кратчайшим путем, чтобы не скрывать дымоход из поля зрения.

Регуляторы тяги всегда должны быть установлены для защиты производительности котла от сильных ветров и, наконец, — в случае поместья 1950-х годов — это доказывает, что обновление старых дымоходов возможно и может сэкономить затраты на новый дымоход.

Об авторе

Джим Киннибру (Jim Kinnibrugh) — консультант, специализирующийся на коммерческих и промышленных дымоходах и дымовых системах. Он является автором главы 10 AM15 Biomass Heating и исполняющим обязанности председателя группы «Дымоходы и дымоходы»

Elios 2 помогает персоналу избегать опасных подъемов

Коротко о преимуществах

Обзор

ДТЭК — крупнейший частный инвестор в энергетический сектор Украины, имеющий электростанции по всей стране, которые поставляют электроэнергию и другие энергетические услуги.

Каждая из этих электростанций использует огромные дымоходы и котлы для производства энергии, что требует периодических осмотров дымоходов и котлов, чтобы убедиться в отсутствии проблем, требующих обслуживания.

Не обнаруженная проблема, например, царапина на одной из многих стальных труб котла, может привести к дорогостоящим задержкам в работе ДТЭК по производству электроэнергии.Если оставить в покое, такие небольшие проблемы могут привести к долгосрочному повреждению актива.

Потребности клиентов

И дымоходы, и котлы, используемые на электростанциях ДТЭК, представляют собой свои уникальные проблемы для проверки.

Дымоходы высотой более 180 метров (590 футов) сделаны из кирпича. Для проведения осмотра дымовых труб на заводе ДТЭК нанимает профессиональных промышленных альпинистов, обученных именно этой работе, для их полного восхождения. Альпинисты используют специальные удлиненные лестницы, чтобы взобраться на внешнюю поверхность дымохода, визуально осматривая дымоход во время подъема, а затем с помощью веревки возвращаются на землю, когда они достигают вершины.

Для проверки котлов, высота которых составляет 45 метров (147 футов), внутри них должны быть сооружены строительные леса, которые позволят инспекторам визуально осмотреть всю внутреннюю часть стен котла. Для строительства этих лесов восемь человек должны работать в течение всего дня, перемещая 8000 кг (17 636 фунтов) металлических деталей в котел и устанавливая их на место.

Эти методы проверки являются дорогостоящими, поскольку они требуют большого количества рабочей силы, материалов и времени простоя — каждая минута выхода из строя дымохода или котла означает потерю потенциального дохода от производства электроэнергии.Потери из-за простоя особенно велики для котлов, которые должны быть отключены еще на два дня, чтобы строительные леса были построены, а затем разрушены.

Учитывая опасность для проверяющего персонала, а также высокую стоимость проведения этих проверок, ДТЭК в течение некоторого времени интересовался альтернативными решениями для проверки.

Кроме того, данные по техническому обслуживанию ДТЭК показывают, что только около 20% проверок дымоходов и котлов приводят к необходимости реальных работ по устранению проблемы.В этих случаях человеку потребуется подняться по лестнице вверх по дымоходу или взобраться на строительные леса внутри котла для выполнения технического обслуживания, но в большинстве случаев никому не нужно физически присутствовать, кроме как для сбора визуальных данных.

Другими словами, удаленные визуальные данные в 80% случаев удовлетворяют все потребности в проверке и мониторинге. Учитывая эту информацию, ДТЭК искал надежные способы удаленного сбора визуальных данных о дымоходах и котлах, чтобы избавиться от необходимости ручного сбора визуальных данных.

Решение

Идея использовать дрон для удаленного сбора визуальных данных впервые пришла в голову сотрудникам ДТЭК около года назад.

После проведения некоторых первоначальных исследований они обнаружили, что большинство дронов не могут летать внутри котла из-за отсутствия GPS и вероятности сбоя в таких узких замкнутых пространствах.

Но потом они услышали о Elios 2 — дроне, созданном специально для внутреннего осмотра, который сидит в клетке, позволяя ему сталкиваться с объектами внутри помещений и продолжать полет.ДТЭК решил протестировать эту новую технологию вместе с украинской компанией DroneUA, занимающейся дронами.

Elios 2 также может летать без GPS, и у него есть другие уникальные особенности, которые делают его идеальным решением для инспекционных нужд ДТЭК, включая дистанционную фиксацию, стабилизацию и наклонное освещение. Эта последняя функция имитирует освещение, обеспечиваемое инспекторами, когда они перемещают фонарик вокруг объекта, позволяя им видеть текстуру и глубину, которые могут быть пропущены прямым источником света.

Результаты

С помощью Elios 2 обследовали дымоход и котел на одной из электростанций ДТЭК.

Проверка дымохода с помощью прибора Elios 2

Elios 2 перемещался от нижней части дымохода к верху, собирая данные о дымоходе с помощью как визуальной, так и тепловизионной камеры во время полета.

Инспекторам потребовалось всего три полета, чтобы собрать достаточно данных для проверки дымохода.

были впечатлены высоким качеством полученных визуальных данных и посчитали, что этот метод проверки потенциально может заменить необходимость отправки альпинистов вверх по лестницам для проведения визуального осмотра дымовых труб ДТЭК.

Они также были довольны тем, как быстро Elios 2 смог завершить сбор визуальных данных. Общее время, затраченное на все три полета, составило около тридцати минут по сравнению с несколькими часами, которые потребовались бы для проверки вручную.

Инспекции котлов с помощью Elios 2

После осмотра дымовой трубы сотрудники ДТЭК использовали Elios 2 для осмотра котла на той же электростанции.

Используя Elios 2, инспекторы могли влетать в котел и методично собирать визуальные данные о каждой его части. Всего за один час Elios 2 смог собрать все необходимые визуальные данные. Если бы этот сбор визуальных данных выполнялся вручную, то на его выполнение потребовался бы день.

[Связанная литература: Проверка котла-утилизатора с помощью дрона ]

Для проверки котла потребовалось больше времени, чем для проверки дымохода, поскольку он представлял больше технических проблем, так как он содержит множество небольших стальных труб, и все они требуют тщательного изучения. Единственная тонкая царапина на стали одной из этих труб может в конечном итоге привести к прекращению работы котла, если ее не обнаружить и не отремонтировать.

Одним из методов, обычно используемых для обнаружения утечек или царапин в этих трубах, является пропускание через них воды под низким давлением и поиск мест, откуда вода может выходить.

С помощью Elios 2 инспекторы смогли быстро собрать визуальные данные о трубах, которые можно было использовать для выявления любой утечки. Тот же поиск утечки, который проводил инспектор, передвигающийся по лесам с фонариком, занял бы гораздо больше времени.

Заключение

Испытания Elios 2 для проверки дымохода и проверки котла прошли успешно, и в настоящее время сотрудники ДТЭК изучают возможности включения проверки с помощью дронов в качестве постоянной части процесса технического обслуживания.

Учитывая эффективность проверок с использованием Elios 2, персонал ДТЭК считает, что они могли бы проводить проверки чаще, чем сейчас, что поможет выявить потенциальные проблемы на этих активах еще раньше, что повысит общую безопасность и долговечность активов.

Что такое дымоход котла и как он работает?

Если вы исследовали «дымоход котла », скорее всего, вы не знаете, что это такое и где он находится — если он у вас есть.Либо это, либо ваш котел перегорел из-за боли в горле, а вы не были уверены в правописании гриппа.

Полезно знать, какой у вас тип дымохода, если вы ищете онлайн-предложение по замене котла или обсуждаете его с установщиком котла по телефону или во время домашнего обследования, их часто по понятным причинам путают с дымоходами, поэтому быстро прочтите ниже некоторые подсказки о дымоходах.

Мы предлагаем замену нового котла (и дымохода!) От 1590 фунтов стерлингов или 10 фунтов стерлингов.28 в месяц. Получите фиксированную цену онлайн.

Что такое дымоход котла?

По определению дымоход котла — это канал или труба для отвода выхлопных газов из системы отопления или генератора.

По-английски — это труба от вашего котла к внешней стороне вашего дома, поэтому отходящие газы и конденсат из вашей системы отопления не перекачиваются в ваш дом — что очень важно.

Озабоченные ученые всего мира еще не изобрели пригодный для вторичной переработки, экологически чистый котельный сок, из-за которого большинство британских домов все еще заправляют свои котлы с помощью газоснабжения, а в некоторых сельских домах используются котлы на жидком топливе и горелки на сжиженном нефтяном газе — три вида топлива вы не хотел бы вдыхать остатки, если бы вы жили в мире без гриппа.

[quotediv]

Хотите точную цену на новый котел? Воспользуйтесь нашим калькулятором котировок котла (ваша фиксированная цена появится на экране).

У вас уже есть дымоход от котла?

Если у вас есть котел, будь то комбинированный котел, обычный котел или системный котел — то да, дымоход у вас будет. Если только установка вашего котла не была произведена компанией Super Mario Brothers.

Обратите внимание, за исключением задних котлов.Если у вас есть задний котел (газовый котел за камином), то у вас не будет дополнительного дымохода — отработанные газы просто будут выходить через дымоход. Задние бойлеры больше не заменяются из-за их неэффективности — подумайте о переходе на новый комбинированный котел, чтобы огромная потенциальная экономия на счетах за электроэнергию.

Нужен новый котел? Получите фиксированную цену онлайн.

Хотите узнать о будущем отопления в Великобритании? Ознакомьтесь с последними новинками водородных котлов.

Вам нужен дымоход котла?

Основываясь на приведенном выше описании, вы, вероятно, уже пришли к выводу, что вам действительно нужен дымоход котла, независимо от того, какой у вас тип котла. Сказать, что ваша система отопления не будет соответствовать правилам газовой безопасности без нее, было бы равносильно предположению, что вам не обязательно нужен парашют для прыжков с парашютом.

Дымоход — это не то, о чем вам нужно беспокоиться, мы включаем дымоход и все необходимые работы, необходимые для этого, в наши котельные установки с фиксированной ценой.

Дымоход разобрался? Получите фиксированную онлайн-цену на новый котел.

Где дымоход вашего котла?

Скорее всего, дымоход вашего котла будет выходить через стену, ближайшую к вашему котлу. Вы, наверное, заметили пар, идущий от него и ваших соседей, особенно когда на улице холоднее. Обычно это называют горизонтальным дымоходом.

В некоторых случаях, когда типы и формы зданий различаются, у вас может быть вертикальный дымоход, который выходит через крышу вашей собственности.Большинство современных котлов возрастом до 15 лет имеют дымоход круглого сечения (трубу), а более старые котлы часто имеют квадратный дымоход.

Все наши расценки на стационарный котел включают в себя дымоход, который вам нужен, и любые ремонтные работы. Получите фиксированную цену онлайн.

Формы, типы и размеры дымоходов

Если вы хотите приобрести новый котел или обсуждаете его по телефону с инженером-теплотехником перед установкой котла, то они, скорее всего, захотят узнать форму и точку выхода существующего дымохода.К счастью, на эти вопросы действительно легко ответить.

Форма дымохода — это будет квадратный или круглый дымоход. Вы можете быстро осмотреться, определив местонахождение дымохода (ищите трубу, выходящую из внешней стены или потолка, ближайшую к вашему котлу). Вообще говоря, они захотят узнать это, потому что это может помочь им получить представление о возрасте и стиле вашей нынешней системы отопления.

• Круглый дымоход. Если это круглый дымоход, он, скорее всего, будет относительно современным и уже получает газ через 22-миллиметровые газовые трубы действующего стандарта.
• Квадратный дымоход — Квадратный дымоход может указывать на старую систему, потенциально без регулирования 22-миллиметровых газовых труб (вероятно, 15 мм), что потребует от них модернизации трубопроводной системы для соответствия законодательным требованиям безопасности газа.

Хороший установщик Gas Safe хотел бы сообщить вам об этом как можно раньше. Квадратный дымоход также может потребовать дополнительных кирпичных или штукатурных работ в том месте, где дымоход выходит из стены, если его заменить круглым дымоходом.

Дымоход горизонтальный

Это наиболее распространенный тип дымохода, который встречается в подавляющем большинстве установок по всей Великобритании.Дымоход выходит прямо из наружной стены за котлом.

Дымоход вертикальный

Не путать с дымоходом, вертикальные дымоходы можно найти в домах, где котел расположен не на внешней стене. Вместо того, чтобы выводить дымоход прямо сбоку, они поднимаются вверх и выходят из кровельного пространства (плоского или наклонного). Когда ваш котел работает, вы должны видеть, как пар выходит из крыши над вашим котлом. Если вы видите пар, у вас вертикальный дымоход.

Вертикальные дымоходы дороже стандартных горизонтальных дымоходов из-за дополнительных деталей и работы, необходимой для их установки.Иногда могут возникнуть проблемы с доступом, и в некоторых случаях могут потребоваться строительные леса.

Некоторые исключительно высокие инженеры, тролли или люди с деревьями могут получить доступ к этим дымоходам без помощи строительных лесов.

При получении цены на новый котел через Heatable, мы спросим, ​​какой у вас дымоход, и дадим вам фиксированную цену соответственно. Все наши предложения будут включать в себя замуровывание квадратных дымоходов и любые другие ремонтные работы. Получите фиксированную цену онлайн.

… Скучно еще?

[quotediv]

Хотите точную цену на новый котел? Воспользуйтесь нашим калькулятором котировок (личные данные не требуются).

Стоимость различных дымоходов

Не стоит беспокоиться о финансовых последствиях, связанных с переменными типами дымоходов. Если у вас круглый горизонтальный дымоход (выходящий из боковой стены вашего дома), то это вообще не должно иметь никаких финансовых последствий.

Для домов со стандартными дымоходами наше новое предложение на котел начинается всего с 1590 фунтов стерлингов.Получите фиксированную цену онлайн.

Вертикальные дымоходы (выходящие через крышу) и квадратные дымоходы могут потребовать дополнительной оплаты.

Для вертикального дымохода есть проблемы с доступом, о которых нужно беспокоиться, и для безопасного завершения установки могут потребоваться строительные леса. Большинство (если не все) вертикальные дымоходы будут выходить через крышу; это может означать снятие черепицы или разрезание плоской крыши. Если работа требует дополнительной работы, установщик потребует дополнительную оплату для покрытия своего труда.Комплекты вертикальных дымоходов обычно дороже, чем их горизонтальные аналоги.

Если вам нужен новый котел, ответьте на несколько быстрых онлайн-вопросов, и мы сообщим вам фиксированную цену, включая ваш новый дымоход (вертикальный или горизонтальный). Получите фиксированную цену онлайн.

Квадратные дымоходы также могут потребовать дополнительных кирпичных или штукатурных работ от установщика, чтобы исправить место, где была произведена замена. Опять же, это вряд ли сильно повлияет на ваше предложение и не должно увеличиваться в среднем более чем на 60 фунтов стерлингов.Если, как и многие покупатели нового котла, вы хотите платить за новый котел по финансовым соображениям, то такие факторы не окажут большого влияния на ваши ежемесячные выплаты.

Опять же, наши цитаты включают любые ремонтные работы, такие как возведение кирпича.

Если вы хотите установить котел рядом с оконным проемом, вентиляционным отверстием в стене или дверью (в пределах 30 см), вам также понадобится комплект для шлейфа. Они расширяют стандартный дымоход котла от ваших отверстий, что означает, что вредный газ не попадет в ваш дом.Как правило, стандартный комплект шлейфа может обойтись вам за дополнительную плату в районе фунтов стерлингов — 200 фунтов стерлингов в зависимости от производителя котла — издеваются над дымоходом ?! Расстояние выхода дымохода от котла также может потребовать дополнительных комплектов для его достижения, в среднем около 50 фунтов стерлингов за комплект расширения — хотя маловероятно, что вам это понадобится, не говоря уже о более чем одном

Мы включаем комплекты шлейфов и удлинители во все цены на наши новые котлы.Получите фиксированную цену онлайн.

Обратите внимание, что не все установщики котлов будут стремиться восстановить ваши штукатурные и кирпичные работы, чтобы они соответствовали их первоначальной эстетике, и вы должны обязательно спросить об этом заранее. Вам может потребоваться нанять внешнего штукатура и / или декоратора.
