Джсм модуль для котла: Купить GSM-модуль для котла отопления, совместим с любым брендом

Содержание

Электрические котлы отопления РЭКО и РусНИТ

Настройки

Настройка GSM модуля «Котел.ОК».

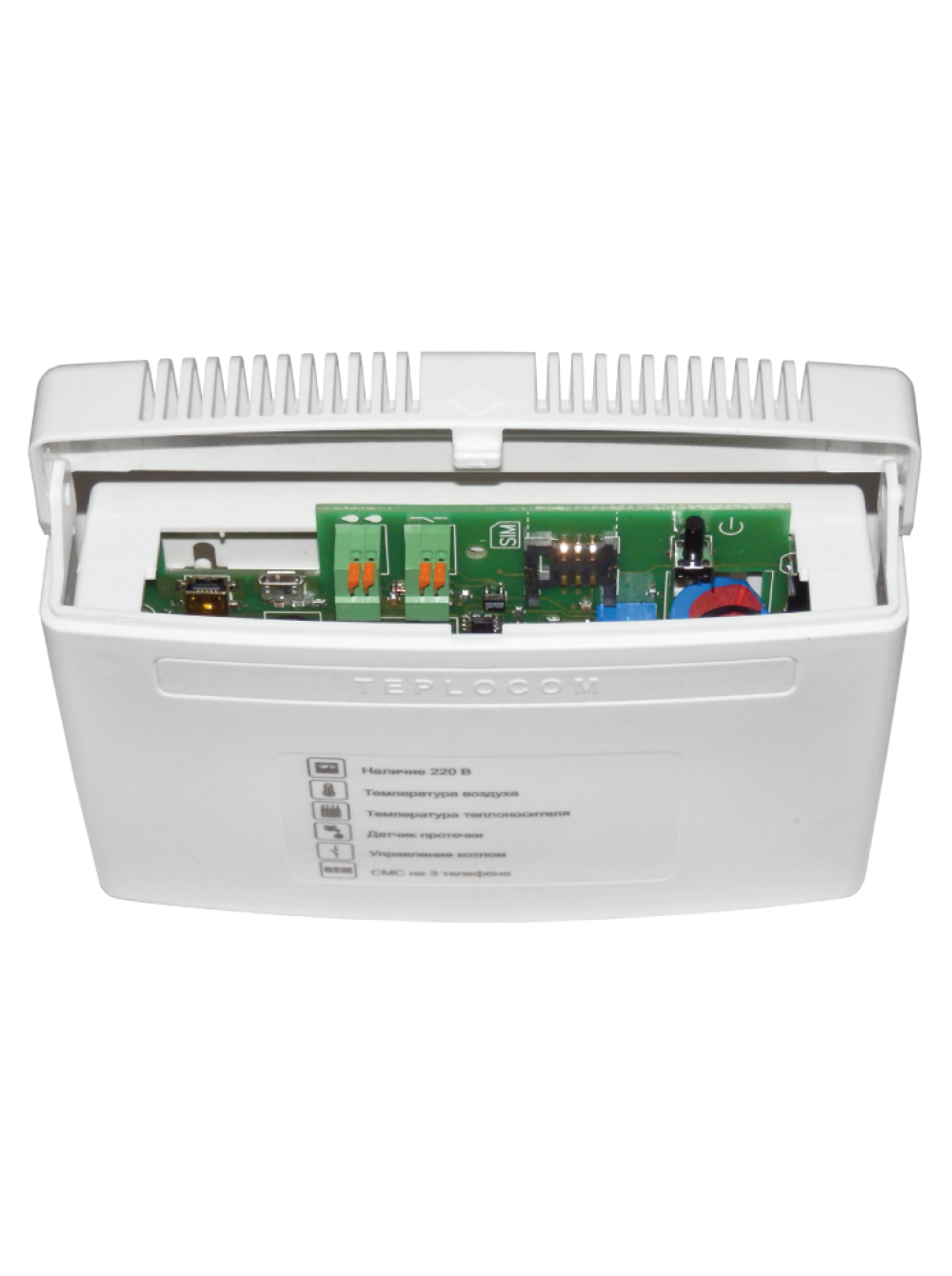

  1.  Откройте крышку прибора:
для этого нажмите сбоку на корпус, как это показано стрелками на рисунке, и потяните крышку на себя.

      На тыльной стороне крышки устройства показано назначение клеммной колодки прибора, способ запроса показаний датчиков температуры и номер технической поддержки (8-804-333-90-80).


  1.  Прикрутите антенну к прибору:

для этого установите антенну в

специальный разъем и вращайте

по часовой стрелке.

  1. Сдвиньте крышку Sim-слота вправо и установите SIM карту, как показано на рисунке:

        4. Установите Sim-карту в Sim-слот, как показано на рисунке:

  1. Закройте крышку Sim-слота и сдвиньте её влево, как показано на рисунке:

  1. Подключите адаптер к прибору и включите адаптер в розетку 220В.

  1. Загорится индикатор «Питание». Переведите выключатель «Аккумулятор» в положение ON (включено) после чего загорится индикатор «Аккумулятор»:

  1. Подождите, пока прибор зарегистрируется в сети (загорится индикатор GSM). (Около 10 секунд)

  1. При включении устройства, если телефонная книга пуста, то после индикатора GSM (10 секунд) загорается индикатор “Настройка”. Прибор сообщает, что он находится в режиме программирования.

       Позвоните на прибор со своего мобильного телефона (ваш номер будет записан в память прибора и будет использоваться для оповещения)

Прибор отклонит входящий вызов, индикатор «Pr» погаснет. На ваш мобильный телефон придет SMS-сообщение «Телефон записан. Установлены тревожные пороги температуры для Т встр. Тmin=10 Tmax=35»

УСТАНОВЛЕНЫ СТАНДАРТНЫЕ НАСТРОЙКИ:

Ваш номер телефона записан в первую ячейку памяти прибора.

Стандартные пороги оповещения:

— верхний порог +35 градусов.

— нижний порог +10 градусов.

Это означает, что:

— при превышении температуры в 35 градусов вы получите тревожное SMS-сообщение (Т1=+35С).

— при понижении температуры ниже 10 градусов вы получите тревожное SMS-сообщение (Т1=+10С).

При отключении электропитания вы получите SMS-сообщение «Основное питание отключено, работа от аккумулятора».

При восстановлении электропитания (после отключения) вы получите SMS-сообщение «Питание восстановлено».

Чтобы узнать состояние устройства (показания  датчика температуры, состояние электропитания, уровень сигнала сотовой сети) позвоните на номер Sim-карты установленной в устройство. Sim-карта отклонит ваш звонок, в ответ вы получите SMS-сообщение с текстом:

Реле выключено —  состояние встроенного реле
Т 1 = 25С — показание основного датчика темпер. (например 25С)
Т 2 = Откл. — показания дополнительного датчика темпер. (отключен)
Питание Ок — состояние электропитания устройства (Ok\выключено)
Уровень GSM = 80% — уровень сигнала сети GSM (от 0 до 100%)

GSM Контроллеры, GSM модули для котла

GSM контроллер представляет собой электронное устройство, предназначенное для автоматического и дистанционного контроля и управления любым электрическим оборудованием. Спект применений GSM-контроллера широк. Это может быть выполнение функций простого GSM-выключателя или GSM-Реле, управления шлагбаумом и воротами, освещением, выполнение охранных функций, измерения температуры среды. Отдельно стоит отметить возможность продвинутого управления отопительными котлами. Возможно управление приборами, имеющими вход для подключения внешних (комнатных) термостатов. GSM контроллер подключается к соответствующему входу котла, а термодатчик устанавливается в удобном месте в помещении. При изменении показателей программа контроллера реагирует на это, изменяя режим отопления. Пользователю также могут приходить уведомления об изменении параметров температуры, электропитания. Можно запустить и остановить работу подключенного оборудования на расстоянии, а GSM термостат самостоятельно регулирует режим температуры.

Назначение устройств

  • отслеживать работу отопительной системы;
  • контролировать температурный режим в помещении;
  • отправлять отчеты о параметрах работы;
  • информировать об изменениях показателей;
  • при возникновении аварийной ситуации автономно отключать систему;
  • функционировать как умный термостат.

Для мобильных телефонов (смартфонов) разработаны приложения, помогающие управлять прибором на расстоянии. Пользователю не нужно находиться рядом для настройки параметров, однако в некоторых устройствах имеется клавиши и ЖК дисплей, с помощью которых можно изменять параметры работы.

Плюсы удаленного контроля

Дистанционное управление котлом с помощью специальных приспособлений имеет плюсы:

  • обеспечение автоматического изменения теплового режима;
  • функционирование прибора не зависит от работы других устройств;
  • безопасность и защита;
  • автоматические уведомления при появлении перебоев в эксплуатации.

Как происходит подключение и эксплуатация?

Возможно управлять газовыми, дизельными и электрическими котлами отопления. Для настройки и монтажа не требуется специальных знаний, а управление после первоначальной настройки производится всего несколькими простыми командами. Чтобы подключить прибор, необходимо присоединить модуль ко входу котла для комнатных термостатов, установить sim-карту в прибор и отправить команду привязки прибора к номеру вашего телефона.

После этого контроллер готов к работе.

Чтобы купить GSM для котлов отопления в Москве и Санкт-Петербурге звоните или пишите к нам в интернет-магазин Телеметрика: наши товары можно приобрести в разных регионах России, в том числе через пункты самовывоза.

Статьи по теме:

GSM модуль для котлов отопления: характеристики и возможности, подключение

Современные отопительные устройства могут оснащаться специальными системами дистанционного контроля, которые позволяют удаленно управлять работой оборудования, корректировать заданный температурный режим. Приобретающий популярность GSM модуль для котлов отопления уверенно конкурирует со стационарными системами контроля и выносными пультами. Он представляет программируемый контроллер с датчиками, подключаемыми к отопительному оборудованию различных моделей. Для управления необходим мобильный телефон и покрытие сотовой связью.

Зачем используется модуль GSM для котла

Возросший темп жизни, стремление к повышению уровня комфорта продиктовали необходимость дистанционного управления бытовыми устройствами, в том числе отопительными котлами. Несмотря на то, что современные системы обогрева могут функционировать автоматически и способны поддерживать заданную температуру без вмешательства человека, иногда возникают нештатные ситуации. Оперативное принятие решения, корректировка работы оборудования необходимы в ряде случаев, к которым относятся:

  • резкое изменение погодных условий;
  • утечки газа и перебои его подачи;
  • отключение электрической энергии;
  • резкое повышение давления;
  • перегрев отопительного оборудования;
  • потухание газовой горелки;
  • отклонения в работе теплого пола;
  • протечка теплоносителя;
  • вероятность замораживания отопительного контура.

Конструкция модуля позволяет получить развернутую информацию с внешних датчиков, подключаемых к портам контроллера. Управление котлом, изменение режимов и обмен информацией может осуществляться различными путями:

  • с использованием SMS;
  • с помощью голосовых команд;
  • через сайт изготовителя модуля;
  • посредством мобильного приложения.

Модуль контролирует температуру помещений, предусматривает возможность подключения дополнительных датчиков. Они могут сигнализировать о проникновении посторонних, возгорании, затоплении, а также других непредвиденных ситуациях. Своевременное оповещение на мобильный телефон о режимах работы позволяет оперативно отреагировать. Это может сэкономить денежные средства, особенно если речь идет о разморозке системы или срабатывании дополнительно подключенных датчиков.

Дистанционное управление газовым котлом – комплектность и внешний вид

Устройство удаленного управления отопительным оборудованием предлагается в базовой и расширенной комплектации в зависимости от требований клиента и модели, выпускаемой предприятием-изготовителем. Комплект поставки включает следующие компоненты:

  • GSM контроллер, оснащенный модулем мобильной связи. Прибор оборудован гнездом для установки одной или двух SIM-карт, а также портом для внешних приборов;
  • индивидуальную антенну, которая может устанавливаться в удобном месте. Она усиливает слабый сигнал, поддерживая непрерывную связь;
  • блок питания с аккумулятором. Он обеспечивает функционирование модуля при перебоях энергоснабжения, включается при отключении внешнего питания;
  • датчики, количество которых зависит от индивидуальных требований заказчика. Базовая комплектация прибора включает два индикатора;
  • считыватель главного мастер-ключа, а также вспомогательных электронных ключей. Он ограничивает доступ посторонних к системе.

В расширенном варианте в комплект поставки включаются следующие аксессуары:

  • дополнительные температурные датчики, количество которых может достигать десяти штук, в зависимости от модели модуля;
  • датчики возгорания, задымления, протекания теплоносителя, а также извещатели, подающие сигнал при доступе посторонних в помещение;
  • элементы электромеханического привода открывания въездных ворот, в том числе электрический двигатель, редуктор и необходимые приборы автоматики;
  • акустический микрофон, подключаемый к контроллеру через соответствующий интерфейс. Он позволяет владельцу системы удаленно прослушивать помещение.

Визуально устройство воспринимается как компактный прибор, оснащенный дисплеем, а также светодиодными индикаторами режимов и сетевого сигнала. Внутри корпуса расположен контроллер, а с торцевой стороны имеются разъемы для подключения внешних устройств. Блок питания выполнен в отдельном корпусе, соединяется с прибором специальным кабелем.

Функциональные возможности устройства GSM для котла

Функциональность дистанционного блока управления зависит от ряда факторов:

  • количества зон контроля и назначения датчиков, подключенных к внешним портам прибора;
  • версии прошивки управляющего контроллера, влияющей на расширение функциональных возможностей;
  • наличия релейного блока, осуществляющего обратную связь и позволяющего переключать режимы.

В базовом варианте комплектации большинство устройств позволяют решать следующие задачи:

  • подавать напряжение на нагреватель или отключать подачу электрической энергии;
  • мониторить температуру и передавать сведения пользователю.

Информация на телефон поступает с помощью SMS или обычного звонка при определенных условиях:

  • при направлении пользователем конкретного запроса. В ответ отправляются данные с внешних датчиков, подключенных к портам;
  • при достижении граничных значений температуры. Сведения направляются при возрастании температуры теплоносителя или его резком охлаждении.

Программным обеспечением предусмотрена возможность задать граничные значения каждому датчику. Минимальный набор функций позволяет по температуре помещения принять решение о целесообразности включения или отключения котла для изменения температуры теплоносителя.

Расширенные возможности модуля, в дополнение к базовым, позволяют дистанционно выполнять следующие функции:

  • производить настройку температурных режимов и порогов срабатывания;
  • управлять работой отопительного агрегата, регулируя температуру теплоносителя;
  • обмениваться информацией о подаче электрической энергии к оборудованию;
  • регулировать мощность котла в зависимости от изменения погодных условий;
  • сигнализировать о срабатывании охранных систем и дополнительных датчиков;
  • производить прослушивание помещения с помощью подключенного микрофона;
  • включать электрический привод управления въездными воротами.

Прошивка контроллера и программное обеспечение позволяют в удобном для восприятия виде систематизировать полученные сведения, а также обновлять их с заданной периодичностью.

Управление газовым котлом по GSM – преимущества и слабые стороны

Система обладает рядом неоспоримых преимуществ. Главные достоинства:

  • возможность постоянной и дистанционной работы в автономном режиме;
  • отсутствие необходимости в непосредственном присутствии хозяина;
  • дистанционное обеспечение оптимального теплового режима;
  • невозможность доступа посторонних к управлению;
  • регулярное обновление и систематизация сведений, поступающих с датчиков;
  • оперативное получение информации о нештатных ситуациях;
  • отправка информации с модуля на различные номера телефона;
  • постоянное обновление информации при каждом удаленном подключении.

Наряду с множеством достоинств, устройство имеет определенные недостатки:

  • повышенную стоимость. Уровень затрат на приобретение модуля с развернутым набором функций соизмерим со стоимостью обычного газового котла. Потраченные денежные средства со временем окупаются благодаря экономии электрической энергии и оптимизации потребления топлива;
  • сложность самостоятельного подключения. Без опыта проблематично своими силами подключить модуль с датчиками, настроить оборудование, а также проверить его функциональные возможности на различных режимах;
  • зависимость от качества услуг, предоставляемых сотовым оператором. Регулярный обмен информацией с потребителем и стабильная передача данных возможны только при соответствующем качестве мобильной связи, охватывающей зону покрытия.

Оценив достоинства модуля и проанализировав слабые стороны, можно уверенно утверждать, что перспективная система будет расширено внедряться при постепенном снижении ее стоимости.

Дистанционное управление котлом отопления – выбор модели

Предлагаемые в специализированных магазинах GSM модули изготавливаются предприятиями-производителями котлов, а также фирмами, специализирующимися в области автоматизации. Принятие решения о выборе конкретной модели теплоинформатора определяется различными факторами:

  • площадью отапливаемого помещения;
  • типом и маркой котельного оборудования;
  • требованиями к контроллеру, предъявляемыми потребителем;
  • необходимым количеством внешних датчиков.

Модельный ряд устройств достаточно разнообразен. Пользуется популярностью следующие марки устройств дистанционного управления:

  • «Кситал GSM». Возможности устройства не ограничиваются контролем работы отопительного контура и температурных параметров. Они позволяют выполнять ряд задач, связанных с безопасностью жилища. В зависимости от модификации контроллера количество контролируемых зон изменяется в диапазоне от 4 до 12;
  • Buderus Logamatic Easycom. Является профессиональным устройством для удаленного управления, отличается наличием дополнительных портов и специальных интерфейсов, расширяющих функциональные возможности. Оборудован дополнительным блоком памяти, предназначенным для накопления информации;
  • Sapsan Pro. Представляет собой высокофункциональный прибор для удаленного управления котельным оборудованием. Способен управлять котлами разных марок, работающих на различных видах топлива. Программное обеспечение позволяет подключать до 10 телефонных номеров и отправлять на них информацию.

До приобретения устройства конкретной марки следует проконсультироваться со специалистами.

Как подключается дистанционное управление котлом

Алгоритм подключения теплоинформатора к котлу предусматривает выполнение следующих операций:

  1. Отключение питающего напряжения от нагревателя.
  2. Монтаж датчиков и подключение их к контроллеру.
  3. Подключение устройства и котла к сети.
  4. Установку sim-карты и ввод защитного pin-кода.
  5. Введение контрольного кода контроллера.
  6. Указание телефонных номеров для связи с прибором.

Модуль активизируется после отправки специального кода на sim-карту контроллера. После запроса он отправляет потребителю необходимую информацию. Обратите внимание на наличие денежных средств на номере sim-карты, а также необходимость инсталляции на телефон специального программного обеспечения.

Как включить газовый котел с GSM управлением

Используя понятный интерфейс, легко удаленно установить любой из возможных режимов работы:

  • экономный;
  • комфортный;
  • отключенный.

Особенно удобно с помощью прибора включить оборудование или повысить температуру теплоносителя за определенное время до возвращения домой с работы. Для этого следует:

  • отправить СМС с соответствующей командой на включение котла;
  • установить требуемый температурный режим.

Контроллер подаст необходимые команды согласно полученным установкам и показаниям датчиков.

Целесообразно ли устанавливать жсм модуль для котлов – подводим итоги

Устройство дистанционного управления отопительным оборудованием позволяет уменьшить расход топлива, оптимизировать работу нагревателя, оперативно отреагировать при возникновении экстренных ситуаций. Не стоит недооценивать набор дополнительных возможностей, связанных с обеспечением безопасности. Подача команд и получение информации может осуществляться из любой точки, покрытой сотовой связью. Это особенно удобно при возросшем ритме современной жизни. Если имеются финансовые возможности, целесообразно приобрести и установить это полезное устройство.

Модуль GSM для котла Protherm

Экономично, удобно, комфортно!

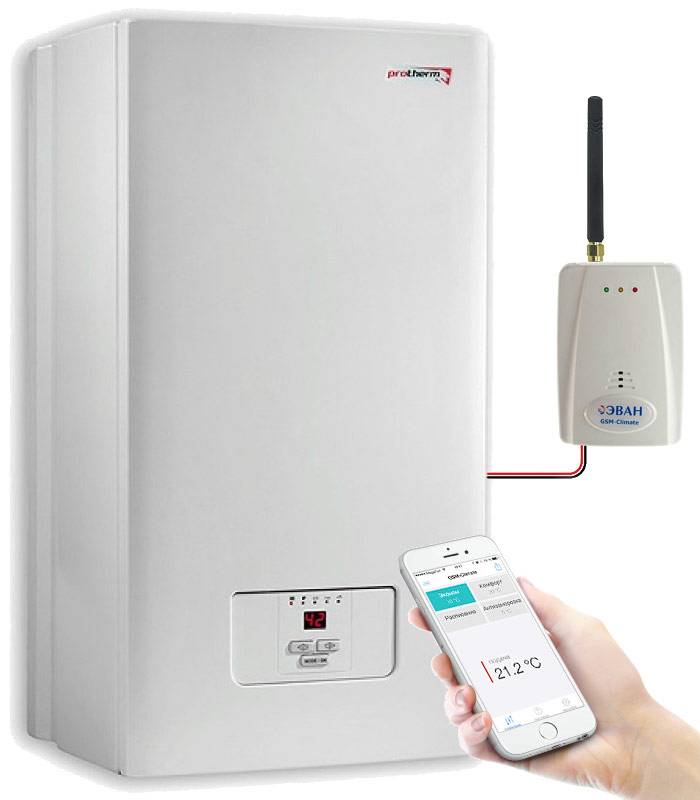

Модуль GSM-Climate позволяет дистанционно изменять параметры работы системы отопления и управлять климатом. С помощью модуля можно устанавливать требуемую температуру воздуха в помещении. При этом есть возможность перейти в режим фиксированных температур «Эконом» или «Комфорт», в режим недельного программирования «Расписание» или выключить электрокотёл. Прибор самостоятельно отслеживает показания датчика температуры и корректирует работу котла в зависимости от заданных параметров температурного режима в помещении. Модуль GSM-Climate способен передавать сервисные сообщения, отчеты об изменениях параметров работы котла и сообщать о нештатных ситуациях.

Что это?

Модуль GSM-Climate — это компактное устройство с собственной SIM-картой, подсоединяемое к котлу отопления. Команды на него могут передаваться с любого телефона (спутниковой, мобильной или фиксированной связи), планшета или ПК. Для дистанционного управления требуется ввести уникальный пароль, что исключает несанкционированный доступ.

Как это работает?

В модуль вставляется SIM карта любого оператора, обеспечивающего уверенный прием сигнала в данной местности. На этот номер отправляется SMS с телефона хозяина — GSM устройства «знакомятся» друг с другом. Можно задать расширенный список «доверенных» номеров: котел будет «слушаться» поступающих с них команд. Для управления котлом с незнакомых телефонов также требуется пароль. Помимо SMS-управления реализована возможность управления через голосовое меню. Также котлом можно управлять с вашей персональной страницы.

Бонус!
Дополнительные функции прибора позволяют не только экономно расходовать ресурсы на отопление и контролировать исправность работы отопительного котла, но и следить за безопасностью объекта и мгновенно оповещать о нештатных ситуациях. Пользователь может подключить дополнительные датчики, например, движения, размыкания, протечки воды, утечки газа, пожарные и дымовые датчики и т. п. Информация передается по каналам мобильной связи и сети интернет.

Важно!
Модуль GSM-Climate можно установить на любой электрокотел, любого производителя такие как Protherm, Эван, и т.д.

Характеристики универсального модуля GSM:

  • возможность установки требуемой температуры воздуха в помещении;

  • выбор температурного режима — режим фиксированных температур «эконом» или «комфорт»; режим недельного программирования «расписание», режим поддержания минимальной заданной температуры «выключен»;

  • возможность управлять работой котла чарез SMS команды, голосовое меню или интернет;

  • оповещение об изменении температуры в помещении ниже или выше установленного парога;

  • оповещение при неисправности датчика температуры;

  • оповещение при аварии котла;

  • мониторинг температуры в помещении с периодом 1 минута;

  • функции охранной сигнализации;

  • память событий;

Мощность, кВт
Кол-во ступеней
Отапливаемая площадь, м2
Производитель Эван
Гарантия, мес: 12 мес.
Комплектация Антена GSM
Страна производства: Россия

GSM модули для котлов

 Модуль GSM позволяет устанавливать и менять основные параметры котлов (температуру  теплоносителя, температуру в помещении, мощность котла и режим работы), контролировать параметры системы отопления и получать сообщения о сбоях в работе системы отопления. Для сотовых телефонов, работающих на платформе Android и телефонов Apple, написаны специальные программы, позволяющие максимально удобно представить процесс управления котлом. Их можно скачать бесплатно на сайтах Google Play или Apple Store. Для телефонов, поддерживающих Java, написана программа для упрощения отправки смс, а телефоны не поддерживающие Java, работают с котлами посредством отправки и приема cмс.



«Алгер Групп» осуществляет оптовые и розничные продажи оборудования для систем отопления, водоснабжения и канализации. Нашими клиентами являются компании по всей России.

Выбор товара:

 Если вы ещё не остановили свой выбор на какой-либо конкретной модели, но знаете, какими характеристиками она должна обладать, Вы можете воспользоваться сервисом «Фильтр по параметрам», который расположен вверху над товарами. Достаточно указать значения параметров, имеющих для Вас ключевое значение, и потенциально неинтересные Вам предложения будут «отсеяны» автоматически.

 Вы можете не только подобрать, но и сравнить товары. Затрудняетесь выбрать между несколькими понравившимися моделями? Добавьте их в таблицу сравнения, нажав на кнопку «Сравнить» в карточке товара или внизу страницы.  Имея наглядное представление о разнице в значениях технических характеристик, выбрать нужную модель будет проще и быстрее.

 Мы делаем все возможное, чтобы Вам было легче сориентироваться посреди изобилия товаров АЛГЕР ГРУПП. Фильтры, полезные статьи, таблицы сравнения – эффективные инструменты в поиске товара, который будет полностью отвечать вашим потребностям.

Отгрузка:

Мы доставляем товар курьером или транспортной компанией.  Менеджер согласует с Вами удобный и экономичный способ доставки. Стоимость будет зависеть от веса, габаритов груза, а также от расстояния до места.

Мы отгружаем товар в течении 24 часов, как только вами совершена оплата.

Доставка:

Доставка по Нижегородской области осуществляется от 1 до 3-х дней, в другие регионы России может занять около 3-15 рабочих дней. Сроки определяются внутренними регламентными документами транспортных компаний.

Возврат:

Мы делаем все возможное, чтобы нашим клиентам было хорошо. Мы вернем вам деньги, если товар, отправленный нашей компанией не пришел в указанный срок по каким-либо причинам.

Гарантия и обслуживание:

Мы предлагаем 1-месяц для замены товара. Покупатели могут обратиться для замены в течение 30 дней после получения оборудования. Покупатель должен вернуть товар в первоначальной виде и оплатить расходы по доставке, связанные с возвратом.

Обратная связь:


 Если у вас возникли проблемы с нашими товаром или услугой, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание.

Условия установления оптимально-эффективной схемы процесса промывки систем теплоснабжения : Oriental Journal of Chemistry

Н. А. Высоцкая, Кабылбекова Б.Н., Бекжигитова К.А., Спабекова Р., Курбанбеков К.Т.

Кафедра «Химия», Южно-Казахстанский государственный университет им. М.Ауэзова, Казахстан, г. Шымкент, пр. Тауке-хана 5

Автор, ответственный за переписку E-mail: балжан[email protected]

DOI: http://dx.doi.org/10.13005/ojc/330643

История публикации статьи
Статья получена:
Статья принята:

РЕЗЮМЕ:

Состав коррозионно-накипных отложений, состоящих из карбонатов, силикатов и сульфатов щелочных металлов, образующихся на поверхности металла в виде плотных и рыхлых отложений в зависимости от состава теплоносителя (воды), образующегося на внутренней поверхности исследованы трубопроводы в системах теплоснабжения с помощью сканирующего электронного микроскопа марки JSM-6490LV с системами энергодисперсионного микроанализа INSA Energu и структурного анализа HKL-Basic с полезным увеличением 300000 в сочетании с высокоэффективным жидкостным хроматографом Varian Pro Star. Показаны растворы кислот: соляной, щавелевой, лимонной и сульфаминовой кислот, часто используемых в качестве промывочных реагентов в системах теплоснабжения, исследованы скорость коррозии и потери от коррозии в условиях промывки. Определен процесс выбора оптимального модуля силиката натрия, используемого в качестве ингибитора в промывочном растворе, изучена и экспериментально установлена ​​зависимость показателя скорости коррозии от модуля ингибитора и времени старения образца в растворе ингибитора. изучены и экспериментально установлены с целью создания эффективной защитной пленки с высоким последействием.Приведена приборно-технологическая схема химической промывки внутренней поверхности трубопроводов для удаления солеотложений.

КЛЮЧЕВЫЕ СЛОВА:

коррозионно-накипные отложения; ингибитор; химическая очистка

Скачать эту статью как:
Для цитирования статьи:

Высоцкая Н.А., Кабылбекова Б.Н., Бекжигитова К. А., Спабекова Р., Курбанбеков К.Т. Условия построения оптимально-эффективной схемы процесса промывки теплоты Системы снабжения.Orient J Chem 2017;33(6).


Для цитирования этого URL скопируйте:

Высоцкая Н. А., Кабылбекова Б. Н., Бекжигитова К. А., Спабекова Р., Курбанбеков К. Т. Условия построения схемы оптимально-эффективного процесса промывки систем теплоснабжения. Orient J Chem 2017;33(6). Доступно по адресу: http://www.orientjchem.org/?p=40643

.

Введение

По химическому составу коррозионно-накипные отложения 1-3 классифицируются как: щелочноземельные, сложные по составу силикаты, железо, марганец и медь.Составы щелочноземельных и сложных силикатных на 90% состоят из карбонатов, сульфатов, силикатов и фосфатов щелочных металлов и образуются в виде твердых, плотных кристаллических отложений в трубах тепловых сетей, а при температуре кипения щелочных вод выпадают в виде суспензий.

Примеси фосфатов, железа и марганца в повышенных концентрациях в воде способствуют образованию рыхлой осыпающейся накипи, в случае содержания в воде меди образуется медный накип в виде слоистых отложений.При эксплуатации котлов с изменением гидродинамического и теплового режима со стенок котельных труб вымывается высокодисперсный шлам, содержащий сложные карбонаты и фосфаты. Такая пульпа захватывается теплоносителем, а также участвует в процессах накипеобразования, способствуя образованию более плотных слоев отложений на внутренней поверхности трубы. Устранение отложений накипи с внутренней поверхности трубопроводов в системах теплоснабжения осуществляется различными методами, одним из которых является подбор эффективного состава промывочного раствора 4,5 .

При загрязнении теплообменников в системах теплоснабжения труднорастворимыми карбонатами и оксидами железа в качестве моющих средств часто используют такие кислоты, как соляная, серная, сульфаминовая и другие кислоты. Преимуществами некоторых кислот являются их дешевизна и нетоксичность по отношению к металлической поверхности 6 .

Материалы и методы

При использовании растворов (особенно растворов соляной кислоты) для химического удаления коррозионно-накипных отложений со стальной поверхности трубопроводов в системах теплоснабжения происходит частичное растворение трубопроводов 7 .Используя полезные свойства кислот, необходимо позаботиться о том, чтобы кислоты не вызывали как можно более коррозионное воздействие на металлическое оборудование. Эффективным средством устранения этого нежелательного явления является применение различных ингибиторов коррозии 8-10 , механизм действия которых заключается в восстановлении ионов водорода, образующихся за счет диссоциации углекислого газа, появляющегося в воде при растворении свободного углерода. диоксида и способствует тому, что начальная скорость ионизации железа становится пропорциональной концентрации ионов водорода. В последнее время в качестве ингибитора широко применяют силикаты натрия, эффективное действие которых во многом зависит от его модуля. Силикат натрия при соотношении [Na 2 O]/[SiO 2 ]: метасиликат натрия Na 2 SiO 3 или Na 2 O×SiO 2 (модуль равен 1), В качестве защитных пассиваторов используются Na 2 Si 2 O 5 или Na 2 O×2SiO 2 (модуль 2), или Na 2 O×3SiO 2 (модуль 3) пленка на металлической поверхности.

Эффективное теплоснабжение общественных, производственных и бытовых объектов теплом по системе теплоснабжения зависит от чистоты внутренней поверхности теплообменных конструкций (радиаторов, теплообменников, поверхностей нагрева котлов, различных агрегатов). Вследствие возникающего коррозионного процесса на внутренней поверхности металлических трубопроводов в теплообменниках, радиаторах на металлической поверхности образуются продукты катодных и анодных реакций (ОН и Fe 2+ ), способные воздействовать на углекислый газ. равновесия и способствующие отложению значительного количества карбонатных отложений, что может вызвать значительные затруднения в отдаче тепла от теплоносителя.

Разработка приборно-технологической схемы очистки систем теплоснабжения от коррозионно-накипных отложений решает проблему свободного прохождения теплоносителя по системе и одновременно снижает расход топлива на подогрев теплоносителя.

Результаты и обсуждение

Эксперимент заключался в изучении состава коррозионно-накипных отложений, образующихся на внутренней поверхности трубопроводов, эксплуатируемых в системах теплоснабжения г. Шымкент, Республика Казахстан.Знание состава коррозионно-накипных отложений в трубах систем теплоснабжения способствует правильному подбору промывных растворов для удаления накопившихся отложений.

С помощью сканирующего электронного микроскопа удалось определить состав отложений накипи, представленных на рис. 1.

Возможности электронного микроскопа позволяют проводить качественный и количественный анализ отложений накипи. Коррозионно-накипные отложения стимулируют общую и местную коррозию железа (труб) в результате чего разрушается труба, котел, теплообменник, радиатор, а также происходит перерасход электроэнергии при эксплуатации примерно на 8-10% с системой толщиной до 2 мм.

Рис. 1: Количественный состав и структура элементов-компонентов в коррозионно-накипных отложениях, удаленных с поверхности металлической трубы

Щелкните здесь, чтобы просмотреть рисунок



Увеличение микроскопа в 300 000 раз в сочетании с высокоэффективным жидкостным хроматографом Varian Pro Star позволяет идентифицировать различные примеси и включения в исследуемом образце.

Возможности микроскопа позволяют определять содержание всех элементов в анализируемых образцах в процентах по массе, а также видеть структуру анализируемых образцов.

Как видно из рис. 1, элементы в составе коррозионно-накипных отложений, отобранных с внутренней поверхности металлических трубопроводов в системах теплоснабжения г. Шымкент, имеют состав, близкий к щелочноземельному. Анализ состава элементов в отложениях накипи показывает, что в обеих трубах основным компонентом является железо.

Представляет интерес изучение растворения коррозионно-накипных отложений на внутренней поверхности трубопроводов в растворах различных кислот: сульфаминовой, соляной, щавелевой и лимонной.

Снятые с внутренней поверхности стальных труб взвешенные накипные отложения с зарегистрированным на электронном микроскопе элементным составом помещали в раствор различных кислот с концентрацией 5% по массе: сначала сульфаминовой, во втором соляной кислоту, в третью щавелевую кислоту, в четвертую лимонную кислоту и оставляли на пять Часов (минимальное время очистки трубопроводов от накипных отложений на практике) при комнатной температуре.По истечении заданного времени кислотный состав анализировали на содержание указанных компонентов. В табл. 1 приведены данные по растворимости элементов накипи в растворах различных кислот.

Таблица 1: Показатели растворимости элементов, удаленных из стальных труб, в растворах кислот

Кислота

Элементы известковых отложений до их растворения в кислоте

Элементы известковых отложений после их растворения в кислоте

Сульфаминовая кислота

Ал, Си, К, Са, Мн, Фе

следов железа

Соляная кислота

Ал, Си, К, Са, Мн, Фе

следы железа и марганца

Щавелевая кислота

Ал, Си, К, Са, Мн, Фе

следы кремния, железа, марганца

Лимонная кислота

Ал, Си, К, Са, Мн, Фе

следы железа, алюминия, кремния



Для получения результатов растворения отложений накипи стальные трубы площадью 0. Отбирали 02 м 2 , взвешивали на аналитических весах и активировали различными кислотами в течение четырех часов, затем по трубкам циркулировала вода со скоростью циркуляции 0,5 м/сек. Скорость коррозии рассчитывали по массе железа, перешедшего со стальной поверхности трубы в раствор.

В табл. 2 приведены данные о скорости коррозии стального образца в зависимости от кислотного состава.

Таблица 2: Параметры скорости коррозии стальных труб, активированных различными растворами кислот

Кислотные растворы для активации поверхности Масса железа, оставшаяся от поверхности стальной трубы, г Скорость коррозии, г/м 2 час Потери от коррозии с образца, мм/год
Сульфаминовая кислота 0,0046 0,0110 0,0050
Лимон 0,0199 0,0410 0,0187
Щавелевая кислота 0,0078 0,0162 0,0070
Соль 0,0240 0,0510 0,0230



По данным табл. 2 построена графическая зависимость скорости коррозии на образцах, активированных различными кислотами.Скорость коррозии на активированных кислотой поверхностях стальных труб хорошо видна из рисунка. Наименьшая скорость коррозии наблюдается в растворе сульфаминовой кислоты, наибольшая в растворе соляной кислоты.

Сравнивая показатели таблиц 1 и 2, можно сделать выводы. Практически все примеси в отложениях накипи хорошо растворяются в растворе сульфаминовой кислоты при наименьшей скорости коррозии (рис. 2).

Исходя из вышеизложенного, задача подбора химического состава промывочного раствора для удаления коррозионно-накипных отложений с внутренней поверхности трубопроводов в системах теплоснабжения может быть успешно решена с использованием раствора сульфаминовой кислоты.

Рис. 2. Зависимость скорости коррозии на образцах, активированных различными растворами кислот и обработанных ингибитором

Щелкните здесь для просмотра рисунка



В табл. 3 и на рис. 3 приведены показатели скорости коррозии неактивированных и активированных сульфаминовой кислотой стальных труб, обработанных в растворах ингибитора с разным модулем.

Таблица 3: Скорость коррозии стальных труб в зависимости от модуля ингибитора

Ингибитор, индикатор модуля (м) Скорость коррозии, г/м 2
Активированный Образец Поверхность не активированный образец поверхность
Na 2 SiO 3 , m=1 0,079 0,100
Na 2 SiO 3 , m=2 0,042 0,079
Na 2 SiO 3 , m=3 0,015 0,057



Рис. 3. Зависимость скорости коррозии от модуля ингибитора на активированных (кривая 1) и инактивированных (кривая 2) образцах кислой стали

Щелкните здесь для просмотра рисунка



Снижение скорости коррозии на активированных кислотой образцах, обработанных ингибитором с модулем m = 3, более выражено, чем на неактивированных образцах с тем же модулем ингибитора.

В табл. 4 представлены данные исследования влияния времени старения образцов в растворе ингибитора с модулем m = 3 на скорость коррозии стальных образцов, активированных в растворе сульфаминовой кислоты.

Таблица 4. Скорость коррозии образцов стали, обработанных в разное время в растворе ингибитора силиката натрия

Время выдержки образца в растворе ингибитора, силиката натрия Скорость коррозии, г/м 2
Активированная поверхность образца неактивированная поверхность образца
5 часов 0,062 0,094
10 часов 0,031 0,065
15 часов 0,009 0,046
20 часов 0,00017 0,0084



Графическая зависимость скорости коррозии стального образца, активированного сульфаминовой кислотой, и неактивированного образца от времени старения в растворе ингибитора представлена ​​на рис. 4.

Важным при эксплуатации теплообменного оборудования является создание «живучести» защитных пассивирующих пленок, образующихся на внутренней поверхности жестких трубопроводов (рис. 4).

Рис. 4. Зависимость скорости коррозии стального образца от времени старения в растворе ингибитор-силикат натрия (кривая 1 – неактивная, кривая 2 – активированная поверхность)

Щелкните здесь для просмотра рисунка



Выводы

Методом энергодисперсионного анализа установлен состав коррозионно-накипных отложений на поверхности металла трубопроводов в системах теплоснабжения.Показана возможность растворения коррозионно-накипных отложений в растворах различных кислот. Рассчитана скорость коррозии на металлической поверхности трубопроводов. Влияние модуля ингибитора на срок службы пассивирующей пленки. Состав кислоты показан для использования в моющих растворах.

Каталожные номера

  1. Ильин Д.; Жилин В. Новости теплоснабжения . 2010, 2 , С.3-7.
  2. Балабан-Ирменин Ю.В.; Фокина, Н.ГРАММ.; Петрова, С.Ю. Материалы научно-практической конференции «Современные методы подготовки и защиты оборудования от коррозии и накипи». – Москва: МВЦ ЭКСПО ЦЕНТР, 2009, 12-20.
  3. Глазырин А.И.; Глазырин С.А.; Глазырин, А.А. Сборник материалов I Международной научно-практической конференции «Научное обеспечение жилищно-коммунального хозяйства». Астана, 2012, 57-60.
  4. Балабан-Ирменин Ю.В.; Федосеев, В.С.; Бессолицын С.Е.; Рубашов, А.М. Тепловая Энергетическая . 1994, 8 , 30-37.
  5. Акользин П.А. Предотвращение коррозии оборудования технического водоснабжения и теплоснабжения. -Москва: Металлургия , 1988, 94
  6. Габитов А.И. Итоги и перспективы теории и практики борьбы с коррозией. -Москва: Реактивный , 1998, 121.
  7. Балабан-Ирменин Ю. В.; Литовских В.М.; Рубашов, А.М. Новости теплоснабжения , 2008, 49-52.
  8. Акользин А.П.; Жуков А.П. Кислородная коррозия оборудования химических производств. -Москва: Химия , 1985, 239.
  9. Глазырин А.И.; Глазырин А.А.; Орумбаев, Р.К. Коррозия и консервация теплоэнергетического оборудования. – Павлодар: ЭКО , 2011, 728.
  10. Глазырин А.И.; Кострикина, Е.Ю. Консервация энергетического оборудования. -Москва: Энергоатомиздат , 1987, 168.


Эта работа находится под лицензией Creative Commons Attribution 4.0 Международная лицензия.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка браузера для приема файлов cookie

Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:

  • В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
  • Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie.Чтобы это исправить, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только та информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, если вы не решите ввести его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступ к остальной части вашего компьютера, и только сайт, создавший файл cookie, может его прочитать.

Ретроспективная оценка профессионального облучения в исследованиях на базе местных сообществ стала проще

J Environ Public Health. 2009 г.; 2009: 957023.

, 1 , * , 2 , 3 , 3 , 1 и 4

Lin Fritschi

1 Институт медицинских исследований Западной Австралии, Университет Западной Австралии, Перт, Западная Австралия 6012, Австралия

Melissa C. Friesen

2 Науки о гигиене окружающей среды, Школа общественного здравоохранения, Университет Калифорния, Беркли, Калифорния 94720-7360, США

Дебора Гласс

3 Центр гигиены труда и окружающей среды Монаша, кафедра эпидемиологии и профилактической медицины, Университет Монаша, Мельбурн, Виктория 3004, Австралия

Геза Бенке

7 7 7 7 06027 7 3 Центр гигиены труда и окружающей среды Монаша, кафедра эпидемиологии и профилактической медицины, Университет Монаша, Мельбурн, Виктория 3004, Австралия

Дженнифер Гирщик

1 Западно-Австралийский институт медицинских исследований, Университет Западной Австралии, Перт, Вестерн Австралия 6012, Австралия

Трой Садковски 906 07

4 Data Sciences Pty Ltd, Саншайн-Кост, Квинсленд 4560, Австралия

1 Институт медицинских исследований Западной Австралии, Университет Западной Австралии, Перт, Западная Австралия 6012, Австралия

2 Науки о здоровье окружающей среды, Школа общественного здравоохранения Калифорнийского университета, Беркли, Калифорния 94720-7360, США

3 Центр гигиены труда и окружающей среды Монаша, кафедра эпидемиологии и профилактической медицины, Университет Монаша, Мельбурн, Виктория 3004, Австралия

4 Data Sciences Pty Ltd, Саншайн-Кост, Квинсленд 4560, Австралия

Рекомендовано Гэри М. Marsh

Получено 6 февраля 2009 г .; Пересмотрено 14 июня 2009 г .; Принято 31 августа 2009 г.

Эта статья находится в открытом доступе и распространяется в соответствии с лицензией Creative Commons Attribution, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии правильного цитирования оригинальной работы.

Эта статья была процитирована другими статьями в PMC.

Abstract

Оценка профессионального воздействия в ретроспективных исследованиях методом случай-контроль на уровне местных сообществ затруднена, поскольку данные об измеренном воздействии доступны очень редко.Метод экспертной оценки считается наиболее точным способом атрибутирования воздействия, но это трудоемкий и дорогостоящий процесс, который может рассматриваться как субъективный, невоспроизводимый и непрозрачный. В этой статье мы описываем эти проблемы и описываем наши решения, реализованные в программном веб-приложении (OccIDEAS). Новыми аспектами OccIDEAS являются объединение всех этапов оценки в один программный пакет; включение процесса оценки в разработку вопросников; выбор интересующей(их) экспозиции(й); определение правил назначения экспозиции; возможность ручной или автоматической оценки; обеспечение того, чтобы обстоятельства, при которых возможно воздействие на человека, выделялись для рассмотрения; предоставление отчетов для обеспечения согласованности оценок. Разработка этого приложения может сделать качественную оценку профессий более эффективной и доступной для эпидемиологических исследований.

1. Введение

Поскольку четверть нашей жизни мы проводим на работе, важной областью изучения являются профессиональные факторы риска различных состояний здоровья. Однако оценка профессионального воздействия, особенно в рамках исследований на уровне сообществ, таких как исследования случай-контроль или когортные исследования среди населения, остается серьезной проблемой.Чтобы решить эту проблему, в исследованиях на уровне сообществ использовалось несколько методов оценки воздействия [1, 2] — измерения воздействия, самоотчеты, матрицы воздействия на рабочем месте и экспертная оценка.

Измерения воздействия считаются «золотым стандартом» в когортных исследованиях, проводимых в рамках одной отрасли [3]. Но в общественных исследованиях процесс извлечения любых измерений воздействия потребовал бы индивидуального контакта с каждым работодателем с прошлых мест работы каждого испытуемого. Учитывая множество работодателей по каждому предмету и время, которое могло пройти с момента работы, это нецелесообразно в большинстве крупных исследований [2].Например, 1479 человек в недавнем исследовании рака предстательной железы методом «случай-контроль» сообщали об от 1 до 33 рабочих мест каждый, в среднем 8,4 рабочих мест на человека, самая ранняя работа началась в 1932 году, а всего было более 13 000 рабочих мест. 4]. В исследованиях с более ограниченным охватом, таких как те, которые просто изучают текущую работу [5] или те, в которых доступен биомаркер [6], можно измерить воздействие, но обычно только крупные компании будут иметь исторические измерения профессионального воздействия.

Субъектов попросили сообщить о воздействии, но их способность сделать это точно зависит от интересующего агента.Рабочие испытывают трудности с оценкой степени или уровня воздействия, поскольку это требует сравнения воздействия в различных отраслях, с которыми они обычно не знакомы [7]. Существует также риск предвзятости припоминания из-за размышлений субъектов с заболеванием [1, 2, 8], хотя одно небольшое исследование, посвященное этому, обнаружило мало подтверждающих доказательств существования предвзятости [9].

Общие матрицы воздействия на работу, использующие только название должности, назначают одинаковое воздействие на всех работников, занимающих одну и ту же должность.Это делает вероятной неверную классификацию воздействия, особенно на работах, которые имеют широкий спектр выполняемой работы (например, рабочие, медсестры или работники лаборатории) [10, 11].

Одним из решений является разделение должностей на более конкретные категории, и это лежит в основе метода экспертной оценки [10], который можно рассматривать как индивидуализированную матрицу воздействия на работу. В этом методе испытуемые предоставляют полную историю работы. Затем испытуемым задают вопросы из модулей для конкретных работ (JSM).JSM представляют собой вопросники, содержащие вопросы, относящиеся к детерминантам воздействия для задач и процессов, выполняемых в рамках конкретной работы (например, плотник, водитель, медицинский работник). Наконец, эксперт просматривает ответы интервью и назначает экспозиции. Оценка эксперта будет меняться в соответствии с ответами на вопросы в JSM, а это означает, что этот метод может учитывать существенную изменчивость внутри рабочих мест. Экспертная оценка обычно превосходит самостоятельные отчеты, поскольку эксперты могут дополнить свою оценку своим опытом, опубликованной литературой и, при наличии, национальными базами данных о воздействии [10, 12].Кроме того, эксперты могут калибровать свои оценки уровней по широкому кругу отраслей [2, 10].

Однако процесс экспертной оценки чрезвычайно трудоемкий. Например, оценка 13 000 рабочих мест в упомянутом выше исследовании рака предстательной железы [4] заняла более 1000 часов экспертного времени. Кроме того, процесс оценки представляет собой «черный ящик», что затрудняет полное объективное обоснование оценок или определение посторонними лицами того, как эксперт приходит к окончательному решению.Эксперты действительно пытаются калибровать свои собственные оценки, но трудно обеспечить постоянство во времени и на многих различных работах. С другой стороны, при наличии средств и соответствующих экспертов (особенно при наличии группы экспертов) можно провести очень строгую оценку, которая может быть оправдана для уменьшения ошибочной классификации.

Экспертная оценка, хотя и несовершенная, считается лучшей практикой в ​​исследованиях факторов профессионального риска на уровне местных сообществ [2, 13].Мы стремились использовать последние технологические разработки, чтобы сделать процесс экспертизы дешевле, быстрее, прозрачнее, эффективнее и согласованнее. В этой статье мы описываем веб-приложение, которое автоматизирует часть системы экспертной оценки (Occupational Integrated Database Expose Assessment System, OccIDEAS).

2. Описание OccIDEAS

OccIDEAS представляет собой веб-приложение, написанное на языке Java, которое связывает этапы системы экспертной оценки и автоматизирует некоторые этапы оценки.Существуют интерфейсы, которые позволяют пользователям выполнять ряд задач, таких как: разработка новых JSM или редактирование существующих; изменить правила if/then в JSM; управлять данными истории работы; брать интервью; просматривать данные и автоматические оценки; и вручную оценить воздействие.

При разработке JSM для конкретной отрасли исследователь должен изучить отрасль, работу и задачи в рамках работы, а также воздействие основного агента. Для этого человек, разрабатывающий анкету, знакомится с литературой, беседует с экспертами и собирает анкеты, разработанные для предыдущих исследований (в частности, из [3, 10]).Для каждого JSM существует связанная онлайн-доска для совместных обсуждений, которая содержит ссылки, использованные при создании JSM, и обоснование решений о включении вопросов или назначении уровня воздействия.

В рамках OccIDEAS вопросы помечаются агентами воздействия, относящимися к этому вопросу. Важная философия дизайна заключалась в том, чтобы узко сфокусировать вопросы, чтобы облегчить эту пометку. Так, например, вместо того, чтобы задавать такой вопрос, как «Что делали другие рабочие в районе, где вы работали?» может возникнуть вопрос: «Вы работали на участке, где разливали металл?» Пометка каждого вопроса соответствующими агентами воздействия позволяет автоматически удалять вопрос из интервью, если этот агент не представляет интереса для исследования, тем самым сокращая интервью. Например, если гипотеза исследования состоит в том, что возбудителем является воздействие растворителя, будут сохранены только те вопросы, которые касаются растворителей, а вопросы, связанные с другими агентами, такими как ионизирующее излучение или дизельные выхлопы, будут исключены. В нашем исследовании рака предстательной железы мы основывали наши анкеты на анкетах, используемых в исследовании неходжкинской лимфомы. Из-за разных гипотез в двух исследованиях нам пришлось удалить вопросы, касающиеся растворителей и ПХД, и добавить вопросы, касающиеся масел, удобрений и выхлопных газов.Раньше этот процесс занимал у нас несколько недель интенсивного просмотра и редактирования вопросников. В OccIDEAS это занимает менее получаса, так как вы просто выбираете интересующих агентов, а шаблон JSM автоматически модифицируется, чтобы включать только вопросы, касающиеся этих агентов.

Оценка включает определение вероятности воздействия (отсутствие, возможное, вероятное), уровня (отсутствие, низкий, средний, высокий) и частоты воздействия (недель в году и часов в неделю). Задачи, которые приводят к вероятному облучению (и, следовательно, вопросы, относящиеся к этим задачам), обычно ясны, поэтому можно определить правила принятия решений, например, сварка приведет к вероятному облучению УФ-излучением.Обозначение «возможное воздействие» используется для выделения более сложных случаев, в которых экспертам может потребоваться изучить контекст работы или текстовые ответы, чтобы определить воздействие, например, не все сварщики подвергаются воздействию высоких уровней металлического дыма. .

Как правило, мы определяем низкий уровень как выше фона, но <10% ПДК, средний как 10–100% ПДК и высокий как >100% ПДК при текущих уровнях ПДК [14]. Также доступна опция «неизвестный уровень». Для некоторых факторов, таких как сменная работа, физическая активность или пребывание на солнце, TLV отсутствует, и уровни относятся к стандартному уровню.Например, сменная работа может быть классифицирована как работа на кладбище (с 1:00 до 5:00), смена (высокая экспозиция), работа в ночное время, но не в ночную смену (средняя), и сменная работа, но без ночной работы (низкая). Все используемые уровни записаны в онлайн-документации.

При разработке анкеты эксперт одновременно разрабатывает правила воздействия. Эти правила представляют собой утверждения «если/то», относящиеся к конкретным ответам на вопросы, и обеспечивают автоматическую оценку воздействия.В качестве очень простого примера, в JSM для работников лесного хозяйства вопросы и ответы на них приводят к автоматическим правилам, присваивающим воздействие древесной пыли «Вероятно», если человек рубил деревья с категорией воздействия «Высокий», если цепная пила была используется и «средний» уровень воздействия, если использовалась ручная пила.

Таблица 1

Вопросы JSM работника лесного хозяйства, приводящие к правилу оценки воздействия древесной пыли.

Вопрос Ответ Правило воздействия
Вы рубили деревья? Да Вероятное воздействие
→ Как Вы обычно рубили деревья? Бензопила Высокий уровень
Ручная пила Средний уровень

Правила также могут включать информацию из истории работы, такую ​​как страна, в которой выполнялась работа, или год работы. Так, например, в правилах может быть указано, что подверженность риску является «высокой» до 1983 г. и «низкой» после нее. Уровень воздействия можно изменить за счет использования различных типов средств индивидуальной защиты или вентиляции.

На этапе сбора данных исследования истории работы субъектов получаются и вводятся либо из письменного вопросника, либо непосредственно в систему интервьюером или субъектом. Затем исследователи или интервьюер вручную связывают соответствующие JSM с каждой работой, используя название и основные задачи, описанные субъектом.Мы исследовали возможность автоматического связывания JSM с заданиями, возможно, с использованием нечеткой логики, но диапазон описаний заданий оказался слишком широким, чтобы сделать это точно.

Затем участник готов к компьютерному интервью, которое может быть проведено интервьюером (лично или по телефону) или самими испытуемыми в режиме онлайн. Отчеты о состоянии можно использовать для отслеживания субъектов, которые требуют интервью или ожидают оценки. Интервьюеров можно обучить выполнять задание JSM и администрировать JSM одновременно со сбором истории работы; однако, если субъект вводит свою собственную историю работы, необходимо иметь двухэтапный процесс.Как только сбор данных для субъекта завершен, данные из истории работы и ответы на любые JSM готовы к оценке для воздействия.

Оценка вероятности, уровня и частоты воздействия выполняется на уровне конкретного агента. Оценки могут выполняться автоматически путем вызова правил или вручную. Использование правил для автоматической оценки контролируется экспертом, который может применять правила только для одного человека или для группы субъектов.Ручная и автоматическая оценки проводятся отдельно, поэтому можно сравнивать независимые оценки. Каждое сработавшее правило отображается для эксперта, чтобы он или она могли понять, почему конкретному субъекту была присвоена определенная оценка воздействия. Для каждого субъекта эксперты-оценщики могут выбрать независимую оценку воздействия, принять автоматическую оценку или изменить автоматическую оценку и предоставить комментарии о том, почему они решили это сделать. Комментарии используются для улучшения шаблонов JSM.

Учитывая низкую распространенность профессионального облучения в исследованиях на уровне местных сообществ, правила разработаны с учетом возможных обстоятельств воздействия. Если воздействие очень вероятно в задаче, правило обычно включает высокий, средний или низкий уровень. Если нет уверенности в том, что задача связана с воздействием, или если ответ на вопрос «не знаю», то автоматическая оценка присваивает уровень «неизвестно». Эти случаи будут приоритетными для рассмотрения экспертом вручную.

В популяционных исследованиях большое количество рабочих мест, не подверженных воздействию, приводит к тому, что эксперту приходится выполнять огромную и неблагодарную работу по проверке вручную. В нашем исследовании рака предстательной железы [4] 43% субъектов не подвергались воздействию каких-либо оцениваемых агентов (металлы, дерево, масла, пестициды, удобрения, выхлопные газы). Однако каждый из этих необлученных предметов должен был быть рассмотрен экспертом, и, по нашим оценкам, это заняло около четверти времени, то есть более 250 часов. В OccIDEAS все субъекты, не подвергшиеся воздействию, могут быть легко просмотрены в одном отчете, а партия подтверждена как не подвергавшаяся воздействию (или индивидуально назначенные воздействия, если это необходимо).Поскольку распространенность большинства агентов в исследованиях на уровне сообществ обычно составляет 1–20% [10], это означает, что эксперт может сосредоточиться на изучении меньшинства рабочих мест, где вероятно воздействие, а не на большом количестве рабочих мест с очень низкой вероятностью. любой экспозиции. Это представляет собой большую экономию времени и, следовательно, затрат на процесс оценки воздействия, уменьшает повторяющийся характер работы и снижает вероятность неправильной классификации. Кроме того, некоторые комбинации агент/должность, вероятно, менее изменчивы, чем другие (например,g., на большинстве работ по уходу человек будет подвергаться воздействию вирусов, передающихся через кровь, тогда как лишь немногие люди будут подвергаться воздействию ионизирующего излучения). Таким образом, эксперт может быстро принять некоторые автоматические оценки из последовательных комбинаций и потратить свое время на более изменчивые, сложные и интересные оценки. Это с меньшей вероятностью приведет к «выгоранию» эксперта-оценщика.

3. Обсуждение

OccIDEAS — это новый инструмент для управления всем процессом оценки профессионального облучения в исследованиях на базе местных сообществ.OccIDEAS обладает широким набором функций, позволяющих опытным профессиональным эпидемиологам повышать согласованность и эффективность своих хорошо зарекомендовавших себя процессов. Для эпидемиологов, не имеющих специальных профессиональных знаний, OccIDEAS предлагает готовые шаблоны анкет и варианты автоматического назначения правил. Хотя таким исследователям всегда необходимо консультироваться со специалистами по профессиональному воздействию, время, затрачиваемое на разработку вопросников и оценку воздействия, значительно сокращается, а это означает, что оценка профессионального воздействия в популяционных исследованиях возможна для более широкого круга эпидемиологических групп.

Огромный диапазон профессий, периодов времени и воздействий в рамках исследований на уровне сообществ затрудняет проверку экспертных оценок воздействия, особенно потому, что наиболее релевантные воздействия, представляющие интерес, обычно представляют собой те воздействия, которые произошли много лет назад. Хотя подход экспертной оценки используется с 1981 г. [10], имеется несколько исследований, подтверждающих достоверность оценок. В одном исследовании сравнивались оценки группы специалистов по гигиене труда с измеренными данными и было обнаружено, что специфичность панели была высокой, но чувствительность варьировала [15].Последующее исследование с участием оценщиков, имеющих большой опыт работы с экспертным методом, показало, что экспертные оценки имеют чувствительность 90% и очень точны в своих оценках уровня и частоты воздействия [16]. Другие исследования пытались проверить только в определенных отраслях [17]. В настоящее время мы проводим ряд таких ограниченных проверочных исследований.

Чтобы обеспечить максимальную пользу, требуется значительное внимание и время при первоначальной разработке вопросов и спецификации правил.Однако после того, как шаблоны JSM установлены, можно значительно повысить эффективность и качество. Правила не устраняют необходимость экспертизы и оценки, но более эффективно используют время экспертов. Используя текущую совокупность установленных правил OccIDEAS, высококвалифицированные эксперты могут тратить свое время на сложные и сложные оценки, а не на простые незаметные работы, которые утомительны и на которых трудно сохранять концентрацию.

Правила означают, что процесс оценки является прозрачным и объективным.Обоснование каждого решения о воздействии открыто для изучения и критики другими исследователями. Хотя это может показаться угрожающим, это одна из самых сильных сторон OccIDEAS, которая приведет к более качественным оценкам и, следовательно, к повышению достоверности результатов исследования. Кроме того, система шаблонов вопросников может улучшить согласованность между исследованиями. Эксперты по оценке профессионального воздействия не обязательно являются экспертами во всем диапазоне отраслей или во всем диапазоне возможных химических и физических воздействий.OccIDEAS обладает потенциалом для объединения и обмена опытом, который ранее в значительной степени ограничивался одним исследованием или группой исследователей.

Еще одно преимущество заключается в минимизации нагрузки на респондентов и стоимости исследования при одновременном улучшении данных исследования. Предыдущие способы минимизации продолжительности собеседования включали в себя запрос JSM только для тех должностей, которые занимают в течение длительного периода времени, или только для одной из нескольких похожих работ [4]. В OccIDEAS в JSM запрашивается только информация, непосредственно используемая для оценки воздействия, что сводит к минимуму время, затрачиваемое на опрос.Это может означать, что эти короткие JSMS можно использовать для большего количества рабочих мест в истории работы человека. Компромисс, однако, заключается в том, что будет сложно оценить дополнительные воздействия после сбора данных, хотя это ограничение большинства эпидемиологических исследований.

OccIDEAS работает за кулисами, используя объекты Java и систему управления реляционными базами данных. Таким образом, можно изменить пользовательский интерфейс так, чтобы вопросы задавались на разных языках, а объекты за интерфейсом оставались прежними.Мы предупреждаем, что вопросы и правила потребуют тщательного пересмотра, если они будут использоваться в стране с профессиональными условиями, сильно отличающимися от условий в Австралии и других западных странах. Однако гибкость функциональности разработки правил позволяет указать страну работы в правиле. Например, в правиле может быть указано, что если страна Китай, подверженность риску будет высокой, тогда как в Австралии она может быть средней.

OccIDEAS — это программное обеспечение с открытым исходным кодом, демонстрация которого доступна на http://www. occideas.org/. Существующие JSM (см. Ресурсы) можно получить в некоммерческой компании, которая разрабатывает и предоставляет JSM за плату. Все доходы реинвестируются в расширение количества и качества доступных JSM, а также в увеличение количества агентов (), для которых можно выполнять оценки. Мы приветствуем сотрудников, которые могут улучшить существующие JSM и разработать новые. Процесс разработки новых JSM бесконечен. JSM можно продолжать разрабатывать для все большего и большего количества необычных работ (например,г., художник-реставратор, зубной протезист). Объединение международного опыта позволит избежать дублирования усилий и приведет к общему повышению качества всех исследований.

Таблица 2

Доступные в настоящее время специальные модули и агенты для работы в OccIDEAS.

1 Работа специфических модулей

1 Парикмахерская / парикмахерская 1 1 Водитель / транспортный работник 1 Химчистка

1 Рыбалка / Доставка / продавец Seaman

1 лесного хозяйства и тимбермель и пиломатериалов

1 Садовник / голлунсборник 9001 1 Makinger 1 Machinist Office 1 Mainter
фермеров
бензин и бензин-станция

1 1 формальдегид
Railway W рабочий
Сменный рабочий
Учитель
Продавец
Сварщик/котловар 0
Типы агентов, подлежащих оценке , другие PAHS)
Металлы, другие металлы)

1 NitroSamines 1 Масла (натуральные, минеральные, синтетические)

1 Органические пыли (дерево, зерно, хлопок, другие органические пыли)

1 PCBS 1 излучение (ионизирующее излучение, УФ, эльф, РФ) 1 Смолы (акриламид, смолы)

1 Shiftwork, Jetlag
пестициды ( хлорорганические, фосфорорганические, феноксигербициды, прочие гербициды, прочие пестициды)
Пигменты (краски, г Да, другие пигменты)
растворители (бензол, другие ароматические растворители, хлорированные растворители, алифатические растворители, спирт)
Стерилизующие вещества (окись этилена, другие стерилизующие средства)

OccIDEAS — это новый инструмент для оценки профессионального воздействия в исследованиях на уровне местных сообществ, который возможен только благодаря возросшим вычислительным возможностям. доступен сейчас.Мы надеемся, что его можно будет использовать совместно для увеличения количества и улучшения качества профессиональной оценки в исследованиях на базе сообществ.

Благодарности

Разработка OccIDEAS финансировалась Австралийским национальным советом по здравоохранению и медицинским исследованиям, а Л. Фричи и Г. Бенке также поддерживаются NHMRC. Авторы благодарят Джоди Джетанн, Агнес Гилаи-Корпос, Джеффа Киза, Рэя Уэлберна и Амитава Датту за их вклад. Источники финансовой поддержки проекта Национального совета по здравоохранению и медицинским исследованиям Грант №.353653.

Ссылки

1. Тешке К., Смит Дж.К., Олшан А.Ф. Доказательства предвзятости припоминания добровольных и подсказанных ответов о профессиональном воздействии. Американский журнал промышленной медицины . 2000;38(4):385–388. [PubMed] [Google Scholar]2. Siemiatycki J. Оценка воздействия в общественных исследованиях профессионального рака. Гигиена труда . 1996; 3:41–58. [Google Академия]3. Стюарт П.А., Стюарт В.Ф., Семятицкий Дж., Хайнеман Э.Ф., Досемечи М. Анкеты для сбора подробной профессиональной информации для исследований методом случай-контроль на уровне сообщества. Журнал Американской ассоциации промышленной гигиены . 1998;59(1):39–44. [PubMed] [Google Scholar]4. Фричи Л., Гласс Д.С., Табризи Дж.С., Ливи Дж.Е., Амброзини Г.Л. Профессиональные факторы риска рака предстательной железы и доброкачественной гиперплазии предстательной железы: исследование случай-контроль в Западной Австралии. Медицина труда и окружающей среды . 2007;64(1):60–65. [Бесплатная статья PMC] [PubMed] [Google Scholar]5. Флодерус Б., Перссон Т., Стенлунд С. Воздействие магнитного поля на рабочем месте: эталонное распределение и воздействие в профессиональных группах. Международный журнал гигиены труда и окружающей среды . 1996;2(3):226–238. [PubMed] [Google Scholar]6. Камель Ф., Умбах Д.М., Мунсат Т.Л., Шефнер Дж.М., Ху Х., Сандлер Д.П. Воздействие свинца и боковой амиотрофический склероз. Эпидемиология . 2002;13(3):311–319. [PubMed] [Google Scholar]7. Тешке К., Олшан А.Ф., Дэниелс Дж.Л. и соавт. Оценка профессионального воздействия в исследованиях случай-контроль: возможности для улучшения. Медицина труда и окружающей среды . 2002;59(9):575–593.[Бесплатная статья PMC] [PubMed] [Google Scholar]8. Rodvall Y, Ahlbom A, Spännare B, Nise G. Glioma и профессиональное воздействие в Швеции, исследование случай-контроль. Медицина труда и окружающей среды . 1996;53(8):526–532. [Бесплатная статья PMC] [PubMed] [Google Scholar]9. Ролевелд Н., Кимени Л., Шаттенберг Г., Пир П. Информационная предвзятость в тематическом исследовании умственной отсталости и родительской профессии: коллеги как двойные респонденты. Эпидемиология . 1990;1(4):292–297. [PubMed] [Google Scholar] 10.Семятицкий Дж., Дэй Н.Е., Фабри Дж., Купер Дж.А. Обнаружение канцерогенов в профессиональной среде: новый эпидемиологический подход. Журнал Национального института рака . 1981;66(2):217–225. [PubMed] [Google Scholar] 11. Паркс К.Г., Купер Г.С., Нюландер-Френч Л.А., Хоппин Дж.А., Сандерсон В.Т., Демент Дж.М. Сравнение методов на основе вопросников для оценки воздействия диоксида кремния на рабочем месте. Эпидемиология . 2004;15(4):433–441. [PubMed] [Google Scholar] 12. Фричи Л., Семятицкий Дж., Ричардсон Л.Профессиональные воздействия по самооценке и по оценке экспертов. Американский журнал эпидемиологии . 1996;144(5):521–527. [PubMed] [Google Scholar] 13. Стюарт П. Проблемы ретроспективной оценки воздействия. Скандинавский журнал труда, окружающей среды и здоровья . 1999;25(6):505–510. [PubMed] [Google Scholar] 14. ACGIH ACGIH. Пороговые значения для химических веществ и физических агентов и индексы биологического воздействия . Цинциннати, Огайо, США: ACGIH; 2008.[Google Академия] 15. Бенке Г., Сим М., Форбс А., Зальцберг М. Ретроспективная оценка профессионального воздействия химических веществ в исследованиях на уровне сообществ: достоверность и повторяемость оценок панели промышленной гигиены. Международный журнал эпидемиологии . 1997;26(3):635–642. [PubMed] [Google Scholar] 16. Фричи Л., Надон Л., Бенке Г. и соавт. Валидация экспертной оценки профессионального облучения. Американский журнал промышленной медицины . 2003;43(5):519–522. [PubMed] [Google Scholar] 17.Фризен М.С., Дэвис Х.В., Остри А., Тешке К., Демерс П.А. Влияние экспертных и основанных на измерениях оценок воздействия профессионального шума на взаимосвязь воздействие-реакция. Международный архив гигиены труда и окружающей среды . 2008;81(7):837–844. [PubMed] [Google Scholar]

мембран | Бесплатный полнотекстовый | Разделение смесей h3O/CO2 с помощью мембран MFI: эксперимент и исследование методом Монте-Карло

1. Введение

Очистка амином – это процесс химической абсорбции, используемый для очистки природного газа и биогаза [1,2,3,4,5].Кроме того, этот метод считается наиболее перспективным методом удаления CO 2 в процессе дожигания. По сравнению с физическими методами аминовая очистка обеспечивает наивысшую чистоту продукта и более высокую скорость загрузки. На первом этапе промывки амином абсорбция происходит в противотоке, загружая растворитель CO 2 . В настоящее время в качестве детергентов используют в основном моноэтаноламин (МЭА), диэтаноламин (ДЭА) и метилдиэтаноламин (МДЭА) [3]. Второй этап – десорбция СО 2 из раствора.Для этого загруженный СО 2 в основном десорбируется из раствора при ~120 °С [6]. Вода и углекислый газ выбрасываются в виде горячих отходящих газов. Однако рекомендуется проводить десорбцию при как можно более низких температурах (например, 100 °C) [4], чтобы снизить затраты на разложение и энергию. Кроме того, всегда появляются новые разработки, показывающие, что уже можно десорбировать CO 2 при значительно более низких температурах [7]. Мембраны могут быть альтернативой или полезным дополнением к существующим методам для повышения энергоэффективности установленных процессов. Кремнеземные мембраны используются, например, для разделения газов [8,9,10]. Среди прочего описано выделение H 2 /CO 2 или выделение CO 2 из CH 4 [8,9]. Для обработки дымовых газов известно разделение CO 2 /N 2 [10]. Другими неорганическими мембранами являются цеолитовые мембраны, такие как мембраны типа MFI. Выделение CO 2 из технологических газов с помощью мембран MFI уже описано в литературе [11].Часто имеет место преимущественное проникновение, что связано с преимущественной адсорбцией на поверхности мембраны. Например, обнаружена селективность СО 2 по отношению к СН 4 [11]. Этот эффект также используется для выделения CO 2 из газовых потоков. Интересно, что снижение проницаемости СО 2 было описано при добавлении небольшого количества воды (1–3%) [12]. Также обсуждается прямое разделение CH 4 /CO 2 на цеолитах в качестве альтернативы аминовой очистке, но этому процессу разделения также мешает вода [13]. Джунаиди и др. также указали, что проницаемость CO 2 снижается во влажной смеси по сравнению с сухим газом [14]. Здесь также действует принцип адсорбции. Однако в этом случае именно вода, которая преимущественно адсорбируется, вызывает этот эффект. Мы тоже уже использовали этот принцип в предыдущей работе, используя водоселективную мембрану для интенсификации процесса каталитической реакции [15] или, более отдаленно, для выделения конденсируемых углеводородов из смесей природного газа [16].Мембранные процессы, специально предназначенные для регенерации воды, уже рассматривались Bolto et al. [17], в которой авторы обсудили несколько приложений, таких как (i) осушка природного газа; (ii) осушение сжатого воздуха; (iii) осушка дымовых газов; (iv) дегидратация этанола; (v) дегидратация изопропанола; (vi) дегидратация ацетонитрила; но также (vii) рекуперация пара. Большинство описанных мембранных материалов основаны на полимерах. До сих пор сообщалось лишь о нескольких неорганических мембранах для этих целей, и большинство из них применялось для дегидратации спирта [18]. Однако в последнее время все больше признается потенциал прочных неорганических материалов для отделения воды от газовых потоков, так что в настоящее время в этой области наблюдается повышенная исследовательская активность. Таким образом, пористые полые композитные мембраны применялись для отделения воды от дымовых газов [19], мембранные конденсаторы применялись для использования чистой воды с электростанций [20] или керамические мембранные трубки использовались для рекуперации влаги и тепла [ 21], упомянем только несколько вариантов обработки.В 2021 году Ким и Дриоли рассмотрели современные концепции мембранной дегидратации [22] и разделили доступные технологии на (i) мембраны для отделения воды; (ii) обычные мембранные конденсаторы и (iii) транспортные мембранные конденсаторы. Для первого типа описаны только такие приложения, как осушка природного газа [23] и сжатого воздуха [24]. Потенциал применения цеолитовых мембран практически не просматривался. Это также было очевидно во втором исследовательском документе. Вновь в 2021 г. был опубликован обзор современного разделения CO 2 с использованием цеолитов и производных материалов в качестве адсорбентов или мембран [25].Здесь также не придается значения отделению воды от CO 2 . Следовательно, с этим вкладом мы хотим расширить нынешние доступные подходы, включая применение микропористых мембран для отделения воды от диоксида углерода, особенно на фоне создания таких методов разделения для улавливания CO 2 .

2. Материалы и методы

Молекулярное моделирование было использовано для анализа характеристик цеолита MFI. Для моделирования изотерм чистых компонентов и их смесей было проведено моделирование методом Монте-Карло (CBMC) с учетом конфигураций с использованием пакета программ RASPA [26].Все расчеты проводились в большом каноническом ансамбле, где были зафиксированы температура T, объем V и химический потенциал µ адсорбированных частиц. Чтобы иметь химическое равновесие, необходимо успешно обмениваться частицами с резервуаром. Более подробное описание CBMC можно найти в [27]. Наше моделирование состояло из 2,5 × 10 5 циклов, из которых первые 2 × 10 4 были циклами инициализации. Периодические граничные условия применялись к боксу моделирования, состоящему из 2 × 2 × 2 элементарных ячеек цеолита типа MFI.Правила смешивания Лоренца-Бертло использовались для взаимодействия между различными типами атомов. Для учета дальнодействующих электростатических взаимодействий использовали суммирование Эвальда [28] с относительной точностью 10 −6 . 1. Используемая модель CO 2 [29] представляет собой простую модель межмолекулярного потенциала, основанную на сайтах, которая использует точечный заряд и взаимодействия Леннарда-Джонса с центром в каждом атоме.Это модель EPM2, которая представляет собой масштабируемую модель EPM и может довольно хорошо предсказывать критические свойства и очень близко к экспериментальным данным. Модель также может очень точно воспроизводить свойства сосуществования жидкости и пара. Для H 2 O мы использовали модель TIP5P-E [30], которая представляет собой модель переносимого потенциала взаимодействия с пятью участками. Это модифицированная версия модели TIP5P [31], которая довольно хорошо воспроизводит экспериментальные данные и предсказывает все свойства воды с высокой точностью. Модель TIP5P-E показывает максимум плотности воды при температуре около 4 °C и воспроизводит термодинамические, диэлектрические и динамические свойства жидкой воды в широком диапазоне температур и плотностей.Обе модели использовались многими учеными, а также нами в нашей недавней статье [32] для различных химических систем и могли очень хорошо воспроизводить как динамические, так и термодинамические свойства. Мембраны MFI были изготовлены в соответствии с установленной процедурой синтеза [16]. Носителями мембран служили асимметричные пористые корундовые трубки (Институт керамических технологий и систем им. Фраунгофера (ИКТС), Хермсдорф, Германия). Трубки с одноканальной геометрией (l = 12,5 см, внутри = 0,7 см, снаружи = 1. 0 см) были покрыты изнутри.

Были подробно выполнены следующие этапы: Сначала корундовые трубы подвергались термической обработке при 130 °C в течение 12 часов. Последующую функционализацию затравки проводили с помощью суспензии, состоящей из (i) 0,92 г гидроксипропилцеллюлозы, 8,75 г этанола и 8,75 г воды и (ii) частиц силикалита (5% твердого цеолита, тип TZP 9023) при комнатной температуре путем пропитки. Затем приготовленные таким образом трубки высушивали и прокаливали при 700 °С в течение 1 часа. Затем был инициирован фактический синтез мембран посредством гидротермального синтеза.Гидротермальный раствор содержал 35,64 г гидроксида тетрапропиламмония (ТПАОН), 9,34 г бромида тетрапропиламмония (TPABr) и 1,24 г гидроксида натрия (NaOH), каждый из которых растворяли в 50 г воды, а затем смешивали при перемешивании с дополнительными 50 г воды. не менее 5 мин. Затем по каплям добавляли 221,2 г левасила при комнатной температуре в условиях перемешивания. Перемешивание продолжали в течение получаса, а затем раствор оставляли без перемешивания на 90 мин. После старения раствора для синтеза функционализированные затравки пробирки вместе с этим раствором для синтеза переносили в автоклав из нержавеющей стали с тефлоновой крышкой и проводили выращивание мембраны в течение 48 ч при 180°С под аутогенным давлением.Цеолитовые мембраны промывали и сушили. Последующее прокаливание проводили при 450 °С на воздухе в течение 6 часов.

Для сравнения с мембранами MFI использовали коммерчески доступную асимметричную кварцевую мембрану Института керамических технологий и систем Фраунгофера (IKTS) (Хермсдорф, Германия). Мембрана из диоксида кремния (размер пор 1,0 нм) также представляла собой трубчатую мембрану с 1-канальной геометрией с размерами l = 12,5 см, внутри = 0,7 см, снаружи = 1,0 см и площадью мембраны 22.0 см. Два торца также были остеклены производителем на 1,5 см с обоих концов для предотвращения протечек.

Мембраны были испытаны в испытательном модуле с регулируемой температурой. Испытательная установка соответствовала рисунку 1 и позволяла регулировать и контролировать расход сырья и зачистки, давление сырья и пермеата, состав сырья и температуру от дозирования до отбора проб.

Используемые газы представляли собой азот в качестве продувочного газа (чистота 5,0 (9,9999%)) и CO 2 в качестве исходного газа (чистота по Linde 4.5 (99,995%)). Для экспериментов использовали потоки подачи и очистки от 3 до 21 л/ч. Дозирование осуществляли регуляторами массового расхода (рассчитаны на общий расход 1000 мл/мин, MKS Instruments, Андовер, США). Для установки необходимого давления подачи и пермеата использовались обратные клапаны. Мембранный модуль во время испытаний подвергался закалке в печи, а испаритель H 2 O работал при температуре 120 °C для обеспечения полного испарения. Для защиты от конденсации все линии от испарителя до масс-спектрометра постоянно нагревали до 130°С.Объемные расходы подачи и продувки контролировали с помощью расходомеров ADM (ADM3000, Agilent Technologies, Санта-Клара, Калифорния, США) в начале экспериментов. В ходе экспериментов потоки пермеата и ретентата также контролировались с помощью расходомеров. ADM3000 от Agilent Technologies (Санта-Клара, США) использовали для малых объемов воды и Optiflow570 от Carl Stuart Limited (Дублин, Ирландия) для больших объемов воды. Состав пермеата и ретентата анализировали в режиме онлайн на квадрупольном масс-спектрометре GSD 320 O2C OmniStar, Pfeiffer Vaccum (Asslar, Германия).В качестве детекторов использовались две иттрированные иридиевые нити вместе с умножителем вторичных электронов C-SEM (предел обнаружения 1 ppm) и детектором Фарадея (предел обнаружения 40 ppm); возможный диапазон масс используемого прибора находится в диапазоне 1–200 а.е.м.

Сканирующую электронную микроскопию (СЭМ) выполняли с использованием JSM-6700F (JEOL, Akishima, Japan), а измерения XRD выполняли на отражательном дифрактометре X’Pert PRO от PANalytical (Almelo, Нидерланды). Измерения для определения пермпорометрии проводились с использованием азота в качестве инертного газа и н-гексана в качестве конденсируемого компонента.Для проведения измерений в мембранный модуль была установлена ​​нагретая мембрана. Измерения проводились при комнатной температуре и разности давлений 1 бар (p Сырье = 2 бар; p Пермеат = 1 бар). В сатураторе температура н-гексана была снижена до 56°С. Дозировку азота контролировали регулятором массового расхода (MKS Instruments, Санта-Клара, США). Измерения могут быть выполнены при отношении парциального давления пара к насыщению (p/p насыщ. ), равном 0.от 01 до 0,9.

Проницаемость компонента i, Π i как показатель селективного разделения мембраны использовали в качестве параметра оценки, см. уравнение (1) [33],

Πi=ci,Perm·V˙PermAM·(ci,Perm·pFeed-ci,Perm·pPerm)

(1)

Πi — проницаемость соединения i, c — концентрация, V˙Perm — объемный поток в пермеате, AM — площадь мембраны, p подача — давление подачи и p perm — давление пермеата.

Кроме того, коэффициент разделения αci/cj использовался в качестве оценочного параметра, который представляет собой сравнение соотношения масс в пермеате и ретентате, см. уравнение (2).

αci/cj=[ci/cj]Перм[ci/cj]Возврат

(2)

4. Обсуждение

Отвод воды и тепла из дымовых газов с помощью пористых мембранных контакторов достаточно подробно описан [45]. С помощью мембран в прошлом внимание также уделялось разделению CO 2 путем проникновения [46]. Чтобы классифицировать настоящую работу, необходимо еще раз вспомнить лежащий в ее основе принцип разделения. Газообразная вода и углекислый газ находятся в разных смесях и в разной степени адсорбированы на структуре МФИ.Это является большим преимуществом воды, которая также преимущественно проникает и обогащается пермеатом. Как упоминалось во введении, среда, содержащая амины, является средством выбора для выделения CO 2 из газовых потоков. Энергия, необходимая для десорбции адсорбированного CO 2 , должна подаваться извне. Поэтому мы хотели бы упомянуть здесь, что предлагает описанная здесь возможность разделения H 2 O/CO 2 . Однако температурные условия, при которых работают классические аминовые промывки, часто слишком высоки, и описанное здесь разделение будет недостаточным.Поэтому мы относим описанное разделение к новым методам регенерации сорбентов, предварительно загруженных CO 2 . Такая паровая отпарка позволяет целенаправленно нагревать материалы или среды, содержащие CO 2 [47]. Вода, введенная в виде пара, инициирует процесс десорбции CO 2 , и необходимо найти энергетически выгодное последующее разделение получаемой смеси H 2 O/CO 2 .Способ разделения воды и тепла с помощью мембран MFI, представленный в этой статье, представляет собой такую ​​возможность. На рисунке 9 показан принцип. На рисунке 9 (1) сначала в среду загружают CO 2 , и получают газ, обедненный CO 2 . На втором этапе (рис. 9 (2)) CO 2 десорбируется из загруженной среды паром, а на последующей стадии вода отделяется от углекислого газа, при этом первый может быть возвращен в процесс в виде пара энергосберегающим способом.Наконец, мы хотели бы представить способ разделения смесей H 2 O/CO 2 на мембранах MFI также как энергоэффективный метод десорбции ранее адсорбированного CO 2 из воздуха. В настоящее время ведутся интенсивные разработки материалов в этом отношении [48, 49, 50, 51, 52, 53, 54], и во многих случаях десорбцию с помощью пара стоило бы протестировать. В последние годы активизировались работы по сбору CO 2 из атмосферы, и особенно для таких крупномасштабных приложений возможность использования энергосберегающих технологических компонентов имеет важное значение для реализации в будущем.

Катушек и модулей | Оптимус Индастриз

Компания Chanute производит модули, работающие под давлением, уже более сорока лет. Наш опыт охватывает все размеры, циркуляцию (принудительную или естественную) и OEM-дизайн, встречающиеся в отрасли. Мы разрабатываем, производим и устанавливаем сменные детали, работающие под давлением, непосредственно для операторов коммунальных предприятий и заводов IPP. Chanute Manufacturing — единственный отечественный независимый поставщик с собственным производством оребренных труб. Это позволяет выполнять 100% изготовление деталей, работающих под давлением, на одном предприятии, обеспечивая больший контроль над проектом, превосходное качество и более короткое время цикла.

Типичные продукты и области применения включают:

Цеховые модульные котлы-утилизаторы

Для малых и средних комбинированных циклов котлы-утилизаторы изготавливаются в модульной форме, объединяющей части, работающие под давлением, и внешний корпус в один автономный модуль. Возможности корпуса и сборки Chanute в сочетании с большой грузоподъемностью и железнодорожной транспортировкой облегчают производство крупных модулей.

Катушки, работающие под давлением

Для комбинированных циклов с большой рамой напорные части котла-утилизатора изготавливаются в виде отдельных змеевиков (или арф).Затем эти отдельные арфы объединяются с коллекторами, соединительными трубопроводами и опорами змеевика, чтобы сформировать законченный пучок или модуль.

Сменные детали, работающие под давлением

Chanute предлагает сменные детали, работающие под давлением, для всех типов котлов-утилизаторов. Запасные компоненты могут быть в натуральном выражении или могут быть модифицированы для исправления дефектов материалов или эксплуатационных проблем. Компания Chanute имеет значительный опыт в замене пароперегревателей и подогревателей T91, устранении коррозии, вызванной ускорением потока (FAC), в испарителях/экономайзерах низкого давления, а также в поставке нагревателей или экономайзеров питательной воды из дуплексной нержавеющей стали SA789-S31803.У нас есть опыт работы почти со всеми опорами катушек OEM, ограничителями труб и конструкциями газовых отражателей. Услуги также включают в себя проектирование, изготовление и оценку безопасности транспортировочных / монтажных рам для установки.

Опыт изготовления, который имеет значение

Опыт компании Chanute в производстве трубной продукции насчитывает почти 50 лет и используется в нефтехимических нагревателях, промышленных котлах, котлах-утилизаторах и электростанциях, работающих на твердом топливе, по всему миру. Наш опыт варьируется от легкостенных до толстостенных труб из углеродистых, низко- и высоколегированных (включая T91 и T23), а также различных марок нержавеющей стали, Inconel® и Hastalloy®.

%PDF-1.4 % 6812 0 объект > эндообъект внешняя ссылка 6812 59 0000000016 00000 н 0000006393 00000 н 0000006563 00000 н 0000007068 00000 н 0000007327 00000 н 0000007973 00000 н 0000008225 00000 н 0000008830 00000 н 0000009083 00000 н 0000009581 00000 н 0000009856 00000 н 0000010682 00000 н 0000010793 00000 н 0000011069 00000 н 0000011686 00000 н 0000011781 00000 н 0000011810 00000 н 0000012134 00000 н 0000012412 00000 н 0000012761 00000 н 0000012874 00000 н 0000012989 00000 н 0000013129 00000 н 0000013315 00000 н 0000013860 00000 н 0000014306 00000 н 0000014893 00000 н 0000015700 00000 н 0000016206 00000 н 0000016349 00000 н 0000016732 00000 н 0000017029 00000 н 0000017294 00000 н 0000017323 00000 н 0000017624 00000 н 0000018984 00000 н 0000020322 00000 н 0000021711 00000 н 0000023129 00000 н 0000024467 00000 н 0000025836 00000 н 0000027059 00000 н 0000028203 00000 н 0000040508 00000 н 0000060063 00000 н 0000062082 00000 н 0000068167 00000 н 0000068361 00000 н 0000068432 00000 н 0000068697 00000 н 0000073411 00000 н 0000085453 00000 н 0000085602 00000 н 0000096460 00000 н 0000096987 00000 н 0000097245 00000 н 0000097316 00000 н 0000006099 00000 н 0000001476 00000 н трейлер ]>> startxref 0 %%EOF 6870 0 объект >поток xZmTSW>’ !F»»jAbOCMR*v5$ 2″**juƛ TmVzgi,}I|Nsς 眽A tq Y#4q%JӊȻ +ex)%e(d͈`,GDȻ2i*zFyBj$or0~RC$:l]OQ

?=$N)GS|Rd-JC/HʳqA Doj» 8oV)[8DY3)G3A9spokeE2G[ZyCEx iUJV˨ 2MʛaPS8{5NIWn>DV)TOɏpEY**

}-D?[bРѝi;w. Джей Ди! ;gs/˩Lcf\MjA-V}:K{K3Ȫ

3Z3jrjxp-+U*fԼ-K=֗&oổљQ#_ ɚ&gN|k=M’fW `aŵ\�g’תDa)l’A +,Y #@ԡRìg\>t[D;}{!KYUQp3=bx+j/2a=-5’wv0G V˪ \xNK*8W[ᚑsj]ϙ3|_eCUQ $\BT]p.vn:

Безопасность | Стеклянная дверь

Пожалуйста, подождите, пока мы проверим, что вы реальный человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, отправьте электронное письмо чтобы сообщить нам, что у вас возникли проблемы.

Veuillez терпеливейший кулон Que Nous vérifions Que Vous êtes une personne réelle.Votre contenu s’affichera bientôt. Si vous continuez à voir ce сообщение, связаться с нами по адресу Pour nous faire part du problème.

Bitte warten Sie, während wir überprüfen, dass Sie wirklich ein Mensch sind. Ихр Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, Информировать Sie uns darüber bitte по электронной почте и .

Эвен Гедульд А.У.Б. terwijl мы verifiëren u een человек согнуты. Uw содержание wordt бинненкорт вергегевен. Als u dit bericht blijft zien, stuur dan een электронная почта naar om ons te informeren по поводу ваших проблем.

Espera mientras verificamos Que eres una persona real. Tu contenido se sostrará кратко. Si continúas recibiendo este mensaje, информация о проблемах enviando электронная коррекция .

Espera mientras verificamos Que eres una persona real. Tu contenido aparecerá en краткий Si continúas viendo este mensaje, envía un correo electronico a пункт informarnos Que Tienes Problemas.

Aguarde enquanto confirmamos que você é uma pessoa de verdade. Сеу контеудо será exibido em breve. Caso continue recebendo esta mensagem, envie um e-mail para Para Nos Informar Sobre O Problema.

Attendi mentre verificiamo che sei una persona reale. Il tuo contenuto verra кратко визуализировать. Se continui a visualizzare questo message, invia удалить все сообщения по электронной почте indirizzo для информирования о проблеме.

Пожалуйста, включите Cookies и перезагрузите страницу.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
