Какие есть виды и категории кабеля «витая пара»?

Кабель «витая пара» — виды, категории и характеристики

До приобретения подходящего кабеля стоит разобраться, что же это такое – «витая пара» и как правильно выбрать продукт, ориентируясь на имеющуюся маркировку.
«Витая пара» — разновидность кабеля связи, состоящего из одной или нескольких пар металлических проводков с изоляцией. Они сплетены небольшим количеством витков и имеют защитную оболочку из пластика.
В процессе изготовления проводники определенным образом свиваются, что повышает связь между парными проводниками. Впоследствии электромагнитные помехи внешних источников уменьшаются, а также взаимные наводки в процессе передачи противофазного сигнала.
Чтобы снизить вероятность связи кабелей из отдельных пар сплетение пар у кабелей категории 5 и выше производится с применением разного шага.
Структурированные кабели – это настоящая современная система, неотъемлемой частью которой являются витые пары.

Они широко применяются в различных сферах – для передачи видеосигналов, в локальных сетях, телефонных линиях, в передаче электронных сигналов.
Витые пары подвергаются усовершенствованию и сегодня успешно используются как физическая среда для проводки сигналов в различных технологиях, в том числе в локальных сетях стандарта Ethernet.

Разновидности кабелей

Выпускаются витые пары различных конструкций, некоторые из них имеют экран. Для домашних и офисных сетей, покрывающих незначительные площади, без помех от разных источников, допускается использование кабелей без экранирования. При значительных расстояниях и на участках, куда достигают электромагнитные наводки, рекомендуется прокладка кабелей, оснащенных экраном. Защитный экран исключает электромагнитные помехи любого происхождения. Он на протяжении всей длины присоединен к проводу, выполняющему роль дренажа без изоляции. Дренажный кабель объединяет экран, если произошло его отсоединение при перекручивании или растяжке кабеля.

В сетях ЛВС, LAN, функционирующих на скорости 100 или 1000 Мбит/сек. чаще используются кабели без экранирования. Но, специалисты напоминают, что согласно утвержденных стандартов установка высокоскоростной сети 10 Гбит/с и выше подразумевает использование кабелей, имеющих защитные экраны.

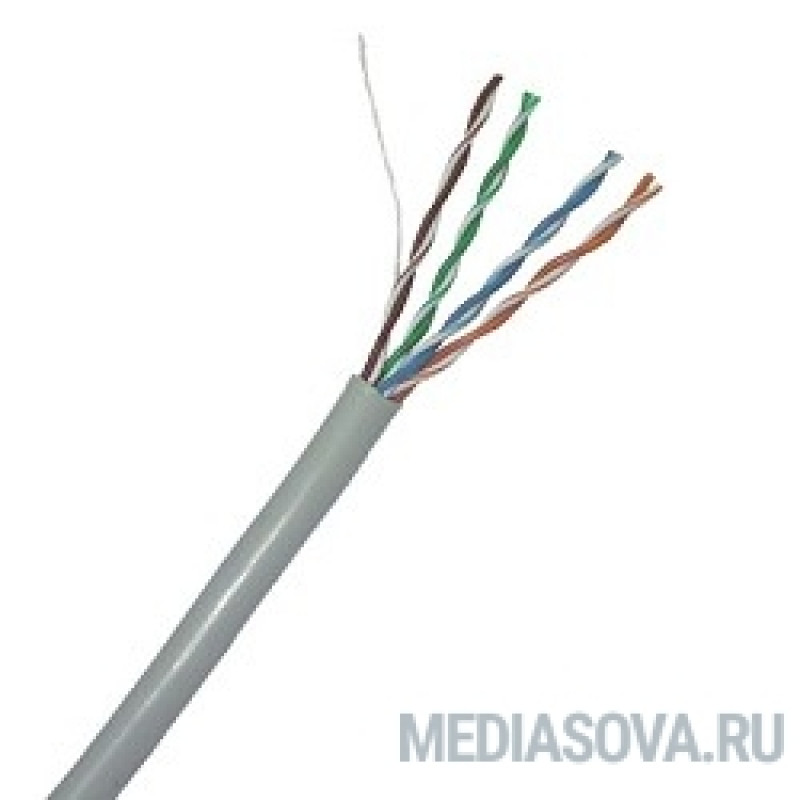

UTP или U/UTP (витая пара, у которой защитный экран отсутствует;

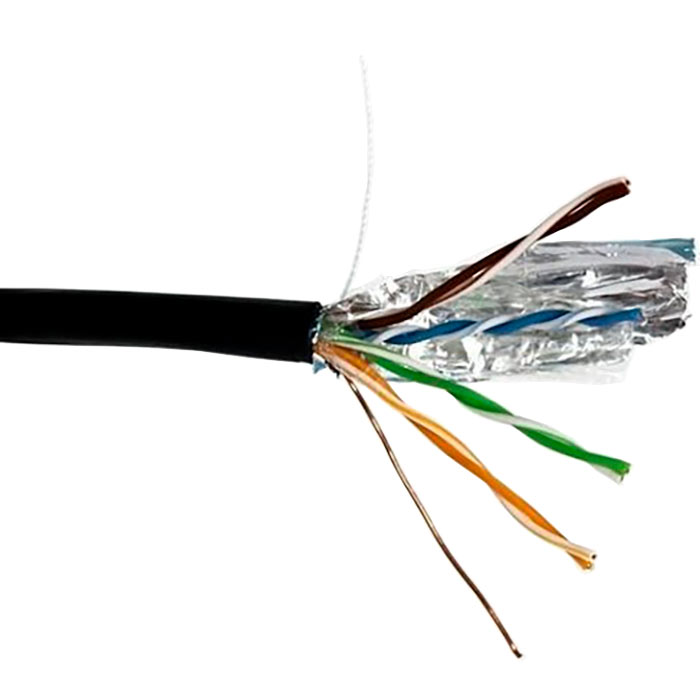

FTP или F/UTP – у кабеля имеется защита в виде одного внешнего фольгированного слоя;
STP – каждая пара проводников оснащена экраном и внешняя сторона кабеля покрыта защитным материалом, напоминающим сетку;
SSTP или S/FTP – каждая из пар проводников покрыта слоем материала — фольги, внешне кабель защищен экраном;

U/STP – у кабеля нет общего экрана, но каждая пара покрыта защитным слоем фольги;
SFTP или SF/UTP – каждая отдельная пара снабжена индивидуальной защитой, кабель оснащен двумя внешними экранами – фольгированным и сеткой из меди. Между ними проложен проводник-дренаж.

Присутствие и разновидность экрана является основным отличием у витых пар. Он не допускает вмешательство помех извне, например, если невозможен монтаж пары отдельно от силовых кабелей. Производители могут включать дополнительные значения в маркировку, исходя из структурного состава кабеля, например:

AWG (калибр) – толщина провода согласно американской системы маркировки.
Моножила – кабель широко распространен благодаря невысокой стоимости. Ее используют для укрепления участков прокладки, которые чаще изгибаются и для создания патчкорда – части кабеля определенного размера, имеющего на концах коннекторы, соединяющие два прибора.
Диаметр – минимальный — 0,4, максимальный — 0,64 мм. По стандартным требованиям для изготовления кабелей 5 и 6 категории применяют жилы, диметр которых не меньше 0,51 мм или 24AWG.
Количество пар – может достигать тысячи. Для компьютерных систем достаточно 4-х парного кабеля. Причем, функционирование всех пар происходит только в том случае, если скорость передачи данных не выше 1 Гбит/с. При скорости до 100 Мбит/с можно прокладывать 2-х парный кабель.

Качество внешних оболочек – как и в случае с остальными кабелями, у витых пар она связана с условиями электромонтажа, реализацией, поддержкой и восстановлением качества технической системы.

Разновидности оболочек:

РVС — из пластиката поливинилхлорида. Предназначен для внутреннего использования.

РР – из термопластичного полимера пропена. Предназначен для наружной проводки, выдерживает высокую температуру – до +140 градусов по Цельсию.

РЕ – из термопластичного полимера этилена. Для открытого (наружного) проведения.

FR – кабель с огнезащитой. Функционирует в условиях открытого огня в течение заданного времени. Современные стандарты выделяют три вида огнестойких покрытий, рассчитанных на полчаса, 1,5 часа и 3 часа.

LS – оболочка из материала со сниженным дымовыделением в процессе горения.

ZН – материал покрытия Зеро Галоген, не выделяющий ядовитых галогеновых газов во время горения.

В – кабель обвит броней, в качестве которой чаще применяют ленту из стали.

С – кабель с тросом, натягивающим его между зданиями или сооружениями.

Чтобы идентифицировать и указать назначение материала оболочки, производители используют различные цвета. Так, если она черного цвета, значит кабелю не страшна сырость. Материал, стойкий к горению, обычного оранжевого оттенка. А для внутреннего использования в жилых домах и офисах лучше брать светло-серые сетевые кабели, они подходят для подобного.

Если продукт отмечен маркировкой U/UTP 4 саt.5e sоlid 24АWG LSZH, то она расшифровывается следующим образом:

у кабеля нет экранирования;
у продукта витых пар 4, каждая состоит их двух жил;
состоит из четырех пар по 2 проводника;
кабель пятой категории;
проводник типа «solid» — однопроволочный;
жила 0,51 мм диаметра;
оболочка выполнена из безгалогенного материала, со сниженным выделением дыма.

Из чего может быть выполнен проводник?

Они изготавливаются из металлов и биметалов, например, из алюминия с омеднением. Первые проводники были только медными. Однако, медь дорого стоила, поэтому появились витые пары из алюминия, а позднее и удешевленные биметаллические.

Но, что говорят специалисты о долгосрочной эксплуатации кабелей экономных вариантов? Как оказалось, чтобы продукт служил долго и без нареканий, все же лучше выбирать проводники из меди.

Проводники из алюминия (Аl) – металл весит практически в три раза меньше, чем медь и стоит в разы меньше. И это все преимущества алюминия. Он обладает электропроводностью в 1,7 раз ниже медной, поэтому его сопротивляемость гораздо выше, что приводит к потере сигналов при прокладке слишком длинного кабеля. Алюминий является аморфным материалом и с течением времени происходит его «протечка» за пределы контактов, из-за чего происходит полное исчезновение сигнала. Кроме того, он окисляется, контактируя с воздухом и кабель утрачивает функцию проводника. Этот металл не такой эластичный, как медь, поэтому при скручивании пары и прокладке возможно нарушением целостности.
Проводники из алюминия с медной оболочкой (ССА) – медь защищает алюминиевый провод от окислительных процессов, из-за чего качество связи не снижается. Такой продукт дешевле кабеля из меди, но речь идет о разнице в 12-17%, так как изготавливать его сложнее, чем из одного металла. Биметаллический кабель обладает более высокой проводимостью, но и по этому показателю он уступает медному. И его вес меньше, чем у продукта из меди. Но, стоит отметить, что кабель из биметалла нельзя применять для технологии Power over Ethernet. В такой системе устройство питается при помощи кабелей, а сопротивляемость алюминия выше, чем у меди и движение постоянного тока будет происходить по сечению всей жилы, сердцевина которой алюминиевая. Не в пользу биметаллического кабеля говорит и тот факт, что приобрести продукт хорошего качества оказывается весьма непросто. Тестирование часто выявляет несоответствие товара заявленным параметрам. Также практика показала, что даже 60-70 метровая сеть при использовании кабеля из омедненного алюминия в большинстве случаев оказывается нефункциональной или работает с перебоями, несмотря на небольшую протяженность.
Медные проводники (Си) – витые пары из меди отличаются более высоким качеством, они увеличивают длительность эксплуатации сети и обеспечивают снижение затрат на ее техобслуживание. Но, стоит брать во внимание, что медные пары обойдутся гораздо дороже, чем проводники с омеднением.

Есть две технологии выполнения проводников: Солид – цельная жила из медного куска и Stranded – скрученные тоненькие проводки. Скрученный кабель более гибок, его рекомендуется использовать для участков с наибольшей подвижностью, например, рядом с рабочими местами. Цельный кабель уступает скрученному по гибкости, но он отличается долговечностью, поэтому его чаще используются для прокладки наружных и внутренних постоянных сетей.

Каждая жила пары имеет маркировку сечения, соответствующая нормативам AWG. Например, сечение 0,13 мм² обозначается как 26 AWG. Параметр определяет толщина жилы без учета изоляционной оболочки.

Стоит отметить, что у проводников, обладающих большей толщиной, показатель AWG меньше. Это значит, что витая пара обладает лучшими характеристиками, так как жила с большим сечением отличается наименьшим сопротивлением. То есть качество кабеля, калибр проводников витых пар которого составляет 22 AWG, выше, чем у кабеля с сечением жил 24 AWG. Но, и цена продукта окажется выше, так как он содержит больше медного компонента.

У кабелей, относящихся к категории 5е, сечение жил составляет 24. А в кабелях высших категорий 6, 7, 7а используются проводники с сечением 23 AWG, реже — 22.

Классификация категорий кабелей витых пар

Различают кабели семи категорий, нумерация которых начинается с Cat.1 и завершается Cat.7. Этот показатель указывает, каким эффективным пропускным частотным диапазоном обладает кабель.

Чем больше витых пар и выше частота витков, тем выше категория и качественнее его эксплуатационные характеристики кабелей.

Cat.2 – такой кабель с частотой 1-4 МГц применялся для уже устаревших терминалов.Состоит из двух витых пар, не указан в описаниях EIA/TIA. Оказывал поддержку передачи данных при скоростях, не превышающих 4 Мбит/с. Для современной высокоскоростной системы не используется. Редко можно встретить в телефонных узлах, в начале 2-х тысячных был снят с производства.
Cat.3 – кабель с частотой 16 МГц. Кабель со стоит из 4-х витых пар. Его прокладывают при установке сетей телефонной или интернет-связи, выполненных по технологии «маркерное кольцо» и Ethernet стандарта 10BASE-T. Способен поддерживать скорость до 10 Мбит/с, а при технологии Ethernet до 100 Мбит/с, но если расстояние не превышает сотни метров. Кабель категории Cat.3 отличается от Cat.1 и Cat.2 еще и тем, что соответствует стандартным нормативам IEEE 802.3. Сегодня его не производят, но иногда применяют в процессе прокладки линий телефонной связи.

Cat.4 – частоты 20 МГц.4-х парный кабель, проводники которого скручены по парам. Применялся в сетях, выполненных по технологиям «маркерное кольцо», 10 BASE Т и Т4. Одна пара может передавать данные на скорости, не превышающей 16 Мбит/с. Можно обнаружить в старых сетях, но приобрести вряд ли получится, так изделие также снято с производства.Cat.5 – частоты 100 МГц. Кабель состоит из 4-х витых пар. Его использовали во время построения локальной сети формата 100BASE-ТХ, прокладывали телефонные линии. При применении двух пар позволял поддерживать скорость интернета до 100 Мбит/с.

Cat.5e – частоты 100 МГц. Является усовершенствованной, уточненной версией 4-парного кабеля предыдущей категории. Обеспечивает передачу данных до 100 Мбит/с с двумя парами и до 1000 Мбит/с с четырьмя. Кабель данной категории приобрел широкое распространение в монтаже вычислительных сетей. Иногда можно встретить 2-парные кабели 5e. Плюсы у продукта имеются – это низкая стоимость и меньшая толщина.

Cat.6 – частоты 250 МГц. Используется в сети Ethernet стандартов Фаст и Гигабит. Кабель содержит четыре пары витых жил и обеспечивает скорость передачи информации до 10 Гбит/с на расстоянии до 55 метров. В июне был включен в нормативные документы стандарта.

Cat.6a – частоты 500 МГц. Используется при прокладке сетей Ethernet Гигабит. В кабеле 4 пары проводников, обеспечивающих передачу данных со скоростью до 10 Гбит/с. Расстояние передачи достигает сотни метров. В начале 2008 года включен в нормативные документы стандарта ISO/IEC 11801:2002, вторая поправка. Кабель Cat.6a оснащен общим экраном или каждая пара экранирована отдельно.

Cat.7 – частоты 600 МГц. Кабель данной спецификации утвержден только международной организацией по стандартизации ISO 11801. Передает данные на скорости до 10 Гбит/с, оснащен общим экраном, каждая пара проводников также экранирована.

Cat. 7a – частоты 1200 МГц. При расстоянии до 50 м передает данные со скоростью, достигающей 40 Гбит/с, при расстоянии не более 15 м скорость передачи возрастает до 100 Гбит/с. Кабель экранирован, как и каждая пара проводников.

Cat.8/8.1 – частота 1600-2000 МГц. Кабель данной категории еще разрабатывается, но уже указан в технической рекомендации ISO/IEC TR 11801-99-1, международном стандарте ISO 11801 ( в третьей редакции для Cat. 8.1) и американском стандарте для Саt.8 — ANSI/TIA-568-C.2-1. Обладает полной совместимостью с кабелями категории 6А. Если кабели замыкаются стандартными коннекторами 8P8C, то информация может передаваться со скоростью до 40 Гбит/с. Кабели Cat.8/8.1 оснащены общим экраном или же экранирована каждая пара проводников.

Cat.8.2 – частота 1600-2000 МГц. Разработка кабеля данной категории еще продолжается, он отвечает требованиям международного стандарта ISO 11801, третья редакция. Его можно совмещать с кабелями Cat. 7А. Обеспечивает передачу данных со скоростью до 40 Гбит/с при применении коннекторов 8P8C, GG45/ARJ45 и TERA. У кабеля присутствует общий защитный экран и индивидуальное экранирование отдельных пар проводников.

Преимущества применения витых пар

При сравнении коаксиального шнура и витой пары можно отметить плюсы последней:

Но, чтобы воспользоваться всеми преимуществами витой пары рекомендуется выбирать качественный продукт, в котором шаги скрутки проводников точно сбалансированы. Тогда отдельные пары не будут оказываться друг на друга отрицательное воздействие.

Схемы соединений

Чаще всего сетевые коннекторы называют RJ-45, но, более грамотно их именовать 8P8C, так как RJ – это аббревиатура стандарта эр-джей — стандартизированного физического сетевого интерфейса, который описывает конструкторское строение обоих частей разъемных соединений.

Тип схемы обжима зависит от нескольких факторов – назначения транка, особенностей применяемых технологических решений и стандарта сети. В некоторых случаях используется схема прямого обжима, но, иногда требуется обратный – перекрестный метод обжимки патчкордов. При прокладывании локальной вычислительной сети Ethernet чаще используют схемы 568А и 568В. Их применение соответствует требованиям стандартных нормативов, предъявляемых к кабельным системах зданий, предназначенных для коммерческого использования. При использовании стандартных схем сводятся к минимуму вероятности наводок между проводками одной пары, поэтому целесообразно их применять для сетей с высокой нагрузкой.

<Назад Поделиться

Экранировать сетевую проводку или нет? | Журнал сетевых решений/LAN

Экранирование проводки локальной сети не гарантирует полной помехозащищенности, к тому же такое решение стоит дорого, а стандарты проработаны не до конца.

ЭКРАНИРОВАННЫЕ И НЕЭКРАНИРОВАННЫЕ КАБЕЛИ
ЗАДЕЛКА КАБЕЛЕЙ В ЭКРАНИРОВАННЫЕ РАЗЪЕМЫ
ПРАВИЛЬНО ВЫПОЛНЕННОЕ ЗАЗЕМЛЕНИЕ
СТАНДАРТЫ НА СТРУКТУРИРОВАННЫЕ СИСТЕМЫ
НЕМНОГО ПРАКТИКИ
РЕЗЮМЕ

НЕ ЗАПУТАЙТЕСЬ В НАЗВАНИЯХ!

UTP, FTP и STP

Уже на этапе выработки технического задания на информационную систему и заказчику, и разработчику целесообразно задуматься о предполагаемой защищенности создаваемой системы от электромагнитных помех, снижающих надежность работы системы, и об уменьшении излучений из самой системы, позволяющих потенциальному конкуренту получить конфиденциальную информацию. Наиболее уязвимой, с этой точки зрения, на первый взгляд, выглядит проводка информационной системы, поскольку представляется замечательной антенной, как собирающей все мыслимые и немыслимые помехи, так и излучающей наружу всю передаваемую по ней информацию. И поэтому самым простым методом борьбы за защищенность информационной системы считается использование экранированных кабелей с последующим заземлением их экранов. Как и во всяком мифе, в этом тоже есть часть правды. Да, проводка — это антенна, да — она принимает помехи, да — она излучает наружу. Кроме того, экранирование кабелей часто приносит желаемые результаты.

И все же с начала 90-х годов дебаты об относительных преимуществах экранированных и неэкранированных проводок возобновились с новой силой. Причины — в увеличении количества информационных сетей и быстром росте (в десятки раз) темпов передачи информации в них.

Увеличение количества информационных сетей привело, в первую очередь, к желанию пользователей платить действительно обоснованную цену за защищенность своих систем (экранированные кабели достаточно дороги). Увеличение же темпов передачи информации выявило принципиальные технические и инженерные проблемы. К таковым в первую очередь следует отнести неэффективность традиционного экранирования на частотах 100 МГц и выше, а также непроработанность комплекса вопросов, связанных с использованием экранированных кабелей и разъемов в информационных сетях.

На первый взгляд кажется, что лучше заэкранировать проводку локальной сети и не возиться с помехозащищенностью всей системы. Но следует помнить, что, приняв такое решение, вы добавляете довольно много сложной работы, а достичь высокой помехозащищенности все же не удается. Дело в том, что применение полностью экранированных проводок требует выполнения сложного комплекса условий:

a) нужно правильно выбрать конструкцию экрана кабеля;
б) необходимы экранированные соединители;
в) требуется тщательная заделка экранов в соединителях;
г) следует тщательно выполнять заземление;
д) монтажные работы с экранированной проводкой нужно выполнять особо качественно.

Кроме сказанного выше, надо иметь в виду, что таких великолепных стандартов, какие есть для неэкранированных систем, для экранированных проводок пока нет, как нет и хорошей документации на экранированные восьмиконтактные модульные соединители. В результате предпринятых усилий в отдельных случаях экранированная проводка может оказаться не более помехозащищенной, чем ее неэкранированная сестра.

Рассмотрим подходы к правильному выбору элементов экранированной проводки и характерные, наиболее часто встречающиеся ошибки.

ЭКРАНИРОВАННЫЕ И НЕЭКРАНИРОВАННЫЕ КАБЕЛИ

Прежде всего разберемся в терминах. Наиболее ясен термин UTP (Unshielded Twisted Pair) cable. Это — неэкранированный кабель из неэкранированных витых (скрученных) пар. Другие аббревиатуры раскрыть сложнее… STP (Shielded Twisted Pair) cable означает, как правило, что экран имеется общий для всего кабеля. Примеры: кабели SHIELDED Category 5 фирмы Mohawk, 1456A Shielded фирмы Belden. Самое распространенное исключение — кабель IBM Type 1, у которого экран имеет каждая пара и есть общий экран двухпарного кабеля — оплетка проволокой. Кроме того, встречается сокращение FTP (Foiled), которое означает, что каждая пара в кабеле в отдельности обмотана фольгой. Весь кабель при этом также часто имеет экран, и в этом случае обозначается S-FTP. Произнося слова «экранированная витая пара», надо четко пояснять, какой кабель имеется в виду, иначе конструкция останется непонятой (см. врезку).

Обратим внимание, что общий экран кабеля встречается двух видов: одинарный — охватывающая весь сердечник (все четыре пары), проложенная вдоль фольгированная пленка (в этом случае есть еще и медный луженый дренажный проводник) или же двойной — фольгированная пленка плюс наложенная поверх нее луженая оплетка. Второй вид экрана прочнее и эффективнее, но в то же время толще, тяжелее и дороже.

Конструкции кабельных экранов имеют существенные отличия. Если экран выполнен из продольно наложенной фольгированной пленки, то она лежит обычно алюминиевой стороной внутрь, к сердечнику кабеля, и по этой же стороне прокладывают дренажный проводник. Если же поверх фольгированной пленки наложена еще оплетка, то в этом случае слой алюминия часто повернут наружу, и оплетка соприкасается с ним.

Экран из фольгированной полимерной пленки может выполняться с нахлестом или продольным швом типа кровельного. Иногда такой шов герметизируют путем сварки или склейки полимерной пленки. Как правило, в конструкцию экрана входит дренажная проволока, проложенная для шунтирования порывов фольги, которые могут возникнуть при производстве работ.

Оплетка проволоками также имеет свои особенности: от ее плотности и других параметров зависят экранирующие свойства, по частотным характеристикам отличающиеся от фольгового экрана. По этой причине эффективно именно совместное использование фольги и оплетки. Наилучшим современным кабельным экраном можно считать сочетание наложенной вдоль кабеля оболочки из фольгированной пленки и оплетки проволоками поверх нее. Рис. 1.

(1×1)

Рисунок 1.
Эффективность экранов из продольно наложенной фольги и оплетки проволокой.демонстрирует эффективность экранов из фольги и оплетки.

ЗАДЕЛКА КАБЕЛЕЙ В ЭКРАНИРОВАННЫЕ РАЗЪЕМЫ

Основная роль экранированного соединителя — обеспечить путь низкого сопротивления для тока, текущего от кабельного экрана к земле. Для этого кабельный экран должен тщательно заделываться вокруг корпуса соединителя (как это показано схематически на Рис. 2. Следует помнить, что на частотах около 100 МГц такие «жгутики» и «хвостики» могут стать весьма существенным источником излучения из компьютерной проводки и, в свою очередь, значительным сборником помех.

(1×1)

Рисунок 2.
Принцип качественной заделки кабельного экрана в разъеме на высоких частотах, а не присоединяться кое-как «жгутиком» к экрану разъема.

Кстати говоря, для чисто фольговых экранов (без бандажирующей оплетки) сделать сказанное выше — довольно непростая монтажная задача. Поэтому так часто и ограничиваются только присоединением к экрану разъема дренажной проволоки, а это вызывает излучение из сети. В настоящее время еще нет стандарта на 8-контактный экранированный модульный соединитель, и поэтому эффективность экранированных гнезд и разъемов разных фирм недостаточно обоснована. Не определена долговременная работоспособность совместного экрана «гнездо-разъем» при многократных вставлениях и выниманиях (разъединениях), а также сохранность (целостность) кабельного экрана в месте заделки в экранированном соединителе. Многие хорошо знают, что именно это место (кабель-разъем) часто повреждается.

ПРАВИЛЬНО ВЫПОЛНЕННОЕ ЗАЗЕМЛЕНИЕ

Заземление аппаратуры бывает, как известно, «защитное» и «приборное». Первое выполняется для защиты персонала от случайных опасных напряжений на корпусах и экранах оборудования. А вот второе играет другую роль: оно должно снижать помехи в системе и внешние излучения. И если в области постоянного тока и низких частот роль заземления более или менее понятна, то на высоких частотах (а в данном случае речь идет о частотах до 100 МГц!) и при мощных импульсных помехах (лифты, сварка, люминесцентные лампы) его функции еще в достаточной мере не проработаны.

Приведем показательный пример. На частоте 100 МГц длина волны вдоль экрана составит около 2 м (при коэффициенте укорочения длины волны 1,5, обычном для кабелей с полиэтиленовой изоляцией). Следовательно, длина заземляющего провода должна быть много меньше половины длины волны (т.е. 1 м), чтобы не слишком излучать на этой частоте. Как видим, привычные заземления длинными проводами на этих частотах неэффективны. Обычно же в первую очередь обсуждают сопротивление заземления, а его длину и другие характеристики — во вторую очередь. Следует обратить внимание на распределение заземляющих проводов и заземлителей: от их расположения (ведь это антенная система!) может существенно меняться излучение из системы и ее помехозащищенность.

СТАНДАРТЫ НА СТРУКТУРИРОВАННЫЕ СИСТЕМЫ

Ситуация с экранированными проводками нашла отражение и в принятых в 1995 году стандартах. Американский стандарт ANSI/TIA/EIA-568A их не поддерживает, в то время как европейский EN50173 и международный IS 11801 признают, правда в качестве альтернативы. Если стандарты на неэкранированные кабельные системы «вылизаны» до блеска, то в части, касающейся экранированных проводок, они явно требуют доработки.

В стандартах практически не рассмотрены вопросы заделки и заземления соединителей, одни из наиболее важных при экранировке. На частотах 100 МГц и выше проблема защиты может приобрести совершенно самостоятельную роль. На взгляд авторов, к настоящему времени неэкранированные проводки Категории 5 проработаны значительно глубже, чем экранированные. Например, вопросы совместимости систем разных компаний продвинуты в проводках из неэкранированных кабелей достаточно хорошо, чего нельзя сказать об альтернативных системах с экранированными кабелями.

НЕМНОГО ПРАКТИКИ

В мировой практике, в том числе и в России, проводки из неэкранированных кабелей в вычислительных сетях получили в настоящее время большее распространение, чем проводки с экранированными кабелями. Опыт фирмы «Диалог-Сети», одной из первых в России начавшей монтаж структурированных кабельных систем AT&T SYSTIMAX(r)SCS , показывает, что в большинстве случаев легко достичь требуемых параметров помехозащищенности и излучения на системах с неэкранированными кабелями. В критических же случаях проводки из оптических кабелей оказываются значительно эффективнее систем с экранированными кабелями.

РЕЗЮМЕ

Разумеется, речь не должна идти о том, что от экранированных кабелей следует отказаться. Они свое еще послужат. Важно отдавать себе отчет в том, что возможности их применения в информационных сетях серьезно ограничены. Поэтому вкратце сформулируем основные соображения, которые необходимо принимать во внимание при проектировании информационных систем:

a) в высокочастотных кабельных системах (100 МГц и выше) существующие способы экранирования малоэффективны и нуждаются в доработке и стандартизации;

б) в случаях, когда требуется максимально исключить излучение из проводок, а также в тяжелых условиях наличия мощных магнитных полей (например, металлургическое производство), целесообразно рассмотреть возможность использования оптических кабелей, вплоть до оптики «к столу»;

в) в условиях отсутствия стандартов на экранированные кабельные проводки их применение приводит к снижению «открытости» информационной системы, потере гибкости, привязке к оборудованию одного производителя. Тем самым не обеспечивается в должной мере защита инвестиций в информационную систему;

г) монтаж проводок из экранированных кабелей, включая прокладку самого кабеля и заземление, должен выполняться монтажниками самого высокого класса;

д) в случаях, когда требования на EMC-характеристики кабельной проводки не выходят за рамки требований EMC Directive, целесообразно использование кабельных проводок из неэкранированных кабелей.

Давид Яковлевич Гальперович — кандидат технических наук, старший научный сотрудник ОКБ КП, доцент МТУСИ. С ним можно связаться по тел. (095) 583-5472. Юрий Владимирович Яшнев — генеральный диркетор АО «Диалог-Сети». С ним можно связаться по тел. (095) 917-7955.

НЕ ЗАПУТАЙТЕСЬ В НАЗВАНИЯХ!

UTP, FTP и STP

1. IBM Advanced Connectivity System. FTP/UTP Cabling (FTP/UTP-проводка) содержит следующие типы кабелей:
a) S-FTP (Heavy Duty) — тяжелые условия?
Screened/foiled category 5 4P, PVC (оплетка + фольгированная пленка АС/ПЭ)
б) FTP 4P, CMX (Foiled category 5)
в) UTP 4P, CMX (Unshielded category 5)

2. BICC Brand-Rex — тоже три типа кабеля (UTP, FTP, S-FTP) в двух вариантах: по обычным нормам и по требованиям ЕС.

3. Montrose/CDT. Тот же кабель, что у IBM назван S-FTP, у этой фирмы назван C-STP.

4. Mohawk wire & cable. SHIELDED — то же самое, что у других Foiled (конструкция экрана та же). (Списано с оболочки кабеля.)

5. Belden. Такой же кабель назван S/UTP.

6. Filotex (ALCATEL). U.T.P., S.T.P. (?!)

Как видим, подобные конструкции кабелей различных фирм имеют разные обозначения. Следует быть внимательным!

Поделитесь материалом с коллегами и друзьями

Технические характеристики витой пары (тип, длина, скорость)

В этой статье мы с вами рассмотрим технические характеристики витой пары, которые учитывают при создании локальных вычислительных сетей. Витую пару относят к структурированным кабельным система и используют для передачи сигнала в компьютерных и телекоммуникационных сетях Ethernet, Arcnet и Token ring. Подсоединение к сетевым устройствам выполняется через разъем 8P8C именуемый в народе RJ45.

Такое широкое применение витой пары обусловлено совместимостью со многими классами, категориями и типами оборудования, легкостью монтажа и относительно малой стоимостью для создания структурированной кабельной сети. Для опрессовки кабеля LAN и коннектора RJ45 используют кримпер (специальные обжимочные клещи) , но можно обжать витую пару без специального инструмента.

Витая пара представляет из себя структурированный LAN кабель с ПВХ оболочкой, который содержит в себе от одной до нескольких изолированных и скрученных между собой пар определенным количеством витков на единицу длины.

Зачем скручивают между собой провода? Дело в том, что переплетение проводов с собственным шагом скрутки между собой образует пару в следствии чего увеличивается качество связи. Таким образом электромагнитные помехи равномерно влияют на провода образующие пару и уменьшают взаимные наводки при передаче дифференциальных сигналов, а также снижают влияние внешних факторов (электрические, магнитные, электромагнитные поля) во время эксплуатации.

Устройство витой пары.

Сетевой кабель LAN в зависимости от категории имеет разные технические характеристики и состоит из нескольких медных проводников, которые образуют пару и могут иметь изоляцию толщиной в о,2 мм из поливинилхлорида (PVC), а у более качественных категорий (CAT5) из полипропилена (PP), полиэтилена (PE). Кабеля высокого качества имеют изоляцию из ячеистого (вспененного) полиэтилена или тефлона. Такой полиэтилен гарантирует низкие диэлектрические потери, а тефлон защищает проводники в условиях высоких температур. Проводники могут состоять как из монолитной медной жилы (0,4-0,6 мм), так и из нескольких жил собранных в пучок.

Для удобства разделки кабеля внутри наружной оболочки из поливинилхлорида имеется «разрывная нить», изготовленная в большинстве случаев из капрона. Витая пара категории 5 и выше может иметь в своей структуре экран для защиты сигнала от внешних и внутренних электромагнитных наводок. Толщина наружной изоляции в четырех парной витой паре в зависимости от категории составляет о,5-0,9 мм. В производство наружной оболочки применяется поливинилхлорид с примесью мела. Также в изготовлении внешней изоляции применяют стойкие к горению и выделению галогена полимеры (маркировка LSZH).

В России в соответствии с основными требованиями по пожарной безопасности они имеют маркировку: нг(A)-HF; нг(B)-HF; нг(C)-HF; нг(D)-HF. В скобках указывается категория в соответствии с показателями пожарной безопасности. Стойкий к горению и выделению кабель LAN перечисленных выше маркировок используют для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.

Внешняя оболочка витой пары для наружной прокладки имеет материал из гидрофобного полиэтилена, который обычно наносят вторым слоем поверх поливинилхлоридной оболочки. Кроме этого пустоту в кабеле могут заполнить специальным гидрофобным гелием и применить к нему бронирование из гофрированной ленты или стальной проволоки.

С помощью цветового решения, оболочку кабеля LAN можно легко идентифицировать и узнать его функциональное назначение для монтажа или во время обслуживания. Например, черный цвет сделанный из полиэтилена (PE) указывает на то что кабель хорошо приспособлен для влияния внешних факторов на улице (сырость, воздух…), а оранжевый цвет может говорить о стойкости наружного материала к горению. Светло-серый цвет применяют для внутренней прокладки в жилых домах и офисных зданиях.

Типы витой пары.

Следует сказать, что существует монолитный и многожильный, экранированный и не экранированный кабель LAN. Рассмотрим все по порядку.

Витую пару с одной монолитной жилой (одна медная проволока), как правило, применяют для прокладки линий в стенах, лотках и не используют для прямого соединения внешних устройств (Smart TV, компьютер…), а монтируют к кабелю оконечное оборудование. Например, информационную розетку. Этот процесс называется терминированием. Обусловлено это тем, что кабель имеет относительно толстые жилы и при частых изгибах легко ломается.

Многожильная витая пара используется для изготовления патч-кордов и служит для соединения цифровых устройств (маршрутизатор, принтер…) межу собой и с внутренней или наружной информационной розеткой Ethernet. Этот тип кабеля хорошо зарекомендовал себя в условиях изгибов и скручивания и не подходит для «врезания» в разъем информационной розетки. Медные жилы очень тонкие и запросто ломаются. Кроме этого многожильный кабель LAN имеет большой сигнал затухания в сравнении с монолитным типом. В следствии этого максимальная длина витой пары многожильного типа должна составлять не более 100 метров.

Я уже упоминал, что экранирование витой пары используется для защиты от внешних и внутренних электромагнитных наводок. Стоит сказать, что экран по всей длине соединен с неизолированным дренажным проводом, который предназначен для защиты от разрывов и растяжений самого экрана. Существует несколько типов экранирования витой пары, которые определяют технологию и назначение защиты от электромагнитных воздействий. Выделяют такие типы витой пары:

UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
STP (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки (есть на рисунке).
S/FTP или SSTP (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
U/STP (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
SF/UTP или SFTP (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годиться для построения современных сетей.
CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до до 10 Гбит/с протяженностью не более 55 метров.
CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Какой кабель лучше UTP или FTP?

Витая пара – это медный кабель для передачи данных, в котором проводники расположены определенным образом относительно друг друга. Используется для передачи телефонного сигнала и для устройства структурированных сетей Интернет.

Конструкция витой пары состоит из нескольких пар медных проводников, свитых попарно с определенным шагом. Такой способ укладки проводников в корпус кабеля повышает связь между ними и позволяет равномерно распределить электромагнитные и индуцированные помехи. Таким образом, использование витой пары значительно повышает помехозащищенность сети.

Кроме проводников, такой кабель может содержать некоторые другие конструктивные элементы:

оболочку для защиты от механических и термических воздействий;
армирующие элементы для придания дополнительной жесткости;
подвесной тросик;
гидроизоляционные элементы;
экранирующие конструкции (фольга, металлическая оплетка и тд).

Дополнительные элементы конструкции могут быть выполнены из различных материалов. Применение тех или иных видов витой пары обусловлено условиями прокладки и эксплуатации.

Помимо количества пар в кабеле, его конструкции, большое значение имеет пропускная способность проводников. Ее принято разделять на категории. Наиболее распространенные для передачи интернет-сигнала кабели имеют категории 5, 5е (для сетей Fast Ethernet, Gigabyt Ethernet), 6 и 6а для сетей стандарта 10 Gigabyt Ethernet.

Для устройства локальной сети в квартире используется витая пара UTP или FTP 5-й либо 6-й категории (в зависимости от скорости глобальной сети).

Главные отличия UTP от FTP

Что же значит аббревиатура «UTP», «FTP»? Маркировка UTP или FTP витой пары для квартиры обозначает наличие либо отсутствие внешнего экранирования.

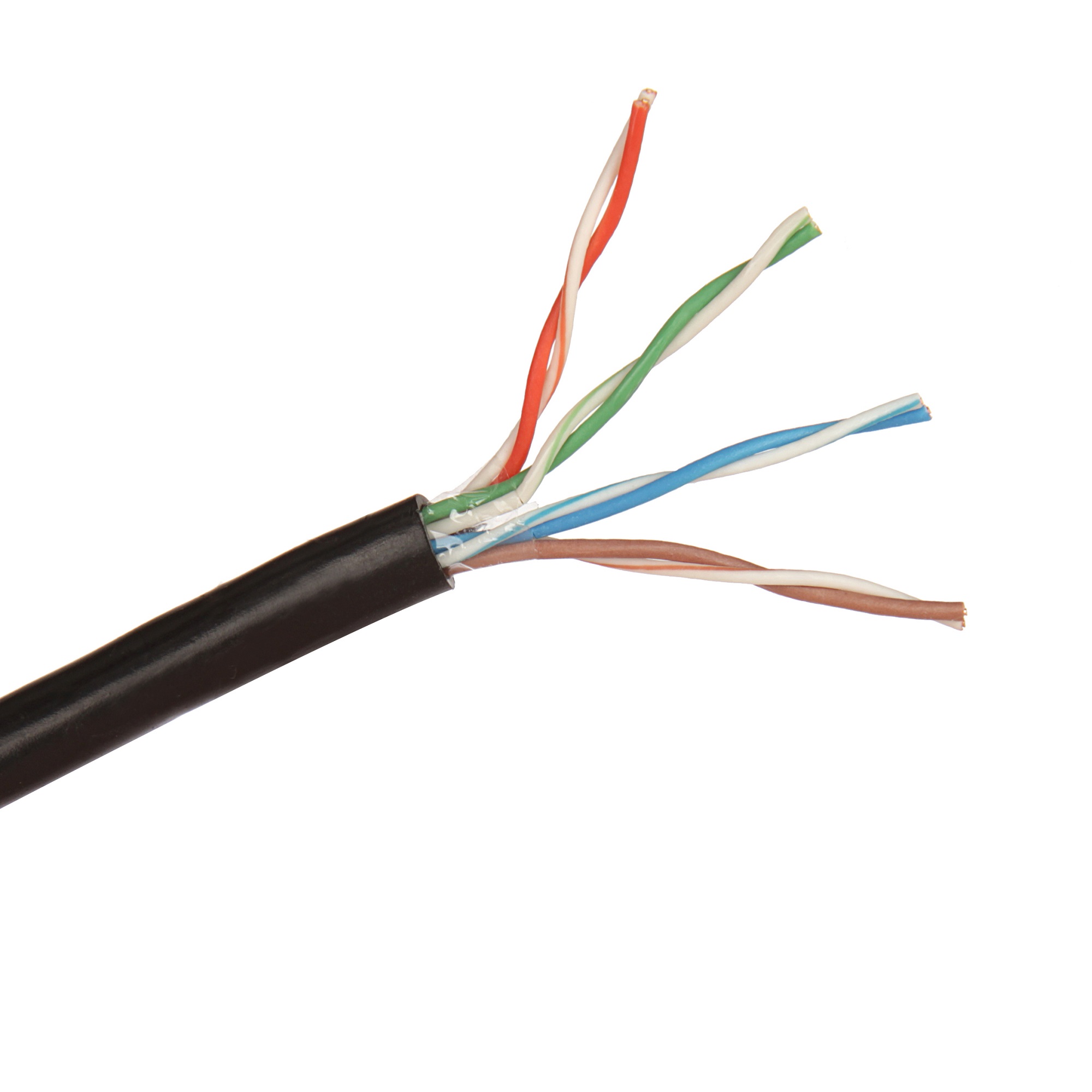

Кабель UTP (англ. «unshielded twisted pair» — неэкранированная витая пара) – это кабель типа «витая пара», не имеющий общего внешнего защитного экрана, пары проводников в котором также неэкранированы.

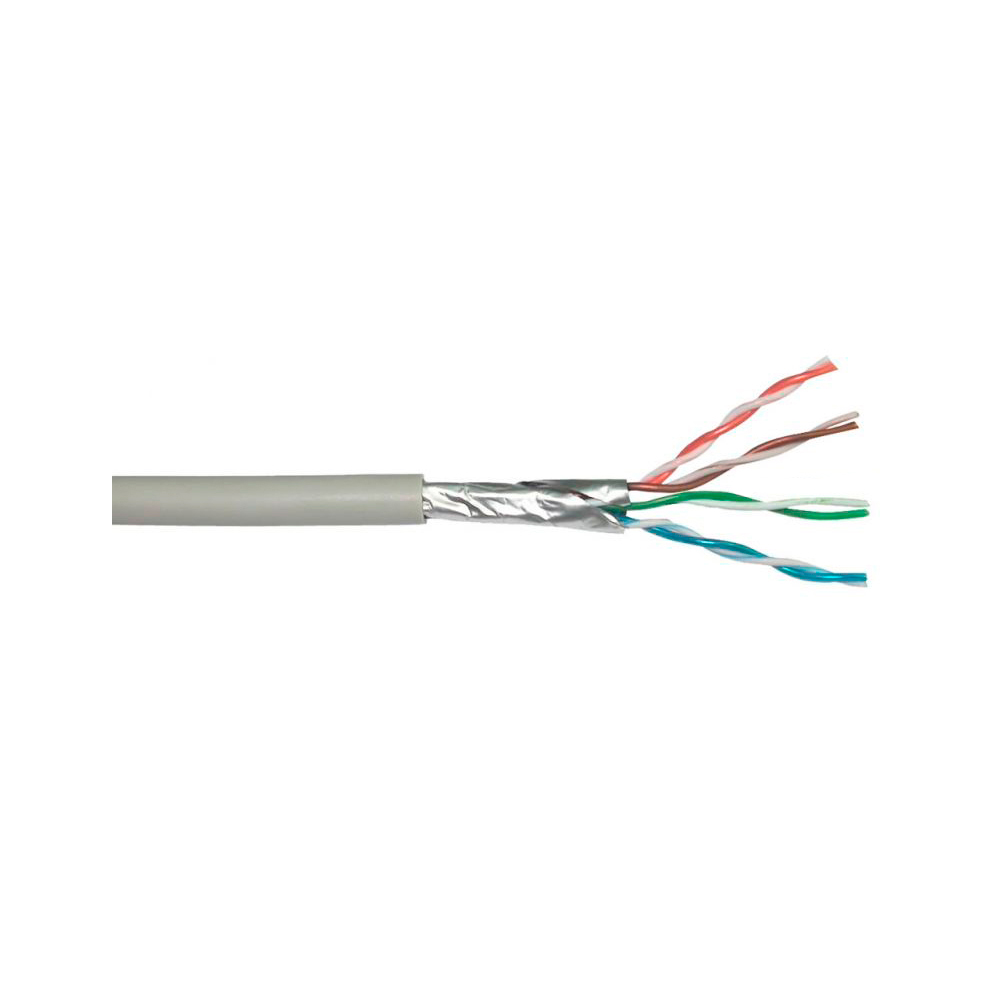

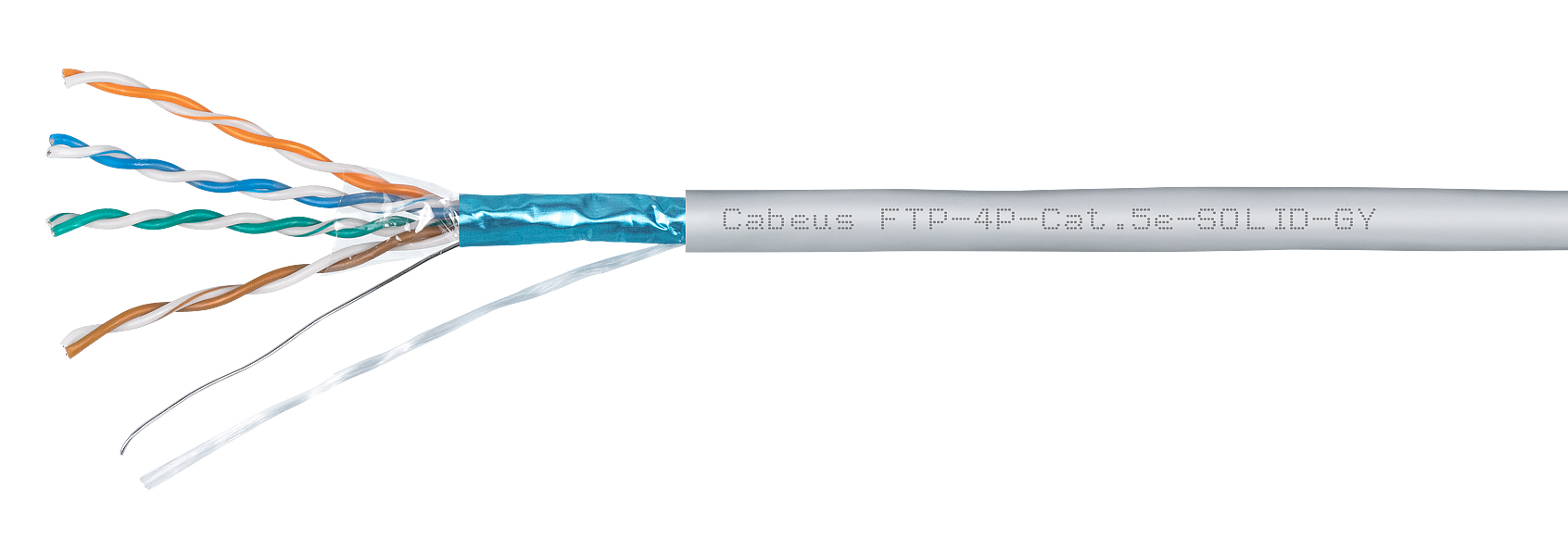

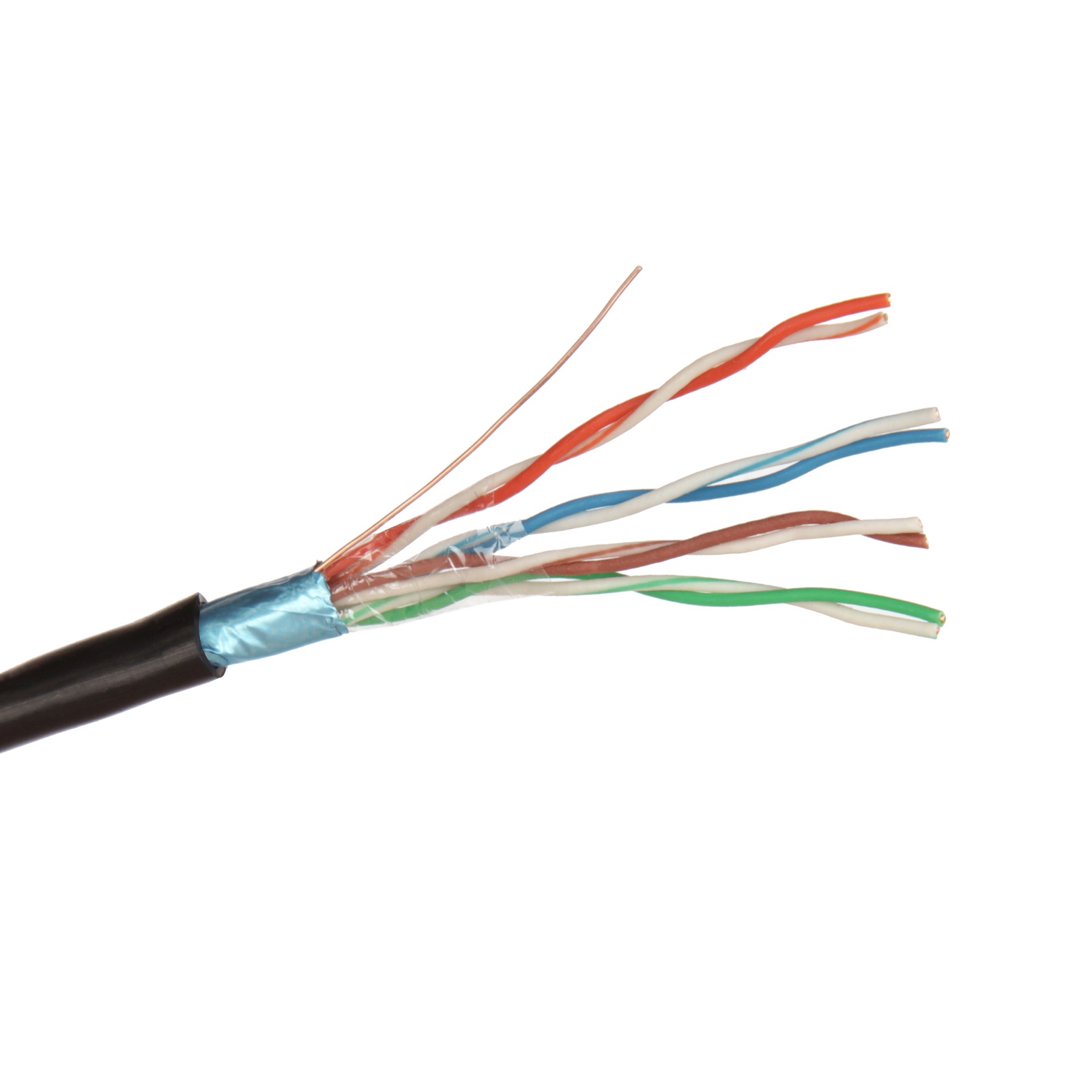

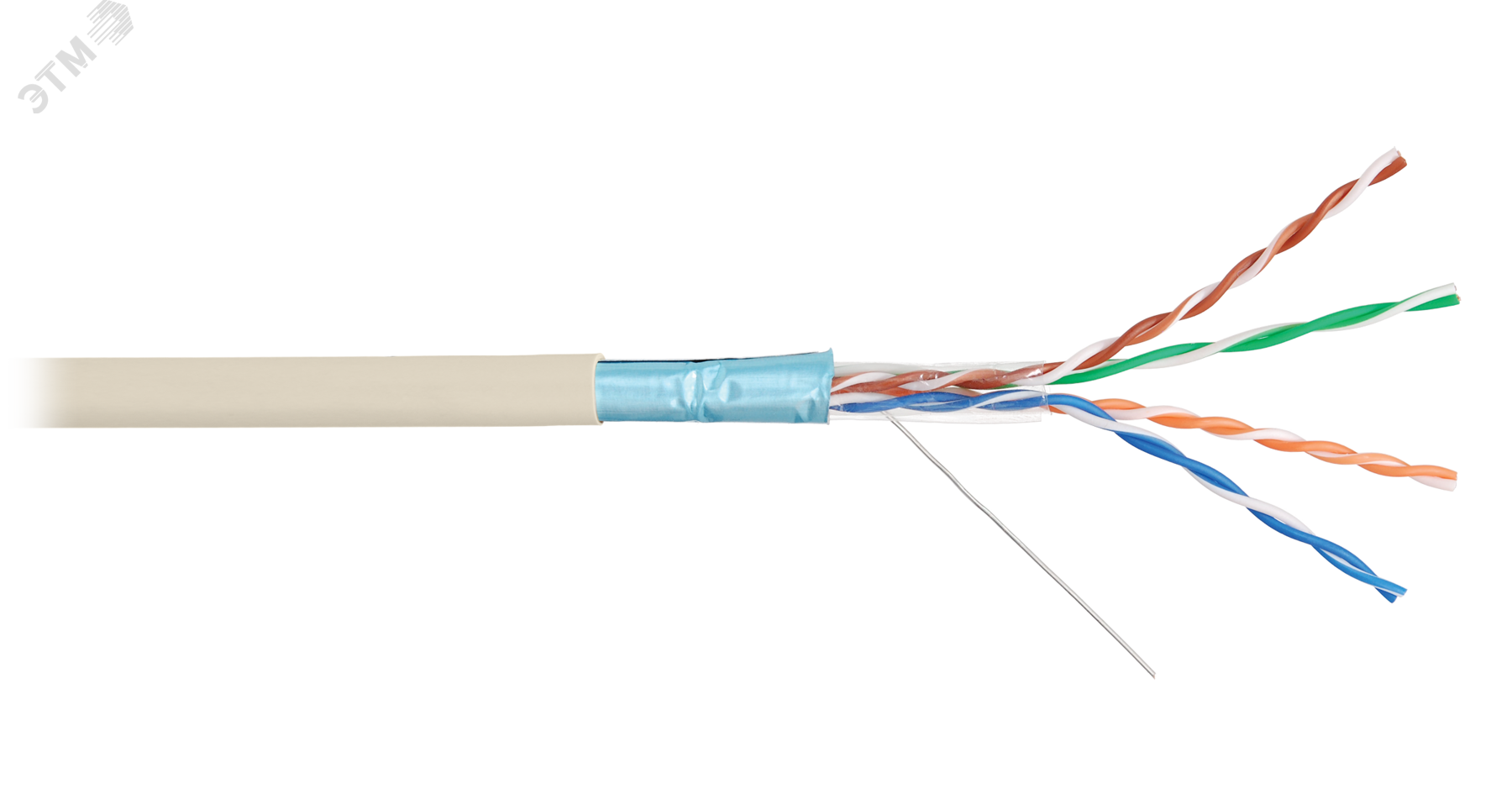

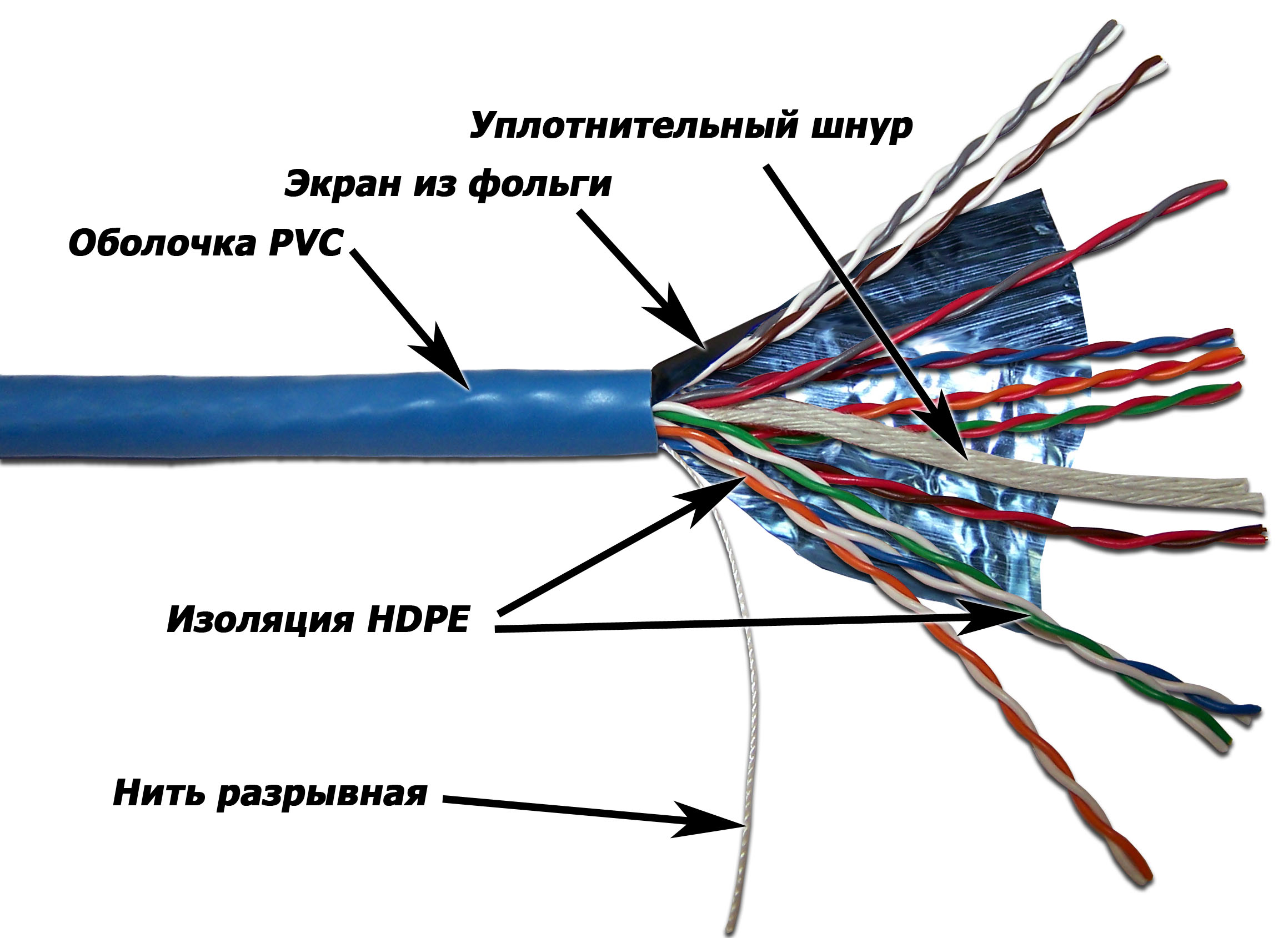

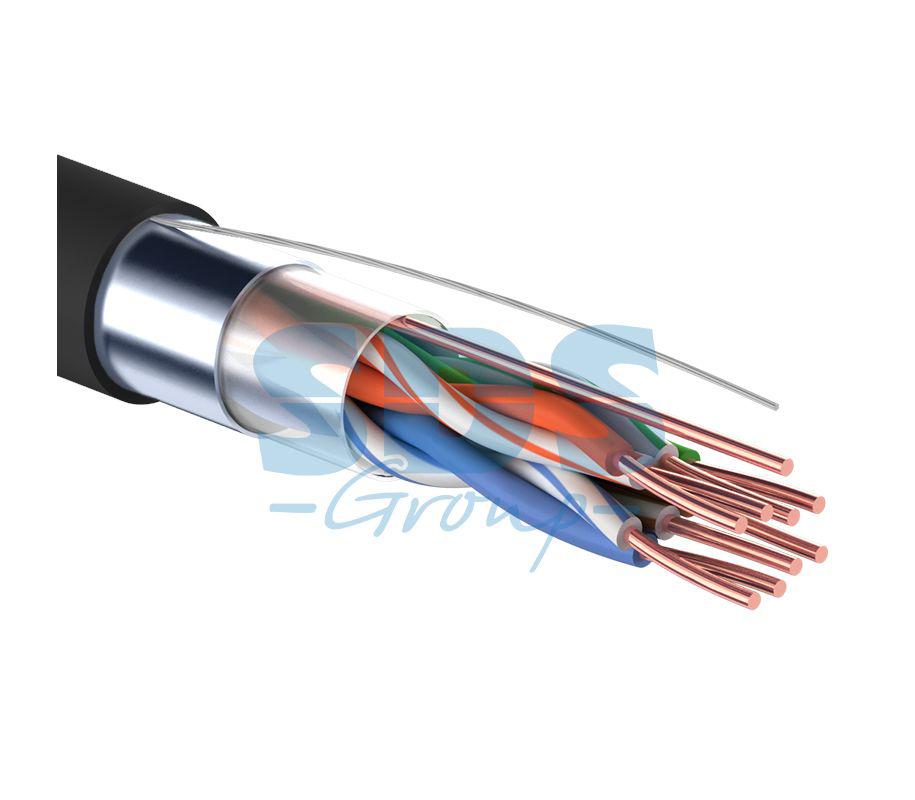

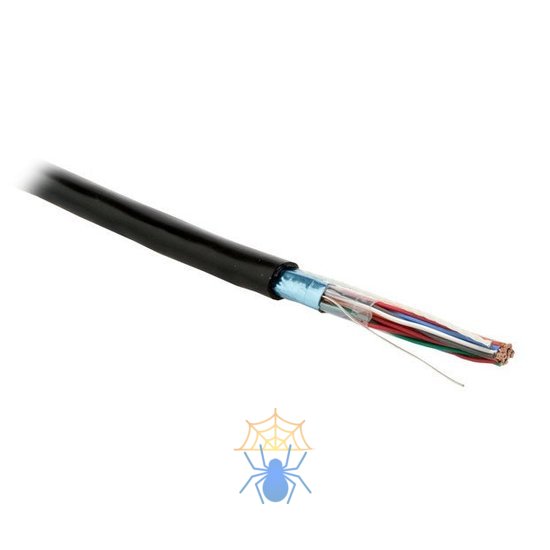

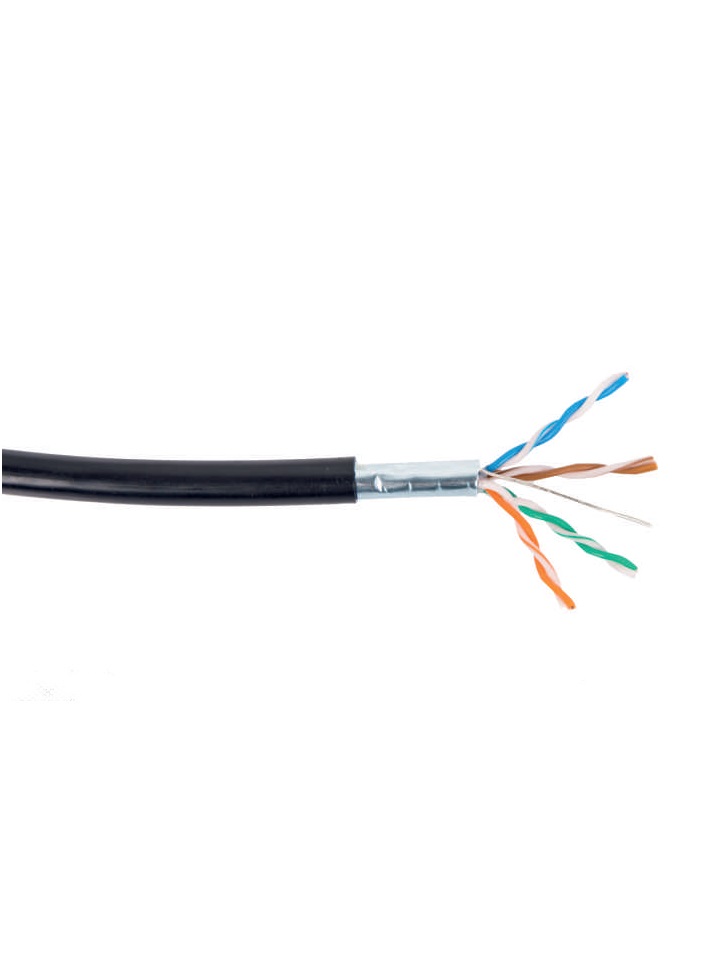

Кабель FTP (англ. «foiled twisted pair» — фольгированная витая пара) – это кабель, общее экранирование которого выполнено из металлизированной фольги, а пары проводников витой пары неэкранированы.

Кроме перечисленных модификаций, на рынке имеются некоторые другие виды кабеля, с различным общим экранированием и способ защиты пар проводников. Эти комбинации и материалы, из которых изготовлены защитные экраны, отображаются в маркировке кабеля (S/UTP, SF/FTP и тп.), однако для бытовых условий важно понимать разницу между кабелем UTP и FTP.

Какой кабель лучше UTP или FTP для квартиры и почему?

Использование того или иного вида кабеля должно соответствовать условиям его работы. Принято считать, что экранированный кабель FTP будет защищать от помех лучше, чем витая пара UTP, однако и его стоимость будет выше.

Важное условие использования для эксплуатации экранированного кабеля – наличие в передающем и принимающем устройствах заземления для подключения к нему экрана. Без такого соединения защиты от помех не будет.

Квартира неравномерно насыщенна помехообразующими устройствами. Наибольшая их концентрация находится на кухне (микроволновка, стиральные и посудомоечные машины и пр. ). Остальные помещения, как правило, не имеют источников значительного электромагнитного излучения. Поэтому экранированный кабель целесообразно использовать на входе в квартиру до роутера (маршрутизатора), а домашнюю сеть (за исключением кухни) можно формировать незащищенной витой парой. Такой же принцип применяют при решении вопроса: какой патч корд лучше — UTP и FTP.

Экранированный сетевой кабель по наилучшей цене — Выгодные предложения на экранированный сетевой кабель от мировых продавцов экранированного сетевого кабеля

Отличные новости !!! Вы находитесь в нужном месте для приобретения экранированного сетевого кабеля. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот экранированный сетевой кабель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили экранированный сетевой кабель на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в экранированном сетевом кабеле и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести экранированный сетевой кабель по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Плоский интернет-кабель по выгодной цене — Отличные предложения на плоский интернет-кабель от мировых продавцов плоского интернет-кабеля

Отличные новости !!! Вы находитесь в нужном месте и приобретаете плоский кабель для подключения к Интернету.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший плоский интернет-кабель вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили плоский интернет-кабель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в плоском кабеле для подключения к Интернету и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести плоский кабель для подключения к Интернету по самой выгодной цене.

Интернет-кабелей — Walmart.com

«,» tooltipToggleOffText «:» Переведите переключатель в положение «
БЕСПЛАТНАЯ доставка на следующий день»!
«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»
Мы прилагаем все усилия, чтобы снова начать работу.
Временно приостановлено в связи с высоким спросом.
Продолжайте проверять наличие.
«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www. walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»perimeterX»:{«isEnabled»:»true»},»oneApp «: {«drop2»: «true», «hfdrop2»: «true», «heartingCacheDuration»: «60000», «hearting»: «true»}, «feedback»: {«showFeedbackSuccessSnackbar»: «true», «feedbackSnackbarDuration» : «3000»}, «webWorker»: {«enableGetAll»: «false», «getAllTtl»: «
0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false» , «tooltipText»: «
Сообщите нам, что вам нужно
«, «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «верхний колонтитул -app «,» applicationVersion «:» 20.0,42 «,» applicationSha «:» b0b214d15367c6464bb2ff184c24c271bef207a1 «,» applicationName «:» верхний колонтитул «,» узел «:» f251ee46-eb8c-43e8-8a4e-9bef6fbeb057 «,» облако «-wus», «облако»: «wus» oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» b0b214d15367c6464c2ff18Beon «:» APP «,» APP0. 42-b0b214 «},» expoCookies «: {}}
Типы кабелей Ethernet
Для прокладки кабелей Ethernet обычно используются три типа кабелей: коаксиальный, витая пара и оптоволоконный. В современных локальных сетях витая пара является наиболее популярным типом кабелей, но использование волоконно-оптических кабелей растет, особенно в высокопроизводительных сетях. Коаксиальный кабель обычно используется для кабельного доступа в Интернет. Расскажем подробнее о всех трех типах кабелей.
Коаксиальный кабель
Коаксиальный кабель имеет внутренний проводник, который проходит по середине кабеля.Проводник окружен слоем изоляции, который затем окружен другим проводящим экраном, что делает этот тип кабеля устойчивым к внешним помехам. Этот тип кабелей бывает двух типов — тонкий и толстый. Оба типа имеют максимальную скорость передачи 10 Мбит / с. Коаксиальные кабели ранее использовались в компьютерных сетях, но сегодня их в основном заменяют кабели с витой парой (Фото: Википедия)
Кабельная витая пара
В кабеле типа витая пара четыре пары проводов. Эти провода скручены друг с другом, чтобы уменьшить перекрестные помехи и внешние помехи. Этот тип кабельной разводки распространен в современных локальных сетях.
Кабель типа «витая пара» может использоваться для прокладки телефонных и сетевых кабелей. Он поставляется в двух версиях: UTP (неэкранированная витая пара) и STP (экранированная витая пара) . Разница между ними в том, что кабель STP имеет дополнительный слой изоляции, который защищает данные от внешних помех.
Здесь вы можете увидеть, как выглядит витая пара (Фото: Википедия):
В кабеле витой пары используется разъем 8P8C, который иногда ошибочно называют разъемом RJ45 (Фото: Википедия).
Волоконно-оптический кабель
В этом типе кабелей используются оптические волокна для передачи данных в виде световых сигналов. Кабели имеют стеклянные пряди, окруженные материалом оболочки (Фото: Википедия):
Кабели этого типа могут поддерживать кабели большей длины, чем кабели любого другого типа (до нескольких миль). Кабели также невосприимчивы к электромагнитным помехам. Как видите, этот метод прокладки кабеля имеет много преимуществ по сравнению с другими методами, но его главный недостаток в том, что он более дорогой.
Есть два типа оптоволоконных кабелей:
Одномодовое волокно (SMF) — для передачи данных используется только один луч света. Используется для больших расстояний.
Многомодовое волокно (MMF) — использует несколько лучей света для передачи данных. Дешевле, чем SMF.
Обычно используются четыре типа разъемов:
ST (разъем с прямым наконечником)
SC (Абонентский разъем)
FC (Fibre Channel)
LC (разъем Lucent)
Экранированный кабель: когда использовать
Верхний кабель сделан с использованием оплетки с гораздо меньшим углом скручивания по сравнению с нижним.Меньший угол скручивания позволяет кабелю выдерживать постоянное изгибание, связанное с применением кабельных трасс, тогда как более открытая оплетка лучше всего подходит для приложений в менее динамичных средах.
Электромагнитные помехи (EMI) широко распространены на заводе. Вот почему кабели для передачи данных и сигнальные кабели обычно защищаются изолированными проводниками и оборачиваются проводящим слоем. Экранирование снижает электрический шум и снижает его влияние на сигналы, а также снижает электромагнитное излучение.Экранирование предотвращает перекрестные помехи между кабелями рядом друг с другом. Экранирование не только защищает кабель, но также может защитить оборудование и людей.
В TOPFLEX EMV-UV-2YSLC11Y-J от Helukabel для обеспечения ЭМС используется двойной экран. Сначала проводники оборачиваются специальной алюминиевой фольгой, а затем накладывается луженая медная оплетка перед тем, как кабель будет заключен в полиуретановую (PUR) оболочку. Кабели питания
сконструированы с учетом электромагнитной совместимости (ЭМС) для минимизации генерации шума, который влияет на многие другие системы, такие как радиосвязь и передача данных.
Коммуникационные кабели экранированы для предотвращения воздействия на данные, передаваемые от EMI. Чтобы еще больше предотвратить перекрестные помехи и связи, кабели связи также спарены и индивидуально экранированы.
На диаграмме показан угол скручивания, который является определяющим фактором гибкости экранированных кабелей. Через зазоры в крышках может уйти сигнальный шум, так как экранирующая оплетка покрывает прибл. 85% проводника (ов).
В некоторых приложениях, например, когда требуются сервокабели, требуется двойное или даже тройное экранирование: вокруг отдельных проводников, вокруг витых пар и вокруг всего кабеля.
Для некоторых приложений не требуются экранированные кабели. Например, если кабель будет использоваться в шкафу или иным образом вдали от других источников шума, его не нужно экранировать, поскольку он уже будет защищен от шума и электромагнитных помех.
Типы экранирования
В экранировании кабелей используется плетеный, спиральный дизайн или экран из майлара или фольги с металлическим покрытием. Экранирование охватывает каждый проводник для снижения шума на 85–100%, в зависимости от конфигурации. Максимальное экранирование плетеного экрана составляет 90%.Спиральные экраны могут обеспечивать 98%, в то время как майлар с металлическим покрытием может отражать 100% электромагнитных помех.
Использование тонкого слоя майлара или алюминиевой фольги устраняет зазоры, которые могут возникнуть при плетении. Фольга прикреплена к полиэфирной основе, чтобы обеспечить 100% покрытие. Однако из-за того, что он тонкий, установка разъемов может стать проблемой. Экранирование из фольги также может быть повреждено при высокой гибкости, поэтому спиральные или плетеные конструкции лучше всего подходят для этого.
Кабель пропущен через оплетку, которая прикладывает плетеный экран к проводникам кабеля, прежде чем он будет отправлен в экструдер для нанесения внешней оболочки.
Как описано, экранирующая оплетка представляет собой сетку из сплетенных вместе голых или луженых медных проводов. При обжиме или пайке разъема легко заканчивать. Из-за оплетки возникают небольшие пробелы в покрытии, в результате чего рейтинг защиты составляет только 90%. Если кабель не движется или не изгибается, этого покрытия должно быть достаточно. Однако плетеный дизайн действительно увеличивает стоимость и вес окончательной конструкции.
Если окружающая среда очень шумная, в кабеле можно использовать многослойное экранирование как с оплеткой, так и с фольгой.Иногда пары проводов экранируются индивидуально в дополнение к экранированию всего кабеля. Это сделано для предотвращения перекрестных помех между парами.
Помимо покрытия оплеткой, при изготовлении определяются максимально допустимый диаметр одинарной жилы оплетки и угол закрутки к осевой оси жилы. Чем тоньше одножильный кабель и чем меньше угол скручивания, тем гибче кабель. Однако диаметр одиночной проволоки ограничен из-за механических требований.
Экран кабеля состоит из соответствующего количества жил, в зависимости от плетеной машины (16, 24, 32). Общее количество прядей равно количеству прядей в элементе плетения, умноженном на количество элементов. Диаметр прядей, угол скручивания и число складок также определяют плотность экрана. Одиночные пряди объединяются в более крупные пряди. Затем более крупные пряди разматываются с катушек и устанавливаются на специальные плетеные машины для скручивания вокруг проводников.
Соединение экранированных кабелей
Как отмечалось выше, в некоторых конструкциях легче обжимать или паять разъемы, чем в других. Однако важно отметить, что разъем также должен иметь такие же характеристики, как и кабель, для эффективного экранирования. Наконец, важно, чтобы кабель был заземлен с одного конца, чтобы исключить возможность возникновения петель шума.
Спасибо Кевину Сигелю, менеджеру по коммуникациям Helukabel, США, за помощь в написании этой статьи.
.
