Эксплуатация твердотопливных котлов: Установка и эксплуатация твёрдотопливных котлов. | Интернет-магазин «Ангор»

Содержание

ОБСЛУЖИВАНИЕ ТВЕРДОТОПЛИВНОГО КОТЛА И МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ

Если топите САМОСТОЯТЕЛЬНО!

Если вы проживаете в квартире, вам не предстоит беспокоиться о том, чтобы в доме было тепло зимой, так как есть система центрального отопления. А вот для владельцев загородных домов, особняков, коттеджей, дач актуальным является вопрос обогрева жилья.

Раньше для отопления частных домов использовались преимущественно печи, но они вышли из активного использования в силу своей неэкономичности и низкой производительности. Сегодня есть более удачные решения – котлы. Они делятся в зависимости от вида топлива, на котором работают. Популярностью пользуются твердотопливные котлы. Для их функционирования нужны дрова. Это топливо более дешевое, чем электричество, оно натуральное и безопасное.

Однако все-таки существует опасность взрыва таких котлов по причине неправильной их эксплуатации и, как следствие, возгорания зданий, влекущие зачастую гибель или вред здоровью людей.

Для предотвращения таких случаев и для обеспечения своей безопасности и своих близких, вам представляется возможность изучить правила пользования твердотопливными котлами и памятки по безопасной эксплуатации бытовых котлов, работающих на твердых видах топлива.

ОБСЛУЖИВАНИЕ ТВЕРДОТОПЛИВНОГО КОТЛА И МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ

Твердотопливный котёл должен быть тщательно вычищен, так как наличие смолы и сажи на теплопередающих поверхностях снижает теплопередачу и повышает расход топлива. Загрузочная дверка и дверка зольника должны плотно закрываться.

Интенсивность отложений на внутренней поверхности котла зависит от используемого топлива, тяги в дымовой трубе и режима работы.

Очистку котла на твёрдом топливе выполняют перед началом топки и только при остывшей топочной камере. Очистка внутренней поверхности должна проводится сухим методом без использования воды и моющих жидкостей. Чистка с водой может привести к появлению не плотностей в системе отвода дымовых газов.

Отложения смолы удаляйте скребком на тёплом котле.

В процессе эксплуатации ЗАПРЕЩАЕТСЯ:

·         перекрытие отверстия подачи воздуха в помещение с работающим котлом. Из-за недостатка воздуха для горения топлива возможно засмоливание и образование полукоксового газа.

·    использование видов топлива, не предусмотренных руководством по эксплуатации. Во избежание отравления не допускается сжигание пластмасс, материалов и жидкостей, выделяющих при сгорании ядовитые газы.

·         использование каких-либо жидкостей для розжига и повышения производительности котла.

·         работа котла с незаполненной или частично заполненной системой отопления;

·         заполнение разогретого котла холодным теплоносителем;

·    выполнять заполнение системы отопления и ее подпитку под давлением, превышающим рабочее давление в котле. Избыточное давление может привести к разрушению теплообменника котла;

·         прямой отбор горячей воды из котлового контура (системы отопления) для бытовых нужд;

·         эксплуатация котла при неисправном дымоотводящем канале, с нарушенной тягой;

·         эксплуатация котла с открытыми или неплотно закрывающимися загрузочной и зольниковой дверцей.

·         запрещается владельцу самостоятельно делать ремонт коммуникаций котла и вносить любые изменения в его конструкцию;

·         установка запорной арматуры на трубопроводе, который соединяет систему отопления с расширительным баком;

·         установка запорной арматуры и фильтра на участке между котлом и предохранительным клапаном;

·         снижение температуры воды на входе в котел ниже 45°С;

·         повышение температуры на выходе из котла выше 90°С;

·         запуск котла при замерзании воды в системе отопления;

·         дозагрузка топливом котла, если прекращён отбор тепла, а теплоаккумулятор нагрет;

·         доступ детей в помещение с работающим котлом;

·         присутствие детей в помещении, в котором установлен котёл в момент розжига и прекращения работы котла;

·         оставлять работающий котел на длительное время без присмотра;

·         проводить какие либо работы на неостывшем котле;

·         хранить легковоспламеняющиеся материалы или жидкости вблизи котла.

·         хранить золу в открытой ёмкости из сгораемых материалов.

Придерживайтесь мер безопасности, поскольку их нарушение может привести не только к аварийной ситуации, но и нанести вред здоровью!

В случае прекращения работы котла во время отопительного сезона и угрозе замерзания воды в системе отопления, необходимо полностью слить воду из котла и системы отопления (при температуре воздуха внешней среды ниже 0°С).

Эксплуатация твердотопливных котлов на пеллетах

  Особенности твердотопливных котлов на пеллетах.
 Среди множества отопительных установок, использующих для генерации тепла различные виды твердого топлива, особое место занимают твердотопливные котлы на пеллетах. Последние представляют собой гранулы цилиндрической формы, изготавливаемые методом прессования отходов древесины, торфа, соломы, шелухи подсолнечника и прочих отходов сельскохозяйственного производства. Теплотворная способность данного биотоплива в полтора раза выше, чем у сухих дров, поэтому широко используются для производства тепла на Западе и становятся все более популярными в нашей стране.

 Конструкция и принцип работы пеллетного котла.
 Прежде чем определить плюсы и минусы обогрева зданий с применением древесных гранул, стоит разобраться в устройстве и принципе действия агрегатов, которые их сжигают. Современный твердотопливный отопительный котел на пеллетах – это высокотехнологичная автоматизированная установка, показывающая самую эффективную работу среди всех агрегатов других типов, его КПД составляет до 92% (по информации заводов – изготовителей). Продолжительность горения без вмешательства человека определяется двумя факторами:

  • запасом гранул в бункере, из которого они подаются в топку;
  • периодичностью очистки внутренних элементов агрегата от золы и пепла.

 На рисунке изображён твердотопливный котел на пеллетах с горелочным устройством факельного типа.

Пеллетный котел с ручной загрузкой топлива

 Агрегат состоит из камеры сгорания и жаротрубного теплообменника, заключенных в водяную рубашку. «Сердцем» теплогенератора является пеллетная факельная горелка с принудительным нагнетанием воздуха. Продукты горения, выходя из топки, делают 3 хода по жаровым трубам и отдают свою теплоту водяной рубашке. После этого они попадают в дымоход и выбрасываются наружу, в котлах большой мощности для этой цели задействован второй вентилятор – дымосос. В некоторых моделях для дополнительного отбора тепла у дымовых газов на выходе из агрегата устанавливается дополнительный теплообменник – экономайзер. Благодаря ему КПД повышается на 3—5%.

 По количеству ходов, совершаемых дымовыми газами в жаровых трубах, все твердотопливные котлы длительного горения подразделяются на одно-, двух — и трехходовые. В первых продукты сгорания сразу из топки попадают в газоходы теплообменника, не меняя направления движения. В остальных агрегатах они делают перед выбросом 2 или 3 хода, самыми эффективными считаются трехходовые теплогенераторы, поскольку они отбирают теплоту у дымовых газов по максимуму.

 Горелочные устройства.
 Горелки, которыми оборудуются пеллетные котлы отопления, бывают двух типов: факельные и ретортные, последние еще называют устройствами объемного горения. Двухходовой агрегат с ретортной горелкой в действии представлен на рисунке:

Котел с автоматической подачей топлива в разрезе

 Горелка выполнена в виде чаши с прорезями по бокам, в них сквозь воздушный канал вентилятор нагнетает воздух для горения.  Топливные гранулы подаются в нижнюю часть «чаши» шнековым конвейером, а в него пеллеты попадают из бункера способом свободного падения через дозирующее устройство. Все устройства, задействованные в процессе сжигания топлива, управляются контроллером отопителя.
 Принцип работы ретортной горелки изображен на схеме:

Ретортная горелка

 Горелка факельного типа функционирует несколько иначе, шнековый конвейер в ней подает гранулы на специальную площадку, где сквозь них вентилятор продувает воздух. В процессе работы возникает мощный устойчивый факел, направленный горизонтально, как показано на схеме:


Факельная горелка

 Оба горелочных устройства функционируют одинаково надежно и хорошо прогревают водяную рубашку теплогенератора.

 Небольшое предпочтение отдается факельной горелке, поскольку известны случаи, когда из-за низкого качества пеллет чаша реторты засорялась, пламя становилось неустойчивым, а то и вовсе угасало.
Для организации непрерывной подачи топлива в отопительных установках небольшой мощности применяется навесной или приставной бункер для пеллетного котла. Его вместительности хватает от 1 суток до нескольких дней, учитывая, что для выделения 10 кВт тепловой энергии каждый час надо сжигать 2 кг гранул. Другими словами, для обогрева 100 м2 площади среднестатистического здания используется 2 кг топлива в час, в сутки это выйдет 48 кг.
 При насыпной плотности пеллет 650 кг/м3 объемный расход топлива в сутки составит 0.07 м3. Для теплогенераторов средней и большой мощности организовывается подача гранул из отдельно стоящего бункера или емкости конической формы, подвешиваемой к стене. В этом случае возникает необходимость в еще одном шнековом конвейере для перемещения биотоплива от бункера к горелке, длина шнека может достигать 10 м.

Бункер с конвейером для подачи пеллет в топку котла

 Производители теплогенерирующего оборудования в частный дом или производственное здание рекомендуют выполнять очистку зольника, пространства топки и дымогарных труб в среднем 1 раз в неделю. Некоторые из них предлагают поставку агрегата со специальным комплектом инструментов для чистки. В него входят различные щетки или даже портативный мощный пылесос, он отлично справляется с удалением золы из дымогарных труб трехходовых отопительных установок.
 Из вышесказанного можно сделать вывод, что при наличии достаточно большого бункера для хранения гранул и шнекового конвейера для их транспортировки непрерывная длительность горения пеллетного агрегата составляет 7 дней, по их истечении нужна остановка для обслуживания и чистки.

 Краткий обзор средств автоматизации.
 Современные пеллетные котлы длительного горения имеют высокий уровень автоматизации, сопоставимый с газовыми или электрическими отопителями. Перечень функций, обеспечивающих комфорт и безопасность эксплуатации, впечатляет:

  • Управление средствами топливоподачи с дозированием.
  • Розжиг и погашение горелки в автоматическом режиме.
  • Регулировка интенсивности горения и удаления дымовых газов путем изменения производительности нагнетателя воздуха и дымососа.
  • Контроль максимального и минимального уровня теплоносителя в водяной рубашке.
  • Контроль за давлением воды.
  • Автоматический сбросной клапан и воздухосбрасыватель (группа безопасности).
  • Датчики, контролирующие расход пеллет и сигнализирующие об их минимальном количестве в бункере.
  • Датчики температуры теплоносителя.
  • Датчик наличия тяги в дымоходе.

Пеллетная горелка в разрезе

 Стоит уделить отдельное внимание системе розжига, вмонтированной в горелку. Она состоит из элемента накаливания и фотодатчика, связанных с электронным блоком управления. Когда шнек доставит необходимое для розжига количество топлива, он останавливается, а включается электрический нагревательный элемент. От раскаленного электрода кучка гранул воспламеняется, что регистрирует фотодатчик. После того как вентилятор увеличит поток воздуха на горение и шнек добавит топлива, появится устойчивый факел пламени. Тогда по сигналу фотодатчика контроллер отключит элемент накаливания.

 Преимущества и недостатки пеллетных котлов.
 Осуществлять отопление дома водогрейной установкой на прессованных гранулах – один из наилучших вариантов, и вот почему:

  • высокая теплоотдача топлива и конструкция установки обеспечивают КПД до 92%;
  • выбросы в атмосферу вредных веществ минимальны;
  • высокий уровень автоматизации обеспечивают комфортную и безопасную эксплуатацию отопителя;
  • длительность горения – этот показатель лучше, чем у других твердотопливных водонагревателей;
  • не требуется частое обслуживание;
  • возможность присоединения выносных регуляторов температуры в помещениях и датчика наружного воздуха;
  • удаленное управление с помощью GSM – модуля или мобильных приложений для смартфона.

 Многие российские и зарубежные производители декларируют свои изделия как котлы на дровах и пеллетах, поскольку в них существует возможность переходить с одного вида топлива на другое. Для этого всего лишь нужно снять с фронтальной панели горелку и поставить вентилятор на монтажной пластине, после чего в топку через дверцу можно загружать дрова. Приборы автоматики и управления адаптированы для подобных переходов и будут успешно регулировать процесс сжигания древесины.

 У каждой монеты есть две стороны, так и отопители на древесных гранулах имеют свои недостатки. Например, их нежелательно приобретать людям, проживающим в районах с ненадежным электроснабжением, поскольку установка без электроэнергии функционировать не сможет. В крайнем случае придется обзавестись бензиновым генератором электричества или блоком бесперебойного питания.
 Второй существенный минус – высокая стоимость оборудования, самая большая среди твердотопливных «собратьев». Например, использовать пеллетные котлы для дачи может оказаться не всегда целесообразным, поскольку это удовольствие не из дешевых.

 Заключение.
 Нет сомнений в том, что пеллетный котел для частного дома – один из самых приемлемых вариантов обогрева. Благодаря своим отличным показателям эти отопительные установки обещают стать самыми популярными в обозримом будущем, несмотря на главное препятствие – высокую цену.

https://www.facebook.com/kotly.drova/

Безопасная эксплуатация твердотопливных водогрейных котлов.

Подготовка котла к эксплуатации, первая протопка

Защита помещения:

  1. Пол под топочной дверцей, необходимо закрыть ­металлическим листом. Лист размером 700 на 500 мм, уложить вдоль котла;
  2. На стену примыкающую к передней части котла необходимо нанести штукатурку толщиной 25 мм с использованием металлической сетки, а также дополнительно установить металлический лист или асбест картона толщиной 8 мм, на уровне выше  котла на 25 см.
  3. Расстояние от топочной двери до стены должно быть не меньше 125 см.
  4. Расстояние от дна зольника до пола зависит от материала перекрытия:
  • если перекрытия пола сделаны из горючего, трудногорючего материала, то расстояние должно быть равно 14 см;
  • если перекрытия пола сделаны из негорючего материала, можно ставить на уровне пола

В случае если пол под котлом изготовлен из горючих материалов, следует защитить его листом стали с асбестовым картоном толщиной 10 мм, расстояние от дна котла до пола не меньше 100 мм.

Расстояние от верхней части котла до незащищенного потолка — должно быть не меньше 1200 мм.

Между наружной поверхностью котла (в т.ч. его трубы) и стеной или перегородкой расстояние должно быть не меньше 320 мм, в случае если стены защищены металлическим листом на асбесте, допускается расстояние не меньше 260 мм.

Расстояние от котла до оборудования или других предметов должно быть не меньше 70 мм, а от топки ­не меньше 125 см.

От внутренней части трубы до сгораемых конструкций расстояние должно быть­ не меньше 50 см, при условии наличия  защитного металлического листа на асбестовом картоне толщиной 0,8 см или штукатурки толщиной 2,5 см на металлической  сетке.

Дымоход по возможности должен иметь минимум изгибов, наилучший вариант — прямая труба. Высота дымохода, от колосников до устья, должна быть не меньше 5 м. Высота дымохода выступающего над кровлей зависит от формы и конструкции крыши:

  • не меньше 50 см — для плоской крыши;
  • не меньше 50 см — над коньком кровли или парапетом, если труба находится на расстоянии до 150 см от конька крыши или парапета;
  • не ниже конька крыши, парапета — если дымоход находится на расстоянии от 150 до 300 с м от конька, парапета крыши;
  • не ниже линии, проведенной от конька крыши вниз под углом 10° относительно горизонта, если дымоход находится от конька крыши на расстоянии больше 300 см.

Если у здания есть высокие пристройки, дымоход необходимо выводить выше самой высокой пристройки.

В случае если кровля здания выполнена из горючих материалов нужно обескотлать тру6у искроуловителем из металлической сетки с отверстиями не больше 5х5 мм,

ВНИМАНИЕ! Чтобы избежать утечки дыма в отапливаемое помещение необходимо обработать стыки соединения всех частей дымохода между собой и с котлом высокотемпературным герметиком, который обеспечит герметичность соеденений.

Для того, чтобы провезти дымоход через потолок необходимо установить разделку. Толщина разделки должна быть больше толщины перекрытия потолка на 7 см. Разделку не нужно жестко скреплять с конструкцией здания.

Зазоры между перекрытиями потолка и разделкой следует заполнить негорючими материалами (шлак, керамзит, песок, базальтовая вата).

Расстояние от наружной поверхности дымохода до деталей кровли (стропил, обрешеток и т. п.) из горючих и жаростойких материалов должно быть не меньше 25 см, а при теплоизоляции с использованием негорючих или трудногорючих материалов — 13 см.

ВНИМАНИЕ! Участок дымохода, расположенной в зоне минусовых температур, необходимо обязательно теплоизолировать материалом выдерживающим темпеpaтуру до +400°С.

Если необходимо присоединить водогрейный котел к стационарному дымоходу или в других случаях, не рекомендуется отклонять дымоход  от вертикали больше, чем на 45°. Удаление оси дымоотводного коллектора котла от вертикальной оси дымовой трубы должно быть не больше 1 метра.

ВНИМАНИЕ! Категорически запрещается выполнять соединения котла с дымоходом не разборными .

Протапливание котла

Перед использованием тщательно проветрите помещение убедитесь что все элементы котла, дымохода и защитные конструкции нормально функцианируют.

Производитель рекомендует для дымоотвода использовать модульные тонкостенные дымовые трубы из нержавеющей стали диаметром от 120 до 200 мм (в зависимости от модели котла). Идеальное решение для дымоотвода является установка готовых модулей трубы с термоизоляцией типа «сэндвич».

Использование труб с толстой стенкой может привезти к отложению сажи и конденсата внутри труб, это возникает из за  более длительного прогрева толстых стенок и более шероховатой поверхности труб в отличие от рекомендуемых с полированной внутренней поверхностью.

ВНИМАНИЕ! Во время первого протапливания котла возможно появление неприятного запаха. Это связано с выгоранием промышленного масла и летучих компонентов, нанесенных на металл.

В связи с этим первую протопку котла нужно проводить на открытом воздухе с соблюдением всех мер пожарной безопасности, продолжительность протопки должна быть не меньше 1 часа, с максимальной загрузкой топливника.

Перед началом эксплуатации нужно проверить и пoчистить дымоход от сажи. Для профилактики следует очищать дымоход не реже чем один раз в два месяца.

Меры безопасности при эксплуатации котла

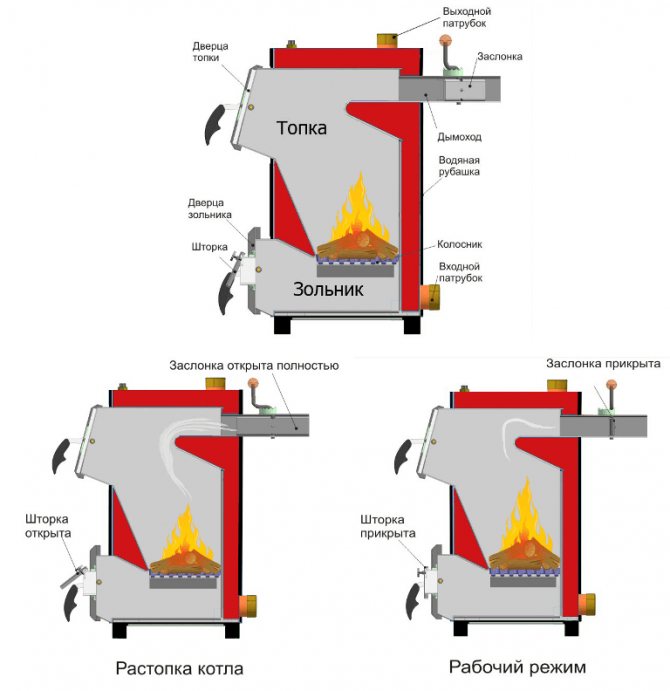

Для растапливании котла уложите дрова в топку, укладывать дрова следует неплотно. Это необходимо для лучшего поступления воздуха.

Поступление воздуха, который влияет на интенсивность горения, можно также регулировать при помощи шибера, зольного ящика.

Для того чтобы котёл работал в экономичном газогенераторном режиме, надо задвинуть зольный ящик и прикрыть шибер. Величину на которую необходимо закрывать шибер и открывать малый шибер можно определить в процессе работы, при полностью закрытом шибере проходная площадь дымохода составит 25% от максимальной. При этих условиях воздух, для поддержания горения будет поступать через жиклёры, которые находятся в верхней части топки, на конвективных трубках у передней и задней стенок.

ВНИМАНИЕ! В следствии неправильной эксплуатации возможно изменение геометрической формы эмблемы. В режиме газогенерации для изменения геометрии эмблемы темпераmуры нагрева недостaточно .

Очистка котла и дымовых труб

Для увеличения ресурса колосниковой решетки, рекомендуется при очистке котла не убирать пепел на колосниковой решетке. Этот пепел будет играть роль естественного теплоизолирующего материала. Очищать дымоход необходимо при неработающем котле и остывшей трубе, это необходимо для того, чтобы все сажистые отложения опустились вниз и догорали в котле. При сильном засорении (возникает как правило при сжигании резины) для чистки можно отсоеденить дымоход от котла. Очищать дымоход следует не реже одного раза в год.

ВНИМАНИЕ! Перед началом работ по очистке и обслуживанию котла дождитесь его полного остывания.

Уход за дымовыми трубами

Для эффективной и безопасной эксплуатации котла необходимо обеспечить исправность дымохода.

Внутри дымоход должен быть максимaльнo гладким, не способствовать скапливанию влаги и сажи и не препятствовать отводу газов и продуктов горения. Количество изгибов трубы должно быть как можно меньше.

При выборе дымохода необходимо учесть его совместимость с котлом, видом топлива, а также удобство сборки и разборки и техобслуживания и соответствия противопожарным нормам.

В дымоходе в процессе работы образуется сажа и конденсируется влага, что может привести к ухудшению тяги дымовыделению и может явится причиной пожароопасной ситуации.

Количество сажи зависит от вида топлива и процесса эксплуатации. Хвойные породы дерева образуют больше сажи. Влага может образовыватся из за недостаточной теплоизоляции или при применении сырых дров. Самый оптимальные на данный момент для использования осиновые поленья.

Для осмотра и очистки дымовых труб, предпочтительнее привлечение квалифицированных специалистов

Рекомендации по эксплуатации твердотопливных котлов Дефро

__________________________________________________________________________

Рекомендации по эксплуатации твердотопливных котлов Дефро


Как пользоваться оборудованием Defro на твердом топливе?

При использовании твердотопливного котла вам потребуется выполнять ряд операций. Первая — растопка. Чтобы затопить агрегат на решетку кладут небольшое количество топлива и бумагу, которую поджигают через дверцу поддува. Когда огонь разгорится, постепенно начинают добавлять топливо. На процесс горения влияет положение дымовой заслонки и устройств подачи воздуха. Так, после растопки для максимального нагрева следует прикрыть дымовую трубу. При добавлении топлива заслонка должна быть полностью открыта. В режиме поддерживающего отопления ее закрывают, как и все остальные дверцы. В таком состоянии котел оставляют на ночь. Утром достаточно приоткрыть дымовую трубу и дать доступ для воздуха, чтобы нагрев увеличился до необходимой мощности.

Что такое пеллеты?

Пеллеты или топливные гранулы изготавливают методом прессования из древесной пыли, опилок, коры или из отходов сельского хозяйства (солома, крупяное производство). Они представляют собой маленькие цилиндрические палочки или гранулы. За счет большой плотности они очень экономичны. Пользоваться ими очень удобно. Хранить их можно в подвале или цокольном этаже, в отдельном помещении или в большой закрытой емкости из бетона или металла. На отопление частного дома в среднем уходит около 5 тонн пеллет в год.

Используют ли твердотопливные котлы Defro в качестве резервных?

Преимущество многих твердотопливных котлов состоит в том, что для них работы не нужна электроэнергия. Поэтому их применяют в одной системе с газовым или электрокотлом. При монтаже нужно учитывать, что теплоноситель может сильно перегреваться агрегатом, работающим на твердом топливе. Желательно, чтобы все трубы были стальными, а радиаторы чугунными. Не обязательно делать систему отопления с естественной циркуляцией воды. Можно установить насос, и оснастить его аккумулятором с инвертором. В этом случае при отключении электроэнергии, можно будет запустить твердотопливный котел. Насос, питаясь от аккумулятора, продолжит работу.

Подскажите, пожалуйста, по горелкам. Какая предпочтительней — ретортная или универсальная, и почему?

Лучше горелка уни – она потребляет все подряд, и кроме того, если уголь спекается, то происходит самоочищение (просто сталкивает комок следующей порцией угля). А вообще смотрите по Вашим условиям, может лучше подойдёт поршневая подача — под штыб.

Какие горелки у Вас — реторта или факельная, какие проблемы были, есть ли у кого-нибудь авторозжиг и как он работает на угле, как часто чистите горелки и котлы?

Авторозжиг на угле точно не работает, да и не нужен он на угле (режим поддержки). Саму горелку не чищу вообще, только в конце сезона. Агрегат чищу, трубу тоже в конце сезона, один раз в год. Не напрягаюсь по поводу чистки совершенно.

Интересно, а большой ли унос угольной пыли на факельной горелке?

За 3 месяца работы агрегата из дымохода достал чуть больше полведра (15 литров) сажи, а на участке и на крыше дома ни капли не видел.

По твердотопливному котлу Дефро оптима комфорт плюс. У кого какая обвязка? Какая автоматика задействована? У кого какие контроллеры стоят? Конечно, это все относится к автоматам в большей степени. В обоих контроллерах Дефро как минимум есть управление ЦО, ГВС, Рециркуляция, Теплый пол, дополнительно еще можно управлять 2 клапанами 3/4 ходовыми клапанами, кто какие клапана ставил? Что вообще можно подключить к этим контроллерам?

Чем проще обвязка, тем лучше. Лично я считаю, что контроллеру достаточно управлять температурой котла и насосом ГВС, остальное лишнее. Если деньги позволяют, то ставите на каждый радиатор термостатические головки, тогда вы по комнатам сможете регулировать температуру. Если поэтажно, то можно ставить на каждом этаже по своему комнатному термостату.

Котел Дефро оптима на твердом топливе. Я хочу сделать его погодозависимым, то есть, чтобы от наружной температуры он регулировал температуру теплоносителя от +55 до 85 градусов на подаче и соответственно от +45 до 75 на обратке. У меня в агрегате сразу предусмотрены выходы для организации рециркуляции, грубо говоря, насос и перемычка, работающие от контроллера, поэтому можно обойтись без трехходового клапана на старте и гидрострелки. Единственное для приоритета ГВС думаю поставить трехходовой клапан, чтобы весь поток при необходимости направлял на бойлер. Кстати, подскажите, как в работает приоритет ГВС, если в баке остывает теплоноситель ниже установленного значения, то насос отопления отключается и подключается насос ГВС, если есть в схеме трехходовой, то он дополнительно направляет весть теплоноситель в БКН, а агрегат повышает свою мощность до максимальной?

Температуру подачи ниже 65 градусов при гидрострелке или ниже 70 без нее держать не рекомендую. Не вижу смысла в погодозависимом управлении, у вас и ТП и радиаторы, если дом нормально утеплен, то 65 градусов на подаче вам должно хватить. Единственно, что будет меняться расход топлива, а температура будет постоянная 65. Нет смысла в трехходовом клапане. В контроллере должна быть функция приоритет, ей можете выставить, что первично, что вторично, отопление или ГВС. У себя приоритета не делал, установленная ГВС 65, при остывании до 60 включается насос ГВС, он у меня на 1-ой скорости. Бак 150 литров, даже если полноценно принять ванну, то через 30 минут он нагревается снова до 65 градусов.

Пеллетный твердотопливный котел Defro duo uni, отапливаемая площадь всего 120 м2, система без аккумуляторной емкости, теплые полы 45 м2, стоит ладдомат 2160 (со снятым термопатроном), бойлер отключен, дом утеплен. Вид топлива — древесные пеллеты, заданная температура системы 45 градусов, расход 32 кг/сутки. И собственно вопрос — вся внутренняя часть агрегата каждые 10-14 дней покрывается сажей (ведро 10 л. ), забиваются также дымовые каналы. Понимаю, что, что-то не так с настройками. Может кто-то чего подскажет?

Еще версия по поводу нагара — посмотрите на дым из трубы. Если он черный, возможно мало воздуха, большой недогар, много сажи — она и оседает на стенках. В этом случае добавляем воздух до полного исчезновения черноты (но не более). Ошибка «Температура не растет» — следствие похолодания (у самого такое было) — котел был зажат на 0+10С на улице. Резко похолодало, и той мощности перестало хватать для выхода на штатный режим «набор температуры — переход в режим поддержки до достижения нижней температуры (заданная температура — гистерезис центрального отопления). Выход — увеличить подачу топлива или воздуха (смотрите по дыму и составу золы). И метод борьбы с ошибкой «Температура не растет» — выставить параметр «включение тревоги» на максимум (у меня 24 часа) и каждый день 2 раза выключать питание на 1 минуту. При этом сбрасывается счетчик времени и начинается по новой.

Как вообще настраивать твердотопливный котёл Defro Optima Komfort plus? Понятно, что универсального ответа нет, зависит от угля, от нужной температуры, мощности. В инструкции я нашел, только про воздух, смотрим на цвет пламени и регулируем до нужного. А что делать с задвижкой на вентиляторе, с шибером, с турбулизаторами? Как предотвратить спекание золы на ободе горелки?

Уберите задвижку, посмотрите, как будет гореть без крышки. Если тяга в дымоходе нормальная, то шибер в открытом положении, можете поставить турбулизаторы. Балахтинский уголь вроде не спекается. Как такового рецепта нет, уголь должен быть сухой, отсутствие штыба (фракции меньше 5 мм). Я регулирую так. Задвижка на вентиляторе «половина». Шибер у меня открыт всегда полностью. Турболизаторы. Это те три железяки с
раздвинутыми концами. Да, как-то установил, чтобы воздушные потоки в колодцах смешивались. Электронику настраиваем так. Делаем подачу примерно 15 сек., перерыв 45 сек. , воздух 40%. Оставляем агрегат работать полчаса. Смотрим. Если в горелке недостает угля, добавляем к подаче 2 сек. Через полчаса опять смотрим. На горелке кучка нормальная, но пламя не достает до рассекателя и на «колодцах» черная копоть, значит не хватает воздуха. Добавляем вентилятор на 5% и так далее. Если с горелки падают не сгоревшие угли, можно увеличить время перерыва подачи, но делайте это на 2-3 позиции. Так изменяя параметры +/ -, в течение недели вы легко настроите котел. Но стоит вам изменить сорт или влажность угля, вам опять необходимо его корректировать.

По процессу горения — антрацит отжигает все равно (цвет пламени, полное отсутствие копоти, не спекается). Но работает только на малых расходах — не успевает зажечься. Думаю нарастить топку из шамота.

Главное, чтобы горелка не прогорела, калорийность у антрацита высокая.

Скажите основные параметры твердотопливного котла Defro Optima Komfort на разных видах угля?

У меня Дефро 50 с ретортной горелкой, 15 сек. подача, 60 сек. перерыв, надув 60% — это на буром угле. Сейчас жгу Д беловскую — 12 сек. подача, 70 сек. перерыв, надув 40%. Для каждого агрегата и топлива свои параметры нужны. Вчера запустил второй с горелкой uni (1-ый с ретортной) через 20 минут оба вышли на заданную 63. Уголь 3Б (10-20). До этого работал один (реторта), расход был 100-120кг в сутки, зола за 5 дней — 2,5-3 ведра. С углем не экспериментирую, посмотрю, какой будет расход на двух.

Котел Дефро Эко повышает мощность примерно на 3 квт. Гистерезис на сколько градусов настраивать нужно? Какую разницу держать по температуре между обраткой и подачей?

В режиме фуджи лоджик, если мощность излишняя, то идет нагрев на 5 градусов выше заданной, после агрегат уходит в стоп. Остывая до заданной температуры, он опять включается. В стандартном режиме работы гистерезис котла 2 градуса. При работе с гидрострелкой разница составляет 6-8 градусов, на линиях разница 8-14 градусов.

Как мне подключить терморегулятор к котлу Defro Optima Komfort (может нужно его другого типа)? У меня к терморегулятору подается питание 220V, а уже от него подключается нагрузка.

Поставьте простой терморегулятор, подключите его к циркуляционному насосу, он работает по принципу выключателя для света, т. е. достигла температура в помещении определенной заданной температуры — он отключил насос, остыло на полградуса — он включил насос. На агрегате задаете просто температуру теплоносителя.

У меня Defro duo uni с контроллером K1P v2 и комнатный термостат SP LUX, недавно нашел обновления, контроллер обновил, там все понятно по инструкции, а комнатный термостат не смог, как только не пробовал, кто-нибудь сталкивался? И ещё, в новой прошивке есть функция «Расход угля» но там нужна калибровка расхода, кто уже откалибровал и что показывает?

Я свой К1 тоже обновлял, так он не все флэшки видит, только с третьей прошиваться начал. Попробуй с разных флэшек, может с твоим термостатом также. «Расход угля» пока не калибровал, решил оставить на попозже, пока полный бункер не засыпаю.

Первый месяц эксплуатации котла Defro KDR 2 plus. Пока наблюдаю и экспериментирую. Если я правильно все прочитал, то в моей модели можно использовать угли марок Д, Дг, Т и бурый. Антрацит противопоказан. Я правильно понял?

Правильно поняли, калорийность должна быть не более 5700-5800. Да и ДГ тоже не надо.

Пеллетный твердотопливный котел Defro Duo 20. Уголь Антрацит-семечка. Дом 110 квадратов. Кто знает его настройки в автоматическом режиме, у меня гаснет уголь каждые 4-5 часа, после чего его раскочегарил, он просто гаснет тихонечко. При температуре 60 градусов, какое должно быть время подачи, перерыв подачи, сила надува, работа поддержки, вентилятор в поддержке время работы, вентилятор в поддержке время перерыва. В эксплуатации агрегат 3 года. Первый год неплохо горел вроде. После чего перестал гореть, отапливался дровами до конца сезона. В прошлом году купил уголь, запустил, он не горит, если горел, то быстро затухал. Вызвал сервис, они настроили, но через 5 часов он затух, сказали, что виноват уголь. Топил всю зиму в ручном режиме, подкладывая дрова. В этом году решил взять уголь из 3-х разных мест. Купил, но все равно не горит (горит все четко), но через 4-6 часов затухает опять. Отапливаю дровами.

И еще важно, при топке антрацитом: он горит при постоянном поддуве: вентилятор выключил — через пять минут не раздуешь. Поэтому необходимо отсеивать штыб, т. к. он забивает отверстия поддува, и уголь тухнет.

Твердотопливный котел Дефро оптима комфорт плюс. Периодически гаснет экран контролера на секунду, после этого вентилятор выключается, а шнек продолжает подачу и засыпает камеру сгорания углем, горение прекращается, никаких ошибок не пишет. После включения — выключения продолжает работать в штатном режиме до нового сбоя. Запитан через бесперебойник. Прошивку контролера пробовал менять, эффекта не дало. В чем может быть проблема?

У вашего контроллера скорей всего теряется опрос экрана и поэтому контроллер уходит в аварию. Посмотрите, возможно, плохой контакт шлейфа от экрана до платы.

Неделю назад закончил свой первый отопительный сезон с котлом Defro Econo. Что хотелось бы отметить. Сезон прошел на удивление легко. Агрегат тух по моей вине один раз и то в начале после его установки. В доме было тепло (+25 градусов). Я легко мог оставить котел без присмотра на трое суток. После изготовления дробилки для угля нормализовалось и бесперебойное обеспечение аппарата фракционным топливом.

Почистить не забудьте, в том числе воздуховод, там много мелкого пепла бывает.

Котел Defro Econo. Неделю назад начал отопительный сезон. Вначале было холодно — днем +3, ночью -9 градусов. Но тут стало тепло днем +12, ночью +6 и так три дня. Дома стало жарко до +27, но агрегат уже останавливать было неохота (скоро опять будет холодно). Открывал двери, окна, проветривал, но толку нет. Аппарат быстро набирал свои градусы, хотя стояла на нем минимальная температура теплоносителя +45 градусов. Датчика управляющего по температуре воздуха в помещении у меня нет. Снизил гистерезис с 2С до 10С. Агрегат стал включаться в работу 2 раза в сутки, и температура дома упала до 22 градусов. И сейчас думаю, зачем мне покупать дополнительный контролер.

Сделайте простейший узел подмеса двумя кранами, у меня в котле 55 градусов, в дом идет 40, в доме 27 — для нас это комфортно.

Управление циркуляционным насосом по температуре воздуха в помещении. Был у меня случай при начале отопительного сезона в этом году. Запустил котел, все разгорелось, податчик угля работает, температура растет. Очень быстро нагрелся и перешел в режим поддержки. Трогаю батареи, а они холодные и даже в режиме поддержки температура агрегата незначительно повышается. Оказалось, что я при ремонте котельной не до конца подключил кабель циркуляционного насоса к аппарату. Включил, и быстро все стабилизировалось. Я вижу решение такое — в разрыв кабеля насоса подключить датчик, который бы по температуре воздуха включал и выключал насос центрального отопления. Верно ли такое решение?

Тогда самый простой вариант купить комнатный термостат и на него посадить циркуляционный насос (от агрегата соответственно отключить).

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Как устранить неполадки в котлах AEG

Неисправности газовых котлов Бугатти и их устранение

Неполадки и ремонт котлов Chaffoteaux

Рекомендации по регулировкам и устранению неполадок твердотопливных котлов Дакон

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Неисправности, ремонт и обслуживание котлов Elsotherm

Котлы Газлюкс — Как устранить поломки и провести ремонт

Устраняем неполадки газовых котлов Хайер

Рекомендации по устранению неполадок в котлах Гидроста

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Значение кодов ошибок и неисправностей в газовых котлах Херман

Как устранить неполадки на котлах Sime

Рекомендации по эксплуатации и ремонту котлов Solly

Неисправности и ошибки при эксплуатации котлов Сатурн

Рекомендации по эксплуатации твердотопливных котлов Дефро

Помощь по ремонту и настройкам котлов Фондитал Виктория

Эксплуатация, возможные неисправности и ремонт водонагревателей Isea

Неисправности и поломки при эксплуатации водонагревателей Monlan

Советы по устранению неполадок водонагревателя Heateq

Рекомендации по регулировкам и устранению неполадок водонагревателей Аристон

Водонагреватели Electrolux — Как устранить неполадки и провести ремонт

Способы устранения неполадок в водонагревателях Gorenje

Водонагреватель Леран — Рекомендации по ремонту и настройкам

Способы регулировок и устранение поломок водонагревателей Оазис

Как устранить неисправности и поломки на водонагревателях Ferroli

Водонагреватели Junior — Поиск неисправностей и их устранение

Ремонт и устранение неполадок в водонагревателях Aquaverso

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Статьи по теме подбор,наладка и эксплуатация насосного,котельного оборудования.

Особенности отопления с твердотопливным котлом

На сегодняшний день отопление дома с использованием твердотопливного котла – не анахронизм, а вполне реальный, оправданный выход, альтернатива не только дизельному, но и газовому отопительному оборудованию. Возвращающаяся актуальность применения твердого топлива в первую очередь объясняется низкой стоимостью на фоне постоянного подорожания традиционных энергоносителей: газа, солярки, электричества.

Многие используют твердотопливные (традиционные) котлы как резервный источник тепла, а некоторые – как основной. Возрастает популярность применения твердотопливных котлов нового поколения: пеллетных, пиролизных, длительного горения. Какие же из этих типов лучше, выгоднее, проще в эксплуатации, дешевле по стоимости? Попробуем разобраться. Твердотопливные котлы традиционного типа представляют собой напольную конструкцию с топкой и теплообменником, отделением для золы и выходным патрубком для отвода дымовых газов. Для установки любых котлов требуется оборудование помещения вентиляцией и дымоходом, твердотопливные не являются исключением. Такие твердотопливные котлы просты в обслуживании и эксплуатации, стоят не дорого, но требуют постоянного контроля температуры теплоносителя, регулярной закладки топлива и очистки от золы и сажи. Котлы указанного типа, как правило, энергонезависимы – для них не требуется подвод электроэнергии. Поэтому их можно использовать не только в насосных системах отопления, но и с естественной циркуляцией.

Так как такой котел нельзя погасить мгновенно, необходимо обеспечить циркуляционный насос резервным энергоснабжением (установить источник бесперебойного питания или электрогенератор), а также предусмотреть установку буферной емкости для предотвращения перегрева и закипания котла. При выборе твердотопливного котла обратите внимание на его теплообменник. Он может быть стальной или чугунный . Чугунный теплообменник имеет более толстые стенки, он не так восприимчив к коррозии, как стальной, но требователен к температуре теплоносителя. Имеется в виду периодическая подпитка системы отопления. При подаче в котел подпиточной холодной воды чугунный теплообменник может разрушиться от резкого перепада температуры. Также помните, что чугунный теплообменник боится ударов. При транспортировке и монтаже чугунного котла нужно быть особенно аккуратными.

Стальной теплообменник более прочен, стоек к перепадам температуры, не боится тряски. Но стенки стального теплообменника более тонки, он значительно требовательнее к жёсткости воды, боится коррозии. Традиционный твердотопливный котел обладает не очень высоким КПД, но «питается» дровами, углем, торфяными брикетами – всем тем, что можно приобрести буквально за копейки. Однако экологичность этого типа низкая.

  Использование пеллетных котлов с устройством автоматической загрузки сразу же снимает вопрос о постоянном надзоре. Вам требуется лишь загрузить древесные гранулы в бункер, запустить котел в работу и проконтролировать функционирование отопительной системы. Далее всё будет действовать самостоятельно – подавать в камеру сгорания топливо, корректировать температуру теплоносителя, поддерживать функционирование системы. Нужно лишь периодически присматривать, чтобы в бункере не закончились пеллеты. На одной закладке пеллетный бункерный котел автономно может проработать до двух недель. Но котел данного типа энергозависим. Так что нужно подумать насчет резервного источника питания и автоматического переключения на него нагрузки. Кроме этого, автоматика управления достаточно требовательна к качеству электропитания. Так что следует подавать электроэнергию с использованием стабилизатора напряжения соответствующей мощности. Пеллетные котлы стоят недешево, однако они способны обеспечить высокий уровень автономии, используют в качестве топлива недорогое горючее, эти котлы долговечны и надежны в работе, у них высокий КПД. Так как качественные пеллеты, сгорая, оставляют совсем мало золы, котлы нужно чистить не очень часто. Конечно, также потребуется оборудование котельной, с дымоходом, вентиляцией, достаточной площади. Для хранения гранул также нужно место (вне котельной). Но в целом, пеллетные котлы – приобретение оправданное и прогрессивное. Экологичность данного типа высокая.

Пиролизные котлы – довольно новое «слово» в отопительных традициях России и СНГ. Данный тип используют для получения тепловой энергии не только «процедуру» горения топлива (дров), но и газ, образующийся при их горении. Выделяющийся при нагревании дров газ (его называют древесным) поступает в специальную камеру, где смешивается с подогретым воздухом, далее инициируется процесс горения. Газовоздушная смесь сгорает почти полностью, поэтому получение тепловой энергии в данном случае происходит максимально эффективно. Отходящие газы состоят более чем на половину из водяного пара и имеют низкую (150-200 °С) температуру, что дает возможность оснащать пиролизные котлы легкими дымоходами. Однако использование пиролизных котлов имеет некоторые условности. Прежде всего, это дорогое приобретение. Пиролизные котлы энергозависимы – они оснащаются нагнетающими вентиляторами, дымососами, системой автоматики. Но главное – пиролизные котлы крайне требовательны к влажности топлива. Чем суше дрова, тем эффективнее работа. Как только влажность топлива повышается, КПД отопительного устройства резко падает. Пиролизные котлы высокоэкологичны.

В последнее время среди населения получили распространение твердотопливные котлы длительного горения. В данных аппаратах используется принцип верхнего горения – это позволяет продлить сам процесс сжигания топлива (на одной закладке), сделать процедуру горения более равномерной, контролируемой и эффективной. Котлы длительного горения представляют собой два цилиндра, вставленных один в другой. Между стенками цилиндров находится теплоноситель, а внутреннее пространство меньшего цилиндра является топочной камерой. Топливо в таком котле сгорает лучше, остаточной золы образуется меньше, работой такого котла проще управлять. На одной закладке твердотопливные котлы длительного горения могут работать до суток, а то и более. Такой тип котлов стоит дороже, нежели классические твердотопливные, но они дешевле, нежели пиролизные и пеллетные. Они бывают энергозависимыми и энергонезависимыми. Экологичность — средняя.

Отдельно следует сказать о котлах, называемых мусоросжигателями. Это аппараты, работающие на древесных отходах – опилках, стружке, щепе, листьях, соломе и т.д. Их КПД не очень высок, но применяемое топливо стоит очень дешево. Кроме этого, существуют котлы данного типа с системами автоматической подачи топлива, что позволяет упростить процесс загрузки топлива и снизить необходимость присутствия человека.Основная область применения-коммунальные котельные.

Все статьи

Котел твердотопливный: эксплуатация, преимущества использования

Котел твердотопливный отличается тем, что подача топлива в него не автоматизируется. По этой причине этот тип устройств относится к аппаратам периодического действия. Теплоноситель в них нагревается лишь во время горения каждой новой порции топлива. Чтобы как-то сглаживать колебания температуры, необходимо постоянно загружать дрова или уголь.

На данный момент котел твердотопливный позволяет употреблять его значительно дольше благодаря наличию разнообразных систем, продлевающих горение и делающих его более равномерным. Применяются пиролизные приспособления с увеличенной продолжительностью горения топлива, что достаточно удобно. Каждая система регулирования отопления дома посредством таких устройств обладает определенными достоинствами и недостатками, однако решить проблему кардинально ни одна не способна.

Если в доме установлен котел отопительный твердотопливный, то неплохо бы иметь аккумулятор тепла, накапливающий энергию в период работы прибора, а потом отдающий тепло во время пауз в работе. Наличие такого приспособления оптимизирует и стабилизирует режим отопления жилища. Колебания температуры при этом замедляются, а периодичность загрузки топлива увеличивается.

Чем плотность и масса строительных материалов выше, тем больше их теплоемкость. Каждый замечал, что в зданиях, имеющих каменные толстые стены, летом свежо, а зимой тепло. Современные технологии в строительстве идут в противоположном направлении. Конструкции становятся легче, использование материалов с низкой плотностью увеличивается. К примеру, дом, возведенный по каркасно-панельной или каркасной технологии, способен обеспечивать тепловой комфорт только при условии, что системы отопления и кондиционирования будут работать постоянно. У такого строения теплоемкость минимальная.

Если в доме используется котел твердотопливный, то для повышения комфортабельности можно использовать бетонную стяжку теплого пола в качестве аккумулятора. Это связано со следующими причинами. В конструкции пола с водяным обогревом содержится достаточно внушительный слой бетона. Такой пол можно назвать своеобразным аналогом русской печи в современном строительстве. Теплый пол в результате становится аккумулирующим обогревателем, замедляющим температурные колебания и повышающим комфортность всей системы, в основе которой заложен котел твердотопливный.

В помещении, снабженном теплым полом, можно обеспечить тепловой комфорт при температуре на пару градусов ниже, чем при применении традиционных радиаторов отопления, благодаря чему удается экономить топливо.

В доме, где в качестве главного источника тепла используется твердотопливный котел, отзывы о котором преимущественно положительные, рекомендовано во всех помещениях устраивать теплый пол. Если включать в отдельных комнатах радиаторы, то малая тепловая инерционность будет причиной того, что помещения станут быстрее нагреваться и остывать. Колебания температур в комнатах с теплыми полами между топками будут минимальными.

Схема подключения твердотопливного котла отопления: стандарты

Принцип действия твердотопливного отопительного оборудования и эксплуатация отличаются от газовых и других приборов, поэтому и схема подключения такого котла с рядом отличий и особенностей.

Базовая схема

Схема системы обогрева жилья – это совокупность радиаторов, дополнительных автоматических приборов и элементов разводки.

Защита от коррозии

Котел твердотопливного отопления работает циклично. Цикл нагрева сменяется циклом остывания. Риски такой системы заключаются в коррозии при низкотемпературных режимах и перегреве котла. Понимание того, что происходит в тепловом генераторе при эксплуатации, выстраивает базовую обвязку системы отопления.

Типовая схема подключения твердотопливного агрегата отопления обязательно содержит круг циркуляции и тройничный клапан. За безопасность отопительной установки отвечает группа из трех элементов:

  • предохранительный пневмоклапан;
  • клапан для забора воздуха;
  • манометр для контроля давления.

Возможные варианты контура:

  • коллекторный;
  • гравитационная циркуляция;
  • принудительная циркуляция;
  • природная циркуляция.

Правильная и корректная эксплуатация системы обогревания зависит от структуры системы, которая содержит разводку труб и радиаторов.

Общие требования к схемам привязки

Система отопления основывается на вытеснении холодной жидкости нагретым потоком. Чем эффективнее происходит данный процесс, тем выше КПД и качество схемы.

Ко всем типам схем применимы следующие правила и технические требования:

  • эффективность котла при максимально возможном сроком эксплуатации, достигается при оптимальных режимах температур на обратке и выходе;
  • отопительный прибор выставляется обязательно вертикально на прочном основании;
  • расширительный бак располагают в помещении чердачного типа;
  • дымоотвод с предохранительным клапаном из нержавеющих марок стали;
  • систему оснащают емкостью для сбора конденсата;
  • предусматривают очистку от гари;
  • устанавливают перемычки между сбросом и вводом;
  • трубы и радиаторы устанавливают так, чтобы к ним был доступ для технического обслуживания.

Идеальная схема – это наилучшее сочетание котла отопления с емкостью теплового аккумулятора.

Типовая схема

Приступая к выбору схемы подключения, обязательно учитывают индивидуальную геометрию дома и участка.

Индивидуально подбирается схема системы в зависимости от бюджета проекта.

Не рекомендуется эксплуатация без охранного клапана. Максимально допустимая температура теплоносителя – 95 градусов.

Установка твердотопливных тепловых генераторов соответствует правилам, нормам и стандартам.

Группа безопасности котла

Инерция горения твердотопливного теплоносителя не допускает моментального прекращения горение. Это актуально для ситуаций с отключением электрического тока или при нагреве воды до заданной температуры. Следовательно, режимы на максимально допустимых показателях мощности опасны перегревом.

При отключении забора воздуха вода в сети нагревается еще какой-то период времени. Это и дает эффект парообразования, при котором резко повышается давление в системе и возникает риск аварийного прорыва труб, опасность критической деформации котла.

Нивелировать аварийный выход из строя генератора поможет такая схема подключения, в которой установлен элемент безопасности – предохранительный клапан. Его выставляют на оптимально допустимые значения мощности. Товаропроизводители регламентируют показатели параметров работы прибора отопления в техническом паспорте к нему.

Схема формирование малого контура

Продуктивная работа теплового оборудования напрямую зависит от правильности организации малого круга прохождения воды. Его роль в недопущении вброса непрогретого теплоносителя из сети отопления в калорифер и модуль с горячей жидкостью. Такая ситуация обусловлена двумя факторами:

  • запуск системы отопления;
  • остановка работы насоса в результате отключения электрического тока.

Тепловой аккумулятор

При отключении электроэнергии температура жидкости в трубах снижается. Чугунное оборудование теряет герметичность вследствие растрескивания в результате резкого возобновления работы при включении электроэнергии.

Стальные модели твердотопливного котла из-за подключения через тройник с высокой степенью защиты от коррозии. Возникновение процесса обусловлено образованием конденсата, который способствует развитию налета на стенках.

Тепловой аккумулятор

Если схема подключения содержит тепловой аккумулятор, то угарный газ из выбросов уже не представляет опасности для здоровья и окружающей среды.

При штатном режиме работы твердотопливного котла отопления с нормальным забором воздуха, образуется безопасный углекислый газ.

Тепловые аккумуляторы представляют собой емкость с термоизоляцией, приобретаются в специализированных торговых точках или изготавливаются своими силами.

Такая схема подключения содержит следующие элементы:

  • тепловой генератор;
  • контур ГВС;
  • ТЭН;
  • смесительный узел;
  • подача и обратка.

В странах Евросоюза запрещено эксплуатировать котлы твердотопливного отопления без теплоаккумулятора.

Схема подключения через буфер

Схема увязки котла для автоматического функционирования дает возможность при перегорании твердого топлива, запускать электрический агрегат.

Применение буферного бачка

Продуктивность и эффективность такого типа системы обусловлена параллельной работой через буферный бак, который выполняет две задачи:

  • разделитель;
  • тепловой аккумулятор.

При этом газовый или другой прибор в дежурном статусе, пока не наступит момент автозапуска.

При розжиге же топки, газовая горелка выключится от повышенных значений температуры воды.

Основной минус или ограничение такого типа увязки отопительного оборудования – высокая стоимость.

Оправдан данный метод для частных особняков с большой площадью.

Для небольших домостроений предпочтительней вариант, когда включаются оба отопительные приборы, но при этом отводы оснащены обратными задвижками.

В электрогенераторе насос стационарный, поэтому подбирают оптимальный насос для твердотопливного устройства. Давление котла на твердом топливе в этом случае выше. Эксплуатация автоматизирована, при наличии таких приспособлений:

  • термодатчик;
  • термостат.

По окончании в топке твердого топлива, термодатчик фиксирует температуру. Электроприбор не включится, пока этот показатель не опустится до минимально допустимого значения. Термостат отключит насос, датчик включит электрокотел.

Вконтакте

Facebook

Twitter

Одноклассники

Сжигание твердого топлива – обзор

Химический состав

Сжигание твердого топлива включает сушку, выделение и сжигание летучих веществ и твердофазное сжигание. При сжигании биоугля в результате фрагментации и плавления образуются относительно крупные частицы (от микрометров до миллиметров), которые образуют зольный остаток и летучую золу (приблизительно от 1 до 200 мкм). Их образование сильно коррелирует с начальным содержанием золы в биомассе и, более конкретно, с количеством огнеупорного материала, т. е.е. материалы, не плавящиеся при температуре печи, например оксиды кремния, кальция или магния.

В то же время сжигание нелетучих веществ приведет к постепенному испарению таких элементов, как натрий, калий, сера и хлор; эти элементы будут образовывать путем зародышеобразования и конденсации мелкие частицы сульфатов (от 1 нм до 1 мкм) и хлорид калия (или натрия), такие как KCl, K 2 SO 4 или NaCl. Эти элементы также могут конденсироваться или адсорбироваться на поверхности других частиц.Другие второстепенные элементы, присутствующие в биомассе в более низких концентрациях, также могут испаряться и вести себя аналогичным образом, участвуя, таким образом, в составе мельчайших частиц. Это относится к кадмию, свинцу и цинку, причем последний обычно наиболее распространен (Sippula et al., 2009).

Мелкие и сверхмелкие частицы, как правило, богаты следующими элементами: калием, натрием, серой, хлором, цинком и свинцом (Obernberger et al. , 2006), которые могут использоваться для образования следующих веществ: K 2 SO 4 , KCL, (KCL) 2 , K 2 CO 3 , NA 2 SO 4 , NaCl, (NaCl) 2 , ZNO, ZNCL 2 , PBO и PbCl 2 (Jöller et al., 2007). Золу и мелкие частицы обычно классифицируют по доле основных элементов (алюминий, кальций, железо, калий, магний, натрий, фосфор, кремний и титан), второстепенных элементов (мышьяк, барий, кадмий, кобальт, хром, медь, ртуть, марганец, молибден, никель, свинец, сурьма, таллий, ванадий и цинк), а также содержание серы, хлора и кислорода (Baxter et al. , 1998).

Химический состав топлива (в основном углерод, водород, кислород, азот, сера и хлор) влияет на механизм образования частиц.Сера и хлор образуют твердые частицы сульфатов и хлорированных солей по тому же механизму, что и калий. Твердые частицы также могут образовываться при взаимодействии кислых газов (SO x и HCl) с основными газами, такими как аммиак (NH 3 ). В зависимости от температуры могут возникать более сложные механизмы, такие как зародышеобразование хлорида (KCl) на сульфатах (K 2 SO 4 ) (Christensen et al., 1998; Jimenez and Ballester, 2005, 2007).Механизмы образования частиц более широко изучены для угля; сравнительно, биомасса богаче калием, кремнием и кальцием и содержит меньше алюминия, железа и титана, что в некоторых случаях приводит к различным типам частиц (Demirbas, 2004).

Сгорание летучих веществ, выделяющихся на ранней стадии пиролиза топлива, также приводит к образованию мелких частиц (от PM 0,1 до PM 2,5 ) в результате превращения ароматических органических соединений (ЛОС) в полициклические ароматические углеводороды и сажа.На эти явления, происходящие в пламени, сильно влияют параметры горения.

(PDF) Исследование эффективности работы твердотопливного котла на растительной биомассе

ПРОМЫШЛЕННЫЕ И ТЕХНОЛОГИЧЕСКИЕ СИСТЕМЫ:

АЛЬТЕРНАТИВНЫЕ И ВОЗОБНОВЛЯЕМЫЕ ИСТОЧНИКИ ЭНЕРГИИ

28 ТЕХНОЛОГИЧЕСКИЙ АУДИТ И ПРОИЗВОДСТВЕННЫЕ РЕЗЕРВЫ(№ 5/11)

ISSN 2664-9969

Renewable and Sustainable Energy Reviews, 78, 1089–1101.

doi: http://doi.org/10.1016/j.rser.2017.05.023

4. Лабораторная камера сгорания ECU. 2014. Доступно по адресу: https://www.ecu.

edu.au/schools/engineering/research-activity/thermofluids-

исследовательская группа

5. Чжоу Х., Дженсен А., Гларборг П., Дженсен П., Каваляускас А.

(2005 г.). Численное моделирование сжигания соломы в неподвижном слое. Топливо,

84 (4), 389–403. doi: http://doi.org/10.1016/j.fuel.2004.09.020

6. Абелха, П., Gulyurtlu, I., Crujeira, T., Cabrita, I. (2008) Co-

сжигание нескольких материалов биомассы с битуминозным углем

в камере сгорания с циркулирующим псевдоожиженным слоем. Материалы 9-й Международной конференции

по циркулирующим псевдоожиженным слоям в

совместно с 4-м Международным семинаром VGB по эксплуатации

Опыт работы с системами сжигания в псевдоожиженном слое. Гамбург.

7. Кн Биг Т., Вертер Дж., mand, L.-E., Leckner, B. (1998).

Сравнение больших и малых камер сгорания с циркулирующим псевдоожиженным слоем

в отношении образования и уменьшения загрязняющих веществ

для различных видов топлива. Топливо, 77 (14), 1635–1642. doi: http://doi.org/

10.1016/s0016-2361(98)00092-1

8. Саидур Р., Абдельазиз Э.А., Демирбас А., Хоссейн М.С.,

Мехилэф С (2011). Обзор биомассы как топлива для котлов.

Обзоры возобновляемых и устойчивых источников энергии, 15 (5), 2262–2289.

doi: http://doi.org/10.1016/j.rser.2011.02.015

9. Опеншоу, К. (2010). Энергия биомассы: создание рабочих мест и ее вклад в борьбу с бедностью. Биомасса и

Биоэнергетика, 34 (3), 365–378. doi: http://doi.org/10.1016/

j.biombioe.2009.11.008

10. Вертер, Дж. (2009). Возможности совместного сжигания биомассы в

угольных котлах. Труды 20-й Международной конференции

по сжиганию в псевдоожиженном слое, 27–42.doi: http://doi.org/

10.1007/978-3-642-02682-9_3

11. Дженкинс Б., Бакстер Л., Майлз Т., Майлз Т. (1998). Горение

свойства биомассы. Технология переработки топлива, 54 (1-3),

17–46. doi: http://doi. org/10.1016/s0378-3820(97)00059-3

12. Бриджуотер Т. (2006). Биомасса для энергии. Journal of the Science-

Food and Agriculture, 86 (12), 1755–1768. doi: http://

doi.org/10.1002/jsfa.2605

13. Ван Лоо, С., Коппеян, Дж. Ин, Ван Лоо, С., Коппеян, Дж. (2008).

Справочник по сжиганию биомассы и отбору сердцевины. Лондон:

Earthscan, 465.

14. Ван Дер Ланс Р., Педерсен Л.Т., Дженсен А., Гларборг П.,

Йохансен Д. (2000). Моделирование и эксперименты по сжиганию соломы в колосниковой печи. Биомасса и биоэнергетика, 19 (3),

199–208. дои: http://дои.org/10.1016/s0961-9534(00)00033-7

15. Kaer, S. (2001) Численное исследование отложения золы в

котлах с соломой: использование CFD в качестве основы для прогнозирования образования шлака

и загрязнения. Кафедра энергетических технологий Fluid

Механика и горение. Дания: Videnbasen for Aalborg

Universitet VBN, 203.

16. Yin, C., Rosendahl, L. , Kr, S.K., Clausen, S., Hvid, S.L.,

Hille, T.(2008). Математическое моделирование и эксперименты

Исследование сжигания биомассы в тепловой колосниковой решетке мощностью 108 МВт —

Пламенный котел. Энергия и топливо, 22 (2), 1380–1390. doi: http://

doi.org/10.1021/ef700689r

17. Ku, X., Li, T., L vs, T. (2015). Моделирование CFD-DEM газификации биомассы

паром в реакторе с псевдоожиженным слоем.

Химическая инженерия, 122, 270–283. doi: http://doi.org/

10.1016/j.ces.2014.08.045

18. Мельников С.В., Ацелкин В.Р., Рощин П.М. (1980). Пла-

нирование эксперимента в исследованиях сельскохозяйственных хозяйств венных

процессов. Ленинград: Колос, 168.

19. Васильковский О., Лещенко С., Васильковская К., Петренко Д.

(2016). Пидручник дослидника. Кировоградская, 204.

Голуб Геннадий, доктор технических наук, профессор, заведующий кафедрой

«Тракторы, автомобили и биоэнергосистемы», Национальный

Университет биоресурсов и природопользования Украины, г. Киев,

Украина, e-mail: гаголюб@укр.net, ORCID: http://orcid.org/0000-

0002-2388-0405

Цывенкова Наталья Николаевна, кандидат технических наук, доцент кафедры механики и агроэкосистем

Житомирского национального агроэкологического университета , Украина; Кафедра тракторов, автомобилей и

Биоэнергосистем, Национальный университет биоресурсов и природопользования

Украины, г. Киев, Украина, е-mail: [email protected],

ORCID: http://orcid.org/0000-0003-1703-4306

Чуба Вячеслав Викторович, к.т.н., доцент, кафедра тракторов,

Автомобили и биоэнергосистемы, Национальный университет биоресурсов и природопользования

Экологические науки Украины, г. Киев, Украина, e-mail : [email protected],

ORC1D: http://orcid.org/0000-0002-4119-0520

Кухарец Савелий, д.т.н., профессор, зав. , Житомирский национальный агроэкологический университет,

, Украина, e-mail: [email protected]ком,

ORCID: http://orcid. org/0000-0002-5129-8746

Ярош Ярослав, к.т.н., доцент кафедры технологических процессов,

Машины и оборудование в агроинженерии, Житомирский национальный агро-

экологический Университет, Украина, e-mail: [email protected],

ORCID: http://orcid.org/0000-0001-6590-7058

Терещук Марина, аспирант кафедры механики

и агроэкосистем Инженерия, Житомирский национальный агроэкологический университет

, Украина, е-mail: [email protected], ORCID: http://

orcid.org/0000-0002-3020-4528

Принципы сжигания твердого топлива

‘) var head = document.getElementsByTagName(«head»)[0] var script = document.createElement(«сценарий») script.type = «текст/javascript» script. src = «https://купить.springer.com/assets/js/buybox-bundle-52d08dec1e.js» script.id = «ecommerce-scripts-» ​​+ метка времени head.appendChild (скрипт) var buybox = document.querySelector(«[data-id=id_»+ метка времени +»]»).parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант-покупки»)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = subscribe.querySelector(«.цена опциона на покупку») подписка.classList.remove(«расширенный») var form = подписка.querySelector(«.форма-варианта-покупки») если (форма) { вар formAction = form.getAttribute(«действие») document.querySelector(«#ecommerce-scripts-» ​​+ timestamp).addEventListener(«load», bindModal(form, formAction, timestamp, index), false) } var priceInfo = подписка. селектор запросов(«.Информация о цене») var PurchaseOption = toggle.parentElement если (переключить && форма && priceInfo) { toggle.setAttribute(«роль», «кнопка») toggle.setAttribute(«tabindex», «0») toggle.addEventListener («щелчок», функция (событие) { var expand = toggle.getAttribute(«aria-expanded») === «true» || ложный переключать.setAttribute(«расширенная ария», !расширенная) form.hidden = расширенный если (! расширено) { покупкаOption.classList.add(«расширенный») } еще { покупкаOption.classList.remove(«расширенный») } priceInfo.hidden = расширенный }, ложный) } } функция bindModal (форма, formAction, метка времени, индекс) { var weHasBrowserSupport = окно. выборка && Array.from функция возврата () { var Buybox = EcommScripts ? EcommScripts.Buybox : ноль var Modal = EcommScripts ? EcommScripts.Modal : ноль if (weHasBrowserSupport && Buybox && Modal) { var modalID = «ecomm-modal_» + метка времени + «_» + индекс var modal = новый модальный (modalID) модальный.domEl.addEventListener(«закрыть», закрыть) функция закрыть () { form.querySelector(«кнопка[тип=отправить]»).фокус() } вар корзинаURL = «/корзина» var cartModalURL = «/cart?messageOnly=1» форма.setAttribute( «действие», formAction. replace(cartURL, cartModalURL) ) var formSubmit = Buybox.перехват формы отправки ( Buybox.fetchFormAction(окно.fetch), Buybox.triggerModalAfterAddToCartSuccess(модальный), функция () { form.removeEventListener («отправить», formSubmit, false) форма.setAttribute( «действие», formAction.replace(cartModalURL, cartURL) ) форма.представить() } ) form.addEventListener («отправить», formSubmit, ложь) document.body.appendChild(modal. domEl) } } } функция initKeyControls() { document.addEventListener («нажатие клавиши», функция (событие) { если (документ.activeElement.classList.contains(«цена-варианта-покупки») && (event.code === «Пробел» || event.code === «Enter»)) { если (document.activeElement) { событие.preventDefault() документ.activeElement.click() } } }, ложный) } функция InitialStateOpen() { var buyboxWidth = buybox.смещениеШирина ;[].slice.call(buybox.querySelectorAll(«.опция покупки»)).forEach(функция (опция, индекс) { var toggle = option.querySelector(«.цена-варианта-покупки») var form = option. querySelector(«.форма-варианта-покупки») var priceInfo = option.querySelector(«.Информация о цене») если (buyboxWidth > 480) { переключить.щелчок() } еще { если (индекс === 0) { переключать.щелчок() } еще { toggle.setAttribute («ария-расширенная», «ложь») form.hidden = «скрытый» priceInfo.hidden = «скрытый» } } }) } начальное состояниеОткрыть() если (window.buyboxInitialized) вернуть window.buyboxInitialized = истина initKeyControls() })()

Подключение твердотопливного котла.

Твердотопливные котлы

Несмотря на появление на современном рынке более удобных и совершенных, на первый взгляд, газовых и электрических котлов, твердотопливное оборудование всегда остается актуальным и востребованным для частного строительства. В некоторых ситуациях, например, при отсутствии доступа к централизованным коммуникациям, твердотопливные котлы и вовсе являются единственным доступным вариантом.



Типы твердотопливных котлов

Чтобы установка и подключение твердотопливного котла были выполнены правильно, а само оборудование полностью соответствовало заданным требованиям, сначала определитесь с правильным типом агрегата.На сегодняшний день видовой ряд достаточно широк, поэтому классификация выполняется по 2 признакам:

  • доступный вид топлива;
  • способ его переработки (сжигания).

Типы котлов по качеству топлива

В соответствии с этим критерием различают следующие модификации оборудования:

  1. Дерево. В таких системах допустимо использовать исключительно древесину до 20% влажности.
  2. Пеллет. Относительно новая разработка, завоевавшая популярность благодаря повышенной простоте эксплуатации, высокому КПД и доступности расходного материала – гранулированного топлива.
  3. Котлы на ископаемом углу. Самый старый вариант, который к тому же очень экономичен при обслуживании.
  4. Комбинированный. К этой категории относятся усовершенствованные модели, функционирование которых может быть обеспечено любым видом твердого топлива.

    Важно! Разобраться, как происходит подключение твердотопливных котлов, поможет фото и видео инструкция от профессионалов. Найти такие преимущества сегодня несложно.

Типы котлов по принципу действия

В зависимости от того, как именно работает система сжигания топлива, различают следующие типы конструкций:

  1. Твердотопливные котлы длительного горения.Принцип переработки сырья в таких системах основан на последовательном процессе горения, происходящем в направлении сверху вниз. Таким образом, даже при одной связке порции топлива результатом становится более длительный и равномерный нагрев теплоносителя, за счет чего поддерживается нужная температура в помещении с небольшими затратами.
  2. Механизм естественной тяги. Модели этой категории функционируют за счет термостатического регулятора тяги. При этом не происходит искусственной дополнительной подачи воздуха для поддержания процесса горения.
  3. Системы с принудительной тайгой. В такие твердотопливные котлы встраивается специальный вентилятор, который выносит воздух в топку. Регулируя интенсивность работы вентилятора, вы можете самостоятельно контролировать скорость обработки топлива, а соответственно и производительность агрегата в тот или иной интервал времени.
  4. Пиролиз. Такие конструкции являются наиболее сложными, но в то же время и эффективными по соотношению КПД и производительности (КПД некоторых моделей приближается к 100%).Принцип их работы заключается в том, что изначально сырье подвергается процессу сжигания в первичной камере с низким содержанием кислорода. Продукты переработки представляют собой горючий газ, что является причиной возгорания во вторичной камере.

    Важно! Учитывая специфику обслуживания твердотопливных котлов, они изготавливаются исключительно для напольной установки.

Твердотопливные котлы – плюсы и минусы

Прежде чем подключить твердотопливный котел своими руками, стоит ознакомиться с преимуществами и недостатками, которые принесет такое решение.

Достоинство

  1. Приемлемая цена самой техники.
  2. Возможность использования различного сырья в качестве основного продукта сгорания.
  3. Дешевизна самого топлива.
  4. Полная автономия, не требующая подключения к централизованным энергоблокам.
  5. Высокопроизводительный индикатор с однократной загрузкой (80-99%).

недостатки

  1. Работа на коротком расстоянии при блокировке.
  2. Необходимость личного участия в работе системы — самостоятельная загрузка печи.
  3. Необходимость изоляции помещений для хранения топливного сырья и его подготовки.

Подключение твердотопливного котла

Несмотря на кажущуюся легкость, процедура установки такого оборудования не из легких. Для этой работы, для обеспечения дальнейшего бесперебойного функционирования, а также исключения вероятности возникновения аварийной ситуации, граничащей с риском для жизни всех домочадцев, необходимо иметь спектр определенных навыков и знаний. Некоторые правила и схему подключения твердотопливного котла вы найдете ниже в этой статье.Но, если вы не уверены в своих силах, обязательно обратитесь за помощью к специалистам.

Этапы монтажа

Весь процесс подключения отопительного твердотопливного котла своими руками состоит из нескольких последовательных шагов, игнорировать которые недопустимо:

  1. Подготовка. Этот процесс включает в себя ряд процедур, направленных на подготовку котельной и проверку уже установленного оборудования системы отопления – выбор помещения, подготовку пола, подготовку вентиляционного выноса и дымохода.
  2. Установка. Агрегаты этой категории отличаются достаточно большим весом, поэтому даже установка в нужном месте котла может стать для вас проблематичной процедурой. Поэтому заручитесь поддержкой помощников, а после установки котла тщательно заделайте все места примыканий и стыков с полом с помощью силиконового герметика.
  3. Подключение котла к системе отопления и ГВС. На этом этапе выполнить монтаж подающей и обратной трубы к котлу, учитывая рекомендации производителя оборудования и обозначение на схеме подключения.
  4. Оформление дымохода. Для грамотного выполнения этой работы смонтируйте дымовую трубу подходящего сечения, используя переходную насадку.
  5. Завершение. Этот этап не означает включение системы и ее полную загрузку для работы без контроля. Для того, чтобы обеспечить ее стабильное функционирование и сразу же выявить все недостатки, выполняются монтажные процедуры, проведение пуско-наладочных работ, другими словами тестирование системы.

Правила выбора помещений

Чтобы не совершать распространенных ошибок, которые совершают любители строительства, обязательно учитывайте следующие требования и рекомендации, соответствующие нормам СНиП и СанПиН:

  1. Можно не выбирать для установки шкафа гостиная — кухня, гостиная, ванная.
  2. Нельзя монтировать твердотопливный котел в закрытом помещении.
  3. Такое оборудование нельзя устанавливать в непосредственной близости от взрывоопасных веществ.

Рекомендации по созданию правильного котла

При обустройстве самой котельной обязательно выполнить следующие просчеты:

  • общая площадь помещения не менее 7 м2;
  • место установки — на расстоянии 0.5 м от стен;
  • диаметр дымохода должен соответствовать требованиям производителя, то есть в инструкции к котлу;
  • щебень пола из бетона — 5-7 см.

    Важно! Отдельно отметим, что пол и стены необходимо устраивать из негорючих материалов, а настил должен быть максимально ровным, толщиной не более 2 мм/1 м2. Перед топкой обязательно установите на пол металлический лист.

Правила вентиляции

Качественная вентиляция обеспечит своевременное удаление вредных веществ – продуктов процесса горения сырья, а соответственно, сбережет ваше здоровье, поэтому при планировке котельной вы обязательно учтете следующие требования:

  • площадь сечения вентиляционного отвода от 8 см2 на каждый 1 кВт мощности котельного агрегата;
  • расположение вентиляционных отверстий: одно — 40 см от потолка размерами 40*40 см, второе — 50 см от пола размерами 30*30 см;
  • Вентиляционные каналы
  • всегда должны быть открыты для хорошей циркуляции воздуха в помещении.

Правила проектирования и подключения системных элементов

Система подключения твердотопливного котла имеет множество нюансов, комплекс которых будет несколько отличаться в зависимости от конкретного вида выбранного вами оборудования. Но есть общие правила для котлов всех категорий:

  1. Систему отопления на твердотопливном котле проектировать таким образом, чтобы температура поступающей и выходящей технической воды находилась в разнице не более 20°С.
  2. Линия обвязки твердотопливного котла продумана таким образом, чтобы исключить попадание холодного теплоносителя в хорошо разогретые части центрального элемента. В противном случае это может привести к трещинам.
  3. При выборе наиболее приемлемого типа расширительного бака — открытого, место его установки определяется верхней точкой системы.
  4. При использовании закрытой системы отопления с мембранным (закрытым) расширительным баком его объем должен составлять от 10% от общего объема системы с котлом.
  5. На отводящем патрубке между баком и котлом создать страховочную линию, которая максимально коротко соединит эти два элемента системы. Ни в коем случае не оборудуйте этот участок цепными кранами или кранами.
  6. Выбор подходящего места установки определяется на участке обратной трубы, чтобы исключить перегрев.
  7. На трубу подачи воды установить обратный сифонный дренаж и обратный клапан для защиты системы от выхода из строя из-за обратного давления.

    Важно! Допустимая жесткость воды, используемой в качестве теплоносителя — 1,3 моль на 1 м3 при уровне кислотности до 8-9,5 рН. В противном случае велика вероятность быстрого выхода системы из строя под воздействием агрессивной среды.

Правила монтажа и обслуживания дымохода

На этапе оформления дымохода придерживайтесь следующих правил:

  1. Вставьте защитный кожух из вырезаемой нержавеющей стали в дымоход изнутри.
  2. Определите легкодоступные места на шоссе.
  3. Оставьте отверстия на этих участках, чтобы вы могли легко и быстро удалять сажу.
  4. Внизу трубы сделать ресивер для конденсата.
  5. Если часть дымоходной магистрали проходит через холодный участок на чердаке, утеплить саму трубу.

    Важно! Все правила обслуживания этой части системы сводятся к регулярной очистке от образующейся сажи и смолистых отложений 1 раз в год.Выполните эту процедуру по схеме, предложенной в паспорте на оборудование.

Правила системного тестирования

Чтобы вся работа не ушла на Наммарк, и вы были полностью уверены, что она сделана правильно, прежде чем приступить к профилактической предварительной работе, сделайте следующее:

  1. Проверить качество тяги в дымоходе.
  2. Проверить уровень герметичности дымохода по всей длине магистрали.
  3. Укладывать котел только при закрытых передних дверях.
  4. Не открывать двери при включенном вентиляторе.

Подключение твердотопливного котла — Видео

Заключение

Грамотно выполненный монтаж твердотопливного котла – это не только залог качественного микроклимата в вашем доме, но и здоровья. Поэтому не игнорируйте вышеперечисленные правила, регулярно проверяйте уровень давления в системе отопления и устраняйте все текущие дефекты.Чтобы у вас также не возникало вопросов по поводу соответствия заводу-изготовителю ППД твердотопливного котла и вашего показателя, учтите, что на эффективность его работы влияют следующие факторы:

  • качество сырья;
  • качество самого топлива;
  • качество теплоизоляции дома;
  • скорость, частота и направленность ветра.

Котлы на твердом топливе, работающие на дровах и биомассе

Панель управления твердотопливным котлом Moss PLC использует новейшие технологии и программное обеспечение, которые позволяют безопасно эксплуатировать котел круглосуточно с минимальным контролем. Эта система лежит в основе наших новых систем котлов на твердом топливе или модификаций, что позволяет старым системам котлов работать как новые. Модель Moss снабжена панельным экраном, чтобы предоставить вам высококачественный обзор рабочих параметров котла. Все необходимые светильники, выключатели, блоки питания, модемы и т. д. входят в стандартную комплектацию нашей системы. Это сложное устройство считывает действия, происходящие в системе, и логически преобразует их, чтобы система реагировала должным образом. Эта система управления проста в использовании и предоставляет системному оператору бесценную информацию о работе котла и может указать оператору точное местонахождение проблем в случае их возникновения, что значительно сокращает время простоя.Другими важными преимуществами этой системы управления являются функции безопасности, встроенные в программное обеспечение, и простота внесения операционных изменений на экране панели. Никакая другая система не может обеспечить контроль, безопасность и простоту эксплуатации в этом ценовом диапазоне!

Система управления ПЛК твердотопливного котла Moss имеет следующие особенности и преимущества:

  • Разнообразие типов топлива: в ПЛК можно запрограммировать четыре различных топливных параметра, которые автоматически изменяют подачу топлива и воздуха. Это делается простым поворотом переключателя на передней дверце панели управления в положение желаемой топливной настройки для сжигаемого топлива.
  • Вентилятор для управления топливом: оператор имеет полный доступ к использованию экрана просмотра панели для изменения настроек HZ вентилятора поддува или частотно-регулируемого привода подачи топлива для каждой из четырех (4) настроек твердого топлива.
  • Защита паролем: для внесения изменений в эти параметры необходимо ввести конфигурируемый пользователем пароль с клавиатуры в параметрах настройки системы управления.Это защищает систему от несанкционированных изменений.
  • Состояние журнала аварийных сигналов: Указывает, произошла ли ошибка с момента последнего сброса счетчика аварийных сигналов. Оператор может отобразить специальный экран аварийных сигналов, на котором указан источник системных ошибок.
  • Регуляторы тяги
  • : встроенные регуляторы тяги расположены на панели ПЛК для поддержания отрицательной тяги в системе сгорания. Поскольку ПЛК используется для определения правильного количества топлива и воздуха, необходимых для поддержания заданного давления пара, ПЛК может прогнозировать требуемую величину тяги, которая потребуется, и может увеличивать или уменьшать скорость вентилятора с принудительной тягой для поддержания заданного давления. установить условия осадки.
  • Система подстройки кислорода: Системы подстройки кислорода могут быть предоставлены в качестве опции, но они полностью совместимы с нашим ПЛК либо во время установки, либо позже. Система дифферента автоматически регулирует подачу воздуха до заданного количества, заставляя систему сгорания работать в наиболее эффективной точке.

Village of Owego, NY Твердотопливные печи и котлы

Настоящая глава принята в соответствии со статьей II, § 10, Закона о муниципальном самоуправлении и статьи IV, § 4-412, Нового Закон о деревне штата Йорк.

Это намерение Совета попечителей села. Овего путем принятия настоящей главы установить и ввести ограничения при строительстве и эксплуатации наружных твердотопливных печей и котельных в пределах поселка с целью обеспечения и содействие общественному здоровью, комфорту, удобству, безопасности, благополучию и благополучие села и его жителей. Общепризнанно что виды используемого топлива, а также масштабы и продолжительность сжигания такими печи и котлы создают вредные и опасные дымы, копоть, угар, запахи и загрязнение воздуха, может нанести ущерб здоровью граждан, а может лишить соседние жители пользуются своим имуществом или помещениями.

Следующие термины, используемые в данной главе, имеют значения указано:

ЛЮБОЕ ЛИЦО, НАРУШАЮЩЕЕ ЛЮБОЕ ПОЛОЖЕНИЕ НАСТОЯЩЕЙ ГЛАВЫ
Любое лицо, владеющее недвижимостью во время открытого сжигания твердого топлива. печь или котел были установлены и/или эксплуатировались, или любое лицо, занимающее собственности и использует такую ​​наружную твердотопливную печь или котел.
НАРУЖНАЯ ТВЕРДОТОПЛИВНАЯ ПЕЧЬ ИЛИ КОТЕЛ
Вспомогательная конструкция, спроектированная и предназначенная для сжигания дров или другого твердого топлива для обогрева основного строения или любая другая структура сайта на территории.

Устройство и эксплуатация наружных твердотопливных печей и котлы настоящим запрещены во всех обозначенных зонах в деревне. Овего, за исключением промышленных зон.

Печи или котлы, работающие на твердом топливе, должны быть разрешены в промзону в пределах поселка на следующих условиях:

A.

Все наружные твердотопливные печи или котлы должны иметь минимальный отступ 200 футов от любой другой зоны.

B.

Все наружные твердотопливные печи или котлы должны строго соответствовать спецификациям производителя, касающимся к монтажу, эксплуатации и обслуживанию. В случае возникновения конфликта, правила, обнародованные в соответствии с настоящим документом, должны применяться, если только изготовитель инструкции являются более строгими, чем правила, обнародованные ниже, в которых случае должны применяться инструкции изготовителя. Кроме того, такая операция должны соблюдать все федеральные правила и нормы штата Нью-Йорк и округа Тиога, независимо от того, разработаны ли такие правила и положения специально для регулирования работа наружных твердотопливных печей или котлов.

C.

Топливом должна быть только натуральная необработанная древесина или специальное топливо. разрешено производителем. Несмотря на вышеизложенное, следующее топливо строго запрещено:

(1)

Сжигание продуктов переработки древесины и других недревесных продукты.

(4)

Окрашенная древесина и/или обработанная древесина.

(5)

Любой другой элемент, не разрешенный производителем или это положение.

D.

Минимальная высота дымохода на всех наружных твердотопливных печи или котлы должны быть на 15 футов выше наружной печи.

E.

Все наружные твердотопливные печи или котлы должны быть оборудован исправно работающим искрогасителем.

F.

Операторы таких печей или котлов должны получить разрешение для работы, как здесь разрешено, от офицера по обеспечению соблюдения Кодекса деревни Owego после подтверждения такого Должностного лица, что условия, изложенные выше соответствуют.

G.

Любая наружная печь или котел, работающие на твердом топливе, которые соответствует требованиям и впоследствии не используется, заброшено или снято с производства в течение период в семь последовательных месяцев не может быть восстановлен как ранее существовавшее использование и должно быть немедленно удалено владельцем собственности из предметных помещений.

Любая наружная печь или котел, работающие на твердом топливе, установленные и находящиеся в эксплуатации до даты вступления в силу настоящей главы разрешается продолжать при следующих условиях:

A.

Все существующие наружные твердотопливные печи или котлы должны строго соответствовать спецификациям производителя, касающимся к монтажу, эксплуатации и обслуживанию. В случае возникновения конфликта, правила, обнародованные в соответствии с настоящим документом, должны применяться, если только изготовитель инструкции являются более строгими, чем правила, обнародованные ниже, в которых случае должны применяться инструкции изготовителя.Кроме того, все владельцы должны подать заявку и получить разрешение в течение 60 дней с даты вступления в силу настоящей главы, или такая операция должна быть прекращена. Кроме того, такая операция должны соблюдать все федеральные правила и нормы штата Нью-Йорк и округа Тиога, независимо от того, разработаны ли такие правила и положения специально для регулирования работа наружных твердотопливных печей или котлов.

B.

Топливом должна быть только натуральная необработанная древесина или специальное топливо. разрешено производителем.Несмотря на вышеизложенное, следующее топливо строго запрещено:

(1)

Сжигание продуктов переработки древесины и других недревесных продукты.

(4)

Окрашенная древесина и/или обработанная древесина.

(5)

Любой другой элемент, не разрешенный производителем или это положение.

C.

Минимальная высота дымохода на всех существующих наружных твердотопливных печи или котлы должны быть на 15 футов выше наружной печи или котла.

D.

Все существующие наружные твердотопливные печи или котлы должен быть оборудован исправным искрогасителем.

E.

Отсутствие наружной твердотопливной печи или котла на момент принятия настоящей главы впоследствии продлевается или увеличенный.

F.

Любая существующая наружная печь на твердом топливе, не используется, заброшено или прекращено в течение семи месяцев подряд не разрешается восстанавливать в качестве ранее существовавшего использования и должно быть немедленно вывезены собственником имущества из соответствующего помещения.

Любое лицо, нарушающее любое положение настоящей главы, виновным в нарушении, как это определено в статье 10 Уголовного закона, и должен, в случае осуждения подлежит штрафу в размере не более 250 долларов США или тюремному заключению на срок не более 15 дней, или и штраф, и тюремное заключение.Каждую неделю продолжающееся нарушение представляет собой отдельные и самостоятельные правонарушения.

Деревенский совет деревни Овего и/или его исполнитель настоящим уполномочен от имени и по поручению Деревни предпринимать и проводить любые разбирательства, необходимые или подходящие для обеспечения соблюдения с этой главой.

Твердотопливные котлы горят. Подбираем котел отопления длительного горения для работы на твердом топливе

Чтобы обеспечить комфортный микроклимат в доме, в первую очередь должно быть тепло.При невозможности подключения к магистральному теплу в частных домах часто используют энергосберегающие котлы отопления. Эти современные устройства подготовлены к надежной и длительной работе с максимальным КПД до 95%.

Работая на дровах или угле, они часто сталкивались с проблемой постоянной доливки топлива. Решение было найдено в начале 2000-х с полной автоматизацией процессов и технологиями медленного горения, что привело к их высокой популярности и положительным отзывам потребителей.Даже сравнительно более высокая по сравнению с предыдущими моделями стоимость не снижает темпов распространения котлов длительного горения.

Типы и классификация

Основные отличия твердотопливных котлов обусловлены:

  • Топливный материал. Большинство устройств работают на дровах, некоторые из них предпочитают прессованные отходы производства – современный и экономичный вариант. Также допускаются различные их комбинации.
  • Метод сжигания. Для многих котлов характерно нормальное горение.Однако существует ряд газогенерирующих систем, в которых тепло вырабатывается за счет сжигания древесного газа. Такие модели отличаются более высокой ценой, но и наименьшим количеством остаточной золы.
  • Требования к питанию.

Отопительные котлы длительного горения делятся на несколько типов:

1. Твердотопливные котлы отопления из чугуна на дровах или угле – самый распространенный на сегодняшний день вид энергонезависимых устройств. В этом случае в качестве топлива предпочтительнее использовать уголь, ведь дрова здесь достаточно быстро прогорают.Российский пример – система КЧМ.

2. Пиролизные твердотопливные котлы длительного горения состоят из двух камер. Система предполагает сжигание топлива в первом теплообменнике с искусственно созданным дефицитом кислорода, процесс пиролиза и синтез-газ. В свою очередь, вторая камера действует как горелка для производимого газа. Такое оборудование потребляет в основном лиственные породы, при этом время выгорания материала составляет от 6 до 10 часов.

3. Твердотопливные пеллетные котлы – из названия понятно, что топливом являются пеллеты – прессованные или гранулированные древесные отходы. Как правило, это полностью автоматизированные системы с регулируемой подачей топлива. Загрузка производится один раз в сезон. Недостатком такого отопительного устройства является невозможность сжигания дров или других средств, кроме гранулированных.

4. Котлы длительного горения на смесевых топливах. Допускаются к использованию дрова, уголь, опилки, торф и их сочетания. Особенностью является камера сгорания, в которой процесс происходит за счет тления материала. Время работы от 12 часов до 2 дней.За счет значительного запаса топлива раз в неделю можно загрузить около 50 кг.

Какое устройство выбрать?

Ассортимент отопительного оборудования на сегодняшний день достаточно широк, включая российских и зарубежных представителей. Для выбора конкретного варианта часто стоит прибегнуть к профессиональной консультации, а также учесть ряд располагающих факторов.

1. Российские твердотопливные котлы, по сравнению с зарубежными, имеют в основном невысокую цену и полную адаптацию к нашей климатической зоне. Это надежный и бюджетный вариант для загородного строительства.

2. Перед покупкой котла отопления необходимо правильно продумать его функциональное назначение. Главным образом, будет ли он использоваться в качестве дополнительного нагревательного элемента в доме или будет использоваться постоянно. При переменной работе достаточно купить недорогую модель. Но для постоянной эксплуатации рекомендуется особенно ориентироваться на технические характеристики приобретаемой техники.

3.Наиболее востребован вариант на древесном топливе из-за энергоэффективности и продолжительности горения материала. В этом случае стоит выбрать модель с опущенным расположением камеры сгорания, что, в свою очередь, обеспечит комфортную и безопасную эксплуатацию. В силу конструктивного устройства допускается саморегулирование подачи кислорода, что влияет на скорость сгорания топлива. В линейке есть такие модели.

4. Регулятором на твердотопливном котле отопления может быть специальный встроенный в корпус вентилятор со встроенной системой управления. Обязательным требованием для эксплуатации является наличие охлаждения, предотвращающего перегрев механизмов.

5. Что касается основного материала корпуса твердотопливного котла длительного горения, то наиболее распространенными являются сталь или чугун. Чугуны отличаются повышенной стойкостью к коррозии, долговечностью и надежностью в эксплуатации. Такие устройства более огнестойкие и выдерживают широкий диапазон температур. Пожалуй, единственным недостатком этих печей является недолговечность — их легко повредить при ударе или падении.

6. Чугунные твердотопливные котлы, как правило, состоят из нескольких частей, что в большей степени облегчает их транспортировку. Также при непредвиденных поломках или протечках вместо покупки нового сложного оборудования можно заменить отдельный неисправный элемент.

7. В свою очередь стальные отопительные котлы изготавливаются методом сварки и могут транспортироваться только в собранном виде. Однако они имеют гораздо более широкий диапазон конфигураций по сравнению с чугунными.

8.Опираясь на ряд положительных качеств, чугунные отопительные системы представляют большую ценность для потребителей, хотя и отличаются высокой ценой по сравнению со стальными.

9. На современном рынке все большую популярность приобретают котлы отопления с водяным контуром. Это оборудование следует выбирать не только для обогрева помещений, но и в случае перебоев с горячей водой в доме. Есть также эргономичные модели со встроенной варочной панелью.

Мнения клиентов

В связи с недавним появлением на рынке систем отопления твердотопливные приборы еще не успели обрести широкий круг покупателей.Однако ниже приведены отзывы нескольких владельцев котлов отопления длительного горения.

«Недавно я переехал в загородный дом. Все бы ничего, но с первыми морозами встал вопрос об отоплении помещений. Газовый котел отопления даже не рассматривался, так как строились, можно сказать, в поле и до ближайшего газопровода — километров десять. Поэтому поиск альтернативного решения привел к автономной твердотопливной системе. Быстро настроили и установили.Первую зиму мы жили без проблем в тепле и комфорте. Жалоб на свою работу пока не нашел. Он умеренно ест уголь и экономит электроэнергию. »

Иван, Санкт-Петербург.

«Пятнадцать лет мы жили в доме с печным отоплением. Встал вопрос о смене техники из-за прорехи в семейном бюджете, слишком много было потрачено на дрова. Через знакомых узнал про твердотопливные котлы. Я сначала насторожилась — не хотелось менять шило на мыло, опять вкладываться в древесину.Но на первой вкладке приятно удивился экономичному расходу топлива. Одной загрузки хватает на два дня. Дрова тлеют и тлеют, и в то же время в доме уютно и тепло. Я не пожалел о покупке.

Василий, г. Москва.

«Еще на этапе строительства мы с женой думали о том, как будет отапливаться наш дом. Долгие поиски и консультации со знающими людьми пришли к котлам длительного горения. Сначала я думал, что это прошлый век — топить углем или дровами.Однако продавец в магазине нам доходчиво объяснил, что современные технологии пиролиза творят чудеса в плане экономии топлива и электричества при высоком КПД всей системы. Убедился, в итоге установил и ничуть не разочаровался, так что рекомендую! «.

Питер, Тверь.

«Для отопления в загородном доме решили взять агрегат с водяным контуром. Сначала отпугивала высокая цена, но через два года службы все затраты окупились с лихвой, ведь получается сэкономить не только на дровах, но и на электронагреве воды.Плюс сделали скидку на установку дорогого оборудования. В итоге мы получили желаемое тепло и финансовую выгоду. »

Ирина Новоселова, г. Самара.

Основные плюсы и минусы

Изначально стоит отметить значительное преимущество твердотопливных котлов длительного горения по сравнению с газовыми котлами, которые имеют более привлекательную низкую стоимость. Речь идет об энергосберегающей способности, экономии затрат на электроэнергию и газ, возможности работы при отсутствии электричества.

Много положительных отзывов высказывается о котлах нижнего горения. Они позволяют значительно снизить расход топлива, а значит, и финансовые затраты на него, а также свести к минимуму концентрацию вредных веществ, попадающих в атмосферу после сгорания. Дело в том, что угарный газ служит своеобразным топливом для системы и практически не выбрасывается через дымоход. Еще одним преимуществом является значительно меньшее образование сажи и золы во время работы. Это избавляет от необходимости частой очистки оборудования.

Многие специалисты отмечают универсальность использования котлов длительного горения, их можно установить практически в любом помещении. Также предрасполагает к установке высокая степень автоматизации процессов, повышенные значения КПД по сравнению с другими системами отопления, возможность регулировки температуры нагревателей и воды.

Минусом, пожалуй, можно назвать повышенные цены на мощные образцы. Но, как правило, затраты на оборудование и установку окупаются в течение нескольких лет эксплуатации.

Цена

Выбрать необходимую систему отопления можно исходя из ее ценовой категории, которая будет зависеть от марки производителя, мощности установки, отапливаемой площади, вида потребляемого топлива и материала исполнения. Цены на самые популярные модели котлов российского производства и их зарубежные аналоги по отзывам потребителей приведены в таблице ниже.

Имя Производитель Цена, руб.
Пеллет SSL/SSP 15 ВВС США, Россия 139 000
Угольный котел C 15 ВВС США, Россия 140 000
Медный котёл Kupper OVK 10 с чугунной варочной панелью Теплодар, Россия 22 500
Чугун КЧМ-5-К-03М1 КЧМ, Россия 45 700
Отопительный котел Logano S111-16 Будерус, Германия 33 300
Пеллетный котел S15P Стропува, Литва 82 500
Комбинированный котел КРХ-35А с водяным контуром Китурами, Южная Корея 159 000
Пиролизный котел PYROTEK 26 с водяным контуром ВАТТЕК, Чехия 184 000

Традиционно считалось, что твердотопливные котлы практически неотличимы от обычной дровяной печи, а разница только в материале корпуса. Но это далеко не так. За последние годы производители отопительного оборудования значительно модернизировали внутреннее устройство и принцип работы, превратив металлические обогреватели в надежный и экономичный агрегат, позволяющий быстро и эффективно поддерживать заданный уровень температуры в помещении.

Типы котлов длительного горения

Всеобщая газификация населенных пунктов привела к снижению популярности твердотопливных печей. Но, если раньше в таких агрегатах приходилось каждые два-три часа добавлять новую порцию топлива, к тому же стоили они далеко недешево, то теперь ситуация изменилась в лучшую сторону.В специализированных магазинах или на рынках Москвы можно недорого купить любую модель с заводской гарантией на несколько лет. Покупателям предлагается к продаже техника с ручной или автоматической подачей топлива по различным ценам. У всех моделей есть одна важная функция – процесс медленного сгорания топлива с высоким коэффициентом полезного действия.

Котлы бывают нескольких типов, исходя из принципа действия:

  • Топка удлиненная. При работе такого котла воздух в камеру сгорания подается определенными порциями.Данная процедура позволяет увеличить период между загрузками топлива до 8 часов;
  • Верхнетопливная печь. Если факел повернуть горящей стороной вниз, то он прогорит быстрее, чем тот, что стоит наоборот. Эта функция реализована в аналогичных моделях, где горелка находится сверху и плавно перемещается вниз;
  • Пиролизный или газогенератор. Такое оборудование имеет сложную технологическую систему, оно может функционировать до 12 часов на одной закладке дров.В нагретой камере сгорания дрова постепенно тлеют без подачи свежего воздуха. При сжигании образуется угарный газ, метан, азот и водород. Он подается через специальную форсунку в следующую камеру, где сгорает в смеси с нагнетаемым воздухом. При этом температура может достигать 1000 С.

Устройство системы отопления

Твердотопливные котлы длительного горения комплектуются одним или двумя контурами, которые подключаются к автономной системе отопления жилого или производственного помещения. Теплоноситель рабочего контура нагревается внутри нагревателя, отдавая свое тепло через радиаторы в воздух помещения.

Для небольших домов отлично подходят конвекционные печи. Основным теплоносителем в таких моделях является не жидкость, а воздух. Горячая часть поднимается по металлическим трубкам, а поток холодного воздуха поступает в теплообменник. Этот дешевый способ отлично подойдет для загородных домов или небольших хозяйственных построек.

Перед покупкой соответствующего агрегата необходимо выбрать подходящий по мощности и цене экземпляр.В продаже можно найти котлы весом более 200 кг, для установки которых требуется усиленное основание. В любом случае твердотопливные котлы помогут недорого организовать автономную систему отопления частного дома в Москве.

Начнем, естественно, с максимальной мощности … Не надо думать, что если в характеристиках котла написано «10 кВт/100 м2», то для небольшого дома его хватит с запасом. Во-первых, мощность любого твердотопливного котла очень сильно зависит от качества топлива, более того, оно указывается в характеристиках для угля (на нем теплоотдача самая высокая). Попробуйте добавить дров — и в доме сразу похолодает, ну, а если дрова еще и отсыреют… К тому же, у большего котла будет и топка большего размера, а значит, топить его придется реже.

Вообще необходимость частой подливки топлива — частая проблема твердотопливных котлов … Вариантов решения несколько:

  • Бункерные котлы — они автоматически «подпитывают» топку из отдельной емкости ( бункер). Такие системы разрабатывались в первую очередь для пеллет (топливных гранул), которые очень удобно подавать шнеком, но сейчас есть модели, способные работать на угле.
  • Котлы длительного горения имеют увеличенный объем загрузки, да и сам процесс горения там не совсем обычный — топливо сгорает сверху вниз. Но есть у них и свои, не всегда удобные функции — об этом мы писали выше в рейтинге.

Но в любом случае «долгоиграющий» котел станет сложнее и дороже, особенно с бункером. Тогда как насчет комбинированного котла ? В них нагрев обеспечивается не только сжиганием топлива, но и установленным внутри нагревательным элементом – если котел погаснет, электричество продолжит поддерживать хоть какую-то температуру. Такие казаны удобно оставлять на ночь — утром вы не проснетесь с ощущением, что зуб не падает на зуб. Часто такие котлы также предлагаются с комплектами дооснащения под газ или дизельное топливо. Некоторые модели даже изначально предусматривают автоматический переход на жидкое или газообразное топливо, если в топке нет возгорания. Вообще этот вариант интересен хотя бы тем, что когда появится возможность подключить дом к газу, вам не придется менять котел, покупать новый, переделывать подключение: можно просто поставить газовую горелку на старый .

Важный момент — конструкция теплообменника … Идеальный вариант — чугун: толстостенный монолитный теплообменник, если производитель не «пропустит» раковины и микротрещины в отливке, будет поистине вечным, к тому же без проблем выдержит повышенное давление. Но такой котел будет и дороже (можете не вписаться в бюджет), и тяжелее (вопрос прочности пола, возможно придется его усиливать). Стальные теплообменники имеют неизбежный риск негерметичности сварного шва, а стенки обычно тоньше. Поэтому стоит взять как минимум котел потяжелее, и перед покупкой посмотреть отзывы на конкретную модель — впрочем, сами отзывы уже давно покупают… Так что выбирать твердотопливный, лучше ходить на форумы, а не на популярные сайты за обзорами, оккупировавшими проплаченную похвалу.

В ряде случаев твердотопливный котел остается единственным практичным способом обогрева частного ома. Однако у классических конструкций есть один очень неприятный недостаток, постоянно приходится следить за количеством топлива и подбрасывать в топку дрова или уголь.Он немного замешкался или задержался, и охлаждающая жидкость начинает остывать.

Можно выработать привычку, составить жесткий график для обеспечения постоянного отопления, а можно выбрать твердотопливный котел длительного горения, который предельно простым способом может работать на одной закладке до нескольких дней.

Принцип действия и устройство

Традиционно твердотопливные котлы, как и печи и камины, использовали активное сжигание дров или угля. За счет контролируемой подачи воздуха удалось добиться максимальной теплоотдачи и хорошего выгорания топлива.Однако активное горение слишком быстро израсходует весь объем топлива в топке, из которого постоянно необходимо пополнять его количество.

В твердотопливных котлах длительного горения основная идея заключается в замедлении процесса сгорания топлива. Если горит только одна часть закладки, то весь объем будет израсходован в течение гораздо большего промежутка времени.

В качестве примера достаточно вспомнить, как долго горит спичка, когда ее поднимают пламенем вверх, и как быстро вспыхивает и горит при опущенном вниз пламени, обжигая при этом пальцы.Этот принцип также применим к древесине и углю.

Необходимо ограничить площадь горения в одном месте закладки и поддерживать ее на минимально необходимом уровне, не допуская воспламенения всего объема.

Котлы длительного горения оснащены объемной камерой сгорания в несколько раз большей, чем у обычных конструкций. Дрова или древесный уголь засыпают доверху камеры, оставляя лишь небольшой зазор. Зажигание осуществляется от верхней закладки.

Камера утеплена в нижней части, приток воздуха осуществляется только сверху, если котел с верхним горением. После воспламенения топлива весь кислород из камеры выгорает и, по сути, дрова, расположенные ниже зоны горения, сохраняются.

Подача воздуха контролируется и строго ограничивается. В результате дрова либо тлеют, либо горят только в верхней части камеры.

Для подачи воздуха используется специальный нагнетательный вентилятор, который устанавливается вместо штатной заслонки или в отдельном посадочном месте.Только за счет управления вентилятором полностью контролируется процесс горения котла и подготовка теплоносителя, что значительно упрощает автоматизацию работы твердотопливных котлов.

По способу локализации очага горения различают котлы:

  • с верхним горением;
  • с нижним горением (пиролиз).

Между ними есть принципиальная разница. Котлы длительного горения по определению являются топочными, что обеспечивает непрогрев основного объема закладки.Котлы с нижним пламенем относятся к пиролизным котлам. Хотя они выделяются в гостиничной группе, они также являются устройствами длительного горения.

При нагреве дров выше 300°С без активного горения начинается разложение древесины на золу и пиролизный газ, сжигая которые можно получить больше тепловой энергии, чем при обычном активном горении, но с меньшей мощностью.

Активное сжигание дает значительно более высокую теплоотдачу в единицу времени, чем сжигание сверху или снизу того же объема топлива.Для получения необходимой мощности в котлах длительного горения необходимо увеличить площадь слабого горения, увеличить количество подаваемого в топку топлива.

Это имеет два основных преимущества котлов длительного горения:

  • Постепенное сгорание топлива легче контролировать и закладки хватает на более длительное время, причем разница на порядок.
  • Возможно автоматическое управление и регулирование тепловой мощности котла с постепенным расходом топлива.

Принцип работы пиролизного котла

В пиролизных котлах дополнительно оборудована камера для сжигания выделяющегося газа. Подача воздуха осуществляется отдельно от основной камеры с засыпкой, поэтому там можно поддерживать активное горение с большой теплоотдачей в единицу времени.

Котлы длительного горения с верхним горением часто не оснащаются колосниковыми решетками, так как нет необходимости в подаче воздуха снизу, а золу легче удалять с помощью выдвижного сплошного поддона, причем делать это нужно практически раз в несколько недели, а то и месяц.

Колосниками комплектуются только комбинированные котлы и пиролизные котлы, в которых помимо длительного горения можно настроить обычный классический режим работы с полным и равномерным прогоранием закладки.

Правда ли, что загрузка раз в неделю?

Действительно, некоторые котлы длительного горения могут работать до недели на одной заправке дровами или углем. Однако в основном это касается блоков большой мощности мощностью 150 кВ и мощностью до нескольких мегаватт. Обычный котел для частного дома чаще рассчитан на непрерывную работу на одной закладке до 30-45 часов, то есть до двух суток.

Основной проблемой является допустимый размер камеры сгорания при сохранении должной управляемости всего процесса. Необходимо выбрать компромиссное решение между такими параметрами, как:

  • объем камеры;
  • глубина камеры;
  • зона горения;
  • Требуемая мощность котла.

При увеличении объема камеры для засыпки топлива необходимо увеличивать площадь горения, так как сделать камеру узкой и высокой не получится.В этом случае трудно поддерживать активный приток воздуха в зону горения, когда он опускается слишком низко.

Возникает ряд турбулентных течений, способных распространить горение по всему объему и полностью сбить нормальную работу котла.

Производители котлов в первую очередь исходят из требуемой тепловой мощности котла, а уже исходя из этого размеры камеры сгорания выбираются как компромиссное решение.

Котлы на угле работают дольше на одной закладке, чем на дровах.Например, если котел рассчитан на работу от одной загрузки угля в течение 17 часов, то при закладке дров он, скорее всего, проработает всего 14-15 часов, при той же настройке тепловой мощности.

Двухконтурные или с водяным контуром для дома

Твердотопливные котлы длительного горения могут быть оборудованы одним или двумя теплообменниками для подготовки теплоносителя для системы отопления и горячего водоснабжения. При этом принципиальных отличий от конструкции обычных твердотопливных китов нет.Контуры могут быть объединены в один битермический теплообменник или расположены отдельно друг от друга.

Тип и конфигурация теплообменника подбирается изготовителем исходя из габаритов и формы печи так, чтобы максимально использовать тепловую энергию по назначению.

Котлы длительного горения работают на меньшем объеме воздуха и с меньшей температурой уходящих продуктов сгорания. Теплообменники изготавливаются с максимально возможной площадью теплообмена.

Преимуществом котлов длительного горения является возможность контроля и регулирования тепловой мощности горения, только регулировкой подачи воздуха, без оглядки на количество загружаемого топлива.

Если в обычных котлах необходимо ограничивать порции дров или угля и чаще делать закладки с целью снижения температуры теплоносителя, то в котлах длительного горения достаточно ограничить приток воздуха, чтобы дрова только тлеют.

Украинское производство

Среди украинских производителей производством твердотопливных котлов длительного горения занимаются следующие компании: Альтеп, Буран, Гефест-профи, КОТеко, НЕЙС, SWaG, Донтерм.


Котел Альтеп КТ-1Е

Частично представлены собственные разработки, однако, ввиду большего опыта европейских производителей, модели частично или полностью повторяют удачные решения западных партнеров, либо предлагается лицензионная сборка на базе региональных заводы и предприятия.

Марка и модель Мощность Тип сгорания Топливо Продолжительность работы Стоимость, $
Альтеп КТ-1Е 15-45 кВт 15 Верхнее горение Дрова/уголь 8-24 ч 950
Буран-12 12 Верхнее горение Дрова / уголь / брикеты / отходы до 30 ч 975
Буран-20 Делюкс 20 Верхнее горение Уголь/дрова/брикеты Уголь-12 дней,

Дрова-48 ч

Брикеты-72 ч

1200
SWAG 20 кВт Дм 20 Верхнее горение Уголь/дрова/пеллеты Уголь — до 5 дней. 1050
НЕЙС НЕЙС-Б 10-38 Верхнее горение Уголь/дрова/пеллеты 8-24 ч 750-1200
Донтерм ДТМ КОТ-10Т 10 Верхнее горение Уголь/дрова/брикеты До 48 ч 450

Российское производство

Твердотопливные котлы российского производства в основном представлены рядом торговых марок, при этом само оборудование иногда собирается на одних и тех же производственных мощностях.

Среди распространенных марок: Фантом, Теплов, Буржуа, Ф.Б.Р.Ж., Зота, Вестер, Дон, Сибэнерготерм (Прометей), Теплодар (Купер ПРО), Будерус.


Практически во всех случаях котлы длительного горения или пиролизные котлы представляют собой доработку классической компоновки с увеличением топки и перестройкой системы подачи воздуха.

Однако такие модели, как Prometheus или Zota, могут похвастаться уникальной конструкцией теплообменника и системы удаления дымовых газов, ориентированной именно на пиролиз нижнего или верхнего сжигания топлива.

Марка и модель мощность, кВт Тип сгорания Топливо Продолжительность работы, ч Стоимость, тыс. руб.
Буржуй-К Т-50А 50 Пиролиз / дрова дрова 6-12 138/149

одноконтурный / двухконтурный

Буржуй-К Т-150А 150 Пиролиз / дрова дрова 6-12 315/336

одноконтурный / двухконтурный

ZOTA «Карбон» 15-60 Нижнее сжигание / уголь уголь 10-12 40-84
Теплов Т10 10 Пиролиз / дрова / уголь дрова до 12 40/44 одноконтурные / двухконтурные
Теплов Т100 100 Пиролиз / дрова / уголь дрова до 12 190/210 одноконтурные / двухконтурные
Фантом Макс 30а 30 Пиролиз Дрова до 20 100
Phantom Max 90 и 90 пиролиз дрова до 20 236

Котлы Stropuva

Компания Stropuva, ​​основанная в Литве с 2000 года, занимается производством котлов длительного горения и готовых решений для автономных систем отопления с автоматическим управлением. Котлы имеют специфический вид из-за значительно увеличенного объема камеры сгорания , причем по большей части направленной вверх.

Форма любой модели представляет собой высокий цилиндр, внутри которого собраны объемная камера, система подачи воздуха и теплообменники контура отопления и горячего водоснабжения. Конструкция и принцип работы котлов Стропува запатентованы, поэтому найти аналог вряд ли возможно, однако на рынке уже сейчас можно найти множество подделок, сильно попирающих характеристики и качество оригиналов.

Котлы STROPUVA IDEAL – универсальное решение для работы на дровах, угле, топливных брикетах. Главной особенностью является наличие совершенной автоматики, позволяющей с высокой точностью задавать режимы работы отопительного оборудования. Однако в эту линейку входят только модели на 20 и 40 кВт.


Котельное устройство Stropuva

Котлы STROPUVA универсальные — котлы для сжигания практически любого вида твердого топлива от древесных отходов до кокса и угля. Частично автоматизирован, в основном в части поддержания режима длительного горения.Модельный ряд представлен котлами мощностью от 10 до 40 кВт.

Дровяные котлы STROPUVA – простое решение в тех случаях, когда основным видом топлива по определению являются дрова. Список моделей начинается с мощности 7 кВт, как отличное решение для небольшого загородного дома или дачи.

Как выбрать

Основным критерием выбора котла длительного горения является его номинальная тепловая мощность, причем при использовании основного вида топлива.

После этого следует обратить внимание на:

  • объем камеры сгорания;
  • время работы от одной загрузки;
  • версия
  • и наличие автоматики;
  • возможность использования других видов твердого топлива;
  • количество и характеристики теплообменников.

На запас топлива, которого хватит на неделю в котлах, расставленных для частного дома, рассчитывать не стоит. Оптимальное значение времени автономной работы составляет от 17 до 45 часов, что вполне подходит для частного использования.

Все больше горожан стремятся вырваться на ПМЖ за пределы мегаполисов. Вдали от шума, пыли и суеты. Теперь практически каждый может путешествовать по делам на собственном автомобиле, расстояния больше не помеха. Единственное, что многих останавливает, так это уровень комфорта, который обеспечивает деревенский дом.В первую очередь это касается отопления. А если рядом нет газа, то приходится искать альтернативные методы решения вопроса. Одним из таких решений вполне может стать твердотопливный котел с улучшенными характеристиками, который мы сегодня и рассмотрим.

Что такое котел длительного горения

В конструкции устройства нет фантастики и космических новшеств. Только грамотная разработка и тонкое знание физических процессов позволили разработать такой котел.Котел на дровах, который может гореть очень долго, не требуя к себе особого внимания и обладая хорошим КПД. Это основные характеристики устройства. Кроме того, дрова – достаточно доступный вид топлива, они намного дешевле газа, а объем котла можно подобрать для любого помещения.

Принцип работы прост и понятен – твердое топливо не просто горит в топке, как в обычной печи, а медленно тлеет, постоянно выделяя тепло.Процесс горения искусственно замедляется за счет того, что доступ кислорода к очагу горения можно регулировать в достаточно широких пределах. Чем медленнее сгорает топливо и чем больше его объем, тем больше тепла мы получаем на выходе из устройства.

Такой котел в несколько раз экономичнее обычного твердотопливного котла, а срок его эксплуатации вообще может быть ограничен отопительным сезоном. В октябре можно зажечь, а потушить в конце апреля, при этом дозаправляя топливо раз в 5-7 дней.Такие устройства выпускаются как для бытового использования, так и для обогрева промышленных объектов, отличие только в размерах. Промышленный твердотопливный котел длительного горения, цены на который в десятки раз выше бытового, может занимать отдельное помещение и отапливать целые цеха.

Классификация устройств

Дрова, опилки, уголь и торф являются основными видами топлива для этих устройств, а по способу получения тепла котел конструируется только двух типов:

Пиролизный котел потребляет только сухое топливо, при этом может показать высокий КПД и экономичность. Низкий расход топлива обусловлен тем, что оно сгорает в камере сгорания практически без остатка, при этом снижаются затраты на отопление и сокращается время на уход и поддержание процесса горения.

Характеристики пиролизных котлов

Все пиролизные котлы, выпускаемые промышленностью, схожи по показателям, поэтому можно говорить о средних значениях такого оборудования, которые незначительно отличаются друг от друга в зависимости от модели. Так, практически каждый котел длительного горения имеет рабочее давление около 1 атм, температура теплоносителя на выходе может быть от 70 до 90°С, при этом КПД таких устройств составляет 85-90%.Для бытовых котлов средняя мощность составляет не менее 80 кВт, а температура уходящих газов может достигать 250°С и выше.

Пиролизные котлы

могут иметь массу положительных преимуществ перед другими видами отопительного оборудования, в частности отмечают:

  • отличное рассеивание тепла;
  • высокая производительность;
  • безопасность
  • , возможность установки непосредственно в жилом доме;
  • разнообразные конструктивные находки в исполнении корпусов устройств;
  • регулировка температуры
  • проста и не требует использования дополнительных дорогостоящих устройств;
  • простая настройка всех параметров;
  • возможность установки средств автоматики, сигнализации и автоматической регулировки;
  • низкие цены на топливо по сравнению с электричеством и газом, а также это единственный выход, когда поставки газа или электричества ограничены или отсутствуют.

Принцип работы и чертежи твердотопливного котла длительного горения

Отопители могут работать по нескольким схемам, что сказывается на их конструкции. Котлы, работающие по принципу верхнего горения, несколько проще котлов с нижним подом, однако эффективность их работы почти одинакова. Верхнеочаговые котлы впервые пошли в серийное производство только в 2000 году, и с тех пор многие используют их конструкцию при изготовлении котлов своими руками.

Топочная камера такого котла может быть достаточно объемной, до 500 кубических дециметров. Поэтому чем больше камера сгорания, тем дольше котел может работать без засыпки, до нескольких дней. Топливо сгорает сверху вниз, а шахтный ограничитель кислорода автоматически сужает камеру сгорания по мере того, как топливо заканчивается. Тепло, выделяемое при тлении, передается теплообменнику.

Цены на котлы длительного горения

Котлы длительного горения изготавливаются как отечественными предприятиями, так и многими зарубежными фирмами. Наиболее популярны литовские котлы длительного горения Стропува. Компания выпускает широкий ассортимент моделей, различных как по мощности, так и по площади отапливаемого помещения.

В зависимости от бюджета можно купить котел длительного горения мощностью 10 кВт с отапливаемой площадью до 100 кв. Такой котел будет стоить 90 тысяч. Может работать на древесине и древесных отходах. Модель Stropuva S 40 может работать как на угле и торфе, так и на дровах, при этом обогревая площадь до 400 кв. Цена такого котла будет от 130 тысяч.

Надежный и неприхотливый котел длительного горения станет стабильным источником тепла в доме независимо от его размеров. Они просты в настройке и обслуживании и позволят вам наслаждаться уютом и комфортом за скромную цену и без дополнительных хлопот.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
