Электрика по полу в гофре или трубе: Гофра. Использование при прокладке по полу/потолку

Содержание

Сменяемость электропроводки в гофре. Миф или реальность?!

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

После публикации статьи про установку встраиваемого щита Mistral 41F в квартире мне стало приходить очень много вопросов о том, что с какой целью на вводе в щит я перешел с гофры на «чистый» кабель?

Типа в таком случае мною был нарушен пункт ПУЭ про сменяемость электропроводки.

Напомню, что согласно ПУЭ, п.7.1.37, скрытая электропроводка должна выполняться таким образом, чтобы была обеспечена ее сменяемость.

Но дальше по тексту этого же пункта есть небольшое отступление. Если строительные конструкции здания выполнены из негорючих материалов (бетон, кирпич, шлакоблок, гипсокартон и т.п.), то допускается несменяемая электропроводка под штукатуркой или же в пустотах строительных конструкций, например, под подвесными или натяжными потолками.

Помимо приведенных требований ПУЭ, согласно Свода правил по проектированию и монтажу электроустановок (СП 31-110-2003, п.

14.5), также разрешается выполнять несменяемую скрытую проводку в строительных конструкциях из негорючих материалов.

Таким образом, получается, что можно применять несменяемую электропроводку, но в том случае, если строительные конструкции выполнены из негорючих материалов.

Теперь перейдем немного к практике. Добиться сменяемости электропроводки при прокладке кабелей в пластиковой гофрированной трубе практически не реально. Это скорее миф, нежели реальность!

Задам вопрос лично каждому из Вас?! Вот Вы лично пробовали протянуть кабель через уже закрепленную гофру?

Скажу свое мнение и видение ситуации. Можно изловчиться и протянуть кабель через гофру, но только на прямых участках, например, на спусках к розеткам или выключателям, или же где имеется не более одного поворота, и то с большим плавным радиусом.

Но если по пути имеется хоть один поворот гофры на 90° (а они бывают всегда) или различные повороты с переходами гофры с одного уровня на другой, то вопрос сменяемости электропроводки сразу же отпадает.

Кабель при протяжке просто напросто упрется в кольца гофры на ближайшем повороте, либо гофра от натяжки соскочит с клипс, дюбель-хомутов или других крепежных изделий.

Большинство электриков выполняют монтаж электропроводки чаще всего именно в гофре, и даже не по причине ее сменяемости. Тут дело больше в требованиях к применяемым кабелям и проводам, но об этом я в скором времени еще напишу подробную статью. К тому же гофра является дополнительной механической защитой, особенно при прокладке кабелей в гипсокартонных стенах по профилям.

Лично мне гофру проще и удобнее крепить, нежели одиночные кабели. Правда вот затягивать кабель в гофру отнимает некоторое время.

Кстати, предпочитаю крепить гофру с помощью клипс соответствующего диаметра.

Если Вы все же хотите сделать электропроводку сменяемой, то существует несколько вариантов.

1. Жесткие трубы ПВХ

Как вариант, это прокладывать всю электропроводку не в ПВХ гофре, а в жестких трубах ПВХ с гладкими внутренними стенками, использовав при этом различные аксессуары (повороты, соединительные муфты, тройники и т. п.).

В таком случае добиться сменяемости еще как-то можно, правда этот вариант будет определенно дороже по стоимости, нежели применение гофрированной ПВХ трубы.

2. Металлические трубы

Второй вариант выполнения сменяемой электропроводки — это применение металлических труб, но это удовольствие дорогостоящее и трудоемкое, и все же больше подходит для монтажа электропроводки в деревянных домах.

3. Гофрированные трубы ПВХ

Третьим вариантом будет, на удивление, применение пластиковой гофры, но при условии, что на каждом повороте трассы будут  установлены распределительные коробки для протяжки кабелей. Но боюсь, что далеко не каждый заказчик захочет увидеть у себя подобное зрелище, ведь порой трассы бывают настолько разветвленные и извилистые, что весь потолок может получиться в этих распределительных коробках.

Еще вариант, хоть как-то добиться сменяемости при использовании ПВХ гофры — это установка в подвесном потолке ревизионных люков. Но в любом случае, их количество будет также зависеть от разветвленности электропроводки.

Еще вариант, про который я просто упомяну — это применение гофры с увеличенным диаметром. Например, для кабелей (3х1,5) и (3х2,5) применить не привычную нам гофру диаметром 16 (мм) или 20 (мм), а на 32 (мм) или 40 (мм), но так делать, я думаю, не только не целесообразно, но и глупо. Просто представьте себе как будет смотреться подобное исполнение.

Есть ли нужда и смысл выполнять условие сменяемости электропроводки, если нормативные документы это не запрещают?!

При грамотном монтаже, правильно-выбранных сечений жил и марок кабелей, и номиналов аппаратов защиты стационарная электропроводка может служить долгие годы.

Смотрите видеоролик по материалам данной статьи:

P.S. На этом, пожалуй, все. Это было мое личное мнение. А Вы что думаете по вопросу сменяемости электропроводки? Соблюдаете ли данное требование у себя на объектах или нет?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Гофра 20 мм – цена за метр

Гофрированные трубы диаметром 20 мм вы можете недорого купить в нашем интернет-магазине. Изделия оснащены специальным зондом, облегчающим протяжку электрических проводов и электромонтажных кабелей в процессе устройства системы.

Среди характеристик изделий:

  • прочность;
  • гибкость;
  • водонепроницаемость.

Продукцию широко используют для устройства временных сетей электроснабжения и телекоммуникаций, эффективной защиты кабелей. Покупка гофрированных труб диаметром 20 мм целесообразна для выполнения скрытой или открытой проводки. Благодаря зонду работы осуществляются оперативно и с большим удобством. Трубы подводятся к розеткам и выключателям.

Применение продукции обеспечивает соблюдение требований пожарной безопасности.

Преимущества продукции

В нашем каталоге представлены гофрированные трубы 20 мм высокого качества, реализуемые по приемлемой стоимости оптом или в розницу, и с быстрой доставкой со склада в Москве. Продукция пользуется стабильным спросом при проведении бытового и производственного электромонтажа.

Среди достоинств магистрали можно отметить:

  • способность выдерживать высокое давление, при этом поверхность трубопровода не повреждается;
  • изделия имеют малый вес и выпускаются в виде бухт, которые не составляет труда переносить одному человеку без использования специальной техники;
  • применение огнестойкого материала обеспечивает безопасность эксплуатации сетей;
  • легкость материала – возможность не использовать системы укрепления при монтаже трубопровода;
  • высокая пластичность гофры позволяет создавать магистрали любой сложности;
  • гарантия хорошей гидроизоляции проводов, размещенных внутри трубы;
  • магистрали из труб обладают достойными диэлектрическими свойствами, они эффективно нейтрализуют электрическое напряжение.

Наши специалисты порекомендуют оптимальное решение в зависимости от особенностей прокладки проводов. С ценами на гофрированные трубы диаметром 20 мм предлагается ознакомиться в прайс-листе, размещенном на сайте, обратите внимание, что у нас действуют скидки и периодически проводятся распродажи. Квалифицированную консультацию профессионала можно получить по телефону.

Характеристики гофрированных труб диаметром 20 мм

Свойство Значение
Рекомендуемое назначение Защита проводки к розеткам и выключателям, прокладка коаксиальной, сигнализационной и телефонной сети
Материал ПВХ/ПНД
Внешний диаметр 20 мм
Внутренний диаметр 14 мм
Удельный вес 46 г/п. м.
Радиус изгиба 60 мм
Эксплуатационная температура от -10C до +65C
Ударная прочность 2 кг/1 п.м.
Диэлектрическая прочность до 2000 В
Протяжка Стальная проволока 0,8 мм
Водонепроницаемость 100,00%

Электрическая проводка в полу под стяжкой в деревянном доме

Автор newwebpower На чтение 8 мин. Просмотров 1.1k. Опубликовано Обновлено

При планировании и постройке промышленных объектов линии электропитания прокладываются исходя из целесообразности в различных конструкциях, в том числе и под бетонной стяжкой пола.   В последнее время также набирает популярность способ прокладки электропроводки в полу помещений жилого фонда благодаря экономичности и надежности электромонтажа.

Иногда прокладка проводки в полах

может оказаться единственным приемлемым решением в панельном доме, где штробление стен исключено. Также к такому электромонтажу прибегают при частичном ремонте помещения, включающим только обновление нижнего покрытия, или в случае принятия запоздалого решения о прокладке дополнительной линии электропроводки в процессе ремонтных работ уже после отделки стен.

Как и любая электропроводка, проводка под полом должна устанавливаться в соответствии нормативным правилам и требованиям ПУЭ.

Макет, иллюстрирующий прокладку проводки под полом

Требования безопасности

Многие специалисты считают, что проводка в полу под стяжкой не поддается ремонту, и это действительно так, если при ее монтаже проигнорировали ключевые требования ПУЭ о доступе к распределительным коробкам и возможности замены электропровода в кабельном канале.

Цитата 2.1.23 ПУЭ

Если при монтаже электропроводки под полом все подключения сделаны в доступных распределительных коробках (электрических щитах), то при достаточной ширине кабельного канала, (диаметра защитной трубы или гофры) с минимумом изгибов, замена поврежденного кабеля может быть выполнена без значительных трудностей.

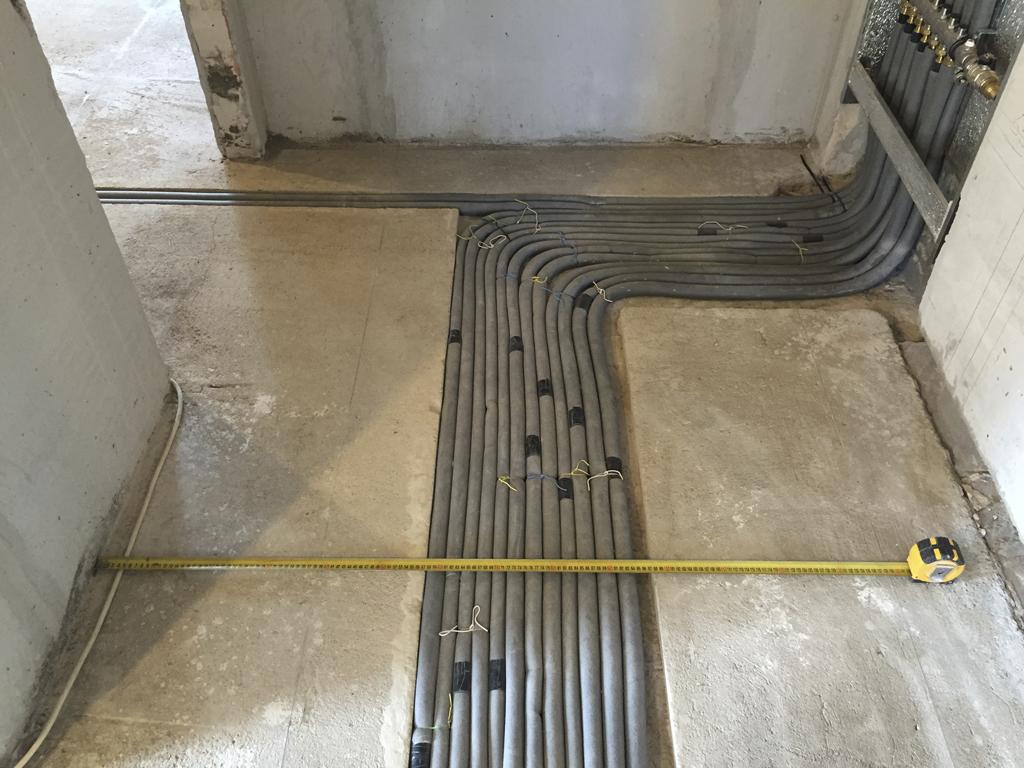

Кабель уложен в защитную гофру перед заливкой бетонной стяжки

Наряду со сменяемостью электропроводки также должно выполняться правило о неподверженности кабеля любым механическим нагрузкам. Учитывая характер прокладки электропроводки, нужно предвидеть вероятность больших механических нагрузок на бетонный пол в местах прохождения неразрывного кабеля, который в этом случае должен прокладываться в защитной армированной трубе во избежание сдавливания и повреждения проводов.

Пункт ПУЭ о сменяемости электропроводки

Безопасность электропроводки под деревянным полом

Также необходимо учесть особенности прокладки электропроводки по сгораемым поверхностям, в том числе в пустотах под деревянным полом. В предыдущей статье подробно рассказывается о скрытой электропроводке в деревянных домах, где акцентируется внимание на обеспечение безопасного горения дуги в металлической трубе до отключения защитного автомата при коротком замыкании в кабеле.

Дуга, прожегшая гофру (металлорукав), способна стать причиной пожара при соприкосновении с горючими конструкциями

Поэтому, проводка под деревянным полом должна быть заключена в металлические трубы в соответствии требований и правил прокладки скрытой электропроводки в помещениях из дерева. Объем кабеля должен быть не больше 40% от внутреннего пространства трубы с толщиной, согласно данным из таблицы ниже.

Следует особенно позаботиться о герметичности соединений защитных труб ввиду возможности скопления в них конденсата ввиду высокой влажности и пониженной температуры в подпольных пустотах. Поэтому, особенно неприемлемо использование гофры, которая может пострадать от грызунов или негерметичного металлорукава.

Следует помнить, что ПВХ коробы, гофры, кабельные каналы и металлические рукава из тонкой жести не способны защитить горючие поверхности от дуги, так как не обладают локализационной способностью, в отличие от стальной трубы

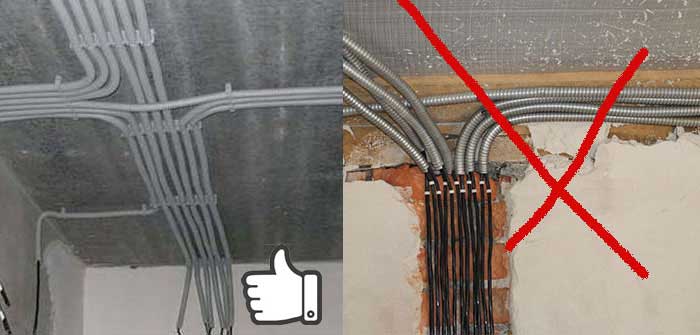

Пример неправильной укладки скрытой электропроводки с цитатой соответствующего пункта ПУЭ

Проводка в стяжке пола из несгораемых материалов (бетон, минеральный утеплитель, укладка кафельной плитки) является более надежной и безопасной, так как локализирующей способностью к воздействию электрической дуги обладают огнеупорные окружающие конструкции.

Прокладку кабеля осуществляют в каналах, коробах, в ПВХ гофре, обеспечивая зазор бетонной прослойки до поверхности не менее трех сантиметров для придания необходимой прочности цементной стяжке.

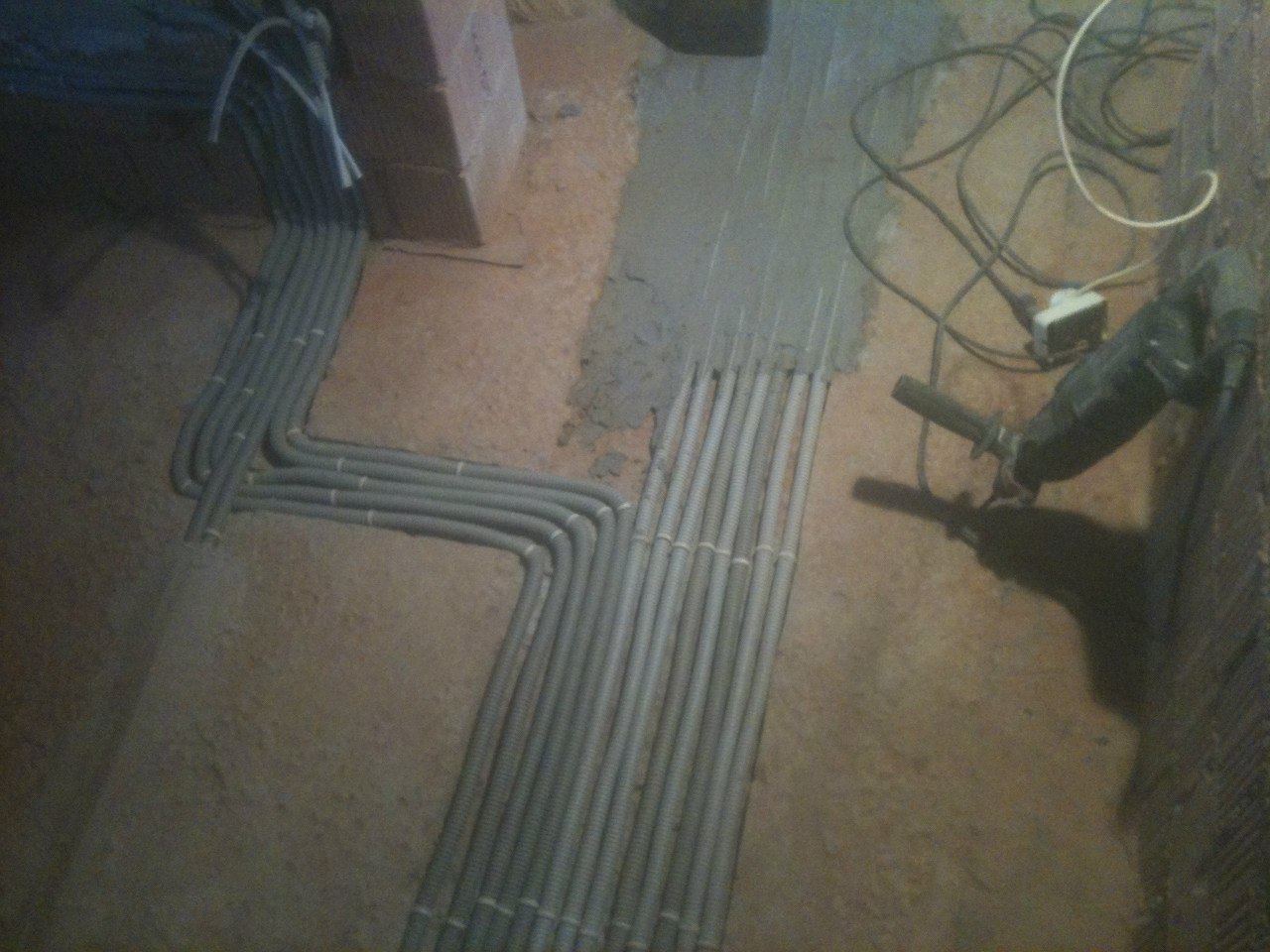

Стяжка пола, скрывающая защищенную в гофре электропроводку

Распределительные коробки для проводки под полом

Следует избегать пересечения линий электропроводки между собой и другими коммуникациями. Категорически запрещено пересечение линий электропроводки и газопровода, а также труб системы отопления.

Прокладывается неразрывный кабель, взятый с запасом (ПУЭ 2.1.22) подключающийся к щитку и точке потребления на необходимой высоте вертикально над выходами электропроводки из бетонного пола. Таким образом, исключается применение распределительных коробок, скованных бетоном и не обеспечивающих свободный доступ.

ПУЭ 2.1.22

Но, некоторые самоучки, пытаясь сэкономить, осуществляют прокладку электропроводки в стяжке с применением обычных распределительных коробок, предназначенных для установки в бетонную (кирпичную) стену. Монтаж проводки в подобных распределительных коробках, впоследствии замоноличенных под стяжкой (залитых бетоном) не только нарушает правила ПУЭ, но и может оказаться весьма опасным, ведь материал распредкоробок не предназначен выдерживать прочностные нагрузки сдавливания.

Иными словами, взрослый человек или ножка тяжелой мебели могут проломить хрупкую крышку распределительной коробки и тонкую прослойку бетона над ней, вызвав тем самым повреждение соединений и короткое замыкание.

Из-за своей хрупкости обычные распределительные коробки не способны выдерживать нагрузки сдавливания в бетоне

Электропроводка под полом из дерева должна содержать минимум распределительных коробок, которые обязательно должны быть металлическими. Количество и место размещения распределительных коробок выбирают исходя из целесообразности, но нужно обеспечить доступ для их периодического обслуживания.

Многие владельцы деревянных домов и некоторые электрики наглухо прячут распределительные коробки в деревянном полу, аргументируя обеспечение доступа возможностью частичного демонтажа настила. В этом случае можно лишь посоветовать нарисовать детальный план электропроводки и сделать несколько фотографий для облегчения поисков.

Фото расположения распределительных коробок перед укладкой настила

В продаже существуют специальные электротехнические щитки (люки) для установки в пол. Они обладают надежной крышкой – герметичным лючком, который закрывается на ключ (обеспечивается защита детей). В зависимости от размера данных щитков, в них может осуществляться разводка электропроводки и установка защитных автоматов.

Герметичный щиток в пол для установки в нем электротехнического оборудования

Также часто в подобных электрощитах для пола устанавливают штепсельные розетки для подключения домашнего оборудования и бытовой техники.

Лючки в пол с выдвижными розетками

Подключение точек потребления

Очевидно, что установка качественных и надежных распределительных коробок со свободным доступом получится очень затратной в сравнении с прокладкой электропроводки под полом цельным неразрывным кабелем к каждой точке подключения, и при этом будет соответствовать всем правилам электромонтажа.

При отсутствии распредкоробок в самой нижней точке электропроводки исключается скопление влаги на клеммах подключения.

Недопустимость скапливания воды и конденсата в трубах, коробах и металлорукавах электропроводок согласно ПУЭ

К тому же обеспечивается большая надежность электропроводки под полом, ведь исключаются подключения в распределительных коробках. А если по какой-то случайности все же произойдет повреждение кабеля в гофре под стяжкой, то обесточенной останется только одна розетка, и возобновление ее работоспособности можно отложить до следующего капитального ремонта помещения.

При обрыве проводки одной розетки остальные, подключенные отдельными линиями, останутся работоспособными

Исходя из дороговизны прокладки к каждой розетке отдельной линии от щитка, такое подключение не является обязательным – расключение линий для розеток можно произвести в одном из подрозетников на стене, соединяя остальные штепсельные соединения настенной скрытой или наружной электропроводкой. В современном дизайне помещений розетки устанавливают на уровне плинтуса и в пол, что является наименее затратным при использовании электропроводки, идущей снизу.

Специальная розетка для монтажа на уровне плинтуса

При классическом расположении розеток (принято не ниже 10 см) для перехода кабеля в вертикальное положение необходимо обеспечить его изгиб радиусом не менее 20 диаметров наружной изоляции. Данный участок электропроводки лучше делать скрытым из эстетических соображений.

Подключение выключателей и систем освещения оказывается более затратным, если электропроводка исходит из-под пола – длина штрабы и кабеля будет равной высоте стены, при этом расключения нужно произвести в подрозетнике или в дополнительной настенной распределительной коробке.

Монтаж скрытой (в стяжке и стенах) электропроводки

Из-за необходимости подключать в самом вверху системы освещения, популярность скрытой под полом электропроводки остается небольшой среди владельцев большинства квартир и частных домов. Поэтому к такому типу электропроводки прибегают при установке силовых линий к мощным потребителям электроэнергии и локальным распределительным щиткам отдельных помещений.

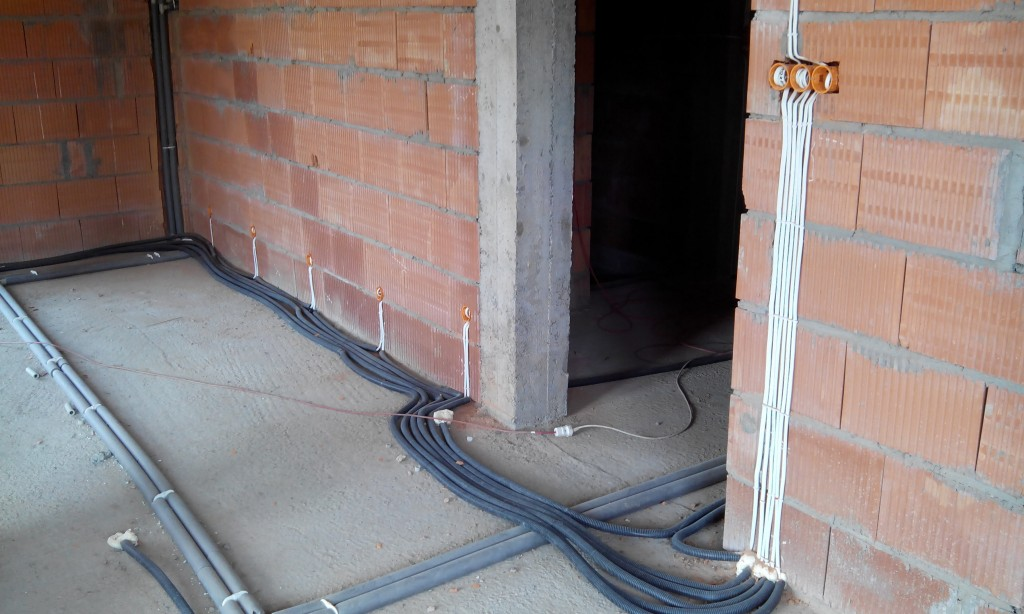

Пример прокладки электропроводки под бетонным полом

Общие рекомендации по монтажу

Исходя из сказанного выше, можно в коротких тезисах описать основные условия правильного электромонтажа проводки под полом или бетонной стяжкой:

Металлическая труба для прокладки мощного силового кабеля

Очевидным преимуществом данного способа прокладки электропроводки является исключение пыльной необходимости штробления стен, при установке розеток на уровне пола. Существенным недостатком, помимо необходимости подключения систем освещения, является существенная толщина гофры, кабельных каналов и труб, которые увеличивают необходимую толщину стяжки, особенно при пересечении нескольких линий.


Электрика, проводка по полу и стяжка.

Монтаж скрытой проводки осуществляется на этапе строительства или ремонта, когда еще нет ничего, кроме черновой отделки потолка, стен и пола. Такой вариант проведения инженерных работ оптимален и помогает сэкономить время и усилия. Не нужно делать штробы по полу и стенам или же вскрывать подвесной потолок что бы провести дополнительный кабель, а потом заделывать их.

Однако в мелких ремонтных работах такой вариант не всегда приемлем. Если стены достаточно ровные, то наложение толстого слоя штукатурки не подходит. К тому же, это вызовет увеличение финансовых затрат. В таком случае используют укладку проводов в штробы выполненные в стене. После этого их достаточно закрыть шпаклевкой или же штукатурной смесью на гипсовой основе поверх кабелей таким образом, чтобы его хватило для их скрытия. Как правило, толщина составляет порядка 6-7 мм.

Какой бы вариант вы не выбрали, для начала необходимо прочертить линии, по которым должен будет вестись кабель. От пола или потолка следует отмерить расстояние, при этом надо учесть толщину будущего напольного покрытия и подвесного потолка. Затем с помощью строительного уровня необходимо провести линии по намеченным отметкам. По этим линиям проставляются точки, в которых провода будут прикрепляться к стенам. Для гибкой проводки расстояние, как правило, составляет 40 см., для монолитной – 20-30 см.

Крепеж электропроводки

Для крепления кабеля к бетонной или кирпичной стене используется дюбель-хомут или UW (в просторечии, увэшка). Для крепежа проводки сечением 3х2,5 или 3х1,5 подходит крепеж с маркировкой 5/10. После того, как будет просверлено отверстие в точке крепления, необходимо обхватить провод дюбелем и вставить его в готовое отверстие. Затем усики крепежа заклинятся и кабель окажется плотно прихваченным к стене. Данный тип крепежа удобен в использовании и практичен.

Штробление стен

В тех случаях, когда на черновые стены нельзя уложить кабель, и слой штукатурки слишком тонок для скрытия проводки, необходимо штробить стены. Штроба представляет собой выемку-борозду, проделываемую в стене для укладки проводов. Рассмотрим технологию штробления.

Для начала делается разметка согласно проекту электромонтажа. После чего надо выбрать инструмент для штробления, в зависимости от того где это будет выполнятся – это может быть перфоратор с специальной насадкой для штрабления (в случаях если стены мягкие из позагребневых плит, пеноблоки либо полистиролбетонные стены), болгарка или штроборез. Чаще всего используют перфоратор с  болгаркой, но этими инструментами работать не желательно для не профессионала, во первых очень опасно, а во вторых пыли от их применения довольна много. Для этого существует спец инструмент “штроборез” в комплекте с пылесосом, поскольку электрический штроборез стоит недешево и покупать его для одноразового использования не выгодно, его лучше взять в аренду на любом строительном рынке. В крайнем случае, если длинна погонных метров для прокладки кабеля не велика, можно использовать молоток и зубило. Однако в этом случае придется затратить больше сил и времени. При работе с любым инструментом необходимо соблюдать все меры безопасности; одевать очки и спецодежду, пользоваться респиратором чтобы защитить себя от пыли, поднимаемой в процессе штробления.

Глубина выемки должна быть достаточной для укладки и полного скрытия проводки. Под розетки устанавливаются специальные коробки, для которых также вырезаются отверстия соответствующего диаметра при помощи того же перфоратора с насадкой нужного радиуса. Если вы используете болгарку, то для резки кирпича и штукатурки подойдут диски по камню, для железобетона – алмазные диски.

Вначале прорезаются две параллельные линии на необходимую глубину. Ширина штробы определяется диаметром проводов и их количеством. После того как линии будут прорезаны, необходимо сбить перемычку между ними. Делается это с помощью перфоратора или обычного долота. Из штробы следует удалить пыль и покрыть поверхность грунтовкой. Затем в подготовленное отверстие укладывается кабель и закрепляется к стене дюбель-хомутами. После этого можно заделывать штробу гипсовой смесью либо выполняется комплексная механизированная штукатурка стен.

Скрытая проводка в трубах, в кабельканалах.

Для защиты и обеспечения максимально надежной проводки используют специальные трубы, кабельканалы. Они могут быть пластиковыми, ПВХ,  металические или гофрированными. Чаще всего, такой способ монтажа проводки используется в помещениях, испытывающих на себе перепады температур или повышенную влажность. Трубы прокладываются в заранее подготовленные штробы аналогично тому, как прокладывается обычный кабель. Надо лишь учитывать, что ширина и глубина штроб будет значительно больше. После прокладки трубы крепятся металлическими скобами или увэшками. При большом диаметре трубы можно использовать быстро застывающий гипс. Он надежно фиксирует проводку и обеспечивает высокую надежность крепежа. При повреждении кабеля достаточно вынуть его из трубы и заменить.

Скрытая проводка в потолках, полах и перегородках

Если вы планируете установить подвесной потолок, то организация скрытой проводки существенно упрощается. Вам не нужно будет штробить стену, достаточно лишь спрятать провода под ГКЛ конструкцию гипсокартона или металлический каркас. Причем, можно проложить провода обычным способом или скрыть их в трубы. Последний вариант позволит обеспечить лучшую пожаробезопасность.

Проще всего когда разводка электрики по полу выполняется при заливке пола цементной стяжкой, штробить тут ничего не потребуется. Достаточно выполнить разводку по полу в гофрах грамотно, избегать не нужных перехлест соединений, это позволит не подымать уровень пола выше запланированного.  После того как разводка выполнена производится выравнивание пола цементным раствором, лучше всего для этого применить технологию “полусухая стяжка” толщина раствора над гофрами в самом высоком месте должна быть не менее 20 мм.

При монтаже деревянных полов или покрытия из гипсоволоконных плит также можно скрыть проводку достаточно легко. В лагах потребуется просверлить отверстия для прокладки кабеля. А если лаги не используются, то трубы укладываются просто на пол и закрепляются с помощью скоб. Затем поверхность закрывается тепло или шумоизоляционным материалом, можно применить керамзит по технологии Кнауф Пол. Поверх него застилается финишное покрытие, паркет, напольная плитка керамогранит, ламинат и др..

Для укладки проводов за гипсокартонные конструкции или перегородки необходимо использовать трубы либо жесткие гофрированные трубки, иначе кабель может легко повредиться. В каркасе делаются соответствующие отверстия, сквозь которые просовывается кабель. Ни в коем случае нельзя прокладывать провода поверх металлической конструкции. Это может привести к повреждению изоляции провода.

Чёрная гофра горит, а серая ломается — как я выбираю трубу для проводки и что вам нужно знать | Электрика для всех

Трубы для проводки помогают закрыть кабель от повреждений и утечек тока: гофрированные трубы удобнее прокладывать, поэтому в наше время принято сперва затягивать кабель в гофру и уже потом размещать за подвесным потолком, в полу или в перегородках.

А вот чем отличается чёрная гофра от серой – вопрос интереснее, так как не все знают, что разница между ними не только в цвете – они сделаны из разных материалов: серая из ПВХ, а чёрная из полиэтилена. В чём тут хитрость и почему серая гофра бывает лучше чёрной – я расскажу дальше, это интересно и важно знать.

Два материала – два назначения и при чём тут целлофановый пакет

Одноразовый пакет из прозрачной плёнки применяется всеми и везде – раньше их называли «целлофановыми», но это ошибочное название, на самом деле целлофан достаточно дорогой и уже давно устаревший материал, а пакетики были и есть – из копеечного полиэтилена.

Если вы не пробовали поджигать эти пакеты в детстве, как я, то наверняка видели, как это делают другие – он горит достаточно быстро, с чёрным едким дымом и горящими каплями.

Маркировка на бухте чёрной гофры ПНД

Маркировка на бухте чёрной гофры ПНД

Чёрная гофра сделала из точно такого же полиэтилена, только с чёрным красителем. Его ещё называют «полиэтилен низкого давления» (ПНД), чтобы отличить от дорогого и очень прочного полиэтилена высокого давления, который применяется в кабелях высокого напряжения.

Если поджечь чёрную гофру она будет гореть точно так же, как тот пакетик – ей даже можно топить костёр, если вы не боитесь токсичного и чёрного дыма. Но есть и важное преимущество – полиэтилен очень прочный, так что даже если наступить на такую трубу, она помнётся, но останется целой. А ещё он выдерживает ультрафиолет Солнца и даже прокладку под землёй и не трескается.

Отсюда правила – чёрная гофра применяется только:

— для заливки в бетонную стяжку пола;

— для скрытой проводки в негорючей стене, например в штробе кирпичной или бетонной перегородки;

— для прокладки под землёй – полиэтилен стоек и к химическим воздействиям.

Жёсткие трубы из ПВХ

Жёсткие трубы из ПВХ

Серая гофра сделала из поливинилхлорида (ПВХ), как и изоляция проводов и кабелей и гораздо менее прочная. Её даже можно порвать руками. Но в плане горючести она превосходит ПНД «на голову» — даже в открытом пламени она горит очень неохотно, а если убрать источник огня то сразу гаснет, оставляя лишь обугленный кусок.

Поэтому для проводки в деревянных домах, за подвесными потолками или по стенам зданий, где есть опасность возгорания (сайдинг и тому подобное) можно применять только серую ПВХ гофру. Это очень важное правило, о котором нельзя забывать, а если ваш электрик о нём не знает, велика вероятность, что он совершенно не в теме и его нужно попросить «на выход».

Маркировка на бухте серой гофры

Маркировка на бухте серой гофры

Кстати, провод СИП, которым тянутся воздушные линии в деревнях и осветительные – в городах и на шоссе имеет изоляцию из полиэтилена, потому что она стойка к солнечному свету — но очень и очень огнеопасна. Поэтому провод СИП ни в щитки ни, тем более, в дома – не заводится!

Спасибо, что дочитали – ставьте лайк и делитесь статьёй с друзьями – это важно знать для защиты от пожара.

Электропроводки под стяжкой в трубах



При использовании неметаллических труб перед монтажом электропроводки желательно изучить требования пунктов 3.50… 3.55 СНиП 3.05.06-85 (данный СНиП сейчас зарегистрирован как СП 76.13330).  Эти пункты показаны на Рис.1.

Пластиковые трубы. Нормы прокладки

Рис. 1 Пункты 3.50… 3.55 СНиП 3.05.06-85

     Из пункта 3.52 следует, что в местах пересечения труб защитный слой бетонного раствора не требуется. Но это касается труб с кабелями. Защитный слой бетонного раствора при пересечении труб с кабелями и труб отопления нормами не оговаривается. Но, следует иметь в виду, что нагрев жил кабеля вследствие близкого расположения относительно труб отопления, приводит к уменьшению допустимого длительного тока (это описано в статье Выбор сечения кабелей). Поэтому теплоизоляция труб отопления и слой теплоизолятора между трубами должны выбираться максимальными, конечно в пределах разумного, так как это увеличивает требуемую высоту стяжки.

     На Рис.2 показаны трубы с кабелями и трубы отопления жилого помещения. Трубы отопления использованы из материала на основе полиэтилена и по всей длине имеют теплоизоляцию. В местах пересечения кабелей с отопительными трубами видна дополнительная теплоизоляция.

Электропроводка в стяжке

Рис.2 Трубы перед заливкой стяжки

     На Рис. 3 показано, как можно надежно закрепить трубы. После крепления труб на план наносят отметки расстояний от труб до стены. Это всегда необходимо делать, так как впоследствии может возникнуть необходимость выполнения отверстий в полу, для крепления какой либо мебели.

Крепление труб

Рис. 3 Крепление труб

     Трубы ПНД, как правило, не позволяют вывести кабель на стену, так как минимальный радиус их изгиба велик. Для перехода на стену используют легкие ПВХ гофрированные трубы, которые стыкуют с ПНД трубой вблизи от стен. Место стыка должно быть надежно загерметизировано.

     Кабели систем безопасности здания прокладывают отдельно от остальных кабельных линий.

Виктор  Чернов

К ОГЛАВЛЕНИЮ (Все статьи сайта)

06.03.2016

Правила прокладки кабелей и проводов. Виды электропроводки.

Март 17, 2014

Электропроводка и ее соединения

25302 просмотров

В своем доме, квартире или гараже проштробить, проложить своими руками новые или заменить старые электрические кабели или провода не будет сложно и тяжело выполнить большинству людей. Но что бы электропроводка служила долго, безотказно и была безопасной- необходимо знать и соблюдать некоторые правила и нормы электромонтажа.

Я, исходя из своей многолетней практики электрика, постараюсь изложить все кратко и самое основное, что касается прокладки кабелей. Обязательно прочтите до конца. Ближе к которому Я расскажу о видах электропроводки.

Какие предъявляются требования к монтажу электропроводки?

  1. Любые электромонтажные и электроремонтные работы всегда начинаются с отключения соответствующего автомата или выкручивания пробок. Да же профессиональные электрики только в исключительных случаях работают без снятия напряжения.
  2. Самое главное, что бы распределительные коробки, в которых соединяются электрические провода или кабели, были всегда легко доступны. Не вздумайте их замазывать или прятать за подвесным или натяжным потолком. При необходимости ремонта Вам понадобится доступ к ним.
  3. Любые находящиеся под напряжением, оголенные провода или металлические части розеток, выключателей и т. п.- должны быть закрыты или заизолированы. Если необходимо откусить и замазать электрический кабель- обязательно откиньте его концы в ответвительной коробке.
  4. Не рекомендую использовать провода при электромонтаже, а только кабель с негорючей изоляцией марки ВВГнг для под штукатурку, а для открытой прокладки в трубах, коробе и т.  д. — не выделяющий дым марки ВВГнг- LS. Подробнее о применяемых марках кабелей.
  5. Запрещено монтировать электрические кабель или провода  непосредственно по горючему основанию из дерева и т. п. Разрешено прокладывать в таких случаях только в металлических трубах или металорукаве.
  6. Все проходы через стены должны выполняться в трубах с заделкой раствором, который будет легко при необходимости достать.
  7. По евро нормам выключатели устанавливаются на высоте 90 сантиметров от пола со стороны ручки для открытия дверей. Розетки устанавливаются на высоте 30 сантиметров.
  8. Все трассы электрических кабелей должны проходить не ниже 15 см. от  потолка.
  9. Линии электропроводки должны идти не ближе 10 сантиметров до угла помещения, дверного или оконного откоса.
  10. Распаячные коробке в комнате ставятся на уровне прохождения кабельных трасс под потолком над выключателями.
  11. От одной розетки можно напрямую запитать другую, но не подключайте таким способом больше четырех.
  12. Запомните, а лучше запишите на бумаге с привязками места прохождения электропроводки. Что бы потом не пробить ее при просверливании или забивания гвоздя в стену.
  13. Запрещено штробить потолок и несущие колонны и стены.
  14. Для ванной и других помещений с повышенной влажностью действуют определенные ограничения по установке розеток, выключателей и др. Подробнее об этом читайте на этой странице.
  15. При прокладке кабеля важно особое внимание обратите на третий заземляющий проводник, который идет и подключается отдельно от Ноля. Все металлические корпуса электроприборов должны быть заземлены.
  16. Если в местах  открытой прокладки электрического кабеля возможно получение механических повреждений,  то позаботьтесь о его защите, используйте для этого короб или трубу.
  17. Если Вы решили добавить или переделать только небольшой участок электропроводки в доме или квартире- будьте аккуратны не повредите уже проложенные провода. Если все же повредите, тогда меняйте целиком линию от коробки до светильника или розетки. Соединения проводов разрешены только в распределительных коробках.
  18. Если у Вас проводка выполнена в трубах в полу или стенах панельного дома тогда используйте их для перетягивания электрических проводов или добавления или переноса розетки.
  19. Крепить к стене или в штробе кабель необходимо через каждые 40-60 сантиметров.
  20. Вся бытовая техника и электроприборы подключаются от розетки только гибким электрокабелем марки ПВС.

Виды электропроводки.

В домах и квартирах используется скрытая электропроводка, которая идет под штукатуркой или в трубах внутри стен, потолков и полов.

В гаражах, подвалах, технических помещениях электрические кабели прокладываются открыто или в коробе (трубе) непосредственно по стене. В таких помещениях нет необходимости затрат на устройство штроб. Да и в будущем облегчается процесс замены и поиск неисправности. Красиво получается при открытой электропроводке, если спрятать электрический кабель  в ПВХ короб, который можно замаскировать, покрасив в цвет стены.

Следует учитывать сечение кабеля при электромонтаже. Медный кабель в доме или квартире сечением 1.5 лизиметров квадратных выдерживает максимальную нагрузку до 3.5 Киловатт, а 2.5- до 5 кВт.

Центр обслуживания взрослых и общественных услуг

Регистрационная информация

Технологии кондиционирования воздуха, охлаждения и обогрева

Студенты получат введение в теорию охлаждения и кондиционирования воздуха и научатся определять и понимать функции электрических компонентов, органов управления, клапанов, компрессоров и испарителей. Их проинструктируют по сборке систем, поиску и устранению неисправностей, ремонту и замене деталей для кондиционеров, систем кондиционирования воздуха и льдогенераторов, а также по изучению теории систем отопления, а также по установке и ремонту газовых и жидкотопливных систем, котлов, горелки и системы отопления. Эти курсы включают в себя установку кондиционеров и обогревателей в типовых домах. Эта интенсивная дневная программа обучения для взрослых разработана как предварительная подготовка или обучение механику. Студенты будут подготовлены к работе на уровне ученика.

Утвержденный EPA сертификационный экзамен по переходу и восстановлению хладагента (основной, I, II, III и универсальный), расходные материалы и набор инструментов включены. Учащиеся, не сдавшие часть экзамена, могут запланировать повторный тест за дополнительные 50 долларов США при следующем предложении.

В комплекте: сертификационный экзамен по переходу и восстановлению хладагента, одобренный EPA (основной, I, II, III и универсальный), расходные материалы, набор инструментов

Право на отраслевую сертификацию: EPA National

Кондиционирование воздуха и охлаждение 1

Изучите теорию охлаждения и кондиционирования воздуха, включая все аспекты цикла охлаждения и кондиционирования воздуха, включая типы хладагентов и их использование.

КОНДИЦИОНИРОВАНИЕ ВОЗДУХА И ОХЛАЖДЕНИЕ 2

Продолжайте свое обучение, уделяя особое внимание базовой теории электротехники, включая цепи низкого и высокого напряжения и электрические элементы управления, такие как пускатели, таймеры, контакторы, термостаты, ТРВ, осушители и реле.

Кондиционирование воздуха и охлаждение 3

Соберите работающую систему охлаждения со всеми электрическими компонентами и платой низковольтного кондиционера. Это практическое обучение включает в себя сборку труб и труб, а также обучение резке, развальцовке и пайке медных труб.

Кондиционирование воздуха и охлаждение 4

Узнайте о кондиционерах, системах кондиционирования воздуха и льдогенераторах в рамках углубленного практического обучения.Механики HVAC должны подготовиться к получению сертификата по сбору и переработке хладагентов.

Сертификация перехода и восстановления хладагента

Подготовьтесь к сертификации по регенерации и переработке хладагентов, включая сертификационный экзамен, одобренный EPA. В стоимость обучения входит стоимость теста. Учащиеся, не сдавшие первоначальный экзамен, могут пройти повторное тестирование за дополнительные 50 долларов при следующем предложении.

Право на отраслевую сертификацию:   Сертификация EPA (Core I, II, III или универсальная)

Ремонт масляной горелки

Изучение поиска и устранения неисправностей, обслуживания и ремонта масляных горелок, включая инструкции по основным системам, электрическим требованиям, простым элементам управления, способам установки и мощности горелок.

Поиск и устранение неисправностей/ремонт систем отопления

Изучите основные системы отопления, электрические требования, простые элементы управления, способы установки и мощность горелок в дополнение к компонентам системы, поиск и устранение общих проблем системы и методы, необходимые для поддержания систем отопления с максимальной производительностью и эффективностью.

Практика правильного заземления и соединения домашней электропроводки

Объяснение соединения и заземления

Все домашние электрические системы должны быть соединены и заземлены в соответствии со стандартами. Это влечет за собой две задачи: во-первых, металлические водопроводные и газовые трубы должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главному электрическому щиту. Во-вторых, главный электрический щит должен быть заземлен на заземляющий электрод, такой как заземляющий стержень или стержни, вбитые в землю рядом с фундаментом вашего дома.

Надлежащая практика заземления и соединения домашней электропроводки (фото предоставлено с сайтаинспекцииnews.net)

Несмотря на то, что система трубопроводов соединена с землей через ваш главный электрощит, заземление панели и соединение трубопроводов не связаны между собой, когда речь идет о функция .Заземляющий провод, идущий от электрического щитка к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Проволока, которая соединяет ваши металлические трубы, предназначена для предотвращения, и они становятся важными только в том маловероятном случае, когда электрический проводник подает напряжение на трубу. В этом случае правильное соединение системы трубопроводов гарантирует, что ток не останется в системе, где он может привести к поражению электрическим током любого, кто прикоснется к части системы, например, к ручке крана.

Склеивание выполняется относительно эффективно на водонагревателе, как и на газовых и водопроводных трубах.

Газовая труба в старых домах обычно стальная или медная. Точка присоединения этих труб может находиться в любом доступном месте, например, у водонагревателя или у газового счетчика. Газовая труба в некоторых новых домах представляет собой гибкий материал, называемый гофрированной трубкой из нержавеющей стали (CSST) .

Точка соединения для CSST должна быть на первом отрезке стальной или медной трубы, где газ входит в дом.Это связано с тем, что молния может пробить дыры в CSST, что приведет к утечке газа.

Пара металлических заземляющих стержней длиной 8 футов вбита в землю рядом с вашим домом, чтобы обеспечить путь к земле для вашей домашней электропроводки.

Как склеить металлические трубы | 6 шагов

Шаг № 1

Определите номинальную силу тока вашей электросети, взглянув на ваши главные выключатели. Сила тока в системе (обычно 100 или 200 ампер) определяет требуемый калибр нужного вам соединительного провода. Медного провода №4 достаточно  для работы с током не более 200 ампер .

Меньший и менее дорогой медный провод разрешен для услуг от 100 до 175 ампер . Уточните у своего инспектора по электрике, хотите ли вы использовать провод меньше 4-го размера.

Определите номинальную силу тока

Шаг № 2

Проложите соединительный провод от точки рядом с водонагревателем (удобное место, если у вас газовый водонагреватель) до точки выхода, где провод можно соединить с заземляющим проводом. что ведет к внешним заземляющим электродам. Это часто делается на сервисной панели.

Проложите этот провод так же, как и любой другой кабель, оставив примерно от 6 до 8 футов провода на водонагревателе . Если вы пропускаете этот провод через потолочные балки, просверлите отверстие 1⁄2″ как можно ближе к центру, чтобы не ослабить балку. Скрепите проволоку через каждые 2 фута, если она проходит параллельно балкам.

Проложите соединительный провод

Шаг №3

Установите хомуты заземления на каждую трубу (горячее водоснабжение, холодное водоснабжение, газ), примерно на фут выше водонагревателя.Не устанавливайте хомуты рядом с соединением или коленом, так как затягивание хомутов может сломать или ослабить паяные соединения. Также убедитесь, что на трубах нет краски, ржавчины или любых других загрязнений, которые могут помешать хорошему чистому соединению.

Не затягивайте зажимы слишком сильно. Используйте хомуты, совместимые с трубой, чтобы избежать коррозии. Используйте медные или латунные хомуты на медной трубе. Используйте латунные или стальные хомуты на стальной трубе.

Установите зажимы заземления трубы

Шаг № 4

Протяните провод заземления через каждое отверстие для провода зажима, а затем затяните зажимы на проводе. Не обрезайте и не сращивайте провод: один и тот же провод должен проходить через все зажимы.

Проложите заземляющий провод

Шаг № 5

На панели отключите главный выключатель. Откройте крышку, отвернув винты, и отложите крышку в сторону. Протяните заземляющий провод через небольшое отверстие диаметром 3⁄8″, предусмотренное в задней части панели сверху или снизу.

Обычно вам придется выбить заглушку из этого отверстия, поместив отвертку снаружи и постукивая молотком. Убедитесь, что заземляющий провод не соприкасается с шинами в середине панели или любой из клемм нагрузки на автоматических выключателях .

Протяните заземляющий провод через небольшое отверстие диаметром 3⁄8″, предусмотренное в направлении задней части панели вверху или внизу.

Шаг № 6

Найдите открытое отверстие на шине заземления и нейтрали и вставьте заземляющий провод. Эти отверстия достаточно велики, чтобы вместить до # провода 4 AWG , но иногда это может быть сложно. Если у вас возникли проблемы с проталкиванием проволоки, обрежьте немного проволоки с конца и попробуйте с чистым отрезанным куском.Закрепите установочный винт на выступе.

Установите на место крышку панели и снова включите главный выключатель.

Найдите открытое отверстие на шине заземления и нейтрали и вставьте заземляющий провод

Советы по заземлению главной сервисной панели

Нейтральный и заземляющий провода не должны подключаться к одной и той же шине в большинстве дополнительных панелей. Шина заземления должна быть подключена к шкафу подпанели.

Нейтральная шина не должна соединяться со шкафом вспомогательной панели.

Совет №1 по заземлению главной сервисной панели

Металлический кабелепровод должен быть физически и электрически соединен со шкафами панели. В некоторых случаях может потребоваться соединительная втулка, если не вся выбивная заглушка удалена.

Совет № 2 по заземлению главной сервисной панели

Установка заземляющего стержня

Заземляющий стержень является неотъемлемой частью системы заземления. Его основная функция заключается в создании пути к земле для электрического тока, такого как молния, скачки напряжения в сети и непреднамеренный контакт с линиями высокого напряжения. Если вы модернизируете свою электрическую службу , вам, вероятно, потребуется модернизировать заземляющий провод и стержни, чтобы они соответствовали коду .

Внимание! В разных муниципалитетах действуют разные требования к заземлению, поэтому обязательно проверьте, прежде чем пытаться сделать это самостоятельно. Звоните, прежде чем копать! Убедитесь, что область, где вы будете устанавливать заземляющие стержни, свободна от каких-либо подземных коммуникаций.


Тренируйтесь!

Ваши выключатели (включая главный) необходимо «проверить» один раз в год, чтобы обеспечить надлежащее механическое функционирование. Просто выключите их, а затем снова включите. Удобное время для выполнения упражнения — переход на летнее время, когда вам все равно нужно будет сбросить все ваши часы.


Как установить систему заземляющих электродов

Шаг №1

Начните с покупки двух стальных заземляющих стержней с медным покрытием диаметром 5/8″ и длиной 8 футов . Заземляющие стержни имеют приводную точку на одном конце и ударную поверхность на другом конце.

Начните с покупки двух стальных заземляющих стержней с медным покрытием

Шаг № 2

Просверлите отверстие диаметром 5⁄16″ в краевой балке вашего дома , как можно ближе к основной сервисной панели снаружи дома выше уровень земли не менее 6″ .

Просверлите отверстие диаметром 5⁄16″ в краевой балке вашего дома

Этап №3

Примерно в футе от фундамента дома, Вбейте в землю один заземляющий стержень пятифунтовой кувалдой . Если вы столкнулись с камнем или другим препятствием, вы можете ударить по заземляющему стержню под углом, не превышающим 45°.

Привод до только 3″ или 4″ стержня над землей . Отмерьте не менее 6 футов от первого заземляющего стержня и вбейте другой.

Примерно в футе от фундамента дома вбейте в землю один заземляющий стержень пятифунтовой кувалдой

Шаг № 4

Пропустите неизолированный медный провод № 4 от заземляющей шины на главной сервисной панели через отверстие в краевой балки и снаружи дома, оставив достаточно провода, чтобы соединить два заземляющих стержня вместе.

Проложите неизолированный медный провод №4 от шины заземления к главной сервисной панели

Шаг №5

Используя латунный зажим, обычно называемый желудем, подсоедините провод к первому заземляющему стержню, натянув провод так, чтобы он не провисал существует . Продолжайте тянуть провод, чтобы добраться до второго заземляющего стержня, создавая непрерывное соединение.

Используя латунный зажим, обычно называемый желудем, подсоедините провод к первому заземляющему стержню

Шаг #6

Подсоедините второй заземляющий стержень с другим желудем к неразрезанному заземляющему проводу, предварительно протянутому через первый желудь. Обрежьте лишнюю проволоку.

Подсоедините второй заземляющий стержень с другим желудем к неразрезанному заземляющему проводу

Шаг № 7

Выкопайте несколько дюймов вокруг каждого стержня, чтобы создать зазор для пятифунтовой кувалды. Создание неглубокой траншеи под заземляющим проводом между стержнями также является хорошей идеей. Забивайте каждый стержень кувалдой, пока верхняя часть стержня не окажется на несколько дюймов ниже уровня грунта.

Забивайте каждый стержень кувалдой до тех пор, пока верхняя часть стержня не окажется на несколько дюймов ниже уровня земли.

Шаг № 8

Введите герметик в отверстие в ободной балке как с внутренней, так и с внешней стороны.

Введите герметик в отверстие в краевой балке как с внутренней, так и с внешней стороны.

Советы по заземлению.

Советы по заземлению #1

Кусок арматурного стержня, заключенный в бетонный фундамент, является обычным заземляющим электродом в новом строительстве. Называется уфер, электрод должен быть арматурным стержнем № 4 или больше и иметь длину не менее 20 футов.длинная. (Показано перед заливкой бетона.)

Советы по заземлению #2

Справочник // Полное руководство по электропроводке от Black+Decker

10 лучших электрических кабелепроводов, проверенных и оцененных в 2022 г.

Я встречал многих людей, которые не задумывались о том, какие каналы они будут использовать для своих электромонтажных и электрических проектов. Они подумают, что любой трубы более чем достаточно для работы, но по моему опыту это не так.

Как электрик, я понял, что тип и материал, который вы используете для защиты вашей проводки, имеют важное значение для безопасности и долговечности.Вы должны использовать лучший электрический кабель, подходящий для применения. Универсальных трубок не существует; вы должны знать спецификации, необходимые для получения наиболее экономичного решения для вашего проекта.

Чтобы помочь вам в этом, я сделал обзор десяти отличных проводников, с которыми я раньше работал. Они имеют различное применение — внутреннее, наружное, жилое, офисное, коммерческое и даже промышленное. Я делюсь своими мыслями о них ниже, чтобы помочь вам сделать правильный выбор.

Лучшие обзоры электрических кабелепроводов

1. Герметичный комплект кабелепровода 8431KIT

Я наткнулся на набор для проверки пломб, когда у меня был проект по установке освещения на животноводческой ферме. Как вы знаете, сараи на самом деле не самые водонепроницаемые места, поэтому мне нужно было убедиться, что моя электропроводка не восприимчива к влаге. По этой причине я выбрал этот неметаллический и непроницаемый для жидкости гибкий электрический кабель.

Одна из главных вещей, которые мне нравятся, это то, что он на 50% легче, чем другие металлические трубы, с которыми я работал.Его внутренняя поверхность гладкая, что позволяет мне легко вставлять проводку, если мне нужно внести некоторые изменения. Он также не имеет острых краев или заусенцев, которые могут повредить установку, что позволяет мне работать быстрее.

Поскольку этот кабелепровод изготовлен из неметаллического материала, он не подвержен коррозии. Что еще более впечатляет, так это то, что кабелепровод также устойчив к истиранию, маслу и кислоте. Он разработан специально для суровых условий и защитит электрическую проводку внутри, несмотря на неправильное обращение.

Примечательно, что такой прочный продукт является гибким и легко настраиваемым. Используя резак для ПВХ, я могу без проблем подогнать трубу нужной длины. Кроме того, установить его в ограниченном пространстве не составляет труда — мне не нужно бороться с ним только для того, чтобы установить его на место.

Все это делает проводку быстрой задачей – проводка в этом сарае заняла у меня всего полдня. Обратите внимание, однако, что металлические кабелепроводы все еще более прочные, поэтому, если проводка находится рядом с зоной с интенсивным движением, подверженной ударам, я бы не рекомендовал это.

Плюсы

  • На 50 % легче металлических труб
  • Гладкая внутренняя поверхность без острых краев и заусенцев
  • Стойкий к коррозии; устойчив к истиранию, маслу и кислоте
  • Гибкая и простая настройка длины
  • Экономия времени на установку

Минусы

  • Менее прочный, чем металлический кабелепровод

Если вы прокладываете проводку в закрытом помещении, подверженном влиянию погодных условий, использование этого кабелепровода имеет смысл.Он водонепроницаем и устойчив к коррозии, но я бы не стал использовать его в месте, где вероятность его повреждения выше.

2. Электропровод Alex Tech

Однажды специалист по системам вентиляции и кондиционирования направил меня на работу, где совершенно исправный охлаждающий блок случайным образом включался и выключался. После первоначального осмотра он обнаружил, что проблема заключалась в розетке электроприбора — кабель ЕМТ, который использовал предыдущий установщик, проржавел насквозь, а электропроводка отсоединилась.

Я переустановил проводку, а затем заменил корродированный кабелепровод на кабелепровод Alex Tech Split Loom. Толстых стенок гибкой трубки более чем достаточно, чтобы обеспечить полную защиту существующей проводки.

Кроме того, конструкция раздельного ткацкого станка идеальна, потому что мне не пришлось полностью переделывать проводку системы. Я просто проложил кабели в разветвлении, и все готово!

И хотя он не сделан из металла, материал, использованный Alex Tech, достаточно прочен, чтобы противостоять истиранию без повреждений.Я уверен, что даже самые голодные мыши не смогут прогрызть этот канал.

В целом, я впечатлен его материалом и конструкцией. Он не такой мягкий, как типичный сплит-ткацкий станок, который я вижу на рынке. Он более твердый и не сминается и не складывается во время установки. Таким образом, его можно использовать в жилых, офисных и даже промышленных помещениях.

Если есть одно но — хотя он хорошо переносит низкие температуры, похоже, он не так сильно выдерживает нагрев двигателя. Я протестировал его для использования в проекте автомобиля, над которым работал, и он разрушился после тридцати минут работы двигателя.

Плюсы

  • Толстые стенки обеспечивают полную защиту
  • Раздельная конструкция упрощает установку на существующую проводку
  • Прочный и устойчивый к истиранию
  • Твердый и быстро не колышется
  • Может использоваться в жилых, офисных и даже промышленных помещениях

Минусы

  • Не предназначен для защиты от нагрева двигателя

Если вам нужно заменить кабельные каналы, то это быстрое решение для вас.Он надежен и защитит вашу проводку — и вам не нужно полностью заменять электрическую систему, чтобы защитить ее с помощью этого кабелепровода.

3. Nippon America LM-BK-14 Кабелепровод

Пару месяцев назад я установил новые динамики в проектную машину, о которой упоминал в прошлом обзоре. Трубы, которые были у меня в магазине, были плохими; они либо слишком большие, либо выйдут из строя от жары. Хорошо, что я наткнулся на кабельный канал Nippon America ¼”.

Я попробовал это решение для защиты проводки динамиков, и до сих пор я был впечатлен! Мне понравился его легкий и гибкий полиэтиленовый материал, который упростил установку.Это, а также его конструкция с раздельным ткацким станком, сделали замену кабелепровода в моем автомобиле легкой задачей.

Конструкция из гофрированных трубок также обеспечивает превосходную защиту от постоянного истирания или вибрации, что идеально подходит для применения в автомобилестроении. Я чувствую себя уверенно, используя это в своем проектном автомобиле, зная, что это защитит мою внутреннюю проводку от ежедневного износа.

Кроме того, этот кабелепровод предназначен для защиты автомобильной проводки от проколов, влаги и даже соли и ультрафиолетовых лучей. Я знаю, что он выдержит суровые условия ежедневной езды на моей машине в любое время года. Это идеальный внешний электрический кабель, который защитит чувствительную проводку вашего автомобиля.

Однако этот канал может быть тоньше, чем ожидали некоторые пользователи. Но, к счастью, моих потребностей хватило. Просто убедитесь, что трубопровод с такими размерами будет вам полезен.

Плюсы

  • Изготовлен из высококачественного полиэтилена
  • Легкий и гибкий, что упрощает установку
  • Обеспечивает превосходную защиту от постоянного истирания или вибрации
  • Стойкость к проколам, воздействию влаги, соли и ультрафиолетовых лучей
  • Выдержит суровые условия ежедневного вождения в любое время года

Минусы

  • Немного тоньше, чем ожидалось

Если у вас есть автомобиль, который нуждается в дополнительной защите проводки, я бы посоветовал выбрать этот продукт.Просто убедитесь, что вы не пересекаете с ним реки, так как этот канал не является водонепроницаемым.

4. Герметичный 85126 Предварительно собранный штырь

Моя жена попросила меня превратить мой старый, неиспользуемый сарай для инструментов в мини-офис, потому что она и трое ее друзей начали онлайн-предприятие. В этом месте требовалась новая проводка от основной цепи дома, поскольку существующая электрическая система не могла справиться с системой HVAC, которую я собирался установить.

Для этого проекта я использовал предварительно собранный комплект штырей Seal Proof — он был специально разработан для наружных блоков кондиционирования воздуха и других энергоемких приборов, поэтому он идеально подходил для моих нужд.Мне он нравится, потому что он поставляется в комплекте с необходимыми аксессуарами для установки и использования.

Подробно, в упаковке находится провод с рейтингом 10/3 UL, которого более чем достаточно для удовлетворения моих требований. Он имеет водонепроницаемые соединительные винты на обоих концах кабелепровода, обеспечивая полную герметизацию и защищая электрическую систему от проникновения воды и влаги.

Помимо удобства, предлагаемого полным комплектом, кабелепровод также устойчив к коррозии и маслам. Он не пострадал, когда я случайно наехал на него тяжелой тачкой.И даже после нескольких месяцев дождя и солнца, а также одного урагана, он хорошо противостоял непогоде. Я даже не вижу признаков повреждения ультрафиолетом и солнечным светом.

Обратите внимание, что этот элемент немного дороже по сравнению с другими типами электрических кабелепроводов. Тем не менее, время, усилия и деньги, которые я сэкономил на покупке отдельных компонентов и соединении их вместе, более чем компенсируют разницу в цене.

Плюсы

  • Предназначен для кондиционирования воздуха и других энергоемких приборов
  • Поставляется в виде полного комплекта с основными аксессуарами
  • Водонепроницаемые соединительные винты защищают от воды и влаги
  • Коррозионностойкий и маслостойкий рукав
  • Прочный и стойкий к непогоде

Минусы

  • Немного дороже по сравнению с другими типами труб

Если вы хотите установить наружную проводку и сделать это быстро, то этот вариант для вас. А поскольку он поставляется в виде упаковки, вы можете быть уверены, что все его компоненты идеально подходят друг к другу, обеспечивая герметичность и водонепроницаемость.

5. Электропровод WL-BK-200-25 Трубопровод

Этот кабелепровод Electriduct был блестящим выбором, когда я прокладывал электрические кабели в крытом детском игровом парке. Парк занимал полый потолок внутри торгового центра. Это немного эстетическая проблема, потому что игровые парки полагаются на привлечение клиентов. У них не было бюджета на установку подвесного потолка, но кабель Electriduct стал неожиданным решением.

Этот трубопровод имеет десять цветовых вариантов, которые дополняют тематику парка. Но более того, он сделан из полиэтилена отличного качества. Его материал обеспечил превосходную защиту электрической системы парка, а его цвет гарантировал, что он будет гармонировать с их дизайном и тематикой.

Мне также нравится, что Electriduct гибкий и простой в установке. Его раздельная конструкция означает, что мне не пришлось переделывать всю систему — мне просто нужно было обрезать кабелепровод по размеру, а затем вставить существующую проводку через разъем.Это позволило мне закончить работу в рекордно короткие сроки, порадовав моего клиента и получив приятный бонус.

Я также заметил, что он рассчитан на температуру до 200 градусов по Фаренгейту. Это делает его пригодным для других применений, например, в автомобилестроении и промышленности. Однако я еще не пробовал использовать этот пункт в этих настройках.

Вы просто должны принять к сведению, что если у вас есть бюджет, то это, вероятно, не для вас. Его цветовые варианты предлагаются по более высокой цене, но это все же намного дешевле, чем установка полного подвесного потолка для моего клиента!

Плюсы

  • Предлагается в десяти различных цветовых вариантах
  • Изготовлен из полиэтилена отличного качества
  • Обеспечивает превосходную защиту электрических проводов
  • Раздельная конструкция упрощает установку
  • Рабочая температура до 200 градусов по Фаренгейту

Если вам нужен уникальный кабелепровод, который защитит вашу электрическую систему, вам следует выбрать этот продукт. Несмотря на дополнительную стоимость, эстетика, которую он обеспечивает, делает его отличным выбором для открытых участков вашей электропроводки.

6. Southwire 55082121 Алюминиевый трубопровод

При установке коммерческой и промышленной пожарной сигнализации я предпочитаю гибкий алюминиевый кабелепровод Southwire. В то время как в большинстве металлических кабелепроводов используется оцинкованная сталь, этот изготовлен из алюминия, что делает его легче без ущерба для его долговечности.

Кроме того, обычная сталь теряет свою прочность при понижении температуры.По этой причине я не рекомендую использовать стальные трубы для неотапливаемых помещений. Однако алюминий ведет себя иначе, чем сталь: его прочность увеличивается при более низких температурах, что делает его идеальным даже для применения в холодном климате.

Больше всего в этом предмете мне нравятся две вещи: его гибкая конструкция и гладкая внутренняя поверхность. Это делает установку простой и понятной задачей, следуя плану и протягивая провода без заминок. Когда я использую этот трубопровод, я трачу меньше времени и сил на монтаж электропроводки.

Еще одним уникальным преимуществом является его естественная способность образовывать защитный оксидный слой при взаимодействии алюминия с воздухом. Хотя он толщиной с бумагу, он защищает от коррозии и самовосстанавливается. Это продлевает срок службы кабелепровода и защищает проводку внутри.

Однако следует отметить, что это не водонепроницаемая установка, поэтому я бы не рекомендовал использовать ее на открытом воздухе. Тем не менее, если вам требуется надежная система внутренней электропроводки, то этот канал будет отвечать всем требованиям.

Плюсы

  • Легче стали, сохраняя при этом прочность
  • Не теряет прочности при перепадах температур
  • Гибкая конструкция упрощает установку
  • Гладкая внутренняя поверхность предотвращает заедание
  • Образует защитный оксидный слой для защиты от коррозии

Минусы

  • Не рекомендуется в качестве наружного кабеля

Этот алюминиевый кабелепровод идеально подходит для установок, требующих надежности, таких как пожарная сигнализация внутри помещений. Он защитит вашу чувствительную проводку и гарантирует, что ваша система будет работать, когда это необходимо.

7. Гибкий кабелепровод Maxx Flex

Гофрированный кабелепровод Maxx Flex

идеально подходит для использования в домашних условиях внутри помещений. Это полезно для приложений, которые не испытывают большого износа и злоупотреблений, и предлагает лучшее соотношение цены и качества, особенно когда мне не нужна защита для тяжелых условий эксплуатации.

Материал, который они использовали, полиэтилен низкой плотности или LDPE, выдерживает случайные брызги кислот и растворителей.Примечательно, что труба не разрывается при изгибе. Даже если чистящие средства были случайно пролиты на кабелепровод, он не повредится.

Что мне больше всего нравится в этом изделии, так это то, что Maxx Flex удалось найти баланс между гибкостью и жесткостью. Я могу легко проследить и установить этот трубопровод в самых тесных местах. Тем не менее, он не повреждается и хорошо защищает проводку внутри от сдавливания, порезов, истирания и износа.

Этот материал обеспечивает превосходную защиту широкого спектра продуктов.Я лично использую его для своего оптоволоконного подключения к Интернету, компьютерной сети, силовых кабелей, настройки домашнего кинотеатра и практически любых проводных систем, открытых в моем доме. За все годы, что я здесь живу, мне еще не приходилось сталкиваться с какими-либо проблемами с электрическими системами.

Просто имейте в виду, что он не предназначен для интенсивного использования. Если вы ожидаете, что система электропроводки будет подвергаться воздействию элементов, я рекомендую вместо этого использовать наружный кабелепровод для электрических проводов.

Плюсы

  • Отлично подходит для домашнего использования в легких и средних условиях
  • Изготовлен из полиэтилена низкой плотности и выдерживает брызги кислот и растворителей
  • Обладает лучшим соотношением гибкости и жесткости
  • Защищает кабели от сдавливания, порезов, истирания и износа
  • Различные приложения, включая настройку сети и домашнего кинотеатра

Минусы

  • Не предназначен для тяжелых условий эксплуатации

Я рекомендую этот продукт для домашнего и офисного использования, особенно если кабели не расположены в зонах сильного воздействия. Он имеет отличное соотношение цены и качества для защиты, которую он предлагает.

8. Allied 869608 Кабелепровод EMT

Если вам необходимо проложить наружный электропровод над землей, вам нужна труба, способная выдержать погодные условия. Я использовал Allied EMT Conduit несколько раз, и он всегда обеспечивает превосходную долговечность и универсальность.

Я часто выбираю эту трубу для коммерческих и промышленных зданий, а иногда даже на парковках, где проводка должна проходить по потолку или стене.

Изделие изготовлено из оцинкованной стали, что обеспечивает отличную защиту от коррозии и истирания проволоки. Он также имеет достойную защиту от атмосферных воздействий и может быть водонепроницаемым — если я правильно его установлю. Чтобы повысить коррозионную стойкость, я могу покрасить этот трубопровод слоем эпоксидной смолы или другого защитного материала.

Что мне больше всего нравится в этом, так это его грубая сила. После установки кабелепровод трудно согнуть, повредить и разрезать. Я могу положиться на этот кабелепровод, чтобы защитить провода внутри от самых суровых погодных условий и даже от случайного физического повреждения.

Я бы порекомендовал использовать этот предмет на любых крупных промышленных, коммерческих или складских проектах. Они также полезны для областей, подверженных авариям, таких как парковки. Этот проводник EMT может выдержать неправильное обращение и оставаться прочным в течение многих лет.

Одним из недостатков его прочности является сложность установки. Это не гибко, и вам нужны специальные инструменты, чтобы установить это с меньшими усилиями. Несмотря на это, защита, которую он предлагает, не имеет себе равных.

Плюсы

  • Может выдерживать длительное воздействие элементов
  • Изготовлен из оцинкованной стали для повышения коррозионной стойкости
  • Хорошая защита от атмосферных воздействий и водонепроницаемость при правильной установке
  • Может быть окрашен для дополнительной защиты
  • Жесткий для злоупотреблений в крупномасштабных промышленных, коммерческих, складских проектах и ​​т. д.

Минусы

  • Сложность установки из-за жесткости

Это вариант, который я бы выбрал для внешних надземных трубопроводов.Его чистая прочность продлит срок службы в разные сезоны и защитит вашу проводку практически от всех элементов.

9. Разъемный кабелепровод GS Power SL3-8L50

Буквально на прошлой неделе мой приятель попросил меня помочь с его грузовиком. Он хотел установить телевизор с плоским экраном сзади, поэтому я искал прочный кабельный канал. Я знал, что линия, которую я использовал для своего проектного автомобиля, не подходит для этой задачи, потому что он часто проезжает тысячи миль, потому что он дальнобойщик.Нам нужно было что-то покрепче.

Вот когда я наткнулся на этот провод GS Power. Его конструкция из полиэтилена высокой плотности делает его более прочным, чем другие варианты. Это идеально, потому что дополнительная защита от песка, соли, камней, грязи и влаги гарантирует, что моя проводка не будет повреждена в дороге. Кроме того, этот кабелепровод сводит на нет постоянную вибрацию и износ из-за постоянного движения к проводке.

Мне нравится, что компания гарантирует, что этот ткацкий станок маслобензостойкий.Это важно, особенно в автомобилестроении, потому что разливы и пары, с которыми вы сталкиваетесь при повседневном вождении, могут повлиять на прочность других кабелепроводов.

Гибкость, предлагаемая этим кабелепроводом, является первоклассной. У меня не было никаких проблем с тем, чтобы спрятать его в тесном салоне грузовика моего друга. Проблем не было вообще, а установка была прогулкой в ​​парке.

Однако за все это приходится платить. Мы потратили немалые деньги, чтобы купить лучший трубопровод для его грузовика, но поскольку этот грузовик обеспечивает ему хорошую жизнь, мы ни на чем не экономили.

Плюсы

  • Прочный кабельный канал из полиэтилена высокой плотности
  • Дополнительная защита от песка, соли, камней, грязи и влаги
  • Предотвращает повреждение проводки вибрацией и абразивным износом
  • Маслобензостойкий
  • Гибкость и простота установки

Минусы

  • Немного дороже других марок

Если вам нужен кабелепровод, способный выдержать тысячи миль езды, непрерывную вибрацию и даже случайную утечку, то я бы порекомендовал вам GS Power.

10. Гибкий разъемный кабелепровод Valmiri

Недавно я получил большое количество проектов проводки в домашнем офисе. Я просматривал материалы и наткнулся на гибкий кабелепровод с разъемными трубками Valmiri. Он привлек мой интерес, потому что он достаточно прочен, чтобы противостоять истиранию и сжатию, и в то же время достаточно гибок, чтобы его можно было туго согнуть, не повредив.

Сначала я использовал это в дополнительном офисе, который пришлось перемонтировать. Генеральный подрядчик потребовал, чтобы все линии и каналы были идеально организованы для сервера, который они собираются там разместить.И, к моему удовольствию, этот канал идеально и последовательно соответствует этому требованию.

Прост в установке, подходит для ограниченного пространства, а линии не колеблются и не закручиваются при установке. Я горжусь своей работой и слежу за тем, чтобы все было сделано идеально и геометрически — и этот канал помог мне добиться этого за меньшее время, чем обычно у меня уходит с другими брендами.

Мне также нравится, что компания предлагает варианты размеров. От ¼ дюйма до ¾ дюйма, я могу заказать нужный мне размер.Это упрощает мою работу, поскольку мне не нужно искать разные бренды для различных требований к размеру.

В целом, я нашел этот предмет отличным выбором для проектов по электромонтажу, особенно если вы работаете с моими различными линиями и цепями. Меня беспокоит только то, что это немного дорого, но инвестиции того стоят.

Плюсы

  • Прочный, устойчивый к истиранию и сжатию
  • Достаточно гибкий, чтобы его можно было туго согнуть без повреждений
  • Идеально и последовательно организует электрические линии
  • Помогает мне выполнять работу быстрее по сравнению с другими брендами
  • Доступны различные размеры

Минусы

  • Дороговато

Если у вас есть крупный проект или вы хотите произвести впечатление на своего клиента, этот проводник поможет вам в этом. Его также легко установить, что делает вашу работу более эффективной.

Как выбрать электрический кабелепровод

Доступно множество кабелепроводов, поэтому вам нужно знать, какой из них будет соответствовать вашим требованиям. Он будет установлен в помещении или на улице? Он находится в районе с интенсивным движением или скрыт от глаз? Есть ли особые требования?

Вот краткое руководство, которое вам поможет.

  • Жесткий неметаллический (ПВХ) кабелепровод – предпочтителен в случаях, когда электропроводка проходит непосредственно под поверхностью бетонных стен или пола.Его выбирают прежде всего потому, что он будет удерживать воду, которая может просочиться через стену из проводки.
  • Влагонепроницаемый гибкий неметаллический кабелепровод — этот тип кабелепровода предназначен для использования во влажных и маслянистых условиях. Это идеально подходит для промышленных и коммерческих применений, а также для влажных жилых помещений, таких как бассейны, сауны и даже приборы HVAC.
  • Влагонепроницаемый гибкий металлический кабелепровод — для применений, требующих усиленной защиты, этот кабелепровод подходит для промышленных и механических электрических систем.

Он покрыт водонепроницаемым пластиковым покрытием, которое не пропускает влагу и защищает внутренние кабели от внешних повреждений и ушибов. Это настоятельно рекомендуется, если вы прокладываете проводку рядом с тяжелой техникой.

  • Электрические металлические трубки (EMT) — могут использоваться для защиты электрических систем практически во всех областях, в том числе в местах, подверженных воздействию воды и других агрессивных паров, при условии, что они покрыты краской или другим защитным материалом. Этот канал жесткий, но его можно легко согнуть с помощью трубогиба.
  • Промежуточный металлический кабелепровод (IMC) — новый тип кабелепровода, одобренный для тех же применений, что и жесткий металлический кабелепровод. Однако он легче и проще в обработке. Этот канал предпочтительнее, чем RMC, особенно в новых проектах.
  • Жесткий металлический кабелепровод (RMC) — изготовлен из сверхпрочной оцинкованной стали, обычно предназначен для самых тяжелых условий эксплуатации. Это предназначено для областей, которые обычно подвергаются большому количеству тепла, стресса и паров. Тем не менее, это также самый тяжелый вариант на рынке.Его трудно разрезать и почти невозможно согнуть, если вы не используете механические инструменты.

Какие существуют типы трубогибов

Трубогибы

делятся на четыре основные категории: электрические, гидравлические, ручные и механические. Они отличаются тем, какую машину или двигатель они используют.

  • Электрические гибочные станки — в этих гибочных станках для гибки трубопроводов используются электродвигатели и редукторная система. Некоторые модели также имеют программируемую память, что идеально подходит для настройки нескольких труб на один и тот же угол изгиба.
  • Гидравлические трубогибы — этот инструмент почти такой же, как и предыдущий, за исключением того, что в нем используются гидравлические двигатели вместо электрических. Он предназначен для сгибания более прочных кабелепроводов, таких как RMC и IMC.
  • Ручные трубогибы – это самый маленький и простой инструмент для гибки труб. Он портативный и может использоваться в любом месте, где есть плоская поверхность или зажимное устройство для его фиксации. Изгиб осуществляется за счет грубой силы оператора. При достаточной смазке любой трубопровод можно согнуть.
  • Механические гибочные станки — эти гибочные станки похожи на ручные гибочные станки в том смысле, что они используют ручную силу для гибки трубопроводов.Однако вместо того, чтобы использовать грубую силу, они обычно используют рычаг или точку поворота, чтобы увеличить вашу силу. Это оборудование, как правило, необходимо монтировать на фиксированном основании для безопасного изгиба.

Использование металлических или пластиковых кабелепроводов

Это частый вопрос, который задают многие: какую трубу выбрать металлическую или ПВХ? Правда в том, что на это нет единого ответа. Как я уже говорил ранее, вы должны знать, какой материал будет более выгодным в данной ситуации.

Выбор между EMT и трубой из ПВХ зависит от того, собираетесь ли вы использовать ее под поверхностью цементной стены или пола или собираетесь установить ее на потолке и между стеновыми панелями.

Также в некоторых случаях использование труб из ПВХ не допускается. В таких случаях у вас нет другого выбора, кроме как использовать стальные или алюминиевые трубы для обеспечения безопасности вашей установки.

Заключение

Вы должны знать, когда использовать кабелепровод для электропроводки, а когда нет. Это позволяет вам принять оптимальное решение относительно бюджета вашего проекта. Если вы спросите, когда требуется кабелепровод для электрических систем, ответ будет таков: каждый раз, когда ваша проводка подвергается риску повреждения и воздействия, у вас должна быть трубка для нее.

При выборе наилучшего электрического кабелепровода перечисленные выше варианты, безусловно, помогут выполнить требуемую работу. Если вы знаете свои требования к , вы можете разумно выбрать правильный тип кабелепровода.

Электрические кабелепроводы, Пластиковые кабелепроводы для электроустановок, Системы кабелепроводов

Электрический кабелепровод представляет собой трубу, используемую для защиты и прокладки электропроводки в здании или нестроении. Электропроводка может быть изготовлена ​​из металла, пластика, волокна или обожженной глины.Большинство трубопроводов являются жесткими, но для некоторых целей используются гибкие трубопроводы.
Трубопровод обычно устанавливается электриками на месте монтажа электрооборудования. Его использование, форма и детали установки часто определяются правилами электропроводки, такими как Национальный электротехнический кодекс США (NEC) и другие строительные нормы и правила. Электрические кабелепроводы и фитинги

могут помочь с вашим оборудованием VAC, станками, морским оборудованием, двигателями и средствами управления, полиграфическим оборудованием, насосами, холодильным оборудованием, трансформаторными соединениями, наружным освещением, автомобильным оборудованием, компьютерами и периферийными устройствами, волоконной оптикой, лабораторным оборудованием, лазерами , Оргтехника, Робототехника и многое другое.
Гибкие неметаллические электрические трубки доступны в торговых размерах от 1/4 до 2 дюймов. Устойчив к коррозии, маслу и воде. Его максимальная гибкость позволяет использовать его в очень тесных помещениях. Он сопротивляется злоупотреблениям, натяжению и дроблению. Гладкая внутренняя поверхность облегчает протягивание проволоки. Легкий вес. Устойчивость к открытому и солнечному свету. Быстрая установка, резка канцелярским ножом или резаком для ПВХ. Цельная жесткая и гибкая конструкция из ПВХ. Подходит для использования в условиях высокой вибрации или изгиба. Идеально подходит для защиты оптоволоконного кабеля.

ПРЕДПОЧТЕНИЯ

Они очень легкие, что облегчает их сборку и транспортировку.
• Их гладкая внутренняя поверхность облегчает ввод кабелей внутрь труб
• Имеют отличные механические и физические характеристики
• Они устойчивы к ударам, а также непроницаемы для воды и пыли
• Они долговечны и не требуют обслуживания
• гибкие трубы делают возможным непрерывную укладку и легко адаптируются к требованиям местности; Кроме того, эти трубы очень экономичны.
• используются в диапазоне температур от -40°С до +80°С
• обладают высокой коррозионной стойкостью
• Легкий материал, простой и быстрый в хранении и обращении
• Удобство транспортировки, простой и дешевый процесс сборки
• Процесс соединения двух труб ПВХ длится не более 1 минуты, при этом перерывы в движении не длятся очень долго
• У них тонкие стенки, поэтому прокладка кабелей внутри труб очень быстрая и простая
• В одной траншее можно укладывать большое количество труб рядом друг с другом
• Соединения непроницаемы для воды и любых других жидкостей
• Они устойчивы к коррозии в щелочной, кислотной или любой другой агрессивной среде
• Они являются прекрасными электрическими изоляторами, а также устойчивы к блуждающим токам
• Они устойчивы к ударам
• Они устойчивы к старению (срок службы более 50 лет)
Электрическая гофрированная труба из ПВХ Наружные преимущества:

1, свет, транспортно-разгрузочные сооружения:
Труба ПВХ — очень легкий материал, обработка, погрузка и разгрузка, удобная конструкция, экономия труда.
2, труба из ПВХ отличная химическая стойкость:
Труба из ПВХ обладает отличной кислотой, щелочью, коррозионной стойкостью, подходит для использования в химической промышленности.
3, сопротивление жидкости трубы ПВХ:
Труба из ПВХ с гладкой стенкой, сопротивление жидкости, коэффициент шероховатости всего 0,009, что ниже, чем у другой трубы, при том же расходе диаметр может быть уменьшен.
4, механическая прочность трубы из ПВХ:
Сопротивление давлению трубы ПВХ, устойчивость к внешнему давлению, прочность, ударопрочность, прочность очень хорошие условия для всех видов работ с трубопроводами.
5, труба ПВХ для электроизоляции:
Труба из ПВХ с отличной электроизоляцией для проводов и кабельных каналов, проводов и труб зданий.
6, труба из ПВХ не влияет на качество воды:
Трубы из ПВХ не подвержены испытаниям на растворение, подтвердившим качество воды, водопроводные трубы в настоящее время являются лучшими трубами.
7, простая конструкция:
Строительные ПВХ трубы стыкуются легко и быстро, поэтому стоимость строительного проекта невысока.

Применяются для силовых и ПТТ установок в промышленном и строительном строительстве.Их укладывают в раствор и в бетонный слой. Кабели можно быстро и легко вставлять внутрь труб, даже на криволинейную поверхность. Благодаря своей гибкости они практичны для кондиционирования воздуха в холлах, мастерских, ресторанах и других помещениях.
Трубопровод может быть проложен под землей между зданиями, сооружениями или устройствами для прокладки силовых и коммуникационных кабелей. Сборка этих трубопроводов, часто называемая блоком воздуховодов, может быть либо непосредственно закопана в землю, либо заключена в бетон (иногда с арматурным стержнем для защиты от сдвигающих усилий).В качестве альтернативы блок воздуховодов может быть установлен в инженерном туннеле. Блок каналов позволит заменить поврежденные кабели между зданиями или добавить дополнительные силовые и коммуникационные цепи без затрат на повторную выемку траншеи. В то время как металлический трубопровод иногда используется для захоронения, обычно в настоящее время используются ПВХ, полиэтилен или полистирол из-за более низкой стоимости, более простой установки и лучшей устойчивости к коррозии.
Раньше для некоторых подземных сооружений использовалось прессованное асбестовое волокно, смешанное с цементом (например, транзитом).Телефонные и коммуникационные цепи обычно устанавливались в кабелепроводе из обожженной глины.

Защита кабеля под землей Трубы, трубы для оптических кабелей При строительстве подземных оптических кабелей и кабельных систем связи лучшим решением для обеспечения долговременной защиты кабелей являются жесткие пластиковые трубы. Трубопроводы могут быть заглублены непосредственно в грунт, в бетон или через водные преграды, в бетонные трубы, каналы и блоки, вдоль мостов и эстакад. Трубы предназначены для прокладки оптоволоконных кабелей традиционными способами монтажа – протяжкой шнуром или надуванием.Функциональность труб: • Более быстрое, удобное и экономичное строительство кабельных сетей и подготовка к протяжке кабеля (шнуром или продувкой) • Длительная защита проложенных кабелей • Быстрая замена кабеля без дополнительных земляных работ Преимущества от Использование труб: • Высокая прочность • Легкое соединение труб с помощью соединителей • Маркировка длины на трубах позволяет определить длину установки • Высокая стойкость к внешнему и внутреннему давлению • Термическая стойкость (от -25ºC до + 90ºC) • Используемые материалы обеспечивают экологичность труб и длительную устойчивость к воздействию агрессивных веществ, содержащихся в почве.

Сравнение с другими методами подключения
Электрический кабелепровод обеспечивает очень хорошую защиту закрытых проводников от ударов, влаги и химических паров. В кабелепровод можно протянуть проводники разного количества, размеров и типов, что упрощает проектирование и строительство по сравнению с несколькими прокладками кабелей или затратами на индивидуальный композитный кабель. Системы электропроводки в зданиях могут подвергаться частым изменениям. Частые изменения проводки становятся проще и безопаснее за счет использования электрического кабелепровода, поскольку существующие проводники могут быть удалены и установлены новые проводники с небольшим нарушением пути кабелепровода.
Система трубопроводов может быть водонепроницаемой или погружной. Металлический кабелепровод можно использовать для защиты чувствительных цепей от электромагнитных помех, а также для предотвращения излучения таких помех от закрытых силовых кабелей.
При установке с надлежащей уплотнительной арматурой трубопровод не пропускает горючие газы и пары, что обеспечивает защиту от пожара и взрыва в местах работы с летучими веществами.
Некоторые типы кабелепроводов одобрены для непосредственной заливки в бетон.Это обычно используется в коммерческих зданиях, чтобы позволить устанавливать электрические и коммуникационные розетки посреди больших открытых площадок. Например, в торговых витринах и открытых офисных помещениях используются напольные кабельные коробки для подключения силовых и коммуникационных кабелей.

Как металлические, так и пластмассовые трубы можно согнуть на строительной площадке, чтобы обеспечить аккуратную установку без чрезмерного количества изготовленных фитингов. Это особенно выгодно при следовании неправильным или криволинейным профилям здания.С помощью специального оборудования трубу изгибают без перегибов и вмятин.
Стоимость монтажа кабелепровода выше, чем при других методах прокладки, из-за стоимости материалов и труда. В таких приложениях, как жилищное строительство, высокая степень защиты от физических повреждений может не потребоваться, поэтому расходы на кабелепровод не гарантируются. Проводники, установленные внутри кабелепровода, не могут рассеивать тепло так же легко, как те, которые установлены в открытой проводке, поэтому допустимая токовая нагрузка каждого проводника должна быть уменьшена (снижена номинальная мощность), если несколько проводников установлены в одном кабелепроводе.Нецелесообразно и запрещено правилами электропроводки иметь суммарные изгибы более 360 градусов на участке трубопровода, поэтому должны быть предусмотрены специальные выходные фитинги, позволяющие устанавливать проводники без повреждения в таких участках.
Некоторые типы металлических кабелепроводов могут также служить в качестве полезного соединительного проводника для заземления (заземления), но правила электропроводки также могут диктовать стандарты качества изготовления или дополнительные средства заземления для определенных типов. Хотя в качестве заземляющего проводника иногда можно использовать металлический кабелепровод, длина цепи ограничена.Например, длинный кабелепровод в качестве заземляющего проводника может иметь слишком высокое электрическое сопротивление и не обеспечивать надлежащую работу устройств перегрузки по току при неисправности.

Типы
Трубопроводные системы классифицируются по толщине стенки, механической жесткости и материалу, из которого изготовлены трубки. Материалы могут быть выбраны с учетом механической защиты, коррозионной стойкости и общей стоимости установки (работа плюс стоимость материалов). Правила электромонтажа электрооборудования во взрывоопасных зонах могут требовать использования определенных типов кабелепроводов для обеспечения утвержденной установки.

Гофрированная труба ПВХ для электрокабеля
Трубы гофрированные безгалогеновые для электроустановок
Трубы пластиковые для электроустановок
Гофрированная труба из ПВХ для автомобильных проводных/электрических резьбовых труб
защитные трубы ламп и фонарей проволока
трубки кондиционера и стиральной машины

Cor-Line® ENT

GENERAL

1.1 Каталожные номера

2, № 227.1 и C22.2 № 85.

  • NEMA TC-13 Электрические неметаллические трубки.
  •

    ПРОДУКЦИЯ

    2.1 Производители

    Cor-Line от IPEX

    2. Электрические неметаллические трубные фитинги:

    a. Kwikon by IPEX

    3. Коробки для электрических неметаллических трубок:

    a. Kwikon от IPEX

    B.Все ЛОР-трубки, ЛОР-фитинги, ЛОР-боксы и аксессуары должны быть изготовлены одной и той же компанией, чтобы сформировать законченную ЛОР-систему.

    C. ЛОР-системы должны быть одобрены для использования в бетонных перекрытиях с пределом огнестойкости до 4 часов.



    2.2 Каналы

    A. Каналы ENT должны быть внесены в список CSA C22.2 № 227.1 и изготовлены в соответствии с NEMA TC-13.



    2.3 Фитинги

    A. ЛОР-фитинги должны быть изготовлены из ударопрочного ПВХ.

    B. ЛОР-фитинги должны отвечать следующим требованиям:

    1. Шесть фиксирующих выступов, расположенных через каждые 60º, обеспечивающих контакт на 360º.
    2. Стопорные выступы должны обеспечивать вытягивание кабелепровода с усилием не менее 175 футо-фунтов.
    3. Герметичность бетона без использования ленты.
    4. При переходе на кабелепровод ЕМТ переходной фитинг должен иметь шесть стопорных лепестков для ЛОР-соединения и резьбовое соединение для ЕМТ.



    2.4 Коробки

    А. Коробки ЛОР должны быть изготовлены из ударопрочного ПВХ.

    B. Требования к перекрытию и стеновой коробке ENT:

    1. Перекрытия должны быть одобрены для этой цели и герметичны для бетона.
    2. Круглые коробки для перекрытий должны быть одобрены для использования со светильниками до 50 фунтов и потолочными вентиляторами до 35 фунтов.
    3. Круглые коробки для перекрытий должны иметь резьбовые латунные вставки для крепления светильников или потолочных вентиляторов.
    4. Плоские коробки должны иметь восемь (8) цельнолитых соединителей ступицы ENT с шестью фиксирующими выступами для соединения дорожки качения ENT.



    УСТАНОВКА

    3.1 Установка

    ) и Национальный строительный кодекс Канады 1995 года (NBC).

    B. В тех случаях, когда ЛОР проникает в противопожарные стены, пол или потолок, утвержденная противопожарная система сертифицирована CSA по стандартам CSA C22.2, № 211.0.

    Дополнительную информацию по установке см. в Нормах и стандартах.

    Ваш дом безопасен благодаря гофрированной трубке из нержавеющей стали – Аарон Прагер

    Трубка из гофрированной нержавеющей стали

    (CSST) представляет собой гибкую трубу из нержавеющей стали, используемую для подачи природного газа и пропана в жилые, коммерческие и промышленные сооружения.

    CSST часто имеет желтое или, в некоторых случаях, черное внешнее пластиковое покрытие.CSST НЕ следует путать с гибкими соединителями для газовых приборов — продуктом, который соединяет передвижной прибор с линией газоснабжения вашего дома или здания.

    CSST поставляется в США с желтой полимерной оболочкой с начала 1990-х годов. Желтый цвет используется для идентификации трубопровода как «газопровода». Примерно в 2005 году был представлен первый продукт CSST с черной оболочкой. Черная оболочка обозначает конструкцию защитной оболочки, которая обеспечивает уровень защиты от дуги молнии для CSST (трубки) под ним.CSST с черной оболочкой называется «дугостойкий CSST» и прошел базовое испытание на дугообразование от молнии, включенное в стандарт производительности продукции CSST

    .

    Помимо обеспечения большей прочности, CSST является гибким, что позволяет ему обходить стены и преодолевать препятствия с помощью фитингов, необходимых только на концах каждого участка. Сокращение количества фитингов выгодно, так как каждое дополнительное соединение необходимо подгонять и проверять на наличие утечек. Газопроводная система CSST имеет меньше соединений и, следовательно, меньше потенциальных путей утечки.

    CSST был впервые представлен в Японии в 1980-х годах. Он был представлен в США в 1990 году.

    CSST был впервые представлен в Японии в 1980-х годах. Он был представлен в США в 1990 году.

    В США около 300 000 новых и реконструированных домов ежегодно устанавливают CSST; это число составляет примерно половину от числа ежегодно строящихся новых домов, в которых газ используется для отопления и приготовления пищи. По состоянию на 2012 год около семи миллионов домов в США.У С. был установлен ЦСТ. С 1989 года в жилых, коммерческих и промышленных сооружениях было установлено около одного миллиарда футов.

    CSST обычно прокладывается под, через и вдоль балок перекрытия в подвале, внутри полостей внутренних стен и поверх балок потолка в чердачных помещениях или подключается к стационарным приборам, таким как водонагреватели.

    Как и все сертифицированные газопроводные системы, CSST безопасна при правильной установке.CSST должен быть установлен квалифицированным специалистом и в соответствии с Руководством производителя по проектированию и установке (D&I), включая соединение и заземление системы.

    Молния — очень разрушительная сила. Даже близлежащий удар молнии, который не попадает непосредственно в конструкцию, может привести к тому, что системы в конструкции получат электрическое напряжение. Этот скачок напряжения потенциально может пробить дыру в CSST и вызвать пожар.

    Молния вызывает 7 216 пожаров в домах каждый год, по данным U.С. Пожарная служба.

    Соединение : Соединение металлических систем для обеспечения электрической непрерывности и проводимости.
    Заземление : Соединение с землей или с проводящим телом, доходящим до соединения с землей.

    Соединение предназначено в первую очередь для предотвращения возможного поражения электрическим током людей, которые соприкасаются с газопроводом и другими металлическими предметами, подключенными к системе заземления. Ближайшие удары молнии могут привести к скачку напряжения, который потенциально может пробить дыру в CSST и вызвать пожар.Надлежащее соединение и заземление снизят риск повреждения и возгорания от удара молнии.

    Соединение считается электромонтажными работами, поэтому рекомендуется обращаться к лицензированному электрику для проверки или выполнения любых электромонтажных работ.

    CSST НЕ следует путать с гибкими соединителями для газовых приборов — продуктом, который соединяет передвижной прибор с линией газоснабжения вашего дома или здания. Отличие заключается в том, что гибкие соединители крепятся непосредственно к передвижному устройству со стены или пола.CSST обычно прокладывается под, через и вдоль балок пола в подвале, внутри полостей внутренних стен и поверх балок потолка в чердачных помещениях.

    Название производителя/продукта указано на трубке через каждые три фута.

    Труба гофрированная для прокладки кабелей и проводов. Гофрированная труба: особенности разводки

    Не так давно в ассортименте стройматериалов появился новый элемент – гофрированная труба для теплого пола.Эксплуатационные характеристики этого материала значительно превосходят характеристики труб из полипропилена и меди, а главные преимущества гофрированной трубы – отличная прочность и простота монтажа.

    Гофрированная труба проста в монтаже, долговечна и неприхотлива

    Важные характеристики труб для теплого пола

    Монтаж водяного теплого пола производится под бетонную стяжку, в связи с чем к качеству трубы предъявляются особые требования, ведь для ремонта поврежденного участка придется разбирать пол, а также разбивать бетонный слой.Именно поэтому трубы для водяного теплого пола должны обладать определенным набором характеристик.

    Какими должны быть трубы для водяного теплого пола


    Качество, долгий срок службы, простота монтажа и неприхотливость – очевидные требования, предъявляемые не только к самим трубам, но и к большинству других строительных материалов и изделий. Кроме них, водопроводные трубы для теплых полов должны соответствовать ряду требований:

    • Надежность.Считается, что срок службы труб должен быть сравним со сроком службы здания, а значит, составлять не менее 50 лет.
    • Пластик. Водоводы в среднем имеют длину 60-120 метров и при прокладке образуют множество изгибов. Именно поэтому трубы должны быть пластмассовыми, не повреждаться и не терять своих качеств в местах изгиба. Другими словами: чем легче гнется труба, тем проще будет ее установка.
    • Непроницаемость для кислорода. Попадание кислорода в трубы является основной причиной образования коррозии и разрушения стенок.
    • Стоимость. В теплый пол обычно прокладывается достаточно большое количество труб, поэтому их цена должна быть доступной.
    • Механическая прочность. Так как трубы используются на полу, они должны выдерживать большие механические нагрузки. В тех случаях, когда их механическая прочность низкая, специалисты рекомендуют укладывать поверх них дополнительный слой армирующей сетки, предохраняющий их от разрушения.

    Всем вышеперечисленным требованиям удовлетворяют далеко не все представленные на строительном рынке трубы для теплого пола.Заслуженным доверием пользуются изделия из сшитого полиэтилена, меди, металлополимерных труб, а также гофрированные трубы из нержавеющей стали для теплого пола. Однако последний обладает такими преимуществами, которые делают его самым желанным материалом для устройства системы теплых полов.

    Преимущества гофрированных водопроводных труб


    Как уже было сказано выше, основными преимуществами водопроводных гофротруб являются их прочность и простота монтажа. Кроме того, металлическая гофрированная труба для теплого пола имеет следующие преимущества:

    • Нетребовательный.В отличие от медных и пластиковых труб, гофра не нуждается в профилактических чистках и периодических заменах, поэтому ее можно смело заливать толстым слоем бетона или зашивать панелями.
    • Безопасность. Гофротруба устойчива к сверхвысоким температурам и не деформируется даже от кипятка (чего нельзя сказать о полимерных материалах).
    • Простота установки. Монтаж труб не требует специального оборудования (например, в виде сварочного оборудования и паяльника для соединения полипропиленовых труб).
    • Гибкость. Гофрированная труба для теплого водяного пола легко изгибается под нужным углом, принимая необходимое положение и ориентацию. Благодаря этому можно собрать самую сложную схему теплого пола без особых усилий и с минимальным количеством соединительных приспособлений.
    • Эксплуатационная выносливость. Гофрированная труба устойчива к коррозии, плесени и развитию вредных микроорганизмов. Также ей не страшны нападения грызунов, поэтому ее можно использовать в подвалах и на складах.
    • Износостойкость. Гофрированная труба способна выдержать массивный гидроудар с давлением до 65 бар.
    • Универсальность. Гофрированная труба для теплого пола может выступать в роли радиаторов отопления, так как обладает очень высокой теплопроводностью и теплоотдачей.

    Выбор гофрированных труб для монтажа системы теплого пола

    При покупке трубы для организации системы теплого пола в доме следует обращать внимание не только на то, насколько она соответствует перечисленным выше требованиям; Не менее важны и такие характеристики, как:


    • Длина трубы (метр бухты). Труба должна быть достаточно длинной, чтобы вместить один контур без дополнительных соединений. Это предотвратит возможные утечки воды в местах крепления и поможет создать более надежную и предсказуемую систему.

    Важно помнить, что максимальная длина трубы на контуре ограничена ее диаметром. Так, длина контура, построенного из трубы диаметром 16 мм, не должна превышать 70 метров; 20 мм в диаметре — 90 метров; 25 мм в диаметре — 120 метров.

    • Диаметр трубы.Наиболее популярны трубы сечением 16, 20, 25 мм. При выборе между толстой и тонкой трубой следует помнить, что толстая труба обладает большей теплоотдачей, однако для заливки такой трубы требуется значительно больший объем цементной смеси, что, в свою очередь, приводит к увеличению пола уровень и увеличение нагрузки на настил и перекрытие.
    • Производитель. Стоимость трубы, как и ее качество, варьируется в зависимости от того, кем она изготовлена. Гофротрубы сегодня выпускают российские производители (Рувинил, Нептун, Кофулсо), Южная Корея (Лавита, Гидроста), Германия (Мейбес).


    • Механическая прочность. Это одно из важнейших требований. Металлические стены выдерживают не только давление со стороны бетонной стяжки, но и внутреннее давление воды в контуре. В момент аварийного гидроудара труба должна выдерживать давление 10 бар.

    Монтаж водопроводных гофрированных труб

    Укладка контуров системы теплого пола – не самая простая работа, однако при наличии опыта работы с обычными металлическими или пластиковыми трубами с ней справится даже новичок.


    Последовательность монтажа водопроводных гофротруб следующая:

    1. В первую очередь необходимо произвести гидроизоляцию пола гидроизоляционной мембраной, резиновой краской или готовым составом на основе пластификаторов.
    2. После гидроизоляции поверхность пола покрывается керамзитобетонной или растворной стяжкой.
    3. Поверх стяжки укладывается отражатель (например, на основе фольги), а на него кладется металлическая сетка.
    4. На расстоянии 15 см от стены выкладывается гофрированная труба (шаг петель — 20 см) в соответствии с выбранной схемой укладки.

    При определении шага петли следует знать, что гофрированная труба нагревает поверхность пола на расстоянии 10 см, поэтому 20-сантиметровая петля полностью покрывает площадь шириной 40 см. Для обеспечения зоны с комфортной температурой петля может иметь ширину до 30 см.

    1. Гофрированная труба (нержавеющая сталь) для теплого пола крепится к металлической сетке с помощью пластиковой стяжки, у которой после монтажа обрезаются «хвосты».
    2. Перед заливкой система опрессовывается в течение 3 часов давлением около 7 атм.
    3. Затем на поверхность пола устанавливаются маяки.
    4. Раствор для стяжки готовится по выбранному рецепту.
    5. Раствор заливается на высоту 5 см на каждые 20 см площади.
    6. Стяжка сохнет около 1 месяца (3 недели летом, чуть более 4 недель в остальное время года).
    7. Первый пуск системы осуществляется в два этапа: первый раз запускается вода температурой не более 25 градусов в течение 24 часов; на втором этапе температура воды повышается до 40 градусов, стяжка сушится несколько дней, после чего отключается теплый пол.
    8. Укладка плитки.

    Ознакомиться с процессом монтажа водопроводных гофрированных труб вы можете, посмотрев это видео.

    Добавить в закладки

    Диаметр на гофре всегда указывается по внешнему, поэтому внутренний диаметр будет меньше.

    Можно различить электрическую гофру и цвет. Как правило, он выпускается отечественной промышленностью в серых оттенках. Зарубежные аналоги могут иметь синий, красный и другой цвет.

    При покупке гофры следует обратить внимание на то, что диаметр указан внешний. Это означает, что внутренний диаметр может быть как минимум меньше нескольких миллиметров, а в некоторых случаях и больше сантиметра.

    Наиболее популярными диаметрами такого материала для электропроводки являются все диаметры, лежащие в диапазоне от 1,6 до 5 см. Гораздо реже встречаются диаметры, меньшие или большие, чем соответствующие крайние значения.

    Гофра складируется и продается в бухтах.Длина трубы в одном пролете находится в прямой зависимости от наружного диаметра. Например, для диаметра 16 мм длина трубы в бухте составит 100 м, для диаметра 50 мм – 20 м.

    Монтаж электропроводки в гофру

    Гофра для электропроводки изготовлена ​​из негорючего материала, поэтому ее можно монтировать практически на любую поверхность и на любую конструкцию.

    Так как гофра для электропроводки изготовлена ​​из негорючего материала, ее можно монтировать практически на любую поверхность и на любую конструкцию, в том числе на любую деревянную конструкцию.Нередки случаи, когда проводка прячется в гофру, а она, в свою очередь, под обшивку деревянного дома. Такие случаи бывают, хотя в такой ситуации рекомендуется использовать специальные гладкие и жесткие трубы.

    Итак, установка начинается с того, что отрезается необходимая длина трубы. Это можно сделать обычным острым ножом или ножовкой с мелкими зубьями. Перекусы стальной проволоки бокорезами.

    Особое внимание здесь нужно уделить именно проводу.Так как он имеет некоторое натяжение, то при его разрезании конец может «зайти» внутрь.

    Тогда его можно будет получить, только еще раз перерезав трубу. Чтобы избежать подобных ситуаций, протяжку во время резки немного тянут и придерживают, а затем просто выгибают наружу.

    Вторым этапом является подготовка самого жгута проводов. Если провод только один, то обучение не нужно. Если их несколько, то они просто скрепляются между собой изолентой по всей длине.Лучше всего использовать ленту из ПВХ, так как она не создает лишнего трения.

    Далее подготовленный жгут, точнее один его конец, надежно соединяется с протяжкой. Есть несколько способов. Иногда протяжка просто обвивается вокруг жгута и обжимается пассатижами, иногда протяжка протыкает изоляцию проводов, иногда протяжка обматывается вокруг жгута изолентой — способов довольно много. В любом случае конец жгута обматывается изолентой, чтобы провода не цеплялись за внутренние стенки гофры.

    Далее наступает момент непосредственного втягивания жгута в гофру. Если это делают два человека, то один просто держит протяжку, а второй сверху надевает гофру на жгут. Если такая работа выполняется в одиночку, второй конец протяжки лучше притянуть к чему-либо.

    Крепление осуществляется с помощью специальной монтажной планки из алюминия.

    В том случае, если протяжка отделилась от пакли, выход один — резать гофру в месте разрыва.В такой ситуации весь жгут будет лежать в гофре, составленном из кусочков. Места таких срезов рекомендуется обмотать ПВХ-лентой. Чтобы избежать такой ситуации, затягивайте жгут монотонно и медленно.

    После выполнения этой процедуры гофра со жгутом внутри к чему-то прикрепляется. Крепление можно осуществить с помощью специальной монтажной планки из алюминия. Можно использовать пластиковые зажимы. Их подбирают в соответствии с диаметром гофры.Крепеж должен быть установлен равномерно, то есть через одинаковое расстояние. Это поможет предотвратить провисание гофры в определенных местах.

    В местах входа проводов в розетки, выключатели и другие подобные узлы также рекомендуется скрыть гофру с проводами. Это необходимо для того, чтобы не образовывались открытые участки электропроводки. Специально для этой установки доступны электрические розетки и выключатели с резиновыми уплотнительными вставками. Их вырезают по диаметру гофры.Такой способ монтажа особенно актуален для наружной проводки.

    Стоит отметить, что некоторые считают использование гофры неприемлемым с эстетической точки зрения. Однако, выполнив его монтаж ровно и аккуратно, можно добиться его нормального внешнего вида, вписывающегося в общий дизайн интерьера. Кроме того, зачастую именно гофра становится оптимальным решением для дачи или загородного отдыха с точки зрения экономии, а проводка в гофротрубах никогда не будет источником опасности.

    Качественные строительные работы в помещении требуют использования только высокотехнологичных материалов на всех этапах. Использование новых технологий при производстве комплектующих позволяет получить не только прочный, но и долговечный материал.

    Еще каких-то 20 лет назад при монтаже и изготовлении канализационных труб использовался один вид материала — чугун. Как известно, он легко подвержен ржавчине и коррозии. Это значительно сокращает срок службы канализации.

    Современный строительный рынок предлагает новое кардинальное решение этого вопроса – гофрированные трубы.Используя их, потребитель полностью забудет о проблемах с канализацией в доме.

    Преимущества гофрированных труб

    • прочность;
    • прочность;
    • простота монтажа и установки;
    • низкая стоимость;
    • высокая функциональность;
    • устойчивость к повреждениям;
    • устойчивость к перепадам температур.

    Ведущие мировые производители

    Гофрированные канализационные трубы распространены повсеместно.Если на западном рынке они используются уже довольно давно, то на территорию Российской Федерации попали относительно недавно.


    На постсоветском пространстве лидерами по производству гофрированных труб являются:

    • компания корсис,
    • компании «Прагма».

    Чтобы помочь потребителю определиться с выбором производителя, следует внимательно изучить характеристики каждого материала.

    Трубы гофрированные от компании Корсис


    Производитель занимает одну из лидирующих позиций на российском рынке.Продукция от компании Корсис соответствует самым высоким стандартам качества.

    Основные характеристики

    :

    1. Поверхность трубы. Снаружи он гофрирован, имеет характерные шероховатости и шероховатости. Внутренняя сторона трубы достаточно гладкая. Для получения такого вида поверхности трубы в производстве используется специальный метод – экструзия.
    2. Область применения. Гофрированные трубы Применяются для устройства канализации и системы отвода сточных вод и отвода питьевой воды.
    3. Прочность. Гофрированные трубы выдерживают напор воды под давлением 10 атмосфер.
    4. Жесткость. Производитель поставляет трубы 2 классов: 4 и 8 по жесткости.
    5. Возможность установки изделий на разную глубину.
    6. Защита от повреждений. Для защиты от внешних повреждений гофрированная поверхность трубы покрыта черным материалом. Он нейтрализует падающее на него ультрафиолетовое излучение. Внутренняя поверхность изделия защищена от загрязнений.Для этого используется специальное белое покрытие.
    7. Длина. Компания производит гофрированные трубы двух стандартов длины. Они составляют 6 погонных метров и 12 погонных метров.

    Очевидные преимущества


    Гофрированные трубы

    пока не получили широкого распространения. Однако, благодаря своим неоспоримым преимуществам, вскоре они смогут занять лидирующие позиции.

    • полная герметичность при монтаже;
    • высокая степень прочности;
    • надежность;
    • устойчивость к механическим воздействиям;
    • устойчивость к химическому воздействию;
    • материал
    • не подвержен коррозии;
    • малый вес изделий;
    • возможность перевозки в любых объемах;
    • простота установки;
    • возможность использования с другими типами труб;
    • изделия
    • поддаются изгибу и деформации при необходимости;
    • высокий срок службы;
    • низкая ценовая категория.

    Установка изделия


    Гофрированные трубы Корсис можно монтировать на глубину от 1 до 15 метров.

    При прокладке трубы необходимо соблюдать следующие правила:

    • поверхность трубы должна быть полностью заполнена;
    • также должны быть заполнены межреберные промежутки труб;
    • для наполнения изделий рекомендуется использовать материал зернистой фракции. Ближе к поверхности можно использовать грунт или минерал.

    Трубы гофрированные фирмы «Прагма»


    Трубы изготовлены из специального полипропилен-блок-сополимерного материала.

    Конструкция состоит из двухслойной трубы. На его поверхности находятся розетки.

    Особенности производства: Одновременно изготавливаются 2 слоя трубы (внутренний и внешний). Для этого Pragma использует метод двойной экструзии.

    Применение гофрированных труб: канализационные системы.

    Особенности


    Гофрированные трубы

    обладают высокой степенью жесткости. Производителю удалось добиться этого, сделав наружную поверхность специальными ребрами. Благодаря им гофрированная труба способна выдерживать высокие нагрузки. Среди других особенностей конструкции труб можно отметить ее гладкую внутреннюю поверхность. Благодаря своей конструкции достигается минимальная степень трения. Таким образом, образование засоров практически исключено.

    Трубы

    Прагма изготовлены специально для эксплуатации в условиях российского климата. Поэтому они обладают высокой степенью устойчивости к перепадам температур, сложным погодным условиям.Конструктивные особенности труб позволяют использовать, монтировать и транспортировать их даже в неблагоприятных погодных условиях, в частности при отрицательных температурах.

    Использование трубы


    Трубы

    можно использовать практически в любом типе грунта. Специальная рифленая поверхность позволяет использовать трубы даже в самых сложных местах.

    Благодаря своим характеристикам трубы способны выдерживать высокую степень давления. Это позволяет монтировать их на участках, проходящих под автомобильными, железными дорогами и т.п.

    Гофрированные трубы

    Pragma устойчивы к воздействию самых сложных материалов, поэтому могут использоваться в качестве отводных систем в горнодобывающей промышленности. Благодаря высокой степени устойчивости конструкции трубы «Прагма» могут использоваться в коммунальном хозяйстве и на производстве.

    Использование гофрированных труб для монтажа канализационных систем позволяет добиться их максимальной долговечности и прочности.

    При реконструкции проводки или установке новой рекомендуется «упаковать» ее в защитную оболочку.Чаще всего используют гофрированные электротехнические трубы, которые принято называть «гофрой для кабеля и проводов». Представляет собой круглый шланг с ребристой поверхностью. За счет оребрения значительно повышается его гибкость.

    Зачем нужна гофра

    Вообще от механического разрушения гофра, даже металлическая, не лучшая защита. Мы можем только надеяться, что когда мы почувствуем, что дрель не удалась, мы сможем вовремя остановиться. А чтобы не влезать в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам.Ведь не каждый определяет кабель в гофре даже под нагрузкой. Так что не забудьте залить стяжку, перед отделкой сфотографировать, зарисовать расстояние.

    Типы гофр для прокладки кабелей

    Гофра для кабеля разная по прочности:

    Кроме всего этого есть еще гофра с протяжкой и без. Протяжка – это тонкий трос или проволока, облегчающие затягивание троса в гофру.Трос привязывают к концу троса, тянут за другой его конец, подворачивая трос внутрь. Без протяжки справиться с этой задачей будет сложно – при достаточной жесткости внутрь можно просто вставить несколько метров троса, но если трасса длинная, то это будет слишком сложно.


    Гофра кабеля может быть с протяжкой (правильное название «щуп») и без

    Если говорить о видах пластикового гофра, то необходимо упомянуть, что бывает двухслойный гофр. Снаружи он имеет такую ​​же ребристую поверхность, а внутри гладкую. Гофра для такого кабеля стоит дорого, но при необходимости в нее действительно можно протянуть новый кабель. В тех формах, где внутренняя стенка ребристая, это возможно далеко не всегда — если трасса имеет минимум поворотов, да еще и по большому радиусу.


    Металлическая гофра для кабелей тоже бывает разная. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, имеется металлическая гофра с полимерным покрытием.Обладает лучшими характеристиками по защите от пыли, влаги. Такую защитную оболочку еще называют металлополимерной.

    Какие материалы

    Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Используемые материалы разные, с разными характеристиками. Их необходимо выбирать исходя из задач, которые они должны выполнять.

    Если говорить о соблюдении норм пожарной безопасности при установке прокладок в горючих стенах, то идеальным вариантом является металлическая труба. Спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не справляются с этим и грызуны. Это также оптимальный вариант с точки зрения пожарной безопасности: даже при возникновении токов короткого замыкания и выходе из строя вероятность прогорания трубы с толщиной стенки 2 мм очень мала. Так что огонь не начнется. Если прокладка электрических кабелей в трубах вас совсем не прельщает, то можно использовать металл или гофру из нержавейки или оцинкованной стали.

    Гофра для кабеля, размеры, цены

    Гофрированные трубы для электрических сетей выпускаются размером от 16 мм до 65 мм.При выборе размера необходимо учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если предполагается прокладка нескольких проводников – проводов или кабелей – диаметр нужно выбирать такой, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, взять специальный кабель) он будет сильнее нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.


    Выбор размера

    Выбор диаметра гофры также зависит от площади, в которой она будет уложена:

    Диаметр гофры для прокладки кабеля выбирается в зависимости от количества и сечения проводов.Данные для медных жил приведены в таблице.


    Эта информация предназначена для справки, но вы можете сосредоточиться на ней. Можно взять большего, но не меньшего диаметра.

    Цены

    Вообще говоря, самая дешевая гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, самая дорогая — металлическая гофра. Причем вариант с протяжкой чуть дороже, чем без нее. При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета.


    Гофра для кабеля продается бухтами по 50 и 100 метров, реже можно встретить метражом, но цена тогда несколько выше. Вообще цена зависит не только от материала, но и от толщины стенки. Самая дешевая – легкая ПВХ гофра для кабеля, но иногда она больше похожа на просто пленку. Трудно сказать, от чего это может защитить. Если вы заботитесь о качестве, то все, что связано с электрикой, лучше приобретать не в строительных супермаркетах типа Леруа и т.п.а в специализированных. Качество там обычно лучше, а цены если и выше, то приемлемые. Для того, чтобы вы имели представление о возможном разбросе цен, в таблице мы суммируем несколько видов гофры с кратким техническим описанием.

    951408 5
    Название Тип А Внешний диаметр Внутренний диаметр Протяжка Цена за метр ИП Назначение
    Гофра ПВХ легкая 16 мм 11.4 мм да 2,4 руб.
    БКС 15,7 мм 11,3 мм да от 7,5 руб/м 55 для скрытой установки
    Труба гофрированная ПНД черная БКС 19,5 мм 14,5 мм да от 8,9 руб/м 55 для скрытой проводки
    Труба ПНД красная двустенная жесткая 50 мм 41. 5 мм да 78,5 руб/м 44 для скрытой установки
    ПНД труба тяжелая тяжелая 31 мм 23,4 мм да от 9,7 руб/м 55 скрытая прокладка
    Труба ППЛ (полипропилен) гофрированная легкая 19,7 мм 14,8 мм да от 28 руб/м открытая, скрытая прокладка
    Гофрированная труба Полиамид черный 21.2 мм 16,8 мм не от 52 руб/м 68 открытая, скрытая прокладка, устойчивая к ультрафиолетовому излучению
    Гофротруба Полиамид серый 21,2 мм 16,8 мм да от 48 руб/м 68 открытая, скрытая прокладка

    Монтаж гофрированной трубы

    Для наружной (открытой) прокладки используются специальные пластмассовые хомуты для крепления гофры для кабелей и проводов, которые подбираются под наружный диаметр трубы. Клипсы крепятся через 20-30 см на саморезы или дюбели – в зависимости от типа стены. В установленные клипсы вставляется гофра для калеи, прижимается до щелчка. При монтаже в штробу фиксируется пластиковыми стяжками или дюбелями-стяжками. Также можно использовать самодельный крепеж – полоски жести с гвоздями или саморезами посередине.

    При разработке маршрута необходимо учитывать следующие рекомендации. Предполагается, что трасса должна быть без резких поворотов — чтобы в случае необходимости можно было натянуть новый кусок троса.Потому что:

    Настоящие правила касаются разработки путей для наземных (подвесных), в т.ч. Если трасса длинная, и вы хотите иметь возможность «в случае чего» протянуть кабель без замены гофры, проектируйте трассу с учетом этих правил.

    Монтаж электропроводки в гофру

    При электропроводке в доме или квартире отрезки гофры закрепляют между распределительными коробками, от них к выключателям/розеткам, к приборам освещения. Здесь участки обычно небольшие, прямые, максимум с одним-двумя поворотами.Так что проблем с затяжкой кабеля не возникает.

    Если затягивать в гофру для кабеля несколько жил, их сворачивают, скрепляют скотчем или изолентой по всей длине с шагом 30-50 см (в зависимости от жесткости). С одного края зачистить жесткую изоляцию на 10-15 см, провода скрутить в общий пучок, сформировать из него петлю (петлю закрепить также скотчем или изолентой). Если жгут получится слишком толстым, можно формировать петли отдельно, просто через все протянуть шпагат.К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на тросах. При этом тянуть надо без рывков, плавно – чтобы не повредить кабель или кабель.


    При монтаже следите за тем, чтобы протяжка не выскользнула. Для верности можно закрепить кабель кусочком скотча. Существует два подхода к установке:

    • Сначала закрепите гофру, затем затяните кабель или провода в готовую деталь.
    • Сначала потяните кабель, затем установите.

    Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже длинных участков.

    Особенности открытой прокладки на улице

    При прокладке электропроводки на улице ее обычно подвешивают на тросе. Для наружных работ подходит металлическая нержавейка, а лучше – металлополимерная гофра для кабеля, а также пластиковый полиамид (черный или синий).Все эти материалы устойчивы к ультрафиолету и сохраняют гибкость при минусовых температурах.


    При монтаже протянутый в гофру трос подвешивается на тросе. Самое дешевое крепление – обычные пластиковые стяжки. Также существуют специальные подвески.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
