Схема электропроводки в квартире (спальная комната)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю серию статей про монтаж электропроводки в квартире.

Предупреждаю сразу, что статья получилась достаточно объемной с подробными объяснениями, схемами разводки электропроводки и множествами наглядных фотографий, сделанных в процессе монтажа.

В общем имеется у нас вот такая небольшая спальная комната площадью около 14 кв.м. Вот план ее помещения.

На примере этой спальни я покажу Вам как проложить кабельные линии, в каких местах и на какой высоте установить розетки и выключатели, и прочие нюансы.

Изучив всю информацию, Вы, в принципе, сможете выполнить электромонтаж своими руками, ну или, как минимум, проконтролировать работу нанятых электриков.

Итак, поехали.

И уже по традиции, повторюсь. Прежде чем приступать к монтажным работам, нужно составить план расположения мебели в спальной комнате, а для этого нужно по максимуму, в прямом смысле «выпытать» у заказчика, что и где у него будет установлено, и желательно с габаритными размерами. Я прекрасно понимаю, что на данном этапе ремонта сделать это не так то и просто, т.к. по ходу ремонта могут меняться предпочтения и компоновка мебели.

Другое дело, когда у Вас на руках есть утвержденный и согласованный заказчиком готовый проект, правда вот далеко не все заказчики, особенно в небольших провинциальных городках, на 1, 2 или 3-комнатную квартиру будут делать проект электропроводки по себестоимости цены на монтажные работы. Тут скорее всего Вы же будете, и монтажник, и проектировщик в одном лице!



Компоновка мебели в спальне

Для наглядности, каждую стену в спальной комнате я пронумеровал и отобразил номера на плане.

У стены №1 от дверного проема до самого угла будет установлен шкаф-купе. На этой стене не будет установлено никаких розеток и выключателей.

К стене №2 будет примыкать торец шкафа-купе. Также у стены №2 будет установлена двухспальная кровать с двумя прикроватными тумбами.

Ширина шкафа составляет 60 (см), поэтому от угла стены сразу отмеряем это расстояние. Затем отступаем от шкафа порядка 20-30 (см) и отмечаем габаритные размеры первой тумбы (тумбы №1).

Тумбы могут быть разной ширины, но высота в среднем у них обычно не превышает 50-55 (см). Но чтоб не ошибиться, лучше все же точно знать конкретную модель тумбы.

В моем примере ширина тумбы составляет 53 (см), а высота — 52 (см).

После тумбы №1 установлена двухспальная кровать, которая имеет ширину 191 (см).

После кровати будет установлена вторая тумба (тумба №2).

В итоге мы получили следующую компоновку стены №1 и стены №2.

Стена №3 — это стена с балконным блоком. На ней, в принципе, ничего не планируется устанавливать. Правда, изначально была задумка установить на ней выключатель для освещения балкона, но вскоре от этой идеи отказались, т.к. окно достаточно большое и света из комнаты вполне хватит, чтобы осветить небольшой балкончик.

И осталась у нас стена №4.

К ней будет примыкать компьютерный стол размером 50х100 (см), небольшой комод 40х80 (см) и телевизор (на кронштейне с креплением на стену).

Вот такой получился план спальной комнаты со всей расставленной мебелью и теперь можно смело переходить к составлению плана электропроводки.

Схема электропроводки в спальне

Составим схему электропроводки, отобразив на плане помещения все розетки, выключатели, светильники, распределительные коробки и т.д., а также пути прокладки кабельных линий.

Начнем со стены №2.

Над каждой тумбой на высоте 60 (см) от чистового пола будут установлены следующие электроустановочные изделия (точки):

  • розетка (одинарная), например, для зарядки сотового телефона, планшета и прочих нужд
  • одноклавишный выключатель для настенного бра
  • проходной (или перекрестный) выключатель 1-ой группы освещения спальни
  • проходной (или перекрестный) выключатель 2-ой группы освещения спальни

Питание розетки тумбы №1 осуществляется кабелем ВВГнг (3х2,5), а линии освещения для настенных бра — кабелем ВВГнг (3х1,5).

Кабели проложены по потолку в пластиковой гофре диаметром 16 (мм) и 20 (мм), и крепятся к нему с помощью пластиковых клипс. Кстати, потолок в спальной комнате будет натяжным.

Я уже неоднократно приводил требование СП 31-110-2003 (п.14.15) о том, что электропроводка за натяжным потолком при применении кабеля марки ВВГнг должна быть выполнена в пластиковой гофре. Если не хотите маяться с гофрой, то можно применить кабели с пониженным газо- и дымовыделением, например, ВВГнг-LS или другой подобный.

Кабели проложены непосредственно с квартирного щита в соответствующий подрозетник. Кстати, рекомендую почитать статью про установку распределительного квартирного щита в нишу стены.

С потолка кабели спускаются к тумбе №1 уже без гофры. Это вполне допустимо, т.к. стена отштукатурена, а сверху на нее будут наклеены листы гипсокартона (чуть ниже я подробнее расскажу об этом). К тому же пластиковая гофра, как Вы уже знаете, не придает сменяемость электропроводке.

Вот так это выглядит на плане.

Да, кстати, электропроводка в этой квартире выполнена без распределительных коробок. Про преимущества и недостатки данного способа я подробно рассказывал в отдельной статье (вот ссылочка), поэтому сейчас на этом останавливаться не буду.

От розетки тумбы №1 проложен кабель ВВГнг (3х2,5) до розетки тумбы №2, т.е. сделана перемычка между этими двумя розетками.

Аналогичным образом, только от одноклавишного выключателя бра тумбы №1 проложен питающий кабель ВВГнг (3х1,5) до одноклавишного выключателя бра тумбы №2.

От каждого одноклавишного выключателя тумбы №1 и тумбы №2 проложен, соответственно, кабель ВВГнг (3х1,5) до места установки бра.

Каждый настенный светильник (бра) будет управляться только своим одноклавишным выключателем по стандартной схеме.

Обычно бра устанавливают на высоте от 130-160 (см) от уровня пола, хотя опять же это все зависит от конкретных условий заказчика. Высота установки бра в моем случае составляет 140 (см) от от чистового пола.

Розеточная линия защищена автоматом с номинальным током 16 (А) и групповым УЗО с током утечки 30 (мА), а линия освещения настенных бра — автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Идем далее.

В качестве 1-ой группы освещения спальни является общее освещение в виде 9 потолочных точечных светильников, а в качестве 2-ой группы — светодиодная многоцветная лента RGB в нише на потолке (на плане контур в виде красного прямоугольника), о которой я уже Вам очень подробно рассказывал, а также про выбор для нее блока питания и RGB контроллера.

Согласно СНиП 23-05-95 «Естественное и искусственное освещение» (Приложение Ж и Приложение И, п.63), освещенность в спальной комнате должна находиться в пределах от 100 (Лк) до 150 (Лк).

Требуемой освещенности можно легко достигнуть путем равномерной установки 9 потолочных светильников, причем это будет даже с запасом, к тому же в комнате имеется светодиодная подсветка на потолке и два настенных бра.

Управление освещением в спальне будет осуществляться с трех мест: при входе в комнату и у каждой прикроватной тумбы. Поэтому на входе в комнату будет установлено два одноклавишных проходных переключателя (GSL000161), у тумбы №1 — два одноклавишных перекрестных переключателя (GSL000171) и у тумбы №2 — два одноклавишных проходных переключателя (GSL000161).

Лично мне переключатели созвучнее называть выключателями, т.к. особой разницы в данном случае между этими значениями я не вижу. Поэтому далее по тексту я буду применять термин «выключатели».

Чтобы уменьшить количество выключателей, можно было бы вместо одноклавишных проходных и перекрестных выключателей использовать двухклавишные, но у серии Glossa от Schneider Electric я не нашел в каталоге двухклавишных перекрестных выключателей. Двухклавишные проходные выключатели есть (GSL000165), а вот двухклавишных перекрестных нет.

Я даже по этому поводу на своем Форуме Электриков (ссылочка на него в верхнем меню сайта) создал отдельную тему и мне подсказали, что такие выключатели есть у Schneider Electric, но только у других серий. А мне этот вариант не подходил, т.к. в квартире все электроустановочные изделия планировалось устанавливать именно серии Glossa.

Проходные выключатели на входе в спальню установлены не внутри комнаты на стене №1, как это обычно делают, а со стороны коридора. Да, согласен, что в комнатах выключатели обычно устанавливают именно внутри, чтобы управлять освещением комнаты можно было не выходя из нее, но у нас же управление освещением спальни выполнено аж с 3 мест, поэтому здесь это не принципиально, к тому же в таком случае останется чуть больше места для шкафа-купе.

Проходные выключатели установлены на высоте 90 (см) от чистового пола и 15-20 (см) от дверного проема, а вернее угла. Помните, я уже говорил в одной из статей, что если выключатель установить более 25 (см) от дверного проема, то он будет смотреться не совсем красиво и как бы в отдельности от него. Здесь же на эту стену вынесены еще два выключателя: одноклавишный для управления освещением соседней комнаты и проходной для коридора. Поэтому все выключатели смотрятся на этой стене симметрично и вполне эстетично.

Освещение спальни и соседней комнаты осуществляется кабелем ВВГнг (3х1,5) с квартирного щита.

Сначала кабель ВВГнг (3х1,5) приходит в подрозетник одноклавишного выключателя соседней комнаты, а оттуда сделана перемычка кабелем ВВГнг (3х1,5) в подрозетник проходных выключателей спальни.

Затем с проходного выключателя 1-ой группы (общее освещение) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 1-ой группы тумбы №1. С проходного выключателя 2-ой группы (светодиодная подсветка) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 2-ой группы тумбы №1.

Затем с перекрестного выключателя 1-ой группы (общее освещение) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 1-ой группы тумбы №2.

С перекрестного выключателя 2-ой группы (светодиодная подсветка) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 2-ой группы тумбы №2.

К тумбе №1 подходит 4 кабеля и уходит 4 кабеля, т.е. всего 8 кабелей, на считая кабель питания бра.

Далее с проходного выключателя 1-ой группы (общее освещение) тумбы №2 кабель ВВГнг (3х1,5) уходит на первый потолочный светильник, а затем все потолочные светильники соединяются между собой шлейфом. С проходного выключателя 2-ой группы (светодиодная подсветка) тумбы №2 кабель ВВГнг (3х1,5) уходит на блок питания светодиодной ленты.

К тумбе №2 подходит 4 кабеля и уходит 2 кабеля, т.е. всего 6 кабелей, на считая кабель питания бра.

Вот так выглядит стена №2 после прокладки всех кабелей.

Кабели крепятся к стене с помощью перфоленты.

В момент монтажа я еще не знал как именно будет сделано освещение в спальной комнате, поэтому кабели 1-ой и 2-ой группы сначала вывел в центр помещения, что и видно по фотографиям выше. А чуть позже стало известно, что 1-ая группа — это будет общее освещение спальни в виде 9 потолочных точечных светильников, а 2-ая группа — это светодиодная подсветка.

А теперь все сказанное выше, относительно стены №2, перенесем на план помещения спальни в виде схемы разводки электропроводки.

Линия 1-ой группы и 2-ой группы освещения спальни, а также линия освещения соседней комнаты защищены автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Переходим к стене №4.

На стене №4 планируется установить следующие электроустановочные изделия (точки):

  • блок розеток №1 для различных нужд
  • блок розеток №2 для телевизора
  • блок розеток №3 над компьютерным столом
  • блок розеток №4 под компьютерным столом

Питание блока розеток №1, предназначенного для прочих разных нужд (включение пылесоса, торшера и т. п.), осуществляется кабелем ВВГнг (3х2,5) непосредственно с квартирного щита.

В блок розеток №1 входит две обычные розетки. Высота установки этого блока розеток составляет 30 (см) от чистового пола.

Перед планированием размещения той или иной электроустановочной точки (розетка, выключатель, диммер и т.п.) необходимо знать сторону открывания двери, т.к. при отсутствии такой информации можно ошибиться и установить розетки или выключатели, например, за дверью, которыми в дальнейшем будет не удобно пользоваться.

В нашем примере дверь спальной комнаты будет открываться на стену №4. Дверь имеет ширину 80 (см), а значит от угла комнаты нам нужно отступить порядка 100 (см), чтобы дверь при открывании не заслоняла розетки.

От блока розеток №1 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №2 для телевизора.

Кабели, в отличии от стены №2, я крепил с помощью пластиковых дюбель-хомутов на небольшом расстоянии друг от друга.

Еще раз напомню, что электропроводка в этой квартире выполнена полностью без распределительных коробок, поэтому соединение питающего кабеля с кабелем последующей розетки будет осуществляться в подрозетнике этой самой розетки. Соединение будет выполнено шлейфом, но не нарушая при этом требования ПУЭ. Об этом в скором времени будет отдельная поясняющая статья, так что подписывайтесь на рассылку сайта, чтобы не пропустить интересное.

В блок розеток №2 для телевизора входит две обычные розетки и одна телевизионная розетка.

Высота установки блока розеток №2 для телевизора составляет порядка 150 (см) от чистового пола. Выше этого уровня устанавливать розетки не имеет смысла, т.к. придется сильно задирать голову при просмотре телевизора лежа. Хотя здесь, опять же, лучше уточнить у заказчика, а то в последнее время телевизоры стали устанавливать даже на потолке.

Питание ТВ-розетки осуществляется непосредственно от квартирного слаботочного щита кабелем RG-6U.

На ТВ-розетке я сейчас останавливаться не буду, читайте об этом в статье про подключение и установку телевизионной розетки на примере серии Glossa от Schneider Electric.

От блока розеток №2 для телевизора кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №3 над компьютерным столом. В блок розеток №3 входят три обычные розетки. Это очень удобно, особенно для различных устройств часто подключаемых (отключаемых) в розетку. Не нужно каждый раз наклоняться и заползать на коленях под стол.

В моем случае в них будут подключаться настольная лампа и зарядные устройства различных гаджетов.

Высота установки блока розеток №3 составляет 90 (см) от чистового пола. Это вполне достаточно, т.к. большинство стандартных столов имеет высоту не более 70-80 (см). Если стол не стандартный, то обязательно уточните его высоту.

От блока розеток №3 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №4 под компьютерным столом. В блок розеток №4 входит три обычные розетки и одна Интернет розетка. Сюда будут подключаться блок питания ноутбука, принтер и небольшие активные колонки, а также Интернет сеть для ноутбука.

Питание Интернет розетки осуществляется непосредственно от квартирного слаботочного щита кабелем UTP, где установлен роутер. Про Интернет розетку в ближайшее время я напишу отдельную статью и подробно расскажу, как она подключается и устанавливается.

Высота установки блока розеток №4, как и блока розеток №1, составляет 30 (см) от чистового пола.

Вот так выглядит стена №4 после прокладки всех кабелей.

А вот так это будет выглядеть на плане.

Розеточная линия стены №4 защищена автоматом 16 (А) и групповым УЗО с током утечки 30 (мА).

На этом этапе моя работа закончилась и к делу приступили строители.

Для выравнивания стен №2, 3 и 4 строители решили применить гипсокартон. Но чтобы не уменьшать объемы и так небольшой комнатки, они решили листы гипсокартона крепить не с помощью металлических профилей, а с помощью гипсового клея «Perlfix GF» (Knauf), тем самым приклеивая листы гипсокартона непосредственно на стены и выравнивая их.

Вот что получилось после монтажа гипсокартона.

После этого я приступил к установке подрозетников.

О том, как устанавливать блок подрозетников в стену из гипсокартона у меня есть отдельная подробная статья, поэтому сейчас на этом зацикливаться не буду.

На этом черновой монтаж электропроводки был закончен. После этого опять к делу приступили строители, занявшиеся финишной отделкой стен. В результате получилось вот так.

После этого строители занимались наклейкой обоев, укладкой ламината, установкой межкомнатных дверей и т.п.

Помимо работ строителей, специалистами по натяжным потолкам в спальной комнате был смонтирован потолок.

А теперь пришла моя очередь заниматься чистовым монтажом. О том, как установить тот или иной механизм (розетки, выключатели, проходной или перекрестный выключатели, ТВ-розетки, Интернет розетки, потолочные светильники, настенные бра и т.п.) будут отдельные статьи. В очередной раз напоминаю Вам, чтобы не пропустить новые выпуски статей, подписывайтесь на рассылку сайта.

И в заключении статьи представляю Вашему вниманию материал всей статьи в видео формате:

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

виды разводок, монтажная схема подключения электрики в квартире

Все монтажные работы, связанные с электричеством, начинаются с составления проекта электропроводки. Этот план должен быть грамотно продуман и качественно исполнен. Основными его этапами являются прокладка проводов, грунтовка, укладка специальной малярной сетки, шпаклевка и поклейка обоев. Но перед началом работы необходимо разобраться в схеме.

Способы соединения

Существует несколько вариантов соединения электрических цепей. К основным видам специалисты относят:

  1. Последовательное соединение. В этом случае все элементы располагаются строго друг за другом, при этом конструкция не имеет узлов. Ярким примером такого соединения может быть новогодняя гирлянда, где все фонарики находятся на одном проводе. Явный минус такой схемы состоит в том, что поломка одного элемента выведет из строя всю цепь.
  2. Параллельное. Этот тип устройства смонтирован таким образом, что все элементы работают отдельно друг от друга, но объединены двумя узлами. В случае поломки одного элемента остальные функционируют в прежнем режиме.
  3. Смешанный тип может соединять в себе оба варианта соединений.

Каждый мастер выбирает для себя наиболее подходящий вариант в зависимости от финансовых возможностей, уровня мастерства и предпочтений.

Типы разводки

Перед тем как приступать к основной работе, необходимо определиться с типом разводки, которая бы полностью отвечала всем нуждам жильцов. Можно выделить три варианта:

  1. Наиболее популярный и используемый способ — это разводка через распределительный короб. Сам щиток в этом случае располагают не в квартире, а на лестничной клетке. В нем устанавливают счетчик, выключатели и подключают питающий кабель. В каждой отдельной комнате на входе устанавливается своя распределительная коробка.
  2. Звезда. При таком варианте предполагается размещение каждой точки освещения и розетки на отдельном проводе, который заходит в электрический щиток и, как правило, оборудован собственным автоматическим выключателем. Этот способ хорош тем, что позволяет полностью контролировать каждый элемент, но цена такой разводки достаточно дорогая, поскольку для нее необходимо большое количество кабеля. Также придется приобретать большой щиток, так как стандартный для этого варианта не подходит.
  3. Шлейф. Упрощенный вариант звезды, но, в отличие от предыдущего способа, на кабеле может размещаться несколько элементов одновременно. Этот проект будет стоить гораздо меньше.

Стоит заметить, что использование одного способа встречается очень редко. В основном применяется несколько вариантов, что позволяет добиться максимально удобного и качественного результата.

Составление схемы

Электроснабжение в квартире проводят только после того, как составлена точная схема, где прорисованы все распределительные группы. Для этого необходимо взять несколько чистых листов и на каждом из них расчертить отдельную группу. В таком случае план будет более понятным, а рабочий процесс не станет казаться таким сложным.

Кроме этого, необходимо также поделить источники потребления, при этом требуется их подключить к отдельному автомату, тогда можно не опасаться полного отключения электроэнергии. После этого устранить неполадки в проводке можно будет на одном участке или в одной комнате.

Если щиток устанавливается в квартире, то необходимо выделить следующие группы:

  • подключение света к жилым комнатам, кухне и коридору;
  • установка розеток в жилых комнатах;
  • обеспечение электроснабжения в коридоре и на кухне;
  • подключение освещения и электроснабжения санузла;
  • при наличии электрической плиты необходимо отделить ее от основных групп.

Определившись с группами, нужно расчертить схему квартиры, обозначить места подключения, где будут располагаться основные потребители электрической энергии — это могут быть сплит-система, посудомоечная или стиральная машинка. Затем необходимо произвести разметку мест, в которых будут установлены выключатели, осветительные приборы, розетки и распределительные коробы. После этого нужно соединить все цепи и высчитать длину кабеля.

Произведя эти действия, нужно составить чистовую монтажную схему электропроводки и пометить каждую электрическую точку общепринятым обозначением, а уже после этого соединить их линией. Чтобы чертеж было проще понять и прочитать, можно разметить осветительные провода одним цветом, световые — другим, а заземление — третьим.

Основные требования при подключении

При составлении плана электрики в квартире необходимо учитывать некоторые требования к тому, как будет располагаться проводка. Во время электромонтажа следует соблюдать следующие правила:

  1. В ванной комнате можно установить розетку только в том случае, если она подсоединена через трансформатор.
  2. Запрещено производить подключение заземляющих контактов розетки к нулевому кабелю или отопительной системе. Такая установка небезопасна. Это можно сделать с помощью специального провода, который обладает защитным заземлением.
  3. Когда в квартирных условиях устанавливается электрическая плита, необходимо заменить главный автомат. Его номинал должен быть не меньше 63 А.
  4. Кабель прокладывают исключительно в вертикальном или горизонтальном направлении, при этом необходимо располагать его друг к другу под углом 90°. В таком случае можно избежать в будущем случайных пробоев во время ремонтных работ.
  5. Необходимо постараться укладывать провода таким образом, чтобы они не пересекались. Если сделать это не получается, тогда лучше оставить между ними небольшое расстояние (будет достаточно 3—5 мм).

Кроме этого, нужно соблюдать следующие нормы: расстояние от провода до потолка или напольного покрытия не должно быть меньше 150 мм, от углов, окна или дверей — от 10 мм.

Выключатели следует располагать с левой стороны от двери, при этом желательно, чтобы они были подняты на высоту 850—900 мм, а розетки — на 300 мм. На кухне эти условия можно не соблюдать.

Помимо этих требований необходимо знать, что требуется оставлять зазор около 30—50 мм между системой отопления и кабелем. Провод, подключенный к розетке, нужно проводить снизу, а к выключателю, наоборот, сверху.

Электрика в квартире своими руками. Инструкции

Оcвещение

Правильно подобранное освещение поможет вам преобразить любую комнату и создать в ней уютную атмосферу. О секретах светодизайна, а также о том, как сделать подсветку своими руками мы и поговорим в данной статье.

Подробнее

Выключатели

Установить включатель света не так уж и тяжело. Не нужно вызывать мастера. Прочитайте эту статью и сможете сделать монтаж выключателя света сами.

Подробнее

Розетки

Ремонт в квартире очень часто сопровождается заменой проводки и розеток. В данном разделе представлена вся информация по данной теме, какие виды розеток существуют, как установить и правильно подключить различные виды розеток.

Подробнее

Монтаж электропроводки своими руками

Реально ли провести электропроводку в квартире своими руками? — Вполне, но для этого нужно изучить массу информации. Зато после можно легко и быстро устранить любую неполадку в электросети своей квартиры.

Подробнее

Схема электропроводки в квартире

Если вы собрались проложить электрическую проводку самостоятельно, нужно разработать схему электропроводки квартиры. Должны быть указаны розетки, выключатели, лампы, распредкоробки, силовой щит и прокладки проводов.

Подробнее

Замена электропроводки в квартире

Замена электрики в квартире обязательна во время капитального ремонта, а также в случае серьезной поломки. Как осуществить замену проводки своими руками и при этом сделать все правильно? Все ответы — в этой статье.

Подробнее

Как сделать электрику в квартире

Электрика в квартире своими руками, на первый взгляд дело не легкое, но прочитав статьи на нашем сайте , вы разберетесь во всем и сделаете проводку, розетки, выключатели и освещение своими руками.

Подробнее

Как сэкономить электроэнергию

Получаемые в конце месяца счета за электричество, буквально отбирают половину зарплаты. Какой из этого может быть выход? — Естественно, начать экономить, снижая ежедневное потребление электроэнергии в доме по максимуму.

Подробнее

Схема подключения УЗО

Современные технологии все активнее помогают сделать нашу жизнь более комфортной и безопасной. В данной статье мы поговорим об устройстве защитного отключения электричества и узнаем, как подключить УЗО в своей квартире.

Подробнее

Электрика в квартире: разводка электрики под ключ

Нагрузки на электрические сети в квартирах постоянно увеличиваются. Основной причиной становится бытовая техника и оборудование, приобретаемые хозяевами с целью улучшения комфорта и удобств. Все эти приборы обладают повышенной мощностью, которую может выдержать далеко не каждая проводка. Поэтому новая электрика в квартире планируется с учетом данного фактора. То же самое касается и старых кабельных линий, требующих замены в результате износа. Рано или поздно возникает необходимость в проведении электромонтажных работ.

Следует отметить, что ремонт электрики в квартире достаточно сложный процесс, требующий специальных знаний и практических навыков. Если домашний мастер решил сделать все в квартире своими руками, он должен обязательно знать правила разводки проводов, уметь составлять и читать электрические схемы, иметь определенный опыт электромонтажных работ.

Разводка проводки в квартире: основные правила

Все действия, связанные с разводкой проводов и другими электромонтажными работами, определены Правилами устройства электроустановок (ПУЭ). Данный документ подробно регламентирует вопросы относительно практических действий с электрооборудованием при решении задачи как сделать разводку. Поэтому, прежде чем приступать к монтажным работам, следует ознакомиться с теорией.

Существует несколько основных правил монтажа в новой квартире, соблюдение которых гарантирует в дальнейшем удобную и безопасную эксплуатацию сети.

Среди них можно выделить следующие:

  • Выключатели, розетки, распределительные коробки, электросчетчики и прочие компоненты следует расположить в легкодоступных местах с целью облегчения их ремонта или замены. Это нужно учитывать, когда составляется схема подключения.
  • Высота от пола выключателей составляет от 80 до 150 см. Их место расположения должно обеспечивать беспрепятственный доступ при открытии дверей. То есть выключатель устанавливается со стороны, противоположной открыванию. Провод к нему подводится в направлении сверху вниз.
  • Рекомендуемая высота розеток от пола – 30-80 см. Расстояние от электрических и газовых плит, батарей, труб и других металлических заземленных элементов должно быть не менее 50 см. Монтировать провода к розеткам необходимо снизу-вверх.
  • Норма розеток для большинства помещений в 1 или 2- комнатной квартире составляет 1 шт. на каждые 6 м2. Особые нормативы установлены для кухонь. Здесь монтируется столько розеток, сколько требуется для того чтобы подключить всю имеющуюся бытовую технику. В туалетах розетки вообще запрещено устанавливать, а в ванных они подключаются к отдельному трансформатору, установленному за пределами помещения.
  • Провода по стенам нужно проложить только в горизонтальном или вертикальном направлении. Места проложенных линий наносятся на схему электропроводки.
  • Независимо от способа прокладки, электропроводка не должна касаться металлических частей, имеющихся в конструктивных элементах здания. Между линиями, проложенными параллельно, соблюдается расстояние не менее 3 мм. Если же невозможно их так провести, то провода прячутся в гофрированную трубку или защитный короб.
  • Для разводки и соединений предусмотрены распределительные коробки. Не допускается соединение между собой медных и алюминиевых проводов. Подключение нулевого и заземляющего провода к устройствам осуществляется с помощью болтовых соединений.

Варианты разводки проводов

На стадии проектирования рассматриваются различные варианты прокладки и разводки кабельных линий. Наиболее оптимальным будет тот, который больше подходит для конкретных условий эксплуатации. Современный электромонтаж предполагает разводку проводов тремя способами.

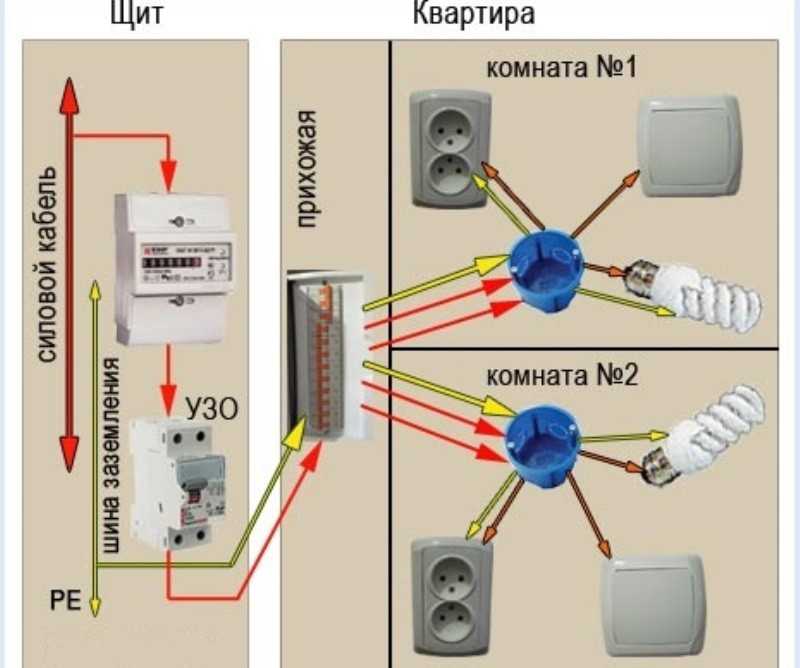

С использованием распределительных коробок

Данный способ получил наиболее широкое распространение и используется большинством населения при разводке с нуля. В электрическом щите устанавливается прибор учета электроэнергии вместе с определенным количеством автоматических выключателей.

Как правило, щит расположен вне квартиры в подъезде. На него поступает питание и затем провод, находящийся под напряжением, протягивается в квартиру. Далее он подходит к последовательно соединенным распределительным коробкам, установленным в комнатах. Внутри них провода соединяются и затем расходятся по точкам – розеткам и выключателям.

Вариант «звезда»

Монтаж выполняемый по варианту «звезда», предусматривает прямое подключение каждой розетки к электрическому щиту. Таким образом, каждая розеточная линия оборудуется собственным автоматом. Такая схема дает возможность ремонтировать любую линию, без отключения всей сети. Данный способ считается дорогим, поскольку требует большого количества проводов. Сам монтаж также достаточно сложен и работа специалистов будет стоить недешево.

Подключение шлейфом

Третий способ представляет собой шлейф, когда прямое подключение к щиту проведено не отдельными линиями, а целыми группами. Эффективность разводки можно существенно увеличить за счет комбинации в одной план-схеме разных способов прокладки.

Проектирование разводки и составление схем

Варианты прокладки, рассмотренные выше, используются при составлении схем, которые являются составной частью проектирования разводки. Как правило, такой проект составляют опытные квалифицированные специалисты, гарантирующие электробезопасность в процессе дальнейшей эксплуатации.

Однако, если возникло желание выполнить эту процедуру в квартире своими руками, необходимо заранее хорошо изучить правила, изложенные в ПУЭ. Кроме того, понадобятся определенные знания по основам электрики и только после этого можно приступать к чертежам и расчетам нагрузок на сеть. Рекомендуется предварительно изучить основные типы условных обозначений, используемых в схемах и чертежах.

В первую очередь нужно начертить план-схему планировки самой квартиры. После этого на готовом чертеже отмечаются точки, где будет выполнен монтаж розеток и выключателей, а также осветительных приборов. Места установок соединяются между собой линиями, обозначающими провода и кабели. На схеме также должны быть обозначены места расположения бытовой техники.

Прокладка проводов значительно облегчается, если все подключаемые точки разбить на отдельные группы. Примерное подсоединение будет выглядеть следующим образом:

  • Осветительные приборы в жилых комнатах, в коридоре и на кухне.
  • Осветительные приборы в туалете и ванной комнате.
  • Группа розеток в жилых комнатах и коридоре.
  • Розетки на кухне, в том числе отдельно розетка для электроплиты.

На основе этого примера можно создавать любые варианты и группировать потребителей в соответствии с техническими условиями данной квартиры. Разбивка на группы позволяет сэкономить провода и защитные устройства, сделать схему и монтаж проводки более простой.

Отдельные группы выделяются под каждое бытовое оборудование. Они подключаются к защитным автоматам на 25 или 32А. В случае неисправности одного из приборов, не придется обесточивать всю квартиру, достаточно отключить группу, в которой находится данное устройство и спокойно производить ремонт.

Расчет электропроводки

После составления план-схемы необходимо рассчитать проводку. Для этого требуется установить точное количество потребителей и учесть возможные приобретения в будущем дополнительной бытовой техники. Исходные данные можно взять из проекта, где указывается предполагаемая сила тока и применяемые электротехнические изделия.

Для вычислений общей силы тока используется формула: I= P / U, в которой Р – общая сумма мощностей подключенных приборов (Вт), U – напряжение домашней сети (В).

В качестве примера в однокомнатной квартире можно взять электрочайник на 2 кВт, лампы накаливания 10 шт. по 100 Вт, микроволновая печь на 2 кВт, холодильник на 500 Вт. Напряжение стандартное – 220 вольт. Итого получается 2000+10х100+2000+500 = 5500/220 = 25А. На практике эта цифра значительно ниже, поскольку очень редко перечисленные приборы включаются одновременно.

По этому значению и будет подбираться сечение в электропроводке. На различных участках домашней сети используются следующие виды кабелей и проводов:

  • ВВГ-5х6 (пятижильный, сечением 6 мм2). Применяется в трехфазных сетях на участке, где основной щит соединяется со щитком освещения.
  • ВВГ-2х6 (двухжильный, сечением 6 мм2). Используется в однофазных сетях на участке, где основной щит соединяется со щитком освещения.
  • ВВГ-3х2,5 (трехжильный, сечением 2,5 мм2). Составляет основную часть проводки. Протягивается от щитка освещения к распределительным коробкам и далее – к розеткам.
  • ВВГ-3х1,5 (трехжильный, сечением 1,5 мм2). Из распределительных коробок протягивается к выключателям и осветительным приборам.
  • ВВГ-3*4 (три жилы и сечение 4 мм2). С его помощью подключаются электрические плиты.

Очень часто проводка рассчитывается непосредственно по схеме, если она выполнена в масштабе. Или сделать замеры по факту в каждом помещении. К итоговой цифре добавляется 3-4 м в качестве запаса. Все провода собираются в щитке освещения, установленном на входе. Сюда же устанавливаются защитные автоматы. К УЗО на 16А подключаются выключатели и приборы освещения, на 20А – розетки. К отдельному УЗО на 32А выполняется подключение электроплиты. Если ее мощность более 7 кВт, потребуется защитное устройство мощнее.

Составление проекта при помощи специальных программ

Работы по проектированию электрических сетей можно существенно ускорить, используя для этих целей специальные программы, позволяющие быстро составлять нужные схемы.

Наибольшей популярностью пользуются следующие из них:

  • AutoCAD (Автокад). Получил широкое распространение среди инженеров-строителей в качестве очень удобного графического редактора. Для того чтобы составить нужные схемы электропроводки вполне достаточно бесплатной версии. Программа русифицирована, отличается удобным и понятным интерфейсом.
  • Компас. Бесплатная программа, предназначенная именно для составления схем электропроводки. База данных содержит все обозначения и названия для элементов цепи, с помощью которых составляется схема разводки. Очень эффективна при решении проблемы, как правильно сделать разводку. Однако начинающим электрикам эта программа может показаться несколько сложной, поскольку здесь требуется хорошее знание терминологии и условных обозначений.
  • Эльф. Специальная программа, с помощью которой проектируются схемы электропроводки. Обширная база данных содержит все необходимые элементы, открывая возможности для создания чертежей любой сложности. Данный редактор автоматически рассчитывает силу тока и предлагает наиболее оптимальный защитный автомат с нужным номиналом.
  • Visio. Считается наиболее простым графическим редактором с бесплатным доступом, в котором легко разобраться даже начинающему электрику.

Подготовительные работы

Перед началом работ нужно запастись инструментом – болгаркой или перфоратором, шуруповертом или дрелью, тестером, пассатижами, кусачками, различными отвертками. Для разметки подойдет лазерный уровень, позволяющий начертить идеально ровные вертикальные и горизонтальные линии. Старая скрытая проводка определяется специальным прибором, после чего она вскрывается и удаляется.

Разметка выполняется в соответствии с план-схемой. Места прокладки проводов, установки розеток, выключателей и светильников отмечаются карандашом или маркером. Отдельное место предусматривается для электрического щитка.

После этого открытая проводка может сразу монтироваться, а для скрытой – делают в стенах штробы. Вначале нужно вырезать отверстия под розетки, выключатели и распредкоробки. Для этого используется перфоратор со специальной коронкой. Далее, этим же перфоратором или болгаркой прорезаются штробы на глубину примерно 20 мм. Ширина канавки должна обеспечивать свободное размещение в ней проводов.

На последнем этапе подготовки в стенах проделываются отверстия, через которые провода будут заводиться в комнаты. Они пробиваются перфоратором в углу каждого помещения.

Укладка проводки открытого типа

Монтаж начинается с установки щитка, расположенного в нише или просто закрепленного на стене. Далее устанавливается запланированное количество УЗО в соответствии с группами освещения. Внутрь щитка заводятся провода и подключаются к нужным клеммам, а все УЗО последовательно соединяются между собой.

Разводка проводов в 1 или 2- комнатной квартире начинается с закрепления по намеченным линиям кабель-каналов или коробов. Чаще всего они размещаются около плинтуса или под потолком и закрепляются саморезами. После этого на свои места устанавливаются розетки и выключатели, которые просто навешиваются поверх стены и закрепляются.

Затем провода укладываются в подготовленные кабель-каналы. Сначала устанавливается главный магистральный провод и линии, отходящие от розеток к щитку. После этого к распределительным коробкам прокладывается проводка от выключателей и светильников. Все соединения изолируются.

Особенности монтажа скрытой проводки

В установке скрытой проводки в 1- комнатной квартире нет ничего сложного. Ее монтаж может быть выполнен разными способами. Подключение щитка выполняется точно так же, как и при открытой проводке. Главное помнить, что клеммы ноля расположены сверху.

В ниши, прорезанные заранее, устанавливаются подрозетники и распределительные коробки. После этого разводится сама электропроводка. Кабели располагают в штробах и подводят к каждой точке в соответствии с планом. Если кабель к розеткам подводится с пола, в этом случае он помещается в специальную трубу или гофру. Последующие соединения выполняются так же, как и открытым способом, а все стыки изолируются.

Собранная в сеть электрика в квартире проверяется тестером и при отсутствии ошибок подключается к щитку. Штробы заделываются с помощью гипсовой шпаклевки, после чего приглашенный электрик соединяет всю систему с распределительным щитом.

Нашим преимуществом являются НИЗКИЕ ЦЕНЫ, вежливое обслуживание, короткие сроки выполнения электрики в квартире. По всем интересующим Вас вопросам по электрике в квартире, вы  можете получить ответ позвонив нам по телефону +7 (909) 926-36-83

Типовая схема разводки электропроводки в доме

Независимо от того прокладываете ли вы электрические провода в новом доме или изменяете разводку старых, к процессу надо подходить более чем ответственно. Правильно спроектированная и хорошо установленная проводка в квартире залог комфорта и безопасности!

Подготовительный процесс

Вам предстоит разводка электропроводки в квартире, схема должна быть составлена грамотно с учетом общего количества розеток во всех комнатах, точек освещения настенных и потолочных.

Подготовленный план установки решает несколько задач:

  1. Существенно упрощает работу мастера.
  2. Позволяет оценить достаточность электрических точек и внести коррективы на предварительном этапе.
  3. Облегчает подсчет необходимых расходных элементов (розетки, выключатели, распределительные коробки, диммеры, провода).
  4. Предотвращает ошибки по установке в неверных местах электрического щита, автоматов, счетчиков, вход питающих кабелей.

Прежде чем начинать составлять схему разводки электропроводки вы должны четко определить место каждого предмета мебели и расстановку электрических приборов, с учетом пожеланий своих домочадцев, потребностей на сегодняшний день и возможных приобретений дополнительных приборов в будущем.

Рисуем схему

Для более точного изображения плана понадобится воспроизвести максимально точно расположение комнат в жилище, желательно соблюдая масштаб. Отметьте на плане предполагаемое расположение бытовых приборов.

Каждая схема разводки электропроводки в квартире панельного дома или частного строения это точная схема распределительных групп и единичных электрических элементов. Для удобства пользования и чтения лучше каждую нанести на отдельный листок бумаги.

Каждая группа потребления должна быть подключена к своему отдельному автомату. Это обеспечит возможность отключить от электропитания отдельные помещения, если возникнет такая необходимость при ремонте или иных ситуациях. И при возникновении аварийных ситуаций вы будете защищены от обесточивания всей квартиры.

Внимание! Автомат на 25 А (тип B)устанавливают на группу розеток и УЗО на 30 мА. Для группы освещения потребуется автомат 10-16 А (тип В).



Работы по планированию разводки во многом зависят от местонахождения электрического щитка. Его могут разместить в подъезде, подвале либо непосредственно в квартире. В последнем случае каждый потребитель электрического тока можно «посадить» на свой автомат. Это удобно, но слишком затратно финансово.

Поэтому принято объединять в следующие группы:

  • Электроснабжение комнат.
  • Освещение холла, жилых комнат, кухни.
  • Электроснабжение кухни и холла.
  • Электроснабжение и освещение санитарных комнат (влажные помещения имеют свои особенности и требования к электропроводке).
  • Электроплите должна быть выделена отдельная линия.

Внимание! Устройство защитного отключения (УЗО), установленное в каждой группе, повысит уровень безопасности электропроводки и предотвратит короткие замыкания. Его установка обязательна в проводке кухни и санузла. УЗО должен быть рассчитан на силу тока до 30 мА (класс А).

Схема разводки электропроводки в доме должна учитывать нагрузку основных бытовых приборов:

  • электроплита;
  • водонагреватель;
  • стиральная машина;
  • кондиционер;
  • духовой шкаф;
  • микроволновая печь;
  • посудомоечная машина.

Как только группы спроектированы с учетом основных потребителей тока, приступают к размещению на схеме выключателей, розеток, настенных и потолочных светильников, распределительных коробок. Проверяют правильность соединения и указывают необходимую длину проводов.

Полезный совет: Составьте схему электропроводки в 2-х экземплярах. Один будет рабочим вариантом, второй должен храниться в семейных документах. При необходимости это облегчит многие работы по дому.

На чистовой схеме разводки электропроводки в квартире все обозначения должны быть указаны общепринятыми знаками с точным проставлением размеров. Линии проводов освещения, силовые кабели и провода заземления для удобства работы и чтения плана наносятся своим цветом.

Большей читабельностью и информативностью будет обладать план с указанием линейных размеров комнат, высоты потолков и расстояниями от распределительных коробок до размещения электроточек. Это упростит работы по проведению и разводке электрических проводов.

Требования и стандарты

  • Схема разводки электропроводки на кухне при наличии электроплиты должна учитывать установку автомата номиналом 63 А и выше.

  • Запрещено устанавливать в ванной комнате розетки. Исключение только розетка для электробритвы (подключается через трансформатор).

  • Запрещено подключать к нулевым проводам заземляющие контакты розеток. Это касается также системы водоснабжения и отопления.

  • Провода прокладывают строго по вертикали и горизонтали, под углом 90°.

  • Избегайте пересечения проводов. В крайнем случае расстояние между ними допустимо не менее 3 мм.

  • Минимально допустимое расстояние пролегания кабеля до пола и потолка – 150 мм и не менее 100 мм до дверных коробок, углов, оконных рам.

  • Принято располагать выключатели слева от входной двери.

  • Расположите выключатели на одном уровне – 900 мм, розетки – 300 мм от пола. Исключение делают только для кухни.

  • Для выключателей провода подводят сверху, для розеток снизу.

Возможные варианты

Размещение электрических приборов в разных по количеству комнат квартирах не сильно отличается между собой. Вариации могут зависеть только от предпочтения хозяев.

1-комнатная квартира

Схема разводки электропроводки в однокомнатной квартире подразумевает деление минимум на 2 группы. Это обеспечивает рабочее состояние второй цепи в случае обрыва первой и запас мощности, который образуется вследствие распределения между двумя цепями общей нагрузки.

К 1 группе относят жилую комнату, ко второй: кухня, санузел.

Квартира с 2 и более комнатами

Приблизительная схема разводки электропроводки в двухкомнатной квартире составлена в упрощенном виде. Указаны разметки основных источников света, выключатели и розетки с заземлением. Для квартиры с большим количеством комнат схема должна быть незначительно изменена, но принцип тот же.

Частный дом

Энергоснабжающие организации устанавливают счетчики вне строения. От него питающий кабель прокладывают к электрощиту, расположенному в доме.

Схема разводки электропроводки в частном доме должна учитывать это. Потребителей тока распределяют на группы:

  • Осветительная.
  • Розеточная группа.
  • Основная (силовая). Сюда входит: бойлер, электроплита, стиральная машина, котел отопления и т. д.
  • Хозяйственного назначения (гараж, подвал, сарай и т. д.).

Схема разводки электропроводки в деревянном доме мало чем отличается от другого плана, есть особенности только при самом монтаже.

Гараж, сарай

Тщательно продумайте разнесение осветительных точек и розеток в гараже. Помещение, как правило, лишено естественных источников освещения, поэтому стоит учесть, что выполнение некоторых работ потребует либо дополнительного светильника, либо розетки. Кстати, наружные розетки, установленные на стене дома, пригодятся для подключения водяного электронасоса, газонокосилки или устройства для мытья автомобиля.

Итак, у вас продумана разводка электропроводки в гараже, схема должна быть составлена с учетом 2 групп освещения (основное и подвальное), и 2 группы розеток, которые будут располагаться по боковым стенам гаража. Это послужит гарантией, что вы не останетесь без электричества.

Если уверены и обладаете необходимыми знаниями, разводка электропроводки в доме своими руками для вас не составит трудностей. Ответственно отнеситесь к покупке материалов, технически грамотно составьте схему и принимайтесь за дело. Приведенный видеоматериал, возможно, придаст некоторой уверенности или подскажет что-то новое.



Схема и разводка электрики в квартире

При заселении в квартиру огромным недостатком выступает то, что монтажный план электропроводки не выдается на руки жильцам, в отличие от частного сектора, где исполнительная схема – обязательный документ при согласовании проекта в соответствующих инстанциях. В этой статье поговорим о том, какие бывают варианты электроснабжения различных квартир и как правильно составить схему электрики.

Содержание

Если вы не можете похвастаться наличием знаний, не стоит браться за такую сложную работу.

[include id=»1″ title=»Реклама в тексте»]

Лучше обратитесь за помощью к специалистам, которые быстро и качественно не только составят план, при необходимости устранят неисправность или заменят старую проводку. Тем, кто понимает, напомним основные способы соединения электроцепей:

  1. Последовательное  — каждый элемент располагается за предыдущим, такое соединение не имеет узлов. Самый распространенный пример – елочная гирлянда, то есть все потребители находятся на одном проводе. Весомый недостаток – при выходе из строя одного элемента вся цепь перестает работать.
  2. Параллельное – ни один элемент не соединен между собой, но они объединены двумя узлами. При возникновении неисправности одного их потребителей, остальные продолжают работать.
  3. Смешанное — когда на одном участке электроцепи применяются и первый, и второй тип соединений.

На этом рисунке показаны все виды соединений: например электрические точки 1,2,3 — соединены параллельно, 4,5,6 — последовательно, а весь участок считается комбинированным.

Выбранная разводка отвечает полностью за всю схему. Всего выделяется три основных типа:

  1. Самый частый тип разводки – через распределительные коробки. Электрический щиток располагается на лестничной клетке, а не в жилом помещении. От него входит питающий кабель, а в самом щитке располагаются счетчик и несколько выключателей (чаще всего 1-3). В каждой отдельной комнате электроснабжение осуществляется через распределительную коробку, располагающуюся при входе.

    Распределительные короба располагаются над выключателем около входа в комнату

  2. «Звезда». Каждая точка освещения или розетка располагаются на отдельной кабельной линии, заходящей в электрический щит, и зачастую имеют собственный автоматический выключатель. Такая разводка дает возможность осуществлять полный контроль над каждым элементом цепи электроснабжения, но ощутимый минус для владельца – значительное увеличение количества необходимой проводки и трудозатрат, высокая стоимость довольно габаритного щита, что приводит к существенному удорожанию проекта.
  3. «Шлейф». Принцип сходен со «звездой», но отличается тем, что на одном кабеле размещается не один элемент, а несколько. Проект обойдется дешевле предыдущего.

    Чаще всего используются смешанные типы. В данном примере это «звезда» и «шлейф»

Редко можно встретить один из вариантов в «чистом виде». В каждом конкретном случае они смешиваются для достижения максимально эффективного результата.

Любая схема – точный чертеж плана всех помещений с точным указанием распределительных групп и каждого элемента электроснабжения. Лучше всего размещать ее не на одном листе, а на отдельных, на каждом из которых будет подробное описание только одной группы. В дальнейшем такой план будет легко читать и понимать.

Все источники потребления следует разделить на несколько групп. Подключив каждую из них к отдельному автомату, в дальнейшем можно будет избежать полного отключения электроэнергии при необходимости ремонта проводки в одной из комнат. При монтаже только одной линии потребуется очень мощный кабель, способный выдержать высокие нагрузки, возникающие при одновременном включении всех потребителей в сеть.

Мы рекомендуем всю электрику разбить на группы

Если электрический щит будет находиться в квартире, выделяют группы:

  • освещение жилых комнат, кухни и коридоров;
  • электроснабжение жилых комнат;
  • электроснабжение кухни и коридоров;
  • освещение и электроснабжение санузла;
  • если в квартире электроплита, ее отделяют от остальных.

Важно: Не забудьте для повышения безопасности на каждую группу установить устройства защитного отключения (УЗО), так называемые выключатели дифференциального тока. Также ими обязательно снабжается электропроводка санузла и кухни.

После того как группы спроектированы, необходимо определить места подключения всех основных потребителей электроэнергии. Это стиральная машина, электроплита, кондиционер, водонагреватель, духовка и посудомоечная машина. Теперь можно определить места установки выключателей, светильников, распределительных коробок и розеток и нанести их на черновой план электрики квартиры. Внимательно соединяем все цепи и проставляем длины проводов.

Совет: Обязательно сделайте план электрики квартиры в двух экземплярах и уберите один из них в семейный архив с документами. Он еще не раз вам пригодится.

Теперь составляется чистовая схема электрики. Для этого изображается точный план всех помещений на каждом из листов с учетом всех размеров. Все электрические точки проставляются с помощью общепринятых обозначений и соединяются линиями, обозначающими провода. Для лучшей читабельности рекомендуем провода освещения, заземления и силовые кабели обозначить разными цветами.

[include id=»2″ title=»Реклама в тексте»]

Обязательно следует пометить все расстояния: линейные размеры комнат, расстояния от проводов до стен, потолка, пола, а также до систем отопления. Такая схема будет не только отличаться большей наглядностью, но по  ней можно будет производить и все необходимые расчеты.

При составлении схемы следует помнить о некоторых важных требованиях к расположению электропроводки в жилых помещениях:

  1. В ванной комнате не должно быть розеток, за исключением розетки для электробритв, подсоединенной через трансформатор.
  2. Нельзя подключать заземляющие контакты розеток к нулевым проводам, а также к системе водоснабжения или отопления. Это опасно для человеческой жизни. Для такой цели существует провод защитного заземления.
  3. Если в квартире установлена не газовая, а электрическая плита, то главный автомат должен быть номиналом не менее 63А.
  4. Провода прокладываются только по вертикали и горизонтали, располагаясь строго под прямым углом друг к другу. Не стоит изменять их траекторию, в дальнейшем это чревато тем, что возрастает вероятность пробоя проводов гвоздем или дрелью при выполнении небольших ремонтных работ.
  5. Следует избегать пересечения проводов. Если это невозможно, то расстояние между ними должно быть более 3 мм.
  6. При выставлении размеров на плане необходимо следить, чтобы расстояние от кабеля до пола или потолка составляло не менее 150 мм, до оконных рам, дверных косяков и углов – не менее 100 мм.
  7. Все выключатели и розетки лучше располагать на одной высоте. При этом выключатели устанавливают слева от входных дверей на высоте 800-900 мм, а розетки – 250-300 мм. В некоторых случаях, например на кухне, расстояние может изменяться.
  8. Зазор между трубами отопления и проводами должен быть не меньше 30 мм.
  9. Провода к розеткам подводятся снизу, а к выключателям сверху.

В этой части статьи мы приведем типовые схемы в квартирах разных размеров. Каждый конкретный план будет зависеть от  индивидуальных предпочтений хозяев, но во всех них будут розетки, источники освещения и распределительный щит. Взяв за образец предложенные варианты, их нетрудно дополнить необходимыми точками.

Электропроводка в однокомнатной квартире ↑

В однокомнатной квартире чаще всего проводка делится на две группы:

— кухня и санузел, где скапливается большое количество электроприборов;

— жилая комната.

Делается это для того, чтобы получить запас мощности путем распределения общей нагрузки на две цепи, а также для того, чтобы в случае замыкания или обрыва цепи, одна линия у нас оставалась в рабочем состоянии.

Типовая схема для однокомнатной квартиры

Электрика многокомнатного жилья ↑

Приведенная схема квартирной электропроводки стандартной двушки с расположением электрического щита возле входа в квартиру выполнена в несколько упрощенном виде. Здесь представлены только основные источники освещения, то есть люстры, простейшие одноклавишные выключатели, скрытые розетки с защитным контактом для заземления.

Типовой план для двухкомнатной квартиры

Итак, как вы сами видите, электрическую схему можно составить самостоятельно. Специалист намного качественнее выполнит эту работу, но каждый хозяин квартиры должен уметь правильно определять места прохождения проводов, чтобы избежать их случайного повреждения неудачно вбитым гвоздем или сверлом дрели.

Составили схему электрики в собственной квартире? теперь можно приступать к реализации собственного проекта, в чем немалую помощь окажет представленный видео-урок:

Электромонтажные работы схема и разводка в квартире

Знание месторасположения всех элементов электрической системы и пролегания проводки в вашей квартире крайне желательно, особенно вам может это пригодиться при проведении ремонта или поиска возникшей неисправности с электричеством. Большой минус в том, что при заселении в новую квартиру, жильцам не выдают на руки схематический план проложенной в стенах электропроводки, В то время как у владельцев частных домов такие документы имеются (они являются составной частью проектной документации, без которой разрешительные документы на постройку дома не выдаются). Ну и как быть в этом случае? Как вариант, можно обратиться в РЭУ или ЖЭУ, но намного проще, когда схема электрической системы квартиры составлена непосредственно вами или с помощью соответствующих специалистов.

Эта статья посвящена вариантам обустройства электроснабжения в различных квартирах и правильному составлению схемы электрической сети.

 Варианты соиденения элементов в электрических цепях

Для того чтобы грамотно составить схему квартирной электропроводки, необходимо обладать некоторым багажом знаний в вопросе основ электротехники. В случае отсутствия определенного количества знаний, не советуем браться за такую довольно сложную работу, ваши безграмотные потуги могут привести к печальным последствиям. Идеальный вариант – доверить составление схемы профессиональному электрику, который быстро и качественно не только составит детальный план с учетом всех особенностей квартиры, но при необходимости устранит неисправность или заменит старую проводку.

Людям, могущим себе представить хотя бы в некоторой мере, с чем им придется столкнуться в процессе проектирования (или составления схемы) и выполнения непосредственно работ по обустройству электрической системы в своей квартире, хотим напомнить, что существует несколько способов соединения электрических цепей:

  • Последовательный. Каждый элемент электрической цепи следует за предыдущим, при таком способе узловые соединения отсутствуют. Примером последовательного включения является елочная гирлянда, в ней все лампочки или светодиоды расположены на одном проводе. Главный недостаток этого способа – при повреждении одного из элементов все остальные элементы перестают работать.
  • Параллельный способ. При этом включении элементы между собой не соединены, но они сгруппированы в два узла. Электрическая цепь будет продолжать работать независимо от вышедших из строя потребителей.
  • Смешанный способ. В этом случае на одном участке электрической цепи применяют оба типа соединений – последовательный и параллельный.

Точки 1,2,3 – параллельное соединение, 4,5,6 — последовательное, а весь вместе взятый участок считают комбинированным.

Как правильно выполнить разводку  электрической проводки

К выбору способа разводки электрической проводки в квартире необходимо подходить продуманно и скрупулезно, потому что она полностью отвечает за всю схему. Существует три основных типа разводки:

    1. Наиболее популярный и часто встречающийся – подключение элементов сети посредством распределительных коробок. При таком включении электрический щиток монтируют на лестничной площадке в специальной нише, а не в жилой части помещения, и устанавливают в нем счетчик и от одного до трех выключателей. От щитка кабелем определенного сечения выполняют ввод в помещение и делают разводку через распределительные коробки по всей квартире. Коробки устанавливают для каждой отдельной комнаты (на входе в комнату), и через них осуществляют энергоснабжение всех необходимых электроприборов в комнате.

  1. “Звезда”. При таком соединении каждый электроприбор (люстра или розетка) имеют свою отдельную кабельную линию, включенную непосредственно в электрический щиток и, зачастую, имеющую отдельный автоматический выключатель. Разводка такого типа ведет к значительному, увеличению количества электрической проводки, трудозатрат по ее обустройству и, естественно, удорожанию проекта. Однако, если взвесить все за и против, видно, что потраченные деньги стоят того (сюда же включите стоимость более емкого электрического щитка), потому что эта система дает возможность полного контроля над каждым элементом в электрической цепи.
  2. “Шлейф”. В этом варианте имеется некоторое сходство с разводкой типа “Звезда” с тем отличием, что на один кабель может быть включено несколько потребителей. Естественно, что такое проектное решение будет несколько дешевле предыдущего.

При обустройстве электрической системы в квартире, редко какой потребитель использует один из способов разводки в чистом виде. Чаще всего они смешиваются, но делается это продуманно для достижения наиболее эффективного результата и обеспечения максимальной безопасности жильцов квартиры от рисков.

Классика составления схемы электропроводки

Любые замыслы по обустройству электрической системы до начала работ необходимо воплотить в детальную схему, наложенную на точный план всех помещений квартиры с точным указанием каждой распределительной группы и всех элементов электроснабжения. Схема будет легко читаема, если ее выполнить на отдельных листах, каждый из которых будет предназначен только для одной группы.

Практика показывает, что наибольшего эффекта можно добиться, если разбить источники потребления на несколько групп, каждую из которых подключают на отдельный автомат. Такое техническое решение позволяет выполнять ремонт проводки или электрических приборов без отключения электроэнергии во всей квартире, а только в той ее части, где вы намерены выполнять работы. К тому же, если нагрузить все электрические приборы на одну линию, потребуется кабель большой мощности, способный выдержать очень высокие нагрузки, которые неизбежно возникнут, если включить все электрические потребители квартиры в сеть одновременно.

Если электрический щиток расположить непосредственно в квартире, то можно каждый электроприбор подсоединить к отдельному автомату. Этим значительно повысится удобство и безопасность эксплуатации электросети. Так почему же мы этого не делаем? Все просто – такой способ разделения приборов влечет за собой значительное удорожание проекта. Поэтому вариант подключения по группам наиболее рациональный и практически полностью решает требования безопасной эксплуатации электросети.

Чаще всего приборы разделяют по группам по такому принципу:                                                      Освещение — жилые комнаты, кухня и коридоры;

  • Электроснабжение — жилые комнаты;
  • Электроснабжение — кухня и коридоры;
  • Освещение и электроснабжение — санузел и ванная. Эту группу помещений следует выделить отдельно, потому что в санузле и ванной всегда повышенная влажность и, соответственно, к электропроводке в этих помещениях предъявляются повышенные требования;
  • При наличии в квартире электроплиты, ее также следует обособить от других.

Более высокую степень безопасности вам обеспечит установка на каждую группу УЗО — защитного устройства, так называемого выключателя дифференциального тока. Также обязательно этими приборами необходимо защитить электропроводку санузла и кухни.

После того, как группы будут сформированы, следует определить места для подключения основных электрических потребителей. К ним относят стиральную машину, электроплиту, кондиционер, водонагреватель, духовку и посудомоечную машину. После этого определяются с местами, где будут установлены выключатели, светильники, распределительные коробки и розетки и наносят их на черновую схему электрики квартиры. Далее следует внимательно соединить все цепи и проставить длины проводов.

Необходимо обязательно сделать план электрической схемы помещения в двух экземплярах и один из них сохранить для себя – он в любое время может понадобиться. После выполнения этой нелегкой черновой работы, можно переходить к чистовой схеме, которая выполняется на точном плане всех помещений квартиры. Все точки электрических приборов необходимо проставлять с помощью существующей системы обозначений и соединить линиями, обозначающими кабель. Для облегчения простоты работы со схемой желательно обозначать провода различных групп (освещение, заземление и силовые кабели) разными цветами.

На схеме обязательно должны быть отмечены все размеры (всех комнат, расстояния от проводки до стен, потолка и пола, а также до отопительных систем). Такая схема не только позволит в более короткие сроки качественно выполнить монтажные работы, но также выполнить все необходимые расчеты по материалам и затратам.

     Соблюдение требований, условий и норм

Составляя схему, не следует забывать, что существуют некоторые важные требования к обустройству электрической системы в квартире:

  1. В ванной комнате нельзя устанавливать розетки напряжением 220 вольт, за исключением розетки для подключения электробритвы, эту розетку следует подсоединять через понижающий трансформатор;
  2. Подключение заземляющих контактов розеток к нулевым проводникам, а также к трубам водоснабжения или отопительной системы категорически запрещено, потому что это крайне опасно для человека. Заземление необходимо выполнять только через специальный провод защитного заземления;
  3. Электрическая плита, которая установлена в квартире взамен газовой плиты, должна быть защищена автоматическим выключателем величиной не меньше 63А.
  4. Проводку прокладывают по стенам только вертикально или горизонтально и под прямым углом. Этого следует строго придерживаться, потому что изменение их траектории проводки в дальнейшем может привести к неприятным последствиям – вполне вероятна возможность пробоя проводки гвоздем или каким-то инструментом при больших или малых ремонтных работах;
  5. Постарайтесь не допускать пересечение проводов. Если все-таки обстоятельства вынуждают это сделать, то обеспечьте расстояние между ними как минимум 3 мм;
  6. Необходимо строго придерживаться расстояния от кабеля до других элементов квартиры: до уровня пола или потолка не меньше 150 мм, а до оконных рам и косяков дверей и углов – не меньше 100 мм;
  7. Выключатели и розетки следует устанавливать на одинаковой высоте, также следует учитывать, что выключатели располагают слева от входной двери на высоте 800-900 мм, розетки — 250-300 мм. Хотя возможны и исключения, так, расстояние на кухне может изменяться.
  8. Зазор между электрической проводкой и трубами отопления не должен быть меньше 30 мм;
  9. Проводку к розеткам подводят снизу, а к электрическим выключателям сверху.
  10. Базисные варианты

Эта часть статьи будет посвящена типовым схемам обустройства электрической системы в квартирах, разных по размеру. Конечно, мы приведем базисные варианты, а каждая предложенная схема применительно к конкретной квартире, всецело будет зависеть от предпочтений и пожеланий пользователя. Но в любом случае владельцу квартиры не обойтись без розеток, выключателей, источников освещения и распределительного щита. Поэтому, выбрав один из предложенных вариантов, вы сможете дополнить схему необходимыми электрическими элементами по своему усмотрению.

Две группы электропроводки однокомнатной квартиры

Электрическую проводку однокомнатной квартиры чаще всего делят на две группы. Первая это кухня и санузел с наибольшим количеством электроприборов и вторая – жилая комната.

Такое техническое решение позволяет получить хороший запас мощности посредством перераспределения общей нагрузки квартиры на две цепи. Также благодаря этому при замыкании или обрыве цепи какой-то из групп, одна линия будет оставаться в рабочем состоянии.

Рекомендуемая схема разводки электрики в многокомнатной квартире

На примере стандартной двухкомнатной квартиры мы покажем наиболее практичную схему разводки электрической проводки (см. схему ниже).

При таком варианте обустройства системы предполагается размещение электрического щита возле входной двери квартиры. А за общую основу взяты основные осветительные приборы (люстры), простые одноклавишные выключатели и розетки скрытого типа с контактом для защитного заземления.

При наличии в квартире большого количества комнат схему разводки электрики выполняют аналогично приведенной двухкомнатной квартиры. Тщательно разобравшись в предлагаемых схемах, вы, вероятнее всего, пришли к выводу, что выполнение такого рода работы вам вполне по силам, тем более при наличии некоторых знаний основ электротехники. Но прежде чем приступить к монтажным работам еще раз тщательно взвесьте свои возможности, ведь вы берете на себя большую ответственность, тем более за дальнейшую безопасность, как самого себя, так и членов своей семьи. Поэтому наиболее предпочтительно будет, если работу по разводке электрики в квартире выполнят опытные квалифицированные специалисты, которые выполнят ее на профессиональном уровне и с гарантией, и тем самым избавят вас от ошибок и рисков.

Итак, вы составили схему электрической разводки в собственной квартире и желаете приступить к реализации выстраданного проекта!

Советы по электрическому подключению: что является горячим, нейтральным и заземленным

Перед тем, как приступить к выполнению любого проекта или усовершенствования вашей электрической системы, вы должны иметь некоторое представление о том, как она работает. Электропроводка — это то, как электричество распределяется по всему дому, что, возможно, делает ее наиболее важной частью вашей электрической системы. Но как по проводке можно транспортировать электричество?

Ответ становится яснее, если мы посмотрим на три роли, которые должна выполнять проводка: горячая, нейтральная и заземленная.Эти три компонента работают в тандеме для распределения электроэнергии по всему дому, а также помогают поддерживать электробезопасность. Рекомендуется понимать возможности каждого компонента.

Для домовладельцев Милуоки, которым нужны советы по электромонтажу, компания Roman Electric разработала направляющую для проводов под напряжением, нейтрали и заземления. Следуйте нашему руководству ниже, чтобы лучше понять вашу электрическую систему!

Горячая проволока

Горячая проволока используется в качестве начальной подачи энергии в цепь.Он передает ток от источника питания к розетке. Действуя в качестве первого экземпляра цепи, они всегда проводят электричество, а это означает, что прикасаться к горячей проволоке, пока есть источник питания, питающий ее, опасно.

Горячий провод идентифицируется по черному корпусу. Это основной цвет горячей проволоки для большинства домов. Однако другие горячие провода могут быть красными, синими или желтыми, хотя эти цвета могут указывать на другую функцию, помимо питания розетки. Тем не менее, со всей горячей проволокой следует обращаться одинаково: не касайтесь горячей проволоки, если нет подключенного и работающего источника питания.

Нейтральный провод

После того, как горячий провод инициализировал начало цепи, должен быть другой провод для замыкания цепи. Эту роль выполняет нейтральный провод. Нейтральный провод возвращает схему к исходному источнику питания. В частности, нейтральный провод соединяет цепь с землей или шиной, обычно подключаемой к электрической панели. Это обеспечивает циркуляцию токов в вашей электрической системе, что позволяет полностью использовать электричество. Кроме того, это предотвращает возникновение неисправного или избыточного тока в вашей розетке.

Нейтральные провода обозначаются белым или серым корпусом. Хотя они не всегда могут пропускать электрический ток, с ними следует обращаться так же осторожно, как с горячей проволокой.

Провод заземления

Итак, если горячая и нейтраль уже используются для создания цепи, какая роль остается? Ответ — конечно же безопасность! Провод заземления действует как защита от нестабильных электрических токов. В нормальных условиях цепи заземляющий провод не пропускает ток.Но когда происходит электрическая авария, такая как короткое замыкание, заземляющий провод отводит нестабильный ток от вашей электрической системы и направляет его к земле.

Заземляющий провод легко узнать по зеленому корпусу. Но не во всех домах он может быть. Хотя это требование NEC для новых домов, в старых домах не всегда есть заземляющий провод. Чтобы узнать, есть ли в вашем доме провод заземления, проверьте свои розетки. Если у ваших розеток три контакта, значит, в вашем доме есть заземляющий провод.Если выводов только два, заземляющий провод использовать нельзя. В последнем случае мы рекомендуем проконсультироваться с Roman Electric, чтобы определить, можно ли в вашем доме установить новый провод заземления.

Заходите на сайт Roman Electric, чтобы получить больше советов по электромонтажу! И обращайтесь к нам за доступными и качественными услугами по электромонтажу и ремонту. Позвоните нам по телефону 414-771-5400, чтобы связаться с ведущими специалистами по электричеству Милуоки.

Ссылки по теме:

Простое электрическое заземление — Ель

Модернизируйте розетку с двумя зубцами новым GFCI — The Spruce

общих электрических символов, которые должны знать все строители | 2020

Системы отопления и кондиционирования, водопровод, электрические розетки и проводка (включая освещение), а также другие механические системы, как правило, подробно описываются в планах MEP (механических, электрических, сантехнических) и устанавливаются специалистами в своей области.В то время как строителям не нужно понимать все в планах MEP, строители должны, , знать, как эти системы будут работать и где будут размещаться провода и трубы.

Architects также включают информацию о розетках и переключателях в свои планы питания и передачи данных, которые являются частью пакета чертежей, хотя они, как правило, не так полны, как планы MEP. Некоторые элементы этих планов будут иметь более непосредственное значение для строителей, например, встроенное освещение, потолочные вентиляторы и элементы, которые должны быть заблокированы (окружены небольшой рамой) для поддержки.

Из различных систем на планах MEP особое внимание следует уделить электрическим элементам и их размещению. Джордан Смит объясняет в своем курсе «Введение в чтение чертежей»:

«Домовладелец будет взаимодействовать с электричеством гораздо больше, чем с такими вещами, как водопровод или воздуховоды. По всему дому будет много точек, в которых домовладелец будет взаимодействовать с выключателями света, приборами и другими вещами, которые питаются через электрическую систему.Поэтому архитектор уделяет много внимания электрическому дизайну ».

Хотя монтаж электропроводки и розеток будет оставлен на усмотрение электрика, вот общие обозначения на чертежах. Обычно они также указываются в легенде, поэтому нет необходимости запоминать их все.

Общие электрические и световые символы

1. Дуплексы

Круг на стене, соединенный с ней двумя параллельными линиями, представляет собой типичную розетку (или розетку) с двумя розетками.Сокращения и цифры рядом с дуплексом предоставляют дополнительную информацию.

Например, GFCI обозначает прерыватель цепи при замыкании на землю (розетка со встроенным быстродействующим автоматическим выключателем, который предотвращает поражение электрическим током и обычно используется с розетками рядом с водой, в ванных комнатах и ​​кухнях). Число 220 рядом с дуплексом указывает на то, что это розетка на 220 вольт, обычно используемая для электроприборов, требующих 220 вольт, таких как духовки и сушилки.

Наконец, если вы видите квадрат вокруг дуплекса или квадрата (это розетка с четырьмя розетками), это означает, что это напольная розетка.

2. Освещение и вентиляторы

Основным символом большинства огней является круг, и, как и в случае с дуплексами, варианты его отображения и сокращения рядом с ним передают дополнительную и важную информацию. Обозначения на планах этажей объясняют, какие символы используются в любом проекте.

Например, половина круга может быть заштрихована черным, чтобы указать, что это светодиодная настенная лампа; буква W рядом с ним означает, что он предназначен для влажной зоны (например, ванной комнаты).Утопленный свет иногда представлен диагональной косой чертой по кругу, хотя на других планах буква R рядом с кругом используется, чтобы указать, что он должен быть утоплен.

Однако не все огни представлены кружками. Линия с полукругами на каждом конце может использоваться для освещения под шкафом, а линия с маленькими кружками с обеих сторон часто используется для освещения полосы.

Потолочные вентиляторы часто также представлены в виде круга, хотя от него отходят две угловые линии, символически представляющие (по крайней мере, в очень свободной форме) лопасти вентилятора.Потолочный вентилятор также может быть обозначен кружком с выходящими из него тремя лопастями. Как объясняет Джордан, символы освещения представляют особую важность для строителей, потому что вы должны убедиться, что вы поставили блокировку, то есть элементы каркаса, во всех этих местах для поддержки потолочных вентиляторов и светильников.

3. Переключатели

Когда вы видите на плане что-то похожее на знак доллара, но с одной вертикальной полосой, это обычный символ переключателя. (Иногда полоса опускается, и вы видите только букву S.) Если рядом с ним нет других обозначений, одна буква S представляет собой самый простой из переключателей, однополюсный, но, конечно, в современных домах существует огромное количество переключателей.

Трех- или четырехпозиционные переключатели, одна лампа которых управляется несколькими переключателями, обозначаются маленькой цифрой рядом с S. Диммер, предохранители, дистанционно управляемые и защищенные от погодных условий переключатели, чтобы выбрать несколько примеров, обычно являются обозначается сокращениями рядом с S.

4.Бытовая техника

Розетки для более крупных бытовых приборов часто обозначаются треугольником. Сокращения рядом с ними указывают, для какого устройства они предназначены: CD (сушилка для белья), CW (стиральная машина), DW (посудомоечная машина), R (холодильник) и т. Д. Телевизор обычно обозначается буквами TV в коробке. .

5. Проволока проходит

Изогнутые пунктирные линии на плане этажа, соединительные выключатели и приспособления указывают (примерно) маршрут электропроводки по всему дому.Эти участки проводов неточно расположены на плане этажа — да и не обязательно. Найти наиболее подходящее размещение проводов будет задачей мастера-электрика.

Пунктирные линии на плане этажа в основном предназначены для вас, как застройщика, чтобы лучше понять, как будущий домовладелец будет жить в этом помещении, и какие переключатели будут соответствовать каким светильникам или другим светильникам. В тех точках, где вы видите, как одна пунктирная линия перескакивает через другую, это не обязательно означает, что они встретятся именно в этом месте.Вместо этого план просто указывает вам, что два участка провода пройдут друг мимо друга в некоторой точке комнаты.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Помощь в понимании простых схем домашней электропроводки

Основы бытовой электропроводки

Планируете ли вы переехать в новый дом и почувствуете себя очень взволнованным тем, что самостоятельно проведете там какие-нибудь инновационные электропроводки? Идея звучит великолепно, поскольку это дает вам свободу настраивать дизайн домашней разводки, а также помогает сэкономить довольно много денег. Но это невозможно, пока вы не разберетесь с основами электропроводки и не научитесь правильно составлять схемы домашней электропроводки.

В этой статье мы познакомимся с различными общими электрическими компонентами, их символами, а также изучим различные основные конфигурации электропроводки, обычно используемые в каждой домашней электропроводке. Но перед этим давайте вкратце посмотрим, что такое электричество.

Что такое электричество?

Электроэнергия : Электроэнергия, которую мы получаем в наших домах от электростанций в виде переменного тока и напряжения, на самом деле является электричеством.Любая электрическая проводка бесполезна без электричества и поэтому становится линией жизни всех электрических систем. Как правило, они составляют около 110 или 220 вольт в зависимости от того, в какой части земного шара вы находитесь. Точно так же его частота будет примерно 60 и 50 Гц соответственно. Его основная линия называется фазой или живым сигналом, а другой приемный терминал называется нейтралью. Прикосновение к фазовому терминалу может быть абсолютно ФАТИЧНЫМ, тогда как нейтраль — это как раз наоборот и не даст никакого эффекта.

Не пытайтесь экспериментировать

Важные электрические компоненты

**

Выключатель SPST : это самая основная и полезная часть любой электропроводки. Переключатель — это механическое подпружиненное устройство, используемое для ручного включения или отключения питания или питания (всегда фазы) подключенной нагрузки, чтобы его можно было активировать или деактивировать по желанию. SPST расшифровывается как Single Pole Single Throw, поскольку они могут подключать или отключать только одну линию питания (см. Символ).

(Щелкните изображение, чтобы увеличить)

Розетка : Их можно увидеть в виде сетевых розеток переменного тока над электрическими платами. Электропитание в розетку всегда осуществляется через выключатель, как описано выше. Внешние приборы можно подключить к розетке и включить для работы, и наоборот. Розетки бывают двух- или трехконтактного типа. В 3-контактных типах третий или верхний контакт предназначен для заземления или заземления. Он помогает заземлить или нейтрализовать любой опасный остаточный электрический потенциал, который может нависать над корпусом подключенного устройства.

Главный DPDT-переключатель : его можно рассматривать как вход или шлюз для электричества и, следовательно, он должен выдерживать огромные нагрузки. Это тоже своего рода переключатель, но он очень прочный и рассчитан на то, чтобы выдерживать ток через него большой величины. DPDT расшифровывается как Double Pole Double Throw, поскольку ими можно управлять вручную, чтобы изолировать оба провода линии питания одновременно для максимальной безопасности (см. Схему). Он также включает встроенный предохранитель для защиты всей электропроводки дома в случае короткого замыкания.

Электрическая нагрузка : Любое электрическое устройство, которое должно работать с использованием электричества, представляет собой электрическую нагрузку. Каждое электрическое оборудование, от лампы накаливания до холодильника, которое потребляет электроэнергию, чтобы оставаться работоспособным, является электрической нагрузкой.

На следующей странице будут рассмотрены различные схемы домашней электропроводки, так что давайте посмотрим, как мы будем их использовать.

Проектирование схем домашней электропроводки

Следующее объяснение поможет вам лучше понять, как проектировать домашнюю электропроводку:

Как подключить выключатель и нагрузку (лампочку) к электросети : Как видно на схеме, подключение довольно простое.Фаза неизменно применяется к одной клемме переключателя, другая клемма перемещается к одному из подключений нагрузки, а другая точка нагрузки продолжает заканчиваться на нейтрали линии питания. Переключение переключателя будет попеременно включать и выключать лампу.

(Щелкните изображение, чтобы увеличить)

Как подключить два переключателя параллельно для работы одной нагрузки : В приведенном выше примере, если дополнительный переключатель подключен к существующему параллельно, любой из них может использоваться для включения лампы.А при желании один переключатель можно расположить подальше для удаленного управления светом. Но здесь, чтобы отключить нагрузку (лампочка), оба переключателя должны быть выключены.

Как соединить два переключателя последовательно для работы с одной нагрузкой : Если два переключателя подключены последовательно к указанной выше сети (см. Рисунок ниже)), оба из них должны быть включены для подачи питания на нагрузку, но , выключения любого из переключателей будет достаточно, чтобы погасить свет.

Как подключить розетку с переключателем к электросети : На приведенной ниже схеме показан простой метод подключения розетки с переключателем. Здесь фаза, как обычно и в обязательном порядке, подключается к одной клемме переключателя, а ее другая клемма подключается к клемме RIGHT со стороны розетки. Клемма LEFT со стороны розетки подключается к нейтральной линии напряжения питания.

Как подключить переключатель, вентилятор и регулятор вентилятора к электросети : С помощью рисунка (показанного ниже) можно легко увидеть простую концепцию подключения вентилятора, регулятора вентилятора и переключателя к электросети. электроснабжение.Идея проста, просто продолжайте соединять каждый из них последовательно друг с другом. Схема не требует пояснений (помните, что фаза всегда должна быть подключена к переключателю).

Основные схемы домашней электропроводки, описанные выше, должны были дать вам хорошее представление. Надеюсь, это поможет вам самостоятельно спроектировать домашнюю электропроводку. Если возникнут какие-либо проблемы, не стесняйтесь обмениваться со мной своими мыслями (комментарии требуют модерации, и их появление может занять некоторое время).

Заявление об ограничении ответственности

Электропроводка в доме связана со смертельным напряжением в сети, поэтому рекомендуется соблюдать особую осторожность при выполнении любой из вышеперечисленных операций. Автор не несет ответственности ни при каких обстоятельствах.

Вы несете ответственность за соблюдение всех местных правил, касающихся домашней электропроводки. Если у вас возникнут вопросы, лучше всего начать с местного совета по зонированию.

10 признаков проблем с электричеством в доме | Домашние дела

Идеи и советы по ремонту и обслуживанию дома

Электричество облегчает жизнь, но знаете ли вы, как определить проблемы с электричеством в вашем доме? Вот несколько способов выявить распространенные проблемы и что с ними делать.

Электричество — это то, что большинство из нас принимает как должное. Когда вам это нужно, вы обращаетесь к ближайшему выключателю или розетке, и вот он, готовый служить вам 24/7. Он освещает наши дома, сохраняет в них прохладу или тепло и приводит в действие все те приборы, которые являются неотъемлемой частью нашей повседневной жизни.

Тем не менее, эта электрическая энергия, верно служащая нам, также является потенциальным источником разрушения. По данным Международного фонда безопасности электричества, электрические неисправности ежегодно вызывают более 50 000 домашних пожаров, которые можно предотвратить.

В стенах вашего дома скрывается множество опасностей, связанных с возгоранием. Однако, если вы знаете, как определять предупреждающие знаки, вы можете сделать упреждающий и менее затратный ремонт, который также поможет защитить ваш дом в долгосрочной перспективе. Вот 10 способов определить типичные проблемы и что с ними делать

1. Незнакомые или странные запахи

Новый прибор может издавать незнакомый запах после первой установки. Это может быть связано с краской, отделкой или какой-либо другой поверхностной проблемой.Но если вы обнаружите странный запах, исходящий от электрической розетки, отключите все, что к нему подключено, и не используйте его снова, пока квалифицированный электрик не проверит его. Кроме того, если ваша панель выключателя или блок предохранителей издают странный запах, немедленно вызовите электрика.

2. Дуговые пробои

Дуговые пробои возникают, когда электрическая цепь отклоняется от предполагаемого пути, часто из-за разрыва проводки. Они являются частой причиной электрических пожаров. Однако дуговые замыкания можно предотвратить путем установки устройства, называемого прерывателем цепи дугового замыкания (AFCI).Профессиональный электрик может установить AFCI. Хотя они могут быть немного дорогими, затраты, вероятно, того стоят, особенно в старых домах, где электрическая проводка, возможно, вышла из строя.

3. Поддельные электротовары

Если вы когда-нибудь ходили на блошиный рынок и видели, как продавцы продают такие вещи, как удлинители, разветвители питания и ночники по смехотворно низким ценам, будьте осторожны. Существует большая вероятность того, что они являются поддельными или не соответствуют отраслевым или государственным стандартам и невероятно опасны.Приобретайте электротехнические изделия у надежных, авторитетных дилеров и всегда проверяйте, имеет ли изделие печать лаборатории страховщиков (UL).

4. Горячие или искрящие розетки и выключатели

Если выключатели света теплые на ощупь или в розетке возникает искра, немедленно вызовите профессионального электрика, чтобы узнать, нуждается ли ваша проводка в ремонте или необходимо заменить прибор.

5. Жужжание

Розетки и выключатели должны работать бесшумно.Если вы слышите жужжание, треск или шипение при включении переключателя или включении в розетку, немедленно отключите питание этого прибора и обратитесь к профессиональному электрику.

6. Мерцающие индикаторы

Мерцающие индикаторы обычно указывают на скачок напряжения. Эти скачки напряжения не обязательно должны быть вызваны катастрофическим событием — более чем вероятно, что ваши приборы предъявляют требования к электрической системе, с которыми она не может справиться. Эти скачки напряжения могут сказаться как на ваших приборах, так и на вашей электрической арматуре.Если мерцающий свет — частое явление, возможно, пришло время подумать о модернизации проводки в вашем доме.

7. Неисправные выключатели света и незакрепленные розетки

Если выключатели или розетки перестают работать или работают только с перебоями, это может быть признаком ослабления проводки и другой потенциальной опасности возгорания. Незакрепленные розетки также могут стать причиной поражения электрическим током. Даже частично открытая розетка может шокировать ничего не подозревающего человека, который включает или отключает шнур.

8.Светильники для горячего потолка

Время от времени проверяйте область вокруг потолочных светильников на предмет тепла, что может указывать на недостаточную изоляцию. Кроме того, превышение рекомендованной мощности лампы может вызвать перегрев. Любая проблема представляет собой потенциальную опасность пожара. Подумайте о переходе на компактные люминесцентные (CFL) или светодиодные (LED) лампы, поскольку они не выделяют столько тепла, как лампы накаливания.

9. Помет грызунов

Мыши и крысы любят грызть электрическую проводку, а изношенная или поврежденная проводка представляет определенную опасность пожара.Если вы видите какой-либо помет или другие признаки активности грызунов на чердаке, в подвале или вокруг электроприборов, проверьте всю проводку в этом районе на предмет повреждений. Если вас беспокоит заражение грызунами, наши коллеги из Terminix могут помочь вам выяснить, есть ли у вас заражение, и решить проблему.

10. Неисправности автоматического выключателя

Автоматические выключатели предназначены для отключения при перегрузке цепи. Отключение предотвращает перегрев и устраняет опасность возгорания. Случайное отключение, вероятно, указывает на простую перегрузку, но если это происходит неоднократно, вам необходимо вызвать электрика, чтобы он оценил всю вашу электрическую систему.

Ухаживая за своим домом, мы настоятельно рекомендуем вам принять во внимание гарантийный план American Home Shield® Home Warranty Plan. Наши гибкие планы помогут вам защитить ваш бюджет от дорогостоящего ремонта и замены дома. Согласно Системному плану, многие проблемы с электричеством защищены гарантией, включая проводку, осветительные приборы и встроенные вытяжные, вентиляционные и чердачные вентиляторы.

10 советов по ремонту старого дома — журнал Old House Journal

Компьютеры, блендеры, телевизоры и даже холодильники — ничего из этого не существовало, когда были построены и впервые подключены провода.Поэтому модернизация электрических систем — важная задача для многих старых домов. Однако попытки обновить электрические системы часто могут привести к повреждению исторических зданий.

Беседы с ведущими электриками предоставили нам список шагов, которые необходимо предпринять, чтобы сделать ремонт проводки более плавным, с меньшим количеством дырок в стенах, полах и потолках — или, не дай бог, в несущей балке.

Старые дома часто нуждаются в обновлении электрических систем; дом автора 1903 года не стал исключением.Следуйте этим советам, чтобы не нанести чрезмерного или непоправимого ущерба вашему зданию.

Джон Криспин

Шаги по безопасному ремонту вашего дома

Проведите «электрическую инвентаризацию»

Создание списка всех устройств, которые вы будете использовать дома, и где. Ваша электрическая система должна соответствовать вашим потребностям; определение того, где и как вы будете использовать электроэнергию, упрощает определение параметров работы.

Англо-японская паутина загорается при включении старинного комбинированного газо-электрического потолочного светильника.

William Wright

Ознакомьтесь с местными правилами и разрешениями на выезд

Коды

устанавливают стандарты для всего: от количества розеток в каждой комнате до типа проводов, которые вы будете использовать. Неполучение разрешений может привести к тому, что законченные работы придется снести.

Решите, хотите ли вы использовать только электрическую сеть или данные, пожарную безопасность и безопасность.

Современная проводка — это не просто электричество, а беспроводные системы становятся все дешевле и изощреннее.

Используйте свой список для создания подробного плана действий

После того, как вы сделаете свое первоначальное домашнее задание, сядьте и составьте список, в котором основное внимание уделяется тому, что вы хотите сделать, и когда вы хотите его завершить; список должен быть основой ваших взаимоотношений с электриком.

Панели выключателя с беспорядочно старыми проводами (вверху) должны быть тщательно проверены электриком на наличие неповрежденных покрытий, следов ожогов или признаков дугового разрушения, а также прочных соединений.

Джон Робертс / Предоставлено Perfect Electric Services, Inc

Следите за существующей инфраструктурой

Чтобы избежать повреждений, необходимо убедиться, что никто не пробивает дыры в водопроводе или существующей проводке.Такая осведомленность должна быть главным приоритетом при любой работе по замене проводки. «Спроси дважды, просверлишь один раз» — одно из исторических кредо электрика — слова, по которым нужно жить.

Всегда записывать, но оставлять гибкость

Сюрпризы неизменно появляются, особенно когда вы копаете глубоко в конструкции здания.

Найдите электрика, который знает и разбирается в старых зданиях

Работа в старых зданиях — сложный, ответственный и трудный процесс.

Сделать снос и реконструкцию неотъемлемой частью работы

Если устранение ущерба, нанесенного при изменении проводки, не находится в верхней части вашего списка или не находится рядом с ним, вы просите о проблемах. Очистка и восстановление должны быть такими же важными, как и сама проводка.

Стремитесь к «домашним пробегам» для ключевых участков и бытовых приборов — это когда провод идет прямо от автоматического выключателя к розетке, и на этом выключателе нет других устройств.

Это может снизить нагрузку на энергосистему и свести к минимуму срабатывание выключателей. Кроме того, важно отслеживать, какие области питаются к каким выключателям, если задействовано более одной розетки. Создание «сбалансированной» системы облегчит жизнь по мере увеличения нагрузки и использования новой проводки.

Добавьте выключатели и пластины в исторический облик дома.

Многие компании предлагают оборудование, которое соответствует внешнему виду и ощущениям практически любой эпохи, обеспечивая при этом гораздо больший запас прочности, чем у старого оборудования.

Новые системы электропроводки часто можно прокладывать рядом со старыми — как в этом старинном доме, который был успешно отремонтирован, с новой коробкой, размещенной рядом с ныне несуществующими керамическими ручками на потолке подвала.

Питер Минс

Современные требования

Требования современных технологий могут усугубить ситуацию, и они постоянно рискуют сделать это.Старые дома строились в то время, когда 60 ампер считалось достаточным количеством электричества для одного дома. Напротив, большинство новых домов построены на 150 или 200 ампер, но 100 ампер были стандартом в течение многих лет — и большинство экспертов сходятся во мнении, что мощность менее 100 ампер вряд ли удовлетворит электрические потребности современного дома.

Читать Устранение устаревшего электрического беспорядка

Я могу засвидетельствовать это — в моем доме 100 ампер, и этого явно недостаточно. Обслуживание разделено между основной панелью в подвале и дополнительной панелью на третьем этаже.Панель в подвале настолько загружена, что нам придется провести модернизацию, когда придет время закончить кухню. В результате проведенных на сегодняшний день электромонтажных работ в наших стенах и потолках пробиты неровные дыры, которые трудно исправить.

Профилактика — ключ к успеху

Чистый пропил с помощью кольцевой пилы или тщательной работы (внизу) упростит восстановление целостности стен или потолка. Неровные отверстия доступа, подобные той, что была пробита в доме автора (вверху), трудно заделать.

Тони Сейдеман / Питер Минс

Прежде всего, важно понимать, что вы имеете дело со старым зданием, и если сохранение структуры этого здания в относительно неповрежденном виде является вашим главным приоритетом, вы должны сказать об этом заранее. Скорее всего, вам, возможно, придется заплатить немного больше, чтобы защитить свое здание, но несколько профилактических долларов и часов могут сэкономить большие суммы, потраченные на восстановление разрушенных стен и ослабленных конструкций.

Убедитесь, что каждый специалист сосредоточен на своей области знаний.«Старайтесь никогда не позволять водопроводчику или электрику вырезать дыры, особенно в историческом здании», — сказал нам исторический архитектор Роберт Габальский. «Когда вы проводите электрика по зданию, требуйте в спецификациях очень конкретных способов обрезки и ремонта или убедитесь, что генеральный подрядчик сделает это за них», — советует он.

По словам Майкла Хедрика из компании Historic Electric Preservation в Фредериксбурге, штат Вирджиния, одна из самых больших ошибок, которые совершают многие реставраторы, — это попытаться заменить все старые провода в системе.«Большинство усилий имеют тенденцию быть жесткими и заменяют больше, чем действительно необходимо для старой системы. Многие части старой системы электропроводки, если они не были нарушены, все еще вполне пригодны для использования и достаточно безопасны », — говорит он. «В итоге, после осмотра компетентным и квалифицированным электриком, оставьте большую часть того, что вы обнаружите, на месте и в рабочем состоянии. Есть много домов с электрическими системами 1920-х годов, которые по-прежнему обеспечивают надежную и эффективную подачу электроэнергии ».

Примечание редактора: многие страховые компании не будут предлагать страховку от пожара, если какая-либо проводка с ручкой и трубкой все еще находится в эксплуатации.Даже если вы застрахованы, вы, возможно, платите премию и все равно будете недостаточно застрахованы. Обязательно сверьтесь как с местными правилами, так и со своим страховщиком.

Дополнительные ресурсы

Системы электропроводки и методы электропроводки

Электропроводка должна быть проложена правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка проведена неправильно или без соответствия каким-либо стандартам, устройства могут повредить или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Перед началом работ по установке жилой, коммерческой или промышленной электропроводки необходимо учесть несколько факторов. Эти факторы включают тип конструкции здания, тип потолка, конструкции стен и пола, методы электропроводки, требования к установке и т. Д.

Давайте вкратце обсудим основы электропроводки, то есть концепцию электропроводки, необходимые шаги, применяемые методы и распространенные типы электропроводки.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала.Электричество опасно, прямой или косвенный контакт с электрическим оборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

  1. Всегда используйте защитное снаряжение, такое как очки, перчатки, обувь и т. Д., И избегайте прямого контакта с цепями под напряжением или под напряжением.
  2. Иметь навыки и методы, чтобы различать открытые токоведущие части электрического оборудования.
  3. Отключите источник питания при установке или подключении проводов.
  4. Мощность, подаваемая в установку, должна контролироваться с помощью главного распределительного щита, который должен состоять из автоматического выключателя.
  5. Электропроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
  6. Используйте токопроводящие ручные инструменты, для которых они предназначены для выполнения электрических работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится и вызовет поражение электрическим током.

Узнайте больше об электробезопасности, прочтите эту статью: Электробезопасность

Типы систем электропроводки

ГЭУ обеспечивает подачу электроэнергии до помещения потребителя. Потребитель должен подключить эту точку к главному распределительному щиту дома.

От главного распределительного щита через провода подключаются различные типы электрических нагрузок, такие как вентиляторы, освещение, комнатные охладители и холодильники.Существуют различные типы проводов, используемых для подключения нагрузок к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки. Некоторые из них обсуждаются ниже.

Шип для проводов

В этом случае фарфоровые, деревянные или пластиковые планки крепятся к стенам или потолку через равные промежутки времени, т. Е. Через 0,6 м между каждой планкой. Кабели с ПВХ изоляцией проходят через отверстия каждой планки и, следовательно, опоры планки и удерживают провод.

Это недорогой метод электромонтажа, который используется для временных установок.Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.

Шпилька для проводов

Электропроводка обсадных труб и крышек

В этом кабеле пропущен деревянный кожух с пазами. Деревянный кожух подготовлен таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стене или потолку саморезами.

После помещения кабелей в пазы корпуса на него надевается деревянная заглушка с пазами, закрывающая кабели.Это тоже дешевая система электропроводки, но при коротком замыкании велик риск возгорания.

Электропроводка обсадных труб и колпачков

Проводка планки

В этом случае изолированные провода проходят через прямые деревянные рейки из тикового дерева. Деревянные рейки крепятся к потолку или стенам при помощи дюбелей и шурупов. Кабели крепятся к обрешетке с помощью зажимов из луженой латуни.

Эти зажимы крепятся к обрешетке с помощью нержавеющих гвоздей. Этот монтаж проводки прост и дешев, по сравнению с другими системами электропроводки, а также требует меньше времени на установку.В основном они используются для внутренней установки.

Проводка планки

Кабельная проводка

В этой разводке кабели из ПВХ проходят либо через трубы из ПВХ, либо через стальные трубы. Эта проводка из кабелепровода может быть либо поверхностной, либо скрытой.

Если трубопроводные трубы проложены по поверхности стен и потолка, это называется поверхностной разводкой кабелепровода. Если кабелепроводы проложены внутри поверхности стен и потолка и покрыты штукатуркой, это называется скрытой проводкой кабелепровода.

Кабельная проводка

Поверхностная кабельная проводка используется в промышленности для подключения тяжелых двигателей. С другой стороны, скрытая проводка — самый популярный и распространенный способ электромонтажа жилых домов. Электропроводка из кабелепровода — самый безопасный способ подключения, а также красивый внешний вид (скрытая проводка из кабелепровода).

Виды чертежей

Электрические чертежи играют важную роль в электромонтажных работах, поскольку они передают информацию о подключении различных устройств и оборудования к сети.Информация на чертежах обеспечивает полный дизайн или план электрического монтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы обсуждаются ниже. Прежде чем узнать об этих схемах, сначала нужно знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания электрических соединений. Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств.Он состоит из основных функций или частей, представленных блоками и соединенных линиями, показывающими взаимосвязь между блоками.

Эта схема обычно рисуется до реализации принципиальной схемы. Он не дает подробной информации о системе, а также оставляет информацию о более мелких компонентах. И поэтому большинство технических специалистов мало интересуются этой диаграммой.

Схема (схема)

Здесь электрическая схема упрощенно представлена ​​графически.Он включает информацию о положении (в см, или м, или мм) различных элементов, таких как осветительные приборы, розеточные коробки, распределительные коробки, потолочные вентиляторы и т. Д.

Линейная диаграмма

Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Это похоже на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, переключатели, фонари, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими обозначениями.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакой информации о компоновке частей и их подробной информации о подключении компонентов.

Тем не менее, можно выполнить электромонтаж, следуя информации, приведенной на этой диаграмме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

Схема подключения

Электрическая схема подключения — это графическое изображение цепи, которая показывает проводку между частями, элементами или оборудованием.

Он дает подробную информацию о проводке, чтобы можно было понять, как установить соединение между устройствами. Он включает в себя взаимное расположение, расположение устройств, а также клеммы на устройствах.

На нем показаны источники питания и заземляющие соединения, функции управления и сигнализации (с упрощенными формами), завершение неиспользуемых контактов и выводов, соединение с помощью вилок, блоков, розеток, клеммных колодок, вводов и т. Д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с указанием их ссылочного номера, длины, типа и количества снятия изоляции, необходимого для пайки кабеля. Он дает дорожки качения провода, а также точки начала и окончания.

В некотором сложном оборудовании таблица соединений показывает взаимосвязь оборудования (такого как двигатели и нагреватели) с начальными и конечными контрольными точками. Он также включает в себя идентификационную маркировку проводов, цвета, размер и т. Д. Проводов.


Список деталей

Хотя это не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые в других чертежах, таких как электрическая схема, линейная диаграмма и блок-схема.

В нем приводится информация о типах компонентов схемы и их ссылочные номера. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или приведенный на других электрических чертежах, чтобы обеспечить выбор подходящих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность шагов при электромонтаже, например, понимание безопасности, знание типов систем электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электропроводки является подготовка проводов или кабелей и электрических инструментов.

Подготовка проводки включает следующие соображения.

  1. Типом проводника может быть одинарный сплошной провод или многожильный провод (состоящий из нескольких тонких опор).Одинарные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, у подрядчиков по переключению питания. Для электрических установок предпочтительны в основном многожильные проводники.
  2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводе, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. Д.
  3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, например, красный для фазового провода, черный для нейтрали, зеленый для заземления и т. Д.Щелкните здесь, чтобы кратко узнать о цветах проводов или кабелей.
  4. Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. Д. Эти инструменты описаны в нашей предыдущей статье, поэтому, пожалуйста, проверьте эти электрические инструменты, щелкнув здесь.
  5. Выбирайте такие компоненты, как электрические коробки, переключатели, розетки и т. Д., В зависимости от их размера и номинальных характеристик.
    Начните электромонтаж компонентов вместе, следуя схемам подключения после выбора компонентов, инструментов и кабелей, с последующим учетом безопасности персонала, а также оборудования.

Виды электропроводки

Мы знаем, что электрическая цепь — это замкнутый путь, по которому электричество течет от фазы или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

По пути электрический тракт может состоять из приспособлений, переключателей, розеток, распределительных коробок и т. Д. Таким образом, проводка может быть проложена через эти элементы до фактического соединения с устройством или устройством.

В основном, проводка делится на два типа, а именно параллельная проводка и последовательная проводка, в зависимости от того, как устройства запитаны или подключены к источнику питания.

При параллельном подключении несколько устройств в установке питаются от одной цепи. Это наиболее распространенная электропроводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

В этом случае фазный (или горячий) и нейтральный кабели проложены через электрические коробки (распределительные коробки), от которых ответвляются отдельные розетки, приспособления и устройства.

Проводка серии — это редко используемая проводка, в которой горячий провод проходит через несколько устройств, а затем последний вывод устройства подключается к нейтральному проводу.Это похоже на старые рождественские огни или последовательную проводку огней, в которых одно перегорание лампы приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров схем электропроводки, с которыми мы ежедневно сталкиваемся в наших домах.

Одиночная лампа, управляемая односторонним переключателем

В этом случае горячий провод подключается к одному выводу переключателя, а другой вывод переключателя подключается к положительному выводу лампы, затем отрицательный вывод лампы подключается к нейтральному проводу, как показано на рисунке.

Два блюза управляются односторонним переключателем

В этом случае две лампы соединены параллельно с проводами питания (фаза и нейтраль), которые проложены односторонним переключателем, как показано на рисунке.

Одиночная подкладка (или любая другая нагрузка), управляемая двухпозиционным переключателем

Эта проводка также называется лестничной проводкой, в которой светильник управляется от двух источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальнях для включения / выключения лампы от двух источников (у кровати и на распределительном щите).Подключение переключателей к лампе показано ниже.

Годоун Электромонтаж

Электропроводка этого типа используется в больших проходах, длинных переходах, складах и туннельных сооружениях с большим количеством комнат или участков. Он следует линейной последовательности переключения огней с одного конца на другой.

Когда человек выходит из одной комнаты и входит в следующую, поворот выключателя света заставляет лампу выключаться раньше, в то время как текущая комната включается. Он выключает лампу при переключении другой.Принципиальная электрическая схема для подключения Godown показана ниже.

Люминесцентная лампа с односторонним переключателем

Переключение люминесцентной лампы с односторонним переключателем через балласт и конденсатор показано на рисунке ниже. В этом случае фазный провод подключается к одному концу переключателя, а другой конец переключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

Электропроводка розетки

Розетка содержит вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Одинарное гнездовое соединение и радиальное гнездовое соединение показаны на рисунке ниже.

Электропроводка панели управления

Принципиальная схема панели управления переключателем показана на рисунке ниже, на котором потолочный вентилятор, люминесцентная лампа и лампочка управляются соответствующими переключателями.

Город Чикаго :: Электрическая инспекция

Целью Бюро электротехнической инспекции является обеспечение безопасного монтажа электропроводки и оборудования, а также предотвращение опасности поражения электрическим током и возгорания.Инспекторы работают вместе с подрядчиками по электротехнике и владельцами зданий, чтобы гарантировать, что все здания соответствуют требованиям электротехнических правил города Чикаго.

Электрическое бюро отвечает за различные проверки. Наша основная задача — проверить все электрические установки и убедиться, что они установлены одобренным образом для обеспечения общественной безопасности. Бюро отвечает на жалобы о нарушениях кодекса и заверяет, что они исправлены. Мы также проводим ежегодные проверки домов престарелых, детских садов, электрических знаков и зданий, определенных как общественные места собраний.Кроме того, Бюро проверяет пожарную сигнализацию и аварийные системы безопасности жизни в различных зданиях и учреждениях, чтобы гарантировать соответствие нормам и безопасность.

Часто задаваемые вопросы:

Q: Могут ли владельцы самостоятельно выполнять электромонтажные работы?
A: Нет. Из-за опасности поражения электрическим током или возгорания только электрические подрядчики, имеющие лицензию города Чикаго, могут выполнять электромонтажные работы.

Q: Может ли владелец получить разрешение на электричество?
A: Лицензированный подрядчик по электрике заполняет необходимую заявку на разрешение вместе с подписью контролирующего электрика и номером лицензии.

Q: Признает ли Городское управление по электричеству T U V AMERICA в качестве национальной испытательной лаборатории?
A: Городское управление по надзору за электрооборудованием Чикаго признает все признанные на национальном уровне испытательные лаборатории, перечисленные на веб-сайте OSHA. Продукция, имеющая этикетку TUV, будет приемлема для городского управления электроинспекции. См. Это требование в разделе 18-27-110.2 городских правил электроснабжения.

Q: Как арендатор, кому мне звонить, если у меня есть электрические нарушения, которые арендодатель не устранит?
A: Звоните 311.Пожалуйста, предоставьте как можно более подробную информацию, включая номер телефона в дневное время, чтобы инспектор мог связаться с вами, чтобы договориться о дате и времени проверки.

Дополнительная информация:

Электротехнические нормы и правила находятся в Разделе 14 Строительного кодекса Чикаго, главы с 14-8 по 14-72. Разрешения на выполнение электромонтажных работ выдаются только зарегистрированным подрядчикам по электричеству. Электромонтажные работы разрешены либо как часть «Разрешения на строительство», либо как «Только электромонтажные работы».

Электромонтажные работы, связанные с «разрешением на строительство»:

Заявления на получение разрешения на строительство должны включать должным образом заполненную краткую форму заявления на получение разрешения на строительство. Эти приложения доступны на веб-сайте Департамента строительства. Все краткие электрические заявки подписываются лицензированным электриком, нанятым Подрядчиком. Обратите внимание, что имя, адрес и номер лицензии Электротехнического подрядчика должны быть указаны на лицевой стороне Заявления на получение разрешения на строительство в соответствующей области.Электрические планы требуются различными разделами Кодекса. Краткое описание этих требований можно найти на следующей странице. Требуемые чертежи, расчеты нагрузки или разгрузочные буквы должны сопровождать подачу разрешения на строительство. Исключение из Кодекса будет рассматриваться только до выдачи разрешения. Работы, требующие проверки выезда / аварийной противопожарной защиты, будут приняты с квитанцией от FPB, подтверждающей отправку, вместе с требуемым электрическим чертежом. Работы, требующие стандартной пожарной сигнализации, будут приниматься без чертежей, но должны включать квитанцию ​​FPB, подтверждающую отправку.Перед тем, как начать работу над необходимой системой пожарной сигнализации, необходимо завершить все проверки и получить отдельное разрешение на электромонтаж.

Инструкции по осмотру генератора

Узнайте, прежде чем нанимать подрядчика по электротехнике

Контактная информация:

Кейт Холл, руководитель, телефон: 312.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
