Электрощит сборка: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Содержание

Сборка электрощита на 72 модуля на комплектующих ABB

И снова выкладываю материал о сборке электрощита на заказ. Просто накопилось много фотографий моей работы, которые я постепенно обрабатываю и публикую на сайте. Это, так сказать, мое портфолио для привлечения новых клиентов. Надеюсь оно будет работать )))

Итак, это электрощит для 3-х комнатной квартиры, где клиент планирует эксплуатировать очень много потребителей. Это четыре кондиционера, три теплых пола, на кухне будут все мощные потребители, которые только существуют в мире и так далее. Только в Г-образном коридоре будет 18 подрозетников )))

Данный электрощит реализован по бюджетной схеме, когда к одному УЗО подключается несколько автоматических выключателей. Хоть схема и бюджетная, но ее бюджет тоже выливается в круглую копеечку.

Клиент захотел видеть просторный щит, в котором было бы много свободного места для укладки кабелей и для возможности что-то добавить в будущем при необходимости. Поэтому был выбран корпус ABB Mistral41 на 72 модуля встраиваемого монтажа. Вот он красавец...

Некоторые комплектующие шли под заказ. Это УЗО типа "А" и вольтамперметр ВАР М01-08. Поэтому, пока их жду, я всю модульку для хранения сразу устанавливаю в корпус. Так получается, что всего одна коробка мешается под ногами вместо двух )))

Ввод кабеля будет организован справа сверху. Поэтому вводной выключатель нагрузки я установил в данной части корпуса. Для симметричности выключатель отключаемых линий также разместил справа.

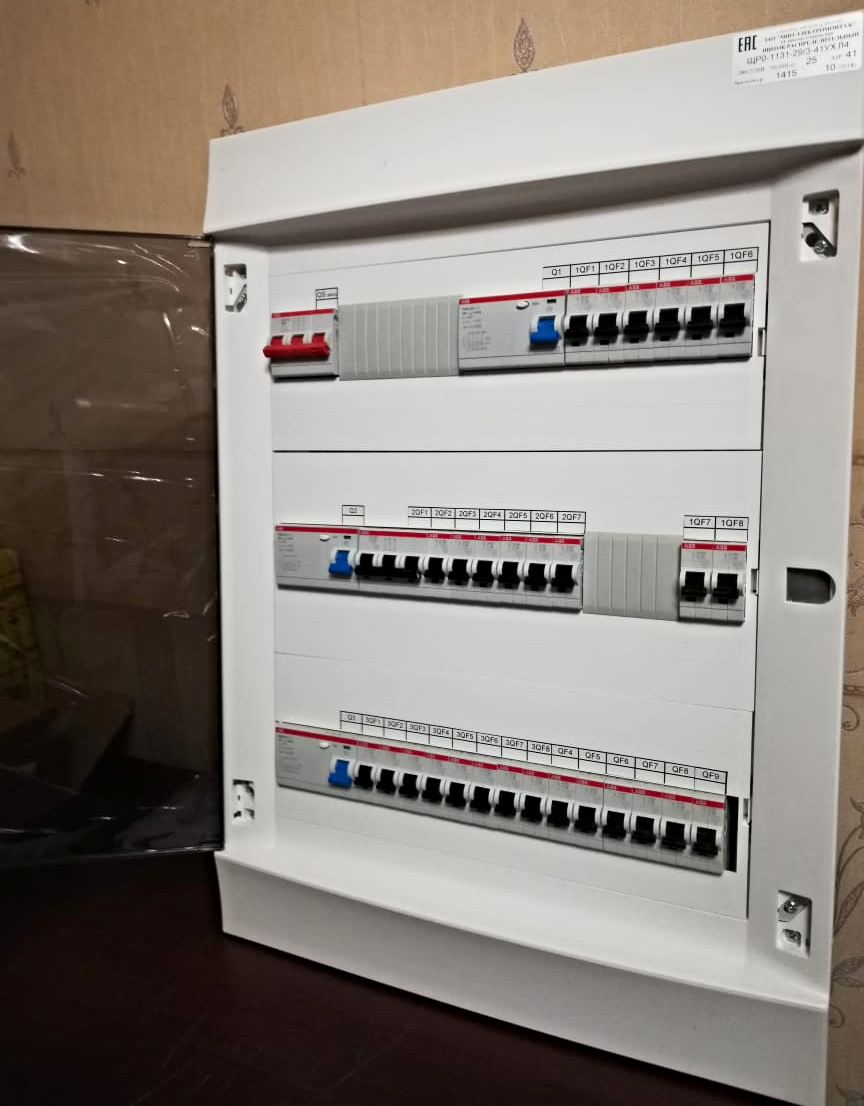

Ниже уже представлен собранный электрощит.

Примеряю крышку и все свободные места закрываю заглушками.

Обязательно произвожу проверку схемы и работоспособность реле напряжения, вольтамперметра и УЗО, нажатием кнопки "Тест". Автоматические выключатели не нужно проверять, путем создания короткого замыкания. Это опасно и сокращает их ресурс.

Далее элементы щита крупным планом. Как я уже понял, что некоторые посетители сайта любят их разглядывать под микроскопом )))

Это вводная часть и не отключаемые линии.

DIN-рейка с УЗО.

DIN-рейка с автоматическими выключателями.

Нулевые шины. Номер шины соответствует номеру УЗО. Вот за что я люблю данные щитки ABB, так это за возможность разместить много нулевых шин на штатных местах и не использовать для них DIN-рейки.

В этот раз я решил заморочиться с цветными наклейками. Мне кажется, что вышло красиво и это мне очень понравилось. Поэтому я решил на следующие электрощиты делать цветные наклейки.

Цвет фона УЗО и цвет фона автоматических выключателей, подключенных к данному УЗО одинаковый. Это позволяет пользователю быстро ориентироваться в щитке и находить УЗО, к которому подключены необходимые автоматические выключатели. Это актуально и удобно, когда все элементы стоят на разных DIN-рейках.

Даже через прозрачные двери все смотрится красиво ))) Еще ВАР и УЗМ будут радовать глаз своей индикацией после подключения.

Контрольное взвешивание перед отправкой.

Итого коробочка вышла на 12,76 кг.

А вам понравились цветные наклейки?

Еще клиент запросил разработать схему электроснабжения квартиры, что и было сделано.

Схема розеточной сети...

Схема сети освещения...

Сборка электрощитов. правила и схема. этапы сборки

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Инструкция по сборке трехфазного электрощита

Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.

Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:

Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.

Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.

Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.

Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.

К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Инструкция по сборке щитка

Итак, приступают к конструированию щитка в том случае, когда основная часть работки по прокладке кабеля в помещениях закончена. Первое, с чем столкнётся установщик, это выбор – что будет являть собой щиток. Либо это будет купленный готовый, либо будет собран самостоятельно. Во втором случае должны быть приобретены материалы для сборки щитка в специализированном магазине, то есть корпус и планки, на которые крепятся выключатели, и, конечно, сами выключатели.

Нужно иметь в виду, что существует два типа щитков – устаревший тип, где предохранители или так называемые пробки можно было выкручивать, и – современный тип. Конечно, настоятельно рекомендуется не обращаться к устаревшей версии, так как новая превосходит её по всем параметрам качества и безопасности. Современные устройства, регулирующие подачу электроэнергии называются пакетными выключателями или «пакетниками». Количество данных выключателей в щитке должно точно соответствовать количеству подводимых к щитку электрических цепей. Это главный аспект в понимании того, как собрать электрический щиток. Слева крепится центральный, главный выключатель, действующий сразу на все цепи. Имеет другой цвет.

Рекомендуется добавить в щиток помимо основных 2-3 запасных пакетника, ведь возможность возникновения в доме дополнительной сети весьма высока. Нужно чётко знать, что приборы имеющие мощность более 5 кВт должны иметь свой собственный предохранитель. К примеру – водонагревательные котлы. Выключаются современные предохранители автоматически, а включаются уже вручную по аналогии с автоматическими пробками. Единственный недостаток пакетников – не подлежат починке.

Итак, пакетники крепятся на специальную планку – вроде всё просто, но нужно не забыть очень важный момент – установка пластины заземления. Приобрести её можно также в любом специализированном магазине. Установка её происходит после установки всей серии необходимого количества пакетников. Именно от этой пластины будут отходить провода заземления к заземляющему средству. Схему заземления необходимо разработать до начала монтажа щитка.

Необходим специальный кожух, куда будет устанавливается щиток, обычно выдалбливается прямоугольное отверстие рассчитанной глубины на уровне лица. После установки щитка в кожух начинается подключение кабелей. Необходимо чёткое представление о схемах электрического тока и данную работу лучше доверить профессиональному электрику. И, как подсказывает практика, подробный разбор того, как собрать электрический однофазный или трёхфазный щиток, лучше всего посмотреть на видео, которое размещено на данной странице сайта.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Составляем схему распределительного щита

Чтобы собрать однофазный щиток своими руками, требуется схема. При её составлении необходимо учесть специфику потребления электроэнергии зданием:

  • мощность, потребляемую каждой отдельной группой;
  • общую расчетную мощность;
  • количество потребительских групп;
  • месторасположение счётчика расхода электроэнергии.

Схема должна составляться так, чтобы она была понятной и удобной. На ней необходимо указать номиналы приборов, площадь сечения кабеля, разводку к потребителям. Пример можно найти в Интернете.

Схема сборки трёхфазного щитка во многом схожа со схемой для однофазного напряжения сети. Разница заключается в использовании иного способа распределения потребителей – каждая группа подключается к своей фазе. Важным нюансом является необходимость соблюдения баланса по нагрузке между всеми фазами.

Сборка

Если человек планирует самостоятельно собрать электрощиток и установить его в гараже, придется разобраться с основными нюансами выполнения такой работы. При подсоединении элементов щита придерживаются следующих рекомендаций:

  • Подключение основного кабеля с тремя жилами. Его заводят внутрь гаража от главной линии столба, расположенного неподалеку. Этот провод должен надежно защищаться от осадков и поэтому его проводят внутри стальной или металлопластиковой трубы. Специалисты советуют проводить его через заднюю стену щита.
  • Соединения блока УЗО. Этот компонент отвечает за защиту оборудования от перегрузки и коротких замыканий. Для его работы придется подключить пакетники, обеспечивающие работу осветительных приборов и розеток.
  • Установка соединительных колодок. Такие коммутационные компоненты соединяют силовые провода с проводкой освещения и розетками, которые потребляют около 12-15А.

Монтаж и сборка электрощитка

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Есть несколько типов установки электрощитка:

  • крепление на стену;
  • установка в стене.

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом.  По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

Полезные советы

Соединительная гребенка для автоматов в электрощите ускорит процесс самостоятельной сборки

При выборе, монтаже и последующем расключении щита в частном доме рекомендуется учитывать следующие нюансы:

  • размеры и число монтируемых дин реек следует брать с запасом, это пригодится при необходимости размещения нового оборудования;
  • при трехфазном энергоснабжении линии силовых розеток и управления освещением желательно запитать от отдельного щитка;
  • чтобы повысить надежность работы таких систем в шкафу придется предусмотреть разбивку приборов по группам и уровням защиты.

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения.  Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался

При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Соединительная гребенка для автоматов в электрощите

Расчет количества модулей

Корпуса продаются с уже закрепленными в них DIN рейками, рассчитанными на заданное число приборов, которое указывается в наименовании изделия. Под этой характеристикой понимается количество элементов кратностью в один модуль (18 мм), свободно размещаемое на фиксирующей направляющей. Для определения их точного числа потребуется сложить размеры всех устанавливаемых изделий в модулях с учетом запаса на зазоры между ними (3-4 мм).

В описании некоторых шкафов упоминаются крепежные рейки с торцевыми заглушками, после снятия которых удается освободить еще одно посадочное место. При самостоятельной сборке число таких модулей лучше планировать с небольшим запасом. Если примерные выкладки дали цифру 66, бокс желательно выбирать на 72 модуля-места.

Типы и виды УЗО

По типу различают: устройства защитного отключения с электромеханической конструкцией и УЗО с электронной начинкой. Чем они отличаются? УЗО с электромеханической конструкцией способно работать при отсутствии источника питания, даже при обрыве нуля. Устройства с электронной начинкой требуют наличия электропитания, в противном случае они просто не сработают и это крайне опасно.

Приведем пример из жизни. Человек подходит к включенной неисправной стиральной машине, в которой происходит утечка тока на корпус. Машина защищена УЗО с электронной начинкой. Человек трогает металлический корпус стиральной машины, чем провоцирует прохождение потенциала фазы через свое тело. Ноль обрывается, и устройство защиты не срабатывает, вследствие чего происходит трагедия.

Допускать подобные ситуации нельзя, поэтому при сборке домашнего электрощита используем только УЗО с электромеханической начинкой. Эти устройства обычно стоят дороже, но явно не дороже жизни и здоровья человека.

В зависимости от формы рабочего тока УЗО бывают:

  • АС — предназначены для защиты бытовых потребителей, питающихся переменным синусоидальным током;
  • А — предназначены для защиты потребителей, питающихся пульсирующим постоянным и переменным синусоидальным током;
  • В – защищают приборы питающиеся токами разной формы, в том числе выпрямленными.

Конечно, можно набрать УЗО с маркировкой «В», но тогда ваш бытовой электрический щиток окажется «золотым», ведь такие защитные устройства стоят дорого. Хорошая альтернатива УЗО с маркировкой «АС», немало электриков устанавливают именно такие устройства и всем их рекомендуют. Мы же их рекомендовать не будем, особенно если вы планируете защищать бытовые приборы с коллекторными и инверторными двигателями. Если с помощью УЗО АС защитить стиральную машину, то у нее вполне может сгореть мотор, поскольку от пульсирующих токов подобное устройство машинку не оградит. Лучше использовать «золотую середину», а именно защитное устройство с маркировкой «А», оно годится для любых бытовых потребителей.

Выбирая УЗО, смотрите не только на номинальный ток, но и на ток утечки. Устройства на 10 мА ставим на крупных потребителей, которым требуется индивидуальная защита. УЗО на 30 мА следует устанавливать на группу потребителей. Защитные устройства с другими номиналами в бытовых электрощитках не используются, поэтому о них можно не думать.

Устройства защитного отключения срабатывают через разный промежуток времени. Делается это намеренно для того, чтобы решать конкретные технические задачи при проектировании и эксплуатации электрических сетей. Селективные УЗО с маркировкой «S» срабатывают через значительный отрезок времени, УЗО с маркировкой «J» срабатывают со значительно меньшей задержкой. Это делается для того, чтобы можно было устанавливать разные УЗО в многогрупповых сетях. Если «младшее» УЗО по какой-то причине не обесточила малую группу потребителей, то тогда сработает «старшее» и обесточит всех.

Как видите, монтаж электрического щита своими руками вполне возможен. Но это мероприятие потребует от вас скрупулезного изучения теории: чтения статей, просмотра тематических изображений и видеороликов. После чего вы медленно, шаг за шагом начнете собирать свой первый бытовой электрический щиток. Это может показаться скучным занятием, но только представьте, какой ценный опыт вы получите и сколько денег сэкономите. Желаем удачи!

Выводы и полезное видео по теме

Видеоролик, показывающий работу по сборке электрощитка «с нуля», – действенная помощь начинающему электрику.

Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт.

А для ввода питающей линии и подключения к ней потребителей потребуется профессиональный электрик с допуском на выполнение подобного рода работ.

Если у вас есть необходимые знания или приходилось собирать электрощиток своими руками, пожалуйста, поделитесь ценным советом с нашими читателями. Расскажите, возможно существуют какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в расположенном ниже блоке.

Установка электрощита, сборка электрощитов цена в Москве.

Установка электрощита – одна из наиболее востребованных услуг среди жителей Москвы. Как правило, даже люди, имеющие внушительный опыт выполнения строительно-ремонтных работ, доверяют сборку электрощитка, цена на которую вполне приемлема для рядового москвича, специалистам. Если вы хотите, чтобы сборка электрощита на заказ была выполнена быстро и, главное, качественно, доверьтесь специалистам компании «ЭлектроДока». Мы предлагаем вам полный комплекс услуг по сборке электрощитов в Москве, а также самые демократичные цены и высокое качество работ.

Сборка электрощита: цена и перечень услуг.

4. ЭЛЕКТРОЩИТЫ
4.1 Электрощит наружной установки шт. 1500
4.2 Электрощит на 8 модулей внутренней установки в гисокартоне шт. 1700
4.3 Электрощит на 8 модулей внутренней установки в кирпиче шт. 2300
4.4 Электрощит на 8 модулей внутренней установки в бетоне шт. 2500
4.5 Электрощит на 12 модулей внутренней установки в гисокартоне шт. 1800
4.6 Электрощит на 12 модулей внутренней установки в кирпиче шт. 2500
4.7 Электрощит на 12 модулей внутренней установки в бетоне шт. 3600
4.8 Электрощит на 18 модулей внутренней установки в гисокартоне шт. 2000
4.9 Электрощит на 18 модулей внутренней установки в кирпиче шт. 3000
4.10 Электрощит на 18 модулей внутренней установки в бетоне шт. 4200
4.11 Электрощит на 24 модуля внутренней установки в гисокартоне шт. 2200
4.12 Электрощит на 24 модуля внутренней установки в кирпиче шт. 3500
4.13 Электрощит на 24 модуля внутренней установки в бетоне шт. 4800
4.14 Электрощит на 36 модулей внутренней установки в гисокартоне шт. 2500
4.15 Электрощит на 36 модулей внутренней установки в кирпиче шт. 4000
4.16 Электрощит на 36 модулей внутренней установки в бетоне шт. 5200
4.17 Электрощит на 54 модуля внутренней установки в гисокартоне шт. 3000
4.18 Электрощит на 54 модуля внутренней установки в кирпиче шт. 5000
4.19 Электрощит на 54 модуля внутренней установки в бетоне шт. 6500
Правильно установленный и собранный электрощит — гарантия безопасности и надежности электропроводки вашей квартиры или дома. Каждый электрощит состоит из:
  • Прибора учета электроэнергии (электросчетчика).
  • Автоматических многополюсных или пакетных выключателей.
  • УЗО (устройства защитного отключения) – дополнительный компонент, наличие которого желательно, но не обязательно.
  • Рейки DIN, колодок и т.д.

Специалисты нашей компании рекомендуют жильцам старых многоквартирных домов при замене электрощитов уделить особое внимание системе защиты электросети их квартиры. В первую очередь, необходимо заменить старые пакетные выключатели на новые автоматические, проинспектировать состояние проводки и установить УЗО.
Обращаем ваше внимание: если у вас установлены старые пробковые выключатели или некачественные автоматы, в случае возникновения перегрузки, короткого замыкания или других сбоев в электросети последствия могут быть самыми печальными.
В процессе монтажа электрощитов в Москве специалисты нашей компании определят нужные тип и номинал автомата для вашей квартиры (дома) и выполнят все работы в соответствии с требованиями действующих ГОСТ и Правил устройства электроустановок (ПУЭ).
Стоимость сборки электрического щита зависит от нескольких факторов, в том числе:
  • Сложности схемы щита.
  • Места установки электрического щита (на столбе, в подъезде многоквартирного дома и т.д.).
  • Необходимости установки дополнительных или замены существующих электроприборов.
  • Необходимости штробления стен.
Более подробную информацию о цене замены электрощита вы получите, связавшись с нашим консультантом по телефону (903) 968-08-19. Мы работаем ежедневно, с 8:00 до 21:00.

Особенности сборки современных электрощитов – «Спецэлектромонтаж»

Современный бытовой электрощит значительно отличается от тех, что были в прошлом веке. Особых изменений коснулась сборка схемы и разбивка потребителей на группы, а также введение защитных устройств типа УЗО или дифавтоматов. Также изменились и применяемые материалы. Но обо всем по порядку, в этой статье мы расскажем об особенностях сборки современных электрощитов.

В чем разница между квартирными щитами прошлого и настоящего

Обычно в квартирах устанавливался счетчик, пробки с предохранителями или автоматические пробки и всё, дальше происходила разводка проводов по комнатам.


В лучшем случае устанавливался счетчик с двумя парами пробок, тогда нагрузка могла распределяться по комнатам и возможностью отключать отдельно каждую из них. Сейчас в квартирах находится больше мощных потребителей электроэнергии и, как минимум, отдельные автоматические выключатели устанавливаются на:

  1. Розеточную группу всей квартиры.

  2. Освещение.

  3. Водонагревательный бак.

  4. Электроплита.

  5. Стиральная машина.

В итоге примерная схема проводки современной квартиры получится такой:

Клеммники, общая заземляющая и нулевая шины, автоматы, УЗО с током срабатывания порядка 30 мА – в общей сложности 9 единиц, не считая счетчик. Здесь уже возникает необходимость установки электрического щита.


Виды щитов

Электрощиты различаются по типу монтажа:

1. Наружные или накладные. Монтируются на стену, съедают полезное пространство комнаты. Их удобно использовать в хозяйственных помещениях, гаражах и пр.

2. Внутренние или встроенные. Монтируются в нишу, такие щиты удобно использовать в коридорах квартир и в офисах.

По материалу, из которого они изготовлены:

1. Металлические. Прочные электрощиты, подходят для хозяйственных помещений, а также в общественных местах в антивандальных целях с целью предотвращения доступа к автоматам посторонним лицам. Они обычно запираются на ключ.

2. Пластиковые. Выглядят обычно привлекательнее, чем металлические и лучше вписываются в интерьер.

Чтобы уменьшить вероятность поражения электрическим током все соединения и провода тоже закрываются панелями. Ниже изображен пример встраиваемого металлического щита на 12 модулей с din-рейкой.


Как выбрать щит?

Выбор щита основывается на свободном пространстве и возможности сделать в стене нишу для внутреннего щита. Далее подбирают щит подходящего размера. Для этого нужна схема будущей проводки.

В современных щитах вся аппаратура крепится на DIN-рейку. Поэтому для выбора щита подходящих размеров нужно знать, сколько будет установлено в него модулей (УЗО, автоматов и прочего). Свободные места в щите закрываются заглушками, пластиковыми или металлическими панелями. Кроме размеров уделяют внимание и классу защиты IPxx, если щит будет висеть в сыром и пыльном помещении.

Сборка электрощита

Чтобы собрать схему подключений в электрощите используют перемычки из провода или гребенчатые шины. Использование таких шин повышает надежность, эстетику и аккуратность монтажа.


Они бывают одинарными или однофазными и с большим количеством медных пластин – двух- и трёхполюсные. Такие шины покрыты защитным кожухом из материала подобного пластику, что обеспечивает изоляцию и снижает вероятность поражения электрическим током и случайных замыканий.


Рядом стоящие шины изогнуты таким образом, чтобы все входили в одну линию, это нужно, для подключения, например, к трёхфазному или двухполюсному автомату. Контакты могут быть и штыревыми. Не каждая гребенчатая шина подходит к различным модулям. Проблема возникает с шинами на которых контакты вилочного типа – они могут не влезть в клеммы автоматов.

Как уже было сказано, почти все элементы электрощита крепятся на din-рейку. Это универсальный способ крепления оборудования. Она выполняется из металлической перфорированной или сплошной полосы выгнутой в П-образную форму.


Такое крепление позволяет удобно заменить автоматы и другие элементы электрошкафа, а также ускоряют сборку, потому что избавляет от необходимости что-то сверлить и закручивать.

На картинке изображен способ крепления электрообрудования на DIN-рейку, вам нужно просто шлицевой отверткой или другим инструментом потянуть вверх фиксатор и завести модуль на рейку. Есть и другой вариант с использованием защелок, на картинке вы видите его на общей шине справа.


Таким же образом крепятся не только автоматы и УЗО, но и другие изделия, типа клеммников шин, розеток, таймеров, модулей управления.


Клеммы для монтажа на дин-рейку


Розетка для электрощита:


Для небольших установок

Если вам нужно подключить буквально несколько автоматов, нет необходимости покупать целый шкаф, есть специальные модульные щиты или коробки, они предназначаются для монтажа небольшого количества модулей от 1 до 4, есть и больше, но тогда возникает вопрос о целесообразности их установки и нужно рассмотреть вариант установки электрощита. Например, на 6-8 модулей.

Они бывают открытого типа, та что изображена на картинке вмещает 1 или 2 автомата, если выломать заглушки её стоимость очень маленькая – до 0.5$. Или с крышкой, они красивее выглядят и закрывают от любопытных посторонних глаз автоматы


Основные рекомендации

Чтобы подвести итоги, перечислим основные рекомендации по сборке электрических щитов:

1. Прежде чем закупать оборудование и щит, составьте схему проводки на объекте. Это поможет подобрать щит нужных размеров и оборудование с подходящими характеристиками.

2. Защищайте себя от поражения электрическим током. Чтобы электрооборудование не било током установите дифавтоматы или УЗО с током срабатывания 10-30 мА. Это рекомендуется сделать хотя бы для основных мощных потребителей электроэнергии типа бойлера, электроплиты и духового шкафа, кстати о там как их подключить мы рассказывали недавно в статье.

3. Не выламывайте больше заглушек, чем нужно для модулей, чтобы ограничить доступ к шинам или проводам.

4. Гибкие провода с многопроволочными жилами следует подключать к автоматам и другим элементам с помощью наконечников типа НШВИ. Их можно обжать с помощью специальных клещей или плоскогубцами. Иначе контакт ослабнет, начнет греться, что может привести к выходу из строя автомата, ложному его срабатыванию.

5. Подсоединять к группе автоматов питающие провода лучше медными гребенчатыми шинами. Это повысит надежность.

6. Периодически рекомендуется проверять затяжку винтовых клемм на автоматах, хотя бы 1 раз через полгода – год после монтажа электрощита. Медь – мягкий металл и контакт в винтовой клемме может ослабнуть, особенно если он греется. Контакт должен быть отличным, все окислы нужно удалять с проводников.

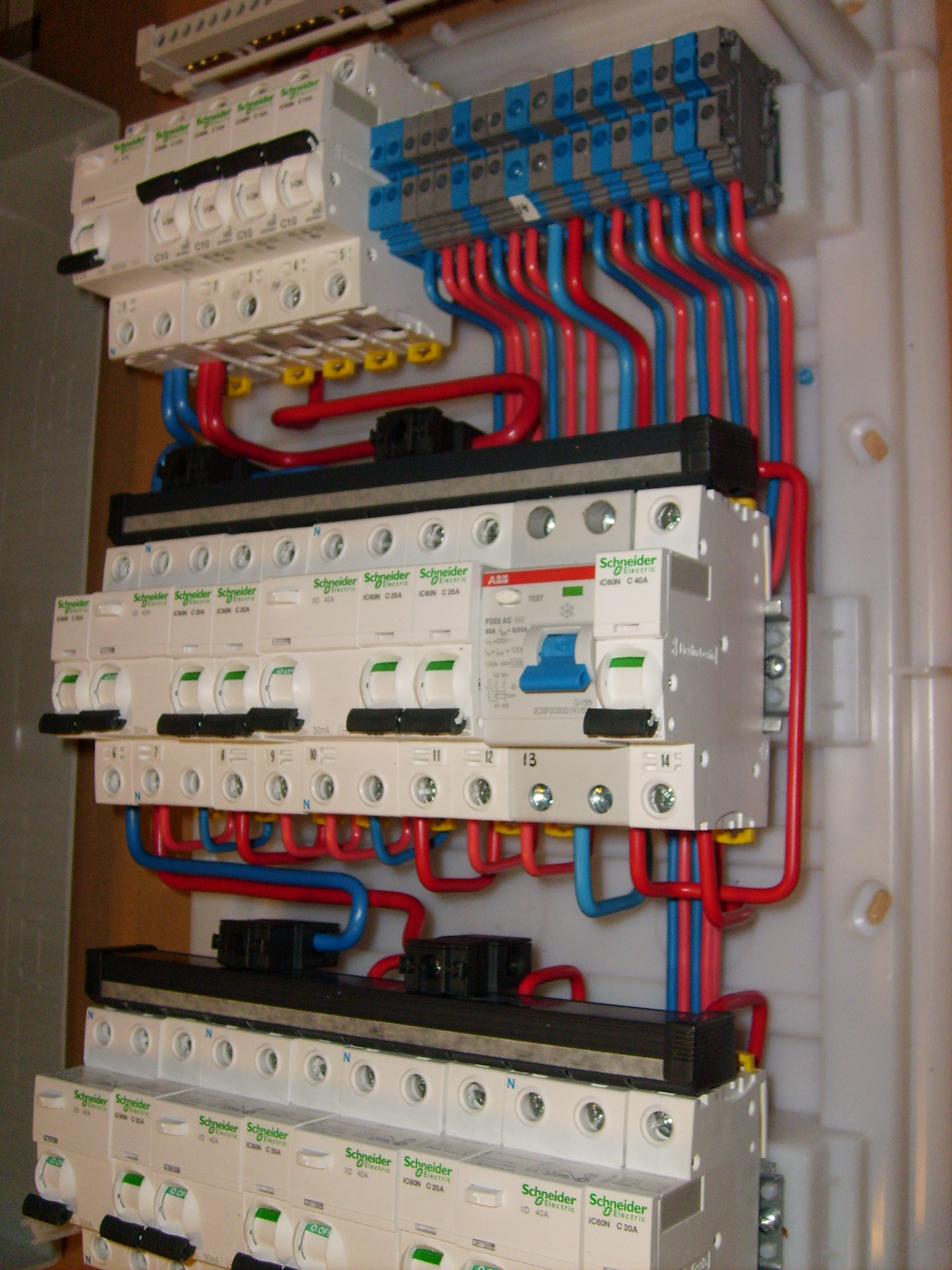

Сборка и монтаж распределительного щита

Главная » Электрика - Монтаж распределительного электрощита

Электрощит – это оборудование, которое предназначено для приема и распространения электричества по внутренней сети здания/объекта. Правильно собранный щит позволяет защитить бытовую, промышленную технику и кабельные линии от перепадов напряжения, а также обезопасить жизнь и личное имущество от последствий возможных аварий в промышленной сети.

Главный распределительный щит (ГРЩ) является важным элементом любой электрической сети любого объекта. Сборка электрических щитов относится к специализированным инженерным задачам, которые лучше всего доверять опытным специалистам.

Компания «Регион Тепла» имеет 14-летний опыт электротехнических работ и проводит проектирование, монтаж и обслуживание сетей любого уровня сложности. Нашими специалистами проводится квалифицированная сборка электросилового оборудования, а также его отладка и обслуживание.

Мы даем гарантию на весь спектр наших услуг и занимаемся оперативным проектированием и установкой электрощитового оборудования в квартирах и частных домах Санкт-Петербурга и других городов Ленинградской области.

Предназначение электрощитка

Электрощит – это бокс, который выполняет свою основную функцию, – фиксацию потребляемой энергии. Установка распределительного щита защищает от перепадов напряжения, замыкания, перегрузок и распределяет питание по всей сети.

В корпус электрощитка монтируются следующие электроприборы:

  • Основные выключатели сети. К ним относят автоматы с номинальным током в 32А;
  • Шина заземления. Предназначена для подключения проводов заземления;
  • Автоматы выключения линий потребителей. Автоматы – одноплюсные, рассчитаны на ток в 16А;
  • Счетчик электроэнергии. Используется для определений количества потребляемого тока;
  • Нулевая шина. К ней подключаются все нулевые провода, которые идут от потребителей;
  • УЗО (устройство защитного отключения). УЗО срабатывает во время утечки тока, который составляет 30-100 мА и является безопасным для человека;
  • Распределительная шина. Предназначена для соединения входных контактов автоматов включения линий.

Создание схемы и выбор комплектующих для электрощита

Сборка электрощитка включает в себя проведение множества предварительных работ по созданию схемы и выбору необходимых комплектующих.

Современный электрощиток для дачи, квартиры и другого объекта гражданского строительства разрабатывается с учетом креплений всевозможных устройств защиты на DIN-рейки. Размер будущего щита подбирается с учетом количества будущих автоматов защиты.

Правильная сборка распределительного электрощита также существенно зависит от выбора комплектующих.

Одним из ключевых моментов является выбор подходящего корпуса щитка для конкретной сети. Для разных задач можно использовать пластиковые модели, металлические модели и варианты со съемными стенками для плотной электрификации.

Выбор и установка автоматов в электрощитке, подбор УЗО и реле производится с учетом:

  • Номинальной силы тока;
  • Скорости срабатывания автоматов;
  • Нагрузки, при которой происходит срабатывание автоматов;

Наши специалисты имеют высокую квалификацию и знают все нюансы такого вида работ, что позволяет им собрать электрический щит для дачи, частного дома или квартиры любого уровня сложности с гарантией высокого качества и безопасности.

Сборка электрощитового оборудования: этапы работы

Сборка щитов электрических условно разделяется на 6 последовательных этапов, каждый из которых играет существенную роль в создании функциональной и надежной системы энергоснабжения здания. Вся сборка электрощита проводится при обесточенном вводном кабеле.

Этапы сборки щита:


  • Предварительная сборка

На данном этапе включает производится удаление заглушек, установка крепежных реек, нейтральной шины и шины заземления, монтажных кронштейнов, а также демонтажа дверцы. Затем щит временно установливается на последующее место монтажа для проверки соответствия подготовленной ниши.

  • Подготовка и укладка проводов

На этом этапе подгоняется длинна проводов, с учетом запаса длины для их подключения к автоматам защиты, нулевой и шине заземления. Также на этом этапе проводится последовательная укладка силового кабеля и проводов от будущих потребителей электроэнергии до щита.

  • Закрепление УЗО и автоматов

Все защитные устройства, автоматы, электросчетчики и другое щитовое оборудование фиксируется на DIN-рейке. Существует возможность как одновременного монтажа автоматов, так и поочередного подключения устройств после фиксации на DIN-рейке.

  • Подключение проводов

Подключение проводов выполняется строго в соответствии с проектом, все загибы провода проводятся исключительно под углом 90°. Концы проводов на этом этапе зачищаются от изоляции на длину в 1 см. При использовании многожильной проводки следует закрыть оголенные концы провода специальным наконечником перед подключением к автомату. Далее проверяется надежностьфиксации провода в клеммах. Пучки проводов необходимо закрепить при помощи пластиковых стяжек.

  • Подключение силового кабеля

Заведение силового кабеля и его подключение включает его подсоединение к верхним клеммам главного автомата, соединение заземляющей жилы с шиной и подключение нуля и фазы к счетчику.

  • Финальный этап

На этом этапе проводится отладка системы и тестирование при помощи поочередного подключения нагруженных линий. Также завершающий процесс сборки состоит из маркировки проводов, закрытия щита, установки дверцы и крепления схемы щитка на ее внутреннюю сторону.

Правильное составление схемы, подбор комплектующих и квалифицированная сборка электрического щитка дают гарантию надежной и долговечной работы системы. Наши специалисты имеют большой опыт в каждом из данных типов работ и готовы предоставить Вам качественную и быструю сборку щитка по оптимальным ценам в СПБ и области.

Монтаж электрощитка

Монтаж распределительных щитов – это сложный процесс, который смогут выполнить только сотрудники компании «Регион тепла». Наши квалифицированные работники имеют все необходимые инструменты и оборудование. Они смогут в кратчайшие сроки, грамотно и за приемлемую цену, соблюдая все правила безопасности, требования, установить электрощиток в любом доме, офисе Санкт-Петербурга и по всей Ленинградской области.



Установка электрощита: этапы

Монтаж ГРЩ должна быть произведена только при соблюдении всех правил электробезопасности. Основное и самое главное – работать можно только при отключенном электричестве, проверить это возможно с помощью индикаторной отвертки. А весь процесс установки автомата условно поделить на три этапа.

Первый – создание плана-чертежа. Схему электрощита зарисовывают с помощью соответствующей программы или от руки. При составлении плана учитывают рассчитанную нагрузку сети, таким образом, будет известная общая потребляемая мощность системы.

Второй – приобретение нужного электрооборудования. Также необходимо выбрать тип щита.

Третий – установка модулей на DIN-планки. На коротких рейках монтируются УЗО и основной выключатель сети. На длинной – автоматы выключения отдельных линий. Используя саморезы, в корпус щитка врезают шина заземления и нулевая.

Монтаж электрощитка делается в доступном месте примерно в 1,4-1,7 м от пола, и его также можно облегчить, если при установке маркировать провода.



В зависимости от типа проводов и личных пожеланий клиента, сборку устройства можно сделать двумя способами:

  1. Внешним монтажом. Используется при наличии наружной проводки. При таком случае электрощиток помещают на стену.

  2. Скрытым монтажом. Применяется только при скрытой электропроводке. Основную часть коробки мастера помещают в специально сделанную нишу.

Установка ГРЩ должна проводиться качественно, так как от этого напрямую зависит безопасность и надежность всего дома и системы электроснабжения конкретного помещения. Именно правильная схема монтирования поможет избежать в будущем короткого замыкания.

Почему именно мы?

Предприятие «Регион тепла» уже более 14 лет на рынке продаж, создания и монтажа отопительных систем. Обращаясь к специалистам компании, вы получите качественно установленное оборудование, а также сможете сэкономить свое время и уменьшить риск возникновения аварийной ситуации. Мы дает гарантии на все наши услуги.

Желаете заказать монтаж распределительного щита в СПб? Тогда обращайтесь в компанию «Регион тепла». Мы работаем на совесть!

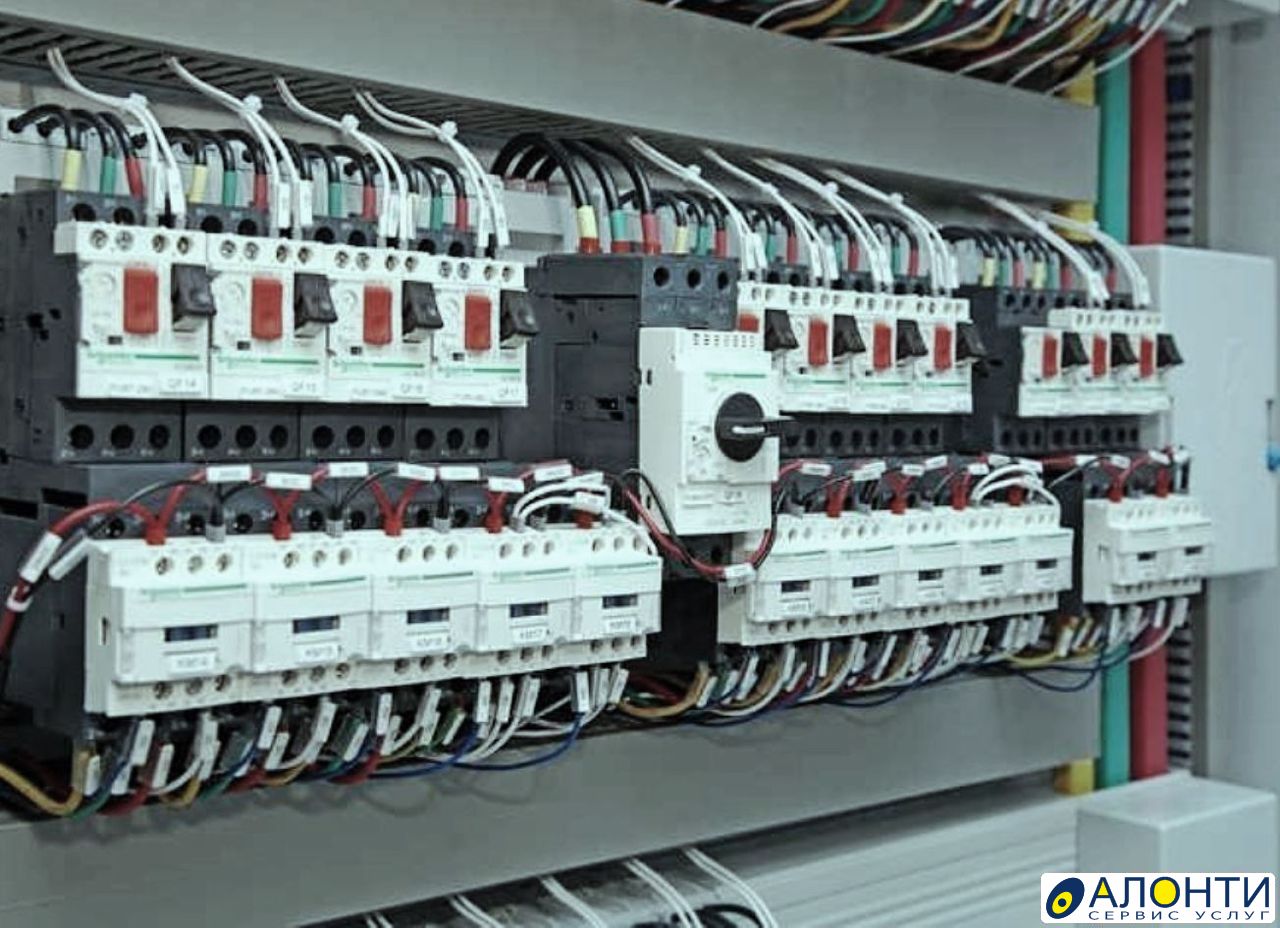

Сборка электрощитового оборудования (электрощитов)

Выберите модификацию товара. Изображение Товар добавлен в корзину. Товар добавлен к сравнению.

Добавлен к сравнению.

Мы занимаемся производством и сборкой электрощитов, вру, авр и грщ любой модификации и сложности для промышленных, жилых и административных зданий на импортном оборудовании.

Для сборки электрощитов применяется продукция ведущих мировых производителей:

  • Schneider Electric;
  • Legrand;
  • ABB;
  • General Electric.

Также мы проектируем и выпускаем электрощиты, собранные с применением низкобюджетного оборудования (максимальный ток до 800 А) следующих фирм:

Сборка ГРЩ, АВР, ВРУ (вводно распределительного устройства)

Предлагаем услуги по разработке и оформлению технической документации и производству следующего электрического оборудования:

  • Щиты распределительные главные (ГРЩ).
  • Шкафы автоматического ввода резерва (АВР).
  • Щиты станций управления (ЩСУ): вентиляцией, водоснабжением, кондиционированием, пожаротушением, лифтами.
  • Вводно-распределительные устройства (ВРУ).
  • Щиты распределительные (ЩР).
  • Щиты учета.
  • Шкафы локальной автоматики, которые управляют работой следующих систем:
    • станций водоотдачи и водоснабжения;
    • станций канализации и дренажа;
    • вентиляции и кондиционирования;
    • печного и котельного оборудования;
    • насосных агрегатов;
    • пожаротушения.
  • Электрощит освещения (ЩО).
  • Ящики управления электромоторами и двигателями (ЯУ).
  • Этажные щиты распределительные (ЩЭ).
  • Шинопроводы (Canalis) до 4000А.
  • Установки мониторинга и диспетчеризации инженерного оборудования.
  • Электрощиты наружного освещения (ЩНО).
  • Системы управления мощностью и производительностью дымососов.

Распределительные и другие электрощиты производятся согласно ТУ 3434-001-96043882-2007 и полностью соответствуют принятым стандартам ГОСТ Р 51321.1-2000, ГОСТ Р 51732-2001.

Для того чтобы обеспечить качество выпускаемой продукции, осуществляется контроль поставляемых комплектующих и готовых электрощитов. В обязательном порядке проверяется работа оборудования АВР и управления. Мы производим продукцию высокого качества по доступным ценам.

Электрощит изготавливается за период в 7-14 дней.

Гарантийный срок изделия — 12 месяцев.

Цена АВР, ВРУ и электрощитов

Для того, чтобы узнать стоимость, необходимо сделать предварительный расчет стоимости подходящего оборудования.

Получить предварительный расчет, а так же квалифицированные консультации по всем вопросам, касающимся производства распределительных щитов и другого оборудования, вы можете получить у наших специалистов: Акинина Владимира и Федосеева Артема.

Контактный телефон: (495) 660-86-46 (многоканальный).

Распределительные щиты: описание, применение, производители

«НОВАЯ ЭЛЕКТРИЧЕСКАЯ КОМПАНИЯ» (НЭК) предлагает щиты распределительные собственного производства. В их изготовлении применяются комплектующие детали ведущих мировых производителей.

Щит распределительный — техническое устройство, основное назначение которого — обслуживание электрических сетей в зданиях промышленного, жилого или административного типа. Эти устройства можно встретить практически во всех строениях, начиная от торгового павильона и заканчивая дачными поселками или производственными цехами.

ГРЩ — главный электрощит, при помощи которого осуществляется прием и распределение электричества по всему объекту или по его части. Он также используется для учета электроэнергии в сетях (переменный ток с разделением нейтрали и земли). Электрощит такого типа выполняет также задачи по защите сетей от перегрузок, токов короткого замыкания и утечек электричества.

Щит распределительный главный (ГРЩ) может оснащаться дополнительными устройствами и аппаратурой — счетчики, автоматические выключатели, УЗО и т.д. ГРЩ может быть линейный, секционный или вводный. Главный электрощит комплектуется распределительными панелями, шкафами ВРУ и ШР и другими устройствами в зависимости от сферы его эксплуатации.

Область применения

Щит распределительный играет значимую роль при монтаже и прокладке систем телекоммуникаций и линий связи. Он может устанавливаться как на улице, так и в помещении.

Электрощиты востребованы у провайдеров сети Интернет. Такое устройство может выпускаться в настенном исполнении. На лицевую панель можно нанести фирменный логотип. У потребителей данной категории большой популярностью пользуются модели небольших размеров.

Электрощиты компании «НЭК» — оптимальный вариант для решения даже самых сложных задач по приему, распределению и контролю электросетей и их параметров. Наш интернет-магазин предлагает продукцию ведущих производителей: Schneider Electric, Legrand и др. Все электрощиты имеют защитные замки, необходимые панели и отверстия.

Сборка и проектирование электрощитового оборудования

«АВС-электрощит» — специализированное структурное подразделение компании «АВС-электро», осуществляющее проектирование, сборку и монтаж электрощитового оборудования любой комплектации и сложности. «АВС-электрощит» более10 лет профессионально занимается сборкой электрических щитов по типовым и индивидуальным схемам заказчика.

Ассортимент выпускаемой продукции

·         Вводно-распределительные устройства (ВРУ)

·         Главные распределительные щиты (ГЩР)

·         Установки компенсации реактивной мощности низковольтные (УКРМ)

·         Устройства учета и распределения электроэнергии (ПР, ШР, ШРС, ЩР, ЩУ)

·         Устройства автоматического ввода резерва (АВР, ЯАВР, ШАВР)

·         Щитки осветительные (ОЩВ, УОЩВ)

·         Щиты квартирные и этажные (ЩК, ЩЭ)

·         Ящики управления (Я5000, ЯУ, ЯУО)

·         Ящики с понижающими трансформаторами (ЯТП)

·         Шкафы управления и автоматики (ШУ, ША)

·         Щиты по индивидуальным и типовым схемам заказчика

·         Оборудование и комплектующие

При сборке электрощитов используются только сертифицированные и качественные комплектующие ведущих мировых ("ABB", "Schneider Electric", "Legrand") и отечественных производителей. Сборочный цех предприятия оснащен специальным оборудованием и инструментом для обработки жестких и гибких, медных и алюминиевых шин, что позволяет реализовывать проекты на высоком техническом и эстетическом уровне. Для обеспечения качества готовой продукции установлен входной контроль качества комплектующих и выходной контроль собранных электрощитов.

Специалисты подразделения «АВС-электрощит»

Персонал «АВС-электрощит» состоит из квалифицированных специалистов, прошедших обучение, как в России, так и за рубежом: завод "Striebel & John" концерна "АВВ" (Германия), предприятия по сборке электрошкафов "Legrand" (Франция, Италия), инновационный центр "Innovale" (Франция). Сотрудники подразделения предоставят Вам технические консультации по подбору комплектующих изделий и корпусов электрошкафов, в том числе по степени защиты от пыли и влаги (IP).

Преимущества работы

Привлекая «АВС-электрощит» для выполнения сложных проектов, Вы имеете возможность:

·         Реализовать свои идеи на высоком техническом уровне

·         Снизить затраты и сократить сроки проведения работ за счет проектирования, комплектации и сборки в одной организации

·         Быть уверенным в надежности и отличном качестве сборки щитов и шкафов

·         Средний срок изготовления сложного электрощита составляет до 2-х недель, простого 2 часа. Гарантия на комплектующие и сборку электрощитового оборудования - 1 год с момента продажи.

Щиты «АВС-электро» — гарантия безопасности Вашего офиса, дома, квартиры, предприятия!

По вопросу проектирования и сборки электрощитового оборудования Вы можете обратиться по адресу: ул. Текстильщиков, 2в, тел. (473) 246-03-03, 229-60-00.



Панель управления

в сборе | PK Controls

PK Controls имеет большой опыт проектирования, сборки и подключения панелей управления. Благодаря нашим знаниям и опыту, связанным с настраиваемыми элементами управления, мы можем предоставить решения для широкого спектра приложений настраиваемых панелей.

Пользовательские панели управления

Наш цех по производству панелей предоставляет полный спектр услуг по проектированию промышленных систем управления с 1996 года. Имея цех по производству панелей площадью 6000 квадратных футов, мы можем выполнять работы любого размера - от кнопочных постов управления до самых больших многодверных блоков управления двигателями. панели.

PK Controls также обеспечивает любой уровень проектирования систем управления и программирования ПЛК, необходимых для успеха проекта клиента. Мы можем поставить оборудование или использовать оборудование, предоставленное нашими клиентами.

Типы панелей

Мы проектируем, закупаем, устанавливаем и поддерживаем широкий спектр типов панелей, в том числе:

  • Панели диспетчерского управления и сбора данных (SCADA)
  • Панели оператора HMI
  • Посты управления
  • Мастер панели управления
  • Кнопочные посты
  • Фотоэлектрические (PV) солнечные панели
  • Распределительные коробки
  • Центры управления двигателями (ЦУД)
  • Пульты управления двигателями (МКП)
  • Щиты распределительные
  • Панели управления сетью и связью
  • Панели ПЛК
  • Панели управления частотно-регулируемого привода (ЧРП)

Управление проектами и программами

Для каждого проекта или программы панели управления PK Controls предоставляет специального менеджера проекта, который будет сотрудничать с нашими клиентами на протяжении всего процесса - от первоначального сбора информации до внедрения и постоянного улучшения.Наши менеджеры проектов будут искать способы обеспечить высочайшее качество, снизить затраты и уложиться в сроки и бюджет. Типичные этапы изготовления панели управления включают:

  • Сбор информации
  • Ценностная инженерия
  • Стоимость проекта / программы
  • Управление проектами
  • Предварительное изготовление
  • Качество
  • Судоходство и логистика
  • Непрерывное совершенствование

Аутсорсинг панелей и контрактное производство

PK Controls сотрудничает с нашими клиентами для долгосрочной поддержки панели управления.Клиенты могут рассчитывать на PK Controls до:

  • Профилактическое обслуживание
  • План изменения объема работ
  • Определите возможности оптимизации системы
  • Обеспечение непрерывного удовлетворения потребностей бизнеса
  • Сохранение гибкости системы

Обеспечение качества

PK Controls производит панели управления для автоматизации, которые соответствуют высоким стандартам качества и качества изготовления. Ниже приведены примеры этих высоких стандартов:

  • Аккуратно сформированные жгуты проводов с разделением высокого и низкого напряжения
  • Правильные и надежные электрические соединения
  • Четко видимые маркеры проводов
  • Таблички с обозначениями и кнопки ровные и прямые

Мы гордимся тем, что нас называют магазином панелей, сертифицированным по UL 508A.Для получения сертификата UL компании должны продемонстрировать компетентность в правильном использовании компонентов, экологических характеристиках корпуса, защите проводки и двигателя, маркировке безопасности и соответствии Национальным электротехническим кодексам (NEC) и Канадским электротехническим нормам (CSA). Панели PK Controls разработаны специально для вашего конкретного применения, созданы в соответствии со строгими спецификациями, тщательно проверены и имеют знак сертификации UL. Работая с PK Controls, вы можете быть уверены, что ваша новая панель управления соответствует самым высоким отраслевым стандартам и стандартам безопасности.

Есть вопросы? Как мы можем помочь?

Свяжитесь с нами

614.733.0979

Панель управления

в сборе | Сборка коробки

Позвольте Arimon помочь вам сконцентрироваться на ваших основных задачах, передав на аутсорсинг сборку панели управления или блока управления.

Увеличьте пропускную способность, сократите количество сырья и производственных запасов, а также освободите площадь с помощью готового решения «под ключ», готового к установке. Делайте то, что умеете лучше всего, а мы делаем то, что умеем лучше всего!

Arimon гордится постоянным признанием OEM-производителей, которым мы предоставляем решения для сборки электрических панелей управления и сборки коробок, которые позволили снизить стоимость; повышение качества, надежности, производительности, производительности и технологичности; сниженный риск; и помог им получить конкурентное преимущество!

Нам постоянно говорят, что мы выполнили взятые на себя обязательства - делаем все правильно с первого раза и каждый раз выполняем вовремя!

Контрактное производство промышленных панелей управления

Arimon и сборка боксов включает в себя полный комплекс услуг, в том числе:

  • Услуги по проектированию и инжинирингу для оказания помощи с концепциями, компоновкой, инструментами и выбором материалов для повышения технологичности и надежности при минимальных затратах
  • Прототипы и образцы для проверки конструкции и тестирования, соответствующие вашим спецификациям и срокам
  • Полномасштабное управление цепочкой поставок для решений «под ключ», включая поиск компонентов по всему миру, детальное планирование материалов, логистику и управление запасами (VMI, Kanban, JIT и индивидуальные программы складирования)
  • Сборка и сертификация по стандартам UL, CSA, ISO и IPC
  • Выделенные рабочие группы, чтобы сосредоточиться на вашем продукте и проекте и оперативно реагировать на изменения графика и сезонные колебания спроса или предложения
  • Проверка и тестирование, включая проверку целостности электрической цепи, электрические испытания и функциональные испытания с моделированием
  • Оффшорное производство, при необходимости, для сборки больших объемов и / или трудозатрат
  • Эффективное управление программой


В больших или меньших количествах - простая или сложная сборка коробки, сборка панели управления или электрического блока управления - от ручного управления до больших панелей управления распределением энергии и коробок - Arimon может помочь!

Производители оборудования

использовали электрические панели управления Arimon и решения для сборки коробок в широком диапазоне приложений и отраслей.

  • Пульты управления промышленные
  • Распределение энергии
  • Панели управления прибором
  • Панели приборов
  • ПЛК управляет
  • Выключатели и узлы кнопочные
  • DIN-рейки в сборе
  • Кассеты вентиляторов
  • Распределительные коробки
  • Ящики автоматических выключателей
  • Панели управления для опасных зон
  • 12 вольт панели управления
    • Органы управления
    • Приборный щиток
    • Переключатель
    • Распределительные коробки
    • Узлы


Независимо от того, готова ли ваша электрическая панель управления или конструкция сборки коробки к производству, или требуется базовая панель управления или концепция без дизайна, команда инженеров и разработчиков Arimon имеет опыт и готова принять вашу электрическую панель управления в сборе или сборку индивидуальной коробки сборка от концепции до доставки!

Arimon сертифицирован по ISO 9001: 2015, сборочное предприятие сертифицировано UL и CSA, соответствует стандартам IPC A-610 по приемлемости электронных сборок, требованиям IPC / WHMA A-620 и требованиям для сборок кабелей и жгутов проводов, IPC A-630 Стандарт приемлемости для производства, проверки и тестирования электронных корпусов, соответствует требованиям RoHS.Наши процедуры производства, тестирования и контроля качества электрических панелей управления и сборки коробок обеспечивают высочайший уровень качества и надежности.

Узнайте больше о дополнительных преимуществах и причинах, по которым OEM-производители выбирают Arimon для сборки промышленных панелей управления и контрактного производства сборки нестандартных коробок.

Свяжитесь с Arimon сегодня и начните разговор о том, как использовать более 75 лет опыта сборки электрических панелей управления и сборки коробок для вас!

Мы хотим заработать привилегию быть производителем вашего электрического пульта управления и сборочного контракта на сборку коробки - используя то, что мы умеем лучше всего, чтобы помочь вам делать то, что у вас получается лучше всего!

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или кого-то, кто пользуется вашей интернет-сетью.Подождите, пока мы убедимся, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet. Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt.Een momentje geduld totdat, мы выяснили, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade.Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet. Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un'e-mail all'indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 64b4fa26bbbfdfa5.

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или кого-то, кто пользуется вашей интернет-сетью. Подождите, пока мы убедимся, что вы настоящий человек. Ваш контент появится в ближайшее время.Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet. Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt.Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы выяснили, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet.Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un'e-mail all'indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 64b4fad3ecdc8efb.

Электропроводка и сборка панели управления

| Производство проводов и кабелей, электромеханические компоненты и электромеханические детали на заказ | Сборка панели управления для предприятий штата Висконсин

Прочные панели управления производства Custom Wire Industries

Высококачественные индивидуальные электрические панели управления для машин и оборудования - всего лишь один звонок - Custom Wire Industries специализируется на разработке и производстве панелей управления, обеспечивающих дополнительную функциональность, производительность и скорость для вашего промышленного применения.

Custom Wire Industries - ведущий производитель проводов и кабелей, и мы предлагаем широкий выбор высококачественной электромеханической продукции для предприятий, подобных вашему. Наши индивидуальные сборки включают силовые кабели, сборки под ключ и нестандартные комплекты, и ваша компания может извлечь выгоду из использования наших высококачественных электрических панелей управления.

Наши производители электромеханики предлагают тщательно продуманные панели управления, обеспечивающие надежность и безопасность для таких отраслей, как ваша.Если вы заинтересованы в использовании Custom Wire Industries для сборки панели управления, свяжитесь с нами сегодня, чтобы узнать цену.

Индивидуальные панели управления, изготовленные специалистами по электромонтажу из штата Висконсин

Custom Wire Industries - сертифицированный UL и CSA производитель, предлагающий решения для вашей промышленной проводки и панелей. Производство высококачественных проводов и кабелей для электромеханических применений - это то, что мы делаем лучше всего, и мы следим за тем, чтобы каждая работа соответствовала вашим конкретным потребностям.Вы должны быть в состоянии точно определить, какой тип электромонтажной и панельной компании обслуживает ваше промышленное оборудование, и вы не ошибетесь, выбрав организацию мирового уровня, такую ​​как Custom Wire Industries.

Панели управления

являются жизненно важной частью поддержки надежной инфраструктуры, и профессионалы Custom Wire Industries могут изготовить что угодно, от небольших настенных панелей до больших отдельно стоящих шкафов. Некоторые из типов панелей управления, которые мы производим, включают:

  • Панели низкого напряжения
  • Панели управления механизмами
  • Панели управления отопителем
  • Панели ПЛК
  • И многое другое

Панели управления для вашей отрасли

Custom Wire Industries производит широкий спектр панелей управления для таких отраслей, как ваша.От индустрии программного обеспечения до сельского хозяйства Custom Wire предоставит вашему бизнесу лучшие панели управления по самой доступной цене. Независимо от того, нужен ли вам капитальный ремонт или просто отремонтировать несколько деталей, у нас есть решения для ваших индивидуальных потребностей в проводке.

Исключительное обслуживание клиентов всегда было главным приоритетом для Custom Wire Industries - мы сделаем так, чтобы ваш опыт работы с нами был быстрым, легким и доступным. Работа никогда не будет завершена, если мы не оставим вам качественные электромеханические изделия, на которые вы можете положиться.Чтобы получить расценки на потребности вашей панели управления, свяжитесь с нашими специалистами по электромеханической сборке и узнайте, какая информация вам нужна для полной интеграции наших продуктов в ваши системы.

Свяжитесь с нашими производителями панелей управления, чтобы узнать стоимость электромеханической сборки и ремней безопасности.

Сборка панели управления UL508A - Сборка электрических средств управления для вас

Control Works с гордостью сообщает, что теперь мы официально сертифицированы Underwriters Laboratories «UL»!
UL - это независимая испытательная компания, которая регулирует стандарты электробезопасности, ее программа для производителей промышленных панелей управления (UL508A) охватывает правильное использование компонентов, экологические характеристики корпуса, защиту проводки и двигателя, маркировку безопасности и соответствие национальным электротехническим нормам (NEC) и канадским электротехническим требованиям. код (CEC) для промышленного управления и связанных устройств с номинальным напряжением 600 В или менее
Покупка панели, одобренной UL508A, в магазине электрических панелей, сертифицированном по стандарту 508A, дает множество преимуществ:
• Панель сконструирована в соответствии со стандартами электробезопасности UL508A.
• Соблюдаются единые методы строительства, включая маркировку и правильную настройку крутящего момента для проводов и кабелей.
• Панель правильно промаркирована. Указание сторонним инспекторам, что соблюдаются стандарты панельного строительства.
• Расчет номинального тока короткого замыкания (SCCR) будет рассчитан правильно.
• Все цеха по производству панелей UL508A регулярно проверяются, чтобы гарантировать постоянное соблюдение строительных стандартов.
• Производители могут передавать электрические панели на аутсорсинг, зная, что они будут соответствовать или превосходить стандарты электробезопасности и что все компоненты будут сертифицированы UL.

В Control Works, Inc. мы готовы взять на себя проекты электрических панелей управления любого масштаба. Наша команда состоит из квалифицированных инженеров, которые могут удовлетворить ваши конкретные требования к электрическим панелям. Вашему проекту уделяется должное внимание, чтобы он был успешным с точки зрения надежности, удобства обслуживания и простоты установки.

Наши функции панели управления включают:

  • Провода и компоненты в наших панельных сборках полностью помечены ссылками на чертежи.
  • Монтируется на двери, и возврат внешнего устройства подключается к клеммным колодкам.
  • Стандартное использование зажимных клемм в клетке по всей электрической панели.
  • Испытание при включении и проверка качества выполняются для обеспечения плавного запуска на месте.

Все панели построены с использованием только компонентов, перечисленных в UL, CSA, IEC, NEMA, JIC и CE.

Позвоните нам сегодня, чтобы обсудить ваши требования (630) 444-1942

Сборка электрической панели

Описание

1 выключатель питания

  • Номер детали: C-1400
  • Кол-во: 1
