Электрощит в квартире своими руками: Электрощит своими руками — правила самостоятельной сборки, монтажа электрощита в квартире, доме

Содержание

Установка электрощита (электрощитка) своими руками в частном доме и квартире

Прежде чем приступать к монтажу электрического щита, нужно определиться с тем, какой вид подобного оборудования вам больше подойдет.

Внутренний электрощит скрыт в толще стены, а накладной монтируется непосредственно на ее поверхность. Оборудование внутренней установки занимает гораздо меньше пространства, да и выглядит намного эстетичнее, поэтому желательно выбирать для дачи именно такой электрический щиток.

Монтаж щитка производится в несколько этапов. Сначала необходимо подобрать место, подходящее для его установки, а затем нанести на стену разметку. Для этого надо замерить габариты приобретенного щитка. На нужной высоте от пола провести горизонтальную линию, а затем вертикальные линии на расстоянии, равном ширине электрического оборудования плюс запас по 30 мм с каждой стороны. После этого провести вторую линию горизонтально на расстоянии, равном высоте оборудования. Но также нужно оставить запас, чтобы щиток легко смог поместиться в подготовленное для него отверстие в стене.

На втором этапе следует проделать отверстие по нанесенной разметке. Для этого потребуются перфоратор и болгарка — штроборез. Над электрощитом или под ним надо проделать штробы под отходящие провода и вводной кабель, после этого установить основание щитка в подготовленное для него отверстие. Чтобы смонтировать основание грамотно, потребуется гидравлический уровень. Используя алебастр, нужно сделать предварительное крепление. После этого основание электрощита прикрепить с помощью дюбель-гвоздей. Обычно в комплекте с электрическим щитком идут подобные крепежные изделия. Рекомендуется закреплять электрощиток на высоте 1,6—1,7 м от пола, оставшиеся по периметру щели заделать монтажной пеной.

Чтобы ввести провода в электрощит, надо из технологических отверстий для их ввода убрать заглушки. Завести провода в щиток можно и через заднюю стену его основания.

После того как основание будет закреплено, надо приступить к следующему этапу — сборке электрического щитка.

Поставить DIN-рейки (металлический профиль) на специально предусмотренные для этого места и закрепить их с помощью саморезов. После этого установить заземляющие и нулевые шины. Они бывают самых разных модификаций. Если места достаточно, лучше установить шины, укрепив их на DIN-рейке. Нулевую шину устанавливают на изоляторах. Что касается заземляющей шины, то ее можно укрепить без изоляторов прямо к корпусу электрического щитка. Если защитный и нулевой проводники на вводе совмещены (применяется двухпроводная схема подключения — фаза и PEN-npoводник), нужно произвести разделение проводников на нулевой и защитный на заземляющей шине. К заземляющей шине подходит общий вводной PEN-проводник, после чего от нее обустраивается перемычка на нулевую шину.

При выборе места под установку электрического щитка нужно учитывать два момента. Во-первых, поем расстановки мебели к нему должен оставаться свободный доступ, а во-вторых, его следует расположить как можно ближе к вводу в дом электропитания.

Затем устанавливают устройства защиты. От сечения отходящих проводов будет зависеть выбор номинала автомата. Электрический автомат призван защитить от короткого замыкания отходящую линию. При завышении его номинала отходящий провод при высокой нагрузке может сильно нагреться. В результате он либо выйдет из строя, либо станет причиной пожара. Следовательно, завышение номинала автомата является серьезной угрозой появления возгорания.

В соответствии с проектом надо установить автоматы в электрический щиток. Сначала устанавливают вводный автомат. От него провода будут уходить на групповые автоматы отходящих линий. Провода следует располагать так, чтобы они как можно реже пересекались между собой. При зачистке проводов надо сделать так, чтобы их оголенные части не выглядывали из клемм автоматов. Группы автоматов между собой соединяются специальными перемычками, которые изготавливают из провода с тем же сечением, что и вводной провод. Но чтобы сделать собираемую схему более надежной, вместо перемычек надо установить фазную шину.

Для предотвращения вероятности поражения электрическим током, нужно установить УЗО, поскольку автомат не способен защитить от подобной неприятности. Его функция заключается в защите от короткого замыкания отходящей линии. Функция же УЗО состоит именно в защите от поражения электрическим током. Его требуется устанавливать на те линии, что идут к розеткам. Устройства защитного отключения особенно необходимы линиям, идущим к электрической плите и стиральной машине. Чтобы подключить УЗО, нулевой провод нужно взять с нулевой шины, а фазный — с автомата.

Когда нагрузка будет подключена, следует проверить, есть ли напряжение на отходящих линиях. Чтобы это осуществить, надо отключить автоматы на этих линиях и подать через вводной автомат напряжение на электрощиток. С помощью мультиметра или пробника удостовериться в наличии напряжения на автоматах. Если все функционирует нормально, вводной автомат отключают и приступают к окончательной сборке электрического щита. Для этого устанавливают крышку шкафа, наносят маркировку на все автоматы, руководствуясь однолинейной схемой, указанной в проекте. Если дверь шкафа изготовлена из непрозрачного материала, желательно наклеить на нее с внутренней стороны копию схемы. Она будет полезна в ходе дальнейшей эксплуатации, особенно если потребуется устранить какие-либо неисправности. Этот этап завершает установку и сборку электрического щитка.

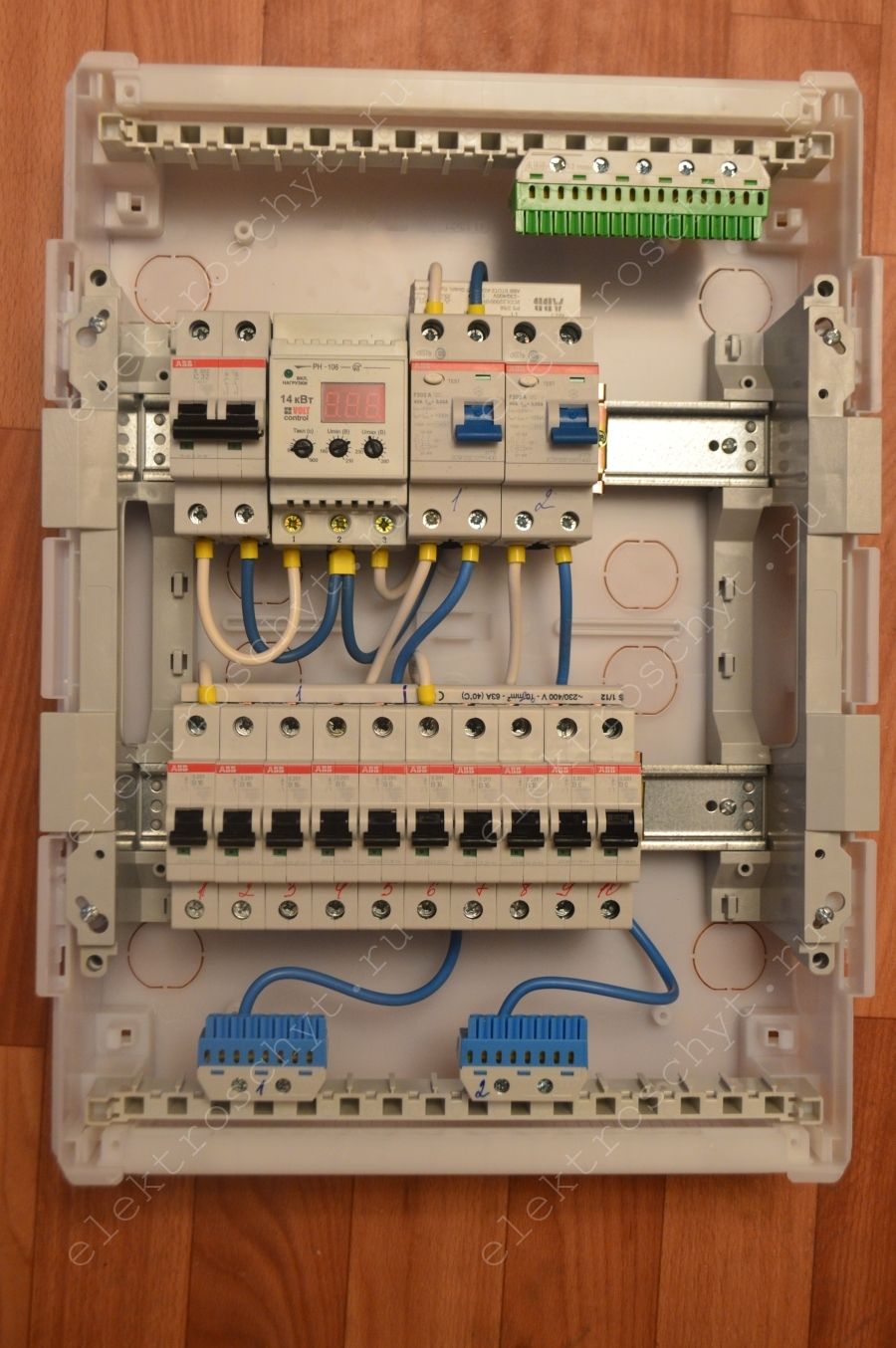

Электрический щиток в квартире

Электрический щиток в квартире



            Электрическая сеть дома или квартиры — это не только провода, розетки, лампочки и выключатели. Более сложной и самой важной частью электрической цепи считается электрический щиток, в котором находятся автоматические выключатели, УЗО, дифавтоматы и дополнительная аппаратура. Именно в электрическом щитке  располагается узел управления всем электрохозяйством на отдельном участке. До недавнего времени в квартирах никаких электрических щитков не было. Считалось, что вполне достаточно распределительного щита, который находится на лестничной площадке. На отдельную квартиру полагался электрический счетчик да пара автоматов.

Впрочем, иногда счетчик размещался в квартире и при нем — две пробки-предохранителя.

Однако прогресс не стоит на месте, потребление энергии возросло в несколько раз, а требования к безопасности изменились. Достаточно сказать, что 30 лет назад потребление на отдельную квартиру ограничивалось мощностью 800 Вт. Сравните эту цифру с энергопотреблением сегодня. Один электрочайник потребляет 1,5–2 кВт, не говоря уже о стиральных машинах, СВЧ-печах, кондиционерах и т. д. Понятно, что вместе с возросшим потреблением энергии изменились и требования к электрооборудованию.





            Большое значение имеет правильный выбор места для его установки.

Примечание: Электрический щит целесообразно устанавливать в середине помещения – в этом случае расход электрического кабеля значительно уменьшается. Наиболее удобным в эксплуатации будет электрический щит, расположенный возле входа в помещение.



            Чтобы  не собрать электрический щиток, можно приобрести электрощит уже полностью собранный, укомплектованный автоматическими выключателями и однофазным счетчиком. Хотя на мой взгляд более разумно и к тому же экономичнее собрать его самостоятельно по частям.

            Наиболее распространенными являются электрощиты, корпус которых выполнен из пластика или металла. Для изготовления пластмассовых щитов используется специальный термопластик, устойчивый к продолжительному воздействию на него высокой температуры. Такие щиты обладают привлекательным внешним видом, поэтому легко вписываются в интерьер помещения. Электрощиты из металла выполняются обычно сварным способом. Благодаря большому выбору модификаций можно подобрать металлический электрощит с необходимой комплектацией.



Типы электрощитов

            Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой, рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.

Примечание: Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее. Такая ниша обычно оборудуется с использованием алебастра или гипса.

                 Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка. Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.



Электрический щит состоит из следующих элементов:

1. DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу;

2. Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений;

3. Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть;

4. Соединительные провода необходимого сечения;

5. Электросчетчик – устанавливается при необходимости.



Выбираем электрический щиток

            В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.



            После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

            С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

            В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

            Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.



            Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Примечание: Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.



Внимание! Перед тем как собрать электрический щиток необходимо соблюдать правило: Вводной автомат, обязательно должен быть двухполюсный — для однофазной сети и трех полюсным — при трехфазной.



            Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

            Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.



            Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.





Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.



            В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.



Подключение приборов учета в электрощите — права!

            Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.



            Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.



            Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.



Внимание! В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взимает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища — своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить Заявку — Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S. S. Какие вопросы у вас еще есть по этой теме? Напишите внизу, в комментариях, а я постараюсь найти на них ответы. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную

Установка электрощита своими руками

Задумываясь о ремонте, мы всегда задумываемся в первую очередь о том, как и где организовать проводку. Согласитесь, что ни одни дом сегодня не обходится без электричества и это прекрасно! Но главное, организовать электричество максимально продуманно. Помимо своей функциональности, электрическая сеть должна быть грамотно распределена в целях безопасности. Данной способностью наделен электрический щиток, который в любом случае присутствует в любом доме.

Инженерия максимально отстраненно относится к нашим чувствам и переживаниям, так как она основывается на точных науках. Перед тем, как заняться монтажом электропроводки, требуется собрать все данные и понять, как сделать все правильно, чтобы не навредить! Стоит отметить, что сборка и установка электрического щита самостоятельно возможна, но только в том случае, если вы прекрасно понимаете процесс.

Для чего требуются электрощиты

У данного определения существует несколько наименований — электрический щиток, распределительный щит (щиток), главный распределительный щит, групповой щиток. Но как бы вы его не называли, понятие само не изменится. И как же он применять:

  1. Электрощиток применяет энергию внешнего источника.
  2. Электрический щиток распределяет энергию по группам потребителей.
  3. Такое устройство предназначено для защиты электропроводки от коротких замыканий и высоких токовых нагрузок.
  4. Электрические щитки, которые производят в наше время следят за качеством электроэнергии и, при необходимости, реагируют на это сами или подключают другие устройства.
  5. Основное назначение такого устройства — обеспечение безопасности, от поражающих факторов электрического тока.

На такое небольшое устройство возложено достаточно много важных функций. А значит, при выборе электрощита и в процессе его монтажа не стоит допускать ошибок.

Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.

Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм2: ВВГнг или NYM 3*2.5 мм2. В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.


Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм2, соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм2 и автоматического выключателя с номиналом 32 Ампера.

Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм2 (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).

Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм2. Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.


С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Сборка и монтаж электрического щита

Электрический щит — сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

  • Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
  • В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
  • Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
  • Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
  • Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола.

Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того.


Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Итак, как правильно разделать кабели?

  • В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
  • Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
  • Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

ГК ПрофЭлектро регулярно обучает своих сотрудников, чтобы повысить их квалификацию. Мы с удовольствием поможем подобрать качественное оборудование по лучшим ценам! Ждём ваших звонков по телефону +7 499 707 14 60 или переходите на сайт shop. p-el.ru

Как собрать электрощиток своими руками с автоматами и счетчиком

Автор newwebpower На чтение 12 мин. Просмотров 1.2k. Опубликовано Обновлено

Многие начинающие мастера, не имея должного опыта в электротехнике, не рискуют самостоятельно собрать своими руками электрический распределительный щиток в доме, предпочитая перепоручить данную работу более опытным специалистам. Во многих случаях такая нерешительность обуславливается недостаточным опытом работы с модульными автоматами, которые устанавливаются в защитном ящике (боксе).

Кроме этого, компании и службы, занимающиеся энергоснабжением, очень критически относятся к возможности самостоятельного монтажа пользователями счётчика, устанавливаемого на вводном распределительном щитке дома.

Ввод электричества в распределительный щиток

Данные причины вынуждают владельцев квартир и домов заказывать дорогостоящие услуги монтажа у лицензированных специалистов, и подолгу их дожидаться, даже если есть возможность, инструменты, желание и навыки для того, чтобы своими руками собрать домашний распределительный щиток.

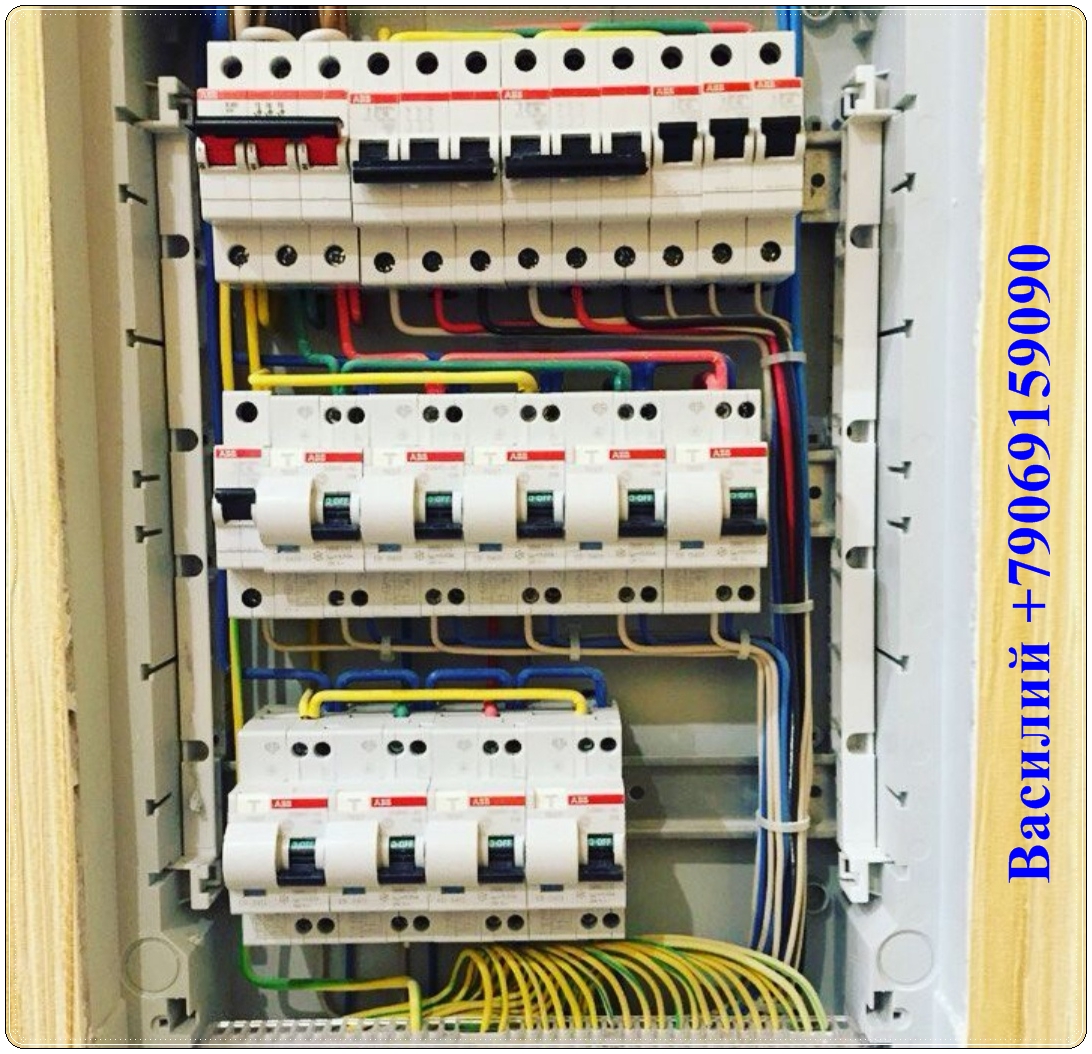

Домашний электрощиток

Предисловие к пошаговой инструкции

Если есть возможность договориться с официальными службами о самостоятельной установке счётчика, с последующей установкой пломб уполномоченными должностными лицами, то будет намного выгодней своими руками собрать щиток, осуществив выполнение монтажа и подключения модулей ради экономии домашнего бюджета.

В данной статье будут оговариваться специализированные технические нюансы по установке щитка и подключению модульных элементов внутри бокса – многие пользователи представляют себе схему и принцип распределения электрической энергии внутри электрощита, но не имеют практических навыков монтажа.

Сборка электрического щитка

Поскольку выбор проводов, расчет их сечения и подбор защитных автоматов, а также принципы разделения электропроводки в доме на группы потребителей уже рассматривались в других темах данного ресурса, то основной акцент будет сделан на работе с элементной базой – щитком, модульными автоматами, их клеммами и проводами.

Электромонтажные работы

Но прежде, чем приступать к работам, и пробовать своими руками собрать распределительный щиток, необходимо получить разрешение на самостоятельное выполнение монтажа.

Разделение полномочий для электромонтажных работ

Твердо решив своими руками осуществить монтаж распределительного щитка в доме, нужно оговорить с официальными службами энергоснабжения, каким образом будет осуществлен ввод электричества в дом – напрямую в счетчик неразрывным кабелем от линии электропередач, или через защитный автомат. По нормативам ПУЭ, перед счетчиком в обязательном порядке должен стоять автоматический выключатель.

Цитата из ПУЭ

Но зачастую,  официальные службы игнорируют данное правило, опасаясь возможности незаконного подключения пользователем к клеммам автомата в обход счетчика ради воровства электроэнергии. Оптимальным вариантом будет монтаж вводного защитного автомата, установленного в пломбируемый бокс внутри щитка.

Вводный автомат опломбирован

Также возможна установка пломбируемого бокса для вводного автомата на наружной стене дома. Особенно данная предосторожность необходима, если осуществляется воздушный ввод электричества в деревянный дом.

Вводный автомат на деревянном фасаде

Также очень часто в таких случаях в наружном боксе устанавливается и пломбируется счетчик, с автоматами до и после него, а вывод заходит во внутрь дома в распределительный щиток, который пользователь имеет право собрать сам, своими руками без получения дополнительных разрешений.

Наружный бокс с автоматами и счетчиком установлен на столбе возле дома

Таким образом, осуществляется разделение ответственности и не происходит нарушения правил и законности выполнения электромонтажных работ.

Критерии выбора бокса

Выбор щитка для дома осуществляется по таким критериям:

  • Геометрические размеры, которые определяют вместимость бокса, зависящую от количества подключаемых модулей. Если в щитке планируется монтаж счетчика, то для таких целей предусмотрены электрощиты, имеющие отдельный пломбируемый бокс. Пломбируемый бокс в щитке для установки счетчика

    Таким образом, официальные службы, установив счетчик в данный бокс, дают возможность пользователю самостоятельно определяться с распределением внутренних линий и своими руками осуществлять монтаж;

  • Конструкция, которая бывает встраиваемой (внутренней) или навесной (накладной). Как правило, конструкция выбранного распределительного щитка зависит от типа электропроводки. Если проводка в доме скрытая, то логично будет применить встраиваемый в стену щиток. Встраиваемый внутренний электрический щиток

    Для наружной (открытой) электропроводки будет целесообразно собрать и подключить модули в навесной конструкции щитка.

    Навесной квартирный щиток

    Установка конкретной модели бокса должна описываться в инструкции к изделию, но, как правило, встраиваемые щитки фиксируются гипсом, а навесные крепятся при помощи дюбелей;

  • Материал. Как правило, для квартир применяются распределительные щитки, выполненные из специального пластика, имеющие прозрачную крышку, отличающиеся привлекательным дизайном. Квартирный щиток с декоративной фактуройМеталлические электрические боксы

    Металлические щитки обладают большей прочностью и надежностью, поэтому их стоит устанавливать в домашней мастерской или гараже;

  • Герметичность. Данный параметр определяется степенью электрической защиты IP. Таблица степеней электротехнической защиты IP

    Для распределительных щитков дома или квартиры данный параметр не превышает IP40, что предотвращает проникновение мелкими предметами. Но, если монтаж щитка производится снаружи, то степень IP должна быть выше, в зависимости от условий окружающей среды.

Внешний вид и функциональность боксов

Условно распределительные щитки можно разделить на два типа. Первый тип напоминает громоздкие распределительные щиты многоквартирных домов и предприятий – шкаф с закрытой дверцей и выступающим наружу рубильником.

Электрический шкаф с рубильником и предохранителями

В домашнем щитке такого типа может иметься крышка, наглухо закрывающая все внутренние элементы, а может выступать только один центральный автомат для быстрого отключения. Также может присутствовать окошко для сверки показаний счетчика. В таких боксах крышка закрывается на ключ.

Крышка бокса с прорезью для снятия показаний счетчика

Если щиток устанавливается в недоступном для посторонних лиц месте, то доступ к управлению автоматами не ограничивается, но все их подключения спрятаны за съемной защитной панелью, имеющей  прозрачную декоративную крышку для предотвращения попадания пыли и загрязнений.

Квартирные щитки с прозрачными защитными крышками

Чтобы в защитной панели не было пустого пространства в случае, если количество автоматов меньше расчетного, производителем предусмотрены отламывающиеся перегородки, которые удаляются в процессе монтажа, освобождая нишу для модуля.

Удаление перегородок в панели под модули способом выламывания

Удалить данную перегородку можно своими руками, надавив пальцами (там предусмотрены специальные надрезы, по которым происходит разлом), или отрезать при помощи ножа.

Удаление перегородок при помощи ножа

Фиксация модулей

Современные защитные устройства и автоматы имеют унифицированную систему крепления на так называемую DIN рейку, шириной 35мм, позволяющую собрать щиток быстро и качественно, не тратя много времени на монтаж каждого модуля. Поэтому, как правило, распределительные электрические боксы для домов и квартир выпускаются уже с прикрепленной внутри DIN рейкой.

DIN рейки на съемном кронштейне

При выборе щитка нужно удостовериться в наличии данного крепёжного приспособления, чтобы не тратить время и силы на то, чтобы своими руками крепить дин рейку, отрезав предварительно нужную длину. Специальная конструкция счетчиков и модульных автоматов позволяет крепить их на дин рейку путем защелкивания. Для этого нужно на верхнюю кромку рейки надеть модуль, после чего надавить на его нижнюю часть, чтобы защелка защелкнулась.

Установка модуля на DIN рейку

Монтаж качественных автоматов не требует больших усилий и не вызывает никаких проблем. Если по каким-то причинам защелка не защелкивается, то необходимо при помощи отвертки поддеть защелку – тогда автомат встанет на место.

Установка и демонтаж модуля на DIN рейку

Для демонтажа модуля обязательно нужно оттянуть фиксирующую защелку.

Нулевая и заземляющая шины

Еще одна важная составляющая современных распределительных боксов это нулевая (N) и заземляющая (PE) шина. Поскольку, согласно существующих нормативов ПУЭ, в каждой квартире или доме должно быть заземление в виде дополнительного защитного проводника PE, то щитки, как правило, выпускаются с установленной изолированной нулевой шиной, к которой сходятся линии, защищенные каждая своим автоматом, и прикрепленной к корпусу шиной заземления, от которой расходятся заземляющие проводники к каждой розетке.

Нулевая шина N и заземляющая шина PE, изначально установленные в щитке

Данные шины имеют отверстия для вставки проводов различных диаметров. Фиксация проводников происходит путем закручивания фиксирующего болта перпендикулярно оси провода.

Нужно помнить, что в случае разветвления линии, идущей после УЗО, нулевые проводники в щитке должны подключаться на изолированную шину, не связанную с общим нулем. Если применяется несколько УЗО, то у каждого должна быть своя изолированная нулевая шина, установленная на дин рейку в щитке.

Изолированная шина для нулевого проводника

Поэтому, выбирая щиток для подключения и распределения линий, защищенных УЗО, необходимо предусмотреть место для соответствующего количества нулевых изолированных шин.

Электрические соединения в боксе

Порядок установки модулей в щитке, как правило, не регламентируется, но будет целесообразнее разместить автоматы слева направо по мере уменьшения номинального тока устройств.

Данный принцип ещё обуславливается и тем, что очень часто для разветвления фазного провода на несколько модулей используются перемычки – в этом случае первая из них должна выдерживать суммарный ток всех автоматов, а последующие могут быть выполнены проводом меньшего сечения.

Изготовлять перемычки необходимо из изолированного одножильного провода с предварительно рассчитанным сечением, но не менее 2,5 мм².

Подключение модульных автоматов при помощи перемычек

Для разветвлений фазного проводника, чтобы не использовать ненадёжные перемычки, профессиональные электрики при сборке щитков используют специальные шины, называемые «гребенками«, которые вставляются в клеммное гнездо установленных рядом модулей.

Подключение модулей при помощи гребёнки

В случае применения гребенки монтаж и сборка щитка существенно упрощается, но применяемые автоматы должны иметь одинаковую высоту и толщину, иначе токопроводящие выступы шины не совпадут с клеммами. Но, если без перемычек не обойтись, то для их изготовления необходимо  зачистить провод от изоляции с одного торца на расстояние не больше, чем глубина погружения оголённого проводника в клеммное гнездо. Приставив провод, его нужно изогнуть по направлению к нужной клемме подключения, после чего откусить кусачками и зачистить от изоляции.

Перемычки, изогнутые для подключения модулей

Придать нужную форму перемычке можно непосредственно своими руками или при помощи плоскогубцев. Имея подобный шаблон, можно сделать необходимое количество перемычек для осуществления всех подключений в щитке.

Электромонтаж перемычек и модулей

Процесс сборки щитка нужно начинать от вводного автомата, подключая каждый модуль, проверяя подключение согласно схеме.

Примерная схема электрощитка

О составлении схем электропроводки для разных квартир и домов можно прочитать на данном ресурсе. Выбрав соответствующую схему, внеся необходимые дополнения, необходимо строго придерживаться ее.

Нужно, чтобы все входящие провода в щиток были промаркированы, иначе придется прежде осуществить прозвонку электропроводки и последующую маркировку проводов.

Маркировка на проводах

Для самостоятельной сборки щитка нужно иметь минимальный набор ручных инструментов электрика.

При фиксации проводников и токопроводящих шин необходимо пользоваться качественными отвертками – если грани сбиты, то возможны повреждения клеммных болтов, после чего их невозможно будет открутить. Придерживая провод одной рукой его нужно зажать в клеммном зажиме, после чего дожать.

Провода, придерживаемые рукой, фиксируется в клеммном зажиме

Для этого необходимо взять упор всем телом, приложив усилие по оси отвертки, одновременно прокручивая ее. Таким образом, отвертка не соскользнет и не повредит грани клеммных болтов.

Закручивать болты необходимо до полной фиксации проводов, преодолевая упругое сопротивление. Здесь важно не переусердствовать, чтобы не повредить модульные автоматы или корпус щитка.

Дожимание провода в клеммном зажиме модуля

Если к вводному автомату щитка подведено электричество, и подключены конечные получатели электроэнергии – розетки и выключатели вместе с распределительными коробками, то проверять правильность монтажа можно после подключения каждого модуля и линии электропроводки, включив вводный и подключённый автоматы, и проверив работоспособность конечных розеток и осветительных приборов.

Если всё работает, автомат не выбивает, и нет характерного запаха горелой изоляции, вводный автомат необходимо выключить, продолжив монтаж, перейти к подключению следующего автомата.

В процессе сборки автоматы также нужно промаркировать соответственно подключенным группам потребителей.

Маркировка автоматических выключателей

Таким образом, разделяя процесс монтажа щитка на этапы, контролируя работоспособность каждого подключения в процессе работы, можно своими руками собрать щиток любой сложности, не прибегая к услугам профессиональных электриков.

Сложный электрический щиток

Проверка и профилактика щитка

После сборки щитка автоматы необходимо «прогрузить», то есть дать им поработать с нагрузкой, близкой к номинальной. Если где-нибудь крепление проводов выполнено некачественно, то в этом месте будет наблюдаться искрение, или сама клемма и модуль будет сильно греться. В этом случае недожатую клемму необходимо будет подкрутить.

Если какой-то из модулей будет сильно нагреваться, следует проверить расчеты – возможно, автомат подобран неправильно, или нагрузка слишком большая. Нередки случаи попадания на рынок подделок автоматических выключателей и защитных устройств, которые в процессе прогрузки будут перегреваться, и выбивать при нагрузке не соответствующей номиналу.

Поэтому, даже если монтаж выполнен по всем правилам и нормативам, обязательно необходимо удостовериться в надежной работе щитка, прогрузив установленные автоматы, наблюдая за их работой в течение нескольких часов.

После этой проверки монтаж завершен. Для ремонта и модернизации в будущем на крышку щитка, или в любом удобном месте нужно прикрепить электрическую схему.

Схема подключений на дверце щита

Нужно периодически проверять состояние оборудования и подтягивать крепежные болты из-за потери упругости в зафиксированных проводниках вследствие текучести металла.


Схема Подключения Щитка В Квартире

Для этого используют или картонную заглушку, которая идет в комплекте со щитом, или самостоятельно вырезанную крышку.

Не стоит экономить на этом изделии. Первым делом необходимо выяснить, какая в доме система электроснабжения, затем разбейте все точки потребления электричества на несколько категорий.


После этого, если есть такая необходимость, делайте нишу под щиток, ну, а коль нет, то просто просверлите отверстия под крепеж и повесьте его на стену. Монтаж электрического щита


Если у вас эл. В пластиковом или металлическом боксе такие шины устанавливаются в свободное место на изолирующие подставки.


Корпус электрощита. Схема щитка выполнена для трехпроводной электрической сети.


Обесточивает электропроводку буквально за миллисекунды после регистрации утечек напряжения, например, при замыкании нулевого провода на землю.


Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки: При таком количестве потребителей электричества должна быть трехфазная сеть в и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. Однако гораздо удобнее, когда они располагаются друг за другом в такой же последовательности, что и на схеме. Нужные отверстия выдавливаются по перфорированным линиям.


Как собрать щиток для квартиры. Электрощит для квартиры своими руками. Один из вариантов

Следующая статья:

Что из себя представляет соединение автоматических выключателей проводами, можно ознакомиться на фото. О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Современные щитки имеют модульное исполнение. Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.


Электрическая схема создается в несколько этапов. Номинал выбирается в зависимости от мощности потребителя.


Схема сборки и подключения Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ Таким образом, вы сможете обезопасить себя от дополнительных трат на случай установки дополнительных автоматов. Если вы одновременно все включите, то, разумеется, сработает вводной автоматический выключатель и отключит всю квартиру. Т 12.2 Схемы сборки группового квартирного щитка

Что такое электрический щит и для чего он нужен?

За термином электрощит тянется шлейф однозначных названий – внутренний распределительный щит, распределительный щит для электропроводки, щит наружной установки, электрический ящик. У каждого из них своё предназначение. Для дома нужен небольшой бокс стандартного исполнения, чтобы произвести питание стационарных электроприемников. На устройство возложено выполнение следующих функций:

  • приём энергии от внешнего источника;
  • распределение энергии по группам потребителей;
  • защита электропроводки от коротких замыканий и перегрузки;
  • отключение линий групповых цепей;
  • обеспечение безопасности людей от поражения электрическим током.

Прежде всего, составляется грамотная однолинейная схема, демонстрирующая полную картину электроснабжения в квартире. В ней важно всё, от марки электросчётчика до нанесённых на линиях групповой сети штрихов, означающих количество проводов в линии.

По типу установки щиты бывают – для открытой и скрытой проводки. Вопрос предпочтения варианта установки щитов и производителя решается на этапе проектирования. Нецелесообразно при скрытой проводке применять навесной бокс, и наоборот. Сам монтаж щитка в большинстве случаев выполняется уже после того, как проводка проложена, и провода выведены в назначенное место.

Электрический щиток в квартире

Независимо от способа первым всегда стоит вводный автомат.

Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене. Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть. Дополнительные автоматические выключатели. В клеммы вставляются оголенные концы дуг и затягиваются винтами. Удобнее всего расположить его возле входной двери в прихожей.


После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. С чего начинать? Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник выключатель нагрузки.

Содержание


УЗО устройство защитного отключения. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат. Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов.

Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов. Шины должны быть промаркированы по правилам ПУЭ.

Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне. Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.

Процесс монтажа

  1. Сначала рекомендуется установить все приборы автоматики/защиты, клеммники на DIN-рейки, добившись оптимального расположения каждого элемента. Устанавливая клеммные колодки в керамическом блоке, следует соблюдать осторожность по причине повышенной хрупкости последних.
  2. Затем подготавливаются и подключаются гибкие перемычки. В бытовых электрощитах с автоматикой на 40-50 А в качестве последних используются отрезки изолированного провода ПВ-3 (6 мм2), на концы которых напрессовываются НШВИ. При подготовке перемычек необходимо учитывать цвет изоляции — для фазных соединений обычно используются коричневые либо черные, для линий нейтрали — синие или белые. Для того, чтобы провода надежно держались внутри РЩ, легко просматривались, рекомендуется закреплять их с помощью кабельных стяжек.
  3. Далее можно приступать к подключению вводного кабеля. Предварительно следует убедиться в отсутствии напряжения на его проводах. Если таковое имеется, обесточить кабель, приняв все предосторожности во избежание поражения электротоком в процессе подключения — на управляющем автомате/рубильнике повесить табличку «Работают люди», назначить наблюдателя. После чего присоединить проводники к соответствующим клеммам электрощита — фазный и нулевой к главному автомату (который обязательно должен быть в выключенном положении), а заземляющий — к соответствующей клеммной колодке.
  4. Осталось подключить потребители, учитывая, откуда проложен провод и его цвет. Фазные провода, которые в кабелях типа ВВГ, ШВВП, ПВС и им подобным обычно маркируются черной, серой, коричневой либо красной изоляцией, присоединяем к нижним клеммам однополюсных автоматов. Нейтрали — синие либо белые — к нулевым шинам, соответствующим группе, а провода заземления — желто-зеленые, зеленые или желтые — к шине РЕ.

Первоначальная сборка, затяжка контактов может осуществляться посредством аккумуляторной электроотвертки — так можно сэкономить массу сил и времени. Но по окончании монтажных операций необходимо осуществить дотяжку вручную, используя для каждого конкретного соединения наиболее подходящую отвертку. Также необходимо помнить, что в первые недели в результате электротермического воздействия контакты ослабляются и по прошествии приблизительно одного месяца после начала интенсивной эксплуатации необходимо проконтролировать надежность каждого соединения, при необходимости подтянуть. В дальнейшем подобную процедуру достаточно выполнять раз в шесть-двенадцать месяцев.

Если у вас остались какие-либо вопросы касательно технологии монтажа ЩР, можете посмотреть одно из множества профильных видео, имеющихся в интернете.

Проект электрощита

Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.

Далее переходим к разбивке всех точек подключения на несколько групп.

Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.

На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.

См. также: Гофротруба для бани

Новые статьи на e-mail

Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.

Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю. Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.

Принцип такой же, как и у водопровода — один стояк на подъезд, от него идут ответвления к каждому пользователю. Нужно ли это? Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. Схема электропроводки в квартире

Установка

В целом, установка распределительного щита в доме производится на этапе всех электромонтажных работ. Каких – либо особенностей в данном случае нет: все делается в строгом соответствии с требованиями безопасности, а также предусмотренных норм и правил. Единственное — подключение к внешней электросети, нужно производить уже после сборки и проверки схемы.

Все соединения внутри электрощита должны производиться строго в соответствии с предварительно продуманной и зарисованной электрической схемой.

На внутренней части дверцы электрощита, как правило, находится специальное место, где можно указать назначение всех выключателей.

Признаком грамотно выполненной работы и одним из требований электробезопасности, необходимо считать обязательную подпись-маркер всех автоматов. Так, в случае срабатывания защиты, это позволит локализовать поиск неисправности, а при необходимости ремонтных или профилактических работ, отключить необходимую ветвь электропроводки.

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

  • Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
  • Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
  • Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
  • Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
  • Закрепить распределительный щиток, провести в дом электричество
  • Укладка внутри дома кабелей, установка и подключение выключателей и розеток
  • Установка и подключение заземления
  • Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.

Электрика своими руками: Проектируем и собираем однофазный щит в квартиру (часть 2)


Добрый день, уважаемые читатели.

Эта статья является продолжением первой части. Если вы еще не читали первую часть, прошу вначале ознакомиться с ней. В данной статье будет рассмотрено проектирование и сборка щита «своими силами», основываясь на информации из первой части статьи и на конкретном примере с форума.

Детальное проектирование распределительного щита на примере с форума Mastercity


Предлагаю рассмотреть распределение линий на примере темы, которая появилась на форуме во время написания данной статьи — пользователь Алиса Селезнева спросила на форуме Mastercity как ей собрать щиток в квартиру.  Пример очень показательный в части проектирования щита:

Итак, исходные данные:
  • Квартира однокомнатная, в новостройке, проводка от застройщика под полную переделку.
  • В этажном щите установлен автомат C40, этажный щит выполнен по «советской схеме», то есть в нем, кроме вводного, установлены два автомата — один на свет, один на розетки. Следовательно, существует необходимость прокладывать вводной кабель… Алиса планировала вводной кабель 3×6, но по рекомендациям на форуме он заменен на 3×10.
  • Бюджет позволяет установить три качественных УЗО и автоматические выключатели от известных европейских производителей. Но, в то же время, щит планируется без особых излишеств.
  • Реле напряжения предусмотрено. Так же, несмотря на наличие автомата в подъезде, Алиса решила добавить вводной автомат и в квартирный щит. Довольно многие так делают, хотя при простых схемах щитов считаю это несколько излишним.

Ниже представлен план квартиры «от застройщика» до перепланировки. Перепланировка предполагает разделение на спальню и зал (к сожалению, рисунка перепланировки нет).


Перечень линий, представленный Алисой, привожу уже в обработанном варианте, в виде таблицы, о которой писал в первой части статьи:

На всякий случай напомню простое правило выбора сечения кабеля и автомата, которое более подробно описано в статье про проектирование линий:


  • На линии освещения — кабель сечением 1.5 квадрата и автомат не более 10 ампер.
  • На линии розеток — кабель сечением 2.5 квадрата и автомат не более 16 ампер.
  • На варочную панель и проточный водонагреватель — кабель сечением 6 квадратов и автомат не более 32 ампера.
  • Линии разных типов не желательно смешивать друг с другом. Освещение можно объединить с розетками, но тогда автомат берется «по минимуму», то есть 10 ампер.

Время-токовую характеристику автомата (когда речь идет о «домашнем» электромонтаже, то стоит выбор между B или C), в общем случае, желательно выбирать типа B. Эта характеристика обеспечивает более высокую чувствительность к токам короткого замыкания, при этом не отключаясь ложно от пусковых токов практически любой бытовой техники. Но есть и исключения, когда следует ставить автомат с характеристикой С — например, на старые холодильники и стиральные машины. Еще вариант — при наличии нескольких мощных импульсных блоков питания на линии (например, несколько компьютеров) или большого количества ламп накаливания (что, скорее, характерно для офисов). Так же, если вы планируете работать мощной болгаркой (более 2000 Вт) без плавного пуска, то следует на розетку для такой болгарки предусмотерть автомат с ВТХ типа С.

Алиса выбрала себе характеристику С так как в Рязани, где она живет, автоматы с характеристикой B на складах — редкость, их следует заказывать и ждать (к сожалению, это актуально для многих городов в России). Именно по этой же причине многие выбирают именно С, потому что в магазинах их города другого нет. Другая причина — в том, что C стоит обычно чуть дешевле, чем B.

Но при этом есть же важный нюанс — в старом жилом фонде, сельской местности, гаражных кооперативах, то есть там где старая проводка, имеющая большое сопротивление, при коротком замыкании из-за высокого сопротивления проводки ток замыкания может быть недостаточным для сработки автомата с характеристикой C, что наверняка приведет к возгоранию проводки за время срабатывания второго защитного механизма автомата — теплового расцепителя.

Например:

21 февраля в 12:35пожар произошёл в квартире дома № 2 по улице Карла Либкнехта в Верхней Салде. (…) Площадь возгорания составила 2 квадратных метра, жертв, пострадавших нет. В результате пожара произошло сильное закопчение стен квартиры, повреждена внутренняя отделка, предметы мебели и кухонная техника. Причиной пожара послужило короткое замыкание электробытового прибора.

Очевидно, что при коротком замыкании должен срабатывать «мгновенный» электромагнитный расцепитель автомата и отключать такую цепь. Неотключение автомата, вероятно, произошло из-за того, что ток короткого замыкания оказался недостаточным для срабатывания «мгновенного» электромагнитного расцепителя автомата. Причиной могла стать либо неверно выбранная характеристика автомата, либо завышенный номинал. А, скорее всего, и то и другое одновременно — автоматы С25 на розетки ставит каждый первый первый халтурщик «чтобы не выбивало» (а надо B16 или, максимум, C16).

В целом, в выборе C на все линии в новостройке нет ничего криминального, если, конечно, ожидаемые токи короткого замыкания в вашем щите гарантированно вызовут срабатывание электромагнитного расцепителя автомата — а в новостройках токи замыкания довольно высокие, в отличие от старого жилого фонда.

Распределение автоматических выключателей по УЗО


Итак, линии известны. Теперь необходимо выбрать распределить их по УЗО.

На самом деле, не так принципиально распределять линии. Я предлагаю три простых правила:

  1. Розетки и освещение одной и той же комнаты желательно подключить к разным УЗО.
  2. Освещение смежных помещений желательно подключить к разным УЗО.
  3. Линии должна распределяться более менее-равномерно, то есть каждое УЗО должно иметь примерно одинаковое число линий.
Такие правила позволят, в случае отключения одного из УЗО, не остаться без освещения во всей квартире, если в электроприборе произошла утечка тока, вызвавшая срабатывание УЗО.

Впрочем, вы можете придумать свои правила, удобные вам. Если номинал УЗО выбран не менее номинала вводного автомата, вы можете распределять автоматы по УЗО как хотите. Например, некоторые пользователи форума все освещение предпочитают подключить к одному УЗО, кто-то подключает к одному УЗО все потребители в зонах с повышенной влажностью (теплые полы и розетки санузлов, кондиционеры и т.д.).

Я же предпочитаю смотреть по обстоятельствам, но в общем случае считаю такую схему оптимальной.

Итак, давайте распределим линии Алисы по трем УЗО.

Начнем с освещения. Глядя на план квартиры, можно распределить линии по УЗО так чтобы линии освещения смежных помещений находились на разных УЗО. Таким образом, если отключится освещение в одной комнате из-за срабатывания УЗО, свет будет в соседней и не придется идти к щитку через темноту. Проще начать с основных комнат (кухня, жилые комнаты) и закончить распределением освещения дополнительных помещений (санузел и т.д.):


Данные из таблицы в Excel невероятно удобно представить в виде сводной таблицы — по ней легко будет собирать щит и закупать автоматы. Особенно это актуально для больших щитов.

В качестве примера рядом я привожу настройки сводной таблицы для тех кто ранее не пользовался этим инструментом в Excel:

Затем переходим к розеткам. Постараемся распределить так, чтобы розетки и освещение одного и того же помещения находились на разных УЗО. При утечке в приборе, включенным в розетку, свет в комнате не погаснет.

Для распределения так же удобно пользоваться фильтром на таблицу.

Но опять же, это мое представление об «оптимальном» отключении линий в случае сработки УЗО. Вы можете выбрать совсем другой принцип.

Так же изменим сводную таблицу чтобы знать какие автоматы и в каком количестве закупать для щита:


Итого надо купить 14 автоматов, из них 7 — C10, а еще 7 — C16.


Какого производителя автоматов выбрать?


Данный вопрос является предметом самого лютого холивара в разделе «Электрика». При желании можете ознакомиться и поучаствовать. Поэтому прошу считать все сказанное в данной статье и в этом разделе моим личным мнением.

Предлагаю вам выбрать любого понравившегося производителя из этих — Schneider Electric, Legrand, ABB, Eaton / Moeller, Hager, Siemens (есть так же и другие качественные зарубежные производители (не китай!), но я указал наиболее распространенных в России). В первом приближении их можно считать одинаковыми (по крайней мере, для домашнего электромонтажа). Если вы эстет, выбирайте стандартные серии (например, DX3 у Legrand — но она весьма дорогая), но вполне хватит и «домашней» (например, TX3 у того же Legrand).

Не рекомендую разработанные и изготовленные в Китае изделия, завозимые в Россию и продаваемые под видом «российских» брендов — IEK, EKF, TDM и прочие (тысячи их). Тем более что цена таких «китайцев» в российских реалиях иногда не сильно отличается от цены «домашних» серий европейских производителей.

Мои предпочтения и рекомендации основаны на виденных мной и описанных на данном и других форумах дефектах, отказах и ложных сработках «китайцев» и, с моей точки зрения, низком качестве их изготовления.

Впрочем, на данном форуме присутствуют люди, считающие данные автоматы ни в чем не уступающими европейским производителям, и даже в чем-то превосходящими их, при меньшей цене.

Кроме того, зачастую в небольших городах и сельской местности, в продаже нет ничего, кроме китайской модульной продукции и там выбирать не приходится — лучше уж поставить китай, чем ничего не поставить.

В общем, предлагаю вам самостоятельно найти ответ на данный вопрос.

Алиса же выбрала автоматы качественного европейского производителя — ABB, с чем ее можно поздравить.

Еще важный момент — автоматы и УЗО следует покупать в специализированных магазинах, желательно, у официальных дилеров данной марки. Категорически не стоит покупать на рынках, особенно ABB  — там довольно высокий шанс нарваться на подделку (кстати, чаще всего подделывают именно ABB).

Компоновка автоматов и выбор корпуса щита


После того как определено количество и тип устройств, устанавливаемых в щит, необходимо их скомпоновать. В данный щит будет установлено:
  • Вводной двухполюсный автомат C40 — 1 шт.
  • Реле защиты по напряжению УЗМ-51 — 1 шт.
  • УЗО 40 ампер тип А — 3 шт.
  • Автоматический выключатель С10 — 7 шт.
  • Автоматический выключатель С16 — 7 шт.
Так же потребуются дополнительные устройства. Так как Алиса выбрала однополюсные автоматы — для них потребуются шинки ноля, по одной штуке на каждое УЗО (на эти шинки приходит нулевой провод от от УЗО и все нулевые провода линий, подключенных к этому УЗО).

Стандартные щитки имеют N реек по 12 одиночных модулей на каждой рейке (есть варианты с 18 модулями на рейку, а так же в фирменных щитках всегда есть 1-2 дополнительных места на рейке «про запас»). Будем рассматривать щит с 12 модулями на рейку.

Опять же, очень удобно пользоваться шаблоном в Excel, на который я нанес «главные» устройства — автомат, УЗМ и три УЗО). Под «вводной узел» в таких щитах я обычно выделяю верхнюю рейку.

Так же сразу думаем чем их соединять — лучше всего для этих целей подойдет двухполюсная гребенка:

Вводной автомат будет подключен к УЗМ, а УЗМ к гребенке гибким проводом ПугВ сечением 10 квадратных миллиметров. Гребенкой подключить не получится так как у УЗМ вход и выход нельзя поменять местами (как у автоматов), а если переворачивать его, то получится некрасиво.

Далее распределяем автоматы, их 14 штук. Уже использовано 10 «посадочных мест», осталось как раз на 14 автоматов:

Группа третьего узо получилась «разорванной на две», но тем не менее, все влезло в щит.

Я настоятельно рекомендую использовать 100% заполнение щита только в случае крайней необходимости. Дело в том, что потом без навыка монтажа, будет очень непросто развести и подключить много проводов. Особенно это актуально, если щит дешевый — в таких щитах производители в последнюю очередь думают над тем, как их монтировать в угоду низкой стоимости.

С моей точки зрения, лучшим вариантом для Алисы была бы такая компоновка:

Но, как я заметил, часто заказчицы-женщины почему-то всеми силами стремятся уменьшить размер щита (в отличие от мужчин). Поэтому, отвечая Алисе в теме, я выбрал именно такой вариант.

Обратите внимание, что у каждой гребенки на схеме есть не подключенные никуда «зубы» (при монтаже их обязательно надо заизолировать, в идеале термоусадкой) — это «резерв» для возможного расширения щита в будущем — потом можно будет легко подключить еще пару автоматов или даже дополнительное УЗО (или двухполюсный автомат). Вот как это выглядит в щите, фото которого я приводил в первой части статьи:


Кстати, если вы используете ту архитектеру щита, где линия кондиционера «вынесена» из-под УЗО, то купите для линии кондиционера двухполюсный (или полюс-нейтраль) автомат  — и он отлично станет в верхний ряд под одну гребенку вместе с УЗО.

Соединение элементов и сбор щита


Щит можно монтировать как гибким (ПУГВ, ранее — ПВ3), так и жестким (ПУВ, ранее ПВ1) проводом сечением 6 или 10 квадратов в зависимости от номинала вводного автомата (6 — до 32А включительно). Гибкий предпочтительнее так как монтаж им сильно легче, а кроме того, такой провод не стремится «выдернуть» автомат с посадочного места. Но в случае гибкого провода его необходимо оконцевать наконечником, обычно для этого используются наконечники НШВИ, сечение которых выбирается по сечению провода:


На фото — НШВИ на проводе сечением 10 мм2


Но для этого нужен специальный инструмент, покупка которого ради одного маленького щита вряд ли целесообразна. Как вариант — при покупке наконечников и провода попросить обжать в магазине (но нужно заранее знать длины кусочков) или обжать наконечник клеммой автомата (я против такого способа, но тем не менее вынужден сказать о нем).

НШВИ хорошо зажимается в клемму автомата, но плохо подходит для подключения в эту же клемму вместе с гребенкой. В этом случае следует использовать другие типы наконечников, например, НШПИ (но там вообще без специального обжимного инструмента не обойтись).

Как вариант, использовать готовые соединительные кабели (например, от Legrand — но они не такие уж и дешевые):

Либо специальные переходники с гребенки на провод.

У приобретенной Алисой серии ABB, автоматы имеют две независимые клеммы на сторону, что позволило ей обойтись без покупки дополнительных аксессуаров.

Вот что в итоге у ней получилось:

Медная шина в однополюсной гребенке внизу разделена на участки, но корпус оставлен один. Так делают некоторые сборщики щитов, но я так не делаю и не рекомендую (т.к. это вводит в заблуждение).

НШВИ обжаты клеммами автоматов, а не инструментом — но что сделать, зато этот способ работает.

Три синие шинки нулевых проводов расположены снизу за проводами нижнего ряда автоматов — они еле влезли так как Алиса купила самый дешевый щит. По этой же причине ей пришлось пропиливать дырочки внизу щита, так как завести провод с изоляцией в щит, не имея специального инструмента для снятия изоляции с кабеля, было бы крайне неудобно.

Не считая этих мелочек, скорее принципиальных для профессионала, щит получился отличный, не правда ли?

А если мне лень самому собирать щит?


На форуме Mastercity есть мастера, которые оптимальным образом запроектируют и соберут вам щит. Заказывать щит отдельно от электромонтажных работ — частая практика, так как на электромонтаж часто нанимают специалистов подешевле (зря, кстати, но уж как есть), а проектирование и сбор щита доверяют профессионалам. Особенно это актуально если щит сложный.

В том числе, проектированием и сборкой щитов занимается и автор данной статьи 🙂

Отдельно хочу отметить моего коллегу — Мастера (с большой буквы) Юрку, который  собирает великолепные щиты, причем заказывая у него материалы для щита по розничным ценам, сборка вам фактически обходится бесплатно (так как собирает он за стоимость скидки в магазине ЭТМ, которая у него накопилась за все время).

Вот, например, большой, красивый, грамотно спроектированный и собранный щит.


Узнать подробности и посмотреть готовые щиты с ценами можете в его теме.

Уверен что высокий уровень работ этого Мастера, плюс готовые щиты по цене комплектующих вас, вероятно, порадуют.

Заключение


Искренне надеюсь, что данная статья немного помогла тем кто сам решил собирать щит или тем, кто хочет самостоятельно разобраться в данном вопросе.

Следует понимать что архитектур щитов бывает великое множество и в статье представлена лишь одна из них. Разные мастера делают по-разному, я описал свое видение некоего «типового» решения.

Надеюсь, статья была для вас полезной. Спасибо вам за внимание.

С уважением, Алексей.

Собрать электрощит в квартире своими руками

В этой статье я хочу дать рекомендации по сборке электрощита в квартире своими руками. Сразу подчерку, статья рекомендательная, если Вы слабо разбираетесь в электрике, доверьте это работу квалифицированному электрику. Статья написана опираясь на собственный опыт и связанные с монтажом трудности. Перед монтажом щитка рекомендую получить у Вашей энергокомпании технические требования. Все интересующие Вас вопросы, можно задать ниже в комментариях к статье.

В моем случае электрощит монтировался в самую последнюю очередь, когда все группы проводов, из всех помещений квартиры, уже были подведены к месту монтажа.

Расчеты и организационные вопросы

Планировалась замена старого советского счетчика, на новый, отвечающий современным требованиям. Замена основного алюминиевого провода, идущего на квартиру с распределительного щитка, на хороший моножильный медный провод сечением 4 мм. И собственно монтаж и сборка электрощита в квартире. Первые два пункта решено было доверить электрику из энергокомпании. Он обещал и с переоформлением нужных документов помочь, за отдельную плату.

Своими руками я решил сделать монтаж электрощита на место и подключением автоматов, УЗО и разводкой электропроводки внутри щита. Именно об этом я напишу ниже более подробно.

Электропроводку в квартире я разбил на следующие группы  подсчитал примерную нагрузку на каждую группу и необходимый тип автоматов:

— гараж (25 А, автоматический выключатель)

— электрическая духовка (16 А, автоматический выключатель)

— стиральная машина (16 А, дифференциальный автомат)

— посудомоечная машина (16 А, дифференциальный автомат)

— кондиционер сплит для зала (10 А, автоматический выключатель)

— кондиционер сплит для спальни (6 А, автоматический выключатель)

— освещение и розетки в ванной комнате (6 А, дифференциальный автомат)

— освещение и розетки на кухне (16 А, дифференциальный автомат)

— освещение и розетки в прихожих (6 А, дифференциальный автомат)

— освещение зала (6 А, автоматический выключатель)

— освещение спальни (6 А, автоматический выключатель)

— розетки зала (16 А, дифференциальный автомат)

— розетки спальни (16 А, дифференциальный автомат)

— группа розеток на систему видеонаблюдения, домашний роутер и дверной звонок (6 А, автоматический выключатель, эту группу планировалось запитать от источника бесперебойного питания)

В квартиру у меня приходила одна фаза, на входе решено было поставить автомат на 32 А, чего хватило бы для одновременного подключения потребителей на 7кВт.

При прокладке и монтаже провода важно не путать цвета провода и обозначения:

L – фаза, обычно используют провода белого, коричневого или красного цвета для нее;

N – нулевой провод, для него идет синий провод ;

PE – защитный провод, заземление, обычно для него идет желто-зеленый провод;

Из всех видов щитков, я выбрал металлический щит для внутреннего монтажа на 24 места для автоматов и местом под счетчик.

Подготовка места и монтаж щитка

Нишу под электрический щит лучше делать на высоте 1,5-1,8 метра от пола. И расположить его лучше возле входа в квартиру. Перед началом лучше узнать толщину стены в которой собираетесь делать нишу под монтаж щитка, если она не достаточная для монтажа, лучше повесить внешний щиток. Если стены бетонные запаситесь терпением и специальными дисками на «болгарку» по бетону. Или сделайте фальшстену из гипсокартона перед бетонной, под нее и приходящие провода будет удобно спрятать.  На этом этапе мне повезло, стены у меня дома из крымской ракушки, очень податливый материал.

После того как будущее место для монтажа было готово, я занялся сборкой щитка. Поставить на место нулевую шину и шину заземления.

Так же нужно было сделать заземление дверцы и самого щитка(требования энергокомпании), для этого я подвел к ним провод как показано на фото.

Определив места для всех автоматических выключателей, я установил их на рейку. Автоматы самых «сильных» групп потребителей я разместил ближе к главному автомату на 32 А.

Дальше нужно было сделать перемычки между ними. Перемычки я сделал из того же медного провода сечением 4мм как показано на рисунке. Но лучше использовать специальную шину.

Оставалось только поставить щиток на место.

Через специальные отверстия в щитке я ввел в него все группы проводов, заранее помеченных (если заранее не пометить к какой группе идет каждый провод, дальше может начаться путаница)

И начал вводить провода в автоматические выключатели и дифференциальные автоматы. Монтажным ножом срезал с кабеля внешнюю, белую оплетку и по цветам протягивал провода к местам подключения.

Пока новый счетчик не встал на место я подал питание на щиток со старого счетчика. По мере подключения новой группы я подавал питание на нее.

Если сделать правильно не хватает средств, ниже я показал более дешевую, но тоже надежную схему.

Электрические панели | Как они работают, обслуживание и многое другое

Что такое электрический щит?

Электрическая панель (также известная как панель выключателя) представляет собой металлический ящик с дверью, обычно встроенный в стену в отдаленном углу вашего дома. Внутри вы найдете все выключатели вашего дома.

Вы можете включать и выключать рубильники. Они также автоматически отключаются, когда через них проходит слишком большой электрический ток — для этого они и нужны.

Внутри электрического щита вы найдете главный выключатель, который управляет питанием всего дома. Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома. Каждый выключатель должен иметь этикетку, указывающую на контролируемую им часть дома.

В некоторых старых домах нет выключателей; вместо этого у них есть предохранители. Если у вас есть блок предохранителей, вы не увидите переключателей на электрической панели; вы увидите ввинчиваемые предохранители.Если в вашем доме по-прежнему используется блок предохранителей, у вас могут возникнуть трудности с получением страховки или вам придется платить более высокую ставку. Ниже мы обратимся к предохранителям и страхованию дома.

Электроэнергия в ваш дом поступает через электрический счетчик снаружи, который направляет питание на ваш электрический щит. Вы можете отключить эту основную подачу электроэнергии с помощью главного выключателя на электрощите. Ваш главный выключатель также сообщает вам силу тока вашей электросети (сила тока — это сила электрического тока).

Домашние электрические услуги в Канаде варьируются от 60 до 400 ампер. Большинство электрических правил требуют обслуживания не менее 100 ампер.

Поставщики услуг по страхованию жилья часто интересуются силой тока в вашем доме. Если меньше 100, возможно, вам потребуется обновить систему. Сила тока ниже 100 может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет платить более высокую ставку.

Как найти вашу панель

Электрические панели представляют собой металлические коробки, обычно серого цвета.Обычно их встраивают в стену.

Электрические панели имеют двери (или, по крайней мере, должны быть). За дверью вы найдете множество проводов и выключателей — эти выключатели — ваши выключатели.

Электрические панели обычно находятся в отдаленной части вашего дома. Подвалы, складские помещения, прачечные или гаражи — все это обычные места для установки электрического щита. В старых домах вам, возможно, даже придется выглянуть за пределы дома, чтобы найти свою панель.

В квартирах чаще всего панель можно найти прямо внутри блока возле входа или в спальне, за дверью.

В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми единицами. Дополнительную информацию о подпанелях см. в разделе общих вопросов.

Как работает электрический щит?

Автоматические выключатели срабатывают (т. е. отключаются) при перегрузке цепи.Это устройства безопасности, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если выключатель не сработал и не отключил питание, перегруженные цепи могут вызвать пожар или кого-то убить электрическим током.

Каждый выключатель управляет одной цепью; каждая цепь обычно соответствует комнате или участку дома. Энергоемкие устройства, такие как электрические плиты или кондиционеры, могут иметь собственный выключатель.

Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается.Это происходит, например, если к одной цепи подключено слишком много устройств.

Существуют выключатели разных размеров в зависимости от того, сколько электричества им нужно. Как и электрическая служба дома, отдельные выключатели делятся по силе тока, которую они могут выдержать. Прерыватели варьируются от 15 до 200 ампер; однако большинство из них рассчитаны на 15, 20 или 30 ампер.

Выключатели

также имеют номинальное напряжение; один автоматический выключатель обычно обеспечивает 120 вольт — типичное количество, необходимое для освещения, телевизоров и т. д.Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших приборов, которые потребляют много энергии, таких как плита или электрическая сушилка. У больших, энергоемких приборов, таких как плиты или холодильники, должен быть свой собственный выключатель.

Когда выключатель срабатывает, все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его. В старых домах с блоками предохранителей вы не можете просто сбросить его; нужно менять весь предохранитель, если он перегорел.

Сколько стоит замена или модернизация электрощита?

Стоимость модернизации электрощита вашего дома сильно различается в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов.Однако это для 100-амперного обслуживания. Чаще всего у домовладельцев уже есть 100-амперная сеть, и им необходимо обновить ее до 200. Стоимость этого составляет примерно от 3500 до 5000 долларов.

Единственный способ точно определить стоимость – обратиться к электрику (или еще лучше: к трем разным электрикам), который предоставит вам подробные расценки.

Есть две причины, по которым вы хотели бы обновить свой электрический щит: ваша служба не обеспечивает достаточного количества электроэнергии для вашего дома или у вас есть предохранители вместо выключателей.

Если в вашем доме есть блок предохранителей или ток в сети ниже 100 ампер, вам следует обновить его. Даже если у вас уже есть 100-амперная сеть, вам может потребоваться перейти на 200- или 400-амперную сеть, так как многие дома работают на 100-амперной сети.

Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить ваше использование услуг и сказать вам, нужна ли вам модернизация или нет.

Электрический код Требования к шкафу панели автоматического выключателя

Строительные нормы и правила регулируют электрические панели.По соображениям безопасности панели должны соответствовать многим стандартным требованиям.

Строительные нормы и правила в Канаде разные в каждой провинции и муниципалитете, но в целом они диктуют:

  • Высота, на которой должен находиться блок выключателя.
  • Расположение коробки выключателя в доме. Например, они не могут находиться в ванной.
  • Доступность коробки выключателя. Например, коробка не может находиться за книжной полкой, и всегда должно быть свободное пространство, чтобы открыть панельную дверцу.
  • Выключатели должны иметь четкую маркировку. Это включает в себя их номинальную силу тока и то, какие части их дома они контролируют.

Существует множество других технических требований к электротехническим нормам для коробок выключателей. Но, если вы не электрик, вам не о чем беспокоиться; работа с коробками выключателей и электропроводкой всегда должна выполняться квалифицированным специалистом.

Что делать, если что-то пойдет не так?

Сработал выключатель

Как упоминалось ранее, при перегрузке цепи сработает автоматический выключатель.

Например, вы используете фен, а телевизор и настольный компьютер работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к слишком большой потребляемой мощности, и выключатель сработает.

Если вы отключили выключатель, вот что вам следует сделать:

  1. Отключите питание элементов, вызвавших срабатывание выключателя. Итак, в этом случае выключите фен, телевизор и микроволновую печь.
  2. Подойдите к электрической панели и откройте ее.
  3. Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между положениями «включено» и «выключено», в то время как все остальные все еще включены. Нечетным является ваш сработавший выключатель.
  4. Полностью переведите переключатель в выключенное положение, а затем снова во включенное.

Теперь вы снова сможете пользоваться своими электрическими устройствами.

Только помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, может возникнуть другая проблема.

Недостаточная емкость

Если у вас есть автоматический выключатель, который часто срабатывает (или несколько автоматических выключателей), проблема может заключаться в мощности.

Если проблему вызывает только один выключатель, вы можете решить эту проблему, отключив некоторые электрические устройства от этой цепи и подключив их к другой цепи.Если это тот случай, когда у вас недостаточно цепей (например, все розетки на вашей кухне подключены к одной цепи), вам может понадобиться электрик, чтобы перемонтировать ваши выключатели или добавить больше цепей.

В некоторых случаях электрик может добавить подпанели или тандемные цепи для более эффективного распределения энергопотребления.

Однако также может случиться так, что вы просто достигли предела электроснабжения вашего дома. Если у вас часто срабатывают выключатели или вы обнаружите, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю вашу электрическую систему до 200- или даже 400-амперного обслуживания — большая и потенциально дорогая работа. (но иногда необходимая).

В краткосрочной перспективе вы можете решить проблемы с емкостью, не запуская слишком много устройств одновременно (особенно энергоемких устройств, таких как системы отопления, вентиляции и кондиционирования, водонагреватели или пары стиральных и сушильных машин).

Коррозия

Коррозия электрических панелей или проводки вокруг них является признаком наличия влаги. Влага и электричество — не лучшее сочетание (очевидно).

Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой — влага в воздухе может вызвать ржавчину. Просто отшлифуйте панель, загрунтуйте и снова покрасьте.

Однако коррозия на выключателях или электропроводке гораздо серьезнее. Это может быть признаком того, что в вашу электрическую систему просачивается влага, возможно, из наружного счетчика. Если вы видите проржавевшие провода или выключатели, вызовите электрика.

Короткое замыкание

Ситуация немного серьезнее.

Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрального или другого горячего провода, это вызывает короткое замыкание.Это может произойти, когда мыши или другие животные повредят проводку или когда вы подключите устройство с поврежденной схемой. Найти причину короткого замыкания бывает непросто.

Короткое замыкание должно немедленно привести в действие автоматический выключатель. Если вы сбросите сработавший выключатель, и он мгновенно сработает снова, скорее всего, виновато короткое замыкание.

Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите выключатель, управляющий подачей питания на эту розетку. Проверьте шнур питания на наличие оплавленных участков или других повреждений.Посмотрите на саму розетку и проверьте, нет ли запаха гари или темного обесцвечивания. Все это признаки неисправной схемы. Если вы отключите устройство, а автоматический выключатель сработает должным образом, это устройство, скорее всего, вызвало короткое замыкание.

Если вы не можете найти конкретное устройство, вызывающее короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимое короткое замыкание.

Замыкание на землю

Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета.«Заземление» означает, что электричество может проходить через этот объект на землю.

Замыкания на землю часто происходят, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в наполненную раковину. Это вызовет замыкание на землю и срабатывание выключателя.

Как это часто бывает в ванных комнатах, ваша розетка может иметь прерыватель цепи замыкания на землю или GFCI.

GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать автоматический выключатель).

GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.

Если вы отключите свой GFCI, отключите от него все и нажмите кнопку сброса.

Вы должны проверять свой GFCI несколько раз в год. Просто подключите что-нибудь, включите устройство, а затем нажмите кнопку тестирования на розетке GFCI; он должен немедленно отключить питание устройства.Если нет, вызовите электрика, чтобы заменить ваш GFCI.

Ваша коробка автоматического выключателя заполнена — что теперь?

Национальный электротехнический кодекс, хотя иногда и немного суетливый, является справочником для всех видов электрических спецификаций в типичном доме. Среди его многочисленных точек данных — пропускная способность цепи — количество и тип розеток, разрешенных в цепи, защищенной автоматическим выключателем с определенной силой тока. Из-за непрекращающихся поставок новых электроприборов и устройств в большинстве домов есть полностью загруженные сервисные панели, в которых нет места для каких-либо новых цепей.

Освобождение места для большего количества цепей в полном электрическом щите Home Depot

К счастью, в главном электрическом щите больше места, чем кажется на первый взгляд, если вы используете тандемные автоматические выключатели. Ниже приводится описание того, что такое тандемные автоматические выключатели и как с их помощью добавить новую цепь. Если ваша электрическая панель настолько мала, что тандемные автоматические выключатели не решат проблему, вам, вероятно, потребуется пригласить электрика для установки новой электрической сервисной панели.

Дополнительную информацию см. в разделе Электрические сервисные панели и автоматические выключатели: как они работают одинаковая толщина.Очень большой прерыватель обычно находится в верхней части панели; это главный выключатель (он отключает все питание). Кроме того, вы, вероятно, увидите пару других очень толстых или двойных выключателей, которые обслуживают большие приборы, такие как водонагреватель и электрическая плита.

Остальные выключатели среднего размера обычно обслуживают цепи освещения, розеток и небольших бытовых приборов в доме и обычно представляют собой выключатели на 15 или 20 ампер. По мере того, как потребности в электричестве дома увеличиваются, у семей часто заканчивается это, и / или у электрического щита может не хватить места для установки новых. Сдвоенный однополюсный автоматический выключатель на 20 ампер Home Depot

Если вам нужно больше 15- или 20-амперных автоматических выключателей, простое решение — установить тандемный выключатель. Габаритные размеры тандемного выключателя такие же, как и у стандартного выключателя, но вместо одного выключателя он имеет два узких выключателя, расположенных рядом. Вы можете купить тандемные автоматические выключатели, у которых обе стороны — выключатели на 20 ампер, обе — на 15 ампер, или одна сторона — на 15 ампер, а другая — на 20 ампер.

Несмотря на то, что каждый «полувыключатель» тоньше стандартного автоматического выключателя, они обеспечивают одинаковую защиту цепи.Убрав стандартный 20-амперный выключатель и заменив его тандемным блоком с двумя 20-амперными выключателями, вы сразу же получите дополнительную цепь в электрощите. Провода от исходного выключателя подключаются к одному из новых выключателей в тандеме, а провода, питающие новую цепь, подсоединяются ко второму выключателю.

Установка тандемного выключателя — простая работа, которая занимает около 10 минут. Однако установка новой цепи с коробками, кабелями, розетками, выключателями и осветительными приборами занимает гораздо больше времени.

Добавление новой цепи

Ниже приведен пошаговый обзор, в котором показано, что требуется для добавления новой цепи и ее подключения к новому выключателю. Если у вас нет инструментов или навыков, чтобы безопасно выполнить эту работу самостоятельно, наймите для этой работы электрика.

Шаг 1: Сначала выясните, какие лампы, выключатели и розетки вам нужны, а затем определите их приблизительное расположение. Если вы добавляете цепь в интерьер своего дома в полностью готовом помещении, вам нужно выбрать место, исходя из того, насколько сложно будет установить кабели и коробку.Если вы просто добавляете новую схему освещения в незавершенное пространство, такое как подвал, выбор места будет намного проще.

Шаг 2: Составьте список необходимых покупок. Пойдите в домашний центр и управляйте им клерками в электрическом отделе. Эти люди обычно хорошо информированы и могут легко объяснить варианты, которые вы, возможно, не рассматривали.

Шаг 3: Установите электрические коробки в желаемом месте и проложите электрический кабель соответствующего сечения между этими коробками.Имейте в виду, что если ваша новая цепь будет на первом этаже, а дом построен на цокольном этаже, вам нужно будет проложить кабели через балки пола в подвале, а не ловить их через готовые стены, полы, и потолки на первом этаже.

Шаг 4: Установите новые розетки, осветительные приборы, выключатели и накладки.

Шаг 5: Выключите главный выключатель в верхней части коробки, а затем снимите крышку панели, отвинтив несколько больших винтов. Используйте тестер напряжения, чтобы убедиться, что питание панели отключено — прикосновение к электрически заряженным проводам или шинам внутри панели может быть смертельным. Тогда, пока вся ваша работа выполняется ниже главного выключателя, вы не будете подвергаться воздействию заряженной энергии в распределительной коробке. Отключив основное питание, вы не сможете получить удар током от какого-либо прибора в доме (но вам может понадобиться фонарик, так как ваше электричество будет полностью отключено). Отвинтите винты крышки панели, чтобы получить доступ к коробке.Home Depot

Шаг 6: Выберите стандартный выключатель для замены, лучше всего тот, который находится в нижней части коробки, где будет легче снять существующий выключатель и установить новый.

Шаг 7: Снимите черный провод с существующего выключателя и вытащите выключатель из коробки, взяв его за ту сторону, где был прикреплен провод. Выключатель удерживается в коробке выступом на шине. (Шина проходит по середине задней части коробки и удерживает обе стойки выключателей.) Прерыватель будет поворачиваться со своего места до тех пор, пока не выйдет за край шины, после чего его можно будет снять.

Автоматические выключатели удерживаются за счет трения на главной шине внутри панели. Черные провода цепи прикреплены к одной стороне каждого выключателя, а белый и заземляющий провода крепятся винтами к вертикальной заземляющей шине. Здесь заземляющая шина представляет собой полосу серебристого цвета, идущую вдоль конца провода выключателей. Home Depot

Шаг 8: Подсоедините черный провод от старого выключателя к верхнему выключателю в новом тандемном блоке.Затем сделайте то же самое с черным проводом от нового кабеля цепи.

Шаг 9: Подсоедините конец, противоположный черным проводам, к шине и вставьте выключатель в отверстие, пока он не окажется на одном уровне с окружающими блоками.

Шаг 10: Подсоедините белый провод и провод заземления от новой цепи к той же полосе на задней стороне коробки, к которой крепится белый провод и провод заземления старого выключателя.

Шаг 11: Установите на место крышку панели и дверцу, включите главный выключатель и проверьте правильность работы новых компонентов цепи.

Стив Уилсон пишет для The Home Depot. В течение 22 лет он был редактором по благоустройству дома журнала Popular Mechanics и владел столярным бизнесом в Рочестере, штат Нью-Йорк. Он также написал три книги о благоустройстве дома. Вы можете увидеть выбор автоматических выключателей, посетив веб-сайт The Home Depot.

Эта статья является редакционным содержанием, которое было размещено на нашем сайте по нашей просьбе и опубликовано для наших читателей.Мы не получили компенсацию за его размещение.

Как сбросить автоматический выключатель

В большинстве домов используются автоматические выключатели, которые отключают питание в помещении при возникновении перегрузки или короткого замыкания. Автоматический выключатель удобно отключает питание только в проблемной цепи, не отключая все в доме.

Вот как сбросить автоматический выключатель. Важно : Во избежание поражения электрическим током надевайте защитные очки, убедитесь, что ваши руки сухие, стойте в стороне и стойте на сухой поверхности при возврате автоматического выключателя в исходное положение.

  • Выключите все освещение и отключите от сети все в пораженной комнате или комнатах.
  • Прежде чем взаимодействовать с компонентами, убедитесь, что коробка выключателя, окружающее пространство и пол под ней полностью сухие.
  • Возьмите фонарик и откройте панель автоматического выключателя, чтобы увидеть автоматические выключатели. Каждый выключатель имеет три положения: на , на и центральное положение.
  • Найдите автоматический выключатель с переключателем в центральном положении.
  • Переведите переключатель в положение с , а затем переключите его в положение на .
  • Подождите немного, чтобы увидеть, остается ли выключатель в положении на . Если это так, автоматический выключатель сбрасывается, и питание должно быть восстановлено. Если переключатель не остается в положении на , это указывает на серьезную проблему с проводкой. Обратитесь к квалифицированному электрику.

Если питание остается включенным, пришло время найти причину проблемы. Двумя наиболее распространенными причинами являются короткое замыкание устройства или слишком много устройств, работающих одновременно, что приводит к перегрузке цепи.

Вот как найти проблему:

  • Проверьте на короткое замыкание, включив каждую лампочку. Если выключатель остается включенным, осторожно подключите каждое устройство. Если автоматический выключатель срабатывает, когда вы что-то подключаете, вы нашли источник проблемы. Отключите устройство и перезагрузите прерыватель. Вы можете проверить подозрение на короткое замыкание, осмотрев шнур питания на наличие оплавленной изоляции. Также проверьте вилку и розетку на наличие запаха гари или обугливания.
  • Проверьте наличие перегрузки, подключив и включив все.Если выключатель срабатывает, либо выключите некоторые устройства, потребляющие электроэнергию, такие как кондиционер или обогреватели, либо подключите их к розетке другой цепи [источник: Сделай сам].

Первоначально опубликовано: 23 июня 2011 г.

Как узнать, неисправен ли автоматический выключатель

Автоматический выключатель контролирует все цепи внутри электрощита в доме. От бытовой техники до ламп, осветительных приборов и т. д. Однако, как и все остальное, автоматические выключатели могут выйти из строя.Если вы можете поймать это рано, это может быть не так дорого.

Как определить, что автоматический выключатель неисправен? Что ж, выключатель не остается в режиме «сброса», из коробки электрощита пахнет гарью, он горячий на ощупь, есть физические повреждения, часто срабатывает или просто старомодно называть немного.

Давайте рассмотрим, почему это важно, ключевые индикаторы, перечисленные выше, чтобы увидеть, что может вызвать это, другие области, вызывающие озабоченность, отзывы, важность немедленной заботы об этом, а также когда вызвать профессионала для помощь.

Почему это важно

Как упоминалось выше, автоматический выключатель находится внутри коробки электрического щита, который управляет всем в доме. Это включает в себя бытовую технику, лампы, освещение, маршрутизатор для компьютера, дверь гаража и т. д. Выключатели всегда должны работать правильно и безопасно.

Основные индикаторы неисправности автоматического выключателя

1.

Выключатель не остается в режиме «Сброс»

Возможно, в прерывателе произошло короткое замыкание, но вызовите специалиста-электрика для проверки.Важно, чтобы они более внимательно осмотрели внутреннюю часть устройства и стены, чтобы убедиться в отсутствии других опасных проблем.

2. Запах гари

Если вы чувствуете запах гари, исходящий из коробки электрощита, значит, что-то неисправно. Немедленно отключите основное питание в доме и немедленно вызовите профессионала для аварийной службы. Это может привести к началу пожара в доме.

3. Горячий на ощупь

Если вы обнаружите, что автоматический выключатель (или коробка электрического щита) горячий на ощупь, отключите электричество в доме и немедленно вызовите профессионала для аварийной службы.

Кроме того, нагреваться может не только коробка электрощита, но и диммер в доме. Если вы обнаружите, что это также происходит, вам нужно будет изучить количество ватт, которое можно удерживать, и какая мощность подключена.

4. Видимые повреждения коробки или розеток

Вы замечаете подпалины рядом с розетками, приборами или монтажной коробкой? Если да, отключите электричество в доме и вызовите электрика для экстренной помощи.Это означает, что провод расплавился, и вскоре дом может загореться.

Тепловидение также может найти источник тепла. Камера FLIR может показать, где в доме происходит утечка тепла. С помощью инфракрасной камеры можно найти источник тепла и помочь инспекторам понять, в чем проблема. Поскольку мы не можем видеть за стенами, это добавляет необходимые виды.

5. Частое срабатывание выключателя

Если вы обнаружите, что каждый раз, когда вы включаете выключатель в определенной области, автоматический выключатель отключается, возможно, он неисправен или вам необходимо добавить дополнительную цепь. Обращение к электрику — разумная идея, чтобы он мог диагностировать проблему.

6. Старость

В зависимости от возраста дома или автоматических выключателей может потребоваться их замена и модернизация. Они предназначены для работы в течение десятилетий, но иногда изнашиваются быстрее. Вызов профессионала для диагностики проблемы и возраста — хорошая идея.

Пример панели FPE

Другие проблемы

Панели FPE

Панели

Federal Pacific или панели FPE были установлены во многих домах в период с 1950-х по 1980-е годы.Стаб-Лок — другое их название. Материалы, используемые для их изготовления, были неподходящими и могли привести к пожару.

Если у вас есть дом, построенный за это время, или вы хотите его купить, имейте в виду, что страховые компании не будут страховать эти панели. Вы можете идентифицировать панель Federal Pacific по следующим признакам: выключатели с красными наконечниками, надпись «FPE», слова «Federal Pacific Electric Company» или слова «Stab-Lok».

Как узнать, неисправен ли автоматический выключатель

  1. Сначала определите выключатель.
  2. Подойдите к электрической панели и найдите этикетку для выключателя, который не работает должным образом.
  3. Убедитесь, что это правильная этикетка, соответствующая правильной цепи.
  4. Затем переведите этот выключатель в выключенное положение.
  5. Отключите и отключите все в вашем доме, связанное с этим выключателем.
  6. Сбросьте прерыватель, переведя его в положение «включено», и посмотрите, что он сделает.
  7. Срабатывает ли автоматический выключатель, когда вы снова подключаете все электроприборы в этой комнате? Тогда это означает, что в цепи либо короткое замыкание, либо электрическая перегрузка.

Проверка отзыва вашего выключателя

Пример панели Challenger GFCI

Отзыв выключателей Challenger GFCI

Дома, построенные после 1988 года, могут иметь выключателей GFCI, и они были отозваны. Эти выключатели обычно располагаются рядом с источниками воды в доме, например в прачечных, кухнях и ванных комнатах. Они помогают предотвратить поражение электрическим током. Однако в домах 1988 года и позже могут быть установлены выключатели Challenger GFCI , и они могут не «отключиться» в случае перегрузки по мощности.К сожалению, они могут вызвать электрическую перегрузку.

Вам нужно убедиться, что в доме, который вы собираетесь купить, нет этого. Кроме того, если вы обнаружите, что это слишком громоздко или не работает, обратитесь к профессионалу.

Важность немедленного ухода за неисправным автоматическим выключателем

Вы никогда не знаете, есть ли потенциальная опасность возгорания, скрывающаяся в стенах или электрощитовой коробке, где вы не можете видеть, что происходит.Мало того, что важно сделать любые проблемы, которые вы видите приоритетными, но и возиться с электричеством — это не шутки.

Цифровой мультиметр
Источник: Amazon

Цифровой мультиметр для измерения напряжения и силы тока

Другой способ — использовать цифровой мультиметр . Это портативная машина, которая может проверять напряжение и ток через электрические компоненты. Вы можете купить это на Amazon или в местном хозяйственном магазине.

Для использования цифрового мультиметра

  1. Выключите и отсоедините все, что подключено к выключателю, который вы хотите проверить.
  2. Снимите панель с электрической коробки, открутив винты с помощью крестообразной или плоской отвертки. Положите винты в безопасное место, так как они понадобятся вам позже.
  3. Затем включите цифровой мультиметр, убедившись, что черный провод подключен к месту с надписью COM или Common. Красный провод следует подключить к тому, на котором есть буква «V» и символ подковы. Примечание. В зависимости от типа цифрового мультиметра, который вы покупаете, указания могут незначительно отличаться.
  4. Подключив их таким образом, вы сможете проверить напряжение выключателя.
  5. Поднесите красный щуп к винту прерывателя. Убедитесь, что вы не прикасаетесь к открытому металлу, а именно к металлу прикасаетесь к винту.
  6. Черный щуп к белой нейтральной полосе – проверьте, где крепятся отходящие провода, и поместите черный щуп на нейтральную полосу.
  7. Двухполюсный выключатель- рассчитан на 220-250. Если он показывает 120 В, то он работает только на половинной мощности и нуждается в ремонте.
  8. Однополюсный автоматический выключатель — следует читать при 120 В.  Если он равен 0, то его необходимо заменить.

Как определить неисправность двухполюсного или однополюсного автоматического выключателя

Двухполюсный выключатель

Этот автоматический выключатель имеет двойной размер, занимает два слота в коробке электрощита и рассчитан на 240 В.

Однополюсный выключатель

Этот выключатель меньше по размеру и имеет только один слот в коробке электрощита и рассчитан на 120 В.

Как правило, в каждом доме имеется один главный электрический щит, который контролирует количество электроэнергии, поступающей в дом. Иногда также есть «дополнительная панель», которая управляет различными цепями в другой области. Что мы хотим найти, так это один главный электрический щит. Вы сможете узнать, есть ли у вас дополнительная панель, завершив процесс маркировки вашей основной панели.

Чтобы сузить круг поиска, основная панель, скорее всего, будет найдена в чулане, подвале, гараже, прачечной или даже снаружи — где-то вне поля зрения, вне поля зрения. Это немного раздражает глаза, обычно это большая металлическая коробка, прикрепленная к стене. Наверное, поэтому он скрыт. Хотя вы, возможно, еще не знаете, где находится ваш, вы узнаете это, когда увидите его.

Некоторые общие предложения
  • Найдите свой электрический щит, когда на улице светло или когда горит свет. Если вы так и не нашли свою панель, а электричество отключили ночью, вы будете охотиться и возиться с фонариком.
  • Идите из комнаты в комнату и ищите большую серую металлическую коробку. Однако обратите внимание, что он может быть не серым из-за того, что он окрашен, чтобы гармонировать с цветовой гаммой дома.
  • Если вы не можете найти панель, обратитесь к отчету об осмотре дома или позвоните в местную электрическую компанию. В Hiller у нас обычно есть запись о местонахождении электрических щитов наших клиентов, и мы можем проинструктировать вас по телефону.Если нет, один из наших специалистов может приехать к вам, найти и проверить вашу электрическую панель.

Существует два типа электрических панелей: блок предохранителей и автоматический выключатель . Если у него есть выключатели, это автоматический выключатель; если у него есть ручки и предохранители, это блок предохранителей.

Двухполюсный автоматический выключатель наверху служит для включения/выключения питания всего дома. НЕ выключайте главный выключатель , за исключением чрезвычайных ситуаций, таких как наводнения или пожары.Ваш электрик может отключить главный выключатель для проверки и ремонта.

Основная причина, по которой вам нужно найти вашу панель, — это снова включить питание цепи. Если предохранитель перегорел из-за перегруженной розетки в вашем доме, вам нужно найти панель, чтобы заменить предохранитель и восстановить питание. Если выключатель сработал, вам нужно найти сработавший выключатель и полностью выключить его, прежде чем снова включить.

Также полезно знать, где находится главный выключатель питания во время чрезвычайных ситуаций, таких как наводнения и пожары.Если вы почувствуете подозрительный запах и подозреваете опасность поражения электрическим током, вам следует отключить питание этой цепи до тех пор, пока электрик не проверит опасность.

В случае перегрузки цепи в любом месте вашего дома вы должны быть в состоянии определить местонахождение вашей панели, найти правильный выключатель и устранить перебои. Конечно, если возникнет какая-либо путаница в процессе восстановления питания, обратитесь к профессионалам компании Hiller. Мы даже предлагаем электрические оценки и можем помочь вам найти вашу панель, протестировать и пометить переключатели на вашем автоматическом выключателе.

К счастью, вы нашли свою электрическую панель, открыли ее и обнаружили, что все цепи четко обозначены. Тем не менее, рекомендуется перепроверить его точность.

Каждый переключатель управляет чем-то своим. Вы можете нанять кого-нибудь, чтобы помочь вам, и вместе вы можете выяснить, какой переключатель к чему относится, просто щелкнув их и выяснив.

Например, 1. включите все огни, 2. щелкните выключателем и 3. пусть ваш помощник скажет вам, где погас свет. Затем вы можете пометить этот переключатель соответствующим образом.

После того, как вы решите индексировать свои коммутаторы, вам нужно будет решить, как вы хотите их пометить. Вы хотите взять непринужденный тон и обозначить переключатель «Комната Молли» или «Комната с телевизором», или вы будете использовать менее личный тон и вместо «Комната Молли» сказать «северная стена западной спальни»? У обоих стилей маркировки есть свои плюсы и минусы.

Непринужденный тон подходит именно вам и будет легче ориентироваться, но только если вы близкий родственник и знаете, какие комнаты какие.Также общие ярлыки могут быть изменены, например, если Том и Молли поменяются комнатами. Кроме того, эти ярлыки действительно полезны только для вашей семьи. Если вы не планируете оставаться в собственности в течение длительного времени, помогите будущим жильцам, обозначив стороны света, а не прозвища.

Большинство электрических щитов имеют наклейку на внутренней двери, на которой вы можете указать соответствующие комнаты/зоны дома. Используйте перманентный маркер и четкий почерк. Ручка и карандаш исчезнут.

Безопасность электрической панели

Если вы заметили что-то подозрительное на электрической панели, например, ржавчину, коррозию, расплавленный пластик или любые другие повреждения, немедленно обратитесь к электрику.

Убедитесь, что ваш дом оборудован прерывателями цепи замыкания на землю (GFCI) и дуговыми прерывателями цепи (AFCI). Эти «прерыватели цепи» отключат питание в опасных ситуациях, чтобы защитить вас от поражения электрическим током и пожара в здании. Имейте в виду, что если у вас установлены AFCI и GFCI в блоке выключателя, вам может потребоваться чаще сбрасывать выключатели.Узнайте больше о том, как защитить свой дом от опасностей, связанных с электричеством, с помощью нашего контрольного списка безопасности.

Для получения дополнительной информации о том, как найти или пометить электрический щит вашего дома, позвоните специалистам компании Hiller. Мы всегда готовы помочь вам в охоте.

10 вдохновляющих способов скрыть электрическую панель

Последнее обновление: 3 апреля 2021 г., 20:54

Посмотрим правде в глаза – двери электрощита не стильные и не красивые. Это может быть хорошо, если ваша электрическая панель находится в недостроенном подвале.Но если ваш электрический щит расположен в жилом помещении, эти панельные двери скучны, а иногда просто мозолят глаза. Но не больше. Сегодня я поделюсь 10 вдохновляющими способами спрятать электрический щиток.

Эти коллеги-блогеры превратили свои двери с электрическими панелями из бельма на глазу в фокусы и произведения искусства. Они нашли простые и экономичные способы скрыть дверцы своих электрических панелей, но при этом иметь к ним легкий доступ.

Если вы следите за моим блогом, вы знаете, что, прожив в моем доме более 8 лет, мы, наконец, нашли время, чтобы пометить наш каталог электрических панелей (обязательно ознакомьтесь с разделом «Как (быстро) пометить каталог электрических панелей дома»).Это было намного проще и быстрее, чем я ожидал!

Наш электрощит находится в недостроенном подвале. Несмотря на то, что наш подвал чистый, это определенно не самое подходящее место для длительного времяпрепровождения. Если бы мы могли, мы бы закончили его и превратили в зону семейного отдыха. Но, к сожалению, потолки слишком низкие, поэтому наш подвал останется как есть.

Но это заставило меня задуматься о домовладельцах, которые заканчивают свои подвалы и нуждаются в идеях, чтобы скрыть свой электрический щиток. Или иметь электрические панели, расположенные в основных зонах. И вот что я нашел.

Просто записка

Некоторые местные электротехнические правила запрещают закрывать электрическую панель. Почему? Если у вас возникла чрезвычайная ситуация или пожар, службам экстренного реагирования может потребоваться быстро получить доступ к вашему электрическому щиту и отключить питание. Наличие видимого электрического щита помогает пожарным быстрее найти его. (Пока мы говорим о домашних пожарах, вы можете прочитать мой пост о 5 лучших ресурсах для разработки плана эвакуации вашего дома при пожаре).

Обратитесь к местным строительным властям, чтобы убедиться, что вы можете скрыть электрический щит, не нарушая никаких правил.

1. Крышка электрической панели фоторамки

Морган и Шон, создатели Charleston Crafted, решили проблему с уродливой электрической панелью, которую было легко увидеть из их гостиной.

Они использовали старую рамку для плаката с несколькими фотографиями, заполненную фотографиями своих путешествий и любви, и повесили ее над панелью с помощью четырех маленьких петель и магнитов.

Предоставлено Charleston Crafted

2. Деревенская деревянная крышка электрической панели

Ками из The Crafting Nook предоставляет подробное пошаговое руководство по созданию красивого деревенского деревянного знака, чтобы скрыть электрический щит ее дома.

У нее был небольшой, но все же нежелательный электрический щит прямо у ее входа. И используя несколько сосновых досок, морилку, краску и немного времени, она построила этот знак, который легко поместился на ее электрическом щите

.

3. Тканый настенный ковер

Бритни, основатель Paper & Stitch, предлагает 5-минутный лайфхак для домашнего декора, идеально подходящий для того, чтобы повесить и спрятать электрический щит.Он включает в себя добавление дюбеля, чтобы повесить небольшой (примерно 2 фута на 3 фута) мягкий коврик, украшенный пряжей и латунью.

4. Крышка электрической панели с магнитом из ткани

Синди из DIY Beautify замаскировала свой электрический щиток с помощью умного проекта «Сделай сам», нарисовав трафареты на прочной малярной ткани. Чтобы прикрепить свое искусство к электрической коробке, она приклеила маленькие магниты-кнопки к задней части, чтобы ее можно было легко снять, когда ей нужно получить доступ к электрической коробке.

5. Винтажное окно

Крышка электрической панели DIY от Мариэль из Or So She Says — одна из моих любимых вещей для старых домов в винтажном классическом стиле.

Используя старинное окно, она покрасила его аэрозольной краской, чтобы превратить стекло в зеркало, и использовала старинные металлические петли, чтобы прикрепить его к электрическому щиту.

6. Крышка электрической панели из пенопласта

Эмили из Queen of the Household нашла экономное решение (т.е. меньше 2 долларов!), чтобы скрыть электрический щит. Она создала забавную обложку для панели, используя две пенопласта, купленные в долларовом магазине, и немного изобретательности.

Предоставлено YouTube

7 и 8.

Брезентовый чехол для электрической панели

В рамках проекта One Room Challenge Дженн из Loveland Lodge покрыла электрический щиток в своей прачечной, используя всего 2-дюймовый холст и кусок ткани, оставшийся от изготовления подушек.

Если у вас нет холста или электрическая панель нестандартного размера, Эллисон и Джей Гобл из Project Goble натянули ткань на деревянный каркас, сделанный своими руками.

Предоставлено Project Goble

Если вам нужно видео по сборке деревянной рамы, посмотрите это видео от Checking With Chelsea.

9. Крышка электрического щитка отдельной комнаты

Для больших панелей или нескольких панелей, сгруппированных вместе, Тара из дома бабушки DIY создала целую маленькую комнату для маскировки. Она построила весь каркас из обрезков древесины после ремонта дома.

10. Крышка электрической панели Pegboard

Большинство домовладельцев всегда могли бы использовать больше места для хранения в своих домах, особенно в подсобных помещениях, таких как прачечная. Таня из Little Vintage Cottage использовала перфорированную доску, обтянутую тканью, не только для того, чтобы прикрыть бельмо на глазу, но и для того, чтобы создать место для хранения чистящих средств.

Две похожие записи

  1. Не забудьте, если вы еще не нанесли на карту свои автоматические выключатели или предохранители, обязательно ознакомьтесь с Как (быстро) пометить каталог электрических панелей дома!
Как (быстро) пометить каталог электрических панелей дома

2. После того, как вы спрячете свой электрический щит, ознакомьтесь с этими 9 простыми способами спрятать электрические шнуры за столами и партами


Хотите первым узнавать о новых публикациях? Не забудьте подписаться на меня в Pinterest, Facebook, Instagram или Twitter.Или еще лучше… Подпишитесь! Мои ежемесячные (по общему признанию, иногда больше, иногда меньше….) электронные письма подобны получению неожиданного письма от старого друга (но без необходимости надевать тапочки и идти к почтовому ящику…. )

[Примечание. Мои посты с гордостью связаны с этими удивительными вечеринками по ссылкам, полными идей и вдохновения своими руками!]

Нет питания, но не сработал автоматический выключатель

Нет питания, но не сработал автоматический выключатель | ThriftyFun

Вопрос: Устранение неполадок с перебоями в подаче электроэнергии?

1 декабря 2019 г.

Электричество постоянно включалось и отключалось в течение последних 45 часов без отключения главного выключателя на щите DB.Что здесь происходит?


Ответы
Джуди
Золотая медаль на все времена! 677 Сообщения

1 декабря 20190 нашли это полезным

Лучший ответ

Где-то в линии есть плохое соединение. Если вы не знакомы с электричеством, я бы вызвал профессионала.

Pghgirl40
Бронзовая медаль обратной связи на все времена! 196 Отзывы

1 декабря 20190 года нашли это полезным

Лучший ответ

Is it only your house? На прошлой неделе у нас были прерывистые вспышки во время ужасного урагана, но это были все.

Если это только вы, обратитесь в свою электрическую компанию, чтобы узнать, не видят ли они что-нибудь в очереди к вашему дому. Если это не они, пригласите электрика. Безопасность прежде всего при проблемах с электричеством!

Отправьте ответ с обновлением! Молюсь о легком решении!

poehere
Бронзовая медаль на все времена! 105 Сообщения

2 декабря 20190 нашли это полезным

Лучший ответ

Если вы живете в ветреном районе, это может быть проблема с линией электропередач от дороги, соединяющей вашу распределительную коробку.У нас здесь нет подземных кабелей, и временами бывает сильный ветер. Это будет постоянно перемещать кабели, и время от времени они будут ослабевать и перемещаться в нашей распределительной коробке. Я бы позвонил кому-нибудь, чтобы он вышел и проверил вашу распределительную коробку. Играть с кабелями не лучшая идея.

Ответить на этот вопрос

Еще 18 вопросов

Задать вопросВот вопросы, которые задают участники сообщества. Читайте дальше, чтобы увидеть ответы, предоставленные сообществом ThriftyFun, или задать новый вопрос.

Вопрос: Нет питания, но не сработал автоматический выключатель?

27 декабря 2010 г.

Рождественские огни в моем доме не работают, но работают последние 3 недели. Я взял удлинитель, перенес его на крыльцо и подключил к сети. Когда я это сделал, холодильник и морозильник в гараже перестали работать. Я нажал на все выключатели, но изменений не было. Я нажимал трипперы внутри и снаружи дома, и все равно ничего. Любые идеи, как это исправить?

Терри

Ответы

9 февраля 20111 нашел это полезным

Лучший ответ

Джеймс, вы сказали, что ваш выключатель не отключается, но если вы сбрасываете главный выключатель, чтобы все снова заработало, это значит, что это так. спотыкается.Это одна из проблем, с которой вам следует обратиться к профессионалу, потому что это может быть одна или несколько разных вещей.


1. Плохая основная или вспомогательная основная панель в зависимости от стиля панели.
2. Перегружен главный или вспомогательный главный выключатель.
3. плохие выводы в панели.
4. Неисправность главной шины в панели выключателя.
и т. д. Ответьте на этот вопрос

Вопрос: Нет электричества, но выключатель не сработал?

1 мая 2020 г.

В моей спальне отключилось электричество, но выключатель не сработал. Я выключил выключатель, а затем переустановил его, но электричества по-прежнему нет.Потом электричество включилось само собой. Теперь это случилось снова. Электричество снова отключилось, и я не могу его включить. Нужен ли мне новый прерыватель?


Ответы
poehere
Бронзовая медаль на все времена! 105 Сообщений

1 мая 20200 нашел это полезным

Лучший ответ

Похоже, что в проводке вашего дома или в вашем автоматическом блоке произошло короткое замыкание. Вам нужно проверить электрические линии с помощью вольтметра, чтобы определить, где короткое замыкание.

Если это проблема, не делайте этого и позвоните человеку, который может сделать это для вас и решить вашу проблему.attosa
Медаль Diamond Post на все времена! 1 246 Сообщений

4 мая 20200 года нашли это полезным

Лучший ответ

На самом деле может быть из самого города (пятнистые коричневые выходы). Это был наш случай с вашей такой же ситуацией на прошлой неделе.

Ответьте на этот вопрос

Вопрос: Не сработал автоматический выключатель в спальне?

15 января 2020 г.

В моей спальне отключилось электричество (вероятно, из-за того, что обогреватель оставался включенным слишком долго), но выключатель так и не выключился, и я не могу снова включить питание.В чем проблема или что мне делать?

Спасибо.

Cam

Ответы
poehhere
Бронзовая медаль за сообщение на все времена! 105 Сообщения

16 января 20200 нашли это полезным

Лучший ответ

Более чем вероятно, что у вас есть короткое замыкание в розетке, которая вызвала эту проблему. Это может случиться, и выключатель не сработает. Я думаю, что в розетках в номере неисправна проводка.

Если вы не можете устранить неисправность самостоятельно с помощью вольтметра и заменить неисправную вилку, то пришло время вызвать на дом электрика, который сделает это за вас.

19 января 20200 нашел это полезным

Лучший ответ

выключатели щелкают посередине при продувке. вы должны повернуть его в положение «выключено» b4, повернув его в положение «включено».

Ответьте на этот вопрос

Вопрос: Питание подается, но выключатель не сработал?

14 июня 2020 г.

Я теряю 1 цепь в моей общей комнате, и ни один выключатель не сработал. Когда я начинаю заталкивать их обратно в коробку, сила возвращается.

Я пытаюсь понять, проблема в выключателе или в панели.
Ответы
poehere
Бронзовая медаль на все времена! 105 Сообщения

15 июня 20200 нашли это полезным

Лучший ответ

В таких случаях у вас может быть свободный провод в одной из настенных розеток, короткое замыкание в проводе или даже провод, который треснул или оборван. . По той или иной причине главная цепь в этой области вашего дома имеет какое-то короткое замыкание, которое необходимо устранить. Это может быть очень опасно и привести к пожару в вашем доме. Если вы не можете отследить проводку в вашем доме, вам нужно нанять профессионала, который может это сделать.Я хотел бы, чтобы это проверили в ближайшее время, а также чтобы они посмотрели на вашу печатную плату и проверили схемы в коробке.

У меня было короткое замыкание в некоторых цепях, потому что провода не были вкручены до конца. Я знаю проблемы здесь для меня из-за того, где я живу и как здесь прокладывают провода. Время от времени из-за ветра в нашем районе нам нужно выйти и убедиться, что винты в нашей монтажной коробке затянуты. Я бы посоветовал вам в ближайшее время найти человека, который проверит это для вас. Ответьте на этот вопрос

Вопрос: Нет питания и выключатель не сработал?

5 февраля 2020 г.

Я был в душе, а в квартире все отключилось, включая душ.Проверил предохранитель, срабатывания нет, сбросил блок предохранителей, без радости.

Стоит ли проверять мою технику? Хозяин сказал, что это, вероятно, проблема со счетчиком, и мне нужно позвонить в SSE, но я могу прочитать показания счетчика?





Ответы
poehere
Бронзовая медаль на все времена! 105 Сообщения

6 февраля 20200 нашли это полезным

Лучший ответ

Если счетчик работает, и вы видите, что циферблат поворачивается, то проблема не в счетчике.это главный выключатель, который вы показываете на нижнем фото. Я не уверен, принадлежит ли этот переключатель SSE или нет. Вы должны узнать в первую очередь. если это не часть счетчика от SSE, а часть выключателя из вашего дома, то ваш домовладелец должен вызвать человека для ремонта или замены этой коробки.

Ответьте на этот вопрос

Вопрос: На кухне нет электричества — выключатель не сработал?

28 декабря 2019 г.

Все выключатели в порядке, но на кухне до сих пор нет электричества?




Ответы
poehere
Бронзовая медаль на все времена! 105 Сообщения

28 декабря 20190 нашли это полезным

Лучший ответ

Обычно выключатель для дома разделен на секции для защиты вашего дома. Стакан на кухне обычно один размыкатель. Похоже, что предохранитель сгорел и его нужно заменить. Если у вас есть проблемы с этим и вы не можете сделать это самостоятельно, вам следует позвонить в компанию, которая может сделать это для вас. Вы всегда можете проверить прерыватель с помощью вольтметра, чтобы убедиться, что он подает ток в стакан. Если вы не видите, как сок течет через прерыватель, это означает, что он поврежден и нуждается в замене.

Ответьте на этот вопрос

Вопрос: В доме нет электричества, но выключатели не сработали?

21 ноября 2019 г.

Весь мой дом продолжает терять энергию.Это началось недели полторы назад. Энергетическая компания приехала прямо перед тем, как это началось, и отключила мне электричество, пока я был на работе. Придя домой, я оплатил счет, и в тот же день приехали и переподключили. Несколько дней спустя весь мой чертов дом внезапно отключился посреди ночи.

Я всегда сплю с включенным вентилятором, поэтому он меня разбудил. Подхожу к блоку выключателей, а выключателей нет! Никто! Я просмотрел их все, перевернул, и он снова включился. Я заметил, однако, что один из выключателей был очень слабым по сравнению со всеми остальными. Может это как-то связано?



Ответы
poehere
Бронзовая медаль на все времена! 105 Сообщений

21 ноября 2019 г.1 нашел это полезным

Лучший ответ

Неисправный выключатель в блоке выключателя может вызвать эту проблему. Обычно, когда энергетическая компания отключает электроэнергию, это относится к вашему счетчику и не касается ваших выключателей. Они снимут счетчик и поставят две изоляции на разъемы, чтобы перекрыть подачу электроэнергии в ваш дом.В вашем случае проблема в блоке управления. Я бы сначала позвонил в энергетическую компанию, чтобы они вышли и проверили ваш счетчик. Если это не поможет, вам нужен электрик, чтобы заменить выключатель в вашей коробке выключателя.

Ответьте на этот вопрос

Вопрос: Частичное отключение электроэнергии в доме?

19 ноября 2018 г.

В нашей гостиной отключилось электричество, включая свет в коридоре у входной двери. Даже наружный свет отключился. Я подошел к электрощиту и включил и выключил отдельные выключатели, но электричества не было.Я даже отключил главный выключатель и все равно ничего. В этой части дома нет электричества. Кто-нибудь знает, что может быть не так? Я думаю, что это может быть основной провод сетки для этой части дома. Как вы думаете, люди? Я ценю вашу обратную связь.


Спасибо.
ответов
Pghgirl40
Бронзовая медаль за отзывы на все времена! 196 Отзывы

19 ноября 20180 года нашли это полезным.Да, я знаю, что это стоит денег, но я знаю, что в моем городе было два крупных пожара в домах из-за проблем с электричеством, сделанных своими руками, и это меня напугало!!

Для меня стоит нанять кого-то, кто обучен искать и исправлять, вместо того, чтобы искать ответ с помощью краудсорсинга! Это просто я … Я БЕЗОПАСНОСТЬ ПЕРВАЯ ДЕВУШКА !!

Опубликуйте, что вы узнали!! Удачи!!

haysie
Серебряная медаль за ответ на все времена! 424 Ответы

20 ноября 20180 года нашли это полезным. НЕ пытайтесь исправить это самостоятельно. Это может быть короткое замыкание или проблема с внешней линией. Если энергетическая компания не может найти проблему, я думаю, вам следует вызвать независимого электрика.

Читать больше ответов

Вопрос: Перемежающаяся проблема с питанием без отключенных выключателей?

1 сентября 2019 г.

Около недели назад у меня отключилось электричество в районе моего дома, ни один выключатель не сработал. Так что я немного подождал, и питание просто вернулось, и оно оставалось включенным около недели.Я снова потерял мощность в том же районе, и он попытался снова включиться, но этого не произошло, и выключатели не сработали.

Что может быть причиной этого? Прямо сейчас у меня есть все предметы в моей спальне, которые были подключены к настенной розетке, отключены и подключены к удлинителям и удлинителям. Все остальное жестко подключено.Подробнее Ответы

Вопрос: Electric Out?

10 марта 2021 г.

Я живу в многоквартирном доме. Ночью отключили электричество. Спустился к основному ящику в общем, клавиатура показывает, что я оставил в ящике, так что все в порядке.Ничего не сработало и ничего не включится, когда я переустановлю расцепитель в квартире?

Ничего не болтается и никаких явных признаков перегорания предохранителя. Я позвонил в NIE Electric, и они сказали, что пришлют инженера, но все еще ждут. Любые искры здесь знают, что это может быть?Подробнее Ответы

Вопрос: Розетки и выключатель, но не сработал автоматический выключатель?

4 марта 2020 г.

На выходных в нашем малом бизнесе произошел перебой в подаче электроэнергии. Все работает как обычно, но пара розеток на этаже для клиентов и выключатель питания в туалете не работают.

Имеют отдельные выключатели на плате (3 из 21 переключателя) и не сработали. Включение и выключение не заставляет их работать. Я ценю любой комментарий, что мне делать?Подробнее Ответы

Категории

Страницы

Подробнее

Категории

Опубликовано ThriftyFun.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
