Содержание

Что такое канальный фанкойл: принципы работы

Канальные фанкойлы пользуются не меньшей популярностью в Москве, чем модели кассетного типа. Данная разновидность климатической техники предназначена для скрытого монтажа в помещениях с фальшпотолком. Данная конструкция скрывает корпус канального фанкойла, а снаружи видны лишь настенные декоративные решетки. Это оптимальное решение для объектов, где визуальная составляющая играет первостепенную роль при обустройстве интерьера.

Применение

Данные агрегаты применяют для охлаждения и нагрева воздуха до нужной температуры. При помощи устройств можно управлять микроклиматом в помещениях разного назначения. Установку фанкойла канального типа можно произвести как в просторном, так и относительно небольшом помещении. Такая техника востребована на производственных и жилых объектах, в числе которых:

  • Выставочные павильоны;
  • Офисные и административные здания;
  • Рестораны, кафе, бары;
  • Магазины и ТЦ.

Именно канальные, а не кассетные фанкойлы рекомендованы специалистами для климатизации помещений с планировкой open space. Она весьма функциональна и часто применяется в офисных помещениях, банках и других коммерческих зданиях. Как правило, речь идет об объектах с обширной площадью, для зонирования которой используют невысокие перегородки. Климатизация данного помещения имеет свои особенности, так как разделение на зоны имеется только внизу, а ближе к потолку пространство является единым.

Перегородки между рабочими местами создают определенное препятствие для циркуляции воздуха. Если кондиционированный воздух подается из нескольких точек, то он более равномерно распределяется по помещению.

Что касается жилых объектов, то данную технику можно использовать для управления температурным режимом в домах, коттеджах, квартирах. Поскольку устройство выглядит практически незаметно, оно не нарушает гармонии пространства. Производители предлагают разные виды декоративных решеток для фанкойлов, поэтому можно подобрать вариант под любой дизайн.

Чем отличаются канальные модели от кассетных фанкойлов?

Обе разновидности устройств пользуются спросом при обустройстве системы вентиляции, однако между ними есть определенные различия. У «кассетников» только одна точка подачи воздуха, а у устройств канального типа их может быть несколько. При установке оборудования создается сеть воздуховодов, а в разных зонах помещения устанавливают несколько решеток, через которые поступает охлажденный или нагретый воздух. Данная особенность является важным конкурентным преимуществом, позволяя обеспечить более комфортные климатические условия в помещении.

При обустройстве сети воздуховодов установка фанкойлов канального типа может использоваться для охлаждения одного или сразу нескольких помещений. Для охлаждения пространства нет необходимости занижать уровень потолка в каждой комнате. Рабочий блок достаточно установить в соседнем помещении, откуда через сеть воздуховодов кондиционированный воздух будет двигаться в сторону решеток.

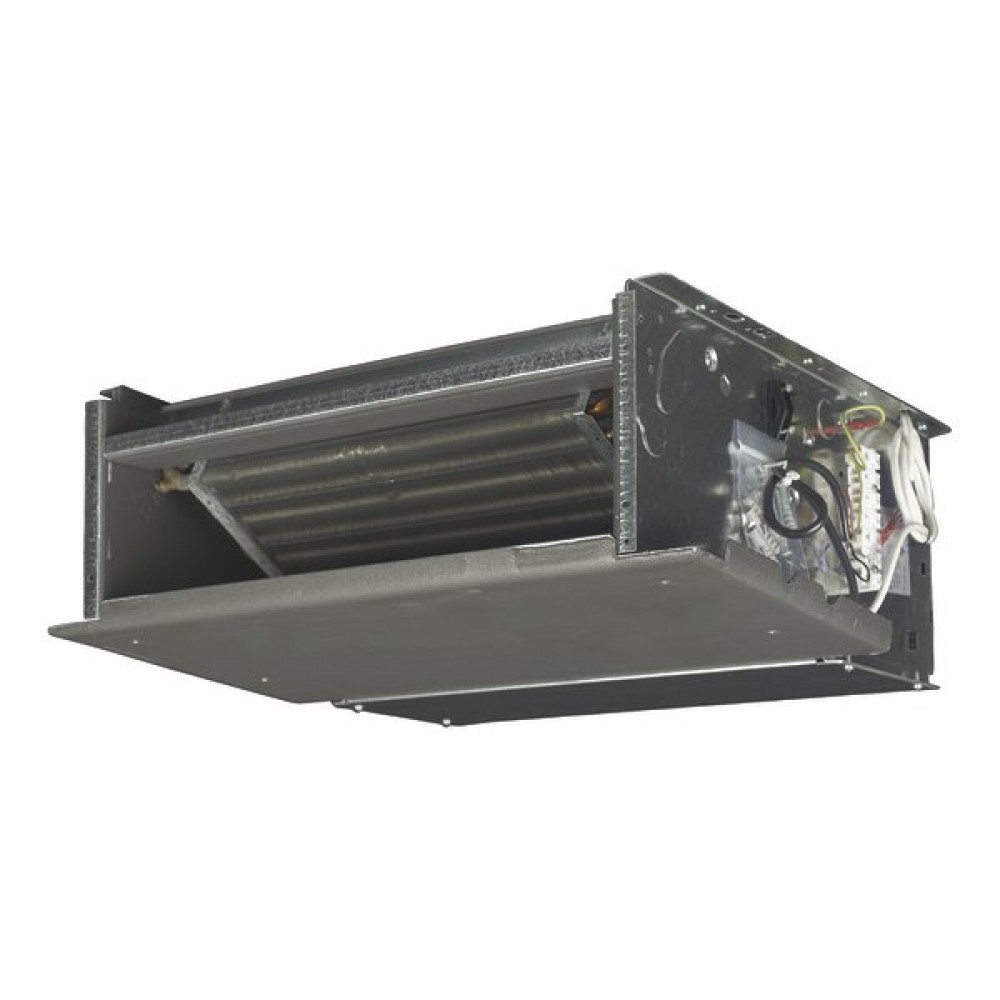

Как выглядит устройство?

Фанкойл канальный внешне похож на блок канальной сплит-системы, который прячут за подвесным потолком.

Для управления устройством используют стационарный пульт ДУ, который крепят к стене. Это очень удобное решение, поскольку такой пульт всегда на виду и никогда не потеряется.

При подборе модели необходимо уделить особое внимание напору вентилятора. Различают низко-, средне- и высоконапорные устройства. При покупке нужно учесть расстояние от рабочего блока до решетки. Если точки подачи воздуха расположены практически рядом с фанкойлом, достаточно низконапорной модели. Чем дальше вы планируете разместить решетки, тем больший нужен напор вентилятора, чтобы обеспечить принудительное движение воздушных масс по воздуховодной сети.

Заказ продукции

Ассортимент климатической техники в каталоге ГК «Нимал» включает приборы разного типа и мощности. Мы подберем для вас модель исходя из метража и назначения объекта. Специалисты компании возьмут на себя решение задачи по проектированию промышленной вентиляционной системы, установке оборудования и его обслуживанию.

Фанкойлы

август 2021

Что такое фанкойл

Фанкойл (или вентиляторный доводчик) — это внутренний блок системы кондиционирования воздуха, только подключается не к привычному внешнему, а к чиллеру — холодильной машине системы центрального кондиционирования, рассчитанной на работу с множеством потребителей. Подобные системы монтируются, как правило, для охлаждения целых зданий.


Чиллер — основной элемент системы.

Фанкойлы — разнообразие вариантов.

В отличие от привычных сплит-систем чиллер-фанкойл в качестве теплоносителя использует либо воду, либо антифриз (при работе в северных широтах). Отсутствие необходимости применения фреона позволяет проводить прокладку достаточно протяжённых коммуникаций, что облегчает монтаж всей системы.

Конструкция холодильной машины достаточно проста: теплообменник, который позволяет охладить воздух при подведении холодного теплоносителя, вентилятор, корпус, воздушный фильтр для очистки проходящего воздуха, регулирующий поток клапан и пульт управления. По схеме организации кондиционирования фанкойлы делятся на двухтрубные и четырёх трубные. Первые способны быть смонтированы для обеспечения работы либо только на холод. А вот четырёх трубные имеют два независимых теплообменника и способны выполнять функцию подогрева в холодное время года, будучи смонтированными под окно вместо привычной батареи они легко заменят радиаторы.

Типы фанкойлов

Как и обычные кондиционеры имеется несколько типов оборудования, в зависимости от предполагаемого места установки. Широкая линейка позволяет разместить оборудование практически где угодно.

Ознакомиться с ассортиментом оборудования вы можете в каталоге нашего сайта: «ФАНКОЙЛЫ«

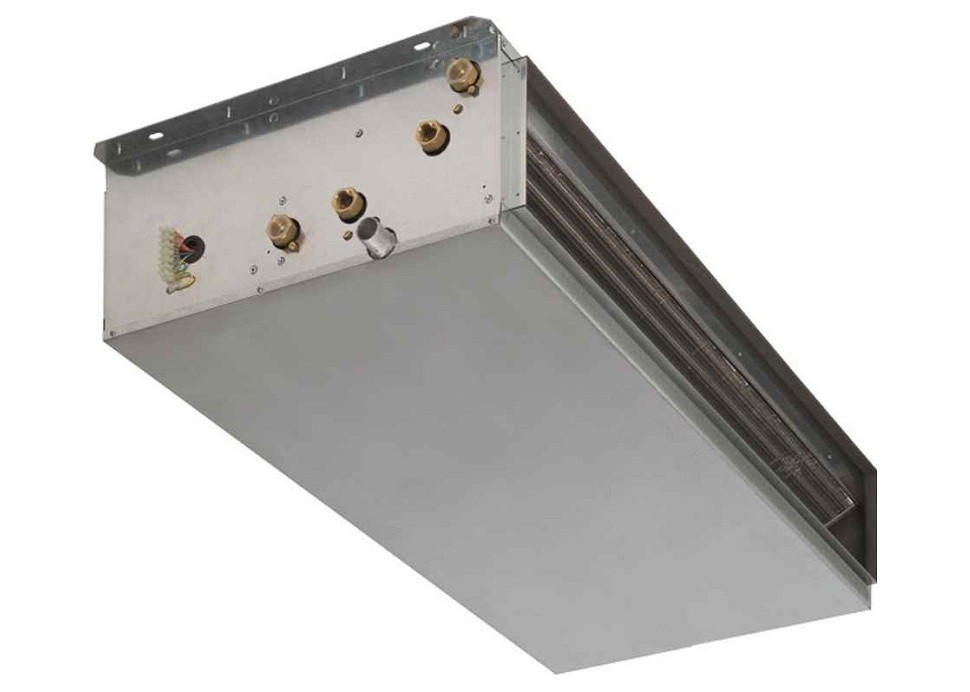

Канальный фанкойл

Канальный тип — полный аналог канального кондиционера. Монтаж отличается тем, что обеспечивает полностью скрытую установку под чистовой потолок. Раздача воздуха по помещениям происходит посредством воздуховодов, суммарная длина которых может составлять десятки метров.

К положительным моментам относится и возможность обеспечения полностью скрытой установки: все коммуникации, включая оборудование, зашиваются под черновой потолок.


Пример монтажа канальных блоков. Первый этап.

Второй этап, ремонт окончен. Потолочный вариант решёток.

Настенный вариант подачи воздуха через решётки.

Внутренний блок с воздуховодами: монтаж

В качестве примера далее представлен пример с одного из объектов, на которых был выполнен проект вентиляции и кондиционирования с последующей реализацией на объекте.

Монтаж канального фанкойла

Завершение монтажа канальных систем

По итогам завершения работ, связанных с монтажом канального фанкойла видны лишь декоративные решётки, к которым подведены прямоугольные или круглые воздуховоды для раздачи охлаждённого или обогретого (в зависимости от типа и режима работы) воздуха. Всё чаще в новых жилых комплексах ставят оборудование именно данного типа. Единственный минус — это необходимость дополнительно опустить чистовой потолок в местах монтажа самого фанкойла и на протяжении прокладки коммуникаций.

Настенный фанкойл

Настенный тип вы не отличите от обычного сплита. Всё то же самое, только теплообменник иной: заточен под работу с водой или антифризом, тогда как в обычной сплит-системе происходит испарение фреона, что приводит к охлаждению медных трубок.

Монтируется там, где нет возможности разместить канальный тип, а зачастую устанавливается за счёт экономии: при сдаче застройщиком жилого комплекса в квартиру уже заведены коммуникации по подаче теплоносителя, остаётся только подключить. Нет необходимости прокладки дополнительных коммуникаций, таких как воздуховоды, глушители шума, камеры смешения и т.д. Только выбрать место под монтаж внутреннего блока. Да, он будет виден и куда проще, чем обычный фреоновый кондиционер в квартиру, но зато дешевле.

Трассы от чиллера заведены в квартиру

Прокладка трубопровода к внутренним блокам

Пример подключения трубопровода к фанкойлу

Результат монтажа фанкойлов в квартире

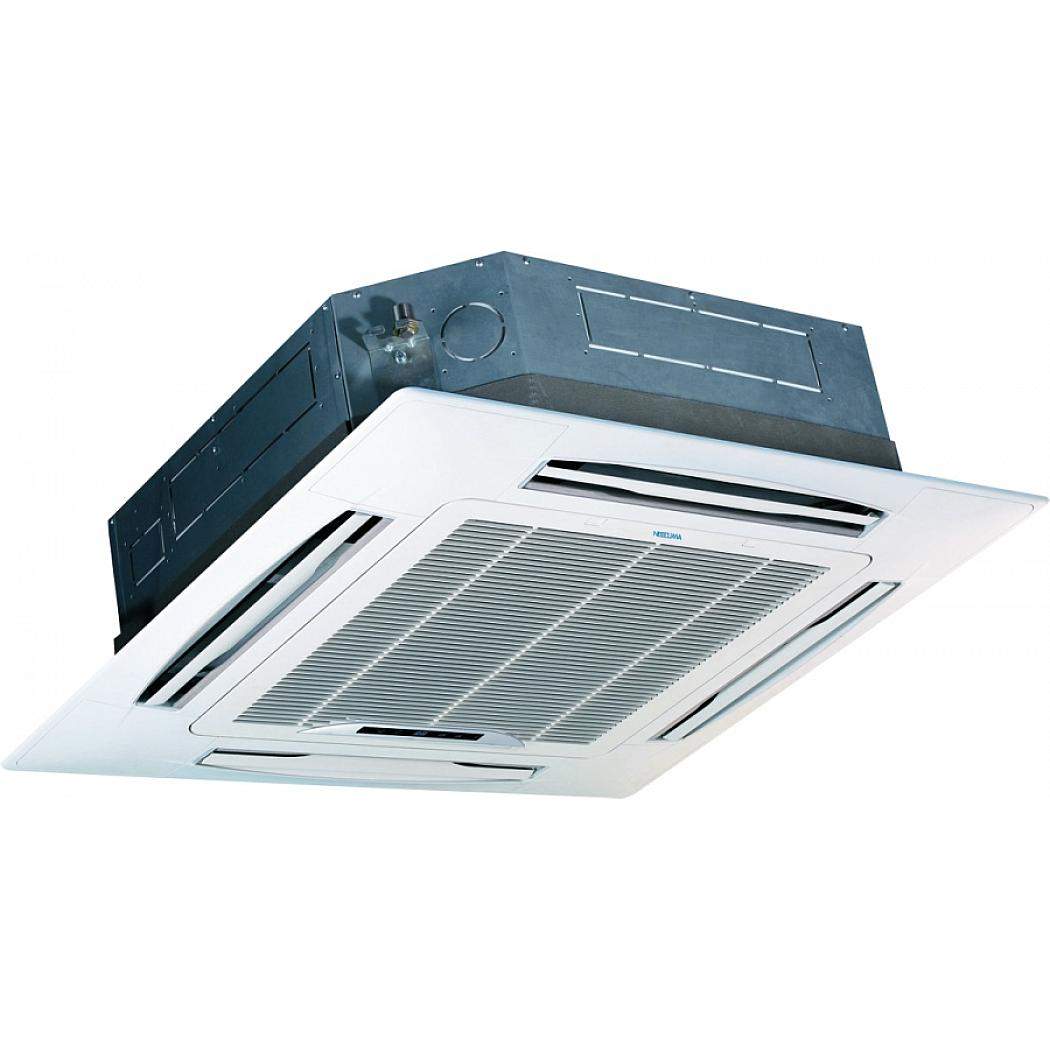

Кассетный фанкойл

Данный тип оборудования может быть смонтирован при наличии свободного пространства под потолком. Наиболее часто кассетные фанкойлы ставят в качестве системы кондиционирования для офиса, ведь всё больше офисных помещений сдаётся уже с центральной системой кондиционирования, что позволяет застройщику:
  • повысить эффективность за счёт современных инженерных решений по охлаждению и обогреву;
  • избежать «шанхая» из «скворечников» внешних блоков на фасаде здания, установленных арендаторами.

Данный тип становится всё более популярным. Распределение в четырёх независимых направлениях делает обмен воздуха более комфортным, без образования сквозняков, простота обслуживания, и скрытый монтаж (как у канального типа) — видна лишь декоративная панель. Но, как и у канальных фанкойлов для кассетных блоков также нужно свободное пространство под потолком.

Ниже представлены несколько примеров монтажа кассетных вентиляторных доводчиков и кондиционеров на наших объектах:

Подключение, обвязка кассетного фанкойла.

Монтаж оборудования на стадии ремонта.

Фанкойлы и вентиляция в офисе.

Кассетный тип в загородном доме.

Но, надо отдать должное, это всё же более коммерческий тип оборудования: 97% объектов на «кассетах» — это коммерческая недвижимость, офисы, государственные учреждения.

Универсальный фанкойл

Универсальность данного вида обусловлена возможностью его вертикальной и горизонтальной установки. Как это выглядит? Показано на картинках, а вот суть заключается в следующем: напольным четырёх трубным вентиляторным доводчикам можно с лёгкостью заменить радиаторы отопления, повысив эффективность обогрева, ведь система снабжена вентилятором, который куда больше прогоняет воздуха через теплообменник.

Горизонтальная установка — она же подпотолочная — применяется больше в торговых помещениях и помещениях общего назначения, где нет возможности опустить чистовой потолок и в которых нет особых требований к дизайну интерьера.

Пример консольного типа кондиционера.

Подготовка к установке консольного кондиционера.

Пример установки потолочного типа кондиционера.

Практически не заметен в помещении.

Установка фанкойлов

Какой бы тип оборудования вы не выбрали, помните одно: монтировать фанкойл должна профессиональная климатическая компания, способная взять на себя гарантийные обязательства не только на оборудование, но и на его установку. Ведь монтаж проводится на этапе ремонта в помещении, а это означает, что на момент запуска и сдачи объекта в эксплуатацию ремонт будет окончен, а необходимость исправить «косяк» горе-строителей выльется в перенос переезда из-за нарушения ремонта. Попытайтесь оценить хотя бы стоимость вскрытия потолков.

Штатные бригады. Инженера-проектировщики. Менеджеры объектов. Бригадиры участков. Собственный сервисный центр. Что ещё? Да! Цены, конечно же. Не стыдно ни за один из пунктов. Работайте с профессионалами!

Инженерные системы — это наше всё. Мы имеем узкую специализацию на проектировании, монтаже и обслуживании систем отопления, вентиляции и кондиционирования помещений. Подавляющее большинство клиентов заключают в дальнейшем периодические (или вызывают по необходимости) договора на обслуживание фанкойлов!

Штатные, профессиональные инженера-проектировщики способны создать полноценный рабочий проект. Опытные бригады монтажников и инженеров по автоматизации — реализуют любую техническую идею, а специалисты собственного сервисного центра по ремонту фанкойлов, кондиционеров и систем вентиляции гарантированно восстановят работу системы в случае нештатной ситуации.

Работайте с профессиональными климатическими компаниями: это и выгодно, и удобно!

О компании «Проект Климат»



Возврат к списку

Системы чиллер-фанкойл: особенности, преимущества и недостатки

В жару или холод нам нужен комфортный микроклимат в помещениях. Один из способов его создать – использовать систему чиллер-фанкойл. О ее особенностях, устройстве и сферах применения мы расскажем в этой статье.

Из каких компонентов состоит и как работает система чиллер-фанкойл

Подобные системы состоят из следующих компонентов:

  • чиллер, который охлаждает или нагревает хладоноситель;
  • фанкойлы, обеспечивающие нагрев или охлаждение воздуха в помещениях;
  • система магистральных трубопроводов, по которым перемещается хладоноситель;
  • насосная станция, обеспечивающая циркуляцию хладоносителя;
  • микропроцессорный блок управления;
  • хладоноситель (в его качестве можно использовать воду или водный раствор этиленгликоля).

Работу системы можно описать следующим образом.

Чиллер является аналогом наружного блока фреонового кондиционера, но через его испаритель проходит не фреон, который нужно охладить, а вода. После охлаждения система с помощью насосов подает ее через магистральный трубопровод во внутренние блоки – фанкойлы.

Это один из вариантов смонтированной системы чиллер-фанкойл

Особенности конструкции и виды чиллеров

В составе чиллера есть три основных компонента:

  1. Компрессор для сжатия и перемещения фреона в чиллере. Он может быть спиральным или винтовым; ранее использовались поршневые компрессоры, к настоящему времени морально устаревшие. Некоторые модели мощных чиллеров имеют до четырех независимых холодильных контуров, в каждом из которых может быть один или два компрессора.
  2. Конденсатор для охлаждения нагретого газообразного фреона.
  3. Испаритель для охлаждения воды в системе чиллер-фанкойл.

Чиллер может иметь такую конструкцию

Различные модели чиллеров имеют мощность от 5 до 9 000 кВт. Их можно классифицировать по нескольким признакам:

  • По способу охлаждения конденсатора они делятся на устройства с воздушным и водяным охлаждением. В первом случае охлаждение выполняется с помощью воздушного потока, создаваемого вентилятором, во втором – с помощью проточной воды.
  • По способности не только охлаждать, но и нагревать воздух в обслуживаемых помещениях – на устройства с режимом обогрева или без него. В первом случае чиллеры комплектуют тепловыми насосами, которые позволяют нагревать воду в системе.
  • По конструктивному исполнению – на модели со встроенным или выносным конденсатором. Первые считаются моноблочными. Если конденсатор выносной, то его изготавливают в виде отдельного блока, который можно установить на крыше, а сам чиллер разместить в помещении.
  • Это удобно, потому что чиллер не подвергается внешним атмосферным воздействиям и дольше служит. Кроме того, в помещении поддерживается стабильная плюсовая температура, все трубопроводы находятся в здании, а значит нет необходимости сливать воду из системы на зиму или заправлять ее незамерзающей жидкостью.

  • По типу вентилятора – на модели с осевым или центробежным вентилятором (для моноблочных чиллеров с воздушным охлаждением). Первые дешевле, но такие вентиляторы не могут создать сильный поток воздуха, поэтому для лучшего охлаждения фреона чиллеры нужно размещать на крыше. Центробежные вентиляторы, в отличие от осевых, хорошо справляются со своей задачей. В этом случае чиллеры можно размещать в помещениях.
  • По виду используемого хладагента – на фреоновые и абсорбционные. Вторые не получили распространения в нашей стране. В них вместо фреона используется водный раствор бромида лития.

    Так схематично можно отобразить существующие виды чиллеров

    Особенности конструкции и виды фанкойлов

    Фанкойлы любого вида состоят из разных по исполнению, но одинаковых по назначению компонентов:

    • Теплообменника в виде медного змеевика с прикрепленными к нему алюминиевыми ребрами. В змеевик поступает холодная или горячая вода. Если теплообменник один, фанкойл считается двухтрубным и предназначен только для охлаждения воздуха в помещении. Если теплообменников два, фанкойл считается четырехтрубным, его можно подключить к системе центрального отопления и в холодное время года он работает как радиатор.
    • Вентилятора (тангенциального или центробежного) для обдува теплообменника. Изменяя скорость его вращения, можно регулировать холодопроизводительность фанкойла. При достижении в помещении заданной температуры вентилятор отключается.
    • Электродвигателя роторного типа для вращения вентилятора.
    • Воздушного фильтра для очистки воздуха.
    • Поддона для сбора конденсата с теплообменника.
    • Управления фанкойлом. Оно может быть ручным или автоматическим.

    Конструкция фанкойла

    Различают несколько видов фанкойлов, отличающихся способом установки: напольно-потолочные, канальные, кассетные или настенные.

    При монтаже системы можно использовать фанкойлы нескольких видов

    Особенности конструкции насосной станции

    Насосная станция или по-другому гидромодуль обеспечивает циркуляцию воды между чиллером и фанкойлами. Она состоит из нескольких компонентов:

    • циркуляционного насоса для создания требуемого давления воды в системе;
    • расширительного бака для компенсации температурного изменения объема воды в системе;
    • запорной арматуры для обслуживания системы;
    • накопительного бака для сглаживания нагрузки на компрессор чиллера в тех случаях, когда его холодопроизводительность превышает реальную потребность в холоде;
    • системы управления.

    Плюсы и минусы систем чиллер-фанкойл

    Можно выделить следующие плюсы систем чиллер-фанкойл:

    • К одному чиллеру можно подключить любое количество фанкойлов. Их число ограничено только мощностью чиллера.
    • Фанкойлы в одной системе могут быть любого типа. Функционируют они независимо друг от друга, поэтому режимы их работы можно менять индивидуально.
    • Максимальное расстояние между чиллером и фанкойлами не лимитировано. Оно зависит только от возможностей насосной станции и качества теплоизоляции системы трубопроводов.
    • Чиллер и фанкойлы в подавляющем большинстве случаев не связаны электропроводами. По этой причине в одной системе можно использовать фанкойлы разных производителей.
    • Для соединения чиллера с фанкойлами используются не медные трубы, как это принято в стандартных системах кондиционирования, а обычные водопроводные. Поэтому монтаж трубопровода вместо узких специалистов могут выполнять сантехники.
    • Мощность потребителей можно наращивать постепенно, увеличивая количество фанкойлов и поэтапно вводя объект в эксплуатацию.

    Как и у любой другой системы кондиционирования, у системы чиллер-фанкойл есть свои преимущества и недостатки

    Из минусов следует отметить следующее:

    • Системы чиллер-фанкойл достаточно дорогие.
    • Их монтаж (за исключением прокладки системы трубопроводов) могут выполнять только специально обученные и квалифицированные специалисты. Таких в нашей стране немного и их услуги стоят недешево.
    • Расчет и проектирование систем тоже достаточно специфичные и сложные. Любая проектная организация выполнить их не сможет. Нужно обращаться к узкопрофильным специалистам.
    • В системе чиллер-фанкойл находится внушительный объем воды. При нарушении герметичности трубопровода могут понадобится значительные усилия и затраты для устранения последствий.

    Заключение

    Ближайший конкурент систем чиллер-фанкойл – мультизональные VRV-/VRF-системы (подробней о них можно прочитать в статье «Как работают мультизональные системы»). Между ними есть несколько отличий:

    1. В мультизональных системах наружный и внутренние блоки соединяет медная фреоновая магистраль, в системах чиллер-фанкойл – водопроводные трубы.
    2. В мультизональных системах к одному наружному блоку можно подключить до 30 внутренних. В системах чиллер-фанкойл такого ограничения нет.
    3. Аналогичная ситуация с максимальным расстоянием между наружным и внутренними блоками. В мультизональных системах оно ограничено 1 000 м. В системах чиллер-фанкойл все зависит от мощности насосной станции.
    4. При одинаковой мощности системы VRV/VRF дешевле чиллер-фанкойлов.

    В итоге можно сделать такой вывод: когда речь идет о выборе между системами VRV/VRF и чиллер-фанкойлами одинаковой мощности, логичней остановиться на мультизональных системах. Они прекрасно справляются со своей задачей, но стоят дешевле.

    Ситуация меняется, когда речь идет об обслуживании помещений большой площади и одной VRV-/VRF-системы для этого не хватит. В этом случае придется монтировать несколько мультизональных систем или установить одну систему чиллер-фанкойл. Здесь уже выбор следует делать в пользу чиллер-фанкойла. Это будет оправдано как с практической, так и с финансовой точки зрения.

Как управлять фанкойлами вместе с Zennio

Сегодня для охлаждения/отопления в зданиях всё чаще используют фанкойлы. И в новое массовое жильё уже приходят системы чиллер-фанкойл. Основное предназначение фанкойла — отопление или охлаждение помещений, устройство тепловых завес. Время диктует отказываться от привычных сплит-систем кондиционирования из-за их непрактичности и главное, из-за нарушения внешнего вида фасадов зданий.

В климатических системах гостиниц уже давно применяются системы чиллер-фанкойл, многие бизнес-центры и офисы проектируются с фанкойлами и чиллерами.

Системы чиллер-фанкойл более экономичны по потребляемой электроэнергии, чем крышные системы, и только проигрывают в экономичности системам c переменным расходом хладагента (VRF или у Daikin называется VRV). Для частного жилья имеет смысл рассматривать системы Daikin VRV как практичное и выгодное решение.

Фанкойл в интерьере

Сложно показать как фанкойл выглядит в интерьере. Чаще это декоративная решётка воздуховода. Но перед монтажом или в процессе монтажа его ещё можно увидеть. И вот эта его скрытая натура высоко цениться дизайнерами интерьеров. Единственное, что надо знать перед дизайн-проектом, сколько требуется отвести места в межполотолочном пространстве для вентиляционных каналов и фанкойлов.

Фанкойл в интерьере не выделяется Фанкойл скрывается за декоративной решёткой
Фанкойл на объекте перед установкой Фанкойл в процессе монтажа

Что такое фанкойл и чиллер?

Фанкойлы классифицируются по месту размещения и бывают настенные, кассетные, канальные, напольные и потолочные. Бескорпусные фанкойлы монтируют за подвесными потолками и декоративными панелями. Еще фанкойлы классифицируются на вертикальные и горизонтальные.

Различают двухтрубные (только для охлаждения) и четырехтрубные фанкойлы (охлаждение и нагрев воздуха). Четырехтрубная система фэнкойлов позволяет использовать одни вентиляторные доводчики на обогрев и другие на холод одновременно. Зимой они могут работать как радиаторы центрального отопления. Соответственно, цена фанкойлов четырехтрубных выше.

Система чиллер-фанкойл — централизованная, многозональная система кондиционирования воздуха, в которой теплоносителем между центральной охлаждающей машиной (чиллером) и локальными теплообменниками (узлами охлаждения воздуха, фанкойлами) служит охлаждённая жидкость, циркулирующая под относительно низким давлением — обыкновенная вода (в тропическом климате) или водный раствор этиленгликоля (в умеренном и холодном климате).

Кроме чиллера (чиллеров) и фанкойлов, в состав системы входит трубная разводка между ними, насосная станция (гидромодуль) и подсистема автоматического регулирования (автоматика).

Далее об автоматике.

Как управлять фанкойлами вместе с Zennio

Встаёт вопрос какой контроллер фанкойла нужно использовать?

Это зависит от типа управления фанкойлом. Есть несколько вариантов.

Вариант A

Запорные клапаны и скорость вращения вентилятора управляются с помощью реле:
  • MAXinBOX FANCOIL 4Ch3P: для 4-ёх фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.
  • MAXinBOX FANCOIL 2Ch3P: для 2-ёх фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.
  • ACTinBOX MAX 6 FAN COIL:  для 1-го фанкойла с 2/4-мя трубами и 3-мя режимами скорости вращения вентилятора.
  • MINiBOX QUATRO: для 1-го фанкойла с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.
  • MAXinBOX 16 Plus: для 4-ёх фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.*
  • MAXinBOX 8 Plus: для 2-ух фанкойлов с 2-мя трубами и 3-мя режимами скорости вращения вентилятора.*
  • MAXinBOX Hospitality:  для 1-го фанкойла с 2/4-мя трубами и 3-мя режимами скорости вращения вентилятора.

Вариант B

Запорные клапаны управляются через сигнал 0-10V, а режим вращения вентилятора управляется с помощью реле:
  • MAXinBOX FC 0-10V VALVE: для 1-го фанкойла с 2/4-мя трубами до 4-х скоростей вращения вентилятора.

Вариант C

Запорные клапаны управляются с помощью реле, а режим вращения вентилятора управляется через сигнал 0-10V:
  • MAXinBOX FC 0-10V FAN: для 2-ух фанкойлов с 2/4-мя трубами и режимом вращения вентилятора через сигнал 0-10V.

* Примечание: Модули MAXinBOX 8 Plus и MAXinBOX 16 Plus являются многофункциональными приводами, которые можно параметризовать для 2-х трубных фанкойлов в качестве контроллера управления вентилятором и запорными клапанами (4 или 2 фанкойла соответственно), как контроллер жалюзи (8 и 4 жалюзи соответственно) или как отдельные релейные выходы (16 и 8 соответственно).

Вот таким широким набором устройств управления фанкойлами от Zennio решаются все задачи связанные с охлаждением/отоплением в зданиях.

Фанкойлы — вентиляторные доводчики.

Фанкойлы классифицируются по следующим параметрам: мощность, размер, конструкция. В комплектацию фанкойла как правило входит несколько элементов: теплообменник фанкойла (передача холода от носителя к охлаждаемой среде или тепла к нагреваемой), дренажная помпа (отводит конденсат выше уровня расположения фанкойла), электронагреватель (основной нагревательный элемент), вентилятор, пульт управления, фильтр (для очистки поступающего воздуха). Фанкойл предполагает также наличие входной решетки, поддона для дренажа, выходной решетки, теплозвукоизоляции (понижение уровня шума при работе) и обвязка фанкойла (клапаны, фильтры на воду, балансировочные и запорные вентили).

Выбор фанкойлов.

Подбирается фанкойл по типу, в зависимости от размеров помещения, вариантов монтажа. Основным параметром, на который ссылаются при выборе фэнкойлов, является холодопроизводительность.

Типы фанкойлов.

Определяя понятие «тип фанкойла» в большинстве случаев подразумевают фанкойл по типу установки (по конструкции):

Кассетный фанкойл это фанкойл, который как правило, монтируют в подвесной потолок — является наиболее оптимальным вариантом при кондиционировании офисных помещений, торговых залов и холлов. В большинстве случаев такие фанкойлы распределяют поток воздуха в четырёх направлениях (четырёхпоточный кассетный фанкойл), что позволяет обработать сразу большой объём воздуха в помещении. Часто конструкции таких фанкойлов позволяют подключать воздуховоды приточного воздуха. Наиболее распространённые размеры фанкойлов 600*600 мм, которые называются компактными кассетными фанкойлами. Конструктивные особенности ограничивают их холодопроизводительность до 5 кВт. Для размещения более крупного теплообменника и более мощного вентилятора кассетный фанкойл изготавливается в другом популярном размере — от 800*800 мм до 850*850 мм, либо в менее популярном размере 600*1200 мм. Иногда производители для сокращения производственных издержек изготавливают кассетные фанкойлы, путём «наложения» на канальный фанкойл воздуховодов и лицевой панели, тем самым получая однопоточный кассетный фанкойл.

Канальный фанкойл предназначен для скрытого монтажа. Канальные фанкойлы как правило скрыты от глаз а воздухообмен в помещении осуществляют через подведённые к ним воздуховоды. Это наиболее распространённое решение обеспечения комфортного климата в помещении с помощью фанкойлов. Основным преимуществом этого решения является большой диапазон холодопроизводительности таких фанкойлов — от 1 кВт до сотен киловатт. С другой стороны — чем больше холодопроизводительность — тем выше требования к проектированию воздуховодов.

Настенный фанкойл монтируется на стене. Обычно выглядит как привычный большинству внутренний блок сплит-системы. Ввиду сложности скрытой подводки водоснабжения к таким фанкойлам — часто можно встретить более крупные на вид фанкойлы, как правило это одна из разновидностей канального фанкойла скрытая в привлекательном декоративном корпусе, либо за облицовочными панелями.

Напольный фанкойл предназначен для жёсткого крепления к полу. Устанавливаются такие фанкойлы на жёстких ножках и применяются при монтаже вдали от капитальных стен, например при панорамном остеклении помещения или вдоль легковозводимых перегородок. Также, как и настенные фанкойлы, зачастую это разновидность канальных фанкойлов, и, если не скрыты декоративными панелями, могут быть выполнены в элегантном корпусе.

Потолочный фанкойл — монтируется на потолке и часто используется в помещениях, где пространство вдоль стен ограничено конструкциями препятствующими воздухообмену или стены несут некоторый функционал. Например, такие фанкойлы применяются в небольших магазинах, в кафе, ресторанах, в небольших помещениях. Также, как и предыдущие два типа фанкойлов, выполняются в декоративном корпусе, либо скрываются за декоративными панелями.

Вообще, по сути, последние три типа фанкойлов — это универсальные канальные фанкойлы, которые изначально спроектированы для «гибкой» установки в горизонтальном или вертикальном положении, и, для удовлетворения эстетических запросов заказчика, могут быть укомплектованы декоративными корпусами. По холодопроизводительности такие фанкойлы производятся в диапазоне от 1 до 8 кВт. на большие мощности они получаются слишком громоздкими и непривлекательными для открытой установки, хотя, некоторые производители выпускают корпусные фанкойлы мощностью до 20 и более киловатт.

цены от производителя в Москве

Воздушные фильтры для фанкойлов (ФВФ) находят применение в приточных вентсистемах чиллер-фанкойл и эффективно очищают от пыли проникающий в помещение воздух. Изделия содержат очень прочный фильтрующий материал  высокой пылеемкости. Они подлежат регенерации или замене при перепадах рекомендуемого для них давления и уязвимы к воздействию агрессивных газов и паров.

Технические характеристики

Наименование Класс очистки Габариты фильтров Номинальная производительность, м3/час Потери давления, Па
Ширина, мм Длина, мм Толщина,мм
ФВФ-1200-200-5-G2 G2 1200 200 5 2300 26 250
ФВФ-400-200-5-G2 G2 400 200 5 760 26 250

Особенности ФВФ

Конструктивные особенности фильтров для фанкойлов — это класс очистки G2 и 100% полиэстер в качестве фильтрующего материала. Изделия используются как:

  • очищающие воздух элементы в системах вентиляции и кондиционирования;
  • сменные комплектующие для фанкойлов — вентиляторных доводчиков.

Уточнить стоимость воздушных фильтров для фанкойлов и купить по цене производителя изделия любых размеров, классов и типов очистки вы можете на сайте компании «ПромЭлВент». Прямые поставки с заводов и свое производство позволяют нам предлагать продукцию высокого качества на доступных условиях. Заказывая оборудование и комплектующие для вентсистем у нас, каждый наш покупатель экономит от 10 до 20 процентов бюджета на обустройство вентиляции. Мы доставляем заказы в любой регион России.

Сертификат соответствия

Типы фанкойлов по количеству контуров и месту монтажа



Фанкойл – устройство, являющееся частью системы кондиционирования помещений и отвечающее за охлаждение или нагрев теплоносителя в зависимости от потребностей пользователя или требований, предъявляемых к помещению. Все типы фанкойлов имеют теплообменник, вентилятор, который помогает обеспечить необходимую производительность и поток воздуха через устройство,систему управления режимами.



Чаще всего фанкойлы применяются в системах кондиционирования больших торговых центров, крупных производственных цехов, в местах, где предполагается скопление большого количества людей или наличие большого количества отдельных помещений. Мотивация использования фанкойлов в выше перечисленных случаях очень проста – минимизация стоимости оборудования и экономия электроэнергии.

Фанкойлы классифицируются по количеству контуров и месту монтажа.



По количеству контуров вентиляторные доводчики делятся на:

  • Одноконтурные (двух трубные) – работают либо на холод, либо на тепло, так как при работе используется только один теплоноситель. Режим работы такого типа фанкойлов определяется централизованно в зависимости от температуры теплоносителя. Переход от одного температурного режима осуществляется постепенно, пока теплоноситель во всей системе не поменяет свою температуру. Как правило, это происходит при смене сезона. На практике двухтрубные фанкойлы используются в основном на охлаждение. Для обогрева помещений служит система отопления с отдельныем радиаторами-батареями.
  • Двухконтурные (четырёх трубные) – могут работать индивидуально как на холод, так и на тепло, так как имеют два независимых контура с отдельными теплообменниками. Наличие трехходовых клапанов в обвязке устройства позволяет пользователю изменять режимы работы фанкойла независимо от других помещений и поддерживать необходимую температуру в помещении.



По месту монтажа:

  • Напольно-потолочные фанкойлы – могут устанавливаться соответственно на полу или на потолке. Выбор места установки зависит от строительной конфигурации помещения.  Более эффективное распределение воздуха в режиме охлаждения достигается при монтаже на потолке, так как холодная струя воздуха из фанкойла настилается сверху и смешивается с теплым воздухом помещения. Попадая в рабочую зону температура струи выравнивается и люди не ощущают сквозняков.   Подвид напольно-потолочного фанкойла — бескорпусной универсальный — часто используется и устанавливается за подвесным потолком в горизонтальном положении или закрывается гипсокартоном под оконным проемом в вертикальном положении. Такой скрытый монтаж очень эстетичен и предпочитается дизайнерами, так как на поверхности стен и потолка остаются только решетки.
  • Настенные фанкойлы – очень схожи с обычными настенными кондиционерами как по виду, так и по месту монтажа. Эти фанкойлы вешаются на стену, но предварительно делается скрытая подводка воды и электричества.
  • Канальные фанкойлы – предназначены для встраивания их непосредственно в вентканалы. Имеют более высокое статическое давление для преодоления сопротивления сети воздуховодов для раздачи и забора воздуха. Часто используются для кондиционирования не только рециркуляционного воздуха, но и подмеса наружного.
  • Кассетные фанкойлы – встраиваются в фальшпотолок, поэтому очень популярны в офисных и административных зданиях. Производители выпускают модели средних мощностей в размер стандартной секции фальшпотолка 600х600.  Этот тип фанкойлов удобен в монтаже, даёт возможность без труда скрыть все трубы и провода, оптимален для раздачи холодного воздуха, эстетичен.

Рекомендуем при выборе типа фанкойлов руководствоваться приоритетными для конкретного проекта характеристиками и рамками бюджета. Фанкойл бескорпусной универсальный может оказаться в два раза дешевле кассетного идентичной мощности одного и того же производителя.


Блок фанкойла

: что такое блок фанкойла?



Если в вашей жилой или коммерческой недвижимости в настоящее время нет воздуховодов, и вы хотите достаточно охладить и обогреть свой дом или бизнес без необходимости использования традиционных воздуховодов, вам следует узнать о фанкойлах. Но что такое фанкойл? Ниже вы узнаете об этих уникальных устройствах, включая их преимущества и недостатки, а также о том, настолько ли они энергоэффективны, как вы, возможно, надеетесь. Готовы узнать больше?

Юджин

Портленд

Салем

Что такое фанкойл?

Фанкойл состоит из вентилятора и нагревательного или охлаждающего элемента, обеспечивающего тепло в холодные месяцы года и прохладный воздух летом.В большинстве случаев их можно использовать на таких устройствах, как бесканальные тепловые насосы, поскольку они не подключены к традиционной вентиляции. Помимо жилых и коммерческих зданий, в которых нет воздуховодов, фанкойлы также можно использовать в сочетании со стандартными блоками ОВКВ, чтобы обеспечить еще один источник тепла или охлаждения, чтобы помочь всем в здании оставаться комфортными, а также снизить счета за электроэнергию и потребление.

Плюсы

Что касается замечательных особенностей фанкойлов, то одним из их самых больших преимуществ является тот факт, что они очень быстро и легко устанавливаются, что позволяет вам освоиться раньше, чем позже.Кроме того, у вас будет множество вариантов размещения вашего фанкойла, а это значит, что вам не придется довольствоваться пространством, которое вам не нравится или не соответствует общей планировке помещения. Например, вы можете установить тепловой насос в скрытом пространстве под потолком, оставить его свободно стоять в комнате по вашему выбору или прикрепить его к стене. Поскольку у вас нет воздуховодов, вы также можете обнаружить, что стоимость установки фанкойлов в долгосрочной перспективе будет более доступной, чем цена стандартного блока HVAC.

Но при всех достоинствах змеевиковых вентиляторов они, безусловно, не лишены недостатков. Узнайте, что они из себя представляют, чтобы составить о них взвешенное мнение.

Минусы

Если помещение, которое вы хотите нагреть или охладить, имеет открытую планировку, вам может понадобиться еще один источник тепла или прохладного воздуха. Блоки фанкойлов не такие мощные, как стандартные блоки HVAC. Еще одна вещь, о которой следует подумать, это тот факт, что в устройствах используются клапаны охлажденной и горячей воды, которые иногда могут создавать проблемы с техническим обслуживанием.Кроме того, вы можете обнаружить, что ваш блок немного шумнее по сравнению с обычным блоком HVAC. По этой причине вы должны сделать себе одолжение и послушать один из них, прежде чем устанавливать его в своем доме, чтобы получить представление о том, чего вы можете ожидать. Наконец, знайте, что вам, возможно, также придется столкнуться с утечкой хладагента.

В зависимости от того, где вы живете, в вашем регионе может быть низкая точка росы. Если есть, вашему фанкойлу может потребоваться поддон для конденсата и дренажная система, которые вам необходимо время от времени промывать и чистить.Что касается очистки остальной части устройства, правильный уход за катушками может потребовать немного больше усилий, чем вы думаете. Либо обратитесь к специалисту по HVAC за советом, чтобы облегчить работу, либо просто доверьте работу эксперту, чтобы не рисковать только наполовину очистить змеевик.

Общая энергоэффективность

Несмотря на то, что общая энергоэффективность фанкойлов достаточно высока, вы должны внести свой вклад в поддержание и максимальное повышение этой эффективности. Это означает регулярное техническое обслуживание и уверенность в том, что вы используете устройство только по назначению.Обязательно прочтите руководство по эксплуатации устройства перед его эксплуатацией.

Также, что касается эффективности, новые юниты будут работать лучше, чем старые юниты. Сделайте себе и своему кошельку одолжение и обязательно узнайте, когда пришло время задуматься о замене, а не о ремонте, поскольку срок службы вашего устройства начинает увеличиваться.

Что спросить

Пока вы проверяете различные фанкойлы, есть несколько вопросов, которые нужно держать на кончике языка. Например, нагревательному элементу требуется электричество или горячая вода? Также может существовать система управления зданием, о которой вам необходимо знать.Еще нужно спросить, как часто вам нужно планировать очистку фильтров, чтобы устройство работало с максимальной эффективностью.

Считаете ли вы, что бесканальный тепловой насос может подойти вам и вашей жилой или коммерческой недвижимости? Поговорите со знающим специалистом сегодня, чтобы узнать больше о ваших возможностях и задать любые вопросы, которые могут у вас возникнуть. После того, как ваш бесканальный тепловой насос будет успешно установлен, знайте, что магазин тепловых насосов позаботится о нем и удовлетворит все ваши будущие потребности в тепловом насосе, поэтому не стесняйтесь обращаться к нам.

Позвоните в магазин тепловых насосов по телефону (877) 509-2961 или свяжитесь с нами через нашу онлайн-форму.

Общие сведения о фанкойлах — USA Coil & Air

15 Мая

Общие сведения о фанкойлах

В отрасли HVAC «фанкойл» — это термин, который относится к самому недорогому способу обогрева или охлаждения помещения. Если «обработчик воздуха в помещении» является «агрегатом с прямым приводом», его следует рассматривать как фанкойл. Вот плюсы и минусы отопления и охлаждения с помощью фанкойлов.



Плюсы:



  1. Часто самый недорогой способ обогрева или охлаждения небольшого помещения
  2. Независимо от того, где он расположен: на потолке, стене или на открытом воздухе; агрегаты практически не требуют воздуховодов
  3. Каждая отдельная зона, питаемая фанкойлом, может регулироваться по температуре и объему воздуха



Минусы :



  1. Поскольку вентиляторы имеют прямой привод, они обычно не могут справиться с сопротивлением воздуха и сложной конструкцией воздуховодов
  2. Установки находятся в непосредственной близости от людей, поэтому локальный шум может быть проблемой
  3. Распределение воздуха может быть проблематичным, так как может потребоваться более равномерное распределение воздуха



Потолочные блоки :



Существует множество конструкций потолочных фанкойлов. Эти блоки могут располагаться над фальшпотолком или выставляться в кондиционируемом помещении. Вот взгляд на самые известные конструкции.





Этот блок является наименее дорогостоящим, поскольку это базовая модель блока, который может вентилировать, охлаждать и/или обогревать. Его основными компонентами являются двухтрубный или четырехтрубный змеевик, открытый вентилятор и двигатель с прямым приводом. Эти блоки не включают изолированный шкаф или фильтрацию. Обычно фильтры располагаются непосредственно над входом в камеру над потолком.Сзади базового блока нет воздуховода, а приточный воздуховод находится за пределами передней части блока.



Этот блок аналогичен базовому горизонтальному блоку, описанному выше, за исключением того, что он имеет изолированный корпус вокруг вентилятора и двигателя, а камера (изолированная коробка) имеет фильтр. Это также позволяет входящие воздуховоды в нижней или задней части устройства.



  • Телескопическая установка заподлицо:



Внутри этот блок такой же, как и базовый блок, за исключением того, что он имеет декоративное дно с возвратной решеткой, которая устраняет входящий воздуховод, и поставляется с фильтром.Также имеется навесной доступ из помещения в установку для обслуживания. Это декоративное дно обычно устанавливается заподлицо с подвесным потолком.

  • Декоративный потолочный элемент:



Этот блок монтируется в пространстве и окружен декоративным окрашенным корпусом. Обычная компоновка — это обратка с решеткой внизу и подача с решеткой спереди устройства. Всегда есть откидной нижний доступ в блок снизу.



Вертикальные напольные и настенные блоки :



  • Базовые напольные блоки



Это устройство имеет декоративный корпус, полностью закрывающий устройство. Как правило, возвратный воздух поступает в нижнюю переднюю часть агрегата, а приточный воздух поступает через решетчатое верхнее выпускное отверстие. Эти блоки имеют фильтры, змеевик(и), а также вентиляторы и двигатели с прямым приводом. Обычно на одном конце устройства имеется место для электрического управления и проводки, а на другом конце — клапаны.Эти блоки обычно имеют высоту около 25 дюймов и простираются на 9–10 дюймов от стены.

  • Верхний этаж с наклоном Открытые блоки



Этот блок такой же, как и базовый напольный блок, за исключением того, что выпуск приточного воздуха осуществляется под углом 45 градусов, а не прямо вверх.



Эти блоки являются менее декоративными шкафами и располагаются внутри стены или специального декоративного шкафа на уровне пола.



  • Напольные блоки Low Boy



Блоки этого типа имеют те же компоненты, что и базовые напольные блоки, но они короче по высоте и обычно располагаются глубже от стены. Часто они располагаются там, где требуется более низкий силуэт из-за окон или стекол, простирающихся почти на всю высоту стены.





Эти блоки подвешиваются к стене и могут быть полностью открыты или частично скрыты внутри стены.У них есть фильтры, змеевики и прямое подключение вентилятора к двигателю.





  • Вертикальный шкаф и встроенные вертикальные высотные шкафы



Все эти устройства имеют шкафы с оскорблениями, которые различаются по высоте, ширине и глубине. Они могут иметь нижний или передний возврат и верхний или передний выпуск. Всякий раз, когда устройство представляет собой передний вход или выход, в большинстве случаев это устройство решетчатого типа. Установки Hi-Rise включают в себя вертикальный блок, трубопроводы подачи и обратки охлажденной и горячей воды, а также отвод конденсата.

Принадлежности :



Основой стоимости для большинства проектов является то, что чем больше аксессуаров поставляется с агрегатами на заводе, тем меньше затраты на рабочую силу, поставляемые на месте.



  • Элементы управления, устанавливаемые на стену или блок, включая переключатели скорости, все типы термостатов, разъединители и трансформаторы для линии управляющего напряжения
  • Комплекты клапанов, включающие два и три типа, регуляторы расхода, шаровые краны, сетчатые фильтры и многие другие требования к комплектам трубопроводов
  • Декоративные решетки и окрашенные шкафы
  • Эффективно спроектированные двигатели ECM, обеспечивающие качественную окупаемость с течением времени



Проекты замены и модернизации :



Как сказал мне однажды установщик: «Я никогда не был на существующем объекте, где людям было бы слишком холодно или слишком жарко от охлаждающих и нагревательных установок».Это заявление говорит всем нам о том, что почти в каждой существующей системе есть огромные проблемы с температурой и распределением воздуха, и арендаторам и владельцам приходится жить с этими проблемами годами. При замене агрегатов очень важно оценить проблемы и определить, можно ли решить некоторые или все эти проблемы с помощью новых агрегатов.





USA Coil & Air предлагает различные типы фанкойлов, устройства и аксессуары к ним.У нас есть подход к модернизации, а также более 5 десятилетий знаний и опыта работы с владельцами фанкойлов для устранения проблем, присущих их системам. Мы являемся «специалистами» по замене старых устройств.



США Компания Coil & Air впервые представила новый запатентованный фанкойл, предназначенный для районов с высокой влажностью в мире, который называется «Tri-coil». Если обычные фанкойлы не удаляют влажность в помещении в периоды пиковой нагрузки, у нас может быть ответ на ваш вопрос.Большинство фанкойлов не могут выдерживать тропическую температуру и влажность. Наш уникальный дизайн может быть именно тем, что вам нужно для улучшения вашей системы. Если вы находитесь в Южной Флориде, на Карибах, в Мексике, на Гавайях или в любом другом месте, где существует эта проблема; позвоните нам и воспользуйтесь нашим опытом и знаниями.

Фанкойлы ENVIRO-TEC

Фанкойлы

ENVIRO-TEC спроектированы таким образом, чтобы превзойти строгие стандарты качества на институциональном рынке, оставаясь при этом конкурентоспособными по цене в легком коммерческом сегменте рынка.Разнообразие моделей, каждая из которых имеет обширный список стандартных функций, обеспечивает беспрецедентную гибкость конструкции.

Модульная конструкция, панели доступа и одноточечное подключение питания значительно сокращают затраты на установку и техническое обслуживание. Все применимые модели сертифицированы и имеют маркировку AHRI 440, а также внесены в список cETL для обеспечения соответствия требованиям безопасности. Беспокоитесь о IAQ? Фанкойлы ENVIRO-TEC доступны с дренажными поддонами из нержавеющей стали, кожухами змеевиков и изоляцией из фольги или эластомерной пены с закрытыми порами.

Фанкойл (FCU) Модели
Стандартные функции Доступные опции
  • Конструкция из оцинкованной стали
  • Легкий доступ ко всем компонентам
  • Наклонный дренажный поддон с наружной изоляцией
  • Модели с открытым корпусом покрыты порошковой краской для долговечности и устойчивости к царапинам
  • Горизонтальные модели: различные панели доступа к потолку, включая телескопическую панель возвратного воздуха
  • Горизонтальные высокопроизводительные модели: доступны со сверхвысокоэффективным двигателем ECM
  • Корпуса змеевиков и дренажные поддоны из нержавеющей стали
  • Охлаждающие змеевики с охлажденной водой или прямым охлаждением, совместимые с тепловым насосом
  • Змеевики горячей воды или пара
  • Термостаты, комплекты трубопроводов и элементы управления поставляются с завода
  • Бесшумные полупроводниковые реле для управления вентилятором и электрообогревом
  • Изоляция из фольгированного или эластомерного пенопласта с закрытыми порами
  • Серия HP предлагает электрический нагрев с инновационной полностью съемной электрической нагревательной стойкой
Выбрать сейчас (требуется учетная запись на веб-сайте)
Посмотреть представленные чертежи фанкойлов

Монтаж фанкойлов

Многие современные деловые и торговые центры оборудованы системами кондиционирования воздуха, работающими на охлажденной воде. Такой тип кондиционеров называется фанкойлом. Принцип работы соответствует названию: фанкойл вытягивает воздух из помещения, продувает его через теплообменник, в котором циркулирует холодная или нагретая вода, а затем подает кондиционированный воздух в помещение. Единая система трубопроводов соединяет все фанкойлы здания с большим блоком, называемым чиллером, который отвечает за охлаждение воды. Если он предназначен для обогрева, то есть еще одна система трубопроводов, соединяющая фанкойлы с системой отопления здания, откуда поступает горячая вода.

Фанкойлы, а также сплит-системы изготавливаются в различных комплектациях:

  • Кассетные фанкойлы . Эти фанкойлы устанавливаются с выходом прямо в подвесной потолок. Чаще всего передняя панель у них имеет размер 600х600 мм, поэтому фанкойлы такого типа удобно устанавливать над потолками Армстронг.
  • Канальные фанкойлы . Эти кондиционеры, как правило, скрыты над подвесными потолками.Для забора воздуха и подачи его в обработанном виде они соединяются с воздухораспределительными устройствами через гибкие воздуховоды. При этом такой фанкойл может быть подключен к нескольким вентиляционным решеткам и, соответственно, обслуживать несколько помещений или зон.
  • Настенные фанкойлы . Эти фанкойлы обычно имеют небольшие размеры и мощность. Они монтируются прямо на стену и часто используются в небольших помещениях, например, в отдельных кабинетах или серверных.
  • Напольно-потолочные фанкойлы .Монтаж фанкойлов этого типа, как правило, узких и вытянутых, производится вертикально на полу или на потолке.

В зданиях, где используются чиллер-фанкойлы, ни один фасад не портится внешними блоками сплит-систем, что, безусловно, способствует хорошему внешнему виду зданий. Внутри, в помещениях арендаторов и собственников, предусмотрены выводы труб для подключения кондиционеров к общей системе охлаждения (и системы отопления, если в зданиях предусмотрена такая возможность).Компании, занимающие эти площади, привлекают подрядчиков для монтажа фанкойлов, подключения их к общей системе и проведения тестовых и пуско-наладочных работ.

Эту работу может выполнять только квалифицированный подрядчик. Без серьезного опыта в этой области невозможно произвести качественный монтаж фанкойлов и их последующую балансировку. Для правильного подключения кондиционера к системе электроснабжения, охлаждения и обогрева, а также к дренажной системе необходимы специальные знания.Последствия неквалифицированной работы – сгоревшие двигатели приборов и постоянные протечки, вызывающие повреждения натяжных потолков и постоянно беспокоящие административный отдел подразделения. Экономя на установке фанкойлов, арендаторы иногда теряют гораздо больше, особенно в тех случаях, когда протечка повреждает дорогостоящее оборудование.

Профессиональный подрядчик не только установит систему кондиционирования на базе фанкойлов, но и разработает соответствующий проект, согласует его с инженерами службы эксплуатации и подключит оборудование к системе электроснабжения.Таким образом, клиент получает комплексную услугу – от проектирования, поставки и монтажа фанкойлов до тестирования и ввода системы в эксплуатацию. Ответственность за такую ​​систему и ее компоненты полностью лежит на подрядчике, который ее спроектировал, поставил и смонтировал. Хорошая репутация такого подрядчика, положительные отзывы предыдущих заказчиков, свидетельство о допуске к соответствующим работам – залог качественной работы.

Компания «Инт-Экст» имеет большой опыт в области внутренней отделки и монтажа инженерных систем, в том числе систем кондиционирования.Нас выгодно отличает приемлемая цена на монтаж фанкойлов и высокая ответственность за качество. Компания «Инт-Экст» всегда готова выполнить для вас и сопутствующие работы, вплоть до установки чиллеров и монтажа рам к ним. Свяжитесь с нами, и мы проконсультируем и сделаем все возможное, чтобы помочь вам.

Введение в фанкойлы

Введение в фанкойлы Твитнуть

Введение в фанкойлы

Локальный контроль температуры с помощью FCU

Александр Здир,
Менеджер по продукту
Глобальный контроль 5

Комфорт наших жильцов в здании – важный вопрос для владельцы зданий. Когда мы думаем о температуре, кажется, что средняя температура 21 C (69,8 F) должна быть удовлетворительной для всех. Истинный? Не всегда. Что делать, если зимой вы обычно носите теплую одежду а летом наоборот? А если в группе 5 или 10 человек? номер? Что, если у разных людей разные температурные предпочтения? В каждой из этих ситуаций должна быть разная желаемая температура. поддерживаться. Вот где местный контроль температуры становится существенный.

Фанкойлы (FCU) являются примером устройств, которые могут регулировать температура локально. Они используют вентилятор для рециркуляции воздуха в помещении. теплообменники вода/воздух. Вода обычно предлагает значительные экономия в процессе распределения сред для отопления и охлаждения по сравнению с воздухом. Доступны разные блоки, но обычно фанкойлы Блоки устанавливаются в подвесном потолке или под окнами. Как FCU обычно только рециркулирует воздух внутри помещения, подача свежий воздух может быть обеспечен отдельно. Типичные FCU фильтруются, увлажненный и температурно-подготовленный воздух от центрального блока. За Например, Air Handle Unit получает наружный воздух, фильтрует его через несколько фильтров, предварительно нагрейте его до температуры 20 C (69,8 F) и распределяется по разным зонам здания, где FCU регулируют температура по желанию арендатора.

Управление выходом FCU может осуществляться:
1.    Регулировка скорости вращения вентилятора. При этом виде контроля вода в змеевике циркулирует при постоянной температуре и скорости вентилятора модулирует его в соответствии с потребностью.
2.    Контроль у воды. При этом виде контроля количество горячей или охлажденной воды регулируется с помощью двух- или трехходового клапан.

В системах FCU используются два различных типа водяных контуров:
1.    Двухтрубные системы водоснабжения. Единая подача воды доступен единовременно. В зависимости от сезона может быть либо холодно или горячий. Проблема этой системы в том, что разные единицы в одна и та же зона не может нагревать и охлаждать одновременно. Это может быть проблемой когда одна сторона здания солнечная, а другая покрыта тенью.

2.    Четырехтрубные системы. Здесь и горячо, и холодно количества воды доступны одновременно. Проблема с этим заключается в том, что вам потребуется в два раза больше труб, чем в двухтрубной системе, и таким образом, система имеет значительно более высокую цену.



На больших площадях, где требуется несколько FCU для обслуживания необходимую температуру, один контроллер фанкойла получает информацию о температуры помещения (так называемый «Мастер») и регулирует работу других FCU (так называемых «Slave»).

Как правило, работа контроллера FCU является одной из самых важные части эффективной регулировки температуры в отдельных зоны. Он должен обеспечивать безупречное и максимально эффективное регулирование температуру в соответствии с выбранным алгоритмом управления. Как FCU часто устанавливаются в большом количестве в здании, они значительно влияют на общую энергоэффективность здания.

На рынке доступно множество контроллеров, но я бы хотел бы представить тот, который доказал запись и признание.Global Control 5 предлагает идеальное решение для большинства фанкойлов. Системы единиц. Наш контроллер iSMA-B-FCU поставляется с заводским применение для всех упомянутых выше систем фанкойлов. То настройка приложения возможна без программирования, с помощью DIP-переключатели. Кроме того, в протоколе BACnet приложение имеет встроенная функция, позволяющая автоматически связывать Master и Ведомые контроллеры в группах. Бесплатный программируемый инструмент доступны и для этого контроллера.Если вы заинтересованы в узнать больше нажмите здесь —> https://gc5.pl/en/produkty/fcu/ или отправьте электронная почта менеджеру по продукту: [email protected]



Об авторе:

Александр Здир — менеджер по продукту, отвечающий за успех решения для помещений в Global Control 5. Предыдущий опыт работы в качестве Инженер технической поддержки и системный интегратор дали ему сильную понимание рынка автоматизации зданий, потребностей клиентов и ключевых игроки. Технолог. Экологический волонтер. Прирожденный инженер.

В настоящее время #онлайнпространство, как деловое, так и частное, является нашим самым важный канал связи с миром. Это побудило нас к запускаем серию #iSMALIVE! встречи, где мы представляем #iSMAрешения.

Далее #iSMALIVE каждые 2 недели:

10 июня 2020 г. — URL-адрес регистрации
https://attendee.gotowebinar.com/register/6706555143646915087

нижний колонтитул


[Нажмите на баннер, чтобы узнать больше]

[Домашняя страница]  [The Automator]  [О нас]  [Подписаться ]  [Контакты Нас]

Фанкойлы Aermec – HIGHMARK

Полная линейка фанкойлов для кондиционирования воздуха

Богатая история инновационного дизайна

Богатая история инноваций компании Aermec продолжается с ее фанкойлами. Основные моменты включают:

  • Фанкойлы поставляются с бесщеточными инверторными двигателями и доступны в различных конфигурациях, в зависимости от положения установки. Возможен также вариант воздуховода.
  • Имеют вентиляторы из АБС-пластика с крыльчаткой, оснащенной доступным аэродинамическим профилем и спиральными ребрами. Эта функция в сочетании с наличием инверторного двигателя обеспечивает чистое снижение уровня шума машины. Кроме того, это снижает потребление электроэнергии двигателем по сравнению с традиционными вентиляторами с металлической конструкцией.
  • Агрегаты могут быть оснащены одинарным/двойным теплообменным змеевиком (2/4-трубная система), с 3/4 рядами, в зависимости от модели.
  • Они также могут быть оснащены клапанными блоками и различными аксессуарами.
Лидерство на рынке льгот
Фанкойлы Aermec

предлагают ряд преимуществ, таких как:

  • Блок вентилятора с бесщеточным двигателем (постоянное изменение скорости 0–100 %)
  • Полное соответствие стандартам безопасности
  • Доступ с одной стороны, катушка и панель управления
  • Сертификация ETL
  • Тихая работа
  • Простота установки и обслуживания
  • Вертикальная или горизонтальная установка
  • Воздушный фильтр, который легко снимать и чистить
  • Съемные кожухи вентиляторов для легкой и эффективной очистки
  • Водопроводные соединения можно поменять местами на этапе установки
Самые тихие фанкойлы в мире

Современный дизайн компании Aermec ориентирован в первую очередь на акустику. Такой приоритетный подход к проектированию позволил компании Aermec производить самые тихие фанкойлы в мире. При тестировании по сравнению с другими устройствами, доступными на рынке Нью-Йорка, владельцы зданий признали снижение до 20 децибел (дБА) по шкале А. Это снижение уровня шума произошло при сравнении блоков аналогичной мощности, работающих на высокой скорости.

Низкая конструкция фанкойла Горизонтальные фанкойлы Aermec

могут быть реализованы с монтажной высотой 8,5”. Это включает в себя блоки клапанов и вспомогательный слив, что делает фанкойл самой низкой высоты на рынке.

Высококачественное производство

Все фанкойлы Aermec изготавливаются на современном заводе компании, сертифицированном по стандарту ISO 9001. Процесс полностью автоматизирован, что повышает качество и устраняет проблемы с согласованностью, от которых страдают многие другие производители. Продукция Aermec полностью сертифицирована Eurovent и ETL для соответствия указанным уровням производительности.

Прочный и качественный фанкойл Inspiring Collections

Если вы пытаетесь приобрести фанкойл по самым конкурентоспособным ценам и с бескомпромиссным качеством, Alibaba.com является конечным пунктом назначения для вас. Различные разновидности фанкойлов , предлагаемые на сайте, отличаются высоким качеством и изготовлены с использованием новейших технологий, обеспечивающих долговечность и долговечность. Эти продукты, представленные здесь, продаются ведущими поставщиками фанкойлов и оптовыми торговцами, гарантирующими превосходное качество и стабильную производительность. Эти продукты можно использовать как для коммерческих, так и для бытовых проектов с легкой установкой и ремонтом.

Различные типы фанкойлов , продаваемые здесь, на сайте, изготовлены из прочных и жестких материалов, таких как металлы, АБС-пластик и т. д., которые обеспечивают надежную долговечность и устойчивость к любым видам использования и внешним воздействиям. Фанкойл усовершенствован и эффективно контролирует окружающую среду в вашей комнате. Эти фанкойлы воздействуют на температуру, влажность, качество воздуха, движение воздуха и чистоту воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.

Alibaba.com предлагает несколько фанкойлов различных цветов, размеров, форм, функций и т. д. в зависимости от ваших требований и выбора модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для эффективной работы.Доступные фанкойлы также оснащены мощными компрессорами и различной производительностью. Выберите из этих мощных фанкойлов модель , чтобы удовлетворить все ваши индивидуальные требования по улучшению качества воздуха, отопления и охлаждения.

Изучите различные варианты фанкойлов , чтобы приобрести эти продукты в рамках вашего бюджета и сэкономить деньги при совершении покупок.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
