Установка газового счетчика – это вещь необходимая. В первую очередь оплата по счетчику выйдет значительно меньше, чем вы платили по стандартным тарифам. Сколько вы затратите кубов газа, ровно столько вам и придется заплатить. Те жильцы, которые не установили счетчик газа, платят в несколько раз больше. А во вторую очередь вы станете экономить природный газ и не будете попусту его тратить. Установив счетчик газа, вы сэкономите свои денежные средства.

Содержание

Типы газовых счетчиков
Технические характеристики
Какой счетчик выбрать
Какой должен быть температурный диапазон
Как правильно установить газовый счетчик

Типы газовых счетчиков

Бывает 3 типа газовых счетчиков: электронный, роторный и мембранный. Но какой лучше выбрать. Рассмотрим достоинства и недостатки каждого типа счетчика.

Электронный счетчик имеет множество достоинств:

Настроить его очень легко;

Маленький размер;
Поверку необходимо делать не чаще 10 лет;
Работает без шума;
Показания всегда точные.

Но в таком счетчике есть один недостаток: стоит электронный счетчик дорого. Поэтому такие счетчики не пользуются популярностью. Но если вы решили приобрести такое оборудование, то оно прослужит вам долго и качественно.

Роторный имеет некоторые преимущества:

Стоимость товара доступна каждому;
Небольшой размер счетчика.

Недостатков гораздо больше:

Если стекло повредить, то может произойти утечка газа. Следовательно, такой счетчик является взрывоопасным;
Поверку нужно проводить каждые 2 года;
Срок службы значительно меньше, по сравнению с другими типами счетчиков;
Показания не всегда точные;

Работает счетчик достаточно громко.

Такой счетчик не является безопасным, поэтому стоит хорошо подумать перед тем, как его купить.

Достоинства мембранного газового счетчика:

Срок эксплуатации самый высокий. Он составляет 30 лет;
Поверку можно проводить каждые 15 лет;
Корпус такого счетчика закрытый и прочный, он выдерживает высокие температуры. Поэтому он является безопасным для вашего дома;
Мембранный счетчик выдерживает поступление газа плохого качества;
Конструкция счетчика очень простая;
Стоимость приемлемая.

Недостатков выделяют всего 2:

Большие размеры;
Работает такой счетчик достаточно громко.

Технические характеристики

Все счетчики разделяют по количеству расхода газа. Если в вашем доме есть только один газовый прибор, который нужно контролировать, то можно приобрести счетчик, который показывает какой расход газа. Подходят счетчики Гранд 1.6 и Бетар 1.6.

Если нужно учитывать расход газа не только плиты, но например и котла, то подойдут счетчики СГК-4, КГ-4 и подобные. Эти счетчики рассчитаны максимум на 2 прибора. Для газовой колонки, можно выбрать такие модели: Гранд 2.4 или Тритон-Газ2,5.

Потребуется покупка счетчика с пропускной способностью до 6м3/ч, если в доме имеется 3 газовых прибора. А пропускная способность до 10 м3/ч, понадобится при наличии 4 приборах.
Моделям, которые имеют верхнее присоединение необходимо учитывать расстояние между осями. Расстояние составляет 11, 20 или 25 см. Для таких счетчиков, которые контролирует три прибора, и показывают максимальное количество газа, расстояние равно 20 и 25 см.

На счетчике вверху имеется стрелка. Она показывает направление подачи газа.

В зависимости от диаметра газовой трубы, будет зависеть диаметр резьбы. В квартире он обычно меньше, чем в частном доме. Для промышленных счетчиков диаметр может быть больше 2,5 см.
Также стоит учитывать какой межповерочный интервал у каждой модели. Такая характеристика счетчика показывает, сколько может прослужить прибор до следующей поверки. В каждом счетчике интервал разный. В этом вопросе вам поможет продавец или вы сами можете изучить паспорт прибора.

Какой счетчик выбрать

Не стоит экономить на газовом счетчике. Лучше выбрать качественную модель, которая будет стоить дороже. В таком случае вы обезопасите себя и своих близких, и проводить поверки придется гораздо реже. Срок службы качественных счетчиков намного больше дешевых моделей. При выборе счетчика стоит опираться на некоторые характеристики:

Счетчик желательно должен быть небольшого размера;
Противостоять различным загрязнениям;
Счетчик должен выдерживать повреждения, которые произошли вследствие открытого огня;
До следующей проверки газовый счетчик должен работать без перебоев;
Потери давления должны быть минимальными.
Лучше выбирать счетчик с большим сроком службы.

При покупке счетчика газа, необходимо учесть, сколько газовых приборов находится в вашем доме. Для расчета расхода нужно изучить техническую документацию. При соблюдении всех правил вы сделаете правильный выбор.

Какой должен быть температурный диапазон

Если счетчик будет устанавливаться не в квартире, а в частном доме, то следует уточнить, какой температурный диапазон допустим для газового счетчика. Если вы хотите установить счетчик на улице или в помещении, которое не обогревается, то диапазон необходим от -40 до +40оС. Счетчик газа для улицы должен быть оборудован термокорректором. Без него запрещается устанавливать счетчик газа на улице.

Как правильно установить газовый счетчик

В зависимости от расположения труб в вашем доме, следует выбрать счетчик с поступлением газа справа, либо слева. Купить счетчик можно самому или обратиться за помощью в газовую службу. При установке газового счетчика необходимо пригласить квалифицированного мастера, который качественно выполнит свою работу.

После завершения установки газопровода или замены старого счетчика, нужно учитывать дистанцию между осями и диаметр резьбы, к которой присоединяются патрубки. В противном случае придется менять счетчик или произойдет смещение трубы.

Устанавливать счетчик нельзя в глухом месте, а также проводить его монтаж противопоказано возле мест, где выделяется влага или тепло. В характеристике, которая прилагается к счетчику, должны быть указаны рекомендации по месту установки оборудования. Если же таких сведений нет, то следует воспользоваться стандартными размерами:

От плиты или другого оборудования, которое работает на газу необходимо установить счетчик на расстоянии свыше 0,8 метра.
А от печи, варочного котла расстояние должно составлять не менее 1 метра.

Если газовый счетчик устанавливают на улице, то его обычно помещают в ящик, который будет защищать от атмосферных воздействий.
Производить установку газового счетчика должен только лицензированный мастер.
Прочитав данную статью, вы можете определиться, какой тип газового счетчика вам подходит. Не забудьте дополнительно проконсультироваться с профессионалами в газовой службе.

Выбрать и купить запчасти для газовых котлов вы можете в нашем магазине.

Газовый счётчик СГК 4 | РосЕврогаз

Производитель: ФГУП ВПО «Точмаш», г. Владимир.

У нас вы можете купить высокоточный газовый счётчик СГК 4 (диафрагменный). Монтажный комплект с резьбой ¾ или ½ дюйма входит в стоимость.

Наличие на складе в Москве. Цены и гарантия от производителя. Скидки для оптовых покупателей.

Счетчики газа СГК4 зарегистрированы в Государственном реестре средств измерений под №20726-05.

Технические характеристики

Параметр	Значение
Номинальный расход	4
Максимальный расход	6
Минимальный расход	0,04
Относительная погрешность при расходе
От Q мин. до 0,1 Q ном.% не более	+/- 3
Свыше 0,1 Q ном. до Q макс. % не более	+/- 1,5
Максимальное рабочее давление, кПа	50
Температура окружаещей среды	-20…+60
Масса, кг	2,5
Межповерочный интервал	10 лет
Межосевое растояние, мм.	110,5
Габаритные размеры, см	224194172
Размеры резьбы штуцеров, дюйм	1/2, 3/4

Документация

Паспорт
Сертификат соответствия
Свидетельство об утверждении типа средств измерений

Газдевайс — Счетчики газа для квартиры

Описание

СЧЕТЧИКИ ГАЗА ОБЪЕМНЫЕ ДИАФРАГМЕННЫЕ

NPM (G1,6; G2,5; G4)

Счетчики газа NPM (G1,6; G2,5; G4), предназначены для измерения объема газа низкого давления в жилищно-коммунальном хозяйстве и быту (сжиженный газ ГОСТ 20448, нефтяной газ, крекинг-газ, природный газ ГОСТ 5542).
С 2011г. модифицированные газовые счетчики NPM, по дополнительному заказу, могут поставляться с датчиками импульсов для использования их в автоматизированной системе коммерческого учета газа.
Для удобства монтажа счетчики типа NPM выпускаются левостороннего исполнения – подача газа производится слева-направо и правостороннего исполнения – подача газа производится справа-налево.
Дополнительно по заказу потребителей может поставляться:

Адаптер
Фильтр-сетка
Датчик импульсов

Сертификаты на счетчики газа NPM

Основные технические характеристики

Типоразмер счетчика	NPM- G1,6	NPM- G2,5	NPM- G4
Номинальный измеряемый расход, Qном, м³/ч	1,6	2,5	4
Максимальный измеряемый расход, Qмакс, м³/ч	2,5	4	6
Минимальный измеряемый расход, Qмин, м³/ч	0,016	0,025	0,04
Порог чувствительности счетчика, м³/ч	0,0032	0,005	0,008
Пределы допускаемой относительной погрешности счетчика в диапазоне расходов при выпуске из производства при температуре +20°С %: Qмин ≤ Q < 0,1Qном 0,1Qном ≤ Q ≤ Qмакс	± 3,0 ± 1,5
Максимальное избыточное давление, кПа	50
Максимальное избыточное рабочее давление, кПа	5
Допускаемая потеря давления при Qмакс, Па	не более 200
Макс. допускаемая потеря давления при Qном, Па	50	80	100
Циклический объём, дм³	1,2
Емкость отсчётного устройства	99999,999
Цена деления отсчётного устройства, м³	0,0002 (0,2 дм³)
Диапазон рабочей и окружающей среды, °С	от -40 до +60
Габаритные размеры, (Ш х Г х В), мм	188х163х218
Межцентровое расстояние между штуцерами, мм	110 ± 0,2
Диаметр входного и выходного штуцеров, дюйм	1 ¼
Масса, кг	не более 1,8
Межповерочный интервал, лет	10
Срок службы, лет	20
Гарантийный срок эксплутации, мес	24

ориентиры выбора прибора для частного дома и квартиры.

Размеры счетчиков воды для квартиры

Выбор газового счетчика, прежде всего, зависит от количества газовых приборов, которые Вы используете. Количество газа, которое счётчик способен измерить определяется по его номиналу. Маркировка G-1,6 обозначает, что пропускная способность газового счётчика составляет от 1,6 до 2,5 м3 газа, соответственно, маркировка G-2,5 — от 2,5 до 4 м3, G-4 — от 4 до 6 м3, G-6 — от 6 до 10 м3, G-10 — от 10 до 16 м3, G-16 — от 16 до 25 кубометров и так далее.

Так что, если у Вас имеется лишь двухконфорочная газовая плита, то вполне будет достаточно счётчика G-1,6. Газовая плита расходует примерно 1 м в час. Если у Вас ещё есть и газовая колонка, то лучше воспользоваться счётчиком с маркировкой G-2,5. Если есть и другие газовые приборы, то в паспорте любого газового оборудования обязательно указывается расход газа за час. Таким образом, можно подсчитать, какой у Вас планируется общий расход газа и далее подобрать газовый счётчик необходимой маркировки.

Но кроме расчётной пропускной способности газового счётчика необходимо учесть такие параметры как:

Направление потока газа в счётчике
Габаритно-присоединительные размеры
Наличие коррекции показаний по температуре (термокоррекции)

По направлению потока газа счётчики бывают левые (газ идёт слева) и правые (газ идёт справа). При выборе счётчика учитывайте взаимное расположение газовой трубы и тех приборов, которые Вы собираетесь подключать.

Если Вы устанавливаете новый счётчик газа взамен старого или у Вас уже смонтирован газопровод, то Вам необходимо знать межосевое расстояние (А) и диаметр резьбы (F) присоединительных патрубков. Если несоответствие диаметра резьбы можно легко компенсировать подбором адаптеров, то при несоответствии межосевого расстояния придётся переносить газовую трубу или, что более вероятно, покупать другой счётчик.

Также нужно учитывать расстояние (Е) от оси присоединительного патрубка до задней стенки счётчика потому, что газовая труба проходит на определённом расстоянии от стены и счётчик может не подойти по габаритам.

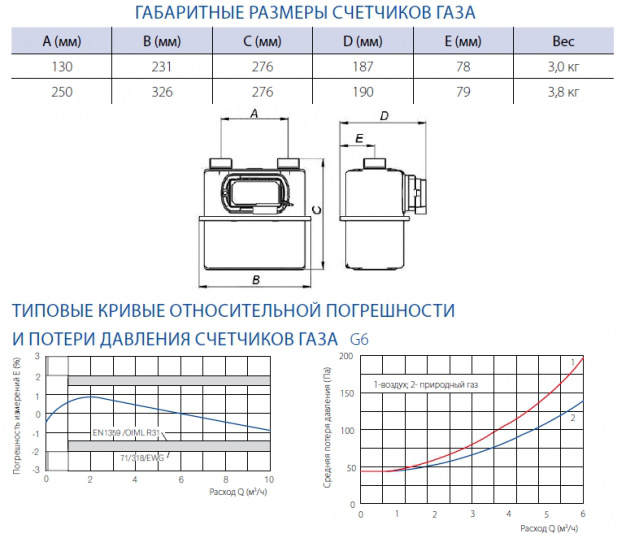

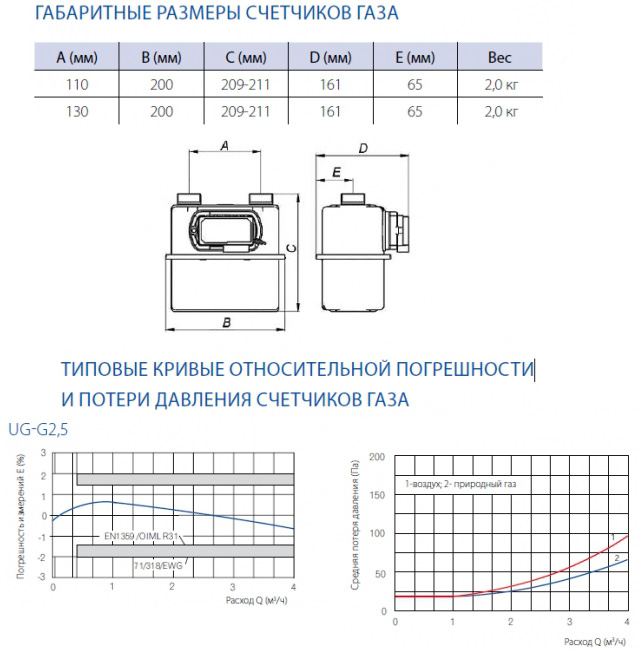

Габаритные размеры счетчика

Счётчики с автоматической коррекцией по температуре (термокоррекцией) изначально дороже аналогичных счётчиков без термокоррекции, но в будущем они позволяют сэкономить на оплате газа. Всё дело в том, что счётчики без термокоррекции предназначены для учета газа при нормальных условиях — с температурой окружающей среды +20оС и давлении 760 мм рт. ст. Если газ холоднее, например, зимой, то его плотность увеличивается, а летом, наоборот уменьшается. Увеличение плотности газа приводит к тому, что потребитель получает больше газа, а по счётчику платит меньше. Поэтому, для тех, у кого газовый счётчик стоит на улице, при расчёте применяется температурный коэффициент. В средней полосе для летних месяцев он 0,96 — 0,98, а зимой около 1,15, а в среднем за год примерно 1,1. Коэффициент применяется помесячно, без учёта реальной температуры подаваемого газа. Объем газа к оплате за месяц рассчитывается как произведение объема газа по счетчику за данный месяц и соответствующего температурного коэффициента. Чтобы избежать разногласий при оплате за газ, лучше установить счётчик с термокорректором, который автоматически будет определять расход газа в соответствии с его реальной температурой. Особенно это актуально для тех, кто потребляет увеличенные объемы газа, например для отопления коттеджа и нагрева воды.

Для тех, у кого счётчик находится в квартире, применение термокорректора, также актуально и позволяет экономить. Ведь на самом деле температура на кухне выше, чем +20оС, особенно при включенной газовой плите, поэтому плотность газа ниже нормальной. Следовательно, термокорректор будет «притормаживать» счётчик.

Газовые счетчики ─ специальные приборы, предназначенные для учета потребления сжиженного или природного газа. В зависимости от пропускной способности они бывают:

бытовыми;
коммунально-бытовыми;
промышленными.

Каждый вариант имеет определенные технические параметры и конструктивные особенности. Отличается и срок службы газового счетчика в квартире или на производстве.

Характеристики и виды

Основная характеристика счетчиков ─ количество газа, проходящее через прибор учета в единицу времени. Кроме того, важно время эксплуатации устройств. Чтобы узнать, какой срок службы у газового счетчика, нужно выяснить данные его технического паспорта и условия эксплуатации. В среднем он составляет от 20 лет и выше.

Пропускная способность прибора определяется согласно параметрам, указанным в его техническом паспорте. Она также отражается в маркировке газового счетчика, где цифра соответствует объему, на который рассчитан счетчик. К примеру, G6 ─ устройство с пропускной способностью 6 м3/ч. Оно устанавливается в системе, где суммарная потребность в газе бытовых приборов не превышает этого значения. Срок службы газового счетчика G6 указывается в сопроводительных документах и зависит от его производителя, но составляет не менее 20 лет. Для подтверждения исправности его следует регулярно раз в 8-10 лет подвергать поверке.

Приборы учета для бытового сектора

По принципу действия приборы контроля расхода газа разделяют на следующие виды:

мембранные;
диафрагменные;
ротационные;
турбинные.

Для коммерческого учета в бытовом и коммунально-бытовом секторе используются мембранные счетчики. Принцип их функционирования основан на особенности конструкции, состоящей из нескольких камер. При поступлении газа происходит смещение мембран, и редуктором через систему рычагов приводится в действие счетный механизм.

Одним из вариантов бытового прибора мембранного типа является счетчик NPM G4 с пропускной способностью 4 м3/ч. Он производится в двух вариантах ─ левостороннем и правостороннем. Срок службы газового счетчика NPM G4 указывается в сопроводительных документах и составляет 20 лет с момента изготовления.

Условия эксплуатации

Однако такие параметры характерны для приборов, которые используются в идеальных условиях. При эксплуатации в стандартной квартире счетчики могут выйти их строя задолго до окончания срока службы. Среди причин можно выделить следующее:

отсутствие пылеулавливающего фильтра или несоответствие его ячеек установленным требованиям;
пропускная способность ниже, чем необходимо;
излишнее содержание влаги;
нарушение при монтаже прибора учета.

В результате срок службы бытовых газовых счетчиков может снижаться и не соответствовать данным сопроводительным документов. Со временем из-за повреждений или выбранного ресурса прибор учета расхода газа придется заменять. Для этого нужно будет приобрести новый прибор и установить его, обратившись в специализированную организацию.

Счетчики на электроэнергию и воду давно и прочно вошли в нашу жизнь. Теперь настало время и бытовых газовых приборов. Как правильно подобрать счетчик конкретно для вашего дома, как просчитать пропускную способность, какие фирмы выпускают лучшие счетчики газа бытовые? Как выбрать их и не ошибиться?

Нужен ли?

Сейчас многие спорят о существенной экономии при установке счетчиков. С одной стороны, некоторые говорят о том, что установка приборов учета в квартирах, где установлена одна плита, нецелесообразна, поскольку окупится такой прибор не менее чем через 5 лет. С другой стороны, люди, установившие счетчики, говорят о существенной экономии при оплате за газ.

При этом речь идет о достаточно существенной цифре, порядка 25-50%, ведь вы платите за количество реально потребленного газа, что, например, крайне выгодно тем, кто летом переезжает на дачу. А тем, кто для подогрева воды использует проточные водонагреватели-колонки или проживает в частном доме, где для отопления используются котлы, стоит поскорей установить счетчик расхода газа бытовой. Также приборы учета помогут тем, у кого в квартире прописано больше людей, чем проживает на самом деле. Экономия в этом случае будет достаточно весомой.

Разновидности счетчиков

Сейчас на рынке существует четыре основных вида приборов учета газа: мембранные, вихревые, ротационные и турбинные. Мембранные разделяют поток на доли и при помощи различных элементов суммируют расход. К явным преимуществам такого типа счетчиков относится их небольшая цена, а также достаточно высокая точность показаний. Однако мембранные счетчики не выдерживают постоянных и переменных нагрузок. Большинство устанавливаемых сейчас бытовых счетчиков относятся к мембранному типу. Стоит отметить в настоящее время счетчики газа бытовые, технические характеристики их сделали значительные шаги в упрощении монтажных работ, и в первую очередь это связано с уменьшением габаритных размеров.

Ротационный устойчив к перегрузкам, долговечен, а также обладает достаточно большой пропускной способностью при небольших габаритах и массе. В качестве преобразовательного элемента в нем применяются восьмиобразные роторы. Правда, изготавливается такой прибор из дорогостоящих материалов, требует длительной подгонки деталей, само собой, он значительно дороже остальных видов.

В турбинных счетчиках колесо турбины приводится в движение потоком газа, следовательно, число оборотов прямо пропорционально объему прошедшего газа. В последнее время такого рода счетчики оснащают модемами для передачи информации на серверы служб учета газа.

Нуждается во внешнем электропитании, поэтому не совсем удобен в быту. Подобного рода счетчики могут по достоинству оценить промышленные предприятия, так как к основным их плюсам относится большой диапазон измерений, особенно при высоком давлении, и низкая чувствительность к загрязнению. Также основной градацией счетчиков можно считать их разделение по месту установки: бытовые, промышленные и коммунально-бытовые. Само собой, она весьма условна.

Пропускная способность

Итак, вы решили приобрести для своего дома Как выбрать подходящий именно вам прибор в соответствии с установленным у вас газовым оборудованием? Давайте рассмотрим линейку счетчиков и взаимосвязь ее с маркировкой счетчика в зависимости от пропускной способности. Счетчик газа, устанавливаемый на один прибор, будет иметь маркировку G 1,6, то есть пропускная способность его составляет до 2,5 кубометров газа в час. Счетчик G 2,5 пропускает до четырех кубов газа. Счетчик газа малогабаритный бытовой G 4 вполне подойдет для квартиры с плитой и колонкой, его пропускная способность составляет до шести кубометров. И так далее. Счетчик с цифрой 6 в маркировке пропустит до 10 куб. метров, с цифрой 10 — до 16 кубометров. И, наконец, существует счетчик для частных домов с большим количеством приборов — G 16, с пропускной способностью до 25 кубических метров газа.

Обратите внимание

Приобретая бытовые счетчики газа, отзывы людей необходимо учитывать. Пользователи говорят об ошибках в работе оборудования. Сталкиваются с ними уже на этапе монтажа приборов учета либо после беседы с представителями газовых служб. Прежде чем приобрести счетчик, обратите внимание на расположение газовых приборов и всего трубопровода, поскольку производители создают счетчики с разными направлениями движения газа. Жителям частным домов стоит задуматься о приобретении счетчика с термокорректором. В конструкцию установлен механизм с биметаллическим компенсатором. При температуре среды, отличаемой от нормы, он меняет объемы и приводит их к нормальным условиям. Это, в свою очередь, значительно уменьшает Все эти условия будут выполняться, если счетчик установлен на улице и подвергается температурным воздействиям.

Счетчики «Гранд»

В качестве основных устанавливаемых сейчас счетчиков, пожалуй, можно выделить несколько успешных моделей. Бытовые счетчики газа «Гранд» выпускаются в полной линейке — от бытовых с минимальной пропускной способностью до моделей с пропускной способностью до 25 куб. метров с термокорректорами. Одним из основных плюсов приборов данной фирмы можно считать возможность установки его как в горизонтальном, так и вертикальном положении, что, безусловно, удобно в условиях большинства кухонь нашей страны. Срок службы прибора составляет порядка 12 лет.

Срок межповерочного интервала также составляет 12 лет. В корпусе счетчиков устанавливается элемент питания для функционирования электронного табло. Для монтажа данного прибора учета газа не надо производить сварочные работы на газопроводах, что значительно уменьшит стоимость работ. Помимо технических преимуществ, завод-изготовитель позаботился и об эстетике данного прибора. Счетчики «Гранд» выпускаются в трех базовых цветах (белый, оранжевый и черный). Отзывы владельцев прибора говорят о том, что подобные бытовые счетчики газа (электронные механизмы) крайне удобны с точки зрения размещения и значительно экономят затраты на газ. При этом затраты на монтаж окупаются в течение достаточно короткого времени, разумеется, если у вас установлены как минимум два прибора.

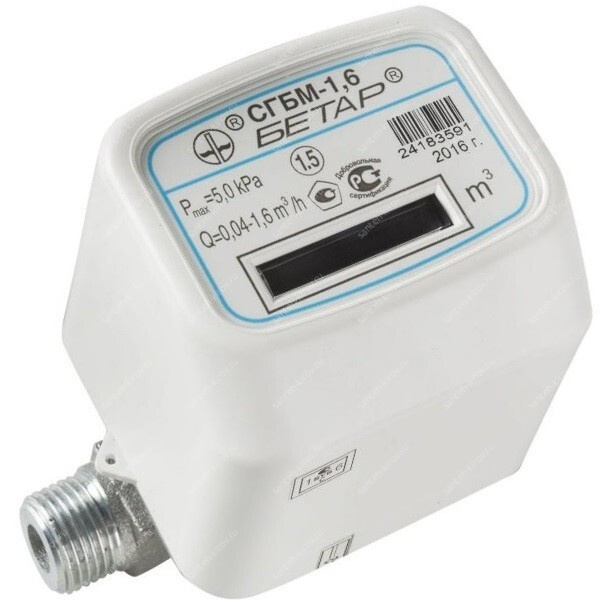

Счетчики «Бетар»

Прямым конкурентом «Гранда» можно назвать приборы учета газа, выпускаемые под маркой «Бетар». Этот прибор также достаточно компактен, небольшие позволяют разместить его, не нарушив эстетики помещения, и при этом соблюсти все необходимые нормы. Прибор учета выполнен из пластика, имеет трапециевидную форму. Бытовые счетчики газа «Бетар» работают приблизительно в том же температурном диапазоне, что и «Гранды». Также в них устанавливается соответствующий элемент питания, однако здесь и кроется разница.

Первые модели «Бетаров» были снабжены элементом, который по истечении 5-6 лет выходил из строя. Во всяком случае, именно с такими отзывами можно столкнуться в интернете о первых моделях приборов учета данной фирмы. В остальном же, что касается заявленного срока службы и межповерочного интервала, показатели «Бетаров» ничуть не уступают параметрам счетчиков «Гранд». К явным плюсам данного прибора учета можно отнести его «иммунитет» к различным электромагнитным воздействиям.

Подача заявления для монтажа прибора учета

Итак, вы решили установить на свои приборы счетчики газа бытовые. Как выбрать организацию, чтобы избежать ненужных проблем? Стоит помнить об опасных свойствах газа и в данном случае не стоит экономить. Проще и удобней в данном случае обратиться в региональную газовую компанию. Это позволит значительно сэкономить время и силы, поскольку в большинстве регионов операция будет выполнена под ключ. Специалистом будет проведено обследование по поводу того, какой именно прибор вам выгодней будет установить, какая пропускная способность будет необходима вашему прибору учета, где и как он будет расположен.

Правила монтажа прибора учета газа

При выборе места для установки прибора следует руководствоваться несколькими основными правилами. Итак, нельзя устанавливать счетчики у приборов, излучающих тепло и влагу. Высота установки над уровнем пола должна быть не менее 1,6 метра. Расстояние от стены до счетчика должно быть не менее 5 сантиметров. Помещение, где будет установлен прибор учета, должно иметь естественную вентиляцию, а сам он не должен быть установлен в застойной зоне. Ну и, пожалуй, один из главных пунктов — расстояние от газоиспользующего оборудования до счетчика. Если в паспорте нет указания о данном расстоянии, то следует принять общий норматив. Величина его составляет 0,8 метра.

Монтаж бытового газового счетчика

После выполнения работ по монтажу прибора работник газовой службы проведет опломбировку счетчика и передаст все необходимые документы в контролирующую организацию. Стоит также оформить паспорт прибора учета для сохранения гарантий. Вот, собственно говоря, все. Прибор учета установлен, опломбирован, вы уже начали экономить. Надеемся, мы смогли ответить на все ваши вопросы о том, какие существуют счетчики газа бытовые, как выбрать нужный вам, как и кем он должен быть установлен.

Чтобы выбрать подходящий газовый счетчик в квартиру, нужно знать, какие бывают газовые счетчики и чем они отличаются друг от друга.

По принципу действия газовые счетчики бывают ротационные (роторные), мембранные (диафрагменные, камерные) и электронные. На сегодняшний день для установки в квартирах лучше всего подходят электронные газовые счетчики. Постепенно они вытесняют конкурентов, поскольку отличаются точностью показателей, бесшумной работой и долгим сроком эксплуатации без проверок.

Все газовые счетчики имеют маркировку, сообщающую их пропускную способность. Учет пропускной способности производится в м 3 /час. От пропускной способности газового счетчика зависит точность учета потребления газа при определенном количестве газового оборудования в квартире. Чем меньше пропускная способность газового счетчика, тем меньшее количество потребления газа он в состоянии учесть. Таким образом, минимальный счетчик с маркировкой G-1,6 можно устанавливать в квартирах, где среди газового оборудования в наличии только газовая плита. Начиная с маркировки G-3,2 — газовый счетчик можно устанавливать при наличии газовой плиты и колонки.

Для более точного расчета, какой газовый счетчик лучше подойдет в Вашу квартиру, используйте паспорта Ваших газовых приборов. В паспорте производитель фиксирует информацию о том, какой объем газа в час использует данное оборудование.

Маркировка на газовых счетчиках и их пропускная способность

Газовый счетчик с маркировкой G-1,6 — обладает пропускной способностью 1,6 — 2,5 м 3 /час.
Газовый счетчик с маркировкой G-2,5 — обладает пропускной способностью 2,5 — 4 м 3 /час.
Газовый счетчик с маркировкой G-3,2 — обладает пропускной способностью 3,2 м 3 /час.
Газовый счетчик с маркировкой G-4 — обладает пропускной способностью 4 — 6 м 3 /час.
Газовый счетчик с маркировкой G-6 — обладает пропускной способностью 6 — 10 м 3 /час.
Газовый счетчик с маркировкой G-10 — обладает пропускной способностью 10 — 16 м 3 /час.

При наличии в квартире только четырехконфорочной газовой плиты с духовкой, лучше установить газовый счетчик СГМ-1,6. Он успешно справиться с учетом газа имея наименьшую стоимость среди счетчиков данного производителя.

При наличии в квартире газовой плиты и колонки, рекомендуется устанавливать газовые счетчики СГМ-3,2 и выше по маркировке, в зависимости от мощности Вашего газового оборудования.

Описание газовых счетчиков СГМ

Внутри газового счетчика в герметичном корпусе размещен струйный автогенератор и электронный блок с литиевой батареей. Частота и количество автоколебаний, производимых струйным автогенератором, пропорциональны расходу и объему газа, прошедшему через счетчик. На дисплее счетчика цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки — в долях кубического метра.

Температура окружающего воздуха и измеряемой газовым счетчиком среды от — 10 до + 50 о С.
Габаритные размеры не более: длина 120 мм, ширина 84 мм, высота 90 мм.

Как мы видим, газовые счетчики СГМ имеют температурное ограничение, особенно по минусовой температуре. Такие газовые счетчики лучше устанавливать в квартире, а вот для неотапливаемых помещений или для установки на улице лучше всего подойдет газовый счетчик ГРАНД-6ТК с термокоррекцией.

Описание газового счетчика ГРАНД-6ТК

Температура окружающего воздуха и измеряемой газовым счетчиком среды от -40 до +50 о С.
Габаритные размеры не более: длина 110 мм, ширина 110 мм, высота 110 мм.
Средний срок службы, не менее 12 лет.
Межпроверочный интервал 12 лет.

Преимущества электронного бытового газового счетчика ГРАНД-6ТК

Жидкокристаллический дисплей предоставляет информацию об учете газа.
Компактный размер.
Имеет три базовых цвета на выбор.
Монтаж без проведения газосварочных работ.
Установка счетчика возможна как в горизонтальном, так и вертикальном положениях.
Максимально быстрый монтаж.
Отсутствие механики делает счетчик максимально надежным.
Наличие у счетчика термокомпенсации.
Наличие импульсного выхода для подключения системы телеметрии.
Гарантийный срок – 12 лет.

Газовый счетчик для плиты и колонки

Если в квартире имеется газовая плита или колонка, а также автономное отопление, то без счетчика учета газа просто не обойтись. Его установка позволит существенно сэкономить и не оплачивать ресурсы по среднестатистическому значению, которое определяет ЖКХ. В продаже можно найти различные варианты счетчиков газа, отличающихся размером и функциями, а также производителями. Можно приобрести отечественный или импортный прибор. Но если нет опыта в выборе счетчиков, то будет довольно сложно сразу подобрать то, что нужно. Поэтому перед покупкой следует изучить некоторые советы, которые помогут определиться с выбором.

Современный рынок предлагает довольно много различных счетчиков газа. Популярностью пользуются мембранные, роторные и турбинные. Для бытовых нужд чаще всего используются мембранные варианты. Но выбрать счетчик самостоятельно не так легко, как кажется на первый взгляд. Его размер зависит от количества потребляемого газа всех газовых приборов в квартире. Например, если на кухне имеется одна четырехконфорочная плита, то расход газа будет равняться от 1,2 до 2,5 кубометрам. Дополнительная плита или колонка предполагают больший расход газа, еще примерно на столько же.

Особенности выбора

Перед покупкой счетчика для плиты может возникнуть масса вопросов, особенно если в этом деле нет необходимых знаний и опыта. Разобраться помогут следующие советы:

При выборе счетчика важно отводить первоочередную роль не дешевизне прибора, а его качеству. Это позволит избежать возможных проблем в процессе эксплуатации: неточных данных, быстрой поломки и т.д.
Межповерочный интервал диафрагменного счетчика должен быть точен, а потери давления газа сводиться к минимуму. Качественное изделие имеет срок службы более двадцати лет.
При выборе счетчика должна учитываться и его пропускная способность, то есть количество газа, которое он может измерить. Для газовой плиты с двумя конфорками подойдет прибор G 1,6 (пропускная способность от 1,6 до 2,5 кубометров). Для четырехконфорочной плиты, а также при наличии в квартире газовой колонки, подойдет счетчик G 2,5. Если присутствуют и другие газовые приборы, то следует учитывать и их расход. Количество газа, который они потребляют, должно быть указано в техпаспорте.
Качественный прибор учета газа должен обладать следующими характеристиками:

стабильной работой;
минимальной потерей давления;
устойчивостью к пожарам;
защитой от постороннего вмешательства;
большим сроком эксплуатации;
устойчивостью к загрязнениям;
компактностью.

Доверить установку можно только сертифицированному специалисту. Различные модели счетчиков имеют свои особенности монтажа, поэтому самостоятельно браться за такую работу нельзя. Лучше обратиться в проверенную фирму для вызова мастера на дом, предварительно изучив о ней отзывы.

Грамотная установка прибора

Монтаж счетчика для плиты обязывает первым делом обратиться в местную газовую компанию. Там можно получить полезную консультацию и обсудить условия установки прибора. Если изделие еще не куплено, то, скорее всего, его предложат приобрести там, но это будет стоить дороже. Поэтому, чтобы сэкономить, лучше попытаться купить его в другом месте. Но следует знать, что самостоятельно купленное изделие подлежит обязательной проверке.

Установку следует проводить в некотором отдалении от варочной поверхности, мойки и прочих источников тепла и влаги. При этом место не должно быть замкнутым и глухим, так как участок с установленным прибором должен хорошо проветриваться. Обычно в паспорте к кухонной плите указываются параметры монтажа, но если таких данных нет, то лучше воспользоваться общепринятыми размерами:

Расстояние от прибора, работающего на газу, до счетчика должно быть не менее 800 мм.
От печей, отопительных котлов и более мощных газовых плит – 1000 мм.

В случае, когда установка производится вне помещения, придется предусмотреть для него определенную защиту от влаги, холода, пыли и других природных факторов и погодных условий. Можно поместить прибор в металлический ящик, закрывающийся на замок.

Стоимость работ по установке счетчика для плиты зависит от его типа и особенностей, а также от расположения труб и газовых приборов. Если в процессе эксплуатации плиты и других аппаратов, работающих от газа, произошли неполадки, следует незамедлительно обратиться к специалисту, имеющему разрешение на проведение такого рода работ.

Выбор газового счетчика для кухонной плиты – не такая простая задача, как может показаться на первый взгляд. Она требует обдуманных действий и четкого понимания того, какой именно прибор требуется.

Если все-таки решено установить в своей квартире или доме счетчик учета газа, то следует обратиться в проверенную фирму с опытными специалистами. Не следует экономить на данном приборе, так как главным в этом вопросе является не цена, а его качество.

Ротационные счетчики газа RABO G16, G25, G40, G65, G100, G160, G250, G400 :: ООО «ЭЛЬСТЕР Газэлектроника»

Инструкция по замене масла в ротационном счётчике RABO

После монтажа счетчика в трубопровод, перед вводом его в эксплуатацию, в переднюю крышку счётчика необходимо залить масло.

Внимание! При заливке масла счетчик не должен находиться под давлением.

Необходимый объем масла для заливки
Установка счетчика	Объем масла, мл
Горизонтальная	25	25
Вертикальная	100	150

Бытовые газовые счетчики на российском рынке

Установка газового счетчика сегодня обязательная процедура при подключении потребителя к газовой сети. Пользуясь газовым счетчиком, потребитель получает возможность платить только за тот объем газа, который им действительно израсходован. Это способствует рациональному потреблению энергоносителя и стимулирует потребителя на установку энергоэффективного оборудования.

В СНиП 42-01-2002 «Газораспределительные системы» (п. 7.10) указывается: «Каждый объект, на котором устанавливается газоиспользующее оборудование, должен быть оснащен счетчиком расхода газа в соответствии с утвержденными в установленном порядке правилами пользования газом.

По решению органов исполнительной власти субъектов Российской Федерации о порядке учета расхода газа потребителями и регулировании цен на газ в газифицируемых жилых зданиях, а также при газификации теплиц, бань и других приусадебных строений должна предусматриваться возможность учета расхода газа каждым абонентом путем установки на газопроводе прибора учета расхода газа – счетчика».

Бытовые газовые счетчики востребованы на российском рынке и широко представлены на нем. В зависимости от конструкции и принципа измерения есть несколько типов газовых счетчиков: диафрагменные (мембранные), ротационные, турбинные, ультразвуковые, вихревые, левитационные, струйные, барабанные и др.

Основными характеристиками счетчика являются минимальное (Qmin) и максимальное (Qmax) значения расхода (количество газа, проходящего через прибор в единицу времени), которые он способен зарегистрировать.

К бытовым относятся модели газовых счетчиков с Qmax до 10 м3/ч.

Кроме того, важными техническими характеристиками счетчика являются:

– давление газа, Па;

– предел относительной погрешности, %;

– потеря давления при Qmax, Па;

– межповерочный интервал, лет;

– порог чувствительности, м3/ч;

– диапазон рабочих температур, °C;

– габаритные размеры, мм;

– масса, кг.

Диафрагменные

Большинство бытовых газовых счетчиков представлено мембранными или, по-другому, диафрагменными моделями. Простота их конструкции и дешевизна в сочетании с достаточной точностью измерений – главные достоинства этих приборов.

Принцип работы газового диафрагменного счетчика основан на перемещении при поступлении газа в счетчик подвижных перегородок (диафрагм), изготовленных из синтетического материала и расположенных в камерах. Впуск и выпуск газа, объемный расход которого необходимо измерить, вызывает попеременное движение диафрагм, связанных с системой рычагов и редуктором. Редуктор приводит в действие счетный механизм, показания которого отградуированы в м3.

Значение номинального для счетчика расхода газа (Qnom) указывается в названии модели (G1,6; G2,5; G4; G6). По этому же значению можно определить и Qmin, который для диафрагменных моделей всегда в 100 раз меньше номинального. Например, Qmin, при котором может эксплуатироваться счетчик G1,6, составляет 0,016 м3/ч, а для G4 – 0,04 м3/ч.

Qmax указывается в технических характеристиках счетчика. Модель G6, по сути, замыкает ряд бытовых моделей, так как именно для нее значение Qmax составляет 10 м3/ч.

Относительная погрешность измерения для бытовых диафрагменных счетчиков при выпуске с завода составляет ±3,0 % в интервале расхода газа от Qmin до 0,1 Qnom и ±1,5 % – при измеряемом расходе газа в интервале от 0,1 Qnom до Qmaх. В процессе эксплуатации допускается увеличение относительной погрешности измерений до 5,0 и 3,0 %, соответственно вышеприведенным интервалам. Заметный рост относительной погрешности при снижении расхода газа по сравнению с номинальным делает нерациональным использование в качестве квартирных счетчиков моделей с большим номинальным расходом.

Счетчики могут быть изготовлены в правом и левом исполнении, соответствующим условиям монтажа на газопроводах с правым или левым направлением потока газа. Направление потока указывается стрелкой на корпусе прибора.

К недостаткам диафрагменных счетчиков относят их неустойчивость к перегрузкам – как постоянным, так и временным. Межповерочный интервал для диафрагменных моделей составляет пять-десять лет, в зависимости от производителя, а срок службы – 18 лет и более. Эксплуатироваться они могут при температурах от –30 до +50 оС, ряд моделей газосчетчиков некоторых производителей могут работать при температурах от –40 до +60 оС.

На российском рынке диафрагменные бытовые модели счетчиков представлены в большинстве отечественной продукцией:

АО «Газдевайс» (Московская обл.)

«Омега ЭТК GSM». Модели G1,6, G2,5 и G4. Расход газа минимальный/максимальный (м3/ч): 0,016/2,5; 0,025/4,0 и 0,04/6,0 соответственно. Давление газа: 5 кПа. Пределы допускаемой основной относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне расходов (%): от Qмин до 0,1 Qном ± 3,0; от 0,1 Qном до Qмакс включительно ± 1,5. Дополнительная относительная погрешность счетчика, вызванная отклонением температуры измеряемого газа вне диапазона температур от 15 до 25 °С, не должна превышать на каждые 10°С отклонения от границы диапазона ± 0,16 %. Межповерочный интервал: 10 лет. Диапазон рабочих температур: от –40 до +60 ºС. Габаритные размеры: 188х162х218 мм. Масса: 1,95 кг.

ЭПО «Сигнал» (Саратовская обл.)

СГБ1,6. Расход газа минимальный/максимальный (м3/ч): 0,016/2,5. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от – 20 до + 50°С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3 %; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па;

G 2,5-1;G 4-1 (с горизонтальным подключением). Расход газа минимальный/максимальный (м3/ч): 0,025/4; 0,04/6. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от –40 до + 60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет;

СГБ G 2,5-1; G 4-1 «СИГНАЛ» (с горизонтальным подключением) и СГБ G 2,5; G 4 «СИГНАЛ» (с вертикальным подключением). Расход газа минимальный/максимальный (м3/ч): 0,025/4; 0,04/6. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от –40 до +60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет;

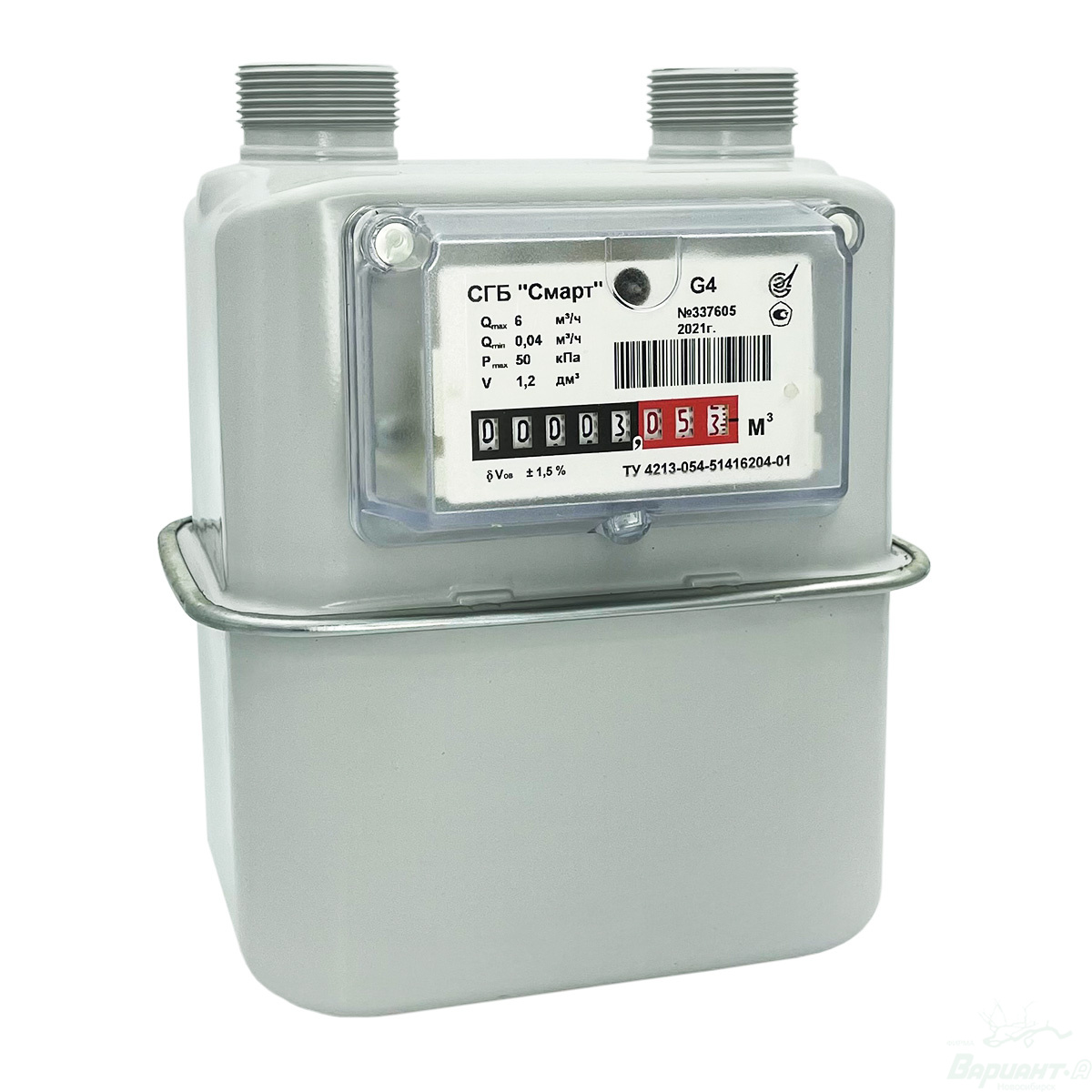

СГБ «СМАРТ» G4 (с горизонтальным подключением). Расход газа минимальный/максимальный (м3/ч): 0,04/6. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от – 40 до + 60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет;

СГБЭТ G 6 «PEGAS» (наружного размещения). Расход газа минимальный/максимальный (м3/ч): 0,06/10. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от –40 до +55 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 250 Па. Левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет;

СГБЭТ G 2,5; G 4 (наружного размещения). Расход газа минимальный/максимальный (м3/ч): 0,025/4; 0,04/6. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от –40 до +60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет. Вертикальное (межосевое расстояние – 110 мм) и горизонтальное (межосевое расстояние – 206 мм) присоединение. Направление потока – левое и правое;

СГБЭТ «СИГМА» (наружного размещения). Расход газа минимальный/максимальный (м3/ч): 0,025/4; 0,04/6. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от –40 до +60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет. Вертикальное (межосевое расстояние – 110 мм) и горизонтальное (межосевое расстояние – 206 мм) присоединение. Направление потока – левое и правое;

СГБЭТ G 1,6…G 6 ULTRAMAG (для применения в составе АСКУГ). Расход газа минимальный/максимальный (м3/ч): 0,016/2,5; 0,025/4; 0,04/6; 0,06/10. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от –40 до +60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Подключение к АСКУГ. Температурная коррекция. Журнал событий. Гарантийный срок эксплуатации: 3 года. Срок службы батареи: 10 лет. Межповерочный интервал: 10 лет. Вертикальное (межосевое расстояние – 110 мм) и горизонтальное (межосевое расстояние – 206 мм) присоединение. Направление потока – левое и правое.

ФГУП ВПО «ТОЧМАШ» (Владимир)

СГК-1,6, 2,5, 4. Расход газа минимальный/максимальный (м3/ч): 0,016/2,5; 0,025/4; 0,04/6. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от –20 до + 60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Межповерочный интервал – 10 лет.

ООО «ЭЛЬСТЕР Газэлектроника» (Арзамас, Нижегородская обл.)

ВК-G1,6, G2,5, G4 и ВК-G1,6Т; G2,5Т; ВК-G4Т с механической температурной компенсацией, с циклическим объемом V1,2 дм³ с правым и левым направлениями потока газа. Расход газа минимальный/максимальный (м3/ч): 0,016/2,5; 0,025/4; 0,04/6. Максимальное рабочее давление газа: ≤50 кПа. Диапазон температуры рабочей среды: от –30 до +50 °С (для BK-G) и от –25 до +50 (для BK-G T). Механическая температурная компенсация (ВК-G Т). Возможность монтажа на счетчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных (системы АСД). Диапазон температуры окружающей среды: от –40 до +60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Для дистанционной передачи информации к счетчику может быть присоединен низкочастотный датчик импульсов типа IN-Z61. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет.

ОАО «Электроприбор» (Воронеж)

СГК-G1,6, G2,5, G4. Расход газа минимальный/максимальный (м3/ч): 0,016/2,5; 0,025/4,0; 0,04/6,0 соответственно. Давление газа: 5 кПа. Пределы допускаемой основной относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне расходов (%): от Qмин до 0,1 Qном ± 5,0; от 0,1 Qном до Qмакс включительно ± 3. Диапазон рабочих температур: от –20 до +60 °С. Наибольшее избыточное рабочее давление газа (кПа) – не более 3,0. Габаритные размеры: 194х172х224 мм. Межповерочный интервал: 10 лет.

Ротационные

Находят бытовое применение и ротационные газовые счетчики. Они одними из первых начали использоваться для учета расхода газа. От диафрагменных моделей их отличает устойчивость к перегрузкам. Кроме того, ротационные счетчики характеризуются высокой пропускной способностью. Благодаря этому они применяются как в качестве квартирных, так и для коммерческого и промышленного учета расхода газа.

Принцип действия этих приборов основывается на обкатывании друг другом, под действием потока газа, двух синхронно вращающихся в противоположных направлениях роторов, форма которых напоминает «восьмерку». При этом роторы вытесняют количество газа, которое определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями роторов. Для обеспечения точности измерения профиль роторов и внутренняя поверхность корпуса счетчика тщательно обрабатываются при изготовлении. Синхронность вращения роторов обеспечивается шестеренками, соединенными с соответствующим валом и между собой. Через редуктор и магнитную муфту вращающий момент передается на счетный механизм, который регистрирует число оборотов, а следовательно, и объем прошедшего через счетчик газа.

Относительная погрешность измерения для ротационных счетчиков меньше, чем для диафрагменных – не более ±2% в диапазоне расходов от Qmin до 0,1 Qmax и
не более ±1% в диапазоне расходов от 0,1 до 1,0 Qmax.

Недостатком ротационных счетчиков считается их высокая, относительно приборов других типов, стоимость.

На российском рынке хорошо зарекомендовали себя ротационные газовые счетчики RVG производства ООО «ЭЛЬСТЕР Газэлектроника».

Струйные

Третий тип счетчиков, некоторые модели которого позиционируются на рынке как бытовые, – струйные. Их действие основывается на колебаниях генерируемой струи газа. Она перебрасывается из одного устойчивого положения в другое, создавая пульсации давления и звука, пропорциональные по частоте скорости течения газа и соответственно объемному расходу. Последний вычисляется на основе зарегистрированных данных в электронном преобразователе.

Струйные счетчики устанавливаются на платформу (тройник), контролируя подачу газа потребителю. Питание от встроенной батареи обеспечивает работу счетчика в течение не менее 10 лет. К преимуществам данных приборов относят также простоту монтажа (без сварочных работ), компактность и небольшой вес, высокое быстродействие.

Домовые счетчики

Для измерения объема газа, расходуемого многоквартирными домами и другими подобными объектами (Qmax – до 40 м3/ч), применяются струйные, левитационные, ультразвуковые счетчики.

Принцип действия ультразвукового счетчика заключается в определении разницы времени отражения сигнала при ориентации ультразвукового луча в направлении по потоку газа и против него. Эта разница пропорциональна скорости течения газа.

Основной производитель домовых (коммунальных) ультразвуковых счетчиков газа в России и СНГ– завод «Газдевайс», предлагающий сегодня на рынке модели UG G4, G6: расход газа минимальный/максимальный (м3/ч) – 0,04/6; 0,06/10 соответственно. Давление газа – 5 кПа. Пределы допускаемой основной относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне расходов, (%): от Qмин до 0,1 Qном ± 3,0; от 0,1 Qном до Qмакс включительно ± 1,5%. Межповерочный интервал – 10 лет. Диапазон рабочих температур – от –20 до +50 ºС. Габаритные размеры – 228х110х153 мм. Масса – 2,2 кг. Могут устанавливаться в горизонтальном и вертикальном положении.

Левитационный счетчик по принципу действия – тахометрический прибор. Его особенность заключается в том, что подвижный элемент вращается в газовых подшипниках. Вращение, скорость которого пропорциональна объемному расходу, формирует электрический сигнал. По нему в электронном блоке рассчитывается количество пройденного через расходомер газа. Результаты отображаются на индикаторе.

Обзор рынка из журнала «Аква-Терм, № 6/2017

Опубликовано: 27 декабря 2017 г.

вернуться назад

Мембранный газовый счетчик модели
AC-630 от ISTEC Corporation the Flow Measurement & Control Systems Specialists
Коммерческий мембранный расходомер серии AC-630 представляет собой объемное газоизмерительное устройство с пропускной способностью 630 фут3/ч. В этом измерителе используется проверенная технология диафрагменного расходомера в 3-камерной конструкции, обеспечивающая точное измерение в соответствующем диапазоне расхода. Долгий срок службы и низкие эксплуатационные расходы обеспечиваются комбинацией самоперекрывающегося орбитального клапана, цельной бесшовной диафрагмы и небольшого количества движущихся частей.

Гофрированные диафрагмы
Клапан уникальной конструкции
Профиль малого метра
Превосходная коррозионная стойкость
Обычный или TC Tangent
Совместимость с автоматическим считывателем счетчиков
Подшипники с постоянной смазкой
Температурная компенсация Доступна в диапазоне от -300°F до 1400°F
10 (стандарт) или 25 (опционально) PSIG MAOP
Полная гарантия
20 LT, 30 LT, 45 LT и втулки Sprague #3-4 с вертлюгами 1-1/4″ NPTM
Указатель или индекс одометра
Номинальная емкость газа для 0. 60 S.G. Природный газ
Давление на входе, фунт/кв. дюйм изб.
Дюймы вод. ст. Дифференциал
Вместимость стандартных кубических футов в час
0,25
1/2″
630
0,25
2 дюйма
1320
1
2 дюйма
1340
2
2 дюйма
1390
5
2 дюйма
1515
10
2 дюйма
1710
15
2 дюйма
1890
20
2 дюйма
2010
25
2 дюйма
2160
1 — Пропан — 397 кубических футов в час
2 — Бутан — 347 кубических футов в час
Вес 21 фунт
Соединение к Соединению 8-1/4″
Высота 15. 0″
Ширина 10,6 дюйма
Глубина 10,0″
Скачать PDF-версию
размеров коммерческих газовых счетчиков |
В отличие от электроэнергии, где небольшое количество счетчиков удовлетворяет потребности большинства пользователей в энергопотреблении, существует множество различных производителей, моделей и размеров газовых счетчиков, специально разработанных для максимального использования, требуемого покупателем.
КАК ОПРЕДЕЛИТЬ РАЗМЕР ГАЗОВОГО СЧЕТЧИКА
Определение требуемого размера коммерческого газового счетчика зависит от двух основных факторов:

Тип объекта (гостиница, ресторан, офис и т. д.), а также тип и номера пункта, который будет использовать газ.

Второй — пиковый спрос на газ, который вам нужен в любой момент.

РАСЧЕТ РАЗМЕРА СЧЕТЧИКА ГАЗА
Расчет газового счетчика необходимого размера зависит от двух факторов. Однако вам может понадобиться найти любого местного сантехника или инженера по газовой безопасности в вашем районе, который может помочь с этим.

Во-первых, расстояние от газового счетчика до бытовых приборов может иметь значение для того, нужен ли вам счетчик большего размера, поскольку давление газа падает с увеличением пройденного расстояния.

Кроме того, необходимо учитывать количество и тип приборов, установленных в доме, где используется газ. Все оборудование, использующее газ, должно быть сложено вместе, чтобы создать общий спрос на имущество, что позволяет проверить, достаточно ли размеров трубы и счетчика.

ТИПИЧНЫЕ КОММЕРЧЕСКИЕ РАСЧЕТЫ
Коммерческое здание может потреблять гораздо больше газа. Небольшой офис или магазин может иметь такие же требования к газовой нагрузке, как и дом, если используются только отопление и горячая вода.

Ресторан быстрого питания или еда на вынос могут потреблять от 70 до 150 кВт, что обычно аналогично ресторану. Школы и дома престарелых могут использовать до 1000 киловатт в любой момент времени или больше. Фабрика может использовать много тысяч дополнительных киловатт. Нет двух одинаковых сайтов.

Подводя итог, можно сказать, что не существует одного универсального счетчика, поэтому с помощью инженера по газовой безопасности важно проверить, могут ли ваше газовое соединение и счетчик пройти требуемый объем газа.Если допущена ошибка, ее исправление может потребовать больших затрат и времени.
Ein Fehler ist aufgetreten (404)
такойбегриф
Документы Все
Документация
Группа AlleHome ЭЛЬСТЕР-Instromet Produkte Archiv Brennwertmesstechnik Электроник Data Logger DL210 Модем EM260 Programmsystem ГАЗ-РАБОТЫ ПО WinPADS Gasdruckregelgeräte Gasmessgeräte Turbinenradgaszähler SM-RI-2 Brennwertmesstechnik Energiemessgerät EnSonic (Produktion eingestellt) Gasbeschaffenheits-измерительные приборы газовой лаборатории Q1 унд GasLab Q2 Gasqualitätsmessgerät EnCal 3000 proChain Gasqualitätsmessgerät EnCal 3000 унд EnCal 3000 Quad Datenspeicher Datenspeicher Регистратор данных DL230 потока Компьютер Brennwertmengenumwerter газа-сеть F1 Encore ВМ1 Encore РС1 Encore МС1 Encore ZM1 FC2000 Mengenumwerter газа-сеть Z0 Mengenumwerter газа-сеть Z1 Gasdruckregelgeräte Hochdruckregler Осевые клапан Mitteldruckregler Gasdruckregelgerät J — Mitteldruck Gasdruckregelgerät M2R Gasdruckregelgerät МАФ Gasdruckregelgerät MR Niederdruckregler Gasdruckregelgerät HR Gasdruckregelgerät J — Niederdruck Gasdruckregelgerät NDAF Gasdruckregelgerät ZR, ZRE, ZRH Sicherheitsgeräte Zubehör Anschlussstücke Gasmessgeräte Balgengaszähler Balgengaszähler BK-G1,6 Balgengaszähler BK-G10 / G16 Balgengaszähler BK-G2,5 Balgengaszähler BK-G25 Balgengaszähler BK-G4 Balgengaszähler BK-G40 / 65/100 Balgengaszähler BK- О6 Hochdruck-Balgengaszähler HDBGZ Impulsnehmer В-Z6x Drehkolbengaszähler Drehkolbengaszähler ИРМ-1 Drehkolbengaszähler ИРМ-3 ДУО Drehkolbengaszähler РАБО G16 — G250 Drehkolbengaszähler РВГ G16 — G400 Drehkolbengaszähler РВГ ST G10 — G25 Impulsgeber Е1-Sxxx N95000 NJ унд SJ S1 S2 Si35-K10- Y1 Litergaszähler Experientiergaszähler, Nasse Bauart Experationiergaszähler, Trockene Bauart Turbinenradgaszähler un un un un qa / qee qaemungsgleichrichter BLN und k turbinenradgaszähler sm-ri-x turbinenradgaszähler trz2 Turbinenradialgaszähler TRRZ Ultraschallgaszähler Checksonic-vx: Ultraschallgaszähler Ultraschallgaszähler Ultraschallgaszähler Q. Звуковой Ultraschallmeter USM Zählwerksvarianten АБСОЛЮТ-ДАТЧИК S1 / S11D / MI-2 / AE LIS-200, Datenübertragung, Программное обеспечение Datenauswertung Software WinLOOK Datenfernübertragung Meldegeräte, Шлюзы Encore DC1 Encore МС1 Mengenumwerter / Kommunikationstechnik Kommunikationstechnik Funktionseinheit FE260 Mengenumwerter EK205: Elektronischer Mengenumwerter EK220: Elektronischer Mengenumwerter EK280 : Elektronischer Mengenumwerter Parametrierungs-, Datenerfassungs-Software Lokale Datenerfassung Read Mobile Smart Metering ACM: Kommunikationsmodule AE: АБСОЛЮТ-ДАТЧИК AE: Protokollvarianten ECM: Kommunikationsmodule Elektronisches Zählwerk Смарт клапан Systeme унд Lösungen наблюдательным Люкс Wasserstoff им Erdgasnetz Allgemeine Kundeninformationen Herstellererklärungen Thermal Solutions Dienstleistungen Kundenschulungen Planungshandbuch Gastechnik Grundlagen Technischer Service Produkte 01 Kuge lhähne und Filter AKT – Kugelhähne AKT..TAS — Kugelhähne MIT Thermischer Armaturen-SiCherung GFK — Galfilter Manuelle Gaz-Apperrventile TAS — Thermische Armaturen-SiCherungen 02 Drauckler Gaz-Drauckler Maxon GDJ — Gas-Druckler Gik — Galeichdrucklerucler Gikh — Verhältnisdruckrecler J78R, 60DJ — Gas-Druckler JSAV — Sicherheitsabsperrventile вар — Umlauf- унд Abblaseregler VGBF — Газ-Druckregler VSBV — Abblaseventil 03 Ventile унд Stellantriebe 8000 Serie — Pneumatische Sicherheitsabsperrventile 8000 Serie — Pneumatische Sicherheitsabsperrventile für Flüssigkeitsbetrieb BV — Drosselklappen BV-Пак — Drosselklappen мит Stellantrieb BVG, BVA, BVH — Drosselklappen ДКР — Drosselklappen Elektromechanisches Hochdruck-Gas-Sicherheitsabsperrventil Elektromechanisches Hochdruck-Öl-Sicherheitsabsperrventil IC – Stellantriebe IFC, VFC – Linearstellglieder MB 7/BVHM – Luft®Magnetklappen MICRO-RATIO® Style ES REGELVENTIL SMARTLINK® DS — Stellantriebe SmartLink® MRV — Elektrinische Verbundrengelungen TC — Dichteicskontrollen VAA — LUFT-Magnetventile VAD, VAG, VAH, VAV — DRUCKELER MIT MAGNETVENTIL VALVARIO-ZUBEHÖR VA. — Газомагнитное вентиляционное вентиляционное дер-сери Н.И. Фюр Ден Эсац в эксплуатации В.Г. — ГАЗ-МАГНИТВЕННЫЙ ВГП — ГАЗМЕНТВЕНТВЕНТВЕНТВЕНТВЕНТВЕНТНЫЙ ВГП — ГАЗМЕНТВЕНТВЕНТВЕНТСТВЕННЫЙ ВК — ГАЗМЕРВЕНТНЫЙ WBV-H — DROSSELKLAPTLAPPEN в Zwischenflanschbauaue Für Heißluft 04 Druckwächter C6097 — Gas-Druckwächter CPS — Luft-Druckwächter DG – Gas-Druckwächter DG..C – Gas-Druckwächter DGM, DWR – Gas-Druckwächter DL..A – Luft-Druckwächter DL..E – Luft-Druckwächter DL..K – Luft-Druckwächter L404F, T, V – Stufige Druckwächter PressureTrol® , B407 , W — grenzwertregler PressuRetrol® L408J — Regler VAPORSTAT® L91A, B — Modulierende Druckwächter PressuRetrol® 05 KOMPAKTEINHEITILEN RVS — REGELVENTILE RV, REGELVENTILE MIT MAGNETVENTIL SERIE VQ400 / 800 SERIE VR400 / VR800 Smartfire® — интеллигенты VerbrennungsManagementsyStem 06 Elektr.Flammenüberwachung und Steuerung (IFM) — Industryle Flammenüberwachung 600U сигнал Prozessoren 700SP сигнал Prozessoren und-und-und-unskopf u2-s lwl-verlängerung fasa p522 сигнал prozessoren p53x сигнал prozessoren s5xx flammendetektoren watchdog iii flare-monitor zündvorrichtung der Serie GHE BCU 370 — Brennersteuerung BCU 4, поколения 2019 — Brennersteuerungen BCU 400 — Brennersteuerungen BCU 560, BCU 565, BCU 580 — Brennersteuerungen BCU 570 — Brennersteuerung BGT — Baugruppenträger FDU — Ofenschutzsystem-Steuerung FDU 510, FDU 520 — Flammenwächter IFS 110IM, 111IM — Gasfeuerungsautomaten МФС / IFD 244 — Gasfeuerungsautomaten МФС / IFD 258 — Gasfeuerungsautomaten IFW 15 — Flammenwächter IFW 50 — Flammenwächter für Dauerbetrieb MPT 700 — Taktsteuerung ПФА 700 — Feldbusanschaltung PFF — Flammenwächter ПРМ 700 — Stromversorgung РПП 704 — Relais-Baugruppe ОРП — Gasfeuerungsautomaten Серия 7800 — Brennersteuerung SLATE ™ — Verbrennungsmanagementsystem SOLA — Kesselsteuerung Thermal IQ ™ — Fernüberwachungslösung 07 Industriebrenner 07а Brenner für директ beheizte OFEN BBG / BBC — Бета-газ унд -Ölbrenner BIC, Бика, ZIC — Бреннер für Gas Brennergröße 050 Brennergröße 065 Brennergröße 080 Brennergröße 100 Brennergröße 125 Brennergröße 140 Brennergröße 165 Brennergröße 200 TSC – Керамикрохрсетс BIC. .L — Luftüberschussbrenner Bic..m — Low-Nox-Brenner Bio, Bioa, Zio — Brenner Für Gas Brennergröße 050 Brennergröße 065 Brennergröße 080 Brennergröße 100 Brennergröße 165 Brennergröße 200 Extensoheat — Lanzenbrenner Furnnox — Ultra-Low-Nox- Brenner Kinemax® — Gasbrenner NMC — Mündungsmischende Gaz- und Ölbrenner Ringspaltbrenner RKG — Kegelgasbrenner Thermjet TJ — HochzeschwindigkeitsBrenner Triox — Driafach Luftgestufter Ultra-Low-Nox-Brenner THG (P) — Flachflammen-Gasbrenner-Systeme WHG, WHG-H — Flachflammen-Gasbrenner Whi — Low-Nox-Invisiflame® — Flachflammen-Gasbrenner Широкий Range® — Mehrstoffbrenner 07b Rekuperator- und rathlrohrrenner BiCR — Brenner Mit Integioertem Rekuperator BU — Rekuperator Bayonet Ultra Ecomax Le — Low-Nox-Rekuperatorbrenner ecoMax — Rekuperatorbrenner Ser — Mantelstrhlrohrrenner C – Strahlrohr SIC Aflex — SegmentFlammrohr TFB — Strahl- und Tauchrohrennernner uni-rad® — Strahlrohrenner 07C Saustoffbrenner und Brenner Für Die Glasindustrie 04V — Luft-Gas-Brenner Brightfire 200 — Luft-Gas-Brenner Горелка нагрева — Zubeizungssysteme Montagehalterungen und Zubehör Für Glasbrenner Oxytherm® 300 — Saustoffbrenner oxytherm® FHR — Saustoffbrenner oxytherm® Le — Saustoffbrenner oxytherm® Titan — Saustoffbrenner Premafire 100 — Saustoffbrenner Premfire 300 — Saustoffbrenner Premfire 400 — Saustoffbrenner Privetfire FH (следующий Gen) — Saustoffbrenner WGD — LUFT-GAS-AROPPORT-BRENNER WTPU — LUFT -Öl-rosport-Brenner WTPUG — LUFT-GAS-AROPPORT-BRENNER 07D LINEIEN- und Kanalbrenner Für Die Lufterwärmung AH-MA Dualblock — Kanalbrenner AH-MA — KANALBRENNER AIRHEAT V1 — Linienbrenner Airheats V2 — Linienbrenner APX — Linienbrenner Boystifume® — Kanalbrenner Crossfire ® – Низкий азот OX-Brenner Fluefire — Kanalbrenner HC Airflo® — Kanalbrenner Linnox — Line-Nox-Brenner Linoflame® — Pass-Linienbrenner LV Airflo® — Kanalbrenner Minnox — LiLEx-Brenner NP-Le Airflo® — Linienbrenner NP-RG Airflo® — Linienbrenner Radmax® — Strahlungsbrenner Ratiostar — Kanalbrenner 07e Brenner Für Die Lufterwärmung Heatpak — Kompaktes Brennersystem incini-Cone — Brenner Für Gas und ÖL Kinedizer® Le — Low-Nox-Einzelbrenner M-Pakt® — Ultra-Now-Nox-Brenner Megafire® HD — Mehrstoffbrenner optima ™ SLS — Brenner Ovenpak® 400 — Niedertemperatur-Einzelbrenner ovenpak® 500 — Niedertemperrenner-Einzelbrenner ovenpak® LE — NOX-EINZELBRENNER Ratioair — Brenner Für Die Lufterwärmung Ratiomatomate — Brenner Für Die Lufterwärmung Smart Burner BCU MIT Brennereinheit Heatpak Smart Burner mit Brennersystem OVENPAK® LE ThermAir – Brenner für die Lufterwärmung VALUPAK-II – Einzelbrenner zur direkten Oreizung Vortometicric — Бреннер Фюр ГАЗ Ун и Эл Winnox — Brenner Fürrenner Lufterwärmung 07F TAUCHRORRENNERNERNERMET — TAUCHROHRRENNER TUBE-O-FLAME® — TAUCHROHRBRENNERNNER TUBE-O-THEMP® — TAUCHROHRRENNERNERNNER TUBE-O-THERM® — TAUCHROHRBRENNERNNER XPO® — TAUCHROHRBRENNER 07G Asphaltbrenner Hauck Megastar MS — Mehrstoffbrenner Für Trommeltrocknung Novastar NS — Ultra-Low-Nox-Gasbrenner Für Trommeltrocknung Starjet SJC — Mehrstoffbrenner Für Trommeltrocknung 08 УФ-Сондн und Zündkomponenten C7012 — УФ-Flammenfühler C7027, C7035 — УФ-Flammenfühler C7061 — УФ-Flammenfühler C7076 — UV-Flammenfühler C7915 — IR-Flammenfühler C7961 — УФ-Flammenfühler ET40x — Zündtransformatoren FE, FZE — Zünd- унд Fühlerelektroden Q624 — Zündtransformatoren ТЗИ, TGI — Zündtransformatoren УФ-Flammenwächter УФ-Sonden-Wärmeschutz УФС, UVD — УФ-зонд für Dauerbetrieb УВС — УФ-Sonden Zünd- унд Fühlereinrichtungen Eclipse, Zünd — und Überwachungskomponenten Maxon Zünd Transformatoren Eclipse 09 Zündbrennernnernnner und und luft-muss-musscher atj, lp, tee, vari-set — luft-gas musher ferrofix — brennerdüsen Sticktite und und hg — mischrohre IPG — Gas-Zündbrenner LG — MISCHROHRE MAXON-ZÜNDBRENNER FÜR GAS MG — MISCHROHRE MULTI -RATIO® — Muscher Oxy-Pilot — Zündbrenner Maxon Q179A — Zündbrenner Sticktite ™ / Pilotpak ™ — Brennerdüsen Ventite® — Mischdüsen Zai — Zündbrenner Zio 40 — Zündbrenner ZKIH — Zündbrenner ZMI — Zündbrenner ZT — Schaltventile S11T, Zündbrenner Zündbrenner LVDT / HC 10 Zubehör диск Тип — Gasrücktrittsicherungen DM, DE — Durchflussmengenzähler DMG — Elektronisches Druckmessgerät DPS — Digitales Druckregelsystem DU — Durchflussmengenzähler Ultraschall EKO — Edelstahlkompensatoren ES — Edelstahlschläuche ФПН — Гибкая Rohrnippel ГЭВ, GEH, LEH — Mengeneinstellhähne GRS, GRSF — Gasrücktrittsicherungen ИРК, RFM — Манометр MBO — Messblendensets FLS и Mengeneinste llhähne регулируемый дроссель клапаны OMG — Messblenden PI — Манометр Schaugläser SMARTLINK® Meter — Massenstrommessgeräte Thermoelemente Универсальный цифровой контроллер ETC — Temperaturregler Жива — Absperrklappen 11 Gebläse унд Druckerhöhungseinrichtungen герметической Booster — Gasdruckerhöhungseinrichtungen SMJ — Industriegebläse TBA — Luftgebläse TBA50 — Luftgebläse ВПБ — Фильтр & Schalldämpfer 12 Wärmetauscher Exothermics унд indirekte Lufterhitzer ямочка нержавеющей стали — Wärmetauscher ER — Indirekte Lufterhitzer RHT — Indirekte Lufterhitzer Синусоидальная Тарелка — Wärmetauscher Трубчатые — Wärmetauscher 13 Ventilstrecken, standardisierte Systeme AH — Lufterhitzer BCS — Schalttafel CP — Bedieneinheiten HeatPak — Kompaktes Brennersystem PGM / агр — Gasleitungen PlPm — Vormontierte LP (Flüssigpropan)-Systeme POM/POM-H – Vormontierte Öl/Schweröl-Systeme RGM – Gasregeleinrichtung Schalttafeln Maxon Ventilstrecken C Onfigured Упакованный клапан Trains Ventilsrecken Стандартный клапан Сегменты поезда 14 ÖL-Armaturen und Zubehör FMO — ÖL-Durchflussmesser FOOH — Гибкие Ölschlauche Aus Metall Leichtöl-versorgung ölleitungsheizung lho — ölleitungsheizung mcov — b, f, g & k micro cam Ölventile mov — Micro-Öl-Ventile MRO — ÖL-LUFT-VERHÄLTNISEGLER OF — ÖLFILTER OPRV — ÖL-ÜLSTRÖMVENTIL OS — Abscheider für Öl und Gas Gys, OVC — ÖL-Viskositätsregelung Pro — Öl-Druckregler RP — Ölpumpen- und Motor-sets она — Электрический Ol-Beheizungseinrichtungen им Einlass СП — Ölversorgungs-Pumpen-Einheit ТИ — Temperaturanzeigen 15 Ausgelaufene Produkte 03FA — Люфт-ол-Бреннер ББМ — ПВС-УСС Einstellbare Durchflussventile АИГ — Hochdruck-Vormischbrenner AirJector — Luftzufuhrkomponenten Anov — Abblaseventil APV — ПВС Einstellbares Вентиль, Automaticisch AS – Abblasesichtgerät ASC – Anti-Pulsationsseinheit Autotite – Газ-Absperrventile БКС — Bedienfeld Bereitstellung фон sauerstoffangereicherter Luft Bi-Flame Multi-Flame — Бреннер-Überwachungsdisplay Bi-Flame — Gasfeuerungsautomat БИТ — Trocknungsbrenner BL — Gebläse взрыв задвижки — Mengeneinstellventile взрыв советы — Brennerdüsen BoostPak Испытание на герметичность Комплекты BoostPak — Gasdruckerhöhungseinrichtungen BR — Байонетный рекуператор BrightFire — Люфт-Газ-Бреннер BV / CV — Drosselklappen BVA — Drosselklappen C7927 — УФ-Flammenfühler CBL & SC — Hochdruckgebläse видеонаблюдение — Überwachungssysteme CG 35-45 — Kompakteinheiten Cross Flow — внутриклеточно СТй — Keramische Flachflammenbrenner CYCLOMAX — Gasbrenner ДКП — Datenerfassungssystem Дельта TE III – Flächenbrenner mit stabilem Brennstoff-Luft-Verhältnis DSF – Flachflammenbrenner Deep Spiral Flame Канальные горелки LO-NOX E-Jector – Abgasrezirkulationseinrichtung Eclipse ES Ratio Regulator EJC – Enerjet Hochgeschwindigkeits-Brenner Öl- Esii — Ecostar II EMMINSARMER MEHRSTOFFBRENNER FÜR TROMMELTROCKNUNG Extensojet — Brenner Für Gas Extern-A-Therm — Wärmetauscher FG — Hochdruckgebläse Волоконная лента — Filter FOM — Messblende Gas-Zündbrenner Eclipse GBF — GAS-DRUCKERELER GI — GAS-GLEICHDRUCKERRUCKER GT — Verhältnisdruckrecler GT — Stellantriebe GTCPA – Luft-Öl-Brenner GTNG-DI – Luft-Gas-Brenner GV. .Ml — Druckregler мит Magnetventil IFD 450, 454 — Gasfeuerungsautomaten für Dauerbetrieb КСФ 132В, 135B, 137B — Gasfeuerungsautomaten ImmersoPak — Tauchrohrbrenner InciniFume — Kanalbrenner Incinopak — Бреннер für Газ унд Öl Industriebrenner Запечатанный Nozzle Infrawave — Strahlungsbrenner ISER — рекуператор-Brenner für Tauchrohre ОКГ — Luftdüsen-Gasbrenner KINEDIZER® – Lufterhitzer-Brenner L604N – Pressuretrol® Grenzwertregler Лазерный уровнемер – Überwachungssysteme LFC – Linearstellglieder Линейная горелка – Brenner für Gas Locktite – Gas-Absperrventile LP, Teft Sicherheitsventil LVG — Einstellventil Mark IV — Бреннер für Газ унд Ol Max-Saver — Rekuperatoren MODULINE-Anwendungsbeispiele Multi-Flame — Gasfeuerungsautomat MULTIFIRE — Industriebrenner MV500 — Sicherheitsabsperrventile MVB — Magnetventilblöcke НМГ — Mündungsmischende Gasbrenner NMP — Газ-Zündbrenner OPR — ол- DRUCKERELER OVENPAK® II — EINZELBRENNER OXYTHERM® FH — SAUERSTOFFBRENNER OXYTHERM® LEFF — Saustoffbrenner oxytherm® — Saustoffbrenner P7810C — Saustoffbrenner P7810C — твердотельный прессурнет®-регенератор P7911C — твердотельный пресс-пресс-регенератор PBG PBG Europa — Gebläsebrenner PBG — Kompakt-Gasbrenner PCR — ZÜNDFLAMMENRENNER PEEK-A -Flame — Flammenwächter PFD 778 — Gasfeuerungsautomaten für Dauerbetrieb PFS 778, 748 — Gasfeuerungsautomaten PRA6 — Stellantriebe Pre-Mix Gebläsemischer PrimeFire 150 — Sauerstoffbrenner PrimeFire питателя — Sauerstoffbrenner PS Radiant — Strahlungsbrenner РТВ — P-Рор-Бреннер Q652 — Zündtransformatoren RAD — Radimax рекуператор für Strahlroère RAF — РФС-RFE Flammenhaltende Gasdüsen Ramfire — Industriebrenner RFG — Gasbrenner für Strahlroèr rrg — Gas-Luft-verhältniseRegler SBC — Bedieneinheit Einzelbrenner Schürlochbrenner Selbstmischende Gas-Öl-Brenner 780 Simaflame — Flammensimulator SV2-Serie — Газомагнитный SVC — Universal Gas-Öl-Brenner SVG — Универсальный Газбреннер T600 — Brennersteuerung T600 — UV-Sonden TBAB — Luftgebläse Mit Riemenantrieb TBG — Gebläse Für Biogas TJSR — Rekuperatorbrennerrenner Thermjet Tric — Gas-Lanzenbrenner Trilogy T500 — Stellantriebe V-line – Kanalbrenner Valupak – Einzel-, Luftheizungsbrenner VCL, LCU – Labor-Sicherheitssystem Veri-Flame – Gasfeuerungsautomat Veri-Flame – UV-Sonden VG. .Z – 2-ступенчатая газовая магнитная вентиляция VIS – Öl-Viskosimeter Set VMS – Vibrations-Überwachungssytem Vortiflare – Flachflammenbrenner VP..ML – 2-ступенчатая Prozessventile VR – Luft-Magnetventile VS..ML – Gas-Magnetventile. – Z 2-ступенчатая газовая магнитная вентиляция WPS – Warmluft-Pilot-System WRASP-DI – Luft-Gas-Brenner WRC – Gas-Öl-Brenner mit großem Regelbereich WRO – Brenner mit großem Regelbereich ZIO 240-320 – Brenner ZU MODhLINE fün enbener ZSI Systeme und Branchen Keramikindustrie Kompetenz in Systemtechnik Metalindustrie Richtlinien und Normen Umwelt Über Thermal Solutions Bildschirmschoner und -hintergründe Logos
Sprache ВсеDEENFRNLITESDASVNOPTELTRCSPLRUHUSKHRFIROZHSRSLUAETLVLT
Volltextsuche Джейн
Проливаем свет на соединения расходомеров «Light Size»
Опубликовано 27 июня 2016 г. в Газ

Для обеспечения дома необходимым количеством природного газа требуется взаимодействие многих частей и частей.Между БТЕ, дюймами водяного столба и фунтами на квадратный дюйм терминология, используемая при измерении газовых деталей высокого давления, действительно поддерживает связь между самой отраслью. Когда речь идет, в частности, о соединениях счетчиков, есть одно измерение, которое выделяется среди остальных, и это «размер света».
Комплекты газовых счетчиков
— это все части, из которых состоит сборка счетчика, как показано на схеме справа. В частности, шарниры и гайки, расположенные на комплекте счетчика, распознаются как соединения газового счетчика.
При определении размеров труб, клапанов и фитингов в большинстве отраслей используются дробные размеры (например, ½ дюйма, ¼ дюйма). Отрасль природного газа по-прежнему отличается тем, что обычно используется термин «легкий размер». Размер необходимого подключения счетчика напрямую связан с размерами освещения в домашнем хозяйстве. Но откуда взялась эта терминология?
Еще в 1800-х годах у людей все еще были газовые светильники в домах вместо электричества. Чем больше светильников содержится в вашем доме или здании, тем больше требуется подключения счетчика для большего количества задействованного газа. В маленьком доме будет всего пять огней, вплоть до сотни огней, как видно из приведенных ниже примеров.В современном мире А.Ю. Диапазон размеров подключения счетчика McDonald’s составляет от пяти до ста ламп, чтобы наилучшим образом удовлетворить ваши потребности.
Подрядчики и коммунальные службы работают вместе, чтобы обеспечить газовые компоненты дома надлежащего размера, чтобы домовладельцу не приходилось этого делать. Однако знание терминологии не равно знанию истории, стоящей за ней. Проливая немного света на происхождение размера света, вы можете понять, как далеко продвинулась газовая промышленность высокого давления, в дополнение к тому, как далеко она еще не достигла!
Бытовой газовый счетчик — Представление продукта
Тип газа: природный газ / сжиженный нефтяной газ / городской газ / неагрессивные газы
Компактный дизайн и легкий алюминиевый корпус
Инженерный пластик ИНДЕКС
Высокая точность и долговременная надежность
Направление потока: слева направо и справа налево по выбору
Герконовый переключатель доступен для дистанционного считывания в качестве опции
6 to G6″>
Технические характеристики
Артикул Блок Модельный ряд
Г1.6 G2.5 Г4 Г6
Тип Мембранный счетчик газа
Материал корпуса Литье алюминия под давлением
Направление потока Слева направо или справа налево по выбору
Циклический том д㎥ 0.7 1,2 1,2 2,0
Qmax ㎥/ч 2,5 4,0 6,0 10,0
Кмин ㎥/ч 0,016 0,025 0,04 0,06
Максимальное рабочее давление бар 0. 5
Qмин≤Q≤0,1Qмакс % ±3%
0,1Qмакс≤Q≤Qмакс ±1,5%
Диапазон температур ℃ -20℃~60℃
Количество цифр сумматора ㎥ 9999 99999
Разрешение сумматора д㎥ 0.2
Вес кг 1,5 1,8 1,95 2,8
Соединения
G1.6 М34×1,5 ПФ 3/4″ W36.3
※Внутренний стандарт:　M34×1. 5
※ Специальные соединения по запросу
M26×1,5 ПФ 1″
ПФ 1 1/4″
G1.6 М34×1,5 ПФ 1 1/4″ W36.3
M26×1,5
G4 М34×1.5 ПФ 3/4″ W36.3
PF 1″
ПФ 1 1/4″
G6 ПФ 1 1/4″
Габаритные размеры
Размеры (мм) A(A означает размер ширины газовых счетчиков. ) B(B означает высоту газовых счетчиков.) C(C означает размер нижней части газовых счетчиков.) D(D означает глубину газовых счетчиков от половины нижнего корпуса до задней крышки корпуса.) E(E означает глубину газовых счетчиков от половины верхней части корпуса до передней части индексной коробки.) F(F означает глубину газовых счетчиков между крышками кожуха.) G (G называется расстоянием, которое указывает размер от середины впускного отверстия до середины выпускного отверстия.)
G1.6 164,0 211,5 65,0 49,3 77,3 98,6 130,0
G2.5 164,0 225,0 74,0 54,25 79,75 108,5 130.0
G4 164,0 240,55 74,0 54,25 82. 05 108.05 130,0
Г6 290,0 276,0 100,0 69,0 93,0 138,0 250.0
199,8 278,0 100,0 69,0 93,0 138,0 130,0
Тип газа: природный газ / сжиженный нефтяной газ / городской газ / неагрессивные газы
Компактный дизайн и легкий алюминиевый корпус
Инженерный пластик ИНДЕКС
Высокая точность и долговременная надежность
Направление потока: слева направо и справа налево по выбору
Герконовый переключатель доступен для дистанционного считывания в качестве опции
В счетчиках газа с дистанционным считыванием Daesung серии G датчик расхода (импульс), который крепится снаружи, вырабатывает электрические сигналы, соответствующие фиксированным объемам (10 л/100 л), а полученные сигналы расхода подаются в секцию индикации. через кабель и преобразуются в числа и отображаются.
Счетные числа в индикаторе формируются в электронном виде, поэтому существующие значения интегрирования запоминаются и сохраняются при отключении питания.
Сигналы расхода выдаются один раз за оборот в зависимости от расположения барабана, на котором закреплен магнит. Когда магнит прикреплен к 1-литровому барабану, сигналы расхода генерируются в цикле 10 л/импульс, а когда магнит прикреплен к 10-литровому барабану, сигналы потока генерируются в цикле 100 л/импульс. Его можно выбрать при выборе характеристик газового счетчика.(стандартная спецификация 10 л/импульс)
Технические характеристики
Артикул Блок Модельный ряд
G1. 6 G2.5 Г4 Г6
Тип Мембранный счетчик газа
Материал корпуса Литье алюминия под давлением
Направление потока Слева направо или справа налево
Циклический том д㎥ 0.7 1,2 1,2 2,0
Qmax ㎥/ч 2,5 4,0 6,0 10,0
Кмин ㎥/ч 0,016 0,025 0,04 0,06
Максимальное рабочее давление бар 0.5
Qмин≤Q≤0,1Qмакс % ±3%
0,1Qмакс≤Q≤Qмакс ±1,5%
Диапазон температур ℃ -20℃~60℃
Количество цифр сумматора ㎥ 9999 99999
Разрешение сумматора д㎥ 0. 2
Вес кг 1,5 1,8 1,95 2,8
Технические характеристики DIGILOG Ass’y
Тип ДС-RC1
Использование Индивидуальный дистанционный индикатор (серия G)
Мощность ДС3.6В (литиевая батарея)
Рабочий значок 10 л/импульсный или 100 л/импульсный
Рабочая температура -20℃ ~ +60℃
Мин. Объем сумматора 0,01 м3 или 0,1 м3
Макс. Объем сумматора 99999,99 м³
Скорость СЧЕТА ниже 100 пс
Габаритные размеры
Размеры (мм) A(A означает размер ширины газовых счетчиков. ) B(B означает высоту газовых счетчиков.) C(C означает размер нижней части газовых счетчиков.) D(D означает глубину газовых счетчиков от половины нижнего корпуса до задней крышки корпуса.) E(E означает глубину газовых счетчиков от половины верхней части корпуса до передней части индексной коробки.) F(F означает глубину газовых счетчиков между крышками кожуха.) G (G называется расстоянием, которое указывает размер от середины впускного отверстия до середины выпускного отверстия.)
G1.6 164,0 211,5 65,0 49,3 77,3 98,6 130,0
G2.5 164,0 225,0 74,0 54,25 79,75 108,5 130.0
G4 164,0 240,55 74,0 54,25 82. 05 108.05 130,0
Г6 290,0 276,0 100,0 69,0 93,0 138,0 250.0
199,8 278,0 100,0 69,0 93,0 138,0 130,0
Тип газа: природный газ / сжиженный нефтяной газ / городской газ / неагрессивные газы
Компактный дизайн и легкий алюминиевый корпус
Инженерный пластик ИНДЕКС
Высокая точность и долговременная надежность
Направление потока: слева направо и справа налево по выбору
Применимая система HOME NET-WORK (обмен данными с сервером)
DC-PLC и передача RS 485 (двунаправленная связь)
Обнаружение с помощью ПОВОРОТНОГО ЭНКОДЕРА, отображение данных на ЖК-дисплее и их запоминание.
Однокристальная конструкция с низким энергопотреблением
Питание от сети переменного тока и резервная батарея для предотвращения перебоев в подаче электроэнергии.
Технические характеристики
Артикул Блок Модельный ряд
G1.6 G2.5 Г4 Г6
Тип Мембранный счетчик газа
Материал корпуса Литье алюминия под давлением
Направление потока Слева направо или справа налево по выбору
Циклический том д㎥ 0.7 1,2 1,2 2,0
Qmax ㎥/ч 2,5 4,0 6,0 10,0
Кмин ㎥/ч 0,016 0,025 0,04 0,06
Максимальное рабочее давление бар 0. 5
Qмин≤Q≤0,1Qмакс % ±3%
0,1Qмакс≤Q≤Qмакс ±1,5%
Диапазон температур ℃ -20℃~60℃
Количество цифр сумматора ㎥ 9999 99999
Разрешение сумматора д㎥ 0.2
Вес кг 1,5 1,8 1,95 2,8
Протокол связи
Протокол связи
Тип коробки передач Тип коробки передач DC — ПЛК
Формат данных 1 стартовый бит 1 стартовый бит
8 бит данных 8 бит данных
нечетные биты биты без четности
1 стоповый бит 1 стоповый бит
Скорость передачи 2400 4800 бит/с
Тип соединения 2 контакта 2 контакта
Газовый счетчик <-> Индикатор/система управления
:Когда индикатор или система управления отправляют сигнал запроса, газовый счетчик отвечает на него.
Габаритные размеры
Размеры (мм) A(A означает размер ширины газовых счетчиков.) B(B означает высоту газовых счетчиков.) C(C означает размер нижней части счетчиков газа.) D(D означает глубину газовых счетчиков от половины нижнего корпуса до задней крышки корпуса.) E(E означает глубину газовых счетчиков от половины верхней части корпуса до передней части индексной коробки.) F(F означает глубину газовых счетчиков между крышками кожуха.) G (G называется расстоянием, которое указывает расстояние от середины впускного отверстия до середины выпускного отверстия. )
G1.6 164,0 211.5 65,0 49,3 77,3 98,6 130,0
G2.5 164,0 225,0 74,0 54,25 79,75 108,5 130,0
G4 164,0 240.55 74,0 54,25 82.05 108.05 130,0
Г6 290,0 276,0 100,0 69,0 93,0 138,0 250,0
199,8 278,0 100.0 69,0 93,0 138,0 130,0
Вам нужен Газомер для бабушкиной квартиры?Газомер для бабушкиной квартиры ЗАКАЗАТЬ ЗДЕСЬ.
БЫТОВОЙ СЧЕТЧИК ГАЗА СЕРИИ 750.
Общие сведения
Размещенный в компактном алюминиевом корпусе, модель 750 представляет собой низкооборотный газовый счетчик высокой производительности
. Его 2-литровая диафрагма на цикл работает на 40%
медленнее, чем 1-литровая.2 литровые соперники. Эта конструкция сводит к минимуму скорость внутренних компонентов
и в сочетании с высококачественными материалами снижает скорость износа
, обеспечивая долгосрочное сохранение точности.
Производительность модели 750 составляет 7,5 м³/ч по природному газу (SG0.62) или 6 м³/ч по воздуху
при перепаде давления 125 Па, что является стандартом, проверенным в Австралии и
во всем мире для обеспечения долговечности и надежной точности в течение периодов. из-за
20 лет. Подходит для бабушкиных счетчиков .
Точность
Выдающиеся конструктивные особенности газового счетчика модели 750, такие как его тангенциальное управление
, большая циклическая емкость и индекс магнитного привода, обеспечивают
непревзойденную точность от 10 до 7 литров в час.5 м³/ч. Наше современное калибровочное и испытательное оборудование
аккредитовано в соответствии с ISO/IEC 17025.
Поглощение давления
Расходомер модели 750 имеет низкое поглощение давления благодаря тангенциальному узлу,
скользящим клапанам с низким коэффициентом трения и большому циклическому объему (2 дм³/ цикл),
, что обеспечивает более длительный срок службы и сохранение точности в течение длительного времени.
Поглощение давления на расходомере показывает, насколько тяжело работает расходомер
, и прямо пропорционально скорости износа компонентов и последующему сроку службы расходомера.Поглощение давления модели 750 составляет 125 Паскалей (Па) при расходе 90 193 6 м³/ч воздуха (7,5 м³/ч природного газа).
Сохранение точности
Первоначальную точность расходомера легко обеспечить с помощью калибровки для прохождения начального тестирования
. Однако постоянная точность с течением времени зависит от качества, конструкции и конструкции измерителя
. Модель 750 была
разработана для долговременной стабильности и увеличенного срока эксплуатации.
Усовершенствования продукта
Каждый газовый счетчик модели 750 поставляется готовым к работе с импульсами, поэтому счетчик можно
дооснастить модулем импульсного вывода для расширенных измерительных приложений
без необходимости замены индекса счетчика.
Модель 750 также доступна с верхним указателем показаний, позволяющим легко считывать показания
, когда расходомер расположен на небольшой высоте. Модель 750 также
доступна с уплотнительными кольцами из витона для работы с агрессивными газами.
Испытания на выносливость
Испытания на выносливость в соответствии с самыми строгими мировыми требованиями были проведены на модели 750
и показали долгосрочное сохранение точности.
Счетчик модели 750 превосходит требования к испытаниям на выносливость европейского стандарта
EN1359:1999, американского национального стандарта ANSI B109.1,
Австралийский стандарт AS4647:2005 и Рекомендация OIML 31.

Установка счетчика	Объем масла, мл
Установка счетчика	Для G16 — G65, G100	Для G160, G250, G400
Горизонтальная	25	25
Вертикальная	100	150

Номинальная емкость газа для 0. 60 S.G. Природный газ
Давление на входе, фунт/кв. дюйм изб.	Дюймы вод. ст. Дифференциал	Вместимость стандартных кубических футов в час
0,25	1/2″	630
0,25	2 дюйма	1320
1	2 дюйма	1340
2	2 дюйма	1390
5	2 дюйма	1515
10	2 дюйма	1710
15	2 дюйма	1890
20	2 дюйма	2010
25	2 дюйма	2160
1 — Пропан — 397 кубических футов в час 2 — Бутан — 347 кубических футов в час

Артикул	Блок	Модельный ряд
Артикул	Блок	Г1.6	G2.5	Г4	Г6
Тип		Мембранный счетчик газа
Материал корпуса		Литье алюминия под давлением
Направление потока		Слева направо или справа налево по выбору
Циклический том	д㎥	0.7	1,2	1,2	2,0
Qmax	㎥/ч	2,5	4,0	6,0	10,0
Кмин	㎥/ч	0,016	0,025	0,04	0,06
Максимальное рабочее давление	бар	0. 5
Qмин≤Q≤0,1Qмакс	%	±3%
0,1Qмакс≤Q≤Qмакс	%	±1,5%
Диапазон температур	℃	-20℃~60℃
Количество цифр сумматора	㎥	9999	99999
Разрешение сумматора	д㎥	0.2
Вес	кг	1,5	1,8	1,95	2,8

G1.6	М34×1,5	ПФ 3/4″	W36.3	※Внутренний стандарт:　M34×1. 5 ※ Специальные соединения по запросу
	M26×1,5	ПФ 1″
		ПФ 1 1/4″
G1.6	М34×1,5	ПФ 1 1/4″	W36.3
	M26×1,5

G4	М34×1.5	ПФ 3/4″	W36.3
		PF 1″
		ПФ 1 1/4″
G6		ПФ 1 1/4″

Размеры (мм)	A(A означает размер ширины газовых счетчиков. )	B(B означает высоту газовых счетчиков.)	C(C означает размер нижней части газовых счетчиков.)	D(D означает глубину газовых счетчиков от половины нижнего корпуса до задней крышки корпуса.)	E(E означает глубину газовых счетчиков от половины верхней части корпуса до передней части индексной коробки.)	F(F означает глубину газовых счетчиков между крышками кожуха.)	G (G называется расстоянием, которое указывает размер от середины впускного отверстия до середины выпускного отверстия.)
G1.6	164,0	211,5	65,0	49,3	77,3	98,6	130,0
G2.5	164,0	225,0	74,0	54,25	79,75	108,5	130.0
G4	164,0	240,55	74,0	54,25	82. 05	108.05	130,0
Г6	290,0	276,0	100,0	69,0	93,0	138,0	250.0
Г6	199,8	278,0	100,0	69,0	93,0	138,0	130,0

Артикул	Блок	Модельный ряд
Артикул	Блок	G1. 6	G2.5	Г4	Г6
Тип		Мембранный счетчик газа
Материал корпуса		Литье алюминия под давлением
Направление потока		Слева направо или справа налево
Циклический том	д㎥	0.7	1,2	1,2	2,0
Qmax	㎥/ч	2,5	4,0	6,0	10,0
Кмин	㎥/ч	0,016	0,025	0,04	0,06
Максимальное рабочее давление	бар	0.5
Qмин≤Q≤0,1Qмакс	%	±3%
0,1Qмакс≤Q≤Qмакс	%	±1,5%
Диапазон температур	℃	-20℃~60℃
Количество цифр сумматора	㎥	9999	99999
Разрешение сумматора	д㎥	0. 2
Вес	кг	1,5	1,8	1,95	2,8

Тип	ДС-RC1
Использование	Индивидуальный дистанционный индикатор (серия G)
Мощность	ДС3.6В (литиевая батарея)
Рабочий значок	10 л/импульсный или 100 л/импульсный
Рабочая температура	-20℃ ~ +60℃
Мин. Объем сумматора	0,01 м3 или 0,1 м3
Макс. Объем сумматора	99999,99 м³
Скорость СЧЕТА	ниже 100 пс

Тип коробки передач	Тип коробки передач	DC — ПЛК
Формат данных	1 стартовый бит	1 стартовый бит
	8 бит данных	8 бит данных
	нечетные биты	биты без четности
	1 стоповый бит	1 стоповый бит
Скорость передачи	2400	4800 бит/с
Тип соединения	2 контакта	2 контакта

Размеры (мм)	A(A означает размер ширины газовых счетчиков.)	B(B означает высоту газовых счетчиков.)	C(C означает размер нижней части счетчиков газа.)	D(D означает глубину газовых счетчиков от половины нижнего корпуса до задней крышки корпуса.)	E(E означает глубину газовых счетчиков от половины верхней части корпуса до передней части индексной коробки.)	F(F означает глубину газовых счетчиков между крышками кожуха.)	G (G называется расстоянием, которое указывает расстояние от середины впускного отверстия до середины выпускного отверстия. )
G1.6	164,0	211.5	65,0	49,3	77,3	98,6	130,0
G2.5	164,0	225,0	74,0	54,25	79,75	108,5	130,0
G4	164,0	240.55	74,0	54,25	82.05	108.05	130,0
Г6	290,0	276,0	100,0	69,0	93,0	138,0	250,0
Г6	199,8	278,0	100.0	69,0	93,0	138,0	130,0
