Газовый холодильник принцип работы: Как работает холодильник от газа в доме на колесах? • Retrailer

Как работает холодильник от газа в доме на колесах? • Retrailer

Существует целый вид холодильников (как автомобильных так и бытовых) носящий название абсорбционные холодильники. Абсорбция – это процесс поглощения паров хладагента, которые образовались в испарителе, твердым или жидким поглотителем (в нашем случае поглотитель – это вода). Хладагентом в абсорбционных холодильниках служит аммиак. Иными словами, водой поглощаются пары аммиака и образую водно-аммиачный раствор. Внутри холодильной камеры расположен сам испаритель, а холодильный агрегат на задней стенке холодильника. Природный газ в этом холодильнике служит лишь для нагрева водно-аммиачного раствора в генераторе (кипятильнике) до температуры кипения. Температура кипения аммиака (tкип −33,35 °C) значительно ниже температуры кипения воды и в процессе выпаривания раствора из кипятильника концентрированные пары аммиака с небольшим количеством воды выходят в конденсатор.

Высококонцентрированный жидкий аммиак из конденсатора поступает в испаритель, где кипит при отрицательной температуре, охлаждая пластины испарителя.

Таким образом осуществляется охлаждение холодильной и морозильной камеры внутри холодильника.
Слабый раствор из кипятильника стекает в абсорбер, где охлаждается окружающей средой до начала температуры абсорбции. Выходящие из испарителя пары аммиака так же поступают в абсорбер навстречу охлажденному слабо концентрированному раствору. В абсорбере происходит процесс поглощения (абсорбции) паров аммиака слабым раствором. При этом выделяется некоторое количество теплоты, котороя отводится в окружающую среду, посредством вентиляционных решеток в стене кемпера за холодильником.

К слову, в зимний сезон эти решетки можно закрыть специальными заглушками либо просто заклеить скотчем и тем самым не только перекрыть приток холодного воздуха в автодом, но и обрести помощника для вашей Truma.

Абсорбционный цикл

Образовавшийся в абсорбере концентрированный водо-аммиачный раствор подается термонасосом в генератор (кипятильник). Циркуляция водно-аммиачного раствора происходит непрерывно, пока обогреваются кипятильник и термонасос.

Таким образом в абсорбционных холодильниках роль всасывающей части механического компрессора выполняет абсорбер, а нагнетательной части – термонасос.

Итак, подведем итог. Холодильный агрегат состоит из нескольких основных частей:
Генератор (кипятильник). Вырабатывает аммиачный пар и поднимает слабый раствор на высоту слива в абсорбер.
Конденсатор. Конденсирует пары аммиака, делая пар высококонцентрированным.
Нагреватель. Производит нагрев водно-аммиачного раствора в генераторе.
Абсорбер. Там, где пары аммиака поглощаются водой (абсорбция).
Испаритель. Испаряет жидкий аммиак с отводом тепла.

Все элементы соединены друг с другом бесшовными трубами по средством газовой сварки.

Нагреватель абсорбера может работать как от электричества, так и от любого вида горючего топлива: бензина, газа или на худой конец дров (в Африке даже применяются холодильники работающие от тепла солнца!). Суть при этом не меняется. Важно, что происходит нагрев водно-аммиачного раствора (и не важно с помощью чего) и циркуляция его в холодильном агрегате.

Постоянное испарение аммиака из раствора и последующее его растворения в воде и обеспечивает отвод тепла из холодильной камеры, а именно прямое назначение холодильника-охлаждать ваши продукты!

Газовый холодильник

Холодильники, устанавливаемые в дома на колесах могут работать как от пропана (природного газа) так и электричества, напряжением в 12В/220В.

Поделитесь с друзьями:

#electrolux#абсорбционный холодильник#как это работает все теги сайта

Автор Андрей Калашников

Компания Retrailer

Logo https://retrailer.ru/wp-content/themes/wheels/graphics/logos/retrailer_logo_150x150.jpg

Автор Андрей Калашников

Компания Retrailer

Logo https://retrailer.ru/wp-content/themes/wheels/graphics/logos/retrailer_logo_150x150.jpg

Автор Андрей Калашников

Компания Retrailer

Logo https://retrailer.ru/wp-content/themes/wheels/graphics/logos/retrailer_logo_150x150.jpg

Автор Андрей Калашников

Компания Retrailer

Logo https://retrailer. ru/wp-content/themes/wheels/graphics/logos/retrailer_logo_150x150.jpg

Как сделать газовый холодильник на пропане своими руками

Достаточно длительная история развития холодильной техники отмечена появлением различных видов бытовых холодильников. Среди существующих конструкций можно найти бытовой абсорбционный аппарат – газовый холодильник.

Модели холодильников на газу делают как стационарными, так и мобильными. Их относительно простая конструкция не исключает возможности создать устройство своими руками. Чтобы сделать газовый холодильник, необходимо изучить его устройство и принцип работы, согласны?

В статье подробно описана конструкция пропанового агрегата и технический цикл охлаждения, а также приведены пошаговые инструкции по сборке и переделке разных модификаций холодильников на газу.

Содержание статьи:

  • Устройство пропанового холодильника
  • Принцип работы холодильника на газу
  • Как сделать газовый холодильник
    • Пошаговый процесс переделки «Садко»
    • Примеры сборки самоделки
  • Альтернатива самодельной конструкции
  • Выводы и полезное видео по теме

Устройство пропанового холодильника

Абсорбционный принцип работы – основа холодильной техники, которая могла бы работать на пропане.

Рассматривая газовый холодильник и принцип его работы, следует подчеркнуть: в абсорбционном холодильнике пропану отводится скромная функция газа-подогревателя. Главными же компонентами процесса абсорбции в конструкциях бытовых холодильников являются обычно аммиак и вода.

Так выглядит задняя стенка абсорбционного холодильника. Это одна из тех старых моделей аппаратов, которые подходят для модернизации – переустройства на газовое топливо вместо электрической энергии

Аммиак выступает в качестве хладагента, а вода исполняет роль вещества-поглотителя.

Газовая модель в упрощённом виде содержит следующие технологические модули:

  1. Газовый нагревательный модуль.
  2. Генератор (точнее – кипятильник).
  3. Конденсатор.
  4. Абсорбер (поглотитель).
  5. Испаритель.

Газовым нагревателем осуществляется подогрев содержимого генератора. Модуль генератора предназначен для получения парообразного аммиака и подачи слабого аммиачного раствора в область абсорбера.

Конденсаторный модуль служит для охлаждения паров аммиака до температуры конденсации. А модуль под названием «абсорбер», выполняет функции поглотителя аммиака. Испаритель газового холодильника служит генератором холода.

Принцип работы холодильника на газу

Технологический цикл охлаждения начинается с подогрева газовой горелкой концентрированного водоаммиачного раствора. За счёт более низкой температуры кипения аммиака это вещество вскипает быстрее воды. Начинается процесс образования концентрированных паров хладагента, которые поступают в конденсатор.

Здесь аммиачный пар конденсируется, и уже жидкий аммиак устремляется к испарителю, где за счёт отбора тепла от продуктов вскипает, образуя парожидкостную смесь.

Структурная схема, показывающая принцип работы абсорбционного аппарата охлаждения. В качестве нагревателя генератора здесь используется газовая горелка. Однако, по сути, нагреватель может быть практически любого типа (+)

Схемой абсорбционного холодильника предусматривается также работа устройства, которое носит название «дефлегматор». Этот модуль установлен на выходе из кипятильника и предназначен для получения слабого водоаммиачного раствора в процессе частичной конденсации насыщенных паров.

Этот слабый раствор собирается в абсорбере. Туда же направляется насыщенная парожидкостная аммиачная смесь из испарителя, где абсорбируется. Далее цикл повторяется.

Холодильник абсорбционный, подготовленный под модернизацию. Здесь демонтирована защитная металлическая панель, убран теплоизолятор (слой минеральной ваты), удалён электронагреватель. Осталась лишь гильза на трубке сифона

Большая часть абсорбционных бытовых холодильников оснащаются электрическими нагревателями. Например, из таких моделей можно отметить холодильники «Садко», «Морозко» и другие.

Но электрический нагреватель вполне допустимо заменить любым другим источником тепла, включая пропановую горелку, радиатор отопления и даже дым печной трубы.

Поэтому отмеченные модели абсорбционной техники теоретически вполне допустимо использовать под создание своими руками холодильника на газу, функционирующего в постоянном режиме.

Как сделать газовый холодильник

Относительно несложным способом изготовления газового холодильника, как уже отмечалось, видится использование в качестве основы отработавшего свой срок абсорбционного аппарата. Чтобы довести до «ума» ту же модель «Садко» или «Морозко», достаточно исключить из конструкции установленные в системе электрические нагреватели.

Вместо демонтированных нагревательных элементов потребуется внедрить газовый подогрев, установив в конструкцию теплообменник и пропановую горелку.

Теоретически исполнимая идея газификации абсорбционного аппарата, ранее действующего от нагрева электрическим нагревателем. Таким видится прямое подключение газовой горелки (+)

Удачно подходит для создания мобильного аппарата модель абсорбционного холодильника «Морозко» четвёртого выпуска серии АШ-30. Габариты корпуса этой конструкции 450*400*405 мм, вес не более 15 кг.

Температура морозильной камеры при работе конструкции на полную мощность вполне может достичь 10-12°С со знаком минус. Не зря среди умельцев-конструкторов родилась идея переделать электрический подогрев, заменив его пропановой грелкой.

Однако затея с газовым холодильником сомнительная, и в подтверждение этому есть целый ряд причин. Так, абсорбционный процесс требует почти вдвое больше времени на генерацию холода, чем обычный компрессионный холодильник.

С точки зрения экономии, конструкция видится не совсем рациональной, учитывая сколько потребуется затратить газа на получение 1°С минусовой температуры для самодельного варианта. Тем не менее, конструкторский интерес относительно возможности реализации идеи достаточно высок.

Пошаговый процесс переделки «Садко»

Электрические нагревательные элементы холодильника «Садко» расположены на трубке сифона. Этот элемент конструкции (сифон) находится в нижней части задней стенки аппарата. Область сифона закрыта металлическим кожухом, под которым находится слой теплоизолятора (минеральная вата).

Здесь показан процесс вскрытия защитной металлической панели на задней стенке абсорбционного холодильника. Как видно, под панелью и слоем теплоизолятора находится электронагреватель, который требуется демонтировать

Изначально конструктору-любителю потребуется выполнить следующие действия:

  1. Поместить холодильник в удобное для работы место.
  2. Демонтировать защитный кожух на задней стенке.
  3. Удалить теплоизоляционный материал.
  4. Снять нагревательные элементы с трубки сифона.

Следует учитывать, что доработка своими руками здесь сопряжена с некоторым риском. Система абсорбционного холодильника заполнена аммиаком и водородом под давлением до 2 атм. Неаккуратный демонтаж деталей системы и электрических нагревателей может привести к разгерметизации системы, что опасно для здоровья. Необходимо проявлять осторожность.

Следующий шаг конструктора-любителя заключается в установке системы нагрева, действующей на пропане. То есть необходимо в области трубки сифона смонтировать модуль, которым бы осуществлялся подогрев в результате сжигания газа. Нагревать трубку открытым пламенем недопустимо.

Значит, потребуется изготовить теплообменник. Это может быть, к примеру, массивный брусок меди, внутрь которого встроена .

Вариант изготовления теплообменных модулей под внутреннее размещение газовой горелки. Такой модуль закрепляется плотно к трубке сифона холодильника вместо демонтированного электронагревателя

Изготовление системы подогрева газом в обязательном порядке предусматривает организацию комплекса защиты от перегрева. Рабочий диапазон температуры нагрева сифона холодильника «Садко» составляет 50 — 175°С. Исходя из этих значений, следует рассмотреть схему включения и отключения подачи газа при нагреве.

Для схемы с электронагревателями в абсорбционных моделях используется серии Т-120. Но этот прибор регулирует работу нагревателей с учётом температуры испарителя.

Регулятор пламени газовой горелки, который может быть внедрён в конструкцию модуля нагрева от газа. Это лишь один из нескольких приборов автоматики, которыми потребуется оснастить газовый холодильник (+)

Газовая горелка вместе с устройством автоматического управления – это несколько иная система. Если холодильник на пропане делается с учётом долгосрочного применения, автоматику придётся делать полноценную.

То есть, к примеру, контролировать не только температуру нагрева теплообменника, но также вести контроль пламени и отслеживать давление газа. Нельзя забывать и о системе запала.

Примеры сборки самоделки

Примеров самодельных конструкций абсорбционных холодильников на газу, которые бы отметились долгосрочной эксплуатацией, отыскать не удалось. Встречаются лишь экспериментальные варианты, зачастую начатые, но не доведённые до завершения.

Есть также примеры сборки, когда холодильник на газу собирался своими руками по упрощённой методике.

Одна из успешно реализованных самодельных конструкций холодильника на пропане. Подобных «самопальных» изделий на просторах инета можно встретить в достаточном количестве

При упрощённом варианте сборки применялся , выход которого соединяли шлангом напрямую с горелкой прямого действия. Горелка закреплялась на шасси абсорбционного холодильника, а рабочее сопло направлялось непосредственно на трубку сифона.

Поджиг горелки делали вручную. Так же, без какой-либо автоматики, чисто методом «пробы на ощупь», выполнялся контроль температуры нагрева сифона.

Итоги неутешительны. За время работы ручной нагревающей газовой установки в течение 12 часов внутри морозильной камеры была получена максимальная температура нижнего порога – не ниже +3°С.

Таким образом, испытания абсорбционного  холодильника на пропане, сделанного своими руками по упрощённой схеме, показали крайне низкую эффективность газового аппарата. Более того, судя по расходу газа, этот вариант получения холода («Садко-Г») неоправданно затратный.

Альтернатива самодельной конструкции

Смысл сборки газовой конструкции теряется ещё и потому, что старых заводских конструкций подобного рода в бытовом исполнении практически нет. Газовая холодильная техника с абсорбером (российского производства) – это в основе своей установки промышленного назначения, крупногабаритные, тяжеловесные, оснащённые сложным газовым оборудованием.

Пример промышленной абсорбционной газовой установки. При относительно небольшом потреблении газа (в промышленном учёте) этот абсорбционный холодильник показывает высокую эффективность работы

Поэтому более привлекательной рассматривается альтернатива для самодельной газовой холодильной техники. Это современные мобильные компактные системы охлаждения из серии термических контейнеров и похожих разработок. Любая из подобных систем закрывает ту потребность в холоде, которая обременяет любителей выездов на природу.

Именно с целью охлаждения и хранения продуктов в условиях отдыха на природе люди пытаются собирать своими руками холодильники на газу. Ассортимент современной мобильной холодильной техники огромен

Цена на аппараты вполне подходящая. Скорее всего, покупка, допустим, холодильника марки Comfort, обойдётся суммой в несколько раз меньшей, чем затраты на модернизацию старой абсорбционной системы.

При этом по техническим характеристикам современное фактически сравнимо с теми же параметрами «Садко». А температурный диапазон выглядит более привлекательным (до -18ºС).

Более чем удачная альтернатива самодельным конструкциям газовых холодильников. Удобный, мобильный, компактный аппарат Waeco-Dometic Combicool, функционирующий от трёх различных источников тепла

Наконец, есть возможность купить реально действующий на пропане промышленный холодильник импортного производства. Наглядный пример – универсальный аппарат немецкого производителя, выпускаемый под маркой Waeco-Dometic Combicool.

Конструкция мобильного холодильника обеспечивает получение холода при работе от одного из трёх источников энергии, в том числе и от баллона с газом.

Выводы и полезное видео по теме

Преимущества и недостатки мобильного холодильника, который может работать и от электричества, и на газу:

Краткий видеообзор автохолодильника марки Dometik:

Выводы из всей истории с конструированием «бесплатной» во всех отношениях холодильной техники вытекают однозначные. Единственная причина сборки газового холодильника своими силами – это желание сделать чего-нибудь самостоятельно.

Нередко удовольствие от собственных успехов перекрывает любые инновации мирового масштаба. Однако современные заводские модели надежнее и безопаснее.

Имеете опыт создания газового холодильника? Или пользуетесь покупным агрегатом абсорбционного типа? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Форма для связи расположена в нижнем блоке.

Как пропан обеспечивает охлаждение | Ferrellgas

Может показаться несколько нелогичным, что пламя, работающее на пропане, может генерировать достаточную мощность охлаждения для холодильника, но это пламя пропана является катализатором холодильной технологии, которая используется с 1800-х годов.

Как работает холодильник на пропане?

Процесс охлаждения пропаном, впервые разработанный Майклом Фарадеем в 1824 году, известен как «абсорбционное охлаждение» или «абсорбционное охлаждение». Несмотря на то, что на протяжении многих лет он переоснащался и модернизировался, основная теория остается прежней — и поэтому пропановую установку иногда называют абсорбционным холодильником. Герметичные трубки и канистры, содержащие жидкости и газы, вступают в химическую реакцию под действием тепла и давления, что с помощью конденсаторов и компрессоров создает процесс резкого охлаждения.

В 1930-х годах на рынке появились первые холодильники, работающие на пропане, под названием SERVEL. Холодильное оборудование было относительно новым для массового потребительского рынка, и эти холодильники стали популярными в то время, когда во многих домах не было электричества.

Какая наука стоит за пропановым холодильником?

Герметичная система холодильника, работающего на пропане, содержит воду, жидкий аммиак и газообразный водород. Пламя пропана нагревает воду и аммиак до точки кипения в так называемом генераторе. Затем газообразный материал поднимается в камеру конденсации, где охлаждается и возвращается в жидкое состояние. Затем эта жидкость поступает в другую камеру — испаритель, где смешивается с газообразным водородом. Именно здесь происходит химическая реакция, которая вытягивает или поглощает тепло изнутри холодильника. Как только раствор поглощает достаточно тепла, аммиак возвращается в газообразное состояние, и процесс начинается снова. Эта автономная система не зависит от механических или движущихся частей, что означает, что эти устройства остаются надежными в течение многих лет.

Где чаще всего используются пропановые холодильники?

Сегодня пропановые холодильники являются популярными вариантами для транспортных средств для отдыха, хижин, домиков у озера или в любом месте, где нет прямого доступа к электричеству. Эти агрегаты экономичны и не требуют внешнего источника питания. Итак, как долго может работать пропановый холодильник? Большинство из них могут работать без остановок в течение 11 дней на стандартном 20-фунтовом баллоне с пропаном. Часто пользователи сообщают о более длительном времени работы — в зависимости от температуры наружного воздуха, частоты доступа к холодильнику и материалов внутри холодильника. При наихудшем сценарии пропановый холодильник может непрерывно работать в течение года с примерно 33 необходимыми заправками стандартного пропанового баллона.

Холодильник на пропане — идеальный вариант для путешественников, а также в районах с отсутствием электричества или с частыми перебоями в подаче электроэнергии. Владельцы жилых автофургонов полагаются на пропан, чтобы их холодильники работали в дороге, и они более надежны и эффективны, чем холодильники, работающие от батареи. Точно так же любой, кто живет «вне сети» или в очень отдаленных районах, обнаружит, что пропан предпочтительнее электричества от солнечных батарей для удовлетворения потребностей постоянного охлаждения.

Свяжитесь с Ferrellgas для получения информации о ваших потребностях в пропане

Готовы ли вы упаковать автофургон для следующего похода или вам нужно заправить бак дома, остановите свой выбор на Ferrellgas в качестве топлива. Свяжитесь с местным представительством Ferrellgas, чтобы узнать о выгодных тарифах на пропан и получить отличный сервис от нашей команды экспертов по пропану.

Принцип работы холодильников — Как работают холодильники?

До того, как мы научились искусственно охлаждать нашу еду и места, где мы живем, мы использовали естественные способы снижения температуры. Зимой мы собирали лед из рек и озер и помещали его в ледяные домики до тех пор, пока он не понадобится летом. Затем, В 1755 году шотландский профессор Уильям Каллен показал эксперимент, который медленно, но верно изменит мир.

Каллен осуществил современную версию древнего метода искусственного охлаждения, известного древним индийцам и египтянам, — охлаждение испарением. Он использовал насос для создания частичного вакуума в емкости, где находился диэтиловый эфир. Это дало диэтиловому эфиру более низкую температуру кипения, и он закипел. Потому что это начало для кипения ему нужна была энергия для испарения, поэтому он начал поглощать тепло из окружающего воздуха, снижая температуру воздуха. Он даже произвел небольшое количество льда. Так родилось искусственное охлаждение. Это было непрактично и не могло использоваться для охлаждения продуктов, но это было только начало. Другие усовершенствовали метод и, после многих экспериментов, патентов и промышленных моделей, в 19Было введено 15 практичных бытовых холодильников.

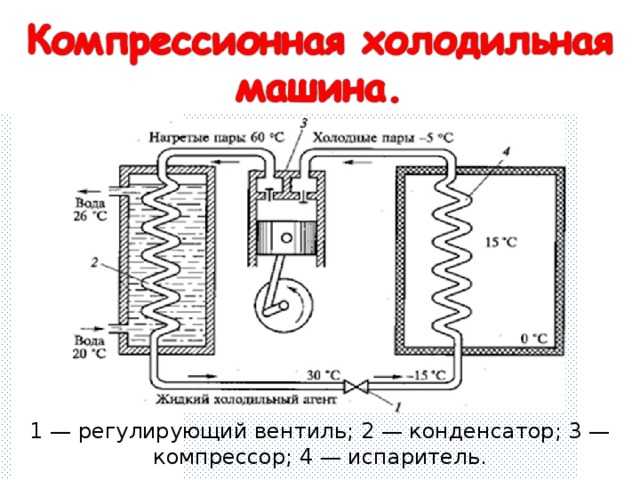

Холодильник — это, по сути, тепловой двигатель, в котором работа над хладагентом выполняется, чтобы он мог собирать энергию из холодного региона; доставить его в область более высоких температур и тем самым охлаждая холодную область еще больше. Основными элементами холодильника являются компрессор, который подключается к внешнему, более горячая система трубопроводов (называемая змеевиками конденсатора), которая соединяется с расширительным клапаном, который соединяется с внутренней, более холодной системой трубопроводов (испаритель катушки), который соединен обратно с компрессором. Все они содержат хладагент, а змеевики испарителя помещены в теплоизолированную «коробку», роль которой заключается в том, чтобы держать его внутри холодным.

Хладагент «запускается» как газ (помните — это цикл) в компрессоре, который повышает давление, нагревая газ. Сжатый газ проходит через змеевики конденсатора (внешние), на задней стенке холодильника, которые сделаны так, что газ потеряет в них высокую температуру и начнет превращаться в жидкость потому что он находится под высоким давлением. Жидкий хладагент поступает к расширительному клапану. Поскольку это цикл, между клапаном и компрессором область низкого давления — компрессор втягивает жидкий хладагент из расширительного клапана в змеевики испарителя. Из-за низкого давления жидкости хладагент начинает кипеть и испаряться. Хладагент, теперь газ, проходит через змеевики испарителя, и потому что ему нужна энергия, чтобы он мог ее испарить. «высасывает» его из окружающего пространства и делает его холоднее. Из змеевиков испарителя газообразный хладагент поступает в компрессор, и цикл повторяется.

Ранние механические холодильные системы использовали диоксид серы, хлористый метил и аммиак в качестве хладагентов, но отказались от использования диоксида серы, хлористого метила.
