Как самому сделать ветрогенератор?

Построить ветрогенератор своими руками не так сложно, как кажется на первый взгляд. Если скорость ветра в вашей местности больше хотя бы 4 м/с, и в небольшом отдалении от вашего дома есть хорошо продуваемое пространство, вы можете организовать ветроэнергостанцию менее, чем за 100 долларов.

Ветряк, который изготовил автор данной статьи, конечно, требует многих доработок, и если у вас денег больше, чем времени, проще купить готовый генератор: их стоимость начинается примерно от 500 долларов. Но если вам хочется поэкспериментировать — эта статья для вас.

Пропеллер

Пропеллер для этого ветряка будет трехлопастным. Хотя двухлопастный пропеллер проще построить, у такого пропеллера есть свои недостатки, например, он не сразу стартует. Еще одним недостатком является тот факт, что при смене направления ветра двухлопастной пропеллер сильно вибрирует при повороте, а это плохо и для самого пропеллера, и для опоры генератора. Я сделал свой пропеллер из еловых досок размером 1″х4″ (Примечание: Реальный размер деловой древесины, продаваемой в Америке, меньше обозначаемой. В данном случае это ¾ на 3½ дюйма, т.е. примерно 2х9 см). Я постарался найти три доски без сучков, имеющие хорошие вертикальные волокна и имеющие примерно одинаковую плотность (это определялось по весу). Конечно, можно использовать и другие породы дерева, просто у меня нашлась под рукой только ель. Размер досок был подобран так, чтобы пропеллер был достаточно легким, чтобы быстро стартовать и не сильно нагружать опоры. На то, чтобы вырезать лопасти, ушло около 2 часов. Безусловно, если бы я потратил больше времени, пропеллер вышел бы лучше, размеры в основном определялись интуитивно (мой чертеж показан на Рисунке 1). Однако если вы хотите сделать все по правилам, в сети множество информации по аэродинамике, вырезанию по дереву и даже по изготовлению пропеллеров.

Рисунок 1. Поперечный срез лопасти.



После проверки лопастей на одинаковый размер я соединял их болтами по двое и проверял, хорошо ли сбалансирована получающаяся конструкция. Когда все три лопасти стали одинаковыми, я покрасил их и присоединил к ступице, в качестве которой использовал старую 8-дюймовую шестерню. После этого я смог насадить всю эту конструкцию на ось и попробовать покрутить, определив степень сбалансированности и подпилив слишком тяжелые части (конечно, потом их пришлось снова покрасить). В сумме процесс построения и балансировки пропеллера занял около 4 часов.

Следует заметить, что три лопасти после балансировки оказались разной толщины, в некоторых местах они отличались на 1/8 дюйма (~3 мм). Чтобы этого избежать, рекомендуется выбирать дерево лучших пород и уделять первоначальному выпиливанию больше внимания. Для выпиливания я пользовался в основном электрорубанком. Стоит также обратить внимание на то, что лопасти не закручены, то есть их угол наклона относительно оси всегда постоянный. Для пропеллера такого небольшого размера это вполне нормально.

Генератор

В качестве генератора для ветряка я использовал асинхронный электродвигатель в 2 л.с., который я вынул из старого тайваньского фрезерного станка. Я разобрал его на части и сделал насечки в якоре, чтобы можно было вставить 8 неодимовых магнитов, чтобы превратить асинхронный электродвигатель в низкоскоростной генератор с постоянными магнитами. Магниты имеют прямоугольную форму и изогнуты так, чтобы подходить к якорям большинства двигателей мощностью от 0.5 л.с. и выше. Насечки имеют такую глубину, чтобы край вставленного в них магнита находился на одном уровне с поверхностью якоря. Магниты приклеиваются эпоксидным клеем. Располагаются они парами по два магнита с одинаковой полярностью.

Подключенный генератор выдает 12В примерно на 160 об/мин. При другом способе подключения генератор мог достичь максимальной нагрузки при 80 об/мин, однако это могло значительно ограничить силу тока. Конечно, результирующий ток переменный, а для зарядки аккумулятора нам необходим постоянный, поэтому я использовал 40–амперный трансформатор.

Башня

Башня — это, возможно, самая важная часть ветряка, и чаще всего именно ею пренебрегают. Для ее размещения я срубил большую сосну, а в центре оставшегося пня сделал выемку. Мачта сделана из соснового древка. Я просверлил основание, чтобы она могла вращаться в пне. На вершину был насажен кусок стальной трубы, чтобы держать и вращать ветряк. Во время сборки мачту поддерживала небольшая сосновая тренога. Еще одна тренога большего размера была использована для подъема. Башня поддерживалась четырьмя проволочными растяжками диаметром 1/8″ (~3 мм) из авиационного кабеля с талрепами для регулировки.

Ходовая часть и хвост ветряка

Ветряк действительно было очень легко сделать. Я начал с кусков стали толщиной 3/8″ (~9,5 мм), к которым можно было прикрутить генератор. Для этого я сварил трубу, которая подходила по размеру к трубе на конце мачты, — на ней ветряк будет вращаться. В этой машине нет токосъемников, я просто использовал достаточное количество кабеля, чтобы она могла сделать несколько оборотов прежде чем остановиться. Линия электропередачи генератора чуть длиннее, чем кабель, чтобы ветряк мог остановиться, не вырвав шнур питания. Хвост закреплен железным треугольником в 4 ярдах (~4 метра) от центра вращения. Два 0.5″ (~1,27 см) стальных бруска служат для лучшего закрепления хвоста. Я слегка сдвинул хвост и генератор относительно оси, это было сделано исключительно интуитивно в надежде, что порывы ветра не закрутят его слишком быстро.

Запуск

Генератор хорошо запускается только на высоких скоростях ветра. Эту проблему можно устранить, сделав пропеллер большего размера, шире лопасти или даже больше лопастей. Зато после запуска генератора, лопасти достаточно хорошо закрутились даже на очень низкой скорости. Ветер в нашей местности порывистый, направление часто меняется, так что мне сложно связать полученное электричество со скоростью ветра. Лучший результат, который мне удалось замерить – 25 А при высокой скорости ветра, хотя обычно на моих 12–вольтовых батареях можно получить 5–15 А при низкой скорости. Возможно, имеет смысл построить регулятор с согласующим трансформатором или линейный усилитель потока, который лучше справится с нагрузкой на генератор и обеспечит значительно большую силу тока.

Проверка в действии

Через 8 недель безупречной работы ветряк сломался. По радио передали штормовое предупреждение. Я убедился, что кабель по-прежнему целый, и постарался сделать так, чтобы он оставался целым и дальше. Через некоторое время я услышал странный звук. Ветряк все еще крутился и даже выдавал 20 А, но было очевидно, что что-то случилось. Оказалось, что одна из лопастей отвалилась.

Я нашел обломки лопасти, похоже, она изначально была надтреснутая. Учитывая, что остальные две лопасти остались целыми, конструкция сама по себе была хорошей. Этот факт подтвердился тем, что ветряк проработал с двумя лопастями довольно долгое время при очень сильном порывистом ветре.

Вместо того чтобы чинить этот пропеллер, я сделал новый. Он был больше, для него использовалось более прочное дерево, кроме того, я слегка закрутил лопасти. Высота мачты осталась прежней. Новый пропеллер стартовал гораздо легче и работал гораздо тише.

Помимо прочего эта поломка доказала, что выбрал правильную конструкцию башни. Она легко опускается и поднимается при необходимости. Спуск старого пропеллера, изготовление нового и монтирование его на мачте заняло всего 4 часа. В результате при нормальной скорости ветра ветряк производит от 100 до 200 Вт.

При нормальной скорости ветра самодельный ветряк производит от 100 до 200 Вт.

Перепечатано с сайта «Энергоэффективная Россия»

Как сделать ветрогенератор своими руками: видео, схема, фото

• Статья
• Видео

С давних пор человечество использует силу ветра в своих целях. Ветряные мельницы, парусные корабли знакомы многим, про них пишут в книгах и снимают исторические фильмы. В наше время ветряной электрогенератор не потерял свою актуальность, т.к. с его помощью можно получить бесплатное электричество на даче, которое может пригодиться, если отключат свет. Поговорим о самодельных ветряках, которые можно собрать из подручных материалов и доступных деталей с минимумом затрат. Для вас мы предоставили одну подробную инструкцию с картинками, а также видео идеи еще нескольких вариантов сборки. Итак, давайте рассмотрим, как сделать ветрогенератор своими руками в домашних условиях.

• Инструкция по сборке
• Наглядные видеоуроки

Инструкция по сборке

Существуют несколько типов ветряных установок, а именно – горизонтальный, вертикальный и турбина. У них есть принципиальные различия, свои плюсы и минусы. Однако принцип работы всех ветрогенераторов одинаков — энергия ветра преобразуется в электрическую и накапливается в аккумуляторах, а уже с них уходит на нужды человека. Самый распространенный вид — это горизонтальный.

Он знаком и узнаваем. Преимущество горизонтального ветрогенератора — более высокий КПД по сравнению с другими, так как лопасти ветряка всегда находятся под действием воздушного потока. К недостаткам можно отнести высокое требование к ветру – он должен быть сильнее 5 метров в секунду. Этот тип ветряка сделать проще всего, поэтому его часто берут за основу домашние мастера.

Если вы решили попробовать свои силы в сборке ветрогенератора своими руками, вот несколько рекомендаций.

Начинать нужно с генератора — это сердце системы, от его параметров будет зависеть конструкция винтового узла. Для этого подойдут автомобильные генераторы отечественного и импортного производства, есть сведения о использовании шаговых двигателей от принтеров или прочей оргтехники. Велосипедное мотор-колесо также можно использовать, чтобы самому сделать ветряк для получения электричества. В целом, может подойти практический любой мотор или генератор, однако его обязательно необходимо проверить на эффективность.

Определившись с преобразователем энергии, нужно собрать редукторный узел для повышения оборотов на валу генератора. Один оборот пропеллера должен равняться 4-5 оборотам на валу генераторного узла. Однако эти параметры подбираются индивидуально, исходя из мощности и особенностей вашего генератора и лопастного узла. В качестве редуктора может выступать деталь от болгарки или система ремней и роликов.

Когда собран узел редуктор-генератор, приступают к выяснению его сопротивления крутящему моменту (грамм на миллиметр). Для этого нужно сделать плечо с противовесом на валу будущей установки, и с помощью груза выяснить при каком весе плечо пойдет вниз. Приемлемым результатом считается менее 200 грамм на метр. Размер плеча в этом случае принимается за длину лопасти.

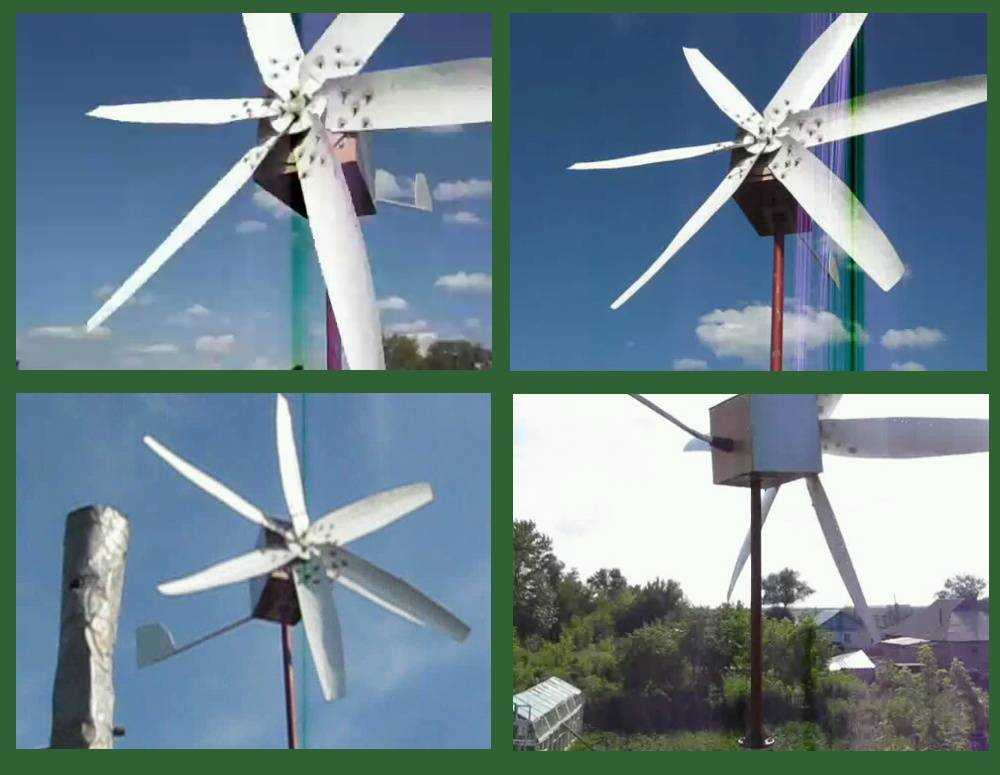

Многие думают, что чем больше лопастей, тем лучше. Это не совсем верно. Нам нужны большие обороты, а много винтов создают большее сопротивление ветру, так как изготавливаем мы их в домашних условиях, в результате чего в какой-то момент набегающий поток тормозит винт и КПД установки падает. Вы можете использовать двухлопастной винт. Такой пропеллер при нормальном ветре может раскрутиться более 1000 оборотов в минуту. Сделать лопасти самодельного ветрогенератора можно из подручных средств — от фанеры и оцинковки, до пластика от водопроводных труб (как на фото ниже). Главное условие – материал должен быть легким и прочным.

Легкий винт повысит КПД ветряка и чувствительность к воздушному потоку. Не забудьте сбалансировать воздушное колесо и убрать неровности, иначе во время работы генератора будете слушать завывание и вой, а вибрации приведут к быстрому износу деталей.

Следующий важный элемент, это хвост. Он будет держать колесо в потоке ветра, и поворачивать конструкцию в случае изменения его направления.

Делать токосъемник или нет, решать вам. Это усложнит конструкцию, однако избавит от частых скручиваний провода, что чревато обрывами кабеля. Конечно, при его отсутствии вам придется иногда самостоятельно раскручивать провод. Во время пробного запуска ветрогенератора не забудьте о технике безопасности, крутящиеся лопасти представляют большую опасность.

Настроенный и сбалансированный ветряк устанавливают на мачту, высотой не ниже 7 метров от земли, закрепленную распорными тросами. Далее не менее важный узел — накопительный аккумулятор. Чаще всего используют автомобильный кислотный аккумулятор. Подключать выход самодельного ветрогенератора непосредственно к батарее нельзя, это нужно сделать через реле зарядки или контроллер, который можно собрать самому или же приобрести готовый.

Принцип работы реле сводится к контролю за зарядом и нагрузкой. В случае полного заряда батареи, оно переключает генератор и аккумулятор на нагрузочный балласт, система стремится всегда быть заряженной, не допуская перезаряда, и не оставляет генератор без нагрузки. Ветряк без нагрузки может достаточно сильно раскрутиться и повредить выработанным потенциалом изоляцию в обмотках. К тому же высокие обороты могут стать причиной механического разрушения элементов ветряного генератора. Далее стоит преобразователь напряжения с 12 на 220 вольт 50 Гц для подключения бытовых приборов.

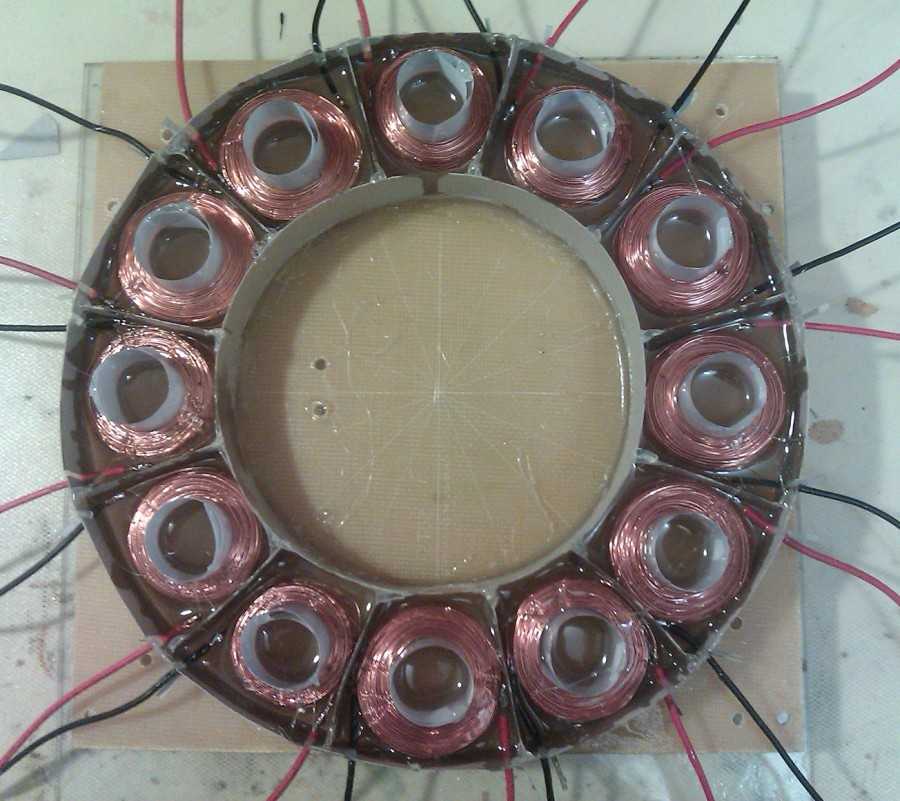

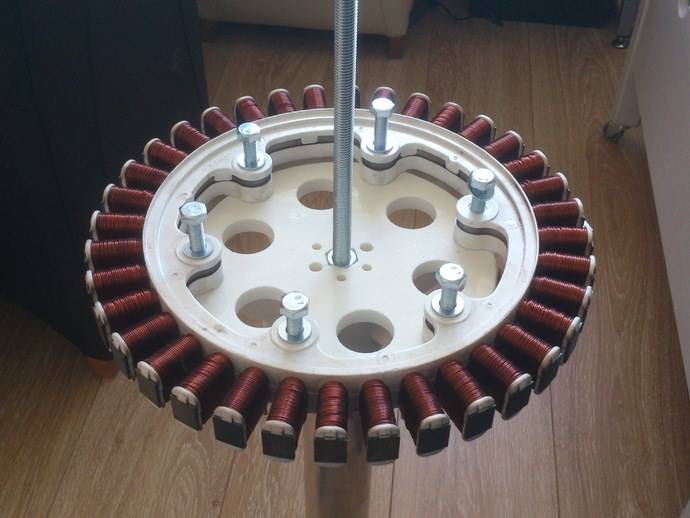

Сейчас в интернете полно схем и чертежей, где мастера показывают, как сделать ветрогенератор на мощных магнитах самостоятельно. Настолько ли они эффективны, как обещают – вопрос спорный. Но попробовать собрать ветряную электрогенерирующую установку для дома стоит, а потом решить, как ее улучшить. Важно получить опыт и тогда уже можно замахнуться на более серьезный аппарат. Свобода и многообразие самодельных ветряков настолько обширна, а элементная база разнообразна, что нет смысла описывать их все, основной смысл остался тем же — поток ветра раскручивает винт, редуктор повышает обороты вала, генератор выдает напряжение, далее контроллер держит уровень заряда на аккумуляторе, а с него уже идет отбор энергии для различных нужд. Вот по такому принципу можно сделать ветрогенератор своими руками в домашних условиях. Надеемся, наша подробная инструкция с фото примерами разъяснила вам, как изготовить подходящую модель ветряка для дома или дачи. Также рекомендуем ознакомиться с мастер-классами по сборке самодельного устройства в видео формате.

Наглядные видеоуроки

Чтобы легко сделать ветрогенератор для получения электричества в домашних условиях, рекомендуем ознакомиться с готовыми идеями на видео примерах:

Вот мы и предоставили все наиболее простые и доступные идеи сборки самодельного ветряка. Как вы видите, некоторые модели устройств сможет легко изготовить даже ребенок. Существует множество других вариантов самоделок: на мощных магнитах, со сложными лопастями и т.д. Эти конструкции стоит повторять только при наличии некоторого опыта в этом деле, начинать следует с простых схем. Если вы хотите сделать ветрогенератор, чтобы он работал и использовался по назначению, действуйте согласно предоставленной нами инструкции. Если у вас остались вопросы – оставляйте их в комментариях.

Будет интересно прочитать:

• Термоэлектрический генератор своими руками
• Как меньше платить за электричество
• Как сделать солнечную батарею в домашних условиях

Самодельный автомобильный генератор ветряной турбины – Новости Матери-Земли

Может быть, вы живете на лодке, отдыхаете в отдаленной хижине или живете вне сети, как я. Или, может быть, вы просто заинтересованы в снижении счета за электроэнергию. В любом случае, используя несколько недорогих и доступных материалов, вы можете построить самодельный ветрогенератор, который будет давать вам электричество, пока дует ветер. Вы сможете осветить эту кладовую, запитать свой сарай или использовать генератор, чтобы зарядить все аккумуляторы вашего автомобиля.

Электричество для моей автономной хижины поступает от солнечной и ветровой энергии, хранящейся в блоке из четырех 6-вольтовых аккумуляторов для гольф-кара, подключенных к 12-вольтовой системе. Контроллер заряда и датчик заряда батареи предохраняют мою систему от недостаточной или чрезмерной зарядки. Все это обошлось мне менее чем в 1000 долларов, и у меня есть свет, вентиляторы, телевизор и стереосистема, холодильник и диско-шар, который поднимают по особым случаям.

Если вы можете крутить гаечный ключ и работать с электродрелью, вы можете построить этот простой генератор за два дня: один день на сборку деталей и один день на сборку компонентов. Четыре основных компонента включают автомобильный генератор со встроенным регулятором напряжения, вентилятор General Motors (GM) и узел сцепления (я использовал один от 19-го поколения).

88 GM 350), башню или столб, на котором можно установить генератор (15 футов использованной 2-дюймовой трубы обошлись мне в 20 долларов), и металл, чтобы построить кронштейн для установки генератора на башне или столбе. Если вы парень из Ford или девушка из Mopar, это нормально — просто убедитесь, что ваш генератор имеет встроенный регулятор напряжения. Вам также понадобится электрический кабель или провода, чтобы подключить генератор к аккумуляторным батареям. Я использовал 3-жильный кабель 8-го калибра, украденный с нефтяного пятна. (И они сказали, что переход от ископаемого топлива к возобновляемым источникам энергии займет годы. Пфф!)

Муфта вентилятора к генератору

Лопасти ветрогенератора переделаны из муфты автомобильного вентилятора. Чтобы прикрепить лопасти к генератору, вы можете приварить ступицу муфты вентилятора непосредственно к ступице генератора — просто убедитесь, что вентилятор находится точно на одной линии с валом генератора. Кроме того, убедитесь, что встроенные разъемы проводов генератора переменного тока расположены в нижней части генератора.

Если у вас нет доступа к сварочному аппарату, вы можете соединить муфту вентилятора с генератором, используя следующие материалы:

• Шайба 5/8 дюйма на 3 дюйма, толщина 3/16 дюйма
• Электродрель
• Метчик с резьбой 1/4 дюйма
• Сверло, соответствующее конкретному метчику
• (4) болта размером от 1/4 дюйма на 1-1/2 дюйма до 2-1/2 дюйма с соответствующими гайками и стопорными шайбами ​​

С помощью 3-дюймовой шайбы и четырех болтов соберите муфту вентилятора и генератор. Просверлите четыре отверстия в шайбе, чтобы они совпадали с отверстиями в муфте вентилятора, а затем нарежьте резьбу в отверстиях с помощью 1/4-дюймового метчика. Вкрутите болты в отверстия. Чтобы определить длину болтов, которые вам понадобятся, установите вентилятор на верхнюю часть генератора, чтобы шкив вентилятора опирался на шкив генератора, а оба вала находились на одной линии. Измерьте длину вдоль двух валов от задней части вентилятора генератора до задней части ступицы муфты вентилятора.

Используйте эту длину для болтов. Отверните гайку шкива генератора и снимите шкив и небольшой вентилятор. Наденьте соединение, которое вы сделали из шайбы и четырех болтов, на вал генератора переменного тока так, чтобы болты были направлены в сторону от генератора. Затем снова прикрепите вентилятор генератора и гайку к валу, оставив шкив снятым. Большая гайка будет удерживать соединение на месте. Прикрепите узел муфты вентилятора к болтам, выступающим теперь из генератора, и затяните гайки, установив на место стопорные шайбы.

Узел кронштейна для установки генератора

Если у вас есть сварочный аппарат, сделать кронштейн несложно. Я использовал 1-дюймовую квадратную трубу для всех частей кронштейна и 2-футовый кусок 1-дюймовой трубы для вращающегося стержня, который помещается внутри стойки. Если у вас нет сварочного аппарата, не бойтесь. Кронштейн в сборе можно собрать с помощью 1/2-дюймовой оцинкованной трубы и фитингов. Вот список фитингов, которые вам, скорее всего, понадобятся:

• (5) Тройники 1/2 дюйма
• (2) колена 1/2 дюйма
• (2) ниппеля 1/2 дюйма на 12 дюймов
• (2) ниппеля 1/2 дюйма на 6 дюймов
• (2) ниппеля 1/2 дюйма на 1 1/2 дюйма
• (2) ниппеля 1/2 дюйма на 2 дюйма
• (3) 1/2-дюймовые ниппели

Хвостовой плавник должен быть прикреплен к 12-дюймовому ниппелю в задней части кронштейна, чтобы вращать генератор и выровнять его по направлению ветра.

Вы можете вырезать плавник высотой около 1 фута и длиной 2 фута из старого жестяного сайдинга или кровли с помощью ножниц по металлу или газового резака — форма прямоугольного треугольника работает лучше всего. Если вы используете гофрированный металл, обязательно обрежьте плавник, чтобы гофры располагались горизонтально. После того, как плавник вырезан, положите его поверх одного из 12-дюймовых ниппелей и просверлите три пилотных отверстия в нижней части хвостового плавника и в боковой части ниппеля. Используйте три шурупа (хорошо подойдут стальные кровельные шурупы), чтобы прикрепить хвост к ниппелю.

Башня ветрогенератора

Я использовал старую телевизионную антенную вышку высотой 20 футов вместе с трубой диаметром 2-1/2 дюйма в качестве верхней части. Вам также потребуется приварить или прикрутить стопор в верхней части мачты, который будет соприкасаться с стопором на кронштейне в сборе. Ограничители позволяют генератору вращаться только на 360 градусов по часовой стрелке или против часовой стрелки, поэтому ваш кабель не скручивается вокруг столба и башни.

Соединение 2-3/8-дюймовых металлических труб большого диаметра длиной от 10 до 20 футов (или высотой после монтажа) образует хорошую башню после ее прикрепления к зданию или другой прочной стационарной конструкции. Убедитесь, что он безопасен, и при необходимости рассмотрите возможность использования растяжек.

После того, как вы скрепите все компоненты генератора вместе и прикрепите их к узлу кронштейна, установите его на несмонтированную опору или мачту. Вставьте трубу узла кронштейна генератора в столб или в верхнюю часть мачты. Используйте две стальные шайбы, сложенные вместе, чтобы создать гладкую поверхность, которая будет служить подшипником между генератором и опорой. Присоедините положительный и отрицательный провода к генератору переменного тока и закрепите их на кронштейне и вдоль башни с помощью стяжек, вязальной проволоки или клейкой ленты. (На самом деле он не самодельный, если только на нем нет небольшой проволоки и клейкой ленты, не так ли?) Убедитесь, что провода достаточно провисают, чтобы ветрогенератор мог вращаться на 360 градусов.

Вам, скорее всего, понадобится помощь, чтобы установить башню и генератор в вертикальном положении, так как они будут довольно тяжелыми. Веревки и подставка помогут, если вы поднимаетесь довольно высоко. Если в вашем регионе всегда ветрено, вам нужно будет находиться достаточно высоко над землей, чтобы движущиеся части безопасно находились над головой. Надежно закрепите башню на месте. Ветер может быть обманчиво сильным, поэтому не экономьте на этом этапе окончательной сборки. После того, как вы установили свой ветрогенератор, подключите провода к аккумуляторной батарее с контроллером заряда между ними, чтобы предотвратить недостаточную или чрезмерную зарядку.

Теперь вы будете готовы включать свет, крутить джемы и проигрывать эти старые диско-движения. Я знаю, что вы копили деньги на электрическую горку с семьей и друзьями.

Небольшой отказ от ответственности: сборка и использование на свой страх и риск. Мой генератор работает нормально, но ты отвечаешь за свою работу. Удачи и силы!

---

Роберт Д. Коупленд выращивает и продает мясной скот травяного откорма и является владельцем автономного приюта с завтраком под названием 9 в Техасе.0073 The Sunflower , в комплекте с домиками из соломенных тюков и земляной штукатурки, свежими органическими продуктами, инструкцией по пермакультуре, мастер-классами и многим другим!

Другие статьи о ветроэнергетике:

• Правильное размещение ветряной турбины
• Домашняя ветряная электростанция

17 блестящих идей дизайна ветряной турбины своими руками для жизни вне сети

Ветряная турбина своими руками кажется сложной задачей, но для чистого, бесплатного и возобновляемого источника энергии вам не нужно думать дважды. Пытаясь жить за счет земли, я осознал необходимость использования возобновляемых источников энергии.

Ознакомьтесь с этими конструкциями, идеями и советами для ветряных турбин своими руками, чтобы быстро приступить к работе!

СВЯЗАННЫЕ: 15 невероятных самодостаточных домов для вашей страсти к ведению домашнего хозяйства

Идеи дизайна ветряных турбин своими руками

Если вы похожи на меня, кто не выносит шума генератора и запаха газа, подумайте о ветрогенератор. У нас дома установлены солнечные батареи, но в качестве альтернативного источника энергии может пригодиться ветряк, сделанный своими руками.

1. Ветряная турбина своими руками за 30 долларов

Поселенец, который никогда не выбрасывает многоразовые вещи, обязательно сможет построить этот недорогой ветряк своими руками. Если вы хитрый человек, вы можете сделать это за 30 долларов и даже меньше. Попробуйте этот ветряк своими руками с минимальными затратами.

2. Турбина Тесла своими руками

Эта старая добрая машина (я имею в виду старую, я имею в виду добрую сотню лет) была надежной промышленной машиной. Это определенно может быть так и для вашей скромной усадьбы.

Следуя этому невероятному руководству и используя правильные инструменты и типы оборудования, вы можете получить турбину Теслы, работающую в вашем доме. Ваше основное ноу-хау этого ротора может быть полезно вашей ферме.

3. Миниатюрная ветряная турбина своими руками

Масштабная ветряная турбина своими руками может показаться внушительной, но попробуйте этот простой проект, чтобы убедиться в обратном. Я почти уверен, что вы найдете этот проект интересным; это стоящий проект, который хорошо работает.

4. Перепрофилированные велосипедные детали Водяной насос с ветровой электроэнергией своими руками

Простая работа по дому, такая как слив воды из пруда, может потребовать значительного количества энергии. Этот простой ветряной насос может стать решением.

Сокращайте, повторно используйте и перерабатывайте стильно, а также вырабатывайте энергию для создания водяного насоса с приводом от ветра.

5. Сопло-диффузор своими руками Ветряная турбина

Удивительно, как простые бытовые материалы меняют ситуацию. Посмотрите, как этот мусорный бак или ведро может изменить вашу самодельную ветряную турбину. Рассмотрим этот диффузор сопла с его первоклассной механикой.

Он поможет направить энергию на самодельный ветряк с максимальной эффективностью.

6. Самодельная ветряная турбина из картона

Вдохновитесь созданием этой «оса» ветряной турбины с нуля. Я почти уверен, что такой самодостаточный поселенец, как вы, тоже может это сделать. Эта самодельная модель ветряной турбины для дома станет отличным проектом для всей семьи.

7. Турбина Тесла картонная

Вот почему мы не выбрасываем пустые втулки от туалетной бумаги, особенно большие. Можете ли вы представить себе конструкцию турбины Теслы, сделанную из картона и рулонов туалетной бумаги?

Вы также можете сделать эту мини-машину Тесла для своего самодельного ветряка с минимальными затратами, а то и бесплатно.

СВЯЗАННЫЕ С: Как экономить энергию зимой | 11 Советы по энергосбережению

8. Элегантный деревянный дизайн ветряной турбины

Нам нравится эта конструкция ветряной турбины. Он имеет футуристический и утонченный вид с гладкими лопастями ветряной турбины. Удивительно, что в этом дизайне использовано дерево — зеленее не бывает.

Вы можете взять его за основу для создания собственного ветряка.

9.

Ветрогенератор с автомобильным генератором

Кто бы мог подумать, что автомобильный генератор может быть таким универсальным и полезным, как этот проект! Итак, если у вас в гараже есть запасной автомобильный генератор, этот ветряк, сделанный своими руками, подойдет вам лучше всего!

Обладая средними инженерными навыками, вы можете создать этот надежный проект ветряной турбины менее чем за день.

10. Вертикальная ветряная турбина из ПВХ-трубы своими руками

Экономия на счетах за электроэнергию может иметь большое значение, даже если это всего несколько долларов. Соберите ветряк из больших труб ПВХ. Эта ветряная турбина с горизонтальной осью соответствует конструкции ветряной турбины Савониуса.

Вы можете включить наружное освещение и сэкономить несколько долларов.

11. Самодельная ветряная турбина для производства электроэнергии

Воспользуйтесь этим вдохновением для создания самодельной ветряной турбины мощностью 3000 Вт! В обычных ветряных турбинах используются лопасти, подобные тому, как работает электрический вентилятор. Проверьте свое место и посмотрите, как там работает ветер.

Если у вас сильный ветер, вы можете воспользоваться энергией ветра. Постройте ветряк и получите электричество.

12. Самодельная ветряная турбина с вертикальной осью

Если у вас мало места для огромной горизонтальной ветряной турбины, тогда вам подойдет вертикальная ветряная турбина. При многих планах ветряных турбин ветряная турбина с вертикальной осью эффективна с точки зрения пространства.

Теперь у вас нет оправдания тому, чтобы использовать свой источник энергии, даже если у вас мало места.

13. Новая безлопастная ветряная турбина Saphonian

Представьте, как широкий кусок ткани может привести в движение большую парусную лодку. Отсюда и возникла идея этой безлопастной сафонианской конструкции ветряной турбины.

Генерирует энергию ветра в два раза эффективнее, чем обычные конструкции. Если у вас в районе хороший ветер, представьте себе электроэнергию, вырабатываемую этим ветрогенератором.

14. Самодельный вертикальный ветряк из двигателя стиральной машины

Вы можете превратить сломанную стиральную машину в этот небольшой ветряк. Используйте двигатель стиральной машины для питания этого генератора.

Это ветряная турбина с вертикальной осью, которая создает скорость ветра, превышающую размеры. Начните с этого мини-проекта и постепенно переходите к питанию не только лампочки.

15. Сделай сам Savonius VAWT

Самодельный ветряной двигатель Savonius (ветряной двигатель с вертикальной осью) сэкономит вам время, место и деньги. Все, что вам нужно, это подшипники, 2 больших ведра и немного трубы.

16. Самодельная ветряная турбина из бутылки из-под кока-колы

Это очень простая и дешевая конструкция с вертикальной осью, состоящая из легкодоступных деталей. Он также очень прост в сборке, требуя минимальной механической обработки.

Просверлить несколько больших отверстий очень сложно.
