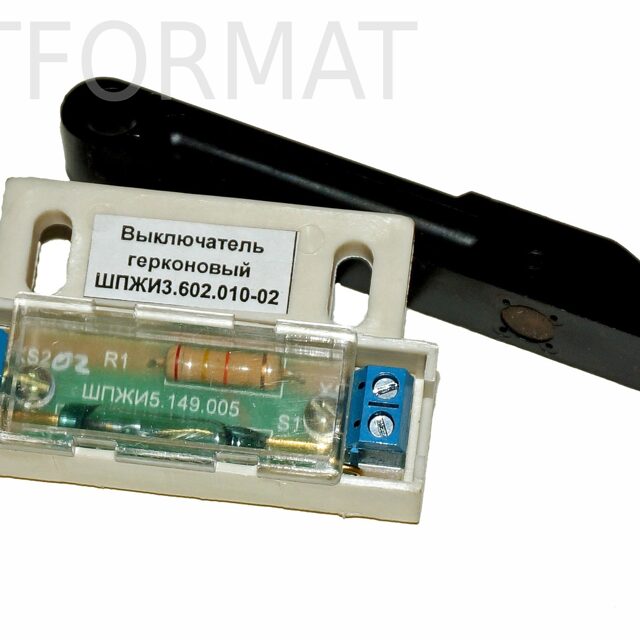

Герконовый выключатель: Выключатель герконовый: что это, принцип работы

Содержание

виды, принцип работы, как работает, устройство, схема

Для уменьшения влияния негативных факторов, влияющих на контакты и несущих разрушающее воздействие, разработаны герконовые датчики — коммутирующие устройства. Контактная группа в них помещается в герметичную колбу.

Эти контакты переводят магнитопровод, могут менять своё положение. Конструкция геркона распространена, несмотря на свою хрупкость.

Описание и назначение

Герконом является устройство электромеханического типа, которое размыкает или замыкает электрические контакты. Это происходит за счёт магнитно-контактного поля, которое генерирует электромагнит. Это может делать и постоянный магнит.

Геркон переводится как герметичный контакт. Это обуславливается его конструкцией. Его составляющие — ферромагнитными пластинами, которые запаяны в капсулу из стекла. Она заполняется инертным газом, вместе с двумя контактами выхода.

Благодаря оболочке воздействие внешних факторов сводится к минимуму, при этом устройство может функционировать в нормальном режиме.

В колбе может содержаться иссушенный воздух, азот и любой другой инертный газ. Кроме этого, его могут откачать, чтобы создать вакуум. Это делают, чтобы повысить уровень коммутируемого напряжения.

Датчики из геркона применяются в разных системах и устройствах:

  • Бытовые счетчики.
  • Клавиатуры в оборудовании промышленного назначения и синтезаторах. Возникновение искры с них исключено. Именно поэтому их широко используют при производстве взрывоопасных вещей (где есть пыльные испарения или горючие).
  • Оборудование для медицинских учреждений.
  • Системы, которые охраняют и контролируют положение, работающее по автоматическому принципу.
  • Телекоммуникационные системы.

Для систем безопасности актуальны устройства, изготавливаемые из магнита и геркона. Они дают сигнал о закрытии и открытии дверей.

Стоит отметить, что распространены герконовые реле, которые состоят из проволочной обмотки и контактного датчика. У такой системы отмечают значимые преимущества: устойчивость к влаге, простое использование, нет деталей, которые двигаются.

С помощью герконов защищаются электроустановки от перегрузок.

Схема

Устройство и принцип работы

Принцип работы геркона похож на выключатель. Его составляющие — пара сердечников, проводящих ток и зазор. Их герметично запаивают в стеклянной колбе, у которой инертная среда. Благодаря этому исключается процесс окисления.

Управляющая обмотка находится вокруг колбы и питается постоянным током, за счет которого работает. Магнитное поле генерируется с помощью обмотки после подачи питания. После отключения от питания катушки магнитный поток прекращается. После этого размыкаются пружинами контакты. Так как трение отсутствует, они являются абсолютно надежными.

У герконового датчика есть своя особенность: в состоянии покоя на пружины реле не действуют никакие силы. Благодаря этому они замыкают контакт за несколько секунд.

Магниты постоянного характера также используются. Их принято относить к поляризованным.
Стандартные устройства работают по другому принципу функционирования. Система магнитов под воздействием электромагнита заряжает каждый сердечник потенциалом.

Это заставляет их размыкать цепь и отталкиваться друг от друга.

Герконы, которые переключаются, состоят из трёх контактов. Два из них сделаны из специального ферромагнитного сплава, один не магнитится. Когда наводится магнитное поле, разомкнутые контакты замыкаются, при этом пара немагнитного размыкается.

Как осуществляется управление

Управление герцогом осуществляется несколькими способами. Самый простой — управление магнитом в электрической схеме. Его перемещение осуществляется линейным способом. Это актуально для охранных сигнализаций, в которых магнит крепится на дверь, после чего геркон срабатывает (при закрытой двери).

Существует угловое перемещение магнита. Его используют редко, когда недоступны к применению остальные способы.

Перекрытие шторкой, как один из способов, уже не применяется. Его использовали для вычислительных устройств и их клавиатур до девяностых годов.

Плюсы и минусы

У герконовых датчиков есть свои преимущества и недостатки. К плюсам относят:

  • В контактах отсутствует дребезг. Это актуально для тех, выводы которых смочены ртутью.
  • По сравнению с классическим реле датчики отличаются высоким быстродействием.
  • Датчик считается долговечным и не поддаётся физическим ударам (например, при неосторожном обращении или падении).
  • Такой вид датчика не создаёт шум.
  • Контакты слабо сгорают, так как располагаются в вакууме или инертном газе. Это относится и к тем случаям, когда замыкание с размыванием происходит с возникновением искры.
  • Доступная для всех цена, так как при производстве не используют тугоплавкие или драгоценные металлы.
  • Небольшой размер по сравнению с классическими реле.

Минусы:

  • По сравнению с открытыми контактами они тяжеловаты.
  • Скорость срабатывания ограничена.
  • Нужно создавать магнитное поле.
  • Бывают случаи, когда контакты остаются в замкнутом состоянии и вывести их из него нельзя.
  • Внешние магнитные поля влияют на них.

Разновидности

Устройство работает по принципу размыкания, либо замыкания линии, передающей электричество. Напряженность магнитного потока задает замкнутое или разомкнутое положение. Примечательно, что не важно, откуда возникает магнитное поле. Оно может появляться как от электромагнита, так и постоянного магнита.

Намагничивание в устройстве начинает происходить тогда, когда под действие попадают силовые линии. После этого, сила упругости преодолевается и притягивает контакты друг к другу. В итоге цепь замыкается.

В таком состоянии датчик будет находиться до тех пор, пока будет оставаться магнитное поле. После прекращения воздействия силовых линий контакты размыкаются. Чтобы произошло следующее замыкание, необходимо, чтобы создалось поле вокруг устройства снова.

Исходя из этого, специалисты считают геркон переключателем.

Замыкающие

Замыкающие по своему принципу работы постоянно находятся в разомкнутом состоянии. Для них это нормальное статичное положение, а контакты между собой не соединятся.

Переключающие

У такого типа в составляющей конструкции есть три вывода. При нормальном состоянии, когда отсутствует влияние электромагнитного поля, оба контакта замкнуты (один с другим). После появления поля, в одном контакте происходит замыкание, а тот, который замкнут нормально — размыкается.

Размыкающие

Размыкающие отличаются тем, что когда магнитное поле отсутствует, контакты соединяются между собой. Такой тип относят к нормально разомкнутым.

Типы по технологическим особенностям

Так как конструкций различных герконовых реле много, выделяют ряд характеристик. Благодаря ним можно отличать конкретный вид от остальных. К основным характеристикам относят:

  • Время отпускания — этот тот период времени от момента, когда ток в катушке пропадает, до перехода контактов в своё обычное положение. Промежуток времени — 0,2-1 мкс.
  • Уровень вибрации. Этот заданный уровень нельзя превышать, так как стеклянные колбы трескаются. Измерение величины вибрации происходит количеством колебания в секунду.
  • Время реакции. Промежуток времени, начинающийся с подачей тока, и завершаемый в момент размыкания или замыкания. Составляет примерно 0,5-2 мкс.
  • Допустимое показание. Мощность герконового датчика определяется из совокупности сечения контактов и материала. Измерение происходит в кВт и Вт.
  • Емкость контактов. Она может измеряться только тогда, когда контакты разомкнуты.
Сухие

Сухой выглядит как герметичный баллон, состоящий из стекла. Внутри него находятся контакты. К контактам относятся сердечники из магнита, они привариваются снаружи колбы, с торца. При этом ртуть в этом случае не добавляется.

Ртутные

При ртутном контакте в стеклянный корпус добавляются ртутные капли, благодаря которым смачивается деталь. При срабатывании геркона качество контакта улучшается. Благодаря такой системе можно избежать дребезга и вибрации в контактах. Это увеличит время срабатывания.

Рекомендации по защите

Если подключается герконовый датчик своими руками, то нужно учесть следующие моменты:

  • Необходимо установить самую тонкую металлическую пластину. Её ставят между магнитом и герконовым датчиком для защиты.
  • Магнитные и герконовые датчики нужно устанавливать так, чтобы они были направлены друг к другу. Расстояние при этом должно быть коротким.

Примеры практического применения в быту

Геркон позволяет управлять освещением в коридоре. Например, используя геркон, свет может включаться автоматически, при открытии входной двери. Спустя несколько минут он будет выключаться. При этом, когда уровень освещения нормальный – в течение дня, свет включаться в коридоре не будет.
Используется он и в домашней, охранной сигнализации как извещатель.

Что такое герконовый выключатель. Герконы. Виды и устройство. Особенности и принцип действия. Применения

Краткая история создания герконов

Коммутационные устройства или просто контакты очень широко применяются в различной электрической и радиотехнической аппаратуре. С целью улучшения эксплуатационных свойств, прежде всего срока службы и надежности соединения и были разработаны

магнитоуправляемые герметизированные контакты получившие название герконы .

Первые образцы таких контактов появились еще в 30 - е годы прошлого столетия, а первый магнитоуправляемый контакт был изобретен еще в 1922 году в Петербурге профессором В. Коваленковым, за что ему было выдано авторское свидетельство СССР №466. Конструкция такого контакта показано на рисунке 1.

Устроен такой контакт следующим образом. К сердечнику 3 из магнитомягкого материала через изолирующие прокладки 5 прикреплены контакты 1 и 2, выполненные также из магнитомягкого материала. При пропускании тока через катушку 4 в сердечнике 3 возникает магнитное поле и намагничивает контакты 1 и 2, которые замыкаются. Размыкание контактов происходит при прекращении тока через катушку.

Рисунок 1. Магнитоуправляемый контакт профессора В. Коваленкова

По сути это был самый первый магнитоуправляемый контакт, только без герметизирующей оболочки. В герметизирующую оболочку подобный контакт был впервые помещен американским инженером W.B. Ellwood лишь в 1936 году. В семидесятых годах прошлого столетия герконы достигли своего максимального развития, и нашли широкое применение в различных устройствах электронной техники.

В настоящее время герконы используются менее интенсивно, поскольку их «вытеснили» . Но в некоторых случаях герконы остались вне конкуренции, что обусловлено простотой применения, гальванической развязкой от источника питания, свойствами «сухого контакта», поэтому герконы до сих пор применяются в различных схемах и устройствах.

В тех случаях, когда требуется высокая надежность и долговечность коммутирующего элемента герконы просто незаменимы. Как составная часть герконы входят в конструкции различных датчиков, электромагнитных реле, особенно слаботочных, а также позиционных переключателей и некоторых других устройств.

Разновидности герконов

Так же, как и обычные контакты, герконы могут быть замыкающие (1 нормально - разомкнутый контакт), переключающие (1 переключающий контакт) и работающие на размыкание (1 нормально - замкнутый контакт). Это деление по функциональным признакам.

По признакам конструктивно - технологическим герконы делятся на две большие группы: с сухими контактами и с контактами ртутными. Первая разновидность так и называется сухими герконами, а вторая ртутными герконами. Собственно, в работе сухих герконов, по сравнению с обычными контактами, ничего особенного нет.

В ртутных герконах внутри герметичного стеклянного корпуса кроме контактов находится еще капелька ртути. Назначение этой ртутной капельки - смачивание контактов во время срабатывания для улучшения качества контакта за счет уменьшения переходного сопротивления, а кроме того для избавления от дребезга контактов.

Дребезгом называется вибрация контактов при замыкании и размыкании, что при однократном срабатывании приводит к многократной коммутации передаваемого сигнала, а кроме того к значительному увеличению времени срабатывания.

Представьте себе, что такой дребезг будет присутствовать во время переключения входного сигнала! В случае, когда такой дребезжащий контакт работает совместно с цифровыми микросхемами, приходится принимать меры по подавлению дребезга в виде RC - цепочек или .

Различные контакты, в том числе и герконовые, применяются и в , но в них дребезг контактов подавляется программным способом. Это также снижает быстродействие системы в целом.

Конструкция герконов

Конструкция различных типов герконов представлена на рисунке 2.

Рисунок 2 . Конструкция герконов

Все герконы представляют собой герметичный стеклянный баллон , внутри которого находится контактная группа . Контакты представляют собой магнитные сердечники, вваренные в торцы баллона. Наружные концы сердечников предназначены для подключения к внешней электрической цепи.

Наибольшее распространение получил геркон с контактной группой, работающей на замыкание или, как показано на рисунке «разомкнутый». Каждый контакт - сердечник выполнен из ферромагнитной упругой проволоки, которая расплющена до прямоугольной формы. Для изготовления сердечников применяется пермаллоевая проволока диаметром 0,5 - 1,3 мм в зависимости от мощности геркона и, соответственно, его габаритов.

Непосредственно контактирующие поверхности покрыты благородным металлом, золотом, палладием, родием, серебром и сплавами на их основе. Такое покрытие не только уменьшает , но и способствует повышению коррозионной стойкости контактной поверхности.

Внутренне пространство баллона заполнено инертным газом (водородом, аргоном, азотом или их смесью) или просто вакуумировано, также способствует уменьшению коррозии контактов и повышению их надежности. При изготовлении сердечники располагают таким образом, чтобы между ними оставался зазор, кстати, определенного размера.

Рис. 3. Геркон

Принцип работы геркона

Для того, чтобы вызвать срабатывание контактной группы, необходимо вокруг геркона создать магнитное поле достаточной напряженности. При этом абсолютно не важно, как это поле будет создано, либо просто постоянным магнитом, либо электромагнитом. Силовые линии внешнего магнитного поля намагничивают внутренние контакты - сердечники геркона, в результате чего они преодолевают силы упругости, притягиваются и замыкают электрическую цепь.

В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся. Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов.

Несколько по-иному действует геркон, работающий на размыкание. Его магнитная система устроена так, что при воздействии магнитного поля контакты - сердечники намагничиваются одноименно, поэтому отталкиваются друг от друга, размыкая электрическую цепь.

У переключающего геркона один из трех контактов, как правило, нормально - замкнутый выполняется из металла немагнитного, а оба нормально - разомкнутых контакта из ферромагнитного, как было сказано чуть выше. Поэтому при воздействии на геркон магнитного поля нормально разомкнутые контакты просто замыкаются, а немагнитный нормально - замкнутый, оставаясь на своем первоначальном месте, размыкается.

Примечание. Нормально - разомкнутый контакт , это который разомкнут при отсутствии управляющего воздействия, в данном случае магнитного поля. Соответственно нормально - замкнутый контакт замкнут при отсутствии магнитного поля.

Конечно, магнитное поле присутствует всегда, например магнитное поле Земли. И нельзя, вроде бы, сказать про отсутствие магнитного поля совсем. Но магнитное поле Земли для срабатывания геркона недостаточно, поэтому им можно пренебречь и сказать об отсутствии магнитного поля, в данном случае внешнего.

Продолжение читайте в следующей статье.

Продолжение статьи:

Борис Аладышкин

В самых разнообразных электрических и электронных схемах применяется радиодеталь с красивым названием «геркон». Что это такое и как она работает?

Название и его смысл

Название действительно звучит поэтично, оно достойно прекрасного цветка. Но происхождение слова весьма прозаично, оно расшифровывается как «герметичный контакт». Именно

принцип работы, характеристики, герконовые датчики и сфера их применения

Геркон – термин, обозначающий контакт в герметичной оболочке, управляемый магнитом. Выглядит такая радиодеталь как колба с вытянутой формой. Внутри колбы создается вакуум. Контакты геркона должны перекрываться по своей длине, но расположены близко друг к другу. Таких контактов может быть несколько. Направлены они на разные замыкания цепи.

Когда к контактам приближается магнит, контакты геркона срабатывают и соприкасаются друг с другом. Когда магнитной поле больше не действует, происходит размыкание цепи. Герконы могут быть использованы в самых различных видах датчиков, выключателях и других устройствах. Статья содержит подробное описания устройства герконов и как они могут быть использованы.

Герконы: способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп). Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона.

Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием. Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Размеры геркона.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз. Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax. Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами. Все технические характеристики основных типов герконовых выключателей приведены в таблице ниже:

Таблица стандартных технических характеристик герконов.

Достоинства герконовых реле:

  1. Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д.
  2. Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций.
  3. Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле.
  4. Надежная работа в широком диапазоне температур

Недостатки герконовых реле:

  1. Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий.
  2. Хрупкий корпус герконов, чувствительный к ударам.
  3. Малая мощность коммутируемых цепей у герконов.
  4. Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.

Геркон на бумаге.

Особенности и преимущества герконов:

Как уже говорил, контакты геркона находятся в вакууме или в инертном газе и как следствие при работе они слабо обгорают, даже если при замыкании или размыкании между контактами возникает искра.

  • Герконы достаточно долговечные, если не бить геркон и не пропускать очень большие токи, то срок службы геркона бесконечен.
  • Герконы в работе почти бесшумны, слышно только цоканье контактов.
  • Относительно высокое быстродействие.

Недостатки герконов:

  • Герконы очень хрупкие, корпус герконов как правило изготовлен из хрупкого стекла, следовательно их нельзя использовать в условиях сильных вибраций и ударов.
  • Для их срабатывания нужно создать или приложить магнитное поле.
  • Иногда контакты герконов залипают, такое происходит после прохождения больших токов и проскакивания искры при срабатывании контактов, такой геркон необходимо заменить, герконы в основном служат для коммутации небольших токов. Ниже на рисунке Вы можете увидеть фотографию геркона с обгоревшими контактами.

Управление герконом при помощи постоянного магнита

Наиболее прост и распространен способ управления с линейным перемещением магнита. Здесь вполне уместно вспомнить охранную сигнализацию, где магнит укреплен на двери и заставляет срабатывать геркон, когда дверь закрыта. Способ с угловым перемещением магнита используется намного реже, как правило, в тех случаях, когда другие способы применить по какой-либо причине невозможно. Перекрытие магнитного поля шторкой использовалось в клавиатурах различных вычислительных устройств, вплоть до девяностых годов прошлого столетия, а может быть можно встретить где-нибудь и до сих пор.

Материал в тему: Что такое кондесатор

Управление герконом при помощи катушки с постоянным током

Этот способ получил наибольшее распространение при создании герконовых реле. Конструкция этих реле достаточно проста: внутрь катушки с током просто помещается геркон, и при этом не требуется никаких дополнительных пружинок и рычагов, как у обычного реле. Единственный в этом случае недостаток это небольшое количество контактных групп. Если катушку выполнить достаточно толстым проводом, способным пропустить большой ток, то можно получить герконовое токовое реле. Такие реле широко применялись в мощных источниках постоянного тока в качестве датчика системы защиты от перегрузок. Точная настройка уровня срабатывания такого датчика осуществляется резьбовым механизмом, позволяющем плавно перемещать геркон вдоль оси катушки.

Герконы в колбе из зеленого стекла.

Преимущества и недостатки герконов

Как и любая вещь герконы имеют свои недостатки и преимущества. Сначала поговорим, естественно, о преимуществах. По сравнению с обычными коммутирующими контактами герконы имеют чуть ли не в 100 раз большую надежность по сравнению с обычными открытыми контактами. Эта надежность обусловлена более высоким сопротивлением изоляции (достигает десятков МегаОм), и большей электрической прочностью: пробивное напряжение у некоторых типов герконов достигает нескольких десятков киловольт. Сравнительные характеристики герконов приведены в таблице ниже:

Неоспоримым преимуществом герконов является их быстродействие: у некоторых моделей герконов частота коммутации достигает 1000Гц, а скорость срабатывания и отпускания находится в пределах (0,5 – 2,0мс) И (0,2 – 1,0мс) соответственно. Срок службы некоторых герконов доходит до 4 – 5 млрд. срабатываний, что намного выше аналогичного показателя для обычных не защищенных контактов. Также к достоинствам герконов следует отнести легкий способ согласования с нагрузкой а также работа герконов без применения источников электрической энергии.

Недостатки герконов

На фоне достоинств недостатки, наверно, не так уж и велики. Во-первых, это небольшая коммутируемая мощность. Кроме того малое количество контактных групп в одном баллоне а для «сухих» герконов дребезг контактов. К недостаткам же можно отнести также хрупкость стеклянного баллона и в некоторых случаях высокую чувствительность к внешним магнитным полям.

Как подключить геркон.

Измерение основных электрических параметров

Электрические параметры герконов следует измерять при нормальных климатических условиях, в режимах и условиях, установленных в технических условиях на герконы конкретных типов. При проведении измерений должны быть приняты меры к устранению влияния паразитных внешних магнитных и электри­ческих полей или к их уменьшению, а также не должна возникать вибрация гер­конов, вызывающая изменение параметров.  При измерении электрических параметров геркон должен управляться измерительной катушкой без ферромагнитных мате­риалов. Требования к измерительной катушке и положение геркона в ней должны соответствовать установленным в ТУ на герконы конкретных типов.

Измерение магнитодвижущей силы срабатывания, отпускания и коэффициента возврата

Погрешность измерения.за счет влияния внешних элек­трических и магнитных полей не должна превышать 0,5А и не должна быть более 2%. МДС срабатывания определяют по значению тока, про­текающего через измерительную катушку в момент срабатывания геркона. МДС отпускания определяют по значению тока, проте­кающего через измерительную катушку в момент опускания гер­кона. Коэффициент возврата определяют как отношение МДС от­пускания к МДС срабатывания. Момент срабатывания и опускания герконов под воз­действием управляющего магнитного поля определяют методом контроля состояния цепи геркона. При определении МДС срабатывания и МДС отпускания через контакт-детали геркона должен проходить постоянный ток.

МДС срабатывания и МДС отпускания геркона изме­ряют при плавном измерении тока в измерительной катушке. Ток в катушке повышают со скоростью не более 5 А-мс-1 до значения, обеспечивающего МДС, равную МДС насыщения; МДС насыщения равно 2,2 значения наибольшего МДС срабатывания для группы герконов. При МДС насыщения геркон выдерживают в течение времени tH, равному не менее 20 мс. Ток в катушке уменьшают со скоростью не более 5А-мс-1 до значения, обеспечивающего МДС, равную МДС удерживания. Далее со скоростью не более 1 А-мс-1 до отпускания геркона. Момент отпускания фиксируют. Ток в катушке уменьшают со скоростью не более 5 А-мс-1 до нулевого значения. Геркон выдерживают без тока в катушке в течение времени не менее 20 мс.

Ток в катушке повышают со скоростью не более 5 А;мс-1 от нулевого значения до значения, обеспечивающего МДС несраба­тывания. Переходят к скоросте не более 1 А-мс-1 до срабатывания геркона. Момент срабатывания фиксируют. При несрабатывании геркона тока в катушке повы­шают до максимального значения МДС срабатывания для данной группы герконов. Если последним измеряемым параметром является МДС, то ток в катушке скачком уменьшают до нулевого значения или про­должают измерение следующего параметра.

МДС (А) определяют по формуле: МДС = Iкат · Nкат

где Iкат – ток через катушку в момент фиксации срабатывания/отпускания; N – число витков измерительной катушки (5000).

Коэффициент возврата определяют по формуле:

Кв = МДС отп / МДС сраб

Относительная погрешность измерения МДС срабатывания и МДС отпускания не должна выходить за пределы ±1 А при из­мерении МДС до 20 А, ±2 А — от 20 до 80 А и ±5% —свыше 80 А с вероятностью не менее 0,95.

Использование геркона в датчике.

Измерение временных параметров

Временные параметры, определяют измерением интерва­лов времени в соответствии с временными диаграммами срабатывания и отпускания геркона. Генератор прямоугольных импульсов тока должен обеспечивать на выходе одиночные импульсы или серию импуль­сов с длительностью фронтов, измеренных между уровнями 0,1 и 0,9 их амплитуды, не более 50 мкс на активной нагрузке и ампли­тудой, обеспечивающей в измерительной катушке рабочую МДС. Измеряют интервалы времени срабатывания и отпускания. При измерении времени дребезга не учитывают разрывы цепи менее 10 мкс.

Измерение электрического сопротивления

Сопротивление геркона измеряют при замкнутых кон­такт-деталях с помощью четырехпроводного подключения (токо­вого и потенциального) приборами непосредственного отсчета или методом вольтметра-амперметра на постоянном токе. Измерение сопротивления геркона проводят на уста­новке, электрическая структурная схема которой приведена ниже:

G — источник тока; PV1, PV2 — милливольтметры; RK — калибро­ванный резистор; Е — испытуемый геркон.

Источник тока G должен удовлетворять следующем требованиям: обеспечивать ток в цепи гер­кона не более 0,1 А с погрешно­стью в пределах ±2,5%; иметь максимальное напряже­ние на разомкнутом герконе не более 6В.

Геркон на схеме.

Измерение влияния внешних электромагнитных полей

Измерительную катушку с герконом располагают в пространстве в трех взаимно перпендикулярных положениях и измеряют МДС срабатывания в каж­дом положении в двух направлениях (при втором измерении катушка расположена так, что ее продольное поле повернуто на 180°). Из полученных значений выбирают большее и меньшее. Разность между ними не должна превышать 0,5 А и быть не более 2%.

Заключение

В статье описаны все подробности устройства и области использования герконов. Более детальную информацию можно узнать в источнике Что такое магнитоуправляемые контакты.

В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.cxem.net

www.electrik.info

www.electroandi.ru

Предыдущая

РадиодеталиОписание и принцип работы соленоидов

Следующая

РадиодеталиКварцевые резонаторы - принцип работы и сфера применения

Герконы. Виды и устройство. Особенности и работа. Применение

Устройства коммутации, или контакты применяют в радиотехнике и электронных устройствах. В электромагнитном реле контакты – это ненадежная конструкция, имеются трущиеся детали из металла. Они изнашиваются, работоспособность реле снижается. Герконы – это магнитоуправляемые герметические контакты. Выключатели на герконах были придуманы для качественной эксплуатации, повышения срока службы. Первые устройства на основе герконов возникли в прошлом веке в 30-е годы, а изобретен геркон был в 1922 году.

В современное время герметические контакты применяются не слишком широко, их постепенно вытесняют датчики Холла. Но есть места, где геркон не имеет конкурентов, он простой в использовании, имеет сухой контакт, гальваническую развязку. До сих пор магнитоуправляемый контакт используется в электронике. Герконы устанавливают там, где нужна долговечность коммутации, надежность работы. Они входят в разные датчики, реле, позиционные выключатели.

Виды

Как и все контактные группы, герметические контакты разделяются на виды по функциям:

  • Замыкающие.
  • Переключающие.
  • Размыкающие.

По технологии изготовления и конструкции, герконы разделяются на группы:

  • Сухие.
  • Ртутные.

Сухие магнитные контакты работают как обычные. В ртутных образцах внутри корпуса из стекла расположены контакты с капелькой ртути. Капля ртути нужна для смачивания контактов в работе, улучшения контакта, уменьшить сопротивление перехода, устранить дребезг контактов.

Дребезг – это вибрация контактной группы при срабатывании на замыкание или размыкание. При одной сработке возникает ложная коммутация сигнала передачи, повышается время срабатывания. Если дребезг окажется в усилителе звука при включении сигнала, то произойдет искажение звука, работа усилителя нарушится. При использовании геркона в цифровых микросхемах необходимо подавлять дребезг фильтрами RS триггеров или RC цепочек. Герконовые контакты используют в схемах микроконтроллеров, в которых дребезг герконов устраняют с помощью программ, что уменьшает скорость работы системы.

Устройство

Конструкция магнитоуправляемого контакта выполнена из стеклянного баллона. В баллоне расположены контакты, изготовленные из магнитных сердечников, которые приварены с торцов колбы. Наружные элементы магнитных сердечников подключены к сети питания. Это видно на схеме.

  1. Колба стеклянная.
  2. Контакт переключения.
  3. Стационарный контакт.

Наиболее распространены замыкающие герметические контакты. У них контакты из проволоки прямоугольного сечения, с ферромагнитными свойствами. Также сердечники могут быть выполнены из пермаллоевой проволоки. Это зависит от размера и мощности герконового датчика. Покрытие контактов выполняют также из родия, золота и т.д.

В колбу закачивают инертный газ, либо создают вакуум. Это не позволяет развиваться коррозии и ржавчине в датчике геркона. При производстве герконов необходимо учитывать, что имеется промежуток между сердечниками.

Работа геркона

Простое реле с контактами замыкания имеет в составе два сердечника с контактами, имеющие повышенную магнитную проницаемость. Они находятся в герметичном баллоне из стекла, с инертным газом, либо смесь газов. Создается давление в баллоне 50 кПа. Среда инертности не дает окисляться контактам.

Баллон геркона ставится внутри управляющей обмотки, подключенной к постоянному току. При включении питания на реле образуется магнитное поле, проходящее по сердечникам контактов, по зазору и замыкается по управляющей катушке. Магнитный поток создает тяговую силу, соединяющую контакты друг с другом.

Чтобы сопротивление контактов сделать наименьшим, касающиеся поверхности покрыты серебром, радием, палладием и т. д. При выключении питания в катушке электромагнита геркона усилие исчезает, пружины размыкают контакты. В герконовых реле нет поверхностей трения деталей, контакты имеют много функций, выполняют работу магнитопровода, проводника и пружины.

Чтобы уменьшить габариты катушки магнита, повышают плотность тока. Применяют провод в эмали для намотки катушки. Детали геркона штампованные, соединения производятся пайкой или сваркой. В герконах используются магнитные экраны для снижения зоны состояния включения.

Пружины в герконовых реле установлены без дополнительного натяга, они включаются сразу, не тратя время на старт. Вместо электромагнита могут применяться также постоянные магниты. Такие герконы называются поляризованными. Усилие нажатия контактов герконового реле обуславливается магнитной силой катушки, в отличие от обычных электромагнитных реле, у которых усилие зависит от пружин.

На размыкание геркон работает по-другому. Система магнитов реле при действии электромагнитной силы намагничивают сердечники одноименно, которые отталкиваются между собой и размыкают цепь.

У геркона с переключением один из 3-х контактов замкнутый, выполнен из немагнитного металла. Остальные два контакта сделаны из ферромагнитного состава. Под действием магнитного поля разомкнутые контакты замыкаются, а замкнутый немагнитный размыкается. Хотя магнитное поле есть всегда, как поле Земли, но такого поля не хватает для срабатывания геркона, поэтому им пренебрегают.

Применение герконов
Герконовые датчики и выключатели используют:
  • Медицинские приборы и аппараты коммуникации.
  • Аппараты для подводников.
  • Синтезаторы и клавиатуры.
  • Тестирующие приборы, измерители.
  • Приборы автоматики и безопасности.

В охранных системах датчики на герконах применяют в качестве реле. Охранный датчик включает магнит и геркон. Простейшее герконовое реле состоит из обмотки и геркона.

Достоинствами реле на герконах можно назвать:
  • Небольшие габариты, простое устройство.
  • Защита от влаги, подгорания контактной группы.
  • Нет трущихся частей.

Такие датчики на герконах широко применяются, но в них имеются и недостатки, такие как подверженность к механическим повреждениям. Это большой минус для применения во многих системах.

В системах сигнализации герконы незаменимы. Установить датчик не составляет большого труда. Когда дверь закрыта, то контакт геркона замкнут. При открывании двери магнит, закрепленный на косяке, отходит от геркона, магнитная сила снижается, цепь питания размыкается. Это служит сигналом для срабатывания схемы оповещения.

Похожая ситуация с применением геркона в лифтах. Чтобы определить расположение кабины лифта, используют герконы. С помощью магнитов и геркона просто управлять оборудованием освещения. В счетчиках учета электроэнергии также присутствуют герконы.

Советы по использованию
При использовании герконовых реле или датчиков можно дать несколько советов, которые учитывают нюансы применения таких устройств:
  • При монтаже герконов по возможности избегайте источников ультразвука, он может отрицательно влиять на электрические параметры датчика, изменять их.
  • Находящийся рядом источник магнитного поля также может менять характеристики и свойства магнитного выключателя.
  • Герконовые реле и датчики боятся ударов и механических повреждений. Инертный газ внутри датчика при ударе может выйти вследствие нарушения герметичности резервуара с газом. Это выведет геркон из строя.
  • При осуществлении пайки необходимо руководствоваться предписаниями инструкции производителя герконового датчика.
Герсиконы

Реле на герконах имеет широкий разброс коэффициента возврата по причине погрешности технологии изготовления. Чтобы повысить номинальную мощность и ток коммутации в герконовые реле встраивают вспомогательные контакты для погашения дуги.

Такие реле получили название герсиконов, или силовых герметичных контактов. Промышленное производство выпускает герсиконы на силу тока до 180 ампер. У них частота коммутации достигает до 1200 включений в час. Герсиконами запускают асинхронные электродвигатели с номинальной мощностью до 3000 Вт.

Ферритовые герконовые реле

Это особый класс реле на герконах с ферритовыми сердечниками. Они имеют функцию памяти. Чтобы сделать переключение в герконах такого типа, нужно подать токовый импульс обратной полярности для того, чтобы размагнитить сердечник из феррита. Их называют запоминающими герметичными контактами, или гезаконами.

Преимущества реле на герконах:
  • Абсолютная герметичность контактов дает возможность применять их в агрессивных средах, при условиях запыленности, влажности и т.д.
  • Небольшие габариты, малый вес, простая конструкция датчика.
  • Повышенная скорость работы дает возможность применять герконы при высокой коммутационной частоте.
  • Безотказность эксплуатации в широком интервале температур (от -60 до +120 градусов).
  • Широкая сфера применения в сочетании с функциональностью реле.
  • Наличие гальванической развязки цепей коммутации и управляемости реле на герконах.
  • Повышенная прочность электрических контактов.
  • Продолжительный срок службы датчика.
Недостатки герконов:
  • Малая чувствительность магнитов герконов.
  • Излишняя восприимчивость устройства датчика к магнитным полям. Это требует защитных мер от воздействия магнитных сил.
  • Баллон геркона из хрупкого материала, чувствительного к повреждениям и ударам.
  • Мощность коммутации небольшая, как у герсиконов, так и у герконов.
  • При больших токах контакты герконов самопроизвольно размыкаются.
  • При работе на низкочастотном напряжении контакты размыкаются и замыкаются без контроля.
Похожие темы:

Герконовый переключатель по лучшей цене - Отличные предложения на герконовый переключатель от мировых продавцов герконов

Отличные новости !!! Для язычкового переключателя вы находитесь в нужном месте. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний язычковый переключатель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой язычок на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в язычковом переключателе и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести геркон по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Герконовый переключатель

- Работа, схемы применения

В этом посте мы подробно узнаем о работе герконового переключателя и о том, как сделать простые цепи герконового переключателя.

Что такое герконовый переключатель

Герконовый переключатель, также называемый герконовым реле, представляет собой слаботочный магнитный переключатель со скрытой парой контактов, которые замыкаются и размыкаются в ответ на магнитное поле рядом с ним. Контакты скрыты внутри стеклянной трубки, а ее концы выходят за пределы стеклянной трубки для внешнего подключения.

И с учетом около миллиарда рабочих характеристик, срок службы этих устройств также выглядит очень впечатляющим.

Кроме того, герконы дешевы и поэтому подходят для всех типов электрических и электронных устройств.

Когда был изобретен герконовый переключатель

Герконовый переключатель был изобретен еще в 1945 году доктором В. Элвуд, когда работал в Western Electric Corporation в США. Изобретение кажется намного более продвинутым, чем тот период, когда оно было изобретено.

Его огромные преимущества в области применения оставались незамеченными инженерами-электронщиками до недавнего времени, когда герконы стали частью многих важных электронных и электрических реализаций.

Как работают герконы

По сути, геркон - это магнитомеханическое реле. Точнее говоря, герконовый переключатель срабатывает, когда к нему прикладывается магнитная сила, что приводит к требуемому механическому переключению.

Стандартный геркон-реле можно увидеть, как показано на рисунке выше. Он состоит из пары сплющенных ферромагнитных полосок (язычков), которые герметично запечатаны в крошечной стеклянной трубке.

Язычки жестко зажаты на обоих концах стеклянной трубки таким образом, что их свободные концы слегка перекрываются в центре с зазором примерно 0.1 мм.

В процессе герметизации воздух внутри трубки откачивается и заменяется сухим азотом. Это очень важно для обеспечения работы контактов в инертной атмосфере, которая помогает защитить контакты от коррозии, устранить сопротивление воздуха и продлить срок службы.

Как это работает

Основы работы герконового переключателя можно понять из следующего объяснения

Когда магнитное поле вводится рядом с герконовым переключателем либо от постоянного магнита, либо от электромагнита, ферромагнитные язычки превращаются в часть магнитного источника.Это приводит к тому, что концы язычков приобретают противоположную магнитную полярность.

Если магнитный поток достаточно силен, притяните язычки друг к другу до такой степени, которая превышает их жесткость зажима, и их два конца установят электрический контакт в центре стеклянной трубки.

Когда магнитное поле снимается, язычки теряют свою удерживающую способность, и полоски возвращаются в исходное положение.

Гистерезис язычкового переключателя

Как мы знаем, гистерезис - это явление, при котором система не может активироваться и деактивироваться в определенной фиксированной точке.

В качестве примера для электрического реле на 12 В точка включения может быть 11 В, но его точка отключения может быть где-то около 8,5 В, этот временной интервал между точками включения и выключения известен как гистерезис.

Аналогично, для герконового переключателя деактивация его язычков может потребовать, чтобы магнит был перемещен намного дальше от точки, в которой он был первоначально активирован.

Следующее изображение ясно объясняет ситуацию

Обычно герконовый переключатель замыкается, когда магнит перемещается на расстояние 1 дюйм от него, но может потребоваться перемещение магнита примерно на 3 дюйма, чтобы размыкать контакты. его первоначальная форма из-за магнитного гистерезиса.

Корректировка эффекта гистерезиса в герконовом переключателе

Вышеупомянутую проблему гистерезиса можно уменьшить до некоторой степени, просто поместив другой магнит с перевернутыми полюсами N / S на противоположной стороне геркона, как показано ниже:

Убедитесь, что что левый неподвижный магнит не находится в пределах диапазона втягивания язычкового переключателя, а находится на некотором расстоянии, в противном случае язычок останется закрытым и откроется только тогда, когда правый боковой магнит поднесен слишком близко к язычку.

Следовательно, расстояние до фиксированного магнита должно быть измерено методом проб и ошибок до тех пор, пока не будет достигнут правильный дифференциал, и язычок резко активизируется в фиксированной точке движущимся магнитом.

Создание герконового переключателя «нормально замкнутого»

Из приведенных выше обсуждений мы знаем, что обычно контакты герконового переключателя «нормально разомкнутого» типа.

Язычки закрываются, если магнит удерживается близко к корпусу устройства. Но могут быть определенные приложения, в которых может потребоваться, чтобы язычок был «нормально замкнутым» или включался, а также выключался в присутствии магнитного поля.

Это может быть легко достигнуто либо смещением устройства с помощью дополняющего соседнего магнита, как показано ниже, либо с помощью геркона с 3 контактами SPDT, как показано на второй схеме ниже.

Как работают герконы (переключатели с магнитным управлением)

Криса Вудфорда. Последнее изменение: 22 августа 2020 г.

Если у вас есть портативный компьютер или мобильный телефон, который открывается как раскладушка, вы, наверное, заметили, что она чувствует, когда вы открыть и закрыть и соответственно включить или выключить.Но как это знать? Какой-то переключатель подключен к петле так он может обнаружить движение открытия и закрытия? Если это то, что ты думаю, ты прав как минимум наполовину! Подумайте об этом внимательнее и вы увидите, что стандартный переключатель будет довольно сложно подключить в этом способ - и, вероятно, весьма ненадежный: все эти открытия и закрытия быстро изнашивает его. Поэтому многие ноутбуки и телефоны используют недорогие и очень надежное устройство, называемое герконом, которое включается и выключается при воздействии магнита. рядом, поблизости.Охранная сигнализация и модели железных дорог тоже часто используют их. Рассмотрим подробнее как они работают!

Фото: Типичный геркон (Comus RI-23). Вы можете просто увидеть два перекрывающихся металлических контакта (язычка) внутри стеклянной оболочки. Контакты пружинят вместе и соприкасаются, когда переключатель включен; они расходятся и прерывают цепь, когда переключатель находится в положении «выключено».

Какую проблему решают герконы?

Фото: выключатель, работающий от нажатия, замыкает цепь, когда вы его нажимаете; а весна заставляет его снова выскочить, когда вы убираете палец.Геркон переключает ток таким же образом, но «толкающее давление» обеспечивает магнит вместо пальца.

Выключатель похож на подъемный мост в электрическом цепь. Когда переключатель замкнут, «мост» не работает, и электрический ток может обтекать контур; при размыкании переключателя «мост» вверх и ток не течет. Таким образом, цель переключателя - активировать или отключать цепь в любое время по нашему выбору.

Большинство электрических переключателей, с которыми мы сталкиваемся, мы управляем сами.Если вы хотите света в комнате, вы щелкаете выключателем на стене. Хотите посмотреть телевизор? Включите выключатель. Хотеть слушать свой iPod? От себя колесо спереди, и это активирует переключатель, который включает мощность. Но иногда нам нужны электрические и электронные цепи, которые нужно активировать другими способами.

Предположим, вы хотите подключить банковский сейф, чтобы он срабатывает сигнал тревоги всякий раз, когда открывается дверь. Как это будет работать на практике? Вам понадобится электричество контакты на обеих частях дверной коробки, поэтому, когда дверь открыта, цепь будет разорвана, вызывая тревогу.Но подумайте, как сложно это должно было сделать надежное электрическое соединение на дверной коробке. Что, если вы закрасите его? Что, если он испачкался? И не было бы так очевидно вору, что они могли бы легко вывести его из строя? Есть много из способы, которыми электрический контакт может быть отключен и бесполезный. Здесь могут помочь герконы.

Что такое геркон?

Обычный выключатель имеет два электрических контакта, которые соединяют вместе, когда вы нажимаете кнопку, и разрываются, когда вы ее отпускаете.Кулисные переключатели на настенных светильниках (например, на фото вверху) сдвиньте два контакта вместе, когда переключатель находится в одном положении и разведите их, когда переключатель щелкает в другую сторону.

В типичном герконовом переключателе два контакта (которые выглядят как металлические герконы) сделаны из ферромагнитного материал (что означает что-то такое же легкое намагничивание, как железо), покрытый прочным металлом, таким как родий или рутений (для обеспечения долгого срока службы при включении и выключении), и запечатанный внутри тонкой стеклянной оболочки, заполненной инертным газом (обычно азотом), чтобы уберечь их от пыли и грязи.Иногда стекло имеет внешний кожух из пластика для еще большей защиты. Как правило, контакты изготавливаются из сплава никель-железо, который легко намагничивается (технически мы говорим, что он имеет высокую магнитную проницаемость), но не остается таким надолго (мы говорим, что он имеет низкую магнитную удерживающую способность). Им требуется некоторое время, чтобы отреагировать на изменения магнитного поля (мы говорим, что у них довольно небольшой гистерезис) - другими словами, они движутся довольно медленно и плавно. Обычно оба контакта перемещаются (а не один), и они образуют плоскую параллельную область контакта друг с другом (а не просто касаются одной точки), потому что это помогает продлить срок службы и надежность переключателя.

Хотя большинство герконов имеет два ферромагнитных контакта, у некоторых есть один ферромагнитный контакт, а другой немагнитный, а у некоторых (например, оригинальный герконовый переключатель Элвуда, показанный в нижней части этой статьи) их три.

Фото: Другой вид моего язычкового переключателя, глядя на движущиеся контакты в их запечатанном стеклянном конверте. Обратите внимание, как контакт справа находится чуть выше контакта слева. Вы также можете видеть здесь, что контакты намного шире, чем они выглядят на виде сбоку, показанном на верхнем фото.

Как работает геркон?

Герконы

бывают двух основных типов: нормально разомкнутые (нормально выключенные) и нормально замкнутые (нормально включены). Ключом к пониманию того, как они работают, является осознание того, что они работают не только как электрический мост, но и как магнитный мост : через них течет магнетизм, а также электричество.

Нормально открытый

Когда вы подносите магнит к геркону, весь переключатель фактически становится частью «магнитной цепи», включающей магнит (пунктирная линия на рисунке показывает часть магнитного поля).Два контакта геркона становятся противоположными магнитными полюсами, поэтому они притягиваются и защелкиваются. Неважно, какой конец магнита приближается первым: контакты по-прежнему поляризуются противоположным образом и притягиваются друг к другу. Такой геркон обычно разомкнут (НЕТ) (нормально выключен), если только рядом с ним не находится магнит, когда он включается, позволяя току течь через него.

Уберите магнит, и контакты - сделанные из довольно жесткого и упругого металла - снова раздвинутся и вернутся в исходное положение.

Нормально закрытый

Вы также можете получить герконовые переключатели, которые работают противоположным образом: два контакта обычно защелкиваются вместе, а когда вы подносите магнит к переключателю, пружина расходится. Такие герконы называются нормально закрытыми (NC) (нормально включенными), поэтому большую часть времени через них проходит электричество. Самый простой способ сделать это - взять нормально разомкнутый переключатель и навсегда закрепить магнит на его стеклянном корпусе, перевернув его из открытого в закрытое состояние (как во втором кадре анимации нормально открытого состояния вверху).Весь этот блок (нормально разомкнутый геркон с прикрепленным магнитом) становится нашим нормально замкнутым герконом. Если вы поднесете к нему второй магнит с магнитным полем противоположной полярности, чем у первого магнита, это новое поле нейтрализует поле первого магнита, поэтому мы, по сути, получим именно то, что было в первом кадре нормально разомкнутой анимации: геркон с двумя раздвинутыми контактами.

На этих двух работах я сильно преувеличил движение контактов.Настоящие герконы имеют контакты, расстояние между которыми составляет всего несколько микрон (миллионных долей метра), что примерно в десять раз тоньше человеческого волоса, поэтому движение не видно невооруженным глазом. Не ожидайте увидеть движущиеся лезвия, когда вы поднесете магнит близко!

Иллюстрации: Ключ к пониманию герконов - это осознание того, что они являются частью магнитной цепи, а также электрической цепи: магнитное поле стержневого магнита проходит через герконовый переключатель. Это то что делает его близким - и это то, что позволяет электричеству течь через него.Изображение магнитного поля взято с Wikimedia Commons.

Еще одна важная вещь, на которую мне нужно обратить внимание, это то, что герконы не просто включаются, когда магнит приближается, и выключаются, когда он удаляется (в случае нормально разомкнутого / выключенного переключателя): они обычно включаются и выключается несколько раз по мере движения магнита, создавая несколько зон включения и выключения. Они также будут реагировать по-разному в зависимости от ориентации магнита (параллельна ли он переключателю или перпендикулярно), его формы (потому что, как мы все учили в школе, магниты разной формы создают вокруг себя разные модели магнитного поля) , и как он движется.Это действительно важно, когда дело доходит до практического применения: вам нужно убедиться, что вы используете правильный магнит и что он двигается именно так, чтобы привести в действие ваш геркон. Например, если вы используете геркон в качестве счетчика, он должен срабатывать только один раз при каждом движении магнита (а не три или четыре раза, что может дать ложное показание). Если вы используете геркон для сигнализации, вы не хотите, чтобы злоумышленник включил сигнализацию на одну секунду, а затем снова выключил ее через секунду, потому что вы поместили магнит не в то место!

Как использовать герконы на практике?

Фото: Некоторые мобильные телефоны с откидной крышкой, такие как этот, включаются и выключаются с помощью герконовых переключателей. В одной части корпуса находится магнит, а в другой - геркон. Телефон выключается, когда геркон находится рядом с магнитом (когда корпус закрыт), и включается, когда геркон и магнит разделяются (когда корпус снова открывается).

Теперь вы, наверное, видите, как включается и выключается раскладушка. когда вы его открываете или закрываете. Имеет нормально замкнутый геркон в нижняя часть корпуса (там, где находится клавиатура) и магнит в верхняя часть (где экран).Когда телефон открыт, трость переключатель и магнит относительно далеко друг от друга. Контакты на герконовый переключатель сдвинут вместе, и мощность течет через Телефон. Однако, если вы закроете корпус, вы повернете магнит близко к геркон, и это раздвигает контакты внутри переключателя. Схема внутри телефон распознает это и аккуратно отключает питание.

Читатели электронных книг, такие как Kindles и Sony Readers, используйте аналогичный трюк. Поместив их в защитную кожаную куртку, вы обнаружите они выключаются автоматически, когда вы закрываете крышку - и снова включаются когда вы его откроете. Никакого волшебства тут, конечно, нет: просто язычок в угол устройства электронной книги и магнит в соответствующей части крышки (проверьте сами, держа рядом скрепку).

Фото: Упрощенная концепция охранной сигнализации: вы просто устанавливаете геркон (подключенный к цепи сигнализации) к одной части двери и магнит к другой части. Разделение двух вещей щелкает переключателем и вызывает тревогу.

Вы можете увидеть, как та же идея будет работать в дверях сейфа нашего банка: вы бы просто поместите геркон на дверной коробке и магнит на дверь.Открытие двери разделит магнит и трость переключатель, в результате чего контакты переключателя пружинят вместе и срабатывают будильник. Вы можете построить герконы внутри маленьких частей пластик, так что их там даже не видно - идеально подходит для всех видов безопасности Приложения.

Фото: коровы LEGO®, управляемые герконом. Фото любезно предоставлено Биллом Уордом, опубликовано на Flickr под лицензией Creative Commons.

Герконы можно использовать и по-другому.LEGO® энтузиаст Билл Уорд, который руководит великолепным Brickpile блог (и страницу с фотографиями на Flickr), построил эти гениальные роботизированные коровы для его модели железная дорога. Каждый раз, когда проезжает поезд, они поворачивают головы, чтобы посмотреть, как он проходит. Целый вещь работает геркон. Головой каждой коровы управляет небольшой электродвигатель, который подключен к цепи, в которой есть нормально разомкнутый геркон. Геркон расположен рядом с железнодорожный путь и небольшой магнит прикреплен к боковой части поезда.Когда поезд проезжает мимо геркона, магнит заставляет замыкаются контакты и активирует цепь, которая включает головы. Насколько это аккуратно? Некоторые люди такие изобретательные!

Есть сотни других, менее очевидных применений герконов. Некоторые датчики уровня жидкости в стиральные машины и посудомоечные машины используют плавающие магниты, которые подпрыгивают мимо герконов, чтобы выключить клапаны, когда внутри достаточно воды. Герконовые переключатели иногда также устанавливаются на вращающиеся руки в посудомоечных машинах, чтобы определять, когда они застревают, и в отключениях температуры в электрических душах (чтобы остановить нагрев воды до опасного уровня).Анемометры с вращающимися чашками имеют внутри герконовые переключатели, которые измеряют скорость ветра. Когда чашки поворачиваются, они заставляют геркон вращаться мимо магнита, генерируя импульсы тока. Чем сильнее ветер, тем быстрее вращаются чашки и тем чаще герконовый переключатель включается и выключается. Электронная схема подсчитывает количество импульсов в секунду и использует это для определения скорости ветра.

Изображение: Типичный расходомер с герконовым переключателем работает примерно так. Есть труба, по которой течет жидкость (1), внутри которой установлено лопастное колесо (2).Когда жидкость течет, лопасть вращается и заставляет вращаться магнит (3). Вращающийся магнит размыкает геркон (4). Затем, когда он вращается и представляет свой противоположный полюс (5), магнит снова замыкает переключатель (6). Герконовый переключатель, попеременно открывающийся и замыкающийся, посылает в цепь импульсы электрического тока. Подсчитав скорость поступления импульсов, схема может измерить расход. Если ток полностью прекращается или течет все время, вы знаете, что жидкость перестала двигаться, что может указывать на застревание или закупорку.

Кто изобрел герконы?

Как и многие другие великие изобретения, герконы родились в Bell Laboratories, изобретенные там в середине 1930-х годов Уолтером Б. Элвудом . Его первоначальная патентная заявка на электромагнитный переключатель была подана 27 июня 1940 года и официально предоставлена ​​2 декабря 1941 года. Прочитав патент Элвуда, очень легко узнать геркон, который все еще широко используется сегодня: «Когда внешняя магнитная сила К этому блоку применяются два магнитных элемента, которые составляют часть магнитной цепи.... перемещаются вместе ... поскольку внешняя магнитная сила действует, уменьшая воздушный зазор между двумя упомянутыми магнитными элементами ".

Изображение: оригинальная конструкция герконового переключателя Уолтера Элвуда из патента США: 2264746: Электромагнитный переключатель. Это немного отличается от приведенного выше, переключение между двумя разными цепями, при этом одна из них всегда включена. У нас есть два немагнитных контакта слева (1,2) и магнитный контакт (3,4) справа, который переключается между ними при приближении магнита.Контакты разделены изолирующей прокладкой (5). Оригинальное изображение любезно предоставлено Управлением по патентам и товарным знакам США. (Обратите внимание, что я немного раскрасил и упростил оригинал, чтобы облегчить восприятие.)

Узнать больше

На этом сайте

Практические проекты

Вы найдете немало примеров использования язычковых переключателей на неизменно превосходном веб-сайте Instructables и в популярных книгах Evil Genius; Вот несколько примеров для начала:

Книги

  • Датчик Arduino и Raspberry Pi Проекты Роберта Чина для злого гения. McGraw Hill, 2017. Некоторые из проектов в этой книге включают подключение язычковых переключателей к Arduinos и Pis (есть полные инструкции для звуковой сигнализации дверного переключателя).
  • СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Отличная практическая книга, которая даст толчок вашему хобби электроники. В главе 3 есть простое введение в герконы.
  • проектов Raspberry Pi Эндрю Робинсона и Майка Кука. John Wiley & Sons, 2014. «Глава 13: Домашняя автоматизация» описывает датчик двери с герконовым переключателем, подключенный к Raspberry Pi.
  • Практическая электроника для изобретателей Пола Монка. McGraw-Hill, 2016. После того, как вы усвоите MAKE: Electronics , вы захотите перейти к чему-то более глубокому; это хорошее место, чтобы пойти дальше.
  • Электроника: первый курс Оуэна Бишопа. Newnes, 2011. Легкий для понимания (хотя и довольно сухой) учебник, объясняющий все основные компоненты, включая герконы.

Патенты

Попробуйте эти для более глубоких технических подробностей:

  • Патент США 2264746: Электромагнитный переключатель Уолтера Элвуда, 2 декабря 1941 г. Оригинальный патент на герконовый переключатель Элвуда (как на фото выше).
  • Патент США 3 283 274: кнопочный переключатель Анджело де Фалько, 1 ноября 1966 года. Более сложный дизайн.
  • Патент США 4 038 620: Магнитный геркон, автор Б. Эдвард Шлезингер-младший и Чарли Дуэйн Маринер, 26 июля 1977 г. Переключатель с одним магнитным язычком и одним немагнитным.
  • Патент США 3 348 175: Нормально закрытый геркон, Энтони Дж. Вилкис, 17 октября 1967 г. Описывает различные способы изготовления нормально закрытого переключателя.

Видео

Благодарности

Я очень благодарен Морису Баэнену из Comus Technology B.V. за предложения по улучшению этой статьи.

Архивы герконов

- RAM Electronics

Все категорииВсе продуктыХлебные доски и аксессуарыКристаллические осцилляторыДатчики Медицинские датчикиUSB-хост и аксессуарыИсточники светодиодов и лазеровКабели и преобразователи данныхВидео и ТВ аксессуарыРоботики | Аксессуары для робототехникиОптопарыКоробки и корпусаБаззеры, пьезо и микрофоныКомпоненты для клавишПанельные счетчикиКомплекты микроконтроллеровРегулятор напряженияТриак и тиристорыРеле и релейные модулиПродукты для умного домаПлаты для Интернета и беспроводной связиМостовые выпрямителиУправление доступом и RFIDДиоды и стабилитроны DC-преобразователи Ультра-переходники постоянного тока / DC модулиИсточник питания-SMPSAudio | Звук | КамерыВентиляторы постоянного токаТеплоусадка и упаковкаПлаты и экраны ArduinoПлата Raspberry PiУправление через EthernetРегулируемый источник питания постоянного токаВинты и гайкиПродукты SparkFunКонтроль жидкостиИндуктор / катушкиРаспылитель, очистители и клейГнезда для подключения к электросетиСолнечные элементыРоторный кодерДиагностика автомобиля (аккумуляторные батареи) Разъемы для аккумуляторов и зарядные устройства для обычных аккумуляторов И BNC-разъемы Клеммы кабелей Общие разъемы Разъемы питания Контактные разъемы Клеммные колодки D-сверхминиатюрные разъемы RJ USB-разъемы RCA-разъемы Специальные разъемы Водо- и пыленепроницаемые разъемы Банановые вилки и аудиоразъемы Электрические разъемы Конденсаторы Плата для разработки (с открытым исходным кодом) PIC Microchip Raspberry Pi Процессор Arduino ARM RAM Учебная плата TEXAS INSTRUMENTS Комплекты FPGA Предохранители Стеклянные предохранители Керамические быстродействующие предохранители Карманы для предохранителей Программаторы и тестеры IC Гнезда для IC и адаптеры IC Интегрированные схемы (ИС) Microcont ролики MCU IC's TTL и CMOS 74xx, 40xx и 45xx IC Датчик температуры IC Конвертеры АЦП и ЦАП IC Специальная функция IC Драйверы и контроллеры двигателей IC Протоколы USB, RS232 и RS485 IC Таймеры и часы реального времени (RTC) Источники напряжения IC Усилители ИС памяти IC | Операционные усилители | Матрица транзисторов ИС компаратора и драйверы ЖК-модули ИС Символьный ЖК-дисплей Графический ЖК-дисплей | OLED Uart Smart TFT LCD Модуль Измерительные приборы HDMI LCD Цифровой мультиметр Токоизмерительные клещи | Измерительные аксессуары для измерителей мощности Осциллографы и функциональный генератор Заземление | Тестеры сопротивления изоляции Кабельный тестер | Логический зонд Измерители окружающей среды и тестеры Продукция торговой марки UNI-T Дальномер Тахометр (измерение числа оборотов в минуту) Мультиметр с автоматическим определением диапазона тепловизораДвигатели, приводы и детали ЧПУ Шаговые двигатели и приводы Двигатели постоянного тока Управление движением (коммутационная плата) Шарико-винтовая передача и ходовой винт Гибкая муфта Линейная направляющая И подшипниковые шпиндели Зубчатая рейка Рельс и шестерни Кабельная цепь Драйвер двигателя постоянного тока Алюминиевые профили Маленькие роботизированные серводвигатели Шаговые двигатели с замкнутым контуром Концевые фрезы и цанги Промышленные серводвигатели переменного тока Инструменты для печатных плат Электродвигатели переменного тока Инструменты для печатных плат Фоторезистная печатная плата Листы печатных плат (различных размеров) Отверстия печатная плата & Veroboard) Распорки для печатных платРезисторы и потенциометры Резисторные сети (массив) Фоторезистор на основе Cds (LDR) NTC | Резисторы RTD Силовые резисторы 5 Вт и 10 Вт Резисторы для поверхностного монтажа Углеродный резистор 1 / 4Вт Значения Ом 1 / 4Вт Килоом Значения 1 / 4Вт Мегаом Значения Потенциометры Провода и крокодилы Кабели и разъемы типа «крокодил» Провода с предварительно обжатыми выводами Транзисторы Транзисторы MOSFET и JFET Затворные МОП-транзисторы Биполярные транзисторы общего назначения IGBT-транзисторыИнструменты Обжимные инструменты Другие инструменты Инструмент для зачистки проводов и ниппели Пинцет Компоненты и ящики для инструментов Микроскоп и лупы Отвертки Набор инструментов Проводящая жидкость Шестигранный ключ | Звездный ключ | Гаечный ключ Измерительные и калибровочные инструменты Сверлильные и шлифовальные инструменты Пайка и демонтажПереключатели Прихватки (нажимные кнопки) Микропереключатели

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
