Гибкая подводка для смесителя без резьбы: Гибкая подводка без резьбы 600 мм (нового образца) Grohe 406100040

Содержание

Гибкая и жесткая подводка для смесителей Grohe, подводка для смесителей Oras

Прежде всего, мы не хотим сказать ничего плохого собственно о подводке для смесителей Grohe – о тех самых жестких или гибких трубках, фитингах, которые продаются в комплекте со всемирно известными смесителями. Они столь же надёжны, износостойки, эстетичны и достойны всяческих похвал как любая другая продукция, идущая под этой торговой маркой.

Это их плюс.

Минус в полном непонимании немецкими инженерами и проектантами того, что если русский человек что-либо купил, то ему обязательно надо что-нибудь отвернуть и привернуть по-новому, отпилить или подточить, удлинить или нарастить, перекроить или укоротить. И фирменная подводка к смесителям Grohe – ярчайший тому пример.

Гибкая подводка для смесителя Grohe как защита от «левых» шлангов

Процитируем первую же строку с первого же комментария первого попавшегося на глаза форума о подводках Grohe: «…обратил внимание на то, что гибкая подводка не откручивается от корпуса. Она просто запрессована к корпусу. Это у всех смесителей Grohe или есть с разборной подводкой?»

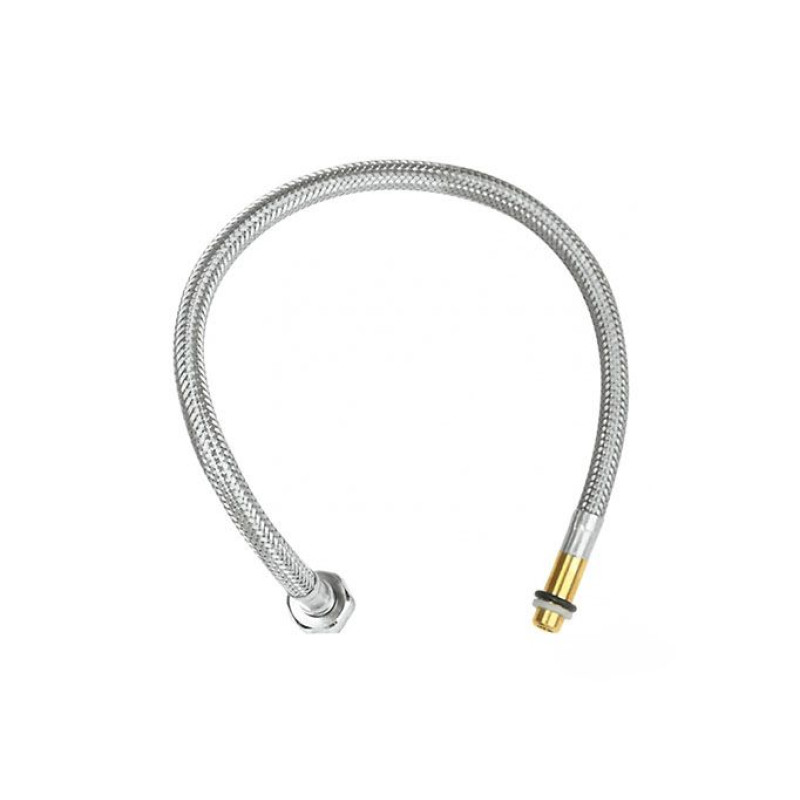

Гибкая подводка для смесителей Grohe

За ответом далеко ходить не надо: он — на следующем по поисковому списку форуме: «Купил вчера два Grohe-вских смесителя — Eurostyle и Avina. У обоих гибкая подводка, причем у Eurostyle она вкручена в корпус крана, а у Avina — как-то хитро защелкнута, что подводка спокойно вращается относительно корпуса», — и далее развертывается такая занятная дискуссия, как в том и другом случае эту подводку можно выкрутить, выдернуть, выломать, что г-н Задорнов с его байками про российскую смекалку стоит в стороне и завистливо курит:

— Подводка вставляется вщелкиванием, вынимается — выкручиванием специальным ключом. Сделать самому элементарно из обычной трубки, — требуются только фрезерный станок и сварка.

— Это только в первый раз страшно. Самое сложное гайку, что под рычажком спрятана, открутить.

Операция по замене гибкой подводки к смесителю Grohe

— Зажал пассатижами латунную вставку за выступающие «усики» и начал выкручивать. Вывернулась как миленькая, — это лишь часть форумных советов о том, как раскурочить смеситель Grohe вместе с подводкой.

Самое забавное заключается в том, что мало кто из комментаторов объясняет, зачем вообще нужны все эти манипуляции. Длины комплектных шлангов не хватает? А не проще ли будет их нарастить?
Понятно, что солидная фирма хочет увеличить свои барыши и всеми силами стремится к тому, чтобы вместе с фирменными смесителями покупатель приобретал и фирменные аксессуары, а не какие-нибудь дешевые «левые».

Установка гибкой подводки к смесителю Grohe

Понятно, что ради этого специалисты фирмы придумывают разного рода хитрые защёлки и нестандартные резьбы, чтобы «левую» подводку нельзя было подсоединить к фирменному смесителю.
Понятно, что каждый россиянин считает долгом чести перехитрить «буржуйского спеца» и приторочить к их «смесакам» что-то своё, родное, хранившееся 15 лет в кладовке на даче.

Но мы в этом деле не советчики. По той простой причине, что после самодеятельной замены гибкой подводки к смесителю Grohe потребитель лишается права на гарантийное обслуживание со стороны фирмы. Поэтому, если случилась реальная необходимость в замене подводки, надо просто обращаться в сервисный центр компании. В Москве их аж четыре штуки.

Жесткая подводка для смесителя Grohe: надо пошире развести трубы!

Если комментарии отечественных экспертов по поводу гибкой подводки Grohe отправят писателя Задорнова курить в сторонку, то форумы по замене или ремонту жесткой подводки для смесителя Grohe просто заставят его плакать. Чего стоит хотя бы такой пассаж:

Жесткая подводка Grohe

— … раз трубки в подводке медные, значит, должны гнуться! Чуть развел одну относительно другой, и … цанговые зажимы с выходами на 1/2 » встали на свое место! – вот тебе, дюссельдорфский инженерюга! Ты там цанги изобретаешь хитроумные, а мы просто разведем трубы, и все зажимы встанут на своё место!

Другие комментарии на заданную тему не цитирую. Ищите сами. Их неисчислимое множество.

И ты, Oras!

Отчаявшись найти понимание загадочной славянской душе в Германии, мы обратили взоры на более родственную по угро-финской крови Финляндию. Но, увы! Перлы с форумов, посвященным подводке для смесителя Oras, просто перемешали бы писателя Задорнова с прахом его же ног.

Комплект деталей для подводки к смесителям Oras

Итак… Приготовились?

— Купил финский смеситель Oras Saga Bidetta. Вещь — что надо.

В… него были вкручены два коротеньких гибких шланга, да еще и с 3/8 на концах… Открутить шланги у меня не получилось, поэтому пришлось их отпилить болгаркой.

А теперь оказывается,.. что такие шланги либо вообще никогда не поставляются, либо бывают невероятно редко.

Посмотрел сейчас на то, что осталось от подводки. Может, не мудрить, а аккуратненько зачистить и приклеить медную трубку на поксипол? Там миллиметра четыре будет перехлёста.

А потом медную трубку обычным способом к водопроводу цеплять. Всё лучше, чем шланги, какие бы фирменные и крутые они ни были! – вот она где, кладезь отечественной смекалки! Не надо даже разводить трубы! Отпилить и на поксипол! Русский человек всегда 4 мм перехлеста отыщет!

Дальнейшие комментарии излишни…

Гибкая подводка для воды — Добродушный Сантехник

Гибкая подводка для воды, вам очень пригодится для подключения унитазов, смесителей, инсталляций для унитазов и душевых кабинок.

Пожалуй это самые распространённые места, где без нее обойтись довольно сложно.

Конечно, смеситель и унитаз можно подключить и другими трубками, например, тем же металлопластиком, но это менее удобно и далеко не факт, что такое подключение будет более надёжным, при условии использования качественной гибкой подводки.

В этом материале, я помогу вам разобраться, чем отличаются подводки друг от друга и как выбрать хорошую подводку.

Видео

Гибкая подводка состоит из резинового шланга, металлической оплётки, штуцеров, накиданных гаек и прокладок.
Если  говорить проще, то, по сути, это просто резиновый шланг в металлической оплётке.

На фото выше показана подвода с отрезной оплёткой. Её тип — удлинитель. С одной стороны гайка, с другой — резьба. Есть так же гайка-гайка и для смесителей.

При покупке смесителя, обратите внимание на эти подводки, резьба в них может быть не привычной ¹⁄₂ дюйма , а на ³/8 дюйма. Тогда вам может понадобиться дополнительный переходник.

Шланг

В хороших подводках используется  шланг из какого-то особого каучука, который может применяться в пищевой промышленности. Проще говоря, из нетоксичной и эластичной резины.
В дешёвых подводках  используется резина непонятного происхождения. Она обычно хрупкая и ломкая. Вот к примеру без оплётки я шланг один раз перегнул:

Оплётка и штуцеры

Оплётка может быть из алюминиевой, нержавеющей стали или из нейлона.
На момент написания материала я не смог найти в продаже подводку в нейлоновой оплётке, поэтому вот вам фотка из интерентов

Фото взято с сайта: www.udi.ru

Рассмотрим оплётки из алюминия, нержавейки и немного коснёмся стальной оцинкованной.

Как показывает практика, подводки с алюминиевой оплёткой, служат меньше своих собратьев. В среднем года 3-4 и рассчитаны они на давление около 5 атм.

Такая подводка боится обрасти конденсатом, вследствие чего неизбежно окисление и ослабление алюминиевой армировки.


Но есть экземпляры и ещё более слабые. Это армировка из обычной железной оцинкованной проволоки, которая может поржаветь. Срок службы такой подводки совсем небольшой, а использовать её можно сугубо как временную.

Стандартная подводка в нержавеющей оплетке  служит более 8 лет, но обычно после такого срока меняют смесители на новые, где в комплекте идут новые подводки.
Подводки с нержавеющей оплёткой рассчитаны на давление до 10 атмосфер и температуру до 95 градусов. Эти цифры говорят о рабочем давлении,  кратковременное давление и температуры могут быть выше.

Смотрим на подводки, где нумерация сверху вниз и слева на право:

1,2,5 оплётка из алюминия.
3 и 4 из нержавеющей сетки.
Штуцер на первой подводке сделан из нержавеющий стали  2-из алюминия, 3 из латуни, 4 и пятая — из никилированной латуни

Вот так выглядят штуцеры. Немного замяты ибо так я их выкорчевал не аккуратно.

Алюминиевый — от смесителя и никилированный латунный — от удлинителя.

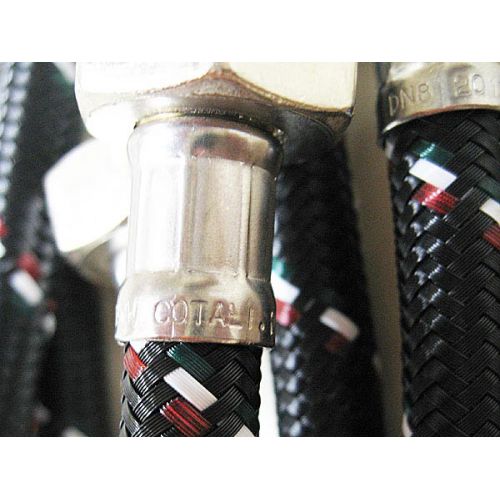

Существуют также усиленные подводки в нейлоновой или нержавеющей оплётке с рабочим давлением до  20 атмосфер и температурой до 110°С. Тут и срок службы может достигать более 15 лет. Давление же на разрыв таких подводок близко к 80 атм.

Вот две разрезанные подводки, дешёвая (из комплекта говно-смесителя) и обычная:

Внешне вроде ничем и не отличаются, а в процессе эксплуатации это сильно скажется.

Перед покупкой подводки, вам надо знать рабочее давление и температуру в вашей системе и исходя из этих параметров, выбирать гибкий шланг.

Осмотр при покупке:

1. В первую очередь смотрим на этикетку и выясняем её состав и рабочие характеристики
2. Подводка не должна быть подозрительно лёгкой
Если подводка слишком лёгкая, то вероятнее всего оплётка сделан из алюминия, а штуцеры из хрупкого металла силумин ссылка на Википедию
Такие штуцеры и гайки обламываются и крошатся со временем:

Пластиковые штуцеры вообще вне обсуждения:


3. Подводка не должна быть «дубовой». Неэластичность подводки может говорить о некачественном шланге, которые в процессе работы может потрескаться и лопнуть.

4. Все штуцеры должны быть хорошо опресованы, трубки вставлены до конца, а компрессионные гильзы должны быть из нержавеющей стали. Пример не опрессованной гильзы:

В результате установки такой или плохо опрессованной гильзы, подводка просто отпадёт:

5. Накидные гайки не должны быть тонкими и сильно лёгкими. Лёгкие концевые части, говорят о том что, либо накидная гайка сделана из тонкого ненадёжного металла, либо штуцер пластиковый.
В обоих случаях возможны протечки. Для того чтобы понять, из чего сделаны гайки, из силумина или никилированной латуни, гайку достаточно поцарапать.
Если под царапиной виден желтый цвет — латунь. Если цвет тёмный или такой же, то не берите такую подводку. На фото она третья:


6. Подводка не должна иметь резкого запаха резины. Резкий запах резины, это гарант присутствия шланга и прокладок из технической, токсичной резины. Такими подводками обычно комплектуются самые дешёвые смесители. Ни подобные подводки, ни дешевские смесители, в принципе, я не рекомендую. Вот как легко ломаются «резиновые» шланги этих подводок:

Резиновые уплотнители таких подводок так же потрескаются:

Чего не скажешь о более качественных продуктах:

7. Обратите внимание на предназначение  подводки. Есть для горячей воды, для холодной и универсальные.  Для этого в оплётку включены ленты синего или красного цвета.

В случае же с универсальной подводкой, на оплётке есть обе нити.

Ну, а в дешёвых нет никаких пометок:



 Монтаж

1. Гайка гибкой подводки не требует уплотнения резьбы! Там есть резиновая прокладка. Всё. Не надо туда ничего мотать.

2. Подводка ни в коем случае не должна быть смонтирована в натяг. Никакая
Если посмотрим на фото выше, то тут сделано не совсем хорошо. Или надо было оставлять не водорозетки, а просто финиги, которые смотрели бы вверх; или использовать уголки 90° для направления отводов вверх; или использовать подводки большей длинны.

3. Подводка не должна быть перетянута. Если вы слишком сильно обожмете накидную гайку, то резиновая прокладка может быть продавлена/порезана. И соединение будет подтекать.

4. Она не должна быть загнута на излом, типа того как на фото в первом пункте. В таком случае, лучше взять подводку длиннее и сделать дополнительную плавную петлю. :

Применение

В начале статьи я перечислил места где подводки применяются наиболее часто. Дополнительно они могут быть использованы для подключения гидроаккумуляторов:

Их так же называют вибрационными шлангами и применяют в местах постоянной вибрации. К примеру в насосных станциях:



Абсолютно точно такие шланги не заменить при подключении душевых кабинок, которую планируется когда-нибудь отодвигать.



Подводки незаменимы при  наличии вибрации и при подключении кабинки.
Но вот унитазы можно подключать другими более надёжными гибкими трубками. Например гофрированная труба из нержавеющей стали.
Приходите в магазин и спрашиваете, что вам нужна такая трубка такой-то длинны. В течении 10 минут для вас её изготовят.

В них нет штуцера.

Состоит из трубы, накидных гаек и прокладок. Края трубы просто развальцованы.

Если нет возможности приобрести качественную подводку, а имеющаяся вызывает сомнения, то перед подводкой установите предохранительный клапан.
О его достоинствах и недостатках поговорим в другой раз.

На этом всё, спасибо за внимание.

Замена подводки смесителя Grohe/Грое

   У смесителей некоторых марок, в частности, GROHE, HANSGROHE, не так просто самостоятельно сделать замену гибкой подводки смесителя GROHE, которая имеет небольшой, по сравнению с самими качественными смесителями этих уважаемых брендов, срок службы.
   Указанные, да и некоторые другие производители, свои конструктивные решения, значительно усложняющие самостоятельную замену подводок, объясняют, например, борьбой с контрафактом (подделками) как самих смесителей, так и подводок. И таким образом оберегают потребителей от покупки не только контрафактного смесителя, но и от покупки подводки низкого качества.И рекомендуют обращаться в официальные сервисные центры, где у вашего смесителя заменят гибкие подводки. За деньги, соответствующие европейскому уровню происхождения самих этих брендов.
   Для тех, кто не готов выкладывать очень кругленькие суммы в сервисных центрах, ниже пошагово будет рассказано и проиллюстрировано фотографиями, как делается замена гибкой подводки смесителя Grohe своими руками.

Наш пациент -смеситель GROHE немецкой сборки -эксплуатируется уже 14 лет, без нареканий.
Штатные гибкие подводки, вопреки всем рекомендациям и здравому смыслу, не менялись также 14 лет.
Они свободно крутятся как по часовой, так и против часовой стрелки, то есть, соединяются с корпусом смесителя не по резьбе. Из корпуса смесителя от руки не вытаскиваются. Становится понятно, что их что-то держит в самом смесителе.
Соответственно, нам предстоит разобрать смеситель, для чего снимаем его с места установки.

Для разборки потребуются следующие инструменты:

-Отвертка шлицевая;
-Ключ шестигранный толщина 3 мм;
-Головка торцевая 32 мм. Производитель заботливо утопил гайку крепления картриджа вглубь корпуса смесителя, поэтому ни разводным, ни рожковым ключом к этой гайке не подобраться, а только головкой.
Также заботливый производитель, дабы отбить у любознательного обывателя, всё-таки добравшегося до гайки, крамольные мысли эту гайку открутить, оставил слишком мало места между корпусом и гайкой, поэтому далеко не всякая головка подойдёт, а только имеющая тонкую стенку.

Замена гибкой подводки в смесителях Грое: Последовательность действий.

1. Отверткой подцепляем резиновую заглушку, расположенную под рукояткой. Под ней получаем доступ к винту с шестигранником. Откручиваем этот винт, снимает рукоятку. Далее отвёрткой по кругу аккуратно поддеваем защитную полусферическую деталь.

2. Головкой откручиваем гайку на 32мм. У рассматриваемого смесителя картридж состоит из двух частей. Верхняя свободно вытаскивается вверх за шток, нижнюю часть картриджа нужно подтолкнуть отверткой снизу смесителя, через отверстие в корпусе.

3. Штатные подводки крепятся изнутри корпуса пластиковыми стопорными колечками, которые снимаются без труда шлицевой отвёрткой, у этих колечек есть специальные отверстия под шлиц. После снятия стопоров подводки выходят из отверстий совершенно свободно.

4. Осматриваем извлеченные подводки. Длина видимых участков латунных концевиков (штуцеров) 40мм, диаметр 10,5мм. Обращаем внимание на то, что на самих длинных штуцерах нет никаких уплотнительных колец вообще. Уплотнительные кольца есть только в нижней части картриджа, на стороне, которая ложится на дно корпуса смесителя.

5. Для установки выбрана сильфонная подводка для смесителя АКВАПРОФ, на каждом штуцере которой уже предустановлены по два уплотнительных каучуковых колечка.

6. Сборку смесителя производим в обратной последовательности.

Ниже на 13-ти фото поэтапно показана замена гибкой подводки смесителя Grohe.


   Теперь вы знаете ответ на вопрос: "Как заменить гибкую подводку в смесителях Grohe". А на какую подводку менять -это уже вопрос Вашего выбора. Необходимо помнить о длине штуцеров штатной подводки, по всей  длине которых не должно быть никаких утолщений, например, в виде шлица под накидной гаечный ключ, а также требуемом диаметре штуцеров (см. п 4 на этой странице). А также о том, что для фиксации штатных стопорных колец у штатных подводок на штуцерах есть специальные проточки.
   Внимание: у рассмотренного смесителя 2004 года выпуска, сделанного ещё до кризисов последних лет, и, как следствие, до девальваций и безудержного стремления производителей всячески удешевить производство, очень толстое дно корпуса. Гибкая подводка для воды АКВАПРОФ сильфонного типа встала в посадочные места под подводки, однако, штуцеры не превышают по высоте дно корпуса (располагаются примерно вровень), поэтому установить штатные пластиковые стопорные кольца не получилось.
   В итоге по этому конкретному экземпляру смесителя, верой и правдой отработавшего 14 лет, было принято решение о его замене на новый, имеющий в своем корпусе отверстия под подводку с резьбой М10, и вместо новой штатной гибкой подводки старого типа, была сразу же установлена подводка сильфонного типа АКВАПРОФ.




Виды и преимущества гибкой подводки для смесителя

Появление гибких подводок позволило значительно упростить установку сантехничексих устройств, особенно в помещениях с ограниченной площадью. Такое изделие легко помещается в нужном положении и очень просто монтируется.

Что такое гибкая подводка

Изделие представляет собой подвижный шланг, длина которого может варьироваться от 30 см до 5 м. С обеих сторон подводки имеются штуцеры или гайки с уплотнителями. Для защиты шланга от механических повреждений снаружи он покрывается металлической оплеткой или помещается в гофрированный рукав.

Основные преимущества гибкой подводки

Компактность. Гибкая подводка занимает мало места, благодаря чему она широко используется для подключения смесителей в ограниченном пространстве, например в совмещенных санузлах.

Гибкость. В отличие от жестких труб подводка допускает небольшое отклонение смесителя от заданного помещения. Это несовпадение легко устраняется изменением положенияшланга.

Простой монтаж. Подключение подводки не требует сварки. Достаточно стандартного гаечного ключа и/или других сантехнических инструментов. При наличии минимальных навыков подключение можно осуществлять самостоятельно.

Возможность повторного применения. При необходимости гибкая подводка легко демонтируется и может быть использована вторично. Например, если при ремонте смеситель или мойка переносится в другое место.

Долговечность. Гибкие подводки устойчивы к тряске, вибрациям, высокому давлению и температуре. Большинство изделий данной категории рассчитаны на срок эксплуатации до 10 лет и более.

Эстетичный вид. Гибкая подводка выглядит гораздо привлекательнее, чем сварные трубы. Она не требует дополнительной обработки, например покрытия краской.

Виды гибких подводок для смесителей

Армированные шланги. Основой такой гибкой подводки является трубка из этилен-пропиленового каучука (ERDM), не теряющего эластичности при низких и высоких температурах. Внешняя оплетка изготавливается из нержавеющей или оцинкованной стали, реже – из алюминия или нейлона. Производители предлагают три категории армированных подводок: для холодной и горячей воды, а также универсальные. Первые маркируются синей полосой в оплетке, вторые – красной, третьи – обеими. Наиболее востребованными являются универсальные гибкие подводки, рассчитанные на установку в системах горячего и холодного водоснабжения.

Сильфонные подводки. В таких изделиях эластичный шланг помещен в гофрированный рукав из нержавеющей стали марки AISI 304. На обоих концах находятся фитинги (гайки), присоединенные аргонно-дуговой сваркой. Сильфонные шланги отличаются от армированных подводок большей прочностью и способностью выдерживать высокие температуры и давление. Они устойчивы к гидроударам, могут гасить вибрации в водопроводных системах. Сильфонная подводка при изгибе не меняет своего сечения, благодаря чему снижаются гидравлические потери во время эксплуатации системы.

Условным недостатком таких шлангов можно считать их высокую стоимость. Однако она компенсируется большей долговечностью по сравнению с армированными изделиями.

Как подобрать гибкую подводку

Для обеспечения стабильной работы системы водоснабжения необходимо, чтобы все ее узлы и элементы соответствовали эксплуатационным характеристикам. Поэтому при подборе гибкой подводки рекомендуется учесть несколько факторов.

Штуцера. Они должны соответствовать резьбе подключаемого оборудования без дополнительного переходника. Это требование легко выполняется благодаря стандартизации диаметров труб и накидных гаек. Штуцера должны быть изготовлены из сантехнической латуни или нержавеющей стали.

Технические характеристики. Гибкая подводка должна выдерживать условия эксплуатации системы, соответствовать ее давлению и температуре. Последнюю легко определить по маркировке оплетки. Синяя полоса указывает, что подводка предназначена только для холодной воды, красная – для горячей, двухцветная – для всех систем водоснабжения.

Гибкость. При прочих одинаковых показателях лучше выбирать более гибкое изделие. Для этого нужно подержать несколько одинаковых изделий горизонтально, сравнив их угол наклона. Следует помнить, что лучшая гибкость внутреннего шланга говорит о его более высоком качестве.

Наличие запаха. Это особенно важно, если подводка будет использоваться в системах подачи питьевой воды. Кроме того, наличие запаха говорит о низком качестве используемого материала (резины или каучука).

Производители. Лучше всего отдавать предпочтение известным брендам, давно присутствующим на рынке сантехнических комплектующих. Из европейских марок это Kottmann® и Stout®, из российских – CTM® и ряд других. Отечественные изделия по качеству не уступают зарубежным аналогам, но намного дешевле.

Использованные источники:

Гибкая подводка для смесителя 1/2 60 см

Гибкая подводка для смесителя 1/2 60 см предназначена для подключения сантехнических приборов к системе водоснабжения. Как правило, это унитазы, различные виды смесителей для умывальников, биде, бачков унитазов, водонагревателей, стиральных и посудомоечных машин.

Гибкая подводка для смесителя используется там, где поток воды не постоянен, возникает периодически, например, для наполнения бачка унитаза. Подводку для воды нельзя использовать при постоянном потоке и давлении. Для таких таких случаев необходимо использовать трубы.

Гибкая подводка для смесителя 1/2 60 см представляет из себя резиновый шланг спрятанный сверху в металлическую оплетку. На концах подводки с одной стороны имеется гайка для присоединения к трубопроводу подачи воды, с другой стороны штуцер для присоединения к смесителю. Резьбовые фитинги производятся из латуни марки CW 614N (ЛС59-3) имеющее сверху никелерованное гальваническое покрытие.

Конструкция гибкой подводки для смесителя:

  1. Накидная гайка;
  2. Прокладки для гермитезации соединения;
  3. Штуцер соединительный;
  4. Пресс гильза;
  5. Оплетка защитная
  6. Внутренний шланг;
  7. Ниппель для подключения смесителя;

Гибкая подводка для смесителя 1/2 60 см — характеристики:

  • Длина подводки — 60 см;
  • Размеры резьбы — 1/2″ / М10;
  • Номинальное давление — 8 бар;
  • Максимальное давление — 10 бар;
  • Максимальная температура рабочей среды — 70ºС;
  • Максимальный момент затяжки концевой арматуры — 50 Нм;
  • Диаметр гибкой подводки в защитной оплетке — 12 мм;
  • Диаметр резинового шланга (Д нар / Д вн) — 11,5 / 8,5 мм;
  • Минимальный радиус изгиба — 60 мм;
  • Твердость материала резинового шланга по Шору — 75;
  • Тип резьбы на фитингах — трубная по ГОСТ 6357, класс точности «В», метрическая по ГОСТ 24705-2004;
  • Расход при давлении 3 бар — 20 л/мин;
  • Ресурс работы — до 10 лет;
  • Производитель — Китай;
  • Вес — 0,208 кг;
  • Артикул — VALFMIXSS14060

Указания по монтажу

  • К соединениям гибкой подводки должен быть обеспечен достаточный доступ.
  • Перед монтажом гибкой подводки необходимо произвести ее визуальный осмотр, на предмет:
    — целостности оплетки;
    — качество обжима пресс-гильз;
    — повреждения резьбы;
    — качества концевой арматуры;
    — наличие прокладок и уплотнительных колец и других дефектов, воз-никших при хранении и транспортировке.
    — установка подводки с дефектами недопустима.
  • При монтаже концевых фитингов подводки не применять сантехнический лен и другие уплотнители, способные расширяться во влажной среде.
  • Не допускать избыточной толщины уплотнительной ленты (типа ФУМ) при монтаже штуцеров. Уплотнение гайки осуществлять только по штат-ной уплотнительной прокладке.
  • После монтажа и подачи рабочего давления, в течение 30 минут провести наблюдение за работой подводки. При появлении капель в соединениях, произвести их подтяжку.
  • Для возможности удобного монтажа к смесителю гибких подводок со штуцерами М10, их следует приобретать парами с длиной штуцера 18 и 35 мм. В этом случае монтажные плоскости будут разнесены в пространстве, и не будут мешать работе гаечным ключом.
  • В процессе монтажа не допускается:
    — превышать рекомендованный момент затяжки;
    — перекручивать подводку;
    — допускать приложения к подводке растягивающих усилий;
    — протягивать подводку через отверстия с краями, которые могут повредить оплетку;
    — изгибать трубу с радиусом изгиба, меньше допускаемого;
    — не подвергать подводку механическим нагрузкам, скручиванию, растяжению, изломам во время монтажа и эксплуатации

Просмотры: 847

Шланг для смесителя на кухне: как выбрать?


Выбирая подводку для кухонного смесителя, хочется, чтобы она была не только недорогой и удобной в монтаже, но и достаточно надежной. Пространство под раковиной не слишком просторное, чтобы регулярно проводить здесь ремонтные работы. А насколько часто вам придется туда заглядывать с ключами и паклей, зависит от правильной установки сантехники на кухне и качества ее основных элементов.

Самым популярным видом подводки для смесителей сегодня являются гибкие шланги (армированные и сильфонные). С ними действительно удобно работать, но отвечают ли они требованиям надежности? Давайте разбираться.

Особенности армированных шлангов

Сама по себе такая подводка выполняется из герметичных резиновых шлангов, которые снаружи защищает металлическая проволочная оплетка. Для подключения смесителя к трубопроводу в кухне на обоих концах каждого отрезка предусмотрены стандартные фитинги: штуцеры и соединительные гайки.



Основные достоинства такой подводки как раз и обусловлены ее гибкостью:

  • Возможность «криволинейного» подключения к смесителю кухни без создания дополнительных углов и поворотов водопроводной трубы. Это особенно важно при установке крана на мойку, где свободное место в тумбе может быть занято полками, ящиками или другими приборами (например, фильтром для питьевой воды).
  • Определенная подвижность незакрепленной части шланга, что позволяет ему спокойно реагировать на температурное расширение без нагрузки на неподвижные соединения.
  • Неподверженность гидроударам в системе.
  • Простота монтажа – без сварочных работ и пайки.

Все это на фоне невысокой стоимости гибких шлангов для кухонного смесителя выглядит очень привлекательно. Однако недостатки, как и полагается, оказались продолжением достоинств. В результате получаем проблемы, которые способны вам создать неправильно выбранные шланги:

  • Риск быстрого износа внутренней трубки из-за трения о жесткую оплетку. Чаще всего такая подводка повреждается непосредственно на входе в смеситель – сразу под фитингом.
  • «Одноразовые» уплотнители – раз закрутив гайки, при следующей ревизии нередко обнаруживается, что мягкие прокладки просто раздавлены или порваны в нескольких местах резьбой. Чтобы повторно закрутить такой шланг, придется делать новые вкладыши.
  • Недолговечность самой оплетки – недорогие металлы быстро окисляются и разрушаются под действием конденсирующейся влаги.

Также многие минусы армированной подводки связаны с обилием на рынке не просто доступных, а откровенно дешевых некачественных изделий. Хорошо, если брак и халатность производителя проявится при монтаже, а не через неделю, когда кухня будет уже полностью смонтирована, а вас не будет дома. Лучше всего в таких жестких условиях себя показывают армированные шланги, выполненные из дорогого каучука – они более долговечны, чем резиновые из EPDM.

Также при выборе стоит обратить внимание на материал, из которого изготовлены фитинги. Чаще всего это нержавеющая сталь, но если у вас на кухне идет жесткая вода, лучше переплатить, но купить подводку для смесителя с латунными соединениями – на них меньше скапливается известь, и гайки не «прикипают». Иногда здесь используется недолговечный силумин, и вот такие изделия лучше вовсе не брать.

Более-менее точно определить, что перед вами низкосортный продукт, можно по весу. Слишком легкий шланг под мойкой в кухне не протянет и года-двух.

Очень важно, какой материал использовался для оплетки. Ведь под раковиной создается свой микроклимат, и потому армирующая проволока должна быть достаточно стойкой к окислению. Соседство на кухне двух шлангов горячего и холодного водоснабжения неизменно приводит к образованию конденсата, который постепенно будет разъедать оплетку:

  • Алюминий в таких условиях выдерживает максимум 3-4 года.
  • Гораздо лучше себя ведут нержавеющая сталь и нейлон – они не боятся воды и к тому же выдерживают температуру до +110 °С. Срок их эксплуатации составляет примерно 10 лет.
  • Оцинкованную сталь стоит рассматривать только как временную меру. Хорошо, если она проходит хотя бы год.

Сильфонная гибкая подводка

Конструкционно такие шланги для смесителя мало отличаются от армированных – разве что они не имеют внутренней вставки из каучука или резины. Но если рассмотреть сильфонную подводку повнимательнее, легко заметить, что наружный металлический слой не сплетен из проволоки, а представляет собой сплошную гофрированную трубку. К достоинствам, которыми обладают все гибкие шланги в целом, здесь прибавляются и собственные плюсы сильфонов:

  • Большая стойкость к механическим повреждениям при сжатии и изломе.
  • Опрессовочное давление до 50 атм, хотя эти шланги рекомендованы для рабочих 16 атм.
  • Длительный срок безаварийной службы – около 25 лет.
  • Фитинги не впрессованы, а приварены к шлангам лазерной сваркой, что позволяет сделать традиционно слабый участок подводки к смесителю более надежным.

Однако и здесь не обошлось без ложки дегтя. Помимо высокой стоимости, сильфонные трубки оказываются еще и весьма шумными. Впрочем, можно отчасти решить и эту проблему, если выбрать шланг большего диаметра, чем основной трубопровод. Сам сильфон может быть изготовлен из нержавеющей стали, латуни или даже бронзы. Естественно, что изделия из цветмета уже относятся к премиум-классу и выпускаются лишь несколькими европейскими фирмами элитной сантехники.


Гибкая подводка для воды: виды и характеристики

Гибкая подводка для воды – это простое и оптимальное устройство для соединения смесителя с водопроводом или водонагревателем. Гибкий шланг для подвода воды сочетает в себе пластичность и прочность, отличается удобством монтажа и может устанавливаться даже в самых труднодоступных местах.

Это устройство представляет собой длинную трубку, через которую проходит вода, с обоих концов ее есть соединительные элементы для присоединения к сантехническим изделиям или водонагревательным приборам. На одном шланге может быть две гайки с обеих сторон (тип соединения «гайка-гайка») или с одной стороны гайка, с другой – штуцер (тип соединения «гайка-штуцер»). По этому параметру подбирают изделие к различным видам соединяемых устройств. Изделие для смесителя выдерживает высокие и низкие температуры, устойчива к появлению ржавчины, поэтому прослужит долгие годы при соблюдении правил эксплуатации.

Виды гибкой подводки для воды

Для подключения воды к водопотребителю используют два популярных вида гибкой подводки:

Армированная подводка

Армированная гибкая подводка представляет собой гибкий шланг, который состоит из качественного каучука и укрыт особой оплеткой из различных материалов. Сетка может быть изготовлена из нержавеющей стали, алюминия, оцинкованного металла. Считается, что рукав с нейлоновой оплеткой гарантировано подойдет под любую среду эксплуатации.

Сильфонная подводка

Сильфонная гибкая подводка представляет собой цельнотянутые или спрессованные под высоким давлением, и сваренные между собой стальные кольца. Кольца изготавливаются из нержавеющей стали. По сравнению с резиновыми шлангами в металлической оплетке, уступают в гибкости. Толщина стенок около 0, 3 мм.

Особенности

Гибкая подводка имеет целый ряд особенностей, среди которых легко выделяются положительные. Но негативные нюансы также следует упомянуть, чтобы избежать неприятного осадка, лишней траты времени, сил и денег.

Плюсы данной гибкой подводки:

  • Полная герметичность и защита от протеканий;
  • Экономия площади помещения, позволяющая устанавливать дополнительные предметы интерьера или технику без оглядки на громоздкие трубы;
  • Легкость в изменении местоположения подключенного гибкой подводкой предмета;
  • Отказ от использования сварочного аппарата;
  • Защита шланга от гидроударов. То есть в случае, если в водопроводе возникнет скачок давления, качественная гибкая подводка защищена от разрыва и утечки воды;
  • Простота установки и эксплуатации.

Гибкую подводку, как правило, используют для различных водопроводных соединений. Чаще всего она применяется в санузлах (подсоединение к воде унитаза, смесителя, бойлера) и на кухнях.

Правила выбора и монтажа гибкой подводки из нержавеющей стали

Гибкая подводка в оплетке из нержавеющей стали применяется для присоединения к трубопроводам системы водоснабжения сантехнической арматуры, приборов сантехнического назначения, отопительного оборудования и бытовых приборов. Подводка со штуцером служит для непосредственного присоединения к смесителям. Не допускается использование гибкой подводки в постоянном проточном режиме — вместо трубопроводов.

Шаг 1. Определиться с типом подключения


Подводка В-В

На концах — две гайки с внутренней резьбой. Для подключения используется ключ №22.

Подводка В-Н

На концах — две гайки: одна с внутренней, другая с наружной резьбой. Для подключения используется ключ №22.

Подводка со штуцером

На концах — длинный или короткий штуцер. Такая подводка обычно продается парами и подходит для подключения смесителя. Штуцера сделаны разной длины для удобства подключения. На одном штуцере шестигранник для ключа ниже, на другом — выше. Используется ключ №10 и №22, также можно использовать разводной ключ. Недопустимо применение газового ключа — им можно повредить накидную гайку.

Шаг 2.

Определиться с длиной подводки
Подводка Возможная длина, см
В-В или В-Н 20, 30, 40, 50, 60, 80, 100, 150, 180, 200, 250, 300, 350, 400
Со штуцером 30, 40, 50, 60, 80, 100, 120, 150, 200

Шаг 3. Купить и установить подводку

Маркировка

В маркировке гибкой подводки применяются вплетенные в оплетку цветные ленты.

  • Красная — для горячей воды.
  • Синяя — для холодной воды.
  • Красная и синяя — универсальная.

В последнее время в продаже в основном присутствует только подводка универсального назначения.

Монтаж

Перед монтажом необходимо произвести визуальный осмотр подводки на предмет качества обжима гильзы, качества концевой арматуры, наличия прокладки, отсутствия повреждения резьбы, целостности оплетки и возможного наличия других дефектов, которые могут возникнуть при хранении и транспортировке изделия. Установка гибкой подводки с дефектами недопустима!

Соединительная гайка в гибкой подводке не требует какого-либо дополнительного уплотнения. Усиление этого места при помощи намотки льна или использования фум-ленты является распространенной ошибкой, которая приводит к трещинам на гайке. На практике достаточно имеющейся резиновой прокладки. К соединениям гибкой подводки должен быть обеспечен достаточный доступ.

В процессе монтажа не допускается:

  • Превышать момент затяжки (см. таблицу «Технические характеристики»). Если переборщить с усилием, можно разрезать прокладку, и соединение будет подтекать.
  • Перекручивать подводку.
  • Допускать приложения к подводке растягивающих усилий.
  • Протягивать подводку через отверстия с краями, способными повредить оплетку.
  • Изгибать подводку до радиуса изгиба меньше допустимого (минимальный допустимый радиус 50 мм).
  • Не допускается электролиз (при контакте меди и железа). При монтаже рекомендуется присоединять пары: латунь и латунь, медь и латунь, сталь и сталь.

После монтажа и подачи рабочего давления необходимо провести наблюдение в течение 30 минут за работой подводки. При обнаружении капель в местах соединения, необходимо произвести их подтяжку.

Рекомендуется устанавливать гибкую подводку вместе с краном в начале подключения, чтобы в случае прорыва вы могли быстро изолировать место протечки.

Эксплуатация и техническое обслуживание

  • Подводка должна эксплуатироваться без превышения значений параметров (номинальное давление и температура рабочей среды), изложенных в таблице «Технические характеристики».
  • В процессе эксплуатации не допускается воздействие на подводку минеральных масел, растворителей, жидких углеводородов и прочих жидкостей, агрессивных к материалам подводки.
  • Запрещается эксплуатировать подводку при отрицательных температурах и в непосредственной близости от предметов с температурой поверхности более 200ºС и открытого огня.
  • В процессе эксплуатации следует оберегать подводку от механических повреждений.
  • Качество затяжки соединений подводки следует проверять не реже 1 раза в 6 месяцев.
  • При переустановке гибкой подводки следует проверить целостность резиновых прокладок. Прокладки следует заменить в случае их значительного износа или повреждения.
Характеристика Ед. изм. Значение
Рабочее давление бар 10
Максимальное рабочее давление бар 20
Максимальная температура рабочей среды ºС 100
Внутренний диаметр резинового шланга мм 8,5±0,5
Наружный диаметр шланга в оплетке мм 12,5±0,5
Пропускная способность при перепаде давлений 3 бар ºС 100
Максимальная температура рабочей среды л/мин 35
Минимально допустимый радиус изгиба мм 50
Внутренний диаметр соединительного штуцера мм 6,2
Рекомендуемый максимальный момент затяжки Н/м 0,4
Средний срок службы лет 10

Конструкция и материалы гибкого шланга

Поз. Наименование элемента Материал
1 Внутренняя трубка гибкого шланга Этилен-пропиленовый каучук
2 Наружная оплетка (8 стальных нитей) Нержавеющая сталь
3 Штуцер соединительный Латунь
4 Накидная гайка Латунь никелированная или нержавеющая сталь (в зависимости от производителя)
5.1 Штуцер Латунь никелированная или нержавеющая сталь (в зависимости от производителя)
5.2 Штуцер для смесителя (17/45 мм) Латунь никелированная или нержавеющая сталь (в зависимости от производителя)
6 Обжимная гильза Нержавеющая сталь
7 Уплотнительная прокладка Этилен-пропиленовый каучук
Помните! Не допускается использование гибкой подводки в постоянном проточном режиме — вместо трубопроводов.

Гибкая подводка из нержавеющей стали для воды

Подключить смеситель, унитаз, водонагреватель и другие сантехнические приборы даже при самом неудобном расположении поможет гибкая подводка для воды. Она позволит отказаться от жестких труб, которые требуют большого количества соединений, и обойтись без вызова мастера. Выясним, как выбрать и подключить гибкий сантехнический шланг правильно, чтобы впоследствии не залить соседей.

Правильно подобранная гибкая подводка для воды при правильном монтаже может прослужить вам очень долго. Важно, при каждом откручивании подводки сменить резиновую прокладку. Если подводка потекла, то нужно требуется сменить прокладку. Срок службы армированной подводки с нержавеющей оплёткой составляет 10 лет.

Выбирайте только качественную сантехническую продукцию от производителей, иначе появляется риск потери денег и времени.

Изучить и сохранить полезную информацию о гибкой подводке можно в одном файле на нашем сайте:


Скачать буклет


Гибкие переходники | Форум сообщества Screwfix

  1. Плюсы! Помогите новичку, какой размер гибких трубок мне понадобится для моего смесителя WHB и ванны? Не понимаю терминов Sf: - диаметр, BSP и т. Д.Типично для B & Q, никаких документов, чтобы помочь новичкам! Хотите купить у Srewfix, но я застрял, пожалуйста, помогите.

  2. Зависит от вашей конкретной ситуации, например, размера вашей питающей трубы, размеров крана и т. Д., Но обычно это 3/4 дюйма для ванны и 1/2 дюйма для бассейна. Это размер резьбы для метчика. Размер вашей трубы должен быть 15 мм на раковине и 22 или 15 мм на ванне.Гибкий шланг также будет указывать размер и длину отверстия. Таким образом, если длина вашей трубы подачи горячей воды в ванне составляет 22 мм, вам понадобится один из них (клапан представляет собой iso-клапан, который вы должны установить либо как часть шланга, либо как отдельный клапан на трубопроводе перед шлангом)
    http: //www.screwfix.com/app/sfd/cat/pro.jsp?cId=101316&ts=24335&id=18501
    Но, как я уже сказал, сначала проверьте свой макет, потому что я видел несколько странных комбинаций.

  3. Какой тип смесителей вы выбрали? Есть несколько вариантов... вот их больше всего:
    Если у вас есть два отдельных крана для раковины, вам, скорее всего, понадобится 15 мм - 1/2 дюйма. Конец 15 мм (компрессионный или вставной) входит в вашу трубу (которая имеет внешний диаметр 15 мм), а конец 1/2 дюйма имеет гайку и встроенную шайбу, которые подходят для вашего смесителя. Если у вас моноблочный тип, они иногда поставляются с негибкими (но мягко сгибаемыми) концами медных труб, которые ввинчиваются в основание крана и расширяются до труб диаметром 15 мм. Некоторые моноблоки поставляются с гибкими хвостовиками - они ввинчиваются в основание крана и имеют компрессионный фитинг для подключения к вашей 15-миллиметровой подводящей трубе), и здесь вам не нужно ничего покупать).
    Для смесителей для ванны - они обычно имеют резьбу 3/4 дюйма, а диаметр подводящего трубопровода - 22 мм. Таким образом, как и в первом случае над концом 22 мм, это будет компрессионная или нажимная посадка для подключения к вашей трубе, а другой конец имеет гайку / шайбу 3/4 дюйма для соединения с краном.

  4. От 15 мм до 1/2 дюйма для тазика. горячая и холодная
    От 22 мм до 3/4 дюйма для ванны.горячий
    15 мм или 22 мм до 3/4 дюйма для ванны. холодный, в зависимости от того, питается ли он от сети, холодная подача или сила тяжести из резервуара на чердаке.

    Стив ...................

  5. И опять же, некоторые ответвители поставляются с гибкими трубками, для которых требуется штекерный соединитель 15 мм. Думаю, именно поэтому я придерживаюсь 22 или 15-миллиметровых коннекторов yorky (не забывайте о волоконных шайбах). Flexis совсем не удерживает краны жестко, и если вы их перегибаете, они ограничивают поток и т. Д. Медная трубка к соединителю yorky, соединитель к крану и затягивает. Местное время.

Разрыв пузыря гибкого шланга - подключение к водопроводу

Согласно исследованию, проведенному генеральной страховой компанией IAG, в 2016 году на гибкие плетеные шланги приходилось 22% претензий о повреждениях, связанных с водой, в домохозяйствах Австралии, причем претензии, скорее всего, были связаны с повреждениями кухни и ванной комнаты.Компания IAG даже назвала гибкие соединители «бомбой замедленного действия» и разместила на своем веб-сайте уведомления, информирующие владельцев домов о том, что срок службы гибких шлангов составляет от пяти до десяти лет и что их должен проверять лицензированный сантехник каждые два года.

Однако маловероятно, что потребители прислушаются к этому предупреждению, и похоже, что ответственность за совместную работу над решением этой проблемы лежит на сантехнической отрасли.

В конце июля компания Plumbing Connection организовала семинар по гибким соединителям в Мельбурне с участием ряда заинтересованных сторон отрасли, чтобы обсудить, какие типы продуктов не работают и в каких приложениях, влияния, которые приводят к сбоям продукта, и как в конечном итоге снизить вероятность сбоев. .

Целью этого семинара было начать процесс обсуждения того, как сантехническая отрасль может решить эту проблему.

В июле компания Plumbing Connection провела семинар с представителями отрасли, на котором обсуждалась проблема разрыва гибких плетеных шлангов.

Присутствовали следующие люди:

  • Abey Australia Генеральный директор Джефф Андерсон
  • PROVE, консультант по испытаниям сантехники Терри Нгуен
  • Metropolis Solutions оценщик убытков Дэвид Покет
  • Судебный сантехник Metropolis Solutions Рассел Кирквуд
  • Технический менеджер IAPMO Oceania Гленн Тейт
  • Владелец сантехнического оборудования Shinners и вице-президент ассоциации мастеров-сантехников (MPA) Виктория Кевин Шиннерс.
  • Генеральный директор Aquaknect Flexibles Том Дэвис
  • Мы благодарим участников за уделенное время.

Появление гибких соединителей

Первые гибкие шланги из нержавеющей стали с оплеткой появились на австралийском рынке еще 25 лет назад и быстро стали популярными в сантехнической промышленности. Эти шланги, изготовленные из этилен-пропилен-диенового мономера (EPDM) или PEX и армированные слоями плетеной нержавеющей стали, заменили стандартные медные трубы от настенных розеток до кранов на кухнях, ванных комнатах, системах горячего водоснабжения и прачечных.В этой статье основное внимание уделяется характеристикам версии с трубкой из EPDM.

Гибкие шланги очень универсальны и значительно сокращают время, необходимое для подключения трубопровода горячей и холодной воды, такого как краны, посудомоечные машины и водонагреватели. Они также решают проблемы соосности и значительно снижают затраты на рабочую силу и шум при работе с трубами, а также исключают пайку, сварку, резку, изменение формы и отходы.

Со временем популярность этих разъемов привела к тому, что они стали включаться в поставку многих смесителей, будь то смеситель или варочная панель, а также другие приспособления.В настоящее время в Австралии ежегодно продается около семи миллионов гибких разъемов, и некоторые из них являются недорогими продуктами всего по цене от 3 до 5 долларов в хозяйственных магазинах.

Последние данные, опубликованные страховыми компаниями, включая NRMA Home Insurance и общие страховые компании IAG, QBE и Budget Direct, показывают, что гибкие плетеные шланги, которые протекли или раскололись, являются основной причиной внутренних наводнений в австралийских домах.

Страхование жилья NRMA сообщает, что средний размер претензии по утечке воды в 2016/2017 году составлял 4818 долларов (без учета франшизы и НДС), но были сообщения о некоторых претензиях на сумму в десятки или сотни тысяч долларов.

Исполнительный менеджер IAG по претензиям с коротким хвостом Шерил Чантри говорит, что дома возрастом от 11 до 30 лет, скорее всего, пострадают от утечки воды, поскольку гибкие шланги обычно служат только 10 лет. Тем не менее, по опыту участников семинара, некоторые гибкие шланги лопаются в течение пары месяцев после установки.

Разобраться, почему это происходит и как это предотвратить, не так просто, как определить одну причину и одно решение.

Для сантехнической отрасли важно начать обсуждение и начать информировать сантехников, производителей, TAFE, страховщиков, регулирующие органы, правительство и потребителей о риске разрыва гибких шлангов.

Трещины по швам

На основании анализа гибких соединителей на разрыв, похоже, что компонент изделия из нержавеющей стали с оплеткой выходит из строя.

Резиновая футеровка трубки в гибких соединителях расширяется под давлением, а плетеные слои нержавеющей стали предназначены для предотвращения дальнейшего расширения этой трубки. Если нержавеющая сталь выйдет из строя, внутренний резиновый сердечник расширится до точки, где он лопнет.

«Это в первую очередь вызвано медленной утечкой в ​​точке соединения, которая стекает по шлангу в плетеную нержавеющую сталь и оставляет отложение хлоридов. Со временем эти уровни хлоридов в отложениях увеличиваются, вызывая точечную коррозию. Точечная коррозия локально уменьшает поперечное сечение проводов до точки, где происходит отказ от перегрузки (в основном из-за гидростатического давления воды) », - говорит судебно-медицинский сантехник Metropolis Solutions Рассел Кирквуд.

Хлорид присутствует в природных водах в результате растворения солевых отложений, и в результате австралийская питьевая вода имеет низкий уровень хлоридов - до 350 мг / л.

Генеральный директор

Abey Australia Джефф Андерсон говорит, что обычно правило 60/60/60 допускает коррозионное растрескивание под напряжением.Здесь температура воды составляет 60 °, содержание хлорида 60 частей на миллион и предел текучести 60%.

«Когда температура воды достигает 60 °, в процессе испарения остается отложение хлоридов. Со временем процесс продолжается, и уровень хлоридов в отложениях увеличивается до тех пор, пока не достигнет уровня, при котором возможна локальная коррозия нержавеющей стали. Поскольку трещины, вызванные коррозионным растрескиванием под напряжением, очень мелкие, их трудно обнаружить », - говорит Джефф.

Эта коррозия разъедает отдельные металлические жилы стальной втулки, которые в конечном итоге выходят из строя и ломаются.Когда достаточное количество этих прядей выходит из строя, стальная втулка больше не может поддерживать внутреннюю облицовку, и давление воды вызывает выпирание облицовки из втулки. Это приводит к разрыву футеровки и утечке воды.

Присутствие воды снаружи шланга необходимо для коррозии, поэтому большинство отказов наблюдается под раковинами на кухне, в прачечной и ванных комнатах, в туалетах и ​​посудомоечных машинах, а не на разъемах к варочным панелям газовых плит.

Технический директор

Materials Solutions Australia (MSA) Тревор Роулендс говорит, что при разрыве разорванных гибких соединителей отчетливо виден путь влаги и признаки коррозии.

«Нержавеющая сталь не устойчива к коррозии и может стать уязвимой в определенных условиях. Однако оплетка из нержавеющей стали соответствует своему назначению, и проблема заключается в утечке в месте соединения. Вы всегда можете отследить путь утечки в этих шлангах, и все те, которые я видел, имели путь утечки в соединителе ".

Почему это происходит?

Существуют различные причины, по которым эта утечка происходит, но четыре основных проблемы возникают на основе опыта в этой области.Это установка, воздействие гидроудара, качество материалов в производственном процессе и бытовые чистящие средства, хранящиеся вблизи гибких плетеных шлангов в домах.

Помимо низкого качества, большинство этих причин связано не с самим соединителем, что позволяет предположить, что проблему разрыва гибких шлангов в значительной степени можно предотвратить.

Плетеная втулка из нержавеющей стали подвергается коррозии, в результате чего внутренняя резиновая трубка расширяется и лопается. Изображение предоставлено Neil & Craig Baker Plumbing - Новый Южный Уэльс.

Установка

Рассел и Тревор предположили, что проблемы с установкой играют большую роль в разрыве гибких шлангов с оплеткой, особенно в том, что касается затяжки гаек на обоих концах соединителей.

«Если гайка подсоединена одним концом под раковиной или к водопроводной воде, это прекрасно, но когда дело доходит до затяжки второй гайки, которая соединяется с узлом смесителя, конструкция такова, что первая гайка может ослабнуть, - говорит Тревор.

«Когда вы затягиваете первую гайку, вторая гайка может частично откручиваться снова, если кольцо не зажато или не удерживается на первом конце».

Это небольшое ослабление приводит к медленной утечке, которая позволяет воде перемещаться через резиновое уплотнение лицевой стороной вниз к задней поверхности гайки и, в конечном итоге, на оплетку.

Затягивание гаек также является проблемой, если монтажник недостаточно затянул одну или обе гайки. Если он слишком ослаблен, образуется путь утечки, а если он слишком плотный, уплотнение разорвется.

«Они заканчиваются тем же результатом: коррозия оплетки из нержавеющей стали, приводящая к обрыву проволоки, а затем к расширению и разрыву резиновой трубки», - говорит Тревор.

Рост культуры «сделай сам» в Австралии и низкая стоимость этих соединителей также увеличивают вероятность выхода из строя гибких шлангов, поскольку они побуждают мастеров выполнять установку самостоятельно.

Генеральный страховщик Budget Direct сообщает на своем веб-сайте, что это ставит под угрозу целостность гибких шлангов в домах, так как самодельные работы с большей вероятностью приведут к повреждению гибких шлангов во время установки, что затем увеличивает вероятность разрыва.

Есть опасения, что в конечном итоге страховые компании начнут отказываться от претензий, если клиенты не смогут доказать, что установка лицензированным сантехником, а также регулярное техническое обслуживание.

«Здесь существует значительный риск для владельца дома, и он, вероятно, станет намного хуже, учитывая высокий уровень убытков, которые в настоящее время сообщают страховщики из-за этих гибких соединителей», - говорит Дэвид Покет, директор по урегулированию убытков Metropolis.

Воздействие гидроудара

Хотя гидравлический удар сам по себе не вызывает разрушения, он является фактором, способствующим окончательному разрушению гибкого плетеного шланга после того, как он окажется в уязвимом месте.

Филип Вулхаус имеет более чем 30-летний опыт работы в сантехническом секторе и является главным консультантом Phil Woolhouse Hydraulics в Перте. Он говорит, что скорость, с которой можно изолировать современное водопроводное оборудование, подвергает резиновому уплотнению постоянную силу.

«Краны смесителя можно закрыть за доли секунды, и чем быстрее отключается кран, тем выше ударное давление. Современное быстрозакрывающееся водопроводное оборудование может испытывать давление значительно выше 500 кПа, что создает огромные ударные давления в системе трубопроводов.”

По словам Тревора, это может вызвать реакцию резинового уплотнения, со временем сжимаясь и создавая постоянное напряжение.

«Некоторые каучуки обладают эффектом памяти и дают усадку. Со временем это ослабляет гайку, и контактное давление на поверхность уплотнения уменьшается, что приводит к утечке воды ».

Обычные бытовые чистящие средства, хранящиеся под раковинами на кухне или в ванной, где установлены гибкие плетеные шланги, могут создать условия в вытяжном шкафу, которые разъедают плетеный рукав из нержавеющей стали, что приводит к разрыву шлангов.

Качество материалов

В связи с продолжающимся падением цен на гибкие плетеные шланги и выходом на рынок ряда новых продуктов есть опасения, что качество стальных и латунных компонентов, используемых в некоторых шлангах, способствует ранним отказам, наблюдаемым на местах.

Тревор говорит, что он сталкивался с гибкими плетеными шлангами, в которых латунные зазубрины не были должным образом изготовлены или подвергнуты термообработке.

«Использовалась альфа-бета латунь, которая дешевле, но более подвержена коррозии от цинкования, и не подвергалась тщательному контролю в процессе производства и термоциклирования.Цель состоит в том, чтобы создать микроструктуру с «островками» бета-фазы, но когда они соединяются, образуя непрерывную сеть, при возникновении коррозии образуется непрерывный путь, позволяющий воде проходить через поперечное сечение зазубрины изнутри к внутренней части. внешняя поверхность. В этом случае вода находится в прямом контакте с участком обжатия резиновой трубки шланга и оплетки из нержавеющей стали ».

Генеральный менеджер

Aquaknect Flexibles Том Дэвис говорит, что он также обеспокоен размером проволоки, используемой для оплетки, поскольку более слабая оплетка с большей вероятностью выйдет из строя.Компания, которая является австралийским производителем гибких соединителей с оплеткой, использует минимальный размер провода для оплетки 0,23 мм.

«Это минимум для нас, но есть некоторые производители, у которых самый большой провод составляет 0,15 мм, что на 33% тоньше, и сквозь зазоры можно видеть резину внизу. При открытии крана несколько тысяч раз шланг изгибается вперед и назад, в результате чего более слабая оплетка выходит из строя независимо от того, порвалась ли оплетка », - говорит Том.

«Кроме того, меньшая масса означает более быструю коррозию.”

Есть предположения, что эти некачественные продукты могут попасть на рынок недобросовестными поставщиками, которые обманывают систему сертификации продуктов WaterMark, используя так называемый «золотой образец».

«Золотой образец» - это когда продукт, поставляемый для стороннего тестирования, имеет достаточно высокое качество, чтобы соответствовать требованиям, но продукт, поставляемый при размещении крупных заказов, заменяется недорогой альтернативой.

Вытяжные шкафы

Обычные бытовые чистящие средства, хранящиеся под раковинами и шкафами, создают атмосферу «вытяжного шкафа» в местах, где установлены гибкие плетеные шланги, и являются потенциальным вторым источником коррозии, вызывающей разрыв гибких соединителей.

Присутствие хранимых бытовых чистящих средств в закрытых помещениях вызывает повышение уровня хлора в воздухе до измеримых уровней, поскольку многие обычные чистящие средства содержат хлорированные химические растворители, жидкий хлор или кристаллизованный хлор. Они остаются в воздухе еще долго после того, как продукт перестанет использоваться.

«В большинстве случаев чистящие средства хранятся в шкафах для ванной комнаты, кухни или прачечной, где имеется высокая влажность, вызванная конденсацией от горячей воды, проходящей через краны и чаши над шкафом», - говорит Том.

«Хлор растворяется во влажности и образует соляную кислоту, которая обладает сильной коррозией. Поэтому количество отказов в этой среде, вызванных коррозией, велико ».

Шерил из IAG говорит, что исследования компании подтверждают это утверждение: данные IAG показывают, что гибкие плетеные шланги разрушаются быстрее, если бытовые чистящие средства хранятся под раковиной.

Ответ водопроводной отрасли

Начало обсуждения проблемы разрыва гибких плетеных шлангов - важный первый шаг, но необходимо предпринять действия, чтобы привлечь внимание регулирующих органов, правительства, TAFE, производителей и потребителей к этой проблеме.

«Лишь небольшой процент отрасли осознает, что эта проблема имеет место», - говорит Тревор.

На семинаре, организованном Plumbing Connection, был достигнут консенсус о том, что текущий AS / NZS3499: 2006 «Водоснабжение - гибкие шланги в сборе» нуждается в обновлении.

«Изменения в Стандарте должны отражать технологию и практичность. Текущая версия последний раз пересматривалась в 2006 году с небольшими поправками в 2009 году, и с тех пор произошло множество нормативных и технологических изменений », - говорит Том.

Также есть опасения, что производители на самом деле пишут свою собственную интерпретацию Стандарта, когда один поставщик на полках известной австралийской торговой точки предоставляет выборочную гарантию на продукцию, которая «распространяется только на бытовое использование, а не на коммерческое».

Представители на семинаре обсудили возможность предлагаемых изменений в Стандарте, включая введение минимального диаметра проволоки для оплетки из нержавеющей стали, будущие испытания на такие вещи, как коррозия, маркировку на внутренней оболочке шлангов для идентификации производителя и изменения классификации шланги.

Тревор согласен с тем, что в текущем Стандарте есть вещи, которые не идеальны, но говорит, что, поскольку многие проблемы, вызывающие разрыв гибких соединителей, могут быть результатом неправильной установки, изменение Стандарта не окажет большого влияния.

«Производители и поставщики этих шлангов должны соблюдать особые требования в отношении того, как гибкие шланги устанавливаются и обслуживаются. Я думаю, что это, вероятно, решит намного больше проблем по сравнению со стандартом.”

Независимо от того, как отрасль решит решать эту проблему, важно, чтобы меры были приняты как можно скорее.

«Если вся отрасль не соберется и не сделает что-нибудь, мы все равно будем говорить об этом через несколько лет», - говорит владелец Shinners Plumbing Кевин Шиннерс.

Справочник по разным типам смесителей

Вот наше прямое руководство, которое расскажет, что вам нужно знать о различных типах смесителей, которые могут встретиться в ванной комнате.Мы покажем вам, что вам нужно знать, чтобы правильно и успешно подобрать каждую из них.


Шаг 1. Краны для раковины

На фото кран для раковины с резьбой 15 мм. Смесители для ванны выглядят очень похоже, за исключением того, что они имеют резьбу 22 мм и могут быть соединены вместе как смеситель.


Шаг 2. Как закрепить

Установите кран на место и установите шайбу с нижней стороны. Затем установите заднюю гайку и затяните вручную, прежде чем закончить работу разводным гаечным ключом.Это будет надежно удерживать кран на месте.


Шаг 3. Смеситель для ванны

На фото - смеситель для ванны диаметром 22 мм. Сами смесители бывают разных форм и размеров, но это довольно стандартная конструкция смесителя, с холодным справа и горячим слева. На самом деле вода смешивается в носике, а не в теле.


Шаг 4. Как закрепить

Закрепите на ванне так же, как смесители для раковины. Наша демонстрационная модель имеет резиновую шайбу, которая устанавливается на верхней части устройства и образует уплотнение.Две задние гайки затягиваются с нижней стороны сначала вручную, а затем с помощью разводного гаечного ключа.


Шаг 5. Вынимаем диффузор

У большинства кранов на конце крана есть какой-то диффузор, который действует как фильтр. При первой установке труб снимите их, так как они могут собрать всю грязь и мусор в системе при ее промывке. Это повлияет на производительность водопроводного крана. Выдвиньте или открутите отверткой. То же самое касается и смесителей для ванны.


Шаг 6. Установите стопорный клапан

Его необходимо установить под раковиной между трубами горячей и холодной воды и кранами. В центре изолятора находится винт, а внутри - шаровой кран, который можно закрыть, чтобы изолировать краны. Их не нужно устанавливать на смесители для ванны, так как они либо уже должны быть прикреплены, либо это может быть система с гравитационной подачей.


Шаг 7. Установите переходник

.

Под блоком прикрепите соединители к кранам.Фибровая шайба плотно прилегает к резьбе метчика. Убедитесь, что фибровая шайба плотно прилегает, затянув ее гаечным ключом.


Шаг 8. Выбор разъема

На фото - стандартный прямой 15-миллиметровый разъем компрессора. Вам не всегда нужно использовать прямой соединитель - если вам не хватает места, доступны другие, в том числе угловой соединитель 90˚ со встроенным сервисным клапаном. Фибровое уплотнение работает точно так же. Самое главное, что вы можете получить доступ к изолятору под тазом.


Шаг 9. Увеличение масштаба

Все фитинги, упомянутые в шагах 7 и 8, также доступны в размере 22 мм для смесителей для ванны.


Шаг 10. Использование гибкой трубки

Если невозможно подсоединить трубу непосредственно к крану, можно использовать гибкий трубопровод со встроенным сервисным клапаном на конце, как показано на рисунке. Верхний конец присоединяется к крану, а нижний конец представляет собой стандартный 15-миллиметровый компрессионный клапан для присоединения к трубопроводу.


Шаг 11. Присоединение гибкой трубки

На конце крана находится резиновая уплотнительная шайба, которую следует затянуть гаечным ключом, чтобы сделать ее водонепроницаемой. Гибкость дает вам пространство для свободного передвижения, а это значит, что вам не нужно быть столь же точным с трубопроводами. Они идеально подходят для установки за тумбочкой или умывальником. Доступны разные длины до 1,2 метра. Они также поставляются в 22 м для смесителей для ванны.


ЗАТЯЖКА САНТЕХНИЧЕСКИХ ФИТИНГОВ МОЖЕТ БЫТЬ НЕВЕРОЯТНОЙ

Мастера-сантехники… Найдите время, чтобы сделать это правильно!

Если вы выполняете какой-либо простой ремонт сантехники, вы знаете, что затяжка сантехнической арматуры - не всегда самая легкая задача в вашем списке дел.Не торопясь и следуя этим основным советам, вы сможете профессионально повернуть гаечный ключ, не повредив сантехнику.

  1. Рука натянута правильно. Кажется, это противоречит здравому смыслу, но сантехническая арматура не должна быть слишком плотной, чтобы функционировать должным образом. На самом деле, трубы следует затягивать только вручную, чтобы вода могла течь по всему дому. Уникальная конструкция и конфигурация труб означают, что их достаточно затягивать; делая их очень плотными, можно фактически помешать правильному течению воды.Чрезмерная затяжка со временем также приведет к деформации резиновых фитингов внутри труб, что может увеличить риск утечки. Поворачивайте сантехнический фитинг только до тех пор, пока не почувствуете, что он затягивается, а затем остановитесь. Продолжение поворота после этой точки может привести к неприятностям.
  2. Без зачистки. Сантехническая арматура похожа на очень большие болты. Внутри каждого болта есть резьба, позволяющая навинчивать фитинг на трубы для создания плотного уплотнения. Если вы затянете фитинги слишком сильно, вы можете сорвать резьбу внутри фитинга или на внешней стороне трубы.Как и в случае с любым бытовым винтом, после снятия резьбы практически невозможно заставить фитинг затянуть трубу. Это увеличивает вероятность развития утечки, а также увеличивает вероятность треснувшего или разрыва трубы в экстремальных погодных условиях или при высоком давлении воды.
  3. Левти Луси, Райтти Тайти. Это не просто детский стишок; это реально работает. Вращение винта, открытие банки или бутылки, управление краном и регулировка сантехнической арматуры работают по одному и тому же принципу.При повороте влево ослабляется сантехническая арматура; поворот вправо затягивает его. Запомнив эту простую рифму, вы сможете избежать плохой печати и снятия фурнитуры. Это также удобно в крайнем случае, если вам нужно быстро перекрыть подачу воды.
  4. Лента для сантехника - ваш друг. Одно из самых надежных секретных средств сантехника - обычная водопроводная лента. Обычно он изготавливается из силикона и помогает создать более прочное водонепроницаемое уплотнение на трубах и фитингах. Использование сантехнической ленты вокруг фитингов во время их затяжки предотвратит чрезмерное затягивание, защитит от протечек и обеспечит хорошее уплотнение.Ленту для сантехников можно купить в большинстве магазинов товаров для дома или в хозяйственных магазинах в отделе сантехники.
  5. Держите фитинги в тепле. Если вы работаете с наружными трубами, расположенными за пределами дома, целесообразно держать сантехническую арматуру обернутой магнитной изоляцией. Вода, которая может вытекать или разбрызгиваться из незакрепленной арматуры снаружи в холодную погоду, увеличивает вероятность замерзания, растрескивания и разрыва, что также означает большие проблемы внутри вашего дома. Обертывание наружной арматуры для защиты от суровой погоды поможет поддерживать постоянную температуру и гарантирует, что ваши трубы останутся в хорошем состоянии.Вы также можете найти изоляцию для труб в магазинах товаров для дома, хозяйственных товаров или сантехники.

Нужен профессионал? Обратитесь к местному водопроводчику Horizon!

Готовы запланировать следующее сантехническое обслуживание? Не ждите, пока станет слишком поздно! Мы обслуживаем таких же клиентов, как вы, в следующих областях - и не только!

Узнайте больше о местном сантехнике Horizon или просто возьмите трубку прямо сейчас, чтобы узнать, чем наша команда может вам помочь.

Push-Fit Hep2O: ответы на часто задаваемые вопросы по сантехнике

Мы собрали наиболее часто задаваемые вопросы о нашей водопроводной системе Hep2O.Если у вас есть вопрос, на который нет ответа в этой статье, свяжитесь с нами. Мы всегда рады помочь.

Влияет ли стяжка на Hep2O?

В то время как труба не пострадает от заглубления в стяжку , Правила водоснабжения и строительства предусматривают, что для подземного горячего или холодного водоснабжения требуется трубопровод или соответствующий канал.

Важным моментом при установке под землей является то, что нормальная глубина для Hep 2 O составляет минимум 600 мм под землей, поэтому он не выдержит веса почвы.

Однако, Hep 2 O можно закопать внутри изолированного воздуховода, если он закрыт с обоих концов. Что касается изоляции трубы, ее нужно обрабатывать точно так же, как медь, и иметь изоляцию той же толщины.


Зарегистрируйтесь сейчас, используя код BUK-SCFB-PK-WMNT

Можно ли использовать Hep2O для душа с сильным напором?

Да. Любое предположение о том, что следует использовать только традиционные методы сантехники, - полный миф. Hep 2 O также подходит.

Могу ли я использовать Hep2O в постоянно работающей системе рециркуляции?

No. Системы рециркуляции непрерывного действия (вторичная циркуляция горячей воды / кольцевые магистральные установки) сильно отличаются от обычных систем горячего водоснабжения и центрального отопления, используемых в жилых домах, для которых были протестированы продукты Hep 2 O .

Что произойдет, если я случайно перегибаю трубку Hep2O?

Хотя этого следует избегать, нет необходимости выбрасывать трубу, так как это может снизить прочность трубы только примерно на 10%.Однако, если стенка трубы каким-либо образом повреждена, ее следует отремонтировать или заменить.

Могу ли я ввести Hep2O через отверстие в стене?

Да, но он должен быть защищен рукавом или временно заклеен лентой, чтобы не поцарапать трубу, а затем ленту необходимо удалить после вставки через стену.

Могу ли я использовать Hep2O на твердотопливном котле?

Нет, потому что максимальная температура воды в твердотопливных котлах не контролируется и может достигать чрезмерных температур.

Какое общее эмпирическое правило для испытания системы под давлением?

Сначала проведите испытание водой под низким давлением при 0,5 - 1 бар, когда система представляет собой просто съемную арматуру, затем испытание под давлением при 1,5-кратном нормальном рабочем давлении с рекомендуемым минимумом 10 бар в течение минимум 45 минут. Однако, если в систему входит какой-либо из наших узких фитингов, необходимо провести испытание под давлением 18 бар в течение как минимум 45 минут.

Почему белые трубы 15 мм и 22 мм не имеют внутреннего слоя серого полибутилена, такого как 10 мм?

10 мм сделан с серым внутренним слоем для соответствия требованиям непрозрачности.Свет не должен проходить через стенку трубы и попадать в питьевую воду, так как любой свет внутри трубы может способствовать росту водорослей. Толщина стенки 15 мм и 22 мм достаточна для отсутствия проникновения света.

Нужно ли мне изолировать трубу Hep2O, чтобы предотвратить потерю тепла?

Да точно так же, как медь.

Могу ли я использовать Hep2O в районах с мягкой водой?

Да, в отличие от меди, независимо от того, насколько мягкая (кислая) вода, она не разъедает трубу Hep 2 O .

Могу ли я использовать Hep2O в районах с жесткой водой?

Да, гладкое отверстие Hep 2 O препятствует образованию накипи.

Можно ли использовать переходное колено Hep2O втулки на клапан радиатора, вставленное в клапан и запечатанное гайкой и кольцом?

Да, патрубок можно установить на клапан радиатора.

Подходит ли Hep2O HepTools к налокотнику?

Да, ключи HepKeys подходят для угловых фитингов. Вам просто нужно крутить длинные секции, чтобы они не попали в гнездо ниже.Инструменты для демонтажа подходят ко всем гнездам Hep 2 O соответствующего диаметра и идеально подходят для ограниченного пространства. Посмотрите видео ниже, чтобы узнать больше о стыковке и демонтаже.

Правильное ли направление потока для 15-миллиметрового запорного клапана?

Для этого нет неправильного направления потока. Запорный клапан можно использовать в любом направлении.

Можно ли использовать переходник Hep2O Push-Fit втулки с фитингом 15 мм оливковой / компрессионной трубы?

Hep 2 O совместим с компрессионными фитингами, и при использовании медной оливы не возникнет проблем с изготовлением компрессионного соединения.На странице 24 нашего Руководства по установке есть пошаговое руководство по компрессионным соединениям.

Нужна ли изоляция для барьерной трубы Hep2O?

Hep 2 O Барьерная труба потребует изоляции при установке в зоне, где существует риск замерзания. Барьерный слой в барьерной трубе Hep 2 O предотвращает проникновение кислорода, он не является изоляционным слоем.

Поставляется ли серия водопроводных труб Hep2O с нажимной посадкой с сертификатом CE?

Нет, эта серия не имеет сертификата CE.

Чтобы предоставить небольшую справочную информацию, CEN - Европейский комитет по стандартизации - еще не опубликовал необходимые гармонизированные европейские стандарты, которые позволят наносить маркировку CE на пластиковые трубопроводные системы.

Это означает, что в настоящее время невозможно и не законно наносить маркировку CE или выдавать декларацию характеристик (DoP) для пластиковых трубопроводных систем в любом из следующих приложений конечного использования:
• Грунт без давления и сброс сточных вод
• Подземный безнапорный дренаж и канализация
• Подземный и надземный напорный трубопровод
• Трубопровод горячей и холодной воды

Хотите узнать больше о гепатите

2 O?

Наш курс электронного обучения охватывает:

  • Как работает гепатит 2 O
  • Наше уникальное совместное признание In4Sure
  • Сравнение Hep 2 O с системами медных труб

Подходит ли переходник Push-Fit 15 x 10 мм для системы центрального отопления? Мне нужно перейти с 10 мм Hep2O на 15 мм меди.

Да, этот фитинг подходит для центрального отопления и подключается непосредственно к медной трубе метрического размера того же диаметра. Подробнее о соединении Hep 2 O и меди здесь.

Подходят ли прямые соединители Hep2O для подключения к медной трубе с горячей водой?

Да, Hep 2 O Трубы и фитинги могут быть легко подключены к существующим медным системам. Этот фитинг может устанавливаться непосредственно на медную трубу метрического размера того же диаметра.Посмотрите видео ниже, чтобы узнать больше о соединении медных труб с помощью фитингов Hep 2 O.

Подходят ли задвижки Hep2O для систем центрального отопления?

Да, задвижки можно использовать для центрального отопления или горячего и холодного водоснабжения.

Каков внешний диаметр барьерной трубы Hep2O HXX03 / 15WS 15 мм?

Внешний диаметр этой трубы 15 мм.

Могу ли я использовать 15-миллиметровый изогнутый переходник для соединения с наружной резьбой 15-миллиметрового компрессионного фитинга?

Да, этот фитинг предназначен для соединения с наружной резьбой ½ дюйма BSP.

В переходнике Hep2O с вставной втулкой 15 x 10 мм, вставляете ли вы в фитинг 15 мм? Затем вы вставляете 10-миллиметровую трубу в этот фитинг или наоборот?

Муфта предназначена для трубы 10 мм, а втулка 15 мм предназначена для вставки в раструб на 15 мм.

Подходит ли переходной тройник 22 x 15 x 15 мм для медной трубы?

Да, подходит для использования с медными водопроводными трубами. Этот фитинг может устанавливаться непосредственно на медную трубу метрического размера того же диаметра.

Я хочу соединить мою трубку из холодноводного синего полиэтилена высокой плотности с барьерной трубкой из Hep2O 15 мм для внешнего крана. Можно ли использовать?

Hep 2 O предназначен для внутреннего использования, однако, если он используется снаружи, его необходимо защитить от мороза и УФ-излучения. Обратите внимание, что у нас нет связи между 15 мм Hep 2 O и 20 мм или 25 мм MDPE.

Совместимы ли фитинги Hep2O с трубопроводом системы JG Speedfit?

Мы не можем гарантировать, что все марки сантехники с нажимной посадкой изготовлены в соответствии с одними и теми же стандартами для внутреннего диаметра, поэтому мы не можем сказать, что фитинги Hep 2 O совместимы с трубопроводом JG Speedfit.Мы всегда рекомендуем использовать водопроводную трубу Hep 2 O с фитингами Hep 2 O .

Подходят ли съемные упоры Hep2O для проверки воздуха и какое давление приемлемо?

Мы не рекомендуем тестировать Hep 2 O воздухом. Наш рекомендуемый тест - это тест на воду из-за возможных проблем со здоровьем и безопасностью при тестировании с воздухом.

Радиаторный клапан какого размера следует использовать с 10-миллиметровым коленом с одной головкой с нажимной посадкой (HD4 / 10WS)?

Втулка этого фитинга составляет 10 мм и предназначена для установки в патрубок / компрессионный фитинг 10 мм.

Нужны ли также вставки для труб Hep2O?

Да, для всех труб Hep 2 O перед подсоединением к фитингу требуется вставка Smart Sleeve.

Разработаны ли латунные переходники с наружной резьбой для подключения гибких шлангов от крана?

При условии, что ваш гибкий переходник имеет внутреннюю резьбу BSP ½ дюйма, тогда не возникнет проблем с его подключением (HX29 / 15W) к нему. Это позволит вам продолжить работу системы в Hep 2 O .

Как мне предотвратить утечку садового шланга?

Если вы используете садовый шланг для любых садовых работ, вы в конечном итоге спросите себя, почему мой садовый шланг протекает? Возможно, об этом можно спросить страстно и разочарованно, в зависимости от серьезности проблемы.Иногда негерметичный шланг может быть таким же простым, как неплотное соединение в кране, которое легко исправить быстрым поворотом соединения.

Но чаще всего, как только что-то начинает протекать, если затяжка шлангового соединения на головке патрубка не решает проблему или если утечка обнаруживается где-то еще, есть большая вероятность, что она станет еще хуже. Наиболее частая причина утечки из стыка или носика связана с нарушением соединения шланга или фитингов форсунки. Ниже будут объяснены самые простые причины этого и как это исправить!

ОТКУДА УТЕЧКА ВАШЕГО ШЛАНГА?

Самое главное, чтобы определить, откуда на самом деле происходит утечка в вашем шланге.Это не должно быть слишком сложно, но в зависимости от местоположения будет определяться серьезность проблемы и то, сколько усилий потребуется для ее устранения.

Если ваш шланг всегда протекает через штуцер водопроводного крана, возможно, проблема связана либо с самим патрубком, либо со штуцером шланга. Чтобы исключить проблему со смесителем, открутите шланг и включите воду.

Если вода скапливается вокруг ручки, возможно, шайба сальника изношена или гайку сальника необходимо затянуть.Это проблема отдельно от шланга, она довольно безвредна и не слишком сильно повлияет на поток воды. Если это действительно плохо, есть способы исправить это с минимальными усилиями.

Но если вода протекает только тогда, когда ваш шланг прикреплен к крану, вам нужно увидеть, поднимается ли вода вокруг самого соединения или из-под фитинга.

Кроме того, проверьте соединения шланговых форсунок, если вы их используете, чтобы увидеть, есть ли утечки в этих штуцерах, а также вдоль самого шланга.

УТЕЧКА ИЗ ФАУКЕТА

Изображение из Inspectapedia

Если у вас негерметичный кран, это, скорее всего, достаточно легко исправить, и его можно удалить с помощью уплотнительной гайки. Сначала найдите уплотнительную гайку и полностью ослабьте ручку, прежде чем использовать гаечный ключ для затягивания гайки. Если это не сработает, ослабьте его и оберните вокруг него около 8 дюймов тефлоновой ленты или уплотнения клапана, чтобы запечатать его и создать надежное соединение после того, как вы снова затянете его.Вы также можете снять весь нагрудник шланга, ослабив гайку и заменив шайбу, если это не помогает, но, как правило, они не так легко выходят из строя, и все вышеперечисленное подойдет.

Хотите увидеть это в действии? Смотрите ниже!

УТЕЧКА ИЗ ФИТИНГОВ

Если ваш шланг протекает с одного из концов фитинга, скорее всего, у вас плохая прокладка (или резиновая шайба), которую действительно легко заменить. В некоторых случаях может даже не хватать прокладки.Со временем они могут деформироваться и выпадать, даже если вы этого не заметите, поэтому проверьте, есть ли он. Если нет, купите!

Чтобы удалить существующую прокладку, просто используйте отвертку с плоской головкой, чтобы вытащить ее, а затем вставьте новую, нажимая на нее до фиксации. Надежная прокладка не должна выпадать сама по себе. Если это так, вам нужно проверить размер купленного вами заменителя или вставить его более надежно. Для этого также может пригодиться отвертка.

* Вам также может понравиться: Как подготовить дождевальную систему к зиме

УТЕЧКА ИЗ КОНЦА ШЛАНГА

Концы шлангов под фитингами часто могут деформироваться и ломаться из-за колебаний температуры, замерзания воды внутри шланга или из-за постоянного изгиба рядом с соединениями и вокруг них.Тот факт, что ваш шланг достаточно поврежден, чтобы протекать вода, не означает, что вам нужно вкладывать деньги в новый шланг (иногда это дорогостоящая покупка).

Чтобы решить эту проблему, отрежьте конец шланга под фитингом и приобретите ремонтный комплект для шлангового фитинга, чтобы заменить концы. Поскольку они стоят лишь небольшую часть стоимости замены шланга, вы практически получите новый шланг бесплатно. Посмотрите, как это просто сделать, ниже:

УТЕЧКА ИЗ ШЛАНГА

Не отчаивайтесь, если у вас протекает шланг из трещины или точечного отверстия.Их очень легко починить, если они не перекрывают длину шланга или у вас есть несколько негерметичных участков, в которых может быть проще купить новый шланг. Если у вас есть утечка или две, просто купите набор приспособлений для ремонта шлангов и соберите шланг, разрезав его на части!

На рынке есть несколько различных наборов для ремонта, поэтому убедитесь, что вы выбрали правильный размер. Полезный совет, который избавит вас от необходимости возвращать товар и очередной поездки в строительный магазин: возьмите с собой отрезанный кусок шланга в магазин, чтобы проверить его правильность.

Чтобы увидеть, как это работает, посмотрите ниже!

ВОПРОСЫ?

Помните, негерметичный шланг заставит вас броситься покупать новый! Как только вы обнаружите свою проблему, вы сможете легко и недорого устранить утечку из крана, штуцера или шланга и быстро отправиться в строительный магазин.

Надеюсь, эта статья помогла решить вашу проблему с протекающим шлангом (или иначе) и вы на пути к поливному блаженству?

Полезно? Или есть какие-нибудь намеки, которыми вы хотели бы поделиться, чтобы избежать утечки утечек? Комментарий или вопрос ниже!

Видео с инструкциями: Установка запорных клапанов с нажимным соединением

Как: установить запорные клапаны SharkBite Push-to-Connect Стенограмма видео:

Запорные клапаны

SharkBite предназначены для быстрой и простой установки приспособлений и приспособлений; например, смесители, туалеты, холодильники, посудомоечные машины, льдогенераторы и увлажнители.Давайте посмотрим, насколько просто установить запорный вентиль для подключения к крану и унитазу.

Если вы устанавливаете унитаз, нужен только один запорный клапан. Если вы устанавливаете смеситель, потребуются два запорных клапана. Определите тип заглушки в месте установки. Если ваша заглушка выходит из стены, вам понадобится угловой запорный клапан. Если ваш патрубок выходит из пола, вам понадобится прямой запорный клапан.

Если вам нужно отрезать трубу, сделайте резку как можно более аккуратно и под прямым углом.Обязательно оставьте не менее 1 дюйма трубы, чтобы вставить запорный клапан SharkBite на заглушку. Убедитесь, что на трубе нет царапин и мусора. Если вы работаете с медной трубой, удалите все острые края или заусенцы.

Затем с помощью инструмента SharkBite Depth & Deburr измерьте и отметьте глубину погружения на выходе из отрезка трубы. Таблицу глубины погружения можно найти на сайте sharkbite.com. Нажмите запорный клапан до отметки, которую вы только что сделали на трубе. При установке крана повторите описанные выше действия для второго запорного клапана.

Запорные клапаны

SharkBite доступны с различными соединениями подачи. Сантехническая лента для резьбовых соединений не нужна. Первый вариант - это плетеный подводящий трубопровод, который навинчивается на запорный клапан и на приспособление. Во втором варианте используются трубки PEX и соединители для крепления SharkBite.

Наденьте соединитель на приспособление. Измерьте расстояние между двумя разъемами и добавьте 2 дюйма. Перенесите это измерение на трубку PEX и отрежьте до нужной длины. Вставьте трубку в запорный клапан и соединитель приспособления.Третий предлагаемый вариант - запорный клапан со встроенным разъемом для подачи питания. Теперь включите воду и проверьте соединение.

Использование SharkBite - это быстро, эффективно и надежно.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
