что такое и зачем он нужен

Что такое гидроаккумулятор

Гидроаккумулятора, его еще называют гидробак, гидравлический бак, расширительный мембранный бак. В системе водоснабжения из колодца, он используется в качестве автономного накопителя для дачи или частного дома, подавая воду в раковину, душ и другие точки, а затем сливая её в канализацию так же, как в городских квартирах. Гидробаки работают совместно с насосом.

4 функции гидроаккумулятора

Гидроаккумулятор выполняет сразу четыре функции в системе водопровода из колодца:

• Накапливание резервов воды, что важно для колодцев с малым дебетом, или источников с неинтенсивным приходом воды;
• Избавление системы автономного водоснабжения от возможных гидроударов*;
• Сокращение количества запусков насоса;
• Поддержка давления в водопроводе (совместно с реле давления и блоками автоматики).

*Гидроудар — повышенное давление воды вызванное изменением её скорости приводящее к трещинам в трубах, отводах и других частях системы водоснабжения. Благодаря гидробаку водопровод не пострадает, останется целым сохранив подачу жидкости.

Красный или синий?

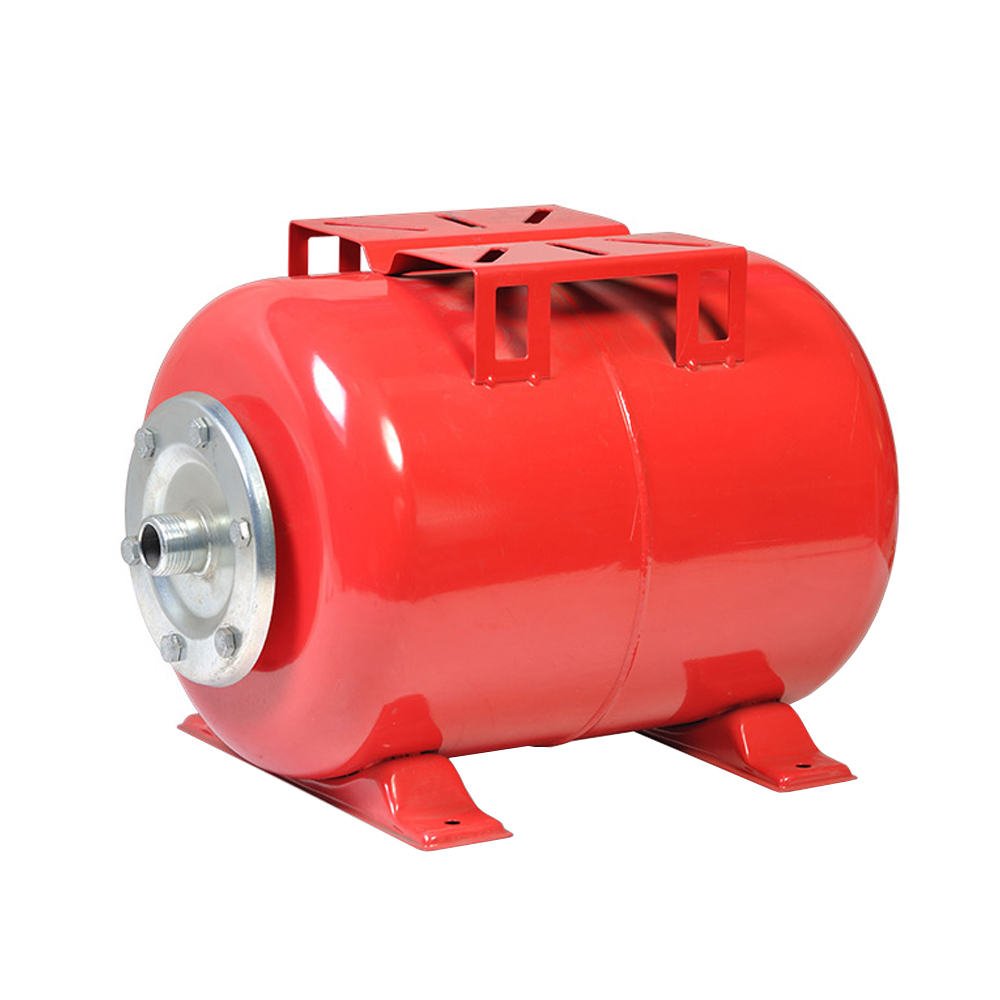

Для водопровода только синий. Красные — это расширительные баки, используются для отопления и имеют иное строение.

Отличие гидроаккумулятора от расширительного бак

Визуально гидроаккумулятора похож расширительного бак, основные отличия скрыты от глаз и состоит в строении агрегатов. В резервуаре жидкость набирается во внутреннюю камеру, так называемую грушу, резиновой мембраной жидкость отделяется от воздуха. В расширительном баке, вода набирается в сам резервуар без дополнительных мембран.

Виды и размеры

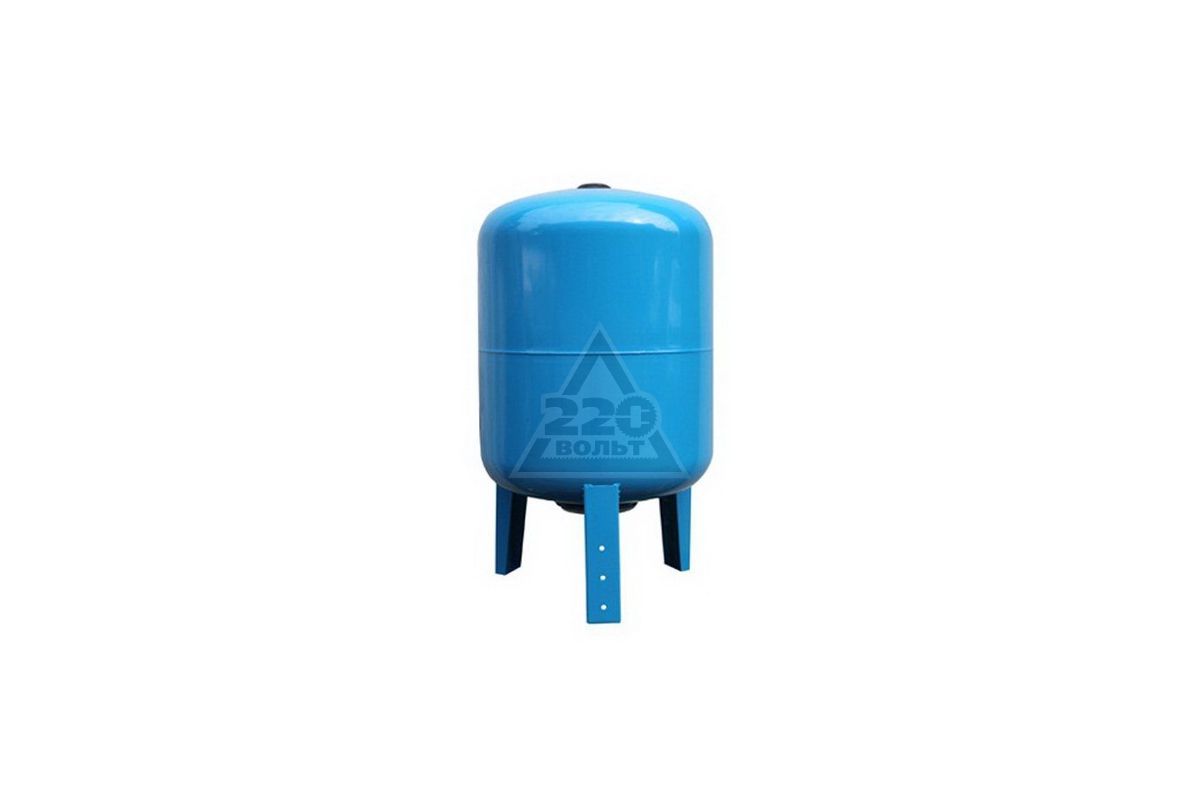

Гидробак может быть горизонтальный или вертикальный, отличия только в способе установки, возможен монтаж на пол или с креплением на стену, иных технических отличий нет. Различны также и размером и, соответственно, емкостью. Популярные объемы:

• 24;
• 50;
• 80;
• 100;
• 150;
• 200 литров.

Объем рекомендуется обуславливаться мощностью насоса и мощностью колодца, чем приход интенсивнее, тем меньшего размера используют гидроаккумулятора.

Гидробаки могут быть проходные и замкнутые.

• Проходные, когда мембрана располагается между двух фланцев.
• Замкнутые — мембрана крепится основным фланцем на одной из сторон.

Какой размер подойдет вам?

При покупке гидроаккумулятора, не забывайте, общий объем аппарата и рабочий — разные понятия. То есть, маркировка 100 литров подразумевает объем мембраны и остальной полости заполненной сжатым воздухом.

Когда насос накачивает жидкость в бак, вода сжимает имеющийся воздух занимая пространство.

Какое же процент занимает вода от общего объема резервуара?

При рабочем в 2 атмосферы, в гидробаке будет порядка 50 % воды. Фактический объем 24 литрового резервуара равен 12, соответственно 100 литрового — 50.

При выборе гидроаккумулятора важно учесть два момента:

• Необходимый объем воды.
• Характеристика колодезного насоса. В паспорте аппарата обычно имеется рекомендуемое количество запусков в час.

Если у вас большая семья и вам необходимо приличное количество воды, потребуется мощный насос и соответственно гидробак большой емкостью.

Пример: семья из 3-4 человек в среднем потребляет 2-2.5 кубический литра воды в час. В данном случае будет достаточно бака емкостью в 100 литров исходя из этих потребностей подбирается мощность колодезного насоса.

Рекомендуется брать баки с мембраной из пищевой резины, так как:

• Эластичность позволяет в разы лучше гасить гидравлические удары,
• Стабилизировав рабочее давление в системе водоснабжения,
• Предотвратит появление в ней воздушных пробок,
• Уменьшит периодичность запуска насоса.

Из какого материала выбрать

У дешевых экземпляров из тонкого металла, верхняя часть покрывается слоем краски. Если хотите более основательное решение, чтобы гидробак прослужил не один десяток лет, обратите внимание на резервуары из нержавейки.

Как устроен и принцип работы

Между корпусом и внутренней мембраной закачен воздух, на одной из сторон имеется ниппель для подкачки или стравливания воздуха в пространство между мембраной и корпусом. Также, лучше выбирать оборудование с интегрированным манометром и имеющее дополнительный ниппель.

Работает гидроаккумулятор следующим образом:

1. После закачки воздуха, проверяем давление;
2. Включаем насос, закачиваем воду в мембрану;
3. Выключаем насос, далее открываем кран, воздух давит на мембрану и под его воздействием создается давление, жидкость поступает в кран.

Гидробаки работают без электричества, при отключении электроэнергии вода никуда не денется.

Профилактика

Рекомендуем делать диагностику на наличие стравленного воздуха и целостности мембраны гидробака ежегодно. Во втором случае, гидроаккумулятора перестает выполнять роль защиты от гидроудара. Мембраны продаются отдельно, а ее замена производится за пару минут.

Подведем итоги. Гидробак без проблем обеспечивает водой дачу или загородный дом, оберегая при этом систему водоснабжения от гидроударов, ведущих к поломкам, преждевременного износа оборудования. Это даст возможность пользоваться водой, не думая, что она может закончится, а с оборудованием что-то случится.

Возможно, наш материал будет полезен вашим знакомым. Поделитесь статьей

Оцените статью

Другие интересные статьи

Вернуться к списку статей

Перейти в раздел водоснабжения

зачем нужен гидроаккумулятор, каков принцип его работы, какой тип корпуса лучше выбрать

Этапы обустройства скважины на воду:

• Монтаж насоса или насосной станции для подачи воды в помещение или для полива;

• Монтаж кессона или адаптера для возможности использовать воду зимой при любой температуре;

• Врезка реле давления в гидравлическую сеть;

• Установка мембранного бака;

• Прокладка водопровода.

Принцип работы гидроаккумулятора

Устройство мембранного бака – снаружи металлический корпус, внутри – резиновая эластичная мембрана, второе название которой «груша». Между ними накачивается воздух под заранее заданным давлением. В транспортном состоянии груша схлопнута под напором воздуха фото 1.

Насос накачивает воду в мембрану, которая надувается как воздушный шарик, сжимая воздух между ней и корпусом. При достижении максимального значения давления в баке срабатывает реле, которое монтируют на верхнем штуцере фото 1 и 2, и насос отключается. При расходе воды давление падает. Когда достигается минимальный порог включается насос и накачивает воду в мембранный бак до определенного напора, соответствующего верхнему порогу.

Зачем нужен гидробак?

1. Увеличение срока службы насоса, потому что он включается реже.
2. Защита трубопроводов и сантехники от гидроударов, возникающих от прямого включения насоса при открытии крана.
3. Поддержка постоянного давления в системе в случае нескольких точек водопотребления одновременно.
4. Запас воды в баке — спасение при отключении электричества, что в нашей действительности встречается достаточно часто и непредсказуемо.

Чем объем гидробака больше, тем реже включается насос. Но выбор размера мембранного бака зависит и от производительности электронасоса, и от водопотребления. Редкое обновление воды в баке опасно обратной стороной — застаиванием воды и появлением бактерий.

Характеристики всех элементов системы водоснабжения должны быть сбалансированы, поскольку они влияют друг на друга. Прежде чем тратить деньги, проконсультируйтесь с инженером компании «Системы для дома».

Исполнение гидробака может быть вертикальным или горизонтальным, выбор зависит исключительно от удобства размещения. Например, горизонтальные гидроаккумуляторы снабжены планкой для настенного крепления.

97% объектов комплектуются вертикальными баками, 85% из них устанавливаются в кессоне, так как занимают меньшую площадь в помещении и дешевле. Но иногда накладываются ограничения по высоте, тогда ставятся горизонтальные, они на 10-15% дороже.

15%
в частном доме

Статистика компании «Системы для Дома» по типам мембранных баков

Производителей мембранных очень много, поэтому сложно выбрать, если сталкиваетесь с такой задачей впервые. Нужно сбалансировать много критериев: качество, цена, долговечность, размер, конструктивное исполнение, тип груши, цвет и т.д.

Наша рекомендация

Мы не имеем возможность проверить все типы оборудования. Но наши рекомендации только для тех типов оборудования, в надежности которых мы убедились лично. Собственная сервисная служба предоставляет большой объем информации, которая анализируется.

Многолетние наблюдения за эксплуатацией гидробаков на наших объектах, мы рекомендуем как минимум двух лучших производителей:

• Reflex Winkelmann GmbH (Германия) считается ведущим мировым поставщиком оборудования для водоснабжения зданий.

• AquaSystem S.r.l (Италия). Бренд принадлежит холдинговой компании Zilio Indutries. Вся продукция проверяется на соответствие действующих европейских норм.

Чтобы увеличить бесперебойный срок службы, гидробакам необходимо регулярное техническое обслуживание.

Например, в процессе эксплуатации постепенно стравливается воздух. В результате реле давления срабатывает чаще и в мембрану поступает объем воды больше допустимого. Она эластична, растягивается, но не бесконечно, а значит, может порваться. Периодически в емкость необходимо подкачивать воздух до нужного давления, не реже 2 раз в год. Для этого на корпусе расположен воздушный ниппель, соответствующий автомобильному стандарту. Подкачку можно выполнить автомобильным компрессором самостоятельно. Не сложнее, чем подкачать колесо.

Когда такой возможности нет, лучше доверить работу специалистам. Нужно знать до каких пределов подкачивать, а в комплексе работ по обслуживанию оборудования всей системы водоснабжения, учитывать настройки реле давления.

По телефону +7 (495) 649-8593 Вы узнаете больше о гидроаккумуляторе в системе водоснабжения.

11 доводов, почему мы можем рассчитывать на Ваше доверие.

Гидробаки для рабочей жидкости

Размеры и конструкция гидробаков зависят от конкретных условий применения. Основным параметром является вместимость. Номинальные вместимости гидробаков должны соответствовать значениям из предпочтительного ряда в соответствии с ГОСТ 14065-68. Объем гидробака (полезную вместимость) обычно выбирают равным трехминутной производительности насоса и более.

При выборе вместимости гидробака необходимо предусматривать свободное пространство над максимальным уровнем рабочей жидкости для воздуха, выделяющегося из нее, а также для обеспечения слива рабочей жидкости из гидроцилиндров одностороннего действия.

На практике уровень рабочей жидкости не должен превышать 0,8 высоты гидробака. Конструкция гидробака должна состоять из заливной горловины, сливного отверстия, сапуна, фильтра для заправки и пробки или крана для слива рабочей жидкости.

Источник фото: os1.ruУровень рабочей жидкости не должен превышать 0,8 высоты гидробака

Иногда пробки могут быть укомплектованы указателем уровня или сапуном. Гидробак можно предохранить о попадания пыли, если в конструкции сапуна предусмотреть воздушный фильтр. Гидробак должен быть снабжен уплотнительной крышкой. Через отверстие в крышке гидробак очищают от осадков и скопившихся загрязнений на его дне.

В каждом конкретном случае объем гидробака может выбираться, исходя из допустимой величины установившейся температуры (не более 55°С), режима работы с учетом КПД гидросистемы и условий охлаждения.

Источник фото: agronet.uaГидробак должен быть снабжен уплотнительной крышкой

В соответствии с ГОСТ 16770-71 «Баки для гидравлических и смазочных систем. Общие технические условия» к конструкциям баков предъявляются следующие требования:

1. Конструкция бака должна способствовать охлаждению рабочей жидкости, предотвращать проникновение воздуха в рабочую жидкость и вспенивание ее, исключать попадание загрязняющих частиц из окружающей среды и засасывание осадков со дна бака в гидравлическую систему.
2. Бак должен быть оборудован указателем уровня, а при необходимости снабжен автоматическим устройством, регулирующим уровень рабочей жидкости или подающим сигнал при достижении заданного уровня.
3. Бак должен иметь заливную горловину с фильтром и герметичной крышкой с удерживающим устройством. Конструкция и установка фильтра должны исключать его повреждения в процессе эксплуатации. Пропускная способность заливной горловины с фильтром должна обеспечивать заполнение бака в течение времени, предусмотренного технической документацией на конкретные типы гидробаков.
4. Желательно, чтобы конструкция гидробака предусматривала закрытую заправку, при которой рабочая жидкость поступает в бак по трубопроводу, герметично присоединенному к баку от заправочной станции.
5. В верхней части бака, предназначенного для работы под атмосферным давлением, должно находиться устройство для сообщения с атмосферой (сапун), в котором имеется воздушный фильтр с тонкостью фильтрации, соответствующей требуемой чистоте рабочей жидкости в системе. Пропускная способность сапуна должна быть такой, чтобы перепад давлений в баке при минимальной скорости изменения уровня рабочей жидкости не превышал величины, установленной в документации на конкретные гидробаки. При эксплуатации самоходных машин должна быть исключена возможность утечки рабочей жидкости через сапун.
6. Конструкция гидробака должна обеспечивать его удобную очистку. Сливные устройства должны быть расположены в таких местах, чтобы можно было слить рабочую жидкость из бака.
7. Поверхности бака должны иметь антикоррозийные покрытия, стойкие к воздействию рабочей жидкости, не вызывающие ее загрязнения.

Отношение площади охлаждения рабочей жидкости S к вместимости бака W зависит от его формы и размеров. Чем больше отношение S/W, тем интенсивнее происходит теплообмен. Для лучшего воздухоотделения гидробак должен быть выполнен в форме параллелепипеда, у которого больший линейный размер расположен в основании, меньшая сторона — по направлению движения машины. Это уменьшает колебания свободной поверхности рабочей жидкости.

Источник фото: agrotrust.ruДля лучшего воздухоотделения гидробак должен быть выполнен в форме параллелепипеда

Всасывающую и сливную полости гидробака должна разделять перегородка, желательно сетчатая, с ячейками размером не более 0,25 мм, установленная с наклоном 15-30 град., от вертикали в сторону всасывающей полости. Перегородка способствует выделению воздуха, оседанию твердых примесей и не допускает сливные турбулентные потоки в сторону всасывания.

Над всасывающей полостью располагают сапун с фильтром такой же тонкости фильтрации, как рабочий фильтр или воздушный предохранительный клапан (в гидробаках с наддувом), уровнемер, датчик температуры.

Для нормального всасывания насоса (при отсутствии воронки над всасывающим патрубком) всасывающие трубопроводы должны быть расположены в зоне, удаленной от дна, стенок или других конструктивных элементов гидробака на расстоянии не менее трех диаметров трубопроводов и находиться ниже уровня свободной поверхности рабочей жидкости не менее чем на расстоянии, равном трем диаметрам всасывающего трубопровода.

Источник фото: gidratruck.ruСоединения всех гидроустройств, устанавливаемых на гидробаке, должны быть герметичны

Размер сливной полости обычно составляет 25-50% объема всасывающей. В ней наверху устанавливают заливную горловину с постоянно установленным фильтром, а внизу — кран для слива отстоя или опорожнения гидробака.

Иногда заливная горловина и фильтр для заправки могут быть укомплектованы уровнемером или сапуном. Сливные и дренажные трубопроводы должны быть опущены ниже минимального уровня рабочей жидкости во избежание ее вспенивания. Дренажные трубопроводы следует прокладывать отдельно от сливных. При объединении дренажных трубопроводов в единый трубопровод его сечение должно быть достаточным, чтобы давление в корпусе гидромотора или насоса было не более 0,2 МПа.

Концы всасывающих и сливных трубопроводов следует выполнять со скосами, обращенными к стенкам гидробака, чтобы поток рабочей жидкости проходил вдоль стенки гидробака, улучшая теплопередачу.

Источник фото: vodaservis. ruРазмер сливной полости обычно составляет 25-50% объема всасывающей

Днище гидробака должно быть наклонено в сторону сливной полости со спускной пробкой в самой нижней точке или выполняться с отстойной зоной в сливной полости для удаления загрязнений и конденсата водяных паров.

Внутреннюю поверхность гидробака желательно обработать ортофосфорной кислотой, как это предусматривает ГОСТ 5105-82 для канистр. После такой обработки дополнительное покрытие не требуется.

Соединения всех гидроустройств, устанавливаемых на гидробаке, должны быть герметичны и не допускать попадания в рабочую жидкость воды или механических загрязнений из окружающей среды.

В гидробаках устанавливаются следующие элементы и приборы: сапун, заливная горловина с сетчатым фильтром, датчик уровня рабочей жидкости, датчик температуры рабочей жидкости.

Сапуны предназначены для очистки воздуха от механических частиц и устанавливаются на верхней поверхности гидробаков самоходных машин.
В сапунах устанавливаются бумажные или синтетические фильтрующие элементы. На рис. 1 приведена типовая конструкция сапуна гидробака.

Рис. 1. Типовая конструкция сапуна гидробака:


Заливная горловина с сетчатым фильтром грубой очистки служит для заливки и фильтрации рабочей жидкости. Заливную горловину часто объединяют с сапуном в единый узел, что упрощает и удешевляет конструкцию гидробака. На рис. 2 представлена типовая конструкция заливной горловины.

Рис.2. Типовая конструкция заливной горловины с сетчатым фильтром и сапуном:


Датчик уровня рабочей жидкости служит для определения минимального объема рабочей жидкости в гидробаке. Применяют электрические и визуальные датчики. Схема электрического датчика приведена на рис. 3.

Рис. 3. Схема электрического датчика уровня рабочей жидкости:

Поплавок, опускающийся вместе с уровнем жидкости до нижней точки, воздействует на индуктивный электрический выключатель и подает сигнал на контрольную лампочку на пульте управления машиной или на звуковой прибор. Визуальные датчики устанавливают на боковой поверхности бака. Они действуют по принципу сообщающихся сосудов (рис. 4).

Рис.4. Схема визуального датчика уровня рабочей жидкости:

Датчики температуры рабочей жидкости выполняются в виде термометра или термопары. Термометр часто устанавливается в одном блоке с визуальным датчиком уровня рабочей жидкости (рис. 4). Термопара, при достижении максимально допустимой температуры, подает электрический сигнал на контрольную лампу на пульте управления или на звуковой прибор.

Гидробаки для систем водоснабжения, подбор и монтаж

Мембранные гидроаккумуляторы ГА или гидробаки очень широко используют в системах автономного холодного водоснабжения. Они работают в непосредственной связке со скважинными насосами, представляя собой целостную автоматическую систему водоснабжения. Наиболее всего их устанавливают в частных загородных домах, дачах, круглогодичного проживания и не только.

Гидроаккумулятор состоит из стального корпуса, как правило для ХВС (холодное водоснабжение) он синего цвета, который делится мембраной на две части: пневматическую и гидравлическую.  В корпусе гидробака имеется ниппель для подкачки воздуха в систему гидроаккумулятора, который имеет своей задачей снизить количество включений скважинного насоса. Также позволяет избежать гидроударов в системе водоснабжения. Без гидроаккумулятора скважинный насос будет включаться каждый раз когда в доме идет водорасход. Самыми надежными и распространенными марками гидроаккумуляторов считаются марки Reflex, Zilmet, Sav-standart, Westerline pro, Аквасистем, Belamos.

При выборе необходимого гидроаккумулятора необходимо учитывать Ваш необходимый объем потребления воды, а так же нужно иметь ввиду что объемы гидробаков начинаются от 24 до 500 литров! Самыми оптимальными объемами считаются гидробаки с объемом воды от 100 до 300 литров. Существует еще разделение ГА в вариантах установки, различаются на горизонтальные и вертикальные, опять же тут следует исходить из возможной установки у Вас в помещении или кессоне.

В этой таблице Вы можете посмотреть параметры наиболее популярных и устанавливаемых нами гидроаккумуляторов:

Производитель	Объем, литры	Присоединение, дюймы	Выход под реле давления	Диаметр, мм.	Высота, мм.
Гидроаккумулятор Reflex (Германия), Belamos (Россия)	80	1	присутствует	480	730
Гидроаккумулятор Reflex (Германия), Belamos (Россия)	100	1	присутствует	480	840
Гидроаккумулятор Reflex (Германия), Belamos (Россия)	200	1 1/4	присутствует	634	980
Гидроаккумулятор Reflex (Германия), Belamos (Россия)	300	1 1/4	присутствует	634	1280
Гидроаккумулятор Reflex (Германия), Belamos (Россия)	500	1 1/4	присутствует	740	1485

• реле давления РД для гидробака можно устанавливать как на самом ГА в верхней точке крепления так и рядом с гидробаком, правильнее ставить его так как показано на фото, но не всегда это возможно. Связано это с тем,  что в случае выхода мембраны гидробака из строя, до реле давления РД может доходить давление меньшее, чем в самой системе. Чревато это тем, что реле не выключит сам насос, который в свою очередь будет работать на износ. Насос при такой ситуации вполне может  уменьшить свой ресурс, а в худшем случае вообще выйти из строя.
• реле давления РД должно быть на- или рядом с баком;
• очень важно чтобы в гидроаккумуляторе было нужное предусмотренное давление, давление соотносящееся с настройками реле давления. В баке должно быть давление на 0,2 атм меньшее, чем то давление, при котором запускается насос (давление включения насоса). Если давление слишком велико или слишком малое, то бак может работать лишь на малую часть своего объема, а то и вовсе выполнять роль некой заглушки. Работа скважинного насоса при полностью спущенным гидроаккумулятором или вообще без него может стать причиной перетирания кабеля, что неоднократно встречалось на нашей практике. Необходимо как можно чаще проверять давление в гидроаккумуляторе. Перед этим надо выключить скважинный насос и слить всю воду из системы и гидробака.

Специалисты Промышленной Буровой Компании помогут Вам правильно подобрать гидроаккумулятор, настроить требуемое давление в гидроаккумуляторе, подобрать скважинный насос под Ваши параметры, а также установить автономную систему водоснабжения под ключ. Для получения бесплатной консультации звоните без выходных.

Ниже представлены фотографии по размещению таких гидробаков, как в доме, так и в кессоне, по сути гидроаккумулятор можно разместить хоть на крыше!

Заполните, пожалуйста, приведенную ниже форму.

• В настоящее время расчет стоимости обустройства скважины на воду автоматизирован. Это означает, что сразу после заполнения этой формы и нажатия на «Посчитать» расчет будет выслан Вам на адрес электронной почты. В случае, если расчет делается не для Московской области и вашего города нет в списке, расчет будет производиться в ручном режиме.

• Данный автоматический расчёт, предоставляется Вам для понимания примерной цены Вашего проекта, до момента заключения договора или во время заключения, могут быть сделаны корректировки, особенно если скважины ещё нет, в зависимости от фактических данных района.

• Данная форма не предназначена для расчёта коллективных и промышленных скважин, для расчёта таких проектов, обращайтесь на эл. почту [email protected] с указанием техзадания и контактных данных с телефоном.

Примерная стоимость

Заполните все обязательные поля

Получить подробную смету

*Данная цена не является окончательной, точную стоимость мы обсудим после обсуждения всех деталей обустройства.

• Полная
  гарантия

• Возможность
  рассрочки

• Кратчайшие
  сроки

гидробак — Викисловарь

Содержание

• 1 Русский
  • 1. 1 Морфологические и синтаксические свойства
  • 1.2 Произношение
  • 1.3 Семантические свойства
    • 1.3.1 Значение
    • 1.3.2 Синонимы
    • 1.3.3 Антонимы
    • 1.3.4 Гиперонимы
    • 1.3.5 Гипонимы
  • 1.4 Родственные слова
  • 1.5 Этимология
  • 1.6 Фразеологизмы и устойчивые сочетания
  • 1.7 Перевод
  • 1.8 Библиография

Морфологические и синтаксические свойства[править]

падеж	ед. ч.	мн. ч.
Им.	гидроба́к	гидроба́ки
Р.	гидроба́ка	гидроба́ков
Д.	гидроба́ку	гидроба́кам
В.	гидроба́к	гидроба́ки
Тв.	гидроба́ком	гидроба́ками
Пр.	гидроба́ке	гидроба́ках

гидроба́к

Существительное, неодушевлённое, мужской род, 2-е склонение (тип склонения 3a по классификации А. А. Зализняка).

Корень: —.

Произношение[править]

• МФА: [ɡʲɪdrɐˈbak]

Семантические свойства[править]

Значение[править]

1. ёмкость для поддержания давления в трубопроводной системе или для хранения рабочей жидкости в гидроприводе; гидравлический бак ◆ Отсутствует пример употребления (см. рекомендации).

Синонимы[править]

Антонимы[править]

Гиперонимы[править]

Гипонимы[править]

Родственные слова[править]

Этимология[править]

Происходит от ??

Фразеологизмы и устойчивые сочетания[править]

Перевод[править]

Библиография[править]

ООО УМЗ — Гидробаки для автокрана

Вращающееся соединение автомобильного крана

               Вращающееся соединение предназначено для передачи рабочей жидкости под давлением к механизмам, расположенным на поворотной части крана.

Гидробак автомобильного крана

              Гидробак автомобильного крана служит для очистки от механических частиц и хранения циркулирующей в гидросистеме рабочей жидкости, частичного ее охлаждения, оседания твердых примесей и выделения воздуха из рабочей жидкости. Гидробак установлен на кронштейнах опорной рамы крана и крепится к ним хомутами. Сливная и всасывающая полости корпуса бака разделены перегородкой. Рабочая жидкость всасывается насосом в гидросистему через открытый запорный клапан, а сливается в бак через сливной и дренажный патрубки.Запорный клапан служит для предотвращения слива рабочей жидкости из гидробака при отсоединении всасывающего рукава или демонтаже насоса.

              Двухходовой (двухпозиционный) кран переключения потока рабочей жидкости установлен на опорной раме и предназначен для переключения потока рабочей жидкости от насоса либо к нижнему гидрораспределителю управления гидроцилиндрами выдвижения выносных опор, механизма блокировки подвески и вывешивания крана, либо к верхнему гидрораспределителю управления крановыми механизмами, расположенным на поворотной раме.

              Клапан тормозной применяется для влияния на скорость цилиндра выдвижения секций стрелы независимо от нагрузки (предотвращение опережения). Клапан выполняет также функцию запорного в случае разрушения трубопроводов.

Основы гидравлических резервуаров | Гидравлика и пневматика

Загрузить эту статью в формате .PDF

В дополнение к резервному запасу жидкости для удовлетворения различных потребностей гидравлической системы, резервуар, рис. 1, обеспечивает:

• большая площадь поверхности для передачи тепла от жидкости к окружающей среде
• достаточного объема, чтобы позволить возвращающейся жидкости замедлиться с высокой входной скоростью. Это позволяет более тяжелым загрязнениям оседать и уносить воздух
• физический барьер (перегородка), который отделяет жидкость, поступающую в резервуар, от жидкости, поступающей в линию всасывания насоса
• воздушное пространство над жидкостью для приема пузырьков воздуха, выходящих из жидкости
• доступ для удаления использованной жидкости и загрязнений из системы и для добавления новой жидкости
• пространство для расширения горячей жидкости, отвода воды из системы под действием силы тяжести во время останова и хранения больших объемов, периодически необходимых в пиковые периоды рабочего цикла, и
• — удобная поверхность для установки других компонентов системы, если это возможно.

На рис. 1. в разрезе показаны основные характеристики традиционного прямоугольного коллектора. перегородка отделяет возвращающуюся жидкость от всасываемой в насос. Нажмите на картинку для увеличения.

Это традиционные роли резервуаров; новые тенденции могут представлять отклонения от нормы. Например, новые конструкции гидравлических систем часто требуют резервуаров, которые намного меньше, чем те, которые основаны на традиционных практических правилах. Поскольку большинство систем заслуживают особого внимания, важно ознакомиться с минимальными рекомендациями в отраслевых стандартах.В Рекомендуемой практике NFPA / T3.16.2 * рассматриваются основные минимальные особенности проектирования и строительства резервуаров.

Размер резервуара

Хотя только что обсужденные соображения могут быть важны, первая переменная, которую необходимо решить, — это действительно объем коллектора. Эмпирическое правило для определения размера гидравлического резервуара предполагает, что его объем должен быть в три раза больше номинальной производительности насоса постоянной производительности системы или средней скорости потока ее насоса переменной производительности. Это означает, что система с насосом на 5 галлонов в минуту должна иметь резервуар на 15 галлонов.Правило предлагает достаточный объем, чтобы жидкость оставалась в покое между рабочими циклами для отвода тепла, осаждения загрязнений и деаэрации. Имейте в виду, что это всего лишь практическое правило для первоначального выбора размера. Фактически, Рекомендуемая практика NFPA гласит: «Раньше рекомендовалась трехкратная мощность насоса. В связи с сегодняшней технологией системы, цели проектирования изменились по экономическим причинам, таким как экономия места, минимизация использования масла и общее снижение стоимости системы».

Независимо от того, решите ли вы придерживаться традиционного эмпирического правила или следовать тенденции к уменьшению резервуаров, помните о параметрах, которые могут повлиять на требуемый размер резервуара.Например, некоторые компоненты контура, такие как большие аккумуляторы или цилиндры, могут содержать большие объемы жидкости. Следовательно, может потребоваться больший резервуар, чтобы уровень жидкости не опускался ниже впускного отверстия насоса независимо от потока насоса.

Для систем, подверженных воздействию высоких температур окружающей среды, требуется резервуар большего размера, если они не имеют теплообменника. Обязательно учитывайте значительное количество тепла, которое может выделяться в гидравлической системе. Это тепло выделяется, когда гидравлическая система производит больше мощности, чем потребляет нагрузка.Типичным примером является система, работающая в течение значительных периодов времени с жидкостью под давлением, проходящей через предохранительный клапан.

Размер резервуара, таким образом, часто определяется в первую очередь комбинацией самой высокой температуры жидкости и самой высокой температуры окружающей среды. При прочих равных условиях, чем меньше разница температур между ними, тем больше площадь поверхности (и, следовательно, объем), необходимая для отвода тепла от жидкости в окружающую среду. Конечно, если температура окружающей среды превышает температуру жидкости, для охлаждения жидкости потребуется теплообменник с водяным охлаждением или выносной теплообменник. Фактически, для применений, где важна экономия места, теплообменники могут значительно уменьшить размер резервуара (и стоимость). Имейте в виду, что резервуар может быть неполным всегда, поэтому он не может рассеивать тепло через всю свою поверхность.

Резервуар должен содержать дополнительное пространство, равное не менее 10% его вместимости. Это обеспечивает тепловое расширение жидкости и обратный дренаж под действием силы тяжести во время останова, но все же обеспечивает свободную поверхность жидкости для деаэрации.В любом случае NFPA / T3.16.2 требует, чтобы максимальная емкость резервуара для жидкости была постоянно отмечена на его верхней пластине.

Тенденция к определению резервуаров меньшего размера возникла как средство получения экономических выгод. Резервуар меньшего размера легче, компактнее и дешевле в производстве и обслуживании, чем резервуар традиционного размера. Более того, резервуар меньшего размера снижает общее количество жидкости, которая может вытечь из системы, что важно с экологической точки зрения.

Но определение резервуара меньшего размера для системы должно сопровождаться модификациями, которые компенсируют меньший объем жидкости, содержащейся в резервуаре.Например, поскольку резервуар меньшего размера имеет меньшую площадь поверхности для теплопередачи, может потребоваться теплообменник для поддержания температуры жидкости в пределах требований. Кроме того, у загрязняющих веществ не будет такой большой возможности для осаждения, поэтому потребуются фильтры большой емкости для улавливания загрязняющих веществ, которые в противном случае оседали бы в отстойнике резервуара.

Возможно, самая большая проблема при использовании резервуара меньшего размера заключается в удалении воздуха из жидкости. Традиционный резервуар обеспечивает возможность выхода воздуха из жидкости до того, как она попадет во вход насоса.Установка слишком маленького резервуара может позволить аэрированной жидкости попасть в насос. Это может вызвать кавитацию и возможное повреждение или отказ насоса. При выборе резервуара небольшого размера рассмотрите возможность установки диффузора потока, который снижает скорость возвратной жидкости (обычно до 1 фут / сек), помогает предотвратить пенообразование и перемешивание и снижает потенциальную кавитацию насоса из-за возмущений потока на входе. Другой прием — установка экрана в резервуаре под углом. Экран собирает маленькие пузырьки, которые соединяются с другими, образуя большие пузырьки, которые легко поднимаются на поверхность жидкости.

Возможно, лучший способ предотвратить попадание аэрированной жидкости в насос — это в первую очередь предотвратить аэрацию жидкости, уделив особое внимание путям потока жидкости, скорости и давлению при проектировании гидравлической системы.

Конструктивное исполнение

Рис. 2. Этот модульный силовой агрегат демонстрирует тенденцию в конструкции: электродвигатель устанавливается вертикально, а насос погружен в гидравлическую жидкость. Этот метод уменьшает утечку, шум и необходимую площадь пола.

Традиционно насос, электродвигатель и другие компоненты гидроагрегата монтируются наверху прямоугольного резервуара. Следовательно, верхняя часть резервуара должна быть достаточно жесткой конструкцией, чтобы поддерживать эти компоненты, поддерживать выравнивание и минимизировать вибрацию. Для достижения этих целей на верхней части резервуара может быть установлена ​​вспомогательная пластина. Большим преимуществом этой конфигурации является то, что она обеспечивает легкий доступ к насосу, двигателю и принадлежностям.

В соответствии с современной тенденцией в дизайне электродвигатель установлен вертикально, а насос погружен в гидравлическую жидкость, рис. 2.Это экономит место, потому что резервуар можно сделать более глубоким и занять меньше места на полу, чем резервуар с традиционными пропорциями «ванна». Конструкция погружного насоса также исключает утечку из внешнего насоса, поскольку любая утечка жидкости из насоса течет непосредственно в резервуар. Кроме того, силовой агрегат работает тише, поскольку гидравлическая жидкость имеет тенденцию гасить шум насоса.

В альтернативной конфигурации резервуар расположен над насосом и двигателем, рис. 3. Эта верхняя конфигурация обеспечивает преимущество сочетания атмосферного давления и веса столба жидкости для затопления (нагнетания жидкости) во впускное отверстие насоса, что помогает предотвратить кавитацию.Верхнюю крышку резервуара можно снять для обслуживания внутренних компонентов без нарушения работы насоса и двигателя.

Рис. 3. Промышленная гидроагрегат состоит из пяти насосно-моторных агрегатов, питаемых от верхнего резервуара. Верхний монтаж обеспечивает подачу жидкости под давлением на впуск каждого насоса, а монтаж насосно-моторных узлов, смещенный от резервуара, обеспечивает доступ для подъема насосно-моторных узлов с верхнего уровня.

Верхний резервуар может вызвать проблемы с дренажными линиями самотечного возврата, поэтому может потребоваться вспомогательный насос для направления жидкости в резервуар.Когда шум является проблемой, верхние резервуары представляют собой наиболее удобный способ поместить насос и электродвигатель в камеру для подавления шума.

Во многих приложениях используются резервуары, сочетающие характеристики различных конфигураций. Например, резервуар L-образной формы (рис. 4) сочетает в себе преимущества резервуаров, установленных наверху и на основании, — затопленный вход насоса и легкий доступ к компонентам.

Рис. 4. Резервуар L-образной формы сочетает в себе преимущества резервуаров, установленных на основании и сверху, обеспечивая не только легкий доступ к насосу, двигателю и другим компонентам, но и затопленное впускное отверстие насоса.

Резервуары также могут находиться под давлением, чтобы заполнить насос. Это давление может исходить от внешнего источника или от теплового расширения захваченного воздуха и жидкости. Клапан регулирования давления позволяет отфильтрованному воздуху попадать в резервуар, когда жидкость охлаждается, но предотвращает его выпуск, если воздух внутри не достигает порогового давления.

Форма и конструкция

Не существует стандартной формы резервуара. Геометрически квадратная или прямоугольная призма имеет наибольшую поверхность теплопередачи на единицу объема.С другой стороны, изготовление цилиндрической формы может быть более экономичным. Если резервуар неглубокий, широкий и длинный, он может занимать больше места на полу, чем необходимо, и не в полной мере использовать теплообменную поверхность стен.

Теоретически, поскольку тепло поднимается, верхняя часть резервуара обладает наибольшим потенциалом передачи тепла в атмосферу. Однако в особо грязных условиях загрязнения часто собираются на верхней части резервуара и действуют как изоляция. Это снижает эффективную теплопередачу от верхней части резервуара, поэтому в некоторых случаях стороны резервуара могут быть наиболее эффективной зоной теплопередачи.С другой стороны, высокая и узкая геометрия экономит пространство на полу и обеспечивает большую площадь поверхности для передачи тепла с боков. Однако в зависимости от области применения эта форма может не обеспечивать достаточной площади на верхней поверхности жидкости для выхода воздуха.

Резервуар должен быть достаточно прочным и жестким, чтобы его можно было поднимать и перемещать при заполнении. Должны быть включены соответствующие подъемные кольца, проушины или приспособления для вилочного погрузчика.

Принадлежности

Аксессуары для резервуаров используются для:

• фильтрация новой жидкости при ее поступлении в систему
• фильтрация воздуха, всасываемого в резервуар при повышении и понижении уровня гидравлической жидкости во время работы системы
• индикация уровня жидкости в резервуаре
• с указанием температуры жидкости
• направление обратной жидкости для минимизации потенциальной кавитации насоса и улучшения теплопередачи
• нагревает холодные или маловязкие жидкости до необходимой рабочей температуры, а
• удаление частиц примесей железа из жидкости.

Жидкость необходимо добавить в резервуар при запуске, после очистки и для компенсации потерь. Два заправочных отверстия должны обеспечивать достаточно быстрое наполнение (не менее 5 галлонов в минуту каждое), задерживать крупные частицы загрязняющих веществ из новой жидкости и либо уплотнять, когда они закрыты, либо фильтровать поступающий воздух, если он выпускается в качестве сапуна. Отверстия должны быть на противоположных сторонах или концах резервуара. Металлические сетчатые фильтры с размером ячеек 30 меш или меньше должны иметь внутренние металлические ограждения и быть прикрепленными, чтобы для их удаления требовались инструменты.Крышка заливной горловины должна быть прикреплена постоянно, и если она не включает сапун, следует указать отдельный сапун. В любом случае необходимо обеспечить фильтрацию воздуха 40 мкм.

Помимо замедления возврата жидкости в резервуар, уменьшения пенообразования и кавитации насоса из-за возмущений потока на входе и обеспечения перемешивания жидкости без перемешивания, диффузоры потока также уменьшают шум и необходимость в перегородках. Они особенно эффективны в небольших резервуарах с большим расходом и в глубоких резервуарах с небольшой площадью дна.

Индикатор уровня жидкости должен быть расположен на каждой заливной горловине. Индикаторы должны иметь высокие и низкие уровни, отмеченные на контрастном фоне, чтобы поддерживать соответствующий уровень жидкости. Электронный индикатор уровня может служить более сложной альтернативой. В этих устройствах используются различные средства для измерения уровня жидкости. Преобразователи выдают непрерывный выходной сигнал и переключают сигнал, когда жидкость достигает заданного высокого или низкого уровня.

Измерение температуры жидкости не требуется стандартом NFPA, но доступен ряд термометров, многие из которых находятся в том же корпусе, что и индикатор уровня жидкости.(Если проблема с высокой температурой жидкости сохраняется, необходимо определить и удалить источник тепла в контуре.) Как и в случае с индикаторами уровня, доступны различные электронные индикаторы температуры.

В любом случае сигналы, генерируемые этими устройствами, направляются на дисплей или панель управления, чтобы предоставить операторам индикацию состояния жидкости. Подключение реле уровня или температуры к блоку управления машиной может предотвратить повреждение оборудования путем отключения машины, если жидкость достигает опасно низкого уровня или высокой температуры.

После отключения или когда резервуар подвергается воздействию более низких температур, жидкость может быть слишком холодной для немедленной работы. Холодная жидкость может стать вязкой или достаточно густой, чтобы предотвратить ее втягивание в насос, что вызовет кавитацию насоса или другие проблемы, которые могут повредить компоненты или вызвать сбои в работе системы. Нагреватель с термостатическим управлением для нагрева жидкости до тех пор, пока ее вязкость не станет совместимой с системой, решает эту проблему. Опять же, подключив этот термостат к системе управления, можно предотвратить работу машины, пока жидкость не достигнет минимальной температуры.

Магниты могут быть помещены в резервуар для захвата и удаления металлических частиц из потока жидкости. Жидкость, возвращающаяся в резервуар, должна проходить мимо магнитов в резервуаре, чтобы собрать как можно больше частиц железа. Магниты следует периодически проверять и очищать, чтобы обеспечить максимальную производительность.

Хотя гидравлические фильтры обычно не считаются аксессуарами к резервуару, почти все входные сетчатые фильтры насоса расположены внутри резервуара, а многие другие фильтры устанавливаются на поверхности резервуара или через них.Поскольку входной сетчатый фильтр находится вне поля зрения, манометр поможет указать, когда необходима очистка.

Интегральные резервуары

В некоторых системах гидравлический бак встроен как неотъемлемая часть обслуживаемого оборудования. Из-за разнообразия конструкций и специальных методов проектирования встроенные резервуары не рассматриваются в стандарте NFPA / ANSI. Чаще всего они используются с мобильным оборудованием, и их размещение часто является второстепенным, что требует нестандартной формы для участков неправильной формы.

Ряд потенциальных проблем существует со встроенными резервуарами, которые требуют особого рассмотрения. К ним относятся:

• свободного места может ограничивать размер. Поскольку мощность теплопередачи зависит от размера, могут потребоваться внешние маслоохладители или теплообменники
• Неправильная форма может потребовать специальных перегородок для правильного направления жидкости
• окружающее оборудование может ограничивать конвекционную теплопередачу
Доступность услуги
• может быть плохой, а
• может потребоваться специальная тепловая защита для изоляции компонентов или оператора от тепла резервуара.

Резервуары для мобильной техники

В резервуарах для мобильного оборудования часто используется щуп для проверки уровня жидкости, поскольку смотровые щупы, хотя и предпочтительны, могут быть недоступны или повреждены.

Ожидается, что мобильные гидравлические резервуары будут выполнять те же функции, что и их промышленные аналоги, но обычно в более неблагоприятных и менее предсказуемых условиях эксплуатации. Движение машины (которое требует сложных перегородок для предотвращения всплесков жидкости) и экстремальные температуры окружающей среды — это лишь два примера особых проблем, с которыми сталкиваются проектировщики гидравлических систем для мобильного оборудования.

Ограничения по размеру и весу могут потребовать, чтобы мобильное оборудование работало с резервуарами размером с объем, который насос сливает за минуту. Это примерно треть размера резервуара, традиционно используемого в промышленности. Ограничения по пространству и форме, которые мобильное оборудование накладывает на резервуары, часто требуют, чтобы они проектировались индивидуально. Стоимость, размер и вес должны быть минимизированы, сохраняя при этом адекватную производительность и эффективность.

Внутренние или внешние фильтры?

Обратные фильтры часто помещаются внутри резервуара для экономии места и обеспечения целостной диффузии.Одним из преимуществ обратной фильтрации в баке является то, что заполнение бака через фильтр помогает обеспечить чистоту системы. Однако убедитесь, что загрязнители не могут попасть в резервуар при замене фильтрующего элемента возвратного фильтра. Размещение фильтров внутри резервуара обеспечивает аккуратный дизайн, но может способствовать загрязнению участка, который трудно содержать в чистоте. Внешние возвратные фильтры труднее установить по вертикали, но они удерживают загрязнения вне резервуара, и они более легкодоступны для обслуживания.

Магниты должны быть помещены в резервуар для улавливания частиц железа.Также могут быть добавлены плотины и всасывающие сетчатые фильтры для повышения эффективности резервуара в качестве регулятора загрязнения. Заслонки для твердых частиц, расположенные между областями возврата и всасывания бака, помогают удерживать более тяжелые частицы, которые могли пройти в обход возвратных фильтров. Плотины обычно состоят из угловой пластины, проходящей через дно резервуара. Плотина должна быть достаточно высокой, чтобы удерживать частицы до тех пор, пока резервуар не будет регулярно очищаться, но достаточно низкой, чтобы жидкость не пролилась через нее.Плотины также обеспечивают идеальные монтажные поверхности для магнитов.

Размещение насоса на уровне жидкости или выше и вдали от резервуара (больше правило, чем исключение для мобильного оборудования) обычно запрещает использование входных фильтров насоса. Сетчатые фильтры на всасывании или фильтры следует рассматривать как форму последней возможности защиты насоса, когда могут быть обеспечены положительные условия на входе насоса — как в случае нагнетательного насоса или резервуара под давлением. Обратите внимание на температуру жидкости (особенно во время запуска) при выборе размеров всасывающих фильтров, если оборудование будет работать в холодном климате и насосы нельзя отключить во время запуска.

При проектировании важно учитывать, какой резервуар следует выбирать — вентилируемый или находящийся под давлением. Основными решающими факторами являются расположение и входные требования насосов. Уровень жидкости в резервуаре во многих мобильных приложениях находится ниже входа насоса. В лучшем случае, при наличии разрежения на входе насоса, возможно, придется снизить номинальные параметры насоса. Если потери во впускном трубопроводе достаточно велики, возникнет кавитация. В этих случаях повышение давления в резервуаре поможет сохранить производительность насоса.

Для создания давления в резервуаре на большинстве мобильных устройств можно использовать любой из трех методов:

1. Используйте регулируемый сжатый воздух из пневматической системы машины — наиболее эффективный метод — если таковой имеется.

2. Удерживать воздух в пределах объема зазора резервуара (над жидкостью) и зависеть от теплового расширения жидкости для сжатия этого воздуха и, таким образом, создания давления в резервуаре. Герметичная крышка резервуара удерживает давление внутри резервуара и сбрасывает избыточное давление.

3.Отберите сжатый воздух из продувочного насоса двухтактного дизельного двигателя.

При работе с резервуарами под давлением необходимо учитывать расчет напряжений на стенках резервуара, потому что даже при низком давлении могут возникать значительные нагрузки. Например, внутреннее давление всего 3 фунта на квадратный дюйм создает силу в 1800 фунтов на 20 на 30 дюймов. стена. Эта сила, в сочетании с весом гидравлической жидкости, плюс силы G , задействованные в мобильном оборудовании, могут создавать напряжения, достаточно высокие, чтобы фактически привести к упрочнению металлического резервуара.Деформационное упрочнение делает металл более хрупким, что в конечном итоге приведет к утечке, когда металл подвергается постоянным нагрузкам.

Напряжения стенок также следует рассчитывать для вентилируемых резервуаров. Высокие напряжения быстро развиваются на больших площадях плоской пластины. И снова вес жидкости может вызывать большие отклонения. Кроме того, установка периферийного оборудования, такого как лестницы, на резервуар увеличивает потребность в определении элементов жесткости и более толстой пластины.

Очистка и техническое обслуживание

Также необходимо учитывать обслуживание резервуара.Должны быть предусмотрены условия для осушения как возвратных, так и всасывающих областей резервуара, особенно если установлена ​​плотина для их разделения. Часто используются трубные муфты, но порты с уплотнительными кольцами SAE обеспечивают лучшее уплотнение. Также должна быть предусмотрена арматура для перекрытия входных линий при замене насосов или других компонентов, установленных ниже уровня жидкости.

Часто это принятие желаемого за действительное, но необходимо обеспечить доступ для очистки и обслуживания внутренней части резервуара. В идеале люки должны быть достаточно большими, чтобы обслуживающий персонал мог перемещать инструменты для очистки. Также должны быть средства для освещения каждой части резервуара для проверки.

Загрузить статью в формате .PDF

* Промышленный стандарт для гидравлических резервуаров содержится в ANSI / (NFPA) T3.16.2 R1-1997 (R2005) Гидравлическая жидкость — конструкция для неинтегральных промышленных резервуаров , которую можно получить в Национальном объединении гидравлических сил Щелкните здесь для получения дополнительной информации или свяжитесь с NFPA, Милуоки, по телефону (414) 778-3344, или напишите по электронной почте nfpa @ nfpa.com.

Гидравлический резервуар | Металлические цистерны Propower

Вы можете знать это как гидравлический бак, резервуар гидравлического масла, резервуар гидравлической жидкости или другой вариант. Независимо от того, как вы их называете, гидравлические баки — одна из важнейших частей любой гидравлической системы. Найдите минутку, чтобы изучить эти критические факторы о гидравлических баках , чтобы сэкономить время, нервы и ненужные расходы в будущем.

Чтобы перейти на страницу выбора гидравлического бака, щелкните здесь.

Когда дело доходит до создания гидравлического бака, производители резервуаров могут «срезать углы» разными способами, даже не зная об этом. Если вы не специалист, все гидравлические баки, вероятно, выглядят примерно одинаково. На самом деле снаружи они есть! Важно то, что внутри и как они построены. Тратьте деньги с умом. Перед покупкой гидравлического бака для вашей системы задайте следующие острые вопросы:

Испытываете ли вы под давлением каждый построенный вами гидравлический резервуар?

Большинство производителей гидравлических баков не тратят время на испытание под давлением каждого бака , который они построили.Вместо этого они случайным образом снимают некоторые с конвейера для тестирования. У вас нет возможности узнать, был ли тот, который вам отправили, с отверстием, пропустившим тест. Единственный способ убедиться в отсутствии утечек — это проверка каждого гидравлического бака — без исключений.

Есть ли в ваших гидравлических баках противовихревой?

Одним из важнейших компонентов всей гидравлической системы является противовихревой. Всасывание на входе в насос создает сильное завихрение, как вода, вытекающая из раковины.Вихрь вводит нежелательный воздух в гидравлическую жидкость , и это серьезная проблема. Никогда не предполагайте, что в каждый гидравлический бак входит система защиты от завихрений. Если его нет, не покупайте.

Имеются ли в ваших баках гидравлического масла диффузоры?

Проще говоря — диффузоры должны быть. Некоторые производители гидравлических баков могут срезать углы, исключив диффузоры из своих баков гидравлической жидкости. Не следует упускать из виду диффузоры. Они улучшают охлаждение за счет распределения тепла в резервуаре гидравлического масла.Они также отделяют увлеченный воздух от жидкости и помогают предотвратить повторное попадание загрязняющих частиц в систему.

Какой метод сварки вы используете?

Прочность гидравлических баков и связанных с ними частей во многом зависит от правильной техники сварки. Постоянная вибрация тяжелых шлангов, соединенных с фланцами в гидравлических баках, может привести к усталости металла и, в конечном итоге, к поломке . Если вы приобретаете алюминиевый гидравлический резервуар, настаивайте на использовании сварки TIG на фланцах.Он намного прочнее, чем сварка MIG. Сварочный шов TIG можно определить по его «уложенной стопке». Чтобы получить более подробную информацию и фотографии сварных швов реального бака гидравлического резервуара, загрузите наше бесплатное руководство «10 вещей, которые необходимо знать перед покупкой резервуара гидравлического масла»

Руководство содержит дополнительную информацию о том, что искать в гидравлических баках. Это дает вам возможность приобрести гидравлические баки у производителей гидравлических баков.

Резервуары для гидравлической жидкости — Стандартные технологии

Среди нашего разнообразного спектра решений для изготовления на заказ и промышленного производства Standard Technologies является ведущим производителем гидравлических резервуаров как для мобильных, так и для промышленных применений. От единичных сложных конструкций до моделей стандартных размеров мы тесно сотрудничаем с нашими клиентами, чтобы они всегда получали качественную продукцию, на которую они рассчитывали.

Опираясь на различные материалы, включая сталь, нержавеющую сталь, алюминий и алюминированную сталь, наша команда может помочь в проектировании гидравлического резервуара, адаптированного к вашему конкретному применению. Наши налаженные отношения с производителями компонентов позволяют нам строить и собирать полные системы, а не только сварные детали, и мы будем работать с вашей командой разработчиков и отделами снабжения, чтобы обеспечить рентабельность на каждом этапе.

Сочетая новейшие технологии программного обеспечения и оборудования с многолетним опытом, наши инженерные и производственные группы производят высококачественную продукцию в соответствии с техническими требованиями клиентов. Все наши продукты производятся на современном предприятии ISO 9001: 2015 с документированными процедурами и сертифицированным персоналом. Перед поставкой каждый гидравлический резервуар испытывается на герметичность с использованием неразрушающего индикаторного газа и новейшей системы обнаружения, не имеющей аналогов у наших конкурентов.

Наши гидравлические резервуары используются в различных отраслях промышленности, в том числе:

• Сельское хозяйство
• Строительство
• Оборона
• Энергия
• Пищевая промышленность

• Станок
• Морской
• Металлы
• Горное дело
• Рельс

Мобильное гидравлическое резервуарное оборудование часто используется для:

• Внедорожная строительная техника
• Пост драйверы
• Вертлюги силовые

• Мусоровозы
• Снегоочистители
• Подземное горное оборудование

Промышленные гидравлические резервуары обычно используются в:

• Формовочное оборудование
• Ограждения

• Компакторы для мусора
• Стенды испытательные

Standard Technologies — ваш универсальный производственный цех. Мы также предлагаем лазерную резку с ЧПУ, формовку материалов, роботизированную сварку, порошковое покрытие и ряд других услуг для выполнения вашего проекта полностью собственными силами.

Поскольку мы можем выполнять все наши производственные процессы собственными силами, наша команда полностью контролирует время выполнения заказа, стоимость и качество, чтобы гарантировать, что мы доставляем нашим клиентам лучший продукт при каждом заказе. Мы полностью оборудованы для изготовления больших и малых объемов заказов, а также для создания прототипов новых деталей. Наши стандарты качества ISO 9001: 2015 позволяют нам соответствовать требованиям наших клиентов к контролируемым процессам.Чтобы узнать больше, свяжитесь со Standard Technologies сегодня.

Группа гидравлических баков на 24 галлона

	ID	Номер на молнии	Название детали	Цена за каждый	Рекомендуемое количество	Количество для заказа
1	LCG20-40 МАСЛЯНЫЙ БАК WLDT. 24GAL	Подробнее	1	Номер детали: & nbsp12-0809490	LCG20-40 МАСЛЯНЫЙ БАК WLDT. 24GAL	Прейскурантная цена: $ 857,33 Всего: $ 814.46	Рекомендуемое количество: & nbsp 1
2	Не обслуживается производителем	Подробнее	2	Номер детали: ПОЖАЛУЙСТА, ЗВОНИТЕ	Не обслуживается производителем	Прейскурантная цена: $ 0. 00 Цена: 0.00 руб.	Рекомендуемое количество: & nbsp
3	Шевронный встроенный стальной резервуарный фильтр	Подробнее	3	Номер детали: & nbsp15-76270	Шевронный встроенный стальной танковый фильтр	Прейскурантная цена: 74 доллара.85 Всего: $ 71.10	Рекомендуемое количество: & nbsp 1
4	Не обслуживается производителем	Подробнее	4	Номер детали: ПОЖАЛУЙСТА, ЗВОНИТЕ	Не обслуживается производителем	Прейскурантная цена: $ 0. 00 Цена: 0.00 руб.	Рекомендуемое количество: & nbsp
5	Не обслуживается производителем	Подробнее	5	Номер детали: ПОЖАЛУЙСТА, ЗВОНИТЕ	Не обслуживается производителем	Прейскурантная цена: $ 0.00 Цена: 0.00 руб.	Рекомендуемое количество: & nbsp
6	Не обслуживается производителем	Подробнее	6	Номер детали: ПОЖАЛУЙСТА, ЗВОНИТЕ	Не обслуживается производителем	Прейскурантная цена: $ 0. 00 Цена: 0.00 руб.	Рекомендуемое количество: & nbsp
7	Стопорная шайба, с покрытием 3/8	Подробнее	7	Номер детали: & nbsp15-82220	Стопорная шайба, с покрытием 3/8	Прейскурантная цена: $ 0.33 Всего: $ 0.31	Рекомендуемое количество: & nbsp 2
8	Болт, 3 / 8,16 Unc X7 / 8 Ss Allen	Подробнее	8	Номер детали: & nbsp15-81212	Болт, 3 / 8,16 Unc X7 / 8 Ss Allen	Прейскурантная цена: $ 1. 88 Цена: $ 1.79	Рекомендуемое количество: & nbsp 2
9	Не обслуживается производителем	Подробнее	9	Номер детали: ПОЖАЛУЙСТА, ЗВОНИТЕ	Не обслуживается производителем	Прейскурантная цена: $ 0.00 Цена: 0.00 руб.	Рекомендуемое количество: & nbsp
10	Ящик для инструментов и масляный бак Miller MTG. Кронштейн (правый)	Подробнее	10	Номер детали: & nbsp15-37855R	Ящик для инструментов и масляный бак Miller MTG.Кронштейн (правый)	Прейскурантная цена: $ 93,84 Всего: $ 89.15	Рекомендуемое количество: & nbsp 1
11	Не обслуживается производителем	Подробнее	11	Номер детали: ПОЖАЛУЙСТА, ЗВОНИТЕ	Не обслуживается производителем	Прейскурантная цена: $ 0. 00 Цена: 0.00 руб.	Рекомендуемое количество: & nbsp
12	Ящик для инструментов и масляный бак Miller MTG. Кронштейн (левый)	Подробнее	12	Номер детали: & nbsp15-37855L	Ящик для инструментов и масляный бак Miller MTG.Кронштейн (левый)	Прейскурантная цена: $ 93,84 Всего: $ 89.15	Рекомендуемое количество: & nbsp 1

Рекомендации по проектированию гидравлического резервуара

Дэвид Марлоу • Владелец / генеральный директор • Техническое обучение DMAR и бизнес-центры DMAR США

Ранее я писал о важности знания вязкости гидравлической жидкости и предлагал советы по сохранению загрязнения масла в масле. Пришло время обсудить самое сердце гидравлической системы и системы смазочного масла — резервуар системы. Типичный резервуар изготовлен из сварной стальной пластины и предназначен для хранения и охлаждения жидкости, питающей систему.

Верхняя конструкция обеспечивает более легкий доступ к резервуару для обслуживания.
Фотография любезно предоставлена ​​Flodraulic Group

В настоящее время широко используются три стандартные конструкции резервуаров:

1. Joint Industry Conference (JIC) — горизонтальный резервуар с расширениями, которые удерживают резервуар не менее 6 дюймов.от пола. Такая конструкция увеличивает площадь передачи тепла снизу, а также сверху и по бокам. Основным недостатком этой конфигурации является то, что насос должен создавать достаточный вакуум для подъема и ускорения жидкости на входе насоса.
2. L-образной формы — вертикальный резервуар, установленный на одной стороне широкого основания, на котором установлены насос и двигатель. Такая конструкция обеспечивает большую площадь поверхности для охлаждения. Кроме того, если уровень жидкости в резервуаре выше, чем на входе насоса, обеспечивается положительный напор на всасывании.Основание также приподнято над полом на 6 дюймов. Такая конструкция намного превосходит установку насоса сверху и может продлить срок службы любого типа насоса.
3. Верхний штабелер — горизонтальный резервуар, установленный на стойке над насосом и двигателем. Вертикальное расположение резервуара экономит место на полу и обеспечивает более легкий доступ к резервуару для обслуживания. На мой взгляд, это лучшая компоновка насос / резервуар.

Соображения по конструкции

L-образные резервуары имеют большую площадь поверхности для охлаждения.Фото любезно предоставлено Flodraulic Group

Учет тепла является основной причиной, по которой дно резервуара должно быть оторвано от пола. Вот почему так важно не останавливать свободный поток воздуха вокруг резервуара. Примечание: закрывать блок питания — не лучший вариант.

Всегда желателен большой резервуар, чтобы способствовать охлаждению и одновременно обеспечивать отделение загрязняющих веществ. Общее правило для определения размера резервуара — галлоны в минуту или литров в минуту x 3 или x 5. Если размер резервуара меньше размера, уровень жидкости создаст эффект водоворота на входе насоса.

Гидромассажная ванна будет влиять на требуемый чистый положительный напор всасывания (NPSHR) насоса и имеющийся чистый положительный напор на всасывании (NPSHA) в резервуаре. Когда NPSHA и NPSHR равны, произойдет кавитация.

Чтобы предотвратить кавитацию, вы должны иметь базовое представление о NPSHA и NPSHR:

1. NPSHA — показатель того, насколько близка жидкость в данной точке к кипению, а затем к кавитации.
2. NPSHR — значение напора в определенной точке, необходимое для предотвращения кавитации жидкости.

Кавитация — это образование паровых полостей (пузырьков или пустот) в жидкости. Это происходит, когда жидкость подвергается изменению давления, которое вызывает образование этих пузырьков там, где давление относительно низкое. Когда пузырьки подвергаются более высокому давлению, они взрываются и генерируют интенсивную ударную волну, вызывающую сильную вибрацию и механические повреждения.

Крайне важно определить, какой размер бака потребуется для вашего гидравлического или смазочного масла, поскольку эффективность хорошо спроектированной системы может быть значительно снижена из-за неправильного размера бака.

Тепло вырабатывается в системе всякий раз, когда происходит падение давления и никакие механические работы не выполняются.

Используйте эту формулу, чтобы проверить способность теплоотвода бака и убедиться, что ее достаточно для охлаждения масла.

Рассеивание напора, HD = 0,001 x (T1 — T2) x A, где
T1 = макс. допустимая температура жидкости (в ° F)
T2 = макс. температура окружающего воздуха (в ° F)
A = площадь резервуара, контактирующая с жидкостью (в фут2)

В таблице показана мощность излучения тепла в лошадиных силах для резервуаров гидравлического масла из технической стали, имеющих 6-дюйм. пространство внизу и свободная циркуляция воздуха сверху и со всех сторон.

Резервуар делает гораздо больше, чем просто обеспечивает место для заливки жидкости. Хорошо спроектированный резервуар рассеивает тепло, дает возможность загрязнениям выпасть из жидкости и позволяет пузырькам воздуха выходить на поверхность и рассеиваться, обеспечивая при этом положительное давление на всасывании насоса.

Если стандартная конструкция резервуара не может быть использована или изменена и необходимо построить резервуар индивидуальной конструкции, необходимо учитывать следующее:

1. Когда резервуар установлен, должно быть достаточно отверстий для очистки, чтобы обеспечить легкий доступ для очистки и обслуживания.
2. Если верх резервуара будет использоваться для монтажа оборудования, обратите внимание на конструкцию стен и верха, чтобы они могли поддерживать смонтированное оборудование.
3. Убедитесь, что в резервуаре есть заливное отверстие, сливное соединение, расположенное в самой нижней точке, и датчик уровня.

Выберите размер резервуара с учетом 20% избыточной емкости, чтобы обеспечить резерв на случай непредвиденных требований к емкости системы.

Роль гидравлического резервуара в системе

Гидравлическая система резервуара покрыта множеством проблем.Основная функция резервуара — удерживать гидравлическую жидкость системы в удобном месте для впуска насоса. В дополнение к системным требованиям, резервуар также содержит излишки жидкости, необходимые при работе гидравлической системы. Этот избыток жидкости нужен, когда заряжается аккумулятор или расширяется цилиндр.

Резервуар выполняет множество функций в работе гидравлической системы. Одна из его основных задач — отвод тепла (охлаждение гидравлической жидкости) и кондиционирование жидкости (отвод загрязнений и аэрация).Большинство гидравлических резервуаров имеют внутреннюю перегородку, которая используется для циркуляции турбулентной жидкости, которая является горячей, грязной и аэрируется со стороны возврата системы резервуара к тихой и более холодной стороне входа насоса. Это движение жидкости вокруг перегородки и сквозь нее создает время для оседания загрязняющих веществ на дно резервуара и для воздуха, захваченного в жидкости, для отделения и подъема к поверхности жидкости.

В большинстве промышленных гидравлических систем резервуар также служит монтажной поверхностью для компонентов системы, таких как узлы насоса / двигателя, фильтры, аккумуляторы, коллекторы и электрические панели управления.

Размер гидробака

При выборе размера гидравлического бака необходимо учитывать множество факторов. Хорошо спроектированный резервуар предлагает гораздо больше, чем просто хранение жидкости. Плохо спроектированный резервуар или резервуар неправильного размера может поставить под угрозу хорошо спроектированную гидравлическую систему.

Существует два основных метода определения размеров гидравлического резервуара. Первый и более традиционный метод — это метод «практического опыта» для расчета размера резервуара с использованием 3–5-кратной скорости нагнетания насоса (галлонов в минуту). Этот метод подходит для большинства гидравлических систем. Второй метод определения размера резервуара связан с теплоотдачей резервуара. Чтобы использовать этот метод, необходимо определить тепловой баланс гидравлической системы. Для этого сначала рассчитывается количество тепла, которое будет генерироваться в системе из-за перепадов давления и других источников, а затем путем расчета количества тепла, которое может рассеиваться через резервуар. Тепловыделение определяется следующим образом:

Рассеивание тепла: HD = 0.001 х (Т1 — Т2) х

T1 = Макс. допустимая температура жидкости (градус F)

T2 = Макс. температура окружающего воздуха (градус F)

A = Площадь резервуара, контактирующая с жидкостью (кв.футы)

При расчете теплового баланса гидравлической системы проектировщик может определить, нужен ли теплообменник или можно увеличить размер бака для рассеивания избыточного тепла.

За счет включения резервуара большего размера инженер-конструктор может сократить избыточную энергию, рабочую силу и затраты на компоненты, исключив необходимость включения теплообменника воздух-масло или вода-масло.

Если используется метод теплового баланса, рекомендуется установить резервуар над землей, чтобы обеспечить достаточный поток воздуха через дно и все четыре стороны резервуара. Наконец, рекомендуется предусмотреть воздушное пространство внутри резервуара и над уровнем масла, который составляет примерно 10% от вместимости резервуара. Это необходимо для обеспечения теплового расширения жидкости и обеспечения свободной поверхности жидкости для деаэрации.

Типы гидравлических резервуаров

Гидравлический резервуар может принимать различные формы и размеры, в том числе основания машин, корпуса трансмиссии и автономные резервуары.Тем не менее, большинство резервуаров, используемых в промышленных гидравлических системах, обычно соответствуют одному из четырех основных стилей конструкции…… обычным, вертикальным, потолочным или L-образным.

При выборе типа резервуара, который лучше всего подходит для проектируемой гидравлической системы, необходимо учитывать множество факторов. Ниже приведены лишь некоторые из них:

A. Простота обслуживания и удобство эксплуатации

B. Расположение установки (требуемая площадь пола и расход воздуха вокруг установки для

охлаждение.)

С.Тип жидкости (некоторые гидравлические жидкости требуют заливного всасывания)

D. Конфигурация впуска насоса (затопленные всасывающие системы могут продлить срок службы насоса, а также снизить шум в линии всасывания насоса)

Обычный резервуар

Традиционная конфигурация резервуара включает прямоугольный резервуар с V-образным дном, в котором насос / двигатель в сборе установлен горизонтально на крышке резервуара. Доступ для обслуживания как гидравлического насоса, так и электродвигателя обычно неограничен, и насос можно снимать и заменять без слива жидкости из резервуара.Требуемую высоту всасывания насоса можно свести к минимуму, проложив впускную линию вниз через крышку в жидкость.

Вертикальный резервуар

Вертикальная конфигурация резервуара включает высокий квадратный резервуар с насосом и двигателем, установленными вертикально. Электродвигатель установлен над крышкой бака, а гидравлический насос — под крышкой внутри бака. Такая компоновка позволяет уменьшить общие требования к пространству. Кроме того, насос защищен, а всасывающая линия, выдвинутая в пределах 1-1 / 2 дюйма от дна, сводит к минимуму требования к высоте всасывания.Обслуживание насоса очень ограничено. Для доступа к насосу необходимо снять крышку резервуара и все прикрепленные компоненты. Однако насос можно снять и заменить, не сливая жидкость из бака.

Накладной резервуар

Конфигурация накладных расходов резервуара включает в себя прямоугольную, V-дно бака, который установлен выше насоса / мотора в сборе на опорной раме. Доступ для обслуживания гидравлического насоса и электродвигателя ограничен только расположением резервуара.Входная линия входит в резервуар через соединение в нижней части, обеспечивающее принудительную подачу или заливное всасывание для насоса. Запорный клапан обычно устанавливается на всасывающем патрубке резервуара, поэтому насос можно снимать и заменять без слива жидкости из резервуара. Возвратные линии входят в резервуар выше уровня жидкости, и в линии прямо внутри резервуара просверливается антисифонное отверстие, чтобы можно было удалить внешнюю линию или компонент без сифона жидкости из резервуара.

L-образный резервуар

L-образная конфигурация резервуара включает в себя многие из тех же функций, что и верхний стиль.L-образный резервуар представляет собой высокий узкий прямоугольный резервуар с насосом / двигателем, установленным рядом с резервуаром на общей базовой раме. Такое расположение обеспечивает полный доступ к гидравлическому насосу и электродвигателю для обслуживания. Впускной трубопровод насоса входит в резервуар через соединение в боковой стенке около дна, обеспечивая принудительную подачу или заливное всасывание для насоса. Как и в случае конструкции с верхним резервуаром, запорный клапан на линии всасывания и антисифонные отверстия в обратных линиях позволяют снимать и заменять насос без слива жидкости из резервуара.

Аксессуары для резервуаров

Независимо от размера или стиля используемого резервуара, рекомендуется, чтобы некоторые или все из этих часто используемых аксессуаров были включены в конструкцию резервуара:

A. Визуальный указатель уровня жидкости / температуры

B. Сборка сапуна / крышки заливной горловины

C. Крышка для очистки (сверху на болтах)

D. Реле уровня жидкости

E. Реле температуры жидкости

F. Узел магнитного стержня

г.Клапан для слива / отбора проб жидкости

H. Коррозионно-стойкое внутреннее покрытие

Техническое обслуживание резервуара

Все промышленные гидравлические системы должны включать использование линейных фильтров, давление возвратной линии фильтров и резервуар воздушных отдушин, чтобы уменьшить количество жидкости загрязняющих веществ, поступающих в резервуар. Некоторые системы должны также включать всасывающие сетчатые фильтры или фильтры. Индикаторы фильтров или переключатели, а также график технического обслуживания должны быть включены, чтобы гарантировать своевременную замену загрязненных фильтрующих элементов.Наконец, рекомендуется один раз в год опорожнять резервуар и чистить внутреннюю часть.

Примечание : «Технические советы», предлагаемые Flodraulic Group или ее компаниями, представлены как удобство для тех, кто может пожелать их использовать, и не представлены в качестве альтернативы формальному обучению гидроэнергетике или профессиональной помощи в проектировании системы.

Гидравлические баки для грузовиков — Holtz Industries

Наши продукты
