Гофра для кабеля черная: Труба гофрированная ПНД черная — оранжевая (гофра) купить в Москве не дорого с доставкой, цена, фото, гарантия производителя.

Содержание

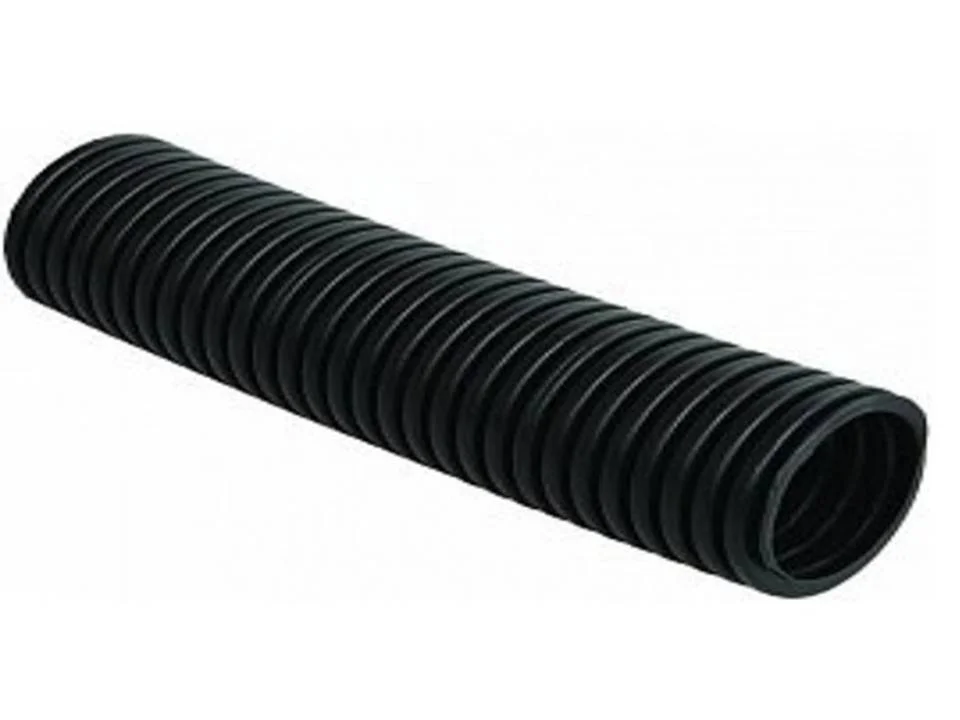

Гофра черная (гофротруба) | Труба гофрированная черная

Черные гофрированные трубы уверенно завоевали лидерские позиции на рынках коммуникационных изделий благодаря низкой цене, высокой прочности, эластичности, долговечности, практичности и абсолютной экологической безопасности. Их применяют, как в крупномасштабных промышленных проектах, так и в малых объемах, к примеру, для монтажа электропроводов в бытовых помещениях.

Гофра черного цвета является универсальным полимером, использующимся повсеместно. Круг ее применения достаточно широк. Данное изделие активно используют в качестве эластичного канала в процессе прокладывания коммуникационных систем. При этом не имеет значения категория проводимых сетей и точка их размещения.

Технические характеристики черной гофры

Показатель Значение
Условия изготовления гофры ТУ 2247-001-97341529-2008
Материал гофры Поли Винил Хлорид самозатухающий.
Диапазон температур применения гофры от -40° C до +45° C
Температуре окружающей среды при монтаже -5° C до +60° C
Степень защиты от воздействия окружающей среды IP55 по ГОСТ 14254 (МЭК 529)
Минимальный радиус изгиба на 360 градусов радиус изгиба равен трем наружным диаметрам трубы
Протяжка (в гофре с зондом) стальная проволока 2 класса, диаметром 0,9 мм - ГОСТ 9389-75
Нагревостойкость и огнестойкость по ГОСТ Р 50827 (МЭК 670-89)
Цвет гофры серый RAL 7035
Срок хранения упакованной гофры 2 года в упаковке изготовителя

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку.

Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Содержание статьи

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

    Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

  • При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями.
    Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
  • При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной.

Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

  • Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
  • ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

    Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

  • ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
  • Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов



Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

НазваниеТипВнешний диаметрВнутренний диаметрПротяжкаЦена за метрIPНазначение
Гофра ПВХлегкая16 мм11,4 ммда2,4 руб
Труба гофрированная ПНД чернаяДКС15,7 мм11,3 ммдаот 7,5 руб/м55для скрытой прокладки
Труба гофрированная ПНД чернаяДКС19,5 мм14,5 ммдаот 8,9 руб/м55для скрытой проводки
Труба ПНД красная двустенная жесткая50 мм41,5 ммда78,5 руб/м44для скрытой прокладки
Труба ПНД тяжелаятяжелая31 мм23,4 ммдаот 9,7 руб/м55скрытая прокладка
Труба ППЛ (полипропилен) гофрированнаялегкая19,7 мм14,8 ммдаот 28 руб/м55открыта, Скрытая прокладка
Гофротруба полиамидчерная21,2 мм16,8 ммнетот 52 руб/м68открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид серая21,2 мм16,8 ммдаот 48 руб/м68открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля.

Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Имеет ли значение цвет гофрированной трубы

Гофра используется для прокладки кабеля на улице и в здании. Она бывает различных цветов: черная, серая, красная, синяя, оранжевая и так далее. Производитель может добавлять в состав материала любой краситель. Какое значение имеет цвет гофрированной трубы при выборе — в этой статье.

Из чего делается гофра

Популярны следующие типы:

  • Легкая гофрированная гибкая труба ПВХ — поливинилхлорид. Невосприимчива к влаге, обладает изолирующими свойствами. Как правило, самозатухающая, не поддерживает горение. Эксплуатируется при температуре от -25 до 60 C°.
  • ПНД — полиэтилен низкого давления. Прочнее ПВХ при сравнимой толщине, может эксплуатироваться в диапазоне температур от -40 до +90 C°. Также ПНД более устойчива к ультрафиолетовому излучению. Бывает в двухслойном исполнении.
  • Металлорукав — металлическая гофрированная труба. Прочная и долговечная. Используется для подвода кабелей производственного и складского оборудования.

С точки зрения устойчивости к пламени можно выделить только металлорукав. Для иллюстрации в интернете мы нашли эксперимент, в котором гофра ПНД (черный образец)

и ПВХ (светлый) одеваются на раскаленный металлический штырь. Результат виден на фотографиях.

В окрашенном исполнении выпускается ПВХ и ПНД гофра. Основным критерием выбора должно быть соответствие условиям эксплуатации, диаметр. Выбрав подходящий размер и материал, можно выбирать цвет.

Что означают цвета гофры

Общепринятые указания для электриков гласят:

  • Внутри здания проводка производится серой гофрой.
  • Снаружи — черной.

Именно эти варианты ПВХ и ПНД изделий можно чаще всего можно встретить в магазинах строительных материалов.

Но на сложных объектах лучше следовать международной цветовой системе. Она позволяет сотрудникам экстренных служб и сервиса быстрее сориентироваться, где какой кабель проложен. В этой кодировке:

  • Серая и черная гофрированная труба используется для прокладки электрической проводки общего назначения.
  • Белый указывает на кабель для компьютерной сети.
  • Красный — для наружной прокладки по улице.
  • Зеленый применяется для линий связи.
Обратите внимание, что при выборе важнее характеристики материала, его маркировка, цвет вторичен.

В Москве купить гофрированную трубу можно в интернет-магазине Техническая лаборатория.

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

  • Распространяющие горение или не распространяющие такового;
  • Имеющие защиту от коррозии или без таковой;
  • Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;
Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

КлассификацияТранспортирование, монтаж и эксплуатация при температуре не менее, °С
1+5
2-5
3-15
4-25
5-45

Таблица 2: верхний предел диапазона температур

КлассификацияЭксплуатация и монтаж при температуре не более, °С
160
290
3105
4120
5150
6250
7400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

  • Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
  • Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
  • Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
  • Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
  • Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

  • Материал, из которого изготовлена гофра;
  • Степень пыле- влагоустойчивости;
  • Допустимый диапазон температур;
  • Устойчивость к горению;
  • Сопротивление электрическому току;
  • Геометрические параметры;
  • Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

  • Белые – подходят для слаботочных цепей;
  • Серые  — для размещения кабеля электропроводки;
  • Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
  • Зеленые – предназначены для прокладки линий связи;
  • Красные – для монтажа силовых цепей на открытом воздухе;
  • Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386. 1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

  • Очень легкая – минимальная величина сопротивления удару;
  • Легкая – слабая механическая устойчивость, но отличная гибкость;
  • Средняя – хорошо подходят для размещения в стенах;
  • Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
  • Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п. 14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

  • Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
  • На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
  • Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;
Рис. 9. Подключение от вводного щитка
  • Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
  • Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

  1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
  2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
  3. Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
  4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
  5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

оптовая цена со склада, доставка по РФ

Гофра широко применяется для прокладки силовых и слаботочных кабелей в офисных, административных и других помещениях. Ее использование может обеспечить:

  • защиту проводов от механических повреждений;

  • дополнительную изоляцию в случае повреждения оплетки;

  • простую замену неисправного кабеля;

  • декоративный вид электропроводов.

Классификация гофротруб по допустимой нагрузке

По максимально допустимой нагрузке электротехнические гофрированные трубы делятся на четыре группы:

  • до 125 Н. Гофра имеет наибольшую гибкость и тонкую стенку. Она применяется там, где внешние механические нагрузки на провода невелики, а схема прокладки имеет большое количество поворотов и изгибов;

  • до 320 Н. Это наиболее востребованная категория изделий. Такая гофра для проводов применяется при прокладке кабельных трасс в штукатурке, в пустотелых строительных блоках и т. п.;

  • до 750 Н. Гофрированная труба тяжелой серии применяется в монолитно-каркасном строительстве, при прокладке электропроводов в бетонных стенах, потолках и перекрытиях;

  • до 1250 Н. Электротехническая гофра сверхтяжелой категории применяется в тех случаях, когда кабельные трубопроводы заливаются бетоном высотой более 30 см.

Конкретная сфера применения перечисленных изделий зависит также от полимера, из которого они изготовлены.

Виды гофрированных электротехнических труб

Поливинилхлоридные (ПВХ). Они монтируются на конструкциях из негорючих и трудносгораемых материалов. ПВХ-гофра часто применяется для скрытой прокладки силового кабеля помещений. Так как полимер неустойчив к воздействию УФ-излучения, поливинилхлоридная труба не рекомендуется для использования на открытом воздухе. Температурный диапазон эксплуатации – от –20 до +60 °С.

Из полиэтилена низкого давления (ПНД). Они более устойчивы к низким температурам, чем поливинилхлоридные аналоги, что позволяет использовать их вне помещений. Гофра из ПНД имеет высокую прочность, благодаря чему может применяться для подземной укладки. Температура эксплуатации – от –40 до +90 °С.

Полипропиленовые (ПП). Они выпускаются преимущественно в усиленном и сверхтяжелом исполнении. ПП-трубы не поддерживают горения, не содержат галогенов и без пламени затухают. Их применение показано там, где имеются высокие требования к безопасности людей и защите оборудования. Например, в цехах с большим количеством рабочих, в больницах, гостиницах, помещениях с высокой концентрацией высокотехнологичного оборудования и т. п. Максимально допустимая температура эксплуатации – +95 °С.

Полиамидные (ПА). Трубы предназначены для промышленного применения, что обусловлено их эксплуатационными свойствами: высокой гибкостью и ударной прочностью, устойчивостью к агрессивным химическим веществам и высокой температуре (до +105 °С). ПА-гофра применяется для открытой прокладки проводов в сложных рабочих условиях. Например, при постоянном воздействии вибрации и динамических нагрузок и/или агрессивных реагентов.

Наше предложение

В каталоге интернет-магазина 220.ru имеется большой выбор электротехнической гофры известных производителей, таких как «Экопласт» и др. В ассортименте представлены гофрированные трубы различного диаметра и назначения, в том числе огнестойкие и безгалогенные.

Для быстрого подбора требуемой продукции рекомендуем воспользоваться фильтром поиска по параметрам. Чтобы оформить покупку, заполните заявку на нашем сайте. Доставка осуществляется во все регионы РФ.

Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

  • серый цвет это ПВХ - поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

  • черный и оранжевый цвет это ПНД – полиэтилен низкого давления
  • синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота - это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение - считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая "защита" спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

  • грызуны
  • заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

  • специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

  • больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Ошибки и правила монтажа кабеля в гофре

  • не создавайте острых углов при проектировании трасс
  • для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

  • нельзя протягивать в одной гофре сразу несколько кабельных линий

  • силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
  • если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

  • на линии освещения как правило используется гофра d=16мм
  • на силовые розетки диаметром не менее 20мм
  • под коаксиал для видеонаблюдения – не меньше 25мм
  • под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Статьи по теме

Гофра для кабеля ДКС D200 черная

Гофра для кабеля ДКС является одной из ассортимента гофрированных труб для прокладки кабеля производства DKS. Гофра для кабеля ДКС отличается высокой гибкостью, изготовлена из полиэтилена, состоящего из нескольких слоев, что гарантирует ей высокую устойчивость к повреждениям. Гибкость трубы является явным преимуществом по сравнению с устарелыми вариантами труб для кабеля. Гофра для кабеля ДКС идет в комплекте со стальной протяжкой и муфтой.





Основное предназначение гофры для кабеля ДКС – защита кабеля от механических повреждений (степень защиты IP66). В основном такая труба применяется для прокладки кабеля в землю, обеспечивая кабелю надежную защиту. Кроме того, за счет двухслойного покрытия, один слой изготовлен из полиэтилена высокого давления, другой из полиэтилена низкого давления, гофротруба в землю достаточно жесткая и может выдерживать механические нагрузки. Внутренний слой гофры для кабеля ДКС гладкий с высокой механической жесткостью, а внешний имеет гофрированную структуру.





Гофра для кабеля ДКС. Преимущества:



  •  Прочность, устойчивость к механическим повреждениям;

  •  Экологичность и безопасность, гофра для кабеля ДКС состоит из безгалогенных материалов;

  •  Продолжительность эксплуатации;

  •  Легкость в монтаже за счет небольшого веса гофры для кабеля ДКС;

  •  Гибкость;
  •  Наличие стального зонда и муфты для протяжки кабеля;
  •  Стойкость к ультрафиолетовому излучению;
  •  Морозостойкость и теплостойкость, температура эксплуатации от -40˚С до +105˚С;
  •  Легкость соединения трубы с аксессуарами;
  •  Водонепроницаемость.







Гофра для кабеля ДКС. Основные характеристики:



Производитель

DKS

Тип трубы

Двухслойная гофрированная

Материал

Внешняя стенка - ПНД

Внутренняя стенка - ПВД

Форма

Круглая

Внешний диаметр, мм

200

Внутренний диаметр, мм

172

Вид упаковки

Труба в бухте

Длина трубы в упаковке, м

35

Цвет трубы

Черный

Степень защиты

IP66

Температура эксплуатации, ˚С

От -55 до +105, кратковременное воздействие до 150

Температура монтажа, ˚С

От -40 до +90













Продукция от компании DKS – одного из самых крупных производителей кабеленесущих систем в Европе, отличается своей долговечностью и высоким качеством. Качество продукции достигается за счет отбора лучшего сырья для производства, только хорошие материалы для изготовления и знание своего дела, позволяют компании DKS выйти на высокий уровень. Компания DKS сертифицирована системой менеджмента качества на соответствие мировому стандарту ISO 9001, что свидетельствует о стремлении к совершенствованию продукции и улучшению управления производством.Хорошее оборудование, квалифицированные сотрудники и лучшее сырье позволили компании DKS с первых дней на рынке продемонстрировать качественную продукцию, отвечающую современным мировым стандартам.





Компания «Ол Электро» является официальным представителем DKS в Украине. Мы предлагаем Вам самые низкие цены и оперативную доставку. Если Вы оформите заказ до 13:00, то сможете получить его уже на следующий день! Доставку осуществляем любыми перевозчиками, все зависит от Вашего желания.



Купите гофру для кабеля ДКС для прокладки кабеля, связавшись со специалистами компании, или оставьте заявку, Вам в скором времени перезвонят. Специалисты «Ол Электро» с радостью предоставят консультации о товаре, помогут с доставкой. Мы предоставляем товар прямо от производителя, при большом заказе может быть дополнительная скидка.



Доставка осуществляется в любые города Украины: Керчь, Житомир, Одесса, Киев, Мариуполь, Днепр, Львов, Николаев, Чернигов, Херсон, Черновцы, Кропивницкий, Полтава, Ивано-Франковск, Ровно, Краматорск, Сумы, Черкассы, Бердянск, Славянск, Белая Церковь, Трускавец и другие города. Офис нашей компании находится в Харькове.

Черный гибкий гофрированный канал из ПВХ, для жгута кабелей, 18 рупий / шт.

Гибкий гофрированный канал из черного ПВХ, для кабельного жгута, 18 рупий / шт | ID: 12387281162

Спецификация продукта

Тип Герметичный гибкий металлический трубопровод (LFMC)
Материал ПВХ
Использование / применение Жгут проводов
Цвет Черный
Is It Flexible Flexible
Водонепроницаемость Водонепроницаемость
Погодостойкость Да

Описание продукта

Мы производим и экспортируем ГИБКИЕ ГИФКИ ИЗ ПВХ. Наш ассортимент гибких трубопроводов также включает гофрированный гибкий трубопровод.

Гофрированный гибкий кабелепровод предлагает широкий спектр технических свойств для приложений управления кабелями и проводами, защищая не только от механических повреждений, но и от воздействия УФ-излучения, погодных условий и химикатов. Он широко используется для защиты проводов и жгутов кабелей в автомобилях, оборудовании, железной дороге и т. Д. Он также может использоваться для защиты гидравлических шлангов.

Конструкция:

Шланг из гофрированного полиамида (нейлона) с мелким шагом для увеличения несущей способности кабеля или крупным шагом для повышения гибкости.

Отверстие гладкое, внешнее гофрированное.

Материал: ударопрочный полипропилен, степень защиты IP54


Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 1987

Юридический статус Фирмы Физическое лицо - Собственник

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборот Rs. 2-5 крор

Участник IndiaMART с ноября 2013 г.

GST33AQDPM8980G1ZL

Код импорта и экспорта (IEC) 32150 *****

Создана в году 1987, в Коимбатур, (Тамил Наду, Индия), we «JJ Engineering» ISO 9001: 2015 Сертифицированная компания, - это индивидуальное предприятие , - дочернее предприятие Manufacturing и Exporting широкий ассортимент заземляющих стержней и аксессуаров, крючков и колец, разрядников освещения, фитингов, промышленных болтов, медных соединителей, шинопроводов и изоляторов, электрического оборудования, зажимов для монтажа солнечных батарей, и т. Д.Под строгим руководством нашего наставника «Мохамеда Рафи (владелец)» Мохамеда Амина (генеральный директор), Subair (производство) мы заняли заметное положение в этой отрасли. Мы также предоставляем гальванические услуги, услуги по изготовлению и цинкованию. Консультационные услуги и . Мы экспортируем нашу продукцию в Катар, Дубай, Оман, и Шри-Ланка.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Лучшая цена

Тип EW / EWX (высокая гофра) »Murrplastik

Универсальная защитная труба для кабелей от небольших механических нагрузок или для связывания кабелей с высокой гибкостью.

Защитные трубы для кабелей EW изготовлены из специально модифицированного полиэтилена.
Материал не содержит галогенов, люминофора и кадмия. Защитные трубы для кабелей EW отличаются превосходной гибкостью и хорошей усталостной прочностью при изгибе.
Приложения:

  • Завод
  • Машиностроение
  • Конструкция шкафа управления

Без галогенов

-20 ° C - 70 ° C, кратковременно 90 ° C

в соотв. согласно UL94 HB

Тип Код заказа. Цвет A Ø B Ø R стат. R дин. Вес / 100 Пакет
EW-M10 / P7 83101050 чернить 8.4 мм 11,5 мм 30 мм - 2.2 м 50 м
EW-M12 / P9 83101052 чернить 9. 9 мм 12,6 мм 40 мм - 2,4 м 50 м
EW-M16 / P11 83101054 чернить 11.6 мм 15,7 мм 45 мм - 3,4 м 50 м
EW-M20 / P16 83101056 чернить 15.9 мм 20,7 мм 55 мм - 5,4 м 50 м
EW-M20 / P16S * 83101058 чернить 15.7 мм 20,7 мм 60 мм - 6. 4 м 50 м
EW-M25 / P21 83101060 чернить 21.7 мм 28 год мм 70 мм - 8,2 м 50 м
EW-M32 / P29 83101062 чернить 34.3 мм 27,9 мм 80 мм - 9,6 м 25 м
EW-M40 / P36 83101064 чернить 35.2 мм 42,4 мм 100 мм - 12,4 м 25 м
EW-M50 / P48 83101066 чернить 46. 9 мм 54 мм 115 мм - 20 м 25 м
EW-70 Джамбо 83101070 чернить 66.4 мм 78,8 мм 180 мм - 46 м 25 м
EW-95 Джамбо 83101074 чернить 89.9 мм 105,4 мм 200 мм - 65 м 10 м
EW-M10 / P7 83101010 серый 8. 4 мм 11,5 мм 30 мм - 2.2 м 50 м
EW-M12 / P9 83101012 серый 9.9 мм 12,6 мм 40 мм - 2,4 м 50 м
EW-M16 / P11 83101014 серый 11.6 мм 15,7 мм 45 мм - 3,4 м 50 м
EW-M20 / P16 83101016 серый 15.9 мм 20,7 мм 55 мм - 5,4 м 50 м
EW-M20 / P16S * 83101020 серый 15. 7 мм 20,7 мм 60 мм - 6.4 м 50 м
EW-M25 / P21 83101022 серый 21.7 мм 28 год мм 70 мм - 8,2 м 50 м
EW-M25 / P21S * 83103022 серый 24 мм 27.8 мм 70 мм - 8,2 м 50 м
EW-M32 / P29 83101026 серый 34.3 мм 27,9 мм 80 мм - 9,6 м 25 м
EW-M40 / P36 83101030 серый 35. 2 мм 42,4 мм 100 мм - 12,4 м 25 м
EW-M50 / P48 83101032 серый 46.9 мм 54 мм 115 мм - 20 м 25 м
EW-70 Джамбо 83101036 серый 66.4 мм 78,8 мм 180 мм - 46 м 25 м
EW-95 Джамбо 83101040 серый 89.9 мм 105,4 мм 200 мм - 65 м 10 м
* Узкая гофра
с высоким рифлением
EWX M25 / P21 83102018 серый 18. 3 мм 28 год мм 49 мм - 9 м 50 м
EWX M32 / P29 83102020 серый 22.9 мм 34,8 мм 57 год мм - 13,5 м 25 м
EWX M40 / P36 83102022 серый 29 мм 41.6 мм 71 мм - 15 м 25 м
EWX M50 / P48 83102024 серый 37.4 мм 52,6 мм 87 мм - 20,2 м 25 м

Разрезные гибкие трубки - ткацкий станок с цветной проволокой

Обратите внимание, что заказы иногда отправляются прерывистыми секциями (например: если вы заказываете 10 футов, вы можете получить две секции по 5 футов каждая). Если вам нужен непрерывный кусок, сообщите нам об этом на странице оформления заказа в разделе «Особые инструкции». Спасибо.

Деталь # Цвета Длина Цена
BFT025-25FT Черный, синий, серый, оранжевый, красный, белый, желтый 25 '
BFT025-100FT Черный, синий, серый, оранжевый, красный, белый, желтый 100 '
BFT025-3200FT Черный, синий, серый, оранжевый, красный, белый, желтый 3200 '
Номер по каталогу Цвета Длина Цена
BFT050-25FT Черный, синий, бежевый, серый, оранжевый, красный, белый, желтый 25 '
BFT050-100FT Черный, синий, бежевый, серый, оранжевый, красный, белый, желтый 100 '
BFT050-1100FT Черный, синий, бежевый, серый, оранжевый, красный, белый, желтый 1100 '
Номер по каталогу Цвета Длина Цена
BFT075-25FT Черный, синий, бежевый, серый, красный, белый, желтый 25 '
BFT075-100FT Черный, синий, бежевый, серый, красный, белый, желтый 100 '
BFT075-1100FT Черный, синий, бежевый, серый, красный, белый, желтый 1100 '
Номер по каталогу Цвета Длина Цена
BFT100-25FT Черный, синий, бежевый, прозрачный, серый, оранжевый, красный, белый, желтый 25 '
BFT100-100FT Черный, синий, бежевый, прозрачный, серый, оранжевый, красный, белый, желтый 100 '
BFT100-350FT Черный, синий, бежевый, прозрачный, серый, оранжевый, красный, белый, желтый 350 '
Номер по каталогу Цвета Длина Цена
BFT125-25FT Черный 25 '
BFT125-100FT Черный 100 '
BFT125-250FT Черный 250 '
Номер по каталогу Цвета Длина Цена
BFT150-25FT Черный, Бежевый 25 '
BFT150-100FT Черный, Бежевый 100 '
BFT150-150FT Черный, Бежевый 150 '
Номер по каталогу Цвета Длина Цена
BFT200-25FT Черный 25 '
BFT200-100FT Черный 100 '
Номер по каталогу Цвета Длина Цена
BFT250-25FT Черный 25 '
BFT250-100FT Черный 100 '
Номер по каталогу Цвета Длина Цена
BFT350-25FT Черный 25 '
BFT350-50FT Черный 50 '
Деталь # Внутренний диаметр Длина Описание Цвета Цена
WL0375-KITBAG 3/8 дюйма Разрезной мешок Бежевый, черный, белый

Quick Ship

BFT025-25FT-KITBAG 1/2 " 8 FT Сумка для ткацкого станка Бежевый, черный, белый

Quick Ship

WL075-KITBAG 3/4 " 6 FT Мешок для ткацкого станка с разрезной проволокой Бежевый, черный, белый

Quick Ship

WL1007 KITBAG 1000 FT Сумка для ткацкого станка с разрезной проволокой Бежевый, черный, белый

Быстрая доставка

Примечание. Из-за различий в настройках монитора показанные примеры могут незначительно отличаться от реального продукта.
Из-за условий производства цвета могут не подходить для всех размеров ткацкого станка.
.

Выберите из списка доступных вариантов ниже, чтобы увидеть его слева.
Mobile Users: нажмите слева, чтобы выбрать, чтобы открыть параметры.

ПРИМЕЧАНИЕ: Из-за различий в настройках монитора показанные примеры могут незначительно отличаться от реального продукта.
ПРИМЕЧАНИЕ. Могут быть представлены не все варианты.

* Из-за условий производства цвета могут не совпадать со всеми размерами ткацких станков.

Знаете ли вы, что мы можем дать вам расценки на большинство наших продуктов, включая доставку?


Вы также можете позвонить нам по бесплатному телефону 1-833-3CABLEORG

Зачем устанавливать гибкий гофрированный кабельный канал ICTA Janojet 3522?

Гибкий гофрированный кабельный канал ICTA относится к числу трубопроводов, использование которых в настоящее время является обязательным для обеспечения безопасности электроустановок в соответствии с французскими нормативами. Благодаря своим превосходным техническим характеристикам гибкий гофрированный кабельный канал ICTA Janojet 3522 является лучшим выбором для безопасного монтажа.Его легко и быстро установить, он прочен и устойчив к повреждениям.

Для чего используется гибкий гофрированный кабельный канал ICTA?

ICTA (французское сокращение от гибкого гофрированного кабелепровода) является огнестойким и поставляется черного цвета с серыми полосами. Его не следует путать с черным кабелепроводом с цветными полосами , которые не являются огнестойкими и предназначены для подземных работ. Его цель - обеспечить механическую защиту кабелей, проходящих через твердые и / или пустотелые строительные материалы, такие как стены со стойками.

Крайне важно выбрать кабелепровод, устойчивый к повреждениям, который измеряется силой, необходимой для его раздавливания, выраженной в ньютонах (Н), и его сопротивлением удару, выраженным в Джоулях (Дж). Гибкий гофрированный кабельный канал ICTA Janojet 3522 полностью соответствует стандарту NF EN 61386-22 и является обязательным для всех внутренних установок , устанавливаемых на поверхность, высотой менее 2 м, где возможны удары (например, на подземных автостоянках).

Установка гибкого гофрированного кабелепровода ICTA, такого как Janojet 3522, не только эффективно защищает ваши электрические кабели и соответствует стандартам установки, но также значительно снижает риск коротких замыканий и поражения электрическим током.

Преимущества гибкого гофрированного кабелепровода ICTA Janojet 3522

Гибкий гофрированный кабельный канал ICTA Janojet 3522 имеет множество преимуществ. Его можно использовать в самых разных областях:

  • Подступенки
  • Подземные кабели
  • Прокладка кабеля под землей
  • Здания, открытые для публики
  • Высотные здания

Технические характеристики также превосходны:

  • 750 Н сопротивление раздавливанию при 23 ° C (максимальная деформация 50%)
  • Отличная ударопрочность : IK10 / 20 Дж при -5 ° C
  • Огнестойкий (горелка 1 кВт)
  • Без галогенов (<0. 5%)

Легко изгибается и имеет выдвижной элемент, что значительно упрощает сборку и установку. Может быть установлен на поверхность или утоплен внутри зданий (например, для защиты кабеля внешнего счетчика к внутренним электрораспределительным щитам). Также совместим с огнестойкими рукавами и подходящими колпачками. Гибкий и легко монтируются, что значительно экономит время установки на месте.

Подводя итог, гибкий гофрированный кабелепровод ICTA Janojet 3522:

  • Экономит время установщикам по сравнению с традиционными решениями для кабелепровода и кабельных лотков
  • Обеспечивает хорошее соединение и устойчивость к нагрузке между различными секциями кабелепровода
  • Легко реализовать с несравнимым гибкость установки
  • Легче в обслуживании, так как его не нужно заключать в огнестойкие воздуховоды

Гофрированный черный полипропиленовый трубопровод 50 мм

Гофрированный черный полипропиленовый трубопровод 50 мм

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимального удобства работы на нашем сайте обязательно включите Javascript в своем браузере.

Описание

Гофрированный трубопровод Betaflex 1 изготовлен из полипропилена. Он самозатухающий и не содержит галогенов, что делает его пригодным для инсталляции данных, где требуется механическая защита.

Доступен в черном, сером, белом, синем, желтом цветах - может применяться минимальное количество заказа.Другие размеры катушек доступны по запросу.

Этот продукт будет отправлен со склада в Сент-Олбансе, или вы можете забрать его со склада в Сент-Олбансе. Заказы, размещенные до 15:00, будут отправлены в тот же рабочий день (если есть наличие на складе). Все заказы, размещенные после этого времени, будут отправлены на следующий рабочий день (с понедельника по пятницу).

Технические характеристики
Материал: Полипропилен, безгалогеновый, самозатухающий.
Стандартные цвета: Черный, белый, серый. Возможны другие цвета, доступные для заказа: желтый, синий.
Диапазон рабочих температур: от -5˚C до + 90˚C
Степень защиты IP: IP44 / тд>
Сопротивление сжатию: Class 2 = Light 320N на 5 см при 20˚C
Ударопрочность: Класс 2 = легкий 1 Джоуль при 5˚C
Стандарты: EN 50086-1, EN 50086-2.2, EN 61386-22: 2004.
Дополнительная информация
Цвет 92 Черный
Дополнительная информация
SKU CC 50B
Тип Betaflex 1 Проводник
Полипропилен, без галогенов, негорючий
Размер упаковки 1
Внешний диам.(мм) 50
Внутренний диаметр. (мм) 40
Длина рулона (м) 25

Трубопровод - черный гофрированный наружный диаметр 10 мм

Мы стремимся защитить вашу конфиденциальность. Эта политика описывает, как мы используем и защищаем информацию, которую вы предоставляете нам при использовании этого веб-сайта. Мы будем использовать только предоставленную вами информацию в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику и соответствующим образом обновлять эту страницу - пожалуйста, проверяйте время от времени, чтобы убедиться, что вы заметили какие-либо изменения.

Что собираем

Мы можем забрать ваши:

  • ФИО и должность

  • Контактная информация

    , включая адрес электронной почты

  • демографическая информация, такая как почтовый индекс, предпочтения и интересы, а также

  • другая информация, относящаяся к опросам клиентов и / или предложениям.

Что мы делаем с собираемой информацией

Информация, которую мы собираем, помогает нам лучше понять ваши требования и предоставлять качественные услуги - в частности, нам нужна информация:

  • для внутреннего учета

  • для улучшения наших продуктов и услуг

  • для периодической рассылки рекламных писем о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может вас заинтересовать, используя адрес электронной почты, который вы предоставили

  • , чтобы связаться с вами для исследования рынка - мы можем связаться с вами по электронной почте, телефону, факсу или почте

  • , чтобы настроить сайт в соответствии с вашими интересами.

Безопасность

Чтобы предотвратить несанкционированный доступ или раскрытие информации, у нас есть соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Файлы cookie

Файл cookie - это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека.

Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Как мы используем файлы cookie

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.

В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.

Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш сайт содержит ссылки на другие интересные сайты. Когда вы используете эти ссылки, чтобы покинуть наш сайт, мы теряем контроль над безопасностью веб-сайта, на который вы заходили. Поэтому мы не несем ответственности за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности.

Вам следует проявлять осторожность и читать заявление о конфиденциальности, применимое к посещаемым вами веб-сайтам.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • Всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга

  • Если вы ранее соглашались с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону

Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

Страница ошибки | Оптовые электрические товары l Rexel Australia

{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq 'success'}}

Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} рабочие места {{/если}}

Показаны рабочие сайты {{: projectsData.worksites.length}}

Отображение рабочие места

Расширить все | Свернуть все

{{! - Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData. worksites}} {{для проектов}} {{! - Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое имя}}

Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/для}}
{{/для}}

Необходимо выбрать хотя бы один проект

Сохранить

{{/если}} {{if true &&! empty projectsData.result && projectsData.status eq 'success'}} {{если ложь}}

Выберите хотя бы один проект

{{/если}} {{для projectsData.result}} {{/для}}

Необходимо выбрать хотя бы один проект

Сохранить {{/если}} {{/если}} .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
