Горизонтальный дымоход: Расскажем о допустимой длине горизонтального участка

Содержание

Расскажем о допустимой длине горизонтального участка

На тему «горизонтальный дымоход» большинство статей в интернете рассказывают про кирпичный или коаксиальный дымоходы.
Мы же расскажем о допустимой длине горизонтального участка дымохода из нержавеющей стали.

Длина такого участка дымохода влияет на тягу и периодичность обслуживания дымохода. На практике горизонтальный участок греется сильнее, чем вертикальный, поэтому горючие поверхности вблизи от трубы надо правильно защитить.

Идеальный дымоход – это вертикальный дымоход (без горизонтального участка).

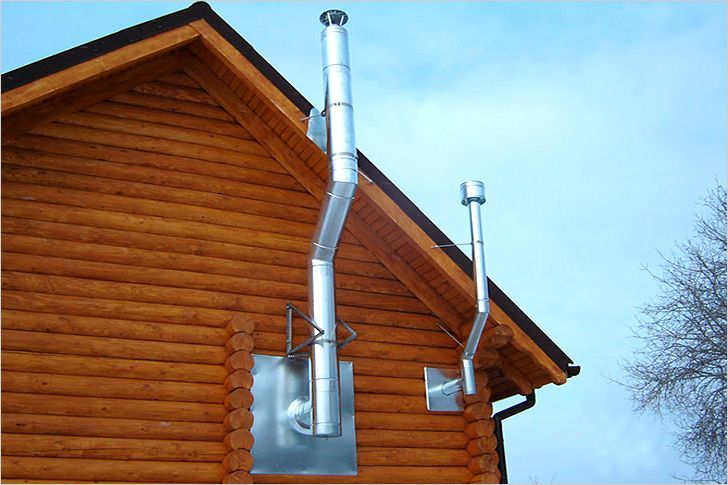

Если отопительный агрегат имеет задний (боковой) выход, или Вы не хотите вести дымоход внутри постройки, то правильным решением будет горизонтальный участок до 1 метра.

На улице устанавливается тройник 90 градусов с конденсатосборником. Высота вертикального участка дымохода должна быть не менее 5 метров.

Узнайте, как рассчитать высоту дымохода?

Также горизонтальный участок дымохода может появится, когда отопительный агрегат имеет верхний выход, но вести дымоход внутри постройки нет возможности.

Устанавливается вертикальный участок, не менее чем в полуметре от потолка монтируется сэндвич отвод, горизонтальный участок проводится через стену, на улице ставится тройник с конденсатосборником. Уже по улице идет вертикальный участок. При такой схеме важно правильно защитить потолок, чтобы обезопасить себя от возможного пожара.

А еще при таком исполнении дымохода проблемным участком будет отвод. На него будет приходится повышенная тепловая нагрузка.

Поскольку есть понимание, что чем меньше угол поворота дымоходной системы, тем проще выходить дыму, нам часто задают вопрос: проходить стену лучше под 45 или 90 градусов?

Ответ на этот вопрос по ссылке

Одна из причин горизонтального участка более 1 метра – это желание использовать трубу дымохода для отопления. Назначение дымохода – вывод продуктов сгорания. Если ваш отопительный прибор имеет режим длительного горения, при котором температура газов невысока, снимая тепло с дымохода, Вы ослабеваете тягу. К тому же дымоход начнет зарастать сажей быстрее.

Другая причина – это невозможность поставить отопительный агрегат близко к стене, через которую дымоход будет выходить на улицу.

В таких случаях увеличение горизонтального участка должно компенсироваться увеличением вертикального участка (высоты) дымохода.

Тяга при такой трассировке будет зависеть от различных обстоятельств (температуры на улице, температуры в помещении и прочих факторов). Необходимо учитывать, что из-за промерзания дымового ствола зимой могут возникнуть проблемы с растопкой агрегата, и может понадобиться прогревание дымохода для обеспечения стабильной тяги.

Выбирая дымоход с участком через стену, предусмотрите возможность для чистки горизонтальной трубы. Самый простой способ – вместо тройника ставить четверник (крестовину). Но в этом случае, в боковой врезке, предназначенной для доступа к горизонтальному дымоходу, могут образовываться воздушные завихрения, которые также могут снижать тягу и усиливать образование сажи.

Такой элемент позволит прочистить трубу с улицы и по вертикали, и по горизонтали. Другой вариант чистки горизонта – отсоединить и отодвинуть отопительный агрегат от дымохода. После чистки подключить обратно, используя высокотемпературный герметик.

Вывод: лучшая трассировка дымохода – вертикальная с меньшим количеством поворотов. Если дымоход проходит через стену на улицу, то длина горизонтального участка должна быть менее одного метра.

Горизонтальный дымоход: требования, схема, монтаж

Главная » Дымовые » Какие требования предъявляются к горизонтальным дымоходам и как их правильно установить

Содержание

Что это такое и зачем он нужен
Требования к горизонтальным дымоходам
Плюсы и минусы
Правила проведения монтажных работ
Основные способы вывода
Обслуживание
В чем отличие от коаксиального дымохода

В некоторых случаях при обустройстве отопительных агрегатов возникает необходимость установить горизонтальный дымоход. Существует несколько вариантов реализации этого процесса: как простых, так и достаточно сложных.

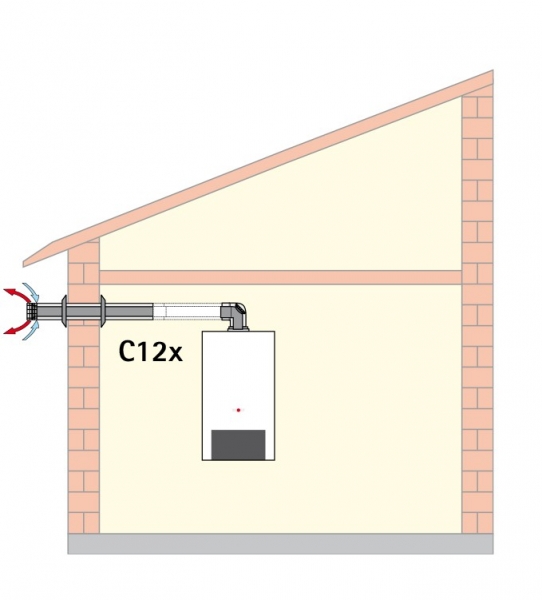

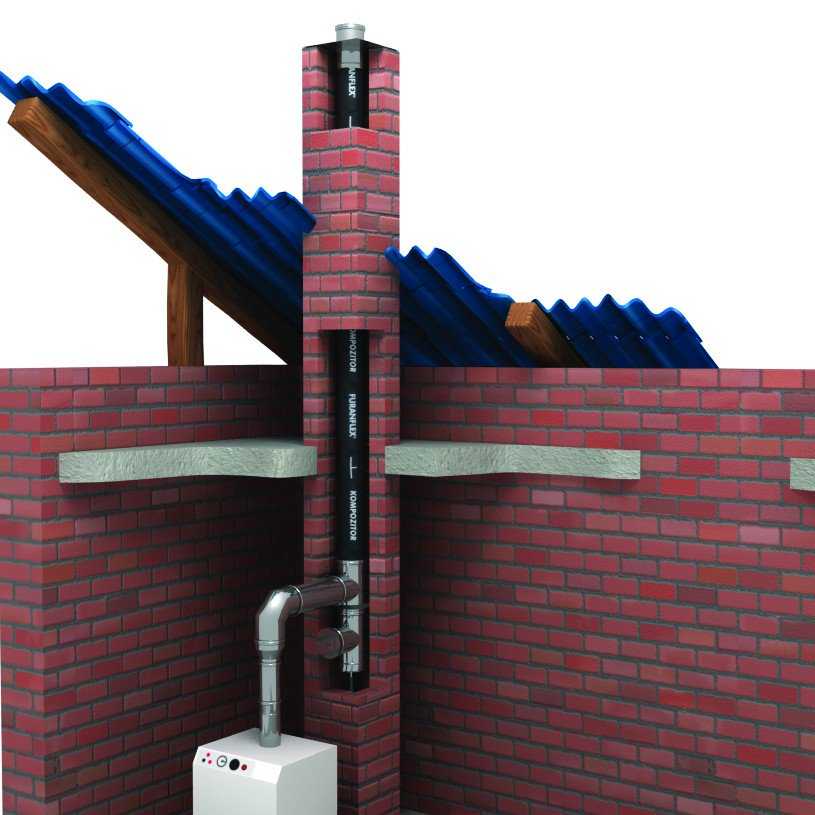

Горизонтальный дымоход от газового котла

Что это такое и зачем он нужен

Горизонтальные дымоходы представляют собой участки системы отвода продуктов горения, расположенные параллельно полу и проходящие между отопительным прибором и выходом на крышу. Различают 3 вида таких конструкций:

Ответвление от вертикальных линий, которые по своей длине не должны превышать 1 м.
Полноценный дымоотвод с наличием минимальных вертикальных участков и выводом через стену на улицу. Такие системы используются в том случае, когда газовый котел располагается близко к внешним стенам здания и установка вертикального дымохода через перекрытие нецелесообразна. Кроме того, конструкция необходима, если нет возможности оборудовать дымоход в помещении с отопительным агрегатом и нужно осуществить вывод в соседние комнаты.
Печное отопление дома подразумевает нагрев воздуха за счет раскаленных в процессе топки кирпичей. Прямой дымоотвод будет способствовать быстрому их остыванию. Для повышения площади с теплоотдачей и высокой сохранности горячего воздуха строят конструкции в виде змейки.

Требования к горизонтальным дымоходам

Основное условие функционирования любого дымохода — наличие естественной тяги. Чтобы обеспечить его, максимальная длина горизонтальных участков во всей системе не должна превышать 100 см.

Если присутствует несколько поворотов, как в дымоходах «змейка», высока вероятность образования завихрений и оседания сажи. Для устранения таких недостатков поверхность внутри системы должна быть полностью гладкой, углы не заострены. Требования также включают обязательность одинакового сечения по всей длине конструкции.

Ввиду сложных условий эксплуатации дымоход должен стойко выдерживать воздействие кислот, конденсата, механических нагрузок и высоких температур, сохранять герметичность максимально долгий срок.

Плюсы и минусы

Самое главное преимущество горизонтальных дымоходов — увеличение теплоотдачи. Это особенно важно при печном отоплении или в случае, когда обогреватели недостаточно мощные.

Негативная сторона конструкции — трубы горизонтального участка быстрее засоряются сажей, при неправильном монтаже возникают завихрения, да и сам процесс установки часто бывает сложным.

Завихрения могут понижать силу тяги. Для их устранения углы внутри конструкции закругляют.

Правила проведения монтажных работ

Особенности и технология монтажа горизонтального дымохода позволяет провести все работы своими руками при наличии базовых знаний и умений.

Если речь идет о котлах со специальной турбиной, то все просто: устанавливается коаксиальный дымоход. В других случаях горизонтальный участок дымохода должен поддерживать естественную тягу. Поэтому монтаж систем «змейка» осуществляется строго в соответствии с технологическими требованиями. Конструкция состоит из нескольких оборотов, в которых горизонтальные участки чередуются с вертикальными короткими, обеспечивая полный вывод продуктов горения.

Для постройки используется огнеупорный кирпич. При этом для организации поворотного канала его необходимо распилить пополам. Главное на каждом этапе — контролировать сохранения одинакового сечения воздушного канала. Конструкция складывается поочередно по секциям. Детали, которые будут располагаться в местах заворота воздушного потока, закругляют, срезая и шлифуя углы.

На каждом этапе укладки рядов необходимо распределять раствор так, чтобы обеспечивалась герметичность. Особое внимание следует уделять установке металлических дверок или выбивного кирпича.

Основные способы вывода

Схема выкладки трубы должна основываться на методе вывода:

Через стену производится выведение коаксиальной системы с последующим утеплением и герметизацией места расположения трубы.
При выводе через перекрытия и кровлю целесообразен дымоход «змейка». При этом высоту конструкции рассчитывают так, чтобы обеспечить тягу и исключить завихрения (методы монтажа рекомендуют наличие 4-6 поворотов).

Обслуживание

Любой дымоход предрасположен к забиванию продуктами горения, такими как сажа и копоть. Поэтому кроме наружной эстетической отделки, он нуждается в постоянной чистке. Если стандартный вертикальный дымоход избавить от засора несложно, то горизонтальные шахты необходимо чистить по отдельности.

В случае с коаксиальными системами работа по очистке не занимает много времени и усилий, т.к. конструкция выполнена из нержавеющей стали, а сильный поток воздуха, выталкивающий продукты горения не дает копоти и саже оседать на стенках конструкции. Для усиления эффекта дымоходы устанавливают под небольшим углом к горизонтальной плоскости.

В кирпичных системах горизонтальных дымоотводов «змейка», чтобы обеспечить прочистку каналов от сажи, на уровне каждой горизонтальной секции ставят металлические дверцы. Ввиду разных свойств металла и кирпича, в частности нагрева и остывания, КПД всей конструкции снижается. Чтобы этого не происходило, вместо дверок часто монтируют выбивные элементы -квадратные кирпичики, которые при необходимости можно достать, а после проведения очистных работ установить на место.

В первом случае доступ к воздуховоду обеспечивается путем открывания и закрывания изделия. Во втором, прежде чем достичь внутренней плоскости, нужно при небольших усилиях демонтировать один из элементов, а после очистных работ установить его на место, обеспечивая сохранность герметизации. Количество таких ревизионных отверстий равно четырем, но разрешается и 6 поворотов с точками доступами.

В чем отличие от коаксиального дымохода

Для того чтобы понять отличительные характеристики горизонтальных дымоходов от коаксиальных, следует разобрать их устройство и принцип работы.

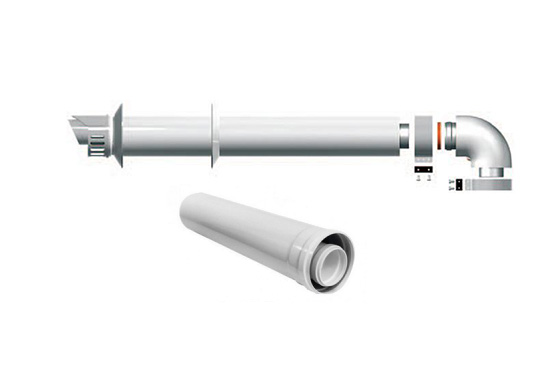

Первое устройство совмещает в себе 2 трубы разного диаметра: внутренняя выводит дым и продукты горения, а в полости между ней и наружной стенкой внешней трубы подается свежий воздух.

Обязательным условием функционирования дымоходов коаксиального типа является наличие в обогревательном оборудовании турбины, которая будет выталкивать дым и всасывать кислород. Такая система является самой простой в установке, т.к. не требует наличия естественной тяги.

ограничение горизонтального дымохода | Форумы Hearth.com Главная

23 октября 2009 г.

Здравствуйте. Я только что был в местном выставочном зале, рассматривая обычные дровяные печи и печи на пеллетах. Продавец сказал мне, что максимальная длина горизонтального участка для обычного дымохода дровяной печи составляет 3 фута, и, к сожалению, мне это совсем не подходит, и я ограничиваюсь пеллетными печами. Однако я вспомнил, что читал здесь о правиле 1/4 дюйма на фут для горизонтальных трасс, и думаю, что видел здесь других людей, устанавливающих трассы длиннее, чем 3 фута по горизонтали.

..
Предполагая, что стоимость вентиляционной трубы не имеет значения (т. е. я готов прыгнуть на двустенную дымоходную трубу или что-то еще, возможно ли пробежать 10-12 футов по горизонтали, предполагая, что у меня есть 8-футовый вертикальный подъем перед началом прогона и еще один вертикальный подъем в конце для создания восходящего потока?
Спасибо

23 октября 2009 г.

Все возможно. . . в старой церкви в городе рядом со мной установлена дровяная печь, в которой есть 8-12-футовая вертикальная труба, соединяющаяся с 45-футовой, а затем 16-24-футовой горизонтальной трубой перед выходом из стены, а затем вверх. . . конечно, я не уверен, насколько хорошо эта старая печь дует с такой настройкой.
Думаю, это не оптимальная ситуация для драфта. Возможно, если бы вы опубликовали больше информации о предлагаемом вами местоположении и/или проблемах, мы могли бы придумать лучшую настройку . . . горизонтальный бег на 10-12 футов — это немного долго.
Спасибо… установка предназначена для подвального помещения, которое находится под первым этажом с открытой планировкой. В доме нет дымохода, и единственные вертикальные варианты прокладки находятся на расстоянии 10 футов (ближайшая внутренняя стена полной высоты) и 12 футов (расстояние до задней части дома). Внутренняя стена просто стандартная 2×4, так что, вероятно, это избавит меня от многих хлопот, если я смогу добраться до внешней стороны на расстоянии 12 футов. Потолок высотой 8 футов; задняя стенка подвала сразу за местом, где я хочу разместить печь, представляет собой стандартный гипсокартон, а с другой стороны большая гардеробная.

23 октября 2009 г.

Привет всем, я новичок на этом форуме, но читаю уже много часов, пытаясь собрать установку для новой печи VC Encore, которую я получу через несколько дней. И, кстати, этот сайт великолепен! Здесь так много полезной информации, но я не нашел ничего конкретного для моей ситуации.
ТАК… после того, как я потратил много времени на оценку и настройку дымоходных систем из Интернета, я только что купил у Lowes достаточное количество дымоходной трубы и комплект для монтажа через стену, чтобы завершить установку секции дымоходной трубы. Но столкнулся с загвоздкой по поводу горизонтального отвода тройника, который заходит в дом через наперсток. По сути, мой дом построен так, что есть 20-дюймовый выступ над этажом выше, который не позволяет мне просто двигаться вертикально после того, как я прошел сквозь стену. дюймов трубы, входящей в жилое пространство. Прочитав инструкции по установке Supervent, они заявляют, что максимальная длина трубы дымохода, которую я должен использовать, составляет 24 дюйма до тройника. У меня сложилось впечатление, что 36 дюймов — приемлемый горизонтальный участок? Я правильно интерпретирую вещи? Прошу совета у более опытных людей.
Я полагаю, что 24 дюйма — это максимальная длина, проходящая через стену в соответствии с установкой Duraven, которую я сделал. Также Дюравент хотел, чтобы 6 дюймов трубы класса А выступали за внутренний наперсток к моей стене. У меня было 3 дюйма с 18 дюймовым куском,угги, Так что с 24 у меня 9дюймы. Может быть, вы можете переместить свой внешний тройник ближе к стене, чтобы внутрь попало больше труб, но вам все равно нужно поддерживать зазор снаружи до ваших горючих материалов, чтобы дымоход поднимался вверх. Внимательно прочитайте свою установку вручную, прежде чем что-либо делать, избавит от головной боли или вырезания отверстий, которые не соответствуют спецификациям для надлежащих зазоров.
Если вы используете 36-дюймовую деталь, к чему вы будете прикручивать Т-образный кронштейн для очистки? Он должен быть прикреплен к стене, а затем дымоход будет сложен оттуда. На эту штуку будет БОЛЬШОЙ вес.. Просто мысль..
Вам нужно будет прикрепить настенную опору непосредственно к стене, а затем использовать смещения, чтобы освободить 20-дюймовый выступ. Эти детали недоступны в магазине lowes, вам придется покупать их у дилера. IIRC — максимально возможное смещение. используйте 30 *, и для этого потребуется 3-дюймовая часть вашего класса A (может быть, немного больше), чтобы это смещение сработало. Тогда вы можете пойти прямо и дополнить остальную часть комплекта, помните, что вы должны иметь 2-дюймовый зазор между классом А и стеной (если он горючий), настенные ленты обеспечивают этот зазор при использовании.
Да, у меня выступ жилплощади 20″ прямо над полом, я планирую установить печь. Это не позволяет мне приближать тройник. Вот где я иду вертикально к стене дома. Я собирался чтобы соорудить коробку от стены, чтобы прикрепить к ней опорный кронштейн. Я знаю, что это не самая красивая вещь, но это сработает. Кроме того, в инструкциях Supervent говорится, что никогда не смещать внешний дымоход. Так что я не могу использовать даже 30 смещение в градусах для устранения выступа.
Хммм, трудное место.. Я бы компенсировал это, прежде чем пройти через жилое пространство. Есть ли другое место, которое позволило бы установить прямо вверх? Я видел, как это делалось раньше (опоры класса А поддерживаются отдельной конструкцией), но мои мысли таковы: они говорят, что НЕЛЬЗЯ идти длиннее 24 дюймов по горизонтали, а также говорят, что НЕ нужно смещать внешний дымоход — что одно из этих правил вы нарушите, чтобы делать то, что хотите? Что будет самой большой проблемой?
Ну, я не хочу нарушать никаких правил. Меня интересует, есть ли альтернативы. Другие продукты, которые позволяют это? Может ДураПлюс? Я прочитал их руководство, и все, что они говорят, это: «Если толщина стены менее 6 дюймов, используйте секцию дымохода 9 дюймов; если толщина стены составляет от 6 до 9 дюймов, используйте секцию дымохода 12 дюймов». Это не говорит не использовать более длинный, но я не хочу предполагать.
Я не претендую на то, что вы найдете и систему, позволяющую вам двигаться на 36 дюймов или около того по горизонтали, а затем поддерживать тройник с нижней стороны выступа. Нет других сторон дома, где вы можете вентилировать печь?
Это двухуровневый дом (мне не понравился дизайн, когда мы купили дом, и теперь он мне ДЕЙСТВИТЕЛЬНО начинает не нравиться больше). Этажи в основном расположены в шахматном порядке от одного этажа к другому. ЕДИНСТВЕННОЕ место в доме, где все это уходит, — это секция среднего уровня. Но это помешает отапливанию нижнего этажа. Обдумываю идею обрамления готового выступа, достаточно большого, чтобы вместить печную трубу (двойная стенка) и вывести ее заподлицо с выступом. Будет выглядеть глупо, но я думаю, это решит проблему. Чего я не понимаю, так это того, что труба печи может проходить горизонтально дольше, чем труба дымохода, которая кажется продуктом гораздо более высокого качества. Но я уверен, что что-то упускаю.
Привет всем, я новичок на этом форуме, но читал много часов, пытаясь собрать установку для новой печи VC Encore, которую я получу через несколько дней. И, кстати, этот сайт великолепен! Здесь так много полезной информации, но я не нашел ничего конкретного для моей ситуации.
ТАК… после того, как я потратил много времени на оценку и настройку дымоходных систем из Интернета, я только что купил у Lowes достаточное количество дымоходной трубы и комплект для монтажа через стену, чтобы завершить установку секции дымоходной трубы. Но столкнулся с загвоздкой по поводу горизонтального отвода тройника, который заходит в дом через наперсток. По сути, мой дом построен так, что есть 20-дюймовый выступ над этажом выше, который не позволяет мне просто двигаться вертикально после того, как я прошел сквозь стену. дюймов трубы, входящей в жилое пространство. Прочитав инструкции по установке Supervent, они заявляют, что максимальная длина трубы дымохода, которую я должен использовать, составляет 24 дюйма до тройника. У меня сложилось впечатление, что 36 дюймов — приемлемый горизонтальный участок? Я правильно интерпретирую вещи? Прошу совета у более опытных людей.
Если вы живете в штате с довольно холодными зимами, вы наверняка захотите запустить дымоход в доме. Дымоходы, которые проходят вверх по стене дома, плохо работают, потому что они подвержены воздействию холодной погоды. У вас будет намного лучшая тяга, меньше образования креозота, вам не придется использовать дорогой Т, и ваша печь будет работать намного лучше, если вы каким-то образом найдете место внутри, чтобы запустить ее.
МнДэйв
4 декабря 2012 г.

Да, дом консольно выступает на 20 дюймов над этажом выше. Первоначальный план был 15 футов по вертикали после тройника. Я думал, что труба снаружи будет в порядке, но мне особенно понравилась простота установки. идти через крышу прямо вверх, чем перемещать печь.Наш дом всего около 1600 футов.И то, как он расположен, нет хороших мест, чтобы поставить дровяную печь, не жертвуя ценным жилым пространством, кроме предлагаемого места.Собирается прямо вверх и через спальню будет основной PITA? Я сделал некоторые измерения, и я могу построить корпус в спальне наверху, который будет работать.0016
Да, дом консольно выступает на 20 дюймов над этажом выше. Первоначальный план был 15 футов по вертикали после тройника. Я думал, что труба снаружи будет в порядке, но мне особенно понравилась простота установки. идти через крышу прямо вверх, чем перемещать печь. Наш дом всего около 1600 кв. футов, и то, как он расположен, нет хороших мест, чтобы поставить дровяную печь, не жертвуя ценным жилым пространством, за исключением предлагаемого места. Идем прямо вверх и через спальню, которая будет основной PITA? Я сделал некоторые измерения, и я могу построить корпус в спальне наверху, который будет работать.0016
И для прочистки, если бы дымоход мог выйти прямо из верхней части печи, то при очистке весь креозот оказался бы в печи. Просто пропылесосьте плиту тогда. От печи до потолка можно было использовать черную печную трубу. Здесь я бы использовал регулируемый скользящий соединитель. Таким образом, при очистке вы можете легко сдвинуть трубу вверх и пропылесосить верхнюю часть печи. Вы могли бы тогда даже очистить его снизу.
Пылающая технология
4 декабря 2012 г.

Металлические шпильки — отличная идея. Это намного больше работы, но я думаю, что это сработает хорошо. Печная труба, похоже, вот-вот упадет прямо посреди балок перекрытия над ней. Что касается черной трубы печи, вы говорите, что скользящий соединитель должен выходить из печи первым?
Металлические шпильки — отличная идея. Это намного больше работы, но я думаю, что это сработает хорошо. Печная труба, похоже, вот-вот упадет прямо посреди балок перекрытия над ней. Что касается черной трубы печи, вы говорите, что скользящий соединитель должен выходить из печи первым?
Спасибо за ссылку, но мне нужно использовать двойную стенку, чтобы сохранить зазор для задней части печи до 7 дюймов. Чердачная часть установки меня смущает. Я понял, что чердачный изоляционный экран не будет работать, потому что в месте выхода трубы дымохода на чердак не хватает зазора до обшивки крыши.0016
