Греющий кабель для водопровода монтаж: Монтаж греющего кабеля для водопровода: инструкция, видео, схемы

Содержание

Монтаж греющего кабеля для защиты от замерзания и обогрева трубопроводов

Цены на греющий кабель в нашем каталоге

См. также: Подбор и расчет греющего кабеля

Общие рекомендации по монтажу греющего кабеля

Установка греющего кабеля снаружи трубы

Установка греющего кабеля внутри трубы

Общие рекомендации по монтажу греющего кабеля

При прокладке трубопроводов с установкой системы защиты от замерзания, нет необходимости размещать трубопровод ниже уровня промерзания грунта.

Трубы после монтажа должны быть обязательно теплоизолированы, так как это значительно уменьшает теплопотери. Рекомендуемые значения минимальной толщины теплоизоляции см здесь.

На трубах и траншее с трубой должны быть сделаны отметки, указывающие на то, что установлены нагревательные кабели.

Обязательна табличка с предупреждающей надписью.

Не рекомендуется монтировать кабель при температуре ниже -15°С.

Диаметр изгиба кабеля должен быть не менее шести диаметров самого кабеля.

Система защиты от замерзания должна быть снабжена устройством защитного отключения (УЗО), подобранным в соответствии с ПУЭ.

Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!

После установки необходимо проверить омическое сопротивление нагревательного кабеля и изоляции.

Установка греющего кабеля снаружи трубы

Кабель должен быть аккуратно, без усилия (натяжения) установлен на трубе во избежание повреждений. Он должен плотно прилегать к трубе по всей своей длине. Это можно сделать при помощи алюминиевой липкой ленты. Пластиковую ленту применять запрещено!

Вначале монтажа кабель крепят к трубе при помощи отрезков алюминиевой ленты, с интервалом приблизительно 30 см. Затем он должен быть закреплен алюминиевой лентой вдоль по всей длине. Таким образом, нагревательный кабель не будет иметь прямого контакта с теплоизоляционным материалом, и будет прочно закреплен к поверхности трубы и иметь хороший теплоотвод.

Перед установкой нагревательного кабеля на пластиковой трубе, её поверхность необходимо оклеить алюминиевой фольгой или лентой. Таким образом, тепло равномерно будет распределяться по всей длине трубы.

Соединительная муфта между нагревательным кабелем и подводящим холодным концом также должна быть установлена на поверхности трубы с помощью алюминиевой липкой ленты. Датчик терморегулятора должен быть приклеен алюминиевой лентой к поверхности трубы и размещен посередине между линиями кабеля.

Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.

Существует несколько способов установки нагревательного кабеля на поверхность трубы:

Установка греющего кабеля внутри трубы

Для этого типа установки необходимо точно измерить длину обогреваемого участка трубопровода. Длина кабеля должна быть равна длине этого участка.

Участок трубы, который будет обогреваться изнутри, должен быть выполнен с минимальным количеством фиттингов. Все повороты должны быть естественными изгибами трубы.

Нагревательный кабель для обогрева внутри труб нельзя прокладывать сквозь запорные вентили.

Нужно отметить место установки греющего кабеля предупреждающей надписью.

Запрещается фиксировать питающий кабель и соединительную муфту проходкой и сальником из комплекта для ввода кабеля в трубу.

Все действия должны осуществляться аккуратно и с особым вниманием, во избежание повреждения оболочки кабеля. Резьба на фитингах и другие острые предметы должны быть закрыты в процессе установки нагревательного кабеля, например, заводской лентой.

Ключевые слова: антиобледенение, обогрев трубопроводов, обогрев труб, монтаж греющего кабеля

Монтаж греющего кабеля на трубах

ВЫБОР ГРЕЮЩЕГО  КАБЕЛЯ И ПРОЕКТИРОВАНИЕ

Перед каждым монтажом системы кабельного электрообогрева необходимо проверить, правильно ли она была спроектирована. В особенности необходимо проверить следующее:

* Существует ли точная проектная документация?
* Соответствует ли выбор предъявляемым требованиям?
Это касается прежде всего следующих параметров:
* расчетные потери тепла
* температурный класс, определенный в сертификате испытаний
* максимально допустимая рабочая температура
* максимально допустимая температура окружающей среды
* Учтена ли максимально допустимая длина обогревательного контура?
* Выбрана ли соответствующая требованиям подсоединительная техника?
* Соответствуют ли остальные материалы системы сопутствующего обогрева и примыкающего оборудования электрическим, механическим, тепловым и химическим требованиям?
* Имеется ли для электрооборудования, которое выбрано для установки во взрывоопасных зонах, сертификат взрывобезопасности для взрывоопасных условий или сертификат соответствия?
Если при проверке проектной документации возникнут неясности, необходимо обратиться к нашим специалисты, обладающим обширным ноу-хау и компьютерными проектными разработками.

КОНТРОЛЬ ПЕРЕД  МОНТАЖОМ

* Непосредственно перед началом монтажа греющего кабеля проведите измерения сопротивления изоляции.
* На основе измерения сопротивления проверьте, соответствует ли длина поставленного греющего кабеля проектным данным.
* Проверьте, весь ли материал, необходимый для монтажа системы сопутствующего электрообогрева, находится на строительном участке и не поврежден ли он.
* Особенно следует проверить, соответствует ли обозначение греющего кабеля и его компонентов проектным документам (список материалов) и сертификату испытаний.
* Проверьте с помощью инструкции по монтажу, приложенной к изделию, имеются ли в Вашем распоряжении все необходимые инструменты.
* Подготовьте прокладку греющего кабеля, тщательно проверив состояние предназначенной для обогрева системы трубопровода.

* Устраните острые края и неровности, которые могут повредить греющий кабель.
* Лакированные и окрашенные трубы и поверхности к началу монтажа должны полностью высохнуть.
* Проверьте, соответствует ли фактическая длина труб расчетной длине.
* Перед началом прокладки греющего кабеля проверьте, соответствует ли внутренний диаметр труб расчетному диаметру. Обрезать кабель можно только после того, как он будет проложен на трубе и закреплен.

ОБРАЩЕНИЕ С ГРЕЮЩИМ  КАБЕЛЕМ

* Используйте для разматывания кабеля устойчивую подставку для катушки, на которую он намотан.
* При размотке тяните греющий кабель по прямой от катушки. Не допускайте при этом чрезмерно большой силы тяги, а также сгибов и вмятин на греющем кабеле.
* При размотке греющего кабеля с катушки следите за тем, чтобы он не протягивался через углы или острые края. Не наступайте на греющий кабель! Не используйте его в качестве петли для лазания. Не переезжайте на машине через греющий кабель!

ПРОКЛАДКА  ГРЕЮЩЕГО КАБЕЛЯ

* Греющий кабель должен прокладываться вдоль трубы. Таким образом Вы сэкономите время, сможете избежать монтажных ошибок при сложной спиральной прокладке и предотвратить повреждения кабеля при теплоизоляционных работах.
* Греющий кабель следует прокладывать спиралью только в том случае, если это однозначно указано в проекте.
* При прокладке первой нитки греющего кабеля нужно иметь в виду, чтобы при обратной прокладке на опорах и других элементах не должно происходить перекрещивания греющего кабеля.
* При прокладке учитывайте наличие байпасных и тупиковых линий.

КРЕПЛЕНИЕ  кабеля на трубах

* Закрепите греющий кабель минимум через каждые 200 мм с помощью термостойкой клейкой ленты или синтетического кабельного бандажа. Греющие кабели с минеральной изоляцией следует крепить с помощью стяжных стальных лент или стального кабельного бандажа.

* При выборе средств закрепления необходимо учесть следующее:
* при креплении греющего кабеля используйте преимущественно клейкую ленту.* при использовании кабельного бандажа обратите внимание на его достаточную термостойкость и стойкость к воздействию химических веществ
* не используйте металлических крепежных деталей для крепления одножильного греющего кабеля в полимерной оболочке
* алюминиевую клейкую ленту можно использовать только в том случае, если это предусмотрено проектом. При наклеивании алюминиевой клейкой ленты на греющий кабель повышается его тепловая мощность
* при обогреве синтетических труб для лучшей теплоотдачи и распределения тепла следует использовать алюминиевую клейкую ленту или фольгу под греющим кабелем или же под ним и поверх него.

ПРОКЛАДКА  КАБЕЛЯ ПО ПРЯМОЙ

* При прокладке вдоль трубы в две нитки расположение греющего кабеля должно соответствовать точкам на часовом циферблате прибл. «4 час. 30 мин» и «7 час. 30 мин.».
* При горизонтальном расположении труб не прокладывайте кабель на самой низкой точке.
* При горизонтальном расположении труб не прокладывайте греющий кабель также на верхней половине трубы, если это не указано в проекте. Этим Вы предотвратите механические повреждения кабеля, если, например, персоналу придется ходить по трубе. Кроме того прокладка греющего кабеля на верхней половине трубы невыгодна из соображений распределения тепла.

ПРОКЛАДКА  ВДОЛЬ АРМАТУР, ФЛАНЦЕВ И НАСОСОВ

* Соблюдайте при прокладке греющего кабеля минимально допустимый радиус изгиба!(5 внешних диаметров).
Пример для резервуара:Внешний диаметр греющего кабеля = 3 мм. Расстояние между кабелем = Диаметр изгиба x внешний диаметр греющего кабеля. Расстояние между кабелем = 5 x 2 x 3мм = 30 мм.

* Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.
* Вследствие повышенной потери тепла на арматуре, вентилях, фланцах и т.д. увеличивается соответственно и длина кабеля. Эти данные по дополнительному расходу можно взять из проекта.
* Типичные способы прокладки Вы найдете на следующих рисунках.



МОНТАЖ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ ВНУТРИ ТРУБ

В крайних случая возможен монтаж греющего кабеля внутри защищаемой трубы. В данном варианте кабель вводится вовнутрь через специальную муфту (ниппель). В данном варианте есть свои минусы:
1. Снижается надежность водопроводной сети из за появления лишнего ввода — тройника.
2. Занижается сечение трубы, увеличивается вероятность засора.
3. Трудности с вводом кабеля внутрь трубы при значительных длинах и поворотах.

КОМПЛЕКТУЮЩИЕ ГРЕЮЩИХ СИСТЕМ

* Для комплектного монтажа обогревательного контура обычно кроме греющего кабеля необходимы следующие комплектующие:
* Подсоединительный элемент греющего кабеля
* Холодные провода
* Крепежные принадлежности для греющего кабеля
* Проходы для теплоизоляции
* Предупредительные таблички «Электрообогрев»
* Дополнительно также могут понадобиться:
* Соединительный элемент греющего кабеля
* Подсоединительная / соединительная коробка
* Монтажные уголки и монтажные пластины для подсоединительной/соединительной коробки
* Регулирующие приборы

ЕЩЕ НЕКОТОРЫЕ УКАЗАНИЯ ПО МОНТАЖУ

* Смонтируйте подсоединения греющегo кабеля еще до подключения к источнику тока.
* Установите подсоединительные коробки, так чтобы они были легко доступны.
* При расположении подсоединительных коробок вводы с резьбовыми соединениями для питающего кабеля и греющего кабеля не должны быть направлены вверх.
* При монтаже подсоединений следите за тем, чтобы по возможности использовать уже существующие кабельные пути.
* Подсоединительная коробка во время монтажа должна оставаться как можно дольше закрытой, чтобы предотвратить попадание грязи и влаги.
* Путем измерения сопротивления изоляции и петель проверьте правильность монтажа подсоединительной техники и функционирование обогревательного контура.
* После монтажа коробок нужно проверить:
* использованы ли подходящие и допущенные для этого резьбовые соединения и заглушки и правильно ли они смонтированы
* хорошо ли сидят резьбовые соединения и заглушки
* хорошо ли скреплен корпус с монтажным кронштейном

ВЫБОР  ТЕРМОРЕГУЛЯТОРА

* Обычно для одножильных греющих кабелей необходим терморегулятор. При выборе необходимого терморегулятора следует учесть соблюдение в особенности следующих технических параметров:
* рабочее напряжение
* номинальный ток
* диапазон терморегуляции
* макс. допустимая температура / макс. допустимая температура датчика
* IP-защита
* взрывозащита, если необходима
* сертификат испытаний
* Для экономии энергии рекомендуется применение регулятора с контактным датчиком.
* Удостоверьтесь перед монтажом, что используемый терморегулятор соответствует техническим требованиям и проектным данным.

ТЕРМОРЕГУЛЯТОРЫ С ТЕРМОДАТЧИКАМИ

* При сопутствующем обогревe трубопроводов термодатчик не должен устанавливаться в непосредственной близости от греющего кабеля ).
* При закреплении термодатчика необходимо следить за хорошим теплообменом между термодатчиком и трубой (напр., используя алюминиевую клейкую ленту или теплопроводящую пасту).
* Обычно во избежание ошибок при замере термодатчик закрепляется на расстоянии не менее 2 метров от арматуры, фланцев, насосов и опор.
* Следуйте инструкциям по установке соответствующего терморегулятора.
* Если месторасположение терморегулятора в проекте не указано, обратитесь к нашим специалистам.

МОНТАЖ  ТЕПЛОИЗОЛЯЦИИ

Надежное функционирование и принцип действия системы сопутствующего электрообогрева существенно зависит от того, насколько технически правильно проведен монтаж теплоизоляции. Особенное внимание обратите на следующие моменты:
* Проверьте, соответствует ли тип, толщина теплоизоляции проектным данным. Теплоизоляция, не соответствующая проекту, ни к коем случае не должна монтироваться, т.к. в этом случае не гарантируется точное функционирование сопутствующего обогрева.
* Теплоизоляция должна быть проложена по возможности сразу после монтажа системы сопутствующего обогрева, чтобы свести до минимума повреждения греющего кабеля.
* Используйте исключительно сухой изоляционный материал, поскольку от влаги он теряет свое действие, что отрицательно сказывается на функционировании сопутствующего обогрева.
* При прокладке теплоизоляции следите за тем, чтобы не повредить греющий кабель.
* Используйте для прокладки греющего кабеля и питающего кабеля исключительно специализированные проходы для теплоизоляции.
* Уплотните теплоизоляцию по всем швам жестяной обшивки и во всех вводах(вентили, подвески). Вся теплоизоляция должна быть абсолютно водонепроницаемой.
* Проведите после монтажа теплоизоляции еще одно измерение сопротивления изоляции в каждом обогревательном контуре, чтобы удостовериться, что греющий кабель во время монтажа не поврежден.
* С торцевой части необходима механическая защита, чтобы избежать повреждения

ПОДКЛЮЧЕНИЕ  К ЭЛЕКТРОСЕТИ

МЕРЫ ЗАЩИТЫ ОТ ТОКА ПЕРЕГРУЗКИ

* Для защиты от тока перегрузки используйте только предохранительные автоматические выключатели в соответствии с проектом и техническими данными. Отклонения могут привести к ошибочному срабатыванию предохранительного автоматического выключателя или же повлиять на эффективность защиты от тока перегрузки.
• При намерении применить защитные устройства, отличные от тех, что указаны в проекте или технических справочниках , обратитесь, пожалуйста, к нам.

МЕРЫ ЗАЩИТЫ ОТ УТЕЧКИ ТОКА

* Рекомендуем использовать автоматический защитный выключатель на 30 мА.
* Для эффективности этой меры безопасности обычно необходимо использовать греющий кабель с защитной оплеткой. Эта защитная оплетка должна быть включена в меры безопасности. Особенно это касается всех систем сопутствующего обогрева на неэлектропроводных трубах (синтетические трубы, трубы с покрытием) и поверхностях.
ВНИМАНИЕ:Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!
Купить, спроектировать и заказать монтаж можно в Нижнем Новгороде в Центре Теплых Полов…
Калькулятор обогрева трубопроводов…



Греющий кабель для водопровода: выбираем обогрев труб


Если еще буквально несколько лет назад система защиты трубопроводов от замерзания использовалась исключительно в промышленных масштабах, то в наше время она актуальна и в быту. Такие системы обеспечивают нормальное функционирование трубопровода даже при очень низких температурах воздуха.

Подобные системы порой предотвращают аварийные ситуации, связанные с замерзанием трубопровода, что может быть причиной его разрушения. Для того, чтобы защитить трубопровод от замерзания, применяют греющий кабель.

В греющий кабель для водопровода входит: электрический и нагревательный проводники термоограничителя и штепсельной вилки. Эти проводники соединены лазерной спайкой. Кабель полностью неподвластен влиянию влажной среды, поскольку прочно защищен бесшовной внешней изоляцией.

Температуру в трубе контролирует термоограничитель. Если она поднимается до 15 градусов, он автоматически выключает питание. Если температура опускается до 5 градусов питание в кабеле восстанавливается.

Виды греющего кабеля для трубопровода:

— резистивный
— саморегулирующийся

Резистивный кабель — это достаточно несложная конструкция. У него невысокая стоимость, но при этом — большой объем потребляемой электроэнергии при сравнительно небольшой области использования (например, теплые полы или трубы d= до 4 см).

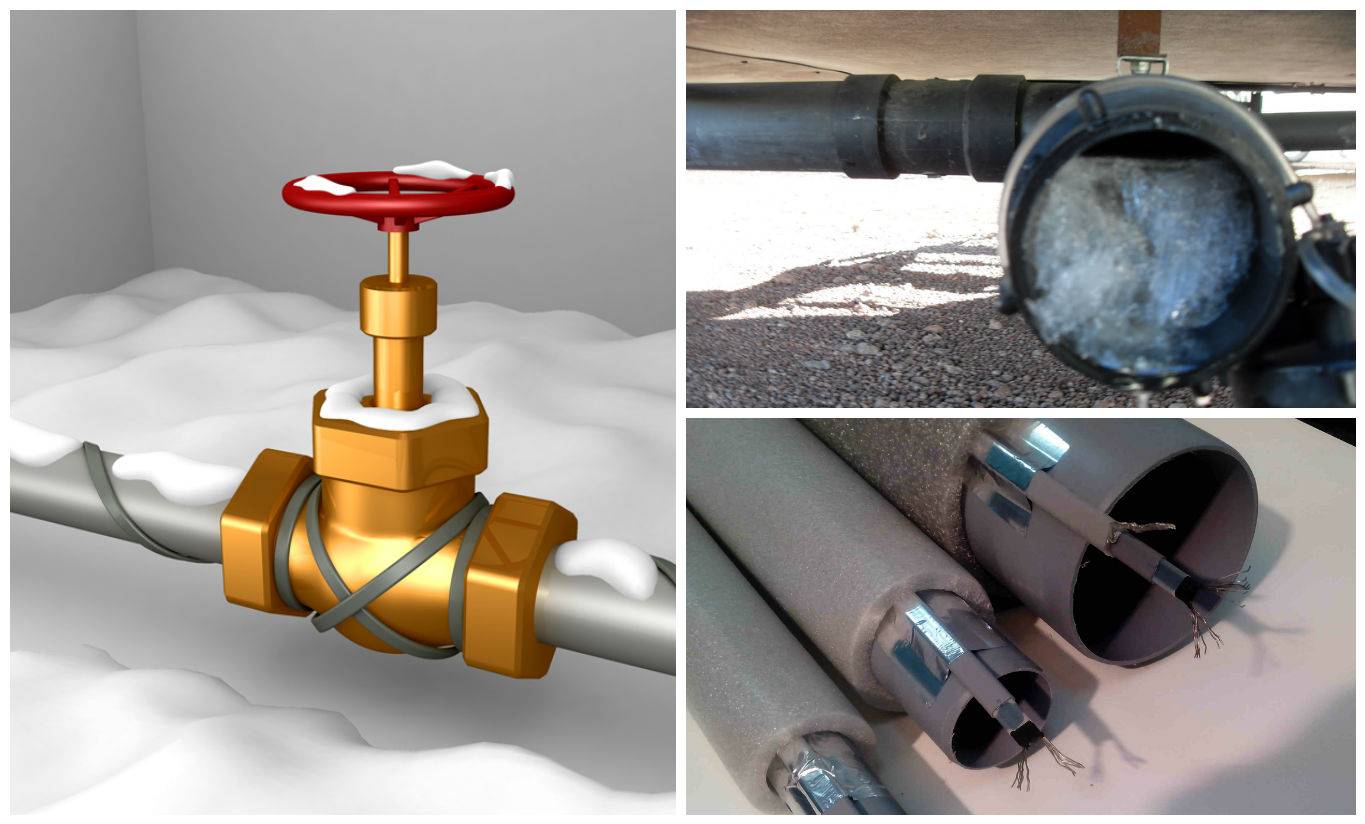

Греющий кабель для водопровода


У резистивного провода постоянная величина сопротивления. Он отдает тепло в рабочем состоянии в определенном диапазоне температур от 5 до 13 градусов. Это обеспечивает постоянный подогрев воды зимой.

Данный тип кабеля включает в себя:

— одну или две нагревательные жилы
— слоя изоляции
— экран-сетку
— защитную оболочку

Резистивным называют провод, состоящий из одной или нескольких нагревающих жил, которые заключены в специальные оболочки с экраном. Это законченные изделия — участки различной длины и мощности.

Одножильные провода подсоединяют к электросети двумя концами, т.к. при монтаже к одной точке нужно подвести оба конца провода. Двухжильные провода подключаются одним концом.

Основным минусом резистивных проводов является постоянная работа на полной мощности и невозможность резки их на части.

Саморегулирующийся греющий кабель работает на сложном сопротивлении. Сопротивление такого вида кабеля меняется в зависимости от температуры воды. При увеличении сопротивления происходит снижение тепловыделения, а при уменьшении сопротивления — выделение тепла увеличивается.

Саморегулирующийся греющий провод включает в себя две параллельные жилы, впрессованные в матрицу, изготовленную из полимера. Сопротивление этого провода меняется в зависимости изменения температуры воздуха.

Установка провода или кабеля такого типа осуществляется проще, потому что его можно нарезать на части нужной нам длины. Саморегулирующийся греющий кабель для труб является незаменимым при сложной конфигурации трубопровода. Это исключит возможность перегрева, в результате перепадов температур на разных участков водопровода.

Плюсы от применения саморегулирующегося провода

Большая область применения такого провода: трубы разного диаметра, а также — емкостей, водостоков и т.д. Главное его отличие — это возможность реагировать на температуру воды в трубопроводе без каких-либо дополнительных электронных датчиков.

Саморегулирующийся провод отличается от резистивного и внешне, и по набору составных частей:

— две токоотводящих жилы из меди, встроенные в матрицу из полимера, на основе углерода
— полупроводящая матрица
— несколько слоев термопластической изоляции
— оплетка из медной сетки
— наружная защитная оболочка

Греющий кабель внутри и снаружи трубы


Достоинства саморегулирующегося провода:

— возможность нарезки
— удобство монтажа
— длительный период использования

Как правильно выполнить установку греющего кабеля для водопровода

Помимо того, что кабель может монтироваться во внутрь трубопровода, его можно установить и по верх трубы, обмотав ее им снаружи. Главная задача — подобрать его так, чтобы потери тепла в сети были больше количества тепла, выделяемого системой.

Существуют два основных способа монтажа греющего провода

1. Наружная прокладка — самое распространенное использования наружного монтажа. Этот метод может быть применен только в том случае, если трубопровод хорошо утеплен и гидроизолирован, особенно тот участок, который находится на поверхности земли. Этот вид установки можно выполнить своими руками, поскольку он несложный.

2. Внутренняя прокладка греющего провода.

Этот способ хорошо используется для канализационных систем, в некоторых случаях и для систем отопления. Но для водопровода с питьевой водой его использовать не следует.

Самым удобным такой способ монтажа оказывается при прокладке в уже установленных трубопроводах, с ограниченным к нему доступом. При заведении провода в трубы не повредите изоляцию об выступающие элементы деталей. Ввод провода происходит через муфту, которая устанавливается на систему.

При монтаже проводов для обогрева труб самым главным условием является хорошая изоляция провода, это может быть алюминиевая фольга или скотч-фольга.

Монтаж греющего кабеля


Основные способы крепления провода к трубе

1. Вытягивание провода по длине в линию и приклеивание его липкой лентой.

2. Подвешивание провода нужной длины по трубе в виде петель.

В данном случае провод прихватывается к трубе при помощи кусочков скотча, далее наматывается петлями на трубу и приклеивается скотчем по всей длине.

3. Наматывание кабеля на трубу по спирали и приклеивание липкой лентой.

Как правильно подобрать греющий кабель для труб

В нашем суровом климате одной только теплоизоляцией водопроводных и канализационных труб не обойтись. Выбор обогревающего кабеля производится исходя из того, какие перед ним будут поставлены задачи.

Для частных домов, коттеджей, канализационных труб, водопроводов обычно применяют обогреватели небольшого размера. Достаточно кабеля мощностью не более 50-56 Вт/м. Такой мощности должно хватить, чтобы подача воды происходила беспрепятственно.

Кабели большей мощности требуют и больших затрат электроэнергии, т.е. приведут к повышению расходов на их эксплуатацию. Как правило, на поверхности изделия указывается рабочая мощность греющего кабеля и мощность в состоянии покоя. Смотрим видео.

nomortogelku.xyz

Читайте также:

Саморегулирующий греющий кабель для водопровода. Выбор кабеля и подключение

С проблемой промерзания водопроводных труб сталкивался едва ли не каждый владелец частного дома или участка. Не всегда есть возможность проложить систему подачи воды ниже уровня промерзания почвы, да и у заморозки труб могут быть совсем другие причины: слишком холодная для данного региона зима, допущенные ошибки в монтаже. Решить этот вопрос можно при помощи установки греющего кабеля для водопровода: с этой процедурой без особых трудностей справится даже начинающий электрик.

Установка греющего кабеля — это эффективное решение проблемы замерзания водопровода в зимнее время

Как работает греющий кабель для водопровода?

Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.

Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.

Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.

Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.

Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем

Важно! Степень изоляции определяет качество кабеля греющего саморегулирующегося для водопровода, ведь системе придется работать в достаточно сложных условиях при постоянном электрическом напряжении от сети.

Выбор саморегулирующего греющего кабель для водопровода

В продаже существует масса готовых изделий для обогрева труб, имеющих различные технические характеристики. Выбор нагревающего кабеля для водопровода будет зависеть от показателей, касающихся самой системы:

  • диаметр используемой водопроводной трубы;
  • материал, из которого изготовлена труба;
  • толщина слоя теплоизоляции;
  • примерный расчет теплопотерь.

Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов. При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:

  1. Мощность.
  2. Наличие или отсутствие термостата.
  3. Номинальное напряжение.
  4. Длина самонагревающегося кабеля для водопровода в бухте.
  5. Показатель максимальной рабочей температуры (оптимальный — 65 градусов).

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Важно! Наиболее серьезным мероприятием в процессе подготовки шнура к монтажу является коммутация нагревательной части электропровода с «холодным» проводом.

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

  1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
  2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
  3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
  4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
  5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
  6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Полезный совет! Саморегулирующийся кабель ассоциируется у потребителей с более экономичным решением, так как расходы электроэнергии в теории находятся под контролем. Но, как показывает практика, саморегулирующийся нагревательный кабель для утепления водопровода нередко работает в одном и том же режиме независимо от температуры воздуха. Поэтому для полной уверенности в отсутствии лишних энергозатрат рекомендуется установить специальный термодатчик.

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

Установка обогрева водопроводных труб кабелем изнутри

Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.

Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.

Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:

  1. Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
  2. В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
  3. Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
  4. После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.

Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.

Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией

Можно ли сделать греющий кабель для водопровода своими руками?

В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.

Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий  шнур сделать таким способом не получится.

Важно! Данный метод обогрева водопроводных труб кабелем своими руками предполагает оптимальную герметизацию входа провода в трубу. Герметичный заход можно организовать с помощью фланца от гибкой трубы для подвода. Можно также залить штуцер с проведенным проводом эпоксидной смолой, после чего затянуть соединение гайкой.

Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.

Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.

Греющий кабель для водопровода

Проблема с замерзанием водопроводных труб известна с тех пор, как они появились. Ранее единственным вариантом избежать таких неприятностей было только закапывание труб в землю ниже уровня промерзания грунта. Современные же технологии предлагают решить эту проблему раз и навсегда, применяя греющий кабель для водопровода.

Греющий кабель представляет собой электрический медный провод, имеющий изоляционный и защитный слой. Дополнительно имеется терморегулятор и датчики, снимающие показания температуры труб, и передающие сигнал на блок управления. Такой тип кабеля работает в зависимости от сигналов температурных датчиков.

Есть и другой тип греющего кабеля для водопровода – саморегулирующийся. Он более практичен и распространен, поэтому его следует рассмотреть более детально.

Саморегулирующийся греющий кабель

Этот тип кабеля работает немного по другому принципу, нежели вышеописанный. Он состоит из нескольких кабелей, оболочки и защитного слоя. Его работа зависит от температуры водопроводной трубы в каждой точке, через которую он проходит. Те есть, если на определенном участке температура трубы снижается, то именно на этом отрезке начинает греть саморегулирующийся кабель. Происходит это благодаря изменению внутреннего сопротивления кабеля относительно изменениям температуры.
Преимуществом такого кабеля является его более эффективная и экономичная работа. В отличие от простого кабеля, он не греет равномерно весь отрезок, на котором установлен. Температура нагревания меняется в каждой конкретной точке независимо от соседних показателей.

Такой тип греющего кабеля для водопровода немного дороже от обычного, однако, если учесть многолетнее использование, то он окупается за счет более эффективного расходования электроэнергии. Кроме того, он обладает и другим преимуществом. Оно заключается в том, что саморегулирующийся кабель можно смело переплетать и допускать пересечения, чего нельзя делать с простым типом греющего провода.

Характеристики греющего кабеля

Как и обычный греющий кабель для водопровода с датчиками и терморегулятором, так и саморегулирующийся, различается по сходным общим характеристикам.

Основная характеристика любого греющего кабеля, это удельная мощность. Этот показатель характеризует количество теплоты, которая выделяется кабелем на определенном участке водопроводной трубы. Обычно этот показатель приводится в ваттах на метр. Широкое многообразие водопроводных коммуникаций привело за собой производство греющих кабелей с большим диапазоном удельной мощности.

На сегодняшний день на рынке можно встретить кабеля мощностью от 5 до 150 Вт/м. Обычно для обеспечения рабочего состояния бытового водопровода кабель подбирается в зависимости от условий его расположения. То есть подбор мощности зависит от того, будет ли труба закладываться в землю или проходить на открытом воздухе.

Вторая важная характеристика греющих кабелей – это рабочая температура. В зависимости от потребностей на рынке можно приобрести кабеля с температурами прогрева от 65 до 240 градусов. Для нормальной работы обычного бытового водопровода вполне достаточно использовать самый минимальный кабель по этому показателю. Тем более что при достаточной дополнительной теплоизоляции труб, кабель не работает на полную мощность почти никогда.

Монтаж греющего кабеля

Монтаж кабеля является довольно простой процедурой, которая предусматривает всего несколько важных моментов.

Первое, с чем следует определиться при монтаже, это требуемое количество теплоты, которое будет обеспечивать нормальную работу трубопровода. Этот показатель зависит от толщины трубы, материала, из которого она изготовлена, и от ее расположения.

На практике применяется два типа монтажа греющего кабеля на водопроводные трубы. Первый тип предусматривает продольное крепление кабеля к трубе при помощи специальной ленты. Второй тип крепления заключается в спиральном наматывании кабеля на трубу. Второй способ немного дороже, однако, более эффективен в некоторых случаях.

При монтаже греющего кабеля необходимо предварительно очищать трубы водопровода от грязи или ржавчины. Также важным будет дополнительная теплоизоляция всей конструкции. Утепление трубы вместе с кабелем повысит эффективность работы нагревательного элемента.

Видео о греющем кабеле для водопровода

Нагревательный кабель

In Pipe | Провод нагревателя труб

Саморегулирующаяся система нагревательных кабелей Retro-Line поставляется заранее определенной длины со всеми необходимыми компонентами для полной готовой к работе системы. Retro-Line — это безопасное и надежное решение для защиты от внутреннего замерзания многих различных трубопроводов для жидкости. Это включает, но не ограничивается: подачу воды в жилые дома из колодцев, озер, рек, от здания к зданию и линии нагнетания отстойника, а также трубы для слива воды под давлением или большого объема, которые могут состоять как из металлических, так и из неметаллических материалов.Для полиэтиленовых труб Retro-Line поставляется с компрессионным фитингом для легкого подсоединения к трубе. Retro-Line также можно заказать с резьбовым переходником с наружной резьбой, чтобы обеспечить легкое соединение с другими типами и размерами труб, такими как ABS, PVC, PEX, медь, гальваника и сталь.

Retro-Line можно использовать в качестве системы защиты от замерзания водопровода или в качестве предупредительной системы только в том случае, если для защиты от замерзания требуется защита трубы от замерзания. Даже в тех случаях, когда трубы должны оставаться сухими в течение коротких или продолжительных периодов времени, например, в линиях водоотливных насосов, Retro-Line не представляет опасности перегрева или плавления трубы. Это делает Retro-Line подходящим для всех труб, даже для пластиковых, которые не всегда содержат жидкости.

Система внутритрубных нагревательных кабелей Retro-Line сконструирована с использованием высококачественных промышленных нагревательных кабелей, которые отличаются прочностью и гибкостью, что упрощает их установку даже в устройствах большой длины. Системы защиты от замерзания для коротких труб Retro-Line можно просто вставить в трубу, в то время как более длинные системы, возможно, потребуется протянуть с помощью рыболовной ленты, веревки или небольшой веревки. Системы Retro-Line 40 футов.(12 м) и более поставляются на раздаточной катушке для защиты теплового кабеля и фитингов от механических повреждений, в то время как продукт просто вставляется в трубу. Довольно часто системы поднимаются на расстояние до 150 футов (46 м). Еще одним преимуществом долговечности теплового кабеля является то, что нижний конец кабеля не нужно закреплять, так как он никогда не будет двигаться или скользить вверх по трубе с потоком воды. Эта особенность чрезвычайно важна, поскольку она обеспечивает полное обслуживание кабеля обогрева. Систему можно легко снять и заменить, если в ней возникнет необходимость.Все работы по установке могут быть выполнены в точке входа трубы без необходимости доступа к дальнему концу в большинстве приложений.

В отличие от традиционной тепловой ленты для труб, Retro-Line включает в себя самую передовую технологию торцевого уплотнения, что делает его самым надежным внутренним нагревательным кабелем на рынке. Retro-Line подходит для установки внутри систем питьевого водоснабжения с давлением воды 75 фунтов на квадратный дюйм или меньше. Для систем с более высоким давлением см. CARAPACE, RETRO-FM или обратитесь в компанию Heat-Line и поговорите со специалистом по применению о наших превосходных альтернативах трубной тепловой ленте.

Retro-Line использует уникальные и современные характеристики саморегулирующихся электрических нагревательных кабелей. В отличие от обычной трубчатой ​​тепловой ленты, система Retro-Line может эффективно увеличивать тепловыделение и тепловыделение в каждой точке под микроскопом по всей ее холодной длине и одновременно снижать тепловыделение и тепловыделение в теплые точки. Вам никогда не придется беспокоиться о перегреве нагревательного кабеля для труб Retro-Line, что может привести к расплавлению и возгоранию из-за технологии саморегулирующегося нагревательного кабеля для труб.Retro-Line дает вам уверенность в надежной защите от замерзания без риска. Он стал незаменимым продуктом для домовладельцев, инженеров и специалистов по обслуживанию зданий, обеспечивая безопасную и надежную защиту от замерзания в большинстве приложений.

Важной особенностью и сертификатом продуктов нагревательных кабелей Retro-Line, которые иногда упускают из виду при исследовании и покупке внутреннего нагревательного кабеля, является то, что система Retro-Line сертифицирована NSF / ANSI 61 для питьевой воды.Это означает, что система Retro-Line соответствует всем необходимым критериям воздействия на здоровье, установленным NSF для продуктов, которые являются частью системы питьевого водоснабжения.

Для дальнейшего повышения энергоэффективности вашей системы защиты водопровода Retro-Line от замерзания рекомендуется добавить теплоизоляцию и термостат. Дополнительная теплоизоляция снижает потери тепла из нагретых водопроводных труб, а термостат позволяет регулировать рабочий цикл вашей системы Retro-Line в зависимости от температуры трубы.Сочетание обоих аксессуаров может повысить энергоэффективность на 80%.

Для канализационных труб без давления, а также больших водопропускных труб и дренажей см. Retro-DWS.
Для принудительной подачи воды под давлением и труб большого диаметра для подачи питьевой воды см. Retro-FM.
Для приложений, требующих также полиэтиленовых водопроводных труб, см. CARAPACE.
Для труб для подачи воды под высоким или постоянным давлением см. CARAPACE.

Retro-Line — это система внутреннего обогрева, обеспечивающая надежную защиту от замерзания.Примеры включают, но не ограничиваются:

  • Водоснабжение озер и рек
  • Водоснабжение скважин, включая выкопанные, пробуренные и артезианские скважины
  • Постройка к зданию водоснабжения
  • Напорные патрубки дренажного насоса
  • Торговые / промышленные объекты
  • Большой трап
  • Подходит для струйных и погружных насосов
  • Безопасно для использования с металлическими и неметаллическими трубами

Подходящие типы труб для Retro-Line включают, но не ограничиваются:

  • Полиэтилен (с контролем внутреннего и внешнего диаметра)
  • АБС
  • ПВХ
  • PEX
  • Медь
  • Оцинковка
  • Ductile Steel

Retro-Line обеспечивает защиту от замерзания во многих из следующих мест:

  • Дома, коттеджи, курорты и фермы
  • Коммунальные жилые дома и строения
  • Горно-разведочные лагеря / заставы
  • Торговые / промышленные объекты

Retro-Line — это уникальный высококачественный продукт, который можно адаптировать для различных специализированных приложений, не перечисленных выше. Если вы чувствуете, что у вас есть специальное или уникальное применение для Retro-Line, пожалуйста, свяжитесь напрямую с Heat-Line и поговорите с одним из наших знающих специалистов по продукции.

Особые соображения:

Особые соображения следует сделать, если труба содержит какие-либо фитинги, через которые должен проходить нагревательный кабель. Нагревательный кабель не предназначен для вставки и проталкивания каких-либо угловых фитингов с углом 90 градусов. Если у вас есть какие-либо резкие фитинги, которые поворачиваются на 90 градусов или более, их необходимо заменить трубой, чтобы образовались широкие изгибы, которые позволят пройти нагревательному кабелю.Если в трубе есть прямые муфты, греющий кабель должен пройти через них. Однако рекомендуется обнажить эти фитинги и проверить их изнутри, чтобы убедиться в отсутствии неровностей или заусенцев, которые потенциально могут повредить нагревательный кабель во время установки. Любая текущая арматура может быть заменена на одобренную Heat-Line арматуру Philmac, если пригодность существующей арматуры вызывает беспокойство. Если у вас есть вопросы или опасения по поводу текущей арматуры, обратитесь в компанию Heat-Line и поговорите с техническим специалистом, который поможет определить пригодность и варианты.

Поскольку Retro-Line представляет собой кабель для внутреннего нагревания, особое внимание следует уделить применению до заказа системы. Длину системы Retro-Line можно отрегулировать, если она слишком велика, однако важно отметить, что нельзя добавить дополнительный нагревательный кабель, если исходная система слишком короткая. Пожалуйста, смотрите вкладку СОВЕТЫ ПО ИЗМЕРЕНИЯМ для получения важной информации.

Рекомендации по измерению / заказу Retro-Line

Всегда измеряйте перед заказом, не предполагайте и не оценивайте требуемую длину.

  • Retro-Line — это усовершенствованная внутренняя саморегулирующаяся кабельная система с обогревом, готовая и поставляемая на заводе в готовом виде, предварительно определенной длины, указанной во время заказа.
  • Системы
  • Retro-Line имеют цену стандартной длины с шагом 5 футов (1,5 м) до 100 футов (30 м), затем с шагом 10 футов (3 м) от 100 футов до 550 футов (30 м x 168 м). .

Важные примечания:

  • Систему Retro-Line нельзя удлинить. Если потребуется более длинная система, потребуется полностью новая система.
  • Систему Retro-Line невозможно сократить на стройплощадке. Если требуется более короткая система, ее можно отправить обратно в Heat-Line для укорочения или укоротить на рабочем месте, следуя инструкциям по извлечению. Перед тем, как продолжить, всегда обращайтесь в компанию Heat-Line за указаниями.
  • В то время как большинство систем Retro-Line производятся стандартной длины, можно также запросить особую длину любого размера в пределах максимально разрешенной длины. Например, если 18ft.Для пробуренной скважины требовалась система (5,5 м), вместо покупки системы длиной 20 футов (6 м) можно было разместить специальный заказ на точную длину 18 футов (5,5 м).
  • Важно помнить, что при измерении необходимо обеспечить защиту от замерзания на всем участке водопровода или линии водоотливного насоса, который может замерзнуть. Например, в доме у озера или в коттедже лучше всего иметь Retro-Line, защищающую трубу изнутри дома до необходимой глубины воды в озере.
  • Особым преимуществом Retro-Line, которое часто упускают из виду, является тот факт, что целые системы трубопроводов могут быть предварительно установлены и адаптированы к размеру до определения длины Retro-Line. Примером такой гибкости может быть: покупка и установка 200 футов трубы до места забора или насоса в глубине озера. После этого можно измерить необходимую длину ретро-линии и установить ее для защиты трубы от замерзания до точки под льдом озера рядом с береговой линией. Другими словами, 200 футов.длины трубы может быть установлена, в то время как только 100 футов требует защиты от замерзания.

Озеро / река

  • При установке на озере и / или реке система Retro-Line должна начинаться в отапливаемом здании или помещении и заканчиваться (заканчиваться) в озере при минимальной общей глубине воды 6 футов (2 м) при НИЗКОЙ водной отметке, когда ожидается толщина поверхностного льда 3-4 фута (1-1,25 м). Общая требуемая глубина воды может уменьшаться или увеличиваться в зависимости от глубины льда.

Приложения для скважин

  • При использовании пробуренной скважины нагреватель может проходить по всей длине трубы, но не может входить в безамбарный адаптер, иначе он может получить повреждения. Если переходник без ямы находится выше уровня земли, компания Heat-Line предлагает установить колодезную плитку вокруг стальной обсадной трубы колодца и засыпать землей. Есть и другие методы защиты этих приложений; проконсультируйтесь с Heat-Line по поводу конкретных требований к применению.
  • При использовании пробуренной или выкопанной скважины система Retro-Line должна начинаться в отапливаемом здании или помещении и заканчиваться (заканчиваться) у обсадной трубы скважины.При использовании пробуренных скважин система Retro-Line будет заканчиваться на краю обсадной трубы пробуренной скважины незадолго до [2-3 дюймов (51-76 мм)] безамбарного адаптера на устье скважины.
  • Обратите внимание, что в зависимости от типа и размера фитинга, заказанного с Retro-Line, нагревательный кабель может быть немного короче, чем было заказано. Например, 20 футов (6,09 м) Retro-Line с тройником диаметром 1 дюйм будет измерять только 19 футов 4 дюйма (5,89 м) от конца тройника. Это связано с тем, что в корпус водопроводного тройника входит 8 дюймов нагревательного кабеля.
    Надземные трубы
  • В приложениях, где трубы будут находиться в атмосфере (открытом воздухе), проложены на каменистой местности или под зданиями, необходима изоляция для поддержания тепла внутри трубы и обеспечения энергоэффективности и надежности.
  • В приложениях, где существующая проблемная труба для подачи питьевой воды открыта и находится над землей, самый простой метод измерения — это использование внешнего измерительного устройства, такого как рулетка и / или гибкая линейка.
  • В некоторых приложениях, где видна номенклатура (надпись) на открытой трубе, на трубе будут отмечены приращения измерения. Вы можете использовать эти отметки приращения, чтобы найти общее расстояние между двумя точками, тем самым обеспечивая необходимую длину ретро-линии.
    Трубы заглубленные
  • В тех случаях, когда существующая проблемная труба для подачи питьевой воды заглублена, полезно измерить длину нагревательного кабеля изнутри с помощью электрической ленты или водопроводной ленты.

Размер / тип трубы

  • Важно не только правильно измерить длину Retro-Line, но также определить размер и тип трубы.Retro-Line поставляется с водопроводной арматурой для подключения к вашей системе водоснабжения. Если во время заказа предоставлена ​​неверная информация о трубе и размере, вы не сможете подключить систему Retro-Line к своей трубе.

Как и во всех случаях, если вы не знакомы или неудобны с измерением и / или установкой продукта Heat-Line, проконсультируйтесь напрямую со специалистом по применению Heat-Line или обратитесь к квалифицированному местному торговому представителю.

Q — В чем разница между Retro-Line и Retro-DWS?

A — Retro-Line — это система, одобренная cCSAus и NSF / ANSI 61 для внутреннего обогрева труб подачи питьевой воды и линий водоотливных насосов.Retro-DWS разработан для безопасной и одобренной установки внутри негерметичных септических труб и / или в больших сточных трубах, где требуется механическая защита нагревателя.

Q — В чем разница между Retro-Line и Retro-FM?

A — Retro-Line — это система, одобренная cCSAus и NSF / ANSI 61 для внутреннего обогрева трубопроводов питьевой воды небольшого диаметра и линий отстойных насосов. Retro-FM разработан для безопасной и одобренной установки внутри напорных канализационных труб и водопроводных труб большого диаметра.Система Retro-FM также сертифицирована cCSAus и NSF / ANSI 61 и обычно рекомендуется для труб с питьевой водой диаметром 2 дюйма и более.

Q — Будет ли Retro-Line ограничивать поток воды в трубе?

A — Система внутренних нагревательных кабелей Retro-Line разработана с учетом минимального воздействия на поток воды по трубе, если оно вообще есть. Было показано, что в обычных системах водоснабжения система Retro-Line не дает ощутимого эффекта.

Q — Можно ли установить Retro-Line внутри канализационных труб?

А — No.Подобно другим внутренним нагревательным кабелям, Retro-Line не имеет сертификатов для установки внутри септических труб, так как в них могут присутствовать метановые газы. Для септических труб Heat-Line разработала Retro-DWS для септических труб без давления и Retro-FM для септических труб под давлением.

Q — У меня в трубе прямые муфты, пройдет ли Retro-Line?

A — Если в трубе есть прямые муфты, нагревательный кабель должен пройти.Однако рекомендуется обнажить эти фитинги и проверить их изнутри, чтобы убедиться в отсутствии неровностей или заусенцев, которые потенциально могут повредить оболочку нагревательного кабеля. Любая текущая арматура может быть заменена на одобренную Heat-Line арматуру Philmac, если пригодность существующей арматуры вызывает беспокойство.

В — У меня в трубе изгибы, пройдет ли Retro-Line?

A — Нет. Нагревательный кабель не предназначен для изгиба вокруг любых угловых фитингов на 90 или 45 градусов.Если у вас есть какие-либо крутые угловые фитинги, их необходимо заменить трубой, чтобы создать широкие изгибы, позволяющие пройти греющему кабелю.

Q — Моя труба имеет широкие изгибы по длине, пройдет ли Retro-Line?

A — Да. Нагревательный кабель сконструирован таким образом, чтобы его путь проходил через трубу. Пока водопроводная труба делает широкие изгибы без необходимости использования крутой соединительной муфты на 90 или 45 градусов, устройство Retro-Line будет проходить.

Q — Какую длину Retro-Line можно протолкнуть в трубу?

A — Система Retro-Line нередко вставляется и проталкивается в трубу на расстояние до 150 футов.(45,5 м). В некоторых случаях опытные торговцы сообщали, что вставляли блоки Retro-Line большей длины без использования шнурка или рыбы водопроводчиков.

Q — Какая длина ретро-лески мне понадобится?

A — Длина нагревательного кабеля Retro-Line, которая потребуется, может меняться от области применения к области применения. В большинстве случаев вся длина трубы защищена, чтобы предотвратить возможное замерзание трубы в дальнейшем. Чтобы определить требуемую общую длину, перейдите на вкладку КАК ИЗМЕРИТЬ или обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукции.

Q — Что мне делать, если у меня есть дополнительный нагревательный кабель Retro-Line?

A — Следует проявлять осторожность при определении необходимой длины изделия, однако, если требуемая длина меньше, чем было заказано, обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукции для получения подробной информации о процедуре уменьшения длины нагревательного кабеля в трубе. . НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Q — Можно ли разрезать Retro-Line, если он слишком длинный?

A — Нет. Система Retro-Line, производимая компанией Heat-Line, представляет собой предварительно собранную усовершенствованную саморегулирующуюся систему нагревательных кабелей с заводской заделкой, которая не предназначена для заделки в полевых условиях и / или адаптированной по длине.Обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукции для получения подробной информации о процедуре уменьшения длины греющего кабеля внутри трубы. НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Q — Моя система Retro-Line слишком короткая; можно добавить небольшой раздел в конце? Если нет, что можно сделать?

A — Нет. Система Retro-Line, производимая компанией Heat-Line, представляет собой предварительно собранную заранее саморегулирующуюся систему нагревательных кабелей, которая включает запатентованную концевую заделку с торцевым уплотнением. Таким образом, система Retro-Line не может быть соединена или изменена в полевых условиях.Если требуется большая длина Retro-Line, вы можете приобрести одно непрерывное изделие соответствующей длины и / или переместить второй источник питания и установить дополнительную систему Retro-Line для обеспечения необходимой защиты от замерзания. НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ или СИЛОВОЙ ВЫВОД

Q- Существует ли максимальная длина нагревательных кабельных систем Retro-Line?

A — Да. Максимальная длина цепи Retro-Line, допустимая для цепи 120 В, составляет 220 футов (67 м) и 550 футов.(168м) в цепи 240 В.

Q — Где я могу купить систему нагревательных кабелей Retro-Line?

A — Система нагревательных кабелей Retro-Line, производимая Heat-Line, доступна напрямую через Heat-Line и / или у любого из наших дистрибьюторов продукции Heat-Line. Чтобы получить список дистрибьюторов продукции Heat-Line в Канаде и США, пожалуйста, свяжитесь с Heat-Line напрямую по нашему бесплатному телефону.

Q — Система на 240 В использует меньше энергии, чем система на 120 В?

A — Распространенное заблуждение состоит в том, что электроприбор на 240 В потребляет меньше энергии, чем электроприбор на 120 В.Потребляемая мощность измеряется в ваттах, а не в напряжении. Независимо от того, потребляете ли вы 500 Вт при 120 В или 500 Вт при 240 В, вы все равно потребляете 500 Вт энергии.

Q — Могу ли я (домовладелец) установить Retro-Line?

A -Heat-Line предоставляет надлежащие и простые в использовании инструкции по установке для всех наших продуктов и предлагает лучшую на рынке техническую поддержку. В результате домовладельцы могут устанавливать большинство систем тепловых линий, включая Retro-Line; однако Heat-Line обычно рекомендует, чтобы процесс установки завершил квалифицированный специалист.

Q — Сколько энергии потребляет Retro-Line?

A — Все системы бренда Heat-Line, включая Retro-Line, используют передовую технологию саморегулирующегося нагревательного кабеля Heat-Line, которая обеспечивает передачу энергии и тепла в холодные участки трубы и снижает отдачу энергии и тепла в области. которые теплые.Хотя общее количество потребляемой энергии зависит от множества факторов, вы можете быть уверены, что устанавливаете наиболее энергоэффективную систему нагревательных кабелей из имеющихся. Если вы хотите еще больше снизить потребление энергии, вы можете рассмотреть вопрос о добавлении термостата, таймера или другого устройства управления.

Q — Безопасно ли использование Retro-Line с пластиковыми трубами?

A — Система Retro-Line безопасна для использования со всеми металлическими и неметаллическими трубами. Усовершенствованная технология саморегулирования, используемая в продукте Retro-Line, делает его безопасным для использования с пластиковыми трубами даже в сухом состоянии, поскольку он никогда не может перегреться и повредить трубу.

Q — Поставляется ли Retro-Line с термостатом?

A — Термостат не входит в комплект Retro-Line, поскольку он не требуется для правильной и безопасной работы; однако термостат можно приобрести как дополнительную принадлежность. В зависимости от системных приложений или там, где предпочтительна автоматическая работа, можно использовать термостат для включения и выключения системы, чтобы помочь сберечь электроэнергию или увеличить рабочий цикл системы. В сочетании с изоляционными термостатами можно значительно повысить энергоэффективность.

Q — Должен ли я использовать изоляцию с системой Retro-Line?

A — При использовании системы Retro-Line настоятельно рекомендуется изоляция, особенно если установка находится над землей в окружающем воздухе. Изоляция помогает снизить общие тепловые потери и, следовательно, уменьшить количество энергии, которое должен потреблять нагревательный кабель Retro-Line. Если труба уже заглублена, нет необходимости откапывать и обнажать трубу для нанесения изоляции.

Q — Какой тип изоляции следует использовать с системой Retro-Line?

A — Heat-Line рекомендует использовать изоляцию, которая лучше всего подходит для окружающей среды, в которой она будет установлена.Обычно нагревательные кабели Retro-Line используют в качестве изоляции с помощью полиэтиленовых изоляционных муфт с закрытыми порами.

Q — Блок отключается, когда не требуется?

A — №. Саморегулирующиеся нагревательные кабельные системы Retro-Line увеличивают тепловую мощность при холода, но, что более важно, уменьшают тепловую мощность при нагревании. В результате продукты марки Heat-Line очень энергоэффективны в работе, но не отключаются полностью, так как они могут простаивать только до минимального уровня.Чтобы полностью отключить систему, ее необходимо отключить от сети или установить с термостатом. Системы марки Heat-Line должны быть отключены от сети или отключены, когда они не требуются (летние месяцы), и проверяться каждый год перед использованием.

Q — При отключении питания нужно ли мне перезагружать устройство?

A — Изделия Heat-Line, включая Retro-Line, предназначены для повторного включения при подаче питания на устройство. После повторного включения система Retro-Line имеет возможность увеличить свою мощность, чтобы немедленно начать разморозку любой секции трубы, которая замерзла или была близка к замерзанию во время отключения электроэнергии. Во многих случаях размораживание трубы может занять не более часа.

Q — Для чего нужен индикатор GFCI на моделях Retro-Line?

A — Световой индикатор, расположенный на устройстве GFCI, входящем в комплект поставки всех систем Retro-Line модели GFC, проверяет, подается ли питание на устройство GFCI и что GFCI пропускает питание к устройству с нагревательным кабелем.

EasyHeat In-Line внутри трубчатого нагревателя

EasyHeat In-Line внутри трубчатого нагревателя

EASYHEAT In-Line Внутри Нагреватель трубы


Мы являемся официальным дистрибьютором Easy Heat, Inc.


Соединения с другим нагревательным кабелем трубы:
EasyHeat PSR Готовый саморегулирующийся кабель для труб.
Danfoss Ice Guard Саморегулирующаяся трубка Heat Trace
EasyHeat AHB Постоянная мощность с предварительной заделкой Кабель предотвращает замерзание труб до -40 при 120 В переменного тока, подходит для использования на пластиковые и металлические водопроводные трубы
Wrap-On Pipe Heating Кабель. Предотвращает замерзание водопроводных труб до 50F. Просто оберните, изолируйте и вставьте вилку. Для использования на металлических и жестких пластиковых трубах.Встроенный термостат включает кабель при 38F.


ВНУТРИ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ ТРУБЫ … ПОДДЕРЖИВАЕТ ВОДОСНАБЖЕНИЕ НА ПРОТЯЖЕНИИ ЗИМЫ В ВАШЕМ ДОМЕ, КОТТЕДЖЕ ИЛИ САЙТЕ.

ПОТОКОВЫЙ НАГРЕВАТЕЛЬ EASY HEAT обеспечивает экономичный, эффективный внутритрубная защита водопроводов от замерзания. Кабель состоит из двух провод резистивный провод с P.V.C. изоляция, сплошная оплетка заземления и прозрачный внешний вид пищевых продуктов P.V.C. куртка. Энергосберегающий термостат на 12 А с / б Прерыватель цепи замыкания на землю (G.F.C.I.) также входит в комплект.

ОСОБЕННОСТИ:

  • ** Примечание **: Для полиэтиленовой воды диаметром 1 дюйм или 1,25 дюйма только трубы.

  • Разработан для стандартного одобренного CSA 1-1 / 4 «PE трубы. Для труб диаметром 1 дюйм доступны комплекты переходников (деталь № 10561-001).

  • Энергосберегающий термостат на 10 фут. датчик определяет температуру трубы и включает и выключает кабель при требуется

  • Защищен прерывателем цепи замыкания на землю GFCI с тестом / сбросом и контрольной лампой для обеспечения безопасной эксплуатации

  • Сертификат CSA для питьевого водоснабжения

  • Обширный выбор размеров от 10 футов.до 270 футов

  • Фитинг неограничивающий (без поворота на 90) В Т-образной сборке используется фитинг Philmac для устранения потенциальных проблем. переходные фитинги могут создавать

  • Не прожигает трубу в случае высыхания (см. инструкции)

  • Удобный подключаемый модуль, работа при напряжении 120 В (5 Вт / фут) подключить систему к любой розетке на 120 вольт

  • Максимальное потребление тока составляет 11,3 А (270 футов). модель)

  • Кабель нагревателя внутри трубы, обеспечивающий экономичная альтернатива поддержанию проточной воды всю зиму

  • Может использоваться в изолированных трубах

  • Упаковка выполняет роль раздаточной катушки. обеспечивает плавный переход от бобины к трубе, а гибкость кабеля обеспечивает простой монтаж, кабель легко протягивается вокруг острых колен и кривые

  • Только для линий водоснабжения (не предназначены для дренажных линий или других приложений)


SL-2G Термостат GFCI (в комплекте)

SL-2G Управление термостатом Предназначено для использовать в пределах 12 ампер, SL-2G оснащен 6 футов (1.8 м) капиллярный датчик для обнаружения и контроля изменений температуры. Регулируемый диапазон настроек температуры от 34-95F (1-35C), контроль температуры Дуплексная розетка GFCI общей мощностью 1440 Вт / 12 А. Поставляется с 4 футами (1,2 м) трехжильный шнур и вилка.


EasyHeat — зарегистрированная торговая марка EasyHeat, Inc.

[На главную] [Наверх]

Мы Дистрибьютор промышленных, коммерческих и Жилые обогреватели и элементы управления. Всегда консультируйтесь инструкции производителя по установке для правильной установки продукты или системы, представленные на этом сайте. © Авторские права 1999-2019 Mor Electric Heating Assoc., Inc.

MOR ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 USA
Tel 616-784-1121-800-442-2581 — факс 616-784-7775
Эл. .com

Тепловой кабель для водопровода Frost King

Тепловой кабель для водопровода Frost King | QC Supply

Магазин будет работать некорректно в случае, если куки отключены.

Аккаунт вашей компании заблокирован, и вы не можете размещать заказы. Если у вас есть вопросы, обратитесь к администратору вашей компании.

Обновите эту страницу, чтобы вам было удобнее.

Top

Остановите замерзание трубы и клапана этой зимой с помощью теплового кабеля Frost King Water Pipe. Благодаря встроенному термостату, он автоматически предохраняет ваши водопроводные трубы от замерзания и работает при температурах до -38 ° F. Предварительно собранный и готовый к установке.Подходит для использования на пластиковых и металлических трубах, заполненных водой.

Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с прилагаемыми инструкциями, закрепите лентой (не маскирующей) и изоляцией, затем вставьте вилку в электрическую розетку с защитой от замыкания на землю.

Характеристики / преимущества

  • Сохраняет температуру воды до -38 ° F
  • Предварительно собран, готов к установке
  • Со световым индикатором питания в вилке для проверки наличия питания в системе
  • С энергосберегающим термостатом
  • Устанавливайте с уверенностью, что он будет работать годами, не требуя обслуживания
  • Все компоненты изготовлены из высококачественных материалов и проходят испытания в критических точках производственного процесса.
  • Для металлических и пластиковых труб
Номер детали для контроля качества Mfg Номер детали Длина Вольт Ватт / фут
121230 HC12 12 ‘ 120 В 7 Вт / фут
121232 HC24 24 ‘ 120 В 7 Вт / фут

Простота установки: Не требует специальной проводки или сборки.Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с прилагаемыми инструкциями, закрепите лентой, изолируйте и вставьте вилку в электрическую розетку с защитой от замыкания на землю.

Сколько кабеля вам понадобится? Поставляется со стандартным шагом 3 фута (до 30 футов), поэтому вам необходимо знать два основных параметра, чтобы выбрать правильный комплект: длину участка трубы, включая клапаны, которые необходимо нагреть, и диаметр трубы. Для трубы диаметром 3/4 дюйма или меньше округлите длину трубы с точностью до 3 футов.Таким образом, для трубы длиной 7 футов потребуется кабель длиной 6 футов; Для 11-футовой трубы будет использоваться 9-футовый кабель.

Руководство по выбору кабеля
Диаметр Длина трубы
3 « 4-5 ‘ 6′ 7-8 ‘ 9′ 10-11 ‘ 12 ‘ 13-14′ 15 ‘ 16-17′ 18 ‘ 19-20′ 21-23 ‘ 24 « 25-27′ 28-29 ‘ 30′
3/8 «-3/4» 1 HC3 1 HC3 1 HC6 1 HC6 1 HC9 1 HC9 1 HC12 1 HC12 1 HC18 1 HC18 1 HC18 1 HC18 2 * НС 12 1 HC24 1 HC24 2 * HC18 1 HC30
1 «-1 1/2» 1 HC3 2 * HC3 1 HC6 2 *
[1] HC6
[1] HC6
1 H9 2 * HC9 1 HC12 2 *
[1] HC12
[1] HC12
1 HC18 2 * HC18 1 HC18 2 *
[1] HC18
[1] HC18
2 * HC12 1 HC24 2 *
[1] HC12
[1] HC12
2 * HC18 1 HC30
  • Для труб диаметром 3/4 «-1 1/2» подберите длину трубы как можно ближе к длине кабеля.
  • Для труб нестандартной длины используйте два кабеля, общая длина которых не более чем на 3 фута превышает длину участка трубы.
  • * Начать кабели с противоположных концов трубы и проложить по противоположным сторонам с перегибом в центре.
Показать больше +

Задайте вопрос

Задайте вопрос по этому продукту:

Отзывы

Напишите свой собственный отзыв

Вы использовали этот продукт?

Написать обзор

Как предотвратить замерзание труб с помощью нагревательных кабелей для труб

Как предотвратить замерзание труб


МАГАЗИН ПОПУЛЯРНЫХ ТОВАРОВ

Когда температура падает до опасно низкого уровня, многие дома и здания подвергаются повышенному риску замерзания труб и клапанов.Когда вода замерзает (20 градусов по Фаренгейту), она расширяется; расширение внутри труб приводит к разрыву замерзших труб ! Защитите свои трубы от замерзания зимой с помощью нагревательных кабелей BriskHeat! Саморегулирующийся нагревательный кабель обеспечивает защиту трубы от замерзания , когда это необходимо больше всего; саморегулирующиеся нагревательные кабели специально разработаны для защиты от замерзания, а также для защиты от обледенения или оттаивания металлических или пластиковых труб и клапанов при опасных низких температурах; до отрицательных 40 градусов по Фаренгейту или до отрицательных 40 градусов по Цельсию. Прочная конструкция промышленного класса позволяет нагревательным кабелям быть надежным решением для защиты от замерзания даже при самых экстремальных низких температурах.

Почему саморегулирующийся нагревательный кабель?

  • Автоматически регулирует тепловую мощность в зависимости от температуры поверхности и окружающей среды
  • Регулятор температуры не требуется
  • Готовый к розетке шнур питания в сборе
  • Конструкция с заземлением для дополнительной безопасности
  • Подходит для экстремально низких температур до -40 ° F (-40 ° C)
  • Сейф для внутреннего и наружного применения
  • Нагревательный кабель с безопасным перекрытием для легкой установки

Электрообогрев, нагревательная лента или нагрев поверхности, или электронагреватель поддерживает и повышает температуру труб для предотвращения замерзания.Также известный как следовой нагрев, с использованием нагревательного кабеля, используется электрический нагревательный элемент и оборачивается длина трубы для непосредственной передачи тепла.

Решения

BriskHeat предварительно собраны, просты в установке и plug-and-play ! Они даже автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды. Если вы ищете тепловую ленту для труб, наш саморегулирующийся нагревательный кабель — идеальное решение для предотвращения замерзания труб!

Шаг 1. Выберите нагревательный кабель


Используя следующую таблицу, определите трубный нагревательный кабель, подходящий для ваших потребностей в нагревании металлических или пластиковых (ПВХ) труб.Мы рекомендуем саморегулирующиеся нагревательные кабели SpeedTrace

.

Добавьте 1 фут (30 см) к длине трубы для каждого клапана или патрубка в трубопроводной системе. В таблицах предполагается, что водонепроницаемая огнестойкая теплоизоляция с самым низким внешним температурным режимом. (предварительно сформованная пена). Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).

BriskHeat SpeedTrace Trace Heating Кабели подходят для использования внутри или вне помещений, их можно безопасно перекрывать и изолировать. С нагревательными кабелями BriskHeat нет необходимости в контроллере температуры, так как наши нагревательные кабели для труб автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды.

Шаг 2: Выберите способ установки обогрева трубы для обертывания трубы


Существует два простых варианта установки нагревательного кабеля:

Вариант первый: Установка нагревательного кабеля прямой трубы

Самый простой тип установки, идеально подходящий для труб меньшего диаметра (менее 3 дюймов)

  • Просто проложите нагревательный кабель по нижней части трубы по прямой линии на нижней половине трубы в положении на четыре или восемь часов.
  • Прикрепите нагревательный кабель к трубе, обвив трубу куском стекловолоконной или алюминиевой липкой ленты; с интервалом в 1 фут
  • Кабель нагревателя трубы должен касаться трубы
  • Между кабелем и трубой не должно быть больших воздушных зазоров

ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых кабельных стяжек

.

Вариант 2: Установка нагревательного кабеля со спиральной трубкой

Обеспечивает равномерное нагревание труб большего диаметра и идеально подходит для труб большего диаметра (3 дюйма и более)

  1. Просто оберните тепловой кабель вокруг трубы; на длину трубы.
  2. Подвешивание петли через каждые 10 футов. Чтобы определить длину петли, разделите длину греющего кабеля на длину вашей трубы и умножьте на 10.
  3. Прикрепите его к трубе, обвив трубу куском стекловолоконной клейкой ленты с интервалом в 1 фут.
  4. Выровняйте расстояние между спиралями, сдвинув обертку по трубе.
  5. Кабель должен касаться трубы
  6. Между кабелем и трубой не должно быть больших воздушных зазоров.
  7. Если на конце трубы остался лишний кабель, удвойте его вдоль трубы.

ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых кабельных стяжек

.

Шаг 3: Установите изоляцию трубы


Надежная система нагревательных кабелей SpeedTrace зависит от правильно установленной и сухой, устойчивой к атмосферным воздействиям теплоизоляции, такой как гибкая изоляция для труб с закрытыми ячейками INSUL-LOCK DS

  • Убедитесь, что используется не менее ½ дюйма предварительно сформированного пенопласта или эквивалентной теплоизоляции и что все трубопроводы, включая клапаны, стыки и проходы в стенах, были полностью изолированы, как показано.
  • Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).
  • Как можно скорее установите изоляцию на трубопровод, чтобы свести к минимуму возможность механического повреждения после установки.
  • Убедитесь, что этикетка нагревательного кабеля SpeedTrace видна снаружи теплоизоляции.

Нагревательные кабели BriskHeat SpeedTrace можно безопасно изолировать!

Шаг 4. Завершение установки


Чтобы предотвратить повреждение нагревательного кабеля или шнура, закрепите шнур питания (холодный конец) пластиковой кабельной стяжкой, стеклотканевой лентой или изолентой, как показано на рисунке

Этикетки для электрообнаружения, указывающие на наличие электрического трубчатого нагревательного кабеля, прилагаются к нагревательному кабелю.Прикрепите прилагаемые этикетки «Электрическое отслеживание» на внешней поверхности изоляции трубы с интервалом в одну этикетку на каждые 10 футов (3 м) трубы, чтобы указать на наличие нагревательного кабеля SpeedTrace.

Шаг 5: Запуск нагревательной ленты


  • Вставьте нагревательный кабель в розетку с защитой от замыкания на землю.
  • Проверьте автоматический выключатель, чтобы проверить питание кабеля.
  • Стоящая в трубе вода должна стать теплой в течение часа.

ОБЩИЕ ИНСТРУКЦИИ


  • Устанавливать только в доступных местах; не устанавливайте за стенами или там, где может быть спрятан кабель.
  • Не прокладывайте нагревательный кабель через стены, потолок или пол.
  • Подключайтесь только к розеткам с защитой от замыканий на землю, которые были установлены в соответствии со всеми действующими национальными и местными правилами и стандартами и защищены от дождя и другой воды.
  • Не используйте на гибких виниловых трубках (например, садовых шлангах).
  • Устанавливайте с огнестойкой водонепроницаемой теплоизоляцией минимум ½ дюйма.
  • Никогда не используйте на трубах, температура которых может превышать 150 ° F (65 ° C).
  • Удлинитель нельзя использовать для стационарной установки. Для временной установки ознакомьтесь с местными электротехническими и противопожарными нормами.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ


ПРОБЛЕМА РЕШЕНИЕ (Я)
Греющий кабель не нагревает весь Убедитесь, что нагреватель подключен к правильному напряжению. С помощью омметра проверьте, есть ли показания сопротивления (а не обрыв цепи) в нагревателе.
Часть нагревательного кабеля не нагревает Осмотрите ненагретый кабель на предмет повреждений.
Автоматический выключатель срабатывает Убедитесь, что автоматический выключатель способен выдерживать нагрузку на нагреватель в амперах. Осмотрите обогреватель и шнур на предмет повреждений.

EasyHeat — AHB Электрический нагревательный кабель постоянной мощности для труб с предварительной заделкой

Защита от замерзания жестких пластиковых и металлических труб

Компания EASYHEAT, лидер в области защиты труб от замерзания, представляет систему обогрева труб серии AHB.Предварительно собранный и готовый к установке кабель предотвращает замерзание труб, поддерживая ток воды до -40 °. Кабели AHB с энергосберегающим термостатом работают от сети переменного тока 120 В и подходят для использования на пластиковых и металлических водопроводных трубах. Нагревательный кабель для труб EASYHEAT® AHB (контур трубы) останавливает обледенение до того, как он начнется. Этот традиционный резистивный кабель выделяет фиксированное количество тепла в зависимости от линии электропитания. Он оснащен встроенным термостатом, который включает и выключает электричество в зависимости от температуры.Эта готовая к установке система поставляется в одном компактном корпусе с заземленной вилкой, термостатом и простыми инструкциями. Конструкция системы AHB включает в себя металлическую оплетку для заземления, черную внешнюю оболочку, термостат, оранжевый шнур питания 18/3 длиной 2 фута с заземленной вилкой и встроенный индикатор питания.

Эта система может быть установлена ​​с уверенностью, что она будет работать в течение многих лет, не требуя обслуживания. Все компоненты изготовлены из материалов высочайшего качества и проходят испытания в критических точках производственного процесса.

Систему серии AHB легко купить и установить, она спроектирована с шагом 3 фута для работы с трубами различной длины и диаметром до 1,5 дюймов. Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с прилагаемыми инструкциями, приклейте нашей высококачественной лентой и изоляцией, а затем подключите к стандартной электрической розетке.

Технические характеристики

  • Жесткая внутренняя изоляция из ПВХ
  • Атмосферостойкая внешняя оболочка из ПВХ
  • Непрерывная оплетка заземления для безопасности
  • 3-проводной заземленный шнур и вилка
  • 7 Вт на фут
  • 120 В
  • Одобрено для жесткого пластика и металлическая труба
  • UL внесена в список U.S. и канадские стандарты безопасности
  • Сертификат CSA
  • Обеспечивает протекание воды до -40 ° F
  • Предварительно собранный и готовый к установке

Загрузите дополнительную информацию здесь

Хотите получить дополнительную информацию об этом продукте? Нажмите кнопку ниже, и один из наших специализированных консультантов по электрике незамедлительно свяжется с вами и расскажет о необходимых вам спецификациях.

Click Me!

5 лучших нагревательных кабелей для труб — декабрь 2021 г.

Замороженные трубы — это не весело.В лучшем случае вы можете потратить дни, пытаясь нагреть трубы до точки, где вода снова потечет. Если у вас лопнут трубы, вам могут потребоваться тысячи долларов на ремонт и очистку.

Лучшая стратегия — в первую очередь предотвратить замерзание труб, и нагревательный кабель для труб — отличный способ сделать это. Нагревательный кабель для труб может автоматически регулировать температуру трубы, обеспечивая гарантию того, что при резком похолодании вы не проснетесь из-за ледяной катастрофы.

Факторы, которые следует учитывать при выборе нагревательных кабелей, включают размер, кабельные корпуса, термостаты, цену и то, хотите ли вы, чтобы ваши кабели имели встроенную светодиодную подсветку. В зависимости от того, где расположены ваши трубы, установка может быть сложной.

Ключевые особенности

Долговечность

От холода и влаги до грязи и мусора трубчатый нагревательный кабель может свисать в довольно суровых условиях. Таким образом, он должен быть достаточно прочным, чтобы выдерживать воздействие бездорожья, и служить годами без обслуживания и поломок.(Основываясь исключительно на расположении труб, установка этих кабелей может быть небольшой работой; это не та задача, которую вы хотели бы повторять каждый год!) Такая особенность, как прочное ПВХ-покрытие, может помочь продлить срок службы кабеля, обеспечивая гибкость и долговечность. .

Длина

Длина приобретаемого кабеля имеет первостепенное значение. Вам нужен кабель, который не будет ни слишком коротким, ни слишком длинным для вашей трубы. К счастью, нагревательные кабели для труб бывают разной длины, чтобы соответствовать разным размерам труб.Кабели могут иметь длину от 3 футов до 100 футов, и производители часто продают кабели различной длины в пределах этого диапазона.

Диаметр

Помимо длины кабеля важен диаметр, на который рассчитан трубный кабель. Некоторые трубчатые нагревательные кабели можно использовать с трубами различного диаметра; другие эффективны только для тонких труб диаметром 2 дюйма или меньше. Если вы покупаете кабель, не рассчитанный на диаметр вашей трубы, возможно, он не справится с задачей поддержания трубы в достаточно теплом состоянии, чтобы избежать замерзания.

Перед покупкой нагревательного кабеля для труб внимательно измерьте диаметр трубы и прочтите перечень кабелей (или уточните у производителя).

Сертификат

Для оптимальной безопасности выбирайте только трубный нагревательный кабель, одобренный UL и сертифицированный CSA. Эти тесты гарантируют, что трубчатый нагревательный кабель соответствует стандартам качества и работает так, как заявляет производитель.

Установка

Как уже упоминалось, установка трубчатого нагревательного кабеля может быть сложной задачей.Проблема не столько в механике установки; скорее, это расположение труб, которые вы хотите закрыть. Добавьте к этому тот факт, что вам может потребоваться собственная лента или стяжки — некоторые кабели поставляются с ними, а некоторые нет — и вас может ждать интересное приключение с установкой.

Перед тем, как вы начнете установку, вам нужно сделать несколько шагов. Сначала проверьте упаковку, чтобы узнать, нужно ли вам сходить в строительный магазин за лентой, галстуками или другими предметами.Затем внимательно прочтите инструкции: они должны быть подробными, четкими и желательно иллюстрированными. Также рекомендуется проверить кабель перед его установкой. Для этого вставьте его в розетку. Через несколько минут кабель должен заметно нагреться, что укажет на то, что он исправен и готов к установке.

Большинство трубчатых нагревательных кабелей предназначены для использования только с целыми пластиковыми или металлическими трубами. Перед использованием трубчатого нагревательного кабеля на пустой трубе проконсультируйтесь с производителем.

ПЕРСОНАЛ

BestReviews

Характеристики

Кабель

Кабель трубчатого нагревательного кабеля фактически состоит из двух частей: более длинной нагреваемой части и меньшей части, включающей заглушку и другие элементы.

  • Обогреваемая часть: Эта часть нагревательного кабеля трубы отвечает за нагрев трубы. Обычно он состоит из нагревательного сердечника, окруженного изоляцией, и внешнего слоя ПВХ.
  • Секция без обогрева: Вилка, термостат и любые светодиодные лампы обычно расположены на более коротком участке кабеля, который не нагревается.Вилка должна быть заземлена и иметь три контакта.

Все кабели должны быть прочными и гибкими, что может помочь при установке.

Термостат

Трубный нагревательный кабель обычно включает встроенный термостат для поддержания температуры трубы в определенном диапазоне. Термостат включает нагревательный кабель трубы, когда температура достигает заданного минимума (обычно 38 ° F), и выключает его, когда она достигает заданного максимума (обычно около 50 ° F). Таким образом, кабель предохраняет вашу трубу от замерзания, но не нагревается до такой степени, что может стать причиной возгорания.

Светодиодная лампа

Некоторые нагревательные кабели для труб включают светодиодную подсветку, поэтому вы можете сразу определить, выполняет ли кабель свою работу.

ЗНАЕТЕ ЛИ ВЫ?

Из-за низкого энергопотребления, нагревательные кабели для труб являются более экономичным решением для предотвращения замерзания труб, чем включение тепла во всей комнате, подвале или подполье.

ПЕРСОНАЛ

BestReviews

Цены на нагревательные кабели для труб

Недорого: Трубные нагревательные кабели до $ 20 , как правило, короче, часто 10 футов или меньше, и могут иметь более низкое качество сборки и меньшее количество функций.

Средний уровень: По мере роста цены улучшаются длина и качество. Длина нагревательного кабеля для труб в диапазоне от $ 20 до $ 40 обычно составляет от 15 до 30 футов. Светодиодные индикаторы распространены.

Дорого: Трубные нагревательные кабели по более высокой цене, как правило, обладают наибольшей прочностью и длиной, причем некоторые из них достигают от 80 до 100 футов. Планируйте потратить от 50 до 120 долларов на кабель этого более высокого уровня.

Нагревательные кабели для труб, которые укладываются прямо, проще в установке и обеспечивают более длительное покрытие, чем кабели с витой изоляцией.

ПЕРСОНАЛ

BestReviews

Советы

  • Если инструкции требуют прокладки кабеля по прямой линии, не перекрывайте участки кабеля, так как это может привести к перегреву.
  • Все трубчатые нагревательные кабели имеют удлинитель на одном конце (в комплекте с заглушкой), но, если труба не находится близко к выходу, вам, вероятно, также потребуется приобрести удлинитель.
  • Для более толстых труб рассмотрите возможность установки двух кабелей с каждой стороны трубы, чтобы обеспечить максимальную защиту.
  • Никогда не используйте нагревательные кабели на топливопроводах или трубопроводах. Сочетание нагретых кабелей с горючими жидкостями очень опасно.
  • Тщательно измерьте трубы, которые вы хотите защитить, чтобы вам не пришлось платить за кабель больше, чем вам нужно. Тем не менее, если кабель является витым, вам нужно будет купить кабель немного большего размера, чем для кабеля прямой установки.

FAQ

В. Как трубные нагревательные кабели прикрепляются к трубе?

A. Для прикрепления нагревательного кабеля к трубе можно использовать различные типы крепления, включая изоленту, стяжки и даже отрезки проволоки. Одно из лучших решений — использовать ленту для наложения кабеля, которая лучше выдерживает различные температуры, чем другие типы ленты.

Некоторые производители трубчатых нагревательных кабелей включают в себя ленту или стяжки при покупке, а другие — нет. Если вам необходимо приобрести собственную ленту / стяжки или вы хотите использовать систему крепления, отличную от той, которая входит в комплект поставки кабеля, обратите внимание на добавленную стоимость при составлении бюджета на нагревательный кабель для труб.

В. Могу ли я наматывать нагревательные кабели на трубу?

A. Это зависит от кабеля к кабелю. Некоторые нагревательные кабели для труб наматываются непосредственно на трубу. Хотя их установка может быть более сложной, вы будете использовать меньше крепежей для фиксации кабеля. Однако большинство кабелей прокладывают прямо по трубе, не оборачиваясь вокруг нее. Эти кабели проще установить, и для защиты трубы вам потребуется меньше кабеля, чем намотки.

Всегда внимательно читайте инструкции, чтобы узнать, какой метод установки предпочитает производитель.

В. Что лучше: нагревательные кабели для труб или изоляция труб?

A. Это во многом зависит от суровости ваших зим. Если у вас относительно мягкие зимы с небольшим количеством заморозков, изоляция труб должна быть всем, что вам нужно для защиты труб. Для участков с длительной холодной и влажной погодой лучше всего подойдет трубчатый нагревательный кабель. Если вы все еще не уверены, что вам нужно, возможно, лучше проявить осторожность и выбрать кабель.

Как установить обогреватель | Установка обогрева

Как работает кабель обогрева?

Полный обзор систем обогрева см. В этом сообщении в блоге.

Теплоотвод использует электричество и изоляцию для поддержания температуры труб или других сосудов, заменяя любое тепло, теряемое из-за наружных температур. Система обогрева защищает трубы и резервуары, поддерживая идеальные температуры, чтобы вам никогда не приходилось жертвовать эффективностью ради потерь тепла.

Powertrace от Powerblanket предлагает саморегулирующиеся системы электрообогрева, которые содержат резистивный элемент, зависящий от температуры, расположенный между двумя параллельными проводниками, который автоматически ограничивает мощность в зависимости от поверхности, к которой он прикреплен.Когда температура поверхности увеличивается, выходная мощность теплового следа уменьшается, и наоборот. Эта технология предотвращает перегрев и повреждение защищаемых процессов.

Основные области применения теплового кабеля — защита от замерзания и поддержание температуры. Расширение или замерзание воды и других жидкостей представляет угрозу безопасности, а также может нанести ущерб оборудованию и рабочим. Правильный нагрев жидкостей в определенном диапазоне температур позволяет экономично транспортировать жидкости, максимизируя эффективность и упрощая процессы.

Как выглядит законченная система обогрева?

Посмотрите на схему ниже, чтобы увидеть, что влечет за собой завершенная система обогрева. Система обогрева включает:

  • Кабели электрообогрева (саморегулирующиеся нагревательные кабели, кабели постоянной мощности или кабели ограничения мощности) для трубопроводов и резервуаров, часто закрепленные стекловолокном или алюминием
  • Панель управления или термостат
  • Коробка подключения питания для подключения питания от выключателя
  • Датчик температуры окружающей среды
  • Изоляционная куртка
  • Световые индикаторы для контроля выхода
  • Коробка для заделки кабеля

Как установить тепловой след?

Хотя эти советы и инструкции применимы к типовой установке системы обогрева, обратитесь к инструкции производителя за инструкциями по установке конкретного продукта.

Перед установкой

Перед установкой любого электрообогрева важно, чтобы пользователь проверил следующее: во-первых, убедитесь, что вы выбрали правильный тепловой тракт и аксессуары в отношении расчета тепловых потерь, максимально допустимых рабочих температур и температуры окружающей среды, класса, и длина. Затем убедитесь, что все трубопроводы установлены правильно, находятся в надлежащем рабочем состоянии и прошли испытания под давлением.

Пройдитесь по системе трубопроводов, чтобы определить маршрут греющих кабелей.Поверхности, к которым будет прикреплен тепловой след, должны быть очищены от грязи, ржавчины и любых острых краев или предметов. Удалите старую тепловую ленту и любые другие горючие материалы.

Вам понадобятся кусачки и измеритель сопротивления изоляции с минимальным испытательным напряжением 500 В постоянного тока и максимальным испытательным напряжением 2500 В постоянного тока.

Позаботьтесь об определении максимальной длины кабельной цепи, разрешенной для вашей конкретной системы. Мы будем рады помочь вам в этом, поэтому позвоните нам или ознакомьтесь с одной из этих таблиц, чтобы рассчитать общую длину нагрева кабеля.

Убедившись, что кабель обогрева соответствует типу и мощности, проверьте кабель на предмет повреждений и проверьте электрическую целостность с помощью мегомметра (см. Подробные инструкции в прилагаемых инструкциях).

Нагревательный кабель можно отрезать до желаемой длины. Затем кабель обогрева комбинируется с наборами концевой заделки и сращивания, наборами тройников, концевыми уплотнениями и другими принадлежностями для завершения системы.

Установка

Затем разложите кабель вдоль трассируемой трубы.Слегка раскатайте кабель, удерживая его рядом с трубопроводом. Это обеспечит наличие необходимого количества кабеля и учет всех компонентов, колен, петель и креплений. Оставьте лишний кабель (рекомендуется 12-18 дюймов на концевую заделку) для сращивания, подключения питания или любого будущего обслуживания. Любые корректировки длины цепи потребуют повторного подтверждения из-за изменения выходной мощности, поэтому обязательно отрежьте ее до нужной длины. Для лучшего распределения тепла по пластиковым трубам сначала приклейте алюминиевую ленту в том месте, где будут проложены трассовые кабели.

Начните прикрепление кабеля электрообогрева к трубе на нижней половине трубы под углом 45 ° (глядя на трубу прямо, прикрепите одиночный кабель на отметке 4 часа, а при использовании дополнительного кабеля — на отметке 8 градусов). Часы). Прикрепите кабель с помощью нагревательной или стекловолоконной ленты через каждые 6–1 дюйм назад к источнику питания.

Дополнительный нагревательный кабель требуется для любых фланцев, клапанов и т. Д. Для получения рекомендаций по установке кабеля вокруг фланца, клапанов или опор обратитесь к инструкциям по установке кабеля обогрева и проектам для получения наиболее точных и конкретных деталей и информации.

Системами обогрева

можно управлять с помощью простого термостата или датчика температуры, такого как rtd, который обеспечивает обратную связь с более распространенным контроллером типа PID или PLC. Эти системы будут контролировать и регулировать температуру теплового следа. Кроме того, большинство из них оснащено различными типами мониторов, чтобы помочь пользователю в наблюдении за выходной мощностью.

Перед тем, как разрезать кабель обогрева, убедитесь, что он полностью прикреплен и что для соединений и концевых заделок предусмотрены соответствующие припуски, как правило, минимум 1 дюйм.После того, как тепловой след будет отрезан и установлен на трубе или резервуаре, внимательно следуйте инструкциям производителя по заделке. Убедитесь, что оплетка из луженой меди отделена от двух шин и что эти шины надежно закреплены в своих точках подключения.

Надлежащая изоляция, покрывающая кабели обогрева и термостат, — важная особенность, о которой нельзя забывать. Кроме того, очень важно поддерживать целостность и общее состояние изолированной системы.Ознакомьтесь с этой статьей, в которой упоминается об опасности нарушения изоляции. Перед установкой изоляции визуально проверьте, что все кабели, соединения и силовые соединения находятся в рабочем состоянии и не имеют механических повреждений.

Как подключить кабель обогрева?

Перед подключением проверьте кабель обогрева на целостность с помощью мегомметра с напряжением не менее 500 В постоянного тока. Для этого подключите положительный вывод мегомметра к проводам шины кабеля, а отрицательный вывод мегомметра — к оплетке кабеля.Опять же, обратитесь к конкретным системным требованиям. Перед подключением к электросети выполните концевые и стыковые соединения.

Тепловой след можно подключить к 120 В, 208 В, 240 В или 277 В переменного тока, а также к выключателю любого размера.

Остались вопросы?

Системы обогрева — эффективное решение для защиты от замерзания и контроля температуры. Если у вас все еще есть вопросы относительно вашей новой системы электрообогрева или вы хотите получить более подробные инструкции, свяжитесь с нами по телефону (844) 260 8891 или [электронная почта защищена].Наша команда дизайнеров проведет вас через наши индивидуальные решения по обогреву, которые позволят оптимизировать характеристики вашего продукта и избавят вас от забот.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
