эксплуатация сварочного аппарата, производственные инструкции

Содержание:

1. Что содержится в технологической карте
2. Кем разрабатывается документ и где он хранится
3. Требования к сварочному оборудованию
4. Интересное видео

При любом производстве составляется технологическая карта, представляющая собой своеобразный план, согласно которому должно проходить поэтапное выполнение необходимых операций. Производственные инструкции по сварке не являются исключением.

Такой документ предназначен для непосредственного исполнителя и контролера качества продукции. При работе инструкция по сварке помогает учитывать все технологические особенности производственного процесса, что облегчает работу и способствует получению качественного шва.

Что содержится в технологической карте

Инструкция по сварочным работам в краткой форме содержит указания о сварке конкретных или однотипных соединений. В этом нормативном документе указываются характеристики оборудования, которое рекомендуется применять, последовательность проведения этапов процесса, контроль каждого этапа и окончательный. Может быть указано не определенное оборудование, а предложен выбор на усмотрение руководителя работ.

Технологическая инструкция по сварке разрабатывается на основании имеющихся стандартов и нормативных материалов в этой области. Также учитываются руководящие документы и технические условия.

Инструкция на сварочные работы содержит несколько разделов. В начале документа обозначается область его применения. Также содержатся ссылки на руководящие документы. В одном из начальных разделов даются указания о том, какая подготовка перед началом процесса должна быть проведена. Затем указывается последовательность переходов между различными операциями. В заключение даются указания контроля сварного соединения и методы исправления дефектов при их обнаружении.

В руководящем документе обязательно должны быть указаны марки свариваемых металлических изделий и способы, применимые к данному виду. Также указывается тип сварного шва, который в результате должен получиться, его размеры и конфигурация. В состав технологических карт входят чертежи, на которых должны использоваться условные обозначения, указанные в нормативных документах. На чертежах должны быть проставлены допускаемые отклонения.

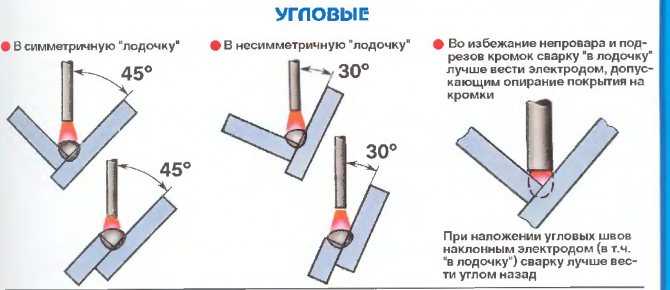

Также указывается положение, в котором должны находиться свариваемые детали, требования к прихваткам, количество слоев, параметры сварки: скорость, напряжение, сила тока, диаметр электрода или проволоки, вид защитного газа, полярность тока, угол наклона электрода и подобные параметры и характеристики.

Также указываются надежные способы фиксации свариваемых металлических элементов. Сообщаются сведения о необходимом количестве исполнителей для данной работы и расчетное время для выполнения каждой операции. Приводится расчет необходимого количества расходных материалов. Важной составляющей является перечень последовательности всех действий, совершаемых во время процесса. Поскольку сварка является действием повышенной опасности, при изучении технологической инструкции особое внимание следует обратить на указанные там меры безопасности.

Кем разрабатывается документ и где он хранится

Технологическая инструкция по сварке должна разрабатываться специалистами в этой области, имеющими профильное образование. Кроме высшего наличия высшего образования необходим практический опыт работы на производстве. Внизу документа должна быть указана должность и фамилия разработчика и проставлена его подпись и дата выпуска.

Разработка документа производится на основе тщательного анализа свариваемого металла и требований к надежности сварного соединения. На основании этого подбирается тип сварки и применяемое для этого оборудование.

Утверждается этот документ руководителем организации, силами которой производятся сварочные работы. В отделе главного сварщика должны храниться все технологические карты, разработанные для разных типов сварочных соединений. При необходимости в них вносятся коррективы и выпускаются извещения об изменениях. Каждой карте присваивается идентификационный номер, который заносится в каталог. В дальнейшем этот номер заносится в техническую документацию.

При выходе на смену сварщику вручаются технологические карты на те типы сварочных работ, которые ему необходимо выполнить. При контроле специалисты этого профиля также используют этот документ. Контроль может производиться на нескольких этапах процесса. При обнаружении отступления от техпроцесса составляется соответствующий акт.

Требования к сварочному оборудованию

Инструкция по эксплуатации сварочного аппарата должна содержать характеристики применяемого оборудования, его устройство, особенности размещения, способы подключения к источнику тока.
К технологической карте должна быть приложена инструкция сварочного аппарата. Это поможет грамотно выполнять имеющиеся указания.

Интересное видео

ИНСТРУКЦИЯ ПО СВАРКЕ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ С РАБОЧИМ ДАВЛЕНИЕМ ДО 9,8 МПа ВКЛЮЧИТЕЛЬНО

AИ-95

0

AИ-98

0

14 ноября 2014 в 12:19

8586

org/ImageObject»>

СТО Газпром 2-2.2-115-2007

Вводится в действие с 22 сентября 2007

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Научно-исследовательский институт по строительству и эксплуатации трубопроводов и объектов ТЭК» — ООО «Институт ВНИИСТ» с участием Управления по транспортировке газа и газового конденсата Департамента по транспортировке, подземному хранению и использованию газа ОАО «Газпром» и Общества с ограниченной ответственностью «Научно-исследовательский институт природных газов и газовых технологий — ВНИИГАЗ»

2 ВНЕСЕН Управлением по транспортировке газа и газового конденсата Департамента по транспортировке, подземному хранению и использованию газа ОАО «Газпром»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ распоряжением ОАО «Газпром» от 14 марта 2007 г. № 42

4 ВЗАМЕН ВСН 006-89, СП 105-34-96 (в части сварки труб диаметром 1020-1420 мм с толщинами стенок 18,0-32,0 мм).

Содержание

1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Общие положения. Требования к сварным соединениям магистральных газопроводов 4.1 Общие положения 4.2 Требования к сварным соединениям магистральных газопроводов 5 Сварочные материалы 5.1 Применяемые сварочные материалы и требования к ним 5.2 Хранение и подготовка сварочных материалов к сварке 6 Источники сварочного тока. Передвижные самоходные агрегаты питания (установки) 6.1 Требования к источникам сварочного тока 6.2 Требования к передвижным и самоходным (установкам) агрегатам питания 7 Подготовка к сварке. Требования к выполнению сборочно-сварочных работ 7.1 Подготовка к сварке, сборка и предварительный подогрев 7.2 Требования к выполнению сборочно-сварочных работ 8 Технология выполнения сварочных работ на магистральных газопроводах 8.1 Автоматическая сварка проволокой сплошного сечения в среде защитных газов комплексом оборудования фирмы «СRС-Еvans AW» 8.2 Автоматическая сварка в среде защитных газов комплексом оборудования фирмы «Serimer Dasa» 8.3 Автоматическая сварка в среде защитных газов комплексом CWS.02 фирмы «Pipe Welding Technology» 8.4 Автоматической сварка порошковой проволокой в среде защитных газов головками системы М300-С и М300 8.5 Двухсторонняя автоматическая сварка под флюсом 8.6 Односторонняя автоматическая сварка под флюсом 8. 7 Механизированная сварка проволокой сплошного сечения в среде углекислого газа методом STT 8.8 Механизированная сварка самозащитной порошковой проволокой 8.9 Ручная дуговая сварка 9 Сварка стыковых соединений захлестов, прямых вставок («катушек») 10 Сварка разнотолщинных соединений труб, соединительных деталей трубопроводов, запорной и регулирующей аппаратуры 10.1 Общие требования 10.2 Сварка разнотолщинных соединений труб 10.3 Сварка разнотолщинных соединений «труба + соединительная деталь трубопровода» и «труба + запорная и регулирующая арматура» 11 Ремонт сварных соединений 12 Сварка выводов электрохимической защиты 12.1 Общие требования 12.2. Ручная дуговая сварка выводов ЭХЗ 12. 3 Термитная сварка выводов ЭХЗ Приложение А (обязательное) Порядок аттестации технологии сварки при строительстве линейной части магистральных газопроводов диаметром от 1020 до 1420 мм с рабочим давлением до 9,8 МПа включительно Приложение Б (обязательное) Методика механических испытаний сварных соединений Приложение В (рекомендуемое) Типовая карта технологического процесса сварки контрольного сварного соединения Приложение Г (рекомендуемое) Акт №_______ производственной аттестации технологии сварки для применения при строительстве магистрального газопровода Приложение Д (обязательное) Допускные испытания сварщиков Библиография

Последние новости

Новости СМИ2

Произвольные записи из технической библиотеки

Используя данный сайт, вы даете согласие на использование файлов cookie, помогающих нам сделать его удобнее для вас.

Подробнее.

6 Советы и рекомендации по сварке – как правильно сваривать

Группа разработчиков Media Platforms

Если вы никогда раньше не занимались сваркой, современные простые в использовании устройства подачи проволоки ускорят процесс обучения. Время, чтобы зажечь ваше творчество.

1

Прежде чем ты начнешь

Группа разработчиков мультимедийных платформ

Сначала потренируйтесь обращаться с пистолетом без сварки. Положите его ствол в одну руку и положите эту руку на стол. Другая рука воздействует на спусковой крючок пистолета. Встаньте в удобное положение и плавно перемещайте пистолет по рабочей поверхности. Отрегулируйте свою позу и движение оружия так, чтобы они казались естественными.

Подсоедините рабочий провод к заготовке и держите пистолет так, чтобы проволока соприкасалась с поверхностью сварного шва под углом примерно 30 градусов. Слегка прикоснитесь проволокой к поверхности, нажмите на спусковой крючок и осторожно потяните сварочный пистолет на себя, чтобы выполнить первый пробный сварной шов.

Проволока должна плавиться в сварочной ванне с равномерной скоростью и издавать устойчивый потрескивающий звук. При необходимости отрегулируйте настройки сварочного аппарата.

2

Подготовьте металл

Группа разработчиков медиаплатформ

Наметьте линию твердосплавной чертилкой или столярным шилом и отрежьте ножовкой по металлу или ножовкой. Для прочного сварного шва очистите металл обезжиривателем.

3

Подготовьте металл (продолжение)

Команда разработчиков медиаплатформ

Затем отшлифуйте или напильником сделайте небольшой скос вдоль свариваемых краев. Это гарантирует, что сварной шов проникнет как можно глубже и зенкует его, чтобы вы могли зашлифовать его заподлицо. Не переусердствуйте, иначе вы прожжете металл при сварке.

4

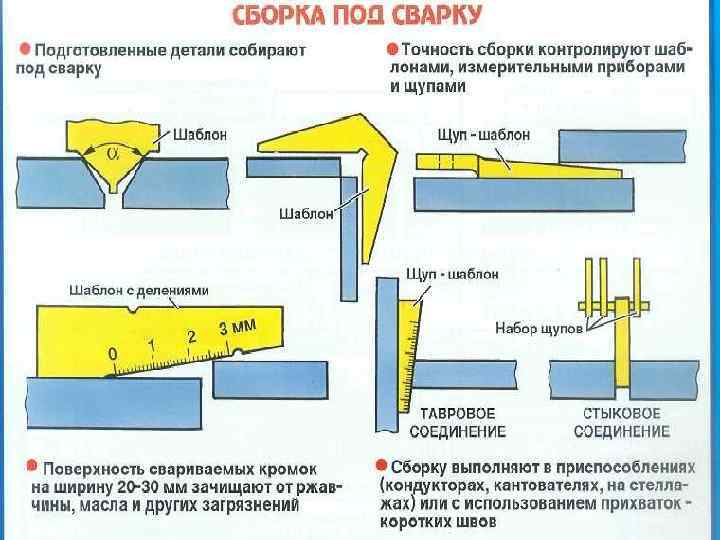

Расположите части

Группа разработчиков медиа-платформ

При создании проекта, подобного нашему C-таблице, вам необходимо сформировать точные углы в 90 градусов. Сожмите скошенные поверхности вместе, оставив достаточно места для прихватки. Детали должны лежать ровно и аккуратно, без металлических заусенцев.

Проверьте положение узла угольником. Используйте плотницкий алюминиевый треугольный угольник внутри соединения или стальной столярный угольник снаружи.

5

Прихваточный шов

Группа разработчиков медиаплатформ

Соедините детали вместе в нескольких местах вдоль каждого стыка. Снова проверьте наличие прямых углов; если что-то смещается и выводит сборку из квадратной формы, сошлифуйте прихваточный шов, переместите детали и повторите попытку.

6

Завершить сварку

Команда разработчиков мультимедийных платформ

После того, как вы все прикрепите на место, наложите последние сварные швы. Как бы ни было приятно создавать красивые, гладкие сварные швы, не поддавайтесь искушению переусердствовать. Чем больше металла вы откладываете, тем больше вам нужно будет шлифовать.

7

Очистка после сварки

Группа разработчиков медиа-платформ

Сколоть шлак сварочным молотком, а затем использовать шлифовальный круг с зернистостью 36, чтобы сбить валики до окружающего металла. Чтобы получить ровную, гладкую поверхность, перемещайте шлифовальную машину вдоль сварного шва, а не поперек него. Удалите все следы лепестковым диском из циркония зернистостью 60.

Наконечник для окончательной обработки

Загрунтуйте и покрасьте сталь, отполируйте ее прозрачным воском или распылите на покрытие из прозрачного акрила. Но лучше сделать это раньше, чем позже. Вы же не хотите, чтобы образовался слой ржавчины.

8

Сделай этот металлический стол C

Команда разработчиков медиа-платформ

Наш стол C представляет собой элегантное преобразование мебели в промышленную форму. Две 16-дюймовые квадратные рамы соединены двумя 15-дюймовыми стойками. Используйте конструкцию для поддержки столешницы из дерева, камня, стекла или металла.

Идеальный проект для начинающего сварщика. Все 10 стальных деталей вырезаны из стальных труб площадью 1 дюйм и толщиной стенки 1/16 дюйма. Детали верхней и нижней рам соединяются под углом 45 градусов. Две стойки соединяются с рамами стыковыми соединениями. И сварка не может быть проще: дуговая сварка флюсовой проволокой с низкой настройкой силы тока и медленной скоростью подачи проволоки является настолько простым и щадящим процессом, насколько вы можете себе представить.

Инструкции по работе с аппаратом для дуговой сварки (5 шагов для улучшения техники дуговой сварки)

Аппарат для дуговой сварки используется в производстве и сварочной промышленности. Пользователь несет ответственность за свою и чужую безопасность. Пользователь должен знать угрозы при использовании этой машины и в самой отрасли. Он должен следовать всем инструкциям, прилагаемым к устройству.

Мы разделяем работу аппарата для дуговой сварки следующим образом:

Проверка безопасности перед началом работы

• Мы должны проветрить помещение, открыть его, очистить, привести в порядок, сделать безопасным и пригодным для проведения сварочных работ. Никаких жиров, масел и других легковоспламеняющихся и горючих материалов. Никаких других работ во избежание поражения электрическим током, дыма, шума, летящих шлаков и радиации в помещении.
• Проверьте машину и кабели на наличие трещин и размотайте провода перед работой.
• Подготовьте средства индивидуальной защиты (СИЗ) для операции.

Эксплуатация Проверка безопасности

• Комплект для дуговой сварки с соответствующими током и напряжением. Электрододержатель и заземляющий зажим затянуты. Ослабленный зажим создает короткое замыкание. Случайная УФ-вспышка при сварке вредна для глаз и кожи. Установите УФ-экран/завесу на сварочном участке.
• Заготовка очищена от краски, ржавчины и оксидного слоя для лучшего электрического контакта.
• Проверьте работающий сварочный аппарат и его принадлежности. Никогда не оставляйте сварочный аппарат без присмотра.
• После прерывания или завершения сварки зафиксируйте электрододержатель, отключите электропитание.
• Избегайте этого места, пока заготовка не остынет.

 Послеэксплуатационная проверка безопасности

• Убедитесь, что сварочный аппарат выключен. Вытяжка дыма при повторном использовании для остановки.
• Подвесьте электрододержатель и зажим заземления в специально отведенном месте.
• Проверка точки контакта на наличие повреждений/коррозии.
• Очистите рабочую зону, сварочный стол, принадлежности и приведите все в порядок для следующего использования.

Средства индивидуальной защиты

1. Защита ног защитной обувью.
2. Защита рук перчатками.
3. Защита глаз шлемом/очками.
4. Защита кожи с помощью сварочного костюма.
5. Защита лица с помощью лицевой маски.

Потенциальные опасности

• Повреждения глаз и кожи сварочным фонариком. Шлем, защитные очки, маски и надлежащие инструкции могут снизить этот риск.
• Поражение глаз горячими шлаками. Надлежащее использование очков и масок для удаления остатков полезно.
• Часто встречаются ожоги кожи. Защитная одежда, маска, защитная обувь помогают сократить ущерб.
• Возможен взрыв и пожар. Поддержание чистоты области может помочь избежать этого.

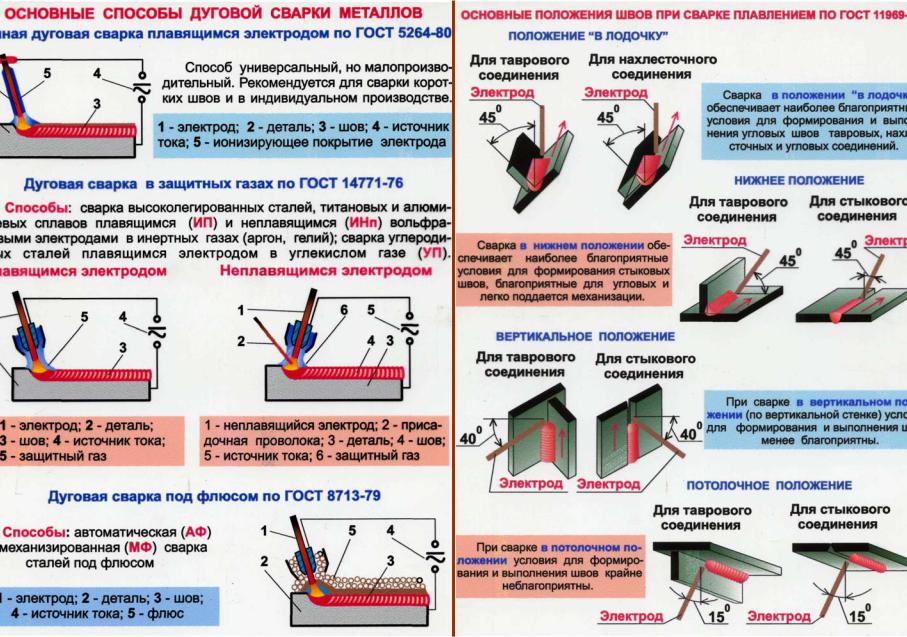

Процесс дуговой сварки

Все процессы дуговой сварки требуют безопасного напряжения. Он нужен им для зажигания и поддержания дуги. Плавление основного металла и электрода требует достаточной силы тока. Процесс дуговой сварки прост, надежен и недорог в течение многих лет. В сварочной и производственной промышленности используется множество дуговых процессов.

Наиболее распространенными процессами дуговой сварки являются:

• MMAW (ручная дуговая сварка металлическим электродом)
• GMAW (дуговая сварка металлическим электродом в газе)
• GTAW (дуговая сварка вольфрамовым электродом в газе)
• FCAW (дуговая сварка порошковой проволокой) SAW (дуговая сварка под флюсом)

Процедура дуговой сварки

Сварщик надел защитную обувь, сварочный костюм, перчатки, кепку, маску, защитные очки и шлем. Выполните полные инструкции по технике безопасности перед сваркой и сваркой.

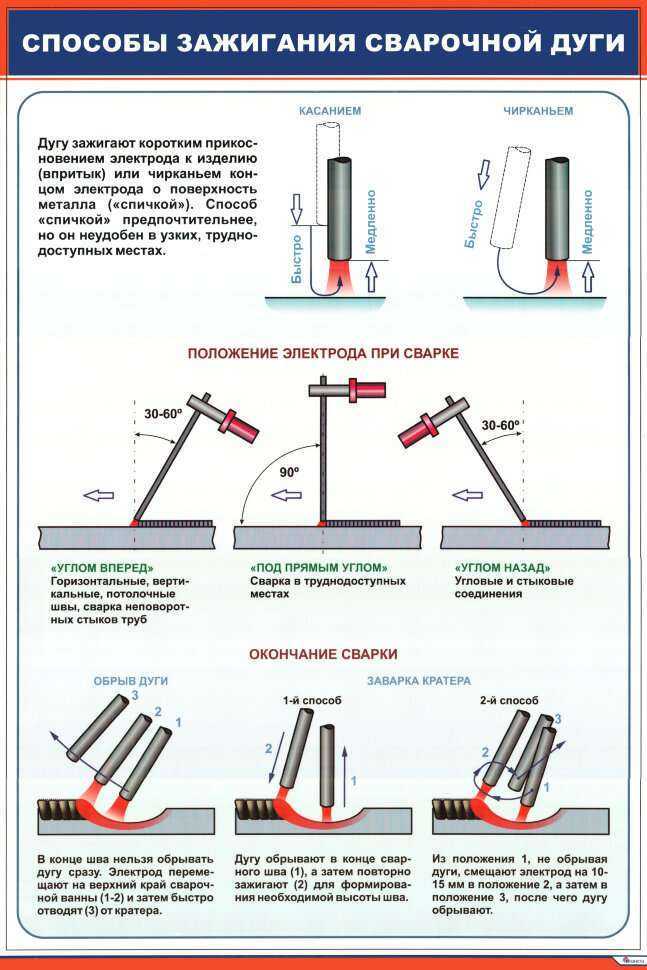

Зажигание дуги : Мы приводим электрод в контакт с заготовкой из металла. Этот контакт устанавливается при постукивании и отводе электрода с зазором от 1,5 мм до 3,0 мм. Этот контакт создает дугу.

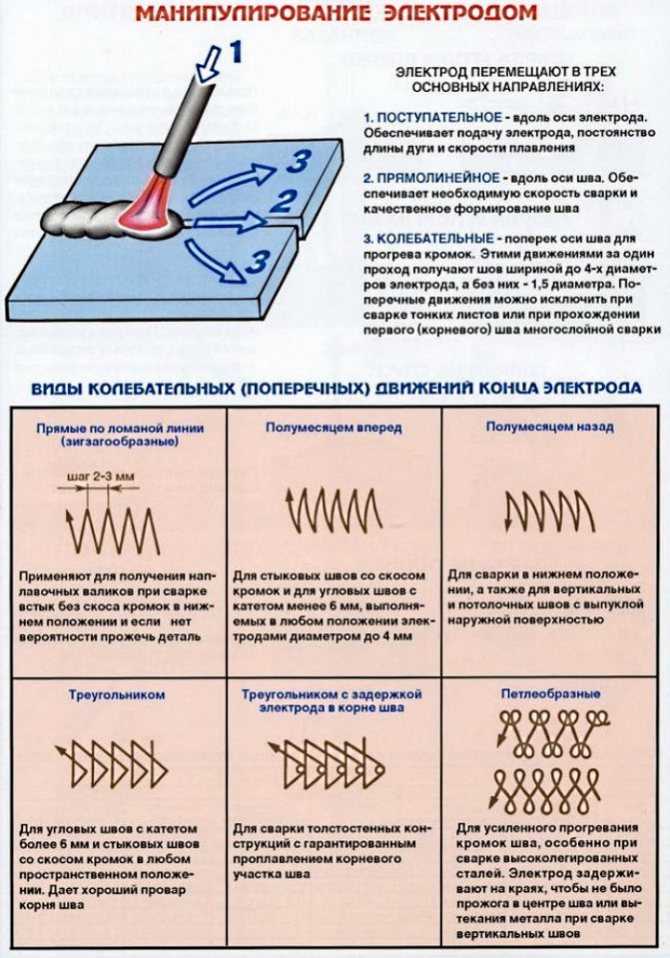

Поддержание дуги : Зазор между дугой и заготовкой, который создает дугу, необходимо поддерживать. Упорное, устойчивое движение электрода в одном направлении продолжается. Постоянный ток проходит через электрод через дуговой промежуток. Ток выделяет тепло для расплавления электрода и защитного флюса. Электрод плавится над заготовкой под защитным шлаком от флюса. Удалите остатки при остывании металла отбойным молотком или остроконечным инструментом.

Остановите дугу: Вытащите электрод из металлического предмета и разомкните цепь. Электрическая дуга плавит заготовку и электрод одновременно. Таким образом, мы получаем проплавление, когда расплавленный металл электрода оседает на горячую металлическую заготовку. Плавка электродного металла завершается вместе с заготовкой.

Выбор электрода: Выбор — очень сложный процесс, так как для него нет фиксированных критериев. Это зависит от сварки и толщины заготовки.

Предупреждение и рекомендации по процессу дуговой сварки

Пользователь аппарата для дуговой сварки должен следовать рекомендациям в руководстве. Чтобы сделать процесс сварки гладким и безопасным, мы делимся несколькими предупреждениями и рекомендациями.

Обучение оператора : Руководство по эксплуатации аппарата не описывает процесс сварки. Человеку необходимо пройти обучение работе со сварочным аппаратом. Квалифицированный или опытный сварщик добросовестности выбор.

Проветрить зону сварки: Проветрить зону сварки, чтобы избежать паров флюса. Пары и газы опасны для здоровья. Оператор может включать или выключать основное питание.

Обращение с заготовкой: Держите заготовку только с помощью перчаток, плоскогубцев и щипцов. Он остается горячим довольно долго. Требуется время, чтобы остыть для удержания голыми руками.

Опасность возгорания: Образует дым, искры, капли расплавленного металла, шлак и метательные снаряды. Они могут вызвать сильный пожар на рабочем месте. Избегайте любых легковоспламеняющихся материалов. Всегда располагайте огнетушители в зоне сварки.

Металлические поверхности для сварки: Поверхности должны быть очищены от краски, лака и покрытий. Они могут выделять опасные пары. Никогда не сваривайте трубы и емкости, заполненные легковоспламеняющимися газами и жидкостями.

Удлинители: Лучше избегать удлинителей. При необходимости он должен иметь соответствующий номинал и заземление. Сварочные кабели должны находиться вдали от зоны сварки и горячих предметов.

Защита от поражения электрическим током: Используйте устройство защитного отключения (УЗО) на 30 мА.

Электрическая изоляция: Изоляция надежно закреплена на электроде и принадлежностях. Никогда не прикасайтесь к сварочному контуру.

Рабочая среда: Зона сварочных работ должна быть освещена и не выполнять сварку в дождливых или влажных местах.

Правильная одежда: Используйте подходящую одежду и избегайте УФ-излучения дуги машины. В комплект входят куртка, брюки, перчатки, маска, очки, каска. Сварщик защищен от металлических снарядов, искр и шлака.

Изолировать поврежденную деталь : Найдите поврежденную деталь. Это может повлиять на работу и результаты сварки. Немедленно замените или отремонтируйте.

Безопасность окружающих, детей и животных: Удалите детей и животных из зоны сварки. Никто не имеет доступа к рабочему месту.

Выключение сварочного аппарата: После работы выключите сварочный аппарат и отключите питание. Держите горелку, электрододержатель и зажим заземления на месте. Позаботьтесь о горячей заготовке, прежде чем покинуть станок.

Вентиляция сварочного аппарата: Убедитесь, что вентиляция сварочного аппарата включена с помощью достаточного прохода воздуха с помощью вентилятора. Он переключится после нагрева выше предела.

Сварочный аппарат для удерживания поверхности: Горизонтальная поверхность идеальна для устройства. Никогда не кладите устройство на наклонные, неровные поверхности или на спину во время сварки.

Не работает Ситуация: Замена тефлона, направляющей проволоки и ролика электродной проволоки не рекомендуется. Никогда не поднимайте машину, когда она подключена к сети.

Significant Hazards of Arc Welding Machine

1. Electric Shock
2. Fumes
3. Radiations
4. Fire & Explosion
5. Burns

1. Electric Shock

The welder may experience convulsions, muscle spasms, and , в редких случаях паралич или даже смерть. Меры безопасности исключают возможность поражения электрическим током. Сварщику нужны сухие перчатки, сухая защитная обувь в хорошем состоянии и качестве.

Держите оборудование изолированным и обслуживайте его. Выключите машину при замене проводов. Резиновый коврик или деревянный лучше во избежание поражения электрическим током. Пот сварщика является отличным проводником электричества. Поддерживайте температуру и вентиляцию в разумных пределах, чтобы предотвратить потоотделение.

2. Дым

Сварщик подвергается воздействию дыма при дуговой сварке. Дымы – это атмосферные газы, защитные газы, пары металлов, флюсовые газы. Такие металлы, как бериллий, кадмий, цинк, свинец и алюминий, опасны. Они вредны для печени, почек, легких, крови и центральной нервной системы. Концентрация дыма держится в безопасных пределах. Операторы могут работать в течение ограниченного периода времени, чтобы избежать передержки.

Очистить сварочную заготовку от любых загрязнений. Вентиляция является основой для выравнивания паров на допустимом уровне. Вентиляция является значительным усилием для паров. Для этого необходима естественная вентиляция, потолочный вытяжной вентилятор, местная вентиляция.

3. Излучение

Подвергает сварщика воздействию видимого излучения, ультрафиолетового излучения, инфракрасного излучения. Видимое излучение высокой интенсивности вызывает ослепляющее состояние. Инфракрасное излучение вызывает ожоги и дискомфорт, а ультрафиолетовое излучение исключительно интенсивное и вызывает повреждения роговицы и кожи.

Ультрафиолетовое излучение вызывает воспаление роговицы, называемое кератитом сварочного фонарика. Кератит проходит сам по себе. Он оказывает пагубное воздействие на роговицу. Индивидуальная защита является ответом на радиацию. Сварщик может использовать защитные очки, шлем, перчатки, маски и сварочный костюм, чтобы защититься от воздействия радиации.

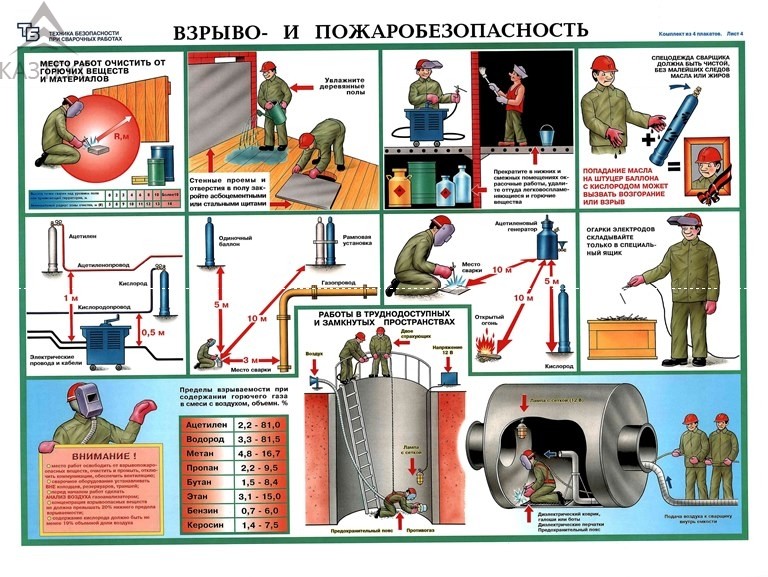

4. Пожар и взрыв

Бумага, синтетические материалы, масла, краски, изделия из дерева и масла воспламеняются. Брызги, летящие металлы и шлак могут вызвать воспламенение материала. Баки с жидким топливом представляют собой потенциальную опасность взрыва в непосредственной близости от сварщика.

Очистите и удалите все легковоспламеняющиеся и горючие материалы из зоны сварки. Сварщик надевает приличную одежду и берет с собой огнетушитель, вещь всегда под рукой.

5. Ожоги

Сварка может вызвать поверхностные, средние и тяжелые ожоги в зависимости от степени тяжести. Ультрафиолетовое излучение, инфракрасное излучение, искры, шлак, нагретая заготовка и летящие металлы вызывают травмы.

Используйте защитные предметы одежды, защитную обувь, маски и другие средства защиты. Используйте щипцы, чтобы удерживать горячую заготовку, и избавьтесь от горячей металлической детали, чтобы предотвратить ожоги.

Аппараты для дуговой сварки и электричество

Каждый процесс дуговой сварки состоит из трех сегментов.

• Источник питания для плавки
• Защита от атмосферных загрязнений
• Присадочный материал для зоны сварки

Сварочный ток

Нам нужно тепло для плавления металлов при достаточной силе тока. Для зажигания дуги требуется высокое напряжение. Напряжение должно быть достаточно низким для безопасности сварщика. Сварщику нужно средство для управления током. Питание от сети не подходит для сварки.

Напряжение очень высокое, а ток низкий. Основное питание от переменного тока преобразуется для сварки. Специальный генератор или генератор переменного тока может подавать ток для сварки.

Типы тока

Доступны переменный и постоянный ток.

Переменный ток : Они берут его из основного источника питания. Течение циклично. Существует цикл, когда ток течет от плюса к минусу. Это следует за циклом тока от отрицательного к положительному. 50-кратное изменение тока в секунду. Циклический ток равномерный. Переменный ток генерирует тепло между электродом и заготовкой.

Постоянный ток : Постоянный ток в одном направлении. Ток течет от отрицательного к положительному полюсу. У него больше всего тепла на положительном полюсе. Лучшим примером постоянного тока является аккумуляторная батарея, имеющая положительные и отрицательные клеммы.

Сравнение переменного и постоянного тока

Портативность : Машины переменного тока являются статическими, трансформаторными и рассчитаны на тяжелые условия эксплуатации. Машины постоянного тока очень портативны.

Источник питания : Машина переменного тока ограничивает доступ к основному источнику питания, в то время как машина постоянного тока работает где угодно.

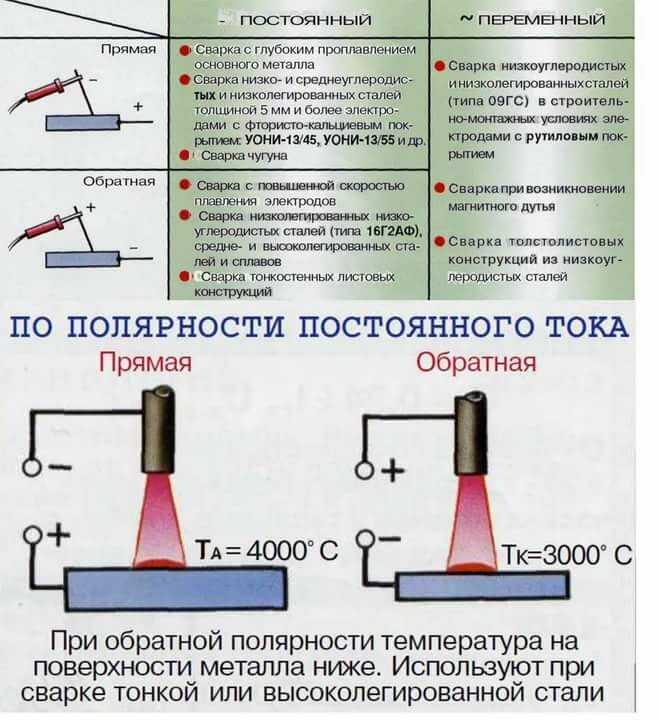

Полярность : Нет полярности для машины переменного тока, в то время как полярность необходима для машин постоянного тока.

Электрическая эффективность : Машины переменного тока имеют 70-90% энергоэффективности. Машины постоянного тока составляют всего 40-50%.

Техническое обслуживание : Машины переменного тока статичны и стабильны и нуждаются в меньшей поддержке. Машины постоянного тока перемещаются с места на место и требуют большего обслуживания.

Arc Blow : Не влияет на машины переменного тока, пока присутствует на машинах постоянного тока. Взрыв дуги более 300 ампер трудно контролировать.

Стоимость установки : Цена машины переменного тока меньше, тогда как установка машины постоянного тока стоит дорого.

Эксплуатационные расходы : Машины переменного тока дешевле в эксплуатации, так как требуют электропитания. Машина постоянного тока нуждается в перемещении двигателей и топлива.

Сварочные позиции

1G – Flat Butt Weld

2G – Horizontal Butt Weld

3G – Vertical Butt Weld

4G – Overhead Butt Weld

5G – Fix Horizontal Pipe Weld

6G – Fix Pipe 45-grade Axis Weld

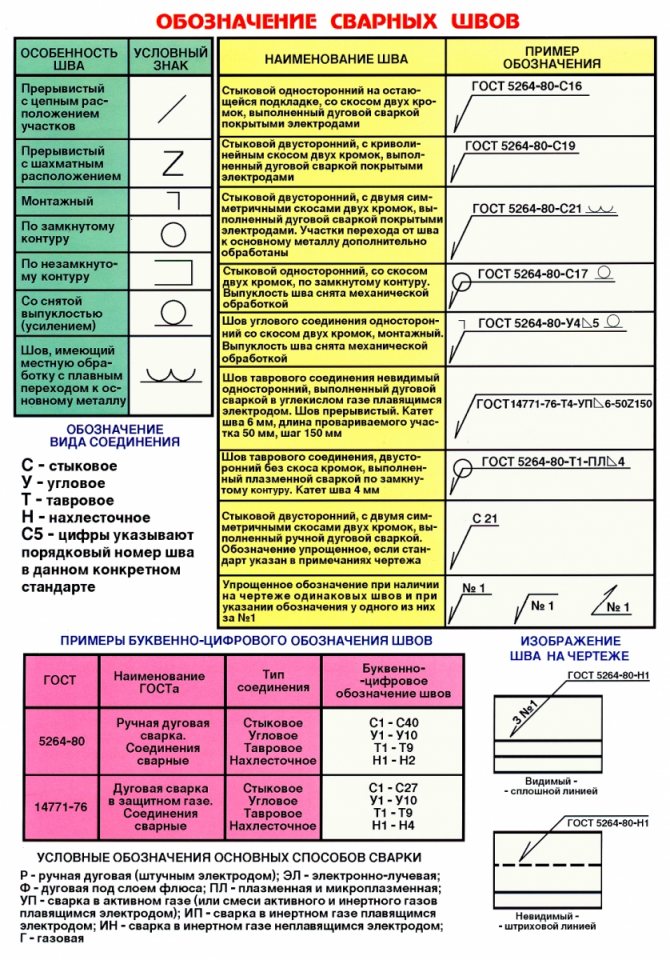

Вот ссылка на различные символы сварки.

Дуговая сварка электродом (MMAW)

Низкое напряжение и большой ток создают дугу между кончиком электрода и заготовкой. Он выделяет тепло для расплавления заготовки и кончика электрода. Покрытие электрода плавится от тепла. Флюс при плавлении создает защитную зону, предохраняющую сварочную ванну от атмосферного загрязнения и окисления.

Электрод плавится до капель. Капли металла добавляются к расплавленному основному металлу. Зона сварки охлаждается для создания надежного соединения, покрытого шлаком. Теперь удалите шлак отбойным молотком.

Дуговая сварка используется для сварки конструкций, сосудов высокого давления, изготовления, строительных площадок, обслуживания трубопроводов, общего изготовления. Это низкая стоимость, надежность, простота, универсальность, низкие эксплуатационные расходы и широкий спектр применения.

Процесс сварки характеризуется низким рабочим циклом оператора и меньшим количеством наплавок. Время требует перемен; электрод испортился. Этот процесс не подходит для высокопроизводительного приложения. Отмечаются шлаковые включения, пористость, непровар, подрез, блуждающая дуга, чрезмерное разбрызгивание.

Сварка MIG (GMAW)

Процесс сварки MIG подходит для высокопроизводительного изготовления металлических листов. Для сварки MIG требуется электричество для выработки тепла, наполнителя и защитного газа, а оператор держит курок горелки и заряжает электрод.

Механизм подачи проволоки продолжает подавать электрод. Защитный газ проходит через пистолет. Прикосновение электрода к металлу запускает дугу. Дуга производит тепло для расплавления электрода и основного металла. Защитный газ предотвращает окисление от примесей воздуха.

Сварочный процесс MIG подходит для высокопроизводительного производства. В выбранной ситуации сварки MIG используется робот. Сварка MIG подходит для сварки углеродистой стали, нержавеющей стали и алюминия. Сварка алюминия требует замены механизма подачи проволоки и горелки. Самый мягкий металл — алюминий.



Сварка ВИГ (GTAW)

Для сварки ВИГ требуется тепло, присадочный материал и защитный газ. Приток тепла от сварочной дуги. Дуга возникает в результате контакта вольфрама с металлом при прохождении электрического тока. При срабатывании горелки TIG подается защитный газ для защиты зоны сварки. Это техника, которая требует больше практики.

Одна рука обеспечивает непрерывное движение горелки, а другая подает присадочный материал. Это тепло расплавляет присадочный материал и основной металл. Расплавленный наполнитель осаждается на нагретом основном металле. Зона охлаждающей сварки может обеспечить прочное и красивое соединение.

Вольфрамовый инертный газ (TIG) использует нерасходуемый электрод. Это выбор сварки тонких листов из нержавеющей стали и процессов сварки цветных металлов, таких как магний, алюминий и медные сплавы.

Дуговая сварка порошковой проволокой (FCAW)

FCAW, полуавтоматический процесс, представляет собой процесс дуговой сварки, аналогичный сварке MIG во многих аспектах. Оборудование в принципе одинаковое. Наполнитель здесь пустотелый. Полость имеет флюсовый материал. Этот флюс помогает предотвратить окисление в сварочной ванне.

Этот процесс используется в судостроении, сварке трубопроводов, подводной сварке, ремонте и техническом обслуживании. Это более быстрый и универсальный процесс, и здесь не нужно носить с собой газовый баллон. Имеет встроенную защиту.

Дуговая сварка под флюсом (SAW)

SAW — это процесс дуговой сварки. Между подвижным электродом и заготовкой образуется дуга.

Мы используем флюс в качестве защитного экрана.

Флюс предотвращает окисление и действует как шлак для защиты зоны сварки.

Этот универсальный процесс сварки используется для продольной и кольцевой стыковой сварки. Этот процесс подходит для сварки сосудов под давлением и трубопроводов.

Часто задаваемые вопросы: о лучшей марке сварочного аппарата в Индии

Какой тип сварки лучше?

МиГ является наиболее универсальным и адаптируемым методом сварки, который лучше всего подходит для начинающих.
