Съемник изоляции кабеля

Электромонтаж любой сложности, почти всегда сопровождается зачисткой концов провода. Для этих целей используются самые разные приспособления. Какой выбрать инструмент для зачистки изоляции проводов, и как им работать, подскажет статья.

Толщина провода и величина тока

При величине тока, проходящего через проводник, превышающей расчетные номинальные значения, нарушается баланс в работе электросети, что приводит к перегреву слоя изоляции, а при критических значениях — к расплавлению металлических элементов проводов. На этом принципе работают электрические сварочные аппараты.

Уменьшение толщины проводника приводит к возрастанию его электрического сопротивления, снижению эксплуатационных характеристик. Такой провод не будет выдерживать требуемых токовых нагрузок, но при меньших их значениях может работать достаточно долго. Помимо этого, дополнительно снижаются механические свойства.

Как влияет поперечное сечение проводника на величину тока, пропускаемого через него, можно определить, используя закон Ома.

Схема влияния поперечного сечения провода на величину тока

Из рисунка видно: если приложить большое усилие на нож, прорезающий слой изоляции, то лезвие, после входа в металл, нарушит площадь поперечного сечения и структуру провода. Как прорезается металл наглядно видно на фото.

Уменьшение сечения провода

Совет: При снятии слоя изоляции с провода, необходимо следить за состоянием металлической жилы, не допускать на ней царапин и надрезов. Даже при незначительной их глубине, со временем может произойти значительное уменьшение площади сечения, что станет причиной отказов и сбоев в работе оборудования.

Принцип зачистки проводов от изоляции

Зачистка провода

В профессиональных инструментах используются два принципа удаления с кабеля защитного покрытия:

  • Разрыв. Такой способ можно сравнить с зачисткой проводов зубами, когда кусок изоляции, зажатой между зубами, отрывается от остального слоя покрытия с усилием, направленным вдоль проводника.
  • Разрезание.
    В этом случае, режущая кромка прорезает защитный слой по кругу, без повреждения токонесущей жилы. Затем, часть отрезанной трубки снимается с проводника с небольшим усилием.

Профессиональные инструменты для снятия изоляции с проводов, бывают:

  • Ручными.
  • Полуавтоматическими.
  • Автоматическими.

Для работы с небольшим количеством проводов в домашних условиях, можно использовать простые способы зачистки их концов.

Простые способы зачистки проводов

Снятие изоляции с кабельных концов можно выполнять двумя способами:

  • Тепловым воздействием. При этом используется разогрев жилы до температуры плавления изоляции. Это осуществляется:
  1. Проплавкой изоляционного слоя ПХВ паяльником, а затем снятие покрытия плоскогубцами. Большой недостаток — наличие ядовитого испарения и коррозия на жале паяльника.
  2. Зажигалкой.
  3. Разогретой нитью нихрома.

Снятие изоляции термическим способом

Такие приемы лучше использовать для тонких, небольшой мощности проводников, которые используются в электронике, устройствах связи, аудиоаппаратуре с многожильными мягкими проводниками, работающими в цепях, где напряжение примерно 5 вольт.

Совет: Такие способы стоит использовать лишь при одноразовой зачистке небольшого количества проводов.

  • Механическим срезанием. Метод основан на удалении защитного слоя режущими кромками инструмента. В домашних условиях, для этих целей лучше всего использовать нож для снятия изоляции с проводов.

Нож электрика

Электрики часто изготавливают нож своими руками. Для этого:

  1. Берут обломок от пилы ножовочного полотна по металлу с небольшим лезвием.
  2. Затачивают его на наждачном станке, чтобы придать инструменту форму острого, тонкого клина.
  3. Рукоятку выполняют плотным наматыванием проволоки, на которую наносят несколько слоев изоленты.

Таким полотном отлично срезается слой поливинилхлорида, но неправильная работа с ножом легко повреждает металл меди или алюминия, близко расположенный к изоляции.

  Совет: При использовании такой самоделки, плоскость заточки клинка следует очень аккуратно направлять под острым углом к срезаемому слою изоляции, что позволит при касании инструмента к металлической жиле скользить по ней, а не врезаться.

Как быстро снять изоляцию с медного провода в домашних условиях, подскажет видео.

Инструменты для профессионалов

Профессиональные инструменты

Профессиональный инструмент для снятия изоляции с проводов — это:

  • Щипцы.
  • Пассатижи.
  • Клещи.
  • Ножи.

С некоторыми из них знакомит таблица:

Название инструмента Особенности

Пассатижи

Конструкция не позволяет выполнять большой объем работ, но они незаменимы при срочном ремонте.

Инструмент, с помощью винта, можно настроить на толщину провода, диаметр которого до 5 мм.

Пассатижи подойдут для зачистки большого количества проводов одинакового диаметра в одном месте.

Клещи

Такое многофункциональное приспособление для снятия изоляции с проводов позволяет резать кабель, точно удалять изоляцию фасонным ножом.

Щипцы

Таким многофункциональным инструментом можно снимать изоляцию с круглых и коаксиальных кабелей, особенно больших диаметров. Снятие своими руками изоляции на кабеле выполняется в такой последовательности:
  • В раскрывающуюся ручку укладывается провод, слегка зажимается и поворачивается, чтобы получился кольцевой надрез.
  • Этими же кромками перехватывается надрезанная часть.
  • Изоляция на конце кабеля стягивается.

Нож

Существуют ножи самой различной формы, которыми можно выполнять продольный и поперечный рез изоляции.

Наиболее популярными являются инструменты с крючкообразным загибом лезвия, как на фото.

Механические клещи

Наличие винта позволяет подстраивать клещи для снятия изоляции с проводов под разные диаметры.

Для этого провод слегка прикусывается и прокручивается, а затем стягивается надрезанная оболочка. Ими удобнее работать в труднодоступных местах.

Съемник прецизионный

Для профессионала это самый быстрый инструмент, не допускающий повреждения жилы, где нужна высокая точность зачистки и большая скорость выполнения операций.

Стриппер самонастраивающийся

Механический стриппер, настраивается самостоятельно под любой диаметр кабеля, а затем снимает изоляцию с него, без повреждения жилы.

Цена изделия достаточно высокая, но и пользоваться инструментом может и профессионал, и новичок.

В этом случае не требуется выполнять настройку под необходимый диаметр провода, стриппер аккуратно удаляет изоляцию с любого провода с диаметров до 6 мм.

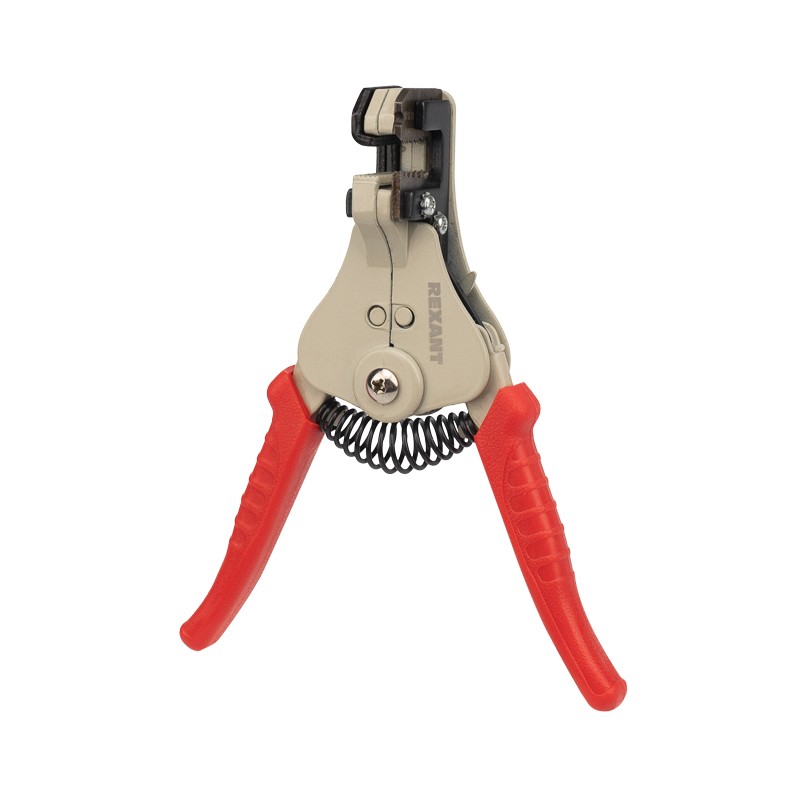

Как пользоваться стриппером

Стриппер для снятия изоляции с проводов

Принцип работы приспособления заключается в следующем:

  • Губки первоначально врезаются в изоляцию.
  • Захватывают провода с двух сторон. На губках имеются специальные глубокие насечки, расположенные под некоторым углом.
  • После обжима изоляции, губки работают как плуг, совершают поступательное движение, что приводит к углублению вреза и удержанию насечек в изоляции.
  • Резким рывком губки расходятся по сторонам. В результате этого разрывается изоляция, которую легко можно снять.

Совет: Для разрыва изоляции необходимо сделать именно рывок, а не равномерное раздвигание губок стриппера.

Снятие изоляции стриппером

  • За такой резкий рывок отвечает задняя металлическая пластина на инструменте, прикрытая пластиковыми крышечками. На ней расположено отверстие, куда входит конический металлический штифт небольшого размера.
  • При надавливании на рукоятки инструмента с некоторой силой, происходит небольшой изгиб в основании металлической пластины. В результате этого она теряет зацепление со штифтом, что приводит к резкому расхождению губок.
  • Регулировка силы рывка выполняется винтом микронастройки, изменением длины штифта.

Такой прибор для снятия изоляции с проводов оснащен двумя парами губок. При работе концы зачищаемого кабеля помещаются в рабочую зону инструмента, смыканием ручек лезвия надрезается изоляция, а губками снимается с жилы.

Для примера приведена инструкция по снятию изоляции автоматическим стриппером с провода сечением 2.5 мм²:

  • Провод укладывается до упора между губками.
  • Рукоятки слегка сжимаются, что приводит к зажиму провода губками.
  • При нажатии на рукоятки до конца, изоляция снимается.

Стриппер для снятия изоляции с проводов разного диаметра

Такое устройство для снятия изоляции с проводов оснащается дополнительно кусачками и выступами для обжима наконечников. Это очень удобно, когда необходимо срочно обжать наконечник, а нормального кримпера поблизости нет.

Однако пользоваться им не очень удобно. Имеется еще и ограничитель длины изоляции, которую нужно зачистить.

Несколько полезных советов

Чтобы не возникало проблем при зачистке проводов, следует соблюдать несколько правил:

  • Для снятия оболочки коаксиального кабеля, процесс необходимо разбить на два этапа:
  1. Удалить паяльником наружную оболочку, при этом жалом нужно пройти в продольном направлении.

Удаление наружной оболочки провода

  1. Убрать верхнюю оплетку, чтобы добраться к полиэтиленовой изоляции, расположенной на центральной жиле. Эта изоляция легко удаляется ножом или другим инструментом.

Убирается верхняя оплетка

  • Зачищать изоляционный слой эмалированного провода лучше ножом, при сечении жилы более 0,2 мм², или паяльником, для меньшего сечения. Эмаль можно аккуратно удалить наждачной бумагой, выполняя поступательные движения.
  • Покрытие из резины лучше убирать специальным инструментом для удаления изоляции с провода.
  • Для очищения оболочки посередине длинного кабеля, лучше применять нож электрика.
  • Бумажная изоляция с кабеля, легче счищается ножом.

Снятие изоляции с проводов – ответственный момент. От качества используемого инструмента и квалификации его владельца зависит надежная система электрической цепи.

Инструмент для зачистки кабеля круглого Fluke Networks 2326337

Fluke Networks предлагает широкий ассортимент инструментов для зачистки и обрезки коаксиальных кабелей, телефонных UTP/STP-кабелей, кабелей для передачи данных, а также других гибких кабелей. Установщики телефонной связи используют двухжелобный инструмент зачистки кабеля для установки провода 22/24 AWG. Используйте наш инструмент для удаления оболочки кабеля для зачистки коаксиальных кабелей RG58/59 2 и 3 уровня.

Приспосабливаемая глубина лезвия нашего инструмента зачистки позволяет снятие без повреждения ограждений и проводников. Кроме того, наш комбинированный инструмент для зачистки — это универсальное решение для быстрой обрезки и обработки тефлонового покрытия, эффективного разреза волоконных, медных и коаксиальных кабелей, а также кольцевого разреза парного кабеля диаметром 25–100 мм без повреждения проводника.

Вам доступны двухжелобные, пленумные, круглые, коаксиальные и комбинированные инструменты для зачистки и удаления оболочки кабеля.

  • Полная линейка инструментов для зачистки и обрезки кабелей
  • Двухжелобный инструмент для зачистки изоляционных проводов 22/24 мм
  • Круглый инструмент для зачистки различных типов гибкого круглого кабеля
  • Инструменты для зачистки коаксиального кабеля с двумя или тремя уровнями
  • Комбинированный инструмент для различных типов проводов и приложений

Варианты инструмента Cable Strippers для зачистки кабеля

Двухжелобный
Разработанный для использования с внутренним/внешним станционным проводом JKT, этот инструмент зачистки провода AWG 22/24 с резаком является стандартным ручным инструментом, которым пользуются все мастера установки телефонных сетей. Два параллельных желоба снимают покрытие IW и отдельные проводники.

Инструмент для зачистки кабеля
Регулируемые кабельные кусачки и инструмент зачистки для круглых кабелей кат. 6, телефонных кабелей UTP/STP, кабелей для передачи данных и других гибких кабелей. Инструмент от компании Fluke Networks позволяет легко выполнять кольцевой разрез и зачистку гибких электрических кабелей. Он имеет лезвие с приспосабливаемой глубиной, что позволяет осуществлять зачистку без повреждения ограждений и проводников. Используйте для легкой резки и зачистки круглых кабелей, телефонных UTP/STP кабелей, кабелей для передачи данных, а также других гибких кабелей.

Инструмент зачистки коаксиального кабеля
Выполните демонтаж 2-уровневых и 3-уровневых кабелей RG58/RG59, кабелей 162/6 мм, и коаксиальных кабелей Belden 1694A. Этот инструмент на пружинном механизме также имеет встроенный шестигранный ключ для регулировки позиции лезвия, чтобы предотвратить повреждение кабеля.

Комбинированный инструмент зачистки
Этот крайне универсальный инструмент быстро сечет и режет тефлоновое покрытие, гладко прорезает волоконные, медные и коаксиальные кабели, и выполняет кольцевой разрез 25-100 мм парного кабеля, не повреждая проводник. Инструмент можно использовать с медными кабелями различного диаметра (даже меньше 3/16 дюйма) без какой-либо сложной регулировки лезвия.

Инструменты для снятия изоляции. Виды. Как выбрать и пользоваться

Работа электромонтера часто связана с использованием разных приспособлений. Чтобы выполнить обычную операцию в виде разделки провода и других электрических устройств, необходимы инструменты для снятия изоляции. Наиболее удобным инструментом являются специальные съемники и стрипперы.

Но, если необходимо зачистить два-три кабеля, то можно использовать и простой кухонный нож. Если планируется работа по прокладке электрической проводки в доме или квартире, то для такой задачи обычного ножа будет недостаточно. У кухонного ножа неудобное лезвие, и ручка может быть сделана не из диэлектрика.

Виды и устройство ножей электрика

У ножа, приспособленного для производства работ по подключению электроприборов, лезвие имеет специальную форму. Часто на проводах приходится выполнять круговые надрезы изоляции, что удобнее производить изогнутым лезвием. Многие скажут, что можно снять изоляцию простым ножом, но если нож не соответствует определенным условиям, то легко повредить токопроводящую жилу, особенно тонкую.

Для удобства выполнения круговых надрезов изоляции на лезвии могут иметься выемки для проводов различного диаметра. Поместив в эту выемку провод, круговыми движениями надрезают оплетку, не опасаясь повредить токоведущую жилу.

Нож с пяткой

Этот нож относится к электромонтажным видам, и имеет другое название «плужкового» ножа. Им удобно удалять изоляционную оболочку, так как у него изогнутое короткое лезвие со специальной «пяткой». Она предназначена для ограничения глубины реза оболочки, когда необходимо снять наружный слой, не касаясь внутренних слоев изоляции.

Нельзя забывать проверять отсутствие напряжения в проводке, перед зачисткой изоляции.

Имеющаяся на конце клинка площадка уменьшает трение продольного скольжения ножа во время снятия наружной оболочки, и не позволяет лезвию прикоснуться к внутренним проводам. Ножом удобно зачищать жесткие кабели, и хуже работать с мягкими оболочками, так как они затрудняют скольжение «пятки». В общем –инструменты для снятия изоляции, подобные ножу с «пяткой», полезны для использования электромонтерами.

Нож с крючком

Этот электромонтерский нож является профессиональным инструментом. Этот нож имеет прямой и короткий клинок с крючком. На лезвии нет острой кромки, кроме заточенного крючка. Имеются такие же модели с дополнительной острой кромкой на другой стороне лезвия. Эта модель хорошо подходит для зачистки изоляции на многих типах кабелей.

Особенно удобно таким лезвием срезать изоляцию вдоль провода. Также существуют аналогичные модели, оснащенные устройствами для выполнения круговых предварительных надрезов.

Нож с клювом

Такие инструменты для снятия изоляции имеют специфическую форму клинка, из-за чего многие электромонтеры не применяют его. Нож с «клювом» может оказаться удобным только для опытных электриков, его лезвие немного напоминает предыдущую конструкцию, с тем отличием, что на конце отсутствует «пятка», а изгиб выполнен плавнее.

Такое изогнутое внутреннее острие в виде «клюва» делает более удобным круговой разрез оболочки провода. Этот нож может также применяться электриками для продольных надрезов, но выполняя эту работу неаккуратно, можно повредить жилу, ввиду того, что нет никакого ограничителя. Для начинающих электриков такой нож неудобен из-за ручной регулировки глубины реза.

Требования к электромонтажным ножам

  • Ручка ножа должна быть выполнена из диэлектрического материала достаточной прочности: углеродного волокна или специального пластика, для предотвращения удара электрическим током.
  • Лезвие должно изготавливаться из прочной стали, для сохранения его остроты длительное время.
  • Форма рукоятки должна позволять электрику на ощупь определять начало лезвия.
  • Острая кромка должна выполняться прямой, для упрощения разделки кабелей с двойной изоляцией.
  • Нож следует выбирать небольшой, что дает возможность работы в малом пространстве, например, в шкафу или щитке. Лезвие также не должно быть слишком большим, чтобы в жгуте проводов случайно не повредить изоляцию соседних проводов, а также для удобства снятия изоляции тонких проводников.
  • Электрику для работы не требуется нож с заостренным концом лезвия. При работе в темных и тесных местах руками можно случайно прикоснуться к острому концу и получить травму. Во время работы со жгутом проводов острый конец лезвия легко повреждает соседние проводники.
  • При снятии изоляции лезвие нужно держать под острым углом к проводу, чтобы не повредить токоведущую жилу. Оболочку следует срезать аккуратно от себя, кусочками, по принципу затачивания карандаша.
  • Фабричный качественный нож должен иметь на рукоятке обозначение допустимого напряжения.
  • Если используется самодельный нож, то его рукоятку необходимо обмотать изоляционной лентой или другим диэлектрическим материалом.
Съемники

Существуют специальные инструменты для снятия изоляции проводов от изоляции. Они являются универсальным инструментом для зачистки проводников, и могут оснащаться несколькими режущими элементами различной длины и конфигурации. Но главным элементом является особый зажим, с помощью которого производится круговой разрез изоляции.

Такие инструменты для снятия изоляции являются наиболее удобными. Они позволяют вручную подбирать диаметр провода, не опасаясь повреждения жилы. Работать таким приспособлением не трудно, достаточно закрепить провод в зажиме, и совершить съемником один оборот вращательного движения вокруг провода.

Стрипперы

Наиболее распространенным видом оборудования для зачистки изоляционной оболочки кабелей у профессионалов стали стрипперы. С их помощью значительно проще снимать изоляцию, особенно с проводов, имеющих много жил. Глубина реза настраивается, что дает возможность применения стриппера для любых диаметров кабелей.

Существует несколько видов стрипперов, которые отличаются по своей конструкции, но принцип действия их один и тот же: разрезание изоляционной оболочки и снятие ее с кабеля.

Ручные стрипперы

Такие инструменты для снятия изоляции работают по просто. Конструкция похожа на плоскогубцы, с тем отличием, что на губках имеются гнезда с режущими кромками для разных сечений жил. Этот вид инструмента подходит для зачистки изоляции проводов не более 6 мм2.

Некоторые модели способны опрессовывать наконечники. Чтобы снять изоляцию, нужно поместить провод в гнездо, нажать на рукоятки и выполнить круговое вращение.

Полуавтоматические стрипперы

Такой инструмент еще более прост в работе. Его устройство по сравнению с предыдущей моделью усовершенствовано. Не нужно вращать стриппер вокруг кабеля, достаточно закрепить провод в соответствующем гнезде и нажать на ручки. Многие модели стрипперов-полуавтоматов способны опрессовывать наконечники и разрезать кабели.

Автоматический стриппер

Такие инструменты для снятия изоляции относятся к профессиональным видам съемников изоляции. Она отличается от предыдущей модели тем, что самостоятельно определяет толщину проводника. Поэтому вся работа заключается в установке провода в нужное гнездо и приложении усилия к рукояткам.

Автоматические инструменты для снятия изоляции являются дорогостоящими изделиями, могут очищать изоляцию сразу с нескольких проводников, а также зачищать провод в его середине. Существуют также автоматические стрипперы для зачистки плоских проводов, и для многих других целей при совершении электромонтажных работ.

Как выбрать инструменты для снятия изоляции

Для домашних работ по подключению электрической проводки целесообразно приобрести ручной стриппер для зачистки изоляции, который способен снимать оболочку с проводов до 6 мм2. Ручные инструменты для снятия изоляции имеют невысокую стоимость, и обладают достаточной функциональностью для домашних мастеров.

Профессиональным электромонтерам, которые постоянно прокладывают линии проводов и подключают их к различным устройствам, лучше приобрести стриппер-автомат, или хотя бы полуавтоматическую модель. Их стоимость соответственно выше, зато значительно упрощается электрический монтаж проводки.

Как пользоваться стриппером

Рассмотрим этот вопрос на китайском стриппере-полуавтомате, который исправно работает уже несколько лет.

Режущей частью являются две пластины с высечками для различных сечений провода.

Размещая проводник в захвате, следует оставить часть провода для зачистки за ножами.

Сжимаем рукоятки стриппера, придерживая проводник руками. При этом ножи сжимаются, разрезая оболочку, а губки оттягивают проводник назад. В итоге оболочка провода снимается.

Особенностью работы со стриппером является правильный выбор величины высечки. Если неправильно выбрать ее диаметр, то токопроводящая жила повредится или даже обломится. Не следует захватывать слишком большую длину оболочки, лучше снять ее за несколько заходов. При достаточном навыке работы со стриппером, изоляционная оболочка снимается менее, чем за секунду, и работа идет быстрее. Поэтому покупка такого инструмента экономит рабочее время, финансы и силы работника.

Обжим наконечников стриппером

Если нет специального инструмента, применяемого для опрессовки проводов (кримпера), то эту работу можно выполнить стриппером. Эта работа выполняется довольно просто. Вначале необходимо зачистить провод от изоляционной оболочки на необходимую длину. Далее установить наконечник на провод и поместить его в соответствующий разъем стриппера. Затем нужно сжать рукоятки, получив обжатый провод в наконечнике. Затем следует отрезать лишний конец жилы.

Достоинства стрипперов
  • Кроме снятия изоляции могут использоваться вместо пресс-клещей или кусачек, для обжатия провода.
  • Эти инструменты для снятия изоляции могут применяться для зачистки очень тонких проводов.
  • Допускается использование стрипперов для снятия оболочки у проводников с любым видом изоляции.
  • Во время работы не повреждают токопроводящую жилу, изготовленную даже из мягкого металла.
  • Простое и понятное использование.
  • Невысокая стоимость.
Зачистка изоляции паяльником

Если под руками не нашлось специального инструмента или ножа, то зачистить кабель или провод можно простым паяльником. Для этого его разогревают до рабочей температуры, далее к жалу прислоняют проводник и вращают его вокруг своей оси, оплавляя изоляцию.

Теперь изоляционную оболочку можно без труда снять, а жила не будет иметь повреждений. Недостатком этого метода является выделение плавящейся изоляцией вредного и неприятного дыма, а также невозможность применения паяльника для зачистки резинового провода, так как резина будет гореть.

Похожие темы:

Инструмент для снятия изоляции.Виды и работа.Применение, выбрать

Для быстрого и удобного снятия изоляции с проводов и кабелей применяются специальные инструменты. Для зачистки жил можно использовать обычный нож, бокорезы, паяльник, но этот способ требует много времени и осторожности, особенно в тех случаях, когда проводник состоит из тонких скрученных волосков меди. Жилы из алюминия наиболее чувствительны к изгибам, надрезам и царапинам, требуют бережного обращения во время снятия слоя ПВХ-оболочки. Для того чтобы не нарушить механическое состояние металлической жилы, рекомендуется использовать специально предназначенный для этого инструмент для снятия изоляции.

Виды инструментов для снятия изоляции

Для снятия внешней оболочки с мощных проводников, работающих в цепях с напряжением выше 5 вольт, применяется механическое воздействие на изоляционный материал с помощью режущей кромки инструмента. Существует несколько разновидностей зачистителей:

Кабельный нож

Это универсальный инструмент для снятия изоляции, представляющий собой нож со специальным наружным лезвием-крюком и внутренним лезвием-эксцентриком, спрятанным в рукоятке изделия. Вращающееся лезвие позволяет осуществить поперечный и продольный разрез ПВХ-оболочки кабелей, а благодаря механизму регулирования можно выбрать оптимальную глубину надреза. В отличие от обычного ножа кабельный не повреждает металлическую жилу и безопасен для бытового применения. Для работы с ним требуется опыт в обращении и сноровка.

Клещи и кусачки

Инструмент для снятия изоляции, который используется для удаления внешней оболочки с одиночных проводников. Представляет собой щипцы с пружинным механизмом для захвата кабеля. Диаметр зачистки регулируется работником с помощью винта и осуществляется вручную. Инструмент позволяет срезать изоляцию вдоль и по кругу, если провернуть щипцы вокруг провода. Подходит профессионалам, для которых важна точность настройки и скорость работы.

Плоскогубцы

Универсальный инструмент, который относится к специальному виду плоскогубцев, снабженных прецизионными отверстиями разного диаметра, которые служат для снятия оболочки проводника. Прямое лезвие позволяет легко захватывать, сгибать кабель, а при помощи заостренных кончиков можно его разрезать. Это наиболее популярный в быту съемник изоляции. Он требует аккуратного обращения, так как им легко повредить мягкие многожильные проводники, которые легко рвутся и повреждаются.

Стрипперы

Это современный инструмент для снятия изоляции, технология которого позволяет быстро и качественно освободить проводник от изоляции. Стриппер представляет собой механизм со встроенными лезвиями, которые аккуратно делают надрезы и снимают слой оболочки, не повреждая металлических жил.

Стрипперы представлены широким ассортиментом моделей, предназначены для работы с отдельными проводами, витой парой, силовым и коаксильным кабелем, а также с оптическим волокном, активно применяются в профессиональной сфере. Особенность стриппера в том, что он позволяет автоматизировать процесс зачистки и является лучшим съемником изоляции.

Принцип работы стрипперов

Принцип работы стрипперов основывается на обработке проводника с помощью двух подвижных ножей, которые имеют форму вырезанных полуокружностей. Их калибр настраивается под диаметр сечения конкретного кабеля, что позволяет выполнить разрез с максимальной точностью без повреждения металлических жил. Ножи встроены в корпус инструмента и абсолютно безопасны для работника при использовании. Стрипперы изготавливаются в форме плоскогубцев. В раздвинутые пластины устанавливается провод, и в момент сжатия рукояток происходит разрезание изоляционного слоя. При сжатии рукояток инструмент перемещается по всей длине провода, с помощью пластин сдвигается изоляция и освобождается металл. Точная настройка ножей под нужный диаметр обеспечивает их блокировку на необходимом уровне, поэтому они не достают до металла и разрезают только оболочку изоляции.

Виды стрипперов
Стрипперы удобны при работе с многожильными сплетенными проводами и для снятия изоляции с отдельных проводов. В зависимости от функциональных возможностей и автоматизации процесса они подразделяются на:
  • Ручные.
  • Полуавтоматические.
  • Автоматические.
  • Для работы с определенным видом кабеля.
Ручные стрипперы

Этот инструмент для снятия изоляции имеет самую простую конструкцию и применяется для обработки отдельного провода. Внешне изделие напоминает пассатижи, которые на внутренней поверхности «губок» имеют отверстия с лезвиями, предназначенными для зажима проводов разного сечения. Для удобства рядом с каждым гнездом указывается размер токоведущих жил. Ручные стрипперы применяются для обработки маленьких проводов разного размера с сечением не более 6 мм2. С помощью этого инструмента можно опрессовать наконечник, что является огромным преимуществом при работе с многопроволочными жилами.

Работать с ручным стриппером легко: необходимо определить нужное отверстие по сечению провода, установить его в гнездо, сжать рукоятку, закусить провод, а затем с помощью кругового вращения снять изоляцию, передвигаясь по длине провода.

Цена на ручные стрипперы зависит от количества в них отверстий под сечение. Рекомендуется данный инструмент использовать только по назначению, не применять для нарезки кабелей, проволоки и других материалов в качестве плоскогубцев.

Полуавтоматические стрипперы

Данный инструмент для снятия изоляции незаменим во время проведения электромонтажных работ в больших объемах. Полуавтоматический стриппер снабжен механизмом, который не требует прокручивания, а также подходит для одновременного снятия изоляции с большого количества проводов. Для зачистки кабеля достаточно установить и настроить точную длину снятия изоляции. Принцип работы данного инструмента схож с ручным стриппером: сначала выбирается необходимое гнездо под сечение, отмеренный конец провода вставляется в отверстие, сжимается рукоятка и снимается изоляция. Никаких других дополнительных действий не требуется. Оболочка будет сниматься ровно до выставленного значения длины. Полуавтоматический стриппер хорошо снимает изоляцию на определенных отрезках кабеля, например, в середине.

Автоматические стрипперы

Это профессиональный инструмент для снятия изоляции, дополненный возможностью автоматически определять размер сечения. Подходит для работы с кабелями любого сечения от 0,2 мм2 до 6 мм2. Для работы с автоматическим стриппером не требуется дополнительных настроек, достаточно надавить рукоятку и снять изоляцию, избегая этапа подбора гнезда с нужным сечением. Специальный механизм самостоятельно определяет предел захвата образца провода. В остальном принцип работы схож с полуавтоматическими стрипперами. Инструмент дополнен большим количеством функций, таких как резка провода с помощью встроенного в изделие резака, обжимка наконечников и скручивание многожильных кабелей.

В зависимости от возможностей отличается цена на автоматические стрипперы. Корпус инструмента изготавливается из качественных сплавов, рукоятка имеет удобную для работы форму и покрыта диэлектрическими материалами для обеспечения безопасности.

Стрипперы для работы с определенным видом кабеля

Стоит отметить, что для обработки определенных видов кабеля существуют специальные стрипперы. Для витой пары используются зажимы со встроенным косым лезвием, что дает возможность провести работы без повреждения тонких волосков жилы. Стриппер для коаксиального кабеля имеет два лезвия, которые одновременно обрабатывают внутреннюю и внешнюю изоляцию кабеля. При работе с оптическим волокном применяются высокоточные стрипперы, так как они снимают маленький лаковый слой (250, 400, 900 мкм) и не допускают появления царапин на стекле волокна.

Выбор инструмента
Выбирая инструмент для снятия изоляции, следует полагаться на такие критерии как:
  • Сфера применения (бытовая или профессиональная).
  • Объем работ (редкое или частое использование).
  • Навыки владения тем или иным инструментом.
  • Финансовые возможности.

Для тех, кто занимается электромонтажными работами профессионально, подойдут полуавтоматические и автоматические стрипперы, которые предназначены для обработки большого количества проводов. Многие мастера предпочитают иметь по одному виду разных инструментов для каждого конкретного случая. Те, кто имеют хорошие навыки работы со съемниками изоляции, могут обходиться кабельным ножом, бокорезами и ручными стрипперами, при условии обработки небольшого числа проводников.

Для домашнего использования определяющее значение имеет уровень владения инструментом. При отсутствии должного опыта рекомендуется приобретать полуавтоматический стриппер, тогда вероятность ошибки и повреждения жилы сводится к минимуму. Но зачастую для проведения мелких электромонтажных работ по дому достаточно ручного инструмента (кабельный нож, клещи, плоскогубцы, ручной стриппер).

Полуавтоматический стриппер – это универсальный инструмент для снятия изоляции, который выручит в любой ситуации и подойдет для применения как в профессиональной, так и в бытовой сфере. Рекомендуется приобретать инструменты только у проверенных производителей, которые гарантируют безопасность материалов, из которых они изготовлены. Дешевые модели с пластиковым корпусом и низкокачественными сплавами лучше не применять в работе для собственной безопасности.

Какие плюсы и минусы следует учитывать

Все ручные стрипперы имеют главный минус: с их помощью можно обработать только один провод. Но зато они позволяют легко очистить провода с очень тонким сечением и аккуратно снять оболочку без повреждений. Качество зачистки у ручных инструментов напрямую зависит от качества заточки лезвия и умения правильно подбирать провода под сечение.

Минусом полуавтоматического и автоматического стриппера является то, что в некоторых моделях застревают кусочки изоляции в самом стриппере, и требуется их удаление. Чтобы этого не происходило, необходимо снимать изоляцию быстрым движением. Плюсом является то, что такие стрипперы зачищают провода разного диаметра, настраиваются автоматически, могут обработать сразу несколько проводов. К тому же, изделия снабжены дополнительными функциями, что значительно упрощает и облегчает проведение электромонтажных работ.

Похожие темы:

Инструмент для зачистки проводов – что это такое их разновидности и применение

Один из неотъемлемых атрибутов профессионального электрика – это инструмент для снятия изоляции с проводов. Называться он может по разному – стриппер, станок для разделки кабеля, а некоторые ошибочно говорят «кримпер». Последний из них на самом деле это отдельный инструмент для обжимки, но он часто является частью стриппера: получается универсальное устройство – стриппер-кримпер – которым можно снять изоляцию с проводов и сразу зафиксировать соединение.

Зачем нужны клещи для снятия изоляции

Кроме основных характеристик профессиональных инструментов, пользователи оценивают на сколько при их использовании возрастает скорость работы и ее качество.

Даже если менять проводку типовой квартиры, то в каждой из комнат (жилых, кухне, коридоре и т.д.) будет как минимум одна лампа освещения, один выключатель и несколько розеток, плюс контакты в вводном щитке. К каждой из этих точек подходит два и больше проводов, поэтому их общее количество будет доходить до нескольких сотен.

Если же делается современный ремонт в помещении большой площади, в котором кроме освещения и силовой проводки прокладываются кабели для интернета, телевидения, акустических систем и прочие, то количество контактов, для которых надо зачистить провода, легко перевалит за тысячу штук.

При использовании клещей для снятия изоляции, на каждый контакт уходит от одной до трех секунд, а если зачищать их вручную ножом, то в несколько раз больше, в зависимости от навыков электрика.

Часто провода требуется зачищать на определённую длину, к примеру, это требуется при установке некоторых фирменных розеток – в противном случае жила просто не влезет в предназначенный для нее разъем. Большинство клещей имеют возможность настраивать длину жилы, с которой надо снять изоляцию, а при использовании ножа придется полагаться на глазомер.

Даже если слегка зацепить жилу провода лезвием ножа, то у такого проводника повышается чувствительность к изломам, а само место с царапиной может начать нагреваться. Съемник изоляции, в свою очередь, сделан таким образом, чтобы надрезать край оболочки, не доставая до жилы.

Как итог – большинство заказчиков могут с подозрением отнестись к электрику, у которого среди инструментов отсутствуют клещи для снятия изоляции.

Разновидности стрипперов

Так как провода при монтаже электроразводки используются разных марок и сечения, то для их подготовки применяют несколько разновидностей инструмента для зачистки кабеля. Результат работы у них примерно одинаковый, но в зависимости от производителя, надежность и долговечность будет отличаться.

В зависимости от навыков, предпочтений и суммы денег, которую есть возможность потратить на покупку инструмента, можно выбирать автоматические и ручные стрипперы – каждый из которых имеет определенные плюсы и минусы использования.

Стрипперы делятся на те, которые зачищают именно токоведущие жилы проводов, а есть такие, что предназначены для снятия только наружной изоляции – это тоже достаточно трудозатратная операция, если проводить ее обычным ножом.

Разновидность съемников изоляции на видео:

Для срезания наружной изоляции

Работа по зачистке жил проводов начинается со снятия наружного слоя изоляции. Многие кабели имеют достаточно «нежную» оболочку и если сделать неверное движение ножом, то прорезается и внешний ее слой и покрытие, нанесенное на жилы. Есть ряд инструментов, которые разработаны для того, чтобы разрезать наружный слой изоляции, не цепляя покрытие токонесущих жил.

Нож для снятия наружной изоляции

Хотя этот инструмент для разделки не относится к классу стрипперов, он широко используется вместе с ними, так как последние в свою очередь предназначены в первую очередь для работы именно с внутренними жилами проводов.

Внешне этот станок для разделки кабеля представляет собой серповидное обоюдоострое лезвие, на кончике которого есть гладкая округлая подошва – пятка.

Сделав минимальный надрез на внешней изоляции под нее просовывается пятка и теперь можно одним движением срезать с кабеля наружный слой. Так как пятка гладкая, то она скользит по внутренним жилам кабеля, не принося им никакого вреда.

Стриппер для снятия наружной изоляции

С виду этот прибор напоминает толстую ручку от ножа, с ровной поверхностью на торце. Сверху к ней подводится лапка, которая прижимает провод к поверхности – сила прижима регулируется ползунком на корпусе. Изоляция разрезается лезвием, что выдвигается с торца, к которому прижимается провод.

Глубина прорези регулируется винтом, который расположен с противоположного торца инструмента.

Порядок работы прост – выставляется глубина разрезания изоляции, в зажим вставляется кабель, прижимается к поверхности лапкой и протягивается на необходимую длину. Затем остается просто стянуть изоляцию с провода. Этот станок для разделки кабеля создан для проводов круглой формы (в частности марки NUM), но при определенных навыках будет полезен и для плоских.

У некоторых из таких инструментов есть дополнительный нож (у того, что на рисунке он в белом пластиковом чехле), но практика показывает, что толку от него обычно никакого и лучше выбирать модели без такого дополнения.

Полуавтоматические стрипперы

Под функцией «полуавтомат» подразумевается, что такой стриппер для снятия изоляции подрезает оболочку провода, а человек уже дополнительным движением сам снимает с жилы получившийся кембрик.

Некоторые из таких инструментов требуют отдельного навыка использования, так как не контролируют глубину реза

Зачистные клещи

Внешне этот инструмент напоминает плоскогубцы – когда ручки сводятся вместе, то также сходятся и режущие кромки. Это устройство предназначено для быстрой обработки большого количества одинаковых проводов, диаметром до 5 мм.

На определенную толщину жил клещи настраиваются вручную, посредством регулировочного винта – это одновременно их преимущество и недостаток. Минус очевиден – если в процессе работы надо будет зачистить несколько жил другого диаметра, то клещи надо перенастраивать сначала на них, а затем обратно. Также у таких инструментов зачастую отсутствует ограничитель длины отрезаемого участка изоляции – отмерять ее придется на глаз.

Преимущество такого решения в том, что при правильной настройке такие клещи для снятия изоляции физически не способны испортить жилу провода. Кроме того, они могут настраиваться на любую толщину провода в интервале до 5 мм – даже если для монтажа применяются кабели не самого высокого качества, которые на заводе сделаны с определённой погрешностью по толщине токоведущих жил. Также конструкция клещей делает их самыми удобными для работы в труднодоступных местах и ими можно обрабатывать провода, находящиеся под напряжением. При монтаже это свойство используется крайне редко, но все когда-нибудь случается впервые.

Для удаления изоляции провод заводится между ножами, ручки сжимаются и теперь жилу можно вытаскивать наружу, а внутри клещей останется отрезанный кембрик. Некоторые марки изоляции могут быть достаточно вязкими, поэтому для облегчения работы саму жилу (или клещи) после обхватывания ее ножами надо немного провернуть вокруг своей оси. Тогда изоляция надрежется со всех сторон и снимется гораздо легче.

Нож для круговой подрезки изоляции

Как и при использовании обычного ножа, здесь приходится «чувствовать» инструмент, чтобы не зацепить жилу, но все равно такая конструкция дает больше свободы и значительно повышает скорость работы.

Внешне такой инструмент напоминает обычный степлер для бумаг, но с торца и по бокам у него расположены лезвия, которыми надрезается изоляция провода. Еще в корпус встраиваются кусачки – вроде бы мелочь, но периодически сильно выручает.

В зависимости от необходимого способа реза, провод продевается в определенное углубление на корпусе (или сквозь него, если снимается наружная изоляция) и зажимается ножами. Затем делается небольшой поворот вокруг оси и можно снимать получившийся кембрик.

Обзор подобного устройства на видео:

Преимущества устройства – простота и универсальность, так как есть возможность снимать наружную и внутреннюю изоляцию.

Автоматические стрипперы

Это самые «скоростные» инструменты, которыми делается зачистка проводов. Всё что надо сделать при работе с такими устройствами, это вставить провод в предназначенное для него место и сжать ручки клещей. Инструмент самостоятельно определит толщину провода, зафиксирует его и в нужном месте снимет изоляцию. По принципу действия делятся на те, что отрывают изоляцию и отрезают ее.

Кулачковые стрипперы

У такого устройства есть две пары кулачков, каждая из которых закреплена на своей половине клещей. Между ними укладывается провод, с которого надо снять изоляцию. При сжимании ручек, верхние кулачки смещаются к нижним и прижимают к ним провод, а потом происходит раздвигание клещей. При этом, левая пара кулачков плотно обхватывает и удерживает провод, а правая соединяется под некоторым углом, частично продавливая изоляцию. Когда губки клещей расходятся, то правая пара кулачков отрывает кусок изоляции и провод зачищен.

Преимуществом такого типа устройств является его возможность подстраиваться под разные диаметры провода и возможность зачищать несколько жил сразу. В ручки таких клещей зачастую встраиваются кусачки и крампер.

Наглядно принцип их работы на видео:

Подрезающие автоматические стрипперы

Эти модели несколько отличаются от предыдущего устройства, но основной принцип действия в целом такой же. Главное различие в том, что здесь нет кулачков – вместо них за губками изоляцию провода подрезают ножи. Они же снимают ее с жилы.

Это также полностью автоматический стриппер, который самостоятельно подстраивается под любой диаметр провода (от 0,2 до 6 мм).

Что выбрать для работы

Выделять и отдельно рекомендовать для зачистки проводов какой-либо один из перечисленных инструментов будет делом заведомо неправильным и неблагодарным – каждая вещь хороша на своем месте и в свое время. Обычно электрики держат у себя как минимум по одному из всех типов стрипперов – для наружной изоляции, полу и автоматические, а вообще стараются собрать все такие инструменты – случаи бывают разные, поэтому лишними не будут.

Главное при использовании съемников изоляции – периодически проверять качество их работы – если по каким-либо причинам лезвия станут цеплять жилы проводов, то все придется переделывать.

прекращение

Тяга кабеля

Рыбные ленты

Рыбные палочки

Полилиния

Головки вытяжные

Принадлежности

Гибка трубопроводов и аксессуары Драйверы

Отвертки

Гайковерты

Отвертки с шестигранной головкой

Плоскогубцы

Бокорезы

Длинногубцы

Диагональная резка

Клещи для опрессовки

Разное. Инструменты

Испытания и измерения

Мультиметры

Токоизмерительные клещи

Детекторы и тестеры напряжения

Тестеры цепей

Изображения

Принадлежности

Комплекты

ИК-термометры

Изготовление отверстий

Шнековые буровые коронки

Короткие шнековые насадки

Гибкие биты

Кольцевые пилы

Фрезы с твердосплавными напайками

Сверла ступенчатые

Пробойники

Свёрла / метчики

Голос, данные и видео

Тестирование

Прекращение действия

Раскрой

Зачистка

Разное

Осветительные приборы

Верхнее временное освещение

Рабочие фары

Постоянное освещение

Лампы и аксессуары

Струнные светильники

Персональное освещение

Шнуры

Внутренние шнуры

Уличные шнуры

Катушки для шнура

Временные решения для электроснабжения GFCI

Адаптеры

с возможностью подключения пользователем

Наборы линейных шнуров

Наборы прямоугольных шнуров

Дуплексные / четырехместные коробки

Панельные крепления

GFCI высокой мощности / ELCI

Как использовать инструмент для снятия изоляции и резки кабеля

Написано Доном Шульцем, техническим торговым представителем trueCABLE и сертифицированным техником Fluke Networks

Инструмент для снятия изоляции и резки кабеля

trueCABLE - действительно универсальный инструмент, который обязательно должен быть в вашем наборе инструментов. Вы будете очень расстроены, если забудете взять его на свой следующий сайт работы.

Почему так полезен наш инструмент «Многополосный»?

  • Возможность разрезания и снятия оболочки с любого типа кабеля Ethernet, за исключением крупных промышленных 25-парных кабелей.
  • Обрезает и зачищает коаксиальный кабель RG59 и RG6, как будто он был рожден для этого, даже большие, с четырьмя экранами.
  • Глубину полосы оболочки кабеля Ethernet можно плавно регулировать, поэтому вы можете надрезать оболочку, не разрезая ее и, возможно, не повреждая провод.
  • Кассета для снятия изоляции коаксиального кабеля является двусторонней, поэтому она подходит для монстров типов RG7 и RG11.
  • Гребень для оплетки кабеля для коаксиального кабеля, упрощающий заделку F-разъема и меньшее количество повязок для пальцев.
  • Он ярко-зеленый! Да, мы думали об этом. Случалось ли, что инструмент просто исчезал в вашей «черной дыре» сумки для инструментов? Не этот инструмент.

Давай прогуляемся, ладно?

Инструмент для зачистки кабеля Ethernet и ручка регулировки глубины резки с реверсивной и заменяемой кассетой для зачистки коаксиального кабеля.

Кассета снята. Одна сторона предназначена для RG59 или RG6. Переверните для RG7 и RG11.

Присмотритесь к кассете. На изображении слева показаны предварительно установленные 0,25 дюйма / 0,25 дюйма для RG59 и RG6. На картинке справа показаны предустановки лезвий RG7 и RG11.

Гребенка для оплетки экрана коаксиального кабеля.(Незаменимый предмет, когда вы его использовали!) И c способный резак; как для коаксиального кабеля, так и для Ethernet. Не надо, ПОВТОРЯЮ, не обрезайте стальной коаксиальный провод.

Обрезка и зачистка Ethernet

Для этой демонстрации мы будем использовать переходной кабель Cat6A U / UTP.

Шаг 1

Во-первых, предположим, что кабель необходимо отрезать до нужной длины и зачистить.

Кабель Ethernet в ленточном канале.Да, он даже режет толстый кусок. Следи за пальцами!

  • Перед тем, как вставить трос в канал , поверните ручку регулировки против часовой стрелки, чтобы лезвие поднялось.
  • Вставьте кабель в канал для ленты так, чтобы с правой стороны инструмента выходило около 2 дюймов (не показано).

Шаг 2

Теперь поверните ручку по часовой стрелке, пока не почувствуете, что лезвие плотно прилегает к оболочке кабеля.

Регулировка для получения идеального результата на оболочке кабеля.

Поверните весь инструмент по часовой стрелке или против часовой стрелки, чтобы надрезать оболочку кабеля. Вам нужно всего лишь сделать два оборота инструментом.

  • Цель состоит в том, чтобы забить, но не разрезать оболочку кабеля.
  • Возможно, вам придется повторить эту процедуру несколько раз, чтобы получить хороший результат.

Шаг 3

Альт! Оценка идеальна, когда можно пару раз согнуть оболочку кабеля, и она «раскрывается».На самом деле он может не издавать «хлопка».

Это то, что вы хотите ... забил, но не вырезал. Взбалтывают, но не перемешивают. Снимите оболочку кабеля.

Обрезка и зачистка коаксиального кабеля RG6

Для этой демонстрации мы будем использовать кабель RG6 с двойным экраном и одножильным медным проводом.

Шаг 1

Снова предположим, что кабель необходимо отрезать до нужной длины и зачистить.

Совет:

Обратите внимание, что можно безопасно обрезать коаксиальный кабель с твердым медным проводом и центральным проводом из алюминия с медным покрытием. Не пытайтесь разрезать стальные центральные проводники, так как лезвие сломается.

Чтобы зачистить коаксиальный кабель, нажмите ручку инструмента вниз, чтобы открыть зажимы, а затем поместите его в двухуровневый канал для ленты.

Шаг 2

Вставьте только достаточное количество кабеля, чтобы не было лишних выступов, вот так…

Даже делает

После того, как вы настроили кабель для снятия изоляции, как показано выше, опустите рычаг инструмента вниз и сделайте несколько оборотов с помощью инструмента.Когда вы начнете вращать инструмент, вы почувствуете и услышите скрежет. Это совершенно нормально, это режущее лезвие второго уровня, прорезающее экран кабеля в оплетке.

  • Полоса будет иметь длину 0,5 дюйма от конца черной оболочки кабеля до конца медного проводника.
  • 0,25 дюйма будет иметь плетеный экран, открытый поверх изоляции из жесткого пенопласта.
  • Остальные 0,25 дюйма будут обнажены из чистой меди.
Совет:

Продолжайте вращать, пока не перестанете слышать скрежет.

Шаг 3

Вытяните кабель из инструмента, и у вас должно получиться что-то вроде изображения ниже.

Сейчас мы делаем «двухуровневую коаксиальную полосу». Выглядит немного коряво.

Несмотря на то, что вы не видите этого на картинке, экран кабеля в оплетке покрыт пластиковой пленкой. Осторожно удалите это пальцами или промойте резаком. Сложите экран кабеля в оплетке назад над оболочкой кабеля

.

Шаг 4

Расчешите плетеный экран липучкой.Если вы пользуетесь пальцами, результаты обратной экранирования оплетки не будут такими хорошими. Также будет довольно неравномерно. Вот почему вы хотите использовать секретное оружие: гребешок для щитов. Нет, этот кусок липучки действительно не для подвешивания вашего инструмента. Это для этого:

Расчесывание. Так выглядит лучше или как ?!

Итак, вот ваш ускоренный курс по нашему многополосному инструменту. Довольно удобно, если вы знаете, как им пользоваться, а?

Я сказал вам, что это станет одним из ваших любимых инструментов.

СЧАСТЛИВЫЙ СЕТИ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Лучший инструмент для зачистки проводов 2020 года

  • Инструмент для зачистки проводов поможет отремонтировать все, от удлинителя до зарядного устройства для iPhone.Это делает процесс замены розетки или светильника простым, эффективным и безопасным.
  • Инструмент для зачистки проводов - это особый инструмент, который не следует путать с кусачками, хотя многие хорошие инструменты для снятия изоляции также имеют встроенный кусачок.
  • Инструмент для зачистки и обрезки проводов Klein Tools Katapult - наш лучший выбор, поскольку он позволяет снимать длинные отрезки проволоки различной толщины и типа с минимальными усилиями и ошибками.

Лучшие устройства для зачистки проводов имеют решающее значение для основных электромонтажных работ, таких как установка потолочного вентилятора или осветительной арматуры, замена розетки или выключателя света или подключение такого устройства, как устройство для открывания гаражных ворот или домашняя система безопасности. Они могут быть полезны при ремонте всех видов кабелей, таких как удлинители, зарядные устройства, шнур торшера и т. Д. Они также являются важными инструментами для любителей, которые работают с компьютерным оборудованием, автомобилями, робототехникой и т. Д.

Я обнаружил, насколько эффективным может быть устройство для зачистки проводов, когда мне пришлось заменить выключатель света на диммер. Это произошло после того, как за 15-минутную работу электрик потребовал 150 долларов за год до этого, что, как я позже обнаружил, я мог бы выполнить сам. Итак, вооружившись многолетним опытом работы в домашних условиях, набором инструментов, включая хороший инструмент для зачистки проводов, и инструкциями с YouTube, я выполнил работу сам.

Независимо от того, заменяете ли вы старый выключатель света или продаете лом провода за деньги, инструмент для зачистки проводов - хороший инструмент, который всегда будет под рукой.

Но, самое главное, будьте осторожны: если вы не знакомы с электричеством или не привыкли работать с ним, проконсультируйтесь со специалистом.

Вот лучшие устройства для зачистки проводов:

Цены и ссылки действительны на 17.08.20.Мы также добавили подборку соответствующих руководств по покупке DIY.

Регулируемый инструмент для зачистки кабеля для снятия оболочки и изоляции

Инструменты для снятия изоляции

Рипли WS64

Ripley WS64 - это регулируемый инструмент для снятия изоляции с кабеля от 5 кВ до 35 кВ, который можно использовать для снятия изоляции с концов кабеля или снятия изоляции на средней длине внешней оболочки и изоляции силового кабеля.

Инструмент для зачистки кабеля WS64 имеет сменные лезвия, которые позволяют зачищать как концы, так и середину пролета. Этот инструмент представляет собой высоковольтный соединитель двойного назначения, который снимает внешнюю оболочку / оболочку кабеля и высоковольтную изоляцию за одну простую операцию.

Инструмент

WS64 был разработан для удаления герметизированных внешних оболочек толщиной от 12,70 до 38,10 мм по всей конструкции изоляционного экрана Concentric, Tape, Flat Strap, LC и CLX.

Характеристики устройства для снятия изоляции Ripley WS64

  • Нерегулируемый инструмент имеет фиксированный диаметр кабеля с диапазоном диаметров от 1,05 ″ до 1.8 дюймов (от 26,67 до 45,72 мм) для снятия изоляции на любую длину в любой точке на конце кабеля или в середине
  • Предназначен для работы в перчатках и горячей ручки на всех проволочных и дистанционных кабелях
  • Двухсторонние модели с двумя пластиковыми ручками или двумя кольцами 3/4 ″ (19 мм)

Инструменты для кабеля Ripley | Инструменты для соединения, сращивания и подготовки кабеля для подземных кабелей и проводов воздушных линий | НН МВ ВН

RIPLEY WS64 СТРИПЕР ДЛЯ КАБЕЛЯ, регулируемый

Спецификация

  • Универсальный инструмент для зачистки концов или средней длины внешней оболочки или изоляционного материала
  • Зачистка концов и зачистка середины пролета разными ножами (взаимозаменяемыми)
  • «Двухпозиционные» губки для кабелей сечением от 1/2 дюйма.наружный диаметр кабеля до 2-1 / 2 дюйма (от 12,7 до 63,5 мм) универсален для применения в электроэнергетике
  • Удаляет внешнюю оболочку на первичном силовом кабеле (все основные изоляционные экраны)
  • При использовании версии со средним пролетом для снятия изоляции необходимо соблюдать осторожность при зачистке концов концентрических нейтральных кабелей
  • Универсальная конструкция также включает возможность зачистки вторичной и первичной изоляции кабеля
  • Быстро и легко регулируется по размеру кабеля с помощью подпружиненных губок «спускового механизма»
  • Микрорегулируемое лезвие для точной настройки для различной толщины изоляции
  • Самоподводящий инструмент обеспечивает простую и эффективную работу с минимальными усилиями
  • Компактная конструкция для ограниченного рабочего пространства
  • Прочный, цельнометаллический корпус
  • U. S. Номер патента: D437,765
  • Сделано в США
  • Длина: 8 дюймов (200 мм)
  • Вес: 860 г (1,9 фунта)
  • Подробнее: Инструменты для зачистки кабелей - первичная поставка
  • Также: Инструменты для зачистки кабелей - вторичное распределение

➡ Ознакомьтесь с полным ассортиментом оборудования для воздушных линий компании T&D .

Информация для заказа

  1. Выберите требуемый тип ручки инструмента для троса
  2. Отправьте T&D образец кабеля и / или спецификацию кабеля с указанием кабеля O.D. и толщина утеплителя
Инструмент для снятия изоляции с кабеля Модель Код заказа Код заказа сменного лезвия Кабельный доступ Минимальный диаметр внешней оболочки Максимальный диаметр внешней оболочки Толщина изоляции
WS 64-U-E 37296 37284 конец 0.5 ″ (12,7 мм) 2,5 ″ (63,5 мм) 4,4 мм (175 мил)
WS 64-U-M 37297 37299 Средний пролет
WS 64-U-EM 37295 37284, 37299 Средний пролет, конец
WS 64-U-M260 37174 42395 Средний пролет 345 мил (8,8 мм)

Кабельные муфты, заделки, соединители и герметизирующие концы HV Кабели сверхвысокого напряжения

Инструменты для соединения кабелей - Инструменты для снятия изоляции и подготовки кабелей низкого, среднего, высокого и сверхвысокого напряжения для закрытых антенн Кабели среднего напряжения 5 кВ 15 кВ 25 кВ

КАБЕЛЬ-СЪЕМНИК - ПИЛЕРЫ | STOKKERMILL ST SERIES

Провод, инструмент для зачистки кабеля систем Stokkermill быстро удаляет изоляцию с металлической части в кабелях , медь или , алюминий .

Маленький, но идеальный для любого типа небронированного кабеля.
- Инструмент для снятия изоляции ST1600 для обработки электрических кабелей от 2 до 35 мм.
Это чрезвычайно простой, компактный и надежный станок. Кабелеукладчик ST1600 оснащен приводом с одним ножом и контрастным роликом. Все компоненты и механические детали производятся в Италии, и мы бережно собираем их на нашем складе, поэтому съемник ST1600 является лучшим в своей категории.

Универсальный инструмент для зачистки кабеля с двойной системой резки
- Инструмент для зачистки кабеля ST33100 - чрезвычайно универсальная модель.Скомбинируйте двойную режущую систему. Первый с ножевым приводом для нежестких кабелей диаметром от 5 до 30 мм, где двойной разрез изоляции не требуется; второй состоит из двух ножей, которые позволяют делать двойной надрез на медных и алюминиевых кабелях с жесткой изоляцией диаметром от 30 до 60 мм. Простая регулировка и скорость резки делают съемник ST33100 чрезвычайно универсальной машиной, подходящей для всех профессиональных пользователей.

Высокопроизводительные устройства для зачистки кабеля
- Устройство для зачистки кабеля ST45100 - это последняя модель устройства для зачистки кабеля, разработанная и произведенная Stokkermill Recycling Machinery.Устройство для зачистки кабеля имеет пару осей, чтобы сделать двойной разрез на кабелях сечением от 5 до 100 мм. Устройство для зачистки кабеля оснащено двенадцатью модулями, и диаметр модулей можно легко регулировать с помощью системы электрического перемещения верхней оси, адаптируя расстояние между лезвиями к любому диаметру кабеля, входящему в диапазон использования машины. Скорость регулировки скорости и точность резки обеспечивают исключительную производительность в любых условиях. Стриппер ST45100 - идеальная машина для промышленных операторов, которым требуется высокая эффективность работы.Инструмент для зачистки кабелей ST45100 может обрабатывать кабели с легкой броней, такие как кабели TECK и кабели BX.

Армированные кабели и кабели большого диаметра
- Инструмент для зачистки черного ящика ST57100 предназначен для армированных кабелей, таких как подземные и подводные кабели. Это инновационный инструмент для зачистки кабелей и особо прочный аппарат, способный снимать изоляцию с армированных кабелей диаметром до 150 мм. Армированные кабели должны быть уменьшены до длины, не превышающей 100–150 см, чтобы облегчить обращение с ними. После удаления изоляции и металлических компонентов кабели можно обрабатывать на промышленных линиях по переработке кабелей Stokkermill.

* Данные, представленные в этом документе, являются ориентировочными и могут быть изменены производителем.

Инструмент для снятия изоляции Fluke Networks • Продажа, аренда, калибровка и ремонт в JM

Обзор продукта: Инструмент для снятия изоляции Fluke Networks

Инструмент для снятия изоляции Fluke Networks

С двумя прорезями
Предназначен для использования с внутренним и внешним проводом станции JKT. Инструмент для зачистки изоляции проводов 22/24 AWG с резаком - стандартный ручной инструмент, которым пользуются все установщики телефонов.Два слота, расположенные рядом, снимают изоляцию как оболочки IW, так и отдельных проводов.

Инструмент для зачистки кабеля
Регулируемый нож для резки кабеля и инструмент для зачистки проводов категории 6 для круглых кабелей, телефонных кабелей UTP / STP и кабелей передачи данных, а также других гибких кабелей. Устройство для зачистки электрических проводов Fluke Networks обеспечивает легкую обрезку петель и снятие изоляции с гибких кабелей. Он имеет легко регулируемую глубину лезвия для «забивания» без повреждения экрана и проводов. Используйте его, чтобы легко обрезать и зачищать круглые кабели, телефонные кабели UTP / STP и кабели данных, а также другие гибкие кабели.

Coax Stripper
Выполните двух- и трехуровневую зачистку коаксиальных кабелей RG58 / RG59, 162/6 и Belden 1694A. Этот подпружиненный стриппер также имеет встроенный шестигранный ключ для регулировки лезвия, чтобы предотвратить повреждение кабеля.

Комбинированный инструмент для зачистки
Этот универсальный инструмент быстро разрезает тефлон и обрезает их, плавно разрезает оптоволоконные, медные и коаксиальные кабели, а также кольцевой кабель длиной 25–100 пар, не повреждая проводник. Для дальнейшего повышения производительности устройство для зачистки медных проводов может работать с кабелями различного диаметра, даже меньше 3/16 дюйма, без каких-либо сложных регулировок лезвия.

Fluke Networks Инструмент для зачистки кабеля, модели
02 2 2 2 & 3-уровневый

442100 Калибр 22/24

Номер модели / название Описание
11230002

Инструмент для зачистки кабеля (круглый кабель)

  • 5
  • 11231257

    Устройство для снятия изоляции коаксиального кабеля, 2 уровня

    44200013

    Инструмент для снятия изоляции с двумя прорезями, калибр 22/24

    44210015

    Инструмент для зачистки с двумя прорезями и резаком, калибр 24/26

    Как использовать устройства для зачистки проводов

    Каждый профессиональный электрик ежедневно использует обычный инструмент, известный как инструменты для зачистки проводов , , и у большинства из них есть несколько различных форм этого инструмента.Каждый домашний мастер, который занимается ремонтом электрооборудования, также должен иметь какую-то версию этого инструмента. Особенно полезна версия, широко известная как комбинированный инструмент, который не только выполняет функцию зачистки проводов, но также имеет губки плоскогубцев, лезвия для резки кабеля и пару отверстий с резьбой для нарезания болтов, обычно используемых в электрических коробках.

    Основы устройства для зачистки проводов

    Независимо от формы инструмента, устройство для зачистки проводов имеет ряд помеченных отверстий, которые соответствуют обычным калибрам проводов, обычно от 10 до 20.Когда вы вставляете провод в соответствующее отверстие и сжимаете рукоятки инструмента, он точно прорезает пластиковую изоляцию, не повреждая медный провод. Затем инструмент удаляет изоляцию провода одним из двух способов.

    Важно отметить, что медный провод обычно бывает одножильным или многожильным. Многожильный провод немного больше в диаметре, чем одножильный провод того же калибра. По этой причине на устройствах для зачистки проводов часто есть два набора цифр, обозначающих размеры отверстий для снятия изоляции.Например, отверстие, отмеченное для одножильного провода 10-го калибра, аналогично отверстию, которое вы используете для многожильного провода 12-го калибра. Всегда проверяйте, что вы используете правильный набор маркировок для типа проволоки, которую вы режете.

    Как зачистить изолированные провода

    Хотя разные производители предлагают разные версии инструмента, процесс зачистки проводов для каждого инструмента во многом одинаков. Это процесс для стандартного инструмента или инструмента комбинированного стиля:

    1. Определите калибр и тип провода. Укажите калибр медного провода, который нужно зачищать. Вы можете найти это на внешней оболочке, которая связывает несколько проводов внутри кабеля NM. Например, с таким числом, как 12/2, первое число - это калибр проволоки (в данном случае 12). Также обратите внимание, является ли провод одножильным или многожильным медным.
    2. Совместите провод с инструментом : Совместите калибр провода с отверстием с соответствующей маркировкой на приспособлении для зачистки проводов. Этот шаг очень важен: если вы выберете слишком большое отверстие, изоляция будет разрезана не полностью, и вам будет сложно ее зачистить; если вы выберете слишком маленькое отверстие, провод может быть порезан или даже полностью порван.
    3. Откройте инструмент и вставьте провод. Откройте ручки устройства для зачистки проводов. Вставьте проволоку в отверстие с одной стороны. Медленно сожмите ручки, пока они не перестанут двигаться. Это действие прорежет изоляцию на проводе.
    4. Twist (необязательно) : Если изоляция провода не полностью разрезана, возможно, вам придется осторожно повернуть провод внутри отверстия (или инструмент для зачистки проводов вокруг провода, в зависимости от того, что проще). Далеко поворачиваться не придется: всего четверть оборота в одну сторону и обратно.
    5. Зачистите изоляцию. : Потяните инструмент для зачистки проводов по направлению к обрезанному концу провода, чтобы удалить изоляцию. Действие похоже на стягивание носка с ноги. Некоторые пользователи считают, что легче всего надавить на инструмент, используя большой палец руки, сжимающей провод, в то время как другая рука держит ручки инструмента плотно закрытыми.

    Характеристики комбинированных устройств для зачистки проводов

    Комбинированные инструменты для зачистки проводов или комбинированные инструменты для зачистки проводов - это многофункциональные инструменты с острыми режущими губками для резки неметаллического (NM) кабеля или обрезки отдельных проводов до нужного размера.У них также могут быть губки плоскогубцев, с помощью которых можно сгибать провода. Те же губки могут также использоваться для расширения внутренней части металлического канала после его резки, используя внешние стороны губок, когда они находятся в закрытом положении.

    Большинство комбинированных съемников также имеют два разных отверстия для болтов, обычно размером 6-32 и 8-32. Вы ввинчиваете болт в отверстие на нужную глубину, затем сжимаете рукоятки инструмента, чтобы отрезать конец болта. Когда вы выкручиваете болт из отверстия, резьба в отверстии совмещает резьбу на обрезанном конце болта.

    Инструменты для самостоятельной зачистки

    Другой тип устройства для зачистки проводов - это инструмент для самостоятельной зачистки проводов или саморегулирующиеся устройства для зачистки проводов, которые удаляют изоляцию проводов комплексным действием.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
