Интернет розетка легранд схема подключения: Как подключить интернет розетку Legrand

Содержание

Как подключить интернет розетку Legrand

В этой статье я подробно расскажу о том, как самому установить и подключить интернет розетку Legrand, как правильно выполнить подсоединение к ней UPT – витой пары и не перепутать цветовую схему.

В качестве примера установки, выбрана встраиваемая интернет розетка Legrand Valena, как наиболее распространенная серия установочного оборудования этого производителя.

В компьютерных сетях, чаще всего, для передачи интернет сигнала используется провод состоящий из четырех пар жил (всего восемь), которые имеют индивидуальную цветовую маркировку. Для работы современных скоростных режимов передачи данных (от 1000 Мбит/сек) требуются подключить все 8 штук.

Используемый для подключения к ней разъем 8P8C, в который запрессованы жилы витой пары, выглядит следующим образом:

Интернет розетку Легранд, может установить и подключить практически любой человек, без специализированного инструмента и серьезных навыков работы, в домашних условиях.

При этом будет обеспечено высокое качество соединения и надежность контактов. Сейчас я покажу как это просто делается:

УСТАНОВКА ИНТЕРНЕТ РОЗЕТКИ ЛЕГРАНД



Механизм устройства универсален и подходит для многих серий электроустановочного оборудования, не только для линейки Валена. Внешний вид меняется путём установки другой рамки и декоративной лицевой накладки.

В нашем примере, перед установкой, на этапе электромонтажных работ или ремонта, была произведена прокладка витой пары UTP. Проводники проложены от wi-fi роутера, до места, где необходимо установить интернет розетку. Под неё устанавливается стандартный подрозетник, куда и выводится кабель.

В данном случае, он протянут в розеточный блок для телевизора, состоящий из нескольких электрических, одной ТВ и компьютерной розеток.

Перед установкой, первую очередь, механизм устройства разворачивается тыльной стороной к себе и снимается задняя крышка. Для этого требуется повернуть белый фиксатор по часовой стрелке, примерно на девяносто градусов, как показано на изображении ниже.

В результате, фиксатор встает перпендикулярно корпусу и с легкостью снимается с его частью, стоит лишь потянуть на себя.

За ними скрыты IDC контакты для подключения жил сетевого провода (как они работают я расскажу ниже):

Следующим шагом, необходимо в центр снятой задней крышки с фиксатором, просунуть витую пару из подрозетника, с внешней стороны во внутрь. Так, как показано на изображении ниже.

После чего, интернет провода подготавливаются к подсоединению.

Для этого снимается внешняя защитная оболочка (в нашем примере она серая). Под ней вы увидите 4 пары проводков (всего в сумме 8 штук). Все они имеют отличную друг от друга цветовую маркировку. При этом 4 жилы полностью одноцветные (коричневый, зеленый, синий и оранжевый), а оставшиеся четыре белые, с полосками тех же цветов. Таким образом они образуют пары.


Обратите внимание, на торцах задней крышки механизма Legrand  имеются пазы, по четыре с каждой стороны. А так же наклейки, с обозначением возможных схем подключения A и B.

Сразу скажу, подсоединять витую пару к интернет розетке Легранд необходимо по цветовой схеме «B», подавляющем большинстве случаев.

Маркировка:

«А» – соответствует стандарту подключения T568A;

«В» – стандарту подключения T568B;

Их использование зависит от типа соединяемого между собой оборудования. В настоящее же время, практически все современные сетевые устройства могут сами распознавать схему по которой выполнено подключение и в случае необходимости подстраиваться под нее.

Для выхода в сеть интернет, лучше сразу выполнять подключение проводов к RJ45 по схеме «B». Следуя ей, поместите жилы витой пары в соответствующие пазы крышки с нужной цветовой маркировкой, в каждый по одному.

У вас должно получится примерно так:

После этого устанавливайте крышку с проводами в посадочное место на задней части интернет корпуса Legrand, от куда она была снята.

Обратите внимание, с одной из сторон крышки присутствует выступ, а с другой паз, на разъеме же компьютерной розетки, куда она монтируется, также предусмотрены аналогичные элементы.

Они расположены зеркально и это исключает возможность ошибки.

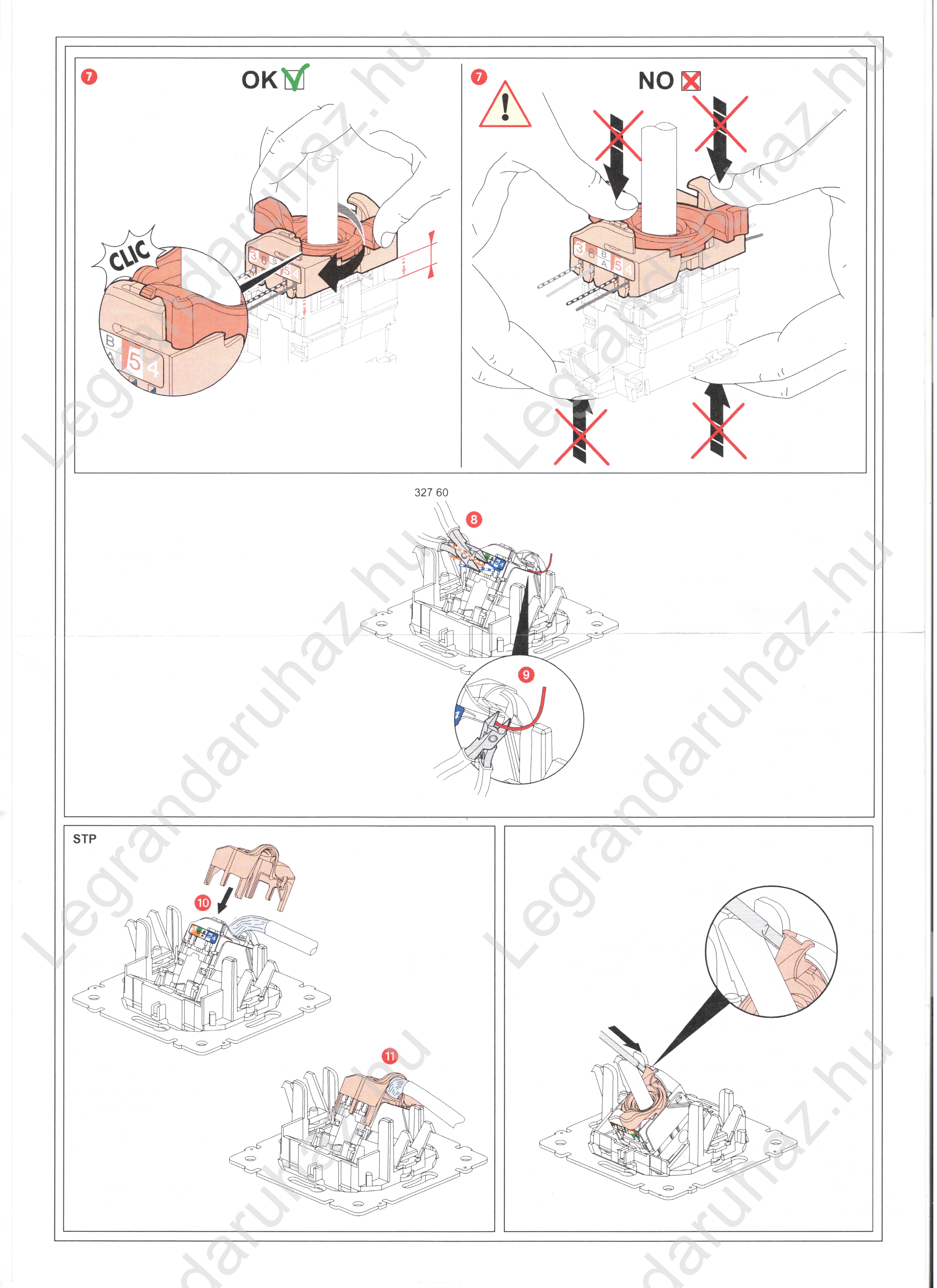

Когда крышка встала в свое посадочное место, закрывайте белый фиксатор против часовой стрелки. При это, крышка с установленными в её пазах проводами, начнет углубляться и в завершении надежно зафиксируется.



Как подключаются провода витой пары к контактам сетевой розетки Legrand, ведь вы даже не снимали изоляцию с жил?



В этом и кроется, пожалуй, главное отличие установочного телекоммуникационного оборудования, от большинства других электро изделий.

Контактные площадки компьютерной розетки, представляют собой две заостренные пластины. Они расположены таким образом, что расстояние между ними, равно сечению медной жилы витой пары, без изоляции.

Когда крышка, с установленными в ней проводами, входит в свое посадочное место – эти лезвия прорезают изоляцию проводов  и касаются токопроводящих сердцевин. При этом олучается крепкое, надежное соединение, которое гарантирует стабильную работу сетевых или телекоммуникационных устройств без потерь.

Это и есть, так называемые, IDC контакты.

Советую дополнительно убедиться в правильности установки жил в контактных группах, нередко, из-за обилия разноцветных проводов и двух схем подключения, неопытные монтажники их путают. Только после проверки можно подрезать излишне торчащие концы витой пары.

Ваша основная задача – не допустить, чтоб произошло случайное замыкание каких-то из медных проводников между собой.

Затем механизм интернет розетки Legrand Valena устанавливается в подрозетник, крепится рамка и лицевая панель.

И на этом установка закончена, можно проверять получившийся результат.

Практически все современные компьютерные rj45 розетки подключаются так же и способ подсоединения витой пары аналогичный.
Так, например, выглядит механизм интернет розетки , выпускаемый так же для многих серий оборудования этого производителя.



Проводники витой пары подключаются здесь в ручную, каждый помещается в соответствующую клемму.

Для удобства их установки необходимо пользоваться небольшой прямой отверткой. Легранд, в этом плане, подключать удобнее.

В остальном, технология такая же, жилы попадают между острых пластин, которые прорезают изоляцию и касаются токопроводящей сердцевины.

А вот пример подсоединения проводов  к Розетке RJ45 модульной серии ABB ZENIT. Здесь все пазы для жил установлены в ряд, сверху их поджимает фиксатор, который опускает их в контактные IDC разъемы.

Теперь, когда вы увидели практически все возможные варианты интернет розеток, я думаю, вы сможете установить практически любую экземпляр у себя дома самостоятельно, не только Легранд.

Ну а если вам попадется довольно редкий тип разъемов с клеммными колодками – не пугайтесь, здесь подключение даже еще проще и понятнее.

Каждая из клемм пронумерована и вам остается лишь зажать там жилы соответствующего вашей схеме подключения цвета. Только помните, перед этим необходимо снять изоляцию с жил, ведь самопрорезающих лезвий  у контактов здесь нет.

ВНИМАНИЕ!

Если в вашу квартиру еще не проведен интернет провайдером, а компьютерные розетки уже стоят, то во время установки сообщите монтажникам по какой схеме у вас выполнено их подключение А или Б.

Если подключение выполняется там, где уже проведена сеть, то перед началом работ можно позвонить своему поставщику услуг, чтобы узнать по какой схеме вам необходимо подсоединять провода к разъемам.

Как видите, сложная, на первый взгляд, задача по подключению интернет розетки Легранд или АББ, решается довольно просто, при этом не требуется использование специализированного инструмента и с задачей может справится практически каждый.

В настоящее время, практически все компьютерные розетки, подключаются так же, но если вы все же столкнетесь с проблемой не описанной в статье, обязательно пишите в комментариях к статье, мы обязательно поможем!

Кроме того, подписывайтесь на нашу группу ВКонтакте, следите за выходом новых материалов!

Подключение компьютерной розетки Legrand своими силами

Компьютерные розетки Legrand

Благодаря компании Legrand подключение компьютерной розетки становится все более простым.

Этот лидер по производству электроустановочного и силового оборудования предлагает широкий ассортимент розеток для сетевых подключений.

Благодаря этому, вы можете организовать точку доступа к проводному интернету в любом удобном для вас месте, а привлекательный внешний вид таких розеток позволит им органично вписаться в дизайн любой комнаты.

Сетевые розетки Legrand

Благодаря огромной номенклатуре выпускаемой продукции в компании Legrand, компьютерная розетка и схема подключения может несколько варьировать. Здесь многое зависит от типа розетки, некоторых особенностей монтажа, подключения и ее крепления.

А если сюда еще добавить разнообразные дизайнерские решения в оформлении, богатую цветовую гамму и виды материалов, используемых для изготовления розеток, то ассортимент становится поистине всеобъемлющим. Давайте же постараемся для начала разобраться хотя бы в основных критериях выбора компьютерных розеток.

Итак:

  • Прежде всего, обратить внимание стоит на категорию информационной розетки.
    Компания Legrand выпускает розетки категории 5е и 6. На данный момент уже анонсирован выпуск розеток категории 6а, но они пока не представлены на нашем рынке.
  • Давайте разберем в чем отличия этих категорий. Розетки категории 5е предназначены для передачи данных с частотой до 100МГц, а категории 6 до 250МГц. Если же говорить о скорости передачи данных, то розетки категории 5е способны передавать до 1Гбит/с, а категории 6 — до 10Гбит/с. Учитывая скорость развития информационных технологий, целесообразно использовать розетки категории 6, несмотря на то, что их цена несколько выше.

Виды кабелей витой пары

  • Следующим достаточно важным параметром является тип кабеля, для которого предназначена информационная розетка. В большинстве случаев это тип кабеля UTP, но розетка компьютерная Legrand и схема подключения могут быть предназначены и для кабелей STP или FTP. Данный тип кабелей может быть использован только для розеток 6 категории.

Обратите внимание! Обозначение кабеля может быть выполнено согласно ISO/IEC 11801.

В этом случае кабель будет обозначен U/UTP, F/UTP или S/UTP, соответственно. Кроме того, могут использоваться различные дополнительные модификации этих кабелей.

  • Кабель UTP — обычный кабель с витыми парами, без экранирования. При наличии экрана в виде оплетки кабель обозначается STP, а если в качестве экрана использована обычная фольга, то кабель обозначается FTP. Кроме того, существуют различные модификации с оплеткой и фольгой как кабеля в целом, так и отдельных жил.
  • Еще одним фактором, на который советует обратить внимание наша инструкция, является способ крепления и монтажа непосредственно коннектора. Кроме обычных коннекторов, все большее количество моделей снабжается коннекторами быстрого монтажа. Особенности подключения розеток такого типа мы опишем ниже, и вы сможете выбрать более удобную для вас модель.

Обратите внимание! Сейчас выпускаются розетки с LCS2 коннекторами. Они представлены только в розетках 6 категории и предназначены для оптоволоконных сетей.

Как планируется, такие же коннекторы будут устанавливаться и на модели категории 6а.

  • Еще одним параметром, на который советуем обратить внимание при выборе, является способ крепления коннектора непосредственно к коробке. Это может быть зажимное и винтовое крепление. Своими руками, конечно, проще монтировать модели с зажимными креплениями, но их надежность и долговечность лично у меня вызывает сомнения. Поэтому я советую применять розетки с винтовым креплением.

Способы подключения коннектора

  • Ну и последним параметров является количество коннекторов, установленных в одной монтажной коробке. Это может быть изделия на 1 или 2 коннектора. И тут вы можете выбрать модель наилучшим образом отвечающую на ваши потребности.

Подключение информационных розеток Legrand

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерной розетки Легранд и подключение компьютерных розеток вообще?

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Общие принципы подключения информационных розеток

Практически все современные локальные сети используют для подключений разъем RJ – 45. Хотя официальное название данного разъема — 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов.

Для подключения гнезд и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.

На фото представлены общепринятые нормы подключения кабелей витой пары

Итак:

  • На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
  • Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
  • Для стандарта TIA/EIA-568B чередование проводов следующее : оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Подключение коннектора розеток Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

Подключение обычного коннектора Legrand

  • Прежде всего, нам следует добраться до коннектора. В разных моделях может потребоваться разобрать розетку, но в большинстве до коннектора можно добраться без дополнительных усилий.
  • Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
  • Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
  • С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
  • После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Подключение коннектора: быстрый монтаж

Подключение компьютерной розетки Легрaнд с коннектором — быстрый монтаж — несколько отличается. Но эта особенность заключается только в способе монтажа, а схема подключения остается стандартной. При этом коннектор имеет цветовую маркировку для обоих видов подключения, что позволяет выполнить ее, даже не обладая специфическими знаниями.

Подключение коннектора быстрый монтаж

  • На тыльной стороне компьютерной розетки Legrand имеются два белых фиксатора, провернув которые против часовой стрелки, мы можем изъять коннектор.
  • Коннектор одевается на кабель. После этого кабель следует разделать и подключить жилы согласно цветовой маркировке. Выступающие части жил можно обрезать.
  • Теперь устанавливаем коннектор на место и проворачиваем его по часовой стрелке с небольшим усилием. Во время этого происходит обжимание кабеля и его надежная фиксация.
  • Теперь устанавливаем розетку в посадочное место и крепим его винтами. Все, розетка готова к использованию.

Вывод

Теперь вы знаете, как произвести выбор и подключить компьютерную розетку. Как видите, сделать это достаточно просто. А видео на нашем сайте еще больше облегчит эту задачу. Ведь такая нехитрая процедура значительно облегчит подключение к проводной сети интернет и позволит максимально скрыть и унифицировать разводку по всему дому.

Как подключить к кабелю интернет розетку легранд

Без сети Интернет сегодня нельзя представить ни один жилой дом или общественное помещение. Несмотря на то, что раздача с беспроводной сети wi-fi более удобна и может использоваться сразу несколькими пользователями, без подключения интернет-кабеля не обойтись, поскольку кабельная передача данных является более стабильной и быстрой. Чтобы пользоваться дома интернетом, необходимо подключение интернет-розетки, или, так называемой информационной розетки.

Применение и виды информационных розеток

Устройство интернет розетки

Помимо домашнего пользования, существует немало областей для обязательного или желательного монтажа интернет-розетки:

  • Серверные помещения, офисы, учебные аудитории
  • Конференц-залы
  • Электронные библиотеки
  • Магазины по продаже электроники
  • Мастерские по ремонту и обслуживанию компьютерной техники
  • Помещения с требованиями повышенного уровня безопасности от проникновения.

Большинство офисов и аудиторий имеет как беспроводной доступ к интернету, так и оснащенную мебель с розетками для подключения сетевого кабеля. Современные работодатели в сфере ИТ-технологий стремятся обеспечить своих сотрудников розеточными конструктивами с возможностью подключения ноутбуков, компьютеров, телефонов, принтеров.

Как и электрические, информационные розетки бывают двух типов: для внутреннего или наружного монтажа. В первом случае в стену монтируется коробка из пластика, внутрь которой вставляется контактная часть розетки, затем закрывается панелью. Во втором случае это небольшой пластиковый корпус, прикрепляемый на стену. Его устройство простое: корпус с контактной пластиной, к которой подключаются провода, и защитный колпачок. По числу точек подключения устройства бывают одинарными или двойными. Механизм подключения любого типа компьютерных розеток одинаков: к металлу проводника, у которого предварительно срезается защитная оболочка, плотно прижимается металл контактов-микроножей.

Установка интернет-розетки

Разьём RJ-45

Особенностью информационных розеток является то, что они имеют особый тип проводов – витую пару. Это четыре пары связанных друг с другом проводков из меди, помогающие гасить возникающие помехи во время передачи электрического сигнала.

Большинство современных интернет-розеток используют разъем с 8 контактами, называемый RJ-45.


Установка интернет-розетки начинается с планирования места для размещения кабеля. Если в доме используется более 2 компьютерных подключений, рекомендуется вывести кабель к одной точке в квартире и подключить точку доступа wi-fi.

Когда кабель будет подведен к нужному месту, этот участок помечается маркером для того чтобы произвести монтаж подрозетника. Для этого подойдет обычный электрический подрозетник. В стену засверливается коронка подходящего размера, пространство под подрозетник при этом следует очистить от грязи, затем закрепить с помощью гутсой алебастровой смеси. Затем можно приступать к разводке проводов и подключению кабеля к розетке.

Подключение интернет-кабеля к розетке

Чтобы подключить интернет-кабель к розетке, нужно подсоединить его к пластиковому коннектору RJ-45. Он изготовлен из прозрачного пластика, через который можно разглядеть цветные проводки. С помощью этого коннектора и происходит соединение кабеля с контактами в розетке. Для этого необходимо обжать концы на коннекторе с помощью специального инструмента, который позволяет получить качественные контакты. Сначала с кабеля снимается защитная изоляция примерно на 8 см от конца. Если помимо 4 витых пар разной расцветки имеется экранирующая оплетка, ее можно отогнуть в сторону, т.к. она не понадобится. Витые пары нужно раскрутить и расположить в порядке, соответствующем подсоединению по схеме «В». Провода должны быть плотно прижаты друг к другу, а концы ровными. После этого они аккуратно вставляются внутрь коннектора до самого края, при этом нужно следить, чтобы они попали на специальную дорожку. Коннектор вставляется в обжимной инструмент и обжимается.

Подключение интернет-розетки легранд

Розетка легранд

Розетки Legrand являются распространенными среди остальных. Устройства этого производителя имеют один из лучших механизмов фиксации жил. Как правильно подключить розетки legrand:

  1. С помощью обжимного инструмента с кабеля снимается внешняя изоляция, чтобы были видны 4 витые пары. Их следует выровнять для удобства дальнейшей работы.
  2. С розетки снимается лицевая панель, для чего следует открутить один болтик, который ее фиксирует.
  3. Разворачивается внутренний механизм. На задней грани можно заметить рукоятку-фиксатор белого цвета. Ее нужно повернуть по направлению против часовой стрелки, затем снять часть фурнитуры.
  4. В той части корпуса, которую сняли, находится отверстие. Туда нужно вставить кабель так, чтобы белый фиксатор был направлен «на себя».
  5. На верхней грани находятся две схемы с разными цветами под каждым номером. Выбираем схему «В».
  6. В соответствии с расцветкой выбранной схему необходимо вставить каждую из жил внутрь фиксатора. Ничего страшного, если они не будут входить до конца.
  7. После этого нужно взять основную часть розетки легранд и подключить к ней тот элемент, в который были вставлены жилы, затем повернуть рукоятку по направлению часовой стрелки. После того, как фиксатор плотно зафиксируется, жилы протолкнутся внутрь с помощью дополнительных выемок.

После этих действий устройство устанавливается в подрозетник, выкручиваются распорки, затем крепится лицевая панель.

Подключение интернет-розетки по цветам

Цветовая распиновка интернет-провода

При установке розеточного корпуса его нужно расположить так, чтобы входное отверстие для кабеля было направлено вверх, а компьютерный разъем – вниз. После этого можно подключить розетку:

  1. С кабеля снимается защитная изоляция примерно на 5см.
  2. Розетка внутри имеет плату, на которой прикреплен небольшой пластиковый хомут. Внутрь него нужно завести провода и закрепить таким образом, чтобы зачищенные участки провода находились ниже этого хомута. Далее схема подключения производится аналогично процессу подключения розетки легранд.

Розетка внутри своего корпуса имеет гнездо для подключения информационного коннектора. Поэтому, перед тем, как подключить интернет-розетку, следует обратить внимание на цветовую схему подключения. Все восемь проводков разного цвета подключаются к соответствующей ламели, пронумерованной от 1 до 8. Существует две схемы по цветам:

  • Схема подключения интернет-розетки «А»

Номеру «1» соответствует бело-зеленый проводок;

Номеру «2» – зеленый;

«3» – оранжево-белый;

«4» – синий;

«5» – бело-синий;

«6» – оранжевый;

«7» – бело-коричневый;

«8» – коричневый.

  • Схема подключения по типу «В»

Похожа на первую схему, с отличием в том, что бело-зеленый и зеленый, а также оранжевый и бело-оранжевый меняются местами. Следовательно, номер 1 схемы «А» меняется местами с номером 3 схемы «В», номер 2 – с номером 6, номер 3 – с номером 1, а 6 – с номером 2.

В России используется преимущественно схема «В».

Подключение двойной розетки

Если необходимо наличие розетки с подключенными одновременно компьютером и телефоном или факсом, используется устройство с двумя коннекторами. Двойная розетка подключается следующим образом: к ней подводятся два кабеля, далее осуществляется распиновка по цветовой схеме. Чтобы не запутаться, следует внимательно смотреть на пазы: их цвет соответствует расцветке жил. После опускания внутрь пазов концов проводов они встанут на место, контактные площадки сами их закрепят при опускании крышки. Те же действия проводятся со второй клеммой, после этого нужно убедиться в работоспособности конструкции и закрыть декоративную планку.

Подключение интернет розетки RJ45 - Статьи об энергетике

Развитие интернета привело к возможности использования всемирной паутины практически в любой точке земли, куда добралась проводная связь или станции мобильной связи. Зачастую интернет-провайдеры прокладывают кабель (витую пару) от распределительного устройства до компьютера, или просто оставляя свободный разъем для подключения к ноутбуку. Однако из-за развития бытовой техники подключение к интернету может потребоваться для телевизора (или нескольких телевизоров в одной квартире), второго компьютера или ноутбука, и даже современный умный холодильник захочет подключиться к сети. Для решения этой проблемы можно пойти двумя способами: созданием беспроводной сети WI-FI или прокладкой дополнительных кабельных сетей. Последний вариант, предусматривающий установку розеток с интерфейсом RJ45, рассмотрим более подробно в данной статье.

USB розетки в быту

Сетевые розетки с интерфейсом RJ45 предназначены для подключения витой пары. Витая пара представляет собой специальный информационный кабель с четырьмя парами проводов. Скорость передачи информации по таким сетям достигает 1000 МБит/сек.


Рисунок 1

Дальше перейдем к рассмотрению установки и подключения интернет розетки. Для примера возьмем встраиваемые интернет розетки Legrand и ABB. Установку любой розетки стоит начинать с прокладки кабеля (в нашем случае витой пары) до места установки. В итоге у нас должно получиться монтажное отверстие для установки подразетника и свободный конец витой пары, который будет подключен к интернет розетке.

Вывод кабеля из стены


Рисунок 2

Подключение интернет розетки Legrand

Для подключения интернет розетки Legrand к домашней сети производитель сделал специальную маркировку на задней крышке розетки. Подключение витой пары к сетевой интернет розетке следует выполнять следующим образом:
1. Снимаем заднюю часть розетки с маркировкой, повернув фиксатор перпендикулярно корпусу.
2. Через отверстие в снятой задней крышке розетки пропускаем витую пару.


Рисунок 3

3. Снимаем защитную оболочку с кабеля и размещаем жилы витой пары в пазах задней крышки интернет розетки. Чтобы не ошибиться в расположении жил кабеля стоит придерживаться обозначений на задней крышке розетки. Для большинства сетевых устройств стоит выполнять подключение по схеме В (для розеток Legrand).


Рисунок 4

4. После разводки всех жил витой пары по пазам задней крышки можно устанавливать крышку обратно в посадочное место на интернет розетке.


Рисунок 5

5. Подключаем провода витой пары к выводам интернет розетки. Преимущества розеток Legrand в том, что для правильного подключения витой пары необходимо лишь следовать маркировке при расположении жил кабеля в пазах задней крышки отверстия. При фиксации задней крышки лезвия в посадочном месте прорезают изоляцию проводов витой пары, а контакты розетки находятся внутри посадочного места для задней крышки. Поэтому после установки задней крышки нет необходимости зачищать концы жил витой пары для подключения к каким-либо клеммам интернет розетки. Торчащие жилы проводов после фиксации задней крышки просто обрезаются таким образом, чтобы не допустить касания жил витой пары между собой.


Рисунок 6

6. Подключение витой пары к интернет розетке Legrand закончено. Надеваем декоративную переднюю панель и проверяем правильность подключения, подсоединив сетевой кабель к роезтки и компьютеру.


Рисунок 7

Подключение интернет розетки ABB

Интернет розетка ABB Busch-Jaeger BASIC 55 имеет иной механизм подключения. Каждая жила витой пары подключается вручную к соответствующей клемме интернет розетки.


Рисунок 8


Рисунок 9

Интернет розетка ABB серии ZENIT также потребует установки вручную каждой жилы витой пары в соответствующую клемму модуля подключения интернет розетки.


Рисунок 10

На большинстве современных интернет розеток имеется вся необходимая маркировка для правильного подключения витой пары. Даже простейшие интернет розетки имеют пусть и не цветовую маркировку, но цифровую, которая позволит правильно выполнить подключение витой пары в соответствии с вашей схемой подключения сети.

подключение компьютерной розетки Legrand Valena

Стандартным оснащением современного жилья являются компьютеры, роутеры, телевизионные приставки. Если это и другое оборудование подключить к единой проводной сети, то будет проще осуществлять скоростную передачу данных даже в условиях интенсивных электромагнитных помех. Для реализации таких проектов созданы специальные розетки Legrand.

Основные понятия и технология монтажа

В серии Valena от этого бренда представлены модели: 774239; 774238; 774138; 774139; 774142; 770230; 770231; 774143. Они отличаются цветом, формами видимых частей, количеством выходных узлов в одном блоке (1, или 2). Но для подключения любой модели можно использовать следующий алгоритм действий.

Для прокладки в данном случае применяют компьютерный кабель, состоящий из восьми, либо большего кратного количества витых пар. Чтобы обеспечить совместимость всех выходов выбирают одну из двух схем. Ниже приведена последовательность расположения проводов с разными цветовыми оплетками по очередности обжима от 1 до 8 позиции для разных типов монтажа:

  • «А»: оранжевый-белый; оранжевый; зеленый-белый; синий; синий-белый; зеленый; коричневый-белый; коричневый.
  • «В»: зеленый-белый; зеленый;оранжевый-белый; синий; синий-белый; оранжевый; коричневый-белый; коричневый.

Эти же схемы приведены в официальных инструкциях производителя, в наглядном виде. Конечный участок провода очищают от внешней оболочки. Цветовую изоляцию убирать не требуется, так как специальный механизм розетки обеспечит впоследствии необходимый электрический контакт. Выполнять разделение витых пар следует аккуратно, так как они не обладают высокой механической прочностью.

Далее открывают крышку центрального блока розетки. Она крепится пластиковой защелкой сложной формы. Правильное направление нажатия обозначено на корпусе детали хорошо видимой стрелкой. Для разборки узла не надо применять отвертки, другие прочные инструменты, способные повредить его. Эта и большинство других операций выполняется вручную.

После отсоединения крышки через отверстие снизу вставляют кабель. Следует фиксировать его так, чтобы только слой внешней изоляции контактировал с розеткой. Витые пары распределяют по углублениям в соответствии с выбранной ранее схемой. При выполнении этих действий не допускают перегиб проводов на острый угол, сильное натяжение.

Весь узел в сборе вставляют в компьютерную розетку. Защелка устанавливается обратно, закручивается до упора. О правильном рабочем положении свидетельствует характерный щелчок. В ходе этой процедуры металлические пластинчатые части продавливают изоляцию, создается необходимый контакт с внешними жилами. К ним при эксплуатации будут присоединяться переходные кабели электронной аппаратуры.

Особенности и важные дополнения

Крепление этого изделия в стене производится так же, как и других розеток, поэтому далее перечислены только те нюансы, которые имеют отношение к компьютерным розеткам Legrand Valena:

  • Изоляция кабельной продукции может иметь разные параметры (толщину, прочность), поэтому необходимо убедиться в том, что стандартный механизм обеспечил хороший электрический контакт. Это делают с помощью тестера, или иного прибора, которым монтажники проверяют целостность цепи.
  • В стандартную комплектацию, как правило, не входят декоративные рамки, поэтому их следует приобретать отдельно.
  • Места установки проводов обозначены соответствующими цветами. Но надо не перепутать в процессе монтажа тип обжима («А», или «В»).
  • Если предполагается самостоятельно создавать переходные провода, коннекторы, то придется купить специализированные монтажные клещи.


Любите не читать, а смотреть? В таком случае предлагаем Вашему вниманию видео, где процесс сбора розетки LegrandValena показан крупным планом:


Телевизионные розетки: как выбрать и установить, схемы подключения ТВ розеток

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

  • одиночные;
  • оконечные;
  • проходные.

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин 220pro.ru предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная - отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

  • Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
  • Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
  • Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» - это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

Как выбирать телевизионный кабель

Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).

Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.

Для наружной прокладки подойдёт кабель RG-6, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Полезный совет! Если от электрики вы далеки, то и телевизионные кабели самим лучше не укладывать. Доверьте спецам работу, они знают все хитрости-тонкости. Например, они не забудут, что между антенными кабелями и питающими надо соблюдать дистанции. Укладывать с промежутком не менее 3 сантиметра. А то будут помехи, особенно на кабелях типа RG-6 и аналогичных.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетки TV-RD (FM)

Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки

Внимание! Розетки с такими же наименованиями могут быть и в исполнении на 2 кабеля. То есть у таких моделей 2 входа и 3 выхода. Они используются для подключения отдельных кабелей от спутникового и эфирного ТВ. Таким способом можно добавить спутниковые каналы в кабельные сети без сумматорного блока. На радио штекер частота выделяется как и в однокабельной комбинированной розетке tv rd sat или tv fm sat.



Розетки типа ТВ - интернет

Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.



Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.



Подведём итоги

Интернет-магазин 220pro.ru предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

 (495) 540 49 82

или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru

Как подключить телефон и компьютер или как правильно сделать слаботочную сеть в квартире.


Хотя при постановке задачи мастера могут кивнуть головой, что сделают все без проблем. В результате телефон еще будет как-то работать, а вот компьютер, при подключении в сеть, не всегда. Поэтому этот вопрос необходимо очень четко контролировать. Или заказывать работу специальным компаниям, что может быть очень недешево по стоимости.

А вся проблема в том, что подключение компьютера несколько отличается от того, как подключается телефон. Для работы телефона нужно 2 провода, а для компьютера 4. Если требуется установить несколько параллельных телефонов, то их все можно подключить к одному кабелю. Для подключения же нескольких компьютеров такой вариант не пройдет. К каждой розетке должен быть подведен свой кабель.

Вы можете спросить, - «А зачем мне подключать несколько компьютеров?». И на сегодняшний день, возможно, вы будете правы, - зачем делать целую сеть, если у вас всего один ноутбук? Но давайте заглянем на несколько лет вперед. Уже сейчас выпускаются телевизоры с возможностью подключения в компьютерную сеть, медиа-плееры, которые могут загрузить фильм из Интернет, интернет-провайдеры вовсю предлагают услуги по просмотру телевизионных каналов через Интернет. Так что будьте готовы к тому, что через несколько лет у Вас в квартире, возможно, будет работать настоящая компьютерная сеть с несколькими устройствами.

Перед тем, как ставить задачу мастерам по монтажу электропроводки (включая слаботочные сети), рекомендуется все тщательно спланировать.

Как подобрать кабель?

Для подключения компьютера используется кабель «витая пара». Кабель, который подходит для компьютерной сети, - это 8 проводов, которые формируют 4 пары (по 2 провода в паре). Провода в каждой паре скручены между собой, поэтому кабель и получил свое название «витая пара». Каждый провод имеет свой цвет, что минимизирует возможность ошибки при подключении его в розетках:

В зависимости от максимальной скорости передачи данных, который может быть обеспечен кабелем, витая пара бывает разных категорий. Для компьютерных сетей используют категории 3 или выше. Чем выше категория, - тем выше скорость и расстояние, на которое может быть передан сигнал без искажения. Категория 3 и 5 подойдет для сети со скоростью передачи 100Мбит/с. Категории 5е, 6 и 7 могут применяться для сетей, работающих на скоростях 1000 Мбит/с и выше. Чем выше категория кабеля, - тем он будет дороже. Также кабель может быть выполнен в экранированном варианте, что обеспечивает ему большую устойчивость от помех. В квартире, как правило, очень дорогой кабель не нужен. Кабеля категории 5е (до 1000 Мбит/с) будет вполне достаточно. На всякий случай, чтобы защититься от возможных помех, можно приобрести экранированный кабель.


Какие выбрать розетки для подключения компьютера и телефона?

Розетки для подключения компьютеров по виду очень похожие на телефонные. Разница только в количество контактов. Для телефона используется розетка с 4-мя контактами (для разъемов стандарта RJ-11), а для подключения компьютера, - 8 (для разъемов стандарта RJ-45). Розетки бывают с одним гнездом или с несколькими. Бывают также розетки с разными гнездами, - для подключения телефона (4-х контакта) и компьютера (8 контактов). Для домашних целей можно все розетки установить для подключения компьютера (RJ-45). В связи с тем, что разъем для подключения телефона (RJ-11), очень похож на разъем для 4-х парного кабеля RJ-45, его можно будет без проблем включить в компьютерную розетку. А это значит, что Вы можете сделать универсальную разводку как для подключения телефона, так и для подключения компьютера.

Как подключить розетку?

Подключение кабеля к розетке делается очень просто. На клеммах розетки обычно указан цвет провода, который должен быть подключен к данной клемме. Цветовая маркировка, указанная на розетке, в точности соответствует цветам проводов в кабеле. Вам просто надо следовать инструкции и все розетки подключить одинаково. Зачастую кабель в розетке подключается без специальных приспособлений. Но иногда есть розетки, когда Вам необходимо использовать специальный инструмент. Пример розетки для разъема RJ-45 и цветовая подсказка для подключения витой пары:

Контакты в компьютерной розетке используются следующим образом:
Контакт - Предназначение
1 - передача сигнала
2 - передача сигнала
3 - прием сигнала
4 - не используется
5 - не используется
6 - прием сигнала
7 - не используется
8 - не используется

Как видите, контакты 4 и 5 для работы компьютера не используются. Но именно эти контакты будут задействованы, когда Вы подключите провод от телефона (разъем RJ-11). Поэтому мы задействуем эти контакты для создания универсальной сети (ее еще называют СКС – структурированные кабельные системы). Итого, у нас получится следующая картина:
Контакт  - Предназначение
1 - Компьютер
2 - Компьютер
3 - Компьютер
4 - Телефон
5 - Телефон
6 - Компьютер
7 - Не используется
8 - Не используется

Как сделать коммутационный щит?

Как уже было сказано выше, к каждой розетке необходимо протянуть свой кабель. И здесь возникает резонный вопрос, - а что делать с другим концом кабеля?

Все кабели от розеток должны быть подведены в шкаф/щит. В этот же шкаф желательно завести несколько кабелей витой пары из распределительного щита в коридоре, чтобы в дальнейшем, когда появится потребность подключении к какой-либо услуге, не пришлось штробить стены.

В этом же шкафу можно установить небольшой коммутатор (роутер), который и соединит все установленные розетки в одну сеть. Коммутатор можно выбрать самый дешевый, поддерживающий скорость 100Мбит/с или 1000Мбит/с. Часто при подключении к Интернет, интернет-провайдер предоставляет модем (например, ADSL), который также может быть установлен в шкафу. Будьте внимательны, когда Ваш модем позволяет подключить ноутбук к сети посредством Wi-Fi, - размещение такого модема в металлическом щитке сделает невозможным работу радио-интерфейса. Если Вам нужен Wi-Fi, - модем лучше установить где-то в комнате, скоммутировав соответствующим образом кабели в шкафу. Также обратите внимание на то, что коммутатор или модем требует наличия питания 220В, поэтому в шкафу или рядом желательно предусмотреть розетку.
Шкаф на фото - самый простой, - наподобие силового щитка. В данном случае шкаф вмонтирован в стену. Всю правую часть в нем занимает коммутационная панель, которую обычно используют телефонисты на телефонных станциях. Телефонисты часто ее называют кроссом, а контактные панели (белые, размещены вертикально), - плинтами. Купить такие плинты можно в интернет-магазине, поискав по слову «плинт». Одним из самых популярных производителей плинтов является компания Krone.

Существуют, конечно, и специализированные патч-панели для витой пары для компьютерной сети, но они обычно большого размера, предназначенные для установки в большие шкафы. Таккой вариант приемлем для офиса, но не для квартиры, где потом этот шкаф надо будет прятать за картиной или за каким-то другим предметом, чтобы его не было видно. Размер в данном случае имеет значение, поэтом можно использовать вариант с плинтами, предназначеными для телефонных сетей.

Все кабели, от розеток разведены на эту коммутационную панель. Сюда же заведены несколько кабелей с коридорного распределительного щита. В дальнейшем всю коммутацию кабелей по квартире Вы сможете делать в этом щитке. Например, если Вам нужно подключить телефон к определенной розетке или группе розеток, Вам достаточно будет установить нужную перемычку на коммутационной панели.

С левой стороны в коммутационном щите установлен коммутатор Ethernet. Ethernet - это протокол передачи данных, который используется в компьютерных сетях. В данном случае с коммутатора сняли корпус, так как он не помещался в щит. Так что при выборе материалов обязательно следите за размерами.

От коммутационной панели к коммутатору проведено несколько кабелей (та же витая пара), которые заканчиваются разъемом RJ-45. Разьемы, в свою очередь, подключены к портам коммутатора. Обычно такие простые коммутаторы не требуют настроек, - достаточно подключить устройство к сети 220В и он готов к работе. Купить коммутатор можно практически в любом магазине электроники.
Как правильно подключить кабель к коммутатору?

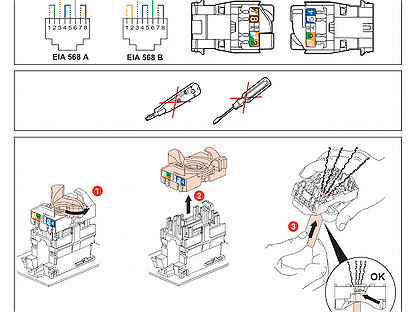

Как подключить кабель «витая пара» в розетке, - мы разобрались. Там есть цветовая маркировка, которая минимизирует вероятность ошибки. Теперь остановимся на вопросе подключения разъема RJ-45 к кабелю, который будет потом подключается в порт коммутатора.

Существует несколько стандартов, которые в точности регламентируют, к каким контактам какой кабель подключается. Не будем вникать в названия стандартов, обозначим лишь, что есть 2 варианта:
Контакт - Цвет провода (стандарт А) - Цвет провода (стандарт В)
1 - бело-зеленый - бело-оранжевый
2 - зеленый - оранжевый
3 - бело-оранжевый - бело-зеленый
4 - синий - синий
5 - бело-синий - бело-синий
6 - оранжевый - зеленый
7 - бело-коричневый - бело-коричневый
8 - коричневый - коричневый

На фото указано, с какой стороны начинается нумерация контактов. Совершенно неважно, какой стандарт Вы будете использовать при подсоединении разъема. Обратите внимание на то, что со стороны компьютерной розетки нумерация контактов такая же. И правила подключения проводов в кабеле остается таким же. Главное, чтобы Вы использовали одинаковый стандарт и с одной стороны кабеля (возле розетки), и с другой (при подключении разъема).

Также не забываем о том, что средняя пара (контакты 4 и 5) будут использоваться для подключения телефона, поэтому подключать их к коммутатору не рекомендуется. Телефон подключается перемычкой непосредственно на коммуникационной панели.

Для подключения разъема к кабелю необходимо использовать специальный инструмент (мастера называют его «обжимка»).

Что получается в результате?

Общая схема коммутации, в зависимости от выбранного коммутатора, наличия модема и метода подключения к интернет-провайдеру для каждой квартиры может быть разной.



Схема с одним коммутатором или маршрутизатором.

На рисунке изображена схема, когда используется только один коммутатор. Иногда для работу ноутбука устанавливают точку доступа Wi-Fi. Ее можно включить в любую розетку в квартире, не изменяя схему коммутации. Напомним, что точку доступа Wi-Fi нельзя устанавливать в металлическом щите, так как металлэкранирует устройство и радиоволны далеекомутационного щита распространяться не будут.


Схема с коммутатором и точкой доступа.

Если подключение к интернет-провайдеру планируется с помощью технологии ADSL, в схему необходимо будет установить ADSL-модем. Он может быть совмещен с коммутатором (2 устройства в одном), или же отдельным устройством. Этот модем также можно разместить в коммутационном щите.



Схема с коммутатором и ADSL-модемом.

Обратите внимание на то, что в ряде случаев для монтажа необходимо использовать специализированные инструменты. Поэтому лучше, если работы по созданию домашней компьютерной сети будет выполнять специалист. Но надеемся данная статья даст Вам возможность более четко поставить задачу и проконтролировать выполнение работ.



Руководство по модульному кабелю и соединителю RJ

Что такое модульные соединители?

Модульные соединители обычно используются для телефонных систем, сетей передачи данных и низкоскоростных последовательных соединений. Эти разъемы недороги, относительно просто подключать и отключать. Модульный соединитель обычно имеет прозрачный пластиковый корпус с выступом, который фиксирует штекер и гнездо на месте при подключении. На жаргоне, используемом в технологической индустрии, они называются разъемами «RJ».Это технически неточно, но соглашение об именах широко используется. RJ - это аббревиатура от Registered Jack, которая является частью системы кодирования, разработанной в 1970-х годах AT&T для классификации телефонных услуг и оборудования. В системе, называемой кодом универсального заказа на обслуживание (USOC), использовались обозначения, начинающиеся с букв RJ, для обозначения возможностей розеток в здании и того, как они должны быть подключены для подключения к телефонной сети общего пользования. Штекерные соединения RJ обычно завершаются с помощью специального инструмента для обжима разъема на проводниках кабеля.Эти соединения часто для удобства выполняются в полевых условиях; однако кабель RJ заводской сборки обычно обеспечивает наилучшие характеристики.

Выберите модульный разъем, о котором вы хотите узнать больше:

Доступны другие разъемы:


6-контактный RJ-12

Мужской:

Женский:

Изображение для расширения

RJ-12 разъем имеет 6 контактов, 6 проводов, расположенных в один ряд. Этот разъем используется для приложений передачи голоса / данных: телефонной связи (двухпроводной), сетевых устройств, периферийных устройств большой дальности.

Магазин 6-контактный RJ-12


4-контактный RJ-11

Схема подключения для однолинейного телефона была обозначена как «RJ11», и название закрепилось за разъемом, используемым на телефонном кабеле. Сегодня RJ-11 широко используется в индустрии связи для обозначения 6-контактного 4-проводного модульного разъема или гнезда.

Магазин 4-контактный RJ-11


RJ-45

Штекер:

Женский:

изображение для расширения

8-контактный 8-проводной модульный разъем, который чаще всего используется для сетей передачи данных например Ethernet.Разъемы RJ-45 физически шире, чем разъемы RJ-11/12, используемые для телефона. В сетевых приложениях кабельные сборки RJ-45 используются для подключения коммутационной панели к сетевому коммутатору, а также для подключения сетевой карты компьютера к порту данных.

Магазин RJ-45


10-контактный RJ-45

Это 10-контактный 10-проводной модульный разъем. Это относительно необычный разъем. Типичное применение этого разъема - кабель T1.

Магазин 10-контактный RJ-45


RJ-48

RJ-48 фактически является тем же модульным разъемом, что и разъем RJ-45, в том, что он имеет 8 контактов и 8 проводов.Однако этот термин часто используется для описания экранированной версии разъема RJ-45. Соединения RJ-48 обычно используются для T1 или других приложений с выделенной линией.

Магазин RJ-48


DEC MMP / MMJ

Специальная версия 6-ти позиционного (RJ-11/12) штекера. MMP расшифровывается как Modified Modular Plug (MMJ для Modified Modular Jack), и его легко узнать по его фиксирующему выступу, который смещен от центра корпуса штекера. Соединения MMP / MMJ часто обнаруживались на оборудовании, производимом ныне несуществующей Digital Equipment Corporation (DEC), и поэтому название осталось в этом соединителе.


RJ-22

Уменьшенная версия модульного разъема RJ-11, RJ-22 имеет только 4 положения контактов. Обычно он используется в телефонных трубках. RJ-22 - это «неофициальное» обозначение, не являющееся частью официального USOC, признанного FCC.


Все еще не уверены?
Мы готовы помочь, просто свяжитесь с нами!

Используйте SAVE20NOW при оформлении заказа, чтобы получить 20% скидку
на весь ваш заказ. Только рекомендованная цена
без учета налогов и доставки.

Извините, не сегодня Закрыть

Объяснение домашних сетей, часть 3: Контроль над вашими проводами

Сейчас играет: Смотри: Как сделать собственный сетевой кабель и порт

4:25

Примечание редактора: Этот пост является частью регулярно обновляемой серии. Что касается других частей, ознакомьтесь с соответствующими историями ниже.

Все домашние сети начинаются с сетевого кабеля. Даже если вы планируете использовать всех беспроводных клиентов, в большинстве случаев вам все равно понадобится хотя бы один кабель для соединения беспроводного маршрутизатора и широкополосного модема. Типичная домашняя сеть требует большего, потому что есть вероятность, что вы также захотите подключить к маршрутизатору несколько устройств с поддержкой Ethernet.

Знание того, как сделать собственный сетевой кабель, является важным и полезным навыком по нескольким причинам.Во-первых, сетевые кабели, которые вы покупаете в магазине, обычно сильно завышены: кабель длиной 7 футов может стоить вам 20 долларов, почти 3 доллара за фут. Во-вторых, сложно найти готовый кабель , всего идеальной длины; в большинстве случаев он либо слишком длинный, либо слишком короткий. Когда вы сделаете свой собственный, кабель будет именно той длины, которую вы хотите, а если это не так, вы можете сделать другой или отрегулировать его.

Вы также можете сделать другие компоненты оборудования для сети, включая настенные сетевые порты и патч-панели.Как вы увидите после прочтения этого поста, это навык, который не только легко освоить, но и не требует больших затрат. Все необходимые инструменты стоят менее 40 долларов. Такие детали, как соединительный кабель и соединители, также очень доступны по цене.

Однако наибольшая отдача от этих инвестиций заключается в том, что создание и подключение собственного сетевого оборудования может показаться вам действительно интересным, и это дает вам полный контроль над домашней сетью. Хорошо спроектированная проводная домашняя сеть также является лучшей с точки зрения производительности, поскольку - по крайней мере, на данный момент - кабельная разводка намного быстрее и надежнее, чем сигнал Wi-Fi.Если вы хотите серьезно заниматься потоковой передачей и совместным использованием данных в локальной сети, используйте сетевые кабели.

А теперь начнем с самого кабеля.

Это больше, чем нужно для изготовления или регулировки длины сетевого кабеля. Обратите внимание, что у готового кабеля я отрезал один из разъемов; есть сумка, полная головок разъемов, которые с нетерпением ждут замены.

Донг Нго / CNET

1.Изготовление собственного сетевого кабеля

Сетевой кабель в основном состоит из соединительного кабеля и двух сетевых разъемов (формально известных как модульные разъемы RJ45), прикрепленных к каждому из его концов. Работа по созданию собственного кабеля заключается в подключении этих разъемов к патч-кабелю.


Примечание: Под сетевым кабелем я подразумеваю кабель CAT5e, который является наиболее популярным типом сетевого кабеля, который может обрабатывать гигабитные соединения. Новый сетевой стандарт CAT6, однако, имеет точно такую ​​же проводку (с теми же инструментами), но требует компонентов, совместимых с CAT6.


Что вам понадобится:
Инструмент для обжима / резки / снятия изоляции: Это самый важный инструмент; он помогает разрезать, зачищать и обжимать патч-кабель. Это стоит всего около 15 долларов. Я лично использую Trendnet TC-CT68.

Патч-кабель: Купить оптом; он стоит от 40 до 100 долларов за 1000 футов. Соответственно, меньшая длина стоит меньше. Вы также можете превратить существующий сетевой кабель в патч-кабель, отрезав одну или обе головки сетевого разъема.Это типично, когда вы хотите сделать кабель короче или заменить сломанный сетевой разъем.

Модульные разъемы RJ45: Эти головки сетевых разъемов очень дешевы; Вы можете получить 100 штук всего за несколько долларов в Интернете.

Вот шаги, чтобы сделать собственный сетевой кабель. Помните, что схема подключения - самая сложная часть (нажмите, чтобы увеличить).

Донг Нго / CNET

Шаги:

  • С помощью инструмента зачистите оболочку патч-кабеля примерно на 1. 5 дюймов от одного конца; вы найдете восемь проводов с цветовой кодировкой (скрученных на четыре пары), которые вам нужно будет расположить по определенной схеме. (По моему опыту, легче разложить эти провода и уложить их по правильной схеме, когда вы снимаете оболочку более чем на 1,5 дюйма. Позже вы можете сократить провода, если потребуется.)

    Эта схема, слева, составляет: белый / оранжевый> сплошной оранжевый> белый / зеленый> сплошной синий> белый / синий> сплошной зеленый> белый / коричневый> сплошной коричневый .Запоминание этого порядка - самая сложная часть изготовления кабеля.

    Обратите внимание, что приведенная выше схема подключения отражает популярный стандарт подключения 568B, который рекомендуется. Вы также можете использовать менее популярный стандарт проводки 568A ( белый / зеленый> сплошной зеленый> белый / оранжевый> сплошной синий> белый / синий> сплошной оранжевый> белый / коричневый> сплошной коричневый ). Между этими двумя стандартами проводки нет разницы в производительности, и вы также можете использовать оба этих стандарта проводки на одном кабеле (по одному для каждого конца), чтобы сделать его перекрестным кабелем, используемым для подключения двух устройств с поддержкой Ethernet напрямую друг к другу. .

  • Вытащив эти провода прямо и близко друг к другу в указанном выше порядке, убедитесь, что все они одинаковой длины (при необходимости вы можете их немного обрезать). Теперь вставьте их в модульную вилку так, чтобы ее нижняя часть была обращена к вам. Этот шаг на самом деле очень простой. Несмотря на небольшие размеры задействованных деталей, вилка имеет канавки для штифтов внутри для размещения проводов, а крошечный размер означает, что провода не могут легко попасть в неправильные контакты, если они правильно выровнены.Убедитесь, что провода входят в вилку в правильном порядке.
  • Вставьте штекер (с проводами внутри) в паз для обжима инструмента и обожмите его.

Повторите тот же шаг с другим штекером на другом конце соединительного кабеля, и вы сами сделали сетевой кабель CAT5e. Быстрый подсчет показывает, что самодельный сетевой кабель стоит всего несколько центов за фут.

2. Подключение настенного сетевого порта

Теперь, когда вы знаете, как сделать свой собственный сетевой кабель, давайте поговорим о том, как его скрыть. Как вы можете себе представить, не рекомендуется прокладывать длинный кабель от маршрутизатора (в гостиной) до домашнего офиса, например, с кухней. Вместо этого лучше сделать два настенных сетевых порта, один на маршрутизаторе, а другой в офисе. Кабель, соединяющий эти два сетевых порта, можно спрятать под полом, на крыше или за стеной.

В зависимости от вашего дома, фактическая работа по прокладке соединительных кабелей за стеной или под домом с выходом обоих его концов из стены может быть сложной.Возможно, вы захотите нанять разнорабочего для этой работы, особенно в той части, где вам нужно вырезать отверстия в стене. Однако в этом посте я просто говорю о том, как сделать разъем Ethernet, когда концы соединительного кабеля уже торчат из стены. Опять же, это разъем CAT5e, также известный как разъем RJ-54 Ethernet. Однако разъем CAT6 имеет такую ​​же проводку.

Хороший инструмент для перфорации необходим для создания собственного сетевого порта.

Донг Нго / CNET

Что вам понадобится:
Инструмент для вырубки: Этот инструмент стоит около 20 долларов. Я использую Trendnet TC-PDT с лезвием для отрезания лишних проводов.

Разъем Ethernet и настенная пластина: Сколько нужно. Обычно комплект из одного гнезда и одной настенной пластины стоит около 5 долларов. Вы можете купить их отдельно, и вы можете найти настенный паштет, в котором может разместиться более одного гнезда.

Шаги:

  1. С помощью инструмента для снятия изоляции (или ножниц) зачистите соединительный кабель примерно на 2 дюйма от его конца. При необходимости вы можете зачистить более 2 дюймов, так как лишняя длина будет обрезана, но обратите внимание, что из стены выходит ограниченное количество соединительного кабеля, поэтому вы не хотите обрезать его слишком коротко.Разведите восемь проводов друг от друга. Нет необходимости размещать их в определенном порядке, поскольку контакты на разъеме Ethernet имеют цветовую маркировку.
  2. Поместите кабель в середину разъема и наденьте его провода на контакты цвета, соответствующего стандарту 568B. Это означает, что оранжевый провод входит в оранжевый контакт, синий провод входит в синий контакт и так далее. Технически вы можете использовать стандарт проводки 568A, но в этом случае вам нужно будет проделать то же самое с другим концом. Как правило, вы не хотите использовать 568A для сетевых портов, потому что это может вызвать проблемы в будущем, если кто-то другой отремонтирует порт и будет использовать более распространенный стандарт 568B.
  3. Используйте инструмент для перфорации, чтобы одним быстрым движением проткнуть эти провода на их штифте. Если вы все сделаете правильно, провод будет пробит, а лишние провода обрежутся.

Подключить разъем Ethernet на самом деле намного проще, чем сделать сетевой разъем, поскольку вам не нужно запоминать схему подключения; вместо этого просто сопоставьте цвета проводов и контактов (щелкните, чтобы увеличить).

Донг Нго / CNET

Теперь вам просто нужно установить настенную панель, и все готово с одним сетевым портом. Вы можете сделать еще один порт в другом конце дома, который подключается к только что созданному порту, если вы хотите иметь только одно проводное соединение. Однако для дома с несколькими проводными соединениями и устройствами, расположенными далеко друг от друга, вам следует рассмотреть возможность использования коммутационной панели для других концов (скрытых) коммутационных кабелей.

3. Подключение коммутационной панели.

Если вы хотите иметь проводную сеть с множеством настенных сетевых портов, выходящих в разных комнатах дома, лучше всего использовать патч-панель в центральном месте, где находится маршрутизатор / коммутатор и / или домашний сервер.Сетевая коммутационная панель - это, по сути, набор из множества настенных портов на одной панели, каждый из которых подключен через коммутационный кабель к другому порту в другом месте дома. Это позволяет упростить управление проводной сетью и улучшить ее организацию.

Подключение коммутационной панели очень похоже на подключение настенного сетевого порта.

Донг Нго / CNET

В каком-то смысле патч-панель - это просто набор сетевых разъемов, объединенных в один.Вы можете найти патч-панель с 8 или 24 портами или даже больше, а также можете использовать несколько патч-панелей вместе, чтобы сделать более крупную. Как правило, вам нужна патч-панель, которая предлагает такое же количество портов, как общее количество, используемое во всем доме или офисе.

Подключение коммутационной панели точно такое же, как подключение разъема Ethernet; вам просто нужно сделать это несколько раз для нескольких портов. Для большинства домов подойдет восьмипортовая коммутационная панель, такая как Steren FastHome Data Hub за 16 долларов.

Обратите внимание, что патч-панель - это скорее удобство, чем необходимость. Вы всегда можете просто превратить соединительные кабели, идущие в центральное место, в сетевые разъемы (упомянутые в первой части этого поста) и подключить их напрямую к коммутатору или маршрутизатору.

Чтобы узнать разницу между Wi-Fi и (беспроводным) Интернетом, а также ответить на часто задаваемые вопросы о подключении, ознакомьтесь с частью 4 этой серии.

Схема подключения Legrand Cat5 - Схема подключения Показать исследование

Схема подключения Legrand Cat5 Что нового

Схема подключения Legrand cat5 - схема подключения acwh v1 3-футовый патч-кабель категории 5e проводов ne 1 всегда находится на синей паре и сигналы данных всегда передаются по оранжевой и зеленой парам соединений данных с рабочим устройством.class fc 2nd oct 20 2018 legrand connectivity brochure on q rj45 wiring diagram seniorsclub legrand 5 pack cat5e ether socket le grand cat piping adorne connector 5e data phone вставка настенная розетка hd qua ty wp3450 wh t568 брошюра о подключении renault phone question avs free cat5 full range catalog часть 2 пластиковыми концевыми пластинами ether is 0425 rev a au5010 user car cable sistem orion grup Issu. class fc 2nd nov 18 2020 legrand cat5e rj45 вставьте электрическую схему от техника, чтобы правильно прочитать электрическую схему, один предлагает узнать, как работают компоненты в методе, например, если модуль будет включен, и он также отправляет сигнал пятьдесят процентов напряжения.

Схема соединений Legrand cat5 - и техник не узнает об этом, как ему кажется, он предлагает. класс fc 18 сентября 2019 г. различные схемы подключения категории 5 pdf схема подключения представляет собой упрощенное обычное графическое изображение электрической цепи, на нем показаны компоненты схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между инструментами . На этой схеме показана последовательность цветных проводов, используемых для перекрестного кабеля eai tia 568a, установка стандартного кабеля категории 5 eia, tia 568b, также известного как стандартный эфир, - это тип подключения категории 5, используемый для подключения IP-камер безопасности и рабочих видеорегистраторов NVR в IP-видеонаблюдении. системы.class fc 2nd sep 03 2018 разновидность настенной розетки для электрических схем категории 5e Схема подключения представляет собой упрощенное традиционное фотографическое изображение электрической цепи, на которой показаны элементы схемы в упрощенных формах, а также подключения питания и сигналов.

Схема подключения Legrand cat5 - между гаджетами. class fc 2nd mar 29 2017 на следующем рисунке показана схема подключения двух стандартов, когда вы выполняете прямую проводку, распиновка кабеля на двух концах кабеля cat5e должна быть одинаковой, однако для метода перекрестной проводки выводы rj45 на каждый конец cat5e отличается.

Схема подключения - это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Схема электрических соединений legrand cat5 Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения.Схема подключения legrand cat5 Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема подключения Le grand cat 5 Схема подключения датчика СО2 для схемы подключения Схема подключения сети Схема подключения блока предохранителей RJ45 93 F150 Схема подключения вставки Cat5 rj45 Жгут проводов ртутного подвесного двигателя для схемы электрических схем Вставка Cat5 RJ45 Схема подключения 3-проводного термостата Схема для котла для подключения электрических схем Схема подключения Legrand RJ45 схема блока предохранителей на 2005 Nissan Altima для схемы подключения Legrand 5 pack cat5e Ethernet настенная розетка в отделе аудио и видео розеток в Lowes com Схема подключения Legrand RJ45 b ходовые огни лодки электрическая схема бесплатное изображение схемы электрических схем Legrand cat5 электрическая схема toyota tacoma pick up жгут проводов для электрических схем

Le Grand Cat 6 Cable Wiring Diagram - Wiring Diagram Data know-menu

Le Grand Cat 6 Cable Wiring Diagram Whats New

Схема подключения кабелей Le grand cat 6 -. . . . . . .

Схема подключения кабеля Le grand cat 6 -

Схема подключения кабеля Le grand cat 6 -

Схема подключения - это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от Панель для коробки CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. le grand cat 6 схема подключения кабеля Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / частей установки (в виде символов) и соединений. Схема подключения кабеля le grand cat 6 Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема подключения кабелей Le grand cat 6 Схема подключения кабелей kawasaki ltd 450 Схема подключения кабелей Le grand cat 6 Схема подключения кабелей Le grand cat 6 Схема подключения кабелей Le grand cat 6 2010 года Схема подключения зеркала Ford F 150 для схемы подключения электрические схемы Le grand cat 6 кабельная схема подключения 2010 ford f 150 зеркальная электрическая схема для электрической схемы схема Legrand wiring cat 5 кабели схема подключения текст суета улучшить суету улучшить albergoristorantecanzo it Le grand cat 6 схема подключения кабелей kawasaki ltd 450 электрическая схема для схемы подключения Legrand Схема подключения разъема Rj45 Принципиальная схема дуговой сварки 7ways yenpancane jeanjaures37 fr Схема подключения кабеля Le grand cat 6 kawasaki ltd 450 Схема подключения разъема Legrand Rj45

Схема подключения разъема Legrand Rj45 -1990 Крышка блока предохранителей Mazda Miata

- это визуальное представление компоненты и кабели, связанные с электрическим подключением. Эта графическая диаграмма показывает нам физическое соединение, которое намного легче понять в электрической цепи или системе. На электрической схеме могут быть обозначены все соединения с указанием их взаимного расположения. Использование этого массива может быть положительно признано в производственном проекте или при решении электрических проблем. Это может предотвратить большой ущерб, который даже подорвет электрические схемы. широко используются в производстве схем или других проектах электронных устройств.

Макет облегчает общение между инженерами-электриками, проектирующими электрические схемы и реализующими их.Фотографии также пригодятся при ремонте. Он показывает, была ли установка спроектирована и реализована надлежащим образом, подтверждая регуляторы безопасности. А обычно дает информацию об относительном положении и расположении устройств и клемм на устройствах, чтобы помочь в создании или обслуживании устройства. Это не похоже на схематическую диаграмму, где расположение соединений компонентов на схеме обычно не соответствует физическому расположению компонентов в готовом устройстве. На картинке будет отображаться больше деталей внешнего вида, тогда как в схеме соединений используются более символические обозначения, чтобы подчеркнуть взаимосвязи, а не внешний вид.

Схема электрических соединений розетки Legrand Rj45 показывает схему цепи с ее впечатлением, а не подлинным представлением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.Однако известно, что эти линии показывают поток системы, а не ее провода. A представляет собой исходную и физическую схему электрических соединений. Схема подключения на картинке с разными символами показывает точное расположение оборудования во всей цепи.
Схема подключения розетки Legrand Rj45 Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Его компоненты показаны на картинке, чтобы их можно было легко идентифицировать.- наименее эффективная схема среди электрических схем подключения. Часто это фотографии с подробными чертежами или этикетками физических компонентов. Картинка даже не пытается быть четкой или эффектной. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.

[СХЕМА] Схема подключения разъема Legrand Rj45 Полная версия Схема подключения высокого качества

Скачать бесплатно схему подключения разъема Legrand Rj45 1080p, 1920 x 1080 FHD, разрешение Full HD, 2K, 2048 x 1080,2000,1440p, 2560 x 1440, QHD, разрешение Quad HD, 1440p, готовность к HD, 4K, 2160p, 3840 x 216 , UHD, разрешение Ultra HD, 4000 пикселей, 8K, 4320p, 7680 x 4320, формат файла HD Quality, JPEG, JPEG XR, JPEG 2000, JPEG XS, PNG, WebP, HEIF, PDF, EPUB, MOBI Квартира (1.85: 1) / 3996 x 2160 Прицел (2.39: 1) / 4096x1716 QuadHD (16: 9) / 3840x2160 Полный контейнер / 4096x2160 Плоский (1,85: 1) / 1998x1080 Прицел (2,39: 1) / 2048x858 QuadHD (16: 9) / 1920x1080 Полный контейнер / 2048x1080 1,33: 1 (4: 3) / 5120x3840 1,66: 1 (5: 3) / 5120x3072 1,77: 1 (16: 9) / 5120x2880 1,85: 1 / 5120x2768 1,9: 1 (эпический полнокадровый) / 5120x2700 2: 1 / 5120x2560 2,37: 1 (КРАСНЫЙ, ширина 5k) / 5120x2160 2,39: 1 (далее 2,40) / 5120x2142 2,44 / 5120x2098 2,35: 1 / 5120x2179 1,33: 1 (4: 3) / 4096x3072 1. 66: 1 (5: 3) / 4096x2458 1,77: 1 (16: 9) / 4096 x 2304 1,85: 1 / 4096x2214 1,9: 1 (исходный 4k красный) / 4096x2160 2: 1 / 4096x2048 2,35: 1 / 4096x1679 2,37: 1 (КРАСНЫЙ, широкий) / 4096x1743 2,39: 1 (далее 2,40) / 4096x1728 2,44 / 4096x1714 1,33: 1 (4: 3) / 3840 x 2880 1,66: 1 (5: 3) / 3840 x 2304 1,77: 1 (16: 9) / 3840 x 2160 1,85: 1/3840 x 2076 2: 1 / 3840x1920 2,35: 1 / 3840x1634 2,37: 1 (КРАСНЫЙ, широкий) / 3840x1620 2,39: 1 (далее 2,40) / 3840x1607 2,44 / 3840x1574 1,33: 1 (4: 3) / 2048x1536 1.66: 1 (5: 3) / 2048x1229 1,77: 1 (16: 9) / 2048x1152 1,85: 1 / 2048x1107 2: 1 / 2048x1024 2,35: 1 / 2048x871 2,37: 1 (КРАСНЫЙ, широкий) / 2048x864 2,39: 1 (далее 2,40) / 2048x858 2,44 / 2048x839 1,66: 1 (5: 3) / 1920 x 1152 1,77: 1 (16: 9) / 1920x1080 1,85: 1 / 1920x1038 2: 1/1920 x 960 2,35: 1/1920 x 817 2,37: 1 (КРАСНЫЙ, широкий) / 1920 x 810 2,39: 1 (далее 2,40) / 1920 x 803 2,40: 1 (Blu-Ray) / 1920 x 800 2,44 / 1920x787 1,33: 1 (4: 3) / 1920 x 1440
Вы можете найти схему подключения разъема Legrand Rj45 с минимумом этих форм [negara]: Подобная диаграмме [негара], которая объединяет набор элементов и взаимосвязей и выражает их, давая каждому элементу 2D-позицию, в то время как отношения выражаются как связи между вашими элементами или перекрытия между типами элементов таких методов: древовидная диаграмма Диаграмма сети блок-схема Диаграмма Венна экзистенциальный граф Диаграммы на основе графиков отображают взаимосвязь между двумя переменными, которые принимают либо дискретные, либо даже непрерывные диапазоны значений, примеры: гистограмма гистограмма круговая диаграмма график функции диаграмма рассеяния Схемы и др. Схемы, эл.грамм., диаграмма расписания поездов в разобранном виде карта плотности населения Пионерская доска Трехмерная диаграмма Некоторые из этих форм диаграмм обычно создаются с помощью программного обеспечения для создания диаграмм, такого как Visio и Gliffy. Существует огромное количество диаграммных техник. Далее следуют еще несколько примеров. Диаграммы могут быть классифицированы в соответствии с их использованием или назначением, например, пояснительные и / или как диаграммы.
А Диаграмма действий, используемая в UML 6/9 и SysML B Диаграмма Бахмана Буч используется в программной инженерии Блок-схема Схема определения блока BDD, используемая в SysML C Диаграмма Кэрролла Картограмма Каталитический цикл Химическое уравнение Фигурная стрелочная диаграмма Диаграммы теории категорий Причинно-следственная диаграмма Схема хорды Принципиальная электрическая схема Диаграмма классов из UML 1/9 Диаграмма взаимодействия из UML 2. 0 Схема связи из UML 2.0 Коммутативная диаграмма Диаграмма сравнения Схема компонентов из UML 3/9 Схема составной структуры из UML 2.0 Диаграмма связей Диаграмма созвездия Диаграмма контекста Схема потока управления Контурная диаграмма Диаграмма Кордье Кросс-функциональная блок-схема D Схема модели данных Схема потока данных Схема структуры данных Дендрограмма Диаграмма зависимости Схема развертывания из UML 9/9 Точечная и крестовая диаграмма Двойная пузырьковая карта, используемая в образовании Дракон-карта E Диаграмма сущность-связь ERD Цепочка процессов, управляемая событиями Диаграмма Эйлера Глазковая диаграмма - диаграмма принятого телекоммуникационного сигнала. Экспресс-Г Расширенная функциональная блок-схема EFFBD F Семейное древо Диаграмма Фейнмана Блок-схема Схема технологического процесса Схема Диаграмма слияния Схема свободного тела грамм Диаграмма Ганта показывает время выполнения задач или действий, используемых в управлении проектами. Диаграмма Гротриана Диаграмма Гудмана показывает пример данных об усталости: для лопастей ветряной турбины. ЧАС Диаграмма Хассе Диаграмма HIPO я Внутренняя блок-схема IBD, используемая в SysML IDEF0 IDEF1 отношения сущностей Обзорная диаграмма взаимодействия из UML Диаграмма Исикавы J Диаграмма Джексона K Карта Карно Кинематическая диаграмма L Лестничная диаграмма Линия баланса Диаграмма грамматики ссылок M Мартин ERD Таблица последовательности сообщений Интеллектуальная карта, используемая для обучения, мозгового штурма, памяти, визуального мышления и решения проблем Диаграмма пространства-времени Минковского Молекулярная орбитальная диаграмма N N2 Диаграмма Насси Шнейдермана или структурограмма представление для структурного программирования Номограмма Диаграмма сети О Диаграмма объектов из UML 2/9 Органиграмма Луковая диаграмма, также известная как «составная диаграмма Венна». п Диаграмма пакетов из UML 4/9 и SysML Параметрическая диаграмма из SysML ПЕРТ Сеть Петри показывает структуру распределенной системы в виде ориентированного двудольного графа с аннотациями Филогенетическое древо - представляет собой филогенетические эволюционные отношения между группами организмов. Схема трубопроводов и КИПиА Фазовая диаграмма, используемая для представления информации о твердом / жидком / газовом состоянии Схема завода Диаграмма давления и объема, используемая для анализа двигателей Диаграмма Пурбе Схема технологического процесса или PFD, используемая в химическом машиностроении Схема структуры программы р Радарная диаграмма Радиальная диаграмма Схема требований, используемая в SysML Богатое изображение R-диаграмма Схема маршрутизации S Диаграмма Санки представляет потоки материалов, энергии или затрат со стрелками, пропорциональными количеству в технологической сети.Диаграмма предложений представляет грамматическую структуру предложения естественного языка. Диаграмма последовательности из UML 8/9 и SysML Язык спецификации и описания диаграмм SDL / GR. SDL - это формальный язык, используемый в информатике. Диаграмма Смита График паука Схема распыления Методология анализа и проектирования структурированных систем SSADM, используемая в разработке программного обеспечения Карта звездного неба / небесная сфера Диаграммы состояний используются для конечных автоматов в программной инженерии из UML 7/9. Дорожка для плавания Синтаксическая диаграмма, используемая в разработке программного обеспечения для представления контекстно-свободной грамматики Системная биология Графическая нотация - графическая нотация, используемая в диаграммах биохимических и клеточных процессов, изучаемых в Системной биологии. Диаграмма контекста системы Структура системы Систематическое планирование планировки Т Временная диаграмма: цифровая временная диаграмма Временная диаграмма: UML 2.0 Диаграмма TQM Древовидная карта U Диаграмма UML Единый язык моделирования, используемый в разработке программного обеспечения Диаграмма вариантов использования из UML 5/9 и SysML V Значение карты потока Диаграмма Венна Диаграмма Вороного W Warnier-Orr Диаграмма Вильямса Y Йордон-Коад см. Эдвард Йордон, используемый в разработке программного обеспечения.

Загрузки Схема подключения разъема Legrand Rj45 jack rj45 jack rj45 jack rj45 jack cat6 rj45 jack box rj45 jack cad rj45 jack pcb rj45 jack pins rj45 jack plug rj45 jack port rj45 jack wiki rj45 jack bezel rj45 jack cat5e rj45 jack image rj45 jack lock цена rj45 jack тип rj45 jacks заканчивается rj45 jack цвет rj45 jack cat 7

Модульный разъем Модульные разъемы обозначаются двумя числами, которые представляют максимальное количество позиций контактов и количество установленных контактов, при этом за каждым номером следуют P и C соответственно. Например, 6P2C - это разъем, имеющий шесть позиций и два установленных контакта. В альтернативных обозначениях буквы опускаются, а положение и контактные величины разделяются знаком x (6x2) или.
Как подключить разъем RJ45. Как использовать инструмент для перфорации Как подключить разъем RJ45. Как пользоваться перфоратором. Как пользоваться обжимным инструментом. Как подключить настенную розетку RJ45. Как подключить разъем RJ45. Инструменты от: High.
: от телефонного разъема к адаптеру Ethernet Кабель RJ45 - RJ11, 6 футов от телефонного разъема к адаптеру Ethernet RFAdapter RJ11 6P4C Male to RJ45 8P8C Male Connector Шнур для стационарного телефона 3.1 из 5 звезд 19 $ 5,99 $ 5. 99.
Разница между RJ45 и RJ48 | Разница между RJ45 и RJ48 НЕ взаимозаменяемы. RJ означает Зарегистрированный Джек. RJ45 имеет 8 контактов (модульный разъем 8P8C). RJ48 имеет 10 контактов (модульный разъем 10P10C). RJ48 немного шире за счет дополнительных контактов. Примеры: у моего коммутатора Ethernet есть RJ45, а у моего APC UPS есть собственный последовательный кабель RJ48 для подключения к USB-порту на моем ПК.
CNAweb - Кабели для компьютеров со скидкой, электронные детали Кабель Cat55e, кабель Cat6, кабель с перекрестной проводкой, оптоволоконный кабель, кабели BNC, кабель UTP, разъем Cat55e, разъем Cat6, разъем RJ45, сетевой кабель, сетевой монтаж, экранированный Cat6, патч Cat5e Панель, патч-панель Cat6, модульный адаптер, разъем BNC, гнезда и пластины, литье RacewayWire: сетевое оборудование.
: концентратор USB C, адаптер iTeknic USB C 9in1 Dongle: концентратор USB C, адаптер iTeknic USB C адаптер 9in1 с 4K HDMI, RJ45 Ethernet, 3 порта USBA для передачи данных, слоты для карт SDTF, MicAudio, зарядка PD, совместимость с MacBook AirPro и типом C Ноутбуки: компьютеры и аксессуары.
Что такое RJ45? Сокращенно от Registered Jack45, RJ45 - это 8-контактное соединение, используемое для сетевых адаптеров Ethernet. Этот разъем напоминает разъем RJ11 или 6-контактный разъем, используемый в телефонах в США, но они совершенно разные.На снимке разъем RJ45 отделен от кабеля. Этот разъем обычно подключается к концу кабеля Cat 5, который соединяет компьютер.
Разъем микрофона Фото: 2,5 мм моно (TS), 3,5 мм моно и стерео (TRS) и 14 дюймов (6,35 мм) стерео (TRS) телефонные разъемы. "(6,35 мм), 3,5 мм и 2,5 мм, причем как в моно, так и в стереофонической конфигурации. Не все штекеры микрофона с 3-сегментными разъемами TRS (TipRingSleeve) на самом деле являются стереофоническими..
HP EliteDesk 800 G6 и HP EliteOne 800 G6 Business 10. Сетевой разъем RJ45 11. Отверстие для внешней антенны WLAN 5. Винт фиксатора крышки 12. Разъем питания 6. Стандартный разъем для замка кабеля (10 мм) 13. Выдвижная петля для навесного замка 7. (1 ) Flex Port 1, на выбор: • HDMI 2.0a • VGA 2.0a • DisplayPort ™ 1.4 • Fiber NIC (100 Мбит / с и 1 Гбит / с) • Последовательный порт (только AMO) • Thunderbolt 3 (только AMO).
GovSpend GovSpend Более удобный способ связи между государственными покупателями и продавцами.

Схема подключения домкрата

Le Grand Rj45

Схема подключения трехпозиционного переключателя Legrand - это обычное упрощенное графическое изображение электрической цепи, в которой компоненты цепи показаны в упрощенной форме, а также возможности и сигнальные контакты вместе с устройствами.

Схема подключения разъема Le grand RJ45 . Компания Legrand, являющаяся лидером отрасли в области структурированной проводки, обеспечивает расширение. На разъеме должна быть электрическая схема или обозначенные цвета номеров контактов, соответствующие цветному коду, указанному ниже. Le grand cat5e jack дополнительно электрическая схема legrand cat5e электрическая схема дополнительно legrand cat5e электрическая схема вместе с четкостью cat5e high-density jack t568a b черный или hdj5e дополнительная категория 5e rj45 keystone разъем белый legrand дополнительно 1954 ford электрическая схема автоматическая электрическая схема аналогично cat5e ez rj45 Комплект из 50 разъемов от Legrand, кроме Amazon Legrand на q wp3475gy.Разъем Keystone категории 5e rj45 белый.

Быстроразъемный соединитель трапецеидального искажения RJ45 Cat 5e Эта высококачественная вставка предназначена для использования во всех стеновых панелях Keystone. Вставка для телефона для передачи данных Adorne cat 5e rj45 legrand legrand 5 пакетов пластиковых настенных розеток cat5e в lowes com оконечные настенные панели проводка оконечных стеновых панелей проводка adorne cat 5e rj45 вставка для телефонов данных legrand legrand 5 шт. Пластиковые настенные розетки cat5e ethernet в lowes com оконечные настенные панели проводка Концевые настенные панели для электропроводки Legrand Adorne Keystone категории.Узнайте, как подключить кабели cat5 cat5e и cat6 к гнездам трапецеидального искажения rj45, если вам предоставляется выбор между конфигурациями a и b, выберите, что проще всего протыкать провода, если вы делаете одну сторону разъема за раз, экранированный конец кабеля rj45 cat6 через внутренний заземляющий соединитель с разгрузкой от натяжения платиновым соединителем. Модульный штекер Ethernet 50 штук.

Вы ссылаетесь на страницу 8 для ознакомления со схемами проводки и дополнительными функциями on q rj45 wiring diagram legrand q data phone jack white 5 pack fwhv5 rj45 the q legrand rj45 keystone connector - высокопроизводительная вставка, которая создает порт Ethernet для любой настенной пластины Keystone в вертикальном положении конструкция позволяет легко legrand q fwhv5 2port настенная пластина белый 5pack разъем q legrand rj45 keystone - a.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
