Ионизационный датчик пламени: Датчик ионизации пламени газовой колонки принцип работы. Управление пламенем при помощи электрода ионизации

Содержание

Датчик ионизации пламени газовой колонки принцип работы. Управление пламенем при помощи электрода ионизации

Ионизационные электроды используют в датчиках контроля пламени газовых горелок. Их главная задача — сигнализировать блоку управления о прекращении горения и необходимости перекрыть поступление газа. Эти устройства применяют для контроля непрерывности пламени в промышленных печах, домашних котлах отопления, газовых колонках и кухонных плитах. Нередко их дублируют фотодатчиками и термопарами, но в самых простых тепловых аппаратах ионизационный электрод является единственным средством контроля за зажиганием газа и непрерывностью его горения.

Если в нагревательном устройстве по каким-то причинам пропадает пламя, то сразу же должна быть прекращена подача газа. В противном случае он достаточно быстро заполнит объем установки и помещение, что может привести к объемному взрыву от случайной искры. Поэтому все нагревательные установки, работающие на природном газе, в обязательном порядке должны оснащаться системой слежения за наличием пламенем и блокировки подачи газа.

Ионизационные электроды контроля пламени обычно выполняют две функции: во время зажигания газа от запальника разрешают его подачу при наличии устойчивой искры, а при исчезновении пламени подают сигнал на отключение газа основной горелки.

Принцип работы ионизационного электрода основан на физических свойствах пламени, которое по своей сути является низкотемпературной плазмой, т. е. средой, насыщенной свободными электронами и ионами и поэтому обладающей электропроводностью и чувствительностью к электромагнитным полям. Обычно на него подается положительный потенциал от источника постоянного тока, а корпус горелки и запальник присоединяются к отрицательному. На рисунке ниже показан процесс возникновения тока между корпусом запальника и электродным стержнем, возвышающийся торец которого предназначен для контроля пламени основной горелки.

Процесс зажигания газа в нагревательной установке происходит в два этапа. На первом в запальник подается небольшое количество газа и включается электроискровое зажигание.

При возникновении в запальнике устойчивого воспламенения происходит ионизация и начинает протекать постоянный ток в сотые доли миллиампер. Устройство контроля электрода подает сигнал системе управления, открывается электроклапан, и происходит поджигание основного потока газа. С этого момента электрод формирует управляющий сигнал уже от ионизации его пламени. Система управления настроена на определенный уровень ионизации, поэтому, если ее интенсивность снижается до заданного предела и ток в плазме падает, происходит отключение подачи газа и гашение пламени. После этого весь цикл с использованием запальника повторяется в автоматическом режиме до тех пор, пока процесс горения не станет устойчивым.

Основные причины срабатывания сигнализации о снижении уровня ионизации в пламени:

неправильная пропорция газовоздушной смеси, формируемой в запальнике;
нагар или загрязнение на ионизационном электроде;
недостаточная мощность потока пламени;
уменьшение сопротивления изоляции из-за накопления в запальнике токопроводящей пыли.

Одним из главных достоинств ионизационных электродов является мгновенная скорость срабатывания при погасании пламени. В отличие от них термопарные датчики формируют сигнал только через несколько секунд, которые им требуются для остывания. Кроме того, ионизационные электроды недороги, т. к. имеют очень простую конструкцию: металлический стержень, изолирующая втулка и разъем. Также они очень просты в эксплуатации и обслуживании, которое заключается в очистке стержня от нагара.

К недостаткам датчиков ионизационного контроля можно отнести их ненадежность при работе с газовым топливом, содержащим большие доли водорода или окиси углерода. В этом случае в пламени генерируется недостаточное количество свободных ионов и электронов, что приводит к невозможности удержания стабильного тока. Кроме того, этот метод может оказаться непригодным при работе в условиях повышенной запыленности.

Конструктивные особенности

Металлический стержень ионизационного электрода изготовлен из хромали — сплава железа с хромом и алюминием, который имеет жаростойкость около 1400 °C. Вместе с тем температура в верхней части пламени при горении природного газа может достигать 1600 °C, поэтому контрольные электроды размещают в его корне, где температура ниже — от 800 до 900 °C. Изолирующий цоколь ионизационного электрода, с помощью которого он монтируется на запальнике, представляет собой высокопрочную и жаростойкую керамическую втулку.

Ионизационный электрод может быть только контрольным, а может выполнять сразу две функции: запальную и контрольную. Во втором случае для зажигания пламени запальника на него подается высокое напряжение, формирующее искру. Через несколько секунд оно отключается, происходит переключение на питание постоянным током и переход в контрольный режим. Если электрод выполняет только контрольную функцию, то его изоляция, разъем и кабель должны соответствовать требованиям низковольтной аппаратуры, эксплуатируемой при высоких температурах. При использовании его в качестве запального сопротивление изоляции должно выдерживать на пробой напряжение 20 кВ, а подсоединение к блоку управления производиться высоковольтным кабелем.

При установке ионизационного электрода в корпус конкретной горелки необходимо применять изделие оптимальной длины. Слишком большой стержень будет перегреваться, деформироваться и быстрее покрываться нагаром. В случае малой длины возможны ситуации, когда ионизационный поток будет прерываться при уходе пламени от конца электрода к другому краю корпуса горелки. В реальных условиях длину электрода обычно подбирают экспериментальным путем.

В бытовых газовых плитах для зажигания используют электроискровые запальные электроды, а для контроля за пламенем — термопарные датчики. А почему в бытовых устройствах не применяют ионизационные электроды в раздельном или совмещенном виде? Ведь они дешевле термопар. Если вы знаете ответ на этот вопрос, поделитесь, пожалуйста, информацией в комментариях к данной статье.

Во время использования любого теплового оборудования, работающего на природном горючем, всегда нужно крепко помнить о высоком риске воспламенения или даже взрыва этого природного горючего вещества.

Такая беда может произойти в ситуациях, при которых может потухнуть огонь или факела по какой-либо причине. Если газовая смесь будет продолжать поступать во внутреннее пространство агрегата или внешнее пространство вокруг него, будет достаточно одной искры открытого огня для того, чтобы произошел пожар или даже взрыв.

Самой частой причиной подобных случаев является отрыв пламени с последующим затуханием. Это происходит при его смещении от выхода в направлении потока газовой смеси. В итоге топка заполняется газом, что приводит к хлопку или взрыву. Причина отрыва – превышение скорости потока смеси над скоростью распространения огня.

Контролируем пламя

Контроль наличия открытого огня производится с помощью ионизационного . Принцип контроля пламени с помощью данного процесса основан на классическом физическом явлении.

Электрическая схема подключения ионизационного электрода.

При горении газа происходит образование огромного количества свободно заряженных частиц – электронов со знаком минус и ионов со знаком плюс.

Они притягиваются и двигаются к ионизационному электроду и формируют ток ионизации небольшой силы – буквально несколько микроампер.

Ионизации соединяется с автоматом горения, который снабжен чутким пороговым устройством. Оно срабатывает при образовании достаточного количества заряженных электронов и ионов – разрешает . Если же поток ионизации снижается и достигает минимального порога, горелка мгновенно отключается.

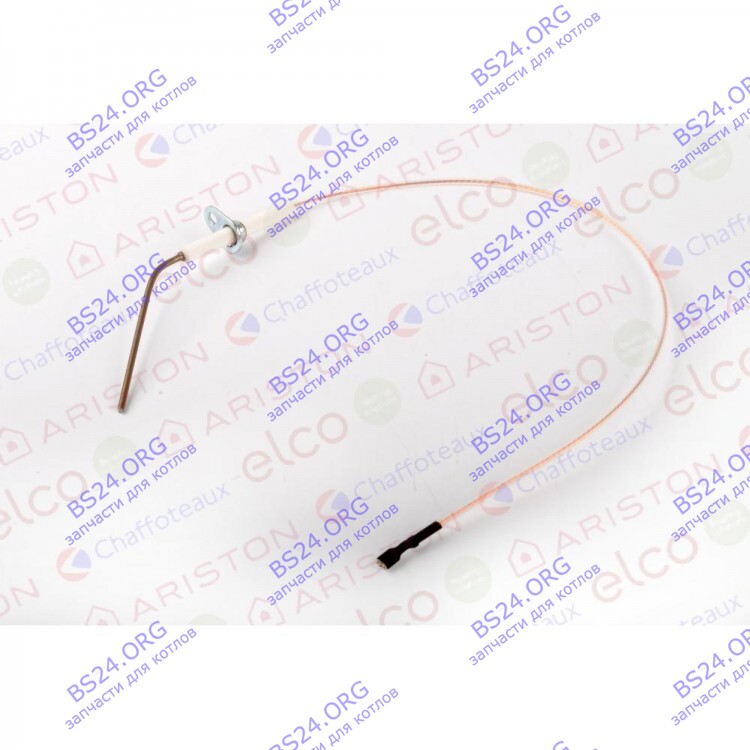

Ионизационный электрод контроля пламени устроен довольно просто: он состоит из керамического корпуса и помещенного в него стержня. Главный элемент – специализированный высоковольтный кабель с разъемами для крепления.

Чтобы устройство работало правильно и долго, нужно первым делом точно соблюдать соотношение воздуха и горючей смеси. Второе условие успеха – содержание устройства в полной чистоте.

Газовый котел – это сложное водонагревающее устройство. Оно работает с использованием очень опасного источника энергии. Именно поэтому производители стараются обеспечить максимально безопасную работу устройства.

Ее обеспечивают различные датчики, одним из которых является датчик тяги газового котла. О том. Что это за устройство, и как оно работает – читайте далее.

Чтобы лучше понять, как работает колонка и почему она отключается, нужно изучить принцип работы ее составляющих. Одной из главных деталей подобного устройства является датчик тяги.

Датчик тяги или термореле определяет силу тяги в газовом котле. Именно он подает сигнал о том, что тяга колонки перешла допустимые границы.

Нормальная тяга в газовом котле обеспечивает выход продуктов горения не в комнату, а на улицу. При нарушении этого процесса продукты горения начинают скапливаться в квартире, что оказывает негативное влияние на ваше здоровье.

Помимо функции обеспечения вывода наружу продуктов горения, тяга отвечает еще и за нормальное сжигание газа. Если газ в колонке не будет гореть, то дорогостоящее устройство может сломаться.

Недостаточная тяга может стать причиной затухания колонки, поэтому если у вас возникла такая проблема, прежде всего, проверьте именно тягу в котле. Именно этот показатель является самой частой причиной неправильной работы колонки.

Именно датчик тяги помогает вовремя выбрать неправильную работу котла и устранить ее причины. Без этого элемента безопасность функционирования такого устройства не будет полноценной.

Как работает датчик тяги в газовом котле

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода. Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

Из-за засорения дымохода;
При неправильном расчете размеров дымохода или некорректной его установки.
Если сам газовый котел был установлен неправильно;
Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Что такое датчик перегрева

Помимо датчика тяги, существует также датчик перегрева. Он представляет собой устройство, который предохраняет воду, нагреваемую котлом от закипания, которое происходит при повышении температуры свыше 100 градусов по Цельсию.

При срабатывании такое устройство выключает котел. Датчик перегрева работает исправно только при правильной установке. Повышение температуры воды без этого устройства, грозило бы выходом из строя газового котла.

Датчики нагрева производятся на базе терморезисторов, биометрических пластин или рабочих датчиков NTC.

Датчик наличия перегрева следит за повышением температуры в контуре нагрева. Он устанавливается на выходе из теплообменника контура нагрева. При достижении критической температуры размыкает контакты и отключает котел.

Причины срабатывания датчик перегрева:

Подобное устройство может сработать при слишком сильном нагреве воды в колонке;
При плохом контакте датчика;
Из-за его неисправности;
Если датчик имеет плохой контакт с трубой.

Для того, чтобы сделать датчик нагрева более чувствительным используют теплопроводящую пасту. При перегреве датчик блокирует работу котла. Современные устройства способны указывать код поломки на дисплее.

Датчик ионизации пламени

Датчик ионизации пламени – это еще одно устройство, обеспечивающее безопасную работу котла. Такой прибор следит за наличием пламени. Если в процессе работы датчик засечет отсутствие огня, то он может отключить котел.

Принцип работы такого устройства основан на образовании ионов и электронов при сжигании пламени. Ионы, притягиваясь к электроду ионизации, вызывают образование ионного тока. Данное устройство соединяется с датчиком контроля горения.

Когда проверка датчиком засекает образования достаточного количества ионов, газовый котел работает нормально. Если уровень ионов снижается, то датчик блокирует работу устройства.

Главными причинами срабатывания датчика ионизации является неправильное соотношение газ-воздух, загрязнение клапана или срабатывание электрона, а также при оседании большого количества пыли на устройство розжига.

В определенных местах к воздушному тракту запальника подключаются манометры. Сам ионизационный электрод монтируется на корпус запальника через специальную втулку, и соединяется с выходом автомата запальника.

Для чего нужен датчик тяги газового котла: принцип работы (видео)

Датчик в устройстве газового котла обеспечивают его правильную и безопасную работу. Если у вас сработало одно из устройств, нужно проверить возможные причины такой проблемы и устранить их.

Методы контроля наличия пламени при сжигании в топках котлов газа и жидкого топлива можно подразделить на две разновидности: прямого и косвенного контроля. К методам прямого контроля относятся ультразвуковой, термометрический, ионизационный и наиболее часто применяемый фотоэлектрический. К методам косвенного контроля горения топлива можно отнести контроль за разрежением в топке, за давлением топлива в подающем трубопроводе, за давлением или перепадом его перед горелкой и контроль за наличием постоянного источника воспламенения.

В отечественных отопительных котлах , газовых калориферах и малых газовых нагревателях применяют приборы, которые основаны на ионизационном, фотоэлектрическом и термометрическом методах контроля. Ионизационный метод контроля основан на электрических процессах, возникающих и протекающих в пламени. К таким процессам можно отнести способность пламени проводить ток, выпрямлять переменный ток и возбуждать в электродах, помешенных в пламя, собственную э.д.с., а также периодическую пульсацию электрических колебаний в пламени, что во всех случаях обусловливается степенью ионизации пламени.

Фотоэлектрический метод контроля за горением жидкого топлива заключается в измерении степени видимого и невидимого излучения пламени фотодатчиками как с внешним, так и с внутренним фотоэффектом. Методы контроля наличия пламени нашли много конструктивных решений.

Термоэлектрический метод контроля. Устройство, основанное на термоэлектрическом методе контроля, состоит из термопары — датчика и электромагнитного клапана. Термопара помещена в зоне горения запальной горелки котла, а электромагнитный клапан установлен на газопроводе, по которому подается газ в запальную горелку.

Большое распространение получило устройство термоэлектрического контроля, разработанное институтом Мосгазпроект. Оно применяется в отопительных и пищеварочных котлах, газовых отопительных печах и емкостях водонагревателей. Принцип работы термоэлектрического устройства контроля пламени заключается в следующем. Запальная горелка действует постоянно, обеспечивая надежное зажигание и работу основных рабочих горелок. Газ на запальной горелке воспламеняется от термопары и обеспечивает защиту против отрыва пламени. Термопара вырабатывает э.д.с., за счет которой удерживается в открытом состоянии электромагнитный клапан.

При погасании пламени горелки температура термопары понизится настолько, что возбуждаемая ею э.д.с. будет недостаточна для удержания якоря в открытом положении, в результате чего клапан под действием пружины закроет поступление газа в запальник и горелку котла. Последующий розжиг котла может быть произведен только вручную после ликвидации причин, вызванных отключением подачи газа.

Ионизационный метод контроля. Ионизационный метод наличия пламени основан на использовании электрических свойств пламени. Устройства безопасности, основанные на этом методе, обладают преимуществом, состоящим в том, что они практически безынерционны,так как при погасании контролируемого пламени ионизационные процессы прекращаются, и это приводит практически к мгновенному отключению подачи газа в горелки котлоагрегата. Этот метод позволил разработать приборы контроля, основанные на электропроводности пламени, возникновении э.д.с. пламени, его вентильном эффекте и электрической пульсации. За рубежом уделяется наибольшее внимание методу контроля наличия пламени, основанному на вентильном эффекте.

В устройствах безопасности горения, где используется этот метод, не наблюдается ложного сигнала при замыкании в цепи датчиков.В системе комплексной автоматики для отопительных котлов был применен прибор контроля пламени, работа которого основана на вентильном эффекте. При наличии пламени переменное напряжение, приложенное между введенным в пламя электродом и корпусом горелки, выпрямляется.

При погасании пламени действие вентильного эффекта в межэлектродном переходе прекращается и управляющий сигнал на вход усилителя не поступает. Правая часть лампы запирается, реле обесточивается и дает команду на отключение газа. Аналогичное действие произойдет при замыкании электрода на корпус горелки.

Основным недостатком схемы прибора является то, что в ней открытое (рабочее) положение правой части триода обеспечивается закрытием левой его части. Метод контроля, использующий электрический потенциал пламени.Этот метод основан на введении в факел металлических электродов, которые дают разность потенциалов (э.д.с.), переменных по амплитуде, но постоянных по знаку. Величина э.д.с. пропорциональна разности температур между электродами и достигает 2 В. На этом принципе был создан прибор . Принцип работы прибора э.д.с. заключается в следующем при отсутствии пламени в анодных цепях лампы текут равные токи. Возникающий в обмотках реле Р1 и Р2 под действием тока магнитный поток равен нулю, так как обмотки поляризованного реле включены встречно. Якорь Реле в этом случае находится в положении, при котором цепь питания электромагнитного клапана-отсекателя разорвана, и газ в горелку не поступает. При появлении пламени возникает отрицательная э.д.с., которая подается на сетку левой части триода, что приводит к уменьшению тока в обмотке Р1. Под действием результирующего магнитного поля якорь реле изменит свое положение и, замкнув контакты, даст соответствующую команду. При погасании пламени или замыкании в цепи датчика э.д.с. исчезнет и схема придет в исходное положение.

Метод контроля, использующий электрическую пульсацию пламени. Для любого факела независимо от вида сжигаемого топлива и типа горелочного устройства характерным признаком является пульсация процессов, сопровождающих горение. К таким процессам относятся температура пламени, давление в камере сгорания, интенсивность излучения и ионизация факела пламени. Частота и амплитуда пульсаций зависят от скорости истечения газовоздушной смеси из горелки и условий перемешивания газа с воздухом. При неудовлетворительном перемешивании газа с воздухом горение сопровождается отдельными вспышками. Посредством чувствительного гальванометра можно замерить величину пульсации ионизационного тока. Это свойство пламени дает возможность обеспечить самоконтроль автоматики от опасного замыкания в цепи электродного датчика.

В схеме используется собственный пульсирующий потенциал, возникающий на электродах. При включении в цепь ионизационного датчика источника постоянного тока пульсацию на электродах можно усилить. В любом случае при замыканиях в цепи датчика, а также при погасании пламени подача управляющего сигнала на вход усилителя прекращается, и автоматика срабатывает на отключение газа. От сигнала постоянного тока данная схема не работает, так как на входе первого каскада включен конденсатор. Приборы контроля пламени этого типа, работающие на переменной составляющей электрического сигнала, очень чувствительны к помехам, частота колебания которых близка к частоте пульсации факела. Вследствие этого при установке таких приборов на объектах требуется обязательная экранировка входных цепей усилителя и линий связи, соединяющих электродный датчик с прибором.

Контроль пламени газовых приборов. Электронные схемы Кравцова Виталия. Авторская страница изобретателя.

Устройства контроля погасания горелки для газовых приборов.

Газовое оборудование значительно улучшает качество нашей жизни — это возможность приготовить пищу и обогреть жильё, но газ требует к себе повышенного внимания. При случайном погасании пламени конфорки газовой плиты или горелки отопительного котла — а это может случиться, когда конфорку заливает кипящая жидкость из кастрюли или пламя задуло сквозняком — газ может заполнить помещение и достаточно небольшой искры, чтобы случился взрыв. Этого не случится, если ваши газовые приборы оборудованы системой безопасности Gas Control, которая состоит из термоэлектрического датчика, располагаемого в пламени горелки и защитного электромагнитного клапана. При наличии пламени на горелке термоэлектрический датчик, а попросту термопара, вырабатывает небольшое напряжение, которое подаётся на катушку электромагнитного клапана и обеспечивает его удержание в открытом положении. При погасании пламени термопара остывает, ток прекращается и клапан отпускает, перекрывая газ. Некоторые модели газового оборудования содержат схемы автоматического повторного розжига горелки при её погасании, но после нескольких попыток такие схемы автоматически отключаются, т.к. такой авторозжиг может повлечь большие неприятности. Если газовая плита не оснащена заводской системой безопасности — изготовить её в домашних условиях вряд ли удастся. Можно только оснастить её системой контроля пламени с выдачей предупредительной сигнализации.

Для контроля пламени в котлах промышленных котельных чаще всего используют инфракрасные или ультрафиолетовые фотодатчики и ионизационные контрольные электроды. Хотя схема с использованием фотодатчика наиболее универсальна (контролирует горение любых видов топлива), она мало подходит для «домашнего» применения, т.к. электрическая схема достаточна сложна. Фотодатчик не должен реагировать на иные источники излучения, кроме пламени горелки и чувствительность его не должна меняться от температуры и прямой засветки от посторонних источников. Чтобы этого не случилось, в схеме используется глубокая АРУ, стабилизация рабочей точки фотодатчика, а также низкочастотный полосовой фильтр, пропускающий только пульсации сигнала, формируемые языками пламени. Для самостоятельного изготовления гораздо лучше подходит ионизационный метод. Он широко используется в промышленных котельных, работающих на газе. Устройство представляет собой контрольный электрод из нихромовой проволоки диаметром 2 … 3 мм, закреплённый на изолирующей подставке из керамики или фторопласта, недалеко от горелки. Кончик электрода должен находиться в верхней трети языка пламени, но не должен касаться дна кастрюль. На контрольный электрод подаётся абсолютно безопасный, очень слабый сигнал переменного тока напряжением 220 В. При горении газового пламени происходит ионизация частиц газа и в зоне контрольного электрода , когда на нём положительная полуволна напряжения, тяжёлые положительно заряженные частицы опускаются к горелке, а электроны устремляются к электроду. В цепи протекает очень слабый электрический ток . При отрицательной полуволне тока в цепи нет. Из-за несимметричности токов на контрольном электроде возникает слабый отрицательный потенциал напряжением 3 … 8 В, который усиливается усилителем на полевом транзисторе и используется для сигнализации наличия пламени. Схема одного из устройств приведено на рисунке:

На основе этой схемы можно построить различные устройства контроля пламени и автоматической отсечки газа. Если в схему добавить триггер — можно автоматизировать запуск схемы сигнализации погасания пламени при первом его появлении . Добавив в схему таймер, можно автоматизировать начало отсчёта времени приготовления продукта или периодически включать напоминающий звуковой сигнал для забывчивых людей. Автор разрабатывал множество подобных устройств, но ввиду их относительной сложности они не здесь приводятся .

Вернуться в начало темы:

1. Схема электрического поджига с симистором.

2. Схемы электроподжига с тиристором.

3. Вариант схемы электроподжига на тиристоре .

4. Схема электроподжига с использованием p-n-p транзистора.

5. Схема электроподжига с использованием динистора.

Уважаемые посетители!
Все материалы сайта в случае их некоммерческого использования предоставляются бесплатно, хотя автор затрачивает достаточно большие средства на их обновление расширение и размещение.
Если Вы хотите, чтобы автор отвечал на Ваши письма, обновлял и добавлял новые материалы — активней используйте контекстную рекламу, размещённую на страницах — для себя Вы узнаете много нового и полезного,
а автору позволит частично компенсировать собственные затраты чтобы уделять
Вам больше внимания.

ВНИМАНИЕ!

Вам нужно разработать сложное электронное устройство?

Тогда Вам сюда. ..

Контроль наличия пламени | КИПиА от А до Я

Тепловые агрегаты, работающие на природном газе (печи, котлы, стенды нагрева и т.п.) должны оборудоваться системой контроля наличия пламени. В процессе работы тепловых агрегатов возможны ситуации, при которой пламя горелки (факел) потухнет, но газ будет продолжать поступать во внутреннее пространство агрегата и окружающую среду и при наличии искры или открытого огня возможно воспламенение этого газа и даже взрыв. Наиболее часто потухание пламени происходит из-за отрыва факела.

Наличие пламени контролируют либо с помощью ионизационного электрода, либо с помощью фотодатчика. Как правило, с помощью ионизационного электрода контролируют горение запальника, который, в свою очередь, в случае необходимости воспламенит основную горелку. Фотодатчиками контролируют пламя основной горелки. Фотодатчик для контроля пламени запальника не применяют ввиду малого размера пламени запальника. Применение ионизационного электрода для контроля пламени основной горелки не рационально, так как электрод, помещенный в пламя основной горелки будет быстро обгорать.

Фотодатчики различаются по чувствительности к различной длине волны светового потока. Одни фотодатчики реагируют только на видимый и инфракрасный спектр светового потока от горящего пламени, другие воспринимают только его ультрафиолетовую составляющую. Самым распространенным фотодатчиком, реагирующим на видимую составляющую светового потока, является датчик ФДЧ.

Световой поток воспринимается фоторезистором датчика, и после усиления преобразуется либо в выходной сигнал 0-10В, пропорциональный освещенности, либо подается на обмотку реле, контакты которого замыкаются, если освещенность превышает установленный порог. Тип выходного сигнала — сигнал 0-10В или контакты реле — определяется модификацией ФДЧ. Фотодатчик ФДЧ обычно работает с вторичным прибором Ф34. Вторичный прибор обеспечивает питание ФДЧ напряжением +27В, на нем также выставляются пороги срабатывания в том случае, если используется ФДЧ с токовым выходом. Кроме того, в зависимости от модификации, Ф34 может контролировать сигнал от ионизационного электрода запальной горелки, управлять розжигом и работой горелки с помощью встроенных реле.

К недостаткам фотодатчиков видимого света можно отнести то, что они реагируют на любой источник света — солнечный свет, свет фонарика, световое излучение нагретых элементов конструкции, футеровки сталеразливочных ковшей и т.п. Это ограничивает их применение, например в стендах нагрева, так как ложные срабатывания от светящейся разогретой футеровки ковшей блокируют работу автоматики (ошибка «ложное пламя»). Наиболее широко ФДЧ применяются на печах сушки песка, ферросплавов и т.п. — там где температура нагрева редко превышает 300-400°С, а значит отсутствует свечение разогретых элементов конструкции печи.

Отличительной особенностью ультрафиолетовых фотодатчиков (УФД), например UVS-1 фирмы Kromschroeder, является то, что они реагируют только на ультрафиолетовую составляющую светового потока, излучаемого пламенем горелки. В световом потоке от разогретых тел, элементов конструкций печей, футеровки ковшей ультрафиолетовая составляющая мала. Поэтому к посторонней засветке датчик «равнодушен», как и к солнечному свету.

Основой этого датчика является вакуумная лампа — электронный фотоумножитель. Как правило, питаются эти датчики напряжением 220В и имеют токовый выходной сигнал, который меняется от 0 до нескольких десятков микроампер. К недостаткам ультрафиолетовых датчиков можно отнести то, что вакуумная лампа фотоумножителя имеет ограниченный срок службы. Через пару лет эксплуатации лампа теряет свою эмиссионную способность и датчик перестает работать. Сигнал с УФД передается на автомат горения серии IFS, функции которого аналогичны функциям Ф34.

Фотодатчики должны иметь, так сказать, визуальный контакт с пламенем горелки, поэтому они расположенны в непосредственной близости от него. Как правило, они распологаются со стороны горелки под углом 20-30° к ее оси. Из-за этого они подвержены сильному нагреву тепловым излучением от стенок агрегата и радиационному нагреву через визирное окно. Для зашиты фотодатчика от перегрева применяют защитные стекла и принудительный обдув. Защитные стекла производятся из жаропрочного кварцевого стекла и устанавливаются на некотором удалении перед визирным окном фотодатчика. Обдув датчика осуществляется либо вентиляторным воздухом (если горелка установки работает на вентиляторном воздухе), либо сжатым воздухом пониженного давления. Подаваемый объем воздуха осуществляет охлаждение фотодатчика не только за счет процессов теплоотдачи, но и из-за того, что вокруг него создается область повышенного давления, которая как бы отталкивает горячий воздух, не давая ему контактировать с датчиком.

Контроль наличия пламени запальника в большинстве случаев осуществляется ионизационным электродом. Принцип контроля пламени по ионизации основан на том, что при сжигании газа образуется множество свободных электронов и ионов. Эти частицы «притягиваются» к ионизационному электроду и вызывают протекание тока ионизации величиной в десятки микроампер. Ионизационный электрод соединяется с входом прибора контроля наличия ионизации (автоматом горения). Если при горении пламени запальника образуется достаточное количество свободных электронов и отрицательных ионов, то в автомате горения срабатывает пороговое устройство разрешающее работу (или розжиг) основной горелки. В случае если интенсивность ионизации падает ниже определенного уровня, то основная горелка отключается даже в том случае, если она работала нормально. На размещенном ниже видео показано, как благодаря нагреву воздуха между обкладками конденсатора (в нашем случае одна обкладка это контрольный электрод, другая обкладка — корпус запальника) в цепи начинает протекать электрический ток.

Основными причинами пропадания ионизации являются отсутствие требуемого соотношения газ-воздух запальника, загрязнение или обгорание ионизационного (контрольного) электрода. Еще одной причиной пропадания сигнала ионизации может являться уменьшение сопротивления между ионизационным электродом и корпусом запальника, которое чаще всего происходит из-за оседания токопроводящей пыли на запальное устройство.

Автомат горения часто выполняет не только функцию контроля наличия пламени — на нем строиться вся автоматика управления розжигом горелки, как, например, это реализовано в автомате горения ASL50P фирмы Hegwein.

Как правило, ионизационный электрод размещается вдоль оси запальной горелки, конец электрода должен находиться в «корне» пламени запальника. В некоторых запальных устройствах ионизационный электрод выполняет функцию запального электрода. В этом случае на него в течении фиксированного времени подается высокое напряжение с запального трансформатора для поджига запальника. После того как поджиг запальника произведен контрольный электрод переходит в режим контроля ионизации – цепи поджига отключаются и электрод соединяется с входом автомата горения. В этом случае возможна еще одна причина пропадания сигнала ионизации, связанная с обрывом во вторичной обмотке трансформатора. Но искра в этом случае может все равно нормально генерироваться, поэтому данную неисправность иногда трудно определить.

Большое значение для стабильной работы запального устройства имеет правильно выставленное соотношение газ-воздух. В большинстве случаев требуемые значения давления газа и воздуха приводятся изготовителем в паспорте запальной горелки. Не смотря на то, что говоря «соотношение газ-воздух» в большинстве случаев имеют в виду их объемное соотношение (один объем газа на десять объемов воздуха), но настраивают запальник, да и горелку, впрочем, тоже, по давлению, так как это сделать намного проще и дешевле. Для этого конструкцией запальника предусмотрено подключение контрольного манометра к газовому и воздушному тракту в определенных местах.

Ионизационный электрод крепиться к корпусу запальника через керамическую изолирующую втулку и соединяется с входом автомата горения экранированным одножильным кабелем. Если ионизационный электрод используется еще и в качестве запального, то с запальным трансформатором он соединяется специальным высоковольтным кабелем, например, ПВ-1. Изолирующая втулка изготавливается из керамики с большим содержанием Al2O3, которая характеризуется высокой механической прочностью, температурной стойкостью и электрической прочностью до 18 кВ. Ионизационный электрод изготавливается канталя — металлического сплава устойчивого к высоким температурам и электрохимической коррозии

Установки постоянно работающие при температурах свыше 800°С (мартеновские печи, например) могут и не оснащаться системами контроля наличия факела. Это связано с тем, что температура воспламенения газа находиться в пределах 645 – 750°С. Таким образом, в случае отрыва факела исходящий из сопла горелки газ воспламениться от разогретой кладки внутреннего пространства теплового агрегата. Очень часто перед соплом горелки выкладывают специальный горелочный камень – он воспламеняет поток газа и стабилизирует горение.

Для повышения надежности работы и уменьшения количества остановов установки из-за пропадания ионизации можно сделать контроль наличия пламени не постоянным, осуществляя его по схеме «ИЛИ». В этом случае, если установка прогрелась до температур свыше 750°С и сигнал ионизации с запальной горелки по какой то причине пропал, то основная горелка все равно продолжит работу.

Дополнительную информацию вы можете найти в разделе «Вопрос-ответ».

Посмотреть другие статьи.

Приборы контроля наличия пламени.

В отечественных отопительных котлах, газовых калориферах и малых газовых нагревателях применяют приборы, которые основаны на ионизационном, фотоэлектрическом и термометрическом методах контроля. Ионизационный метод контроля основан на электрических процессах, возникающих и протекающих в пламени. К таким процессам можно отнести способность пламени проводить ток, выпрямлять переменный ток и возбуждать в электродах, помешенных в пламя, собственную э.д.с., а также периодическую пульсацию электрических колебаний в пламени, что во всех случаях обусловливается степенью ионизации пламени.

Основным недостатком схемы прибора является то, что в ней открытое (рабочее) положение правой части триода обеспечивается закрытием левой его части. Метод контроля, использующий электрический потенциал пламени.Этот метод основан на введении в факел металлических электродов, которые дают разность потенциалов (э.д.с.), переменных по амплитуде, но постоянных по знаку. Величина э.д.с. пропорциональна разности температур между электродами и достигает 2 В. На этом принципе был создан прибор. Принцип работы прибора э.д.с. заключается в следующем при отсутствии пламени в анодных цепях лампы текут равные токи. Возникающий в обмотках реле Р1 и Р2 под действием тока магнитный поток равен нулю, так как обмотки поляризованного реле включены встречно. Якорь Реле в этом случае находится в положении, при котором цепь питания электромагнитного клапана-отсекателя разорвана, и газ в горелку не поступает. При появлении пламени возникает отрицательная э.д.с., которая подается на сетку левой части триода, что приводит к уменьшению тока в обмотке Р1. Под действием результирующего магнитного поля якорь реле изменит свое положение и, замкнув контакты, даст соответствующую команду. При погасании пламени или замыкании в цепи датчика э.д.с. исчезнет и схема придет в исходное положение.

назад к разделу «Статьи»

Ионизационный датчик контрольный электрод КЭ

Каталог / Приборы контроля пламени, сигнализаторы горения / Ионизационный датчик контрольный электрод КЭ

Предназначен для селективного контроля факела газовой горелки.

Пульсация электропроводимости или эффект детектирования переменного тока между электродом, введенного в зону ионизации факела и заземленным корпусом горелки регистрируется с помощью сигнализаторов горения типа: ЛУЧ-1АМ, ЛУЧ-КЭ, Ф34.2, Ф34.3, БРЗ-04-М1-2К и т.п.

Исполнение	Длина погружной части, мм
-00	500
-01	700
-02	1000
-03	1200

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина погружной части ( L ), мм	500, 700, 1000, 1200
Длина жаропрочного электрода, мм	300
Диаметр ствола, мм	22
Диапазон частот пульсации электропроводимости, Гц	1-15
Сопротивление изоляции, МОм, не менее	100
Контрольное напряжение, В	100
Габаритные размеры: длина* ширина х высота, мм	890, 1090, 1390, 1590 60 х 94

Датчик контроля пламени: устройство и принцип работы

Так как в промышленности сейчас очень широко используются топки для создания разного рода материала, то очень важно следить за ее стабильной работой. Чтобы обеспечить это требование, нужно использовать датчик контроля пламени. Контролировать наличие позволяет определенный набор датчиков, основное предназначение которого – это обеспечение безопасной работы разного рода установок, сжигающих твердое, жидкое или газообразное топливо.

Описание прибора

Кроме того, что датчики контроля пламени занимаются обеспечением безопасной работы топки, они также принимают участие и при розжиге огня. Этот этап может осуществляться в автоматическом или же полуавтоматическом режиме. Во время работы в этом же режиме они следят за тем, чтобы топливо сгорало с соблюдением всех требуемых условий и защиты. Другими словами, постоянное функционирование, надежность, а также безопасность работы топочных печей полностью зависят от правильной и безотказной работы датчиков контроля пламени.

Методы контроля

На сегодняшний день разнообразие датчиков позволяет применять различные методы контроля. К примеру, чтобы контролировать процесс сжигания топлива, находящегося в жидком или газообразном состоянии, можно использовать методы прямого и косвенного контроля. К первому методу можно отнести такие способы, как ультразвуковой или же ионизационный. Что касается второго метода, то в данном случае датчики реле-контроля пламени будут контролировать немного другие величины – давление, разрежение и т.д. На основе полученных данных система будет делать вывод о том, подходит ли пламя под заданные критерии.

К примеру, в газовых нагревателях небольшого размера, а также в отопительных котлах отечественного образца используются приборы, которые основаны на фотоэлектрическом, ионизационном или же термометрическом методе контроля пламени.

Фотоэлектрический метод

На сегодняшний день наиболее часто применяется именно фотоэлектрический способ контроля. В таком случае приборы контроля пламени, в данном случае это фотодатчики, фиксируют степень видимого и невидимого излучения пламени. Другими словами, аппаратура фиксирует оптические свойства.

Что касается самих приборов, то они реагируют на изменение интенсивности поступаемого потока света, которое выделяет пламя. Датчики контроля пламени, в данном случае фотодатчики, будут отличаться друг от друга по такому параметру, как длина волны, получаемой от пламени. Очень важно учитывать данное свойство при выборе прибора, так как характеристика спектрального типа пламени сильно отличается в зависимости от того, какой тип топлива сжигается в топке. Во время сгорания топлива существует три спектра, в котором формируется излучение – это инфракрасный, ультрафиолетовый и видимый. Длина волны может быть от 0,8 до 800 мкм, если говорить об инфракрасном излучении. Видимая же волна может быть от 0,4 до 0,8 мкм. Что касается ультрафиолетового излучения, то в данном случае волна может иметь длину 0,28 – 0,04 мкм. Естественно, что в зависимости от выбранного спектра, фотодатчики также бывают инфракрасными, ультрафиолетовыми или датчиками светимости.

Однако у них есть серьезный недостаток, который кроется в том, что у приборов слишком низкий параметр селективности. Это особенно заметно, если котел обладает тремя или более горелками. В таком случае велик шанс возникновения ошибочного сигнала, что может привести к аварийным последствиям.

Метод ионизации

Вторым по популярности является метод ионизации. В данном случае основа метода – это наблюдение за электрическими свойствами пламени. Датчики контроля пламени в таком случае называют датчиками ионизации, а принцип их работы основан на том, что они фиксируют электрические характеристики пламени.

У данного метода есть довольно сильное преимущество, которое заключается в том, что метод практически не имеет инерции. Другими словами, если пламя гаснет, то процесс ионизации огня пропадает моментально, что позволяет автоматической системе тут же прекратить подачу газа к горелкам.

Надежность устройств

Надежность – это основное требование к данным приборам. Для того чтобы достичь максимальной эффективности работы, необходимо не только правильно подобрать оборудование, но еще и правильно его установить. В данном случае важно не только выбрать правильный метод монтажа, но и место крепления. Естественно, что любой тип датчиков обладает своими преимуществами и недостатками, однако если неверно выбрать место установки, к примеру, то вероятность возникновения ложного сигнала сильно увеличивается.

Если подвести итог, то можно сказать, что для максимальной надежности системы, а также для того, чтобы максимально сократить количество остановок котла по причине возникновения ошибочного сигнала, необходимо устанавливать несколько типов датчиков, которые будут использовать абсолютно разные методы контроля пламени. В таком случае надежность общей системы будет достаточно высокой.

Комбинированное устройство

Необходимость в максимальной надежности привела к тому, что были изобретены комбинированные датчики-реле контроля пламени Archives, к примеру. Основное отличие от обычного прибора в том, что устройство использует два принципиально разных метода регистрации – ионизационный и оптический.

Что касается работы оптической части, то в данном случае она выделяет и усиливает переменный сигнал, который характеризует протекающий процесс горения. Во время горения горелки пламя нестабильно и пульсирует, данные фиксируются встроенным фотодатчиком. Зафиксированный сигнал передается на микроконтроллер. Второй же датчик ионизационного типа, который может получать сигнал только при условии, что существует зона электропроводности между электродами. Данная зона может существовать лишь при наличии пламени.

Таким образом, получается, что устройство оперирует двумя разными способами контроля пламени.

Датчики маркировки СЛ-90

На сегодняшний день один из довольно универсальных фотодатчиков, который может регистрировать инфракрасное излучение пламени – это датчик-реле контроля пламени СЛ-90. Данное устройство обладает микропроцессором. В качестве основного рабочего элемента, то есть приемника излучения, выступает полупроводниковый инфракрасный диод.

Элементная база данного оборудования подобрана таким образом, чтобы устройство могло нормально функционировать при температуре от –40 до +80 градусов по Цельсию. Если использовать специальный охлаждающий фланец, то эксплуатировать датчик можно при температуре до +100 градусов по Цельсию.

Что касается выходного сигнала датчика контроля пламени СЛ-90-1Е, то это не только светодиодная индикация, но и контакты реле «сухого» типа. Максимальная коммутационная мощность данных контактов составляет 100 Вт. Наличие этих двух выходных систем позволяет использовать приспособление этого типа практически в любой системе управления автоматического типа.

Контроль горелки

Достаточно распространенными датчиками контроля пламени горелки стали приборы LAE 10, LFE10. Что касается первого прибора, то он применяется в системах, где используется жидкое топливо. Второй датчик более универсален и может применяться не только с жидким топливом, но и с газообразным.

Чаще всего оба эти устройства применяются в таких системах, как двойная система контроля горелок. Может успешно применяться в системах жидкотопливных воздуходувных газовых горелок.

Отличительной особенностью данных устройств стало то, что можно устанавливать их в любом положении, а также крепить непосредственно к самой горелке, на пульте управления или же на распределительном щите. При монтаже этих устройств очень важно правильно уложить электрические кабели, чтобы сигнал доходил до приемника без потерь или же искажений. Чтобы этого достичь, нужно укладывать кабели от этой системы отдельно от других электрических линий. Также нужно использовать отдельный кабель для этих датчиков контроля.

Ионизационный датчик-реле контроля пламени ДПЗ-01А, ДПЗ-71DIN

Датчики-реле контроля пламени ионизационные типа ДПЗ-01А, ДПЗ-01Н разработаны специально с целью индикации отсутствия/наличия пламени горелки и оповещение сигналом системы автоматики индустриального энергетического спецоборудования.

Датчик-реле контроля пламени можно купить на нашем сайте. Цена – непосредственно от самого производителя. Наша организация гарантирует качественное и надежное сотрудничество.

Данные модели датчика-реле называются ионизационными, т.к. контроль наличия пламени происходит за счет ионизационного электрода, то есть имеет место принцип контроля пламени по ионизации. Этот электрод контролирует непосредственно сам процесс горения запальника, который сам по себе, при необходимости, воспламеняет основную горелку.

Датчик-реле контроля пламени ДПЗ-01А, как и ДПЗ-71DIN имеют некоторые вариации исполнения, для которых характерные некоторые уникальные особенности:

— ДПЗ-01А/24, ДПЗ-01А/220 — имеет вид монтирования в виде разъема типа 2РМ22;

— ДПЗ-01А/24К, ДПЗ-01А/220К — клеммная колодка – является инструментом монтирования;

— ДПЗ-71DIN – спроектирован для интеграции в щит управления на 35 мм DIN-рейку. В данной модели предусмотрен высококачественный корпус из термостойкой пластмассы с ударопрочными свойствами. Винтовые клеммники способствуют подключению проводов.

Параметры устройства ДПЗ-01А, ДПЗ-71DIN

Параметр	Значение
Напряжение питания: — ДПЗ-01А/24(К), — ДПЗ-01А/220(К), ДПЗ-71DIN	=24+10%/-15%В, 24+10%/-15%В, 50Гц ~ 220+10%/-15%В, 50Гц
Потребляемая мощность: — ДПЗ-01А, — ДПЗ-71DIN	не больше 2,5 Вт, не больше 5 Вт
Выходной сигнал	2 группы контактов реле
Коммутируемое напряжение, ток	не больше 220 В, 1 А
Коммутируемая мощность	не больше 100 Вт, 70 ВА
Время реагирования	не больше 2 с
Исполнение по ГОСТ 14254: — ДПЗ-01А, — ДПЗ-71DIN	IP65 IP20
Температура окружающей среды	-40°С — +60°С
Регулировка чувствительности: — ДПЗ-01А, — ДПЗ-71DIN	Присутствует Отсутствует
Контроль короткого замыкания:
— ДПЗ-01А	Контроль замыкания происходит в случае получения сигнала «Авария» и отключением сигнала «Пламя»
— ДПЗ-71DIN	Контроль замыкания происходит в случае отключения сигнала «Пламя», и не происходит при наличии пламени
— ДПЗ-01А	Необходима настройка чувствительности
— ДПЗ-71DIN	Контроль замыкания происходит в случае обнаружения пламени, и не происходит » в режиме его проводимости
Масса: — ДПЗ-01А, — ДПЗ-71DIN	0,5 кг 0,35 кг

Как работает пламенно-ионизационный детектор при анализе токсичных паров?

Выберите страну / регион *

Выберите страну / regionUnited StatesCanadaAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократической Республика ofCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland остров (Мальвинские острова)Фарерские островаФиджиФинляндияПремьер Югославская Республика МакедонияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГуин eaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейские Народно-Демократической RepKorea, Республика ofKuwaitKyrgyzstanLao Народный Демократической RepLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные StatesMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс и НевисСент-ЛюсияСент-Пьер и МикелонСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСейшельские острова ierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSth Georgia & Sth Sandwich Институт социальных Винсент и GrenadinesSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited KingdomUruguayUS Малые отдаленные IslandsUzbekistanVanuatuVenezuelaVietnamVirgin острова (Британские) Виргинские острова (U. S.)Острова Уоллис и ФутунаЗападная СахараЙеменЮгославияЗамбияЗимбабве

Пламенно-ионизационный детектор (FID) Принцип

Существует несколько различных конструкций детекторов для технологических газовых хроматографов. Двумя наиболее распространенными являются пламенно-ионизационный детектор (FID) и детектор по теплопроводности (TCD). Другие типы детекторов включают пламенно-фотометрический детектор (FPD), фотоионизационный детектор (PID), азотно-фосфорный детектор (NPD) и детектор захвата электронов (ECD). Все хроматографические детекторы используют некоторую физическую разницу между растворенными веществами и самим газом-носителем, который действует как газообразный растворитель, так что детектор может обнаруживать прохождение молекул растворенных веществ (компонентов анализируемого газа) между молекулами-носителями.

Читайте также: Детекторы ГХ Вопросы и ответы

Пламенно-ионизационные детекторы

Пламенно-ионизационные детекторы работают по принципу ионов, высвобождаемых при сгорании пробы. Здесь предполагается, что соединения пробы будут ионизироваться внутри пламени, а газ-носитель – нет. Постоянное пламя (обычно подпитываемое газообразным водородом, который образует незначительное количество ионов при сгорании) служит для ионизации любых молекул газа, выходящих из хроматографической колонки, которые не являются газом-носителем.Обычными газами-носителями, используемыми с датчиками FID, являются гелий и азот, которые также производят незначительное количество ионов в пламени. Молекулы образца, встречающиеся с пламенем, ионизируются, в результате чего пламя становится более электропроводным, чем при использовании только водорода и газа-носителя. Эта проводимость заставляет схему детектора реагировать измеряемым электрическим сигналом.

Здесь показана упрощенная схема FID:

Молекулы углеводородов легко ионизируются во время сгорания, что делает датчик FID хорошо подходящим для анализа ГХ в нефтехимической промышленности, где углеводородный состав является наиболее распространенной формой аналитического измерения. Следует, однако, отметить, что не все углеродсодержащие соединения в значительной степени ионизируются в пламени. Примеры неионизирующих органических соединений включают монооксид углерода, диоксид углерода и сероуглерод. Другие газы, представляющие общий промышленный интерес, такие как вода, сероводород, двуокись серы и аммиак, также не ионизируются в пламени и поэтому не поддаются обнаружению с помощью FID.

Читайте также: Принцип GC

Одновременная пламенно-ионизационная и абсорбционная детекция летучих и нелетучих соединений методом обращенно-фазовой жидкостной хроматографии с водной подвижной фазой

Пламенно-ионизационный детектор (FID) используется для обнаружения летучих органических соединений, которые были разделены с помощью жидкостной хроматографии с обращенной фазой (WRP-LC).Подвижная фаза представляет собой 100% воду комнатной температуры без использования модификаторов органических растворителей. Представлен интерфейс между ЖХ и детектором, посредством которого поток гелия отбирает пары летучих компонентов из отдельных капель элюента ЖХ, а обогащенный парами газовый поток направляется в ПИД. Конструкция камеры с капельным парофазным раствором проста, потому что только водная природа ЖХ-разделения устраняет необходимость удаления какого-либо органического растворителя перед обнаружением в газовой фазе. Несмотря на отсутствие органического модификатора, гидрофобные соединения могут быть отделены за разумное время благодаря низкому объемному соотношению фаз в колонках WRP-LC.Интерфейс капельного свободного пространства легко справляется с потоками ЖХ со скоростью 1 мл/мин, и фактически пределы обнаружения соединений улучшаются при более высоких скоростях потока жидкости. Эффективность переноса на границе свободного пространства оценивалась в 10% для толуола в воде при скорости 1 мл/мин, но варьируется в зависимости от летучести каждого анализируемого вещества. Система обнаружения является линейной в более чем 5 порядках концентрации 1-бутанола в воде и способна обнаруживать количества о-ксилола и других ароматических соединений в воде менее миллиардных долей. Для одновременного анализа летучих и нелетучих аналитов FID последовательно подключается к системе WRP-LC с определением поглощения в УФ-диапазоне.WRP-LC улучшает пределы обнаружения УФ-поглощения, поскольку отсутствие органического модификатора позволяет детектору работать в коротковолновой УФ-области, где аналиты обычно имеют значительно большую молярную поглощательную способность. Селективность, обеспечиваемая интерфейсом свободного пространства для пламенно-ионизационного обнаружения летучих веществ, продемонстрирована при разделении 1-бутанола, 1,1,2-трихлорэтана (ТХЭ) и хлорбензола в смеси бензойной кислоты в воде. Несмотря на совместное элюирование бутанола и ТХЭ с бензоат-анионом, нелетучий бензоат-анион не появляется в сигнале FID, что позволяет легко обнаруживать интересующие аналиты.Взаимодополняющая селективность обнаружения поглощения в УФ-видимом диапазоне и эта реализация пламенно-ионизационного обнаружения позволяют анализировать летучие и нелетучие компоненты сложных образцов с использованием WRP-LC без требования полного разделения всех интересующих компонентов, что упрощает подготовку образца. и хроматографические требования. Этот прибор должен быть применим для рутинного автоматизированного мониторинга воды, при котором не рекомендуется повторное введение проб воды в газовый хроматограф.

Стандартная практика тестирования пламенно-ионизационных детекторов, используемых в газовой или сверхкритической жидкостной хроматографии

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия.Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом, как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов.Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2.Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

А.Специальные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования.Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать.Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право отображать, загружать и распространять печатные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

Б.Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ.Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена.Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются.Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата.Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании.Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Назначение:
Лицензиат не может назначать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

Пламенно-ионизационный детектор: Обзор научных инструментов: Том 27, № 2

Метрики статьи

Взгляды

Цитаты

перекрестная ссылка 1

Сеть науки

ИСИ 1

Альтметрика

Обратите внимание: Количество просмотров соответствует просмотру полного текста с декабря 2016 г. по настоящее время.Просмотры статей до декабря 2016 года не учитываются.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка браузера для приема файлов cookie

Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:

В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie.Чтобы это исправить, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только та информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, если вы не решите ввести его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступ к остальной части вашего компьютера, и только сайт, создавший файл cookie, может его прочитать.

Сравнение фотоионизационного и пламенно-ионизационного детекторов

Фотоионизационные детекторы (ФИД) и пламенно-ионизационные детекторы (ПИД) представляют собой чувствительные газовые и паровые приборы низкого диапазона, оптимизирующие обнаружение различных газов, таких как летучие органические соединения (ЛОС). Оба помогают поддерживать безопасность рабочих за счет обнаружения газа, но что отличает их друг от друга? Сравнение фотоионизационного и пламенно-ионизационного детекторов

Как это работает

В приборах ФИД для ионизации пробы газа и определения его концентрации используются источники ультрафиолетового (УФ) света. Ионизация достигается, когда молекула поглощает ультрафиолетовый свет, выбрасывая при этом отрицательно заряженный электрон и образуя положительно заряженный молекулярный ион. Они являются неразрушающими устройствами и могут собирать образцы для дальнейшего анализа в более позднее время.

В приборах ПИД используется водородно-воздушное пламя для ионизации пробы газа и определения его концентрации. Ионизация достигается, когда электроны выбрасываются из молекул ЛОС в горячем пламени горения. Электрический заряд от этого приводит к току, который легко измеряется на электродах датчика, что приводит к полному сгоранию ЛОС в образце.Устройство разрушительно и не может быть сохранено для дальнейшего анализа.

Показания

ФИД и ПИД имеют разную чувствительность и должны быть откалиброваны с разными газами. Следующее показывает чувствительность каждого, топ, наиболее чувствителен к нижнему нижнему, что указывает на немножно чувствительность:

PID-устройств		FID-устройств
ароматические средства, йодные соединения		Ароматические средства, длинноцепные соединения
Олефины, кетоны, простые амины, амины, соединения серы		короткоцепочечные соединения, такие как метан
эфирные эфиры, альдегиды, спирты, алифатики		хлор, бромин и йодные соединения
Хлорированные алифатические соединения, этан
Метан (нет ответа)

В целом, ФИД лучше всего реагируют на длину углеродных цепей, в то время как ФИД лучше всего реагируют на длину углеродных цепей.

Реакции с метаном

ПИД обычно калибруются по метану, тогда как ФИД вообще не могут обнаруживать метан. Высокая энергия ионизации метана не позволяет источникам УФ-излучения завершить процесс ионизации. Однако ФИД могут измерять токсичные летучие органические соединения на свалках, которые могут содержать нетоксичный метан. Это единственный тип метана, обнаруживаемый ФИД, поскольку нетоксичный метан может мешать измерениям при использовании ПИД.

Прочие факторы

В условиях высокой влажности ПИД в основном не подвержены влиянию, если только не происходит конденсация воды на датчике, вызывающая гашение пламени.ФИД могут оказывать некоторое влияние на измерения, например снижение отклика, что заставляет пользователя регулярно очищать датчик в рамках его обслуживания.

ФИД проще в использовании, чем ПИД, потому что они обычно меньше, легче и проще. Но для ФИД может потребоваться очистка лампы и датчика при использовании в сильно загрязненных зонах.
