Ip класс защиты: Степени защиты IP

Содержание

Степени защиты IP

Система IP (Ingress Protection Rating) — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр.

Первая цифра означает защиту от попадания твёрдых предметов.

Уровень

Защита от посторонних предметов, имеющих диаметр

Описание

0

нет защиты

1

> 50 мм

большие поверхности тела, нет защиты от сознательного контакта

2

> 12,5 мм

пальцы и подобные объекты

3

> 2,5 мм

инструменты, кабели и т. п.

4

> 1 мм

большинство проводов, болты и т.п.

5

пылезащищённое

некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства.

Полная защита от контакта

6

пыленепроницаемое

пыль не может попасть в устройство.

Полная защита от контакта

Вторая цифра означает защиту от проникновения воды.

Уровень Защита от Описание
0

нет защиты

1

вертикальные капли

вертикально капающая вода не должна нарушать работу устройства

2

вертикальные капли под углом до 15°

вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°

3

падающие брызги

защита от дождя. Вода льётся вертикально или под углом до 60° к вертикали

4

брызги

защита от брызг, падающих в любом направлении

5

струи

защита от водяных струй с любого направления

6

морские волны

защита от морских волн или сильных водяных струй. Попавшая внутрь корпуса вода не должна нарушать работу устройства

7

кратковременное погружение на глубину до 1м

при кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается

8

длительное погружение на глубину более 1м

полная водонепроницаемость. Устройство может работать в погружённом режиме

Наиболее часто встречаются степени защиты IP20, IP44, IP54, IP65 IP20

Обычно в помещениях используется электротехническое оборудование со степенью защиты IP20.

IP44 — Применяется в помещении с повышенной влажностью, например, в ванне, стоит устанавливать устройства со степенью защиты IP44.

IP54 — Распространенная степень защиты для электротехнических комплектующих.

IP55 — Чаще всего производители электротехнических шкафов и щитов указывают степень защиты IP55.

IP65, IP67, IP68 — Требования к оборудованию подверженному атмосферным воздействиям. Оборудование со степенью защиты IP68 допускается погружать в воду, глубина погружения указывается дополнительно.

Классы защиты оборудования от внешних воздействий (код IP)

Довольно часто возникает необходимость использовать светодиодное оборудование в условиях влияния на него пыли, влаги или других внешних воздействий. Для таких случаев выпускается специальное оборудование, имеющее соответственную защиту. Это герметичные ленты, источники питания, светодиодные модули, прожектора и светильники. Использование герметичных источников питания также более предпочтительно в жилых помещениях, в которых предъявляются высокие требования к уровню шумов. Это связано с тем, что в таких помещениях герметичные блоки, полностью залитые компаундом, обеспечивают уровень шумов значительно ниже, чем блоки в защитных кожухах.

Для классификации оборудования по степени защищенности от внешних воздействий стандартами Международной электротехнической комиссии IEC598 и европейскими нормами EN60598 было введено понятие класса пылеводозащищенности IP (International Protection). В Российской Федерации степень защиты определяет ГОСТ 14254-96 (МЭК 529-89), принятый 12.04.1996 г.

Класс пылеводозащищенности обозначается двумя характеристическими цифрами и, при необходимости, дополнительными и вспомогательными буквами.

Первая цифра – степень защиты от попадания инородных предметов и пыли внутрь корпуса. Вторая цифра – степень защиты от попадания влаги. Классы пылезащиты номеруются цифрами от 0 до 6. Классы влагозащиты номеруются цифрами от 0 до 8. Самый низкий класс защиты – IP00, самый высокий – IP68. Соответствие цифр классам защиты приведены в следующей таблице.

Класс пыле-защиты

Описание (примеры)

Класс влаго-защиты

Описание (примеры)

0

Защита отсутствует

0

Защита отсутствует

1

Защита от проникновения посторонних твердых тел размером более 50 мм (рука)

1

Защита от капель, падающих вертикально (слабый дождь без ветра)

2

Защита от проникновения посторонних твердых тел размером более 12,5 мм (палец)

2

Защита от капель, падающих вертикально и под углом до 15 градусов (дождь, слабый ветер)

3

Защита от проникновения посторонних твердых тел размером более 2,5 мм (отвертка)

3

Защита от капель, падающих вертикально и под углом до 60 градусов (дождь, сильный ветер)

4

Защита от проникновения посторонних твердых тел размером более 1 мм (проволока, тонкий инструмент)

4

Защита от капель и брызг, падающих под любым углом (дождевальная установка)

5

Частичная защита от пыли.

Возможно частичное проникновение пыли, не влияющее на работу оборудования.

5

Защита от струй, падающих под любым углом (гидронасос)

6

Полная защита от проникновения пыли

6

Защита от динамического воздействия потоков воды (морская волна)

7

Защита от проникновения воды при кратковременном погружении на глубину до 1м

8

Защита от проникновения воды при длительном погружении на глубину более 1м. Глубина указывается.

При необходимости, в обозначении степени защиты могут использоваться дополнительная и вспомогательная буква. Дополнительные буквы использовать только:

— если действительная защита от доступа к опасным частям выше защиты, указанной первой характеристической цифрой;

— либо если обозначена только защита от доступа к опасным частям, а первая характеристическая цифра заменена символом X.

В следующей таблице приведены щупы доступности, условно воспроизводящие отдельные части человеческого тела или предметы, находящиеся в руках у человека. Кроме того, в ней даны определения степеней защиты от доступа к опасным частям, обозначаемых дополнительными буквами.

Дополнительная буква

Степень защиты

Краткое описание

Определение

A

Защищено от доступа тыльной стороной руки

Щуп доступности — сфера диаметром 50 мм — должен оставаться на достаточном расстоянии от опасных частей

B

Защищено от доступа пальцем руки

Шарнирный испытательный палец диаметром 12 мм и длиной 80 мм должен оставаться на достаточном расстоянии от опасных частей

C

Защищено от доступа инструментом

Щуп доступности диаметром 3,5 мм и длиной 100 мм должен оставаться на достаточном расстоянии от опасных частей

D

Защищено от доступа проволокой

Щуп доступности диаметром 1,0 мм и длиной 100 мм должен оставаться на достаточном расстоянии от опасных частей

Также, в некоторых видах изделий может использоваться вспомогательная буква, помещаемая после второй характеристической цифры или после дополнительной буквы. Значение вспомогательной буквы приведено в следующей таблице.

Вспомогательная буква

Значение

Н

Высоковольтные аппараты

M

Испытуемое на соответствие степени защиты от вредных воздействий, связанных с проникновением воды: оборудование с движущимися частями (например, ротором вращающейся машины), находящимися в состоянии движения

S

Испытуемое на соответствие степени защиты от вредных воздействий, связанных с проникновением воды: оборудование с движущимися частями (например, ротором вращающейся машины), находящимися в состоянии неподвижности

Международная степень защиты IP

Код IP классифицирует защищенность приборов от попадания воды и твердых тел, таких как пыль и посторонние предметы. Цель стандарта – предоставить потребителям информацию более детальную, чем неопределенные маркетинговые термины, такие как «водонепроницаемый» «защищенный» и т.д.

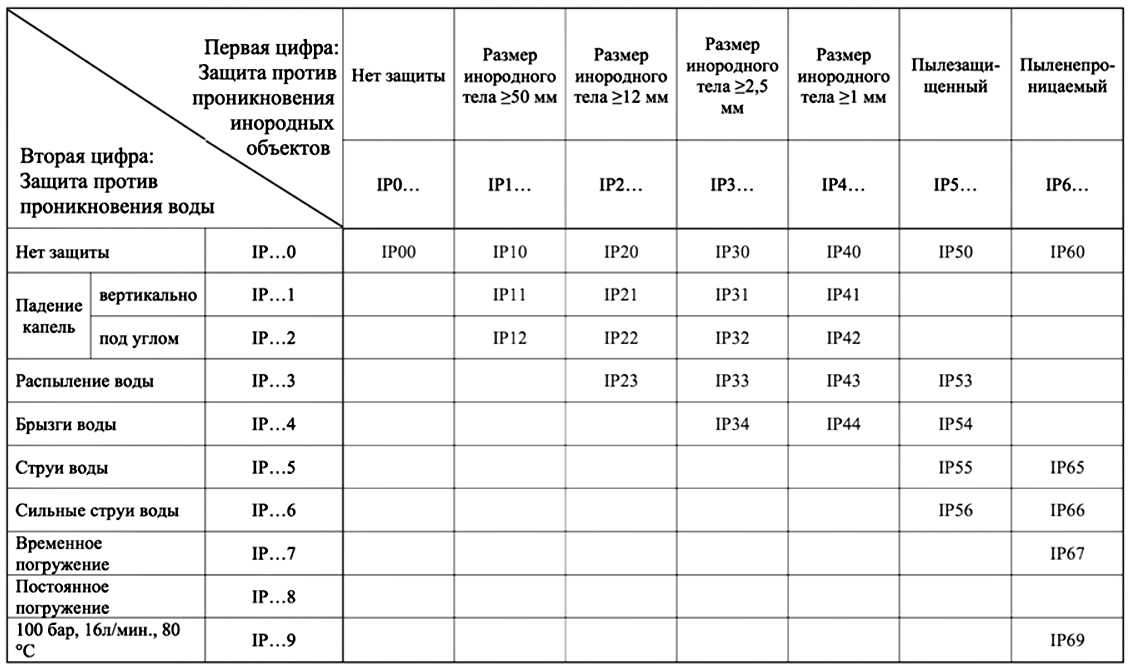

Код степени защиты состоит из букв IP (ingress protection), за которыми следуют две цифры и дополнительная буква. Первый разряд цифр кода указывает на степень защиты корпуса против попадания инородных тел и доступа к опасным деталям, таким как электрические провода, подвижные части механизма и т.д.

Степень защиты от попадания твердых тел приведены в таблице.

Степень защиты Защита от предметов Примечание
0 Отсутствие защиты против контакта и попадания предметов
1 > 50мм Защита от попадания больших частей тела, например обратной части руки. Отсутствие защиты от преднамеренного контакта с частями тела.
2 > 12.5мм Защита от попадания пальцев и подобных предметов
3 > 2.5мм Защита от попадания инструментов, толстых проводов и т.п.
4 > 1мм Защита от попадания большинства проводов, шурупов и т.п.
5 Пылезащищенный Попадание пыли полностью не предотвращается. Попавшая пыль не повлияет на работу прибора.
6 Пыленепроницаемый Полная защита от попадания пыли

Второй разряд цифр это степень защиты от попадания воды

Степень защиты Защита от Примечание
0 Нет защиты
1 Капающая вода Капающая вода (вертикальные капли) не окажет пагубного воздействия на работу прибора
2 Капающая вода при наклоне 15° Вертикально капающая вода не повлияет на работу прибора, когда корпус наклонен под углом до 15° из нормального положения.
3 Распыление воды Капающая вода и брызги под любым углом до 60° не повлияют на работу прибора.
4 Брызги воды Разбрызгиваемая на корпус вода из любого направления не повлияет на работу прибора
5 Струи воды Струи воды любого направления не повлияют на работу прибора
6 Водяная струя под большим давлением Струи воды под давлением из любого направления не повлияют на работу прибора
7 Погружение на глубину до 1м Попадание воды не критично для работы прибора, когда корпус погружается в воду на глубину до 1м
8 Погружение более чем на 1м Обычно это означает, что оборудование водонепроницаемо. Иногда это может означать, что попавшая внутрь вода не причинит вред прибору

Если степень защиты не соответствует ни одному из критериев, число заменяется буквой X. Так например, полностью защищенный Toughbook CF-19 отнесенный к классу IP65 полностью защищен от попадания пыли и струй воды любого направления. По зарубежным стандартам, минимально допустимой степенью защиты для электрических приборов, эксплуатируемых в помещении, является IP22 или IP2X.

Степени защиты IP и что она обозначает.

Ingress Protection Rating — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твердых предметов и (или) воды внутрь оболочки.

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твердых предметов, вторая — от проникновения воды.

Код имеет вид IPXX, где на позициях X находятся цифры, либо «Число»X, если степень не определена. За цифрами могут идти одна или две буквы, дающие вспомогательную информацию. Например, бытовая электрическая розетка может иметь степень защиты IP22 — она защищена от проникновения пальцев и не может быть повреждена вертикально или почти вертикально капающей водой. Максимальная защита по этой классификации — IP68: пыленепроницаемый прибор, выдерживающий длительное погружение в воду.

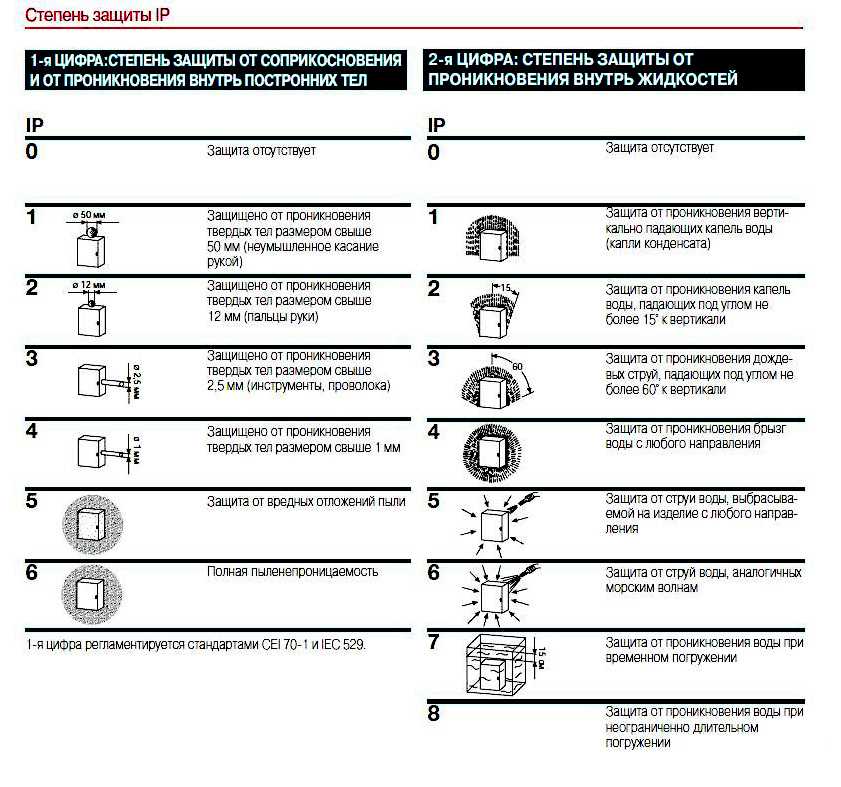

Структура обозначения



Степень защиты

1-ая цифра защита от проникновения твердых частиц

0

Защита отсутствует

1

Защита от проникновения твердых частиц размером не менее 50 мм (случайное касание рукой)

2

Защита от проникновения твердых частиц не менее 12 мм (палец руки)

3

Защита от проникновения твердых частиц не менее 2. 5 мм (инструменты, кабели)

4

Защита от проникновения твердых частиц не менее 1 мм (тонкие инструменты, провод)

5

Защита от проникновения пыли в количествах, не влияющих на работоспособность изделия

6

Полная защита от проникновения пыли

2-ая цифра защита от проникновения жидкостей

0

Защита отсутствует

1

Защита от вертикально падающих капель воды (конденсат)

2

Защита от капель воды, падающих под углом 15 град. от вертикали

3

Защита от капель дождя, падающих под углом не более 60 град. от вертикали

4

Защита от брызг воды со всех направлений

5

Защита от струй воды со всех направлений

6

Защита от воздействия воды, идентично морским волнам

7

Защита от проникновения воды при погружении на глубину до 1 м

Степень защиты по ip — ООО «СЗЭМО Электродвигатель»

Содержание

  1. Что такое «IP»
  2. Значение первой цифры в маркировке
  3. Значение второй цифры в маркировке
  4. Значение дополнительных символов

Электроприборы есть в каждом доме. Телевизор, компьютер, пылесос, микроволновая печь, стиральная машина – этот список может продолжить каждый.

Конечно же, все эти устройства должны быть не опасны для человека и обладать определенной степенью защиты. Попадание влаги или пыли в корпус любого аппарата значительно снижает срок его эксплуатации либо приводит к поломке, что, естественно, нежелательно. Кроме того, следует помнить и о безопасности человека в ходе его взаимодействия с бытовой и другой техникой.

Поскольку в современном мире давно введены определенные стандарты, в том числе и по безопасности, то степени защиты приборов регламентируются именно ими. В 1976 году Международной Электротехнической Комиссией был принят стандарт IEC 60529. Он регламентирует степень защиты агрегата, которая обеспечивается его корпусом «IP». Соответственно, маркировку «IP55» вы можете увидеть на распределительной коробке наружного монтажа, «IP20» — на обычной розетке, «IP44» — на вытяжном вентиляторе. Итак, попробуем разобраться:

  • что означают подобные маркировки;
  • какими они бывают.

Что такое «IP»

Данная аббревиатура является сокращением от английского выражения «Ingress Protection Rating», то есть «степень защиты от проникновения». Наличие букв и цифр в этой классификации характеризует класс защиты корпуса агрегата в зависимости от степени сопротивления внешним воздействиям (вода, пыль, твердые предметы), а также определяет тип защиты людей от поражения током при возможном контакте с корпусом. Вышеуказанная классификация регламентируется ГОСТом 14254-96.

Таким образом, степень защиты по «IP» устанавливается согласно результатам стандартизированных испытаний, в ходе которых определяется:

  • насколько эффективно оболочка может обеспечить защиту механических и токоведущих (т.е. потенциально опасных) частей агрегата от попадания на них твердых предметов или жидкостей;
  • насколько она устойчива к воздействиям различной степени интенсивности (в различных условиях их оказания).

После знака «IP» обычно стоят две цифры. Первая указывает на степень защиты от действия твердых предметов на оболочку, вторая – степень защиты от попадания воды внутрь. Вместо цифр может стоять буква «X», которая означает, что по данному критерию степень защиты не определена (например, «IPX0» — обозначение на массажере). После цифр или «X» ставятся 1-2 буквы, несущие дополнительную информацию.

Значение первой цифры в маркировке

Итак, первая цифра – это обозначение степени защиты от попадания посторонних предметов, например, частей человеческого тела или твердых предметов различных размеров. Она можете быть в диапазоне 0-6.

«0» — защита, соответственно, равно нулю, а возможность доступа к опасным частям не ограничена.

«1» — определенное ограничение доступа к опасным частям (тыльная сторона ладони).

«2» — защита от воздействия пальцем.

«3» — защита от воздействия инструментом (обычно не менее 2,5 мм в диаметре).

«4-6» — защита от воздействия проволокой.

Защита обеспечивается от твердых предметов следующего размера:

  • ≥ 50 мм – «1»;
  • ≥ 12,5 мм —  «2»;
  • ≥ 2,5 мм – «3»;
  • ≥ 1 мм – «4»;
  • ≥ размеру частицы пыли, т.е. частичная защита от нее – «5»;
  • абсолютная пыленепроницаемость – «6».

Значение второй цифры в маркировке

Это характеристика степени защищенности от воздействия воды. Цифры ранжируются в диапазоне от 0 до 8 по нарастающей.

«0» — агрегат не защищен.

«1» — защита от вертикально падающих капель воды.

«2» — защита от вертикально падающих капель при наклоне корпуса до 15°.

«3» — защита от дождя, при этом работа устройства не нарушается при направлении капель в 60°.

«4» — защита от брызг с любого направления.

«5» — защита от струй воды, т.е. корпус можно мыть.

«6» — защита от волн и струй воды под давлением, т. е. работа устройства не нарушится даже при попадании воды внутрь.

«7» — допустимо кратковременное погружение агрегата под воду (на глубину не более 1 м).

«8» — допустима длительная работа под водой на глубине более метра.

В целом, выявляется следующая закономерность: чем выше класс влагозащиты, тем, соответственно, выше класс защиты от проникновения. Например, манометр в корпусе из нержавеющей стали имеет класс защиты IP54, то есть «4» — класс защиты от влаги – гарантирует класс защиты от проникновения как минимум «5».

Значение дополнительных символов

Третьим символом в маркировке может быть:

  • «А» — защита от попадания тыльной стороны ладони внутрь корпуса.
  • «В» — защита от проникновения пальцем.
  • «С» — защита от доступа внутрь инструментом.
  • «D» — защита от доступа внутрь проволокой.

Четвертый символ в маркировке может обозначать:

  • «М» — агрегат устойчив к воде.
  • «S» — агрегат не работает в условиях повышенной влажности.
  • «Н» — высокое напряжение.
  • «W» — функционирует в любых погодных условиях.

Что такое система классификации термоиндикаторов по классу защиты IP? IP63-IP66?

Ingress Protection Rating — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твёрдых предметов и (или) воды внутрь оболочки.

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды. [1]

Код имеет вид IPXX, где на позициях X находятся цифры, либо символ X, если степень не определена. За цифрами могут идти одна или две буквы, дающие вспомогательную информацию. Например, бытовая электрическая розетка может иметь степень защиты IP22 — она защищена от проникновения пальцев и не может быть повреждена вертикально или почти вертикально капающей водой. Максимальная защита по этой классификации — IP69: пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением.

Содержание:
1 Первая цифра — защита от проникновения посторонних предметов
2 Вторая цифра — защита от проникновения жидкости
3 Буквы
4 IP69K
5 См. также
6 Примечания
7 Ссылки

Первая цифра — защита от проникновения посторонних предметов

Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:

— людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
— оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов.

Если первая характеристическая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов.

Первая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.

При первой характеристической цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм.

При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.
Уровень Защита от посторонних предметов, имеющих диаметр:

0 — Нет защиты
1 >=50 мм Большие поверхности тела, нет защиты от сознательного контакта
2 >=12,5 мм Пальцы и подобные объекты
3 >=2,5 мм Инструменты, кабели и т. п.
4 >=1 мм Большинство проводов, болты и т. п.
5 Пылезащищённое Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Полная защита от контакта
6 Пыленепроницаемое Пыль не может попасть в устройство. Полная защита от контакта

Вторая цифра — защита от проникновения жидкости

Вторая характеристическая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.

Если вторая характеристическая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды.

Вторая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды; 2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º; 3 — от воды, падающей в виде дождя; 4 — от сплошного обрызгивания; 5 — от водяных струй; 6 — от сильных водяных струй; 7 — от воздействия при временном (непродолжительном) погружении в воду; 8 — от воздействия при длительном погружении в воду.

Уровень Защиты:

0 — нет защиты
1 Вертикальные капли Вертикально капающая вода не должна нарушать работу устройства
2 Вертикальные капли под углом до 15° Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°
3 Падающие брызги Защита от дождя. Вода льётся вертикально или под углом до 60° к вертикали.
4 Брызги Защита от брызг, падающих в любом направлении.
5 Струи Защита от водяных струй с любого направления
6 Морские волны Защита от морских волн или сильных водяных струй. Попавшая внутрь корпуса вода не должна нарушать работу устройства.
7 Кратковременное погружение на глубину до 1м При кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается.
8 Длительное погружение на глубину более 1м Полная водонепроницаемость. Устройство может работать в погружённом режиме
9 Длительное погружение под давлением Полная водонепроницаемость под давлением. Устройство может работать в погружённом режиме при высоком давлении жидкости.

Часто защита от попадания жидкостей автоматически обеспечивает защиту от проникновения. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание) автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.

IP класс защиты оборудования стандарт EN 60529 — ГОСТ 14254-96

Корпус электрического и электронного оборудования, предназначенного для работы в определенных условиях, где может присутствовать пыль, коррозионные вещества, влага или возможно проникновение воды, имеет первостепенное значение для снижения риска поражения электрическим током, возгорания или взрыва.

Degrees of protection provided by enclosures (IP code) EN 60529 (IEC 60529) IP класс защиты оборудования стандарт

Степень защиты от проникновения твердых предметов — Degrees of protection against solid objects

·IP0X защита отсутствует — Non-protected

·IP1X диаметром 50 мм и больше — 50mm diameter and greater

·IP2X диаметром 12,5 мм и больше — 12.5mm diameter and greater

·IP3X диаметром 2,5 мм и больше — 2.5mm diameter and greater

·IP4X диаметром 1,0 мм и больше -1.0mm diameter and greater

·IP5X Пылезащищенные IP5X- Class 5 dust protection) частичная защита от пыли — Dust-protected

·IP6X защищено  от пыли — Dust-tight

·Степени защиты от воды — Degrees of protection against water

·IPX0 защита отсутствует — Non-protected

·IPX1 защита от вертикально падающих капель воды — Vertically falling water drops

·IPX2 защита с вертикально падающих капель воды с наклоном корпуса под углом до 15 градусов — Vertically falling water drops with enclosure tilted up to 15 degrees

·IPX3 защита от распыления воды — Spraying water

·IPX4 защита от  брызг воды — Splashing water

·IPX5 защита от попадания струи воды — Water jets

·IPX6 защита от попадания сильных водяных струй — Powerful water jets

·IPX7 временного погружения защита от воды — Temporary immersion

·IPX8 защита при  постоянном погружении в воду — Continuous immersion



При проведении тестирования на соответствие стандартам по электробезопасности и ЭМС, определяется степень защита.



EN 60068-2-58 Испытание на воздействие внешних факторов. Часть 2-58. Испытания. Испытание Td. Методы испытаний компонентов с поверхностным монтажом (SMD) на паяемость, устойчивость к выщелачиванию металлизации и на сопротивление теплоте пайки

EN 60068-2-58 Environmental testing. Tests. Test Td. Test methods for solderability, resistance to dissolution of metallization and to soldering heat of surface mounting devices (SMD)

EN 60068-1 Испытание на воздействие внешних факторов. Часть 1. Общие положения и руководство

EN 60068-1 Environmental testing. General and guidance

EN 60068-2-75 Environmental testing. Tests. Test Eh: Hammer tests

EN 60068-2-75 Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание Eh: ударные испытания.

EN 60068-2-55 Environmental testing. Tests. Test Ee and guidance. Loose cargo testing including bounce

EN 60068-2-55 Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание Ее и руководство: Тряска

EN 60068-2-57 Environmental testing. Tests. Test Ff: Vibration. Time-history and sine-beat method

EN 60068-2-57 Испытания на воздействие внешних факторов. Часть 2-57. Испытания. Испытание Ff: Вибрация. Метод определения изменений во времени

EN 60068-2-65 Environmental testing. Tests. Test Fg: Vibration. Acoustically induced method

EN 60068-2-65 Испытания на воздействие внешних факторов. Часть 2: Испытания — испытание Fg: Вибрация, вызываемая звуковым давлением

EN 60068-2-78 Environmental testing. Tests. Test Cab: Damp heat, steady state

EN 60068-2-78 Испытания климатические. Часть 2-78. Испытания. Испытания Cab. Влажное тепло, устойчивое состояние

EN 60068-2-68 Environmental testing. Test methods. Test L. Dust and sand

EN 60068-2-68 Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание L: Пыль и песок

EN 60071-2 Insulation co-ordination. Applicationguide

EN 60071-2 Координация изоляции. Часть 1. Определения, принципы и правила

IEC 60050-195 International electrotechnical vocabulary. Earthing and protection against electric shock

IEC 60050-195 Заземление и защита от поражения электрическим током. Термины и определения

IEC 60050-826 Международный электротехнический словарь. Глава 826. Электрические установки

Руководство по классам IP или степени защиты от проникновения загрязнений

Защита корпусов от проникновения грязи или воды определена в IEC529 (BSEN60529:1991). И наоборот, корпус, который защищает оборудование от проникновения частиц, также защищает человека от потенциальных опасностей внутри этого корпуса, и эта степень защиты также определяется как стандарт.

Степени защиты чаще всего обозначаются как «IP», за которым следуют два числа, например.грамм. IP65, где цифры определяют степень защиты. Первая цифра показывает степень защиты оборудования от частиц или степень защиты людей от окружающих опасностей. Вторая цифра указывает степень защиты от воды. Формулировка в таблице не совсем такая, как в стандартном документе, но размеры точны.

Первый
Цифра
Защита от
Контакт с человеком
Защита от
Инородных тел
0 Без специальной защиты Без специальной защиты
1 С тыльной стороной ладони Крупные инородные тела диам.>50мм
2 С пальцем Инородные тела среднего размера, диам. >12,5 мм
3 С инструментами, проволокой и т. д. толщиной >2,5 мм Мелкие инородные тела, диам. >12,5 мм
4 С инструментами, проволокой и т. д. толщиной > 1 мм Зернистые инородные тела диам.>1 мм
5 Полная защита Защита от пыли; отложения пыли допускаются, но их объем не должен влиять на работу установки
6 Полная защита Пыленепроницаемый



Секунда
Цифра
Защита от проникновения воды
0 Без специальной защиты
1 Вертикально капающая вода
Вода капает под углом (до 15 градусов от вертикали)
Брызги воды (любое направление до 60 градусов от вертикали)
Распылять воду со всех сторон
Струи воды из сопла во всех направлениях
Форсунки высокого давления
7 Временное погружение
8 Постоянное погружение


нажмите здесь для загрузки в формате pdf

Руководство по кодам IP (защита от проникновения) для электрических компонентов транспортных средств

 Код IP, стандарт IEC 60529, который иногда интерпретируется как маркировка защиты от проникновения, классифицирует и оценивает степень защиты, обеспечиваемую от проникновения, пыли, случайного контакта и попадания воды механическими корпуса и электрические шкафы.

Нажмите, чтобы увеличить диаграмму справа. Две цифры после букв «IP» обозначают защиту от твердых тел (первая цифра/левый столбец таблицы) и от воды (вторая цифра/правый столбец).

Почему важны рейтинги IP

Производитель может рекламировать продукт как «безопасный» или «водонепроницаемый», но когда вы выбираете электрические компоненты для использования в транспортных средствах или мобильном оборудовании, вам нужны надежные данные, которые предоставляет класс защиты IP.

Как читать IP-коды

При чтении слева направо первая цифра после начальной буквы «IP» указывает степень защиты от проникновения твердых частиц, а следующая цифра указывает на степень защиты от воды.Чем выше число, тем выше защита.

Класс защиты IP69K, например, указывает на то, что изделие хорошо защищено от пыли («6») и воды «9K» (обратите внимание, что не существует простого рейтинга водонепроницаемости «9»; шкала изменяется от 8 до 9K) . Самый высокий рейтинг — IP6K9K — указывает на то, что компонент полностью защищен от проникновения пыли и брызг с близкого расстояния, высокого давления и высокой температуры.

Рекомендуемые классы защиты IP для электрических компонентов транспортных средств

Как правило, электрические компоненты со степенью защиты IP65, IP66 и IP67 считаются пыле- и водонепроницаемыми для использования в рабочих транспортных средствах.Все три кода имеют самый высокий уровень защиты от пыли и твердых частиц «6». Однако термин «водонепроницаемость» определяется по-своему для каждого из них.

IP65 означает защиту от направленных струй воды низкого давления (сопло 6,3 мм) под любым углом. В качестве примера возьмем переключатели. Кулисный переключатель по умеренной цене, показанный справа, имеет рейтинг IP65 и, таким образом, может выдерживать умеренное воздействие воды при обычном использовании.

IP66 указывает на дополнительную защиту, особенно от направленных струй воды высокого давления (12. сопло 5 мм) под любым углом.

Следующей ступенью вверх является IP67, что означает защиту от полного погружения на глубину до 1 метра в течение 30 минут. Герметичный водонепроницаемый тумблер от Cole Hersee, показанный справа, имеет класс защиты IP67.

Следующий уровень, IP68, означает, что изделие защищено от погружения на большую глубину и при более высоком давлении. Термины «большая глубина» и «более высокое давление» могут иметь разное значение в зависимости от условий, которым подвергается компонент, и приложений, для которых он предназначен, как определено изготовителем.Дополнительные сведения см. на веб-сайте IP Code. В любом случае рейтинг IP68 указывает на защиту от погружения на глубину не менее 1 метра.

Справа: Герметичный металлический тумблер от Carling Technologies предлагает исключительно высокий уровень защиты IP68 от проникновения воды при более высоком давлении и глубине погружения.

Наконец, рейтинг IP69 указывает на самый высокий уровень защиты от проникновения пыли и воды. Компоненты со степенью защиты IP69 подходят для использования в средах, требующих интенсивной промывки, таких как погрузочно-разгрузочные работы, промышленное оборудование, строительное оборудование и дорожное и внедорожное оборудование, где в процессе очистки применяются высокие температура и давление.

Справа: панельный выключатель батареи Cole Hersee серии SR имеет один из самых высоких классов защиты IP — IP69K — в своем классе продуктов, что означает, что он достаточно прочен, чтобы выдерживать самые интенсивные условия распыления воды и погружения в воду.

Как использовать IP-коды при поиске компонентов

Поскольку коды IP являются сокращением для точного уровня защиты от проникновения, обеспечиваемого продуктом, важно знать, какому воздействию подвергается деталь во время стандартной эксплуатации. Прежде чем заказывать компонент, просмотрите каждый элемент его рейтинга IP, чтобы убедиться, что он соответствует нужным вам стандартам. Убедитесь, что продукт имеет степень защиты IP на достаточно высоком уровне, чтобы выдерживать воздействие твердых тел и воды, которое вы ожидаете во всех аспектах его использования и обслуживания.



Классы защиты IP

Защита корпусов от проникновения частиц или воды определена в IEC529 (BVSEN60529:1991). И наоборот, корпус, который защищает оборудование от проникновения частиц, также защищает человека от потенциальных опасностей внутри этого корпуса, и эта степень защиты также определяется стандартом.

Степени защиты чаще всего обозначаются как «IP», за которым следуют два числа, например. IP65 , где цифры определяют степень защиты. Первая цифра показывает, в какой степени оборудование защищено от частиц или в какой защищены люди от окружающих опасностей. Вторая цифра указывает степень защиты от воды. Формулировка в таблице не совсем такая, как в стандартном документе, но размеры точны.

Первая цифра в рейтинге — защита от прикосновения и посторонних тел. Вторая цифра в рейтинге – коэффициент водозащиты.

Первый индекс Защита от контакта с человеком Защита от инородных тел
0 Без специальной защиты
1 С тыльной стороной ладони Крупные инородные тела диам. >50мм
2 С пальцем Инородные тела среднего размера, диам.>12,5 мм
3 С инструментами и проволокой и т.п. толщиной >2,5 мм Мелкие инородные тела диам. >2,5 мм
4 С инструментами и проволокой и т.п. толщиной >1 мм Зернистые инородные тела диаметром >1 мм
5 Полная защита Защита от пыли; отложения пыли допускаются, но их объем не должен влиять на работу установки
6 Полная защита Пыленепроницаемый
Второй индекс Водозащита от
0 Без специальной защиты
1 Вода капает вертикально
2 Вода капает под углом (до 15° от вертикали)
3 Брызги воды (любое направление до 60° от вертикали)
4 Распыление воды со всех сторон
5 Струи воды из сопла во всех направлениях
6 Форсунки высокого давления
7 Временное погружение
8 Постоянное погружение

Пример: Можно ожидать, что бутылка вина будет иметь класс защиты IP67. Однако, если бы он был рассчитан только на IP31, можно было бы испытать чрезвычайно влажные брюки.

Рейтинги защиты от проникновения, IP-коды и стандарты

Что означает защита от проникновения?

Степень, в которой электрическое оборудование предотвращает проникновение, т. е. проникновение жидкостей и твердых тел, называется классом защиты от проникновения. Попадание жидкости и/или твердых частиц в электрооборудование может не только нанести вред оборудованию, но и быть опасным для оператора.Поэтому при покупке электрооборудования, будь то двигатель, передатчик, выключатель или сигнальный маяк, важно знать, какую степень защиты от проникновения предлагает изделие.


Объяснение терминологии защиты от проникновения

Аббревиатура IP очень часто используется для защиты от проникновения. Как видно из приведенных ниже таблиц и диаграмм IP-защиты, различным степеням защиты присваиваются рейтинги, которые по-разному называются классами IP, кодами IP, классами IP, номерами IP или даже классами IP. Все они означают одно и то же.

В Северной Америке для защиты от проникновения используется классификация NEMA, и иногда делается ссылка на номер nema или рейтинг nema прибора.


Что такое стандарты защиты от проникновения (IP)?

Применимыми европейскими стандартами для защиты от внешних воздействий являются:
— BS EN 60529:1992 Спецификация степеней защиты, обеспечиваемых корпусами
— IEC (Международная электротехническая комиссия) 60529 Спецификация степеней защиты, обеспечиваемых корпусами.

В США Национальная ассоциация производителей электрооборудования (NEMA) определяет типы корпусов в стандарте NEMA номер 250. NEMA — торговая ассоциация США, представляющая интересы производителей электротехнической продукции, используемой для производства, передачи и распределения, управления и конечного использование электричества.

Международная организация по стандартизации публикует ISO 20653. Этот стандарт применяется к степеням защиты (код IP), обеспечиваемым корпусами электрооборудования дорожных транспортных средств, поэтому далее на этой странице не обсуждается.

Другим стандартом, часто цитируемым в нефтегазовой отрасли, является Shell DTS:01 «График испытаний электрического оборудования, устанавливаемого в зонах, подверженных воздействию систем водяного затопления». Этот отраслевой стандарт более подробно обсуждается ниже.





Как оценивается защита от проникновения?

Номер «IP», или, как его обычно называют, рейтинг IP, используется для указания предлагаемой защиты от окружающей среды. Степень защиты IP состоит из двух цифр, первая из которых относится к защите от проникновения твердых предметов, а вторая — от проникновения жидкости.Чем выше число, тем лучше защита.


Как отображается маркировка защиты от проникновения?

Степень защиты IP

обозначается буквами и цифрами, например, IP54 или IP65C. Дефисы в кодах IP не используются, поэтому IP-35 пишется неправильно. В приведенной ниже таблице разбивки IP-кодов показано, как составляются коды защиты от проникновения:

Что означает IP-код?

В приведенной ниже таблице «Защита от проникновения» указана степень защиты, соответствующая двум цифрам, используемым в степени защиты IP. Используя эту таблицу рейтинга IP, мы можем ответить на такие вопросы, как:

Что означает IP54?

Это означает, что оборудование защищено от пыли и брызг воды со всех сторон.

Является ли IP67 водонепроницаемым?

В данном случае вторая цифра говорит нам о том, что прибор защищен от погружения в жидкость на глубину до 1 метра. Так что да, довольно водостойкий.

В чем разница между рейтингами Nema и IP?

Степени защиты IEC и NEMA нельзя полностью сравнивать как эквивалентные номиналы.Стандарт NEMA включает тесты на условия окружающей среды, такие как механические повреждения, коррозия, ржавчина, образование льда и т. д. Однако в качестве руководства можно использовать следующую таблицу эквивалентности рейтингов IP и NEMA:




Shell DTS:01 Защита от затопления

Shell UK Exploration and Production LTD разработала тест для электрического оборудования, устанавливаемого в зонах, подверженных воздействию систем водяного затопления, который получил широкое распространение. Целью испытания является обеспечение того, чтобы воздействие на оборудование тяжелых условий не приводило к проникновению воды в количествах, которые могут привести к тому, что оборудование станет потенциальным источником воспламенения при воздействии на него легковоспламеняющейся атмосферы.
Это испытание считалось более обременительным, чем любое из испытаний на защиту от проникновения, которые уже проводились в соответствии со стандартом IEC 60529, поскольку более длительное воздействие типичной морской и морской среды часто приводило к более обременительным условиям, чем те, которые предусмотрены IEC 60529. Если ваш оборудование, скорее всего, будет подвержено наводнениям, тогда следует указать DTS:01, а не IP68.

Для того, чтобы пройти испытания на герметичность Shell, производители распределительных коробок и кабельных вводов внедрили новые конструкции своего оборудования и построили специальные испытательные стенды.


Техническая библиотека

На следующих страницах сайта Control and Instrumentation. com приведены дополнительные сведения о других факторах окружающей среды при выборе приборов, распределительных коробок и корпусов проводки:

Treo: классы защиты IP

У вас есть оборудование, которое должно выдерживать дождь? Или устройства, которые не должны терять свою функциональность даже при длительном воздействии очень мелкой пыли?
Пройдите тест IP вместе с нами!



Что такое рейтинги IP?

Степень защиты IP ( I международная защита P или I защита от проникновения P ) описывает степень защиты устройств от проникновения влаги/воды и пыли/посторонних предметов или от доступа.

Это особенно важно для электрических и электронных устройств, которые не должны быть повреждены из-за условий окружающей среды в месте их расположения, например короткими замыканиями после попадания воды. Это также сделано для того, чтобы не подвергать опасности людей.

Какие типы рейтингов IP существуют?


Какой рейтинг IP требуется вашему устройству?

Рейтинги IP или коды IP состоят из двух характеристических цифр, которые предоставляют информацию о степени защиты устройства от вредных воздействий.

Комбинации, полученные из цифр 1-6 (защита от попадания посторонних предметов/пыли и доступа) или 1-9 (защита от проникновения воды), точно определены в стандартах DIN EN 60529 и ISO 20653 (для дорожных транспортных средств ). Возможные характеристики варьируются от IP00 до IP69 или IP6K9K (в соответствии с ISO 20653).

Первая цифра дает информацию об уровне защиты устройства от посторонних тел и прикосновения, начиная от «без защиты» (IP0X) до «защищено от доступа проводом, пыленепроницаемое» (IP6X).

Вторая цифра описывает степень защиты от влаги или проникновения воды. Степень защиты здесь варьируется от «без защиты» (IPX0) до «защиты от очистки под высоким давлением и струйной струей» (IPX9).

Для некоторых устройств и корпусов требуется либо защита от посторонних тел/прикосновения, либо защита от воды, но не их комбинация. В этих случаях неиспользуемая цифра заменяется на X. Это относится, например, к светильникам, используемым в ванных комнатах, для которых требуется рейтинг не ниже IPX4: «Защита от брызг воды.



Что означает буква К в рейтингах?

В отличие от тестов IPX4 и IPX6, (K) указывает на дополнительное требование, обычно проявляющееся в виде повышенного давления. IPX9 и IPX9K выполняются при высоком давлении и значительно повышенной температуре воды. Это имитирует, например, защиту корпуса, когда происходит выброс воды под давлением при проезде через лужу (IPX4K/IPX6K) или очистке автомобиля паровыми струями (IPX9/IPX9K).

Эти тесты изначально были разработаны для автомобильной промышленности, но могут быть перенесены во многие повседневные приложения. Например, есть смысл протестировать автоматический парковочный счетчик или электровелосипед, припаркованный на обочине, по стандарту IPX6K.
С новым оборудованием мы также можем проводить ранее доступные тесты быстрее и гибче.



Так в чем же разница между IPX9 и IPX9K?

Класс защиты IPX9 проверен в соответствии с DIN EN 60529 и применяется к электрическим устройствам, тогда как IPX9K проверен в соответствии с ISO 20653 и относится к электрическим устройствам, установленным на дорожных транспортных средствах.
Тест IPX9 требует измерения СИЛЫ водяной струи во время теста водой, а тест IPX9K требует измерения ДАВЛЕНИЯ водяной струи во время теста водой. Кроме того, расстояние от водоструйного сопла для испытания водой IPX9 (200 мм) может быть на 50 мм больше, чем для испытания водой IPX9K (максимум 150 мм).

В таблицах ниже указано точное значение соответствующих цифр.

Тестирование класса защиты IP

Эти испытания используются для обеспечения безопасности электрических устройств или их корпусов как внутри, так и снаружи. Для этого проверяется их соответствие нормативным требованиям, приведенным в разделе «Виды защиты IP». Аббревиатура «IP» расшифровывается как английский термин «International Protection», но в англоязычном мире иногда также трактуется как «Ingress Protection», что также правильно описывает задачу.

Это связано с тем, что проникновение нежелательных посторонних веществ в корпус электрооборудования в большинстве случаев представляет для них большие проблемы, либо приводит к их полному выходу из строя.Поэтому особое внимание необходимо уделить герметичности и стойкости корпусов, так как проникновение даже самых малых количеств частиц может иметь фатальные последствия.

Это вопрос защиты в двух отношениях: во-первых, как гарантия функциональности и, во-вторых, как безопасность для пользователей или даже посторонних, которые случайно вступают в тесный контакт с электрическим устройством. Это может включать животных, которые должны быть защищены от поражения электрическим током.

Какой класс защиты к какому корпусу относится, зависит от типа продукта и предполагаемого использования устройства.Соответственно, различные продукты делятся на разные классы, которым присваиваются разные IP-коды. Класс, к которому должно быть отнесено устройство, зависит прежде всего от места использования и преобладающих там условий.

Соответственно, методы испытаний для классов защиты IP должны пытаться имитировать общие помехи в определенных местах использования. Например, IP2X относится к симуляции проникновения пальца, IP3X — к объектам, похожим на инструменты, IP4X — к проводу или чему-то подобному.Во время тестирования должно быть продемонстрировано, что доступ к определенным частям невозможен. Вторая цифра описывает степень защиты от воды.

Определение классов защиты IP

Обозначение класса защиты всегда состоит из букв IP с двумя добавленными кодовыми цифрами. Они определяют защиту от инородных тел, защиту от прикосновения и защиту от воды. Например, IP54, таким образом, обеспечивает защиту от пыли в опасных количествах, полную защиту от прикосновения и защиту от водяных брызг со всех сторон.Если класс защиты неприменим или не должен учитываться, эта цифра заменяется на X (например, IPX6). Для более точного обозначения степени защиты цифры могут быть дополнены определенными буквами. ISO 20653 определяет букву K для маркировки оборудования дорожных транспортных средств.

1. цифра
ИСО 20653 DIN EN 60529 Защита от инородных тел Защита от прикосновения
0 0 без защиты без защиты
1 1 Защита от твердых инородных тел диаметром ≥ 50 мм Защита от доступа тыльной стороной руки
2 2 Защита от твердых инородных тел диаметром ≥ 12,5 мм Защита от прикосновения пальцем
3 3 Защита от твердых инородных тел диаметром ≥ 2,5 мм Защита от доступа с помощью инструмента
4 4 Защита от твердых инородных тел диаметром ≥ 1 мм Защита от доступа проволокой
5 Защита от вредной пыли Полная защита от прикосновения
6 защита от пыли Полная защита от прикосновения
2. цифра
ИСО 20653 DIN EN 60529 Защита от воды
0 0 без защиты
1 1 Защита от капель воды
2 2 Защита от падающих капель воды при наклоне корпуса до 15°.
3 3 Защита от падающих брызг под углом до 60° к вертикали
4 4 Защита от водяных брызг со всех сторон
Защита от брызг воды со всех сторон при повышенном давлении
5 5 Защита от водяных струй (сопла) под любым углом
6 6 Защита от сильных струй воды
Защита от сильных струй воды под повышенным давлением, специально для дорожных транспортных средств
7 7 Защита от кратковременного погружения
8 8 Защита от постоянного погружения
Защита от воды при очистке струей высокого давления/паром, специально для дорожных транспортных средств
9 Защита от воды при очистке струей высокого давления/паром, особенно в сельском хозяйстве

IP 1X

Испытательный щуп D = 50 мм (Защита от проникновения инородных тел > 50 мм и защита от прикосновения к опасным частям тыльной стороной руки)

IP 2X

Испытательный щуп D = 12,5 мм, шарнирный испытательный палец (Защита от проникновения инородных тел >12. 5 мм и для защиты от прикосновения пальцами к опасным частям)

IP 3X

Испытательный щуп D = 2,5 мм (Защита от проникновения инородных тел > 2,5 мм и для защиты от контакта опасных частей с инструментами)

IP 4X

Испытательный щуп D = 1 мм (Защита от проникновения инородных тел > 1 мм и защита от контакта опасных частей с проволокой.)

IP 5X

с защитой от пыли и для защиты от контакта с опасными частями с помощью провода

IP 6X

для защиты от пыли и защиты от контакта с опасными частями с помощью провода

Испытания на защиту от проникновения воды

IP Х1

Капающая вода (вертикально падающие капли)

IP X2

Капание воды при наклоне корпуса на 15°

IP X3

Распыление воды под углом до 60°

IP X4

Брызги воды со всех сторон

IP X5

струйная вода

IP X6

сильная струя воды

IP X7

временное погружение

IP X8

постоянное погружение

IP X9k

очистка струей пара высокого давления

НЭМА

В США корпуса классифицируются в соответствии со стандартом NEMA 250. В следующей таблице поясняется, какой класс защиты IEC 60529 примерно соответствует какому классу NEMA. Эти два стандарта не совпадают на 100%, поскольку классификация NEMA включает другие критерии испытаний, такие как функциональность в условиях обледенения, корпуса для взрывоопасных зон, вырезы для кабельных вводов и другие вещи, которые не охватываются классами защиты IP.

NEMA 250 DIN EN 60529
1 IP20
2 ИП22
3, 3X, 3S, 3SX IP55
4, 4X IP66
5 IP53
6 IP67
IP68
12, 12К, 13 IP54

Рейтинги и стандарты корпуса IP

Защита от проникновения (IP) и что это означает

Код IP (или International Protection Rating , иногда также интерпретируемый как Ingress Protection Rating *) состоит из букв IP, за которыми следуют две цифры и необязательная буква. Согласно международному стандарту IEC 60529, он классифицирует степени защиты, обеспечиваемые от проникновения твердых предметов (включая части тела, такие как руки и пальцы), пыли, случайного контакта и попадания воды в электрические шкафы. Стандарт направлен на предоставление пользователям более подробной информации, чем расплывчатые маркетинговые термины, такие как водонепроницаемость.

Цифры (характеристические цифры) указывают на соответствие условиям, приведенным в таблицах ниже. Например, электрическая розетка со степенью защиты IP22 защищена от проникновения пальцев и не будет повреждена или станет небезопасной во время определенного испытания, в ходе которого она подвергается воздействию вертикально или почти вертикально капающей воды.Типичные минимальные требования к конструкции электрических аксессуаров для использования внутри помещений — IP22 или 2X.

*Расшифровка букв IP приведена в IEC 60529 (ред. 2.1), пункт 4.1

IP65  = Первая цифра – твердые вещества

IP65   =  Вторая цифра – жидкости

Примеры продукции Acrodyne и их степени защиты IP:

Электрический привод Limtorque MX — IP68 Погружение на глубину 15 м в течение 96 часов  * См. модельный ряд Limitorque MX

Электропривод Limtorque QX – IP68 Погружение на 20 м в течение 168 часов  * См. модельный ряд Limitorque QX

Электрический привод Noah SA – IP67 Всепогодный корпус IP67 Nema 4 и 6  *См. модельный ряд Noah

Монитор положения клапана Imtex – IP67 Пылевлагозащита  *См. ассортимент Imtex

Интеллектуальный позиционер SS5 Fail Freeze – IP66 Струи воды низкого давления  *См. модельный ряд позиционеров

1.IEC 60529, «Степени защиты, обеспечиваемые корпусами (коды IP)», изд. 2.1 (Женева: Международная электротехническая комиссия, 2011 г.)

2. МЭК 60529 (ред. 2.1), пункт 4.1.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Информация, содержащаяся на этом веб-сайте, предназначена только для общих информационных целей. Информация предоставлена ​​ACRODYNE Pty Ltd., и, хотя мы стремимся поддерживать актуальность и правильность информации, мы не делаем никаких заявлений или гарантий любого рода, явных или подразумеваемых, относительно полноты, точности, надежности, пригодности или доступности в отношении на веб-сайт или информацию, продукты, услуги или соответствующую графику, содержащуюся на веб-сайте, для любых целей.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
