Маркировка степени защиты оболочки электрооборудования IP (Ingress Protection Rating) от проникновения твёрдых предметов и воды определяется международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Маркировка осуществляется при помощи двух цифр.

Значение цифр и методика испытаний приведены в таблицах:

Первая цифра: защита от посторонних твердых тел, пыли.
Первая цифра IP(Xx)	Вид защиты	Схема метода испытаний
0	Защиты нет
1	Защита от твердых тел размером >=50 мм		Шарик диаметром 50 мм и стандартный испытательный щуп
2	Защита от твердых тел размером >=12,5 мм		Шарик диаметром 12,5 мм и стандартный испытательный щуп
3	Защита от твердых тел размером >=2,5 мм		Cтандартный испытательный щуп (или провод диаметром 2,5 мм)
4	Защита от твердых тел размером >=1,0 мм		Cтандартный испытательный щуп (или провод диаметром 1,0 мм)
5	Частичная защита от пыли		Камера пыли (циркуляция талька)
6	Полная защита от пыли		Камера пыли (циркуляция талька)

Вторая цифра: защита от воды
Вторая цифра IP(xX)	Вид защиты	Схема метода испытаний
0	Защиты нет
1	Защита от капель конденсата, падающих вертикально		Оросительная система в камере искусственного дождя
2	Защита от капель падающих под углом до 15 o		Оросительная система в камере искусственного дождя
3	Защита от капель падающих под углом до 60 o		Дождевальная установка с поворотным выходным патрубком
4	Защита от брызг, падающих под любым углом		Дождевальная установка с поворотным выходным патрубком
5	Защита от струй, падающих под любым углом		Гидронасос со шлангом и насадкой диаметром 6,3 мм, расход воды 12,5 л/мин
6	Защита от динамического воздействия потоков воды (морская волна)		Гидронасос со шлангом и насадкой диаметром 12,5 мм, расход воды 100 л/мин
7	Защита от попадения воды при погружении на определенную глубину и время		Погружение в ванну со слоем воды 1 м
8	Защита от воды при неограниченном времени погружения на определенную глубину	Испытания по методике, согласованной с заказчиком или конечным потребителем

Таблица возможных значений кода IP
	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
IP0x	IP00
IP1x	IP10	IP11	IP12
IP2x	IP20	IP21	IP22	IP23
IP3x	IP30	IP31	IP32	IP33	IP34
IP4x	IP40	IP41	IP42	IP43	IP44
IP5x	IP50				IP54	IP55
IP6x	IP60					IP65	IP66	IP67	IP68

Таблица соотношения защит NEMA и IP
NEMA	P
Type 1	IP20
Type 2	IP21
Type 3	IP54
Type 3R	IP24
Type 3S	IP54
Type 4, 4X	IP56, IP65, IP66
Type 5	IP52
Type 6, 6P	IP67
Type 12, 12K	IP52
Type 13	IP54

Назад к списку

Степени защиты IP электродвигателей | Типы защиты, расшифровка классов

org/BreadcrumbList»>
1. Главная /
2. Справочник /
3. Степени защиты IP

Что такое степень защиты IP

Одним из наиболее важных параметров при выборе электрооборудования (электродвигателей, частотных преобразователей и проч.) является его защищённость от влияния окружающей среды. Этот параметр называется класс или степень защиты IP (от англ. Ingress Protection Rating). Он подразумевает защиту оборудования от вредных внешних воздействий за счет определенных конструктивных особенностей.

Опасность для электрооборудования представляют, в основном, два фактора — 1) проникновение внутрь твёрдых предметов; 2) проникновение воды. Выбор степени защиты IP для конкретного оборудования зависит от условий его установки. Например, устройства, предназначенные для монтажа в закрывающихся электрощитах, имеют минимальную защиту от твёрдых предметов, поскольку от пыли и влаги их защищает корпус электрошкафа. Поэтому контроллеры, преобразователи частоты, контакторы и аналогичное оборудование выпускается с низким классом IP. Противоположный пример – светильники, предназначенные для работы на дне бассейна. Им необходима максимальная защита от воды.

Значение степени IP наносится на корпус электрооборудования, а также указывается в паспорте прибора. Чаще всего устройства с высокой защитой от пыли и твёрдых предметов хорошо защищёны и от влаги.

Расшифровка классов защиты IP

Степень защиты устройства обозначается как IP-XX, где:

1. IP — Ingress Protection Rating (класс входной защиты)
2. Х — защита от попадания внутрь твёрдых предметов. Имеет уровень от 0 до 6, где 0 — полностью открытые устройства, 6 — оборудование, попадание пыли внутрь которых исключается.
3. Х — защита от попадания влаги внутрь и на токоведущие элементы. Этот параметр имеет уровни от 0 до 8, где 0 — открытые устройства, 8 — герметично закрытые, которые могут работать под водой.

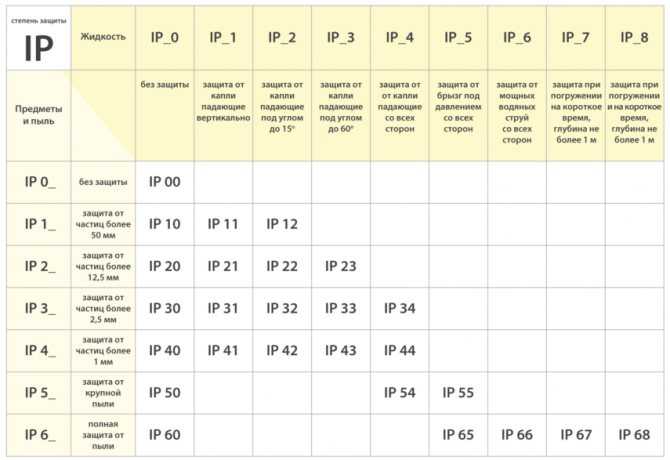

Подробная расшифровка защиты IP приведена в таблице.

Степени защиты IP		IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
		Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Бразги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение*
IP0x	Нет защиты	IP00
IP1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP2x	Частицы > 12. 5 мм	IP 20	IP 21	IP 22	IP 23
IP3x	Частицы > 2.5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP5x	Пыль частично	IP 50				IP 54	IP 55
IP6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Выбор степени защиты для различных условий

Значение IP должно соответствовать характеристикам места установки оборудования. Слишком низкая степень защиты может привести к аварии и делает эксплуатацию устройства опасной для людей. Избыточная защита повышает стоимость монтажа и увеличивает габариты электроприбора. Приведем несколько примеров типовых условий:

• розетки и выключатели в жилых помещениях должны иметь IP22 или IP33
• в детской комнате желателен класс IP43
• в ванной комнате и на кухне в зонах рядом с водой устанавливаются розетки, выключатели и светильники с классом защиты IP44
• в подвальных помещениях также используются электроприборы со степенью IP44
• оборудование, устанавливаемое на открытых балконах, должно иметь защиту IP45 и выше
• на улице используются устройства со степенью защиты IP64
• максимальную защиту IP68 имеют устройства, предназначенные для работы под водой, например, соединительные муфты подземных кабелей и светильники, которые монтируются на дне бассейна

Что касается промышленного оборудования, все устройства с низким IP (как правило, IP20) устанавливаются в шкафы управления, которые, в свою очередь, должны обеспечивать требуемую защиту в текущих условиях эксплуатации. Как пример устройства с IP00 можно привести печатную плату, работающую без корпуса.

Устройства, работающие самостоятельно, без шкафа, обычно хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют степень защиты IP55 или выше и без проблем выдерживают долговременную работу в условиях сильного запыления и попадания струй воды.

В целом устройства с высоким IP являются более надежными и конструктивно защищенными. Однако при продолжительной работе в тяжелых условиях необходимо регулярно проводить техническое обслуживание оборудования для обеспечения длительного срока эксплуатации.

Другие полезные материалы:
Как прозвонить электродвигатель мультиметром?
Трехфазный двигатель в однофазной сети
Типичные неисправности электродвигателей

Подпишитесь на рассылку!

Никакого спама! Только полезная справочная информация.

Я согласен на обработку персональных данных

Корпуса

IP55 — Стандартные характеристики защиты IP 55

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Корпус

Искатель

Тип корпуса

—select— Крепление к полу Свободностоящий Свободно стоящий с комплектом ножек Распределительная коробка Крепление к стене

Материал корпуса

—select— Нержавеющая сталь 304 Нержавеющая сталь 316 5052 Алюминий Углеродистая сталь с порошковым покрытием

Ширина

—select— 10 12 14 16 20 24 25 30 34 36 39 4 42 48 6 60 72 8 83Нет 72 8Нет

Рейтинг Nema

—select— 1 12 3R 4 4X

Класс IP

—select— 55 56 65 66

Nema Enclosures Manufacturing Corporation использует стандартизированную систему международных кодов защиты IEC (или Ingress) для измерения возможностей корпусов. Код IP отражает степень защиты как «IP», за которым следуют два числа; первая цифра показывает, в какой степени корпуса защищены от частиц и защищены от окружающих опасностей. Вторая цифра указывает степень защиты от воды. У нас есть корпуса IP55, которые демонстрируют почти полную защиту от частиц и хороший уровень защиты от воды. Все наши корпуса строго соответствуют рекомендациям, поэтому вы можете рассчитывать на выдающиеся и экономичные корпуса.

Характеристики корпуса IP 55:

• Защита от грязи, пыли, масла и других неагрессивных материалов
• Полная защита от контакта с закрытым оборудованием
• Защита от воды, вплоть до попадания воды из сопла на корпус с любого направления
• Доступен в исполнении из алюминия, углеродистой и нержавеющей стали
• Доступен в виде настенного, отдельностоящего, желоба и ящика JIC
• Доступны услуги по гравировке, шелкографии или анодированию
• Индивидуальный заказ с вырезами, изоляцией, петлями, защелками или замками

Стандарты защиты IP55

Рейтинги относительной защиты электрических корпусов см. в приведенной ниже таблице:

Загрузить таблицу

Nema Enclosures производит качественные индивидуальные и стандартные корпуса IP55 с рейтингом NEMA. Свяжитесь с нами сегодня, чтобы узнать, как мы можем ускорить заказ корпуса и произвести экономичные стандартные корпуса с рейтингом NEMA для защиты вашего оборудования.

Свяжитесь с одним из наших экспертов сегодня
, чтобы узнать о расценках NEMA Корпуса

Или позвоните нам по телефону 713.921.2233

Корпуса IP55 — Стандартные характеристики защиты IP55

Корпуса IP55 — Стандартные характеристики защиты IP55 | Бизон Профаб

Перейти к навигации Перейти к содержимому

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для получения наилучших результатов используйте один из последних браузеров.

• Хром
• Фаерфокс
• Internet Explorer Edge
• Сафари

Искать стандартные корпуса

ЭКВИВАЛЕНТ КОРПУСАМ NEMA 3, 4 И NEMA 4X

Bison ProFab — ведущий производитель высококачественных электрических шкафов со степенью защиты IP55. Стандартизированная система международных кодов защиты IEC (или Ingress) используется для обозначения защитной способности электрического корпуса. Двузначный код показывает защиту от частиц (первая цифра) и воды (вторая цифра). Продолжайте читать, чтобы узнать больше о стандартных спецификациях защиты IP55.

Компания Bison ProFab имеет 20-летний опыт проектирования и производства электрических шкафов, которые обеспечивают индивидуальные решения по бюджету стандартной модели. Наши инновационные конструкции электрических корпусов обеспечивают эффективную и экономичную настройку, гарантируя, что ваш корпус будет соответствовать вашим требованиям к продукту и бюджету. Мы стремимся обеспечить быстрое выполнение работ и экономию средств, необходимые вам, без ущерба для качества и высокой производительности, которую вы ожидаете от электрического шкафа IP55.

Запросить предложение

Защита IP55

• Защита закрытого оборудования от пыли и других материалов, таких как грязь, масла и неагрессивные вещества.
  **Этот корпус не является воздухонепроницаемым и поэтому позволяет проникать только частицам размером с пыль в неопасных количествах.
• Защита от напряжения и движущихся частей для людей, соприкасающихся с корпусом.
• Защита от воды, включая воду, распыляемую из сопла на корпус.



Характеристики корпуса IP55

Специальные материалы, включая алюминиевые сплавы, нержавеющую сталь, оцинкованную сталь и углеродистую сталь, для удовлетворения ваших требований. Доступные виды отделки включают мокрое и порошковое покрытие, анодирование и анодирование.

• Оборудование для обеспечения безопасности и защиты от несанкционированного доступа.
• Элементы управления микроклиматом, включая термостаты, нагревательные полосы, кондиционер, пассивную вентиляцию или вентиляцию с принудительной вентиляцией и изоляцию, с рейтингом NEMA 12.
• Выключатели света.
• Смотровые окна.
• Блоки предохранителей и силовые панели.
