Кабель ethernet rj 45 распиновка: Распиновка кабеля витой пары RJ45 и обзор технологии правильной обжимки

Содержание

обжим и правильная распиновка для различных типов соединения

На так уж важно, решили ли вы подключить свой домашний компьютер к роутеру или решили объединить все ПК в многоквартирном доме: вы будете построить компьютерную сеть, и без знаний, как и чем соединить устройства, вам не обойтись. В этой публикации будет рассказано о том, что такое «витая пара», как должен происходить правильный обжим и распиновка витой пары для различных типов устройств.

Кроме того, будет затронута тема необходимого инструмента, и как это можно сделать «на коленках» без использования специализированного инструментария.

Немного теории

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Правильная «распиновка»

Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки). Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки.

Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B.

Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.

Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.е. используется патч-корды, с одинаковой распиновкой на обоих концах.

На рисунке показано цветовое расположение проводов по стандарту TIA-568A

Правильное подключение 2 парного кабеля

Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов. На рисунке показана прямая схема обжимки витой пары на 4 жилы.



Если, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты компании «Системные технологии» могут произвести монтаж СКС под планировку вашего офиса.

Инструмент для работы

Вам понадобится:

  • Кабель необходимого стандарта.
  • Разъемы RJ45 2 шт. (если вы занимаетесь этим в первый раз, то коннекторов следует взять с запасом).
  • Специальные клещи.
  • Устройство для снятия изоляции.
  • Тестер витой пары.

Так может выглядеть необходимый инструмент

Один из вариантов тестера для проверки правильности соединения жил.

Если нет специального инструмента, а вы решили самостоятельно изготовить патч-корд из кабеля витая пара, распиновка и обжим которой будет соответствовать всем стандартам, то можете заготовить инструменты, показанные на рисунке ниже. В последнем разделе этой статьи будет рассказано, как их использовать, как говорится в народе, «на коленках».

Пошаговая инструкция по обжиму сетевого кабеля

  1. Используя устройство для снятия изоляции, зажмите в него конец кабеля так, чтобы освободить участок около 20 мм. Проверните приспособление вокруг своей оси, чтобы лезвие по кругу надрезало изоляцию.
  2. После, следует снять изоляцию, фольгу с подготовленного участка, обрезать одиночный стальной провод и разложить жилы для обжима, согласно цветовой схеме.
  3. Следующим этапом станет подрезка жил до необходимой длины. Для замера можно использовать сам разъем RJ 45. Следует к этой процедуре отнестись с особым вниманием: если оставить длинные концы, провода будут плохо закреплены в коннекторе, если слишком короткие, то жилы могут недостать до контактов разъема.
  4. Очень удобно делать обрезку приспособлением для снятия изоляции.
  5. После обрезки, следует вставить проводки в разъем до упора. Признаком правильного расположения являются четко видные торцы жил в коннекторе.
  6. После этих процедур, следует полностью вставить разъем RJ 45 в клещи для обжима, и сжать устройство до упора.
  7. После правильного обжима, контакты в коннекторе создадут надежное соединение с проводами. С обратной стороны патч-корда, нужно сделать то же самое. Правильность распиновки необходимо проверить тестером.

Обжим коннектора с помощью отвертки и других подручных средств

Если специальных инструментов у вас нет, и вам предстоит единоразовая работа, то покупать специальный инструмент не стоит. Можно попробовать выполнить подсоединение и крепление разъемов при помощи обычных бокорезов, ножа и отвертки.

  1. Подготовьте кабель. С помощи ножа снимите приблизительно 2 см. изоляции с кабеля, экран, и обрежьте стальную жилу.
  2. Бокорезами обрежьте лишнее.
  3. Разложите жилы в правильной последовательности и вставьте их до упора в коннектор.
  4. Отверткой, сильно надавите сверху на каждый нож разъема, чтобы он прорезал изоляцию провода, создав качественное соединение.

Может получиться не очень красиво, но главное, чтобы все работало. А лучше звоните нам и мы выполним работу быстро и качественно. Работаем как по Челябинску, так и по области.



Обозначение rj 45. Распиновка коннектора RJ45 по цветам

Для формирования интернет-сетей, включая локальные, применяют специальные соединительные кабели с коннектором rj 45. Установка разъема rj 45 выполняется с двух кабельных концов для последующей коммутации между компьютерами, роутерами, сетевыми розетками.

Витая пара

Витой парой называют кабель с проводами, скрученными попарно и заключенными в общую оболочку из изоляционного материала. Такой метод применяется для снижения помех, которые могут вызвать электромагнитные поля, находящиеся рядом с кабелем (два провода в паре воспринимают их идентично), и для исключения наводок от одного провода на другой, когда передается дифференцированный сигнал.

Разновидности кабелей:

  1. UTP. Незащищенное исполнение с обычной изоляцией из пластика;
  2. FTP. Наличие общей экранирующей оболочки из фольги. Другой тип S/FTP – с дополнительной общей медной оплеткой;
  3. STP. Для каждой пары отдельно применяется экранирующая оболочка. S/STP – добавляется общий внешний экран.

Распиновка кабеля

У кабеля rj 45 имеется восемь жил, каждая из которых окрашена в свой цвет. Все 8 проводов надо завести в специальные гнезда, которыми обладает rj45 разъем (отдельное гнездо для каждой жилы), и затем выполнить обжим сетевого кабеля.

Распиновка rj 45 производится по двум основным схемам:

  1. Прямая, когда выполняется подключение интернет соединения компьютеров с маршрутизаторами и коммутаторами;
  2. Перекрестная. Используется для подсоединения кабеля к розетке от других электророзеток или между компьютерами напрямую при конструировании локальных сетей.

Важно! У витой пары используются 4 жилы для интернет-сетей со скоростью передачи 100 Мбит. Оставшиеся провода служат в качестве резерва для передачи по гигабитным сетям.

Как обжать интернет кабель, зависит от выбора цветовой схемы, которая существует в двух вариантах: Т 568А и Т 568В. Распиновка витой пары по цветам производится согласно этих стандартов, показанных на рисунке ниже. Наиболее употребительным является вариант Т 568В.

Если используется прямая схема обжима витой пары, то с обоих концов сетевого кабеля для интернета применяется вариант А-А или В-В, если перекрестная, то А-В. Для разводки кабелей применяют идентичную схему распиновки витой пары.

У витой пары 4 жилы задействованы таким образом: оранжевая + оранжевая с белым и зеленая + зеленая с белым. Если смотреть не по цветам, а по номерам, то гнезда 1-2 коннектора – для передачи сигнала, 3-6 – для приема. Гнезда, которые не используются, подключаются напрямую при прямой и перекрестной схеме.

К сведению. Остающимися четырьмя жилами можно подключить другую линию Ethernet, а также телефонную связь.

Если нужно обжать витую пару 8 жил для гигабитных соединений, то обжимку кабеля с одного конца делают по схеме Т 568В, а с другого –

используют такую распиновку:

  • 1 – зеленый с белым;
  • 2 – зеленый;
  • 3 – оранжевый с белым;
  • 4 – коричневый;
  • 5 – белый с коричневым;
  • 6 – оранжевый;
  • 7 – белый с синим;
  • 8 – синий.

Выполнение обжима

Обжим витой пары 8 жил проводится с использованием необходимых инструментов: ножниц или стриппера для зачистки изоляции и кримпера – обжимного ручного устройства. Два разъема rg 45 надо приготовить для двух концов кабеля.

Для обжима интернет кабеля выполняются следующие шаги:

  1. Отрезать часть кабеля нужной длины;
  2. Срезать верхнюю кабельную изоляцию примерно в 3-х сантиметрах от конца и размотать жилы, образованные витыми парами;

Важно! Взять разъем rj 45, расположив его так, чтобы защелка была сзади, а контакты вверху. Тогда контактный номер 1, обозначенный на схеме распиновки, будет крайним слева, все последующие за ним – в правую сторону.

  1. После выбора схемы распиновки из двух вариантов каждый проводник заводится в свое гнездо, четко следуя цветовым обозначениям. Вставлять жилы следует до упора;
  2. Поместить коннектор в специальный паз кримпера и сжать рукоятки. Получился готовый разъем, который подключается к компьютеру и другим необходимым входам.

Переходной модуль

Иногда в процессе монтажа или эксплуатации требуется удлинить интернет-кабели. Для этого служит удобное устройство – переходной модуль. В нем выполнены два порта: для одного коннектора rj45 и другого rj45. Тогда один кабель подключается к одному порту, следующий – к другому.

Таким способом можно удалить часть кабеля с поврежденной внешней изоляцией, разрезав его и подсоединив через переходной модуль. Важно, чтобы распиновка обоих коннекторов была произведена по одной схеме.

Обжим rj 45 при отсутствии инструментов

Обжать интернет кабель в домашних условиях можно, пользуясь обычной отверткой. Часто необходимость в этом возникает при случайном повреждении наружной изоляции кабеля или самого разъема. Конечно, не у каждого дома найдутся кримперы, а покупать их ради одной операции нецелесообразно.

На всякий случай надо приготовить дополнительные коннекторы, так как с первого раза обжимать витую пару отверткой у новичков не всегда получается.

Этапы обжима rj 45 :

  1. Произвольным режущим инструментом отрезать поврежденную часть кабеля или разъем;
  2. Снять изоляционную оболочку, начиная в 5 сантиметрах от кабельного конца;
  3. Распустить сплетение всех восьми проводков и отрезать их в 1,5-2 сантиметрах от края удаленной внешней оболочки;

Важно! Срез должен быть очень ровный, строго перпендикулярно кабельной оси. В противном случае подсоединению к контактам подвергнутся не все проводки.

  1. Поместить жилы в коннектор согласно схеме. Проследить, чтобы каждый проводок оказался доведенным до упорной стенки;
  2. Контакты в разъеме слегка приподняты. Их необходимо прижать. Для этого можно воспользоваться плоскогубцами. В результате контакты будут находиться на поверхности без выступа;
  3. Следующая часть операции – вдавить их внутрь, чтобы острые части контактов пробили изоляцию и соединились с жилами. Каждый контакт по отдельности надо додавить отверточным жалом. Придется приложить некоторые усилия, но при этом постараться не деформировать контакты;

  1. Затем берется отвертка побольше, с ее помочью надо нажать на широкую впадинку на корпусе разъема пониже контактов, чем сам кабель прочно фиксируется в коннекторе.

Обжимка rj кустарным способом не является идеальной, но способна справиться со своей задачей – получить интернет соединение в экстренной ситуации.

После опрессовки коннекторов кабеля с двух сторон мастера обычно проверяют соединение, используя специальные приборы. Для этой цели подойдет и мультиметр с тонкими щупами. Прозвонить необходимо каждую жилу. Если никаких приборов нет, работоспособность соединения проверяется подключением к компьютеру.

Видео

| Posted on 11.04.2017 |

Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка

1. Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.

2. Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.

Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров .

Варианты разводки (разделки) восьмижильной витой пары

Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.

Внешний вид коннектора RJ-45 с нумерацией контактов

Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :

Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B . Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так:

Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.

Кабель «витая пара» классифицируется в соответствии с двумя стандартами: ISO 11801 и EIA/TIA 568. Свое название он получил по причине наличия спаренных жил, скрученных между собой.

На сегодняшний день существует несколько схем обжима витой пары и коннектора RJ 45. Несмотря на стремительное развитие беспроводных технологий, сетевой провод продолжает активно использоваться для подключения ПК к интернету и при создании локальных сетей (LAN).

Цветовая распиновка коннектора RJ45

Каждый провод витой пары имеет свой цвет. Это позволяет правильно соединить устройства, так как каждый шнур выполняет определенную задачу. Однако при разводке одного цвета на другой не несет в себе опасность, и сигнал продолжит передаваться. Например, при подключении бело-оранжевого цвета вместо оранжевого работа устройств не нарушится. Сегодня используются две схемы обжима витой пары RJ45: Т658a и Т568b. Они во многом похожи, лишь зеленый и оранжевый провода поменялись местами. При подключении интернет-кабеля между ПК и роутером чаще используется вторая схема.

Коннекторы для витой пары имеют 8 контактов , из которых может быть задействована только половина. Если пользователь не предъявляется к скорости соединения высоких требований и 100 Мб/с достаточно, то можно использовать лишь 4 контакта. Все позиции задействуются только при создании высокосортных сетей с пропускной способностью в 1 Гб/с. Как выглядят эти схемы расшивки розетки, можно увидеть на фото.

Для правильной обжимки сетевого кабеля используется один из трех способов:

Чтобы правильно опрессовать сетевой кабель, необходимо выполнить несколько действий. В первую очередь следует удалить с него изоляцию. В этот момент необходимо проявить максимальную осторожность, чтобы избежать повреждения цветных проводов. Когда все восемь жил будут видны, их нужно разъединить и обрезать на одинаковую длину. После этого можно выбирать схему, в соответствии с которой и будет обжиматься интернет-кабель.

Прямой тип

Он подойдет для передачи любого трафика. Единственным условием бесперебойной работы будет использование одной и той же схемы на каждом конце кабеля. Чаще всего применяется Т568 В. Если передаваемый трафик не превысит 100 Мб/с, то можно использовать 4-жильный кабель. После удаления изоляции правильно разложите все проводки в соответствии с используемой схемой.

Вводя их в штекер, важно следить за последовательность жил, так как переобжать жилы уже не получиться. Когда провода были введены в коннектор до упора, используйте специальный инструмент обжимник, напоминающий клещи. Сильно сдавите его и обжим сетевого кабеля можно считать состоявшимся.

Перекрестный тип

Эта распиновка RJ45 применяется для создания локальной сети между двумя компьютерами. Сам процесс обжима не отличается от рассмотренного выше. Если при создании прямого интернет-кабеля на каждом из его концов применяется одна цветовая схема, то в этом случае следует использовать обе.

Как уже говорилось выше, иногда применяется и перевернутый тип кабеля. Однако он используется только сетевыми администраторами. В домашних условиях консольный кабель не потребуется. Перед началом процедуры опрессовки кабеля необходимо точно рассчитать его длину. Хотя для наращивания витой пары и можно использовать скрутку, лучше этого избегать.

Схема обжима 4-жильного сетевого кабеля

Интернет-кабель из четырех проводников широко использовался во время массового распространения интернета. Его стоимость практически в два раза ниже в сравнении с восьмижильным, но и скорость соединения не может превышать 100 Мб/с. В такой ситуации применение четырехжильного кабеля выгодно с финансовой точки зрения.

Если патч-корд создается для сети с небольшой скоростью передачи данных, но в наличии есть только 8-жильный кабель, то расшивать все пары не имеет смысла. Для подключения необходимо использовать провода под номерами с 1 по 3 и 6 . Таким образом, сначала необходимо определиться с тем, какой сетевой кабель вы будете использовать, чтобы получить желаемую скорость соединения.

Работа без специального инструмента

Зачастую под рукой не оказывается обжимника. Чтобы в такой ситуации сделать патч-корд самостоятельно, можно воспользоваться обычной отверткой. Однако это значительно усложнит процесс по двум причинам:

  • Трудно добиться высокого качества монтажа.
  • Повышаются риски поломки коннектора или порчи патч-корда.

Вот алгоритм действий в этой ситуации:

  • Выполняются действия по разделке витой пары.
  • Все провода сортируются в соответствии с выбранной цветовой схемой.
  • Жилы обрезаются на одинаковую длину и осторожно вставляются в коннектор.
  • Перевернув штекер защелкой вниз и контактами вверх, его необходимо положить на плоскую поверхность. При этом фиксатор должен оставаться свободным, чтобы избежать его повреждения.
  • Аккуратно нажимайте на защелку коннектора и зафиксируйте ее для надежного крепления кабеля.
  • С помощью отвертки утопите в корпус все контакты.

Здесь следует проявить максимальную осторожность, так как пластины легко повредить.

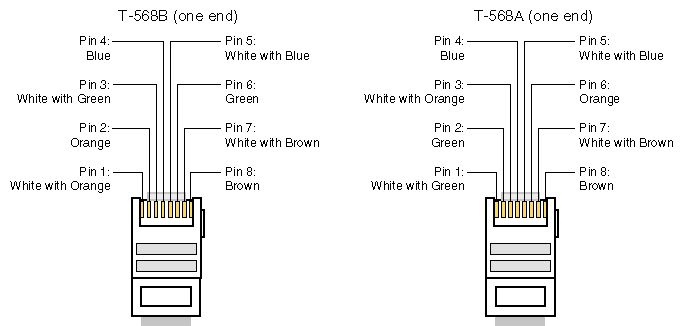

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер - хаб для Интернета

по варианту B, самый распространенный вариант.


Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая , а на место зеленой витой пары – оранжевая .

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые . Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя .


Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя , а вместо синей – оранжевая .

Цветовая схема обжима RJ-45 компьютер - компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделка сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.


Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи . Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей .

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45


по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.


Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802. 3af применяется при создании систем видеонаблюдения , в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.


Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от вышеприведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер - хаб


Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.


Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер - компьютер


Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер - хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свитчем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления патч-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их , монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку. Обычно используются UTP-кабели 4 пары, например, такие .

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

  • Незащищенная витая пара (UTP - Unshielded twisted pair) - отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
  • Фольгированная витая пара (FTP - Foiled twisted pair) - также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • Защищенная витая пара (STP - Shielded twisted pair) - присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • Фольгированная экранированная витая пара (S/FTP - Screened Foiled twisted pair) - внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • Незащищенная экранированная витая пара (SF/UTP - Screened Foiled Unshielded twisted pair) - двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Понравилась статья? Поделись с друзьями:

Facebook

Twitter

Мой мир

Вконтакте

Google+

19.04.2020

Компьютер

Самое интересное:

Спецификации кабелей Ethernet

Intel® Ethernet имеют небольшой разъем RJ45. Кабельная система RJ45 также известна как витая пара Ethernet (TPE), нешиповнутая витая пара (UTP) и кабель 10BASE-T. Тип кабелей, который вы должны использовать, зависит от вашего адаптер.

Темы, затронутые ниже:

  • Основы кабелей
  • Быстрые Ethernet-адаптеры и гигабитные адаптеры
  • Адаптеры 100BASE-T4
  • Подключение двух станций без коммутатора
  • Целостность связи
  • Распространенные проблемы
ПримечаниеДля работы в режиме 10 МБ/с обратитесь к файлу справки по спецификациям кабелей 10 МБ/с.



Основы кабелей

Кабели должны соответствовать стандарту IEEE 802.3 10BASE-T для двухпарного кабеля UTP.

  • Для fast Ethernet и gigabit кабель должен иметь категорию 5 или 6.
  • Для кабеля 100BASE-T4 кабель должен быть категории 3 или выше.

Кабель между компьютером и коммутатором должен иметь длину менее 100 метров.

Для каждого сигнала требуется пара проводов (+ и - поляна сигнала). Пара относится к двум проводам, обычно общего основания цвета, в более крупном кабеле.

Вы должны поддерживать полярность проводов от конца до конца. Например, провод, подключенный к контакту 1 на одном конце, должен подключаться к контакту 1 на другом конце.

Оборудование для перемычки кабелей, например блоки с перемычки и перемычки на стену, должно соответствовать или превышать рейтинг кабеля.

При развивке проводной четы для размыва не нужно развить провод более 1/2 дюйма или 11/2 поворота.



Быстрые Ethernet-адаптеры и гигабитные адаптеры


Контакты кабеля и разъема

Если вам необходимо ремонтировать кабель или предоставить разъемы для кабеля UTP, проволочивую прокладку (показано, кабель MDI):

ФункцииКонтактный #Контактный #
TX+11
TX-22
RX+33
RX-66



Контакты 1 и 2 должны быть парой. Контакты 3 и 6 должны быть парой. Пара относится к двум проводам, обычно общего основания цвета, витых друг вокруг друга в рамках более крупного кабеля.

Чтобы обеспечить прямой переход на кабель, коммутатор обеспечивает внутреннюю функцию перекрестной передачи/получения. Цепи передачи сетевой цепи подключены к цепи приемодателя коммутатора и цепям коммутатора.

Контакт разъема RJ45 (рекомендуемые цвета проводов):

1|-- |8| или коричневого/белого---|\
2|-- |7| - белая/коричневая--------------| \
3|-- ----6| или зеленый/белый----| \
4|-- |5| или синий--------| -
5|-- |4| - белый/синий-----------------| _CABLE
6|-- ----3| - белый/зеленый---------------| /
7|-- |2| или orange/white-| /
8|-- |1| - белый/orange--------------|/
ПРОСМАТРИВАЕТСЯ С КОНЦАВИД СВЕРХУ (напротив удерживаемой зажима)



Имя и функция контактов:

  1. Передача данных плюс (TD+): положительный сигнал для дифференциальной пары TD. Сигнал содержит последовательный поток данных вывода, передаваемый в сеть.

  2. Перенос данных за вычетом TD: отрицательный сигнал дифференциальной пары TD. Это включает тот же вывод, что и контакт 1.

  3. Получите дополнительные данные (RD+): положительный сигнал для дифференциальной пары RD. Сигнал содержит серийный поток входных данных, полученный из сети.

  4. Не используется.

  5. Не используется.

  6. Получать данные за вычетом (RD-): отрицательный сигнал для дифференциальной пары RD. Сигнал содержит тот же вход, что и контакт 3.

  7. Не используется.

  8. Не используется.



Контакты кабеля и разъема

В отличие от кабелей TX, кабели T4 не используют отдельные выделенные пары для передачи или получения данных. Кабель T4 использует все четыре пары проводов. Три пары передают данные, а четвертая пара обнаруживает коллизии.

Контакты:

Контактный #Сигнал
1TX_D1+
2TX_D1-
3RX_D2+
4BI_D3+
5BI_D3-
6RX_D2-
7BI_D4+
8BI_D4-



Контакты 1 и 2 должны быть парой.
Контакты 3 и 6 должны быть парой.
Контакты 4 и 5 должны быть парой.
Контакты 7 и 8 должны быть парой.

Чтобы обеспечить прямой переход на кабель, коммутатор обеспечивает внутреннюю функцию перекрестной передачи/получения. Цепи передачи сетевой цепи подключены к цепи приемодателя коммутатора и цепям коммутатора.



Подключение двух рабочих станций без коммутатора

Fast Ethernet и Gigabit используют звездную топологию. Коммутатор находится в центре звезд, и каждая работа или сервер подключена к коммутатору.

В целях тестирования вы можете напрямую подключить две рабочие станции или рабочие станции и сервер без использования коммутатора. Для установки требуется специальный кабель, включающий функцию перекрестного перекрестного оборудования, описанную ранее в этом документе. См. далее диаграмму, по которой провода необходимо переходить.

Кабельная схема Ethernet Crossover(MDI-X):

ФункцииКонтактный #Контактный #Функции
TX+13RX+
TX-26RX-
RX+31TX+
RX-62TX-



Пара данных для приемов (два провода, предназначенные для RD) должна быть витой парой. Пара данных передачи (обозначенная TD) должна быть витой парой.



Кабельная схема Ethernet-передачи

Контактный #СигналСигналКонтактный #
1TX_D1+RX_D2+3
2TX_D1-RX_D2-6
3RX_D2+TX_D1+1
4BI_D3+BI_D4+7
5BI_D3-BI_D4-8
6RX_D2-TX_D1-2
7BI_D4+BI_D3+4
8BI_D4-BI_D3-5



Пара данных для приемов (два RX_D2) должна быть витой парой. Пара данных передачи (TX_D1) должна быть витой парой. Первая двунаправленная пара (BI_D3) должна быть витой парой, а вторая двунаправленная пара (BI_D4) должна быть витой парой. Вы можете использовать кабель категории 3, 4, 5 или 6.



Целостность связи

Светодиоды на адаптере демонстрируют целостность связи:

  • Свет LNK для связи
  • Световой акт для действий
  • Свет 1000 для подключения 1000 МБ/с

Некоторые модели используют один светодиод для показа связи и активности.

Для получения дополнительной информации ознакомьтесь с руководством по установке адаптеров или файлом Diagnostic LEDs Readme.

ПримечаниеСветодиод ACT указывает на активность чтения/записи в сети, не обязательно активность на адаптере.



Распространенные проблемы

Если в кабеле или проводе находится перекрестный провод, коммутатор не может обнаружить рабочей станции. Вы должны иметь свет связи на коммутаторе и адаптере. Убедитесь в правильности проводки.

Проблемы с полярностью

Общая проблема проводки 10BASE-T заключается в переходе на положительные и отрицательные этапы передачи или получения сигналов. Например, перекрестные контакты 1 (TX+) и 2 (TX-).

Intel® Ethernet адаптеры автоматически обнаруживать эту проблему и настраивать ее внутри нее. Мы рекомендуем вам проверить проводку для устранения проблемы.

Как подключить два компьютер на один интернет кабель своими руками

Как разделить витую пару на два устройства

Интернет - то, без чего человек в современном обществе обойтись уже не может. Через интернет происходит общение, работает бизнес и устроен досуг современного общества. Основой построения конечной точки потребления является витая пара. Восьми или четырех-жильный кабель, устроенный по принципу переплетения двух жил. Каждая пара имеет свой шаг плетения и если расплести метр кабеля, длина жил каждой пары будет отличаться. Это сделано для уменьшения наводок пары на пару. В чем же отличие четырех пар от двух? Ведь многие интернет-провайдеры используют для подключения абонентов четырех жильный кабель. Отличие в скорости передачи данных. По двум парам можно подключить только 100 Мбит/с, по четырем парам возможно подключение на скорости 100 Мбит/с, 1 Гбит/с и 10 Гбит/с. Для обычного пользователя, будь это квартира или офис, вполне достаточно 100 Мбит/с. Для подключения со скоростью 100 Мбит используются оранжевая и зелёная пары, синяя и коричневая пары не используются. Если посмотреть на коннектор, можно увидеть, что там 8 пинов для подключения жил. Распиновка на коннекторе rj-45 следующая: первый, второй, третий и шестой контакт – это бело-оранжевая, оранжевая, бело-зеленая и зелёная жилы, соответственно и соблюдая такой порядок при расключении можно организовать две линии по 100 Мбит. Почему же некоторые провайдеры подключают восьми-жильным, а некоторые четырех-жильным кабелем? Ответ: это пожелание самого провайдера, учитывается заклад на будущее и при пожелании абонента перейти на более высокую скорость подключения, переукладку кабеля выполнять не нужно, плюс, на одну линию можно подключить двух абонентов со скоростью 100 Мбит/с. Иногда провести новую линию или очень сложно, или финансово неоправданно и наличие запасных жил – это выход из ситуации.

Как подключить два компьютер на один интернет кабель

Для подключения двух устройств к витой паре, существует несколько способов. Отличие по сути во внешнем виде раздвоения кабеля. Принцип всех раздвоений, организовать передачу данных по двум парам разных цветов с одинаковой распиновкой подключения для каждой пары. Начнем с заводского варианта раздвоения кабеля, который не подразумевает использование инструмента и будет лучшим вариантом для обычного пользователя.

Разветвитель витой пары, UTP, 1х2RJ-45

Разветвитель - это самый простой способ раздвоить интернет кабель. Разветвитель работает по принципу один ввод, два вывода. Для организации раздвоения сигнала, подключаем два патч-корда в передающее устройство и в разъемы rj45 в разветвитель, а коннектор на второй стороне подключаем в заложенную линию в офисе или квартире. Со второй стороны розетки выполняем ту же операцию, только патч-корды с разъемов разветвителя подключаем к оборудованию потребителя, будь то компьютер, ноутбук, коммутатор, точка доступа или роутер. Принцип работы: раздвоения сигнала внутри разветвителя и передача его на 1,2,3 и 6 контакт на выходе. И если оранжевая и зелёная пары содержат такую распиновка по умолчанию, то с синими и коричневыми жилами происходит перекоммутация. Купить разветвитель витой пары можно за 4$, их нужно два.



Раздвоение витой пары с помощью коннектора rj-45

Раздвоить интернет сигнал можно с помощью четырех коннекторов. Это самый дешёвый способ, не самый визуально привлекательный и требующий работы с инструментом, таким как канцелярский нож и плоская отвёртка. Можно конечно купить обжимку для витой пары, но бюджет значительно увеличится.

Принцип расключения кабеля, тот же что и у разветвителя. В коннекторе 8 пинов для подключения жил. Для передачи данных нужно задействовать 1,2,3 и 6. Снимаем изоляцию с кабеля, разводим пары. В первый коннектор заводим бело-оранжевую в первый пин, оранжевую во второй, бело-зеленую в третий и зелёную в шестой. Забиваем ножи коннектора с помощью отвёртки. Во второй коннектор заводим бело-синюю жилу в первый пин, синюю во второй, бело-коричневую в третий и коричневую в шестой и забиваем отвёрткой или обжимаем обжимкой. Проделываем это действие с двух сторон кабеля. Раздвоение витой-пары выполнено. Купить коннектор, 4 штуки, можно примерно за 0.2$.



Розетка двухпортовая 2хRJ45 UTP для раздвоения витой пары

На рынке комплектующих СКС можно купить розетку двухпортовую cat. 5e и cat. 6. Они рассчитаны на подключение двух пользователей двумя витыми парами по 8 жил. Имея в наличии один кабель можно легко расключить его на два порта. Распиновка подключения следующая: бело-оранжевую и зелёную пару набиваем по цветовой схеме на первый порт, а синюю и коричневую пары набиваем на место оранжевой и зелёной на втором порту. Делаем это с двух сторон кабеля и можем патч-кордами коммутировать подключения двух абонентов. Для расключения понадобиться только канцелярский нож. Купить наружную двухпортовую розетку 2*rj45 можно от 2$ за штуку, их нужно две.

Соединитель витой пары под забив для разветвления интернет кабеля

Раздвоение интернет кабеля можно сделать с помощью набивного сращивателя UTP или FTP. Это удобный способ, поскольку соединение относительно изолировано и подходит для монтажа в местах общего пользования, где коннектор могут отключить и связь будет нарушена. Разветвление витой пары происходит по цветовой схеме, указанной в ранее приведенных способах и прячется в пластиковом боксе. Заводим с одной стороны один конец кабеля и расключаем все восемь жил, со второй стороны два конца кабеля и расключаем оранжевые и зелёные пары первого кабеля на первый, второй, третий и шестой пины, а оранжевую и зелёную пару второго кабеля на четвертый, пятый, седьмой и восьмой пины. Также делаем на другой стороне кабеля и подключаем в активное оборудование. Для расключения понадобиться только канцелярский нож. Купить Соединитель витой пары UTP, кат. 5e, под забивание можно примерно от 1,7$, их нужно два.



На сайте IPSHOP можно купить розетки, соединители, разветвители и коннекторы для витой пары с доставкой по Украине.

Распиновка кабелей для IP-камер видеонаблюдения

Видеонаблюдение на основе цифровых технологий сегодня является лучшим решением при построении системы безопасности высокого качества. IP-камеры обладают широким функционалом и способны обеспечить надежную охрану объектов.

Однако часто при подключении таких камер возникают проблемы с правильной распиновкой кабеля. Для крепления кабеля нужен специальный обжимной инструмент — кримпер. Разъем и кабель коммутируются с помощью него. Это приспособление можно без проблем отыскать в специализированных точках продаж, которые торгуют компьютерными комплектующими. Но лучше, что бы обжим кабеля делал человек, знающий как это делать. Для этого можно обратиться в мастерскую по ремонту компьютеров. После обжатия готовые к использованию кабели называются «патч-кордами», и могут использоваться для подсоединения камеры видеонаблюдения. Если вы делаете обжим самостоятельно, то сначала с помощью ножа нужно зачистить изоляцию с одной из сторон шнура.

Нужно отметить, что сетевые кабели разделяются на два основных типа:

  • Straight-through или «прямой», который может применяться для подключения коммутатора или модема к компьютеру. Здесь применяется соединение определенного контакта определенного разъема с каждым определенным контактом на другом разъеме.

  • Cross-over или «нуль-хабный» позволяет осуществлять коммутацию двух компьютерных устройств посредством сетевой карты. Схема подключения здесь простая и не требуется применение какого-либо другого оборудования, к примеру, коммутатора и др. Для соединения контактов здесь применяется совсем другой способ.

Готовые кабели можно и купить, однако при этом стоит объяснить продавцу для каких именно целей он будет использован. От этого будет зависеть выбор типа кабеля.

Для IP-камер обычно используется кабель UTP (8 жил, витая пара), который имеет разъем RJ45.  Если камера устанавливается на небольшой дистанции от коммутатора (до 20м), то можно отказаться от ШВВП кабеля и вместо него использовать свободные жилы UTP кабеля. Дело в том, что при простом интернет-соединении скоростью до 100 Мбит используются лишь 1, 2, 3 и 6 проводники. Остальные провода можно использовать под питание камеры, например, синий и коричневый. Если дистанция больше, – лучше использовать ШВВП или PoE.

Процесс обжатия не сложен, главное помнить, что в разъем RJ45 вставляем жилы в следующем порядке:

Выбранные для питания коричневый и синий зачищаем и устанавливаем разъем питания. Коричневый проводник зажимаем в клемму штекера питания с пометкой «+», а синий в клемму с пометкой «–». Последовательная распиновка кабеля для IP камеры позволит в дальнейшем не ошибиться при подключении источника питания IP камеры и поможет избежать так называемой «переполюсовки», которая может испортить видеокамеру.

В случае, когда речь идет об IP-камере с WiFi, то при монтаже к камере ведем только кабель питания.

После этого обрезаем проводники до длинны 1 см и вставляем их, не меняя цветовой последовательности, в разъем RJ 45, расположив его контактной группой вверх.

Затем производим обжим кримпером, вторую сторону кабеля и пока оставляем как есть.

Далее вставляем разъемы питания и LAN в соответствующие гнезда ранее установленной видеокамеры и производим протяжку проводов до места, где будет установлен коммутатор, видеорегистратор или компьютер, в зависимости от того, куда будет записываться видео с камер. После подключения кабеля IP камеры подключаем провод питания к источнику питания соблюдая полярность, это важно!

Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько.

После проверки соблюдения полярности и правильности обжима UTP кабеля можно включать источник питания в сеть 220 В.

Разновидности и классификация кабельных тестеров.

  1. Главная
  2. Разновидности и классификация кабельных тестеров.

От автора.

Возможно, эта статья будет содержать ненавязчивую рекламу хороших приглянувшихся товаров, тем не менее, ее основная цель поделиться с Вами тем, что я узнал о разновидностях кабельных тестеров и их возможностях. Где-то в общих чертах, а иногда подробно, здесь будут описаны, как принято говорить, «преимущества и недостатки» приборов, которыми, определенным специалистам, приходится пользоваться часто. Лично я к таковым не отношусь, зато имею возможность тестировать образцы разных торговых марок и стоимости. Все нижеизложенные наблюдения, мысли, слова и определения не претендуют на что-то больше чем Ваше внимание.

Так, или иначе, речь пойдет о хороших и, как следствие, не самых дешевых тестерах витой пары следующих торговых марок: Softing, Greenlee, Fluke Networks, Jonard, NetScout, Hobbes, DataShark.

Начнем с общего определения. Кабельный тестер, в нашем случае – это прибор для проверки витой пары (с разъемами RJ45, RJ11, RJ22) и коаксиального кабеля на целостность, правильность установки коннекторов и наличие повреждений.

Приборы можно грубо разделить на классы исходя из их возможностей:

1. Тестеры для проверки правильности обжима витой пары и наличия повреждений

  • Схема обжима витой пары (распиновка RJ45)
  • Проверка целостности кабеля
  • Наличие перепутанных пар, обрыва кабеля, короткого замыкания

2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

  • Схема обжима витой пары (распиновка RJ45)
  • Проверка целостности кабеля
  • Наличие перепутанных пар, обрыва кабеля, короткого замыкания
  • Измерение длины кабеля и расстояния до обрыва

3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

  • Схема обжима витой пары (распиновка RJ45)
  • Проверка целостности кабеля
  • Наличие перепутанных пар, обрыва кабеля, короткого замыкания
  • Измерение длины кабеля и расстояния до обрыва
  • Измерение расстояния до короткого замыкания

4. Сетевые тестеры

  • Схема обжима витой пары (распиновка RJ45)
  • Наличие ошибок монтажа и повреждений кабеля
  • Измерение длины кабеля, расстояния до обрыва и короткого замыкания
  • Идентификация протоколов CDP и LLDP
  • Имя подключенного устройства и порта с описанием, имя VLAN, IP-адрес, информация о MAC
  • Функция отправки запросов Ping, тестирование DHCP и DNS серверов
  • Тестирование Power over Ethernet (PoE)

5. Квалификационные тестеры для подтверждения пропускной способности линии

  • Схема обжима витой пары, наличие повреждений, расстояние до обрыва и короткого замыкания
  • Подтверждение возможности Ethernet соединения поддерживать скорость до 1Gbit
  • Измерение количества битовых ошибок BERT (Bit-Error-Rate-Test)
  • Измерение задержки распространения сигнала по разным парам
  • Отношение сигнал-шум (Signal-to-Noise Ratio)

6. Тестеры производительности сети

  • Схема обжима проводов, наличие повреждений, расстояние до обрыва и короткого замыкания
  • Использование набора тестов сети RFC-2544, RFC1242, Y.1564
  • Захват и анализ трафика между сетевыми устройствами.

7. Сертифицирующие анализаторы

  • Сертификация витой пары на категорию или класс
  • Сертификация коаксиального кабеля
  • Ссертификация оптического волокна

Часть 1. Тестеры для определения правильности обжима витой пары

Простые устройства, в свою очередь, можно поделить на несколько групп, чтоб объяснить различие цен:

А) Базовые кабельные тестеры
Б) Продвинутые кабельные тестеры
В) Многофункциональные тестеры кабельных линий
Г) Профессиональные кабельные тестеры с цифровым экраном

А) Базовые кабельные тестеры для определения повреждений

Состоят из двух частей, самого тестера и удаленного устройства для установки на обратном конце линии. Светодиоды для отображения информации могут находится на двух или на одной части. Принцип работы очень напоминает батарейку и лампочку: подается напряжение – лампочка горит. Соответственно вывод - мы подали напряжение на нужный проводник, и он цел.
Начальный уровень тестирования позволяет ответить на вопрос правильно ли установлен модульный разъем RJ45 (RJ11/12, Coax) при прямой схеме опрессовки (рис. 1.1 и 1.2), а вот корректно проверить перекрёстный кабель Crossover (рис. 2.1 и 2.2) уже вряд ли получится. Такие устройства, могут даже не иметь отдельного светодиода для каждого проводника, а отображать результат по парам. Здесь все просто, горит зеленым – значит все хорошо, по крайней мере электрическая целостность присутствует, сигнал проходит. При обнаружении любого отступления от правильной схемы обжима, обрыве, или коротком замыкании показывает проблему. Нормально определить тип неисправности не возможно. При подключении в линию с напряжением (даже небольшим) тестер сгорает с большой вероятностью.
Сфера использования простейших кабельных тестеров – проверка кабеля на целостность и тестирование самостоятельно изготовленных патч-кордов. Применять их в корпоративных целях можно, только следует осознавать, что Вы не получите ответы на все возможные вопросы. Разве что задачи совсем простые, линии гарантировано обесточены и очень важна низкая цена.

Примеры базовых тестеров кабеля:



Возможности простого кабельного тестера (для большинства моделей):

  • Разъемы: в основном RJ45, также возможны RJ11 и BNC (Coax)
  • Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
  • Определение обрыва кабеля или пар
  • Определение ошибок монтажа и наличия короткого замыкания
  • Тестирование целостности экрана кабеля

Преимущества дешевых тестеров витой пары:

  1. Цена, других плюсов перед более продвинутыми моделями нет.

Недостатки простейших кабель тестеров:

  1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
  2. Сгорают при подключении к активной линии так как нет защиты по напряжению
  3. Не возможно определить обрыв кабеля без удаленного идентификатора
  4. Не всегда можно понять с каким типом повреждения имеем дело
  5. Часто выдают "повреждение" на кабеле типа Crossover
  6. Нет автоматического отключения, что может привести к полному разряду батарей
  7. Нет индикатора низкого заряда, что может привести к не правильному результату на севших батареях
  8. Нет встроенного генератора для идентификации кабеля
  9. Нет поддержки нескольких номерных удаленных идентификаторов сразу

Посмотрите видео работы простого LAN тестера для понимания принципа его работы:

Б) Продвинутые кабельные тестеры для определения повреждений

Нет определенных функций, наличие которых, может присвоить прибору статус "продвинутого", ведь это все условно. Тем не менее, попробуем выделить отличия. Более функциональные кабельные тестеры могут определять схему обжима RJ45, наличие и тип повреждения, уверено показывать какие именно проводники перепутаны, оборваны, или замкнуты, распознавать кабель типа cross-over. Очень важная особенность - возможность отображать ошибку монтажа типа "расщепленная пара", которая не воспринимается простейшими тестерами за повреждение.
В продвинутых приборах бывает встроен тональный генератор, который совместно с индуктивным щупом позволит идентифицировать нужный кабель, или порт коммутатора. Хорошие тестеры могут иметь возможность отправлять специальный сигнал для активации мигания светодиода порта коммутатора, что позволяет быстро его найти. Также, многие модели поддерживают удаленные номерные идентификаторы для быстрого поиска и маркировки розеток и портов СКС (установив идентификатор на одну сторону кабеля и подключив тестер с другой - можно увидеть его номер. Тем самым мы быстро найдем нужную розетку пользователя или порт патч-панели и наведем порядок в немаркированных линиях).



Примеры продвинутых тестеров кабеля:



Возможности продвинутого кабельного тестера (для большинства моделей):

  • Разъемы: в основном RJ45, также возможны RJ11 и BNC (Coax)
  • Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
  • Определение обрыва кабеля или пар
  • Определение ошибок монтажа, типа повреждения и наличия короткого замыкания
  • Тестирование целостности экрана кабеля
  • Возможно наличие тонального генератора для идентификации кабеля
  • Возможна поддержка нескольких удаленных номерных идентификаторов

Преимущества продвинутых тестеров витой пары:

  1. Улучшеная интерпритация типа повреждения кабеля
  2. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
  3. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам

Недостатки продвинутых кабель тестеров:

  1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
  2. Сгорают при подключении к активной линии так как нет защиты по напряжению
  3. Не возможно определить обрыв кабеля без удаленного идентификатора
  4. Нет автоматического отключения, что может привести к полному разряду батарей
  5. Нет индикатора низкого заряда, что может привести к не правильному результату на севших батареях

Посмотрите видео работы продвинутого LAN тестера для понимания принципа его работы:



В) Многофункциональные тестеры кабельных линий

Существуют приборы, которые тяжело назвать исключительно кабельными тестерами из-за их многофункциональности, или конструктивных особенностей. Таких не очень много, но выделим их в отдельную категорию для наглядности. Первый тип не стандартного тестера - прибор объединяющий функции тестового набора (генератора и щупа) и проверочного устройства для витой пары. Стоит упомянуть, что именно в таких типах тестовых приборов бывает встроен цифровой тональный генератор, который позволяет подавать сигнал и идентифицировать активный кабель (по которому передается Ethernet). Стандартный аналоговый сигнал не будет слышен из-за сильного "шума". Второй, уникальный тип устройств - это так называемый "комбайн" из обжимки и LAN тестера.



Примеры многофункциональных тестеров кабеля:



Посмотрите видео работы многофункционального тестера для понимания принципа его работы:



Г) Профессиональные кабельные тестеры для определения повреждений с цифровым экраном

Какой бы не был хороший светодиодный LAN тестер он всегда будет уступать профессиональному прибору с LCD экраном (субъективное мнение автора). Не во всем, конечно, а в принципе. Практика показывает, что, если уважающий себя производитель, установил в тестер экран, он также оснащает его многими дополнительными функциями. Думаю, что это связано с ценой самого LCD, которая значительно превышает стоимость большинства других возможностей. "Тратиться так тратиться, как говорится". Главное отличие - удобство. На дисплее можно быстро увидеть результат тестирования, а не ждать пока промигают все лампочки простого тестера. Если витая пара обжата правильно, мы видим однозначное утверждение что все хорошо, например, иконку "Pass", и даже не всматриваясь в детали, будем уверены что все в порядке.   В случае наличия ошибки монтажа, мы увидим однозначную интерпретацию ее типа и примем решение по устранению. Профессиональные кабельные тестеры имеют защиту от входного напряжения, обычно до 50 - 60 Вольт, что не даст им сгореть при подключении к телефонной линии. Если вы забудете выключить прибор - он отключится сам, экономя ресурс батарей. Корпус часто прорезинен и защищен. Модельный ряд таких устройств не богат, хорошего по не многу 🙂



Примеры профессиональных тестеров кабеля c LCD экраном:



Пример подачи информации о состоянии кабельной линии:

Кабель обжат правильно Обрыв Короткое замыкание Ошибка монтажа


Возможности кабельного тестера для определения повреждений с LCD экраном:

  • Цифровой LCD экран
  • Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
  • Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
  • Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
  • Генератор тонального сигнала для прозвонки кабеля
  • Работа с несколькими удаленными идентификаторами (модель Softing CableMaster 400)
  • Защита портов от входящего напряжения

Преимущества тестеров витой пары с цифровым LCD экраном:

  1. Понятное отображение результата измерений в виде "прошел / не прошел" (Pass/Fail)
  2. Быстрая и однозначная интерпретация типа повреждения
  3. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
  4. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
  5. Защита портов от напряжения
  6. Защищенный корпус
  7. Индикатор низкого заряда батарей
  8. Автоматическое отключение питания

Недостатки данных LAN тестеров с LCD экраном:

  1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
  2. Не возможно определить обрыв кабеля без удаленного идентификатора

Посмотрите видео работы профессионального тестера для понимания принципа его работы:



Часть 2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

Хорошо когда в арсенале технического специалиста есть тестер витой пары, который показывает распиновку RJ45. Им можно проверить правильность установки разъемов сразу после оппресовки, убедится что проводники разведены по нужной схеме, проверить целостность кабеля, удостоверится в отсутствии обрыва и короткого замыкания. В двойне хорошо, если нет никаких проблем и соединение "поднялось". Но, что делать если неисправность все же обнаружилась, или вы пришли на неизвестную линию с целью ее восстановительного ремонта, или после перестановки мебели, бурения стен, вбивания дюбелей и пр. соединение пропало? Обычный кабельный тестер, который так хорошо указывал нам на наличие неисправностей, уже не так замечателен для их локализации. Для поиска проблемы в кабеле, лучше использовать приборы с возможностью измерять длину. Более простые виды этих устройств осуществляют замер длины каждой пары проводов, основываясь на их емкости. По сути, они измеряют не длину, а именно емкость, однако, пользуясь тем, что эта величина почти постоянная для определенного типа витой пары, они сами вычисляют зависимость и выдают нам результат в метрах. Если прибор сильно обманывает с длиной, можно просто подстроить значение удельной емкости в меню. Обратите внимание, что тестер производит изимерение каждой пары, а не кабеля в общем. Даже у самого точного устройства, длины пар одного и того же кабеля будут отличаться. Это связано с разным шагом скрутки проводников, который делается для уменьшения переходных взаимных влияний при передаче данных.

Тестером мы сможем измерить общую длину проложеной линии или кабеля витой пары UTP, FTP, STP (CAT7, 6A, 5e, 5, 3) в бухте, понять на какой стороне не дожат коннектор (расстояние до нарушения целостности будет равняться длине кабеля или нулю метров) и на каком именно расстоянии произошел обрыв, если это случилось посередине линии. Точность будет достаточно высокой. В качестве примера: производитель Softing заявляет ± 3% плюс ± 30 см. для CableMaster 500. Это значит, что на 100 метрах ошибка составит не более 3,3 метра. Кто-то сразу скажет, что это много, и для точного поиска места обрыва в стене требуется знать точку плюс минус пару сантиметров. И будет отчасти прав. Вот только, даже имея нулевую погрешность, как отмерить, например, 73 метра кабеля от точки подключения к LAN тестеру? Учитывая что провод, в основном, спрятан, имеет повороты, изгибы, оставленные запасы и т.д. Да никак. Примерно увидев расстояние до обрыва линии, Вы определите комнату, коридор, стену, или канал где теоретически ожидается обрыв. Далее произведете визуальный осмотр, а если это не поможет, подадите в линию тональный сигнал от встроенного генератора. Потом, используя индуктивный щуп антенну, осуществляете трассировку кабеля и по разности уровня принимаемого сигнала - найдете нарушение целостности. Для получения хорошего результата придется немного попрактиковаться.

В общем, кабель-тестеры с измерением длины кабеля, позволяют найти практически любое повреждение кабеля или ошибку монтажа. Трудность возникнет только при локализации места короткого замыкания. Из-за емкостного метода тестирования - это сделать не возможно, так как емкость может быть измерена только на разомкнутых проводниках. Зато цена ниже :).



Примеры тестеров для измерения длины кабеля (по емкости):

CableMaster 500
Softing



Возможности кабельного тестера с измерением длины кабеля (по емкости):

  • Цифровой LCD экран
  • Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
  • Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
  • Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
  • Измерение расстояния до обрыва кабеля
  • Генератор тонального сигнала для прозвонки кабеля
  • Работа с несколькими удаленными идентификаторами
  • Защита портов от напряжения

Преимущества тестера витой пары с измерением длины кабеля (по емкости):

  1. Возможность обнаружить и локализовать обрыв кабеля
  2. Очень понятное отображение результата измерений в виде "прошел / не прошел" (Pass/Fail)
  3. Быстрая и однозначная интерпретация типа повреждения
  4. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
  5. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
  6. Защита от входного напряжения
  7. Защищенный корпус
  8. Индикатор низкого заряда батарей
  9. Автоматическое отключение питания

Недостатки LAN тестера с измерением длины кабеля (по емкости):

  1. Не измеряет растояние до короткого замыкания



Часть 3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

Этот раздел посвящён профессиональным кабель-тестерам с технологией рефлектометрии, которые многие уже используют, а ещё большее количество специалистов пока только хотят. Такие тестеры облегчают рабочие будни, помогают найти любое повреждение кабеля и даже измеряют расстояние до короткого замыкания (некоторые модели отображают только конец кабеля где это произошло). Правда, полнофункциональный прибор достойного производителя стоит немало. Для сравнения, простые устройства тестирующие витую пару, о которых мы говорили в самом начале, обойдутся примерно в 30 - 50 USD, а вот профессиональные "потянут" на 400 -800 USD. Почему же такая разница и за что мы платим деньги? Стоимость оправдана широкими возможностями оборудования. А вот необходимость обладать этими возможностями зависит только от поставленных задач. Для простой проверки патч-кордов профессиональные тестеры будут хороши, но излишни.

Рассмотрим возможности кабельных тестеров для измерения длина кабеля и расстояния до короткого замыкания (TDR) на примере двух приборов. Softing CableMaster 600 и Greenlee NetCat Pro NC-500. Они могут проверять витую пару всех категорий с разъемом RJ45, телефонные и коаксиальные кабели.

Сразу обращаешь внимание на комфорт просмотра результатов проверки. Все пары наглядно отображаются на одном экране, и мы можем быстро убедится что всё хорошо, а если нет - быстро установить причину.


Несколько слов о том как именно измеряется длина кабеля. Измерение проводится с одной стороны линии, удаленный идентификатор не обязателен, что очень удобно если работать одному. Тестер отправляет в линию импульс, который отражается от конца кабеля и возвращается назад в прибор. Автоматически вычисляется время прохождения сигнала в одну сторону. Далее нам остается только указать прибору скорость распространения импульса и он легко рассчитает длину по простой формуле L = V * T (где L - расстояние, V - скорость импульса, T - время). Практически во всех приборах, скорость импульса обозначается как NVP (Nominal Velocity of Propagation), или VOP (Velocity of Propagation). Эта величина зависит от категории витой пары и сечения проводника, соответственно может немного отличатся у похожих кабелей разных производителей. Идеальный способ узнать NVP - это рассчитать его. Возьмите отрезок витой пары известной длины, но не менее 30 м, для лучшего результата. Измерьте его длину тестером. Если прибор показал неправильную длину кабеля, подстраивайте NVP и повторяйте замер пока, определяемая прибором длина, не будет соответствовать действительности. В итоге, Вы определите скорость импульса для конкретного типа кабеля. Подробнее о том что такое NVP и как его определить можете прочитать в Статье. А для тех кому читать лень, скажу, что в тестере Greenlee NC-500 есть встроенная редактируемая таблица с этими коэфициентами, а у Softing CableMaster 600 она напечатана прямо на крышке батарейного отсека. Устройств, которые сами понимают какой кабель к ним подключили, не бывает.



Примеры тестеров с измерением длины кабеля и локализацией короткого замыкания:



Продолжение скоро будет ...
Автор: Влад Кольцов




Please enable JavaScript to view the comments powered by Disqus.

RJ 45 RJ 11 розетки и коннекторы. Устройство и применение. Работа

RJ-45 RJ-11 – это стандартизированные буквенные обозначения, под которыми выпускаются вилки и розетки для подключения сетевых устройств. RJ расшифровывается как Registered Jack и переводится как сетевой интерфейс стандартного вида. Подобные стандарты были созданы и запатентованы организацией Bell Labs более 52 лет тому назад. Именно в тот период возникла необходимость унификации применяемых разъемов и упрощения подключения разнообразного оборудования.

Разработками Bell Labs заинтересовалось американское агентство по связи, вследствие чего компания смогла массово распространить свои устройства. В результате в телефонных сетях активно стали применяться вилки и розетки под стандартным обозначением RJ-11. Их используют для двухпроводных телефонных устройств. RJ-45 же применяются для создания локальных вычислительных сетей.

Виды
Коннекторы RJ применяются с витой парой и телефонными кабелями:

  1. RJ 45 – с сетевыми кабелями — 8 позиций и 8 контактов.
  2. RJ 11 – с телефонными кабелями — 4 позиции и 4 контакта.

По форме подключаемого кабеля:
  • Круглой формы: универсальный, одножильный и многожильный.
  • Плоской формы: одножильный и универсальный.

Классифицируются компьютерные коннекторы и по категориям. Они выбираются в зависимости от расстояния кабеля, по которому передаются данные, без искажения, в том числе скорости передачи информации.

Для оборудования в быту и офисах обычно применяют следующие виды коннекторов:
  • RJ-45 Cat.5 – используются для создания сетей 100BASE-TX для скоростей порядка 100 Мбит в секунду в полосе частот на уровне 125 МГц;

  • RJ-45 Cat.5е – представляют более современный вариант, который передает информацию сразу по двум парам со скоростью порядка 100 Мбит в секунду. При передаче по четырем парам скорость составляет 1000 Мбит в секунду;

  • RJ-45 Cat.6 – используются для создания сетей типа «Fast Ethernet» или «Gigabit Ethernet». Подобные устройства способны обеспечить передачу информации до 1000 Мбит в секунду.

Коннекторы RJ-45 RJ-11
 в зависимости от типа установки делятся на:
  • Внешние. Используются при необходимости размещения устройства на поверхности стены. У данного прибора имеется коннектор, в котором имеются ножевые контакты. Когда провод вдавливается в них, то происходит пробивание изоляции вплоть до жилы. В результате можно быстро и легко выполнить установку.

  • Внутренние. Подобные изделия в большей части случаев устанавливаются в монтажной коробке с углублением в стену. Коннектор здесь можно легко снять, чтобы произвести установку. После монтажа подрозетник зажимается винтом, выполненным из пластика. Чтобы обеспечить длительный срок службы, корпуса изделий RJ-45 RJ-11 производятся из прочных технополимеров, устойчивых к ультрафиолетовым лучам.

Коннекторы также могут быть следующих видов:
  • Оптические коннекторы, которые используются для соединения оптически-волоконных кабелей.
  • Коаксиальные коннекторы, которые используются для соединения коаксиальных проводов.
RJ-45 RJ-11. Устройство

Корпус RJ коннектора выполнен из пластика, внутри у него находятся ножи-контакты, которые имеют напыление, чаще всего золотое. В компьютерных сетях, где применяется витая пара из 4-х жил, задействуется разъем RJ-45. Он маркируется обозначением «8p8c». Число контактов данного разъема зависят от вида используемого кабеля. Для соединения экранированного кабеля применяются экранированные коннекторы. У последних кожух выполнен из металла, он соединяется непосредственно с экраном кабеля. Экранированные коннекторы применяются лишь с экранированным оборудованием.

В телефонных системах в большинстве случаев применяются коннекторы RJ-11. В указанных изделиях количество жил только 4. По этой причине невозможно использовать телефонную розетку в качестве компьютерной.

Коннектор получается литьем под давлением, в него запрессовываются одиночные контакты. При их производстве также предусматриваются съемные либо интегральные компоненты, необходимые для получения требуемых электрических характеристик, в том числе механической прочности крепления к кабельным изделиям. Контакты вилки проектируются так, чтобы в них можно было легко установить жесткий инсталляционный либо гибкий многопроволочный кабель.

Принцип действия

Компоненты RJ-45 RJ-11

 выполнены по схеме «тяни-толкай»: один конец имеет розетку, другой – вилку. Фиксируется вилка в розетке с помощью защелки, находящейся на стороне, обратной поверхности монтажа контактов. Вилка на кабель устанавливается посредством обжимного инструмента, специально созданного для данной операции.

Монтаж RJ-45 выполняется обжимом, при котором происходит вдавливание проводов из металла заостренными концами в провод, благодаря чему удается обеспечить плотность контакта. Обжимку может выполнить любой, даже тот, у которого отсутствует опыт. Распиновка выполняется в соответствии с цветами проводов. Для соединения витой пары требуется тщательно соблюдать цветовые сочетания, соответствующие конкретному номеру на корде.

Для создания подключения потребуются кабели под названием (Раскладка и обжимка здесь «витая пара»), они могут состоять из 4 и 8 жил. Они переплетены между собой. Витая пара передает сигнал между источниками. Однако для передачи данных на расстояние более ста метров потребуется использование усилителей. Для решения конкретной задачи требуется выполнять определенную распиновку по цветовому сочетанию. К примеру, при монтировании двух видов оборудования, следует обеспечить очередность цветов, как на одном конце провода, так и на другом. Для обжатия можно использовать не только обжимной инструмент, но также подручные средства. Однако в то же время важно сохранить целостность проводов, чтобы изделия RJ-45 RJ-11 нормально работали.

Применение

RJ-11 в большинстве случаев применяется для подключения стационарных телефонов или факсов. Конструкция разъемов имеет шесть позиций для контакта, но RJ-11 занимает лишь 4 позиции, тогда как RJ-12 до 6 контактов.

RJ 45 в большинстве случаев применяется для организации локальных и вычислительных сетей. Его конструкция имеет 8 контактных ножей. Пары проводов в RJ 45 скручены между собой, чтобы возможные помехи действовали одинаково на кабель. Дешевизна и простота монтажа изделий RJ 45 обеспечили распространенность и популярность данного стандарта. Сегодня при помощи этого способа организуется большинство локальных сетей по всему миру.

В зависимости от назначения здания RJ-45 RJ-11

 могут использоваться в следующих типичных помещениях:
  • Серверные помещения.
  • Аудитории.
  • Офисы.
  • Электронные библиотеки.
  • Интернет-клубы.
  • Дома и квартиры.
  • Мастерские по ремонту компьютерного оборудования.
  • ИТ-магазины.
  • Охранные и специализированные помещения и так далее.
Как выбрать
  • Розетки и коннекторы RJ-45 RJ-11 выполнены по единому стандарту. Поэтому конструктивно они имеют общую базу и выполнены из схожих материалов. Естественно, что качество этих материалов могут различаться. Это все зависит от конкретного производителя. То же самое влияет и на цену изделий. То есть можно существенно переплатить за бренд, но также можно приобрести розетки и вилки, которые по качеству не будут уступать брендовым, но будут по цене значительно ниже. Здесь каждый сам решает, что лучше выбрать.
  • По числу разъемов розетки могут быть одинарными, двойными или терминальными на 4-9 разъемов. К тому же имеются определенные виды комбинированных изделий. В подобных модулях даже бывают предусмотрены дополнительные виды интерфейсов, к примеру, HDMI или USB. Однако для подключения одного компьютера или телефона вполне хватит одинарного разъема. Терминальные устройства часто используются для офисных помещений, где много компьютеров и телефонов.
  • Для домашнего и даже офисного использования вполне хватает устройств, передающих данные со скоростью до 100 Мбит в секунду. Такие изделия имеют категорию 3. Категория 5e имеет скорость порядка 1000 Мбит в секунду. Для категории 6 доступны 10 Гбит в секунду, однако кабель при этом не должен превышать длины в 55 метров.
  • Выбирать стоит и по принципу крепления. Для компьютерной разводки кабелей предусмотрены накладные и внутренние изделия. У внутренней розетки контакты углубляются в стену, у наружных изделий контакты располагаются на поверхности стены. Для скрытой розетки обязательно должен быть предусмотрен защитный «кожух» из пластика, где закреплен клеммник. Внешняя розетка устанавливается на стену с помощью накладной панели.

  • Лучше всего покупать изделия для скрытого монтажа. Подобные устройства по завершении работ смотрятся красивее, они не будут портить дизайн интерьера. Вместе с тем следует знать, что для их установки потребуется нарушить целостность стены. Поэтому указанные розетки лучше всего приобретать до проведения ремонта. Если же Вам не хочется проводить ремонтные работы, связанные с установкой розеток, то лучше присмотреться к внешним устройствам.
  • При выборе розеток и коннекторов следует присмотреться к продукции проверенных компаний. Большинство розеток имеют пронумерованные контакты, что позволит без проблем произвести монтаж. Если же Вы проглядели этот нюанс или в продаже имеются только изделия без нумерации, то придется смотреть на цветовые сочетания. Оранжевые, черные, белые и зеленые контакты являются положительными. Синие, желтые и красные контакты являются отрицательными.
Похожие темы:

Обзор сетевого кабеля Cat5 / Cat5e / Cat6 / Cat7 / Cat8 RJ-45 Тип разводки и расположение выводов


В чем разница между кабелями Cat5, Cat5e, Cat6, Cat7 и Cat8?

Каждое обозначение сетевых кабелей Ethernet по существу представляет собой улучшение по сравнению с предыдущими. Например, категория 5e (Cat5 Enhanced) обеспечивает лучшую производительность по сравнению с Cat5. Как правило, каждая версия предлагает лучшее экранирование и более высокую скорость передачи данных, чем предыдущая версия. Количество скручиваний различается для каждой категории кабелей, и, как правило, чем выше категория, тем больше скручиваний. Спецификация для каждой категории определяется стандартом IEEE 802.3.

Cat5 / Cat5e Cat6 / Cat6a Cat7 / Cat7a Cat8
Частота 100-250 МГц 250-500 МГц 600 МГц-1 ГГц 1-2 ГГц
Максимальная пропускная способность 100 Мбит / с / 1000 Мбит / с (1 Гбит / с) 1 Гбит / с / 10 Гбит / с 10 Гбит / с / 40 Гбит / с 40 Гбит / с
Максимальная длина 100м 100 м (или 50 м при 10 Гбит / с) 100 м (или 50 м при 40 Гбит / с) 30 мес.
Кабельная конструкция Неэкранированная витая пара (UTP) или экранированная витая пара (STP) Неэкранированная витая пара (UTP) или экранированная витая пара (STP) Экранированная витая пара (STP) Экранированная витая пара (STP)
Стоимость Низкая Ярмарка Умеренный Высокая
Комментарий Считается устаревшим, не должен использоваться для новых застроек.Подходит для большинства домов и малого бизнеса. Хороший бюджетный выбор для построения новых сетей с пропускной способностью, подходящей для большинства малых и средних предприятий. Кабель очень жесткий, поэтому его сложно сгибать и ловить рыбу из-за дополнительной защиты. Рекомендуется для новостроек. Очень дорого, и его следует рассматривать только в сетевых средах, где скорость очень важна.



Как долго я могу использовать кабель Cat5 / Cat5e / Cat6 / Cat7?

Согласно стандарту ANSI / TIA / EIA-568-A «горизонтальная проводка» от коммутационного шкафа до розетки должна составлять 90 метров или меньше, плюс еще 3 метра для коммутационного шнура к рабочей станции. В круглых числах это примерно 100 метров (328 футов) .

Если вы планируете соединить здания с разными источниками питания или выйти за пределы 300 футов, вам следует рассмотреть возможность использования оптоволоконной линии с медиаконвертером на каждом конце.


Что выбрать: кабель Cat5e, Cat6 или Cat7?

Для большинства сетей домашнего и малого офиса / домашнего офиса (SOHO) Cat5e должен быть вашим минимумом. Если вы строите или модернизируете свою сеть, рекомендуется Cat6.Cat6 доступен по цене и обеспечит запас полосы пропускания для обработки дополнительного сетевого трафика в будущем.

Если вы представляете малый или средний бизнес с десятками пользователей компьютеров и серверов, Cat6 - это минимальная рекомендация. Он доступен по цене и обеспечивает достаточную пропускную способность для типичного сетевого трафика предприятия. Однако, если ваш бизнес ежедневно обрабатывает большие файлы, стоит подумать о Cat7. Это дорого, но вы можете получить выгоду от более быстрой передачи файлов, чтобы повысить производительность.


Какой разъем используется?

В этих кабелях используется разъем RJ-45. Он состоит из 8-контактного 8-контактного разъема, как показано на рисунке.


В чем разница между 568A и 568B?

TIA / EIA-568A и -568B - два стандарта для подключения Провода категорий 3 и 5 к разъемам. Оба подходят для высокоскоростных данных, хотя 568B несколько более распространен для Установлена ​​проводка и 568А чаще встречается в перемычках.Там в любом случае нет преимущества в производительности. Единственная реальная разница между ними - порядок, в котором используются пары (оранжевый и зеленый).

Удерживайте кабель, как если бы он вставлялся в розетку, фиксирующим выступом вниз (контакты лицом к вам). Контакты пронумерованы от 1 до 8 слева направо. Вот что вы увидите:

EIA / TIA-568A:
Контакт 1: зеленый
Контакт 2: зеленый
Контакт 3: оранжевый / белый
Контакт 4: синий
Контакт 5: синий / белый
Контакт 6: оранжевый
Контакт 7: коричневый / белый
Контакт 8: коричневый

EIA / TIA-568B (наиболее распространенный):
Контакт 1: оранжевый / белый
Контакт 2: оранжевый
Контакт 3: зеленый / белый
Контакт 4: синий
Контакт 5: синий / белый
Контакт 6: зеленый
контакт 7: коричневый / белый
Контакт 8: коричневый

568A и 568B могут использоваться взаимозаменяемо в системе ТАК ДЛИННАЯ, КАК оба конца данного кабеля оконцовываются одинаково.


Могу ли я использовать модульный соединитель для соединения двух сетевых кабелей?

Есть несколько соединителей, предназначенных для сетевых кабелей, но большинство из них - нет. предназначен для расширения сотовых и служебных телефонов. И это не всегда очевидно какие есть какие. В общем, лучше использовать один кабель правильного длины, чем объединение нескольких, чтобы свести к минимуму отрицательное влияние на производительность сети.



Что это за пластиковые зажимы, которые идут в комплекте с моими гнездами RJ-45?

Они обеспечивают некоторое ослабление натяжения (чтобы провод не выскакивал из соединения) и не допускайте попадания грязи и влаги.Они не заменяют использование правильной перфорации. инструмент для подключения проводов.


Почему разъемы RJ-45, которые я обжал, выходят из строя?

Следует использовать два типа сетевых кабелей: один с одножильными жилами и обычно используется для постоянной проводки; другой имеет многожильные проводники и обычно используется для изготовления гибких патч-кордов. Некоторые вилки RJ-45 предназначены для одножильных проводов (их контакты охватывают каждый проводник), другие предназначены для для многожильного провода (и проткнуть между жилами).Использование неправильного тип вилки для данного типа кабеля приведет к плохому соединению, которое может выйти из строя периодически. Существует третья разновидность вилки RJ-45, которая будет работать с любым одножильный или многожильный провод.

Другой причиной плохих обжимных соединений является использование неправильного обжимной инструмент для данной марки разъема. В частности, многие разъемы марки AMP имеют разгрузочные приспособления, расположенные в другом месте чем большинство. Использование стандартного инструмента с этими заглушками может повредить заглушку.

Кроме того, убедитесь, что обрезанные провода имеют одинаковую длину и все проталкиваются. путь вверх в вилку, чтобы медь была заподлицо сверху.



Почему у некоторых коммутационных кабелей есть бутсы?

Они красиво выглядят, и компании, производящие коммутационные кабели, могут продавать их за большие деньги. Также, когда вы протягиваете кабель обратно через множество других проводов, пыльник удерживает фиксирующий язычок на штекере, чтобы он не зацепился и не сломался. (Это вероятно не представляет большого беспокойства для большинства домашних сетей!)

Защищают ли ботинки пыль? Возможно, но в розетку с вилкой все равно не должно попадать пыль... это пустые домкраты, которые собирают пыль.


В чем разница между кабелями из ПВХ, стояка и пленума?

Термины ПВХ (CM), стояк (CMR) и камера статического давления (CMP) относятся к материалу оболочки сетевых кабелей. Это не имеет отношения к категории кабеля (например, CAT5e, CAT7a) или его характеристикам. Эти термины относятся к материалу, из которого изготовлена ​​внешняя оболочка кабеля, чтобы соответствовать определенным требованиям безопасности.

Кабель с ограничением по воздуху требуется некоторыми правилами пожарной безопасности, если вы прокладываете сетевые кабели в местах, где система обработки воздуха перемещает воздух, например, над подвесными потолками (приточные камеры).Нагнетательные кабели часто используются в коммерческих помещениях и спроектированы так, чтобы выдерживать более высокие температуры, чем обычная оболочка из ПВХ, горит хуже, чем ПВХ, и при горении выделяет менее токсичные пары. Таким образом, если в офисе произойдет пожар, вероятность распространения токсичных паров по всему зданию снижается. Если в офисном здании используются воздуховоды, приточные кабели могут не потребоваться - уточните, что требуется в вашем здании или местном городском кодексе.

Кабель для стояка - это тип кабеля из ПВХ, предназначенный для использования в стенах или в вертикальных кабельных трассах между этажами в зонах, не являющихся пленочными.Как правило, они устанавливаются внутри кабельных каналов, а материал оболочки спроектирован таким образом, чтобы свести к минимуму распространение огня с одного этажа на другой. Однако огнестойкость кабелей стояка не такая строгая, как у камеры статического давления, и поэтому они не должны использоваться в качестве замены камеры статического давления.

Кабель из ПВХ (поливинилхлорида) - это то, что вы обычно покупаете для большинства сетевых кабелей дома или офиса. Они часто используются в серверных комнатах и ​​в офисных помещениях. Однако они не пожароопасны и поэтому не должны использоваться в приточных пространствах.

Большинству домовладельцев не нужны кабели, рассчитанные на пленум, и они обычно стоят в два-три раза дороже. больше, чем ПВХ. Между ними нет разницы в электричестве или производительности, и оба они будут работать одинаково хорошо.


Что это за скрутки (витая пара)?

Каждый сетевой кабель содержит четыре пары проводов с цветовой кодировкой, каждая пара скручена с постоянной скоростью. Лучше марки кабеля намеренно применяют разную скрутку к каждой паре.Линии 10-Base-T и 100-Base-T используют две пары: одну для передачи и одну для приема. данные, медь Gigabit использует все четыре пары. Скручивания обеспечивают постоянный импеданс по всей длине кабеля, уменьшают перекрестные помехи (электромагнитные помехи) между парами. и имеют тенденцию подавлять наведенный шум.

Для сохранения этих качеств важно сохранять скрутку при установке соединителей, вплоть до расторжения. Не следует раскручивать проволоку больше, чем на полдюйма.И при установке кабеля старайтесь не тянуть плотно или круто изгибайте, так как это нарушит целостность пар.



В чем разница между неэкранированной витой парой (UTP) и экранированной витой парой (STP)?

Существует два типа сетевых кабелей Ethernet - неэкранированная витая пара (UTP) и шилд витая платная (STP). Разница между этими двумя проводами заключается в том, что STP имеет экран из фольги, закрывающий четыре пары проводов.Это добавляет дополнительный уровень защиты от перекрестных помех (электромагнитных помех) между парами.

Среди них наиболее часто используется UTP - как для дома, так и для бизнеса - и он дешевле. STP обычно используется на промышленных объектах, где установлено тяжелое оборудование и другое электрическое оборудование, которое может создавать помехи, или при использовании высокопроизводительных кабелей, таких как Cat7. Для многих UTP Cat5e или Cat6a достаточно для большинства сред. Для большинства домов и небольших офисов от более дорогого STP мало пользы.


Неэкранированная витая пара

Экранированная витая пара

Что такое блоки 66 и 110?

Оба являются «перфорированными» блоками, используемыми для упорядоченного соединения систем передачи голоса и данных. путь. Блоки типа 66 существуют дольше и были разработаны для телефонной компании; они упрощают подключение нескольких телефонных ответвлений к данной линии, а использование перемычек обеспечивает простой способ отключения внутренней проводки от цепи для устранения неполадок.Старые 66 блоков не подходят для проводки категории 5, хотя несколько производителей выпустили пересмотренные 66 блоков, которые будут работать.

110 блоков более новые и предпочтительны для работы на компьютере: во-первых, они позволяют сохранить скрутку в каждой паре вплоть до точки соединения. Большинство разъемов категории 5 также используют тип 110 клемм для подключения к проводу.

Традиционный ударно-ударный инструмент со сменными битами, например, Harris / Dracon, будет стоить около 75 долларов и может пробивать 66 или 110 блоков (или любое количество других типов).Менее дорогие ударные инструменты без сменных бит стоят около 25 долларов. Оба вида Ударные инструменты соединяют и обрезают провод до нужной длины. За пару долларов вы можете получить пластиковый инструмент на 110 блоков, который может обойтись вам за мало соединений, но он не обрежет провод. Лично я бы предпочел ударный инструмент.



Не лучше ли коаксиальный кабель?

Коаксиальный кабель

с разъемом RG-58 для работы в сети (Thin Ethernet или 10Base2) был обычным явлением в 1980-х и начале 1990-х годов.Однако использование 10-Base2 сегодня ограничено. Организации, которые все еще используют этот тип сетевых кабелей, скорее всего, делают это, потому что их сетевое оборудование все еще использует их. Коаксиальный кабель в то время обладал очень высокой пропускной способностью (10 Мбит / с) при максимальной рекомендуемой длине 185 метров. Однако в большинстве современных сетевых кабелей используется витая пара Cat6 или выше.


В чем разница между категорией 5 и категорией 5e?

Категория 5e (Cat-5e) - это улучшенная версия кабеля Cat-5. Единственная разница между двумя кабелями UTP (неэкранированная витая пара) - это проверенный сигнал. уровень. Cat-5e тестируется на более высокой частоте или уровне сигнала, чем обычный Cat-5. Это означает, что с Cat-5e вы получаете сетевой кабель, протестированный в соответствии с более высокими стандартами. Поскольку разница в цене между Cat-5 и Cat-5e минимальна, рекомендуется выбирать Cat-5e вместо Cat-5.


Что такое перекрестный или перекрестный кабель Ethernet и как его сделать?

Перекрестный кабель Ethernet используется для связи между двумя компьютерами без использования сетевого оборудования, такого как маршрутизатор, коммутатор или концентратор.

Чтобы идентифицировать перекрестный кабель Ethernet, держите один конец, как если бы он вставлялся в розетку, с фиксирующим выступом. вниз (контакты обращены к вам). Контакты пронумерованы от 1 до 8 слева направо. Один конец будет иметь другую последовательность цветов по сравнению с другим. Перекрестный кабель, как и прямой, работает в обоих направлениях.

При использовании стандарта 568B последовательность перекрестного подключения для ОДНОГО конца:
PIN 1 - оранжевый / белый
PIN 2 - оранжевый
PIN 3 - зеленый / белый
PIN 4 - синий
PIN 5 - синий / белый
PIN 6 - зеленый
PIN 7 - коричневый / белый
PIN 8 - коричневый

И для ДРУГОГО конца:
PIN 1 - зеленый / белый
PIN 2 - зеленый
PIN 3 - оранжевый / белый
PIN 4 - коричневый / белый
PIN 5 - коричневый
PIN 6 - оранжевый
PIN 7 - синий
PIN 8 - синий / белый


Один конец перекрестного кабеля имеет прямую проводку 568B, как показано в левой части этой иллюстрации.
В то время как другой конец перекрестного кабеля подключен, как показано на правой стороне этой иллюстрации.

На практике для прямых кабелей последовательность цветов не имеет значения. Он по-прежнему будет работать, и не будет снижения производительности сети. Однако с точки зрения дизайна вам следует принять один из двух стандартов и использовать его на протяжении всего проекта. Если вы добавляете сетевые кабели к существующей настройке, следуйте стандарту, который используется в помещении.В большинстве случаев вы, вероятно, увидите, что используется EIA / TIA-568B.


Amazon.com: Концы Cat6 RJ45, CableCreation 100-PACK Cat6 Connector, Cat6 / Cat5e RJ45 Connector, Ethernet Cable Crimp Connectors, Сетевой штекер UTP для сплошного провода и стандартного кабеля, прозрачный: Компьютеры и аксессуары

Ваш браузер не поддерживает видео в формате HTML5.

Вкратце, они работают именно так, как должны. Я определенно остановлю их снова, если мне понадобится больше.

Прозрачный материал позволяет легко проверить порядок проводов после того, как вы их вставите, чтобы вы знали, что они правильные, прежде чем обжимать. Конечно, для этого ваши глаза должны работать достаточно хорошо. Примеры смотрите на моих фотографиях.

Вы вставляете провода в правильном порядке и вставляете их в разъем. Он направляет каждый провод в нужное место. Я установил 24 таких подряд и проверил каждый тестером; У меня не было проблем. Обжим приводит к зацеплению штифтов, и другая деталь сзади фиксирует более крупный провод на месте.Вы можете использовать его с дополнительным концом поддержки или без него, но я не знаю, почему бы вам этого не сделать. Если вы его используете, вы вставляете его перед обжимом, и обжим также скрепляет две части вместе. Конец опоры является полугибким там, где он охватывает провод, но жестким, когда он защелкивается на конце разъема.

Я включил видео о вставке и обжиме. Я просто упустил единственную сложную часть операции, а именно разделение, выпрямление, а затем организацию проводов.Это не влияет на производительность этого продукта, но поверьте мне, когда я говорю вам, это самая важная часть хорошей работы. Провода направляются в их окончательное положение в зависимости от того, в каком порядке вы их вставляете. Если на конце одного (или нескольких) проводов есть изгиб, или они плохо лежат рядом друг с другом, или есть зазор и т. Д. тогда они, возможно, войдут в неправильный слот. Одна приятная особенность прозрачного разъема, как я уже упоминал выше, вы можете посмотреть и увидеть, что верхний ряд (напротив контактов) сплошного цвета, а нижний ряд - полностью полосатый.Это предполагает, что вы выполнили тот же порядок слева направо (стандартный порядок T568B), что и я.

Обжимной инструмент и тестер проводов, которые я использовал (тестера проводов не было на видео), работали нормально; не нужно тратить кучу денег на дорогие.
TRENDnet 8P / RJ-45 и 6P / RJ-12, инструмент для обжима, резки и зачистки RJ-11, TC-CT68
Тестер проводов, который я использовал, был: HDE RJ45 RJ11 RJ12 Cat5 Cat6 Тестер сетевого кабеля UTP для телефона LAN Инструмент для проверки проводов

Технические характеристики кабелей Ethernet

Ethernet-адаптеры Intel®

имеют небольшой разъем RJ45 с защелкой.Кабели RJ45 также известны как витая пара Ethernet (TPE), неэкранированная витая пара (UTP) и 10BASE-T. Тип кабеля, который вы должны использовать, зависит от вашего адаптера.

Темы, затронутые ниже:

  • Основы кабельной разводки
  • Адаптеры Fast Ethernet и Gigabit
  • Адаптеры 100BASE-T4
  • Соединение двух станций без коммутатора
  • Целостность канала
  • Типичные проблемы Примечание
  • 9000 Для работы со скоростью 10 Мбит / с см. Файл справки по спецификациям кабелей 10 Мбит / с.

    Основы кабельной разводки

    Кабели должны соответствовать стандарту IEEE 802.3 10BASE-T для двухпарного кабеля UTP.

    • Для Fast Ethernet и Gigabit кабель должен быть категории 5 или 6.
    • Для 100BASE-T4 кабель должен быть категории 3 или выше.

    Длина кабеля между компьютером и коммутатором не должна превышать 100 метров.

    Для каждого сигнала требуется пара проводов (полярности сигналов + и -).Пара - это два провода, обычно одного цвета, внутри кабеля большего размера.

    Соблюдайте полярность проводов от конца до конца. Например, провод, подключенный к контакту 1 на одном конце, должен подключаться к контакту 1 на другом конце.

    Промежуточное кабельное оборудование, такое как перфорированные блоки и настенные панели, должно соответствовать номинальной категории кабеля или превышать его.

    При раскручивании пары проводов для обжима не раскручивайте провод более чем на 1/2 дюйма или примерно на 1½ витка.

    Адаптеры Fast Ethernet и Gigabit


    Распиновка кабелей и разъемов

    Если вам нужно отремонтировать кабель или предоставить разъемы для кабеля UTP, проводите прямо (показан кабель MDI):

    Функция Контакт № Контакт №
    TX + 1 1
    TX- 2 2
    RX + 3 3 0009 RX + 3
    RX- 6 6

    Контакты 1 и 2 должны быть парой.Контакты 3 и 6 должны быть парой. Пара - это два провода, обычно одного цвета, скрученные друг вокруг друга в большом кабеле.

    Для использования прямого кабеля в коммутаторе предусмотрена функция внутреннего кроссовера передачи / приема. Цепь передачи сетевой карты подключена к цепи приема коммутатора и наоборот.

    Распиновка разъема RJ45 (предлагаемые цвета проводов):

    1 | - | 8 | коричневый или коричневый / белый --- | \
    2 | - | 7 | --белый / коричневый -------------- | \
    3 | - ---- 6 | зеленый или зеленый / белый ---- | \
    4 | - | 5 | синий или бело-голубой -------- | -
    5 | - | 4 | --белый / синий ----------------- | _CABLE
    6 | - ---- 3 | --белый / зеленый --------------- | /
    7 | - | 2 | оранжевый или оранжевый / белый- | /
    8 | - | 1 | --белый / оранжевый -------------- | /
    ВИД С КОНЦА ВИД Сверху (напротив фиксирующего зажима)

    Название и функция вывода:

    1. Передача данных плюс (TD +): положительный сигнал для дифференциальной пары TD. Сигнал содержит поток последовательных выходных данных, передаваемых в сеть.

    2. Минус передаваемых данных (TD-): отрицательный сигнал для дифференциальной пары TD. Он содержит тот же выход, что и контакт 1.

    3. Прием данных плюс (RD +): положительный сигнал для дифференциальной пары RD. Сигнал содержит поток последовательных входных данных, полученных из сети.

    4. Не используется.

    5. Не используется.

    6. Минус приема данных (RD-): отрицательный сигнал для дифференциальной пары RD.Сигнал содержит тот же вход, что и контакт 3.

    7. Не используется.

    8. Не используется.

    Распиновка кабелей и разъемов

    В отличие от кабелей TX, в кабелях T4 не используются отдельные выделенные пары для передачи или приема данных. В кабелях T4 используются все четыре пары проводов. Три пары передают данные, а четвертая пара обнаруживает коллизии.

    Сопряжения контактов:

    Номер контакта Сигнал
    1 TX_D1 +
    2 TX_D1-
    3 BI_D3 +
    5 BI_D3-
    6 RX_D2-
    7 BI_D4 +
    8 BI_D4-

    9 контактов пара.
    Контакты 3 и 6 должны быть парой.
    Контакты 4 и 5 должны быть парой.
    Контакты 7 и 8 должны быть парой.

    Для использования прямого кабеля в коммутаторе предусмотрена функция внутреннего кроссовера передачи / приема. Цепь передачи сетевой карты подключена к цепи приема коммутатора и наоборот.

    Соединение двух рабочих станций без коммутатора

    Fast Ethernet и Gigabit используют звездообразную топологию. Коммутатор находится в центре звезды, и каждая рабочая станция или сервер подключены к коммутатору.

    В целях тестирования вы можете напрямую соединить две рабочие станции или рабочую станцию ​​и сервер без использования коммутатора. Для установки требуется специальный кабель с функцией кроссовера, описанной ранее в этом документе. См. Схему ниже, чтобы узнать, какие провода пересекать.

    Кроссовер Ethernet ( MDI-X) схема кабеля:

    Функция Контакт № Контакт № TX Функция 1 3 RX +
    TX- 2 6 RX-
    RX + 3 1 TX +
    RX- 6 2 TX-

    Пара принимаемых данных (два провода, обозначенные как RD) должна быть витой парой.Пара данных передачи (обозначенная TD) должна быть витой парой.

    Схема перекрестного кабеля Ethernet

    DX 927 926 BI
    Контакт # Сигнал Сигнал Контакт #
    2 TX_D1- RX_D2- 6
    3 RX_D2 + TX_D1 + 1
    4 BI_D3 + BI_D4 BI_D3- BI_D4- 8
    6 RX_D2- TX_D1- 2
    7 BI_D4 + BI_D3 + 4
    8
    БИ_Д3- 5 900 27

    Пара приема данных (два провода, обозначенные RX_D2) должна быть витой парой. Пара данных передачи (обозначенная TX_D1) должна быть витой парой. Первая двунаправленная пара (обозначенная BI_D3) должна быть витой парой, а вторая двунаправленная пара (обозначенная BI_D4) должна быть витой парой. Вы можете использовать кабель категории 3, 4, 5 или 6.

    Целостность соединения

    Светодиоды на адаптерах показывают целостность связи:

    • Индикатор LNK для соединения
    • Индикатор ACT для активности
    • Индикатор 1000, указывающий на соединение 1000 Мбит / с

    В некоторых моделях используется один светодиод для отображения как ссылки, так и активности.

    Дополнительную информацию см. В руководстве по установке адаптера или в файле Readme Diagnostic LEDs .

    Примечание Светодиод ACT указывает активность чтения / записи в сети, не обязательно активность адаптера.

    Общие проблемы

    Если в кабельном или коммутационном шкафу перекрещивается провод, коммутатор не может обнаружить рабочую станцию. На коммутаторе и адаптере должен быть световой индикатор.Убедитесь, что проводка правильная.

    Проблемы полярности

    Распространенной проблемой в проводке 10BASE-T является пересечение положительной и отрицательной фаз сигналов передачи или приема. Например, скрещивание контактов 1 (TX +) и 2 (TX-).

    Ethernet-адаптеры Intel®

    автоматически обнаруживают эту проблему и корректируют ее внутри. Мы рекомендуем вам проверить вашу проводку, чтобы устранить проблему.

    сетевой администраторский кабель 5-в-1

    сетевой админский кабель 5-в-1

    Ethernet / кроссовер / модем / нуль-модем / Cisco консоль

    избранных в премьерном выпуске Make

    Нет ничего хуже, чем приехать в гости без правильного кабеля, необходимого для работы.Так что же такое сетевому администратору нужно носить с собой несколько громоздких кабелей везде?

    Уже довольно долго ношу с собой одну CAT5 кабель Ethernet в сумке для ноутбука вместе с "мировым кратчайший перекрестный кабель »и соединитель RJ45. позволяет мне превратить мой кабель Ethernet в перекрестный кабель и избавляет от необходимости носить с собой вторую длинную кабель. Удобно, но ничего особенного. Более в последнее время работаю с большим количеством сетевых устройств с последовательными консольными портами, включая маршрутизаторы Cisco и разные другие вещи.Это означает тащить нулевой модемный кабель помимо нестандартного RJ-45 на DB-9 консольный кабель, необходимый для большинства оборудования Cisco.

    Но после того, как я собрал четыре простых адаптера, я теперь у вас есть кабель Ethernet, кроссовый кабель Ethernet, модемный кабель, нуль-модемный кабель и консольный кабель Cisco И все это благодаря одному стандартному кабелю Ethernet. An Дополнительным преимуществом является то, что я всегда могу удлинить свой кабель на найти более длинный кабель Ethernet, чем тот, который я ношу в своем сумка.Обычно довольно легко найти длинный Ethernet кабель, но не так-то просто найти длинный нуль-модемный кабель.

    У вас есть несколько таких кабелей? куда бы ты ни пошел? Вы часто хотели, чтобы другой кабель с вами после прибытия на место? Ты такой же странный, как я, и думаешь, что это просто круто, даже если вы никогда не планируете настраивать роутер в своем продолжительность жизни? Тогда вам понадобится администратор сети 5-в-1. кабель!

    Вот как сделать самому:

    1. Купить, выпросить, одолжить или украсть инструменты и материалы, которые вы понадобится:

      • 2 разъема DB9 - розетка RJ45, модульная адаптеры

        Это те, которые вы можете прикрепить как хотите.

      • 8 дополнительных гнездовых контактов для разъемов DB9

        У

        Plus есть несколько дополнительных услуг, если вы не намного ловче, чем я.

      • 4 модуля RJ45 заглушки

        То же на массовках на всякий случай.

      • 2 коротких отрезка кабеля CAT5, желательно разного цвета

        Можно разрезать существующие кабели.

      • 1 муфта RJ45

        В соединителе должны быть все восемь проводов.Имейте в виду, что многие Ethernet-соединителей, таких как показанный здесь, всего четыре.
      • 1 прямой кабель Ethernet

        Это должен быть восьмижильный кабель, а не четырехжильный. токопроводящий кабель.

      • пару щипцов для обжима RJ45, устройств для зачистки проводов и щипцы для штифтов DB9 (плоскогубцы наверное сработает)

    2. Сделайте «самый короткий кроссовер в мире» кабель "

      Обратите внимание, что этот кабель должен пересекать пары, которые не используется Ethernet в дополнение к парам, которые есть.Этот вот почему вы должны выполнить этот важный шаг и не можете использовать стандартный кроссоверный кабель, который у вас уже может быть.

      На самом деле вы можете делать это столько, сколько захотите, но чем дольше вы это делаете, тем больше вам приходится носить с собой. В распиновка выглядит так:

          1 -> 3
          2 -> 6
          3 -> 1
          4 -> 7
          5 -> 8
          6 -> 2
          7 -> 4
          8 -> 5


      Обожмите по одному штекеру RJ45 на каждом конце. Заказать провода на одном конце согласно 568B стандарт:

          белый / оранжевый
          апельсин
          белый / зеленый
          синий
          белый / синий
          зеленый
          белый / коричневый
          коричневый


      Это наиболее распространенный порядок для Ethernet. кабели, чтобы вы могли начать работу, отрезав конец существующего кабеля, и тогда вам нужно только сделать другой конец.

      Другой конец должен понравиться:

          белый / зеленый
          зеленый
          белый / оранжевый
          белый / коричневый
          коричневый
          апельсин
          синий
          белый / синий


      Если вы такой же фанатик, как я, то убедитесь, что каждый пара имеет хотя бы одну скрутку. Тогда вы сможете доказать, что люди ошибаются, если они смеются: "Это не самый короткий кроссовер в мире кабель, вот только переходник! »

    3. (необязательно) Сделайте адаптер консоли Cisco:

      Этот адаптер работает с последовательным портом RJ45 на большинство маршрутизаторов Cisco.Он также работает на некоторых Sun серверы.

      Это очень похоже на кроссоверный кабель, но с другой распиновкой:

          1 -> 6
          2 -> 5
          3 -> 3
          4 -> 8
          5 -> 7
          6 -> 4
          7 -> 1
          8 -> 2


      Сделайте первый конец согласно 568B снова:

          белый / оранжевый
          апельсин
          белый / зеленый
          синий
          белый / синий
          зеленый
          белый / коричневый
          коричневый


      И другой конец:

          белый / коричневый
          коричневый
          белый / зеленый
          зеленый
          апельсин
          белый / оранжевый
          белый / синий
          синий


      Важно отметить, что это не симметричный адаптер.Конец 568B будет направлен в сторону от маршрутизатора и другой конец будет вставлен в маршрутизатор. Я отметил конец моего маршрутизатора с маркером, чтобы я не забывать.

      Кабели Cisco (в остальном очень полезные) страница имеет перевернутые RTS и CTS на консоли DB9 / RJ45 кабель, который я проверил, осмотрев настоящий Cisco кабель. Им все равно, потому что их консольные порты не используют управление потоком, но при этом правильный способ обеспечивает взаимодействие с серверами Sun и возможно еще кое-что.

    4. Сделайте два адаптера DB9 / RJ45:

      Это самая сложная часть. Чтобы сделать ваш кабель совместим с наибольшим количеством последовательных устройств возможно, нужно соединить пару контактов и разделить Еще один. Вот распиновка:

          Сигнал контакта DB9 Цвет контакта RJ45 *
          ------- ------ -------- -----
            1 DCD 8 белый
            2 RxD 3 черный
            3 TxD 1 синий
            4 DTR 5 зеленый
            5 SG 2 и 6 оранжево-желтый
            6 DSR 8 белый
            7 RTS 4 красных
            8 CTS 7 коричневый
            9 RI нет


      Таким образом, наш последовательный кабель Ethernet, повернутый к сети, будет закреплен:

            1 TxD пара один
            2 SG пара один
            3 RxD пара два
            4 RTS пара третья
            5 DTR пара третья
            6 SG пара два
            7 CTS пара четыре
            8 DSR / DCD пара четыре


      * Мои модульные адаптеры DB9F / RJ45F окрашены в синий цвет, оранжевый, черный, красный, зеленый, желтый, коричневый, белый (RJ45 1-8), но может и не быть вашим. Если ваши другие, игнорируйте цвета в приведенной выше распиновке.

      DB9 контакты 2, 3, 4, 7 и 8 очень просты. Просто нажмите соответствующий штифт в задней части разъема DB9, пока он щелкает. Будьте осторожны, чтобы не перепутать контакты. потому что ошибки немного сложно исправить. Мне кажется Помните, что у вас был тонкий маленький инструмент, чтобы вернуть штифты снова вышел несколько лет назад, но я не могу его найти больше. 🙁

      Вывод 5 DB9 требует подключения к нему двух проводов. Отрежьте контакты от проводов, идущих от контактов 2 и 6 RJ45 (у меня оранжевый и желтый), зачистите с конца примерно 3 мм каждого и обожмите их вместе на одном из запасных булавки.

      RJ45 контакт 8 должен подключаться к 1 и 6 на DB9 разъем. Отрежьте штифт от белого провода, зачистите конец, отрежьте около дюйма лома CAT5 и вытащите два из белые провода, зачистите с них оба конца, обожмите булавкой на каждом и соедините все три свободных конца вместе. Вы можете отломить конец запасного штифта и использовать его для обожмите три провода вместе. Вы можете использовать два других белые провода от дюйма CAT5 на второй адаптер.

      Оба адаптера DB9 / RJ45 должны быть подключены точно. таким же образом, независимо от того, будут ли они использоваться для Устройства DTE или DCE.

    Вот как им пользоваться:

    1. прямой кабель Ethernet:

      адаптеры не нужны

    2. перекрестный кабель Ethernet:

      ethernet - ответвитель - кроссовер

    3. модемный кабель:

      DB9 / RJ45 - Ethernet - DB9 / RJ45

    4. нуль-модемный кабель:

      DB9 / RJ45 - Ethernet - ответвитель - кроссовер - DB9 / RJ45

    5. Консольный кабель Cisco:

      DB9 / RJ45 - Ethernet - соединитель - адаптер Cisco

      Помните, что адаптер Cisco необратим.

    Примечания:

    Это решение чем-то похоже на разводку Yost стандарт, который я давно считаю весьма полезным. Единственная причина, по которой я не использовал стандарт Йоста для мои адаптеры DB9 / RJ45 - это то, что я хотел, чтобы мой работал с любой стандартный кабель Ethernet. Распиновку Cisco не использовал по той же причине. Плюс ко всему Cisco меня вообще раздражает. я потребовались последовательные передающие и принимающие проводники каждый скручены с землей, а не друг с другом, что должен сократить перекрестные помехи и позволить более длинный кабель длины.(Я также считаю, что иметь возможность использовать один и тот же перекрестный кабель для Ethernet и последовательного порта.) I не проводил никаких испытаний длины или надежности, но пока все, что я пробовал, работает отлично.

    Если вам нужен последовательный кабель DB9 / RJ45 с разными распиновки, чем у Cisco, все, что вам нужно сделать, это сделать еще один маленький переходник CAT5. Концы кабеля дешевы и в изобилии.

    При использовании в качестве последовательного кабеля это аппаратный поток. кабель управления (CTS / RTS).Если вы используете устройства, которые оба требуют аппаратного управления потоком, он должен работать. Если ни одно из ваших устройств не требует аппаратного управления потоком данных, это все равно должно работать. Однако, если одно из ваших устройств требует аппаратного управления потоком, а другой - нет. поддержка аппаратного управления потоком, тогда вам нужен кабель, который подделывает управление потоком. Это можно сделать с помощью дополнительных DB9 / RJ45 или с другим адаптером CAT5 и некоторыми творческий обжим (мои предпочтения), и то, и другое осталось как упражнения для читателя.

    Если вы возьмете случайный кабель Ethernet для использования с последовательные адаптеры, не забудьте убедиться, что в них есть все восемь проводников. Также имейте в виду, что большинство сетей Ethernet кабели были протестированы на совместимость только с четырьмя проводники (1, 2, 3 и 6), если они были испытаны на все. Я использовал эти проводники для самых важных последовательные сигналы (передача, прием и заземление) всего в случае, но некоторые последовательные устройства не будут разговаривать без всех восьми работающий.

    Дополнительно:

    К этому легко можно добавить множество дополнительных адаптеров. набор.Некоторые, которые приходят на ум, относятся к другим видам последовательные порты, такие как DB-25 и различные DIN и miniDIN порты для Macintosh и прочего. Если вы подойдете с полезным пришлите распиновку (а так же ссылку авторитетному источнику информации о распиновке вашего устройства если возможно), и я выложу это здесь.

    1. DB25 серийный:

          DB25 контактный сигнал RJ45 контактный
          -------- ------ --------
             8 DCD 8
             3 RxD 3
             2 TxD 1
             20 DTR 5
             7 ИК 2 и 6
             6 DSR 8
             4 Стратегия в реальном времени 4
             5 CTS 7

    2. заглушка петля

      Вы можете использовать оставшиеся провода на этом дюйме CAT5 которые вы вырезали при изготовлении адаптеров DB9.Вытяните четыре из их и обожмите оба конца (небольшими петлями) в один RJ45 штекер следующим образом:

            1 провод TxD один
            2 провода SG два
            3 провода RxD один
            4 РТС провод три
            5 DTR провод четыре
            6 SG провод два
            7 CTS провод три
            8 DSR / DCD провод четыре


      На фотографии изображена трехпроводная заглушка RS-232, не четырехжильный комбинированный штекер.

      Работает для кольцевой проверки RS-232. Читатель оповещения, Брюс Баннах указал, что он также работает для Ethernet и который вставляет его в порт Ethernet, обманывает Windows в думая, что он привязан к сети. По мнению некоторых Мои друзья-администраторы Windows, это может быть очень удобно для таких вещей, как установка Windows 2000 Сервер. Обратите внимание, что только провода 1, 3 и 4 являются необходим для RS232, и только провода один и два являются требуется для Ethernet.Я предпочитаю иметь их все для максимальная многофункциональность. 🙂

      Эту вилку удобно использовать для выполнения элементарных тестирование кабеля. Например, чтобы проверить кабель Ethernet: вы можете прикрепить петлевую заглушку к одному концу кабеля с вашей муфтой. Затем подключите другой конец кабеля. в порт Ethernet и посмотрите, получите ли вы ссылку. если ты подключите его к коробке Windows 2000 или XP, он уведомит ты если есть ссылка. В Linux вы можете использовать mii-tool или mii-diag.Это работает как для прямого, так и для кроссоверные кабели.

    3. Кабель сниффера Ethernet только для приема

      Скоро будет

      фото!

      С помощью пары сращиваний можно сделать самый короткий в мире кабель только для приема:

          целевой конец:
            1 провод один
            2 провода два
            3-х проводный один
            4
            5
            6 провод два
            7
            8

          конец сниффера:
            1
            2
            3-х проводный один
            4
            5
            6 провод два
            7
            8


      Этот кабель обеспечивает обратную связь (как и кольцевую проверку). адаптер) к концентратору или другому устройству, позволяя снифферу другой конец со 100% гарантией, что обратный трафик не передаваться.Это соответствует конструкции «Модель B», как описано в Только для приема Кабели UTP и сетевые ответвители.

    4. LAN-кран "метательная звезда"

      Вы можете купить неуклюжую коробку за 100 долларов или больше, которая не делает ничего, кроме этого. простой и ультрапортативный сетевой кран. Просто используйте переходник, чтобы вставить кран в линию на конце существующего кабеля Ethernet, по которому передается трафик, интересует вас, и тогда вы можете унюхать одно направление движения от одного из конец сниффера или другое направление трафика от другого конца анализатора. Для этого вам понадобится дополнительная муфта или две.

          нормальный конец один:
            1 провод один
            2 провода два
            3 провода три
            4
            5
            6 провод четыре
            7
            8

          нормальный конец два:
            1 провод один
            2 провода два
            3 провода три
            4
            5
            6-проводная четверка
            7
            8

          сниффер первый конец:
            1
            2
            3-х проводный один
            4
            5
            6 провод два
            7
            8

          второй конец сниффера:
            1
            2
            3 провода три
            4
            5
            6-проводная четверка
            7
            8


      Как и анализирующий кабель выше, метательная звезда LAN обеспечивает только прием сниффинг, гарантированно не мешающий сетевому трафику.Отлично для вставки в перекрестные кабельные соединения, например, соединение между брандмауэром и роутер.

      Это соответствует базовой конструкции, описанной в кабелях UTP только для приема и Сетевые перехватчики. Некоторые коммерческие альтернативы имеют приятные дополнительные функции, но ни одна из них не является более портативной.

      Смотрите в моем блоге еще лучшую версию.

    5. Комбинированный ответвитель Ethernet и RS-232

      Если вам нравится LAN-кран с метательной звездой, вам понравится Ethernet и RS-232 коснитесь.Упражнение для читателя: адаптируйте этот дизайн к бросая звездный форм-фактор.

    Если все, что вы когда-либо использовали, это кабель Ethernet, все начинает выглядеть как разъем RJ45.

    Авторские права на текст и диаграммы 2004-2011 Michael Ossmann, http://www.ossmann.com/mike/.

    Авторские права на большинство фотографий принадлежат Дэну Готтесману 2004, http://dangottesman.com/.


    Это произведение находится под лицензией Creative Commons License. Пожалуйста, включите URL http: // www.ossmann.com/5-in-1.html при упоминании авторов.

    Расшифровка разъема RJ45 типа «папа» и «мама»

    Многие люди думают, что разъемы RJ45 - RJ45 аналогичны модульным разъемам или разъемам, но они ошибаются. В большинстве случаев термин штекер технически относится к кабелю или штекерному концу соединения, а термин гнездо относится к порту или гнезду. Если у вас возникло недопонимание этих концепций, вы, вероятно, столкнулись с проблемами, которые было чрезвычайно трудно решить в вашей сети.Поэтому в этой статье будет краткое введение в разъемы RJ45 типа "папа" и "мама".

    Распиновка RJ45

    Разъем RJ45 обозначает зарегистрированный разъем 45, чаще всего встречается с объемными кабелями Ethernet и сетевыми кабелями. Это зарегистрированное гнездо определяет физические штекерные и розеточные разъемы, а также назначение контактов. Прежде чем мы начнем обсуждение разъема RJ45 типа «папа» и «мама» для модульных разъемов, полезно знать, как пронумерованы контакты на разъемах RJ45.

    Две стандартные распиновки RJ45 определяют расположение отдельных восьми проводов, необходимых для подключения разъемов к кабелю - стандарты T568A и T568B. Оба следуют соглашению о покрытии отдельных проводов одним из пяти цветов - коричневым, зеленым, оранжевым, синим и белым - с определенными комбинациями полос и сплошных цветов.

    Следование этой цветовой схеме важно при прокладке кабелей для обеспечения электрической совместимости с другим оборудованием. T568B стал более популярным стандартом. В таблице представлена ​​эта цветовая кодировка.

    Кабели

    RJ45, использующие разъемы RJ45 - RJ45 и кабели витой пары категории 5/6, легко построить с помощью подходящих инструментов. В частности, разъемы RJ45 и стандарты кабельной разводки просты сами по себе, поскольку RJ45 использует только четыре из восьми контактов на разъемах. Контакты 1 и 2 передают данные, а контакты 3 и 6 используются для приема данных при использовании в порту данных, сконфигурированном для Ethernet.

    Разъем RJ45 «папа» и «мама»

    Разъем RJ45 в качестве модульного разъема имеет пол: вилки считаются «штыревыми», а гнезда - «розетками».Современные кабели Ethernet оснащены небольшими пластиковыми заглушками на каждом конце, которые вставляются в гнезда RJ45 устройств Ethernet.

    Вилки используются для заделки незакрепленных кабелей и шнуров, в то время как разъемы используются для фиксированных мест на поверхностях, таких как стены и панели, а также на оборудовании. За исключением телефонных удлинительных кабелей, редко встречаются кабели с модульной вилкой на одном конце и разъемом на другом. Вместо этого кабели подключаются с помощью переходника «папа-папа», который состоит из двух гнездовых разъемов, соединенных друг с другом.

    На схеме выше показана точная нумерация контактов на разъемах «папа-папа» и «мама-мама» RJ45. Все остальные модульные разъемы начинают отсчет с той же стороны разъема. На схемах подключения модульных разъемов на этом сайте мы предпочитаем использовать изображение перевернутого разъема с крюком внизу.

    Гнездовой соединитель (гнезда) и штекер RJ45 (штекеры)

    Гнезда и штекеры имеют очень похожую упаковку, хотя функции, которые они выполняют, совершенно не похожи.В зависимости от области применения он бывает самых разных типов: от модульных разъемов и штекеров (телефонные разъемы, разъемы для компьютера и Ethernet и т. Д.) До подключений к Интернету и электронных компонентов.

    Телефонный разъем или разъем RJ45 "мама-розетка" - это очень тип модульного разъема. Этот небольшой блок подключается к телефонному кабелю, который затем передает аналоговый телефонный сигнал из специальной телефонной розетки, расположенной на стене, столе или кабине, на фактический телефонный блок.Разъем Ethernet очень похож на обычный телефонный разъем, но он немного шире. Этот порт можно использовать для подключения вашего компьютера к другому компьютеру, локальной сети, внешнему DSL или кабельному модему. На следующем изображении показан трапецеидальный джек cat5e без инструментов.

    Как отмечалось ранее, вилочные вилки используются для заделки незакрепленных кабелей, а розетки - для фиксированных мест. Другими словами, у приборов есть шнуры, оканчивающиеся вилкой, которая вставляется в розетку. Модульный штекер FS.COM RJ45 используется на одножильном или многожильном кабеле категории 5e.Эти модульные вилки изготовлены из поликарбоната, чтобы выдерживать ежедневный износ, а контакты покрыты золотом 50 микрон для оптимальной передачи сигнала.

    Распространенная проблема с разъемами "папа" и "мама"

    Штекерный разъем или вилки можно плотно вставить в розетку (розетку), чтобы обеспечить надежное физическое и электрическое соединение. В некоторых вилках RJ45 используется небольшой изгибаемый кусок пластика, называемый язычком, который помогает создать плотное соединение между кабелем и портом при вставке.Но это еще и проблема разъема, когда он зацепляется за другой кабель. Фиксирующий язычок может сломаться.

    Здесь я хотел бы перечислить некоторые уловки, чтобы избежать этого: покупайте соединители так, чтобы фиксирующий язычок загнут вниз, чтобы избежать заедания. Если вы не можете найти хорошо продуманные соединители, используйте ботинки, чтобы не защелкнуть язычки. Используйте обжимной инструмент хорошего качества, который не прижимает язычок при обжиме разъема.

    В общем, обжать разъем RJ45 - RJ45 непросто.Операция требует сноровки, внимания и тренировки. Если вы хотите облегчить себе жизнь, вы можете использовать направляющие для проводов, которые идут в комплекте с некоторыми упаковками. Много тренируйтесь, и гиды вам не понадобятся.

    Статьи по теме

    Экранированный или неэкранированный кабель Ethernet: что следует использовать?

    Какой тип кабеля Ethernet вам следует использовать?

    Кабель Ethernet 24AWG, 26AWG и 28AWG: в чем разница?

    Кабель

    Cat6 vs Cat6a: чем они отличаются друг от друга?

    Как исправить поврежденное соединение RJ45 Ethernet вашей IP-камеры видеонаблюдения

    Если у вас когда-либо было повреждено соединение RJ45 на вашей камере видеонаблюдения, то вы знаете, насколько это неприятно.Ваша камера видеонаблюдения не только непригодна для использования, но и аннулируется ваша гарантия. Но держись! Прежде чем вы откажетесь от своей камеры, есть быстрое решение, которое может вернуть камеру в рабочее состояние. Вот как пошагово исправить поврежденное кабельное соединение камеры видеонаблюдения.

    Метод 1. Использование Ethernet-соединителя

    • Отрезать поврежденный разъем
    • Обожмите разъем RJ45 на кабеле камеры
    • Используйте переходник Ethernet и кабель для подключения камеры к сети
    • Проверьте, работает ли ваша камера

    Метод 2: используйте домкрат Keystone

    • Отрезать поврежденный разъем
    • Вставьте кабель в гнездо для трапецеидального искажения
    • Используйте кабель Ethernet для подключения камеры к сети
    • Проверьте, работает ли ваша камера

    Заявление об отказе от ответственности

    В зависимости от типа повреждения и степени повреждения разъема эти исправления могут работать, а могут и не работать.Например, если внутрь разъема попал дождь, скорее всего, он уже поджарил вашу камеру. Но если повреждение ограничено только разъемом, это исправление должно быстро восстановить работу. Если вы не уверены, насколько далеко распространился урон, все равно стоит попробовать. Я имею в виду, что альтернатива - выбросить камеру.

    Итак, с учетом сказанного, давайте приступим к делу! Это можно сделать двумя способами, в зависимости от того, какие инструменты есть в вашем распоряжении. Если вы начинаете с нуля, мы рекомендуем начать со второго метода.Все инструменты для любого метода можно приобрести прямо в Nelly's Security.

    Метод 1. Использование Ethernet-соединителя

    Наш первый метод будет включать использование соединителя Ethernet для создания импровизированного пигтейла для вашей камеры. Для этого нам понадобится несколько инструментов.

    Инструменты, необходимые для фиксации косичек камеры видеонаблюдения

    Для этого проекта вам понадобятся четыре вещи:

    Все эти инструменты (за исключением поврежденной камеры) вы можете забрать на нашем сайте. Просто нажмите на ссылки выше, если вам что-нибудь понадобится.Не беспокойтесь о покупке полного пакета соединителей или соединителей только для одного этого проекта. Во-первых, вам может потребоваться пара попыток, чтобы все исправить, поэтому всегда полезно иметь дополнительные разъемы. Но кроме того, это просто хорошие запасы, которые в любом случае нужно иметь под рукой. Никогда не угадаешь, когда понадобится отключить кабель Ethernet или починить поврежденную камеру видеонаблюдения.

    Шаг первый: Отрежьте поврежденный разъем

    Теперь, когда у вас есть все необходимое, пора приступить к работе. Используя инструмент для обжима или пару кусачков, отрежьте поврежденный разъем.Вы можете отрезать всю косичку, если другие соединения вам не нужны.

    Теперь возьмите обжимной инструмент и снимите оболочку кабеля камеры. Вы, вероятно, найдете там изоляцию, но вы можете просто потянуть ее, чтобы увидеть цветные провода внутри. Вы также можете отрезать изоляцию, чтобы убедиться, что она не мешает.

    Шаг второй: отключите кабель

    Затем мы собираемся зарезервировать кабель нашей камеры, что означает просто обжать наш разъем RJ45 на его конце.Это будет немного отличаться в зависимости от вашей камеры.

    Завершение кабеля серии R

    Мы начнем с камер серии R, которые немного сложнее, чем остальные, просто потому, что у них нет полного набора проводов. Когда вы разрежете кабель и снимете кожух, вы увидите в общей сложности восемь кабелей: оранжевый, оранжевый и белый, зеленый, зеленый и белый. Это знакомо. Но есть еще красный, красный и белый, черный и черный и белый.

    Отрежьте сплошной красный и сплошной черный; они от разъема 12 В постоянного тока, поэтому, если вы используете Power over Ethernet, они вам не нужны. Если вы не используете Power over Ethernet, отрежьте эти провода и приобретите коммутатор PoE. Вы меня потом поблагодарите. Я полагаю, вы могли бы также подключить эти два кабеля к источнику питания 12 В постоянного тока, но зачем усложнять себе жизнь, чем это необходимо?

    Как только мы их отключим, у нас останется шесть проводов. Это означает, что нам нужно быть очень осторожными с тем, как мы заделываем этот кабель.

    Если вы внимательно посмотрите на проходной разъем RJ45, вы увидите восемь крошечных заклепок. Эти заклепки используются для ввода ваших проводов в восемь штырей. Но поскольку у нас нет восьми проводов, нам придется пропустить некоторые из этих заклепок.

    Мы собираемся использовать оранжевый и зеленый кабели для наших двух пар данных. Но вместо двух пар под напряжением мы будем использовать только красную и черную полосы для питания. Красная полоса будет положительной (вместо сплошного синего и синего проводов), а черная полоса будет отрицательной (вместо коричневой полосы и сплошного коричневого провода).

    Итак, заказ нам нужен:

    Может потребоваться немного практики, чтобы собрать провода в нужном месте, но поверьте мне. Если я могу это сделать, ты справишься.

    Когда все будет в правильном порядке, наденьте сквозной разъем на кабель и зафиксируйте его на месте. Поздравляю! Теперь вы можете перейти к третьему шагу.

    Завершение кабеля серии H

    Если у вас камера серии H, процесс будет довольно простым.После снятия изоляции с кабеля и снятия изоляции вы должны увидеть десять проводов: восемь стандартных проводов, которые вы найдете в кабеле Ethernet (хотя они будут разных цветов), и два провода от подключения 12 В постоянного тока.

    Снова возьмите эти два провода питания (красный и черный) и перережьте их.

    После того, как провода питания убраны, у вас останется восемь цветных проводов. Если вы привыкли разрывать соединения Ethernet, это может показаться немного пугающим, потому что это не те восемь цветов, к которым вы привыкли.Это нормально! Мы поможем вам расположить их в правильном порядке.

    Стандартные восемь цветов: оранжевый, оранжевый и белый, зеленый, зеленый и белый, синий, синий и белый, коричневый, коричневый и белый. В стандартном кабеле Ethernet два оранжевых и два зеленых провода используются для передачи данных, а синий и коричневый провода используются для PoE.

    Внутри соединения серии H у вас будут провода следующих цветов: белый, коричневый, синий, серый, фиолетовый, зеленый, желтый и оранжевый.

    Возьмите их в правильном порядке:

    Наденьте разъем RJ45 на кабель и обожмите его.Поздравляю! Теперь вы можете перейти к третьему шагу.

    Завершение кабеля Uniview

    Uniview будет самой простой камерой из трех. Это связано с тем, что распиновка Uniview идентична разводке Ethernet T-568B. Итак, чтобы отключить вашу камеру Uniview, вы собираетесь выровнять цвета точно так же, как вы выстраиваете их для стандартного кабеля Ethernet: оранжевая полоса, оранжевая, зеленая полоса, синий, синяя полоса, зеленый, коричневая полоса, и коричневый.

    Дополнительные типы кабелей

    В зависимости от камеры внутри кабеля могут быть разные провода.Например, если на косичке вашей камеры есть аудиоразъемы, разъемы для сигнализации, разъемы BNC или что-то еще, у вас, очевидно, будет больше проводов, с которыми придется иметь дело в своем кабеле. Но зная, как обращаться с двумя типами косичек, указанными выше, вы сможете ориентироваться в любом другом типе камеры, с которым вы столкнетесь. Просто будьте внимательны и обращайте пристальное внимание на распиновку вашей камеры.

    Метод второй: использование домкрата для трапецеидальных искажений и перфоратора

    Этот метод самый простой, если у вас есть под рукой домкрат для трапецеидального искажения и инструмент для перфорации.Вот инструменты, которые вам понадобятся для этого метода:

    Инструменты, необходимые для фиксации косичек камеры видеонаблюдения

    Для этого проекта вам понадобятся четыре вещи:

    Еще раз, вы можете получить все эти инструменты на нашем веб-сайте, щелкнув ссылки выше. Опять же, это всегда отличные инструменты, которые можно использовать на всякий случай, если вы найдете себя в подобной ситуации.

    Шаг первый: Отрежьте поврежденный разъем

    Просто отрежьте его кусачками.Опять же, вы можете отрезать весь конец косички, если вам не нужны другие соединения.

    Шаг второй: выровняйте провода

    При использовании этого метода мы не будем обжимать соединение RJ45 на вашем кабеле Ethernet. Вместо этого мы вставим ваш кабель Ethernet в гнездо для трапецеидального искажения. Есть несколько способов сделать это, в зависимости от типа трапецеидального станка, который есть в вашем распоряжении. У нас есть некоторые, для которых требуются инструменты, а некоторые - нет.

    Независимо от того, какой тип разъема для трапецеидального искажения вы будете использовать, здесь важно выровнять кабели в правильном порядке в соответствии с указаниями, напечатанными на вашем разъеме для трапецеидального искажения.Скорее всего, у вас будет цветовой код рядом с номером, с двумя стандартами: T-568A и T-568B. Важно уделять больше внимания числу, чем цвету, особенно если у вас камера серии H или R. Если у вас есть камера Uniview, вы можете следить за цветовым кодом, так как цвета проводов Uniview будут совпадать. Как бы вы ни решили выровнять провода, убедитесь, что вы следуете стандарту T-568B.

    Для большинства домкратов для трапецеидального искажения вы будете идти в следующем порядке: Левая сторона, сверху вниз: 2, 1, 6, 3; Правая сторона, сверху вниз: 4, 5, 7, 8 .Однако, если для вашего гнезда для трапецеидального искажения не требуется инструмент, возможно, вы вставляете кабель в гнездо вверх ногами. В этом случае вы будете пробивать кабель в следующем порядке: Левая сторона, сверху вниз: 4, 5, 7, 8; Правая сторона, сверху вниз: 2, 1, 6, 3 . Опять же, просто следуйте стандартной диаграмме B на вашем гнезде для трапецеидального искажения, чтобы убедиться, что ваши кабели расположены в правильном порядке.

    Схема для стандартных гнезд RJ45 Keystone
    Схема для безинструментальных домкратов RJ45 Keystone

    Шаг третий: пробейте провода

    Если для вашего домкрата для трапецеидального искажения требуется перфоратор, вы можете сделать каждый провод отдельно.Используя инструмент, просто нажмите на провод, чтобы вставить его в разъем разъема. Макд убедитесь, что лезвие перфоратора расположено снаружи домкрата, чтобы можно было отрезать лишний провод. Возможно, вам придется пару раз ударить кулаком, чтобы правильно перерезать провод.

    Если для вашего гнезда трапецеидального искажения не требуется инструмент, вам нужно выровнять каждый провод одновременно. Тогда ты захлопнешь домкрат. Иногда в вашем домкрате есть небольшой рычаг, которым вы можете закрепить домкрат еще сильнее, чтобы отрезать лишний провод.

    Завершение работы

    Независимо от того, какой из двух методов вы использовали для исправления соединения, на этом все готово. Теперь у вас есть импровизированное соединение RJ45 Ethernet, выполненное либо с помощью соединителя Ethernet, либо с помощью разъема RJ45. Все, что вам нужно сделать сейчас, это подключить ваш Ethernet-адаптер к камере, и теперь у вас есть камера видеонаблюдения с вашим собственным импровизированным пигтейлом. Подключите этого плохого парня к своей сети и посмотрите, сработает ли она.

    Если ваша камера включается и появляется в вашей сети, поздравляю.Вы успешно вернули камеру из мертвых. Если камера включается, но не отображается в сети, еще раз проверьте правильность порядка подключения всех проводов. Если ваша камера вообще не включается, возможно, повреждение связано не только с подключением, и ваша камера может быть исправлена.

    Если ваша камера снова работает, вам может потребоваться защитить это соединение от атмосферных воздействий, прежде чем устанавливать его снаружи. Для этого просто возьмите водонепроницаемую ленту и отправляйтесь в город.Убедитесь, что все полностью покрыто. Это не будет выглядеть красиво, но я никогда не говорил, что это исправление будет эстетично.

    Твоя очередь

    Это исправление сработало у вас? Есть ли у вас другие советы по работе с поврежденной камерой наблюдения? Поделитесь с нами в комментариях ниже! Это может помочь кому-то другому. Если во время этого процесса у вас возникнут какие-либо проблемы или возникнут вопросы, не стесняйтесь обращаться к нам. Мы всегда готовы помочь.

    Распиновка

    RJ45

    Распиновка RJ45

    Распиновка RJ 45 является результатом стандартизации кабелей между коммерческими зданиями TIA.Многие отрасли телекоммуникаций, передачи данных, аудио и другие отрасли приняли этот протокол.

    EIA / TIA и более 60 дополнительных организаций внесли свой вклад в этот новый стандарт. 8-жильный кабель витой пары с сопротивлением 100 Ом, подключаемый к разъему RJ45, известный многим как Ethernet, теперь используется повсеместно. То, что раньше было кабелем / разъемом для передачи данных или телекоммуникаций, теперь используется во всем мире для потоковой передачи HD-видео, взаимодействия с камерами видеонаблюдения, передачи звука и передачи энергии низкого напряжения, иногда смеси сигналов и мощности.Многие устройства преобразуют сигнал на передающей стороне в другой формат, отправляют информацию, а затем снова декодируют ее на другом конце, чтобы получить определенные преимущества для устройства. Разъем RJ45 и стандартное расположение выводов RJ45 во многих отношениях используются в современных технологиях. Другие устройства используют стандарты связи для передачи данных между двумя или более устройствами, такими как компьютерные порты Ethernet, которые являются двунаправленными. RJ45 и его распиновка стали обычным явлением почти во всех сферах нашей жизни.

    Многие компании, работающие в нескольких отраслях промышленности, приняли новый стандарт кабельной разводки, заканчивающийся разъемом RJ45, что привело к тому, что гораздо больше людей ознакомилось с форматом и стандартами. Оранжевый белый / оранжевый, зеленый белый / синий, сине-белый / зеленый, коричневый белый / коричневый - это общий цветовой код для этих разъемов. Этот код, используемый для разъемов RJ45, называется стандартом распиновки 568B RJ45 и используется во всей телекоммуникационной и AV-индустрии. сегодня.

    Причина, по которой распиновка RJ45 связана с перекрестными помехами.Когда проводники соединены попарно и скручены, они, естественно, сопротивляются перекрестным помехам от сигналов в других парах. От одного конца до другого, пары внутри должны быть скручены на разную величину, и этот допуск должен распространяться на все концы кабеля, чтобы в полной мере воспользоваться этим явлением. Распиновка RJ45 является отражением науки, лежащей в основе стандарта

    .

    По мере того, как с годами технологии открывают новые возможности, будут стимулироваться и развиваться новые инновации, которые могут потребовать новых форматов и новых стандартов.На данный момент нашей опорой будет разъем RJ45 и его знакомая распиновка RJ45.

    Техническое приложение

    Что касается целостности кабеля и разъемов, есть несколько методов, которые вы всегда должны практиковать при обращении с кабелем витой пары и его установке, чтобы инфраструктура, поддерживающая ваш путь прохождения сигнала, была максимально целостной.

    Радиус изгиба:

    Кабель для постоянной установки

    CAT 5-6-7 высокого качества будет иметь сплошные жилы, поэтому его нельзя перегибать или слишком сильно перегибать, поскольку сплошные проводники внутри оболочки будут ослабевать с каждым последующим лишним изгибом.Всегда беритесь за кабель, не прилагая к нему чрезмерных усилий. Если конец кабеля был определен как изогнутый или поврежденный, его провисание следует обрезать, чтобы не допустить заделки неисправного кабеля.

    Прекращение:

    При использовании стандартных разъемов RJ45 важно подготовить кабель, а затем визуально осмотреть его в последний раз, прежде чем применять обжим.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
