гофра из нержавеющей стали, металлическая или стальная трубка для монтажа в полу

Гофрированная труба из нержавейки — это изделие, основное предназначение которого заключается в использовании его в системах отопления зданий и сооружений.

В настоящее время эти изделия не пользуются популярностью, но при этом специалисты считают, что перспективы роста их применения все же существуют. Это обусловлено весьма неплохими эксплуатационными качествами и разнообразными преимуществами в использовании.

Достоинства гофрированной трубы для отопления

Многие строители рекомендуют применять именно нержавеющие гофрированные трубы, так как данные изделия также изготавливаются еще из пластика и чугуна. Но последние не так надежны в эксплуатации, чтобы использовать их для отопления зданий.

Легко гнется

Нержавеющая гофрированная труба может довольно легко гнуться в разных направлениях. Для этого не нужно применять никакого дополнительного оборудования, приборов или же инструментов.

Процесс сгибания исключает риск повреждения целостности стенок. Это, в свою очередь, позволяет осуществить разводку отопления в таком виде, который лучше всего подходит в конкретной ситуации.

Человек без особых усилий может сделать столько изгибов и поворотов гофры, сколько ему понадобится. Это существенно снижает стоимость системы трубопровода.

Долгий срок службы

Длительный срок эксплуатации гофрированных труб из нержавейки обусловлен тем, что они не подвергаются воздействию коррозии.

Внимание! Если применять обычную «черную» сталь, система отопления за несколько лет может выйти из строя.

Отдельно стоит отметить то, что гофрированные нержавеющие трубы не реагируют на большие перепады температурного режима. То же самое касается и уровня давления. Поэтому такие проблемы также не отражаются на сроке эксплуатации данных изделий.

Простота установки

Даже те люди, которые никогда не сталкивались с работой, связанной с установкой системы отопления, довольно просто справляются с монтажом гофрированных труб из нержавейки.

Все операции очень легко осуществить при помощи латунных фитингов, имеющих уплотнительные кольца для герметизации стыков.

В случае если произошло какое-то повреждение или поломка гофры, произвести замену того или иного ее участка тоже весьма легко. Для этого достаточно всего лишь перекрыть воду, выпустить ее из системы, отрезать ту часть трубы, которая стала протекать, и поставить на ее место другую, закрепив при этом новыми латунными фитингами.

Неограниченная протяженность стальных труб

Даже в тех случаях, когда существует необходимость проведения масштабных работ, гофрированные нержавеющие трубы могут быть весьма полезными. Это связано с тем, что данные изделия на производстве сматываются в бухты, длина которых составляет 50 метров. Этого количества должно хватить для самых разных отопительных систем.

Недостатки гофры из нержавеющей стали

Как и все типы труб, гофра обладает определенными недостатками, на которые следует обратить внимание перед ее покупкой. Некоторые из них являются довольно весомыми, другие же — совершенно незначительными.

Небольшая ударопрочность

В случае если трубопровод из гофры будет использоваться в жилых помещениях, его нужно дополнительным образом защитить от разных механических повреждений. Для этого достаточно всего лишь поместить его в специальный кожух, сделанный из более ударопрочного материала.

Сложный уход

Нередко на гофрированных трубах накапливается довольно много пыли. Это связано с тем, что стенки таких изделий не являются гладкими. В результате, чтобы убрать пыль придется использовать щетки для чистки. Помочь в этом может установка трубопровода в специальный экран или же защитный короб. В случае загрязнения внешнюю конструкцию будет намного легче протереть и очистить даже от значительных объемов пыли.

Неэстетичный вид металлического изделия

Производитель при изготовлении гофрированных труб уделил больше внимания функциональности и техническим качествам данных изделий. При этом почти полностью был проигнорирован такой важный аспект, как привлекательный внешний вид.

Дизайн этих изделий сложно назвать универсальным и подходящим для всех помещений. Именно поэтому во многих случаях приходится скрывать такие трубопроводы в стене или под коробами.

Вам также будет интересно:

Как выбрать трубу из нержавейки

К выбору гофрированной трубы из нержавеющей стали необходимо подходить внимательно и ответственно. Это связано с тем, что в последнее время встречается большое количество подделок, так как процесс изготовления оригинальных труб довольно дорогостоящий и сложный. К тому же всегда существует возможность покупки изделия, имеющего какой-либо производственный брак.

Важно помнить, что качество гофрированных труб из нержавейки регламентируется ГОСТом 3262-75.

При покупке стоит обратить внимание на такие аспекты, как:

• отсутствие видимых повреждений;
• одинаковое расстояние между всеми сегментами трубы;
• возвращение конструкции в первоначальное состояние после ее сгибания или разгибания;
• отсутствие заломов или каких-либо деформаций.

Фото 1. Сверхгибкая отожженная гофрированная труба из нержавеющей стали, радиус изгиба 30 мм, марка — «Neptun IWS».

Следует понимать, что подбор фитингов для соединения гофрированных участков трубы тоже весьма важен. Этот фактор существенным образом влияет на дальнейший процесс эксплуатации всей системы. Следует обратить внимание на состояние уплотнительных колец — на них ни в коем случае не должно быть трещин.

Подробный алгоритм сборки

Принятый порядок сборки системы отопления из нержавеющей гофрированной трубы следующий:

1. Для начала нужно подключить все фитинги к сантехническим приборам, использующимся в помещении. В местах подключения всегда будет возникать значительная нагрузка. Поэтому специалисты дополнительно советуют осуществить монтаж опор, поддерживающих трубопровод.

2. Отмерив от приобретенной трубы необходимую длину куска, нужно отрезать ее труборезом. При этом важно проверить края на отсутствие неровностей или каких-либо заусенцев.
3. На следующем этапе трубу нужно вставить в фитинг и закрутить гайки. Сразу после этого необходимо прогнуть все участки изгибов, делая угол как можно меньше. Важно не допустить возникновения провисаний. В тех местах, где гофра будет проходить возле электрической сети или бытовых приборов, необходимо сделать специальный защитный кожух.
4. Когда трубопровод обретет нужную форму, следует прикрепить его к стене.
5. В конце необходимо осуществить проверку всей системы, открыв воду и сделав максимальный напор.

В итоге, если правильно выполнить все вышеперечисленные пункты, можно получить весьма эффективную систему, которая будет функционировать длительное время.

Особенности монтажа в полу

Нередко гофрированные трубы используются для сооружения теплого пола в комнате. При этом очень важно выполнять монтаж такой системы в соответствии с определенными правилами:

1. Обязательно стоит осуществить гидроизоляцию пола. Это можно делать при помощи специальной мембраны, краски или же состава на основе пластификаторов.
2. Поверх гидроизоляционного материала нужно положить стяжку. На ней должен быть закреплен теплоотражающий элемент. Затем размещается металлическая сетка.
3. Расстояние от гофрированных труб до лагов пола или других конструкций, которые могут деформироваться вследствие воздействия тепла, должно быть не менее 5 сантиметров. Оптимальный шаг каждой петли — 20 сантиметров.
4. Крепление гофры к металлической сетке осуществляется при помощи пластиковых стяжек.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается об особенностях гофрированных труб из нержавеющей стали.

Заключение

Гофрированные нержавеющие трубы — это уникальные изделия, которые могут быть использованы для оборудования эффективной системы отопления в помещении. Их монтаж происходит довольно быстро, а процесс эксплуатации является весьма длительным.

Несмотря на невысокую популярность подобных изделий в настоящее время, они

обладают хорошими характеристиками и эффективны в использовании.

Трубы гофрированные, защитные трубки, защитные трубы, гофротрубы, оплётки, кабельные рукава, гофрированные и гладкие трубы для защиты кабеля

Гибкие трубы гофрированные и фитинги из полимера и металла с классом защиты до IP69k, спиральные и плетёные кабельные оплётки, высокотемпературные кабельные рукава — надёжные и безопасные решения от HellermannTyton для защиты кабеля, шлангов и РВД систем.

На сегодняшний день ни один из выпускаемых кабелей или проводов не в состоянии полностью удовлетворить эксплуатационные требования с точки зрения износостойкости, прочности на разрыв, ударной прочности. Системы защиты кабелей: гибкие трубы гофрированные, эластичные кабельные оплётки из специальных полимеров, спиральные пластиковые оплётки должны соответствовать этим требованиям, а также обеспечить защиту от грязи, влаги или эксплуатации при экстремальных температурах. HellermannTyton предлагает испытанные в различных отраслях решения с высокой степенью надёжности и бескомпромиссным уровнем защиты. Оплётки, кабельные рукава, проходные втулки, защита кромок, гибкие гофрированные трубы из пластика и металла, герметичные фитинги и аксессуары от HellermannTyton не только соответствуют существующим мировым стандартам, но и обеспечивают лучшую защиту, представленную на рынке сегодня.

Большой ассортимент систем защиты кабеля — от гофрированных труб, произведённых как из высококачественного полимера (полиамид), так и из металла (нержавеющая сталь, 316 AISI) до спиральных оплёток, эластичных кабельных рукавов, некоторые модели которых имеют замок с застёжкой на «липучке» или самосворачивающуюся (обёртываемую) вокруг кабеля конструкцию, которая обеспечивает возможность многоразового использования данной защиты и удобство при модернизации кабельных систем. Системы гофрированных труб HellermannTyton для защиты кабеля отличает высокая гибкость, возможность эксплуатации при экстремальных температурах, а также исключительная механическая прочность, при этом на весь ассортимент распространяется гарантия высокого качество изготовления, надёжности и защиты в различных условиях — там, где предъявляются исключительные требования к системам защиты: на производственных предприятиях и в машиностроении, особое внимание уделяют высокой устойчивости к механическим и абразивным воздействиям.

Герметичные системы гофрированных труб и фитингов или защитные эластичные кабельные оплётки, смонтированные в общественных зданиях и на транспорте должны обладать повышенной огнестойкостью, продукция HellermannTyton обеспечивает все эти требования согласно самым высоким стандартам.

В дополнении к превосходным свойствам материала, из которого изготовлены гибкие гофрированные трубы для защиты кабеля, клиенты HellermannTyton извлекают выгоду также и от использования комплексных решений. Среди продукции компании есть фитинги, крепёж-клипсы, контргайки, уплотнительные шайбы и другие аксессуары для металлической или неметаллической системы защиты кабеля серии HelaGuard.



Когда дело доходит до поиска решений для защиты кабеля, от проектирования до инсталляции, то компания HellermannTyton готова предоставить свой опыт и большой ассортимент для решения любых задач, и как пример, кабельный рукав с боковой застёжкой на «липучке», который может быть многократно использован для надёжной защиты кабеля, проводов, шлангов или систем РВД от абразивного воздействия без прерывания производства.

Системы защиты кабелей на любой случай!

Требования в области систем защиты кабеля становятся всё более сложными. Системы гофрированных труб требуют учёта многих особенностей для защиты кабельных пучков в любых условиях эксплуатации, например:



• Высокая гибкость и долговечность
• Высокая коррозионная стойкость
• Высокая устойчивость к УФ-излучению
• Пожаробезопасность: огнестойкость и неподдерживание горения

HellermannTyton является одним из ведущих мировых производителей, предлагающих высококачественные изделия для стяжки, соединения, прокладки, защиты, идентификации кабелей и проводов. Мы предлагаем своим клиентам самые современные решения, которые однозначно отвечают потребностям в широчайшем диапазоне задач, независимо от того, в какой отрасли это требуется. При этом снижаются расходы на монтаж и стоимость самих компонентов, улучшается качество конечной продукции:

HelaGuard – гибкие гофрированные трубы, фитинги

Широкий ассортимент гибких гофрированных труб с высокой степенью защиты, изготовленных из различных модификаций полиамида: PA6; PA6-FR (flame retardant — огнестойкий), PA12, в том числе из PP (полипропилен), а также разновидность гофрированных труб с прорезью (разъёмная конструкция, состоящая из двух гофрированных труб, одна в другой — двухщелевые) — HG-DC серия, подходит для лёгкой и удобной модернизации уже построенной системы.

В комплексе с фитингами (полимер и никелированная латунь) самых разнообразных форм: прямые, 90°, 45°, T, Y – образные и фланцевого типа, с фиксированной метрической, либо конической резьбой или, в качестве альтернативы, поворотные с наружной и внутренней резьбой и уплотнительными кольцами, полностью соответствует стандартам IP66 и IP68/IP69k.

HelaGuard – гибкие гофрированные металлические трубы, фитинги

Металлорукава общего назначения (из оцинкованной и нержавеющей стали марки 316 AISI) с высокой защитой на ударопрочность, устойчивостью на сжатие и растяжение. Никелированные фитинги из латуни или нержавеющей стали (SS316) с метрической, либо конической резьбой, с плотной фиксацией за счёт наружной или внутренней резьбы.

HelaGuard – гибкие гофрированные металлические трубы с полимерным покрытием, фитинги

Металлорукава с PVC покрытием (ПВХ), PA6 (полиамид) и PO (полиолефин) — такие решения характеризует высокая устойчивость на сжатие, прочность на растяжение и ударопрочность. Совместно с серией HelaGuard поставляются фитинги с метрической, либо конической резьбой из никелированной латуни и степенью защиты IP54, а также с дополнительным уплотнительным кольцом и степенью защиты IP65. Доступны фитинги разнообразных форм: прямые, 90°, 45°, T, Y – образные и фланцевого типа, с фиксированной метрической, либо конической резьбой или, в качестве альтернативы, поворотные с наружной и внутренней резьбой.


HelaGuard — гибкие защитные металлические трубы с гладким полимерным покрытием и высокой степенью защиты (IP68, IP69k), фитинги

Металлорукава с гладким, стойким к УФ излучению, покрытием из PVC (ПВХ) или термопластичным резиновым покрытием и высокой защитой на ударопрочность, устойчивостью на сжатие, повышенной прочностью на растяжение. В качестве аксессуаров поставляются фитинги с метрической, либо конической резьбой из никелированной латуни с дополнительным уплотнительным кольцом для достижения повышенной степени защиты IP68/IP69k. Данная система защиты кабеля подходит для наружного использования.

HelaGuard – гибкие защитные металлические трубы с полимерным покрытием и наружной стальной оплёткой, фитинги

Металлорукава с PVC (ПВХ) покрытием и наружным слоем стальной оплётки для повышенной степенью ударопрочности и защитой от электромагнитных излучений (экранирование), а также высокой прочностью на растяжение и сжатие. К решениям HelaGuard поставляются никелированные фитинги из латуни с метрической, либо конической резьбой как со степенью защиты IP54, так и фитинги с дополнительным уплотнительным кольцом и степенью защиты IP65. Данная серия кабельной защиты отличается применением стальной оплётки, которая создаёт превосходную защиту от электромагнитных наводок.

HelaGuard – гибкие защитные металлические трубы с наружной стальной оплёткой, фитинги

Металлорукава с наружной стальной оплёткой для высокой устойчивости к истиранию и защитой от электромагнитных излучений (экранирование), а также высокой ударопрочностью, сопротивляемостью к сжатию и растяжению. К решениям HelaGuard поставляются никелированные фитинги из латуни с метрической, либо конической резьбой со степенью защиты IP54. Доступны фитинги разнообразных форм: прямые, 90°, 45°, T, Y – образные и фланцевого типа, поворотные с наружной и внутренней резьбой. Данная серия кабельной защиты отличается применением стальной оплётки, которая создаёт превосходную защиту от электромагнитных наводок.

Аксессуары для герметичных защитных труб серии HelaGuard

Широкий ассортимент аксессуаров: переходные муфты, крепёж-клипсы, контргайки, уплотнительные шайбы, торцевые заглушки для использования совместно с системой защиты кабеля серии HelaGuard.

FlexiGuard – особо гибкие армированные гофрированные трубы из полимера, фитинги

Особо гибкие защитные трубы, изготовленные из высококачественного PVC (ПВХ), конструкция усилена нитями из пружинной стали, снаружи пластиковое покрытие.

К решению FlexiGuard поставляются фитинги со степенью защиты IP54, с метрической, либо конической резьбой или же специальный монтажный кронштейн. FlexiGuard, в основном, применяется для дополнительной защиты кабелей коммутационного оборудования на промышленных объектах.

Система защиты кабеля для экстремальных условий

Серия защитных гофрированных труб серии СТТ NSA 935805 от HellermannTyton изготовлена из материала PTFE (политетрафторэтилен, тефлон). Продукция имеет повышенную устойчивость к воздействию химических элементов, при этом, остаётся гибкой как при достаточно низких, так и при очень высоких температурах. Данное решение обладает очень высокой прочностью и долговечностью. Изготовленные из PTFE защитные гофрированные трубы серии СТТ позволяют защитить помещённый внутрь кабель от экстремальных температур, огня, влаги, коррозии, вибрации и абразивного воздействия.

Helawrap – Система защиты кабеля

Система защиты кабеля Helawrap инновационной конструкции — идеальное решение для упорядочивания, а также защиты кабелей и проводов. Вспомогательный инструмент-аппликатор для системы Helawrap позволяет быстро и без усилий помещать провода внутрь кабель-канала. Благодаря имеющимся аксессуарам монтаж системы Helawrap может легко быть осуществлён как на горизонтальных, так и на вертикальных поверхностях.

Спиральная оплётка

Система защиты кабеля — спиральные оплётки — применяются в тех случаях, когда требуется организовать кабель в пучки, а также для защиты кабельно-проводниковой продукции, шлангов и РВД от механического воздействия без разрыва существующих соединений и соответственно прерывания производства. Спиральные оплётки от HellermannTyton поставляются в различных размерах – существует широкий диапазон диаметров, а также цветов и материалов.

Защитные каналы и аксессуары для распределительных щитов (АСУ) и коммутационных шкафах

Системы защитных каналов применяются в распределительных щитах (АСУ) и коммутационных шкафах. HellermannTyton предлагает защитные кабель-каналы, выполненные как из PVC (ПВХ), так и из PC / ABS (Поликарбонат / Акрилнитрил-бутадиен-стирол), не содержащий галогенов. Дополнительно доступны различные элементы для крепежа кабель-каналов и DIN-рейки.

Эластичные защитные кабельные оплётки и рукава

Системы защиты на основе эластичных защитных кабельных оплёток изготавливаются из Полиамида 6.6 (PA66) и Полиэстера (PET, PBT), а также имеются комбинации из медных нитей, лужёных оловом для защиты от электромагнитных излучений (экранирования ) и ещё большей защитой от абразивного воздействия. Защитный эластичный рукав серии Helahook имеет боковую застёжку на «липучке», что позволяет многократно выполнять монтаж, дополняя к существующим кабельным пучкам новые. В ассортименте продукции также присутствуют самосворачивающиеся (обёртываемые) оплётки серии Twist-In, отличающиеся исключительной стойкостью к абразивному воздействию, монтаж таких оплёток возможен на уже подключённые кабели и провода.

Лента для защиты кромок

Лента для защиты кромок серии EdgeGuard выполнена из материала PVC (ПВХ) и предназначена для защиты от острых краёв несущих элементов с внешней стороны, там, где во время монтажных работ есть вероятность повреждения оболочки кабеля. Защитная лента серии Flexiform выполнена из материалов Полиэтилен (PE), Полиамид (PA) или Политетрафторэтилен (PTFE) и используется для защиты оболочек кабелей от истирания, проходящих вблизи острых краёв вырезанных отверстий.

Втулки и уплотнители

Защитные втулки для предотвращения излома кабеля, для защиты от острых краёв, для снижения нагрузки на кабель при прокладке, торцевые заглушки и угловые уплотнители, HellermannTyton представляет большой диапазон диаметров для любых задач.

HelaGuard – Система гибких гофрированных труб и Фитинги

Полимерные трубы гофрированные

Полимерные защитные трубы из PA6 (Полиамид 6) серии HG-SW, Стандартные

Защитные трубы гофрированные серии HG-SW обеспечивает очень высокую ударопрочность, устойчивость к абразивному воздействию и сжатию. HG-SW обладает высокой гибкостью и долговечностью (высокая сопротивляемость циклическим нагрузкам). К тому же гофрированная труба данной серии имеет превосходную сопротивляемость к растворителям и различным видам нефтесодержащих продуктов, отсутствуют галогеносодержащие вещества, а также сера и фосфор.

Сфера применения: Машиностроение, станкостроение, приборные панели, общественные сооружения.

Полимерные трубы гофрированные из PA6 (Полиамид 6) серии HG-LW, Облегчённые

Облегчённые защитные трубы гофрированные серии HG-LW обеспечивают очень высокую гибкость и минимальный радиус изгиба. Серия HG-LW обеспечивает хорошую устойчивость к абразивному воздействию, усилию на сжатие и ударную прочность. Для серии HG-LW характерна высокая сопротивляемость циклическим нагрузкам и соответственно долговечность. Серия гофрированных труб HG-LW сохраняет устойчивость к растворителям и различным видам нефтесодержащих продуктов, отсутствуют галогеносодержащие вещества, а также сера и фосфор.



Сфера применения: Машиностроение, станкостроение, приборные панели, общественные сооружения и там, где требуются не очень высокие требования по механическим нагрузкам.

Полимерные трубы гофрированные из PA6 (Полиамид 6) серии HG-FR, Огнестойкие

Защитные трубы гофрированные серии HG-FR (flame retardant — огнестойкие) обеспечивает очень хорошую огнестойкость, имеют низкое дымовыделение и токсичность, при этом обладают высокой гибкостью и долговечностью (высокая сопротивляемость циклическим нагрузкам). HG-FR серия обладает хорошей устойчивостью к абразивному воздействию, сжатию и ударной прочностью. К тому же, защитные трубы очень устойчивы к растворителям и различным видам нефтесодержащих продуктов, отсутствуют галогеносодержащие вещества, а также сера и фосфор.

Сфера применения: Железнодорожные составы, железнодорожные тоннели, станции метро и общественные сооружения, там, где требуется высокая огнестойкость.

Полимерные трубы гофрированные с прорезью (двухщелевые) из PA6 (Полиамид 6), серия HG-DC

Защитные трубы гофрированные с прорезью  (двойная разрезная гофрированная труба) серии HG-DC — разъёмная конструкция, состоящая из двух половинок гофрированных труб, одна в другой — обеспечивают многократный доступ к кабельно-проводниковым элементам без прерывания установленных соединений и, соответственно, производства. Кабель-канал имеет очень хорошую устойчивость к абразивному воздействию. Две секции защитных труб легко вставляются одна в другую. Серия HG-DC обладает хорошей устойчивостью на сжатие и ударной прочностью. К тому же, данная серия очень устойчива к растворителям и различным видам нефтесодержащих продуктов, отсутствуют галогеносодержащие вещества, а также сера и фосфор.

Сфера применения: Приборные панели, машиностроение, заводы и там, где требуется проводить периодическую модернизацию кабельных линий.

Металлические трубы гофрированные

Металлические защитные трубы из оцинкованной стали, серия SC

Система защитных металлических гофрированных труб серии SC из оцинкованной стали, металлорукав, обеспечивает высокую устойчивость к сжатию, прочность на разрыв и ударную прочность, к тому же, обладает исключительной гибкостью.

Сфера применения: Кабели под фальш-полами в офисах, кабели передачи данных, защитные гидравлические или пневматические системы. Там, где требуется высокая механическая защита.

Металлические трубы гофрированные из нержавеющей стали, серия SSC

Защитные трубы гофрированные серии SSC из нержавеющей стали, металлорукава, обладают высокой устойчивостью к коррозии, обладают хорошей гибкостью и обеспечивают очень высокую сопротивляемость к сжатию, прочность на разрыв и ударную прочность.

Сфера применения: Защита сенсорных кабелей, контрольных кабелей, гидравлических и пневматических систем, применяются в агрессивных средах, обычно их используют в больницах и клиниках.

Металлические трубы гофрированные из оцинкованной стали с полимерным покрытием PVC (ПВХ), серия PCS

Металлорукава серии PCS из оцинкованной стали с PVC (ПВХ) покрытием обеспечивают очень высокую устойчивость к сжатию, прочность на разрыв и ударную прочность, очень гибкие. Данная серия не подвержена разрушению при взаимодействии с щелочами, кислотами и различными химикатами.

Сфера применения: Станки и оборудование.

Гибкие металлические герметичные трубы из оцинкованной стали с гладким полимерным покрытием PVC (ПВХ), серия LTS

Защитные герметичные металлические защитные трубы из оцинкованной стали серии LTS с гладким покрытием из PVC (ПВХ) со степенью защиты IP68, IP69k характеризуются исключительной устойчивостью к сжатию, прочностью на разрыв и ударной прочностью, обладают хорошей гибкостью и устойчивы к нефтесодержащим продуктам, жирам, кислотам и различным химикатам. Металлорукава обладают стойкостью к УФ-излучениям и атмосферному воздействию.

Сфера применения: Подвижные агрегаты или уличные системы, везде, где требуется водонепроницаемость со степенью защиты не ниже IP68.

Гибкие металлические защитные трубы из оцинкованной стали с полимерным покрытием PVC (ПВХ) и стальной оплёткой снаружи, серия PCSB

Защитные металлические трубы из оцинкованной стали серии PCSB, покрытые слоем из PVC (ПВХ) и внешней оплеткой из оцинкованной стали обеспечивают отличную устойчивость к механическим нагрузкам, защиту от электромагнитных излучений (экранирование). Металлорукава обладают высокой гибкостью, устойчивостью к сжатию, прочностью на разрыв и ударной прочностью.

Сфера применения: На промышленных объектах, где предъявляются высокие требования по износостойкости или защите к электромагнитным излучениям.

Защитные эластичные кабельные оплётки

Helagaine HEGMAN и HEGMANWO серия – Защитные эластичные кабельные оплетки

Защитные эластичные кабельные оплетки серии Helagaine HEGMAN и HEGMANWO изготовлены из мета-арамидных нитей NOMEX ® (марка DuPont). Являются очень эластичными и значительно расширяются в диаметре при монтаже, что позволяет с лёгкостью помещать внутрь кабели большой длины вместе с разъёмами и разветвлительными колодками.

Защитные эластичные кабельные оплетки HEGMAN и HEGMANWO обеспечивают оптимальную механическую защиту кабельных жгутов и могут эксплуатироваться в суровых условиях. Серии продукции HEGMAN и HEGMANWO защищают кабельно-проводниковую продукцию от абразивного воздействия, повышенных температур и открытых источников пламени — плохо воспламеняются и самозатухают при удалении из пламени.

Helagaine Twist-In серия – Защитные эластичные самосворачиающиеся кабельные оплетки

Защитные эластичные самосворачивающиеся (обёртываемые) оплётки серии Twist-In состоят из сплетённых полиэстеровых моноволокон и предназначены для защиты кабельной инфраструктуры от абразивного воздействия, а также дизельного топлива, масел и антифризов. Функция «самоупаковывания» кабельной оплётки позволяет легко и в короткие сроки производить монтаж и демонтаж кабельного пучка при модернизации участка сети. Система Helagaine Twist-In обеспечивает быстрый и лёгкий доступ к кабельно-проводниковой продукции с целью тестирования, технического обслуживания или обновления системы в любое время без прерывания производства. Helagaine Twist-In охватывает широкий спектр сфер применения и имеет большой диапазон диаметров.

Сфера применения: Самозакручивающиеся кабельные оплётки серии Twist-In имеют множество сфер применения в машиностроении, судостроении, электронике и электротехнике.

Helagaine HEGP серия – Стандартные полиэстеровые эластичные кабельные оплетки

Helagaine HEGP — серия эластичных кабельных оплёток, обеспечивающая защиту кабеля от абразивного воздействия, а также простую инсталляцию. Особая плетёная конструкция из монофиламентных нитей серии Helagaine HEGP со способностью расширяться в диаметре в 3-4 раза позволяет легко осуществлять монтаж даже с установленными разъёмами или поверх уже смонтированного участка. Серия HEGP расширяющихся оплёток обеспечивает высокий уровень покрытия поверхности кабеля, а также высокий коэффициент расширения для лёгкого скольжения при протягивании кабеля по всей длине, какие-либо специальные инструменты, приспособления и навыки для этого не требуются. Серия HEGP выпускается в 13 различных размерах от 1 до 66 мм.

Системы эластичных кабельных оплёток серии Helagaine HEGP используются в автомобильной промышленности и в машиностроении. Данная защита используется также в электрических схемах, где требуется избежать влияния высоких температур.

Helagaine HEGEMIPV0 серия – Эластичные защитные кабельные оплетки из лужёных медных и полиэстеровых нитей

Выполненные из лужёных медных и полиэстеровых нитей, серия эластичных кабельных мультифиламентных оплёток Helagaine HEGEMIP и HEGEMIPV0 обеспечивает защиту от электромагнитных излучений (экранирование), а также механическую защиту находящихся внутри кабельных пучков. Используемые в составе материалы позволяют оплётке растягиваться в диаметре в несколько раз, а низкие антифрикционные свойства обеспечивают лёгкий монтаж кабеля по всей длине без каких-либо специальных инструментов. В отличие от полностью медных плетёных чулков, оплётки серий HEGEMIP и HEGEMIPV0 могут быть согнуты или скручены, после чего возвращаются к первоначальной форме. Таким образом, оплётки серий HEGEMIP и HEGEMIPV0 отлично подходят для применения с подвижными компонентами.

Внутри конструкции находится дополнительная трубка, позволяющая выполнить монтаж кабеля легче, а также защитить оплётку от деформации при транспортировке. Помимо защиты от электромагнитных излучений оплётка обладает высокой абразивной устойчивостью. Обе оплётки выполнены согласно требованиям международных норм EMI — CISPR25 (от 10 кГц до 1 ГГц).

Эластичная защитная кабельная оплётка серии Helagaine HEGEMIPV0 используется для защиты очень чувствительных электронных компонентов, в тех отраслях, где уделяют пристальное внимание противопожарной безопасности, таких как пассажирский транспорт, аэрокосмическая и военная промышленности.

Специальные системы защиты кабеля

Серия защитных каналов серии SPS спиралеобразной конструкции

Серия защитных каналов SPS, имеющая спиральную конструкцию, очень устойчива к механическим воздействиям и к различным видам нефтесодержащих продуктов. Кроме того, серия SPS обладает высокими показателями абразивной стойкости. Решения SPS поставляются гораздо более широким диапазоном диаметров (до 50мм), чем другие аналогичные каналы спиральной конструкции, представленные на рынке, таким образом, идеально подходят для защиты кабельных жгутов большого диаметра.

Система спиральных трубок (кабель-каналов) серии SPS отлично подходит для использования в тех сферах, где требуется повышенная износостойкость применяются большие диаметры кабелей, например, в автомобильной или нефтяной промышленности, а также на крупных производственных предприятиях.

Flexiform — защита от острых кромок оболочек кабеля, проложенного через прорезанные секции

Решение Flexiform для защиты от острых кромок достаточно просто крепится в торец панелей, при этом достигается плотное соединение без использования клейких основ. Эффективный подход, когда необходимо сохранить целостность кабеля там, где высокая вероятность возникновения потёртостей на оболочке.

Flexiform — Система  защиты от острых кромок для кабеля, проложенного через прорезанные секции.

Heladuct Flex серия – гибкие решения для поддержки кабельных связок

Система каналов серии Heladuct Flex является гибким решением для защиты и является несущей основой кабельно-проводниковой продукции. Heladuct имеет особую конструкцию, позволяющую визуально контролировать и идентифицировать проложенный внутри канала кабель. Смонтированный кабель может быть быстро извлечён и помещён обратно в защитный канал. Закрепление конструкции осуществляется посредством винтов или липкой ленты. Heladuct Flex изготовлен из вспененного полипропилена (PP) высокого качества, способен плотно прилегать к поверхностям при осуществлении монтажа, особенно хорошо работает данное решение на поверхностях, окрашенных порошковым методом. Высокая гибкость позволяет осуществлять монтаж с углами в 90° и больше.

Система Heladuct Flex — гибкий канал, который находит применение в распределительных коммутационных шкафах. Также, данные решения используются в мебельной промышленности, где главное — это скорость монтажа и внешний эстетический вид.

Helawrap HWPP серия – Гибкие защитные кабель-каналы с инновационым дизайном

Система Helawrap HWPP для защиты кабеля представляет собой идеальное решение для организации и защиты кабельных пучков как в промышленных, так и в бытовых условиях (мультимедийные кабели).

Благодаря специальному удобному инструменту-аппликатору кабель может быстро, без особых усилий, помещён внутрь системы Helawrap. Продуманный дизайн защитного канала позволяет пользователю с лёгкостью делать ответвления кабеля в любой точке по всей длине. Серия Helawrap является системой многоразового использования. Поставка возможна в двух цветах — чёрный и серый, а также широкий диапазон размеров. Helawrap охватывает большинство стандартных сфер применения, производство осуществляется из двух высокопрочных материалов — Полипропилен (PP) и Полиамид (PA6V0). Удобный инструмент-аппликатор всегда включен в комплект.

Система для защиты кабеля, Helawrap — используется для объединения в пучки и защиты кабельно-проводниковых элементов в промышленности, при осуществлении монтажа в оборудовании корпусных распределительных шкафов, в машиностроении, в автомобильной промышленности. Поставка системы Helawrap возможна отрезками в 25 метров, что позволяет существенно экономить время монтажа на больших промышленных объектах. Отличительной особенностью системы Helawrap является превосходная огнестойкость, в качестве материала используется Полиамид 6 (PA6) — в сочетании с дополнительными компонентами обеспечивается класс горючести UL94 V0, это отличный выбор там, где предъявляются высокие противопожарные требования, например, на общественном транспорте.

Также, возможны поставки системы Helawrap отрезками по 2 метра, что отлично подойдёт для бытового и офисного использования. Система Helawrap позволяет избавиться от кабельного хаоса — множества проводов от подключенных устройств (компьютерная техника, серверные, телевидение, мультимедийные системы и др. ). Теперь они будут упорядочены и защищены!

Металлические гофрированные трубы из оцинкованной стали в Екатеринбурге

Видео отгрузок



Выбор водопропускной металлической трубы зависит от условий эксплуатации: вида грунта, загруженности дороги, объема и напора воды, наличия сейсмической активности. Для дорожного строительства используются трубы диаметром от 500 мм.

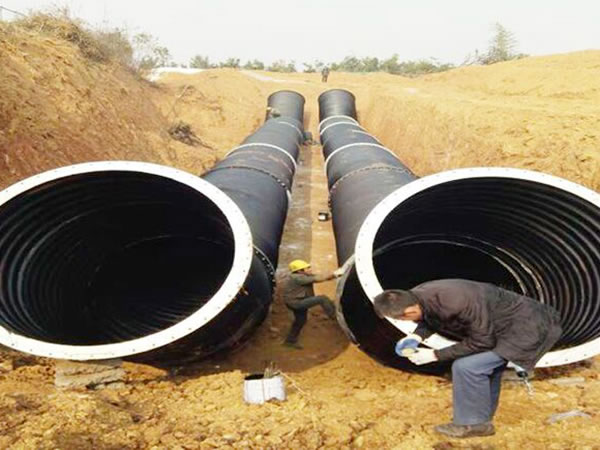

Виды металлических гофрированных труб

Существует два вида гофрированных труб — ЛГМ и ГСМТ. Изготавливаются из стали, обработанной методом горячего цинкования: для температур ниже — 40 градусов С -марка 09Г2Д, для более теплых регионов — Ст3.

Особенности водопропускных металлических труб ЛМГ

Изделия производят из металлических гофрированных листов с профилем 130х32,5 и 150х50 мм. Основные преимущества ЛМГ:

• небольшой вес и удобство транспортировки в разобранном виде;
• простой монтаж, не требующий применения тяжелой техники — листы скрепляются болтами;
• длительный срок службы — минимум 50 лет;
• подходит для всех климатических зон.

Гафрированные трубы ЛМГ подходят для сооружения арочной водопропускной системы на высоких насыпях.

Особенности металлических труб ГСМТ

Гофрированные спиральновитые трубы изготавливаются из рулонной оцинкованной стали в соответствии с ГОСТ 58654-2019. В процессе производства сталь навивается по спирали, формируя трубу круглого сечения. Профиль выполняется с шагом 68х13 и 125х26 мм.

Преимущества металлических труб ГСМТ:

• простота и скорость монтажа — не требуются краны высокой грузоподъемности;
• можно устанавливать в промерзающем грунте;
• длительный срок службы — до 100 лет и более.

СП 28.13330.2017 (Подробнее)
Настоящий свод правил распространяется на проектирование защиты от коррозии строительных конструкций

ГОСТ 9. 307-89 (Подробнее)
Настоящий стандарт устанавливает общие требования к защитным покрытиям, нанесенным методом горячего цинкования

Защита от коррозии выполняется в соответствии с СП 28.13330.2017 и ГОСТ 9.307-89 методом горячего цинкования. Возможно нанесение покрытия цинк+HDPE.

Металлические гафрированные трубы ЛМГ и ГСМТ могут использоваться в сейсмически активных районах, вблизи озер, болот, при высоком расположении грунтовых вод. Применяются для изменения русла рек и ручьев, отведения талой и ливневой воды. В случае строительства водопропускной системы на природном водоеме требуется контроль Рыбоохраны. Правильный расчет необходим, чтобы не нарушить процесс нереста у рыб.

Сравнить характеристики металлических гофротруб с чугунными аналогами и ЖБИ можно в таблице. Данные для труб диаметром 1000 мм.



Характеристика	Гофротруба	Чугун	ЖБИ
Вес 1 п.м в кг	43,7-87,4	525,6	~1000
Стойкость к коррозии	Высокая	Высокая, но желательно нанесение защитного цементного или полимерного покрытия	Не поддается коррозии
Применение в сейсмических районах	Широко применяются, устойчивы к колебаниям до 9 баллов	Ограниченно — только большие диаметры, требует специальных мер для защиты от повреждений	До 7-8 баллов, нельзя делать жесткие соединения
Долговечность, лет	До 100	50-70	Не менее 50



Оголовки и звенья для водопропускных систем

Усиление оголовками применяется для соединения металлической гофрированной трубы с почвенной насыпью, укрепления грунта и создания оптимальных условий для потока воды. Конструкция упрочняет насыпь и продлевает срок службы дренажа. С видами оголовков можно ознакомиться в таблице.



Вид/характеристика	Портальный	Раструбный	Воротниковый
Конструкция	Бетонная стенка с отверстием, соединенная с концом трубы	Портальная и две откосные стенки, расположенные под углом 20-30⁰	Устанавливается на крайнее звено, срезанное до уровня откоса. Форма — эллиптическая
Применение	Небольшой объем воды без сильного течения, диаметр труб 500-750 мм	В напорных и безнапорных системах с диаметром труб свыше 750 мм	В системах с большим объемом и напором воды на ответственных участках магистралей, ж/д насыпей
Плюсы	Простота и дешевизна	Простота, низкая стоимость, хорошая пропускная способность	Обеспечивает плавность водному потоку, частично гасит инерцию
Минусы	Не обеспечивает плавного стока воды	Инерция потока воды остается высокой	Сложность изготовления и высокая цена

 В дорожном строительстве применяются три типа: круглые, прямоугольные, с плоскимопиранием. Необходимы для удлинения водопровода и обеспечения безопасности в сейсмически активных районах, на неустойчивых грунтах. Выдерживают колебания до 9 баллов и резкие перепады температур.

Монтаж водопропускной системы

СП 35.13330.2017 (Подробнее)
Свод правил содержит нормы по проектированию новых и реконструкции существующих мостовых сооружений и труб под насыпями



Установка дренажа под дорогой выполняется в 4 этапа:

1. Разработка котлована.
2. Установка фундамента.
3. Монтаж трубопровода.
4. Возведение насыпи.

Габариты котлована рассчитываются под размер трубы согласно СП 35.13330.2017.Разработка ведется стандартным методом со снятием плодородного слоя и поэтапной выемкой почвы. Чтобы конструкция не деформировалась из-за морозного пучения грунта, глубина котлована должны быть ниже точки промерзания.

Для защиты от влаги выкапывается дренажная траншея, устанавливаются габионы, укрепляющие стены и выполняется гидроизоляция конструкций.

Фундамент

Водопропускные гофрированные металлические трубы устанавливаются на фундамент для снижения риска деформации. Предварительно обустраивается песчано-гравийная подушка, обеспечивающая устойчивость и защиту от морозного пучения грунта. В дорожном строительстве используются два типа фундамента: блочный и монолитный.

Блочный фундамент требует предварительного монтажа оголовка. Первый блок устанавливается на глубине до 30 см. Перепады высоты нивелируются с помощью песчано-гравийной смеси.

Монолитный заливается на каркас из стальной арматуры. Конструкция обладает более высокой прочностью, чем блочная и стоит дешевле.

СП 25.13330.2012 (Подробнее)
Настоящий свод правил, кроме 4.1-5.7, не распространяется на проектирование оснований гидротехнических сооружений, земляного полотна автомобильных и железных дорог, аэродромных покрытий и фундаментов машин с динамическими нагрузками.

Основания и фундаменты в районах вечной мерзлоты должны устанавливаться в соответствии с нормативами СП 25. 13330.2012.

Закладка металлических трубы

После заливки фундамента и обустройства земляной бровки приступают к монтажу системы водоотведения. Устанавливаются выходные заголовки — в случае блочного основания они уже смонтированы. Далее выполняется монтаж металлических трубы на фундамент, соединение бетонных конструкций цементным раствором и сварка металлоконструкций.

Завершающий этап — устройство земляной насыпи. Ее высота составляет от 2 до 6 метров.

Правильно выполненная система водоотведения обеспечивает безопасность дорог, сокращает затраты на ремонт в результате размывания водой и увеличивает срок службы дорожного полотна.

Общепринятый метод изготовления металлической гофрированной водопропускной трубы

Гидравлическое литье является наиболее часто используемым методом производства металла. мехи в настоящее время. Металлическая гофрированная водопропускная труба Производитель обычно берет многоволновую трубу — процесс формирования времени.

(1) Процесс гидравлического формования

Гидравлическое формование металлических сильфонов делится на два этапа. Во-первых этап, труба сдерживается для расширения под действием давления жидкости в труба, а степень расширения мала, так что каждый образующий установлен промежуточный шаблон.

На второй стадии, когда давление жидкости в трубе стабильно и равно к выпуклому давлению прикладывается осевая сила. Под действием осевой силы и внутреннего давления, труба сжимается и расширяется в осевом направлении, образуя металлическую мехи.

Выпуклость при осевом сжатии применяется для улучшения напряженного состояния и деформации в области выпуклости, что способствует пластической деформации и коэффициент набухания.

(2) контроль давления

Давление вздутия на втором этапе формовки должно быть стабильным, а значение давления равно значению давления при сдерживании вздутия. Если выпуклое давление велико, заготовка сломается. Если давление вздутия слишком мал, образуется вогнутая волна.

Размер и форма гидроформованной гофрированной металлической трубы могут быть сформированы в различные формы волны в зависимости от формовочной матрицы. По сравнению с другими выпуклостями методы, преимущества гидроформинга легко получить более высокое давление, и действие давления равномерное, управление относительно простое, поверхность заготовки гладкая, хорошего качества; Недостатком является то, что формующее устройство должно быть плотно закрыты, чтобы предотвратить выпуклое давление и утечку жидкости, когда выпуклый.

Труба металлическая гофрированная

— Предприятия Пер. Inc.

Доступны стальные и алюминиевые трубы с различными гофрами и толщиной стенок диаметром до 144 дюймов. Гофрированная стальная труба (CSP) доступна с несколькими защитными покрытиями для обеспечения расчетного срока службы, в то время как алюминиевая труба не требует защитного покрытия. Этот выбор позволяет дизайнерам экономично подбирать лучший материал к условиям участка.

Гофрированная металлическая труба (CMP) и спирально-ребристая труба (SRP) доступны в четырех различных типах материалов, чтобы экономично соответствовать условиям окружающей среды и сроку службы, определенным для каждой установки.

Варианты материалов для гофрированной металлической трубы:

Алюминиевый сплав (минимальный срок службы 75–100 лет)
Основной материал для труб из алюминиевого сплава специально разработан для защиты от коррозии и истирания. Коррозионная стойкость дополнительно улучшается за счет плакирования каждой поверхности сердечника алюминиевым сплавом более высокого качества, который составляет 10% от общей толщины листа.



Алюминированная сталь, тип 2 (минимальный срок службы 75–100 лет)
Алюминированная стальная труба сочетает в себе прочность стали и коррозионную стойкость алюминия. Труба производится из рулонной стали с алюминиевым покрытием в одну унцию на квадратный фут.



Оцинкованная сталь с асфальтовым покрытием
Равномерное покрытие наносится на внутреннюю и внешнюю поверхность трубы для увеличения срока службы оцинкованной CSP.

Оцинкованная сталь (минимальный срок службы 50 лет)
Традиционный оцинкованный CSP изготавливается из рулонной стали с цинковым покрытием в две унции на квадратный фут.



Сталь с полимерным покрытием (минимальный срок службы более 100 лет)
Полимерная пленка толщиной 10 мил ламинируется на каждую сторону рулона оцинкованной стали, создавая лучшее покрытие, доступное сегодня.Защитная пленка представляет собой прочный полиолефиновый ламинат, который обеспечивает оцинкованному CSP прочный барьер, превосходящий по стойкости к коррозии и истиранию все другие покрытия, а также обеспечивает 100-летний срок службы.





Продукция и услуги гофрированных металлических труб:





Гофрированные металлические трубы для водопропускных и канализационных труб

Самый широкий выбор гофрированных металлических труб

Гофрированная металлическая труба получила свое название благодаря гофрированному узору на внешней поверхности стальных труб.Как профессиональный проектировщик и производитель качественных гофрированных металлических труб, наша компания может предоставить самый широкий выбор для наших клиентов.

Выбор узоров

По внешнему виду металлические гофрированные трубы можно разделить на три вида: кольцевые гофрированные, спирально-оребренные и спирально-ребристые. Эти закономерности считаются важными факторами, влияющими на гидравлическую эффективность.Например, кольцевые гофрированные металлические трубы имеют параллельные гофры, которые могут повлиять на поток воды, даже привести к отложению ила, если вода несет песок и грязь. Спиральные гофрированные металлические трубы характеризуются спиральным рисунком для повышения гидравлической эффективности. Однако трубы со спиральными ребрами имеют гладкую внутреннюю поверхность, что позволяет потоку жидкости проходить без какой-либо граничной турбулентности. Кроме того, разные шаблоны также влияют на методы сборки.

Выбор метода сборки

Гофрированные металлические трубы доступны в трех основных типах: монолитные, сборные и с замковым швом, как показано ниже:

Гофрированная труба в сборе

Цельные гофрированные металлические трубы обеспечивают самую простую установку, поскольку каждая труба предварительно изготавливается перед отправкой, что исключает сборку трубы на месте.

Гофрированная труба в сборе

Собранная гофрированная металлическая труба относится к трубе, изготовленной путем соединения болтами различных гофрированных пластин. Они идеально подходят для проектов, требующих большого диаметра, превышающего максимальный диаметр цельных гофрированных металлических труб. Между тем, вкладываемые гофрированные трубы также могут обеспечивать простой метод сборки и упрощать транспортировку.

Гофрированная труба в сборе

Шаблоны с замковым швом обычно применяются для спиральных труб, включая спирально-гофрированные металлические трубы и спирально-ребристые трубы. Конструкции с замковым швом обеспечивают простой способ сборки, просто соединяя края пластин вместе. Между тем, они просты в обращении и транспортировке.

Выбор покрытий

Доступны различные типы покрытий для защиты гофрированных труб от ржавчины и коррозии.Мы предлагаем три основных типа покрытий — цинковое покрытие, полимерное покрытие и асфальтовое покрытие, как показано ниже.

Гофрированная труба в сборе

Цинковое покрытие — Цинк, нанесенный на внутреннюю и внешнюю поверхность гофрированных металлических труб, может пожертвовать собой для защиты материала сердцевины от коррозии. Таким образом, они эффективно продлевают срок службы металлических гофрированных труб.Наша продукция оцинкована с прочным покрытием толщиной более 84 мкм, поэтому при правильном использовании она может прослужить не менее 50 лет.

Гофрированная труба в сборе

Полимерное покрытие — Полимер, как прочный материал с высокой устойчивостью к коррозионным материалам, обычно наносится на оцинкованные гофрированные трубы. Между тем, они хорошо сцепляются с цинковым покрытием, образуя неотъемлемую часть без расслоения. Полимерное покрытие максимально продлевает срок службы наших гофрированных труб.

Гофрированная труба в сборе

Асфальтовое покрытие. Асфальт представляет собой распространенный материал, наносимый на внутреннюю и внешнюю поверхность гофрированных металлических труб для обеспечения превосходной защиты со стороны почвы и воды.

Трубы металлические гофрированные

могут быть изготовлены разного диаметра и длины по требованию ваших проектов.Доступны различные стили гофрирования, включая 68 мм × 13 мм, 75 мм × 25 мм, 125 мм × 25 мм, 45 мм × 60 мм, 150 мм × 50 мм, 200 мм × 55 мм, 300 мм × 110 мм, 380 мм × 140 мм, 400 мм × 150 мм и т. д. Между тем, широкий ассортимент Аксессуары могут быть предложены, включая концевые секции, соединения и фитинги.

Гофрированная металлическая труба | Металлические водопропускные трубы

Гофрированная металлическая труба (CMP) Гофрированная металлическая труба

уже более 100 лет является предпочтительным дренажным трубопроводом для инженеров и проектировщиков. Благодаря различным покрытиям, рисункам гофрирования и толщине стали CMP обеспечивает предсказуемую прочность, долговечность и ценность, необходимые для современных проектов. Никакой другой материал для труб, представленный сегодня на рынке, не может сравниться с CMP по универсальности и стоимости. Если ваш проект предусматривает высоту насыпи более 100 футов, требования к сроку службы 100 лет или экстремальные условия и экологические требования, CMP — ЭТО ОТВЕТ

Metal Culverts производит CMP в следующем:

• Клепаная и спиральная конструкция
• Диаметры 6″-144″
• Оцинкованные, алюминизированные Тип 2 и полимерные покрытия
• 2 2/3″ x 1/2″ (стандарт), гофры 3×1 и 5×1
• Круглые и арочные профили
• Калибр 18-8

Долговечность

CMP обеспечивает долговечность, необходимую владельцам и проектировщикам, благодаря широкому выбору вариантов производства в зависимости от условий эксплуатации труб и срока службы. CMP предоставляет пользователю продукт с доказанной прочностью, предсказуемым сроком службы в 100 лет и непревзойденной огнестойкостью.

Оцинкованная : Горячекатаная сталь, покрытая цинком для образования 2 унций/кв. фут. защитное покрытие. Самая старая и самая экономичная форма защиты, оцинкованная труба обеспечивает срок службы до 50 лет

Алюминизированный тип 2 : Горячекатаная сталь, покрытая алюминием для образования 1 унции/кв.футов защитное покрытие. Алюминированный ХМП обеспечивает срок службы до 75 лет

Полимер : Оцинкованная сталь с полимерной пленкой толщиной 10 мил, ламинированной с обеих сторон стали. Это первоклассное защитное покрытие для CMP, которое обеспечивает многоуровневую защиту, высочайшую стойкость к истиранию и способность противостоять самому широкому спектру грунтовых и водных сред. CMP с полимерным покрытием обеспечивает срок службы до 100 лет. Чтобы ознакомиться с исследованиями и отчетами Национальной ассоциации производителей гофрированных стальных труб о долговечности и эксплуатационных характеристиках стальных труб с полимерным покрытием, щелкните следующее:



Универсальность

Благодаря широкому диапазону доступных конфигураций, CMP используется в различных приложениях, таких как водопропускные трубы, системы задержания/удержания ливневых вод, ливневая канализация, замена небольших мостов, кессоны и фундаментные конструкции, аэрационные трубы, проходы для пешеходов и животных, а также материальные проводники. CMP ЯВЛЯЕТСЯ ОТВЕТОМ

Будь то изготовление специальных изделий, более длительные тиражи или жесткие сроки.



Стандартные технические условия на стальные гофрированные трубы с металлическим покрытием для канализационных и дренажных систем

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия.Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2.Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

А.Специальные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования.Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать.Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право отображать, загружать и распространять печатные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

Б.Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена.Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и сборы.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются.Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата.Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Расторжение:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании.Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Переуступка:
Лицензиат не может переуступать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

Информация о поверхностных водах — Публикации

Информация о поверхностных водах — Публикации

TWRI 3-A3.—ERRATA

---

страница viii, правая колонка, для символа n: Заменить «.. шероховатость коэффициента ..» на «.. коэффициент шероховатости». стр. 19, таблица 4: Во второй строке для d/D, равного 0,02, измените значения в столбце 1 на 0,027, в столбце 2 на 0,043 и в столбце 4 на 0,043. В шестой строке значение d/D должно быть 0,06. стр. 10, согласно Техническому меморандуму OSW №.93.17 заменить секции на гофрированные металлические, а многолистовые секции на: Гофрированный металл Гофротрубы и арки изготавливаются в клепаном, спиральном и конструкционно-пластинчатом исполнении. Клепаные и спиральные стили используются в небольших трубах диаметром менее 9 футов. Спиральные гофры имеют такой же шаг и глубину, как и в клепаных конструкциях, но пластины накручены так, что образуют непрерывную трубу. Из-за большей прочности конструкционные пластины (также называемые многопластинчатыми) обычно используются для труб диаметром более 6 футов.Многопластинчатый изготавливается из листов, скрепленных между собой болтами. Стандартные клепаные профили Гофрированный металл, наиболее часто используемый в клепаных трубах и арках, имеет шаг 2 2/3 дюйма с подъемом 1/2 дюйма. Его часто называют стандартным гофрированным металлом. Согласно лабораторным испытаниям, значения n для полного потока трубы варьируются от 0,0266 для трубы диаметром 1 фут до 0,0224 вперед и трубы диаметром 8 футов для скоростей, обычно встречающихся в водопропускных трубах. Американский институт чугуна и стали рекомендует использовать единственное значение 0.024 можно использовать при проектировании как частично-, так и полнотрубного потока для любого диаметра трубы. Это значение может быть удовлетворительным для многих расчетов расхода. Однако более точные значения приведены в прилагаемой таблице, в которой показаны значения, полученные из таблиц и графиков, опубликованных Федеральным управлением автомобильных дорог для проектирования водопропускных труб, и которые применимы как к кольцевым, так и к спиральным гофрам, как указано в таблице. Значения из этой таблицы должны использоваться офисами Геологической службы США при расчете стока через водопропускные трубы.Клепаные трубы также изготавливаются из гофрированного металла с подъемом на 1 дюйм и Шаг 3, 5 и 6 дюймов. Экспериментальные данные показывают незначительное снижение значение n по мере увеличения высоты тона. Значения n для этих трех типов гофра также приведены в таблице. Спиральная гофрированная труба Стандартная гофрированная спиральная труба формируется из полосы шириной 24 дюйма. стали. Испытания на спирально-гофрированной трубе показали более низкий коэффициент шероховатости, чем для ежегодно гофрированной стальной трубы. Шероховатость значения для спирально-гофрированной трубы указаны в прилагаемой таблице и основаны на рекомендациях Американского института черной металлургии. Структурная плита (многопластинчатая) Конструкционный листовой металл, используемый в многолистовых конструкциях, имеет гораздо большие гофры, чем тот, который используется в клепаных трубах. Многопластинчатая конструкция используется как со сталью, так и с алюминием. Сталь имеет шаг 6 дюймов и подъем 2 дюйма; алюминий имеет шаг 9 дюймов и 2.5-дюймовый рост. Испытания показывают несколько более высокие значения n для этого металла и типа конструкции, чем для клепаной конструкции. Средние значения n варьируются от 0,035 (сталь) или 0,036 (алюминий) для труб диаметром 5 футов до 0,033 для труб диаметром 18 футов и более. Значения n для различных диаметров труб приведены в следующей таблице: стр. 26, рисунок 11, Метка вертикальной оси: знаменатель должен содержать R _c вместо R. стр. 60, Избранные источники: Добавить следующее: Normann, J.Н., 1980, Коэффициенты сопротивления гидравлическому потоку для гофрированных металлических трубопроводов: Отчет Федерального управления автомобильных дорог № FHWA-TS-80-216, 36 стр.

---

[произошла ошибка при обработке этой директивы]
[произошла ошибка при обработке этой директивы]

Труба гофрированная | СВС

Траншея была выложена иглопробивным нетканым геотекстилем ADS Geosynthetics 7,0 oz (0701T), изготовленным из 100-процентного полипропиленового штапельного волокна.

23 сентября 2021

Когда Уильям Х.Natcher Parkway стала I-165, требовалось больше, чем просто расширение дороги — совершенно новый краевой водосток, протянувшийся почти на 90…

4 июня 2021

Растущий спрос привел к проекту расширения 44 акров распределительного центра UPS в Хьюстоне, штат Техас. Построенный поэтапно, проект состоял из расширенных…

Всего было использовано 11 100 LF диаметром 162 дюйма, перфорированные CMP.

12 ноября 2020 г.

В Риальто, штат Калифорния, был построен новый комплекс распределительных центров, чтобы удовлетворить растущие потребности онлайн-покупателей.Участок площадью более 120 акров и…

13 окт. 2020 г.

Обучение является ключом к выбору высококачественного, экономичного и долговечного материала для инфраструктурных трубопроводных систем. Выходя за рамки условностей к…

29 апреля 2020

План решения проблемы с ливневыми стоками в Chateau Eau Plaines Subdivision, штат Висконсин, необходим из-за выхода из строя гофрированной металлической трубы. После…

17 декабря 2019 г.

Гофрированные стальные трубы с полимерным покрытием (CSP) – это оцинкованные трубы, на которые нанесена многослойная пленка.Полимерное покрытие обеспечивает превосходную…

Подразделение Random Hill в Гамильтоне, штат Огайо, подвержено наводнениям. Теперь город планирует нанять подрядчика для установки пластиковых вкладышей в гофрированные металлические трубы ливневой канализации.

10 сентября 2019

Для борьбы с наводнением в районе Рэндом-Хилл в Гамильтоне, штат Огайо, город намерен нанять компанию для установки пластиковых накладок внутри гофрированного…

Молочное вещество в ливневой канализации Стерлинг-Хайтс, штат Мичиган, может быть загрязнителем.

25 апреля 2019 г.

Должностные лица округа Макомб в Мичигане считают, что размыв бетона может быть веществом, обнаруженным в ливневой канализации Стерлинг-Хайтс. Согласно…

96 дюймов подъем трубы после транспортировки на площадку.

22.04.2019

В соответствии со стандартами ДНР и города эта подземная система сбора ливневых вод, размещенная под автостоянкой, была разработана для обеспечения 40% TSS…

20 февраля 2019 г.

Присоединяйтесь к NCSPA, чтобы узнать, как изготавливается и наносится на сталь полимерное покрытие для гофрированных стальных труб и пластин.

6 февраля 2019 г.

Джим Эванс из AK Steel знакомит зрителей с ограничениями многих ручных устройств для измерения толщины покрытия при их применении к стальной трубе с покрытием ALT2.

23 января 2019 г.

Майк Макгоф из NCSPA шаг за шагом проведет вас через Калькулятор конструкционных плит, который можно найти на веб-сайте NCSPA.

17 января 2019 г.

Этот проект предусматривал замену сдвоенных трехполосных мостов на межштатной автомагистрали 95 (I-95) через Норт-авеню.в Эттлборо, Массачусетс. Проект…

17 января 2019 г.

CSP и системы труб из конструкционного листа обладают преимуществом прочности стали и долговечности покрытий, что обеспечивает эффективный продукт. А…

3 января 2019 г.

Американский центр мобильности (ACM) недавно построил в США исследовательский центр подключенных и автоматизированных транспортных средств (CAV) в Ипсиланти, штат Мичиган —…

3 января 2019 г.

Водопропускные трубы CSP сохраняют преимущество прочности стали благодаря различным покрытиям, обеспечивающим длительный срок службы.При допустимой высоте заполнения…

20 декабря 2018 г.

В рамках системы второстепенных дорог Америки, окружных автомагистралей и прогулочных троп стоят десятки тысяч старых деревянных каркасов…

20 декабря 2018 г.

Системы ливневой канализации, как правило, имеют среду с небольшим или нулевым абразивным воздействием и ограниченным временем увлажнения. Эти факторы, наряду с различными…

18 декабря 2018 г.

Отель Alliance Hospitality Residence Inn в Миддлбург-Хайтс, штат Огайо, изначально планировался для приема посетителей Республиканской национальной…

6 декабря 2018 г.

Компания Pacific Corrugated Pipe получила возможность оценить стоимость и помочь в разработке одной из крупнейших когда-либо существовавших систем хранения дождевой воды…

.
