Как найти провода в стене без прибора: Как найти проводку в стене без прибора своими руками или с помощью мультиметра
Как найти проводку в стене без прибора своими руками или с помощью мультиметра
Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас.
Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.
Демонтаж обоев
Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.
Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.
Поиск проводов в стене радиоприемником
Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.
Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.
Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.
Поиск проводки мультиметром
Данный метод подойдет для радиолюбителей.
Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.
Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.
Там где изменение сопротивления максимально — там и центр залегания проводки.
Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.
Видео по тематике поиска проводки мультиметром:
Правильная схема эл.
проводкиЭтот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.
Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.
С помощью слухового аппарата
Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям, что нам и нужно.
Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.
Кассетный плеер
К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.
Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.
Методы которые не работают
Поиск проводов компасом
Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура.
А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?
Смартфоны
Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.
Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY.
Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит.
Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.
Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.
Как найти проводку в стене: старую/скрытую/алюминиевую/медную/без прибора/используя смартфон.
Сегодня будем разбираться как найти скрытую проводку в стене БЕЗ ПРИБОРОВ, будь она алюминиевая или медная + отдадим дань 21 веку и поищем проводку в стене старую и новую, используя СМАРТФОН. Погнали…
Как найти проводку в стене
БЕЗ ПРИБОРА?Да уж! Если не знаешь где по квартире проложена проводка, то и гвоздь проблематично вбить! Не говоря уже о комплексном ремонте при наборе гипсокартонных конструкций как на потолок, так и на стены, особенно если собрались пользоваться старой проводкой.
Мастера того времени поголовно чертили технологические схему того, как уложили проводку по квартире и от этого только выигрывали те, кто делал поточный или комплексный ремонт. Но на данный момент мы с трудом представляем как проложена проводка за такой дорогостоящей отделкой.
То-ли по верху, то-ли понизу, то-ли как электрик посчитал нужным. Хорошо когда владелец квартиры краем глаза увидел где идут провода, а так остаётся только гадать, ну и естественно искать. А искать как всегда нечем — ЗНАЧИТ БУДЕМ ИСКАТЬ БЕЗ ПРИБОРОВ или используя всем доступные СМАРТФОНЫ.
Много интересного материала по проводке находится в разделе электромонтажные работы*<<< жми;
Самый простой способ нахождения старой проводки в стене — это вызвать электрика из ЖЭКа, ну или самому сходить и попросить у них схему проводки проводов по квартире. Да, да. именно про эти схемы, которые хранятся в ЖКХ со времён СССР никто и не помнит.
Если у вас проводка ещё с тех времён, то можно придерживаться простого правила при поиске проводов. В то время существовала одна закономерность! Провода укладывались в межплитовой шов, как под потолком, так и по полу. Розетки и выключатели устанавливались непосредственно под коробкой или от проёма двери, ровно, сорок сантиметров в бок и от пола метр семьдесят.
Но если квартира была уже переоборудована и провода неясно где, то тогда придётся воспользоваться специальными приборами для поиска скрытой проводки или надеяться что ваш электрик придерживался простых правил которые закладывают в колледже или техникуме:
Правило №1. Прокладка проводов ведётся исключительно в горизонтальном или вертикальном направлении.
Правило №2.
Горизонтальную проводку тянут:
от балок и карнизов на расстоянии от 5, до 10 сантиметров;
от потолка 20 см.;
от плинтуса 15-20 сантиметров;
По вертикали:
не меньше 10 см. от углов пересечений стен, дверей и окон.
Правило №3. От металлических объектов, трубопроводов отступают 40 сантиметров.
По другому проводку найти, без приборов, не получится!!! |
Как найти скрытую проводку в стене
ИСПОЛЬЗУЯ СМАРТФОН?Поиск проводки используя смартфон очень прост. Телефон это гаджет и кроме как установить специальную программу, а после запустить её, от вас больше, ничего не потребуется! Но программы предусмотрены только на смартфон на базе Android версии
4.
0.3 и выше. Другие ОС, к сожалению, такой функции не имеют! Но не суть.
Короче! В сети есть два нормальных приложения которые реагируют на фонящие предметы магнитным полем: металлические изделия, провода, приборы. То есть при помощи их можно искать не только проводку в стене, но и скрытые датчики, и т.д.
В общем так. Программа Smart Tools может найти даже выключенную проводку, а приложение «Магнитное поле и детектор постоянного тока SMF APPS GbR» найдёт только проводку подключенную к сети. Эти два приложения можно скачать на play.google.com, введя в строку поиска — «Поиск проводки».
Пользоваться приложениями очень просто, так как первое на русском, а второе просто понятное!!хххх.
ВИДЕО: — ПОИСК ПРОВОДКИ В СТЕНЕ СМАРТФОНОМ (поиск проводки программой
Smart Tools и «Магнитное поле и детектор постоянного тока SMF APPS GbR»)Принцип работы приложений по поиску проводки.
Показать / Скрыть текст
Как найти старую проводку используя оборудование?
Для поиска проводки в стене используют специальные приборы, так сказать, оборудование для поиска старой проводки.
Вот об этих приборах, оборудовании для поиска скрытой проводки и поговорим!
Для поиска скрытой проводки используют несколько видов приборов. Первый и самый популярный прибор для поиска скрытой проводки — это бесконтактный детектор 6888-138 (3 в 1) производства МТС. Данный прибор 6888-138 (3 в 1) направлен на поиск электропроводки, замурованной в стене, если она находится под напряжением. Также при помощи данного прибора можно обнаружить любой металл и проверить в квартире сильные электроизлучения, наносящие вред здоровью. Как видим, таким прибором просто найти скрытую, старую проводку.
Есть и попроще приборы для поиска старой, скрытой проводки, например, собрат вышеуказанного прибора-индикатор MS-158M. Данный прибор для поиска скрытой проводки найдёт электропроводку, а вернее, фазу провода, если он будет под электричеством, в сети.
Нельзя не отметить прибор ПОСП-1, который также предназначен для поиска скрытой проводки глубиною до 30 сантиметров под напряжением.
ПОСП-1 — это радар, определяющий на расстоянии электропроводку. При нахождении проводов прибор подаст звуковой и световой сигнал.
Напоследок хочется отметить прибор для поиска электро проводки, которому всё равно, кабель в стене под электричеством или нет. Данный прибор Hilti PS 38 имеет способность определять разрывы и прострелы в проводах, сгоревшие предохранители, может отыскать испорченный проходящий провод.
**Статья «КАК НАЙТИ СТАРУЮ, СКРЫТУЮ ПРОВОДКУ В СТЕНЕ» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.
Как найти электрические провода в стенах — самые безопасные способы
Вы хотите повесить новый телевизор на стену в гостиной?
Вам нужен новый дом для расширяющейся коллекции книг, поэтому вы хотите пристроить полку к стене?
Эти проекты дизайна интерьера достаточно просты — все, что вам нужно сделать, это просверлить несколько отверстий в стене, вставить несколько шурупов, и все готово.
Верно?
Неправильно.
Зачем нужно знать об электропроводке
Случайное сверление любой стены невероятно опасно. Ваши электрические системы и проводка проходят по всему дому, и да, они расположены внутри ваших стен.
Даже повесить простую рамку для картины может быть опасно, если вы забьете гвоздь не в то место.
Несчастные случаи с электрическим током смертельны, независимо от того, приводят ли они к поражению электрическим током, короткому замыканию или электрическому пожару, который подвергает опасности всех в доме.
Кажется, я ясно дал понять, насколько важно следить за тем, чтобы не задеть провода во время сверления или выполнения каких-либо работ своими руками.
Но как найти провод в стене? Я здесь, чтобы помочь вам в этом!
Отслеживание электрических проводов в ваших стенах
Когда вы знаете, где находятся ваши провода, вы можете легко планировать проекты по благоустройству дома, принимать решения по внутренней отделке и размещать электроприборы так, чтобы не перегружать электрическую систему.
Вы можете использовать различные методы и инструменты для отслеживания электрических проводов в ваших стенах.
Вот некоторые из них:
1. Магнитный искатель
Детекторы стержней обнаруживают стержни, поддерживающие стены. Магнитные искатели шипов невероятно популярны среди домовладельцев и профессионалов.
Магнитный искатель стержней имеет магнит, который обнаруживает гвозди и шурупы, из которых состоит конструкция вашей стены.
Просто поднесите искатель стоек к стене, с которой вы хотите работать, и перемещайте его по горизонтали.
Провода обычно устанавливаются в этом направлении, поэтому их будет легче отследить.
Каждый раз, когда магнитный искатель срабатывает, отмечайте участок малярной лентой. Когда вы закончите, у вас будет хорошее представление о том, каких областей следует избегать при сверлении стены.
2. Электрический искатель стержней
Электронный искатель стержней отличается от магнитного тем, что создает электрическое поле, которое изменяется при прохождении через стержень стены.
Наиболее удобным инструментом для поиска электрических проводов является искатель шпилек с функцией обнаружения проводов переменного тока.
Эти искатели гвоздей также могут помочь вам обнаружить электрические токи за стенами. Вы сможете сказать, где находятся провода и в каком направлении они идут.
Переместите электронный искатель стоек вдоль стены горизонтально. Когда он обнаружит шпильку в стене, сработает мигающий свет или звук.
Всякий раз, когда вы получаете сигнал от искателя, отмечайте область, чтобы знать, каких частей вашей стены следует избегать.
3. Используйте видеокамеру
Хотя искатели шпилек могут быть чрезвычайно полезны при поиске шпилек и, в конечном счете, электрических проводов за стенами, вы можете увидеть, что там находится, своими глазами.
Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент подойдет вам лучше всего.
С помощью камеры с гибким оптическим прицелом вы можете заглянуть внутрь своей стены.
Вы будете знать точные места и направления, через которые проходит ваша система электропроводки.
Когда вы видите, где что находится, вы можете быть уверены, что области, которые вы выбрали для сверления или забивания, совершенно безопасны.
Помните, что области внутри ваших стен абсолютно темные. Вы должны инвестировать в камеру прицела с прикрепленным к ней ярким светом.
Если вы хотите купить чуть более дорогую камеру, вы можете приобрести камеру с ночным видением.
Подумайте о качестве видео, прежде чем покупать видеокамеру — зернистые кадры бесполезны, когда вы ищете провода за стенами.
Ваша камера также должна быть достаточно гибкой, чтобы обходить препятствия и поворачивать за острыми углами, чтобы запечатлеть вашу сложную систему электропроводки.
Внимательно ознакомьтесь со всеми функциями и прочитайте отзывы покупателей о камере, которую вы планируете купить, прежде чем совершить покупку.

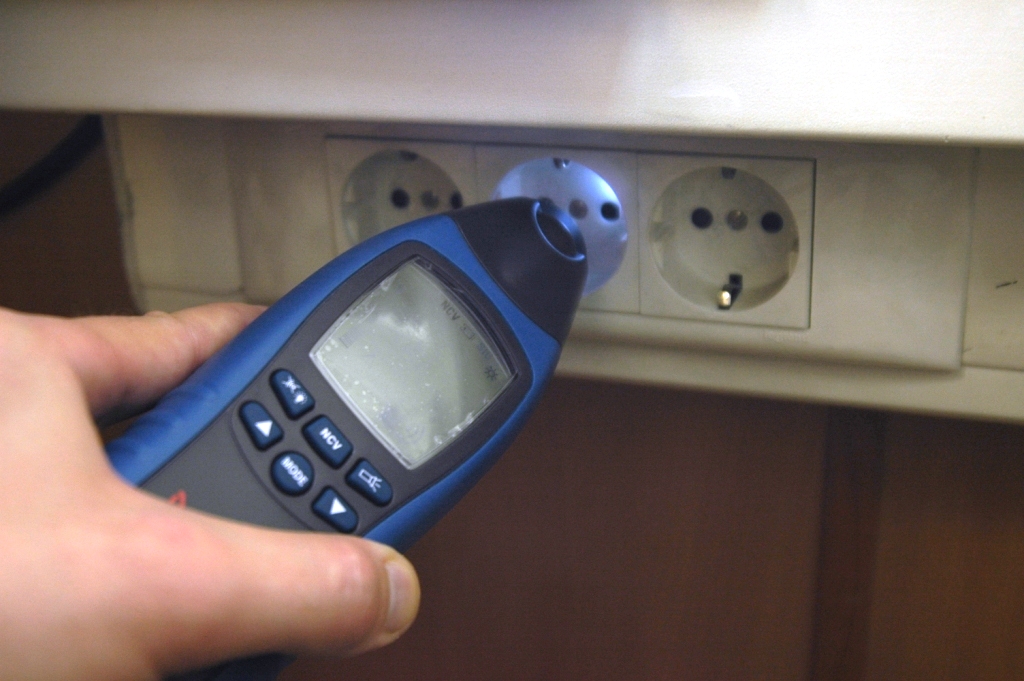

4. Детектор электрических проводов
Еще одно устройство, которое можно использовать для отслеживания электрических проводов за стеной, — детектор электрических проводов.
Этот инструмент подает сигнал при обнаружении активного электрического тока.
Некоторые детекторы работают только через гипсокартон, а другие могут находить провода даже сквозь бетон.
Подключите детектор проводов к розетке, ближайшей к месту, которое вы хотите обследовать.
Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.
Устройство состоит из двух частей: передатчика и приемника.
Передатчик втыкается в розетку и передает сигнал по всей системе проводов в этой стене.
Приемник поймает этот сигнал и покажет вам, где проходят провода.
Переместите приемник горизонтально, чтобы найти провода в стене. Лучше всего начинать с розетки и двигаться наружу.
Держите приемник в оптимальном положении у стены для получения точных показаний.
При обнаружении электрического сигнала отметьте это место малярной лентой, чтобы знать, где не сверлить.
5.
Используйте чертежи Один из самых простых и удобных способов найти провода в стенах — получить существующие электрические чертежи вашего дома.
Эти планы дадут вам точную карту расположения всех проводов. Вы также будете знать, какой автоматический выключатель подключен к каждой комнате в вашем доме.
Если вы планируете модифицировать свои электрические схемы или провести обширный ремонт по всему дому, вам понадобятся эти чертежи.
Поисковиков и детекторов проводов недостаточно, чтобы получить четкое представление о всей вашей электрической системе.
Вы можете получить эти чертежи в местном правительстве или в своей строительной компании.
Безопасность при поиске электрических проводов
Работа с электрическими компонентами всегда связана с определенным риском.
При поиске проводов в стенах соблюдайте основные меры безопасности.
И убедитесь, что вы тщательно обнаружите, прежде чем начнете сверлить или долбить свои внутренности.
Отключите электроприборы от электросети, прежде чем отключать автоматический выключатель в зоне, где вы планируете исследовать электрическую проводку.
Держите под рукой фонарик на случай, если вам не хватит света во время работы.
Если вы планируете проделать небольшое отверстие в стене для видеокамеры, надевайте перчатки и защитные очки при работе с инструментами.
Избегайте контакта с внутренней частью стены, если вы не уверены, находятся ли провода под напряжением. Проконсультируйтесь с профессиональным электриком, если вы сомневаетесь в процессе.
Часто задаваемые вопросы
Как найти оборванный электрический провод в стене?
Оборванные электрические провода за стеной — обычная бытовая проблема.
Часто они возникают из-за износа проводки из-за старения или перегрызания проводов крысами и другими домашними вредителями.
Обрыв электрического провода можно отследить с помощью стандартного мультиметра, который измеряет силу тока, напряжение и сопротивление.
Выключите автоматический выключатель, прежде чем пытаться найти оборванный провод — мультиметр будет посылать собственный сигнал при использовании.
Тщательно обведите стену, как если бы вы использовали искатель гвоздей или детектор электрических проводов.
Зона с нулевым сопротивлением — это место, где находится оборванный провод.
Как отследить провод без питания?
Вы можете использовать магнитные или электрические искатели стержней для поиска проводов в стенах.
А если вы хотите узнать, находится ли определенный провод под напряжением, вы можете использовать детектор напряжения или тестер неоновой цепи.
Эти инструменты также могут помочь вам отследить определенные провода, если они спутались с другими в вашей стене.
Как найти электрические провода в гипсокартоне?
Для поиска электрических проводов в гипсокартоне можно использовать электрический или магнитный искатель, детектор электрических проводов или видеокамеру.
Для получения наиболее точных показаний с помощью этих инструментов расположите устройства впритык к стене.
Снимите все украшения и держите смартфон подальше от детектора.
Зарядите оборудование перед его использованием — маломощные устройства могут давать ложные показания.
Как найти электрические провода в бетонных стенах?
Вам понадобятся детекторы электрических проводов или искатели гвоздей, которые могут сканировать бетонные стены.
Они сильно отличаются от обычных детекторов проводов и искателей стержней и стоят дороже.
Если у вас есть электрические чертежи вашего дома, вы будете точно знать, где проходят электрические провода, без использования инструментов обнаружения.
Резюме
Есть несколько способов найти провод в стене. Вы можете использовать различные искатели шипов, детектор электрических проводов или видеокамеру.
Важно знать, какое устройство подходит вам лучше всего в соответствии с вашими потребностями и опытом.
Какой бы метод вы ни выбрали, всегда соблюдайте протоколы безопасности и надевайте защитное снаряжение.
Если у вас есть карта проводов в ваших стенах, вы можете смело приступать к ремонту или отделке!
Делиться — значит заботиться!
Как найти электрические провода в стенах (3 метода)
Каждый раз, когда вам нужно просверлить стену, вам нужно знать расположение электрических проводов.
Сверление в стене без этих знаний может привести к поражению электрическим током.
Вы также можете просверлить сантехнику.
Вам нужен способ найти электрические провода в стене.
Как найти электрические провода в стенах (пошагово)
Существует три основных метода поиска электрических проводов за стандартным гипсокартоном.
Вам нужно будет использовать несколько разных методов, чтобы найти электрические провода в бетонных стенах.
Мы нашли несколько различных методов, которые помогут вам найти электрические провода в ваших стенах, независимо от их материала.
Выполните следующие действия, чтобы безопасно их найти.
Метод 1. Детектор электрических проводов
Этот метод требует использования детектора электрических проводов.
Доступно несколько типов.
Некоторые лучше обнаруживают через определенные материалы, чем через другие.
Они также могут обнаруживать другие объекты в стене, такие как водопровод и дерево.
Детектор электрического провода работает, излучая сигнал через провод.
Этот сигнал действует как датчик.
В некоторых случаях провод, который вы ищете, должен быть под напряжением, чтобы детектор работал.
Другие не требуют, чтобы провод был под напряжением.
Эти извещатели, как правило, дешевле, чем извещатели с проводом под напряжением.
В качестве меры предосторожности, если извещателю не требуется, чтобы провод был под напряжением, отключите питание с помощью автоматического выключателя.
Как только зонд проходит через провод, приемник улавливает его.
Устройство издаст звук, загорится или покажет вам, что в этом месте есть провод.
Выполните следующие действия, чтобы правильно использовать электрическое проводное устройство.
Шаг 1. Купите подходящий детектор электрических проводов
Зайдя в хозяйственный магазин, вы найдете множество различных детекторов электрических проводов.
Они классифицируются как искатели шипов, поэтому вы найдете их в этом разделе хозяйственного магазина.
При покупке детектора электрических проводов обратите внимание на материал вашей стены.
Если это гипсокартон, то подойдет любой простой детектор электрических проводов.
Если это бетон или что-то другое, то может понадобиться специальный детектор.
Вы также должны подумать, хотите ли вы найти что-нибудь еще внутри стены.
Многие детекторы также могут определить, где в стене находится водопровод.
Если вам нужна эта функция, возможно, стоит потратить дополнительные деньги на поиск детектора, способного выполнять эту функцию.
И последнее, что нужно сделать, это понять, должен ли провод быть под напряжением или нет.
Если вы опасаетесь оставлять питание включенным во время поиска, вам нужно найти неактивный детектор электрических проводов.
Если вас не смущают провода под напряжением, вы можете выбрать детектор проводов под напряжением.
Детекторы без провода под напряжением дешевле, чем извещатели с проводом под напряжением.
В противном случае вам понадобится только обычный детектор электрических проводов, который покажет вам, где находится провод в стене.
Шаг 2. Включите передатчик в розетку рядом с зоной проверки
Стандартные детекторы электрических проводов имеют дальность обнаружения три метра.
Вам нужно быть как можно ближе к области, которую вы хотите обыскать.
Чем ближе вы находитесь, тем точнее показания вы получите.
Откройте коробку с детектором электрических проводов.
Он состоит из двух частей.
Передатчик доставляет зонд по электрическому проводу.
Приемник улавливает зонд, когда тот приближается к нему в стене.
Передатчик — это часть, которая подключается к розетке.
Включите его в розетку, ближайшую к зоне проверки.
Вы можете обнаружить, что более дорогие детекторы имеют более широкий диапазон обнаружения или дают более точные результаты.
Шаг 3. Включите передатчик и приемник
После того, как передатчик окажется в розетке, необходимо включить и передатчик, и приемник.
Это так же просто, как найти кнопку питания и нажать ее.
Обратитесь к руководству, если вы не можете найти кнопку питания.
Шаг 4. Используйте руководство, чтобы узнать, как держать приемник
Для получения точных результатов необходимо правильно держать приемник.
Некоторые приемники должны быть прислонены к стене, чтобы обнаружить зонд в проводе.
Другие нужно держать под углом.
Руководство подскажет вам, как держать приемник, чтобы получить четкий результат.
Шаг 5. Передача сигнала А
Нажмите кнопку сигнала на передатчике.
Он начнет подавать зонд или сигнал через провод в стене.
Используйте приемник, чтобы найти сигнал.
Переместите приемник в горизонтальном направлении, чтобы найти датчик.
Это потому, что электрические провода проходят через стену горизонтально и вертикально.
Шаг 6. Поиск сигнала
Поиск провода может занять некоторое время.
Совет: начните с выхода и медленно двигайтесь оттуда.
Вы также можете обыскать область, в которую вы собираетесь вбить гвоздь или шуруп.
Когда приемник обнаружит датчик, он предупредит вас.
Предупреждение может быть звуковым, приемник может загореться или может дать визуальный сигнал.
Следите за приемником, чтобы не пропустить сигнал.
Как только вы увидите сигнал, отметьте его место карандашом на стене.
Теперь вы знаете, что в этом месте есть электрический провод.
Метод 2. Магнитный искатель стержней
Другой метод заключается в использовании магнитного искателя стержней.
Это полезное устройство, потому что оно помогает найти гвозди в шпильках.
Стойки представляют собой деревянные балки, иногда металлические балки, поддерживающие стену.
Магнитный искатель стержней находит металлическую балку или гвозди в стержне, создавая магнитное поле.
Это помогает найти провода, потому что провода часто упираются в гвозди в шпильках.
Выполните следующие действия, чтобы использовать магнитный искатель для правильного поиска электрических проводов в стенах.
Шаг 1. Приобретите подходящий магнитный искатель стержней
Как и детекторы электрических проводов, существует несколько типов магнитных искателей стержней.
Вам нужно найти тот, который лучше всего подходит для той цели, для которой он вам нужен.
Некоторые искатели шипов более точны, чем другие.
Обычно они дороже.
Другие также могут обнаруживать другие материалы в стене, такие как дерево.
Чтобы упростить работу, купите магнитный искатель шипов, специально предназначенный для той работы, для которой вы его используете.
Шаг 2. Обратитесь к руководству
Когда вы получите магнитный искатель шпилек домой, найдите время, чтобы прочитать руководство.
В частности, вы хотите понять, как держать искатель шипов.
Как и в случае с детектором электрических проводов, если вы неправильно держите искатель гвоздей, это может снизить его точность.
Магнитные искатели гвоздей могут обнаруживать только так глубоко в стене.
Вам нужно сделать все возможное, чтобы повысить его точность.
Шаг 3. Включите искатель шипов
Если вашему искателю шипов требуется питание, включите его.
Не всем магнитным искателям требуется питание.
Вы можете прислонить его к стене и начать поиск.
Когда он включен, приложите искатель гвоздей к стене в соответствии с инструкциями, приведенными в руководстве.
Переместите искатель шипов в горизонтальном направлении.
Провода проходят горизонтально в стене.
Шаг 4. Поиск сигнала
Магнитный искатель стержней работает, обнаруживая металл в гвоздях или шурупах в стене.
При обнаружении металла устройство подает сигнал.
Вам нужно найти этот сигнал, чтобы определить, где в стене находятся гвозди.
Иногда металлоискатель загорается, издает звук или подает визуальный сигнал, указывающий на то, что он обнаруживает металл.
Шаг 5. Отметьте участок
Каждый раз, когда сработает искатель шипов, отметьте участок.
Вы получите общее представление о том, где находятся гвозди в стене.
Это говорит о том, что есть вероятность, что провода тоже есть.
Вы можете либо использовать детектор электрических проводов для получения более точных результатов, либо начать осторожно прибивать его гвоздями к стене.
Способ 3: Отверстие и камера
Этот метод идеально подходит для домовладельцев, которые не боятся немного повредить стены.
Если вы хотите знать, что происходит за вашей стеной, то самый простой способ узнать это — увидеть, что находится за ней.
Может помочь использование камеры с гибким прицелом.
Выполните следующие действия, чтобы проделать дыру в стене и с помощью камеры найти электрические провода в стенах вашего дома.
Шаг 1.
Купите подходящую камеру с гибким прицелом Внутри стены будет темно.
Из вашего дома может проникать свет.
Тем не менее, вы должны быть готовы к тому, что будет темно.
Вам нужна камера с гибким оптическим прицелом, оснащенная ночным видением или фонариком.
Гибкость также важна.
Позволяет поворачивать прицел в крутых поворотах, чтобы обойти препятствия.
Также следует учитывать качество камеры.
Если видео зернистое, возможно, вы не сможете определить, что такое электрический провод, а что визуальная обратная связь.
Подумайте о крупных инвестициях, чтобы получить желаемые результаты.
Шаг 2. Аккуратно проделайте небольшое отверстие в стене
Прежде чем прорезать стену, выключите питание.
Вы можете сделать это, подойдя к автоматическому выключателю и выключив главный выключатель.
Это остановит поток энергии через ваш дом.
Теперь вы можете безопасно прорезать небольшое отверстие в стене.
Отверстие должно проходить параллельно области, которую вы хотите осмотреть.
Это не обязательно должна быть большая дыра.
Он просто должен быть достаточно большим, чтобы в него влезла камера.
Вы можете использовать универсальный нож, чтобы прорезать гипсокартон.
Двигайтесь медленно, чтобы не перерезать неожиданные провода или водопровод.
Один из советов — не резать рядом с розеткой.
Шаг 3. Вставьте камеру
Рекомендуется пометить кабель скотчем через каждые несколько дюймов.
Это скажет вам, насколько глубоко камера находится в стене.
Затем вы можете измерить на вашей стороне стены, чтобы определить ее местоположение.
После того, как вы сделали метки, вы можете вставить камеру через отверстие.
Медленно идите и наведите камеру на стену, которую вы хотите осмотреть.
Смотрите на экран, чтобы правильно направить камеру.
Найдите электрические провода, идущие горизонтально по стене.
Шаг 4. Отметьте область
Используя отметки, сделанные на кабеле, измерьте на своей стороне стены, где находится камера.
Затем отметьте карандашом на стене, где проходят провода.
У вас должно быть довольно четкое представление о том, где сейчас находятся электрические провода.
Снимите камеру обратно через отверстие.
Шаг 5. Залатайте дыру
Если вы сделали небольшое отверстие для камеры, то залатать его несложно.
Используйте обычную штукатурку для гипсокартона, чтобы заделать отверстие.
Затем покрасьте его в тон остальной части стены.
Как найти электрические провода в бетонных стенах?
Бетонные стены значительно толще гипсокартона.
Камень также затрудняет прохождение через него сигналов.
Тем не менее, есть несколько способов найти электрические провода в этих стенах.
Следуйте этим безопасным методам.
Способ 1. Обратитесь к чертежам
Возможно, вам даже не потребуется вскрывать стену или покупать какие-либо устройства.
Найти электрические провода в бетонной стене так же просто, как найти чертежи здания.
Возможно, вам придется поговорить с местным округом, чтобы узнать, есть ли у них чертежи.
Они также могут помочь вам связаться со строителем.
Получение чертежей будет включать электрические работы.
Вы можете увидеть, где находятся провода, на чертежах конкретной стены, которую вам нужно осмотреть.
Этот метод требует некоторых усилий, но в долгосрочной перспективе он сэкономит вам деньги.
Способ 2. Использование логики
Другой метод заключается в логическом обдумывании организации электромонтажных работ.
Вы знаете, где в стене находится розетка.
Вы также знаете, что провода проходят по стене горизонтально.
Это позволяет определить приблизительное расположение проводов из-за близости розетки.
Перед тем, как начать сверлить стену, выключите питание на случай, если ваша оценка окажется неверной.
Способ 3. Приобретение устройства для поиска бетонных стержней или детектора электрических проводов
Некоторые детекторы электрических проводов могут обнаруживать провода, проходящие сквозь бетонные стены.
Как правило, они дороже других типов проволочных детекторов.
При выборе детектора электрических проводов учитывайте толщину бетонной стены.
Некоторые искатели шипов также могут проникать сквозь бетон для обнаружения металла.
Вы можете выбрать любой тип детектора, но вы должны убедиться, что тот, который вы выберете, способен проникать сквозь бетонные стены.
Шаг 1. Включите детектор электрических проводов в розетку или прислоните искатель стержней к стене
В зависимости от выбранного вами устройства, сначала необходимо подключить детектор электрических проводов к розетке.
Для поиска шпилек необходимо включить его или прислонить к стене.
Активировать сигнал в детекторе электрических проводов.
Шаг 2. Плотно прижмите приемник или искатель к стене
Вы хотите максимально сократить расстояние между приемником или искателем шипов и проводом.
Плотно прижмите устройство к стене и ищите сигнал.
Как и в случае со стандартным гипсокартоном, двигайтесь горизонтально и ищите сигнал.
Шаг 3. Отметьте область
Когда прозвучит сигнал, отметьте бетонную стену.
Нельзя быть на 100% уверенным в точности прибора.
Таким образом, никогда не открывайте стену, не отключив питание.
Как найти электрические провода в стенах при обрыве провода
Поскольку некоторым детекторам требуется, чтобы провод функционировал, вам может быть трудно найти электрический провод, если он оборван.
Есть способ найти электрический провод, даже если он оборван.
Вам необходимо использовать трассировщик цепей.
Выполните следующие действия, чтобы с помощью анализатора цепей найти оборванный электрический провод.
Шаг 1. Включите детектор цепей в розетку.
Розетка должна быть близко к области, которую вы хотите осмотреть.
Включите трассировщик цепей и активируйте его для подачи сигнала.
Шаг 2. Проведите приемником вдоль стены
Пока передатчик генерирует сигнал, медленно проведите приемником вдоль стены.
Вы заметите, что он получает сигнал каждый раз, когда находит провод под напряжением.
Следуйте по проводу с приемником.
Шаг 3. Поиск потери сигнала
Просматривая провод с приемником, вы можете обнаружить, что сигнал пропадает.
Если пропадает только в одном месте или на продолжительное время,
Это указывает на обрыв провода.
