Как опустить кольца в колодец: Как опустить бетонное кольцо в яму без крана

Содержание

Как сделать водопроводный колодец из колец своими руками

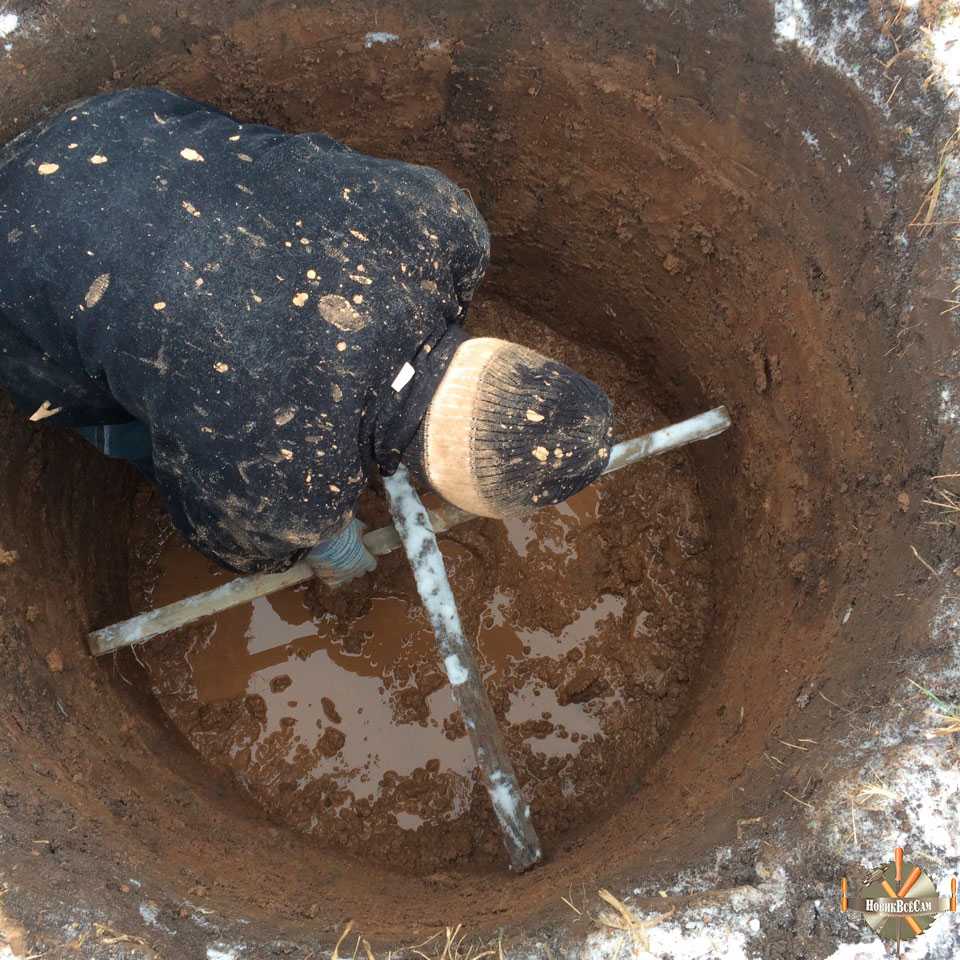

Рытье ямы для водоприемного колодца

Диаметр ямы должен превышать диаметр кольца на 20 см. Во-первых, так нужно сделать для того, чтобы засыпать кольца снаружи песком (с гравием или щебнем), во-вторых, так удобнее опускать кольца в яму.

Не забывайте о том, что колодец лучше располагать примерно за 10 м от дома, чтобы не нарушать его стойкость.

Яму для водопроводного колодца можно копать двумя способами:

  • Всю сразу;
  • С постепенным опусканием колец.

Если копаете всю яму сразу, позаботьтесь о мерах безопасности копающего, обвязав его толстой веревкой (на случай обвала земли). Копать яму нужно в сухой летний период, чтобы не спутать талые или дождевые воды с водоносным слоем. В среднем, глубина залегания водоносного песка составляет 5-10 м. Теперь перейдем к варианту с установкой железобетонных колец.

Установка бетонных колец в яму водозаборного колодца

Если яма уже выкопана, то кольца опускаются на дно после откачки песка с водой.

Когда установлено первое кольцо, на него надеваются две-три H-образных соединительных скобы, чтобы кольца при установке не съезжали. Стыки колец до их соединения смазываются цементно-песчаным раствором или жидкой гидроизоляцией. Установка колец ведется с таким расчетом, чтобы верхнее (последнее) кольцо выступало над уровнем земли на 20-30 см.

Второй способ погружения колец выполняется совместно с рытьем ямы. Сначала роется яма для первого кольца не на полную высоту, чтобы кольцо немного выступало над землей после погружения. Затем рытье ямы продолжается по внутреннему периметру кольца на глубину следующего кольца. Когда внутренний периметр выкопан, начинается вынимание грунта из-под стенок первого кольца, чтобы оно погружалось.

Когда первое кольцо немного погрузилось в грунт, на него можно устанавливать второе, предварительно на дев на первое соединительные скобы. Далее продолжается копание ямы с выниманием грунта из-под первого кольца для погружения конструкции. Монтаж железобетонных колец можно вести как с подъемником, так и вручную, подкатывая кольца к яме и переворачивая их в установочную позицию.

Работа продолжается, пока копающий человек не встретится с интенсивным потоком воды в яму.

В зависимости от глубины промерзания грунта во втором или третьем кольце от поверхности нужно сделать отверстие для водопроводной трубы в дом. Диаметр отверстия должен быть больше диаметра трубы, чтобы не повредить ее. В дальнейшем лишнее пространство заделается гидроизоляцией или раствором.

Установка и применение треноги

Без треноги не обойтись, поскольку вынимать грунт на глубине более 3-х метров становится очень сложно. Когда копающий человек начинает погружаться в яму на глубину больше своего роста, можно начинать сооружать треногу.

Тренога устанавливается над ямой. Между двух «ног» треноги устанавливается вал со шкивом. К валу крепится крепкая веревка, трос или цепь достаточной длины (до 10 м). Далее подъем грунта осуществляется через треногу человеком на поверхности.

При подъеме ведра человек, находящийся в яме, должен следить за ним, чтобы в случае падения закрыть руками голову.

Устройство фильтра на дне водопроводного колодца

Когда вы дошли до глубины просачивания воды сквозь почву дна ямы, не спешите закругляться с рытьем. Если вода прибывает слабо, продолжайте копать до интенсивного поступления воды в яму. После этого необходимо откачать прибывшую воду с песком, чтобы проверить, из скольких водоносных жил она поступает.

Желательно, чтобы количество жил было не менее 3-х, иначе вода в будущем может не успевать поступать за потреблением. Поэтому если жил одна или две, углубитесь на 30-50 см. Воду нужно откачивать не всю (иначе вы можете потерять водоносный слой), а только до момента, когда вы можете различить водоносные жилы.

Если под воздействием плывуна нижнее кольцо углубилось, а вслед за ним и все остальные, не пугайтесь. Просто придется поставить сверху еще одно кольцо.

Когда вы увидели не менее 3-х водоносных жил, нормально подающих воду в колодец, работы по монтажу водопроводного колодца на этот день можно прекращать. На следующий день нужно откачать всю прибывшую воду и намытый песок из колодца, чтобы уложить на дно фильтр из щебня, гравия и камней большой фракции (а также прокладки из геотекстиля).

Общая высота фильтра составит 30-40 см: первые 15-20 см – это камни для задержки основной массы песка, вторые 15-20 см – это гравий или мелкий щебень для более детальной очистки воды.

Между камнями и гравием обязательно проложите слой геотекстиля, вырезанный чуть больше диаметра кольца. Геотекстиль сможет задерживать 90% песка, делая воду гораздо чище.

Если после устройства вышеупомянутых высот фильтра вода поступает значительно медленнее, нужно немного убрать слой фильтра. Когда работа по засыпке фильтра завершена, нужно подождать, пока колодец вновь заполнится водой (средний уровень воды равен 130-150 см). В это время можно приступать к рытью траншеи для водопроводной трубы от колодца. Но об этом мы расскажем в следующей статье.

Свободное пространство снаружи бетонных колец желательно засыпать песком с гравием или щебнем.

В заключение добавим, что после строительства водопроводного колодца нужно закрыть его съемной крышкой, чтобы никто ненароком не провалился, а также сделать отдушину – своеобразную вентиляцию, чтобы колодец проветривался. В дальнейшем можно соорудить над колодцем своеобразную крышу и небольшую ограду.

Для защиты от просачивания осадков сквозь почву рядом с кольцами нужно по периметру колодца выкопать землю на ширину 0,5-1 м и глубиной 0,5 м и засыпать глиной. Это называется «глиняный замок» – пласт, не позволяющий дождевой и талой воде проникать в землю рядом с кольцами, тем самым не разрушая их. На поверхности вокруг колодца по глине можно сделать отмостку.

Дальше больше!

Как опустить кольца в колодец без крана своими руками: ответ на vodatyt.ru

Использование особых железобетонных блоков при самостоятельном обустройстве колодезной шахты вынуждает дачников задуматься, как опустить кольца в колодец без крана. Следование рекомендациям строителей при соблюдении требований техники безопасности позволит выполнить процедуру своими руками.

Загрузка бетонных колец в колодец.

Виды колодцев

Колодец собой представляет шахту, которая достигает водного горизонта с водой, пригодной для употребления. От того, на какой глубине залегает водный слой, специалисты делят эти гидротехнические сооружения на два типа:

  1. Ключевой или поверхностный

    . Это когда на загородном участке есть ключ, из которого бьет чистейшая питьевая вода. Удобный вариант, малозатратный.

  2. Шахтный

    . Это когда до водного слоя надо выкапывать грунт, сооружая шахту круглого или квадратного сечения. Глубина сооружения может доходить до 10 м.

Есть такое термин – абиссинский колодец. В том виде, в котором все мы привыкли видеть колодцы, это сооружение не является таковым. Это скважина, сформированная стальной трубой, которую забивают в грунт. Для поднятия воды требуется или электрический насос, или ручная качалка. Глубина формирования скважины – до 30 м.


Ключевой колодец на дачном участке Источник novamett. ru

Типы колодцев

Существует три типа, которые определяют эксплуатационный запас воды внутри гидротехнического сооружения и способа ее подачи в ствол.

  1. Колодцы несовершенного типа

    . Сооружают эту разновидность так, чтобы шахта не упиралась в твердую породу. То есть стенки формируются так, чтобы ствол сооружения погружался в водоносный слой примерно на 70%. То есть забор воды в колодец производиться и через стенки строения, и через дно.

  2. Совершенного типа

    . Это когда ствол шахты упирается в прочную породу. В этом случае вода проникает в колодец только через стенки.

  3. Совершенного вида с зумпфом

    . Последний – это водосборник, который закладывается в нижнем прочном слое. А вода поступает в сооружение сквозь стенки шахты.


Три типа колодцев для воды Источник sevparitet.ru

Материалы, инструменты и оборудование


Чтобы обеспечить увеличение шахты, потребуются определенные материалы для каждого из применяемых вариантов:

  • для осаживания конструкции – бетонные кольца, цемент, песок, жидкое стекло, металлические пластины с анкерными болтами;
  • обустройство выкопанного углубления ЖБ кольцами – звенья из бетона меньшего диаметра, чем внутренние у венцов колонны, на 4-6 см;
  • увеличение глубины пластиковой трубой и фильтром – ПВХ-труба меньше внутреннего диаметра бетонной колонны на 4-6 см, сетка из нержавеющей стали с мелкой ячеей, герметик, анкерные болты, хомуты крепления;
  • углубление скважиной и увеличение дебита через плывун – обсадная пластиковая и металлическая труба диаметром 25 мм, наконечник с перфорацией;
  • глубинный насос для постоянной работы.

Для выполнения работ необходимы следующие инструменты, оборудование и приспособления:

  1. Лопаты, лом, ведра, веревка; непромокаемая спецодежда, резиновые сапоги.
  2. Приспособление для подъема ведра из шахты, грузовой бетонный блок, электрический удлинитель.
  3. Электрическая лебедка, электродрель, болгарка, скважинный насос.
  4. При осаживании конструкции необходимо привлечение экскаватора.

Что необходимо учесть перед началом сооружения колодца

Основное требование к обустройству колодца на даче – чтобы это гидротехническое сооружение обеспечивало водой жильцов загородного дома в полном объеме. Это касается не только питья, но и принятие душа, полива сада и огорода, мытья посуды, стирка, уборка дома, использование унитаза. В среднем на одного человека в сутки уходит до 200 литров воды. То есть это тот показатель, который надо учитывать, сооружая колодец. Если в районе строительства дачи этот показатель не требуемой величины, то стоит задуматься над сооружением скважины.

Поэтому первым делом надо провести гидротехнические изыскания. То есть надо сделать небольшого диаметра скважину и определить: на какой глубине располагается водоносный слой, каков его объем, достаточно ли в нем воды. Скажем прямо, эта услуга стоит немалых денег. Предоставляют ее специализированные компании, имеющие лицензию на проведения данного типа работ. Но более точную информацию кроме них Вам никто не даст.

Конечно, есть вариант спросить у соседа, если на его дачном участке колодец уже есть. То есть глубина его колодца может стать ориентиром для вашего. Но это возможно лишь в том случае, если на соседнем участке колодцем уже пользуются, да и не всегда эти параметры подойдут к вашему участку.


Пробное бурение для определения уровня водоносного слоя Источник obogreem-gomel.by

На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Теперь о вопросе, где ставить колодец на даче. Существует строгие санитарные нормы сооружения водяных скважин и колодцев, где четко прописаны расстояния от гидротехнического сооружения до объектов, обустроенных на дачном участке. Для колодца важны два параметра:

  1. Расстояние от фундамента основного дома и хозяйственных построек до колодца не должно быть меньше 5 м

    . Это обусловлено тем, что водоносный слой постепенно вымывает грунт в нижней части. И если до фундамента строения расстояние не нормативное, то это может повлиять на его целостность.

  2. Санитарная зона – 25-50 м

    . Это значит, что на этом расстоянии от колодезной шахты нельзя устраивать сооружения, связанные с системой канализации. То есть нельзя строить туалеты, выгребные и компостные ямы, септики, поля фильтрации и прочее. Это касается дополнительно свалок и сточных канав.


Санитарная зона питьевого колодца Источник strojdvor.ru
И несколько слов о технике безопасности строительства колодцев. Понятно, что компании, предлагающие услуги строительства колодцев, своих работников информируют о том, что можно, а что нельзя делать, сооружая колодезную шахту. Просто обозначим некоторые основные требования:

  • быть внимательным

    при копке грунта, потому что под большим слоем земли можно наткнуться на газовый карман;

  • следить, чтобы стенки сооружения не осыпались

    ;

  • строго следовать технологии

    строительства;

  • желательно использовать современные способы

    и методы.

И последнее, когда начинать строительство колодца для дачи. Оптимально – в самое засушливое время. А это середина лета-осень.

Колодец – сооружения вроде бы незначительное, но по закону каждый хозяин должен его зарегистрировать. Не забудьте это сделать после окончания строительства.


Строить колодец лучше в середине лета – начале осени Источник wellmasters.co.uk

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги строительства малых архитектурных форм. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Технологии строительства питьевых колодцев

Начнем с того, что шахта колодца должна иметь прочные стенки. И если в старину их обкладывали бревнами, то сегодня оптимальный вариант – железобетонные кольца, которые устанавливают друг на друга, герметизируя стыки.

Существует два основных способа формирования шахты: ручной и механизированный. Начнем с ручного.

Ручной способ копки колодца на даче

Сама технология проста – лопатами, строго по разметке, выкапывают колодец. Но здесь в технологию может вмешаться тип грунта на дачном участке. Он может быть глинистым или песчаным.

В первом случае шахту просто копают до глубины, где проходит водоносный слой. Затем в нее с помощью подъемного крана опускают железобетонные кольца.

Второй способ сильно отличается от первого. А дело все в том, что на песчаном грунте сложно удерживать вертикальные плоскости. Песок – порода рыхлая и мягкая, поэтому стенки шахты просто будут осыпаться, а диаметр сооружения расширяться. Поэтому существует определенный алгоритм проведения данного типа работ.

  1. Делают разметку

    по месту сооружения колодца.

  2. Выкапывают лопатой по разметке яму на глубину полметра

    .

  3. Устанавливают в нее с помощью подъемного крана первое железобетонное кольцо

    .

  4. Внутрь залезает копатель, который начинает выбирать грунт. Чтобы копать было легче, дно ямы зачастую заливается водой.


Колодец копается изнутри бетонных колец Источник landshaftblog.ru
Землю можно выбирать по двум схемам. Первая – сначала удаляют площадь посередине ямы, а затем постепенно под стенками кольца, тем самым утапливая его в грунт. Или наоборот: сначала убирают землю под стенками кольца, а затем выбирают посередине.

Как только первое железобетонное кольцо опустилось так, что из грунта выступает его часть на высоту 10-15 см, устанавливают сверху второе бетонное кольцо. И процесс повторяется. Таким способом выкапывают колодец, формируя ствол.

Заглубление проводится до глубины, когда из земли начнут бить три ключа. То есть процесс довел до водоносного слоя. Копать глубже нельзя, потому что внизу грунт слабый, а это может привести к тому, что нижнее бетонное кольцо попросту утонет. Нередко его перекашивало, после чего колодец просто засыпали грунтом, и приходилось копать новый.

Это может быть интересно!
В статье по следующей ссылке читайте про колодец для ливневой канализации: устройство, виды, монтаж.

Механический способ

Для этого используется специальный инструмент, который называется ямобур. Устанавливают его на автомобиль, кстати, на последнем обычно привозят и железобетонные кольца. Этим же инструментом проводят геологические изыскания.

То есть на выбранном месте сначала бурят скважину диаметром 100-300 мм. Определяют глубину залегания воды, а затем меняют шнек на специальный бур, диаметр которого чуть больше внешнего диаметра железобетонного кольца. Бурят шахту, куда тем же устройством устанавливают кольца.

Соблюдение техники безопасности при работах

Копка колодца, неважно своими руками или бригадой, достаточно опасная и тяжелая работа, в особенности после того как вкопаны первые три кольца. Ведра нужно вытаскивать с помощью лебедки, ворота или блока, а они довольно тяжелые. Есть риск того что может оборваться веревка или не выдержать ручка. Из-за этого нужно соблюдать правила техники безопасности:

  1. Тот кто работает внизу должен быть в каске.
  2. У ведер должна быть достаточно мощная ручка, для страховки ее лучше приварить, изготовив из толстой проволоки в несколько слоев.
  3. Ведра должны привязываться на прочный канат, на конце которого должен быть закреплен мощный карабин с надежной фиксацией.
  4. Время от времени проверять состояние ручки ведра, каната и карабина.
  5. При подъеме ведер тот, кто работает внизу, должен находиться с противоположной стороны.
  6. Внизу работать по очереди.

Меры предосторожности не лишние. Лучше перестраховаться.

После того как завершены земельные работы, монтаж насоса и раскачка, длящаяся не меньше 2 недель, можно начинать финишные работы, а именно декоративное оформление оголовка. Многие оставляют верхнее бетонное кольцо без изменений. Для того чтобы оформить верхнюю часть можно использовать кирпич натуральный камень или керамическую плитку. Народные мастера сооружают маленькие деревянные срубы, устанавливают «журавли» как элементы декора, сооружают резные навесы.

Исходя из статьи, для того чтобы самостоятельно соорудить колодец в первую очередь потребуется убедиться в водоносных горизонтах, правильно выбрать место, определится с конструкцией и соблюдать технику безопасности. Остальное все зависит от свободного времени и ваших умений.

Обустройство дна в колодце

Чтобы вода в колодезном сооружении всегда была чистой, необходимо на дне сформировать так называемый донный фильтр. Для этого на дно засыпают щебень или гравий крупной фракции (40 мм) толщиною слоя 15-20 см, а сверху щебень средней фракции (10-20 мм) слоем 20-40 см.

Некоторые старые и опытные мастера рекомендуют сначала на дно уложить деревянный помост из досок толщиною 30-50 мм. А уже на нем формировать донный фильтр. Это обеспечит более свободный проход воды, так как между деревянным помостом и дном колодца останется свободное пространство.


Дно колодца засыпают гравием или щебнем Источник moikolodec.ru

Формирование оголовка

Последнее верхнее железобетонное кольцо, устанавливаемое на шахту, не должно углубляться слишком глубоко. Его стенки должны торчать над поверхностью почвы в пределах 70 см. Его обязательно оборудуют крышкой или другой конструкцией. К примеру, чаще всего сооружают домик, чтобы в ствол шахты на падали атмосферные осадки.

Что касается декорирования оголовка, то здесь огромное разнообразие вариантов. К примеру, на фото ниже показан совсем необычная конструкция, которая украсит дачный участок.


Оригинальной конструкции домик над колодцем Источник psk-remont.ru

Это может быть интересно!
В статье по следующей ссылке читайте про колодец на даче: интересные идеи оформления и выбор материала отделки.

Как организовать автономный водопровод из колодца

Итак, дачный колодец готов. Но не носить же из него ведрами воду в дом. Если в нем воды достаточно, то можно организовать небольшую водопроводную сеть с заводом прямо в дом. Для этого потребуется выбрать электрический насос и пластиковую трубу.

Что касается насоса, то здесь подойдет или погружной вариант, или поверхностный. Второй лучше, потому что он всегда на виду. И если необходимо провести его ремонт или профилактический осмотр, то нет надобности вытаскивать его из шахты, как погружной вариант.

Сам насос выбирается по мощности (производительности – м³/ч или л/сек) и напору. Первая характеристика выбирается с учетом требуемого количества воды, которую используют на даче. К примеру, производительность стандартной кухонной мойки – 0,1 л/с, унитаз – 0,3 л/с, вентиль для полива огорода – 0,3 л/с.

То есть надо подсчитать количество сантехнических приборов, которыми пользуются на загородном участке, определить производительность каждого и сложить эти показатели. Это и будет общая производительность насоса. Что касается напора, то она определяется глубиною пролегания водоносного слоя, то есть глубиною колодца.


Установка погружного насоса в колодец Источник megahome.bg

Если выбран погружной насос, то его устанавливают прямо в колодезную шахту, опуская в воду. Он подвешивается на стальном тросе. От прибора внутрь дома проводят пластиковую гибкую трубу. Если монтируется поверхностный насос, то его устанавливают рядом с колодцем: или около оголовка, или внутри шахты на специальную металлическую подставку, или внутри дома в отапливаемом помещении. От него в колодец опускается труба, на конец которой устанавливается сетчатый фильтр. И от прибора внутрь дома также проводится труба.

Если дача эксплуатируется только в теплое время года, то насос осенью демонтируется, шланги скручиваются в бухту. И все это складируется в сухом месте. Весной заново оборудование устанавливается.

Кирпичного


Для строительства используют красный кирпич, силикатный не подходит. Возведенный по всем правилам кирпичный источник воды имеет долгий срок эксплуатации и не подвержен поверхностному загрязнению.
Но, как и все конструкции, со временем его шахта разрушается.

Ремонт состоит в замене поврежденных кирпичей или заделке штукатуркой отдельных участков. Так, как они невелики, то легко заменяются.

  1. Первым этапом работы по ремонту кирпичного сооружения является очистка его внутренней поверхности от грязи. Эту процедуру следует проводить тщательно, чтобы не пропустить повреждение шахты.
  2. В случае обнаружения сквозной дырки между кирпичами, ей заделывают цементом на внешней стороне. Для этого следует подготовить ремонтную траншею вокруг шахты. Обнаруженный дефект расчищают на 10 см в глубину, промазывают щель глиной и заделывают ее раствором.
  3. Внутри шахты работы состоят в замене нескольких подпорченных кирпичей и в исправлении повреждений штукатурки внутри конструкции.
  4. При замене одного или нескольких штук их аккуратно достают из стены и расчищают место для установки нового элемента. Новый кирпич ложится на место и заделывается цементным раствором. Перед штукатурными работами основание тщательно очищается от загрязнений стальной щеткой. Кирпичную кладку простукивают на предмет выявления пустот в стене и удаляют все осыпавшиеся элементы конструкции.

Как установить колодезные кольца — блог группы компаний Рион

Самыми надежными и долговечными являются колодцы из железобетона. Помимо того, они быстро монтируются, что экономит трудовые ресурсы и время. Но как установить колодезные кольца, ведь они отличаются большим весом?

Как поднять колодезные кольца

Если монтаж конструкции производится механизировано, советуем заранее подготовиться: договориться об аренде крана и обустроить беспрепятственный подъезд к месту проведения работ.

Как же поднять колодезные бетонные кольца? Как правильно их прикрепить, чтобы они не оборвались и точно легли в подготовленную яму? Элементы снабжены специальными строповочными петлями – «ушами».

Именно к ним нужно прикрепить стропы. Подымать нужно так, чтобы тросы на «ушах» были натянуты одновременно, это поможет избежать травматических ситуаций. Если все сделано правильно – можно опускать.

Как опустить колодезное кольцо

Если использовать кран, все предельно ясно: после того, как кольцевые элементы были правильно закреплены и приподняты, их аккуратно опускают в яму. Но как опустить колодезное железобетонное кольцо без применения спецтехники?

  • Над шахтой колодца устанавливается тренога с лебедочным механизмом.
  • По очереди элементы подымаются и опускаются в колодец.
  • На все стыковые соединения накладывают цементный раствор, чтобы обеспечить герметичность.
  • Пространство между грунтом и наружной стенкой колодезных элементов лучше засыпать песком.

Но этот способ опускания ж/б-колец подходит только для обустройства колодцев на плотных грунтах, а на сыпучих поверхностях, колодезные элементы заглубляют по-другому.

Выбирают место для обустройства колодца и устанавливают нижнее ж/б-кольцо прямо на грунт. Потом из середины кольца постепенно выбирается грунт и выбрасывается наружу. Под собственным весом колодезные элементы продавливают землю и проседают. Когда нижний элемент полностью углубился в грунт, на стыковые соединения наносят цементный раствор и устанавливают следующее кольцо. Процесс продолжается до тех пор, пока вся конструкция не погрузится в грунт.

Такой способ заглубления является достаточно безопасным.

После погружения всех колец, следует проверить стыковые соединения, так как в процессе опускания они могли повредиться.

Важно помнить, что срок эксплуатации конструкции будет зависеть от качества стеновых ж/б-колец. Компания ГК РИОН предлагает продукцию, которая отвечает ГОСТам, проходит многоуровневый контроль качества и будет надежно служить долгие годы. При этом купить стеновые железобетонные кольца в ГК РИОН можно по комфортным ценам.

Для совершения покупки добавьте понравившийся товар в корзину, оформите и оплатите заказ. Для доставки мы пользуемся собственным автомобильным парком и проверенными логистическими компаниями, с которыми сотрудничаем не первый год.

Как построить септик из бетонных колец

Категория: Блог.

При относительной простоте строительства колодцев из бетонных колец, всё же есть несколько важных аспектов и нюансов, как подготовительных, так и непосредственно, монтажных работ, учесть которые очень важно, как с точки зрения повышения эксплуатационных свойств септика из бетонных колец, так и с точки зрения увеличения срока службы всей конструкции. Давайте рассмотрим основные этапы строительства канализация частного дома, и сформируем общий перечень обязательных работ.

 Все начинается с котлована

Подготовка котлована под строительство септика из бетонных колец не самая сложная операция, трудозатратная, но не сложная. Однако и в деле рытья ям есть несколько нюансов влияющих на остальные этапы строительства. Возьмём конкретный пример, скажем, нужно разместить две последовательных ёмкости каждая из которых состоит из трёх бетонных колец серии кс15 (например, бетонные кольца КС15-9), днищ ПН15, плит перекрытия ПП15-2, горловин колодца КС7-9, и полимер-песчанного люка.  КС15-9 размеры имеют следующие: Диаметр наружный — 1700 мм, высота — 890 мм

 *Изображение — схему септика из бетонных колец можно увеличить по щелчку мыши

Примечание: Такая схема септика идеальна с точки зрения эксплуатации:

  • Основной объем рабочих камер расположен ниже глубины промерзания. Не требуется никакого утепления
  • Входящая канализационная труба так же располагается ниже глубины промерзания, и не требует особой подготовки траншей перед укладкой
  • Большой полезный объём сооружения, наличие двух камер позволяет свести к реальному минимуму необходимость вызова асенизаторской машины для откачки ила. Даже при активной эксплуатации — не чаще одного раза в год.

Есть и недостатки.

При очень высоком уровне грунтовых вод откопать 4,5 метровый котлован и собрать такой вариант септика будет крайне трудозатратно, и вполне разумным решением будет сокращение высоты бетонного септика и размещение объема в зоне промерзания, что автоматически повлечет дополнительные затраты, но все же, в итоге, будет дешевле.

Итак, к копке котлована! Помимо глубины, нужно знать и его линейные размеры. Здесь, нередко, совершают первую ошибку, пытаясь выкопать котлован сантиметр в сантиметр с внешним диаметром кольца. Лишь небольшое отклонение от вертикали, при таком подходе, гарантирует Вам дополнительные проблемы на этапе сборки сооружения. Для того, чтобы бетонные кольца было удобно опускать в котлован, линейные размеры последнего должны быть как минимум на 20 см больше линейных размеров любого элемента с каждой стороны. А если Вы планируете обрабатывать септик из бетонных колец битумными составами для снижения влагопоглощения, до расстояние должно быть никак не меньше 50 см.   В рассматриваемом нами варианте объем котлована 35 м3 рассчитан с запасом в 20 см.

Откопав котлован, вручную, или с привлечением техники, необходимо произвести отсыпку дна песком, разровнять и утрамбовать. Иногда случается так, что дно котлована песчанное. В этом случае (конечно, убедившись в достаточной толщине этого слоя), отсыпку можно не выполнять, а ограничиться выравниванием поверхности. В принципе, если стены котлована не осыпаются, до грунтовых вод далеко, то на этом можно остановиться, купить бетонные кольца и ожидать приезда манипулятора с вашим заказом.

Септик из бетонных колец — сборка

На этапе сборки конструкции главное требование к строителям — быть внимательным, обеспечивать точное взаимное позиционирование элементов конструкции септика относительно друг-друга, и, конечно, обязательно соблюдать нормы техники безопасности. Поскольку производители выпускают бетонные кольца с различными вариантами взаимного крепления бетонные кольца с замком и без замка — подробно мы уже рассматривали в предыдущих публикациях, поэтому купить бетонные кольца можно конструктивно разные, но с одинаковыми размерами.

Если Вы используете кольца жби без замка, то придётся заблаговременно запастись крепёжными элементами — их обычно изготавливают из стальной полосы с двумя отверстиями, которыми скрепляют верх и низ каждого элемента колодца. В качестве крепежа используют анкера. Такое решение полностью исключает горизонтальное смещение конструкции.  Не забывайте и о том, что такие бетонные кольца устанавливаются на раствор, а значит к моменту начала сборки сооружения этот раствор должен быть уже готов.

Бетонные кольца с замком нет нужды фиксировать — элемент замка надежно удерживает всю конструкцию от смещения, однако для герметизации транспортировочных сквозных отверстий в теле таких жби колец придётся воспользоваться герметизирующим раствором и лучше, если он будет замешан на основе расширяющегося цемента.

Обработка конструкции и обратная засыпка

После того, как основные строительные работы по монтажу септика из бетонных колец закончены необходимо обеспечить врезку ввода канализационной трубы, смонтировать перелив и вывод в систему дренажа, притяжную трубу вентиляции, не лишним будет произвести обработку конструкции битумными составами — снаружи для уменьшения водопоглощения из грунта, что значительно повышает срок службы всего сооружения в целом, и, возможно — изнутри специальными жидкими штукатурными составами (смеси для бассейнов), для кардинального уменьшения вредного воздействия агрессивной среды внутреннего содержимого септика, прежде всего, на армирующий каркас бетонных колец.

По окончании этих работ можно приступать к обратной засыпке грунта между стенкой котлована и бетонными кольцами. Здесь Важно провести эффективное трамбование грунта, чтобы через год вокруг конструкции не образовались ямы из-за естественного уплотнения засыпанного грунта. Самый простой способ заключается в послойной засыпке, с обязательной проливкой большим количеством воды каждого слоя, самый эффективный — является комбинацией описанного выше способа и использования глубинного вибратора для бетона.

Запуск в эксплуатацию

Если внутридомовая система канализации частного дома уже соединена с приемной трубой септика из бетонных колец, значит, после проверки герметичности соединений можно смело начинать пользоваться водоснабжением дома. не забывайте про обязательное требование — ОБЯЗАТЕЛЬНОЕ наличие фановой трубы канализации, с отдельным от общей системы вентиляции, выводом под конек крыши дома!



Метки: Бетонные кольца

Колодец из железобетонных колец | elesant.

ru



Вступление

Одним из источников водоснабжение частного дома многие выбирают колодец. Выбор колодца в качестве источника воды для дома зависит и от геодезии участка, и от качества и количества грунтовых вод. Кроме этого вода из колодца, как правило, хуже воды поднятой на поверхность при помощи глубинной скважины. Но, несмотря на все это колодцы, остаются одним из распространенных источников воды для частного дома. И даже если вода из колодца не пригодна для бытовых нужд, для хозяйственных и огородных нужд ее всегда можно использовать.

Конструкция колодца из железобетонных колец

Любой колодец представляет из себя рукотворное углубление (шахту) в земле с укрепленными стенками и механизмом для подъема воды. Наиболее распространены и конструктивно более технологичны колодцы из железобетонных колец. Изделия из железобетона сейчас не дефицит и рынок стройматериалов предлагает самые разнообразные кольца для колодца. Внутренний диаметр железобетонных колец начинается от 75 см и доходит до 2 метров. С шагом 25 см. Высота кольца составляет 80-90 см. Именно такая высота железобетонного кольца позволяет выполнять технологию сооружения колодца (об этом чуть ниже).

Железобетонные кольца выпускаются с ровными торцевыми краями и с выступами на торце, которые выполняют роль замка. Железобетонные кольца для колодца с замком обеспечивают большую герметичность шахты и устойчивость колец при сооружении колодца.

1:Кольцо;

2:Замок.

[yjsgfa name=»fa fa-check»]Кольца требуют дополнительного скрепления между собой скобами из металла.

Если есть выбор, то лучше выбрать железобетонные кольца для колодца с замком. Они более долговечны, просты в монтаже и практически не ограничивают глубину колодца.

Устройство колодца из железобетонных колец

Устройство колодца из железобетонных колец напоминает сооружение башни от поверхности вглубь земли. Несмотря на высокую технологичность нашего века основной метод для устройства колодца это ручные земляные работы. Кольца ставятся один на другой. Земля под кольцами подкапывается и под действием тяжести, кольца опускаются. Отсюда понятно, что основной помощник в этой работе лопата.

Подготовительные работы по сооружению колодца из железобетонных колец

Первое кольцо колодца нужно перфорировать в шахматном порядке через 30-40 см. Делается это для забора подземных вод.

Нижний край первого кольца нужно увеличить по толщинена 5-6 см. Это обеспечит следующим кольцам небольшой люфт следующим кольцам. Они не будут клинить и застревать. Увеличить толщину кромки можно, если наварить на кольцо железный тор.

Начало работ по устройству колодца из колец

Если колодец сооружается вручную, без использования крана, то придется опускать кольца по одному.

Сначала нужно выкопать достаточно ровную яму на высоту 1,5 колец. В яму вставляется первое кольцо. Кольцо должно стоять ровно по горизонтальному уровню. На первое кольцо устанавливается второе. Швы между кольцами должны быть заполнены цементным раствором и стянуты между собой арматурой. Если кольца не стянуть, колодец может разорвать в зимний период.

Железобетонное кольцо это тяжелая конструкция и при установке кольца могут смещаться и заваливаться. Чтобы этого избежать применяется технология опускания колец колодца, напоминающая санки.

Метод опускания железобетонных колец вручную

Кольца в шахту колодца опускаются с одной стороны. С этой стороны землю нужно подкопать и сделать подобие желоба. На желоб нужно положить доску, по которой будет скользить кольцо. Между первым кольцом и землей шахты нужно установить маковые доски 100 на 40 мм. Ими нужно выравнивать уровни устанавливаемых колец. В процессе работы нужно следить, чтобы они не заклинивались.

Рисунок:

  • 1 — желоб в грунте для соскальзывания железобетонного кольца в шахту колодца;
  • 2 — доска для плавного скольжения кольца;
  • 3 — Начальное положение кольца;
  • 4,5,6 — процесс опускания кольца;
  • 7 — маяковые доски 40×100 мм для выравнивания колец по уровням при их движении в стволе колодца.

На край нижнего кольца нужно набросать раствор и поставить 2-4 короткие доски, которые защитят торцы колец от сколов при ударе друг об друга.

Второе кольцо аккуратно спускают по желобу и опускают на страховочные доски. При помощи монтировки кольца выравниваются друг по отношению к друг другу. Страховочные доски убираются, при этом монтировка используется как рычаг.

Кольца стягиваются железной арматурой.

Таким же образом устанавливаются кольцо за кольцом до достижения водоносного слоя. Водоносный слой определяется по белому песку. Нижнее перфорированное кольцо колодца опускается в водоносный слой на 90 см. Дно колодца заполняется щебнем для донной фильтрации воды.

Правильно сделанный колодец из железобетонных колец будет служить долгие годы в качестве источника водоснабжения. Нельзя забывать за минимальным нижним уровнем воды в колодце (это начало водоносного слоя). Если колодец мелеет его нужно углубить.

Elesant.ru

Другие статьи раздела: Системы водоснабжения





Похожие статьи

Строительство колодца своими руками — инструкция

Сегодня, при планировании строительства загородного дома или коттеджа, обязательным условием для комфортного проживания, является присутствие системы канализации и водоснабжения.

Если центральные системы подведены к Вашему дачному участку или коттеджу, то Вам очень крупно повезло, т.к. подключиться к сети не составит особого труда.

Но, что делать, если таковых систем нет?

Ответ прост: нужно будет строить колодец для воды и локальной канализации.

Прочитав эту статью, Вы узнаете о устройстве колодцев, какие бывают размеры колодцев, о их преимуществах и методах установки, а также в конце статьи, Вы сможете посмотреть видео, как люди своими руками строят колодцы для воды.

Устройство железобетонных колодцев

Когда то, давным давно, колодцы строили из кирпича, камня и других прочных материалов, но с развитием строительных технологий, сегодня стали использоваться специальные железобетонные изделия (ЖБИ), с помощью которых можно сократить срок строительства колодца в несколько раз, и построить колодец нужной Вам глубины.

Обычно в комплект такого колодца входит:
  • Плита основания — это днище колодца, которое помогает защитить колодец от воздействия на него внешней окружающей среды. По ГОСТу имеет обозначение ПН.
  • Стеновое кольцо (сквозное) — это готовое железобетонное изделие, которые используют для создания круглых колодцев для канализации и воды. Обозначение по ГОСТу — КС.
  • Доборные элементы – это регулировочные опорные кольца, которые предназначены для наращивания высоты самого колодца. Обозначение по ГОСТу – КО.
  • Крышка для колодца. Она предназначена для перекрытия смотровых колодцев водопроводных, канализационных и газопроводных сетей, а также для установки люка. Обозначение по ГОСТ – ПП.

Кольца для колодца размеры и цены

Бетонные кольца для колодца производят по ГОСТу 8020-90 «КОНСТРУКЦИИ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ КОЛОДЦЕВ КАНАЛИЗАЦИОННЫХ, ВОДОПРОВОДНЫХ И ГАЗОПРОВОДНЫХ СЕТЕЙ».

Согласно этому ГОСТу, кольца под колодцы имеют следующую маркировку и размеры: Кольцо КС-7. 9, КС-10.9, КС-15.9, КС-20.9 и др., где буквы «КС» обозначают «Кольцо стеновое», цифры после букв — внутренний диаметр, а цифра на конце после точки высоту кольца.

Чаще всего, при строительстве колодца для дачи или коттеджа, останавливаются на выборе ЖБИ колец КС-10, т.к. это будет самый оптимальный вариант по цене и доставке.

Цену на кольца КС-10 и стоимость доставки, Вы всегда можете узнать в нашем магазине строительных материалов в разделе: ЖБИ кольца, крышки, днища и Доставка и подъем, а также, позвонив нашим менеджерам по телефонам указанным на сайте. Они Вас проконсультируют, и подскажут, какие еще понадобится купить строительные материалы.

Преимущества бетонных колодцев

  • Быстрота строительства
  • Экологичность материала
  • Срок эксплуатации более 50 лет
  • Практически не требует затрат на эксплуатацию и обслуживание
  • Можно установить в любом месте, независимо от вида почвы

Монтаж и установка колец для воды и канализации

Перед тем, как определиться с местом установки колодца для воды, нужно навести справки о местности у нескольких соседей, и узнать есть ли у них колодцы.

Если да, то нужно узнать, сколько колец в их колодцах, питьевая ли у них вода, а также какие у них были трудности при рытье колодцев.

После сбора информации, если Вы планируете устанавливать колодец для воды и канализации, то стоит учесть, что расстояние между ними и другими источниками загрязнения (туалет, мусорная свалка и др.) должно быть не менее 25м.

После определения места колодца можно приступать к рытью шахты. Для этого, сначала выкапывается яма диаметром с кольцо, на глубину высоты колодца. Затем в нее опускается кольцо, и методом подкопа от центра к краям роется шахта дальше.

Таким образом, под собственным весом Ваше кольцо будет проваливаться все ниже, и ниже, пока не достигнете нужной Вам глубины.

После опускания первого кольца в яму, Вам потребуется дополнительная пара рук, каска, длинный трос, лестница, ведра, свеча, для периодической проверки наличия газов в шахте, насос, для откачки грязной воды, если Вы роете колодец для воды и сооруженный механизм для поднятия тяжелых ведер с грунтом со дна колодца.

Опустив первое кольцо на глубину более 1,5 метров, можно поставить второе и продолжить подкоп. Таким образом, повторяя данную процедуру, выкапывается колодец нужной Вам глубины для канализации и воды. В конце установки колец, стыки между кольцами замазываются смесями ЦПС, а для укрепления раствора добавляется жидкое стекло.

Если Вы копаете колодец для воды, то, как только пойдет вода, ее нужно будет откачать насосом, и оставить колодец на пару дней, наблюдая за ним, как прибывает в нем вода.

Если вода в нем прибывает медленно, то Вам нужно будет углубить дно колодца еще на 50-100см, чтобы глубина воды в колодце достигла отметки 100-150см, этого хватит для проживания в доме семьи из четырех человек.

Если вода в колодце прибывает хорошо, то нужно ее откачивать еще несколько раз, для промытия нижнего грунта, а затем сделать в колодце донный фильтр. Для этого нужно будет уложить на дно колодца мелкий промытый гравий слоем 10-15см и щебень — 15-20см.

После чего, на колодец устанавливается крышки с люком и если требуется, производится отделка декоративными элементами под ландшафтный дизайн.

По окончанию строительных работ, со дна колодца еще несколько раз откачивают воду, удаляя со дна ил и частицы мусора, попавшие в колодец в ходе строительства. После чего, колодцем можно пользоваться.

Видео: Как самому выкопать колодец на участке

Видео 1: Начало строительства колодца своими руками

Видео 2: Конец строительства колодца своими руками



Устройство колодца своими руками – СтройМастерская


Как выкопать и обустроить колодец из железобетонных колец …

Колодец, выполненный из железобетонных колец, является одним из самых распространенных  способов  решения проблемы обеспечения водой на загородном участке.

Копка колодца дело тяжелое, нахождение в шахте колодца очень опасно, так как в процессе строительства возможны смещения колец, отравление природным газом и т.д. При выполнении работ требуется строгое соблюдение техники безопасности, а  при спуске рабочего в шахту колодца другой человек  должен всегда   находиться рядом наверху. При работе в шахте необходимо надевать защитную каску, а спуск и подъем ведра с грунтом должен производиться очень осторожно. Шахту колодца необходимо периодически вентилировать от скапливающего природного газа.

Способы копки колодца из железобетонных колец

Первый способ больше подходит для твердых и не сыпучих грунтов —  выкапывается  шахта колодца в диаметре немного шире бетонного кольца и глубиной до водоносного слоя, после чего в вырытую шахту опускаются кольца одно за одним. Кольца соединяются между собой  при помощи пластин и болтов, а шов промазывается цементным раствором. Пространство между кольцом и землей засыпается щебнем и песком.

Второй способ подходит для мягких и осыпающихся грунтов — в месте расположения колодца выбирается верхний слой грунта не более 1 метра в глубину и несколько шире кольца. После чего в котлован опускается первое кольцо, внутрь кольца забирается копатель и начинает выбирать грунт в центре  и под стенками кольца.

Подкапывание грунта ведется до того момента пока верхний край кольца не сравняется с поверхностью земли, после чего копатель покидает свое место, а на нижнее кольцо накатывается и устанавливается следующее кольцо.  Затем кольца скрепляются при помощи пластин, промазывается раствором  внешняя часть шва после чего копка земли под нижним кольцом продолжается.

При выемке грунта под нижнем кольцом ствол шахты колодца опускается под собственным весом.  Не доходя до водоносного грунта, необходимо промазать внутренние швы и дать им высохнуть,  так как заделка швов под давлением воды достаточно проблематична.

Как вынимают грунт из  колодца и опускают кольца в шахту

Для удобства работы вокруг колодца укладывают  толстые доски или брусья, на них устанавливается тренога для подъема грунта и опускания колец в шахту колодца.
Обычное железобетонное кольцо весит от  600 до 750кг., поэтому для опускания кольца в шахту  тренога должна изготавливаться из достаточно толстых и прочных досок. В качестве механизма опускания используется лебедка или таль, имеющая достаточный запас прочности и возможность реверса (спуск, подъем).

При поднятии и опускании бетонных колец нахождение людей в шахте колодца категорически запрещено.

Чтобы опустить железобетонное кольцо, над шахтой колодца делается настил из прочных досок, на который закатывается кольцо и устанавливается строго по центру на ребро. В кольце имеются технологические отверстия, за которые зацепляется лебедка,  кольцо слегка приподнимается, после чего вынимается настил из досок и начинается спуск кольца в шахту.
Выемка грунта из колодца производится при помощи надежного ведра привязанного к длинной прочной веревке,  пропущенной через блок закрепленный в верхней части треноги.

Как соединять колодезные кольца, герметизация швов

При обустройстве колодца все время существует  риск смещения колец, поэтому кольца между собой необходимо скреплять при помощи пластин и продетых  сквозь стенку кольца болтов, эта мера предотвратит от разрыва шва между кольцами и сделает работу в шахте колодца  более безопасной.

При обустройстве питьевого колодца желательно использовать железобетонные кольца с системой паз гребень.
Такие кольца обеспечивают надежное соединение и не подвержены боковому смещению.
Многие используют для герметизации колодезных швов толстую пеньковую веревку, которая укладывается в шов, после чего  замазывается цементным раствором, такой способ хорош только для не питьевого колодца. При обустройстве питьевого колодца использование пеньки крайне не желательно, так как гниющая пенька, попадающая в воду, резко снижает качество самой воды.

Иные мастера при заделке швов в колодце используют геотекстиль, который укладывается или забивается в швы, а сам шов промазывается цементом замешанном с жидким стеклом.

Некоторые  копатели колодцев, после высыхания шва, с внешней стороны наплавляют на шов специальный битумный стеклохолст, холст защищает шов от внешних воздействий и обеспечивает герметичность даже при разрыве цементного шва.

Дойдя до необходимой глубины, пустоты вокруг колодца засыпаются песком, а пространство  вокруг верхнего  кольца  герметизируется при помощи жирной глины.   Будет не лишним произвести утепление пространства вокруг верхнего кольца при помощи пенополистирола, который укладывается вокруг шахты сверху и  засыпается грунтом. Такое утепление защитит  колодец от промерзания и разрыва швов между кольцами при  воздействии морозного пучения.

stroimasterskaya.ru

материалы по теме:

статья — Колодец – собственный источник живой воды

статья — Как сделать дезинфекцию колодца

Показать еще статьи из рубрики — Водоснабжение

ПОСЛЕДНИЕ СТАТЬИ

А. Введение

В этой главе впервые представлены пошаговое описание применения железобетона в строительство средней секции тремя способами: 1) копать-метр, насыпать-метр; 2) копание и прокладка на коротких участках; и 3) копать до уровня грунтовых вод и выравнивать. Это тогда описывает использование одного и того же материала для облицовки зданий кольца и завершается обсуждением использования альтернативные материалы, раствор и растворенный кирпич или камень.

B. Глубина проходки и облицовка

Насколько глубоко вы копаете яму перед тем, как начать облицовку? вопрос, на который вы должны ответить сами, учитывая местные условия. Главный беспокоит состояние грунта, материал облицовки, который должен быть б/у и личные предпочтения.

В рыхлой почве копайте на любую глубину, которую можно удобно выкопать и выровнять. без обрушения стенок отверстия; 1/2 метра — это обычный минимум.

В твердой почве максимальная рекомендуемая глубина без подкладки 5 метров.Обычно это безопасной глубине и может предотвратить или, по крайней мере, ограничить ущерб, причиняемый обвалами.

Много опытных землекопов просто будут копать как можно дальше, пока либо 1) стены имеют признаки ослабления и возможного обвала, или 2) они достигают уровня грунтовых вод. Однако это не рекомендуется для начинающих копателей скважин с небольшим опытом или без него оценка прочности различных грунтовых образований.

ПРИМЕЧАНИЕ. В некоторых местах с твердой почвой все вплоть до уровня грунтовых вод, все скважин были выкопан до того, как была построена какая-либо облицовка.Где нужно и куда грунтовые условия позволяют, колодцы еще можно копать таким образом.

C. Dig-a-Meter, Pour-a-Meter

Один метр — это высота круглых форм, иногда называемых формами, которые будет помещен в колодец и вокруг которого бетон будет заливаться. Круглые формы облицовки не обязательно быть один метр высотой и где они не общая процедура для этого метода копания/футеровки все еще может быть соблюдена.Другим названием этого метода может быть копание одной формы. высота, а затем выровняйте одну высоту формы.

1. Выкопайте яму на указанную глубину.

— Проверьте диаметр и отвес. (См. стр. 59-62.)

2. Установите на место клетку для повторных стержней (см. рис. 8-1).

— от 25 до 30 см по вертикали повторный стержень должен проникать в почву ниже дна этой заливки.

— Равномерно расположите горизонтальные повторные стержни по высоте заливки и привязать их к вертикалям.


РИС. 8-1. ЖЕЛЕЗОБЕТОННАЯ ОБЛИЦОВКА, ПОСТРОЕННАЯ НА МЕСТЕ (a)
РИС. 8-1. ЖЕЛЕЗОБЕТОННАЯ ОБЛИЦОВКА, ПОСТРОЕННАЯ НА МЕСТЕ (b)

а. Яма вырыта на нужную глубину а вертикальные стержни воткнуты в землю. Затем к вертикалям привязывают горизонтальные стержни.

б. Внутренняя форма футеровки центрирована и выровнена. Бетонная банка теперь залить вокруг стержня между футеровкой пресс-формы и сторона отверстия.См. также рис. 83.

3. Опустите и соберите пресс-форму.

— Выровняйте и отцентрируйте форму. Это очень важно для первого раздела.

4. Залейте бетоном заднюю часть формы (см. рис. 8-lb) и со всех сторон формы. плесень, чтобы равномерно распределить и не смещать форму. Нежно постучите по форме молотком, чтобы усадить бетон и предотвратить образование сот.

5. Оставьте форму для первой заливки на месте.

— Выкопать под него на глубину формы плюс 10 см (815 см) (Если плесень 1 м, выкопайте 1.1 м; если 1/2 м плесень, то копать 60см)

— Проверить диаметр и отвес.

6. Установите повторную штангу на место.

— Привяжите верхнюю часть вертикальной детали к нижняя часть частей выходит ниже предыдущей заливки.

7. Опустите и соберите пресс-форму (еще одну, или каплевидная форма, использованная в первой секции)

— Выровняйте и отцентрируйте форму.

— Между верхними частями будет зазор 10 см. формы и дна предыдущей заливки через которые заливают бетон.

8. Смешайте и залейте бетон за форму.

9. Продолжайте, как на втором метре.

После установки формы для третьей заливки заштукатурить шов между первый и второй заливают раствором для получения гладкой непрерывной поверхности.

Более конкретный рабочий план для каждый из этих шагов описан в следующем разделе.

1. Выкопайте яму нужной глубины.

— Проверить диаметр и отвес.

— Определите глубину отверстия следующим образом.

Когда копаешь яму для первого Один метр секции, которая будет залита, фактическая глубина отверстие будет зависеть от 1) размера оголовка вы хотите включить в первую заливку, и 2) как лучше оставить 25 см на 30 см каждого вертикального стержня под заливкой таким образом, чтобы они не были встроены в бетон. Позже он будет соединен со следующей нижней заливкой.

Вот различные варианты оголовков на ваше рассмотрение:

— без оголовка

Глубина отверстия равна высоте формы так, чтобы заливка была на одном уровне с поверхностью земли. (См. рис. 8-2.)


РИС. 8-2. НЕТ ГОЛОВКИ

— высота потолка 10 см

Глубина будет на 10 см меньше высоты формы.

— оголовок 50 м

Вы будете нужна дополнительная 50-сантиметровая пресс-форма для наружной стены. Глубина будет быть на 50 см меньше высоты формы. Для высота опалубки 50 см, форма должна быть высотой 1 м. Собрать обычная 1-метровая клетка для повторных стержней на месте. Клетка будет возвышаются почти на 50 см над землей. Разместите, выровняйте и отцентрируйте внутренние и внешние пресс-формы.Верх обеих форм должен быть примерно на одном уровне с вершиной повторного стержня слегка (3 см) ниже. Ширина оголовка определяется так же, как и диаметр отверстия.

2. Установите клетку для повторных стержней на место.

Общая высота вертикальных повторных стержней должна быть (высота формы) + 20 (диаметр повторного стержня) + 10 см (для пространства для заливки бетона между заливками) + 10 см (по одному крючку 5 см на каждом конце удилища).

Например: При использовании одна метровая форма и 8-миллиметровые вертикальные стержни будут 1 метр (высота формы) плюс 0.16 м (диаметр повторного стержня 20×8 мм) также 0,10 м (для заливки бетона) плюс 0,10м (крюки 2-5см). Вертикали будет иметь длину 1,36 метра.

— Обычное использование около 15 вертикальных частей, хотя вам может понадобиться до 30 штук в очень рыхлом неустойчивом грунте.

— Согните 5-сантиметровый крючок на одном конце каждого вертикального повторного стержня.

— Равномерное размещение стержней вокруг дыра. Надавите на отогнутый конец каждого повторного стержня примерно на 30 см. в землю или до верхней части крючка конец находится примерно на 3 см ниже верхней части этой залитой части футеровки.

— Все эти повторные стержни должны быть вдавлены в землю, где они будут примерно посередине толщины футеровки. (См. рис. 8-3)


РИС. 8-3. РАЗМЕЩЕНИЕ СТЕРЖНЯ И ФОРМА В ОТВЕРСТИИ

— Если земля слишком сильно толкать стержень прямо вниз, а затем копать вниз достаточно далеко, чтобы обеспечить пространство для нижних концов и заполните отверстие до нужной глубины. Однако это может привести к пустой трате времени и усилий, которые могли бы быть использовать более экономно, копая яму глубже, прежде чем вы выровняйте это.(См. альтернативную технику погружения на стр. 86.)

— Обычно вам потребуется 3 горизонтальных армирующих элемента. стержней на метр, хотя в рыхлом грунте 4 горизонтальных стержня лучше. Это будут круги из перепрута с диаметр чуть меньше отверстия, их обычно кладут снаружи вертикалей.

— Для расчета длины повторного стержня, который необходимо будет согнуты в круг подходящего размера для использования в качестве горизонтальный арматурный стержень, использовали следующую формулу.Полная длина повторного стержня будет расстоянием по окружности в точке, где будет размещена повторная штанга, плюс длина повторного стержня внахлест, плюс длина крюк на каждом конце повторного стержня.

[(диаметр отверстия) -(толщина футеровки)] x 3,1416 + 20(диаметр повторного стержня) + 2 (5 см концевых крючка = длина горизонтального повторного стержня)

Пример: Для скважины с диаметром отверстия 1,5 метра при толщине футеровки 7,5 см (0,075 м) с использованием 6 мм (.006м) повторное удилище, расчет будет выглядеть так.

[(1,5) — (0,075)] x 3,1416 + 20 (0,006) + 2 (0,05)

[1,425] х 3,1416 + 0,12 + 0,10

4,48 + 0,12 + 0,10 = 4,7 метра.

— горизонтали должны располагаться равномерно каждый метр; например, если есть три горизонтали, одна размещается посередине каждого метра; другой два расположены на расстоянии 37 см с каждой стороны. (См. рис. 8-3) Не забудьте указать зазор 10 или 15 см. между последовательными залитыми секциями, если применимо при расчете длина, на которой должны быть равномерно расположены горизонтальные повторные стержни разнесены. Связать все пересечения горизонталей и вертикалей; убедись повторный стержень не ближе 3 см к отверстию стена. Поместите куски камня или высохшего бетона между стержень и стенку отверстия, где необходимо обеспечить зазор.

ПРИМЕЧАНИЕ. Вместо использования определенного количество горизонтальных частей, вы также можете использовать непрерывный спиральный повторный стержень, который обходит отверстие 3 или 4 раза за метр в зависимости от того, насколько прочной должна быть облицовка.

3. Опустите и соберите пресс-форму.

— Опустить секции пресс-формы в колодец и собрать их на место.

— Также можно собрать форму над землей и опустить ее на место.

— Отцентрировать пресс-форму в отверстие, убедившись, что оно ровное и что расстояние между формой и стенкой отверстия то же самое вокруг отверстия. (См. рис. 8-4.)


РИС. 8-4. ФОРМА ВЫРАВНИВАЕТСЯ И ЦЕНТРИРУЕТСЯ

— Очень важно, чтобы плесень быть правильно отцентрованы и выровнены для этой первой секции, потому что все остальные заливки должны быть выровнены и прикреплен к нему. Если первая залитая секция не правильно выровнены все последующие разделы, если они следуют из первого один, может увеличить эту ошибку и вызвать изгибаться или наклоняться из-за отвеса, когда он утоплен.

— Особенно с первого метра Часто бывает полезно проверить уровень и повторное центрирование непосредственно перед заливкой бетона, чтобы сделать уверен, что его не потревожили.

4. Залейте форму бетоном.

— Бетон смешанный на поверхности (см. Приложение «Цемент», стр.221.) и опустил в ведрах до рабочих в колодце, которые будут залейте бетон за форму.

— При заливке бетона за опалубку делайте это с чередующихся противоположных сторон. стороны формы. Если вы постоянно заливаете бетон в одно место или неосознанно концентрироваться на одной стороне бетон, он скоро наберет достаточно веса, чтобы это сдвинет форму с центра или из линия. После этого двигаться практически невозможно. пресс-форма возвращается в исходное положение.(См. рис. 8-5.)

— После заливки бетона осторожно постучите молотком по внутренней стороне формы. Этот слегка вибрирует бетон, поэтому он оседает в любых пустотах что могло быть оставлено во время заливки. После бетона наступит через час или два, вы можете начать работаем над второй заливкой.


РИС. 8-5. РАВНОМЕРНАЯ ЗАЛИВКА БЕТОНОМ ВОКРУГ ФОРМЫ.

5. Выкопать яму под первой залитой секцией.

Глубина этой выемки должна соответствовать высоте формы плюс 10 см на зазор между низом первая залитая секция и верх второй заливка, через которую вы будете заливать бетон.(См. рис. 8-6.)


РИС. 8-6. ПРАВИЛЬНАЯ ГЛУБИНА ОТВЕРСТИЯ ПОД УЖЕ ЗАЛИТЫЙ СЕКЦИЯ ФУТЕРОВКИ

6. Установите арматурный стержень на место.

Согнуть крючок 5 см на нижних концах повторного стержня, отходящих от ранее залитой секции.

Поместите горизонтальные детали в скважине; потяните горизонтальные части на место и свяжите все пересечения горизонталями.

Соберите такое же количество вертикальных элементов, как и при первой заливке.

Согните крючок длиной 5 см с одного конца; воткните незацепленный конец в землю на 25-30 см прямо под вертикалями ранее залитой секции и внутри лежащие на земле горизонтали,

Соедините вертикали с предыдущими вертикалями с достаточным перекрытием, двадцать раз диаметр повторного стержня и крючок 5 см на каждом конце перехлеста.

Поместите горизонтали, как в первой заливке. Убедитесь, что повторный стержень находится не ближе 3 см от стенки отверстия.

7. Опустите пресс-форму на место

Если у вас есть только одна форма, снимите ее и опустите ранее залитый участок.

Так оно и есть можно копать и прокладывать около 1 метра каждый день в почве, которая легко перекапывается. Одна форма должна очищать и смазывать маслом не реже одного раза через каждые 3 метра,

В течение одного дня заливки бетона раздел сидит, в то время как следующий раздел копается, он будет установлен достаточно, чтобы можно было аккуратно удалить форму. (См. Приложение по цементу, стр. 221.)

Если у вас есть более одной формы, вы можете оставить их на месте пока не потребуется для построения последующих разделов.

Отцентрируйте и выровняйте форму.

8. Смешать и залить бетон за форму

Не забывайте чередовать стороны для заливки каждого последующего ведра, чтобы бетон мог осесть равномерно.

9. Последовательная заливка

— Продолжайте, как при второй заливке;

— Заполнение пробелов между заливками раствором, когда формы были сняты с обеих секций.

D. Копание и линия на коротких участках

Этот метод футеровки предполагает рытье ямы на удобную глубину. а потом подкладываю. Как только подкладка для этого раздела завершена и закреплена на месте, продолжайте копать отверстие под уже выложенными секциями. Эти разделы вырыты и выровняйте до уровня грунтовых вод. Глубина каждого раздела может быть тем, что вам удобно как с точки зрения безопасности, так и удобства работы.

1. Выкопать яму на определенную глубину

Копайте яму, пока не достигнете глубины, вы чувствуете, что продолжать работу может быть небезопасно, или пока вы пробурили яму максимум на 5 метров. В зависимости от того, хотите ли вы головную стену и, если да, на той высоте, которую вы хотите, вы можете хотите немного изменить глубину отверстия, чтобы верхняя часть формы будет на нужной вершине оголовка после завершения ряда секций заливки футеровки.

2. Установите клетку для повторных стержней на место.

— По возможности используйте отдельные длинные куски повторное удилище для вертикалок. Их можно прикрепить к отверстию стена с короткими кусками повторного стержня, согнутыми в крючки и забивали в стену отверстия вокруг вертикалей.

— Установите горизонтали на место, начиная снизу и поднимаясь вверх.

— Привяжите каждую горизонталь на место временно с достаточным количеством связей, чтобы удерживать его на месте. Этот позволяет вносить любые корректировки, которые могут понадобиться позже.

— Перед установкой формы для при каждой заливке надежно связывайте все пересечения горизонталей и вертикалей.

3. Опустите и соберите форму

— Выровняйте и отцентрируйте форму на дне отверстия.

4. Залить бетон за формой

— Оставьте верхнюю поверхность шероховатой для хорошего сцепления со следующей заливкой.

5. Опустите и соберите другую форму

— Установите прямо поверх предыдущей формы;

— Заливка бетона за формой;

— Повторяйте этот шаг, пока не достичь поверхности земли или дна предыдущего набора заливок.

6. Повторите шаги с 1 по 5.

— Повторяйте эти шаги, пока не будет достигнута вода. Нижняя часть облицовки должна быть построена с бордюром чуть выше уровня грунтовых вод.

ПРИМЕЧАНИЕ. Если вы копаете и прокладываете грунт под предыдущим подъемом, осторожно, чтобы оставить достаточно места между верхней частью этого подъемника и низ предыдущего подъемника, через который ВЫ можете заливать бетон (см. рис. 8-6).

E. Копание до уровня грунтовых вод и линия

Этот метод рекомендуется только там, где уровень грунтовых вод находится в нескольких метрах от поверхности земли поверхность и земля твердая.Это включено здесь чтобы продемонстрировать, что одни и те же операции должны выполняться всегда хотя, в зависимости от глубины, они могут выполняться в несколько ином порядке:

1. Яма выкапывается чуть выше уровня грунтовых вод,

2. Выкопайте бордюр на дне ямы.

3. Установите повторную штангу на место.

4. Установите форму на место. Запомни тщательно отцентрируйте и выровняйте форму.

5.Перемешайте и залейте бетон в форму.

6. Продолжайте опускание форм поверх предыдущих форм и заливку бетон позади них, пока вы не достигнете поверхности земли.

F. Сборные железобетонные кольца

Армированный сборный бетонные кольца часто используются для облицовки скважин . Они есть заливают и отверждают над землей для опускания в ну позже. Существует два основных метода установки колец:


РИС.8-7. ОПУСКАНИЕ СБОРНОГО БЕТОНА КОЛЬЦА

Кольца должны быть изготовлены так, чтобы они:

  • легко штабелируются или крепятся один на другой;

  • могут образовывать водонепроницаемое соединение в месте соединения;

  • достаточно прочны, чтобы выдержать вес длинной колонны колец;

  • не будет гнить, корродировать, ржаветь или иным образом терять вышеперечисленных качеств;

  • не будет реагировать водой, чтобы сделать воду менее желательной для употребления.

Этот метод более полезен в большом проекте, где кольца могут производиться централизованно а затем транспортируется на скважину для использования.

Изготовление собственных колец потребует использования внутренняя, внешняя, верхняя и нижняя формы. Внутреннее, внешнее и Верхние опалубки можно аккуратно снять после того, как бетон затвердеет. только начал схватываться, обычно через час-два, что позволяет делать несколько колец каждый день, если доступно достаточное количество нижних форм.Где несколько форм доступны, лучше оставить их на месте, чтобы дать бетону лучше застыть.

Вы можете 1) сделать свои собственные железобетонные кольца или 2) иногда приобрести их на местном рынке в качестве водопропускной трубы или аналогичный предмет. Оба подходят.

Определение способа два кольца подходят друг к другу, что является серьезной проблемой при футеровке колодец с бетонными кольцами. Часто плоские края имеют просто были замурованы и уложены на плоские края.(См. рис. 8-8а.) Это обеспечивает очень небольшое сопротивление, если неравная боковая сила оказывается. Лучше подойдет зауженный или расклешенный фасон. (Видеть Рис. 88b и c.) Они будут лучше сопротивляться боковым силам. и должны быть устроены так, чтобы вода стекала по за пределами футеровки будет иметь тенденцию течь от а не в колодец. По возможности два кольца должны быть прочно соединены между собой. Чаще всего это делается с гайками и болтами через стальные фитинги, залитые в кольца.Этот тип соединения особенно удобен, когда подкладка будет утоплена на место, но не может быть необходимо при укладке колец в уже открытое отверстие.


РИС. 8-8. БЕТОННАЯ ОБЛИЦОВКА КОЛЬЦЕВЫХ СОЕДИНЕНИЙ

Как и в большинстве других методов литья бетона, бетон в кольцах могут быть выполнены как водонепроницаемыми, так и пористыми. Кольца из пористого бетона могут быть особенно полезны при погружении облицовка нижней части скважины.

1.Укладка в открытом стволе: план работ

— Выкопать бордюр чуть выше уровня воды;

— Усилить бордюр и облить его формой в такой таким образом, чтобы на него ложилось кольцо подкладки. (См. рис. 8-9.)

2. Опустите кольцо на место поверх бордюра.

— Основная проблема с такой облицовкой колодца заключается в том, что между футеровкой и окружающим грунтом очень мало сцепления.

3. Продолжайте опускание колец и заливку вокруг них, пока не достигнете поверхности земли.

ПРИМЕЧАНИЕ. Может оказаться полезным установить бордюры или другие другой тип анкеровки, помогающий закрепить колонну на месте.


РИС. 8-9. НАКЛАДОЧНЫЕ КОЛЬЦА ОПУЩЕННЫЕ НА МЕСТЕ НА АНКЕРНОМ БОРДЮРЕ

2. Заглубление с поверхности земли: План работ

Включает укладку колец по мере необходимости на режущем кольце, пока вся колонка заглубляется путем выкапывания грунта изнутри и снизу нижняя часть колонны. Благодаря полной защите от обрушения этот метод используется в очень рыхлых грунтах было бы трудно удержать колонку на выходе отвеса, особенно на рыхлых грунтах.Проблема усугубляется тем, что однажды колонна начинает тонуть наперекосяк очень трудно, а иногда и невозможно исправить это снова.

Врезное кольцо является специальным кольцо, которое обеспечивает режущую кромку, чтобы помочь погрузить колонна, а также помогает насыпать почву прямо под нее в середину отверстия для удаления. (См. рис. 8-10а.)

1. Комплект из 1 или 2 колец футеровки над режущим кольцом. Чем больше ты звонишь может складываться, тем больший вес будет иметь колонна и тем легче будет тонуть.Тем не менее, кольца очень тяжелые и, как правило, будет очень трудно поднимать кольца на высоту более 1 метра с помощью оборудования местного производства.

2. Рабочие будут стоять внутри кольцо и копать, чтобы удалить почву и позволить колонне погрузиться. (См. рис. 8-1б.)

3. Выкапывание должно следует делать особенно осторожно, чтобы попытаться удалить почву равномерно вокруг нижней части отверстия так, чтобы колонка утонула отвесно.

4. Добавьте больше колец когда существующая колонна опускается туда, где находится еще одно кольцо могут быть легко добавлены (обычно на уровне земли или чуть выше).(См. рис. 8-10с.)

5. Продолжайте заглублять колонка и добавление колец как можно дальше в уровень грунтовых вод. (См. главу 9, стр. 99.)

ПРИМЕЧАНИЕ. Из-за большой вероятности того, что кольца уйдут под уклон и неравномерные силы, которые часто придется применять к колонке, чтобы снова выровнять ее, рекомендуется, чтобы кольца были прочно прикреплены друг к другу.


РИС. 8-10. ПРОКЛАДЫВАЮЩИЕ КОЛЬЦА

Часто в рыхлой почве, преимущественно песках кольца тонут косо, что вызывает проблемы, особенно при мощность рыхлого слоя около 4 м или родинка. В менее мощных слоях (около 2 м) Лучший способ утопить колонну относительно отвесно продолжайте копать как можно быстрее, пока не появятся более твердые слои. ударил. Даже если кольца стоят криво, они могут снова привести в вертикальное положение следующим образом.

Если кольца перекошены, как на рис. 8-11а, работать внутри колонны колец, чтобы удалить почву из-под нижнего края нижнего кольца, как показано. Яма, которую вы выкапываете, должна простираться снизу и дальше внешний край кольца.Когда это будет завершено, осторожно выкопайте почву из-под противоположной стороны колонны, но с этой стороны старайтесь не копать глубже под кольцом, чем это абсолютно необходимо. (См. рис. 8-11b.) По мере того, как колонна опускается из этой точки, оно должно постепенно ослабевать в сторону, которая была сначала выкопал. (См. рис. 8-llc.)


ИНЖИР. 8-11. ВЫПРЯМЛЕНИЕ КОЛОННЫ, КОТОРАЯ БЫЛА Утоплена ИЗ ОТВЕРСТИЯ

G. Раствор (гипс)

1. Литой на месте

Армированный раствор широко используется как железобетон. Основным преимуществом этого метода является что никаких форм не требуется, потому что миномет бросается на стену на место.

Этот вариант эволюционировал в Сенегале. Трудно было перевозить тяжелые стальные формы к колодцам, чтобы каменщики «кидали» бетон на стены. Но бетон не очень удобен, поэтому каменщики начали отказываться от гравия и использовать только раствор.

Стены обычно оштукатуриваются по метрам, так как скважина вырыта. Это вариация «копать-аметр-пура-метр». метод, используемый с железобетоном.

Этот процесс выглядит следующим образом:

1. Выкопать яму глубиной около 1,1 м.

2. Проверьте диаметр отверстия и отвес.

3. Вырезать и придать форму повторному стержню насколько это возможно заранее, потому что следующие шаги должны быть сделаны быстро.

4. Разбрызгиваем смесь (1:4, цемент:вода) на всех оштукатуриваемых поверхностях.Если поверхность сохнет слишком быстро, снова увлажните непосредственно перед нанесением штукатурки.

5. Нанесите шпателем слой раствора толщиной 3 см.

6. Установите повторный стержень.

7. Нанесите второй слой раствора толщиной 3 см, пока первый еще влажный.

8. Можно нанести третий, более тонкий слой, чтобы сделать стены максимально гладкими.

2. Сборный

Известковый раствор также можно использовать для предварительного литья колец, даже если формы недоступны.

1. Выкопайте круглую яму нужным наружный диаметр кольца. (См. рис. 8-12а.)

— Глубина отверстия будет определять высоту кольца.

2. Затем отверстие заштукатуривают и укреплен так же, как это было бы в скважине. (См. рис. 8-12b и c.)

3. После нескольких дней застывания его можно выкопать и позже установили в колодец. (См. рис. 8-12d.)

— Этому типу кольца следует дать затвердеть по крайней мере за одну неделю до того, как он будет помещен в скважину.


РИС. 8-12. ЗАЛИВКА БЕТОНА КОЛЬЦА В ЗЕМЛЕ ФОРМЫ

H. Кирпич или камень, обработанный раствором (каменная кладка)

Камень использовался для строительства крепи в колодцев на вв. Строительство колодца с использованием рок обычно предполагает рытье ямы как можно дальше в грунтовые воды до того, как облицовка построена. Один раз устанавливается фундамент под воду, стены обычно в два слоя около 50 см.толстый. Каменные стены очень слабы в растяжении, поэтому они могут легко трескаются при воздействии на них неравномерных нагрузок.

Этот тип колодца может обеспечить приемлемое качественная колодезная вода, если приняты меры предосторожности для предотвращения загрязнения от просачивания поверхностных вод через футеровку. 5 см. толстый слой бетона или раствора вокруг верхней части 3 м. футеровки может предотвратить просачивание загрязненных поверхностная вода обратно в колодец. В самом деле, поверхность просачивание воды может в конечном итоге достичь уровня грунтовых вод и найти свой путь обратно в колодец, но если это просачивание фильтруется через не менее 3 м почвы, потенциально опасные загрязняющие вещества будут удалены.(См. рис. 813.)

Можно использовать кирпичную или каменную кладку в большинстве различных методов копания и облицовки, но, из-за склонности к растрескиванию под нагрузкой обычно не используется, кроме как для изготовления футеровки из дно скважины вверх, за одну непрерывную операцию.

Можно построить кирпичную или каменную стену на режущем кольце и заглубленной в землю (см. Рис. 8-14.), но любой обвал снаружи может треснуть. или опрокинуть стену.Если бы такая колонка тонуть криво, это может быть очень трудно получить снова в вертикальном положении, не прикладывая какой-либо боковой силы на колонна, которая может треснуть или разрушить колонну.


РИС. 8-13. ОКРУЖЕННЫЙ КАМЕНЬЮ КОЛОДЦА 3 м БЕТОН ИЛИ РАСТВОР ДЛЯ ПРЕДОТВРАЩЕНИЯ ЗАГРЯЗНЕНИЯ
РИС. 8-14. КИРПИЧНАЯ ОБЛИЦОВКА СОСУТ НА ОТРЕЗНОМ КОЛЬЦЕ

Можно использовать арматурный стержень чтобы помочь скрепить кирпичную кладку. Это иногда используется для проходки нижней части колодца.Это обычно не используется для конструкции средней секции потому что в большинстве случаев железобетонная или растворная стена также могут быть построены из тех же материалов и обеспечивать более прочная подкладка. (См. рис. 815.)

Также можно использовать кирпичную кладку для облицовки стены разделы. Когда нужна подкладка после выкопки метров, можно установить бордюр и подкладка наросла на бордюр. Бордюр служит в качестве основы, на которой может быть построена облицовка вверх и как прочный анкерный элемент, который можно поддерживается, чтобы можно было копать под ним и сквозь него В целях безопасности бордюр должен поддерживаться длинные куски дерева или что-то другое, что может быть зажата между дном отверстия и бордюр. (См. рис. 8-а бордюр. (См. рис. 8-16.)


РИС. 8-15. КИРПИЧНАЯ ОБЛИЦОВКА
РИС. 8-16. РАЗРЕЗ КИРПИЧНОЙ ОБЛИЦОВКИ

А. Введение

В этой главе подробно информация в помощь скважин рабочих для строительства нижней секции колодца. Описывая уникальные особенности этого раздела, это также вызывает такие особые опасения, как выбор методы погружения/футеровки, выбор материалов, защита от воды колодец, позволяющий копателям копать глубже и облегчающий вход в воду.

Нижняя часть – это часть колодца ниже уровня грунтовых вод. Его цель чтобы как можно больше воды попало в хорошо, блокируя мелкие частицы почвы из окружающего водоносного горизонта. Это достигается путем рытья ямы и расширения соответствующую облицовку как можно ниже уровня грунтовых вод в водоносный горизонт.

Так как нижняя часть быть затопленным, любым способом, вода должна быть удалены, чтобы продолжить погружение. Это можно сделать с помощью простое заполнение ведер, обычно используемых для удаления выкопанного материала опорожнение их на поверхность земли или с помощью насос. Насосы, как правило, проще в использовании, потому что они позволяют воде быстрее удаляться из колодца; а колодец можно копать глубже, чем если бы использовались ведра. Это будет особенно важно, если нижняя часть строится, когда уровень грунтовых вод выше самого низкого уровне, а скважина заканчивается на любом другом времени, чем конец сухого сезона.(См. рис. 91.)

конструкция нижней секции состоит или те же две операции, копание и футеровка, что и средняя секция. Однако из-за того, что вода попадает в колодец во время рытья идет и идет монтаж футеровки, весь процесс усложняется.

Эти две ситуации будут ограничить свою способность копать глубже:

Когда вы начинаете погружаться в воду слой, вероятно, в скважину будет поступать мало воды. Чем дальше вниз, тем быстрее вода будет поступать в колодец. до тех пор, пока 1) он не придет так быстро, что вы больше не может удалить достаточно, чтобы иметь возможность продолжать копать или 2) вы достигли дна водоносный слой. Если вы достигнете дна водоносный слой вам придется оценить, подача воды достаточна для нужд локальные пользователи. Опять же возможны два варианта: а) вода течет очень медленно, или б) это изолированный небольшой карман с водой, который ограничен и будет быстро израсходован.


РИС. 9-1. С ПОМОЩЬЮ НАСОС ДЛЯ УДАЛЕНИЯ ВОДЫ ИЗ НИЖНЕЙ ЧАСТИ ВО ВРЕМЯ ПОГРУЖЕНИЯ

В а) в колодце всегда будет вода это но может быть очень мало и народная вода потребление может быть ограничено. Можно было бы копать другие скважин каждая из которых может давать ограниченное количество воды, но которая в сочетании с остальными позволила бы увеличение потребления воды.

В b), необходимо будет принять решение, пытаться ли продолжайте бурение этой скважины или начните другую скважину в другом месте.

Вероятно, это проблема во всех скважинах , но это будет намного серьезнее в скважинах которые доходят до водоносных горизонтов состоит из рыхлого, обычно песчаного грунта. Чем глубже яма погружен в водоносный горизонт, тем серьезнее проблема станет. Обрушение стен происходит в основном потоком воды, поступающей в колодец. То вода, попадая в колодец, оказывает давление на частицы водоносного горизонта, вокруг которых он должен пройти.Быстрее чем вода поступает в скважину, тем большее давление она оказывает и, следовательно, более вероятно, что стены рухнут. Утапливая кольцо облицовки нижней секции на место, возможные помехи и опасность обрушения стенок отверстия могут быть предотвращены. (См. рис. 9-2.)


РИС. 9-2. СТЕНЫ ОТВЕРСТИЯ РАЗРУШАЮТСЯ В НИЖНЕЙ ЧАСТИ

B. Методы погружения/футеровки

1. Облицовка раковины

Для утопления футеровки в нижнюю часть кольца должны быть сделан достаточно маленьким, чтобы поместиться в средней части оболочка. При использовании железобетона другой набор форм от тех, что используются для обшивки средней секции, будут нужный. Колодец, вероятно, может быть погружен немного глубже используя этот метод, а не другие, потому что он позволяет работникам тратят все свое время на удаление почвы и воды из дно отверстия, тем самым углубляя его.

2. Копание до основания и линии

Этот метод применяется только в местах, условия позволяют копать ниже уровня грунтовых вод.Это может только быть сделано там, где водоносные горизонты состоят из относительно консолидированных материала и не рекомендуется там, где водоносный горизонт состоит из рыхлые материалы, склонные к обрушению.

ПРИМЕЧАНИЕ: Колодцы были погружены в рыхлые, рыхлые водоносные горизонты с помощью временных облицовка для укрепления стен и предотвращения обвалов. В большинстве дел сегодня время и деньги, которые раньше были бы потраченные на временную облицовку теперь могут быть более полезными и безопасно проведенные работы с постоянными цементными футеровками, установленными в качестве яма выкапывается путем погружения футеровки или рытья и подкладка короткими участками.

3. Короткие секции копания и прокладки

В слегка обрушенных породах может быть возможно выкопайте и выровняйте несколько коротких участков шириной 1/2 м, прежде чем достигнете точка, в которой вода поступает в отверстие достаточно быстро, чтобы медленно разрушать земляные стены или смывать влажный бетон или раствор изнутри формы. В этот момент оклейка больше не может быть построена в полных кольцах, но нужно будет продолжать, заполняя каждый 1/2 метра кольцо в нескольких секциях по одному.Использование быстросохнущего цемента значительно облегчит эту работу.

Некоторые использовали этот метод, потому что он требует меньше подготовка, чем погружение футеровки, для которой требуется предварительное литье футеровочных колец. Он требует меньшего количества оборудования и может производить конструктивно более совершенный ну, хотя структурная непрерывность, достигнутая здесь, может быть и не существенное преимущество в общем функционировании скважины. На с другой стороны, для неглубоких скважин , достигающих ограниченного водоснабжение, затраты времени и денег на более сложная конструкция скважины, вероятно, не будет иметь смысла.Также, требуемая фактическая работа несколько сложна, требуются копатели колодцев выполнять различные задачи одновременно и с большой компетентностью.

C. Водозабор

Нижняя часть должна тройник сконструирован таким образом, что вода поступает через дно и, возможно, подкладка, в зависимости от процедуры подкладки дна и грунтовые условия. (См. рис. 9-3.)


РИС. 9-3. ПОДВОД ВОДЫ В НИЖНЮЮ СЕКЦИЮ

Процедура подкладки:

Вход воды через:

облицовка раковины

дно и возможно подкладка

копать до дна и линии

дно и, возможно, подкладка

короткие секции копания и линии

дно

Лучше построить нижнюю часть, чтобы вода проходила через подкладка, так и дно. Чем большую площадь вы иметь открытые для входа воды, тем быстрее скважина будет перезаряжаться и тем меньше нагрузки будет на тех мест, куда попадает вода. Однако непроницаемая подкладка рекомендуется там, где водоносный горизонт может быть очень мелкий песок, который засорит или пробьет даже пористый бетон.

1. Поступление воды через футеровку

Существует два метода, преимущественно используемых для изготовления секций футеровки что позволит воде течь.В обоих случаях секции футеровки лучше соорудить на поверхность, где их конструкция может быть легче контролировать перед они вдавлены в дно.

а. Оставить отверстия в секциях подкладки

1) Бетон

  • Формы должны иметь отверстия, через которые можно втыкать повторно стержень, чтобы сделать отверстия в бетоне,

  • Отверстия должны иметь наклон вверх и к середине, чтобы предотвратить попадание частиц водоносного горизонта в хорошо. Отверстия могут быть совершенно горизонтальными, где частицы водоносного горизонта больше, чем отверстия.

  • Отверстия также можно проткнуть в нижней части хорошо, хотя это редко пытались.

2) Кирпич или пок

Докопаться до дна колодца и сложите кирпич или камень без раствора. То открытые пространства между уложенным кирпичом или камнем позволяют воде проникать.

Многие успешные скважины традиционно построен таким образом, но это может быть трудно сделать, иногда опасен и обычно не может проникнуть в водоносный горизонт, как далеко как другие методы облицовки.

б. Используйте пористую бетон (цемент и гравий с небольшим количеством песка или без него)

  • Используйте пористый бетон для изготовления подкладочные кольца. Просто замените пористый бетон на обычный бетон, когда отливка секций футеровки. Некоторые предлагают использовать обычный бетон для 10 см верхнего и нижнего краев для их укрепления. Пористый бетон не такой прочный, как обычный.

  • Используйте пористый бетон для изготовления блоков, которые можно устанавливается на режущее кольцо и заглубляется или наращивается снизу.

2. Поступление воды через дно

Нижняя часть колодец должен нормально пропускать воду. Однако в рыхлых (рыхлых) водоносных горизонтах вода будет стремиться нести частицы водоносного горизонта вместе с ним вверх в колодец полностью заполнить и закупорить его.

Где скважина погружена в относительно консолидированную (твердую) водоносный горизонт, вода, поступающая через дно, имеет тенденцию действовать аналогично, но частицы водоносного горизонта обычно слишком велики и тяжело передвигаться по воде.В обоих случаях это рекомендуется поставить фильтр или заглушку на дно отверстия.

Когда водоносный горизонт состоит из очень мелкого песка, этот песок имеет тенденцию действовать в виде жидкости и следуйте за водой вверх по нижний фильтр. Фильтр, если он правильно сконструирован, предотвратит песок от этого, но должен, в то же время, быть в состоянии противостоять давлению песка и вода. Вместо того, чтобы пройти через фильтр песок и вода может оказывать достаточное давление, чтобы вытолкнуть весь фильтрующий слой вверх в колодец и закупорить его.Это, конечно, крайний случай, но он должен тщательно остерегаться.

Д. Конструкция Нижняя секция

1. Метод облицовки раковины

  • Кольца подкладки:

  • изготавливаются на поверхности земли для последующего погружения в нижняя часть колодца;

  • должен позволять для поступления воды в колодец, как обсуждалось ранее;

  • должны иметь возможность прочного соединения друг с другом;

  • должен иметь внешний диаметр 10 см. меньше внутреннего диаметра облицованного среднего участка скважины;

  • может быть очень тяжелым и неудобно двигаться, поэтому может потребоваться специальное опускающее устройство;

  • чаще всего изготавливаются из железобетон или раствор, которые должны быть выдержаны, по крайней мере, 3 дня после заливки до спуска в скважину (см. Приложение «Цемент», стр.221.)

  • обычно устанавливается на режущее кольцо, которое также можно наливать на поверхности земли, хотя для этого потребуется другая форма.

ПРИМЕЧАНИЕ. Врезное кольцо может не быть необходимостью в рыхлых песчаных водоносных горизонтах, но Полезно. Режущая кромка также может быть отлита к нижнему кольцу подкладки. Плоский край будет иметь тенденцию легче поймать, предотвращая дальнейшее погружение ~ в отличие от режущая кромка, которая имеет тенденцию прорезать незакрепленные материал и направьте его к центру для облегчения удаления из колодца. (См. рис. 9-4.)


РИС. 9-4. ЭФФЕКТ РЕЖУЩЕГО КОЛЬЦА

б. Строительство Процедура

1) Общая процедура строительства когда все материалы собраны и готовы к использованию выглядит следующим образом.

Эта начальная колонна должна быть высотой от 2 до 3 метров. он состоит из колец высотой 1/2 метра или 1 кольца метровой высоты. Если в кольца для доступа воды.убедитесь, что отверстия с наклоном к середине отверстия. Надежно прикрепите кольца вместе любыми средствами, которые вы выбрали.

Нестабильный грунт может затруднить начальное выравнивание/установку колец. очень сложно. Там, где вы можете это предвидеть, поместите слой гравия на дне перед опусканием режущего кольца в отверстие.

  • после кольца накладки уложены на врезное кольцо в яме, колодцы заполнят пространство между футеровкой и средней секцией футеровки гравием. (См. рис. 9-5.) Вместо этого некоторые размещают несколько досок вертикально. в» пространстве, чтобы действовать как руководство, чтобы помочь колонна тонет прямо. (См. рис. 9-6.) Гравий легче и лучше использовать, потому что он будет иметь тенденцию к заполнению вокруг колец, поскольку они утоплены, заполняя любые пустоты, которые могут быть созданы в результате перекачки. Гравий также удобный наполнитель, который обычно используется для заполнения это пространство после того, как нижняя часть утоплена.


РИС. 9-5.ГРАВИЙ, ИСПОЛЬЗУЕМЫЙ ДЛЯ НАПРАВЛЯЮЩИЕ ПРОТОЧНЫЕ КОЛЬЦА
РИС. 9-6. ДОСКИ ИСПОЛЬЗУЕТСЯ ДЛЯ НАПРАВЛЕНИЯ ПРОКЛАДЫВАЮЩИХ КОЛЬЦ
  • Удалите грязь и воду из режущего кольца в результате чего колонна тонет. Начните копать в середины и постепенно прорабатывайте к краям колонке, стараясь удалить почву равномерно, чтобы не чтобы побудить колонку уйти от выравнивания с остальное отверстие. (См. рис. 9-7.)

  • При необходимости добавьте дополнительные кольца по мере погружения колонны. Всегда необходимо иметь некоторое перекрытие тонущая колонна и средняя секция, и полезно иметь до 2 метров внахлест для обеспечения дополнительного веса что поможет погрузиться и поможет направить колонну вниз.

  • Планируйте добавить больше колец, когда это не прерывает процесс погружения. Если это требует многих люди, чтобы опустить кольца, опустите столько, сколько вы необходимо в один или два сеанса, чтобы избежать необходимости собрать и заново обучить большую группу людей.

  • Продолжайте копать и копать до тех пор, пока вода не перестанет извлекаться из отверстия достаточно быстро, чтобы позволить дальнейшее погружение. Это произойдет, когда колодцы копают на глубине до 1 метра воды. Помните, чем дальше этот столб погружен в водоносный слой без выходя за его пределы, тем больше воды будет доступно из что хорошо. В обычно встречающихся рыхлых песчаных водоносных горизонтах столб кольца обычно погружаются на глубину от 2 до 4 метров низ подкладки средней секции. В более консолидированном водоносные горизонты, где вода обычно поступает в скважину медленнее, можно и нужно достичь большей глубины.

  • При остановке проходки необходимо иметь нахлест между соответствующими накладками среднего и нижнего разделы. Если скважина была закончена не в конец сухого сезона, это может быть полезно чтобы оставить несколько дополнительных кольцевых секций сложенными в подкладка средней части. При необходимости скважину можно легко углубляется в конце сухого сезона, когда уровень грунтовых вод находится на самом низком уровне.Это будет помогают обеспечить постоянную подачу воды.


РИС. 9-7.

Копание ступеней при проходке крепи

а. Выкопайте конусообразную яму на удобную глубину.

б. В четырех равномерно расположенных точках этого конусообразного отверстия расширите отверстие так, чтобы оно достигало ширины режущего кольца.

в. Расширьте отверстие еще на четыре места между областями уже расширены.

д.Продолжать увеличивая и расширяя отверстие до тех пор, пока столбец колец не утонет.

2. Копание до основания и линии

Вероятно, этот метод будет рассматриваться только в следующих случаях:

  • Средняя часть колодца выкопан, но не выровнен, потому что мало опасность обрушения почвы. (Временная прокладка может быть использована чтобы укрепить секцию или помочь предотвратить обрушение.)

  • Почва, бьющая воду, достаточно прочная, чтобы копать и удалять воду без большой опасности обрушения.

В этих условиях открытый ствол можно копать в водоносный горизонт. Тем не менее, копать под уровнем грунтовых вод нужно делать очень осторожно и может достигать лишь ограниченной глубины из-за увеличения опасность обвалов и обрушения по мере углубления ямы и глубже в водоносный горизонт. Яма должна быть вырыта настолько глубоко, насколько это возможно с точки зрения безопасности.

В традиционном колодце облицовку начинают с укладки окатанных камней. к ‘ржет между .5 и 1м. (См. рис. 98.) Затем строится каменная или кирпичная стена. вершине рыхлой каменной стены. В качестве альтернативы можно использовать предварительно отлитые кольца. быть опущены на место, иначе подкладка может быть залил на место. Но если есть оборудование и подводы к литым бетонным стенам, как правило, можно утопить подкладка на место. Это намного безопаснее и может достичь большей глубины, где существует опасность обвалы. Какой бы метод футеровки ни использовался, он затем продолжается вверх. до поверхности земли и верхней секции построенной скважины.


РИС. 9-8. ТРАДИЦИОННОЕ ДНО КОЛОДЦА

3. Короткие секции копания и прокладки

Этот конкретный метод закапывания в грунтовые воды является разновидностью метода «копай-метр, заливай-метр», который иногда используется для выравнивания средний раздел. Нижняя часть выкапывается и выстилается, как правило, 1/2 метра за раз. По мере проникновения в водоносный горизонт в скважину будет поступать все больше воды увеличивается глубина. В конце концов будет достигнута глубина, на которой вода поступает в колодец так быстро, что 1) он смоет раствор или бетон раньше, чем есть шанс установить, или 2) отмоет стены в до того, как есть время, чтобы установить форма, повторно стержень, и залить.С этого момента используйте следующее Процедура расширения скважины как можно глубже в водоносный горизонт.

  • Убедитесь, чтобы вертикальные повторные стержни проходили под днищем последняя заливка, чтобы можно было прикрепить последующие секции к существующей обшивке.

  • Выкопайте в центре ямы, чтобы сформировать перевернутую конус глубиной около 40 см, скошенный к дно предыдущего оштукатуренного участка. (См. рис.9-9а.) Это коническое отверстие предотвращает вымывание песка из-за уже облицованных секций.

  • Быстро выкопать короткую разрез с одной стороны вниз примерно до 30 см. (См. рис. 9-9b.)

  • Грубо отвесьте и сгладьте только что вырытый короткий участок.

  • Бросьте горсть сухую быстротвердеющую цементную смесь на влажный медленно разрушающийся песок.

  • Увлажнить небольшое количество смеси и быстро заштукатурить короткий участок.Раствор должен схватиться (в около 5 минут), прежде чем поток воды заставит его разрушиться. (См. рис. 9-9с.)

  • Продолжайте копать и оштукатуривание коротких участков глубиной 30 см вокруг отверстия до оштукатурена одна полная секция глубиной 30 см. (См. рис. 9-9d.)

  • Место повторного стержня; оставить наращивание под гипсом ограничение на подключение к следующей заливке.

ПРИМЕЧАНИЕ: Быстросхватывающаяся растворная смесь состоит из 1 части быстросхватывающегося цемента, 2 части обычного цемента и 1 часть песка.

  • Штукатурка поверх повторного стержня той же быстросхватывающейся смесью.

  • Продолжайте копать и штукатурить короткие участки до 1) вода течет в колодец препятствует дальнейшему оштукатуриванию, или 2) вы достигли желаемого глубину до уровня грунтовых вод. Не оставляйте повторный стержень подвергается воздействию воды. При необходимости согните его и заштукатурьте, или срезать и замазать.


РИС. 9-9. КОПАЙТЕ И ЛИНЕЙНО НИЖНЯЯ СЕКЦИЯ

ПРИМЕЧАНИЕ: Для облицовки могут быть изготовлены специальные кирпичи. места, где вода проходит через песок слишком быстро разрешить оштукатуривание.Эти кирпичи сделаны снаружи колодца путем распространения 1 1/2 см. слой раствора на плоской поверхности, а затем разрезая ее на 15 см.x 15 см. квадраты ребром шпателя перед раствор высыхает. Всякий раз, когда находится место, где вода течение настолько быстрое, что размывает даже быстрое установка смеси, один из этих квадратных строительных кирпичей может быть используется как стопор. Свободно насыпьте сухую цементную смесь на место, куда входит вода, и шлепнуть плоский кирпич над ним.Держите кирпич на месте, пока цемент схватывается. Затем его можно оштукатурить таким же образом, как и остальная часть короткой секции.

E. Нижняя пробка или фильтр

Большинство колодцев, вырытых вручную нуждаются в фильтре над дно колодца, которое пропускает только воду и отсутствие попадания мелких частиц грунта в скважину. Это особенно критично там, где водоносный горизонт состоит из очень мелкого песка. Только там, где скважин пробурены в твердую породу, это не рассмотрение.

Два разных материала которые можно использовать отдельно или вместе: гравийный фильтр или пробка из пористого бетона.

1. Гравийный фильтр

Слой гравия на дне колодец может служить фильтром.

Минимальная глубина 20 см. Фильтр может повысить эффективность за счет использования 2 или более различных размеры щебня в отдельных слоях с наименьшим размером гравий на дне и самый крупный гравий наверху.

2. Бетонная пробка

а. Это плита из пористого бетона, которая плотно прилегает к внутренний диаметр нижней обшивки. Плита может быть отлиты в секциях на поверхности, а затем опущены и поместили в колодец. Он размещен в хорошо поверх мелкого (10 – 15 см) слоя гравия.

Плита должна быть изготовлена пористый либо проделав отверстия в обычной бетонной плите или используя бетонную смесь с очень небольшим количеством песка, как описано в Приложении по цементу.Его легко можно отлить на поверхности выкапывая плесень из земли.

б. Изготовление нижней пробки с землей в качестве формы

  • Выберите достаточно ровный участок земли, можно копать и будет держать форму.

  • Нарисуйте круг диаметром несколько сантиметров меньше внутреннего диаметра нижней части.

  • Выкопайте круг на глубину 6 см и сделайте нижнюю поверхность достаточно ровной и квадратной со сторонами.(См. рис. 9-10.)

  • Поставить разделитель через центр круга, чтобы вы затем залить две половинки плиты, которую можно легче опускается и размещается. Делитель должен быть на не менее 6 см в высоту и быть изготовлены из подходящего материал формы. (В качестве альтернативы, когда разделитель недоступен или можно нарисовать два круга, но тогда только половину из каждого выкопанного, чтобы сформировать две половины плиты.) (См. рис. 9-10.)

  • Место повторного стержня в каждой половине формы.Оставить ручки или опускание крючки. При использовании повторного стержня 10 мм его можно разместить Расстояние между стержнями 20 см или с перекладиной 8 мм, оставляйте 15 см между перекладинами.

  • Бетонная заливка — любая стандартная или пористая смесь. Если используется непористый бетон, сделайте отверстия через плиту куском повторного стержня, когда бетон начнет схватываться.

  • Лечение около недели.

  • Поместите в колодец на 10-15 см гравия.


РИС.9-10. ЗАЛИВАНИЕ НИЖНЕЙ ПРОБКИ

Если вам нужно продать кольцо с бриллиантом…

В G.I.A.

Несколько дней спустя, с надежно застегнутым пакетом в сумочке, я прибыл в International Gem Tower на 47-й улице; G.I.A. занимает три этажа здания. Сотрудники службы безопасности снова и снова проверяли мои водительские права, когда я проходил через ряд запертых и незапертых дверей, наконец, вручив набитый бриллиантами пакет и плату за оценку в размере 169 долларов клерку за стеклянной перегородкой.Сборы варьируются в зависимости от размера карата.

Когда я вернулся позже на той же неделе, отчет был готов: мой бриллиант весил 2,11 карата, имел класс цвета I (почти бесцветный), класс чистоты VVS2 (очень, очень незначительно включенный отраслевой термин для обозначения дефектов), «очень хорошая» полировка и симметрия, а также «слабая» флуоресценция (голубой свет, который излучает бриллиант под воздействием УФ-лучей. Чем меньше синего, тем лучше).

Хотя мой бриллиант не был прощальным, он попал в список декана.

Ювелиры

Я взял бриллиант, оправу и G.Я. отчитался перед Фредом Лейтоном и встретился с исполнительным директором Грегом Квиатом и г-ном Петерсеном. Их вердикт: г-н Квиат подумал, что сможет сделать красивое украшение с бриллиантом, и предложил 11 000 долларов (отметив, что оправа и крошечные багеты были не более чем металлоломом).

В этот момент большинство людей, вероятно, примут решение и продолжат свою жизнь, но я еще не закончил исследовать все возможные пути продаж — и я все равно направлялся в Лондон. Поэтому я договорился о встрече с Робертом Огденом, директором Ричарда Огдена, специализированного винтажного магазина под сводами Берлингтонской аркады, который до сих пор носит имя его покойного отца.

«Первое, что я делаю, это проверяю свой рапапорт», — сказал мистер Огден. «Каждый, кто имеет дело с бриллиантами, ссылается на них», — хотя в моих поисках он первым упомянул прайс-лист Рапапорта, который является чем-то вроде «Синей книги Келли» по торговле бриллиантами.

Судя по размеру, цвету и чистоте, мой бриллиант был оценен в 17 724 доллара, но мистер Огден предложил сложное объяснение о покупке и продаже, процентах и ​​прибыли, сводившееся к уверенности, что никто не будет платить столько.Кроме того, по его словам, «это довольно длинный камень, и людям нравится более полная фигура» (по крайней мере, в бриллиантах).

Диагностика и лечение колец и перепонок пищевода

G&H Чем отличаются друг от друга различные типы колец и перепонок пищевода?

MS При классификации этих структур пищевода в первую очередь следует различать «кольцевой» пищевод и единичное пищеводное кольцо или перепонку.В «кольцевидном» пищеводе кольцевидные структуры обнаруживаются по всему пищеводу либо при эндоскопии верхних отделов, либо при бариевой эзофаграме. Это открытие является отличительной чертой эозинофильного эзофагита, заболевания, обнаруживаемого в основном у молодых мужчин с дисфагией.

У пациентов с единичным кольцом или паутиной в пищеводе следующее различие связано с анатомическим положением. И пищеводные кольца, и перепонки представляют собой мембранные структуры, в которых тонкая складка ткани создает по крайней мере частичную обструкцию просвета пищевода.Обычно перепонки ограничиваются проксимальным (шейным) отделом пищевода. Обычно они располагаются впереди и считаются более эксцентричными, чем концентрическими по своей природе.

Кольца, с другой стороны, находятся в дистальном отделе пищевода. На эзофаграме с барием можно увидеть три типа пищеводных колец. Кольцо «А» расположено на несколько сантиметров проксимальнее пищеводно-желудочного перехода и, как полагают, вызвано нормальными физиологическими сокращениями гладкой мускулатуры. Кольца «С», которые находятся в самой дистальной части пищевода, образуются за счет давления диафрагмы на голени.Маловероятно, что любой из этих типов колец будет виден при эндоскопии верхних отделов. Кольцо «В», обычно называемое кольцом Шацкого, является наиболее распространенным кольцом пищевода, обнаруживаемым при эзофагограмме или эндоскопии. Эти нижние пищеводные кольца формируются в пищеводно-желудочном соединении и представляют собой тонкие концентрические выпячивания, покрытые проксимально нормальным плоскоклеточным эпителием пищевода и желудочным столбчатым эпителием на дистальной стороне мембраны.

Кольцо Шацкого при эндоскопии.

G&H Насколько распространены эти структуры среди населения в целом?

MS Радиографические исследования показали широкий диапазон (0.2–14%) на распространенность колец Шацкого в общей популяции. У пациентов, обследованных на дисфагию, частота обнаружения колеблется от 15% до 26%. Кольца пищевода с сужением просвета, достаточно значительным, чтобы вызвать симптомы (13 мм или меньше), видны примерно в 0,5% всех эзофаграм. К сожалению, из-за отсутствия проспективных исследований очень сложно оценить распространенность верхних отделов пищевода в общей популяции. Тем не менее, паутины видны у 5-15% пациентов, перенесших бариевую эзофагограмму для оценки дисфагии.

Концентрическая перепонка пищевода на бариевой эзофаграмме.

Изображение предоставлено доктором Диной Кэролайн, почетным профессором радиологии Медицинской школы Университета Темпл, Филадельфия, Пенсильвания.

Следует отметить, что эндоскопия верхних отделов пищевода позволяет идентифицировать оба поражения, но значительно уступает эзофаграмме с барием в диагностике перемычек верхних отделов пищевода. Единственным эндоскопическим индикатором паутины может быть сопротивление продвижению эндоскопа через проксимальный отдел пищевода.

G&H Почему исследования показывают большую распространенность колец Шацкого, чем других колец или паутин пищевода?

MS Безусловно, нижние пищеводные кольца могут быть (и, вероятно, являются) более распространенными, чем верхние пищеводные перепонки. Правильная техника имеет важное значение для диагностики обоих поражений, особенно в проксимальном отделе пищевода. Для обнаружения этих поражений необходимо полное вздутие столба, а также правильное положение пациента. Для тщательного осмотра области, расположенной дистальнее верхнего пищеводного сфинктера, необходимо получить переднезаднюю и боковую проекции с использованием кинотехники.Использование 13-мм бариевой таблетки также может помочь в выявлении симптоматических колец. Рентгенолог или техник не могут выполнять все эти маневры без специального запроса, однако это снижает вероятность обнаружения поражения верхних отделов пищевода.

Аналогичным образом, при подозрении на кольцо в нижней части пищевода следует провести одноконтрастное исследование большого объема с адекватным растяжением пищевода. Этот метод сильно отличается от стандартного метода двойного контрастирования с малым объемом, используемого в настоящее время большинством рентгенологов.Опять же, постановке правильного диагноза может помочь таблетка бария или пищевой болюс, пропитанный барием. Как и в случае с перепонками верхних отделов пищевода, консультация рентгенолога перед эзофаграммой может изменить способ проведения теста и повысить вероятность обнаружения кольца Шацкого.

Следует подчеркнуть, что при подозрении на наличие кольца или паутины, особенно в проксимальном отделе пищевода, абсолютно необходимо, чтобы врач, назначающий рентгенограмму пищевода с барием, сообщил об этом подозрении рентгенологу.Исследования показали, что стандартная техника бариевой эзофагограммы выявляет менее половины всех проксимальных поражений по сравнению с ранее описанными методами.

G&H Является ли гастроэзофагеальная рефлюксная болезнь потенциальной этиологией колец и перепонок пищевода?

MS Гастроэзофагеальная рефлюксная болезнь (ГЭРБ) считается потенциальной этиологией как верхних отделов пищевода, так и колец Шацкого. Хотя большинство проксимальных паутин считаются идиопатическими, в нескольких отчетах о случаях также было описано несколько сопутствующих диагнозов, включая структурные поражения, такие как дивертикул Ценкера, гетеротопическая слизистая оболочка желудка и карцинома гортани, а также кожные заболевания, такие как буллезный эпидермолиз, пузырчатка или вульгарный пемфигоид. , и псориаз.Наиболее известная (хотя все еще спорная) ассоциация с верхними пищеводными перепонками связана с железодефицитной анемией. Это состояние известно как синдром Пламмера-Винсона или Патерсона-Брауна-Келли и чаще всего встречается у женщин среднего и пожилого возраста.

Несколько доказательств связывают ГЭРБ с развитием колец Шацкого. Пациенты с нижними кольцами пищевода часто имеют рефлюкс; одно исследование показало, что почти две трети пациентов имели аномальное воздействие кислоты на нижний отдел пищевода при амбулаторном мониторинге рН.Гистологическое исследование часто выявляет хроническое воспаление при биопсии кольцевой слизистой оболочки. Кроме того, состояния, которые предрасполагают пациента к рефлюксу, такие как грыжи пищеводного отверстия диафрагмы, часто сосуществуют у пациентов с кольцами Шацкого. Все эти наблюдения делают ГЭРБ более вероятной, чем другие этиологии, такие как образование из-за повторяющихся складок слизистой оболочки во время мышечных сокращений.

G&H Имеются ли у пациентов с перепонками и кольцами пищевода другие симптомы, кроме дисфагии?

MS Дисфагия при приеме твердой пищи, а иногда и таблеток, является преобладающим симптомом как для верхних отделов пищевода, так и для нижних колец.Проксимальные поражения также могут сопровождаться ощущением удушья, вызванным сдавлением трахеи. Иногда наблюдается непереносимость жидкости. Описана также потеря веса в результате отвращения к еде. Если эти условия присутствуют, другие этиологии должны быть исключены во время оценки пациента.

Для колец Шацкого наиболее частым проявлением помимо дисфагии является застревание пищи. Даже если диаметр просвета кольца превышает 13 мм, в месте сужения пищевода может застрять комок большего размера (например, плохо пережеванного мяса).Это проявление было названо синдромом «стейк-хаус» или «барбекю на заднем дворе». Следует отметить, что пациенты с отверстиями меньшего диаметра могут не испытывать закупорки из-за успешной диетической модификации (например, тщательного пережевывания пищи или изменения потребляемой пищи, чтобы избежать больших или более жестких болюсов). Другие проявления, такие как перфорация пищевода, встречаются крайне редко.

G&H Как при постановке диагноза у пациента с дисфагией исключаются другие причины состояния?

MS Диагностический процесс должен начинаться с тщательного сбора анамнеза.Следует учитывать временную шкалу дисфагии, наличие сопутствующих заболеваний, включая ревматологические заболевания и инсульт, а также ответ (или его отсутствие) на эмпирические испытания лекарств. Как указывалось ранее, правильно сформированная бариевая эзофаграмма необходима для постановки точного диагноза, особенно поражения верхних отделов пищевода. Даже при выявлении паутины или кольца следует рассмотреть дополнительные исследования, такие как манометрия пищевода, если у пациента подозревается сопутствующий процесс.

G&H Все ли пациенты с перепонками и кольцами пищевода нуждаются в лечении?

MS Гастроэнтеролог должен лечить только пациентов, у которых рентгенографическое или эндоскопическое обнаружение кольца или паутины считается причиной (или, по крайней мере, одной из причин) симптомов пациента. Кроме того, лечение следует проводить только в тех случаях, когда потенциальная польза превышает риски терапии.

G&H Какие варианты лечения наиболее эффективны для этих пациентов?

MS Эндоскопическая дилатация большого диаметра или бужирование (15 мм/45 Fr или больше) является основой терапии как верхних, так и нижних отделов пищевода.Эта процедура часто выполняется с помощью расширителей Savary или Maloney, хотя также сообщалось о баллонной дилатации. Однако дилатацию не следует выполнять у пациентов с эозинофильным эзофагитом, дивертикулом Ценкера, буллезной болезнью или другими состояниями, которые значительно повышают риск перфорации или других осложнений. При выполнении бужирование довольно успешно облегчает симптомы вскоре после процедуры.

Несколько других методов были исследованы для лечения этих поражений, когда дилатация невозможна.В случае верхних отделов пищевода простое введение эндоскопа в пищевод может разрушить поражение. Чтобы нарушить целостность паутины, эндоскописты проводят эндоскопическую биопсию, электрические или лазерные надрезы и даже хирургическую резекцию. Для лечения колец Шацкого сообщалось об электрокоагуляции и хирургической резекции наряду с инъекцией стероидов в очаг поражения. Эти методы, как для верхних перемычек, так и для нижних колец, также используются в рефрактерных случаях после неудачной дилатации.

G&H Полезно ли подавление кислотности у этих пациентов?

MS В 2005 году Sgouros и его коллеги опубликовали проспективное рандомизированное исследование, которое продемонстрировало явное преимущество подавления кислотности в сочетании с расширением кольца Шацкого. В это исследование были включены 44 пациента с нижнепищеводными кольцами, у 14 из которых были объективные признаки ГЭРБ при преддиляционном тестировании с эндоскопией и амбулаторным рН-мониторингом. Всем этим пациентам была назначена ежедневная терапия ингибитором протонной помпы (ИПП) с 20 мг омепразола, и ни у одного из пациентов не развилась рецидивирующая дисфагия в течение среднего периода после дилатации 43 месяца.

Остальные 30 пациентов были рандомизированы для получения либо ежедневного омепразола, как пациенты в группе с ГЭРБ, либо плацебо после дилатации. У одного пациента в группе омепразола развился рецидив кольца Шацки на терапии ИПП, а у 7 пациентов в группе плацебо развился рецидив (P = 0,008). В этом исследовании использование терапии ИПП привело к абсолютному снижению риска на 40%, где 3 — это число, необходимое для лечения, чтобы предотвратить рецидив симптоматического кольца.

Это исследование, наряду с данными, демонстрирующими сильную связь между ГЭРБ и кольцами Шацкого, дает четкое обоснование для постоянной ежедневной терапии ИПП у этих пациентов после успешной дилатации.Нет оснований допускать повторное воздействие кислоты на пищеводно-желудочный переход, что может вызвать регенерацию кольца и рецидив дисфагии.

Кольцо Шацки — StatPearls — Книжная полка NCBI

Непрерывное обучение

Кольцо Шацки представляет собой круглую мембрану слизистой и подслизистой оболочек, которая формируется на чешуйчато-столбчатом соединении дистального отдела пищевода. Кольца Шацкого выглядят как тонкие перепончатые структуры, не содержащие собственной мышечной оболочки.Верхняя поверхность покрыта плоским эпителием, а нижняя поверхность покрыта столбчатым эпителием, кольца Шацкого всегда связаны с грыжами пищеводного отверстия диафрагмы. В этом упражнении описываются патофизиология, этиология, проявления и лечение колец Шацкого, а также подчеркивается роль межпрофессиональной команды в уходе за пациентами с этим заболеванием.

Цели:

  • Определите этиологию колец Шацкого.

  • Опишите клиническую картину пациента с кольцом Шацкого.

  • Ознакомьтесь с вариантами лечения колец Шацкого.

  • Объясните важность оптимизации координации помощи между членами межпрофессиональной бригады для улучшения результатов лечения пациентов с кольцами Шацкого.

Доступ к бесплатным вопросам с несколькими вариантами ответов по этой теме.

Введение

Ричард Шацки был известным рентгенологом, который описал кольцевидную структуру у пациентов с дисфагией в статьях с 1953 по 1963 год, и эта структура позже будет носить его имя. Кольцо Шацкого описывается как круглая мембрана из слизистой и подслизистой оболочек, которая видна в плоскостолбчатом переходе дистального отдела пищевода. Он выглядит как тонкая перепончатая структура, не содержащая собственной мышечной оболочки. Он имеет верхнюю поверхность, покрытую плоским эпителием, и нижнюю поверхность, покрытую столбчатым эпителием, и всегда связан с грыжей пищеводного отверстия диафрагмы.

Этиология

Как указывалось ранее, кольцо Шацкого связано с грыжей пищеводного отверстия диафрагмы.Считается, что гастроэзофагеальный рефлюкс вызывает кольцо. Было высказано предположение, что образование кольца Шацкого является реакцией организма на частое воздействие кислоты и естественным способом предотвращения развития пищевода Барретта. Исследования показали, что пищевод Барретта менее распространен при наличии кольца Шацкого, особенно длинного сегмента пищевода Барретта.[4][5][6] Эозинофильный эзофагит был связан с кольцом Шацкого [7].

Эпидемиология

Кольцо Шацкого обнаруживается в 6-14% рутинных рентгенограмм с барием. Отмечено, что это наиболее частая причина эпизодической дисфагии при попадании твердой пищи и пищи у взрослых. Нет известных популяционных исследований, позволяющих предположить, насколько это распространено среди населения в целом.

Патофизиология

По мере развития кольца Шацкого оно вызывает сужение дистального просвета пищевода, что создает внутреннее механическое нарушение. Это приведет к симптомам дисфагии или осложнениям, таким как застревание пищи, когда диаметр становится настолько маленьким, что пища не может пройти.Кольцо не вызывает симптомов, пока не достигнет диаметра, препятствующего прохождению пищи. Ричард Шацки разработал «правило Шацкого», согласно которому кольцо диаметром менее 13 мм всегда будет иметь симптомы, а кольцо больше 25 мм всегда будет бессимптомным. В случаях, когда пища застревает, у пациентов может развиться одинофагия или боль в груди.[8][9][10]

Гистопатология

Как описано ранее, над кольцом находится плоский эпителий, а под ним — цилиндрический эпителий. Это отличает его от пищеводных перепонок, которые имеют плоский (пищеводный) эпителий с обеих сторон.В первоначальных исследованиях он был описан как треугольный на поперечном сечении и образован ядром соединительной ткани с разрастанием мышечной слизистой оболочки и гладкомышечных волокон, образующих кольцевую полосу.

Анамнез и физикальное исследование

Большинство колец Шацки не вызывают симптомов, но основным симптомом, который возникает, является дисфагия, которая может привести к острой дисфагии в результате попадания пищи. Симптомы обычно связаны с не очень хорошо пережеванным мясом и иногда описываются как застревание пищи в груди, что называют «синдромом стейк-хауса».» Симптомы реже связаны с глобусом, который представляет собой ощущение «комка» или «закупорки» между перстневидным хрящом и вырезкой грудины. В случае застревания пищи у пациентов может наблюдаться одинофагия.

Ключевые вопросы, которые следует задать, относятся к расположение дискомфорта при глотании, которое, как ожидается, будет под мечевидным отростком (нижняя часть грудной клетки/верхняя часть живота), и ухудшаются ли симптомы при приеме твердой пищи или жидкости или и того, и другого Степень выраженности симптомов зависит от диаметра кольца и наибольшего диаметра с симптомами будет менее 25 мм в соответствии с «правилом Шацкого».

Оценка

Когда у пациента появляются симптомы, указывающие на наличие кольца Шацкого, первоначальным исследованием при оценке является бариевая эзофаграмма. Если он достаточно значительный, он покажет область дистального отдела пищевода, которая менее растяжима, создавая кольцеобразную структуру на рентгенографических изображениях. Часто пациента просят проглотить какое-либо вещество, например зефир или таблетку бария, чтобы оценить диаметр кольца. За этим часто следует эндоскопия для оценки состояния кольца, а затем лечения пациентов с симптомами.Если обнаружение является случайным и у пациента нет симптомов, лечение не требуется до появления симптомов. Тем не менее, эндоскопия по-прежнему рекомендуется для исключения других причин стриктур, особенно злокачественных новообразований пищевода. Биопсия должна быть выполнена, если есть неправильная z-линия в гастроэзофагеальном переходе, чтобы оценить наличие пищевода Барретта. Биопсию кольца также можно проводить в качестве метода лечения. [11][12]

Лечение/управление

Целью лечения является уменьшение диаметра кольца для обеспечения беспрепятственного прохода через пищевод.Разрыв кольца чаще всего делает это. Методы для этого включают расширение и/или биопсию кольца щипцами для биопсии.

Дилатацию можно проводить с помощью бужей или пневмобаллонов. Бужи можно использовать с проводником (расширители Savory), без проводника (расширители Мэлони) или с пневмоническим баллонным расширителем. Расширение с помощью бужа выполняется без непосредственной визуализации пищевода, но размещение проводника выполняется с прямой визуализацией во время эндоскопии, показывающей путь расширения.Пневмонические баллонные расширители обеспечивают дилатацию с прямой визуализацией. Рентгеноскопия также может быть использована для облегчения расширения.

Имеются данные о том, что биопсия четырех квадрантов с помощью гигантских щипцов также приводит к уничтожению кольца Шацкого. Это позволяет напрямую визуализировать лечение, так как это делается во время эндоскопии. Целое кольцо при биопсии не разрывается; поэтому есть некоторые опасения, что остаточная ткань может привести к рецидиву, и эта проблема изучается в дальнейшем.

Часто пациенты принимают какие-либо препараты, снижающие кислотность, такие как ингибиторы протонной помпы (ИПП), особенно если у них имеется механическая облитерация кольца дилатационными или биопсийными щипцами. Имеются данные о том, что ИПП вместе с дилатацией безопасны и эффективны. Эффект одного ИПП также изучался у пациентов со средним диаметром кольца около 10 мм, и его можно отслеживать с помощью эзофагограммы с таблетками бария , что снижает потребность в процедурах и риск расширения. Продолжительность лечения составляет в среднем 10 месяцев, а в первоначальном исследовании участвовало всего девять участников; тем не менее, лечение необходимо учитывать для групп пациентов с высоким риском проведения процедур или дилатаций.

Дифференциальная диагностика

Дифференциальная диагностика кольца Шацкого включает другие причины дисфагии, которые могут быть обширными. Следует иметь в виду важные дифференциальные диагнозы: эозинофильный эзофагит, рефлюкс-эзофагит, стриктуры пищевода, отличные от кольца Шацкого, внешнее сдавление пищевода, нарушения моторики и злокачественные новообразования. В сочетании с болью в груди клиницисты должны учитывать инфекции пищевода, такие как кандидозный эзофагит, таблетированный эзофагит, радиационно-индуцированный эзофагит или стриктура, или разрыв пищевода, особенно если симптомы острые.

Время появления симптомов важно , если наблюдается более прогрессирующая дисфагия твердой пищи по сравнению с возможными жидкостями. Это связано с ухудшением обструкции, и у клиницистов должно быть сильное подозрение на злокачественность. При таком обширном дифференциале любое новое начало дисфагии следует оценивать дополнительно, особенно для исключения более серьезных причин, таких как злокачественное новообразование.

Прогноз

Кольцо Шацкого является доброкачественной стриктурой и при наличии симптомов поддается эффективному лечению. Пациент часто чувствует себя хорошо, и симптомы улучшаются после лечения. Рецидивы случаются с частотой до 64% ​​в первые 2 года, поэтому требуется повторная дилатация.

Улучшение результатов работы команды здравоохранения

Кольцо Шацкого лечится с помощью дилатации или биопсии. Состояние часто контролируется гастроэнтерологом. Тем не менее, последующее наблюдение необходимо практикующей медсестрой и поставщиком первичной медико-санитарной помощи, поскольку частота рецидивов высока. Большинству пациентов требуется повторная дилатация.

Рисунок

Кольцо Шацкого.Изображение предоставлено S Bhimji MD

Ссылки

1.
Ashraf HH, Palmer J, Dalton HR, Waters C, Luff T, Strugnell M, Murray IA. Могут ли пациенты определить уровень своей дисфагии? Мир J Гастроэнтерол. 2017 14 февраля; 23 (6): 1038-1043. [Бесплатная статья PMC: PMC5311092] [PubMed: 28246477]
2.
Hossain SM, de Caestecker J. Острые симптомы пищевода. Клин Мед (Лондон). 2015 Октябрь; 15 (5): 477-81. [Бесплатная статья PMC: PMC4953236] [PubMed: 26430190]
3.
Новак С.Х., Шортслив М.Дж., Кантровиц П.А. Эффективное лечение симптоматических колец нижнего отдела пищевода (Шацкого) с помощью кислотосупрессивной терапии: подтверждено эзофагографией с барием. AJR Am J Рентгенол. 2015 декабрь; 205(6):1182-7. [PubMed: 26587923]
4.
Левин М.Д., Мендельсон Г. Кольцо Шацкого как симптом гастроэзофагеальной рефлюксной болезни. Вестн Рентгенол Радиол. 2015 янв-февраль;(1):5-15. [PubMed: 25864359]
5.
Патель Б., Хан Э., Лебедь К. Ричард Шацки: знакомое кольцо.AJR Am J Рентгенол. 2013 ноябрь; 201(5):W678-82. [PubMed: 24147496]
6.
Гонсалес А., Салливан М.Ф., Бондер А., Эллисон Х.В., Бонис П.А., Гельруд М. Облитерация симптоматических колец Шацки щипцами для биопсии (с видео). Дис пищевода. 2014 сен-октябрь;27(7):607-10. [PubMed: 24552567]
7.
Sarbinowska J, Wiatrak B, Waśko-Czopnik D. Связь между кольцом Шацкого и эозинофильным эзофагитом: систематический обзор и метаанализ. Eur J Гастроэнтерол Гепатол.01 сентября 2021 г .; 33 (9): 1167-1173. [PubMed: 33470703]
8.
Müller M, Eckardt AJ, Fisseler-Eckhoff A, Haas S, Gockel I, Wehrmann T. Эндоскопические данные у пациентов с кольцами Шацкого: доказательства связи с эозинофильным эзофагитом. Мир J Гастроэнтерол. 2012 21 декабря; 18 (47): 6960-6. [Бесплатная статья PMC: PMC3531680] [PubMed: 23322994]
9.
Таубин А.Дж., Диниз Л.О. Кольцо Шацкого у детей и молодых взрослых пациентов. Педиатр Радиол. 2012 дек.;42(12):1437-40.[PubMed: 22886377]
10.
Мюллер М., Гокель И., Хедвиг П., Эккардт А.Дж., Кур К., Кениг Дж., Эккардт В.Ф. Является ли кольцо Шацкого уникальным образованием пищевода? Мир J Гастроэнтерол. 2011 21 июня; 17 (23): 2838-43. [Статья бесплатно PMC: PMC3120943] [PubMed: 21734791]
11.
Gawrieh S, Carroll T, Hogan WJ, Soergel KH, Shaker R. Обморок при глотании в сочетании с кольцом Шацкого и гипертонической перистальтикой пищевода: отчет о трех случаях и Обзор литературы. Дисфагия.2005 г. Осень; 20 (4): 273-7. [PubMed: 16633871]
12.
Джонсон А.С., Лестер П.Д., Джонсон С., Сударсанам Д., Данн Д. Пищеводно-желудочное кольцо: почему и когда мы его видим, и что оно подразумевает: рентгенопатологическая корреляция. South Med J. 1992 Oct; 85 (10): 946-52. [PubMed: 1411732]

Как вырыть колодец вручную

Добавить в избранное

Если вы поселенец, полезно знать, как вырыть колодец вручную. Из трех основных типов колодцев — вырытых, буровых и забивных — вырытые колодцы являются самыми старыми и до относительно недавнего времени наиболее распространенными.В США их основными недостатками являются подверженность загрязнению грунтовых вод и все более низкий уровень грунтовых вод, а также большой объем рабочей силы. В некоторых благоприятных местах или там, где невозможно использовать современное оборудование, или в возможных чрезвычайных ситуациях копание может быть единственным вариантом, особенно при рассмотрении автономных систем водоснабжения для вашей усадьбы.

Из соображений экономии и прочности колодцы, вырытые вручную, обычно имеют круглую форму. Опыт показал, что для комфортной работы одного человека необходим диаметр в три-четыре фута.Двое мужчин могут вместе работать в яме диаметром от четырех до пяти футов. Поскольку было обнаружено, что два человека, работающие вместе, более чем в два раза более эффективны, чем один человек, работающий в одиночку, больший размер, вероятно, более распространен. Кажется, нет никаких преимуществ в том, чтобы сделать колодец больше, чем необходимо, когда вы пытаетесь вырыть колодец вручную.

Футеровка из постоянных материалов необходима для предотвращения просачивания грунтовых вод в колодец и его загрязнения. Построенный по ходу раскопок, он также является защитой от обвалов.Кроме того, крепь служит основанием для крышки скважины и насосных или подъемных механизмов.

Железобетон лучше всего подходит для облицовки, но можно использовать каменную кладку или кирпич. Неравномерное давление может привести к вздутию и ослаблению последних двух материалов, поэтому они должны быть толще бетонной облицовки. С кирпичной кладкой и кирпичом работать из отверстия в земле также труднее, чем с бетоном. Мы нашли старые упоминания о деревянных накладках в материалах, рассказывающих, как вырыть колодец своими руками.Хотя это и не рекомендуется, многие поселенцы любят хранить эту информацию в глубине души. Бетонные формы могут быть предварительно отлиты на месте. Обычно достаточно толщины в три дюйма на хорошей почве и пяти дюймов на плохой почве. В связи с этим «бедной» почвой будут сыпучие пески, сланцы и т.п.

Как выкопать колодец вручную: начало работы

Для начала выкопайте яму глубиной около четырех футов. Затем устанавливаются «жалюзи». Эти накладки простираются примерно на шесть дюймов над уровнем земли.Плотно утрамбуйте землю вокруг ставней. Их функция заключается в предотвращении закругления краев выемки, что не только создает дополнительную работу, но и может быть опасным для всех, кто работает в скважине. Затвор остается на месте во время проходки первой секции колодца и остается на месте до тех пор, пока секция не будет забетонирована. Затем эксперты изготавливают водопроводные стержни, чтобы убедиться, что отверстие идет вертикально. Он состоит из крестовины, которую можно точно установить над центром скважины.

Крюк над мертвой точкой поддерживает трос, который, в свою очередь, поддерживает триммерные стержни. Эти стержни имеют точный диаметр скважины. При опускании в котлован они позволяют экскаватору держать борта прямо и ровно. Они также помогают поддерживать правильный размер отверстия сверху вниз. Изменение всего на один дюйм приведет к увеличению расхода бетона на 33 процента. Затем с помощью шахтерской кирки, штанги и лопаты с короткой ручкой вы копаете.

Если земля достаточно твердая и сухая, можно будет поднять первый «подъем» (так говорят землекопы для секций ямы) примерно до 15 футов.Тогда вы готовы к подкладке. Яма имеет глубину 15 футов, дно выровнено, а устье все еще защищено ставнями. Следующим шагом будет установка еще одного затвора или формы на дне отверстия. Он должен быть около двух футов высотой и обычно сделан из металла.

Эта первая форма чрезвычайно важна. Если это не , точно , центрированный и выровненный, вся дыра будет выброшена из строя. Протолкните рыхлую землю за формами. Затем вдавите в землю 20-футовые арматурные стержни так, чтобы они выступали на пять футов над верхней частью колодца.Необходимое количество стержней зависит от типа грунта. Я предпочитаю использовать слишком много, чем слишком мало. Для нормальных условий достаточно семи стержней, но для перемещения грунта может понадобиться до 19 стержней. Стержни поддерживаются на расстоянии 1-1/2 дюйма от поверхности колодца по всей их длине с помощью штифтов, прикрепленных или скрученных к стержням и вбитых в земляные стенки колодца. Второй набор жалюзи теперь расположен над первым. Пространство позади заполнено бетоном. Обязательно смажьте ставни маслом, чтобы предотвратить прилипание к ним бетона.

Бетон замешивается в соотношении 5:2,5:1 из гравия, песка и цемента. Удобный способ измерить это, соорудив два деревянных ящика без дна. Коробки размером 30 на 30 дюймов. Один имеет глубину 12 дюймов для измерения гравия, а другой — шесть дюймов для измерения песка. При смешивании со 100 фунтами цемента пропорции будут правильными. Этого количества должно хватить для заполнения одного ставня высотой в два фута. Гравий должен проходить через сетку размером ¾ дюйма, а песок должен быть речным.Оба должны быть свободны от почвы или глины. Используйте только чистую воду. Бетон должен быть тщательно утрамбован в жалюзи, чтобы устранить воздушные карманы, но будьте осторожны, чтобы не повредить арматурные стержни. Оставьте верхнюю часть бетона шероховатой, чтобы она хорошо сцепилась со следующим слоем.

Когда заливка за вторым затвором завершена, делаем первый бордюр. Это канавка в земной части колодца непосредственно над верхней частью второго затвора. Канавка должна быть около восьми дюймов в высоту и врезаться примерно в фут в сторону колодца.По одному штифту для каждого арматурного стержня вбивают в паз, а загнутый конец штифта крепят к арматурному стержню. Затем устанавливается горизонтальный стержень и крепится к каждому штифту и вертикальному стержню. Затем вручную залейте бордюр бетоном со всех сторон, установите третий комплект жалюзи и залейте их бетоном.

Вершина будет слишком высока, чтобы до нее можно было дотянуться после того, как третья заслонка будет закреплена, поэтому на последующие этапы придется подниматься с кресла боцмана, подвешенного на полудюймовом тросе к лебедке.Еще два комплекта жалюзи устанавливаются на место и цементируются. Сейчас вершина находится на высоте пяти футов над уровнем земли. Бетон следует оставить на ночь, прежде чем продолжить.

Самая слабая часть колодца находится на уровне земли. По этой причине верхняя часть должна быть толщиной шесть дюймов. Если колодец имеет диаметр 4-1/2 фута, вам нужно будет выкопать его диаметром до пяти футов. Жалюзи внизу остаются на месте. Оставьте их как минимум на неделю, чтобы бетон застыл. Но снимите затвор на поверхности, стараясь не повредить сантехнические колышки, которые держат ваши сантехнические стержни.

Добавлены и забетонированы по одной еще три створки. Перед бетонированием верхней облицовки верхушки арматурных стержней загибают вокруг колодца примерно на два дюйма над уровнем земли. Бетон заливается на шесть дюймов выше уровня земли. Это предотвратит проникновение поверхностных вод и защитит колодец от падающего мусора. Первый подъем уже готов. У вас есть 13 футов бетонной облицовки, поддерживаемой бордюром, шесть дюймов стены над землей, а нижние два фута — это земляные работы без облицовки.

Продолжайте этот процесс, пока не будет достигнут водоносный горизонт.

Единственная проблема, с которой вы должны столкнуться в последующих разделах, изучая, как копать колодец вручную, — это место, где верхняя часть второго левого колодца встречается с нижней частью первого. Одним из решений является изготовление сборных кирпичей с шипами. Их можно вдавить в бетон в проеме, образуя плотное прилегание. При достижении водоносного горизонта залить бетон будет невозможно. Тогда вам нужно будет использовать сборные кессонные кольца. Эти кольца, отлитые на поверхности несколькими неделями ранее, имеют внутренний диаметр 3 фута 1 дюйм и внешний диаметр 3 фута 10 дюймов.Каждый цилиндр имеет высоту два фута. Кольца состоят из четырех 5/8-дюймовых стержней, встроенных в стены, и четырех равноудаленных отверстий для приема стержней из кессона непосредственно под ним. Стержни выступают на два фута над верхней поверхностью (для двухфутовых кессонов), а отверстия имеют расширенные верхние части, поэтому стержни могут быть закреплены болтами и оставаться заподлицо.

Опустите первое кольцо в стену. Когда второе кольцо опущено, его необходимо маневрировать так, чтобы стержни из нижнего кольца вошли в отверстия верхнего кольца.Они плотно прикручены. Когда четыре или пять колец прочно скреплены болтами, погружение продолжается путем ручного копания внутри кессона. По мере того, как кессон опускается, добавляются новые кольца, пока вода не будет поступать с такой скоростью, что вычерпывание с помощью гранул больше невозможно. Вы достигли дна… что хорошо копать. (Рытье колодцев — единственная работа, где вы начинаете сверху и спускаетесь вниз.)

Пространство между футеровкой и кессоном нельзя заполнять цементом, раствором или камнем.Это позволяет кессону осесть позже, не нарушая футеровки. В зависимости от характера водоносного горизонта вода может поступать в колодец через дно или через стенки. Когда предпочтение отдается последнему способу (а так оно обычно и бывает), кессоны должны быть изготовлены из пористого бетона. Это достигается замешиванием бетона без песка, который заполняет воздушные пространства, мало утрамбовываясь; и смешивание с как можно меньшим количеством воды. Очевидно, что этот бетон не такой прочный, как тот, который сделан из песка. Правильное отверждение еще более важно, чем обычно.

Как выкопать колодец вручную: простой способ рытья

Обучение рытью колодца вручную кажется сложным или требует больше работы, чем вы ожидали или к чему были готовы? Если вы живете в одном из немногих районов, где вы можете получить воду, не заходя на большую глубину, вам может подойти более простой и примитивный метод.

Простой способ научиться копать колодец вручную — просто выкопать яму нужного диаметра и глубины. Вынутый материал помещают в ящики или ведра и поднимают из ямы с помощью канатов.Когда вода будет достигнута, вычерпайте ее твердым материалом. Чем суше вы сможете сохранить яму, тем глубже вы сможете пройти, и колодец будет давать больше воды.

Когда вы зашли как можно глубже, обложите камни высотой два-три фута по периметру дна. Просто положите стену из камня или кирпича и раствора оттуда до поверхности. Это не сделает стену такой прочной, как ранее описанный метод рытья колодца вручную, и также сложнее сделать стены водонепроницаемыми, чтобы не допустить проникновения загрязненных грунтовых вод.Но если вы не можете получить воду другим способом, и вы готовы начать фильтровать колодезную воду, это не будет проблемой.

Вы можете выжимать воду из-под земли

Еще в начале 1960-х годов мы взяли интервью у профессора Фаррингтона Дэниелса, который занимался исследованиями солнечной энергии и фактов о солнечной энергии в Университете Висконсина. Он упомянул способ получения воды из почвы, который может быть полезен в чрезвычайной ситуации. Это очень простой солнечный дистиллятор.

  • Выкопайте яму в земле.Размер не имеет значения, но чем больше отверстие, тем больше воды вы можете ожидать.
  • Поместите контейнер в центр.
  • Закройте отверстие пластиковым листом, запечатав края землей.
  • Поместите небольшой груз в центр контейнера.
  • Влага из почвы будет испаряться под воздействием солнечного тепла, конденсироваться на пластике, стекать по перевернутому конусу в емкость.
  • Обратите внимание, что с некоторыми типами пластика капли воды будут падать прямо вниз, а не стекать к кончику конуса.Тедлар избегает этого.
  • Размещение зеленой растительности в яме увеличит ее производительность, особенно если она мокрая от росы.

Вы научились копать колодец вручную? Каким советом или подсказками вы могли бы поделиться с кем-то, кто хочет научиться копать колодец вручную для своего дома?

Первоначально опубликовано в выпуске Countryside & Small Stock Journal за январь/февраль 1999 г. и регулярно проверяется на предмет точности.

26 уникальных помолвочных колец и обручальных колец на 2021 год

Прошли те времена, когда единственное различие между вашим обручальным кольцом и следующим — форма бриллианта или тип металла.В настоящее время появляется все больше вариантов свадебных украшений как для помолвочных колец, так и для обручальных колец, которые позволяют невестам проявлять творческий подход к своим украшениям навсегда. В то время как бриллианты в настоящее время остаются наиболее востребованными камнями для обручальных колец, популярность различных драгоценных камней постепенно растет. «Синий сапфир, изумруд и рубин входят в тройку самых востребованных драгоценных камней, — говорит Шеннон Делани-Рон, директор по маркетингу JamesAllen.com.

Мало того, что изменились требуемые типы колец, будущие невесты также черпают вдохновение из большего количества мест, чем когда-либо прежде.По словам ювелиров, с которыми мы поговорили, наиболее распространенными источниками вдохновения являются Pinterest и Instagram, а также несколько фотографий колец знаменитостей. «У нас также есть клиенты, которых вдохновляют семейные реликвии, которые они хотят модернизировать», — сказала Мадлен Фрейзер, основатель и генеральный директор Gemist, сайта ювелирных изделий на заказ из Лос-Анджелеса.

ПРОПУСТИТЬ ВПЕРЕД Алмаз | Лабораторный бриллиант | Изумруд | Сапфир | Рубин | Бирюзовый | Топаз | Муассанит | Жемчуг | Опал | Аквамарин | Морганит | Аметист

Родственные

Как выбрать лучший драгоценный камень

Итак, как узнать, что искать в различных драгоценных камнях по сравнению с 4 C бриллиантами (огранка, цвет, чистота и масса)? «Драгоценные камни — это прежде всего выбор цвета, а затем форма и вес в каратах, — объясняет Делейни-Рон.Важно отметить, что драгоценные камни оцениваются по твердости по шкале твердости Мооса, при этом алмаз имеет самый высокий (или самый прочный) показатель — 10, а жемчуг — всего 2,5, что означает, что он очень хрупкий. Прежде чем решить, какие камни вы хотите видеть на своем кольце, сверьтесь со шкалой твердости Мооса и примите во внимание долговечность драгоценного камня.

Тенденции в отношении колец приходят и уходят, но, в конце концов, стиль кольца и тип камня, которые вы выбираете, являются сугубо личным решением.

«Мы советуем всегда выбирать кольцо так же, как мы выбираем наших партнеров — найти то, которое заставляет вас улыбаться и заставлять ваше сердце биться чаще», — говорит Рони Варди, основатель и соавтор бруклинского креативного директора. кошачья птица.

Сопутствующие

Лучшие уникальные помолвочные и обручальные кольца

Мы собрали некоторые из лучших драгоценных камней, которые могут вдохновить вас на поиск обручальных колец. Мы включили некоторые из самых популярных драгоценных камней среди будущих невест (в том числе несколько колец с бриллиантами) и выбрали относительно доступные стили и дизайны. цена.

Лучшие кольца с бриллиантами

Кольцо Concierge Uptown VOW Engagement Ring

Изумрудное украшение с тремя камнями — воплощение мечты о помолвке. VOW by RC — самая доступная линия Ring Concierge, поскольку бриллианты достигают максимального размера 1,99 карата. Они также предлагают программу домашней примерки, чтобы вы действительно могли почувствовать, как камень вашей мечты сядет на ваш палец.

David Yurman Обручальное кольцо DY Unity с бриллиантами из платины

Чередующиеся бриллианты добавляют роскоши фирменному дизайну косичек Дэвида Юрмана, но кольцо достаточно простое, чтобы сочетаться с любым обручальным кольцом. Переплетение классической платины со сверкающими бриллиантами также может символизировать соединение двух душ, как и бракосочетание.

Лучшие кольца с бриллиантами, созданными в лаборатории

Помолвочное кольцо с бриллиантом Gem & Harmony весом 3/4 карата, выращенным в лаборатории, из 14-каратного белого золота

Созданные в лаборатории бриллианты, также известные как выращенные в одинаковые оптические свойства, поэтому они выглядят одинаково невооруженным глазом. «Круглые бриллианты — самая популярная форма бриллиантов, поэтому вполне логично, что все больше клиентов выбирают круглые бриллианты, созданные в лаборатории, поскольку они более доступны по цене», — сказал Аджай Ананд, генеральный директор торговой площадки с бриллиантами Rare Carat. Этот бенгальский огонь весом 3/4 карата от Gem & Harmony наносит удар, не ударяя по вашему кошельку.

Алмазное кольцо Nexus Heaven Sent Eternity

Это обручальное кольцо с выращенным в лаборатории бриллиантом весом более 5 карат относительно доступно по цене и невооруженным глазом выглядит как обычный бриллиант. Выберите кольцо из белого, желтого или розового золота, которое идеально подойдет к вашему вкусу и помолвочному кольцу.

Сопутствующие

Лучшие кольца с изумрудами

Кольцо Effy Brasilica из желтого золота 14 карат с изумрудом и бриллиантом

Один из самых распространенных запросов на драгоценный камень. Изумруд имеет нетрадиционный вид с легким намеком на традиции.В сочетании с более темным металлом, таким как желтое золото, он усиливает теплоту зеленого, делая его богаче. «Кольцо с бриллиантами, чередующимися с цветными драгоценными камнями, создает красивый и блестящий образ», — сказал Райан Келси, геммолог из онлайн-ювелирной компании Ritani.

L. Priori Jewelry Кольцо Charlotte с драгоценными камнями и изумрудом

Изящное кольцо, чередующее бриллианты в оправе с изумрудами в зубчатой ​​закрепке, придает винтажный оттенок ар-деко. А более светлый оттенок зеленого идеально дополнит более темный помолвочный камень.«Это создает великолепный эффект градиента или омбре», — говорит Хелен Фикалора, ювелирный эксперт и основатель ювелирного дома Helen Ficalora.

Кольца с сапфирами Best

Кольцо James Allen из белого золота 18 карат с овальным сапфиром и бриллиантом Halo

Проявите свою внутреннюю принцессу Диану с этим великолепным сапфиром весом 1,05 карата. Королевский синий цвет драгоценного камня действительно выделяется, когда он окружен морем кристально чистых бриллиантов. «Сапфиры бывают разных вариаций, поэтому вы всегда можете найти свой идеальный оттенок «чего-то синего», — говорит ювелир Николь Копельман, генеральный директор Nicole Rose Jewelry Inc.

Кольцо Annoushka с золотым синим сапфиром 18 карат и багетом

«Важно учитывать, что [вы] любите свое обручальное кольцо само по себе, а не только вместе с обручальным кольцом», — сказал Варди. Это кольцо с 26 багетными и круглыми сапфирами, расположенными вдоль золотой полосы, можно легко сочетать с другими любимыми украшениями или использовать отдельно в качестве эффектного украшения.

Сопутствующие

Лучшие кольца с рубином

Кольцо Kapes Jewelry с красным рубином

«Рубин, любимый в 1920–1940-х годах, можно увидеть во многих антикварных украшениях, — говорит Лорен Приори из Филадельфийского офиса L.Ювелирные изделия Априори. Хотя эта демонстрационная модель Kapes технически не является антикварной, она имеет антикварные черты благодаря богато украшенному дизайну в стиле ореола и винтажному платиновому браслету.

Alexis Jae Кольцо «Сердце» из золота 18 карат с рубином

«При выборе идеального рубина — чем глубже и насыщеннее красный цвет, тем богаче камень», — сказал Копельман. рядом с обручальным кольцом. По словам бренда, процент от прибыли жертвуется на исследования рака молочной железы, поэтому вы можете чувствовать себя хорошо, зная, что отдаете, добавляя великолепное кольцо на палец.

Кольца с бирюзой Best

Кольцо с овальной бирюзой Angara Classic Bezel-Set

Бирюза так часто встречается в кольцах такого типа не просто так — она буквально защищает драгоценный камень. «Несмотря на то, что бирюза является более мягким драгоценным камнем, установка ее в оправу может обеспечить надежную защиту», — сказала Сара Ортега из Денверской ювелирной компании Sarah O. Jewelry. Будь то оправа из белого или желтого золота, бирюза — один из тех особых драгоценных камней, где вы не ошибетесь.

Kendra Scott Drew Кольцо из 14-каратного желтого золота натуральной бирюзы

Это массивное кольцо может красиво дополнить тонкое помолвочное кольцо, а маленькие бирюзовые всполохи выделяются.«Хотя он и не такой блестящий, как типичные прозрачные драгоценные камни, яркий небесно-голубой цвет придает этому камню землистый оттенок, который найдет отклик у всех, кто ценит красоту природы», — сказала Сюзанна Сакс, эксперт VintageDiamondRing.com.

Сопутствующие

Кольца с лучшими топазами

QVC Кольцо с имперскими топазами и бриллиантами грушевидной формы

Это не обычное кольцо грушевидной формы. «Топаз доступен в исключительно широком диапазоне цветов, но имперский топаз, имеющий коричневато-красный оттенок, является наиболее узнаваемым и ценным», — сказал Сакс.Это уникальное кольцо, окруженное волнистыми белыми бриллиантами, должно привлекать внимание.

Гнездовое кольцо Gorjana с белым топазом (распродано)

Гнездовое кольцо названо так потому, что оно может нежно убаюкивать другой бриллиант или драгоценный камень при ношении вместе. Это может не только подчеркнуть ваш большой камень, но также может показаться, что они представляют собой одно сказочное кольцо. «Белый топаз смелый, необычный и вездесущий — блестящий способ сделать независимое модное заявление», — сказал ювелирный дизайнер Дейл Новик из Dale Novick Fine Jewelry.

Кольца Best с муассанитом

Zen Moissanite Кольцо Tiana Toi & Moi

Наряду с созданным в лаборатории, муассанит по своим деталям ближе всего к обычному бриллианту и является популярной альтернативой среди невест из-за более низкой цены. . «Помолвочное кольцо toi et moi, недавно ставшее популярным среди будущих невест после того, как его увидели на безымянных пальцах таких звезд, как Эмили Ратаковски и Ариана Гранде, быстро становится новой классикой для современной невесты», — сказал Копельман.«Toi et moi» означает «ты и я» по-французски, и сочетание этих огранок «груша» и «принцесса» не только выглядит современно, но также ощущается и выглядит дорого без изрядного ценника.

Обручальное кольцо Charles & Colvard Forever One Step Cut Baguette с муассанитом и несколькими камнями

Бриллианты Восток-Запад (читай: бриллианты, уложенные горизонтально, а не вертикально) были в моде в последние годы, и этот современный дизайн имеет ощущение Старого Света. То, как багет отделен от остальных бриллиантов, создает ощущение, будто это второе обручальное кольцо.«Под солнечным светом камни муассанита, как правило, демонстрируют огненное и красочное сияние, иногда называемое эффектом «диско-шара», — говорит ювелир в третьем поколении Джен Олиак из Ounce of Salt Jewelry.

Похожие

Лучшие кольца с жемчугом

Кольцо с зимним жемчугом Катаока

Если это кольцо с жемчугом выглядит знакомо, вы не сошли с ума. Это точное обручальное кольцо Эммы Стоун, и оно относительно доступное. Алмазный мотив снежинки идеально подчеркивает нежную жемчужину. Но будьте осторожны — как мы упоминали ранее, кольцо с жемчугом может быть рискованным.«Особую осторожность следует проявлять с жемчужным кольцом, так как это органический драгоценный камень, который легко царапается или подвергается химическому воздействию», — посоветовал Делани-Рон.

Кольцо EF Collection Pearl Stack

Одиннадцать пресноводных жемчужин на выбранном вами цвете металла выглядят очень элегантно. «Жемчуг часто ассоциируется с невинностью и скромностью, и, конечно же, с романтикой и любовью, которые идеально подходят для свадебных украшений», — сказал Сакс. Учитывая приподнятую оправу жемчуга, мы определенно рекомендуем проявлять особую осторожность при ношении этого кольца.

Кольца Best с опалом

Кольцо Zales с овальным опалом в винтажном стиле

Филигранная оправа с зубчатыми краями подчеркивает красоту опала с помощью декоративных, но не подавляющих деталей. «Опалы не просто сверкают — они блестят, меняют цвет и демонстрируют фантастические вспышки света, которые постоянно требуют внимания», — сказал Сакс.

Кольцо «Унция соли» с опалом «Вечность»

Это кольцо вечности излучает жемчужный калейдоскоп цветов при дневном свете, создавая воздушное ощущение, которое может имитировать красоту вашей невесты.Однако, как и жемчуг, опалы — деликатный камень, поэтому это кольцо следует снимать перед чисткой дома любыми агрессивными химикатами.

Сопутствующие

Лучшие кольца с аквамарином

Обручальное кольцо с аквамарином Kay Jewellers

Это уникальное кольцо, украшенное мелкими бриллиантами, похожими на паве, может стать идеальным для нерешительной невесты. Огранка «кушон» драгоценного камня имеет более мягкий эффект, чем резкие квадратные края огранки «принцесса», а мягкое голубое и белое золото придают кольцу почти ледяной вид.

Estella Collection Кольцо из чистого золота 14 карат с аквамарином и драгоценным камнем грушевидной формы Обручальное кольцо с открытой манжетой

Открытые манжеты сверкают, как кольцо вечности, но гораздо лучше смотрятся рядом с другими кольцами. Небольшой аквамариновый камень грушевидной формы добавляет игривости. «Мне нравится включать в дизайны скрытые жемчужины «заглянуть» как интересный способ включить цвет, не полностью привязываясь к смелому оттенку», — сказал Алекс Остин, планировщик мероприятий и дизайнер колец Alex Austin Events and Design.

Кольца Best с морганитом

Круглое кольцо Mejuri

Альтернативный вариант дизайна toi et moi, этот стиль обязательно понравится любителям изысканных украшений. Золотая полоса подчеркивает персиковость морганита, создавая мягкое романтическое ощущение. Вы даже можете выгравировать на внутренней стороне этого кольца дату свадьбы или инициалы для индивидуального подхода.

Кольцо с морганитом и драгоценным камнем

Самое приятное в кольце полувечности то, что никто не знает, что это всего лишь половина вечности, кроме владельца, а половина бриллиантов означает половину цены. Эта группа в стиле ар-деко, вдохновленная винтажем, подчеркнет любую форму ромба, уравновешивая геометрические тенденции. «Мягкий розовый оттенок прекрасно сочетается с розовым золотом», — сказала Келси.

Сопутствующие

Лучшие кольца с аметистом

Кольцо с натуральным аметистом Jared

«Глубокий темно-фиолетовый оттенок [аметиста] выглядит изысканно в сочетании с бриллиантами или в богато украшенной старинной оправе», — сказал Сакс. Скрученный, похожий на косу ореол на этом кольце от Джареда добавляет замысловатых деталей, дополняющих красоту аметиста.

Коллекция Dazzlingrock Круглое обручальное кольцо с аметистом и бриллиантами V-образное обручальное кольцо с шевроном

Причудливый стиль шеврона является альтернативой изогнутым, похожим на корону, обручальным кольцам. «Камни со светлым полупрозрачным оттенком лаванды выглядят особенно красиво, когда они представлены в серебре или платине», — сказал Сакс. Эта форма стрелки может на самом деле тянуть глаз в указанном направлении, придавая пальцам более длинный и тонкий вид.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
