Как открыть розетку с крышкой

Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.

Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).

В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом, а не конкретно на эту розетку.

Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.

Подготовьте необходимый инструмент:

    отвертка крестовая
    мини уровень
    пассатижи

Также могут понадобиться:

    гильзы ГМЛ
    термотрубка
    пресс клещи

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

    удобства монтажа
    глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

    категорически нельзя
    можно в отдельных случаях
    можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.

1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.

Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.

С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.

Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.

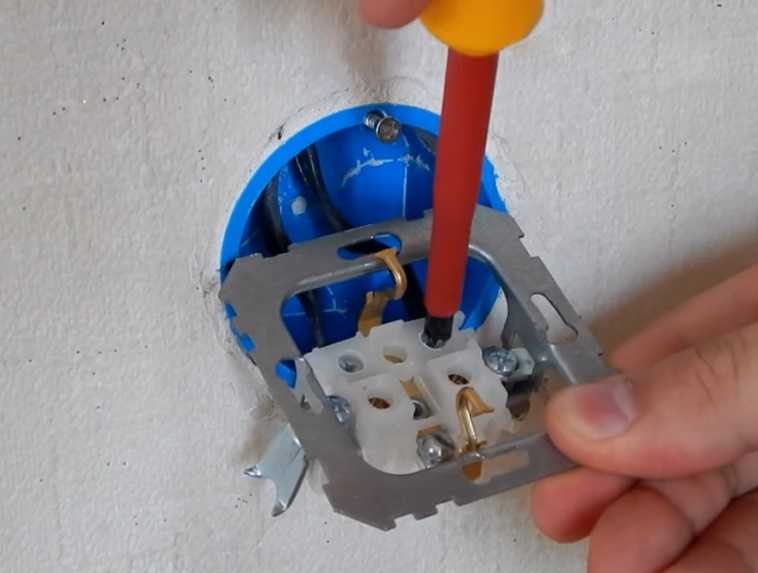

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

    желто-зеленый провод – земля
    синий или бело-синий – ноль
    разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.


Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Практически каждое помещение имеет в своем интерьере такой элемент электрооборудования, как розетки. Без них никуда, ведь что ни возьми — утюг или компьютер, его нужно куда-то включить. Из-за постоянно растущего количества якобы необходимых бытовых приборов, катастрофически стало не хватать этих же розеток.

В связи с этим ниже будет рассмотрен определенный тип приборов, который с успехом применяется не только в закрытых жилых помещениях, но и на улице во влажной среде.

Речь пойдет о розетках наружной установки. Их еще называют ― наружные, для открытой проводки.

Особенности розеток для открытой проводки

Чем они отличаются от обычных, которые можно видеть намного чаще первых. Основным их отличием есть довольно толстый корпус. Он закрывает собой внутреннюю часть — керамическую арматуру и группу контактов. В отличие от внутренних розеток — которым необходима монтажная коробка, глубоко углубленная в стену, наружные не требуют такой трудоемкой работы, как долбление бетонных и другого типа стен. Это намного упрощает монтаж и установку одной или несколько розеток в домашних условиях.

Степень защиты

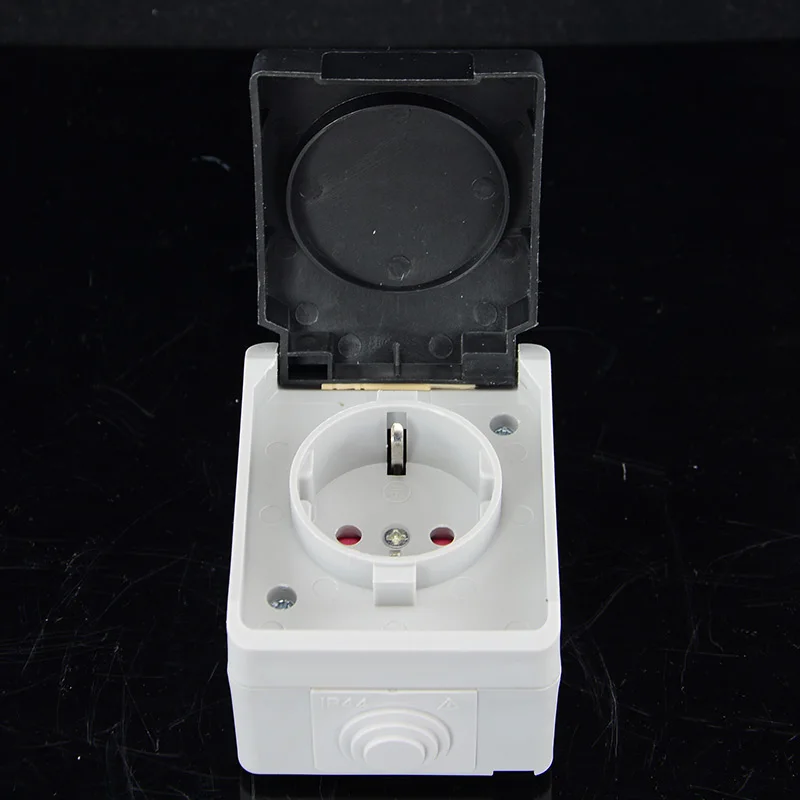

Существуют наружные розетки для открытой проводки с разной степенью защиты корпуса от попадания влаги и других веществ.

Приборы с защитой IP 21 не имеют герметичного со всех сторон корпуса. Тыльная сторона открыта и при монтаже она прислоняется к плоскости стены.

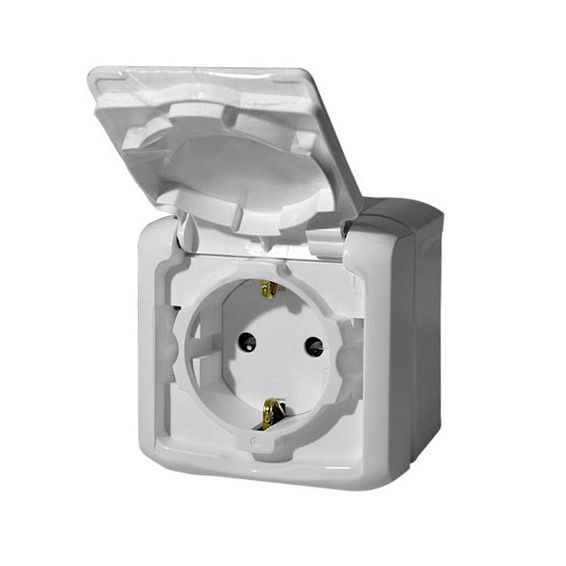

В основном для влажных и других опасных помещений предназначены наружные розетки открытой проводки с абсолютно закрытым корпусом, имеющим защиту класса от IP 44 до IP 68.

Такие приборы имеют, как уже говорилось, литой пластмассовый корпус, крышку для изоляции токоведущих частей и резиновые вставки для лучшей герметизации. Все это должно защитить человека от поражения электрическим током и пожара — внутри и снаружи здания.

Особенности монтажа

Розетки для наружного монтажа в основном применяют в паре с наружной проводкой: то есть, когда провода проложены не в стене, а снаружи: на керамических изоляторах, в металлорукаве, пластиковой гофре или пластмассовом коробе.

Такой монтаж, конечно, может портить интерьер, но сделать проводку таким способом значительно проще и быстрее. Также для такого монтажа не требуется специальное оборудование, например, болгарка и перфоратор с короной для подрозетников.

Монтаж

Теперь на практике рассмотрим, как сделать монтаж проводки и подключить наружную розетку. Первое, что необходимо сделать — выбрать розетку. Итак, если вы планируете установит ее в сухом помещении, то выбираем наружную с небольшим классом защиты, например, IP 21. Такая обойдется дешевле и в размере будет немного меньше, чем с более высокой защитой.

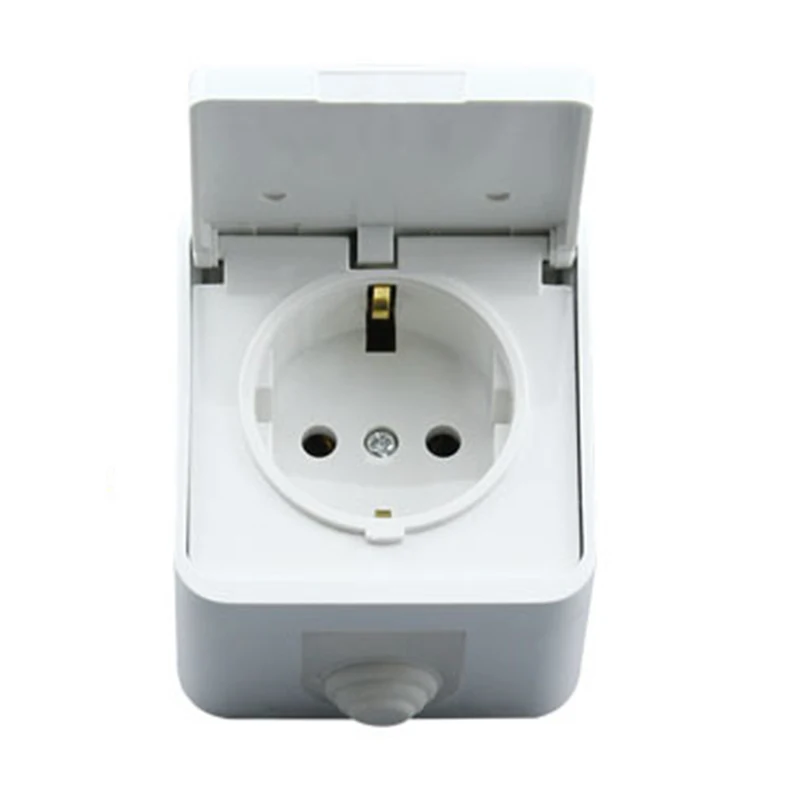

Использование розеток с высокой степенью защиты.

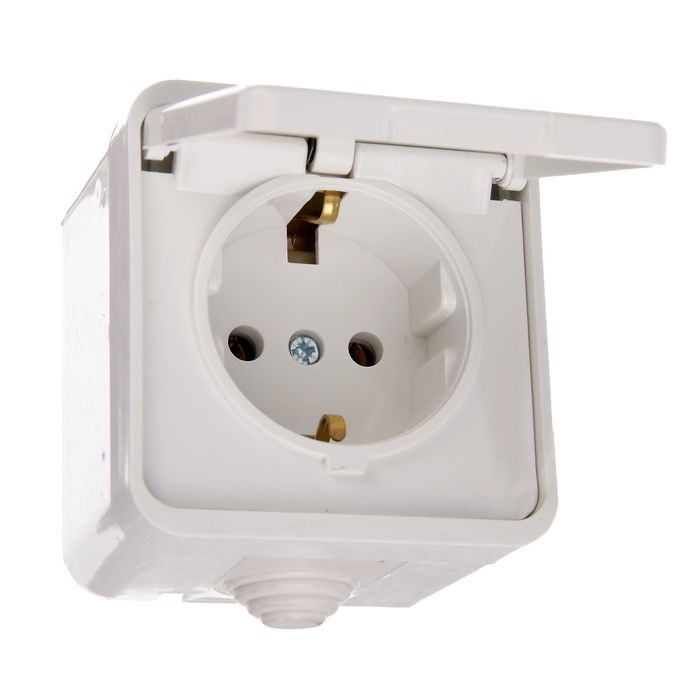

В случае с полностью герметичной розеткой, при открученной верхней крышке, перед вами откроется внутренняя керамическая часть, на которой есть контакты и зажимы для проводов.

Эта внутренность легко может выниматься, что облегчает подключение проводов. Главное, что нужно сделать — приложить корпус ровно к стене и карандашом или маркером сделать разметку в отверстиях для крепления. Теперь убираем корпус и по разметке сверлим два отверстия под дюбели. Чаще всего — это дюбеля 6*40 мм. Притом пластмассовую часть дюбеля вставляем в отверстие сразу, а металлической — прикручиваем крышку. Когда крышка крепко держится на стене, можно сказать полдела сделано. Далее подключаем провода на клеммы внутренней части и вставляем ее в уже прибитый корпус. Прикручиваем крышку.

Монтаж розетки с защитой класса IP 21.

Теперь рассмотрим монтаж розетки открытой проводки с незакрытой тыльной частью. Здесь она нужна для подключения кондиционера. Как и в первом случае откручиваем крышку. Перед вами внутренняя часть с проушинами для крепления по бокам. Как видно монтаж велся коробом с последующей укладкой в нем проводов. Находим подходящее место для крепления и прилаживаем внутреннюю часть к стене.

После того как приложили, придерживая внутреннюю часть, аккуратно снимаем крышку. Делаем метки в проушинах и высверливаем отверстия в стене. Далее, вставляем пластмассовые части дюбеля в отверстия и, продев в проушины розетки металлическую часть дюбеля, закручиваем его. Теперь контактная часть уже на стене.

Переходим к подключению проводов. Здесь заранее дюбелями был прибит монтажный короб к стене для укладки проводов.

Подключаем провода и заводим их в короб. Плотно уложив их в коробе, защелкиваем крышку.

Короб необходимо выбирать такого размера, чтобы количество проводов легко помещалось в нем, иначе — это будет сплошное мучение.

В крышке вырезаем углубление для выхода проводов. Прорезь должна быть достаточной, но не слишком большой, чтобы выглядело эстетично. Надеваем крышку и закручиваем винт. С другой стороны короба, подключаем провода.

Сделать это можно тестером или прозвонкой. Если цепь не звониться накоротко, подключаем концы и подаем напряжение. Проверяем его присутствие.

Инструкция по самостоятельной установке ниже

Ранее мы уже частично затрагивали тему наружных розеток в статье о ретро розетках, однако расположение элементов электрики поверх чистового покрытия не ограничивается только применением проводки под старину. Гораздо чаще использование наружных выключателей и розеток обусловлено простотой, дешевизной и необходимостью. Но обо всем по порядку.

Сфера применения

Наружные розетки (не стоит путать с уличными влагозащищенными) используются там, где невозможна, нежелательна и попросту не существует скрытая проводка.

    Нежилых помещениях (гараж, сарай, теплица), где нет необходимости в эстетическом оформлении, скрывать провода и электроустановочные приборы;

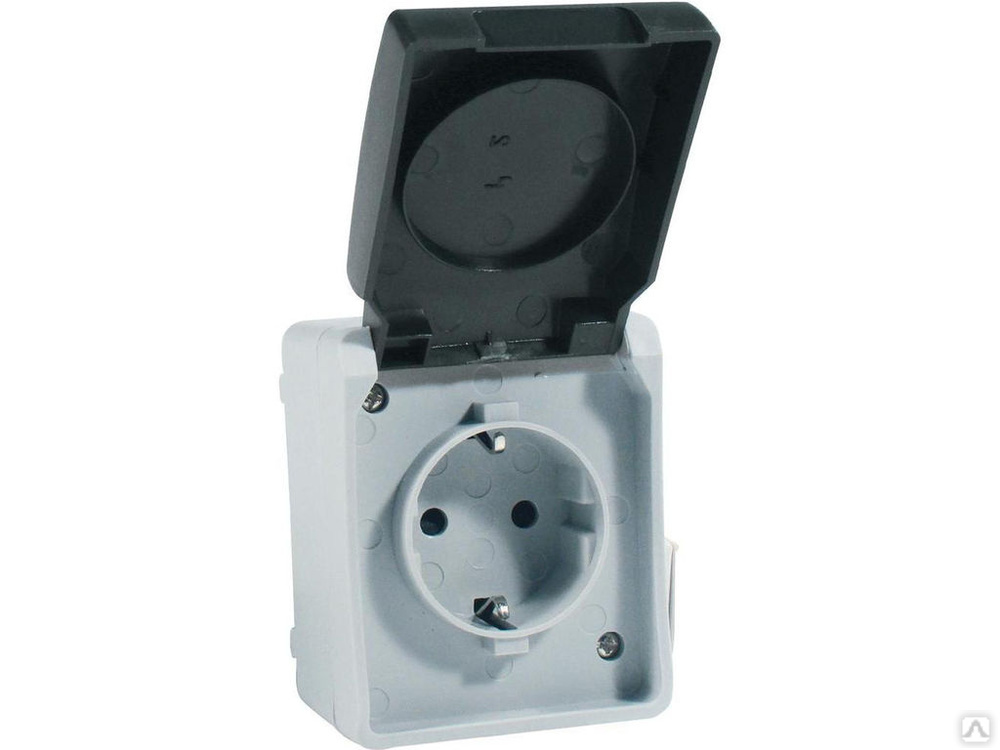

Накладные розетки возле верстака в гараже

Накладная розетка в офисном помещении

Розетка в деревянном доме

Также наружные розетки часто используются в обычных квартирах, как средство «дотянуть до ремонта». Т.е. временно протягивается кабель в нужное место и устанавливается наружная «временная» розетка. Причем срок этого «временного размещения зачастую измеряется годами.

Из чего состоит

У разных производителей по-разному, но обычно наружная розетка состоит из нескольких частей:

  1. Основание. Эта часть наружной розетки крепится к стене. Обычно имеет 2 или 4 монтажных отверстия для саморезов;
  2. Механизм. Внутренняя часть розетки, обеспечивающая контакт со штепселем. Обычно жестко прикреплен к основанию
  3. Корпус. Эта деталь накрывает механизм и не дает к нему доступ посторонним предметам

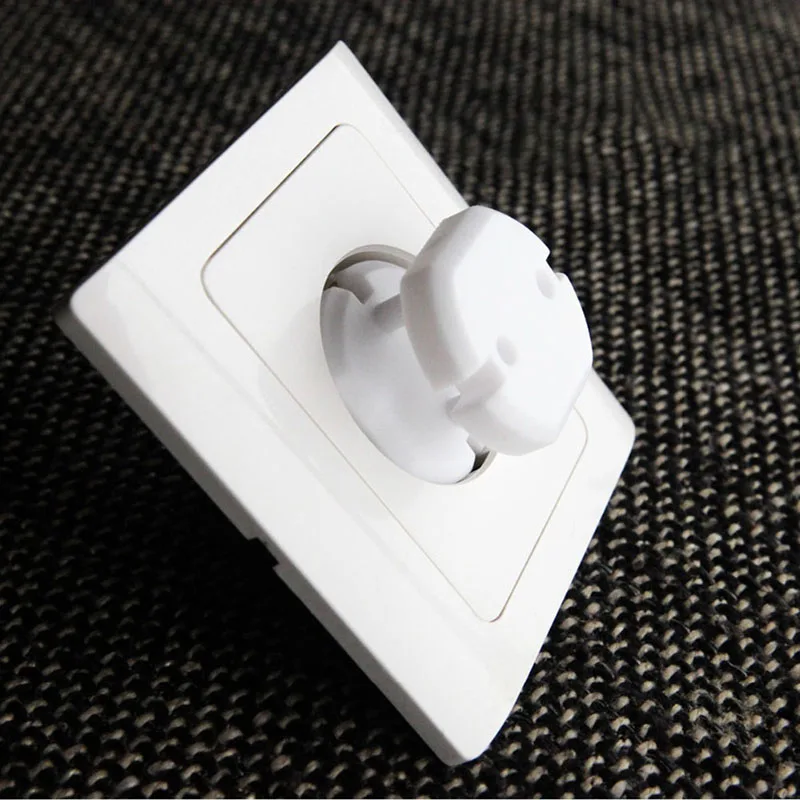

В зависимости от модели, типа и производителя, наружные розетки также могут поставляться со вставками для герметичного подведения проводов, крышек для защиты от брызг и дополнительными механизмами, препятствующими проникновению в розетку детских пальчиков.

Преимущества

Пожалуй, основным преимуществом наружной розетки является простота её монтажа. Нет необходимости штробить стену, вырезать отверстие, устанавливать стакан и т.д. Достаточно только прикрепить её в необходимое место, предварительно подведя провод. На этом плюсы заканчиваются и начинаются минусы.

  • Неэстетично смотрится. На стене появляется выступающий прямоугольный объект. И из него торчит провод. Испортит практически любой интерьер;
  • Легко задеть/сломать. Например при перестановке мебели вы можете сломать корпус розетки и даже замкнуть контакты;
  • Более подвержена воздействию влаги и пыли.

В целом, использование наружной розетки дома оправдано только как временное средство доставки электричества. При планировании ремонта не забудьте подвести проводку в это место.

Виды розеток

В зависимости от поставленных задач наружные розетки бывают различных типов:

  1. С заземляющим контуром и без него. Предпочтительнее устанавливать, конечно же, розетки с заземлением, т.к. они более универсальные;
  2. С защитными от брызг шторками и герметичным подводом кабеля. Для обеспечения защиты от влаги по стандартам IP44, IP55;
  3. Одинарные, двойные, тройные. В одном блоке может быть несколько механизмов;
  4. Пластиковый или керамический механизм. Предпочтительнее – качественный пластиковый механизм розетки, т.к. он более износостоек, не крошится, не ломается и не разбивается при монтаже и эксплуатации

Производители

Т.к. большая часть наружных розеток устанавливается временно «до ремонта», то есть большой соблазн сэкономить на этом приборе. Если предполагаемый срок эксплуатации наружной розетки более года, следует отдать предпочтение более качественным (и более дорогим) вариантам. Таким как ABB или Legrand.

Makel – китайские розетки дешевого сегмента. Цена за одинарную составляет 1$. Низкое качество внутренних механизмов + использование крашенной жести вместо латуни для контактов. Исправно прослужит полгода-год, после чего начнет плохо передавать контакт и нагревать штепсель.

Китайская наружная розетка Makel

Viko (Турция) – здесь есть как готовые решения за 2 доллара, а также вы можете купить обычную внутреннюю розетку (примерно 2,5 доллара), а к ней докупить подрозетник наружной установки (+1 доллар). Также есть серия влагозащищенных розеток, которые идут в едином корпусе и отлично подходят для использования в не отапливаемых помещениях или даже на улице. Но стоят они дороже – от 3 долларов за розетку IP55.

Viko Palmiye влагозащищенная турецкая розетка

Legrand – французские розетки высокого качества. Цена наружной розетки в сборе обойдется вам около 10 долларов (коробка для наружного монтажа + механизм + рамка). За заявленную стоимость вы приобретете высококачественный электроприбор, который прослужит вам не один год. Безвинтовые зажимы проводов и всегда хороший контакт со штепселем.

Розетка Legrand «Quteo» – отличное качество наружной розетки

ABB– несмотря на то, что это немецкий бренд, наружная розетка вам обойдется всего в 6 долларов, что при её качестве совсем не будет переплатой.

Розетка ABB Jussi

Порядок монтажа своими руками

Рассмотрим монтаж розетки на примере Legrand:

    Отсоединяем корпус от механизма, для чего откручиваем два центральных винта:

Откручиваем два винта посередине

Обратите внимание, что отверстия в розетках под углом 45 градусов, что позволяет устанавливать как горизонтально, так и вертикально

Делаем разметку точек крепления розеточного блока на стене, приложив открученное основание

Воспользуйтесь уровнем, чтобы установить все ровно

Используются винтовые зажимы, но лучше применять безвинтовое крепление проводов

Комментарии:

Отличная статья. Все по делу и подробно. Я думал решать вопрос проводки в офисе можно только скрытой проводкой. Кабель-каналы и накладные розетки — это гораздо быстрее и дешевле, чем штробить стены.

Из всех накладных розеток, что я устанавливал, лучшая по цене/качеству — это Viko, но у Легранда есть преимущество — кабель каналы с различной фурнитурой, поворотами, тройниками и прочими элементами.

Оставить комментарий

Отменить ответ

Бестопливный генератор – способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома – игрушка или реальная альтернатива

Power Bank с солнечной батареей – расчет на безграмотность

Как выбрать солнечную панель – обзор важных параметров

Как снять розетку со стены?

Демонтаж розетки, к которой подведено электричество, является частой необходимостью дома, поскольку время от времени приходится констатировать что, то напряжение куда-то делось и подключенные к разъему устройства не работают, то розетка внезапно начала искрить. Конечно существуют и другие, но более редкие причины того, когда необходимо снять розетку со стены.

Конечно, самый простой вариант справиться с данной проблемой – это пригласить специалиста-электрика, у которого есть все необходимые допуски для работы с электроустановками, а также имеется определенный опыт для безопасной работы с напряжением. Однако зачастую такие манипуляции все же стараются мужчины провести у себя дома собственными силами.

Чтобы правильно и безопасно справиться с вопросом и при этом исправить неполадку с розеткой, стоит знать несколько основных правил, о которых мы и поговорим ниже.

Устройство розетки

Розетка – всем привычный элемент в каждом доме, без нее работа электроустройств, зарядок, бытовой техники на сегодня практически невозможна. Поэтому довольно часто возникает необходимость перенести розетки для удобной эксплуатации, демонтировать их в ненужных местах, подчинить и т.п.

Выполнить подобные манипуляции довольно просто, если иметь необходимые подручные инструменты, однако подвох кроется в том, чтобы не получить поражения током. Для этого стоит детально знать, как именно устроена розетка, из каких составляющих элементов она выполнена и как их постепенно убрать, добравшись до основания.

Несмотря на огромное количество производителей и моделей, в целом розетки имеют схожую структуру. Вся конструкция состоит в первую очередь из:

  • крышки, зачастую из прочного пластика,
  • металлического крепления, которое фиксирует розетку в стене, а это специальные прижимные лапки;
  • рамки для фиксации корпуса, именуемой суппортом;
  • центральной сердцевины, в которой расположены клеммы и контакты токоведущих проводов.

Однако стоит знать, что по типу установки розетки также могут подразделяться на два основных типа – быть встроенными и накладными. Первые устанавливаются внутри стен и перегородок, перекрытий, для чего коронкой проделываются специальные отверстия в стенах во время ремонта. Вторые просто накладываются на уже готовую стену, однако более заметны в интерьере, особенно за счет провода, который зачастую подводят в специальном корпусе к ней.

Стоит визуализировать само строение розетки в виде иллюстрации, чтобы производящий работы человек точно осознавал, где у розетки находится винт лапки, клемма, лапка для крепления в подрозетнике, рамка-суппорт и т.п.

Порядок снятия розетки

Чтобы правильно, безопасно и точно снять розетку со стены, для начала необходимо вооружиться индикаторной отверткой. Этим простым инструментом можно проверить наличие фазы в любом электрическом устройстве (розетке, патроне люстры или светильника).

Чтобы воспользоваться ею нужно взяться строго за ее рукоятку, большим пальцем зажать верхнюю кнопку на ней, таким образом замкнув цепь. Если вы попали в фазу, то индикатор на отвертке загорится. Индикаторная отвертка в этом случае может также заменяться мультиметром, на котором измерения его щупами необходимо проводить в режиме измерения напряжения.

Узнав, где именно в розетке расположен провод фазы, следует запомнить данную информацию и обесточить данную розетку, комнату или же все жилое помещение. Для этого необходимо обнаружить, где находятся в квартире или на лестничной площадке автоматы или предохранители, больше известные как пробки.

Предохранители нужно выкрутить, а если в электрощитовой комнате пробки – их отжимают, нажимая на красную кнопку. Более современные автоматы отключают путем перевода рычажка в положение вниз, на его лицевой стороне должно появиться обозначение «О».

После этого, чтобы безопасно разобрать розетку, стоит еще раз проверить наличие напряжения в необходимой розетке индикаторной отверткой или мультиметром. Убедившись, что оно точно отсутствует в обоих разъемах, можно приступать к демонтажу.

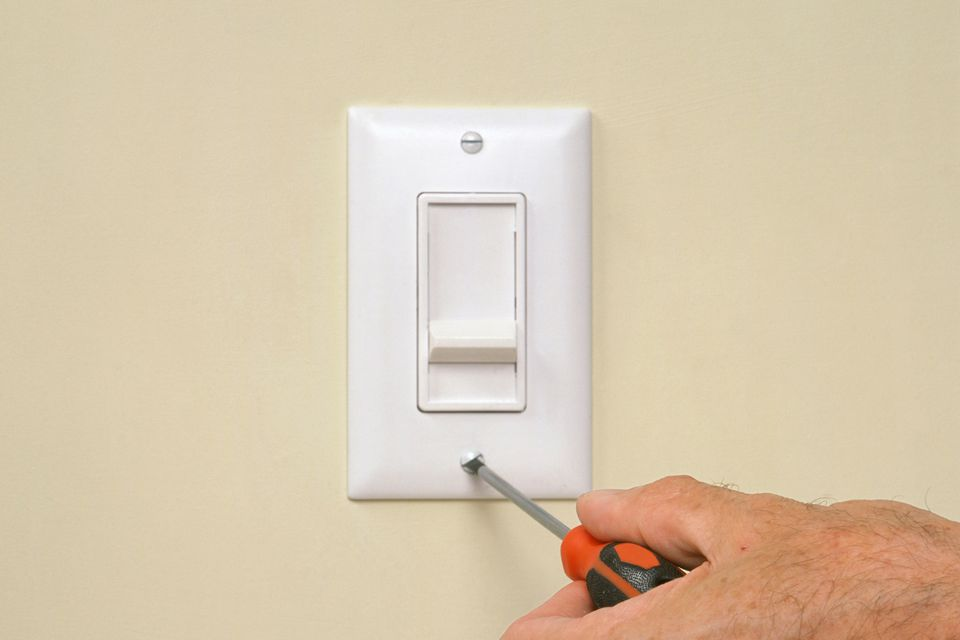

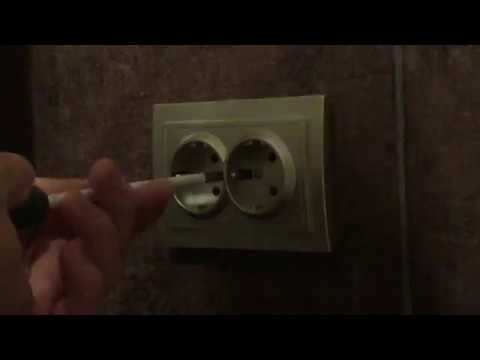

Для снятия требуется крестовая отвертка необходимого диаметра резьбы, которая бы подходила для снятия винтов с розетки. Эти два винта держат лицевую пластиковую часть розетки. После снятия панели обнажится середина розетки: с крепежными болтами и упорными планками.

Здесь уже необходимым элементом станет плоская отвертка небольшого диаметра, которой и требуется отвинтить крепежные болты для крепления розетки к установочной коробке. Важно не перепутать их с болтами, которыми зажаты токоведущие провода: они всегда меньшего размера в сравнении с необходимыми вам.

Ослабив крепежные лапки, можно достать сердцевину розетки из подрозетника. И только сейчас требуется отвинтить те два небольших болта, которыми крепятся провода фазы, нуля и земли (если таковая имеется). Не пугайтесь, если увидите резинку для денег внутри механизма – она поддерживает клеммы, это нормально.

Далее, если требуется заменить розетку в случае ее неисправности на новую, крайне важно придерживаться правильного порядка расположения проводов в схеме подключения. Они ни в коем случае не должны быть расположены с одной стороны изделия! А именно фаза и ноль. Фаза обычно размещается слева от розетки в специальной клемме, а ноль – справа.

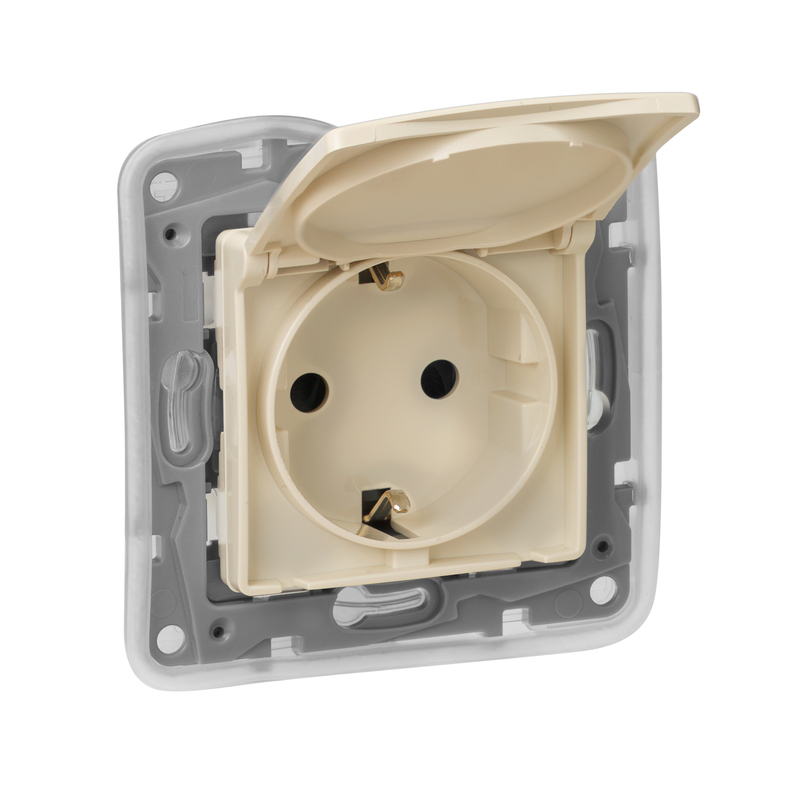

Есть розетки, строение которых немного отличается, например, престижной компании Legrand или продукция бренда Schneider Electric. В них кроме лицевой панели есть также отдельная рамка и особый механизм на защелках, которые, впрочем, довольно легко извлечь вручную, отжав тонкой отверткой. Розетки Schneider Electric могут крепится и вовсе без болтов, на одних защелках.

Выводы по статье

Снять розетку со стены довольно просто, если в доме найдутся индикаторная отвертка или мультиметр, плоская и крестовая отвертки нужного диаметра. Главное – убрать напряжение в розетке или всем помещении, а также правильно подключить провода после ее замены. А кроме того – придерживаться правил и норм работы с электротехникой!

Опубликовано: 2020-09-05 Обновлено: 2021-08-30

Автор: Магазин Electronoff

крышек для тестовых гнезд | Открытый верх, низкопрофильный, регулируемый, настраиваемый

Перейти к содержимому

Крышки гнездmarketing2022-09-01T12:05:43-07:00

Дополните решение для тестовых гнезд динамической крышкой, разработанной в соответствии с вашей тестовой конфигурацией. Многие типы крышек могут использоваться с одним и тем же корпусом тестового гнезда, что позволяет использовать гнездо в нескольких тестовых приложениях.

КОНСТРУКЦИЯ КРЫШКИ

Индивидуальные крышки обеспечивают максимальную гибкость дизайна, материала, типов интерфейса и доступности для вашего ИУ/проверяемого оборудования.

Из соображений конфиденциальности Vimeo требуется ваше разрешение для загрузки. Для получения более подробной информации ознакомьтесь с нашей Политикой конфиденциальности.

Принимаю

Регулируемые крышки

Ручка с резьбой, управляющая регулируемой прижимной пластиной по оси Z, позволяет точно регулировать силу сжатия на вашем устройстве или упаковке. Доступны модели с низким профилем и с открытым верхом.

Крышки с завинчивающимися крышками

Обычно используются при анализе отказов, для доступа к верхней части штампа или в приложениях с ограничительными запретными зонами вокруг тестового гнезда. Наши завинчивающиеся крышки из алюминия и нержавеющей стали имеют низкий профиль и доступны варианты с окном из кварца или сапфира.

Защелкивающиеся крышки

Обычно используются в ручных испытаниях ATE и других технических испытаниях, где тестируемые устройства постоянно заменяются. Защелкивающиеся крышки с двумя защелками можно снять с гнезда или интегрировать в конструкцию раскладушки. Точно согласуется с вашим тестируемым устройством благодаря таким вариантам интеграции, как плавающая прижимная пластина, радиатор, медный блок и т. д.

Индивидуальные крышки

Иногда нестандартные конструкции проверяемого оборудования или тестовые конфигурации требуют использования индивидуальной крышки. Полностью настраиваемые крышки отвечают вашим требованиям к испытаниям благодаря различным вариантам конструкции, таким как контактные контрольные точки на верхней стороне проверяемого оборудования, встроенные термопары и нагревательные/охлаждающие блоки, механически обработанные запирающие зоны, способы крепления и многое другое

Разработайте крышки гнезд в соответствии с вашими потребностями

Крышки обеспечивают усилие сжатия, необходимое для электрического контакта между ИУ и набором электрических контактов (например, штифты Pogo, эластомер и т.  д.). регулируемые прижимные пластины по оси Z, очень низкие профили, открытый верх, двойные защелки для быстрой замены или встроенные раскладные конструкции. Наши крышки сокетов являются динамическими, и один из наших тестовых сокетов может работать с несколькими конструкциями крышек. Просто измените стиль крышки и наблюдайте, как ваш сокет превращается из сокета для анализа отказов в малосерийный инженерный или производственный тестовый сокет.

Максимальный доступ к тестируемому устройству во время испытаний

Использование очень низкого профиля, с открытым верхом, с завинчиванием n крышки

  • Самый широкий угол подхода 9 От 9005 до максимального доступа к датчикам толщина над поверхностью упаковки
  • Для более длительных процессов тестирования, таких как визуализация, зондирование или калибровка
  • Кварцевые или сапфировые оконные крышки для экспонирования поверхности WLCSP от края до края
  • Анодированный алюминий или нержавеющая сталь для тонкой, но жесткой конструкции

Ускорение циклического переключения тестируемых устройств во время ручного тестирования

  • Подпружиненная прижимная пластина из пластика или меди действует как радиатор
  • Небольшое отверстие над ИУ для дополнительного потока воздуха и предотвращения заедания ИУ
  • Полностью съемная или прикрепленная к шарнирному кронштейну, который привинчивается к основанию разъема
  • Некоторые модели розеток могут быть оборудованы крышкой-раскладушкой с одной защелкой

    • Применение истинной вертикальной силы с точной регулировкой высоты по оси z прижимная пластина оси

  • Большая ручка и дополнительные съемные рукоятки для простоты использования
  • Прецизионная обработка для предотвращения чрезмерного сжатия
  • Детали из нержавеющей стали предотвращают изгибание или сгибание
  • Встроенные вентиляторы, ребра и отверстия для дополнительного рассеивания тепла упаковки высокой плотности
  • Перекладина в основании крышки действует как точка опоры для верхней части крышки в закрытом состоянии
  • Шарнирная прижимная пластина прижимается к поверхности ИУ при приложении усилия сжатия
  • Крышку с одной защелкой можно закрыть и открыть легким нажатием пальца
  • Доступны дополнительные радиаторы, отверстия и варианты индивидуальной настройки

    • Посмотреть информационный лист здесь.

    Индивидуальные конструкции крышек для технических проектов

    Инновационные опции для удовлетворения жестких требований к испытаниямОбеспечьте электрический контакт с ИУ, проложенный через печатную плату в крышке

  • Включите коаксиальные разъемы для радиочастотных устройств
  • Вырезы для обеспечения зазора между компонентами на ИУ
  • Приложите сжимающее усилие только к определенным точкам на ИУ
  • И многое другое!

    • Подробнее ресурсы
