Как перенести розетку в квартире – Как перенести розетку в другое место: инструктаж по переносу

Содержание

Как перенести розетку в другое место: инструктаж по переносу

Комфортная эксплуатация электроприборов во многом зависит от того, насколько удобно размещена электрическая розетка. Часто бывает, что при смене интерьера и при появлении новой техники прежняя схема расположения точек подключения уже не устраивает.

Решить проблему можно собственными силами. Давайте рассмотрим подробнее, как перенести розетку на другое место и что учитывать при ее подключении. В помощь домашнему умельцу, материал содержит тематические фотографии и видеоролики.

Содержание статьи:

Техника безопасности при переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами важно обеспечить максимальный уровень безопасности.

При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При самостоятельном подключении важно соблюдать четыре главных правила:

  1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм
    2
    .
  2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
  3. Устройства располагают в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
  4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей , либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Соблюдение этого условия позволит обезопасить как в процессе монтажа «точки», так и в дальнейшем при необходимости вбить тот же гвоздь с тем, чтобы случайно не попасть на проводку

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять . Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Галерея изображений

Фото из

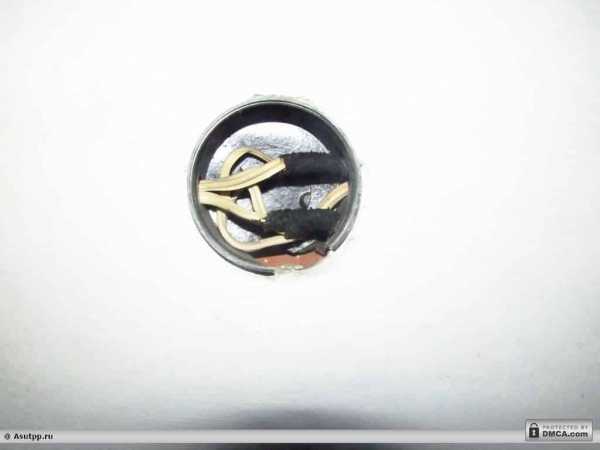

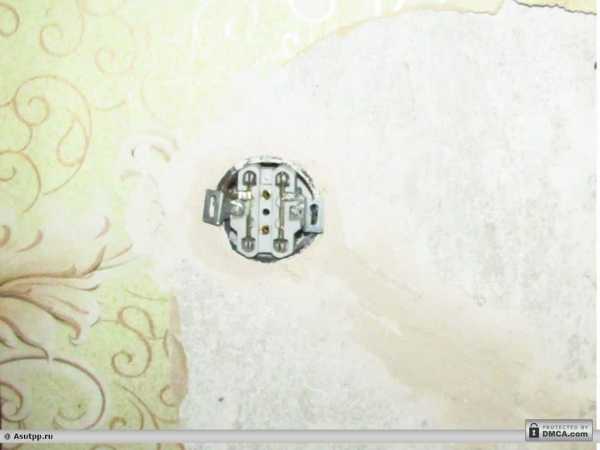

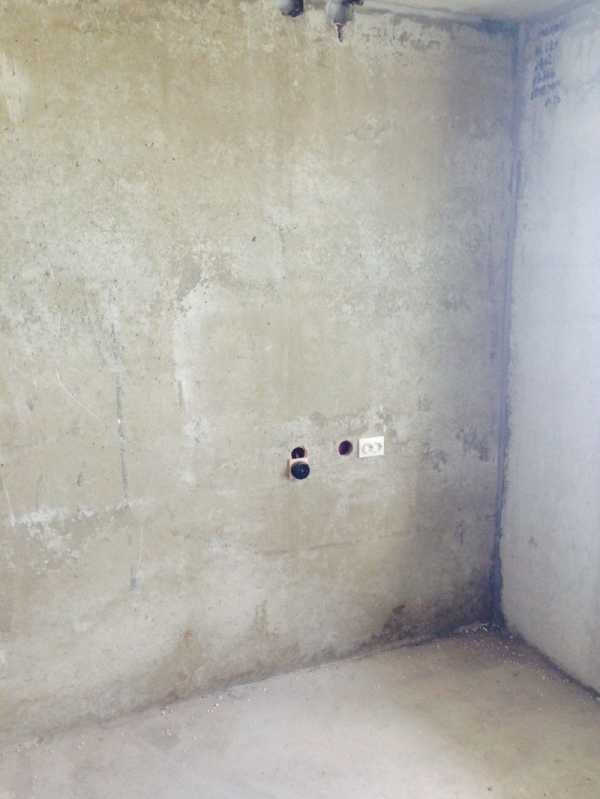

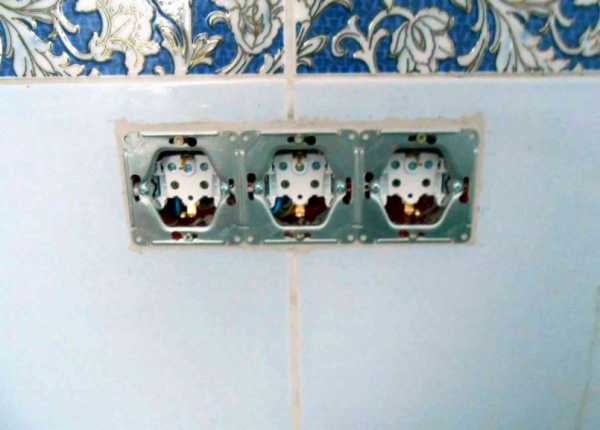

Использование гнезда бывшей розетки

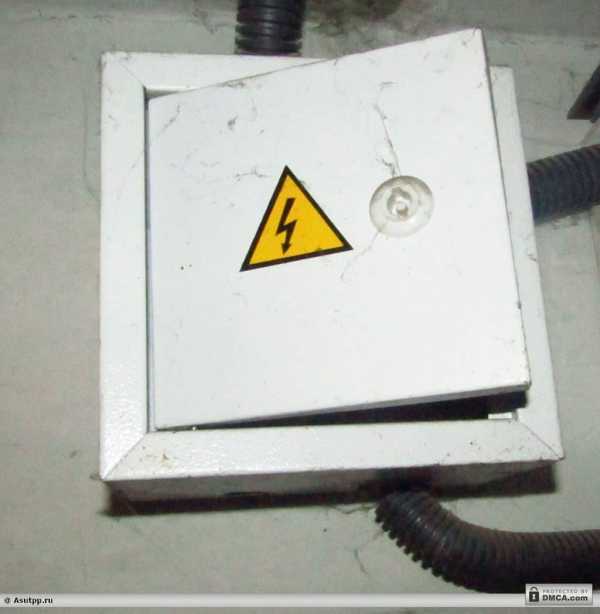

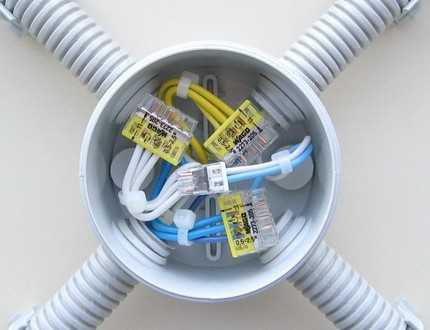

Устройство распаечной коробки

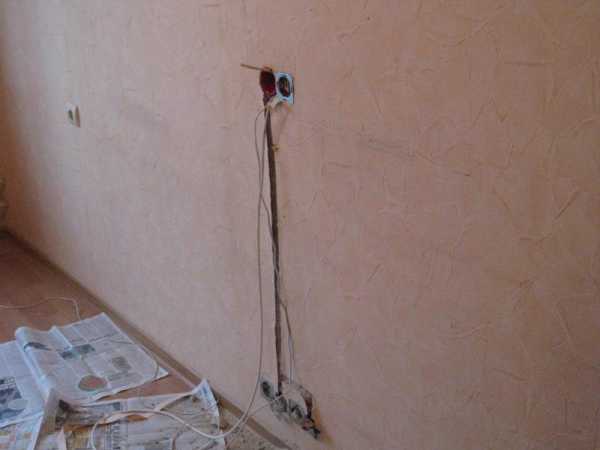

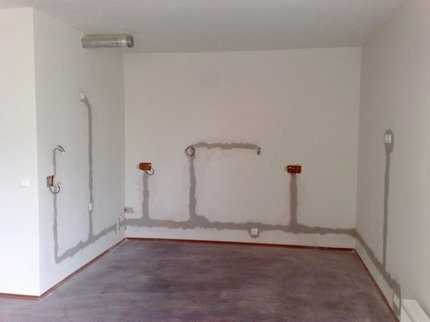

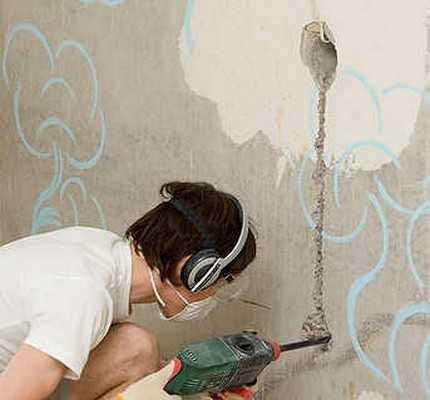

Прокладка кабеля в штробах от коробки

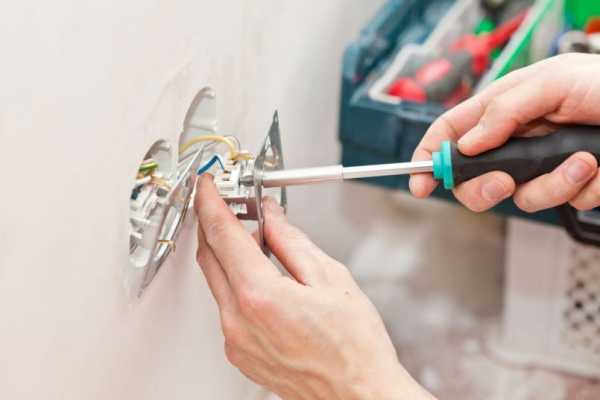

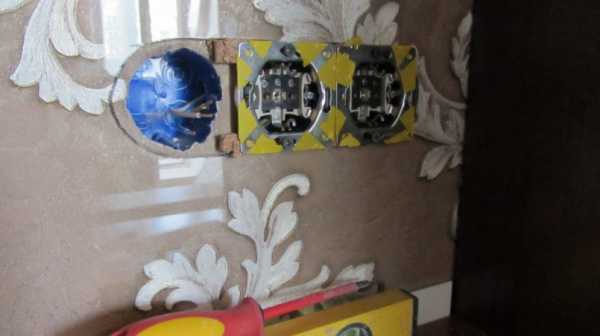

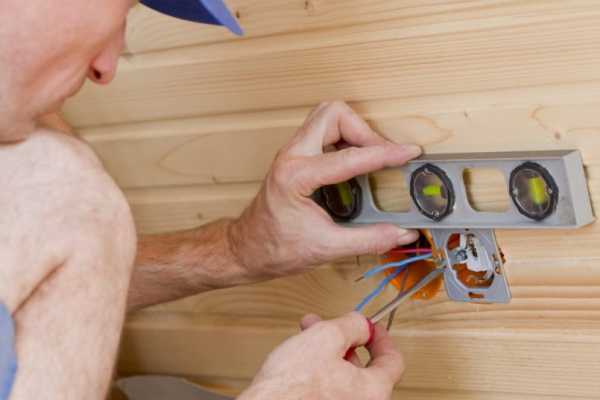

Установка силовой точки в нужном месте

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

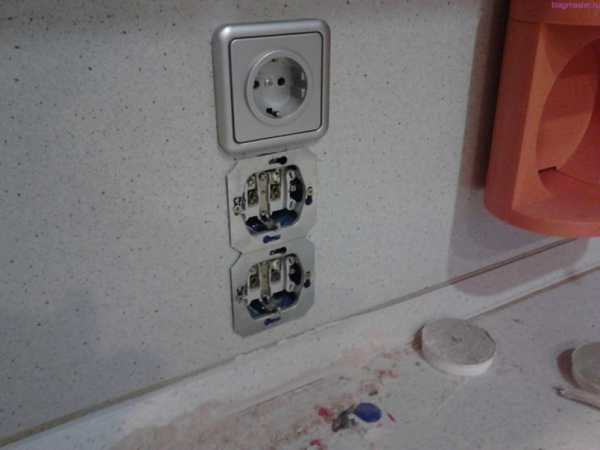

  • Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
  • Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.

Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

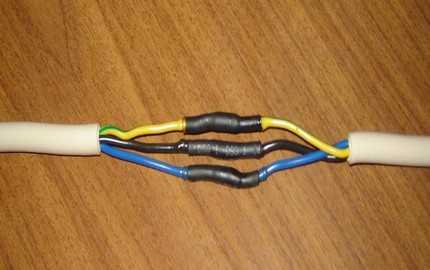

Варианты удлинения провода

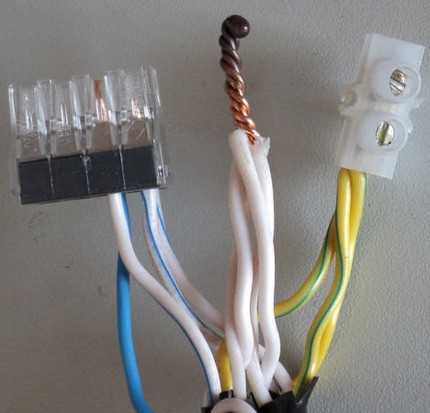

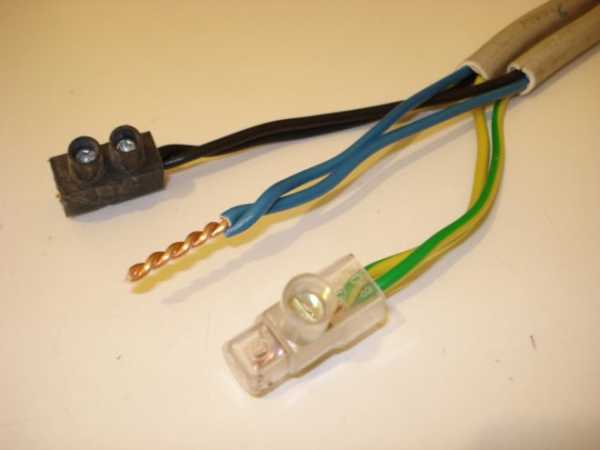

При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.

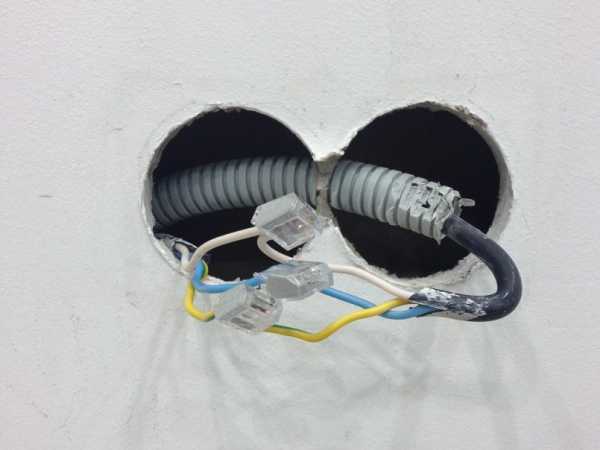

Вариант #1 – с помощью клемм

Два самых простых в исполнении способа соединения предполагают использование и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.

Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие

Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.

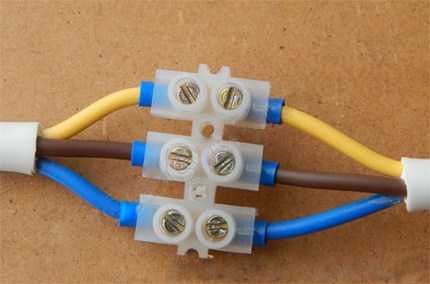

Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.

Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами

Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.

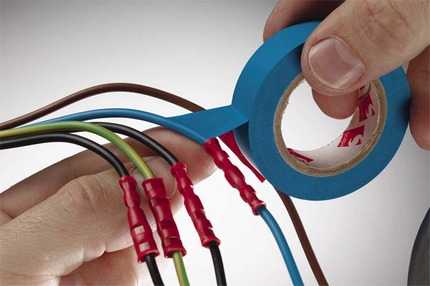

Вариант #2 – фиксация пластиковыми колпачками

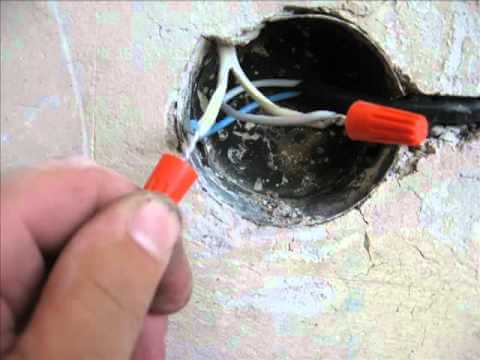

Этот способ предполагает установку на концы жил соединительных (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.

Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».

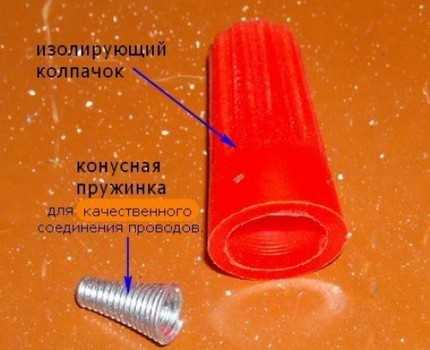

Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов

Вариант #3 – посредством скрутки и пайки

Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.

Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.

Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.

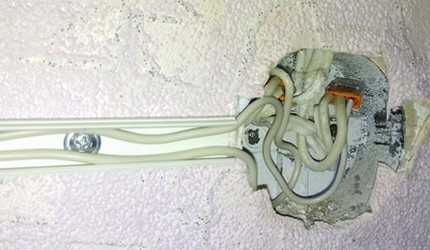

Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок

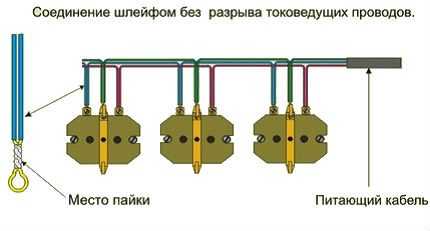

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

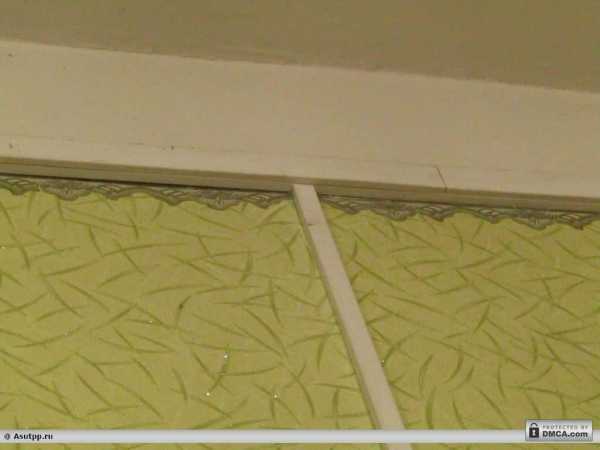

Сам провод вовсе не обязательно , а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а – модели, оборудованные распорными лапками.

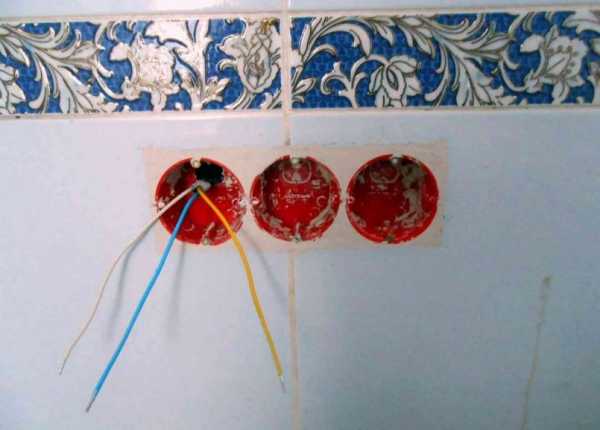

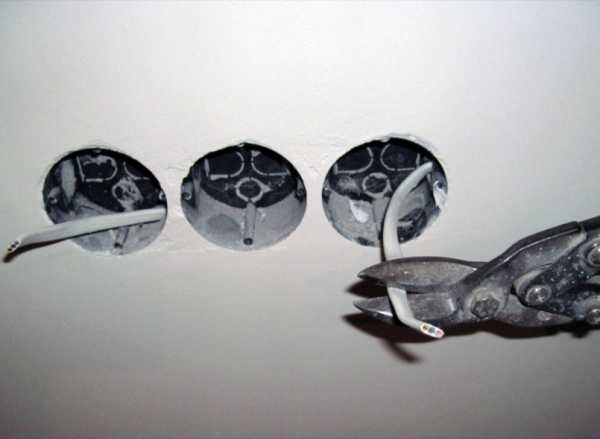

Изготовление ниши и монтаж подрозетника

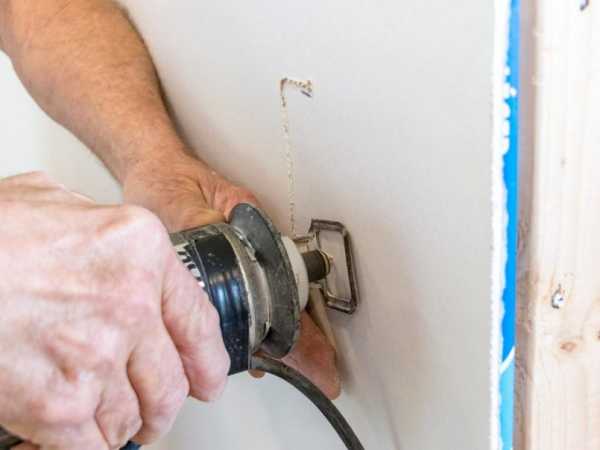

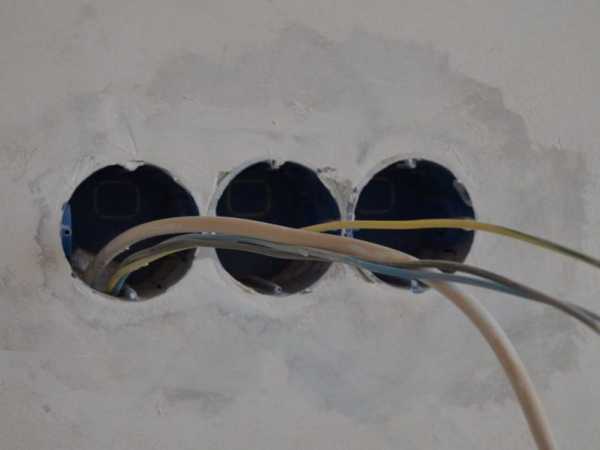

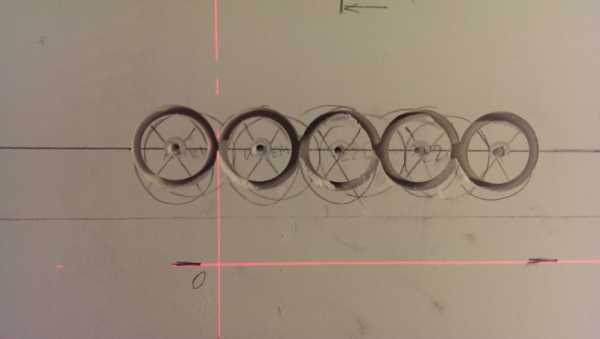

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

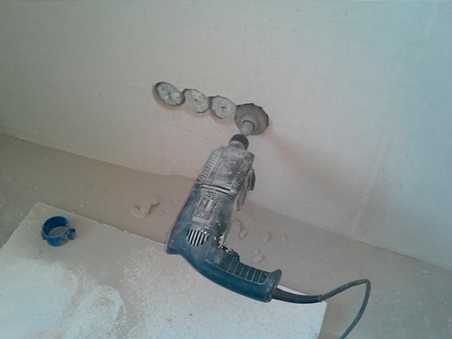

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

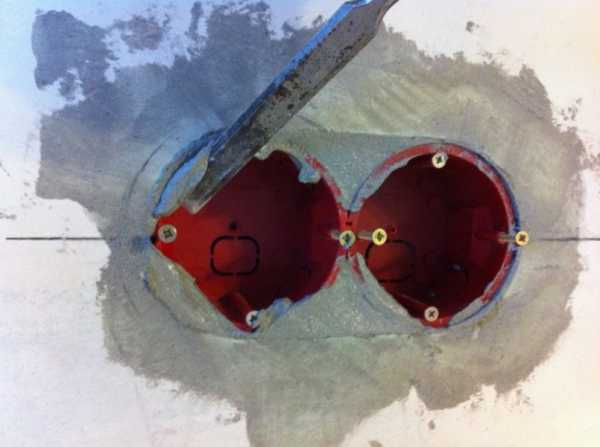

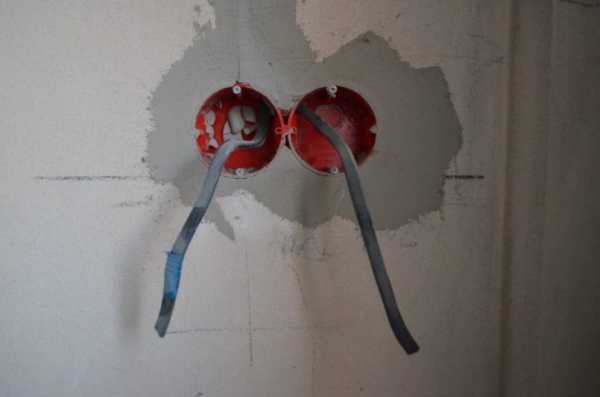

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

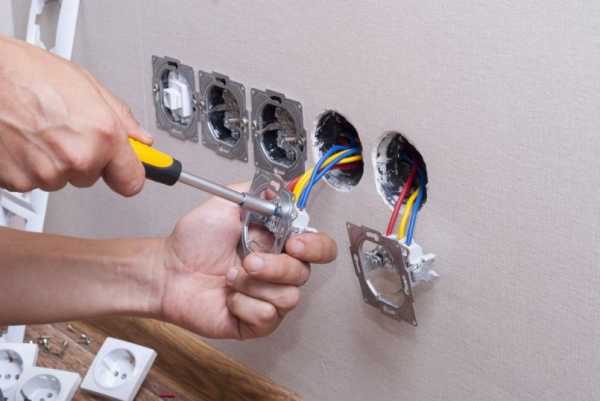

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

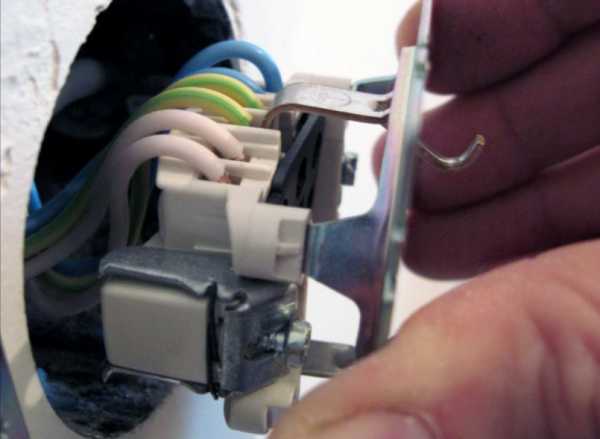

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

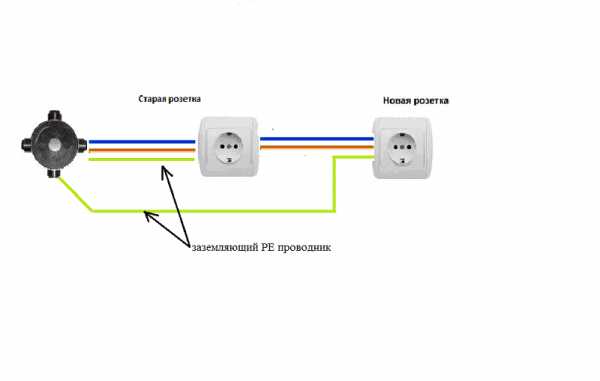

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства.

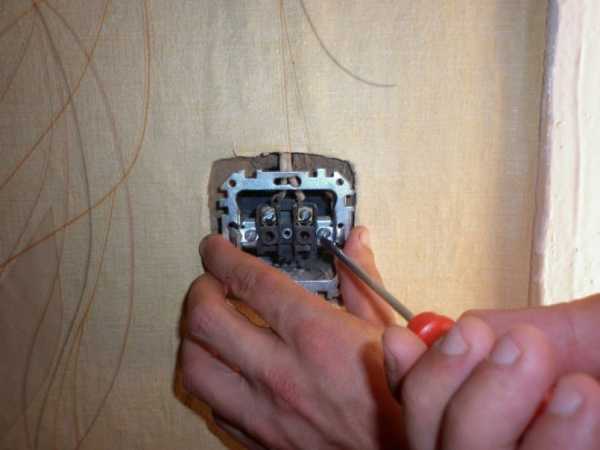

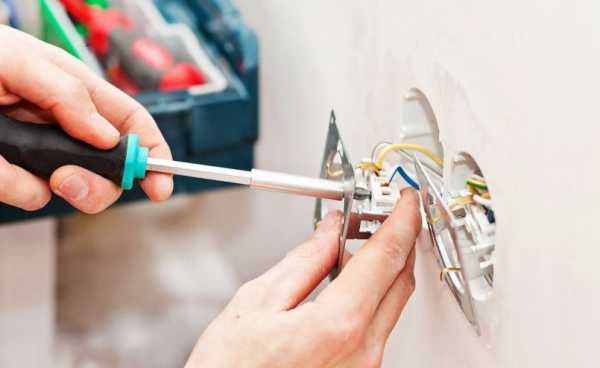

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

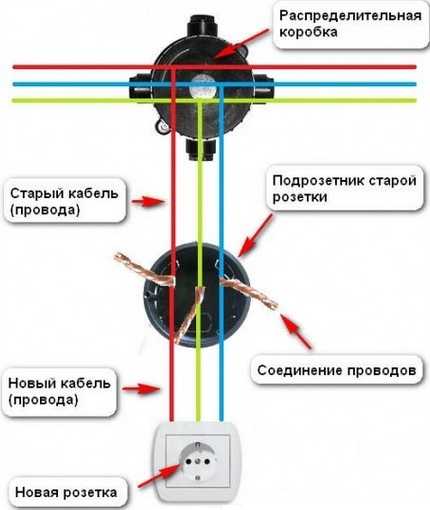

Перенос розетки путем удлинения провода

В стремлении упростить работы по переносу розетки часто применяют способ, при котором провод наращивают до необходимой длины, а «стакан» старой розетки используют в роли вспомогательной распределительной коробки.

При переносе «точки» посредством удлинения проводника монтажный «стакан» старой розетки выполняет функцию распределительной коробки для соединения проводов

В домах старой постройки применена алюминиевая проводка. Но современные требования диктуют укладку кабеля сечением от 1,5 мм2 с медными жилами, включающих заземление.

Продление электрической линии в новой штробе невозможно осуществить без частичного разрушения стены. Но даже при этом условии такой вариант переноса розетки является более предпочтительным, нежели шлейфовый способ.

Полная замена проводки – довольно дорогостоящая процедура, проведение которой лучше планировать при капитальном ремонте

Последовательность действий при удлинении провода:

  1. Отключают от сети розеточную группу, вырубая автоматический выключатель на квартирном щитке.
  2. Посредством индикаторной отвертки проверяют отсутствие тока в клеммах.

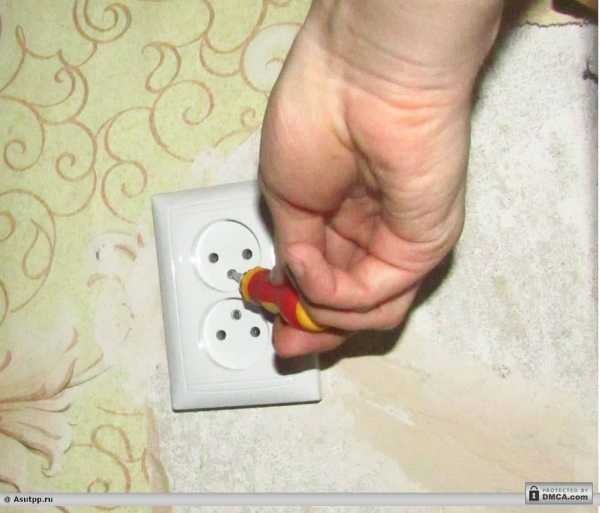

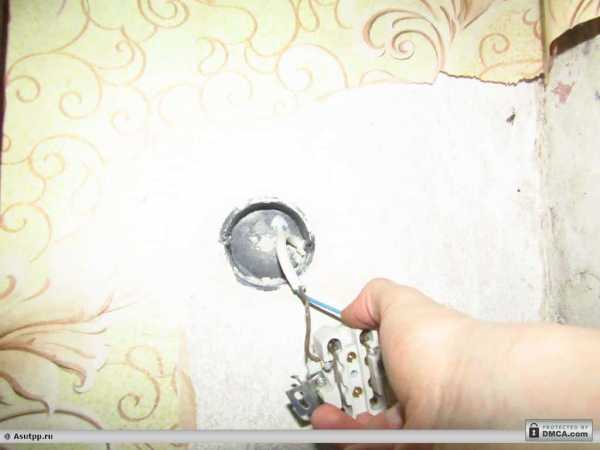

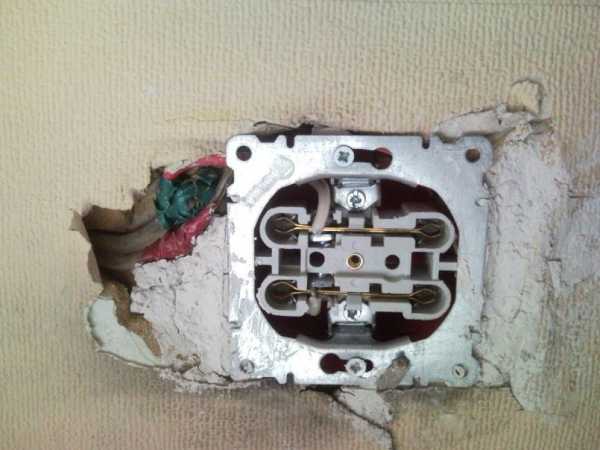

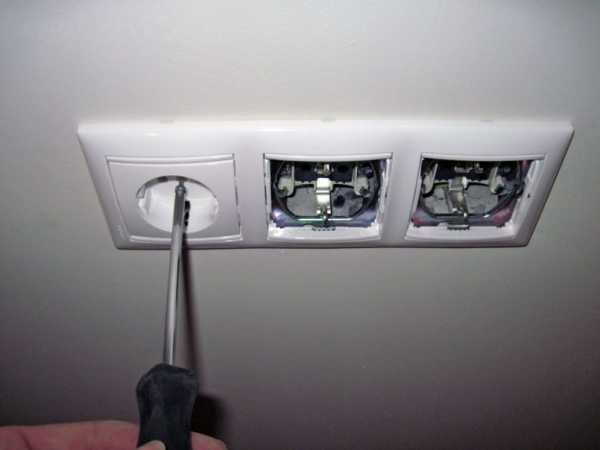

  3. Со старой розетки снимают декоративную крышку, из штробы вытягивают корпус.

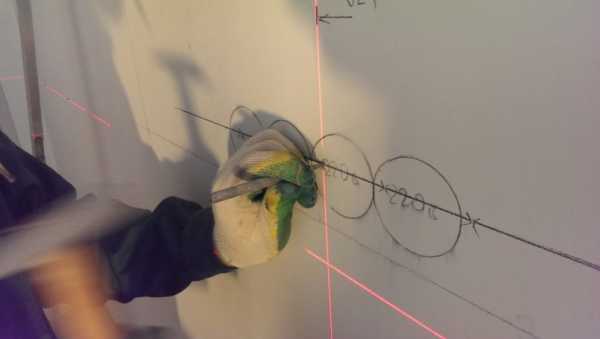

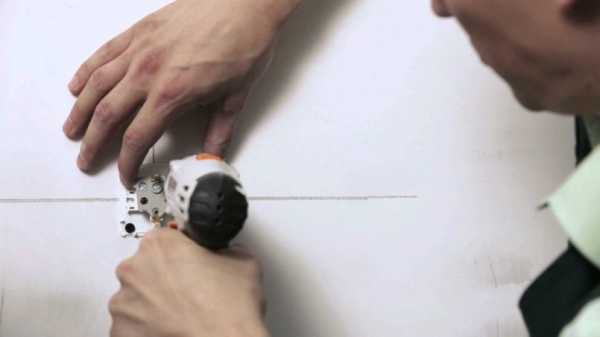

  4. С помощью простого карандаша намечают линию прокладки штробы.
  5. По намеченной линии перфоратором или болгаркой проделывают штробу.
  6. Посредством коронки выдалбливают отверстие под установку подрозетника.
  7. Путем соединения проводов удлиняют линию.
  8. На месте старого монтажного блока устанавливают распределительную коробку, в полость которой закладывают места скрепленных жил.
  9. В проделанном отверстии устанавливают подрозетник.
  10. Свободные концы удлиненного провода присоединяют к клеммам розеточного блока.
  11. Подключенный розеточный блок заглубляют в «стакан».
  12. На установленную розетку монтируют декоративную панель.

При использовании старого подрозетника в качестве распределительной коробки для наращивания проводов следует избегать контакта соединения с материалом шпаклевки.

Некоторые мастера для этой цели вырезают по размеру «стакана» накладку из гипсокартона. Сначала ее прикрепляют к передней грани подрозетника с помощью жидких гвоздей, а затем сверху накладывают жидкий слой шпаклевочного раствора.

Коммутацию проводов, выполненную посредством скручивания концов, необходимо изолировать с помощью термоусадочной трубки или путем обмотки в 2-3 слоя изолентой

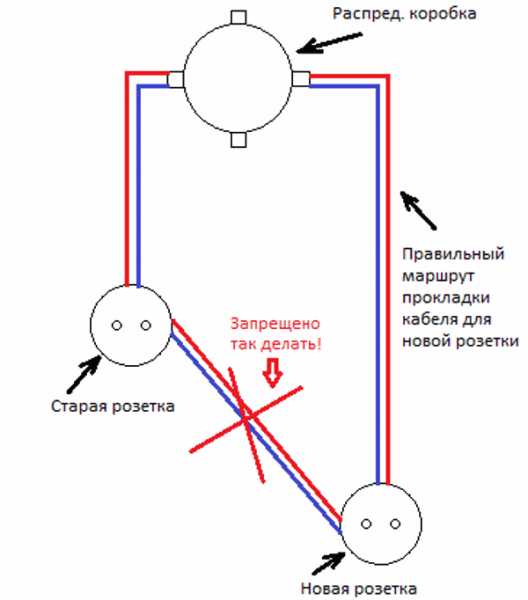

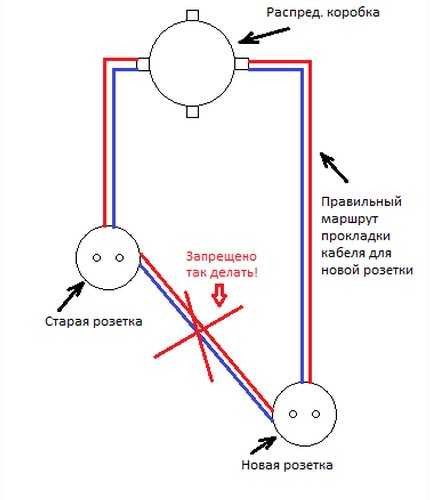

Главная ошибка, которую допускают начинающие мастера – когда «нарощенный» проводник закладывают обратно в старую штробу, а затем замазывают его гипсовым раствором или алебастром. Но, закрывая доступ к соединениям, они не учитывают, что в случае поломки и выведения из строя участка сети быстро исправить ситуацию уже не получится.

Если же возникла ситуация, когда точку подключения необходимо перенести ближе к распредкоробке, работа даже облегчается. Ведь провод придется лишь укоротить. Для этого под установку монтажного блока проделывают отверстие в стене. С помощью ножа укорачивают ранее проложенную линию. Монтаж изделия выполняют в соответствии с вышеописанными рекомендациями.

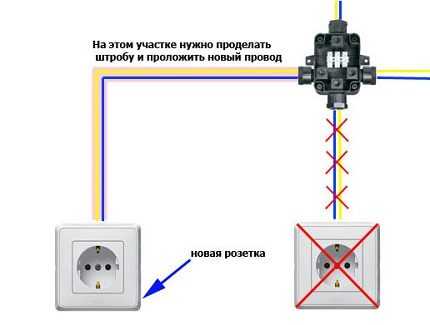

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.

С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

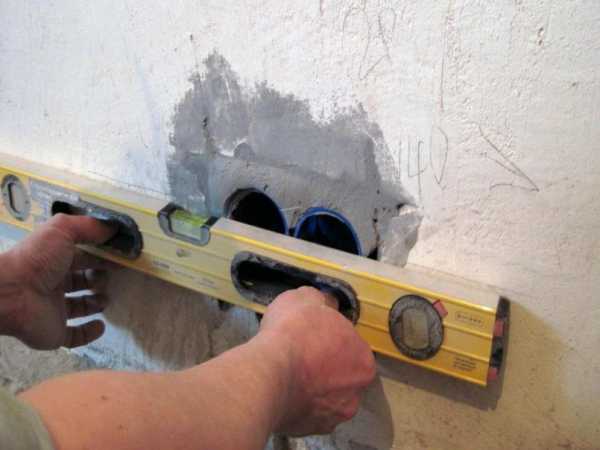

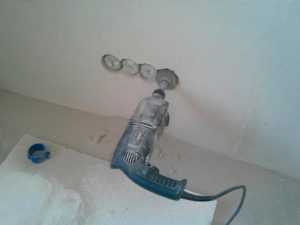

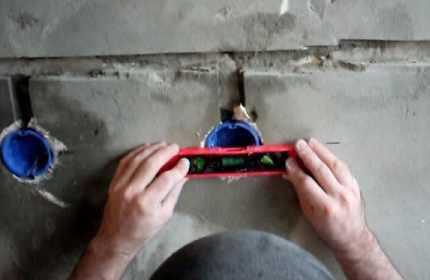

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.

Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

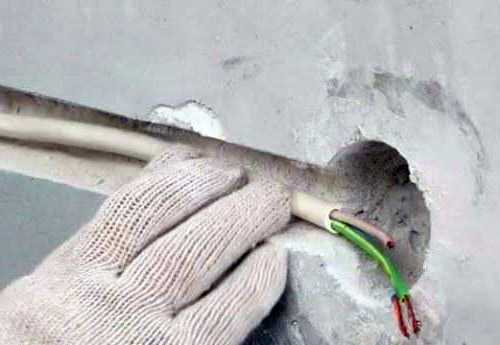

Укладка кабеля и подключение клемм

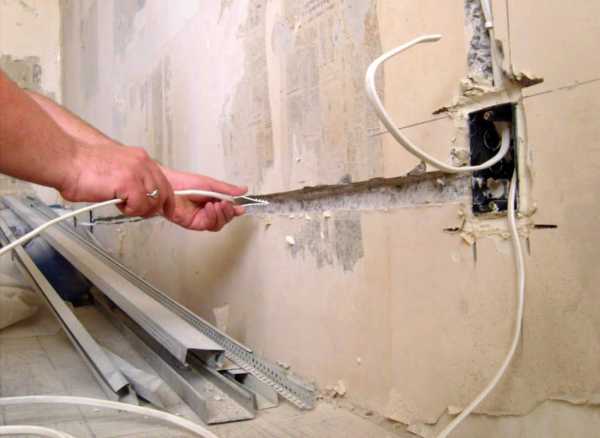

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

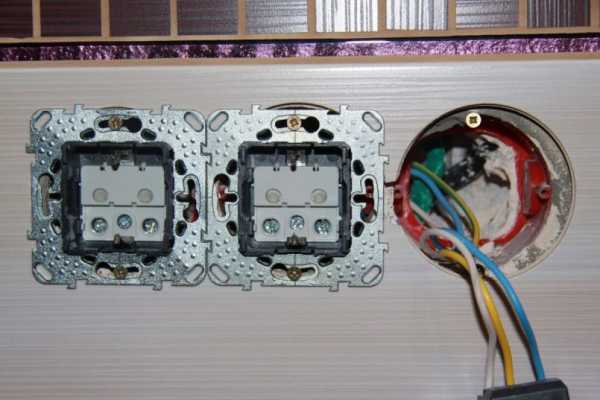

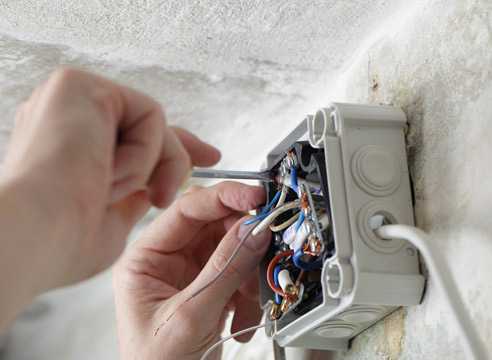

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.

Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами. При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой.

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

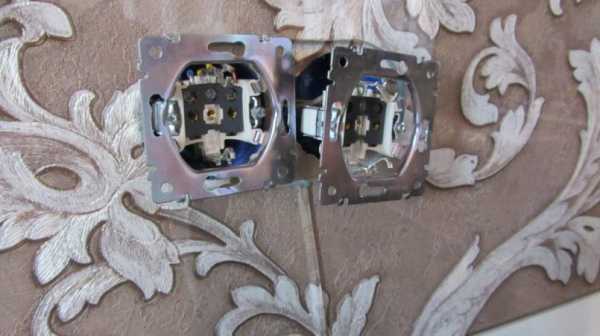

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.

Выводы и полезное видео по теме

В видеоролике пойдет речь о том, как перенести розетку без пыли:

Что учитывать при переносе точки подключения:

В том, чтобы перенести розетку на новое место, ничего сложного нет. Главное – придерживаться перечисленных в статье рекомендаций опытных электриков и соблюдать технику безопасности.

Если при ознакомлении с информацией появились вопросы или есть рекомендации, которые помогут начинающему мастеру справиться с переносом розетки, пожалуйста, напишите их в расположенном ниже блоке.

sovet-ingenera.com

Как перенести розетку своими руками в другое место?

В процессе эксплуатации электрических сетей промышленного и бытового назначения возникает необходимость создания новой точки подключения или перемещения уже существующей. В связи с тем, что данная процедура не требует каких либо сложных процедур ее вполне возможно осуществить самостоятельно. Но, прежде чем разобраться, как перенести розетку, следует изучить основные правила, предъявляемые к данной процедуре.

Требования согласно ПУЭ

Основные нормы  в отношении электропроводки изложены в главе 2.1. ПУЭ. Отдельно следует обратить внимание, что все элементы электрической проводки должны располагаться в вертикальной или горизонтальной плоскости. Запрещено делать диагональное соединение или загибать ее по дуге для сокращения расстояния. По отношению к потолку, прокладка кабеля должна быть не ближе 200 мм, а к карнизу 100 мм. Касательно вертикальных проводников, их стоит удалять от углов, оконных и дверных проемов на расстояние не менее 100 мм.

Место установки новой розетки выполняется на расстоянии от 800 до 1000 мм согласно п.6.6.30 ПУЭ, в некоторый случаях допускается до 1,5 м. Также запрещено размещение розеток ближе 500 мм к отопительным радиаторам, металлическим трубам, газовым и электрическим плитам и другим металлическим конструкциям.

Все соединения силовых кабелей должны выполняться посредством специальных клеммных зажимов, запрещено обеспечивать контакт простыми скрутками. Для установки дополнительных ответвлений, соединение проводов необходимо осуществлять в распределительных коробках, запрещено  замазывать место их соединения в стене.

При изменении мест расположения розеток и кабелей, необходимо вносить соответствующие изменения в схему электропроводки.

Причины переноса розетки

Наиболее частыми причинами, из-за которых возникает необходимость перенести розетку, являются:

  • Перестановка мебели или установка нового оборудования – в первом случае перемещение узла подключения обуславливается тем, что к старым закрывается доступ, во втором, отсутствием возможности осуществить электрический контакт в этой точке.
  • Чрезмерного нагрева по причине большого количества подключенных потребителей в одну электрическую точку. Так как это может привести к перегреву и дальнейшему возгоранию.
  • По причине отсутствия напряжения или неисправности старого устройства, которые не позволяют заменить их на новые.

Меры безопасности

Перед тем как перенести розетку необходимо выполнить комплекс мер, обеспечивающих безопасность работ. Для начала вам необходимо изучить схему расположения проводов. Если таковой нет, то для отыскания старой проводки воспользуйтесь бесконтактным индикатором. Это позволит демонтировать ненужные провода и не повредить остальные, пока будете переносить точку подключения.

В связи с опасностью, которую представляет электрический ток, предварительно, лучше отключить автоматический выключатель на вводе в помещение. При этом следует обеспечить разрыв сразу двух проводов – и нуля,  и фазы. Если автомат вывел с работы только один из проводников, то перед началом переноса розетки следует воспользоваться индикаторной отверткой или мультиметром, чтобы убедиться в отсутствии потенциала.

В случае, когда снятие напряжения с розетки не предоставляется возможным, все работы на электрических частях должны выполняться в диэлектрических перчатках с предельной осторожностью, чтобы не вызвать короткое замыкание.

Основные способы переноса розеток

Для переноса розетки в новую точку необходимо обеспечить ее снабжение электрической энергией. В зависимости от способа запитки и места, в которое переносят розетку, выделяют несколько способов.

Укорачивание провода

Если возникает такая ситуация, когда переносимая розетка смещается от старой ближе к распределительной коробке, то для ее установки можно воспользоваться и старыми проводами. Схема подключения в таком случае будет иметь следующий принцип:

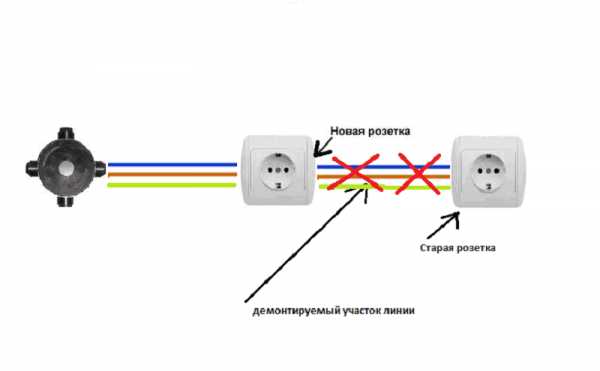

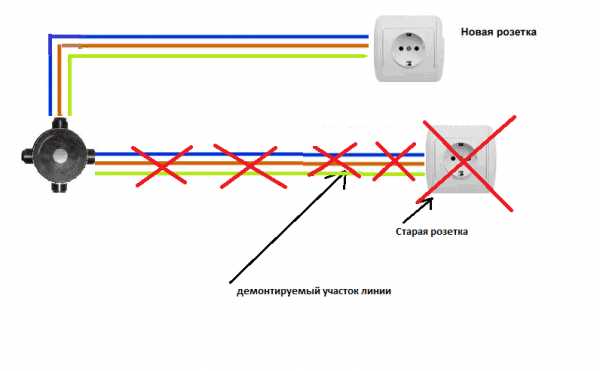

Рисунок 1: схема укорачивания провода

Посмотрите на рисунок, здесь представлена принципиальная схема укорачивания провода для переноса точки подключения. В данной ситуации под новую точку подключения необходимо высверлить дополнительное отверстие при помощи специальной коронки для перфоратора.

При этом выполните следующую последовательность манипуляций:

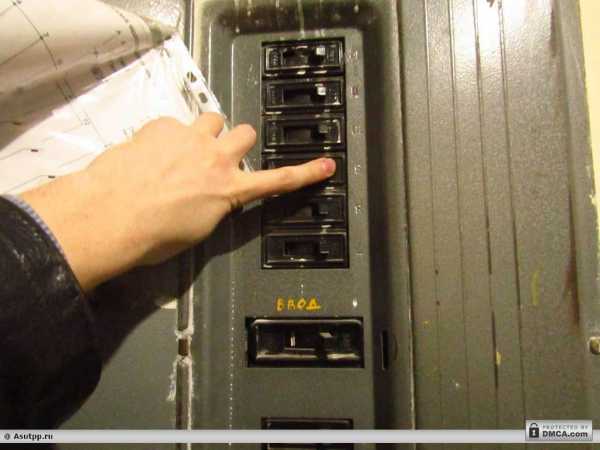

  1. Отключите напряжение в сети; Рисунок 2: выключите автомат
  2. Дополнительно убедитесь в отсутствии напряжения при помощи индикаторной отвертки;

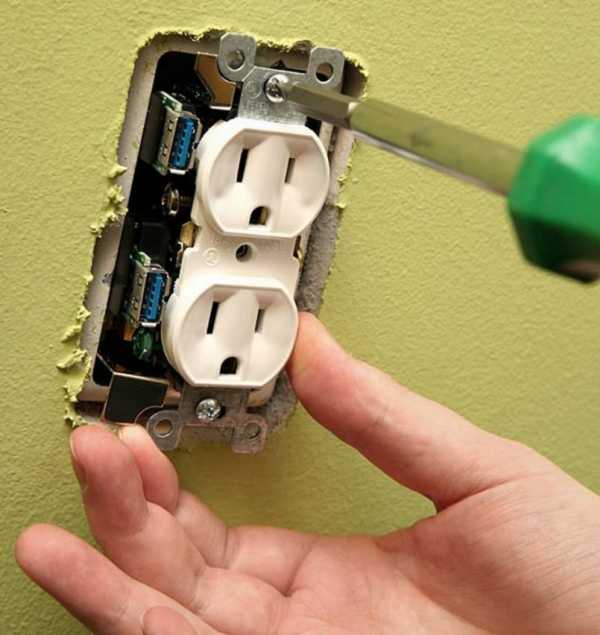

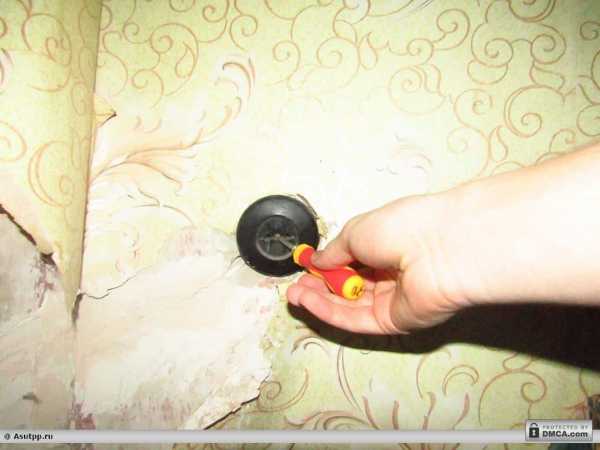

  3. Разберите старую розетку, демонтируйте ее содержимое вместе с проводом до места, где будет устанавливаться новая точка подключения; Рис. 3: разберите старую розетку
  4. Затем загните провод, для сверления отверстия под монтажную коробку;
  5. Заведите провод в новую коробку и вставьте ее в отверстие;
  6. Пространство вокруг коробки, старую штробу и коробку заделайте шпаклевкой;

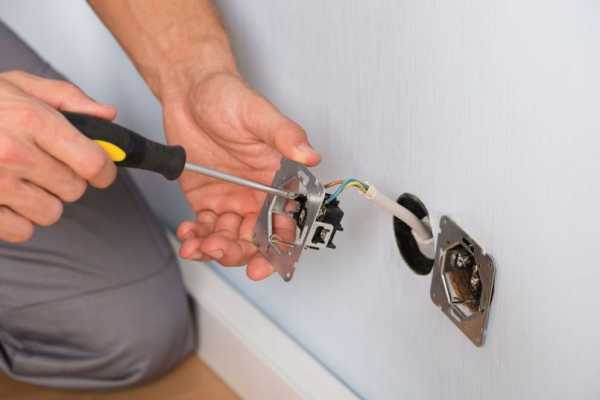

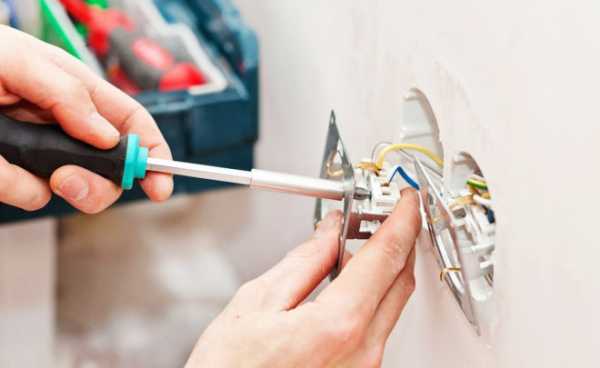

  7. Сердцевину новой розетки подключите к проводам; Рис. 4: подключите розетку к проводам
  8. закройте ее декоративной крышкой.
Рис. 5: закройте розетку декоративной крышкой

Такой способ переноса розетки обладает рядом преимуществ: сохраняет мощность и надежность предыдущего узла, не требует разработки штробы, можно использовать старые провода.

Удлинение провода

Такая ситуация актуальна в том случае, когда новая розетка переносится в точку расположенную дальше, чем старый узел. Принципиальная схема такой процедуры будет выглядеть следующим образом:

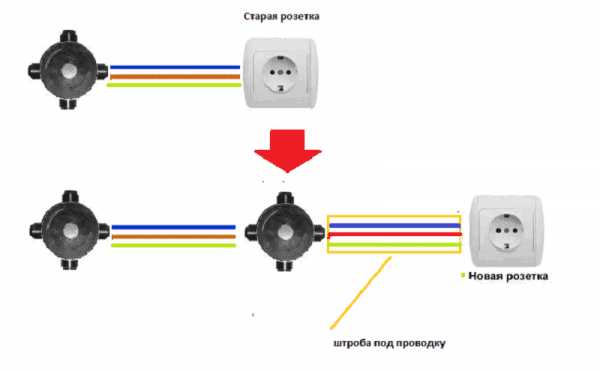

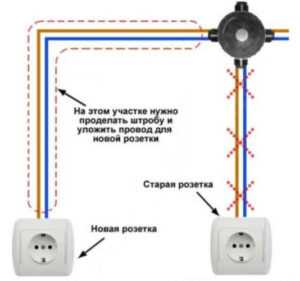

Рис. 6: Схема удлинения провода

Посмотрите на рисунок, здесь показано два варианта: первый – до демонтажа старой розетки и второй после установки новой. При этом коробку от старой розетки можно использовать для соединения  в ней проводов.

Последовательность манипуляций следующая:

  1. Выполните штробление стены от места расположения старого узла к предполагаемой точке установки;
  2. Высверлите штробу подрозетника;
  3. Отключите электрическую линию;
  4. Демонтируйте старую розетку, а в ее коробке соедините старый и новый провод; Рис. 7: соединение проводов в коробке
  1. Возьмите кабель необходимой длины и протяните его до штробы подрозетника;
  2. Установите новую коробку, в которую заведите провод;
  3. Соедините провода с новой розеткой и установите декоративную панель.

Таким образом, скрытая розетка становится коробкой, которую можно закрыть плоской крышкой, чтобы та не портила внешний вид стены. Новая штроба заполняется шпаклевкой.

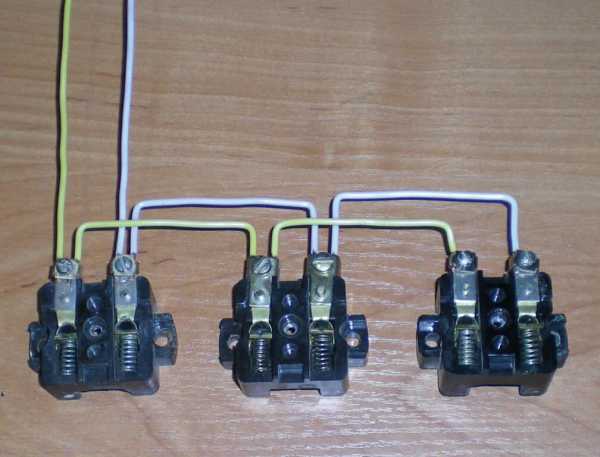

Соединение шлейфом

Существуют ситуации, когда подключение не предусматривает использование электрических  устройств большой мощности, а владелец хочет сэкономить средства на данной процедуре. В таком случае можно реализовать вариант переноса единым шлейфом

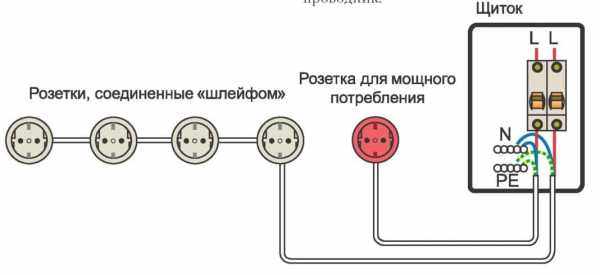

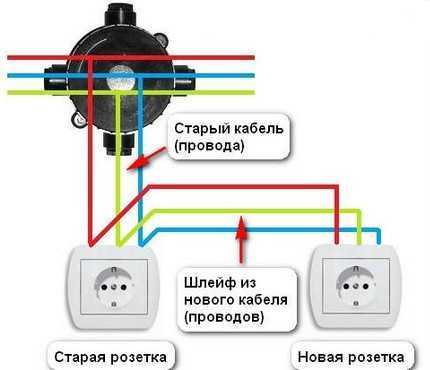

Рис. 8: Схема соединения шлейфом

Посмотрите на схему, здесь от имеющейся розетки берутся выводы для подключения новой. То есть фаза запитывается от фазы, а ноль от нуля и розетки соединяются последовательно. Отличительной особенностью такого подключения является защитный проводник, который должен иметь отдельный вывод для каждого узла, согласно требований п.1.7.144 ПУЭ. В отличии от фазных и нулевых проводов, к заземлению запрещено последовательно подключать защищаемые объекты.

К преимуществам такого способа формирования электрической линии следует отнести меньшие затраты провода. К недостаткам относится ее низкая надежность, так как при поломке старой розетки, последующие за ней окажутся без напряжения, и малая мощность электрических приборов, которые можно к ним подключать.

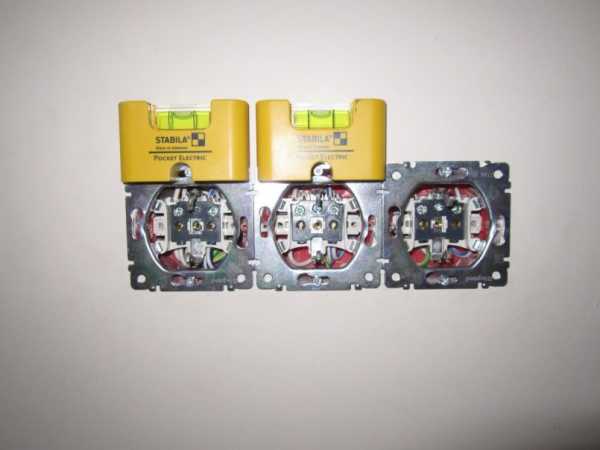

Соединение шлейфом можно выполнять и на большее количество розеток, в зависимости от местных потребностей, но суммарная мощность подключенной к ним нагрузки не должна превышать нормально допустимый ток для имеющейся в электрической сети проводки.

Порядок переноса розетки шлейфом ничем не отличается от предыдущего варианта удлинения провода, за тем исключением, что старая точка подключения не демонтируется, а продолжает выполнять свои функции.

Прокладка новой линии

Прокладка новой линии осуществляется по такой схеме.

Рис. 9: прокладка новой линии

Посмотрите на схему, для переноса просверлите отверстие для установки подрозетника и выберете штробу, чтобы проложить провод . Для этого линию можно вести напрямую от распределительного щита.

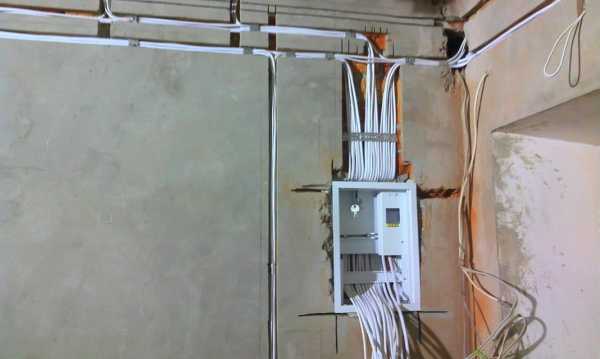

Рис. 10: распределительный щит

Затем выполните такую последовательность действий:

  1. Снимаете напряжение на вводе;
  2. Удаляете старую розетку и ведущие к ней провода;
  3. В готовые отверстия для новой точки подключения проложите новые медные провода и выполните их соединение;
  4. Установите подрозетник в отверстие:
  5. Подключите к проводам розетку и зафиксируйте ее в коробке; Рис. 11: установка розетки в коробку
  6. Выполните отделочные работы по закрытию отверстий и закреплению проводников электрического тока.

К преимуществам такого переноса относится возможность установки силовой розетки, так как вы самостоятельно выбираете сечение проводника, и можете впоследствии включать в нее мощные приборы. Также такой узел будет обладать куда большей надежностью. К недостаткам следует отнести куда большие монтажные затраты.

Наружная установка

Следует отметить, что для сокращения затрат и усилий на выполнение монтажных работ могут устанавливаться накладные розетки и наружная прокладка кабеля. Защита кабеля, идущего по поверхности стен, выполняется посредством кабельного канала.

Рисунок 12: установка кабельных каналов

Конфигурация и тип кабель-канала выбирается в зависимости от местных условий или в соответствии с вашими пожеланиями.

Если существует угроза повреждения кабельного канала, изготовленного из пластика, то для предотвращения поражения электротоком кабель должен иметь бронированную оболочку. Которая заземляется и при попадании потенциала на нее отключит защиту.

Способ наружной установки подходит для всех вышеприведенных схем подключения, но обладает рядом как технических, так и эстетических недостатков. Поэтому используется для промышленных помещений или в качестве временного решения.

Видео инструкции



www.asutpp.ru

Как перенести розетку в другое место своими руками



Выбор оптимального способа как перенести розетку в другое место зависит от того, какой мощности устройства предполагается в нее включать. Если это будет просто телевизор, то можно использовать обыкновенное наращивание провода, а если надо подключить розетку для электроплиты большой мощности, духовой шкаф или кондиционер, то придется тянуть провод от распределительного щитка.

Открытая и закрытая проводка

Различия между способами укладки видно невооруженным глазом – открытая проводка идет по поверхности стены, а для закрытой надо штробить каналы под укладываемый кабель. В подавляющем большинстве случаев используется второй способ монтажа – еще на этапе планировки квартиры или дома на плане отмечаются места установки розеток и под них в стенах пропиливаются каналы, которые потом заделываются цементными растворами.

Открытая проводка используется только если дизайн помещения выполнен в стиле ретро, если дом сделан из дерева или в некоторых исключительных случаях, когда надо обойтись без штробления стены.

В большинстве случаев, если возникнет необходимость переноса розетки с проводом спрятанным в стене, особых проблем возникнуть не должно – конечно, придется пропилить дополнительные штробы, но это в целом решаемый вопрос. Может возникнуть другая проблема – как перенести розетку на стене зашитой гипсокартоном. Если ее надо передвинуть на один-два метра в плоскости самой стены, то это достаточно трудоемкая, но решаемая задача, а когда надо установить силовую розетку, то тут либо снимать гипсокартон, либо монтировать проводку открытым способом.

Как вариант, можно не снимать весь лист гипсокартона, а вырезать в нужном месте кусок, и после завершения нужные работы и вставить его назад.

Необходимые инструменты и чем заменить недостающие

Хороший инструмент в разы ускоряет выполнение работы. При желании можно обойтись и подручными средствами, но тут надо смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы взять нужный инструмент в аренду.

  • Штроборез. Помогает быстро сделать штробы – работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез это редкость, поэтому он может быть заменен болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
  • Мощная дрель с насадкой для высверливания отверстия под подрозетник. Можно заменить сверлом по бетону – насверлить отверстий по периметру окружности и выбить изнутри остатки бетона. Также нужна в пару к штроборезу, если штроба идет по двум стенам – доделать 10-15 см, которые бороздодел не захватит возле угла.

В особо тяжелых случаях (нет электричества) борозду в стене получится сделать и по старинке – зубилом с молотком, но сколько на это уйдет времени, сказать сложно.

  • Зажимы для проводов – помогают сделать качественное соединение. При необходимости без них получится обойтись – можно просто качественно скрутить провода и обжать их плоскогубцами.

Остальное необходимо в любом случае: подрозетник, розетка, провод, плоскогубцы, нож, изолента, гипс или цемент для монтажа подрозетников и замазывания штроб.

Способы соединения проводов

Качественно соединенная проводка отвечает двум условиям – место соединения беспрепятственное пропускает электрический ток и с течением времени контакт не ослабляется. Так как жилы провода в сечении круглые, это значит, что соприкосновение между ними происходит на маленькой площади. Чтобы обеспечить хорошую проводимость, надо чтобы провода прижимались друг к другу на достаточной длине. Если жилы зажимаются в прямоугольных креплениях, то для увеличения площади соприкосновения их надо немного сплющить плоскогубцами.

  • К примеру, если при скрутке соединяются жилы сечением 2,5 мм², то и площадь соприкосновения должна быть не меньше, чтобы не образовалось «узкое место». Чтобы «на глаз» получить требуемую площадь, зачищают провод на длину в 10 раз превышающую диаметр сечения – в данном случае, это 25 мм.
  • Уменьшить длину зачищаемого конца провода можно применяя обжиманием жил с помощью специальных наконечников. Это деформирует провода, увеличивая площадь соприкосновения и накрепко сжимает их между собой. Единственный недостаток способа – если понадобится добавлять к скрутке еще провода, то обжимку придется откусывать и жилы станут короче.
  • Болтовое соединение – для него берутся специальные муфты или обыкновенный болт с шайбами, между которыми зажимаются жилы проводов. Этот способ единственный подходит для соединения проводов из разных металлов – меди и алюминия (одна из шайб обязательно должна быть между медью и алюминием). У них разная химическая активность и если их соединять напрямую, то через некоторое время контакт окислится.
  • Пайка – считается одним из самых надежных способов, но на практике применяется редко. Чаще используется лужение многожильных проводов, чтобы они не распушивались и не окислялись в контактах мощных устройств.
  • Сварка – в отличие от пайки, где обрабатывается вся открытая поверхность жил, свариваются только кончики проводов. Надежный способ соединения, но недостаток такой же как и у обжимки – если переделывать схему, то место сварки надо откусывать.

Последние два способа не всегда подходят для алюминиевых проводов – это очень активный металл и при контакте с воздухом на его поверхности мгновенно образуется оксидная пленка. Чтобы спаять или сварить алюминий нужно специальное оборудование.

Распространенные методы переноса розеток

Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.

Укорачивание провода

Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.

Порядок действий следующий:

  1. Демонтаж розетки и подрозетника.
  2. Извлечение провода из штробы до нужной высоты.
  3. Высверливание отверстия под новый подрозетник.
  4. Заведение проводов в подрозетник и его монтаж.
  5. Заделывание старого отверстия под розетку и штроб.
  6. Установка розетки.

Смещение розетки – удлинение провода

Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.

Все делается в таком порядке:

  1. Снимаются старые розетка и подрозетник.
  2. Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
  3. На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
  4. Наращивается провод и прокладывается к новой розетке.
  5. Заделываются штробы и устанавливается розетка.

В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.

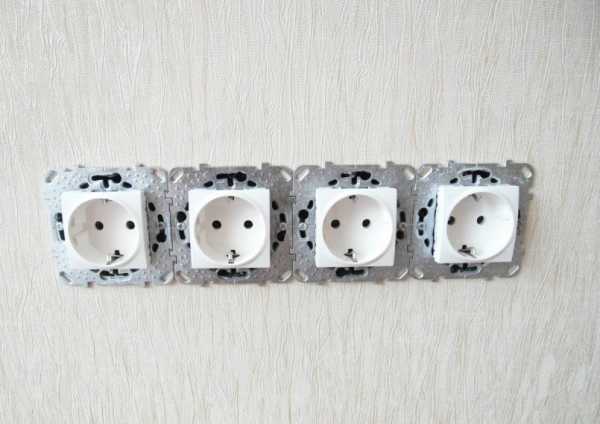

Соединение шлейфом

Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.

Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.

Нюансов тут немного:

  • Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
  • Провод для новой розетки надо подбирать такого же сечения, как и для старой.
  • Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.

Прокладка новой линии

Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.

Делается все за несколько шагов:

  1. Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
  2. В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
  3. Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
  4. Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.

Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.

Нюансы при переносе розеток

При выполнении электромонтажных работ всегда надо обращать отдельное внимание на качество контактов, так как каждый из них это потенциальное «узкое место» для течения электрического тока.

  • Перенос розеток выполняется на обесточенной проводке – для электроинструментов лучше сделать временный ввод с отдельным автоматическим выключателем. Для гарантии стоит дополнительно проверить обесточенную проводку пробником.
  • Перед тем, как перенести нужную розетку в другое место, надо выяснить расположение старой проводки, чтобы при штроблении стен не повредить старую проводку.
  • В панельных домах запрещено штробление несущих стен. На практике мало кто к этому прислушивается, но надо следить хотя бы за тем, чтобы штроборез не повредил арматуру внутри плиты. Если же хочется все сделать правильно, то проводку надо прятать под стяжкой, штукатуркой или стеной из гипсокартона.
  • При заведении проводов в распределительные коробки надо помнить про монтажный запас в 10-15 см. Если его не сделать, то со временем даже хороший провод придется наращивать или менять, а это опять ковыряние в стенах.
  • Запрещается непосредственный контакт проводов из алюминия и меди.

При соблюдении этих нехитрых правил перенести розетку в квартире своими руками под силу любому человеку, владеющему навыками работы с инструментами и минимальными знаниями по электротехнике.

yaelectrik.ru

Как перенести розетку в другое место: видео и способы

Для того чтобы перенести розетку в другое место в панельном либо кирпичном доме, не нужно быть опытным электриком и иметь специальный инструмент. Существует несколько простых методов, которые позволят осуществить перенос, не разрушая отделку стен – без штробления и пыли. Также можно сделать полноценную замену линии от распределительной коробки, если новое место установки изделия гораздо дальше, чем было. Далее мы рассмотрим простые инструкции электромонтажных работ, наглядные видео уроки и, конечно же, ошибки, которые не следует допускать!

Способ №1 – Использование шлейфа

Наверное, наиболее небезопасный из всех вариантов, т.к. в этом случае от старой электрической «точки» создается перемычка к новому месту подключения. В результате Вы не то чтобы переносите розетку вниз или вверх, Вы просто создаете рядом еще одну.

Преимущество такого метода заключается в том, что в результате Вы будете иметь новую розетку и в то же время сможете оставить старую. К тому же затраты материалов на то, чтобы самостоятельно перенести розетку, сводятся к минимуму.

Однако недостатков Вы получите гораздо больше:

  1. Соединение шлейфом является весьма ненадежным и крайне не рекомендуется правилами ПУЭ.
  2. Провод от точки к точке будет проложен горизонтально, что также крайне опасно (мы привыкли, что разветвление к выключателям и другой фурнитуре проводиться только вертикально). По своей забывчивости можно случайно нарваться на поражение током, если, к примеру, Вы решите просверлить отверстие в стене. Чтобы такого не произошло, рекомендуем перед тем, как перенести розетку, выполнить поиск электропроводки в стене.
  3. Токовая нагрузка на изделия возрастет, т.к. две точки будут соединены между собой единым шлейфом. Если Вы подключите в обе розетки мощные электроприборы (к примеру, электроплиту и СВЧ-печь), проводка может выйти из строя и как следствие – короткое замыкание.

Наглядно увидеть процесс подключения шлейфа Вы можете на данной видео инструкции:

Использование перемычки

Кстати, соединение шлейфом может иметь еще одно весомое преимущество – провод не обязательно укладывать в стене. Можно самостоятельно перенести розетку открытым способом, применяя кабельный канал. Также в этом случае более предпочтительно использовать накладную модель изделия, что позволит осуществить перенос на другое место не штробя бетонную стену! Такой вариант используют чаще всего для того, чтобы красиво перенести розетку на шкаф в кухне либо на балкон.

Способ №2 – Удлинение провода

Второй способ самостоятельно перенести розетку в квартире – просто продлить электрическую линию к новой штробе. В этом случае придется разрушить стену, но все же данный вариант более правильный, чем первый.

Технология выглядит следующим образом:

  1. Отключаем автоматический выключатель розеточной группы.
  2. Индикаторной отверткой проверяем отсутствие тока на клеммах.
  3. Снимаем декоративную крышку и вытягиваем корпус из штробы.
  4. Перфоратором создаем штробу к новой точке подключения.
  5. Удлиняем линию, скрепляя жилы между собой скруткой либо другим способом соединения проводов.
  6. На месте старой штробы устанавливаем распределительную коробку и укладываем в нее место скрепления жил.
  7. Устанавливаем подрозетник и подключаем розетку к сети.

Вот так можно осуществить простой перенос силовой розетки со штроблением на другую стену либо даже в пол (иногда используется и такой вариант). Обращаем Ваше внимание на то, что удлинять проводник необходимо кабелем точно такого же сечения и металла изготовления. Если Вы не знаете, какой диаметр старых жил, рекомендуем ознакомиться с инструкцией по определению сечения кабеля.

Видео урок по удлинению кабеля

Также может возникнуть более простая ситуация — розетку нужно перенести ближе к распределительной коробке и провод придется не наращивать, а укорачивать. В этом случае все проще – создаем новую штробу, укорачиваем линию и осуществляем монтаж изделия.

Главная ошибка, которую могут допускать электрики при использовании этого метода – соединение удлиненного провода закладывается в старую штробу подрозетника и замазывается алебастром. Так делать категорически запрещается, т.к. в этом случае доступ к соединителям будет закрыт, хотя они выходят из строя чаще, чем цельный участок электросети!

Способ №3 – Вывод новой линии

Ну и наиболее безопасный и надежный метод переноса электрической розетки – добавление провода от распределительной коробки. В этом случае придется потратить больше времени и сил, но, как мы уже сказали, так будет правильно! К тому же новое ответвление провода позволит перенести изделие даже на противоположную стену.

Итак, сначала Вам необходимо будет отключить электричество в доме, после чего демонтировать старую линию вместе с розеткой. Штроба замазывается раствором и вместо нее создается новая, ведущая с одной стены на другую либо даже к другой комнате сквозь стену (на Ваше усмотрение). Далее кабель укладывается в созданное углубление, ведется к новому подрозетнику, где и подключается к сердцевине.

Как Вы видите, ничего сложного нет, проблема лишь в том, что придется самому разрушать отделку стен, что не особо логично после капитального ремонта. Вот мы и перечислили все наиболее популярные способы. Надеемся, что теперь вы знаете, как перенести розетку в другое место своими руками!

Похожий материал:

samelectrik.ru

Инструкция, как перенести розетку в другое место

Многие новосёлы сталкиваются с проблемой переделки и переноса розеток в другое место. Эта маленькая, но необходимая электрическая деталь способна превратить радость от пользования электроприборами в нервотрёпку и беспорядок в доме, поскольку старая схема точек подключения бытовой техники нуждается в своевременной корректировке.

Краткое содержимое статьи:

На заметку – ювелирный монтаж розетки

Существует отработанный алгоритм для самостоятельного монтажа. Изучив его, каждый человек сумеет научиться тому, как правильно и безопасно можно перенести розетку в удобное для домочадцев место. Такой способ называется «вывод новой линии»:

  • Обесточить помещение, в котором будет проводиться монтаж новых разъёмов. Проверить отвёрткой-индикатором напряжение в розетке.
  • Отметить карандашом места прокладки канавки для электропровода.
  • Строго по намеченным линиям перфоратором проделать штробу нужной глубины, чтобы провода не выглядывали наружу.
  • Затем вырезать углубление (размером не менее 5 см) под будущую розетку.
  • В стеновую нишу вставляют защитный короб, который убережёт содержимое розетки от повреждений и контакта с внешней средой. Он должен целиком заполнить углубления и не выступать над поверхностью стены.
  • В подготовленные канавки укладывают кабель, фиксируя его через равные промежутки (в 7 см) пластиковыми хомутами.
  • Разъединить провода в распределительной коробке, которые запитывали током старую розетку. Лишняя электролиния удаляется вместе с разъёмом. Если только одна розетка монтируется заново – концы старой проводки тщательно изолируют.
  • Концы нового кабеля соединяют с электропроводом, подающим ток при помощи изолирующих зажимов.
  • Короб прочно фиксируют болтами, чтобы он плотно прилегал к стене. В случае некачественного крепления короб станет болтаться и выпадет из гнезда.
  • Провода соединяют пружинными клеммами, клеммными колодками, пластиковыми колпачками.
  • Зачищенные повода подсоединяют к новой розетке с помощью клемм, заземляющий конец подводят к клемме корпуса разъёма.
  • Подключённый блок убирают в короб и зажимают винтами, сверху дополнительно накладывают декоративную панель.

Каждому «самоделкину» нужно выучить эти 12 пунктов и затем применить знания на практике, чтобы всегда суметь без проблем и опасений перенести любую розетку в квартире без вызова электриков.

Не хотите портить стены? Нужно провод удлинить

Разрушение стен оправдано лишь во время капитального ремонта, который равен по стрессовым моментам пожару в квартире. Щадящий способ, позволяющий сохранить красивые обои на стенах – увеличение длины провода. Необходимо повторить пункты «ювелирного монтажа розетки»: с №1 по №3 и запомнить ещё один алгоритм – наращивания длины провода:

  • Убрать прикрывающую панель со старой розетки и вытащить блок.
  • Зачистить новый кабель, подсоединить его жилы к проводникам в розетке.
  • В старую нишу установить распредкоробку и углубить в ней скреплённый и заизолированный провод.
  • Зафиксировать в углублении короб, зачищенные жилы кабеля подключают клеммами к разъёму.
  • Готовый к использованию блок помещают в короб и закрывают панелью.

Пожалуй, на этом заканчивается пошаговая инструкция о том, как перенести розетку в доме, без лишнего шума и пыли, экономя время и деньги за счёт самостоятельной работы.

Важное уточнение. Пригодится всем без исключения

Электропроводку совсем необязательно скрывать при помощи штробов. Она прекрасно помещается в кабель-канал, так сказать, монтируется открытым способом.

Подрозетник приобретают либо пластмассовый (для работы с кирпичными и бетонными стенами), либо с распорными лапками (для дерева или гипсокартона). Это современный, достаточно быстрый и бюджетный вариант того, как можно легко перенести розетку в доме без штробления. Он становится всё более популярным способом оборудования офисов, магазинов, объектов малого бизнеса необходимым количеством розеток и других электрических деталей, особенно если эти работы необходимо выполнять в панельных сооружениях.

Надо не забывать (только лишь!) всегда оставлять монтажный запас провода в 10-15 см и никогда не соединять между собой алюминиевые и медные провода.

Фото инструкция, как перенести розетку в другое место

Вам понравилась статья? Поделитесь 😉

electrikexpert.ru

Как правильно перенести розетку?



В процессе эксплуатации электрических сетей промышленного и бытового назначения возникает необходимость создания новой точки подключения или перемещения уже существующей. В связи с тем, что данная процедура не требует каких либо сложных процедур ее вполне возможно осуществить самостоятельно. Но, прежде чем разобраться, как перенести розетку, следует изучить основные правила, предъявляемые к данной процедуре.

Блок: 1/6 | Кол-во символов: 416
Источник: https://www.asutpp.ru/kak-perenesti-rozetku.html

Разделы статьи

Открытая и закрытая проводка

Различия между способами укладки видно невооруженным глазом – открытая проводка идет по поверхности стены, а для закрытой надо штробить каналы под укладываемый кабель. В подавляющем большинстве случаев используется второй способ монтажа – еще на этапе планировки квартиры или дома на плане отмечаются места установки розеток и под них в стенах пропиливаются каналы, которые потом заделываются цементными растворами.

Открытая проводка используется только если дизайн помещения выполнен в стиле ретро, если дом сделан из дерева или в некоторых исключительных случаях, когда надо обойтись без штробления стены.

В большинстве случаев, если возникнет необходимость переноса розетки с проводом спрятанным в стене, особых проблем возникнуть не должно – конечно, придется пропилить дополнительные штробы, но это в целом решаемый вопрос. Может возникнуть другая проблема – как перенести розетку на стене зашитой гипсокартоном. Если ее надо передвинуть на один-два метра в плоскости самой стены, то это достаточно трудоемкая, но решаемая задача, а когда надо установить силовую розетку, то тут либо снимать гипсокартон, либо монтировать проводку открытым способом.

Как вариант, можно не снимать весь лист гипсокартона, а вырезать в нужном месте кусок, и после завершения нужные работы и вставить его назад.

Блок: 2/6 | Кол-во символов: 1327
Источник: https://YaElectrik.ru/elektroprovodka/kak-perenesti-rozetku-v-drugoe-mesto

Удлинение провода

Способ самостоятельно перенести розетку в квартире – просто продлить электрическую линию к новой штробе. В этом случае придется разрушить стену, но все же данный вариант более правильный, чем первый.

Технология выглядит следующим образом:

  1. Отключаем автоматический выключатель розеточной группы.
  2. Индикаторной отверткой проверяем отсутствие тока на клеммах.
  3. Снимаем декоративную крышку и вытягиваем корпус из штробы.
  4. Перфоратором создаем штробу к новой точке подключения.
  5. Удлиняем линию, скрепляя жилы между собой скруткой либо другим способом соединения проводов.
  6. На месте старой штробы устанавливаем распределительную коробку и укладываем в нее место скрепления жил.
  7. Устанавливаем подрозетник и подключаем розетку к сети.

Вот так можно осуществить простой перенос силовой розетки со штроблением на другую стену либо даже в пол (иногда используется и такой вариант). Обращаем Ваше внимание на то, что удлинять проводник необходимо кабелем точно такого же сечения и металла изготовления. Если Вы не знаете, какой диаметр старых жил, рекомендуем ознакомиться с инструкцией по определению сечения кабеля.

Видео урок по удлинению кабеля

Также может возникнуть более простая ситуация — розетку нужно перенести ближе к распределительной коробке и провод придется не наращивать, а укорачивать. В этом случае все проще – создаем новую штробу, укорачиваем линию и осуществляем монтаж изделия.

Главная ошибка, которую могут допускать электрики при использовании этого метода – соединение удлиненного провода закладывается в старую штробу подрозетника и замазывается алебастром. Так делать категорически запрещается, т.к. в этом случае доступ к соединителям будет закрыт, хотя они выходят из строя чаще, чем цельный участок электросети!

Блок: 3/4 | Кол-во символов: 1764
Источник: https://samelectrik.ru/kak-pravilno-perenesti-rozetku.html

Необходимые инструменты и чем заменить недостающие?

Хороший инструмент в разы ускоряет выполнение работы. При желании можно обойтись и подручными средствами, но тут надо смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы взять нужный инструмент в аренду.

  • Штроборез. Помогает быстро сделать штробы – работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез это редкость, поэтому он может быть заменен болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
  • Мощная дрель с насадкой для высверливания отверстия под подрозетник. Можно заменить сверлом по бетону – насверлить отверстий по периметру окружности и выбить изнутри остатки бетона. Также нужна в пару к штроборезу, если штроба идет по двум стенам – доделать 10-15 см, которые бороздодел не захватит возле угла.

В особо тяжелых случаях (нет электричества) борозду в стене получится сделать и по старинке – зубилом с молотком, но сколько на это уйдет времени, сказать сложно.

  • Зажимы для проводов – помогают сделать качественное соединение. При необходимости без них получится обойтись – можно просто качественно скрутить провода и обжать их плоскогубцами.

Остальное необходимо в любом случае: подрозетник, розетка, провод, плоскогубцы, нож, изолента, гипс или цемент для монтажа подрозетников и замазывания штроб.

Блок: 3/6 | Кол-во символов: 1337
Источник: https://YaElectrik.ru/elektroprovodka/kak-perenesti-rozetku-v-drugoe-mesto

Причины переноса розетки

Наиболее частыми причинами, из-за которых возникает необходимость перенести розетку, являются:

  • Перестановка мебели или установка нового оборудования – в первом случае перемещение узла подключения обуславливается тем, что к старым закрывается доступ, во втором, отсутствием возможности осуществить электрический контакт в этой точке.
  • Чрезмерного нагрева по причине большого количества подключенных потребителей в одну электрическую точку. Так как это может привести к перегреву и дальнейшему возгоранию.
  • По причине отсутствия напряжения или неисправности старого устройства, которые не позволяют заменить их на новые.

Блок: 3/6 | Кол-во символов: 642
Источник: https://www.asutpp.ru/kak-perenesti-rozetku.html

Прокладка кабеля для розетки

Для тех, кто хочет проложить кабель для розеток и выключателей своими руками, существует несколько возможных вариантов. Основным из них является прокладка новой проводки.

Схема прокладки нового кабеля к месту установки розетки

Новая ветка от распред. коробки

  1. отсоединение питающего кабеля в коробке;
  2. демонтаж старой розетки;
  3. проводка нового кабеля в место новой установки.

При большом удалении распределительной коробки в стене делают новую. На рисунке выше представлена схема прокладки кабеля. Красным и синим цветами показаны соответственно фазная и нулевая жилы. На схеме не изображена жила заземления, но она должна проводиться вместе с ними, если устанавливается евророзетка. Внутри распределительной коробки отсоединяются провода подачи напряжения на старую розетку (на схеме слева).

Последовательность операций по переносу розетки следующая:

  1. Находится и обесточивается ближайшая распределительная коробка, к которой подключена старая розетка. Для этого отключается автоматический выключатель в щитке, в квартире или доме, через который подается электричество. Следует предусмотреть, чтобы не было возможности случайной подачи электричества. Для электроинструментов делается отдельный временный ввод с автоматом и розеткой.
  2. В распределительной коробке отключается старая розетка путем разъединения выводящего и скрытого кабелей. Отключенную проводку можно оставить на старом месте.
  3. На стене отмечается новый маршрут для штробления борозды под новый кабель. Глубина канавки делается с расчетом, чтобы можно было сверху на кабель наложить слой штукатурки толщиной 15 мм.
  4. На месте установки розетки перфоратором с коронкой сверлится гнездо глубиной 50 мм.
  5. Монтажная коробка устанавливается в гнездо и крепится в нем строительным гипсом.
  6. В борозде прокладывается кабель и крепится дюбель-хомутами с шагом 500 мм.
  7. Выводящий и новый кабели соединяются через клеммник, пайкой или оцинкованным болтом с шайбами и гайкой. Затем соединения изолируются лентой.
  8. К новой розетке подключается кабель, и она устанавливается в монтажную коробку.

Крепление розетки должно быть прочным и без люфтов, а жилы кабеля обвиваются кольцами вокруг установочных винтов.

  1. Производится проверка работоспособности розетки, после чего электричество снова отключается, и борозда закладывается строительным гипсом.

Для штробления стен необходимо получить разрешение. Делать канавки на горизонтальных участках несущих стен в панельном доме не допускается. Можно скрыть кабель под стяжкой или штукатуркой.

Блок: 3/5 | Кол-во символов: 2487
Источник: https://elquanta.ru/vyklyuchateli/kak-perenesti-rozetku.html

Основные способы переноса розеток

Для переноса розетки в новую точку необходимо обеспечить ее снабжение электрической энергией. В зависимости от способа запитки и места, в которое переносят розетку, выделяют несколько способов.

Укорачивание провода

Если возникает такая ситуация, когда переносимая розетка смещается от старой ближе к распределительной коробке, то для ее установки можно воспользоваться и старыми проводами. Схема подключения в таком случае будет иметь следующий принцип:

Рисунок 1: схема укорачивания провода

Посмотрите на рисунок, здесь представлена принципиальная схема укорачивания провода для переноса точки подключения. В данной ситуации под новую точку подключения необходимо высверлить дополнительное отверстие при помощи специальной коронки для перфоратора.

При этом выполните следующую последовательность манипуляций:

  1. Отключите напряжение в сети; Рисунок 2: выключите автомат
  2. Дополнительно убедитесь в отсутствии напряжения при помощи индикаторной отвертки;
  3. Разберите старую розетку, демонтируйте ее содержимое вместе с проводом до места, где будет устанавливаться новая точка подключения; Рис. 3: разберите старую розетку
  4. Затем загните провод, для сверления отверстия под монтажную коробку;
  5. Заведите провод в новую коробку и вставьте ее в отверстие;
  6. Пространство вокруг коробки, старую штробу и коробку заделайте шпаклевкой;
  7. Сердцевину новой розетки подключите к проводам; Рис. 4: подключите розетку к проводам
  8. закройте ее декоративной крышкой.

Рис. 5: закройте розетку декоративной крышкой

Такой способ переноса розетки обладает рядом преимуществ: сохраняет мощность и надежность предыдущего узла, не требует разработки штробы, можно использовать старые провода.

Удлинение провода

Такая ситуация актуальна в том случае, когда новая розетка переносится в точку расположенную дальше, чем старый узел. Принципиальная схема такой процедуры будет выглядеть следующим образом:

Рис. 6: Схема удлинения провода

Посмотрите на рисунок, здесь показано два варианта: первый – до демонтажа старой розетки и второй после установки новой. При этом коробку от старой розетки можно использовать для соединения  в ней проводов.

Последовательность манипуляций следующая:

  1. Выполните штробление стены от места расположения старого узла к предполагаемой точке установки;
  2. Высверлите штробу подрозетника;
  3. Отключите электрическую линию;
  4. Демонтируйте старую розетку, а в ее коробке соедините старый и новый провод; Рис. 7: соединение проводов в коробке
  1. Возьмите кабель необходимой длины и протяните его до штробы подрозетника;
  2. Установите новую коробку, в которую заведите провод;
  3. Соедините провода с новой розеткой и установите декоративную панель.

Таким образом, скрытая розетка становится коробкой, которую можно закрыть плоской крышкой, чтобы та не портила внешний вид стены. Новая штроба заполняется шпаклевкой.

Соединение шлейфом

Существуют ситуации, когда подключение не предусматривает использование электрических  устройств большой мощности, а владелец хочет сэкономить средства на данной процедуре. В таком случае можно реализовать вариант переноса единым шлейфом

Рис. 8: Схема соединения шлейфом

Посмотрите на схему, здесь от имеющейся розетки берутся выводы для подключения новой. То есть фаза запитывается от фазы, а ноль от нуля и розетки соединяются последовательно. Отличительной особенностью такого подключения является защитный проводник, который должен иметь отдельный вывод для каждого узла, согласно требований п.1.7.144 ПУЭ. В отличии от фазных и нулевых проводов, к заземлению запрещено последовательно подключать защищаемые объекты.

К преимуществам такого способа формирования электрической линии следует отнести меньшие затраты провода. К недостаткам относится ее низкая надежность, так как при поломке старой розетки, последующие за ней окажутся без напряжения, и малая мощность электрических приборов, которые можно к ним подключать.

Соединение шлейфом можно выполнять и на большее количество розеток, в зависимости от местных потребностей, но суммарная мощность подключенной к ним нагрузки не должна превышать нормально допустимый ток для имеющейся в электрической сети проводки.

Порядок переноса розетки шлейфом ничем не отличается от предыдущего варианта удлинения провода, за тем исключением, что старая точка подключения не демонтируется, а продолжает выполнять свои функции.

Прокладка новой линии

Прокладка новой линии осуществляется по такой схеме.

Рис. 9: прокладка новой линии

Посмотрите на схему, для переноса просверлите отверстие для установки подрозетника и выберете штробу, чтобы проложить провод . Для этого линию можно вести напрямую от распределительного щита.

Рис. 10: распределительный щит

Затем выполните такую последовательность действий:

  1. Снимаете напряжение на вводе;
  2. Удаляете старую розетку и ведущие к ней провода;
  3. В готовые отверстия для новой точки подключения проложите новые медные провода и выполните их соединение;
  4. Установите подрозетник в отверстие:
  5. Подключите к проводам розетку и зафиксируйте ее в коробке; Рис. 11: установка розетки в коробку
  6. Выполните отделочные работы по закрытию отверстий и закреплению проводников электрического тока.

К преимуществам такого переноса относится возможность установки силовой розетки, так как вы самостоятельно выбираете сечение проводника, и можете впоследствии включать в нее мощные приборы. Также такой узел будет обладать куда большей надежностью. К недостаткам следует отнести куда большие монтажные затраты.

Наружная установка

Следует отметить, что для сокращения затрат и усилий на выполнение монтажных работ могут устанавливаться накладные розетки и наружная прокладка кабеля. Защита кабеля, идущего по поверхности стен, выполняется посредством кабельного канала.

Рисунок 12: установка кабельных каналов

Конфигурация и тип кабель-канала выбирается в зависимости от местных условий или в соответствии с вашими пожеланиями.

Если существует угроза повреждения кабельного канала, изготовленного из пластика, то для предотвращения поражения электротоком кабель должен иметь бронированную оболочку. Которая заземляется и при попадании потенциала на нее отключит защиту.

Способ наружной установки подходит для всех вышеприведенных схем подключения, но обладает рядом как технических, так и эстетических недостатков. Поэтому используется для промышленных помещений или в качестве временного решения.

Блок: 5/6 | Кол-во символов: 6290
Источник: https://www.asutpp.ru/kak-perenesti-rozetku.html

Меры безопасности

Перед тем как перенести розетку необходимо выполнить комплекс мер, обеспечивающих безопасность работ. Для начала вам необходимо изучить схему расположения проводов. Если таковой нет, то для отыскания старой проводки воспользуйтесь бесконтактным индикатором. Это позволит демонтировать ненужные провода и не повредить остальные, пока будете переносить точку подключения.

В связи с опасностью, которую представляет электрический ток, предварительно, лучше отключить автоматический выключатель на вводе в помещение. При этом следует обеспечить разрыв сразу двух проводов – и нуля,  и фазы. Если автомат вывел с работы только один из проводников, то перед началом переноса розетки следует воспользоваться индикаторной отверткой или мультиметром, чтобы убедиться в отсутствии потенциала.

В случае, когда снятие напряжения с розетки не предоставляется возможным, все работы на электрических частях должны выполняться в диэлектрических перчатках с предельной осторожностью, чтобы не вызвать короткое замыкание.

Блок: 4/6 | Кол-во символов: 1022
Источник: https://www.asutpp.ru/kak-perenesti-rozetku.html

Вывод новой линии

Ну и наиболее безопасный и надежный метод переноса электрической розетки – добавление провода от распределительной коробки. В этом случае придется потратить больше времени и сил, но, как мы уже сказали, так будет правильно! К тому же новое ответвление провода позволит перенести изделие даже на противоположную стену.

Итак, сначала Вам необходимо будет отключить электричество в доме, после чего демонтировать старую линию вместе с розеткой. Штроба замазывается раствором и вместо нее создается новая, ведущая с одной стены на другую либо даже к другой комнате сквозь стену (на Ваше усмотрение). Далее кабель укладывается в созданное углубление, ведется к новому подрозетнику, где и подключается к сердцевине.

Как Вы видите, ничего сложного нет, проблема лишь в том, что придется самому разрушать отделку стен, что не особо логично после капитального ремонта. Вот мы и перечислили все наиболее популярные способы. Надеемся, что теперь вы знаете, как перенести розетку в другое место своими руками!



Блок: 4/4 | Кол-во символов: 1048
Источник: https://samelectrik.ru/kak-pravilno-perenesti-rozetku.html

Кол-во блоков: 10 | Общее кол-во символов: 16333
Количество использованных доноров: 4
Информация по каждому донору:

  1. https://samelectrik.ru/kak-pravilno-perenesti-rozetku.html: использовано 2 блоков из 4, кол-во символов 2812 (17%)
  2. https://www.asutpp.ru/kak-perenesti-rozetku.html: использовано 4 блоков из 6, кол-во символов 8370 (51%)
  3. https://elquanta.ru/vyklyuchateli/kak-perenesti-rozetku.html: использовано 1 блоков из 5, кол-во символов 2487 (15%)
  4. https://YaElectrik.ru/elektroprovodka/kak-perenesti-rozetku-v-drugoe-mesto: использовано 2 блоков из 6, кол-во символов 2664 (16%)

kachestvolife.club

Перенос розеток в квартире своими руками

Перенос розетки своими руками может потребоваться во ремонта, после приобретения новой техники или при желании сделать расположение электрических разъемов более удобным. При самостоятельном выполнении этой задачи важно строго придерживаться правил проведения электротехнических работ: игнорирование норм способно привести к несчастному случаю или возникновению аварии.

Подготовка

Работу начинают с определения будущего местоположения розеток и составления схемы. После этого проверяют участки стены на предмет скрытой проводки – если пропустить этот шаг и начать прокладывание кабеля по отрезку, по которому уже проходит проводка, может возникнуть аварийная ситуация.

Важно! В соответствии с требованиями НБП и ГОСТ, прокладывать кабель можно только по горизонтальным и вертикальным линиям, использовать метод укладки по диагонали нельзя. При составлении схемы нужно учитывать, что между линией потолка и кабелем оставляют минимум 20 см.

Чтобы определить, свободен ли выбранный участок стены, изучают проект или схему электропроводки в квартире – документ можно запросить у электрика, состоящего в штате управляющей компании дома.

Если найти план не удалось, можно пригласить специалиста, чтобы он помог определить места расположения скрытой проводки.

Материалы и инструменты

Перенос розеток и выключателей осуществляют, используя:

  • долото;
  • перфоратор;
  • отвертку;
  • коронку для сверления d 6 мм;
  • плоскогубцы;
  • молоток.

Потребуется запастись также следующими материалами:

  • дюбель-хомутами 5-10 мм;
  • распределительной и монтажной коробками;
  • строительным гипсом;
  • изолентой шириной 2 см.

Работы проводят в перчатках.

Варианты переноса

Установить розетку в другом месте стены можно тремя способами:

  • удлинением кабеля;
  • с помощью шлейфа;
  • выведя новую линию.

Создание новой линии

Перенос розеток в панельном доме созданием новой линии

Протягивание отдельного провода от распределительной коробки – самый безопасный и отличающийся надежностью способ переноса розеток. Он потребует больших временных и денежных затрат, чем прочие, однако именно его рекомендуется использовать. Благодаря такому способу установка новой точки возможна на любой стене помещения.

Порядок работы

Пошаговое руководство переноса розеток этим методом:

  1. Электричество в квартире отключают.
  2. Вскрывают распределительную коробку, от которой идет кабель к демонтируемой розетке, отсоединяют провод.
  3. Старую розетку и проводку снимают.
  4. Канавку в стене, по которой проходила демонтированная линия, заполняют бетонным раствором.
  5. Согласно составленной схеме, прокладывают новую штробу. Для этого сначала на стену наносятся отметки, а затем перфоратором проделывают отверстие. Размер штробы зависит от диаметра кабеля – он должен позволять наложить на новую проводку слой отделочного материала минимум 1,5 см.
  6. В сделанной выемке прокладывают кабель.
  7. На месте будущей розетки перфоратором делают гнездо диаметром 6 см, глубиной 5 см, которое будет использоваться для установки монтажной коробки.
  8. Внутренние поверхности сделанной выемки промазывают гипсом, вставляют коробку. Ждут, пока раствор застынет.
  9. Чтобы зафиксировать кабель, в штробу устанавливают дюбель-хомуты, располагая их на расстоянии 50 см.
  10. Укладывают кабель, выводят конец его в распределительную коробку. В ней соединяют с новым кабелем. Для этого используют не скрутку жил (это может привести к короткому замыканию), а спаивание. Сверху заматывают изолентой.
  11. Кабель протягивают к новой монтажной коробке, фиксируют его там. Чтобы соединение провода с разъемами было надежным, жилы обвивают вокруг установочного болта.
  12. Канавку, по которой проложена новая проводка, заполняют строительным гипсом.

Удлинение кабеля

Перенос розетки своими руками путем удлинения кабеля

Такой метод чаще всего применяется, когда необходимость перенести розетку возникла уже после проведения ремонта в помещении.

Потребуется протянуть провода через гнездо старой розетки. Кабель, который при этом будет использоваться, в идеале должен быть идентичным старому.

Технология:

  1. Квартиру обесточивают.
  2. Используя индикаторную отвертку, убеждаются, что тока на клеммах нет.
  3. Снимают крышку со старой розетки, вытягивают коробку из выемки.
  4. От гнезда с помощью перфоратора прокладывают штробу к месту установки новой розетки.
  5. Удлиняют провода, соединяя жилы стандартным способом. Место соединения изолируют. Рекомендуется для большей надежности поместить кабель в термоусадочную трубку.
  6. В отверстие, где раньше находилась розетка, монтируют распределительную коробку, помещают в нее соединенные провода.
  7. Устанавливают подрозетник, дальнейшие действия аналогичны тем, что необходимо сделать при создании новой линии.

Использование шлейфа

Подобный метод считается наименее безопасным: суть его состоит в том, что от уже имеющейся точки прокладывается кабель до места новой розетки. При этом первая остается на месте, просто появляется еще одна.

Перенос розеток в квартире “шлейфом”

Главная опасность подобного способа заключается в том, что нагрузка на кабель возрастает, и одновременное использование обеих точек может привести к короткому замыканию и другим проблемам. Также шлейф, согласно правилам устройства электроустановок, относится к ненадежным средствам, его использование не рекомендуется.

Несмотря на это, его часто применяют: шлейф – самый незатратный способ, который, к тому же, позволяет сохранить вторую розетку.

Способы соединения проводов

Наиболее распространенный метод присоединения проводки к розетке – скрутка жил.

Порядок работ при этом таков:

  1. С каждого провода снимают около 3 см изоляции. С помощью мелкозернистой наждачной бумаги зачищают жилы.
  2. После подготовленные концы скручивают, следя, чтобы не нарушилась целостность жил, и на них не образовалось переломов.
  3. Готовую конструкцию припаивают свинцово-оловянным припоем. Желательно не использовать кислотные флюсы, оптимальный выбор – канифоль.
  4. Место соединения тщательно изолируют, после чего укладывают провода в коробку.

Особенности соединения алюминиевого и медного проводов

При выполнении этой работы нельзя использовать привычный метод скрутки. Самый простой выход из ситуации – резьбовое соединение. Для этого нужно согнуть зачищенные жилы проводов на концах, закрепить из на шайбе из оцинкованной стали.

Признаки ошибки в работе

Выполняя перенос розетки самостоятельно, люди, не имеющие достаточного опыта и знаний, могут сделать что-то не так.

Сигналом о допущенной ошибке служит один из перечисленных признаков или их комбинация:

  • розетка искрит;
  • электричество отсутствует, включенные в сеть приборы не работают;
  • при отсоединении вилки от розетки последняя выскакивает из гнезда;
  • во время и после эксплуатации нагревается.

При обнаружении подобных симптомов следует немедленно перестать использовать эту точку, и последовательно проверить всю сеть.

Особенности переноса оптической розетки

Оптическая розетка – устройство, используемое для соединения оптоволоконных кабелей. Ее устанавливают при построении звуковых и компьютерных сетей не только в офисных помещениях, но и в домашних условиях.

Обычно установкой таких устройств занимаются сотрудники телекоммуникационных компаний, однако перенос оптической розетки может быть осуществлен самостоятельно.

Подобная мера может понадобиться в следующих ситуациях:

  • во время ремонта;
  • после перепланировки или перестановки в квартире;
  • в результате обрыва кабеля.

При составлении плана переноса нужно определить оптимальное место установки новой розетки, подсчитать, какие именно устройства будут подключаться.

Порядок работ:

  1. Старую розетку снимают.
  2. Руководствуясь предварительно составленной схемой, отмечают место монтажа новой точки.
  3. При необходимости осуществляют удлинение оптического кабеля.
  4. Проводят замену патч-корда.
  5. Прокладывают кабель до места монтажа ОРА. Сделать это можно в штробе, под плинтусом или поместив провода в пластиковый короб.
  6. Устанавливают на стене новую оптическую розетку.
  7. Сваривают патч-корды и кабель. Участок сваривания защищают с помощью оптоволоконной гильзы.
  8. Излишки кабеля, которые впоследствии могут пригодиться, укладывают в розетку.
  9. Подключают устройства к новой ОРА, чтобы проверить уровень сигнала.
  10. Если уровень сигнала в норме, приступают к заделке штробы.

Опытные электрики рекомендуют использовать для переноса розеток в панельном доме метод создания новой линии: несмотря на необходимость штробления бетонных стен и кажущуюся сложность задачи, он подходит для создания точки на новом месте лучше всего.

stroypomochnik.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
