Как подключается теплый пол: подготовка основания, подключение к сети кабельной системы

Содержание

подготовка основания, подключение к сети кабельной системы

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.

Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.

Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.

Как подключить электрический теплый пол правильно?

В понятие сборки входит подготовка пола под электрический теплый пол.

Для этого нужно:

Выровнять черновое покрытие и устранить дефекты в виде трещин.
Постелить теплоизоляцию фольгированной поверхностью к потолку.
Уложить саму систему теплого пола – кабель, нагревательные маты или инфракрасную пленку.
Кабель зафиксировать стяжкой, тепловые маты – клеевой основой, а на пленку можно сразу класть финишное покрытие.

На этапе, когда теплый пол уже уложен, его нужно подключить к терморегулятору и проверить на исправность.

Установка терморегулятора

Место для термостата нужно выбрать еще до начала монтажа пола, так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.

Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.

Терморегуляторы бывают:

Механического типа.
Программного типа.

Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.

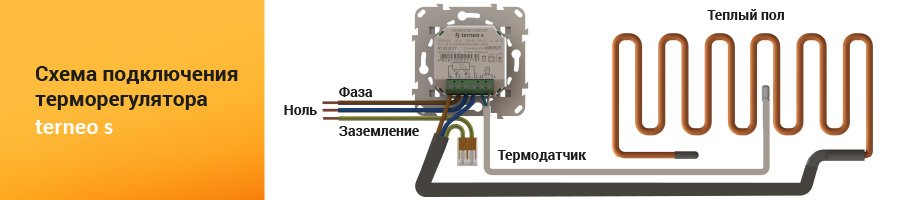

Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:

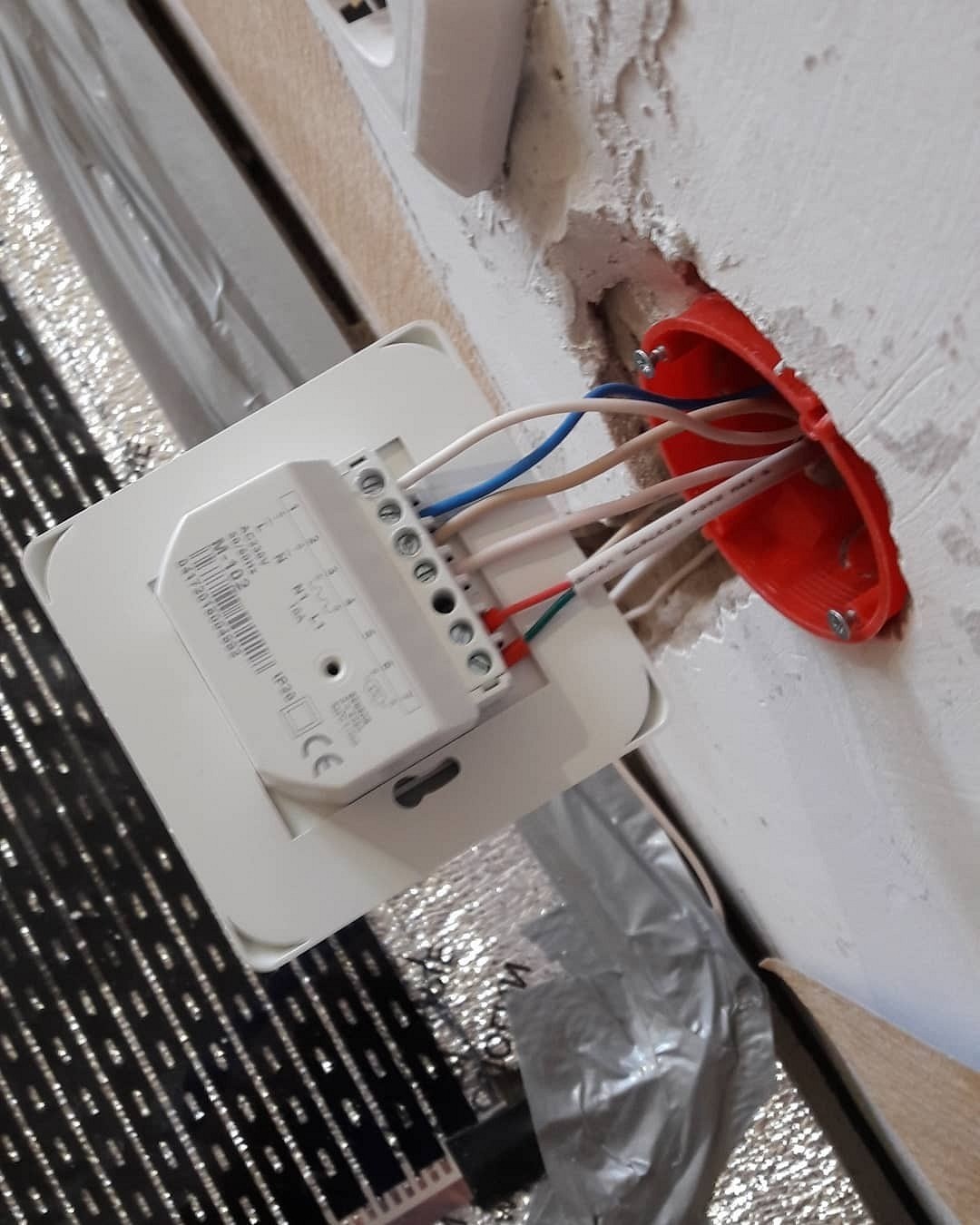

В выбранном для прибора месте на стене нужно сделать отверстие и провести от него углубление вниз к полу.
Затем подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
Для укладки всех проводов рекомендуется использовать гофрированную трубку с заглушкой.
После того, как прибор установлен, к нему нужно подвести заземление, фазу и ноль.

Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.

Подключение кабельной системы

Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:

Термодатчик обогревательной системы нужно «упаковать» в гофрированную трубку и уложить в подготовленную в стене штробу.
Подключить провод от датчика к терморегулятору, а его самого зафиксировать между витками нагревательного элемента пола.
Последний этап – это проверка всей системы при помощи тестера и сверка показателей с данными, заявленными производителем в инструкции.

После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.

Присоединение тепловых матов

Схема подключения нагревательных матов достаточно проста:

Определяется место, где будет установлен терморегулятор.
Маты укладываются, согласно заранее составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как требует форма и площадь комнаты.
Датчик температуры нужно уложить в гофрированную трубку и закрепить на полу между витками системы, а кабель от него подсоединить к терморегулятору согласно схеме.

Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.

В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.

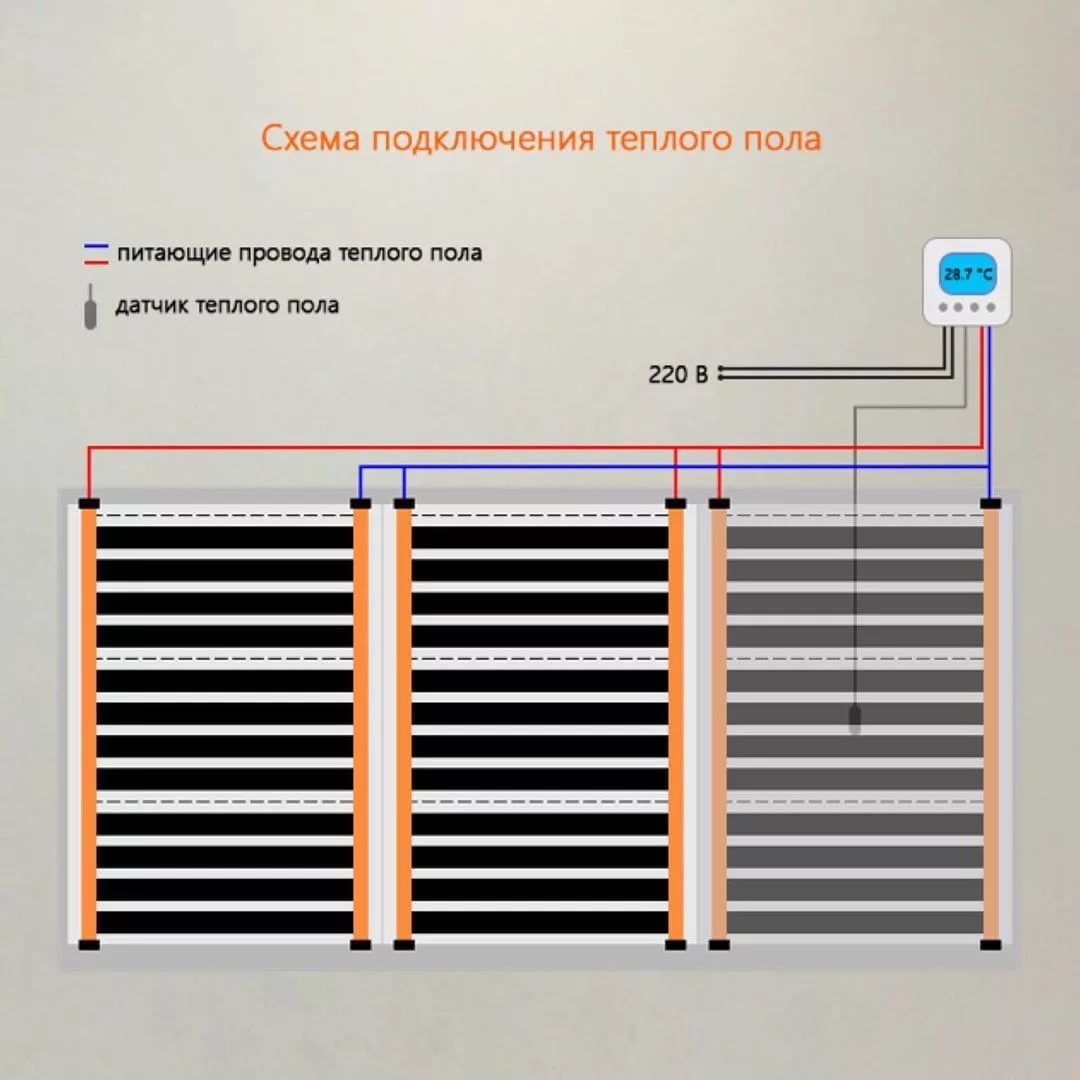

Подсоединение пленочного пола

Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.

Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:

Чтобы облегчить работу, рекомендуется установить распаечную коробку, а каждый провод пометить, если это не сделал производитель.
В коробе провода соединяются в соответствии фаза к фазе, ноль к нолю с помощью спайки так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод. Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах, а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.

С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.

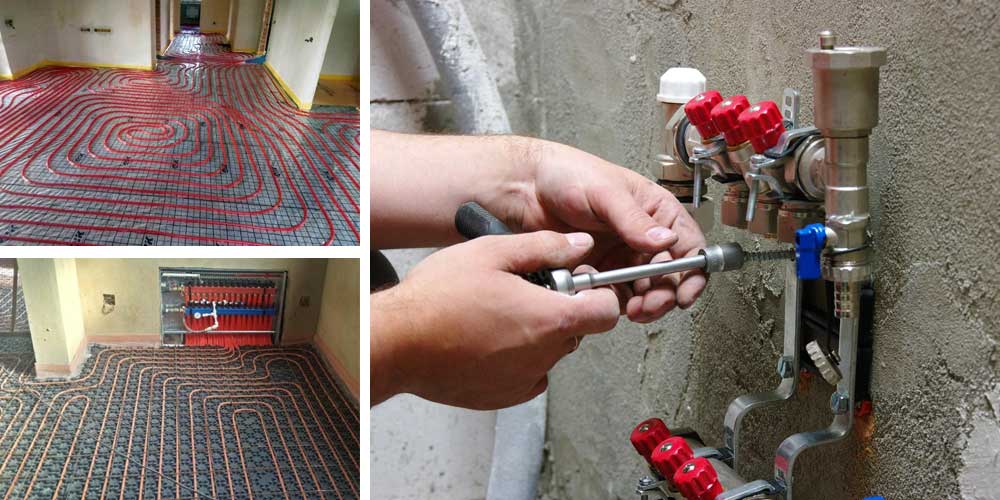

Как подключить водяной теплый пол к системе отопления

Теплый пол как единственный источник тепла, комбинированная система отопления, подключение к радиатору и готовые комплекты.

Теплые полы — возможно, один из самых комфортных видов отопления дома. Воздух в помещении прогревается равномерно на всей площади, не создаются горячие и холодные зоны в комнате, а теплее всего — ногам.

Но вариантов подключения теплого пола к системе отопления так много, что можно запросто в них запутаться. В этом материале расскажем о самых распространенных вариантах подключения теплого пола в разных исходных ситуациях.

Прямое подключение к отдельному котлу под теплый пол

Это оптимальный и простой вариант, так как теплый пол не будет зависеть от другой схемы отопления и как-либо влиять на нее. Но есть важное ограничение:

Теплый пол — низкотемпературная система отопления. Большинство типов котлов работают на высоких температурах, а при работе в низкотемпературном режиме будут выдавать низкий КПД. Кроме того, существует риск быстрого выхода из строя теплообменника.

Лучше всего с отоплением пола справляется конденсационный котел. В низкотемпературном режиме он выдает максимальный для себя КПД.

Простая схема подключения теплого пола непосредственно к котлу. Термометры контролируют температуру поступающего теплоносителя и обратки: оптимальная разница 5-10°C.

Так как конденсационный котел может эффективно вырабатывать оптимальную температуру для обогрева теплых полов, подключить такую систему несложно — потребуется меньше всего дополнительных элементов.

Комбинированная система отопления: радиаторы + теплый пол

В этом случае перед владельцем дома стоит принципиально другая задача. Для радиаторного отопления котел работает в высокотемпературном режиме. Вопрос в том, как понизить температуру теплоносителя.

Обычно для отопления дома радиаторами котел нагревает теплоноситель до температуры 70-80°C, для теплых полов она не должна превышать 60°C, оптимально — 35-45°C.

Для понижения температуры теплоносителя применяются разные решения. Одно из самых популярных — подмес остывшего теплоносителя к котловому уже в контуре теплого пола. Но и это можно делать по-разному.

Трехходовой термосмесительный клапан

Устройство работает на смешивание двух потоков теплоносителя разной температуры. С одной стороны через него проходит нагретый теплоноситель с котла, с другой — остывший теплоноситель обратки отопительной системы. Смешиваясь в нужной пропорции — чтобы достичь установленной температуры, — вода направляется в контур теплого пола. После полного круга вода смешивается с обраткой всей отопительной системы.

После устройства смешения обычно устанавливают циркуляционный насос. Одна из распространенных моделей трехходового термостатического клапана для теплого пола. На стикере схематично изображено направление и смешение потоков.

Термостатические трехходовые клапаны позволяют настроить температурный режим теплого пола. В некоторых моделях есть преднастройки температурного диапазона согласно климатическим зонам.

В трехходовом клапане без термостата температура теплоносителя регулируется механически. Владельцу придется долго настраивать его в ручную, чтобы добиться комфортной температуры отопления. Если вы решите изменить температуру в котле или выключить теплый пол, настраивать придется заново. На кран можно установить сервопривод — для автоматической регулировки по заданным температурным значениям.

Готовый смесительный узел

Некоторые производители выпускают готовые решения «все в одном» для теплого пола — насосно-смесительные узлы. Их комплектация, качество исполнения и цена разнообразны. Это максимально простой для подключения вариант. Принцип работы тот же: смешивание горячего теплоносителя с остывшей обраткой для поддержания нужной температуры теплого пола.

Обычно такие устройства имеют в своей конструкции трехходовой клапан, термометры на подаче и обратке и элементы подключения — к насосу и трубам или коллектору. Остальное — балансировочный клапан, автоматические воздухоотводчики, байпас, термоголовка с выносным датчиком — опционально. Насос в комплект узла не входит.

В центре – готовый насосно-смесительный узел. Слева – коллектор радиаторного отопления, справа – теплого пола. В этом решении есть все необходимое. Боковые подводы — самое удобное и эстетичное решение для соединения с коллектором.

Все элементы смесительного узла можно купить и собрать похожую систему самостоятельно.

Теплый пол на втором этаже дома

Главная проблема монтажа теплого пола на втором этаже — уровень расположения воздухоотводчиков.

Воздухоотводчик должен находиться выше теплого пола, иначе воздух будет поступать в трубы и оставаться там. Поэтому устанавливать пол на втором этаже, подключая его к коллектору, расположенному на первом, запрещено.

Варианта решения два:

1. Дополнительные узлы с воздухоотводчиками на обеих трубах выше уровня теплого пола.
2. Подключение теплого пола от радиатора отопления.

Для того, чтобы трубы теплого пола на втором этаже не завоздушивались, добавлены дополнительные воздухоотводчики — выше уровня теплого пола.

Теплый пол от радиатора отопления

Это решение подходит для отопления помещения небольшой площади или части комнаты — 10-15 кв.м. Представляет собой готовый терморегулирующий монтажный комплект в декоративном боксе для подключения одной петли теплого пола к высокотемпературному контуру отопления без насосно-смесительного узла. Внутри — термостатический клапан, управляющийся вручную, сервоприводом или головкой с выносным термочувствительным элементом, и воздухоотводчик.

Схема подключения готового комплекта к радиатору.

К высокотемпературному контуру присоединяется одна петля теплого пола. На выходе из петли монтируется монтажный комплект. Горячий теплоноситель поступает в петлю и остывает до температуры, установленной автоматическим регулятором. Остывший теплоноситель уходит в обратку, а в теплый пол подается новая порция горячего теплоносителя.

Для жилых помещений это не самое комфортное решение — больше подходит для лоджии, балкона, санузла, коридора.

Еще раз самое главное:

Если теплый пол подключается в качестве единственной отопительной системы, то для надежности и комфорта лучше использовать конденсационный котел в низкотемпературном режиме.

Для подключения комбинированной отопительной системы с теплыми полами используются насосно-смесительные узлы, состав которых зависит от ваших требований и кошелька.
Можно купить готовый смесительный узел, который прост в монтаже и в любой комплектации позволяет смонтировать теплый пол — нужно только докупить насос.
При монтаже теплого пола на втором этаже дома нужно помнить о расположении воздухоотводчиков, при необходимости — установить дополнительные.
Можно смонтировать теплый пол прямо от радиатора основного отопления, но это решение подходит для нежилых помещений малой площади.

Подключение водяного теплого пола своими руками

Коллекторная система подключения водяного теплого пола

Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.

Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы. К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.

Желательно купить готовый коллекторный набор (например, REHAU, Watts, Valtec), включающий в себя запорные краны не только на выходах подачи и обратки, но и на всех выходах для подключения труб-теплоносителей теплого пола. Это позволит отключить на ремонт один контур всей конструкции, чтобы остальные продолжали работать.

Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов. Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники. Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.

Вышеописанная схема является самой простой и самой нежелательной для использования. Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.

Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.

Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили. Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.

Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя. Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.

Смесительный насос нужно устанавливать между коллектором подачи и трубой подачи. Третий выход идет на обратку перед отдающим коллектором. Таким образом, насос будет забирать жидкость с минимальной температурой, и добавлять ее в подачу.

Схемы подключения водяного теплого пола

Схема с трехходовым смесительным клапаном

Вместо смесительного насоса можно установить трехходовой смеситель (смесительный клапан), который выполняет ту же задачу, только без насоса (применяется, если циркуляция хорошая, не требующая дополнительного насоса).

Трехходовой смеситель устанавливается там же, где и насосно-смесительный узел – на выходе из коллектора обратки.

С одной стороны коллекторы подключены к трубам от котла. С другой стороны на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключается воздухоотводчик. Воздухоотводчик, как понятно из названия, нужен для отвода случайных пузырьков воздуха. С нижней стороны разветвителя устанавливается сливной кран. Сливной кран нужен для слива воды при ремонте.

В принципе, все вышеописанные дополнительные элементы можно найти в комплекте с коллекторами. Лучше один раз заплатить дороже, но спокойно подключить готовую нормально функционирующую систему коллекторов, чем подбирать все элементы по отдельности. Тем более что по отдельности они стоят еще дороже.

Схема с циркулярным насосом

Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры). Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке. Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла. Хотя, если вам нужно именно это, тогда ничего страшного.

Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.

Дальше больше!

Можно ли подключить теплый пол напрямую к розетке?

Поговорим о том, можно ли применять теплый пол без термостата и подключать его напрямую к сети, как прочие бытовые приборы (чайник, фен).

1. Чисто технически такая возможность есть. Есть правда одно большое «НО», гарантия производителя в таком случае распространяться не будет!

2. НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем. Гарантию на ваш пол никто не даст.

Подобрать и купить теплый пол вы можете на нашем сайте.

Мы часто сталкиваемся со случаями подключения инфракрасной пленки «без терморегулятора», давайте обсудим.

Такая возможность есть, но при этом учтите несколько рекомендаций.
Площадь обогрева такой системы должна быть минимальна (0,5м2,1м2) или это случаи локального временного обогрева.
Например, вам нужно обогреть пространство под рабочим столом, а установить терморегулятор нет возможности или нужно сделать зону для сушки обуви в прихожей. Для этих целей часто применяют инфракрасную пленку, включая ее по мере необходимости.

Важно учитывать, что мощность обогрева не должна превышать допустимую нагрузку на розетку. По правилам безопасности все теплые полы оснащают отдельным кабелем питания и устанавливается УЗО.
Так что, если вы решили подключить инфракрасную пленку в розетку, то берите полы малой мощности. При этом с особым вниманием отнеситесь к собственной безопасности, важно хорошо изолировать соединения и не оставлять такую систему без присмотра
Если у вас есть дети или домашние животные, то вы наверняка знаете, что они как никто проявляют интерес ко всему новому, так что при наличии таковых рекомендуется отказаться от таких экспериментов.

Но зачем изобретать велосипед, когда есть уже полностью готовое решение. Хороший пример локального обогрева инфракрасной пленкой – это Греющий коврик Caleo. Срок службы – 20 лет. Мощность системы такого обогрева оптимально подобрана, конструкция герметична и надежна.

Почему производители против и зачем еще нужен терморегулятор?

Терморегулятор оснащен датчиком температуры и это не просто так.

Датчик и терморегулятор исключают возможность пикового перегрева и сводит вероятность возгорания к нулю, обеспечивая долговечность и надежность системе. При работе теплых полов без автоматики вся ее функция ложится на вас. Поэтому, прежде чем использовать данную систему взвесьте, рационально ли это.
Важно знать и такой факт, что без терморегулятора нагревательный элемент будет греть непрерывно.
Он, конечно, будет работать, но и потреблять электричество будет на максимуме, пока его не выключить. Невозможность выставить комфортную температуру также может доставлять вам ряд неудобств.

К примеру, квадратный метр пленки мощностью 220 Вт/м2 потребит за 10 часов работы 2,2 кВт, такую же мощность потребляет аналогичный теплый пол под управлением терморегулятором, но при этом его площадь будет уже 5-6 м2.

Звоните нашим менеджерам и они помогут подобрать оптимальное решение для вашего комфорта.

+7 (812) 628-6276

Ну а кабельные теплые полы и нагревательные маты включать в розетку категорически запрещено, исключением является краткосрочное включение для проверки их на работоспособность, долгосрочная работа таких систем без терморегулятора не только снимет действие гарантии, но и пагубно скажется на их работе.

Электрический теплый пол под плитку: схема подключения, монтаж

Чаще всего теплые полы устанавливают в помещениях с недостаточно комфортной температурой. Они особенно востребованы в местах, где нет возможности постелить дополнительно ковер, в которых не так уж легко поддерживать чистоту постоянно пачкающегося и намокающего покрытия. Вот почему сегодня электрический теплый пол под плитку в ванной или на кухне так актуален.

Электрический пол представляет собой систему, работающую на основе нагревания силовых кабелей, температуру нагрева которых регулируют через термостат. Греющие кабели бывают двух типов: одно- и двужильные, каждый из которых имеет свои плюсы и минусы. К примеру, двужильные – дорогие, но взамен – более безопасные.

Чем отличается электрический теплый пол под плитку: основные требования

Спецификой эксплуатации плитки является ее высокая теплопроводность. Т.е. при наличии холодного помещения внутри через поверхность пола будут наибольшие тепловые потери. Компенсировать это можно только комплексным подходом – утепление и монтаж электрического теплого пола. Это позволит уменьшить коэффициент теплопроводности, добиться максимально комфортной температуры.

Еще одной спецификой монтажа является возможное отсутствие верхней стяжки. Благодаря этому уменьшается толщина пола и повышается КПД системы обогрева. К основным требованиям конструкции электрического теплого пола можно отнести следующие:

Минимальная инерционность. Время нагрева поверхности должно быть коротким. Этого можно достичь несколькими способами – увеличение мощности на 1 м², либо установка программируемого терморегулятора.
Стойкость к механическому воздействию. Так как нагревательные элементы будут постоянно испытывать давление, необходимо выбирать качественные модели теплого пола.
Простой монтаж.

Общая схема установки теплых полов под плитку может включать верхнюю стяжку или ее отсутствие. Общая схема монтажа показана выше.

Как видно из рисунка, для монтажа применяется инфракрасная пленка. Но это не обязательное правило — можно устанавливать и нагревательные кабели . К выбору оптимальной модели нагревательных элементов следует подойти взвешенно.

Виды теплого пола: особенности нагрева

В настоящее время существует 2 разновидности электрического теплого пола – кабельный и пленочный. Каждый из них обладает рядом уникальных эксплуатационных и технических свойств.
Для утепления поверхности керамической плитки рекомендовано использовать именно пленочные модели.
Пленочные
Последний вариант, подогревающий пол за счет ИК излучении тепловой энергии, используют намного чаще, поэтому начнем именно с него. По конструкции он представляет собой основу из полимеров, на которую нанесены полосы из смеси карбона. По краям расположены токовыводящие шины из меди, которые присоединены к полосам.
Инфракрасные просты в установке и не требуют особых навыков и инструментов, обладают высоким КПД, незначительно сокращают высоту помещения – наибольшая высота подложки всего 3 мм. Пленочные полы при грамотном монтаже довольно долговечны, их эксплуатационный срок достигает нескольких десятков лет. Однако, за все эти преимущества приходится довольно много платить, они – относительно дорогостоящие.
Кабельный нагрев
Первоначально это был кабель с токовыводящей жилой, обладающей высоким сопротивлением. Когда на нее подавалось напряжение, кабель нагревался и выделял тепло. Сегодня кабельный пол бывает одно- и двужильным по типу конструкции кабеля.
Совет
Одножильные модели рекомендованы к использованию для полов с небольшой расчетной мощностью. Для помещений, которые необходимо быстро подогреть, более предпочтительны двужильные модели.
Наиболее простой монтаж у специальных моделей, термомат, в которых уже в процессе производства нагревательный элемент крепится на подложку из стеклоткани шириной в полметра. Таким образом, расстояние между кабелями в этом случае заведомо заданная величина.
Для индивидуальной схемы укладки используют другой набор составляющих: нагревательные жилы, монтажная лента и гофротрубка для термодатчика и т. д. При выборе этого варианта нужно учесть ощутимый рост толщины покрытия, так как она образуется не только толщиной проводов, но и верхним слоем гидроизоляции, подложкой, плиточным клеем .
Установка электрического пола

К установке приступают после выбора оптимальной для данного помещения модели и расчета требуемой мощности нагрева.
Далее составляют схему расположения нагревающих элементов. На ней должны быть указаны места нахождения мебели, стационарной бытовой техники, подключений системы к питанию и управляющему блоку.
Нагреватели располагают таким образом, чтобы в будущем предметы интерьера их не экранировали. В противном случае отражающаяся от их поверхности тепловая энергия будет способствовать перегреву кабеля и постоянная повышенная температура рано или поздно выведет его из строя.
Схема подключения электрического теплого пола зависит от выбранной модели. Однако подключение всегда выполняют через терморегулятор, который способствует существенной экономии электроэнергии, затраченной на обогрев помещения. Обычно схема, по которой должны подключаться провода, бывает указана на корпусе или техпаспорте терморегулятора. Монтаж термостата достаточно прост и выполнить его можно своими руками. В одножильной конструкции систему подключают подводом «холодного» конца нагревающего кабеля к термостату. В случае двужильной – цепь замыкают соединением одного кабеля к другому на концевом участке. Пленочные элементы коммутируют четко в соответствии с инструкцией.
Основные правила подключения

Электрические полы с подогревом должны получать питание по отдельной линии с защитным автоматом.
Мощность нагревающего элемента должна быть меньше максимальной мощности термостата. Если расчеты этого не позволяют, система делится на части, и для каждой из них устанавливается свой терморегулятор.
В пленочных моделях необходимо коммутировать элементы как между собой, так и с термостатом.
Термодатчик может быть: выносной, предназначенный для измерения температуры воздуха, или встроенный, который измеряет фактическую температуру системы и позволяет поддерживать ее на требуемом уровне.
Закончив монтаж системы, ее обязательно тестируют. Начинают с установки минимального режима нагрева и постепенно увеличивают мощность. Если система нормально функционирует можно приступать к укладке плитки.
Монтаж плитки
В защитных целях конструкцию покрывают паронепроницаемой пленкой. С одной стороны ее микроволокна дают возможность испаряться излишкам влаги, а с другой – не дают просочиться влаге извне внутрь конструкции.
На заметку
Все составляющие должны быть прочно закреплены. Любой крепежный узел: скотч, дюбель, хомут исключают любую вероятность сдвига, что могло бы отразиться на нормальной работе системы.
Плитку укладывают на особый раствор. Монтажные работы выполняют при отключенном нагреве. Кстати, его так и не включают пока полностью не застынет клей. В противном случае влага, неравномерно испаряющаяся из клеящего слоя, может привести к тепловой деформации и вздутию плиточной поверхности.
<noscript><img src='/800/600/https/petrozavodsk.toruda.ru/netcat_files/multifile/47558/nagrevatelnyy-mat-climatiq-75-1800-vt-n060497-foto-1.jpg' /></noscript> com/embed/LNXQlA62VRU» frameborder=»0″ allowfullscreen=»true»/>
© 2021 prestigpol.ru

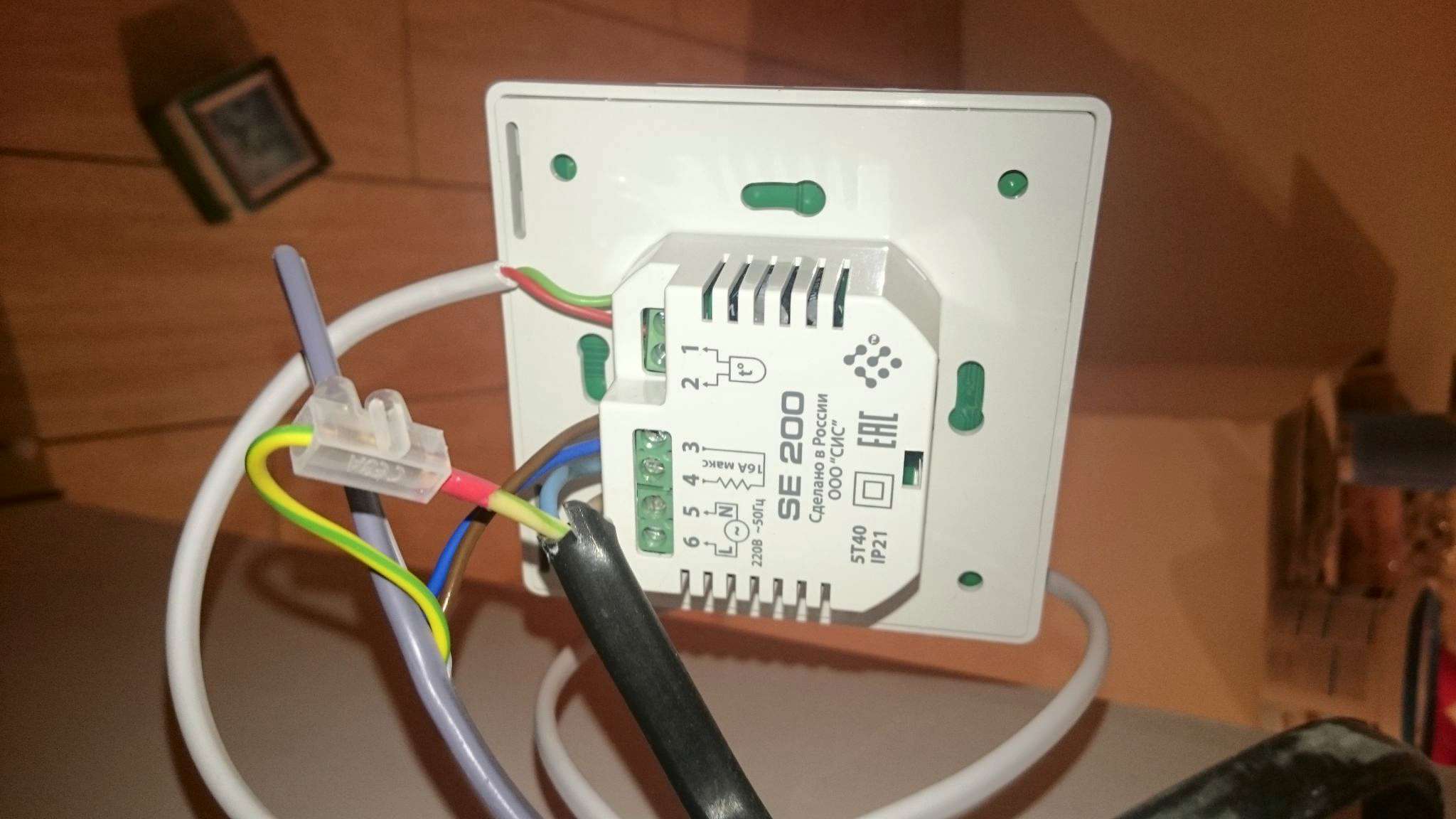

Подключение терморегулятора к теплому полу
Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.
В нашем интернет-магазине вы можете приобрести готовый набор для подключения пленочных теплых полов.
Коннектор необходимо вставить между медной шиной и изоляцией пленочного теплого пола так, чтобы одна пластина соприкасалась с медной шиной. Далее обе пластины коннектора плотно прижимаются друг к другу, а в ответную часть вставляется электрический провод.
Для обжатия рекомендуется использовать специальный инструмент или пассатижи.
Все места подключений или пайки и открытые участки медной шины изолируются бутилкаучуковой лентой. Места среза сплошного пленочного пола изолируются полимерной лентой.
При одновременном подключении нескольких греющих элементов к одному терморегулятору применяется параллельное соединение. Для удобства рекомендуется использовать распаечную коробку. Приходящие от теплого пола провода с помощью распределительной колодки, методом скрутки или пайки, соединяются параллельно, т.е. фазы с фазами, ноли с нолями. Из распаечной коробки выходит всего два провода к соответствующим контактам термостата (ноль и фаза). Данный способ позволяет аккуратно подвести провода к терморегулятору и, в случае необходимости, легко обнаружить неисправность нагревательных элементов.
В случае если суммарная мощность теплого пола превышает максимальную мощность нагрузки терморегулятора, необходимо распределить нагревательные элементы между несколькими термостатами. Например, если максимальная мощность нагрузки терморегулятора составляет 3520 Вт, и Вы подключаете 2 пленки метровой ширины длиной в 10 метров и мощностью в 220 Вт/м², то суммарная мощность такого пола будет составлять 4400 Вт, что превышает максимальную мощность терморегулятора и недопустимо. В данной ситуации необходимо использование двух терморегуляторов.

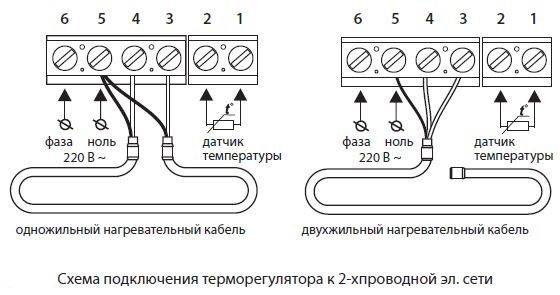

как правильно подключить, как включить одножильный теплый пол, схема подключения от полотенцесушителя
Теплые полы сегодня становятся очень популярными. С их помощью можно создать комфортные условия внутри любого помещения. Конструкции представляют собой сложные системы, которые не так просто монтировать. Перед тем как приступать к их обустройству, следует узнать тонкости подключения теплого пола.
Особенности
Теплый пол представляет собой отопительную систему, располагающуюся под напольным покрытием. Ее можно использовать в качестве вспомогательного или основного вида отопления.
Состоит такая конструкция из нескольких основных элементов:
Теплопроводы. В зависимости от способа нагревания, их разделяют на водяные и электрические. Последние сегодня стали применять намного чаще, так как работать с ними проще. Водяные полы не способны работать от электричества напрямую. Вода в них нагревается с помощью различных видов котлов, которые следует правильно подключить к трубам.

Системы контроля. Сюда относят все виды терморегуляторов, которые позволяют поддерживать температуру пола на одном уровне. Если их не включить в схему, тогда теплопроводы могут перегреваться или просто нагревать комнату довольно сильно.

Монтаж водяного пола – это сложная процедура, которую сможет выполнить не каждый специалист. Но, смонтировав данную систему, вы получите долговечную и экономичную конструкцию.
Схема подключения теплого пола
Теплый пол представляет собой конструкцию из труб или электрических матов, которые нужно подключить к источнику энергии. Существует несколько способов монтажа этой системы, которые желательно правильно использовать. Схема подключения электрических теплых полов зачастую выполняется с помощью температурного регулятора.
Он работает вместе с термодатчиком, позволяющим запускать нагрев, в зависимости от температурных изменений поверхности.

Здесь существует два способа организовать работу электрического пола:
Использование механического терморегулятора. Он контролирует только температуру с помощью реостата. Недостатком является невозможность точной настройки системы.

Электронные устройства. Регуляторы такого типа уже оснащаются несколькими реле. Более универсальные механизмы, так как дополняются специальными микропроцессорами, позволяющими программировать включение и выключение электрики, в зависимости от температуры или временного промежутка.

Обратите внимание, что подключение электрических полов практически идентично, независимо от расположения кабеля на поверхности. Здесь нужно только подсоединить выходы от нагревательных элементов к электрической сети с помощью посредника-термостата.
Что касается водяных полов, то здесь можно выделить 2 основных способа подключения:
Соединение теплого пола с трубами централизованного отопления. Подходит для многоквартирных домов, где конструкции просто врезаются в трубы с горячей водой (от полотенцесушителя и т. д. ). Чтобы минимизировать потери тепла для остальных жильцов дома, специалисты рекомендуют подключаться к центральному отоплению на обратной трубе. Правда, здесь вода не такая горячая.

Подключение к индивидуальной системе отопления. Этот вариант является более практичным и используется в частных домах. При желании можно использовать его и в квартире, но это будет довольно дорого и трудозатратно. Основным элементом здесь является нагревательный котел, к которому подключают систему распределения. С помощью такого подхода можно использовать его для организации обогрева пола, а также централизованного отопления в виде батарей.

Как правильно подключить?
Монтаж водяных и электрических теплых полов отличается только методом подключения к источнику питания. В первом случае нужно врезать трубы в систему отопления или к котлу, тогда как во втором варианте следует просто соединить электрические кабели с центральной системой электричества.
Процесс подключения водяного пола предполагает выполнение нескольких простых рекомендаций:
Трубы от системы соединяются с отопительным котлом только с помощью специальных запорных клапанов. Если источник нагрева используется только для нагрева пола, тогда он непосредственно подключается к выходным и входным концам напрямую без коллектора.

Формирование нескольких отопительных контуров предполагает монтаж сервоприводов. С их помощью можно контролировать температурный режим в каждой из отдельных зон. Устанавливаются сервоприводы между трубами пола и отопительным котлом.

Когда котлы используются для нагрева батарей и встроенных конструкций, тогда желательно дополнять их гребенками и трехходовыми клапанами. Последняя конструкция нужна для правильного распределения воды. Она зачастую работает с механическим терморегулятором, который контролирует температуру теплоносителя. Здесь важно использовать котлы, которые будут обеспечивать нужную степень нагрева.

Для более эффективной циркуляции на каждом независимом участке желательно применять циркуляционные насосы. Их можно устанавливать как на выходе, так и на входе теплоносителя в систему. Но первый вариант предпочтительней, так как позволяет добиться более равномерного смешивания.

Технически подключение водяного пола предполагает выполнение таких операций:
Укладка трубопровода и подводка его концов к котлу или соединительному коллектору.

Подключение. Соединение трубопроводов осуществляется с помощью специальных переходников. В большинстве случаев между этими системами еще встраивают терморегуляторы, насос, байпасы, а также специальные устройства, контролирующие давление внутри трубопровода.

Подключение электрических полов зачастую начинается с монтажа терморегулятора.

Подать на него ток можно несколькими способами:
Через розетку. Для этого от данной системы отводят кабели нуля и фазы. Их прокладывают к месту расположения регулятора. Если последний располагают внутри стены, тогда все провода желательно располагать внутри штробы.

Чтобы подключить кабели, следует их закрепить в специальных пазах регулятора. Они отмечены специальными метками. Обратите внимание, что таким образом можно подключить устройство к розетке без заземления. Если же оно все-таки нужно, тогда просто выводят кабель от терморегулятора на специальный выход в щитке или другом месте.
Используем щиток. Здесь нужно все 3 кабеля (фаза, ноль и заземление) подсоединить уже к коробке. Для этого желательно применять УЗО, к которому и подводят провода. После этого защитное устройство по специальной схеме уже подключается к электрической сети дома.

Рассмотрим боле подробно технологию подключения различных видов кабельных полов:
Пленочный пол. Этот материал состоит из тонких матов, которые размещают по всей поверхности напольного покрытия, выбрав одну из схем расположения. Между собой ленточные элементы желательно склеивать скотчем. Каждый лист подключается к электрической сети последовательно. Получается, что нам нужны два основных провода, которые будут отходить от терморегулятора или распределительной коробки.

После этого каждый отдельный мат соединяется с центральной жилой небольшими кабелями. Для их соединения используют специальные клеммы. Важно при этом не перепутать плюс и минус, так как это не позволит полу греться.
Стержневые полы. Данный вид пола также состоит из отдельных матов, но все проводники здесь располагаются параллельно. В первую очередь нужно все листы между собой следует соединить последовательно. Для этого также применяют кабели, но они уже крепятся к соответствующим выходам на самих матах.

Важно, чтобы после монтажа образовалась сплошная цепь.

Когда все готово, к первому мату следует подключить фазу и ноль. Это осуществляется также с помощью специальных термогильз. Обратите внимание, что если вы неправильно соедините маты, то это может привести к замыканию или система просто будет работать неэффективно и быстро выйдет из строя.
Кабельные полы. Особенностью этих конструкций является то, что они состоят из отдельного провода, который располагают по всему периметру комнаты. Сложностью их монтажа является выбор правильной раскладки и соблюдение расстояние между витками.

Здесь может использоваться одножильный и двухжильный провод. Если применяется кабель только с двумя жилами, тогда следует конец и начало его подключить к фазе и нулю электрической сети. А другой провод используют в качестве заземления.
Двухжильные кабели состоят уже из 3-х жил, которые подключить намного проще. Для этого используют только один конец провода. Каждую из жил подсоединяют к соответствующим клеммам на терморегуляторе или защитном автомате.
Обратите внимание, что монтаж подобных полов может осуществляться напрямую к электрической сети без применения термостатов.

Но такой подход не позволит качественно контролировать температуру пола, а также будет приводить к большим затратам энергии. Важно перед подключением обязательно ознакомиться с рекомендациями производителя, что позволит выбрать оптимальный вариант эксплуатации.
Настройка
Особое внимание здесь следует уделить водяным полам, которые нуждаются в проверке работоспособности. Их можно включать только через неделю-две после заливки стяжки. Нагрев при первом включении должен быть минимальным, так как это может навредить бетонному слою.
Чтобы настроить работу системы, следует выполнить несколько простых операций:
Изначально желательно удостовериться, что все краны открыты, и вода сможет попасть в нужную точку пола.

Установив минимальную температуру, следует включить циркуляционный насос. После этого с помощью расходомеров следует проверить, проходит ли поток по всем контурам. Если это не так, нужно искать место, где скопился воздух или закрыт кран.

Настройка электрических полов выполняется с помощью терморегуляторов. Здесь просто следует перевести устройство в определенный температурный режим, а затем проанализировать работу системы на протяжении определенного времени.
Если система выключается в нужное время, тогда можно в полном объеме эксплуатировать теплый пол.

Неисправности
Теплые полы очень часто выходят из строя, что приводит к затруднительному и долгому ремонту.
Водяные конструкции могут приходить в непригодность по следующим причинам:
Повреждение трубы. Утечка воды является довольно опасным явлением, которую выявить сложно. Если такая проблема выявлена, следует сразу отключить насос и обогрев. После этого ищется место пробоя и устраняется поломка.

Неравномерность нагрева. Эта проблема связана с разной длиной контуров, а также неправильной настройкой коллектора. Вода просто циркулирует в одном месте быстрей, чем в другом.

Поломка циркуляционного насоса. Если данный механизм вышел из строя, вода будет прогреваться медленно. В таком случае пол будет теплым только в начале контура.

Что касается электрических полов, то все поломки можно свести только к двум явлениям:
Повреждение кабеля. Выявить разрыв можно с помощью специальных устройств. Но восстановить работу не всегда удается, так как будет нужно устанавливать полностью новый пол или отдельный мат.

Неисправности терморегулятора. Здесь также существует несколько вариантов повреждений. Одной из главных причин считается выход из строя датчика температуры. Это приводит к неравномерному нагреву, а также преждевременному отключению системы.

Советы специалистов
Монтаж теплых полов – это сложная процедура, которая зависит от нескольких факторов.
Чтобы получить надежную и долговечную систему, специалисты рекомендуют придерживаться следующих советов:
Независимо от того, какой пол вы монтируете, следует избегать расположения теплоносителя под мебелью и другими уязвимыми к теплу конструкциями. Подбирайте правильные схемы размещения трубопровода или электрического кабеля.

Обязательно рассчитывайте мощность котла или электрической сети. Это нужно, чтобы подобрать технические характеристики теплого пола.

Применяйте только качественные материалы. В большинстве случаев трубы и кабель прячут под слоем стяжки, поэтому отремонтировать их быстро не удастся. Особенно это касается трубопровода, который может давать протечки.

Подключение теплых полов – это сложная задача, требующая предварительных расчетов и применения специального оборудования. Поэтому ее лучше доверять бригаде монтажников, гарантирующих длительную и надежную работу всей системы.
Подробную инструкцию по монтажу теплых полов смотрите в следующем видео.
Как работает теплый пол
При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную. Количество энергии, необходимое для обогрева всего дома с помощью электрической системы RFH, не является рентабельным, поэтому, если вы отапливаете весь дом, тогда вам подойдет Hydronic . Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система. Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует больших усилий.
Допустим, вы выбрали гидравлическую систему RFH. Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов. Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH — до 40 лет.
Гидронная система предлагает еще одно преимущество — вы можете использовать различные источники для нагрева воды:
Жидкотопливный котел
Газовый котел
Керосиновый, газовый или солнечный водонагреватель
Решение Какой источник тепла использовать, зависит от размера вашего дома и от того, насколько холодно в том месте, где вы живете. Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная. С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.
Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой напольного покрытия ваш специалист или генеральный подрядчик RFH должен установить вашу систему. Есть два типа установки — мокрый или сухой . При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью. При сухой установке трубы размещаются непосредственно под черным полом во время строительства, без бетона сверху.Поверхность пола — древесина твердых пород, плитка или ковровое покрытие — идет поверх чернового пола и забирает тепло прямо из труб.
Бетон действует как тепловая масса , сохраняя тепло, так что у вас есть большой горячий блок под полом. Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью — подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце. Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы.Те, у которых установлена сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.
Ваш бойлер или водонагреватель подключен к коллектору — системе отдельных труб, по которым вода из одного источника направляется в разные зоны. Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью рециркуляционного водяного насоса.PEX — это герметичная, нетоксичная, гибкая полиэтиленовая трубка, способная выдерживать высокие температуры.
Техническое обслуживание гидравлической системы минимально — котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания. Однако, если ваша система сломается, вам нужно будет нанять профессионала, потому что исправить это может быть сложно. К тому же это дорого. В некоторых случаях блок не подлежит ремонту и подлежит замене, что примерно равно стоимости первоначальной установки.
Существует множество переменных, но хорошая новость заключается в том, что ваш специалист по RFH может помочь вам выбрать различные варианты.
Теперь, когда мы узнали о гидравлических системах RFH, давайте узнаем об электрических вариантах RFH.
Объявление
Объявление
Часто задаваемые вопросы | SunTouch
О обогреве пола
Что согревает пол?
Где большинство людей кладут полы SunTouch?
Коврик SunTouch ослабляет или укрепляет мой пол?
Эффективен ли электрический обогрев пола SunTouch?
Моя ванная отапливается; мне нужно утепление пола?
Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?
Какое напряжение мне нужно для пола SunTouch?
Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?
Какая гарантия на продукцию SunTouch?
1.
Что согревает пол?
Синие нагревательные элементы оранжевого переплетения мата SunTouch и кабеля WarmWire® нагреваются и передают тепло полу. Пол, в свою очередь, передает тепло остальной части комнаты. SunTouch UnderFloor ™ делает это с помощью алюминиевой поверхности теплого синего цвета, подвешенной между балками пола.
2. Где большинство людей кладут полы SunTouch?
Чаще всего идут ванные комнаты, за ними следуют кухни и прихожие. Грибы — еще и прекрасное место для теплого пола.WarmWire отлично работает на больших площадях, например в подвалах или больших комнатах.
3. Коврик SunTouch ослабляет или укрепляет мой пол?
Коврики SunTouch
были протестированы Советом по плитке Северной Америки (TCNA) в соответствии со стандартом ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Робинсона». Он проверяет на прогиб при возрастающих нагрузках на деревянный каркасный пол или бетонную плиту. Коврики SunTouch прошли эти тесты для ТЯЖЕЛЫХ классификаций, таких как торговые центры и коммерческие площади.Коврики SunTouch, по-видимому, добавляют прочности на разрыв сэндвичу из плитки и раствора. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).
4. Эффективен ли электрический обогрев пола SunTouch?
Теплые полы согревают людей и предметы напрямую, не перегревая воздух. Электрический луч преобразует почти всю свою энергию в пригодную для использования форму. Вы можете установить домашний термостат ниже и по-прежнему чувствовать себя комфортно. Используйте программируемый термостат SunStat, и система автоматически установит более низкую температуру, когда комнаты не используются.Изолируйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.
5. Моя ванная отапливается; мне нужно утепление пола?
Даже когда ванные комнаты отапливаются принудительным воздухом или плинтусом, их кафельные полы остаются холодными. Представьте, что вы начинаете день с того, что выйдете из душа на теплый и удобный кафельный пол!
6. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?
№SunTouch и конкуренты передают на пол примерно одинаковое количество энергии. Они могут использовать меньшее напряжение, но для выработки такой же мощности (тепловыделения) требуется более высокая сила тока. SunTouch, однако, использует сетевое напряжение и меньшую силу тока для обеспечения необходимой мощности. Это позволяет устанавливать более крупную систему SunTouch с выключателем меньшего размера. В низковольтных системах используются шумные, горячие трансформаторы, которые трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к источнику питания 120 вольт (VAC), и по коду в них должны быть установлены системы SunTouch с защитой GFCI.GFCI обнаруживает замыкания на землю и при необходимости отключает энергию от системы отопления в течение миллисекунд.
7. Какое напряжение мне нужно для пола SunTouch?
SunTouch рассчитан на 120 или 240 В переменного тока (для обогрева больших площадей).
8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?
Обе системы имеют одинаковую эффективность. Лучше всего посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока более распространены за пределами США и в коммерческих приложениях.Термостат SunStat может контролировать до 150 квадратных футов полов с подогревом при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.
9. Какая гарантия на продукцию SunTouch?
На нагревательные элементы
SunTouch распространяется ограниченная гарантия на замену продукта двадцать пять (25 лет). На SunTouch предоставляется ограниченная гарантия сроком от одного до трех лет в зависимости от приобретенной модели SunStat. Гарантия SunTouch может быть передана новому домовладельцу, в отличие от гарантий от большинства других компаний по лучистому отоплению. Гарантии SunTouch распространяются на продукт, а не только на первоначального домовладельца.
Планирование пола
Вы производите разные продукты, какой из них лучше всего подходит для моего применения?
В частности, чем WarmWire отличается от ковриков SunTouch?
Какое минимальное / максимальное расстояние между проводами для WarmWire?
Сколько мне нужно мата SunTouch или WarmWire?
Будет ли система SunTouch увеличивать высоту моего пола? Если да, то на сколько?
Сколько еще тонкослойного материала мне понадобится для пола SunTouch?
Какие напольные покрытия я могу положить на мой новый светлый пол?
Есть ли напольные покрытия, которые не подходят для сияющего пола?
Нужно ли уложить изоляцию под пол SunTouch?
Я устанавливаю SunTouch на бетонную плиту.Стоит ли добавить изоляционный барьер?
Могу ли я установить теплый пол SunTouch в душевой пол?
Вы порекомендуете систему управления моим лучистым полом?
С какой нагрузкой может справиться SunStat?
Где лучше всего разместить элемент управления?
Могу ли я покупать напрямую у производителя?
1.
Вы производите разные продукты, какой из них лучше всего подходит для моего применения? Коврики
SunTouch отлично подходят для создания тонкого или самовыравнивающегося раствора на каркасных полах или плитах.Обычно лучше всего подходят для ковриков SunTouch комнаты, которым требуется менее 150 квадратных футов отапливаемой площади с квадратными углами. Их обычно покрывают плиткой и используют в ванных комнатах и кухнях. WarmWire с покрытием делает то же самое, но стоит дешевле, крепится с помощью ремней и может использоваться в душе. (Примечание: старые версии WarmWire без покрытия не предназначены для использования в душе.) Помещения, требующие более 150 квадратных футов отапливаемой площади, и / или комнаты с углами или дугами подходят для WarmWire, который легко принимает необычные формы.Если у вас холодный пол и у вас есть доступ снизу через подвал или недостроенный подвал, вы можете установить маты SunTouch UnderFloor между балками пола, чтобы согреть плиточный, каменный или деревянный пол наверху.
2. Чем конкретно WarmWire отличается от ковриков SunTouch?
Custom TapeMat® — это вариант с быстрым переходом для электрического теплого пола. Коврик заказывается точно по желаемому плану этажа. Изготовленные на заказ ленточные коврики изготавливаются по изгибам, углам и вырезам в соответствии с требованиями дизайна комнаты.
Стандартные ленточные коврики
быстрее укладываются в прямоугольные пространства. Все предустановлено для вас. Маты добавляют к тонкому раствору армирующие волокна, что делает пол более прочным. Нагревательные элементы вплетены на заводе в покрытый полиэфирным ковриком с оптимальным расстоянием 3 дюйма и выходной мощностью 12 Вт на квадратный фут.
WarmWire стоит меньше за квадратный фут, чем нагревательные маты, и установка хорошо подходит для помещений необычной формы. По этой причине WarmWire более популярен в больших помещениях или комнатах с углами, изгибами, укромными уголками или ограниченными пространствами, которые не подходят для ковриков. Вы можете отрегулировать расстояние между WarmWire, чтобы оно соответствовало теплопотерям из комнаты.
3. Какое минимальное / максимальное расстояние между проводами для WarmWire?
Ремешок WarmWire может удерживать нагревательные элементы на расстоянии 2,5 дюйма, 3 дюйма или 3,5 дюйма. Расстояние 2,5 дюйма рекомендуется для помещений с высокими потерями тепла и бетонными плитами. По возможности используйте изоляцию под полом. 3-дюймовый интервал — наиболее распространенный интервал для ванн, кухонь, гостиных и подвалов с умеренными потерями тепла. Расстояние 3,5 дюйма лучше всего подходит для помещений с низкими тепловыми потерями, коридоров или больших площадей, отапливаемых с помощью тепловых каналов.Никогда не используйте расстояние менее 2,5 дюймов или более 3,5 дюймов для WarmWire.
4. Сколько мне нужно мата SunTouch или WarmWire?
Используйте новый калькулятор продукции SunTouch (калькулятор WarmWire / калькулятор TapeMat). Для многих проектов достаточно одного мата, но в проекте можно использовать несколько матов, подключенных параллельно, для обогрева больших площадей с ограничением нагрузки 15 А на один элемент управления.
Это основной расчет:
1. Рассчитайте общую площадь комнат от стены до стены.Вычтите квадратные метры всех встроенных элементов (например, ванны, туалета и шкафов).
(Общая площадь — застроенная) = (___ — ___) = ___ кв. Футов
2. Умножить на 0,90. Округлите до ближайших 5 кв. Футов. Это отапливаемая площадь.
_____ x .090 = _____ кв. Футов отапливаемой площади
3. В зависимости от площади обогреваемой площади выберите соответствующий мат (-а) или WarmWire из каталога продукции.
5. Поднимет ли система SunTouch мою высоту пола? Если да, то на сколько?
Ожидайте увеличения высоты пола от 1/8 до 3/8 дюйма, в зависимости от метода установки.Вот три примера:
Большинство монтажников используют шпатель с зубьями от до 3/8 дюйма для нанесения раствора с тонким слоем. При тонкой установке и укладке плитки непосредственно над нагревательными элементами, увеличивайте высоту от 1/8 до 1/4 дюйма.
Если вы сначала наносите тонкий слой на систему отопления, дайте ему высохнуть, а затем разбавьте плитку. Нанесите от ¼ до 3/8 дюйма дополнительной толщины.
Или вы можете нанести самовыравнивающийся раствор от ¼ до 3/8 дюйма, чтобы покрыть нагревательные элементы, а затем покрыть готовым напольным покрытием, например ламинатом.
Если вы установите SunTouch UnderFloor между балками перекрытия, высота готового пола не изменится.
6. Сколько еще тонкослойного покрытия мне понадобится для пола SunTouch?
По безопасной оценке, следует запланировать использование на 60% большего количества растворителя, чем обычно требуется для холодного пола.
7. Какие напольные покрытия я могу положить на мой новый светлый пол?
Если вы закладываете нагревательные элементы в строительный раствор или устанавливаете SunTouch Underfloor, вы можете использовать многие виды напольных покрытий.Самые популярные теплые полы — плитка и камень. Если покрыть нагревательные элементы самовыравнивающимся тонким слоем, можно установить ламинат, плавающий или клееный паркетный пол.
8. Есть ли напольные покрытия, которые плохо смотрятся поверх сияющего пола?
Полы с гвоздями не подойдут по понятным причинам. Виниловые полы могут деформироваться и обесцветиться поверх нагревательных элементов. Подкладка и ковер изолируют ваш сияющий пол, поэтому вы можете быть разочарованы его характеристиками.Резиновые и пробковые полы также обладают более высокими теплоизоляционными характеристиками, поэтому тепло может вас не порадовать. Обратитесь к производителю бамбукового пола (типа травы), чтобы убедиться, что он рассчитан на повышенные температуры. Хотя температура на поверхности излучающего пола не должна превышать 85 ° F, температура в нижней части готового пола может составлять от 90 до 110 ° F.
9. Нужно ли уложить изоляцию под пол SunTouch?
Изоляция
снизит теплопотери и улучшит время отклика во время прогрева.Если вы можете положить его под каркас пола или под свой тонкий слой (в соответствии с рекомендациями Совета Северной Америки), изоляция — хорошая идея. Существует ряд продуктов, предназначенных для работы под тонкими полами. Обратитесь к местному дистрибьютору или дилеру напольных покрытий. В случае SunTouch UnderFloor изоляция под матом между балками имеет важное значение.
10. Я устанавливаю SunTouch на бетонную плиту. Стоит ли добавить изоляционный барьер?
Изоляция значительно повышает производительность и эффективность систем обогрева полов.
11. Могу ли я установить теплый пол SunTouch в душевой пол?
Да. Как коврики SunTouch, так и WarmWire внесены в список UL для установки на индивидуальный пол для душа или скамейку. Обратитесь к руководству по установке SunTouch TapeMat, руководству по установке Custom TapeMat или руководству по установке WarmWire для получения дальнейших инструкций.
12. Вы порекомендуете средство управления моим лучистым полом?
Да. Контроллер SunTouch SunStat имеет защиту GFCI и датчик температуры пола для установки температуры пола.Он имеет удобный переключатель включения / выключения системы, а некоторые модели имеют программируемые функции для автоматического включения и выключения системы в соответствии с введенным расписанием.
13. С какой нагрузкой может справиться SunStat?
SunTouch SunStats — это термостаты с двойным напряжением (120 В переменного тока и 240 В переменного тока), рассчитанные на работу до 15 А. Они могут обрабатывать до 150 квадратных футов отапливаемой площади при 120 В переменного тока (15 А) или 300 квадратных футов при 240 В переменного тока (15 А). Для больших площадей, где требуется один элемент управления, просто добавьте реле SunStat для еще 15 ампер отапливаемой зоны.
14. Где лучше всего разместить элемент управления?
Поместите регулятор над (или рядом) местом, где провода питания выходят из пола. Поместите его в сверхглубокую распределительную коробку, внесенную в список UL, на высоте от 54 до 60 дюймов от пола или на высоте, предусмотренной местными строительными нормами. Выбирайте стену, на которую не попадают прямые солнечные лучи, или внешнюю стену.
15. Могу ли я покупать напрямую у производителя?
Нет, и это не потому, что мы не ценим ваш бизнес. Местные дистрибьюторы и дилеры предлагают реальную ценность в вашем регионе. Их опыт, здравый смысл, выбор инвентаря и аксессуары сделают ваш проект намного проще.
Устройство пола
Можно ли установить SunTouch прямо на фанеру?
Какой тип тонкослойной машины / выравнивателя мне следует использовать при установке систем SunTouch?
Могу ли я обрезать коврик по размеру моего участка?
У меня в ванной необычное пространство. Как коврик может покрыть эту область?
Можно ли отрезать нагревательный элемент, если у меня слишком много?
Что делать, если у меня на работе слишком много нагревательного элемента?
Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?
Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?
Шнур питания немного толще мата.Как мне это установить?
Что такое LoudMouth ™ и нужен ли он мне?
Почему я должен использовать и омметр (мультиметр), и громкоговоритель?
Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра), и я получаю «OL» (обрыв линии) или I (бесконечное значение), или отсутствие значения между проводом заземления моего провода питания и каждым из других проводов. Это нормально?
Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?
Как избежать повреждения нагревательных элементов?
Что такое CableTrowel?
Нужен ли мне GFCI в моей печатной коробке для подачи питания на систему SunTouch?
Забыл установить датчик.Что я могу сделать?
У меня есть коврик SunTouch, но я не могу найти датчик управления.
Как прикрепить ремешок WarmWire к плите?
Как мне изолировать существующую плиту перед установкой SunTouch?
Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?
1. Можно ли установить SunTouch прямо на фанеру?
Да, SunTouch можно установить прямо на фанеру, если она покрыта раствором не менее 3/8 дюйма.Рекомендуется покрыть фанеру грунтовкой, совместимой с полимерно-модифицированным строительным раствором вашей марки. Если вы устанавливаете пол из тонкой плитки поверх фанеры, подумайте о том, чтобы сначала положить слой цементной плиты. Затем прикрепите SunTouch к заднему слою и покройте его латексным или модифицированным полимером раствором, а затем готовым кафельным или каменным полом. Во всех случаях укладывайте плиточные полы в соответствии с рекомендациями Совета по плитке Северной Америки.
2. Какой тип тонкослойной машины / выравнивателя мне следует использовать при установке систем SunTouch?
Используйте латексный или модифицированный полимером раствор для тонкого отверждения и нанесите его зубчатым шпателем на 3/8 дюйма.Вы также можете покрыть нагревательные элементы самовыравнивающейся смесью, которую вы смешиваете на стройплощадке. Держитесь подальше от предварительно смешанных растворов, клеев и быстросхватывающихся самовыравнивающихся смесей.
3. Могу ли я обрезать коврик по размеру моего участка?
Да. Раскатайте коврик до препятствия. Отрежьте оранжевую ткань и переверните циновку, чтобы покрыть следующую часть пола. Повторяйте, пока не покроете область, которую хотите согреть. Никогда не устанавливайте коврик на себя и ни по какой причине не обрезайте синий нагревательный элемент.
4. У меня в ванной необычное пространство. Как коврик может покрыть эту область?
Вы можете придать мату форму, вытащить нагревательный элемент и приклеить его к полу, чтобы заполнить небольшие участки.
5. Можно ли отрезать нагревательный элемент, если у меня слишком много?
Нет, это испортит мат. Каждый кабель имеет определенное значение сопротивления (Ом), поэтому длину нельзя изменять.
6. Что делать, если у меня на работе слишком много нагревательного элемента?
Если вы обнаружите, что у вас слишком много нагревательного элемента, вы всегда можете использовать часть излишка рядом с туалетом или в других местах, которые вы планировали оставить неотапливаемыми.Вы можете разместить незакрепленные нагревательные элементы на расстоянии 2,5 дюйма друг от друга, но держитесь подальше от кольца унитаза. Если ваш коврик слишком велик для проекта, не закатывайте его в стену; это вызовет опасный перегрев. В этом случае верните коврик, если он идеально подходит для вашего проекта.
7. Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?
Да на оба вопроса. После того, как вы протянули экранированный шнур питания и белый провод датчика к блоку управления в стене, у вас, вероятно, останутся остатки.Вы можете отрезать лишнее и подключиться к SunStat. Никогда не обрезайте провода нагревательного элемента или датчик датчика (лампочку на конце провода).
8. Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?
Нет, не обрезайте их и никогда не оставляйте в стене. Никогда не обрезайте нагревательные элементы. Всегда заделывайте мат и нагревательные элементы WarmWire, включая заводские соединения, которые соединяют нагревательные элементы с проводами питания, в растворе в полу.Никогда не кладите в стену нагревательные элементы или заводские соединения.
9. Шнур питания немного толще мата. Как мне это установить?
Силовые кабели, включая заводское соединение с нагревательными элементами, прикреплены к полу. В стену и до распределительной коробки входят только экранированные провода питания. Вы можете использовать фрезер или долото, чтобы сделать паз в полу для проводов питания и, при необходимости, заводского сращивания, а затем приклеить к нему горячим клеем заводское сращивание проводов питания в паз.
10. Что такое LoudMouth ™ и нужен ли он мне?
LoudMouth контролирует ваши нагревательные элементы во время установки. Если они повреждены, загорается свет и звучит сигнал тревоги, чтобы вы могли остановить работу и предпринять шаги для решения проблемы. LoudMouth может контролировать три набора нагревательных элементов одновременно, и он должен оставаться включенным, пока нагревательные элементы находятся на рабочем месте. LoudMouth стоит своих денег.
11. Почему я должен использовать и омметр (мультиметр), и громкоговоритель?
Они хорошо работают вместе. Омметр сообщает вам, что сопротивление (Ом) соответствует заводским спецификациям, а LoudMouth подает звуковой сигнал, если вы повредите провод во время установки. Омметр также покажет изменение сопротивления, если провод оборван, но не подает сигнал тревоги. Мы советуем использовать оба устройства при укладке теплого пола.
12. Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра), и я получаю «OL» (разомкнутая линия) или I (бесконечное значение), или отсутствие значения между проводом заземления моего провода питания и каждым из них. провода.Это нормально?
Да. Если какое-либо сопротивление измеряется между проводом с зеленой меткой (заземлением) и проводами нагрузки, это указывает на короткое замыкание, что означает повреждение нагревательных элементов. Имейте в виду, что мультиметры с автоматическим выбором диапазона будут считывать ваше тело как цепь, если вы дотронетесь до обоих наконечников щупов пальцами.
13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?
Ни в коем случае не обрезайте синий нагревательный элемент. Если вы повредите его во время установки, вы можете позвонить по нашему бесплатному номеру 1-888-432-8932 и приобрести ремонтный комплект для нагревательного провода.Комплект должен быть установлен квалифицированным электриком.
14. Как избежать повреждения нагревательных элементов?
Соблюдайте особую осторожность при нанесении шпателем раствора по SunTouch. Накройте SunTouch картоном, когда он открыт, чтобы свести к минимуму ущерб от движения на стройплощадке. Мы рекомендуем вам использовать пластиковый SunTouch CableTrowel ™ при нанесении строительного раствора.
15. Что такое CableTrowel?
CableTrowel — это легкое, прочное лезвие с зазубринами, которое наносит слой гребенчатого раствора на нагревательные элементы толщиной 3/8 дюйма.Установщикам нравится вес и то, что он легко чистится. Самое главное, он не повреждает нагревательные элементы, как острые металлические мастерки.
16. Нужен ли мне GFCI в моей монтажной коробке для подачи питания на систему SunTouch?
GFCI не следует использовать, потому что наши термостаты поставляются со встроенным GFCI. Этот очень чувствительный GFCI может обнаруживать другой GFCI в цепи, вызывая то, что мы называем неприятным отключением.
17. Забыл установить датчик. Что я могу сделать?
Вы можете разбить и аккуратно удалить одну плитку непосредственно под местом управления SunStat, а затем аккуратно вырезать место для датчика.Или вы можете осторожно удалить раствор между двумя плитками, а затем установить провод датчика и зонд в зазор и повторно затереть шов. Не обрезайте нагревательные элементы зубилом и не устанавливайте зонд прямо на нагревательные элементы. Попытайтесь найти между ними зонд.
Или вы можете аккуратно просверлить небольшой карман в нижней части деревянного чернового пола ниже нагреваемой области и запечатать сенсорный зонд в этом кармане.
Вы также можете переключиться на встроенный датчик температуры воздуха в SunStat, изменив параметры на режим «Air Sensing» или режим «Регулятор» по времени.Это работает, но менее точно, чем при использовании датчика температуры пола. Обратите внимание, что датчик все равно необходимо подключить к задней части элемента управления SunStat, чтобы воздушный режим работал должным образом.
18. У меня есть коврик SunTouch, но я не могу найти контрольный датчик.
Ваш датчик находится в упаковке термостата SunStat. Это свёрнутый белый провод.
19. Как прикрепить ремешок WarmWire к плите?
Просверливание отверстий и закрепление ремня винтами является одобренным методом.Если у вас есть задняя панель поверх фанеры, вы можете использовать гвозди или шурупы, чтобы удерживать ремешок. Однако самый быстрый и простой способ — это нанести на обратную сторону ремешка высокопрочный клей-спрей. Горячий клей — хорошая альтернатива клею-спрею. Мы также включаем в наши комплекты двусторонний скотч (или вы можете приобрести его отдельно). Это хорошо работает, особенно по бетону.
20. Как изолировать существующую плиту перед установкой SunTouch?
Некоторые типы мембран, предотвращающих разрушение или изолирующие трещины, обладают минимальными изоляционными свойствами. Прикрепите их к плите, а затем положите сверху коврик WarmWire или SunTouch. По крайней мере, 1/4 дюйма изоляционного материала поможет снизить тепловые потери в плиту ниже. Более толстый изоляционный материал, как правило, имеет лучший коэффициент сопротивления теплопередаче. Уточняйте у местных дилеров, какие изделия подходят для излучающих полов.
21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?
Полимерный песок — хороший вариант.Некоторые производители полимерного песка заявляют, что дополнительное тепло не повредит их продукту. Тем не менее, всегда полезно проконсультироваться с производителем полимерного песка, который вы собираетесь использовать, чтобы убедиться, что его продукт может использоваться над системой электрического снеготаяния.
Работа с полом
В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить систему SunTouch. Почему?
Сколько будет стоить мой теплый пол в эксплуатации?
При какой температуре мне следует укладывать теплый пол?
Что предохраняет мой пол от перегрева?
Долго ли прогревается пол?
Что делает программируемое управление?
Что может пойти не так с продуктами SunTouch?
Какую поддержку вы оказываете?
Как мне объяснить мой пол SunTouch моему соседу?
1.В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить систему SunTouch. Почему?
Строительному раствору требуется 28 дней для полного высыхания. Если вы включите нагревательные элементы до того, как он затвердеет, он сожмется, потрескается и всплывет на вашей плитке. См. Инструкции на мешке для кладки или позвоните производителю.
2. Сколько будет стоить эксплуатация моего лучистого пола?
Ваша стоимость будет зависеть от того, сколько часов вы утепляете пол и ваших затрат на электроэнергию. Калькулятор продукта SunTouch (калькулятор WarmWire / калькулятор TapeMat) даст вам оценку, основанную на среднем использовании.
3. При какой температуре следует укладывать теплый пол?
Используйте свой контроль, чтобы найти температуру, которая вам нравится. Начните с 80 ° F, а затем настройтесь на свой комфорт.
4. Что предохраняет пол от перегрева?
Элементы управления
SunTouch оснащены датчиками пола и ограничителями высокой температуры, чтобы пол не перегрелся.Большинство пользователей не хотели бы, чтобы температура поверхности превышала 85 ° F. Многие производители деревянных и ламинатных полов требуют ограничения в 82–84 ° F. Рекомендуемую максимальную температуру пола проконсультируйтесь у производителя материалов из дерева или ламината.
5. Долго ли прогревается пол?
Из холодного старта системе требуется время, потому что ей необходимо прогреть всю массу пола. Наши цифровые средства управления помогают, «понижая» температуру до более низкого уровня, но не полностью. Когда комната будет готова к «комфортной» температуре, регулятор быстро нагреет пол. В среднем это занимает от 20 до 45 минут. Утеплитель под системой утепления пола сократит время прогрева.
6. Что делает программируемое управление?
Программируемый элемент управления SunStat позволяет вам установить 7-дневный график для вашего теплого пола. Обычно пол прогревается утром и вечером, когда вы пользуетесь комнатой. Программируемые элементы управления популярны, потому что они начинают нагреваться еще до того, как вы входите в комнату, и снижают температуру пола, когда вы уходите.Таким образом, вам всегда комфортно, но вы не тратите впустую энергию.
7. Что может пойти не так с продуктами SunTouch?
В руководствах по установке перечислено несколько вещей, которые могут вызвать повреждение продукта перед установкой. Как правило, SunTouch подвергается наибольшей опасности на стройплощадке, где острые инструменты и дорожное движение могут повредить нагревательный элемент. После того, как напольное покрытие установлено поверх мата SunTouch, мало что может повредить ему.
8.Какую поддержку вы оказываете?
Позвоните по нашему бесплатному номеру из США и Канады 1-888-432-8932 с 7:00 до 18:00 по центральному времени с понедельника по пятницу. Наши инженеры и сотрудники службы поддержки клиентов готовы ответить на ваши вопросы. Просмотрите видеоролики по установке, доступные в Интернете, и прочтите руководство по установке, в котором есть таблица устранения неполадок, если у вас есть какие-либо вопросы.
9. Как мне объяснить мой пол SunTouch моему соседу?
От Аляски до Флориды люди проводят много времени в ванных комнатах на холодных плиточных полах.SunTouch — это простой и недорогой способ начать день с теплых ног.

Ваши впечатления от SunTouch
У вас есть история или опыт, которыми вы хотели бы поделиться в отношении вашего продукта SunTouch?
Отправьте свою историю
Под полом с подогревом — Extreme How To
Это простой факт — тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол. Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло.И не думайте, что лучистые полы с подогревом — это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали аналогичную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений.После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенные в то время бетонные плиты, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.
Сегодняшняя технология производства пластмасс позволила получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. В процессе сшивания пластика образуются трубки, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без утечек или других повреждений.
В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате. Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, традиционные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за этой потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.
Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции. Скорее, лучистая система нагревает пол, стул, диван, столы и так далее, и это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат — общее равномерное ощущение тепла и комфорта.
Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов.Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса. Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный — у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.
Системы лучистого теплого пола могут быть водяными с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием.Последнее доступно только для определенных напольных покрытий, а гидронное — нет.
Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)
Гидравлические системы
Системы
Hydronic, такие как системы Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.
Способы нагрева воды столь же разнообразны, как и ваша фантазия. Солнечные батареи, газовые и масляные котлы, водонагреватели, дровяные котлы, геотермальные и электрические — все это жизнеспособные методы нагрева воды для системы водяного водяного пола. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.
Перед установкой в вашем доме какой-либо излучающей системы подрядчик или поставщик системы должны выполнить расчет теплопотерь. Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти тепловые потери выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала теплопотери дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.
Высокотехнологичный сшитый полиэтилен сегодня используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.
По словам сотрудников Radiant Floor Company, «лучистые полы с подогревом — это один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), — это обеспечить кондиционирование воздуха.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».
Трехгидравлические методы
В лучистом напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла, ваш водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала прошла через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.
Существует два различных типа лучистого отопления для пола. Первый — это гидроника, использующая горячую воду, подаваемую по трубам в пол или под полом. (Изображение любезно предоставлено Uponor Wirsbo)
В закрытой системе для теплого пола используется специальный источник тепла.Жидкость в замкнутой системе рециркулирует вокруг и вокруг в полностью замкнутом контуре. К водопроводу вообще нет подключения. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, тогда хорошая идея — закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.
Доступны три типа гидравлических систем. Первая — это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.
Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае температура воды, протекающей по трубке, должна быть от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Пока ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для отопления жилых помещений и помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести самый лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.
Другая система — лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)
Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки этого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, потому что они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.
Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)
Если отапливаемая площадь не очень мала, она, скорее всего, будет разбита на несколько «зон». Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.
Минимальное зонирование, но зонирование целых участков пола — лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Также многие люди предпочитают, чтобы в главной спальне была более прохладная температура, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла, и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.
Гидравлическая установка
Водяное лучистое отопление можно использовать в нескольких различных строительных приложениях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным применением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.
Альтернативой установке плиты на грунте является «подвесная плита», и по своим тепловым характеристикам она может конкурировать с плитой на грунте. Подвесная плита включает песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является увеличение веса пола, возможная потеря высоты над головой и (особенно в ситуациях модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.
Третий метод — установка радиационных трубок на плате. Это работает в двух основных ситуациях. Первый — это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вам нужно будет поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация — это проект повторного моделирования, требующий удаления существующего чернового пола или помещения, в котором высота над головой слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.
Гидравлические системы также могут быть установлены под балками пола.
Последняя система — установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или в подвальных помещениях.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.
Гидравлические трубки Radiant Onix мощностью
Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix — это гибкие трубы из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не изменяя при этом высоту готового пола.
Электрические кабельные системы
Электрические нагревательные кабели, встроенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, — это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для лучистого обогрева пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной, кухни, детской или семейной комнаты — где бы вы ни пожелали комфортно теплые полы. При использовании обычного тока Warm Tiles стоит меньше пенни за квадратный фут в день, если в систему входит специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать напольное покрытие, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles позволяют полностью покрыть светлый пол любой формы и удовлетворить многие потребности. Просто сопоставьте площадь, по которой вы ходите, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.
Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Обычно установку электрической системы можно выполнить в пять этапов. На первом этапе проектируется система, рассчитывается площадь обогрева и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным способом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.
Только пара компаний рекомендуют установку под ковровое покрытие. Одна из них — система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.
Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.
Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.
Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в Ассоциации излучающих панелей, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.
Рекомендуемые статьи
Часто задаваемые вопросы-Электрические системы обогрева полов от Warming Systems
1] Что такое системы обогрева Электрическое водонагревание полов?
Сеть низкопрофильных полностью армированных нагревательных кабелей, помещенных в раствор прямо под полом, обеспечивая теплый пол и дополнительный комфорт в комнате наверху.
2] Каковы требования к напряжению, току и мощности?
Warming Systems предлагает продукты, рассчитанные на работу на 120 или 240 В.Система рассчитана на выработку примерно 12 Вт на
квадратных футов. 3] Какова толщина нагревательного кабеля? 4] Какие типы полов можно использовать с системами обогрева пола Warming Systems? Системы обогрева пола
Warming Systems предназначены для полов из мрамора, бетона, керамики, плитки, ламината, конструкционной древесины, ковров, брусчатки или шиферных полов.
5] Что мне следует учитывать при установке на бетонную плиту? 6] Сколько времени нужно, чтобы утеплить пол?
Обычно для прогрева пола требуется около 1 часа, в зависимости от типа пола, расстояния от поверхности пола и изоляционных свойств нижнего пола.
7] Насколько теплее станет пол?
Есть много переменных, которые могут повлиять на температуру пола, но обычно пол нагревается примерно до 90 ° F.
8] В чем разница между системами на 120 В и 240 В?
Кроме разницы в напряжении, разные усилители. Усилители системы на 240 В — это половина усилителя системы на 120 В. Например, система на 120 В площадью 50 кв. Футов — 5,0 ампер. Система с напряжением 240 В площадью 50 кв. Футов составляет 2,5 А. Общая мощность в системе 120 В или 240 В одинакова (12 Вт / кв.футов). В системе площадью 50 кв. Футов, независимо от напряжения, общая мощность составляет 600 ватт.
Система на 240 В не нагревается быстрее, чем система на 120 В, и нет никакой экономии энергии, кроме того факта, что в системе на 240 В меньше ампер. Обе системы по 12 Вт / кв. футов, и вы платите за ватт в вашем счете за электроэнергию.
9] Требуется ли установка продукта Warming Systems профессионалом? Продукция
Warming Systems разработана для легкой установки обычным мастером, который следит за соблюдением всех местных строительных норм и правил.
10] Как определить размер системы отопления, необходимой для обогрева пола?
Вам нужно будет точно измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах. Не включайте области под такими объектами, как туалеты, умывальники или другие недоступные области или постоянные предметы. Измерения должны быть максимально точными. Дополнительные сведения см. В разделе «Советы по выбору продукта правильного размера». Если вам все еще нужна помощь, отправьте точный план этажа по электронной почте на [email protected].
11] Можно ли проверить систему обогрева перед установкой?
Да, путем измерения сопротивления между черным и белым проводом холодного вывода.Показания в сопротивлении различаются для каждой системы размеров. Диапазон сопротивления в омах указан на белой этикетке на серебряном холодном выводе системы. Не подавайте напряжение на кабели перед установкой.
12] Я получаю странные показания на проводе датчика, что мне делать?
Показание на проводе датчика составляет от 8000 до 12000 Ом, а НЕ 8–12 Ом. Не позволяйте пальцам мешать чтению. Подсоедините провод датчика к термостату, если вы получаете показания температуры, все в порядке.
13] Можно ли разрезать красный нагревательный элемент?
№Длину нагревательного элемента нельзя регулировать.
14] Могу ли я отрезать серебряный холодный свинец?
Да, экранированный холодный конец можно отрезать до нужной длины.
15] Можно ли отрезать провод датчика температуры пола? 16] Можно ли перекрывать нагревательный элемент?
Нет. Нагревательные элементы ни в какой точке не должны касаться, пересекаться или накладываться друг на друга. Это приведет к аннулированию гарантии и потребует замены.
17] Насколько близко я могу проложить нагревательные кабели?
Нагревательный элемент всегда должен находиться на расстоянии не менее 2 дюймов друг от друга.
18] Как далеко тепло отводится от кабелей?
Тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.
19] Какой раствор использовать?
Используйте раствор на основе модифицированного полимером цемента.
20] Я случайно порезал красный нагревательный элемент. Что я делаю? 21] Можно ли установить систему отопления на фанерный черновой пол?
Мы рекомендуем устанавливать систему отопления на бетонную или бетонную подкладку, но систему можно установить и на фанерный черновой пол.Независимо от чернового пола, система отопления должна быть полностью залита полимерцементным раствором на основе цемента.
22] На каком расстоянии от стены следует ставить систему отопления?
Мы рекомендуем установку на расстоянии 2 дюймов от стены, поскольку тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.
23] Требуется ли защита системы подогрева пола GFCI?
Да. Вы можете сделать это одним из трех способов.
1. Используйте автоматический выключатель с защитой GFCI
2. Отключите систему от защищенной стороны розетки GFCI
3.Используйте термостат со встроенным GFCI.
24] Защищен ли термостат GFCI?
Термостаты OJ Electronics и aube by Honeywell модель Th215-AF-GA имеют защиту GFCI. Термостаты Aube by Honeywell Th215-AF-120S и Th215-AF-240S не имеют защиты от GFCI. Если вы используете эти термостаты, вам понадобится автоматический выключатель с защитой GFCI.
25] Можно ли подключить несколько кабелей / матов к одному термостату?
Несколько матов / кабелей могут быть подключены параллельно к термостату.Коврики / кабели на полу не соединяются. В системах должно быть одинаковое напряжение. См. Следующий вопрос.
26] Насколько большая система отопления может работать на одном термостате?
Вы можете разместить до 150 квадратных футов системы на 120 В на одном термостате на 120 В и до 300 квадратных футов системы на 240 В на одном термостате на 240 В. Все, что превышает эти размеры, требует дополнительных термостатов или силового модуля.
27] Электрический шкаф какого размера мне следует использовать?
Квадратная электрическая коробка 4 дюйма с одиночным грязевым кольцом, расположенная в пределах досягаемости 10-футового холодного вывода.
28] Как близко к унитазу можно поставить систему отопления?
Держите нагревательные провода на расстоянии примерно 6–8 дюймов от сургучной печати на унитазе. Если воск нагреется, он может расплавиться.
29] Почему важен «одиночный» холодный свинец?
Это означает, что конец нагревательного провода не нужно подводить обратно к термостату. Этот процесс упрощает установку, и средний домовладелец может установить изделие самостоятельно.
30] Как долго длится холодный свинец?
Длина холодного провода, подключаемого к термостату, составляет 10 футов.длинная.
31] Какова длина датчика температуры пола?
Датчик температуры пола термостата имеет длину 10 футов.
32] Могу ли я установить систему отопления под традиционный деревянный пол, который я прибил?
Нет, но вы можете установить наши системы отопления под ламинатом или паркетом.
33] Какую гарантию предлагает Warming Systems на свою продукцию?
Warming Systems предлагает 25-летнюю гарантию на свои нагревательные маты и кабели. На термостаты предоставляется 1-летняя гарантия от компании Warming Systems и дополнительная 2-летняя гарантия от производителя термостата.
34] Могу ли я установить продукты Warming Systems на открытом воздухе?
№. Электрические системы обогрева пола, производимые Warming Systems Inc., предназначены для внутренних полов, обеспечивая мощность 12 Вт / квадратный фут. Их нельзя использовать для наружного таяния снега или отопления потолков.
35] Сколько стоит эксплуатация системы электрического обогрева пола?
Электрические системы обогрева пола очень рентабельны в эксплуатации. Средняя ванная комната потребляет примерно столько же энергии, сколько две 100-ваттные лампочки.Использование в сочетании с программируемым термостатом с датчиком температуры пола сделает систему еще более эффективной.
36] Как будет отправлен мой заказ?
Заказы, доставляемые в США, отправляются через UPS или USPS. Заказы, доставляемые в Канаду, отправляются через USPS (Почтовая служба США).
Лучистое электрическое отопление пола под плиткой
Лучистое отопление пола — это фантастика.
Трудно просыпаться от теплого пола в прохладный день. Лучистое тепло в полу при правильной установке и эксплуатации обеспечивает наиболее комфортное и целенаправленное обогревание жилых помещений.
В этой статье рассказывается о моей установке электрических лучистых полов в недавно отремонтированном солярии и прихожей.
Лучистое отопление обычно доступно в виде электрических или водяных (гидронных) систем. У каждого есть свои преимущества и недостатки. Электрическое лучистое отопление дороже в эксплуатации, но его проще установить. Водяное лучистое отопление дешевле в эксплуатации, но требует сложной сантехники и бойлеров. В обеих моих последних установках использовалось электрическое лучистое тепло.
Системы электрического лучистого отопления относительно удобны для ремонта полов своими руками и их легко добавить при реконструкции полов или при новом строительстве.Кабельные системы электрического теплого пола также имеют умеренную цену и практически не требуют обслуживания.
Электрический обогрев пола также решает проблему добавления тепла в дополнительные помещения, которые было бы трудно подключить к существующей системе отопления, вентиляции и кондиционирования воздуха. Такие помещения, как пристройки, примыкающие, веранды, солярии и гаражи, могут быть отличными кандидатами на установку электрического лучистого отопления в полу, особенно если добавление воздуховодов или водопровода ОВК является затруднительным. Это одна из основных причин, по которой я добавил лучистое электрическое отопление в пол в два моих новейших проекта — небольшую пристройку для прихожей и переделанную пристроенную солярий.
Прошлой осенью я добавил в нашу каюту новую прихожую, добавив под плитку маты с электрическим лучистым обогревом.
Этим летом я занялся солярием, установив все новые окна, двери и напольную плитку. Под плиткой мы установили электрическое лучистое внутрипольное отопление с помощью теплового кабеля, установленного в разделительной мембране с каналами. Этим двум недавним установкам и посвящена данная статья.
Но сначала немного о системах внутрипольного лучистого отопления.
Системы лучистого отопления для пола
Системы лучистого внутрипольного отопления нагревают черный пол и плиты, обеспечивая теплом жилые помещения за счет теплопередачи от пола к окружающим конструкциям и пространству. Лучистое тепло имеет преимущества по сравнению с традиционными системами отопления и некоторые недостатки.
Преимущества и недостатки лучистого тепла по сравнению с традиционным отоплением:
Преимущества системы лучистого отопления:
Более эффективны, чем традиционные плинтусы, радиаторы, принудительный воздух, обогреватели, печные системы отопления.
Системы с очень низким уровнем обслуживания или без него — особенно для электрических систем.
Равномерное плавное нагревание с приятными теплыми полами.
Эффективное распределение тепла ближе к полу по сравнению спотолки для приточных систем (поднимается теплый воздух).
Меньшее движение воздуха, меньшая вероятность движения аллергенов и улучшенное качество воздуха.
Нет риска контактных ожогов (радиаторы, печи).
Очень тихий или бесшумный (электрический).
Может быть относительно легко установить в здании или при ремонте пола.
Обычно не для охлаждения или осушения.
Недостатки системы лучистого отопления:
Устанавливается под пол.
Водяные системы (гидронные) могут протечь или замерзнуть.
Относительно высокие затраты на установку (особенно гидравлическую) усложняют укладку на пол.
Увеличенная толщина пола.
Может не подойти под пол из массивной древесины (быстрое расширение / сжатие).
Более медленное начало и отвод тепла.
Принудительный воздух позволяет охлаждать и осушать в дополнение к нагреву.
Системы лучистого тепла обычно используют в качестве источника тепла либо нагретую воду (гидравлические системы), либо электрическое сопротивление (электрические системы).У каждой системы есть свои плюсы и минусы:
Преимущества водяной системы лучистого отопления:
Котлы, работающие на природном газе, могут быть менее дорогими в эксплуатации по сравнению с электрическими системами.
Один котел может питать несколько этажей, а также горячее водоснабжение.
Высокоэффективные системы. Низкий уровень шума (котел, насосы).
Системы, не требующие особого обслуживания.
Водяная (гидронная) система лучистого отопления Недостатки:
Напольный водяной шланг недоступен, если он протекает.Крепежные детали могут повредить трубку.
Установка посложнее, требуется бойлер, насосы. Более сложный, чем проект DIY.
Требуется некоторое обслуживание — промывка, защита от замерзания в некоторых климатических условиях и т. Д.
Электрическое сопротивление системы лучистого отопления Преимущества:
Установка менее сложна — не требуется водопровод, бойлер, газовые магистрали, выхлоп, насосы и т. Д.
Относительно простая установка своими руками.
Высокоэффективные системы.Отсутствие шума (в некоторых низковольтных системах используются трансформаторы, создающие шум).
Обычно техническое обслуживание не требуется.
Электрическое сопротивление системы лучистого отопления Недостатки:
Стоимость электроэнергии может быть относительно высокой, особенно в часы пик.
Обычно требуется выделенная электрическая цепь (и). В более обширных системах обычно используются цепи на 240 В.
Напольные крепления могут повредить провода лучистого отопления во время строительства.
Независимо от типа системы лучистого отопления, которую вы используете, установку любой внутрипольной системы лучистого отопления после постройки дома может быть затруднительно.
Существуют системы лучистого теплого пола, предназначенные для установки под черным полом между элементами каркаса.
Системы лучистого теплого пола сложно установить, поскольку они старые работы
Системы внутрипольного отопления обычно работают лучше всего, когда они устанавливаются внутри конструкции пола, обычно над черновым полом и под отделкой пола.Некоторые системы устанавливают под черным полом, между балками пола, но эти системы, как правило, достаточно неэффективны в зависимости от специфики вашего дома.
Если вы собираетесь реконструировать, или только начинаете строить, или планируете строить, теплый пол — отличный вариант. С нашей запланированной укладкой кафельного пола для нашей солярии, электрическое лучистое тепло под плиткой является идеальным решением.
Зная, что мы хотели бы получить теплый пол под плиткой, нам просто нужно было выбрать электрическое или водяное лучистое тепло.Это решение было легким. Электрическую цепь легко проложить в солярий. Сантехника, бойлер, газовая линия и все другие сложности сделали водную лучистую систему отопления непригодной для использования в этом проекте.
Фактически, 10 лет назад, после того, как мы купили кабину, я обновил нашу разводку и проложил выделенную цепь на 20 А в солярий, ожидая в будущем тепла в полу.
Теперь мне просто нужно было выбрать формат (мат против намотанного кабеля) и напряжение системы (120 В против.240в), затем закажите материал и установите его.
Форматы лучистого тепла для пола с электроприводом
Электрические системы лучистого отопления для пола используют электрический резистивный нагревательный кабель для преобразования электричества в тепло. В зависимости от производителя часто бывает два основных продукта; маты со встроенным нагревательным кабелем и отдельным нагревательным проводом, закрепленным на черновом полу с помощью зажимов или мембран с пазами.
Коврик для электрического обогрева пола от SunTouch. Нагревательный кабель WarmWire 120 В для теплого пола от SunTouch.Разделительная мембрана под плитку с матрицей для прокладки греющего кабеля под укладку плитки.
Меньшие площади (менее 150 кв. Футов) обычно хорошо работают с матами излучающего тепла, а большие и сложные области хорошо работают с кабелем излучающего тепла.
Есть некоторые исключения, так как некоторые производители изготовят коврики на заказ в соответствии с планами вашего проекта.
Вы можете заказать коврики по размеру в зависимости от площади комнаты. Нагревательные маты продаются в рулонах матов шириной от 2 до 3 футов.
Электрический коврик с встроенным тепловым кабелем, используемый для пола в маленькой прихожей. Этот коврик был залит тонким слоем под плитку. Нагревательный мат залит тонким слоем под плитку в нашей прихожей.
Для нашей солнечной комнаты площадью около 150 квадратных футов я использовал намотанный кабель излучающего тепла, установленный в матрицу мембранной основы.
Проволока электрического нагревательного кабеля наматывается под плитку для нашего проекта большой солнечной комнаты площадью 150 кв. Футов.
Как работают системы обогрева полов
В системах лучистого обогрева полов для обогрева полов и жилых помещений используются трубы с горячей водой или теплые электрические кабели.
Тепло естественным образом перемещается по температурным градиентам от большего к меньшему количеству тепла. Объекты с более высокой температурой передают тепло объектам с более низкой температурой, нагревая их. Этот процесс теплопередачи между телами, разделенными в пространстве, описывается как лучистая теплопередача, что дало имя системам лучистого тепла.
Лучистое тепло перемещается между объектами как невидимая электромагнитная энергия, подобная свету. Типичный пример лучистой теплопередачи — это солнце, согревающее далекие объекты. Большая часть (50-70%) тепла, производимого системами лучистого обогрева пола, находится в форме лучистого тепла.
Кондуктивное тепло, то есть движение тепла внутри твердых объектов или между соединенными объектами, также генерируется системами лучистого тепла. Например, теплопроводное тепло — это тепло, которое вы чувствуете при ходьбе по полу, нагретому системой лучистого тепла.
Кондуктивная теплопередача также играет роль в потерях тепла в системах лучистого обогрева пола. Лучистое тепло, установленное в слоях раствора или бетонных плитах, будет терять тепло за счет теплопередачи от намеченной цели.Кондуктивная теплопередача зависит от теплопроводности проводящего материала.
Металлы, бетон и камень обладают высокой теплопроводностью и легко передают тепло. Материалы с низкой теплопроводностью, такие как; воздух, дерево и изоляция имеют низкую теплопроводность и замедляют или блокируют теплопередачу.
Вот почему надлежащий термический разделительный слой / изоляционный слой так важен для работы системы лучистого отопления.
Изоляционные материалы, которые замедляют или блокируют теплопроводность вдали от предполагаемого пространства обогрева, улучшают производительность и эффективность системы.Неизолированная бетонная плита, например, приведет к огромным кондуктивным потерям тепла от внутрипольных систем лучистого отопления, поскольку тепло перемещается через плиту и от пола и жилого помещения.
Конвекция, передача тепла движением жидкости (воздуха или жидкости), играет второстепенную роль в нагревании лучистым теплом, поскольку воздух прямо над поверхностью теплых полов поднимается вверх и заменяется более холодным воздухом сверху.
Достаточно ли солнечного тепла в полу для обогрева моей комнаты?
Достаточно ли тепла, создаваемого внутрипольными системами лучистого обогрева, для использования в качестве основного источника тепла для установленных помещений, например, прихожих и соляриев? И если да, то до каких температур?
Ответ зависит от разницы между теплотой, вырабатываемой системой, и теплопотерей конструкций (тепловой нагрузкой). Вырабатываемое тепло легко оценить, исходя из желаемой разницы температур, окон и дверей, размера помещения, дизайна и уровня монтажа.
Системы лучистого обогрева пола (электрические или гидравлические) обычно производят от 10 до 15 Вт на квадратный фут установленной площади. Например, установленный нагревательный мат площадью 100 кв. Футов обычно вырабатывает от 1000 до 1500 Вт тепловой энергии.
Один ватт тепла примерно равен 3,4 BTU (в час):
1 ватт / кв. Фут = 3.4 БТЕ / кв. Фут в час
Следовательно, система площадью 100 кв. Футов должна генерировать от 1000 до 1500 Вт или от 3400 до 5100 БТЕ в час.
Достаточно ли тепла для вашего солярия в середине декабря, когда на улице 30 ℉? Ответ зависит от теплопотерь системы.
Расчет теплопотерь относительно легко произвести с помощью таких онлайн-калькуляторов:
Чтобы получить представление о потенциальных тепловых характеристиках установленной системы лучистого отопления, воспользуйтесь калькулятором для расчета теплопотерь в рассматриваемом помещении при различных температурах и сравните это с количеством тепла, выделяемого системой лучистого отопления.
Коврики для электрического лучистого обогрева обычно производятся для выработки 10, 12 или 15 Вт (34, 41 или 51 БТЕ в час) на квадратный фут установленного мата во время работы. Электрические излучающие незакрепленные кабельные системы производят от 10 до 18 ватт на квадратный фут проложенного кабеля в зависимости от расстояния между проложенными кабелями.
Итак, может ли наш электрический теплый пол согреть наш солярий до 70 в декабре, когда на улице 30 ℉?
В этом примере я буду использовать следующие значения:
температура наружного воздуха 30 ℉
солярий — это площадь 100 кв.м на первом этаже
потолки 9 футов
две внешние стены
шесть окон
одна дверь имеет среднюю (посредственную) изоляцию
желаемая температура в помещении 70 ℉.
С этими значениями наши расчетные потери тепла составляют ~ 38 Вт / К, или 2900 БТЕ в час при желаемом изменении температуры.
Может ли наше внутрипольное отопление обеспечить 2900 БТЕ?
Что ж, если ваша внутрипольная система покрывает весь пол (за исключением рекомендованного 6-дюймового отступа стены), у вас будет нагревательный электрический излучающий источник тепла площадью 90 кв. Футов. Таким образом, если система производит 15 Вт / кв. Фут, создаваемые БТЕ будут 4 603 БТЕ в час (90,25 кв. Футов x 15 Вт x 3,4 БТЕ / ватт / час), при условии 100% эффективности системы лучистого тепла.
Большинство систем лучистого тепла не работают со 100% -ным КПД и будут терять значительное количество тепла за пределами целевого жилого помещения. Давайте оценим эффективность нашей сборки на 85%. Следовательно, наша система должна генерировать 85% от 4 603 или 3 912 БТЕ в час, что больше расчетных 2 900 БТЕ, необходимых для желаемого повышения температуры в нашей солярии.
В этом примере вы сможете обогреть солярий площадью 100 квадратных футов до 70 ℉ при температуре наружного воздуха 30 и продолжительности рабочего цикла 74%.
Используя калькулятор, вы можете попробовать различные значения температуры окружающей среды, чтобы получить представление о потенциальных характеристиках вашей системы при понижающихся температурах. Для более точных расчетов вы можете обратиться к подрядчику HVAC, знакомому с расчетами теплопотерь в вашем регионе. Они часто выполняют эти расчеты для систем отопления и кондиционирования воздуха.
Дополнительные рекомендации по установке электрического обогрева пола
При планировании установки электрического излучающего обогрева пола следует учитывать несколько факторов:
Размещение электрической коробки и цепи для подключения питания и термостата
Термостат лучистого тепла для пола и датчик температуры пола
Рекомендации по высоте пола
Обработка и изоляция плит / чернового пола
Электрическая коробка и цепь для электрического обогрева пола
Спланируйте свой проект перед тем, как начать.Обдумайте электрические потребности теплого пола, который вы планируете установить, и определитесь с подходящим источником питания для системы. Найдите потребляемую электрическую силу для конкретного продукта, который вы планируете установить, чтобы спланировать источник электрической цепи.
Для небольших проектов с потребляемой энергией менее 5–10 ампер вы можете использовать схему, питающую другие устройства, при условии, что общая потребляемая мощность меньше, чем емкость этой схемы.
В зависимости от продукта, который вы используете, нагревательные маты на 120 В обычно потребляют около 1 А тока 120 В на 10 квадратных футов мата.Так, например, если у вас есть коврик площадью 50 кв. Футов на 120 В, он потребляет ~ 5 ампер.
Решая, можно ли подключиться к существующей электрической цепи, подумайте о других приборах и устройствах, используемых в цепи, чтобы определить, можно ли безопасно использовать цепь для системы лучистого тепла.
Большинство бытовых электрических цепей на 120 В представляют собой цепи на 15 А с допустимым пределом силы тока около 12 А. Однако в некоторых домашних цепях используются цепи 120 В, 20 ампер с безопасным пределом допустимой силы тока около 15 ампер.
Чтобы определить силу тока в цепи, которую вы рассматриваете, перейдите к своей электрической панели и найдите автоматический выключатель для интересующей цепи. На выключателе будет указана сила тока — обычно 15 или 20 ампер.
Кроме того, калибр провода может помочь определить силу тока в цепи. Например, в 15-амперных цепях обычно используется меньший провод 14 г (напечатанный на внешней изоляции провода (обычно белая изоляция), а в 20-амперных цепях следует использовать больший провод 12 г, часто имеющий внешнюю изоляцию желтого цвета.
Еще одна подсказка — это розетка (плагин) электрической цепи. Например, розетки на 15 ампер (плагины) имеют два прямых гнезда, а розетки на 20 ампер также имеют два прямых гнезда, но в более длинном из двух гнезд будет перпендикулярная выемка, выходящая наружу из этого гнезда.
После того, как вы определили силу тока цепи, которую вы хотели бы использовать для системы лучистого тепла, сложите общую ожидаемую нагрузку в цепи, включая систему лучистого тепла.
Например, если общая сила тока составляет менее 12 ампер для цепи на 15 ампер или менее 15 ампер для цепи на 20 ампер, вы сможете использовать эту схему для своего теплового излучения в полу.
Данная оценка действительна только для систем лучистого отопления на 120 В! Некоторые системы лучистого тепла, особенно те, которые имеют площадь более 100 кв. Футов, представляют собой системы на 240 В и обычно требуют выделенной цепи на 240 В.
Стандартный автоматический выключатель на 20 А. Розетка на 20 А. Обратите внимание на горизонтальную выемку на большем гнезде.
Как и в любом электрическом проекте, соблюдайте местные и национальные нормы и проконсультируйтесь с электриком, если вы не уверены или не имеете квалификации для работы с электрическими цепями.
Стоимость найма электрика для запуска выделенной цепи для вашего проекта напольного покрытия, скорее всего, окупится, если у вас есть какие-либо сомнения относительно правильности работы для системы.
Электрический излучающий термостат для пола и датчик пола
Существует множество термостатов лучистого тепла от разных производителей.Большинство производителей предлагают несколько вариантов термостатов, от самых простых до программируемых термостатов с возможностью подключения к Wi-Fi.
Я пробовал несколько разных термостатов, и мне больше всего нравятся программируемые устройства с сенсорным экраном Tekmar (под брендом SunTouch). Они просты в установке, интуитивно понятны в использовании и приятны на вид. Они также предлагают множество цветов дисплеев, подходящих к разным домашним декорам и стилям.
У нас они есть в нашем основном доме и в хижине, и они мне очень нравятся!
Программируемый WiFi-термостат SunTouch (Tekmar) для систем электрического лучистого отопления.
Большинство термостатов включают датчик температуры пола с термостатом. Датчики температуры пола жизненно важны для правильного функционирования вашей системы теплого пола. Их следует установить в соответствии с инструкциями производителя и подключить к термостату системы.
Требования к высоте пола для систем электрического обогрева пола
Добавление ковриков для обогрева пола к конструкции пола обычно увеличивает высоту пола от 1/2 до 1 дюйма или более. При планировании увеличенной толщины пола учитывайте высоту смежных полов, высоту дверей и отделку, а также другие аспекты отделки.
Производители знают о высоте пола, и многие предлагают более тонкие изделия, чтобы уменьшить толщину, которую добавляет система обогрева. Кроме того, электрические системы теплого пола обычно имеют более низкий профиль по сравнению с гидравлическими системами.
Дополнительные материалы, добавленные к конструкции пола, такие как плиточная подкладка, разделительные мембраны, изоляция или изоляционная подкладка, увеличивают толщину пола. Многие из этих продуктов предлагаются различной толщины, чтобы соответствовать высоте пола.Например, большинство подкладных плит для плитки предлагается толщиной 1/4 дюйма для использования в полу.
Общая толщина пола зависит от нескольких переменных, таких как состояние основания пола и необходимость в усилении, выравнивающих составах, подкладке плитки или разделительных мембранах, а также слоях изоляции.
Изоляция лучистого тепла необходима для эффективной системы
Это важно! Системы лучистого отопления, особенно внутрипольные, значительно выигрывают от теплового разделения и надлежащей изоляции за установленными источниками лучистого тепла.
Общее правило для систем лучистого обогрева заключается в размещении теплоизоляции, по крайней мере, в два раза превышающей R-значение позади приспособления для лучистого обогрева по сравнению с лицевой стороной или желаемым направлением обогрева. Например, если общее значение R материалов чернового пола на законченной стороне установленной системы лучистого отопления равно R-1, изоляция не менее R-2 должна быть установлена за системой лучистого отопления.
Если источник лучистого тепла установлен над бетонной плитой, в идеале бетонная плита должна быть изолирована под плитой.Кроме того, термический разрыв или более тонкие изделия на основе жесткого пенопласта, такие как Go Board, могут улучшить отзывчивость системы обогрева за счет снижения тепловых потерь на большую тепловую массу бетонной плиты.
Предположим, что система лучистого обогрева установлена над черным полом. В этом случае нижняя сторона чернового пола должна быть изолирована в соответствии с нормами не менее 3 дюймов стекловолоконной изоляцией с использованием пенопласта или жесткого пенополиизоцианурата или его эквивалента. Чем больше, тем лучше, особенно если нижняя сторона представляет собой некондиционное пространство, такое как подвал или неотапливаемый подвал.
Неизолированный черный пол под системой лучистого теплого пола, как правило, обеспечивает неэффективную и недостаточную производительность. Это связано с тем, что лучистое тепло движется во всех направлениях вниз по температурным градиентам, а не просто вверх, как динамика конвекционного тепла. Следовательно, недостаточно изолированные помещения под системами лучистого тепла будут чрезмерно теплыми, а предполагаемое жилое пространство стоит выше системы лучистого тепла.
Неизолированные системы лучистого тепла, установленные на бетонные плиты или аналогичные плиты без теплового разрыва, будут работать медленно и плохо, теряя большое количество тепла для нагрева бетонной массы плиты.Это особенно верно, если плита не изолирована, так как тепло, которое проникает в плиту, теряется для окружающей земли.
Go Board — это подкладная плита для плитки с жестким пенопластом, которая представляет собой элегантное решение для установки лучистого тепла под плитку со значением R 2,3 для панелей 1/2 ″ (1/4 ″ = R-1,3, 5/8 ″ = R-2,9, 1 ″ = R-5, 1 1/2 ″ = R-7,5, 2 ″ = R-10).
Помимо теплоизоляции, следует учитывать основание и дополнительные факторы, такие как необходимость выравнивания / выравнивания поверхности в контексте желаемой отделки пола.
В зависимости от типа и размера плитки, которую вы планируете использовать, вам понадобится достаточно ровный пол. Для плитки вам также понадобится подходящая поверхность для нанесения тонкого раствора для укладки плитки. Черновой пол из фанеры может подойти, но часто требует обработки или герметизации для надлежащего отверждения в тонком слое.
С отделкой кафелем и теплом пола трудно превзойти слой Go Board на плите под воздействием лучистого тепла. Кроме того, подкладочная плита GoBoard обеспечивает отличную изоляцию для системы обогрева, водонепроницаемую поверхность и пароизоляцию, а также идеальную поверхность для нанесения тонкозастывающего раствора.
Полы для лучистого тепла
Над внутрипольными системами лучистого отопления можно укладывать различные полы. Плитка обычно является лучшим выбором, чем лучистое отопление, но паркет, линолеум или виниловые полы и даже ковровое покрытие можно укладывать поверх лучистого тепла. Но разные материалы будут по-разному работать с лучистым теплом.
Керамика, фарфор, камень и аналогичные материалы хорошо передают тепло, обеспечивая быструю передачу нижележащего лучистого тепла. Эти материалы также имеют значительную тепловую массу, сохраняя тепловую энергию и сглаживая подачу тепла.
Ковры, винил, ковровые покрытия, коврики и материалы для деревянных полов, с другой стороны, имеют изолирующие свойства, замедляя передачу лучистого тепла в жилые помещения и снижая эффективность системы. В результате эти материалы менее долговечны по сравнению с источниками тепла и, как правило, должны использоваться только в тех областях, где температура пола ограничена максимальной рабочей температурой 80.
В соответствии с рекомендациями, опубликованными Национальной ассоциацией деревянных полов (NWFA) в 2019 году, максимальная температура для систем лучистого отопления с деревянными напольными покрытиями составляет 80 ℉.
Если вы планируете укладывать деревянный пол над системой лучистого обогрева, исследуйте изделия из дерева, которые вы считаете подходящими для систем обогрева полов. Как правило, инженерные полы с фанерным сердечником хорошо работают с системами обогрева пола.
Изделия из цельной древесины, особенно широкие срезы, имеют тенденцию расширяться и сжиматься из-за резких перепадов температуры при установке на лучистом тепле и обычно приводят к короблению пола, трещинам, искривлению и другим проблемам, связанным с движением.Если используются изделия из цельной древесины, более узкие доски с вертикальными углами пропила (четверть пиленая, рифленая) имеют тенденцию быть более стабильными по размеру и лучше подходят для полов с лучистым обогревом. Деревянные полы выиграют от температурных ограничений — скажем,
.
При укладке деревянного пола поверх систем лучистого обогрева проконсультируйтесь с производителем продукта, чтобы убедиться в совместимости. При укладке деревянного пола поверх электрического или водяного теплого пола при планировании системы крепления учитывайте возможность проникновения крепежа и повреждения нагревательных элементов. Клейкая техника может быть лучше всего, но убедитесь, что клей, который вы используете, разрешен для использования на теплом полу. Производители часто предлагают максимальную рабочую температуру и для напольных покрытий.
Если вы считаете линолеум, винил или другие изделия отделкой для теплого пола, обратитесь к производителю, чтобы проверить совместимость с подогревом пола, и используйте только клеи, предназначенные для теплого пола.
> Как я установил электрическое излучение в полу под плиткой на крыльце солярия без кондиционирования
Мой проект заключался в том, чтобы добавить тепла неизолированному плиточному полу нашего не кондиционированного пола веранды для солярия.
Я планировал укладывать цементную (энкаустическую) плитку под отделку пола. Поскольку пол сделан из неизолированного бетона, необходимо было добавить теплоизоляционный слой. Я решил использовать для этой цели плиточную подкладку GoBoard 1/2 дюйма. Материал 1/2 ″ имеет R-значение R-2. 3. Неплохо!
Размер комнаты 15,5 ‘x 10’ (155 кв. Футов) только приближается к размеру проектов, которые, вероятно, выиграют от систем отопления на 240 В. Несмотря на то, что для комнаты такого размера есть рулонные нагревательные маты, более целесообразно укладывать намотанный нагревательный провод на развязывающую мембрану.
Итак, вот сводка моих слоев пола, сверху вниз:
Бетонная плита (неизолированная)
Краска жидкая гидроизоляционная мембрана (RedGard®)
Полимерно-модифицированный тонкосиленный шпатель, зубчатый шпатель 1/4 ″
GoBoard 1/2 ″ с изоляцией, водонепроницаемая, подкладная плита для плитки для изоляции, гидроизоляция (швы заделаны)
Полимерно-модифицированный тонкосиленный шпатель, зубчатый шпатель 1/4 ″
Фетровая полимерная развязывающая матричная мембрана для крепления греющего кабеля, изоляционный слой
Самовыравнивающаяся шпаклевка (LevelQuik® RS) для выравнивания / выравнивания
Полимерно-модифицированный тонкосиленный шпатель, зубчатый шпатель 1/4 ″
Энкаустический цемент Плитка 8 ″ x8 ″, 3/16 ″ полимерно-отшлифованный цементный раствор (Polyblend®)
Вот слои на нескольких изображениях:
Подложка для плитки GoBoard с полиизоциануратной сердцевиной обеспечивает отличный термоизоляционный разрыв по бетонным плитам для электрических систем обогрева полов. Разъединяющая матрица нагревательного провода SunTouch HeatMatrix, установленная с полимодифицированным тонкосиленным раствором поверх изоляционной плиты для плитки GoBoard Кабель электрического лучистого обогрева SunTouch WarmWire, установленный в разъединяющую мембрану SunTouch HeatMatrix с самовыравнивающейся подкладкой LevelQuik RS, используемой для выравнивания и выравнивания поверхности. цементная плитка, уложенная поверх электрического излучающего кабеля для обогрева пола SunTouch WarmWire.
Читайте дальше, чтобы познакомиться с нашей системой электрического лучистого обогрева пола с использованием электрического нагревательного кабеля SunTouch и разделительной монтажной мембраны матрицы.
Электрическое лучистое отопление полов над слоями плиточного пола
Книга по лучистому отоплению: когда в этом есть смысл, а когда нет
Алекс делает здесь несколько замечательных моментов, но нужно помнить, что это исходит из точки зрения, что вы сходите с ума по своему дому. Даже если вы просто строите достаточно зеленый дом, стоит подумать о выгоде для себя, позвоните мне, если вы хотите обсудить свои варианты.-Wes
Следующая статья была написана Алексом Уилсоном для журнала Environmental Building News. Авторские права © 2002 by BuildingGreen, Inc. Все права защищены; перепечатано с разрешения. www.BuildingGreen.com

Теплый пол: когда оно работает — и когда нет —
Прошлой весной во время судейства на Северо-восточном конкурсе экологичных зданий я был поражен количеством заявок на жилые дома с действительно звездным пассивным солнечным дизайном и сверхвысокими характеристиками ограждающих конструкций.Ясно, что, когда я начал рассматривать особенности, я прошел долгий путь в области высокоэффективного зеленого строительства жилых домов с момента моего первого опыта использования пассивной солнечной энергии в середине 1970-х годов. Но что-то тоже показалось странным. У большинства этих входов были сложные системы теплого пола. После всех усилий и затрат на то, чтобы изолировать оболочки этих домов и обеспечить пассивную солнечную конструкцию, нужны ли им системы отопления за 10 000 долларов? И действительно ли эти системы имеют смысл с точки зрения производительности? Я не был уверен и решил разобраться в этих вопросах.
Я давно являюсь поклонником комфорта, обеспечиваемого лучистым теплом пола, и часто приводят веские аргументы в пользу экономии энергии и улучшения качества воздуха в помещении. Но действительно ли это лучший вариант для высокоэффективных зеленых домов? В наиболее энергоэффективных зданиях ответ кажется «нет», хотя лучистые полы с подогревом могут предложить как комфорт, так и преимущества качества воздуха в помещении. В этой статье дается краткий обзор лучистого теплого пола, рассматриваются преимущества этого подхода к доставке тепла, а также рассматриваются случаи, когда эти системы имеют смысл, а когда нет, в домах и небольших коммерческих зданиях.
Обзор систем водяного отопления
Излучающие полы с подогревом возникли в Древнем Риме, где под полом вилл разводили костры. Ранние корейские здания аналогичным образом отапливались, направляя дымовые газы под полы, прежде чем выпускать эти газы через дымоходы. Фрэнк Ллойд Райт пропустил по трубам горячую воду, а не воздух, через полы многих своих зданий в 1930-х годах — практика, которая сегодня стала обычным явлением в обычных домах.
Теплый пол с подогревом превращает пол в большой низкотемпературный радиатор.В большинстве современных систем теплого пола теплая вода циркулирует по пластиковым трубам, встроенным в плиту пола или прикрепленным к нижней стороне чернового пола. В системах перекрытий можно использовать либо стандартную бетонную плиту, либо более тонкую и легкую гипсобетонную плиту, уложенную на черный пол или поверх существующего готового пола. В любом случае тепловая масса плиты удерживает тепло и медленно излучает его в жилое пространство наверху.
Помимо горячей воды в качестве источника тепла, лучистые полы могут также использовать электричество или горячий воздух.Из-за высокой стоимости электроэнергии в большинстве районов лучистое электрическое отопление пола обычно имеет наибольший смысл, когда электричество в непиковые часы доступно для зарядки плиты в ночное время и в другие непиковые часы. Создание электромагнитных полей (ЭМП) также является потенциальной проблемой для лучистого электрического отопления (см. EBN Vol. 3, No. 2). Полы с лучистым воздухом иногда используются в коммерческих зданиях, но, как правило, это непрактично и слишком дорого для жилых помещений.
Для водяных систем теплого пола в прошлом использовались медные трубы, но в большинстве систем сегодня используются трубы из каучука или сшитого полиэтилена (PEX), причем последний является наиболее распространенным.Проектирование систем лучистого теплого пола довольно сложно и должно выполняться кем-то, имеющим соответствующую подготовку или опыт. Различные руководства по проектированию, руководства по установке для конкретных производителей и программные инструменты доступны для использования при проектировании и определении размеров систем лучистого теплого пола. Длина трубок, необходимых на квадратный фут пола, зависит от таких переменных, как диаметр труб, тип системы лучистого пола (толстая плита, тонкая плита, без плиты), климат, тепловая нагрузка здания, а также тип используемого котла и средств управления. .В последние годы производители проделали огромную работу по упаковке различных компонентов, чтобы упростить конструкцию систем теплых полов.
Ключевым требованием для большинства систем теплого пола является надлежащая изоляция под обогреваемой плитой или под трубой (когда трубка прикреплена к нижней стороне чернового пола). Большинство производителей рекомендуют использовать экструдированный полистирол (XPS) толщиной не менее 1 дюйма (25 мм) для бетонных плит на уровне грунтовых систем лучистого отопления, но значительно более высокие уровни оправданы в холодном климате.
Зонирование теплых полов обычно выполняется с помощью усовершенствованных коллекторных модулей, которые позволяют варьировать температуру воды в разных зонах. Это обеспечивает гибкость для поддержания разной температуры в разных помещениях и для обеспечения дифференциальной подачи тепла в помещения с солнечным излучением и без него.
Наконец, часто устанавливаются сложные элементы управления, чтобы обеспечить оптимальный комфорт и максимизировать энергоэффективность. Некоторые системы излучающих полов полагаются на отдельные датчики температуры на открытом воздухе, внутри плиты перекрытия и в жилом пространстве — с микропроцессорным управлением, чтобы точно регулировать, когда и куда должна подаваться горячая вода.По словам консультанта по строительству, из-за длительного запаздывания с системами излучающего пола с бетонными плитами стандартные понижающие термостаты обычно неэффективны, хотя пониженные термостаты со встроенной функцией ожидания могут хорошо работать в этом случае. Энди Шапиро из Монтпилиера, штат Вермонт.
Преимущества водяного отопления
Теплый пол с подогревом дает ряд существенных преимуществ:
Комфорт. Безусловно, самый большой аргумент в пользу лучистого теплого пола — это комфорт.Большая излучающая поверхность означает, что большая часть тепла будет доставляться за счет излучения — непосредственного обогрева людей, а не за счет конвекции (основной механизм передачи тепла от обычных «радиаторов» плинтуса). Более теплые поверхности в жилом помещении приводят к более высокой средней излучаемой температуре, показателю температуры поверхности в помещении, который влияет на скорость потери лучистого тепла от людей). При более высоких средних радиационных температурах большинству людей комфортно даже при более низких температурах воздуха.Подача тепла на уровень пола с помощью теплой поверхности пола также позволяет пассажирам ходить босиком даже зимой — очень популярная функция. Повышенный комфорт должен быть важным аргументом в пользу любого зеленого дома, поэтому можно привести веские аргументы в пользу такого подхода к отоплению.
«Пока вы не живете с этой формой тепла, — говорит исполнительный директор ассоциации Radiant Panel Association Ларри Дрейк (который увлекся лучистым отоплением после многих лет работы с солнечными домами), — трудно понять, насколько это удобно.Он утверждает, что, в частности, в «зеленых» домах после того, как были приложены все усилия и средства для включения здоровых и экологически чистых материалов, обеспечение высокого уровня комфорта с помощью лучистого тепла должно стать главным приоритетом.
Экономия энергии
Существует потенциал для экономии энергии с помощью лучистого теплого пола с помощью нескольких механизмов, включая более низкие настройки термостата, более низкие настройки котла и снижение инфильтрации. Домовладельцы, использующие излучающий пол с подогревом, скорее всего, будут чувствовать себя комфортно при более низких температурах воздуха из-за повышенной средней излучаемой температуры в таких домах, отсутствия значительного воздушного потока (как это происходит с системами конвективного водяного отопления и принудительного воздушного отопления) и наличия тепло на уровне пола.Сторонники лучистого теплого пола утверждают, что кому-то, кому обычно комфортно при 72 ° F (22 ° C), будет комфортно в здании с лучистым напольным отоплением, поддерживаемым на уровне 68 ° F (20 ° C). Если это так, можно ожидать, что люди, использующие излучающий пол с подогревом, будут устанавливать более низкие термостаты и, таким образом, получать значительную экономию энергии.
Вторая возможность экономии энергии с помощью лучистого напольного отопления заключается в поддержании температуры котла на более низком уровне, чем это необходимо при обычном распределении горячей воды на плинтусе.Типичный европейский подход к лучистому напольному отоплению состоит в том, чтобы циркулировать довольно низкотемпературную воду почти непрерывно, изменяя температуру воды по мере необходимости, чтобы удовлетворить нагрузку. Такая практика может снизить потери тепла в безусловное пространство, если котел и трубопроводы расположены в неотапливаемом подвале, но эксперты EBN предполагают, что в лучшем случае экономия будет очень небольшой — особенно из-за дополнительного расхода электроэнергии для работы насосов в течение долгих часов. Консультант по экологическому строительству Марк Розенбаум, П.E. из Меридена, штат Нью-Гэмпшир, предлагает использовать котел с малой массой, который работает по требованию, а не котел с большой массой, работающий почти непрерывно.
Третья возможность экономии энергии (по сравнению с принудительным воздушным обогревом) заключается в том, что системы излучающего пола не увеличивают скорость проникновения воздуха. Стандартные системы воздушного отопления могут значительно увеличивать или уменьшать давление воздуха в различных частях здания, что, в свою очередь, может увеличивать скорость инфильтрации / эксфильтрации воздуха — по крайней мере, в обычном негерметичном здании.С водяным теплым полом, как и с водяным отоплением плинтуса, этого не произойдет. (Хорошо спроектированная, правильно сбалансированная система приточной вентиляции не должна увеличивать инфильтрацию.)

Возможность использования солнечной энергии
Относительно низкая температура, необходимая для циркуляции воды в системе водяного теплого пола, дает возможность использовать солнечную горячую воду. Этот подход лучше всего работает с системами бетонных плит; Вода с более высокой температурой обычно требуется, когда труба прикрепляется к нижней стороне деревянного пола.Хотя такие системы довольно сложны и дороги, излучающие плиты предлагают один из лучших способов использования солнечной энергии для обогрева частей здания без прямого доступа к солнечному свету. Наиболее практичными являются системы, в которых солнечная энергия нагревает воду в резервуаре для хранения, которая затем может циркулировать через плиту. Согласно информационному бюллетеню EREN Consumer Energy Information Brief (www.eren.doe.gov) под названием «Солнечное лучистое напольное отопление», такие системы обычно стоят не менее 14 000 долларов. Резервное тепло по-прежнему требуется, и его можно обеспечить с помощью дровяной печи, газового обогревателя с вентиляцией через стену, электрического резистивного нагрева или резервного нагревательного элемента в резервуаре для хранения солнечной энергии.
Увеличение ресурса котла. Эксплуатация котла при более низкой температуре может продлить его срок службы. В системах теплого пола обычно используется вода с температурой 85–140 ° F (30–60 ° C), по сравнению с жидкостными системами плинтуса, которые обычно работают при температуре 130–160 ° F (55–70 ° C). Согласно информации Министерства энергетики, при таких рабочих температурах срок службы котла может превышать 45 лет. (Однако Шапиро скептически относится к этому заявлению, указывая на то, что более новые котлы предназначены для работы с холодным запуском и должны хорошо выдерживать этот температурный цикл.)

Тихая работа
Излучающий водяной теплый пол работает очень тихо. В отличие от воздушного отопления, здесь нет шума от вентилятора или воздушного потока через воздуховоды; и, в отличие от водяного обогрева плинтуса, обычно нет бульканья воды через радиаторы плинтуса или скрипа от расширения или сжатия. Основным шумом будет звук циркуляционных насосов и вентилятора, используемого для отвода воздуха из котла. В системах теплого пола, в которых трубы прикреплены к нижней стороне деревянного пола, также может возникать некоторый скрип от расширения и сжатия.
Гибкая планировка помещений
Поскольку нет радиаторов на плинтусе или воздушных регистров с лучистым теплым полом, существует гораздо большая свобода в том, где можно разместить мебель. Системы теплого пола «невидимы».

Улучшение качества воздуха в помещении
Можно привести доводы в пользу улучшения качества воздуха в помещениях в домах с лучистым напольным отоплением. По сравнению с обычной системой принудительного распределения воздуха в доме, вероятно, будет меньше пыли.И в отличие от электрического плинтуса или принудительного воздушного обогрева, здесь не будет достаточно горячих поверхностей, чтобы сжигать частицы пыли, которые могут вносить летучие химические вещества или токсичные частицы в воздух дома (даже проходя через фильтры). Это особенно опасно для людей с острой химической чувствительностью. Фактически, опытный строитель Макс Стрикленд из Burkholder
Construction в Траверс-Сити, штат Мичиган, впервые заинтересовался системами водяного отопления несколько лет назад после того, как его жена стала химически чувствительной.Он беспокоится о том, чтобы «поджарить воздух» с помощью обычных систем отопления, и считает, что обычные фильтры в системах с принудительной подачей воздуха неэффективны. Три года назад Стрикленд построил Дом здоровья Американской ассоциации легких (ALA) в Траверс-Сити, и теперь он включает теплые полы во всех своих домах (обычно от 4 до 6 специализированных домов высокого класса в год).
Так что же не так с теплым полом?
В правильном применении лучистые полы с подогревом представляют собой превосходную систему теплопередачи — на самом деле, возможно, самую лучшую.Обычно вы платите за это больше, но повышенный комфорт, потенциальная экономия энергии и другие преимущества могут легко оправдать дополнительные затраты. При этом, однако, супер-энергоэффективные зеленые здания могут не так хорошо подходить для обогрева полов. Вот почему:
Экономика
Можно обоснованно утверждать, что зеленый дом в умеренно-холодном климате должен иметь очень высокий уровень теплоизоляции (как минимум стены R-25 и потолок / крыша R-40), чрезвычайно низкий уровень инфильтрации, высокоэффективное остекление. (Единичный U-фактор ниже 0.3), и по крайней мере некоторое пассивное солнечное усиление или закаливание на солнце.
Мы говорим не об обычных домах, заметьте, а о высокоэффективных зеленых домах. Такой дом будет потреблять очень мало тепловой энергии — вероятно, менее 2,0 БТЕ / фут2 · градус в сутки (41 кДж / м2 · ° C), что приведет к очень низким расходам на отопление. Для достижения такого уровня энергоэффективности требуются значительные вложения в ограждающую конструкцию здания (например, двойные стены 2 × 4). В таком доме ставить дорогостоящую систему отопления не имеет большого экономического смысла.Как отмечает Розенбаум, «просто нет смысла вкладывать 10 000 долларов в отопительную систему, чтобы обеспечивать теплом на 100 долларов в год».
Вложение стольких денег в ограждающую конструкцию здания и при этом установка дорогостоящей системы лучистого теплого пола исключает возможность возмещения большей части дополнительных затрат на улучшение ограждающей конструкции здания за счет экономии на механическом оборудовании — один из ключевых принципов интегрированного, единого целого. -системы проектирования зданий. В большинстве энергоэффективных домов такой же высокий уровень комфорта, который обеспечивает теплый пол, должен быть достигнут просто путем установки одного или двух небольших, тихих, высокоэффективных газовых обогревателей, проходящих через стену (например, производимых компанией Rinnai) или несколько коротких отрезков электрического обогрева плинтуса.При цене от 1000 до 2000 долларов за штуку для обогревателей Rinnai (установленных) или нескольких сотен долларов на электрическую плинтус против 10 000 долларов для типичной системы водяного отопления, возможна экономия от 6000 до 9000 долларов — и эта экономия может окупить большую часть улучшения оболочки, необходимые для снижения тепловой нагрузки до такой степени, что отопление помещений (вместо распределенного тепла) становится жизнеспособным вариантом.
Даже Ларри Дрейк, активный сторонник систем лучистого теплого пола в качестве исполнительного директора Ассоциации лучистых панелей в Ловленде, штат Колорадо, признает, что лучистое тепло труднее оправдать в высокоэффективных зданиях.«Чем плотнее оболочка, тем меньше экономия от излучающей системы», — сказал он EBN.

Тепловая мощность при микронагрузках
Наряду с экономическими вопросами о целесообразности систем лучистого теплого пола для высокоэффективных зеленых домов, существуют научные причины, по которым это может быть не очень подходящим вариантом. Согласно Розенбауму, тепло передается от открытой плиты в пространство со скоростью около 2 БТЕ / фут2 · час · ° F (11 Вт / м2 · ° C). В хорошо изолированном доме такая скорость теплового потока означает, что даже когда на улице очень холодно, плита может быть лишь на несколько градусов теплее, чем остальная часть комнаты, иначе комната будет продолжать нагреваться.Однако для того, чтобы бетонная плита была теплой, она должна быть около 80 ° F (27 ° C). Таким образом, большую часть отопительного сезона не будет проявляться величайшая особенность лучистого пола — теплый пол. При умеренном солнечном притоке теплоотдача от плиты перекрытия будет еще меньше. Поскольку пол снизу изолирован, ходить по нему будет удобнее, чем по большинству плитных полов, но преимущество будет заключаться в изоляции, а не в тепловом излучении.
Временная задержка движения тепла через бетон также может быть проблемой.В очень хорошо изолированном доме это запаздывание может привести к перегреву, особенно если есть другие источники тепла, доставляемые в пространство, например, пассивное солнечное излучение. Если бетонная плита «заряжена» теплом в ранние утренние часы, а поверхность нагревается до такой степени, что она не может легко поглощать падающее на нее солнечное излучение, это солнечное тепло будет более непосредственно нагревать воздух, увеличивая риск перегрева. То же самое происходит в гораздо большей степени в высокопроизводительных пассивных солнечных домах с каменными обогревателями, потому что поверхность работающего каменного обогревателя имеет более высокую температуру.В таких домах жильцам обычно нужно проверять прогноз погоды — если они загружают топку каменной каменкой утром, и оказывается, что день будет ясным, солнечным, то помещение, скорее всего, будет перегреваться. Светлый пол поддерживает гораздо более низкую температуру поверхности, чем каменный обогреватель, поэтому пол будет эффективно «отключаться», когда комната нагревается за счет солнечной энергии. «Если температура пола составляет 76 ° F, — говорит Розенбаум, — то излучающая система не может обогреть помещение до более высокой температуры». Следовательно, это не большая проблема с системами лучистого теплого пола, но это может означать, что домовладельцам придется периодически открывать окна зимой, и их общая экономия энергии за счет солнечной энергии будет не такой большой.Шапиро не рекомендует использовать лучистые плиты в домах с пассивным солнечным отоплением. «Это пустая трата энергии», — говорит он, хотя неясно, сколько отходов происходит.
Риск перегрева бетонных плит излучающих систем обогрева полов в очень энергоэффективных зданиях побуждает некоторых проектировщиков использовать сложные системы управления. Вместо простого комнатного термостата многие дизайнеры излучающих полов устанавливают системы управления, которые также регулируют температуру циркулирующей воды в зависимости от температуры наружного воздуха и температуры плиты.Также может быть важно иметь разные зоны в системе теплого пола из бетонных плит, чтобы, например, можно было доставить меньше тепла к тем частям плиты, которые нагреваются за счет солнечной энергии. Однако, по словам Розенбаума, плита излучающего пола в некоторой степени саморегулируется, когда дело доходит до солнечной энергии. Если плита перекрытия начинает поглощать солнечное тепло и нагреваться, она будет извлекать меньше тепла из циркулирующей воды; это тепло возвращается в котел и может циркулировать в несолнечных зонах.
Теплопотери в землю
При использовании систем лучистого теплого пола «плита на поверхности» существует вероятность значительных потерь тепла в землю. По словам Пола Торчеллини, доктора философии, П.Е. из Национальной лаборатории возобновляемых источников энергии, даже с изоляцией под плитой 20% тепла, попадающего в плиту, может уходить в землю. Это снижает общую эффективность системы излучающих плит, компенсируя потенциальную экономию, описанную выше. Стандартные рекомендации производителя для изоляции XPS толщиной 1 дюйм (25 мм) под излучающей плитой явно неадекватны; даже 2 дюймов (50 мм) может быть недостаточно.Shapiro рекомендует до 4 дюймов (100 мм) в холодном климате. Вместо озоноразрушающего XPS можно использовать пенополистирол высокой плотности (минимум 1,5 фунта на фут, рекомендуется 24 кг / м3 пены).
По иронии судьбы, большинство людей хотят лучистого тепла пола, потому что им не нравится холодный пол, но уже давно существует сопротивление изоляции под бетонными плитами пола, что резко уменьшило бы проблему холодного пола. Они решают проблему с помощью дорогостоящей системы теплого пола (включая жесткую изоляцию под плитой), когда одна жесткая изоляция решает большую часть проблемы.(Чтобы быть справедливым по отношению к сторонникам лучистого теплого пола, единственный способ сделать плиточный пол действительно теплым на ощупь — это обеспечить лучистый пол, потому что высокая проводимость бетона делает плиту прохладной, даже когда она равна или немного выше комнатной температуры.)

Проблемы с охлаждением
Большинство систем лучистого теплого пола не могут обеспечить охлаждение, и сегодня большинство домов и небольших коммерческих зданий строятся для обеспечения охлаждения даже в относительно прохладном климате.Вот почему системы с принудительной подачей воздуха намного более популярны, чем системы водяного отопления по всей стране — воздуховоды, используемые для нагрева с принудительной подачей воздуха, также могут использоваться для подачи охлажденного воздуха (см. Дальнейшее обсуждение в разделе «Лучистое напольное отопление по сравнению с принудительным воздушным отоплением». ниже). Одна из проблем при превращении пола в теплоотвод — это риск образования конденсата на прохладной поверхности. (Конденсация возникает, когда температура поверхности опускается ниже точки росы, которая может быть довольно высокой в более влажных частях страны.)
Лучистое охлаждение (обычно с потолочными панелями) довольно часто используется в Европе, где уровни влажности, как правило, не такие высокие, как в восточной части Северной Америки, и где комфортная зона обитателей здания (температурный диапазон, при котором они чувствуют себя комфортно) шире, чем здесь.Тем не менее, в США ведутся некоторые интересные исследования по лучистому охлаждению. Эта концепция опробуется, например, в студии архитектурной школы Пенсильванского государственного университета. Охлажденная вода циркулирует через потолочные панели, обеспечивая лучистое охлаждение, при этом 100% свежий воздух используется для вентиляции. Ключевым моментом является то, что вентиляционный воздух осушается перед подачей в кондиционируемое пространство, что исключает возможность образования конденсата на излучающих потолочных панелях. Эта система экономит энергию двумя способами: потому что для перекачивания воды требуется меньше энергии, чем для перемещения воздуха, и потому, что охлажденная вода должна снимать только явные тепловые нагрузки, а не скрытые нагрузки.При 100% подаче наружного воздуха общее количество циркулирующего воздуха уменьшается примерно на 80% по сравнению с обычными системами рециркуляции.

Прогнозируемая и фактическая экономия
Последняя проблема, связанная с системами теплого пола, заключается в том, что большая часть предполагаемой экономии энергии может не произойти. Существует очень мало достоверных данных, подтверждающих распространенное утверждение о том, что системы лучистого теплого пола экономят много энергии, потому что люди с этой формой тепла чувствуют себя комфортно при более низких температурах и, следовательно, держат свои термостаты на более низком уровне.Фактически, единственное исследование, которое мы смогли найти, показывает, что это не так.
Прошлой зимой Канадская ипотечная и жилищная корпорация (CMHC) провела исследование 75 домов в Новой Шотландии: 50 с лучистым напольным отоплением и 25 с другими системами распределения тепла — исследование, о котором впервые было сообщено в декабрьском выпуске журнала за 2001 год. Журнал легкого строительства. Эти дома посещали в светлое время суток по выходным, и регистрировали настройки термостата. Установки термостата в домах с водяным отоплением в среднем составляли 68.7 ° F (20,4 ° C), в то время как настройки в диспетчерских в среднем составляли всего 67,6 ° F (19,8 ° C). Хотя размер выборки был небольшим, это исследование не показывает доказательств того, что домовладельцы, использующие лучистые полы с подогревом, сохраняют настройки своих термостатов на более низком уровне; на самом деле это показывает обратное. Дон Фуглер из CMHC, который руководил исследовательским проектом, сказал EBN, что они начали исследование после того, как производитель оборудования для теплого пола связался с CMHC с просьбой предоставить более подробную информацию о стандартной информации, которую агентство давало об экономии энергии за счет излучающего теплого пола. .Он предупреждает, что это было очень поверхностное исследование, но оно указывает на необходимость дополнительных исследований распространенного утверждения об экономии энергии.
Ларри Дрейк из Radiant Panel Association говорит, что исследование CMHC было очень интересным, а выводы, сделанные на его основе, вводят в заблуждение. «Предположение, что люди не чувствуют себя комфортно при более низкой температуре, — это предположение», — сказал он. Он утверждает, что связь между комфортом и средней лучистой температурой была хорошо установлена ASHRAE на протяжении десятилетий.Он предполагает, что, если домовладельцы, использующие лучистое тепло, предпочли оставить свои термостаты там, где они хранятся, без излучаемого тепла, они предпочли повысить уровень комфорта, а не экономить энергию. Он также предполагает, что домовладельцы могут иметь тенденцию настраивать свои термостаты численно, независимо от комфорта — так что, если они раньше поддерживали свои термостаты на уровне 70 ° F, а затем включали излучающий пол с подогревом, они все еще могли поддерживать свои термостаты на 70 ° ( и в итоге будет более комфортно).
Энди Шапиро предпочитает не заявлять об экономии энергии с помощью лучистого теплого пола. «Лучистое тепло может быть прекрасным удовольствием в доме, — говорит он, — но продавать его как средство энергосбережения — слишком много».

Лучистое отопление пола и принудительное воздушное отопление
Многие люди, которые выбирают теплый пол, делают это, потому что им не нравится принудительное воздушное отопление. Бытует мнение, что системы воздушного отопления осушают воздух и выделяют пыль.«Нет ничего более далекого от истины при правильно установленной системе приточного воздуха», — говорит Бетси Петтит, AIA, Building Science Corporation в Вестфорде, штат Массачусетс. Она утверждает, что системы с принудительной подачей воздуха предлагают то преимущество, что они «все для всех». Система приточного воздуха может обеспечивать тепло, кондиционирование, вентиляцию и фильтрацию — все через единую систему воздуховодов и с общими вентиляторами. С другой стороны, система лучистого теплого пола, по словам Петтита, делает только одно, и делает это по цене, которая обычно выше, чем у системы с принудительной подачей воздуха, выполняющей эти многочисленные функции.«Для меня это просто непростая задача», — сказала она EBN. «Если вы изолируете плиту и правильно построите ограждающую конструкцию здания — то есть без утечек — вы можете чувствовать себя более комфортно за меньшие деньги с системой распределения с воздуховодами», — говорит она.
Петтит не мог придумать ни одного строителя жилых домов в США, который установил бы лучистые полы с подогревом, хотя есть много строителей по индивидуальному заказу и спецификациям, которые очень довольны лучистым теплом пола. Макс Стрикленд подтверждает, что затраты на лучистое тепло для пола действительно выше — обычно на 50% выше, чем на принудительный воздух, — но он отмечает, что если вы обеспечите такой же уровень зонирования с принудительным воздухом, затраты будут намного меньше.Он занимается кондиционированием воздуха в домах с лучистым теплом пола, устанавливая бесканальные мини-сплит-кондиционеры производства Fujitsu, Sanyo или Mitsubishi, которые, по его словам, очень эффективны. Дрейку не было известно ни о каких крупных строителях частных домовладений, которые предпочли бы теплые полы с помощью систем с принудительной подачей воздуха.

Когда и где имеет смысл теплый пол
Было отмечено, что системы лучистого теплого пола могут быть не лучшим выбором для домов с очень хорошей изоляцией и пассивными солнечными батареями.Итак, когда они имеют смысл?
В домах и небольших коммерческих зданиях с обычными уровнями теплоизоляции и стандартными окнами с изолированным остеклением — особенно в климате с минимальными охлаждающими нагрузками — где желателен дополнительный комфорт лучистого тепла, а бюджет позволяет.
В зданиях с большими открытыми пространствами и высокими потолками.
В зданиях, где распространена продувка воздухом, таких как гаражи, пожарные депо, ангары для самолетов и промышленные помещения (поскольку излучающий пол большой площади обеспечивает быстрое восстановление).
Когда стоимость не является проблемой и удовлетворение большей части или всей тепловой нагрузки солнечной энергией является высшим приоритетом.
Когда жители здания имеют острую химическую чувствительность или аллергию — в этом случае могут возникнуть опасения, что пыль может распространяться через систему принудительной подачи воздуха или что высокие температуры поверхности от газовой горелки или электрического нагревательного элемента будут сжигать частицы пыли и вызывать проблемы со здоровьем .
Последние мысли
Трудно выразить сомнения по поводу того, что действительно популярно.Подобно геотермальным тепловым насосам, лучистые полы с подогревом пользуются лояльными и ревностными поклонниками строителей, дизайнеров и домовладельцев, которые считают его лучшим вариантом обогрева — и подходящим практически в любой ситуации.
Одна из причин такой популярности лучистого теплого пола заключается в том, что оно намного удобнее, чем то, с чем у большинства из нас есть опыт: старые, сквозняки в домах, где наблюдается значительная температурная стратификация от пола до потолка. Если бы большее количество людей осознало, что такой же — или, по крайней мере, подобный — уровень комфорта может быть достигнут просто путем создания действительно хорошо изолированной, плотной оболочки здания, мы могли бы обеспечить больший комфорт многих людей, одновременно сэкономив огромное количество энергии. энергии, не нуждаясь в тепле излучающего пола.«Дом с достаточно хорошей оболочкой, чтобы называться« зеленым »- с хорошей изоляцией и герметичностью — будет иметь очень высокий уровень комфорта независимо от того, какой тип системы отопления используется, — говорит Шапиро, — если эта система отопления исправна. разработан. »
В домах с обычным уровнем теплоизоляции и типичным остеклением лучистые полы с подогревом являются чрезвычайно удобным вариантом распределения тепла. Это не способствует возникновению проблем с качеством воздуха в помещении и может даже сэкономить немного энергии, если домовладельцев можно убедить снизить температуру своих термостатов до уровня, обеспечивающего тот же уровень комфорта, что и в доме без лучистого тепла.Но в очень хорошо изолированном зеленом доме лучистый пол с подогревом обычно не лучший вариант. Если вы приложили все усилия и потратили все деньги, чтобы создать действительно выдающуюся энергосберегающую оболочку с пассивным усилением солнечной энергии, почему бы не компенсировать эти затраты, резко снизив стоимость системы отопления?
— Алекс Уилсон
Для получения дополнительной информации:
Radiant Panel Association
P.O. Box 717
Loveland, CO 80539
800 / 660-7187, 970 / 613-0100
970 / 613-0098 (факс)
www.radiantpanelassociation.org
Для получения информации о подписке обращайтесь: Environmental Building News,
122 Birge St., Suite 30, Brattleboro, VT 05301 (США). Эл. Почта: ebn @
BuildingGreen.com. Собственный сайт: www. BuildingGreen.com
Автор: Вес Дискин
Понедельник, 3 июня 2013 г., 19:20 | Категории: Алекс Уилсон, Комфорт, Энергоэффективность, InFloor Heat, Лучистое тепло, Сет Боуман, Wirsbo |
Продукты и решения для электрического обогрева полов
Электрический теплый пол на Прямые заводские цены !
Проверьте наши последние улучшения ниже
Easy Warm Floors — ведущий производитель систем водяного отопления . Мы поставляем качественные системы электрического теплого пола напрямую нашим клиентам уже более 16 лет. Посетите наш онлайн-генератор предложений или позвоните нам сегодня, чтобы узнать, как мы можем предоставить вам идеальное решение для подогрева пола для вашего дома или проекта.
Вот список улучшений нашей системы:
Наша система QuickMat теперь еще проще установить с помощью улучшенного клея, а холодные провода закреплены на одном конце мата, так что вы можете легко подключить его к модернизированному программируемому термостату Wifi

Наша улучшенная стекловолоконная сетка NetMat Systems теперь прочнее и имеет лучшую адгезию, чтобы удерживать ее на полу во время укладки.Подключите его к термостату Wi-Fi, и вы сможете управлять своей системой в дороге.

Разъединяющая мембрана системы мембранного нагрева специально разработана для использования с нашим более прочным и долговечным нагревательным проводом. Используйте его под кафельным полом и запускайте из любого места с обновлением термостата Wi-Fi.

Более толстая конструкция из фольги FoilMat дает вам увеличенную тепловую массу для хранения и распространения тепла. Используйте его вместе с обновленным программируемым термостатом Wi-Fi, чтобы пол был теплым и уютным, когда вы его используете.

Дружелюбная и полезная служба поддержки клиентов, с которой можно связаться по телефону (866-225-9198), электронной почте, текстовым сообщениям, мгновенным сообщениям или любым другим способом, который вам больше подходит

Сопровождение клиента на каждом этапе проекта, от момента заказа до нескольких лет после установки вашего теплого пола система

Список подрядчиков, которые являются экспертами в установке наших систем водяного отопления
Свяжитесь с нами сегодня, чтобы узнать о наших специальных предложениях!
Наиболее популярные области использования электрического теплого пола:
1) Коврики с подогревом в Ванных
2) Теплый пол в Кухни
3) Полы с подогревом в Дополнения
4) Обогреваемые Подъездные пути
5) Электрический теплый пол в жилых комнатах
.
