1. Очищаем верхнюю оплетку сетевого кабеля примерно на 4-5 сантиметров.
2. Прежде чем снимать верхний блок, который и будет держать сами проводки, посмотрите, как именно он установлен. После обжимки велика вероятность установить блок не тем концом. Откручиваем фиксатор против часовой стрелки, чтобы снять верхний блок.

3. Цветные проводки я бы на вашем месте полностью выпрямил. Если кабель старый и сухой, то оставьте как есть.

4. Вставляем провод в круглое основание фиксатора и с ножами.

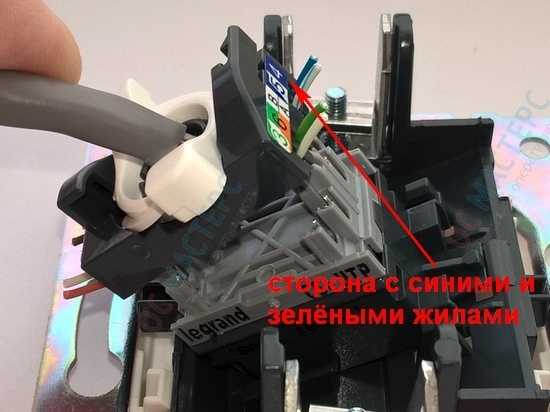

5. Далее вставляем сам провод в блок и начинаем закидывать проводки в пазы. Нужно использовать именно схему «B»:

Одна сторона: Бело-Зеленый – Зеленый – Бело-Синий – Синий

Вторая сторона: Бело-Коричневый – Коричневый – Бело-Оранжевый – Оранжевый

ПРИМЕЧАНИЕ! Для интернета, а также для обычного локальной сети, обжимается все по одной схеме – «B».

6. Если вы забыли куда именно должна смотреть розетка, то проводки должны располагаться по цветам таким образом, чтобы «Синий» смотрел на возвышенность (на некоторых моделях именно так). А вот коричневый должен смотреть вниз.

7. По идее останется просто вставить сам блок и закрутить фиксатор, но вы можете столкнуться с той же проблемой что и я – бывают случаи, что ножи не прорезают проводки и контакта нет. Поэтому я бы на вашем месте, если есть канцелярский нож, самостоятельно их туда всунул.
8. Не забудьте отрезать лишние проводки, которые будут торчать, в противном случае при закрытии они могут выскочить из ножей.
9. В самом конце просто поворачиваем фиксатор и устанавливаем розетку на место.

В самом конце её можно прикручивать в короб, но до этого я бы её на всякий случай прозвонил и проверил. Так как ножи могли не прорезать проводки и придется её заново раскручивать и переделывать.

Обжимка кабеля

На всякий случае оставлю схему обжимки кабеля, он обжимается так:

• Бело-оранжевый
• Оранжевый
• Бело-зеленый
• Синий
• Бело-Синий
• Зеленый
• Бело-Коричневый
• Коричневый

Более подробно про обжимку читаем тут.

Помогла ли вам эта статья?

6 389 3

Автор статьи

Бородач 1426 статей

Сенсей по решению проблем с WiFiем. Обладатель оленьего свитера, колчана витой пары и харизматичной бороды. Любитель душевных посиделок за танками.

Подключение компьютерной розетки Legrand своими силами

Компьютерные розетки Legrand

Благодаря компании Legrand подключение компьютерной розетки становится все более простым. Этот лидер по производству электроустановочного и силового оборудования предлагает широкий ассортимент розеток для сетевых подключений.

Благодаря этому, вы можете организовать точку доступа к проводному интернету в любом удобном для вас месте, а привлекательный внешний вид таких розеток позволит им органично вписаться в дизайн любой комнаты.

Содержание

• Сетевые розетки Legrand
• Подключение информационных розеток Legrand
  • Общие принципы подключения информационных розеток
  • Подключение коннектора розеток Legrand
  • Подключение коннектора: быстрый монтаж
• Вывод

Сетевые розетки Legrand

Благодаря огромной номенклатуре выпускаемой продукции в компании Legrand, компьютерная розетка и схема подключения может несколько варьировать.

А если сюда еще добавить разнообразные дизайнерские решения в оформлении, богатую цветовую гамму и виды материалов, используемых для изготовления розеток, то ассортимент становится поистине всеобъемлющим. Давайте же постараемся для начала разобраться хотя бы в основных критериях выбора компьютерных розеток.

Итак:

• Прежде всего, обратить внимание стоит на категорию информационной розетки. Компания Legrand выпускает розетки категории 5е и 6. На данный момент уже анонсирован выпуск розеток категории 6а, но они пока не представлены на нашем рынке.
• Давайте разберем в чем отличия этих категорий. Розетки категории 5е предназначены для передачи данных с частотой до 100МГц, а категории 6 до 250МГц. Если же говорить о скорости передачи данных, то розетки категории 5е способны передавать до 1Гбит/с, а категории 6 — до 10Гбит/с. Учитывая скорость развития информационных технологий, целесообразно использовать розетки категории 6, несмотря на то, что их цена несколько выше.

Виды кабелей витой пары

• Следующим достаточно важным параметром является тип кабеля, для которого предназначена информационная розетка. В большинстве случаев это тип кабеля UTP, но розетка компьютерная Legrand и схема подключения могут быть предназначены и для кабелей STP или FTP. Данный тип кабелей может быть использован только для розеток 6 категории.

Обратите внимание! Обозначение кабеля может быть выполнено согласно ISO/IEC 11801. В этом случае кабель будет обозначен U/UTP, F/UTP или S/UTP, соответственно. Кроме того, могут использоваться различные дополнительные модификации этих кабелей.

• Кабель UTP — обычный кабель с витыми парами, без экранирования. При наличии экрана в виде оплетки кабель обозначается STP, а если в качестве экрана использована обычная фольга, то кабель обозначается FTP. Кроме того, существуют различные модификации с оплеткой и фольгой как кабеля в целом, так и отдельных жил.
• Еще одним фактором, на который советует обратить внимание наша инструкция, является способ крепления и монтажа непосредственно коннектора. Кроме обычных коннекторов, все большее количество моделей снабжается коннекторами быстрого монтажа. Особенности подключения розеток такого типа мы опишем ниже, и вы сможете выбрать более удобную для вас модель.

Обратите внимание! Сейчас выпускаются розетки с LCS² коннекторами. Они представлены только в розетках 6 категории и предназначены для оптоволоконных сетей. Как планируется, такие же коннекторы будут устанавливаться и на модели категории 6а.

• Еще одним параметром, на который советуем обратить внимание при выборе, является способ крепления коннектора непосредственно к коробке. Это может быть зажимное и винтовое крепление. Своими руками, конечно, проще монтировать модели с зажимными креплениями, но их надежность и долговечность лично у меня вызывает сомнения. Поэтому я советую применять розетки с винтовым креплением.

Способы подключения коннектора

• Ну и последним параметров является количество коннекторов, установленных в одной монтажной коробке. Это может быть изделия на 1 или 2 коннектора. И тут вы можете выбрать модель наилучшим образом отвечающую на ваши потребности.

Подключение информационных розеток Legrand

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерной розетки Легранд и подключение компьютерных розеток вообще?

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Общие принципы подключения информационных розеток

Практически все современные локальные сети используют для подключений разъем RJ – 45. Хотя официальное название данного разъема — 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов.

Для подключения гнезд и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.

На фото представлены общепринятые нормы подключения кабелей витой пары

Итак:

• На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
• Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
• Для стандарта TIA/EIA-568B чередование проводов следующее : оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Подключение коннектора розеток Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

Подключение обычного коннектора Legrand

• Прежде всего, нам следует добраться до коннектора. В разных моделях может потребоваться разобрать розетку, но в большинстве до коннектора можно добраться без дополнительных усилий.
• Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
• Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
• С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
• После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Подключение коннектора: быстрый монтаж

Подключение компьютерной розетки Легрaнд с коннектором — быстрый монтаж — несколько отличается. Но эта особенность заключается только в способе монтажа, а схема подключения остается стандартной. При этом коннектор имеет цветовую маркировку для обоих видов подключения, что позволяет выполнить ее, даже не обладая специфическими знаниями.

Подключение коннектора быстрый монтаж

• На тыльной стороне компьютерной розетки Legrand имеются два белых фиксатора, провернув которые против часовой стрелки, мы можем изъять коннектор.
• Коннектор одевается на кабель. После этого кабель следует разделать и подключить жилы согласно цветовой маркировке. Выступающие части жил можно обрезать.
• Теперь устанавливаем коннектор на место и проворачиваем его по часовой стрелке с небольшим усилием. Во время этого происходит обжимание кабеля и его надежная фиксация.
• Теперь устанавливаем розетку в посадочное место и крепим его винтами. Все, розетка готова к использованию.

Вывод

Теперь вы знаете, как произвести выбор и подключить компьютерную розетку. Как видите, сделать это достаточно просто. А видео на нашем сайте еще больше облегчит эту задачу. Ведь такая нехитрая процедура значительно облегчит подключение к проводной сети интернет и позволит максимально скрыть и унифицировать разводку по всему дому.

Инструкции по подключению к сети

На рис. 1 показана схема подключения разъема RJ-11 со стороны вилки. Схема показана с «зажимом-крючком» на нижней стороне. Типичный разъем RJ-11 имеет шесть клемм. Обычно используются только четыре средних контакта. Домашняя телефонная проводка POTS (обычная старая телефонная служба) обычно состоит из двух пар проводов, предназначенных для двух отдельных телефонных линий. Центральные контакты (красный и зеленый) содержат первую телефонную линию. Обратите внимание, что телефонные системы для предприятий могут быть подключены по-разному.

На рис. 2 показана схема подключения разъема RJ-45 со стороны вилки в соответствии со стандартами T-568B. Стандарт Т-568Б является наиболее используемым. Схема подключения показана с «зажимом-крючком» на нижней стороне. Настенная розетка может быть подключена в другой последовательности, потому что провода могут пересекаться внутри розетки. Разъем должен иметь схему подключения или обозначенные номера/цвета контактов, соответствующие цветовому коду, приведенному ниже. При подключении штекера или вилки RJ-45 помните, что «скручивание» должно располагаться как можно ближе к розетке (гнездо или вилка). Это обеспечит соответствие стандартам проводки Ethernet.

(Четные номера контактов всегда сплошного цвета. Нечетные номера контактов — белые/полосатые.)

Только для справки, в приведенной ниже таблице показана схема подключения в соответствии со стандартами T-568A. Обязательно придерживайтесь ЛИБО стандарта T-568B или T-568A. Не смешивайте различные спецификации электропроводки в рамках одной и той же электропроводки.

В некоторых приложениях может потребоваться перекрестный кабель. Чаще всего перекрестный кабель используется для соединения двух концентраторов. Перекрестный кабель «пересекает» передачу и прием данных. Контакты 1 и 3 перекрещиваются, а контакты 2 и 6 перекрещиваются. Чтобы построить кабель CROSSOVER, просто подключите одну сторону в соответствии со спецификацией T-568 9.0003 B , а другую сторону проволокой согласно T-568 A .

Пробивки выполняются парами по порядку, сначала бело-полосатый провод, затем цветной.

• Пара 1 белый/синий — Синий
• Пара 2 белый/оранжевый — оранжевый
• Пара 3 белый/зеленый — зеленый
• Пара 4 белый/коричневый – Коричневый

Обязательно приобретите универсальный инструмент, который отрезает, зачищает и заделывает концы кабелей RJ11 и RJ45.

Напоминание: БЛОГ– BL ue O ряд ​​ G reen и B ряд ​​

Хотите повысить скорость передачи данных? Покупайте в CableOrganizer® кабели Cat6 и Cat6a, вилки и другие товары.

Похожие материалы

2,416-дюймовый пробойник для 2-дюймового кабелепровода

Разъемы QuickPort® категории 5e Gigamax™ Snap-in

Комплект Telemaster RJ11 и RJ45

Как установить | Бтичино Интернэшнл

Простота установки системы Smart

Узнайте, как подключить систему и как соединить устройства для освещения, розеток и жалюзи.

ПОПРОБУЙТЕ КОНФИГУРАТОР УМНОГО ДОМА

Загрузите брошюру «Умный дом»

ЭЛЕКТРОПРОВОДКА

Установка интеллектуальной электрической системы аналогична традиционной, независимо от ее модульности. Вы просто должны помнить, что:

• подключенное устройство всегда должно получать питание от фазного и нейтрального кабелей. Это требование не распространяется на 2-модульный диммер/выключатель, который может легко заменить традиционный выключатель, поскольку не требует подключения нейтрального кабеля.
• необходимо только одно подключаемое устройство на световую точку, остальные элементы управления традиционные.

ДОБАВИТЬ ШЛЮЗ

Шлюз является сердцем системы Smart, он принимает сигнал со всех подключенных устройств и делает возможным соединение с wi-fi роутером.
Для правильной работы электрической системы Smart необходим только один шлюз, который должен быть размещен в доступной точке дома с хорошим сигналом wi-fi.

Интеллектуальный DIN-шлюз — FC80GT
Установите шлюз в распределительный щит, если он хорошо досягаем для сигнала wi-fi.

УСТАНОВКА И СОЕДИНЕНИЕ ИНТЕЛЛЕКТУАЛЬНЫХ УСТРОЙСТВ

Важное примечание: процедура не меняется в зависимости от модульности или подключения устройств, но всегда одна и та же

Установка и подключение подключенных устройств, как традиционных традиционное устройство, установите подключенное устройство соответствующего типа: по одному на каждую линию управления. Не забудьте также подключить нейтральный кабель.

Проверка подключенных устройств

Подключенное устройство уже работает; затем вы можете протестировать электрическую систему, активировав различные нагрузки.

Включите и выключите систему

Сопоставьте смарт-устройства

Нажмите и удерживайте в течение 5 секунд кнопку управления главным сценарием «Дома/В гостях», поставляемую со шлюзом. Устройства связаны друг с другом.

Настройте App Home + Control

Загрузите приложение Home + Control бесплатно из Google Play или Apple Store и настройте его.

Настройка голосового помощника

Наконец, свяжите предпочтительного голосового помощника вашего клиента, следуя специальной процедуре.

УСТАНОВКА БЕСПРОВОДНОГО УПРАВЛЕНИЯ

Расширьте электрическую систему с помощью беспроводного управления, чтобы управлять освещением, ставнями, розетками и сценариями: размещайте беспроводное управление там, где хотите, даже там, где вы этого не предполагали. Проводка не требуется, так как беспроводное управление оснащено батареей CR2032 с длительным сроком службы.
Важное примечание: процедура не зависит от модульности или проводных устройств, но всегда одна и та же

Установка на стене:

Связь управления с простым действием

Установите управление, используя поставляемую двустороннюю ленту

Управление готово для использования

.

-АККУМУЛЯТОРЫ

Пульт управления питается от аккумулятора CR2032, способного гарантировать работу
в течение 8 лет.

СКРЫТЫЙ МОНТАЖ:

Установка блока управления

Извлечь блок управления из корпуса

Связать блок управления с простым действием

Блок управления готов к использованию Батарея CR2032, способная гарантировать работу в течение 8 лет. Замена не требует никаких инструментов.



УМНЫЕ УСТРОЙСТВА ДЛЯ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ

Умная электрическая система состоит из устройств, которые позволяют управлять освещением, розетками, жалюзи и сценариями.

УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ

Подключенный двухпозиционный переключатель
Переключатель, который можно использовать традиционным способом или удаленно через приложение или голосовую команду.

Переключатель/диммер
Отрегулируйте уровень освещенности для оптимального личного комфорта.

Подключенное реле освещения
Управляет освещением локально или дистанционно. Он может быть подключен к одной или нескольким традиционным кнопкам или к одному или нескольким беспроводным элементам управления.

Реле Smart DIN
Модуль Smart DIN для управления освещением с максимальным поглощением In=16A для установки дополнительно или альтернативно.

РОЗЕТКИ

Подключенная розетка
Модуль, позволяющий удаленно активировать розетку и измерять потребление.

Подключенная розетка
Модуль, позволяющий удаленно активировать розетку и измерять потребление.

Интеллектуальный DIN-счетчик
Смарт-модуль DIN, измеряющий потребление энергии всей однофазной системой дома (мгновенное, суточное, месячное) и отдельных линий электропередач.

Модуль сброса нагрузки Smart DIN
Модуль Smart DIN, который контролирует потребление всей электрической системы, включает/отключает нагрузки и задает сценарии с приоритетными и неприоритетными нагрузками.
