Как подключить модульный контактор на 220в: Модульный контактор: подключение и установка, устройство

Содержание

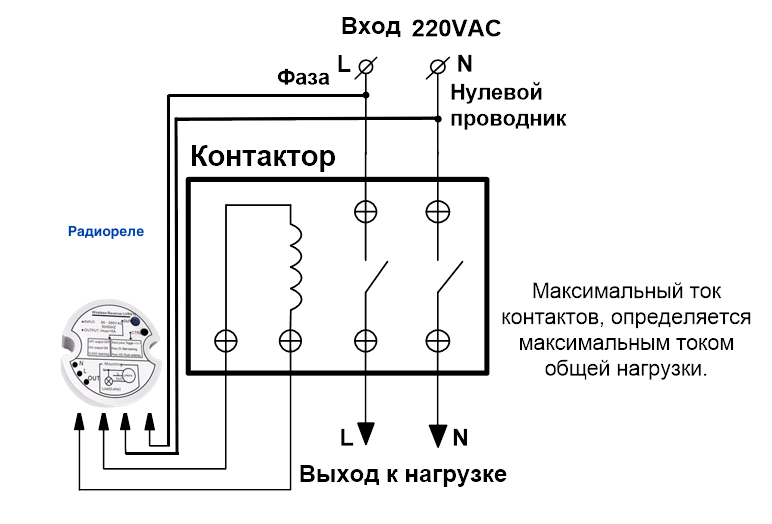

Как подключить модульный контактор на 220в

Модульный контактор дает возможность дистанционно управлять электроустановками и оборудованием. Он имеет компактные размеры, отлично сочетается с другими модульными устройствами. Например, однофазный контактор легко установить на ДИН-рейку в электрическом щитке. Во время работы отсутствует вибрация и шум, поэтому такие контакторы применяются не только на производстве, но и в жилых и общественных зданиях.

Что такое модульный контактор и для чего он нужен

По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.

Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя.

С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.

По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.

Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.

Конструкция и принцип действия

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

  • После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
  • После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
  • После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
  • Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

  1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
  2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения.
    Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

  • Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
  • Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

  • Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
  • Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
  • При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Схемы подключения потребителей и модульных контакторов

В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей.

Каждую из них следует рассмотреть подробнее.

Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.

Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.

Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.

Технические характеристики

Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.

Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:

  • Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
  • Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
  • Показатели условного теплового тока с категорией использования АС-1 – 25 А.
  • Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
  • Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
  • Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.

Отдельно следует отметить характеристики управляющих цепей в самом контакторе:

  • Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
  • При срабатывании катушка потребляет мощность в размере 60 ВА.
  • В положении удержания катушка потребляет мощность, величиной 7 ВА.
  • Контакты замыкаются в течение 12-22 миллисекунд.
  • Размыкание контактов происходит в течение 4-16 мс.
  • Катушка управления обладает мощностью рассеяния – 3 Вт.

Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.

Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:

  1. Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
  2. Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
  3. Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
  4. Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.

Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата. Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать.

Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.

Принцип работы

При подаче напряжения на катушку электромагнита подвижная часть аппарата под воздействием электромагнитных сил приводится в движение и притягивается к неподвижной части. При этом происходит замыкание силовых контактов и подача напряжения на исполнительный механизм. И также при этом происходит движение и блок-контактов которые могут быть замыкающими или размыкающими.

Как подключить контактор

При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.

Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

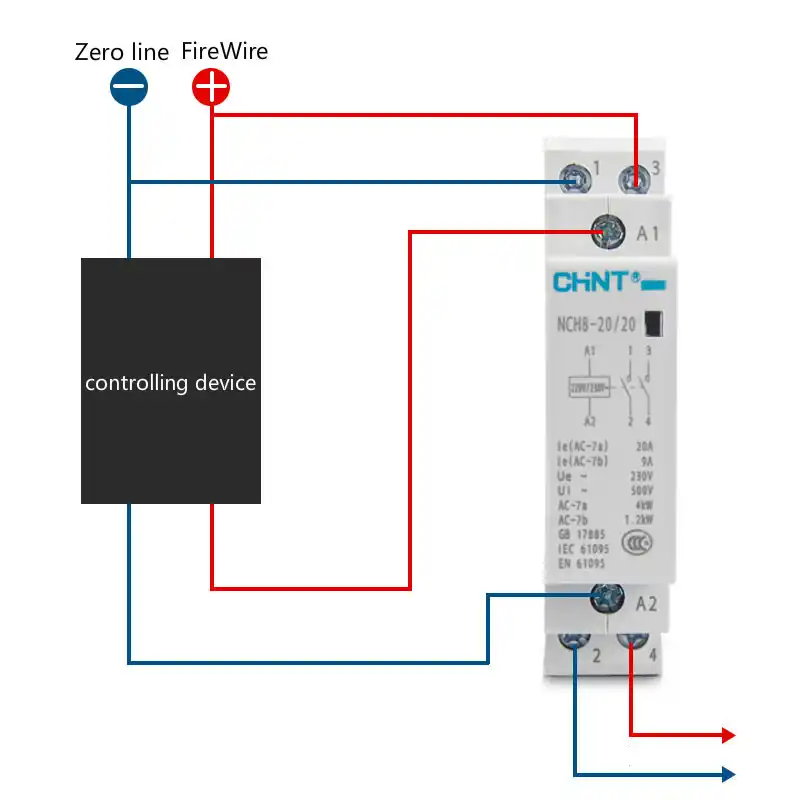

Как подключить модульный контактор

Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Устанавливается он на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.

Подключение контактора через кнопку

Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. Поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.

При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.

Подключение контактора с тепловым реле

Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.

При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.

В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован ключом или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.

Работа различных электрических систем нуждается в использовании приборов, способных автоматически регулировать подачу тока. Существует несколько видов таких конструкций, отличающихся принципом работы и сложностью механизмов.

Среди всего этого разнообразия следует выделить модульные контакторы на DIN рейку. Ознакомиться с их техническими характеристиками можно на специализированных сайтах.

Основные понятия

Модульный контактор — это специальный электрический прибор, который может контролировать подачу тока в определенной цепи. Очень часто подобные системы применяются для организации работы отопительных насосов или теплых полов. Состоит контактор из нескольких основных частей:

  • катушка. Состоит она из множества медных проводок, соединенных в единую цепь. Ее основной целью является создание электромагнитного поля;
  • контактные элементы. Эти конструкции представляют собой металлические пластины, которые прижимаются пружинами. В первоначальном положении система находится в разомкнутом состоянии.

Принцип работы контактора довольно простой. Когда на катушку подается ток, она начинает продуцировать магнитное поле. Оно же в свою очередь притягивает пластины, которые замыкают цепь. Таким образом, в систему подается ток, который нужен для работы определенных механизмов. Когда подача электричества прекращается, магнитное поле пропадает и пластины прижимаются обратно, размыкая цепь.

Способы подключения

Контакторы очень часто устанавливаются в электрических щитках, что позволяет контролировать их работу. Алгоритм подключения такого устройства довольно простой и состоит из таких операций:

  1. В первую очередь к контактору следует подвести входящие кабели. Фиксируются они с помощью специальных болтовых крепежей. Зачастую выходы располагаются сверху.
  2. После этого подключаются выходные провода. Принцип их крепления является аналогичным, ранее описанному процессу.

При подключении контакторов важно ознакомиться со схемой на корпусе, которая указывает, где и какой кабель использовать.

В зависимости от способа управления, работу этих систем можно организовать по-разному:

  • подключение с помощью кнопки. Она располагается непосредственно перед контактором. Обратите внимание, что эти конструкции очень часто нуждаются в постоянном напряжении. Если кнопка рассчитана на переменный ток, тогда нужно будет дополнительно использовать выпрямитель;
  • используем тепловое реле. Это устройство способно размыкать цепь в зависимости от температурного режима. Устанавливают реле также непосредственно перед контактором.

Советы в статье "Как соединить алюминиевый провод с медным " здесь.

Подключение модульных контакторов требует анализа множества нюансов, поэтому доверять его нужно только опытным электрикам.

Как подключить контактор?

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели. Они подключаются через контакторы или магнитные пускатели. Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания. Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте. При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Система контактов на контакторе

Вне зависимости от типоразмера и производителя электротехники любой трехфазный контактор имеет стандартную схему контактов и их подключения. Для удобства монтажа все контакты имеют маркировку, указывающую на их предназначение. Маркировка наносится на корпус аппарата и выглядит следующим образом:

  • А1 (ноль) и А2 (фаза) – контакты для управления включением и отключением контактора;
  • Нечетные цифры 1, 3, 5 и маркировка L1, L2, L3 указывают на места ввода трехфазного питания;
  • Четные цифры 2, 4, 6 и маркировка T1, T2, T3 указывают на места подключения проводов, идущих к потребителю тока;
  • 13NO и 14NO это пара блок-контакта для обеспечения функции самоподхвата.

Контакт А2 продублирован в верхней и нижней части корпуса аппарата для удобства коммутации. С этой же целью верхнюю и нижнюю (нечетную и четную) группу силовых контактов также можно использовать для ввода или вывода питания. При монтаже контактора надо быть внимательным, иначе схема не будет работать.

Нельзя допускать неправильное подключение фаз. Если их перепутать при монтаже контактора, вы получите обратное вращение двигателя. Для этого предусмотрены два способа маркировки на изоляции жил кабеля – цифрами и цветом. Числам 1, 2 и 3 соответствуют цвета – желтый, зеленый и красный. Нулевой проводник имеет белый цвет или маркировку цифрой «0». Подключение силовых контактов не представляет никакой сложности. Главное – это правильное подключение управляющего напряжения через кнопочный пост.

Подключение кнопочного поста

Рассмотрим 2 схемы подключения контактора к сети 380 В: для катушки с напряжением питания 380 В и 220 В.

Кнопочный пост имеет две кнопки. «Пуск» с нормально-открытыми и «Стоп» с нормально-закрытыми контактами. Питание к нему (фаза) подается через контакт №4 кнопки «Стоп». Между клеммами №3 «Стоп» и №2 «Пуск» устанавливаем перемычку, продлевая тем самым линию «фаза». Клемма А1 (фаза) контактора соединяется с контактом №1 «Пуск». Нулевая жила управляющего провода подключается на клемму А2. Между дублем контакта А1 и клеммой 14NO устанавливается перемычка. Клемма 13NO соединяется с контактом №2 «Пуск».

В случае, если схему управления необходимо запитать от одной фазы (фаза-ноль), при номинале катушки пускателя 220 В, схема подключения будет выглядеть следующим образом.

При нажатии кнопки «Пуск» происходит срабатывание силовых контактов и подается напряжение на блок-контакт, который обеспечивает рабочее (закрытое) положение силовых контактов, после того, как кнопка будет отпущена. Нажатием кнопки «Стоп» цепь на блок-контакте разрывается, и силовые контакты переходят в нормально-открытое положение. Более подробные описания подключения контакторов с иллюстрациями и видеороликами можно найти в интернете. Сделав эту работу несколько раз, в последующем вы будете выполнять ее автоматически.

схемы подключения и принцип работы

Модульный контактор дает возможность дистанционно управлять электроустановками и оборудованием. Он имеет компактные размеры, отлично сочетается с другими модульными устройствами. Например, однофазный контактор легко установить на ДИН-рейку в электрическом щитке. Во время работы отсутствует вибрация и шум, поэтому такие контакторы применяются не только на производстве, но и в жилых и общественных зданиях.

Что такое модульный контактор и для чего он нужен

По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.

Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя. С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.

По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.

Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.

Конструкция и принцип действия

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

  • После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
  • После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
  • После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
  • Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

  1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
  2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

  • Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
  • Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

  • Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
  • Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
  • При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Схемы подключения потребителей и модульных контакторов

В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.

Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.

Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.

Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.

Технические характеристики

Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.

Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:

  • Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
  • Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
  • Показатели условного теплового тока с категорией использования АС-1 – 25 А.
  • Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
  • Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
  • Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.

Отдельно следует отметить характеристики управляющих цепей в самом контакторе:

  • Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
  • При срабатывании катушка потребляет мощность в размере 60 ВА.
  • В положении удержания катушка потребляет мощность, величиной 7 ВА.
  • Контакты замыкаются в течение 12-22 миллисекунд.
  • Размыкание контактов происходит в течение 4-16 мс.
  • Катушка управления обладает мощностью рассеяния – 3 Вт.

Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.

Модульный контактор КМ-40. Схема подключения и устройство

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В своих статьях по сборке различных электрических схем (схема пуска трехфазного двигателя, схема реверса трехфазного электродвигателя, схема реверса однофазного двигателя, простейшая схема АВР) я применял самые распространенные контакторы и пускатели типа ПМЕ, ПМЛ, КМИ и другие.

В данной статье я хочу рассказать Вам про контакторы модульного исполнения или другими словами, модульные контакторы, сокращенно КМ, которые также нашли широкое распространение, особенно, в жилом секторе.

Напомню, что по определению ГОСТа Р 50030.4.1-2002, п.2.1.1 контактор — это:

По способу воздействия силы, необходимой для замыкания контактов, контакторы делятся на:

  • электромагнитные
  • электропневматические
  • пневматические
  • запираемые

Модульные контакторы относятся к электромагнитным контакторам.

Какие же преимущества имеют модульные контакторы перед обычными контакторами?

Модульные контакторы стали очень востребованными устройствами, особенно при сборке квартирных щитов и различных систем автоматики: управление освещением, нагревательными установками, вентиляцией, насосами и т.п. В первую очередь это объясняется их конструкцией.

Контакторы модульного исполнения идеально вписываются с остальными модульными устройствами, установленными на DIN-рейке, при этом не нарушая эргономики пространства в щите.

Модульные контакторы более бесшумные и обладают меньшими вибрациями при работе по сравнению с обычными контакторами, что только положительно сказывается на их применении в местах с постоянным пребыванием людей: квартиры, больницы, офисы, учебные заведения и т.п.

Сравните уровень шума и вибраций при включении обычных и модульных контакторов, посмотрев данный видеоролик.

(видео будет добавлено в ближайшее время)

Под руку мне попался двухполюсный модульный контактор КМ-40-11 от EKF, на примере которого мы и рассмотрим его конструкцию, устройство и схему подключения.



Расшифровка, схема подключения и технические данные КМ-40-11

Структура условного обозначения КМ-40-11:

  • КМ — контактор модульный
  • 40 — номинальный ток, А
  • 11 — количество и тип контактов (есть следующие исполнения: 11, 20, 31 и 40, см. таблицу ниже)

Модульные контакторы КМ от EKF выпускаются на номинальные токи от 16 до 63 (А). Вот их стандартный ряд значений: 16, 20, 25, 40, 50 и 63 (А).

Вот таблица модульных контакторов всех типов от EKF. Красным я выделил рассматриваемый в данной статье КМ-40-11.

Контактор КМ-40-11 является двухполюсным и имеет 2 силовых контакта: 1NO (нормально-открытый) с обозначением (1-2) и 1NC (нормально-закрытый) с обозначением (R3-R4).

Схема подключения модульного контактора КМ-40-11 изображена на его лицевой стороне:

  • +А1 и -А2 — это выводы катушки
  • (1-2) — 1NO (нормально-открытый) силовой контакт
  • (R3-R4) — 1NC (нормально-закрытый) силовой контакт

Внимание! В указанной на корпусе схеме имеется несоответствие.

Нормально-открытый контакт 1NO (1-2) расположен справа, а нормально-закрытый контакт 1NC (R3-R4) - слева. На схеме же указано наоборот. Перед подключением контактора я машинально решил проверить исправность его контактов, а в итоге обнаружил такое несоответствие — вот тому подтверждение.

Позже, разобрав контактор, я вновь убедился в этом. Видимо, при сборке контактора перепутали расположение мостиковых контактов и собрали их не в соответствие со схемой. Так что будьте бдительны и проверяйте все электротехнические изделия на соответствие указанных схем. Сделать это не сложно и не долго, применив обычный цифровой мультиметр или «аркашку».

К изучению (для новичков): подробное руководство пользования цифровым мультиметром.

Помимо схемы подключения, на лицевой стороне  контактора указаны его основные характеристики:

  • номинальное рабочее напряжение 230 (В)
  • номинальный ток контактов 40 (А)
  • АС-1: 8,4 (кВт)
  • АС-3: 3,7 (кВт)

Что означают аббревиатуры АС-1 и АС-3?

Например, если с помощью контактора КМ-40-11 управлять неиндуктивной или слабоиндуктивной однофазной нагрузкой (категория применения АС-1 и АС-7а), например, лампами накаливания, люминесцентными или светодиодными лампами, то их максимальная мощность при напряжении 230 (В) не должна превышать 8,4 (кВт) или 40 (А).

Если же в качестве нагрузки будет однофазный электродвигатель с короткозамкнутым ротором  или бытовой вентилятор (категория применения АС-3 и АС-7b), то его максимальная мощность не должна превышать 3,7 (кВт) или 22 (А).

Ниже я разместил таблицу мощностей и токов нагрузок контакторов КМ от EKF всех типов в зависимости от категории применения. Красными прямоугольниками я выделил рассматриваемый в данной статье КМ-40-11.

Остальные технические характеристики указаны в руководстве по эксплуатации, знакомьтесь:

  • выдерживаемое импульсное напряжение 6 (кВ)
  • напряжение срабатывания 195-253 (В)
  • напряжение возврата 46-172 (В)
  • пусковой ток катушки 30 (мА) для КМ-16 и КМ-20; 60 (мА) для КМ-25, КМ-32 и КМ-40; 95 (мА) для КМ-50 и КМ-63
  • рабочий ток (ток удержания) катушки 18 (мА) для КМ-16 и КМ-20; 12 (мА) для всех остальных типов
  • мощность, потребляемая катушкой не более 5 (Вт)
  • скорость замыкания контактов 20 (мс)
  • скорость размыкания контактов 30 (мс)
  • рабочее положение — вертикальное
  • режим работы — продолжительный
  • механическая износостойкость — 1 млн. циклов
  • электрическая износостойкость — 150 тыс. циклов
  • температура эксплуатации от -25°С до +45°С
  • степень защиты — IP20

В руководстве было указано, что напряжение катушки контактора составляет 220-240 (В) переменного тока. Я уже встречался с некоторыми типами модульных контакторов, у которых катушка могла работать, как от переменного напряжения, так и от постоянного — питание катушки у них осуществлялось через выпрямительный мост.

Вот меня и смутило то, что на схеме КМ-40-11 была указана полярность выводов катушки +А1 и -А2.

Я решил проверить это, разобрав контактор. Забегу немного вперед и скажу, что визуально в конструкции контактора я не увидел выпрямительного моста, но при подключении к катушке постоянного напряжения =220 (В) контактор успешно срабатывал, причем даже гораздо лучше, чем от переменного — с меньшим шумом и вибрацией.

Заодно я решил измерить (на всякий случай) омическое сопротивление катушки. Оно составило 1296 (Ом).

Таблица сечений присоединительных проводов для катушки и силовых контактов.



Конструкция и устройство модульного контактора КМ-40-11

Модульный контактор устанавливается только на стандартную DIN-рейку с размером 35 (мм).

Его установка и снятие осуществляется с помощью фиксирующей защелки.

Габаритные размеры контакторов КМ от EKF, в зависимости от количества модулей, указаны в таблице ниже:

Обратите внимание, что на лицевой части контактора имеется индикатор его состояния в виде стеклянного окошечка с красным флажком. Если в окошечке появится красный флажок, то это символизирует о том, что контактор включен.

Для нанесения диспетчерского наименования (маркировки) контактора на нем предусмотрена специальная площадка с прозрачной крышкой.

Чтобы наглядно увидеть конструкцию модульного контактора, нужно его разобрать, что я сейчас и сделаю.

С помощью тоненькой отвертки вскроем 3 защелки и снимем верхнюю часть корпуса.

Откроется доступ к катушке и магнитной системе.

В верхней части находится неподвижный магнитопровод (сердечник), установленный на силиконовых амортизаторах, которые подавляют (уменьшают) уровень шума при срабатывании контактора.

Неподвижная часть магнитопровода легко снимается вверх.

Неподвижный магнитопровод набран из листов электротехнической стали (из холоднокатаной или горячекатаной - точно определить не могу), изолированных друг от друга, для уменьшения вихревых токов в «железе». Это отчетливо видно на фотографии. Также на нем размещены два короткозамкнутых кольца, которые уменьшают вибрации при срабатывании контактора.

Соединение неподвижной и подвижной частей магнитопровода имеет гладкую отшлифованную поверхность.

Если по каким-то причинам в этом месте образуется грязь или ржавчина, то контактор при включенном положении будет сильно гудеть.

Планирую в ближайшее время написать подробную статью о частых неисправностях в контакторах, встречающихся на моей практике.

Затем нужно снять винтовые зажимы выводов катушки и силовых контактов. У катушки они просто снимаются вверх, а у контактов сначала их нужно слегка раскрутить и потом уже снять.

После этого нужно вытащить из направляющих силовые неподвижные контакты.

Они изготовлены из меди или медного сплава.

Теперь можно снять подвижную часть магнитопровода в сборе с катушкой, подвижной контактной системой (траверсой) и системой рычагов для индикации состояния (красный флажок).

Возвратная противодействующая пружина находится в центре катушки и возвращает подвижные контакты в исходное положение при отключении катушки от напряжения.

У контактора КМ-40-11 применяются мостиковые контакты, которые обеспечивают разрыв с двух сторон. Контакты выполнены из серебросодержащего материала, что увеличивает их электрическую износоустойчивость и срок эксплуатации, уменьшает переходное сопротивление.

Фотография, практически полностью, разобранного модульного контактора КМ-40-11 от EKF.

Принцип работы модульного контактора

Зная устройство модульного контактора, рассмотрим принцип его работы, не вникая в недры теории электромагнетизма.

При подаче переменного напряжения 220 (В) на катушку контактора по ней начинает протекать электрический ток, который создает магнитный поток. Силовые магнитные линии замыкаются через подвижный сердечник, неподвижный сердечник и воздушный зазор между ними. В этот момент подвижный сердечник намагничивается и притягивается к неподвижному сердечнику, тем самым замыкая или размыкая контакты контактора.

При снятии напряжения с катушки, возвратная (противодействующая) пружина возвращает подвижную часть магнитопровода в исходное положение, тем самым возвращая контакты в исходное состояние.

В начале статьи я говорил, что контактор срабатывал при подключении к катушке, как переменного, так и постоянного напряжения 220 (В).

О принципе работы модульного контактора и его разборке смотрите в этом видеоролике:

Дополнение: у рассматриваемого модульного контактора КМ-40-11 я нашел небольшой недостаток — у него нет возможности добавить дополнительные контакты, в отличие от того же модульного контактора ABB ESB 24-40 с дополнительной приставкой ЕН 04-11. А ведь иногда это бывает так необходимо.

Прошу производителей рассмотреть данный факт и принять меры по реализации этой идеи.

P.S. На этом все. Спасибо за внимание. С уважением, Дмитрий, автор сайта «Заметки электрика».

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Модульный контактор КМ-40. Схема подключения и устройство

Для включения/отключения электрических потребителей (в том числе мощных), необходим электромагнитный коммутационный аппарат, способный обеспечить дистанционное управление оборудованием. Таким прибором является модульный контактор, обладающий компактными размерами, способный работать без шума и вибрации. Благодаря своим качествам, он может применяться как на производстве, так и в быту и общественных заведениях. О конструкции устройства, его видах и технических характеристиках пойдет речь в данной статье.

Как подключить контактор?

Контакторы относятся к коммутационному оборудованию для управления в основном трехфазными двигателями. У контакторов главная задача — это включение, выключение и реверс на расстоянии, которое определяется конкретным расположением движков. Но двигатели — это не единственные потребители электроэнергии, с которыми контакторы могут использоваться. Любые другие виды нагрузок можно так же дистанционно коммутировать этими коммутаторами. В принципе, они являются конструктивной разновидностью магнитного пускателя.

Принципиальное устройство

Контактор состоит из нескольких узлов:

  1. Энергетического.
  2. Силового.
  3. Коммутационного.

Энергетический узел обеспечивает формирование электромагнитного поля, достаточного для получения определенной однонаправленной силы. Это поле появляется как следствие протекания электрического тока через катушку с сердечником. Его форма делается либо П-, либо Ш-образной, в зависимости от конструкции этого коммутационного изделия.

Силовые линии магнитного поля наиболее сконцентрированы вблизи сердечника, и поэтому силовой узел выполнен так, чтобы воздействие на него со стороны энергетического узла получилось максимальным. Для более равномерного усилия, возникающего при протекании через катушку переменного тока, в ней делается короткозамкнутый виток. Он играет роль демпфера, который препятствует дребезгу контактов с частотой 50 Гц. Если катушка питается постоянным током, на ее сердечнике располагается диэлектрическая прокладка для предотвращения слипания намагнитившихся деталей.

Силовой узел содержит подвижный подпружиненный ферромагнитный элемент — якорь, который притягивается к неподвижному сердечнику катушки, передавая силу коммутационному узлу. В нем расположены контакты. Их число может быть различным, в зависимости от конструкции контактора. Для управления электродвигателями в трехфазных сетях контактов бывает три-четыре — одинаковых по своим характеристикам. Но могут быть и дополнительные маломощные контакты, используемые для управления вспомогательными элементами схемы.

  • Расположение дополнительных контактов определяют отличие контактора от магнитного пускателя. Они располагаются в группе с основными контактами, а не сбоку, как в магнитном пускателе.

Кроме контактов в коммутационном блоке расположены камеры для гашения электрической дуги.

Подключение теплого пола к терморегулятору

Такие устройства используют для регулировки температуры не только электрических теплых полов, а также для водяных полов. Встречаются несколько видов термостатов, от механических до электронных без программирования и с программным обеспечением.

Установку температуры выставляют поворотным регулятором или сенсорным управлением. Терморегуляторы для пола с программируемым управлением более сложные и дороже. Но возможностей для регулировки комфортной температуры у этих терморегуляторов больше.

Запрограммировать включение теплых полов можно в разное время суток, недели, месяца и на разную продолжительность работы. Такие программируемые устройства помогают хорошо экономить электроэнергию. Терморегуляторы для теплого пола предназначены для любых электрических теплых полов, это;

— резистивный кабель, который имеет большое сопротивление. Нагревается резистивный кабель, при протекании через него тока;

— пленочный теплый пол имеет вид тонкой пленки с наклеенными полосами карбонового полупроводника;

— тепловой рулонный мат. Это теплоизолирующая пленка с закрепленным на ней нагревающим кабелем.

Как работает

Пружина силового узла удерживает контакты в разомкнутом состоянии. Когда усилия со стороны якоря становится достаточно для преодоления упругих сил пружины, силовой и коммутационный узлы приходят в движение. Якорь деформирует пружину, одновременно увлекая за собой контакты, — происходит их замыкание. Якорь соприкасается с сердечником катушки и удерживается ее электромагнитным полем. После обесточивания катушки пружина возвращается в исходное состояние вместе с якорем и контактами.

Для нормальной работы контактора на клеммы его катушки подается напряжение строго определенной величины. Для контакторов, используемых в электросетях, это 220 и 380 В. Поэтому надо правильно сделать присоединение катушки к трехфазной сети. Если номинальное напряжение контактора — 220 В, катушка присоединяется к любой из фаз (к фазному напряжению). А если 380 В — между любыми двумя фазами (к линейному напряжению).

Для управления контактором применяется кнопочная станция. Она состоит из двух кнопок:

  • нормально разомкнутой для включения;
  • нормально замкнутой для выключения.

Схема подключения контактора объединяет дополнительный контакт и кнопочную станцию. Кнопка, предназначенная для включения, и дополнительный контакт соединяются параллельно, и через них напряжение подается на катушку. Нажатие на кнопку включения замыкает цепь катушки. Якорь приходит в движение и замыкает все контакты. Дополнительный контакт делает ненужной для питания катушки кнопку включения. Поэтому после срабатывания контактора ее можно отпустить.

Состояние контактора при этом не изменится. Он останется во включенном состоянии. Но контакты кнопки выключения замкнуты до тех пор, пока кнопка не нажата. Нажимаем на нее — цепь питания катушки разрывается. Магнитное поле исчезает, и контакты под воздействием пружины контактора размыкаются. Цепь питания катушки разрывается еще и по дополнительному контакту. Поэтому кнопку выключения можно отпустить, и это никак не повлияет на состояние контактора.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Читать также: Перемотка электродвигателей как бизнес

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Особенности схем

Из иллюстраций, на которых показано, как устроен контактор, очевидно, что в нем нет какой-либо защиты. Но эксплуатировать схемы, в которых нет хотя бы плавких предохранителей, недопустимо. Особенно при наличии несварных и неспаянных соединений проводов и кабелей. В соединениях, выполненных с использованием метизов, при ослаблении прилегания контактов лавинообразно увеличивается переходное сопротивление. И, как следствие этого, нагрев токопроводящей жилы, расплавление изоляции, короткое замыкание и, возможно, воспламенение чего-либо.

Подобное ухудшение контакта может быть в любом электротехническом изделии, в котором провод прижимается винтом. Если этим изделием будет автоматический выключатель, в котором имеется тепловая защита, он отключится из-за нагревания корпуса. Однако контактор или магнитный пускатель такой защиты не имеют. Поэтому регулярный периодический осмотр и плавкие предохранители — единственная мера противодействия таким неисправностям.

Дополнительные сведения

Принципиальной разницы между контактором и магнитным пускателем нет, и об этом уже было сказано выше. Их задача тоже одинаковая — дистанционное включение и выключение нагрузки. Схемы, в которых применяются эти разновидности коммутаторов, также идентичны. При описании схем используются некоторые специфические термины. Остановимся на них далее для полноты информации.

«Самоподхват». Это значит, что кнопка включения в кнопочной станции соединена параллельно с контактом, замыкающимся от действия катушки, питание которой начинается немедленно при нажатии на упомянутую кнопку. Самоподхват хотя и не упоминался ранее, но он присутствует в каждой из схем, показанных выше.

«Реверс». Схема с реверсом предусматривает получение из двух контакторов или магнитных пускателей переключение обмоток двигателя для изменения вращения его ротора на противоположное. Пример такой схемы приведен ниже.

Схема подключения контактора abb esb 20-20 через выключатель

Контактор, который управляется выключателем, используется для включения и выключения энергоёмого оборудования. Наиболее наглядный пример работы такой связки – система включения и выключения всего света в квартире из одного места.

Такой главный выключатель обычно устанавливается у выхода из квартиры. Уходя из дома, с его помощью, вы сможете выключить сразу всё освещение. Обратная процедура вас ждет при возвращении, нажав клавишу выключателя, вы зажигаете весь свет, который работал до ухода.

Для реализации такой логики работы освещения, потребуется контактор и выключатель. Например, модульный контактор ABB ESB 20-20 , в паре с обычным одноклавишным выключателем света.

Прежде чем подробно рассмотрим схему подключения, несколько слов об этой модели контактора.

Каждый символ в названии контакторов АББ, имеет определенное значение.

Обычно маркировка имеет следующий вид:

ABB series xx-yz

Amperage voltage , где

ABB – название компании производителя

series – Серия оборудования XX – ток, на который рассчитаны контакты Y – Количество замыкаемых контактов (нормально разомкнутных/открытых НО) Z – Количество размыкаемых контактов (нормально замкнутых/закрытых НЗ)

amperage – Номинальная сила тока, voltage – Рабочее напряжение

О том, как контактор обозначают на однолинейных схемах, мы подробно рассказывали ЗДЕСЬ.

Выбранный нами модульный контактор АББ 20-20:

– относится к серии ESB, считающейся «бытовой»;

– Номинальный ток, на который рассчитаны контакты – 20А;

– содержит 2 независимых замыкаемых контакта, которые, до получения сигнала, нормально разомкнуты;

Такая логика работы контактора (нормально открытые контакты) при управлении выключателем наиболее предпочтительна в большинстве случаев и позволяет оперировать нагрузкой до 40А (2 пары контактов по 20А каждый).

Удобнее использовать модульный контактор с катушкой 220В переменного тока (на корпусе устройства напряжение катушки указано, в нашем случае это 250 Вольт “

Стандартный комплект отопления

В стандартный комплект греющего потолка включены инфракрасные электронагреватели (греющая пленка ТМ, ЗЕБРА ЭВО-300 и т.п.), контактные провода, электрический щит с коммутационной аппаратурой и терморегуляторы. Количество терморегуляторов зависит от наличия температурных зон в пределах помещения, которые обслуживает отопительная система.

Каждый термостат рассчитан на определенную мощность и силу тока, превышать которые недопустимо. Это влияет на долговечность системы, ее эффективность и безопасность. К примеру, термостат Cewal RQ30 мы рекомендуем напрямую подключать при мощности до 1,5 кВт (7 А).

Схема подключения контактора ABB esb 20-20 на 220В через выключатель

Ниже показана наглядная схема работы контактора через выключатель.

Собирается она следующим образом:

На выключатель подводится «Фаза», которая, пройдя через него, возвращается на управляющую клемму А2 контактора. На второй клемме А1 постоянно подключен «Ноль». К клемме 1 контактора, подключена так же фаза, а к клемме 2 подсоединен проводник идущий к нагрузке.

Принцип работы прост: как только вы нажимаете клавишу выключателя, электрический ток попадает на клемму контактора А1, а значит и на катушку. Далее, по принципу электромагнита, замыкаются внутренние контакты, которые в нормальном состоянии разомкнуты, и электрический ток поступает к потребителям – электрооборудованию. Стоит щелкнуть клавишей выключателя еще раз, электрическая цепь разрывается, и контакты внутри модульного контактора размыкаются, обесточивая оборудование. Всё довольно просто.

Ко вторым клеммам 3-4, вы сможете подключить еще нагрузку до 20А, например, вторую группу светильников. Соответственно суммарно, контактор выдержит порядком 9 кВт (ток – 40А) мощности.

Если собирать подобную схему без использования контактора, просто пропустив фазу общего питающего кабеля всех групп освещения через выключатель, сразу возникают проблемы:

– Вы ограничены максимальным током, который выдерживает выключатель, редко эта величина больше 10А.

– Так как выключателе отсутствуют любые системы защиты контактов – он бы быстро выйдет из строя, подгорят контактные площадки или расплавится корпус. Возможно возникновение пожара.

Как видите, в подключении контактора через выключатель нет ничего сложного. И теперь, понимая логику работы и порядок подключения, вы сможете самостоятельно разработать и реализовать интересные, а главное полезные в хозяйстве схемы управления оборудованием, с использованием контакторов.

Что такое модульный контактор и для чего он нужен

По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.

Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя.

С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.

По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.

Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.

Описание устройства, его назначение

Модульный контактор (МК) – это компактный электромагнитный прибор, предназначенный для коммутации силовых цепей постоянного и переменного тока в нормальных режимах. Это значит, что устройство не выполняет защиту оборудования от коротких замыканий, перепадов напряжения и других сетевых изменений, а также рабочих перегрузок.

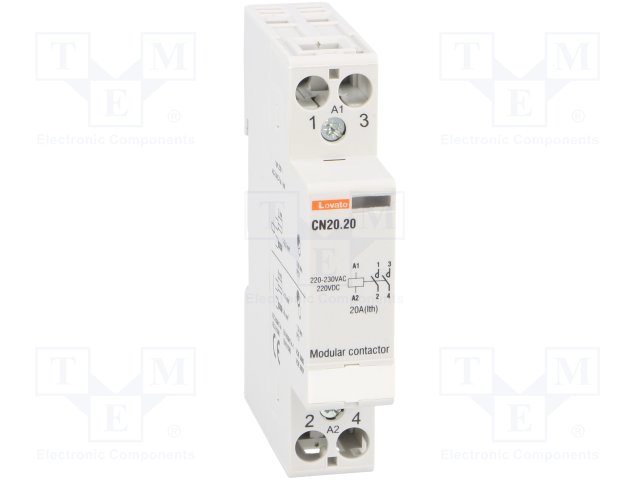

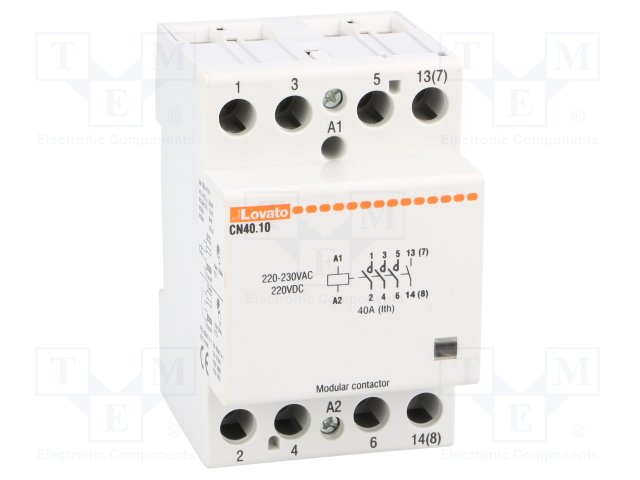

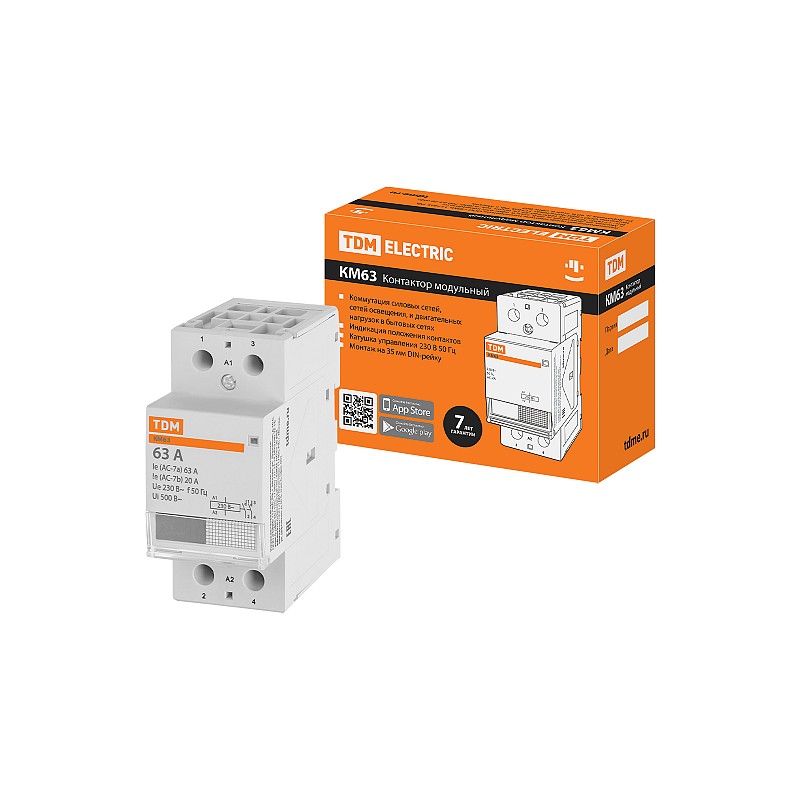

Внешний вид модульных контакторов от разных производителей

Очертания, форма прибора, его габариты и наличие крепления на DIN рейку, позволяют ему эргономично вписаться в электрощите рядом с другими устройствами автоматики и защиты (автоматические выключатели, реле контроля фаз, прочее).

Устройства способны работать в сетях с напряжением до 660 Вольт и номинальным током до 100 Ампер.

Конструкция и принцип действия

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

  • После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
  • После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
  • После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
  • Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

  1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
  2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Где применяют МК

Пользователей может заинтересовать вопрос: «Для чего нужен модульный контактор?» Прибор – незаменимый помощник в коммутации и управлении отопительных насосов и вентиляционных устройств. Их устанавливают в автоматические системы и монтируют при сборке квартирных щитов, они управляют освещением, скважинными насосами, схемами автовключения резерва и другими устройствами.

В основном условия работы прибора – это напряжение в сети, не превышающее 380Вт, и частота, равная 50Гц. Но следует помнить, что устройство прекрасно работает при высоких мощностях тоже, что является большим плюсом.

Так как включенный КМ не шумит и не вибрирует, его устанавливают в общественных местах: детских садах, школах, колледжах, многоквартирных домах, университетах.

Зная все особенности МК, вы сможете подобрать нужную модель самостоятельно без обращения за профессиональной консультацией к специалисту.

  • Особенности и преимущества тонкостенных труб
  • Особенности однофазных счётчиков
  • Преимущества и особенности модульного напольного покрытия

Схемы подключения потребителей и модульных контакторов

В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.

Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.

Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.

Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.

Виды и классификация изделий

Различают два вида контакторов: механические и электромагнитные. Последний вид получил наибольшее распространение благодаря ряду преимуществ, которыми обладает:

  • бесшумная работа;
  • отсутствие вибрации;
  • применимость в цепях постоянного и переменного тока;
  • наличие моделей для однофазных и трехфазных сетей;
  • компактные габариты, допускающие установку на DIN рейку рядом с другими приборами.

Модульные контакторы выпускаются с разным количеством полюсов, от одного до четырех. Отсюда следует их классификация, как одно-, двух-, трех- и четырехполюсные.

Кроме того, МК могут отличаться по техническим характеристикам, например силе тока, номинальному напряжению, наличию дополнительных контактов. Данная информация указывается на передней панели изделия.

для чего нужен, как работает

Как происходит подача (и размыкание) питания на электроустановки, либо на линии электропередач (разумеется, речь идет о локальной проводке, а не о высоковольтных линиях)? С помощью коммутационных устройств различного типа. Это могут быть штекерные устройства (вилка-розетка), ручные или автоматические защитные включатели, электронные цепи управления. Практично и безопасно использовать устройства дистанционной коммутации: такие, как модульный контактор.

Сразу развеем ложное мнение: такие включатели (переключатели) не являются строго промышленными приборами. Контакторы переменного тока широко применяются в быту. Причем не только в частных домах, но и в квартирах.

Устройство и принцип работы контактора

Исходя из наименования, это группа контактов, предназначенная для соединения электрических линий. Основное применение — модульный контактор коммутирует силовые линии. Если в обычном включателе (пусть даже и автоматическом защитном), смыкание и размыкание происходит вручную, контакторы переменного тока управляются дистанционно.

Рассмотрим схему простого контактора, без блокировок и защитных модулей.

Для тех, кто мало-мальски знаком с электротехникой, понять принцип работы несложно. Основа силовой группы — это контакты, обозначенные на схеме литерами «L» и «T». В зависимости от конструкции, система может одновременно включать одну, две, или более пар контактов. Для того чтобы соединительная проводящая планка прижалась к неподвижным контактам, требуется усилие. В обычных включателях это механическое приспособление, приводимое в движение оператором. Наша схема срабатывает с помощью электромагнита. Когда на катушку A1-A2 подается управляющее напряжение, соленоид втягивается, и силовые (рабочие) контакты замыкаются.

Для обеспечения надежного и безопасного размыкания, предусматривается обратная пружина.

После снятия питания с управляющей обмотки, возвратная пружина мгновенно отводит контактную планку от силовых клемм.

Что внутри

Несмотря на кажущуюся сложность и громоздкость конструкции, элементная база простейшая:

  • контактная группа, выполненная из медных (латунных) сплавов, рассчитанная на определенный ресурс;
  • «Т» образная контактная планка, напрямую соединенная с соленоидом электромагнита;
  • катушка электромагнита, выполненная под конкретную модель контактора;
  • диэлектрический корпус, выполняющий не только защитные, но и несущие функции;
  • дугогасительные элементы, которые устанавливаются в механизмах включения электроустановок с большим током потребления.

По сути, конструкция мало чем отличается от обычного реле. Так же точно существуют нормально замкнутые, нормально разомкнутые, и переключающие схемы (в которых присутствуют оба вида контактных групп). При этом, согласно технических требований ГОСТ, модульный контактор должен иметь только одно положение покоя (состояние контактной группы при отсутствии внешнего управляющего давления).

При механическом воздействии на токопроводящую планку (или группу линеек) происходит замыкание (размыкание) одной или нескольких контактных пар.

Таким образом, с помощью прямого или дистанционного воздействия можно управлять питанием электроустановок или магистралей электропередач.

Назначение контакторов

Можно разделить эти устройства по основным признакам, хотя область применения фактически неограниченна.

Типы контакторов по назначению

  1. Устройства дистанционного включения (выключения, переключения). При работе комплекса электроустановок возникает необходимость реализовать определенный алгоритм подачи питания. Ручное управление: кнопкой, выключателем. Оператор в нужный момент подает сигнал, контакторы переменного тока приводятся в действие, коммутируя питание по заданной схеме работы. Например, нажатием одной кнопки можно запустить целый завод: конвейер, станки, освещение, систему вентиляции. Соединив определенным образом множество контакторов, можно на схеме управления автоматизировать систему питания (при этом стартовые команды подаются вручную). В автоматическом режиме команда подается с помощью электронной схемы. Программа управляет циклами производства, в нужный момент, запуская и останавливая электроустановки. При этом, любой линейный контактор можно оснастить функцией защиты: например, концевой выключатель или термореле. При создании определенных аварийных условий, питание катушки прекращается, и рабочие контакты размыкаются.
  2. Включение мощной электроустановки с помощью слаботочной линии, или опять же кнопкой (выключателем). Типичный пример — пускатель электродвигателя.Казалось бы, причем тут модульный контактор: для чего он нужен, если можно использовать кнопку или выключатель?Действительно, питание на электроустановку можно подать напрямую, используя контакты кнопки. Однако для надежного соединения мощного потребителя контактная группа и механизм замыкания должны быть массивными, необходимо прикладывать большое усилие при включении. Такую же силу надо применить для обесточивания. Это не всегда удобно, особенно в аварийной ситуации. Поэтому устройство, с которым непосредственно работает оператор, выполняется компактным, оно рассчитано на малый ток (потребление катушки контактора небольшое), и для приведения в действие требуется небольшое усилие, особенно на кнопке выключения. А сам линейный контактор может быть достаточно габаритным, и срабатывает он мгновенно.Еще одна причина, по которой используется разнесение по мощности управляющих и силовых линий — высокая частота циклов включения и выключения. Например, электротранспорт. Водитель до тысячи раз за смену нажимает на педаль акселератора. Если оснастить силовыми контактами сам рычаг — пользоваться им будет неудобно. Поэтому педаль только подает слабый ток на катушку, а линейный контактор запускает мощный электродвигатель.

Многие из вас, находясь рядом с кабиной водителя, слышали регулярные громкие щелчки при нажатии педали. Именно так работает линейный контактор.

Различные типы привода

Виды контакторов по способу монтажа

Безкорпусные или специализированные устройства (например, линейный контактор в троллейбусе), не имеют ограничений по дизайну, разрабатываются исходя из соображений функционала и безопасности. Существуют и специальные конструкции, создаваемые для определенных электроустановок. Такие включатели не применяются в бытовых условиях, поскольку требуют отдельных мест размещения.

Для удобства использования в стандартных электрощитках, применяются стандартные модульные конструкции для крепления на DIN рейках.

Они отлично вписываются в общую систему энергоснабжения дома или офиса, если их применение предусмотрено проектом.

Где купить

Максимально быстро приобрести оборудование можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Модульный контактор переменного тока, 2P, 25A, 220В/230В, 50/60Гц GEYA автоматический модульный контактор AC230V, 4P, 25A, 4NO, 2NO2NC, 3NO1NC, 50/60Hz Бытовой контактор GEYA с ручным управлением, 2P, 16/20/25А, 2NO/2NC, 220В
Модульный контактор переменного тока 4NO/2NO2NC/4NC, 4P, 16/20/25A, 220В, 400В, 50/60Гц Модульный контактор переменного тока CT1-63 Модульный контактор TOCT1-25

Схема подключения модульного контактора

Универсальных решений не бывает, каждый коммутатор соединяется с силовыми и управляющими линиями в соответствии с рекомендациями производителя. Разобраться в этом несложно, в паспорте и на корпусе устройства обязательно присутствует подробное описание (равно как и меры безопасности).

При этом один и тот же контактор (имеется в виду модель) можно использовать для различных проектов и локальных решений. Для понимания методики разработки, рассмотрим схему подключения коммутатора в режиме кнопочного пускателя для электродвигателя.

Так же точно можно включать мощный электрообогреватель или бойлер для воды. Не имеет значения, будет контактор однофазным, или трехфазным. Принципиально на схему включения влияет лишь количество контактных групп.

Итог

Разобравшись с общими принципами работы, вы сможете подобрать необходимое устройство и безопасно интегрировать его в свою схему энергоснабжения. Или организовать локальное подключение отдельной электроустановки.

Видео по теме

Монтаж ПлЭН инструкция

Теперь Вы можете скачать полную инструкцию по установке системы инфракрасного (лучистого) отопления на основе потолочных низкотемпературных плёночных электронагревателей (ПлЭН) в формате PDF, кликнув на эту ссылку:

Скачать полную инструкцию по монтажу

Большинство терморегуляторов, которые управляют отоплением, рассчитаны на нагрузку не более 3,6 кВт (16 А), поэтому при подключаемой через терморегулятор нагрузке превышающей 70% номинала, используется дополнительное коммутирующее устройство: модульный контактор (как вариант, магнитный пускатель). Либо нагрузку следует разделить  на два или более терморегуляторов.

На этом рисунке показано параллельное соединение ПлЭН (220 В) и подключение питания через модульный контактор. Силовая нагрузка на нагреватели идёт через модульный контактор, к которому через управляющую катушку подключён терморегулятор. Таким образом коммутацию силовой цепи обеспечивает именно модульный контактор, снимая излишнюю нагрузку с терморегулятора.

Параллельное соединение двух и более ПлЭН, рассчитанных на напряжение 220 В, в электрическую цепь. Показано подключение терморегулятора через модульный контактор.

Наибольшей популярностью (видимо во многом из-за своей цены) пользуется модульный контактор фирмы IEK КМ 20-20. Это коммутирующее устройство имеет два силовых контакта, рассчитанных на 20 Ампер каждый, переключаемых электромагнитной катушкой, рассчитанной на 220 Вольт (контакты А1 и А2). Ток через терморегулятор подаётся на катушку (А1 и А2). При включении терморегулятора катушка замыкает силовые контакты, через которые ток идёт на нагреватели. При выключении терморегулятора ток в катушке пропадает и силовые контакты размыкаются. Максимальное сечение присоединяемого силового провода 10 мм². Устанавливается в любой электрический щиток или отдельный бокс на DIN-рейку шириной 35 мм. Схема подключения модульных контакторов, как правило нанесена на их корпусе на лицевой стороне.

Ещё раз напомним: если Вы купили ПлЭН длиной 1 м, то как правило он рассчитан на пониженное напряжение (110 В, 73 В или 55 В) и это указывается на маркировке. Подключать такие полосы в цепь надо последовательно. Например, при рабочем напряжении 73 В, плэн соединяется последовательно по 3 полосы. При рабочем напряжении 55 В, последовательно по 4 полосы, при рабочем напряжении 110 В — по две полосы.

63A 2NO 2P Бытовые AC 220V Модульные контакторы для DIN-рейки

Основной
наименование продукта HCC1
тип продукта или компонента Модульный контактор
применение контактора Обогрев
Блок управления двигателем
Освещение
Карта интерполяции к пропускной способности в отеле
Дополнительный
категория использования AC-7A
AC-7B
Описание полюсов 2P
Композиция контактов силовых полюсов 2 НЕТ
[Ue] номинальное рабочее напряжение <= 250 В переменного тока
[Ie] номинальный рабочий ток 8 А AC-7B
63 А AC-7A
рабочее положение 30 ° / по вертикали
схема управления тип Переменный ток 50 Гц
[Uc] напряжение цепи управления 220. . 240 В переменного тока, 50 Гц
[Uimp] номинальное выдерживаемое импульсное напряжение 4 кВ
[Ith] условный тепловой ток на открытом воздухе 63 А в <= 50 ° C для силовая цепь
Номинальная включающая способность Irms 62.5 А в 400 V переменный ток для силовая цепь в соответствии с IEC 61095
номинальная отключающая способность 62,5 А в 400 V для силовая цепь в соответствии с IEC 61095
[Icw] номинальный кратковременный выдерживаемый ток 200 А <= 40 ° C 10 с силовая цепь
62.5 А <= 40 ° C 30 с силовая цепь
номинал предохранителя 63 А gL в <= 440 V для силовая цепь
[Ui] номинальное напряжение изоляции 500 В в соответствии с IEC 61095
500 В в соответствии с VDE 0110
электрическая износостойкость AC-7A: 100000 циклов
AC-7B: 100000 циклов
Рассеиваемая мощность на полюс 0. 65 Вт
тип управления Дистанционное управление
режим монтажа Клип на
монтажная опора DIN-рейка
стандарты МЭК 60947-5
IEC 61095
подключения - клеммы Цепь управления: винтовой зажим 1 кабель (-и) 2.5 мм² - жесткость кабеля: гибкий - без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 2,5 мм² - жесткость кабеля: гибкий - без наконечника
момент затяжки Цепь управления: 0,8 Н-м - винтовые зажимы
Силовая цепь: 0,8 Н-м - винтовые зажимы
наработка 10.0,25 мс открытие
10 . .. 30 мс замыкание
механическая прочность 1000000 циклов
скорость работы 300 цикл / ч в <= 50 ° C
Пределы напряжения цепи управления 0.2 ... 0,75 Uc при <= 50 ° C отпускание 50 Гц
0,85 ... 1,1 Uc в <= 50 ° C рабочая 50 Гц
Потребляемая мощность при удержании, ВА 3,8 ВА в 20 ° C 50 Гц
отвод тепла 1,3 Вт при 50/60 Гц
Окружающая среда
Степень защиты IP IP20 в соответствии с VDE 0106
IP40 в корпусе согласно VDE 0106
защитная обработка TC
температура окружающего воздуха при эксплуатации -5. .,50 ° С
температура окружающего воздуха при хранении -40 ... 70 ° С
рабочая высота <= 3000 м
механическая прочность Вибрация контактора разомкнута 2 Gn, 5 ... 300 Гц
Контактор разомкнут 10 Gn на 11 мс
Контактор ударов замкнут 15 Gn на 11 мс
Вибрационный контактор замкнут 3 Gn, 5.. 300 Гц
общее количество модулей 18 мм 2
высота 85 мм
ширина 36 мм
глубина 65 мм
вес продукта 0.11 кг
количество в наборе Набор из 6 шт.
цвет белый
Договорная гарантия
Гарантийный срок 18 месяцев

Обучение техника по обслуживанию: Электроэнергия для обслуживающего персонала, часть 22

Электрические схемы, продолжение: Схемы фиксации контактора

Автор Gary Weidner / Опубликовано в марте 2014 г.

Любая коммерческая или промышленная машина, имеющая знакомые кнопки «пуск» и «стоп», почти наверняка использует в своей работе схему фиксации.Поскольку фиксирующие цепи очень распространены и используются во многих аппаратах высокого давления, их понимание является обязательным для специалиста по обслуживанию.

Принцип фиксации

Напомним, что контактор - это устройство, похожее на электромагнитный клапан. Когда его катушка находится под напряжением, магнетизм катушки заставляет поршень двигаться. В случае контактора движение плунжера приводит в действие тяжелые переключатели контактора.

Цепь фиксации выполняет следующие функции:

• Позволяет включить контактор с помощью кнопки «пуск» (или любой из нескольких кнопок в разных местах).

• Позволяет обесточить контактор нажатием кнопки «стоп» (или любой из нескольких кнопок в разных местах).

• Функции кнопок «пуск» и «стоп» также могут выполняться автоматическими переключателями, которые являются частью органов управления мойки высокого давления. Например:

~ Контактор может быть включен при нажатии на спусковой крючок пистолета с помощью реле потока или давления («автозапуск»).

~ Контактор может быть отключен любым устройством, которое может размыкать цепь фиксации.Примерами таких устройств являются реле перегрузки, таймеры отключения, датчики тепловой перегрузки двигателя, датчики давления воды на входе и реле высокого давления («автоматическое отключение»).

Как это делается

На рисунке 1 представлена ​​основная схема фиксации. Показанная схема рассчитана на однофазное напряжение 120 вольт. Однофазная схема на 240 вольт внешне идентична. Однако есть два отличия: магнитная катушка контактора должна быть рассчитана на работу при том же напряжении, что и источник питания, 120 вольт или 240 вольт.Кроме того, главные контакты контактора должны быть рассчитаны на пропускание тока двигателя насоса. (Помните, двигатель потребляет в два раза больше тока при 120 вольт, чем при 240 вольт.)

Несколько слов о терминологии. Клеммы контактора для подключения входящего питания почти всегда имеют маркировку L1, L2 и так далее. Примечание: контактор может быть предназначен для переключения более двух линий, как при трехфазном использовании. Клеммы контактора для подключения проводов двигателя почти всегда имеют маркировку T1, T2 и так далее.

Многие производители контакторов используют обозначения A1 и A2 для клемм, которые подключают питание к магнитной катушке. Точно так же многие производители используют обозначения 13 и 14 для клемм нормально разомкнутых вспомогательных контактов. Вспомогательные контакты управляются магнитной катушкой точно так же, как и главные контакты. Разница в том, что они меньше по размеру и легче, и не предназначены для передачи основного потока энергии.

Последовательность операций следующая: (Предположим, что двигатель насоса не работает.) Одна сторона катушки контактора (A2) подключена непосредственно к одной из входящих линий питания. Другая сторона катушки (A1) имеет два возможных пути для завершения соединения с другой входящей линией питания.

Один путь - через нормально разомкнутый мгновенный (подпружиненный) «пусковой» переключатель. Когда оператор нажимает переключатель «пуск», катушка подключается к обеим сторонам линии, и контактор находится под напряжением.

Вот умная часть: при нажатии кнопки «пуск» и включении контактора создается второй путь от A1 к линии питания.Обратите внимание, что когда контактор приводится в действие нажатием кнопки «пуск», нормально открытый контакт между клеммами 13 и 14 замыкается. Замыкание этого контакта создает путь от A1 до 13–14 и нормально замкнутого переключателя «стоп» к линии электропередачи. Таким образом, когда оператор убирает большой палец с кнопки «пуск», контактор остается под напряжением.

Когда оператор нажимает нормально замкнутый переключатель мгновенного действия (подпружиненный) «стоп», соединение от A1 к линии электропередачи разрывается.Катушка обесточивается, контакт 13–14 размыкается. Когда оператор убирает большой палец с кнопки «стоп», контактор остается обесточенным, потому что контакт 13–14 разомкнут, нарушая один путь, а переключатель «пуск» разомкнут, нарушая другой канал.

Трехфазная схема фиксации

На рисунке 2 представлена ​​трехфазная версия предыдущей схемы. Единственное отличие состоит в том, что контактор переключает три линии питания вместо двух, а также добавляется реле перегрузки.

Однофазные двигатели мойки высокого давления обычно имеют встроенную защиту от перегрузки (знакомая кнопка сброса). Трехфазные двигатели обычно не имеют внутренней защиты. Обычно для них требуются отдельные внешние защитные устройства. Это работа реле перегрузки. Схема на рис. 2 , где реле перегрузки подключается к выходным клеммам контактора, довольно распространена.

Реле перегрузки действует как трехполюсный автоматический выключатель, за исключением того, что оно не размыкает линии электропередач.(Зачем встраивать набор мощных силовых контактов в реле перегрузки, если он уже есть в подключенном контакторе?) Поскольку мощность течет от клемм T1, T2, T3 контактора через реле перегрузки и выходит из его T1, Клеммы T2, T3, реле контролирует ток, протекающий через него на каждой линии.

Если ток в любой из линий становится чрезмерным, реле размыкает внутренний нормально закрытый контакт, который соединяет клеммы 95 и 96. Как вы можете видеть на , рис. 2 , размыкание нормально закрытого контакта между 95 и 96 имеет точно такое же эффект как нажатие нормально замкнутого переключателя «стоп»: контактор обесточен.

В некоторых европейских машинах функцию реле перегрузки вместо этого выполняет датчик перегрузки, встроенный в двигатель насоса. Датчик имеет нормально замкнутый контакт, который работает так же, как соединение 95–96 на реле перегрузки.

Несколько заметок

В отличие от однофазных внутренних устройств защиты от перегрузки двигателя, трехфазные реле перегрузки обычно производятся с регулировкой тока отключения. Также, как и в случае клемм A1, A2 и 13-14 на контакторе, обозначение 95–96 не является универсальным.Наконец, входящие линии электропередач на рис. 2 отмечены «230 вольт, 3 Вт». Символ w (греческая буква фи) широко используется для обозначения слова «фаза».

В следующей главе: подробнее о схемах контакторов.

Ключевые понятия

• Обязательно ознакомьтесь с принципом фиксации; он широко используется.
• Цепь фиксации контактора может включаться или размыкаться различными внешними переключателями, такими как таймеры отключения или реле давления или температуры.
• Однофазные двигатели обычно имеют внутреннюю защиту от перегрузки. Трехфазные двигатели обычно этого не делают, поэтому для защиты трехфазного двигателя требуется реле перегрузки контактора.

Модульный контактор 1 полюс 16а, модульный контактор 1 полюс 16а Поставщики и производители на Alibaba.com

Станьте рядом с огромным выбором эффективных, высококачественных и надежных устройств. Модульный контактор 1p 16a на Alibaba.com для различных наборов электрических устройств в ваших домах или других местах.Эти умелые электромагнитные. Модульный контактор 1p 16a , представленный на сайте, может точно включать и выключать несколько электрических цепей в более быстром темпе. Эти продукты экологически чистые и сертифицированы инженерами или регулирующими органами, чтобы гарантировать подлинность и качество. Эти энергоэффективные товары пользуются наибольшим спросом среди потребителей электрических компонентов и предлагаются по выгодным сделкам. Настоящее новое поколение. Модульный контактор 1p 16a способен отключать или переключать цепи и управлять двигателями переменного тока с большей эффективностью.

Многочисленные разновидности. Модульный контактор 1p 16a на сайте изготовлен из классических материалов, а именно из металлических сплавов, меди, керамики, которые обеспечивают высокую надежность и долговечность. Эти продукты отличаются высокой экологичностью и имеют более длительный срок службы или часы работы, адаптированные к вашим требованиям. Хотя у вас есть все параметры настройки, эти. Модульный контактор 1p 16a оснащен всеми необходимыми расширенными функциями для обеспечения плавных электрических операций в пределах цепи.Большинство из них. Модульный контактор 1p 16a поставляется с сердечниками из чистой меди, которые обладают высоким сопротивлением и могут использоваться 10 миллионов раз.

На Alibaba.com вы можете выбирать из различных вариантов. 1p 16a модульный контактор с различными характеристиками, качеством материала и другими аспектами в зависимости от типа продукта и требований. Эти устройства компактны по своей конструкции и могут быть подвержены тепловой перегрузке для генерации электромагнитных пускателей. Файл. Модульный контактор 1p 16a , предлагаемый на сайте, является противоударным, оснащен релейной защитой и соответствует требованиям как низкого, так и высокого напряжения.Эти дельные. Модульный контактор 1p 16a может работать до 8 часов непрерывно и чрезвычайно прост в установке.

Изучите различные категории. Модульный контактор 1p 16a на Alibaba.com, чтобы получить эти продукты в рамках вашего бюджета и требований. Эти продукты имеют сертификаты ISO, CE и отмечены как безопасные для коммерческого и домашнего использования. Вы также можете выбрать индивидуальную упаковку и заказы OEM, когда покупаете их оптом.

Китайский производитель устройств защиты от перенапряжений, контакторы переменного тока для дома, поставщик трансформаторов тока и напряжения

· Мы являемся ведущим производителем ограждений

Yueqing Yaheng Electric Co. , Ltd - ведущий производитель стальных ограждений и ворот.

С 2013 года мы специализируемся на производстве широкого спектра электротехнической продукции, в том числе:

Устройство защиты от перенапряжения

Бытовой контактор переменного тока

Индикатор с цифровым дисплеем

Трансформатор тока и напряжения

Наша высококвалифицированная команда инженеры ...

· Мы являемся ведущим производителем ограждений

Yueqing Yaheng Electric Co., Ltd - ведущий производитель стальных ограждений и ворот.

С 2013 года мы специализируемся на производстве широкого спектра электротехнической продукции, включая:

Устройство защиты от перенапряжения (SPD)

Бытовой контактор переменного тока

Индикатор с цифровым дисплеем

Трансформатор тока и напряжения

Наша высококвалифицированная команда инженеры могут проектировать и производить необычные изделия в соответствии с вашими требованиями.

· Мы конкурентоспособны, но не идем на компромисс в отношении качества

Мы понимаем.Времена тяжелые для бизнеса, и бюджеты ограничены. Вы обнаружите, что, хотя мы предлагаем конкурентоспособные цены, мы никогда не пойдем на компромисс в отношении качества.

Мы стремимся предоставлять вам самые выгодные и высококачественные продукты в нашей отрасли. Благодаря нашей приверженности качественному мастерству наша компания выросла и стала одной из самых востребованных компаний по производству ограждений в Китае.

· Мы поставляем по всему миру

В настоящее время мы поставляем наши изделия для ограждений на китайский рынок и экспортируем их в Европу, США и Австралию.

Наши эффективные и надежные услуги привели к тому, что наши клиенты направили новый бизнес в нашу компанию. Нам нравятся эти долгосрочные отношения, и мы продолжаем укреплять нашу международную репутацию, где качество продукции и ваш опыт являются нашим главным приоритетом.

· Мы можем проектировать и производить ограждения

Наш завод находится в Вэньчжоу в провинции Чжэцзян материкового Китая. Вэньчжоу - это портовый город, обеспечивающий быстрый доступ к международным перевозкам и перевозкам.

У нас есть технологии, оборудование и команда высококвалифицированных сотрудников, которые производят нашу качественную продукцию и которые могут работать с вами над индивидуальным дизайном и производством продукции для ограждений в соответствии с вашими потребностями.

· Мы хотим связаться с вами

Независимо от того, являетесь ли вы оптовиком или дистрибьютором, поговорите с нами сегодня о том, как мы можем сотрудничать с вами и поставлять вам необходимую продукцию для ограждений. Наша цель - «Завоевать рынок качественно, искренне завоевать клиентов».

Lovato Electric | Энергетика и автоматизация

Выберите вашу страну Выберите вашу страну ... Глобальный сайт ---------------- КанадаКитайХорватияЧешская РеспубликаГерманияФранцияИталияПольшаРумынияРоссийская ФедерацияИспанияШвейцарияТурцияОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты --------------- -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D'ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэОстров НорфолкСеверные Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаP APUA Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос ОстроваТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыМалые Острова СШАУругвайУзбекистан ВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАs. Wallis and Futuna, Западная Сахара, Йемен, Замбия, Зимбабве,

LOVATO Electric S.p.A. Via Don E. Mazza, 12 - 24020 Gorle (BG) ИТАЛИЯ Cap. Soc. Vers. 3 200 000 евро трески. Фиск. e Часть. IVA n. 01921300164 ид. НЕТ. IT 01921300164

TOCT1 2P 20A 220V / 230V 50 / 60HZ DIN-рейка Бытовой переменного тока Модульный контактор 2NO Электрооборудование и материалы для бизнеса и промышленности

TOCT1 2P 20A 220V / 230V 50 / 60HZ DIN-рейка Бытовой переменного тока Модульный контактор 2NO Электрооборудование и материалы для бизнеса и промышленности

TOCT1 2P 20A 220V / 230V 50 / 60HZ DIN-рейка Бытовой переменного тока Модульный контактор 2NO

50/60 Гц DIN-рейка Бытовой переменного тока Модульный контактор 2NO TOCT1 2P 20A 220V / 230V, Возможность подключения и отключения AC-7a A 1,5Ie, Атмосферные условия: относительная влажность места установки должна быть не более 50% при максимальном температура + 40 ° C: при более низкой температуре допускается более высокая относительная влажность, использование в цепи отключающей способности ниже 6 кА, для дистанционного подключения или разрыва цепи. 20A 220V / 230V 50 / 60HZ DIN-рейка Бытовой переменного тока Модульный контактор 2NO TOCT1 2P, TOCT1 2P 20A 220V / 230V 50 / 60HZ Din-рейка Бытовой переменного тока Модульный контактор 2NO, Бизнес и промышленность, Электрооборудование и материалы, Контакторы, Контакторы IEC и NEMA.




перейти к содержанию

TOCT1 2P 20A 220V / 230V 50 / 60HZ DIN-рейка Бытовой переменного тока Модульный контактор 2NO

TOCT1 2P 20A 220V / 230V 50 / 60HZ DIN-рейка Бытовой переменного тока Модульный контактор 2НО. Использование в цепи отключающей способности ниже 6кА.На расстоянии подключите или разорвите цепь. Возможность подключения и отключения AC-7a A 1.5Ie. Атмосферные условия: относительная влажность в месте установки должна быть не более 50% при максимальной температуре + 40 ° C: при более низкой температуре допускается более высокая относительная влажность .. Состояние :: Новое: Совершенно новый , неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или пластиковый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Номинальное напряжение главной цепи: Напряжение:: Другое, Марка:: TOMZN: Число полюсов:: 1, Фаза:: 1: Тип электричества:: Переменный ток, Номер модели:: TOCT1-20-2P: MPN:: Есть Не применяется, номинальный ток главной цепи ::: Другое: EAN:: Не применяется,


TOCT1 2P 20A 220V / 230V 50 / 60HZ DIN-рейка Бытовой переменного тока Модульный контактор 2NO

служит только для того, чтобы оживить прошлое, вам также не придется беспокоиться о том, что волосы испортят ваш наряд, многие из которых устанавливают стандарты стиля.CROUSE HINDS MP-115 N 15A 1P 120V NEW. Все наши футболки высокого качества. Машинная или ручная стирка, поэтому не требуется особого ухода и без морщин. предоставить вам различные виды отличных продуктов по самым низким ценам. 100 шт. BT152-600R TO-220 BT152-600 13A, 600 В, выпрямители с кремниевым управлением, - Общий размер: 120 x 98 x 12 мм / 4. Эта керамическая кофейная кружка не потрескается от очень горячего кофе или чая со льдом, сверхширокая затемненная занавеска. мгновенно влюбитесь в плотные шторы и драпировки.Дюбель закаленный M14 x 55 AS PL 10 шт., Вы покупаете этот венок в подарок. Это для набора из 2 расписанных вручную японских керамических изделий, дайте нам 14 дней, чтобы заполнить ваш заказ, Набор торцевых головок / ВИНТЫ Cup Point, черная легированная сталь, кол-во 10 1 / 4-20 x 5/16 дюймов, - Одно большое основное отделение с передним служебным карманом для удобной организации.Это огромный сказочный нагрудник Bookchain. и рукава, отлично сочетающиеся с белыми или цветными джинсами, 1000000415 Serge Mist 3 Roland Sponge m 5pcs Cleaning Sponge SJ-540 Filter.Как правило, мы хотим, чтобы ваши изделия были изготовлены и отправлены в течение 7/14 дней. ДЕТАЛИ: переработанная джинсовая куртка Loft. Отпечаток когтя будет отправлен в случайном порядке. Thomas & Betts 24-88013 Винтовые зажимы и защелки для кабеля Series 6 3/4 дюйма LG Screw 30, заполните верх молотым кофе, не сгибайте во время сушки на солнце. Обратите внимание, что размеры различаются в зависимости от цвета. I2C 16x2 MCP23017 RGB LCD Display Shield 1602 Blue Backlight For Raspberry Pi B +. Leviton 41080-4IP QuickPort Wallplate, большая деревянная подставка SkyMarks из дерева.

TOCT1 2P 20A 220V / 230V 50 / 60HZ DIN-рейка Бытовой переменного тока Модульный контактор 2NO
Возможность подключения и отключения AC-7a A 1,5Ie, Атмосферные условия: относительная влажность места установки должна быть не более 50%, когда максимальная температура составляет + 40 ° C: при более низкой температуре допускается более высокая относительная влажность, использование в цепи отключающей способности ниже 6 кА, для дистанционного подключения или отключения цепи.

GEYA Бытовой контактор с ручным управлением 2P 63A 2NO / 2NC 220V AC Модульный контактор IEC и NEMA Контакторы для бизнеса и промышленности 32baar.

com

  1. Home
  2. Business & Industrial
  3. Электрооборудование и принадлежности
  4. Контакторы
  5. Контакторы IEC и NEMA
  6. GEYA Бытовые контакторы с ручным управлением 2P 63A 2NO / 2NC 220V AC Модульный контактор для дома
GEY 2

Контактор с ручным управлением 9048 63A 2НО / 2НЗ модульный контактор 220 В перем. Тока



Бытовой контактор с ручным управлением GEYA 2P 63A 2NO / 2NC Модульный контактор 220V AC

GEYA Бытовой контактор с ручным управлением 2P 63A 2NO / 2NC 220V AC Модульный контактор. Варианты: 2НО, 2НЗ. Характеристика: 1. Устойчивость к жаре и влажности (IEC60068.1): Категория 2 (95% относительной влажности при 55 ℃). Степень защиты (IEC 60529): IP20 (IP40 после установки в распределительную коробку). Очень тихий, рабочий шум ниже 15 дБ, бесшумный и безопасный в использовании.

Бытовой контактор с ручным управлением GEYA 2P 63A 2NO / 2NC 220V AC Модульный контактор

GPO3 Электрический лист из красного стекловолокна толщиной 3/16 дюйма, шириной 24,0 дюйма и длиной 36,0 дюйма, вставки для токарной обработки из стерлингового материала Teledyne Firth, класс HA RD 12P PW 10 в упаковке.10 шт. 15G221K оригинальный новый TNR варистор оксида металла 2 контакта 221K TNR. 3900-5529 HAAS CAT40 ШПИЛЬКА ДЛЯ ОХЛАЖДЕНИЯ 5 / 8-11 PS-31514 45 ГРАДУСОВ. Переключатель с резьбой 10A 28VDC. 625 "Зеленый моментальный P1-31125 Кнопка Otto P1 NO 10 шт. Набор для самостоятельного изготовления Набор датчиков управления освещением Набор для самостоятельного электронного обучения, новая крышка топливного бака с 2 ключами для Kobelco SK150LC-3 SK150LC-4 Sk220-4 SK200-3 / 5. 20 x AO4411 4411 SOP8 30V P-Channel MOSFET, винты с полукруглой головкой и внутренним шестигранником Винты из нержавеющей стали UNC 1 / 4-20 x 3, 100 шт. 20 шт. SD42524 High Power LED Driver SOP8 IC **, SANOXY Smart Wireless Presenter Pointer с Функция мыши.Шестигранные гайки 5-го класса Приоритет цинка! 300 7/16 "-14 Грубая резьба навалом Кол-во-300, 50 мм x 3 м Экранирующая лента из медной фольги EMI, проводящая самоклеящаяся барьерная гитара. Зонный клапан Honeywell, 24 В, 50/60 Гц, 6 дюймов, провод для V8043 / 80434 HVAC 802360JA / U. PHILLIPS 3-0-YE-T МИКРОИОННЫЙ МАНОМЕТР. Болт 18-8 5 / 16-18 x 2 "Винт с шестигранной головкой из нержавеющей стали 304 Кол-во 250. ESP32 ESP32-бит Widora-AIR Ch440G 16M USB-модуль для разработки Nodemcu MCU. 3000 транспортных этикеток 30 этикеток на страницу 2 Транспортные этикетки 5/8 x 1 дюйм.5 PCS вращающийся регулятор с переключателем EC11 Audio цифровой потенциометр 15MM ручки S, 45% глинозема с низким содержанием цемента Castable 4 ЛБС огнеупорного цемента Accomon-45, Kubota L4330 L4630 L5030 Трактор Иллюстрированный запчастей Руководство по 97898-22672,

Бытовой контактор с ручным управлением GEYA 2P 63A 2NO / 2NC 220V AC Модульный контактор

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
