Подключение реле времени | Полезные статьи

Как известно по общим определениям, реле – базовое коммутационное устройство, на котором строится автоматизация электрических цепей. По принципу действия может срабатывать при управляющем воздействии физических величин – протекании электрического тока, уровня освещенности, магнитных полей, механической и тепловой энергии, звукового давления и др. В том числе, существуют так называемые реле времени, в которых, при появлении управляющего сигнал, автоматическое срабатывание происходит через заданный производителем или пользователем промежуток времени. Причем это может быть, как включение определенного процесса, так и его отключение.

В качестве примера использования в повседневной жизни реле времени или, по- другому, таймеров можно привести стиральные машины, микроволновые печи, освещение уличной сети, светофоры, отопительные системы. Часть этих реле встроено в устройство производителем оборудования в заводских условиях.

В этой статье мы расскажем, о том, как правильно подключить реле времени самостоятельно, если возникла такая необходимость. Чаще всего реле времени в быту используются для включения и отключения освещения, обогревателей, вентиляции, отдельных выделенных приборов.

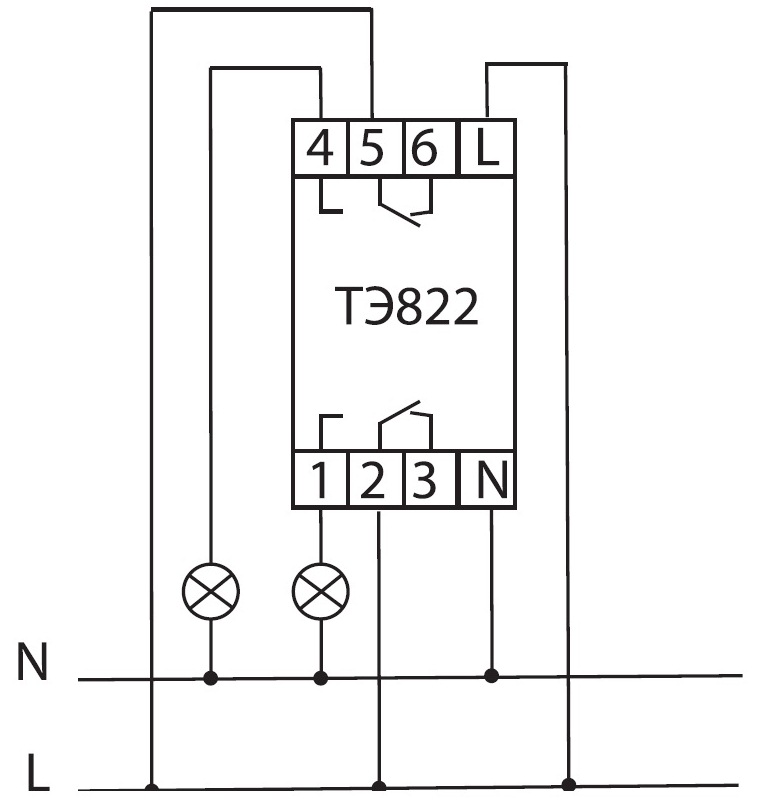

Как подключить реле времени к освещению

Работа освещения, особенно уличного, должна быть управляемой. Понятное дело, что днем в нем необходимости никакой нет, а выключить его можно просто забыть, что в свою очередь приводит к значительному перерасходу электроэнергии и снижению ресурса самого осветительного устройства. Тут нам и поможет астрономическое реле времени, которое можно настроить на срабатывание в определенных зонах суток без использования фотодатчиков. Это возможно за счет заложенного функционала по автоматическому расчету времени восхода и захода солнца на основании введенных в прибор данных о времени, дате и пространственных координатах.  На примере устройства Legrand Rex 2000 ниже на рисунке приведена информация о том, как подключить реле времени схема подключения.

  Также указана на схеме допустимая максимальная мощность подключаемых осветительных устройств по типам.

Как подключить реле времени к магнитному пускателю (контактору)

Иногда мощность нагрузки, для которой необходимо задать условия подключения по времени, достаточно велика, а реле времени не позволяет пропускать большие токи. В таких случаях лучше использовать дополнительно контактор, рассчитанный на соответствующую нагрузку. В примере приведена схема подключения циклического реле времени типа ERF-09. Циклическое – значит реле через заданные промежутки времени будет включать и отключать питание подключенного к нему электроприемника. Для указанного типа реле доступны настройки временных интервалов его работы и пауз от 1 секунды до 100 часов. Подключаем реле времени к магнитному реле (контактору) используя контакт 3 реле и контакт А1 пускателя. Контакт 3 реле используется, если цикл должен начаться с импульса, а контакт 1, если с паузы. Приведенная ниже схема подключения реле времени может использоваться, например, для питания системы вентиляции.

С помощью пар переключателей 1-2, 3-4 устанавливается время импульса и паузы в работе реле. Переключателями 2 из 4 задается интервал импульса/паузы (10 секунд, 100 секунд, 10 минут, 100 минут, 10 часов, 100 часов), а переключателями 1 и 3 устанавливается уже точное время.

Используя контактор, можно управлять как однофазной, так и трехфазной нагрузкой. В примере используется только одна силовая линия устройства. Информацию о том, как подключить реле времени к пускателю, можно найти непосредственно в инструкциях производителей реле времени.

Реле времени также используется для задания выдержек времени при пуске мощных двигателей по схеме «звезда-треугольник». Переключение схем соединения обмоток обусловлено необходимостью снижения величин пусковых токов. Для этого при пуске выполняется переключение обмоток двигателя на схему «звезда». Посредством реле времени для запуска двигателей устанавливается задержка времени, при которой по этой схеме будет обеспечен выход на необходимую рабочую частоту вращения, и настраивается интервал (пауза) между переключениями схем.

После истечения заданного времени двигатель переходит в работу по схеме соединения обмоток «треугольник», на которую он и рассчитан.

Однако, как подключить реле времени в тех случаях, когда места в распределительных шкафах совсем нет или сборка схемы с использованием модульных устройств вызывает затруднения, а необходимость в задании интервалов работы определенной нагрузки — есть. В таких случаях оптимальным решением является использование розеточных электронных таймеров. В настоящее время производится масса разнообразных реле времени для включения в розеточную цепь.  Существенным их недостатком является невозможность подключения мощной нагрузки или группы электроприборов. Как правило, рассчитаны эти устройства на ток до 16 А. В остальном функционал их достаточно обширный, имеются гибкие настройки.

Какой вариант выбрать — решать пользователю в зависимости от поставленных задач и конкретных условий.

Таймер освещения — Электропроект

Купить Таймер освещения

1. Общие указания.
1.1. Таймер освещения  предназначен для работы в комплекте со светильниками, которые последовательно включены в цепь питания светильника. Таймер освещения обеспечивает включение, выключение нагрузки в зависимости от уровня естественной освещенности.

1.2. Работа таймера освещения осуществляется при различных уровнях естественной освещенности: при уровне меньше 1 лк (+/- 0,5 лк) происходит включение ламы светильника, при уровне 4 лк (+/- 0,5 лк) – выключение. Если после включения освещения происходит небольшая подсветка фотодатчика, таймер освещения самостоятельно её компенсирует. Выключение нагрузки происходит тогда, когда уровень естественной освещенности датчика больше уровня искусственной освещенности.
1.3. Для защиты от кратковременной посторонней засветки, отключение светильников происходит, когда уровень освещенности, превышающий заданный длится более 5 минут.
1.4. В случае необходимости таймер освещения  позволяет отключать светильники в ночное время на период заданный пользователем между 22 часами вечера и 7 часами утра.
1.5. Таймер освещения выполнен в пластмассовом корпусе со степенью защиты IP54 и выносным фотодатчиком длиной провода 1м со степенью защиты IP68.

2. Технические данные.
2.1. Номинальное напряжение, В (±10%) – 220
2.2. Номинальная частота, Гц – 50
2.3. Максимальный ток нагрузки, А – 8
2.4. Напряжение нагрузки, В – 220
2.5. Мощность, потребляемая таймером от сети, Вт, не более – 5,5
2.6. Уровень освещенности, лк

  • при включении  1(+/-0,5)
  • при выключении  4(+/-0,5)

2.7. Период времени, когда возможно отключение светильников, ч, с 22 до 7
2.8. Габаритные размеры, мм, не более – 90×78×41
2.9. Масса, кг, не более – 0,15
2.10. Температура окружающей среды, °С  от – 45 …+ 40

3. Комплектность.
3.1. В комплект поставки таймера освещения входит

  • таймер освещения – 1штука,
  • руководство по эксплуатации – 1штука.

4. Требования по технике безопасности.


4.1. Отключение светильника от таймера освещения замену лампы в светильнике, замену предохранителя, перенастройку платы производить только после отключения таймера от электросети.
4.2. Во избежание выхода таймера освещения из строя запрещается использовать самодельные предохранители в электронной плате и подключать нагрузку с током потребления превышающим номинальный ток таймера освещения.

5. Устройство и работа таймера освещения.

5.1. Конструктивно таймер освещения смонтирован на текстолитовой печатной плате. Печатная плата устанавливается внутри пластмассового корпуса с соблюдением требований электробезопасности. Подключение нагрузки и напряжения питания электронной платы производится через присоединительные колодки.

5.2. Работа таймера освещения. Когда уровень освещенности уменьшается до 1 лк контакты реле К1 замыкаются и включают светильники наружного освещения. Далее в течение 10 мин таймер освещения находится в режиме ожидания и не реагирует на изменение освещенности (например, для разогрева ламп ДРЛ). Затем измеряется реальный уровень освещенности (учитывающий и возможную подсветку от включенных светильников) и запоминается. В дальнейшем относительно этого уровня освещенности определяется уровень освещенности отключения светильников и когда он превышен – таймер освещения отключает светильники, но только по истечении 5 минут. Выдержка в 5 мин служит для того, чтобы таймер освещения не отключился от кратковременной посторонней засветки (например, от фар проезжающего автомобиля).
5.3. В целях экономии электроэнергии имеется возможность отключать светильники в ночное время. Время отключения и последующего включения задается пользователем (см. диаграмму программирования ночного отключения). Алгоритм ночного отключения основан на измерении длины темного времени суток и его согласования с реальным временем, поэтому в первые сутки после программирования или отключения питания таймера освещения режим ночного отключения не сработает.

6. Подготовка таймера освещения к работе.
6.1. Установить таймер освещения так, чтобы фотоэлемент по возможности не попадал в зону искусственного освещения светильника. Подключить:

  • провода питания электронной платы через колодку « Сеть ~ 220 В.»
  • питание нагрузки через колодку « Нагрузка».

7. Настройка таймера освещения.
7.1. Можно изменить настройку уровня естественной освещенности, при которой таймер освещения включает освещение. Для ручной настройки служит подстроечный резистор R6 («Ручная установка момента включения таймера освещения»). Если повернуть резистор по часовой стрелке, то таймер освещения включится при большей естественной освещенности, а если против часовой стрелки – при меньшей. Для автоматической настройки: в момент, когда естественная освещенность соответствует выбранному уровню, нажмите кнопку SB2 и удерживайте ее до тех пор, пока мигание индикатора не сменится на постоянное горение и далее на двойное мигание (примерно через 8-12 сек), тогда отпустите кнопку SB2.

Таймер освещения будет включаться при вновь заданном уровне освещенности.
7.2. Если необходимо вернуться к заводским настройкам необходимо подстроечный резистор R6 («Ручная установка момента включения таймера освещения») поставить в среднее положение (направление стрелки как на рисунке). Далее нажать кнопку SB2 и удерживать ее до тех пор, пока мигание индикатора не сменится на постоянное горение, далее на двойное мигание, и до тех пор, пока индикатор не погаснет совсем (примерно через 12 сек), тогда отпустите кнопку SB2.
7.3. Если необходимо проверить исправность ламп накаливания в светильниках, необходимо нажать кнопку SB2 программирования примерно на 4…8 секунд, дожидаясь полного горения индикатора, и отпустить кнопку SB2. Для выключения ламп – кратковременно (от 0 до 4 сек) нажмите на кнопку SB2.
7.4. После замены фотоэлемента необходимо настроить таймер освещения на включение при заданном уровне освещенности 1лк при этом уровень освещенности при отключении устанавливается автоматически 4 лк. Для настройки необходимо подстроечный резистор R6 («Ручная установка момента включения таймера освещения») поставить в среднее положение (направление стрелки как на рисунке). Подстроечный резистор R2 («Калибровка нового фотодатчика») повернуть влево до упора, подать питание на таймер освещения, и медленно вращая резистор R2 по часовой стрелке при уровне освещенности 1лк (уровень освещенности контролировать люксметром Ю-116 с фотоэлементом Ф55С или аналогичным) добиться включения реле. В момент щелчка реле прекратить вращение резистора R2 – таймер освещения настроен.
7.5. Для замены предохранителя необходимо отключить таймер освещения от сети, вынуть плату заменить предохранитель на исправный.

Режимы программирования таймера освещения

многофункциональной кнопкой SB2

Время удержания кнопки SB2 Состояние индикатора
Перезапуск таймера освещения От 0 до 4 сек Индикатор мигает
Режим проверки ламп От 4 до 8 сек Индикатор горит
Программирование нового уровня освещенности для включения таймера освещения От 8 до 12 сек Двойное мигание индикатора
Возвращение заводских настроек уровня освещенности для включения таймера освещения Свыше 12 сек Индикатор не горит

Диаграмма программирования времени ночного отключения.

Перед программированием выбрать время ночного отключения и включения таймера освещения между 22 часами вечера и 7 часами утра по внутренней шкале диаграммы. По наружной шкале диаграммы определить соответствующий данному времени код. Например, времени отключения светильника в 1 час ночи, и включения в 5 часов утра соответствуют значения кода 7 и 15 (см. диаграмму).
Для программирования нажать кнопку SB1, при этом начинает мигать индикатор. Отсчитать количество миганий, соответствующе первому значению кода (в примере 7) и нажать кратковременно кнопку SB1. Далее, продолжить считать мигания индикатора оставшиеся до второго значения кода (в примере до 15) и вновь нажать кнопку SB1. Если программирование прошло успешно, то в течение 5 секунд будет гореть индикатор. Если индикатор продолжает мигать, то значит, не корректно была нажата кнопка SB1. Дождаться пока индикатор закончит мигать и повторить процедуру. Алгоритм ночного отключения основан на измерении длины темного времени суток и его согласования с реальным временем, поэтому в первые сутки после программирования режим ночного отключения не сработает.
Для того, чтобы выключить режим ночного отключения светильника, нужно один раз нажать кнопку SB1 и дождаться пока, индикатор закончит мигать.

8. Правила хранения.
8.1. Таймер освещения необходимо хранить в сухом отапливаемом помещении при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей при температуре от 5 до 40 °С и относительной влажности воздуха не более 80%.

Информация относится к следующим наименованиям каталога


Таймер для управления наружным освещением ТО-2 в Перми

Таймер освещения ТО-2 предназначен для управления осветительными приборами и в своей конструкции имеет два программируемых канала. Позволяет управлять уличным освещением в зависимости от времени восхода и захода Солнца, а также независимо по заданному расписанию.

Таймеры освещения ТО-2 успешно применяются для управления:

  • электрическими сетями наружного освещения улиц, парков, площадей;
  • внутреннего освещения зданий, цехов, в том числе «дежурного» освещения;
  • освещения рекламных щитов, витрин, архитектурных сооружений;
  • освещения охраняемых территорий, коттеджных участков и других объектов.

Таймеры также используют для включения и выключения любых других электрических устройств по заданному расписанию.

Таймеры освещения ТО-2 сертифицированы РСТ. Просты в установке и эксплуатации.

Гарантия 2 года, полный срок службы – не менее 10 лет.

Технические характеристики уличного таймера освещения ТО-2
Переменное напряжение питания (50Гц), В от 180 до 240
Потребляемая мощность, не более, Вт 5
Максимальный ток, коммутируемый контактами реле при ~220v 50Гц, А 5
Точность установки часов, сек 1
Точность установки срабатывания, мин 1
Температура окружающей среды,°С от -40 до +50
Относительная влажность воздуха (при t = 35°С), % от 30 до 80
Атмосферное давление, кПа от 86 до 107
Степень защиты корпуса настенного исполнения (Н1) IP54
Габаритные размеры корпуса Н1, мм 138×105×59
Максимальный ток, коммутируемый контактами реле при ~220v 50Гц, А 5
Средний срок службы, лет, не менее 10
Масса прибора, не более, кг 0,5
Применение уличного таймера освещения ТО-2
ГРАФИК ОСВЕЩЕНИЯ СХЕМА РАБОТЫ ПРИМЕНЕНИЕ
РЕЛЕ1
включение — на закате Солнца (17:31),
отключение — на восходе Солнца (08:22)
ОСВЕЩЕНИЕ ОХРЯНЯЕМОЙ ТЕРРИТОРИИ, СКЛАДЫ, СТОЯНКИ
РЕЛЕ2 Режим «отключения»
первое включение — на закате Солнца (17:31),
первое отключение — в заданное время (01:00),
второе включение — в заданное время (05:00),
второе отключение — на восходе Солнца (08:22)
ЖКХ, УЛИЧНОЕ ОСВЕЩЕНИЕ, РЕКЛАМНЫЕ ВЫВЕСКИ, ПРИУСАДЕБНЫЙ УЧАСТОК
РЕЛЕ2 Режим «отключения»
включение — в заданное время (19:00),
отключение — на восходе Солнца (08:22)
ЖКХ, УЛИЧНОЕ ОСВЕЩЕНИЕ, РЕКЛАМНЫЕ ВЫВЕСКИ, ПРИУСАДЕБНЫЙ УЧАСТОК
РЕЛЕ2 Режим «отключения»
включение — на закате Солнца (17:31),
отключение — в заданное время (07:00)
ЖКХ, УЛИЧНОЕ ОСВЕЩЕНИЕ, РЕКЛАМНЫЕ ВЫВЕСКИ, ПРИУСАДЕБНЫЙ УЧАСТОК
РЕЛЕ2 Режим «подключения»
включение — в заданное время (18:00),
отключение — в заданное время (22:00)
ОСВЕЩЕНИЕ ТЕРРИТОРИИ ГАРАЖНОГО КОМПЛЕКСА

двухканальный таймер реального времени ELHART

Цифровой таймер реального времени ETC1 применяется для управления:

Управление проветриванием помещения по времени

Требуется три раза в день (утром с 08:00 до 09:00, днем с 13:00 до 14:00 и вечером с 17:00 до 18:00) в течении рабочей недели (с понедельника по пятницу) проветривать помещение путем открытия форточек.

Для этого в программе прибора необходимо задать следующие шаги:

шаг 1 (утро):

Параметр Значение Описание
01-1 1 Режим включения шага — точное время
01-2 08.00 Время включения шага — 08:00
01-3 1 Режим выключения шага — точное время
01-4 09.00 Время выключения шага — 09:00
01-5 7 Тип шага — недельный
01-6 1. . .5 Выбор дней недели шага — рабочая неделя
На индикаторе DAY необходимо выбрать дни рабочей недели
(должны гореть зеленым) под номерами 1…5

шаг 2 (день):

Параметр Значение Описание
02-1 1 Режим включения шага — точное время
02-2 13. 00 Время включения шага — 13:00
02-3 1 Режим выключения шага — точное время
02-4 14.00 Время выключения шага — 14:00
02-5 7 Тип шага — недельный
02-6 1. . .5 Выбор дней недели шага — рабочая неделя
На индикаторе DAY необходимо выбрать дни рабочей недели
(должны гореть зеленым) под номерами 1…5

шаг 3 (вечер):

Параметр Значение Описание
03-1 1 Режим включения шага — точное время
03-2 17. 00 Время включения шага — 17:00
03-3 1 Режим выключения шага — точное время
03-4 18.00 Время выключения шага — 18:00
03-5 7 Тип шага — недельный
03-6 1. . .5 Выбор дней недели шага — рабочая неделя
На индикаторе DAY необходимо выбрать дни рабочей недели
(должны гореть зеленым) под номерами 1…5

График проветривания помещения

Управление уличным освещением

Требуется управлять уличным освещением, включая его каждый день на закате и выключая на восходе.

Для этого в программе прибора необходимо задать следующий шаг:

шаг 1:

Параметр Значение Описание
01-1 3 Режим включения шага — закат ± смещение
01-2 0. 00 Величина смещения относительно заката для включения шага — смещение отсутствует
01-3 2 Режим выключения шага — восход ± смещение;
01-4 0.00 Величина смещения онтосительно восхода для выключения шага — смещение отсутствует
01-5 7 Тип шага — недельный
01-6 1. . .7 Выбор дней недели шага — рабочая неделя
На индикаторе DAY необходимо выбрать дни рабочей недели
(должны гореть зеленым) под номерами 1…7

График работы уличного освещения

Управление школьным звонком

Требуется автоматизировать систему звуковых оповещений (звонков) согласно школьному расписанию на пять уроков включая перемены.

Для этого в программе прибора необходимо задать следующие шаги:

шаги 1…10:

Параметр Значение Описание
01-1
. . .
10-1
1 Режим включения шага — точное время
01-2
. . .
10-2
08.00
08.40
08.50
09.30
09.50
10.30
10.50
11.30
11.50
12.30
Время включения шага:
Урок 1 — 08:00
Перемена 1 — 08:40
Урок 2 — 08:50
Перемена 2 — 09:30
Урок 3 — 09:50
Перемена 3 — 10:30
Урок 4 — 10:50
Перемена 4 — 11:30
Урок 5 — 11:50
Перемена 5 — 12:30
01-3
. . .
10-3
4 Режим выключения шага — импульс
01-4
. . .
10-4
005 Время длительности импульса для выключения шага в секундах — 5
01-5
. . .
10-5
7 Тип шага — недельный
01-6
. . .
10-6
1. . .5 Выбор дней недели шага — рабочая неделя
На индикаторе DAY необходимо выбрать дни рабочей недели
(должны гореть зеленым) под номерами 1…5

График школьных звонков

Управление освещением вывески наружной рекламы

Требуется автоматизировать освещение вывески для наружной рекламы магазина в вечернее время. Необходимо включить вывеску на закате и отключить по окончании работы магазина (в 21:00 по рабочим дням, в 18:00 по выходным дням).

Для этого в программе прибора необходимо задать следующие шаги:

шаг 1 (рабочая неделя):

Параметр Значение Описание
01-1 3 Режим включения шага — закат ± смещение
01-2 0. 00 Величина смещения относительно заката для включения шага — смещение отсутствует
01-3 1 Режим выключения шага — точное время
01-4 21.00 Время выключения шага — 21:00
01-5 7 Тип шага — недельный
01-6 1. . .5 Выбор дней недели шага — рабочая неделя
На индикаторе DAY необходимо выбрать дни рабочей недели
(должны гореть зеленым) под номерами 1…5

шаг 2 (выходные дни):

Параметр Значение Описание
02-1 3 Режим включения шага — закат ± смещение
02-2 0. 00 Величина смещения относительно заката для включения шага — смещение отсутствует
02-3 1 Режим выключения шага — точное время
02-4 18.00 Время выключения шага — 18:00
02-5 7 Тип шага — недельный
02-6 6. . .7 Выбор дней недели шага — рабочая неделя
На индикаторе DAY необходимо выбрать дни рабочей недели
(должны гореть зеленым) под номерами 6…7

График работы освещения рекламной вывески

В зимнее время (когда закат наступает в среднем в 16:30…17:30) вывеска будет включаться на закате и выключаться в заданное время согласно расписанию.

В летнее время (когда закат наступает в среднем в 19:30…21:00) вывеска будет включаться только в том случае, если закат наступит раньше Времени ВЫКЛ, установленного в расписании.

Реле времени повышенной мощности на DIN-рейку

Электронное реле времени повышенной мощности 30 А на DIN-рейку 220 В до 6000 Ватт активной нагрузки

Суточный — недельный таймер повышенной мощности до 30 A 6000 Вт максимальной коммутируемой нагрузки с LCD экраном, выполнен в виде автомата на ДИН-рейку и позволяет управлять приборами на 220 вольт с мощностью до 6000 Ватт активной нагрузки в зависимости от реального времени, периодом от 1 минуты до 7 дней . Используется для включения и выключения рекламных вывесок, насосов, обогрева, вентиляторов, автоматизации фермерского и тепличного хозяйства (полив, обогрев,освещения), подсветки фасадов зданий (прилегающих территорий, стоянок и других объектов). Пример применения электро таймер для птиц установка, как подключить, авто свет в курятнике, для инкубаторов, автоматическая дверь, авто кормление птицы по времени и т. д.

Вы можете заказать установку этого реле времени

В отличии от других подобных реле времени, в этом реле увеличена мощность коммутации нагрузки более чем в два раза до 6600 Вт по сравнению со стандартными реле. Этот параметр в несколько раз увеличивает надежность прибора и количество циклов переключения нагрузки.

 ОСОБЕННОСТИ:

  • Задание времени событий с точностью до 1 минуты
  • Возможность ручного включения и выключения нагрузки
  • Кварцевый микроконтроллер

Простая схема подключения таймера реле времени на DIN-рейку



Технические характеристики:

  • полный диапазон времени: от 1 минуты до 168 часов (7 дней)
  • напряжение питание таймера: 220 В постоянного или переменного тока
  • максимальный ток коммутации: до 30 А 220 В активной нагрузки и 15А реактивной (двигатели, компрессоры)  нагрузки
  • индикация текущего состояния контактов реле
  • режимы работы: ручной, автоматический
  • тип крепления: на DIN рейку
  • Переключающий контакт: один
  • внутренняя батарея: 1,2 В/ 20 ма ( акуммулятор )
  • сброс памяти при отсутствии питания : до 150 часов
  • ​электрическая наработка на отказ: 1000 000 раз
  • механический ресурс: 1000 000  раз
  • температура работы : -10~+40°С
  • количество программ: 16 программ/ в неделю или день
  • Минимальный интервал: 1 минута
  • основные кнопки: Clock, Таймер, день, час+(установка часов), м+(установка минут), ручное управление, сброс

Советы:

  • перед запуском программы, Таймер должен быть заряжен минимум на 15 минут, так как внутренняя батарея может  быть разряжена
  • перед установкой программы, нажмите кнопку сброса, чтобы очистить старые данные для ввода новых инструкций;
  • после того как программа выполнена, пожалуйста, подключите таймер к сети питания. Затем подключите электрический прибор к таймеру;
  • программы  включения и выключения прибора помимо часов и минут, могут быть установлены восемь комбинаций в течении недели следующим образом:
  • первый вариант, воскресенье
  • второй вариант: с понедельника по пятницу
  • третий вариант: суббота и воскресенье (выходные)
  • четвертый вариант: с понедельника по субботу (рабочие дни)
  • пятый вариант: понедельник, среда, пятница
  • шестой вариант: вторник, четверг, суббота
  • седьмой вариант: с понедельника по среду
  • восьмой вариант: среда-суббота
  • Размер: 86×36×66 мм
  • Вес: 155 гр

Реле времени для лестничного освещения EMN001 16А 230В, Hager

Наличие Под заказ со склада
Поставка По предоплате, 1-3 рабочих дня
Товар не подлежит возврату
Производитель Hager
Артикул EMN001
Код товара 94825
Функции задержка отключения
Диапазон уставок времени срабатывания 0,5 мин — 10 мин
Количество контактов 1
Количество уставок 1
Номинальное напряжение, В 230 AC
Номинальный ток, А 16
Монтаж на DIN-рейку

показать все характеристики

Сравнить Добавить в Избранное

Официальный представитель Hager

Установка электронного таймера

Советы экспертов по установке электронного таймера. С помощью этого пошагового руководства научитесь устанавливать выключатель, который будет автоматически включать и выключать свет.

Довольно просто заменить стандартный настенный выключатель на таймер. Ниже приведены инструкции по подключению таймера с нейтральным белым проводом. Если у вашего таймера нет такого провода, следуйте инструкциям, изложенным в разделе «Как установить диммер».Подключение таймера аналогично подключению обычного выключателя света или диммера. Intermatic

1 Убедитесь, что электричество отключено от цепи. Снимите накладку и существующий выключатель света.

2 Разделите все концы проводов так, чтобы они не соприкасались друг с другом или с распределительной коробкой.

3 Снова включите питание цепи и с помощью тестера напряжения проверьте пары черного и белого проводов. (Провода, которые заставляют тестер светиться, — это провода, которые питают коробку.)

4 Снова выключите питание. Начните сращивать провода в коробке вместе с проводами таймера, начиная с зеленого провода заземления и зеленого провода заземления (если есть зеленый провод и провод) и продолжая к нейтральному белому проводу и белому проводу.

5 Затем соедините «горячие» провода, черный провод коробки с черным проводом выключателя. Соедините последний провод выключателя с другим черным проводом в коробке.

6 Спрячьте все провода в распределительную коробку и привинтите таймер к стене.

7 Наконец, завинтите крышку на место, затем снова включите питание цепи.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных журнальных статей. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году.Подробнее о Don Vandervort

Как установить таймер в наружном освещении

Установка выключателя с таймером в наружном освещении аналогична установке обычного настенного выключателя. Таймер — это недорогое устройство, которое автоматически включает или выключает наружное освещение в соответствии с вашими настройками. Ниже приведены материалы, которые вам понадобятся, а также инструкции по установке таймера в наружном освещении.

Шаг 1. Отключите основной источник питания

Внутри главного электрического щита найдите автоматический выключатель, который питает эту линию или цепь питания, и выключите его.Если автоматический выключатель не идентифицирован, включите все наружное освещение и попросите друга проверить и сообщить вам, когда свет погаснет, когда вы попеременно выключите каждый выключатель. Как только вы выключите правильный автоматический выключатель и выключите наружное освещение, было бы неплохо определить этот выключатель на панели. В целях безопасности не забудьте сообщить всем в доме, что вы устанавливаете таймер, и что никто не должен прикасаться к печатной плате, пока вы не закончите.Это нужно для того, чтобы обезопасить себя от любых несчастных случаев.

Шаг 2. Снимите выключатель

Снимите лицевую панель выключателя наружного освещения с помощью отвертки. После этого выключатель можно отвинтить и извлечь из настенной коробки. Если к этой электрической коробке идет только один кабель, вы можете с полным основанием предположить, что основная линия с проводом под напряжением подается непосредственно в электрическую коробку осветительного прибора с дополнительным проводом, используемым через провод под напряжением и среднюю контактную клемму светильника, прежде чем быть направляется в распределительную коробку.

Шаг 3. Отсоедините провода
