Как подключить три розетки: Установка и подключение розеток в доме и квартире

Содержание

Как подключить розетку своими руками

Умеете ли вы правильно заботиться о собственном доме? Конечно, в понятие заботы входит и создание уютной атмосферы, и наведение чистоты, и поддержание бытовых удобств в работоспособном состоянии. И последнее — одна из главных составляющих комфорта. Если в доме протекают краны или искрят розетки, жить в нем как-то не очень удобно, а в некоторых случаях даже опасно. Давайте сейчас рассмотрим самое простое — подключение розетки без замены электропроводки. Дело это по плечу любому человеку, умеющему держать в руках отвертку.





  1. Типы розеток, используемых в жилых помещениях
  2. Монтаж розеток своими руками



Типы розеток, используемых в жилых помещениях

Что такое розетка, знают даже дети. Розетка — это устройство для подключения к общей электрической сети различных электроприборов. Сама розетка состоит из внешнего изолирующего корпуса и рабочей части, в которой на изолирующей же основе установлены клеммы для подключения электропровода и пружинные контакты для штепсельной вилки.

Казалось бы, схема розетки достаточна проста. Но технический прогресс не стоит на месте и современные розетки не так уж и похожи на те, которые использовались во времена наших родителей. А при замене розетки все-таки стоит знать устройство и старых, и новых устройств.

Так какие же типы розеток существуют? Классификация электрических розеток может быть как по назначению, так и по конструкции.

Систематика розеток по их конструкции

Рассмотрим сначала конструктивное деление розеток на типы:

  • накладные розетки для открытой проводки — устанавливаются непосредственно на стену с использованием щитка-подложки из дерева или пластмассы там, где проходят провода, проложенные прямо по поверхности стены (на сегодняшний день применяются чаще всего в небольших деревянных домах)
  • встроенные или скрытые розетки для внутренней проводки — устанавливаются внутри стены в специальном отверстии с подрозетником, провода также проложены внутри стены и подводятся непосредственно к подрозетнику
  • розетка с винтовым зажимом клеммы — в этом случае провод от электросети вставляется между двумя пластинами и фиксируется специальным винтом, такой способ на данный момент считается наиболее надежным
  • розетка с клавишным зажимом — фиксация контакта происходит с помощью клавишной пружинной клеммы, при нажатии клавиши пластины расходятся, освобождая пространство для контакта, при отпускании пластины достаточно плотно охватывают контакт

Собираясь заменять розетки, вы сможете убедиться, что сейчас наиболее распространены встроенные розетки с винтовым зажимом. А вот по количеству гнезд для вилки розетки можно разделить на одинарные и двойные. Причем розетка двойная может устанавливаться как в один подрозетник (стационарная двойная розетка), так и в разные — два или более подрозетника с одинарными розетками, расположенных в непосредственной близости друг от друга и соединенных между собой перемычкой с параллельно подключенными проводниками (такая розетка называется собранной).



Группировка розеток по их назначению

Теперь рассмотрим разделение розеток на типы по назначению:

  • розетка с заземлением — с выводом на корпус розетки заземляющих контактов, подсоединенных с заземляющим проводником (предназначена для защиты от пробивающего тока, выходящего на корпус электроприбора)
  • закрытая розетка — в этих розетках гнездо для вилки закрыто поднимающейся сплошной панелью или сами отверстия прикрыты шторками, отодвигающимися только при одновременном введении металлических контактов вилки (устанавливается для защиты маленьких детей, которые могут попробовать засунуть в розетку какой-нибудь гвоздь или просто палец)
  • розетка с программируемым включением/отключением — в конструкцию такой розетки входит программируемый таймер, с помощью которого можно задать четкие временные рамки работы подключенного электроприбора
  • розетка с выталкивателем вилки — с помощью кнопки, входящей в конструкцию розетки, можно просто вытолкнуть вилку электроприбора (такая розетка помогает более долгое время сохранять вилку в работоспособном состоянии)
  • уличная розетка — розетка с повышенными защитными свойствами, позволяющими сохранять работоспособность розетки в любых погодных условиях (степень защиты от IP55 — от пыли и сильных водяных струй), имеет дополнительную крышку, закрывающую гнездо для вилки
  • розетка для ванной — с повышенной защитой от проникновения влаги (маркировка от IP44)

По поводу этой классификации стоит уточнить, что в последнее время (из-за появления большого количества импортных электроприборов) используются исключительно заземленные розетки — ведь это значительно безопаснее.

В старых домах кабель заземления зачастую отсутствует, но провести его не такая уж и большая проблема, с этим вполне может справиться электрик вашего участка. Однако прокладкой заземления лучше заниматься при полной (или частичной) замене проводки во время капитального ремонта, если вы не хотите, чтобы этот кабель был протянут поверх стены. Остальные виды розеток, кроме влагозащищенных, используются исключительно по желанию хозяев. А вот если вы собираетесь провести розетку в ванную (душевую или совмещенный санузел) то, кроме покупки розетки с повышенной степенью защиты от влажности, необходимо еще точно знать, где именно располагать розетки с точки зрения безопасного использования.

Кстати, сетевая розетка устанавливается чаще всего в офисах для большой локальной сети. В домашних же условиях установка такой розетки не обязательна, но лучше всего вам на все вопросы, связанные с подключением к сети интернета, смогут ответить специалисты, проводящие такое подключение.



Стиль и дизайн розеток

Да, и буквально пара слов по внешнему виду розеток. В наше время появился богатый выбор розеток самых различных производителей. Цены на них, что и так понятно, тоже разные: чем солидней «лейбла», тем больше цена. Однако большинство из нас, желающих установить розетку самостоятельно, предпочитает средние расценки — где оплата идет именно за качество, а не за «крутость» фирмы-изготовителя. Но в любом случае при установке новых розеток следует проследить, чтобы и розетки, и выключатели гармонировали по стилю и дизайну со всем интерьером нашего жилья. Вряд ли кому-то будет приятно увидеть в уютной спальне розетку стиля техно, с его лаконичными, но отнюдь не романтичными чертами. Да и наоборот будет тоже как-то не очень. Так что, делая выбор, думайте не только о функциональности розеток, но и о той эмоциональной составляющей, которую они привнесут в ваш дом.



Монтаж розеток своими руками

Ну что, с выбором новых розеток уже определились. Осталось установить их на свои места. В этой статье мы рассматриваем монтаж новой встроенной розетки вместо старой, а перенос розетки на другое место, подключение заземления и полная замена электропроводки — это уже темы для отдельного разговора.

Схема замены розетки

Общая схема подключения новой розетки выглядит таким образом:

  • отключить электропитание на щитке (выключить автомат или вывернуть пробки) и, для тех, кто любит абсолютную надежность, одеть резиновые перчатки
  • проверить отсутствие тока в розетке — индикатором или любым электроприбором, например, феном или настольной лампой
  • снять старую розетку (отвинтить верхнюю крышку с гнездом, ослабить монтажные лапки, вынуть старую рабочую часть, отсоединить провода)
  • почистить подрозетник, если он есть (при отсутствии подрозетника можно даже установить новый, зафиксировав его гипсом или алебастром) и вытащить все провода для наиболее удобного доступа к ним
  • подготовить провода к подсоединению (обрезать до нужной длины — где-то на ширину ладони, снять общую оплетку, зачистить концы проводов примерно на 1-1,5 см, при необходимости — пропаять)
  • подсоединить провода к рабочей части новой розетки
  • аккуратно подогнуть провода, вставить в подрозетник рабочую часть розетки, прикрепить ее винтами к подрозетнику или просто отрегулировать монтажные лапки, чтобы рабочая часть сидела в подрозетнике крепко и ровно
  • установить декоративную рамку
  • привинтить верхнюю крышку новой розетки
  • включить электричество

Теперь пройдемся по тем мелочам, которые могут оказаться важными.

Некоторые нюансы подключения проводов

Если вы живете в старом доме, где даже нет заземляющего провода, ваша задача упрощается, так как по большому счету абсолютно неважно, подключаете вы к клеммам розетки фазу или ноль. Поэтому в данном случае идет обычное подключение питающего провода без разделения их по фазе. Главное, чтобы не прицепить оба провода к одной клемме, но в одинарной розетке сделать это очень затруднительно.

В достаточно новых домах заземление уже проведено и поэтому к двум питающим проводам добавился провод заземления. Тут уже необходимо точно знать, какой кабель какую функцию выполняет, чтобы правильно провести их подсоединение к рабочей части розетки. В этом случае на помощь приходит цветовая маркировка проводов:

  • фаза — провод обычно имеет белый, красный или коричневый цвет изоляции
  • ноль — синий (голубой) или черный цвет изоляции
  • земля — желто-зеленый, или желтый, или зеленый цвет изоляции

Единственное отличие при подключении розетки с заземлением от обычной состоит в подсоединении кабеля «земли» к центральной клемме с усиками, выходящими в корпус розетки.

Подключать провод к винтовому зажиму клеммы можно двумя способами: просто просунуть ровный зачищенный контакт между пластинами зажима или завернуть конец провода вокруг винта колечком. Второй случай обеспечивает наиболее надежный контакт, следует только заворачивать кольцо по часовой стрелке — в направлении прикручивания винта.

Зачищать концы проводов также следует правильно. Самый лучший способ — воспользоваться специальным приспособлением для снятия изоляции, не повреждающим провод. Однако далеко не в каждом доме имеется подобный инструмент (ну, разве что вы профессиональный электрик, но тогда вам нет нужды искать советы по установке розеток), поэтому воспользуемся тем, что есть под рукой. Для этой цели домашние мастера используют, в основном, плоскогубцы или нож. Причем при зачистке многожильного провода нужно изоляцию подрезать по кругу и снять, а вот с одножильного провода изоляцию состругиваем, как будто затачиваем карандаш, чтобы не задеть сам провод.

Зачищенный медный кабель нужно будет еще и пропаять для увеличения срока службы.

Как подключить двойную розетку

Про одинарную розетку уже все понятно, теперь стоит обрисовать установку двойной розетки.

Стационарная двойная розетка монтируется точно так же, как и одинарная. Нужно только внимательно проследить, чтобы питающие провода были подключены к разным токопроводящим пластинкам, иначе при включении электричества вам гарантировано очень красивое короткое замыкание.

А вот подключение собранных розеток чуть более сложное. Для него нужен кусок кабеля, соответствующий тому, который подсоединен к основному подрозетнику. То есть если в подрозетнике, куда сделан вывод проводки общей сети, три провода (питающие и заземление), то и дополнительных проводов тоже должно быть три. Эти дополнительные провода протягиваются между подрозетниками, и в первом подрозетнике (где уже есть выход основного кабеля) к зажимам клемм подключается по 2 провода — от основного кабеля и от дополнительного, во втором же подрозетнике подсоединение проводов проводится стандартно. Более подробно этот процесс показан на видео.

Вот и все! Это действительно несложно — наверняка в школе, на лабораторных работах по физике, вы собирали и более трудные схемы. Как говорится, если мастер взял отвертку в руки, то дело его начинает бояться. Так что за отвертку и вперед, на покорение новых вершин мастерства. И этот опыт вам явно пригодится в дальнейшем, ведь для нормальной работы розеток их стоит хотя бы раз в год-два профилактически вскрывать и осматривать, все ли в порядке с проводами и контактными. И тогда ваша домашняя электрическая сеть будет работать как часы, возможно даже швейцарские. Удачи вам!

Узнаем как подключить розетку: пошаговая инструкция

Подключение розетки к электрической проводке не составит сложности, если обладать элементарным пониманием принципа работы системы электропитания и помнить о правилах техники безопасности при проведении работ. Помимо этого, особое значение имеет и качество проделанной работы, потому что неправильное подключение розетки приведет к сбоям в работе и поломкам электроприборов, а сама розетка может выйти из строя. Но, так или иначе, периодически приходится ремонтировать различные подключения в электросети, а потому стоит научиться тому, как правильно подключить розетку.

Инструмент для работы

Перед началом монтажных работ необходимо подготовить следующий инструмент:

  • Уровень строительный.
  • Кусачки.
  • Перфоратор.
  • Изоляционная лента.
  • Карандаш.
  • Отвертка.

Устройство розетки

Прежде чем подсоединять розетку к электропитанию, следует понять ее устройство. Розетка состоит из колодки в сборе, имеющую лицевую декоративную панель и рамку, прикрепленную к колодке винтом. Задняя часть имеет контакты для вилки, которая вставляется тыльной стороной в подрозетник. Он используется, если розетка крепится в стену. Когда проводка проложена на поверхности, то подключаются настенные розетки. В целом розетка состоит из:

  • Корпуса.
  • Двух контактов, в которые включается вилка электроприбора. Один контакт является фазным, другой – нулевым.
  • Двух клемм, с помощью которых происходит подключение контактов в электросети.
  • Контакт для подключения заземления (присутствует не во всех розетках).
  • Подвижные лапки для крепления розетки.

После того как устройство розетки понятно, можно начать разбираться, как подключить розетку к электропитанию.

Подключение электрического кабеля к розетке

Обычная розетка рассчитана на подключение кабеля с поперечным сечением до 2,5 мм. Именно такая проводка часто применяется в квартирах многоэтажных домов. Различия в толщине кабеля могут касаться точек подключения осветительных приборов. В связи с этим в местах для подключения люстр или бра, а также выключателях зачастую проложен кабель с сечением 1,5 мм.

Теперь пошагово разберемся в правилах, как подключить розетку:

  • Вначале следует отключить подачу электричества в помещение, где будут проводиться работы. Не помешает и после отключения автоматов проверить отсутствие напряжения специальным прибором — ведь автоматы тоже могут выходить из строя. Двойной контроль поможет избежать тяжелых последствий.
  • Розетка разбирается до состояния, когда есть свободный доступ к клеммам для крепления электрокабеля и дальнейшей фиксации розетки. Клеммы представляют собой металлический разъем с винтом, куда вставляется провод и надежно затягивается.
  • Если подключается настенная розетка, то общая изоляция должна заводиться примерно на полсантиметра внутрь короба.
  • Провода кабеля зачищаются и помещаются в каждую из клемм, которые обеспечивают контакт розетки и кабеля. При этом не имеет значения, какой из проводов к какому контакту (фазному или нулевому) будет подключен. При наличии заземления в розетке соответствующий провод подключается к контакту заземления. Крайне важно соблюсти правило, чтобы ни один из проводов не мог соприкасаться с другим. Зачищать следует только ту часть провода, которая непосредственно будет помещена в клемму. Обычно она составляет 1 см.
  • После того как провода будут закреплены в клеммах, розетка фиксируется.

Способы крепления розетки

Перед подключением розетки следует подготовить место ее размещения на стене. Чтобы без лишних усилий подключить розетку как внутри стены, так и снаружи, нужно позаботиться о наличии примерно 20 см свободного провода на поверхности стены.

Если проводка наружная, то задняя часть розетки для наружного крепления надежно фиксируется на стене с помощью дюбелей или саморезов в зависимости от материала, из которого выполнена стена. Потом происходит сам процесс подключения кабеля к контактам розетки, после чего ее лицевая сторона прикручивается к закрепленной на стене задней части.

Иначе обстоит порядок действий с подключением розетки, когда проводка находится внутри стены. Здесь придется пробивать углубление в стене и устанавливать в ней подрозетник. После того как провода будут затянуты в клеммах, тыльная часть розетки помещается в подрозетник и каждая из металлических лапок прикручивается, упираясь в стену. Распирать лапки нужно до упора постепенно, выполняя по несколько оборотов во избежание перекоса. Сам корпус лучше придерживать второй рукой в параллельном к полу положении.

Как подключить розетку с заземлением

Часто такой вид розеток не применяется. Но бывают случаи, когда в целях собственной безопасности без них просто не обойтись. К примеру, в случае использования электрического водонагревателя, расположенного в душевой кабине, риск получить поражение током во время принятия душа значительно возрастает ввиду прекрасной электрической проводимости воды. Возле такого места обязательно следует разместить заземляющие устройства. При этом к месту заземления не должно быть доступа ни людям, ни животным.

Для подключения розеток с заземлением следует подводить трехжильный кабель. Обычно кабель заземления имеет желтый цвет. Красный или коричневый обозначает фазу, а синий – ноль. Если электроприбор потребляет большое количество электроэнергии, такое подключение должно выполняться только напрямую с щитового прибора.

Типы подключения

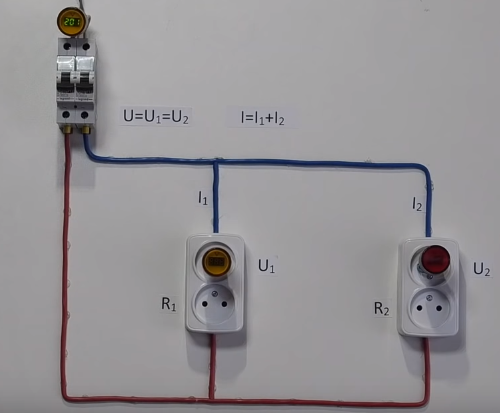

Существуют два основных способа, как подключить розетку: последовательным или «шлейфом» и параллельным или «звездой».

Первый способ предполагает поочередное подключение всех розеток, включая заземление, подавая напряжение каждой последующей розетке через предыдущую.

Вторым способом можно подключить розетки параллельно по типу «звезда», когда каждая розетка подведена напрямую к распределительной коробке и не зависит от других.

Преимущества каждого способа очевидны: «шлейф» будет экономно расходовать кабель, но не обеспечит такую сеть большой выносливостью. То есть подключать к такой сети электроприборы большой мощности не рекомендуется. К безусловному недостатку относится и ненадежность всей цепи, так как появление проблемы в контакте одной из розеток повлияет на работу всех последующих.

«Звезда» обеспечит независимую работу каждой розетки с максимальной нагрузкой на сеть и повысит безопасность работы всей проводки, однако, расходы на ее укладку значительно превысят первый бюджетный вариант. Также следует обратить внимание, что основной кабель, который проведен к распределительной коробке, должен иметь большее сечение провода, чем подключаемые к нему провода от розеток.

Высота установки розеток

Общепринятые правила устанавливают оптимальное расстояние для размещения розеток в диапазоне от 30 до 80 см от пола. Безусловно, бывают случаи, не позволяющие соблюдать в точности эти параметры. Тогда важно знать, что не рекомендуется устанавливать розетку на высоте ниже 15 см от плиты перекрытия и менее 10 см до начала окна. Для собственной безопасности рекомендуется держать любые электроузлы подальше от атмосферного воздействия в любом их проявлении.

Двойная розетка

Такой тип розетки имеет два разъема для подключения вилок электроприборов, однако, одно подключение к сети. Подключить двойную розетку, как в случае с одинарной, не составит труда, соблюдая вышеупомянутые инструкции. Важно понимать, что при активизации двух приборов большой мощности вся нагрузка ложится на одну линию. Так как подключить двойную розетку с разделением нагрузки от каждого прибора методом «звезды» не получится, включать одновременно мощные приборы в такую розетку не рекомендуется.

Две розетки

Поскольку подключить две розетки, находящиеся рядом и имеющие отдельные клеммы для соединения с проводкой, можно параллельным способом, одновременное включение мощных электроприборов будет безопасным для системы электропитания. Важно правильно подобрать расстояние между подрозетниками, чтобы декоративные планки розеток свободно разместились.

Соединение трех розеток

Подключить три розетки, как и две, и четыре, можно последовательным или параллельным способом в зависимости от требований к электросети. При последовательном подключении трех розеток важную роль в работе сети сыграют контакты. В связи с этим рекомендуется приобретать розетки с качественными составляющими. Также особенностью подключения «шлейфом» является необходимость сохранить неразрывной линию заземления. Поэтому следует подключать провод заземления методом ответвления от провода, а не разрыва и подключения к клеммам. Таким образом будет достигнута надежность работы провода не на механизмах розетки, а на собственном соединении, и обеспечена гарантия от разрывов линии.

Подключение четырех розеток

Перед тем как подключить 4 розетки последовательным методом, следует тщательно обдумать, какие приборы планируется с ними использовать. Ведь если максимальное сечение кабеля, на которое рассчитана стандартная розетка, равняется 2,5 мм с номинальным током до 16А и может выдержать нагрузку до двух мощных приборов, то одновременное подключение подобных устройств во все четыре розетки просто выведет их из строя. Таким образом, использование четырех розеток при «шлейфовом» методе подключения допускается только с маломощными устройствами. В данном случае стоит задуматься о подключении к этим розеткам хотя бы двух независимых линий электропитания, или соединить их с электросетью параллельным образом.

Общие правила установки блока розеток

Независимо от количества розеток установка их блоков имеет определенные нюансы и правила. Чтобы разобраться, как подключить блок розеток, рассмотрим следующие инструкции:

  • Общепринятое расстояние между центрами подрозетников равняется 72 мм с глубиной 42 мм. Однако есть нестандартные формы лицевых панелей розеток. Поэтому необходимо измерить расстояние между ними перед изготовлением посадочных мест в стене для подрозетников.
  • Рекомендуется использовать строительный уровень при нанесении разметки на стену перед штроблением углублений для подрозетников.
  • Правая клемма первой розетки должна подключаться к правой клемме второй розетки и так далее.
  • Ввиду необходимости в особой надежности контактов, их рекомендуется пропаивать.

Полезные советы

Существуют ряд ошибок, которые обычно допускаются новичками. Имея мало опыта, они не знают, как подключить электрическую розетку оптимальным образом и с наименьшими усилиями. Рассмотрим некоторые особенности подключения розеток:

  • Сразу стоит обратить внимание на материал, из которого выполнена проводка. Если это алюминий, то такой провод легко ломается на местах сгиба. Поэтому работать с металлом нужно аккуратно – больше 3-4 перегибов он не выдержит. Тогда процесс подключения придется начинать заново, кроме того, надлом может произойти у основания в стене, что крайне затруднит повторное подключение розетки.
  • Алюминиевый провод имеет гораздо меньшую проводимость, чем медный. Соответственно, при подключении розеток следует заранее правильно рассчитать распределение нагрузки на электросеть и при необходимости заменить кабель.
  • При затягивании клемм не стоит усердствовать. Конечно, провода должны быть надежно зафиксированы, что особенно важно при большом потреблении электроэнергии. Но пережимать их также не следует, поскольку это напрямую отразится на качестве соединения контактов розетки с проводкой, что может привести к подгоранию контактов, их перегреву и сбоям в работе розетки.
  • Качеству подрозетников следует уделять особое внимание. Со временем контакты розеток могут перегреваться, ослабевать или подгорать по разным причинам. Сегодня множество подрозетников изготавливаются из огнеупорного материала, а стоимость их доступна каждому. Не стоит экономить на собственной безопасности и приобретать материалы низкого качества.

Соблюдая данные правила, можно легко следить за состоянием электросети, производить замену розеток и выключателей по мере необходимости. Но обязательно нужно помнить и соблюдать все правила техники безопасности по работе с электрической сетью и приборами ради собственной безопасности.

схема подключения. ⋆ Руководство электрика

Содержание статьи

Как подключить розетку.

Нашу жизнь просто невозможно представить без электрических приборов. Большое количество бытовой техники уверенно вошло в наши квартиры, чтобы облегчить домашнюю работу и информационное пространство. Поэтому всё чаще требуется установка новой розетки для подключения различных электроприборов.

Какие правила нужно соблюдать при монтаже электрической розетки, как правильно подключить одинарную и двойную розетки, какие инструменты понадобятся и другие нюансы мы расскажем в этой статье.

Рис.1 — визуальная схема подключения розетки

При выполнении работ по подключению розетки необходимо:
1. Перед электромонтажными работами обязательно нужно обесточить проводку на вводе в дом или квартиру.
2. Внимательно изучите прилагаемую инструкцию к изделию и следуйте её указаниям.
Не игнорируйте данные рекомендации, т.к. это может спасти вам жизнь.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

  • определиться с выбором типа розетки и приобрести её;
  • проложить провод к месту расположения будущего разъёма электросети;
  • подготовить необходимый для монтажных работ инструмент;
  • выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

  • наружные;
  • внутренние;
  • одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.
Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Как подключить розетку самостоятельно.

Никаких особых навыков, чтобы правильно подключить электро розетку, не нужно. Всё делается достаточно легко, просто следуйте нашим рекомендациям.

Итак, как правило, для подключения имеется три провода:

Обратите внимание, что заземляющий провод может отсутствовать, если при монтаже электропроводки его не прокладывали. Это не повлияет на работу электроприборов, но для обеспечения безопасности данный проводник должен быть установлен.

На всех розетках нанесены специальные символы, которые указаны выше (фазный провод, нулевой провод, заземление), поэтому вы точно не ошибётесь. В принципе, никакой разницы нет, если при подключении розетки вы поменяете местами фазный и нулевой провода — на работу электроприборов это не повлияет. Главное запомните, что заземляющий провод подключается к металлическому корпусу розетки.

На рисунке 4 вы можете видеть, как правильно подключить провода к розетке. Ничего сложного, просто следуйте обозначениям на корпусе.

Рис.4 — подключение розетки.

А на рисунке 5 представлена схема подключения розетки с заземлением. Напомним, что при отсутствии заземляющего проводника, ничего при подключении не меняется, за исключением заземлителя.

Рис.5 — схема подключения розетки.

Как подключить двойную розетку.

Процесс подключения двойной розетки аналогичен подключению одинарной. То есть, необходимо правильно подцепить провода:

Разница заключается лишь в том, что необходимо провести шлейф от одной розетки к другой.

Провода ко второй розетке необходимо подключать тем же образом, что и к первой, ошибиться здесь не реально.

На рисунке 6 представлена схема подключения розетки с заземлением. Если необходимо подключить двойную розетку без заземления, то просто не задействуется заземляющий проводник.

Рис.6 — схема подключения двойной розетки.

Если же вам нужно подключить тройную розетку, либо четверную и т.д., то действуйте совершенно также, как и при подключении двойной розетки, то есть прокладыванием шлейфа проводов к каждой последующей розетки.

1. Шлейф — отрезок провода, соединяющий параллельно или последовательно несколько электроприборов.

85 фото установки и подсоединения бытовой розетки


Сразу стоит зафиксировать внимание читателя, что современный человек живет по двойным стандартам, одновременно действующим в мире электричества.

Такая объективная реальность сложилась в переходный период, когда:

Разницу между ними подробно излагает статья по обзору схем заземления для здания, дома, дачи.

Необходимость подобного перехода назревала постепенно, а стала осуществляться благодаря настоятельным требованиям со стороны международной электротехнической компании. Люди начали массово пользоваться мощными электрическими потребителями в быту, которые создают максимальную нагрузку на домашнюю сеть. Участились поломки электрооборудования, неисправностей проводки, стали возникать пожары.

Электрическая безопасность жилищ и людей стала серьёзно нарушаться.

Пришлось разрабатывать и внедрять новые системы защит, которые потребовали изменить схему подключения бытовых приборов к контуру заземления. С этой целью конструкции электрических розеток и кабелей для новых стандартов претерпели изменения.

Схема подключения розеток

Приветствую вас, уважаемые читатели сайта https://elektrik-sam.info.
В этой статье мы подробно рассмотрим, как правильно подключить розетку и различные схемы подключения.

Розетка служит для подключения электроприборов к электрической сети и в общем случае имеет два контакта в виде гнездового разъема и пружинные контакты заземления.

К силовым контактам розетки подключается фазный провод L (красный) и нулевой рабочий N (синий), к пружинному контакту подключается защитный PE-проводник (желто-зеленый).

Давайте рассмотрим схему подключения розеток в жилых зданиях.

Из электрического щита по трех-проводному кабелю в ответвительную коробку заводится фаза (красный), ноль (синий) и заземление (желто-зеленый) от автоматического выключателя розеточной группы.

В ответвительной коробке кабель от электрощита разветвляется — один идет к розетке, а другой в другую ответвительную коробку, для подключения других розеток. Последняя розетка в группе (на рисунке розетка 3) подключается в той же коробке, что и розетка 2. Т.е. для нее отдельная коробка не нужна.

В ответвительных коробках одноименные провода соединяются цвет в цвет: фаза с фазой, ноль с нулем, заземление с заземлением. Места соединения на рисунке показаны жирными точками.

В случае двухпроводной электропроводки без третьего отдельного заземляющего провода, так называемой «двухпроводки», которая встречается в домах старой постройки, схема подключения розеток будет выглядеть так же, только будет отсутствовать третий желто-зеленый провод.

В этом случае сами розетки необходимо использовать без заземляющего контакта.

В настоящее время используется большое количество бытовой техники и электроприборов, и для удобства подключения вместо одной отдельно установленной розетки используются розеточные блоки на две, три и более розеток.

Как правильно подключить розетку в этом случае? Одна из розеток соединяется с проводом, идущим от ответвительной коробки, а остальные подключаются к первой розетке этого розеточного блока через винтовые клеммы.

На рисунке выше показана схема подключения блоков розеток в электропроводке квартиры.

Блок розеток устанавливается в общую рамку, которая бывает на две, три, четыре и пять розеток.

В двухпроводной электропроводке отдельный провод заземления не используется, и схема подключения розеток будет иметь вид, как на рисунке ниже.

Таким образом, основные схемы как правильно подключить розетки мы рассмотрели.

Полезные

Кабели и розетки для зданий с системой TN-C

В старой проводке однофазной сети используется всего две токопроводящих жилы кабеля:

  1. фазного потенциала;
  2. рабочего нуля.

Они подключаются на внутренние контакты розетки. Во многих странах принято рабочий ноль располагать слева, а фазу — справа, если смотреть на механизм с лицевой стороны. Однако у нас на это правило редко кто обращает внимание. Даже в отдельной комнате не часто соблюдается однообразие монтажа, что неправильно.


Для трехфазного питания, которое подается на этажный щиток многоквартирного дома, применяется четырехжильный кабель, через который передаются три фазных потенциала и рабочий ноль.

Поэтапное подключение розетки своими руками

Мастер, знающий, как подключить розетку без ошибок, убережет жильцов от поражения электрическим током. Это главное, но не единственное. Неправильно подключенная розетка не обеспечит электропитанием различные устройства на должном уровне. Она будет неудобной в пользовании, абсолютно ненадежной и долго не прослужит.

Информацию, которую содержит эта статья, проштудировать можно быстро. Но ценные сведения об особенностях проведения работ с домашней электросетью пригодятся на многие годы. Розетки, выключатели, рубильники и прочую арматуру время от времени приходится чинить, переустанавливать или устанавливать на новом месте. Лучше сделать это так, чтобы безопасность и надежность устройства не вызывали никаких сомнений.

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

  • корпус;
  • фазный и нулевой контакты, в которые и включается вилка;
  • клеммы для подсоединения проводов электросети;
  • заземляющий контакт;
  • подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.


Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.


Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

  1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
  2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
  3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
  4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
  5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.


Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

Монтаж с использованием соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.


Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.

На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.


Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить надежное соединение элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.


Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной распределительной коробки

Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.


Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом

Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.


Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см

В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.

С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.

Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.


Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому

При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Обустройство

Открытий тип предполагает прокладку по полу, стенам или потолкам. Можно также все аккуратно уложить в короба, трубы и под плинтуса. Большое количество розеток можно закреплять одинарным шлейфом параллельно или звездочкой через коробку распределения. Решается от того, сколько вы собираетесь расходовать кабеля, а также от мощностей всех электрических приборов в вашем доме.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

  • «шлейф», или последовательное подключение;
  • «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

  1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
  2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
  3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

Кабели и розетки для зданий с системой TN-C-S и TN-S

В этих схемах все корпуса электрических приборов дополнительно подключаются на контур заземления. С этой целью внутри кабеля используется еще одна жила защитного нуля (РЕ проводник), которая к розеткам монтируется на клемму добавочного разъема.


В итоге у однофазной сети используется трехжильный кабель, а у трехфазной — пятижильный.

Рекомендации владельцам старых квартир по переходу на новый стандарт

Перевод зданий на безопасную схему электропитания в масштабе государства требует больших материальных затрат. Он осуществляется поэтапно и произойти быстро не может. Причем электроснабжающие организации будут выполнять реконструкцию схемы от источника питающей трансформаторной подстанции вплоть до каждого квартирного щитка многоэтажного дома.

На этом их функция закончится. Доработка домашней проводки внутри квартиры возложена на ее владельца. Время для этого есть. Его надо приурочивать к проведению очередного ремонта и полностью заменять старую проводку, розетки и оборудование.

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Процесс установки

У электриков есть одно неукоснительное правило, которому соответствует официальная норма безопасности. При произведении каких либо работ в сети необходимо отключить электропитание. Более того, двойной контроль не будет лишним: после того, как отключен защитный автомат, время от времени надо проверять проводку на наличие тока. Щепетильность в этом вопросе поможет избежать многих неприятностей.

Этап первый: подготовительные работы

Розетка имеет свойство разбираться на части, и это следует сделать на подготовительном этапе. Необходимо отвинтить корпус, который крепится несъемным винтиком. Если у розетки есть подрозетник, надо снять и его. Суть в том, чтобы получить доступ к клеммам, к которым будут крепиться провода.

Тут следует уточнить, что не все подрозетники являются съемными. Есть и такие, которые представляют с собой одно целое с колодкой. В таком случае процесс разборки несколько упрощается.

Если розетку придется крепить сверху на бетонную стену, рекомендуется воспользоваться пластиковыми дюбелями. Для них необходимо заранее произвести сверление стены соответственно диаметру дюбеля и расположению крепежных отверстий на подрозетнике. Если речь идет о деревянной стене, вполне можно обойтись саморезами.

Скрытая установка розетки несколько сложнее. Под подрозетную коробку предстоит высверлить отверстие соответствующего диаметра и глубины в кирпичной или бетонной стене. Для работы пригодятся корончатое сверло по бетону, перфоратор или ударная дрель, зубило и молоток. Корончатым сверлом вырезается круглый паз.

Все, что находится внутри этого паза, убирается с помощью упомянутых выше инструментов. Провод, ведущий к распределительной коробке, также придется спрятать под штукатурку. Для этого надо сделать канавку перфоратором, дрелью или штроборезом, если такой имеется.

Необходимо также подключить провода к питающему кабелю в распределительной коробке.

Каждый мастер выбирает свой способ, но наиболее востребованных три:

  1. Использование колпачков СИЗ. Изоляцию с провода следует снять на 3 см, скрутить с кабелем питания, надеть сверху колпачок и закрутить его;
  2. Использование клеммников ВАГО — более перспективно, так как процесс упрощается до предела, и можно подключать нужное количество проводов, создав несколько параллельных линий. Провод зачищается на полтора сантиметра и вставляется в клеммник. При правильной установке слышен щелчок;
  3. То же, что и в первом способе, но вместо колпачков используется изолента.

При всех типах подсоединения надо следить за тем, чтобы соседние проводники не соприкасались очищенными частями. В противном случае последует короткое замыкание при включении.

Этап второй: подсоединение проводов к розетке

Двойной или тройной кабель необходимо подключить к клеммам розетки, расположив его так, чтобы внутри корпуса все проводки находились отдельно. Подключение должно быть надежным, но нельзя допускать контакта очищенных частей проводников.

  • Удаляется общая изоляция. Если розетка не накладная, специалисты рекомендуют оставить до 20 см кабеля для использования в будущем. Общей изоляции надо снять на полтора сантиметра больше;
  • В накладной розетке запас провода размещать негде, поэтому длина кабеля должна быть не больше требуемой. Рекомендуется заводить общую изоляцию в корпус розетки примерно на полсантиметра, если провод крепится на стене без короба;
  • Для подключения проводов к клеммам их надо зачистить от изоляции примерно на сантиметр;
  • Контакт провода и клеммы должен быть максимально большим и надежным. Рекомендуется скрутить очищенный проводок в кольцо и потом уже зажимать его винтом к контактной площадке. Алюминиевое или медное кольцо можно дополнительно расплющить молотком;
  • Винты закручиваются сильно, но не чрезмерно. При излишних усилиях можно повредить розетку, в которой много хрупких пластиковых элементов.

Этап третий: подключаем розетку

Подрозетная коробка или подрозетник в случае накладной розетки подготовлены на прежних этапах. Остается только закрепить колодку, после чего привинтить декоративную коробку.

Лапки прикручиваются поочередно, каждая на несколько оборотов, иначе неизбежно возникнет перекос. При этом надо контролировать положение колодки, чтобы линия между лапками оставалась параллельной линии пола. Сама колодка должна углубиться в коробку на нужную глубину. В противном случае декоративная коробка также установится неровно. Лапки прикручиваются до упора. Если подрозетная коробка подобрана правильно, конструкция будет надежно держаться.

Когда сборка завершена, остается только подключить автоматы защиты и проверить работоспособность розетки. Но не следует делать распространенную ошибку и первым включать какой-то бытовой прибор. Для контроля наличия напряжения следует пользоваться мультиметром.

Важно! Чтобы обезопасить свой дом от пожара, а родных и близких от поражения электрическим током, домашний мастер должен в процессе работы постоянно помнить о правилах техники безопасности.

Как подключить защитный провод к розетке

К монтажу РЕ проводника всегда предъявляются повышенные требования по надежности подключения и механической прочности. С этой целью способ шлейфа здесь запрещен. Допускается исключительно метод ответвления, когда вся магистраль защитного нуля выполняется цельным проводом от начала до конца. Сборка ее кусками при соединении их любыми методами не допускается.


Причина такого жесткого требования в том, что аварийные токи достигают очень больших значений. Они способны сжечь любое ненадежное соединение. В этой ситуации подключенные потребители останутся без защит.

Этот пункт правил не всегда выполняют даже электрики, когда провод РЕ проводника заводят под винт с целой металлической жилой, но снятой изоляцией, используя петлю.

Это ошибочное действие, оно не считается ответвлением.

Способы создания ответвлений для розеток

Существует два технических решения, позволяющих снизить материальные затраты по прокладке РЕ проводника к розеткам:

  1. методом спец соединителей;
  2. дополнительной соединительной коробкой.

Способ №1

Чтобы упростить монтаж защитного нуля для соединения розеток шлейфом можно воспользоваться специально разработанными для таких целей соединителями типа Scotchlok TM, использующими врезные контакты. Его часто называют «клипсой».

Такое место подключения можно разместить непосредственно внутри установочной коробки между розеточным механизмом и днищем. Достаточно при выборе деталей предусмотреть возможность обеспечения небольшого резервного пространства.

Способ №2

Рядом со шлейфом розеток создается дополнительная ответвительная коробка, скоммутированная РЕ проводником со щитком. Внутри нее сваркой подключаются ответвления к каждой розетке. Допускается использовать соединительную колодку.


В обоих случаях при подключении проводов фазы и нуля для розеток образуется шлейф, а РЕ-проводника — ответвление.

Заканчивая изложение материала предлагаю к просмотру видеоролик владельца elektrik-sam.info “Схема подключения розетки”.

Жду комментариев и вопросов. Напоминаю, что вы можете поделиться этой статьей с друзьями в соц сетях.

Как подключить розетку — подробная инструкция и схема подключения (85 фото)

Установить дома розетку всегда непросто. Вы должны знать не только основные правила, но и разные мелкие особенности по электромонтажному делу. Сейчас нагрузки на узлы с электроустановкой постоянно растут. Нельзя серьезно менять предлагаемые требования. Всё это может привести к перегреву. А это уже ведет к тому, что плавятся контакты на схеме, да и пожар может возникнуть в самом наихудшем варианте.

Если у вас нет достаточного опыта, и вы не сильно знакомы с данной темой, то лучше несколько раз подумать. Только потом беритесь за работу с электрической проводкой. Хороший мастер по дому может сам понять, как правильно подключить розетку своими руками без посторонней помощи.

Как всё устроено

Подключить розетку от выключателя сейчас в состоянии любой человек с базовыми навыками. Мы постараемся рассказать в деталях обо всех проблемах, которые могут возникать в подобных ситуациях.

Электрическая розетка не должна стать ни в коем случае источником разного рода опасных ситуаций. Особенно это касается домов и квартир, где много энергоемких приборов. Тут уже придется серьезно разобраться во всей конструкции. Вы должны ознакомиться со всем распределительным устройством.

Розетка оснащена декоративными элементами, которые крепятся на винты. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус. Не стоит забывать про лапки крепления, контакты и клеммы.

Типичные разновидности розеток

Причины, по которым предстоит поменять розетку, могут быть самые разные – от полномасштабного ремонта до обычной поломки. Столкнувшись с такой проблемой, предстоит выбрать в магазине или на рынке нужный товар.

Производители предлагают самые различные модели по форме, цвету, назначению. Неопытному человеку сложно так сразу определиться, что же конкретно ему нужно.


Розетки, предлагаемые дизайнерами, иногда поражают воображение своими умопомрачительными формами. Да и современные материалы, используемые для их декорирования, весьма разнообразны – дерево, стекло, камень

Розетки, предлагаемые многими фирмами-производителями, отличаются не только внешним видом, но и типом монтажа. В зависимости от того, каким образом проложен провод, понадобится соответствующая розетка.

По расположению относительно стены, на которую производится монтаж электроточки, различают 2 типа розеток:

  • встроенные;
  • накладные.

Встроенные используют для установки в гипсокартонные стены, стены из кирпича, или бетона. Основная отличительная особенность таких розеток – их электрические части, как и весь провод, погружены в стену. Для этого в стене с помощью перфоратора прорезается специальный желоб – штроба. В него помещаются провода, заключенные в гофрированную трубу.

Под розетку прорезается специальное углубление диаметром, соответствующим диаметру монтажной коробки. Это отверстие может быть немного больше, но ни в коем случае нельзя допускать, чтобы его размер был меньше. Подрозетник не должен подвергаться деформации в процессе установки.


Розетка для внутренней проводки используется значительно чаще, чем накладные модели. Она безопаснее в использовании

Встроенные модели пользуются спросом среди жителей мегаполисов и других населенных пунктов. Они популярны в домах и квартирах с маленькими детьми. Эти розетки отлично вписываются в интерьер, благодаря богатой цветовой палитре, предлагаемой производителями.

Накладные розетки отличаются от встроенных своим внешним видом – они полностью находятся снаружи. Их электрический механизм прячется лишь в декоративной коробке, прикрученной поверх стены. Провода также идут поверх стены, прикрытые специальной накладкой.


Розетка с накладным типом монтажа чаще всего используется в офисе. Важно, чтобы все провода были хорошо изолированы, а вблизи не находились краны и другие источники воды

В основном накладная розетка используется для установки в домах с деревянными стенами.

В зависимости от внутреннего устройства рабочего механизма, розетки бывают:

  • с винтовым зажимом, когда провод, вставляемый в механизм розетки фиксируется между пластинами, соединенными винтом. В случае сплющивания провода в процессе использования достаточно просто подкрутить винты;
  • с пружинными клеммами. Здесь контактное отверстие для провода расширяется нажатием на специальную клавишу. Со временем, когда крепление ослабевает из-за деформации провода, надо плоскогубцами удалить расплющенную часть и заново подсоединить.

От того, для какой проводки будет использована розетка, выделяют двух и трех контактные. Двухконтактные – это розетки без заземления. Их основное преимущество –меньшая стоимость.


В новостройках прокладывается проводка, соответствующая современным условиям жизни – с применением трех контактного провода

Трехконтактные – с заземлением. Их устанавливают в помещениях, где предстоит использовать электроприборы, нуждающиеся в заземлении – компьютеры, стиральные машины и другие.


Двух контактные розетки опасно ставить в комнатах с повышенным уровнем влажности, возле душевых кабинок и раковин

Перед приобретением розетки нужно обратить внимание на ее заднюю стенку. Там указано, на какую нагрузку и число фаз она рассчитана. Чаще всего значение тока соответствует 16А, а напряжение 220 вольт. Однако для подключения электроплиты чаще всего необходимо подводить отдельную линию и ставить трехфазную розетку.


Если нужно подключать прибор с большой нагрузкой – лучше подводить трехфазную сеть. Здесь надо установить специальную розетку, которая способна выдерживать напряжение 380 вольт и нагрузку до 32А

Прошло время, когда особого выбора розеток не было и покупалось то, что было на прилавках магазинов. Сейчас производители, конкурируя между собой, в целях привлечения большего количества клиентов разрабатывают разнообразные виды розеток.

Для домашнего использования можно подобрать тот вариант, который больше всего подойдет для конкретного помещения, к примеру, для обустройства электроточки в ванной комнате, в бассейне или в совмещенном санузле, и для установки в пределах входной группы частного дома.


Для ванных комнат удобно использовать специальные модели – с защитной крышкой. Кроме этого, такого рода розетки изготавливают с высоким уровнем защиты от пыли и влаги

Розетки, в которых отверстия закрываются специальными накладками – защитными шторками, любят устанавливать молодые родители. Это позволяет дополнительно уберечь их подрастающих детей, проявляющих интерес к изучению окружающих предметов.


Отверстия розеток, закрываемые шторками, открываются в зависимости от модели. Иногда достаточно просто вставить вилку, в некоторых случаях требуется приложить определенные усилия

Также весьма привлекательны модели розеток, оснащенные индикатором тока, таймером, который можно запрограммировать нужным образом, или варианты с выталкивателем вилки.


Интересное решение для детских комнат придумали дизайнеры – розетка с подсветкой. Ребенок, проснувшийся среди ночи, не испугается полной темноты

В семействе изделий для устройства электроточек есть особая группа – выдвижные розетки, с особенностями устройства и установки которых рекомендуем ознакомиться.

Примечания

Схемы подключения розеток могут быть различными. На некоторых клеммы соединены прямо с контактами при помощи винтов. Иногда они устанавливаются напрямую с контактами – это крайне надежно и эффективно. Обработайте все места перед подключением пастой, проводящей ток. После смазочной обработки нужно затянуть все винтами.

Сложнее ставить колодки, у которых лапки двигаются. Зато они помогают регулировать на стене высоту и наклон. Рекомендовано выбирать колодки, у которых на лапках два зубчика. Они прослужат намного дольше, и не будут шататься раньше положенного срока годности.

Клеммы могут быть в виде винтов или «ершика». Второй вариант надежнее, но у него нет возможности переборки. Винтовой вариант смазывают холодным припоем.

Есть две возможности осуществить правильную прокладку. Можно электропроводку всю скрыть или открыть. Всё это зависит от типа помещения, уровня влажности, активности химикатов и пожароопасности.

Наружный тип закрепляется самыми разными способами. Здесь есть свои преимущества и недостатки. Ремонт осуществить намного легче, да и стену не придется вам штробить. Всё можно сделать за пару часов.

Всё упирается в не самый приятный внешний вид, который портит интерьер жилой комнаты, гостиной или кухни. Также на неё влияют самые разные внешние факторы. Повредить такую проводку не составить большого труда.

Не забудьте только то, что в деревянных домах строго надо проводить всё именно открытым методом. Иначе велик шанс замыкания и быстрого возгорания.

Скрытая розетка

Тут для начала вы делаете отдельную борозду в стенах, а там уже можно размещать все провода. Проверьте, чтобы один конец тянулся к электропитанию, а второй до устанавливаемого устройства. Следом надо произвести монтажные работы с подрозетником.

Укладывайте кабель с некоторым запасом. Хватит порядка 10 сантиметров. Обустройте сначала углубления. Все это может сделать простая дрель с насадкой. Примерьте подрозетник, если всё хорошо, то можно выдавливать заглушку. После чего заводите туда кабель.

Нанесение небольшого слоя алебастра помогает улучшить сцепляющие характеристики. Далее подключить розетку к распределительной коробке достаточно просто. У любителя даже не должно возникнуть с этим проблем.

Техника безопасности

Всегда выполняйте все виды работе после того, как обесточили помещение. Проверяйте провода указателям фазы. Все нужно делать с резиновой изоляцией. Наращивайте провода.

Все места спаивайте, а не скручивайте. Не допускайте контактов с голыми проводами.

Розетку в стене нужно изолировать и плотно закрепить. Все излишки укоротите и заложите в стену. Все провода и оборудование должно быть рассчитано на силу тока по номиналу.

Таким нехитрым способом вы легко и безопасно установите розетку с заземлением. При соблюдении всех правил и норм у вас получится качественно выполненная работа.

Показываю как подключить розетки на два, три ,или четыре гнезда | Master Mehanik

Приветствую всех, сегодня покажу схему подключения розетки на два, три , или четыре гнезда

Друзья приветствую всех у себя на канале. Думаю многие не знают как подключить двойную или тройную розетку. Сегодня покажу как подключить розетку на два ,три , или четыре гнезда .

Покажу так как делаю я, всем приятного просмотра.

В прошлом выпуске устанавливали подрозетник.

У меня подведен двухжильный кабель, земли не будет.

Подготовим три куска провода по 20 см.

Я вытаскиваю их пассатижами .

Нам нужно будет 6 таких проводов.

Для начала откусим лишнее на основном проводе.

Снимаем изоляцию.

На розетке три контакта фаза ,земля и ноль .

Белыt провода это будет фаза, а синие ноль.

Хорошо притягиваем.

Ну вот первая розетка подключена.

Заводим еще два провода которые приготовили ранее.

Так же подключаем вторую розетку.

Проводим третью пару проводов .

Все точно так же , главное чтоб контакт был хороший.

Ну и четвертую розетку подключаем по этому же принципу.

Все четыре розетки подключены.

Притягиваем болтиками, когда вставляете розетку будьте аккуратны и внимательны, чтобы не ослаб контакт или вообще не выскочил провод, так как прижимные болтики хлипкие.

Можете прикручивать болтики которые стоят как по вертикале , так и по горизонтали.

Все отлично зафиксировано теперь никто не выдерет вместе с вилкой))

Устанавливаем защитные и декоративные элементы.

Наша розетка установлена.

Показываю схему подключения розетки на два, три ,или четыре гнезда

Ну вот наша розетка подключена и установлена.

Друзья напишите свое мнение по данной установки ?

Или напишите свой способ установки.

Так же не забываем вступать в мою группу с полезными советами на Facebook

Подписываемся на Youtube канал Master Mehanik

Канал на Яндекс Эфир

На этом я заканчиваю всем пока до новых встреч

Так же можете посмотреть видео

Показываю схему подключения розетки на два, три ,или четыре гнезда

#своими руками #сделай сам #строительство и ремонт #полезные советы #электрика #

Как подключить двойную розетку самому

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

  • Отвертка соответствующая шурупам, прикручивающим розетку

  • Отвертка, покрытая диэлектриком

  • Подрозетник

  • Кабель (если предстоит установка розетки, а не ее замена)

  • Перфоратор (также — если требуется установка розетки на новое место)

  • Розетка

  • Нож

  • Саморезы

  • Кусачки

  • Мультметр

  • Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

  • Выбрать место установки

  • Проложить кабель

  • Установить подрозетники

  • Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно.

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным.

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула.

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Обучающее видео, подробно и наглядно рассказывающее об установке двойной розетки:

Больше информации

Задать вопрос

Как правильно подключить электрическую розетку

В прошлых статьях Я рассказывал как установить встраиваемую или накладную электрическую розетку. Сейчас Я подробно расскажу о способах подключения электрических розеток на 220 Вольт между собой или от распределительной коробки электропроводки.

Перед началом работ необходимо отключить автомат в электрощите вашей квартиры, дома или гаража, от которого подключена розетка. Приступайте к подключению своими руками только после того, как убедитесь в отсутствии напряжения при помощи индикаторной отвертки.

Схема подключения электрической розетки

Все электрические розетки  между собой или к распределительной коробке подключаются параллельно— на каждый контакт от одной до другой розетки подключаются соответственно провода одного цвета. Не имеет значения на какой из двух контактов подключать фазу или ноль, только не сделайте короткое замыкание.

Очень важно на третий контакт заземления подключать только третий заземляющий проводник, который не участвует в работе электроприбора. У него только одна функция- в защите нас от поражения электрическим током и снижения уровня электромагнитного излучения от холодильника, стиральной машины и другой бытовой техники с металлическими корпусами. Заземляющий контакт в электрической розетке всегда находится открыто, а подключается по середине между основными контактами.

Способов подключения всего два:

  1. Прямое подключение розетки от распределительной коробки электропроводки, в которой провода с кабелем электропитания скручиваются соответственно по цветам. Это основной и самый надежный способ подключения.
  2. Подключение шлейфом или последующей розетки от предыдущей. Данный метод позволяет сократить затраты на кабель и свести к минимуму количество кабелей в распаячной (распределительной) коробке. У данного метода есть один существенный недостаток: при пропадании контакта в одной розетке- перестают работать все подключенные после нее. Помните, что больше 4 розеток шлейфом подключать нельзя.

Я при составлении плана электропроводки для квартиры, дома или гаража, стараюсь все электрические розетки или их блоки подключать напрямую от распределительной коробки. Исключение составляют случаи, когда одиночные или двойные розетки находятся рядом, а коробка электропроводки- гораздо дальше. На блоки из 2, 3, 4, 5 розеток всегда прокладывайте отдельный кабель от распределительной коробки.

Согласно общепринятым нормам, в электропроводке синий провод- это ноль, желто-зеленый- заземление и красный (белый)- фаза.

Пошаговая инструкция подключения розетки

  1. Розетку располагают так, что бы контакты под провода располагались снизу.
  2. Далее откручиваем болтики на контактах, так что бы провода свободно входили в зажим. Будьте аккуратны в отечественных розетках, если перестараться, то полностью выкрутятся болтики и придется перед подключением сначала наживить обратно контактную пластинку с резьбой. В импортных электрических розетках (например, Legrand), часто устанавливаются самозажимные контакты, в которые достаточно просто вставить защищенный провод.
  3. Зачищаем провода на примерно на 1 сантиметр и вставляем в контакты по бокам фазу или ноль, а в центральный- заземляющий проводник.
  4. Если от розетки будет подключаться другая шлейфом, тогда под каждый контакт садится по паре проводов соответственно по цветам.
  5. Прижимать провода отверткой необходимо с достаточным усилием. Только не перестарайтесь, что бы не вывернуть или не сломать контакты.
  6. Перед тем как прикручивать розетку к монтажной коробке, необходимо подергать не сильно провода для проверки надежности зажатия.

Очень важно во избежание возникновения КЗ, что бы не была повреждена или защищена изоляция на проводах больше чем надо.

Подключение двойной розетки

В стандартную одиночную монтажную коробку (за исключением уменьшенных вариантов) без труда возможно установить двойную или двухместную электрическую розетку. А подключить ее проще некуда.

На боковые контакты зажимаем Фазу и Ноль, а на центральный с незащищенными металлическими пластинами заземления- заземляющий проводник. Если необходимо от двойной розетки подключить шлейфом другую, тогда подключаем аналогично попарно на каждый контакт одного цвета провода или жилы кабеля.

Подключить в своем доме, квартире или гараже электрическую розетку на 220 Вольт достаточно просто, гораздо сложнее на 380 Вольт. Рекомендую прочитать нашу инструкцию о подключении розетки на 380 В.

Как подключается блок из розеток или комбинация выключатель+ розетка Вы узнаете из следующей нашей статьи.

3-проводные пигтейлы и розетки


Продукты 1-24 из 54

Сортировать по…Название продуктаНовейшие товарыЦена от низкой до высокойЦена от высокой до низкойБестселлеры

Показать 24 на странице48 на странице72 на странице96 на странице120 на странице

Быстрый просмотр

Гнездо с двойным контактом 90° в сборе. Заменяет GM № 12003757. Заменяет AC/Delco #LS6. Использует лампы № 1034, 1154, 1157. Пытаетесь найти свою розетку? Пожалуйста, прочитайте эту статью, прежде чем звонить.? ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov …

Быстрый просмотр

Розетка с двойным контактом в сборе.Заменяет GM № 12013813, 8919916. Заменяет AC/Delco № LS8. Использует лампы № 1034, 1154, 1157. Пытаетесь найти свою розетку? Пожалуйста, прочитайте эту статью, прежде чем звонить.? ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov …

Быстрый просмотр

Используется для 3-контактных герметичных фар или мигалок. Подходит для отечественных и импортных автомобилей. Заменяет GM № 12117367. Заменяет AC/Delco #PT500. Пытаетесь найти свой сокет? Прежде чем звонить, прочтите эту статью. ! ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov …

Быстрый просмотр

Двухконтактная розетка в сборе.Заменяет Chrysler № 3513558, 3747831, 3764561, 3764863, 3843431. Заменяет GM № 88860436. Заменяет AC/Delco #LS134. Использует лампы № 198, 1016, 1034, 1154, 1157. Пытаетесь найти розетку? Пожалуйста, прочитайте эту статью, прежде чем звонить.? ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov …

Быстрый просмотр

Для напольных диммерных выключателей. Заменяет GM #88860549. Заменяет AC/Delco № PT1994. Пытаетесь найти свой сокет? Пожалуйста, прочитайте эту статью, прежде чем звонить.? ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov

Быстрый просмотр

Двухконтактная розетка в сборе.Розетка с поворотным замком. Фокусное расстояние 7/8″ (22,25 мм). Заменяет GM № 82, 8914822. Заменяет IHC № 571722C91. Заменяет AC/Delco № LS4. Используются лампы № 1034, 1154, 1157. Пытаетесь найти свою розетку? Пожалуйста, прочтите эту статью перед тем, как ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov …

Быстрый просмотр

Розетка с двойным контактом в сборе. Розетка с поворотным замком. Погодостойкое уплотнение. Подходит для отверстия 1-3/4″ (44,45 мм). Заменяет GM № 88860478, 85, 87, 83, 8909908. Заменяет AC/Delco № LS155. Использует лампы № 1034, 1154, 1157. Пытаетесь найти свою розетку? Пожалуйста, прочтите эту статью, прежде чем звонить.?ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov …

Быстрый просмотр

Гнездо с двойным контактом 90° в сборе.Фокусное расстояние 1-1/4 дюйма (31,75 мм). Заменяет GM № 12003759. Заменяет Chrysler № 4331051. Заменяет AMC № 8218931. Заменяет AC/Delco № LS7. Используются лампы № 1034, 1154, 1157. Пытаетесь найти свою розетку? Пожалуйста, прочтите эту статью перед тем, как звонить. ? Быстрый просмотр

Розетка с двойным контактом в сборе.Розетка с поворотным замком. Фокусное расстояние 1-1/4 дюйма (31,75 мм). Заменяет GM № 83, 8914823, 9814823. Заменяет AC/Delco № LS65. Используются лампы № 1034, 1154, 1157. Пытаетесь найти свою розетку? Пожалуйста, прочтите эту статью, прежде чем звонить .? ПРЕДУПРЕЖДЕНИЕ: рак и репродуктивный вред — www.p65warnings.ca.gov …

Быстрый просмотр

Розетка с двойным контактом в сборе. Заменяет Chrysler № 3843432, 3843245, 4163003, 4362469. Заменяет GM № 88860435. Заменяет AC/Delco #LS133. Используются лампы №198, 1016, 1034, 1154, 1157. Пытаетесь найти свою розетку? Пожалуйста, прочитайте эту статью, прежде чем звонить.? ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov …

Быстрый просмотр

Metri-Pack серии 280.(3) провода 18AWG. (3) Гнездовые контактные клеммы. Используется для галогенных фар дальнего и ближнего света. Заменяет GM № 12048369, 12117260. Заменяет Chrysler № 4400395, 4414332, 4430976, 4439076. Заменяет AC/Delco № PT433. Использует лампы № 9004, 9007, HB1. Пытаетесь найти свой сокет? Прежде чем звонить, прочтите эту статью. ? ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov …

Быстрый просмотр

Розетка с двойным контактом в сборе.Заменяет Ford № D2AB-14A553HA, D2FZ-13410A, D3AZ-13410B, D5DZ-13410A, D5VY-13410A. Заменяет Chrysler № 3588833, 3588883, 3588427, 3764123. Заменяет AMC № 3690736, 8124663. Заменяет GM № 88860531. Заменяет AC/Delco #LS161. Использует лампочку №1157. Пытаетесь найти свой сокет? Пожалуйста, прочитайте эту статью, прежде чем звонить.? ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov …

Электрические выключатели и розетки — их типы и применение

Впервые покупаете электротовары онлайн? Ну, может быть трудно понять, какие типы выключателей и розеток вам понадобятся для вашего дома и офиса. Каждый тип выключателя и розетки служит разным целям, и знание этих основных функций помогает сделать осознанную покупку.

Итак, сегодня мы поделимся объяснением для каждого типа выключателя и розетки и их использования.

Электрические переключатели

Во-первых, управляющие устройства, мы называем переключатели. Переключатели, как вы знаете, используются для щелчка и переключения между состояниями включения и выключения питания.

Однополюсные выключатели: Это наиболее распространенный тип электрических выключателей, которые мы видим и используем в повседневной жизни.Однополюсный переключатель управляет одним прибором из одного места. Итак, вы щелкаете выключателем, и включается свет, или в подключенной розетке начинает течь ток, и тому подобное. Однополюсные переключатели также известны как тумблеры на обычном жаргоне.

Двухполюсные выключатели: Имея несколько иную функциональность, эти выключатели могут управлять двумя светильниками одновременно, не требуя отдельного блока. По сути, двухполюсные выключатели похожи на два отдельных однополюсных выключателя, которыми можно управлять с помощью одной и той же кнопки.

Двусторонние/промежуточные переключатели: Еще один распространенный тип установки переключателей, который мы встречаем в спальнях, гостиных, холлах и офисных помещениях. Трехпозиционная конфигурация переключателей позволяет управлять одним прибором из двух разных мест. Несмотря на простоту использования, для правильной установки этих выключателей требуются опытные электрики.

Колокольные выключатели: По сути, это однополюсные выключатели с пружинным механизмом. Выключатели звонка допускают кратковременную вспышку электрического тока при нажатии, а затем возвращаются в выключенное положение, тем самым разрывая цепь.Эти переключатели обычно используются для управления дверными звонками в домах и офисах, но также находят применение в некоторых промышленных установках для быстрой проверки состояния питания.

Читайте также: Модульные коммутаторы ULTI от Schneider Electric, произведение искусства

Электрические розетки Розетки

заряжают вас буквально в наши дни, когда в нашем распоряжении так много портативных устройств.

Розетка необходима для передачи электрического тока в ваши электроприборы и оборудование.Хотя розетки различаются по форме и размеру в зависимости от страны, в которой вы находитесь, их функциональность остается одинаковой во всех странах. Как правило, мы видим 2-контактные, 3-контактные и 5-контактные розетки в наших домах и офисах. Еще одна вещь, которая отличает розетки, — это допустимое напряжение, то есть количество тока, которое они могут пропустить. В Индии трехконтактная вилка рассчитана на 6 А / 250 В.

Розетки с двумя штырями: Эти электрические розетки имеют два длинных разъема для незаземленного соединения.

Розетки с тремя контактами: Этот тип электрических розеток имеет контакт заземления, чтобы предотвратить поражение электрическим током из-за незакрепленной проводки.

Пятиконтактная розетка: Комбинация двухконтактной и трехконтактной розетки.

Универсальные розетки или розетки международного стандарта: Эти модульные конструкции розеток имеют отверстия, которые подходят для различных вилок, используемых в странах Америки и Европы.

Смарт-решения от Schneider Electric для работы из дома во время пандемии

Электрические модули

Эти модули предназначены для решения конкретных задач по освещению и охлаждению дома и офиса.

Диммеры: Относительно новые в использовании, диммеры позволяют увеличивать или уменьшать уровни яркости внутреннего освещения, декоративного освещения и т. д. Диммеры также легко подключаются к решениям «Умный дом», обеспечивая полный контроль над атмосферой вашего дома.

Регуляторы вентилятора: Подобно диммерам, регуляторы вентилятора используются для увеличения/уменьшения скорости потолочного вентилятора по мере необходимости. Наиболее распространенные типы регуляторов вентиляторов предлагают 4-ступенчатое или 5-ступенчатое управление скоростью.

Блоки питания : В основном это комбинация выключателя и розетки в одном модуле, эти блоки используются для подачи питания на мощные приборы.Однако после появления модульных выключателей и розеток эти устройства все реже используются в современных домах и офисах.

Читайте также: Мощный резервный аккумулятор ИБП от APC By Schneider Electric

Коммуникационные модули

Различные модули передачи данных также являются частью общей электрической схемы.

Телефонная розетка: Технически называемая разъемом RJ11, телефонная розетка позволяет подключать телекоммуникации вместе с электрическими проводами.

Разъем данных: Находя все более широкое применение благодаря распространению широкополосного и высокоскоростного Интернета, розетки для передачи данных позволяют подключаться к сети по всему дому или в офисе, обеспечивая функции локальной сети. Розетка широко известна как RJ45 Jack.

Разъем USB: Стандарт универсальной последовательной шины (USB) является синонимом подключения к компьютеру и смартфону. Теперь электрические бренды также начали предлагать модульные USB-разъемы для упрощения зарядки и передачи данных.

Телевизионная розетка: Подобно телефонным розеткам и розеткам для передачи данных, телевизионная розетка позволяет кабельной передаче от вашего провайдера или установки тарелки проходить через стены к вашему телевизору.

Итак, на этом мы завершаем наш список типов электрических выключателей и розеток и вариантов их использования. Мы надеемся, что вы найдете его полезным. Продолжайте следить за нашим блогом, чтобы получать больше подобных статей. А пока, если вы ищете электротовары в Интернете, посетите наш интернет-магазин по адресу shop.schneider-electric.монета.

Что такое платы расширения и как они работают?

Платы расширения представляют собой несколько электрических розеток, соединенных параллельно друг другу и заключенных в ударопрочный корпус. Они увеличивают радиус действия настенных электрических розеток с помощью гибкого силового кабеля.

Просто обозначать платы расширения как электронное устройство — значит поступать с ними вопиющей несправедливостью. С одним из них вам не нужно карабкаться по стенам, чтобы добраться до этой дальней розетки, а соседи по дому не вынуждены сражаться за то, кто первым зарядит свой телефон! Несколько устройств могут быть соединены вместе, и эта скромная плата расширения становится центром критически важной деятельности.

Удлинители являются неотъемлемой частью каждого домашнего хозяйства (Фото предоставлено envato)

За этим элегантным устройством plug-and-play стоит не менее простая наука, так что давайте покопаемся!


Рекомендуемое видео для вас:


Как работают платы расширения?

Разветвитель питания или плата расширения состоит из нескольких розеток, независимо подключенных к гибкому кабелю питания и заключенных в ударопрочный пластиковый корпус.

Он получает питание от стенных розеток и распределяет его между устройствами, подключенными к этим множественным розеткам.Платы расширения могут различаться по конструкции, некоторые из них имеют такие функции, как отдельные переключатели и светодиодные индикаторы, указывающие, какая розетка используется в данный момент.

Отличительной особенностью плат расширения является то, что они равномерно распределяют питание между подключенными устройствами. Это позволяет всем устройствам работать без сбоев и достигается за счет «параллельного» подключения отдельных разъемов друг к другу.

Закон Ома: как протекает ток в цепи?

Разность потенциалов вызвана введением источника питания

Подобно тому, как вода течет через две области с разной высотой, ток течет между двумя точками с разным потенциалом.

Чтобы по цепи протекал ток, она должна быть подключена к источнику питания, создающему разность потенциалов. Эта разность потенциалов также известна как напряжение.

Протекание тока в цепи регулируется законом Ома, который выражает напряжение как произведение сопротивления цепи и тока, протекающего через нее.

Математически это представляется как:

V = IR,

, где V — напряжение в цепи, I — ток, а R — сопротивление цепи протеканию этого тока.

Все электроприборы, подключенные к цепи, потребляют ток, что создает сопротивление его дальнейшему протеканию по цепи. Поэтому они представлены как таковые. В зависимости от расположения сопротивлений в цепи цепь можно разделить на последовательную или параллельную.

Последовательные цепи

Приборы последовательно соединены в последовательную цепь (Фото: Drp8/Shutterstock)

В последовательной цепи все сопротивления (приборы) соединены последовательно, так что весь ток протекает через их. В последовательных цепях напряжение падает на каждом сопротивлении, тогда как ток остается постоянным. Реальным примером последовательной цепи являются электрические гирлянды, используемые для праздничного украшения. Одним из основных недостатков последовательной цепи является то, что выход из строя одного прибора в цепи приводит к нарушению всей цепи.

Параллельные цепи

Приборы последовательно соединены в параллельную цепь (Фото: Drp8/Shutterstock)

В параллельных цепях все сопротивления подключены к общему источнику питания, хотя и по выделенным отдельным путям.

Поскольку каждый прибор имеет «собственную» цепь, все приборы получают одинаковое напряжение. Их потребляемый ток зависит от их индивидуальных сопротивлений, в результате чего общий потребляемый ток представляет собой сумму отдельных токов, потребляемых каждым прибором. Протекание тока в одном контуре параллельной цепи не зависит от других. Это делает параллельные схемы полезными в платах расширения.

Защита от перенапряжения

Хотя основной принцип плат расширения довольно прост, сами платы представляют собой гораздо больше, чем просто набор параллельных цепей.Они должны быть спроектированы с учетом потребляемой мощности приборов, которые будут к ним подключены. Поскольку параллельные цепи могут потреблять большие токи, важно предусмотреть защиту от перенапряжений, чтобы предотвратить электрические повреждения или даже короткие замыкания и пожары.

Конструкция силового кабеля

Медные кабели различной толщины оцениваются по несущей способности (Фото предоставлено: Siberian Art/Shutterstock) грузоподъемность.Как правило, более толстые кабели пропускают больший ток, чем их более тонкие аналоги, из-за большей площади поверхности в молекулярной структуре кабеля. Точно так же ответвления проводов и электрические контакты, которые распределяют ток по соответствующим петлям, должны выдерживать требования электроприборов.

Когда потребляемая мощность превышает возможности оборудования источника питания, это может привести к пожарам и другим катастрофическим сбоям.

Предохранители

Предохранители содержат короткий провод, который плавится в случае опасного скачка тока (Фото предоставлено: Flickr) большие течения.Они сделаны из относительно плохого проводника, такого как сплав олова и свинца. Это позволяет им плавиться, когда ток превышает их номинальное значение.
Когда они плавятся, цепь разрывается, прерывая подачу чрезмерного тока к приборам и защищая их от потенциального вреда. Использование миниатюрных автоматических выключателей (MCB) в современных электрических сетях обеспечивает дополнительный уровень защиты от электрических аварий.

Заземление

Платы расширения поставляются с 3-контактной вилкой для защиты от чрезмерного тока (Фото: envato)

Платы расширения, которые поддерживают несколько устройств, обычно имеют 3-контактную вилку для облегчения заземления.Заземление или заземление относится к безопасному отводу любого избыточного тока на поверхность, которая постоянно находится под низким потенциалом. Это профилактическая мера для устройств на борту удлинителя.

Обычно не рекомендуется подключать несколько тяжелых чертежных устройств к одной плате расширения. Однако, если это крайне необходимо, следует использовать только удлинители, рассчитанные на такой сильный поток тока. Платы расширения также оснащены светодиодными индикаторами и переключателями для каждой розетки, что дает пользователям дополнительный контроль.Поток тока к определенной розетке может быть включен или выключен с помощью соответствующего переключателя независимо от других розеток.

Улучшения

Усовершенствования в области удлинителей превосходят традиционную систему вилок и розеток.

Платы расширения — это простые электроинструменты, которые предлагают простую, но важную функцию: увеличение досягаемости источника питания в соответствии с вашими потребностями. Это может быть простой шнур, который просто подключает одно устройство к настенной розетке, или это может быть удлиненный удлинитель, который позволяет подключать несколько устройств в одном месте.

Несмотря на сдвиг парадигмы в сторону умных домов и беспроводной зарядки, мы еще далеки от устройств с автономным питанием, которые могут работать автономно в течение длительного времени без электропитания от настенных розеток. Однако электричество больше не ограничивается традиционной системой штепсельных вилок и розеток, которая подает только электрический ток. Варианты источников питания, которые также объединяют возможности передачи данных, такие как USB и HDMI, постепенно вытесняют традиционные настенные розетки, поэтому мы можем ожидать, что на основе этих достижений будет развиваться технология расширения!

Рекомендуемая литература

Зачем использовать 3-контактные вилки для обеспечения электробезопасности?

  1. Главная ›
  2. Экономия электроэнергии ›
  3. Как защититься от поражения электрическим током

    Электроприборы с металлическими корпусами должны быть должным образом заземлены для защиты от возможного поражения электрическим током.Если внутри прибора возникает ток неисправности (утечка), весь металлический корпус становится НАПРЯЖЕННЫМ, и если кто-то случайно прикоснется к нему, через его или ее тело потечет ток, что приведет к поражению электрическим током, который иногда может стать опасным для жизни.

    Как подключается заземляющий штырь в приборах:

    В 3-контактной вилке провод, подключенный к заземляющему штырьку вилки, также соединяется с металлическим корпусом оборудования.

    Если на металлическом корпусе оборудования появляется утечка тока, ее необходимо безопасно отвести на землю.Это защитит пользователей от поражения электрическим током при использовании оборудования.
    Если в оборудовании возникает какая-либо серьезная неисправность, это также приводит к перегоранию предохранителя, тем самым защищая пользователя. Поэтому система должна быть надлежащим образом заземлена или заземлена, чтобы предотвратить поражение электрическим током.

    Штырь заземления или 3-й штырь на вилке обычно больше и толще остальных штырьков, возможно, токоведущий и нейтральный штыри позволяют штырьку заземления подключаться первым и отключаться последним.Определим также причины, по которым заземление или 3-й контакт выполнен так:

    1. Длина увеличена, т. к. это позволяет контакту заземления замыкать контакт первым, а затем при отключении питания он размыкает контакт обеспечение высокой безопасности.
    1. Вставка более длинного заземляющего штифта сначала помогает открыть заслонки, что впоследствии облегчает вставку двух других штырей. Во многих стенных розетках есть защитные шторки на линии под напряжением и нейтрали, чтобы люди, особенно дети, не могли вставить какие-либо проводящие материалы, которые могут привести к поражению электрическим током.Эти типы розеток известны как жалюзи с заземлением.
    1. Штырь заземления сделан толще, чтобы даже по ошибке его нельзя было вставить в токоведущее или нейтральное отверстие. Меньшие штырьки на вилке, токоведущий и нейтральный штырьки могут входить в большее отверстие, но больший штырек никогда не вставляется в меньшее отверстие, и любой провод под напряжением не может быть подключен к корпусу оборудования. Следовательно, штырь заземления сделан более толстым, чтобы его нельзя было вставить в токоведущее или нейтральное отверстие розетки.Это также предотвращает установление электрического контакта штыря заземления с клеммой под напряжением.
    1. С технической точки зрения, мы можем сказать, что толщина заземляющего штыря больше , чтобы уменьшить его сопротивление, и ток короткого замыкания будет проходить по пути с низким сопротивлением. Поясним это с помощью математической формулы, представленной ниже:

    R = (¶ * L) /A, где r = сопротивление, ¶ (также называемое Row) = удельное сопротивление материала, L = длина материала, A = площадь поперечного сечения и R = сопротивление материала

    Следовательно, сопротивление ( ¶) обратно пропорционально площади поперечного сечения площади проводника (A), поэтому сопротивление заземляющего штыря уменьшается из-за того, что он толще, чем два других штыря, потому что он будет иметь большую площадь в этом случае.Таким образом, чем больше площадь, тем меньше сопротивление и больше ток короткого замыкания будет проходить по пути с низким сопротивлением. Заземляющий контакт несет ток короткого замыкания, который в несколько раз превышает нормальный ток. Следовательно, для обеспечения надлежащей безопасности допустимая токовая нагрузка заземляющего штыря должна быть больше, чем у других штырей.

    Наконец, на рынке доступно несколько марок и типов 3-контактных вилок. Просьба приобретать и использовать только те 3-контактные вилки, которые полностью соответствуют требованиям безопасности. 3-контактные вилки должны быть промаркированы всей информацией, как показано на схеме ниже:

    Отверстия для розеток также должны быть снабжены защитными шторками. Также нельзя приобретать адаптеры или удлинители, которые оснащены нестандартной розеткой. отверстия.Каждая розетка должна позволять вставлять вилку только одного типа. Всегда нужно следить за тем, чтобы вилки были правильно вставлены в розетки. Также нельзя с силой вставлять 3-контактную вилку или даже 2-контактную розетку. Удары могут возникнуть, когда контакты частично открыты и все еще подключены к розетке.

    Мы надеемся, что статья соответствует требованиям наших читателей, и всем было бы полезно получить больше знаний и повседневных правил техники безопасности при использовании многоштыревых вилок.Главное, чтобы теперь были и ответы, почему взрослые и старейшины всегда советуют новичкам угодить «Не» тыкать в земляной рычаг?

    Об авторе :
    Г-н Махеш Кумар Джайн является выпускником Университета Рурки (IIT Roorkee) со степенью в области электротехники, который проработал 36 лет на Индийских железных дорогах. Он ушел из Индийских железных дорог в качестве директора IREEN (Институт электротехники Индийских железных дорог), а также работал главным главным инженером-электриком на многих железных дорогах.Он выполнял обязанности инспектора по электротехнике в правительстве. Индии. Г-н Махеш Кумар Джайн увлекается электробезопасностью, пожарной безопасностью, надежностью, потреблением / сохранением / управлением электрической энергии, электроприборами. В настоящее время он работает консультантом в Nippon Koi Consortium в области распределения электроэнергии и электровозов. Другие работы этого автора .

    Соединения распределительного щита, не требующие участия электрика

    Всегда пригодится отличный электрик.Но могут возникнуть внезапные чрезвычайные ситуации, когда вам нужно починить сломанный переключатель или перемонтировать регулятор. В этих случаях всегда полезно иметь базовые знания о простых электромонтажных работах, чтобы вы могли сделать несколько ремонтных работ самостоятельно. Компоненты распределительного щита — один из самых простых способов самостоятельного ремонта в вашем доме. С хорошим пониманием цели каждого компонента даже полный новичок может начать работу без каких-либо трудностей. Вот как вы можете установить три основных компонента распределительного щита, розетку, регулятор и выключатель, не прибегая к помощи электрика!

    Розетка:

    Розетки

    обычно состоят из 2 или 3 контактов вместе с выключателем.3-контактная вилка обычно используется для приборов, требующих более высокой выходной мощности. 2-контактные вилки потребляют меньше энергии по сравнению с 3-контактными. Не каждая розетка может выдерживать одинаковую электрическую нагрузку, поэтому важно понимать признаки того, что розетку необходимо заменить.

    Что такое 3-контактная вилка?

    В 3-контактной вилке верхний контакт является заземлением или соединением с землей. Это заземление или заземление предотвращает прохождение любого опасного остаточного электричества или избыточного электричества. Избыток электроэнергии может быть опасен для подключенных приборов. Это может не только повредить прибор, но и вызвать короткое замыкание в качестве меры безопасности.

    Провода в 3-контактной вилке

    Для 3-контактной вилки обычно имеется 3 разных провода, которые необходимо подключить к задней части вилки. Три провода — это провод заземления, провод под напряжением и нейтральный провод. Эти 3 провода входят в кабель разного цвета, что сделано для того, чтобы различать три провода.Цветовой код проводки следующий: Красный цвет: провод под напряжением Черный цвет: нейтральный провод Зеленый цвет: заземляющий провод В стандартной трехконтактной вилке треугольной формы заземляющий провод находится сверху и обычно больше, чем два других контакта внизу. Два контакта внизу, расположенные параллельно друг другу, — это провод под напряжением и нейтральный провод соответственно. Провод под напряжением находится с левой стороны, а нейтральный провод — с правой стороны. Подключить провода к штепсельной розетке довольно просто, потому что сегодня все вилки поставляются с разъемами.

    Подключение к розетке

    Подключение штепсельной розетки чрезвычайно просто и может быть легко выполнено новичками. Шаг 1: Ослабьте винты разъемов на задней стороне вилки. Шаг 2: Зачистите три провода кабеля (красный — провод под напряжением, черный — нейтральный провод и зеленый — провод заземления). Шаг 3: После зачистки проводов вы найдете медные наконечники трех проводов.Шаг 4: Возьмите заземляющий провод (зеленый) и вставьте медный наконечник между ослабленным винтом разъема. Шаг 5: Возьмите провод под напряжением (красный) и вставьте медный наконечник между ослабленным винтом разъема. Он расположен в нижней левой части штекера. Шаг 6: Возьмите нейтральный провод (черный) и вставьте медный наконечник между ослабленным винтом разъема. Он расположен в правом нижнем углу штекера. Шаг 7: После того, как три провода будут вставлены, затяните винты, чтобы медный наконечник совпадал с винтом. Шаг 8: Закрепите вилку на распределительном щите.

    Что такое регулятор?

    Регулятор — это переключатель или компонент, который преимущественно используется для регулирования скорости вращения вентилятора. Существует два разных типа регуляторов. Хотя они механически идентичны, разница между ними заключается в том, как работает переключатель регулятора. В первом типе регулятор свободно вращается от малой скорости к высокой, тогда как регуляторы второго типа имеют ступенчатое увеличение и уменьшение скорости.Это может быть увеличение скорости на 3, 4 или 5 ступеней в зависимости от марки регулятора.

    Как подключить регулятор

    Подключение регулятора является довольно простой задачей, так как в нем используются только два провода: провод под напряжением, по которому течет ток, и нейтральный провод. Регуляторы поставляются с предварительно установленным проводом под напряжением и нейтральным проводом. В зависимости от марки проводной кабель может быть красным или черным, символизирующим активный и нейтральный провод. У некоторых брендов есть как серые кабели, подключенные к красному концу, так и черный конец, символизирующий активный и нейтральный провод.Вот шаги для подключения регулятора: Шаг 1: Убедитесь, что подключенный кабель от регулятора зачищен. Шаг 2 (необязательно): Если кабель не зачищен, возьмите плоскогубцы и зачистите кабель, чтобы увидеть медную часть провода. Шаг 3: Возьмите медные наконечники провода под напряжением (красный) и нейтрального провода (черный) регулятора и подключите его к медным наконечникам провода под напряжением и нейтрального провода. Шаг 4: Скрутите соединенные медные концы проводки, чтобы убедиться, что они соприкасаются и есть ток.Шаг 5: Закрепите открытые медные концы проводки изоляционной лентой (для обеспечения безопасности). Шаг 6: Закрепите регулятор на распределительном щите.

    Переключатель:

    Переключатель — это компонент распределительного щита, который управляет подачей питания определенного прибора. Он делает это, замыкая и разрывая цепь. Когда переключатель находится в положении «включено», питание подается и цепь замыкается. Когда он находится в положении «выключено», питание отключается и цепь размыкается.Важно выбрать правильный электрический выключатель, будь то для рабочего места или дома.

    Как подключить выключатель:

    Компонент переключателя поставляется с гнездом, закрепленным винтом, в котором размещаются провод под напряжением и нейтральный провод. Вот шаги для подключения коммутатора: Шаг 1: С помощью плоскогубцев или инструмента для зачистки проводов зачистите провод кабеля, чтобы найти оголенные медные провода под напряжением и нейтральным проводом. Шаг 2: Отвинтите концы компонента переключателя, где должны быть размещены провод под напряжением и нейтраль.Шаг 3: Поместите медный наконечник провода под напряжением в гнездо для провода под напряжением. Шаг 4: Вставьте медный наконечник нейтрального провода в гнездо для нейтрального провода. Шаг 5: Закрепите винты розеток, где находятся провод под напряжением и нейтральный провод, убедитесь, что металлическая часть винта соприкасается с медным наконечником провода. Шаг 6: Защелкните переключатель на место в распределительном щите. С помощью этих простых шагов вы можете легко решить любую проблему, связанную с проводкой компонентов распределительного щита.В следующий раз, когда потребуется подключить выключатель, вилку или регулятор, вам не придется вызывать электрика! При покупке выключателей, проводов или любых электрических компонентов убедитесь, что стандарты качества и безопасности всегда соблюдены. В Finolex мы всегда следим за тем, чтобы наша продукция соответствовала самым высоким стандартам качества. Ознакомьтесь с нашим ассортиментом переключателей, проводов и кабелей, чтобы приступить к работе!

    Описание трехфазных вилок и розеток

    Часто спрашивают: «Могу ли я заменить вилку на моей машине на вилку с другим номиналом?»

    Ответ: да, вы можете заменить вилку на другую, однако есть некоторые правила относительно того, какая из них является минимальной номинальной силой тока, которую вы можете установить

    Здесь мы говорим о вилках и розетках Австралии и Новой Зеландии, но концепция одинакова в большинстве стран. Проверьте свои местные законы, чтобы быть уверенным.

    Давайте проясним терминологию, используемую ниже, чтобы вы понимали, о чем мы говорим.

    • Вилка – конец кабеля со штырьками
    • Розетка — это соединение, в которое вы вставляете вилку, имеет отверстия для контактов и может быть на конце кабеля генератора или просто на стене в здании
    • Нейтраль — трехфазное питание обычно имеет 3 фазы (L1, L2 и L3) и заземление (ближайшее к ключу на вилке или розетке). Обычно трех фаз достаточно для работы портативного оборудования, однако иногда оборудование требует более низкое напряжение для управления.Это более низкое напряжение достигается за счет добавления нейтрального контакта в середине вилки или розетки.
    • 10A, 20A, 32A — это три наиболее распространенных размера трехфазных вилок и розеток, используемых в Австралии. «A» означает максимальный ток, на который рассчитана вилка.
    • 4-контактный, 5-контактный — с каждым из вариантов 10A, 20A, 32A у нас также есть вариант, в котором 5-й контакт добавлен в центре. Сюда подключается нейтральный провод.

    В качестве примера возьмем Satellite 650 Standard.

    По умолчанию Satellite 650 Standard оснащен 4-контактной вилкой на 10 А.

    • Для Satellite 650 не требуется нейтраль, поэтому он оснащен 4-контактным разъемом. Помните, что 5-контактный разъем нужен только в том случае, если машине требуется нейтраль, а она не нужна.
    • Некоторые генераторы и здания имеют 5-контактные розетки, но кофемолке они не нужны, поэтому у них есть 4-контактная вилка.
    • В Satellite 650 можно установить 5-штыревую вилку, но внутри вилки в любом случае не будет провода к центральному штырьку, так что в этом нет смысла.
    • Если вам нужно установить вилку на 20 А или 32 А, это нормально, потому что машина потребляет меньше, чем эти.

    Практическое правило для трехфазных машин

    • Вы всегда можете установить заглушки большего размера, чем требует машина, но не меньше.
    • Вы не можете подключить вилку на 10 А к машине, рассчитанной на 12 А.
    • Вы не можете подключить вилку на 20 А к машине, рассчитанной на 21 А.
    • Вы МОЖЕТЕ поставить вилку на 32 А на любую машину с номиналом 32 А или ниже.
    • Если для машины требуется нейтраль, на ней будет шнур с 5 проводами, поэтому в этом случае используйте 5-контактные вилки.
    • Если для машины не требуется нейтраль, у нее будет только 4 провода. Вы можете использовать 5-контактную вилку, но средний контакт будет качаться на ветру и не позволит вам подключить ее к обычной розетке в здании без 5-контактных розеток.

    По этой причине некоторые подрядчики оснащают все свои машины током 32 А, чтобы никогда не возникало проблем с подключением.

    Интересный факт.

    • Вилки на 10 А и 20 А имеют одинаковый размер по всей окружности, за исключением того, что вилки на 10 А имеют прорезь внизу, а вилки на 20 А имеют плоскую часть.
    • Это означает, что вилку на 10 А можно вставить в розетку на 20 А, но вилку на 20 А нельзя вставить в розетку на 10 А.

    Что такое сокет? (Учебники по Java™ > Пользовательские сети > Все о сокетах)

    Обычно сервер работает на определенном компьютере и имеет сокет, привязанный к определенному номеру порта. Сервер просто ждет, прослушивая сокет для клиента, чтобы сделать запрос на подключение.

    На стороне клиента: клиент знает имя хоста машины, на которой работает сервер, и номер порта, на котором сервер прослушивает.Чтобы сделать запрос на подключение, клиент пытается встретиться с сервером на машине сервера и порте. Клиент также должен идентифицировать себя на сервере, чтобы он привязывался к локальному номеру порта, который он будет использовать во время этого соединения. Обычно это назначается системой.

    Если все в порядке, сервер принимает соединение. После принятия сервер получает новый сокет, привязанный к тому же локальному порту, а также устанавливает для своей удаленной конечной точки адрес и порт клиента.Ему нужен новый сокет, чтобы он мог продолжать прослушивать исходный сокет для запросов на подключение, одновременно удовлетворяя потребности подключенного клиента.

    На стороне клиента, если соединение принято, сокет успешно создан, и клиент может использовать сокет для связи с сервером.

    Теперь клиент и сервер могут обмениваться данными, записывая или читая из своих сокетов.


    Определение:

    Сокет — это конечная точка двустороннего канала связи между двумя программами, работающими в сети.Сокет привязан к номеру порта, чтобы уровень TCP мог идентифицировать приложение, которому предназначены данные для отправки.


    Конечная точка — это комбинация IP-адреса и номера порта. Каждое соединение TCP может быть однозначно идентифицировано двумя его конечными точками. Таким образом, вы можете иметь несколько соединений между вашим хостом и сервером.

    Пакет java.net на платформе Java предоставляет класс Socket , который реализует одну сторону двустороннего соединения между вашей программой Java и другой программой в сети.Класс Socket находится поверх зависимой от платформы реализации, скрывая детали любой конкретной системы от вашей Java-программы. Используя класс java.net.Socket вместо того, чтобы полагаться на собственный код, ваши Java-программы могут обмениваться данными по сети независимо от платформы.

    Кроме того, java.net включает класс ServerSocket , который реализует сокет, который серверы могут использовать для прослушивания и приема подключений к клиентам.В этом уроке показано, как использовать классы Socket и ServerSocket .

    Если вы пытаетесь подключиться к Интернету, класс URL и связанные с ним классы ( URLConnection , URLEncoder ), вероятно, более подходят, чем классы сокетов. На самом деле URL-адреса представляют собой относительно высокоуровневое соединение с Интернетом и используют сокеты как часть базовой реализации. Видеть Работа с URL-адресами для получения информации о подключении к Интернету через URL-адреса.

    .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
