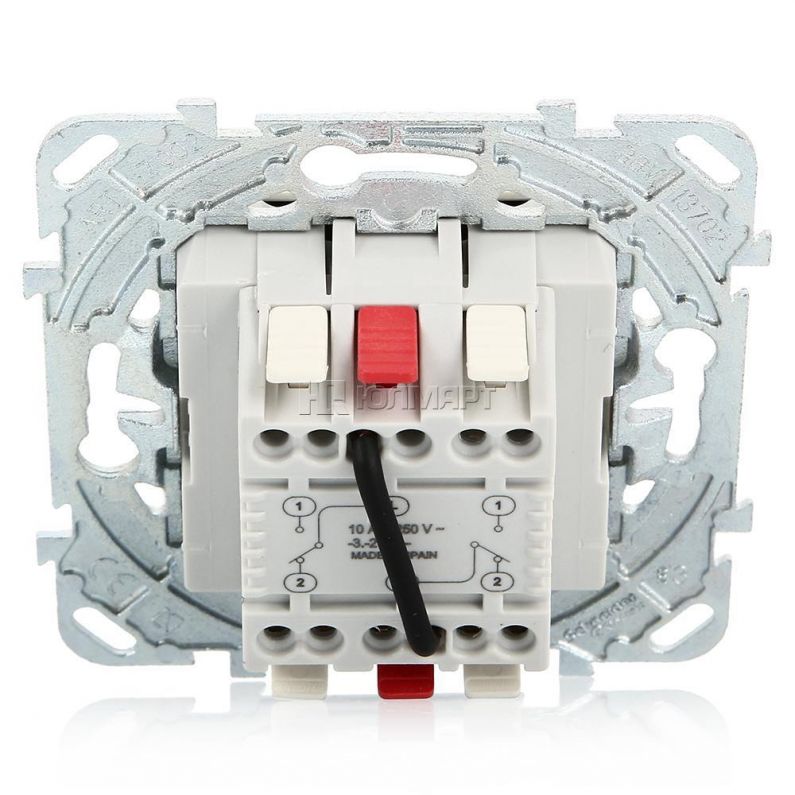

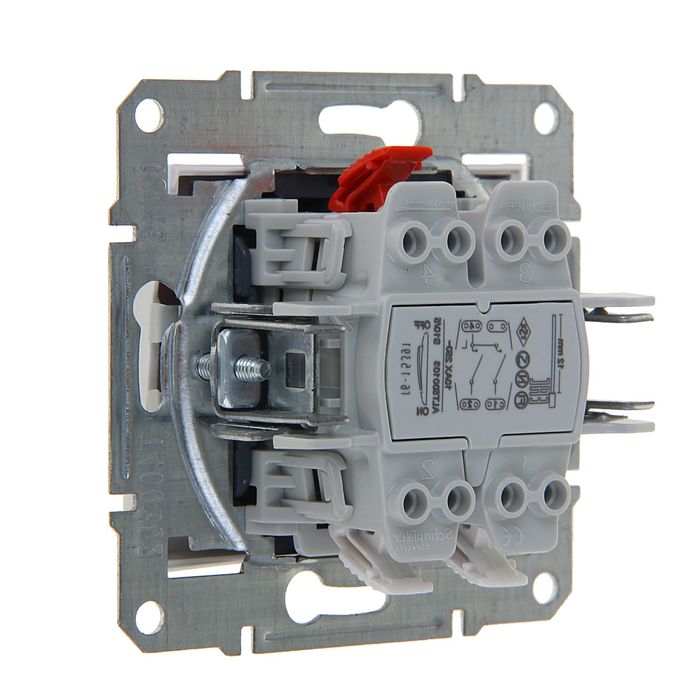

Автоматические выключатели Easy9 Schneider Electric с характеристикой C (автоматы до 63A)

Как открыть выключатель schneider electric.

Сейчас во многих домах изначально ставят качественную электрику, или при ремонте стараются заменить все элементы электросети, в том числе и выключатели. Но может возникнуть и такая ситуация, когда вы придете домой, щелкнете выключателем, и свет не загорится.

Если лампочка работает в другом месте и электричество в квартире есть, то дело, скорее всего, в выключателе, и его придется разобрать.

Сделать это надо, обязательно предварительно отключив электроэнергию и проверив это на лампе или светильнике.

Сейчас существует несколько видов выключателей, каждый из которых имеет свою конструкцию и особенности. Различают следующие виды выключателей:

1. Простые одно- и двухклавишные выключатели. Наиболее распространенный тип выключателей.

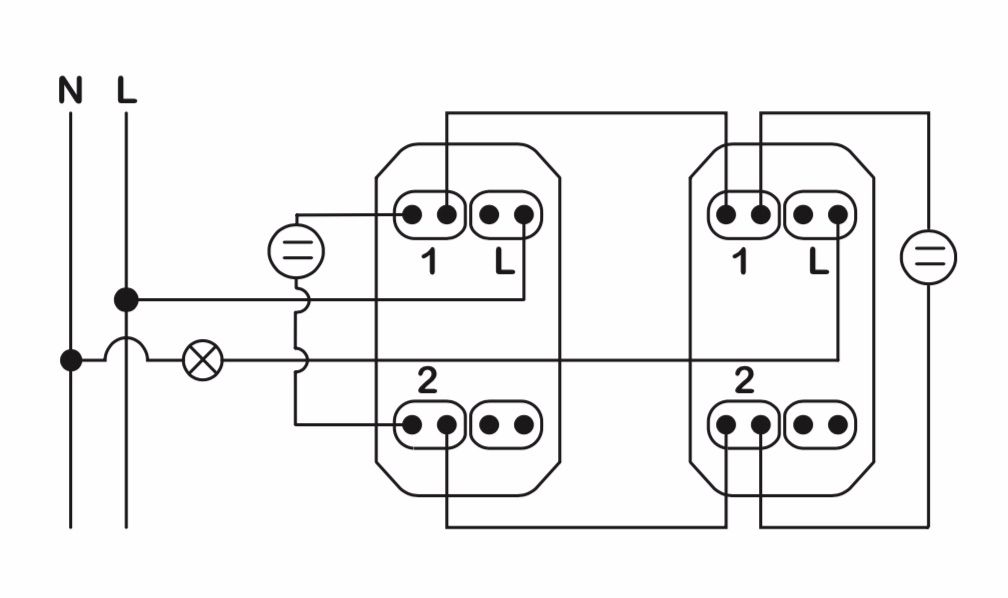

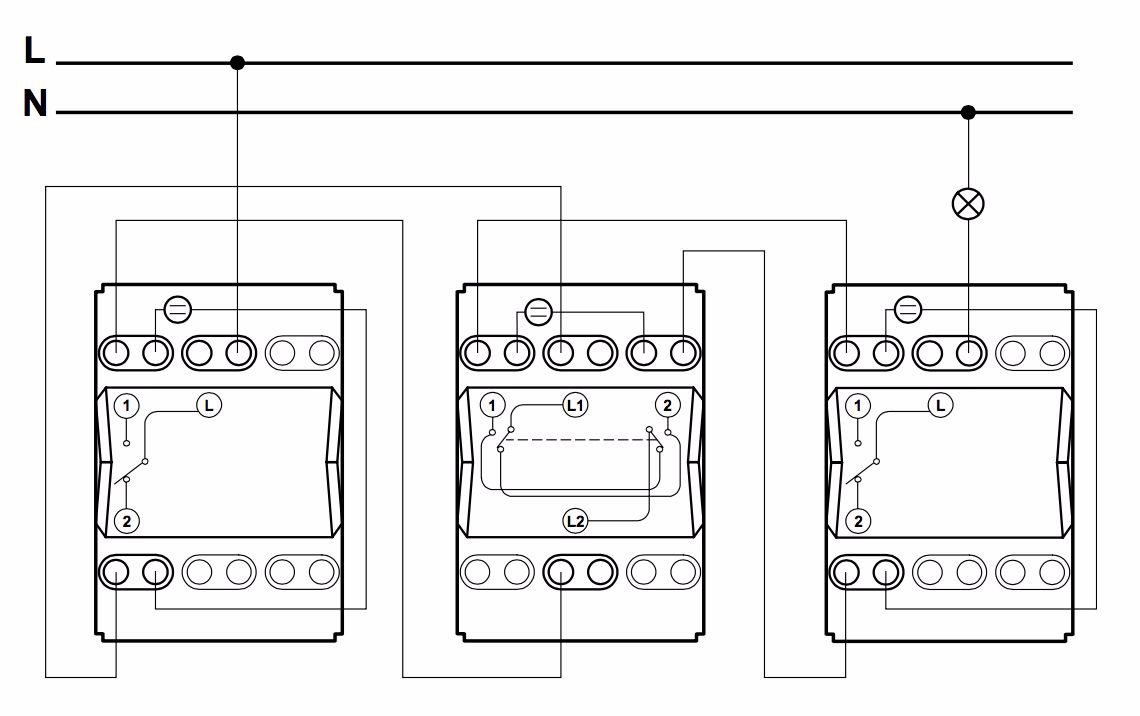

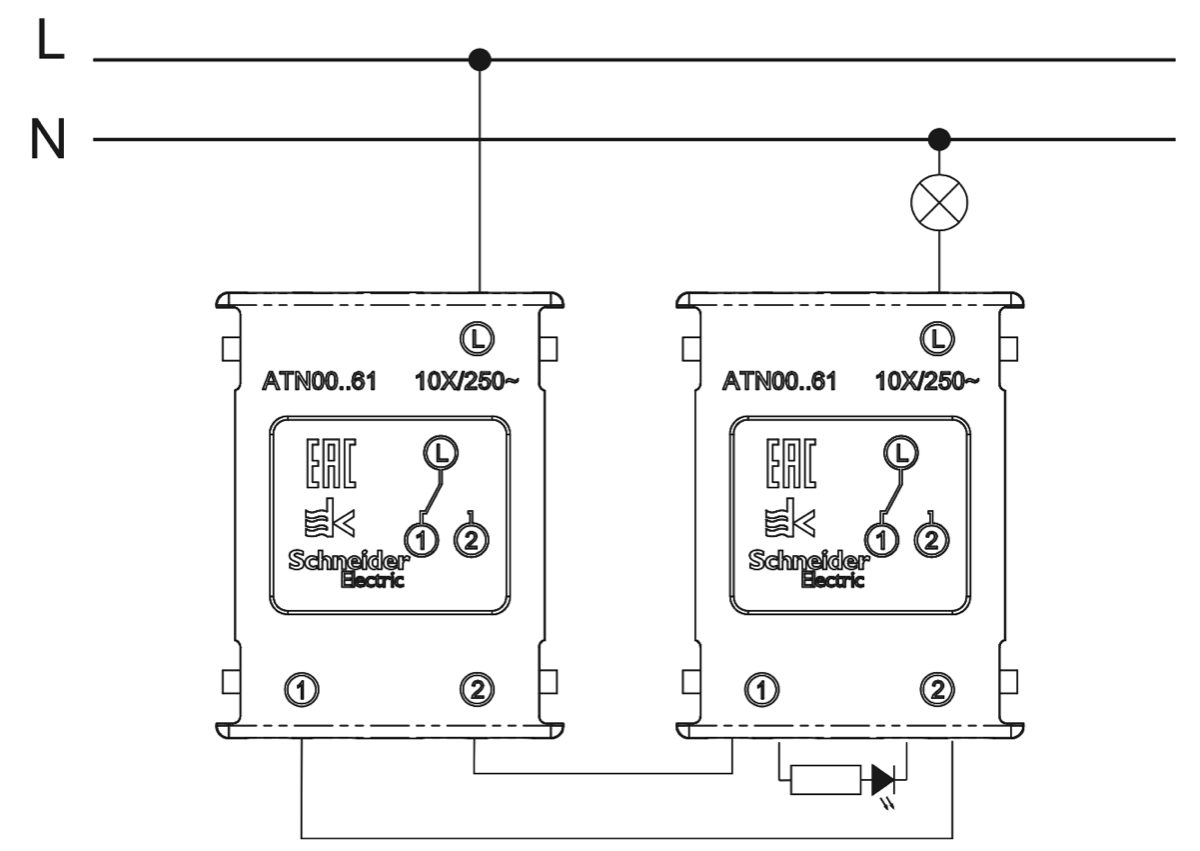

2. Проходные выключатели могут включать свет с нескольких мест. С виду они похожи на обычные кнопочные выключатели.
3. Диммеры – выключатели, которые позволяют регулировать яркость освещения от сумерек до яркого света. Бывают с микроконтроллерами или механические.
4. Импульсные выключатели по своей сути являются просто кнопками наподобие дверных звонков. Они подключаются к импульсному реле.
5. Сенсорные выключатели – бывают разных типов: акустические (срабатывают на резкий звук, например, хлопок в ладоши), сенсорные диммеры, с пультом, радиовыключатели и т.д.

Поскольку наиболее распространены именно клавишные выключатели, их разборку и рассмотрим.

Как отключить напряжение в электросети

Перед любыми электрическими работами, в том числе и разборке выключателя, необходимо отключить напряжение. Как правило, электропроводка в наших квартирах подразделена на три группы: розетки, освещение и вывод для электроплиты (если она есть). Для разборки выключателя надо обесточить группу освещения, отключив соответствующий автомат на распределительном щитке. Но у многих возникает вопрос, а какой же собственно автомат отвечает за освещение?

На фото представлено изображение современного щитка, где крупным планом показаны номиналы автоматов (справа 16 Ампер и слева 5 Ампер). На электропроводку освещения всегда идет меньший ток, чем на группу розеток, поэтому и номинал автомата для этой группы будет меньший – на это и надо ориентироваться.

После выключения автомата обязательно надо убедиться в отключении напряжения – для этого включают освещение и если его нет, то все выполнено правильно и можно приступать к разборке элекровыключателя

Могу встречаться как одноклавишные выключатели, так и двух- и трехклавишные. Наиболее распространены двухклавишные, на их примере и будет показана последовательность работ.

Сначала надо снять с выключателя клавиши. Это делают довольно быстро и просто без специального инструмента. Необходимо большим пальцем прижать клавишу к стене, а другими пальцами взять ее за выступающий край и потянуть к себе. Многие боятся сломать клавишу, поскольку держится она довольно плотно, и в этом случае можно воспользоваться плоской отверткой или ножом и слегка поддеть клавишу. Все же лучше пользоваться руками, и через некоторое время все получится. Далее по тому ж принципу снимают вторую клавишу.

После этого необходимо снять саму рамку выключателя. Она может прижиматься к механизму черной ставкой, расположенной посредине. Это крепление по типу защелки, поэтому необходимо воспользоваться небольшой плоской отверткой, которой поддевают эту вставку так, ка указано на фото. После этого станет доступен сам механизм выключателя.

Для того, чтобы вынуть выключатель из стены надо ослабить монтажные лапки, которые удерживают его. Для этого ослабляют соответствующие винты (показано на фото) и после этого механизм должен свободно выйти из стены. Иногда выключатель может крепиться винтами по бокам монтажной коробки, в этом случае их надо отвинтить.

Затем выключатель вынимают из коробки и проверяют напряжение на подсоединенных проводах с помощью специальной отвертки-индикатора. Если все проведено верно, то напряжения быть не должно. После этого, отвинчивают крепления всех проводов и отсоединяют их от выключателя.
Снятый выключатель надо осмотреть на предмет оплавленных контактов, и если проблема в этом, то такой выключатель ремонту не подлежит и его надо заменить. Если подобных проблем нет, то выключатель осматривают на наличие других повреждений и проверяют все контакты, особенно в местах крепления проводов.

Если включатель все-таки неисправен, то провода надо изолировать изолентой и пометить их разным цветом, чтобы не путаться при подключении нового выключателя. Кстати, при покупке нового изделия, лучше захватить старый выключатель с собой, чтобы найти подходящую модель.

Столкнувшись с ремонтом, каждый из нас задаётся сопутствующими вопросами. Например, как разобрать чтобы он не мешал поклеить обои? С розетками, кажется, всё понятно. Там видно головку шурупа под плоскую или крестовую отвёртку. Выкрутив его, мы освобождаем крышку розетки. С выключателем немного сложнее — шурупов не видно.

В случае неисправности

Даже в случае неисправности выключателя нет нужды вызывать дорогостоящих специалистов. Решить проблему того, как разобрать выключатель света, сможет даже далёкий от электричества человек. Для начала следует определить проблемный узел. Если выключатель меняет положение с трудом, издаёт необычные звуки при включении или пахнет горелым, тут сразу понятно, где неисправность.

Если явных признаков повреждений нет, следует сначала проверить положение автоматических выключателей в щитке электропитания на Баловство детей, мстительность соседей или просто перепад напряжения могли оставить вашу квартиру без света. Включите автомат от вашей квартиры и проверьте работу освещения. Если он снова отключился сам, очевидно, произошло которое может возникнуть в выключателе только в том редком случае, когда он установлен прямо над токонесущим проводом, а этот провод удивительным образом оголился и зацепил контакты выключателя. Ищите другие причины неисправности.

Проверка лампы и патрона

Перед тем как разобрать выключатель света в квартире, следует проверить работоспособность лампочки, её контакты и плотность установки. Согласно опыту электриков, проблемы возникают в лампах и патронах светильника гораздо чаще, нежели в выключателе, поскольку номинальный срок службы устройства отключения и включения всегда значительно больше, чем срок эксплуатации расходных световых элементов и контактов, подверженных механическому воздействию при замене лампы.

Также нужно проверить наличие фазного тока в разных положениях выключателя с помощью простейшего тестера (индикатора). В советские времена не было особых различий, куда встраивать выключатель — до нагрузки или после. Однако в последнее время строители стараются устанавливать выключатели на фазный, приводящий провод. Если разница при включении видна по тестеру, то разрыв цепи в выключателе отпадает, и нужно искать другие причины.

Инструменты и рабочая зона

Убедившись, что проблема именно в выключателе, следует подготовить инструменты и рабочее место. Тут могут понадобиться:

• крестовая и плоская отвёртки;
• нож с пластиковой ручкой на случай нечаянного касания проводов лезвием;
• пассатижи с изолированными ручками;
• индикатор или тестер, чтобы определить наличие напряжения;
• изолента.

Подготовка рабочего места начинается с обеспечения освещённости участка работ без использования подключенного освещения. Грубо говоря, нужно работать днём, а в тёмных местах дополнительно использовать фонарик или другой энергонезависимый источник света. Пыль внутри электротехнической коробки может запачкать тканевые кресла и стулья, поэтому отодвиньте их подальше перед тем, как разобрать выключатель света.

Безопасность прежде всего

Итак, в первую очередь нужно обесточить участок цепи, с которым предполагается работать. Для этого следует найти на лестничной клетке автоматы, относящиеся к вашей квартире. В последнее время в щитках подписывают принадлежность выключателей дифференциального тока по квартирам, в противном случае следует предупредить соседей по лестничной клетке о ваших намерениях отключить ток и совместными усилиями опытным путём найти нужные рубильники. Не отключайте электроэнергию без уведомления соседей, если не уверены в принадлежности автоматов.

Несколько несложных манипуляций

Далее нужно добраться до крепёжных шурупов, чтобы снять защитный кожух с выключателя. Сначала снимаем клавишу, поддевая её посередине тонким лезвием ножа. Декоративный кожух обычно крепится на пластиковой защёлке или шурупах, снимаем его с помощью отвёртки. По бокам выключателя будут два фиксирующих болта с распорными лапками. Нужно раскрутить их немного, чтобы освободить выключатель из гнезда коробки.

Далее производится осмотр контактов. Чаще всего окисленные или просто выскочившие провода из гнёзд и креплений могут послужить причиной неисправности. Затянув как следует соединения проводов, выключатель сначала проверяют «на весу», не вставляя в коробку.

Замена выключателя

Выгоревшие контакты, оплавленная изоляция и просто отсутствие реакции на ваши действия говорят о том, что выключатель лучше заменить. Отсоединив провода, ни в коем случае не оставляйте их болтаться просто так из стены даже на полчаса. Это привычное место на стене, куда домашние машинально кладут руку, чтобы включить свет. Замотайте изолентой на время похода в магазин. Немного сложнее будет ситуация в больших комнатах с различной интенсивностью освещения. Впрочем, последовательность действий того, как разобрать света, не отличается от работы с одноклавишным. Единственный нюанс многоклавишного выключателя в том, что нужно помечать концы проводов в стене в случае необходимости замены элемента. Можно, конечно, опытным путём определить последовательность подключения, но это займёт лишнее время и не слишком безопасно.

Диммеры

С простыми выключателями, кажется, всё. А как разобрать выключатель с света? Так называемые диммеры, особенно механические, включаются в цепь точно так же, как и обычные выключатели. Их демонтаж производится примерно по той же схеме. Сначала снимают поворотную ручку, после освобождают декоративную панель из защёлки ножиком или отвёрткой, затем ослабляют крепёжные лапки, раскручивая фиксирующие болты на корпусе.

На этом всё. Монтаж производится в обратном порядке. Итак, мы выяснили, как разобрать двухклавишный выключатель света и его одноклавишный аналог. Все достаточно просто, и с этой работой справится любой мастер-самоучка. А если вы знаете, как разобрать выключатель с регулировкой света, то собрать все назад вообще не станет большой проблемой. Помните, что все соединения и крепления нужно затягивать как следует, чтобы лишний раз не заниматься ремонтом выключателя.

При неисправности осветительного прибора, прежде всего, следует убедиться в наличии напряжения в электропроводке питающей сети. Затем проверяется работоспособность самого осветительного элемента и патрона. Если с ними всё в порядке, то причиной неполадок, скорее всего, является выключатель. Для устранения неисправности потребуется его разборка. Как разобрать выключатель света? Выполнить эту работу можно своими руками, надо только знать, как правильно это сделать.

Как разобрать выключатель света с индикатором

По конструкции и внешнему виду выключатель с подсветкой не отличается от обычного выключателя, только тем, что оборудован световой индикацией

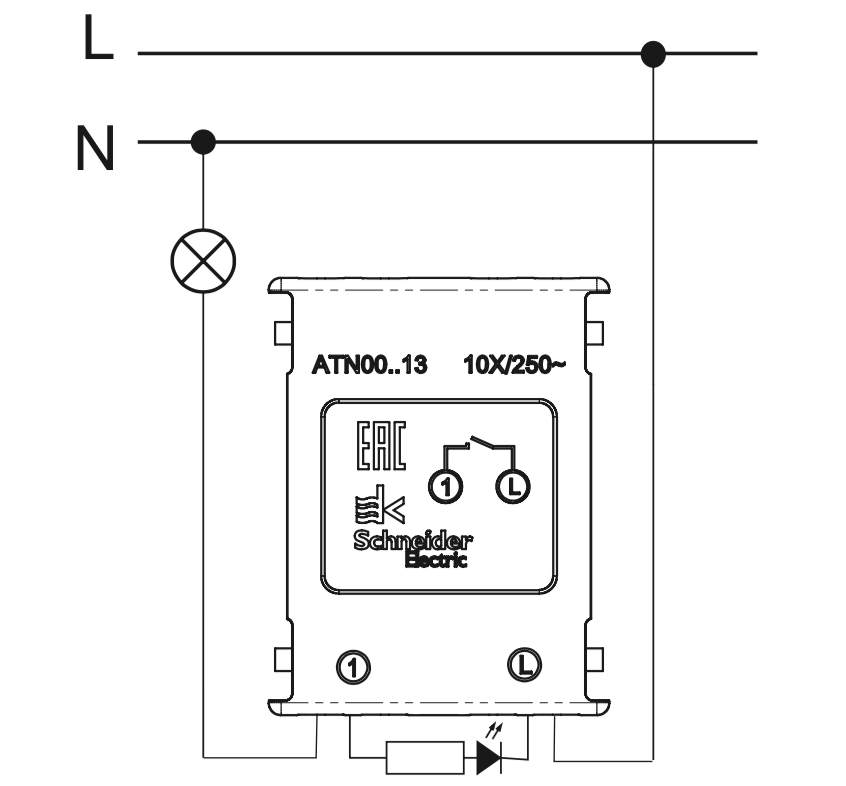

Индикатор на выключателе света представляет собой светодиодную подсветку, позволяющую легко обнаружить прибор в полной темноте. Последовательность действий по разборке такого выключателя ничем не отличается от демонтажа детали без световой индикации.

Из инструментов для выполнения этой работы потребуется отвёртка с плоским лезвием, хотя иногда встречаются винты крепления с головкой под крестовую отвёртку. Разборка осуществляется следующим образом:

1. Отключается питающее напряжение электрической проводки. Убедиться в его отсутствии можно с помощью индикаторной отвёртки.
2. Снимается клавиша выключателя. Для этого её надо сжать пальцами по бокам и потянуть на себя или поддеть находящиеся по бокам разъёмы отвёрткой с плоским лезвием.
3. Затем демонтируется облицовочная рамка. Она может крепиться винтами или зажимами, в первом случае крепёжный элемент следует открутить, во втором — отогнуть.
4. Корпус выключателя держится на винтах. Он снимается с помощью плоской или крестовой отвёртки.
5. Ослабляются болты крепления проводов, и выключатель извлекается из гнезда. На этом процесс его разборки заканчивается.

Разборка двухклавишного выключателя

Пластиковые крепления поочередно отгибаются, и рамка отходит

Двухклавишный выключатель разбирается по тем же правилам. Сначала снимается одна клавиша, затем другая, общий принцип выполнения работы остаётся прежним.

Меры предосторожности

После выключения электричества следует проверить с помощью тестера наличие/отсутствие напряжения на выходе

При выполнении работ с электротехническими устройствами необходимо тщательно соблюдать меры предосторожности, чтобы предотвратить травмы от удара электрическим током. Следует полностью обесточить всю схему подключения электроприборов и принять меры для предотвращения случайного включения электричества.

Видео

Перед выполнением любых действий с электротехническими устройствами нужно убедиться в отсутствии напряжения в сети индикаторной отвёрткой.

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

• отвертка – плоская и крестообразная;
• отвертка — индикатор напряжения;
• переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Когда выключатель света выходит из строя, появляется необходимость его разборки. Если обнаруживается, что устройство не работает, первым делом нужно определить, есть ли напряжение в сети квартиры. Затем надо снять подключенную к выключателю лампочку и проверить исправность ее и патрона. Часто бывает так, что неисправность оказывается в другом месте. В случае если электричество в комнатах есть, и лампочка с патроном в порядке, причина неисправности, скорее всего, заключается в самом выключателе.

Как самостоятельно разобрать выключатель света

Перед тем, как снять выключатель, надо определить его тип. Он может быть следующим:

1. Одно-, двух- или трехклавишный.
2. Проходной . Фактически он является переключателем контактов и похож на выключатель только внешне.
3. Диммер – выключатель со встроенным устройством регулирования яркости свечения ламп накаливания и галогеновых. Он может быть механическим или с микроконтроллером.
4. Импульсный – кнопка, связанная контактами со специальным реле;
5. Сенсорный – акустический (срабатывание на громкий звук), управляемый с ИК-пульта или радиопульта.

Большинство пользователей применяет клавишные выключатели, которые целесообразно рассмотреть в первую очередь.

Отключение напряжения в сети

Перед тем, как снять розетку или выключатель света, прежде всего, отключается электричество. В помещении электропроводка разветвляется на несколько линий: розетки, освещение и выводы к электроплите. На щите отключается питание освещения автоматом, а затем на его выходе проверяется отсутствие напряжения.

Иногда оказывается, что на автомат подключается не фазный, а нулевой провод. Это может сделать неквалифицированный электрик, который собирал схему щитка. Схема работать будет, но проводка освещения будет постоянно находиться под напряжением, независимо от того, включен защитный автомат или нет. Если обнаружена подобная ошибка, ее следует устранить, сделав необходимые изменения в схеме.

Если возникают затруднения с выбором линии, можно отключить вводной автомат, обесточив всю квартиру.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены “L” и “1”, подключение делается к “L”. При их обозначении “1” и “2” фаза соединяется с контактом “1”.

Обозначение контакта L питающей фазы

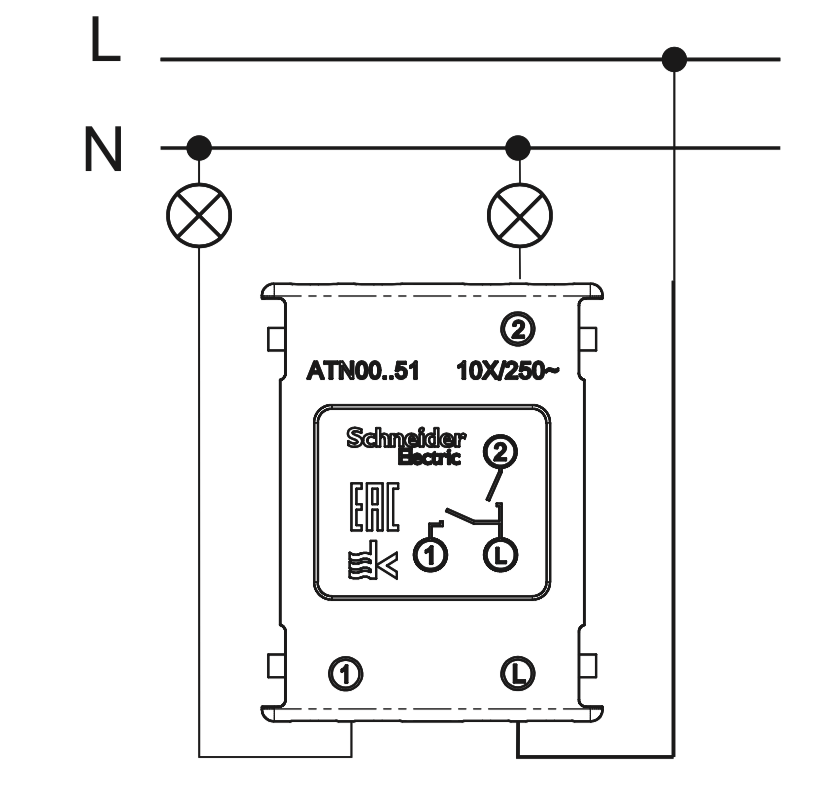

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

• двухклавишный – “L”, “1”, “2” или “1”, “2”, “3”;
• трехклавишный – “L”, “1”, “2”, “3” или “1”, “2”, “3”, “4”.

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении “включено” и снизу – в положении “выключено”.

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Ремонт выключателя

Устройство осматривают на качество контактов. Если они окислены, их зачищают. В случае оплавления контактов выключатель ремонту не подлежит и его следует заменить на новый.

Затем проверяют контакты в местах крепления проводов и при необходимости зачищают. Также надо проверить на прочность подводящие провода.

При выборе нового выключателя при себе нужно иметь неисправный, чтобы по нему найти нужную модель.

Подключение выключателя. Видео

Видео рассказывает о том, как правильно осуществить подключение одинарного выключателя к сети.

Способ, как разобрать выключатель, зависит от его устройства. Снимать клавиши и декоративную рамку следует осторожно, поскольку крепления большей частью выполняются на пластмассовых защелках разных конструкций. Работу по разборке выключателя следует проводить при отключенном напряжении сети.

CLIPSAL Руководство по установке кнопочного электронного переключателя

для моделей CLIPSAL, включая: кнопочный электронный переключатель, серия Iconic, 41E350PBES2SM-VW, PDL356PBSM-VW, 41E6PBES3SBM-VW, PDL356PBTMBT-VW , 41E350PBT2SM-VW, PDL348PBTM-VW, 41E6PBT3SBM-VW, PDL348PB6TMBT-VW, 41E10PBT3SBM-VW, PDL348PB10TMBT-VW, 41E6PBTC3SBM-VW, PDL346PB6TCMBT-VW, 41E10PBTC3SBM-VW, PDL346PB10TCMBT-VW

Инструкция по монтажу — 41E350PBES2SM 41E6PBES3SBM 41E350PBT2SM 41E6PBT3SBM 41E10PBT3SBM .

описаны в данном руководстве без предварительного уведомления и без каких-либо обязательств. PDL бренд Schneider Electric 3 из 35 Кнопочный электронный переключатель Iconic | Таймер | Инструкции по установке часов Внимательно прочитайте следующие инструкции и ознакомьтесь с ними

Инструкции по установке — 41E350PBES2SM … — Clipsal

Schneider Electric (Австралия) Pty Ltd оставляет за собой право изменять спецификации или конструкции, описанные в данном руководстве, без предварительного уведомления и без каких-либо обязательств.

описаны в данном руководстве без предварительного уведомления и без каких-либо обязательств. PDL бренд Schneider Electric 3 из 35 Кнопочный электронный переключатель Iconic | Таймер | Инструкции по установке Timeclock

Инструкции по установке — 41E350PBE2SM 41E6PBES3SBM 41E350PBT2SM 41E6PBT3SBM 41E10PBT3SBM 41E6PBTC3SBM 41E10PBTC3SBM Iconic P

PDF Инструкции по установке — 41E350PBES2SM 41E6PBES3SBM …

Инструкции по установке. ЗАРЕГИСТРИРОВАННЫЙ ДИЗАЙН. Знаковый кнопочный электронный переключатель | Таймер | часы.Инструкция по установке. Уведомление об авторских правах Концепции, продукты и конструкции, описанные в…

С помощью приложения Wiser Room вы можете управлять следующими продуктами Iconic: … галогенными лампами, малыми двигателями (например, вытяжными вентиляторами), обогревательными лампами и контакторами.

1. руководства.плюс
2. КЛИПСАЛЬ
3. Руководство по установке кнопочного электронного переключателя CLIPSAL

Информация о файле: приложение/pdf, 35 страниц, 3.41 МБ

 Iconic Series
Кнопочный электронный переключатель
41Э350ПБЭС2СМ-Фольксваген | PDL356PBSM-VW 41E6PBES3SBM-VW | ПДЛ356ПБТМБТ-Фольксваген
Кнопочный таймер
41E350PBT2SM-Фольксваген | PDL348PBTM-VW 41E6PBT3SBM-VW | PDL348PB6TMBT-VW 41E10PBT3SBM-VW | ПДЛ348ПБ10ТМБТ-Фольксваген
часы
41E6PBTC3SBM-Фольксваген | PDL346PB6TCMBT-VW 41E10PBTC3SBM-VW | PDL346PB10TCMBT-VW
Инструкция по установке
ЗАРЕГИСТРИРОВАННЫЙ ДИЗАЙН

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

Уведомление об авторских правах Концепции, продукты и конструкции, описанные в этом документе, являются предметом международных патентов и охраняются международным правом. Авторское право Schneider Electric (Австралия) Pty Ltd. Все права защищены.
Торговые марки Clipsal — зарегистрированная торговая марка Schneider Electric (Australia) Pty Ltd. «PDL by Schneider» — зарегистрированная торговая марка Schneider Electric (NZ) Ltd. Schneider Electric — зарегистрированная торговая марка Schneider Electric (Australia) Pty Ltd. Apple, App StoreSM, iPhone, iPod, iPad, MAC OS и Safari являются торговыми марками или зарегистрированными товарными знаками Apple Inc. Google PlayTM Store, AndroidTM и Google ChromeTM являются торговыми марками или зарегистрированными товарными знаками Google Inc.Все другие логотипы и товарные знаки являются собственностью их соответствующих владельцев.
Заявление об отказе от ответственности Schneider Electric (Австралия) Pty Ltd оставляет за собой право изменять спецификации или конструкции, описанные в данном руководстве, без предварительного уведомления и без каких-либо обязательств.

2 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы
Предупреждения

Инструкция по установке

Перед установкой, эксплуатацией и техническим обслуживанием внимательно прочитайте следующие инструкции и ознакомьтесь с устройством. Перечисленные ниже предупреждения можно найти в документации, они указывают на потенциальные риски и опасности или конкретную информацию, разъясняющую или упрощающую процедуру. Добавление этого символа к инструкциям по технике безопасности «Опасно» или «Предупреждение» указывает на опасность поражения электрическим током, которая может привести к серьезным травмам, если не следовать инструкциям.
Этот символ представляет предупреждение о безопасности. Указывает на потенциальную опасность получения травмы. Следуйте всем инструкциям по технике безопасности, отмеченным этим символом, чтобы избежать серьезных травм или смерти.ОПАСНОСТЬ
ОПАСНОСТЬ указывает на неизбежно опасную ситуацию, которая неизбежно приведет к серьезным или смертельным травмам, если не соблюдать инструкции.

ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ указывает на возможную опасность, которая может привести к смерти или серьезным травмам, если ее не избежать.

ОСТОРОЖНОСТЬ
ОСТОРОЖНО указывает на возможную опасность, которая может привести к легким травмам, если ее не избежать.
УВЕДОМЛЕНИЕ
УВЕДОМЛЕНИЕ содержит информацию о процедурах, которые не представляют риска получения какой-либо физической травмы.

PDL торговая марка Schneider Electric

3 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы
Оглавление

Инструкция по установке

1 Для вашей безопасности.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2 Описание. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 2.1 О ControlLink . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 2.2 Bluetooth с низким энергопотреблением (BLE) . . . . . . . . . . . . . . . . . . . . . . . 8 2.3 Запирающая планка . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . 8 2.4 Винты для комбинированных клемм квадратного/крестового сечения . . . . . . . . . . . . . 8 2.5 Кнопочный электронный переключатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 2.6 Кнопочный электронный таймер .  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 2.7 Часы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 2.8 Подробнее о кнопочных переключателях, таймерах и часах Iconic.. . . 11
3 особенности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 3.1 Кнопочный электронный переключатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 3.2 Кнопочный таймер. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 3.3 Часы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Работа агрегата. . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . 13 4.1 Кнопочный электронный переключатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 4.2 Кнопочный таймер/таймер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 4.3 Операции с часами . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . 14 4.4 Светодиодный индикатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5 Режим конфигурации. . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 5.1 Предустановки конфигурации для кнопочного электронного переключателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6 Устройства защиты от перегрузок . . . . . . . . . . . . . . . .. . . . . . . . 16
7 Совместимость нагрузки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 7.1 Важные замечания по кнопочному электронному переключателю, таймеру и часам Iconic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 7.2 Таблица совместимости нагрузок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
8 Несовместимые нагрузки. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . 20 8.1 Кнопочный электронный переключатель . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . 20 8.2 Кнопочный таймер. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

8.3 Часы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
9 Требования к установке .. . . . . . . . . . . . . . . . . . . . . . . . . . . 20 9.1 Установка механизма на пластину . . . . . . . . . . . . . . . . . . . . . . . . . . 21 9.2 Подготовка и установка промывочной коробки (при необходимости) . . . . . . . . . . . . 21 9.3 Установка пластины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 9.4 Установка и снятие лицевой панели . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
10 Схемы подключения. . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 10.1 Ограничения на подключение . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . 24 10.2 Обзор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 10.3 Клеммные колодки для 3-проводных блоков на 6 А. . . . . . . . . . . . . . . . . . . . . . . . . 25 10.4 Схемы подключения: 2-проводные блоки мощностью 350 Вт . . . . . . . . . . . . . . . . . . . . . . 26 10.5 Схемы подключения: Блоки на 6 А .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 10.6 Схемы подключения: Блоки на 10 А . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 10.7 Использование механизма Iconic Smart Remote. . . . . . . . . . . . . . . . . . . 29 10.8 Схемы подключения: приложение таймера выбега . . . . . . . . . . . . . . . . . . . 29 10.9 Снижение номинальных характеристик для нескольких групп . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
11 Приложение Wiser Room . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . 30 11.1 О приложении Wiser Room. . . . . .  . . . . . . . . . . . . . . . . . . . . . . . . . . 30 11.2 Загрузите и установите приложение Wiser Room. . . . . . . . . . . . . . . . . . . . 30 11.3 Сопряжение устройства Iconic с приложением. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 11.4 Точка восстановления и пароль . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
12 Электрические характеристики . . . . . . . . . . . . .. . . . . . . . . . . . . . . . 32 12.1 Примечания к электрическим характеристикам . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 12.2 Электрические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
13 Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 13.1 Переключатели и таймеры (2-проводные устройства) . . . . . . . . . . . . . . . . . . . . . . . . . 33 13.2 Примечания по поиску и устранению неисправностей .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
14 Гарантия.  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

PDL торговая марка Schneider Electric

5 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы
1 Для вашей безопасности

Инструкция по установке

ОПАСНОСТЬ
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ВЗРЫВА ИЛИ ВСПЫШКИ ДУГИ.
подрядчики или иные лица, уполномоченные законодательством для работ на стационарной электропроводке любой электроустановки.Чтобы соответствовать всем стандартам безопасности, продукт должен использоваться только для целей, описанных в этой инструкции, и должен быть установлен в соответствии с правилами и нормами электромонтажа в месте, где он установлен. Внутри изделия нет деталей, обслуживаемых пользователем. Несоблюдение этих инструкций может привести к смерти или серьезной травме.
ОПАСНОСТЬ
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ Запорная планка на табличках Iconic должна быть установлена ​​в положение «Закрыто», чтобы гарантировать невозможность снятия механизма во время нормальной работы. Несоблюдение этих инструкций может привести к смерти или серьезной травме.
ОПАСНОСТЬ
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ На проводах может присутствовать опасное напряжение и электрический ток.
и выходы этого продукта, даже когда устройство выключено. Заблокируйте и пометьте входную цепь перед доступом к проводным соединениям. Несоблюдение этих инструкций может привести к смерти или серьезной травме.
ПРЕДУПРЕЖДЕНИЕ
РИСК ПРИ ИСПОЛЬЗОВАНИИ В ОБЛАСТИ БЕЗОПАСНОСТИ И ЖИЗНЕЗАЩИТНЫХ ПРИМЕНЕНИЙ Этот продукт предназначен для общего освещения и небольших электродвигателей.
приложений, таких как вытяжные вентиляторы.Schneider Electric не гарантирует и не рекомендует использование этого продукта в
приложений, которые имеют решающее значение для здоровья или жизни любого человека. Несоблюдение этих инструкций может привести к смерти или серьезной травме.

6 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

ОСТОРОЖНОСТЬ
ОПАСНОСТЬ ПОВРЕЖДЕНИЯ ОБОРУДОВАНИЯ Установите устройство в соответствии с инструкциями в этом документе.  Обратите внимание на технические характеристики и электрические схемы, относящиеся к
установка.Не используйте этот продукт для каких-либо других целей, кроме указанных в данном
инструкция. Несоблюдение этих инструкций может привести к легким травмам или повреждению оборудования.

PDL торговая марка Schneider Electric

7 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

2 Описание
Ассортимент Iconic включает в себя ряд модульных электронных переключателей, диммеров и таймеров/таймеров, использующих передовую технологию дистанционного управления нагрузкой с возможностью многоканального диммирования/переключения.Ассортимент также включает в себя несколько механизмов зарядки через USB. Ассортимент дополняют настенные пластины и наборы деталей (приобретаются отдельно) различных цветов, подходящих для многих видов внутренней отделки.
2 .1 О ControlLink
ControlLink — это технология, доступная только в линейке Iconic, которая упрощает для установщиков настройку многопозиционного переключения и диммирования с использованием стандартных методов электропроводки.  Используя один провод управления вместе с активным проводом, можно дистанционно управлять нагрузками и запускать таймеры, чтобы обеспечить отсчет времени выбега и аналогичные приложения.2.2 Bluetooth с низким энергопотреблением (BLE)
Продукты Iconic с поддержкой BLE можно настраивать и управлять ими через Bluetooth с помощью приложения Wiser Room, установленного на совместимом мобильном устройстве. С помощью приложения Wiser Room вы можете управлять следующими продуктами Iconic: Кнопочный электронный переключатель с CTL и BLE (6AX, 3-проводной) Кнопочный таймер с CTL и BLE (6AX, 3-проводной) Кнопочный таймер с CTL и BLE (10AX, 3-проводной) Часы с CTL, BLE и кнопкой (6AX, 3-проводная) Часы с CTL, BLE и кнопкой (10AX, 3-проводная) Узнайте больше о приложении Wiser Room: см. «Wiser Room приложение" на стр. 30
2 .3 Запирающая планка
Монтажные пластины Iconic оснащены новой запатентованной фиксирующей планкой для крепления корпуса механизма к монтажной пластине. Механизмы легче снимать с плиты, используя эту новую технику монтажа.
2 .4 Комбинированные винты для клемм с квадратным и крестообразным шлицем
В механизмах Iconic с клеммами винты клемм имеют комбинированную головку с квадратным хвостовиком и крестовым отводом, что дает установщикам преимущества квадратного хвостовика, сохраняя при этом унифицированность крестового хвостовика.

8 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

2 .5 Кнопочный электронный переключатель
Кнопочные электронные переключатели Iconic обеспечивают надежный механизм многоходового переключения с дополнительными преимуществами совместимости с широким диапазоном типов нагрузки (в зависимости от устройства) и расширенными функциями защиты. Кнопочные электронные переключатели доступны в двух моделях.

Кнопочный электронный переключатель с ControlLink

Двухпроводной переключатель мощностью 350 Вт подходит для многопозиционного переключения светодиодов с регулируемой и нерегулируемой яркостью, электронных низковольтных трансформаторов освещения, низковольтных трансформаторов освещения с железным сердечником и галогенных ламп накаливания 240 В. Кнопочный электронный переключатель 6 А с ControlLink и BLE

3-проводной переключатель на 6 А, подходящий для многопозиционного переключения светодиодов с диммированием и без диммирования, электронных низковольтных трансформаторов освещения, низковольтных трансформаторов освещения с железным сердечником и галогенных ламп накаливания 240 В, небольших двигателей (например, вытяжных вентиляторов), обогревателей. лампы и контакторы. Этот переключатель можно настроить и управлять им с помощью встроенной кнопки или через Bluetooth с помощью приложения Wiser Room, установленного на совместимом мобильном устройстве.

Обе модели переключателей имеют возможность многостороннего переключения, светодиодный индикатор и возможность дистанционного управления с помощью ControlLink.2.6 Кнопочный электронный таймер
Кнопочные электронные таймеры Iconic обладают всеми функциями кнопочного электронного переключателя с дополнительным преимуществом режима таймера. В этом режиме нагрузка включается при нажатии встроенной кнопки (или кнопки на другом устройстве Iconic, подключенном через терминал ControlLink).  Нагрузка отключается по истечении настроенного времени.
Во время обратного отсчета таймера встроенный светодиодный индикатор мигает, показывая, что таймер работает.Пользователь может остановить таймер и отключить нагрузку, нажав либо встроенную кнопку, либо кнопку на любом устройстве Iconic, подключенном через ControlLink.
Все кнопочные электронные таймеры предлагают ряд предустановленных интервалов таймера, из которых пользователь может выбирать в режиме конфигурации с помощью встроенной кнопки. Таймеры с более высокими характеристиками также предлагают детальный контроль интервала таймера через Bluetooth с низким энергопотреблением (BLE) и приложение Wiser Room, установленное на совместимом мобильном устройстве.Кнопочные электронные таймеры доступны в трех моделях.

Кнопочный электронный таймер с ControlLink

Двухпроводной переключатель с таймером мощностью 350 Вт, подходящий для многопозиционного переключения / переключения с задержкой по времени диммируемых и недиммируемых светодиодов, электронных низковольтных трансформаторов освещения, низковольтных трансформаторов освещения с железным сердечником и галогенных ламп накаливания 240 В.  Этот таймер можно настроить с помощью встроенной кнопки.

PDL торговая марка Schneider Electric

9 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

Кнопка 6 A Таймер с ControlLink и BLE
Кнопочный таймер 10 А с ControlLink и BLE

3-проводной переключатель с таймером на 6 А, подходящий для многопозиционного переключения / переключения с задержкой по времени диммируемых и недиммируемых светодиодов, электронных низковольтных трансформаторов освещения, низковольтных трансформаторов освещения с железным сердечником и галогенных ламп накаливания 240 В, небольших двигателей ( е.г. вытяжные вентиляторы), нагревательные лампы, контакторы и чисто резистивные нагрузки. Этот таймер можно настроить и управлять им с помощью встроенной кнопки и через Bluetooth с помощью приложения Wiser Room, установленного на совместимом мобильном устройстве. Этот таймер также может быть сконфигурирован как таймер выбега вентилятора, при этом к терминалу ControlLink можно подключить световой сигнал, чтобы обеспечить повторное срабатывание управления вытяжным вентилятором.
3-проводной таймер на 10 А, который можно использовать для всех нагрузок, совместимых с таймером на 6 А, но с более высоким номинальным током.Этот таймер можно настроить и управлять им с помощью встроенной кнопки и через Bluetooth с помощью приложения Wiser Room, установленного на совместимом мобильном устройстве.

2.7 Таймеры
Iconic Timeclocks предлагают функциональность кнопочных таймеров, а также возможность настройки до 16 расписаний, которые позволяют:

 Дни недели (будни, выходные) и месяцы года

 Время восхода/захода солнца, которое корректируется в зависимости от геолокации.

Все часы:

 поддерживают BLE и могут настраиваться/управляться через Bluetooth с помощью приложения Wiser Room, установленного на совместимом мобильном устройстве

 может сохранять настройки в реальном времени (текущее время, дата) в течение как минимум 12 часов при отключении питания от сети

 имеют настраиваемую кнопку включения/выключения ручного управления.Таймеры включают дистанционное управление/запуск ControlLink.

6 Часы с ControlLink и BLE

3-проводной 6-амперный таймер, подходящий для многоходового переключения / переключения с задержкой по времени диммируемых и недиммируемых светодиодов, электронных низковольтных трансформаторов освещения, низковольтных трансформаторов освещения с железным сердечником и галогенных ламп накаливания 240 В, небольших двигателей (например, вытяжные вентиляторы), нагревательные лампы, контакторы и чисто резистивные нагрузки. Используйте там, где желательно установить временные графики включения и выключения нагрузок.Эти часы можно настроить и управлять ими с помощью встроенной кнопки и через Bluetooth с помощью приложения Wiser Room, установленного на совместимом мобильном устройстве.

10 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

10 Часы с ControlLink и BLE

Трехпроводные часы на 10 А, которые можно использовать для всех нагрузок, совместимых с часами на 6 А, но с более высоким номинальным током.  Используйте там, где желательно установить расписание включения и выключения нагрузок, где желательна дополнительная функциональность часов.Этот таймер можно настроить и управлять им с помощью встроенной кнопки и через Bluetooth с помощью приложения Wiser Room, установленного на совместимом мобильном устройстве.

2 .8 Подробнее о кнопочных переключателях, таймерах и
Таймеры
В кнопочных переключателях, таймерах и таймерах Iconic используется мощная и современная технология, обеспечивающая полное управление переключением практически любого типа нагрузки (в зависимости от устройства), будь то светодиоды с регулируемой яркостью* или светодиоды без регулировки яркости, КЛЛ-освещение, галогенные лампы сетевого напряжения или дихроичные лампы, трансформаторы с железным сердечником или электронные низковольтные трансформаторы освещения, используемые в системах направленного света.Эти продукты также были специально разработаны для управления энергоэффективным освещением.
Все кнопочные переключатели, таймеры и таймеры Iconic оснащены защитой от перегрева.  Двухпроводные устройства Iconic мощностью 350 Вт также оснащены защитой от перегрузки по току, перенапряжения, короткого замыкания и плавкими предохранителями. Эти функции предназначены для того, чтобы сделать линейку электронных переключателей, таймеров и часов Iconic прочными, прочными и надежными.

* Легендарные кнопочные электронные переключатели, таймеры и таймеры могут переключать диммируемые светодиоды, но не имеют функции затемнения.Выберите диммер из линейки Iconic, если требуется затемнение светодиодов.

PDL торговая марка Schneider Electric

11 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы
3 особенности

Инструкция по установке

3 .1 Кнопочный электронный переключатель
 Встроенное кнопочное (тактильное) управление Подходит для многостороннего переключения Включена функция ControlLink для дистанционного управления Поддержка Bluetooth с низким энергопотреблением (BLE) для настройки и управления с помощью Wiser
Приложение Room App, установленное на совместимом мобильном устройстве (только для блока 6 A) Встроенная защита от перегрузки по току, перенапряжения, короткого замыкания и теплового предохранителя
(только для двухпроводного блока мощностью 350 Вт) Светодиодный индикатор защиты от перегрева Подходит для переключения широкого диапазона типов нагрузки, включая диммируемую и недиммируемую
светодиоды с регулируемой яркостью Многоместность, до 6 механизмов на пластину (для 2-проводных блоков 350 Вт и 6 А) Простота подключения с помощью встроенных клемм с уникальной комбинацией Квадрат
Винты клемм Drive / Phillips Drive (только для 2-проводного блока мощностью 350 Вт) Доступен широкий выбор цветов пластин и кнопок Соответствует стандартам электробезопасности Австралии и Новой Зеландии и стандартам ЭМС. 3.2 Кнопочный таймер
Все функции кнопочного электронного переключателя, а также: Режим таймера с настраиваемой функцией таймера Поддержка Bluetooth с низким энергопотреблением (BLE) для настройки и управления с помощью Wiser
Приложение Room App, установленное на совместимом мобильном устройстве (только для устройств 6 A / 10 A) Может быть настроено как таймер выбега вентилятора (только для устройств 6 A / 10 A) Включает режим Bell Press.
3 .3 Таймеры
Все функции кнопочного электронного переключателя и таймера, а также: До 16 настраиваемых расписаний. Поддержка дней недели (будние и выходные) и месяцев года. Поддержка восхода и захода солнца с автоматической настройкой на геолокацию.12 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы
4 Работа агрегата

Инструкция по установке

4 .1
Короткое нажатие

Кнопочный электронный переключатель
Переключатель Нажмите кнопку, чтобы включить или выключить нагрузку.

Сверхдолгое нажатие (> 15 с)

Режим конфигурации Если кнопка нажата более 15 секунд, нагрузка отключается, и блок переходит в режим конфигурации.  (см. раздел 5)

4 .2
Короткое нажатие

Кнопочный таймер/таймер
Режим переключения (настраиваемый) Нажмите кнопку, чтобы включить или выключить нагрузку.Режим таймера (по умолчанию)
 Когда нагрузка отключена, нажмите кнопку, чтобы включить нагрузку и запустить таймер. Встроенный светодиодный индикатор мигает, показывая, что таймер работает. Нагрузка отключится по истечении времени таймера.
 Когда нагрузка включена и таймер работает, нажмите кнопку, чтобы выключить нагрузку и сбросить таймер.

Режим таймера запуска Когда нагрузка включена в режиме таймера запуска, короткое нажатие кнопки и нагрузка
подключенный к кнопочному таймеру, отложит выключение на установленное время.Сценарии Сценарий 1: Таймер запуска срабатывает от выключателя освещения через controlLink. Когда
свет включается, он включает свет и нагрузку, подключенную к кнопочному таймеру. Коротко нажмите выключатель света еще раз, и он выключит свет, а нагрузка, подключенная к кнопочному таймеру (вытяжной вентилятор), начнет обратный отсчет до выключения (задержка выключения) в зависимости от времени, установленного в мобильном приложении.  Время по умолчанию — 5 минут. Сценарий 2: Автономный переключатель таймера запуска. Коротко нажмите кнопку таймера, чтобы включить вытяжной вентилятор.Коротко нажмите кнопку Таймер еще раз, чтобы запустить обратный отсчет таймера до выключения в зависимости от времени, установленного с помощью мобильного приложения. Таймер переопределения: Когда режим таймера запуска ведет обратный отсчет в зависимости от установленного времени или времени по умолчанию, короткое нажатие кнопки Таймер отменит загрузку и выключит вентилятор.
Режим колокольчика
 Нагрузка включается, пока нажата кнопка. Отпустите кнопку, чтобы выключить нагрузку.

Сверхдолгое нажатие (> 15 с)

Режим конфигурации Если кнопка нажата более 15 секунд, нагрузка отключается, и установка переходит в режим конфигурации.(См. Раздел 5.)

PDL торговая марка Schneider Electric

13 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

4 .3 ​​Операции, относящиеся к часам
Настройки конфигурации часов доступны только через Bluetooth с приложением Wiser Room, установленным на совместимом мобильном устройстве.  Обратитесь к Руководству пользователя приложения и Справке приложения для получения информации о настройке расписаний Timeclock.
4 .4 Светодиодный индикатор
Культовые кнопочные блоки оснащены светодиодным индикатором. По умолчанию индикатор отображает яркость 100 %, когда нагрузка включена, и яркость 10 %, когда нагрузка выключена.Чтобы изменить конфигурацию светодиодного индикатора, обратитесь к разделу 5.

5 Режим конфигурации

Знаковые кнопочные переключатели, таймеры и таймеры имеют ряд предварительных настроек конфигурации, которые можно выбрать с помощью встроенной кнопки. Предустановки конфигурации, доступные в каждом продукте Iconic, зависят от возможностей и функций этого продукта.
Настройка режима конфигурации 1 Нажмите и удерживайте кнопку не менее 15 секунд. 2 Когда светодиодный индикатор начнет мигать каждую секунду, устройство
Режим конфигурации с предустановкой конфигурации 1 в качестве текущего выбора.Выбор предустановки конфигурации 1 Кратковременно нажмите кнопку для переключения между предустановками конфигурации.  2 Наблюдайте за количеством вспышек светодиодного индикатора (с последующей паузой), чтобы определить
текущий выбранный пресет.
Например: мигает 3, затем пауза указывает на то, что выбрана предустановка конфигурации 3.
Обратитесь к разделу «Предустановки конфигурации» для получения информации о каждой предустановке.

5 .1

Предустановки конфигурации для кнопочного электронного переключателя
Предустановленная настройка 1 Настройки индикатора (состояние ВКЛ: 100 %; состояние ВЫКЛ: 10 %) 2 Настройки индикатора (состояние ВКЛ: 100 %; состояние ВЫКЛ: 0 %) 3 Настройки индикатора (состояние ВКЛ: 0 %; состояние ВЫКЛ: 0 %) 4 Сброс к заводским настройкам (только устройства с поддержкой BLE)

14 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

5 .2 5 .3

Предустановки конфигурации для кнопочного таймера/часов (режим переключения)
Предустановленная настройка 1 Настройки индикатора (состояние ВКЛ: 100 %; состояние ВЫКЛ: 10 %) 2 Настройки индикатора (состояние ВКЛ: 100 %; состояние ВЫКЛ: 0 %) 3 Настройки индикатора (состояние ВКЛ: 0 %; состояние ВЫКЛ: 0 %) 4 Возврат устройства в режим таймера 5 Возврат к заводским настройкам (только устройства с поддержкой BLE)
Предустановки конфигурации для кнопочного таймера/часов (режим таймера)
Предварительно установленная настройка 1 Переведите блок в режим переключения (бесконечное время задержки) 2 Таймер выбега (выход остается включенным в течение 5 минут после нажатия кнопки из состояния «Вкл. » или удаления функции «Активность» с терминала ControlLink) 3 Установите задержку таймера на 30 секунд 4 Установите задержку таймера на 1 минуту 5 Установите задержку таймера на 5 минут 6 Установите задержку таймера на 15 минут 7 Установите задержку таймера на 30 минут 8 Установите задержку таймера на 1 час 9 Установите задержку таймера на 2 часа 10 Установите задержку таймера на 4 часа 11 Звонок Режим нажатия (выход остается включенным, пока нажата кнопка или на терминал ControlLink подается активный сигнал) 12 Сброс к заводским настройкам (только устройства с поддержкой BLE)

5 .4 Выйдите из режима настройки
Если кнопка нажата более 15 секунд в режиме конфигурации, текущая выбранная предустановка сохраняется, и устройство выходит из режима конфигурации (что подтверждается тем, что светодиод больше не мигает).
Если в режиме конфигурации прошло более 30 секунд без нажатия кнопки, устройство выходит из режима конфигурации без сохранения каких-либо изменений.
Примечание. Настройки конфигурации хранятся в энергонезависимой памяти, что означает, что они будут сохранены в случае отключения питания устройства. PDL торговая марка Schneider Electric

15 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

6 Устройства защиты от перегрузки

Линейка Iconic имеет ряд сложных защитных механизмов (в зависимости от устройства), которые снижают риск повреждения в случае ненормальных условий эксплуатации.

Защита от перегрева Все кнопочные переключатели, таймеры и таймеры Iconic имеют защиту от перегрева.

Защита

Температурная защита, посредством которой нагрузка отключается, если блок

непреднамеренно подвергшихся воздействию высоких температур.Сверхтемперамент-

Защита сбрасывается автоматически, как только возникают условия перегрева.

исправлено.

Термопредохранитель, защита от перегрузки по току и короткого замыкания

Двухпроводные переключатели и таймеры Iconic мощностью 350 Вт имеют следующие уровни защиты:
Термопредохранитель Двухпроводные устройства Iconic содержат несбрасываемый термопредохранитель, который срабатывает в случае катастрофического отказа.  Это крайняя мера защиты, предназначенная для работы в качестве резерва в случае постоянных или длительных условий перегрузки.Если перегорает предохранитель термовыключателя, устройство становится неработоспособным и подлежит замене.

Примечание. Пользователь не может заменить термопредохранитель.
Следует избегать любых значительных перегрузок или воздействия высоких рабочих температур окружающей среды, чтобы предотвратить необратимое повреждение устройства.

Защита от перегрузки по току и короткого замыкания Двухпроводные устройства Iconic мощностью 350 Вт оснащены функциями защиты от перегрузки по току, перенапряжения и короткого замыкания, разработанными для защиты устройства в самых нештатных условиях эксплуатации.Это гарантирует, что устройство может выжить в случае неисправности проводки или катастрофического отказа нагрузки.
Механизм защиты от короткого замыкания сбрасывается автоматически после устранения короткого замыкания.

16 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы
7 Совместимость нагрузки

Инструкция по установке

7 . 1 Важные замечания по кнопочному электронному переключателю, таймеру и часам Iconic
УВЕДОМЛЕНИЕ
ОПАСНОСТЬ ПОВРЕЖДЕНИЯ ОБОРУДОВАНИЯ (НАГРУЗКА И ЭКСПЛУАТАЦИЯ) Эксплуатация блоков Iconic при повышенных температурах или напряжениях снаружи
спецификации (240 В переменного тока и 25 C) может привести к срабатыванию схемы защиты от перегрева.Эксплуатация двухпроводных устройств Iconic со значительной перегрузкой может привести к перегоранию плавкого предохранителя и выходу устройства из строя. Уменьшите размер подключенной нагрузки или используйте лампу другой марки, чтобы предотвратить повторное возникновение неисправности. Не используйте изделие в течение длительного времени в экстремальных условиях. Несоблюдение этих инструкций может привести к повреждению оборудования.

УВЕДОМЛЕНИЕ
РИСК НЕПРАВИЛЬНОЙ РАБОТЫ ИЛИ СНИЖЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИ
 Не подключайте смешанные типы нагрузки ни к 2-проводному кнопочному электронному выключателю мощностью 350 Вт, ни к 2-проводному кнопочному таймеру мощностью 350 Вт. Используйте 3-проводной электронный переключатель на 6 А для смешанных нагрузок.
 Двухпроводной кнопочный электронный переключатель мощностью 350 Вт имеет минимальную нагрузку 10 Вт. При подключении нагрузок, чувствительных к малым токам утечки, установите устройство коррекции нагрузки 31LCDA, чтобы снизить вероятность нестабильного состояния «выключено».
 Используйте 3-проводной кнопочный электронный переключатель 6 A, кнопочный таймер 6 A/10 A или кнопочный таймер 6 A/10 A для небольших нагрузок двигателей (например, вытяжных вентиляторов).
 Для 2-проводных электронных переключателей и таймеров используйте только трансформаторы с железным сердечником, рекомендованные производителем.Несоблюдение этих инструкций может привести к неправильной работе оборудования или снижению его производительности.

PDL торговая марка Schneider Electric

17 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

УВЕДОМЛЕНИЕ
ПРИМЕНИМЫЕ МАКСИМАЛЬНЫЕ НОМИНАЛЬНЫЕ НАГРУЗКИ Убедитесь, что количество трансформаторов освещения низкого напряжения, подключенных к одному кнопочному электронному выключателю, таймеру или таймеру, не превышает максимальную номинальную нагрузку устройства.  Несоблюдение этих инструкций может привести к неисправности оборудования.7 .2 Таблица совместимости нагрузок

Кнопочный электронный переключатель

Символ нагрузки Совместимые нагрузки Светодиодное освещение

2-проводной переключатель
350 Вт (с диммированием) 250 Вт (без затемнения)

Лампы накаливания Галогенные/дихроичные лампы среднего напряжения

350 Вт

Галогенное/дихроичное освещение низкого напряжения с электронными трансформаторами
Галогенное/дихроичное освещение низкого напряжения с трансформаторами с железным сердечником
Линейные люминесцентные лампы
Компактные люминесцентные лампы

350 Вт
350 Вт
250 Вт 250 Вт

6 А Переключатель 6 А
6 А
6 А 6 А 6 А 6 А

Индуктивные нагрузки
Контакторы с чисто резистивной нагрузкой

Не совместим
Несовместимо 350 Вт

6 А при 0.8 Коэффициент мощности 6 А
6 А

Кнопка Таймер Символ нагрузки Совместимые нагрузки
Светодиодное освещение
Лампы накаливания Галогенные/дихроичные лампы среднего напряжения

2-проводной таймер
350 Вт (с диммированием) 250 Вт (без затемнения)
350 Вт

6 А Таймер 6 А
6 А

10 А Таймер 10 А
10 А

18 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

Символ нагрузки Совместимые нагрузки
Галогенное/дихроичное освещение низкого напряжения с электронными трансформаторами
Галогенное/дихроичное освещение низкого напряжения с трансформаторами с железным сердечником
Линейные люминесцентные лампы
Компактные люминесцентные лампы

2-проводной таймер 350 Вт
350 Вт
250 Вт 250 Вт

6 А Таймер 6 А
6 А
6 А 6 А

10 А Таймер 10 А
10 А
10 А 10 А

Индуктивные нагрузки Контакторы Чисто активные нагрузки

Не совместим
Несовместимо 350 Вт

6 А при 0. 8 10 А при коэффициенте мощности 0,8 Мощность
Фактор

6 А

10 А

6 А

15 А

Совместимые нагрузки символа нагрузки часов
Светодиодное освещение

6 А Часы 10 А Часы

6 А

10 А

Лампы накаливания

6 А

Галогенные/дихроичные лампы среднего напряжения

Галогенная / дихроичная низковольтная

6 А

освещение с электронными трансформаторами

Галогенная / дихроичная низковольтная

6 А

освещение трансформаторами с железным сердечником

Линейные люминесцентные лампы

6 А

Компактные люминесцентные лампы

6 А

10 А
10 А 10 А 10 А 10 А

Индуктивные нагрузки
Контакторы с чисто резистивной нагрузкой

6 А при 0.8 Коэффициент мощности 6 А
6 А

10 А при коэффициенте мощности 0,8 10 А
15 А

PDL торговая марка Schneider Electric

19 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы
8 несовместимых нагрузок

Инструкция по установке

8 .1 Кнопочный электронный переключатель
Двухпроводной кнопочный электронный переключатель мощностью 350 Вт, описанный в данной инструкции, не совместим с нагрузкой двигателя.  Используйте кнопочный электронный переключатель на 6 А для двигателей с малой нагрузкой.
Кнопочные электронные переключатели Iconic не имеют функции затемнения. Используйте один из продуктов Dimmer из линейки Iconic для диммирования.8 .2 Кнопочный таймер
Двухпроводной кнопочный таймер мощностью 350 Вт, описанный в данной инструкции, не совместим с моторными нагрузками. Используйте кнопочный электронный таймер на 6 А или таймер на 10 А для двигателей с малой нагрузкой.
Кнопочные таймеры Iconic не имеют функции затемнения. Используйте один из продуктов Dimmer из линейки Iconic для диммирования.
8.3 Часы
Iconic Timeclocks не имеют возможности диммирования. Используйте один из продуктов Dimmer из линейки Iconic для диммирования.

9 Требования к установке
ОПАСНОСТЬ
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ Запорная планка на табличках Iconic должна быть установлена ​​в положение «Закрыто», чтобы гарантировать невозможность снятия механизма во время нормальной работы.Несоблюдение этих инструкций может привести к смерти или серьезной травме.
ОПАСНОСТЬ
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ На проводах может присутствовать опасное напряжение и электрический ток.
и выходы этого продукта, даже когда устройство выключено. Заблокируйте и пометьте входную цепь перед доступом к проводным соединениям. Несоблюдение этих инструкций может привести к смерти или серьезной травме.

20 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы
9 .1 Установка механизма на пластину

А

Б

Инструкция по установке

ОКРУГ КОЛУМБИЯ

1 На пластине переместите фиксирующую планку A в открытое положение.
Примечание. На многоместных пластинах запирающая планка представляет собой единую деталь, закрывающую все вырезы B. 2 Вставьте головку механизма в вырез C пластины, пока механизм не защелкнется на месте. 3 После того, как механизм установлен на пластину (или все механизмы для многоместных пластин), переместите фиксирующую планку в закрытое положение D.
9 .2 Подготовка и установка промывочной коробки (при необходимости)
Когда механизмы на 10 А должны быть установлены на определенные смывные коробки (установки в Новой Зеландии), может возникнуть необходимость модифицировать смывную коробку для размещения корпуса механизма. Для установок, в которых предусмотрена скрытая коробка с задней секцией, эту заднюю секцию необходимо будет снять, чтобы приспособить глубину механизма, чтобы пластину, в которую вставляется механизм, можно было закрепить заподлицо со стеной.

PDL торговая марка Schneider Electric

21 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы
9 .3 Установка пластины
2-проводные модули на 350 Вт и 3-проводные на 6 А

Инструкция по установке
УВЕДОМЛЕНИЕ Оставьте не менее 35 мм глубины в стенной коробке/полости стены для утопления механизмов и проводки.3-проводные модули 10 А

УВЕДОМЛЕНИЕ
Оставьте в стенной коробке/полости стены не менее 70 мм глубины для утопления механизмов и проводки.

22 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы
9 .4 Установка и снятие лицевой панели
А

Инструкция по установке

Д
ДО НАШЕЙ ЭРЫ

Установка 1 Приложите верхнюю часть лицевой панели к верхней части пластины, как
показано на A. 2 Надавите на нижнюю часть фасции B так, чтобы фасция
«защелкивается» на пластине.
Снятие 1 Вставьте плоский наконечник пластмассового инструмента в один из пазов, расположенных в центре
длинные края фасции C.2 Аккуратно отогните край лицевой панели от пластины D до тех пор, пока зажимы не освободят
фасция.

10 схем подключения

ОПАСНОСТЬ
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ВЗРЫВА ИЛИ ВСПЫШКИ ДУГИ.
подрядчики или иные лица, уполномоченные законодательством для работ на стационарной электропроводке любой электроустановки. Чтобы соответствовать всем стандартам безопасности, продукт должен использоваться только для целей, описанных в этой инструкции, и должен быть установлен в соответствии с правилами и нормами электромонтажа в месте, где он установлен.Внутри изделия нет деталей, обслуживаемых пользователем. Несоблюдение этих инструкций может привести к смерти или серьезной травме.

PDL торговая марка Schneider Electric

23 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

ОПАСНОСТЬ
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ На проводах может присутствовать опасное напряжение и электрический ток.
и выходы этого продукта, даже когда устройство выключено. Заблокируйте и пометьте входную цепь перед доступом к проводным соединениям.Несоблюдение этих инструкций может привести к смерти или серьезной травме.

ПРЕДУПРЕЖДЕНИЕ
РИСК ПРИ ИСПОЛЬЗОВАНИИ В ОБЛАСТИ БЕЗОПАСНОСТИ И ЖИЗНЕЗАЩИТНЫХ ПРИМЕНЕНИЙ Этот продукт предназначен для общего освещения и небольших электродвигателей.
приложений, таких как вытяжные вентиляторы. Schneider Electric не гарантирует и не рекомендует использование этого продукта в
приложений, которые имеют решающее значение для здоровья или жизни любого человека. Несоблюдение этих инструкций может привести к смерти или серьезной травме.
УВЕДОМЛЕНИЕ
РИСК ПОВРЕЖДЕНИЯ ОБОРУДОВАНИЯ ИЛИ НЕИСПРАВНОСТИ (ПРОВОДНЫЕ СОЕДИНЕНИЯ) Во избежание повреждения оборудования и возможного аннулирования гарантии: Не подключайте несколько первичных блоков параллельно или подключайте один первичный
Блок к другому основному блоку — подключите удаленные блоки к основному блоку через ControlLink для многостороннего управления. Не подключайте удаленный блок к нагрузке. Всегда подключайте удаленные блоки к той же цепи и фазе, что и основной блок. Проверьте работу во время установки и немедленно исправьте любые ошибки проводки. Держите изоляцию кабеля подальше от стенок корпуса, чтобы избежать возможного повреждения или долговременной деградации изоляции кабеля. Несоблюдение этих инструкций может привести к повреждению или неправильной работе оборудования.

10 .1 Ограничения на подключение
Устройства с поддержкой ControlLink могут быть подключены к одному основному блоку, что позволяет дистанционно переключать нагрузку.Допускается максимальная общая длина кабеля 30 метров.

24 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы
10 .2 Обзор

АА

С фунт

А А
ФУНТ

Б В Н Д

Инструкция по установке
ЛА

CTL CTL CTL

Д

Н ЦТЛ С

A Активный B Нагрузка C Клемма ControlLink D Нейтраль (только блоки 6 A/10 A)
О терминале ControlLink Соедините стандартным кабелем 1,5 мм разъемы ControlLink кнопочного электронного переключателя/таймера/таймеров и других устройств Iconic с поддержкой ControlLink, чтобы обеспечить многостороннее переключение. 10 .3 Клеммные колодки для 3-проводных блоков на 6 А
Пример диаграммы

Кнопочный электронный переключатель/таймер/таймер (3-проводной, 6 А)

240 В переменного тока

Нагрузка

Клеммные колодки

Активная нагрузка L

Н Нейтральный

Используйте клеммные колодки, поставляемые с 3-проводными модулями на 6 А, для подключения механизма к цепи. После подключения обмотайте клеммные колодки изоляционной лентой.

PDL торговая марка Schneider Electric

25 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

10 .4 Схемы подключения: 2-проводные блоки мощностью 350 Вт
1x кнопочный электронный переключатель или таймер (2-проводной) + дополнительная 1x кнопочная кнопка ControlLink для двустороннего применения.(См. также: Раздел 10.7 на стр. 29) + Дополнительная дополнительная кнопка ControlLink 1x для трехстороннего применения.

А Л

А А
CTL

Н

А

ЧП

ВСЕ

л

Н

ПЭ (350 Вт
Максимум.)

НАГРУЗКА А

Примечание:
Все активные соединения должны быть на одной фазе.

A Активный N Нейтраль L Нагрузка CTL ControlLink PE Защитное заземление

ПО ЖЕЛАНИЮ

А

А

CTL CTL

CTL
CTL

CTL (Общая длина макс.  30 м)

CTL

CTL

КНОПОЧНЫЙ ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ
ИЛИ ТАЙМЕР (2-ПРОВОДНОЙ)

КНОПКА КОНТРОЛЯ

КНОПКА КОНТРОЛЯ

2x кнопочных электронных переключателя или таймера (2-проводных) + опциональный дополнительный 1x кнопочный электронный переключатель или таймер (2-проводной) для двустороннего применения.+ Опциональная 1x кнопка ControlLink для трехстороннего применения. (См. также: Раздел 10.7 на стр. 29)

А Л

Н

А

ЧП

АЛ

л

Н

ПЭ (350 Вт
Максимум.)

НАГРУЗКА №1

л

А

л

Н

ПЭ (350 Вт
Максимум.)

НАГРУЗКА

л

№ 2

Примечания:
Все активные соединения должны быть на одной фазе. Не подключайте к нагрузке более одного переключателя или таймера.
A Активный N Нейтраль L Нагрузка CTL ControlLink PE Защитное заземление

ДОПОЛНИТЕЛЬНО А

А
CTL
CTL

А Л

CTL CTL

CTL (Общая длина макс. 30 м)
КНОПОЧНЫЙ ЭЛЕКТРОННЫЙ ВЫКЛЮЧАТЕЛЬ ИЛИ ТАЙМЕР (2-ПРОВОДНОЙ) № 1

CTL

CTL

КНОПОЧНЫЙ ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ИЛИ ТАЙМЕР (2-ПРОВОДНОЙ) №2

CTL
КНОПКА КОНТРОЛЯ

26 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

10 . 5 Схемы подключения: Блоки на 6 А
1x кнопочный электронный переключатель/таймер/таймер (6 А) + дополнительная 1x кнопочная кнопка ControlLink для двустороннего применения. (См. также: раздел 10.7 на стр. 29) + Дополнительная дополнительная кнопка ControlLink 1x для трехстороннего приложения.

Н

А

ЧП

л

Н

ЧП

(6 А макс.)

нет данных
А
А Л
л

НАГРУЗКА
А Н ЦТЛ
Н

Примечание:
Все активные соединения должны быть на одной фазе.A Активный N Нейтраль L Нагрузка CTL ControlLink PE Защитное заземление

ПО ЖЕЛАНИЮ

А

А

А

А

CTL CTL

CTL
CTL

CTL (Общая длина макс. 30 м)

CTL

КНОПОЧНЫЙ ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ/ ТАЙМЕР/ТАЙМЕР (6 A)

КНОПКА КОНТРОЛЯ

КНОПКА КОНТРОЛЯ

2x кнопочных электронных переключателя/таймера/таймеров (6 А) + дополнительный дополнительный 1 электронный переключатель/таймер/таймер (6 А) для двустороннего применения. + Опциональная 1x кнопка ControlLink для трехстороннего применения. (См. также: раздел 10.7 на стр. 29)

CTL CTL CTL

Н

А

ЧП

л

Н

ЧП

(6 А макс.)

нет данных

НАГРУЗКА L № 1

А
А
л
л

А
Н CTL Н

КНОПОЧНЫЙ ЭЛЕКТРОННЫЙ ВЫКЛЮЧАТЕЛЬ/ТАЙМЕР/ТАЙМЕР/ТАЙМЕР (6 А) № 1

л

Н

ЧП

Примечания:
Все активные соединения должны быть на одной фазе.  Не подключайте к нагрузке более одного переключателя/таймера/таймера.

(6 А макс.)

ЗАГРУЗКА № 2 л

А
А
л
л

Н
Н

ПО ЖЕЛАНИЮ
CTL (Общая длина макс. 30 м)

А

A Активный N Нейтраль L Нагрузка CTL ControlLink PE Защитное заземление
А
CTL
CTL

КНОПОЧНЫЙ ЭЛЕКТРОННЫЙ ВЫКЛЮЧАТЕЛЬ/ТАЙМЕР/ТАЙМЕР/ТАЙМЕР (6 А) № 2

CTL
КНОПКА КОНТРОЛЯ

PDL торговая марка Schneider Electric

27 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

10 .6 Схемы подключения: Блоки на 10 А
1x кнопочный электронный таймер/часы времени (10 A) + опционально 1x кнопка ControlLink для двустороннего применения. (См. также: раздел 10.7 на стр. 29) + Дополнительная дополнительная кнопка ControlLink 1x для трехстороннего приложения.

Н

А

ЧП

ЛН
ЧП

(10 А макс.)

НАЛ

НАГРУЗКА

А
А Л
л

А
CTL
Н
Н

Примечание:
Все активные соединения должны быть на одной фазе.

A Активный N Нейтраль L Нагрузка CTL ControlLink PE Защитное заземление

ПО ЖЕЛАНИЮ

А

А

А

А

CTL CTL

CTL
CTL

CTL (Общая длина макс.  30 м)

CTL

КНОПОЧНЫЙ ЭЛЕКТРОННЫЙ ТАЙМЕР/ТАЙМЕР (10 А)

КНОПКА КОНТРОЛЯ

КНОПКА КОНТРОЛЯ

2 кнопочных электронных таймера/таймера (10 А) + опционально 1 кнопочный электронный таймер/таймер (10 А) для двустороннего применения.+ Опциональная 1x кнопка ControlLink для трехстороннего применения. (См. также: раздел 10.7 на стр. 29)

CTL CTL
CTL

Н

А

ЧП

л

Н

ЧП

(10 А макс.)

Н АЛ

НАГРУЗКА №1

А
А
л
л

CTL
Н
Н

КНОПОЧНЫЙ ЭЛЕКТРОННЫЙ ТАЙМЕР/ТАЙМЕР (10 А) № 1

л

Н

ЧП

Примечания:
Все активные соединения должны быть на одной фазе. Не подключайте к нагрузке более одного переключателя/таймера/таймера.

(10 А макс.)

НАГРУЗКА
№ 2 л

ПО ЖЕЛАНИЮ

А

А

А
л
л

CTL
Н
Н

А

A Активный N Нейтраль L Нагрузка CTL ControlLink PE Защитное заземление
А
CTL
CTL

CTL
КНОПОЧНЫЙ ЭЛЕКТРОННЫЙ ТАЙМЕР/ТАЙМЕР (10 A) №2

CTL (Общая длина макс. 30 м)
КНОПКА КОНТРОЛЯ

28 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

10 .7 Использование механизма Iconic Smart Remote
Iconic Smart Remote Mechanism (41EPBCLM-VW / PDL356PBSSL-VW) представляет собой 3-проводную версию дополнительной кнопки ControlLink, показанной на схемах в разделах с 10. 4 по 10.6.
Iconic Smart Remote Mechanism совместим с кнопочными переключателями, таймерами и часами Iconic.Он также включает светодиодный индикатор, который можно настроить в соответствии с поведением светодиодного индикатора основного механизма.

УВЕДОМЛЕНИЕ

Механизм Iconic Smart Remote требует нейтрального подключения.

10 .8 Схемы подключения: приложение таймера выбега

6AX/10AX Таймер

Переключатель 6AX/10AX

Примечание. Схема срабатывания таймера выбега вентилятора от отдельного выключателя освещения BLE.

10 .9 Снижение номинальных характеристик для нескольких групп
Для приложений, в которых кнопочные электронные переключатели, таймеры и таймеры Iconic являются многоканальными, уменьшите максимальную номинальную нагрузку каждого устройства в соответствии с приведенной ниже таблицей снижения номинальных характеристик.УВЕДОМЛЕНИЕ

Приведенные ниже значения нагрузки основаны на номинальном напряжении 220–240 В переменного тока.

Первичные механизмы на пластину
1 2 3 4 5 6

Максимум.  Нагрузка на первичный механизм

(2-проводные устройства)

(блоки 6 А) (блоки 10 А)

350 Вт

6 А

10 А

250 Вт

4,5 А

7,5 А

220 Вт

4 А

6,5 А

175 Вт

3 А

Н/Д

120 Вт

2 А

Н/Д

100 Вт

1,5 А

Н/Д

УВЕДОМЛЕНИЕ

Только первичные блоки должны быть снижены. Многоканальные удаленные блоки на одной пластине можно игнорировать с целью снижения номинальных характеристик для нескольких групп.

PDL торговая марка Schneider Electric

29 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы
11 Приложение Wiser Room

Инструкция по установке

11 .1 О приложении Wiser Room
Вы можете управлять устройствами Iconic с поддержкой BLE с интеллектуальными устройствами с поддержкой BLE (планшет или смартфон) через приложение Wiser Room. Вы также можете изменить режимы и установить другие значения. Для этого вам необходимо сделать следующее:
 Скачайте и установите приложение Wiser Room
 Сопряжение устройств Iconic с приложением Wiser Room

11 .2 Загрузите и установите приложение Wiser Room

Системные Требования

Приложение Wiser Room было разработано для интеллектуальных устройств, таких как смартфоны и планшеты, и доступно для операционных систем Apple iOS и AndroidTM. Из-за большого количества интеллектуальных устройств, доступных на рынке, совместимость не может быть гарантирована. Интеллектуальное устройство должно соответствовать следующим минимальным техническим требованиям:

AndroidTM

Версия 4.4 или выше

яблоко

iOS 9.1 или выше

Интерфейс Bluetooth Bluetooth Smart Ready V4.1 или выше

1 Загрузите приложение Wiser Room из соответствующего магазина (-> см. QR-код) 2 Установите приложение Wiser Room на интеллектуальное устройство.

QR-код, приложение Wiser Room для Android
https://play.google.com/store/search?q=WISER% ​​20ROOM%20Schneider

QR-код, приложение Wiser Room для Apple (Австралия)
https://iTunes.apple.com/au/app/clipsal-wiser-room/ id1108235073?mt=8

QR-код, приложение Wiser Room для Apple (PDL NZ)
https://itunes.apple.com/nz/app/pdl-wiser-room/ id1154348627?ls=1&mt=8

30 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

11 .3 Сопряжение Iconic Device с приложением

УВЕДОМЛЕНИЕ

Для сопряжения устройства вы должны находиться в радиусе действия Bluetooth (макс.  10 м) с вашим смарт-устройством.
Количество соединений между устройствами Iconic и приложением ограничено: на одно устройство Iconic можно подключить макс.8 смарт-устройств (для получения дополнительной информации -> см. справку приложения Wiser Room).

Установка соединения Bluetooth и добавление устройств 1 Активируйте соединение Bluetooth в настройках смарт-устройства и
откройте приложение. 2 Нажмите «Изменить» в правом верхнем углу обзорного экрана «Мои устройства» в приложении.
Следуйте инструкциям в приложении: 3 Нажмите «Добавить новое устройство». 4 Нажмите кнопку на устройстве Iconic 4 раза.
Только для устройств Android: конкретный адрес Bluetooth устройства Iconic будет отображаться и использоваться для идентификации.5 Установите режим для устройства Iconic, следуя указаниям мастера.

УВЕДОМЛЕНИЕ

Если вы хотите изменить режим после исходной настройки с помощью
Wiser Room, вам необходимо выполнить физический сброс настроек (см. «Режим конфигурации» на странице 14), прежде чем переходить к следующим шагам.

6 Выберите имя устройства и имя комнаты. Комнаты, которые уже созданы в приложении, будут отображаться как предложения.
7 Выберите значок для устройства Iconic, чтобы упростить его идентификацию. 8 Нажмите «Готово», чтобы добавить устройство на панель инструментов.Теперь приложение сопряжено и подключено к устройству Iconic. Сопряженное устройство Iconic появится в вашем списке устройств. Каждое новое соединение Bluetooth устанавливается автоматически при доступе к устройству Iconic в приложении.

11 .4 Точка восстановления и пароль

Создайте точку восстановления, чтобы сохранить определенный набор настроек. Эта точка восстановления может быть

используется как резервный уровень на случай, если вы применяете изменения, которые не подходят для

Устройство и его использование. При создании точки восстановления приложение запросит

пароль.Пароль: 1 2 3 4

УВЕДОМЛЕНИЕ

Этот пароль нельзя изменить. Дополнительную информацию и помощь вы найдете в справке приложения Wiser Room.

PDL торговая марка Schneider Electric

31 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

12 Электрические характеристики

12 . 1 Примечания к электрическим характеристикам
 Технические характеристики типичны при 240 В перем. тока, 25 C. Подходит только для использования внутри помещений.
 Внутри нет деталей, обслуживаемых пользователем.

12.2 Электрические характеристики

Параметр

2-проводные блоки 350 Вт

3-х проводные 6 А Единицы

Номинальное рабочее напряжение Номинальная рабочая частота Максимальная номинальная нагрузка Метод переключения Конфигурация проводки:
Нагрузки накаливания Галогенные нагрузки среднего напряжения Электронные трансформаторы освещения низкого напряжения Низковольтные трансформаторы освещения с железным сердечником (EI и тороидальные типы) Линейные балласты люминесцентных ламп Компактные люминесцентные нагрузки
Драйверы светодиодного освещения
Индуктивные нагрузки (т.г. Небольшие двигатели, такие как потолочные вытяжные вентиляторы) Чисто резистивная нагрузка Стабильность напряжения/частоты Защита от перегрузок по току/тепловых предохранителей Защита от перегрева Защита от короткого замыкания Светодиодный индикатор с поддержкой BLE Многофункциональное управление

350 Вт Полупроводник
350 Вт 350 Вт 350 Вт
350 Вт
250 Вт 250 Вт 350 Вт (с диммированием) 250 Вт (без диммирования)
Не совместим
350 Вт
ДА
ДА НЕТ

220240 В переменного тока 50 Гц 6 А
Реле
6 А 6 А 6 А
6 А
6 А 6 А 6 А
6 А при коэффициенте мощности 0,8
6 А ДА НЕТ ДА НЕТ ДА ДА ДА

3-проводные модули 10 А
10 Реле
10 А 10 А 10 А
10 А 10 А 10 А 10 А 10 А при 0. 8 Коэффициент мощности 15 А
НЕТ
НЕТ ДА

32 из 35

Клипсал от Schneider Electric

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

Параметр
Вместимость многоместных пластин
Доступные стили пластин/элементов управления Монтажные центры Соответствие требованиям безопасности Соответствие требованиям ЭМС по излучению

2-проводные блоки 350 Вт

3-х проводные 6 А Единицы

3-проводные модули 10 А

Максимум. 6 первичных механизмов на пластину, допустимые комбинации,
Применяемое снижение номинальных характеристик (см. раздел «Снижение номинальных характеристик для нескольких групп»)

Максимум. 3 первичных механизма на плиту, допустимые комбинации, снижение номинальных характеристик (см.
Банда Дерейтинг')

Iconic Style, стандартные варианты и варианты наличников, цветовые пакеты для кнопочных колпачков и пластин: ярко-белый (VW), теплый серый (WY), холодный серый (CY),
Антрацит (АН)

Пластина австралийского образца 84 мм

AS/NZS 60669.2.1

КАК/НЗС 60669.2.1

13 Устранение неполадок

13 . 1 Переключатели и таймеры (2-проводные устройства)

Проблема

Рекомендуемое разрешение

Светодиод нагрузки светится в выключенном состоянии и/или иногда мигает во включенном состоянии.

Двухпроводные электронные переключатели и таймеры Iconic предназначены для работы со светодиодными нагрузками Clipsal.
Если используются другие светодиодные нагрузки и возникает описанная проблема, попробуйте установить устройство коррекции нагрузки Clipsal 31LCDA параллельно нагрузке для повышения производительности.

13 .2 Примечания по поиску и устранению неисправностей
Примечание. Кнопочные электронные переключатели, таймеры и таймеры Iconic не подходят для диммирования — для этой цели выберите диммер из ассортимента Iconic.Обязательно используйте 3-проводные продукты Iconic на недиммируемых или неосвещающих нагрузках.
(например, небольшие двигатели). Обратитесь в службу поддержки клиентов (см. последнюю страницу) для получения дальнейших указаний, если проблемы не исчезнут.

PDL торговая марка Schneider Electric

33 из 35

Знаковый кнопочный электронный переключатель | Таймер | часы

Инструкция по установке

14 Гарантия
Компания Schneider Electric (Australia) Pty Ltd (Clipsal by Schneider Electric) гарантирует отсутствие в данном изделии дефектов материалов и изготовления в течение двух лет с даты установки. Преимущества, предоставляемые здесь, являются дополнением к любым другим правам и средствам правовой защиты, которые вы можете иметь по закону в отношении этого продукта. Клиенты из Австралии и Новой Зеландии, пожалуйста, ознакомьтесь с примечаниями ниже.
Австралия
Закон Австралии о защите прав потребителей указывает, что на наши товары распространяются гарантии, которые нельзя исключать. Вы имеете право на замену или возмещение в случае крупного сбоя и компенсацию за любые другие обоснованно предсказуемые потери или повреждения. Вы также имеете право на ремонт или замену товара, если товар не имеет приемлемого качества и неисправность не является серьезной.Новая Зеландия
Эта гарантия является дополнением к вашим правам в соответствии с применимым законодательством и не влияет на них, за исключением случаев, когда этот закон прямо предусматривает иное. Закон о гарантиях прав потребителей 1993 г. (Новая Зеландия) не применяется, если этот продукт приобретается в коммерческих целях. Настоящая гарантия действует при условии, что продукт Schneider Electric устанавливается, подключается, тестируется, эксплуатируется и используется в соответствии с нашими инструкциями и спецификациями.  Любые изменения или модификации продукта, сделанные без нашего разрешения, аннулируют гарантию.Schneider Electric по своему усмотрению отремонтирует, заменит или возместит стоимость любого дефектного изделия. Стоимость замены или ремонта неисправного товара ограничивается только ценой товара. Schneider Electric не несет ответственности за расходы на извлечение, демонтаж, переустановку, транспортировку (включая возврат нам дефектного изделия) или повторное тестирование изделия.
Как подать претензию: Вы должны предоставить Schneider Electric адекватные сведения о дефекте в течение 28 дней с момента возникновения неисправности.Свяжитесь с вашим местным поставщиком продуктов Schneider Electric, PDL или Clipsal и предоставьте подробную информацию о дате покупки, описании нагрузки или соединений и обстоятельствах отказа. Возвращаемые товары должны быть надежно упакованы и промаркированы для надлежащей обработки.

34 из 35

Клипсал от Schneider Electric

Австралия Schneider Electric (Australia) Pty Ltd 33 Port Wakefield Road Gepps Cross SA 5094
Служба поддержки клиентов в Австралии: 13 73 28 e: [email protected] www . schneider-electric .com .au

Новая Зеландия Schneider Electric (NZ) Ltd
38 Business Parade South, Highbrook, East Tamaki, Manukau 2013 P.O. Box 259370 Botany, Manukau 2163 Телефон +64 9-829 0490
Горячая линия в нерабочее время: 0800 735 4357 (только для Новой Зеландии) Служба поддержки клиентов: 0800 652 999 e: [email protected] www .pdl .co .nz/iconic

Schneider Electric оставляет за собой право изменять технические характеристики, модифицировать конструкцию и прекращать производство изделий без каких-либо обязательств, и, несмотря на то, что прилагаются все усилия для обеспечения правильности описаний, спецификаций и другой информации в этом каталоге, в отношении этого не дается никаких гарантий, и компания не нести ответственность за любую ошибку в нем.Шнайдер Электрик 2018
Этот материал защищен авторским правом в соответствии с австралийским, новозеландским и международным законодательством. За исключением случаев, разрешенных соответствующим законодательством, никакая часть данной работы не может быть воспроизведена каким-либо образом без предварительного письменного разрешения и подтверждения Schneider Electric.

НВЭ78401-03

январь 2019 г.



Ссылки

Размер мирового рынка концевых выключателей и предстоящие тенденции 2022

Исследование рынка Глобальный рынок концевых выключателей изучает производительность рынка концевых выключателей в 2022 году.Он включает в себя углубленный анализ состояния рынка Концевые выключатели и конкурентной среды во всем мире. Глобальный рынок концевых выключателей можно получить с помощью сведений о рынке, таких как драйверы роста, последние разработки, бизнес-стратегии рынка концевых выключателей, региональные исследования и будущий статус рынка. В отчете также содержится информация, включая последние возможности и проблемы отрасли концевых выключателей, а также исторические и будущие тенденции рынка концевых выключателей. Он фокусируется на динамике рынка, которая постоянно меняется из-за технологических достижений и социально-экономического положения.

Получите бесплатную копию отчета о рынке концевых выключателей за 2022 год:

Недавнее исследование рынка концевых выключателей Рынок анализирует решающие факторы рынка концевых выключателей на основе текущей ситуации в отрасли, требований рынка, бизнес-стратегий, принятых игроками на рынке концевых выключателей, и их сценария роста. Этот отчет изолирует рынок Концевые переключатели на основе ключевых игроков, типа, приложения и регионов.Прежде всего, отчет о рынке концевых выключателей предложит глубокие знания о профиле компании, ее основных продуктах и ​​спецификациях, полученном доходе, стоимости производства, а также о том, с кем связаться. Отчет охватывает прогноз и анализ рынка концевых выключателей на глобальном и региональном уровне.

Анализ воздействия COVID-19:

В этом отчете хорошо показано влияние до и после COVID на рост и развитие рынка для лучшего понимания рынка концевых выключателей на основе финансового и промышленного анализа.Пандемия COVID-19 затронула ряд рынков, и глобальный рынок концевых выключателей не является исключением. Тем не менее, доминирующие игроки на мировом рынке концевых выключателей непреклонны в принятии новых стратегий и поиске новых источников финансирования для преодоления растущих препятствий на пути роста рынка.

Ключевые игроки, изученные в отчете о рынке концевых выключателей:

Schneider Electric
Eaton
ABB
Siemens
Honeywell
Fuji
MITSUMI
Stryker
Suns International
Ter (Tecno Elettrica Ravasi)
LG
Microprecation
Delixi
LineMaster
Marquardt
Omron
SCHMERSAL
Tengen
TURCK

Есть вопросы по отраслевому отчету о концевых выключателях за 2022 год : https://clereresearch. com/report/global-limit-switch-market-234515#inquiry-for-buying

Типы продуктов, загруженные на рынок концевых выключателей:

Компактные/прецизионные концевые выключатели
Концевые выключатели для опасных зон
Концевые выключатели для тяжелых условий эксплуатации

Ключевыми приложениями этого отчета являются:

Компьютерный принтер
Бытовые электроприборы
Станки и другое производственное оборудование
Прочее

Региональный охват рынка концевых выключателей:

рынок Северной Америки (США, страны Северной Америки и Мексика),
рынок Европы (Германия, рынок концевых выключателей Франции, Великобритания, Россия и Италия),
рынок Азиатско-Тихоокеанского региона (Китай, рынок концевых выключателей Японии и Кореи, страны Азии и Юго-Восточной Азии),
Южная Америка (Бразилия, Аргентина, Республика Колумбия и др.), географический регион
Африка (полуостров Саудовская Аравия, ОАЭ, Египет, Нигерия и Южная Африка)

В отчете о концевых выключателях представлены прошлые, настоящие и будущие размеры отрасли концевых выключателей, тенденции и прогнозная информация, связанная с ожидаемым доходом от продаж, ростом, сценарием спроса и предложения концевых выключателей. Кроме того, в этом исследовательском документе также подробно рассматриваются возможности и угрозы для прогнозируемого периода развития рынка концевых выключателей с 2022 по 2029 год.

Получить полный отчет для лучшего понимания

Кроме того, в отчете о концевых выключателях содержится информация о профиле компании, доле рынка и контактных данных, а также анализ цепочки создания стоимости в отрасли концевых выключателей, отраслевые правила и методологии концевых выключателей, обстоятельства, способствующие росту рынка, и принуждение, блокирующее рост. В этом отчете также упоминаются масштабы развития рынка концевых выключателей и различные бизнес-стратегии.

Шэннон Сбар из Schneider Electric отмечен двумя отраслевыми наградами за лидерство и инновации | Национальный Бизнес

БОСТОН – (БИЗНЕС ПРОВОД) – 7 февраля 2022 г. –

Компания Schneider Electric, лидер в области цифровой трансформации управления энергопотреблением и автоматизации, сегодня объявила о том, что Шеннон Сбар, вице-президент по каналам продаж, получила бронзовую награду Stevie® в номинации «Женщина-руководитель года» в категории «Бизнес-услуги» от American Business Awards. .Она также была включена в список руководителей каналов 2022 года шестой год подряд CRN, брендом The Channel Company.

За 15 лет работы в Schneider Electric Сбар неизменно стремилась к успеху торговых партнеров и улучшению положения женщин в отрасли. В качестве вице-президента по каналам Сбар отвечает за увеличение доходов, стратегию и прибыльность в североамериканских организациях по продажам и маркетингу. Под его руководством команда канала Schneider Electric, состоящая из ИТ-распределения, национальных поставщиков решений, распределения электроэнергии, национальных VAR, розничной торговли и розничной торговли, продемонстрировала значительный прогресс в повышении эффективности бизнеса, создании стратегических отношений, росте и улучшении удовлетворенности клиентов.

«Руководство Шеннон за последние 15 лет было не чем иным, как экстраординарным. Мы рады, что его приверженность успеху своих коллег, клиентов, партнеров, коллег по отрасли и Schneider Electric в целом продолжает получать заслуженное признание», — сказал Джей Оуэн, старший вице-президент North America Secure Power. подразделение Шнайдер Электрик. «Его понимание и ее опыт оказали значительное влияние на то, как наше партнерское сообщество справляется с сегодняшними проблемами, следя за инновациями завтрашнего дня.

Премия CRN Channel Manager

Ежегодный проект CRN «Channel Chiefs» выявляет топ-менеджеров поставщиков ИТ-каналов, которые постоянно демонстрируют опыт, влияние и инновации в управлении каналами сбыта. Руководители каналов 2022 года — влиятельные лидеры, которые продолжают формировать ИТ-канал с помощью инновационных стратегий, программ и партнерских отношений.

лауреата были выбраны группой редакторов CRN за их преданность каналу, высокий статус в отрасли и достижения в качестве защитников канала.

Премия Stevie Awards 2021 для женщин в бизнесе

Премия Stevie Awards for Women in Business присуждается женщинам-руководителям, предпринимателям, сотрудникам и компаниям, которые они возглавляют по всему миру. Награды Stevie Awards считаются ведущими мировыми бизнес-наградами.

В этом году на рассмотрение было подано более 1500 заявок в более чем 100 номинациях, в том числе «Руководитель года», «Предприниматель года», «Компания года», «Стартап года», «Женщины, помогающие женщинам» и «Женщины на рабочем месте года». ..

О компании Schneider Electric:

Цель компании Schneider — дать каждому возможность максимально эффективно использовать нашу энергию и ресурсы, объединяя прогресс и устойчивость для всех. мы называем это Жизнь продолжается.

Наша миссия — быть вашим цифровым партнером в области устойчивого развития и эффективности.

Мы обеспечиваем цифровую трансформацию, интегрируя ведущие мировые технологические и энергетические технологии, конечную точку в облаке, которая соединяет продукты, элементы управления, программное обеспечение и услуги на протяжении всего жизненного цикла, обеспечивая интегрированное управление компанией для домов, зданий, центров обработки данных, инфраструктуры и промышленности.

Мы самая локальная из глобальных компаний . Мы выступаем за открытые стандарты и партнерские экосистемы, приверженные нашим ценностям «Значимые, инклюзивные и наделенные полномочиями цели ».

se.com

Откройте для себя Life Is On Следуйте за нами: Twitter, Facebook, LinkedIn, Youtube, Instagram, блог

Узнайте последние идеи, касающиеся устойчивого развития, электричества 4.0 и автоматизации нового поколения в Schneider Electric Insights.

Теги: #PressRelease #SecurePower #ChannelPartnerSucess #WomeninBusiness #LeadershipAwards

Посмотреть исходную версию на сайте businesswire.com: https://www.businesswire.com/news/home/20220207005745/en/

КОНТАКТЫ: Томас Эк

Шнайдер Электрик

919-266-8623

[email protected]

КЛЮЧЕВОЕ СЛОВО: СОЕДИНЕННЫЕ ШТАТЫ СЕВЕРНАЯ АМЕРИКА МАССАЧУСЕТС

КЛЮЧЕВОЕ СЛОВО ОТРАСЛИ: ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ УПРАВЛЕНИЕ ДАННЫМИ

ИСТОЧНИК: Schneider Electric

Copyright Business Wire 2022.

ПУБ: 07.02.2022 12:23/ДИСК: 07.02.2022 12:23

http://www.businesswire.com/news/home/20220207005745/en

.

Новая основа для сверхбыстрых транзисторов

Измерения терагерцовой спектроскопии показали, что напряженная сердцевина полупроводниковых нанопроводов может содержать быстро движущиеся электроны, и эта концепция может быть использована для нового поколения нанотранзисторов. Кредит: HZDR/Юникс

Нанопровода под напряжением создают основу для сверхбыстрых транзисторов.

Меньшие микросхемы, более быстрые компьютеры, меньшее энергопотребление. Ожидается, что новые концепции, основанные на полупроводниковых нанопроводах, сделают транзисторы в микроэлектронных схемах лучше и эффективнее. Подвижность электронов играет ключевую роль в этом: чем быстрее электроны могут ускоряться в этих крошечных проводах, тем быстрее может переключаться транзистор и тем меньше энергии он требует. Группе исследователей из Helmholtz-Zentrum Dresden-Rossendorf (HZDR), TU Dresden и NaMLab удалось экспериментально продемонстрировать, что подвижность электронов в нанопроволоках значительно увеличивается, когда оболочка подвергает сердцевину проволоки растяжению. Это явление открывает новые возможности для разработки сверхбыстрых транзисторов.
