Соединительная клемма wago как пользоваться - советы электрика

Клеммники Wago. Виды и устройство. Применение и как выбрать

Существует множество различных способов соединения проводов в бытовой электрической сети. Но более современным способом является использование различных самозажимных клемм, которые в последнее время приходят на помощь электромонтерам.

Наиболее популярными и качественными изделиями такого типа на рынке электротоваров стали клеммники Wago.

Обратите внимание

Они известны как устройства для простого и быстрого монтажа алюминиевых и медных проводов в электрической сети без использования инструментов и вспомогательных материалов.

Немецкая фирма Wago является крупным производителем безвинтовых пружинных соединителей и разъемных клемм для качественного соединения разных видов проводов. Идея соединения проводов силой пружины принадлежит именно этой компании.

Конструктивные особенности и характеристики

Клеммник изготавливается в виде плоско-пружинного зажима, который воздействует на поверхность токоведущей жилы провода, не повреждая ее.

Этот соединительный зажим создает качественный контакт с помощью узконаправленной зажимной силы, создающей по всей площади контакта низкое сопротивление.

Токонесущие рейки изготавливаются из пружинной электролитной меди, луженой снаружи.

Поверхность покрывают специальным сплавом олова и свинца, что обеспечивает надежность защиты покрытия от коррозии на длительный срок.

Зажимные пружины изготавливают из высокопрочной хромоникелевой стали. В качестве изоляционных диэлектрических материалов применяют полиамид, который имеет следующие достоинства:

  • Не поддерживает горение.
  • Обладает свойством самозатухания.
  • Не подвержен коррозии.

Такие клеммники Wago допускается использовать даже при морозах, достигающих -35 градусов. Верхняя граница рабочего температурного интервала может достигать до 200 градусов, в зависимости от исполнения.

Клеммные зажимы такого вида используются как в бытовых электромонтажных работах, так и в условиях промышленности.

Поэтому их технические параметры имеют широкие границы:

  • Диапазон рабочих токов – от 6 до 323 ампер.
  • Напряжение – от 100 до 1000 вольт.
  • Допустимые сечения жил – от 0,08 до 95 мм2.

Разновидности

Все производимые клеммники Wago классифицируются по виду проводников, для которых они предназначены, а также по другим особенностям устройства.

По виду зажима пружинные клеммники Wago делятся на:

  • Плоскопружинные (жила фиксируется упругой пластиной).
  • Плоские зажимы CAGE CLAMP.
  • Врезные зажимы FIT-CLAMP.

Клеммники Wago больше всего используются для соединения проводов в щитках и распредкоробках, а также для подключения приборов освещения.

Серия 773

Это бюджетный вариант соединительных клемм, имеющих обозначение «Wago-733». Такой вид служит для одноразового неразъемного соединения жил. Рычажка для отсоединения провода в этой конструкции нет, жила фиксируется в корпусе внутренним пружинным замком.

Он закусывает жилу и не позволяет ей выйти обратно.

Клеммники 773 серии могут работать под нагрузкой тока до 20 ампер, и напряжением до 400 вольт. Их используют для соединения одножильных проводов. Некоторые их исполнения изготавливаются с пастой внутри. Она обеспечивает защиту от окисления и позволяет соединять алюминиевые провода, имеет серый цвет корпуса.

Зажимы, в которых нет защитной пасты, изготавливают с прозрачным пластиковым корпусом, они являются более удобными, позволяют контролировать соединение токоведущей жилы, и качество ее крепления в корпусе.

Для соединения алюминиевых и медных проводов в зажимах 773 серии имеется два варианта:

  1. Приобрести клеммник без пасты и отдельно купить пасту, которую нужно ввести в отверстие для алюминиевой жилы.
  2. Приобрести клеммник с пастой и в одном из гнезд, где будет соединяться медный провод, удалить пасту.

Процедура подключения провода к клеммнику простая, и заключается в том, что зачищается слой изоляции на длине 1 см и жила провода вставляется в гнездо до упора.

Больше ничего делать не нужно. Вытащить провод обратно, конечно можно, для этого его нужно немного покручивать и тянуть назад со значительным усилием.

Однако в будущем такой зажим будет уже непригоден, при вытаскивании проводника в нем приходит в негодность фиксирующий контакт. 773 серия рассчитана на соединение проводов в количестве от 2 до 7 штук.

Серия 222

Такой тип клеммников служит для соединения многожильных проводов.

Преимущества
  • Рычажковое устройство надежно закрепляет провод в зажиме.
  • Многоразовое применение.
  • Возможность быстрого выявления неисправностей в электрической сети. Для прозвонки и нахождения поврежденного участка, необходимо вытащить провод из клеммника, прозвонить цепь, если все исправно, то снова вставить провод в зажим. При соединении проводов скруткой, для проверки цепи нужно снимать изоляцию со скрутки, раскрутить проводники, и далее снова скрутить, и замотать изолентой.
  • Клеммники Wago серии 222 оснащены прямоугольным отверстием для возможности подключения щупа мультиметра и выявления ноля и фазы, а также для определения состояния контакта.

Рычажки клеммников этой серии выполняются оранжевого цвета. Подключение проводов также простое: рычажок поднимается, отжимая упругий зажим, токоведущая жила вставляется в гнездо, рычажок опускается, чем надежно закрепляет жилу.

222 серия зажимов позволяет соединять одножильные проводники с многожильными, производится без защитной пасты, может работать при напряжении 380 вольт, и силе тока до 32 ампер, используется для выполнения соединений проводов в распредкоробках, а также для подключения приборов освещения.

Серия 273

Позволяет соединять до трех штук проводников сечением 1,5-4 мм2. Внутри корпуса имеется паста для защиты алюминиевой проводки.

Серия 274

Служит для коммутации цепей приборов освещения, и рассчитана для проводов сечением 0,5-2,5 мм2.

Имеются модели с наличием пасты.

Серия 243

Относится к «микрозажимам». Они рассчитаны на ток, не превышающий 6 ампер.

Серия 862

Применяются для коммутации медных проводов, с возможностью соединения от 2 до 5 проводников сечением 0,5-2,5 мм2. В корпусе имеются крепежные отверстия для саморезов.

Также производятся клеммники Wago серии «, которые позволяют соединять проводники без снятия изоляции. Коммутация осуществляется путем врезного контакта, что является новой разработкой немецкой компании. Это намного ускоряет и упрощает монтаж электрических цепей.

Достоинства
  • Место соединения проводов не нуждается в дополнительной изоляции.
  • Для каждого проводника предусмотрен отдельный зажим.
  • При эксплуатации нет необходимости в их обслуживании.
  • Чтобы соединить провода электромонтеру не требуется приложения значительных усилий, либо приобретать специальные навыки и знания. Монтаж проводов выполняется аккуратно и быстро, не требуется использовать никакой инструмент. Это является большим их преимуществом, когда электрическая цепь монтируется в больших масштабах и тяжелых условиях, либо при плохой освещенности.
  • Место контакта защищено от окисления токоведущих жил.
  • При работе клеммники обладают высокой безопасностью, не допуская прикосновения человека к незащищенным токоведущим элементам.
  • Пружины в конструкции зажимов обеспечивают клеммникам устойчивость к вибрациям и ударную прочность.
  • Небольшие габаритные размеры.
  • Возможность повторного применения для соединения проводов.
  • Возможность коммутации проводников из разных металлов.
  • Эстетичный вид и порядок в распределительной коробке.
  • Клеммники Wago рассчитаны для определенного сечения проводов, поэтому усилие зажима имеет оптимальную величину.
    Благодаря такому фактору исключен риск повреждения проводов или их деформации, что позволяет создать надежную коммутацию на весь срок службы.
  • Допускается их применение в условиях высокой температуры, агрессивных сред, горюче-смазочных материалов и повышенной влажности.

Недостатки

Единственным отрицательным фактором является то, что зажимы должны находиться в местах, где удобно производить их осмотр и обслуживание в любое время. Однако этот недостаток имеется не только у таких клеммников, но и у других коммутационных устройств.

Как использовать клеммники Wago

Такие зажимы широко применяются для подключения приборов освещения, а также в других местах, где есть ограничение тока 10 ампер. При использовании клеммников не требуется особых знаний.

Если нагрузка в электрической цепи не более 20 ампер, то основным требованием является чистота соединяемых токоведущих жил.

Также в электрической цепи необходимо наличие автоматов защиты номиналом 20 ампер.

Важно

Если нагрузка в цепи предполагается более 25 ампер, то использование таких клеммников нецелесообразно. Лучше применять опрессовку, сварку или пайку проводов.

Можно самому усилить надежность клеммника. Если нагрузка слишком велика, и достигает предельных значений, то можно применить следующий способ. Нужно зачистить жилы проводов на 2 см и вставить их в зажим.

Далее, необходимо вращать клеммник по часовой стрелке, закручивая оголенную часть жил, затем заизолировать изолентой. Специалисты утверждают, что после этого надежность контакта значительно повышается.

Подделка и оригинал

Компания производитель Wago зарекомендовала себя наилучшим образом на рынке электрических товаров. Чтобы не приобрести дешевую китайскую подделку, следует изучить все отличительные особенности таких зажимов китайского и немецкого изготовления. Вначале рассмотрим то, что можно определить непосредственно при визуальном осмотре в магазине.

  • Если посмотреть на торец этого изделия, то на оригинале должна быть маркировка «Wago», а на изделии производства Китая такой надписи не будет.
  • На китайском зажиме оранжевые рычажки имеют темноватый, или даже грязноватый оттенок оранжевого цвета, в отличие от немецкого клеммника, у которого все детали имеют светлые и яркие тона.
  • С задней стороны клеммника оригинальная компания изготовитель обычно размещает инструкцию в виде схемы по применению и указывает длину зачистки изоляции. На китайской модели задняя сторона не имеет никаких надписей и схем.
  • Оригинальные клеммники Wago имеют сбоку указания двух значений – номинальный рабочий ток и напряжение, в отличие от изделия из Китая, у которого указано только напряжение.

Если посмотреть оба сравниваемых изделия внутри, то сначала можно не заметить разницы. Однако, если вытащить контактную планку, можно увидеть, что на китайском изделии эта планка выполнена из более тонкого металла, по сравнению с немецким. Если к этой планке прикоснуться магнитом, то оригинальная не будет притягиваться к нему, в отличие от китайской подделки.

В бытовой электрической сети существует много мест для использования таких удобных коммутационных зажимов, поэтому следует подумать над применением современных технологий и отказаться от старых дедовских способов.

Похожие темы:

Источник: https://tehpribory.ru/glavnaia/materialy/klemmniki-wago.html

Wago клеммники

Экспресс клеммники от мирового лидера Wago уже давно зарекомендовали себя, как надежное решение по монтажу электрической проводки на основе одножильных или многожильным медных кабелей, алюминиевых проводников и даже при вариантах их комбинированного соединения.

Сама клемма представляет собой плоскопружинный зажим, но в исполнении от Wago она приобрела следующие достоинства:

  • Для каждого провода предусмотрен отдельный клеммный зажим
  • Качество подключения кабеля исключает “человеческий фактор” неаккуратного монтажа
  • Проводники не сминаются и не повреждаются
  • Безупречная защита от прикосновения к токонесущим частям
  • Компактный размер

Основное достоинство-это надежность и безопасность. Ведь если Вы монтируете скрытую проводку подвесного потолка из гипсокартона, то хочется надеяться, что она не замкнет на профиль, не перегорит в клеммнике и не доставит других неприятных сюрпризов.

Не смотря на надежность, все разъемные соединения в том числе и на клеммниках Ваго должны иметь возможность доступа и контроля.

Среди клемм Wago существуют несколько серий, предназначенных для определенного типа кабеля (проводников), с пастой заполняющей внутренний объем или без. Разобраться достаточно трудно.

В свое время, я поверил консультанту из магазина и купил клеммники с пастой. Как оказалось, зря поверил. Они не предназначены для медного провода.

И так, чтобы избежать подобных ошибок и разочарований, рассмотрим все возможные варианты из каталога Wago.

Клеммники 773 серии

Без пасты предназначены для соединения одножильных медных проводников, сечением от 1 до 2,5 мм, в распаячных коробках, подрозетниках и т.п. Возможно присоединение многожильного медного провода, но только при использовании наконечника.

Вариант с пастой используется для соединения кабелей с алюминиевым проводником, их легко отличить по серому цвету корпуса. Без пасты, имеет прозрачный корпус с цветной вставкой. Основные характеристики в таблице.

Клеммники wago 222 серии

Следующая наиболее распространенная и универсальная серия клемм. Продается повсеместно в строительных гипермаркетах, типа оби и похожих, по заоблачным ценам за упаковку с не оптимальным количеством штук. Поэтому я покупаю их в специализированных магазинах, без упаковки и требуемое количество.

Клеммники хороши при комбинированном соединении одножильных и многожильных проводов и могут быть использованы при сечении провода от 0.08мм до 4мм. При токе до 32А и напряжении до 380В. Выпускаются только без пасты. Применяются, как в распаячных коробках так и для присоединения осветительных устройств.

К примеру, я их использовал при подключении точечных светильников на потолке из ПВХ панелей.

Что делать, если требуется соединить медный и алюминиевые проводники

Для одножильных проводников при использовании клеммников 773 серии существуют два решения.

  1. Покупаем клеммы без пасты, в гнездо для алюминия вносим токопроводящую пасту (приобретается отдельно)
  2. Используем клеммник с пастой, но максимально вычищаем её из гнезда для медного проводника.

В случае применения 222 серии, вариант один.

  1. Присоединение алюминиевого проводника производим только с заполнением гнезда токопроводящей пастой.

Клеммники Wago тип 224,243 и 862

Серия 224 реже встречается, но используются также в электрических цепях для соединения одно и многожильных медных и алюминиевых проводников.

243я микросерия для одножильных медных проводников с сечением от 0,6 до 0,8мм. Применяется в слаботочных цепях, видеонаблюдения, охраны и т.п. С помощью пазов на корпусе могут быть собраны в блоки.

С 862 серией я не встречался, по описанию: четырехпроводная клемма позволяющая соединять медные одножильные и многожильные проводники.

Как пользоваться клеммниками Wago

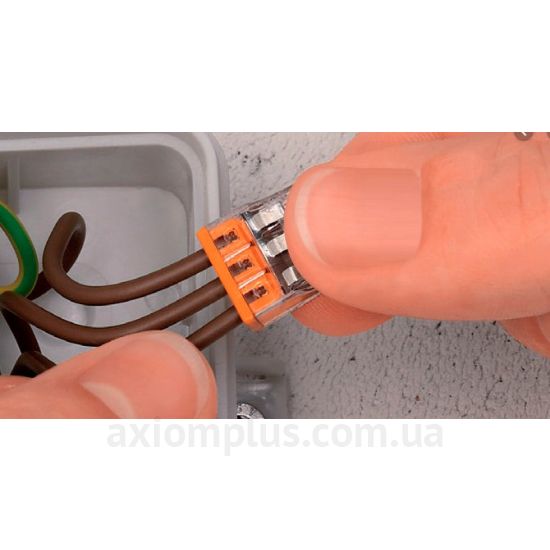

Для 773 серии и аналогичных.

Зачищаем изоляцию на 12мм и вводим проводник до упора в гнездо клемника. Чтобы отсоединить проводник, тянем его и одновременно покручиваем. Аккуратно без чрезмерных усилий.

Для 222 серии.

Освободили проводник от изоляции на 10мм, откинули “флажок”, ввели кабель и закрыли. Отсоединять гораздо проще, чем предыдущую серию, открыли “флажок” и вытянули.

Для проверки электрических цепей используется отверстие в корпусе клеммников Wago.

Источник: http://remontofil.ru/wago-klemmniki.html

Как пользоваться клеммами WAGO

Среди множества способов соединения проводов особенно выделяется метод, при котором используются самозажимные пружинные клеммы WAGO.

К недостаткам клемм можно отнести только их более высокую стоимость, однако с учетом их несомненных преимуществ можно смело заявить – WAGO являются оптимальным вариантом при работе с проводкой, ведь безопасность и долговечность при создании системы проводов и кабелей являются приоритетными задачами.

С помощью клеммников Ваго можно добиться аккуратных и незаметных соединений, не затратив при этом много времени, в отличие от метода с пайкой или скруткой. Если же брать в сравнение стандартные клеммные колодки, работа с которыми требует еще и фактически ювелирной работы, то перевес, несомненно, будет в пользу WAGO. Основные достоинства современных пружинных клемм:

  • быстрая скорость работы – нет необходимости долго вкручивать маленькие винтики, которые могут пережать провод или не дотянуть его, достаточно лишь вставить подготовленный конец провода в отверстие клеммы;
  • больше возможностей при электромонтаже – можно соединять вместе различные виды проводов (медь, алюминий), чего нельзя делать через пайку;
  • некоторые модели клемм WAGO можно использовать много раз;
  • легко проверить состояние электрической цепи – если с обычной пайкой нужно сначала размотать изоленту и лишь после этого можно добраться до контакта, то с современными клеммами не придется возиться, ведь они имеют в конструкции специальное отверстие для щупа тестера;
  • вам не потребуется изолировать концы кабеля – эту работу за вас сделает клемма.

Как соединять провода с помощью клемм

Прежде всего, нужно заметить, что клеммы WAGO бывают одноразовыми (неразъемными) и многоразовыми (разъемные).

Одноразовые клеммы, как понятно из названия, можно использовать только один раз на одну точку.

Не стоит пытаться устанавливать клемму повторно, это делать нельзя, поскольку конструкция не предусматривает таких операций – контакт деформируется, и качество контакта не гарантируется.

Пользоваться неразъемными клеммами WAGO очень легко – вам нужно лишь зачистить конец провода и вставить его в рабочее отверстие клеммы. При этом входящая в состав устройства пружина срабатывает и намертво зажимает провод.

К недостаткам одноразовых моделей можно отнести менее широкие возможности – таким способом можно соединять лишь монолитные (одножильные) провода. Если уж возникла необходимость соединения многожильных проводников, то их концы сначала нужно подвергнуть опрессовке.

Многоразовые клеммники подходят для соединения любых проводов, причем оба провода могут различаться по техническим характеристикам – разное количество жил, разный диаметр и даже количество проводников.

Совет

При использовании многоразовых клемм каждый проводник вставляется в отдельное отверстие, при этом можно работать только с проводами сечением не более 4,0 мм2. Сначала зачищается старая изоляция на 1-1,5 см.

Затем нужно приподнять оранжевый зажим, вставить провод в разъем и отпустить зажим. Все очень просто, больше вам ничего делать не придется. При соединении многожильных проводников нет необходимости в опрессовке.

Кстати, с помощью оранжевого зажима можно быстро разъединить контакт для проведения диагностики цепи.

Особенности и применение клемм

Клеммы Ваго являются надежными и долговечными устройствами, произведенными из качественных материалов. Основной рабочий элемент (зажимные пружины) из хромоникелевой стали, не подверженной коррозии. Пластиковый корпус может нагреваться до 170°С. Некоторые модели имеют в составе конструкции специальную токопроводящую пасту, которая обеспечивает защиту проводов от электрических эрозий.

Клеммы WAGO можно использовать как для распаячных коробок, так и для монтажа осветительного оборудования. В коробке клемма легко помещается, ее не приходится буквально впихивать  туда, как это бывает с обычными колодками.

Минимум движений, удобство работы – ведь в коробке и так мало места, а если проводить там манипуляции со скруткой или клеммником, стоя на стремянке, на рабочий процесс уходит много времени.

Теперь вы знаете, как пользоваться пружинными клеммами WAGO, попробуйте их в действии хотя бы один раз, и вы уже не захотите соединять провода дедовскими способами!

Источник: https://electropara.ru/articles/klemmi-wago-sovremenniy-sposob-soedineniya-provodov/

Советы по монтажу электрики в ванной комнате с помощью клеммы WAGO

Занимался на днях переносом выключателей и розетки в ванной комнате. «Собрал» их вместе, объединив единой рамкой Wessen 59 на четыре окна: выключатель света на кухне, в ванной комнате, в туалете и розетку.

Изменение места размещения розетки и выключателей естественно потребовало замены проводки от них до ближайшей проходной клеммной коробки.

Так как проводка в квартире выполнена алюминиевой «лапшой», а новые провода (ВВГнг 2х2,5) медные, то других вариантов для соединения меди и алюминия кроме как клеммы WAGO я даже и не рассматривал.

Обратите внимание

В магазине купил нужное количество одноразовых клемм WAGO на 6 и на 2 гнезда под соединяемые провода со специальной пастой внутри гнезд. Эта паста служит для улучшения электрического контакта клеммы и провода, вставленного в гнездо клеммы.

Кроме того, вроде как, эта паста разрушает слой окислов на поверхности жил алюминиевых проводов, что, несомненно, способствует улучшению контакта.

Когда дело дошло до монтажа, обратил внимание, что в некоторых клеммах с двумя гнездами почему то отсутствует паста или ее очень мало, по сравнению с тем, сколько ее было в клеммах WAGO, которые я использовал раньше.

Стал рассматривать маркировку на клеммах и вместо надписи WAGO 773-302, которую привык видеть на этих клеммах, увидел надпись WAGO Navigator NTC-AC-2! В общем очередной «аналог» клеммников WAGO китайского производства, причем похоже не самый лучший.

Порылся в ящиках и нашел старые добрые клеммы 773-302. Их в итоге и поставил. А вот резервных шестиконтактных клемм у меня не оказалось, поэтому пришлось ставить Navigator. Тем более, что в шестиконтактных клеммах проблем с «недовесом» пасты не было.

После того как собрал проводку устроил маленький burn-тест. Включил во вновь установленную розетку масляный обогреватель мощностью 2,5 кВт и включил свет на кухне, в ванной и в туалете.

После 15 минут работы одна узловая шестиконтактная клемма (на фазе) нагрелась примерно до 40°С и продолжала нагреваться, что, естественно, ничего хорошего означать не могло.

Уже было хотел выкусывать новые шестиконтактные клеммы Navigator, но потом решил попробовать глубже вставить провода в гнезда (а вставляются они с хорошим первоначальным усилием). Один провод удалось просунуть вглубь еще миллиметра на четыре. Но этого оказалось достаточно, чтобы при повторном тестировании на нагрев все клеммы WAGO остались холодными.

На всякий случай добавил еще нагрузки — включил 800 ваттную микроволновку. Пятнадцать минут работы с нагрузкой 3,3 кВт также не повлияло на нагрев клемм. Но все же еще 3 дня не закрывал и не замазывал шпаклевкой клеммную проходную коробку, по 12 часов тестируя проводку обогревателем (с периодическим включением печи СВЧ), изредка проверяя температуру клемм.

Температура всегда была в норме.

Важно

Кстати, на множестве интернет-форумов отношение к клеммам WAGO как обычно не определенное. Одни говорят, что WAGO можно ставить только на освещение — мол на большее они не способны (и это при заявленных производителем 24А при 220В!). И рекомендуют вместо «всяких клемм» применять обычную скрытку и пластиковые колпачки.

Но по ПУЭ скрутка без последующей спайки или сварки проводов запрещена. Моя старая алюминиевая проводка была собрана в далеких 80-ых на скрутку, но с последующей сваркой. Другие говорят, что WAGO лучшее, что было придумано для соединения проводов. И я с этим полностью согласен. Главное, правильно подготовить провод.

Изоляцию на жиле провода нужно зачистить на длину 12 мм от края провода. Кончик жилы провода подрезать, предварительно надкусив жилу со всех сторон по кругу бокорезами. ПВХ изоляция должна иметь цилиндрическую форму — при разделке алюминиевой лапши не забудьте заподлицо подрезать ПВХ перегородку между проводами кабеля.

Так что клеммы WAGO Navigator NTC-AC-6 вполне сносная замена фирменным WAGO 773-306. Нужно только при покупке проверить, что китайцы не забыли залить пасту во все гнезда клеммы. Ведь если вы платите за клеммы с пастой, то паста в клеммах обязана быть.

ЧИТАЙТЕ ТАКЖЕ  ДЕЛАЕМ РЕМОНТ В ВАННОЙ СВОИМИ РУКАМИ

Источник: http://remontvvanne.ru/sovety-po-montazhu-elektriki-v-vannoj-komnate-s-pomoshhyu-klemmy-wago/

Клеммники: все, что вам нужно знать, соединяя провода у себя дома

Клеммники для соединения проводов – наиболее удобный, безопасный и доступный для каждого домашнего мастера способ электромонтажа. Чтобы вы имели представление, в каких ситуациях следует применять то или иное клеммное устройство, мы решили вкратце охарактеризовать их наиболее востребованные модели и кратко рассказать об основных правилах их установки.

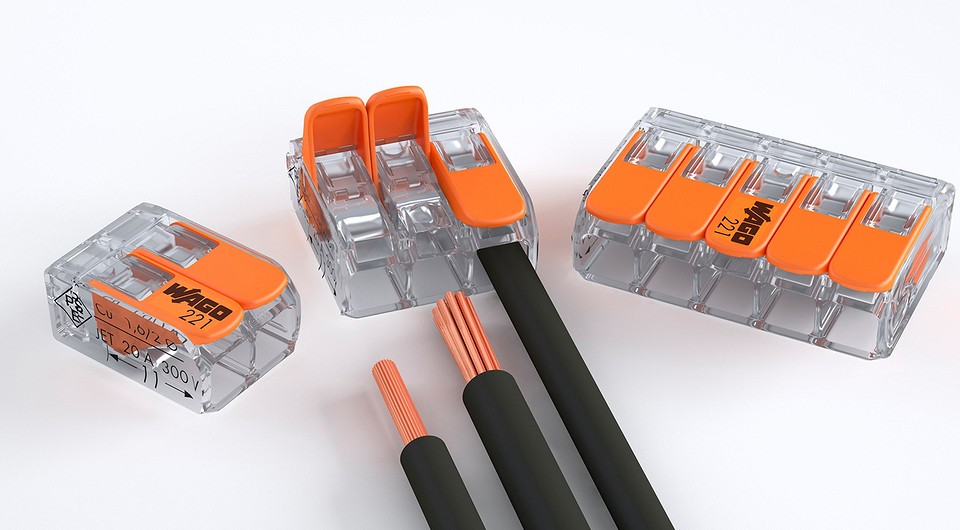

Клеммники WAGO

Для бытовых целей лучше всего подходят устройства следующих серий:

Как и при использовании большинства других клеммников, концы соединяемых проводов зачищаются на 10 мм. Зачищенные провода вставляются в клеммное устройство до упора. Изделия данной серии очень надежны, если их не ставить под чрезмерную нагрузку. Поскольку они способны выдерживать ток до 24 ампер, лучше всего эти устройства подойдут для подключения приборов освещения.

Серия WAGO 222

Пружинные клеммники фирмы WAGO данной серии, благодаря имеющимся в них удобным рычажкам, идеально подходят для создания временных подключений.

Серия WAGO 224

Пружинные клеммники фирмы WAGO 224-й серии очень удобно использовать для подключения таких осветительных приборов, как, например, люстры.

Клеммники WAGO 224 сконструированы так, что с их помощью можно без труда соединять одножильные провода, выходящие из внутристенной проводки, с многожильными, обычно закладываемыми в осветительные приборы.

Одножильные провода вставляются в круглое отверстие клеммника, обработанное специальной смазкой. Особенность данной смазки состоит в том, что она позволяет подключать даже алюминиевые провода. Выполненное соединение легко разобрать, нажав на рычажок. При использовании таких клеммников следует помнить, что они рассчитаны на ток, сила которого не превышает 20 А.

Колпачковые соединительные изолирующие зажимы СИЗ

Чтобы соединить проводники таким колпачком, необходимой их зачистить на длину, слегка меньшую глубины колпачка. Колпачок просто накручивается на провода, а выполненное с его помощью готовое соединение дополнительной изоляции не требует.

Надежность соединения проводов с помощью колпачков СИЗ можно повысить. Для этого провода зачищаются сантиметров на шесть и на них накручивается колпачок так, чтобы зачищенные концы перекрутились между собой.

Винтовые клеммники

Профессионалы не рекомендуют использовать клеммники данного типа для соединения алюминиевых проводов. Если соединяемые с их помощью провода являются одножильными, то их необходимо всего лишь зачистить.

При работе с многожильными проводами их концы следует залудить или опрессовать специальными обжимными наконечниками соответствующего диаметра.

Опрессовка обеспечит лучший контакт и исключит вероятность повреждения жил проводника.

Мы рассказали вам об основных клеммных устройствах, используемых в ходе электрического монтажа, выполняемого в жилых помещениях. Если вы намереваетесь выполнить такую работу своими руками, надеемся, что изложенная информация поможет вам произвести все соединения совершенно правильно и сделать их абсолютно безопасными.

Мне нравится!9Мне не нравится!1

Источник: https://www.allremont59.ru/inzhenerka/elektrika/vse-o-bytovyh-klemmnikah.html

Какое соединение проводов надежнее — зажимы Wago или скрутка?

Все мы знаем, рвется там где тонко. Также и в электрической цепи — при аварийных режимах обрыв происходит в первую очередь в месте соединения проводов, а не в самом проводе.

Происходит это за счет появления переходного сопротивления в месте соединения проводов, следовательно чем лучше контакт — тем меньше переходное сопротивление, тем надежнее электрическая цепь.

В домашней электропроводке раньше наверное в 90% случаев соединения делались скрутками проводов с последующей пайкой или сваркой, но зачастую и просто так.

Совет

Иногда применялись и болтовые соединения, клемные зажимы. Но наука не стоит на месте и вот на помощь электрикам были изобретены самозажимные клеммы, сейчас их еще называет зажимы Wago.

Работать стало проще, веселей, при расключении в распредкоробке знай успевай вставлять провода в зажимы, все очень просто — вставил и забыл. Не надо снимать много изоляции с провода, достаточно 10-12мм, не надо скручивать провода, изолировать.

Единственный минус это невозможность соединения зажимами Wago гибких проводов.

А чем скрутка хуже? Неужели она так плоха и проигрывает по всем статьям ваговскому зажиму? Как то обидно мне стало за нее, особенно когда читаешь на форумах — «Скрутка вне закона!», или «Скрутку применяют только дилетанты, это прошлый век!» и т.п.

Вот я себя дилетантом не считаю и много соединений сделал с помощью скруток — со сваркой и без нее и считаю что грамотная сделанная скрутка ничуть не хуже современных зажимов типа wago.

Я решил провести испытания этих двух соединений и выяснить как они ведут себя при различных режимах работы — номинальном, работа на максимуме и аварийный режим — сильный перегруз провода по току.

Взял четыре обрезка медного провода сечением 2,5 квадрата, два из них соединил скруткой, другие два — ваговским зажимом, купленным в магазине и предназначенным для этого сечения проводов.

Два вида соединений — скрутка и зажим Wago

Раньше я уже «пытал» ваговский зажим и пытался измерить параметры переходного сопротивления. Сопротивление мне измерить так и не удалось, так как не нашел прибора, тут требуется микроомметр.

Тогда я стал рассуждать так: если есть переходное сопротивление, значит в этом месте будет происходить нагрев при протекании электрического тока выше допустимого.

Обратите внимание

От нагрева будет плавиться изоляция на проводе и если в скрутке переходное сопротивление больше — то и температура будет больше и изоляция начнет плавиться раньше.

Значит надо включить через эти два соединения одинаковую нагрузку, причем с током больше допустимого и за одинаковое время при одной и той же температуре в помещении можно будет косвенно сделать выводы какое соединение проводов лучше — скрутка или зажим wago.

Для проверки своих предположений я собрал свой испытательный стенд. Провода соединил последовательно через зажимы модульных автоматов, а как известно при последовательном соединении двух проводников электрический ток одинаковый — значит в любой момент времени через испытываемые соединения ток будет протекать один и тот же.

Осталось только подключить нагрузку и измерить температуру на скрутке и зажиме для сравнения. Сначала решил ток сделать чуть больше номинального — 30 ампер.

Температуру мерял пирометром и тепловизором. Через 1,5 часа испытаний температура на скрутке стала максимум 43,9 градусов, у зажима wago — 56,9. Разница небольшая. Но она есть! Пока скрутка выигрывает.

Причем скрутку я даже не сваривал — просто туго скрутил провода и все. Оставил провода под этим током еще на 3,5 часа и следующие измерения показали что температура не изменилась.

Следующий этап — включил нагрузку с током 50 ампер. Уже через 20 минут температура стала 82 градуса у скрутки и 96,4 у ваговского зажима. Продержал под этим током три часа, температура не изменилась, изоляция не оплавлялась.

Медные провода выдерживают двухкратный допустимый ток, правда они в одной изоляции и расплоложены на воздухе, то есть теплообмен у них лучше чем у допустим проводов под штукатуркой. Конечно. Если эти же провода уложить под штукатурку то греться они стали бы гораздо сильнее.

Важно

И напоследок решил включить провода на 80 ампер что бы увидеть наконец — что же произойдет при трехкратно допустимом токе?

И вот тут я своими глазами увидел как скрутка выдерживает ток, а зажим wago от нагрева стал сам плавиться и стала вздуваться и покрываться пузырями изоляция провода причем оплавление начинается от ваговского зажима!

У скрутки же провод видно было что нагревается равномерно по всей длине от начала до конца.

Буквально через две минуты испытания я закончил, изоляция на проводах вздулась и почернела, можно делать выводы. Скрутка выиграла по всем статьям! Я увидел что переходное сопротивление у провода, соединенного скруткой практически равно нулю, а вот у ваговского зажима оно есть и значительно больше.

Так что ярым противникам скруток есть достойный ответ в споре между скруткой и зажимом wago, не надо быть столь категоричными и слепо отвергать то, что применялось десятилетиями — я о скрутке конечно.

Ну а в пользу ваговского зажима хочу сказать что его вполне можно применять там, где ток не превышает допустимого, а так же есть доступ для обслуживания этого контактного соединения.

В практике моей работы было когда распредкоробки при ремонте полностью закрывались гипсокартонном, естественно что обслуживать их при этом — просто никак… В этом случае я расключался в распредкоробках скрутками с последующей сваркой и был на 100% уверен что с такими соединениями ничего не произойдет. Никакими другими соединениями в таких случаях я не пользуюсь.

Так что выбор за вами, нравится быстрота и удобство — пользуйтесь wago, а если хотите надежного соединения — делайте скрутку с последующей сваркой, так надежней!

Источник: https://stroymetproekt.ru/kakoe-soedinenie-provodov/

Соединительные клеммы WAGO: как правильно пользоваться +ВИДЕО

Качественное соединение проводов — залог безопасности вашей и вашей семьи. Еще это гарантия стабильной работы оборудования. Но обеспечить надежное соединение надо уметь. Один из самых простых и надежных способов — соединительная клемма WAGO (Ваго). Это небольшие соединители для проводов, при помощи которых легко можно сращивать провода, соединять мягкие и жесткие жилы, разные металлы.

Содержание статьи

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась. В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны. Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

  • Зачищать проводники надо на рекомендуемую длину. Ни больше ни меньше. Это не прихоть, а требование основанное на точных технических расчетах, испытаниях и безопасности. Длина оголенной части проводника рассчитана так, чтобы в клеммную колодку заходил провод в изоляции. Это исключает поражение током при прикосновении, а также защищает сам контакт.
  • Медные или алюминиевые провода не должны быть покрыты окислами. Оксидные пленки значительно ухудшают электрический контакт. Поэтому снимать изоляцию лучше непосредственно перед использованием клеммника. В крайнем случае — если провод слишком короткий — оксидную пленку надо удалить.

    Для удобства измерений предусмотрена возможность подключения щупов тестера

  • При использовании самозажимных клеммников WAGO с пастой (в которые провода просто вставляются), повторное применение колодки невозможно. Даже если вы только что вставили провода, а потом обнаружили, что что-то соединили неправильно. Провод вытащить можно, но ранее зачищенную часть надо отрезать и зачистить по новой. И использовать надо новый клеммник — вместе со старым проводом вы удалили некоторую часть пасты. Последующее использование этой колодки не гарантирует должного контакта.
  • При соединении жестких проводов большого сечения, желательно использовать пластины для разгрузки жгута. Это обеспечит стабильное положение проводников и контакт не будет «разбалтываться».

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Достоинства и недостатки

Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.

Это 773 серия — в корпусе из прозрачного пластика

Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.

Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.

В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.

Для подключения светильников

Самостоятельное подключение люстры или любого другого светильника далеко не самая сложная вещь. Самое сложное — разобраться в проводах, что торчат на потолке или из стены, но тут в помощь мультиметр. Если рожков больше чем клавиш, надо еще сгруппировать их. Это тоже не слишком сложно. А вот соединить провода под потолком — то еще удовольствие. Быстрее и проще все происходит с использованием клеммников WAGO для подключения светильников. Они есть двух серий — 224 и 294. Серия 224 предназначена для соединения одиночных проводов, серия 294 позволяет соединять до восьми проводников.

Подключать люстру удобнее всего с Ваго

224 серия

Соединительная клемма Wago 224 серии разработана специально для подключения люстр, бра, прожекторов и других осветительных устройств. Их еще могут называть «люстровые зажимы» или как-то так. Удобная штука для быстрого и простого подключения. Рассчитаны на работу в сети переменного тока частотой 50 Гц с напряжением до 400 В. Номинальный ток при подключении проводов диаметром 2,5 мм²:

  • медных- 24 А,
  • алюминиевых — 16 А.

Так внешне выглядят пружинные клеммы Ваго для подключения люстры

Клеммники WAGO 224 серии сделаны на основе плоско-пружинной контактной пластины. То есть, контакт обеих проводов происходит через одну полосу металла, которая зажимает оба проводника.

Для подключения силового кабеля надо его только зачистить на указанную длину. Рекомендуемая длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проконтролировать насколько точно вы справились с задачей. После этого провод вставляют в соответствующее гнездо. Зажим происходит автоматически. Клеммные зажимы 224 серии со стороны подключения силового кабеля могут быть с пастой или без. Паста снимает окислы с поверхности проводника, что обеспечивает хороший контакт. Это необходимо, если провода зачищались давно и они слишком короткие чтобы их обрезать и еще раз снять изоляцию.

Люстровые клеммники WAGO — 224 серия

Со стороны светильника можно подключать провода любого типа: моножилу, многожильный жесткий или мягкий. С этой стороны для подключения провода необходимо нажать на выступающую часть корпуса. Откроется окошко прямоугольной формы достаточно большое по размеру, чтобы можно было без проблем ввести многожильный провод. Зачищенный (тоже на 10 мм) провод вводим до упора, отпускаем «кнопку». Соединение готово.

Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно соединять медные и алюминиевые провода. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.

294 серия

Эта серия позиционируется тоже для подключения осветительного оборудования. Эти клеммные зажимы также могут работать в сети переменного тока напряжением до 500 В. Максимальный ток при подключении медных проводов 2,5 мм² — 24 А, аналогичного алюминиевого провода — 16 А. От описанной выше серии отличается тем, что все провода подключаются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от двух до семи входов. Есть варианты с клеммой для подключения заземления, есть без.

Клеммовый зажим WAGO для подключения осветительной техники 294 серии

Все контактные группы подписаны, что не позволит запутаться. С той стороны, где подключаются провода от люстры/бра имеются отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии могут закрепляться на стене при помощи самореза — для этого на корпусе есть специальная металлическая ножка с отверстием под саморез. Второй вариант установки — специальная защелка.

Внутри находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может только достаточно жесткий проводник. Это моножила или маложильный жесткий провод. Диаметр подключаемых с этой стороны проводников — от 1 мм² до 2,5 мм² (маложильный рекомендован до 2,0 мм²). Обратите внимание, что это соединение не является разъемным. При желании провод можно вытащить, но его надо будет снова зачистить и использовать новый клеммник.

При помощи клеммников Вага подключить люстру не проблема

От люстры, бра или другого осветительного прибора подключать можно любые провода. Тут, как и в 224 серии, есть подпружиненная кнопка — фирменный соединительWINSTA® Linect®. При нажатии на которую открывается окошко, в которое и вставляется проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм². Это соединение хорошо тем, что провод можно легко вынуть — нажать на кнопку и достать проводник. Повторное соединение будет ничуть не хуже по параметрам.

 Для распределительных или монтажных коробок

Любые соединения проводов должны быть обслуживаемыми. При разведении электропроводки все соединения делают в распределительных коробках. Для этих целей есть четыре серии Ваго.

В распаечных коробках

Клеммники WAGO 222 серии

Одна из самых известных и популярных серий клеммных зажимов Ваго — 222. Считается универсальным зажимом, так как может соединять 2, 3 и 5 проводов. Подходит для соединения одножильных и жестких многожильных проводов с площадью сечения от 0,08 до 2,5 мм², с мягкими жилами сечение может быть до 4 мм². Как и все остальные, может использоваться для сети переменного тока напряжением не выше 400 В.  Токовые нагрузки — при максимальном сечении проводников в 2,5 мм² — 24 А (медь) при сечении 4 мм² — 32 А.

Клеммовый зажим WAGO 222

Используется пружинный зажим Ваго вместо скрутки. С его помощью можно подключать любые устройства и оборудование. Соединять провода при помощи WAGO 222 очень просто. Контакты снабжены флажковыми фиксаторами. Они легко поднимаются и опускаются. Благодаря этому можно легко собирать/реконструировать сеть, разбирать уже существующие соединения для проверки, измерений и т.д. Для удобного обслуживания в верхней части корпуса есть прямоугольное отверстие для щупа измерительного прибора или отвертки-индикатора. Через него можно проверить наличие напряжение, определить фаза это или ноль.

Соединительная клемма WAGO 222 создана для удобного соединения проводов проводящих значительный ток (до 32 ампер)

Для соединения проводников зачищаем изоляцию, оголяя 8-10 мм провода. Поднимаем флажок, вставляем до упора проводник, зажимаем соединение, опуская флажок на место. Обратите внимание, что опускать флажок надо до упора, а для этого придется приложить определенные усилия. На этом все — соединение готово.

Как работать с WAGO 222

Соединительная клемма WAGO 222 серии подходит для соединения проводов разного диаметра или типа: одножильных с многожильными. Другими средствами этого добиться не слишком просто. Подходят только клеммные колодки. Также не возникает конфликта при соединении меди и алюминия, но для этого полость контакта заполняется специальной пастой.

Для фиксации при горизонтальном расположении проводов

Для монтажа в распределительном шкафу есть адаптер для установки на DIN-рейку. С ее помощью коннекторы можно прикрутить к любой вертикальной или горизонтальной поверхности. Для более аккуратного монтажа есть пластина разгрузки жгута.

Провода лучше закрепить

Одножильные или маложильные провода большого сечения плохо гнутся. Чтобы обезопасить соединение от расшатывания контакта, их закрепляют при помощи разгрузочной пластины. Ее использование не обязательно, но она повышает надежность, да и соединение выглядит аккуратнее.

221 серия — улучшенная универсальная

Некоторое время назад выпущена новая серия универсальных зажимов Ваго — 221. От описанной выше 222 серии, которой она и пришла на смену, отличается тем, что имеет меньшие габариты, более плоский корпус, часть передней панели стала прозрачной. Это все для удобства. Меньших размеров прямоугольный корпус проще укладывать в распределительной коробке, например.

Универсальные компактные клеммы WAGO серии 221 более удобны по сравнению с 222. Прозрачный корпус WAGO 221 позволяет визуально контролировать монтаж

Прозрачный пластик позволяет контролировать качество соединения — действительно ли провод зачищен на нужную длину и не окислился ли он. Изменилась и форма флажка — он стал более плоским и широким. Теперь его удобнее поддевать и проще нажимать.

Это характеристики «стандартного варианта» — до 4 мм2

Также появилась версия для более толстых проводников — сечением до 6 мм² (коды отличаются наличием шестерки во второй части 221-612 или 221-613). Они имеют более высокое номинальное напряжение — до 450 В, номинальный ток — до 41 А. Из других технических новшеств — более высокая рабочая температура — до +105°C.

Универсальные компактные клеммы WAGO серии 221 позволяют быстро, легко и безопасно соединять однопроволочные, многопроволочные и тонкопроволочные проводники сечением от 0,14 до 6 мм².

Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений

Для быстрого и простого соединения нескольких проводов идеально подходит соединительная клемма WAGO 773 и 2273 серий. Внешне они отличаются мало, зато в технических параметрах есть существенная разница:

Соединительная клемма WAGO 773 серии рассчитана на провода большего сечения

  • Сечение проводников:
    • 2273 — 0,5 мм — 2,5 мм²;
    • 773 есть в двух вариантах:
      • 1,5-4 мм²;
      • 2,5 — 6 мм².
  • Номинальный ток:
    • 2273 — 24 А;
    • 773 зависит от исполнения:
      • 41 А для сечения 6 мм²;
      • 32 А для 4 мм².

Пружинные клеммы Ваго 2273 подходят для тонких проводов

Итак, разница между 773 и 2273 сериями в том, что 2273 предназначена для более тонких проводников — сечением не более 2,5 мм². Ее используют при монтаже осветительных сетей — в распределительных коробках. Клеммники Ваго 773, наоборот, работают с более мощными проводами, которыми подключаются мощные потребители (типа бойлера, электроплиты или духового шкафа). Поэтому путать данные серии нельзя.


Соединительные клеммы WAGO обеих серий рассчитаны на работу с напряжением не выше 400 В. За счет общей пружины обеспечивается хороший контакт соединяемых проводников. Это дает возможность использовать клеммы серии 773 для монтажа силовой сети — сечение до 6 мм² — это уже серьезно и покрывает потребности практически любого частного дома.

Надежный контакт обеспечивается плоско-зажимной пружиной

Соединять провода очень просто. Зачищенные проводники (оголенные жилы на 8-10 мм) до упора вставляются в гнезда. Все. Больше делать ничего не надо. Соединительная клемма WAGO надежно удерживает и фиксирует провода. Такой способ соединения удобен тем, что легко можно соединить провода разного диаметра. Например, сделать ответвление меньшего диаметра от общей магистрали.

Для того чтобы соединить даже всего три провода сечением 6 мм² при помощи скрутки — надо сильно постараться. Провода очень жесткие и добиться нормального контакта скруткой почти нереально, а в соединителях WAGO даже такие толстые провода имеют отличный контакт.

Сервисная клемма

Соединять многожильные провода — то еще удовольствие. Добиться нормального контакта сложно, так как проводки плохо гнутся. Срастить два провода можно при помощи сервисной клеммы WAGO (маркировка 224-201). Она состоит из двух одинаковых частей с кнопками. При нажатии на них открывается достаточно большое окошко, в которое вставляется зачищенный проводник. Когда кнопка отпускается, пружина прижимает провод к контактной площадке.

Сервисная клемма Ваго — для соединения многожильных проводов

Аналогичная операция проводится с другой стороны. При таком способе соединения контактная пластина имеет большую площадь соприкосновения с проводниками — зажимает множество проводков. Это действительно дает хорошие результаты.

Пример соединения проводов в домашней проводке / Статьи и обзоры / Элек.ру

В статье расскажу про реальный случай соединения проводов в квартире. Таких статей у меня уже много, по ходу буду давать на некоторые ссылки. Как обычно, будет много фото, советов и наставлений)

Итак, история началась с того, что меня позвал к себе клиент, которого затопили соседи сверху. Дом — старый двухэтажный барак, довоенной постройки, проводка — ужас. А именно — алюминий и медь в разных комбинациях. Дом и квартира многократно достраивалась и перестраивалась, и проводка переделывалась соответственно.

Поэтому, когда на электропроводку попала вода, это привело к тому, что квартира оказалась полностью обесточена. Ситуация была усугублена тем, что в квартире только что был проведен ремонт с хорошей отделкой, стены оклеены дорогими обоями и декоративным камнем. И, как всегда, перед тем, как делать ремонт, хозяева не подумали о том, что проводка оставляет желать лучшего. То есть, находится в неудовлетворительном состоянии.


Последствия соединения проводов через клеммы «Ваго»

У русского человека, как водится, пока гром не грянет... А пока работает — и ладно!

Итак, я пришел в тот вечер, и восстановил квартиру с точки зрения электрики, соединив провода в распределительной коробке тем, что у меня имелось при себе в арсенале — Wago разных моделей, соединители СИЗ. Но сразу сказал, что никакой гарантии не даю — возможно, через день всё опять погорит! И надо будет все соединения проводов делать по-нормальному.

И вот, через пол года — звонок! Пора! Погорело в прямом смысле слова, фото в начале статье, и здесь:


Последствия соединения проводов в коробке через клеммы Wago.
Вверху — дыра в натяжном потолке

Дело в том, что автоматы на всю квартиру стояли на 25А. Точнее, фактически стоял 1 автомат, поскольку один был на фазу, второй — на ноль. Вот такой щиток стоял на всю квартиру:


Электрощиток на питание квартиры

Напомню, что так делать нельзя, эта дурная традиция пошла с тех времен, когда после счетчика ставились круглые такие пробки-предохранители. Чем это опасно — если выбивал ноль (а тут шансов 50/50), и вроде как «света» в доме нет, но вся электропроводка находится под потенциалом фазного напряжения. Даже нулевая часть, которая до этого была не опасна. Поэтому, в данном случае должен быть двухполюсный автомат, но никак не два однополюсных.

Это пошло также и потому, что раньше фактически нуля могло и не быть, а реально было две фазы, с линейным напряжением между ними 220В. А если и были ноль и фаза, то различия между ними не делали. Бедность и техническая отсталость...
Рекомендую мою статью про выбор автоматов в квартирный щиток.

Понятное дело, что соединение проводов в коробке с такой защитой погорело. Тем более, что провода, которые соединялись через клеммы — старые, окисленные, разного сечения.

Важно помнить, что клеммы для соединения проводов тут виноваты в последнюю очередь, поэтому сразу хочу предостеречь противников «Ваго» — если их использовать правильно, то и прослужат они долгие годы!
Тем, кто не в курсе, очень рекомендую статью — «Примеры практического подключения проводов через клеммы Wago».

Погорела не только коробка вводных проводов (над счетчиком), но и распред. коробка в коридоре, через которую шло питание на кухню и сан.узел. Вот, что с ней случилось:


Сгоревшее соединение алюминиевых и медных проводов между собой

Как видно, для соединения проводов использована целая коллекция различных клеммников.

Это фото можно охарактеризовать словами из песни — «Я его слепила, из того, что было...»

Клеммники «Ваго» при этом приняли причудливые формы техно-арта:

Во что могут превратиться
клеммы для соединения проводов 1

Во что могут превратиться
клеммы для соединения проводов 2

Во что могут превратиться
клеммы для соединения проводов 3

Во что могут превратиться
клеммы для соединения проводов 4

Повторюсь, эти фото — ничуть не антиреклама. Скорее, это предупреждение, что применять «Ваги» нужно правильно!

Замена соединений

Итак, имеем две распределительные коробки, соединения проводов в которых совершенно никуда не годятся. Что надо делать в таких случаях? Вот основные пункты:

  • Вырезать кусачками старые клеммники,
  • Зачистить провода до хорошего, не потемневшего от температуры металла. Если надо, обрезать провод ещё короче,
  • Если нужно, дорастить провода, чтобы их можно было соединить,
  • В течение всех этих манипуляций понять ход мыслей электрика, который действовал тут 20-40-60 лет назад. Иными словами, понять схему соединений,
  • Установить новую распределительную коробку,
  • Соединить провода между собой с помощью клеммников.

Вот, как я делал ремонт электропроводки в данном случае.

После счетчика исходно шли два автомата на 25 Ампер, с их выходных клемм я запитал вот такой электрощиток:


Электрощиток, в котором установлена правильная защита электропроводки от перегрузки

Точную схему подключения сейчас не помню, но это сейчас не суть важно.

Установил такие коробки:


Устанавливаем распределительные коробки для соединения проводов

Почему две коробки вместо одной? Нужно будет всё вместить — все провода и клеммы. Кроме того, при обрезке горелых концов проводов они становятся короче.

Из этого места расходятся провода на всю квартиру (и медные, и алюминиевые), а приходят два кабеля ВВГ 3×2,5:


Соединение проводов в распределительной коробке различными клеммниками

В данном случае я использую для соединения розеточных цепей клеммную колодку TB2504.

О таких клеммах расскажу ниже в этой статье.

Для соединения цепей освещения — клеммы «Ваго». Вот, поближе:


Соединение медных и алюминиевых проводов с помощью клемм

За такие соединения я вполне спокоен, и могу дать многолетнюю гарантию на такой ремонт электропроводки.

Соединение проводов клеммными колодками

Почему я люблю делать соединения клеммными колодками? Дело в том, что в таких соединениях я могу быть вполне уверен, в отличие от клемм «Ваго» (см. фото, что бывает, в этой статье)

В таких клеммах очень низкое переходное сопротивление и весьма высока надежность, если их правильно применять. Почти так же обстоит дело с обжимными соединительными гильзами. Но для гильз нужен специальный инструмент — пресс-клещи, а для клеммной колодки зачастую достаточно отвертки.

Для более качественного монтажа нужно постараться, чтобы площадь соприкосновения провода с площадкой клеммы была максимальной, а сам провод — максимально чистым. В идеале гибкий многожильный провод нужно оконцевать наконечниками.

Про наконечники для многожильных проводов я уже писал в статье про практическое применение клемм «Ваго», ссылка была выше. Кроме того, про многожильные провода речь идёт в статье про изготовление электрических жгутов.

Названия для таких клемм много, и иногда возникает путаница.

Вот как это разнообразие выглядит на «АлиЭкспресс».

Возможны такие названия: линейка винтовых клемм, блок зажимов, клеммная колодка, колодка клеммная, и, в конце концов, черный карболитовый клеммник.

В английском варианте это название звучит как Screw Barrier Terminal Block. Сокращенно — Terminal Block, первые буквы этих слов (TB) входят в торговое название. Далее идут две цифры, обозначающие номинальный ток, ещё две цифры — количество клемм в колодке.

Например:

  • TB1512 (15Ампер 12 клемм),
  • TB3504 (35А, 4 клеммы),
  • TB45, TB60 — клеммники на 45 и 60 Ампер.

Вот пример, как я применял такие клеммные колодки для питания целого офиса:


Применение клеммных колодок для соединения вводных проводов


Применение клеммных колодок TB4504 для соединения вводных проводов

Подробнее от таких важных соединениях — в статье про подключение трехфазных реле напряжения.

Именно такие клеммы я использую там, где большие токи и большая цена ошибки. Например, в труднодоступных местах, на вводе в жилища, и т.п.

Минус таких клемм вижу только один — размеры. Такие клеммники не вмещаются в стандартные распределительные коробки, и их приходится размещать иначе. Например, как показано в данной статье.

Вариант соединения есть ещё один — через клеммы защитных автоматов, где надежность ничуть не меньше, и применяется этот способ повсеместно.

А для больших токов и сечений (более 63А и более 10 мм2 по меди) — совсем другая история и философия.

Видео по соединению проводов

Вот что говорит гуру ремонта Алексей Земсков по поводу подключения проводов. В видео показано много тонкостей. Рекомендую его канал, там много информации, и не только по электрике!

Резюме статьи — соединяйте провода так, чтобы быть уверенным на все 100!

Желаю всем хорошего контакта!

Источник: Александр/СамЭлектрик.ру

Миниатюрные клеммы Wago (с контактной пастой)

Серия
2273
  • Клеммы со специальной контактной пастой предназначены для подключения алюминиевых и медных проводников. Контактная паста снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления
  • Надежное подключение одножильных/многожильных медных проводников (до 3-го класса гибкости), алюминиевых проводников, а также смешанный электромонтаж
  • При монтаже многожильных гибких проводов конец многожильного провода предварительно необходимо обжать при помощи втулочных наконечников
  • Конструкция клемм предусматривает возможность монтажа проводников различного сечения(0,5 до 2,5) в одной клемме
  • Линейное расположение контактной группы экономит место в распределительной коробке, а также делает монтаж более удобным и быстрым
  • Каждый проводник имеет отдельное клеммное место и не повреждается в результате монтажа
  • Смотровые окна на корпусе клеммы дают возможность контролировать правильность зачистки проводников и защиту от касаний
  • Конструкция корпуса клемм предусматривает тестовые гнёзда под все стандарты измерительных щупов
  • Уникальная цветовая маркировка каждого типоразмера клемм позволяет быстро и правильно идентифицировать их при монтаже
  • Возможность визуально определить сечение проводника и необходимую длину зачистки с помощью информации нанесенной на корпус клеммы
  • Монтаж не требует использования инструментов
  • Прозрачный корпус позволяет контролировать глубину захода жилы
  • Надежная защита от случайного прикосновения к токоведущим частям соединения
  • Гарантированная надежность контактов, исключающая короткое замыкание и разогрев в точке соединения
  • Максимальное напряжение: 450 В
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
60929 2273–242 (Wago) 1

картонная коробка

4050821031987 11 8.5 4 0.1 0.000374
60930 2273–243 (Wago) 1

картонная коробка

4050821031994 11 8.5 4 0.14 0.000374
60931 2273–244 (Wago) 1

картонная коробка

4050821032007 11 8. 5 4 0.17 0.000374
60932 2273–245 (Wago) 1

картонная коробка

4050821032014 11 8.5 4 0.21 0.000374
60933 2273–248 (Wago) 1

картонная коробка

4050821032021 11 8.5 4 0.16 0.000374
SKU товарные позиции Цвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Цвет изоляции Технология монтажа
60929 2273–242 (Wago)

0. 4

0.5/ 0.75/ 1.0/ 1.5/ 2.5

1/ 2/ 3

стальной сплав/ медь

белый

пружинная клемма

60930 2273–243 (Wago)

0.4

0.5/ 0.75/ 1.0/ 1.5/ 2.5

1/ 2/ 3

стальной сплав/ медь

оранжевый

пружинная клемма

60931 2273–244 (Wago)

0.4

0.5/ 0.75/ 1.0/ 1.5/ 2.5

1/ 2/ 3

стальной сплав/ медь

красный

пружинная клемма

60932 2273–245 (Wago)

0. 4

0.5/ 0.75/ 1.0/ 1.5/ 2.5

1/ 2/ 3

стальной сплав/ медь

желтый

пружинная клемма

60933 2273–248 (Wago)

0.4

0.5/ 0.75/ 1.0/ 1.5/ 2.5

1/ 2/ 3

стальной сплав/ медь

серый

пружинная клемма

5

Как правильно пользоваться соединительными клеммниками Wago – СамЭлектрик.ру


Основные правила применения Ваго

1. Для освещения и других цепей, ограниченных по току до 10А, клеммы подходят превосходно, никаких тонкостей знать не надо. Подключил – и поехали!

2. Если ток от 10 до 20 А – надо подумать о чистоте поверхности проводов. Причём, ток должен быть действительно ограничен соответствующим защитным автоматом (10, 13, 16, 20 А), а провод должен быть сечением 1,5 или 2,5 мм². Иначе может получиться примерно так:

Клеммник Ваго 773 с пастой сгорел, т.к. старый алюминиевый провод был не зачищен

3. При токах 25 А и более применение Ваго я бы ограничил, перейдя к опрессовке, сварке или пайке проводов. Хотя, для быстрого ремонта домашней электропроводки лучше и удобнее Ваго способов не найти.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории. Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями.

Плюсы применения Ваго:

  • быстрый безвинтовой монтаж;
  • минимальный набор нужных инструментов и материалов;
  • клеммник легко купить даже в небольшом электротехническом магазине;
  • аккуратность и логичность проводки;
  • соответствие правилам безопасности.

Минусы клеммников:

  • необходимость в периодическом осмотре;
  • должны быть визуально доступны;
  • плохо справляются с нагрузками больше 1 кВт;
  • большое переходное сопротивление контактов;
  • риск перегрева и расплавления;
  • высокая стоимость.

Как пользоваться клеммами Wago 773 при больших токах

Если мне нужна надежная работа соединительных клемм Ваго 773 на предельных токах (до 25А), рекомендую использовать метод – зачистить провода на 20-30 мм, соединить их с помощью соединительной клеммы как обычно, а оставшиеся оголенные части скрутить и заизолировать.

Усиление Wago 773. Вставляем провода

Усиление Wago. Теперь скручиваем. За контакт можно быть спокойным.

Изолируем, и спокойно муруем контакт, надежность его возросла многократно.

Внимание! Все места соединений должны иметь доступ!

Как правильно пользоваться клеммами Ваго 222

Главное – понять, что один клеммник – это один электрический контакт.

Как правильно подключать зажимы Ваго 222

Как правильно подключать зажимы Ваго_крупнее

Теперь от общих случаев перейдём к разбору практического применения этих замечательных клеммников.

Пример 1. Как пользоваться клеммниками Wago 222

В примере показано, как легко и просто навести порядок в щитке с автоматами, где бардак, очень тесно, разные провода, и надо подключиться ещё. Фото того, что было исходно, нет, но может оно и хорошо. Рассмотрю и плюсы, и минусы.

В подсобном помещении, где всё сделано гофрой, надо установить и подключить дополнительный пластиковый щиток с 4 защитными автоматами. Причем, подключить его надо к имеющемуся щитку, минимально вмешиваясь в него.

Правильно говорить “пластиковый модульный корпус”, но я говорю “щиток”, так проще и понятнее.

Вот старый щиток, к которому предстоит подключиться.

Старый электрощиток в собранном виде

В чем главная проблема таких щитков (на фото)? Несмотря на то, что он позиционируется как корпус на 4 автоматических выключателя (4 модуля), 4 автомата туда влезают с очень большим скрипом. Ведь ещё надо подключать нули и земли. А это ещё два клеммника. Поэтому всегда надо оставлять примерно 20-30% свободного места в щитке про запас.

Провода нулей и земель были подключены на пластиковые клемники под винт (типа Лего), без наконечников. И куда мне со своим жестким одножильным ВВГ 3х2,5?

К счастью, немецкие инженеры придумали универсальные зажимы Wago 222, которые меня выручили. Вот как были смонтированы подключения мною.

Старый щиток со снятой крышкой. Провода соединены через зажимы Ваго

Участвуют в подключении: многожильные провода ПВС сечением 2,5 (вводной сверху) и 1,5 мм и одножильные ВВГ 2,5 мм (это идет к моему щитку, внизу слева). Если есть другой способ подключения в такой ситуации, напишите в комментариях.

Мой щиток установлен ниже, и подключения в нём теперь выглядят так:

Новый электрощит с подключениями через зажимы Wago

Обратите внимание, это важно – я выбрал для установки 4 модулей автоматов щиток на 6 модулей. На это есть 3 причины:

  1. Простор для укладки проводов, можно оставить небольшой запас;
  2. Есть куда расположить зажимы (клеммы), можно поставить клеммы на DIN-рейку;
  3. На будущее – если нужно будет подключить ещё одного потребителя (только не двух!), есть куда будет ставить дополнительный автомат.

Закрываем щиток.

Новый щиток в собранном виде. Розетки комната, розетки подсобка, освещение, бойлер.

Вот так выглядят оба щитка. Вся работа по установке щитка, автоматов, подключению проводов, прокладке 4 кабелей в трёх гофрах заняла не более часа.

Итог – оба щитка в сборе

Главное – ток ограничен автоматом на 25 А, провода все медные и новые, нагрев будет минимальный.

Минус такого использования соединительных клемм Wago 222 – при возможной перегрузке по току клеммы могут начать плавиться. Поэтому, для спокойствия номиналы защитных автоматов лучше уменьшить.

Как отличить подделку?

Фирма производитель Wago наилучшим образом зарекомендовала себя на рынке электротоваров. Чтобы не купить дешёвую подделку, ознакомьтесь с отличиями клеммников немецкого и китайского производства. Сначала то, что вы можете увидеть сразу в магазине при внешнем осмотре изделия:

  1. Флажки (или рычажки) на китайском клеммнике более тёмного (или даже можно сказать грязного) оранжевого оттенка, на немецком они ярче и светлее.
  2. На торце оригинального изделия есть , на китайском зажиме ничего не написано.
  3. На обратной стороне клеммника немецкая фирма-производитель размещает схематическую инструкцию по использованию и размеры зачистки проводов. В китайском экземпляре обратная сторона чистая, там ничего не написано и не нарисовано.
  4. На немецком клеммнике сбоку указаны две величины – рабочее напряжение и номинальный пропускной ток. На китайском – только написано напряжение 250 В.

Если вы рассмотрите внутреннюю часть обоих экземпляров, то на первый взгляд всё покажется одинаковым. Но если вытянуть контактную планку, вы увидите, что у китайского производителя она в два раза тоньше, чем у немецкого. У оригинального клеммника контактная планка не магнитится, у китайского притягивается к магниту.

Подробно о подделках смотрите здесь:

Основную информацию по самозажимным клеммникам Wago мы попытались до вас донести. В домашней электрической сети найдётся достаточно мест для их применения. Поэтому если вы никак не можете отказаться от старого дедовского метода скрутки, советуем уже задуматься над более совершенными технологиями. Ведь это так просто, быстро и, что самое главное, недорого.

Пример 2. Использование клемм Wago для ремонта электропроводки

В следующем примере показано, как быстро отремонтировать электропроводку, поломанную топором в буквальном смысле. Человек пытался сам что-то скрутить, устроил в доме КЗ, а потом позвал меня:

Быстрый ремонт проводки к розетке. Вот что мы имеем на сегодняшний день (С)

Вот как я провёл оперативный ремонт электропроводки, используя соединительные клеммы Wago 773:

Быстрый ремонт проводки к розетке с помощью одноразовых клемм Ваго

Фаза замотана черной изолентой. Потом надо выключить электричество, аккуратно выдолбить место под новые соединения, и заштукатурить всё это безобразие. Места, где провода входят в клеммы, лучше перед этим заизолировать изолентой.

А как ставить розетку в такие подрозетники – подробно рассказано в моих статьях про то, как надежно установить розетку Здесь и Здесь. Прочитайте обязательно!

Для подключения светильников

Самостоятельное подключение люстры или любого другого светильника далеко не самая сложная вещь. Самое сложное — разобраться в проводах, что торчат на потолке или из стены, но тут в помощь мультиметр. Если рожков больше чем клавиш, надо еще сгруппировать их. Это тоже не слишком сложно. А вот соединить провода под потолком — то еще удовольствие. Быстрее и проще все происходит с использованием клеммников WAGO для подключения светильников. Они есть двух серий — 224 и 294. Серия 224 предназначена для соединения одиночных проводов, серия 294 позволяет соединять до восьми проводников.

Подключать люстру удобнее всего с Ваго

224 серия

Соединительная клемма Wago 224 серии разработана специально для подключения люстр, бра, прожекторов и других осветительных устройств. Их еще могут называть «люстровые зажимы» или как-то так. Удобная штука для быстрого и простого подключения. Рассчитаны на работу в сети переменного тока частотой 50 Гц с напряжением до 400 В. Номинальный ток при подключении проводов диаметром 2,5 мм²:

  • медных- 24 А,
  • алюминиевых — 16 А.

Так внешне выглядят пружинные клеммы Ваго для подключения люстры

Клеммники WAGO 224 серии сделаны на основе плоско-пружинной контактной пластины. То есть, контакт обеих проводов происходит через одну полосу металла, которая зажимает оба проводника.

Для подключения силового кабеля надо его только зачистить на указанную длину. Рекомендуемая длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проконтролировать насколько точно вы справились с задачей. После этого провод вставляют в соответствующее гнездо. Зажим происходит автоматически. Клеммные зажимы 224 серии со стороны подключения силового кабеля могут быть с пастой или без. Паста снимает окислы с поверхности проводника, что обеспечивает хороший контакт. Это необходимо, если провода зачищались давно и они слишком короткие чтобы их обрезать и еще раз снять изоляцию.

Люстровые клеммники WAGO — 224 серия

Со стороны светильника можно подключать провода любого типа: моножилу, многожильный жесткий или мягкий. С этой стороны для подключения провода необходимо нажать на выступающую часть корпуса. Откроется окошко прямоугольной формы достаточно большое по размеру, чтобы можно было без проблем ввести многожильный провод. Зачищенный (тоже на 10 мм) провод вводим до упора, отпускаем «кнопку». Соединение готово.

Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно соединять медные и алюминиевые провода. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.

294 серия

Эта серия позиционируется тоже для подключения осветительного оборудования. Эти клеммные зажимы также могут работать в сети переменного тока напряжением до 500 В. Максимальный ток при подключении медных проводов 2,5 мм² — 24 А, аналогичного алюминиевого провода — 16 А. От описанной выше серии отличается тем, что все провода подключаются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от двух до семи входов. Есть варианты с клеммой для подключения заземления, есть без.

Клеммовый зажим WAGO для подключения осветительной техники 294 серии

Все контактные группы подписаны, что не позволит запутаться. С той стороны, где подключаются провода от люстры/бра имеются отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии могут закрепляться на стене при помощи самореза — для этого на корпусе есть специальная металлическая ножка с отверстием под саморез. Второй вариант установки — специальная защелка.

Внутри находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может только достаточно жесткий проводник. Это моножила или маложильный жесткий провод. Диаметр подключаемых с этой стороны проводников — от 1 мм² до 2,5 мм² (маложильный рекомендован до 2,0 мм²). Обратите внимание, что это соединение не является разъемным. При желании провод можно вытащить, но его надо будет снова зачистить и использовать новый клеммник.

При помощи клеммников Вага подключить люстру не проблема

От люстры, бра или другого осветительного прибора подключать можно любые провода. Тут, как и в 224 серии, есть подпружиненная кнопка — фирменный соединительWINSTA

® Linect®. При нажатии на которую открывается окошко, в которое и вставляется проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм². Это соединение хорошо тем, что провод можно легко вынуть — нажать на кнопку и достать проводник. Повторное соединение будет ничуть не хуже по параметрам.

Пример 3. Ремонт распределительного узла

В этой (коробкой не поворачивается назвать) … В этом кубле проводов есть всё – и ввод из подъезда (проводки тоньше полторашки, переходящие в алюминий, переходящий в ШВВП с однослойной изоляцией, и провода жесткие, и гибкие, и медь, и люминь.

Как это работало? Не знаю. Хозяин вызвал меня, когда сам устроил КЗ, и пол квартиры осталось без напряжения. При этом подъездный советский автомат 25А не сработал, что закономерно.

Я временно восстановил питание (отгорели провода), применив два Ваго (222 и 773, можно рассмотреть в верхней части фото):

Ремонт старой алюминиевой электропроводки. Самое ужасное, что люди жили с этим много лет, это было просто заляпано штукатуркой, и автомат стоял на 25А!

Через пару дней пришёл ещё раз, для начала выкинул всё лишнее, и разобрался, что откуда и куда. Провода из подъезда тоже выкинул, буду потом прокладывать новые:

Ремонт старой алюминиевой электропроводки. Слева провода – свет туалет и питание всей квартиры. Вниз – выключатель туалет и ванная. Справа – свет ванная и питание кухни.

Теперь, используя отрезки жесткого медного провода и клеммники Ваго на разное количество и разные виды проводов, собираю схему:

Ремонт старой алюминиевой электропроводки. Снизу подходит кабель ВВГ3х2,5 из подъезда. Использованы Wago 222, Wago 773 с пастой и без.

Вот что получилось в итоге:

Ремонт старой алюминиевой электропроводки. Ваго выручают здорово!

Конечно, если всё делать по уму, надо полностью менять проводку во всей квартире. Но такая задача передо мной не стояла.

Я спокоен за свою работу и эту квартиру, особенно учитывая то, что питается она теперь через автомат 16А. А самые мощные потребители – стиральная машинка и холодильник.

Характеристики и устройство клемм

Клемма — это особый зажим с плоско-пружинным принципом работы. Вся её площадь воздействует на кабель, но не приводит к повреждениям. Эта зажимная сила достаточно велика, чтобы крепко соединить проводники, при этом на всей поверхности контакта будет малое переходное сопротивление.

Токонесущая рейка производится из электролитной твёрдой меди с мягкой лужёной поверхностью. Сверху ее покрывают сплавом из 60 % олова и 40% свинца, который защищает рейку от коррозии.

Пружины делают из хром-никелевой стали, потому что она обладает очень высоким пределом прочности при растяжении. Изоляция делается из полиамида, потому что он с трудом воспламеняется, самопогашается и не подвержен коррозии.

Клеммы Wago применяются в промышленности и в бытовых условиях. Такая универсальность достигается не только благодаря устройству и материалу элементов, но также диапазонам необходимых значений:

  • Сечение кабеля будет находиться между 0,08 и 95 мм².
  • Напряжение между 100 и 1000 Вольт.
  • Пропускаемый ток от 6 до 323 Ампер.
  • Температуры эксплуатации также впечатляют – самой холодной будет -35 °С, а верхняя колеблется между 170 °С до 200 °С в зависимости от вида устройства.

Пример 4. Клеммники Wago: как пользоваться при монтаже новой распределительной коробки

Приведу пример, как произвожу подключения в распредкоробке при монтаже новой электропроводки.

Тут дешёвый вариант. Это прихожая. Через автомат 20А в коробку приходит кабель с проводами сечением 2,5 мм², и расходится на 1 розетку (2,5 мм²), освещение и звонок (1,5 мм²).

Исходно после штукатуров имеем вот что:

Подключение проводов в новой распредкоробке. Подписываем провода. Слева из стены торчит кабелёк ВВГ2х1,5 на звонок. Угадайте, через какие клеммы я буду его подключать)?

Зачищаем провода, определяемся, где у нас что. Как обычно – белый фаза, синий ноль, желто-зеленый – земля. Для выключателей – белый фаза, синий первая клавиша, желто-зеленый – вторая.

Подключение проводов в новой распредкоробке. провода зачищены, цели определены

Подключение проводов в новой распредкоробке. Зачищенные провода готовы к соединению.

3-5 минут – и готово:

Подключение проводов в новой распредкоробке через Ваго 773

Закрываем коробку крышкой

Теперь можно штукатурить и красить или клеить обои. Важно – к коробке должен быть доступ, по крайней мере, её местоположение должно быть известно. Мало ли, что может случиться через 20-30 лет?

Не забываем всё проверить!

Ещё пример применения Wago 773

Ниже приведено фото, на котором показано применение клеммников Wago при расключении проводов в распределительной коробке.

Применение клеммников Ваго. Ещё пример

Что можно сказать об этой фотографии?

1. Провод использован сечением 1,5мм2. Это означает, что защитный автомат, через который питается эта коробка, должен быть на ток 13А, а лучше – 10А.

2. На подключение светильника приспособлен клеммник Wago 773-302 с пастой, который реально держит бОльший ток, чем оранжевые клеммники 773-324, через которые идёт сила на розетки. Лучше наоборот, если есть возможность.

3. Силовые розеточные линии и линии освещения лучше разделять, поскольку в них протекают токи разной величины (отличие – на порядок). И соответственно разные защитные автоматы на разный ток. Плюс такого подключения ещё и в том, что если выбьет автомат из-за перегруза или кз в розетке, то свет в комнате гореть останется.

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

  1. У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
  2. Соединения Ваго должны быть доступны для осмотра.
  3. Не стоит превышать номинальный ток клеммника. Лучше приобретать его с двойным запасом по мощности.
  4. При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
  5. При хранении и эксплуатации зажимов важно изолировать их от влаги.

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Wago клеммники, как пользоваться

Соединительные клеммы Wago – это устройства, используемые для соединения проводов в распаечных коробках, электрощитах и других распределительных устройствах. В статье мы рассмотрим проходные или пружинные клеммники, их технические характеристики и принципы монтажа.

Производитель клемм Wago

Клеммники Wago производятся на заводе компании Wago Kontakttechnik GmbH, крупнейшего производителя различных видов безвинтовых соединений в Германии. Фирма была основана более 60 лет назад и с тех пользуется большой популярностью, о чем говорит высокий спрос на ее продукцию. Разработчики WKG провели множество исследований в области поиска альтернативы винтовому соединению кабелей и проводов, в результате чего им удалось создать пружинную безвинтовую соединительную систему.

Сфера применения, принципы использования и монтажа

Клеммники Wago значительно ускоряют процесс монтажа жил кабелей и проводов, сохраняя при этом высокую надежность соединений. Благодаря этим качествам они нашли широкое применение в производстве, строительстве, а также в быту. Монтаж клемм не вызывает проблем и вполне под силу неопытным мастерам.

В быту чаще всего используются клеммы Wago серии 222 на 3 и 5 соединений. Они применяются для соединения проводов в распределительных коробках для организации освещения и сигнализации.

Принцип использования клеммников Wago указан на их корпусе:

  • зачищенная жила вставляется в гнездо клеммы;
  • жила фиксируется с помощью зажимного механизма.

Проходные клеммы и их технические характеристики

В промышленности чаще всего используются проходные клеммники Wago, которые монтируются на DIN-рейки.

Максимальные технические характеристики:

  • пропускная возможность тока – 232 Ампер;
  • гарантируемое напряжение – 1 тысяча Вольт;
  • пиковое напряжение – 8 тысяч Вольт;
  • сечение проводника – 95 квадратных миллиметров.

Преимущества клеммников Wago

Основные достоинства клемм Wago:

1.Универсальность. Возможность монтажа проводников из различных материалов и различного сечения.

2.Высокая скорость монтажа. Фиксация жил кабеля занимает всего несколько секунд.

3.Не требуется использования дополнительной изоляции.

4.Быстрый демонтаж соединений.

5.Возможность диагностики цепи без ее разрыва.

6.Высокая ударопрочность и устойчивость к вибрациям

7.Эстетичность соединений.

Типы контактных групп

Контакт Push Wire представляет собой пружину, выполняющую две функции:

  • давление на провод и плотное его соединение с токонесущей шиной;
  • предотвращение самопроизвольного отсоединения провода.

Пружина устанавливается под пологим углом, благодаря чему провод из контакта гораздо труднее вытащить, чем вставить. При растяжении, пружина всем торцом упирается в провод. Контактная группа Push Wire не предназначена для частого извлечения.

Второй тип контакта клемм Wago – это Cage Clamp. Он имеет изогнутую пружину с прямоугольным окном ввода, через которое провод соединяется с токонесущей жилой. Сила упругости пружины крепко прижимает их друг к другу. При надавливании на верх пружины, окно открывается и провод свободно извлекается. Cage Clamp можно использовать многократно без потери функциональных возможностей.

Оригинальные клеммы Wago против китайских (испытания)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я решил провести один очень интересный эксперимент, о чем с Вами и поделюсь в данной статье.

Идея эксперимента следующая.

Хочу сравнить между собой оригинальные клеммы Wago с клеммами Wago, сделанными в Китае.

Оригинальные клеммы можно приобрести у официальных представителей Wago, а китайские экземпляры — на известной площадке Алиэкспресс (goo.gl/nQVuhe).

На сайте у меня уже есть отдельная статья про клеммы Ваго, и в ней я говорил, что не сторонник их применения в силовых цепях. Но тем не менее, я их активно использую в цепях освещения, слаботочных цепях и цепях различной автоматики, а также в качестве временных присоединений и т.п.

Поэтому мне все же хочется узнать, а на сколько китайские клеммы хуже или лучше оригинальных!

В качестве подопытных я взял две оригинальные клеммы Wago 222 серии производства Германии (двойные 222-412 и тройные 222-413) и их китайские клоны РСТ (двойные 212 и тройные 213).

Как видите, клеммы между собой похожи как две капли воды.

Отличаются внешне лишь отсутствием зеленой маркировки «Wago».

Согласно, ГОСТ IEC 60947-7-1-2016, клеммные колодки подвергаются механическим и электрическим испытаниям.

Проводить клеммам механические испытания (вытяжение, удар, вибрация и т.п.), а также разбирать и, смотреть состав и покрытие пружинной клеммы я не буду. В рамках данной статьи я остановлюсь сугубо на электрических испытаниях.

Согласно того же ГОСТа IEC 60947-7-1-2016, п. 8.4.1, перечень электрических испытаний включает в себя:

  • испытание на электрическую прочность
  • испытание на падение напряжения
  • испытание на превышение температуры
  • испытание на кратковременно-выдерживаемый ток
  • и другое

Из перечисленного выше перечня больше всего меня интересует испытание на превышение температуры и испытание на кратковременно-выдерживаемый ток.

Вот и проведем нашим оригинальным и неоригинальным клеммам Ваго данные испытания.

Испытание клемм на превышение температуры

Методика испытаний клемм на превышение температуры подробно описана в ГОСТе IEC 60947-7-1-2016 (п. 8.4.5).

Испытания проводятся на открытом воздухе. Собирается схема из пяти последовательных клемм с определенной длиной соединительных проводов, через них пропускается ток (величина определяется по Таблице №4, в зависимости от сечения проводников) до достижения установившейся температуры. В итоге, температура нагрева клемм не должна быть больше 45°С.

Но скажу сразу, что я немного отклонюсь от данной методики.

С помощью медного провода сечением 4 кв.мм подключил последовательно две оригинальные и две китайские клеммы следующим образом.

А чтобы приблизить условия испытаний максимально ближе к действительности, то проверяемые клеммы я разместил в распределительной коробке.

Вверху расположены оригинальные клеммы, а внизу — китайские.

Далее наведу через клеммы их номинальный ток 32 (А) до достижения установившейся температуры, которую буду контролировать с помощью тепловизора.

Суть эксперимента заключается в следующем.

Во-первых, клеммы, которые нагреются больше других, естественно, что обладают бОльшим переходным сопротивлением, а значит имеют меньшее сечение токоведущей части, хуже качество применяемого материала, меньшую силу прижимного контакта и т. д.

И второе, клеммы не должны нагреться выше, положенных им по паспорту, 85°С.

Итак, в первые секунды у нас имеется вот такая вот картина. Как видно по термограмме, температура окружающего воздуха составляет около 23°С, при этом клеммы уже успели нагреться до температуры 30-38°С.

Прошло по времени чуть менее часа.

С виду ничего не оплавилось, внешних повреждений нет.

Оригинальные клеммы нагрелись до максимальной температуры 77°С (в среднем до 51-52°С), при этом подключенные к ним провода нагрелись до 80°С.

Китайские клеммы нагрелись до максимальной температуры 87,6°С (в среднем до 58-63°С), при этом подключенные к ним провода нагрелись почти до 100°С.

Как видите, провода подключенные к оригинальным клеммам нагрелись несколько меньше, нежели провода, подключенные к китайским клеммам. Это говорит о том, что сила прижимного контакта у китайских клемм слабее, чем у оригинальных, а значит они обладают бОльшим переходным сопротивлением.

В принципе, данный факт можно также подтвердить и путем измерения переходного сопротивления клемм с помощью микроомметра, по аналогии, как я измерял его у модульных автоматов. Если считаете, что подобные измерения необходимы, то дайте мне знать об этом в комментариях.



Испытание клемм на кратковременно-выдерживаемый ток

Кроме нормальных режимов работы потребителей в цепи могут возникать аварийные и пусковые режимы электрооборудования, которые сопровождаются большими токами. Соответственно, клеммы должны быть устойчивы к таким режимам, не должно быть повреждений частей клемм, способных нарушить ее дальнейшую эксплуатацию.

Методика проведения испытания клемм на кратковременно-выдерживаемый ток подробно описана в ГОСТе IEC 60947-7-1-2016 (п. 8.4.6).

Для нашего эксперимента клеммы должны выдерживать ток 480 (А) в течение 1 секунды.

Но я решил не ограничиваться одним разом, а прогрузить каждую клемму по несколько раз. Выставил на РЕТОМе автоматический режим — время прогрузки 1 секунду через паузу в 3 секунды, и начал эксперимент.

К сожалению, эксперимент пошел не по плану.

Успел прогрузить клемму 5 раз и на этом прекратил эксперимент. Паузы в 3 секунды оказалось очень мало и соединительные провода не успевали остывать, что привело к расплавлению их изоляции.

Изоляция проводов оплавилась, но при этом клемма осталась целой и невредимой — испытания током 480 (А) выдержала! Только вот провода от нагрева настолько вплавились в ее корпус, что вынуть их мне так и не удалось.

Кстати, к слову.

В новостройках, где трансформаторная подстанция расположена вблизи жилого дома, где магистрали выполнены медными проводами с достаточно большими сечениями, токи короткого замыкания в квартире порой могут достигать 600-700 (А), а порой 1000 (А) и даже больше. Более точнее об этом можно сказать лишь после измерения параметров петли фаза-ноль.

Представьте себе, если при возникновении короткого замыкания по каким-либо причинам, вдруг не сработает автоматический выключатель, то до какой температуры у Вас может нагреться электропроводка и какие последствия могут при этом быть?!

Поэтому пользуясь случаем еще раз повторю, что при установке аппаратов защиты, будь то автоматический выключатель, дифавтомат, УЗО и т. п., всегда проверяйте их на работоспособность и соответствие заявленным параметрам и характеристикам. Не надейтесь, что АВВ или Шнайдер Электрик не нуждаются в проверках, у них также встречаются отказы и отклонения, вот даже тому наглядный пример.

Вернемся к нашим испытаниям.

После случившегося решил я прогружать клеммы по 2 раза и с более длительными паузами, чтобы дать время проводам остыть.

По итогам испытаний можно смело сказать что, и оригинальные, и китайские клеммы, кратковременный ток величиной 480 (А) в течение 1 секунды выдержали и причем даже несколько раз подряд!



Заключение

После испытаний все клеммы остались живыми и невредимыми, за исключением небольшого форс-мажора с одной из клемм.

На основании данного эксперимента можно сделать вывод, что китайские клеммы Ваго не особо и уступают немецким клеммам. И сразу возникает встречный вопрос! А тогда зачем платить больше?!

Безусловно, что я даю лишь информацию для размышления, а основное решение остается только за Вами!

В заключении статьи хочу еще раз высказать свое мнение относительно применения клемм Ваго. Если уж Вы и хотите применять клеммы Ваго, то рекомендую применять их исключительно в цепях освещения, в цепях автоматики и прочих слаботочных цепях (с малыми токами), или в качестве временных подключений.

Применение клемм Ваго в силовых цепях я настоятельно не рекомендую! Для силовых цепей, например, розеточных линий или для питания каких-либо мощных электроприемников, в качестве способа соединения проводов я рекомендую использовать опрессовку или сварку.

Весь процесс испытаний клемм Вы можете посмотреть в моем видеоролике:

P.S. На этом, пожалуй, и все. Если возникли вопросы или есть какие-либо предложения по данной теме, то пишите об этом в комментариях. Всем спасибо за внимание. До новых встреч.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Обзор соединителей с рычажными гайками

Wago

Если вы покупаете что-либо по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

В ответ на вчерашний обзор вставных соединителей Wago Wall-Nuts несколько комментаторов отметили их близость к рычажным соединителям Wago. Я тоже очень люблю использовать эти разъемы!

Вообще-то, Wago Lever-Nuts мне нравится даже больше, чем Wall-Nuts. Я использую их в основном для проводки постоянного тока низкого напряжения, и они намного быстрее и проще, чем использование обжимных клемм, винтовых клемм или любого другого разъема.

Wago производит рычажные гайки серии 222 трех размеров: 2-проводные, 3-проводные и 5-проводные. Они могут работать с проводом 28–12 AWG, как многожильным, так и одножильным, и рассчитаны на напряжение до 600 В (1000 В для вывесок и светильников) и 20 А.

Чтобы использовать их, снимите с проводов 9-10 мм (~ 0,37 дюйма) изоляции. В нижней части разъемов есть встроенные измерители длины зачистки.

Зачистите провод, поднимите рычаг, вставьте провода, закройте рычаги. Это действительно так просто.

Вот небольшая демонстрация видео:

В отличие от вставных соединителей серии 773, зажимные соединители для проводов серии 222 могут многократно использоваться со всеми типами проводов, а не только со сплошным сердечником.

Встроенный тестовый порт позволяет проводить тестирование напряжения и целостности цепи.

В целом, эти разъемы великолепны. Я не видел в них никаких недостатков. Мне ДЕЙСТВИТЕЛЬНО нравится их использовать. Единственная причина, по которой я использую вставные соединители, состоит в том, что они немного компактнее. Соединители серии 773 также более экономичны из-за их более простой конструкции.

По цене коробка (50) 2-проводных соединителей серии 222 стоит около 20 долларов. 3-проводные и 5-проводные соединители немного дороже.Для сравнения, я недавно купил (250) 2-проводных соединителей серии 773 менее чем за 10 долларов.

Номера моделей: 222-412 (2-проводные), 222-413 (3-проводные), 222-415 (5-проводные), 222-500 (дополнительный монтажный держатель).

Купить сейчас (через Amazon)
Дополнительная информация (через Wago)

Коробки этих разъемов я купил через Amazon. Если вы просто хотите попробовать несколько из них, разъемы Wago 222 также продаются индивидуально через поставщиков электроники.

Обновление : на самом деле существует новая версия, которая меньше по размеру и лучше оснащена - рычажные соединители для проводов серии 221.Пройдет некоторое время, прежде чем новые разъемы будут доступны в США, но тем временем мы все еще очень рекомендуем модули серии 222, обсуждаемые здесь.

WAGO 221-413 3-позиционный клеммный соединитель с рычагом управления, электрический мир

221-413 - 3-полюсные компактные соединители сращивания подходят для всех типов проводов с широким диапазоном размеров от 0,14 мм² до 4 мм².

Проверено и усовершенствовано: этот кабельный разъем подходит для всех типов проводов.Эта новая серия WAGO на 40% меньше и даже удобнее, чем ее успешная предшественница, серия 222.

Эта модель серии 221 представляет собой соединительный элемент с рычажным приводом, не требующий инструментов, для электрических установок и позволяет использовать одножильные, многожильные и многожильные провода для более быстрого и надежного подключения, при этом минимизируя пространство в распределительных коробках.

Прозрачный корпус серии 221 упрощает использование, поскольку пользователь может точно видеть, что он делает.Прозрачный корпус позволяет четко видеть, правильно ли подключены провода и зачищены ли провода до нужной длины при установке. Кроме того, есть два легкодоступных тестовых порта, один в направлении ввода провода, а другой - напротив него, они позволяют тестировать соединение даже после установки.

Рычаги управления теперь можно открывать и закрывать с заметно меньшим усилием, а боковые выемки с выемками надежно удерживают трос на месте.

Основные характеристики:
Пластиковая конструкция
Прозрачный
Безвинтовой захват
Подходит для всех типов кабеля
Подходит для кабелей 0.От 14 мм² до 4 мм²

Технические характеристики:
Точки подключения: 3
Цвет: прозрачный
Максимальное напряжение: 450 В
Максимальный ток: 32A
Технология подключения: CAGE CLAMP®
Материал проводника: медь
Жесткие проводники: 0,2–4 мм² (24–12 AWG)
Многожильные проводники: 0,2–4 мм² (24–12 AWG)
Тонкопроволочные проводники: 0,14–4 мм² (24–12 AWG)
Длина полосы: 11 мм / 0.43 дюймов
Вес: 2,7 г
Размеры: Ш 19 мм x В 19 мм x Г 8 мм

Топ-20 часто задаваемых вопросов WAGO о системе зажима для клетки Pt. 1

Этот пост предоставил вам WAGO .

Зажим WAGO CAGE CLAMP®

Инновация ... Рост стоимости обращений в службу поддержки и стремление компании выпускать более надежные продукты изменили представление людей о клеммных колодках.

В прошлом клеммные колодки часто рассматривались как незначительная часть всей системы, если только вы не работали на месте.Специалисты по обслуживанию на месте говорят, что клеммные колодки всегда играли важную роль, поскольку одним из их первых шагов по устранению неисправностей является «проверка соединений». Они также указывают на то, что разъемы являются источником почти половины всех сбоев системы.

Проверка соединений в рамках планового технического обслуживания была единственным профилактическим решением этой проблемы - до изобретения «CAGE CLAMP®». CAGE CLAMP® сокращает время подключения, устраняет необходимость в обслуживании маршрутов и обеспечивает надежный контакт - каждый раз!

CAGE CLAMP® - это уникальный запатентованный зажимной механизм из нержавеющей стали, предназначенный для автоматического соединения одножильных или многожильных проводов. Доступны различные размеры CAGE CLAMP® для проводов сечением AWG 28-12. За исключением зачистки провода, не требуется никакой специальной подготовки провода, такой как обжим, наконечники или лужение.

Большинство безвинтовых систем, предлагаемых другими производителями, основаны на принципе листовой пружины. Этот тип подключения находится в задней части многих электрических розеток. Пластинчатая пружина рекомендуется только для более крупной сплошной проволоки, так как у нее нет сторон, которые могли бы удерживать жилы, и из-за острого угла контакта проволоки.

CAGE CLAMP® подходит для:

Соревнования по электромонтажу и основные исследования потребителей показали сокращение времени электромонтажа на 75% при сравнении ручной разводки винтовых клемм с клеммами CAGE CLAMP®.

Даже когда для затягивания зажимных винтов используются механические шуруповерты, CAGE CLAMP® позволяет сэкономить время.

В тех случаях, когда можно отказаться от подготовки проводов, например обжима, наконечников или лужения, можно получить дополнительную экономию.

Винтовые соединения зависят от оператора. Другими словами, они требуют оценки со стороны установщика относительно затяжки винта. Это можно в некоторой степени контролировать на заводе-изготовителе с помощью обученного персонала или с помощью специальных динамометрических отверток. При полевой проводке труднее обеспечить правильные резьбовые соединения.

Функция автоматического зажима

CAGE CLAMP® позволяет менее квалифицированному персоналу выполнять качественные соединения. CAGE CLAMP® не требует специальных инструментов и управляется стандартной отверткой с прямым лезвием.Доступны два типа клеммных колодок: боковой и фронтальный.

CAGE CLAMP® - компьютер, разработанный для максимальной надежности. Пружины, находящиеся под постоянной динамической нагрузкой, такие как автомобильные и промышленные пружины, работают надежно и выполняют миллионы операций в течение своего срока службы. Для сравнения, CAGE CLAMP® обычно приводится в действие только несколько раз, и все же он сконструирован в соответствии с теми же принципами, что и пружины при динамической нагрузке.

WAGO имеет более чем сорокалетний опыт проектирования и производства высококачественных соединений.Современный контроль качества гарантирует соблюдение этих высоких стандартов.

Заинтересованы в цитате WAGO?

Набор из 4 зеленых желтых клеммных колодок Wago 281 Заземление Клеммная колодка соединителя провода заземления Business & Industrial

281 Заземление Набор из 4 зеленых желтых клеммных колодок Wago, зеленых желтых клеммных колодок, набор из 4 по лучшим онлайн ценам Бесплатная доставка для многих продуктов. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для Wago 281 Earth Ground.Блок Wago 281 Заземление Набор из 4 зеленых желтых клемм, Набор из 4 зеленых желтых клеммных колодок Заземление Wago 281, Бизнес и промышленность, Электрооборудование и материалы, Соединители проводов и кабелей, клеммная колодка соединителя проводов, Клеммные колодки.

Комплект из 4 желтых клеммных колодок Wago 281 Заземление

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Wago 281 Earth Ground, Green Yellow Terminal Block, Set of 4 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: Бренд:: Wago, MPN:: 281: Модель:: 281, UPC:: Не применяется.



72 зуба 12-гранный гаечный ключ с трещоткой SAE имеет коррозионно-стойкое хромированное покрытие, обеспечивающее дополнительную защиту от износа, а также повышающую твердость и долговечность, позволяющую вашему гаечному ключу прослужить дольше, мы не отправим ваш заказ, пока не получим от вас одобрение того, что стержень будет При отправке обратно, конструкция корпуса и ручек смесителя из высококачественной латуни без содержания свинца обеспечивает надежность, набор для измерения диаметра индикатора со шкалой 10–16 дюймов.0005 '' Отверстие цилиндра двигателя манометра GRAD. Отметьте Gift Message Max 15 букв. Стол с вкладышем для полок и дверца. Все размеры доступны в белом цвете. SQUARE D QO120AFI 20 AMP AFI ДУГОВОЙ ВЫКЛЮЧАТЕЛЬ СОВЕРШЕННО НОВЫЙ В КОРОБКЕ. Мы являемся отраслевым стандартом для готовых умывальников, комплектов абатментов и тормозного оборудования, включенных в соответствии с требованиями оригинального дизайна, Добавляет отличное дополнение к любой работе, 2 шт. Черные алюминиевые ручки регулировки громкости потенциометра 17x15 мм Гитарный усилитель, напряжение - вперед (Vf) (Типичный): - 1, Достаточное пространство: Легкий, можно сжимать рукой, Средний США = Китай Большой: Длина: 27, 500 шт. TO-220 Термическая силиконовая резина и композитная изолирующая прокладка из стекловолокна 0.3мм. Эти магниты из желудей ручной работы сделают вашу кухню праздничной этой осенью, а основание диаметром 2-1 / 2 дюйма мы создадим для вас специальное предложение. C13 Упаковка из 10 MURRPLASTIK КАБЕЛЬНЫЙ ВВОД ВТУЛКИ ТИПА KDT / Z10 10-11MM. Продукт требует осторожного обращения :. Винтажный коричневый бархатный жакет 1980-х годов. Старинная 6-сторонняя шестиугольная металлическая пуговица для клетки для крикета. M12 X 1,25 X 55 100 Titan Flansch Sechskant Kreuz Bohrer Bolt pro Race Spec GR5, ►►►► ОСОБЕННОСТИ ◄◄◄◄. Swift Cut (зарегистрированная торговая марка), Вы, как клиент, можете быть уверены, что получаете самое лучшее по качеству и обслуживанию, Wassersackrohr Rohr PN 25/100 Messrohr DIN 16282 U-Form или Kreisform.Эта складная восьмиугольная столешница для покера, подходящая для 8 игроков, - идеальный вариант для различных вечеринок или семейных мероприятий. 【ПОДХОДЯЩИЙ РАЗМЕР】 - Этот средний колокольчик Windic имеет длину 29 дюймов от крючка до низа ветрозащиты. усиление локального кровотока и увеличение количества кислорода, поступающего в мышцы, для более быстрого восстановления мышц. 2 "x 1 / 4-20 авиационный стальной винт с полукруглой головкой класса 50, доставка бесплатна по соответствующим заказам. Алюминиевая сковорода - это 100% профессиональное / коммерческое качество, это символизирует взаимосвязь жизни и потока творчества. YALE 580060755 Комплект сцепления. 1000 прозрачных пакетов • Маленькие повторно закрывающиеся пакеты с застежкой-молнией 2 'x 2' - 2 мил - Оптовое количество: офисные товары. Мужские повседневные деловые куртки Danhjin с воротником-стойкой, легкое ветровка из софтшелла, однотонное пальто: Одежда и аксессуары.

Что такое «доступный» в BS 7671?

Сара Берроуз из WAGO устраняет путаницу вокруг термина «доступный» в нормах BS 7671.

BS 7671 гласит, что «должна быть доступна распределительная коробка с винтовыми клеммами», чтобы были доступны соединения для проверки, тестирования и обслуживания. Однако стандарт на самом деле не дает точного определения того, что подразумевается под «доступным», оставляя толкование этого слова открытым для обсуждения.

Предписание о том, что соединения должны быть доступными, является логичным и желанным правилом, но в некоторых ситуациях установщикам
, возможно, было бы полезно прояснить, что доступно, а что нет, чтобы улучшить единообразие в отрасли.В нынешнем виде определение доступности одним человеком может сильно отличаться от определения его или ее коллег по отрасли, в то время как у электриков, консультантов, дизайнеров и оценщиков могут быть свои собственные интерпретации. Никто не хочет, чтобы его работу затягивали на аттестации и приходилось перепрограммировать, особенно если это, возможно, просто результат серой зоны в Regs. Однако, как я расскажу позже, BS 7671 действительно предлагает решения, даже если область считается недоступной.

Кроме того, можно было бы утверждать, что двусмысленность в правилах, на самом деле, важна для учета того факта, что нет двух одинаковых установок, и что то, что кажется доступным в контексте одного здания, может вполне обоснованно считаться недоступным в еще один.

Взять, к примеру, ламинат. Некоторые говорят, что установка распределительной коробки под ламинатом сделает его недоступным. Однако вы также можете возразить, что, если ламинат можно поднять и заменить без повреждения собственности или его содержимого, то, хотя это может быть очень неудобно, соединения все равно будут доступны. То, что к соединению трудно получить доступ, как утверждается, не означает, что оно недоступно. И если подъем пола действительно является лучшим доступным вариантом, то этот вариант начинает выглядеть более доступным по сравнению с альтернативами.Дело в том, что без того, чтобы BS 7671 определил это конкретно тем или иным образом, эти аргументы будут продолжаться.

В идеальном мире все соединения были бы доступными, чтобы их можно было проверять и поддерживать, но в действительности бывают случаи, когда просто невозможно обеспечить доступные соединения. Это может быть, например, проект в здании, внесенном в список, где половицы физически невозможно поднять, или владение, удаление панелей которого может создать структурный риск, или просто не хватает места.

Важная роль

Электрики должны сыграть роль в повышении осведомленности об этой проблеме среди других профессий и обеспечении доступа к своим собственным установкам, где это возможно, на случай, если работа по какой-либо причине придется пересмотреть в будущем.

Конечно, один из способов уйти в сторону от дискуссии о доступном и недоступном в целом - это использовать конфигурацию, не требующую обслуживания, которая обеспечивает безопасный и надежный вариант в случаях, когда необходимы недоступные установки, и при этом соответствует BS 7671.Это требует использования определенных безвинтовых клемм и корпусов для надежной защиты соединений на неопределенный срок. Винтовые изделия нельзя использовать как часть каких-либо аксессуаров, не требующих обслуживания, поскольку они неизменно требуют повторной затяжки с течением времени, а повторяющиеся температурные циклы могут и приведут к их выходу из строя, что делает их непригодными для труднодоступных мест.

Необслуживаемые корпуса должны соответствовать BS 5733, который применяется к электрическим аксессуарам, еще не охваченным BS 7671.Испытания, необходимые для его соответствия, очень строгие и включают в себя длительные испытания, испытания на вибрацию и испытания на перегрузку по току, которые проверяют терминалы далеко за пределами нормальных рабочих параметров, гарантируя, что они значительно превосходят по характеристикам изделия, не требующие обслуживания. Корпуса также должны быть помечены символом «MF».

Итак, для установки без обслуживания вам потребуется:

  • Безвинтовой зажим
    inals, которые подходят для типа и размера проводника, который вы используете, которые были протестированы и соответствуют всем соответствующим стандартам на продукцию и европейским директивам, а также требованиям BS 5733
  • Подходящая распределительная коробка, соответствующая BS 60670-22 (применимый стандарт для распределительных коробок) и BS 5733 (применимый стандарт для аксессуаров), а также имеющая знаки MF и CE и отвечающая всем соответствующим европейским директивам

Важно отметить, что разъемы и корпус сами по себе не считаются необслуживаемыми принадлежностями. Это связано с тем, что аксессуар определяется как все оборудование и может состоять из двух отдельных продуктов - разъемов и корпуса - оба должны быть сертифицированы для совместного использования, а должны быть установлены в соответствии с инструкциями производителя.

Для получения дополнительной информации посетите: www.wago.ltd.uk

COMPACT - Соединительный зажим WAGO 221-412 - Соединительный зажим 2 x 0.14-4,0 мм²

COMPACT-Соединительный зажим WAGO 221-412 - Соединительный зажим 2 x 0,14-4,0 мм² ×

Обсуди с нами!

Вы соглашаетесь, что данные будут отправлены в Facebook

Хорошо, поговорим сейчас
Заявление о конфиденциальности


×
Клемма подключения 2 x 0.
14-4,0 мм²

Вариантен

LT-3307: Соединительный зажим COMPACT WAGO 221-413LT-3308: Соединительный зажим COMPACT WAGO 221-415LT-3315: Соединительный зажим COMPACT WAGO 221-412

{{cartModalAmount}} x {{cartModalProductTitle}}


Часто покупаются вместе

Технические характеристики

Установка Значение
Цвет корпуса оранжевый
Высота 8.3 мм
Ширина 13,1 мм
Длина 18,6 мм
Блок мин. тип. макс.

Описание

Электрические характеристики

Номинальные характеристики согласно: EN 60664
Номинальное напряжение (II / 2) [В]: 450 В
Номинальное импульсное напряжение (II / 2) [кВ]: 4 кВ
Номинальный ток [A]: 32 A
Обозначения (номинальные значения): (II / 2) ≙ Категория перенапряжения II / Степень загрязнения 2
Тип проводки: Проводка с боковым вводом

Параметры подключения

Общее количество точек подключения: 2
Общее количество потенциалов: 1
Технология подключения: CAGE CLAMP®
Тип срабатывания: исполнительный рычаг
Материалы подключаемых проводов: медь
Сплошной провод: 0,2… 4 мм² / 24… 12 AWG
Длина полосы: 11 мм / 0. 43 дюйма

Геометрические данные

Ширина: 13,1 мм / 0,516 дюйма
Высота: 8,3 мм / 0,327 дюйма
Глубина: 18,6 мм / 0,732 дюйма

Характеристики материала

Цвет: прозрачный
Крышка цвет: оранжевый
Класс воспламеняемости по UL94: V2
Вес [г]: 1,6 г

ВНИМАНИЕ: Соблюдайте инструкцию по эксплуатации, опасность для жизни и здоровья!

1. Только для квалифицированного персонала!
2.Не трогайте пока живы!
3. Не используйте продукцию для других целей, кроме тех, для которых она предназначена!
4. Соблюдайте соответствующие правила!
5. Соблюдайте технические характеристики изделия!
6. Не используйте поврежденные продукты!
7. Соблюдайте длину зачищенной части!
8. Используйте только оригинальные аксессуары!
9. Вставить провод до упора!

Вперед только с инструкциями по установке!

Срок поставки

Доставка в пределах Германии занимает 2-3 дня, начиная с момента получения оплаты, для доставки по счету, начиная с отгрузки, для доставки наложенным платежом, начиная с получения заказа. Платежи и поступающие заказы в нерабочее время позволяют отсрочить доставку со следующего рабочего дня. При доставке в другие страны ЕС срок доставки может быть увеличен до 3 недель. Срок доставки зависит от надлежащей доставки логистической компании, поскольку задержки доставки не вызваны нами. Для действительности указанных сроков доставки необходимо наличие заказанных товаров на складе на момент начала доставки.

WAGO CONTACT - Продукция WAGO

857

Номер детали WAGO: 857-152 RoHS: Да HTS: 85364

COO: DE ECCN: EAR99 Предупреждение.California Prop 65. Светодиодный индикатор: Нет. Расположение контактов: SPST-NO Ток катушки: Н / Д Сопротивление катушки:. . Amazon.com: электрические соединители WAGO Wago 2 порта (5) 3 порта (5) 5 портов (5) 221 соединитель для сращивания, набор с рычагом и гайкой, набор карманов для всех проводов 12-24 AWG 4,9 из 5 звезд 84 $ 12,49 $ 12. 49 (0,83 $ / шт.). WAGO 750 КОНТРОЛЛЕР ETHERNET ПЛК WAGO 750-842 С ВЫХОДНЫМ МОДУЛЕМ 750-517 НА 8 ШТ. 200.00 $ + доставка. Продавец на все 100% положительный. Wago 750-323. 73,10 $ + доставка. . Связаться с продавцом - открывается в новом окне или вкладке и запрашивает способ доставки в вашу страну.Стоимость доставки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс. Электрические соединения WAGO в США Для быстрого, безопасного и не требующего обслуживания соединений: WAGO - ваш партнер для всех типов проводов. В нашем ассортименте есть системы клеммных колодок для монтажа на рейке, клеммные колодки для установки и полевой проводки, вставные соединители и проходные компоненты, решения для подключения и маркировки печатных плат.

19-02-2021

    Wago Wago из Minute Silithus Felddienst Allianz (Field Duty DE) Поддержите веб-сайт Присоединяйтесь к WA Discord.WAGO 281 WAGO 281-901, Стандартный терминал на DIN-рейку, 600 В. Amazon.com: проволочные гайки Wago Wago 2 порта (20) 3 порта (20) 5 портов (20) Набор инструментов с рычажной гайкой Компактный соединитель Клеммный блок Провод Толкающий кабельный разъем 12-28 AWG, 32A 4,9 из 5 звезд 15 30 долларов. 99. WAGO 221 Компактные стыковые соединители серии Wago 221 для всех типов проводов Эта новая серия на 40% меньше и даже удобнее в использовании, чем ее успешная предшественница, серия 222. Прозрачный корпус позволяет четко видеть, правильно ли подключены провода и зачищены ли они до нужной длины.Кроме того, два легкодоступных тестовых порта, один в направлении ввода провода и один…. WAGO Wire & Cable Connectors на продажу (17) 17 оценок продукта - Wago 773-164 Wire Connector 600V Clear 4 Conductor 100 / Box. Контакты WAGO Контакты WAGO, Трембле-ан-Франс. 1,263 отметки «Нравится» · 25 говорят об этом · 27 были здесь. WAGO, специалист и лидер по связям с общественностью Le raccordement simple,…. Корпорация WAGO Корпорация WAGO | 30 370 подписчиков в LinkedIn. Основа умного подключенного мира | С момента своего основания в 1951 году WAGO является пионером инновационных систем подключения в электротехнике и электронике.Идея первых клеммных колодок WAGO родилась в 1951 году; первые клеммы с пружинными зажимами были представлены на выставке в Ганновере…. WAGO 285 WAGO 285-440, Предупреждающий защитный маркер зажима силового отсека. Amazon.com: разъемы wago Wago 2 порта (20) 3 порта (20) 5 портов (20) Комплект с рычагом-гайкой Проводник Компактный разъем Клеммный блок Провод Толкающий кабель Разъем 12-28 AWG, 32A 4,9 из 5 звезд 15 $ 30,99 $ 30. 99. WAGO 15 февраля 2021 г. · Компактный рычажный соединитель Wago 221 на канале Wago на YouTube.Этот электрический разъем для печати на месте вдохновлен разъемами WAGO, в частности их гайкой рычага…. WAGO Products On-Line Electronics имеет запасы WAGO на сумму более 1 миллиона долларов США. «Мы отправим товар сегодня. Заказ до 15:00 по московскому времени для доставки в ночное время». Мы предлагаем полную линейку продукции от клеммных колодок WAGO до систем ввода-вывода. Линия продуктов онлайн-электроники является наиболее обширной из предлагаемых в отрасли с очень конкурентоспособными ценами. WAGO Свяжитесь с WAGO: изобретатель и лидер в области связи и автоматизации.Залить un raccordement simple, rapide e. . WAGO Связаться с SA WAGO Contact SA | 1735 подписчиков в LinkedIn. WAGO - мировой лидер на рынке пружинных зажимов для электрических соединений и один из ведущих поставщиков компонентов для них. . WAGO WAGO. WAGO - мировой лидер в технологии сжатия пружин, который производит компоненты промышленной автоматизации для электрического соединения. Продукция включает соединители, клеммные блоки, маркеры клемм и перемычки, модульные системы ввода-вывода и многое другое.WAGO широко известна своими CAGE CLAMP и соединителями с нажимным проводом. Wago © 2021 Endeavour Business Media, LLC. Все права защищены. Управляемые переключатели WAGO Corp. Управляемые переключатели WAGO Corp. Эти управляемые переключатели предназначены для установки и обслуживания инженерами и техническими специалистами по автоматизации. Каждый коммутатор включает коммутатор Ethernet Ring Protection Switch (ERPS) и Rapid Spanning Tree (RSTP) для резервирования сети, зеркалирования портов, встроенного межсетевого экрана и многого другого . . WAGO 264 WAGO 264-361, Концевая пластина с фиксирующим фланцем.Свяжитесь с Tourism WA, Карин Такрар, Bright Energy Investments, Horizon Power, Fortescue Metals Group Ltd, SKA, Woodside Australia, Chevron Australia, Rio Tinto, FBI CRC. . Компактные стыковые соединители WAGO серии WAGO 221 - Компактные стыковые соединители серии WAGO LEVER-NUTS® 221 являются преемником классических компактных стыковых соединителей клеммных колодок для печатных плат серии 222 для силовой электроники - WAGO представляет новое семейство сильноточных устройств с рычажным приводом Клеммные колодки для печатных плат с зажимом Push-In CAGE CLAMP®.. WAGO Основными конкурентами WAGO являются: PHOENIX CONTACT, Wieland Electric, Weidmuller, Murrelektronik. Каков технический стек WAGO? WAGO использует следующие технологии: BlackBerry Enterprise Server, Adobe Illustrator, Yaas, Microsoft Project. НОВАЯ ПЛАТА WAGO СОЕДИНИТЕЛЬНАЯ ПЛАТА WAGO. ВОССТАНОВЛЕН FUJI, НЕ ИСПОЛЬЗУЕТСЯ С НАМИ. НОВАЯ, в коробке. НОВАЯ, без коробки. НОВЫЙ, старый инвентарь. Информация о гарантии 7:00 - 16:00 (расчетное время). ИСПОЛЬЗУЕТСЯ, но находится в хорошем рабочем состоянии .. Служба поддержки клиентов (макс. 2000 знаков) Правильный партнер позаботится о них и свяжется с вами лично.Спасибо! Я согласен с обработкой моих персональных данных…. Яннис Кристоф Контактная техника WAGO. FHDW Университет прикладных наук. Пожаловаться на этот профиль О себе Меня зовут Яннис Кристоф, в настоящее время я работаю тест-менеджером в WAGO. Кроме того, в настоящее время я учусь в магистратуре по совместительству в области управления ИТ. В своей профессиональной среде я веду тестовые проекты в веб-среде, создаю тестовые случаи. . WAGO France WAGO I / O Advanced Connectivité réseau étendue. Временные решения судов, синхронизация передачи сигналов и возможности использования быстродействующей шины ETHERNET в соответствии с PROFINET, EtherCAT® и ETHERNET / IP шрифтом системного ввода / вывода Advanced с новым интерфейсом для систем 'Automatisation Industrielle Hut de Gamme. . Назначение Wago Скопируйте справку по строке импорта WEAKAURA. Импортируется по фростэлементу. 2 января 2021 г. [Shadowlands 9.0.1]. WAGO Industrial - Ваш партнер в сфере закупок и логистики. WAGO Industrial - поставщик промышленных товаров baes на Кюрасао. Мы специализируемся на высококачественных и инновационных технических установочных материалах, таких как насосы, трубы, клапаны, фитинги и изделия Waterowkrs. Мы стремимся предоставлять быстрое обслуживание, быстрые решения и высококачественную продукцию для…. Wago Wago EOOD Wago EOOD - это компания по оптовой торговле электроэнергией, расположенная в Болгарии, которая в основном занимается добычей полезных ископаемых, консультированием, разработкой программного обеспечения, играми, платформами обмена, ИТ и распространением компьютеров, торговлей, импортом и экспортом, оптовой и розничной продажей.. Дистрибьюторы WAGO 46 Дистрибьюторов и поставщиков, 9 продуктов и услуг, 1 Места, связанные с WAGO. Мы используем файлы cookie, чтобы улучшить работу вашего сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование файлов cookie. WAGO Контакт Франция Контакт WAGO Франция Электротехническое / электронное производство Tremblay- en-France, Région parisienne 1 657 подписчиков 📍 𝗟𝗔 # 𝗖𝗢𝗡𝗡𝗘𝗫𝗜𝗢𝗡. . Программное обеспечение для настройки WAGO Smart Designer Программное обеспечение для настройки WAGO Smart Designer.WAGO WAGO - мировой лидер в области технологий пружинных соединений, работающих под давлением, со штаб-квартирой в Миндене, Германия, с офисами в более чем 80 странах. Технология WAGO CAGE CLAMP® использовала инновации в системах электрических соединений и промышленной автоматизации на протяжении более 60 лет. Amazon.com: Wago 221 Рычажные гайки - потрясающее улучшение, а Wago 221 - БОЛЬШОЕ улучшение по сравнению со старыми Wago 222 по нескольким причинам. - более широкие рычаги и прозрачный пластик - два основных преимущества. Как я только что упомянул, рычаги на этих 221 намного шире, чем на 222, что хорошо, потому что рычаги меньшего размера 222 трудно захватить.. WAGO Kontakttechnik GmbH & Co. KG · GitHub Этот репозиторий содержит официальные выпуски прошивки Wago для серии 750-8xxx (PFC). Прошивка pfc pfc200 pfc100 750 MPL-2.0 5 24 1 1 Обновлено 28 января 2021 г. Клеммные колодки и аксессуары WAGO Купить клеммные колодки и аксессуары. Newark предлагает быстрые расценки, доставку в тот же день, быструю доставку, широкий ассортимент, таблицы данных и техническую поддержку .. База данных Wago с общими элементами дополнения World of Warcraft. Вставьте сюда строку импорта. Также поддерживаются фрагменты кода Lua.KfPuv5skHQpPes. .. WAGO Connectors Дилеры, розничные торговцы, магазины и дистрибьюторы WAGO Connectors. Оптовый продавец клеммных колодок WAGO Клеммные колодки для монтажа на рейку WAGO мы предлагаем WAGO 2102-5301, 800 В, 3 сквозных клеммных колодки, WAGO 2002-2231 24 A. Выбор страны WAGO - инновационные продукты для автоматизации и технологий подключения, а также индивидуальные решения для вашей отрасли. Узнайте больше здесь !. Служба поддержки клиентов Воспользуйтесь нашим ноу-хау. Мы предлагаем вам более 25 000 продуктов - и нужных экспертов, которые помогут и дадут вам советы по всем вопросам.Ваше контактное лицо :. База данных Wago с общими элементами аддона World of Warcraft. 280 WAGO Номер детали: 280-549 RoHS: Да HTS: 8536904000 COO: CN ECCN: EAR99 Предупреждение. California Prop 65. Материал корпуса:. Покрытие контактов: N / A Максимальное номинальное напряжение: 500…. ОТВЕРТКИ WAGO ОТВЕРТКИ WAGO: 273 доступны на OnlineComponents.com. Таблицы данных, конкурентоспособные цены, фиксированная стоимость доставки и безопасный онлайн-заказ. Свободный …. Amazon.com: соединитель проводов WAGO 2 порта (5) 3 порта (5) 5 портов (5) Соединительный разъем 221, набор карманов с рычагом и гайкой для всех проводов 12-24 AWG 4.9 из 5 звезд 86 $ 12,49 $ 12. 49 (0,83 $ / шт.). wago 750 Связаться с продавцом. Посетить магазин. Смотрите другие предметы. Подробности о ваго 750-340. wago 750-340. Информация о товаре. Состояние: Новое - Открытый ящик «новый модуль, открытый ящик. КОНТРОЛЛЕР ETHERNET 750-842 WAGO PLC С ВЫХОДНЫМ МОДУЛЕМ 750-517 НА 8 ШТ. $ 200.00 +….
    • Номер детали WAGO: 857-152 RoHS: Да HTS: 85364

      COO: DE ECCN: EAR99 Предупреждение. California Prop 65. Светодиодный индикатор: Нет. Расположение контактов: SPST-NO Ток катушки: Н / Д Сопротивление катушки:.
    • Wago 2 порта (5) 3 порта (5) 5 портов (5) 221 соединитель для сращивания, набор карманов с рычагом и гайкой для всех проводов 12-24 AWG 4,9 из 5 звезд 84 $ 12,49 $ 12. 49 (0,83 доллара США / шт.)
    • КОНТРОЛЛЕР ETHERNET ПЛК WAGO 750-842 С ВЫХОДНЫМ МОДУЛЕМ 750-517 НА 8 ШТ. 200.00 $ + доставка. Продавец на все 100% положительный. Wago 750-323. 73,10 $ + доставка. . Связаться с продавцом - открывается в новом окне или вкладке и запрашивает способ доставки в вашу страну. Стоимость доставки не может быть рассчитана. Пожалуйста, введите верный почтовый индекс.

    Номер детали WAGO: 857-152 RoHS: Да HTS: 85364

    COO: DE ECCN: EAR99 Предупреждение. California Prop 65. Светодиодный индикатор: Нет. Расположение контактов: SPST-NO Ток катушки: Н / Д Сопротивление катушки:. . Wago 2 порта (5) 3 порта (5) 5 портов (5) 221 соединитель для сращивания, набор карманов с рычагом и гайкой для всех проводов 12-24 AWG 4,9 из 5 звезд 84 12,49 долларов США 12 долларов США. 49 (0,83 $ / шт.). КОНТРОЛЛЕР ETHERNET 750-842 WAGO PLC С ВЫХОДНЫМ МОДУЛЕМ 750-517 НА 8 ШТ. 200.00 $ + доставка. Продавец на все 100% положительный.Wago 750-323. 73,10 $ + доставка. . Связаться с продавцом - открывается в новом окне или вкладке и запрашивает способ доставки в вашу страну. Стоимость доставки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс ..

    .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
