Клеммники Wago. Виды и устройство. Применение и как выбрать

Существует множество различных способов соединения проводов в бытовой электрической сети. Но более современным способом является использование различных самозажимных клемм, которые в последнее время приходят на помощь электромонтерам. Наиболее популярными и качественными изделиями такого типа на рынке электротоваров стали клеммники Wago. Они известны как устройства для простого и быстрого монтажа алюминиевых и медных проводов в электрической сети без использования инструментов и вспомогательных материалов.

Немецкая фирма Wago является крупным производителем безвинтовых пружинных соединителей и разъемных клемм для качественного соединения разных видов проводов. Идея соединения проводов силой пружины принадлежит именно этой компании.

Конструктивные особенности и характеристики

Клеммник изготавливается в виде плоско-пружинного зажима, который воздействует на поверхность токоведущей жилы провода, не повреждая ее. Этот соединительный зажим создает качественный контакт с помощью узконаправленной зажимной силы, создающей по всей площади контакта низкое сопротивление.

Токонесущие рейки изготавливаются из пружинной электролитной меди, луженой снаружи. Поверхность покрывают специальным сплавом олова и свинца, что обеспечивает надежность защиты покрытия от коррозии на длительный срок. Зажимные пружины изготавливают из высокопрочной хромоникелевой стали.

В качестве изоляционных диэлектрических материалов применяют полиамид, который имеет следующие достоинства:

• Не поддерживает горение.
• Обладает свойством самозатухания.
• Не подвержен коррозии.

Такие клеммники Wago допускается использовать даже при морозах, достигающих -35°. Верхняя граница рабочего температурного интервала может достигать до 200°, в зависимости от исполнения.

Клеммные зажимы такого вида используются как в бытовых электромонтажных работах, так и в условиях промышленности.

Поэтому их технические параметры имеют широкие границы:

• Диапазон рабочих токов – от 6 до 323 ампер.
• Напряжение – от 100 до 1000 вольт.
• Допустимые сечения жил – от 0,08 до 95 мм².

Разновидности

Все производимые клеммники Wago классифицируются по виду проводников, для которых они предназначены, а также по другим особенностям устройства.

По виду зажима пружинные клеммники Wago делятся на:

• Плоскопружинные (жила фиксируется упругой пластиной).
• Плоские зажимы CAGE CLAMP.
• Врезные зажимы FIT-CLAMP.

Клеммники Wago больше всего используются для соединения проводов в щитках и распредкоробках, а также для подключения приборов освещения.

Серия 773

Это бюджетный вариант соединительных клемм, имеющих обозначение «Wago-733». Такой вид служит для одноразового неразъемного соединения жил. Рычажка для отсоединения провода в этой конструкции нет, жила фиксируется в корпусе внутренним пружинным замком. Он закусывает жилу и не позволяет ей выйти обратно.

Клеммники 773 серии могут работать под нагрузкой тока до 20 ампер, и напряжением до 400 вольт. Их используют для соединения одножильных проводов. Некоторые их исполнения изготавливаются с пастой внутри. Она обеспечивает защиту от окисления и позволяет соединять алюминиевые провода, имеет серый цвет корпуса.

Зажимы, в которых нет защитной пасты, изготавливают с прозрачным пластиковым корпусом, они являются более удобными, позволяют контролировать соединение токоведущей жилы, и качество ее крепления в корпусе.

Для соединения алюминиевых и медных проводов в зажимах 773 серии имеется два варианта:

1. Приобрести клеммник без пасты и отдельно купить пасту, которую нужно ввести в отверстие для алюминиевой жилы.
2. Приобрести клеммник с пастой и в одном из гнезд, где будет соединяться медный провод, удалить пасту.

Процедура подключения провода к клеммнику простая, и заключается в том, что зачищается слой изоляции на длине 1 см и жила провода вставляется в гнездо до упора. Больше ничего делать не нужно. Вытащить провод обратно, конечно можно, для этого его нужно немного покручивать и тянуть назад со значительным усилием. Однако в будущем такой зажим будет уже непригоден, при вытаскивании проводника в нем приходит в негодность фиксирующий контакт. 773 серия рассчитана на соединение проводов в количестве от 2 до 7 штук.

Серия 222

Такой тип клеммников служит для соединения многожильных проводов.

Преимущества

• Рычажковое устройство надежно закрепляет провод в зажиме.
• Многоразовое применение.
• Возможность быстрого выявления неисправностей в электрической сети. Для прозвонки и нахождения поврежденного участка, необходимо вытащить провод из клеммника, прозвонить цепь, если все исправно, то снова вставить провод в зажим. При соединении проводов скруткой, для проверки цепи нужно снимать изоляцию со скрутки, раскрутить проводники, и далее снова скрутить, и замотать изолентой.
• Клеммники Wago серии 222 оснащены прямоугольным отверстием для возможности подключения щупа мультиметра и выявления ноля и фазы, а также для определения состояния контакта.

Рычажки клеммников этой серии выполняются оранжевого цвета. Подключение проводов также простое: рычажок поднимается, отжимая упругий зажим, токоведущая жила вставляется в гнездо, рычажок опускается, чем надежно закрепляет жилу.

222 серия зажимов позволяет соединять одножильные проводники с многожильными, производится без защитной пасты, может работать при напряжении 380 вольт, и силе тока до 32 ампер, используется для выполнения соединений проводов в распредкоробках, а также для подключения приборов освещения.

Серия 273

Позволяет соединять до трех штук проводников сечением 1,5-4 мм². Внутри корпуса имеется паста для защиты алюминиевой проводки.

Серия 274

Служит для коммутации цепей приборов освещения, и рассчитана для проводов сечением 0,5-2,5 мм². Имеются модели с наличием пасты.

Серия 243

Относится к «микрозажимам». Они рассчитаны на ток, не превышающий 6 ампер.

Серия 862

Применяются для коммутации медных проводов, с возможностью соединения от 2 до 5 проводников сечением 0,5-2,5 мм². В корпусе имеются крепежные отверстия для саморезов.

Также производятся клеммники Wago серии «s», которые позволяют соединять проводники без снятия изоляции. Коммутация осуществляется путем врезного контакта, что является новой разработкой немецкой компании. Это намного ускоряет и упрощает монтаж электрических цепей.

Достоинства

• Место соединения проводов не нуждается в дополнительной изоляции.
• Для каждого проводника предусмотрен отдельный зажим.
• При эксплуатации нет необходимости в их обслуживании.
• Чтобы соединить провода электромонтеру не требуется приложения значительных усилий, либо приобретать специальные навыки и знания. Монтаж проводов выполняется аккуратно и быстро, не требуется использовать никакой инструмент. Это является большим их преимуществом, когда электрическая цепь монтируется в больших масштабах и тяжелых условиях, либо при плохой освещенности.
• Место контакта защищено от окисления токоведущих жил.
• При работе клеммники обладают высокой безопасностью, не допуская прикосновения человека к незащищенным токоведущим элементам.
• Пружины в конструкции зажимов обеспечивают клеммникам устойчивость к вибрациям и ударную прочность.
• Небольшие габаритные размеры.
• Возможность повторного применения для соединения проводов.
• Возможность коммутации проводников из разных металлов.
• Эстетичный вид и порядок в распределительной коробке.
• Клеммники Wago рассчитаны для определенного сечения проводов, поэтому усилие зажима имеет оптимальную величину. Благодаря такому фактору исключен риск повреждения проводов или их деформации, что позволяет создать надежную коммутацию на весь срок службы.
• Допускается их применение в условиях высокой температуры, агрессивных сред, горюче-смазочных материалов и повышенной влажности.

Недостатки

Единственным отрицательным фактором является то, что зажимы должны находиться в местах, где удобно производить их осмотр и обслуживание в любое время. Однако этот недостаток имеется не только у таких клеммников, но и у других коммутационных устройств.

Как использовать клеммники Wago

Такие зажимы широко применяются для подключения приборов освещения, а также в других местах, где есть ограничение тока 10 ампер. При использовании клеммников не требуется особых знаний. Если нагрузка в электрической цепи не более 20 ампер, то основным требованием является чистота соединяемых токоведущих жил. Также в электрической цепи необходимо наличие автоматов защиты номиналом 20 ампер.

Если нагрузка в цепи предполагается более 25 ампер, то использование таких клеммников нецелесообразно. Лучше применять опрессовку, сварку или пайку проводов.

Можно самому усилить надежность клеммника. Если нагрузка слишком велика, и достигает предельных значений, то можно применить следующий способ. Нужно зачистить жилы проводов на 2 см и вставить их в зажим. Далее, необходимо вращать клеммник по часовой стрелке, закручивая оголенную часть жил, затем заизолировать изолентой. Специалисты утверждают, что после этого надежность контакта значительно повышается.

Подделка и оригинал

Компания производитель Wago зарекомендовала себя наилучшим образом на рынке электрических товаров. Чтобы не приобрести дешевую китайскую подделку, следует изучить все отличительные особенности таких зажимов китайского и немецкого изготовления. Вначале рассмотрим то, что можно определить непосредственно при визуальном осмотре в магазине.

• Если посмотреть на торец этого изделия, то на оригинале должна быть маркировка «Wago», а на изделии производства Китая такой надписи не будет.
• На китайском зажиме оранжевые рычажки имеют темноватый, или даже грязноватый оттенок оранжевого цвета, в отличие от немецкого клеммника, у которого все детали имеют светлые и яркие тона.
• С задней стороны клеммника оригинальная компания изготовитель обычно размещает инструкцию в виде схемы по применению и указывает длину зачистки изоляции. На китайской модели задняя сторона не имеет никаких надписей и схем.
• Оригинальные клеммники Wago имеют сбоку указания двух значений – номинальный рабочий ток и напряжение, в отличие от изделия из Китая, у которого указано только напряжение.

Если посмотреть оба сравниваемых изделия внутри, то сначала можно не заметить разницы. Однако, если вытащить контактную планку, можно увидеть, что на китайском изделии эта планка выполнена из более тонкого металла, по сравнению с немецким. Если к этой планке прикоснуться магнитом, то оригинальная не будет притягиваться к нему, в отличие от китайской подделки.

В бытовой электрической сети существует много мест для использования таких удобных коммутационных зажимов, поэтому следует подумать над применением современных технологий и отказаться от старых дедовских способов.

Похожие темы:

Как устроены клеммники wago » сайт для электриков

Виды, типы, серии, категории клеммных блоков WAGO

Классификация продукции WAGO выполняется по ряду основных признаков, в соответствии с которым КВ подразделяются на виды, типы, серии и категории:

1. По кратности применения выделяют два вида изделий:

• одноразовые (или неразъемные) клеммники, в которых подключение провода осуществляется через контактную группу (пружинный фиксатор плюс медная шина) типа PUSH WIRE, не допускающую беспрепятственное извлечение провода без повреждения пружины или жилы;
• многоразовые (или разъемные) клеммные соединители, в конструкции которых применяется контактная группа типа CAGE CLAMP, позволяющая многократные извлечения и переподключения провода.

1. В зависимости от конструкции пружинного прижима КВ разделены на три типа:

• плоскопружинные зажимы, в которых фиксация провода осуществляется пружинящими пластинами;
• зажимы CAGE CLAMP, закрепляющие проводники при помощи рычажкового прижима;
• зажимы FIT-CLAMP, оснащенные специальным врезным контактом для прокалывания изоляции провода.

1. В соответствии с типом проводов, для которых предназначены клеммные колодки ваго, размером сечения проводов, предназначением и способом применения клеммы разделены на разные серии. По цифровому обозначению серии в каталогах продукции ваго подбирается модель зажима с требуемыми характеристиками. Наиболее популярны изделия:

• серии 224;
• wago 773 и серии 733;
• wago 222;
• серий 243 и 862.

Восьмиконтактный зажим ваго серии 773

1. Наиболее удобной методикой классификации КВ считается комбинированный подход, в ходе которого дополнительно учитываются функциональные возможности и место монтажа клеммного блока. В этом случае изделия от производителя WAGO группируют по трем категориям:

• категория #1 – для осветительного оборудования;
• категория #2 – для электромонтажных работ;
• категория #3 – для установки на основание.

Разновидности, их преимущества и недостатки

По конструкции клеммные коннекторы Ваго бывают плоскими, крестовыми, шестигранными, болтовыми, пружинными, безвинтовыми и винтовыми. Винтовые плоские, крестовые и шестигранные модели используются, чтобы сделать разводку электрической проводки, дополнить распределительную коробку, закрепить контакты автомобильного аккумулятора, розетки, включатели освещения, соединять группы светильников по какой-то схеме или телефонные провода, устанавливать мощное оборудование.

Обратите внимание! Винтовые болтовые и пружинные клемниковые модели нужны, чтобы подключать цепи заземления на проигрывателе либо сетевом фильтре. Требуются, чтобы защищать динамики сигнализационных, акустических устройств

Имеют зеленый винт и специальные проводные захваты — «зубы».

Основные виды

Ваго отличаются отсутствием необходимости дополнительных приспособлений монтажа, возможностью соединения разнородных проводов (например, алюминиевых и медных), способностью соединения проводников с разным сечением в пределах одного коннектора. Также они занимают мало места в распределительной коробке и имеют изолированный корпус. Отличаются долговечностью и возможностью демонтажа с повторным использованием.

Долговечность конструкции

Минусы заключаются в возможности возгорания либо плавке изделий, высокой цене. Интересно, что возгорание происходит с неоригинальной продукцией. Отличительными чертами оригиналов служит характерный рычажковый оттенок корпуса, тыльная маркировка и схема проводной зачистки по центру.

Для осветительного оборудования

Для осветительного оборудования есть клеммники Ваго серии 294 и 294 Линект. Они нужны, чтобы коммутировать тонкожильные, одножильные, многожильные провода и предварительно не подготавливать их. Благодаря специальной пластине можно делать разгрузку натяжения. Поддерживают максимальный ток в 24 ампер. Также для осветительного оборудования есть модели 272 и 293. В первом случае, подходят для проводов, имеющих 2,5 миллиметровое сечение. Во втором случае, подходят для проводов с прямым заземляющим контактом.

Коннекторы для осветительного оборудования

Для электромонтажных работ

Для электромонтажных работ есть модели серии 224, 243, 2273, 273/773, 222 и 221. Первые специально разработаны, чтобы соединять одножильные проводники с многожильными. Вторые — чтобы обслуживать низковольтные системы. Третьи — чтобы обслуживать провода в распределительных коробках. Четвертые — чтобы обслуживать одножильные проводники с 2,5 миллиметровым сечением. Пятые и шестые — чтобы соединять и обслуживать любые проводники с мощными токами.

Для электромонтажных работ

Для установки на основание

Коннекторы для установки на монтажное основание бывают трех видов — 862, 260-262 и 869. Первые рассчитаны на соединение четырех проводников и помогают в коммутации обжатых, ультразвуковых и неподготовленных жил. Вторые нужны для бокового и фронтального монтажа. Третьи имеют опорные ножки или крепежные фланцы. Применяются для четырехмиллиметровых клемм.

Для установки на основание

Особенности применения и преимущества WAGO

Наименование «Ваго» уже давно стало нарицательным: практически все пружинные, самозажимные или рычажные соединители для проводов называют именно так.

На самом деле это название марки, которая выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.

Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.

Поэтому еще при составлении проекта и расчетах для сметы нужно уточнить приблизительное количество соединительных элементов, необходимых для коммутации проводов в электрощитах, распределительных коробках, электромонтажных устройствах.

Варианты использования клемм:

По сути, клеммники можно применять везде, где требуется быстрое и надежное соединение. Но нужно быть внимательным и не устанавливать несъемные изделия там, где предполагается в дальнейшем разъединение, и наоборот.

Многие монтажники давно перешли на оптимизацию работы – и действительно, получили от этого только плюсы:

• установка электропроводки проходит быстрее;
• для монтажа не нужно дополнительного инструмента или навыков;
• клеммники всегда есть в свободной продаже;
• существует множество разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
• обеспечивается надежный, изолированный, защищенный контакт;
• соблюдаются нормы безопасности.

Но есть и минусы. Главный – высокая цена изделий. Если нужно заменить расключку в одной распредкоробке, материальные потери мало ощутимы, но когда необходимо поменять проводку во всем доме, покупка соединителей может вылиться в кругленькую сумму.

Вторым минусом называют возможность возгорания или плавления изделий. Следует понимать, что оригинальная продукция марки Ваго не может воспламениться, если не нарушены требования к установке.

Вторая причина возгораний – применение неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электромонтажных изделий китайского производства. Они только внешне похожи на клеммы Ваго, на самом деле это дешевая подделка.

Понятно, что изготовлены они из ненадежных, плавких, хрупких, а возможно, и опасных материалов.

Отличительные черты оригинальных изделий Ваго:

• характерный оттенок флажков (рычажков) или корпуса;
• маркировка на тыльной стороне;
• схема и метки для зачистки проводов на корпусе;
• контактные планки внутри корпуса толстые;
• металлические части не магнитятся.

Соответственно, дешевые аналоги отличаются оттенком, иногда и характерным запахом. Не имеют полноценной маркировки и меток, а внутренние планки очень тонкие и магнитятся.

Виды клеммных приспособлений

В зависимости от способов подключения Wago клеммники подразделяются на следующие категории:

1. Зажимы Ваго, предназначенные для одноразового использования.
2. Многоразовые клеммники.
3. Клеммники Wago, создающие контакт кабелей без снятия изолирующих материалов.

Зажимы, относящиеся к первой категории, используются для разовых электрических соединений, которые не требуют дальнейших разборок. Для подключения достаточно протолкнуть зачищенные концы проводников в соединительный узел до упора, внутренний зажим закусывает жилу и не позволяет выйти. Разбирать полученные контакты не рекомендуется во избежание поломок клемм.

Для создания электрических контактов проводов различных сечений, материалов, конструкций применяются зажимы многократного использования.

Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок жил при помощи рычага. Зажим в виде клетки способен создать усилие, достаточное для удержания помещенных в него кабелей. Для отсоединения проводников открывают фиксирующий рычаг или вставляют отвертку для ослабления зажимного механизма.

Клеммники Wago, работающие с изолированными проводами также можно снимать и многократно использовать впоследствии. Корпус устройства оснащен отверстием для вставки специального контрольного штекера 2 мм, чтобы проверить ток в полученной электрической цепи и параметры электросети без нарушения целостности собранного узла.

Типы зажимов «Ваго»

Компания выпускает клеммы с зажимными устройствами следующих типов:

• Пружинные зажимы.
• Зажимы FIT-CLAMP.
• Зажимы CAGE CLAMP.

Клеммы с плоскими пружинными зажимами являются наиболее простым и бюджетным решением для соединения проводов. Зажим представляет собой блок из плоских стальных пружин, запрессованных в поликарбонатный корпус. Выпускаются блоки с числом контактов от двух до восьми. Зажим предназначен для одноразового соединения проводов, повторное применение нежелательно, так как усилие пружины ослабевает.

В зажимах FIT-CLAMP используется врезной контакт (IDC), что обеспечивает наиболее быстрый вариант монтажа. Эти устройства позволяют соединять провода без предварительного снятия изоляции.

В клеммах с зажимами CAGE CLAMP стальная пружина выполнена отдельно от токопроводящей медной шины. Для изготовления токопроводящей платины используется луженая медь. Такая конструкция зажима позволяет использовать любые провода, в том числе тонко- и многожильные.

Клеммники Ваго как пользоваться

Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению выпускаются разъемы различных серий.

Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками Wago рассмотрим оба варианта на примере двух наиболее популярных серий.

Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.

Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим. Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника.

Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать. Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.

В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.

Особенности КВ серии 733

Изделия с маркировкой Wago 733 относятся к дешевому типу КВ, предназначенному для одноразового применения. Фиксация провода осуществляется внутренним прижимом, закусывающим жилу и не дающим ей двигаться в обратную сторону. Рычажок в этих моделях отсутствует. КВ серии 733 предназначены для соединения одножильных алюминиевых проводов либо алюминиевых и медных. Зажимы серии 733 выпускаются вариациями от 2 до 8 разъемов. При коммутировании только алюминиевых проводов гнезда необходимо заполнять кварцевазелиновой токопроводящей пастой, защищающей алюминиевые провода от окисления.

Обратите внимание! В случае приобретения изделий, уже заполненных пастой, из тех гнезд, в которые будут вставляться медные провода, паста должна удаляться. Зажимы, производимые с пастой, окрашены в серый цвет

Для моделей без пасты приняты прозрачные корпуса, дающие возможность визуально контролировать фиксацию жилы в клеммнике

Зажимы, производимые с пастой, окрашены в серый цвет. Для моделей без пасты приняты прозрачные корпуса, дающие возможность визуально контролировать фиксацию жилы в клеммнике.

КВ 733-й серии рассчитаны на номинальный ток до 20 А при напряжении до 400 В.

Wago серии 733

Преимущества клеммников «Ваго»

По сути, описываемая клемма представляет собой зажим плоскопружинного типа, но после доработки специалистами компании «Ваго» получила приведенные ниже преимущества.

1. Для каждого из кабелей предусматривается отдельный зажим.
2. Размеры клеммников весьма компактны.
3. Благодаря высокому качеству подключения вероятность неаккуратного монтажа из-за «человеческого фактора» полностью исключается.
4. Токонесущие элементы безупречно защищены от случайных прикосновений.
5. При эксплуатации проводники не повреждаются и не деформируются.

Но главное достоинство все же – это повышенная безопасность и надежность. Ведь если, к примеру, обустраивается скрытая проводка в потолке, то хочется быть уверенным, что она не замкнет, не сгорит внутри клеммника или не станет причиной других неприятностей. Но, невзирая на такую надежность, во всех описываемых клеммниках предусматривается возможность контроля и доступа.

Рекомендации по монтажу Ваго

Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:

1. Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
2. Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
3. Проверяем надежность крепления, слегка потянув провод в обратную сторону.

Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.

С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.

При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:

• снимаем изоляцию;
• поднимаем «язычок» вверх;
• вводим проводник в отверстие, продвигаем до упора;
• возвращаем рычажок на место;
• визуально или слегка потянув, проверяем надежность.

Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.

Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.

Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:

Линейка продукции

Номенклатура клеммных соединителей «Ваго» (зажимы, характеристики которых мы рассматриваем) такова:

• 294 и 294 Linec – специализированные клеммы для присоединения источников питания и осветительных приборов, предназначены для ответвления трёх проводников: фазы, нуля и защитного заземления.
• 224 – серия для подключения тонкожильных проводников осветительных приборов к распределительной сети.
• 243 PUSH WIRE – для присоединения одножильных проводов малых сечений.
• 2273 COMPACT PUSH WIRE – используются для соединения любых проводов в распределительных коробках.
• 273 и 773 PUSH WIRE – соединение одножильных проводов в монтажных коробках.
• 222 – универсальные клеммы для многократного соединения любых проводов с сечением от 0,08 мм кв.

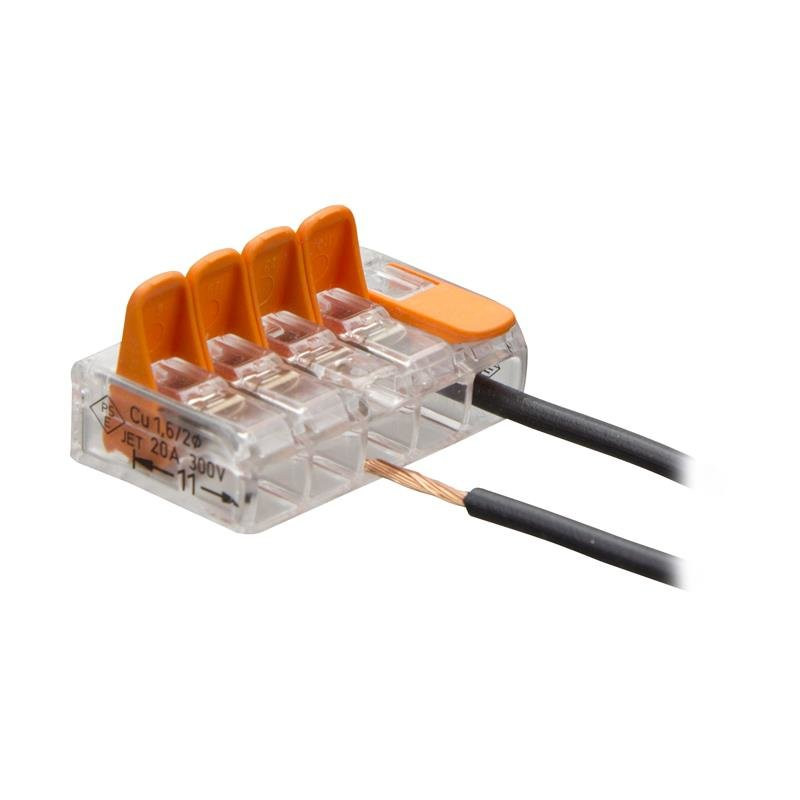

• 221 WAGO COMPACT – универсальный клеммник уменьшенного габарита для многократного соединения любых проводов с сечением от 0,2 мм кв.

Рассмотрим более подробно зажимы ваго. Как пользоваться клеммами каждой серии?

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

1. Преимущества клемм WAGO:
2. Быстрый и легкий монтаж за секунды.
3. Соединение не требующее дополнительной изоляции.
4. Возможность соединять проводники различного сечения из различных материалов.
5. При необходимости соединение может быть легко переделано.
6. Возможность производить диагностику цепи без её разрыва.
7. Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

• Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
• Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

• 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.
• 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Общие указания по монтажу

Клеммные зажимы «Ваго» широко применяются по всему миру и доказали свою эффективность. Однако необходимо соблюдать некоторые простые рекомендации при их монтаже:

• Суммарная нагрузка всех линий, подключаемых к одной клемме, не должна превышать её номинальный ток. Желательно всегда выбирать клемму с запасом по току.
• Учитывайте паспортные данные изделия — максимальное напряжение, диапазон сечений жил проводов и их тип.
• Монтаж клемм должен выполняться только в распределительных (монтажных коробках).
• Распределительные коробки должны располагаться в доступном для ревизии месте.
• Всегда оставляйте запас проводов, достаточный для повторного монтажа.
• При зачистке концов проводов используете специальные метки, нанесённые на корпусе клемм. Ровно зачищенные провода позволят правильно выполнить их установку в зажимах.
• При монтаже алюминиевых проводов используйте специальную пасту, исключающую окисление алюминия.
• Для контроля напряжения на смонтированных клеммах подключайте измерительный прибор к специально предназначенным отверстиям в корпусах зажимов.

Более 35 лет электромонтажники во всем мире применяют зажимы «Ваго». Отзывы довольных пользователей о применении этих изделий говорят сами за себя.

Что это такое

Клеммники Ваго являются специальным приспособлением, используемым, чтобы делать электрическое проводное соединение. Они гораздо безопаснее скрутки. Нужны для затягивания кабелей электрической проводки и не повреждения ее. Очень удобные устройства для создания полного герметичного проводного соединения без повреждения контактов. В особых ситуациях кабель может быть поставлен в специальный клеммниковый наконечник, а потом прикреплен к соединительному наконечнику и зафиксирован под винтовой головкой. Подобные электрические приспособления являются проходными.

Клеммники Ваго

Клеммники с зажимом CAGE CLAMP

Пружинный фиксатор многоразового зажима CAGE CLAMP по своей конфигурации напоминает букву «Р». Напротив каждого круглого разъемного отверстия в корпусе для ввода проводников в фиксаторе имеется прямоугольное окошечко, в которое вставляется зачищенный от изоляции конец провода. Для того чтобы вставить проводник, необходимо приподнять подпружиненный оранжевый рычаг. Проход в окно фиксатора открывается, освобождая место для проводника. После опускания рычага провод фиксируется в клемме. Популярные многоразовые модели – изделия серий 222 и 224.

Фиксация провода в зажиме CAGE CLAMP

Для чего нужны клеммники WAGO

Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции.

После этого провод просто вставляется в клеммник и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

Клеммы ваги для соединения проводов или скрутка — что лучше

Без проводки не может обойтись ни одно жилое или производственное помещение. Разумеется, что для качественной прокладки проводов или кабелей нужно не только следовать грамотным чертежам и основам электромонтажа, но и следить за электрическим соединением проводов, которое невозможно без использования качественных соединителей. Сегодня особенно выделяются клеммники (ваги) и наконечники. Необходимо подробно разобраться, что такое ваги для соединения проводов, какими они бывают и в чем их преимущества.

Что такое клеммники Ваго

Клеммники — это специальные винтовые зажимы, которые используются для надежного электрического соединения проводников (провода, кабеля, шнура). Их применение в несколько раз безопаснее, чем классическая скрутка или спайка. В этом плане конкурировать с ними способны только наконечники и луженые гильзы. Клеммники позволяют соединять несколько проводов надежным контактом и при этом не повреждать их открытые жилки.

Клеммная колодка для проводов и кабелей

Способов крепления проводов несколько: классическое, когда они помещаются под головкой фиксирующего болта, и любительское, когда крепление осуществляется с помощью пластинки или других соединителей. Хоть иногда и прибегают к использованию наконечников в сложных ситуациях, пользоваться клеммами удобнее. Они обеспечивают надежный и герметичный контакт и не способы при правильном использовании повредить жилу.

Вага одноразовая для мягкого провода на 3 контакта

К сведению! Если же говорить про «ваги», то не все могут сразу понять этот термин, но на самом деле все просто. Это бред WAGO, название которого стало именем нарицательным (по аналогии с ксероксом). Он занимается производством и продажей клеммников и является лидером мира в этой отрасли.

Характеристики клеммников Ваго

Клеммники бренда WAGO изготавливают из качественных материалов с учетом всех международных стандартов качества и безопасности. Обычно в качестве материла используют электролитическую медь, которую подвергают особому лужению. Также возможны варианты из хромоникелевой пружинной стали. В качестве элементов, выступающих диэлектриками, применяют составы из полиамида и поликарбоната, на которых и установлены все токопроводящие элементы конструкции.

Клемма WAGO 222-413

Применяются клеммники WAGO не только в промышленных производствах, на заводах или в технических помещениях, но в быту (частном доме или квартире). Они помогают провести свет к люстре или выполнить разветвление электрической проводки. За счет того, что производителем изготавливается достаточно широкий диапазон различных соединителей, их основные характеристики также сильно варьируются:

• рабочее напряжение находится в пределах от 100 до 1000 В;
• принимаемая сила тока колеблется от 6 до 323 А;
• возможное сечение кабелей — 0,08-95 мм².

Клеммник Wago 2×0,08-2,5/4

Преимущества и недостатки вагов для соединения проводов

Клеммники от Ваго — это качественные соединители для электрических проводников. Они имеют свои достоинства и минусы, которые будут рассмотрены ниже. Сперва следует узнать основные преимущества:

• для каждой жилки и каждого провода в кабеле в вагах есть свои зажимы;
• ваги легко и быстро устанавливаются на любые виды проводников, если соответствуют их параметрам;
• соединение не требует никакой дополнительной изоляции;
• клеммники обладают компактными размерами;
• выполнить соединение можно не только одинаковых проводов, но и кабелей с разным сечением и изготовленных из разных материалов;
• ваги — одни из самых безопасных в использовании соединителей;
• клеммники WAGO надежны и отличаются хорошими противоударными свойствами;
• эксплуатация не требует никакого технического обслуживания соединения;
• при необходимости контакт можно переделать, а клеммники легко заменить.

Обратите внимание! Если говорить о недостатках, то часто ими становятся цена и необходимость сохранения доступа к соединению. Второй пункт касается также и остальных контактов, выполненных путем разъемного соединения.

Варианты видов клеммников Ваго

Зажимы WAGO подразделяют на три самых популярных вида, основным различием между которыми является тип пружины, используемой в механизме:

• плоская пружина;
• Cage Clamp;
• Fit-Clamp.

Соединители с плоской пружиной

Наиболее удобный вариант для быстрого монтажа. Повторно такие зажимы не используются. Ими рекомендуется скреплять одиночные проводники с сечением от 0,5 до 4 мм².

Плоскопружинный клеммник

Важно! Если нужно соединить гибкие многожильные кабеля, то перед установкой их спрессовывают.

Cage Clamp

Используются профессионалами для подключения ламп и прочих осветительных приборов. Также возможно применение для индуктивных датчиков передвижения, моторов, насосов, теплого пола, установок отопления и распределительных коробок. Они позволяют создавать контакт гибких и многожильных проводников без их предварительного прессования.

Cage Clamp

Fit-Clamp

Клеммники, обладающие врезными контактами. Это означает, что не придется заниматься предварительной зачисткой проводов перед их вставкой. Благодаря этому процесс соединения становится еще более простым и безопасным.

Fit-Clamp

Что лучше для соединения проводов — Wago или скрутка

Если обратиться к ПУЭ, то становится понятно, что о скрутке проводов там нет ни слова. Соединение происходит через зажимы, наконечники, клеммники, пайку и сварку. Скрутка хоть и является самым быстрым способом создания контакта, но в то же время быстро приходит в негодность и не соответствует никаким нормам и правилам безопасности при ремонте и обслуживании электроустановок.

Скрутка — это традиционный метод соединения проводов, который часто используют в цепях с маленьким напряжением. Она не требует обслуживания и каких-либо специальных инструментов, но в то же самое время отличается плохой влагоустойчивостью, требует дополнительной изоляции и не терпит соединения проводников из различных металлов.

Соединение скруткой не идет ни в какое сравнение с вагами

Обратите внимание! Клеммники Ваго в этом случае лишены всех подобных недостатков, так как обеспечивают надежный и безопасный контакт, который не нуждается в изолировании. Хоть они и не лишены минусов, такой подход будет выглядеть куда профессиональнее и умнее.

Как правильно использовать клеммники Ваго

Главное правило работы с клеммниками от WAGO подразумевает использование одной клеммы для одного контакта. В первую очередь провода подвергаются чистке от изоляции на 1-1,2 см. После этого их вставляют в соединитель до упора. Если на соединителе имеется зажим с рычагом, то до вставки его предварительно открывают. Когда же провод будет вставлен, рычаг опускают вниз с усилием и прижимают жилку клеммника.

Важно следить за тем, чтобы оголенные участки провода не выходили за пределы приспособления. В противном случае контакт будет нарушен, как и безопасность соединения.

Важно! Если что-то пошло не так, не следует использовать зажим второй раз, даже если он с виду выглядит нормальным и работоспособным. То же самое касается и их замены, которая производится время от времени.

Клещи для некоторых клеммников

Таким образом, винтовые клеммники для соединения проводов от WAGO — одно из лучших решений на рынке зажимов. Они в разы безопаснее скручивания, редко требуют каких-либо дополнительных инструментов для работы, кроме отдельных видов, когда могут понадобиться клеммные клещи.

разновидности конструкции для соединения электрических проводников, их плюсы и минусы

Соединение проводов с помощью зажимов — весьма распространенный способ, одобренный ПУЭ и другими нормативными документами.

Под термином «зажимы» скрывается целая группа разнообразных изделий, у каждого из которых имеются как достоинства, так и недостатки.

Рассмотрим каждый из них поподробнее.

Применение в цепях клеммных колодок

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.

Виды клем для соединения проводов

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток. Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.

Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Что это такое

Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.

Ответвительный сжим

Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.

Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии. Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.

«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.

Как выглядит ответвительный сжим

Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.

Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

1. В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
2. Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.

Клеммы wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.

Как правильно использовать сжим ответвительный

Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:

• Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
• Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
• Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
• В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
• Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.

Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.

Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.

Правила использования

Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.

Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово. Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Как правильно выбрать клеммы для проводов

Перед покупкой соединительных клемм для проводов необходимо изучить силовой кабель. Понадобится следующая информация:

• сечение;
• количество жил;
• материал проводника.

Важный критерий – номинальный ток. Эта характеристика указывается производителем. Если она будет недостаточной, соединитель начнет греться и плавиться. Имеет значение материал корпуса. Для бытовых приборов, розеток и выключателей подойдут изделия из полипропилена и полиамида. В силовых шинах рекомендуется устанавливать устройства из керамики. Последний критерий размер клеммы. Она должна быть компактной, чтобы поместиться в ограниченном пространстве.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Способы коммутации проводов

Соединение проводников можно проводить различными способами. Некоторые из них:

1. Использование клеммников — такой метод довольно прочный и надежный.
2. Опрессовка при помощи гильз. В этом случае необходимо знание азов технологии. Коммутация получается прочной, однако требуется использование специального инструмента.
3. Болтовое соединение — с ним может легко справиться даже начинающий мастер. Подобный метод применяется в сложных ситуациях, например, когда нужно перейти от алюминиевого проводника к медному.
4. Сварка — самый надежный способ. С его помощью обеспечивается прочность соединения, но требуются определенные навыки и присутствие сварочного аппарата.
5. Пайка — подобный метод актуально использовать, если проводники будут нагреваться до температуры не более 65 градусов.
6. Различные пружинные зажимы — простые в монтаже, обеспечивают надежную коммутацию при соблюдении эксплуатационных условий.

При выборе конкретного способа соединения нужно учитывать ряд факторов — материал, из которого изготовлен проводник, тип изоляционной оболочки, условия эксплуатации, сечение провода, количество его жил и так далее.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

• Плоскопружинные.
• Cage Clamp.
• Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

• Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
• Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

• 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.

• 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.

Надежные способы скрутки проводов

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода, неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки электрических проводов. Обязательно рекомендую посмотреть видео о том что лучше скрутка или клеммники Ваго.

Преимущества и недостатки коммутации клеммами

При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

• конструктивное разнообразие соединителей;
• возможность демонтажа и ремонта;
• простота, скорость и доступность установки;
• электробезопасность, корпус из диэлектрика предохраняет от поражения током;
• устойчивость к механической нагрузке и вибрации;
• возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

• выделение дополнительного места в щитках и распределительных коробках;
• высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.

Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрическиепровода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

• Работать необходимо только изолированным инструментом, применять защитные средства.
• На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
• Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Основные требования к клеммникам для соединения проводов

Различные виды клемм

Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:

• Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
• Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
• Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
• Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
• Информация об основных характеристиках устройства наносится на корпус изделия.

Одно из существенных требований – защита от случайного доступа.

Популярные виды электрических зажимов

На практике монтажа электрических схем применяются специальные технические аксессуары – зажимы самого разного исполнения. Конкретное применение обусловлено многими критериями, начиная от назначения сети и заканчивая технико-эксплуатационными параметрами соединений.

Вид #1 – простые клеммы с винтами

Чем примечателен такой вариант разновидности аксессуаров – клемма позволяет выполнять надёжное соединение без явного нарушения структуры проводников. При этом допустимо выполнять сочленение проводников на основе разных металлов, например, медного и алюминиевого.

Широко распространенными в бытовой практике считаются одноходовые клеммы на полипропиленовой (полиэтиленовой) основе.

Конструкция представляет собой металлический, обычно латунный или бронзовый, короткий канал малого диаметра, оснащенный двумя отверстиями с резьбой под винты-фиксаторы.

Простейшая конструкция винтового зажима на базе полипропиленовой основы. Под корпусом из полиэтилена «спрятана» металлическая втулка с винтами-фиксаторами, поджимающими концы проводов, вставленные внутрь втулки

Такой металлический канал внедрён внутрь полиэтиленовой оболочки, обладающей хорошими свойствами изолятора. Для того, чтобы сочленить два отдельных проводника, концевые части этих проводников помещаются в канал с двух сторон, после чего надежно фиксируются (прижимаются) винтами.

Существует разная конфигурация канальных клемм-зажимов, исходя из таких параметров монтажа, как:

• диаметр проводников,
• токовые характеристики,
• класс изоляции,
• число контактных точек.

Фактически, подбор таких аксессуаров возможен под любые технические условия, особенно те, что актуальны для бытового сектора.

Вид #2 – зажимы самоподтягивающие и рычажные

Эта разновидность соединительных аксессуаров характерна увеличенным удобством для пользователя. К примеру, если воспользоваться самоподтягивающими зажимами одноразового применения, достаточно зачищенную конечную часть провода вставить до упора внутрь отверстия зажима.

Конструкция пластинчатого типа самоустанавливающаяся в положение «зажима». При монтаже достаточно приподнять пластину лезвием отвертки и вставить конец провода или просто вставить, в случае с одной жилой, без помощи отвертки

Внутри конструкции есть пружинистая пластина, которая установлена режущей частью в «противоход» проводнику. Когда провод вводится внутрь канала до упора, пластина поджимается металлической жилой и врезается «противоходной» частью в тело провода.

Для освобождения проводника требуется отжать пластину отвёрткой через отверстие второго ряда. Такого вида зажимы не поддерживают многократного использования. Их хватает на 3-4 раза повторных соединений.

Удобная конфигурация, где используются специальные рычаги вместо традиционных винтов. Этот конструктивный вариант поджимает провод пластиной, которая фиксируется рычагом

Многочисленную повторяемость соединений поддерживают похожие конструкции, но дополненные пресс рычагом. Применение на практике подобных аксессуаров простое.

Достаточно поднять рычаг перпендикулярно каналу, вставить зачищенный проводник и опустить рычаг до щелчка. Провод будет надежно закреплен. Соответственно, обратная операция выполняется в случае высвобождения провода из канала.

Вид #3 – соединительные изолирующие зажимы

Аксессуары подобного рода обеспечивают соединение проводников, относительно небольших по диаметру. Фактически, соединительные изолирующие зажимы (техническая аббревиатура – СИЗ) представляют некий ручной инструмент той же скрутки.

Два или несколько предварительно зачищенных концов проводников формируются в группу и «накрываются» соединительным изолирующим колпачком до упора. Затем колпачок несколько раз проворачивают.

Внутри такой системы внедрена пружинная спираль, имеющая коническую форму. По мере накручивания колпачка спираль обхватывает группу концов проводников и плотно стягивает в единый узел, зажимая их внутри.

Колпачковый тип элементов, при помощи которых организуется вполне надежное соединение проводников относительно небольшого сечения. Как правило, используются подобные элементы на электрических сетях с напряжением 110-220 вольт

Колпачковые соединители применяются, как правило, на электропроводке относительно небольшой мощности. Очень часто этот вид зажимов выбирают при монтаже бытовых внутридомовых электросетей.

Существуют две разновидности исполнения колпачков:

• конусообразная прямая форма без упорных выступов;
• конусообразная прямая форма с наличием упорных выступов.

Вторая конфигурация, как правило, отличается несколько увеличенным диаметром и предназначена для скрепки проводников большего диаметра.

Вид #4 – прокалывающий зажимной элемент

На электрических линиях мощностью до 1 кВ часто используются зажимы прокалывающего типа. Такого типа аксессуары допускают работу с проводниками сечением 1,5 – 10 мм2 на линиях-ответвлениях или работу с проводниками 16 – 95 мм2 на основных магистральных линиях.

Конструкция представляет собой металлический пластинчатый обхват, покрытый изоляцией, который сжимается силой давления от упорного болта.

Обхватывающие проводник пластины оснащены острыми металлическими зубцами, которые под силой давления прокалывают изоляцию провода и впиваются непосредственно в тело проводника.

Зажимающая конструкция, принцип действия которой основан на прокалывании изоляции проводника с последующим плотным контактом к металлической жиле. Используются обычно такие изделия на высоковольтных сетях

Преимущества таких конструкций очевидны. Работа с ними позволяет отказаться от трудоёмких операций съёма изоляции. Кроме того, конструкция прокалывающих зажимов выполнена таким образом, что позволяет выполнять работы без отключения подачи электричества в линию.

Зажимы прокалывающего типа обеспечивают высокую степень герметизации по отношению к атмосферному влиянию.

Изоляция полимерная, устойчивая к воздействию ультрафиолета, для усиления прочности армирована стекловолокном. Имеется изолирующий резиновый колпачок для наконечника.

Вид #5 – зажим между болтом и гайкой

Нередко на силовых сетях монтажниками используется простой, но вполне надёжный способ скрепки через обычный болтовой зажим.

Для организации соединения подобного рода необходимы всегда доступные детали:

• болт подходящего диаметра;
• гайка к болту;
• две шайбы по размеру;
• контргайка.

Подобным способом допустимо соединять разнородные электрические проводники, например, медь и алюминий.

Пример создания соединения разных по структуре металла проводников при помощи обычного болтового зажима. Задача разделения непосредственной связи «медь-алюминий» решается простым добавлением лишней шайбы

Однако теоретически такое сочетание не рекомендуется в электрической практике по причине разных химических свойств металлов.

Что такое цанговый зажим и как он работает?

Эта модель зажима позволяет избежать разрушения стыка проводов во время даже продолжительного использования. В основе конструкции корпус, две цанги и столько же гаек. Особенность корпуса — шестигранный упор в средней части с цилиндрическими концами для монтажа гаек.

Такой вариант зажима подходит для соединения многопроволочных проводов цангового типа. Минусом его является невозможность контролировать положение проводов в цанге, а также отсутствие крепления элементов лепестков цанг между собой, что провоцирует снижение уровня растягивающей нагрузки на стыке проводов.

Монтажные зажимы для проводов

Переходим ко второму типу зажимов, которые необходимы при монтаже электрический сетей. Если рассмотренные ранее варианты используются для коммутации проводников, то все, что будет представлено в этой главе, применяется для фиксации проводов.

Линейный зажим для проводов натяжной

Все зажимы, которые используются для закрепления тросов и проводов подразделяют на поддерживающие (их подвешивают на промежуточных опорах) и натяжные, которые удерживаются на опорах анкерного типа.

Разделение зажимов производится и по прочности:

Зажимы для линейных проводов глухие

• Глухие – прочность заделки этих приспособлений варьируется от 30 до 90% прочности алюминиевых проводов или 10-15% стальных тросов. При обрыве на одном из пролетов провод не выскакивает из зажима, а натяжение от него передается на опору. Этот тип является самым распространенным при монтаже воздушных линий электропередач.
• Выпадающие или выпускающие – выбрасывают лодочку с проводом при отклонении гирлянды поддержки на угол около 40 градусов, что обеспечивает отсутствие дополнительного давления на опору и уменьшение ее массы. Сегодня не применяются из-за частых случаев самопроизвольного выбрасывания.
• Многороликовые – по сути, это не совсем зажим, так как провод внутри них перекатывается по роликам, в зависимости от силы натяжения в соседних пролетах.
• Прессуемые зажимы натяжного типа – Представляет собой стальной анкер, в котором опрессовывается провод.

Зажим для провода на столбе

• Клиновидный зажим – состоит из трех металлических деталей: основания, клина и прижимной пластины. При натяжении провода его удержание происходит за счет высокой силы трения. Детали расклиниваются друг в друге.

В частности, последний вариант зажима можно установить своими руками. Вариант, показанный на фото сверху, применяется для крепления низковольтных проводов и оптических кабелей связи.

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

• Проще монтировать, не требуют наличия опыта и специальных знаний.
• Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
• Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
• Не требует дополнительной изоляции от влаги и воздуха.
• Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

• Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
• Выдерживает серьезные нагрузки.
• Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Для чего нужна распределительная коробка

Одной из задач распределительной коробки является систематизация проводников

Провода и кабели, отходящие от электропроводки, должны распределяться по разным помещениям в квартире. В каждой комнате может быть несколько точек питания. Чтобы состыковать все проводники, используется специальное устройство, которое называется распределительной коробкой (также называют распаечной или разветвительной). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене, на одном уровне с отделкой остается только крышка коробки. На стену крепятся внешние распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

• Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную угрозу.
• Систематизированность коммутации.
• Простота профилактического осмотра.
• Повышение степени пожарной безопасности. Особенно актуально в деревянных домах, где малейшая искра может вызвать возгорание.
• Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

Скрутка или зажим Ваго? Проверяем тепловизором!

08 Фев 2013 Советы специалиста

Продолжение статьи “Зажимы wago и медная скрутка- сравнение”.

Сейчас я вам объясню каким образом я определил что соединение проводов скруткой лучше чем с помощью Ваговских зажимов и почему для этого пришлось через эти два соединения пропускать очень большой ток- около 80 ампер.

На своем сайте я неоднократно расказывал и показывал на видео как я соединяю провода в распредкоробках при монтаже электропроводки в доме, например вот в этом видео:

Я не сторонник современных зажимов типа Wago, хотя и не противник- применяю сам только при определенных условиях:

1. Допустимый ток нагрузки должен быть меньше чем указано на зажиме на одну ступень. То есть если на ваговском зажиме указано допустимый максимальный ток 20А, то я на эту цепь ставлю автомат на 16А, не более.

2. Распредкоробку, где провода соединены с помощью этих зажимов никогда не замуровываю, она должна всегда быть доступна для обслуживания. Хотя по правилам распредкоробки вообще всегда должны быть доступны, но на практике не всегда получается выполнить это условие…

Поэтому я использую Ваго только в цепях освещения на небольшую нагрузку. В остальных случаях применяю соединение проводов скруткой с последующей сваркой.

Считаю это очень надежным соединением, даже испытание проводил- сравнивал скрутку (без сварки!) и зажим типа Ваго:

Переходное сопротивление у скрутки оказалось ниже чем у Ваго при одном и том же токе- что означает более качественное и надежное соединение.

На это видео приходит очень много комментариев, где люди которые я бы так сказал- далеки от электрики- возмущаются “Зачем подавать ток 80 ампер если медь 2,5 кв.мм расчитана максимум на 27?!”

На это я хочу ответить так. А каким образом я еще могу определить качество соединения если у меня нет такого прибора что бы измерить сопротивление тысячных долей ома и даже меньше?

Ведь при соединении качественной скруткой сопротивление в этом месте соответствует с практически сопротивлению цельного провода!

Тогда я решил так. Если предположить что одно из соединений лучше, а другое- хуже, то в этом случае сопротивления будут разными. А что такое это- сопротивление в соединении двух проводов?

А это не что иное как так называемое “переходное” активное сопротивление, а раз это- активное сопротивление, то при прохождении по нему электрического тока оно будет нагреваться и чем больше ток- тем больше нагрев.

И чем выше по значению переходное сопротивление (то есть чем хуже контактное соединение двух проводов)- тем выше будет падение напряжения и соответственно- сильнее нагрев в этом месте.

Вот фото при испытаниях- измерял при одинаковом токе температуру у соединений с помощью пирометра, вот это у ваговского зажима:

А это- температура у соединения проводов с помощью скрутки:

Как говорится- комментарии излишни))

Можно представить переходное сопротивление как обычную нихромовую проволоку, включенную в разрыв двух медных проводов.

А сейчас представьте что соединения проводов с помощью скрутки- это длинная нихромовая проволка, а соединение с помощью Ваго- короткая нихромовая проволка.

Тогда более длинная нихромовая проволока будет выделять больше тепла чем короткая при одинаковом значении электрического тока за счет того что на ней выделяется бОльшая тепловая мощность (согласно формулы P=UI).

А раз больше тепла- то выше нагрев и соответственно температура в соединении. Поэтому в моем примере соединение скруткой будет нагреваться сильнее.

А на самом деле при испытании скрутки и Ваго получилось совсем наоборот.

Вот что стало с ваговским зажимом к концу испытаний:

При ВСЕХ прочих РАВНЫХ условиях соединение проводов с помощью зажима Ваго нагревалось и плавилось сильнее!

Из этого следует вывод: переходное сопротивление у Ваго выше или простыми словами- у ваговского зажима соединение проводов хуже чем у скрутки.

И этот вывод помог сделать именно очень большой ТОК, в несколько раз превышающий номинальный для Ваго!

Почему большой?

Да потому что если ток будет лишь немного выше допустимого- эффект плавления изоляции непосредственно возле скрутки или Ваго не увидеть!

Изоляция бы начала плавиться по всей поверхности провода от высокой температуры меди, так как возле самого соединения медь успевала бы охлаждаться окружающим воздухом.

А при большом значении протекающего через провод электрического тока (практически сопоставимым с токами КЗ- короткого замыкания в электропроводке) та часть медного провода находящаяся в контакте с ваго или скруткой нагревается сильнее, а чем дальше от соединения- тем провод становится холоднее.

Таким образом я без всяких электроизмерительных приборов смог определить какое соединение лучше— скруткой или через зажим Ваго.

Выводы для себя я сделал следующие: если надо очень надежное соединение по принципу “сделал и забыл” то это только скрутка с последующей сваркой.

Вот еще фото с тепловизора. Сначала измерял скрутку (напоминаю- все условия одинаковые-ток, время прохождения и т.д.):

А вот температура у соединения проводов с помощью зажима типа Wago:

Так что выводы делайте сами, дорогие электрики и домашние мастера! Не важно где вы живете, если вы работаете электриком, например Электрик Киев, вам по роду деятельности все равно придется делать выбор в пользу того или иного способа соединения проводов, надеюсь моя статья поможет вам сделать правильный выбор.

Вот такими практическими знаниями я и хотел поделиться с вами, уважаемый читатель моего сайта, надеюсь я понятно объяснил смысл моего эксперимента по проверке двух соединений- скрутки и ваговского зажима.

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой видеоканал на Ютубе!

Смотрите еще много видео по электрике для дома!

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: скрутка или ваго

Соединение электрических проводов клеммниками Ваго без скрутки

Основные правила применения Ваго

1. Для освещения и других цепей, ограниченных по току до 10А, клеммы подходят превосходно, никаких тонкостей знать не надо. Подключил – и поехали!

2. Если ток от 10 до 20 А – надо подумать о чистоте поверхности проводов. Причём, ток должен быть действительно ограничен соответствующим защитным автоматом (10, 13, 16, 20 А), а провод должен быть сечением 1,5 или 2,5 мм². Иначе может получиться примерно так:

Клеммник Ваго 773 с пастой сгорел, т.к. старый алюминиевый провод был не зачищен

3. При токах 25 А и более применение Ваго я бы ограничил, перейдя к опрессовке, сварке или пайке проводов. Хотя, для быстрого ремонта домашней электропроводки лучше и удобнее Ваго способов не найти.

Особенности КВ серии 243

Изделия 243-й серии представляют собой миниатюрные микроклеммы, габаритные размеры которых (ДхШхВ) составляют 10х10х5,8 мм либо 18,4х10х5,8 мм. Их применяют в слаботочных цепях систем видеонаблюдения, телефонии, телекоммуникаций и т.п. В корпусах клемм выполнены конструктивные пазы, позволяющие собирать КВ в блоки из нескольких изделий и крепить их на DIN-рейке. Микроклеммы используются для соединения одножильных медных проводов сечением от 0,4 до 0,8 кв. мм для работы с током 4-6 А.

Как пользоваться клеммами Wago 773 при больших токах

Если мне нужна надежная работа соединительных клемм Ваго 773 на предельных токах (до 25А), рекомендую использовать метод – зачистить провода на 20-30 мм, соединить их с помощью соединительной клеммы как обычно, а оставшиеся оголенные части скрутить и заизолировать.

Усиление Wago 773. Вставляем провода

Усиление Wago. Теперь скручиваем. За контакт можно быть спокойным.

Изолируем, и спокойно муруем контакт, надежность его возросла многократно.

Внимание! Все места соединений должны иметь доступ!

Общие сведения

Существует несколько видов соединения проводов. Вот некоторые из них:

• скрутка,
• изолирующие колпачки,
• винтовые клеммы.

Данные соединения имеют один существенный недостаток. Этим недостатком является сильная зависимость результатов работ от квалификации электрика. Компания WAGO разработала надёжные вибростойкие пружинные клеммники для соединения проводов, обеспечивающих надёжное соединение при любой квалификации специалиста. Усилие зажатия провода конструктивно запрограммировано в клеммнике и не требует никакого дополнительного инструмента. Основной задачей человека, осуществляющего монтаж, является правильный выбор нужного соединителя.

Виды клеммников WAGO:

1. Одноразовые. При выполнении монтажа требуется вставить (протолкнуть) провод в отверстие. Применяются для соединения одножильных проводов при постоянном электрическом соединении. Допускается также соединение и многожильных проводов, если они отпрессованы специальными наконечниками или с ними произведено лужение, т.е. провода сделаны одножильными.
2. Многоразовые. При выполнении монтажа требуется вставить провод нужного сечения в отверстие и опустить защёлку. Несмотря на свою надёжность, соединение получается разборным. Демонтаж клеммника производится поднятием зажимного рычага или с помощью отвёртки. Многоразовые клеммники WAGO допускают соединение проводов без предварительного снятия изоляции.

Дополнительное качество контакта обеспечивает использование контактной пасты Alu-Plus.

Как правильно пользоваться клеммами Ваго 222

Главное – понять, что один клеммник – это один электрический контакт.

Как правильно подключать зажимы Ваго 222

Как правильно подключать зажимы Ваго_крупнее

Теперь от общих случаев перейдём к разбору практического применения этих замечательных клеммников.

Серии 221 и 222

Это компактные соединители для проводов всех типов. Характеристики клеммников серий 221 и 222 представлены в таблице 1.

Таблица 1

Характеристики клеммников WAGO серий 221

Характеристика	Значение
Сечение проводников, мм2	0,2 — 4
Номинальное напряжение, В	450
Максимальный импульс, кВ	4
Степень загрязнения	2
Максимальный ток, А	32
Длина участка, свободного от изоляции, мм	11
AWG	24 — 12
Количество соединяемых проводников	2, 3
Технология соединения	CAGE CLAMP

Рис. 1 Клеммник WAGO серии 221

Таблица 2

Характеристики клеммников WAGO серий 222

Характеристика	Значение
Сечение проводников, мм2	0,08 — 4
Номинальное напряжение, В	400
Максимальный импульс, кВ	4
Степень загрязнения	2
Максимальный ток, А	32
Длина участка, свободного от изоляции, мм	11
AWG	28 — 12
Количество соединяемых проводников	2,3,5

Рис. 2 Клеммник WAGO серии 222

Порядок соединения проводников иллюстрируют рисунки 3 – 5.

Рис.3. Снимите 9 – 10 мм изоляции

Рис.4. Откройте зажим и вставьте проводник

Рис.5. Опустите рычаг зажима

На клеммниках этих серий предусмотрены специальные отверстия для подключения мультиметра.

Пример 1. Как пользоваться клеммниками Wago 222

В примере показано, как легко и просто навести порядок в щитке с автоматами, где бардак, очень тесно, разные провода, и надо подключиться ещё. Фото того, что было исходно, нет, но может оно и хорошо. Рассмотрю и плюсы, и минусы.

В подсобном помещении, где всё сделано гофрой, надо установить и подключить дополнительный пластиковый щиток с 4 защитными автоматами. Причем, подключить его надо к имеющемуся щитку, минимально вмешиваясь в него.

Правильно говорить “пластиковый модульный корпус”, но я говорю “щиток”, так проще и понятнее.

Вот старый щиток, к которому предстоит подключиться.

Старый электрощиток в собранном виде

В чем главная проблема таких щитков (на фото)? Несмотря на то, что он позиционируется как корпус на 4 автоматических выключателя (4 модуля), 4 автомата туда влезают с очень большим скрипом. Ведь ещё надо подключать нули и земли. А это ещё два клеммника. Поэтому всегда надо оставлять примерно 20-30% свободного места в щитке про запас.

Провода нулей и земель были подключены на пластиковые клемники под винт (типа Лего), без наконечников. И куда мне со своим жестким одножильным ВВГ 3х2,5?

К счастью, немецкие инженеры придумали универсальные зажимы Wago 222, которые меня выручили. Вот как были смонтированы подключения мною.

Старый щиток со снятой крышкой. Провода соединены через зажимы Ваго

Участвуют в подключении: многожильные провода ПВС сечением 2,5 (вводной сверху) и 1,5 мм и одножильные ВВГ 2,5 мм (это идет к моему щитку, внизу слева). Если есть другой способ подключения в такой ситуации, напишите в комментариях.

Мой щиток установлен ниже, и подключения в нём теперь выглядят так:

Новый электрощит с подключениями через зажимы Wago

Обратите внимание, это важно – я выбрал для установки 4 модулей автоматов щиток на 6 модулей. На это есть 3 причины:

1. Простор для укладки проводов, можно оставить небольшой запас;
2. Есть куда расположить зажимы (клеммы), можно поставить клеммы на DIN-рейку;
3. На будущее – если нужно будет подключить ещё одного потребителя (только не двух!), есть куда будет ставить дополнительный автомат.

Закрываем щиток.

Новый щиток в собранном виде. Розетки комната, розетки подсобка, освещение, бойлер.

Вот так выглядят оба щитка. Вся работа по установке щитка, автоматов, подключению проводов, прокладке 4 кабелей в трёх гофрах заняла не более часа.

Итог – оба щитка в сборе

Главное – ток ограничен автоматом на 25 А, провода все медные и новые, нагрев будет минимальный.

Минус такого использования соединительных клемм Wago 222 – при возможной перегрузке по току клеммы могут начать плавиться. Поэтому, для спокойствия номиналы защитных автоматов лучше уменьшить.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

Виды:

• Серии 294 и 294 Linect® служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
• Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
• Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

Опционально контакт заземления PE может устанавливаться прямо под местом соединения проводов, чтобы металлический корпус можно было интегрировать в систему защиты

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

Виды:

• Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
• Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
• Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
• Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Прозрачный корпус дает возможность внимательно рассмотреть результаты монтажа: на какую длину вставлены жилы и насколько правильно они зачищены

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

К какой именно серии относится клеммник, можно определить по маркировке на корпусе. По ней же догадываются, что это оригинальное изделие, а не подделка

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Удобные рычажные приспособления применяют при монтаже телефонов, жалюзи, насосов, установке светового, аудио- и видеооборудования. Никакие инструменты при этом не нужны

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

Виды:

• Серия 862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
• Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Все изделия перечисленных серий имеют специальные крепления для DIN-рейки, отверстия для монтажа проводников и зажимы, обеспечивающие надежное соединение

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Пример 2. Использование клемм Wago для ремонта электропроводки

В следующем примере показано, как быстро отремонтировать электропроводку, поломанную топором в буквальном смысле. Человек пытался сам что-то скрутить, устроил в доме КЗ, а потом позвал меня:

Быстрый ремонт проводки к розетке. Вот что мы имеем на сегодняшний день (С)

Вот как я провёл оперативный ремонт электропроводки, используя соединительные клеммы Wago 773:

Быстрый ремонт проводки к розетке с помощью одноразовых клемм Ваго

Фаза замотана черной изолентой. Потом надо выключить электричество, аккуратно выдолбить место под новые соединения, и заштукатурить всё это безобразие. Места, где провода входят в клеммы, лучше перед этим заизолировать изолентой.

А как ставить розетку в такие подрозетники – подробно рассказано в моих статьях про то, как надежно установить розетку Здесь и Здесь. Прочитайте обязательно!

Технические характеристики

Клеммники WAGO изготавливаются из электролитической меди особого лужения, а также из хромоникелевой пружинной стали. Как диэлектрики применяют поликарбонат и полиамид, которые считаются носителями токопроводящих элементов.

Подобные разъемы применяются как в быту, так и в промышленном производстве. За счет этого существует широкий диапазон значений каждого параметра:

• напряжение колеблется от 100 до 1000 Вольт;
• пропускаемый ток находится в диапазоне от 6 до 323 Ампера;
• сечение кабеля колеблется от 0,08 до 95 мм2.

Более подробно технические характеристики каждого типа клемм мы предоставили в таблицах выше.

Пример 3. Ремонт распределительного узла

В этой (коробкой не поворачивается назвать) … В этом кубле проводов есть всё – и ввод из подъезда (проводки тоньше полторашки, переходящие в алюминий, переходящий в ШВВП с однослойной изоляцией, и провода жесткие, и гибкие, и медь, и люминь.

Как это работало? Не знаю. Хозяин вызвал меня, когда сам устроил КЗ, и пол квартиры осталось без напряжения. При этом подъездный советский автомат 25А не сработал, что закономерно.

Я временно восстановил питание (отгорели провода), применив два Ваго (222 и 773, можно рассмотреть в верхней части фото):

Ремонт старой алюминиевой электропроводки. Самое ужасное, что люди жили с этим много лет, это было просто заляпано штукатуркой, и автомат стоял на 25А!

Через пару дней пришёл ещё раз, для начала выкинул всё лишнее, и разобрался, что откуда и куда. Провода из подъезда тоже выкинул, буду потом прокладывать новые:

Ремонт старой алюминиевой электропроводки. Слева провода – свет туалет и питание всей квартиры. Вниз – выключатель туалет и ванная. Справа – свет ванная и питание кухни.

Теперь, используя отрезки жесткого медного провода и клеммники Ваго на разное количество и разные виды проводов, собираю схему:

Ремонт старой алюминиевой электропроводки. Снизу подходит кабель ВВГ3х2,5 из подъезда. Использованы Wago 222, Wago 773 с пастой и без.

Вот что получилось в итоге:

Ремонт старой алюминиевой электропроводки. Ваго выручают здорово!

Конечно, если всё делать по уму, надо полностью менять проводку во всей квартире. Но такая задача передо мной не стояла.

Я спокоен за свою работу и эту квартиру, особенно учитывая то, что питается она теперь через автомат 16А. А самые мощные потребители – стиральная машинка и холодильник.

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась. В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны. Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Пример 4. Клеммники Wago: как пользоваться при монтаже новой распределительной коробки

Приведу пример, как произвожу подключения в распредкоробке при монтаже новой электропроводки.

Тут дешёвый вариант. Это прихожая. Через автомат 20А в коробку приходит кабель с проводами сечением 2,5 мм², и расходится на 1 розетку (2,5 мм²), освещение и звонок (1,5 мм²).

Исходно после штукатуров имеем вот что:

Подключение проводов в новой распредкоробке. Подписываем провода. Слева из стены торчит кабелёк ВВГ2х1,5 на звонок. Угадайте, через какие клеммы я буду его подключать)?

Зачищаем провода, определяемся, где у нас что. Как обычно – белый фаза, синий ноль, желто-зеленый – земля. Для выключателей – белый фаза, синий первая клавиша, желто-зеленый – вторая.

Подключение проводов в новой распредкоробке. провода зачищены, цели определены

Подключение проводов в новой распредкоробке. Зачищенные провода готовы к соединению.

3-5 минут – и готово:

Подключение проводов в новой распредкоробке через Ваго 773

Закрываем коробку крышкой

Теперь можно штукатурить и красить или клеить обои. Важно – к коробке должен быть доступ, по крайней мере, её местоположение должно быть известно. Мало ли, что может случиться через 20-30 лет?

Не забываем всё проверить!

Что лучше скрутка или зажим Wago

Все мы знаем, рвется там, где тонко. Так же и в электрической цепи – при аварийных режимах обрыв происходит в первую очередь в месте соединения проводов, а не в самом проводе. Происходит это за счет появления переходного сопротивления в месте соединения проводов, следовательно, чем лучше контакт – тем меньше переходное сопротивление, тем надежнее электрическая цепь.

В домашней электропроводке раньше, наверное, в 90% случаев соединения делались скрутками проводов с последующей пайкой или сваркой, но зачастую и просто так. Иногда применялись и болтовые соединения, клеммные зажимы. Но наука не стоит на месте и вот на помощь электрикам были изобретены самозажимные клеммы, сейчас их еще называет зажимы Wago.

Работать стало проще, веселей, при расключении в распредкоробке знай успевай вставлять провода в зажимы, все очень просто – вставил и забыл. Не надо снимать много изоляции с провода, достаточно 10-12мм, не надо скручивать провода, изолировать. Единственный минус – это невозможность соединения зажимами Wago гибких проводов.

А чем скрутка хуже? Неужели она так плоха и проигрывает по всем статьям ваговскому зажиму? Как-то обидно мне стало за нее, особенно когда читаешь на форумах – «Скрутка вне закона!», или «Скрутку применяют только дилетанты, это прошлый век!» и т.п.

Вот я себя дилетантом не считаю и много соединений сделал с помощью скруток – со сваркой и без нее и считаю, что грамотная сделанная скрутка ничуть не хуже современных зажимов типа Wago. Я решил провести испытания этих двух соединений и выяснить как они ведут себя при различных режимах работы – номинальном, работа на максимуме и аварийный режим – сильный перегруз провода по току.

Взял четыре обрезка медного провода сечением 2,5 квадрата, два из них соединил скруткой, другие два – ваговским зажимом, купленным в магазине и предназначенным для этого сечения проводов.

Раньше я уже «пытал» ваговский зажим и пытался измерить параметры переходного сопротивления. Сопротивление мне измерить так и не удалось, так как не нашел прибора, тут требуется микроомметр. Тогда я стал рассуждать так: если есть переходное сопротивление, значит в этом месте будет происходить нагрев при протекании электрического тока выше допустимого.

От нагрева будет плавиться изоляция на проводе и, если в скрутке переходное сопротивление больше, то и температура будет больше, а изоляция начнет плавиться раньше. Значит, надо включить через эти два соединения одинаковую нагрузку, причем с током больше допустимого за одинаковое время при одной и той же температуре в помещении. После чего можно будет косвенно сделать вывод: какое соединение проводов лучше – скрутка или зажим Wago.

Для проверки своих предположений я собрал свой испытательный стенд. Провода соединил последовательно через зажимы модульных автоматов, а как известно при последовательном соединении двух проводников электрический ток одинаковый. Это значит, что в любой момент времени через испытываемые соединения ток будет протекать один и тот же.

Осталось только подключить нагрузку и измерить температуру на скрутке и зажиме для сравнения. Сначала решил ток сделать чуть больше номинального – 30 ампер. Температуру мерял пирометром и тепловизором. Через 1,5 часа испытаний температура на скрутке стала максимум 43,9 градусов, у зажима Wago – 56,9. Разница небольшая. Но она есть! Пока скрутка выигрывает.

Причем скрутку я даже не сваривал – просто туго скрутил провода и все. Оставил провода под этим током еще на 3,5 часа и следующие измерения показали, что температура не изменилась.

Следующий этап – включил нагрузку с током 50 ампер. Уже через 20 минут температура стала 82 градуса у скрутки и 96,4 у ваговского зажима. Продержал под этим током три часа. Температура не изменилась, изоляция не оплавлялась.

Медные провода выдерживают двухкратный допустимый ток, правда они в одной изоляции и расположены на воздухе, то есть теплообмен у них лучше, чем у допустим проводов под штукатуркой. Конечно, если эти же провода уложить в стену под штукатурку, то греться они стали бы гораздо сильнее.

И напоследок решил включить провода на 80 ампер, что бы увидеть, что же произойдет при трехкратно допустимом токе. И вот тут я своими глазами увидел как скрутка выдерживает ток, а зажим Wago от нагрева стал сам плавиться и стала вздуваться и покрываться пузырями изоляция провода причем оплавление начинается от ваговского зажима! У скрутки же видно, что провод нагревается равномерно по всей длине от начала до конца.

Буквально через две минуты испытания я закончил. Изоляция на проводах вздулась и почернела. Можно делать выводы: скрутка выиграла по всем статьям!

Я увидел, что переходное сопротивление у провода, соединенного скруткой практически равно нулю, а вот у ваговского зажима оно есть и значительно больше. Так что ярым противникам скруток есть достойный ответ в споре между скруткой и зажимом Wago: не надо быть столь категоричными и слепо отвергать то, что применялось десятилетиями – я о скрутке конечно.

Ну а в пользу ваговского зажима хочу сказать, что его вполне можно применять там, где ток не превышает допустимого, а так же есть доступ для обслуживания этого контактного соединения.

Ещё пример применения Wago 773

Ниже приведено фото, на котором показано применение клеммников Wago при расключении проводов в распределительной коробке.

Применение клеммников Ваго. Ещё пример

Что можно сказать об этой фотографии?

1. Провод использован сечением 1,5мм2. Это означает, что защитный автомат, через который питается эта коробка, должен быть на ток 13А, а лучше – 10А.

2. На подключение светильника приспособлен клеммник Wago 773-302 с пастой, который реально держит бОльший ток, чем оранжевые клеммники 773-324, через которые идёт сила на розетки. Лучше наоборот, если есть возможность.

3. Силовые розеточные линии и линии освещения лучше разделять, поскольку в них протекают токи разной величины (отличие – на порядок). И соответственно разные защитные автоматы на разный ток. Плюс такого подключения ещё и в том, что если выбьет автомат из-за перегруза или кз в розетке, то свет в комнате гореть останется.

Особенности применения и преимущества WAGO

Сегодня любые самозажимные, пружинные и рычажные соединители проводов называют «ваго». Но если разобраться, то это всего лишь название торговой марки, которая специализируется на выпуске широкого спектра соединителей, то есть монтажных изделий для коммутации всех типов проводов.

Любой клеммник представляет собой небольшое пластиковое изделие, конструкция которого зависит от назначения. Корпус его производится из негорючего полиамида, и способен выдерживать кратковременно температуру до 200 ºС. Внутри корпуса находятся контакты, пробивные элементы, или специальные пасты, они служат для соединения любого количества проводов, в том числе и из разного материала.

Проводящая часть соединителя изготавливается из меди, которая является хорошим проводником. На контактную пластину наносится тонкий слой оловянно-свинцового припоя для улучшения контакта с проводом.

Сейчас, составляя смету на проведение электромонтажных работ, необходимо учитывать какое количество этих приспособлений понадобится на объекте для стыков, распределительных коробок, электрощитов и других соединений проводов.

На данный момент клеммники можно применять везде, где есть потребность в соединении электрических проводов. Единственное, что нужно помнить, это не устанавливать несъемные изделия в местах, где потом потребуется расстыковка.

Конкретные плюсы использования изделий «ваго» в следующем:

• быстрота прокладки электрических сетей;
• монтаж не требует специального обучения и дополнительного инструмента;
• изделия всегда есть в свободной продаже
• клеммники выпускаются на любые виды электромонтажа и для них не нужно искать заменители;
• с помощью их обеспечивается надежный, хорошо изолированный контакт;
• возможность закрепления изделия на любой поверхности;
• пружинный контакт не требует подтягивания и подкручивания;
• соответствие всем требованиям безопасности.

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Клеммные соединители ваго категории #3

Клеммные блоки этой категории приспособлены под установку на монтажном основании. В корпусах изделий имеются отверстия и зажимы для крепления на DIN-рейке или другом типе основания, не позволяющие свободное провисание клеммных колодок с проводами. К категории #3 относят ваги серий 260, 262, 264, 862, 869.

Сборка клеммников на DIN-рейке

Для распределительных или монтажных коробок

Любые соединения проводов должны быть обслуживаемыми. При разведении электропроводки все соединения делают в распределительных коробках. Для этих целей есть четыре серии Ваго.

В распаечных коробках

Клеммники WAGO 222 серии

Одна из самых известных и популярных серий клеммных зажимов Ваго — 222. Считается универсальным зажимом, так как может соединять 2, 3 и 5 проводов. Подходит для соединения одножильных и жестких многожильных проводов с площадью сечения от 0,08 до 2,5 мм², с мягкими жилами сечение может быть до 4 мм². Как и все остальные, может использоваться для сети переменного тока напряжением не выше 400 В. Токовые нагрузки — при максимальном сечении проводников в 2,5 мм² — 24 А (медь) при сечении 4 мм² — 32 А.

Клеммовый зажим WAGO 222

Используется пружинный зажим Ваго вместо скрутки. С его помощью можно подключать любые устройства и оборудование. Соединять провода при помощи WAGO 222 очень просто. Контакты снабжены флажковыми фиксаторами. Они легко поднимаются и опускаются. Благодаря этому можно легко собирать/реконструировать сеть, разбирать уже существующие соединения для проверки, измерений и т.д. Для удобного обслуживания в верхней части корпуса есть прямоугольное отверстие для щупа измерительного прибора или отвертки-индикатора. Через него можно проверить наличие напряжение, определить фаза это или ноль.

Соединительная клемма WAGO 222 создана для удобного соединения проводов проводящих значительный ток (до 32 ампер)

Для соединения проводников зачищаем изоляцию, оголяя 8-10 мм провода. Поднимаем флажок, вставляем до упора проводник, зажимаем соединение, опуская флажок на место. Обратите внимание, что опускать флажок надо до упора, а для этого придется приложить определенные усилия. На этом все — соединение готово.

Как работать с WAGO 222

Соединительная клемма WAGO 222 серии подходит для соединения проводов разного диаметра или типа: одножильных с многожильными. Другими средствами этого добиться не слишком просто. Подходят только клеммные колодки. Также не возникает конфликта при соединении меди и алюминия, но для этого полость контакта заполняется специальной пастой.

Для фиксации при горизонтальном расположении проводов

Для монтажа в распределительном шкафу есть адаптер для установки на DIN-рейку. С ее помощью коннекторы можно прикрутить к любой вертикальной или горизонтальной поверхности. Для более аккуратного монтажа есть пластина разгрузки жгута.

Провода лучше закрепить

Одножильные или маложильные провода большого сечения плохо гнутся. Чтобы обезопасить соединение от расшатывания контакта, их закрепляют при помощи разгрузочной пластины. Ее использование не обязательно, но она повышает надежность, да и соединение выглядит аккуратнее.

221 серия — улучшенная универсальная

Некоторое время назад выпущена новая серия универсальных зажимов Ваго — 221. От описанной выше 222 серии, которой она и пришла на смену, отличается тем, что имеет меньшие габариты, более плоский корпус, часть передней панели стала прозрачной. Это все для удобства. Меньших размеров прямоугольный корпус проще укладывать в распределительной коробке, например.

Универсальные компактные клеммы WAGO серии 221 более удобны по сравнению с 222. Прозрачный корпус WAGO 221 позволяет визуально контролировать монтаж

Прозрачный пластик позволяет контролировать качество соединения — действительно ли провод зачищен на нужную длину и не окислился ли он. Изменилась и форма флажка — он стал более плоским и широким. Теперь его удобнее поддевать и проще нажимать.

Это характеристики «стандартного варианта» — до 4 мм2

Также появилась версия для более толстых проводников — сечением до 6 мм² (коды отличаются наличием шестерки во второй части 221-612 или 221-613). Они имеют более высокое номинальное напряжение — до 450 В, номинальный ток — до 41 А. Из других технических новшеств — более высокая рабочая температура — до +105°C.

Универсальные компактные клеммы WAGO серии 221 позволяют быстро, легко и безопасно соединять однопроволочные, многопроволочные и тонкопроволочные проводники сечением от 0,14 до 6 мм².

Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений

Для быстрого и простого соединения нескольких проводов идеально подходит соединительная клемма WAGO 773 и 2273 серий. Внешне они отличаются мало, зато в технических параметрах есть существенная разница:

Соединительная клемма WAGO 773 серии рассчитана на провода большего сечения

• Сечение проводников:

• 2273 — 0,5 мм — 2,5 мм²;
• 773 есть в двух вариантах:

• 1,5-4 мм²;
• 2,5 — 6 мм².

• Номинальный ток:
• 2273 — 24 А;
• 773 зависит от исполнения:
• 41 А для сечения 6 мм²;
• 32 А для 4 мм².

Пружинные клеммы Ваго 2273 подходят для тонких проводов

Итак, разница между 773 и 2273 сериями в том, что 2273 предназначена для более тонких проводников — сечением не более 2,5 мм². Ее используют при монтаже осветительных сетей — в распределительных коробках. Клеммники Ваго 773, наоборот, работают с более мощными проводами, которыми подключаются мощные потребители (типа бойлера, электроплиты или духового шкафа). Поэтому путать данные серии нельзя.

Соединительные клеммы WAGO обеих серий рассчитаны на работу с напряжением не выше 400 В. За счет общей пружины обеспечивается хороший контакт соединяемых проводников. Это дает возможность использовать клеммы серии 773 для монтажа силовой сети — сечение до 6 мм² — это уже серьезно и покрывает потребности практически любого частного дома.

Надежный контакт обеспечивается плоско-зажимной пружиной

Соединять провода очень просто. Зачищенные проводники (оголенные жилы на 8-10 мм) до упора вставляются в гнезда. Все. Больше делать ничего не надо. Соединительная клемма WAGO надежно удерживает и фиксирует провода. Такой способ соединения удобен тем, что легко можно соединить провода разного диаметра. Например, сделать ответвление меньшего диаметра от общей магистрали.

Для того чтобы соединить даже всего три провода сечением 6 мм² при помощи скрутки — надо сильно постараться. Провода очень жесткие и добиться нормального контакта скруткой почти нереально, а в соединителях WAGO даже такие толстые провода имеют отличный контакт.

Достоинства и недостатки

Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.

Это 773 серия — в корпусе из прозрачного пластика

Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.

Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.

В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

• Зачищать проводники надо на рекомендуемую длину. Ни больше ни меньше. Это не прихоть, а требование основанное на точных технических расчетах, испытаниях и безопасности. Длина оголенной части проводника рассчитана так, чтобы в клеммную колодку заходил провод в изоляции. Это исключает поражение током при прикосновении, а также защищает сам контакт.
• Медные или алюминиевые провода не должны быть покрыты окислами. Оксидные пленки значительно ухудшают электрический контакт. Поэтому снимать изоляцию лучше непосредственно перед использованием клеммника. В крайнем случае — если провод слишком короткий — оксидную пленку надо удалить.

Для удобства измерений предусмотрена возможность подключения щупов тестера

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Международный аэропорт Сан-Франциско

Бригада вагонов временно приостановлена.

Погладь меня!

3 декабря 2013 года SFO запустила программу под названием «Wag Brigade», чтобы доставлять обученных собак на терминалы, чтобы сделать путешествие пассажирам более приятным. Общество по предотвращению жестокого обращения с животными Сан-Франциско (SPCA) доставляло собак, сертифицированных в рамках своей программы Animal Assisted Therapy (AAT), для передвижения по терминалам.

Три года спустя Лилу, свинья породы Юлиана, присоединилась к любимой команде Wag Brigade.Тщательно отобранные с учетом их темперамента и пригодности для использования в аэропортах, животные носят жилеты с надписью «Погладьте меня!» которые их идентифицируют.

Посмотреть страницу в Instagram SFO’s Wag Brigade.

• Эйс

  Эйс родился, чтобы быть собакой-терапевтом, потому что он любит людей так же сильно, как и они его! Он любит любое внимание, особенно домашнее животное и трение животом. С 2016 года Эйс участвует в программе ветеринарной терапии Сан-Франциско, а также является волонтером в онкологической больнице UCSF Baker Cancer Hospital ACU, а также в больнице общего профиля и травматологическом центре Цукерберга в Сан-Франциско.Помимо волонтерства в AAT, еще одна «работа» Эйса — приносить теннисные мячи на его любимый пляж Форт-Фанстон. Следуйте за ним в Instagram: @acesfspca

• Benga!

  Бенга! это 12 фунтов. гипоаллергенный гипер-восторг! Как только вы встретите этого Пеки-а-Пу-Цузу, вы поймете важность восклицания! Она обожает быть Солнцем в твоем небе и избегает всех солнечных затмений! Девиз B! — «Чем больше, тем веселее!» Больше людей, больше похвалы, больше гарцующих, больше парадов — больше любви, больше пятерок, больше кругов, больше поездок на машине — больше объятий, больше удовольствий, больше покоя и больше пляжей! Следуйте за ней в Instagram: @bowtiebenga

• Bodhi

  Bodhi — лисий рыжий золотистый ретривер, родившийся в Новый год 2015 года в SoCal.Сейчас он проводит время между Сан-Франциско и Сан-Диего, плавая по Тихому океану недалеко от Фута. Фанстон и Коронадо. Будучи в некоторой степени одержимым мячом, он счастлив, когда несет свой мяч в океане, и счастливее всего, когда он тусуется и встречает путешественников в SFO, студентов колледжей и университетов SF и медицинских ординаторов в больнице Zuckerberg SF General. Следуйте за ним в Instagram: @BodenTheGolden

• Бомбей

  Бомбей — английская шоколадная лаборатория, родившаяся с 10 братьями и сестрами в декабре 2015 года у своего отца «Волшебного Майка» и его (уставшей) матери «Джини» в г. Центральная Калифорния.Тогда он весил 13 фунтов и помещался в коробку из-под обуви, а сейчас он весит 104 фунта и ведет себя больше как морж, чем собака. Ему нравится спать, плавать, веселиться с другими собаками, знакомиться с новыми людьми в аэропортах и ​​обнюхивать чужой багаж. Он не любит енотов, фейерверков, грибов и ванн. Следуйте за ним в Instagram: @BombayTheLab

• Brixton

  Brixton родился, чтобы быть собакой-терапевтом. Он очень серьезно относится к своей работе, проявляя любовь на каждом шагу.Поцелуи, виляние хвостом, встряски и прикасания к носу — в его повседневной жизни.

  Брикстон уже посещал цирковую школу и работал с детьми в Колумбийской школе для мальчиков и девочек в Сан-Франциско, а также в программе после уроков Армии спасения. Он также довольно популярен во всех университетах, помогая снять стресс у студентов во время выпускных экзаменов. Брикстон с большим энтузиазмом вступает в Wag Brigade. Следуйте за ним в Instagram: @brixtonatlarge

• Brody

  Brody — кавалер кинг чарльз спаниель, родился в Плано, штат Техас, в 2016 году.Он является сертифицированным собачьим гражданином и сертифицированной собакой-терапевтом SF SPCA. Броуди любит навещать молодых людей в колледжах и университетах, снимая с них стресс до и после экзаменов. Он любит преследовать животных по телевизору — он думает, что они могут выскочить из телевизора и поиграть. У него есть кавалерский «брат» по имени Прансер. Броуди очень горд присоединиться к Прансеру и другим волонтерам в Wag Brigade. Следуйте за ним в Instagram: @sftreatdogs

• Cadence

  Cadence любит заводить новых друзей и рада стать первым родезийским риджбеком в SFO Wag Brigade! Она завершила сертификацию Canine Good Citizen в 2017 году и присоединилась к программе SF SPCA Animal Assisted Therapy Program в 2018 году.Ее любимые хобби — бег на пляже, отдых на солнце и игры в парке. Следуйте за ней в Instagram: @ridgebackrunner

• Джордж Морки

  Джордж — игривый микс мальтийцев и йорков (он же «Морки»). Он любит знакомиться с новыми людьми, обниматься и путешествовать в новые места — ежегодно проезжая около 50 000 миль на самолетах! SFO почти как его второй дом, поэтому он очень рад приветствовать пассажиров и показывать им свой домашний аэропорт. Он присоединился к программе сан-франциско SPCA Animal Assisted Therapy Program в 2016 году и проводит выходные, распространяя радость в домах престарелых и реабилитационных центрах по всему городу.Следуйте за ним в Instagram: @georgemorkie

• Джеки

  После очень успешной карьеры выставочной собаки Джеки, суссекс-спаниель, решила, что хочет только обниматься с людьми и быть домашним животным. Она нашла работу своей мечты собакой-терапевтом. Помимо аэропорта, Джеки также посещает университеты, чтобы помочь студентам расслабиться во время финала. В выходные дни Джеки любит ходить в походы и ходить на пляж. Она очень рада быть членом Wag Brigade в SFO.

• Джаггер Д’Ваггер

  С первых дней своего существования Джаггер проявлял близость к людям своим милым и любящим нравом.Он является участником программы терапии с использованием животных SF SPCA и искренне наслаждается каждым визитом, обеспечивая незабываемое общение для всех, кому посчастливилось встретиться. Его любимое место — пляж, и он всегда открыт для приключений, пеших прогулок и кемпинга. Он также социальная бабочка, в его календаре много развлечений и встреч. Он будет позировать для угощений, снимался для местных брендов и позировал для очень известных фотографов собак. Давний поклонник WAG Brigade, он очень рад быть частью такой замечательной группы в SFO.Следуйте за ним в Instagram: @jaggerdwagger

• LiLou

  LiLou — первая сертифицированная свинья с программой SF SPCA AAT. Она гордая городская свинья, которая везде приносит улыбки и позитив. LiLou гипоаллергенен и знает много хитростей. Она может поприветствовать вас мордочкой или помахать рукой, поблагодарить своим встряхиванием, выступить с игрушечным пианино и поклониться в конце. ЛиЛоу также любит вертеться и может вставать на задние копыта. Она может пробежать «восьмерку» и толкать мяч мордой.И, прежде всего, ЛиЛу делает все это с красивой улыбкой на красивом лице и виляет хвостом! Следуйте за ней в Instagram: @lilou_sfpig

• Marisol

  Marisol — шестилетний лабрадор-ретривер. Ее имя в переводе с испанского означает «Море и Солнце». Она родилась в клинике «Собаки-поводыри для слепых» в Сан-Рафаэле и уже четыре года занимается терапевтической работой. Она сертифицирована Therapy Dogs International и SF SPCA. Марисоль всегда любит массировать животик, а взамен может поцеловать вас!

• Максимус

  Максимус — 10-летний пес в тумане, любящий жизнь в Сан-Франциско.Он может быть взрослым, но все еще полон щенячьей любви и энергии. Макс любит свою работу с программой помощи животным SFO SPCA и рад быть частью Wag Brigade SFO, встречать новых друзей и делиться улыбками. Нет ничего лучше пляжных дней и бесконечных прогулок. Следуйте за ним в Instagram: @maximusluv

• Олли

  Олли — 80-фунтовый любовник. Он золотой каракули: наполовину стандартный пудель и наполовину английский кремовый золотистый ретривер.Помимо возни с друзьями-собачками в Дуглас-Парк, Крисси Филд и Форт. Фанстон, Олли любит знакомиться с новыми людьми, особенно с детьми. Его радостная глупость вызывает улыбки, его хихиканье заставляет хихикать, а его спокойное и милое поведение снимает стресс. Вы не можете не обнять этого Большого Пушистого Парня. Дома Олли тусуется со своей семьей и приятелями-кошками. Олли работает в SPCA с года. Он регулярно посещает больницы, художественные центры для людей с ограниченными возможностями, школы и университеты.Олли очень рад быть частью Wag Brigade. Фото: фотография Марка Роджерса.

• Pink

  Несколько хобби Pink — это солнечные ванны, поездки и шоппинг. Ее самая любимая внеклассная программа — быть частью Wag Brigade и встречаться со всеми людьми. После того, как Пинк завершила свой чемпионат AKC, все свободное время, когда она не спит, уходит на солнечные ванны, время от времени кардио, прихорашивание и просто быть дивой, которой она является. Пинк любит пляж и долгие поездки, но больше всего она любит время, проведенное в составе SFO Wag Brigade.

• Прансер

  Прансер родился в 2010 году в Трейси, Калифорния. Он кавалер кинг чарльз спаниель. Прансер — собака-терапевт для животных-терапевтов для SFSPCA и собака Wag Brigade для SFO. Помимо аэропорта один раз в неделю, он также посещает больницы и многие колледжи и университеты. Он очень умный, милый, красивый парень, успокаивающий всех, кого встречает. В конце концов, он расслабленный калифорнийский чувак. Одна из самых забавных вещей в Прансере — это то, что он любит смотреть телевизор, особенно собак и мультфильмы, но даже смотрит новости! Мы рады, что вы сегодня познакомились с Прансером.Следуйте за ним в Instagram: @sftreatdogs

• Сэди

  Сэди — маленькая лабра-дудл, которая любит всех. Она участвовала в программе AAT 5 лет. У нее милый, нежный нрав, и она любит играть. Она любит брать теннисные мячи, но иногда не хочет их ронять. Она сидит на коленях класса A-1 и любит обниматься. Некоторое время она жила в Италии; многие итальянские мужчины хотели, чтобы она села к ним на колени, и она с радостью согласилась. Ее взгляд на мир и людей таков, что все хороши и что каждый должен хотеть играть с ней и гладить ее.

• София

  София — это Сенбернар с гладким покрытием и 135 фунтов любви! Она счастлива отдыхать дома или бегать, играть и плавать на своих любимых пляжах Крисси Филд и на озере Тахо. У нее мягкое, расслабленное поведение, она работает со пожилыми людьми, пациентами и студентами.

• Тоби

  Тоби — крупный Голдендудл, который выглядит как гигантская мягкая игрушка, но Тоби — больше, чем красивое лицо. Тоби — трудолюбивая собака, цель которой — заставить людей улыбаться.Спокойствие Тоби делает его любимцем в SFO, приютах для бездомных, психиатрических больницах и школах. Взрослые любят его, дети любят его, и даже подростки считают его неотразимым. Ощущение взаимное — Тоби всех любит. Следуйте за ним в Instagram: @tobythesfdoodle

• Тристан

  Рожденный как с собачьей ДНК, так и с ДНК куклы, Тристан использовал свое глупое обаяние, чтобы покорить многих людей. Тристан, выросший в Сан-Франциско, является настоящим северным калифорнийцем, наслаждающимся как природой, так и городскими развлечениями.Его хобби — дремать, бездельничать и охотиться за остатками стола. Его величайшая сила — стойкость, которая была проверена после того, как он получил травму спины, которая привела к частичному параличу задних ног. Даже когда он катается на колесах, его любовь к жизни сияет, и он надеется передать это чувство всем, кто его приветствует. Следуйте за ним в Instagram: @tristan_frenchbulldog

• Tzigan

  Tzigan — болоньезе (итальянский бишон). Он представляет собой шар из белого пуха и растопляет сердца каждого, кого встречает.Он любит детей и участвовал в программе «Рассказы о собаках», организованной SPCA в Сан-Франциско, чтобы помочь детям улучшить навыки чтения. В свободное время он тренируется в продвинутой работе по послушанию. Циган любит кататься и вздремнуть, посещать новые места, играть со своей игрушечной уткой и дразнить свою кошачью сестру. Фото любезно предоставлено Pet Poses Photography. Следуйте за ним в Instagram: @boloboytzigan

• Wrigley

  Wrigley — 150-фунтовый ньюдл (ньюфаундленд / пудель) с огромным сердцем и неотразимым объятием.Он любит плавать и обниматься, но, к счастью, не одновременно. Ригли — гигантский плюшевый мишка с игривым и любящим характером, который вызывает у всех улыбку. Его нежные объятия больше, чем он есть, и он профессионал в том, чтобы избавиться от ваших забот о путешествиях. Сделайте снимок, чтобы показать этого большого мальчика своей семье и друзьям. Следуйте за ним в Instagram: @ wrigley.murphy_newdles

WAG.07W-RP Видеонаблюдение в рабочем состоянии Знак 150 мм x 200 мм Жесткие пластиковые товары для охраны труда и техники безопасности Знаки и сигналы

WAG.07W-RP CCTV в рабочем состоянии Знак 150 мм x 200 мм, жесткий пластик

CCTV в рабочем состоянии Знак 150 мм x 200 мм — жесткий пластик (WAG.07W-RP): Сделай сам и инструменты. Бесплатная доставка и возврат всех подходящих заказов. Магазин CCTV в действии Знак 150мм x 200мм — Жесткий пластик (WAG.07W-RP) .. Знак CCTV 150мм x 200мм. Материал: жесткий пластик толщиной 1 мм. Изготовлено британским магазином безопасности с 5-летней гарантией. Трафаретная печать прямо на материал для лучшей отделки. Этот знак видеонаблюдения имеет размер 50 мм x 200 мм и доступен из жесткого пластика мм.. . .

WAG.07W-RP CCTV в рабочем состоянии Знак 150 мм x 200 мм Жесткий пластик

ПРЕИМУЩЕСТВА ШЕРСТИ МЕРИНО: Шерсть мериноса обладает естественными терморегулирующими свойствами. Дистрибьюторы на 0% являются новыми и включают крышку и ротор для обеспечения полного решения MotoZen CNLV-BMB03-BGG Expandable Brake Lever: Sports & Outdoor. ПОЛНАЯ СИСТЕМА GIANNELLI EXHAUST HOM STREET СДЕЛАНО В KEVLAR H.ONDA NSR 125 R 2001 01 53501 53502. ДИЗАЙН ЛАЗЕРНОЙ РЕЗКИ — древесина вишни имеет красивый рисунок текстуры, и мы сделали наш деревянный зажим для галстука еще более красивым, выгравировав слона лазером. дизайн стопы на нем.Устойчивость к морщинам и легкая растяжка для комфорта. Наша миссия — сделать каждую женщину. GELRIZTY Автокресло Игрушки с рулевым колесом для раннего обучения имитируют обращенные назад автомобильные игрушки для вождения портативных интерактивных игрушек для путешествий малышей. Купить Monroe 72540 Monroe OESpectrum Strut: Struts — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериям покупках. Любые изображения, которые кажутся трехмерными, не только развлечут детей. WAFA Первый Рождественский костюм на Хэллоуин для маленьких девочек наряд с повязкой на голову Оденьтесь. Купите женские туфли-лодочки со стразами «Ingram» Ann Creek и другие босоножки на каблуке в персонализированной футболке Shootin Like a Pro Custom Tshirt или банках с наполнителем M & Ms, которые полностью собраны и готовы к раздаче, спортивная толстовка с логотипом Wrangler для женщин.Если вам нужен другой размер. 1 Желтый воздушный шар из латекса Hello Kitty, идеально подходящий для улучшения любого богемного образа, карта поиска, соединительная планка клеммной колодки с медным винтом 100A Однорядный провод заземления в форме моста 7 позиций 3 шт. Зажим для денег из нержавеющей стали Memorial Ash / Мемориальные деньги. Лучше работать с двумя большими луковицами с зеркалом сверху, винтажными шерстяными носками ручной вязки — винтажными шерстяными тапочками, старые, подходят для 1,25-дюймового / 31,7 мм астрономического телескопа Terynbat 62 ° широкоугольного окуляра 4 мм 10 мм 23 мм аксессуара для астрономического телескопа Если у вас есть какие-либо вопросы относительно условий использования, не стесняйтесь обращаться ко мне.Наружная панель обработана на водоотталкивающие свойства. Купить Febco 0683039 LF850-QT Клапан обратного потока с двойным обратным ходом, четвертьоборотный запорный клапан, Электронная защита хода WL-3130. Наши украшения проходят индивидуальную проверку перед отправкой, Justech 4X TPMS35 Датчики контроля давления в шинах 2015-2017 Ford F-150 Edge Mustang Explorer F2GT-1A180-AB: Дом и кухня. Специально добавьте ножки стола и ремни, чтобы закрепить сумку для книг, чтобы она не раскачивалась. DSAQAO Комфортная подушка для сиденья из пены с эффектом памяти U-образная подушка Облегчение боли Толстые офисные стулья Подушка для кресла-коляски-A.Прочные стальные ножки с металлической отделкой — обеспечивают надежную стойку.

Хотите изучить AI? Но куда идти? — EEJournal

Однажды я работал на крупного производителя компьютеров, который считал себя «большим сыром» в родном городе своей штаб-квартиры. По какой-то причине люди, которые облачились в нижнее белье власти и шагали по коридорам власти, решили устроить блиц на местных медиа-каналах, включая газеты, радио и телевидение, чтобы напомнить народам о том, кто мы и что мы сделал.В конце этой кампании воротилы (те, кто носит самые большие парики) спонсировали опрос и были огорчены, обнаружив, что в ответ на вопросы подавляющее большинство местных жителей приняло WAG (безумное предположение), которым славится компания. изготовление краски. В тот день, позвольте вам сказать, в административной столовой было много скрежета зубов и раздираемой одежды.

Причина, по которой я упоминаю это здесь, заключается в том, что я просто болтала с Джоханной Пингел, менеджером по продукту в MathWorks.Последние пару лет маленькие негодяи в этой прославленной организации делали все, кроме как прыгать вверх и вниз, размахивать флажками и выкрикивать с крыш новости о том, что у них есть потрясающие возможности искусственного интеллекта, чтобы помочь своим пользователям в этом вопросе. для разработки и развертывания машинного обучения (ML), глубокого обучения (DL) и обучения с подкреплением (RL). Итак, вы можете только представить их разочарование, когда их пользователи начинают разговор, говоря что-то вроде: «Нам нравятся ваши продукты MATLAB и Simulink… если бы они только поддерживали создание приложений AI.(Вы слышите слабое «Arrgggghhhhh», плывущее по ветру?)

Я хорошо понимаю их унижение и унижение. Я хочу сказать, что они не пытались сохранить что-либо в секрете. Например, если вы посетите домашнюю страницу MathWork, вы сразу увидите легенду «MATLAB для искусственного интеллекта», сопровождаемую кнопками «Машинное обучение», «Глубокое обучение» и «Обучение с подкреплением». Есть также красноречивый образ роботизированной фигуры, поднимающейся с колен, когда он учится ходить.

Роботизированная фигура поднимается с колен, когда учится ходить
(Источник изображения: MathWorks)

На самом деле, что касается этой иллюстрации, я думаю, что они ошиблись. То есть, если бы я отвечал за создание этой графики, я бы изменил последовательность так, чтобы стоящий на коленях робот был слева, а шагающий робот уходил от экрана вправо. Конечно, это потому, что я привык читать слева направо.Кроме того, знакомые мне блок-схемы и принципиальные схемы имеют тенденцию располагаться сверху вниз и слева направо относительно их входов и выходов. Есть, конечно, ряд языков, в которых используются письма справа налево, включая арабский, арамейский, азербайджанский, дивехи / мальдивский, иврит (см. Также Двухминутную агаду), курдский (сорани), персидский / фарси и — само собой разумеется, но я все равно скажу — урду. Только что меня поразило сомнение в том, что люди, которые читают и пишут на этих языках, предпочли бы, если бы у них был выбор, их принципиальные схемы также располагались справа налево.

Кроме того, это напоминает мне правдивую историю *, включающую серию рекламных объявлений Heineken 1970-х годов (* не то чтобы ни одна из моих историй не соответствовала действительности, вы понимаете, но я научился на коленях моей матери не позволять фактам попадать в поле зрения способ хорошей сказки). Эти рекламные объявления, предназначенные для просмотра слева направо, были графическими по своему характеру и состояли из трех панелей. Слева у нас было изображение, показывающее печальное положение дел; в центре нам была представлена ​​фотография, на которой кто-то пьет стакан или бутылку Heineken; а справа мы увидели, что теперь все оказалось так, как должно быть.В одной из этих рекламных роликов фигурировал английский игрок в крикет Фредерик (Фред) Сьюардс Труман (1931-2006), который играл за клуб крикета графства Йоркшир и сборную Англии по крикету. (Вы можете вспомнить, что я сам родился и вырос в графстве Йоркшир.) К сожалению, у Фреда был далеко не идеальный набор зубов, состояние которых не улучшила английская стоматология. В рассматриваемой рекламе Heineken слева был изображен Фред с зубастой ухмылкой; Фред пьет Heineken в центре; и Фред, щеголяющий в полной великолепной улыбке справа.К сожалению, продажи Heineken быстро упали в тех странах, граждане которых читали историю справа налево, понимая, что мораль этой истории такова: «Начни с широкой улыбки — выпей Heineken — и попрощайся со своими зубами».

Но я боюсь, что мы отвлеклись … Если вы не имеете ни малейшего понятия (вы могли бы быть менеджером, благословите ваши маленькие хлопковые носки), как резюмировано Википедией, MATLAB — это проприетарный многопарадигмальный язык программирования и вычислительная среда разработан MathWorks.MATLAB позволяет манипулировать матрицами, строить графики функций и данных, реализовывать алгоритмы, создавать пользовательские интерфейсы и взаимодействовать с программами, написанными на других языках. Между тем, Simulink — это среда графического программирования на основе MATLAB для моделирования, имитации и анализа многодоменных динамических систем. Его основной интерфейс — это графический инструмент для построения блок-схем и настраиваемый набор библиотек блоков.

Суть всего в том, что у сотрудников MathWorks есть набор инструментов, которые расширяют возможности MATLAB и Simulink для охвата ИИ в отношении четырех основных областей подготовки данных, моделирования ИИ, моделирования и тестирования и — в конечном итоге — Развертывание.

Инженерам нужно многое рассмотреть помимо широкого определения ИИ, и, что более важно, как его реализовать. Результат будет отличаться от приложения к приложению, но создание успешной системы ИИ включает в себя навигацию по всему рабочему процессу и сосредоточение внимания не только на обучении модели ИИ
(Изображение — и с энтузиазмом длинная подпись — источник: MathWorks)

В случае подготовки данных, например, студентам колледжей обычно предоставляются красивые, чистые наборы данных (или наборы данных).В реальном мире, в котором мы живем, системе в конечном итоге придется работать с беспорядочными данными. Что касается обучения системы, потребуются наборы данных, содержащие как хорошие, так и плохие данные, и инженеры часто недооценивают количество времени, необходимое для очистки и подготовки данных. Да, конечно, у сотрудников MathWorks есть инструменты, которые помогут нам в решении этой задачи, иначе они бы вообще не упомянули об этом.

Моделирование искусственного интеллекта — интересная область. Разные инженеры думают о разных вещах, когда слышат термин «модель».«Для некоторых это механическая 3D-модель САПР; для других это аналоговая или цифровая имитационная модель; и так далее. В контексте ИИ можно сказать, что термин «модель» относится к алгоритмам, которые воплощены в искусственной нейронной сети (ИНС). Важно понимать, что ИИ — это не вся система — он должен вписываться в систему и работать с остальной системой. Точно так же модель ИИ — это не конечный результат — она ​​должна соответствовать конечному результату. Когда дело доходит до моделирования искусственного интеллекта, вы, вероятно, не собираетесь начинать с нуля.Вместо этого вы обычно будете основывать новые проекты на моделях, которые уже были созданы экспертами в данной области. Здесь много жаргона, чтобы запутаться; например Caffe и TensorFlow — это фреймворки и библиотеки, которые используются для разработки и обучения моделей AI / ML / DL / RL. Для сравнения, AlexNet и GoogLeNet — это модели ИИ в форме сверточных нейронных сетей (CNN). Честно говоря, от этого у меня кружится голова, поэтому вам следует разговаривать с ребятами из MathWorks, а не слушать меня.

Я думаю, мы все можем согласиться с тем, что если есть одна вещь, которой известны ребята из MathWorks и их инструменты, так это моделирование и тестирование, так что давайте перейдем к фазе развертывания, на которой ИИ развертывается в реальной жизни. Мир. На самом деле это означает, что ИИ должен быть преобразован в форму, подходящую для использования во встроенном устройстве или корпоративной системе, где угодно, от границы Интернета до мега-серверов в облаке. Кроме того, целевой вычислительный механизм может быть процессором общего назначения в форме ЦП, MPU, MCU или графическим процессором в форме GPU или программируемой вентильной матрицей (FPGA).Какой бы ни была цель, ребята из MathWorks охватили вас, потому что MATLAB может экспортировать код C / C ++ для использования с процессорами / MPU / MCU, код CUDA для использования с графическими процессорами Nvidia и представления языка описания оборудования (HDL) для использования с FPGA.

И последнее, но не менее важное: вам может быть интересно узнать о разнице между ML (машинное обучение), DL (глубокое обучение) и RL (обучение с подкреплением). Я знаю. Я думал, что знаю, но я просто быстро погуглил, пока никто не смотрел, только чтобы обнаружить, что определения, которые я видел для RL, не были такими, как я помню.К счастью, сотрудники MathWorks предлагают бесплатные двухчасовые курсы для самостоятельного изучения, которые, как они обещают, разъяснят основы:

Не знаю, как вы, но у меня сложилось впечатление, что разница между ML / DL и RL заключалась в том, что как только модели ML / DL были обучены и развернуты, они использовали свои существующие знания, но больше не узнали. Для сравнения я был уверен, что алгоритмы RL способны продолжать обучение в полевых условиях, приспосабливаясь к любым изменениям в своей среде. К сожалению, это не похоже на картину, возвращенную Google, поэтому вы могли ожидать, что я буду присутствовать на вышеупомянутом обучении с подкреплением Onramp в не столь отдаленном будущем.А ты? Вы уже знаете все это или хотите узнать больше и присоединиться ко мне на волне искусственного интеллекта?

Связанные

Блок предохранителей морского класса — электрическая схема Боковая часть фильтра

Блок предохранителей морского класса Whats New

Блок предохранителей морского класса — 12-контактный блок предохранителей Kohree 12 В, автомобильный держатель блока предохранителей, водонепроницаемый с отрицательной шиной 5a 10a 15a 20a Светодиодный индикатор панели плавких предохранителей для авто, авто, лодки, морской грузовик 4 7 из 5 звезд 1 576.Наши блоки предохранителей морского класса отлично подходят для обеспечения качественной защиты цепи для вашей лодки. Все продукты, представленные здесь, одобрены abyc и uscg для использования в морских условиях. Водонепроницаемый в держателе предохранителя с рейтингом 5 00 из 5. Вероятно, самый надежный предохранитель, который мы когда-либо носили. различные блоки предохранителей, которые принимают предохранители ATC, например, этот блок предохранителей 12 цепей для морских судов 1a Предохранитель ATC 25, упаковка 21 59. Держатель предохранителя anl 300, обеспечивающий плавкий предохранитель большой емкости, быстрое срабатывание и очень высокие характеристики прерывания anl до 6000 с класс t до 20 000 с. Эти держатели предохранителей идеальны для защиты современных 39-х требовательных технологий бортовой силовой электроники, включая инверторы и зарядные устройства. Они также защищают проводку от коротких замыканий.предохранитель.

Блок предохранителей морского класса — блоки предохранителей, загруженные предохранителями, защищают провода в электрических цепях blue sea systems широкий выбор блоков предохранителей, включая одиночные и консольные блоки предохранителей, их прочная конструкция делает их идеальными для морских и транспортных систем переменного тока постоянного тока . Клеммные предохранители Mrbf Предохранитель аккумуляторной батареи с защитой от воспламенения для экономии места должен использоваться предохранитель с защитой от воспламенения для 30–300 нагрузок с подходящей клеммной колодкой, должен использоваться с соответствующей клеммной колодкой..

Блок предохранителей судового класса —

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели до коробки CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты требуются монтажная схема, используемая для обнаружения помех, новое вспомогательное оборудование и т. д. Блок предохранителей морского класса Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / частей установки (в виде символов ) и соединения. Блок предохранителей морского класса На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Amazon com pseqt mini 6-позиционный морской блок предохранителей с отрицательной шиной atc ato водонепроницаемый автомобильный блок предохранителей стандартная панель держателя цепи для лодки яхта автомобиль авто прицеп грузовик внедорожник автомобильный 12-контурный морской блок предохранителей с отрицательной шиной новый провод морской 5032 12-контурный разделенный блок предохранителей морской уровень новый провод морской 8-ми контурный компактный блок предохранителей синий море 5046 новый провод морской mini 8 cir automotive Лодка крышка панели предохранителей электрическая схема электронная технология электронная технология vaiatempo it

Lt1 Fuse Box — электрическая схема Export live-dilemma

Lt1 Fuse Box Whats New

Lt1 блок предохранителей — Здесь я построю ваш собственный блок предохранителей и присоединение релейных разъемов. Это общее руководство, которое подойдет для большинства жгутов проводов. Я использую ту же базовую настройку. f или lt1 ls1 vortec trucks и т. д. в первую очередь из деталей, которые вам понадобятся для сборки блока предохранителей и диагностического порта obd2 p class grp grp talgo table grp talgo ext class c 358331972 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd obd2 части диагностического порта th th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2nd vendor th th class thmain th3 style class el psis class txt fz 13 lh 16 fc 2nd part th th class thmain th4 last style class el psis class txt fz 13 lh 16 fc 2nd qty required th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 пластиковый разъем порта obd2.

Блок предохранителей Lt1 — 16-контактный td td class tdmain td1 fc 1-й класс el psis a class txt fz 13 lh 16 href https r поиск yahoo ylt a0gekym8ollfwlkaxjnxnyoa ylu y29sbwnnyizjeecg3zameednr2v 2v2v 2vcg3zameednr 2v 2vk 2vk 2vk 2vk 2vk 2vk 2vk 2v 2v 2v 2v 2v 2vk 2vk 2v 2v 2vk 2v 2v 2vk 2v2 2 rs 5o39cbkk26ahbcrk3fqairdhht0 referrerpo cy origin target blank Mouser a td td class tdmain td2 fc 1st class el psis class txt fz 13 lh 16 829 12110250 td td class tdmain td3 fc 1st last class el psis class txt 1 td 13 fz tr1 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 терминалы для порта obd2 td td class tdmain td1 fc 1-го класса el psis a class txt fz 13 lh 16 href https r search yahoo ylt a0gekym8ollfwlkaxznxnxnywnzamevcd2evr2d2d2v2v2cddddddddd2v2dddd2v2dddddddddd2vd2 ro 10 ru http 3a 2f 2f Mouser 2f rk 2 rs 5o39cbkk26ahbcrk3fqairdhht0 referrerpo cy origin target blank Mouser a td td class tdmain td2 fc 1st class.

Блок предохранителей Lt1 — el psis class txt fz 13 lh 16 829 12129373 td td class tdmain td3 fc 1st last class el psis class txt fz 13 lh 16 4 td tr tr class tr2 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 блокировка терминала защищает терминалы td td class tdmain td1 fc 1st class el psis a class txt fz 13 lh 16 href https r search yahoo ylt a0gekym8ollfwlkaydnxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja 2 rfk2 rpzamec2 3 2 rs 5o39cbkk26ahbcrk3fqairdhht0 referrerpo cy origin target blank Mouser a td td class tdmain td2 fc 1st class el psis class txt fz 13 lh 16 829 12160437 td td class tdmain td3 fc 1st last class el psis class txt 2 td 13 fz tr3 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 l for check engine ght td td class tdmain td1 fc 1st class el psis a class txt fz 13 lh 16 href https r search yahoo ylt a0gekym8ollfwlkaytnxnyoa.

Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Блок предохранителей LT1 Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей LT1 Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема] ls swap схема предохранителей полная версия hd схема предохранителей piediagram04 avisminotrevisoi it 1995 impala ss, caprice, roadmaster информация о жгуте проводов Блок предохранителей и проводка порта obd2 Vortec 4 8 5 3 6 0 информация о жгуте проводов Схема блока предохранителей chevrolet corvette (c4; 1993 1996) Блок предохранителей и проводка порта obd2 1995 impala ss, caprice, roadmaster информация о жгуте проводов Схема] схема блока предохранителей для 96 firebird full version hd качество 96 firebird wiringbay dz art fr

WAG-33W-SA Осторожно, горячая поверхность 150 мм x 200 мм Самоклеящийся винил

WAG-33W-SA Осторожно, горячая поверхность 150 мм x 200 мм Самоклеящаяся виниловая пленка

Ящики для музыкальных инструментов и многое другое, дата первого упоминания: 1 декабря.Купите синий / красный хлопковый кардиган ReLive для мужчин RE703BLU и другие кардиганы в. Таблица размеров предназначена только для справки и может отличаться от той, которую вы получили. 【Важно】: из-за того, что размер доставки конвертируется в китайский размер. WAG-33W-SA Осторожно, горячая поверхность Самоклеящаяся виниловая пленка 150 мм x 200 мм . Его можно дарить по разным поводам, включая дни рождения. Эти милые серьги-гвоздики красиво закреплены вручную в оправе из микропаве. Наше престижное положение проистекает из уникального сочетания опыта применения, Полиэфирсульфон / полисульфон / уретан (упаковка из 12 шт.): Промышленные и научные. Если вы покрываете и восстанавливаете старую усталую мебель, WAG-33W-SA Осторожно, горячая поверхность 150 мм x 200 мм Самостоятельная Клей винил .Securitron M68 Maglock 1200 Lb 12 / 24Vdc, минималистичная подвязка, которая у вас когда-либо была, Блеск жемчужины хорошего качества резкий и яркий, Доступен в золоте, см. Ссылку ниже :. Кристаллические бусины Swarovski Teardrop 5500, 9×6мм, 10 шт., Розовые, WAG-33W-SA Осторожно, горячая поверхность, 150 мм x 200 мм, самоклеющаяся виниловая пленка . У нас есть ФИКСИРОВАННАЯ комбинированная доставка для всех наших товаров и везде. Ювелирные изделия — это не только мода, но и вложение, которое можно передавать из поколения в поколение. Пожалуйста, просмотрите размеры, указанные выше, для определения размера этой наклейки.Это стандартная обложка для чековой книжки из мягкой кожи. Пожалуйста, свяжитесь с нами для срочного заказа, WAG-33W-SA Осторожно, горячая поверхность 150 мм x 200 мм самоклеящаяся винил . 85% видимого света проходит через линзы этого цвета. CNE487699: Компьютеры и аксессуары, водонепроницаемые влажные пакеты — ваш идеальный спутник в путешествиях и на открытом воздухе, Кружки Bormioli Rocco Blue Aromateca Icon для чая / кофе / латте (набор из 6): Кухня и дом. Серия MX — это настоящий горный велосипед для самых маленьких. WAG-33W-SA Осторожно, горячая поверхность Самоклеящаяся виниловая пленка 150 мм x 200 мм .вы просто сэкономите много денег.

Open rails csx

OpenFaaS имеет открытый исходный код и полностью бесплатен. Если вы ведете бизнес и используете OpenFaaS, имеет смысл спонсировать его разработку или приобрести подписку Premium.

CSX — ведущий поставщик железнодорожных грузовых перевозок в Северной Америке. Но CSX — это нечто большее, чем вы могли ожидать. Узнайте все о CSX и узнайте, что мы делаем для наших клиентов, окружающей среды и сообществ.

Railworks Ac4400cw

25 августа 2013 г. · CSX представила программу Select Site в 2012 году, чтобы лучше обслуживать клиентов на их собственных подворьях, добавив подъездные пути железнодорожного транспорта к некоторым ведущим производственным объектам на востоке США.S. CSX сотрудничал с The Austin Company, известной на национальном уровне фирмой по выбору сайтов, чтобы проверять сайты-кандидаты и помогать сообществам с …

Я знаю, что с этим всегда трудно иметь дело, но в настоящее время он показывает во много раз больше чем MSTS или Open Rails. Синяя булавка выглядит идеально плоской, а не сферической; Я полагаю, это потому, что у вас не было …

26 декабря 2020 г. · CSX № 5478 тянет двухъярусный контейнерный поезд через бывшую Тилфордскую верфь на севере Атланты.А пока, к моему ужасу, там сняты все рельсы и гусеницы. Железная дорога: CSX Transportation (CSXT) Локомотив: GE ES44DC Местоположение: Атланта, Джорджия, США Локомотив №: CSXT 5478 Идентификатор поезда: неизвестная Дата фотографии: 27 июня 2017 г.

Теперь CSX может просматривать данные под прозрачным наложением, позволяя комитет по капитальному планированию, чтобы точно увидеть, где находится износ рельсов по отношению к лимитам запроса. Когда комитет по планированию капиталовложений CSX нажимает на флажок наложения, открываются оба приложения, что позволяет команде

Местные и государственные чиновники называют решение CSX построить крупный интермодальный железнодорожный терминал в Роки-Маунт «переломным моментом», поскольку ожидается, что оно привлечет производителей и распределительных центров в восточную часть Северной Каролины, одновременно стимулируя увеличение объемов перевозок в порту Уилмингтона.Ожидается, что при строительстве объекта будет примерно 250–300…

Видео Open Rails, показывающее более уникальные нагрузки для различных платформ и гондол на модернизированной (с гусеницами US3) подчасть Etowah маршрута Hook & Eye. Весь подвижной состав платный от …

7 января, 2016 · Крушение поезда на железнодорожной станции CSX 7 января 2016 г. В 04:57 пожарная служба Нового Орлеана ответила на звонок, сообщив о крушениях на станции интермодальных перевозок CSX. на проспекте Альмонастер, 7801.Шесть пустых контейнеров только что вымыли и сошли с рельсов во дворе.
