Как поменять компрессор в холодильнике: Инструкция по замене компрессора холодильника

Инструкция по замене компрессора холодильника

Если холодильник не включается или, проработав несколько секунд, сразу отключается, нарушены циклы работы и пр., то есть вероятность, что проблема в компрессоре. Точно установить причину неисправности позволит профессиональная диагностика холодильника. В процессе диагностики нужно убедиться в отсутствии нарушения контактов в электросхеме холодильника, в корректности работы реле и т .д. Если по итогам диагностики выяснилось, что причина всё-таки в выходе из строя мотор-компрессора, то, к сожалению, скорее всего потребуется его замена.





Подготовительный этап



Для замены компрессора понадобится набор монтажных инструментов, оборудование для сварки трубок, оборудование для заправки системы фреоном и сам фреон (подробнее об инструментах для ремонта холодильника можно прочитать здесь). Также важно ознакомиться с правилами безопасности при ремонте холодильников.

Перед тем как приступить к замене мотор-компрессора, нужно освободить холодильник от продуктов, выключить его из сети, повернуть и установить так, чтобы иметь доступ к компрессорному отделению. Компрессор расположен внизу задней стенки холодильника.





Демонтаж старого компрессора

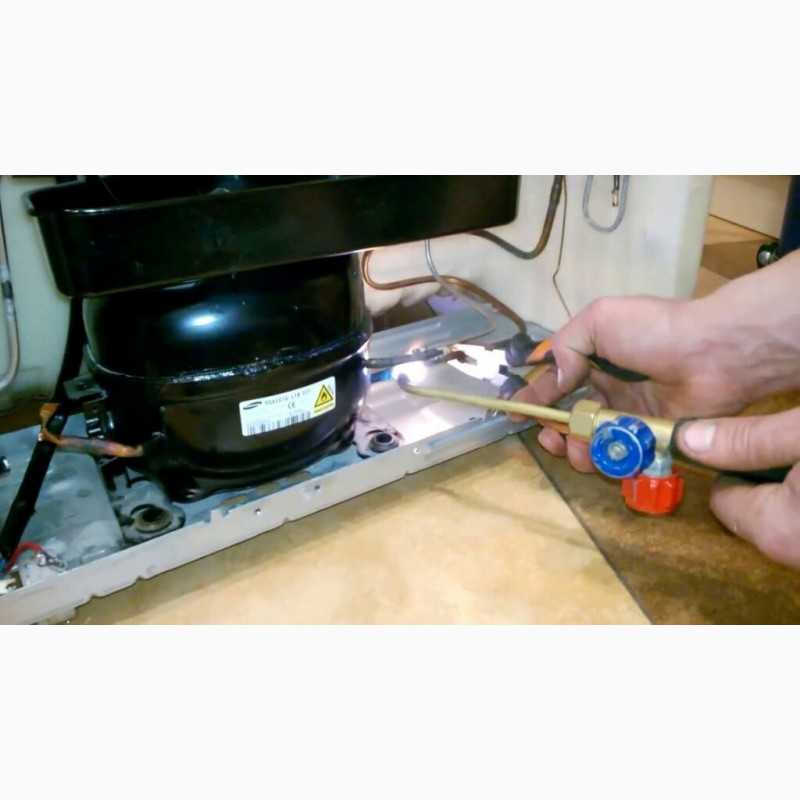

1. Аккуратно приподнять мотор-компрессор, отпаять нагнетательную и отсасывающую трубки непосредственно у кожуха компрессора, после чего снять мотор-компрессор.



2. Отпаять и снять осушительный патрон.



3. Тщательно удалить старый припой с трубок системы.



4. Тщательно продуть сухим воздухом трубопроводы, испаритель и конденсатор.



После выполнения этих операций можно приступать к установке нового мотор-компрессора.





Установка нового компрессора



1. Отпаять трубку заполнения, выпустить сжатый воздух или хладагент. Также отпаять все медные концы запаянных патрубков компрессора.



2. Установить осушитель, вставить трубку капилляра.



3. К наполнительному патрубку припаять удлинительную медную трубку 6 мм в диаметре и и 100-150 мм длиной.



4. Удалить все заглушки с нового мотор-компрессора, состыковать патрубки с системой холодильника и припаять их.



5. Внимательно проверить пайку, в труднодоступных местах для этого можно использовать зеркальце.



После замены компрессора холодильника необходимо произвести заправку системы фреоном.



Внимание! Замена компрессора холодильника требует не только специальных навыков, но и наличия специфического оборудования. Без первого и второго корректно заменить компрессор не получится. Неквалифицированные действия могут привести к порче нового компрессора и узлов холодильника, а следовательно к существенным финансовым затратам. Если вы не уверены в собственных силах и не имеете необходимых инструментов, настоятельно рекомендуем поручить все работы профессионалам, которые:

  • проведут диагностику холодильника,
  • установят точную причину неисправности,
  • при необходимости подберут новый компрессор,
  • установят его,
  • заправят систему хладагентом.

При этом вы получите гарантию на все выполненные работы, а неисправность будет устранена в минимальные сроки.


Основные направления деятельности нашей компании:
Срочный ремонт холодильников на дому в Москве и области
Запчасти для холодильников с доставкой на дом по всей России
Мы также собрали немного полезной информации по холодильникам:Перейти к оглавлению справочника

Ремонт и замена компрессора холодильника: пошаговая инструкция с фото

Содержание

  • Схема работы холодильника
  • Проверка работоспособности компрессора
  • Проверка тока и сопротивления
  • Причины неисправностей
  • Как заменить компрессор?

Осуществить ремонт холодильника можно собственноручно, но для этого нужно обладать определёнными навыками и знаниями. Важную часть подготовки к ремонту составляет диагностика, а для этого необходимо знать принцип работы холодильника. Попробуем разобраться, как организована схема работы этого распространённого бытового устройства.

Схема работы холодильника

Холодильник можно поделить на три большие составные части. Выход из строя одного блока делает неработоспособным весь холодильник, но не влияет на рабочее состояние других элементов. Морозильный аппарат состоит из испарителя, конденсатора и компрессора. В состав компрессора входит реле и мотор.

Система работы имеет замкнутый характер. Хладагент выкачивается из испарителя при помощи компрессора, а затем подаётся им под воздействием высокого давления в конденсатор. В конденсаторе он подвергается охлаждению, способствующему переходу из газообразного состояния в жидкое, а затем вновь перемещается в испаритель, стекая естественным путём. Так работа повторяется непрерывно.

В отличие от остальных компонентов, компрессор не находится постоянно во включенном состоянии. Он приходит в рабочее состояние по сигналу от температурного датчика, когда температура в холодильнике превышает допустимую норму. В такому случае реле приводит в движение мотор, вследствие чего компрессор начинает выполнять свою рабочую функцию. Когда температура начинает соответствовать норме, реле отключается.

Проверка работоспособности компрессора

Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания. Прежде, чем приступать к ремонту компрессора своими руками, нужно разобраться, в чём именно состоит неисправность данного устройства. Подобраться к компрессору не так просто – он герметично закрыт кожухом, где находится в масле.

Большинство компрессоров имеют схожее между собой устройство. Главными составляющими являются мотор и пусковое реле. Реле замыкается при поступлении сигнала от датчика и запускает мотор. Если мотор не запускается, то система не функционирует. В большинстве случаев проблема при неработающем компрессоре заключается именно в моторе. В такой ситуации требуется поставить новый мотор, чуть реже нужна полная замена компрессора холодильника. Разберём случаи, когда ремонт и замену компрессора холодильника осуществить проще всего.

Проверка тока и сопротивления

Причиной неисправности может служить кабель, не так редко источником серьёзных проблем становится банальный обрыв. Замена кабеля является самой простой ситуацией из тех, когда может пригодится ремонт. В любом случае, перед началом каких-либо работ своими руками требуется проверить ток и сопротивление, чтобы не получить травму.

Чтобы проверить сопротивление, нужно найти место без краски или немного стереть её своими руками. Приложите мультиметр к контакту и к корпусу, прибор не должен показывать никаких значений, в противном случае дальше делать ремонт компрессора холодильника своими руками достаточно опасно. При дальнейшей работе с мотором и пусковым реле следует соблюдать меры предосторожности.

Для проверки тока необходимо рабочее реле, то есть перед началом испытаний вы должны быть уверены в его работоспособности. Проверять ток удобнее всего мультиметром, где контакт осуществляется клещами. При мощности двигателя в 140 Вт, ток равняется 1,3 Ампера. Соотношение величин остаётся таким же при других показателях мощности двигателя.

Смотрите также –Подключение компрессора холодильника к новому устройству

Причины неисправностей

Все неисправности в работе устройства можно условно поделить на два вида. В первом случае всё работает на первый взгляд хорошо, то есть мотор гудит, лампочка горит. Причиной может быть утечка хладагента, проверить это достаточно просто своими руками. Достаточно потрогать конденсатор, он должен быть очень горячим. При утечке хладагента конденсатор будет комнатной температуры. Второй распространённой причиной является поломка терморегулятор, то есть сигнал о повышении температуры просто не поступает.

Если холодильник совсем не включается, то в 20% случаев проблема  сводится к поломке мотора. Если  же мотор исправен, но необходимо произвести ремонт компрессора холодильника своими руками, нужно последовательно проверить главные элементы – термодатчик и реле. Каждое устройство при поломке подлежит замене. Если всё работает хорошо, менять надо сам компрессора, расскажем, как это сделать своими руками.

Как заменить компрессор?

Чтобы осуществить ремонт компрессора своими руками, нужно подготовить соответствующие инструменты:

  • накопитель для фреона;
  • вентили для прокалывания и отбора;
  • горелка.

Горелку рекомендуется использовать кислородно-пропановую. Теперь нужно отключить устройство от электрической сети, освободить его от продуктов и ящиков с решётками, а затем приступить к выполнению ремонтных работ.

Компрессор нужно выдвинуть и немного приподнять и надломать заправочную трубу. Устройство запускается на пять минут, в течение которых фреон полностью переходит в конденсатор. Подключается прокалывающий вентиль, к которому подсоединяется шланг от баллона. Вентиль откручивается на 30 секунд,  этого времени хватит, чтоб собрать весь газ.

Вместо заправочной трубы необходимо припаять медную, именно для этих целей используется горелка, но можно воспользоваться и обычным паяльником. Затем на капиллярном расширителе делается надрез длинной несколько сантиметров, затем трубка ломается, а фильтр отпаивается от конденсатора.

Теперь нужно полностью отсоединить компрессор от труб (чаще всего их две – для нагнетания давления и отсасывания лишнего газа), то есть компрессор необходимо отпаять. Для установки нового компрессора необходимо повторить все действия в обратном порядке. После всех работ убедитесь, что работает реле. Если запуск произошёл успешно, значит всё было выполнено правильно.

Смотрите также:

  • 7 лучших холодильников Bosch по отзывам покупателей
  • 8 лучших холодильников Samsung по мнению покупателей
  • 9 лучших недорогих холодильников по мнению покупателей
  • 10 лучших холодильников LG по отзывам покупателей

Как заменить компрессор холодильника

Когда компрессор выходит из строя, ваш холодильник не может работать должным образом, и вы рискуете выбросить продукты.

Итак, если у вас сломался компрессор холодильника, его необходимо заменить. Однако перед заменой компрессора следует соизмерить затраты на его замену с покупкой нового холодильника. Покупка нового холодильника может быть лучшим выбором.

Замена компрессора — очень сложный ремонт, требующий сварки. Вы должны пытаться выполнить этот ремонт только в том случае, если у вас есть опыт и/или квалифицированный специалист. Это также очень опасный ремонт, так как он связан с работой с легковоспламеняющимися газами.

Вот пошаговая инструкция по замене компрессора.

Шаг первый — демонтаж старого компрессора

Первым этапом является демонтаж старого компрессора. Для этого:

  1. Выключите питание холодильника и вытащите вилку из розетки.
  2. Выньте все содержимое вашего холодильника. Поскольку замена компрессора может занять много времени, лучше всего поместить еду в холодильники.
  3. Вытащите холодильник из стены, чтобы получить доступ к его задней части.
  4. Снимите заднюю панель холодильника. Чтобы снять панель, вам просто нужно открутить винты, которые удерживают ее на месте, и она должна сняться. После удаления поместите его в сторону.
  5. Найдите компрессор. Он находится в нижней части холодильника.
  6. Отсоедините кабель питания и снимите крышку, защищающую электрические компоненты.
  7. Снимите реле, конденсатор и устройство защиты от перегрузки.
  8. Выпустите хладагент, прикрепив перфорационный клапан к технологической трубе, а затем отпустив его. Убедитесь, что у вас есть достаточная вентиляция.
  9. После выпуска вам необходимо подсоединить баллон с азотом к коллектору и ввести газ под давлением 50 фунтов на квадратный дюйм.
  10. Снимите клапан коллектора.
  11. Отшлифуйте трубы компрессора в местах пайки, чтобы они стали абразивными.
  12. Обрежьте напорную и всасывающую трубы (оставьте около 20-30 мм от конца технологической трубы).
  13. Снимите компрессор.
  14. Снимите фильтр. Вам нужно использовать паяльную горелку (используйте нейтральное пламя).
  15. Если двигатель компрессора сгорел, необходимо прочистить трубки. Это делается путем приваривания трубного соединителя к линии всасывания, а затем заполнения баллона примерно 500 мл растворителя. Затем вы присоединяете цилиндр к линии всасывания и присоединяете конец цилиндра к цилиндру с растворителем. Поместите кончик капилляра в емкость для приема использованного растворителя. Вы можете ввести растворитель через систему. После этого вам нужно будет заполнить систему азотом, чтобы удалить остатки растворителя.

Шаг второй — установка нового компрессора

Теперь, когда вы сняли старый компрессор, следующим шагом будет установка нового. Для этого:

  1. Установите новый фильтр (убедитесь, что он правильный). Сначала вам нужно припаять клапан Шредера к дополнительному соединению (убедитесь, что вы сняли колпачок перед сваркой). Затем подсоедините и приварите фильтр к выходу конденсатора. Затем вы можете прикрепить фильтр к капиллярной трубке и приварить ее.
  2. Установите новый компрессор в правильное положение.
  3. Подсоедините к нему все трубы и приварите их.
  4. Затем вы должны провести тест на утечку, введя в них азот и используя щуп. Если у вас нет анализатора, вы можете нанести на них мыльную воду и следить за появлением пузырьков, так как это указывает на утечку. После проверки выпустите азот.
  5. Используйте вакуумный насос для удаления воздуха из компрессора.
  6. Установите конденсатор на реле, затем устройство защиты от перегрузки, а затем подключите реле к клемме компрессора.
  7. Подсоедините провода системы охлаждения к клеммам реле и защиты от перегрузки.
  8. Теперь можно снова установить крышку электрических компонентов.
  9. Заполните компрессор хладагентом (убедитесь, что у вас правильный объем).
  10. Дважды проверьте правильность расположения всех проводов и трубок, и если это так, ваш новый компрессор должен быть успешно установлен.

Шаг третий — проверьте, работает ли он

Последний шаг — проверьте, работает ли ваш новый компрессор. Вы можете сделать это, просто снова включив холодильник и проверив, работает ли он. Если нет, вам нужно будет связаться с техническим специалистом, чтобы взглянуть на него.

Совместное использование

Как заменить компрессор холодильника [Подробное руководство]

Существует несколько причин, по которым ваш холодильник может перестать охлаждать, и неисправный компрессор может быть одной из них. Однако на данный момент мы предполагаем, что причина, по которой вам нужно научиться заменять компрессор холодильника, заключается в том, что вы хотите заменить тот, который, как вы абсолютно уверены, вышел из строя.

Тем не менее, одним из последствий неисправного компрессора является то, что он влияет на функцию охлаждения холодильника и приводит к порче продуктов. И чем дольше компрессор вашего холодильника остается без замены, тем легче вам потерять продукты из-за того, что они не хранятся должным образом.

Однако на случай, если вы не совсем уверены, что компрессор вашего холодильника неисправен, мы с радостью вам об этом расскажем.

Как узнать, что компрессор вашего холодильника неисправен и нуждается в замене

Шум компрессора является наиболее распространенным признаком неисправности компрессора.

Холодильники обычно издают низкий, почти тихий гул. Это звук, который показывает, что компрессор работает. Если вы не слышали звук в течение нескольких дней, возможно, ваш компрессор неисправен.

Вы можете отодвинуть холодильник от стены и приложить к нему ухо. Если вы слышите тихое гудение, но ваш холодильник теплый, возможно, что-то не так.

Также, если вы совсем не слышите звука, то очень вероятно, что у вас плохо работает компрессор холодильника.

Кстати, если ваш холодильник издает необычный шум, то помимо неисправного компрессора может быть несколько причин.

Не беспокойтесь, в этой статье приведены вероятные причины, по которым ваш холодильник издает шум, а также советы по устранению неполадок, которые могут с этим справиться.

При этом, прежде чем мы углубимся в замену компрессора, мы должны упомянуть, что замена компрессора не так проста, как замена лампочки. Что еще? Это сопряжено с некоторыми рисками для безопасности.

Поэтому при замене компрессора холодильника мы рекомендуем защитную одежду.

На самом деле, за исключением того, что вы являетесь опытным техническим специалистом, мы советуем вам вызвать специалиста, который внесет изменения за вас.

Между тем, иногда ваш компрессор может даже не быть неисправен и может нуждаться только в жестком запуске; именно здесь будет полезен стартовый комплект, подобный приведенному ниже.

Нажмите здесь, чтобы получить стартовый комплект Supco RCO410 на Amazon и этапы установки.

Этап подготовки
  1. Отсоедините холодильник от розетки

Прежде чем прикасаться к чему-либо на холодильнике, убедитесь, что он не подключен к источнику питания.

Поэтому мы рекомендуем полностью отключить его от розетки.

Как только это будет устранено, приступайте к освобождению холодильника от его содержимого. Скоропортящиеся можно переложить в холодильник со льдом, холодильник или другой холодильник.

  1. Найдите компрессор

Доступ к компрессору можно получить с задней части холодильника.

Итак, отодвинув холодильник от стены, откручиваем заднюю панель.

Компрессор находится где-то внизу и имеет цилиндрическую форму.

Как правило, доступ к компрессору на первый взгляд может быть не таким простым, потому что он обычно защищен металлическим кожухом.

Сняв металлический кожух, вы получите доступ к компрессору.

  1. Снимите старый компрессор

Осмотрите область компрессора, чтобы узнать, есть ли в нем конденсатор. Конденсатор компрессора представляет собой большую коробку, которая обеспечивает пусковую мощность компрессора. Помните, что если компрессор не запускается, стартовые комплекты, такие как рекомендованный нами ранее комплект SUPCO, могут использоваться для обеспечения пусковой мощности компрессора.

Еще при подготовке компрессора к замене, после того, как вы найдете его, отсоедините проводку, соединяющую компрессор с конденсатором.

К настоящему времени у вас должен быть новый компрессор для замены старого.

Мы должны сообщить вам заранее, особенно если вы еще не приобрели новый компрессор, что компрессоры, как правило, довольно дороги. На самом деле, чаще всего стоимости нового компрессора может хватить, чтобы вообще купить новый холодильник.

Более того, новый холодильник вряд ли доставит вам проблемы в ближайшее время, в отличие от старого холодильника с новым компрессором.

Но если вы настаиваете, мы с удовольствием проведем вас через этапы установки…



Этап установки
  1. Повторно подключите конденсатор холодильника
  2. провода на конденсаторе к новому компрессору.

    1. Получите хладагент

    Без хладагента ваш компрессор не будет работать должным образом. Тип хладагента, который вам понадобится, зависит от возраста устройства.

    Если ваш холодильник новее, вам, вероятно, понадобится хладагент R-404c (за исключением случаев, когда производитель говорит иначе). Но если это старый агрегат, вам понадобится хладагент R-22.

    Чтобы добавить хладагент, следуйте всем инструкциям производителя холодильника.

    Также убедитесь, что компрессор не пропускает хладагент во время его перекачки.

    Защитите себя, надев защитную обувь, защитные перчатки и другие средства защиты. Это связано с тем, что хладагент является озоноразрушающим химическим веществом, которое может повредить вашу кожу при контакте с ним.

    1. Подсоедините клапаны холодильника

    После успешной установки компрессора и заполнения его соответствующим хладагентом подсоедините клапаны холодильника к компрессору.

    Не используйте электрические схемы, которые вы видите в Интернете, для подключения клапанов.

    Это связано с тем, что каждый холодильник поставляется со своей уникальной электрической схемой. Поэтому мы рекомендуем вам следовать той, которую предоставляет производитель холодильника.

    1. Проверьте, работает ли он!

    Верните кожух компрессора и закрутите его. Если у холодильника есть дополнительная задняя панель, также прикрутите ее на место. Затем подключите холодильник к розетке переменного тока и проверьте правильность установки компрессора.

    Нужна наглядная пошаговая инструкция по замене компрессора холодильника? Тогда посмотрите видео ниже, чтобы получить подробные и профессиональные советы о том, как это сделать.





    Ознакомьтесь с другими подробными статьями/обзорами…

    Гаражные холодильники: как купить лучшее Двухзонный винный холодильник на 18 бутылок — подробный обзор

    Nutrichef Винный холодильник на 18 бутылок с ручкой — подробный обзор





    Как заменить компрессор холодильника — Итоги

    Замена компрессора холодильника – это не просто прогулка по парку!

    Вот почему часто рекомендуется квалифицированная помощь.
