Как правильно установить расширительный бак мембранного типа

Обустройство систем водоснабжения зачастую предполагает использование дополнительных компенсирующих баков. Они позволяют некоторое время поддерживать давление при выходе системы из строя.

Сегодня существует несколько видов таких конструкций, что позволяет подобрать их для конкретных условий работы. Среди них необходимо выделить баки zilmet ultra pro, подробно о которых можно узнать на сайте производителя.

Основные характеристики

Мембранные баки представляют собой специальные конструкции, которые выполнены в виде небольшой емкости, а внутри в них располагается определенная резиновая мембрана. Основным их предназначением является защита всей отопительной системы от гидроударов. Это позволяет обеспечить бесперебойную работу данной конструкции.

Перед тем, как приступать к монтажу следует выполнить несколько простых правил:

Изначально необходимо изучить рекомендации производителя согласно монтажу данной системы.
Затем выполнить все расчеты конкретных параметров системы.
Когда вы планируете использовать большое по объему изделие, тогда вам необходимо приобрести специальные кронштейны, на которые и будет фиксироваться устройство.

Монтаж расширительного бака

Установка производится в несколько последовательных шагов:

В первую очередь выбирается место. Зачастую такие конструкции врезаются возле отопительного котла, таким образом, чтобы движение воды происходило от горячей точки к более холодной.
Затем производится установка кронштейнов. Крепятся они к стене с помощью специальных саморезов или анкерных крепежей. Когда конструкция закреплена, производится установка бака в специальные пазы и фиксация его с помощью хомутов.
На завершающем этапе производится подключение устройства к основной системе. Выполняется это согласно рекомендациям производителя данного прибора.

Следует отметить, что монтаж расширительных баков, не должен производиться в минусовую температуру. Также обратите внимание, что редуктор давления необходимо монтировать, только подключив предварительно измерительный счетчик.

При выборе места для установки также необходимо учитывать возможность доступа ко всем узлам системы в случае ремонта. Производить монтаж расширительных баков зачастую должны только опытные специалисты, которые имеют специальные разрешения и определенные навыки.

Как правильно установить расширительный бак смотрим в видео:

Твитнуть

Неперехваченное исключение

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

1. Виды баков
2. Расширительный бак открытого типа
2.1 Достоинства и недостатки
2.2 Как работает бак открытого типа. Правила установки
3. Расширительный бак закрытого типа
3.1 Безмембранные баки
3.2 Мембранные баки
3.3 Преимущества и недостатки мембранного бака
3.4 Как выбрать мембранный бак
3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

Расширительный бак открытого типа.
Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую — газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

Сбрасывает давление и отводит воздух из отопительной системы.
Невысокая стоимость устройства.

К недостаткам относятся:

Большие потери тепла и необходимость утепления некоторых элементов.

Перед установкой необходимо устроить дополнительные трубопроводы отопления.
Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

Не обязательно устраивать теплоизоляцию;
Потери тепла минимальные;
Работает при высоком давлении;
Небольшие размеры;
Установить бак можно почти в любом месте;
Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

Периодическая подкачка воздуха или газа;
Большая стоимость;
Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

Материал, из которого изготавливают мембрану.
Рабочие температуры и давление.
Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом.

Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Где установить расширительный бак в закрытой системе отопления с насосом: способы монтажа

Где установить расширительный бак в закрытой системе отопления с насосом? Монтаж такой конструкции зависит от типа системы теплоснабжения. Она необходима для надежной защиты теплопровода от перепадов давления в системе. Необходимо не только правильно установить прибор, немаловажно также не ошибиться в правильности подбора устройства. Выяснив принцип действия таких агрегатов, и изучив их разновидности, сделать выбор будет легче.

Расширитель в теплопроводе.https://арт-лига.рф

Назначение и виды расширительных баков.

Основной функцией, компенсирующих баков, не зависимо от вида, является компенсация избытка жидкости в системе при нагревании. Такие конструкции являются своеобразной страховкой от слишком высокого давления в системе. Чрезмерное давление может вызвать разрыв трубопровода или же вывести отопительное оборудование из строя. Также эти конструкции служат для амортизации составляющих отопительного контура при гидроударе.

Подбор компенсирующего бака осуществляется исходя из особенностей теплопровода. В теплосистемах используют расширительные резервуары двух типов:

Расширитель для теплопровода открытого типа.http://gidotopleniya.ru

открытого (применяются в открытых теплосистемах) имеют доступ к воздуху. Применяются в системах с естественной циркуляцией. Избыток воды выводится на улицу, либо в канализационную систему. После охлаждения, вода добавляется в теплопровод вручную. Такой корпус не герметичен, изготавливается любой удобной формы.

К преимуществам использования такой системы относят:

возможность равномерного прогрева системы;
бесшумная работа;
нет необходимости в электропитании.

Стоит отметить, что баки такого типа применяются редко в силу ряда причин:

характеризуются большими размерами;
необходим постоянный контроль уровня теплоносителя в емкости;
поступающий воздух является причиной коррозии в теплопроводе;
существует угроза замерзания рабочей среды в таких резервуарах;
при повышенном уровне давления функционирование отопительного контура становится невозможным.

Мембранный бак для закрытого отопительного контураhttps://pechiexpert.ru

закрытого типа (устанавливают в замкнутых отопительных контурах) без доступа к атмосфере. Экспанзоматы получили более широкое распространение в теплопроводах.

Расширительный (мембранный) бак для закрытого контура представляет собой металлический корпус чаще всего в форме баллона, позволяющий удерживать рабочую среду под заданным давлением. Внутри конструкция разделена на две части эластичной мембраной. Одна половина установки предназначена для газа, другая — для воздуха.

При использовании таких конструкций отпадает необходимость в контроле уровня жидкости в системе, поскольку герметичность конструкции не дает возможности жидкости испаряться. Более низкая стоимость такой установки обеспечивается за счет использования труб меньшего диаметра.

Главным недостатком мембранного бака является зависимость от электропитания.

Принцип действия компенсационного резервуара для закрытой системы теплоснабжения.

Схематическое изображение принципа действия оборудования для закрытой системыhttps://sdelai-lestnicu.ru

При нагревании рабочей среды в замкнутом контуре происходит ее расширение, что приводит к повышению давления в компенсирующей емкости и теплопроводе в целом. Мембрана растягивается, при этом воздух сжимается. Когда температура достигает максимального показателя, давление в системе нормализуется и теплопровод продолжает работу в нормальном режиме. При выключении нагревающего элемента температура понижается, и уровень воды падает. Нагрузка на мембрану уменьшается, и полученный объем жидкости выталкивается воздухом обратно в систему.

Как проверить и накачать мембранный резервуар

При укомплектовании оборудования для отопительного контура, стоит задуматься о подборе экспанзомата достаточного объема, чтобы обеспечить нормальное функционирование системы. Для точного определения объема потребуются сложные расчеты, которые под силы только специалистам.

Измерение давления в экспанзоматеhttps://probaltur.ru

Для упрощенного расчета используют следующий метод. Принято считать, что на 1 кВт мощности котла приходится 15 л. жидкой среды. Путем перемножения этих показателей, устанавливаем приблизительный объем сетевой жидкости. От этого показателя берут 10% — это и будет необходимый объем резервуара.

При установке важно провести правильную настройку оборудования. Необходимо измерить давление в воздушной части бака, которое должно соответствовать уровню давления в отопительном контуре. Измеряется этот показатель манометром со стороны воздушной камеры бака. В случае несоответствия показателя норме, увеличиваем давление с помощью насоса или же понижаем его нажатием на шток золотника.

Где установить расширительный бачок в открытой системе отопления с насосом

Очень важно расположение компенсационного бака в теплопроводе. От этого зависит эффективность работы всей теплосистемы.

Компенсирующая емкость в отопительной системе открытого типаhttp://strojdvor.ru

В открытом контуре расширительный бачок должен стоять в максимальной точке контура. Туда устремится весь воздух, находящийся в теплопроводе. Таким образом емкость способствует выводу воздуха, препятствуя возникновению воздушных пробок в теплопроводе.

Существует несколько вариантов монтажа расширительного бака такого типа:

1. С высоко расположенной компенсирующей емкостью.

2. С бачком на обратке.

3. Монтаж на дальнем стояке.

Куда установить расширительный бак в закрытой системе отопления с насосом

Чтобы продлить срок службы компенсационного бака, нужно закрепить его так, чтобы часть конструкции, заполненная воздухом, была сверху. Иначе под воздействием гравитации мембрана будет растягиваться и сокращаться, что приведет к появлению в ней трещин. В таком случае уже не обойтись без ее замены.

Размещение компенсирующего бака в теплосистемеhttps://otoplenie-help.

Для замкнутого отопительного контура оптимальным вариантом установки является обратная часть трубопровода между котлом и насосом. Можно ли поставить расширительный бак после насоса? Возможен монтаж и на подаче, но при условии, что насос будет на подающей трубе. Т.е расширительный бак перед насосом, а не после него.

Заметим, что при закреплении мембранной установки на подающем участке трубы, слишком высокая температура перекачиваемой жидкости значительно сократит срок службы установки. Если же в отопительном контуре используется твердотопливное оборудование, такое крепление экспанзомата может привести к выходу из строя мембраны

Советы по установке компенсационного резервуара

При установке компенсационного бака, необходимо соблюдать несколько правил:

Монтаж напольного бака должен быть произведен так, чтобы установка не слишком прилегала к стене. Не стоит также закреплять ее слишком высоко, это может усложнить техническое обслуживание;

Запорный и сливной кран для мембранной емкости.https://www.vorder.ru

Чтобы можно было демонтировать конструкцию из системы, не сливая при этом жидкость из теплопровода, необходима установка запорного крана перед резервуаром.
Установка бака должна совершаться в помещении с температурой выше 0 ° С.
Для снятия нагрузки с входного патрубка, трубы, подходящие к резервуару, необходимо дополнительно зафиксировать.
Бак должен быть рассчитан на контакт с горячей водой.

Куда ставить расширительный бак в закрытой системе отопления с насосом? — видео:

Коротко о главном

Расширительный резервуар является неотъемлемой частью любой системы теплоснабжения. Его основная функция — принимать в себя избыток теплоносителя из системы. Расширительный бак перед насосом, установленный на подачу — это универсальный способ монтажа. Установка компенсационного резервуара избавит теплосистему от лишних нагрузок и значительно продлит срок службы.

Есть ли у вас опыт по установке расширительных баков в отопительный контур?

Расширительный бак: расчёт, выбор, установка

Расширительный бак защищает систему отопления от поломки при увеличении объема теплоносителя. Статья поможет рассчитать, выбрать и правильно установить бак.

Владимир Равилов ⏳ 08-28-2018 06-29-2021

Плоский расширительный бак для отопления, объемом 8 литровПлоский расширительный бак для отопления, объемом 8 литров
Расширительный бак — неотъемлемая часть любой системы отопления потому, что теплоноситель при нагревании увеличивается в объеме, вода и отопительный антифриз в том числе. Расширительный бак принимает на себя увеличивающийся объем жидкости, предохраняя систему отопления от разрушения.
Расширительные баки бывают открытые и мембранные (закрытые). Открытый расширительный бак принято включать в схему классической системы отопления там, где теплоноситель циркулирует по трубам за счет естественной циркуляции. В этом случае расширительный бак устанавливают в самой верхней точке дома, желательно на чердаке. В открытый расширительный бак наливают воду при заполнении системы отопления теплоносителем, в него же заводят воздушник.
Открытый расширительный бак для классической системы отопления
Закрытые, мембранные баки применяются в закрытых системах отопления, которые все время, за исключение ремонта, находятся под избыточным давлением около 1 кгс/см². В этом случае мембранный расширительный бак не только принимает на себя расширяющийся теплоноситель, но и поддерживают давление на постоянном уровне, даже если котел не работает и циркуляции теплоносителя в системе нет. Через мембранный бак не наполняют систему отопления, как в случае с открытым расширительным баком, который служит своеобразной воронкой.
В закрытых системах циркуляция теплоносителя осуществляется за счет циркуляционного насоса, который все чаще встраивается прямо в котел. Не обошла эта участь и расширительные баки — мембранные баки давно стали неотъемлемой частью настенных котлов. Конечно, объем расширительных баков в котлах невелик, порядка 4-8 литров, но для простых систем отопления с малым объемом теплоносителя этого достаточно.
Вообще, перед покупкой мембранного расширительного бака или изготовлением емкости открытого расширительного бака надо сделать расчёт объема бака, чтобы он смог вместить весь объем расширяющейся жидкости.
Мембранный расширительный бак (экспанзомат)
По сути, мембранный бак представляет собой гидроаккумулятор с прочной мембраной, которая способна выдерживать горячую воду без повреждения.
Расширительный бак, экспанзомат, в разрезе. Фото: Day & Nite Plumbing & HeatingРасширительные баки Джилекс различных моделей в разрезе. Иллюстрация: ИЭ 1.1/2017ЛМ
Мембрана делит бак на два отсека: воздушный и водяной. В воздушный отсек компрессором или автомобильным насосом накачивается воздух под давлением 1-1,5 кгс/см², точное давление указано на наклейке, наклеенной на бак или в паспорте экспанзомата. Воздух под давлением выполняет роль пружины, сжимаясь при увеличении объема жидкости в баке.
Срок службы расширительного бака зависит от правильности установки и качества оборудования, в среднем составляет 5-8 лет. Продлить срок службы экспанзомата можно установив бак на обратной линии, перед циркуляционным насосом.
Выбор расширительного бака зависит от ассортимента отопительного оборудования в магазинах вашего региона, поэтому ориентируйтесь на отзывы касательно имеющихся в продаже моделей.
Расчёт расширительного бака для отопления
Выбирая расширительный бак надо знать его объем. Объем можно определить по формулам, а можно воспользоваться таблицей и подобрать бак для вашей системы отопления, если известна ёмкость системы отопления, объем теплоносителя во всех без исключения трубопроводах, радиаторах, котле и др.
Объем расширительного бака должен соответствовать расчетам, либо быть немного больше расчетной величины
В любом случае, рекомендуется покупать бак с запасом 10-15% по объему. Как говорится лишний объем не помешает, особенно если в качестве теплоносителя используется отопительный антифриз, а не вода.
Таблица. Расчет емкости расширительного бака для системы отопления, в зависимости от объема теплоносителя.
Объем теплоносителя в системе отопления, литров Емкость расширительного бака, литров
15-20 1
25-30 2
35-45 3
50-55 4
60-65 5
70-80 6
85-90 7
95-100 8
105-110 9
120 10
Примечание: расчёт верен, если в качестве теплоносителя используется вода, начальное давление в системе отопления — 1 кгс/см², максимальное давление — 3 кгс/см². Точный расчет объема расширительного бака можно сделать на сайте ГК Климатик.
Где и как установить расширительный бак
Мембранные расширительные баки рекомендуется устанавливать на обратной линии системы отопления, недалеко от котла, перед циркуляционным насосом, водяным патрубком вверх (горизонтальные баки: влево или вправо).
Рекомендуемый производителем способ установки мембранного расширительного бака Джилекс: 1-воздухоотводчик; 2-предохранительный клапан; 3-манометр; 4-корпус группы безопасности; 5-расширительный бак; 6-отопительный котел; 7-радиаторы отопления; 8-циркуляционный насос. Иллюстрация: ИЭ 1.1/2017ЛММембранный расширительный бак установлен правильно. Фото: Википедия
Не рекомендуется устанавливать экспанзоматы водяным патрубком вниз — это будет способствовать скоплению воздуха в баке, который будет невозможно удалить из системы. Также не рекомендуется устанавливать бак на напорной линии системы отопления, чтобы продлить срок службы мембраны.
Открытые расширительные баки по традиции монтируются в самом высоком месте дома так, чтобы труба, идущая от бака, входила в обратную линию системы отопления недалеко от входа в котел. Также требуется обеспечить удобство наполнения системы водой и контроль уровня воды в баке без дополнительных ухищрений.
Источники:
Расчет мембранных расширительных баков Reflex — www.climatik.su
Монтаж расширительного бака системы отопления
Проектирование современного автономного теплоснабжения жилых домов, квартир и производственных объектов – серьезная работа, требующая правильного выполнения расчетов и согласования параметров монтируемого оборудования. Для безотказного функционирования находящегося под нагрузкой отопительного контура важно правильно подобрать расширитель и профессионально осуществить монтаж расширительного бака системы отопления. Рассмотрим конструктивные нюансы, специфику подключения и сервиса устройства, компенсирующего увеличение объема теплоносителя.
Для чего нужна установка расширительного бачка в отопительной системе
Физические свойства жидкости, увеличивающей свой объем при возрастании температуры, являются причиной скачков давления, возникающих в замкнутом отопительном контуре. В связи с этим подключение расширительного бака к системе отопления актуально, так как позволяет решить ряд серьезных задач:
компенсировать температурное расширение жидкости в отопительных магистралях. Рабочая емкость бачка принимает избыток воды, появляющийся при объемном расширении жидкости. Устройство не позволяет возрастающему давлению повредить котел и обеспечивает целостность магистралей;

сгладить гидравлические удары, связанные с периодическим включением и выключением циркуляционного насоса. При колебаниях температуры помещения, циклически функционирует подающее теплоноситель оборудование, вызывая кратковременные скачки давления.

Рабочий резервуар расширителя, являясь своеобразным буфером отопительного контура, обеспечивает:
увеличенный ресурс эксплуатации элементов отопления;

стабилизирует влияние на оборудование избыточного давления и температуры;

повышенную надежность и безопасность функционирования узлов.

Приведенные аргументы подтверждают, что установка расширительного бачка в системе отопления – обязательное мероприятие.

Определение объема расширителя
Вместительность или, как говорят специалисты, полезное пространство расширителя – приоритетный параметр устройства. Его величина должна с запасом превышать максимальное количество теплового носителя, который в результате расширения наполняет резервуар. Это связано с тем, что при повышении интенсивности работы котла, возрастает объем находящейся в магистралях жидкости. Она заполняет демпферный резервуар, принимающий увеличившееся количество теплоносителя.
На вместительность расширителя влияет вид используемой жидкости. Для выполнения расчета используются следующие параметры:
объем резервуара составляет 15% от общего количества воды, заполняющей отопительный контур;

вместительность возрастает до 20% при заполнении системы теплоснабжения антифризом.

Алгоритм расчета вместительности расширительного резервуара предусматривает определение общего количества рабочей жидкости. Оно рассчитывается путем суммирования объемов отдельных элементов конструкции:
отопительного котла. Информацию о вместительности содержит технический паспорт агрегата;

магистралей. Объем труб определяется путем перемножения площади внутреннего сечения на длину;

радиаторов. При отсутствии данных в паспорте, можно экспериментальным путем вычислить объем, наполняя водой батарею.

Получив, расчетным путем, объем контура, остается перемножить полученное значение на коэффициент 0,15 – для воды или 0,2 – для антифриза.

Например, при вместительности магистралей и аппаратов 60 литров, потребуется демпфирующий бачок следующего объема:
60 х 0,15 = 9 литров — при использовании воды;

60 х 0,2 = 12 литров — при заполнении антифризом.

Приведенный алгоритм позволяет оперативно произвести расчеты по определению главной рабочей характеристики расширителя.

Где ставят расширительный бак в системе отопления
В зависимости от конструктивных особенностей отопления, меняется место расположения демпферного бачка:
в конструкции открытого типа его устанавливают в наиболее возвышенной точке, которая обычно располагается в находящемся под крышей помещении или в потолочной зоне котельной. Открытая система является сосудом сложной конфигурации, в котором возникают характерные конвекционные потоки. Размещение котла в верхней точке способствует ускоренному подъему нагретого теплоносителя с последующим движением самотеком в отопительные устройства через трубы. Кроме того, верхнее расположение обеспечивает беспрепятственный подъем образующихся пузырьков воздуха;

для закрытого отопления оптимальной зоной установки бака является прямой участок, находящийся перед насосом, обеспечивающим принудительную циркуляцию. Отсутствие завихрений на прямолинейном участке магистрали и постоянная скорость течения жидкости создают благоприятные условия, позволяющие бачку компенсировать гидравлические удары и демпфировать тепловое расширение носителя. При этом образующийся при нагреве жидкости воздух беспрепятственно можно удалить, используя имеющиеся воздушные краны.

Определяясь с местом установки расширителя, обратите внимание на следующие моменты:
близость размещения бачка к помещению котельной или топочной, облегчающая контроль над работой устройства;

свободный доступ к демпферному резервуару, позволяющий производить обслуживание агрегата;

наличие между корпусом и стенкой зазора, облегчающего выполнение визуального осмотра;

надежность фиксации емкости с теплоносителем, которая должна самостоятельно крепиться, не передавая нагрузки на подводящие магистрали.

Правильное расположение расширительной емкости обеспечит нормальное функционирование и облегчит обслуживание.

Какие бывают расширительные бачки в зависимости от системы отопления
Конструкция демпферного бака зависит от типа отопительного контура:
в системе с естественной циркуляцией используются расширительные устройства открытого типа, позволяющие при необходимости выполнить заливку жидкости. Открытые резервуары не нуждаются в запорной арматуре, герметичной крышке и резиновой мембране. Доливка жидкости осуществляется путем открытия подающего крана водопроводной магистрали или вручную с помощью ведра;

в замкнутом отопительном контуре с принудительной циркуляцией применяют расширители закрытой конструкции. Они выполнены в виде герметичного резервуара, разделенного резиновой мембраной на две части. В одной находится инертный газ или воздух. В другой – теплоноситель, который при увеличении объема деформирует резину, снижая объем камеры с воздухом, и компенсирует, таким образом, перепады нагрузки.

<noscript><img src='/800/600/https/kemerovo.kit-teplo.ru/upload/iblock/8fb/8fb4f792c60158fd55d2226e22d60dd7.jpg' /></noscript> youtube.com/embed/ebB3L0zj8f0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
В закрытых системах применяются следующие виды бачков:
фланцевые, оснащенные сменной мембраной балонного типа;

безфланцевые со стационарной диафрагменной мембраной.

Более современные конструкции закрытого типа постепенно вытесняют открытые системы теплоснабжения, которые более подвержены коррозии, требуют постоянного контроля уровня жидкости и регулярной доливки. Принятие окончательного решения о выборе вида демпферного агрегата диктуется конструкцией устанавливаемого отопления.

Расширительный бак открытого типа
На протяжении десятилетий демпфирующие емкости отопительных контуров широко использовались в системах с естественной циркуляцией. Они позволяли восполнять запас воды при небольших утечках или испарении теплоносителя, а также обеспечивали отвод пузырьков воздуха из отопительного контура.
Конструкция
Конструктивно, открытый расширитель представляет собой сообщающийся с атмосферой сварной сосуд, выполненный в форме:
цилиндра;

параллелепипеда.

Для изготовления применяются следующие материалы:
листовая сталь;

полимерные материалы.

Резервуар оснащается следующими элементами:
крышкой, позволяющей защитить тепловой носитель от грязи и обеспечивающей доступ при обслуживании;

прочным кронштейном, позволяющим надежно зафиксировать корпус к стене помещения;

патрубками, необходимыми для подключения магистралей отопительного контура, а также труб подачи воды и перелива;

сливным вентилем, позволяющим при выполнении обслуживания и ремонтных работах слить теплоноситель.

Благодаря простоте конструкции, расширитель открытого типа несложно изготовить самостоятельно.

Преимущества и недостатки
Главные достоинства демпферного резервуара открытого типа:
возможность самостоятельного изготовления;

простота конструкции;

низкий уровень затрат;

эффективность отвода воздуха;

ускоренный сброс давления.

Наряду с преимуществами, открытая конструкция имеет ряд серьезных недостатков:
потребность в тепловой изоляции расширителя, расположенного в неотапливаемом помещении;

контакт теплоносителя с атмосферой, являющийся причиной коррозии металлических элементов;

необходимость регулярной доливки жидкости в емкость, связанная с ее постоянным испарением;

специальные требования по монтажу, предусматривающие установку дополнительных магистралей.

Слабые места конструкции ограничивают широкое использование открытых резервуаров.

Установка расширительного бака в открытой системе отопления
Принимая решение, как подключить расширительный бак к системе отопления открытого типа, следует руководствоваться рекомендациями предварительно разработанного проекта и инструкцией. При этом необходимо обратить особое внимание на соблюдение следующих требований:
установку демпфера на максимально возвышенном участке отопительной магистрали;

обеспечение надежного крепления резервуара, масса которого при заполнении водой увеличивается;

тщательное утепление поверхности корпуса, снижающее потери тепла и предохраняющее жидкость от замерзания;

поддержание эксплуатационных параметров контура за счет доливки воды, уровень которой необходимо регулярно контролировать.

Мероприятия по монтажу предусматривают следующие операции:
установку контрольной трубы на уровне минимального объема теплоносителя;

монтаж переливной магистрали, осуществляющей слив на максимальной отметке;

подключение питающей магистрали, позволяющей восполнить потери.

Мероприятия по подключению бачка не требуют специальной подготовки и могут осуществляться самостоятельно.

Расширительный бак закрытого типа
Демпферные резервуары закрытой конструкции, оснащенные эластичной диафрагмой или камерой для воды, применяются в контурах теплоснабжения с принудительной циркуляцией. Они обеспечивают надежную компенсацию скачков давления и демпфируют увеличение объема теплоносителя. Благодаря комплексу достоинств герметичные расширители выгодно отличаются от аналогичных агрегатов открытого типа.
Безмембранный
Расширительные емкости, в конструкции которых отсутствует мембрана, широко применялись до появления качественных мембран из каучука, обладающих повышенным ресурсом эксплуатации и прочностью. Они функционировали без мембраны, однако нуждались в подключении баллона со сжатым воздухом или компрессора, подающего воздух в необходимом количестве.

Особенности устройства:
отсутствие механического разделения емкости бака, в результате чего возникает непосредственный контакт теплоносителя с газом;

необходимость поддержания рабочего давления с помощью газового баллона или компрессора;

возможность функционирования безмембранного бака только при автоматическом контроле работы и непрерывной подачи газа.

Безмембранные баки по эксплуатационным характеристикам значительно уступают мембранным устройствам.

Мембранный
Конструктивные особенности мембранного расширителя предусматривают разделение теплоносителя и газовой среды эластичной мембраной, имеющей различную форму:
полусферическую (тарельчатую). Мембрана является стационарным элементом и под влиянием давления принимает сферическую форму;

баллонную (грушевидную). Съемная мембрана крепится к фланцу на корпусе сосуда и под нагрузкой стремится повторить его форму.

Устройство с тарельчатой диафрагмой отличается наличием следующих элементов:
вертикально расположенного стального корпуса, представляющего герметичную капсулу, состоящую из двух частей;

резиновой мембраны, стационарно закрепленной между составными частями стальной капсулы;

патрубка, расположенного в нижней части емкости, и предназначенного для подключения к отопительным магистралям;

ниппеля, находящегося вверху резервуара, и позволяющего закачать воздух в емкость.

При возрастании температуры, излишек теплоносителя поступает в емкость между мембраной и корпусом, сжимая воздух. При уменьшении создаваемой котлом температуры, снижается объем воды. Она выдавливается сжатым воздухом, находящимся в верхней части бака. Герметичная конструкция демпфирующего резервуара позволяет при необходимости изменить давление воздуха, открыв ниппель или выполнив подкачку насосом.

Баки, оснащенные баллонной мембраной грушеобразной формы, изготавливаются для закрытых систем в вертикальном и горизонтальном исполнениях. По своей конструкции устройство состоит из следующих частей:
штампованной емкости с фланцем для крепления баллонной мембраны;

резиновой камеры для воды, вставляемой в корпус и герметично соединяемой с фланцем;

соединительного патрубка, необходимого для подключения демпферного устройства к трубам;

нижнего клапана, предназначенного для поддержания воздушного давления.

Конструктивной особенностью бака является то, что теплоноситель не контактирует с металлической поверхностью, а заполняет резиновый баллон. Это позволяет предохранить стальной корпус от коррозионных процессов и продлить срок его эксплуатации. В отличие от диафрагменных емкостей большим удобством является возможность замены резинового баллона.

Преимущества и недостатки
Достоинства мембранных устройств:
компактные габариты;

минимум тепловых потерь;

отсутствие потребности во внешней теплоизоляции;

возможность функционирования без подпитки;

полная герметичность;

работа при увеличенном давлении;

повышенная надежность;

безопасность эксплуатации;

отсутствие воздушных пробок.

К недостаткам относятся:
необходимость контроля рабочего давления;

потребность периодической подкачки воздуха;

повышенная стоимость.

Устройства широко применяются благодаря многочисленным преимуществам.
Установка расширительного бачка в закрытой системе отопления
Монтаж демпферного бачка, устанавливаемого в замкнутом отопительном контуре – ответственная операция, требующая специальной подготовки. Однако, владея навыками выполнения сантехнических работ, можно самостоятельно установить устройство, соблюдая следующие рекомендации:
производите установку расширителя только в обратном контуре (со стороны подачи воды к котлу), выбрав любое удобное место;

проконтролируйте давление в бачке, которое должно быть на 0,2 атмосферы меньше давления жидкости;

монтируйте бак в помещении с положительной температурой, располагая его недалеко от котла;

надежно прикрепите емкость к поверхности стены, так как при заполнении жидкостью его масса возрастет;

обеспечьте возможность доступа к воздушному ниппелю с целью регулировки давления в камере;

закрепите устройство так, чтобы оно не воспринимало нагрузку от массы труб с жидкостью;

подключите тройник и запорную арматуру, позволяющую отключить бачок от труб отопления;

выполните верхний подвод труб, обеспечивающий функционирование устройства при нарушении целостности мембраны.

Как правильно эксплуатировать расширители
Мероприятия по эксплуатации демпферного бачка предусматривают следующие правила обслуживания:
визуальный контроль внешних повреждений, связанных с коррозией и механическим воздействием;

контроль давления воздушного пространства емкости, которое должно соответствовать паспортным данным;

проверку целостности резиновой мембраны, которая подлежит замене при повреждении;

слив воды из демпферной емкости при консервации отопления на длительный период.

Периодичность контроля – не реже двух раз на протяжении года.
Заключение
Приведенные в материале статьи рекомендации помогут правильно выбрать демпферную емкость и рассчитать ее объем. Зная, как поставить расширительный бачок на отопление, можно обеспечить безопасность, надежность и долговечность отопительной конструкции с естественной или принудительной циркуляцией теплоносителя.
расширительный бачок, мембранный расширительный бак
Расширительный бачок. Назначение.
Как известно вода имеет очень низкий коэффициент сжатия, поэтому в системах отопления любое изменение объема воды должно быть компенсировано с помощью расширительной емкости открытого типа или специально разработанного для этих целей расширительного бачка.
Расширительные бачки или баки, выпускаются в основном мембранного типа и предназначены для поддержания в системе определенного давления. При увеличении температуры объем воды увеличивается, давление растет, и часть воды переходит в расширительный бачок, сжимая воздушную подушку в нем. Когда температура в системе снижается, объем воды уменьшается, и она частично выходит из бака под действием давления в воздушной подушке.
Если в отношении расширительных бачков вопросы с подбором и вводом в эксплуатацию возникают у потребителя редко, то мембранные расширительные баки или емкости у нас повсеместно подбираются на «глазок», а их пуск в эксплуатацию в 99% осуществляется неправильно.
Данная статья предназначена для того, чтобы решить все вопросы с подбором и вводом в эксплуатацию расширительного мембранного бачка или бака для системы отопления.
Для начала выясним, что же такое мембранная расширительная емкость или мембранный расширительный бачок, далее по тексту будем говорить просто — расширительный бак.

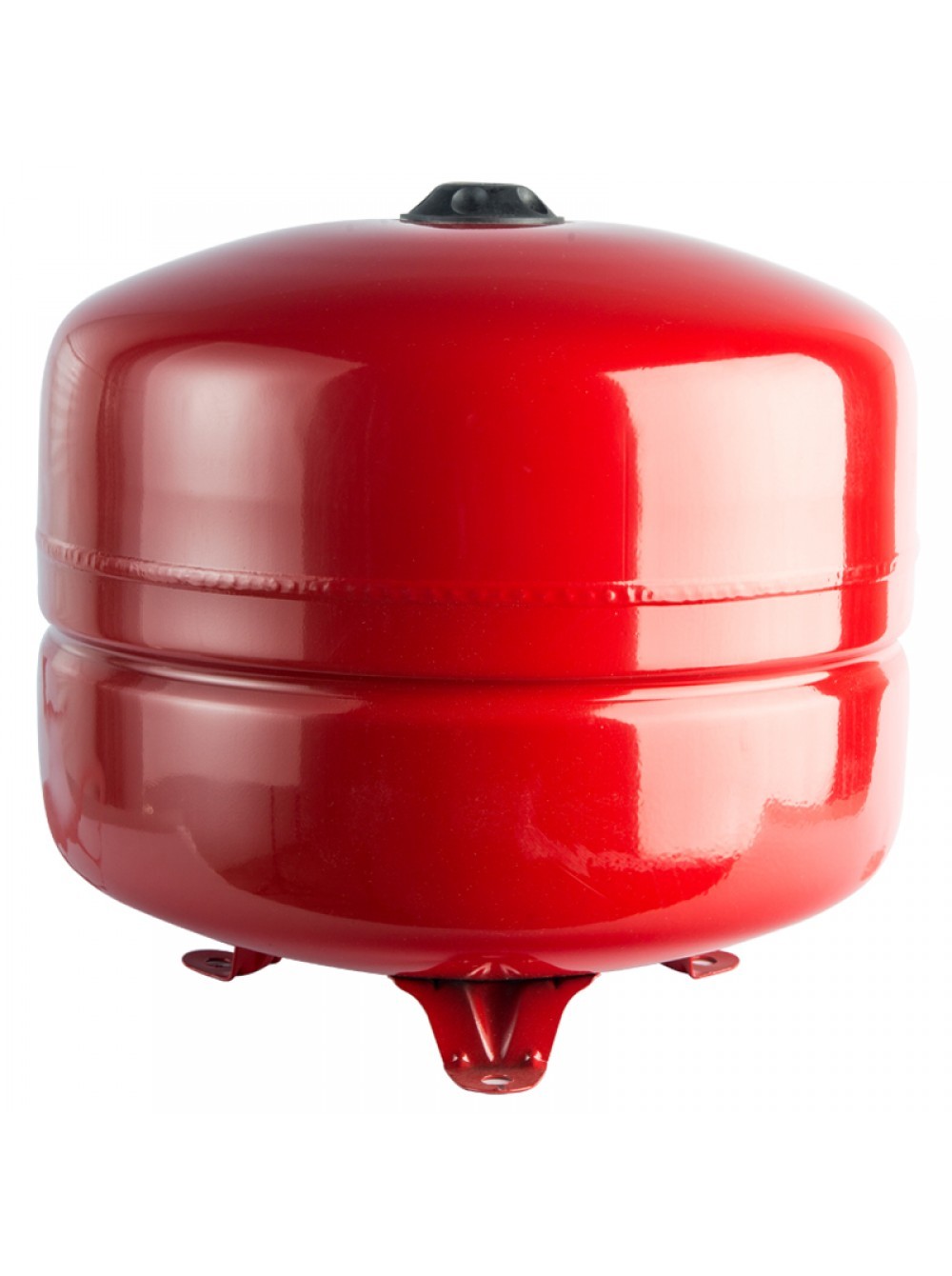

Внешний вид расширительного бака вы уже видели в начале статьи.
Как же устроен внутри расширительный бак мембранного типа.
Основные части расширительного бака — металлический корпус и мембрана из синтетической резины, разделяющая корпус расширительного бака на две части.
С одной стороны мембраны под давлением закачивается воздух, который сжимается при расширении воды в системе. С другой стороны мембраны — полость, в эту полость (между мембраной и корпусом) при расширении попадает вода.
Как работает расширительный бачок.
Схема, иллюстрирующая работу расширительного бачка, представлена на следующем рисунке.
Как рассчитать необходимый объем мембранного расширительного бака.
Формула для подбора емкости мембранного расширительного бака выглядит так:

Где у нас:
Vu = общий полезный объем бака = Vi — Vf
Vi = начальный объем = V
Vf = конечный объем
e = коэффициент расширения, соответствующий разнице между температурой воды холодной системы (отопление выключено) и максимальной рабочей температурой в системе отопления.
Для стандартных систем отопления:
e = 0,04318 (Tmax = 99°C — Tmin =10°C)
C = общий объем воды в системе который включает в себя котел, трубопроводы отопления, радиаторы, разводку и т.д.
Приблизительно «С» имеет значение между 10 и 20 литрами на 1,0 Ккал/час выходной мощности установленного в системе отопления котла (без учета ГВС). ГВС это сокращенно система горячего водоснабжения, естественно это отдельная система и там свои правила подбора расширительного бака, несколько отличающиеся от подбора расширительной емкости для системы отопления.
Pi = Начальное (абсолютное) давление в емкости.
Обратите особое внимание на следующую запись и запомните для себя, давление (Pi) не должно быть ниже гидростатического давления в том месте, где бак присоединен к системе. На это давление вы обязаны накачать бак до того как начнете заполнение системы отопления водой.
Это и есть главная ошибка при эксплуатации расширительных мембранных баков. Давление в них монтажники закачивают, после того как заполнили систему отопления водой. Естественно при таких условиях точное давление угадать невозможно и расширительный бак либо совсем не работает, либо работает не эффективно.
Pf = максимальное (абсолютное) давление установленного в системе предохранительного клапана, учитывая разницу в уровнях установки емкости и предохранительного клапана.
Последняя строка требует комментария, для того чтобы вы точнее ее поняли.
Сбросной предохранительный клапан (группа безопасности) установлен, например на котле. Котел на первом этаже, расширительный бак на третьем. Разницы в уровнях из условия 3м на этаж приблизительно6 метров. В единицах давления это 0,06 кгс/кв. см. Для того чтобы предохранительный клапан не срабатывал и не сбрасывал раньше времени, давление в расчете применяем:
Pi = 3м (1этаж) + 3м (2этаж) +1м (высота установки бака на 3м этаже) +1м (минимальный запас) Получаем Pi =8м.
Pf не должно быть меньше = 8м+6м = 14м или 1,4 кгс/кв.см. – Это будет наше рабочее давление. Мы проверили клапан, если у нас клапан выбран по разрешенному давлению в котле – например 3 кгс/кв.см в расчете можете использовать давление Pf от 1,4 до 3 х 0,75 = 2,25 кгс/кв.см. коэффициент 0,75 применяем исходя их коэффициента запаса прочности при выборе предохранительного клапана.
Только учтите, по какому давлению подбирали расширительный мембранный бак, на таком давлении он и должен у вас работать, иначе его эффективность будет равна 0.
И еще один комментарий к последней записи, на практике установлено – при естественной циркуляции, чем выше давление в системе отопления (в разумных пределах конечно), тем более эффективно работает система отопления.
Теперь пример расчета расширительного мембранного бака к нашей системе отопления.
Исходные данные:
Котел – 30 квт или это 30 х 0,859 =25,8 ккал следовательно у нас в системе отопления приблизительно 25,8 х 4,65 = 120 литров воды (применили 4,65 литра на 1ккал)
Напомним что такой котел, без учета ГВС отопит дом площадью примерно300 кв. метров — из расчета для средней полосы 1 кВт на 10 кв. метров отапливаемой площади.
C =120 литров
Pi = 0.7 бар =0,7 кгс/кв.см или 0,7 атм (в бар. сейчас выпускают практически все группы безопасности – манометры на группах безопасности).
Pf = 1,4 бар
Получаем V=10,36 литра.

Выбираем из ближайшего ряда (8, 12, 18, 25, 35, 50, 80) расширительный мембранный бак объемом 12 литров.
Не забывайте также, что иногда предварительное давление Po, в воздушной полости бака, может быть выставлено на заводе. Обычно это 3 кгс/кв.см (указано в паспорте). Для нас оно избыточное и перед пуском котельной его необходимо привести в соответствие с тем, что мы посчитали, иначе расширительный бак эффективно работать не будет.
Читайте на следующей странице — схема установки расширительного бачка.
Установка расширительного бака | Строительный портал
Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.
Оглавление:
Принцип работы расширительного бака
Разновидности расширительных емкостей для отопления
Расчет расширительного бака для отопления
Установка расширительного бака для отопления открытого типа
Установка закрытого расширительного бака
Советы и правила установки расширительного бака
Обслуживание расширительного бака для отопления
Принцип работы расширительного бака
Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора — устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.
Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.
Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.
Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.
Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.
Разновидности расширительных емкостей для отопления
Расширительные баки разделяют на:
открытые,
закрытые.
Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.
Недостатки открытого расширительного бака:
из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.
Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.
Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:
расширительные емкости сменного типа,
расширительные емкости несменного типа.
Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.
Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана — идеально и герметично прилегает к внешней стенке емкости.
Расширительные баки бывают двух форм:
балонной,
плоской.
Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.
Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.
Расчет расширительного бака для отопления
На размер и объем расширительного резервуара влияет:
тип системы;
вместительность системы;
максимально допустимое давление;
место установки расширительного бака.
Самый простой способ определения объема расширительного бака — узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.
Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.
Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.
На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.
Установка расширительного бака для отопления открытого типа
Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.
Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.
Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.
Расширительный бак схема установки:
Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.
Открытая расширительная емкость включает патрубки:
расширительный,
сигнальный,
циркуляционный,
переливной.
С помощью расширительного патрубка бак подключают к системе отопления.
В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.
Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.
Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.
Установка закрытого расширительного бака
Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:
минимальные теплопотери;
не нуждаются в изоляции;
работа при высоких скачках напора;
установка в любом месте, без привязки к наивысшей точке;
устройства закрытого типа более компактны и легче устанавливаются;
отсутствие образования ржавчины на внутренних стенках системы отопления;
легкость в обслуживании.
Инструменты для работы:
разводной ключ;
ключ для установки пластиковых труб;
ступенчатый ключ.
Подготовительный этап включает:
отключение котла от электричества, газоснабжения или водообеспечения;
перекрытие крана, отвечающего за циркуляцию теплоносителя;
слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.
Инструкция по установке расширительного бака:
1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.
2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.
3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.
4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.
5. Установите предохранительный клапан и манометр.
6. Перед запуском системы очистите фильтр грубой очистки.
7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.
8. Когда расширительный бак подключен к сети — запустите все краны подачи теплоносителя и включите котел.
Советы и правила установки расширительного бака
1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.
2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.
3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.
4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.
5. Установка вакуумного расширительного бака производится только при плюсовой температуре.
6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.
7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.
8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.
9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.
10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.
11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет — купите его отдельно.
Обслуживание расширительного бака для отопления
1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.
2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.
3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.
4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.
5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.
6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.
7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.
8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:
отсоединить расширительную емкость от системы;
сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
снимите фланец, расположенный в месте подсоединения бак к системе;
снимите мембрану и спустите излишки воды;
вставьте мембрану и установите фланец;
прикрепите бак, предварительно установив нужное давление.
Как установить жилой расширительный бак | Главная Справочники
До того, как вступили в силу новые правила сантехники, избыток воды из водонагревателей стекал обратно в городское водоснабжение, вызывая загрязнение. Одним из решений было установить обратный клапан на выходе из нагревателя. Однако повышенное давление привело к чрезмерной нагрузке на бак, что вызвало опасность взрыва. Изменения в муниципальных правилах теперь требуют установки расширительного бака на водонагреватели. Эти резервуары разделены резиновой мембраной, поддерживаемой сжатым воздухом, с достаточным пространством над мембраной для поглощения перелива.Благодаря последним достижениям в области сантехнических технологий вы можете сэкономить деньги, самостоятельно установив напорный бак.
Домашнее давление
Приобретите подходящий расширительный бак в зависимости от размера вашего водонагревателя. Прочтите требования к давлению на боковой стороне бака; обычно это от 40 до 60 фунтов на квадратный дюйм. Определите статическое давление в доме, прикрепив манометр к резьбовому крану, например, к сливному патрубку стиральной машины или садовому стояку. Выключите все краны и соответствующие приборы, чтобы получить показания статического давления воды в доме.Если оно выше 60 фунтов на квадратный дюйм или ниже рекомендуемого давления, указанного на расширительном баке, отрегулируйте редукционный клапан давления воды в доме. Это небольшой компонент, снабженный корпусом в виде колокола между счетчиком воды и основной бытовой сантехникой. Отверните контргайку под шестигранным винтом, выступающим из верхней части колоколообразного корпуса. Попросите друга следить за показаниями манометра, когда он звонит вам по мобильному телефону. Поверните регулировочный винт по часовой стрелке с помощью разводного ключа, чтобы увеличить давление; против часовой стрелки, чтобы уменьшить давление.Когда давление достигнет рекомендуемого значения для расширительного бачка, прочно удерживайте регулировочный винт и затяните контргайку вторым разводным ключом.
Давление в баке
Проверьте давление в расширительном бачке с помощью манометра, прижатого к клапану Шредера на дне бака. Если показания высокие, сбросьте часть давления. Если оно ниже рекомендуемого, подключите ручной насос к клапану Шредера и накачивайте больше воздуха, пока показания шинного манометра не совпадут со статическим давлением в вашем доме.Не используйте воздушный компрессор, так как это может привести к разрыву резинового сильфона внутри бака.
Седловидный зажим
Найдите запорный клапан бытового водоснабжения на стороне дома на трубе, идущей от счетчика воды. Поверните ручку до упора, чтобы перекрыть воду, затем откройте кран в ванной или на кухне, пока не перестанет капать вода, чтобы сбросить давление воды. Используйте седельный клапан, чтобы обеспечить точку крепления Т-образной муфты на трубе, не разрезая трубку и не используя припой. Отверните болты хомута, снимите верхнюю половину хомута и поместите седельный клапан на трубку выходным отверстием вниз.Убедитесь, что резиновая прокладка на нижней половине клапана установлена правильно. Сдвиньте седельный клапан в сторону, чтобы обеспечить достаточный зазор для установки расширительного бака между клапаном и водонагревателем. Замените верхнюю половину хомута и достаточно надежно затяните болты хомута с помощью разводного ключа; не сдавливайте трубку из-за чрезмерного затягивания зажима. Закрутите прокалывающую рукоятку со стороны клапана по часовой стрелке до упора, пока заостренный конец не войдет в медную трубку. Отведите ручку прокалывания в полностью открытое положение.Если бак направлен вниз, эта конфигурация выдержит его вес, не нагружая медную трубку.
Установка
Плотно оберните короткий кусок тефлоновой ленты вокруг соединительной резьбы расширительного бачка. Поднимите бак и завинтите его по часовой стрелке на седельный клапан, пока резьба не будет затянута. Откройте запорный вентиль бытовой воды и проверьте, нет ли утечек. Если с основания стержня прокалывающей ручки капает вода, осторожно затяните соединительный штуцер до тех пор, пока капать не перестанет.В качестве альтернативы, если из зажима просачивается вода, затяните винты зажима еще на четверть оборота. Откройте дальний от бака кран с горячей водой, чтобы выпустить пузырьки воздуха, попавшие в трубы.
Полное руководство по расширительным баллонам/мембранным бакам
Что такое бак-дозатор?
Ан расширительный бак, который содержит мочевой пузырь, известен как бак-дозатор. мочевой пузырь расширительный бак – это система, которая используется для обогрева и охлаждения поглощая силу расширения.Он использует сжатый воздух для регулировки с изменения давления путем устранения или принятия изменений объема воды по мере необходимости. расширяется или сжимается при нагревании и охлаждении. Предварительно заряженный бак-дозатор расширительный бак, который уже заправлен воздухом. Расширительные баки-дозаторы предлагают преимущества замена мочевого пузыря по мере необходимости.
То мочевой пузырь отделяет расширенную воду от воздуха. Таким образом, вода не вступают в контакт с резервуаром и предотвращают коррозию кислородом и ржавчину.Это также увеличивает срок службы насоса за счет уменьшения количества циклов насоса. Эта система предотвращает засорение водой, используя воздушную стенку между внутренней частью резервуара и наружная часть мочевого пузыря.
Обзор диафрагмы Танки
Диафрагма Резервуары – это сосуды с водой, которые подвергаются высокому давлению. Эти баки
То диафрагма разделяет воду и воздух внутри сосуда.Мембранные баки работают аналогично бакам-дозаторам. Ключевое отличие заключается в том, что что в одной системе используются баллоны, а в другой — диафрагмы. Диафрагмы не могут заменить из бака.
Это предотвращает заболачивание системы и предотвращает поглощение воздуха. Этот Таким образом, он защищает системы водяного отопления и охлаждения.
● Что Чем отличается бак-дозатор от бака-дозатора?
А бак-дозатор содержит внутри виниловый бак.Бак-дозатор можно заменить как и когда требуется.
На с другой стороны, мембранный бак содержит резиновую плоскую диафрагму, бутиловый бак или виниловый бак, который на него крепится. Диафрагма закреплена в внутренняя площадь бака. Поэтому его нельзя заменить.
Оба резервуары, мочевой пузырь и диафрагма имеют одинаковую функциональность.
Предварительно заправленные расширительные баки
Предварительно заряжен расширительные баки содержат камеру или диафрагму. Они служат цели отделение воздуха от воды внутри бака. Резервуары используются как резервуары для хранения воды, а также для уменьшения суточного цикла насосов для повышения ее жизнь. Когда насос наполняет резервуар водой, камера или диафрагма сжатый. Это приводит к повышению давления и продолжается до тех пор, пока реле давления насоса отключается.
То Особенность предварительно заправленного расширительного бака в том, что он заправлен воздухом.Он держит заряд и его можно расширить в поле при использовании. Предварительно заряженные баки имеют соединение одинарная труба. По размеру бака увеличивается, количество полезной воды будет увеличиваться, а количество насосные циклы. Это может продлить срок службы насоса и повысить его надежность.
~~Предлагаемые расширительные баки Белл и Госсет~~
Bell & Gossett предлагает предварительно заправленные расширительные баки с диафрагма или мочевой пузырь в трех разных сериях. Узнайте о характеристики трех серий ниже. Все Расширительные баки Bell & Gossett , системы отопления и охлаждения соответствуют стандартам ASME Section VIII, Division 1.
1. Расширительные баки Bell & Gossett серии B
Этот серия доступна в размерах 53 — 3,63 галлона. Он имеет сверхмощный сменный бутиловый пузырь. Он доступен со смотровым стеклом с кодом Калифорнии и высоким давлением. также доступны модели до 250 PSI.Эта модель предварительно заряжена до 12 фунтов на квадратный дюйм. но его можно отрегулировать в поле согласно требованиям. Вы также можете получить сейсмические ограничения, если это необходимо.
~~2. Расширительные баки Bell & Gossett серии D~~
Этот Модель имеет фиксированную бутиловую диафрагму, которую нельзя заменить. Он экономичен в использование. Вы можете выбрать вертикальную форму или горизонтальную. Он доступен в размеры 8-211 галлонов. Сейсмические ограничения и Доступны смотровые стекла с кодом Калифорнии. Его заряд можно регулировать и его заводская предварительная зарядка составляет до 12 фунтов на квадратный дюйм.
То Корпус этой модели изготовлен из углеродистой стали. Уменьшает заболачивание проблемы, предотвращает кислородную коррозию и, таким образом, предотвращает ржавчину бака.
Это поддерживает надлежащую систему наддува в нескольких рабочих условиях, которые помогает ему поглощать силы расширения систем охлаждения и отопления.
~~3. Расширительные баки Bell & Gossett серии B-LA~~
Этот модель является одной из лучших, так как содержит экономичный сверхмощный сменный бутиловый пузырь.Он поставляется в размерах 10-158 галлонов. Как и другие серии, сейсмические ограничители и смотровое стекло с кодом Калифорнии также доступны для этой модели.
То модели этой серии разработаны специально для поглощения сил расширения системы охлаждения или нагрева воды. Отлично держит давление при различных условиях эксплуатации.
Более того, Баки-дозаторы серии B-LA снижают вероятность коррозии бака и сохраняют его качество.Это также устраняет проблемы заболачивания и кислородной коррозии. Проверять вне Расширительные баки Bell & Gossett стр. подробнее Информация.
~~23 августа 2017 Дженнифер~~
~~Как устроен мембранный расширительный бак? Резервуары для воды~~
Сегодня нам предстоит выяснить, зачем нужно устанавливать расширительный бак в систему водоснабжения, как устроен мембранный бак и как правильно его подключить.Начнем, однако, с уточнения формулировок и названий сантехнического оборудования.
~~Долой путаницу~~
~~В магазинах сантехники можно найти две разновидности этих устройств, отличающихся друг от друга по цвету:~~
Изображение Описание
1. Устанавливаемые для отопления — водоснабжения расширительные бачки обычно красного цвета и в полном соответствии с названием предназначены для компенсации теплового расширения воды или жидкого теплоносителя при нагреве. Жидкости практически не сжимаются, а по мере расширения давление в замкнутом контуре начинает расти с катастрофической скоростью; воздушная подушка тормозит его рост.
Аккумуляторы или расширительные баки для систем питьевой воды — синий
2. Гидроаккумуляторы — синие (см.). Они позволяют создать автономную подачу холодной воды, и выполняют функцию заслонки. То есть гасятся скачки давления при открытии/закрытии запорной арматуры и включении/выключении насоса подачи воды.
~~Видео в этой статье поможет вам узнать больше о мембранных баках.~~
~~Устройство~~
~~Как устроены расширительные баки для водоснабжения?~~
Мембранный бак представляет собой стальной бак с патрубком для подключения к водопроводу или системе отопления и золотником для откачки. Он разделен эластичной мембраной на два отсека — воздушный и водный. Вместо воздуха воздушный отсек часто заполняется азотом, что исключает коррозию стенок бака.

Любопытно: расширительный бак системы горячего водоснабжения или отопления обычно комплектуется мембраной с повышенной термостойкостью. Других конструктивных отличий между ним и гидроаккумулятором нет, поэтому расширительный бачок можно смело использовать в качестве гидроаккумулятора.
~~Схемы~~
Теперь подробнее рассмотрим, зачем нужен расширительный бачок в системе водоснабжения, на примере конкретных схем.
~~Обвязка котла~~
~~Обвязка котла обычно включает два штуцера, устанавливаемых на его входную трубу:~~
Изображение Описание

Обратный клапан.Он пропускает холодную воду из водопровода в накопительный водонагреватель, но не дает ей вылиться при отключении холодной воды.

Предохранительный клапан. Так как обратный клапан превращает водоснабжение и бойлер в замкнутый контур, то при нагреве воды давление начинает быстро расти. Когда она достигает опасных значений, предохранительный клапан сбрасывает лишнюю воду через сливную трубу.
Полезно: обратные и предохранительные клапаны, объединенные в одном корпусе, часто продаются под названием «группа безопасности котла».

При небольшом объеме котла потери нагретой воды незначительны или отсутствуют (тепловое расширение компенсируется упругостью стенок водопровода). Но при его значительном объеме горячая вода сбрасывается в канализацию литрами и десятками литров, что существенно влияет на затраты на горячее хозяйственно-бытовое водоснабжение.
Подключение расширительного бака к водопроводу полностью исключает потери нагретой воды.Его избыток содержится в мембранном баке, что сопровождается небольшим повышением давления в контуре.

~~Какого размера должен быть расширительный бак для водопровода с бойлером известного объема?~~
Обычно принимается равным 10% объема котла. Да, тепловое расширение воды в разумном диапазоне температур составляет менее 10%; однако не забывайте, что вместимость водяного отсека не равна полному объему мембранного бака: часть этого объема занимает воздух.
Поэтому на практике используется округление: расширительный бак для водоснабжения на 50 литров способен обеспечить безопасную работу 500-литрового котла.

~~Водоснабжение~~
Как использовать гидроаккумулятор или расширительный бак для холодного водоснабжения, обеспечивая себя водой при его периодических отключениях?
~~Инструкция по установке устройства своими руками предельно проста и состоит всего из двух пунктов:~~
~~Соединить патрубок бака с любой частью водопровода с помощью гибкой или жесткой подводки;~~
Установите обратный клапан на входе HVS.Он не позволит воде стекать из бака в отключенный и сброшенный магистральный водопровод.
Обратите внимание: полезный объем мембранного бака заметно отличается от его полного объема. Например, расширительный бак водопровода на 500 литров способен хранить не более 250 литров воды в случае отключения.
~~Вода из колодца~~
Как установить расширительный бак в водопровод с подачей воды из колодца или колодца? Его снова монтируют в любом месте водопровода.

~~Помимо мембранного бака в такую систему входят:~~
Изображение Описание

Погружной или Он поднимает воду и создает избыточное давление, обеспечивая работу сантехнических приборов.

Обратный клапан. Ставится после погружного насоса или на всасывающем патрубке поверхностной насосной станции.

Автоматическое реле, контролирующее работу насоса (т. е. включающее его при падении давления в контуре и отключающее при достижении давлением верхнего критического значения.

~~Какое давление в расширительном баке водопровода необходимо поддерживать?~~
Ответ нельзя дать, зная настройки автоматики управления насосом. Давление в расширительном бачке водопровода должно быть несколько ниже (примерно 0.2 атмосферы) давление включения откачки воды из скважины. В этом случае насос запустится до того, как оставшаяся вода из мембранного бака вытечет через открытый кран.
Как подкачать расширительный бачок в водопроводе, если давление в нем падает ниже требуемого? Это можно сделать с помощью любого воздушного насоса — велосипедного, автомобильного и т. д. Шланг насоса подсоединяется к золотнику на мембранном резервуаре.

~~Вода из бака~~
Подача воды из накопительной емкости практикуется в садоводческих товариществах с подачей воды по графику, а также там, где изношенные водопроводы часто отключают на ремонт.Подать воду в водопровод проще всего самотеком, из бака, установленного на чердаке.

~~Однако у такой схемы есть три серьезных недостатка:~~
~~Подача воды ограничена прочностью перекрытия;~~
~~Чердак необходимо утеплить и отапливать, иначе в первые же морозы вода замерзнет;~~
Напор в самотечном водоснабжении ограничивается расстоянием по вертикали между баком и краном.Между тем, для нормальной работы бытовых приборов (проточных водонагревателей, стиральных и посудомоечных машин) необходимо давление не менее 3 метров (0,3 кгс/см2).
Подача воды из бака, установленного в цокольном, черновом или цокольном этаже с помощью насосной станции, лишена всех этих недостатков: вес бака, стоящего на поверхности грунта или стяжки, неограничен, напор создается насос, а температура грунта минусовая плюсовая круглый год.

Какую роль в этой схеме играет расширительный бак для систем водоснабжения? То же, что и при подаче воды из скважины: сглаживает скачки давления и позволяет насосу простаивать при малом расходе воды.
Какой должна быть схема подключения расширительного бака для водоснабжения? Опять же, так же, как и при автономном водоснабжении из колодца или колодца.

Однако: на практике поверхностные воды обычно подаются поверхностной насосной станцией, которая представляет собой насос, автоматическое реле с датчиком давления и гидроаккумулятор на одной станине.

~~Борьба с гидроударами~~
Гидравлический удар – это кратковременный скачок давления, возникающий в замкнутом контуре из-за инерции движущегося потока воды при его мгновенной остановке. Гидравлический удар часто выдерживает давление, превышающее прочность труб и гибких шлангов; последствия весьма предсказуемы – владелец получает разрывы водопровода по швам и фитингам.

Если к водопроводу подключить расширительные баки, то водоснабжение делается абсолютно безопасным: воздушная емкость в этом случае выполняет еще и роль демпфера. Небольшой бак монтируется на входе водопровода или (при коллекторной разводке воды) на коллекторе.

~~Заключение~~
Надеемся, что наш материал поможет уважаемому читателю в проектировании и монтаже собственного водопровода. Удачи!
|
Мембранный бак работает
следующим образом: после установки системы и подключения к сети
включается насос и начинает подавать воду в водяную камеру; при этом
объем воздуха в воздушной камере бака уменьшается на
количество поступающей воды в бак.При уменьшении объема воздуха
давление в мембранном баке увеличивается. После этого
как давление в мембранном баке превысит давление выключения насоса,
предварительно установленный на реле давления, насос выключается и
находится в выключенном состоянии до тех пор, пока давление в системе
не упадет как в результате отбора воды (вода при этом поступает к потребителю непосредственно из мембранного бака ), после чего снова включается насос и т. д.
Так как давление воздуха в
мембранном баке уравновешивается давлением воды, мембрана
постоянно находится в свободном состоянии, не испытывая внутренних напряжений —
она «плавает» в баке между водой и воздухом. Давление в мембранном баке
можно контролировать с помощью манометра. На нем же находится регулировка
реле давления для требуемого рабочего диапазона мембранного бака.
Где используется мембранный бак?
Применение мембранных баков в системах отопления
При нагреве котла
температура теплоносителя в нем повышается и жидкость расширяется.
Жидкость практически несжимаема, и если система отопления
не снабжена дополнительным устройством, позволяющим отводить дополнительный
объем, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные (компенсационные) баки
.
Применение мембранных баков в системах водоснабжения и водоподготовки
Баки для воды (гидроаккумуляторы) служат
для накопления определенного количества воды с тем, чтобы ее можно было
выдать под нужным давлением в нужное время.
Прочие функции мембранных баков
Расширительные баки
можно использовать для предотвращения разрушения системы от гидравлического удара. Также баки
могут также использоваться как емкости с огнетушащей жидкостью в системах
пожаротушения, а также как резервные баки в тех случаях, когда
отключается электроэнергия. Гидравлические баки применяются не только в бытовых, но и в промышленных и сельскохозяйственных системах водоснабжения. At
Эта профессиональная серия рассчитана на рабочее давление до 16 бар.
Каковы конструкции мембранных баков?
Сменные мембранные баки
Бывают горизонтального и вертикального
исполнения. Отличительная особенность — вся жидкость находится внутри мембраны и не соприкасается с металлической поверхностью бака.
Мембрана заменяется через фланец, закрепленный
несколькими болтами. При больших объемах расширительного бака мембрана
баллонного типа крепится задним концом к ниппелю через резьбовое соединение
для стабилизации наполнения.
Баки с фиксированной диафрагмой
Внутренняя поверхность бака разделена мембраной на два объема. Мембрана
– диафрагма, несменная, жестко закрепленная по периметру секции
бака. В одном объеме воздух, в другом охлаждающая жидкость или
питьевая вода. Наружная поверхность бака покрыта эмалью, а внутренняя
поверхность, контактирующая с жидкостью, — влагостойкой краской.
Как установить мембранный бак?
Перед установкой бака
необходимо убедиться, что в техническом расчете
правильно определены параметры.Категорически запрещается
ставить мембранный бак без проверки технических расчетов и параметров, так как это может нанести ущерб людям, системе отопления или самому баку.
Мембранный бак должен устанавливать только обученный специалист.
Мембранный бак должен быть технически правильно установлен и
надежно соединен с трубопроводом и фундаментом. Если масса бака превышает 30
кг, необходимо закрепить его с помощью специального приспособления
во избежание повреждений.
В системах, оборудованных мембранным баком
предохранительные устройства, ограничивающие
давление и гарантирующие невозможность превышения
максимального рабочего давления.
Для предотвращения электролитической коррозии бак должен быть надежно заземлен.
Предварительное давление в мембранном баке
На заводе в мембранном баке
предварительно заданное давление воздуха (не более 4 бар).
Предварительное давление можно отрегулировать на месте в соответствии с
условиями эксплуатации.Правильная установка предварительного давления
обеспечивает надежную работу всей системы и долгий срок службы мембраны.
Во время установки система всегда рекомендуется.
проверьте предварительное давление в мембранном баке. Перед заменой
Резервуар предварительного давления должен быть пуст. Предварительно
давление должно быть ниже давления запуска насоса. Для правильной настройки
этого давления мы рекомендуем использовать
вот таблица настройки.
Максимальный и фактический объемы мембранного бака
Максимальный объем воды, содержащейся в мембранном баке, может составлять не более
75% от его общего объема.Реальное количество содержащейся в нем
воды, как правило, заметно меньше, так как лишь в редких случаях
, обусловленных спецификой данного технологического процесса,
давление в мембранном баке
воды достигает 10 бар. Следовательно, если разница давлений между включением
и выключением насоса не превышает 2 — 2,5 бар (наиболее приемлема в диапазоне автономного водоснабжения
), реальный объем воды в мембранном баке
составит примерно 30 — 35 % от общего 90 141 объема.
Чем больше разница между давлением включения и выключения насоса, тем больше фактический объем мембранного бака.
Минимальный объем мембранного бака
Минимально допустимый объем мембранного бака
напрямую зависит от максимально допустимого количества пусков насоса в
час и от интенсивности просадки, а также от того, при каких
значениях давления насос включится и выключенный.
Минимально допустимый объем мембранного бака можно определить из следующего приближенного выражения:
V = 2Q/N,
где V — объем мембранного бака, м3
Q — расчетный анализ воды, м3/ч
N — максимально допустимое количество пусков насоса в час
Для продления срока службы двигателя насоса
рекомендуется выбирать мембранный бак, объем
которого несколько превышает минимально допустимый.Допускается
установка двух и более мембранных баков в одной системе, при этом
давление в воздушных камерах этих мембранных баков должно быть
одинаковым.
Обслуживание мембранного резервуара
Необходимо, чтобы операция выполнялась только квалифицированными специалистами.
Мембранные баки должны обслуживаться не реже
раза в год, а результаты предварительного нагнетания воздуха должны
соответствовать значению, указанному на этикетке +20%.
Во время предварительного нагнетания воздуха необходимо полностью опорожнить бак.
Если при предварительном нагнетании воздуха
давление отличается от давления, указанного на этикетке,
его необходимо восстановить до исходного уровня.
Не отсоединяйте расширительный бачок до тех пор, пока
не будет полностью слит с помощью сливного крана. Бак должен
быть защищен от сильного холода.
Меры предосторожности
Ни в коем случае предварительное давление
не должно превышать уровень, указанный на информационной табличке и
, закрепленной на каждом баке. Мембранный бак никогда
нельзя разбирать или демонтировать во время работы. Запрещено
просверлить бак и открыть его с применением силы. Всегда необходимо
соответствовать техническим характеристикам, указанным на информационной табличке
. Никогда не превышайте максимальную рабочую температуру и
максимальное рабочее давление. Не используйте мембранный бак
по назначению.
Каждый мембранный бак проверен, испытан по отдельности или совместно, упакован на заводе.

В статье подробно описаны баки для водоснабжения, их классификация и особенности. Рассмотрена конструкция мембранного бака и принцип работы, даны советы и рекомендации по установке баков в систему водоснабжения.
Расширительные баки — это баки, предназначенные для компенсации избыточного объема воды, тем самым выравнивая давление в водонагревателях, обеспечивая безопасность непрерывной работы системы отопления. Второе его название — аккумулятор (гидро — вода, аккумулятор — аккумулирование).Расширительные баки для водоснабжения устанавливаются с целью поддержания давления воды в системе. При необходимости восстановления объемных изменений теплоносителя, возникающих при охлаждении или нагреве, необходимость в расширительном бачке неизбежна. (См. также: )
Типы расширительных баков:

Плоские;

Установленный;

Напольный;

Напольные баки со сменной мембраной.

Классы расширительных баков

Расширительные баки для горячего водоснабжения;

Расширительные баки для отопления.

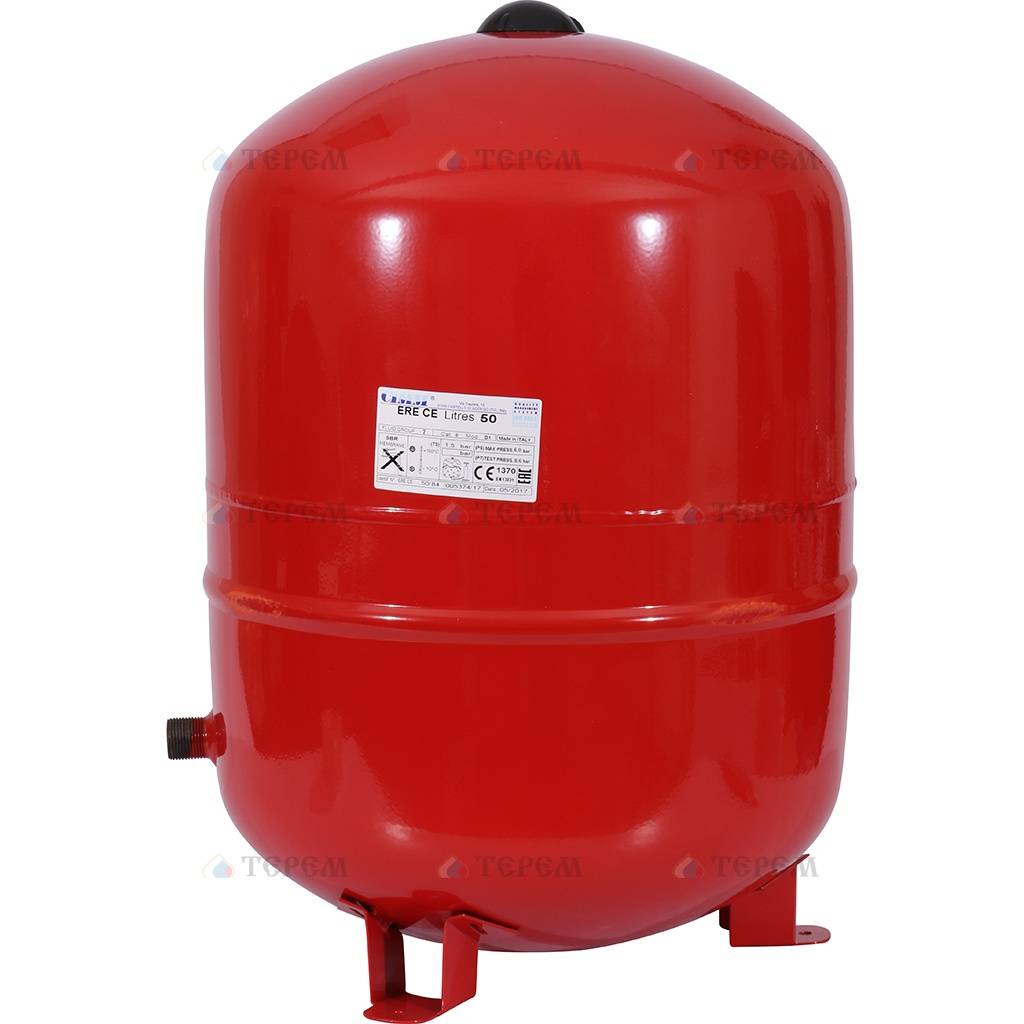

Рисунок 1: Расширительные баки
Конструкция расширительного бака
Расширительные баки изготавливаются непосредственно из обычной или нержавеющей стали. Их объем должен быть не менее 25-50 литров, и он будет зависеть от расстояния от места соединения труб до стыка со стояком. Рабочие мембраны бывают сменными и несменными.
Экспансоматы (гидробаки для системы отопления) состоят из корпуса из высококачественной стали. Конструкция бака разделена мембраной с выходом на две камеры: воздушную камеру (камеру, в которой воздух уже подготовлен) и водяную камеру.Такие емкости могут быть плоскими и баллонными.

Рисунок 2: Гидробак вертикальный
Технические характеристики расширительных баков:

Рабочая температура устройства от -10 до +99˚С;

При испытаниях давление будет в 1,5 раза больше максимального в рабочем режиме;

Обшивка и днище из стали и холодной штамповки;

Мембрана состоит из сменной резины повышенной эластичности;

Максимальное давление от 4 до 6 бар;

Мембранный накопительный бак для водоснабжения

См. также:)

накопление воды

поддержка воды при определенном уровне давления

накопленная вода служит резервом, сокращая цикл включения и выключения водяного насоса.

Если силовые контакты часто ломаются, срок службы насоса, естественно, быстро сокращается. Если в доме выключается свет, то все понимают, что насос работать не будет, но бывает, что в гидроаккумуляторе еще есть вода и она находится под хорошим напором, тогда какое-то время водопровод будет работать. Объем мембранного бака будет влиять на продолжительность его использования.
Баки гидроаккумуляторные мембранные предназначены для систем горячего и холодного водоснабжения, систем пожаротушения, бустерных систем и аккумуляторных систем отопления.Они используются для восстановления после гидродинамического удара. Мембранный расширительный бак для водоснабжения работает следующим образом: после монтажа системы и подключения к ней электросети насос начинает заполнять водяную камеру водой. А объем воздуха, который находится в воздушной камере бака, будет уменьшаться с поступающим объемом воды в бак. Если уменьшить объем воздуха в баке, давление в мембранном баке увеличится.
Если давление в баке превысит давление, сопровождающее отключение насоса, то насос автоматически отключится и останется в таком состоянии до тех пор, пока давление в самой системе не упадет до необходимого уровня при заборе воды (вода тогда подается из мембранного бака), то насос снова включится и т.д.Мембрана все время находится в хаотичном состоянии, так как давление воздуха мембранного бака уравновешивается давлением воды, и поэтому мембрана, не испытывая внутренних напряжений, находится в потоке между воздухом и водой. Давление в мембранном баке можно проверить специальным манометром. По нему можно настроить реле давления на нужный рабочий диапазон при работе мембранного бака. (См. также: )
Принцип работы гидробака
При нагреве воды в системе ее объем увеличивается, после чего она поступает в водяную камеру. При охлаждении вода возвращается в систему обратно. Поэтому в системе отопления не обойтись без расширительного бака. Вода, поступающая в мембранный бак для водоснабжения, не взаимодействует с поверхностью корпуса из стали, так как сам отсек бака изготовлен из бутила (специального резинового материала). Следует отметить, что срок службы и надежность расширительного бака будет зависеть от толщины его стенок.

Рисунок 4: Зарядка аккумулятора

Рисунок 5: смещение воды сжатым воздухом

Рисунок 6: Зарядка аккумулятора с насосом

Рисунок 7: Выключение насоса при правильном давлении
Применение мембранных баков в системе отопления
При нагреве котла температура теплоносителя повышается и жидкость начинает расширяться.Такая жидкость практически не способна сжиматься, и если вдруг в системе отопления не будет устройства дополнительного оборудования, позволяющего отводить объем на доливку, то произойдет неминуемое разрушение всей системы. Чтобы избежать этого, для систем водоснабжения применяют компенсационные (расширительные) баки.
Дополнительные функции
Компенсационные баки для систем водоснабжения используются для предотвращения повреждения систем от гидроударов. Еще такие баки используются как емкости для огнетушащей жидкости в системах пожаротушения, а также как баки на случай отключения электроэнергии.Гидравлические баки используются не только в бытовой технике, но и в сельском хозяйстве. Серия профессионально рассчитана на давление 16 бар. Это рабочее стандартное давление. (См. также: )
Конструкции мембранных резервуаров
Резервуары со сменной мембраной. Существуют как вертикальные, так и горизонтальные конструкции. Отличительной особенностью является то, что вся возможная жидкость находится внутри самой мембраны и не имеет контакта с поверхностью бака, металлической поверхностью. Замените мембрану через специальный фланец, закрепленный всего несколькими болтами.Если расширительный бачок слишком большой, то баллонная мембрана фиксируется тыльной стороной к ниппелю, через соединение с резьбой для стабилизации наполнения водой.
Резервуар с фиксированной диафрагмой. Внутренняя часть такого резервуара была разделена на два мембранных объема. Мембрана в этом случае будет иметь жесткое крепление по всему периметру секции. Один объем содержит воздух, второй объем – питьевую воду или охлаждающую жидкость. Верхняя часть бака покрыта специальной эмалью, а внутренняя поверхность, контактирующая с жидкостью, покрыта влагостойкой краской.

Рис. 8: Конструкция мембранного бака
Запрещено! Категорически запрещается устанавливать мембранные баки без выполнения технических расчетов и без проверки параметров. Это может нанести значительный ущерб как системе отопления, баку, так и людям.
Право на установку мембранного бака имеет только обученный специалист. Эта емкость должна быть технически правильно и надежно соединена с фундаментом и трубопроводом.
Совет! Во избежание повреждений при весе бака более 30 кг для крепления необходимо использовать специальное приспособление. Также необходимо установить предохранительное устройство, способное ограничить давление и обеспечить невозможность превышения рабочего максимального давления.
Баки для систем водоснабжения должны быть заземлены, это в свою очередь предотвратит электролитическую коррозию.
На заводе-изготовителе мембранных баков в баках устанавливается предварительное давление, оно создается воздухом (до 4 бар).Это давление требует правильной регулировки, ведь только при таком условии можно получить гарантию надежной работы всей системы на протяжении длительного срока службы мембранного бака.
Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом.
Мембранный расширительный бак для холодной воды. Как выбрать расширительный бак для систем водоснабжения
Главная→Отопление→Мембранный расширительный бак для холодной воды.Как выбрать расширительный бак для систем водоснабжения
На загородных участках, не оборудованных центральным водоснабжением, возникает необходимость подачи воды самостоятельно. Однако вырыть колодец или колодец и просто установить электронасос явно недостаточно по нескольким причинам: напор воды поддерживается на ограниченном расстоянии, которое уменьшается даже с учетом глубины колодца, количество пусков на определенный период времени строго регламентируется во избежание преждевременного выхода из строя.Для поддержания давления в автономную систему включен расширительный бак для подачи воды, аккумулирующий определенное количество жидкости и позволяющий не включаться насосу при кратковременном открытии крана. Кроме того, в случае отключения электроэнергии создается запас воды, компенсируются гидроудары, что защищает бытовую технику: бойлеры, стиральные машины.

Баки для водоснабжения представляют собой металлические емкости, одна часть которых заполнена воздухом, а другая жидкостью.Горизонтальная или вертикальная ориентация не имеет принципиального значения; для каждого конкретного случая подбирается форма, которая позволит максимально удобно установить агрегат на предназначенное ему место.
По принципу действия баки расширительные бывают:
открытого типа;
мембраны (закрытые), называемые также гидроаккумуляторами, или эксплантатами.
Тип подключения баков в системе питьевого водоснабжения зависит от типа.Во-первых, это просто большая емкость. Крышка здесь есть, но служит она не для герметизации, а скорее для защиты от мусора. Бак находится в точке значительно выше точки разбора, чаще всего на чердаке, и при открытии крана вода течет самотеком. Эти устройства применяются очень редко, так как имеют ряд существенных недостатков:
необходима установка автоматического реле для отключения насоса при наполнении бака;
открытый контакт с воздухом приводит к попаданию кислорода в воду, что способствует коррозии металлических деталей;
требуется утепление помещения с установленным баком во избежание его промерзания зимой.
В гидроаккумуляторах металлическая емкость со специальной мембраной разделена на две части, одна из которых нагнетается воздухом, а другая предназначена для воды. Конструкция герметична, жидкость по мере поступления занимает больше места, растягивает мембрану и сжимает соседнюю камеру. Когда сопротивление воздуха достигает заданного значения, насос автоматически останавливается и возобновляет работу после того, как в резервуаре закончится запас и давление уменьшится до определенного минимума.Следует учитывать, что максимальный объем воды составляет лишь треть от общей вместимости агрегата, то есть, например, расширительные мембранные баки для водоснабжения на 100 литров аккумулируют 33 литра жидкости.

Основные критерии выбора гидроаккумулятора
Для расчета оптимального объема бака необходимо определить количество потребителей будущего водопровода. Причем имеется в виду не количество проживающих в доме людей, а подключенная бытовая техника (посудомоечная машина, бойлер) и разборные краны (унитаз, смеситель, душ).В расчетах учитывается вероятность одновременного использования нескольких точек, по их результатам и практическому опыту специалисты вывели следующую схему:
до 3-х потребителей — 20-24 л;
4-8 — 50-60 л;
свыше 10-100 л и более.
Если застройщик предлагает купить баки для автоматизированных систем водоснабжения, то это станция, состоящая из насоса, гидроаккумулятора и блока управления комплексом. Для этой цели обычно выбирают горизонтальный резервуар (его проще монтировать на поверхностный насос), снабженный обратным клапаном для предотвращения самовольного сброса воды в скважину после остановки.Кроме того, в технической документации должно быть указано, что гидроаккумулятор можно использовать для питьевого водоснабжения. Слова «не соответствуют нормам DIN1988» в паспорте импортного агрегата означают, что он предназначен только для технической или бытовой воды.
Важно обратить внимание на возможность ремонта и обслуживания расширительного блока, а не только изучить цены на расширительные баки для систем водоснабжения. В частности, аккумуляторы бывают двух типов: баллонные и мембранные.Это разделение достаточно условно, так как и те, и другие имеют в своей конструкции мембрану, которая в первом случае монтируется на входе, является сменной деталью и не допускает контакта воды с металлическим корпусом, а во втором он установлен глубоко в резервуаре и не подлежит ремонту. Предпочтительнее приобретать бак-цистерну, не подверженную коррозии, где практически все детали заменяемы.
Варианты для обогрева
Внешне все бытовые гидроаккумуляторы выглядят одинаково, но типы для обогрева предназначены не для создания необходимого давления, а для предотвращения его повышения.Разное расположение баков систем холодного и горячего водоснабжения не позволяет заменять их друг другом. В процессе нагревания теплоносителя увеличивается его объем, а также повышается давление в трубах отопления. Для предотвращения протечек, а также для удаления воздуха в контур подключается расширительный бачок, принимающий лишнюю жидкость.

В систему отопления с естественной циркуляцией можно установить открытый бак. Применяется редко из-за обилия неудобств, возникающих при использовании.Бак располагается только в самой высокой точке отопительного контура, непосредственный контакт воды с воздухом способствует коррозии металлических деталей, испаряется теплоноситель, уровень которого необходимо контролировать и доливать по мере необходимости. Мембранные баки устанавливаются в любой точке замкнутого контура. Для поддержания стабильной работы обогрева агрегаты оснащены компрессором, воздух стравливается при повышении давления или подкачивается при его снижении. Кроме того, исключается испарение теплоносителя из герметичного бака.
При расчете мощности экспанзомата следует учитывать, что при нагреве объем воды увеличивается примерно на 0,3% каждые 10 °С. Также следует обратить внимание на то, поддерживает ли выбранная модель рабочие параметры системы и тип охлаждающей жидкости. Технические характеристики обычно указываются в сопроводительной документации.
Например, малогабаритные баки Reflex серий N и NG предназначены для замкнутых контуров отопления с использованием воды или раствора гликоля концентрацией до 50%.Мембрана во всех случаях несъемная, номинальный объем от 8 до 5000 л, давление поддерживается на уровне 6, 10 или 16 бар, рабочая температура бака 120°С, мембраны 70°С.
Стоимость оборудования варьируется в зависимости от его мощности:
НГ 18 (12 л, 3 бар) — 1440 руб. ;
НГ 50 (50 л, 6 бар) — 4 410 руб.;
НГ 100 (100 л, 6 бар) — 9 630 руб.

Водоразборные колонки
В основном бойлеры устанавливаются в автономные водопроводы на отопление, но возможен вариант, когда жидкость из системы отопления используется для горячего водоснабжения.В этом случае важно правильно подобрать расширительный бак, который должен не только поддерживать необходимые функциональные параметры, но и отвечать дополнительным требованиям. Мембрана и другие детали, контактирующие с водой, изготовлены из материалов, соответствующих гигиеническим нормам для устройств, работающих с питьевой жидкостью.
Продукция отечественных производителей
Успешно конкурируя с продукцией известных зарубежных фирм, баки для систем отопления и водоснабжения Джилекс, ни капли не теряя в качестве, но предлагая потребителям гидроаккумуляторы по более низким ценам.Расширительные баки для закрытого контура имеют стальной корпус, мембрана из этилен-пропилен-диенового мономера (EPDM) съемная на устройствах от 24 литров. В зависимости от номинального объема цена составляет: 18 л — 1170 руб.; 50 л — 2750; 100 л — 5300.
Еще одна российская компания, основным продуктом которой являются отопительные котлы, предлагает покупателям мембранный бак Эван. Гидроаккумуляторы одного класса производства Эван и Джилекс стоят практически одинаково: вариант с номинальным объемом 100 л и максимальным рабочим давлением 10 бар – 3 250 и 3 400 рублей соответственно.

Значение расширительного бака для водоснабжения в автономной системе
На сегодняшний день автономная система подачи холодной воды для частного дома или дачи получила достаточно широкое распространение и ни для кого не является диковинкой. А все потому, что эти устройства доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии нужны специальные механизмы, о чем так называемый «непросвещенный обыватель», т. человек, который всю жизнь пользовался исключительно централизованным водоснабжением дома, даже не догадывается.
Взять хотя бы тот факт, что работа автономной системы водоснабжения частного дома или дачи сможет функционировать в течение длительного периода времени только при включении расширительного бака (специальной емкости) для подачи воды (это как раз о них) и будет) — необходимый его объем (100, 200 литров и меньше) подбирается индивидуально. Теперь приобрести любую подходящую модель можно без особых затруднений, однако для того, чтобы приобрести подходящую модель, нужно еще иметь общие представления о видах оборудования и четко понимать принцип работы этого устройства.
Кроме того, выбор подходящего варианта мощности – это лишь малая часть дела – наибольшую сложность представляет подключение расширительного котла к автономной системе.
Как работает и как устроен расширительный бачок (независимо от объема специального бака — 100, 200 литров и менее)?
Основной функцией этого устройства является поддержание давления в системе подачи воды в частный дом или коттедж. В большинстве случаев для водоснабжения используются закрытые устройства мембранного типа.Расширительный бак для водопровода данного типа – это емкость с вмонтированной в нее резиновой мембраной, которая, в свою очередь, делит расширительный (накопительный) бак, независимо от того, сколько это 100 литров и меньше, на две полости – одну из них будет заполнена водой, а вторая воздухом. После запуска системы электрический насос заполнит первую камеру. Естественно, объем камеры, в которой будет находиться воздух, станет меньше. По законам физики при уменьшении объема воздуха в баке (опять же, вне зависимости от того, 100 литров объем бака или меньше) давление будет увеличиваться.

При достижении давления определенной отметки с последующим повышением насос отключается автоматически. Повторное включение возможно только в том случае, если давление упадет ниже установленного значения. В результате вода будет поступать из водяной камеры бака (отдельного бака). Подобный механизм действия (постоянное его повторение) автоматизирован. Показатель давления контролируется специальным манометром, который установлен на приборе. Можно изменить первоначальные настройки.
Основные функции расширительного бака, вмонтированного в систему автономного водоснабжения (в качестве специального бака), заключаются в следующем.
Мембранный расширительный бак (специальной емкости), установленный в системе или коттедже, выполняет сразу несколько функций:
Обеспечение стабильного давления в случае, если в какой-то момент насос не работает.
Бак защищает систему водоснабжения честного дома или дачи от возможного гидронапора, который может возникнуть из-за резкого изменения напряжения в сети или при попадании воздуха в трубопровод.
Сохранение под давлением незначительного (но строго определенного) количества воды (т.е. это устройство, по сути -) .
Максимальное снижение износа системы водоснабжения частного дома.
Использование расширительного бачка позволяет не использовать насос, а использовать жидкость из резерва.
Одним из важнейших предназначений подобного рода устройств (в данном случае речь идет исключительно о мембранных расширительных баках) является обеспечение максимального снабжения жителей частного дома чистой водой.
Разновидности расширительных (мембранных) баков
Основных разновидностей этих контейнеров две.

Расширительный бак со сменной диафрагмой. Как следует из названия, главная характерная черта – замена мембраны, что дает определенные преимущества. Его углубление осуществляется с помощью специального фланца, закрепленного несколькими болтами. Есть нюанс – в устройствах, рассчитанных на большой объем, в целях стабилизации мембраны она крепится к ниппелю.Кроме того, жидкость, заполняющая бак, находится внутри мембраны и ее взаимодействие с внутренней частью устройства не происходит – в свою очередь, это свойство делает невозможным коррозию металла и ухудшение качества воды. Естественно, благодаря этой особенности съемные мембранные баки служат гораздо дольше. Следует отметить, что такие устройства изготавливаются как в горизонтальном, так и в вертикальном исполнении.
Накопительный бак, оснащенный стационарной диафрагмой. Естественно, такие модели уступают вышеперечисленным устройствам по ряду параметров.Во-первых, из-за того, что происходит контакт воды непосредственно с внутренней стенкой бака, происходит коррозия металла и загрязнение воды. Если мембрана выйдет из строя, заменить ее нельзя – накопительный бак придется покупать новый (разница в цене очень заметна). Некоторые модели покрыты изнутри специальными влагостойкими красками, но никакой защиты они не обеспечивают. Также существует горизонтальный и вертикальный тип устройства.
Как сделать правильный выбор расширительного бака?
Несмотря ни на что, доминирующей технической характеристикой при выборе расширительного бачка является его объем.И уже потребность в том или ином объеме диктуется множеством самых разнообразных условий:
Примерные цифры, приведенные ведущими специалистами для примера:
Самая обычная среднестатистическая семья, в которую входит не более трех человек, нуждается в водоснабжении, мощность насоса не превышает 2куб. м/ч, наиболее разумным выбором будет приобретение расширительного бака емкостью от 20 до 24 литров. При увеличении количества потребителей до восьми человек стоит покупать устройство объемом менее 50 литров.Потребителей больше десяти – нужно не менее 100 литров. Это самые оптимальные значения — и не много, и не мало. В том случае, если вы сомневаетесь, лучше взять с запасом, чуть больше – это уж точно не навредит вашей автономной системе водоснабжения.
Важно! При выборе расширительного бака необходимо учитывать необходимость бака для хранения определенного количества воды.
Выбор марки производителя
Помните самое главное: система водоснабжения – это не то, на чем можно сэкономить.В том случае, если вы приобретете некачественный расширительный бак (даже по бросовой цене), вы должны понимать, что рискуете остаться на неопределенный срок без водоснабжения и с необходимостью весьма существенных финансовых затрат, отличающихся от разницы в стоимости этих бачки на пару «ноликов». Как вы, скорее всего, правильно поняли, затраты будут связаны с тем, что вышло из строя из-за низкого качества расширительного бачка.
Особое внимание следует уделить качеству резины – основного компонента мембраны (от этого компонента зависит не только долговечность устройства, но и качество подаваемой воды).
В качестве надежного производителя смело можно рекомендовать следующие марки: Elby, Reflex, Zilmet, Aquasystem.
Несколько слов о том, как установить расширение
По способу соединения принято разделять горизонтальные и вертикальные баки. Выбор в данном случае (относительно только этого параметра) основывается на том, какое устройство будет проще разместить в отведенном для него помещении.
Бак для воды (бак расширительный) – бак, используемый для автономного отопления и водоснабжения.Предотвращает избыточное давление и защищает систему от гидравлического удара. Расширительные баки подбираются индивидуально для каждой системы с учетом всех параметров и характеристик. Они должны быть устойчивы к высокому давлению и не подвержены коррозии.
Основной задачей расширительных баков для водоснабжения является поддержание оптимального давления в системе. Для этих целей в баках используют компенсаторы, уравнивающие нагрузку на все части водопровода. Бак и мембрана, контактирующие с водой, изготовлены из материалов, не влияющих на вкус воды.Такие материалы должны быть сертифицированы и соответствовать санитарно-гигиеническим требованиям.
Бак для водоснабжения: принцип работы.
Внутри расширительного бака размещена резиновая мембрана, разделяющая бак на две части. В одну закачивается воздух, другая часть остается пустой. Пустая часть бака после начала подачи воды заполняется водой. Часть с нагнетаемым воздухом предназначена для поддержания заданного давления. Давление воды вытесняет воду из бака в трубопроводы, что создает устойчивое состояние системы.без падений и перегрузок.
Расширительный бак для водоснабжения: особенности работы.
Вода, поступающая из колодца в резервуар, под давлением увеличивает мембрану и уменьшает объем воздуха, создавая при этом некоторое давление. После достижения необходимого уровня давления насос отключается, расходуется вода и давление падает. Для поддержания давления насос снова включается.

Среди прочих положительных качеств мембранный бак компенсирует гидроудары, благодаря чему значительно снижается частота включения насоса.Это увеличивает срок службы элементов системы и экономит электроэнергию. Кроме того, при отключении электроэнергии бак для воды может играть роль устройства «дополнительного использования». Те. вода еще какое-то время будет поступать к потребителю.
Баки расширительные горизонтальные и вертикальные, открытые и закрытые. Объем воды, как и рабочее давление, также различаются.
Конструкция аккумулятора не слишком сложна: он представляет собой герметично закрытый контейнер овальной формы. Баки для систем водоснабжения имеют две внутренние камеры: воздушную и жидкостную. Эти агрегаты отличаются от аналогичных отопительных агрегатов наличием разделительной мембраны, а также характером материала ее изготовления.

Чтобы не навредить высокому качеству питьевой воды, он изготовлен из экологически чистой резины, обладающей отличными гигиеническими свойствами. Что касается размеров баков – они могут быть совершенно разными, начиная от 8 и заканчивая 100 литрами.
Объем бака для подачи воды
При расчете объема бака учитывают начальное давление воздуха, содержащегося в пустом отсеке бака, и рабочее давление (при максимальной нагрузке).Расчет необходимого напора воды считается основополагающим. Хотя потребителю достаточно знать соотношение объема бака к объему всей системы, неправильно подобранный бак приводит к скорому выходу из строя оборудования и трубопроводов.

Открытый бак
Такие устройства устанавливаются на самых высоких точках системы отопления (чердаки, крыши зданий). Давление воды компенсируется только атмосферным давлением, из-за чего нет возможности регулировки и есть опасность протечки при избытке жидкости. Сейчас открытые резервуары используются крайне редко.
Чтобы выбор оборудования был оптимальным, следует придерживаться нескольких правил:
Необходимо учитывать, в какой системе будут задействованы юниты.
Стоит учитывать, какой температурный режим планируется.
Обратите внимание на технические параметры оборудования, установленные производителем.
Если вы планируете остановить выбор на мембранном типе бака, то нужно иметь в виду, что насос здесь имеет ограниченное количество запусков.Однако это замечание не актуально, если вода должна скапливаться под воздействием высокого давления.
Если в системе используется насос поверхностного типа, то к нему необходимо присоединить небольшой гидроаккумулятор, так как он имеет большее количество подключений в течение минуты, чем насос погружного типа.
Мембранные баки для систем водоснабжения с горизонтальным способом установки следует использовать только в комплексе с поверхностными насосами.
Стоит учитывать особенности системы водоснабжения.
В итоге назначение танка сводится к нескольким основным принципам:
Оборудование помогает избежать гидроударов, возникающих внутри комплекса.
С его помощью давление внутри системы стабилизируется и поддерживается на одном уровне.
Благодаря наличию баков оптимизированы функции насоса, так как он будет защищен от слишком частых пусков.
Помогает продлить срок службы насоса.
Автономным водоснабжением сегодня трудно кого-то удивить.Такая система очень удобна и практична, но для ее бесперебойной работы очень часто используются дополнительные устройства, о которых обычный человек может даже не догадываться. Одним из таких элементов является расширительный бак для подачи холодной воды. На современном рынке водоснабжения представлено большое разнообразие моделей подобных изделий. Поэтому, чтобы не ошибиться в выборе такого устройства, нужно понимать, на чем основан принцип его работы.
Конструктивные особенности и функциональность
Основное назначение расширительных баков — поддержание стабильного уровня давления в автономной системе холодного водоснабжения.Чаще всего в системах водоснабжения используется мембранное устройство закрытого типа.
Такое изделие напоминает бак, внутри которого вмонтирована мембрана из резины, разделяющая его на две отдельные камеры для воздуха и воды. После запуска системы с помощью электронасоса водяная часть бака заполняется. В свою очередь воздушная камера начинает терять свой объем. При этом чем меньше остается воздуха, тем большее давление нагнетается.
В момент, когда давление в воздушной камере превысит установленные параметры, насосное оборудование автоматически отключится.В свою очередь, насос запустится только в том случае, если уровень давления в расширительном бачке упадет ниже минимального значения. В этом случае циклы запуска и остановки оборудования происходят автоматически.
Для удобства многие модели расширительных мембранных баков оснащены манометром для контроля давления. Также современные устройства имеют возможность регулировки рабочего диапазона под параметры, подходящие потребителю. Установка расширительного бака в системе холодного водоснабжения предусматривает следующие функции:
поддержание заданного уровня давления при простое насоса;
защита автономной системы водоснабжения от непредвиденных гидроударов, которые могут быть спровоцированы падением напряжения в электросети или образованием воздушных пробок в трубопроводе
сохранение определенного объема воды под постоянным давлением;
дополнительная защита насоса от износа.
Установка расширительных бачков для подачи холодной воды позволяет обеспечить низкий расход воды, в целом не использовать насосное оборудование , и покрывать потребность за счет жидкости, скапливающейся в бачке.
Расширительный бак со съемной мембраной
Главной отличительной чертой такого оборудования является возможность смены мембраны по мере ее износа. Для этого он просто вынимается через специальное фланцевое устройство, закрепленное несколькими болтами. Важно учитывать, что в больших баках для стабилизации мембраны ее дополнительно крепят тыльной стороной к ниппелю.
Еще одной особенностью данного изделия является то, что жидкость, поступающая в резервуар , расположена внутри мембраны , которая предотвращает контакт с внутренними стенками резервуара. Благодаря этому металл корпуса устройства остается защищенным от коррозии, что значительно увеличивает срок его эксплуатации. При этом на прилавках магазинов представлены модели как вертикального, так и горизонтального типа.
Мембранный расширительный бак
Особенностью такого устройства является разделение бака на два отдельных бака с помощью жестко закрепленной диафрагмы.Поэтому при выходе из строя придется менять все изделие. В такой емкости в части с жидкостью происходит непосредственный контакт воды с металлическим корпусом прибора, что приводит к образованию коррозии.
Чтобы решить эту проблему, внутренние стенки устройства вскрывают специальными красителями. Однако такая защита недолговечна и через некоторое время на корпусе все же появляется ржавчина. А также расширительные баки со съемной диафрагменной мембраной модели бывают вертикальными или горизонтальными.
Как не ошибиться с выбором устройства?
В первую очередь при выборе расширительных мембранных баков для холодного водоснабжения необходимо учитывать их объем. Кроме того, нельзя забывать о следующих факторах, влияющих на основные параметры устройства:
По совету специалистов выбор расширительного бака для подачи холодной воды должен основываться на следующих показателях стандарта :
, если водой в доме пользуется семья не более трех человек, а насосное оборудование производит 2 куб.метров жидкости за час, предпочтение лучше отдать бакам объемом до 24 л;
, если в частном или загородном домостроении проживает от 5 до 7 человек, а насос подает до 3,5 куб. метров за час монтируют расширительный бак на 50 л;
если количество жильцов превышает 10 человек и установлен мощный насос объемом 5 куб. см, то целесообразно использовать расширительный бак объемом 100 литров.
В процессе выбора подходящей модели расширительного мембранного бака для подачи холодной воды необходимо учитывать тот факт, что чем меньше габариты бака, тем чаще включается и выключается насосное оборудование.Также использование небольшого бака приводит к резким скачкам давления в системе водоснабжения. Кроме того, в таком устройстве должен быть аккумулирован определенный запас водных ресурсов. Только исходя из этих параметров необходимо подбирать объем расширительного бачка.
Также следует знать, что в большинстве конструкций баков заложена возможность установки дополнительных баков для воды. При этом все доработки можно проводить без перерыва в работе магистрального водопровода.После установки дополнительного бака общий объем бака будет равен сумме использованных емкостей.
Помимо технических параметров, выбирая расширительный бак для холодного водоснабжения, нужно обращать внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломать , а домовладелец будет тратить деньги на его ремонт.
Часто компании используют дешевые материалы низкого качества, чтобы удешевить готовую продукцию.Особое значение имеет качество каучука, используемого для изготовления мембраны. Это влияет не только на срок эксплуатации мембранного бака, но и на параметры безопасности воды, поступающей из него в дом.
При покупке устройства со сменными мембранами необходимо узнать стоимость запасных элементов. Очень часто недобросовестные производители для наживы заменяют стоимость искусственно завышенной стоимостью. В этой ситуации стоит задуматься о приобретении модели другой фирмы.Часто крупные производители готовы нести ответственность за свою продукцию, так как их репутация стоит на первом месте. Поэтому желательно отдавать предпочтение моделям расширительных баков известных брендов.
Самостоятельный монтаж расширительного бачка
Все модели расширительных баков делятся на две основные группы , которые определяются способом подключения к холодному водоснабжению. На рынке представлены модели вертикальной и горизонтальной конструкции. Однако особых отличий в конструкции таких устройств нет.Основными особенностями являются размещение водопроводных труб в помещении, где установлено оборудование. В этом случае при установке мембранного бака следует придерживаться конкретных рекомендаций специалистов :
Расширительный мембранный бак необходимо устанавливать в легкодоступном месте. Это необходимо для регулярного обслуживания оборудования.
Важно предусмотреть возможность демонтажа соединительных патрубков с целью замены или ремонта бака в случае поломки.
Важно отметить, что диаметр подсоединяемых трубок должен соответствовать входным патрубкам расширительного бачка.
При монтаже устройства его необходимо заземлить, что снижает вероятность электролитической коррозии.
Расширительный мембранный бак устанавливается на стороне всасывания насосного оборудования. При этом в промежутке между насосом и баком не должно быть никаких дополнительных элементов, способных ввести гидравлическое сопротивление в водопроводную систему.
Расширительные баки являются неотъемлемой частью любой автономной системы холодного водоснабжения. Благодаря такому устройству поддерживается необходимый уровень давления в водопроводе, предотвращается преждевременный износ насосного оборудования и поддерживается определенный запас водных ресурсов. Однако добиться этого можно только при правильном выборе и установке устройства.
Баки расширительные для систем водоснабжения
Для систем водоснабжения, теплого пола
непроточная, без запорной и сливной арматуры
мембрана соответствует DIN 4807 T3
в баках от 60 литров — сменная мембрана
на поверхность нанесено антикоррозионное покрытие при контакте с водой
с манометром диаметром 1000 и более
синего цвета
предварительное давление 4 бар
Основной функцией расширительных баков является поддержание постоянного давления в системах водоснабжения. Цена данного оборудования в Московской Тепловой Компании доступна широкому кругу потребителей.
Конструктивно расширительный бак для водоснабжения представляет собой емкость определенного объема, внутри которой находится мембрана, изготовленная из бутлея. Горловина мембраны, как и сама мембрана, герметична и соединена с крышкой сосуда съемным патрубком. Все расширительные баки для систем водоснабжения Reflex оснащены мембраной, которую можно заменить в случае выхода оборудования из строя.
Основные преимущества расширительного бака для водоснабжения
Расширительный бак для водоснабжения пользуется большой популярностью в закрытых системах благодаря своим уникальным техническим и эксплуатационным характеристикам:
полимерное покрытие прекрасно защищает бак от коррозионных процессов;
сменная мембрана позволяет значительно продлить срок службы оборудования;
Эргономичный дизайн оптимально вписывается в интерьер комнаты.
В данном случае мембрана камеры для воды выполнена из резинового износостойкого материала.
Если вы решили купить расширительный бак для водоснабжения, в первую очередь обратите внимание на такой параметр, как вместимость сосуда. В зависимости от объема бака расширительный бак можно использовать не только как дополнительный бак для воды, но и как основной.
Покупая расширительный бак для горячей воды в нашей компании, Вы гарантированно получаете качественное, надежное и проверенное годами оборудование, специально разработанное для систем водоснабжения.Вся продукция сертифицирована и соответствует самым высоким международным стандартам и требованиям.
Мембранный расширительный бак для холодной воды. Как выбрать расширительный бак для систем водоснабжения
Главная→Отопление→Бак расширительный мембранный для холодной воды. Как выбрать расширительный бак для систем водоснабжения
На загородных участках, не оборудованных центральным водоснабжением, возникает необходимость подачи воды собственными силами. Однако выкопать колодец или колодец и просто установить электронасос явно недостаточно по нескольким причинам: напор воды поддерживается на ограниченном расстоянии, которое уменьшается даже с учетом глубины колодца, количество включений для определенный период времени строго регламентирован во избежание преждевременной поломки. Для поддержания давления в автономную систему включен расширительный бак для подачи воды, который аккумулирует определенное количество жидкости и позволяет насосу не включаться при кратковременном открытии крана. Кроме того, при отключении электроэнергии создается запас воды, компенсируется гидроудар, что защищает бытовую технику: бойлеры, стиральные машины.

Резервуары для водоснабжения представляют собой металлические емкости, одна часть которых заполнена воздухом, а другая жидкостью.Горизонтальная или вертикальная ориентация не имеет принципиального значения; для каждого конкретного случая выбирается такая форма, которая позволит максимально удобно установить агрегат в предназначенном для него месте.
По принципу действия баки расширительные бывают:
открытого типа;
мембранные (закрытые), называемые также гидроаккумуляторами, или экспансоматами.
Тип подключения баков к системе питьевого водоснабжения зависит от типа. Во-первых, это просто большая емкость. Крышка здесь есть, но она служит не уплотнителем, а скорее защитой от мусора. Бак располагается в точке значительно выше точки разбора, чаще всего на чердаке, и при открытии крана вода течет самотеком. Эти устройства используются очень редко, так как имеют ряд существенных недостатков:
необходимо установить автоматическое реле для отключения насоса при наполнении бака;
открытый контакт с воздухом приводит к попаданию кислорода в воду, что способствует коррозии металлических деталей;
требуется утеплить помещение с установленным баком, чтобы предотвратить его замерзание зимой.
В гидроаккумуляторах металлическая емкость разделена на две части специальной мембраной, в одну из которых закачивается воздух, а другая предназначена для воды. Конструкция герметична, жидкость по мере поступления занимает все больше места, растягивает мембрану и сжимает соседнюю камеру. Когда сопротивление воздуха достигает заданного значения, насос автоматически останавливается и возобновляет работу после того, как расходуется подача из резервуара и давление падает до определенного минимума. Следует учитывать, что максимальный объем воды составляет лишь одну треть от общей вместимости агрегата, то есть, например, расширительные мембранные баки для водоснабжения на 100 литров аккумулируют 33 литра жидкости.

Основные критерии выбора гидроаккумулятора
Для расчета оптимального объема бака необходимо определить количество потребителей будущей системы водоснабжения. Причем имеется в виду не количество проживающих в доме людей, а подключенная бытовая техника (посудомоечная машина, бойлер) и разборные краны (унитаз, смеситель, душ).В расчетах учитывается вероятность одновременного использования нескольких точек, по их результатам и практическому опыту специалисты вывели следующую схему:
до 3-х потребителей — 20-24 л;
4–8 — 50–60 литров;
свыше 10-100 литров и более.
Если застройщик предлагает купить баки для автоматизированных систем водоснабжения, то речь идет о станции, состоящей из насоса, гидроаккумулятора и сложного блока управления. Для этой цели обычно выбирают горизонтальный резервуар (его проще присоединить к поверхностному насосу), снабженный обратным клапаном, предотвращающим самовольный сброс воды в скважину после остановки. Кроме того, в технической документации должно быть указано, что гидроаккумулятор можно использовать для питьевого водоснабжения. Слова «не соответствуют нормам DIN1988» в паспорте импортного агрегата означают, что он предназначен только для технической или технической воды.
Важно обратить внимание на возможность ремонта и обслуживания экспансомата, а не только изучить цены на расширительные баки для систем водоснабжения.В частности, гидроаккумуляторы бывают двух типов: баллонные и мембранные. Это деление довольно условно, так как и те, и другие имеют в своей конструкции мембрану, которая в первом случае крепится на входе, является заменяемой деталью и не позволяет воде соприкасаться с металлическим корпусом, а во втором — устанавливается в глубине резервуара и не подлежит ремонту. Предпочтительно приобретать бак-дозатор, не подверженный коррозии, где практически все детали заменяемы.
Отопительные варианты
Внешне все бытовые гидроаккумуляторы выглядят одинаково, однако типы для отопления предназначены не для создания необходимого давления, а для предотвращения его повышения.Разная конструкция баков для систем холодного и горячего водоснабжения не позволяет заменять их друг другом. В процессе нагревания теплоносителя его объем увеличивается, а в трубах отопления повышается давление. Для предотвращения протечек, а также для удаления воздуха в контур подключается расширительный бачок, куда поступает лишняя жидкость.

Открытый бак можно разместить в системе отопления с естественной циркуляцией. Применяется редко из-за обилия неудобств при использовании.Бак располагается только в самой высокой точке отопительного контура, непосредственный контакт воды с воздухом способствует коррозии металлических деталей, испаряется теплоноситель, за уровнем которого необходимо следить и доливать по мере необходимости. Мембранные баки устанавливаются в любой точке замкнутого контура. Для поддержания стабильной работы обогрева агрегаты оснащены компрессором; воздух сбрасывается при повышении давления или нагнетается при его падении. Кроме того, исключено испарение теплоносителя из герметичного бака.
При расчете мощности экспансомата следует учитывать, что при нагреве объем воды увеличивается примерно на 0,3% каждые 10 °С. Также необходимо обратить внимание на то, поддерживает ли выбранная модель рабочие параметры экспансомата. системы и типа охлаждающей жидкости. Технические характеристики обычно указываются в сопроводительной документации.
Например, малогабаритные баки Reflex серии N и NG предназначены для замкнутых контуров отопления с использованием воды или раствора гликоля концентрацией до 50 %.Мембрана во всех исполнениях несъемная, номинальный объем от 8 до 5000 л, поддерживаемое давление 6, 10 или 16 бар, рабочая температура бака 120°С, диафрагмы — 70°С.
Стоимость оборудования варьируется в зависимости от его мощности:
НГ 18 (12 л, 3 бара) — 1440 руб.;
НГ 50 (50 л, 6 бар) — 4 410 руб.;
НГ 100 (100 л, 6 бар) — 9 630 руб.

Экспансоматы для горячего водоснабжения
В основном котлы устанавливаются в автономные водопроводы на отопление, но возможен вариант, когда жидкость из системы отопления используется для горячего водоснабжения.В этом случае важно правильно подобрать расширительный бак, который должен не только поддерживать требуемые функциональные параметры, но и отвечать дополнительным требованиям. Мембрана и другие детали, с которыми соприкасается вода, изготовлены из материалов, соответствующих гигиеническим нормам для устройств, работающих с питьевой жидкостью.
Продукция отечественных производителей
Баки для систем отопления и водоснабжения Джилекс успешно конкурирует с продукцией известных зарубежных фирм, ничуть не уступая в качестве, но предлагая потребителю аккумуляторы по более низким ценам.Расширительные баки для закрытых контуров имеют стальной корпус, диафрагма из этилен-пропилен-диенового мономера (EPDM) съемная на устройствах от 24 литров. В зависимости от номинального объема цена составляет: 18 литров — 1170 рублей; 50 л — 2750; 100 л — 5300.
Еще одна российская компания, основной продукцией которой являются отопительные котлы, предлагает покупателям мембранный бак Эван. Аккумуляторы того же класса производства Эван и Джилекс стоят практически одинаково: вариант номинального объема 100 литров и максимального рабочего давления 10 бар – 3 250 и 3 400 рублей соответственно.

Значение расширительного бака для водоснабжения в автономной системе
На сегодняшний день автономная система подачи холодной воды для частного дома или дачи получила достаточно широкое распространение и уже ни для кого не является новинкой. А все потому, что эти устройства доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии нужны специальные механизмы, о которых так называемый «непросвещенный обыватель», т. е. человек, который пользовался дома исключительно централизованным водоснабжением, даже не знает.
Взять хотя бы тот факт, что работа автономной системы водоснабжения частного дома или дачи сможет функционировать длительный период времени только при обеспечении наличия расширительного бака (специального бака) для подачи воды. включены в него (о них мы и пойдём) — необходимый объём (100, 200 литров и меньше) будет подобран индивидуально. Теперь приобрести любую подходящую модель можно без каких-либо затруднений, однако для того, чтобы приобрести подходящую модель, нужно еще иметь общее представление о видах оборудования и четко понимать принцип работы этого устройства.
Кроме того, выбор подходящего варианта мощности – это лишь малая часть дела – наибольшую сложность представляет подключение расширительного котла к автономной системе.
Как работает расширительный бачок и как он работает (независимо от того, объем спецбака 100, 200 литров или меньше)?
Основная функция этого устройства – поддержание давления в системе подачи воды для частного дома или дачи. В большинстве случаев для водоснабжения используются закрытые устройства мембранного типа.Расширительный бачок для водоснабжения такого типа — это емкость с вмонтированной в нее резиновой мембраной, которая, в свою очередь, делит расширительный (накопительный) бачок, какого бы объема — 100 литров и менее, — на две полости — одна из них будет заполнена водой, а вторая воздухом… После запуска системы электронасос заполнит первую камеру. Естественно, объем камеры, в которой будет находиться воздух, станет меньше. По законам физики, по мере уменьшения объема воздуха в баке (опять же, вне зависимости от того, 100 литров объем бака или меньше), давление будет увеличиваться.

При достижении давления определенной отметки с последующим повышением насос отключается автоматически. Его повторное включение возможно только в том случае, если давление упадет ниже установленного значения. В результате вода будет поступать из водяной камеры бака (отдельной емкости). Этот механизм действия (его постоянные повторения) автоматизирован. Показатель давления контролируется специальным манометром, который установлен на приборе. Можно изменить первичные настройки.
Основные функции расширительного бака, вмонтированного в систему автономного водоснабжения (в виде специальной емкости), заключаются в следующем.
Мембранный расширительный бак (специальный бак), установленный в системе или на дачном участке, выполняет сразу несколько функций:
Обеспечение стабильного давления в случае отказа насоса в определенный момент.
Емкость защищает систему водоснабжения честного дома или дачи от возможного гидравлического натиска, который может возникнуть из-за резкого изменения напряжения в сети или при попадании воздуха в трубопровод.
Экономия небольшого (но строго определенного) количества воды под давлением (т.е. это устройство, по сути -) .
Максимальное снижение износа системы водоснабжения частного дома.
Использование расширительного бачка дает возможность не использовать насос, а использовать жидкость из резерва.
Одно из важнейших назначений подобного рода устройств (в данном случае речь идет исключительно о мембранных расширительных баках) – обеспечить подачу максимально чистой воды жильцам частного дома.
Разновидности расширительных (мембранных) баков
Существует два основных типа этих контейнеров.

Расширительный бак со сменной диафрагмой. Как следует из названия, основной особенностью является замена мембраны, что дает определенные преимущества. Его извлечение осуществляется с помощью специального фланца, закрепленного несколькими болтами. Есть определенный нюанс – в устройствах, рассчитанных на большой объем, для стабилизации мембраны ее фиксируют к ниппелю.Кроме того, жидкость, заполняющая бак, находится внутри мембраны и не взаимодействует с внутренней стороной устройства – в свою очередь, это свойство делает невозможным коррозию металла и ухудшение качества воды. Естественно, благодаря этой особенности баки со сменной мембраной служат гораздо дольше. Следует отметить, что такие устройства изготавливаются как горизонтально, так и вертикально.
Резервуар-накопитель с фиксированной диафрагмой. Естественно, что модели такого рода уступают вышеперечисленным устройствам по ряду параметров.Во-первых, из-за того, что вода контактирует непосредственно с внутренней стенкой бака, происходит коррозия металла и загрязнение воды. Мембрану, в случае ее выхода из строя, заменить не получится – накопительный бак придется покупать новый (разница в цене очень заметна). Некоторые модели покрыты изнутри специальными влагостойкими красками, но никакой защиты они не дают вообще. Также существует горизонтальный и вертикальный тип устройства.
Как сделать правильный выбор расширительного бака?
Несмотря ни на что, главная техническая характеристика при выборе расширительного бачка – это его объем.И уже потребность в том или ином объеме диктуется многими самыми разнообразными условиями:
Ориентировочные цифры, приведенные ведущими экспертами для примера:
Самая обычная средняя семья, в которую входит не более трех человек, нуждается в водоснабжении, мощность насоса не превышает 2 куб. м/ч, наиболее разумным выбором будет приобретение расширительного бака емкостью от 20 до 24 литров. При увеличении количества потребителей до восьми человек стоит приобретать устройство объемом менее 50 литров.Потребителей больше десяти – нужно не менее 100 литров. Это самые оптимальные значения – и не много, и не мало. В том случае, если вы сомневаетесь – лучше брать с запасом, чуть больше – это уж точно никак не навредит вашей автономной системе водоснабжения.
Важно! При выборе расширительного бака необходимо учитывать необходимость бака для хранения определенного количества воды.
Выбор марки производителя
Помните самое главное: система водоснабжения – это не то, на чем можно экономить.В том случае, если вы приобретаете расширительный бак некачественного (даже по бросовой цене), то вы должны понимать, что рискуете остаться на неопределенное время вообще без водоснабжения и с необходимостью весьма значительных финансовых затрат , которые отличаются от разницы в стоимости этих танков на пару «ноликов». Как вы уже, скорее всего, правильно поняли, затраты будут связаны с тем, что вышел из строя из-за некачественного расширительного бачка.
Особое внимание следует уделить качеству резины – основного компонента мембраны (от этого компонента зависит не только долговечность устройства, но и качество подаваемой воды).
В качестве надежного производителя смело можем рекомендовать следующие бренды: Elby, Reflex, Zilmet, Aquasystem.
Несколько слов о том, как установить расширение
Горизонтальные и вертикальные резервуары принято разделять по способу соединения.Выбор в данном случае (относительно только этого параметра) основывается на том, какое устройство будет проще разместить в отведенном для него помещении.
Бак водоснабжения (расширительный бак) – емкость, используемая для автономного отопления и водоснабжения. Предотвращает избыточное давление и защищает систему от гидравлического удара. Расширительные баки подбираются индивидуально для каждой системы с учетом всех параметров и характеристик. Они должны быть устойчивы к давлению и не подвержены коррозии.
Основной задачей расширительных баков для водоснабжения является поддержание оптимального давления в системе.Для этих целей в баках используются компенсаторы, которые уравнивают нагрузку на все части водопровода. Бак и мембрана, контактирующие с водой, изготовлены из материалов, не влияющих на вкус воды. Такие материалы должны быть сертифицированы и соответствовать санитарно-гигиеническим требованиям.
Бак для водоснабжения: принцип работы.
Внутри расширительного бачка находится резиновая мембрана, которая делит бачок на две части. В одну закачивается воздух, другая часть остается пустой.После запуска подачи воды пустая часть бака заполняется водой. Часть с нагнетаемым воздухом предназначена для поддержания заданного давления. Вода вытесняется из бака в трубопроводы давлением воздуха, тем самым создается стабильное состояние системы. без падений и перегрузок.
Расширительный бак для водоснабжения: особенности работы.
Вода, поступающая из колодца в бак под давлением, увеличивает мембрану и уменьшает объем воздуха, создавая при этом некоторое давление.После достижения необходимого уровня давления насос отключается, расходуется вода и давление падает. Насос снова включается для поддержания давления.

Помимо прочих положительных качеств, мембранный бак компенсирует гидроудары, благодаря чему значительно снижается частота включения насоса. Это продлевает срок службы элементов системы и экономит электроэнергию. Кроме того, в случае отключения электроэнергии бак для водоснабжения может играть роль устройства «дополнительного использования».Те. вода будет подаваться потребителю в течение некоторого времени.
Баки расширительные горизонтальные и вертикальные, открытые и закрытые. Объем воды, как и рабочее давление, также варьируется.
Конструкция аккумулятора не слишком сложна: он представляет собой герметично закрытый контейнер овальной формы. Баки для систем водоснабжения имеют две внутренние камеры: воздушную и жидкостную. Эти агрегаты отличаются от аналогичных отопительных агрегатов наличием разделительной мембраны, а также характером материала ее изготовления.

Чтобы не навредить высокому качеству питьевой воды, он изготовлен из экологически чистой резины с отличными гигиеническими свойствами. Что касается размеров баков, то они могут быть совершенно разными, в пределах от 8 до 100 литров.
Объем резервуара для воды
При расчете объема бака учитывают начальное давление воздуха, содержащегося в пустом отсеке бака, и рабочее давление (при максимальной нагрузке).Расчет необходимого напора воды считается основополагающим. Хотя потребителю достаточно знать соотношение объема бака к объему всей системы, неправильно подобранный бак приводит к скорому выходу из строя оборудования и трубопроводов.

Открытый бак
Такие устройства устанавливаются в самых высоких точках системы отопления (чердаки, крыши зданий). Давление воды компенсируется только атмосферным давлением, что делает невозможной регулировку и есть риск протечки при переизбытке жидкости.В настоящее время открытые резервуары используются редко.
Чтобы выбор оборудования был оптимальным, следует принять несколько правил:
Необходимо учитывать, в какой системе будут задействованы юниты.
Стоит учитывать, какой температурный режим планируется.
Обратите внимание на технические параметры оборудования, установленные производителем.
Если вы планируете остановить свой выбор на баке мембранного типа, то нужно иметь в виду, что насос здесь имеет ограниченное количество запусков.Однако это замечание не имеет значения, если вода должна накапливаться под высоким давлением.
Если в системе используется насос поверхностного типа, то к нему должен быть присоединен гидроаккумулятор небольшого объема, так как у него больше подключений в минуту, чем у погружного насоса.
Мембранные баки
для систем водоснабжения с горизонтальной установкой следует использовать только в сочетании с поверхностными насосами.
Стоит учитывать особенности системы водоснабжения.
В итоге назначение танка сводится к нескольким основным принципам:
Оборудование позволяет избежать гидроударов внутри комплекса.
С его помощью давление внутри системы стабилизируется и поддерживается на одном уровне.
Благодаря наличию баков оптимизированы функции насоса, так как он будет защищен от слишком частого включения.
Помогает продлить срок службы насоса.
Автономным водоснабжением сегодня трудно кого-то удивить.Такая система очень удобна и практична, но для ее бесперебойной работы часто используются дополнительные устройства, о которых обычный человек может даже не знать. Одним из таких элементов является расширительный бак для холодного водоснабжения. На современном рынке водоснабжения представлено множество различных моделей подобных изделий. Поэтому, чтобы не ошибиться в выборе такого устройства, нужно понимать, на чем основан принцип его работы.
Конструктивные особенности и функциональность
Основное назначение расширительных баков — поддержание стабильного уровня давления в автономной системе холодного водоснабжения.Чаще всего в системах водоснабжения используется мембранный прибор закрытого типа.
Такое изделие напоминает резервуар, внутри которого вмонтирована мембрана, выполненная из резины и разделяющая его на две отдельные камеры для воздуха и воды. После запуска системы с помощью электронасоса водяная часть бака заполняется. В свою очередь воздушная камера начинает терять свой объем. В этом случае чем меньше воздуха остается, тем больше создается давление.
В момент, когда давление в воздушной камере превысит установленные параметры, насосное оборудование будет автоматически отключено.В свою очередь насос включится только тогда, когда уровень давления в расширительном баке упадет ниже минимального значения. При этом циклы запуска и остановки оборудования происходят автоматически.
Для удобства многие модели расширительных мембранных баков оснащены манометром для контроля давления. Также современные устройства имеют возможность регулировки рабочего диапазона под параметры, подходящие потребителю. Установка расширительного бака в системе холодного водоснабжения предусматривает следующие функции:
поддержание заданного уровня давления при неработающем насосе;
защита автономной системы водоснабжения от непредвиденных гидроударов, которые могут быть спровоцированы падением напряжения в электросети или образованием воздушных пробок в трубопроводе;
поддержание определенного объема воды под постоянным давлением;
дополнительная защита насоса от износа.
Установка расширительных баков для подачи холодной воды позволяет при небольшом расходе водных ресурсов вообще не использовать насосное оборудование , а покрывать потребность за счет жидкости, скопившейся в баке.
Расширительный бак со съемной мембраной
Главной отличительной чертой такого оборудования является возможность смены мембраны по мере ее износа. Для этого он просто вынимается через специальное фланцевое приспособление, закрепленное несколькими болтами.Важно учитывать, что в баках больших объемов для стабилизации мембраны ее дополнительно крепят тыльной стороной к ниппелю.
Еще одной особенностью такого изделия является то, что жидкость, поступающая в бак , расположена внутри мембраны , которая предотвращает контакт с внутренними стенками бака. Благодаря этому металл корпуса устройства остается защищенным от коррозии, что значительно увеличивает срок его службы. При этом на полках магазинов представлены как вертикальные, так и горизонтальные модели.
Расширительный бак с мембраной
Особенностью такого устройства является разделение бака на два отдельных резервуара с помощью жестко закрепленной диафрагмы. Поэтому при выходе из строя придется менять все изделие целиком. В такой емкости в части с жидкостью происходит непосредственный контакт воды с металлическим корпусом прибора, что приводит к образованию коррозии.
Чтобы решить эту проблему, внутренние стенки устройства вскрыты специальными красителями.Однако такая защита недолговечна и через некоторое время на корпусе все же появляется ржавчина. Так же как и расширительные баки со съемной диафрагмой модели с диафрагмой бывают вертикальными или горизонтальными.
Как не ошибиться при выборе устройства?
В первую очередь при выборе расширительных мембранных баков для холодного водоснабжения нужно учитывать их объем. Кроме того, нельзя забывать о следующих факторах, влияющих на основные параметры устройства:
По совету специалистов выбор расширительного бака для подачи холодной воды должен основываться на следующих показателях стандарта :
, если водой в доме пользуется семья не более трех человек, а насосное оборудование производит 2 куб.метр жидкости в течение часа, предпочтение лучше отдать бакам объемом до 24 литров;
, если в частном или загородном домостроении проживает от 5 до 7 человек, а насос подает до 3,5 куб. метров в течение часа, монтируется расширительный бак на 50 литров;
если количество жильцов превышает 10 человек и установлен мощный 5-кубовый насос, то целесообразно использовать расширительный бак объемом 100 литров.
В процессе выбора подходящей модели расширительного мембранного бака для подачи холодной воды необходимо учитывать, что чем меньше бак, тем чаще включается и выключается насосное оборудование.Также использование небольшого бака приводит к резким скачкам давления в системе водоснабжения. Плюс такое устройство должно аккумулировать определенный запас водных ресурсов. Только исходя из этих параметров и следует подбирать объем расширительного бака.
Также следует знать, что в большинстве конструкций баков заложена возможность установки дополнительных баков для воды. При этом все доработки можно проводить без перерыва в работе магистрального водопровода.После установки дополнительного бака общий объем бака будет равен сумме использованных баков.
Помимо технических параметров, при выборе расширительного бака для холодного водоснабжения нужно обращать внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломать и домовладелец будет тратить деньги на его ремонт.
Компании часто используют дешевые материалы низкого качества, чтобы удешевить готовую продукцию.Особое значение имеет качество каучука, используемого для изготовления мембраны. Это влияет не только на срок эксплуатации мембранного бака, но и на параметры безопасности воды, поступающей из него в дом.
Если вы приобретаете устройство со сменными мембранами, вам необходимо узнать стоимость сменных элементов. Очень часто недобросовестными производителями с целью наживы стоимость запасных частей искусственно завышается. В такой ситуации стоит задуматься о приобретении модели другой фирмы.Зачастую крупные производители готовы взять на себя ответственность за свою продукцию, так как их репутация стоит на первом месте. Поэтому желательно отдавать предпочтение моделям расширительных баков известных брендов.
Самостоятельный монтаж расширительного бачка
Все модели расширительных баков разделены на две основные группы , которые определяются способом подключения к холодному водоснабжению. На рынке представлены вертикальные и горизонтальные модели. При этом особых отличий в конструкции таких устройств нет.Особенности размещения имеют первостепенное значение водопровода в помещении, где установлено оборудование. В этом случае при установке мембранного бака следует придерживаться определенных рекомендаций специалистов:
Мембранный расширительный бак необходимо устанавливать в месте со свободным доступом. Это необходимо для проведения регулярного технического обслуживания оборудования.
Важно предусмотреть возможность демонтажа соединительных патрубков с целью замены или ремонта бака в случае поломки.
Важно учитывать, что диаметр присоединяемых труб должен соответствовать входным патрубкам расширительного бака.
При установке устройства его необходимо заземлить, что снижает вероятность электролитической коррозии.
Расширительный мембранный бак устанавливается на стороне всасывания насосного оборудования. При этом на участке между насосом и резервуаром не должно быть дополнительных элементов, способных ввести гидравлическое сопротивление в водопроводную систему.
Расширительные баки являются неотъемлемой частью любой автономной системы холодного водоснабжения. Благодаря такому устройству поддерживается необходимый уровень давления в системе водоснабжения, предотвращается преждевременный износ насосного оборудования и сохраняется определенный запас водных ресурсов. Однако добиться этого можно только при правильном выборе и установке устройства.
Баки расширительные для систем водоснабжения
Для систем водоснабжения, теплого пола
непроточная, без запорно-сливной арматуры
диафрагма соответствует DIN 4807 T3
в баках объемом 60 литров и более — сменная мембрана
антикоррозийное покрытие наносится на поверхность, контактирующую с водой
оснащен манометром диаметром 1000 и более
синий цвет
предварительное давление 4 бар
Основной функцией расширительных баков является поддержание постоянного давления в системах водоснабжения.Цена данного оборудования в Московской Тепловой Компании доступна широкому кругу потребителей.
Конструктивно расширительный бак для водоснабжения представляет собой емкость определенного объема, внутри которой находится мембрана из бутылки. Горловина мембраны, как и сама мембрана, герметична и соединена с крышкой сосуда съемной трубкой. Все расширительные баки для воды Reflex оснащены мембраной, которую можно заменить в случае отказа оборудования.
Основные преимущества расширительного бака для водоснабжения
Расширительный бак для водоснабжения пользуется большой популярностью в закрытых системах благодаря своим уникальным техническим и эксплуатационным характеристикам:
полимерное покрытие отлично защищает бак от коррозионных процессов; сменная мембрана
позволяет значительно продлить срок службы оборудования;
Эргономичный дизайн прекрасно вписывается в интерьер комнаты.
При этом камера-мембрана для воды изготовлена из резинового износостойкого материала.
Если вы решили купить расширительный бак для водоснабжения, в первую очередь обратите внимание на такой параметр, как вместимость сосуда. В зависимости от объема бака расширительный бак можно использовать не только как дополнительный бак для воды, но и как основной.
Покупая расширительный бак для горячего водоснабжения в нашей компании, вы гарантированно приобретаете качественное, надежное и проверенное оборудование, специально разработанное для систем водоснабжения.Вся продукция сертифицирована и соответствует самым высоким международным стандартам и требованиям.
Как понять предварительную заправку в баллонах-дозаторах
3 года назад Как сделать, Новости и событияКак сделать
Предварительно заправленные мембранные и баки-дозаторы необходимы для защиты систем от избыточного давления, энергии или воды в различных сценариях. В этом блоге мы обсудим, почему вам нужна предварительная зарядка, как определить настройки предварительной зарядки и техническое обслуживание, которое необходимо выполнять для этого типа бака.
Предварительное давление необходимо для резервуаров-дозаторов, которые используются в системах отопления, вентиляции и кондиционирования воздуха, в системах повышения давления, а также в устройствах для защиты от ударов и перенапряжений. Инженер или специалист по техническому обслуживанию должен сначала определить применение и требования к давлению в системе, чтобы определить настройку предварительной зарядки.
В системах водяного отопления бытового назначения расширительный бак располагается между подачей холодной воды в здание и водонагревателем. Давление предварительной зарядки устанавливается равным статическому состоянию холодной воды или условию отсутствия потока.Например, если давление в линии подачи составляет 60 фунтов на квадратный дюйм, предварительная заправка в расширительном баке должна быть установлена на 60 фунтов на квадратный дюйм. Когда вода течет, давление потока падает ниже статического давления. Защита от теплового расширения не требуется, так как расширенная вода уходит из водопроводной системы. Когда поток прекращается и статическое давление возвращается в систему, предварительно заправленный расширительный бак полностью включается для обработки расширенной воды.
Ограничитель ударов и перенапряжения принимает воду через быстрозакрывающийся клапан, помогая рассеять кинетическую энергию внезапно остановившегося водяного столба.Когда вода течет, каждый фут скорости потока воды в секунду создает повышенное давление на 65 фунтов на квадратный дюйм по сравнению со статическим. Этот всплеск произойдет в течение миллисекунды, если вода внезапно остановится. Кинетически созданное давление отражается через трубу, увеличивая диаметр трубы до точки сброса, и по мере того, как волна давления отражается и возвращается, она сужает трубу.
Большая часть потока, проходящего через трубу, будет составлять от 4 до 8 футов в секунду, что соответствует увеличению от 260 до 520 фунтов на квадратный дюйм.Предварительное давление разрядника должно быть установлено на 10 % ниже давления потока. Ударный разрядник поглощает избыточное давление от внезапного выброса энергии. Давление выравнивается за счет поглощения энергии внутри трубы. Вместо нарастания давления, повреждающего трубу, основной удар по давлению принимает на себя ограничитель ударов и перенапряжений, чтобы обеспечить безопасность трубы.
Для водяного колодца или гидропневматической системы реле давления управляет насосом. Переключатель обычно устанавливается на перепад 20 фунтов на квадратный дюйм между минимальным давлением, необходимым для здания, и высоким давлением, определяемым переключателем.Домашняя система водяных колодцев обычно устанавливается на 2 фунта на квадратный дюйм ниже включения насоса, чтобы максимизировать накопленную воду, что приводит к максимальному времени работы насоса, что помогает продлить срок службы и мощность насоса. В коммерческом здании нормальная предварительная загрузка устанавливается на 10% ниже давления включения насоса.
Необходимо проводить ежегодное профилактическое обслуживание, чтобы гарантировать, что ваш баллонный или мембранный бак удерживает предварительный заряд и, таким образом, обеспечивает необходимую защиту системы. Процесс проверки резервуара начинается с изоляции сосуда от системы.Между запорным клапаном системы и резервуаром должен быть установлен дренаж. Если слив отсутствует, определите другой способ слива воды из резервуара. Часто сантехнический штуцер можно ослабить, чтобы слить воду из бака.
Проверьте давление предварительной зарядки и при необходимости добавьте давление. Обратите внимание, что лучше держать слив открытым при повторной зарядке резервуара, чтобы вы могли определить, проходит ли воздух через камеру/диафрагму и выходит через слив. Если это происходит, мочевой пузырь/диафрагма скомпрометированы.
Профилактическое обслуживание поможет продлить срок службы бака и баллона. Важно проверить участки внутри бака, которые могут быть подвержены утечке давления или воздуха, например, любые ленты или швы на баке, которые могли подвергнуться коррозии, или неисправный воздушный клапан или заглушку. Также важно один раз в год удалять воду из мочевого пузыря, чтобы не возникало проблем с потерей давления в резервуаре.
Функция предварительной зарядки бака обеспечивает минимальное давление.Проектировщик обычно определяет это на основе высоты здания, минимального давления, необходимого для каждого приспособления, или того, что приведет к максимальной защите системы.
Чтобы узнать о правильном размере расширительного бака, ознакомьтесь со статьей по теме:
Чем гидроаккумулятор отличается от расширительного бачка? Расширительные баки для систем питьевого водоснабжения Напорный расширительный бак.
Очень важным элементом в отоплении является расширительный бак, он помогает сбросить избыточное давление в системе отопления при повышении ее температуры.Баки для системы отопления бывают закрытого и открытого типа. открытые имеют недостатки всей линейки, но мембранные (закрытые) более совершенны и не имеют тех недостатков, которые есть у открытых контейнеров.
Расширительные мембранные баки Reflex V 1000 предназначены для компенсации изменений объема воды, которые могут происходить при нагреве воды. При выборе расширительного бака для своей системы отопления нужно обратить особое внимание на материал и качество изделия с прочным и надежным корпусом.Одним из таких надежных баков является модель Reflex n 1000 для закрытых систем отопления.

Описание конструкции и принципа действия
Все баки немецкой фирмы Reflex изготавливаются из листовой стали высочайшего качества. Такая модель, как Reflex N 1000, представляет собой расширительный бак с несменной мембраной . Предназначен для использования в закрытых системах отопления, охлаждения и для систем с солнечным коллектором. Он создан для того, чтобы компенсировать объем теплоносителя при нагреве или охлаждении жидкости.
Емкость с мембраной изготовлена из высококачественных материалов и имеет полимерное покрытие, модель предлагается в красном и сером цветах. Мембранный бак Reflex N 1000 разделен на две части (камеры) мембраной. В одной из них находится малоинертный газ — азот, он туда специально закачивается под давлением, во второй камере находится вода.
Когда вода начинает нагреваться, избыточный объем жидкости поступает в мембранный бак, этот процесс приводит к сжатию газа , который содержится в другой части агрегата.Во всей емкости начинает создаваться небольшое давление, так что предварительный клапан не срабатывает. Когда вода остывает, она снова возвращается под давлением газа.
Характеристики и характеристики
Расширительные мембранные баки широко используются. Чаще всего их устанавливают в частных домах, но используют и в промышленных комплексах. Модель бака Reflex N 1000 имеет следующие характеристики:
Нагрев + охлаждение
Мембрана несменная
Резьбовое соединение
Современный привлекательный дизайн
Высококачественное полимерное покрытие.
Расширительный бак от немецкого производителя Reflex N 1000 имеет следующие характеристики:
Мембранный контейнер имеет важное преимущество- герметичность и подвижность мембраны создает в обеих камерах, где вода и газ, одинаковое давление . Это свойство защищает систему в целом от разгерметизации.
Сборка и уход за прибором
Расширительный бак подключается через запорную арматуру, это обеспечивает защиту от неожиданного отключения бака от системы отопления.Его также можно подключить к многокотловой системе для каждого отдельного котла или для всей системы.
Расширительный бак Reflex нуждается в ежегодном профилактическом осмотре. Необходимо провести первичных замеров давления сначала в воздушной камере , а затем измерить давление в водяной камере. Перед обслуживанием бака его необходимо отключить от системы, водяная камера должна быть опорожнена, вода может быть слита через сливное устройство.
Применение мембранного бака Reflex и обеспечение его качества
Reflex – универсальный мембранный расширительный бак с мембраной.Вся линейка продукции Reflex отличается прочной конструкцией и надежностью в работе, не требует дополнительных энергозатрат при эксплуатации. Благодаря своим отличительным свойствам и техническим характеристикам успешно применяется в индивидуальном строительстве Э, а также в промышленных и жилых объектах.
Защитное полимерное покрытие служит надежной защитой от внешних повреждений. Система оснащена всем необходимым, чтобы быть удобной для конкретных условий эксплуатации.
Заключение
Все расширительные баки от немецкого производителя Reflex имеют высокое качество, их покрытие устойчиво к любой среде, выдерживает различные перепады температур. Вся конструкция предназначена для обеспечения компенсации теплоносителя в случае, если температура в блоке Reflex N 1000 нагреется или понизится во время работы.
Учитывая немецкое качество, вся система зарекомендовала себя как очень надежная, этот узел уже оценили многие граждане, поэтому многочисленные отзывы о баке Reflex N 1000 только положительные.Продукция немецкой компании подтверждена всеми необходимыми сертификатами.

В автономной системе отопления обязательно должен быть расширительный бак для отопления, либо компенсатор. Его функция заключается в компенсации избыточного давления, возникающего в системе при расширении теплоносителя из-за нагрева. При быстром повышении температуры теплоноситель расширяется и возникает скачок давления, так называемый гидроудар. Он может разрушить элементы трубопровода и соединительную арматуру.Другие названия расширительного устройства: гидроаккумулятор, экспандомат.
Устройство и принцип работы расширительных баков для отопления
Системы отопления открытые и закрытые. Соответственно различают открытые и закрытые расширительные баки отопления.
Баки открытого типа
Бак расширительный открытый для отопления представляет собой емкость в форме параллелепипеда из нержавеющей стали. Такой бак размещают в самой высокой точке открытой системы отопления, обычно на чердаке.
Трубы присоединяемые к баку:
магистральные;
обращение;
Сигнализация
, с запорным устройством.
В системе отопления данного типа теплоноситель (вода) циркулирует естественным путем, без насосов. Несмотря на сравнительную дешевизну и простоту такого отопления, оно постепенно уходит в прошлое из-за многочисленных недостатков.
В открытом баке теплоноситель постоянно испаряется, поэтому нужно контролировать уровень воды и доливать по мере необходимости.По этой же причине использовать другую охлаждающую жидкость, например антифриз, проблематично – он испаряется еще быстрее.
Возможен перелив воды из бака, поэтому необходимо предусмотреть ее отвод в канализацию или дренаж.
Открытый расширительный бак требует хорошей теплоизоляции, чтобы вода не замерзала в сильные морозы.
Для установки на чердаке потребуются дополнительные трубы и соединительные элементы.
Попадание воздуха в систему из расширительного устройства провоцирует коррозию трубопровода и радиаторов, а также приводит к возникновению воздушных пробок.
Система с открытым компенсатором подходит для отопления небольших одноэтажных домов. Большие дома отапливаются закрытыми системами.
Баки закрытого типа
Закрытый или мембранный расширительный бак системы отопления содержит внутри эластичную мембрану, которая делит внутренний объем расширительного бака на два отделения, газовое и жидкостное. Газовая часть содержит воздух под давлением (в некоторых моделях азот или инертный газ), а в жидкостную часть при нагреве поступает избыток теплоносителя.
Бак закрытого типа (мембранный)
Чем выше температура, тем больше заполняется жидкостная часть аккумулятора. При этом газовая часть уменьшается, а давление в ней увеличивается. При достижении порогового значения предохранительный клапан сбрасывает избыточное давление. А когда система отопления остывает, происходит обратный процесс, и теплоноситель возвращается из бака в трубопровод.
Принцип работы мембранного расширительного бака
Мембранные компенсаторы бывают двух типов.
С мембраной диафрагменного типа. Это маленькие танки. Мембрана диафрагмы в них несъемная и замене не подлежит: при ее разрыве придется полностью менять устройство.
С баллонной (грушевидной) мембраной. Его можно менять при износе, он используется в больших тысячелитровых баках.
Объем расширительных баков для отопления может варьироваться в широких пределах от двух до нескольких тысяч литров. Форма закрытого гидроаккумулятора плоская или цилиндрическая.В плоском расширительном баке мембрана-диафрагма расположена вертикально, в цилиндрическом – горизонтально.
Стоит обратить внимание: мембранный компенсатор иногда ошибочно называют вакуумным расширительным баком для отопления. Однако в этом устройстве вакуум не используется. Система отопления может иметь вакуумный деаэратор для удаления микропузырьков воздуха из воды.
Установка мембранного расширительного бака
В отличие от открытого, мембранный гидроаккумулятор можно установить непосредственно в тепловую точку, рядом с котлом.Обычно его ставят на прямом участке перед циркуляционным насосом, желательно так, чтобы вода (или другой теплоноситель) поступала в компенсатор сверху. Он должен быть оборудован манометром, предохранительным клапаном и подключен к обратке.
Гидроаккумуляторы до 30 литров монтируются на стену, большие устанавливаются на пол. При монтаже на стену бак должен быть надежно закреплен, так как его вес резко увеличивается при наполнении водой.
Несколько мембранных баков на подстанции
Важные рабочие характеристики и расчет объема компенсатора
При выборе расширительного бака учитывайте максимальную рабочую температуру и давление.Например, теплоноситель можно нагреть до +120°С, а пиковое давление в расширительном баке отопления может достигать 6-10 бар (обычное среднее значение 2-4 бар). Поэтому важны характеристики мембраны, ее износостойкость, термостойкость, соответствие санитарным нормам.
Объем компенсатора зависит от объема теплоносителя в целом в системе. Математически точно рассчитывать объем не обязательно, часто используется упрощенный метод: выбирается бак емкостью, равной 10% от общего объема теплоносителя.А если этот объем неизвестен, то исходят из мощности котла и типа отопительных приборов. Соотношения следующие: для батарей отопления берут – 11 л/кВт, для теплого пола – 17,5 л/кВт, для настенно-теплых обогревателей – 7,5 л/кВт.
Если мощность выбранного компенсатора недостаточна, предохранительный клапан будет слишком часто сбрасывать давление. В этом случае достаточно приобрести и подключить параллельно еще один расширительный бак.
Учесть все нюансы довольно сложно, тем более, что в каждом доме система отопления обязательно имеет свои особенности.Чтобы не ошибиться при выборе и установке устройства, лучше обратиться в специализированную компанию.
Видео: установка расширительного бачка
Для обеспечения нормального бесперебойного функционирования систем централизованного водоснабжения применяют сооружения типа водонапорных башен или других видов накопительных.
Несмотря на то, что в автономных системах ах объемы и требуемый расход воды гораздо меньше, без установки такого типа тоже не обойтись.Роль своеобразной водонапорной башни играет расширительный бак для водоснабжения, который благодаря небольшим размерам можно установить в любом отапливаемом помещении.
Установка данного конструктивного элемента системы водоснабжения позволяет решить несколько технических задач:
Создание определенного запаса воды под давлением, обеспечивающего подачу в любую точку водозабора. Средний объем расширительного бака (25-30 литров) способен обеспечить подачу в одну точку в течение 2-3 минут.
Защита элементов сети от возможных гидравлических ударов, которые могут быть спровоцированы попаданием воздуха в систему или значительными перепадами в сети электроснабжения, способными вызвать нестабильную работу насосного оборудования.
Уменьшение количества циклов включения-выключения насоса, что позволяет значительно увеличить срок его службы.
Принцип действия и устройство расширительного бака
Для устройства систем автономного водоснабжения в основном используются закрытые расширительные баки.мембранного типа. Конструктивно такой бак представляет собой герметичную емкость, разделенную резиновой мембраной на две части – водную и воздушную. Воздух в камере находится под определенным давлением, обеспечивающим необходимую поддержку воды.
Принцип работы устройства достаточно прост. Вода, подаваемая насосным агрегатом, наполняет емкость, при этом натяжная мембрана уменьшает объем воздушной камеры, при этом давление в ней значительно возрастает. После того, как давление в расширительном баке водоснабжения достигает установленного предела, автоматика останавливает насос.
Подпор, создаваемый воздушной камерой, позволяет обеспечить подачу воды во всех точках потребления, при этом автоматика насоса включает его при снижении давления ниже установленного значения. В зависимости от условий эксплуатации можно задавать параметры давления для включения и выключения насосного оборудования. Бак мембранного типа способен обеспечить постоянный стабильный поток воды даже в многоэтажных жилых домах.
Типы расширительных баков
Мембранный расширительный бак для водоснабжения обычно выпускается в двух исполнениях (в зависимости от типа используемой мембраны):
Модели со стационарной мембраной считаются более дешевыми. Диафрагма этого типа жестко крепится к корпусу аппарата, прочная, со значительной упругостью. При выборе такой модификации бака стоит помнить, что при разрыве диафрагмы придется менять всю установку, ремонту или восстановлению она не подлежит. Для защиты внутренней поверхности бака используется его покраска, ее качество зависит от производителя, но не стоит ждать исключительной долговечности от продукции, стоимость которой невысока.В продаже можно найти модели вертикального и горизонтального типа установки.
Резервуары со сменной мембраной считается предпочтительным вариантом. Такой агрегат имеет разборный корпус (оснащен навинчивающимся фланцем), а мембрана имеет форму мешка, что обеспечивает отсутствие контакта воды с внутренними поверхностями бака. Это обеспечивает более длительный срок службы устройства. При выборе расширительного бака такого типа необходимо исходить не только из общей стоимости изделия, но и из цены комплектующих (мембран).Довольно часто можно встретить недорогие модели, мембраны для которых найти очень сложно или их стоимость достаточно высока. Поэтому при покупке обратите внимание на этот момент.
Как без ошибок выбрать расширительный бачок
Стоимость комплектующей — не единственный критерий, на который стоит обратить внимание.
Основным показателем является громкость устройства, которая выбирается в зависимости от следующих показателей:
Максимально возможное количество циклов пуска насосного оборудования, находящегося в эксплуатации.Помните, что чем меньше емкость бака, тем чаще будет включаться насос, что может существенно повлиять на его долговечность и работоспособность.
Количество точек водозабора, при этом учитывается не только ванна, душ, умывальник, но и бытовая техника (стиральная или посудомоечная машина и др.).
Общее количество людей, проживающих в доме.
Возможность одновременного отбора воды из нескольких точек.
Все эти параметры влияют на оптимальную емкость расширительного бака.
В качестве примера специалисты рекомендуют использовать следующие индикаторы:
Если производительность насоса не превышает 2000 литров в час, а в доме проживает не более 2-3 человек, целесообразно остановить свой выбор на агрегате производительностью 20-24 литра, например расширительный Reflex бак.
При необходимости удовлетворения потребностей большой семьи (до 8 человек) устанавливается агрегат емкостью 50 литров. При этом производительность насоса не должна превышать 3500 литров в час.
Если воды требуется больше, используются расширительные баки, объем которых достигает 100 литров.
Преимущество современных устройств
в том, что теперь есть возможность подключения дополнительных баков для увеличения объема расширительных устройств. То есть, в случае увеличения количества членов семьи или необходимости увеличения расхода воды в силу других обстоятельств, есть возможность подключить дополнительный бак, не отключая уже установленный. В этом случае общая мощность установок будет равна суммарному объему всех устройств.
Итак, для удовлетворения потребностей большой семьи вы можете приобрести расширительные баки для водоснабжения Гилекс, емкостью 25 литров.
Специалисты не советуют отдавать предпочтение дешевым установкам сомнительных производителей. Краткосрочная экономия может привести к перерасходу средств в будущем. Лучше всего отдавать предпочтение продукции известных фирм, при этом следить за тем, чтобы вам не продавали контрафактную продукцию под видом продукции популярных брендов.
Правила установки расширительных баков
По типу установки делятся на горизонтальные и вертикальные резервуары.Различия в технических характеристиках таких моделей, не имеющих данной категории, необходимо учитывать при установке и подключении. Установка расширительного бака для водоснабжения в принципе не представляет особых сложностей; это вполне можно сделать самостоятельно (при наличии опыта монтажа водопроводных сетей).
Но при установке необходимо учитывать ряд правил:
Агрегат устанавливается таким образом, чтобы к нему был обеспечен доступ для проведения ремонтных и профилактических работ.Поэтому при выборе стоит учитывать размер помещения, в котором будет установлен бак.
Соединения с трубопроводами производить с помощью быстроразъемных резьбовых фитингов (американки), это обеспечит возможность отключения от сети при необходимости.
Подключаемый трубопровод должен быть равен или больше поперечного сечения входной трубы.
Корпус расширительного бака необходимо заземлить, это позволит избежать электрокоррозионных процессов, которые могут значительно сократить срок службы устройства.
Между насосным оборудованием и резервуаром не должно быть никаких устройств, способных увеличить гидравлическое сопротивление сети.
Установка расширительного бака позволяет значительно повысить эффективность автономного водоснабжения. Но стоит помнить, что огромную роль играет грамотный выбор и монтаж с соблюдением технологических требований.
Если у вас недостаточно опыта в этих вопросах, то стоит доверить их решение профессионалу, который сможет учесть все нюансы и смонтировать наиболее оптимальную модель расширительного бака.При этом не пытайтесь сэкономить на этом агрегате, только качественные сертифицированные установки смогут прослужить вам долго без поломок и дорогостоящего ремонта.
Предлагаем купить Для систем питьевого водоснабжения с доставкой, в интернет-магазине «Таваго».
Цена на Для систем питьевого водоснабжения от 1115 руб.
Прочтите инструкцию и отзывы о Для систем питьевой воды.
Баки расширительные для систем водоснабжения или гидроаккумуляторы применяются в системах подачи питьевой воды.Они решают задачу хранения определенного запаса воды и поддержания необходимого давления в питьевом трубопроводе. Напорные баки используются в качестве вспомогательного оборудования для замкнутых систем водоснабжения. В открытых питомниках они не нужны, так как используют баки, установленные в верхней части системы.
Гидроаккумулятор для водоснабжения представляет собой мембранный напорный накопитель воды закрытого типа. Представляет собой стальной сварной бак объемом от нескольких литров до нескольких сотен литров.Внутри бака находится мембрана, которая обычно изготавливается из синтетического каучука или эластичной резины. Он имеет форму полой груши, которая заполняется водой под избыточным давлением. Натянутая мембрана при полном запасе воды повторяет форму бака. Он очень похож на старый футбольный мяч с резиновой камерой, только вместо воздуха в камере (мембране) находится вода. Пространство между мембраной и внутренней поверхностью бака заполнено под некоторым давлением инертным газом, что исключает контакт воды с металлом бака и обеспечивает давление для последующей подачи воды в магистраль.
Насос, подающий воду в сеть, работает не в режиме нон-стоп — ему тоже нужен перерыв. Поэтому, когда потребитель откроет кран для забора воды, она попадет под давление из ее временного хранилища – напорного мембранного бака. Это будет происходить до тех пор, пока давление в системе не упадет ниже номинального значения. И только потом включается насос, работа которого обеспечит необходимое давление в системе.
Таким образом, расширительные баки для водоснабжения, автоматически выполняя несложную механическую работу по хранению и последующей подаче потребителю воды, спасают насосы от преждевременного износа за счет сокращения периодов их пуска/останова.При этом, чем больше емкость гидроаккумулятора для водопровода, тем больше там будет скапливаться запасов воды и тем реже возникнет необходимость включения насоса. Кроме того, мембранные баки для водоснабжения способны обеспечить потребителя водой при отключении электричества – вода из гидроаккумулятора под давлением будет поступать в кран даже без участия насоса.
Стоимость гидробака зависит от объема воды, который он может аккумулировать, и от производителя.Она колеблется от 1000 рублей для малолитражных моделей до 50 000 рублей для баков на ½ кубометра. Поэтому степень комфорта при использовании питьевого водоснабжения будет связана с бюджетом, выделенным на покупку мембранного бака для системы водоснабжения.
Салон сантехники Tavago предлагает большую товарную группу мембранных аккумуляторов для питьевого водоснабжения от ведущих зарубежных (Reflex, GWC) и отечественных (Джилекс, Valtec) производителей.
При нагревании любой теплоноситель расширяется и увеличивается в размерах.В результате давление в замкнутой системе отопления постепенно увеличивается и достигает критической отметки. Мембранный расширительный бак системы отопления предназначен для предотвращения разрушения узлов и трубопроводов из-за расширения теплоносителя.
Основной функцией расширительного бака является оптимизация рабочего давления в системе отопления. Закрытые системы отопления не могут нормально работать, если к ним не подключен мембранный бак отопления.
Устройство мембранного расширительного бака
Хотя мембранные расширительные баки могут различаться в зависимости от производителя и назначения, некоторые детали остаются неизменными в любой купленной модели.А именно:
Металлический корпус – обязательным условием производства резервуаров является способность выдерживать экстремальные нагрузки без нарушения герметичности.
Мембрана — должна быть высокоэластичной и способной реагировать на изменение давления, связанное с нагревом теплоносителя. При этом к мембране предъявляются высокие требования по прочности. Как правило, при изготовлении мембраны используется каучук.
Устройство мембранного бака отопления для закрытых систем отопления предполагает использование баков со сменными и несменными диафрагмами.Каждая конструкция имеет как свои преимущества, так и недостатки.
Как работает мембранный расширительный бак
Принцип действия мембранного расширительного бака основан на использовании физических законов. После нагрева охлаждающей жидкости происходит следующее:
Вода или антифриз начинают расширяться, в результате увеличивается его объем в системе.
Конструкция расширительного бака мембранного типа предполагает его наполнение газом.
Мембрана является своеобразной прослойкой между газом и теплоносителем.
При нагревании жидкость, расширяясь и создавая давление, поступает в бак и вытесняет воздух или газ.
После падения давления охлаждающей жидкости газ выталкивает охлаждающую жидкость из бака с помощью мембраны.
Работа предохранительного клапана в системе отопления с мембранным баком заключается в сбросе избыточного давления газа в случае большого расширения теплоносителя. Редукционный клапан обеспечивает сохранность системы в случае перегрева жидкости или антифриза.
Для нормальной работы отопления в мембранном баке должно быть давление, соответствующее высоте верхней точки. Если бак установлен в двухэтажном доме и максимальная высота от котла на первом этаже до радиатора на верхнем 7 метров, то берем в расчет 0,7 и прибавляем к нему 0,5. Получаем начальное давление при подаче теплоносителя в систему. Полученный коэффициент для бака должен быть ниже на 0,2. Получается, что норма давления в расширительном баке мембранного типа в этом случае составляет 1 атм.
Как и все отопительное оборудование, мембранный бак нуждается в обслуживании. Он должен поддерживать соответствующее рабочее давление и время от времени заполняться газом или воздухом.
Виды расширительных баков системы отопления
Каждый производитель вносит новшества в конструкцию закрытого расширительного бака. Но в основном все модификации можно разделить на несколько групп в зависимости от используемой мембраны. А именно:
Мембрана расширительного бака в виде диафрагмы.Такое устройство больше похоже на бочку, разделенную подвижной резиновой перегородкой. Попадая в его отделение, жидкость заполняет бак, а затем под давлением начинает сжимать газ, постепенно перемещая мембрану. Это устройство не всегда эффективно для домов с небольшой отапливаемой площадью.
Цистерны мембранные круглые баллонного типа. В этом случае воздушная камера расположена вокруг всего резервуара. Он окружает водяную камеру. По мере увеличения давления эта камера начинает расширяться, как надутый резиновый шар.Уникальность такого устройства заключается в том, что с его помощью можно более точно контролировать давление теплоносителя даже в закрытых системах с небольшим объемом жидкости в трубопроводе.
Съемная мембрана. Диафрагма крепится по всему периметру. Несъемные мембраны предназначены для использования в частных системах отопления и для обогрева коттеджей. Допускается ограниченное использование и установка на небольших промышленных объектах.
Бак со сменной мембраной.Они полые груши. Съемные мембраны способны эффективно работать в системах с большой интенсивностью нагрева теплоносителя и высоким атмосферным давлением. Преимуществом такого устройства является возможность замены диафрагмы. Недостатком является то, что к выполнению работ по замене мембран предъявляются высокие требования. Не допускается деформация мембраны при ее установке.
Роль расширительного бака в системе отопления не ограничивается только амортизацией избыточного давления.Прежде чем выбрать подходящее устройство, необходимо определить, для каких целей его планируется использовать.
Как рассчитать объем расширительного бака мембранного типа
При выборе бака необходимо обратить внимание на следующие несколько показателей:
Диапазон температур, рассматриваемый как рабочий для устройства.
Эластичность мембраны.
диффузионная стабильность.
Динамические индикаторы.
Помимо этих четырех критериев, важно рассчитать давление в системе отопления с баком мембранного типа.Данные о давлении помогут выбрать наиболее подходящую модель бака. Требования к выполнению расчетов в сложных системах закрытого типа предъявляются высокие. Правильные расчеты можно произвести по следующей формуле:
V=(Vsys ×K)÷D
Объем расширительного бака для закрытой системы отопления равен, согласно этой формуле, произведению объема системы V сис и коэффициент повышения теплоносителя К (он равен 4%), деленный на КПД самого бака.
D=(Pmax-P начальное)÷(Pmax+1)
P-в данном случае это сокращение от максимального и начального давления. По этим двум формулам можно легко произвести расчет и выбрать необходимую модель.
В дополнение к стандартному круглому устройству можно приобрести прямоугольный расширительный бак мембранного типа, он более удобен в эксплуатации и имеет привлекательный внешний вид.
Как установить расширительный бак мембранного типа
Установить расширительный бак в закрытую систему отопления достаточно просто.Единственным условием подключения является понимание основных принципов работы. Установку можно проводить по инструкции ниже:
Расширительный бак лучше устанавливать до, а не после циркуляционного насоса, это поможет избежать скачков давления. Других ограничений по месту установки нет.
После установки необходимо проверить, соответствует ли рабочее давление устройства тому, которое требуется.Сделать проверку можно довольно просто, если при подключении установить в бак датчик давления. Датчик, измеряющий давление в баке, установлен непосредственно на входе. Если имеющиеся показатели не соответствуют требуемым, необходимо стравить воздух и снова прокачать устройство, пока давление диафрагмы не совпадет с требуемым.
При закрытой системе отопления расширительный бак правильно монтируется таким образом, чтобы впускной клапан (впуск воды) был направлен вниз.

Объем теплоносителя в системе отопления, литров	Емкость расширительного бака, литров
15-20	1
25-30	2
35-45	3
50-55	4
60-65	5
70-80	6
85-90	7
95-100	8
105-110	9
120	10
Примечание: расчёт верен, если в качестве теплоносителя используется вода, начальное давление в системе отопления — 1 кгс/см², максимальное давление — 3 кгс/см². Точный расчет объема расширительного бака можно сделать на сайте ГК Климатик.

Изображение	Описание
	1. Устанавливаемые для отопления — водоснабжения расширительные бачки обычно красного цвета и в полном соответствии с названием предназначены для компенсации теплового расширения воды или жидкого теплоносителя при нагреве. Жидкости практически не сжимаются, а по мере расширения давление в замкнутом контуре начинает расти с катастрофической скоростью; воздушная подушка тормозит его рост.
Аккумуляторы или расширительные баки для систем питьевой воды — синий	2. Гидроаккумуляторы — синие (см.). Они позволяют создать автономную подачу холодной воды, и выполняют функцию заслонки. То есть гасятся скачки давления при открытии/закрытии запорной арматуры и включении/выключении насоса подачи воды.

Изображение	Описание
	Обратный клапан.Он пропускает холодную воду из водопровода в накопительный водонагреватель, но не дает ей вылиться при отключении холодной воды.
	Предохранительный клапан. Так как обратный клапан превращает водоснабжение и бойлер в замкнутый контур, то при нагреве воды давление начинает быстро расти. Когда она достигает опасных значений, предохранительный клапан сбрасывает лишнюю воду через сливную трубу.

Изображение	Описание
	Погружной или Он поднимает воду и создает избыточное давление, обеспечивая работу сантехнических приборов.
	Обратный клапан. Ставится после погружного насоса или на всасывающем патрубке поверхностной насосной станции.
	Автоматическое реле, контролирующее работу насоса (т. е. включающее его при падении давления в контуре и отключающее при достижении давлением верхнего критического значения.

Как правильно установить расширительный бак мембранного типа

Основные характеристики

Монтаж расширительного бака

Неперехваченное исключение

Виды баков

Расширительный бак открытого типа

Достоинства и недостатки

Как работает бак открытого типа. Правила установки

Расширительный бак закрытого типа

Безмембранные баки

Мембранные баки

Преимущества и недостатки мембранного бака

Как выбрать мембранный бак

Установка закрытых расширителей

Читайте также:

Где установить расширительный бак в закрытой системе отопления с насосом: способы монтажа

Назначение и виды расширительных баков.

Принцип действия компенсационного резервуара для закрытой системы теплоснабжения.

Как проверить и накачать мембранный резервуар

Где установить расширительный бачок в открытой системе отопления с насосом

Куда установить расширительный бак в закрытой системе отопления с насосом

Советы по установке компенсационного резервуара

Коротко о главном

Расширительный бак: расчёт, выбор, установка

Мембранный расширительный бак (экспанзомат)

Расчёт расширительного бака для отопления

Где и как установить расширительный бак

Монтаж расширительного бака системы отопления

Конструкция

Преимущества и недостатки

Установка расширительного бака в открытой системе отопления

Безмембранный

Мембранный

Преимущества и недостатки

Установка расширительного бачка в закрытой системе отопления

расширительный бачок, мембранный расширительный бак

Расширительный бачок. Назначение.

Как же устроен внутри расширительный бак мембранного типа.

Как работает расширительный бачок.

Как рассчитать необходимый объем мембранного расширительного бака.

Теперь пример расчета расширительного мембранного бака к нашей системе отопления.

Установка расширительного бака | Строительный портал

Оглавление:

Принцип работы расширительного бака

Разновидности расширительных емкостей для отопления

Расчет расширительного бака для отопления

Установка расширительного бака для отопления открытого типа

Установка закрытого расширительного бака

Советы и правила установки расширительного бака

Обслуживание расширительного бака для отопления

Как установить жилой расширительный бак | Главная Справочники

Домашнее давление

Давление в баке

Седловидный зажим

Установка

Полное руководство по расширительным баллонам/мембранным бакам

Как устроен мембранный расширительный бак? Резервуары для воды

Долой путаницу

Устройство

Схемы

Обвязка котла

Водоснабжение

Вода из колодца

Вода из бака

Борьба с гидроударами

Заключение

Типы расширительных баков:

Классы расширительных баков

Конструкция расширительного бака

Технические характеристики расширительных баков:

Принцип работы гидробака

Применение мембранных баков в системе отопления

Дополнительные функции

Конструкции мембранных резервуаров

Мембранный расширительный бак для холодной воды. Как выбрать расширительный бак для систем водоснабжения

Основные критерии выбора гидроаккумулятора

Водоразборные колонки

Значение расширительного бака для водоснабжения в автономной системе

Как работает и как устроен расширительный бачок (независимо от объема специального бака — 100, 200 литров и менее)?

Разновидности расширительных (мембранных) баков
