Как просто установить смеситель на раковину

Как демонтировать старое оборудование?

Как установить раковину правильно? Начать следует с демонтажа отслужившего свое прибора. Для этого сначала откручивается гайка, закрепляющая смеситель. После чего устройство отсоединяется от подводки, аккуратно снимается и убирается. Затем демонтируются элементы слива. Откручиваются гайки с нижней части раковины. От выпуска слива отсоединяется сифон, вода из которого сразу же удаляется. При необходимости замены сифона он отделяется от сливной трубы. По окончании работ рекомендуется плотно закрыть отверстие канализационной трубы тряпкой, пробкой или другим подходящим предметом, чтобы предотвратить появление неприятного запаха. Раковина снимается с опоры.

Ошибки, допускаемые при монтаже

Когда установкой занимается приглашенный мастер, имеющий недюжинный опыт, то результат его работы будет отличным – он точно знает все нюансы. А вот самостоятельный монтаж не исключает возникновения различных неприятностей.

Особенно, если такие работы проводятся впервые в жизни.

Во-первых, после установки можно обнаружить, что кран танцует из стороны в сторону или же склонился вбок. Эта проблема не возникнет, если на этапе его соединения с раковиной тщательно зафиксировать гайку. Также, нужно проверить правильность размещения, чтобы не пришлось переделывать работу.

При правильной установке смесителя углы отклонения рычага для включения горячей и холодной воды относительно крана равны

Вторая неприятность – при включении горячей воды течет холодная и наоборот. Это также легкоустранимая проблема. Просто на этапе подключения крана к водоснабжению произошла путаница с трубами. Нужно перекрыть подачу холодной и горячей воды, отсоединить гибкую подводку и, поменяв местами трубки, заново подключить их.

Чаще всего справа находится труба подачи горячей, а слева – холодной воды. Если рядом установлены приборы учета водопотребления, то можно по счетчику определить

В результате гибкая подводка с красной лентой должна соединяться с трубой, подающей горячую воду, а лента, в оплетке которой синяя – с трубой холодного водоснабжения.

Установка смесителя: пошаговая инструкция — статья от пользователя ОБИ Клуба

Замена или установка нового смесителя кажется сложной процедурой, для осуществления которой непременно потребуется специальный инструмент, знания и опыт сантехнических работ за плечами. Неопытный работник боится наделать ошибок, допустить течь или вообще устроить потоп в квартире, затопив соседей снизу. На самом же деле, не все так страшно. Чтобы справиться с установкой смесителя самостоятельно, достаточно всего лишь изучить нюансы работы с сантехникой и знать последовательность этапов.

От того, какой смеситель вы купили, во многом зависит технология установки его на место. Существуют конструктивные особенности сантехники, которые вносят коррективы в последовательность работ, но в общем установка смесителя – это несколько последовательных этапов, схожих для каждой модели. В зависимости от способа установки смесителя различают 3 вида сантехники:

• Горизонтальный смеситель монтируются на борт ванны или раковины;
• Вертикальный смеситель крепится к стене над ванной или раковиной;
• Встраиваемый смеситель полностью прячется в стене. Нераспространенный вариант в связи со сложностью доступа и ремонта в случае поломки.

Еще одна классификация смесителей – внутреннее строение. Различают 4 основных вида смесителей для кухни или ванной комнаты:

1. Двухвентильные смесители – классический вариант, за горячую и холодную воду отвечает отдельный вентиль.
2. Рычажные смесители набирают популярность, регулировка температуры производится путем смещения рычага в правую или левую сторону.
3. Смесители-термостаты запоминают выставленный показатель температуры и поддерживают заданный уровень всегда.
4. Бесконтактный смеситель для желающих попробовать что-то новое, сверхтехнологичное. Чаще всего, бесконтактный вариант используется в общественных местах, чтобы сократить контакт рук с сантехникой.

Знание, из какого материала выполнен смеситель, необходимо для его правильной установки.

• Большинство сантехнических элементов выполняются из сплава алюминия и кремния. Сплав считается не самым прочным и надежным, срок службы такой сантехники приравнен к гарантийному сроку, а чрезмерное затягивание элементов смесителя может привести к поломке или протечке.
• Сплав меди и латуни более надежный и крепкий вариант, сантехнические изделия из этого сплава имеют больший вес, и служат более длительный промежуток времени.
• Избегайте в составе сплава наличия никеля, его использование в сантехнике способно нанести вред здоровью человека.

Выбирая смеситель, обращайте внимание не только на качество изделия. Сантехника должна подходить под интерьер ванной комнаты или кухни. Если смесителем неудобно пользоваться, вы быстро задумаетесь о его смене. Перед покупкой смесителя определитесь, для каких целей он приобретается. Так, например, короткий излив будет неудобен в раковине кухни, а длинный не подойдет для раковины ванной комнаты.

Получив необходимый минимум знаний о разновидностях и строении смесителей, приступим к пошаговой инструкции по установке смесителя своими руками. Рассмотрим установку настенного смесителя, как наиболее распространенного варианта.

• Первым делом рассмотрите набор элементов, удостоверьтесь в полной комплектации смесителя. Если смеситель душевой, в нем должна присутствовать лейка и гибкий шланг, в коробке с любым смесителем помимо крана и рычагов/вентелей присутствуют набор прокладок, гайки, декоративные украшения. Соберите кран по инструкции, соединив все детали вместе.
• Подготовьте необходимый инструмент: для монтажа смесителя потребуются ключи, строительный уровень и льняная пакля или уплотнительная лента.
• Если вы производите замену смесителя, демонтируйте старый кран, предварительно перекрыв воду. При установке нового смесителя наметьте место монтажа, следуя общепринятым нормам.

• На трубы подачи горячей и холодной воды установите эксцентриковые втулки, предварительно намотав на резьбу уплотнительную ленту. Поверх ленты нанесите силиконовый герметик.
• Декоративные вставки наденьте на втулки, зафиксируйте, после чего прикручивайте входные патрубки смесителя.
  Не забывайте про уплотнительные прокладки.
• Последним этапом установите на места излив и гибкий шланг для душевой лейки.
• Включите воду, проверьте на наличие протечек. В случае появления воды в местах соединений, придется разобрать смеситель и провести процедуру по новой.

Установка смесителя поэтапно выглядит несложно. Выполнить эту работу в реальности тоже не составит труда. Главное, не забыть перекрыть воду и соблюдать последовательность работ.

Как открутить кран от раковины на кухне. Как поменять смеситель на кухне ремонтируем своими руками. Инструменты и материалы, которые нужны для работ

Ответы знатоков

Дядька из Будущего…:

Значится так вот. Если смеситель старого типа поключения — жестко подсоединен к трубам, то читай Михаила — без снятия ни как. Бывает и со снятием помучаться придется. А если смеситель современного образца и подключен гибкой подводкой, то нифига снимать не нужно. При включении мозга и некоей смекалки и извротливости, не снимая раковину, можно поменять обсолютно любой смеситель на мойке и раковине.

( при чем не практически любой а именно просто любой) . Главное желание ( того кто делать будет)

НатаMK:

Увы да!, — смиритесь

Эдуард xz:

смотря какая раковина!

*****DreamWorld*****:

Нет не обязательно, на днях меняла. Без проблем

ya:

Иногда бывает нужно, в зависимости от модели крана

muzon50:

Да. Так удобней.

Alex Santa:

Не обязательно! Сам менял.

kopernick:

Если раковина мешает подобраться к смесителю снизу, то да.

Валерий Маслов:

Какая раковина, какой кран — там полно ньюансов. Сейчас сэкономите, а ну как потоп случится ?

Олег Жестов:

смотря какой смеситель, можно не снимать но нужно извернуться

Stay away:

Не знаю, что Ваш сантехник хочет и какого он уровня. Мой муж с высшим строительным, не сантехник ставит не снимая.

антон рооооо:

зачем там вего лиш открутить болт и отсоеденить шланг

михаил:

если смеситель старый то да, там подводка другая совсем, и может быть трубы металлические подведены, да и со временем всё пригорает что и со снятой раковиной трудно снять

юрий морозенков:

а вы попробуйте полежать на месте мусорного ведра и прикрутить его в темноте и 2 шланга и полумесяц. если одной рукой надо держать смеситель сверху

Ольга Ермакова:

Гони такого слесаря.

Александр Васильев:

НЕТ! просто так дороже! что за смеситель? научу !

Truculentus:

Можно поменять и без съёма.

Дядька из Будущего…:

Нужен торцевой гаечный ключ,

или удлиненная головка с трещеткой

или трубчатый ключ …

Размер на 10 или на 11 (может и на 9 быть в редких случаях

Дим-Дим:

там ключи как трубка а на конше диаметр резбы и стоит подкова

Том Гальченко:

Гайки откручиваются ключом на 8 или 9 (могу ошибаться) . Крутить долго, лучше предварительно WD-40 брызнуть.

Papasha:

Найди ключ накидной, как трубка гранёная. Раньше такие шли с детскими великами. И обязательно сначала побрызгай ВДшкой или на крайняк уксусом!

леха:

подъизловчись и все получится, возьми гаечный ключ и откручивай, начни с шлангов. с другой стороны раковину снять недолго-один раз сделаешь и все поймешь)))

rustam matsur:

да заржавели напрочь придется попотеть открути эти шланги от труб будет легче ))))))))))))))))

Vitalban1:

Про ключи все правильно- брызни еще туда ВД40 или капни вайтспирита- легче пойдет Пассатижы или клещи, и прям за резбу, там крутить легче, и всего пару витков в ТЕЛЕ

Чак Каземерчак:

Проще снять мойку и потом не спеша на верстаке всё перекинуть, заодно и вымоешь её со всех сторон.

Это гораздо проще, чем корячиться под ней. А на верстаке, если уж ключ не подберёшь, можно в конце концов выпилить его болгаркой.

Как отремонтировать кран-буксу

Что делать, если кран-букса течет? Выход один: сделать ремонт кран-буксы своими руками. Вызывать сантехника из домоуправления (ЖЭУ) из-за такой ерунды не стоит.

В этой статье мы расскажем, как заменить кран-буксу (или резиновую прокладку на ней, если речь идёт об изделии старого образца).

Кран-букса: ремонт – проще некуда!

Скажем сразу: ремонт керамической кран-буксы невозможен. Но процедура замены кран-буксы в смесителе нового образца вполне идентична подготовительному этапу ремонта старой кран-буксы с резиновой прокладкой.

Вывинчивание кран-буксы раздвижным ключом

1. Перекрыть воду
2. Снять декоративную заглушку, прикрывающую винт, которым крепится вентиль к штоку кран-буксы
3. Вывернуть винт, крепящий вентиль на штоке кран-буксы.
4. Снять вентиль
5. Снять декоративный колпачок, прикрывающий кран-буксу, если он есть. Использовать разводной ключ
6. Выкрутить кран-буксу. Использовать разводной ключ. Старые советские кран-буксы с квадратным посадочным местом для вентиля можно вывернуть гаечным ключом-«семеркой», зацепляя им грани этого «квадрата».

Вывинчивание старой кран-буксы с квадратной «головкой» под вентиль

Если речь идёт о замене кран-буксы с керамическими вкладышами, то на этом, собственно, процесс и заканчивается. Осталось ввернуть новую кран-буксу и произвести сборочные операции в обратном порядке.

Замена прокладки в червячной кран-буксе

Если вы делаете ремонт кран-буксы червячного типа, то на конце штока надо найти резиновую прокладку и вывернуть винт, которым она крепится. Прокладки для кран-буксы продаются в любом сантехническом магазине, но их несложно вырезать и самому из куска резины подходящей толщины – по образцу старой прокладки.

  Неисправности в работе кондиционеров – как выявить, как устранить

Зафиксировав прокладку на штоке кран-буксы, произведите сборку устройства в обратном описанному выше порядке. В общем-то, вот и весь рассказ о том, как поменять кран-буксу.

Теперь о сложном: прикипела кран-букса

Как снять кран-буксу, если она «прикипела»? И ее никак не удается отвернуть?

Так вы можете раскурочить весь смеситель. Или просто сорвать резьбу посадочного места кран-буксы.

Как потом будете ставить новую?

Удаление прикипевшей кран-буксы

1.

Если Sillit или WD-40 не помогли сразу, то соорудите вокруг резьбового соединения ванночку (скажем, из пластилина), залейте в нее ту или иную из этих жидкостей и оставьте на ночь. К утру подействует!

Как открутить прикипевшую кран-буксу, если Sillit и WD-40 не помогли?

«Какой кран и смеситель лучше» – обзор типов сантехнических гаджетов позволит читателю разобраться в конструкции и специфике эксплуатации различных приборов для регулировки потока воды

Как починить кран, если он течет. Порядок действий смотрите здесь: http://remontspravka.com/faucet-leak-remont/

2.3.

  Как поменять прокладку в кране

Такая фреза поможет удалить кран-буксу

4.

Как поменять кран буксу – видео смотрите здесь:

Лучшие ответы

Гнёт Ель:

Трехгранным напильником.

ФИТА:

Попробуй ввернуть туда тонкий костыль-пластиковый стеновой, в него- саморез или шуруп. Потом эту конструкцию выкрутить. но лучше поменять смеситель.

Joanna Zalevskaya:

Подобрать отвёртку или стаместку и плотно загнать в отломанный кусок и аккуратно вывернуть.

Айрат Саттаров:

Если сломался от древности, то уже вряд ли достанете — прикипел намертво.

Дед Ау:

Можно попытаться выкрутить 3-4гранным напильником предварительно нагрев кран, не поможет, тогда взять ножовочное полотносточить его конец до половины и пропилить резьбу до зубав 3 местах -затем отверткой удалить сегменты

Alex Mishin:

Имеется в виду гибкий шланг, соединяющий смеситель с водопроводом? И обломился штуцер, вкрученный в тело крана? Существует специальный инструмент для этого — хвостовик как у метчика, передний конец — левая коническая резьба. Но прикипевший обломок резьбы едва ли удалось бы вывернуть и им.

Похоже, смеситель заменять таки придётся…

Лучшие ответы

Марина:

ничего сложногов этом нет. Если у вас кран вмонтирован в раковину то его в первую очередь нужно снять. потом раковину снимаете, как правило она просто одевается на крепления

SElena:

лучше не надо, а то соседей зальете!

Птица:

героиня! я сама как-то розетку поменяла и люстру повесила, сейчас уже не помню, хоть убейте, как это делала… (меня тогда током долбануло… с далёкими последствиями, видать))))))))))) ) Сама да сама… такой симпатяшке (на фото) и ни один мужичок не поможет? Не верю!)))

SLikKo:

когда то надо начинать, зато впечатлений получишь уйму!!

Ravza95:

На комплимент напрашиваетесь?

Татьяна Антонова:

Попробовать можно, не получится, вызовите мастера. Кран скорее всего снимать нужно, всё зависит от конструкции раковины. Постарайтесь купить такую как была, будет образец, и не забудте про изолирующие материалы и прокладки, и воду перекрыть. Я бы рискнула, а что, это даже интересно, ничего нет невозможного для человека с интелектом!

Спартак:

Ну е мае!)))))))))))))))))))))))) ) Как будто вчера родилась! ((((((((((((((((((

Пригласи знакомого/друга. Поставь ему бутылочку. И ва.. т и раковину поменяет. Ты только в плюсе. Причем везде.))))))))))))))))))))))))))))))))))))))

vladimir levadnov:

1.Подберите раковину по размеру и креплению.. . 2.Если кран в раковине, то надо снимать.. . 3.Открутите снизу, от раковины сливной трубопровод.. . 4.Если раковина закреплена к стене то надо откручивать.. . ——————**Перед тем, как начинать это неблагодарное дело, перекройте воду до этого крана…

Татьяна Шикуля:

да.. можно и самой!!)))))))))).. если .».самоудовлетворением» страдаешь!! ! где меняем раковину?… от этого варианты действия… .

проще в ванной…. 1.перекрываем воду и хол. и гор. на стояке для этого есть краны 2.откручиваем сифон под раковиной 3.раковину можно снять с уголков на которых она висит примечание: это можно сделать с раковиной если кран «длиннорукий бандит»…и на раковину и на ванну

4. на новую раковину устанавливаем «сгон»..и ставим её на место совмещая сгон с сифоном 5.включаем воду 6.убеждаемся в отсутствии течи в местах сочленения деталей… .на кухне так же…. только убедитесь что раковина подходит на старое место. и кран надо снять

ой короче утомилась я менять вашу раковину!!.. пригласите сантехника! 1..это к тому что и прокладки и сгоны и разводные ключи и ещё куча вещей нужна для замены раковины а их то как раз у вас может не оказаться (

Дядька из Будущего…:

А хде меняем то.. . В ванной или мойку на кухне? Там процесс в установке немного отличается. И.. . смеситель и сифон меняем или оставляем прежние.

Ну а в принципе — накручиваем шланги на смеситель -> примастрячиваем смеситель к мойке или раковине -> пришпандориваем сифон в собранном виде -> ну а дальше все это припиндрючиваем туда, ихде это и должно быть.

Если ставим старое — то вначале все что цепляем на новую мойку или раковину отдербаниваем от старой… . (в обратной последовательности)

Как правильно снять кранбуксу

Перед тем, как приступить к работам с водопроводным смесителем, перекройте напор воды, как горячей, так и холодной. Если перекрытие водопровода внутри квартиры не предусмотрено, для этой цели придётся закрыть вентиль во внешнем стояке. После того, как напор перекрыт, убедитесь, что это сделано полностью, с помощью открытых кранов смесителя.

Как будем откручивать кранбуксу? Помогут в этом два основных инструмента: плоская отвёртка и разводной ключ. Наилучшим образом подойдёт ключ нулевого размера.

Последовательность выполнения работ

Вначале с изделия демонтируется маховик: отвёрткой выкручивается крепёжный винт и удаляется заглушка из пластика, благодаря чему оказывается открытым непосредственный доступ к кранбуксе.

Затем необходимо приступить к выворачиванию изделия из установочного отверстия. Иногда единственным необходимым инструментом оказывается ключ на 17 мм.

Однако многие керамические модели имеют контрагайки, которые необходимо ослабить при помощи разводного ключа. Существуют также кранбуксы, шток которых имеет квадратную головку.

Такие изделия можно открутить, применяя ключ на 7 мм.

Как установить кранбуксу?

При установке кранбуксы указанный выше процесс происходит в обратном порядке. Вначале происходит ввинчивание изделия в установочное отверстие, затем надевается заглушки и затягивается крепёжный винт. Следует помнить, что модели кранбукс с керамическими элементами не следует затягивать слишком сильно, достаточно закрепить их при помощи контрагайки после установки изделия в отверстие смесителя.

Ответы знатоков

михаил:

если дотянитесь то надо пассатижами ухватиться под самым смесителем за обод вокруг шланга и отворачивать его и в магазине такой купите только не дешёвый, закрутите его обратно руками и притяните пассатижами, только не очень сильно ( иногда достаточно рукой затянуть0 а потом ключём приверните к трубе. К трубе не тяните сильно а то перетяните гайку и она лопнет, возможно не сразу. Да только ввначале открутите его от трубы, если нет у женщины ключа разводного то можно воспользоваться пассатижами большими, что бы обхватили гайку. PS будите отворачивать гайку, возможно если гор. вода она будет туго идти, смотрите что бы не провернулся вентиль который воду перекрывает, и посмотрите в каком состоянии трубы и вентиля, если ржавые сильно и не крутятся, то лучше правильно сказала Мария не лезьте сами

Vitalban1:

Новый сместак купи- чем выше его цена, тем тише работает. Вся сентехника расчитана на 5 лет максимум, купите новый, чем будете мучатся с этим смесителем через полгода. накроется катридж или буксы.

Мария:

Сантехника вызывайте, а то всех соседей затопите. А откручивают специальным ключом, и диаметр труб разный, не лезли бы куда не знаете, только дороже выйдет.

BOSS:

Ключ № 11.ВПЕРЁД!!! Что входит в смеситель. Купить такой же, что и открутили…

Валерий Голда:

отключить воду подобрать кляч подходящий по размеру открутить обе шланги купить такие же и поставить их на место

Странник:

ПП муфту держите ключом (шведкой, например).Это как же лить должно, чтобы гайка гибкой подводки проржавела: у меня по 10 лет стоят и ничего…

Siyell:

Таким ключом и в месте контакта проложить резиной или чем-то плотным и нескользящим.

Айболит:

Раз проржавела, то если ее завинчивать далее, то гака подводки лопнет. После этого легко открутится.Второй вариант — нагреть ее зажигалкой. Металл расширяется, зазор увеличивается, гайка отвинчивается. ВД-шку мможно попробовать, но малоэффективно

alex weiss:

«Залейте» спреем от ржавчины, дайте постоять и туда/сюда снова спрей, можно греть — но пластик опасно.

Стас Шабанов:

Трубу водопровода тоже держи ключом

Сергей Дмитриев:

Двумя ключами работать надо. Одним ключом гайку откручивай, вторым — держи резьбу на трубе.

Павел Харламов:

Как это труба прокручивается? Куда подводка прикручивается? Вот одним ключём подводку, другим переходник и в разные стороны чик чик..

tuev:

Я бы турбинкой аккуратно распилил райку. Можно даже ножовкой по металлу справиться. Главное — располовинить гайку, и она легко открутится, или просто снимется. Если немного (но только немного!) повредишь резьбу — не смертельно. Греть не советую, ппр расплавится.

ООО СоюзДомСтрой:

попробуйте ременный ключ или цепной

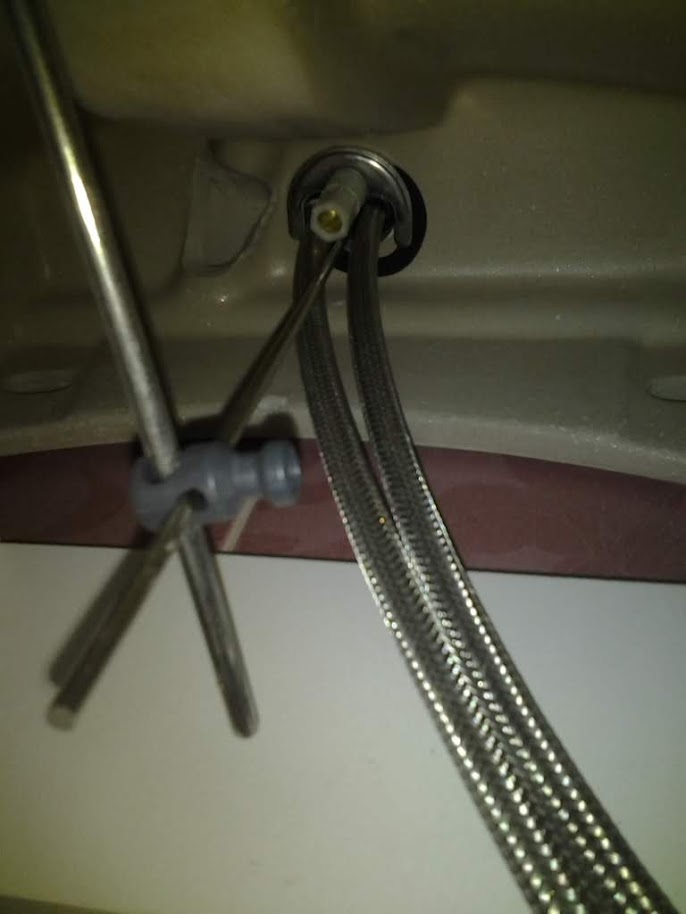

Как произвести замену подводки

Когда необходима замена

Поменять шланг необходимо, если:

гибкая подводка лопнула. Нарушение оплетки или разрыв внутреннего шланга  приведет к образованию протечки и, как следствие, затоплению помещения. Причинами нарушения герметичности могут быть высокое давление в системе или механическое воздействие;

Нарушение герметичности соединительного шланга

обнаружена течь гибкой подводки в месте соединения со смесителем или водопроводной трубой. Причинами образования протечки могут быть естественный износ прокладки или трещина на штуцере (гайке).

Протечка в месте присоединения шланга

Процесс замены гибкой подводки

Чтобы произвести монтаж гибкой подводки для воды для подключения смесителя, необходимо:

1. отключить водоснабжение. Сделать это можно при помощи крана, установленного в квартире;
2. открыть краны смесителя, чтобы стекла оставшаяся жидкость;
3. разводным ключом или гаечным ключом, соответствующим диаметру накидной гайки, открутить шланг от водопроводной трубы. Если место соединения заржавело, и шланг не откручивается, то не стоит прилагать усилий для снятия подводки. В этом случае на ржавчину наносится растворитель или жидкость WD 40, которая удаляет налет;

Отсоединение гибкого шланга от водопроводной трубы

Чтобы избежать затопления водой, оставшейся в шланге, под места присоединения разводки рекомендуется подставить емкость.

1. снять смеситель. Для этого необходимо ослабить гайки, фиксирующие устройство;

отсоединить шланги от смесителя разводным ключом;
подключить новые соединительные шланги к смесителю и установить устройство на прежнее место. Если крепление на шланге не соответствует разъему на смесители, то дополнительно устанавливаются переходники

При установке переходника важно позаботиться о герметичности соединения, которое обустраивается при помощи ФУМ-ленты или льняной нити;

Установка гибкой подводки на смеситель

1. произвести крепление шлангов подводки к отводу водопроводной трубы.

Прикручивать шланги к смесителю и отводу требуется без особого усилия, которое может привести к образованию трещины накидной гайки или штуцера. Для герметизации соединения использовать дополнительные средства не надо, так как подводка уже содержит встроенные прокладки.

1. при первом включении воды рекомендуется проверить гибкий шланг и места присоединения на герметичность. Среднее время проведения проверки 20 – 30 минут.

Процесс замены соединительных шлангов представлен на видео.

Заменить гибкую подводку самостоятельно не составляет проблем. Главное – правильно подобрать шланг, соответствующий всем параметрам.

Выкручиваем приржавевший винт

Если вы не можете выкрутить приржавевший винт, то используйте следующие методы. К примеру, простучите резьбовое соединение молотком, при этом, с разных сторон подставляйте отвертку. За счет этого, в местах соприкосновения резьбы появляются микротрещины, которые значительно облегчают выворачивание винта. Если же вам не хватает сил для того, чтобы сорвать винт или же в работе отвертка прокручивается у вас в руках, возьмитесь за плоскую часть винта при помощи гаечного ключа. Подобный рычаг усилит переносимую на винт силу, благодаря чему у вас будет больше шансов сместить винт.

Помимо этого способа существуют и другие. К примеру, используйте паяльную лампу. Ею можно нагреть неподдающийся винт, а затем резко охладить его при помощи холодной воды. Из-за такого резкого температурного перепада в винте образуются микротрещины вдоль резьбы. Данный способ применим не к каждой детали, ведь температурное расширение и сжатие материала не позволит эксплуатировать его и дальше. Кроме того, не всегда вам сможет помочь паяльная лампа. Вместо нее можно использовать паяльник или промышленный фен. С их помощью можно быстро решить проблему с небольшими винтами.

Если винт все же не удается открутить, можно прибегнуть к следующему способу: залить его керосином, можно использовать скипидар. При вертикальном расположении винта сделайте для заливки бортик из пластилина или другого пластического материала. В образовавшуюся выемку залейте скипидар или керосин. Необходимо подождать около часа – двух и попробовать открутить винт. При необходимости повторить процедуру.

Более радикальным вариантом может быть рубка головки винта при помощи зубила. При этом часть винта с резьбой высверливается, конечно, если в этом есть необходимость.

Растворить ржавчину на старом болте можно и электрохимическим способом. К примеру, в ванночку из пластилина, которую необходимо сделать вокруг винта, положите немного цинка. Его необходимо залить небольшим количеством разбавленной серной кислоты. Спустя сутки вы с легкостью сможете выкрутить винт.

Что представляет собой гибкая подводка

Гибкая подводка представляет собой шланг, защищенный специальной оплеткой. С одной стороны шланга размещена обжимная гильза, предназначенная для подсоединения к смесителю. С другой стороны находится накидная гайка, дополненная резиновой прокладкой. При помощи гайки производится соединение подводки с отводом водопроводной трубы.

Составляющие элементы гибкой подводки

Шланг подводки может быть изготовлен:

• из резины;
• из каучука.

Резиновый шланг обладает неприятным запахом и не может быть использован для подачи питьевой воды.

Для оплетки могут применяться:

• алюминий. Шланги с алюминиевой оплеткой предназначены для прохождения воды, температура которой не превышает 80ºС. Рабочее давление не более 5 атмосфер. Средний срок службы изделия составляет 5 лет. Главный недостаток шлангов, обмотанных алюминием – высокая подверженность коррозии при условии использования в помещениях с повышенной влажностью;
• нержавеющая сталь. Срок службы такого изделия увеличивается до 10 лет. При этом гибкая подводка способна выдержать температуру воды до 95ºС и давление до 10 атмосфер;

Гибкая подводка с оплеткой из нержавеющей стали

нейлон. Шланг с нейлоновой оплеткой отличается высоким сроком эксплуатации (до 15 лет). Установка возможна при температуре воды до 110ºС и давлении до 20 атмосфер. Стоимость таких изделий выше, чем других видов;

Гибкая подводка с нейлоновой оплеткой

• оцинкованная проволока. Шланги отличаются высокой гибкостью и низкой ценой, но вместе с этим и небольшим сроком эксплуатации;
• цельный гофрированный шланг (сильфоновая подводка). Подводка является достаточно прочной и долговечной. Отличается высокой стоимостью.

Подводка с оплеткой из цельного гофрированного шланга

Наиболее распространенными для применения в домашних условиях являются шланги с оплеткой из нержавеющей стали.

Не могу открутить кран

К примеру, необходимо починить дверной замок или же кран, старую стиральную машину или вентилятор. Таких примеров может быть масса и сложностей в ремонте может быть не меньше. Среди всех проблем, с которыми при этом приходится сталкиваться, наиболее сложной может стать ситуация с сорванным или крепко-накрепко прикипевшим винтом.

Для того чтобы выкрутить старый винт, вам потребуются гаечный ключ и зубило, отвертка и молоток, паяльник или паяльная лампа, керосин, раствор серной кислоты, промышленный фен, цинк, скипидар и графитовая смазка.

Это интересно: Самодельный фильтр для воды своими руками — что надо знать

Водопроводный кран

Как всегда, вначале стоит перекрыть подачу холодной и горячей жидкости. Выполнить эти мероприятия можно при помощи вентилей, сосредоточенны на трубах. Когда вентили перекрыты, то можно открыть барашки и выпустить всю скопившуюся в смесителе жидкость.

Для осуществления ремонта крана для воды вам понадобятся следующие инструменты:

• отвертка;
• разводной ключ;
• прокладки из резины;
• пакля.

Порядок действий следующий:

1. Демонтировать барашек вентиля. Это делается очень просто при помощи отвертки.
2. После снятия барашка, берете разводной ключ и откручиваете кран-буксу. После этого вы сможете обнаружить шток с прокладкой из резины. Именно эта деталь чаще всего служит причиной поломки.
3. нужно удалить старую прокладку, используя отвертку. Если прокладка прикреплена при помощи винта, то следует открутить его.
4. Когда вы выполнили замену старой прокладки на новую, взять чистую материю и очистить резьбу на букве и в том отверстии, куда она будет монтироваться.
5. Намотать на кран-буксы несколько ниток пакли, установить буксу на место. В этом случае необходимо отметить, что наматывать паклю нужно против движения часовой стрелки, а вот закручивать буксу стоит по направлению.
6. Если причина поломки состоит в износе «седло» крана, то даже новая прокладка со временем быстро приходит в негодность. Для устранения возникшей проблемы необходимо применять специальную фрезу. Ее можно прокрутить, используя дрель. Таким образом, все шероховатости, имеющиеся на «седле» удается устранить.

На видео показано, как разобрать кухонный кран:

Особенности разбора крана на кухне и в ванной

На сегодняшний день можно встретить современные модели смесителей, устанавливаемые в ванной или на кухне. Они могут быть оснащены таймером или чувствительными деталями. Чтобы выполнить разборку такого крана, стоит придерживаться следующего плана действий:

Демонтировать крышку, которая служит для закрепления батареек

После этого можно приступать к дальнейшей разборке крана, но только перед этим важно отключить воду и электричество. Отсоединить от контрольного управления провод сенсора

Теперь удалить прокладку, которая расположена между контрольной коробкой и смесительной трубкой. Отсоединить ниппели, которые ведут от водопроводных труб отопления и подачи холодной воды. Вынуть пружины и фиксаторы, которые удерживают корпусу на основании мойки. Аналогичные мероприятия проводятся при разборке моделей с термостатом и таймером.

Когда разборка была выполнена правильно, то можно переходить к ремонту. Когда проблема поломки состоит в блоке управления, то производить ремонтные работы своими усилиями не рекомендуется, так как там расположены хрупкие элементы. Помочь решить возникшую проблему поможет только опытный специалист.

На видео — как разобрать смеситель в ванной и кухне, особенности демонтажа:

Смеситель, как и любой сантехнический прибор, может со временем прийти в непригодность. Но это не значит, что стоит сразу его выбрасывать. Вначале необходимо разобрать прибор и посмотреть, что явилось причиной поломки. Если это испорченная прокладка, то необходимо ее поменять и снова установить смеситель на свое место.

Как установить смеситель на кухонную раковину

Когда выходит из строя кран, мастер по ремонту не концентрирует внимание только на красоте конструкции, при замене важно качество и правильное крепление смесителя к раковине на кухне. Многие домовладельцы пришли к выводу из опыта, что на сантехнике, кухонном оборудовании лучше не экономить, чтобы не тратиться вновь. В продаже большое количество разной продукции, с которой трудно разобраться.

Если обратиться к официальному дилеру «АкваСан», от сотрудников можно получить любую консультацию относительно сантехнических приборов более чем 1000 наименований. Компания тесно связана с производителями товаров и гарантирует его качество, доставит заказ или укажет на удобный вариант самовывоза.

Практичность – главный показатель

На кухню можно купить вместо, вышедшего из строя сантехнического прибора, вентильное устройство. Только нужно сразу настроиться на ремонт. У таких приспособлений возникают чаще протечки, чем у однорычажных моделей.

В изделиях с одним рычагом легко управлять напором и температурой жидкости, не придется для подачи воды открывать 2 вентиля, регулировать нужный подогрев. Появилась в продаже сенсорная новинка. Хозяину стоит протянуть руку, и вода автоматически начнет поступать. Эти приборы остаются пока сложными и дорогими, выбор же за потребителем.

Подготовка к установке

Дома чаще всего уже есть необходимый набор слесарных инструментов, если сразу проверить комплект не придется отрываться от работы на поиск:

• крестообразной или плоской отвертки;
• разводных и торцевых ключей;
• герметиков;
• наждачной бумаги;
• пассатижей.

Крепежные элементы и гибкие проводники обычно продают вместе с выбранным сантехническим изделием. Комплектацию проверяют, сразу не отходя от кассы на наличие:

• уплотнителей;
• шайб;
• шпилек.

Ответ на вопрос — как поставить смеситель на раковину на кухне, зависит от параметров мойки и размеров:

• расстояния стены от оборудования;
• отверстий под установку крана;
• изливных элементов.

Определяют нужную пользователю высоту излива, чтобы не было препятствий при постановке в мойку высоких кастрюль. Отсутствовали брызги на стенах и полу. Поворот крана был удобным на 90 град. или все 360.

Как снять старый смеситель

Обычно задачу, как прикрепить смеситель к раковине на кухне, решают съемом сломанного и установкой нового.

Для демон

крепление крана к мойке, подключить к водопроводу, поставить гибкое соединение

Перед тем как устанавливать смеситель на раковину, следует изучить теоретическую часть процесса

Перед тем, как устанавливать смеситель, лучше почитайте о правилах его установки. В противном случае вы можете столкнуться с протеканием в ванной комнате или туалете, если там у вас стоит мойка.

Осуществляем крепление смесителя к мойке

Крепление смесителя к мойке можно сделать самому, не вызывая сантехника. Самое первое правило в монтаже смесителя, которое надо применять, это снять мойку с тумбы, на которой она стоит. Также, при себе надо иметь сантехнические инструменты для работы.

Чтобы закрепить смеситель, надо вкрутить в него соединительные шланги. Вкручивание следует делать от руки, а затем подтянуть шланги, которые уже вкручены на пол-оборота. Для этого используйте гаечный ключ. Вообще, вам понадобится ряд инструментов.

Чтобы поменять смеситель вам понадобится:

• Отвертки;
• Разводной ключ;
• Гаечные ключи;
• Смазка;
• Сухая ветошь.

Далее обработайте уплотнительные прокладки. Затем поставьте уплотнитель, вставьте соединительный шланг в отверстие в мойке и поставьте смеситель. Но не забудьте, что снизу мойки надо поставить уплотнитель на иглы.

Обязательно ставьте уплотнитель на шпильку или иглы.

Ставьте шайбу из металла и закрутите гайку как дополнительный крепеж. Теперь вы можете поставить мойку на тумбу и прикрутить крепление.

Как вы видите, собрать смеситель просто. Он крепится без особых проблем. Всегда держите рядом с собой инструменты, которые в любой момент могут вам понадобиться. Не забывайте про установку уплотнителей, которые предотвратят протекания. И тогда ваш смеситель проработает долгие годы.

Одной из составляющих смесителя является кран-букса. Какие виды есть, как правильно подобрать и заменить, узнаете из нашей статьи: https://homeli.ru/komnaty/vannaya-i-tualet/kran-buksa.

Разбираем как подключить смеситель к водопроводу

Чтобы подключить смеситель к водопроводу, достаточно иметь смекалку и нужные для этого инструменты. Если у вас раньше был опыт такой установки – отлично, если нет, то ничего страшного. Подключение не сложное.

Установка смесителя к стене осуществляется с помощью ленты ФУМ. Подключение к водопроводу происходит с использованием эксцентриков. Они прикручиваются к фитингам, которые находят на трубах водопровода. Эксцентрики смещают расстояние между водопроводными трубами до нужного расстояния между входами смесителя.

Схема установки смесителя к водопроводным трубам:

1. Ставите эксцентрики к фитингам;
2. Прикручиваете блок смесителя;
3. Ставите декоративные эксцентрики;
4. Прикручиваете полный блок;
5. Проверяете краны.

Как вы закончили ставить эксцентрики, надо прикрепить смесительный блок к ним. Прикручиваем его к эксцентрикам.

В случае, когда обе стороны блока смесителя идут легко не крутится без проблем – вы всё поставили правильно.

Потом вам надо снять блок и поставить декоративные эксцентрики, потом весь блок с уплотнителями. На это монтаж окончен.

Установка смесителя к трубам водопровода происходит буквально за один час. Следуйте инструкции и тогда вы поставите смеситель правильно. Главное помните, что все прокрутки должны идти без проблем и ступоров. Это означает, что вы всё делаете правильно.

Как же устроен популярный однорычажный смеситель? О его видах и особенностях вы узнаете, прочитав следующий материал: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/kak-razobrat-smesitel-odnorychazhnyj

Что такое гибкое соединение для холодной и горячей воды

Соединения, которые выполнены из гибких материалов – это отличный атрибут для подключения не только смесителей на кухне, но и унитазов и душевых. Это незаменимая подводка для соединений, так как она надёжная и по ней может протекать как холодная, так и горячая вода.

Гибкое соединение представляет собой шланг из резины, который покрыт оплёткой из металла, закреплён штуцерами, гайками и прокладками. Шланг часто изготавливают из каучука, который применяется в пищевой промышленности. Он отлично гнётся и прочен в использовании.Диаметр у таких шлангов может быть разный.

Резиновый шланг, покрытый металлической оплёткой – вот, что такое гибкое соединение.

Гибкое соединение включает:

• Резиновый шланг;
• Металлическую оплётку;
• Штуцеры;
• Гайки;
• Прокладки.

Материалом для оплётки выбирается алюминий, нержавеющая сталь или нейлон. Они защищают соединение от внешних сред. Алюминиевая оплётка, как правило, служит 3-4 года. Оплётка из нержавейки эксплуатируется на протяжении 8 лет. Нейлон – более 15 лет.

Гибкое соединение часто применяется в сантехнике. Прочный резиновый шланг позволяет соединению гнуться при разных нагрузках. Металлическая оплётка защищает его от внешних воздействий и агрессивных сред. А штуцеры с гайками отлично крепят соединения с проводящими частями трубопровода.

А какой кран особенно незаменим во время отопительного сезона? Кран Маевского. Все подробности на следующей странице: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/kran-maevskogo

Правильный монтаж: как установить смеситель на мойку из нержавейки

В правильной установке смесителя кроются свои нюансы, которые с первого взгляда не видно обывателю, который собирается заняться таким монтажом. Особенно, важно знать правила установки на мойку, которая выполнена из нержавеющего материала.

Первым делом, вам надо подготовить столешницу для установки. Как это сделано, приступаем к установке самого смесителя. Для этого надо первым делом обмотать резьбы гибких шлангов специальной лентой или же использовать полимерную герметизирующую нить, вкручивая их в корпус смесителя.

Учитывайте, что при вкручивании шланга, не поддерживайте их за металлическую оплетку. Вы просто её вырвете.

Механизм установки смесителя на мойку из нержавейки:

1. Обмотать резьбы гибкого шланга;
2. Продеть гайки шлангов в отверстия под смеситель;
3. Протянуться корпус смесителя к нержавеющей мойке;
4. Приклеиваете уплотнительную ленту;
5. Заводите элементы крепления в пазы мойки;
6. По периметру наносите герметик;
7. Ставите мойку со смесителем на столешницу.

Следуя такому механизму установки, вы поставите смеситель на мойку из нержавейки правильно.

Установка смесителя на нержавейку не вызывает хлопот. Даже если у вас мойка из тонкого металла, то просто надо изготовить фанерный вкладыш, чтобы поставить его с тыльной стороны. Тогда смеситель будет держаться крепкой и надёжно на мойке из нержавеющей стали.

Как установить смеситель на раковину (видео)

Поставить смеситель на раковину может как сантехник, так и хозяин своего дома. Если у вас под руками есть весь необходимый инструмент для сантехнических работ, то установка займёт у вас всего пару часов. Соблюдайте все правила и механизм установки, чтобы поставить смеситель правильно. И тогда вы будете с радостью использовать воду из под крана.

Оцените статью: Поделитесь с друзьями!

Как отремонтировать компрессионный кран | инструкции

• Приложение
• Смотреть вживую

• Войти
• • Профиль
  • Выйти
• Регистр

• Показывает
  • Главный
  • программа передач
  • Сделай сам
  • Показывает от А до Я
  • Хосты от А до Я

  Лучшие выставки

  • Barnwood Builders
  • Большой пляж Строит
  • Особняки со скидкой
  • Первые ласты
  • Холмс: новое поколение
  • Реабилитационный наркоман
  • Восстановлено
  • Утилизация
  • Возрождение каменного дома
  • Проект Vanilla Ice

  Хосты

  • Джейсон Кэмерон
  • Джефф Девлин
  • Джош Темпл
  • Мэтт Блашоу
  • Николь Кертис
  • Ванильный лед
  • Тамара День
  • Бретт Уотерман
  • Марни Оурслер
  • Скотт МакГилливрей

  Не пропустите:

  • Идеи озеленения переднего двора
  • 26 популярных домашних стилей
  • Стильное хранение в ванной
  • 35 переработанных поделок
  • Как построить набор козловой ямы
• Как

  Сделать и украсить

  • Отделка
  • Поделки
  • Развлекательные
  • Повторное использование
  • Свадьбы
  • Пет Проекты
  • Посмотреть все

  Номера и помещения

  • Кухня
  • Ванная
  • Спальня
  • Складское пространство
  • Гараж
  • Этажей
  • Витрина экспертов
  • Креативные пространства
  • Посмотреть все

Как работает кран — Урок

MyTE Переключить навигацию

• Просмотр
  Учебная программа
  • Вся учебная программа
  • Шт.
  • уроков
  • Мероприятия
  • Осыпает
  • Maker Challenges
  • Living Labs
  • Предметные области
  • Типы учебных программ TE
  • e4usa
• K-12
  Инженерное дело
  • Что такое инжиниринг?
  • Зачем преподавать инженерное дело в K-12?
  • Виды техники
• Математика и
  Физика
  • Инженерная физика
  • Инженерная математика
•
  NGSS
• Проектирование
  Проектирование
  • Процесс проектирования
  • Дизайн-мышление
• Популярные
  темы

Основные сведения о смесителе, часть 2: клапаны и картриджи для смесителя

С точки зрения используемой механики кран — это не что иное, как клапан, который контролирует и направляет поток воды через трубку. Основными компонентами являются сам клапан, корпус, в котором находится клапан, ручка для поворота клапана и выпускной патрубок, через который течет вода.

Единственная функция клапана — контролировать воду, проходящую через кран. Он включает и выключает воду и ограничивает поток воды, который может варьироваться от тонкой струйки до наводнения.

Абсолютно это звучит довольно просто, но потребовалась большая часть истории человечества, чтобы изобрести клапан, который эффективно контролирует воду, является достаточно надежным и долговечным для использования в бытовом смесителе.Фактически кран-кран существует всего 150 лет.

Для сравнения: у моей бабушки в конце жизни был рабочий кран на кухне, но ее мать никогда его не видела и таскала воду на кухню ведрами. Если вам когда-либо приходилось таскать воду ведрами, то вы знаете, насколько легче кран-кран сделал нашу жизнь.

Клапан — самая важная часть современного смесителя. Если отделка отслаивается или отслаивается, возможно, ваш смеситель уже не выглядит красивым, но он все еще работает — это все еще кран. Но, если клапан выходит из строя, кран перестает быть краном. Он не может выполнять свою основную функцию: доставлять отмеренное количество воды. Следовательно, кран смесителя всегда должен быть лучшим клапаном, который вы можете себе позволить, а надежность клапана должна быть самым важным соображением при покупке смесителя .

Клапан состоит из двух частей.Подвижная часть или «шток», прикрепленная к ручке и неподвижная часть или «сиденье». Чтобы перекрыть поток воды, движущаяся часть прижимается к неподвижной части до тех пор, пока вода не остановится.

Шток клапана перемещался вверх и вниз внутри корпуса самого крана в ранних смесителях, как показано на рисунке выше. Однако современный клапан обычно встроен в съемный держатель, называемый картриджем, который вставляется в корпус крана. Любой износ клапана происходит внутри картриджа, а не внутри корпуса крана. Если клапан выходит из строя, картридж можно легко заменить, восстановив работу крана. До появления съемных картриджей корпус смесителя нужно было бы повторно обрабатывать или заменять весь смеситель.

Раньше смесители подавали горячую и холодную воду отдельно — один кран для горячей, другой для холодной. Температурное смешение происходило вне крана в раковине или ванне. Это может быть опасно (горячая вода может обжигать) и редко встречается сегодня в Северной Америке, за исключением исторических реставраций.Современный смеситель — смеситель , изобретенный канадцами, и запатентован в Англии в 1880 году. Он смешивает горячую и холодную воду в корпусе крана, чтобы избежать вреда, прежде чем направить ее в раковину или ванну.

Клапаны «без мойки» от были гигантским шагом вперед в 1960-е годы. Эти клапаны по-прежнему нуждались в сжатии резиновых уплотнений, чтобы перекрыть воду, но новая конструкция устранила скручивающие движения, которые так быстро изнашивали резиновые шайбы седла. Резиновые или силиконовые уплотнения в клапанах без мойки могут прослужить пять лет или даже дольше по мере совершенствования технологии.

Новейшие технологии — керамические дисковые клапаны — делают еще один шаг вперед, устраняя трение о резиновые или силиконовые уплотнения, которое со временем приводит к их износу. Поток воды контролируется почти неразрушаемыми керамическими дисками, а не силиконовыми или резиновыми уплотнениями.

Компрессионные клапаны и клапаны Фуллера

Самый ранний тип клапана представлял собой устройство, которое прижимало заглушку к седлу, чтобы остановить поток воды, и втягивало заглушку, чтобы она снова текла.На протяжении большей части первых 70 лет разработки смесителей существовали две конкурирующие технологии: компрессионный клапан, который использовал винтовой механизм для управления заглушкой, и клапан Фуллера, который управлял заглушкой с помощью рычага и кулачка.

Компрессионные клапаны

Первый практичный компрессионный клапан был изобретен в 1845 году сантехником Джоном Гестом и братьями Ричардом и Эдвардом Краймсом-младшими, владельцами литейного завода в Ротерхэме, Англия. Литейный завод, переименованный в Guest & Chrimes Brassworks, производил смесители (которые по-разному назывались шлюзовыми кранами, гидрантами и кранами) и другие устройства, которые включали клапаны, до его закрытия в 1999 году.

Самые ранние компрессионные клапаны использовали набор кожаных шайб в качестве заглушки. Поворачивая ручку смесителя, вы поднимали и опускали шток. Плунжер, называемый шайбой седла, в основании штока был запрессован в металлическое (обычно латунное) седло до тех пор, пока не прекратился поток воды.Чтобы вода снова начала стекать, заглушку втягивали, повернув винт в другую сторону.

Это было большим усовершенствованием по сравнению с существующей тогда технологией контроля воды, которая заключалась в некоторой версии вбивания пробки в конец трубы, чтобы остановить поток воды, часто с помощью молотка, и удаления ее, чтобы вода снова текла. Это сделало подачу воды в дом практичным, поскольку ее можно было точно и надежно контролировать.

Винт, открывающий и закрывающий клапан, работал хорошо, но также довольно быстро изнашивал кожаные шайбы, многократно втирая их в седло.Даже после перехода с кожаных шайб на резиновые, проблема быстрого износа шайб сохранялась, и ее решило лишь несколько улучшений в технологии шайб.

Клапан Фуллера

Что было необходимо с технологией, которая давила, но не скручивала вилку на место, чтобы она прослужила дольше, и из Бруклина думал, что у него есть ответ.

В изобретении Фуллера, запатентованном в 1879 году, использовался эксцентриковый кулачок, прикрепленный к рукоятке, чтобы вдавить резиновый шарик размером с виноградину ^{Note 1} в седло.Кулачок использовал механическое усилие, чтобы толкнуть мяч на место, перекрывая воду.

В отличие от компрессионного крана, который работал против потока воды, клапан Фуллера работал с давлением воды для улучшения герметичности. Поскольку кулачковый механизм не измельчал резиновый шарик, чтобы остановить поток воды, механизм прослужил намного дольше между ремонтами.

Кулачку требовалось всего около половины оборота, чтобы перевести поток воды из выключенного состояния в полное, но точное регулирование объема потока было непросто и требовало ловкого прикосновения.Более того, согласно общепринятым сантехническим преданиям, может потребоваться большое усилие, чтобы зажать шар в седле с достаточной силой, чтобы остановить поток воды, особенно когда мяч изнашивается, поэтому большие ручки рычага были обычным явлением для обеспечения необходимого рычага.

Брайан Марроне, чья компания Brians Plumbing Works в Гладстоне, штат Орегон, ремонтирует и восстанавливает оригинальные смесители с наполнителем, не согласен с этой традиционной точкой зрения.

По его словам, большие ручки были декоративными — предпочтение викторианского стиля — не функциональными.Когда викторианская эпоха уступила место в начале 20-го века движению декоративно-прикладного искусства во внутренней отделке, большие рычаги исчезли. Ручки на смесителях Fuller были не больше, чем на смесителях со сжатым воздухом.

По словам Брайана, чрезмерное усилие, приложенное к рычагу, могло бы деформировать эксцентриковый стержень на конце основного стержня и повредить кран. Он пишет:

На данный момент я работал со многими клапанами Fuller, и у большинства из них штоки не имеют ужасного износа.Все шарики повреждены, а седла необходимо отточить, но штоки чаще всего находятся в хорошем состоянии. Из этого я делаю вывод, что они были созданы, чтобы их нельзя было принуждать.

Компрессионные клапаны сегодня

В итоге победу одержал винтовой компрессионный смеситель Guest & Chrimes. Улучшенная конструкция и улучшенная резина со временем сделали компрессионные смесители более надежными. На рубеже 20-го века компрессионные клапаны, которые

Ремонт
протекающих кранов

Ежемесячный научно-популярный журнал
«Дом Shipshape»
-o- январь 1925 -o-

Обычные водопроводные краны, найденные в доме, могут быть одного из двух типов — компрессионные или Фуллеровские. Первый тип использует резьбу винта или давление при закрытии, тогда как второй зависит от рычага ручки и прикрепленных стержней.

Стиральные машины для обоих типов смесителей обычно доступны в магазине по 10 центов и всегда в хозяйственном магазине. Расходы настолько малы, что можно позволить себе иметь одну или две шайбы для каждого типа смесителя, так же как для блока предохранителей предусмотрены дополнительные предохранители.

Для ремонта компрессионного крана:

1. Перекройте подачу воды на кране на главной магистрали, ведущей в дом.Обычно он находится рядом со счетчиком воды. Каждая домработница должна знать, где он находится и как им пользоваться в случае серьезной неисправности крана, поломки или замерзания труб.
2. Откройте кран и дайте воде стечь.
3. Ослабьте колпачок (уплотнительную гайку) гаечным ключом или большим автомобильным ключом. Чтобы не повредить поверхность, оберните гайку тряпкой перед тем, как затянуть гаечный ключ.
4. Отвинтите шток клапана, повернув ручку влево до тех пор, пока он не снимется полностью.Это вся необходимая разборка. Теперь ослабьте винт, удерживающий дисковую шайбу.
5. Если головка винта корродировала до такой степени, что сломалась, сначала вырежьте шайбу и поверните винт плоскогубцами. Закрепите новую шайбу в выемке, из которой была извлечена старая, при необходимости обрезав ее. Можно использовать шайбу из резины, волокна или кожи. Жесткая стиральная машина предпочтительна для горячей воды, а мягкая — для холодной. Осмотрите седло для шайбы и убедитесь, что оно не стало шероховатым в местах износа шайбы.Если есть, его следует разгладить. Часто это можно сделать с помощью отвертки или квадратного конца узкого плоского напильника. У некоторых смесителей есть сиденья, которые можно заменить на новые.
6. Установите клапан на место и затяните уплотнительную нить. Если кран поворачивается слишком сильно, уплотнительная гайка затянута слишком сильно.

Для ремонта негерметичного смесителя Фуллера:

1. Перекройте подачу воды на основном клапане и слейте воду из крана.
2. Отсоедините кран от среднего шарнира. Это необходимо, потому что шайба не находится на штоке клапана и недоступна из верхней части крана. При отсутствии среднего шарнира смеситель компрессионного типа; это наиболее очевидное различие между двумя видами.
3. Замените резиновый шарик или шайбу, сняв маленькую гайку. Вставьте новую резину и замените гайку. Соберите кран после проверки на предмет других возможных неисправностей.

Э. Э. Эриксон требовалось несколько оборотов для достижения максимального расхода воды, их заменяли более новые модели, которым требовалось не более четверти оборота. В результате на компрессионную шайбу оказывается гораздо меньше скручивающего усилия, что дополнительно снижает износ и продлевает срок службы шайбы.

Шаровые краны Fuller, несмотря на ряд усовершенствований в технологии за прошедшие годы, начали умирать в 1920-х годах, и их больше не найти. Трудно найти даже запасные части ^{Note 2} .

Компрессионные клапаны по-прежнему широко используются, но только не на домашних кухнях или в банях.

Тип компрессионного клапана, называемый клапаном «Bibb», можно найти во внешних кранах (которые называются «задвижками», «патрубками», «настенными гидрантами», «гидрантами для шлангов», «садовыми клапанами» или «заглушками для шлангов» — в зависимости от о том, где вы живете в Северной Америке — просто мелочи по сантехнике, для прикола).

Компрессионные клапаны также являются предпочтительными клапанами на кухнях ресторанов и отелей, где простота замены компрессионной шайбы перевешивает неудобства, связанные с ее более частой заменой.

Кухня Arby не может отключиться в течение дня, ожидая, пока FedEx доставит сменный керамический картридж, она должна иметь возможность прямо сейчас восстановить неисправный кран и заменить компрессионную шайбу — что обычно занимает около 10 минут и требует использования деталей. что каждый сантехник всегда спрятал в своем ящике для инструментов — обычно помогает.

Вот почему стандартный клапан, используемый такими компаниями, как которые специализируются на смесителях для тяжелых условий эксплуатации для ресторанов, отелей и медицинских учреждений, — это компрессионный клапан на четверть оборота. Четвертьоборотный клапан Chicago Quaturn® непрерывно используется более века и не собирается в ближайшее время исчезнуть.

Революция без мойки

Компрессионный клапан имел долгую и впечатляющую работу в бытовых смесителях.Это было королем до 1960-х годов, и каждый домовладелец научился заменять шайбу клапана (см. Врезку. Ремонт протекающих кранов) — задача, которая требовалась каждый год или чаще по мере износа седла клапана. Если вы откладываете замену шайбы, седло клапана может быть поцарапано или повреждено, а для доведения спинки сиденья до идеальной гладкости могут потребоваться услуги сантехника или, по крайней мере, мастера по ремонту с хонингованием и точностью.

Клапан без омывателя полностью изменил ландшафт сантехники, сделав возможным создание смесительного крана с одной ручкой.Сегодня 40% всех смесителей, продаваемых в Северной Америке, — это смесители с одной ручкой.

Картридж с гильзой Моэна

Клапан без омывателя Al Moen, изобретенный в 1937 году, полностью устранил резиновую компрессионную шайбу и положил начало эре смесителей с одной ручкой. Хотя в нем по-прежнему используются резиновые (а позже и силиконовые) уплотнения и уплотнительные кольца, уплотнения не скручиваются и не истираются при работе крана, что продлевает их срок службы.

Клапан Моена представляет собой цилиндр внутри гильзы. Ручка крана перемещает цилиндр вверх и вниз в рукаве, чтобы контролировать объем воды, и вращает его из стороны в сторону, чтобы контролировать температуру воды. Это достигается путем совмещения стратегически расположенных отверстий в цилиндре с соответствующими отверстиями во втулке. Когда отверстия выровнены, вода может течь, когда не выровнены, вода перестает течь.

Идентификация картриджа Моэна

Модель 1200

Оригинальный патрон с гильзой Moen, используемый в старых смесителях Moen с одной ручкой.Конструкция из латуни и нержавеющей стали.

Модель 1224

№

Подходит ко всем смесителям для кухни и туалета с двумя ручками Moen, созданным до выпуска наших картриджей с двумя ручками Duralast®. Картриджи 1224 и 1234 Duralast® не взаимозаменяемы.

Модель 1225

Используется в смесителях с одной ручкой для кухни Moen, выпущенных до 2009 года, и смесителях для унитазов с одной ручкой, выпущенных до 2011 года.

Модель 1234

Керамический картридж Duralast®, используемый в современных смесителях для кухни и ванны с двумя ручками.

Модель 1255

Керамический картридж Duralast®, используемый в одноручных смесителях для кухни и ванны.

Когда ручка поворачивается влево, вход горячей воды выровнен таким образом, что горячая вода течет, при повороте вправо вход холодной воды совмещается и течет холодная вода.В любом положении, кроме крайнего слева или справа, горячая и холодная вода смешивается с теплой водой разной степени.

Moen motion стал стандартом для всех выпускаемых с тех пор смесителей с одной ручкой. Независимо от стиля, источника, марки или производителя смесителя с одной ручкой, перемещение ручки вверх или назад включает воду — чем дальше вверх или назад ручка, тем больше воды вы получаете. Вниз или вперед отключает его. Правый подает холодную воду, а левый — горячую.Как следствие, никто не должен заново учиться управлять своим краном каждый раз, когда он или она покупает новый — все они работают одинаково, Моэн, способом.

Moen Motion

Когда Аль Моен изобрел смеситель с одной ручкой без мойки, он также изобрел движение, используемое для управления смесителем.

Аль Моэн (1916-2001)
Изобрел смеситель без мойки и Moen Motion

Перемещение ручки вверх или назад включает воду.Увеличьте поток воды, перемещая ручку дальше вверх или назад. Уменьшите расход воды, перемещая ее вниз или вперед. Полностью вниз или вперед отключает воду.

Поверните ручку влево, чтобы увеличить поток горячей воды. Поверните вправо, чтобы увеличить поток холодной воды. В любом положении, кроме крайнего слева или справа, горячая и холодная вода смешивается с теплой водой разной степени.

Moen motion — универсальный стандарт для всех смесителей с одной ручкой.Независимо от стиля, источника, марки или производителя одноручки, она работает одинаково, Моэн, а это означает, что вам не нужно заново учиться управлять краном каждый раз, когда вы меняете марку.

Аль Моэн запатентовал новый клапан в 1942 году, но из-за раздражающей неприятности, Второй мировой войны, ему пришлось ждать пять лет, чтобы изготовить его. Во время войны латунь, необходимая для изготовления смесителей, предназначалась исключительно для боеприпасов и другого военного использования.

Смесители Moen были «современной» особенностью многих послевоенных кухонь и бань. (См. Послевоенные жилищные стили для получения дополнительной информации о происхождении современной кухни.) Но не без боя. Сантехники, которые по своей природе консервативны (как и положено профессии, работа которой продлится десятилетия, если не столетия), не доверяли этому новомодному устройству и не спешили его принять.

Moen усовершенствовал свой маркетинговый механизм и с помощью скидок, поощрений и некоторой умной рекламы, ориентированной на домовладельцев, убедил сантехников попробовать его.Они сделали, и им это понравилось. По крайней мере, в нашем маленьком городке, если вы предоставите водопроводчику выбрать кран, вы, вероятно, получите моэн. это другой.)

Замена уплотнения и уплотнительного кольца упрощается, поскольку цилиндр можно снимать и обслуживать как единое целое.

Качество определяется материалами, из которых изготовлен картридж: пластик, латунь или нержавеющая сталь — хотя мы давно не видели нержавеющую сталь в картридже Moen. Судя по всему, латунь работает так же хорошо, и она намного дешевле. Оба металла дольше пластика.

Революция крана Моэна

В 1959 году журнал Fortune назвал смеситель с одной ручкой Moen одним из 100 лучших продуктов массового производства, наряду с моделью T Генри Форда и плитой Бенджамина Франклина.

Оригинальный смеситель для раковины Moen 1225 с одной ручкой и поворотным изливом Журнал «Сантехника и механика» отметил бесшумный клапан Moen как одно из величайших достижений сантехники с 1900 года, наряду с

• Санитарный туалетный бачок из стекловолокна, который заменил использовавшиеся тогда оловянные деревянные баки (1903 г.),
• Интегрированная ванна с фартуком в нише (1911 г.) — наиболее распространенный тип ванны в настоящее время,
• Disposer In-Sink-Erator (1927) и
• Клапан сброса давления Watts, который сделал возможными безопасные водонагреватели (1930).

Если в цилиндре действительно потеет, замена уплотнения — это 15-минутный ремонт с использованием набора, доступного практически в любом хозяйственном магазине. Или просто замените картридж целиком. Картридж с гильзой Moen подходит для любого смесителя Moen, для которого требуется картридж с гильзой, а с пожизненной гарантией Moen сменные картриджи бесплатно . Просто наберите 1-800-BUY-MOEN или посетите местный магазин бытовой техники или сантехники. Возможно, вам придется заполнить некоторые гарантийные документы, но в остальном это простой процесс.(Чтобы увидеть, насколько просто заменить картридж Moen, посмотрите это видео).

Шаровой кран Delta

Шаровой клапан был ответом Delta на гильзовый патрон Моэна. Это не было изобретением Delta, как иногда заявляет «Дельта». запатентовал его в 1952 году, и Алекс Манукян, основатель, а затем исполнительный директор Delta, купил патент.

Он работает так же, как клапан картриджа Моэна — на самом деле это просто картридж Моэна, замаскированный под шар, а не цилиндр.Но форма шара была достаточно другой, чтобы позволить Дельте обойти патент Моэна — к большому раздражению Моэна.

При повороте ручки вперед и назад выстраиваются разные пазы для управления объемом воды от струйки к потоку, а при перемещении вправо и влево регулируется температура воды, как у клапана Моена.

Это было явное улучшение гильзы Моэна. В нем было меньше деталей. Он был намного меньше, что упростило конструкцию смесителя, и его было проще обслуживать.Вместо четырех уплотнительных колец, необходимых для картриджей Моэна, использовались два резиновых уплотнения, которые изнашивались медленнее и их было легче заменить.

Ранние шаровые краны были из латуни, современные модели — из нержавеющей стали и почти не поддаются разрушению. Delta может похвастаться частотой отказов менее одного из 100 000 единиц. Но Delta также производит шаровой картридж «Thrifty» для своих смесителей низкого уровня (также используется в смесители) из пластика. В данном случае экономия — , а не .Мяч очень восприимчив к повреждениям из-за отложений минералов, которые могут фактически забить мяч, делая его бесполезным. Заменить легко, но зачем покупать проблему?

Еще до истечения срока действия патента Delta на шаровой кран его широко копировали. Delta пришлось подать в суд на несколько других производителей кранов за подделку ее запатентованного клапана. Теперь, когда срок действия патента истек, он еще более широко копируется и широко доступен в качестве клапана во многих экономичных смесителях, включая некоторые из смесителей Delta. коммунальные краны.

Картридж Moen перекрывает поток воды с помощью нескольких уязвимых резиновых уплотнительных колец. Для конструкции шара Delta требовалось всего два уплотнения, но трение о вращающийся шар в конечном итоге привело бы к их износу, особенно когда шар покрывается минеральными отложениями, похожими на наждачную бумагу (что неизбежно в большинстве регионов страны). Заменить их очень легко и вполне по силам любому домовладельцу (см. «Как отремонтировать протекающий кран» для видеоиллюстрации), но, очевидно, удаление всей резины в уплотнении было бы большим шагом вперед в технологии защиты от утечек. И это был прогресс, реализованный компанией American Standard в керамических тарельчатых клапанах.

Шаровой кран — устройство очень простое, поэтому большинство экземпляров работает хорошо. Однако имейте в виду, что если вы покупаете шаровой клапан для замены у любого другого поставщика, кроме Delta, нет никакой гарантии, что это настоящий шар Delta. А поскольку шаровые краны Delta имеют пожизненную гарантию, зачем вам покупать клапан, если Delta пришлет вам его бесплатно?

Керамический дисковый картриджный клапан

В Ответом на запатентованные клапаны Moen и Delta без промывки было пойти дальше своих конкурентов и изобрести современный керамический дисковый картридж.

Старый, до разрыва, ^{Note 3} был пионером еще в 1880-х годах в использовании керамики для изготовления сантехники, поэтому кажется совершенно естественным, что он нашел хорошее применение своему промышленному керамическому опыту, создав клапан, в котором использовалась почти неразрушимая керамика, а не резина для контроля потока воды. Но, видимо, все было не так однозначно.

Компания, которая тогда отставала от Moen и Delta в области клапанных технологий, сначала обратила внимание на металлические диски для управления потоком воды.Но инженеры компании с подозрением относились к металлу, опасаясь, что он не будет достаточно прочным для сурового мира кранов и подвергнется риску коррозии. Они решили заменить металлические диски технической керамикой из оксида алюминия, которая до сих пор является стандартом для керамических дисков. После долгих экспериментов и разработок компания получила патент номер US 3810602 A на «керамический дисковый смеситель», датируемый 1972 годом. Это был большой прорыв.

Керамический дисковый клапан американского стандарта использует пару керамических дисков, которые опираются друг на друга для регулирования потока воды.Диски отполированы до почти идеальной плоскости. Пространство между закрытыми дисками меньше, чем одна молекула воды, поэтому вода не может течь между ними, когда они закрыты. Эта технология устранила износ резиновых колец и уплотнений и значительно продлила срок службы клапана.

Керамические диски очень твердые — тверже, чем большинство минеральных отложений, что делает их идеальными для грубых и песчаных условий работы крана.Они лучше любого другого материала противостоят воздействию жесткой воды. Запущенные при температуре более 2000 ° F, эти диски также не подвержены воздействию самой горячей бытовой воды, в отличие от резиновых шайб в компрессионных смесителях, которые могут размягчаться.

Обычный керамический тарельчатый клапан с обычным заводом прослужит 5-10 лет, а срок службы некоторых супер-клапанов с алмазоподобным углеродным покрытием оценивается примерно в 550 лет. Диски размещены в съемном картридже, что упрощает замену.Просто вытащите изношенный картридж и вставьте новый.

Но и с керамическими картриджами есть проблемы. Диски расположены так близко друг к другу, что они на самом деле липкие и иногда их трудно сдвинуть. Для облегчения движения большинство керамических дисков покрыто прочной нерастворимой в воде смазкой. Но со временем смазка может быть удалена из-за трения воды, проходящей между дисками, что делает кран более жестким в работе.

Производители керамических картриджей на протяжении многих лет совершенствовали смазочные материалы, ища формулы, которые были бы более долговечными и долговечными.Но у этой технологии есть предел, и независимо от того, насколько хороша смазка, абразивное воздействие воды и минералов в воде в конечном итоге приведет к ее износу. Это может занять больше времени, но это произойдет. Итак, следующим шагом в постоянно развивающейся технологии керамических дисков является устранение необходимости в смазочных материалах, благодаря чему диски становятся гладкими, чтобы они не прилипали друг к другу.

Один из подходов — покрытие керамических дисков более гладким и даже более твердым материалом, чем сами диски.Алмазоподобный углерод (DLC) является одним из таких материалов. Тонкого покрытия, нанесенного на керамические диски, достаточно, чтобы не только улучшить твердость диска, но и создать очень «скользкую» поверхность, которая свободно скользит без смазки.

Типы керамических картриджных клапанов

Керамические картриджные клапаны имитируют клапанные технологии, для замены которых они предназначены. Однофункциональные картриджи со штоком используются вместо компрессионных клапанов, а двухфункциональные картриджи для смесителей заменяют втулки Моена и шаровые краны Delta в смесителях с одной ручкой.

Картридж однофункционального стержня (или головная часть)

Однофункциональный или стержневой картридж, иногда называемый головным устройством, используется с смесителями с двумя ручками. Он в точности повторяет действие старого клапана сжатия.

К каждой рукоятке набора с двумя рукоятками прикреплен отдельный картридж, один для горячего и один для холодного. Каждый клапан регулирует только поток воды. Температурное смешение достигается за счет увеличения или уменьшения потока горячей и холодной воды внутри крана.Увеличение потока горячей воды или уменьшение потока холодной воды делает смесь более горячей. Уменьшение объема горячей воды или увеличение потока холодной воды делает смесь более прохладной.

Картриджи обычно не взаимозаменяемы. Картридж с горячей стороной обычно поворачивается против часовой стрелки для открытия, а картридж с холодной стороной поворачивается по часовой стрелке. Чтобы предотвратить ошибки при установке, картридж с горячей стороной рассчитан на установку только с левой стороны крана, а с холодной стороны — справа.Также вероятно будут небольшие различия в используемых материалах в зависимости от того, холодная это сторона или горячая сторона. (Хороший и полезный видеоролик о разнице между компрессионным картриджем и керамическим картриджем см. В разделе Латунные картриджи T&S.)

Картридж двухфункционального смесителя

В смесителе с одной ручкой используется смесительный картридж двойного действия — «двойного назначения», потому что он контролирует температуру воды, а также объем потока воды. Температурное смешение происходит внутри самого картриджа до того, как вода поступит в носик — точно так же, как гильза Моэна или картридж Delta ball, которые он заменяет. Один диск, прикрепленный к ручке, перемещается вверх и вниз, чтобы перекрыть или открыть поток воды, и влево и вправо, чтобы выровнять прорези в керамических дисках, позволяя смешиваться горячей и холодной воде. Движение ручки вверх (или назад) и вниз (или вперед) для управления объемом воды и вправо и влево для изменения температуры воды — это знакомые движения Моэна.

Один простой способ отличить одну функцию от двухфункционального смесительного картриджа — это подсчитать количество портов в нижней части смесителя. Смесительный картридж имеет три входа: холодный вход, горячий вход и выход. Шток картриджа с одной функцией имеет два входа: вход и выход.

Материалы керамического картриджа

Керамический картридж состоит из трех основных частей: керамических дисков, стержня и корпуса или корпуса. Шток прикреплен к ручке крана одним концом, а другой — к одному из керамических дисков. Перемещение ручки для управления краном перемещает шток, который приводит в действие «подвижный» диск. Другой «неподвижный» диск прочно прикреплен к корпусу. Корпус или корпус скрепляет все части вместе.

Подвижные части картриджа, шток и диски наиболее подвержены износу и повреждениям. Они должны быть сильными. Корпус не обязательно должен быть особо прочным.В лучших патронах шток латунный или нержавеющий. В картриджах эконом пластик. Пластик не такой прочный, как металл, и его легче повредить повторяющиеся скручивающие силы, прилагаемые при работе крана (в технических кругах это называется «крутящий момент»). Достаточный крутящий момент, приложенный к заклинившему картриджу, может полностью открутить пластиковый стержень.

Корпус из латуни, алюминия или нержавеющей стали очень хорошо держится. Однако эти металлы относительно дороги, поэтому производителям картриджей не потребовалось много времени, чтобы начать экспериментировать с менее дорогостоящими материалами: в первую очередь с пластмассами.

Пластмассы, используемые в керамических клапанах, в основном поливинилхлорид (ПВХ), полиоксиметилен (ПОМ) и нейлон, представляют собой сложные химические смеси, требующие очень точной обработки. Если что-то пойдет не так, скорее всего, получится хрупкий или хрупкий пластик, который не удержится внутри крана.

В примере, показанном на боковой панели «Вскрытие неисправного пластикового картриджа», небольшой недостаток в химическом составе пластика позволил тонкому фланцу деформироваться в нижней части корпуса картриджа.Это позволяло горячей воде, поступающей в картридж, смешиваться с холодной водой независимо от положения ручки. В результате через картридж постоянно протекала теплая вода. Пластик, используемый в картриджах, должен выдерживать нагрев бытовой воды, не деформируясь. Этот не сделал.

Некоторые из пластиков, используемых в гильзах, действительно прочные. CeramTec из Luft, Германия, использует усовершенствованный пластик, разработанный EMS-Grivory для использования, помимо прочего, в космическом пространстве. Если он выживет в космосе, можно с уверенностью сказать, что он выживет на вашей кухне. Но большинство пластиков, используемых в керамических картриджах, не так прочны.

Производство керамических картриджей

Многие производители смесителей используют патентованные картриджи, которые они часто сами проектируют и конструируют. например, в 1970-х годах запатентовала свой первый картридж с керамическими дисками и с тех пор совершенствует его. Moen разрабатывает собственные картриджи с керамическими дисками, как и Masco для своих по-прежнему использует керамический картридж, который был изобретен в 1972 году, и это все еще очень хороший картридж.

Но, хотя компании по производству смесителей могут собирать свои собственные картриджи, мы не знаем ни одного производителя смесителей, который действительно делал бы свои собственные керамические диски. Изготовление керамического диска требует технологий и дорогостоящего специализированного оборудования для производства керамики, которым производители смесителей по металлу обычно не владеют.

Керамика — это, конечно, материал «космической эры» 21-го века, используемый во всем, от пуленепробиваемых жилетов до тепловых плиток Space Shuttle.Мы не уверены, как материал, который существует уже 10 000 лет, внезапно стал передовым, но вот он. Задолго до того, как появилась письменная история, производилась довольно хорошая керамика, и для тех, кто не знает, гончарные изделия — это разновидность керамики.

Многие из компаний, которые сейчас производят диски для смесителей, начинали в других областях технической керамики. CoorsTek, американский производитель керамики, основанный Адольфом Корсом (да, прославившимся Coors Beer), производит керамические диски, используемые в любом количестве патентованных картриджей для смесителей, но также производит баллистическую броню, керамические изоляторы, автомобильные компоненты и керамическую посуду для духовки.(Однако он не производит пиво — возможно, самый важный продукт Coors. Это компания Coor Brewing.)

Примерно по такой же технологии производится вся техническая керамика. Основное отличие — это состав материала, из которого изготовлено каждое изделие. Керамический диск для картриджа крана обычно содержит каолин, полевой шпат и кварц или кремнезем, но также содержит большое количество оксида алюминия (глинозема), чего обычно не найти в обычной керамике. Смесь формуют в заготовку картриджа на прессе высокого давления.Затем черновые заготовки обжигаются в печи при очень высокой температуре в течение 18-24 часов для затвердевания керамики и сплавления частиц смеси вместе, затем охлаждают в течение нескольких дней. Охлажденные диски обрабатываются путем шлифования почти идеально плоских поверхностей встречи, а затем их полировки поэтапно: грубая полировка, за которой следует вторая, более тонкая, полировка и, для лучших дисков, третья, сверхтонкая, полировка.

(Для тех, кто не знаком с изготовлением керамики, см. Porcelain vs.Керамическая плитка: в чем разница?)

Материалы

Разница между хорошими и не очень керамическими дисками заключается в качестве используемых материалов и тщательности изготовления дисков. Смеси с высоким содержанием оксида алюминия дают более твердые диски, а оксид алюминия с мелкокристаллической структурой полирует до более гладкой поверхности, чем оксид алюминия с более крупными кристаллами. Некоторые производители добавляют в смесь немного диоксида циркония для еще большей прочности.Цирконий очень твердый. На самом деле плавленый диоксид циркония почти такой же твердый, как алмазы (78 по шкале Роквелла, бриллианты — 100).

Лучшие диски также имеют тенденцию обжигаться в течение более длительного периода времени, что приводит к плавлению большего количества материала. Лучшие диски очень твердые, тестируется на 62 по шкале Роквелла D, в то время как диски эконом-класса достигают максимума около 48. Для сравнения, инструментальные стали, используемые для изготовления долот и закаленных сверл, обычно проходят испытания на 55-66 по Роквеллу (по шкале A или Шкала D), поэтому керамические диски — вещь жесткая.

Стандартизация картриджей двойного назначения

В течение первых пятнадцати лет истории керамических картриджей размер и конфигурация картриджей двойного назначения смесительных картриджей не были стандартизованы, поэтому, если производитель смесителей использовал конкретный картридж в своих смесителях, он застрял с этим картриджем, если только он не перепроектировал и не перепроектировал его в смесители принять картридж другого производителя — дорогое удовольствие.

Стандартизация началась примерно в 1980 году, когда итальянская компания по производству технической керамики Galatron S.p.a. разработала две основные конструкции керамических картриджей, которые были простыми, недорогими в производстве и очень надежными. ^{Note 4} Дизайн Galatron широко копировался азиатскими производителями картриджей, такими как Sedal S.L.U. из Китая, Kuching International, Ltd., производитель широко используемых картриджей KCG, и Geann Industrial Co., Ltd., оба на Тайване.

За ним последовало большинство европейских производителей, в том числе Kerox, Kft.из Венгрии, которая производит наиболее широко используемые европейские картриджи, и CeramTec, которая производит популярные картриджи Triduon® в Германии.

Промышленность не только остановилась на стандартной конструкции картриджа де-факто, но также разработала более или менее стандартные размеры. Сегодня в смесителе, рассчитанном на патрон 35 мм, можно использовать патрон 35 мм любого из нескольких производителей. Кроме того, производители смесителей научились вставлять картриджи в держатели, а не непосредственно в корпус смесителя.Таким образом, замена картриджей может означать изменение конструкции держателя, но обычно не самого крана, что значительно снижает затраты на инструменты. В сборниках премиум-класса вроде держатели обычно из латуни или нержавеющей стали, в менее дорогих смесителях — из пластика или цинкового сплава.

Стандартизация была особенно полезна для небольших компаний, производящих смесители, которые не владеют собственными патентованными конструкциями или технологиями картриджей. Смеситель может быть спроектирован для стандартного картриджа с некоторой гарантией того, что он может быть получен от любого количества поставщиков, обеспечивая непрерывное производство в случае сбоя поставщика, снижения качества или повышения цен.Появление стандартизации, приведшее к усилению конкуренции, по сути, является одной из основных причин того, почему цена на керамические картриджные клапаны так резко упала за последние два десятилетия. Однако вы, как розничный покупатель картриджа для смесителя, можете не заметить этого снижения. Но тот сменный картридж за 55 долларов, который вы только что купили для своего дизайнерского смесителя за 1000 долларов, вероятно, обошелся компании примерно в 7,50 долларов, по сравнению с 25 долларами десять лет назад.

Производители

Производителей керамических картриджей очень много.Только в Китае насчитывается более 200 производителей керамических картриджей. Однако большинство из них производится для внутреннего рынка Китая. В Европе есть еще пятьдесят или около того. В США есть десятки производителей технической керамики, в том числе одни из лучших в мире, но очень немногие выпускают картриджи для смесителей.

В течение многих лет в индустрии смесителей существовало общее мнение, что лучшие керамические дисковые клапаны производятся в Германии и Италии. Однако это может медленно меняться.Китайская керамическая промышленность, чему способствуют щедрые государственные субсидии и кредиты под низкие проценты, за последние два десятилетия стремительно улучшилась, и некоторые виды китайской керамики начинают конкурировать по качеству с той, что производится в Европе.

Flühs Drehtechnik, GmbH, немецкая фирма, расположенная в Люденшайде, Германия с 1926 года, всемирно известная своей прецизионной обработкой, обычно считается производителем лучшего в мире однофункционального картриджа со штоком.Клапаны Flühs (иногда их называют Fluehs для англоговорящих) — это изделия для тяжелых условий эксплуатации, имеющие репутацию безупречной надежности.

Близко к первенству Flühs идет Anton Tränkle, GmbH & Co. KG, также немецкий, который производит превосходные однофункциональные керамические картриджи из латуни для смесителей с двумя ручками.

Нет единого мнения о том, какая компания делает лучший смесительный картридж для одноручных смесителей.

Некоторые из лучших европейских картриджей производятся в Италии, где хорошо развита керамическая промышленность. Студия Tecnico Sviluppo e Ricerche (STSR) S.r.l. и Hydroplast, S.r.L. — отличные итальянские производители картриджей, которые поставляют керамические картриджи американским производителям смесителей.

Одна из компаний, которая, кажется, выдвигает себя на передний план и стала предпочтительным картриджем для многих высококлассных европейских смесителей, — это Kerox Kft, венгерский производитель, который производит только картриджи для смешивания.В отличие от Flühs и Traenkle, которые начинали как механические цеха по производству прецизионных точеных латунных деталей, Kerox начинала как производитель стоматологической керамики (которую она производит до сих пор) и хорошо известна своими высококачественными керамическими дисками, которые она продает другим производителям картриджей, в том числе Delta для своих картриджей Diamond Seal Technology® (подробнее см. Ниже).

Sedal SA — еще один производитель картриджей, производящий картриджи для смешивания. Штаб-квартира находится в Барселоне, Испания, производство — в Китае.Седал считается несколько ниже качества Kerox, но все же является надежным картриджем. Он популярен среди китайских производителей смесителей, которые производят смесители для рынка Северной Америки.

Geann Industrial Co., Ltd., работающая более 30 лет, является признанным тайваньским производителем керамических дисковых картриджей от хорошего до превосходного качества. Десять лет назад компания имела репутацию производителя качественных и надежных картриджей, но ничего примечательного и ничем не выделяло картриджи среди полдюжины или около того других азиатских производителей картриджей хорошего качества.

Это изменилось. Geann получает признание как картридж наравне со многими из лучших европейских продуктов и становится предпочтительным картриджем для компаний, производящих смесители, которые покупают смесители у азиатских производителей. Мы даже начинаем видеть картриджи Geann в некоторых линейках высококлассных смесителей. Производитель смесителей в США, например, недавно перешла с картриджей Flühs на картриджи Geann для всей линейки роскошных смесителей.

Картриджи от Weingbo Wanhai Cartridge Technology Co., Ltd., китайский производитель, начинают привлекать к себе внимание. Его картриджи часто входят в состав смесителей китайского производства, предназначенных для Европейского Союза, где компания продает под брендом Quore из офисов в Испании и Италии.

Kuching International Ltd., производитель керамики на Тайване с 1988 года, также добился успеха в отрасли благодаря своим картриджам KCG, популярным у канадских производителей смесителей. Картриджи считаются примерно эквивалентами Quore и Sedal.

Некоторые из керамических картриджей, используемых в смесители производства Maruwa Sdn. Bhd в Малайзии и китайской Zhuhai Mingshi Ceramics Valve Co., Ltd.

Супер картриджи

превзошла традиционных производителей керамических картриджей, выпустив новый керамический супер-картридж Diamond Seal Technology (DST). Один диск в наборе из двух дисков покрыт алмазом с помощью процесса, который создает на диске микроскопические ромбовидные пирамиды.

Delta заявляет, что алмазное покрытие помогает сохранять диски абсолютно гладкими, поскольку диск с покрытием непрерывно полирует другой диск, поэтому они всегда идеально сцепляются. Он также непрерывно удаляет любые минеральные отложения, которые могут проникнуть между дисками. «Чем больше вы его используете, тем более плавным он становится», — утверждает Delta, утверждающая, что картридж прослужит до 5 миллионов оборотов (или около 700 лет для среднего кухонного смесителя, что в 20-30 раз превышает срок службы стандартного керамического картриджа).Но, если вам когда-либо понадобится заменить картридж, у Delta есть видео для этого, и замена бесплатна от Delta первоначальному владельцу в течение всей жизни владельца.

Технология DST доступна в большинстве лучших смесителей Delta и почти во всех смесителях Brizo. План Delta состоит в том, чтобы в конечном итоге оснастить всю свою линейку смесителей новым картриджем.

Однако Delta — не единственная используемая супертехнология. Другой проверенный подход — покрытие обоих керамических дисков очень гладким и твердым материалом.Один из них — алмазоподобный углерод (DLC), один из самых твердых материалов, известных человеку (отсюда и «алмазоподобный» в его названии).

Например, нержавеющая сталь, покрытая DLC толщиной всего два микрона, устойчива к истиранию в лабораторных испытаниях в 4000 раз дольше, чем сталь без покрытия (1 неделя против 85 лет).

Очень тонкого (измеряемого в микронах) покрытия, нанесенного на картриджи с использованием технологии (PVD), достаточно не только для повышения твердости диска, но и для создания исключительно «скользкой» поверхности, которая свободно скользит без смазки.

Смесители, которые, как известно, используют покрытие DLC на керамических дисках, включают: который включает в себя картридж суперсмесителя производства Kerox, Kft «во всех его смесителях с одной ручкой. В некоторых картриджах производства Flühs Drehtechnik, GmbH используется аналогичная технология.

По оценке In2aqua, ее фирменные диски с покрытием PVD + ™ DLC прослужат в 10 раз дольше, чем диски без покрытия. Эта оценка, основанная на независимых лабораторных исследованиях, может быть несколько консервативной. После того, как диски прошли 4 миллиона последовательных циклов выключения / включения-горячего / холодного в течение 90 дней, они не показали заметного износа. Четыре миллиона циклов эквивалентны примерно 550 годам использования на средней домашней кухне. Мы думаем, что очень велики шансы, что диски PVD + будут работать в течение всего срока службы смесителя без замены.

Какой клапан лучше?

Какой клапан лучше? Это вопрос, который может стать началом трехчасового спора между известными нам профессионалами и действительно сократить время Миллера.

Вы, вероятно, не сможете убедить большинство сантехников без аргументов установить традиционный смеситель компрессионного типа. Но это может зависеть от клапана. Большинство сантехников, особенно старожилы, любят четвертьоборотные компрессионные клапаны. Тем не менее, есть сантехники, которые не стали бы использовать компрессионный клапан, если бы Сам Всемогущий дал ему гарантию жизни во вселенной.

Но домовладельцы, влюбленные во все винтажное, больше ничего не используют.Хотя компрессионные смесители и смесители Fuller нуждаются в замене шайбы или шара каждые несколько лет, это не так сложно сделать. Если делать это регулярно (чтобы не повредить седло клапана), клапан крана прослужит почти вечно. И, даже если клапан поврежден, для его повторного заточки требуется совсем немного усилий (хотя потребуется специальный инструмент, доступный в любом магазине сантехники). Мы регулярно видим Смесители, изготовленные в конце 19 века, до сих пор используются и прекрасно работают спустя более 100 лет.

шаровые краны служат долго. Резиновые и пластиковые уплотнения со временем изнашиваются через 5-10 лет, но замена уплотнений — это работа, которая под силу любому домовладельцу, который может обращаться с отверткой, не нанося непоправимого вреда.

Керамические дисковые клапаны могут прослужить почти весь срок службы практически без обслуживания. Их можно заменить, если они наконец выйдут из строя. Ремонт прост. Старый картридж просто выбрасывают, а вставляют новый.Все это делается в верхней части крана, а не под столешницей, и обычно требуется только шестигранный ключ. Самое большое время, которое мы когда-либо затрачивали на замену одного из них, составляет около 10 минут. Керамические дисковые картриджи с пластиковыми стержнями, кажется, не служат так долго, как картриджи с металлическими стержнями — и, похоже, не имеет никакого значения, какой металл: нержавеющий, латунь или алюминий. Некоторые очень недорогие картриджи прослужат всего два года, но обычно 5-20 лет, а суперкартриджи, вероятно, прослужат всю жизнь.

В целом, за некоторым исключением, мы отдаем предпочтение технологии картриджей с керамическими дисками. Это новейшая и во многих отношениях лучшая технология, и она постоянно совершенствуется. Даже Дельта и Моэн переходят к нему так быстро, как только могут. Мы думаем, что керамические картриджи немного жестче и доставляют меньше проблем.
