Как припаять медь к железу: Пайка меди и стали. — Пайка

Содержание

Как правильно паять паяльником провода, радиоэлементы и детали

Пайка паяльником – это физико-химическая технологическая операция получения неразъемного соединения металлических деталей путем введения в зазор между ними металла с более низкой температурой плавления.

Паять паяльником на много проще чем, кажется на первый взгляд. Технология пайки паяльником успешно применялась египтянами еще 5 тысячелетий назад и с тех пор мало что ней изменилось.

Требования к технологическому процессу пайки и монтажу радиоэлементов изложены в ОСТ 107.460092.024-93 «Пайка электромонтажных соединений радиоэлектронных средств. Общие требования к типовым технологическим операциям».

Процесс пайки паяльником начинается с подготовки поверхностей деталей, подлежащих пайке. Для этого необходимо удалить с поверхностей следы грязи, при их наличии, и оксидную пленку. В зависимости от толщины пленки и формы поверхности, ее зачищают напильником или наждачной бумагой.

Малые площади и круглые провода можно зачистить лезвие ножа. В результате должна получиться блестящая поверхность без пятен окислов и раковин. Жировые загрязнения убираются протиркой ветошью, смоченной в ацетоне или растворителе уайт-спирте (очищенный бензин).

После подготовки поверхностей их необходимо покрыть слоем припоя, залудить. Для этого на поверхность наносится флюс и прикладывается жало паяльника с припоем.

Для лучшей передачи тепла от жала паяльника к детали нужно прикладывать жало так, чтобы площадь соприкосновения была максимальной. Срез жала паяльника с припоем должен быть параллелен поверхности детали.

Самое главное при пайке паяльником, это прогреть до температуры расплавленного припоя спаиваемые поверхности. При недостаточном прогреве пайка получится матовой низкой механической прочности. При перегреве припой не будет растекаться по поверхности спаиваемых деталей и пайка вообще не получится.

После выполнения выше описанной подготовки детали прикладываются друг к другу, и выполняется пайка электрическим паяльником.

Время пайки в зависимости от толщины и массы деталей составляет от 1 до 10 секунд. Многие радиоэлектронные компоненты допускают время пайки не более 2 секунд. Как только припой равномерно растечется по поверхностям деталей, паяльник отводится в сторону. Смещение деталей относительно друг друга до полного затвердевания припоя не допустимо, иначе механическая прочность и герметичность пайки будет низкой. Если такое случайно произошло, то нужно заново выполнить процедуру пайки.

Припой на жале горячего паяльника при ожидании пайки прокрывается окислами и остатками сгоревшего флюса. Перед пайкой жало необходимо очищать. Для очистки удобно использовать увлажненный кусок поролона любой плотности. Достаточно быстро провести жалом по поролону и вся грязь останется на нем.

Перед пайкой поверхности или провода, которые соединяются пайкой, в обязательном порядке должны быть облужены. Это гарантия качества паяного соединения и получения удовольствия от работы. Если Вы не имеете опыта работы с паяльником, то перед выполнением ответственных работ по пайке паяльником нужно сначала немного потренироваться. Начинать проще с одножильного медного провода, каким делают электропроводку. Первым делом нужно снять с проводника изоляцию.

Как залудить медные провода

Когда изоляция снята, нужно оценить состояние проводника. Как правило, в новых проводах, медные проводники не покрыты окислами и их можно облуживать без зачистки. Достаточно взять немного припоя на жало паяльника, коснуться ним канифоли и поводить жалом по поверхности проводника. Если поверхность проводника чистая, то припой тонким слоем растечется по ней.

Если припоя не хватило, то берется дополнительная порция с касанием канифоли. И так, пока весь проводник не будет полностью залужен. Удобнее провода лудить, положив на деревянную площадку, в качестве которой использую подставку для паяльника. Обычно на месте, где я всегда лужу, скапливается канифоль и процесс идет быстрее, можно захватывать больше припоя не касаясь, лишний раз жалом канифоли.

Иногда, вопреки ожиданиям, хотя проводник кажется без окислов, лудиться не хочет. Тогда я ложу его на таблетку аспирина и пару секунд прогреваю, а затем лужу на площадке. Лудится сразу без проблем. Даже медный провод с очевидным окислением, без предварительной механической зачистки, с аспирином сразу же порывается тонким слоем припоя.

Если Вам удалось паяльником залудить проводники, как на фото, то поздравляю с первой успешной работой по пайке.

С первого раза получить хорошую пайку паяльником сложно. Причин этому может быть несколько. Паяльник слишком нагрет для данного вида припоя, определить это можно по быстро образующейся темной пленке окислов на припое, который находится на жале паяльника. При чрезмерном нагреве жала паяльника, рабочая лопатка жала покрывается окислом черного цвета, и припой на жале не удерживается. Температура жала паяльника не достаточна. В этом случае пайка получается рыхлой и выглядит матовой.

Тут может помочь только применение регулятора температуры. Недостаточный прогрев провода при облуживании, бывает при малом количестве припоя на рабочей части жала. Площадь соприкосновения получается маленькой, и тепло плохо передается проводнику. Практиковаться нужно до тех пор, пока не получится залудить провода как на фото выше.

После лужения паяльником провода, на нем часто остаются излишки припоя виде наплывов. Для того, чтобы получился тонкий и равномерный слой нужно провод расположить вертикально, концом вниз, паяльник вертикально жалом вверх, и провести жалом по проводу. Припой тяжелый и весь перейдет на жало паяльника. Только перед этой операцией нужно удалить весь припой с жала, ударив ним легонько о подставку. Таким способом можно убирать излишки с места паек и на печатных платах.

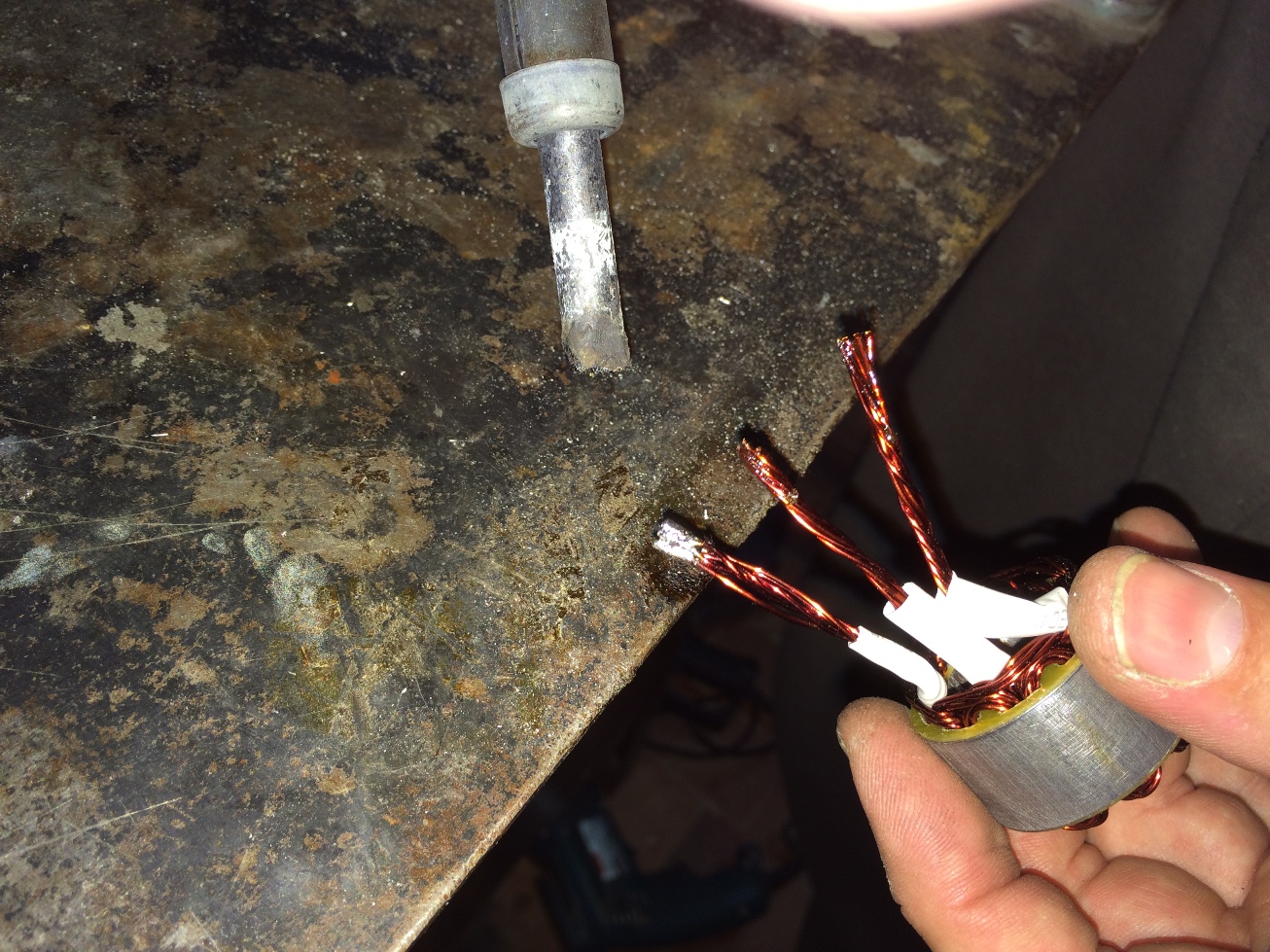

Следующий этап тренировки это залудить паяльником многожильный медный провод, задача несколько сложнее, особенно если провод покрыт окислом. Снять оксидную пленку механическим способом затруднительно, нужно расплести проводники и зачистить каждые по отдельности. Когда я снял изоляцию с проводов термическим способом, то обнаружил, что верхний проводник весь порыт окислом, а нижний расплелся. Это, пожалуй, самый сложный случай для лужения. Но лудятся они с такой, же легкостью, как и одножильные.

Первое что необходимо это положить проводник на таблетку аспирина и прогревая паяльником подвигать, чтобы все проводники провода смочились составом аспирина (при нагревании аспирин плавится).

Далее лудите на площадке с канифолью, как описано выше, с той лишь разницей, что нужно прижимать провод жалом паяльника к площадке и в процессе облуживания провод вращать в одну сторону, чтобы проводники сплелись в единое целое.

Вот такими стали медные провода после лужения.

Из такого конца залуженного провода можно с помощью круглогубцев сформировать колечко, например для резьбового присоединения к контактам розетке, выключателя или патрона люстры или припаять к латунному контакту или печатной плате. Попробуйте сделать паяльником такую пайку.

Главное при соединении пайкой деталей, не сместить их относительно друг друга, пока не застыл припой.

Пайка паяльником любых деталей мало чем отличается от пайки проводов. Если у Вас получилось качественно залудить и припаять многожильный провод, то значит, Вы сможете выполнить любую пайку.

Как залудить очень тонкий медный проводник покрытый эмалью

Залудить паяльником тонкий проводник, с диаметром жили менее 0,2 мм изолированный эмалью, легко, если воспользоваться хлорвинилом. Изолирующие трубки и изоляция многих проводов делается из этого пластика. Нужно положить провод на изоляцию и легонько прижать жалом паяльника, затем протаскивать провод, каждый раз поворачивая. От нагрева хлорвинила выделяется хлор, который разрушает эмаль и провод легко залуживается.

Эта технология не заменима при пайке паяльником провода типа лицендрат, представляющий собой много тонких проволочек покрытых эмалью и свитых в один проводник.

С помощью таблетки аспирина тоже легко залудить паяльником эмалированный тонкий провод, точно также протягивается провод между таблеткой аспирина и жалом паяльника. На жале должно быть достаточное количество припоя и канифоли.

Пайка паяльником радиодеталей

При ремонте электроприборов часто приходится выпаивать из печатной платы и запаивать обратно радиоэлементы. Хотя операция эта не сложная, но все же требует соблюдения определенной технологии пайки.

Пайка паяльником резисторов, диодов, конденсаторов

Для того, чтобы выпаять из печатной платы двух выводной радиоэлемент, например резистор или диод, необходимо место его пайки разогреть паяльником до расплавления припоя и вытянуть вывод радиоэлемента из платы. Обычно вынимают вывод резистор из печатной платы, поддев его за вывод пинцетом, но пинцет часто соскальзывает, особенно если вывод радиоэлемента со стороны пайки загнут.

Для удобства работы губки пинцета нужно немного сточить, получившийся захват исключит соскальзывание губок пинцета.

Когда выполняют работы по демонтажу радиоэлементов, то всегда не хватает еще одной руки, нужно работать паяльником, пинцетом и еще удерживать печатную плату.

Третьей рукой мне служат настольные тески, с помощью которых свободный от деталей участок печатной платы можно зажать, и устанавливая тиски на любую боковую грань, ориентировать печатную плату в трех измерениях.

Выполнять пайку паяльником будет удобно.

После выпаивания детали из платы, монтажные отверстия заплывают припоем. Освободить отверстие от припоя удобно зубочисткой, остро заточенной спичкой или деревянной палочкой.

Жалом паяльника расплавляется припой, зубочистка вводится в отверстие и вращается, паяльник убирают, после застывания припоя, зубочистка извлекается из отверстия.

Перед установкой для запайки нового радиоэлемента, необходимо в обязательном порядке убедиться в паяемости его выводов, особенно, если дата выпуска его не известна. Лучше всего просто залудить выводы паяльником и затем уже запаивать элемент. Тогда пайка получится надежной и от работы будет одно удовольствие, а не мучение.

Как паять паяльником SMD светодиоды и другие безвыводные компоненты

В настоящее время при изготовлении радиоэлектронных устройств широко применяются безвыводные компоненты SMD. Компоненты SMD не имеют традиционных медных проволочных выводов. Такие радиоэлементы соединяются с дорожками печатной платы путем пайки к ним контактных площадок, находящихся непосредственно на корпусе компонентов. Запаять такой компонент не сложно, так как имеется возможность припаять маломощным паяльником (10-12 Вт) последовательно каждый контакт по отдельности.

Но при ремонте возникает необходимость выпаивать SMD компонент для их проверки или замены или выпаивать с ненужной печатной платы для использования как запчасти. В таком случае, чтобы не перегреть и не поломать компонент необходимо одновременно прогревать все его выводы.

Если приходится часто выпаивать SMD компоненты, то имеет смысл для паяльника сделать набор специальных жал, разветвляющихся на конце на два или три маленьких. С такими жалами выпаивать SMD компоненты будет легко без их повреждений, даже если они будут приклеены к печатной плате.

Но бывают ситуации, что маломощного паяльника под рукой нет, а в имеющемся мощном паяльнике, жало прикипело и вынуть его невозможно. Из такой ситуации тоже есть простой выход. Можно навить вокруг жала паяльника медный провод диаметром один миллиметр, как на фото. Сделать своеобразную насадку и с помощью нее успешно выпаивать SMD компоненты. Фотография демонстрирует, как я выпаивал SMD светодиоды при ремонте светодиодных ламп. Корпуса светодиодов очень нежные и практически не допускают даже небольших механических воздействий.

В случае необходимости насадка легко снимается и можно пользоваться паяльником по прямому назначению. Ширину между концов насадки можно легко изменять, тем самым настраивая для пайки SMD компоненты разных размеров. Насадку можно использовать вместо маломощного паяльника, запаивая маленькие детали и припаивая тонкие проводники к светодиодным лентам.

Как паять паяльником светодиодную ленту

Технология пайки светодиодных лент мало чем отличается от пайки других деталей. Но из-за того, что основа печатной платы представляет собой тонкую и гибкую ленту, для исключения отслоения печатных дорожек время пайки должно быть сведено к минимуму.

В статье «Светодиодная лента – монтаж и установка» написана пошаговая инструкция по припайке к светодиодной ленте проводов, и как соединить в единое целое отрезки LED лент.

Как паять паяльником микросхемы

Выпаять резистор или диод простая задача, гораздо сложнее выпаять паяльником микросхему, выпаивать по очереди выводы возможно, только если их откусить от корпуса кусачками.

Но есть технология, позволяющая за минуту выпаять 24 выводную микросхему, с помощью заправленной медицинской иглы для инъекций. Игла выбирается с внутренним диаметром 0,6 мм, так как размер выводов микросхем обычно 0,5 мм. Конец ее заправляется под прямым углом и на конус, чтобы игла легче входила в отверстия печатной платы.

Далее все просто, смазываете выводы микросхемы со стороны пайки спирто канифольным флюсом, одеваете иглу по очереди на каждый вывод микросхемы, прогреваете жалом паяльника припой, при этом иглу нужно все время вращать в противоположные стороны и надавливать, иначе игла может сама припаяться к выводу.

После того, как игла вошла в плату, паяльник отводится, и игла с вращением медленно снимается с ножки. И так по очереди, пока все ножки не будут освобождены от припоя. Если вывод микросхемы загнут, то сначала расплавляется припой и одновременно одевается на вывод игла до упора и вывод выравнивается. На освобождение вывода иглой от припоя у меня уходит не более 2 секунд.

После обработки всех ножек паяльником с иглой, микросхема легко извлекается, как будто и не была припаяна. Если одна из ножек не выпускает микросхему, то нужно ее обработать иглой и паяльником повторно.

Некоторые пользуются технологией пайки с применением медной оплетки от коаксиального провода, но такой метод имеет недостатки. Во-первых, требует большей сноровки, наличие оплетки, не каждая подойдет, полное удаление припоя. После выпайки с иглой, весь припой остается на контактных площадках и для запайки новой микросхемы, достаточно только прогреть места пайки, не добавляя припоя.

Как паять паяльником микросхемы

в корпусе SOIC для поверхностного монтажа

Сейчас при разработке электронных устройств широко применяются микросхемы в корпусе SOIC, предназначенные для поверхностного монтажа на печатную плату. При ремонте радиоаппаратуры иногда приходится такую микросхему заменять, для чего ее необходимо сначала выпаять, не оторвав печатные проводники.

При ремонте светодиодной лампы типа трубки, пришлось заменять вышедшую из строя в драйвере микросхему BP2808 в корпусе SOIC. Проще всего микросхемы в корпусах, предназначенных для пайки непосредственно к контактным дорожкам печатной платы выпаивать с помощью паяльной станции, которая нагревает место пайки, горячим воздухом.

К сожалению, у домашних мастеров нет такой возможности. Выпаять микросхему можно и без паяльной станции, с помощью отрезка тонкой стальной проволочки с небольшим крючком на конце. Стальную проволочку можно взять, развив пружинку, например, от шариковой ручки.

Вывод микросхемы у печатной платы зацепляется крючком с натягом, и место пайки прогревается жалом маломощного паяльника (10Вт). Как только припой расплавится, крючок пройдет между выводом и печатным проводником, вывод немного отогнется вверх и между печатным проводником и ним останется зазор. Такая операция проделывается с каждым выводом. В результате микросхема полностью освободится, и выводы останутся неповрежденными. В случае ошибочного диагноза микросхему можно будет использовать повторно.

После удаления микросхемы с печатной платы, по печатным проводникам, где была запаяна микросхема, нужно пройтись жалом паяльника, чтобы разровнять и удалить лишний припой. Далее новая микросхема прикладывается к печатным проводникам, места пайки смазываются спирто-канифольным флюсом и ножки прогреваются паяльником. Ширина жала паяльника должна быть меньше шага между ножками микросхемы. При шаге 1,25 мм ширина рабочей части жала должна быть не более 1мм.

Как паять транзистор в корпусе DPAK (TO-252)

Чтобы заменить отказавший в контроллере транзистор, его сначала надо выпаять. Так как транзистор припаян всей металлической поверхностью корпуса непосредственно к медной фольге печатной платы, то для его извлечения нужно соблюдать определенную последовательность действий.

В первую очередь нужно отсоединить от печатных проводников выводы транзистора. Если транзистор точно неисправен, то самым простым способом отсоединения является перекусывание ножек бокорезами. В случае если необходимо выпаять транзистор с платы для повторного применения, то в таком случае нужно паяльником прогреть место пайки и как только припой станет жидким, тонким шилом приподнять ножку над платой.

Далее паяльник с максимально возможным количеством припоя на жале прикладывается к печатной плате в месте торчащего металлического основания транзистора и удерживается не более 5 секунд. Обычно за это время припой под транзистором успевает расплавиться, и транзистор легко удаляется пинцетом. Если за это время транзистор не поддался, нужно сделать минутную паузу и повторить попытку.

Припой на месте установки транзистора после его выпайки разглаживается паяльником таким образом, чтобы остался слой толщиной около 0,5 мм.

Запаять транзистор не представляет трудности. Транзистор устанавливается на плату, сначала запаиваются выводы. Затем транзистор с усилием прижимается к плате с одновременным прогревом жалом паяльника со стороны выступа металлического основания, как при выпаивании. Так только транзистор просядет от давления, значит, припой под ним расплавился, и паяльник можно убирать в сторону. Для пайки транзисторов в корпусе TO-252 необходим паяльник мощностью 40 Вт.

Как паять паяльником радиодетали с толстыми выводами

Более сложный случай, когда нужно выпаять микросхему у которой толщина выводов более 0,8 мм. Иголка тут не поможет, так как таких иголок для инъекций нет. Если получится найти тонкостенную трубочку из нержавеющей стали с соответствующим внутренним диаметром, то вышеописанная технология может быть применена.

Однако если требуется выпаять радиоэлемент, выводы которого закреплены в термопластичной пластмассе, например разъемы, катушки индуктивности, трансформаторы, то тут есть только один выход, использовать инструмент для отсоса припоя.

Отсос представляет собой металлическую трубку с наконечником из фторопласта. Внутри имеется подпружиненный поршень на штоке и спусковой механизм. По устройству напоминает ручной велосипедный насос. Поршень опускается вниз, при этом пружина сжимается. Когда нажимается спусковая кнопка, поршень освобождается и под действием пружины быстро перемещается в верхнее положение, увлекая за собой через наконечник воздух из атмосферы. Если приставить наконечник к расплавленному припою, то припой вместе с воздухом всосётся внутрь отсоса.

Для того, чтобы освободить вывод радиодетали от припоя, нужно паяльником расплавить припой вокруг вывода, быстро на вывод надеть наконечник отсоса, при этом убрать жало паяльника, и немедленно нажать спусковую кнопку. Припой весь удалится. Если с первого раза не получилось, операция повторяется.

С помощью отсоса можно выпаивать практически любые радиоэлементы, включая резисторы и микросхемы. Но с помощью иглы выпаивать микросхемы намного быстрее и гораздо легче, особенно если выводы ее загнуты.

Как паять паяльником конденсаторы

на материнской плате компьютера

Вздутие электролитических конденсаторов на материнской плате – наиболее часто встречающаяся причина ее нестабильной работы. Замена негодных конденсаторов новыми, не смотря на кажущуюся простоту, является весьма не простой и ответственной задачей, так как токоведущие дорожки очень тонкие и узкие и при неаккуратности их легко можно повредить жалом паяльника, а восстановить не всегда возможно. В дополнение на плате установлено множество бескорпусных элементов, которые тоже можно случайно разрушить, конденсаторы установлены зачастую плотными рядами или находятся между разъемами, и поэтому их сложно выпаивать, а впаивать на место еще сложнее.

Прежде, чем заняться пайкой паяльником, нужно провести подготовительные работы, вынуть из материнской платы все карты и отсоединить провода. Как вставлены разъемы проводников, идущих от кнопок и светодиодов, установленных в системном блоке, необходимо зарисовать, так как обычно они вставлены без ключей и если не запомнить, как они были вставлены ранее, придется долго разбираться. Затем откручиваются винты, которыми закреплена материнская плата к основанию системного блока, и плата извлекается из корпуса.

Так как электролитические конденсаторы являются массивными, то и паяльник понадобится 40 Вт. Перед пайкой жало паяльника нужно заправить таким образом, чтобы в торце оно было шириной около 3 мм, и на нем не было острых углов. Это необходимо для того, чтобы в случае соскальзывания жала паяльника не повредить токоведущие дорожки материнской платы.

Так как при пайке паяльником будут заняты обе руки, то материнскую плату необходимо будет зафиксировать в тисках таким образом, чтобы удобно было контролировать процесс пайки с двух ее сторон. Зажимать плату надо не сильно за край, свободный от элементов и проложить между губками тисков и платой картонные прокладки.

Теперь, когда все готово, можно приступать к выпайке неисправного конденсатора. Держите одной рукой конденсатор и прикасаетесь жалом паяльника к одному из его выводов. На жале должно быть достаточное количество припоя, чтобы он слился с припоем пайки ножки конденсатора. Одновременно с прогревом нужно легонько отводить в сторону конденсатор, чтобы ножка выходила из отверстия. Когда конденсатор начнет поддаваться, нужно вынуть его ножку не полностью, а только до ее утопления в плате. Далее такая же операция проводится со второй ножкой и затем опять с первой уже до выемки ее из печатной платы. Таким образом, за 2-3 приема конденсатор будет паяльником выпаян из платы.

Как правило, из строя выходит группа конденсаторов, поэтому по такой технологии нужно выпаять их все. Если конденсаторы разных номиналов, то нужно запомнить места их установки.

Следующий шаг, это подготовка отверстий для пайки новых конденсаторов, нужно удалить из отверстий припой. Я делаю эту работу в два этапа. Сначала, разогрев паяльником припой в отверстиях делаю углубления остро заточенной деревяшкой, хорошо подходит зубочистка или спичка.

Далее в эти углубление вставляю стальную швейную иголку диаметром 0,5 мм, закрепленную в цанговый зажим и уже с противоположной стороны прогреваю отверстие паяльником. Как только припой в отверстии расплавится, проталкиваю в отверстие иголку, постоянно ее вращая. Паяльник отвожу в сторону, и, не прекращая вращать иголку, вынимаю ее. Отверстия освобождены от припоя, и можно запаивать новые конденсаторы.

Перед установкой конденсаторов нужно подготовить их выводы, если используется ранее выпаянный конденсатор, то нужно выпрямить его выводы и освободить от излишков припоя. У новых конденсаторов, нужно залудить выводы, а укорачивать лучше после установки. При установке конденсаторов нужно соблюдать полярность, минусовой вывод обычно отмечен белой полосой сбоку на корпусе, а на печатной плате отмечен белым сектором, в дополнение, часто контактная площадка на плате имеет квадратную форму.

Бывает, что расстояние между выводами конденсатора не соответствует расстоянию отверстий на плате. В таком случае нужно заранее сформировать ножки у конденсатора, так как попасть ножками в отверстия на плате бывает очень не просто, из-за мешающих рядом расположенных деталей.

Сформировать ножки легко, если вставить конденсатор в отверстия ножками со стороны запайки выводов деталей. После такой формовки попасть ножками в отверстия печатной платы при установке конденсаторов будет легче.

Как удалить остатки флюса с печатной платы после пайки

После установки конденсатора на место желательно перед пайкой смазать его ножки спито-канифольным флюсом, тогда паять будет гораздо легче. По окончанию пайки паяльником нужно удалить с платы остатки канифоли.

Для этого любую небольшую кисточку смачивают в спирте и водят по застывшей канифоли до ее полного растворения, затем на это место накладывают кусочек хлопчатобумажной ткани и водят кисточкой по такни. Ткань впитает канифоль и плата будет чистой. Вот плата и отремонтирована, осталось установить ее в системный блок, подключить провода и проверить на работоспособность.

Как паять паяльником стальные и железные детали

Технологии пайки стальных и железных деталей паяльником мягкими припоями мало чем отличается от пайки меди и ее сплавов, за исключением типа применяемого флюса. Вместо канифоли используется один из активных хлористо-цинковых флюсов.

Рассмотрим технологию пайки паяльником железа на примере. Имеется ржавый лист кровельного железа с глубокой коррозией.

Самым главным этапом в технологии для получения качественной пайки является подготовка поверхностей. Необходимо металлической щеткой и наждачной бумагой полностью удалить ржавчину. Если железо новое, то часто для предотвращения его от окисления поверхность металла покрывают защитным слоем масла или консерванта. В этом случае поверхность следует очистить от жира, протерев ее ветошью, смоченной в бензине. Вместо бензина для снятия масла и жира можно воспользоваться и моющими средствами для мытья посуды, например FAIRY.

Поверхность очищена от ржавчины, и можно приступать к ее лужению. Глубокие вкрапления ржавчины очистить не удалось, но они занимают не более оного процента поверхности и на качество лужения сильно не повлияют.

На подготовленную поверхность стальной детали кисточкой тонким слоем наносится хлористо-цинковый флюс.

Всего за пять минут работы, ржавая поверхность листа покрыта паяльником слоем припоя, больше ржаветь не будет никогда.

Если под рукой нет кислотного флюса, то его можно с успехом заменить так любимым мною, аспирином. Универсальный флюс, который практически в аптечке есть у каждого, если не в домашней, то в автомобильной аптечке точно.

На подготовленную к пайке поверхность нужно вместо кислотного флюса насыпать немного крошек от таблетки аспирина и далее лудить паяльником с таким же успехом, как и кислотным флюсом. Как видите, припой растекся отлично.

К стальной или железной детали к залуженному месту теперь хорошо припаяется медный или латунный провод. Будет крепко держаться, и обеспечиваться надежный электрический контакт.

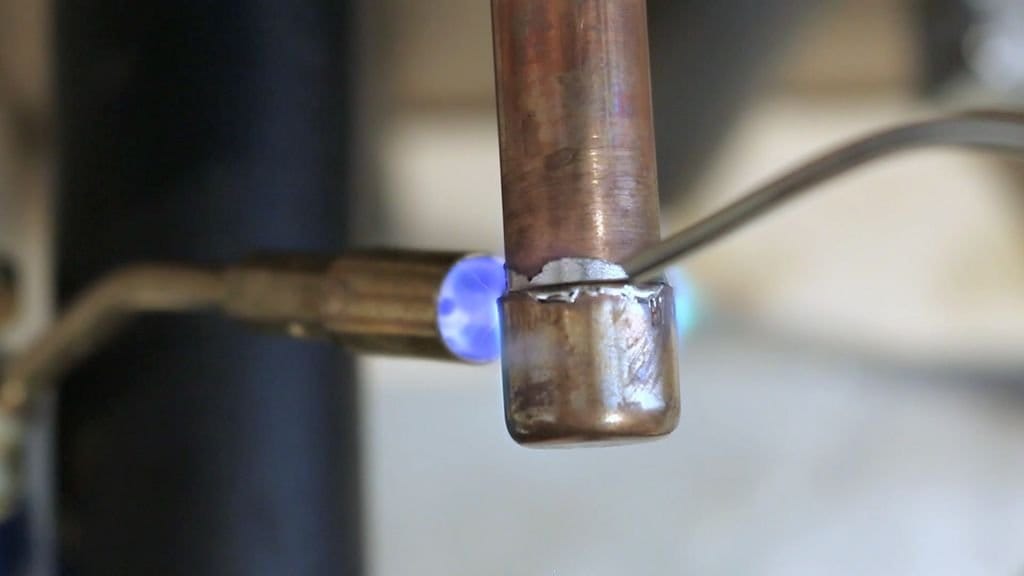

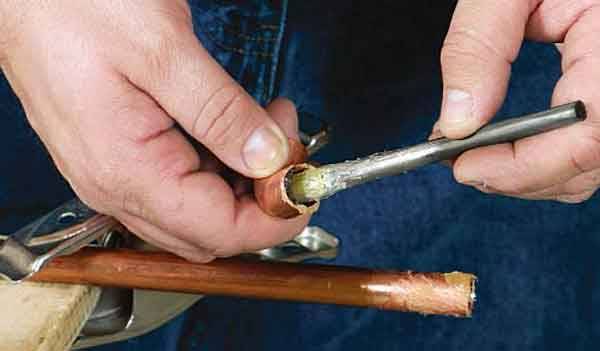

Пайка трубок, радиаторов, теплообменников

Домашнему мастеру иногда приходится сталкиваться с устранением течи жидкостей и газов в металлических трубках, радиаторах и теплообменниках газовой колонки, автомобиля или в других изделиях. Во многих случаях, если детали сделаны из меди, латуни или железа, включая нержавеющую сталь, течь можно устранить с помощью паяльника и оловянно-свинцового припоя ПОС-61, по выше описанной технологии.

Но в связи с массивностью радиатора или теплообменника и возможности наличия в них жидкости, технология пайки имеет свои особенности. Подробно, на примере ремонта пайкой теплообменника газовой колонки, техпроцесс пайки рассмотрен в статье сайта «Ремонт теплообменника и медных трубок газовой колонки пайкой».

Ремонт железного кузова автомобиля пайкой

В давние времена, когда я ездил на советском автомобиле, технология пайки паяльником железа выручала при устранении коррозии кузова автомобиля. Если просто зачистить место, покрытое ржавчиной и нанести лакокрасочное покрытие, то через время ржавчина появится вновь. Покрыв зачищенное место паяльником тонким слоем припоя, ржавчина больше никогда не появится.

Приходилось паять паяльником и сквозные коррозионные дыры в порожках и зоне колесных арок кузова автомобиля. Для этого нужно зачистить поверхность вокруг дыры полоской в один сантиметр и паяльником залудить припоем. Из плотной бумаги вырезать выкройку будущей заплатки. Далее по выкройке из латуни толщиной 0,2-0,3 мм вырезать заплатку и зону, которая будет припаиваться залудить паяльником толстым слоем припоя. В случае необходимости заплатке придается нужная форма. Можно просто простучать заплатку, положив на толстую плотную резину. Края внешней стороны заплатки напильником свести на нет. Останется приложить заплатку на дырку в кузове и хорошо прогреть стоваттным паяльником по шву. Шпаклевка, грунтовка, окраска, и кузов будет как новый, при этом в отремонтированном месте ржаветь больше не будет никогда.


Эдуард 23.12.2012 Здравствуйте, Александр Николаевич. Подскажите как спаять два провода из нихрома, какой применить флюс? Спасибо. Александр Уважаемый Эдуард!
Лудится и паяется нихром, как и обыкновенное железо, хлористо-цинковым флюсом. Я лудил с помощью таблетки аспирина.
Но так как обычно нихром используется для нагревательных элементов, температура которых достигает несколько сотен градусов, то паять нихром оловянно-свинцовым припоем не всегда допустимо, так как припой при температуре около 200°С уже плавится.
Соединения нихрома с медными проводами при небольшом токе я выполняю, как описано на странице ремонта паяльника.
Можно соединить два проводника из нихрома между собой еще сваркой в порошке графита, насыпанной в фарфоровую емкость. С помощью такой установки я на работе свариваю термопары из тугоплавких материалов.

Свинец пайка — Энциклопедия по машиностроению XXL

Пленка благородных металлов на кварце образуется по следующей тех-нологии на паяемую поверхность кварца наносят платино-золотую краску, нагревают в вакууме до 550— 580 °С до получения металлического блеска. Затем на поверхность кварца наносят пленку расплавленного индия при температуре 200—250 °С, При пайке кварца с медью на кварц предварительно наносят слой титана из порошка гидрида титана, для чего используют пасту на амилацетате с добавкой биндера. Нагрев в вакууме (2,6- -6,5) 10- Па при 1000—1050°С в течение 15—30 мин, В качестве припоя используют свинец. Пайка ведется в вакууме (2,6-Ь 6,5) 10 Па при 750—800 °С.  [c.286]
Заменители ацетилена. Газы — заменители ацетилена целесообразно использовать в тех процессах газопламенной обработки, в которых не требуется слишком высокая температура подогревающего пламени. К таким процессам относят сварку легкоплавких металлов (алюминий, магний и их сплавы, свинец), пайку высокотемпературными и низкотемпературными припоями, по-  [c.352]

Легкоплавкие сплавы на свинцовой основе. К этой группе следует отнести сплавы системы свинец — олово — висмут (табл. 38) для пайки стекла с металлической арматурой.  [c.340]

Свинец для пайки. Свинец применяется для пайки и горячего свинцевания вместо лужения и пайки оловом и его сплавами. Качество горячего свинцевания зависит от марки примененного свинца чистый свинец дает наихудшие результаты.[c.352]

Свинец применяют для горячего свинцевания и пайки в тех случаях, когда применение олова необязательно. Для улучшения адгезии и прочности пайки к свинцу добавляют небольшие количества цинка или олова. В табл. 14 приводятся данные по прочности шва при пайке оловом и свинцом изделий из меди, латуни и железа. Пайку алюминиевой проволоки, кабелей с алюминиевой оболочкой, а также алюминиевых изделий производят оловянным припоем марки А,  [c.259]

Современные методы пайки весьма разнообразны и охватывают все марки углеродистых и легированных сталей (в том числе инструментальные и нержавеющие), твёрдые сплавы, серые и ковкие чугуны, медь, никель, алюминий, свинец, вольфрам и и сплавы, благородные и редкие металлы и т. д., причём в широких пределах возможна прочная спайка разнородных металлов.  [c.443]

Пайка мягкими припоями может применяться почти для всех металлов в разнообразных сочетаниях, в том числе и для таких легкоплавких, как цинк, свинец, олово и их сплавы.[c.449]

Свинец, железо, латунь, медь, оцинкованное железо. Лужение железа перед пайкой. Пайка изделий широкого потребления  [c.446]

ПОС-ЗО Олово 29 — 30 Сурьма 1,5 — 2 Свинец остальное Лужение и пайка токопроводящих деталей из меди и цинка и их сплавов 9,7 183 256 4,8  [c.902]

ПОС-40 Олово 39 — 40 Сурьма 1,5 — 2 Свинец остальное Лужение и пайка кабельных наконечников, лепестков, монтажных проводов и кабелей при электромонтажной пайке 9,3 183 235 6-6,5  [c.902]

ПОС-61 Олово 59—61 Сурьма 0,8 Свинец остальное Ответственная электромонтажная пайка паПка выводных концов к ламелям коллекторов и магнитных систем пайка изоляторов и других деталей 8.2 183 190 6,7-7,5  [c.902]

ПОС-90 Олово 90 Свинец 10 Пайка медицинской аппаратуры 7.6 220 — -  [c.902]

ПОСВ-20 Олово 33 — 40 Висмут 19 — 20 Свинец остальное Пайка плавких сигнальных предохранителей 9. 1 — 159 —  [c.902]

Легко- плавкий Олово 27 Свинец 13 Висмут 50 Кадмий 10 Пайка плавких металлов и сплавов (с температурой плавления от 200 Си выше) — — 70 -  [c.903]


Среди применяемых в технике металлов имеются такие, которые между собой не сплавляются и не вступают в химические соединения. В работе [6] показано, что и в этих случаях возможно образование между ними спаев. Например, железо и свинец в жидком состоянии практически взаимно нерастворимы. Вольфрам не образует сплавов с медью, марганцем, серебром, оловом. Однако, при пайке происходит смачивание железа и вольфрама легкоплавкими металлами указанных пар. Образующаяся жидкая фаза затекает в капиллярные зазоры и обеспечивает формирование паяных соединений. Образование таких спаев достигается перегревом. Необходимый перегрев при пайке вольфрама медью, марганцем, серебром и оловом в среде  [c.9]

При пайке некоторых металлов и сплавов, покрытых устойчивыми окис-ными пленками, обычно применяемые способы удаления этих пленок (флюсование, применение восстановительных и нейтральных газовых сред и т. п.) могут оказаться недостаточными. К таким металлам относятся алюминий, алюминиевая бронза, высоколегированные стали, чугун и Др. В этих случаях для успешного затекания припоя в зазор применяют предварительное покрытие поверхности паяемых деталек припоем или металлом, на которых при пайке образуются менее стойкие и, следовательно, легче паяемые окислы металла или сплава. Для этой цели применяют олово, медь, серебро, кадмий, железо, никель и сплавы олово—свинец, олово— цинк и олово—медь. Способы нанесения металлических покрытий на поверхности деталей приведены на рис. 6.  [c.221]

Для пайки полупроводников на основе халькогенидов сурьмы и висмута в качестве припоев применяют сплавы, содержащие висмут, свинец, олово, кадмий, сурьму, теллур, алюминий, галлий, индий, серебро. При производстве терморегулирующих устройств применяют припои и флюсы, приведенные в табл. 3 и 4. Припои № 2 и 3 (табл. 3) используют также для однослойного и двухслойного лужения полупроводников. При пайке полупроводников этого типа большинство процессов выполняется вручную. Для  [c.273]

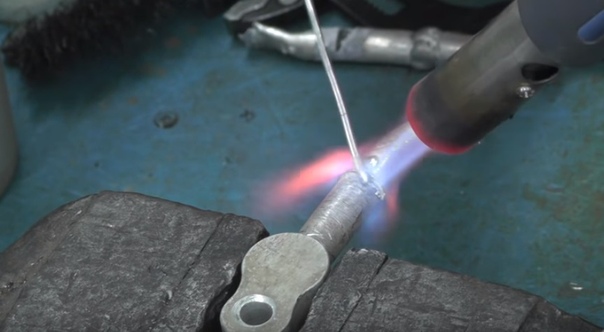

Нагрев газовым пламенем выгодно применять при пайке тугоплавкими припоями, а также при наплавке, когда нет необходимости в глубоком проплавлении наплавляемой поверхности. Газопламенной сваркой можно соединять почти все металлы, применяемые в технике, кроме высокоактивных по отношению к кислороду (титан, ниобий и т.п). Чугун, свинец, медь, латунь легче сваривать газопламенной сваркой, чем дуговой. В отличие от большинства других способов, газопламенная сварка не требует электроэнергии и сложного оборудования. Поэтому, хотя газопламенная сварка во многих отраслях производства вытеснена электрическими способами (дуговой, контактной), она широко применяется в полевых условиях, при монтаже сантехнических тонкостенных стальных узлов, при наплавке, сварке легкоплавких металлов, при ремонте литых изделий из чугуна.  [c.52]

Для холодной сварки можно применять прокладки 7 из пластичного материала толщиной до 0,5 диаметра или толщины свариваемого материала (рис. 138, г). Такой способ получил название холодная пайка . В качестве прокладок применяют алюминий, медь, олово, свинец. Прочность таких соединений не превышает 50 % прочности свариваемого материала.  [c.268]

ПОС-61 Олово —61, свинец — остальное 190 240 Лужение, пайка меди и ее сплавов, токопроводящих частей машин и аппаратов  [c.9]

ПОС-40 Олово — 40. свинец — остальное 238 290 Пайка и лужение токопроводящих частей из меди, лат и, бронзы, оцинкованного железа  [c.9]

Оловянные бронзы легируют Zn, РЬ, Ni, Р. В бронзы добавляют от 2 до 15 % Zn. В таком количестве цинк полностью растворяется в а-твердом растворе, что способствует повышению механических свойств. Уменьшая интервал кристаллизации оловянных бронз, цинк улучшает их жидкотекучесть, плотность отливок, способность к сварке и пайке. Свинец повышает антифрикционные свойства и улучшает обрабатываемость резанием оловянных бронз. Фосфор, являясь раскислителем оловянных бронз, повышает их жидкотекучесть износостойкость улучшается благодаря появлению твердых включений фосфида меди Сиз Р. Кроме того, он  [c.310]

Растворами нитрита натрия нельзя обрабатывать цветные металлы и сплавы (медь, цинк, свинец), а также черные металлы, имеющие сварку, пайку или сборку с цветными металлами.  [c.40]


Пайка металла может быть произведена только таким припоем, который смачивает основной металл например, свинец не  [c.153]

На первом этапе исследований были установлены экспериментально некоторые закономерности механического поведения рассматриваемых соединений. Для этих целей исползова1и моделирующие образцы, выполненные пайкой. В качестве металла мягких прослоек при моделировании сварных соединений использовали свинец С-1, в качестве основного металла — сталь Ст. 3. Большое различие в механических характеристиках металлов М иТ (А ц — а /а =25) обеспечивало при деосновной металл не вовлекался в пластическую деформацию), которые отвечают расчетной схеме при анализе и полу чении соотношений по Л .  [c. 132]

Влияние примесей на свойства оловянноцинковых припоев. Свинец не влияет заметным образом на свойства оловякноцинковых припоев, но улучшает жидкотекучесть. Висмут понижает температуру плавления. Кадмий ухудшает паяльные свойства коррозионные свойства от добавки кадмия ухудшаются настолько, что иногда шов распадается при выдерживании его в 3%-ном растворе хлористого натрия. Серебро в количестве 1—3% влияет благоприятно на свойства оловянноцинковых припоев, повышает их коррозионную устойчивость. Добавка фосфора к оловянноцинковым припоям способствует разрушению окисной пленки при пайке алюминия и улучшает жидкотекучесть. Добавка алюминия в количестве 1—6% благоприятно влияет на прочность спайки.  [c.352]

Прочностные испытания припоев и спаев проводили на срез и разрыв. Пайку образцов выполняли по режиму, соответствующему экспериментам по определению смачивания. При отсутствии титана в припое к шлифованным образцам свинец вообще не адгезировал. Это, очевидно, связано с тем, что при 0> 90° расплав не затекает на всю глубину микроканавок, а покоится лишь на вершинах микровыступов. Термические напряжения, возникающие при охлаждении, приводят к нарушению такого несплошного контакта. На полированной поверхности стекла капля свинца в большинстве случаев удерживается достаточно прочно. Предел прочности на срез составляет десятые доли кгс/мм , но воспроизводимость результатов колеблется от нуля до прочности свинца. В случае использования титансодержащих сплавов независимо от марки стекла и чистоты обработки его поверхности разрушение при срезе при 20° С происходит только по припою и составляет 1,3 0,3 кгс/мм . Диаметр капли при испытаниях на срез составлял 5—6 мм, методика испытаний аналогична работе [3].  [c.49]

Оловянно-свинцовый ПОССу 25-2 Остальное свинец. 24—26 1,5-2,0 0,474 Пайка в автомобилестроении  [c.63]

Цинк повышает механические свойства и жидкотекучесть малооловянных бронз, облегчает сварку и пайку. Свинец улучшает антифрикционные свойства и обрабатываемость резанием, но понижает механические свойства. Добавка никеля измельчает зерно, повышает механические свойства и улучшает структуру оловянно-свинцовых бронз. Фосфор повышает антифрикционные свойства, износоустойчивость и жидкотекучесть бронз, но при содержании более 0,02% понижает механические свойства. Оловянные бронзы делятся на литейные и деформируемые. Они сравнительно дефицитны, и поэтому их рекомендуется применять только в тех случаях, когда заменители (безоловянные бронзы и латуни, биметаллы, цинковые, легкие сплавы, пластмассы, прессованное дерево и др.) не могут обеспечить равноценную службу.  [c.221]

Олово и свинец. Фасонные отливки из олова и свинца производятся редко. Свинец обычно отливают в виде плит для проката, а олово — в специальные изложницы, получая прутки, удобные для пайки [35]. Оба металла плавят в чугунных котлах или в индукционных печах типа Аякс. Чтобы уменьшить окисление, ведут плавку под слоем древесного угля. На некоторых заводах очищают олово и свинец от окислов нашатырём и канифолью, которые вводят в ванну расплавленного металла.  [c.197]

ПОСК-50 Олово 50 Кадмнй 18 Свинец 32 Пайка деталей из меди и медных сплавов, не допускающих местного перегрева пайка покрытых серебром деталей из керамики. стекла и т. д. 8,8 145  [c.902]

ПОСС-4 6 Олово 4 Свинец 90 Сурьма б Пайка и лужение неответственных соединений (очень дешевый благодаря малому содержанию олова) — — 245  [c.902]

ПОССр-1Ь Олово 15 Серебро 1,25 Висмут 0,6 Свинец 83,19 Пайка различных дета лей из оцинкованной стали, цинка и медных сплавов — — 276 -  [c.904]

С повышением температуры пайки площадь растекания для чистого олова остается постоянной, а лля сплавов свинец—олово эвтектического состава растет, если перегрев не превышает 40—50 С. Дальнейший перегрев сплава ведет к снижению растекаемо-сти, что связано с усилением взаимодей -ствия между припоем, флюсом, паяемым металлом и окружающей газовой средой.[c.20]

Па различие в процессах растекания и течения в зазоре может влиять содержание в расплаве отдельных кристаллов и кристаллических образований. Если размеры их будут превышать величину капиллярного зазора, то течения припоя в нем не будет. Наряду с этим течение припоя в зазоре зависит еще от ряда факторов. При определении характера и глубины затекания низкотемпературных припоев системы олово—свинец в зазор между стальными пластинами при флюсовании водным раствором хлористого ципка установлено, что чистое олово затекает на глубину, равную трети глубины затекания сплавов олово—свинец, содержащих 20—60 % Sn. При этом глубина затекания меняется в зависимости от состава флюса. Так, для припоя, состоящего из равных долей олова и свинца при переходе от неорганического флюса на основе хлористого цинка на органический (молочная кислота, смеси смол), глубина затекания между стальными пластинками снижается примерно в 10 раз При пайке  [c.21]

Ф руловая кислота Растительная смола Органический растворитель 0,1-30 1,0—30 Осталь- ное Пайка меди, серебра, сплава свинец — олово. Применяется преимущественно в узлах и блоках радиоэлектронной аппаратуры с высокой плотностыэ монтажа  [c.122]


J — алюминий 2 — графит 3 — медь 4 — сталь (при высокотемпературной лайке) S — сталь (при иизкотемпера-турпой пайке) 6 латунь и серебро 7 — бронза 8 — свинец  [c.166]

ПОССу40-2 Олово — 40, сурьма — 0,5, свинец — остальное 235 285 Пайка бандажей коллекторов и секций электрических машин, приборов, жестяных деталей  [c.9]

ПОССуЗО-2 Олово — 30, сурьма — 0,5, свинец — остальное 255 305 Пайка меди и ее сплавов, проводов, кабелей, бандажей и деталей аппаратов  [c.9]

ПОСК50-18 Олово —51, кадмий —19, свинец — остальное 145 185 Пайка деталей из меди и ее сплавов  [c.9]

Олово и свинец (толщиной более 8 мм) прокатывают без смазки. При прокатке свинца с 8 на 0,8—0,5 мм применяют керосин или чистый парафин. При прокатке фольги из олова и свинца используют мыла или маловязкие минеральные масла. Рекомендуется также полигликоль, особенно при прокатке фольги для пайки  [c.196]

При печной пайке в вакууме площадь растекания ряда легкоплавких металлов (свинец, висмут, олово, индий, кадмий) по меди, железу, никелю экстремально зависит от степени вакуумирова-ния. Однако площадь растекания тех же металлов при вакууми-ровании камеры пайки по аргону> не зависит от степени разрежения.  [c.148]

Широкое применение в качестве припоев получили высокотемпературные припои — сплавы на основе серебра, алюминия, меди и др., обладающие, как правило, температурой плавления выше 450—500° С (723—773° К). Наибольшее применение находят медно-цинковые припои ПМЦ 36, ПМЦ 48, ПМЦ 54 (ГОСТ 1534—42). Они имеют предел прочности = 21—35 кПмм (206,0—343,2 Мн/м ), относительное удлинение до 26% и рекомендуются для пайки изделий из меди, томпака, латуни, бронзы. Серебряные припои имеют температуру плавления 740—830° С (413—1103° К). Согласно ГОСТу 8190—56 марки припоев разделяются в зависимости от содержания в сплавах серебра, которое изменяется в пределах от 10 (ПСр 10) до 72% (ПСр 72). Остальными составляющими являются цинк, медь и в небольшом количестве свинец. Эти припои применяются для пайки тонких деталей, для соединений медных проводов и в случаях, когда медь спая не должна резко уменьшать электропроводность соединений встык. Эти припои применяются для пайки тонкой луженой стальной проволоки в кабельном производстве и т. д.  [c.113]


Пайка бронз паяльником — Энциклопедия по машиностроению XXL

Оба конца спиральной пружины могут быть закреплены пайкой, причем температура пайки должна быть ниже температуры отпуска пружины. Так, при пайке моментных пружин из оловянно-цинковой бронзы паяльник должен быть нагрет до температуры 285 15° С, поэтому рекомендуется пользоваться паяльником с регулированием температуры нагрева.  [c.196]

Ni. Пониженная эрозия такого сплава с жидким припоем обусловлена образованием в контакте с ним на поверхности жала паяльника прослойки интерметаллида, тормозящего процесс химической эрозии. Однако вследствие более низкой теплопроводности бронз по сравнению с чистой медью скорость процесса пайки паяльниками с такими наконечниками понижена.  [c.220]


Важной характеристикой паяльника является масса его наконечника, увеличение которой при прочих равных условиях обеспечивает повышенную стабильность температуры наконечника, что приводит к более интенсивному нагреву при пайке и, в итоге, к повышению производительности процесса. Наконечники паяльников чаще всего изготовляют из красной меди, имеющей высокую теплопроводность, которая должна содержать минимальное количество примесей (особенно водорода), поскольку они являются причиной повышенного изнашивания наконечников. Недостаток медных наконечников — склонность к окислению при нагреве. Медь полностью или частично (например, железный стержень с медной сердцевиной) заменяют другими металлами (бронзой, никелем, нейзильбером), на ее поверхность наносят защитные слои стойких к окислению металлов (никель, нихром, серебро). Замену меди на никель и нейзильбер производят при пайке припоями, содержащими цинк.  [c.451]

Для пайки меди припоями, содержащими 30% 5п и выше На латунях и бронзах менее эффективен Для пайки меди и латуни оловянно-свинцовыми и оловянно-кадмиевыми припоями паяльником в струе припоя в ваннах Для пайки меди, медных сплавов, углеродистой стали и цинка легкоплавкими припоями  [c.260]

Этим же припоем можно припаивать к деталям из цинкового сплава детали из стали, меди, бронзы и латуни. Пайка производится так же, как описано выше, и отличается только тем, что перед пайкой деталь из стали, меди или латуни смачивают травленой соляной кислотой, а деталь из цинкового сплава — нетравленой соляной кислотой (только перед прикосновением паяльника). Для удаления кислоты с поверхности паяной детали места пайки промывают раствором соды, а потом теплой водой.  [c.199]

Свинцово-серебряные припои применяют для пайки паяльником и погружением в расплавленный припой изделий из меди, латуни, бронзы и стали. Наиболее технологичным является припой ПСр 2,5. Все припои данной группы поставляются в виде проволоки, фольги и полос.  [c.24]

Недостаток медных паяльников — склонность их к окислению при нагреве. В связи с этим появилось большое количество патентов, в которых предлагаются различные способы уменьшения окисляемости паяльников при пайке. В одних патентах ориентировались на полную или частичную замену меди в паяльнике другими металлами, в других — на покрытие медных паяльников слоем металла, предохраняюш,им медь от окисления. Так, например, при изготовлении паяльников вместо меди предложено использовать никель или нейзильбер. Такие паяльники особенно рекомендуют для пайки припоями, содержащими цинк и сильно растворяющими медь. Применяли паяльники из малоокисляемых бронз. Для паяльников использовали и мягкое железо, но из-за недостаточно высокой теплопроводности железа оказалось удобнее применять пустотелые же.тезные паяльники с медной сердцевиной. Среди металлических покрытий, предохраняющих медь от окисления и рекомендуемых для медных паяльников, известны также никель, нихром и серебро.[c.220]


Химическая эрозия «жала» может быть уменьшена при изготовлении наконечника из материалов, образующих на поверхности ин-терметаллиды (например, из хромовой бронзы, содержащей 0,1…5% Sn и 2,5…5% Ni). Широкое применение имеют наконечники остроконечной формы и выполненные в виде молотка. Остроконечные паяльники удобнее при пайке труднодоступных мест. Стержни круглого сечения обеспечивают минимальные тепловые потери и, соответственно, более полную передачу теплоты от нагревателя к паяемым деталям.  [c.451]

Оловянно-свинцовые припои применяют для пайки меди, латуни, бронзы, стали, оцинкованного железа и свинца, а также для лужения изделий перед пайкой. Наибол,ее распространенными способами пайки этими припоями является пайка паяльником, газовоздушной горелкой и погружением в расплавленный припой.  [c.23]


Допустимые и недопустимые контакты металлов. Популярные метрические и дюймовые резьбы

Электронику часто называют наукой о контактах. Многие знают, что нельзя скручивать между собой медный и алюминиевый провода. Медная шина заземления или латунная стойка для платы плохо сочетаются с оцинкованными винтиками, купленными в ближайшем строительном супермаркете. Почему? Коррозия может уничтожить электрический контакт, и прибор перестанет работать. Если это защитное заземление корпуса, то прибор продолжит работу, но будет небезопасен. Голая алюминиевая деталь вообще может постепенно превратиться в прах, если к ней приложить даже низковольтное напряжение.

Доступные нам металлы не ограничиваются только медью и алюминием, существуют различные стали, олово, цинк, никель, хром, а также их сплавы. И далеко не все они сочетаются между собой даже в комнатных условиях, не говоря уже о жёстких атмосферных или морской воде.

В советских ГОСТах было написано почти всё о допустимых контактах металлов, но если изучение чёрно-белых таблиц из 1000 ячеек мелким шрифтом утомляет, то правильный ответ на «медный» вопрос — нержавейка, либо никелированная сталь, из которой, кстати, и сделан почти весь «компьютерный» крепёж. В эпоху чёрно-белого телевидения были другие понятия об удобстве интерфейса, поэтому для уважаемых читателей (и для себя заодно) автор приготовил цветную шпаргалку.

И, раз уж зашла речь о металлообработке, заодно автор привёл таблицу с популярными в электронике резьбами и соответствующими свёрлами, отобрав из объёмных источников наиболее релевантное по тематике портала. Не все же здесь слесари и металлурги, экономьте своё время.

Преамбула

Да, в век 3D-печати популярность напильника с лобзиком несколько потускнела. Но

клетка Фарадея

для

РЭА

по-прежнему является преимуществом, не забываем и про защитное заземление. Да, для печати корпусов РЭА уже доступен

электропроводный (conductive) ABS-пластик

, но судя по

источнику

, его удельное сопротивление примерно в миллион раз больше меди. Дескать, пыль уже не липнет, но для заземления всё равно многовато. Напечатать же стальные детали корпуса ПК в домашних условиях пока никак невозможно, да мы и алюминий-то с оловом никак не освоим…

Что же делать? Нашему брату приходится действовать методом Микеланджело, используя для творчества вместо каменной глыбы купленные в DIY-магазине заготовки, либо вообще старые корпуса ПК. Работая как-то с корпусом от старого сервера IBM из шикарной миллиметровой стали, автор впал в ступор, потому что имеющаяся резьба была крупнее М3, но мельче #6-32 (позже выяснилось, что это М3,5). Зачем вообще понадобилось в 2003-м году использовать метизы М3,5, останется загадкой, но о существовании дробной метрической резьбы автор даже не подозревал.

UPD
Для моддеров, кстати, рынок предлагает новые, удобные инструменты арсенала домашней мастерской, и про один из них (осциллорез) я рассказываю в отдельной публикации. Арсенал принадлежностей прекрасно дополнит более привычные циркулярные мини-пилы (aka «дремели»), а отсутствие эффекта «запрессовки зубьев» упростит обработку вязких металлов типа меди и алюминия. Инструмент лёгкий, не такой неуклюжий и опасный, как «болгарка». Можно пилить металл практически на уровне носа и без риска получить рубящий удар от заклинившего или осколок от «взорвавшегося» диска. А так бывает в красочно описанных уважаемыми читателями случаях с УШМ: 300-граммовый блин «болгарки» делает 200 оборотов в секунду, потребляя до 2кВт электричества, и требует чуть ли не костюм сапёра. Работающий же осциллорез травматологи упирают себе пильной стороной прямо в ладонь, чтобы успокоить пришедшего на снятие гипсовой повязки пациента… Впрочем, вернёмся к нашим металлам.

Допустимые и недопустимые контакты металлов по ГОСТ 9.005-72

DISCLAIMER:

Предоставляется «как есть». Если уважаемый читатель занимается моделизмом, автомобилизмом или робототехникой, в ГОСТе также приведены: Таблица №2 для

жестких и очень жестких

атмосферных условий, Таблица №3 для контактов, находящихся

в морской воде

. Ниже я предлагаю выдержку из Таблицы №1 для

средних атмосферных

(т.е. комнатных) условий. Буква «А» означает «ограниченно допустимый в атмосферных условиях», подробности в самом ГОСТе.

Кликабельно (спасибо, НЛО):

UPD:
Ещё цветные шпаргалки (благодарю greatvovan):
для средних атмосферных условий
для жестких и очень жестких атмосферных условий

Пара слов о металлах

Металлурги, поправляйте, если что не так. Коррозия очень объёмная и сложная тема, и я не претендую на полноту её освещения. Я лишь даю выборочные зарисовки, чтобы сформировать у читателя нужные ассоциативные ряды.

Оцинковка

Оцинкованная сталь — основная рабочая лошадка народного хозяйства. В виде различных метизов «оцинковка» встречается в магазинах стройматериалов гораздо больше, чем, например, «премиумная» нержавейка. Фабричные корпуса ПК, технологические ящички и шкафчики для оборудования чаще всего выполнены из оцинкованной холоднокатанной стали толщиной порядка 1мм (чем дешевле корпус, тем тоньше лист). «Оцинковка» достаточно прочна и хорошо проводит ток, в промышленности требуется заземление. Если разрезать корпус, то под слоем краски какого-нибудь унылого RAL7035 будет тончайшее цинковое покрытие, а под ним, скорее всего, та самая углеродистая холоднокатанная сталь. Лично у меня нет причин не доверять ГОСТ 9.005-72, поэтому после колхозинга фабричных изделий вообще не рекомендую делать электрический контакт на месте среза стали, лучше постарайтесь сберечь цинковое покрытие. А порезы и шрамы можно закрасить из балончика того же унылого RAL7035 (только заплати €10 и попробуй его найти ещё). Я пользовался автомобильной эмалью нейтрального белого или чёрного цвета (флакончик с кисточной, €2 в любом автомагазине).


Алюминий

Алюминий и его сплавы бывают анодированные (с защитным слоем) и обычные (неанодированные). Алюминий легко обрабатывать в домашних условиях, но помните о коррозии. Не используйте голый алюминий в качестве проводника даже с низковольтным напряжением, иначе ток медленно обратит деталь в прах. Обработанным в мастерской алюминиевым и дюралюминиевым деталям показана полная

эквипотенциальность

(наведённые полями токи вроде бы по фиг, заземлять тоже можно). Алюминий совместим с цинковым покрытием, но для контакта с медью, «голой» или никелированной сталью требуется оловянная «прокладка». Ограниченно допустим контакт алюминия с нержавейкой в атмосферных условиях. Для простоты можно принять, что при контакте с другими металлами и покрытиями алюминий будет корродировать сам по себе, без помощи внешнего электричества.

Витая пара из омедненного алюминия (Copper Clad/Coated Aluminium, CCA) — это отдельная история, в домашних условиях кабель всё равно не производится.


Медь

Медь мягкая и довольно неаппетитно окисляется на воздухе, поэтому изделия из меди заключают в герметичную оболочку или лакируют. Латунные бляхи солдатских ремней и стойки для электронных печатных плат лучше сопротивляются окислению и выглядят аппетитнее позеленевшей меди, особенно если их периодически полировать (я про бляхи, конечно). При этом ни медь, ни её сплав с цинком (латунь) «не дружат» с чистым цинком и его покрытиями. Зато медь совмещается с хромом, никелем и нержавейкой. А если вы держите в руках какую-нибудь клемму, то она наверняка из лужёной (покрытой оловом) меди.


Олово

Олово мягкое, но зато стойкое к коррозии (в комнатных условиях) и электрически совместимое почти со всеми, кроме чугуна, низколегированных и углеродистых сталей, магния. Не стоит паять оловом и бериллий, будьте внимательны при сборке домашнего ядерного реактора. Олово используют, чтобы из недопустимого электрического контакта получить допустимый, т.е. в качестве «прокладки». Клеммы из лужёной меди — отличный пример.
UPD:
На холод изделие выносить нельзя, а при минусовых температурах лучше не эксплуатировать вообще.


Никель

Никелем покрыты блестящие «компьютерные» винтики. Такое покрытие совместимо с медью и бронзой, латунью, оловом, хромом и нержавеющей сталью. Никель несовместим с цинком и алюминием (для алюминия лучше контакт с нержавеющей сталью, см. ниже).


Нержавейка

Нержавеющая сталь — королева металлов сталей: прочная, пластичная, стойкая к коррозии, электропроводная, круто выглядит. Слишком тугая, чтобы резать и гнуть её дома в промышленных масштабах. Хромистые и хромисто-никелевые нержавейки электрически плохо совместимы с цинком и «голой» сталью, зато дают надёжный контакт с медью без помощи олова. Алюминий, а также азотированная, оксидированная и фосфатированная низколегированная сталь ограниченно совместимы при стандартных атмосферных условиях. Нержавейка марки А2 не «магнитится», но существуют и нержавеющие стали с магнитными свойствами. Магнитные свойства не влияют на коррозионную стойкость нержавеющей стали.

Пара слов про case modding

Если вы занимались сборкой ПК, то наверняка знаете, что болтики для монтажа приводов CD/DVD, «ноутбучных» дисков 2.5″ и флоппи-дисководов (ха-ха) используют метрическую резьбу M3. В корпусах ПК и жёстких дисках 3.5″ используется более грубая дюймовая резьба #6-32 UNC. Почему? Мягкий металл любит более грубую резьбу, к тому же адепты дюймовой системы пока лидируют на рынке технологий. Стойка 19″ использует (вы не поверите) дюймы в качестве основной меры, однако для монтажа оборудования я встречал только оцинкованные клетевые шайбы и винты с метрической резьбой М6. Дюймово-метрический дуализм в технологиях…

Обустройство своей инженерной кухни я начал с того, что купил защитные очки, набор качественных свёрл по металлу, небольшой вороток и метчики на резьбы M3 и #6-32 UNC, а заодно M4 и M6. Плашки не понадобились.

Популярые виды резьбы, используемой в компьютерной технике
ГОСТ 19257-73 рекомендует использовать следующие диаметры свёрл для металлов. Наверное, стоит учитывать и количество метчиков в наборе: чем твёрже материал, тем больше необходимость в «предварительных» метчиках. У меня их по три штуки, два «грубых» и один «финишный». А как правильно, кстати?

UPD
А как правильно — читайте комментарии, на публикацию-таки зашли мастера слесарного дела, только я не успел отсортировать всю информацию. Пользователь golf2109 любезно принёс сюда прямо из мастерской два правых столбца таблицы для обозначения того, как мягкость (вязкость) металла влияет на диаметр отверстия под резьбу, благодарю за поддержку.

Диаметр резьбы Стандартный шаг, мм Диаметр сверла, мм
ГОСТ Fe Al
M2 0. 4 1,6 1.5* (-0.1)
M2,5 0.45 2.0 1.8* (-0.2)
M3 0.5 2.5 2.3 (-0.2)
M3.5 0.6 2.9 2.7* (-0.2)
M4 0.7 3.3 3.2 3.0 (-0.3)
M5 0.8 4.2 3.9 (-0.3)
M6 1.0 5.0 4.9 4.6 (-0.4)
M8 1.25 6.8 6.7 6.3 (-0.5)
M10 1.5 8.5 8.0 (-0.5)
#6-32 UNC 0.794 2.85 2.7* 2.5* (-0.35)

* Я рискнул прикинуть калибры двух дополнительных свёрл для стали и алюминия там, где по ним у меня нет данных в источниках. Обратите внимание, резьба #6-32 UNC по наружному диаметру находится между M3 и M4, а по шагу резьбы вообще ближе к M5.

UPD
Если сверлите что-то толще миллиметрового листа, читайте спойлер про СОЖ.

про СОЖ

Довольно большое значение и при сверлении, и при нарезании резьб имеет смазка и охлаждение обрабатываемых деталей и инструмента. Настоятельно рекомендую при подаче сверла не спешить и пользоваться техническими жидкостями. Режущая кромка сверла легко перегревается от сухой детали, и получается металлический отпуск. Поверьте, такой отпуск не нужен: он вызывает необратимые изменения в структуре металла и деградацию его прочностных свойств (сверло тупится гораздо быстрее, чем должно). Что делать? Вот несколько советов, которые автор встречал в разных местах.
Не сверлите большим сверлом сразу, разбейте операции примерно по 3мм: т.е. отверстие 10мм сперва проходим 3мм, потом 6мм.
Хорошенько отметьте отверстие керном. Одолжите у ребёнка пластилин, сделайте бортик вокруг планируемого отверстия так, чтобы получился мини-бассейн размером с монету. Если под рукой нет *вообще ничего*, хорошенько смешайте ложку подсолнечного масла с ложкой жидкого мыла и налейте в этот мини-бассейн, хуже не будет. Но если нужно просверлить насквозь, скажем, гирю 16кг, погуглите книгу народных рецептов «сож своими руками». Желаю всем начинающим удачной пенетрации: как говорится, берегите ваши свёрла-метчики смолоду, ведь их ждут новые идеи и интересные изобретения!

На известной китайской площадке можно приобрести «пальцевые» винтики (thumb screw), причём и на #6-32, и на M3. Материал и цвет разный.

Источники

» ГОСТ 9.005-72. Единая система защиты от коррозии и старения. Машины, приборы и другие технические изделия. Допустимые и недопустимые контакты металлов. Общие требования.
» ГОСТ 19257-73. Отверстия под нарезание метрической резьбы. Диаметры.
» Unified Coarse Thread ANSI B1. 1 (резьбы UNC ANSI B1.1).

Пайка алюминия – флюс, припой, как и чем паять правильно

Пайка алюминия, как справедливо считают многие специалисты, является достаточно сложным в выполнении технологическим процессом. Между тем такое мнение можно считать верным лишь в отношении тех ситуаций, когда спаять изделия из алюминия пытаются, используя для этого припои и флюсы, которые применяются для соединения деталей из других металлов: меди, стали и др. Если же используется специальный флюс для пайки алюминия, а также соответствующий припой, то данный технологический процесс не представляет особых сложностей.

Пайка алюминия с использованием пропановой горелки

Особенности процесса

Сложности, которые вызывает пайка алюминия при помощи традиционных припоев и флюсов, объясняются рядом факторов, преимущественно связанных с характеристиками данного металла. Основным из таких факторов является наличие на поверхности деталей из алюминия оксидной пленки, которая отличается высокой температурой плавления и исключительной химической стойкостью. Такая пленка при выполнении пайки препятствует соединению основного металла и материала припоя.

Перед осуществлением пайки изделий из алюминия их поверхности необходимо тщательно очистить от оксидной пленки, для чего можно использовать механическую обработку или применять флюсы, в состав которых входят сильнодействующие компоненты.

Подготовленные к пайке дюралевые детали

Сам алюминий, в отличие от оксидной пленки на его поверхности, обладает достаточно низкой температурой плавления: 660 градусов, что также осложняет технологический процесс выполнения пайки. Такая характеристика алюминия приводит к тому, что при нагреве детали из него быстро теряют прочность, а при определенной температуре, находящейся в интервале 250–300 градусов, конструкции из данного металла начинают терять устойчивость. Самый легкоплавкий компонент, который входит в состав наиболее распространенных алюминиевых сплавов, начинает плавиться уже в интервале температур 500–640 градусов, что может привести к перегреву и даже к расплавлению самих соединяемых деталей.

Основу большей части легкоплавких припоев, использующихся для пайки, составляют олово, кадмий, висмут и индий. С этими элементами алюминий плохо вступает в соединения, что делает паяные соединения, полученные с их использованием, очень непрочными и ненадежными. Хорошей взаимной растворимостью обладают алюминий и цинк, поэтому данный элемент при его использовании в припоях обеспечивает полученному соединению высокую прочность.

Характеристики флюсов для пайки мягкими припоями

Состав флюсов, применяемых для пайки алюминия

Используемые материалы

При выполнении пайки изделий из алюминия можно использовать припои оловянно-свинцовой группы, если тщательно очистить поверхность деталей и применять высокоактивные флюсы. Соединения, полученные с их помощью, по причине плохой взаимной растворимости алюминия, олова и свинца отличаются невысокой надежностью, также они склонны к развитию коррозионных процессов. Чтобы сделать подобные соединения более устойчивыми к коррозии, их необходимо покрывать специальными составами.

Наиболее качественное, надежное и устойчивое к коррозии паяное соединение, позволяют получать припои, в составе которых содержится цинк, медь, кремний и алюминий.

Припои, включающие в свой состав данные элементы, производят как отечественные, так и зарубежные компании. Наиболее распространенными отечественными марками являются ЦОП40, содержащий в своем составе 40% цинка и 60% олова, и 34А, в составе которого содержится алюминий (66%), медь (28%) и кремний (6%). Цинк, содержащийся в припое для пайки изделий из алюминия, определяет не только прочность полученного соединения, но и его коррозионную устойчивость.

Самую низкую температуру плавления из всех вышеперечисленных имеют оловянно-свинцовые припои. Наиболее высокотемпературными являются те, в составе которых содержится алюминий и кремний, а также материалы, содержащие алюминий вместе с медью и кремнием. К последним, в частности, относится припой популярной марки 34А, температура плавления которого находится в интервале 530–550 градусов.

Для информации: материалы на основе алюминия и кремния плавятся при температуре 590–600 градусов.

Учитывая температуру плавления, применяют такие припои в тех случаях, когда соединить необходимо крупногабаритные детали из алюминия, в которых обеспечивается хороший теплоотвод, либо изделия, выполненные из алюминиевых сплавов, плавящихся при достаточно высоких температурах.

Но, конечно, максимальное удобство в работе демонстрируют низкотемпературные припои, одной из распространенных марок которых является HTS-2000.

Припой HTS-200 для спайки деталей из алюминия и цветных металлов

Технология пайки алюминия обязательно предполагает использование специального флюса, который необходим для того, чтобы улучшить соединяемость основного металла с материалом припоя. Именно поэтому подходить к выбору такого материала необходимо очень ответственно. Особенно актуально это требование в тех случаях, когда детали из алюминия необходимо спаять при помощи оловянно-свинцового припоя. Состав флюсов содержит элементы, которые и формируют его активность по отношению к алюминию. К таким элементам относятся: триэтаноламин, фторборат цинка, фторборат аммония и др.

Флюс Ф-64 для пайки легких сплавов без предварительной механической обработки поверхностей

Одним из наиболее популярных отечественных материалов является флюс марки Ф64. Популярность Ф64 обусловлена тем, что данный материал отличается повышенной активностью. Благодаря такому качеству выполнять пайку с флюсом Ф64 можно, даже не зачищая поверхность алюминиевых деталей от тугоплавкой оксидной пленки.

Из популярных высокотемпературных флюсов следует выделить материал марки 34А, в состав которого входит 50% хлорида калия, 32% хлорида лития, 10% фторида натрия и 8% хлорида цинка.

Подготовка деталей

Для получения качественного и надежного соединения недостаточно просто знать, как паять алюминий, важно также правильно подготовить поверхности соединяемых деталей к пайке. Заключается такая подготовка в обезжиривании поверхностей и удалении с них окисной пленки.

Для обезжиривания используют традиционные средства: ацетон, бензин или любой подходящий растворитель.

Удаление окисной пленки перед пайкой, которое также несложно выполнить своими руками, преимущественно совершается при помощи механической обработки, для чего можно использовать шлифовальную машинку, наждачную бумагу, металлическую щетку или сетку из нержавеющей проволоки. Значительно реже применяется химический способ удаления такой пленки, который подразумевает травление поверхности алюминиевых деталей при помощи кислотных растворов.

Зачистка поверхностей перед пайкой с помощью шлифовальной насадки на болгарку

Как известно, окисная пленка на поверхности алюминия образовывается практически моментально при ее контакте с окружающим воздухом. Такой процесс происходит и на зачищенной перед пайкой поверхности, но смысл выполнения зачистки состоит в том, что вновь образующаяся пленка значительно тоньше удаленной, поэтому флюсу будет гораздо легче с ней справиться.

Источники нагрева

В качестве элемента, при помощи которого выполняется прогрев габаритных соединяемых деталей из алюминия и расплавление припоя, преимущественно используется газовая горелка, работающая на пропане или бутане. Если вы решили спаять изделия из алюминия своими руками в условиях домашней мастерской, то можно использовать и обычную паяльную лампу.

Удобная в использовании газовая паяльная лампа

При выполнении нагрева необходимо очень внимательно следить за тем, чтобы не расплавились соединяемые детали. С этой целью к поверхности деталей как можно чаще прикасаются припоем, чтобы проконтролировать начало его плавления. Это и будет свидетельством того, что достигнута рабочая температура.

Нагревая детали и припой перед началом пайки, также необходимо следить за пламенем газовой горелки: смесь газа и кислорода, которая его формирует, должна быть сбалансированной. Делать это необходимо по той причине, что сбалансированная газовая смесь активно нагревает металл, но не оказывает серьезного окислительного действия. О том, что газовая смесь сбалансирована, свидетельствует ярко-синий цвет пламени, которое имеет небольшой размер. Если пламя горелки слишком маленькое по размеру и имеет бледно-голубой цвет, то это является свидетельством того, что в газовой смеси слишком много кислорода.

Для пайки небольших изделий из алюминия используются электрические паяльники и припои, плавящиеся при невысокой температуре.

Технологические приемы пайки

Пайка деталей, выполненных из алюминия, по технологии выполнения практически ничем не отличается от процесса соединения изделий, изготовленных из других металлов. Сначала соединяемые детали обезжириваются и тщательно зачищаются, после этого их выставляют в нужное положение относительно друг друга. Затем на зону будущего соединения необходимо нанести флюс и начать ее прогрев вместе с припоем до рабочей температуры.

Процесс пайки деталей из алюминиевого сплава

При достижении рабочей температуры кончик припоя начнет плавиться, поэтому им необходимо постоянно прикасаться к поверхности деталей, контролируя процесс нагрева.

Пайка изделий из алюминия, для выполнения которой используется безфлюсовый припой, имеет свои особенности. Заключаются они в том, что для того, чтобы проникновению припоя к поверхности детали не препятствовала окисная пленка, его кончиком необходимо совершать чиркающие движения по месту будущего соединения. Таким образом нарушается целостность пленки, и припой беспрепятственно соединяется с основным металлом.

Посмотреть, как пайка выполняется практически, можно на обучающем видео.

Есть еще один технологический прием, позволяющий разрушить оксидную пленку в процессе пайки. Сделать это можно при помощи стержня из нержавеющей стали или металлической щетки, которыми водят по месту соединения и уже расплавленному припою.

Чтобы получить максимально прочное соединение методом пайки, соединяемые поверхности необходимо подвергнуть предварительному лужению.

Сфера применения процесса

Большое практическое значение имеет не только пайка алюминия в домашних условиях. Данную технологию также активно используют на ремонтных и производственных предприятиях. Применяя метод пайки, можно получать соединения, отличающиеся высокой прочностью, надежностью и эстетической привлекательностью.

При работе с тонким листовым алюминием пайка позволяет избежать деформацию материала

Большой популярностью данная технология пользуется при выполнении ремонтных работ с автотранспортными средствами, тракторами и мотоциклами. Объясняется такая популярность тем, что при пайке не происходит изменение структуры соединяемого металла, поэтому подобный способ соединения во многих случаях является даже более предпочтительным, чем сварка.

Практически безальтернативной пайка является тогда, когда необходимо восстановить герметичность алюминиевого радиатора или картера, отремонтировать изношенную или разрушенную деталь, изготовленную из алюминиевого сплава. Удобно и то, что сделать такой ремонт можно и своими руками, для этого не потребуется сложного и дорогостоящего оборудования.

Отремонтированный в домашних условиях автомобильный радиатор

Прогары, сколы и трещины, образовавшиеся в блоке цилиндров, изготовленном из алюминиевого сплава, также можно успешно отремонтировать при помощи пайки. Очень полезна данная технология в том случае, если необходимо восстановить изношенную внутреннюю резьбу. При этом изношенное резьбовое отверстие заполняется расплавленным припоем, а затем в него вворачивается болт. После того как припой застынет, болт из отверстия выворачивается, а внутри него оказывается сформированная по необходимым параметрам резьба. Такая несложная операция позволяет получить новую резьбу, которая по своим прочностным характеристикам ничем не уступает исходной.

Кроме этого, пайка успешно применяется для ремонта и восстановления герметичности труб, изготовленных из алюминия и сплавов данного металла. Такие трубы сейчас активно используются во многих технических устройствах. При помощи пайки вы можете своими руками, не прибегая к дорогостоящим услугам квалифицированных специалистов, отремонтировать многие предметы из алюминия и его сплавов, использующиеся в быту: посуду, лестницы, различные детали интерьера, водосточные желоба, элементы сайдинга и др. При помощи пайки можно не только ремонтировать, но и своими руками изготавливать любые конструкции из алюминия.

Использование качественных расходных материалов и строгое следование технологии, которой совсем несложно обучиться и по видео урокам, позволяет получать методом пайки соединения, отличающиеся высоким качеством, надежностью, привлекательным и аккуратным внешним видом.

Использование подручных средств

Нередки ситуации, когда под рукой нет активного флюса и припоя, который специально предназначен для соединения деталей из алюминия, а спаять их необходимо срочно. В таких ситуациях можно выполнить пайку обычным припоем, состоящим из алюминия и олова или олова и свинца. В качестве флюса в данном случае можно использовать канифоль.

Оксидная пленка при использовании данного метода пайки разрушается под слоем канифоли, в которую можно дополнительно добавить металлические опилки. Для ее разрушения применяется специальный паяльник со скребком, который необходимо предварительно залудить. Скребок наряду с опилками разрушает оксидную пленку на поверхности деталей, а канифоль не дает образоваться новой. Кроме того, скребок-паяльник, перемещая расплавленный припой по месту будущего соединения, обеспечивает его лужение.

Конечно, такой способ пайки очень хлопотный и не всегда гарантирует получение качественного и надежного соединения, поэтому использовать его можно только в крайних случаях. Целесообразнее всего потрать время и деньги на приобретение качественных припоя и флюса и не переживать за качество формируемого с их помощью соединения.

Можно ли сваривать алюминий со сталью?

Можно ли сваривать алюминий со сталью?

В. Можно ли сваривать алюминий со сталью с использованием дуговой сварки стальным плавящимся или вольфрамовым электродом в среде инертного газа (GMAW и GTAW)?

О. В то время как алюминий сравнительно легко скрепляется с большинством металлов адгезивным соединением или механическими способами, для дуговой сварки алюминия с другими металлами, такими как сталь, необходимы особые технологии. При непосредственном приваривании к алюминию методом дуговой сварки таких металлов, как сталь, медь, магний и титан, образуются очень хрупкие интерметаллические соединения. Чтобы избежать формирования таких хрупких составов, были разработаны специальные средства, позволяющие изолировать второй металл от расплавленного алюминия во время дуговой сварки. Два самых распространенных метода дугового сваривания алюминия со сталью — использование биметаллических переходных вставок и покрытие разнородным материалом перед сваркой.

Биметаллические переходные вставки. В продаже доступны биметаллические переходные материалы для сваривания алюминия с такими металлами, как сталь, нержавеющая сталь и медь. Такие вставки представляют собой элементы из алюминия, к которому уже прикреплен другой материал. Для скрепления этих разнородных материалов в биметаллическую переходную вставку обычно используются такие методы, как прокатка, сварка взрывом, трением, оплавлением или давлением с подогревом, но не дуговая сварка. Для дуговой сварки переходных вставок из стали и алюминия можно использовать обычные технологии, такие как GMAW и GTAW. Стальная сторона вставки приваривается к стали, а алюминиевая — к алюминию. При сварке следует избегать перегрева вставок, так как это может привести к образованию хрупкого интерметаллического соединения на стыке стали и алюминия внутри вставки. Рекомендуется начинать со сварки алюминия с алюминием. Это позволяет увеличить отвод тепла при сварке стали со сталью и тем самым избежать перегрева на участке соприкосновения стали с алюминием. Сварка с использованием биметаллических переходных вставок — распространенный метод скрепления алюминия и стали, который часто применяется для обеспечения сварных соединений высокого качества в строительной отрасли. Эта технология используется для приваривания алюминиевых палубных рубок к стальным палубам на судах, в трубных решетках теплообменников, состоящих из алюминиевых труб и решеток из обычной и нержавеющей стали, а также для формирования сварных швов между алюминиевыми и стальными трубами с использованием дуговой сварки.

Покрытие разнородными материалами перед сваркой. Чтобы упростить дуговую сварку стали с алюминием, на сталь можно нанести покрытие. Одним из вариантов является нанесение покрытия из алюминия. Для этого иногда применяется метод покрытия погружением (в расплав алюминия) или пайка алюминия на стальную поверхность. После нанесения покрытия стальной элемент можно приваривать к алюминиевому методом дуговой сварки (при этом необходимо избегать соприкосновения дуги со сталью). При такой технологии сварки используются особые приемы, которые помогают направить дугу на алюминиевый элемент и позволяют расплавленному алюминию из зоны сварки стечь на стальной элемент с алюминиевым покрытием. Еще один метод соединения алюминия со сталью предполагает покрытие стальной поверхности серебряным припоем. После этого выполняется сварка соединения с использованием алюминиевого присадочного сплава (при этом необходимо избегать прожигания слоя из серебряного припоя). Методы сварки на основе покрытия обычно не применяются в случаях, если необходимо обеспечить высокую механическую прочность соединения. Они используются только для герметизации.

Пайка золота и серебра — Справочник химика 21

    ПАЙКА ЗОЛОТА И СЕРЕБРА [c.178]

    Для пайки изделий из золота, серебра, меди и сплавов на их основе применяют термореактивные припои, которые представляют собой механические смеси тонких порошков цинка (60—70%), обезвоженной борной кислоты (11—15%), меди (0,2-15%) и красного фосфора (3-6%). При нагревании участка пайки восстановительным пламенем происходит экзотермическая реакция, при которой цинк взаимодействует с металлом с образованием более легкоплавкого, чем основной металл, сплава, играющего роль припоя. Этот припой хорошо смачивает поверхность металла и затекает, затягивается в узкие щели и трещины, [c.180]


    Очень интересно применение галлия для холодной пайки керамических и металлических изделий. Этот способ рекомендуется для присоединения тонких проводов в приборах, где нагревание нежелательно. Для этого жидкий галлий смешивают с порошкообразным металлом — медью, никелем, серебром или золотом в соответствуюш,ей пропорции пасту наносят на места соединения. Через несколько часов в результате затвердевания происходит спайка [1], [c.246]

    Пайка золота и серебра 178 [c.302]

    Серебро, несмотря на высокую теплопроводность, хорошо поддается газовой сварке сварные швы после проковки и полировки становятся почти незаметными. Этим же способом можно сваривать плакированную серебром сталь. Плакированная серебром медь с большим трудом поддается газовой сварке в этом случае, во избежание разбавления слоя серебра, необходимо иметь промежуточный слой из тугоплавкого металла, с которым серебро не сплавляется (из железа или никеля). При пайке мягким припоем, особенно в ювелирном производстве, чаще применяют смеси кислорода и городского газа эти же газы можно применять при мягкой пайке золота, а также при сварке его плавлением. [c.596]

    С инженерной точки зрения серебро, подобно золоту, долгое время считалось бесполезным металлом, практически не влиявшим на развитие техники, точнее, почти бесполезным. Еще в древности его применяли для пайки. Температура плавления серебра не столь уже высока — 960,5° С, ниже, чем золота (1063°С) и меди (1083,2° С). Сравнивать с другими металлами не имеет смысла ассортимент металлов древности был очень невелик. (Даже намного позже, в средневековье, алхимики считали, что семь металлов создал свет по числу семи планет . ) [c.12]

    Диффузионная пайка. Этот метод основан на способности тонкого слоя некоторых металлов (золото, серебро и т. п.), помещенных между деталями, соединять их благодаря диффузии Б твердой фазе (при температуре ниже точки плавления). Такие спаи вакуумноплотны. [c.53]

    Соляная кислота применяется для получения хлоридов цинка, аммония, бария, магния, кальция, железа, для травления при пайке, при лужении., в гальванопластике, для очистки паровых котлов от накипи, используется в гидрометаллургии платины, золота, серебра, в нефтяной промышленности — при бурении нефтяных скважин. Кроме того, соляная кислота применяется при гидролизе древесины, при дублении и окраске кожи, при крашении тканей, в производстве красителей, уксусной кислоты, пластических масс и т. д. [c.397]


    При хранении очищенных перед пайкой деталей на поверхности некоторых металлов и сплавов вновь могут возникнуть пленки оксидов, а при последующем нагреве до температуры пайки на воздухе, в котором парциальное давление кислорода достигает 28 Па, поверхность большинства металлов и сплавов снова интенсивно окисляется, так как температура диссоциации оксидов обычно значительно превышает температуру их плавления. Исключением являются платина, золото, серебро, оксиды которых способны диссоциировать при температурах ниже температуры плавления этих металлов (300, 250 и 300 °С соответственно). [c.137]

    Используя способы точечной или дуговой сварки или дутья атомарного водорода дуговой атомарный способ Лангмюра), можно также соединить Л/, Мо или Та [1]. В некоторых случаях металлы удается полностью сварить методом ковки, т. е. производя ковку при возможно более высокой температуре особенно легко это удается для платины, труднее — для золота или серебра [18]. Сильно выраженная взаимная диффузия золота и меди уже при 450—500° позволяет изготовлять высоковакуумные соединения (диффузионная пайка золотом) [19]. [c.13]

    Составы основных твердых припоев и их свойства по отношению к ряду металлов приведены в табл. 2-17, откуда видно, что, например, серебро не смачивает железо и никель, медь смачивает никель, а золото смачивает как никель, так и железо. Таким образом, при пайке никеля к железу рекомендуется в качестве припоя использовать сплавы медь — серебро, медь — золото или золото — серебро, а не чистое серебро (табл. 2-19). [c.54]

    При реставрации изделий из золота и серебра одним из способов соединения фрагментов явяляется пайка. В древности соединение фрагментов изделий осуществляли через амальгаму соответствующего металла. При [c.178]

    За последние годы все более широкое применение находят сплавы, получаемые электролитическим путем. Они предназначаются для придания поверхности изделия высокой коррозионной стойкости (сплавы олово — цинк, кадмий — цинк, олово — кадмий и др.), антифрикционных свойств (олово — свинец, свинец—цинк, серебро — кадмий, олово — свинец —сурьма и др.), высоких декоративных свойств (медь — золото, золото — серебро, никель — олово, медь — олово и др.), магнитных свойств (никель— кобальт, вольфрам — кобальт, никель — железо и др.). специальных свойств, например сцепление с резиной (медь — цинк), как подслой под окраску (железо —цинк), для пайки (олово — свинец) и т. п. [c.194]

    Металлическое олово идет на изготовление различных технических сплавов, таких, как бронзы и сплавы с низкой температурой плавления (сплав Вуда и др. ). Из олова, сурьмы и меди делают подшипники. Оно входит в состав типографских сплавов. Сплавы олова с золотом и серебром применяются в зубоврачебной технике. Из олова делают также сплавы для пайки, которые легко плавятся и трудно окисляются, например припой третник ( 5.4). [c.191]

    История открытия элементов. Соединения бора были известны с раннего средневековья. Еще в те времена буру называли тинкал и употребляли ее для пайки золота и серебра. Свободный бор впервые выделили Гей-Люссак и Тенар в 1808 г. по реакции [c.215]

    Историки и археологи установили, что пайка металлов известна людям уже несколько тысячелетий. Только паяли древние не оловом, а золотом, точнее — сплавом золота и серебра. Современной технике тоже иногда приходится пользоваться золотым припоем. [c.193]

    Среди канифольных флюсов светлая канифоль является в известной степени идеальным флюсом, так как при нормальной температуре она коррозионно-инертна и является электроизолятором, ее остатки, в том числе конденсат, обладают теми же свойствами. После расплавления канифоль активно флюсует золото, серебро, медь-и некоторые сплавы. Однако ее активность недостаточна для других металлов. Светлую канифоль применяют для гарантии от коррозии при пайке медных проводов в телефонной и телевизионной связи, в микроэлектронике. [c.146]

    ВТС 100 г вазелина 10 г салициловой кислоты 10 г триэтаноламина 40 г этилового спирта 240—300 Для пайки меди, серебра, золота, платины и их сплавов [c.149]

    Наиболее часто вследствие простоты и технологичности применяют омические контакты из алюминия. Если выводы подсоединяют пайкой, на алюминий дополнительно наносят слой золота. Омические контакты на кремнии электропроводности и-типа выполняют из золота, которое для улучшения адгезии вжигают при 370-500° С. Высокотемпературные контакты на кремнии получают последовательным нанесением слоя хрома, а затем никеля, который допускает пайку обычными припоями. Большое распространение получили алюминиевые контакты с подслоем титана, который обладает высокой адгезией к кремнию. Так как слой титана на воздухе быстро окисляется, что препятствует надежному присоединению электрического вывода, на него наносят слой золота, серебра или никеля. [c.5]

    Достаточно широко используется сегодня для получения вакуумноплотных паяных соединений и метод контактно-реактивной пайки. Соединяемые поверхности гальванически покрываются тонким слоем припоя (например, медные детали — слоем серебра или золота), после чего детали сжимаются в вакууме при нагреве. Режимы процесса — температуры и давления — определяются материалами паяемых деталей и используемым припоем. Так, контактно-реактивная пайка меди серебром выполняется при температуре 790…800°С и удельном давлении 1… 3 Н/млг слой серебра — 9… 15 мкм. [c.155]


    Применяют для производства хлористых солей (бария, цинка, аммония и др.) в гидрометаллургии (платины, золота, серебра), гальванопластике, в производстве органических красителей, уксусной кислоты, активированного угля, клея, преципитата, спирта (гидролизом древесины), при дублении и крашении кожи, в текстильной промышленности, для пайки, лужения, очистки паровых котлов, при оцинковке кровельной стали и др. Ингибированная кислота для травления цинка непригодна. [c.69]

    В качестве твердых припоев, благодаря которым достигается значительно большая механическая прочность спая, употребляют, как правило, сплавы А -Си-2п, плавящиеся при температуре 700—800° [22], серебряный сплав, в особых случаях серебро (96Г) или золото (1063°). Идеальной является пайка мельчайших кусков железа медью в струе водорода, так как медь при этом затекает в тончайшие трещины. [c.14]

    Из всех металлов, имеющих низкое давление паров, некоторые имеют высокую температуру плавления. Эти металлы и их сплавы могут быть использованы в качестве припоев, но их применение, очевидно, ограничено пайкой изделий из металлов с высокой температурой плавления (табл. 2-18, поз. 1—9), которые не слишком часто используются при изготовлении вакуумноплотных узлов. Металлы, давление паров которых при температуре прогрева вакуумных систем (приблизительно 400 °С) превышает 10 мм рт. ст. (например, цинк, свинец, кадмий, висмут), не могут использоваться в качестве компонентов твердых припоев, предназначенных для получения вакуумноплотных соединений. Таким образом, список металлов, пригодных для этой цели, по существу ограничивается ме,дью, серебром, золотом и никелем. Индий и олово имеют достаточно низкое давление паров, но температуры их плавления слишком низки, чтобы их можно было использовать в прогреваемых системах. [c.54]

    Предотвращение контактной коррозии в зубоврачебной прак-. тике очень важно продукты коррозии различных металлов, даже если последние далеки друг от друга по потенциалам (золото, се- ребро, амальгамы, латунь, хромистые стали и алюминий), но на- ходятся. совместно в полости рта, могут повлиять на здоровье. Различные металлы не должны соприкасаться в полости рта. Серебро и медные сплавы должны быть безупречно и основательно позолочены. Следует избегать совместной пайки различных металлов, например сплавов золота и сплавов серебра. Контактная коррозия в полости рта начинается лишь при непосредственном соприкосновении металлов слюна вследствие незначительной электропроводности не вызывает достаточного тока между раздельно лежащими металлами [20].[c.578]

    Если для пайки металла М2 применяется неэвтектический сплав с составом Л1 (рис. 2-28), то он растворяет этот металл и образуется сплав с более низкой температурой плавления (например, Лг). При дальнейшем нагреве (до те.м-пературы, необходимой для плавления сплава А ) новый сплав Лг будет вытекать из соединяемого зазора, оставляя в нем пустоты. При пайке меди серебром (при 980°С) образуется сплав медь — серебро с более низкой температурой плавления (рис. 2-29). Поэтому в данном случае рекомендуется использовать эвтектический сплав медь — серебро (рис. 2-29), при котором как возрастание, так и уменьшение меди в составе сплава приводит к повышению температуры плавления. Точно так же для систем, не имеющих эвтектики (как, например, сплавы медь — золото или золото — никель, рис. 2-29 и 2-30), можно применять сплав с наинпз-шей температурой плавления. [c.56]

    Заменой палладия в промышленности служат, главным образом, его сплавы с никелем, иобальтом, марганцем, сл рьмой, серебром, золотом, повышающие износостойкость с сохранением низкого переходного сопротивления, с висмутом, оловом, повышающие способность покрытий к пайке в течение длительного времени с платиной, повышающие химическую стойкость покрытий У большинства сплавов палладия значительно уменьшается способиость наводороживания и поглощении различных газов [13 20, 31, 47].[c.139]

    В качестве наполнителя используют порошок металла, подвер гаемого пайке. Например, для пайки меди применяют припой ПГМ 65 состава 650а — ост. Си, для пайки никеля — припой ПГН 54 состава 54 Оа — ост. Ni. Указанные припои применяют также для присоединения к золоту и серебру [10]. [c.28]

    С точки зрения мягкой пайки особый интерес представляет индий. Индий и его сплавы с серебром, свинцом, оловом и т. д. п рименяют в области температур 118—230°С (табл. 3-4). Рекомендован метод пайки путем предварительного покрытия одной детали золотом, а другой — индием, сопряжения их и прогрева до 200—250°С. [c.183]

    Этот узел использовался для изготовления рентгеноеских трубок. В этом случае пайка проводится в защитной водородной среде илн в вакуу.ме. С помощью сплава золото — бериллий окно из бериллия толщиной 1 мм припаивалось также к рамке из сплава монель. Способ пайки тонкого бериллиевого окна (толщиной 0,1 мм) к тонкой медной рамке, которая затем в свою очередь вакуумноплотно крепилась к керамическому держателю, заключается в следующем. Сначала на поверхность бериллиевого окна наносился слой меди методом напыления в вакуу.ме. Пайка этого окна к медной рамке проводилась с помощью припоя, представляющего собой сплав индий — медь — серебро. [c.434]

    Новый способ сварки, напоминающий пайку. Смесь хлоридов цинка, лития, калия и натрия в оболочке из цинка вводится в расплавленном состоянии в шов. Получающееся в результате реакции между этой смесью и металлом соединение имеет большую прочность, чем основной металл, сохраняет основные физические и электрические свойства последнего и Обладает высокой коррозионной устойчивостью. Процесс проходит при относительно низкой температуре, в частности для алюминия при 450°. Способ применим для сверки алюминия с алюминием и алюминия с медью, для сварки титана, серебра, золота, бериллия, платины, осмия, тория, урайа, ванадия, вольфрама и нескольких видов стали в разных сочетаниях. Отмечается перспективность применения его в химическом машиностроении, строительстве самолетов, управляемых снарядов, производстве автомашин и моторов [c. 28]


Можно ли паять медную трубу паяльником? – JanetPanic.com

Можно ли паять медную трубу паяльником?

Вам понадобятся определенные инструменты для пайки медных труб. В дополнение к вашим расходным материалам необходимо иметь надлежащее защитное снаряжение. Паяльная горелка: Также называемая паяльником, горелка для этого проекта обычно пропановая. Это также может быть горелка MAPP, в которой используется газ, который горит горячее, чем пропан.

Нужно ли паять медные трубы?

Можно соединить медную трубу без пайки.Медь нашла применение во многих типах трубопроводных систем, от горячей и холодной питьевой воды до систем противопожарной защиты.

Вам нужен флюс для пайки медных труб?

Флюс предотвращает окисление меди при нагревании меди горелкой. Можно паять без флюса, но это очень сложно! Флюс наносится как на трубу, так и на фитинг с помощью удобной миниатюрной кисточки. Вам не нужно огромное количество, чтобы быть эффективным.

Как припаять вертикальную медную трубу?

Пайка вертикальной медной трубы не должна сильно отличаться от работы на горизонтальной.Если соединение и наконечник достаточно горячие, припой должен течь прямо внутрь. Нагрейте середину фитинга и нанесите припой, как только он начнет плавиться. Сначала припаяйте нижний стык и двигайтесь вверх. Нагретый припой будет течь вокруг соединения.

Безопасен ли припой, содержащий свинец, для медных труб?

В наши дни мы обычно используем сплав олова и меди, так как свинец небезопасен. Однако свинцовый припой все еще присутствует на рынке. Совет по безопасности: Никогда не используйте свинцовый припой на медных трубах, по которым течет питьевая вода.Если вы можете полностью отказаться от использования свинцового припоя, сделайте это.

Можно ли паять фитинги без флюса?

Поскольку припой не может быть нанесен непосредственно внутрь стыка, флюс «втягивает» припой в стык, создавая прочное и герметичное соединение между трубой и фитингом. Без флюса припой может образовывать только поверхностный слой на входе в соединение, и даже если он изначально не протекает, он не продержится долго.

Сколько припоя мне нужно для 1/2 трубы?

Чтобы подготовить припой, выполните следующие действия: Размотайте припой.Отрежьте столько, сколько вам нужно. Согните необходимое количество припоя под углом 90 градусов. Количество припоя должно быть примерно равно диаметру трубы. Для 1/2-дюймовой трубы требуется около 1/2 дюйма припоя.

Пайка витражей — Как паять медную фольгу

Как паять витражи

Витражная пайка соединяет все обернутые в фольгу куски стекла вместе, пропуская каплю припоя вдоль каждого шва. Это не самая простая техника для изучения, но она одна из самых захватывающих, поскольку позволяет вам взять и увидеть свой проект в первый раз.

Что вам нужно

Инструменты и материалы для пайки

*Знаете, если вы нажмете и купите по ссылке в течение 24 часов, я получу небольшой процент от Amazon (не вы!). Заранее спасибо, но не беспокойтесь, если у вас есть местный магазин — я всегда сначала поддержу их 🙂

Используйте вытяжку дыма или припой в хорошо проветриваемом помещении.

Пайка витража

Лучше всего начать с того, что скрепите все детали небольшими каплями припоя, чтобы удерживать их на месте и не давать им двигаться. Это называется «пайка прихватками».


Если у вас возникли проблемы с получением гладкой пайки, есть несколько способов улучшить ее.

Если у вас нет местного класса, мой курс Stained Glass Made Perfect помог многим людям добиться более четких линий пайки в своей работе.И мы знаем, насколько они важны! Курс предназначен для самостоятельного обучения и проходит онлайн, поэтому вы можете изучить эти методы пайки, даже если вы не можете попасть на занятие. Подробнее об этом можно узнать здесь Stained Glass Made Perfect.


1. Установка стекла
  • Наклейте выкройку из кальки на доску и аккуратно поместите все кусочки фольги на место
  • Если у вас нет дубинок, скрепите их скотчем в нескольких ключевых местах, чтобы они не могли двигаться
  • Если у вас есть доска Homasote и штифты, вы можете надежно закрепить их на месте
Витражное стекло для пайки гвоздями
2.Прихватка

Используйте паяльник для цветного стекла мощностью не менее 80 Вт (я использую Hakko FX-601*) и скрепите панель с помощью пайки, чтобы удерживать ее на месте.

  • Для этого нанесите немного жидкого флюса на критические соединения и расплавьте по капле припоя на каждом из этих соединений
  • Затем вы можете удалить малярную ленту
Изготовление паяного соединения
3. Пропайка швов

Это не так просто, как кажется в некоторых видео! Не волнуйтесь, если у вас не получается сразу сделать идеальную линию, требуется много практики, чтобы знать, сколько припоя наносить и как быстро двигаться вдоль шва.
3 самые важные вещи, которые нужно помнить:

  1. Хорошая пайка – это баланс между теплом и временем. Если ваш утюг горячее, вам нужно двигаться быстрее. И наоборот, если вы предпочитаете работать медленнее, уменьшите нагрев, если у вас есть реостат, или поменяйте насадки, если у вас есть утюг с регулируемой насадкой.
  2. чтобы кончик утюга оставался серебристым и чистым, время от времени протирая его влажной губкой
  3. , чтобы убедиться, что у вас достаточно флюса, чтобы расплавить припой. При необходимости добавляйте больше
Что мне делать, когда я доберусь до края?

Если вы хотите поместить вокруг проекта цинковую или свинцовую рамку, остановите пайку на 1/4″ до края
Если вы делаете свободно висящий ловец солнца, продолжайте пайку до самого края

Изготовление витражных швов для пайки
  • Нанесите флюс вдоль одного или двух швов для начала, чтобы он не испарялся.Не наносите слишком много флюса, так как он может застрять при пайке с другой стороны и вздуться, что приведет к образованию кратеров
  • .
  •  Держа горячий паяльник в одной руке и припой в другой, медленно перемещайте их вместе по шву
  •  Расположите припой немного выше конца жала, чтобы случайно не приклеить его к фольге
  • Припой плавится и стекает на фольгу
  • Убедитесь, что наконечник утюга касается и нагревает фольгу, чтобы соединение между припоем и фольгой было максимально прочным
  • Припоя должно быть достаточно, чтобы покрыть фольгу и заполнить зазоры между деталями.Заполнение этих зазоров припоем укрепляет деталь.
  • Остановите пайку, либо быстро переместив наконечник утюга в сторону к стеклу (не останавливайтесь наконечником на стекле), либо поднимите вертикально над швом
  • Когда вы дойдете до соединения, не останавливайтесь! Следуйте за припоем во всех направлениях примерно на 1/2″, сохраняя каждый «хвост» горячим. Вернитесь к каждому «хвосту» и поднимите шов оттуда. Аккуратнее если подцепить по одиночному шву, чем по стыку
  • Припой должен быть выпуклым (слегка закругленным), а не плоским
4.
Изготовление витражной пайки аккуратной

Иногда припой выглядит беспорядочно. К счастью, есть техника, которая работает как по волшебству — метод «удержи и подними».
Вместо того, чтобы двигать утюг вместе с припоем, вы держите его на одном месте и позволяете теплу работать.

Аккуратная пайка витражей с помощью метода «удерживай и поднимай»
  • Очистите область флюса и очистите наконечник, чтобы обеспечить наилучшие результаты
  • Держите наконечник плоско над проблемной зоной в течение 2-3 секунд, а затем извлеките его вверх
  • Магия! достигается аккуратное соединение
Витражная пайка, обратная сторона
5.Пайка обратной стороны
  •  Осторожно переверните панель. Часть припоя могла просочиться. Все в порядке, просто убедитесь, что вы используете меньше припоя в этих областях
  • Повторите описанный выше процесс
  • Если вам нужно доработать какие-либо участки, убедитесь, что вы сначала дали ему остыть, очистили и кипятили с обратным холодильником. В противном случае он может просочиться на первую сторону.

Пайка витражей – устранение неполадок

Мой припой пропадает между зазорами!

Если ваша резка не на 100% точна (как у всех нас!) и между частями есть небольшой зазор, припой просочится на другую сторону.Это не проблема, так как вы справитесь с этим, когда перевернете проект.
Просто продолжайте добавлять небольшое количество припоя, пока он не станет комком.

Удалив излишки припоя с обратной стороны утюгом
, я аккуратно припаял вторую сторону, но обнаружил, что он просочился и испортил мою первую сторону. Слишком много припоя, как его убрать?

К счастью, так же, как вы можете добавить припой в шов, его можно и удалить.

  • Быстро проведите кончиком утюга по шву, где слишком много припоя, и стряхните его на термостойкую поверхность.Вы всегда можете взять его снова и повторно использовать там, где это необходимо.
  • Используйте метод удерживания и подъема, описанный в пункте 4. выше, чтобы впоследствии очистить область.
Придание гладкости пайке витража
Мой флюс не работает и припой не плавится.

Это может быть одна из трех вещей:

  1. флюс высох или вытек, и вам необходимо нанести его повторно
  2. ваш паяльник не поддерживает температуру, и вы испытываете «холодное пятно».Будьте терпеливы, и он вернется к максимальной температуре. Если у вас есть контроллер набора номера с утюгом или на нем, немного увеличьте его и проверьте.
  3. наконечник утюга загрязнен флюсом и припоем, и его необходимо протереть влажной губкой, чтобы обеспечить его правильную работу. Иногда на кончиках остается черный налет, который трудно удалить. Я использую очиститель для наконечников, чтобы восстановить их блеск.*
Как удалить витражный припой со стекла
Припой пристал к стеклу и я боюсь, что оно треснет.

Не паникуйте! Нанесите флюс на припой и шов и «соберите» его горячим утюгом, удерживая утюг на шве. Вы правы, вам придется быть быстрым, чтобы стекло не разбилось, но это необычно.

*Знаете, если вы нажмете и купите по ссылке * в течение 24 часов, я получу небольшой процент от Amazon (не вы!). Заранее спасибо, но не беспокойтесь, если у вас есть местный магазин — я всегда сначала поддержу их 🙂

Полезные ресурсы

Я нашел это действительно замечательным 3.45-минутное видео от Delphi Glass, показывающее пайку витража. Вау, эта женщина хороша! Не волнуйтесь, если вы не можете сделать это так быстро, это потребует много практики.

Витражная пайка под медную фольгу

После того, как вы припаяли обе стороны и остались довольны результатом, вы готовы либо к цинковому обрамлению, либо, если вы не обрамляете изделие, к пайке кромок.

Здесь есть еще одна страница, посвященная еще некоторым распространенным проблемам пайки

Температура пайки витража

Лучший паяльник для цветного стекла

ЗАКРЕПИТЕ ЭТО НА ПОТОМ!

Поделись витражной любовью!

Как ухаживать за жалом для пайки

Руководство по уходу за паяльным жалом Weller

Жало любого паяльника является наиболее важным компонентом в работе инструмента.Если он не сможет выполнять свою функцию эффективной передачи тепла к месту соединения, сам паяльник будет ненадежен. Плохое техническое обслуживание наконечника является одной из основных причин проблем с пайкой.

Паяльные жала со временем изнашиваются и со временем требуют замены, но меры по уходу за жалами могут продлить срок их службы, сэкономить деньги и улучшить результаты пайки. Следуйте этим советам, чтобы воспользоваться преимуществами правильного ухода за жалом паяльника.

Использование высококачественного припоя

Одной из лучших профилактических мер, которые вы можете предпринять для защиты своих паяльных наконечников, является использование высококачественного припоя.Если вы используете низкокачественный припой, содержащий примеси, эти загрязнения могут скапливаться на наконечнике, мешать передаче тепла и затруднять паяльные работы.

Покупка припоя известных брендов является одним из способов повысить уверенность в том, что продукт будет высокого качества. Вы также можете проверить качество припоя, нагревая его и наблюдая, как легко он плавится. Припой хорошего качества должен легко плавиться при ожидаемой температуре, в то время как припой низкого качества может расплавиться не полностью.Например, большинство припоев 60/40 (олово/свинец) должны легко плавиться при температуре около 460 градусов по Фаренгейту.

Если вы используете припой, содержащий свинец, внешний вид также даст представление о его качестве. Расплавленный свинец будет выглядеть блестящим, а некачественный продукт будет выглядеть более матовым. Качественный расплавленный бессвинцовый припой также имеет матовый вид.

Различные типы припоя будут действовать по-разному, поэтому важно проверить описание производителя, чтобы убедиться, что он работает должным образом.

Также очень важно выбрать правильный тип припоя для вашего проекта. Состав, который вам нужен, зависит от материала, который вы планируете паять, и от того, используете ли вы флюс, а также от проблем со здоровьем и безопасностью. Закон США о безопасной питьевой воде, например, требует, чтобы вы использовали бессвинцовый припой на всех линиях, по которым будет проходить питьевая вода. Размер проекта определит диаметр припоя, который подходит именно вам.

Вы также должны позаботиться о том, чтобы использовать столько припоя, сколько вам нужно. Избыток припоя может попасть в гнездо или основание и вызвать короткое замыкание и заедание переключателей.

Поддержание оптимальной температуры

Поддержание температуры наконечников как можно более постоянной и близкой к оптимальной поможет продлить срок их службы.

При использовании многих паяльников температура жала естественным образом снижается при использовании. Чтобы компенсировать это, многие паяльщики нагревают больше, чем необходимо.Однако использование чрезмерных температур сокращает срок службы наконечников и может привести к неоптимальным результатам.

Паяльники с датчиком температуры помогут регулировать температуру, не повреждая жала. Эти утюги могут определять, когда температура падает или поднимается за пределы заданного диапазона, и автоматически регулируют ее. Некоторые паяльники имеют более точную регулировку температуры, чем другие. Время восстановления, то есть время, за которое жало возвращается к желаемой температуре, также различается в зависимости от модели паяльника.

Температура, на которую вы устанавливаете утюг, также влияет на срок службы наконечника. Избегайте использования температур выше, чем вам нужно, чтобы защитить ваши наконечники. Этот принцип также применим, когда вы не используете утюг активно. Убедитесь, что температура снижена до значения «в режиме ожидания», или выключите устройство, если оно не используется в течение длительного времени. Некоторые утюги автоматически уменьшают свою температуру, когда они не используются.

Паяльники Weller обладают превосходной температурной стабильностью.Например, утюг WEP70 The Weller WE 1010 имеет температурную стабильность плюс-минус 10 градусов по Фаренгейту (± 6 градусов по Цельсию). Он также имеет режим ожидания и функцию автоматического отключения, которая снижает температуру утюга, когда он не используется.

Чистка насадок

Чтобы ухаживать за своим оборудованием, вам нужно знать, как чистить жала паяльника. Поддержание ваших наконечников в чистоте имеет решающее значение для обеспечения их правильной работы, а также может продлить срок их службы. Вы должны чистить их до, во время и после использования. Вы можете сказать, что ваш наконечник чистый, когда он выглядит ярким и блестящим.

Перед пайкой используйте спирт и чистую ткань для удаления загрязнений, таких как жир, коррозия и окисление, с поверхности, подлежащей пайке.

Для очистки насадок используйте латунную или нержавеющую вату. Латунная вата мягче и менее абразивна, а более твердая вата из нержавеющей стали имеет более длительный срок службы.

Металлическая шерсть эффективно удаляет грязь и другие загрязнения и позволяет избежать проблем, связанных с использованием влажной губки для очистки паяльных наконечников.Использование влажной губки уменьшит нагрев наконечника. Частое протирание влажной губкой вызывает повторяющиеся изменения температуры, в результате чего кончик многократно расширяется и сжимается. Этот цикл вызывает усталость металла и, в конечном итоге, выход наконечника из строя.

Вата для чистки не снижает температуру наконечника. Чтобы удалить небольшое количество загрязнений с кончиков с помощью металлической шерсти, аккуратно промокните их в шерсти. Чтобы остатки стали более стойкими, держите утюг крепче и сильнее нажимайте на шерсть.Меняйте штрихи, чтобы удалить загрязнения со всех сторон и краев наконечника.

После очистки немедленно смочите наконечник свежим припоем для предотвращения окисления. №

Для более интенсивной очистки иногда можно использовать полировальный брусок Weller WPB1 с холодным наконечником. Используйте это устройство только с холодным наконечником, так как использование его с горячим наконечником может повредить наконечник.

Если наконечник все же окислился, несколько раз промойте его активированным канифолью порошковым припоем. Это должно удалить оксиды, если вы не допустили чрезмерного накопления окисления.После очистки покройте поверхность наконечника толстым слоем припоя.

Использование Flux

Когда многие металлы вступают в контакт с кислородом воздуха, они образуют оксидный слой. Этот слой окисления препятствует адекватному смачиванию припоем соединения и отрицательно влияет на качество паяного соединения.

Флюс — это вещество, удаляющее этот слой окисления. Флюс растворяет слой оксида металла, который испаряется, как только флюс достигает точки кипения.

Флюс может поставляться в виде пасты или может находиться в сердечнике паяльной проволоки, что позволяет ему работать во время пайки детали без дополнительных усилий.

Не погружайте наконечники во флюс для их очистки, так как это вещество вызывает коррозию. Некоторые флюсы, называемые водорастворимыми флюсами, могут повредить наконечники при более высоких температурах. Многие паяльщики используют эти флюсы только при выполнении проектов, требующих пайки волной припоя, за которой сразу же следует полная очистка для удаления остатков флюса с печатной платы.Использование проволочного припоя и водорастворимого флюса для подкраски и доработки по-прежнему ускорит выход наконечника из строя.

Другой тип флюса, флюс без очистки, предназначен только для пайки деталей, которые практически не требуют очистки. Это очень мягкое очищающее действие обычно недостаточно тщательно, чтобы удалить окисление с жала паяльника. Сильно окисленный наконечник будет легко заметить по «выгоранию» — появлению черного или коричневого налета.

Лужение ваших наконечников

Вы должны лужить наконечники до и после каждого сеанса пайки, а также в перерывах между пайками через каждые два-три соединения.Вы хотите, чтобы ваш наконечник всегда был консервированным, с первого раза, когда вы его используете, и до момента, когда вы его выбросите. Когда вы лужите наконечник, вы покрываете его тонким слоем припоя.

Лужение предотвращает окисление наконечников, создавая защитный слой между воздухом и железом. Крайне важно, чтобы наконечник был луженым, так как железо быстро окисляется. Окисление препятствует эффективной передаче тепла наконечником. Предотвращение окисления путем лужения продлевает срок службы наконечников.

Оловянные наконечники также облегчают пайку. Это помогает вашей проволоке припоя плавиться и лучше течь, облегчая пайку. Покрытие создает тепловой мост между наконечником и припаиваемой деталью, что повышает эффективность теплопередачи.

Чтобы залужить наконечник, выполните следующие действия. Во-первых, очистите наконечник. Затем нанесите на наконечник свежий припой. Используйте небольшое количество — достаточно, чтобы полностью покрыть его. Наконечник должен по-прежнему казаться блестящим.

Если вы только начинаете пайку, приступайте к пайке, как только закончите лужение жала.На протяжении всего проекта очищайте, а затем залуживайте наконечник после каждых нескольких соединений. Если вы лужите наконечник после завершения проекта, снова ненадолго протрите наконечник после лужения, а затем выключите утюг и уберите его.

Повторная активация ваших советов

Если наконечник окислится, он станет темным, и вы не сможете его залудить. Чтобы решить эту проблему, вы можете использовать активатор наконечника, чтобы повторно активировать или повторно смочить его.

Чтобы повторно активировать наконечник, окуните его в пастообразное вещество-активатор и перемещайте, пока он снова не начнет блестеть.Мелкие абразивы и добавки в активаторе разрушают и удаляют оксидный слой.

Как только наконечник станет почти чистым, снимите его с активатора и очистите с помощью латунной или стальной мочалки. Затем немедленно перелужите. Промывка наконечника припоем путем повторного лужения удалит все оставшиеся загрязнения. Затем очистите его и снова залудите. После этого вы сможете без проблем пользоваться наконечником.

Высококачественный активатор наконечников Weller не содержит свинца и соответствует требованиям RoHS.Повторная активация наконечников с помощью этого продукта сохранит их в хорошем состоянии, упростит пайку и улучшит качество результатов.

Советы по хранению

То, как вы храните жала для паяльника, также может повлиять на то, насколько хорошо они будут работать и как долго они прослужат. Соблюдение некоторых простых процедур при хранении насадок может помочь защитить их.

При хранении жала в течение более короткого периода времени, например, между паяными соединениями во время одного сеанса пайки, храните его в утюге в надежном держателе для утюга.Убедитесь, что он не остается при рабочей температуре, так как это сократит срок службы наконечника. Вы можете хранить многие утюги Weller в режиме ожидания, что позволяет поддерживать более низкую температуру, но при этом быть готовым к использованию.

Если вы храните насадки в течение длительного времени, перед тем, как убрать их на хранение, их следует очистить и залудить, что предотвратит их окисление. Дав им остыть, вы также можете хранить их в герметичном контейнере, например, в сумке или футляре, чтобы дополнительно защитить их от окисления, влажности и загрязнения.

При хранении насадки в утюге ослабьте гайку или винт, которые удерживают ее на месте, прежде чем убрать утюг. Эта практика предотвратит застревание наконечника, что называется заеданием.

Замена жала паяльника

Компания Weller стремится упростить снятие, замену и повторную установку жал для паяльника. Не нужно много времени, чтобы научиться менять жала для паяльников Weller. Например, с нашей паяльной станцией WE 1010 вы можете вручную менять жала без каких-либо дополнительных инструментов.

При установке наконечников всегда следите за тем, чтобы они правильно располагались в корпусе. Вы можете слегка ослабить винт или гайку, которыми крепится наконечник, чтобы предотвратить его заедание. Многие из наших моделей имеют вкладыш из нержавеющей стали в отверстии датчика в основании наконечника, чтобы предотвратить заедание наконечника датчиком.

Мы рекомендуем использовать оригинальные насадки Weller для оптимальной работы и длительного срока службы. Мы предлагаем широкий спектр советов, чтобы вы могли найти идеальный инструмент для любой работы.Наши наконечники точно соответствуют нашей гомогенной системе отопления, используют только материалы самого высокого качества и обеспечивают быструю и стабильную подачу тепла.

Оригинальные насадки Weller можно отличить по «Знаку качества Genuine Weller», а также по логотипу Weller и номерам деталей на насадке, выгравированным на насадке.

Переработка ваших чаевых

При использовании высококачественных продуктов и надлежащем уходе за ними они могут прослужить невероятно долго.Однако со временем наконечники изнашиваются. Weller упрощает утилизацию ваших чаевых экологически безопасным и экономичным способом. Мы даже вышлем вам ваучер, который вы сможете потратить на следующую покупку насадок Weller, если отправите нам использованные насадки для переработки.

Вот как это работает. Просто запросите у нас бесплатную коробку для утилизации советов. После того, как вы заполните коробку, отправьте ее нам, чтобы мы могли переработать насадки экологически безопасным способом. Принимаем любые насадки от любого производителя. За каждую полную коробку, которую вы нам отправите, мы дадим вам ваучер на 75 долларов, который вы можете использовать для покупки насадок Weller у участвующих дистрибьюторов.

Ожидайте выдающихся результатов с инструментами Weller

Если вы будете следовать приведенным выше советам по уходу за жалом для паяльника Weller, вы сможете продлить срок службы своих жал, сэкономить деньги и улучшить качество своих паяльных работ. Правильный уход за вашим паяльным оборудованием начинается с использования самого лучшего оборудования и аксессуаров. Наконечники Weller и другое наше паяльное оборудование, такое как паяльная станция WE 1010, обеспечивают экономичную эксплуатацию и качественные, воспроизводимые результаты.Чтобы узнать больше, изучите остальную часть нашего веб-сайта или веб-сайта дистрибьютора сегодня.

Блог Склада сварщиков

Серебряный припой и пайка

— это продукты, используемые либо с кислородно-ацетиленовой, либо с кислородно-пропановой горелкой.

Серебряный припой и пайка, в чем разница?

Для меня ключевое отличие заключается в том, как они работают на суставе.

Серебряный припой

Серебряный припой

более жидкий, чем припой, и работает, втягиваясь в соединение под действием капиллярных сил.Так что, если, например, вы хотите соединить два куска тонкого листового металла вместе, вам нужно будет наложить их друг на друга. Серебряный припой будет протягиваться через стык, заполняя крошечную трещину между двумя кусками металла, соединяя их с поверхностями. Если бы вы попытались соединить два куска металла вместе, площади соприкосновения просто не хватило бы для прочного соединения.

Серебряный припой

используется с флюсом, который химически очищает металл и поддерживает его чистоту во время процесса серебряной пайки.Серебряный припой также известен как серебряная пайка.

Пайка

Припой

, с другой стороны, не втягивается в соединение, а накапливается на поверхности соединяемого металла, поэтому он больше похож на сварной шов. Как и серебряный припой, материал Braze связывается с поверхностью соединяемого металла.

Braze используется с флюсом, который химически очищает металл и поддерживает его чистоту во время процесса пайки. Пайка также известна как бронзовая сварка.

Что общего у Silver Solder & Braze, так это то, что ни один из них не требует плавления соединяемого металла, это было бы сваркой!

В показанных примерах соединения я бы использовал серебряный припой на кромке и соединении внахлестку и пайку для стыкового, углового и тройникового соединения.

Типы серебряного припоя и пайки

Несмотря на то, что на рынке представлено множество припоев для пайки, в этой статье мы не будем усложнять и рассмотрим наиболее распространенный, C2.

C2 — это многоцелевой прут для пайки кремниевой бронзы, который подходит для пайки большинства металлов общего назначения, включая сталь, медь, чугун и разнородные металлы.

C2 Braze имеет цвет латуни и обычно плавится при температуре около 875⁰C.

Большинство серебряных припоев можно классифицировать по содержанию серебра. Содержание серебра будет определять текучесть и температуру плавления, чем больше серебра, тем больше текучесть и ниже температура плавления.

Наиболее распространены 33% серебра (около 720⁰C), 40% серебра (около 675⁰C) и 55% серебра (около 650⁰C).

Также доступны серебросодержащие медно-фосфорные сплавы (CoPhos). Они доступны с содержанием серебра 2% или 5% и используются в основном для соединения меди с медью, где, если металл чистый, нет необходимости использовать флюс.

Серебряный припой

можно использовать для соединения большинства распространенных металлов, включая мягкую сталь, нержавеющую сталь, медь, латунь, чугун и разнородные металлы.

Проволока с флюсом или неизолированная?

Серебряный припой и пайка обычно доступны в 2 или 3 формах:

  1. Неизолированный провод – (серебряный припой и пайка). Это мой предпочтительный тип. С этой проволокой вы используете порошковый флюс. При необходимости его можно нанести на проволоку, аккуратно нагрев конец проволоки в пламени, а затем окунув в порошок. Это можно повторять по мере необходимости.
  2. С флюсовым покрытием – (серебряный припой и пайка). Это может показаться хорошей идеей, но для меня есть три недостатка. Проволока с флюсовым покрытием дороже, чем неизолированная. Если вам нужен дополнительный флюс, вам все равно понадобится баночка с порошком. Если провода согнуты, флюс имеет свойство отваливаться!
  3. Пропитанный флюсом – (только пайка). Здесь флюс находится в маленьких зазубринах на проводе. Это работает очень хорошо, и провода могут быть согнуты. Недостатком является то, что провода, пропитанные флюсом, являются самыми дорогими.

Я надеюсь, что вы нашли эту статью в блоге полезной, если у вас все получится, пожалуйста, не стесняйтесь публиковать фотографии своих достижений на нашей странице Facebook

Пожалуйста, дайте мне знать, что вы думаете об этой статье, оставив комментарий.  Не беспокойтесь, ваш адрес электронной почты не будет добавлен в базу данных или передан другим пользователям, и вы не будете получать нежелательные электронные письма.

Ура

Грэм

Склад сварщика

10шт 3.8 мм 30 Вт улучшенный медный внешний подогрев экологически чистых паяльных наконечников продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (Время обработки)
  • Мы отправляем ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время, необходимое для доставки вашего товара с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны/региона показаны ниже:

Отправить по адресу: Отправка из

Этот склад не может доставлять товары к вам.

Способ(ы) доставки Время доставки Информация об отслеживании

Примечание:

(1) Упомянутое выше время доставки относится к расчетному времени в рабочих днях, которое займет доставка после отправки заказа.

(2) Рабочие дни не включают субботу/воскресенье и праздничные дни.

(3) Эти оценки основаны на обычных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате каких-либо форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего непосредственного контроля.

(5) Ускоренная доставка не может быть использована для адресов абонентских ящиков

Предполагаемые налоги: Может применяться налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы убедиться, что ваши контактные данные верны. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитной картой) или Boleto Bancário доступна только для заказов с адресом доставки в Бразилии.

Как паять медные трубы

Как паять для пайки медных водопроводных труб/фитингов.

(Как пропотеть медь пропановой горелкой)

Использование меди для водопроводной трубы для вашего дома имеет некоторые преимущества перед резьбовым соединением. труба из оцинкованного железа.С резьбовой трубой может быть трудно работать, потому что после того, как вся система собрана воедино, становится труднее вносить в него дополнения или изменения (вы не можете просто выкрутить раздел трубы, если на каждом из ее концов уже навинчены фитинги, поскольку поворот трубы в одну сторону, чтобы отвинтить ее, приводит к тому, что она завинчивается сильнее его противоположный конец). С медью вы просто вырезаете секцию, используя простой инструмент (см. ниже) и припаяйте новый участок.Пайка, если все сделано правильно, также делает утечки очень редким явлением.

Помимо того, что это проще для работы, медная труба имеет более длительный срок службы, чем труба из оцинкованного железа, который неизбежно ржавеет изнутри. Эта ржавчина имеет тенденцию забивать аэраторы и клапаны кранов своим мусором и в конечном итоге вызовет труба может протечь или разорваться.




Пропановая горелка является основным инструментом, используемым для пайки медных фитингов (пайка медная труба также упоминается как «потеющая медная труба»).Здесь показан типичный факел, который только что был зажжен изображенным кремневая зажигалка (использование этой недорогой зажигалки более безопасно и легче, чем использовать спичку или бутановую зажигалку). Вы можете часто купить факел аналогичный тому, что показан как часть комплекта, включающего паяльную проволоку, флюс, зажигалка и некоторые другие аксессуары. Как только баллон с пропаном пуст (их хватает очень надолго), просто латунь завинчиваешь головку горелки к новому баллону с пропаном.За большие деньги вы можете купить факел головка со встроенным воспламенителем, что довольно удобно. ПРИМЕЧАНИЕ. Избегайте использования Газ МАПП для пайки. Горит жарче, и хотя некоторые профессиональные сантехники предпочитаю его, он не может быть использован любителем с большой пользой.)



Флюс и паяльная проволока также используется с горелкой при пайке. Два Типы флюса, наиболее часто используемые для запотевания медных труб, представляют собой пастообразный флюс. и жидкий поток.Целью нанесения флюса на медную арматуру является что он счищает окисленное покрытие на металле и позволяет жидкости припой растекается и связывается с поверхностями. Я предпочитаю использовать жидкий флюс, но иногда это может быть трудно найти в зависимости от того, где вы живете. недорогой Кисть для нанесения флюса используется с любым типом припоя. Быть уверенным купить флюс и проволоку для пайки, предназначенную для медной сантехники. (это наиболее распространенный тип, поэтому найти его не составит труда).



самая физически сложная часть пайки меди — это разрезание трубы разделы. Хотя могу добавить, что это отнюдь не физически требователен, как работа с трубными ключами и оцинкованной трубой с резьбой. Показанный инструмент имеет режущий диск, который царапает трубу по мере того, как инструмент вращается вокруг трубы (на этом изображении вы можете просто разглядеть яркий линия, где режущий диск вгрызается в металл).Через пару оборотов, ручка в нижней части инструмента слегка затянута, вбивая режущий диск немного глубже в медь, а затем инструмент снова вращается. Этот процесс повторяется до тех пор, пока труба окончательно расстегивается. Количество времени, которое требуется, зависит от того, насколько сильно вы вращаете ручка — чем туже ручка, тем глубже врезается режущий диск и чем труднее вращать фрезу вокруг трубы, но тем быстрее это режет.



Один раз разрезанная труба разрывается, вы хотите снять заусенцы с ее внутреннего края с помощью лезвие для удаления заусенцев на режущем инструменте. Просто вставьте этот треугольный тупой заостренное лезвие в трубу и с усилием вращайте трубу и инструмент сгладить загнутый заусенец меди, образовавшийся в результате резки обработать. Это снижает вероятность возникновения турбулентности и шума внутри труба, поскольку вода течет через нее как часть вашей водопроводной системы.

Если вам нужно работать на трубе, которая уже была установлена ​​в доме, Второй труборез, подобный этому, часто является необходимостью. Он работает на том же принцип, как показано выше, но он меньше, так что он может помещаться в узких местах, например, когда вам нужно разрезать медную трубу, которая проходит через каркасную стену или близко к балке пола.В тех случаях, использование фрезы большего размера было бы невозможно, потому что недостаточно место для него. Преимущество большого резака в том, что его больший размер предлагает гораздо больше рычагов, что делает его более простым в использовании. Если вы используете один из этих маленькие фрезы в течение длительного времени, вы обнаружите, что ваши пальцы сильно болит от вращения вокруг трубы, так что отрезной круг может делать свою работу.

Проволочные щетки, специально изготовленные для чистки медной трубы тоже может быть полезно, хотя и не обязательно, особенно если вы используете довольно новые медные фитинги, которые были хранится в относительно чистой среде. Старые и грязные трубы и фитинги которые имеют тяжелый слой окисления на них, могут извлечь выгоду из использования проволочных щеток однако. Показанная щетка предназначена для очистки внутренняя часть медных фитингов, но есть те, которые сделаны для чистки также концы медной трубы.




Информационная содержание этого веб-сайта с практическими рекомендациями не гарантируется каким-либо образом или в какой-либо форме, и любое использование указанного контента осуществляется на собственный риск читателя, автор не должен нести ответственность в любой форме за любой ущерб или травмы, возникшие в результате содержание этого веб-сайта. Приветствуются общие правила техники безопасности всегда, а также правильное и безопасное использование всех электроинструментов и защитного оборудования (защитные очки и т. д.) является ответственностью пользователя. Дополнительные инструкции статьи Здесь.


Авторское право 2008 Томас Пенроуз

Как паять медные скульптуры?

  1. Очистите детали, которые будут спаяны .
  2. При необходимости зажмите детали, чтобы зафиксировать их на месте.
  3. Нагрейте паяльник или зажгите горелку, как указано.
  4. Нагрейте флюс с помощью острия паяльника или пламени.
  5. Держите припой той рукой, которой вы пишете, так, чтобы конец находился прямо над флюсованной областью.

Нажмите, чтобы увидеть полный ответ.

Аналогично, спросите вы, медь свариваете или паяете?

Различные металлы могут быть припаяны : Металлы, которые могут быть припаяны , включают золото, серебро, медь , латунь и железо.Соединение образуется при затвердевании расплавленного материала , припаянного к . Не такой прочный, как сварка или пайка. Пайка не такая прочная, как сварка или пайка, потому что это не механическое соединение.

Кроме того, как соединить два куска меди вместе? То, что вы хотите сделать, это сложить две части вместе и постепенно нагревать их. Затем положите припой медь прямо у стыка, не плавьте его самой горелкой.Припой должен плавиться сам по себе, просто удерживая его на нагретом металле.

Что касается этого, как вы свариваете припоем?

Насадки для пайки, пайки и сварки

  1. Используйте жидкий флюс вместо пастообразного флюса.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
